Центральный замок – схема, установка, подключение + видео » АвтоНоватор

Многие выбирают удобство и практичность, поэтому часто интересуются, как установить центральный замок. Он является весьма нужным устройством, так как благодаря ему происходит отпирание и закрывание дверей, а также багажного отсека в автоматическом режиме. Причем осуществить это можно как с пульта, так и выставив автоматическое закрытие замков по таймеру.

Блок управления центральным замком и его функция

Работает замок следующим образом: при повороте ключа срабатывают управляющие контакты, которые подают команду на блок управления центральным замком, а он передает ее на устройства, которые открывают или запирают замки дверей салона, багажного отсека и даже люка топливного бака. В случае аварии или при срабатывании подушек безопасности все двери отпираются автоматически.

Уже почти все догадались, что составными частями центральных замков являются блок управления и исполнительное устройство. Последнее может быть механическим или же пневматическим. Решив приобрести центральный замок с дистанционным управлением, лучше его установку доверить профессионалам, так как в этом случае вы получите гарантию и будете уверены в том, что система работает корректно.

Установка центрального замка – делаем правильный выбор

Выбирая столь важный и удобный элемент вашего автомобиля, вам, прежде всего, необходимо определиться с фирмой-производителем, так как, отдав предпочтение дешевому китайскому изделию, не стоит рассчитывать на его долгую и качественную работу. Еще стоит обратить внимание и на опции, дабы не переплачивать за то, чем пользоваться не будете, а иногда они будут раздражающе ненужными. Правда, управление замком программируется при установке, и вы вполне можете попросить их не настраивать вовсе.

Также возьмем на себя смелость рассказать о некоторых хитростях таких механизмов. Очень удобной является функция дожима автостекол, но только при наличии стеклоподъемников. Ведь нередки случаи, когда мы при движении чуть приоткрываем окна для ненавязчивой вентиляции, а потом забываем их закрыть. Также полезна опция запирания всех дверей во время набирания скорости автомобилем, это особенно актуально при наличии детей.

Как установить центральный замок без посторонней помощи?

Установка центрального замка не покажется вам сложной, давайте попробуем осуществить ее своими силами. Сначала снимаем обшивку и пылезащитные шторы с дверей, так что не забудьте запастись пластиковыми защелками, которыми прикрепите ее обратно. Отсоедините клеммы от аккумулятора, все-таки данная процедура связана с электричеством, поэтому не стоит забывать об элементарной технике безопасности.

Следом выбираем самое подходящее место для установки замка, в этом случае обязательно необходимо учитывать расположение внутренностей стеклоподъемников, а также ход стекла, вполне возможно, что необходимо будет изготовить специальный кронштейн для крепления замка.  Крепим замок с помощью саморезов. После его установки обязательно нужно произвести сопряжение замка с тягой, которая отвечает за поднятие и опускание кнопки запирания двери. Оно должно происходить плавно и без натуги. Далее настраивается электрическая схема центрального замка. От каждого из активаторов идет по четыре провода, два из них идут к кузову и отвечают за закрытие или же открытие замка, и два – к активатору.

Все провода протягивают через гофрированную трубку, ее можно видеть между стойками кузова и дверью. Эта трубка выполняет защитные функции и препятствует перетиранию проводов и возникновению пробоин в изоляции.

Дальнейший путь проводов прокладывается под настилом авто и достигает привода центрального замка. Подключите провода к блоку согласно тому, как указано в инструкции. Проверьте работоспособность всех дверей авто в закрытом состоянии по очереди, таким образом, можно будет определиться, как отрегулировать фиксаторы относительно тяги центрального замка. Получив положительный результат, не забудьте закрыть обшивку и прикрутить обратно пороги. Подобная схема подключения центрального замка займет около полутора часов вашего времени, но в дальнейшем повысит уровень вашей защиты.

Оцените статью:

Поделитесь с друзьями!

что это и как он работает

Всем привет! Друзья, сегодня у нас, казалось бы, простейшая тема — центральный замок. Все слышали про этот компонент автомобиля, многие им регулярно пользуются. Но знаете ли вы, что это за блок, что такое активатор и в чем заключается суть центрального замка?

Здесь все не так просто, как кажется на первый взгляд. С точки зрения эксплуатации устройство элементарное. Нажал на кнопку, повернул ключ, и вам удалось своими руками закрыть все двери, либо разблокировать отдел багажника и пр. Центральный замок — это не просто дистанционный пульт управления или ключик, одним магическим движением закрывающий и открывающий все в автомобиле.

Если вдруг вы обнаружите, что машина не закрывается, перестал работать ключ от всех дверей, как говорится, нужно знать не только адреса хороших СТО. Ремонт не всегда стоит проводить своими руками. А вот как минимум знать, где находится ЦЗ, из чего он состоит и как работает, вам нужно. Предлагаю поделиться именно этой информацией. Надеюсь, она вам пригодится в процессе эксплуатации автомобиля.

Первое знакомство

Сразу скажу, что ЦЗ — это целый модуль, который включает в свой состав предохранитель, провода, моторчик, в некоторых случаях вакуумный насос (пневмосистемы ЦЗ), электрический привод и многое другое.

Основная задача — обезопасить автомобиль от несанкционированных проникновений. То есть подключение сигнализации одинаково эффективна и полезна, как установка центрального замка. На автомобилях Опель, Шевроле, Ауди или Форд, к примеру, ЦЗ может стоять уже с завода. Многие устанавливают себе сами замки на ВАЗ 2110, 2114, Приора или Калина.

То есть отсутствие на машине с завода ЦЗ не говорит о том, что его у вас быть не может. Нужно лишь точно знать, как снять обшивку, разобрать двери и подвески к каждому замку управляющее устройство. Сразу скажу, что штатный комплект центрального замка предусмотрен для многих авто, где их завод не поставил. Так что с установкой проблем не возникает. Но монтаж доверяйте только профессионалам.

ЦЗ работает на четыре двери, если автомобиль четырехдверный. Плюс может стоять отдельный замок на багажник. Центральным замком или ЦЗ называют весь комплекс защитных автокомпонентов, необходимых для блокировки машины.

Так что это такое в автомобиле? Это специальное устройство, с помощью которого одновременно закрываются и открываются сразу все автомобильные двери вашего транспорта. Делается это с помощью соответствующего ключа или используется брелок. В зависимости от модификации и типа ЦЗ, он может выступать как доводчик стекол, открывать или же закрывать автомобильный топливный бак и выполнять ряд других задач.

Как он работает

Управление осуществляется ключом или брелком. При нажатии кнопки или обычном повороте ключа, все двери одновременно закрываются или разблокируются.

При данном действии в замке активируется переключатель, отвечающий за блокировку. Выходящий импульс от него идет на блок управления, чтобы задействовать все исполнительные механизмы. За счет этого машина блокируется и разблокируется за мгновения.

Если водителю удобнее, тогда он может управлять ЦЗ с помощью брелка или кнопки на ключе. Кнопка передает бесконтактным способом импульс на блок управления, а дальше уже по представленной ранее схеме активируются исполнительные механизмы.

Важным аспектом является тот факт, что при ДТП ЦЗ автоматически деактивирует блокировку. Это позволяет не застрять внутри пострадавшего автомобиля.

Функции и параметры

Я думаю, главную мысль вы уловили. Есть поставить ЦЗ на машину, не придется поочередно закрывать все двери и багажник. Достаточно одного нажатия кнопки.

Важной функцией ЦЗ является его универсальность. Такой замок состоит из:

  • пятипроводной привод;
  • сам центральный замок;
  • двухпроводной привод;
  • блок управления.

Работает универсал от ключа и позволяет совмещать работу с любой сигнализацией.

В комплект ЦЗ обычно входит брелок, позволяющий дистанционно осуществлять управление. Большинство замков рассчитаны на дистанционную работу в пределах 10 метров от автомобиля. Для повышения собственного комфорта лучше сразу установить ЦЗ на двери и багажный отсек.

Всего существует два метода управления.

  1. Механический. Для этого применяется обычный ключ, вставляемый в замок основной водительской двери. От него уже закрываются или открываются остальные двери.
  2. Дистанционный. Работает через брелок. Хорош тем, что программируется и может настраиваться под требования водителя.

Бывает и так, что ЦЗ не сработал на большом расстоянии. Потому лучше нажать на кнопку в непосредственной близости от машины и убедиться, что все двери заблокированы. Если же замок не работает, тогда оставлять автомобиль без присмотра нельзя. Сразу отправляйтесь в сервис.

Особенности устройства

У многих автовладельцев есть компрессор для машины, набор запасных реле для ремонта или сигнализация. В принципе, все это полезно и нужно.

Вот и ЦЗ я считаю крайне полезным изобретением, которое теперь повсеместно используется на автомобилях. Его схема не самая простая, потому с тем, как подключить замок своими руками, у вас могут возникнуть сложности.

Если вы планируете покупать новый автомобиль или решили купить сам ЦЗ для установки на старую машину, решение будет верным. Купить его не так дорого. Сколько стоит комплект центрального замка, во многом зависит от производителя и доступных функций. Советую брать качественные и надежные, даже если цена кусается.

Прелесть последних разработок в области ЦЗ заключается в том, что мало кто знает, как отключить устройство и получить доступ к машине. Старые и какие-то дешевые китайские замки легко открыть. Так что они будут практически бесполезными, если вор серьезно возьмется за дело.

Но для начала рекомендую открыть этот материал и узнать, как же устроен центральный замок.

Система ЦЗ или активатора включает в себя такие компоненты:

  • входные контроллеры;
  • управляющее устройство;
  • исполнительные компоненты (актуаторы).

Для наглядности можете посмотреть видео. Это поможет разобраться во всех нюансах.

  • Входной контроллер фиксирует положение автомобильных дверей и передает импульсы на специальное управляющее устройство;
  • На кулачке этого замочного элемента есть пара переключателей. Первый блокирует все двери, а второй, как вы догадались, разблокирует. Есть еще один специальный переключатель, помогающий в определении текущего положения дверей вашей машины;
  • Импульсы, передающиеся от переключателей, идут на управляющий механизм. Это устройство передает сигналы на центральный управляющий блок. Данный блок нужен для передачи импульсов на отдельные блоки;

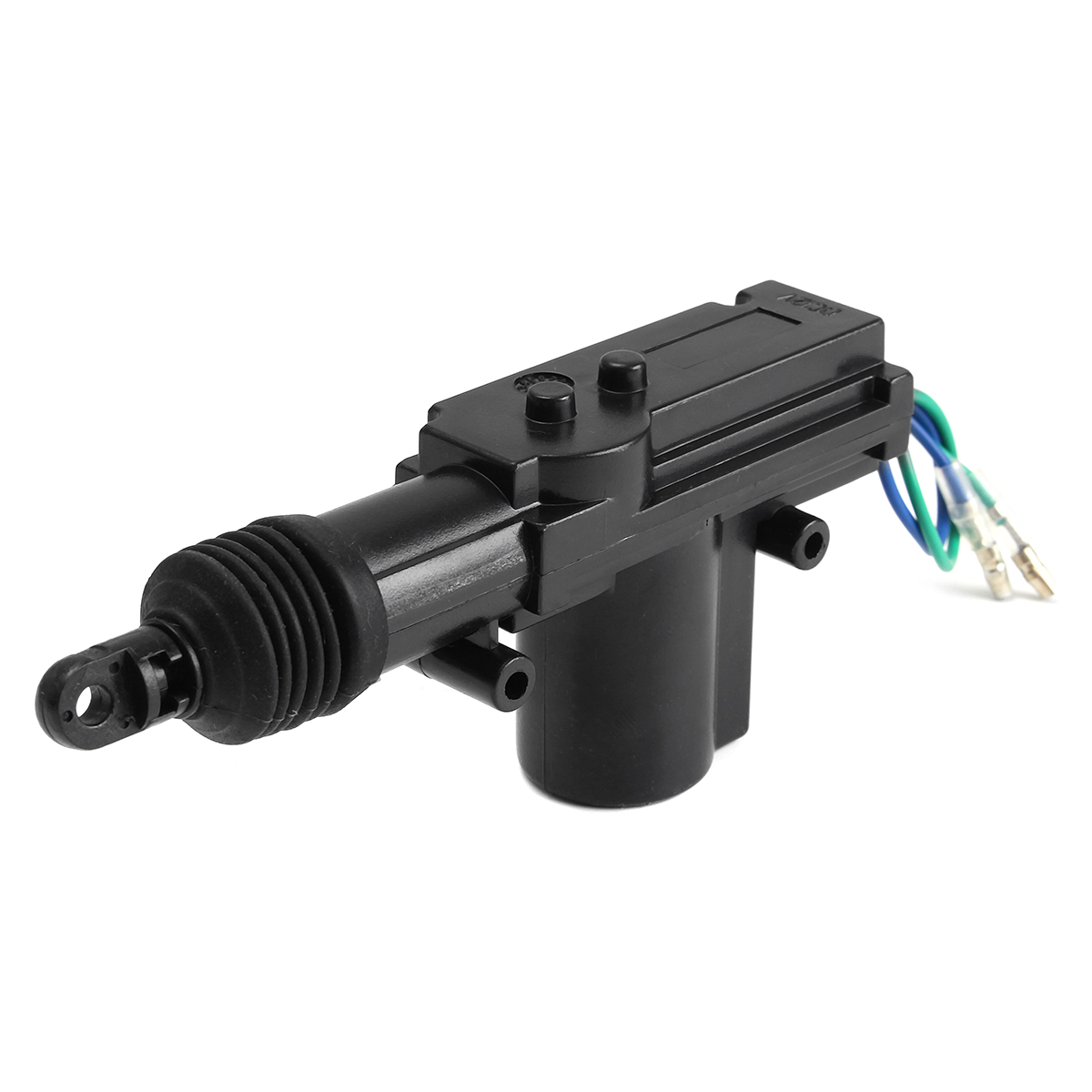

  • Актуаторы, они же исполнительные устройства — это электрические моторчики, которые связаны с помощью редуктора. На некоторых ЦЗ применяют пневматические приводы. Но они устарели и на новых авто вы их уже не встретите.

Звучит все может и не так просто, но на деле ничего сложного в ЦЗ нет. Главное, чтобы он надежно защищал ваш автомобиль и предотвращал несанкционированные проникновения.

Желаю вам удачи на дорогах! Не забывайте подписываться!

Установка центрального замка своими руками

Установка центрального замка в авто от А до Я: комфорт своими руками

Противоугонной системой сегодня никого не удивишь — сигналками и центральными замками (ЦЗ) оборудованы многие современные автомобили, даже старые иномарки. Однако далеко не все старые авто оснащены такой системой защиты, хотя, если сказать честно — большой ценности она не представляет. В этой статье мы расскажем о том, как производится установка своими силами центрального замка и что для этого нужно.

Руководство по установке

Если вы решили оборудовать свою машину системой центрального замка автомобиля, это может быть одним из вариантов, которые позволят повышать его безопасность в отсутствие водителя. Тем более, что имея ровные руки это сделать не так сложно. Как должен осуществляться монтаж и как подсоединять усиленное устройство центрального замка на машину? Перед тем, как установить систему на авто с сигналкой или без сигнализации, необходимо подготовиться к осуществлению работ, в том числе приготовить электросхему.

Схема подключения ЦЗ

Инструменты и материалы

Установка центрального замка своими руками и подключение его к автосигнализации начинается с подготовки необходимых инструментов, а именно:

  • комплект системы ЦЗ, включающий в себя саму систему, а также исполнительный элемент;
  • проводу, лучше отдать предпочтение двухжильной и медной проводке;
  • другой слесарный инструмент.

Первый этап

Перед тем, как подключить сигнализацию к центральному замку, нужно отключить АКБ. Ведь эти работы будут вмешательством в электросхему, поэтому нельзя допустить ее замыкания.

Итак, схема подключения центрального замка следующая:

  1. Чтобы поставить и произвести подключение центрального замка, необходимо в первую очередь демонтировать дверные карты, для этого отсоедините соответствующие крепления и выкрутите все болты. В этом случае в каждом автомобиле есть свои индивидуальные нюансы, которые нужно учитывать, но в целом на этом этапе у автолюбителей проблем обычно не возникает.
  2. После этого нужно выбрать место, куда вы будете устанавливать ЦЗ. Для этого обратите внимание на работу стеклоподъемников — разумеется, они не должны мешать системе. Вполне возможно, что для того, чтобы установленный замок не мешал, необходимо будет сделать дополнительный кронштейн. Как показывает практика, обычно левый нижний угол двери является наиболее оптимальным местом для монтажа.
  3. Далее, подключение сигнализации к центральному замку включает в себя этап установки активатора. Каждый соленоид ставится на отдельную дверь, для монтажа понадобится просверлить соответствующие отверстия и зафиксировать устройства при помощи саморезов.
  4. Затем соленоид нужно закрепить на тяге замка. Из комплекта при помощи зажимов необходимо будет зафиксировать каждый соленоид. Следует учитывать, что тяги на обоих замках (или на четырех, в зависимости от системы), нужно совместить. После этого от активаторов нужно установить крепления на тяги ручного блока ЦЗ, этот этап также производится с каждой отдельной дверью машины. При подсоединении исполнительных компонентов необходимо будет произвести диагностику проводки на предмет проводимости напряжения. В том случае, если отверстие в тяге замка будет большим, ем надо, дополнительно используйте пластмассовую втулку — она позволит обеспечить необходимые размеры.
  5. Далее, подключение сигнализации к центральному замку включает в себя прокладку проводки. От каждого соленоида идет четыре кабеля — два к нему, и еще два на массу — их надо зафиксировать пластмассовыми хомутами. Но в целом данный этап индивидуален для каждого отдельного авто — например, вы можете использовать уже имеющиеся отверстия либо же дрелью высверлить свои. Не нужно производить укладку проводки снизу в двери, поскольку здесь собирается влага.
    Кроме того, провода от соленоидов должны осторожно подключаться и прокладываться с проеме между дверью машины и кузовом, поскольку эта движущая часть может повредить проводку. Используйте для укладки прорезиненную трубку. П ри прокладке проводов в двери убедитесь, что при закрывании их не переломает (автор видео — ПРОСТЫЕ ШТУКИ).

Второй этап

  1. Схема центрального замка на этом этапе должна быть под рукой. Демонтируется контрольный щиток, для упрощения этапа укладки проводки го лучше демонтировать полностью. Вам необходимо обеспечить прокладку кабелей через соответствующее отверстие, также найдите место, где проходит проводка под вещевым ящиком и центральной консолью.
  2. Далее, необходимо извлечь старую проводку — она убирается от стеклоподъемников, укладывается новая, после чего к ней подключается компрессор центрального замка. Также нужно подсоединить кабеля от соленоидов — они укладываются в дверной конструкции и полностью изолируются. Для более надежной фиксации ил лучше зафиксировать, используя изоленту.
  3. Когда все эти этапы будут выполнены, кабеля необходимо уложить с одной стороны в вещевой ящик, а с другой — под контрольный щиток. Здесь нужно запастись терпением, поскольку в целом этот этап довольно сложный и кропотливый. Не всегда получается все сделать с первого раза.
  4. Далее, производится монтаж проходного патрубка. Этот элемент системы можно поставить в стойку, его необходимо зафиксировать. Но будьте осторожны, поскольку повреждать его нежелательно.
  5. После этих действий осуществляется подсоединение проводки к выходу. Затем к этому выходу подсоединяется предохранительный компонент, который необходимо подключить к блоку питания системы. Вся эта конструкция должна быть вмонтирована под центральную консоль.
  6. Затем проводка от центрального замка подсоединяется к корпусу. Минусовой выход системы следует подсоединить к кузову транспортного средства. Что касается положительного провода, то его необходимо соединить с предохранительным компонентом и установить его рядом с аккумулятором. Не забудьте о кнопке. Кнопка центрального замка ставится в салоне автомобиля, ее лучше всего установить в дверной обивке. При помощи кнопки будет регулироваться сам ЦЗ изнутри салона транспортного средства — его закрытие либо открытие.
  7. Когда все действия выполнены, необходимо проверить работоспособность установленной системы. Для этого подключите АКБ и проверьте, как работает устройство — и механическую его составляющую, и электрическую. Помните о том, что ход тяг в дверях должен быть наиболее мягким и плавным. Если одна из тяг не работает, воспользуйтесь мультиметром для диагностики напряжения.
  8. В самом конце необходимо будет все поставить на место. Устанавливается центральная консоль с обивками дверей. По поводу торпеды — чтобы не допустить возможного скрипа в будущем, место соприкосновения торпеды с кузовом по периметру можно промазать силиконом.

Видео «Пример установки ЦЗ на Дэу Ланосе»

Подробная видеоинструкция по самостоятельному монтажу ЦЗ на примере автомобиля Дэу Ланос приведена ниже (автор ролика — ЛЕША МАСТЕР).

Устанавливаем центральный замок своими руками

Центральный замок принято относить к дополнительным опциям автомобилям, однако в настоящее время большинство каров оснащены им даже в базовой комплектации.

Подготовка места под установку центрального замка

Главное предназначение центрального замка – это автоматическое одновременное открывание и закрывание нескольких дверей в авто. Конструкционно он представляет собой механизм, соединяющий выключатели, датчики, провода. Замком можно управлять как ключом, так и брелоком сигнализации.

Неоценимую пользу от центрального замка можно получить в случае, когда вы возите детей на заднем сидении автомобиля. Все мы знаем, какими они порой бывают проказниками, представьте ситуацию, если они на ходу откроют дверь. Думаем, о последствиях говорить бессмысленно, поскольку они очевидны. Нередко водители сталкиваются с проделками воров, которые крадут ценные вещи с задних сидений авто, стоящих в пробке. Таким образом, центральный замок – это не просто полезная, а самая самая необходимейшая опция. Как уже было сказано, большинство автомобилей оборудовано им даже в базовой комплектации, однако есть львиная доля авто, где этой опции недостает, поэтому мы решили сегодня исправить эту ситуацию и установить центральный замок самостоятельно, к тому же при наличии необходимого инструмента, желания и времени это под силу каждому.

В самом начале работы нужно снять обшивку дверей, поэтому заранее не забудьте купить комплект пластмассовых защелок, с помощью которой она крепится, т. к. они являются одноразовыми, и в завершение процедуры вам придется их менять. Не лишним будет также отсоединить от аккумулятора клеммы, поскольку работа с электропроводкой требует соблюдения техники безопасности.

После того как обшивка и пылезащитная штора сняты, нужно подобрать место для установки механизма, с учетом расположения внутренностей стеклоподъемника и хода стекла. Не исключаем, что вам придется изготовить дополнительный кронштейн для крепления центрального замка.

Установка центрального замка

Ну вот, место для механизма замка выбрано, можно его крепить, для этого вам понадобятся саморезы. Для корректной работы после установки следует произвести сопряжение центрального замка с тягой замка, которая отвечает за опускание-поднятие кнопки запирания двери. Для наиболее точной подгонки, тягу не возбраняется выгибать. Теперь необходимо проверить ход сопряженных деталей, он должен быть легким и плавным.

Следующим этапом установки центрального замка является проводка — протяните необходимые провода через гофрированную трубу, находящуюся между дверью и стойкой кузова, которая защищает провода от перетирания. Следуя прилагаемой инструкции, подключите провода к блоку сигнализации.

Вот практически все и готово! Теперь вам необходимо проверить работоспособность как механической, так и электрической части установленного механизма, перед этим не забудьте подсоединить аккумулятор. Убедившись, что все исправно работает, следует в обратной указанной выше последовательности восстановить обшивку и наслаждаться полученным результатом.

Центральный замок сделает вашу водительскую жизнь проще, комфортнее и безопаснее. Однако, чтобы избежать неприятностей, следует знать, что некоторые подобные приблуды оснащаются дополнительными опциями, так, например, иногда минут через 10 замок самостоятельно закрывает все двери, это хорошо, если вы забыли закрыть машину, но плохо если помимо этого оставили в салоне ключи. Порой центральный замок закрывает двери, стоит лишь водителю запустить двигатель и нажать тормоз (это в большей мере присуще автомобилям с автоматической трансмиссией).

В любом случае, чего бы новенького вы не привносили в автомобиль, будь то установка сигнализации, монтирование парктроников или прочей приятной необходимости, помните о технике безопасности, это не только добавит комфорта, но и оградит от неприятностей.

Установка центрального замка своими руками

Отсутствие центрального замка в автомобиле это не беда, оказывается его запросто можно смонтировать и установить самостоятельно.

Это предприятие не потребует значительных затрат, но определенной ловкостью рук и умением обладать нужно.

Функции центрального замка

Основным характеристиками автомобильного центрального замка можно назвать удобство и комфорт, так как достаточно нажать на кнопку пульта управления, чтобы снять с блокировки все двери машины.

Наряду с этим ЦЗ открывает и закрывает дверь багажника, крышки топливного бака и верхнего люка. Если автомобиль укомплектован электростеклоподъемниками, привести в действие их можно также нажатием кнопки на пульте ЦЗ.

Принцип работы

Центральный замок (ЦЗ) состоит из входящих датчиков, блока управления центральным замком и исполнительного механизма (активатора).

Работает центральный замок по следующему принципу:

– от переключателя сообщение подается на электроблок управления, который направляет эти сообщения к узлу управления ЦЗ.

– далее сигнал доходит до узла регулировки дверей, после чего воздействует на активаторы дверного замка.

  1. Затем блоки регулировки дверей приводят в действие исполнительные устройства.

Предварительные работы

Чтобы установить центральный замок без помощи специалистов нужно приобрести механизм и озаботиться наличием необходимого инструмента.

Центральные замки бывают двух видов: механический, приводится в работу поворотом ключа и электронный, активируемый нажатием кнопки ДУ. Если подключить ЦЗ к сигнализации, то можно еще и усилить безопасность авто.

Для начала работ по установке центрального замка нужно иметь кроме автомобиля, еще систему централизованной блокировки замков состоящей из блока управления ЦЗ и активатора. Также понадобятся провода на две жилы и прочие подсобные инструменты.

Если финансовый вопрос не стоит остро, то можно приобрести в специализированном магазине универсальный комплект, состоящий из проводов, контроллеров, кабелей, крепежей и прочего.

Первый этап установки ЦЗ

  1. Демонтировать панели дверей, но сначала отключить клеммы от аккумулятора.
  2. Продумать приемлемое место для установки центрального замка, обращая внимание на расположение стеклоподъемников. В некоторых случаях нужно изготовить особые кронштейны для крепления.
  3. Установить на каждую дверь активаторы ЦЗ, для чего нужно проделать отверстия и закрепить их саморезами.
  4. Каждый активатор прикрепить к двери зажимами и совместить ход тяги активатора и тяги замка. От первого установить закрепители на тяги ручного блока замка.
  5. Проводки, идущие от каждого исполнительного устройства прикрепить пластиковыми хомутами.

Второй этап ЦЗ

  1. Снять приборную панель и проделать точки рядом с местами крепления передней панели, что упростит задачу по укладке кабелей. Так как прокладываться они будут через место проводки электрических шнуров под торпедой и в бардачке.
  2. Убрать предшествующие кабеля электрических подъемников стекол, подвести новые и подключить их к приводу.
  3. Подвести провода исполнительного устройства, обмотать их изолентой и продвинуть внутри двери.
  4. Для того чтобы провести провода под торпедо и в бардачок нужна определенная сноровка.
  5. Внимательно, посредством отвертки установить проходную трубу в стойку.
  6. Далее провода подключаются к коннектору и соединяются с блоком питания ЦЗ.
  7. Провод «минус» ЦЗ подключается к корпусу авто, а «плюс» – к предохранителю №1 на батарее.
  8. Испытать механическую и электрическую части центрального замка в работе. В итоге ход должен выйти плавный и легкий.
  9. Вернуть первоначальный вид торпеде и обшивке боковых дверей.

Специалисты рекомендуют автомобилистам, не уверенным в собственной сноровке обращаться за установкой центрального замка к мастерам автосервисов.

Установка центрального замка своими руками

Несмотря на то, что практически каждый современный автомобиль, который имеется в продаже, оснащен центральным замком, в обращение все еще имеются транспортные средства, в которых он был дополнительной опцией. Если вы владелец такого автомобиля, это статья вам поможет разобраться с установкой центрального замка своими руками.

Как подготовить место под центральный замок?

Основная функция центрального замка транспортного средства состоит в одновременном открытии и закрытии всех дверей машины при помощи копки на брелке сигнализации или при помощи ключа. Конструктивно, он представляет собой некую систему, которая соединяет между собой выключатели, несколько датчиков и, конечно же, множество проводков.

Благодаря установке центрального замка, вы можете избежать множества проблем. Так, если на заднем сидении вашего автомобиля периодически ездят маленькие дети, то блокировка дверей позволит вам обеспечить их безопасность, они просто не смогут открыть дверь во время движения транспортного средства. Также, блокировка дверей посредством функции центрального замка убережет перевозимые вами ценные вещи на заднем сидении от кражи, которые не редко случаются в пробках.

Как видите, центральный замок очень полезная и даже нужная опция. Поэтому, вооружитесь стандартным набором автомобильных инструментов, терпением и установите своими руками центральный замок в ваше авто, эта инвестиция окупят себя не раз.

Видео. Устанавливаем центральный замок своими руками

Приступая к установке центрального замка, вы должны снять обшивку с дверей. Из-за этого при последующем монтаже обратно, вам потребуются новые крепежные защелки, так как они одноразовые и при съеме обшивки выйдут из строя. Еще одним важным моментом, которым не стоит пренебрегать, приступая к установке системы центрального замка – снятие клемм с аккумуляторной батареи, вы будете работать с проводкой и это вопрос вашей безопасности.

После того, как вы обесточили автомобильную электрическую сеть и сняли обшивку, подберите место для установки блока управления центральным замком. Вы должны учитывать, что он не должен пересекаться с системой управления стеклами, а также не мешать их ходу.

Напомним, что в предыдущей статье мы рассказывали как шумоизолировать колесные арки автомобиля своими руками.

Установка центрального замка своими руками

Когда место для размещения блока управления центральным замком найдено, закрепите его при помощи саморезов. После этого, процедите процедуру сопряжения с системой хода запирающих кнопок. При этом, систему тяги этих самых кнопок можно деформировать на ваше усмотрение, главное, чтобы в итоге, они передвигались плавно и без заеданий.

Теперь настало время подключения центрального замка с системе электрического питания автомобиля. Вам следует протянуть необходимые провода через гофру, которая вмонтирована между дверцей транспортного средства и основной стойкой кузова. Гофрированная труба защитит изоляцию проводов от перетирания, что неизбежно в результате постоянного открытия и закрытия дверок транспортного средства. Как только все провода затянуты в дверь, произведите их подключения к блоку управления центральным замком, согласно схеме, которая имеется в документации на систему центрального замка.

Видео. Установка центрального замка на ВАЗ

Остается только вернуть клеммы на аккумуляторную батарею и проверить правильность работы механической и электрической системы замыкания и отмыкания дверей транспортного средства.

Установка центрального замка своими руками

Мало просто купить новый автомобиль. Необходимо сразу сделать его безопасным и комфортным в использовании. Необязательно устанавливать тысячи опций и дополнений. Начать можно с самого простого, например, даже центральный замок без сигнализации сделает эксплуатацию машины более комфортабельной. И в какой-то мере усложнит задачу взломщикам. А противоугонное средство вы сможете поставить немного позже. Если на начальном этапе нет достаточного количества денег или времени, вполне можно обойтись и этой незамысловатой опцией. Тем более что ее установка довольно-таки прозрачна.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

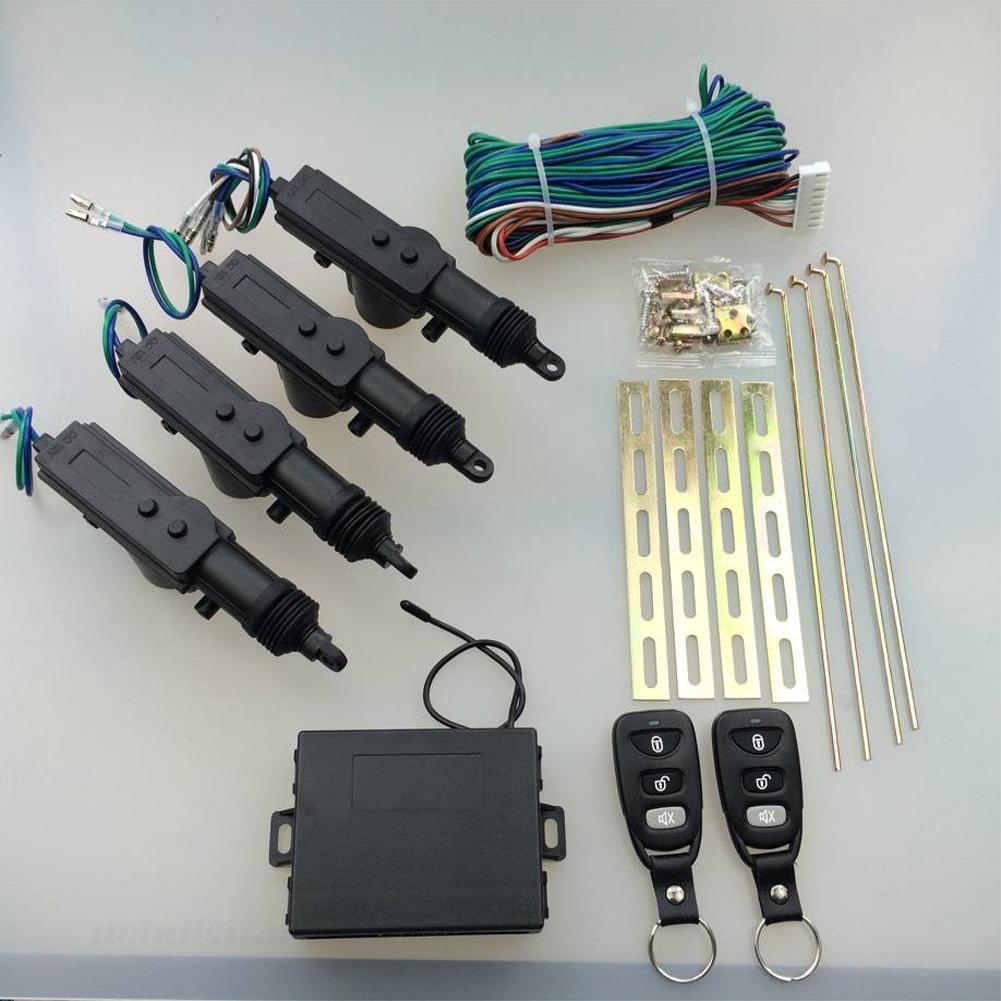

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

  • Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
  • Блок управления. К нему мы, впоследствии, подведем все провода;
  • Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
  • Брелоки, планки, шурупы и т.д.

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Важно! Перед тем как начать работу с проводами отключите аккумулятор, чтобы избежать опасных ситуаций!

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Самостоятельный монтаж центрального замка

Подключение автосигнализации к центральному замку

Для поиска цепей старайтесь использовать вольтметр (особенно в автомобилях последних годов выпуска), так как при использовании лампового пробника возможно повреждение автоэлектрики автомобиля!!!

Как правило, подключение к центральному замку является самой сложной и долгой задачей при установке сигнализации. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. Типов этих не так уж и много.

1-ый тип: центральный замок, управляемый отрицательным импульсом

Проще говоря, есть два провода, при подаче минуса на которые двери запираются или отпираются. Садимся пробником на массу и тыкаемся в провода, выходящие из двери (пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком). При попадании на нужный провод двери закроются или откроются. Вот они — нужные нам проводочки! Обязательно проверьте, что бы эти два провода работали и при закрытой водительской двери. Если Вы не можете найти провода из двери, но точно уверены, что в Вашей машине именно центральный замок, управляемый минусом, значит надо искать провода в других местах.

Где, к примеру, в Вашем авто находится блок центрального замка? Открывайте — закрывайте двери с помощью пульта д.у. или с помощью кнопки управления центральным замком и слушайте, где щёлкают реле. Эти реле находятся в блоке центрального замка. Посмотрите, что представляет собой этот блок? Если его не сложно разобрать — разберите. Видите — там релюшка(и) стоит(ят). Пробуйте подать пробником минусы на ноги реле. В большинстве случаев, если удаётся разобрать блок центрального замка, находятся две точки, при подаче минуса на которые, происходит управление дверями. Сюда и надо будет впаяться проводами от сигнализации.

Ещё одно место поиска проводов, управляющих центральным замком — дверь водителя (в Хондах многих, кстати, и блок центрального замка находится в двери водителя). Пробуйте через пробник подавать минусы на провода в двери, не отключая при этом блок управления стеклоподъёмников и кнопку управления центральным замком. Может быть, нужные провода именно здесь. Тяните провода от сигнализации в дверь.

Как Вы уже поняли, в данном случае нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы. Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника.

Если у Вас автосигнализация со слаботочными отрицательными/положительными выходами (это когда на одном проводе сигнализации минус при постановке, например, в охрану, а на втором в это время плюс), то подключайтесь так же, как написано выше, но через диоды — минус идёт на провода центрального замка, плюс — не идет. Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто.

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.

2-й тип: центральный замок, управляемый положительным импульсом

Опять, как в 1-м типе, есть два управляющих провода, при подаче на которые плюса, двери будут отпираться или запираться. Методика поиска абсолютно идентична вышеописанной (с отрицательным управляющим импульсом), только пробником садимся не на минус, а на плюс. В данном подключении к центральному замку нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили плюсы.

Если у Вас сигнализация со слаботочными отрицательными выходами на управление центральным замком, то необходимо использовать дополнительные реле и подключаться так: общие контакты реле к найденным проводам, НЗ контакты не используются, НР контакты и одна сторона катушек реле — на плюс, вторая сторона катушек к проводам от автосигнализации.

Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то подключайтесь прямо к найденным проводам через диоды — плюсы идут на провода центрального замка, минусы — нет. Это важно — иначе можете спалить автосигнализацию или, что ещё хуже, какое-нибудь оборудование в авто.

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: НР-контакты встроенных реле на плюс, НЗ-контакты не используются, О-контакты к найденным проводам управления.

3-ий тип: центральный замок с переменной полярностью

Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам. Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей. А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись.

При подключении сигнализации к такому замку нужно быть особенно внимательными. Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией. И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители). Поэтому — осторожность и семь раз отмерь, проверь, подумай — потом только сделай!

Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся. Для начала разрезаем найденные провода. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле. Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей. Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные — то на плюс, если положительные — то на минус).

Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.

Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).

Видео поиска проводов центрального замка (тип 3 — переменная полярность)

Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы. Ну и, конечно, ничего разрезать не надо — Вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).

Ещё один тип центрального замка, 4-ый: вакуумный

Встречается, в основном, у немецких производителей авто. Здесь управление идёт по одному проводу, при отпирании на этом проводе плюс, при запирании минус. Провод этот находится или у компрессора (в багажнике или под задним сиденьем) или отходит от кнопки управления центральным замком.

Ищем его: садимся пробником на минус, тыкаемся в провода и управляем центральным замком. При открытии должна загореться лампочка пробника. Пересаживаемся пробником на плюс — на этом же проводе должна появиться масса при закрытии. Перерезаем найденный провод и подцепляемся в разрывы, но аккуратно, как в предыдущем типе, иначе чревато последствиями для электроники авто или для сигнализации. Для уверенности, что найден именно тот провод, проделайте следующее: подайте через пробник в разрыв найденного провода к той стороне, которая идёт к компрессору, плюс, а потом минус. Двери должны сначала открыться, потом закрыться.

Если у Вас автосигнализация со встроенными силовыми реле, то делаем так: НР-контакт реле отпирания на плюс, НР-контакт реле запирания на массу, НЗ-контакт реле отпирания в разрыв провода к кнопке управления центральным замком, НЗ-контакт реле запирания к О-контакту реле отпирания, О-контакт реле запирания в разрыв со стороны компрессора.

Если сигнализация со слаботочными отрицательными выходами, то подключайтесь так же,как сказано выше, используя дополнительные реле. От сигнализации провода идут к катушкам реле, другую сторону катушек садите на плюс.

Если сигнализация со слаботочными положительными выходами, то подключение аналогично предыдущему, только одну из сторон катушек садите не на плюс, а на минус. Иногда при подключении к такому типу центрального замка приходилось разбирать пневмонасос и прямо внутри перерезать силовые провода управление мотором помпы.

Конечно, здесь описаны не все способы и хитрости подключения к замкам авто. Но, обладая этими знаниями, Вы с лёгкостью подключитесь к большинству центральных замков.

Некоторые схемы подключения к центральному замку можете найти в автосоветах Схемы подключения к центральному замку, более подробно работа реле описана в автосоветах Что такое реле и как оно работает.

И ещё: (это чисто наше мнение) впаяться куда-нибудь для управления центральным замком — это последнее, если уже нет других выходов. Лучше постараться всё сделать вне блоков с помощью реле, диодов, транзисторов и т.п.

В крайнем случае, есть же такие модули согласования, которые позволяют подключить сигнализацию к автомобилю через CAN — шину! Используйте их.

полезные статьи от компании «Golden Key» в Санкт-Петербурге

Центральный замок (ЦЗ) не только блокирует и деблокирует двери авто одним нажатием кнопки – он одновременно открывает и закрывает багажник, крышку топливного бака, люк, управляет электрическими стеклоподъемниками.

Основные компоненты устройства:

  • Источники сигнала – дверная кнопка замка в салоне, ключ, брелок сигнализации, управляющий электропривод в водительской двери.
  • Блок обработки – электронная плата и 2 контактные группы – управляющая и силовая. К управляющей подключают источники сигнала, к силовой – электроприводы дверных замков.
  • Электроприводы – активаторы – замков с соединяющими проводами. Представляют собой электродвигатель, вращающий запирающий замочный механизм.

Принцип работы центрального замка

Сигнал от источника поступает на блок обработки. Тот определяет его характер – «Открыть» или «Закрыть» – и подает напряжение на соответствующие провода. Электроприводы дверных замков открывают либо закрывают двери.

Подготовка к установке

Перед тем как приступить к работе, нужно приобрести замок и подготовить необходимые инструменты. Оптимальный вариант – купить оригинальный механизм, которым производитель комплектует вашу модель автомобиля в заводской версии с ЦЗ. Вариант «эконом» – приобрести стандартный набор. У механических замков он состоит из проводов, крепежей и контроллера. Электронные модели дополнительно комплектуют пультами ДУ.

Для монтажа понадобятся:

  • 3-4 метра медного двужильного провода;
  • крестовые и плоские отвертки;
  • гаечные ключи;
  • клещи для резки кабеля;
  • плоскогубцы;
  • дрель со сверлами.

Порядок действий при установке центрального замка своими руками

  1. Отсоедините клеммы от аккумулятора. Снимите обшивку и пылезащитные шторы с дверей: для этого выкрутите 4 винта из-под полки, снимите рукоятку, удалите обивку. Открутите пластмассовый винт двери и винты из-под рулевого колеса – слева и справа.
  2. При выборе места для установки центрального замка учитывают расположение деталей стеклоподъемников. Специалисты рекомендуют монтировать ЦЗ в левом нижнем углу – так стекло при опускании не будет мешать работе устройства. В некоторых случаях для крепления приходится изготавливать отдельный кронштейн.
  3. В каждой двери просверлите отверстие под активатор. Закрепите активаторы с помощью саморезов.
  4. Зажимами из установочного набора прикрепите каждый активатор к штатной тяге замка. Совместите центр хода тяги исполнительного устройства с центром хода тяги замка. Если отверстия тяги ЦЗ больше, воспользуйтесь пластиковой втулкой необходимого диаметра. От активаторов каждой двери установите фиксаторы на тяги ручного блока замка. При подключении исполнительных устройств убедитесь в работоспособности проводки.
  5. Протяните 4 провода от каждого активатора и прикрепите их к отверстиям пластиковыми хомутами. При этом используйте существующие отверстия либо просверлите новые. Специалисты не рекомендуют располагать провода в нижней части двери из-за высокого риска скопления влаги.
  6. Проткните отверткой точки рядом с болтами крепления передней панели и снимите приборную панель. Под ней, в труднодоступном месте, поместите блок ЦЗ.
  7. Демонтируйте провода стеклоподъемников под панелью и в бардачке, замените их на новые. Подключите к приводу.
  8. Подключите провода активаторов, изолируйте их и проложите внутри дверей. Закрепите изолентой.
  9. Протолкните провода под приборную панель с одной стороны и в бардачок – с другой.
  10. Установите проходную трубку в стойку с обеих сторон с помощью отвертки.
  11. Прикрепите к разъему предохранитель. Соедините его с блоком питания центрального замка и установите под торпеду.
  12. Подключите провод центрального замка к авто: красный «+» – к первому предохранителю со стороны АКБ, черный «-» – к корпусу.
  13. Подсоедините аккумулятор и проверьте работоспособность центрального замка: откройте и закройте его – ход тяг должен быть легким и плавным.
  14. Соберите внутреннюю обшивку. Установите на место приборную панель.
  15. Чтобы подключить центральный замок к автосигнализации, соедините провода, идущие от блока замка к блоку предохранителей под капотом.

На что обратить особое внимание?

  • Чтобы защитить провода от изломов и перетирания, протягивайте их через специальные гофрированные трубки.
  • Чтобы добиться максимальной точности монтажа, тягу центрального замка можно выгибать.

Центральный замок автомобиля – элемент комфорта и безопасности. Если он не предусмотрен заводской комплектацией, то установить его можно самостоятельно либо, обратившись к профессионалам.

Установка центрального замка своими руками

Главная » Блог » Установка центрального замка своими руками

Как установить центральный замок своими руками — Сообщество «Кулибин Club» на DRIVE2

Подробно и доступно объясняю, как установить центральный замок в автомобиль своими руками. Подключить ЦЗ таким образом может любой желающий автовладелец. Показываю установку на примере автомобиля ZAZ Sens.

Выполняем подготовку автомобиля к установке центрального замка. Разбираю дверные карты на всех дверях. Снимаю порожки, сапожок и среднюю накладку на среднюю стойку. Снимаю боковую и нижнюю накладку с торпедо, щиток приборов, бардачок. В этом автомобиле проводку буду пускать поверху, потому что снизу она сильно гниет.

Полный размер

Подготовка автомобиля

Центральный замок, который устанавливаю — RS L720. Это модель с дистанционным управлением, рассчитанная на 4 двери. Комплектация ЦЗ: блок ЦЗ с антенной; комплект проводов; 2 пульта дистанционного управления; 4 электропривода; жало для одного из ключей; крепежные саморезы, винты, гайки; по 4 планки и тяжки; двухсторонний скотч и инструкция.

Полный размер

Центральный замок RS L720

Навожу порядок в проводке. Распутываю провода, аккуратно складываю и попутно сматываю изолентой. Пять проводов пойдут в водительскую дверь и по 2 в другие. Провода электроприводов также замотал изолентой.

Полный размер

Подготовленные провода ЦЗ

Проверяю комплект центрального замка на работоспособность. Подаю питание с блока и тестирую пультики и приводы.

Полный размер

Проверка пультов и приводов

Определяю место, где провода зайдут в стойку и где будем размещать блок ЦЗ. Одна коса проводов пойдет через разъем и уплотнительную резинку в водительскую дверь, вторая — со штатными проводами по порогу, в заднюю левую дверь. Провода для правой части автомобиля пойдут за щитком приборов, также по штатному жгуту. Они выйдут в районе бардачка. Для просовывания проводов в дверной переход использую металлическую протяжку. Не забываем пристяживать провода пластиковыми стяжками.

Полный размер

Прокладывание проводов

На удивление, обнаружил, что в задних дверях автомобиля установлены электроприводы. Есть разъем с проводами, но в салоне ответной части нет.

Полный размер

Разъем штатного электропривода задних дверей

Теперь необходимо завести провода в передние двери. Для этого надо вынуть со стойки разъем, сделать в нем отверстие и проложить через него провода. С водительской стороны проводов больше, поэтому буду сверлить. С пассажирской — просто откушу кусок пластика. Чтобы достать разъем, снимаю резинку и использую приспособления, которые облегчают работу.

Полный размер

Вынимаю разъем

Используя шуруповерт и несколько сверл различного диаметра, делаю отверстие.

Полный размер

Просверливание отверстия в разъеме

Протягиваю провода через свежее отверстие в разъеме дверного перехода. Возвращаю на место разъем, предварительно надев на него резинку.

Полный размер

Прокладывание провода через отверстие в разъеме

Небольшой лайфхак. Если надо закрепить провод к отверстию, а под рукой нет нужной клипсы (фиксатора проводки), то можно использовать пластиковый хомут и кусок жесткого провода. Стяжку сгибаем, просовываем в отверстие и продеваем в нее, с внутренне стороны, кусочек провода. Далее укладываем провода и фиксируем с помощью стяжки.

Полный размер

Провод на стяжке

Установка электропривода центрального замка в водительскую дверь. Солдатик находится не вертикально, как обычно, а возле дверной ручки, поэтому привод будем размещать горизонтально, вдоль тяги. Электропривод крепится с помощью пластины, но та, которая шла в комплекте оказалась короткая. Поэтому я нашел у себя вариант подлиннее. Саморезом крепим пластину к приводу, далее прикручиваем к двери автомобиля. Чтобы зафиксировать к двери использовал саморез со сверлом. Теперь сгибаю тяжку так, чтобы она была параллельна штатной тяге. Откусываем лишннее и фиксируем на винтиках. Носик электропривода должен ходить ровно и не загибаться. Подключаю проводку, длины проводов хватило впритык.

Полный размер

Установленный электропривод

Подключаю питание к центральному блоку и закрепляю его. Крепим на двухсторонний скотч и стяжки. Массу от блока закреплю на штатный болт, используя клемму. В блоке предохранителей стоял предохранитель, но не было проводки, поэтому я ее провел и вставил контакт.

Полный размер

Закрепленный блок ЦЗ и массовый провод

Проверяю работоспособность привода водительской двери с пульта и ключа. У меня все отлично работает. Заодно проверю приводы задних дверей. Они также работают, поэтому остается только подключить провода к штатному разъему.

Полный размер

Проверка работоспособности приводов

Переднюю пассажирскую дверь подключал аналогично водительской. Единственное, что не было длинной планки, поэтому привод крепил на 2 короткие, соединенные между собой. Тяжку сделал из куска, который остался с водительской двери. Не забываем проверить электропривод в работе.

Полный размер

Крепление с двух планок

Полный размер

Тяжка для электропривода

Для вас трудился — автоэлектрик Сергей Зайцев!

Полный размер

Автоэлектрик Сергей Зайцев

Центральный замок без сигнализации можно установить в машине самим

Мало просто купить новый автомобиль. Необходимо сразу сделать его безопасным и комфортным в использовании. Необязательно устанавливать тысячи опций и дополнений. Начать можно с самого простого, например, даже центральный замок без сигнализации сделает эксплуатацию машины более комфортабельной. И в какой-то мере усложнит задачу взломщикам. А противоугонное средство вы сможете поставить немного позже. Если на начальном этапе нет достаточного количества денег или времени, вполне можно обойтись и этой незамысловатой опцией. Тем более что ее установка довольно-таки прозрачна.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

  • Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
  • Блок управления. К нему мы, впоследствии, подведем все провода;
  • Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
  • Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

Схема подключения

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Важно! Перед тем как начать работу с проводами отключите аккумулятор, чтобы избежать опасных ситуаций!

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Установленный и подключенный моторчик

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Самостоятельный монтаж центрального замка

Как установить центральный замок своими руками: подготовка места и описание процедуры +схема подключения

Центральный замок принято относить к дополнительным опциям автомобилям, однако в настоящее время большинство каров оснащены им даже в базовой комплектации.

Главное предназначение центрального замка – это автоматическое одновременное открывание и закрывание нескольких дверей в авто. Конструкционно он представляет собой механизм, соединяющий выключатели, датчики, провода. Замком можно управлять как ключом, так и брелоком сигнализации.

Неоценимую пользу от центрального замка можно получить в случае, когда вы возите детей на заднем сидении автомобиля. Все мы знаем, какими они порой бывают проказниками, представьте ситуацию, если они на ходу откроют дверь. Думаем, о последствиях говорить бессмысленно, поскольку они очевидны. Нередко водители сталкиваются с проделками воров, которые крадут ценные вещи с задних сидений авто, стоящих в пробке. Таким образом, центральный замок – это не просто полезная, а самая самая необходимейшая опция. Как уже было сказано, большинство автомобилей оборудовано им даже в базовой комплектации, однако есть львиная доля авто, где этой опции недостает, поэтому мы решили сегодня исправить эту ситуацию и установить центральный замок самостоятельно, к тому же при наличии необходимого инструмента, желания и времени это под силу каждому.

В самом начале работы нужно снять обшивку дверей, поэтому заранее не забудьте купить комплект пластмассовых защелок, с помощью которой она крепится, т. к. они являются одноразовыми, и в завершение процедуры вам придется их менять. Не лишним будет также отсоединить от аккумулятора клеммы, поскольку работа с электропроводкой требует соблюдения техники безопасности.

После того как обшивка и пылезащитная штора сняты, нужно подобрать место для установки механизма, с учетом расположения внутренностей стеклоподъемника и хода стекла. Не исключаем, что вам придется изготовить дополнительный кронштейн для крепления центрального замка.

Установка центрального замка

Ну вот, место для механизма замка выбрано, можно его крепить, для этого вам понадобятся саморезы. Для корректной работы после установки следует произвести сопряжение центрального замка с тягой замка, которая отвечает за опускание-поднятие кнопки запирания двери. Для наиболее точной подгонки, тягу не возбраняется выгибать. Теперь необходимо проверить ход сопряженных деталей, он должен быть легким и плавным.

Следующим этапом установки центрального замка является проводка — протяните необходимые провода через гофрированную трубу, находящуюся между дверью и стойкой кузова, которая защищает провода от перетирания. Следуя прилагаемой инструкции, подключите провода к блоку сигнализации.

Вот практически все и готово! Теперь вам необходимо проверить работоспособность как механической, так и электрической части установленного механизма, перед этим не забудьте подсоединить аккумулятор. Убедившись, что все исправно работает, следует в обратной указанной выше последовательности восстановить обшивку и наслаждаться полученным результатом.

Центральный замок сделает вашу водительскую жизнь проще, комфортнее и безопаснее. Однако, чтобы избежать неприятностей, следует знать, что некоторые подобные приблуды оснащаются дополнительными опциями, так, например, иногда минут через 10 замок самостоятельно закрывает все двери, это хорошо, если вы забыли закрыть машину, но плохо если помимо этого оставили в салоне ключи. Порой центральный замок закрывает двери, стоит лишь водителю запустить двигатель и нажать тормоз (это в большей мере присуще автомобилям с автоматической трансмиссией).

В любом случае, чего бы новенького вы не привносили в автомобиль, будь то установка сигнализации, монтирование парктроников или прочей приятной необходимости, помните о технике безопасности, это не только добавит комфорта, но и оградит от неприятностей.

Установка центрального замка в авто от А до Я: комфорт своими руками

Противоугонной системой сегодня никого не удивишь — сигналками и центральными замками (ЦЗ) оборудованы многие современные автомобили, даже старые иномарки. Однако далеко не все старые авто оснащены такой системой защиты, хотя, если сказать честно — большой ценности она не представляет. В этой статье мы расскажем о том, как производится установка своими силами центрального замка и что для этого нужно.

Если вы решили оборудовать свою машину системой центрального замка автомобиля, это может быть одним из вариантов, которые позволят повышать его безопасность в отсутствие водителя. Тем более, что имея ровные руки это сделать не так сложно. Как должен осуществляться монтаж и как подсоединять усиленное устройство центрального замка на машину? Перед тем, как установить систему на авто с сигналкой или без сигнализации, необходимо подготовиться к осуществлению работ, в том числе приготовить электросхему.

Схема подключения ЦЗ

Инструменты и материалы

Установка центрального замка своими руками и подключение его к автосигнализации начинается с подготовки необходимых инструментов, а именно:

  • комплект системы ЦЗ, включающий в себя саму систему, а также исполнительный элемент;
  • проводу, лучше отдать предпочтение двухжильной и медной проводке;
  • другой слесарный инструмент.

Фото 1. Комплект ЦЗ Фото 2. Двухжильные провода Фото 3. Слесарный инструментарий

Первый этап

Перед тем, как подключить сигнализацию к центральному замку, нужно отключить АКБ. Ведь эти работы будут вмешательством в электросхему, поэтому нельзя допустить ее замыкания.

Итак, схема подключения центрального замка следующая:

  1. Чтобы поставить и произвести подключение центрального замка, необходимо в первую очередь демонтировать дверные карты, для этого отсоедините соответствующие крепления и выкрутите все болты. В этом случае в каждом автомобиле есть свои индивидуальные нюансы, которые нужно учитывать, но в целом на этом этапе у автолюбителей проблем обычно не возникает.
  2. После этого нужно выбрать место, куда вы будете устанавливать ЦЗ. Для этого обратите внимание на работу стеклоподъемников — разумеется, они не должны мешать системе. Вполне возможно, что для того, чтобы установленный замок не мешал, необходимо будет сделать дополнительный кронштейн. Как показывает практика, обычно левый нижний угол двери является наиболее оптимальным местом для монтажа.
  3. Далее, подключение сигнализации к центральному замку включает в себя этап установки активатора. Каждый соленоид ставится на отдельную дверь, для монтажа понадобится просверлить соответствующие отверстия и зафиксировать устройства при помощи саморезов.
  4. Затем соленоид нужно закрепить на тяге замка. Из комплекта при помощи зажимов необходимо будет зафиксировать каждый соленоид. Следует учитывать, что тяги на обоих замках (или на четырех, в зависимости от системы), нужно совместить. После этого от активаторов нужно установить крепления на тяги ручного блока ЦЗ, этот этап также производится с каждой отдельной дверью машины. При подсоединении исполнительных компонентов необходимо будет произвести диагностику проводки на предмет проводимости напряжения. В том случае, если отверстие в тяге замка будет большим, ем надо, дополнительно используйте пластмассовую втулку — она позволит обеспечить необходимые размеры.
  5. Далее, подключение сигнализации к центральному замку включает в себя прокладку проводки. От каждого соленоида идет четыре кабеля — два к нему, и еще два на массу — их надо зафиксировать пластмассовыми хомутами. Но в целом данный этап индивидуален для каждого отдельного авто — например, вы можете использовать уже имеющиеся отверстия либо же дрелью высверлить свои. Не нужно производить укладку проводки снизу в двери, поскольку здесь собирается влага. Кроме того, провода от соленоидов должны осторожно подключаться и прокладываться с проеме между дверью машины и кузовом, поскольку эта движущая часть может повредить проводку. Используйте для укладки прорезиненную трубку. При прокладке проводов в двери убедитесь, что при закрывании их не переломает (автор видео — ПРОСТЫЕ ШТУКИ).
Второй этап
  1. Схема центрального замка на этом этапе должна быть под рукой. Демонтируется контрольный щиток, для упрощения этапа укладки проводки го лучше демонтировать полностью. Вам необходимо обеспечить прокладку кабелей через соответствующее отверстие, также найдите место, где проходит проводка под вещевым ящиком и центральной консолью.
  2. Далее, необходимо извлечь старую проводку — она убирается от стеклоподъемников, укладывается новая, после чего к ней подключается компрессор центрального замка. Также нужно подсоединить кабеля от соленоидов — они укладываются в дверной конструкции и полностью изолируются. Для более надежной фиксации ил лучше зафиксировать, используя изоленту.
  3. Когда все эти этапы будут выполнены, кабеля необходимо уложить с одной стороны в вещевой ящик, а с другой — под контрольный щиток. Здесь нужно запастись терпением, поскольку в целом этот этап довольно сложный и кропотливый. Не всегда получается все сделать с первого раза.
  4. Далее, производится монтаж проходного патрубка. Этот элемент системы можно поставить в стойку, его необходимо зафиксировать. Но будьте осторожны, поскольку повреждать его нежелательно.
  5. После этих действий осуществляется подсоединение проводки к выходу. Затем к этому выходу подсоединяется предохранительный компонент, который необходимо подключить к блоку питания системы. Вся эта конструкция должна быть вмонтирована под центральную консоль.
  6. Затем проводка от центрального замка подсоединяется к корпусу. Минусовой выход системы следует подсоединить к кузову транспортного средства. Что касается положительного провода, то его необходимо соединить с предохранительным компонентом и установить его рядом с аккумулятором. Не забудьте о кнопке. Кнопка центрального замка ставится в салоне автомобиля, ее лучше всего установить в дверной обивке. При помощи кнопки будет регулироваться сам ЦЗ изнутри салона транспортного средства — его закрытие либо открытие.
  7. Когда все действия выполнены, необходимо проверить работоспособность установленной системы. Для этого подключите АКБ и проверьте, как работает устройство — и механическую его составляющую, и электрическую. Помните о том, что ход тяг в дверях должен быть наиболее мягким и плавным. Если одна из тяг не работает, воспользуйтесь мультиметром для диагностики напряжения.
  8. В самом конце необходимо будет все поставить на место. Устанавливается центральная консоль с обивками дверей. По поводу торпеды — чтобы не допустить возможного скрипа в будущем, место соприкосновения торпеды с кузовом по периметру можно промазать силиконом.

 Загрузка …

Видео «Пример установки ЦЗ на Дэу Ланосе»

Подробная видеоинструкция по самостоятельному монтажу ЦЗ на примере автомобиля Дэу Ланос приведена ниже (автор ролика — ЛЕША МАСТЕР).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Центральный замок автомобиля: устройство и принцип работы

Для удобства использования транспортных средств, производители авто давно используют в их комплектации центральный замок, который является подсистемой более крупной системы «комфорт» и зачастую объединен с сигнализацией. Центральный замок – выполняет блокировку одной или всех дверей автомобиля. Кроме того, он отвечает за отпирание крышки лючка бака для топлива и багажника. Если модель автомобиля старая, то – систему можно установить дополнительно. Имеет дистанционное управление (ДУ).

Как устроен

Система центрального замка авто включает:

  • Датчик входной: концевые выключатели и микропереключатели.
  • Блок – управление центральным замком.
  • Актуаторы.

К входным датчикам относится:

  • Концевые дверные выключатели – отвечает за расположение дверей авто, передавая сигнал на блок питания.
  • Микропереключатели – отвечают за конструктивные элементы запирающего устройства.

Функции микропереключателей:

  • Два микропереключателя – фиксируют кулачковый механизм передних дверей: один отвечает за сигнал «lock» (блокировка), а другой «unlock» (разблокировка).
  • Ещё два – отвечают за центральный замок.
  • Микропереключатель рычажного механизма привода замка.

Такое устройство подразумевает передачу сигнала от микропереключателей сначала в блок управления, затем в цепь питания, по которой сигнал идёт на двери (актуаторы), крышку багажника и лючка бака для топлива. Результат: замки открываются.

Актуатор – исполнительное устройство, благодаря которому замок срабатывает.

Состоит из:

  • Электродвигателя.
  • РеДУктора.

Система работает дистанционно (ДУ): На ключе зажигание есть специальная кнопка ДУ, сигнал передаётся на антенну, с неё – в блок. Радиус действия ДУ -10 метров. Можно сделать подключение к сигнализации.

Блок управления

Блок отвечает за работу замка. В схему управления входят цифровые элементы – они передают сигнал по остальным составляющим системы.

Такое устройство системы центрального замка авто взаимодействует с сигнализацией, а также может управляться ДУ пультом. Её можно установить самостоятельно, но на большинстве современных авто уже установлен центральный замок с дистанционным управлением.

ДУ работает от отдельного электронного блока, который подсоединяется к системе и контролирует его.

Функции центрального замка

Преимущество устройства центральный замок с дистанционным управлением в автомобиле:

  • Экономия времени. Вместо того что бы по очереди закрывать каждую дверь, необходимо закрыть одну – остальные блокируются автоматически.
  • Универсальность. Устройство стандартное. Нет необходимости подбирать модель.

Стандартный комплект замка авто состоит из:

  • Электропривод (пятипроводной).
  • Центральный замок.
  • Двухпроводные электроприводы.
  • Контролёр управления.

Систему приводит в действие ключ или пульт ДУ.

Функциональные особенности:

  • Система работает с сигнализацией любого типа.
  • Кнопку запуска ДУ размещают на брелок для удобства.
  • Если в автомобиле установлена сигнализация и есть пульт, нет смысла заказывать еще один– лучше сэкономить.
  • Кроме дверей и лючка, подключить можно еще багажник авто. Им тоже можно управлять пультом ДУ.
  • Важной особенностью является перекодировка предохранительных возможностей. Например, при превышении скорости, двери автоматически запираются. Или установить поочерёдное открытие: сначала дверь со стороны водителя, при повторном нажатии – остальные.

Установка системы

При покупке желательно обратить внимание на оригинальный комплект, который рекомендует производитель авто, хотя они не всегда доступны по цене.

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

  • Провода.
  • Кабели.
  • Крепежи.
  • Контролер.

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

  • Система центрального замка.
  • Медный двужильный провод (4 метра).
  • Отвертки (крестовая и плоская).
  • Гаечные ключи.
  • Клещи.
  • Плоскогубцы.
  • Дрель + свёрла.

Алгоритм установки:

  • Отсоединить клеммы от аккумулятора.
  • Снять с дверей обшивку (снять ручку, и по углам винты).
  • Выкрутить пластмассовый дверной винт.
  • Винты рулевого колеса.
  • Найти место для установки системы (рекомендуется – нижний левый угол).
  • Сделать дрелью в каждой двери отверстия для активаторов.
  • Установка активаторов замка, закрепить саморезами.
  • Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
  • Установка фиксаторов на ручные тяги.
  • Проверить проводку.
  • Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
  • Снять панель приборную.
  • Заменить провода стеклоподъемника и подключить их к приводу.
  • Подключить приводы активаторов.
  • Провода изолировать и поместить внутрь двери.
  • Провести провода в панель
  • Провести провода в бардачок.
  • Установка трубки проходной.
  • В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.
  • Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
  • Проверить, работает ли система.
  • Собрать обшивку.

Провода желательно размещать в трубку прорезиненную.

Как ухаживать за центральным замком

Центральный замок в автомобиле – это комплект системы, обеспечивающей дополнительные удобство и безопасность, но она требует дополнительного ухода. Проблемы с замками в автомобиле обычно возникают зимой: после мойки, при плохом продувании замков в них замерзает влага и прихватит тяги.

Чтобы такого не случилось, машину необходимо продержать с включённым двигателем, периодически заставляя работать замки, примерно час. Или просто поездить по городу, пока машина не просохнет.

Больше информации об устройстве и подключении центрального замка на видео:

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

  • Управляется отрицательным импульсом.
  • Управляется положительным импульсом.
  • Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Сложность состоит в поиске нужных проводов, на которых при помощи пробника определяется импульс. Для начала необходимо проверить провода, выходящие из двери. Если они найдены – дверь будет открываться или закрываться.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

Как установить автосигнализацию с центральным замком

Чаще всего автовладельцы считают свои машины частью своей семьи. Для некоторых автолюбителей их любимые поездки могут даже привлечь больше внимания, чем их подруги. Таким образом, многие автовладельцы делают все возможное, чтобы защитить свои автомобили.

В то время как большинство современных автомобилей сегодня уже оснащены сигнализацией и центральным замком. Однако другие модели, в том числе старые автомобили, этого не делают.Таким образом, многие устанавливают послепродажные средства устрашения, такие как сигнализация. Отметим, что рекомендуется автосигнализация плюс с центральным замком. Но как установить автосигнализацию с центральным замком ?

Ага, в вашем драгоценном классическом автомобиле наверняка нет центрального замка

I. Как установить автосигнализацию с центральным замком

Хотя на Филиппинах есть много магазинов, которые могут сделать это за вас, некоторые из вас могут захотеть сделать это самостоятельно.В конце концов, работа над собственным автомобилем поможет вам лучше узнать его. Кроме того, вы сэкономите немного денег. Но перед тем, как приступить к установке, вам нужно учесть некоторые моменты.

II. Выбор совместимой сигнализации и центрального замка

С автосигнализацией теперь проще. Это потому, что доступно множество универсальных автосигнализаций для вторичного рынка. Одним из рекомендуемых продуктов является автомобильная сигнализация Cobra Omega, которая в настоящее время доступна на местном уровне по цене около 4700 песо.В качестве более дешевой альтернативы есть также автомобильная сигнализация EXAD по цене 899 филиппинских песо и автомобильная сигнализация Giordon GT по цене 1399 песо.

Автосигнализация Cobra Omega

Для вашей системы центрального замка он обычно поставляется как отдельный комплект от автомобильной сигнализации. Они будут варьироваться от дешевых по цене 372 песо до 2000 песо и выше. Обратите внимание, что мы рекомендуем покупать качественные, например, от Cobra. Вы же ведь не хотите, чтобы центральный замок работал со сбоями, пока вы находитесь в машине?

Если у вас есть деньги, вы можете приобрести автомобильную сигнализацию и комплекты центрального замка.Они варьируются от 2400 песо и выше.

>>> По теме: Автосигнализация на Филиппинах: руководство по установке, как это работает, как остановить и что купить

III. Пошаговая инструкция по установке автосигнализации и центрального замка

Как установить автосигнализацию

1. Сначала прочтите инструкцию, прилагаемую к автосигнализации.

2. Откройте капот автомобиля и отсоедините аккумулятор. Помните безопасность прежде всего.Убедитесь, что зажигание выключено, и сначала снимите отрицательную клемму.

3. Подготовьте материалы. К ним относятся стяжки, нож для резки или зачистки проводов, ручная дрель, изолента и сама автомобильная сигнализация.

4. Выберите место для установки динамика / сирены автосигнализации. Для этого мы рекомендуем металлическую поверхность с большим пространством. Кроме того, убедитесь, что он находится на расстоянии не менее восемнадцати дюймов от горячих частей двигателя, таких как выпускной коллектор. И, наконец, убедитесь, что сирена направлена ​​вниз, чтобы предотвратить повреждение водой.Хотя многие сирены для автосигнализации в настоящее время также являются водонепроницаемыми, их безопасность всегда окупается.

Вот пример правильно установленной сирены автосигнализации

5. Провода для сирены автосигнализации необходимо проложить внутрь автомобиля. Таким образом, вам нужно будет найти уже существующий проход через брандмауэр. Если такой возможности нет, просверлите отверстие в одной из более мягких частей брандмауэра. Перед сверлением будьте осторожны, чтобы не повредить другие компоненты по другую сторону брандмауэра.Кроме того, отверстие может вызвать коррозию самого брандмауэра.

6. Теперь вы можете подключить сигнализацию к электросети автомобиля. Для этого обратитесь к руководству по эксплуатации автосигнализации, поскольку оно обычно сопровождается схемой.

Обратите внимание, что некоторые автосигнализации будут иметь свои «компьютерные» блоки. Однако более дешевые должны быть подключены к блоку управления двигателем (ЭБУ) автомобиля, чтобы он мог получить доступ к датчикам двери и окна автомобиля. Обычно ЭБУ находится за перчаточным ящиком или под приборной панелью со стороны водителя.Чтобы сэкономить время, обратитесь к руководству по эксплуатации вашего автомобиля, чтобы узнать его местонахождение.

В большинстве современных автомобилей ЭБУ установлены под приборной панелью

7. Если автомобильная сигнализация поставлялась с дополнительными датчиками, обратитесь к руководству по эксплуатации автосигнализации. Кроме того, некоторые автосигнализации будут оснащены светодиодной подсветкой. Это укажет, активен сигнал тревоги или нет. Для этого мы рекомендуем установить его где-нибудь вокруг приборной панели.

8. Затем подключите аккумулятор и активируйте автомобильную сигнализацию.Обычно автомобильная сигнализация оснащена кнопкой, позволяющей активировать сигнализацию. Если нет, попробуйте открыть запертую дверь машины.

9. Если вы уверены, что это работает, упакуйте проводку с помощью стяжек.

Не забудьте проверить эту новую автосигнализацию

>>> По теме: 3 эффективных способа повышения безопасности вашего автомобиля

Как установить центральный замок

1. Выполните шаги с первого по третий, указанные выше.

2. Осторожно снимите дверные панели автомобиля.

3. Обычно оптимальное положение приводов указывается в руководстве по системе центрального замка. Убедитесь, что привод не блокирует другие движущиеся части двери автомобиля, например окна. И, наконец, убедитесь, что привод движется параллельно запорному болту двери. В противном случае привод не сможет сдвинуть дверной замок.

Привод замка двери автомобиля

4.Чтобы установить привод, просверлите отверстие 3/16 дюйма. Подсоедините предоставленный соединительный элемент или ведомый стержень между рычагом привода и болтом дверного замка.

5. После установки приводов можно теперь устанавливать его проводку. Для этого обратитесь к руководству по центральному замку. Однако обычно в комплект центрального замка входит несколько проводов с цветовой кодировкой, связанных в жгут проводов. Таким образом, вы должны соединить провода от привода с проводами того же цвета на приводе.

Некоторые комплекты центрального замка также имеют черный или коричневый провод. Обычно это заземляющий провод, и он должен быть прикреплен к металлической поверхности. Другой провод, обычно красного цвета, подключается к 12-вольтовому источнику питания, которым является автомобильный аккумулятор. Наконец, убедитесь, что какой-либо механизм двери, включая привод, не пережимает провода.

>>> По теме: Как безопасно установить автомобильный аккумулятор

Схема подключения типовой системы центрального замка автомобиля

6.Установить блок управления центральным замком. Обычно это коробка с разноцветными выходными проводами. Определите соответствующие пары для выхода блокировки и выхода разблокировки и где их подключить.

7. Наконец, вы можете протестировать центральный замок. Для этого встаньте рядом с автомобилем и просто нажмите кнопку блокировки и разблокировки на прилагаемом пульте дистанционного управления.

IV. Как установить автосигнализацию с центральным замком: Итог

Помните, что системы центрального запирания дверей бывают разных типов.У каждого из них будут разные реле и цепи дверного замка. Разные автомобили также будут иметь разные схемы. Подводя итог, можно сказать, что установка центрального замка автомобиля, несомненно, сложна. Поэтому, если вы новичок в ремонте своего автомобиля, мы рекомендуем профессионально установить центральную систему запирания дверей.

А вот с автомобильной сигнализацией справиться немного проще, поскольку в ней нет движущихся частей. В конце концов, он только издает громкие звуки. Обратите внимание, что разные автомобильные сигнализации могут иметь разные схемы подключения.Опять же, для этого лучше обратиться к профессионалу.

>>> По теме: [Руководство Philkotse] 6 советов по электромонтажу автомобилей своими руками, которые вам обязательно нужно знать

Ага, установка центрального замка немного сложна

Конечно, вы можете сэкономить немного денег, но неисправная автосигнализация, которая постоянно кричит, особенно раздражает вас и ваших соседей.

Еще страшнее неисправность центрального замка дверей.Только представьте, что вы закрываетесь от машины перед тем, как пойти на работу. Или, что еще хуже, неправильно установленная система центрального замка может даже превратить вашу машину в тюрьму.

Подводя итог, рекомендуем нанять профессионала для установки автосигнализации с центральным замком и системы . Но если вы знакомы с автомобильными электрическими системами, то непременно сделайте это самостоятельно.

Для получения дополнительных руководств по обслуживанию автомобилей продолжайте читать здесь, на Philkotse.com .

Установка центрального замка | Установить электрические дверные замки

Силовые дверные замки

Набор шнуров

Набор кабелей

Варианты подключения

Схема комплекта кабелей

A. Отрицательная команда

СИНИЙ Не подключает GREEN GREEN 9018 Разблокировка
ФИОЛЕТОВЫЙ / БЕЛЫЙ Подключается к шасси
СЕРЫЙ Не подключается
БЕЛЫЙ Закрывается
ФИОЛЕТОВЫЙ Подключается к шасси

B.Положительная команда

СИНИЙ Не подключается
ЗЕЛЕНЫЙ Разблокировка
ФИОЛЕТОВЫЙ / БЕЛЫЙ Подключается к (+)
СЕРЫЙ Не подключается
БЕЛЫЙ Закрывается
Подключается к ПУР

C. Команда привода

СИНИЙ Подключается к шасси
ЗЕЛЕНЫЙ Подключается к приводу
ФИОЛЕТОВЫЙ / БЕЛЫЙ Подключается к (+)
СЕРЫЙ Подключается к шасси
БЕЛЫЙ Подключается к шасси
ФИОЛЕТОВЫЙ Подключается к (+)

D.Команда компрессора

СИНИЙ / БЕЛЫЙ Связывает вместе
ЗЕЛЕНЫЙ К компрессору
ФИОЛЕТОВЫЙ / БЕЛЫЙ Подключается к (+)
СЕРЫЙ К переключателю от двери
ПУРПУРНЫЙ Подключается к шасси перемычки сигнализации срабатывание центрального замка на 4 сек.)

ОПРЕДЕЛЕНИЕ ТИПА ЦЕНТРАЛЬНОГО БЛОКИРОВКИ
Узнайте, как установить и настроить автосигнализацию!

1.центральный замок срабатывает только с двери спереди / слева.

В этом случае необходимо установить в дверь водителя привод с 2-х или 5-ти проводным подключением, где необходимо, и срабатывание непосредственно от аварийной сигнализации. (См. Команду исполнительного механизма)

2. Центральный замок приводится в действие любой из передних дверей.

а) запирание / отпирание дверей осуществляется компрессором. Используя цифровой вольтметр или карандаш для определения напряжения, определите провод управления компрессором. (Напряжение равно (+) 12 В или OV, если двери заперты или открыты).Этот провод прерывается и обеспечивает соединение Командный компрессор, если в автомобиле есть система КОМФОРТ *, команда на дверные замки с электроприводом осуществляется по двум разнесенным проводам. Используется одна из схем «Команда отрицательная» или «Команда положительная», а тревога устанавливается на 11 сек / 1 сек. (допустимая опция только для CM 555)
b) запирание / отпирание дверей осуществляется с помощью электроприводов с помощью существующего модуля. Определяются двухпроводные для управления модулем (на пороге слева / снизу или на двери водителя) и
подключается к одной из схем «Команда отрицательная» или «Команда положительная».При наличии в автомобиле функции КОМФОРТ * сигнализация устанавливается на 11 сек / 1 сек. (актуальная опция только для CM 555).

Наблюдение:
Некоторые автомобили (например, OPEL astra, некоторые модели BMW) имеют опцию КОМФОРТ *, активируемую отдельным проводом центрального замка.
В этом случае провод подключается к выходу КОМФОРТ * аварийной сигнализации (допустимая опция только для CM 555).
* КОМФОРТ — окна можно открывать или закрывать, нажав и удерживая кнопку на брелке дистанционного управления (автоматический подъем стеклоподъемников после блокировки дверей).

2-ступенчатый датчик удара

Stage I — предварительное предупреждение
В случае легкого сотрясения сирена звучит 1 сек.
Этап II — предупреждение
При сильном сотрясении включается сигнал тревоги на 20 секунд.

Две ступени регулируются независимо, а уровень срабатывания предупреждения отображается двумя светодиодами (зеленый для предварительного предупреждения и красный для предупреждения). Подключение сигнализации производится кабелем с двумя гнездами.
Монтаж датчика удара рекомендуется производить на металлической части автомобиля.

Датчик удара

Сервисный выключатель (камердинер)

Оператор

Используется для:

a) Запоминания пультов дистанционного управления
Он переводит ключ зажигания в положение Зажигание на и его нажатие на красную кнопку для 6 сек. О входе в режим памяти сообщат 6 коротких звуковых сигналов. После этого нажимается по одной кнопке на каждом пульте дистанционного управления. Успешное обучение любого пульта дистанционного управления будет сопровождаться двумя или тремя звуковыми сигналами соответственно. В том же режиме действует и в случае потери пульта дистанционного управления (запоминается только оставшийся пульт).

б) Снятие сигнализации без пульта ДУ.
Отпирайте дверь ключом, вставьте ключ зажигания в положение Зажигание на и нажмите красную кнопку один раз. В это время сирена выключится, и сигнализация будет снята с охраны.

c) Отключение сигнализации (служебный режим)
Если необходимо отключить все функции сигнализации (кроме команды на запирание дверей с электроприводом), установите ключ зажигания в положение Зажигание на и нажмите красную кнопку пять. раз, и подтверждение будет тремя звуковыми сигналами.Светодиод будет гореть, а с пультов будет подавать команду только на электрические дверные замки. Для возврата в исходное состояние возобновим те же операции (подтверждением будут три вспышки).

Рекомендуется устанавливать кнопки в скрытом и защищенном от случайного нажатия месте.

Светодиодный индикатор состояния

Светодиодный индикатор состояния

a) Выкл.
Тревога снята с охраны

b) Медленно мигает
Система поставлена ​​на охрану, и не было зарегистрировано ни одной тревоги.

c) Быстро мигает
Система поставлена ​​на охрану и зарегистрировала как минимум одну тревогу.

d) На
Сигнализация отключена (работает только с электроприводом дверных замков).

Рекомендуется размещать светодиоды в месте с максимальной видимостью.

Часто задаваемые вопросы: как установить центральный замок?

Можно ли установить в автомобиле центральный замок?

Для переоборудования вашего автомобиля на центральный замок вам понадобится комплект, который вы можете легко купить в магазине автомобильных аксессуаров.Он состоит из приводов с электрическим приводом, которые вы устанавливаете внутри дверей, а также всей проводки, кронштейнов и тяговых тяг, необходимых для установки его на свой автомобиль.

Как установить центральный замок в машине?

Чтобы запереть автомобиль изнутри, водитель запирает ключом одну из передних дверей, а все двери автоматически запираются. Водитель может запереть или отпереть все двери, заперев или отперев замок двери со стороны водителя вручную или нажав кнопки запирания и отпирания на брелке для ключей или приборной панели.

Сколько стоит установка силовых замков в автомобиле?

Согласно CostHelper, средняя стоимость ремонта дверного замка с электроприводом составляет от 50 до 200 долларов, но в автосалоне может стоить до 600 долларов, в зависимости от проблемы, стоимости запасных частей и продолжительности работы. Щелкните, чтобы увидеть полный ответ.

Можно ли установить центральный замок с дистанционным управлением?

Установить центральный замок с дистанционным управлением очень просто даже новичку, но нужно быть готовым снимать обшивку и возиться с проводкой.Это не технология Plug and Play, но она не за горами. Для эксперта это займет меньше часа.

Ремонт центрального замка — дорогое удовольствие?

Эти комплектные блоки могут быть дорогостоящими, поэтому, если вам придется заменить их в нескольких или в каждой двери, затраты на ремонт центрального замка могут быстро возрасти.

В чем разница между центральным замком и дистанционным замком?

В некоторых автомобилях центральный замок осуществляется путем ручного запирания или отпирания замка. В системе без ключа на пульте дистанционного управления есть кнопки для запирания и отпирания всех дверей.Нажав кнопку, водитель может открыть дверь и попасть в машину. Если закрыть все двери, они автоматически заблокируются.

Автомобили автоматически запираются при парковке?

Он будет автоматически разблокироваться, если будет обнаружен только один брелок, чтобы предотвратить блокировку, но в остальном да. Если ключ находится внутри машины, и вы запираете его другим дистанционным ключом, да, он заблокируется. Если ключ находится в замке зажигания, он не запирается.

Почему не работает центральный замок?

Перегорел предохранитель: если одна дверь не работает, а другие работают, проблема может быть в перегоревшем предохранителе.Для его замены может потребоваться снятие панели двери автомобиля. У вас обрыв провода: если на замок не подается питание, удерживайте переключатель замка вверх или вниз, а затем несколько раз открывайте и закрывайте дверь, чтобы проверить, сработает ли замок.

Какая система центрального замка для автомобиля лучше всего?

Лучшая система центрального запирания для автомобилей -Индия Blackcat Автомобильная система центрального запирания BSA-4DM с 2 пультами дистанционного управления, 5 двигателями дверных замков. Xenos ABS Auto Gear Thunder 4W Удаленный центральный замок и система безопасности / привод.Система центрального замка Autocop Piranha Dx для автомобиля.

Можно ли установить электрические стеклоподъемники и замки?

Короткий ответ: да, можно. Тем не менее, есть некоторые вещи, которые вы должны знать, прежде чем преобразовывать ручные стеклоподъемники в вашем автомобиле в электрические стеклоподъемники. Добавление стеклоподъемников и замков к автомобилю включает в себя электропроводку автомобиля, добавление устройств питания, модернизацию двери и добавление переключателей.

Сколько стоит установка запуска без ключа?

Как правило, вы можете рассчитывать на профессиональную установку дистанционного стартера автомобиля от 150 до 500 долларов.

Сколько стоит установка удаленного входа без ключа?

Менее 100 долларов за каждую, несколько сотен за установку, если не можете сделать это своими руками. Вы можете получить комплект послепродажного обслуживания за пару сотен долларов с установленным удаленным запуском и входом без ключа.

Что такое дистанционный центральный замок?

Термин дистанционная система без ключа (RKS), также называемая бесключевым входом или дистанционным центральным замком, относится к замку, который использует электронный пульт дистанционного управления в качестве ключа, который активируется портативным устройством или автоматически при приближении.

Что такое центральный замок?

Электрические дверные замки (также известные как электрические дверные замки или центральный замок) позволяют водителю или переднему пассажиру одновременно запирать или отпирать все двери автомобиля или грузовика, нажав кнопку или щелкнув выключателем. Ранние системы запирали и отпирали только автомобильные двери.

Как сбросить центральный замок в машине?

Нажмите и удерживайте кнопку «Блокировка» на автомобильном пульте в течение одной секунды в течение пяти секунд после вставки ключа в замок зажигания и его поворота в положение «Вкл.».Поверните ключ в положение «Выкл.»; свет должен погаснуть.

Установка дверных замков с электроприводом в Toyota Tundra с замками с тросовым приводом

Это

В статье описывается установка приводов дверных замков в автомобили с

системы замков с тросовым приводом.

В типичных системах замков используется сталь

стержни между ручкой фиксатора и защелкой в ​​сборе. Большинство автомобилей

2003 и ранее использовали этот тип системы. Большинство моделей 2004 года и более поздних версий

по-прежнему используйте стержни между ручкой и защелкой.Стандартный W01

& W02 Комплекты замков MES легко устанавливаются на эти автомобили.

Однако,

все больше и больше автомобилей оснащаются системами с тросовым приводом. Эти

автомобили имеют гибкий кабель, который проходит между ручкой и

защелка. Эти системы работают нормально, но создают проблемы, когда

установка запасного комплекта дверных замков. Большинство комплектов предназначены для

работа со стандартными системами стержневого типа.

Новый центральный замок MES

для тросовых замков был разработан, чтобы заполнить эту пустоту.W01C и W02C

комплекты позволяют легко установить силовые замки в транспортных средствах с кабелем

контроль. Приводы и оборудование были разработаны специально для

кабельные системы. Приводы и модуль центрального замка выполнены в

Швейцария гарантирует установщику качественную и долгую работу.

The

Комплекты MES — это центральный замок.

Центральный замок в основном означает, что путем блокировки или разблокировки любого из

двери, противоположная дверь также будет запираться или отпираться.Это работает

используете ли вы ключ или поворачиваете внутреннюю ручку. Этот

тип системы устраняет необходимость в переключателях во многих

транспортных средств.

На снимке слева изображен Chevy.

Подборщик Silverado со стандартным рычажным механизмом стержневого типа. Фото на

справа показана тросовая связь в Toyota Tundra. Это

некоторые из легковых и грузовых автомобилей, использующих кабельные соединения, о которых мы слышали

о: 2004 и новее Honda Accord & Civic, Ford Focus, позже Ford

Эскорт, Toyota Tundra, 2004 и новее Toyota Matrix и Corolla, Chevy

Колорадо и Каньон GMC, Nissan Titan.И со временем

список будет расти.

FAQs — Часто задаваемые вопросы (Центральный замок



Часто задаваемые вопросы
Часто задаваемые вопросы

  1. Что такое

    Удаленный вход без ключа
    система РКЭ.

    Дистанционная система доступа без ключа или дистанционный центральный замок — это
    система, предназначенная для удаленной блокировки или разблокировки.
    Он дублирует все функции стандартного автомобильного ключа с дополнительными
    удобство управления дверными замками с электроприводом, избавляющее от необходимости
    физически манипулировать ключом в замке, а также иметь возможность сделать это в
    расстояние.
    Функции удаленной системы доступа без ключа заключены в небольшом,
    ручной брелок, прикрепленный к брелку или встроенный в ручку ключа зажигания
    сам. Кнопки отложены, чтобы запереть или отпереть двери, а также открыть
    багажник. Некоторые автомобили также закрывают все открытые окна при удаленной блокировке.
    машина.

  2. Насколько просто установить.
    Фактическое время вашей установки
    будет требовать; зависит от вашего уровня опыта.
    Ко всем агрегатам прилагаются общие схемы подключения к любому автомобилю, плюс мы предоставляем
    специальная инструкция по электромонтажу для большинства автомобилей.Для большинства автомобилей, изготовленных
    до 2004/5, Rightclick дает вам лист с указанием местоположения и
    цвет проводов, к которым вам нужен доступ в автомобиле (для центрального замка
    часть). Во время вашего заказа, пожалуйста, сообщите марку / год / модель вашего автомобиля, чтобы
    мы можем отправить эту информацию вместе с вашей системой. Вы также получите электрические схемы универсального центрального замка для любого автомобиля ПЛЮС
    Автомобиль
    Руководство по установке безопасности.
    Установка
    Автосигнализация ИЛИ
    Remote Keyless:
    Установить комплект Remote Keyless намного проще, чем установить автомобильную сигнализацию,
    Неважно, где вы покупаете автосигнализацию, она требует
    установка квалифицированным специалистом.Любой, который говорит вам об установке автомобиля
    сигнализация просто не правда, если установка не выполняется кем-то
    имеет опыт установки автосигнализации. Автомобильная сигнализация может предложить множество вариантов, а именно:
    не требуется / не входит в комплект Remote Keyless Kit. Мы продаем обе автосигнализации,
    Remote Keyless и многие другие автомобильные аксессуары.
  3. Работает ли эта система на моем
    машина.

    • Этот комплект предназначен для автомобилей / транспортных средств, у которых нет центрального замка и которые необходимо преобразовать в дистанционный и ручной контроль / управление.
    • Manual C / L означает, что когда вы открываете дверь водителя своим существующим ключом, все остальные двери также открываются.
    • Если у вас есть ручной C / L , но ваша система центрального замка работает только от ключа двери водителя (не пассажира), тогда вам понадобится другой комплект: a

      2-проводной двигатель для двери водителя ПЛЮС один из наших
      Дистанционное управление без ключа Комплекты

    • Если в вашем автомобиле нет ручного C / L, вы можете использовать этот комплект (дистанционный центральный замок) для преобразования вашего ручного дверного замка в полноценную CENTRAL LOCKING SYSTEM ,
      к нему прилагаются инструкции Easy Fit, электрические схемы и руководства пользователя.(Инструкции по механической установке в комплект не входят).
  4. Изменение ключа — Это применимо ТОЛЬКО, если вы покупаете один из наших пультов дистанционного управления
    с БЕСПЛАТНЫМИ заготовками ключей.
    пустые ключи, которые ввинчиваются в портативные передатчики (дистанционное управление). Вы должны модифицировать свой собственный ключ от машины
    в соответствии с этой моделью ИЛИ нашу БЕСПЛАТНУЮ заготовку для ключа, модифицированную под ваш собственный ключ, и прикрутите ее к преобразователю. Вы можете решить
    для себя, хотите ли вы использовать свой оригинальный ключ от машины или получить копию
    вырезать, чтобы изменить его.
  5. Не знаю, какой комплект выбрать !.
    Если в вашем автомобиле нет центрального замка; тогда мы предлагаем либо вышеуказанный комплект, либо любой из наших комплектов центрального замка:

    Комплекты центрального замка
    Если в вашем автомобиле есть центральный замок и он хочет перейти на систему удаленного доступа без ключа,
    затем воспользуйтесь любым из наших комплектов без ключа.

    Remote Keyless
    Если ваш центральный замок работает только от ключа двери водителя (не
    пассажиров) то вам понадобится

    2-проводной двигатель для двери водителя ПЛЮС любой из наших

    Remote Keyless Kits.

    Если вам нужен флип-ключ RKE, то мы рекомендуем
    670 (ключ типа BM), 669 (любой пустой ключ) или 851 (оригинальный ключ VW HAA). Большинство наших комплектов похожи, кроме пультов-брелоков? ВЫ ПРОСТО ВЫБИРАЕТЕ ТО, ЧТО ВАМ НРАВИТСЯ …
    Если вам нужны пульты, управляемые только брелоками
    БЕЗ пустого ключа;

    Комплекты центрального замка (слишком много, чтобы перечислять здесь, пожалуйста, проверьте наш магазин для всех
    имеющиеся комплекты мы продаем.

  6. Автомобиль Finder
    Все наши пульты дистанционного управления входом без ключа, удаленный центральный замок и автомобильная сигнализация имеют эту опцию. Пожалуйста, проверьте описание продукта / позиции.
  7. Иммобилайзер
    Это применимо ТОЛЬКО, если вы покупаете пульты дистанционного управления с заготовками для ключей. Чип транспондера иммобилайзера должен быть вставлен в наши портативные передатчики.
    (пульты управления). (То есть, если у вашего существующего ключа есть чип внутри, некоторые могут передать свой чип в наши пульты! и сэкономить 100).
    Если в дистанционном ключе вашего автомобиля есть чип иммобилайзера внутри: —
    Клиенты делают разные вещи:
    — Переносят чип на наш пульт,
    — Помещают имеющийся ключ под приборную панель или заподлицо…

    Использовать обход транспондера — для автосигнализации (транспондер
    Модуль обхода иммобилайзера TBM01
    )
    — Не используйте пустой ключ.
    и прикрепите свой собственный ключ к нашим пультам дистанционного управления (используя нашу БЕСПЛАТНУЮ связку ключей! входит в комплект всех наших комплектов)
    — Или купите один из наших комплектов дистанционного управления, у которого нет пустого ключа!
  8. Технические запросы и запросы по электронной почте.
    Пожалуйста, напишите нам

установка автосигнализации

Наша команда опытных и квалифицированных специалистов может помочь вам с установкой, использованием и техническими вопросами.Вы можете быть уверены, что мы выполним все работы с особой тщательностью и профессионализмом.

Стоимость установки автосигнализации

Автосигнализация Mongoose с установкой

Автосигнализация АВС с установкой

  • Автосигнализация AVS 3010 с 2 иммобилайзерами без звезд (установлены), стоимость устройства плюс установка от 238 долларов США, включая налог на товары и услуги.
  • AVS 3010+ Автосигнализация с 2 иммобилайзерами и резервной сиреной (установлена), стоимость устройства плюс установка от 258 $ с НДС.
  • Автомобильная сигнализация AVS A Series A4, рейтинг 4 звезды (установленная), стоимость устройства плюс установка от 338 долларов США, включая налог на товары и услуги.
  • Автомобильная сигнализация AVS A Series A5 с 2 иммобилайзерами, рейтинг 5 звезд (установлен), стоимость устройства плюс установка от 398 долларов США, включая налог на товары и услуги.
  • Автосигнализация AVS S-Series S5 с 3 иммобилайзерами Рейтинг 5 звезд (установлен), стоимость устройства плюс установка от 458 долларов США, включая налог на товары и услуги.
  • AVS Can-bus Car Alarm C4 с ультразвуковым датчиком и цифровой сиреной с резервным аккумулятором, стоимость устройства плюс установка от 458 долларов США, включая налог на товары и услуги.
  • AVS Can-bus Автосигнализация C5 с датчиком наклона, ультразвуковым датчиком и цифровой батареей, стоимость устройства плюс установка от 518 долларов США, включая налог на товары и услуги.

Автосигнализация SoundTech с установкой

SoundTech бесключевой доступ с установкой

NB:

  1. Все перечисленные выше расходы не включают аксессуары (например, электродвигатель дверного замка, реле, комплект центрального замка двери). Некоторые автомобили требуют, чтобы электродвигатель дверного замка был встроен в дверь водителя, стоимость установки дверного электродвигателя составляет 50 долларов США с НДС .Некоторые автомобили не имеют встроенной системы центрального замка — стоимость установленной системы центрального замка на 4 двери составляет от 180 долларов США с НДС.
  2. Для некоторых европейских и американских автомобилей процесс установки более сложный и длительный, поэтому может потребоваться дополнительная плата.
  3. Мы предоставляем 3 года гарантии на автосигнализации AVS и Mongoose, установленные в нашем магазине; 2 года гарантии на сигнализацию PLC

Установка бесключевого доступа: практическое руководство

Установка бесключевого доступа — это не проект для новичка.Эти системы могут быть очень сложными и содержать множество функций, помимо доступа без ключа. Большинство систем включают автомобильную сигнализацию, зажигание без ключа и многое другое. У каждой марки и модели автомобиля своя система электропроводки, поэтому получение схемы для вашего автомобиля может значительно упростить процесс. Также можно будет запрограммировать пульт для определенных функций. Однако этого не следует делать до завершения процесса монтажа и электромонтажа. Все соединения должны быть выполнены перед подключением основного блока или жгута к системе.

Определите вашу систему проводки
Существует несколько типов проводки, которые могут быть выполнены для удаленной системы без ключа. Прежде чем продолжить, определите, какую систему использует ваш автомобиль.

Доступ к проводам
Снимите панели под приборной панелью и рулевой колонкой, чтобы получить доступ к проводам. Также может потребоваться снять обшивку под откидной панелью со стороны водителя. Найдите жгут проводов и срежьте некоторые из черных крышек проводов, чтобы правильно увидеть провода.

Цвет проводов может различаться в зависимости от автомобиля и системы бесключевого доступа. Если электрической схемы нет под рукой, зайдите в Интернет и найдите электрическую схему для вашего автомобиля. Эту информацию можно найти, выполнив поиск по марке и модели автомобиля. Если вы не можете найти эту схему, обратитесь к производителю транспортного средства.

Подготовительные провода
Если некоторые элементы не используются, например, ствол, снимите вспомогательный, затем обрежьте эти провода примерно до шести дюймов и прикрепите их к основному ремню с помощью черной изоленты.Это убережет их от препятствий во время установки. Свяжите вместе провода, которые будут использоваться, и оставьте около четырех дюймов на конце каждого для соединения.

Выполните соединения
Отрежьте небольшое количество покрытия на проводах в жгуте проводов вашего автомобиля. Обычно для подключения к звуковому сигналу требуется реле. Зачистите концы проводов бесключевой системы и надежно подключите их к зачищенной области автомобильных проводов. Лучше всего подключить габаритный свет, провод зажигания, основной провод питания и провод стартера до подключения к системе запирания автомобиля.Для обеспечения надежного соединения также можно использовать соединители с отводом, расположенные рядом. Вам не придется перерезать существующие провода в автомобильной обвязке.

Программирование системы
После того, как система установлена ​​и все электрические соединения защищены, вы можете запрограммировать некоторые удаленные функции. Некоторые из общих программируемых функций включают в себя импульс отпирания двери, дверные замки с управлением зажиганием, режим щебета, функцию триггера зажигания и активацию пассивной блокировки стартера.Запрограммируйте пульт под свои нужды.

Простые решения для проблем с доступом без ключа

Многие проблемы с доступом без ключа можно решить без, возможно, дорогостоящей поездки в автосалон. Большинство проблем решаются очень легко и быстро.

Замена разряженной батареи
Если вы нажимаете кнопку на пульте дистанционного управления, и ничего не происходит, это обычно означает, что батарея в пульте дистанционного управления разрядилась. Вам понадобится небольшая отвертка, чтобы вывернуть винт, который скрепляет корпус пульта ДУ.Разломите его и вытащите аккумулятор. Купите сменный аккумулятор того же типа. Соблюдая полярность, отмеченную как на корпусе, так и на аккумуляторе, вставьте аккумулятор и повторите процесс извлечения в обратном порядке.

Перепрограммировать пульт дистанционного управления
Вам необходимо посетить такой веб-сайт, как ProgramYourRemote, найти свой год, марку и модель и выполнить действия. Во многих автомобилях это включает поиск в багажнике небольшого двухпозиционного разъема, вставку перемычки в оба контакта и нажатие кнопки на пульте дистанционного управления.

Ремонт реле с предохранителем
Одна проблема, которую немного сложнее исправить, но несложная, — это замена реле, которое передает питание на дверные замки. Вы можете сказать, что это плохо, если не слышите звук «качунк», который обычно издает при нажатии кнопки, но функция паники работает.

Добавить комментарий

Ваш адрес email не будет опубликован.
