Содержание

Цветовая маркировка проводов однофазной сети

При покупке одножильных или многожильных кабелей для электросетей переменного напряжения, то есть для домашних электрических розеток, ламп и проводки, мы видим определенное количество медных проводов, оплетенных изоляционным слоем.

Цвета внутренней изоляции проводов не являются случайными (хотя некоторые горе-электрики и подключают их как в голову взбредёт), цель статьи заключается в рассмотрении роли проводов с определенным цветом.

Цвета проводов однофазной сети

  • Фазовая линия L — коричневая, черная, красная, серая, белая.
  • Нейтральный провод N — синий
  • Защитный PE — желто-зеленый
  • Изоляция всех проводников кабеля — обычно белого цвета

Обозначение проводов в электрике

В электроусетях и установках переменного тока делят провода на 3 типа:

  1. фазный провод — обозначение L (если имеется больше фаз, L1, L2, L3)
  2. нейтральный проводник — обозначение N
  3. защитный проводник — PE

Внимание! В старых зданиях и сетях, прокладываемых нетрезвыми электриками, цвета проводников могут иметь другое значение, это всегда следует иметь в виду.

Цвет фазовой линии L

Этот кабель чаще всего коричневый или черный, но он также может быть красного, серого, белого … Всё зависит от количества проводов в кабеле и производителя кабеля. В принципе лишь запрещенные цвета для фазного проводника являются недопустимыми — синий и желто-зеленый. Фазовые провода напрямую подключаются к катушке трансформатора. В случае отечественных домов это означает, что электрическое напряжение между землёй и кабелем этого типа составляет 220 В.

Прикосновение к проводящей части (то есть к металлическому проводу) фазного проводника подключенного к электросети, чаще всего приводит к поражению электрическим током. Поэтому перед тем как начать работать с фазой убедитесь, что выключатель (предохранитель) отключен.

Цвет нейтральной линии N

Нейтральный проводник N отмечен синим цветом. Это провод, который как и фазовый необходим для правильного функционирования электрического устройства. Однако на этом сходство между этими проводами заканчивается.

N проводник подключен к нейтральной точке трансформатора силовой сети и заземлен, что означает напряжение заземления должно составлять 0 В. В результате касание к нейтральному проводнику не будет приводить к поражению электрическим током (теоретически). Но вы всегда должны быть осторожны когда речь идет об электричестве. Точно неизвестно как электрик выполнял установку, соответствует ли сеть стандартам.

Цвет защитной линии PE

Защитный проводник отмечен желтым и зеленым. Как следует из названия, у него есть задача защитить человека от удара электрическим током.

Защитный проводник подключен в прямом смысле слова к земле, основная защитная линия заканчивается проволокой или стальным плоским стержнем, зарытым в землю. Если нет соединения с землей, защитный проводник подключается к нейтральному проводнику N в блоке предохранителей в квартире (или в каждой электрической розетке отдельно, когда нет защитных проводников во всей квартире — это относится в основном к более старой разводке).

Этот кабель чаще всего соединяется с внутренней стороны устройства с элементами, которые находятся в досягаемости человека, то есть металлическим корпусом. Если устройство повреждено (например, фазовый провод касается корпуса изнутри), и электрическое напряжение (потенциал) появится на корпусе, в этом проводе ток будет протекать вдоль линии наименьшего сопротивления к земле. А когда защитный проводник не подключен, если человек касается корпуса, он станет линией наименьшего сопротивления — получит удар!

Если в кабеле отсутствует нужный цвет

Может случиться так, что в приобретенном электрическом кабеле отсутствует цвет, который мы хотим использовать в электрической установке, например коричневый. Что тогда делать?

Просто берем жилу другого цвета (например, серого) и соединяем его с нейтральным проводником. Затем берем изоленту (или термоусадочную трубку нужного цвета) и маркируем кабель на обоих концах. Благодаря этому будем знать что тут введено изменение.

Видео урок по ГОСТ цветам

DAF маркировка проводов в электрических схемах — 11 Апреля 2016

DAF (ДАФ) цифровая маркировка проводов в электрических схемах

системы электрооборудования

Цветовая маркировка проводов автомобиля DAF, состоит из кодировки систем цветового и  числового, в отношении которых и была введена классификация проводов в следствии чего избежалась ошибка при выполнении соединений.

Кодирование состоит из четырех цифр, первая из них соотносится к основному цвету и группе.

Основная группа

Электропитание (провод красный)

1000

до

1099

цепи напряжение

1100

до

1199

Появление напряжения до включения зажигания

1200

до

1499

Появление напряжения после включения зажигания



Освещение (провод желтый)

2000

до

2099

Сигнальное освещение и фары

2100

до

2599

все внешнее освещение авто

2600

до

2999

все внутренние освещение авто

Функция управлений и предупреждений (провод синий)

3000

до

3399

электропроводка на двигателе

3400

до

3999

внутренние цепи авто









Потребители (черный)

4000

до

4499

цепи запуска двигателя, остановка и прогрев двигателя автомобиля

4500

до

5499

цепи авто

5500

до

5999

Автоматическая коробка передач

6000

до

6999

Спец. версии (не  серийные автомобили)









земля-масса (белый провод)

не маркированный провод

9000

до

9499

Заземление систем проверка и сигнализация

Серия CF, LF и XF105

провода SAE J 1939/ISO 11898 I-CAN шина (провод скрученный, многожильный )

3565



блок управления авто, дисплей щитка приборов

CAN-L (провод желтый )

3566



блок управления авто, дисплей щитка приборов

CAN-H (провод серый )

Проводка SAE J 1939/ISO 11898 V-CAN шина (провод  скрученный, многожильный)

3780



Шина CAN 1 автомобиля

CAN-L (желтый провод)

3781



Шина  CAN 1 автомобиля

CAN-H (красный провод)

3700



Шина CAN 2 автомобиля

CAN-L (желтый провод)

3701



Шина  CAN 2 автомобиля

CAN-H (синий провод)

Проводка SAE J 1939/ISO 11898 FMS-CAN шина (провод  скрученный, многожильный)

3782



D-CAN

CAN-L шина (желтый провод)

3783



D-CAN

CAN-H шина (зеленый провод)

Проводка ISO 11992/2 EBS-CAN шина (провод  скрученный, многожильный)

3558



Для прицепа соединения EBS

CAN-L (белый провод)

3559



Для прицепа соединения EBS прицепа

CAN-H (синий провод)



DAF СПИСОК СОКРАЩЕНИЙ,

DAF (ДАФ) CF65,CF75,CF85 ЭЛЕКТРИЧЕСКАЯ СХЕМА

СПЕЦИФИКАЦИЯ DAF FTG XF 105 460

ПРОЦЕСС ЗАМЕНЫ ТОПЛИВНОГО ФИЛЬТРА ГРУЗОВИКА DAF XF105

Эксплуатируемые в России грузовики DAF 95-й серии плюсы и минусы

ЗАРЯДКА АККУМУЛЯТОРНЫХ БАТАРЕЙ ГРУЗОВИКА — DAF XF

РЕГУЛЯТОР ТЯГОВОГО УСИЛИЯ ГРУЗОВИКОВ DAF

ИДЕНТИФИКАЦИЯ ГРУЗОВИКОВ DAF (ОПРЕДЕЛЕНИЕ НОМЕРА ШАССИ И НОМЕРА ДВИГАТЕЛЯ, А ТАКЖЕ ИДЕНТИФИКАЦИОННОГО НОМЕРА ГРУЗОВИКА),

DAF СИСТЕМА RAS-EC СНЯТИЕ И УСТАНОВКА ДЕРЖАТЕЛЯ ДАТЧИКА УГЛА ПОВОРОТА КОЛЕС ПЕРЕДНЕГО МОСТА

DAF СИСТЕМА RAS-EC СНЯТИЕ И УСТАНОВКА ДЕМПФЕРНЫХ КЛАПАНОВ

DAF СИСТЕМА RAS-EC СНЯТИЕ И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА

DAF СИСТЕМА RAS-EC СНЯТИЕ И УСТАНОВКА ФИЛЬТРА ВЫСОКОГО ДАВЛЕНИЯ

DAF СИСТЕМА RAS-EC ПРОВЕРКА И РЕГУЛИРОВКА ПОЛОЖЕНИЯ ДЕРЖАТЕЛЯ ДАТЧИКА УГЛА ПОВОРОТА КОЛЕС ПЕРЕДНЕГО МОСТА

DAF СИСТЕМА RAS-EC ПРОВЕРКА И РЕГУЛИРОВКА ЦЕНТРАЛЬНОГО ПОЛОЖЕНИЯ ДАТЧИКА УГЛА ПОВОРОТА КОЛЕС ПЕРЕДНЕГО МОСТА.

DAF СИСТЕМА RAS-EC ПРОВЕРКА И РЕГУЛИРОВКА ЦЕНТРАЛЬНОГО ПОЛОЖЕНИЯ ДАТЧИКА УГЛА ПОВОРОТА КОЛЕС ПОДДЕРЖИВАЮЩЕГО ЗАДНЕГО МОСТА

DAF СИСТЕМА RAS-EC ПРОВЕРКА И РЕГУЛИРОВКА СИЛОВОГО ЦИЛИНДРА

DAF ОПИСАНИЕ (ЭЛЕКТРО,ПНЕВМО СХЕМЫ) СИСТЕМЫ RAS-EC ЧАСТЬ 1

DAF ОПИСАНИЕ (ЭЛЕКТРО,ПНЕВМО СХЕМЫ) СИСТЕМЫ RAS-EC ЧАСТЬ 2 В настоящем руководстве по эксплуатации системы описаны компоновка, принцип работы и регулировка системы RAS-EC. RAS-EC является сокращением от «Rear Axle Steering Electronically Controlled» (электронная система рулевого управления колесами заднего моста).





Обозначения и расшифровка проводов магнитол

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

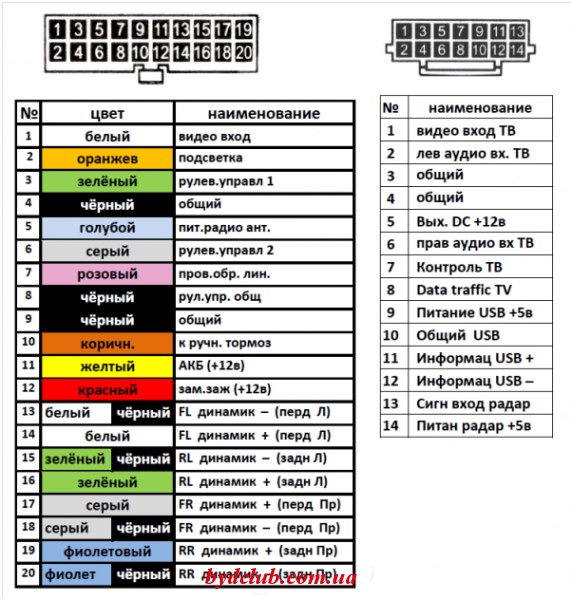

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

  • Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
  • Красный (маркировка АCC или А+) — это плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
  • Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
  • Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Цвета полярности проводов в автомобиле

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Отвертка-индикатор удобна в работе, но с ней нужно быть осторожным. Большинство из них рассчитаны на работу с напряжением 220 вольт, а ведь иногда к дому подводиться напряжение в 380 вольт. В этом случае отвертка может пропустить заряд, и вас ударит током. Да и контрафактной продукции на рынке сейчас много. Выбирать стоит внимательно и приобретать индикатор в проверенных магазинах.

Добрый день, Антон.

Ваши предупреждения относительно приобретения, использования индикаторов напряжения – полностью поддерживаю.

Хочу подчеркнуть – профессиональная электроэнергетика пользуется оборудованием, приборами, индикаторами, которые подразделяются на категории: «до 1000 вольт» и «свыше 1000 вольт». Для дома, понятно, надо приобретать индикаторы первой категории.

Из вашего комментария следует, что в домашних электросетях вы начали работать. Чтобы повысить квалификацию, получить полезную информацию, страхующую от электрической травмы, советую прочитать «Правила устройства электроустановок», «Правила техники безопасности при эксплуатации электроустановок».

Добавлю: «правильный» указатель напряжения имеет Паспорт, ограничивающий сферу применения устройства. На скриншоте привел часть такого Паспорта указателя Е119.2.

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

  • Поломке магнитолы;
  • Ухудшению качества звука;
  • Короткому замыканию проводки;
  • В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

  • Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
  • Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
  • Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

  • Минус аккумулятора – черный;
  • Плюс аккумулятора – желтый;
  • Плюс зажигания – красный;
  • Левый передний динамик – белый и белый с полосой;
  • Правый передний динамик – серый и серый с полосой;
  • Левый задний динамик – зеленый и зеленый с полосой;
  • Правый задний динамик – фиолетовый с фиолетовой полосой;
  • Антенна – синий;
  • Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.

У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.

Ох и головоломка — эти провода. Лет 6 назад покупал Пионер у знакомого с торчащими проводами. Он уверил меня, что я быстро разберусь и все нормально подключится. Целый день мурыжился, но в итоге сделал. Сейчас бы на такой эксперимент не пошел бы.

Подскажите,почему у меня при включеии габаритов выключается автомагитола?

Просадка большая. Попробуй толще провод на «+» кинуть или в магнитоле поставить мощнее конденсатор (большей емкости).

Подключал магнитолу впервые в Тойоте Королла 1988 года. Магнитола была Pioner DEH-X3500UI. В машине провода были старого образца, нужно было покупать переходник и к нему паять провода от машины, проблема была в машине то что провода небыли по цвету, не как по инструкции, там были розовые, синие и все сплошные цвета. Нашел старый мануал в сети и нашел какой провод за то отвечает, все припаял, подключил магнитолу и все заработало, опыта в подключении не было вообще, так как была первая машина и первая купленная магнитола, как говорится глаза боятся — руки делают!

Сколько ампер предохранитель в магнитоле FUSIOL

Обычно стоят либо 10 либо 15.ампер

Ребят,всем привет. недавно купил эпику 10 год. На ней уже стояла китайская магнитола,хочу поставить родную а фишки срезаны каким то деб……м, кому не трудно могли бы скинуть схему как подключить . по цвету проводов

Ну а почему на схемах и в текстах не упомянуто о проводе (steering wheel cont… ) , который предназначен для подключения к возможным рулевым кнопкам управления магнитолой.

Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.

Давайте мы предположим, что вам в руки попался какой-то блок питания постоянного напряжения или аккумулятор. Но. На нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но если у вас его нет под рукой, а нам нужно срочно завести автомобиль или запитать какую нибудь безделушку? Неправильное подключение может вывести из строя сам источник питания, либо питаемый прибор или агрегат. Вот тут то и важно определить полярность источника питания подручными средствами.

Способ номер 1.
Думаю, это самый простой способ определения полярности. Наливаем в кружку или какую-нибудь емкость воду из под крана или из под лужи, или даже из. Себя. Ну вы поняли. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки. Начинается электролиз воды.

Способ номер 2.
Берем сырую картофелину и разрезаем ее пополам.
Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.
Около плюсового вывода на картошке образуется светло-зеленый цвет.

Способ номер 3.
Думаю, у всех где нить вдалеке завалялся стационарный комп. Ну а кто-то с него сидит и читает эту статейку.
Дк Вот, нам нужна от туда небольшая, но важная деталька – кулер, или в народе его зовут просто вентилятор. Кулер имеет два вывода, а иногда и три. Третий может быть желтый провод – земля. Но его мы все равно использовать не будем. Нас волнуют только два провода – это красный и черный. В случае если на красном проводе будет плюс, а на черном – минус, то кулер у нас завращается. Кулер используем только тогда, когда мы знаем постоянное напряжение, но не знаем полярность. Он начинает вращаться от 3 вольт. Рассчитан же он на 12 вольт, так что идеально подойдет для проверки 12 вольтовых источников питания. В том случае, если же напряжение больше, чем 12 вольт, резко прикасаемся к его выводам нашими проводами о источника питания и смотрим на движущиеся лопасти.
Внимание! Только в том случае, если же не угадали, то лопасти не вращаются.

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают.

Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.

С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном — минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов — фазы и ноля, кто не помнит, как их можно определить, прошу заглянуть вот сюда . Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что «защиты от дурака» (защиты от переполюсовки) ставят не во всех электронных приборах.

Как узнать где у провода плюс, а где минус обозначения на проводах. Если кабель уже проложен как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено не понятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно где фаза, а где ноль и заземление. Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки

Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета. При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.

Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:

  • Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
  • Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
  • В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.

Рассмотрим каждый из этих приёмов определения полярности тока (и маркировки проводов, соответственно) более подробно.

С помощью измерительного прибора

На любом аккумуляторе или батарейке всегда имеется собственная маркировка, различающая минусовой и плюсовой контакты питающего элемента. В этом случае вопрос о том, как определить полярность подключения решается сам собой.

В отсутствии специального обозначения (при его стирании, например) полярность можно определить с помощью обычного мультиметра, включённого в режим измерения напряжения.

При пользовании этим приборов всегда нужно помнить о том, что его красный провод или щуп подключается к плюсовой измерительной клемме, чёрный – к минусовому контакту. Если при измерении напряжения с учётом расцветки проводов на индикаторе прибора появляется показание без «минуса» перед цифрами, это значит, что провод красного цвета прибора подсоединён к плюсу аккумулятора или батарейки.

В противном случае (при появлении минуса перед показанием величины напряжения) красный провод оказывается подключённым к противоположному полюсу питания.

Использование светодиода

Перед тем, как определить полярность источника тока, следует вспомнить о том, что у любого светодиода полярность его включения может быть определена следующими двумя способами:

  • Во-первых, на одной из его ножек должен быть выступ, свидетельствующий о том, что это плюсовой контакт, и что через него ток втекает в диод;

Дополнительное замечание. В электричестве существует определённый закон, согласно которому ток втекает через положительный полюс, а вытекает – через отрицательный.

  • Во-вторых, можно взять батарейку на 1,5 Вольта с нанесённым на её клеммы обозначением «плюс» и «минус» и подсоединить её к светодиоду. Если он сразу же загорается, это значит, что подключённая к плюсу батарейки ножка является входным для тока контактом, а другая – выходным.

После определения собственной полярности светодиода следует подключить его к аккумулятору со стёртыми обозначениями клемм (через резистор 1,5 кОм). При его загорании зафиксированная ранее ножка диода будет обращена к положительной клемме, а противоположная ей – к отрицательному контакту.

В заключение отметим, что разобраться с полярностью на самой подключаемой к источнику плате можно лишь после исследования её принципиальной или электрической схемы. В случае, когда она очень сложна и не имеет прямых указаний на то, куда втекает электрический ток, а откуда он вытекает, лучше всего обратиться за помощью к специалисту.

Как узнать где плюс, а где минус на проводах в машине. Совет 1: Как определить полярность провода

Полярность провода проще всего определить по обозначениям на источнике напряжения, к которому он подключен. Однако такая возможность не всегда доступна. Это могут быть провода , выходящие из зарядного устройства для автомобильных аккумуляторов, выводы динамических громкоговорителей, провода питания в автомагнитоле. Иногда необходимо узнать, который из нескольких сетевыхфазный, а какой нулевой или, протянутый из одного помещения в другое. В каждом случае существует свое решение этого вопроса.

  • мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт , черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA. Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный – к положительной клемме зарядного устройства. В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

Для проверки полярности динамиков кратковременно коснитесь его выводов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи. При движении внутрь полярность выводов динамика противоположна полярности батареи.

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода , подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания , желтый провод тоже относится к « плюсу » питания, только подключается к аккумулятору. В любом случае провод с предохранителем является «силовым плюсом» питания.

При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру . В этом случае поможет определить фазный ( опасный ) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля. С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.

Совет 2 : Как определить полюса

Магниты, электромагниты, источники постоянного напряжения и приборы с односторонней проводимостью имеют по два полюса . В первых случаях эти полюса называются северным и южным, а во втором – отрицательным и положительным.

Для определения полюсов магнита возьмите второй магнит, на котором полюса обозначены буквами (N – северный , S – южный) либо цветами (красный – северный, зеленый , синий или серый – южный). Северный полюс испытательного магнита притянется к южному испытуемого и наоборот. Испытательный и испытуемый магниты должны быть примерно одинаковой силы, иначе возможно перемагничивание того из них, который слабее. При обращении с сильными магнитами будьте осторожны, чтобы не получить механическую травму пальцев.

Для определения полярности выпрямительного элемента с односторонней проводимостью подключите к нему омметр вначале в одной, а затем в другой полярности. Сам элемент при этом должен быть обесточен. Если щуп, на котором присутствует отрицательное напряжение, окажется подключенным к катоду , а щуп с положительным напряжением – к аноду, прибор покажет сопротивление значительно меньше бесконечности. У аналоговых приборов полярность напряжения в режиме омметра обычно противоположна полярности напряжения , которое следует прикладывать к тем же щупам в режиме вольтметра. У цифровых же приборов эти полярности чаще всего совпадают. При возникновении сомнений проверьте прибор на диоде, расположение выводов которого известно.

Чтобы определить полюса источника постоянного напряжения, подключите к нему вольтметр, на котором предварительно выставлен соответствующий предел. Если источник вырабатывает напряжение свыше 24 В, соблюдайте при этом правила безопасности. Щупы вольтметра имеют следующие цвета: черный или синий – минус, белый или красный – плюс. У аналогового вольтметра при неправильной полярности стрелка отклонится слегка влево и упрется в ограничитель, а у цифрового – на индикаторе перед числом появится знак минуса. Учтите, что при неправильно выбранном пределе сила, приложенная к стрелке, может быть настолько велика, что последняя погнется.

Полюса электромагнита определяйте таким же образом, как полюса магнита. При смене полярности его питающего напряжения они поменяются местами. Если обмотка электромагнита намотана по часовой стрелке, отрицательному выводу будет соответствовать северный полюс, а положительному – южный. У электромагнита, обмотка которого намотана против часовой стрелки, соответствие выводов полюса м противоположное . Даже если обмотка питается низким напряжением, остерегайтесь импульсов самоиндукции, возникающих в моменты прерывания тока.

Не работайте под напряжением. Остерегайтесь механических травм.

У Земли северному географическому полюсу соответствует южный магнитный и наоборот. У компаса полюса, обозначенные на самой стрелке, соответствуют ее намагниченности.

Видео Как определить полярность голыми руками?

Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля

Автомобильные аккумуляторы обладают такой характеристикой, как полярность. И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке. В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.

Хотя данная ситуация не является катастрофической. Если на руках имеется чек (либо паспорт изделия со штампом торгующей организации), то в магазине можно без проблем поменять купленную батарею на ту, которая полностью соответствует требуемым критериям. Но вся эта процедура отнимает немало времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на переучёт, продавец по тем или иным причинам не вышел на работу… А как обменять аккумулятор, купленный в интернет-магазине? Разумеется, и в этом случае законодательство обязывает произвести возврат или обмен товара, но на это уйдёт гораздо больше времени.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

Прямая и обратная полярность аккумулятора для легкового автомобиля

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм. Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.

Как пользоваться схемами — Центр корейских авто!

Пример (1)

(1) Название системы:

— Схема содержит описание электрических цепей с разъемами, переключателями и проводами, относящимися к той или иной системе автомобиля, что облегчает поиск и устранение неисправности.

— Очень важно перед началом диагностики того или иного участка цепи понимать возможное местонахождение и возможную причину неисправности.

(2) Расположение компонента:

— Для облечения поиска компонента снизу от обозначения самого компонента приводится номер фото, на котором изображено его расположение. Сами фотографии размещены в соответствующем разделе данной главы.

(3) Вид разъема и порядок нумерации выводов:

ПРИМЕЧАНИЕ:

В любом другом случае вид на все разъемы со стороны выводов.

(4) Обозначение цвета провода:

ОбозначениеЦвет провода
Вчерный
Вrкоричневый
Gзеленый
Grсерый
Lсиний
Lgсветло-зеленый
Tжелтовато-коричневый
Ооранжевый
Pрозовый
Rкрасный
Wбелый
Yжелтый
Ррбордовый
LIсветло-синий
X/Y«X» цвет провода, «У» цвет полосы на проводе

ПРИМЕЧАНИЕ:

Цифры в обозначении провода означают его диаметр.

(5) Классификация провода:

Жгуты проводов классифицируются по месту расположения в автомобиле.

СимволНаименование жгута проводовРасположение
ЕЖгут проводов двигателя и аккумуляторной батареиМоторный отсек
МГлавный, консольный жгут проводовПассажирский салон
FНапольный жгут проводовПол
СЖгут проводов управления электроотопителемМоторный отсек, пассажирский салон
RЖгут проводов крышки багажника / двери багажного отделения, потолка, задних противотуманных фарПотолок, крышка багажника / дверь багажного отделения
АЖгуты проводов подушек безопасности и системы кондиционированияПанель приборов и пол
DДверные жгуты проводовДвери

ПРИМЕЧАНИЕ:

Обозначение жгута проводов также присутствует на самом жгуте в автомобиле.

(6) Номер разъема:

Обозначение разъема состоит из буквы — обозначения жгута проводов, соответствующее его месторасположению, и номера разъема.

Например:

1. Номер, относящийся к вспомогательному разъему (порядковый номер),

2. Номер, относящийся к главному разъему (порядковый номер),

3. Буква, указывающая на расположение жгута проводов (жгут проводов двигателя).

ПРИМЕЧАНИЕ:

Разъем, служащий для соединения разных жгутов проводов, имеет следующее обозначение.

1 Номер, относящийся к главному разъему (порядковый номер), 2. Задний (Rear) жгут проводов, 3. Главный (Main) жгут проводов.

Распределительные блоки также имеют свое обозначение, которое состоит из обозначения жгута проводов, соответствующее его месторасположению, и номера разъема в распределительном блоке.

Например:

1. Обозначение разъема.

2. Сокращение, означающее «Распределительный блок пассажирского салона».

ПРИМЕЧАНИЕ:

Кроме того, на электросхемах можно встретить следующие аббревиатуры:

АКП — автоматическая коробка передач.

МКП — механическая коробка передач.

5ДВ — тип кузова «хэтчбек».

4ДВ — тип кузова «седан».

ЕСМ — электронный блок управления двигателем.

ТСМ — электронный блок управления трансмиссией.

ВСМ — электронный блок управления кузовом автомобиля.

DRL — центральный замок.

SRS — дополнительная система пассивной безопасности (SRS).

где находится устройство, проверка на неисправности мультиметром и замена своими руками

Датчик Холла или распредвала — это такое устройство, которое отвечает за образование искры для запуска двигателя. От его рабочего состояния зависит бесперебойное функционирование двигателя авто.

Содержание

Открытьполное содержание

[ Скрыть]

Для чего нужен датчик Хола в автомобиле?

Прибор используется вместо контактных элементов и может применяться для слежения за величиной тока нагрузки. Благодаря этому датчику выполняется деактивация двигателя при появлении токовых перегрузок в бортовой сети. Если контроллер перегревается, производится включение температурной защиты.

Принцип работы

Скачки напряжения в электросети мотора могут иметь последствия для датчика. Поэтому современные устройства дополнительно комплектуются диодными элементами, которые препятствуют обратной активации напряжения. Принцип действия приспособления основан на эффекте Холла. Поперечная разность потенциалов образуется при перемещении одного из проводников в магнитное поле. Данный эффект достигается благодаря тому, что токи проходят через клеммные элементы пластины, которая находится в самом поле, с полупроводником.

Когда работает двигатель и вал силового агрегата вращается, стальные лопасти ходят по специальным прорезям, установленным внутри корпуса. Это способствует подаче электрического сигнала на коммутаторное устройство. В результате узел открывает транзисторный элемент и подает напряжение на катушку. Последняя выполняет процедуру преобразования низковольтного импульса в высоковольтный. Этот сигнал подается на свечи зажигания.

Подробно о принципе действия контроллера Холла рассказал канал «Радиолюбитель TV».

Где находится и как выглядит?

При необходимости замены неисправного устройства потребителю надо знать, где стоит контроллер. Он располагается в трамблере автомобиля и выполнен в корпусе в виде небольшого цилиндрического элемента. Чтобы получить доступ к устройству, необходимо разобрать распределительный узел и снять крышку, бегунок и прочие детали механизма. На наружной стороне трамблера к контроллеру Холла подключается разъем с проводкой.

Устройство

Оптический регулятор положения распределительного вала устроен так:

  • 1 — постоянное магнитное устройство;
  • 2 — лопасть роторного механизма;
  • 3 — магнитопроводы;
  • 4 — пластиковый корпус, в который заключаются все элементы устройства;
  • 5 — плата;
  • 6 — контактные выводы.

Схема приспособления контроллера Холла

Устройство комплектуется тремя контактами:

  • первый используется для подключения к массе, то есть кузову автомобиля;
  • второй необходим для подсоединения плюсового напряжения, рабочий параметр которого составляет примерно 6 вольт;
  • третий контакт предназначен для подачи с него импульса на коммутаторное устройство.

Какие могут быть неисправности?

Признаки неполадок контроллера Холла:

  1. Наблюдается резкий рост потребления топлива в системе. Это обусловлено тем, что впрыск горючей смеси в силовом агрегате происходит больше одного раза за цикл прокручивания коленвала.
  2. Мотор машины стал функционировать менее стабильно. Транспортное средство во время движения дергается, мощность двигателя может резко падать. Иногда не получается увеличить скорость машины более чем на 60 км/ч. Во время движения силовой агрегат может произвольно заглохнуть.
  3. Иногда поломка датчика Холла становится причиной фиксации рычага трансмиссии. Скорости коробки передач переключить не получается, такая особенность характерна для новых иномарок. Чтобы решить проблему, необходимо перезапустить силовой агрегат.
  4. Неисправность может проявиться в виде отсутствия искры для воспламенения горючей смеси. Из-за этого запуск мотора машины будет невозможен.
  5. Вероятны сбои в функционировании системы самодиагностики. К примеру, на контрольном щитке появляется индикатор проверки мотора, если агрегат работает на холостом ходу. Когда обороты двигателя увеличиваются, ошибка с приборной панели пропадает.

Канал «Авто-Мото» рассказал о признаках неисправности регулятора, а также других элементов системы зажигания в автомобиле.

Если сам контроллер Холла целый и рабочий, то неисправность может быть связана с такими причинами:

  1. На корпус устройства попала грязь или другие посторонние предметы.
  2. Произошло повреждение либо обрыв сигнального кабеля, по которому подключен контроллер.
  3. В колодку для соединения датчика Холла с бортовой сетью попала влага. Решить проблему можно путем просушки разъема.
  4. Произошло замыкание сигнального проводника с кузовом или электросетью транспортного средства. Для определения неисправности необходимо прозвонить устройство.
  5. Произошло повреждение экранирующей составляющей на жгуте с проводкой. Возможен обрыв отдельных кабелей.
  6. Проблема может заключаться в повреждении проводников, предназначенных для питания контроллера Холла.
  7. При подключении устройства была спутана полярность. Из-за этого датчик функционирует некорректно или вовсе не работает.
  8. Неисправности в функционировании высоковольтной цепи системы зажигания.
  9. Неполадки в функционировании управляющего модуля автомобиля.
  10. При установке контроллера был неверно выставлен люфт между самим датчиком, а также магнитопроводящей пластиной.
  11. Проблема может заключаться в повышенной амплитуде торцевого воздействия шестеренки распредвала. Требуется детальная диагностика схемы.

Дмитрий Мазницын в ролике рассказал о причинах неисправности регулятора и дал рекомендации по их устранению.

Проверка датчика

Есть несколько способов диагностики контроллера. Самый точный вариант, который позволит получить осциллограмму — воспользоваться специальным оборудованием. Осциллограф не только определит состояние контроллера, но и даст точно понять, что устройство скоро выйдет из строя. Такое оборудование есть не у каждого электрика, поэтому ниже рассмотрены более простые, но не менее эффективные варианты.

Диагностика мультиметром

Перед выполнением тестирования устройство надо настроить в режим измерения постоянного тока, рабочий диапазон должен составить 20 вольт. Также потребуется два металлических штыря. Перед проведением диагностики с разъема устройства демонтируется резиновый чехол.

Процедура предварительной проверки, позволяющей установить, что на контроллер Холла подаются необходимые сигналы, выполняется так:

  1. С распределительного узла отключается основной бронепровод. Его необходимо соединить с массой автомобиля для предотвращения случайного появления разряда. Поскольку это приведет к запуску силового агрегата при диагностике.
  2. Затем производится активация системы зажигания.
  3. Разъем отключается от распределительного механизма.
  4. На тестере выставляется режим постоянного тока с диапазоном 20 вольт.
  5. Отрицательный контакт мультиметра подключается к кузову автомобиля, можно выбрать любое место. Положительный выход тестера будет использоваться для замера рабочего параметра напряжения.
  6. Разъем, подключенный к распределительному узлу, оснащается тремя контактами — красным, зеленым и белым, но расцветка проводников может быть другой. На первом выходе величина напряжения должна составить 11,37 вольт либо около 12 В, на втором — тоже в районе этого показателя. А на последнем проводнике рабочий параметр должен составить 0 вольт.

Следующий этап диагностики:

  1. Берутся два металлических штыря, можно использовать гвозди. Один из них устанавливается в средний контакт колодки (обычно зеленый цвет), а другой подключается к массе. Его расцветка, как правило, белая. Затем сам разъем подсоединяется обратно к распределительному устройству. Штыри используются в качестве проводников тока. На обратной стороне разъема открытых контактов нет, поэтому для проверки сами кабели придется оголить, а делать это не рекомендуется.
  2. Затем зажигание активируется. Положительный контакт тестера надо подключить к штырю среднего выхода на разъеме, а отрицательный — к белому проводнику. Производится замер напряжения. Если контроллер Холла рабочий, то полученная величина должна составить около 11,2 вольт.
  3. Затем надо прокрутить коленчатый вал силового агрегата и одновременно проверить показатели, которые выдает тестер. Если значения в ходе прокручивания снизятся до 0,02 вольт и затем увеличатся до 11,8 В, то это нормально. Так и должно быть в нижнем и верхнем пределе измерений. Можно отключать тестер.

Контроллер Холла считается рабочим, если при прокручивании коленчатого вала верхний предел измерений будет не ниже 9 вольт, а нижний — не выше 0,4 В.

Канал «Автоэлектрика ВЧ» подробно показал процедуру диагностики датчика с использованием тестера и рассказал об основных особенностях этого процесса.

Проверка сопротивления

Чтобы произвести диагностику этого параметра, потребуется простое устройство, состоящее из резисторного элемента на 1 кОм, диодной лампочки, а также гибких кабелей. К ножке источника освещения надо подключать резистор, для надежной фиксации используется пайка. К этой детали подсоединяются два проводника необходимой длины, важно, чтобы они были не короткими.

Принцип проверки выглядит так:

  1. Производится демонтаж крышки распределительного механизма. От контактов отсоединяется сам трамблер, а также колодка с проводами.
  2. Выполняется диагностика исправности электроцепи. Для этого тестер надо соединить с первой и третьей клеммами, а затем активировать зажигание. Если все проводники целые, то величина напряжения на дисплее мультиметра составит от 10 до 12 вольт.
  3. Затем аналогичным образом выполняется подключение собранного прибора к тем же выходам. Когда полярность соблюдена, то диодная лампочка загорится, если нет — то кабели надо поменять местами.
  4. Потом проводник, подключенный к первому выходу, остается нетронутым. А конец третьей клеммы переключается на вторую. Выполняется прокручивание распределительного вала. Это можно сделать руками либо с использованием стартерного механизма.
  5. Если в процессе выполнения этих действия источник освещения стал моргать, то контроллер работает правильно и не нуждается в замене.

Канал Altevaa TV рассказал о способе проверки датчика с использованием обычной лампочки на примере автомобиля Фольксваген.

Создание имитации контроллера Холла

Такой вариант диагностики датчика Холла считается наиболее быстрым, но его реализация возможна при наличии питания в системе зажигания и отсутствия искры.

От распределительного механизма отключается трехконтактный разъем. Производится активация зажигания в машине и с помощью куска проводника замыкаются контакты под номерами 2 и 3, это выходы сигнала и пин. Если в результате подключения на центральном кабеле образовалась искра, это говорит о поломке контроллера Холла. При выполнении задачи высоковольтный проводник необходимо держать у массы авто.

Устранение неисправностей

Ремонт рассмотрен на примере автомобиля Фольксваген.

Для восстановления работоспособности датчик можно отремонтировать:

  1. Для возобновления работы контроллера необходимо заменить логический компонент. Для этого заранее надо приобрести устройство S441А.
  2. В центральной части корпуса датчика, как показано на фото, с помощью дрели просверливается небольшое отверстие. Для этого потребуется качественное сверло, поскольку внутри контроллера, за пластиковой частью, имеется металлический каркас.
  3. Используя канцелярский нож, необходимо срезать каждый проводник. Затем прокладываются канавки от сделанного отверстия с помощью надфиля к остаткам кабелей.
  4. Само измерительное устройство монтируется в окошко корпуса. Для диагностики используется магнит. Если приложить этот элемент к контактам, на которые заранее подключен прибор, состоящий из диодной лампочки и резистора. Такое устройство использовалось для диагностики. В результате проверки лампа должна загореться. Если этого не произошло, то надо проверить полярность.
  5. Затем делается разводка выводов по канавкам корпуса. В самом окошке необходимо оставить проводники для соединительной колодки нового контроллера. Производится пайка элементов.
  6. На завершающем этапе производится проверка выполненных действий. Для этого используется тестер. Визуально необходимо убедиться в целостности всех контактов. Если устройство рабочее, то механизм герметизируется с помощью клея или другого состава, но не пластика. Этот материал может деформироваться при работе в условиях повышенных температур.
  7. Выполняется сборка контроллера, все действия осуществляются в обратной последовательности.

Как заменить датчик своими руками?

Чтобы поменять контроллер, надо действовать так:

  1. От аккумулятора автомобиля отключаются клеммные зажимы.
  2. Производится демонтаж распределительного механизма. От устройства отсоединяется колодка с проводниками, выкручиваются болты, фиксирующие узел.
  3. Выполняется демонтаж крышки распределителя. В зависимости от модели трамблера она может фиксироваться на болтах или специальных зажимах. Элементы крепления выкручиваются и демонтируются.
  4. После снятия важно совместить риску газораспределительного устройства с отметкой на коленвале силового агрегата. Также необходимо запомнить положение распределительного узла. Перед снятием рекомендуется сделать соответствующую метку.
  5. Элементы крепления корпуса откручиваются с помощью гаечного ключа. Производится демонтаж фиксаторов, если они установлены на механизме.
  6. Из распределительного узла извлекается вал.
  7. От контроллера Холла отсоединяются зажимы с клеммами.
  8. Выполняется демонтаж датчика из посадочного места. Для проведения задачи устройство надо потянуть на себя и аккуратно извлечь. Датчик демонтируется через появившееся отверстие.
  9. Берется новый контроллер и устанавливается вместо старого. Процедура монтажа выполняется в обратной последовательности.

Видео «Последствия неправильной установки датчика Холла»

Пользователь Дядя Саша рассказал, к чему может привести неверный монтаж устройства и дал рекомендации по устранению такой проблемы.

Цвета проводов в электрике: фаза, ноль, земля

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Содержание статьи

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Как читать схемы подключения автомобилей для начинающих

Проблемы с электричеством — худший кошмар каждого автовладельца; так много проводов и сложных компонентов для проверки. К счастью для вас, автомобильные электрические схемы помогут вам ускорить весь процесс. Очевидно, что сначала вам нужно понять различные коды и символы электрических схем, чтобы это было полезно. Чтобы помочь вам в этом, мы создали это краткое руководство о том, как читать электрические схемы автомобиля, чтобы в кратчайшие сроки выявлять и устранять простые проблемы с электрической системой.

И не волнуйтесь, если вы не так разбираетесь в технологиях: понять автомобильные электрические схемы на самом деле намного проще, чем кажется!

Наиболее распространенные символы и их значение

Одинарные провода

На электрических схемах каждая прямая черная линия представляет собой провод. Довольно просто, правда? На схеме нет визуальной разницы между калибрами проводов и материалами. Затем все провода идентифицируются с помощью цветового кода и номера, но мы узнаем об этом позже в этой статье.

Подключенные провода

Символ, используемый для обозначения соединения двух проводов, представляет собой крошечную черную точку. Эти провода входят в одну систему или, по крайней мере, используют один и тот же источник питания или заземляющий разъем.

Неподключенные провода

Если провода проходят в одном и том же жгуте, но пересекают друг друга, не будучи соединенными, символ тот же, но с небольшим выступом. При проверке целостности эти провода не должны запускать мультиметр.Если они это сделают, провода могут быть где-нибудь покрыты кожей, что может вызвать короткое замыкание в системе.

Батарея / источник питания

Это обозначение стандартного автомобильного аккумулятора на 6 ячеек 12 В. На некоторых диаграммах может использоваться упрощенная версия, состоящая только из двух вертикальных полос вместо 6. В более сложных электрических системах или электронных модулях диаграммы могут быстро заполниться множеством линий и символов, что затрудняет чтение для пользователя. В зависимости от ручного редактора этот символ может указывать на двухэлементную батарею или использоваться просто для облегчения чтения всей диаграммы.

Предохранители

Предохранители служат средством защиты электрической системы. Если что-то пойдет не так, и провод будет поврежден и вызовет короткое замыкание на массу, предохранитель мгновенно перегорит, предотвращая дальнейшее повреждение всей цепи. Неудивительно, что перегоревшие предохранители являются причиной большинства электрических неисправностей. Пытаясь диагностировать электрическую проблему, всегда начинайте с проверки предохранителей, связанных с неисправной цепью, и в 9 из 10 раз вы обнаружите проблему сразу.

На электрических схемах предохранители часто расположены не на странице цепи, которую они защищают. В большинстве руководств по ремонту автомобилей есть специальный раздел, зарезервированный для всех предохранителей, реле и почти всего, что входит в блоки предохранителей, называемых схемой распределения питания, чтобы упростить задачу.

Кроме того, на большинстве диаграмм указывается, являются ли предохранители «постоянно горячими» или нет, давая читателю понять, постоянно ли питание предохранителя осуществляется от аккумулятора или только тогда, когда ключ зажигания находится в положении ON.Никогда не забывайте проверять это перед проверкой предохранителя, иначе вы можете получить неверный диагноз.

Земля

В автомобиле земля — ​​это всегда корпус транспортного средства. Я должен сказать, что земля — ​​это отрицательный полюс батареи, но поскольку провод идет прямо от стойки к корпусу, каждая металлическая часть, касающаяся тела, также считается землей.

У всех наиболее важных компонентов есть специальный провод заземления, обеспечивающий постоянное заземление.Например, двигатель и трансмиссия имеют один или несколько больших проводов заземления в оплетке, соединенных с кузовом. Если по какой-либо причине один из проводов был поврежден, соответствующий блок должен продолжать работать, поскольку двигатель прикручен к коробке передач и наоборот. Однако в некоторых случаях дополнительное сопротивление, вызванное более длинной цепью, может привести к тому, что чувствительные электронные компоненты выйдут из строя и вызовут различные проблемы.

Генератор, например, обычно подключается к кронштейну генератора, прикрепленному болтами к головке двигателя.Если заземление двигателя нарушено, генератор переменного тока может быть не в состоянии производить достаточный ток для питания всех аксессуаров одновременно и может вызвать тревожные проблемы с системой зарядки .

Подробнее:

Коммутаторы

Тумблеры

На автомобиле есть все виды переключателей, но самый распространенный — тумблер. Хорошим примером этого является простой купольный выключатель света. Нажмите в одну сторону, чтобы включить компонент, и в другую сторону, чтобы выключить его.Они широко используются в автомобилях из-за их простоты и относительной надежности.

Кнопочные переключатели

Они встречаются реже, но по-прежнему широко используются производителями автомобилей. Подумайте о переключателях заднего оттаивания и аварийных сигналов. Одно и то же движение используется для его включения и выключения.

Селекторные переключатели

Этот тип переключателя используется либо для управления более чем одним аксессуаром одновременно, либо при наличии более одного возможного выбора.Переключатель положения Park / Neutral, вероятно, лучший тому пример. Только один вход для нескольких различных возможных выходов (P, D и т. Д.).

Многофункциональные переключатели, такие как переключатель фар / мигалок, несколько отличаются, но работают по тому же принципу. По сути, они представляют собой несколько селекторных переключателей, включенных в один и тот же блок.

Реле

Реле — это переключатели с дистанционным управлением. Они позволяют производителям автомобилей устанавливать переключатели низкого напряжения внутри кабины для управления компонентами с более высоким напряжением.Их начали широко использовать, когда производители начали заменять громоздкие переключатели фар на приборной панели на небольшие комбинированные переключатели на рулевых колонках.

Принцип их работы довольно прост. Выключатель низкого напряжения используется для включения и выключения небольшого электромагнита, который активирует более крупный выключатель для подачи питания на такие компоненты, как фары, вентиляторы охлаждения, топливные насосы и т. Д. Почти все основные системы и компоненты вашего автомобиля управляются с помощью реле.

Поскольку количество энергии, протекающей через них, часто выше, чем у большинства других типов переключателей, меньшие внутренние компоненты часто подвержены выходу из строя.Нередко можно увидеть, как реле бензонасоса сгорает и перестает щелкать.

Лампочки

Это говорит само за себя. Все знают, что такое лампочки и каково их предназначение. Но на электрической схеме лампочки повсюду. Важно понимать, что фары и поворотники — не единственные лампочки в вашем автомобиле. Фактически, в более новых автомобилях используются лампочки практически для каждого электрического компонента внутри кабины, чтобы указать, включены они или нет.

В настоящее время часто можно увидеть лампочки в дверных панелях, полу, под приборной панелью, внутри переключателя стояночного тормоза и даже под сиденьями для удобства владельца.

Специально для лампочек под сиденьями и в других местах, куда легко может попасть соль и вода, разомкнутые цепи и проблемы с подключением часто приводят к сбоям в системе освещения. Возможность быстро определять символы лампочек и находить их в электрической цепи может помочь ускорить весь процесс поиска и устранения неисправностей.

Резисторы

Резисторы

— это небольшие электронные компоненты, используемые для приложения определенного сопротивления к току, протекающему в электронной схеме. С ними как автомехаником особо нечего делать, потому что они редко могут быть заменены сами по себе. Они надежны и редко вызывают проблемы. Если вам не повезло найти сгоревший резистор в проверяемой цепи, проблема, скорее всего, в другом. Перегоревший резистор часто является результатом неисправного модуля, вырабатывающего слишком большую мощность внутри цепи, или внутреннего короткого замыкания на землю.В обоих случаях неисправный резистор обычно является следствием другой проблемы и почти никогда не является ее причиной.

Это все еще помогает узнать, что такое резисторы, для чего они нужны и как их найти, хотя бы для того, чтобы не слишком беспокоиться об этом. Просто узнайте, как выглядит этот символ, и вы поймете, что это такое, когда встретите его на электрической схеме автомобиля.

Следует отметить, что в разных руководствах для обозначения резисторов могут использоваться два других символа. Имейте это в виду, если вы используете более одного типа руководств по ремонту, иначе вы можете получить ложные результаты испытаний.

Диоды

Этот другой небольшой электронный компонент имеет свойство пропускать ток только в одном направлении. Он используется либо для защиты чувствительных низковольтных элементов от повреждения из-за превышения напряжения, проходящего через дорогие модули и компоненты, либо для перенаправления тока в цепи, например, внутри генератора переменного тока. В случае перенапряжения диод сработает точно так же, как предохранитель, и мгновенно перегорит. Затем вам нужно будет найти его местоположение, используя электрическую схему вашего автомобиля, и заменить его.

Моторы

Этот символ сложнее описать, поскольку логотип «Motor» может относиться к нескольким компонентам. Как правило, можно сказать, что они обычно относятся к энергоемкому элементу в системе, которую вы устраняете. Например, стеклоподъемники представлены в виде двигателей на схеме электрического стеклоподъемника — то же самое относится к двигателю люка в крыше, механическим дверным замкам, двигателю стеклоочистителя, сиденьям с электроприводом и так далее.

Соленоиды

Соленоиды — это небольшие электромагнитные переключатели, за исключением того, что они двигаются вперед и назад под действием электрического тока.Обычно они служат для открытия или закрытия прохода для жидкости или воздуха и имеют множество различных применений в транспортном средстве. Форсунки — самые известные соленоиды, но вы также можете подумать о соленоиде стартера и соленоидах автоматической коробки передач, подключенных к корпусу клапана. Они настолько похожи на переключатели, что их символ составляет половину символа реле. И не зря. Электромагнит, вызывающий щелчок реле, теоретически также является соленоидом.

Цветовые коды

Все автомобильные провода имеют цветовую маркировку, чтобы помочь вам быстро и эффективно идентифицировать конкретный провод в жгуте проводов или разъеме.Цвета часто отличаются от одного производителя автомобиля к другому, но код, используемый для их идентификации на автомобильной электрической схеме, всегда один и тот же.

Цвет будет отмечен с помощью аббревиатуры рядом с каждым проводом по одному и тому же шаблону: Цвет провода / Цвет полосы. Например, белый провод с черной полосой сбоку будет обозначен как БЕЛЫЙ / ЧЕРНЫЙ. Темно-зеленый провод с желтой полосой можно назвать DG / YE. В одном руководстве по ремонту может использоваться трехбуквенная система цветового кодирования, в других — только двухбуквенные сокращения.Во всех случаях обязательно обращайтесь к таблице цветовых кодов в начале или в конце руководства для получения дополнительной информации о том, как классифицируются разные цвета проводов.

Номера и расположение разъемов

По той же причине используются цветовые коды, разъемы и провода также идентифицируются с помощью номера, соответствующего физическому местоположению или странице в руководстве. В обоих случаях номер позволит вам узнать, куда обратиться, чтобы быстро найти разъем на автомобиле.

Это очень удобно, когда вам нужно найти разомкнутый контур или короткое замыкание на землю в определенном проводе. Вместо того, чтобы удалять все ковровые покрытия и обрезки, чтобы проследить за проводами до места возникновения проблемы, вы можете просто сначала идентифицировать все разъемы, найти их расположение и удалить только обрезки, необходимые для доступа к ним.

Подводя итог…

Умение читать электрические схемы автомобилей — это огромный навык, который можно добавить к вашему набору навыков автомеханика.Возможность овладеть этой компетенцией не только поможет вам, , найти решения распространенных электрических проблем намного быстрее, но также даст вам большой импульс по сравнению с менее квалифицированными специалистами. И это совсем не сложно. Как только вы освоите самые основные понятия, все, что вам нужно, это немного практики, и вы сможете исправлять большинство проблем с электрической системой, как профессионал.

68 Схема подключения двигателя Chevelle

68 Схема подключения двигателя Chevelle Whats New

68 Схема подключения двигателя Chevelle — Расшифровка тегов отделки chevrolet vin Теги кожуха блока двигателя номера отливок цилиндрической головки номера отливок впускного коллектора коды салонов трансмиссии и коды краски.Цветная электрическая схема Chevy Chevelle Ma Bu El Camino 1968 года Базовая комплектация автомобиля включает внутренние и внешние элементы моторного отсека под приборной панелью, цепи стартера и зажигания, приборы и т. Д. Обновление с предупреждающих сигналов до заводских датчиков в моем Chevelle SS 1968 года цветная электрическая схема очень полезна в качестве руководства относительно того, что идет p class grp grp talgo Факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b 5 5 label class strs mr 2 class ico full strs mr full mt 1 класс ico full strs mr full mt 1 класс ico full strs mr full mt 1 класс ico full strs mr full mt 1 класс ico full strs mr full mt 1 4 ul класс dd bt 1 bb 1 br 1 ededed bl 1 ededed bdr l plr 16 bingrelqa.

68 Схема электрических соединений двигателя chevelle — данные a93 61059dbc6f976 class ptitle pt 12 pb 9 p class title fz xl lh 1 3x fc inkwell люди также спрашивают p class pcontainerexp pcontainerexpright class itm min h 42 pt 13 pbm 12 bxz bb qidx 1 class cnt mt 0 class ttl class arr fl rp 0 p abs r 0 ivmt 4 class ico bingdd arrow down outl no tabindex 1 role nk aria label details class ttl l class ptext p class class cur pc black fz 15 lh 17 va top какие 39 s схема проводки для chevy chevelle p class exp скрытый класс ptext st ul class va top mb 8 fz m class lh 22 db схема для 69 моделей chevelle el camino с заводскими манометрами тахометр амперметр и т. д. полный базовый автомобиль включен интерьер моторного отсека и внешний вид под приборной панелью, стартер, цепи зажигания, приборы и т. д. оригинальная схема предназначена для 69 моделей chevelle el camino со стандартным индикатором ght dash ul class ptitle pt 10 pb 15 h4 class title a href https.

68 Chevelle проводов двигателя Диаграмма — г поиск Yahoo уг awrek5e8nqvhbzyalbbxnyoa ylu y29sbwnizjeecg9zaziednrpzamec2vja3nj с.в. 2 повторно 1627786812 ро 10 RU HTTPS 3a 2f 2f classiccarwiring 2fchevelle 2f гк 2 RS rt6u3k9qcsywbvhvjqiib9hrlrq referrerpo су целевого происхождения заготовки данные A93 61059dbc6facd Chevelle м б Монт-Карло El Camino a h4 class cite classiccarwiring chevelle class ptitle fz s pb 15 p class title a href https search yahoo search ylt awrek5e8nqvhbzyalrbxnyoa ylu y29sbwnizjeecg9zaziednrpzamec2vja3nj ei utf10 qwe. для этого вопроса ap class itm min h 42 pt 13 pb 12 bxz bb qidx 2 class cnt mt 0 class ttl class arr fl rp 0 p abs r 0 ivmt 4 class ico bingdd arrow down outl no tabindex 1 role nk aria label details class ttl l class ptext p class class cur pc black fz 15 lh 17 va top для чего был вин.

Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. 68 Схема электрических соединений двигателя chevelle Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. 68 Схема электрических соединений четырехцилиндрового двигателя Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

1966 1972 chevelle, электрическая схема, ламинированная, цвет, 11 x 17 дюймов принципиальная электрическая схема 136 visual 14 cars ideas 68 chevelle, diagram, chevelle 12 72 chevelle, схема жгута проводов двигателя схема двигателя wiringg net 72 chevelle, chevelle, 1970 chevelle Chevy diagrams

Как определить цвета проводов стереосистемы для вторичного рынка

Что нужно знать

  • Провод аккумулятора 12 В — желтый, вспомогательный провод — красный, а провод регулятора яркости / освещения — оранжевый с белой полосой.
  • Провода правого переднего динамика серого цвета, переднего левого динамика белого цвета, заднего правого динамика фиолетового цвета и заднего левого динамика зеленого цвета.
  • Заземляющие провода черные, антенные провода синие, а провода усилителя синие с белой полосой.

В этой статье объясняется, как определить цвета проводов автомобильной акустической системы при установке автомобильной стереосистемы.

Стандартный провод головного устройства автомобиля вторичного рынка стерео цвета

Самый простой способ подключить автомобильную стереосистему на вторичном рынке — это посмотреть на схемы подключения автомобильной стереосистемы для конкретного автомобиля и головного устройства, но на самом деле можно выполнить работу без каких-либо этикеток, адаптеров или схем.В отличие от штатных головных устройств, которые повсюду с точки зрения цветов проводов, на самом деле существует стандартизированная схема окраски, которой придерживается большинство производителей послепродажного обслуживания.

Хотя из каждого правила есть исключения, в большинстве автомобильных стереосистем послепродажного обслуживания используется стандартная схема окраски для проводов питания, заземления, антенны и динамиков. Если у вас есть пигтейл, поставляемый с головным устройством вторичного рынка, и он использует стандартные цвета, то провода будут иметь следующие цели и цвета:

Провода питания

  • Постоянное напряжение 12 В / Сохранение активности памяти: желтый
  • Принадлежность: красный
  • Диммер / подсветка: Оранжевый с белой полосой

Провода заземления

Динамики

  • Передний правый динамик (+): Серый
  • Передний правый динамик (-): Серый с черной полосой
  • Левый передний динамик (+): Белый
  • Левый передний динамик (-): Белый с черной полосой
  • Задний правый динамик (+): фиолетовый
  • Задний правый динамик (-): Пурпурный с черной полосой
  • Задний левый динамик (+): Зеленый
  • Задний левый динамик (-): зеленый с черной полосой

Усилитель и антенные провода

  • Антенна: синяя
  • Дистанционное включение усилителя: синий с белой полосой

Lifewire / Нуша Ашджаи

Установка подержанной автомобильной стереосистемы с косичкой или без нее

Если вы обнаружите, что у вас есть подержанная автомобильная стереосистема, которую вы хотите установить, и у вас есть косичка, которая идет в комплекте с головным устройством, то обычно это просто процесс проверки списка выше, чтобы увидеть, к чему должен подключаться каждый провод в косичке. .

Если у вас нет косички, лучшим вариантом будет поиск адаптера, специально предназначенного для подключения этого головного устройства к вашей марке и модели автомобиля. В противном случае вам все равно придется получить запасной пигтейл, и, будем надеяться, цвета этих проводов будут соответствовать стандарту вторичного рынка.

В противном случае вам понадобится электрическая схема, которая иногда печатается на внешней стороне головного устройства или доступна в Интернете.

Использование адаптера жгута проводов головного устройства

Хотя большинство головных устройств на вторичном рынке соответствуют указанной выше схеме окраски, и можно понять, для чего нужны OEM-провода в вашем автомобиле, без схемы подключения, установка головного устройства на вторичном рынке намного проще, если у вас есть адаптер ремня безопасности.

Причина, по которой адаптеры для жгута проводов автомобильной стереосистемы настолько полезны, заключается в том, что, хотя автомобильные стереосистемы послепродажного обслуживания имеют все те же входы и выходы, что и заводские стереосистемы, которые они предназначены для замены, эти входы и выходы не находятся в одних и тех же местах.

Если вам удастся достать правильный адаптер для проводки автомобильной стереосистемы, он значительно упростит процесс установки. Один конец адаптера подключается к автомобильной стереосистеме, другой конец — к жгуту проводов, который изначально был подключен к заводской стереосистеме, и это все, что нужно.

Почему не все используют переходники жгута вместо сращивания проводов?

Проблема в том, что, хотя адаптеры ремня безопасности довольно недорогие и доступны для самых разных комбинаций автомобилей и головных устройств, на самом деле нет места для маневра с точки зрения совместимости. Чтобы жгут проводов головного устройства работал, он должен быть специально разработан как для вашего автомобиля, так и для вашего нового головного устройства.

Если вы можете определить конкретную модель головного устройства, которое вы пытаетесь установить, есть онлайн-ресурсы, где вы можете подключить его, а также марку, модель и год вашего автомобиля, чтобы узнать, есть ли адаптер доступен.

Что делать, если адаптер жгута проводов головного устройства недоступен?

Если вы не можете определить конкретную модель используемого головного устройства, тогда вам лучше определить назначение каждого провода и просто вручную все правильно подключить.

В том же духе также есть вероятность, что просто нет адаптера для любой данной комбинации автомобиля и головного устройства. Если это так, и у вас также нет пигтейла, поставляемого с головным устройством, вам придется либо достать сменный пигтейл, либо пройти процесс отслеживания проводки. схему и подключение к отдельным контактам на задней части головного устройства.

Хотя технически возможно установить головное устройство без жгута проводов, это намного сложнее, чем базовый процесс установки головного устройства, который устраивает большинство мастеров своими руками.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой

Недостаточно подробностей

Сложно понять

цветов электрических проводов и их значение, решено!

Фото: istockphoto.com

В: Я заменяю нагревательный элемент в своем электрическом водонагревателе.Провода, идущие к элементу, черно-белые, но белый провод обернут красной лентой. Я запутался — я думал, что белый всегда считался «нейтральным» проводом. Что означают эти цвета электрических проводов и что обозначает красная лента?

A: Вы правы, белая оболочка обычно обозначает нейтральный провод , но это не всегда так просто расшифровать. В этом случае ваш водонагреватель, вероятно, подключен с помощью двухжильного гибкого бронированного кабеля «BX» или «MC» — это заводской кабель с металлической оболочкой, защищающей черный, белый и неизолированный медный провод.Горячий провод или проводник под напряжением в черной оболочке обычно передает питание 110-вольтовой лампе или розетке, в то время как нейтральный провод будет уносить энергию, а неизолированный медный провод заземления может проводить любую избыточную энергию, которая в противном случае могла бы быть опасность поражения электрическим током или возгорания.

Однако, если размеры соответствуют нагрузке, двухпроводные армированные кабели также могут использоваться для подачи питания на 220-вольтовые приборы, такие как водонагреватель или скважинный насос, что здесь усложняется.Поскольку для этих приборов не требуется нейтраль, но используются два токоведущих проводника и заземляющий провод, электрик может использовать белый цвет для передачи вторичной фазы (также называемой «вторичная ветвь») 220-напряжения. Это разрешено кодексом при условии, что провод помечен красной или оранжевой лентой или краской, чтобы предупредить будущих обслуживающих лиц, электриков или знающих домашних мастеров о том, что провод не нейтраль , а проводник с током.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

В новых домах вы найдете больше примеров типов электрических проводов, которые, казалось бы, игнорируют традиционное значение цвета электрических проводов. Это не ошибка: в новых конструкциях часто используются готовые кабели, и, хотя они более удобны, они имеют меньшее количество вариантов цвета проводов. Как видно на примере электрического водонагревателя, электрикам часто приходится перенаправлять белый провод, чтобы он действовал как токопроводящие, и им следует соответствующим образом кодировать цветом в зависимости от нового обозначения.

До того, как готовые кабели стали нормой, электрики прокладывали пустые трубки между главной панелью и стеновыми и потолочными коробками и заполняли трубки проводами разных цветов, таких как синий, красный, оранжевый, желтый, коричневый, и фиолетовый — установка, которую все еще можно увидеть в старых домах сегодня.

Что обозначают цвета отдельных электрических проводов

Фото: istockphoto.com

Зеленый, зеленый с желтой полосой и неизолированные медные провода можно использовать для заземления.

Заземляющий провод нельзя использовать в качестве нейтрали, даже если он подключается к той же шине на главной панели — это серьезное нарушение техники безопасности, которое может вызвать поражение электрическим током, серьезные травмы или смерть. Тем не менее, во многих старых домах нет нейтральных проводов, и некоторые неопытные мастера-самоделки подключат белый нейтральный провод от нового переключателя к заземляющему проводу. Не делайте этой ошибки . Если вы видите заземляющий провод, подключенный к токоведущему винту или клемме на выключателе или розетке, или к белому, черному или любому другому цветному проводу, немедленно остановите и вызовите электрика, чтобы он разобрался.

Белые и серые провода обычно используются в качестве нейтральных проводов.

Национальный электротехнический кодекс 2011 года требует наличия нейтрали в каждой распределительной коробке для установки новых устройств, таких как датчики движения, датчики присутствия, переключатели домашней автоматизации и диммеры. Если в вашей распределительной коробке нет нейтрального провода, найдите устройство, которое не требует нейтрали, или попросите профессионального электрика отремонтировать электрическую проводку.

Белые и серые провода можно использовать в качестве токоведущих, если они промаркированы с обоих концов лентой или краской.

Новый цвет должен соответствовать общепринятым отраслевым методикам, описанным здесь, но не забудьте включить уведомление на главной электрической панели или дополнительной панели с указанием значения маркировки.

Черные провода используются для подачи питания в цепь.

Всегда предполагайте, что черные провода находятся под напряжением.

Красные или оранжевые провода часто используются для обеспечения напряжения вторичной фазы в 220-вольтовой системе.

Всегда предполагайте, что красный или оранжевый провод (в дополнение к черному проводу, который обеспечивает напряжение первичной фазы) находится под напряжением.Вы найдете черные, красные или оранжевые провода, подключенные к 220-вольтным приборам, таким как электрические водонагреватели, колодезные насосы и старые электрические плиты. Тем не менее, те же самые 220-вольтовые приборы могут быть подключены с помощью черно-белого провода, где белый провод был отмечен черной или красной лентой как на приборе, так и на главной панели, чтобы указать, что он был переназначен как токоведущий провод. В этой схеме подключения предполагается, что черный и перемаркированный белый провода находятся под напряжением.

Красный или оранжевый также можно использовать в качестве второго «переключаемого» провода питания в приложении на 120 вольт.

При установке потолочного вентилятора вы часто обнаружите, что черный провод, идущий от настенного переключателя, обеспечивает коммутируемое питание двигателю вентилятора. Если у вашего нового потолочного вентилятора есть лампа, красный провод от второго переключателя в той же настенной коробке может обеспечить коммутируемое питание для освещения вентилятора. Предположим, что красный и черный провода находятся под напряжением.

Красный также может использоваться в качестве «сигнального» или «пускового» провода в трехпроводных взаимосвязанных устройствах для обнаружения дыма.

Триггерный провод используется для активации всех соединенных между собой дымовых извещателей, как только один извещатель обнаруживает дым или пожар.В этой схеме подключения дымовые извещатели получают питание и нейтраль от черного и белого проводов, а красный провод соединяет каждый проводной извещатель. Для каждой марки детектора и каждой серии моделей используются разные методы сигнализации и напряжения, поэтому при подключении обращайтесь к руководству. Всегда предполагайте, что красный провод в этих приложениях находится под напряжением.

Синие, желтые, фиолетовые и коричневые провода часто действуют как «путники» для передачи энергии между переключателями в трех- и четырехпозиционных переключателях.

Другими словами, синий, желтый, фиолетовый и коричневый провода вступают в игру, когда у вас есть несколько мест настенного переключателя — два в трехпозиционном переключателе или три в четырехпозиционном переключателе, — которые управляют одним и тем же набором источников света. .Поскольку они проводят ток между каждым из переключателей, вы всегда должны предполагать, что эти цветные провода находятся под напряжением. В качестве альтернативы, провода этих цветов также могут использоваться для подачи питания в приложениях с напряжением 220 вольт; здесь тоже всегда следует предполагать, что они живые.

Советы по безопасности при работе со всеми типами электрических проводов

Соблюдайте осторожность при наблюдении за проводами любого цвета и взаимодействии с ними. Национальный электротехнический кодекс содержит строгие правила окраски проводов для заземляющих и нейтральных проводников, но он менее строг, когда речь идет о других цветах.Мы перечислили типичные варианты использования цветов проводов на основе общепринятой отраслевой практики, но не следует полагать, что электромонтаж в вашем доме был выполнен правильно профессиональным электриком. Чтобы защитить себя:

  • Вы, , должны отключить питание цепи (или всего дома) и предположить, что все провода находятся под напряжением, даже если это руководство говорит, что это не так.

Добавить комментарий

Ваш адрес email не будет опубликован.
