Установка фаз газораспределения по меткам на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!

Знаете ли Вы, что такое фазы газораспределения? В статье мы познакомимся с понятием и попытаемся объяснить и показать наглядно правильную установку фаз по меткам.

Примечание!
Вам понадобятся следующие инструменты: отвёртка, три гаечных ключа «на 8» «на 10» и «на 13», специальный ключом для проворачивания шкива коленвала (в отсутствие такового используйте головку «на 36»).

Краткое содержание:

Что такое фазы газораспределения?

Момент, когда поршень в двигателе движется вверх и вниз по определённому заданному интервалу и есть та самая фаза. В случае случае поршень сбивается с интервала и получается неровная работа двигателя.

Когда устанавливать фазы по меткам?

При неравномерной работе двигателя автомобиля, а именно:

• у автомобиля уменьшается мощность;
• у двигателя повышается расход топлива;
• автомобильный движок начинает работать с перебоями, глохнет на холостом ходу;
• скачут холостые обороты двигателя.

Установка по меткам на ВАЗ 2101-ВАЗ 2107

Снятие

1) Снимите корпус воздушного фильтра. (подробнее читайте в статье: «Замена корпуса воздухофильтра»)

2) Затем накройте горловину карбюратора чистой тряпкой, во избежание попадания грязи во время работы.

3) Теперь снимите со штуцера, расположенном на карбюраторе, шланг отвода картерных газов.

4) После ослабьте винт крепления троса заслонки воздуха.

5) Следом ослабьте болт крепления оболочки троса воздушной заслонки.

6) После откручивания обоих болтов, отсоедините трос от карбюратора, потянув рукой.

7) Затем отверните крепёжные болты поверхности головки блока.

8) Отвёрткой подденьте и снимите стопорную шайбу крепления промежуточного рычага.

9) Следом снимите промежуточный рычаг.

10) Аккуратно снимите крышку с головки блока.

Примечание!
Если на крышке или на самой головке осталась прокладка, снимите её и замените на новую. Изношенная прокладка в будущем дает течь масла!

11) Прокрутите гайку шкива коленчатого вала с помощью специального ключа, пока метка звездочки распределительного вала не совпадет с меткой на корпусе как показано на фото ниже (подробнее процесс описан в статье: «Установка поршня в положение ВМТ» — здесь вы найдёте три способа проворачивания коленвала).

Примечание!
Метка звездочки коленчатого вала должна совпасть с длинной меткой на крышке распредвала!

Важно! Если у вас получилась такая ситуация:одна из меток совпала, а другая нет, тогда проделайте операцию, указанную ниже:

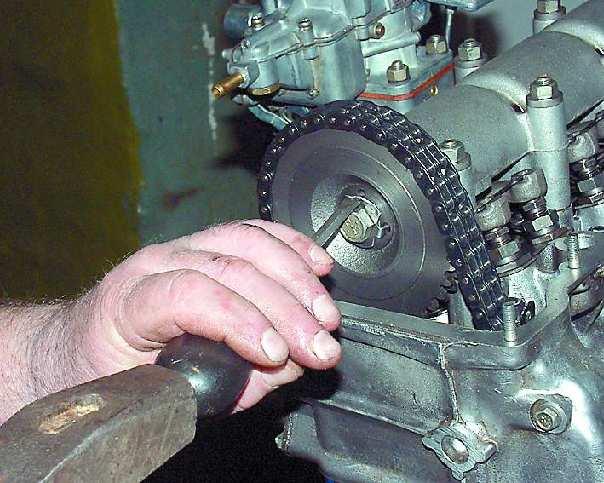

1. Сперва разогните лепесток стопорной шайбы болта, который крепит звездочку распредвала.

2. Включите первую передачу и открутите болт крепления звездочки распределительного вала.

3. Снимите звездочку вместе с цепью и удерживайте в руках.

4. Снимите цепь со звездочки и измените ее положение в нужную вам сторону, добившись совпадения обеих меток, как это показано в пункте «11».

карбюратор

Установка

Примечание!
Подробно процесс установки деталей по местам продемонстрирован в видеоролике внизу статьи. Однако, рекомендуем сначала прочитать.

1) Наденьте звездочку вала распределительного вместе с цепью на место.

2) Рукой натяните ведущую ветвь цепи так, чтобы она не болталась. Если вы не знаете, где находится эта ветвь, смотрите пункт «2» в статье: «Проверка натяжения цепи».

3) Затяните крепёжный болт звездочки распредвала и установите оставшиеся шайбы.

Примечание!
Полностью болт закручивать не надо!

4) Проверните коленчатый вал на два оборота и снова проверьте положение меток.

5) Метки совпадают? — Затяните до конца болт крепления звездочки.

6) Метки не совпадают? — Проделайте повторную установку по меткам фаз.

7) Установите все оставшиеся детали в обратном снятию порядке.

Примечание!
Не стесняйтесь, задавайте вопросы в комментариях. В ближайшее время сотрудники обязательно на них ответят!

Дополнительный видеоролик

Подробную информацию о процессе установки и регулировке фаз вы можете почерпнуть из ролика ниже:

Видео

Замена распредвала ВАЗ 2106 и регулировка клапанов

В моторе автомобиля ВАЗ 2106 ключевую роль играет распределительный вал, который приводит в движение клапаны. Благодаря ему происходят своевременный впуск топливовоздушной смеси в камеры сгорания и выпуск газов из них, причем согласно рабочему циклу. Располагается вал в верхней части двигателя, под крышкой головки блока цилиндров (ГБЦ). На распределительном вале находится звездочка, с помощью которой он соединяется с коленчатым валом. Один оборот коленвала соответствует двум оборотам распредвала.

Основные неисправности распределительного вала — это риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, множественные задиры. В случае чрезмерного износа шеек распредвала происходит уменьшение давления масла в системе. Но такой вариант возможен и при разрушении посадочных мест под подшипники распределительного вала. И если можно установить новые шейки за небольшую сумму, то в случае с посадочными местами придется проводить замену ГБЦ. Нередко выполняется тюнинг, при котором необходима установка нового, более легкого распредвала на ВАЗ 2106.

Вернуться к оглавлению

Демонтаж и установка распределительного вала

Снятие чаще всего необходимо либо во время проведения капитального ремонта, либо для замены в случаях выхода из строя. Для проведения работы необходимы следующие инструменты:

• головки на 10, 13 и 17;
• рукоятка с трещоткой;
• вороток;
• удлинитель с карданчиком;
• ключ накидной на 13;
• приспособление для монтажа и демонтажа распредвала ВАЗ.

Сначала снимается крышка клапанов, которая крепится к ГБЦ болтами и имеет резиновую прокладку. Ее старайтесь не повредить, иначе в дальнейшем возможно протекание масла. После этого откручивается натяжитель цепи ГРМ. Он расположен в правой части мотора, если смотреть со стороны салона. Шестерня распределительного вала отворачивается головкой на 17.

Для удобства установите машину на передачу, а под заднее колесо подставьте противооткатные упоры. Шестерню отведите в сторону, если потребуется, то допускается поддеть ее удобным инструментом. Теперь все гайки, которые крепят пенал (корпус) распредвала, необходимо выкрутить. Чтобы облегчить работу, сначала используйте вороток.

Все резьбовые соединения затянуты с сильным моментом, поэтому порой оказывается сложно произвести демонтаж. Затем, слегка раскачивая корпус распределительного вала, с усилием потянуть наверх. И после выкручивания двух гаек в передней части пенала можно легко ударить деревянной киянкой по задней части вала, чтобы окончательно вынуть его из посадочного места. Установка распредвала производится в обратном порядке.

Если вы выполняете ремонт по причине чрезмерного износа вала, то замените рокеры. Снимаются они достаточно легко, нужно только потянуть наверх. Но если же состояние элементов хорошее, то не стоит тратить на них время: просто внимательно осмотрите каждый и поставьте на прежние места. Причем установку делайте в той же последовательности, в которой снимали.

Вернуться к оглавлению

Как провести регулировку клапанов на ВАЗ 2106?

На автомобиле ВАЗ 2106 рекомендуется проводить регулировку клапанов каждые 10-15 тыс. км. пробега. Выбрано оптимальное значение, ведь все это время двигатель будет работать стабильно. При изменении зазора начнут проявляться мелкие «дефекты»: стук клапанов при резком увеличении оборотов, уменьшение приемистости и мощности мотора.

Проблемы доходят вплоть до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть. Регулировать клапаны требуется и после проведения работ, связанных с ремонтом или заменой распределительного вала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга. Для работы вам потребуются следующие инструменты:

• набор ключей;
• рожковый ключ на 17 с хорошим рычагом;
• спецключ на 38 для проворачивания коленчатого вала;
• плоский щуп толщиной в 0,15 мм.

Если внимательно присмотритесь к чехлу, в котором хранится щуп, то вы увидите несколько цифр, обозначающих последовательность регулировки клапанов. Обратите внимание на температуру: для настройки оптимально 20 °С. Но если перед этим проводилась замена распредвала ВАЗ, а на дворе теплая погода, то на температуру можно не смотреть.

Итак, сначала снимаете крышку с ГБЦ. Заметьте, считать клапаны следует от переднего края ДВС. После этого ставите поршень 4-го цилиндра в верхнее положение с помощью ключа на 38. Клапаны «6» и «8» оказываются закрытыми, следовательно, зазор между рычагом и кулачком будет самым большим. Ставите щуп и проверяете зазор. Оптимальным считается такой, при котором щуп можно двигать с некоторым усилием. Если зазор меньше или больше, щуп не двигается или же свободно проходит, то приступайте к регулировке.

Для этого необходимо работать двумя ключами на 17: одним ослабляете контргайку, а вторым крутите болт для регулировки. Причем не стоит делать много оборотов регулировочным болтом, нужно в процессе его выкручивания или закручивания медленно двигать щупом, чтобы не упустить допустимое значение зазора. После контргайку необходимо затянуть и еще раз удостовериться в том, что зазор правильный. При необходимости проводится повторная регулировка клапана. Порядок регулировки клапанов:

• 4-й и 3-й;
• 2-й и 4-й;
• 1-й и 2-й;
• 3-й и 1-й;
• 8-й и 6-й;
• 4-й и 7-й;
• 1-й и 3-й;
• 5-й и 2-й.

Коленчатый вал поворачивается на 180°, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо пользоваться метками на шкиве коленчатого вала, а также на распределительном валу. В крайнем случае просто снимается крышка трамблера и производится контроль по бегунку.

Обратите внимание, что один оборот коленчатого вала — это половина оборота оси распределителя. После окончания регулировки производится сборка. При повреждении резиновой прокладки следует ее заменить на новую.

Подробная инструкция по самостоятельной замене распредвала на ВАЗ 2106

Замена распредвала на ВАЗ 2106 может потребоваться по разным причинам, но перед тем, как перейти к этому процессу нужно иметь представление о предназначении этого узла. Распредвал является основным звеном ГРМ и учавствует в процессе сгорания горючей смеси.

Распредвал расположен вверху ГБЦ. Со шкивом либо зубчатой звездочкой коленвала соединен посредством ременной или же цепной передачи.

Автомобиль ВАЗ 2106 у водоема

Содержание

[ Раскрыть]

[ Скрыть]

Если распредвал вышел из строя

Распредвал на модели ВАЗ 2106 демонтируется редко. Как правило, во время ремонта или разборки. Иногда чтобы произвести его замену.

Признаки

Вначале немножко расскажем о признаках, которые говорят о том, что распредвал неисправен, изношены его шейки либо постели. Установить стучит ли вал или нечто иное в моторе ВАЗ 2106 затруднительно, но можно. Стук распределительного вала глухой и хорошо слышен. При увеличении оборотов двигателя, стук учащается.

Некоторые водители определяют стук в этом узле при помощи стетоскопа или палки через крышку клапанов. Но часто, неопытному водителю сделать это затруднительно. Вследствие этого самый лучший способ диагностики распределительного вала это снять его, вымыть и осмотреть.

Если распределительный вал неисправен, то могут наблюдаться следующие симптомы:

• глухой стук, напоминающий удары молотка;
• невозможность регулировки зазоров клапанов, во время поворачивания коленчатого вала распредвал находится постоянно в различных положениях.

В этом видео показано, как можно устранить продольное биение распределительного вала.

Наиболее достоверным методом диагностики проблем с распредвалом ВАЗ 2106 считается демонтаж его с авто и промывка. Мыть можно в бензине или иной очищающей жидкости. Далее нужно держа вал ударять по постели, при слышимости малейших стуков, устанавливаем, износ механизма. Обязательно проследите, чтобы вал не двигался в постели, потому что во время ударов об ограничитель он будет издавать глухой стук.

Снятый вал

Распредвал оказывает большое влияние на давление в смазывающей системе. Если зазоры меж постелью и распредвалом большие, то давление будет низким, и как следствие неудовлетворительная смазка иных частей.

Причины

Главными неисправностями, вследствие которых возникает необходимость в замене распредвала, — это его износ, появление различных задиров и выемок на опорных шейках. Равным образом замена распредвала необходима, если обнаружена его деформация или трещинки. При появлении подобных неисправностей силовой агрегат утрачивает мощность, а равным образом начинает функционировать с перебоями. Проблемы с распредвалом определяются по стуку в головке блока цилиндров.

Распредвал на «шестерке» снимают редко. Кроме вышеуказанных причин для замены и перенастройки силового агрегата. После этого можно заметить значительное увеличение мощности, как на спортивных авто.

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

Набор инструментов

• набор головок;
• трещотка;
• вороток;
• удлинитель;
• набор ключей;
• ветошь.

Ключи для затяжки раскручивания болтов

Последовательность действий

1. Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
2. Далее отсоединяем трос подсоса.
3. Привода газовой заслонки.
4. Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
5. Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
6. Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
7. Теперь нужно ослабить крепеж звездочки распределительного вала. Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
8. Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
9. После совмещения, переходим к снятию натяжителя цепи.
10. Ключом откручиваем гайки.
11. Убираем натяжитель.
12. Снимаем звезду, которая находится на направляющем штифту.
13. Открутив болт, закрепляющий звездочку, снимаем звездочку. Здесь может понадобиться молоток.
14. Привязываем ее к цепи.
15. Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
16. Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
17. Далее осматриваем распредвал, в случае необходимости меняем.
18. Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
19. При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
20. В конце отрегулируйте натяжку цепи и клапанов.

Если у вас остались еще вопросы и вы не поняли как производится установка, с каким моментом производится затяжка или как выставить метки, то после прочтения посмотрите предлагаемое нами видео.

 Загрузка …

Видео «Замена вала»

В этом видео показано, как правильно нужно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

Настройка фаз или как выставить метки ГРМ на ВАЗ 2106 своими руками

Основная причина замены двухрядной цепи газораспределительного механизма – чрезмерное растяжение. Дистанционно критическое удлинение распознается по шуму – цепка брякает и трется о смежные детали. На деле предельный износ приводит к потере мощности, приемистости и нестабильной работе двигателя ввиду взаимного смещения распределительного и коленчатого валов. Визуально на это укажет смещенный шкив привода вспомогательных агрегатов.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) производится путем совмещения отметок на звездочках с отливами на корпусах двигателя. Последних – два: один расположен на передней алюминиевой крышке (длинная черточка), второй – на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

• Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
• Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике», однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

После выполнения базового требования можно приступать к демонтажу шкива КВ, передней крышки, отпускать и удалять натяжитель, снимать успокоитель. Далее следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:

• Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
• Вынуть цепочку.
• Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
• Провернуть распредвал до совпадения отметок на звезде и постели.
• Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
• Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

• Одеть на вал.
• Посмотреть на относительное расположение засверловки и прилива.
• Снять.
• Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
2. Люфт в трамблере.
3. Эллипсность звездочек ГРМ.

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

🚘 Замена распредвала на ВАЗ 2106

Надеюсь тема будет полезна, распредвал выходит из строя не так и часто, а то и вообще редко, заводской распредвал может проехать пару капитальных ремонтов.

Замена распредвала на ВАЗ 2106 своими руками

Для начала немного теории, точнее показаний, которые свидетельствуют о неисправности распредвала, износа его шеек и постели. Определить стучит ли распредвал или что-то другое в двигателе не особо и легко, но возможно. Обычно распредвал стучит глухо и сильно, частота стуку изменяется вместе с оборотами двигателя. Можно послушать двигатель через клапанную крышку посредством деревянной палки, медицинского стетоскопа. Но зачастую, если вы не опытный моторист, отличить стук распредвала от стука раскрученного клапана не так и легко.  Поэтому самым верным способом диагностики распредвала является его снятие с двигателя, мойка, осмотр. Таким образом получается:

1. Неисправный распредвал стучит глухо, как будто удары молотком
2. При изношенном распредвале невозможно отрегулировать зазоры в клапанах, так как при проворачивании коленвала распредвал занимает все время разные положения
3. Самым надежным способом диагностики неисправности распредвала, является снятие его с автомобиля, промывание в бензине и непосредственно диагностика: необходимо держа распредвал левой рукой ударять по постели правой, если слышны хотя бы наименьшие стуки, то распредвал изношен. Только следите, чтобы распредвал не перемещался в постели, так как от ударов об ограничитель, распредвал издаст тихий стук.
4. Распредвал влияет на давление в системе смазки, чем больше зазоры между постелью и валом — тем ниже давление, соответственно хуже смазка других частей.

Также хочу посоветовать, какими бы ни хорошими были рокера (рычаги клапанов) их также необходимо заменять, потому что неравномерность выработки приведет к быстрому износу распредвала. Также я рекомендую вам обратить внимание на состояние башмака натяжителя, его можно увидеть при снятом распредвале, так как заменить его достаточно трудоемкий процесс. Процесс замены распредвала подразумевает и регулировку тепловых зазоров клапанов, так что имейте ввиду. Ну что же, начнем.

Как заменить распредвал на ВАЗ 2106 своими руками?

Замену необходимо начинать со снятию кастрюли с воздушным фильтром, отсоединению троса подсоса, привода газовой заслонки. После этого рекомендую вам очистить клапанную крышку от пыли и грязи, чтобы минимизировать попадание песка внутрь двигателя.

Еще собрано)))

Откручиваем каструлю

После снятия всего, что написано выше, можно приступать к снятию клапанной крышки, для этого достаточно открутить гайки на «10» по периметру.

Кстати, при каждом снятии клапанной крышки рекомендую заменять прокладку (не только я, а и завод). Постарайтесь поискать резино-корковую прокладку, она значительно лучше чем резиновая сдерживает масло.

После того, как снимете крышку вы увидите распредвал, у нас он очень закопчен, видно масло использовалось не самое дорогое,. меняли также не часто.

Двигатель ВАЗ 2106 без клапанной крышки

Сейчас необходимо ослабить крепление звезды распредвала с помощью ключа на «17», чтобы двигатель не проворачивался можно вставить большую отвертку между звездой и моторной цепью.  Теперь довольно ответственный момент, необходимо совместить метки на коленвале и звезде распредвала. В идеале, метка на шкиве коленвала должна остановится напротив длинной рыски, а метка на звезде распредвала напротив выступа на постели распредвала.

Совмещение меток на коленчатом вале ВАЗ 2106

Совмещение метки на звезде распредвала на ВАЗ 2106

После того как вы совместили метки, необходимо снять натяжитель цепи, для этого достаточно открутить две гайки на «10».

Снимаем натяжитель моторной цепи

Далее можно снять звезду распредвала, она посажена на направляющий штифт. Откручиваем болт крепления звездочки, легким ударом ключа сбиваем звездочку. Теперь, чтобы звезда не проскочила можно связать ее и цепь вместе.

Спасибо за подписку!

Связал цепь и звездочку

Далее осталось только снять распредвал, отвинтив гайки на «13» которые его крепят. Кстати, если вывернулась шпилька вместе с гайкой, то ее можно легко вернуть назад, для этого достаточно иметь шпильковыворачиватель или накрутить две гайки на шпильку и зажать их в разные стороны, затем за верхнюю гайку закручиваем шпильку в головку.

Снятый распредвал

Ну а дальше достаточно проверить распредвал, как я писал выше, если необходимо заменить его, рокера. Собираем все в обратном порядке. Забыл сказать, что новый распредвал необходимо правильно зажать, для этого существует карта:

Карта затяжки распредвала ВАЗ 2106

Устанавливаем распредвал в обратном порядке, важно проследить совмещение меток. После того как установите распредвал на место, необходимо произвести регулировку натяжения моторной цепи, также отрегулировать клапана.

Распредвал ВАЗ 2106 — инструкции

Максимальная мощность двигателя и форма графика мощности зависят от распредвала больше, чем от остальных элементов двигателя.

Оглавление

Установка
Как снять
Замена
Регулировка
Стук
Тюнинг

Установка

Как правило, производители распредвалов указывают объём впускного клапана четвёртого цилиндра ВМТ. На нашем распредвале этот показатель равен 2,3 мм. То есть на верхней мёртвой точке, когда у нас всё выставлено, четвёртый клапан на впускном цилиндре должен быть открыт на 2,3 мм. Для измерения мы будем использовать микрометр. Совершенно обычный, советский микрометр. Штангенциркуль использовать не рекомендуем.

Стандартный валик убираем. Нужен новый. Два его кулачка должны располагаться вниз. Ставим его, закрепляем все затяжки по порядку. Всё. Дальше прокручиваем распредвал против часовой стрелки. До тех пор, пока пятачок внизу не начнёт свободно крутиться – должен появиться зазор.

Перед этим вы должны были отрегулировать клапана. 0,22 – впуск, 0,33 – выпуск.

Итак, прокрутили распредвал назад. Теперь нужно отрегулировать зазоры. В этом деле вам понадобится напарник, без него сделать это будет весьма сложно. Вооружитесь микрометром и выставьте зазор на пятачок. Согласно показанным измерениям микрометра нужно установить 2,3 мм. Для изменения зазора нужно крутить распредвал по часовой стрелке до тех пор, пока он не выйдет в ноль.

После этого нужно поставить разрезную шестерёнку. Часто спрашивают, как её ставить и что с ней вообще делать. Так вот, для начала нужно сделать пропил на месте метки, на подвижной и неподвижной части. Далее нужно накинуть ремень – получаем идеально выставленные зазоры.

Однако можно столкнуться с тем, что ремень не стыкуется с шестерёнкой. Если мы тянем ремень – будет уходить метка. Ослабьте болты и крепления – будет ход. Можно натягивать ремень и поставить его как нужно. Затяните болты обратно.

При настройке мотора также можно ослабить болты и повернуть распредвал по часовой стрелке не более, чем на 4 градуса. В результате впускные клапана будут чуть раньше открываться и закрываться. Эта настройка оптимальна для низовых моторов. Если же нужно подчеркнуть верха – поверните распредвал назад не 4 градуса.

Запускаем мотор. Работать он будет, скорее всего, неровно. Послушайте механические стуки. На видео двигатель работать правильно. Никаких посторонних звуков – отличная работа 8-клапанного образца!

Установка распредвала в этом случае не требует новых пружин. Распредвал ставится на стандартные системы. Однако для подъёма клапанов используются подпятники. Сёдла стачивать не нужно – это чревато потерей производительности. Такой порядок установки подходит для всех случаев, включая 16-клапанные моторы.

Если вы проводите такую работу в первый или второй раз, то мы настоятельно рекомендуем несколько раз проверить все зазоры, метки и всё остальное. В дальнейшем откалибровать мотор будет сложнее.

Как снять

Для выполнения ремонтных работ подготовьте стандартный набор инструментов. Порядок проведения работ выглядит следующим образом:

В первую очередь нам необходимо снять крышку головки блока цилиндров. Сняв ее, протрите от масла поверхность корпуса подшипников распредвала.

Далее устанавливаем поршень четвертого цилиндра в положение конца такта сжатия, провернув коленчатый вал за гайку шкива коленвала по ходу его вращения и совместив метку на звездочке с меткой на крышке корпуса подшипников.

Развальцовываем стопорную шайбу и отворачиваем болт крепления звездочки привода распределительного вала. Снимаем болт и шайбы.

Чтобы не произошло смещение цепи привода относительно зубьев звездочки, зафиксируйте их друг относительно друга обычной проволокой и отведите в сторону, чтобы они нам не мешали работать.

Теперь можно снимать сам корпус подшипников распредвала. Для этого отворачиваем все гайки его крепления. После чего снимаем корпус со шпилек головки.

Собственно теперь можно извлечь распределительный вал из корпуса, отвернув два болта его крепления. Извлекаем и откладываем в сторону. Проверьте его на предмет выработки и других механических повреждений и если необходимо замените на новый.

Завершающий шаг нашего ремонта это снятие рычагов клапанов и их пружин. Снимаются они легко, достаточно лишь отвести в сторону лапки прижимной пружины и снять рычаг, после чего снять саму пружину.

Замена

1. Демонтируйте крышку клапанов ГБЦ. см. Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров своими руками

2. Установите распредвал в положение конца такта сжатия 4-го цилиндра.

3. При помощи ключа на «13″, отпустите натяжитель цепи, затем упираясь монтажкой в башмак натяжителя, покрепче сожмите шток натяжителя, затем зафиксируйте его, используя гайку натяжителя цепи. Если что-то не выходит, тогда полностью снимите натяжитель.

4. Возьмите плоскую отвертку и аккуратно отогните стопорную шайбу болта креплении звездочки распредвала.

5. Включите четвертую передачу, это зафиксирует распредвал и избавит вас от его проворачивания.

6. Далее возьмите ключ на «17″, и открутите крепежный болт звездочки.

7. Достаньте крепежный болт распределительного вала вместе с шайбами, звездочкой и цепью. Цепь лучше всего примотать к звездочке при помощи нитки, это избавит вас от перескакивания цепи на зубьях звездочки, что крайне нежелательно.

8. Ключом на «13″ открутите 9 гаек «постели» распредвала.

9. Теперь демонтируйте распредвал вместе с «постелью», сняв его со шпилек.

10. Отверните два крепежных болта упорного фланца, при помощи ключа на «10″, затем снимите сам фланец.

11. Приподнимите кулачок, чтобы освободить его от давления пружины, затем снимите его.

12. Теперь можете вынуть из «постели» распределительный вал.

13. Снимите пружину кулачка.

Готово!

Регулировка

На автомобиле ВАЗ 2106 рекомендуется проводить регулировку клапанов каждые 10-15 тыс. км. пробега. Выбрано оптимальное значение, ведь все это время двигатель будет работать стабильно. При изменении зазора начнут проявляться мелкие «дефекты»: стук клапанов при резком увеличении оборотов, уменьшение приемистости и мощности мотора.

Проблемы доходят вплоть до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть. Регулировать клапаны требуется и после проведения работ, связанных с ремонтом или заменой распределительного вала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга. Для работы вам потребуются следующие инструменты:

набор ключей;

рожковый ключ на 17 с хорошим рычагом;

спецключ на 38 для проворачивания коленчатого вала;

плоский щуп толщиной в 0,15 мм.

Если внимательно присмотритесь к чехлу, в котором хранится щуп, то вы увидите несколько цифр, обозначающих последовательность регулировки клапанов. Обратите внимание на температуру: для настройки оптимально 20 °С. Но если перед этим проводилась замена распредвала ВАЗ, а на дворе теплая погода, то на температуру можно не смотреть.

Итак, сначала снимаете крышку с ГБЦ. Заметьте, считать клапаны следует от переднего края ДВС. После этого ставите поршень 4-го цилиндра в верхнее положение с помощью ключа на 38. Клапаны «6» и «8» оказываются закрытыми, следовательно, зазор между рычагом и кулачком будет самым большим. Ставите щуп и проверяете зазор. Оптимальным считается такой, при котором щуп можно двигать с некоторым усилием. Если зазор меньше или больше, щуп не двигается или же свободно проходит, то приступайте к регулировке.

Для этого необходимо работать двумя ключами на 17: одним ослабляете контргайку, а вторым крутите болт для регулировки. Причем не стоит делать много оборотов регулировочным болтом, нужно в процессе его выкручивания или закручивания медленно двигать щупом, чтобы не упустить допустимое значение зазора. После контргайку необходимо затянуть и еще раз удостовериться в том, что зазор правильный. При необходимости проводится повторная регулировка клапана. Порядок регулировки клапанов:

4-й и 3-й;
2-й и 4-й;
1-й и 2-й;
3-й и 1-й;
8-й и 6-й;
4-й и 7-й;
1-й и 3-й;
5-й и 2-й.

Коленчатый вал поворачивается на 180°, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо пользоваться метками на шкиве коленчатого вала, а также на распределительном валу. В крайнем случае просто снимается крышка трамблера и производится контроль по бегунку.

Стук

Итак, первый признак того, что с распредвалом непорядок, это при запуске холодного двигателя несколько секунд, пока масло не попадет на подшипники, раздается характерный глухой стук. Естественно, на слух, не имея опыта, вы не сможете определить, что стучит. Частота у стука распредвала раза в два меньше, чем частота у стука коленвала. Пока это не смертельно.

Но, вот когда стук распредвала будет продолжаться уже и при запуске разогретого двигателя, то считайте, что вы услышали «второй звонок», пора к мастеру. Специалисты говорят о том, что в этом случае вы гарантированно проедете порядка 50 тыс. км. Но ведь всё так относительно. То есть рисковать не стоит. Можно проводить диагностику двигателя.

Кто бы и что бы, вам не говорил, решение будете принимать самостоятельно. Если вы в состояние произвести своими руками ремонт, замену, установку распредвала, это один вариант. Если нет, то обращайтесь к «гаражным», но проверенным мастерам.

Согласитесь, что проще и дешевле «задавить» болезнь двигателя вначале, чем потом бороться с ворохом проблем. Может, так случиться, что потребуется отрегулировать зазоры клапанов.

То есть, решение о ремонте должно приниматься после полной диагностики ГБЦ и вердикта специалиста.

Тюнинг

Вообще процесс замены и настройки распредвала для человека, который никогда в двигатель не заглядывал, представляет значительные трудности. Конечно, за определённую сумму денег на нормальной СТО Вам поставят распредвал и выставят натяжение цепи и отрегулируют зазоры клапанов. Решать Вам, кому этим заниматься.
По собственному опыту могу сказать, что при наличии спец. литературы по ДВС и нужного инструмента всё можно сделать самому. Также значительную помощь может оказать опытный товарищ, но у меня такого не было.

Отдельно хочу сказать о инструментах. Качественный инструмент – это уже половина дела и если Вы планируете сами обслуживать авто, то без хорошего инструмента Вам никак. У опытных мотористов за время работы уже выработался рефлекс затяжки гаек и болтов нужным моментом, без специального динамометрического ключа. Сам неоднократно наблюдал за работой такого слесаря-моториста. Я проверил после него моменты затяжки головки блока цилиндров (ГБЦ) и был сильно удивлен, моменты затяжки практически одинаковы и разница значений сопоставима с погрешностью моего динамометрического ключа. Но нам, как людям без опыта работы по двигателю, динамометрический ключ просто необходим. Можно и обойтись и простым т.к. в двигателе ВАЗ нет очень точных значений моментов затяжки болтов и гаек. Это в современных двигателях моменты затяжки на столько точны, что двигатель очень часто собирается вообще без уплотнительных прокладок, и нет протечек масла. В любом нормальном руководстве по обслуживанию автомобиля есть значения момента затяжки всех деталей автомобиля, начиная от болтов крепления колес.

В общем, процедура замены стандартного распредвала на тюнинговый практически ничем не отличается от обычной замены при ремонте, например.

После установки нового распредвала, я бы рекомендовал сразу выставить распредвал «в ноль». Понятие «в ноль» означает установка распедвала с помощью разрезной шестерни в нулевое перекрытие, т.е. при положении поршня первого цилиндра в верхней мёртвой точке (ВМТ) так, что клапана первого цилиндра были открыты одинаково. Наиболее удобно смотреть по тарелкам клапанов – они также будут на одном уровне.

А уже потом по результатам ходовых испытания произвести необходимые регулировки разрезной шестернёй. Но, как правило для большинства распредвалов, положение «в ноль» является оптимальным или близким к нему.

Более подробно мат. часть автомобиля можно изучить по руководству по обслуживанию или спец. литературе. На своём опыте могу сказать, что установить новый распредвал, карбюратор, систему бесконтактного зажигания, выставить момент опережения зажигания, отрегулировать зазоры клапанов можно самостоятельно, правда это займёт больше времени, чем на СТО или у гаражных мастеров. Для меня также большое значение имеет то, что это я сам это сделал. А поведение машины на дороге – это Вам награда за правильную настройку и ремонт автомобиля.

Замена распредвала на ВАЗ 2101

Одной из достаточно распространённых проблем ВАЗ-2101 – необходимость проверки распределительного вала двигателя. Симптомы подсказывают владельцу, что прогорел клапан (полностью выходит из строя как минимум один цилиндр, да и сам двигатель становится очень шумным, «гремящим»), однако на деле проблема может быть несколько глубже. Достаточно снять клапанную крышку, чтобы обнаружить куда более существенную проблему – разбитый распределительный вал.

Замена распредвала на ВАЗ-2101 представляет собой непростую задачу, которая под силу лишь человеку с определённым уровнем мастерства. Однако мастерство начинается с первых попыток, поэтому, если ВАЗ-2101 – ваша первая машина или «машина для души», то вполне можно воспользоваться несколькими советами данного материала, чтобы освоить эту операцию самостоятельно. Тем более, что не зря поколение наших родителей с большим пиететом относится к своим автомобилям – в них действительно вложено немало души (а также собственных сил, размышлений и мастерства).

Сегодня на развалах у поклонников ВАЗ-2101 можно приобрести распредвалы как побывавшие в употреблении, так и новые. Разумеется, покупка с рук обойдётся значительно дешевле (иногда больше, чем вдвое дешевле).

Работа по замене распредвала на ВАЗ 2101 проходит в несколько этапов:

1. Снятие клапанной крышки. Для работы используется ключ на 10, с помощью которого следует открутить все крепления. Крышка, даже если последний раз эту операцию предыдущий владелец совершал много лет назад, обычно снимается достаточно легко.
2. Откручивание гайки крепления распределительного вала.Для работы используется плоская отвёртка и ключ на 17. Перед началом собственно отвинчивания гайки необходимо немного «расчистить поле для работы», для чего используется отвёртка. Ею необходимо отогнуть шайбу, расположенную под гайкой крепления звезды распредвала.
3. Откручивание болта натяжителя цепи ГРМ и снятие звезды распределительного вала.Натяжитель цепи ГРМ расположен спереди конструкции, справа. Болт натяжителя цепи ГРМ обычно откручивается без серьёзных проблем; а после ослабления натяжения цепи снимается звезда. Чтобы последний пункт – снятие звезды – прошёл проще, можно слегка (очень аккуратно) постучать по ней с внутренней стороны.
4. Продолжение работы по откручиванию гаек крепления крышки распредвала. Оставшиеся гайки аккуратно отворачиваются, после чего весь корпус вместе с распредвалом достаточно легко поднимается вверх.
5. Установка новых рокеров распредвала.Этот пункт теоретически можно обойти, сохранив старые рокера. Однако в этом случае их будет крайне сложно отрегулировать, что приведёт к постоянному «стуку» двигателя; не говоря уже о том, что старые рокера, как правило, уже выработали свой ресурс. Впрочем, проще заменить рокера, чем искать объяснения отказу от замены.Необходимо поднять рокер до конца вверх, и он легко извлекается. При установке новых рокеров последовательность не имеет значения, тогда как при возврате «на место» старых последовательность принципиально.

   При замене распредвала и рокеров лучше сразу подумать и о замене пружин: их стоимость слишком мала, а безопасность куда ценнее.

6. Установка нового распределительного вала.Установка распредвала сама по себе – дело двух-трёх минут, после чего необходимо всего лишь затянуть гайки крепления с помощью динамометрического ключа. Разве что делает это желательно по схеме:

   Не следует слишком усердствовать при затягивании гаек, чтобы не повредить резьбу. Рекомендуемая сила завинчивания – от 18-ти до 21 Нм.

7. Возврат на место звезды распредвала, цепи ГРМ и регулировка клапанов.Более подробно расшифровывать этот пункт, очевидно, смысла нет. Для проверки правильности регулировки заводим двигатель и проверяем эффективность работы. Как правило, потребности в повторных регулировках не возникает. Разве что – для достижения абсолютного идеала.

С этой статьей так же читают:

Принцип работы, инструкция по замене распредвала ВАЗ-2106

Основная функция распредвала в механизме газораспределения — открытие и закрытие впускных и выпускных клапанов четырехтактного двигателя. От формы, а также других геометрических характеристик распредвала зависят динамические характеристики автомобиля. Этот элемент доступен на любом движке. В большинстве ДВС он также является приводом масляного и топливного насоса. Рассмотрим принцип работы, неисправности, а также узнаем, как заменить распредвал на ВАЗ-2106.

Где это находится?

Можно выделить два типа двигателей. Это агрегаты как с верхним распредвалом, так и с нижним. На старых автомобилях до 50-го года устанавливались в основном низкоклапанные моторы. Распределительный вал располагался снизу, тарелки клапанов смотрели вверх. Двигатели такой конструкции были дешевле в производстве, но их производительность была невысокой. Тогда было решено уйти от этой схемы, и в результате инженеры и конструкторы перешли на классическую схему двигателя с верхним механизмом ГРМ.Однако следует сказать, что двигатели с нижним кулачком производятся и сегодня.

Различие между ДВС с нижним расположением двигателя и традиционным состоит в том, что в дополнение к синхронизирующему механизму имеются стержни для компенсации расстояния от кулачков кулачков до толкателей кулачков в головке блока цилиндров.

Принцип действия

Особенностью этих валов является их форма. Итак, на обычном металлическом цилиндрическом валу есть кулачки и шейки. Изделие изготовлено методом литья и механической обработки.Вал вращается, а значит, он должен быть оснащен подшипником. Последний имеет форму рукава или вкладыша. Подшипник смазывается принудительно.

Распределительный вал ВАЗ-2106 вращается вместе с коленчатым валом. Но на два оборота коленвала приходится один оборот распределения. Для передачи вращения от коленчатого вала используется цепная, ременная, зубчатая передача. Благодаря форме кулачков образуются газораспределительные фазы. Впускной и выпускной клапаны будут открываться и закрываться строго в нужное время.Изменяя геометрию кулачков, можно улучшить мотор.

Через толкатели, коромысла (иногда напрямую и через гидрокомпенсаторы) кулачок распредвала прижимает клапан. Последний открывается. Затем в направлении вращения вала верхняя часть кулачка давит на клапан, и он полностью открывается и плавно закрывается. Геометрия кулачков позволяет очень плавно взаимодействовать с толкателем кулачка. Общая характеристика вала зависит от формы кулачков.

На распредвале кулачки отлиты под определенными углами, за счет чего формируются фазы газораспределения. Фазовые углы могут отличаться на разных моделях двигателей. Итак, если сравнить бензиновый распредвал ВАЗ-2106 и дизель, предназначенный для езды в городе, то они будут устроены практически одинаково.

Спортивные распредвалы будут иметь более широкий профиль. Это позволяет раньше открыть впускной клапан и дольше держать его открытым. Это улучшает динамику, но снижает эффективность.

На более современных двигателях, управляемых компьютером, есть датчик распредвала. Он постоянно следит за положением, в котором находится распредвал. Это дает возможность синхронизировать подачу топлива по времени.

Шестерни ГРМ

Об этом стоит поговорить отдельно. Механизм газораспределения требует очень точной настройки передачи. Часто на ВАЗ-2106 достаточно установить шестерни по меткам распредвала. Но для более точной регулировки есть специальная делительная передача. Зубья в нем закреплены на болтах к основанию. Если открутить болты, то положение шестерни можно отрегулировать до 10 градусов. Вы можете найти ее лучшую позицию.

Более дорогие автомобили оснащены современными двигателями, в которых этот процесс автоматизирован. Вместо шестерни распредвала (как на ВАЗ-2106) используются муфты с гидравлическим управлением. Датчик знает текущий угол поворота вала, а также частоту вращения двигателя. Таким образом регулируются фазы газораспределения для разных режимов работы мотора.

Ремонт и обслуживание

Эта деталь считается достаточно надежной. Распределительный вал ВАЗ-2106 при разумной эксплуатации может идти до капремонта двигателя. Если в силовом агрегате нет гидрокомпенсаторов (а на ВАЗ-2106 их нет), то каждые 15 тысяч километров нужно проверять зазоры распредвалов коромыслами. Также нужно скорректировать эти зазоры. Эта операция проводится с помощью специальных измерительных щупов. У каждого из них своя толщина, которая задает зазор.

Во всех типах моторов необходимо контролировать натяжение ремня или цепи привода ГРМ. И цепь, и ремень имеют определенный срок службы. После определенного пробега они имеют свойство растягиваться или рваться.

Неисправности

Рассмотрим типовые неисправности распредвала ВАЗ-2106. Этот элемент, как и другие пары трения, подвержен естественному износу. Также изнашиваются или разрушаются подшипники или сальники. Повреждение распределительного вала может привести к повреждению других компонентов двигателя.

Среди причин неисправностей — естественный износ, некачественное масло, недостаточное давление в системе смазки, низкий уровень смазки, перегрев и механические повреждения.Все эти неисправности влекут за собой необходимость ремонта.

Ремонт и диагностика

Неисправный распределительный вал вызывает шум во время работы. Опытные специалисты выделяют среди причин шума изношенный подшипник, требующий замены.

Если появились стуки распредвала, то, скорее всего, изношены рабочие поверхности и, как следствие, образовался критический люфт. Часто есть допуски на изготовление и кривизну. При стуке снимают замеры и смотрят, нужна ли замена распредвала ВАЗ-2106.Установка нового не всегда требуется. Теперь эти детали можно восстановить.

Снижение давления в масляной системе также может быть следствием критического износа механизма.

Замена

Следует учитывать, что это серьезная процедура, и ее лучше выполнять, если есть опыт ремонта двигателя. Процесс замены выглядит следующим образом. Снимите крышку воздушного фильтра с фильтром. Затем снимите клапанную крышку. Затем загните край стопорной шайбы распределительного вала.Необходимо ослабить цепь ГРМ — креплением ослабить гайку натяжителя и зафиксировать гайкой его положение.

Коленчатый вал установлен в положение, при котором такт сжатия заканчивается в четвертом цилиндре. Метка звездочки распределительного вала должна совпадать с меткой на станине. Далее снимаем болт крепления звездочки распредвала. Цепочка вместе со звездочкой соединена проволокой и уложена колодкой.

Корпус распредвала откручивается и снимается со шпилек. Затем снимаются крепежные детали, снимается упорный фланец, вынимается распредвал из его корпуса.

Сборка всех узлов и деталей производится в обратной последовательности. Затяжка распредвала на ВАЗ-2106 строго контролируется с помощью динамометрического ключа.

Заключение

Итак, мы выяснили, что это за элемент. Без распредвала не может работать ни один двигатель. Необходимо следить за исправностью этой детали, заливать в двигатель качественное масло и следить за температурой.

Снятие и установка распредвала. Установка распредвала на автомобили ВАЗ.

Комментарий
.
Работа показана на двигателе 21124. Особенности работы на двигателе 2112 см. В тексте.
Вывод

1. Подготавливаем машину к выполнению работ (см. Подготовка машины к техническому обслуживанию и ремонту).
2. Снимаем шкивы распределительного вала (см. Шкивы распределительного вала — снятие и установка).
3. Снимите промежуточный и промежуточный ролики (см. Ремень ГРМ — Замена).
4. Торцевым ключом на 10 мм открутите шесть болтов, крепящих заднюю крышку ремня ГРМ, и снимите ее.

5. Снимаем крышку головки блока цилиндров (см. Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) — снятие и установка).
6. Чтобы не повредить, снимаем датчик давления масла (см. Аварийный датчик давления масла в двигателе — замена) или отсоединяем от него конец провода.
7. Торцевым ключом на 8 мм равномерно, на пол-оборота откручиваем 20 болтов корпуса подшипника распредвала.

Комментарий
.
На двигателе 2112 снимаем корпус подшипников распредвала вместе с направляющими трубками свечей (колодцами свечей). Снимаем патрубки с корпуса подшипника.
9. Снимаем с посадочных мест в головке блока две заглушки технологических отверстий (около задних концов распредвалов).

10. Снимите распредвалы впускных и выпускных клапанов.
11. Снимите уплотнения с валов.
12. Осмотрите валы. На шейках и кулачках вала не должно быть следов сильного износа, царапин, трещин, следов металлического покрытия.
Установка

1. Смажьте шейки шейки и распределительные валы чистым моторным маслом.
2. Ставим распредвалы в ГБЦ. Валы не взаимозаменяемы и имеют разную маркировку.
Вал выпускного клапана имеет маркировку 1006014.

Внимание .
При ремонте двигателя нельзя использовать герметик с повышенным содержанием силикона (соединения кремния), пары которого могут попасть через систему вентиляции картера в цилиндры, а затем в выхлопной тракт.Используйте герметик, который специально указан на упаковке, что он безопасен для датчика кислорода.
Внимание .
Не наносите слишком много герметика на опорные плоскости корпуса подшипника. При затяжке крепежных болтов герметик, выдавленный во внутренние полости двигателя, может забить масляные каналы.
3. Наносим тонкий слой герметика Локтайт № 574 или аналога на плоскость ГБЦ и на нижнюю поверхность корпуса подшипника вокруг отверстий свечных колодцев следующим образом:

4.Установите распределительные валы в головку блока цилиндров шпоночными пазами вверх.
5. Устанавливаем корпус подшипника на головку блока цилиндров и равномерно затягиваем болты его крепления до контакта корпуса подшипника с головкой блока цилиндров. Наконец, попарно затягиваем болты корпуса подшипника с крутящим моментом 8,0–10,0 Н · м (0,8–1,0 кгс · м) в следующей последовательности (см. Фото).

Последовательность затяжки болтов подшипников распредвала
6. Запрессовываем сальники распредвала (см.Сальники распредвала — замена).
7. На двигателе 2112 нанесите чистое моторное масло на резиновые уплотнительные кольца направляющих трубок свечей (свечных колодцев) и установите трубки в головку.
8. Дальнейшая сборка производится в порядке, обратном разборке.

Другие новости по теме:

Информация

Замена распредвала на ВАЗ 2106

Надеюсь, тема будет полезной, распредвал ломается не так часто, а то и редко, заводской распредвал может пройти пару капитальных ремонтов.

Замена распредвала на ВАЗ 2106 своими руками

Для начала немного теории, а точнее свидетельств, указывающих на неисправность распредвала, износ его шейки и ложа. Определить, стучит ли распредвал или еще что-то в двигателе, не очень просто, но возможно. Обычно распредвал стучит глухо и сильно, частота стука меняется вместе с частотой вращения двигателя. Слушать двигатель через клапанную крышку можно деревянной палкой, медицинским стетоскопом.Но зачастую, если вы не опытный моторист, отличить стук распредвала от стука раскрученной клапана не так-то просто. Поэтому самый верный способ диагностировать распредвал — снять его с двигателя, промыть и осмотреть. Таким образом получается:

1. Неисправный распредвал стучит тупо, как будто стучит
2. При износе распредвала невозможно регулировать зазоры в клапанах, так как при проворачивании коленчатого вала распредвал всегда занимает разные положения
3. Самый надежный способ диагностировать неисправность распредвала — снять его с автомобиля, промыть бензином и напрямую диагностировать: нужно держать распредвал левой рукой, а правой рукой ударить по кровати, если вы слышите хотя бы звук Меньше стуков, изношен распредвал. Только следите, чтобы распредвал не двигался в постели, так как при ударе ограничителя распредвал издает тихий стук.
4. Распределительный вал влияет на давление в системе смазки, чем больше зазоры между станиной и валом — чем ниже давление, тем хуже смазка других деталей.

Еще хочу посоветовать, какими бы хорошими ни были коромысла (рычаги клапанов), их тоже нужно заменить, т.к. неравномерное производство приведет к быстрому износу распредвала.Также рекомендую обратить внимание на состояние колодки натяжителя, это видно при снятом распредвале, так как замена — довольно трудоемкий процесс. Процесс замены распределительного вала также включает в себя регулировку тепловых зазоров клапанов, так что имейте в виду. Ну что ж, начнем.

Как заменить распредвал на ВАЗ 2106 своими руками?

Замена должна начинаться со снятия поддона с воздушным фильтром, отсоединения троса всасывания, привода газовой заслонки.После этого рекомендую очистить клапанную крышку от пыли и грязи, чтобы минимизировать попадание песка в двигатель.

Сняв все написанное выше, можно приступать к снятию клапанной крышки, для этого достаточно открутить гайки на 10 по периметру.

Кстати, каждый раз при снятии клапанной крышки рекомендую заменять прокладку (не только мне, а заводской). Попробуйте поискать резиново-кортикальную прокладку, она намного лучше резиновой газовой.

После снятия крышки вы увидите распредвал, он у нас очень закопченный, очевидно, что масло использованное было не самое дорогое. менял тоже не часто.

Двигатель ВАЗ 2106 без клапанной крышки

Теперь необходимо ослабить звезду распредвала при помощи ключа на 17, чтобы двигатель не проворачивался, можно вставить большую отвертку между звездой и цепью мотора. Теперь довольно ответственный момент, необходимо совместить метки на коленвале и звездочке распредвала.В идеале метка на шкиве коленчатого вала должна останавливаться перед длинной рысью, а метка на звездочке распределительного вала — напротив выступа на ложе распределительного вала.

Совмещение меток на коленвале ВАЗ 2106

Совмещение метки на звездочке распредвала на ВАЗ 2106

После совмещения этикеток необходимо снять натяжитель цепи, для этого достаточно открутить две гайки на 10.

Снимите натяжитель цепи

Далее можно снять звезду распредвала, она закреплена на направляющем штифте.Откручиваем болт крепления звездочки, легким ударом ключа выбиваем звездочку. Теперь, чтобы звезда не соскользнула, можно связать ее вместе с цепочкой.

Цепь и звездочка вязаные

Далее остается только снять распредвал, открутив гайки на 13, которые его фиксируют. Кстати, если шпилька скручивалась вместе с гайкой, то ее можно легко вернуть обратно, для этого достаточно иметь шпильку-поворачивающую кнопку или навинтить на шпильку две гайки и зажать их в разные стороны, затем закрутить шпилька в головке для верхней гайки.

Ну тогда просто проверьте распредвал, как я писал выше, если нужно его заменить, коромысло. Собираем все в обратном порядке. Забыл сказать, что новый распредвал надо правильно зажать, для этого есть карта:

ВАЗ 2106 карта затяжки распредвала

Устанавливаем распредвал в обратной последовательности, важно следить за совмещением меток. После установки распредвала на место необходимо отрегулировать натяжение цепи мотора, также отрегулировать клапан.

Снятие и установка распредвала

Распредвал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно либо при ремонте и разборке двигателя, либо при его замене. Удалить его не так уж и сложно и для этого понадобится такой инструмент, как:

1. Головка 17 и 13
2. Рукоятка с храповым механизмом
3. Вороток
4. добавочный номер
5. Гаечный ключ или комбинированный ключ 13

Первым делом нужно полностью снять клапанную крышку с головки блока цилиндров.Затем откручиваем натяжитель цепи ГРМ, который находится с правой стороны перед двигателем (по ходу движения):

После этого отключаем шестерню распредвала ключом на 17. Во избежание проворачивания необходимо поставить машину на скорость и поставить упоры под колеса, чтобы она не катилась.

После чего отводим в сторону, можно что-нибудь немного поддеть:

После того, как все гайки окончательно откручены, можно взять крышку вала и потянуть ее с необходимым усилием, слегка повернув в сторону, чтобы это было легче сделать:

Для снятия распредвала с крышки нужно ключом на 10 открутить две гайки, которые находятся в передней части детали, на фото ниже они обозначены цифрами:

Теперь с задней стороны распределительного вала можно слегка постучать даже рукояткой молотка (деревянной), и он сдвинется вперед:

Осторожно потянув вперед, он полностью снимается, результат показан на фото ниже:

Процесс установки производится в обратном порядке.Если вал необходимо заменить из-за сильного износа, замените коромысла одновременно. Снимаются они очень просто, достаточно приподнять каждую из них, преодолевая сопротивление пружинного зажима, и коромысло снимается свободно:

Если вал не меняется, а коромысло все еще вполне пригодно для дальнейшей работы, то нужно ставить их в той же последовательности, в которой снимались (если вынимать их вообще):

Если вы решили купить новый вал, то на ВАЗ 2106 и подобных классических моделях он будет стоить около 1000 рублей, что не так уж и дорого.

Источники: http://avto-guru.ru/rio2112/dvs2112/483-raspredelitelnye-valy-dvigatelejj-2112-i-21124.html, http://vaz-master.ru/remont-avtomob-svoimi-rukamy / двигатель / замена-распредвала-на-ваз-2106.html, http://vaz2106-remont.ru/snyatie-i-ustanovka-raspredvala/

Приветствую, Друзья!
Прошло почти два года с момента покупки машины, и все это время меня мучила проблема со слабым вакуумом на впуске и сильным тремором на холостом ходу, отсюда некрасивый выхлоп и большой расход газа.()
За все это время успел перепроверить все датчики, рекапитализировать ГБЦ, заменить кольца, но проблема не исчезла.

Поставил прошивку от BamperDima, стал лучше гонять, но проблема осталась. Он рассказал Диме о проблеме и о том, что уже сделано. Сказал, что остался только распредвал. Я спросил Диму про распредвалы, чем брать и все такое. Оригинал конечно хороший, но цена кусается. В итоге появился вариант поставить распредвал от Opel Kadett U с маркировкой 1.3S. Кажется, что с этим валом Lanos едет намного веселее, но, прочитав его, я понял, что он едет веселее только на высоких скоростях, и меня интересует тяга с низкой гравитацией. Решил, что будет стандартный вал.
И вот созрел до замены распредвала. Купил на прошлой неделе. Купил с рук (он, как говорится, взял себе, а машину продал. Не в этом дело). Купил за 800 грн, распредвал действительно новый, заводской смазки не ставили. Кто производитель не смог мне ответить, единственная подсказка на торце распредвала на стороне модуля зажигания — рельефная буква «G», которая вроде ни о чем не говорит, но наводит на мысли об оригинале, но далеко не факт.Если кто-то покупал распредвал с этой маркировкой, то отпишитесь, кто производитель.
Идем дальше. Снятие распредвала на Ланосе 1.5 предполагает снятие ГБЦ, так как болты крепления постели распредвала и ГБЦ общие. И это проблема, потому что при откручивании ГБЦ речь идет о сливе антифриза и замене прокладки ГБЦ. Меня это не устроило, так как прокладка на моем моторе поменяли около 8000 км назад, после замены поршневых колец.Я залез в недра интернета. Нашел много записей и видео о замене распредвала без снятия ГБЦ. Было решено сделать именно это.
Звоню своему мастеру, у него была очередь на неделю вперед и с его слов замену в таком формате не делал, но теоретически знает как и что. Стоимость работ навскидку озвучена до 500 грн. И вовремя сказал спланировать на весь день, т.к. хз, какие проблемы могут вылезти. Но строчка … Хочу поскорее поставить.
В моем гаражном кооперативе, в моем ряду, есть СТО. Я пошел к ним. Я спросил. Они ответили, что знают процедуру и сделают это за три, три с половиной часа и за 600-700 грн. Стоимость оттолкнула меня.
Съездил в гараж, снял крышку с кровати распредвала, посмотрел что и как и решил, что буду делать сам.
В крайнем случае тогда сбегаю на СТО и мне помогут.
Все это произошло в четверг.
Я планировал мероприятие на субботу, и поскольку это был выходной день и работать было невозможно, было решено либо успеть на субботу, либо закончить в понедельник.
В 11:00 в субботу я начал все это дело разбирать.
Всего баллов:
1. Домкратом переднее колесо со стороны пассажира (авто на ручнике и колодки на задние колеса, безопасность прежде всего).
2. Снял верхнюю часть крышки ремня ГРМ, обнажив шкив распредвала.
3. Откручиваем все свечи.
4. Поставить 4-ю передачу и прялкой поставить шкив на метку так, чтобы первый поршень оказался в ВМТ (верхняя мертвая точка). С помощью щупа через свечной колодец убедился, что поршень находится вверху.
5. Открутите крышку распределительного вала, это крышка клапана.
6. Снимите аккумулятор (распредвал нужно будет снять в его сторону, аккумулятор не позволит этого сделать).
7. Отсоедините разъем от модуля зажигания и снимите сам модуль.

8. Отвинтите и снимите боковую крышку ложа распределительного вала (она находится непосредственно под модулем зажигания).
9. Чтобы метки ГРМ не сбивались, ремень натянут на шкив с помощью муфт.Но что делать с нижним шкивом (коленвалом)? Все просто, я привязал верхний шкив на проволоке с натягом к упору капота, чтобы ремень не сдвигался ни на одном зубе.

10. Выкрутите и снимите шкив распредвала, осталось повесить на поводке.
11. Так как не было времени искать и прорезать расширитель клапана от классики, сделал нечто подобное из подручных средств. Я использовал гаечный ключ на 13-14 и китайский тройной гаечный ключ на 8-10-12, соединив их изолентой (нет, не синей 🙂 белой твердой лентой 3М), чтобы сделать что-то вроде графина.

Это фото не мое, но принцип понятен.

12. Закрываем все масляные каналы в ГБЦ чистыми кусками тряпки (если не ошибаюсь, их 7 или 8).
13. Теперь приступаем к процессу. Нам нужно удалить все 8 рокеров, желательно патч (чтобы не потерять). Приручиваем ключик от кровати рядом с качалкой, которую планируем снимать, как показано на фото выше. На «развязку» нажимаем плавно, без рывков, лучше сделать удлинение рычага, так как пружина достаточно жесткая и ее нужно долго держать нажатой.Я использовал большой круглый напильник, вставленный во вторую головку гаечного ключа. Деревянная ручка напильника очень удобна, так как не давит на ладонь.
Конечно, такие работы лучше проводить вдвоем, один нажимает-держится, второй вытягивает качельку. Но я был самим собой. Пришлось выращивать третью руку :-). Сжимал тело, подмышку, плечо … в общем как-то приспособился. Коромысло толкается отверткой. Скажу, что на 1-м и 4-м цилиндрах снимать было очень сложно, где поршни были вверху.Многие скажут, что можно было провернуть коленвал и опустить поршни, но боязнь сбора не верна, заставляла мучить не проворачивая колено.
Короче с 11:00 до 12:30 разобрал все и снял все рокеры.

14. Со стороны 4-го цилиндра, со стороны станины, откручиваем два винта с шестигранной головкой 5, фиксирующие полумесяц (или что-то еще), что, в свою очередь, фиксирует распредвал в постели. Снимать не надо, просто выходит из строя.
15. Все, распредвал свободный. Осторожно, чтобы не повредить станину и сальник распредвала, вынуть его в сторону модуля зажигания.
16. Проверяем наличие масла в местах вращения шейки распредвалов в постели, если есть масло, то каналы не забиты и масло регулярно попадает в эти места. У меня все отлично.
17. Еще раз посмотрите на два распредвала рядом. Проверяем, все ли соответствовало старому (углы кулачков, масляные каналы и т.д., за исключением износа :-)).
Кстати, нашел два отличия от того, что было в машине. Во-первых, отдельно стоящий кулачок для датчика фазы (его просто нет в моем моторе) имеет большую длину, почти в 3 раза. Вторая, со стороны, на которой расположен модуль зажигания на старом валу, имеет паз для его поворота отверткой или специальным ключом (на новом такого паза нет). В остальном абсолютно идентичны, только новый новый)))))
18. Аккуратно положить новый распредвал в постель, опять же, чтобы не повредить посадочные места в шейках в постели и не повредить сальник.Моя сальник была заменена 8000 км назад. Перед разборкой купил новый сальник на всякий случай, но вставил все аккуратно и не повредил уже установленный сальник.
19. Установить полумесяц из пункта 14 обратно и прижать его саморезами.
20. Установить все коромысла обратно. Звучит просто, но на это ушло много времени. Ставим коромысло на место, а потом подсунем под него накладку, следим, чтобы клапан не пересыхал и все это удерживая рычаг нажимая на пружину клапана, все равно ТО)))) Это была самая долгая процедура по времени , около 2 часов.Мне очень помог магнит на гибкой палочке.
21. Проверяем, чтобы все пятна были точно на своих местах. Вытаскиваем тряпку, прикрывшую масляные каналы.
22. Так как масло с поверхностей коромысел, распределительного вала и пятикопеечных монет было стерто, я взял оставшееся масло после технического обслуживания и пролил его на каждое коромысло, кулачок и клапан, чтобы не было задира или царапины при первом запуске.
23. Надеваем шкив распредвала и прижимаем его болтом.Затем освобождаем от стяжек и проводов, на которых при ремонте висел шкив.
24. Далее, во избежание досадных оплошностей, аккуратно провернул колесо на 4-й передаче и проворачивал распредвал. Сделал несколько ходов двигателя, чтобы почувствовать, что все собрано правильно и клапаны не будут встречаться с поршнями (да, давление клапана в 1,5 раза при обрыве ремня или неправильной сборке).
25. Закручиваем свечи.
26. Ставим на место крышку из пункта 8.Скажу, что в Ланосе это больное место, через которое прогоняется масло. Советую сразу либо поменять резиновое кольцо, либо немного смазать старое кольцо (если оно еще не дубовое) герметиком.
27. Ставим клапанную крышку, она же крышка постели распредвала.
28. Надеваем на шпильки модуль зажигания и прикручиваем, не забываем про разъем модуля.
29. Одеть высоковольтные провода на свечи.
30. Ставим на место аккумулятор.
31. Можно поставить крышку ГРМ, но я это сделал позже, после тестовой гонки.
32. ВАЖНО! Убедитесь, что под капотом не осталось инструментов. (Мы за безопасность! :-))))).
Похоже, это все.

Итак, первый запуск.
Кручу стартер, но двигатель не ловит, вобщем ничего.
Сразу в мыслях, что когда у меня возникла проблема с разрядом, я бы сдвинул метки ГРМ на 1-2-3 или даже на 5 зубцов, чтобы хоть как-то приподнять, а теперь, когда все в норме, нужно все ставить в фабрика.
Потом была мысль, что все таки распредвал другой (но я их сравнивал…)
Блин блин блин …
Кручу еще …
Прострел…
Думаю: «Свечи!»
Скручивание, естественно залил.
Протираю каждую, прикручиваю обратно.
Вращение … прострел … Вращение еще. Понятно. Завелась.
А вот колбаса вроде старый дизель с кучей проблем. Явные признаки тройки.
Снимаю разъемы с форсунок, первый цилиндр не реагирует.
Двигатель гудит.
Но мои свечи были идеальными. Перехожу на газ, делаю 3-4 смены газа до 2500-3000 оборотов.Газ, судя по всему, задул залитую свечу и загорелся. Обороты выровнялись. Вибрации ушли. Мотор работает отлично. Для верности снова перешел на бензин. Все прекрасно!
Оглушаю, момент сомнений (заведется ли), крутю, хватаю моментально.
Работа плавная.

ПОБЕДА!

Подключаю переходник K-Line. Смотрю вакуум на входе, 35-36кПа (было 53-56кПа), время впрыска было 1,27-1,31 мс (раньше было 1,7-1,9 мс).И снова победа!)))
Даже БК КРАСНЫЙ показывает расход в час на хх 0,8-0,9 л / ч (ранее 1,2-1,4 л / ч).
Двигатель прогрелся и я покатался, пока не торопясь, чтобы все перетерлось и встало на свои места.
Работа идеальная, выхлоп ровный и шумит почти как сток, может чуть громче, думаю из-за более сильного и формы патрубка выхлопной трубы.

Я как никогда доволен! Он боролся с этим недугом почти два года и наконец победил.Жалко, что идея поменять распредвал раньше не пришла, на нем не было видно выхода, но вполне вероятно, что кулаки третьего цилиндра износились сильнее остальных (было масляное голодание что было устранено при ремонте ГБЦ) отсюда и на хх был неровный выхлоп, многим показалось, что мотор на злых валах.

Результат: стоимость распредвала 800 грн, стоимость работ 0 грн и 5,5 часа времени без передышки, удовольствие от проделанной работы огромное, полученный опыт бесценен!

Всем удачи!

Цена вопроса: 800 грн Пробег: 151250 км

В двигателе автомобиля ВАЗ 2106 ключевую роль играет распредвал, приводящий в движение клапаны. Благодаря ему происходит своевременный поступление топливовоздушной смеси в камеры сгорания и выброс из них газов, причем согласно рабочему циклу. Вал расположен в верхней части двигателя, под крышкой ГБЦ (ГБЦ). На распредвале есть звездочка, с помощью которой он соединяется с коленчатым валом. Один оборот коленчатого вала соответствует двум оборотам распределительного вала.

Основные неисправности распределительного вала — риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, многократные задиры.В случае чрезмерного износа шейки распредвала происходит снижение давления масла в системе. Но возможен и такой вариант с разрушением посадочных мест под подшипники распредвала. И если за небольшую сумму можно установить новые шейки, то в случае с сиденьями придется заменить ГБЦ. Часто выполняется тюнинг, требующий установки на ВАЗ 2106 нового, более легкого распредвала.

Снятие и установка распределительного вала

Чаще всего снятие необходимо либо во время капитального ремонта, либо для замены в случае неисправности. Для проведения работ требуются следующие инструменты:

• головки на 10, 13 и 17;
• рукоятка с храповым механизмом;
• лебедка;
• удлинитель с карданчиком;
• гаечный ключ на 13;
• приспособление для монтажа и демонтажа распредвала ВАЗ.

Сначала снимается клапанная крышка, которая прикручена к ГБЦ и имеет резиновую прокладку. Старайтесь не повредить его, иначе в будущем может произойти утечка масла. После этого откручивается натяжитель цепи ГРМ.Он расположен с правой стороны двигателя, если смотреть из салона. Шестерня распределительного вала отвернута головкой на 17.

Для удобства установите машину на передачу, а под заднее колесо поместите противооткатные упоры. Шестеренку отвести в сторону, при необходимости можно поддеть удобным инструментом. Теперь нужно открутить все гайки, которыми крепится пенал (корпус) распредвала. Чтобы облегчить работу, сначала воспользуйтесь ручкой.

Все резьбовые соединения затянуты с большим моментом, поэтому иногда их сложно демонтировать. Затем, слегка покачивая корпус распредвала, с усилием потянуть вверх. А после откручивания двух гаек в передней части корпуса можно легко ударить деревянным молотком по задней части вала, чтобы окончательно вынуть его из гнезда. Установите распределительный вал в обратном порядке.

Если вы ремонтируете из-за чрезмерного износа вала, замените коромысла. Снимаются они довольно легко, нужно лишь подтянуть вверх. Но если состояние элементов хорошее, то не стоит тратить на них время: достаточно внимательно осмотреть каждый и поставить на прежние места.Причем делайте инсталляции в той же последовательности, в которой они были сняты.

Как отрегулировать клапана на ВАЗ 2106?

На автомобиле ВАЗ 2106 регулировку клапанов рекомендуется проводить каждые 10-15 тысяч км. запустить. Было выбрано оптимальное значение, потому что все это время двигатель будет работать стабильно. При изменении зазора начнут появляться небольшие «дефекты»: стук клапанов при резком увеличении оборотов, снижение отклика дроссельной заслонки и мощности двигателя.

Проблемы доходят до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть.Также необходимо регулировать клапаны после проведения работ, связанных с ремонтом или заменой распредвала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга. Для работы вам потребуются следующие инструменты: набор ключей

• ;
• ключ рожковый на 17 с хорошим рычагом;
• ключ специальный 38 для проворачивания коленвала;
• Плоский зонд толщиной 0,15 мм.

Если вы внимательно посмотрите на крышку, в которой хранится зонд, вы увидите несколько цифр, обозначающих последовательность регулировки клапана.Обратите внимание на температуру: оптимальная настройка — 20 ° С. Но если перед этим заменили распредвал ВАЗ, а во дворе стоит теплая погода, то на температуру смотреть нельзя.

Итак, сначала снимаем крышку с ГБЦ. Учтите, что клапаны следует отсчитывать от переднего края двигателя. После этого установите поршень 4-го цилиндра ключом 38 в верхнее положение. Клапаны «6» и «8» закрыты, следовательно, зазор между рычагом и кулачком будет наибольшим.Поместите щуп и проверьте зазор. Оптимальным считается тот, при котором зонд можно перемещать с некоторым усилием. Если зазор меньше или больше, зонд не двигается или проходит свободно, продолжайте регулировку.

Для этого нужно поработать двумя ключами на 17: одним ослабить стопорную гайку, а вторым повернуть болт для регулировки. Причем не следует делать много оборотов регулировочным болтом, нужно медленно перемещать щуп в процессе его откручивания или закручивания, чтобы не пропустить значение допустимого зазора.После контргайки затяните и снова проверьте правильность зазора. При необходимости отрегулируйте клапан. Порядок регулировки клапана:

• 4-й и 3-й;
• 2-й и 4-й;
• 1-й и 2-й;
• 3-й и 1-й;
• 8-я и 6-я;
• 4-я и 7-я;
• 1-й и 3-й;
• 5-я и 2-я.

Коленчатый вал вращается на 180 °, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо использовать метки на шкиве коленчатого вала, а также на распредвале.В крайнем случае крышка трамблера просто снимается и бегунок управляется.

Обратите внимание, что один оборот коленчатого вала составляет половину оборота оси распределителя. После завершения настройки выполняется сборка. Если резиновая прокладка повреждена, замените ее на новую.

Добро пожаловать!
Фазы газораспределения — не все знают, что это такое, поэтому сегодня мы постараемся вам это объяснить и показать на примере, как правильно выставить фазы газораспределения по меткам.

Примечание!
Для установки фаз газораспределения потребуется запастись: отверткой, а также тремя ключами на «8», «10» и «13», а также необходимо запастись специальным ключом для проворачивания. шкив коленчатого вала! (Если у вас нет специального ключа, вы можете использовать вместо него головку «36»)

Резюме:

Какие фазы газораспределения?
Попробуем объяснить вам все простыми словами, под фазами газораспределения понимается момент, когда поршень в двигателе перемещается вверх-вниз в определенном заранее заданном интервале. Если фазы газораспределения нарушаются, то в этом случае поршень отклоняется от заданного интервала и, как следствие, двигатель работает неравномерно.

Когда нужно настраивать фазы газораспределения?
Как уже было сказано ранее, при сбивании фаз двигатель автомобиля начинает работать не плавно, а именно:

• Автомобиль уменьшил мощность.
• А также если увеличивается расход топлива.
• А если двигатель автомобиля начинает работать с перебоями, то есть глохнет на холостом ходу и возможно подскочат обороты двигателя на холостом ходу.

Как настроить фазы газораспределения на ВАЗ 2101-ВАЗ 2107?

2) Сняв кожух, накройте шейку карбюратора чистой тканью, чтобы во время работы в нее не попала грязь.

3) Затем снимите с штуцера, который находится на карбюраторе, шланг отвода картерных газов.

4) Затем ослабьте винт, которым крепится трос воздушной заслонки.

5) Затем ослабьте болт крепления оболочки троса воздушной заслонки.

7) Затем откручиваем все болты крепления крышки головки блока.

8) После откручивания болтов подденьте отверткой и снимите стопорную шайбу, фиксирующую промежуточный рычаг.

9) Далее снимаем промежуточный рычаг.

10) Затем осторожно снимите крышку с головки блока.

Примечание!
Если на крышке или на головке самого агрегата есть прокладка, то снимите и ее и в результате замените на новую, так как, как правило, при изношенной крышке возможно протекание масла через нее. случиться в будущем!

11) Затем поверните гайку шкива коленчатого вала специальным ключом до тех пор, пока метка звездочки распределительного вала не совпадет с меткой на корпусе, как показано на фото ниже.(Если вы не знаете, как повернуть гайку шкива коленчатого вала, то прочтите статью «Установка поршня в положение ВМТ». В этой статье вы найдете три способа поворота коленчатого вала)

Примечание!
Метка на звездочке коленчатого вала также должна совпадать с длинной меткой на крышке распределительного вала!

12) Если у вас есть такая ситуация, что одна из двух меток совпадает, а другая нет, то выполните операцию, указанную ниже:

1. Сначала отогните выступ стопорной шайбы болта крепления звездочки распределительного вала.

2. Затем включите первую передачу и открутите болт крепления звездочки распределительного вала.

4. После этого снимите цепь со звездочки и измените ее положение в нужном вам направлении, убедившись, что обе метки, одна из которых находится на коленчатом валу, а другая — на распредвале, совпадают друг с другом. как показано в параграфе «».

Установка:

Примечание!
Более подробный монтаж всех деталей на свои места смотрите в самом низу статьи в видеоролике!

1) Для начала наденьте звездочку распределительного вала вместе с цепью на ее место.

3) Затем затяните болт крепления звездочки распределительного вала, а также установите все оставшиеся шайбы.

Примечание!
Полностью болт, которым крепится звездочка распределительного вала, крутить не нужно!

4) Затем проверните коленчатый вал на два оборота и еще раз проверьте положение всех меток.

5) Если метки на распредвале и на коленвале совпадают, то затяните до конца болт, которым крепится звездочка распредвала.

6) Если метки не совпадают, то заново установите фазы газораспределения на метки.

7) Установите все остальные детали в порядке, обратном снятию.

Примечание!
Если у вас есть вопросы, задавайте их в комментариях, и наши сотрудники ответят вам в ближайшее время!

Дополнительное видео: ,

Устройство 8-ми клапанного двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 своими руками

8-ми клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снимите клапанную крышку ГБЦ ВАЗ 2110 (см. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111).

На двигателе ВАЗ-2111 ключом на «10» отверните две гайки крепления «наливных» проводов к шпилькам заглушек ГБЦ ВАЗ 2112 и снимите провода со шпилек.

Ключом на 10 отверните две гайки и один болт.

Снимите колпачок . ..

… и его уплотнительное кольцо.

На двигателе ВАЗ-2110 снимите кожух вспомогательных агрегатов (см. Снятие кожуха вспомогательных агрегатов двигателя ВАЗ-2110).
Снимите шкив распределительного вала. Откручиваем верхнюю гайку крепления задней крышки ремня ГРМ Лада 2111, 2110 (см. Снятие насоса охлаждающей жидкости на двигателях ВАЗ-2111, -2110).

Ключом на 13, равномерно в несколько этапов (до сброса давления пружин клапана) откручиваем десять гаек, крепящих корпуса подшипников распределительного вала.

Снимите передние штифты …

… и задние подшипники распределительного вала.

Слегка отодвинув от ГБЦ заднюю крышку ремня ГРМ ВАЗ 2111, снимаем распредвал.

Снять сальник распредвала ВАЗ 2110.

Установите распределительный вал в следующей последовательности.

Очищаем сопрягаемые поверхности ГБЦ и корпусов подшипников от старого герметика и масла.

Смазываем опорные шейки и кулачки распредвала ВАЗ 2112 моторным маслом. Укладываем вал в подшипники ГБЦ таким образом, чтобы кулачки первого цилиндра были направлены вверх.

На поверхность ГБЦ, сопрягающуюся с корпусами подшипников в районе крайних подшипников, наносим тонкий слой силиконового герметика.

Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.

Предварительно затяните гайки в последовательности, показанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. В этом случае необходимо следить за тем, чтобы установленные втулки корпусов беспрепятственно входили в свои гнезда.

Наконец, затяните гайки с моментом 21,6 Н • м (2,2 кгс.м) в той же последовательности.
После затяжки гаек аккуратно удалите остатки выдавленного из зазоров герметика.Проверить зазоры в клапанном механизме. Запрессовываем новый сальник распредвала (см. Замена сальника распредвала для двигателей ВАЗ-2110, -2111).

Дальнейшая сборка производится в порядке, обратном разборке.

Какой двигатель можно установить на ВАЗ 2106. Установка двигателя на автомобиль

ВАЗ 2106 (или «Шестерка», как в народе называют эту модель) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей безумной популярности.Машинка завоевала популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, владельцу доступен такой вариант, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими моторами комплектуются ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей линейки продукции Волжского автозавода.В частности, Sixer — это модернизированная версия ВАЗ 2103. Шестая модель «Лада» выпускалась с 1976 по 2006 год.

ВАЗ 2106 — один из самых популярных отечественных автомобилей, выпущено более 4,3 миллиона машин.

В разные годы Sixer подвергался некоторым изменениям — например, инженеры производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичность и мощность. Во все годы ВАЗ 2106 комплектовался четырехтактным карбюраторным рядным двигателем.

Таблица: Варианты комплектации двигателя

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: Распредвал Расположенный в верхней части устройства смазка трущихся механизмов осуществляется двумя способами — под давлением и через разбрызгивание .Смазка при таком способе подачи расходуется довольно быстро: завод установил допустимую норму 700 грамм на 1000 километров пути, но в реальности расход масла может быть выше.

В Моторы заливают масла ВАЗ 2106 как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

• 5w — 30;
• 5w — 40;
• 10 Вт — 40;
• 15 Вт — 40.

В рабочем состоянии в полости мотора и во всей системе смазки автомобиля их должно быть не более 3. 75 литров масла. При смене жидкости рекомендуется заливать 3, 5 литра.

Основные технические характеристики двигателя «Сикстерс»

Как уже говорилось выше, силовой агрегат ВАЗ 2106 является результатом модификации мотора ВАЗ 2103. Цель такой доработки понятна — инженеры постарались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметров цилиндров до 79 мм. В целом новый мотор ничем не отличается от мотора ВАЗ 2103.

В двигателях «Sixters» конструкция поршней такая же, как и на предыдущих моделях: их диаметр составляет 79 мм, при номинальном перемещении поршня 80 мм.

Коленвал тоже был взят от ВАЗ 2103, единственное отличие — кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 комплектуются «озоновыми» карбюраторами (карбюраторы Солекс использовались до этого периода). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «Sixters» с 1990 г. имеют объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Аппарат не обладает большими габаритами: по ширине всего их 18.5 см, длиной 16 см, высотой 21,5 см. Общий вес всего механизма в сборе (без бестопливного) — 2,79 кг. Размеры Весь двигатель имеет ширину 541 мм, длину 541 мм и высоту 665 мм. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по заявлению производителя не превышает 125 тысяч километров, но при бережном обслуживании силового агрегата А периодической чистки карбюратора этот срок вполне можно продлить до 200 тысяч километров и выше.

Где находится двигатель

Важной идентификационной характеристикой любого двигателя считается его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

1. На блоке цилиндров с левой стороны.
2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и номера прерывания в помещении не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — универсальность. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

Силовые агрегаты могут идеально подойти ВАЗ 2106 с любыми моделями ВАЗ. Однако не следует забывать, что заменяемый двигатель должен быть такого же размера, веса и примерно такой же мощности, как и штатный — можно безопасно и качественно заменить двигатель без каких-либо переделок.

Оптимальными вариантами замены можно считать двигатели АвтоВАЗа:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Главный плюс такой замены в простоте регистрации автомобиля с новым двигателем в ГИБДД. Вам необходимо указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель с иномарками

Чтобы увеличить мощность шестистеров, вам придется найти более «серьезные» типы двигателей.Без изменения моторного пространства на машину можно устанавливать двигатели ВАЗ 2106 с Ниссан или Фиат.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от BMW 326, 535 и 746-й моделей. Однако следует учитывать, что с увеличением мощности придется усилить всю конструкцию автомобиля в целом. Соответственно потребуются вложения в усиление подвески, тормозов, ответвлений в системе охлаждения и т. Д.

Дизель на ВАЗ 2106

Дизельные электростанции целесообразно было ставить на бензиновые отечественные автомобили еще несколько лет назад, когда стоимость дизеля была ниже АИ-92. Главное преимущество дизельного двигателя — его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии речи не может быть.

Однако любители повышенной тяги мотора вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

1. Размеры и вес дизеля не должны сильно превышать вес штатного мотора ВАЗ.
2. Нельзя ставить на «шестерку» мощностью более 150 л.с. Без соответствующей переделки кузова и других систем.
3. Убедитесь, что все системы автомобиля будут надежно подключены к новому двигателю.

Стоит ли ставить роторный двигатель

Сегодня только концерн Mazda использует роторные двигатели для оснащения автомобилей. В свое время роторно-поршневые двигатели производил АвтоВАЗ, однако из-за проблемности устройства на оснащении автомобилей такие установки было решено прекратить.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: необходимо будет расширить моторный отсек и произвести доработку ряда систем. При желании и наличии средств все эти задачи выполняются, но целесообразнее установить двигатель, например, с Fiat, так как при небольшом навесном оборудовании он будет давать такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналог ВАЗа на другие модели, так и на импортный на более мощные иномарки.В любом случае, к замене блока питания нужно подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил это будет небезопасно.

ВАЗ «Семерка» представляет собой люксовую версию модели LADA 2105 и выпускается 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа — более мощный силовой агрегат объемом 1500 куб. Смотрите, развивая до 77 лошадиных сил. Автомобиль не раз за свою историю проходил модификации, в том числе оснащался разными двигателями. Возникает естественный вопрос, какой из вариантов может быть лучшим.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторным и силовым агрегатом. Рабочий объем варьировался в пределах от 1,3 л до 1,7 литра, а номинальная мощность — от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 под низкооктановый бензин устанавливался на седан, который можно купить только в КНР.

Автомобиль специальной модификации 21079 выпускался мелкими сериями для оперативных служб МВД и Комитета госбезопасности.Эта машина оснащалась двухсекционным РПД — роторно-поршневым двигателем. При скромном рабочем объеме 1300 куб. SM Power Aggregate развивал мощность до 140 л.с., что делало обычный на вид автомобиль очень динамичным и способным догнать многие иномарки.

Самостоятельное отражение автомобиля: возможно ли?

Из приведенного выше описания понятно, что на ВАЗ 2107 можно поставить любой двигатель из 14 моделей вазов. Это можно сделать без особых изменений, если только не возникнут какие-либо трудности с RPD. Однако этот силовой агрегат отличается компактностью и места в моторном отсеке для него вполне достаточно. Другое дело найти довольно сложно и с запчастями большие проблемы.

Любители тюнинга не ограничиваются простыми вариантами и предпочитают задачи посложнее. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный мотор от иномарки. Теоретически в этом нет ничего технически невозможного и это можно сделать при соблюдении определенных условий.В вопросе выбора мощного подходящего силового агрегата желательно проконсультироваться у специалистов и изучить успешный опыт.

Критерии выбора

Принимая решение о переоборудовании автомобиля, следует учитывать ряд важных моментов. Перечень требований, которым должен удовлетворять двигатель для ВАЗ 2107, следующий:

1. Соответствие комплектному силовому агрегату по габаритным массовым характеристикам.
2. Возможность стыковки с агрегатами трансмиссии автомобиля.
3. Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату Сикки являются изделия таких компаний, как Nissan и Fiat. Их моторы можно использовать с минимальными переделками.

Приобрести подходящий двигатель Возможна на разборке за относительно небольшие деньги. Перед тем, как поставить его на свой ВАЗ 2107, имеет смысл провести диагностику и при необходимости сделать капитальный ремонт. Практика показывает, что требуется замена некоторых деталей: уплотнителей, ремней и других комплектующих.Сделал на машине посильнее и застрял.

Разборка силового агрегата

По завершении диагностики и других подготовительных действий с двигателем, который планируется ставить на автомобиль модели ВАЗ 2107, можно переходить к следующему этапу. Штатный мотор необходимо демонтировать в следующем порядке:

1. Станок устанавливается в гаражном боксе на смотровой яме или на подъемнике. Помещение должно быть оборудовано талом или другим подъемным механизмом.
2. Отключаем аккумулятор и снимаем с авто, производим отключение и демонтаж всего навесного оборудования.
3. Отражаем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
4. Убедившись, что процессу с помощью Тали ничего не мешает, можно аккуратно поднять силовой агрегат и вынуть его из моторного отсека. Если какой-либо из элементов будет мешать этому процессу, его следует удалить.

Двигатель в разобранном виде желательно поставить на специальный стенд, позже мотор может быть продан.Это позволит вам компенсировать затраты на переоборудование станка.

Установка двигателя на автомобиль

Подготовленный силовой агрегат с помощью тали поднимается и перемещается в Моторный отсек ВАЗ 2107 для предварительной сборки. Двигатель устанавливают на отведенное место и размечают крепления подушек. Установка опорных площадок потребует выполнения сварочных работ у квалифицированного специалиста.

Какой двигатель можно поставить на ВАЗ-2106?

Если брать отечественные автомобили, то двигатель подойдет практически от любого ваза, а также от Лады Приоры.

Но насколько я понимаю вас больше интересуют иномарки. Подходит:

Следует обратить внимание на объем нового двигателя. Должен быть примерно как старый.

На автомобиль ВАЗ-2106 лучше всего поставить иномарку от Fiat-A, объемом до 2 литров и мощностью до 100 лошадиных сил — иначе будут частые проблемы и поломки в приводах и трансмиссиях. . Оптимально в данном случае мотор 1.6, бензин на 90 лошадиных сил.

Из лучших отечественных моторов от ВАЗ-2110 и Лада Приора.

Самое главное, чтобы двигатель поместился под капот. Ставить можно абсолютно любой. Жигули вообще как автомобильный конструктор. Поэтому они, наверное, самые фактурные. Мощность двигателя должна быть не очень большой, потому что это доставит вам дополнительные проблемы. Хорошо подходят двигатели других отечественных автомобилей.

На ВАЗ2106 можно поставить двигатель ВАЗ2110, автомобили quot; самараквот; quot; nivot; также можно поставить движок quot; KalinaQuot; или quot; priorsquot ;. Также рекомендуется поставить двигатель 2112. Двигатели вышеуказанных автомобилей могут быть установлены, если вы не хотите вносить изменения в конструкцию автомобиля. Если вы решили поменять конструкцию, то вариантов двигателя много. Здесь можно выбрать двигатели от разных иномарок: ставят на фиаторы 2106, форд, двигатели БМВ.

На ВАЗ-2106 любой двигатель теоретически, главное, чтобы он не очень большой и подходил по размерам. Новый двигатель также не должен быть слишком мощным, иначе может не выдержать подвеска, тормозная система или мост.В ГИБДД может быть единичная проблема, ведь с переоборудованной машиной нужно будет проходить перерегистрацию.

В качестве новой работы на вашей ласточке специалисты рекомендуют выбирать двигатель от автомобиля Fiat 124, который идеально совместим с VAV-2106 и потребует минимум переделок.

Можно остановить свой выбор и на двигателях от моделей BMW 746, 326 или 536. Но они более мощные и поэтому для собственной безопасности придется усилить тормозную систему, подвеску и т. Д..

Какие двигатели от иномарок можно ставить на ВАЗ-2101 подробно написано в этом деле какой двигатель можно ставить на ВАЗ-2101? Автомобиль ВАЗ-2106 создавался на той же платформе, что и ВАЗ-2101. В автомобилях практически одинаковых габаритов кузова и моторного отсека разница между ними заключается только в деталях экстерьера, интерьера и объемах двигателей, устанавливаемых с завода. Следовательно, на quot; Sixquot; Можно поставить такие же двигатели от иномарок, что и на ВАЗ-2101.

Добавлю только, что самолет зависит от бюджета от единицы переделки. В случае ограниченного бюджета на ВАЗ-2106 лучше всего установить двигатели ВАЗ 21124
или 21126
. Автомобиль станет очень динамичным и быстрым, этого двигателя хватит с запасом.

При большом бюджете фантазия не ограничена и может воплотиться практически в любой задуманный проект. Но нужно знать, что устанавливая на автомобиль ВАЗ-2106 более мощный двигатель, следует помнить о такой важной составляющей автомобиля, как тормозная система , подвеска и обвязка . В противном случае реализовать весь потенциал двигателя не удастся, ездить на такой машине будет крайне небезопасно, будет крайне небезопасно. Ведь разгон станет быстрее, но сбавлять скорость и управлять такой машиной будет крайне проблематично и опасно.

На мой взгляд, наиболее оптимальным способом является установка двигателя ВАЗ, например, 21126. Наглядный пример такой настройки показан ниже.

Машина, конечно, замечательная и какая-то ВАЗ 2106 осталась как бы с конвейера, но у нее слишком маленький капот, чтобы разместить мощный шестицилиндровый двигатель диаметром 81 мл.Под таким капотом можно разместить двигатели от таких машин, у которых диаметр цилиндра 79 мл, а их всего четыре.

На самом деле нужно смотреть крепление, как крепится двигатель, поперек капота или вдоль. И от езды в машине.

Подходят практически все двигатели от ВАЗ. Так же на ВАЗ 2106 можно поставить Копалки от БМВ, Фиат или Приоры. Также может понадобиться двигатель малой мощности и обязательно учитывать мощность двигателя.

Наши народные промыслы Удается установить на автомобиль ВАЗ-2106 двигатель от BMW и Fiat, от Ford. Под капотом у машины конечно места меньше, чем у мощных современных машин, но тем не менее размещено.

Хотя лучше не заморачиваться и как говорится отечественная машина Поставить отечественный двигатель, например от приоры или калины.

Так как под капотом не так уж много места для автомобилей ВАЗ 2106, можно поставить двигатели от иномарок, двигатели которые тоже будут небольшого размера.В этом случае лучше посоветовать с мастером в сервисе.

Многие автолюбители задавались вопросом — как увеличить мощность двигателя ВАЗ 2106. Поскольку конструктивные особенности Силовой агрегат достаточно простой, то процесс модификации мотора также не сложен, и у автомобилиста со средними знаниями конструкции может с этим справиться. Но прежде чем приступить к раскрашиванию самого процесса, необходимо знать, какими техническими характеристиками обладает двигатель 2106.

Технические характеристики

Мотор ВАЗ 2106 имеет стандартные технические характеристики, которые неразрывно связаны со всеми представителями линейки «Классик».Если смотреть с конструктивной точки зрения, то все двигатели внутреннего сгорания ВАЗ 2101-2107 на карбюраторной основе — похожи друг на друга. Прежде чем приступить непосредственно к доработке, рассмотрим, как у силового агрегата с маркировкой 2106 есть силовой агрегат:

Повышение мощности

Повышение мощности двигателя ВАЗ 2106 осуществляется в несколько этапов. Конечно, можно уловить силовые характеристики поверхностно, но если говорить о полном тюнинге, то необходимо понимать, что силовой агрегат подлежит доработке целиком.Этот процесс занимает не один час и не день, поэтому необходимо набраться терпения. Что стоит увеличить мощность двигателя — конечно от борска.

Расточка

Вытаскивание силового агрегата ВАЗ 2106 на специальном расточном стенде. Но для начала необходимо определиться с запчастями, которые устанавливаются в блок цилиндров. Лучшая рекомендация — поршневая группа диаметром 82 мм от компании API.

При этом поршни легче стандартных на 160 грамм, что снижает вес силового агрегата.Итак, под этими поршнями будут находиться комплекты маслосъемных колец, также производства этой компании.

Что касается коленчатого вала, стоит понимать, что для достижения максимального силового эффекта его тоже стоит заменить. Конечно, самой детали довольно много, поэтому большинство автолюбителей, занимающихся тюнингом, оставляют старый коленвал.

Но, тем не менее, если автомобилист решил пойти до конца, то можно установить коленвал, который предлагает польский производитель ДДТ.Стоит понимать, что его нужно предварительно подправить до первого ремонта, так как корнеплоды не влезут в бугель.

Еще одна доработка — замена раздачи Vala. и клапаны. Впускной и выпускной клапаны можно приобрести в компании API, но седло под ними придется стандартно подтягивать. Распредвал может быть установлен новый, родного производства или облегченный от ДДТ.

Установка зажигания

Следующим этапом доработок станет установка бесконтактного зажигания.Сегодня его моно можно свободно найти на любом авторынке по доступной цене. Таким образом, придется заменить не только замок, но и свечи, а также катушку зажигания и высоковольтные провода. Самыми лучшими и бюджетными в данном случае являются TESLA Wires.

Циркуляционная система OH

Система охлаждения также заслуживает замены. В то же время он полностью меняется. Есть несколько компаний, которые производят тюнинговые комплекты системы охлаждения для классических автомобилей ВАЗ. К ним относятся такие известные производители, как Mastersport, Brembo, AWD, Intenzo и другие.

В тюнинг-комплект системы охлаждения входят:

• Водяной насос повышенной мощности (в некоторых случаях встречается с функцией принудительного включения электричества).
• Термостат.
• Комплект силиконовых форсунок системы охлаждения.
• Радиатор алюминиевый увеличенной площади.
• Электристант.
• Система Система охлаждения с проводкой.

Если установить такой комплект, двигатель будет лучше охлаждаться даже на высоких оборотах, что убережет мотор от перегрева.

Карбюратор

Как правило, для увеличения мощности на ВАЗ 2106 устанавливается дополнительный карбюратор. Это делается с целью увеличения количества топлива в цилиндрах, но при этом не обойтись без дополнительного впрыска воздуха. .

Турбина

Поскольку на двигатель был установлен дополнительный карбюратор, то потребуется восстановить баланс воздуха и топлива. Это достигается установкой турбонаддува. Конечно, проще всего поставить турбину с трактора МТЗ, но переделывать придется немало.Поэтому в продаже уже есть монотурбины, разработанные специально для установки на Classic Cars. Средняя стоимость такого готового комплекта — около 500 долларов.

Сцепление

Если речь идет о повышении силовых характеристик двигателя ВАЗ 2106, то в обязательном порядке придется менять комплект сцепления. В его состав входят следующие элементы:

• Выжимной подшипник.
• Ведущий диск сцепления.
• Ведомая муфта или корзина.

Оптимальным вариантом установки является муфта производства SACHS, которая идеально становится посадочными местами крепления, а передача крутящего момента значительно улучшена.

Другое

Последним усовершенствованием можно считать улучшение подачи воздуха в цилиндры. Для этого автомобилисты для легковых автомобилей вместо штатного воздушного фильтра устанавливают фильтрующий элемент «нулевого» сопротивления. Также вместе с этой доработкой рекомендуется дополнительно модернизировать демпфер карбюратора, но он этого не делает.

Помимо модернизации карбюратора, можно улучшить систему впрыска еще одним способом — установкой моногенератора, но при этом придется заменить головку блока цилиндров и смонтировать электронный блок управления двигателем.Эта процедура достаточно дорогостоящая, поэтому владельцы «шестерки» останавливаются на установке двухкарбюраторной системы.

Мощность

Модернизировать и увеличить мощность двигателя ВАЗ 2106 достаточно просто, поэтому даже автолюбитель может справиться с этой процедурой без технического образования. Есть несколько вариантов и способов доработки силового агрегата. Итак, все начинается с растачивания и заканчивается заменой воздушного фильтра. Все вышеперечисленные рекомендации позволят увеличить мощность силового агрегата на 50-80 лошадиных сил.

Двигатель ВАЗ 2106 применяется на легковых автомобилях Малого класса. Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально предназначенной жидкости. Он расположен в самом верху распредвала.

Двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигателю присуща комбинированная система смазки.То есть этот процесс происходит под определенным давлением и в виде разбрызгивания.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. При дизайне напрочь не получается спросить сколько стоит новый двигатель на ВАЗ 2106 и заменить его.

Технические характеристики

Доступны следующие основные характеристики двигателей ВАЗ 2106:

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — это довольно удачная доработка. предыдущая версия Motor, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу любыми способами улучшить готовое изделие:

1. Мощность удалось увеличить за счет общего рабочего объема двигателя.Особое внимание было уделено усовершенствованию цилиндра.
2. Такие модификации коснулись внешнего вида блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция двигателя больше не имеет отличительных особенностей.
3. В процессе производства эксперты присваивают отдельный баллон своему классу. Сегодня существует около пяти предметов, различающихся на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Посмотреть условный класс мотора можно внизу базы.
4. Без изменений левая основная головка мотоблока с обозначением 21011-1005011-10. Для изменения габаритного диаметра цилиндра производителям пришлось использовать новые прокладки.
5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик между собой. Представленный мотор комплектуется поршнями от мотора 21011, номинальный диаметр которых составляет 79 миллиметров.
6. В новой модели двигателя есть цилиндрические колодцы, а также в несколько раз улучшенные объемы. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Таким образом, можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и снизить всевозможные динамические нагрузки на поршневую часть мотора? Обратите внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Автосервис ВАЗ 2106

Чтобы определить все возможные проблемы В автомобиле необходимо провести тщательную диагностику всей конструкции.Мастер и специалист смогут установить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ Определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо детально определить силу силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода. Более опытные водители могут купить специальную книгу в виде инструкции, которая продается в любом автомобильном магазине.

Для выполнения разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

1. Несвоевременная замена масла или использование некачественного приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
2. Повышенный износ распредвала
3. ВАЗ 2106. Самое популярное решение проблемы — регулировка клапанов.Другой причиной может быть детонация, она возникает из-за некачественного топлива, в камере сгорания и неправильной установки зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не сложилась, то стук все же может быть из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
4. Если стук идет снизу двигателя и произошло падение давления масла, это означает, что это компонент собственных подшипников.В этом случае необходимо заглушить мотор и буксиром отправить машину на сотню.
5. Если стук похож на скрип, необходимо проверить звонилку и натяжитель цепи ГРМ, если со стуком перекрещивается — подшипник помпы.
6. Если вдруг ваш мотор загорелся на ходу, сначала проверьте систему питания или зажигание.
7. Если он глохнет на холостом ходу и при этом поворачивает холостой ход Отрегулируйте нормально, попробуйте отрегулировать воздушную заслонку.
8. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапаны или они просто сгорели, вышла из строя прокладка gLP (дополнительно они будут указывать на перепады температуры охлаждающей жидкости и дым из выхлопной системы).Также к причинам относится невысокий бензиновый инверно настроенный карбюратор.
9. Вибрация двигателя. Первая причина износа подушки. Прочие — разбаланс коленчатого и карданного валов, разные поршни. Проводим диагностику на СТО и я тоже устраняю проблему.

Особенности ремонта мотоцикла автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо произвести демонтажные работы. Для проведения этого этапа капитального ремонта используются специальные сантехнические и измерительные приборы.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

1. Крепежные элементы для продольного раскола, расположенные на раме.
2. Ослабление хомута бензонасоса, а также демонтаж изделия.
3. Вытаскивание прокладок возле бензонасоса.
4. Отсоединяющие провода от каждой свечи.
5. Получение прижимной пластины.
6. Демонтажные работы в завале.
7. Откручивание крепежа на генераторе.

Для демонтажа кожуха куба и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Запустить тюнинг двигателя 2106 можно, т.к. это классический мотор.

Благодаря такой возможности можно прокачать каналы, отполировать впускные коллекторы, подобрать карбюратор, распредвал, нарезать шестерни, доработать впуск, передернуть блоки цилиндров, подобрать оптимальные параметры Поршневая система, коленчатый вал, а также шток.

Лучше всего доверить такую ​​работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственную машину более мощной, поэтому прибегают к такой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить специфические детали заводского производства на более совершенные. Это может быть клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. При форсировании необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил сделать тюнинг своими руками, то нужно:

1. В обязательном порядке в первую очередь проверяйте проводку, которая сделана из силикона. Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электромонтаже и использовать только качественные экранированные провода.
2. Перед установкой нужно убедиться, что аккумулятор и генератор имеют достаточный заряд энергии и мощности.
3. Для увеличения мощности мотора нужно заменить заводской генератор и перенести систему зажигания.
4. Выполнить тюнинг двигателя ВАЗ 2106 в домашних условиях можно, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного выбора можно найти синтетические и минеральные масла. Между собой они отличаются тем, что последний способен смыть с мотора все лишние и лишние отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который способен растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные запчасти из акрила.Они подойдут для любого синтетического масла.

После замены всех комплектующих на детали можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто салютуют старому минеральному маслу и заливают новое; либо специально предназначенное моющее средство Для стирки (в случае сильно загрязненных деталей).

В последнем случае двигатель 2106 будет запущен на десять минут, чтобы залитая жидкость могла смыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

• Такой рабочий процесс необходим, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
• В противном случае можно столкнуться с закупоркой масляных каналов. Необходимо заняться заменой масла в двигателях ВАЗ 2106. В противном случае такое вмешательство приведет к поломке мотора.
• Если автомобиль эксплуатируется уже достаточно длительное время, то гильзы и прокладки образуются факелом от сгорания.В сальниках и прокладках головки блока отверстия могут быть заблокированы.
• Особое внимание следует уделять общему состоянию всех внутренних деталей, особенно проверять сальники и прокладки.
• Находясь внутри системы, при засорении подающей трубки наблюдаются показатели избыточного давления, значит, можно ожидать утечки масла.
• Следовательно, для замены масла нужно покупать его качественную марку, которая проверена не одну десятку лет.

На какие автомобили можно устанавливать двигатель 2106

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?».

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных мастеров. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Размеры шатунных подшипников ВАЗ 2106. Коленчатый вал

Таблица выбора наушников

На ранних двигателях верхняя и нижняя гильзы были одинаковой толщины.

На более поздних двигателях рабочий зазор подшипника был значительно уменьшен, и для соответствия этому условию используются четыре различных вкладыша, которые обозначены цветной меткой на конце.Цвет отметки указывает на толщину лайнера. Верхний вкладыш на всех подшипниках имеет одинаковый размер, а рабочий зазор регулируется путем настройки нижнего вкладыша на требуемую толщину.

Двигатели 1500 см 3, 1761 см 3 и 1905 см 3

Двигатели 1998 см 3

На последних двигателях можно выбрать новые гильзы с учетом отметок на блоке цилиндров. При отсутствии меток подобрать вкладыши можно только замерив рабочий зазор.

Метки на блоке цилиндров находятся на левой стороне блока, а метки коленчатого вала — на конце перемычки коленчатого вала … Эти метки можно использовать для выбора необходимой толщины гильзы следующим образом.

На коленчатом валу и блоке цилиндров есть две идентификационные линии: штрих-код, используемый Peugeot во время производства, и серия из пяти обозначений. Первое обозначение в последовательности относится к размеру вкладыша № 1. Последнее обозначение в последовательности (со стрелкой) относится к размеру № 5 вкладыша (см. Рис. Расположение метки на блоке цилиндров и коленвале (). Определите номер обозначения по конкретной шейке коленчатого вала и посадочному отверстию подшипника блока цилиндров.

На верхней оси номограммы нанесено обозначение коленчатого вала и через эту точку проведена вертикальная линия. На левой вертикальной оси номограммы нанесено обозначение блока цилиндров и проведена горизонтальная линия через эту точку. Точка пересечения линий указывает размер гильзы для обеспечения необходимого зазора (см. Рис. Таблица выбора наушников ).

Например, номограмма показывает, что коленчатый вал указывает на 6, блок указывает на H, точка пересечения в красной области определяет, что красный цвет (класс D) является наиболее подходящим для получения необходимого зазора.

Статья про установку коленвала на ВАЗ 2107 будет полезна как новичку, так и опытному водителю. Гид будет сопровождаться фотографиями и подробным описанием всех действий.

Снимаем коленвал с автомобиля ВАЗ 2107 для замены или замены вкладышей коленвала.

Как снять коленвал с ВАЗ 2107

1. В первую очередь устанавливаем машину на смотровую яму или эстакаду.

2. Снимите поддон с автомобиля.

3. Снимите держатель с сальником с блока цилиндров ВАЗ 2107.

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала.

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров ВАЗ 2107.

6. С помощью торцевого ключа на 14 мм отверните две гайки крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

9. Вытаскиваем вкладыши из шатунов и их крышек.

10. С помощью торцевого ключа на 17 мм ослабьте болты крышек коренных подшипников коленчатого вала.

11. Отвинтив два болта, снимите крышку заднего коренного подшипника.В пазах задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А — сталь-алюминий, заднее Б — металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.

12. Выкрутите болты остальных крышек коренных подшипников, чтобы коленчатый вал не упал. Поочередно снимаем крышки и вынимаем коленвал из картера двигателя ВАЗ 2107. Все вкладыши крышки (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку.На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров ВАЗ 2107. На пятой крышке есть две метки, разнесенные по краям.

Отметка на крышке первого коренного подшипника

13. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание: При наличии трещин на шейках или щеках коленчатый вал автомобиля ВАЗ 2107 подлежит замене.

14. Микрометром измеряем диаметры коренной и шатунной шейки коленчатого вала и сравниваем с данными, приведенными в таблице.

Если износ или овальность больше 0,03 мм, то шейки коленчатого вала необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки коленвала повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Установка коленвала на ВАЗ 2107 своими руками

1. Коленчатый вал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонтный размер, под шейку коленчатого вала, уменьшенный в диаметре на 0,25 мм. Соответственно для второго, третьего и четвертого ремонтных размеров значения будут: 050, 075, 100.

Отличить шатунные подшипники от коренных несложно. На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. Кроме того, втулки коленчатого вала с центральной опорой шире остальных. Подшипники шатуна коленчатого вала все одинаковые и взаимозаменяемые, диаметр шатунных подшипников меньше диаметра корня. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите коленчатый вал в блок цилиндров.

5. В соответствии с метками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение коленвала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установить поддон двигателя на ВАЗ 2107.

8. Установите держатель с сальником на блок цилиндров.

9. Установка остальных снятых деталей на автомобиль производится в обратной последовательности.

10. Отрегулируйте натяжение цепи привода ГРМ.

11. Отрегулируйте натяжение ремня привода генератора.

12. На карбюраторном двигателе Проверяем ВАЗ 2107 и при необходимости регулируем угол опережения зажигания.

Диаметры шатуна и коренной шейки коленвала ВАЗ 2107

).

Снимаем бензонасос (см.).
Снимите распределитель зажигания (см.).
Набросав процедуру подключения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см.).
Снимаем генератор (см.).
Снимите стартер (см.).
Снимите насос охлаждающей жидкости (см.).
Откручиваем верхнюю или нижнюю гайки подушки опоры двигателя (см.).
Откручиваем болты крепления картера сцепления к двигателю.

Устанавливаем блок цилиндров на подставку.
Снимите сцепление (см.).
Снимите шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см.).
Снимите вспомогательные агрегаты приводного ролика (см.).
Снимите маховик и держатель задней манжеты коленчатого вала (см.).

Таким же образом снимаем остальные три поршня.

Разбираем коленвал (см.).
Вытаскиваем старые вкладыши коренных подшипников. Промываем в солярке или керосине блок и коленвал. Их внутренние полости и масляные каналы продуваем сжатым воздухом.
Протираем салфеткой гнезда коренных подшипников и устанавливаем новые вкладыши соответствующей категории (штатные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Проверяем вращение коленвала. Он должен быть легким и гладким, без заеданий и люфтов.
Устанавливаем новые сталеалюминиевые вкладыши в нижние головки и крышки шатунов (см.).

Надеваем крышку шатуна и затягиваем болты динамометрическим ключом (см.).
Дальнейшая сборка двигателя производится в порядке, обратном разборке.

Коленвал ВАЗ 2106 — это часть кривошипно-шатунного механизма, играющая в автомобиле очень важную роль.Для того, чтобы выполнить установку коленчатого вала максимально эффективно, вам понадобится широкий выбор инструментов, по большей части продаваемых в любом специализированном автомобильном магазине. Обратите внимание, что при сборке поршневых шатунных моторов ВАЗ 2106 есть свои особенности.

В автомобилях, которые собирались до 90-х годов прошлого века, поршень должен быть совмещен с шатуном таким образом, чтобы нанесенная метка в виде буквы P располагалась на той стороне головки шатуна, где маслосборник расположен.В двигателях более позднего периода вообще нет отверстий для шатунов. И это касается не только шатунных двигателей, но и их вкладышей. Также учтите во время работы, что поршень с шатуном коленчатого вала может соединяться практически в любом положении.

Замена сальника коленвала

Основным признаком необходимости замены сальника является загрязнение моторного отсека. Поломка происходит в момент нарушения герметичности сборки, из-за чего из поврежденного сальника начнет вытекать смазка, смешанная с маслом.В результате, попадая на вращающиеся детали, смесь разбрызгивается по моторному отсеку.

В частности, сигналом о необходимости срочной замены вкладышей переднего сальника является прямое попадание масла на шкив и дальнейшее его разбрызгивание в передней части двигателя. При утечке масла в задний сальник, на маховик в картере сцепления происходит разбрызгивание. Причины замены:

• естественный износ;
• перекошенная установка, из-за которой на корпусе могут образоваться трещины;
• механическое повреждение;
• нарушение целостности поверхности в результате сильного перегрева двигателя;
• брак.

Заменить сальники коленвала можно самостоятельно, это не только существенно сэкономит время и деньги, потраченные на ремонт в мастерской, но и получите бесценный опыт. Замена сальника коленчатого вала — стандартная процедура для достижения оптимальных характеристик двигателя.

Сальники — это тип уплотнения, которое закрывает движущиеся части. Правильнее всего сальник коленвала называть усиленной манжетой. Его роль в работе двигателя очень значительна, а потому любые сбои в стабильной работе сальника коленвала приведут к нежелательным последствиям.Даже если степень его смещения от штатного места будет незначительной, масло в автомобиле начнет вытекать.

По статистике установку нового сальника нужно проводить не реже одного раза в 3 года. Однако замена сальниковых втулок может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий эксплуатации автомобиля.

Подготовка к замене вкладышей и непосредственная установка коленчатого вала

После снятия капота и аккумуляторной батареи с ВАЗ 2106 необходимо осторожно слить масло и охлаждающую жидкость.Затем снимите такие детали, как радиатор, термостат, карбюратор, топливный насос и распределитель зажигания. Для себя обязательно отметьте, в каком порядке они сняты. Далее нужно снять с двигателя все соседние шланги и провода вместе с ГБЦ.

Кроме того, отсоедините такие детали, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, которыми крепится опора двигателя, и болты, которыми картер сцепления крепится к двигателю. Необходимо строго соблюдать порядок отключения.Во время работы тросы подъемного устройства необходимо закрепить на блоке и осторожно приподнять.

Затем, поместив домкрат под коробку передач, начинаем аккуратно раскачивать блок, чтобы постепенно отсоединить его от картера сцепления. Необходимо будет снять блок цилиндров, сцепление, шкив, крышку проводов распределительного вала, детали масляного насоса, вал привода вспомогательных агрегатов, маховик и держатель заднего сальника коленчатого вала.

Ключом на 10 нужно открутить все болты крепления масляного поддона к блоку цилиндров и снять его вместе с уплотнительной прокладкой.Отсоедините масляный насос. Головкой на 14 откручиваем гайки крепления крышки шатуна, после чего снимаем ее. Затем взять молоток, упереться ручкой в ​​шатун, вытолкнуть поршни из цилиндров. Далее берем головку на 17 и откручиваем болты, которыми коленвал крепится к крышке. Держа зарубки с носка коленчатого вала по числовым отметкам, отсоединить все последующие крышки. Учтите, что на 5-й крышке сразу две отметки с двух сторон.

Только теперь можно снять сам коленвал и снять два полукольца упорного подшипника коленвала. При работе необходимо помнить, что металлические вкладыши, устанавливаемые на станины всех подшипников, кроме 3-го, снабжены проточкой.

Снимаем коленвал для замены или замены вкладышей.

1. Устанавливаем машину на смотровую яму или эстакаду (см. «Подготовка машины к ТО и ремонту»).

2. Снимите масляный поддон двигателя (см. «Масляный поддон — снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала — замена»).

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала (см. «Цепь привода ГРМ — замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевым ключом на 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

Вытаскиваем вкладыши из шатунов и их крышек.

9. Торцевым ключом на 17 мм ослабляем болты крепления крышек коренных подшипников коленчатого вала.

10. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца.Переднее кольцо И — сталь-алюминий, а заднее B — металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.

11. Откручиваем болты остальных крышек коренных подшипников, удерживая коленвал от падения. Поочередно снимаем крышки и снимаем коленвал с картера. Все кожухи (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров.На пятой крышке есть две метки, разнесенные по краям.

Марка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание

При наличии трещин на шейках или щеках коленчатый вал необходимо заменить.

13. Микрометром измеряем диаметры коренной и шатунной шейки и сравниваем с данными, приведенными в таблице. 8.1.1. Если износ или овальность больше 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Таблица 8.1.1. Диаметр шейки коленчатого вала

Установка

1.Коленвал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонт, под шейку коленчатого вала, уменьшенную в диаметре на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Отличить шатунные подшипники от коренных несложно.На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. К тому же втулки средней опоры шире остальных. Подшипники шатуна все одинаковые и взаимозаменяемые, их диаметр меньше диаметра основных. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5.В соответствии с отметками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение вала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите масляный поддон двигателя (см. «Масляный поддон двигателя — снятие и установка»).

8. Установите держатель с сальником на блок цилиндров (см. «Задний сальник коленвала — замена»).

9. Установка остальных снятых деталей производится в обратной последовательности.

10. Отрегулируйте натяжение цепи (см. «Цепь привода ГРМ — замена).

11. Отрегулируйте натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка и замена натяжения»).

12. На карбюраторном двигателе проверьте и, при необходимости, исправьте угол опережения зажигания (см. «Установка опережения зажигания — проверка и регулировка»).

Камера камеры сгорания ВАЗ 2106 d2 classic.Все автомобили ВАЗ

На протяжении многих лет владельцы иногда привыкли к своей машине, что ни при каких обстоятельствах не хотят рассматривать вопрос о продаже и приобретении нового транспортного средства.

Однако молча созерцать, как любимый «конь» выезжает впереди мощных иномарок, тоже не очень хочется, поэтому возникает единственный вариант, предполагающий тюнинг двигателя ВАЗ-2106.

Мощности в штатном двигателе ВАЗ-2106 не хватает, поэтому владельцы этого автомобиля часто решаются на тюнинг

.

После того, как двигатель успел снять, нужно отсоединить ремни, ГБЦ, редуктор, но обеспечить связь с коробкой передач.Именно в таком состоянии дальнейший тюнинг ВАЗ-2106 проводится своими руками, собирая драгоценный шестнадцатилетний блок цилиндров.

Доработка ГБЦ Цилиндр ВАЗ-2106, установка улучшенного двигателя ориентирует владельца и на замену ТНВД. Лучше всего отдать предпочтение бензонасосу от Волги. Он имеет более мощные характеристики, поэтому сможет предоставить улучшенный вариант доработки головки блока цилиндров, мотора в целом.

Важно учитывать, что, желая существенно, не стоит забывать о замене генератора. Опытные владельцы рекомендуют установить более мощный вариант генератора, снятого с автомобиля Нива.

Сделав такие несложные замены, ваша «шестерка» сможет поразить вас своей необычайной мощностью. Это поспособствует появлению новых желаний, когда вам действительно захочется дорабатывать и дорабатывать все важные механизмы вашего автомобиля.Но возможностей для таких доработок еще немало, среди которых замена:

• ремни и цепи приводов распределительных валов;
• сам коленвал;
• маховик;
• форсунки;
• прочие.

Тюнинг карбюратора

Желая улучшить свои знания о том, как улучшить двигатель ВАЗ-2106, карбюратор должен занять значительное место среди этих размышлений, поскольку сложная настройка двигателя GBC ВАЗ-2106 полностью зависит от его эффективных характеристик.

В вакуумном приводе легко обнаружить пружину. Это необходимо, чтобы его можно было безопасно снять и не возвращать на прежнее место. Это повысит динамику вашего автомобиля, но при этом придется принять вас с небольшим увеличением расхода топлива.

Вы также можете заменить вакуумный привод на механический вариант, что позволит вам снова увеличить динамику, а также обеспечить плавный разгон вашего автомобиля. Увеличение расхода топлива не будет спровоцировано, если отдать предпочтение такому варианту тюнинга двигателя ВАЗ-2106.Карбюратор может продемонстрировать лучшие характеристики.

И еще один вариант, с помощью которого можно улучшить карбюратор, это вариант с заменой диффузора с маркировкой 3,5 по показателю 4,5. Этот диффузор расположен в первичной камере.

Для увеличения разгона важно увеличить насос-опрыскиватель с 30 до 40. Настроенный карбюратор будет работать безупречно, и расход топлива больше не увеличится.

Итак, движок «Sixters» предопределяет дополнительное обучение.Вначале следует изучить все рекомендации, затем приобрести все необходимые детали, взятые у «донорских» автомобилей, детали которых подходят сразу или после некоторой доработки, обеспечивая прирост функциональности. К таким «донорам» относятся отечественные автомобили, среди которых Лыгули других моделей, Нива и УАЗ.

ВАЗ-2106 — настоящая классика советского автопрома. Автомобиль выпускался и долгое время после распада союза, что объясняется его невероятной надежностью.Кроме того, он выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого узла, доступностью запчастей, неограниченными возможностями модернизации.

Важным достоинством ВАЗ-2106 является двигатель, используемый в этом автомобиле. Этот четырехтактный агрегат, оснащенный до 2002 года карбюраторной, а затем и инжекторной системой зажигания топлива, может работать на бензине даже низкого качества, редко отказывается от сильных холода, может успешно эксплуатироваться практически в любых условиях.Любые его неисправности устраняются даже без участия специалиста — любой маленький, опытный автомобилист легко справится с текущим ремонтом.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 масса двигателя без коробки передач 121 килограмм. Поэтому категорически не рекомендуется пытаться стрелять или передвигаться в одиночку — это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет продвинуть вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая головку блока цилиндров и систему зажигания, масса двигателя будет еще больше — 140 килограммов.

Наконец, в сборе с коробкой передач и прикрепленными к ней устройствами увеличится еще на 26 килограммов.

Как видите, вес вполне можно назвать существенным недостатком машины перед импортными аналогами. Для ее уменьшения, увеличения мощности, а также для улучшения динамических характеристик многие водители сегодня устанавливают детали из легких металлических сплавов.

В 1984 году на болгарском автопроизводстве была выпущена дизельная версия «шестерки». Замена бензинового двигателя на мотор, работающий на солярке, не повлияла на характеристики автомобиля. Во-первых, болгарам не удалось нарастить мощь силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделок.

Прочие характеристики двигателя ВАЗ-2106

Вес мотора хоть и важная, но далеко не основная характеристика.Поэтому мы решили рассказать о других особенностях силового агрегата, установленного на разных модификациях «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор он уменьшился до 75 л. из. Однако этот параметр всегда можно увеличить, проведя ряд обновлений.

Диаметр цилиндра силового агрегата ВАЗ-2106 — 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров.Наконец, степень сжатия двигателя составляет 8,5 атмосферы, а ход поршня — 80 миллиметров.

Слабое место в двигателе ВАЗ-2106

Автомобильный двигатель ВАЗ-2106 — модификация силового агрегата от Тройки. Вполне возможно, что в его конструкции сохранился ряд слабых предшественников. Отечественные мастера научились диагностировать неисправности мотора практически без звука. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могут выйти из строя:

Двигатель ВАЗ-2106 применим для установки на автомобили ВАЗ 2103, 2106, 21053, 2107.Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Двигатель увеличил объем с 1,5 л до 1,6 л за счет увеличения диаметра цилиндра. Результатом доработки стала увеличенная мощность двигателя, 74,5 л.с. вместо 71 л.с.

.

Характеристики двигателя ВАЗ 2106/2121 Нива

Конструкция

Двигатель четырехтактный с карбюраторной системой питания, с рядным расположением цилиндров и поршней, вращающих один общий коленчатый вал, с верхним расположением одного распредвала.Двигатель имеет систему жидкостного охлаждения закрытого типа с принудительной циркуляцией. Комбинированная система смазки: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров своей марки 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндра.

Шатун.

Шатуны стальные от модели 2101.

Поршень

В двигателе использованы поршни от ВАЗ 21011.

Наружный диаметр поршневого пальца 21101-22 мм, длина пальца 67 мм. Масса пальца вортеля 104

Головка блока цилиндров

Головка блока цилиндров от 21011. Распредвал приводится в движение двухрядной гильзой.

1. Краткие технические характеристики машины или двигателя

2. Назначение, устройство и работа КСМ

.

3. Назначение, устройство и сроки работы

4. Назначение системы электроснабжения, устройство и работа ее механизмов

5. Назначение систем смазки и охлаждения, устройство и работа их узлов

6. Техническое обслуживание двигателей

1. Краткие технические характеристики машины или двигателя

Двигателями называют машины, которые превращают любой вид энергии в механическую.На автомобили ВАЗ-2106 устанавливается двигатель внутреннего сгорания, то есть тепловой двигатель, использующий операцию расширения газообразных продуктов сгорания топлива, сжигаемых в специальных камерах.

Двигатель ВАЗ-2106 состоит из следующих механизмов и систем: кривошипно-шатунный механизм, балансировочный механизм, газораспределительный механизм, системы питания, системы смазки, системы охлаждения, системы пуска и зажигания.

Галоп двигателя или картер, закрывающий головку сверху, а под поддоном.Между головкой и картером, а также между картером и поддоном имеются уплотнительные прокладки.

Рис. 1. Двигатель автомобиля ВАЗ-2106: 1 — коленчатый вал: 2 — зубчатый шкив коленчатого вала; 3
-Шит привод вентилятора водяного насоса и генератора; 4
— трещотка; 5 — крышка привода распределительного вала, 6 — средняя крышка; 7-шкивный генератор; 8 — зубчатый шкив привода масляного насоса и распределителя зажигания; 9
— вентилятор; 10
— блок цилиндров; 11- натяжной ролик; 12
— зубчатый ремень; 13
— головка блока цилиндров; 14
— шкив переключателя распределительного вала; 15
— крышка верхняя; 16
— Выпускной клапан; 17-чернильный клапан; 18
— вал распределительный; 19-
Крышка газораспределительного механизма; 20
— протирание головки блока цилиндров; 21
— маховик; 22
— Кронштейн раздаточной опоры; 23
— Буфер подушки передней опоры; 24
— подушка; 25 —
Carter; 26
— Поршень: 27
— пробка для слива масла; 28
— штанга; 29
— поддон.

Все механизмы и системы двигателей размещены внутри или за пределами острова.

2. Назначение, устройство и работа КСМ

Кривошипно-шатунный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршня во вращательное движение коленчатого вала. В его состав входят: блок 10 (см. Рис.1) цилиндров, головка 13 блока цилиндров, поршни 25 с компрессионными и маслосъемными кольцами, поршневые пальцы, шатуны 28, коленчатый вал, коренные и шатунные подшипники, маховик 21 и поддон 29.

Блок цилиндров Двигатель автомобиля ВАЗ-2106 типа Block Carter отлит из специального высокопрочного низколегированного чугуна вместе с цилиндрами, внутренние поверхности которых обработаны хонингованием. Для увеличения жесткости конструкции нижняя плоскость агрегата находится на 50 мм ниже оси перекидного вала, а в зонах опор коренных подшипников выполнены оребренные перегородки. Пространство между внешней поверхностью стенок цилиндров и внутренней поверхностью стенок блока образует рубашку.В поперечных перегородках нижней части блока пять опор родных подшипников коленвала. Крышки коренных подшипников сделаны ненамеренно и для правильной сборки пронумерованы. Снизу блок закрывается стальным штампованным поддоном, в котором находится необходимый запас масла. Впереди блока размещены закрытые крышками зубцы распредвала.

Головки блоков цилиндров Двигатели отлиты из алюминиевого сплава, общие для всех цилиндров.Основная часть камеры сгорания выполнена в головках, также в них есть впускной и выпускной каналы и резьбовые отверстия для установки свечей зажигания. Двойные стенки головки образуют пространство, соединенное с рубашкой охлаждения цилиндра, по ней циркулирует охлаждающая жидкость. Головка крепится к блоку цилиндров болтами или шпильками.

Поршень Служит для восприятия давления давления газов и передачи его через поршневой палец и шток на коленчатый вал. Поршни двигателя отлиты из алюминиевых сплавов.В поршне различают две части: головку и юбку. Нижняя часть головки образует нижнюю часть камеры сгорания и воспринимает давление газов, когда они расширяются. В головке выполнены пазы, в которые устанавливаются поршневые кольца.

Юбкой называется нижняя часть поршня, которая служит для направления его движения в цилиндре.

Рис. 2. Детали шатунно-шатунного механизма автомобиля ВАЗ-2106: 1 — коленчатый вал; 2 — вкладыш опоры нижней головки шатуна; 3 — поршневой палец; 4-стержневой; 5 — Болт крышки шатуна; 6 — крышка нижней головной тяги; Поршневой с 7 головками; 8 — боббиш; 9- колодцы; 10- маховик; 11- Подшипник приводного вала коробки передач; 12-зубчатый венец маховика; 13 — упорное полукольцо; 14 — Вкладыши первого, второго, четвертого и пятого родных подшипников; 15-вкладыши третьего (центрального) коренного подшипника; 16 — компрессионные кольца; 17 пружина растяжения; 18 — кольцо шкалы; В противовес; Разбитая шея; Б — Родная шейка матки.

Из-за неравномерного расширения головки и юбки (головка больше нагревается и, следовательно, больше расширяется) диаметр головки меньше диаметра юбки. Юбка поршня в поперечном сечении овала с овалом меньшей оси в плоскости поршневого пальца и большей — в плоскости боковых сил, что позволяет уменьшить зазор между поршнем и цилиндром и исключить детонации при работе с холодный двигатель. В средней части поршня в юбке два болта 8
Для установки поршневого пальца 3

.

На днище поршней двигателя автомобиля ВАЗ-2106 возведены колодцы 9
Для предотвращения повреждения деталей газораспределительного механизма и самого поршня.

Поршневые кольца Из специального чугуна имеют нарезки (замки). Два верхних кольца 16
(рис.2 )
компрессионные, служат для сокращения газов. Верхнее компрессионное кольцо хромировано, что повышает его износостойкость и предотвращает появление рубашек на гильзах цилиндров, нижняя — фосфатированная.

Третье поршневое кольцо 18
— Внешний вид, на внешней поверхности имеет проточку и несколько слегка алюминиевых прорезей для отвода излишков масла, снятого со стенок цилиндра, во внутреннюю полость поршня. На внутренней поверхности масляного кольца паз, в котором установлена ​​стальная компенсационная пружина 17.

Поршневой палец
3
№ (рис. 2) служит для поршневого шарнира с шатуном. Он сделан полым и изготовлен из стали, внешняя поверхность цементирована или обработана токами высокой частоты.

От продольного перемещения, в результате которого могут возникать стенки цилиндров, поршневой палец в двигателе ВАЗ-2106 закреплен в верхней головке шатуна путем горячей посадки.

Шатун. Соединяет поршень коленчатого вала с шатуном коленчатого вала. Он служит для передачи давления газа от поршня на коленчатый вал при рабочем ходе, а при проведении вспомогательных часов — усилия от коленчатого вала к поршню. Представляет собой штангу отвала с верхней и нижней головками.Нижняя головка выполнена отдельно, в нее вставлены тонкостенные вкладыши. 2.

Коленчатый Вал 1
(рис. 2) Двигатель ВАЗ — пятижильный, отлит из специального высокопрочного чугуна и установлен в коренных подшипниках с вкладышами 14
и 15.
Вкладыши сталеллюминиевые. Они состоят из двух одинаковых половинок, которые от поворота удерживаются выступами, входящими в соответствующие пазы. Для разгрузки коренных подшипников от центробежных сил за счет баланса НО, литье с валом.В корнях IN, В щеках и шейках шатунов просверлены каналы подачи масла к шатунным подшипникам, на переднем конце вала двигателя установлены два шкива, от одного из них привод распределительного вала, а также масляный насос и распределитель зажигания, а от другого обычного клина Ремень приводится вентилятором с центробежным водяным насосом и генератором.

Все эти детали устанавливаются на сегментные шпаги и фиксируются храповым механизмом, вкручиваемым в передний конец вала.Храповик используется для проворачивания коленчатого вала пусковой установкой. На заднем конце коленчатого вала находится чугунный маховик 10.
Выходящие из блока передний и задний концы коленчатого вала уплотнены резиновыми сальниками. Удаление масла из уплотнений осуществляется масляной резьбой, выполненной на заднем шейном валу.

Маховик 10
(см. Рис. 2) служит для вывода поршней из мертвых точек, обеспечения; Равномерное вращение коленчатого вала, кроме того, благодаря своей массе способствует плавному запуску автомобиля.На его обод прижимается стальная зубчатая венца, с которой запускается двигатель стартером.

3. Назначение, устройство и сроки работы

Газораспределительный механизм служит для своевременного впуска горючей смеси в цилиндры двигателя и выпуска отработавших газов. В двигателе ВАЗ-2106 он состоит из распредвала (рис. 3), рычагов 18
Пружина 17,
впуск 2
и пром 19
Клапаны с пружинами 7
и 8
и детали их крепления 5, 6, 9 и 10, Детали привода.

Распределительный вал чугунный пятишалийный с восемью кулачками установлен в корпусе 13,
Изготовлен из алюминиевого сплава и крепится к головке блока цилиндров шпильками с гайками. Распределительный вал приводится во вращение от шкива 4
(рис.13) коленчатого вала с помощью зубчатого ремня 10,
который одновременно через шкив 13
Выполняет привод масляного насоса, распределителя зажигания и топливного насоса. Шкивы коленчатого и распределительного валов, вал шестерни ведущего масляного насоса.

Эксплуатационные характеристики ВАЗ 2106 Шесть

Максимальная скорость: 150 км / ч
Время разгона до 100 км / ч: 17,5 с.
Расход топлива на 100 км по городу: 10,1 л.
Объем бензобака: 39 л.
Снаряженная масса автомобиля: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин: 175/70 SR13.

Характеристики двигателя

Расположение: Спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Число оборотов: 5400
Крутящий момент: 116/3000 Н * м
Система питания: Карбюратор
Turbocharddv: не
Газораспределительный механизм: Ohc.
Расположение цилиндра: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8,5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92.

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель рулевого управления: не

Трансмиссия

Привод: Задний
Количество передач: Механическая коробка — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина станка: 4166 мм
Ширина станка: 1611 мм
Высота станка: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Шаг назад: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л.

Производство

Год выпуска: С 1976 по 2005 год

ВАЗ 2106 модификации

ВАЗ-21061 — Двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначить специальную версию для Канады, в которой предусматривалась комплектация со специальными бамперами — алюминиевыми, без клыков, с накладками и плавниками из черного пластика.

ВАЗ-21062. — Экспортная модификация ВАЗ-2106 с правым рулем.

ВАЗ-21063. — двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо свадебного ремня (в варианте привод был разрешен).

ВАЗ-21064. — Экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 — модернизированная модификация с улучшенной компоновкой, выпускалась в 1990 — 2001 годах. Базовая модель отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор «Солекс» (21053-1107010), галогенные фары, обивка и подголовники, а также штатное наличие задней противотуманной фары Электрообогрев заднего стекла. Оборудование 21065-01 оснащалось двигателем от модели 2103.

ВАЗ-21066. — Экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067. — Сборка «Ижавто». Двигатель ВАЗ-21067 отличался от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало реализацию токсичности евро-2.

ВАЗ-21068. — выпускался как носитель агрегатов наладки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. — Машины изготовлены для спецслужб. Внешне полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД. для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — Пикап с тентом вмонтированным в кузов, созданный по заказу технической дирекции.Проект был отклонен главным директором завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутриводная инженерия.

ВАЗ-2106 «Милиция» — Единственный экземпляр, сделанный по особому заказу, полученный от Л.И. Брежневой или кого-то из его окружения после демонстрации высшему руководству СССР опытных ВАЗ-2107 в 1979 году, помимо экспортных бамперов. , отличался сиденьями и решеткой радиатора от 2107, а также улучшенной установкой под капот.

Какая мощность у ВАЗ 2106. Все автомобили ВАЗ

ВАЗ 2106 (или «Шестерка», как в народе называют эту модель) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей безумной популярности. Машинка завоевала популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, владельцу доступен такой вариант, как замена двигателя на более производительный.Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими моторами комплектуются ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей линейки продукции «Волжский автозавод». В частности, Sixer — это модернизированная версия ВАЗ 2103. Шестая модель «Лада» производилась от С 1976 по 2006 год.

ВАЗ 2106 — один из наиболее массовых отечественных автомобилей. Всего было выпущено 4,3 миллиона автомобилей.

В разные годы Sixer подвергался некоторым изменениям — например, инженеры производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичность и мощность.Во все годы ВАЗ 2106 комплектовался четырехтактным карбюраторным рядным двигателем.

Таблица: Варианты комплектации двигателя

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: распредвал расположен в верхней части устройства, смазка трущихся механизмов осуществляется двумя способами — под давлением и через брызги. Смазка при таком способе подачи расходуется довольно быстро: я установил заводскую допустимую норму 700 грамм на 1000 км пути, однако в реальности расход масла может быть больше.

В Моторы заливают масла ВАЗ 2106 как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

• 5w — 30;
• 5w — 40;
• 10 Вт — 40;
• 15 Вт — 40.

В рабочем состоянии в полости мотора и во всей смазочной системе автомобиля должно быть не более 3,75 л масла. При смене жидкости рекомендуется заливать 3, 5 литра.

Основные технические характеристики двигателя «Сикстерс»

Как уже говорилось выше, силовой агрегат ВАЗ 2106 является результатом модификации мотора ВАЗ 2103. Цель такой доработки понятна — инженеры постарались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметров цилиндров до 79 мм. В целом новый мотор ничем не отличается от мотора ВАЗ 2103.

В двигателях «Sixters» конструкция поршней такая же, как и на предыдущих моделях: их диаметр составляет 79 мм, при номинальном перемещении поршня 80 мм.

Коленвал тоже был взят от ВАЗ 2103, единственное отличие — кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров.Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 комплектуются «озоновыми» карбюраторами (карбюраторы Солекс использовались до этого периода). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «Sixters» с 1990 г. имеют объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Девайс не отличается большими габаритами: ширина всего 18,5 см, длина 16 см, высота 21,5 см. Общий вес всего механизма в сборе (без бестопливного) — 2,79 кг. Размеры Весь двигатель имеет ширину 541 мм, длину 541 мм и высоту 665 мм. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по заявлению производителя не превышает 125 тысяч километров, но при бережном обслуживании силового агрегата А периодической чистки карбюратора этот срок вполне можно продлить до 200 тысяч километров и выше.

Где находится двигатель

Важной идентификационной характеристикой любого двигателя считается его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

1. На блоке цилиндров с левой стороны.
2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и номера прерывания в помещении не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — универсальность. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

Силовые агрегаты могут идеально подойти ВАЗ 2106 с любыми моделями ВАЗ. Однако не следует забывать, что заменяемый двигатель должен быть такого же размера, веса и примерно такой же мощности, как и штатный — можно безопасно и качественно заменить двигатель без каких-либо переделок.

Оптимальными вариантами замены можно считать двигатели АвтоВАЗа:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Главный плюс такой замены в простоте регистрации автомобиля с новым двигателем в ГИБДД. Вам необходимо указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель с иномарками

Чтобы увеличить мощность шестистеров, вам придется найти более «серьезные» типы двигателей.Без изменения моторного пространства на машину можно устанавливать двигатели ВАЗ 2106 с Ниссан или Фиат.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от BMW 326, 535 и 746-й моделей. Однако следует учитывать, что с увеличением мощности придется усилить всю конструкцию автомобиля в целом. Соответственно потребуются вложения в усиление подвески, тормозов, ответвлений в системе охлаждения и т. Д.

Дизель на ВАЗ 2106

Дизельные электростанции целесообразно было ставить на бензиновые отечественные автомобили еще несколько лет назад, когда стоимость дизеля была ниже АИ-92. Главное преимущество дизельного двигателя — его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии речи не может быть.

Однако любители повышенной тяги мотора вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

1. Размеры и вес дизеля не должны сильно превышать вес штатного мотора ВАЗ.
2. Нельзя ставить на «шестерку» мощностью более 150 л.с. Без соответствующей переделки кузова и других систем.
3. Убедитесь, что все системы автомобиля будут надежно подключены к новому двигателю.

Стоит ли ставить роторный двигатель

Сегодня только концерн Mazda использует роторные двигатели для оснащения автомобилей. В свое время роторно-поршневые двигатели производил АвтоВАЗ, однако из-за проблемности устройства на оснащении автомобилей такие установки было решено прекратить.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без помех: необходимо будет расширить моторный отсек и произвести доработку ряда систем. При желании и наличии средств все эти задачи выполняются, но целесообразнее установить двигатель, например, с Fiat, так как при небольшом навесном оборудовании он будет давать такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналог ВАЗа на другие модели, так и на импортный на более мощные иномарки.В любом случае, к замене блока питания нужно подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил это будет небезопасно.

В автомобиле ВАЗ 2106 тюнинг двигателя позволит не только увеличить мощность агрегата, но и скорость машины. Правильная доработка сделает эксплуатацию более приятной и комфортной. Ниже вы узнаете, как улучшить мотор вашего верного помощника.

Что подготовить

Полный тюнинг двигателя ВАЗ 2106 — занятие довольно дорогое.Ведь придется поменять не только поршневую группу, шатуны, коленчатый вал, коллекторы подачи топлива и отвод выхлопных газов.

Все эти детали необходимо тщательно отрегулировать и сбалансировать. Без доступа к специалистам, имеющим в своем распоряжении специальное дорогостоящее оборудование и, что самое главное, опыта проведения подобных работ, никак не обойтись.

Также следует понимать, что затраты на увеличение мощности ВАЗ 2106 (тюнинг двигателя) обернутся полной переделкой коробки передач, выхлопной системы.Тут надо будет сделать тормоза эффективнее. Если на автомобиле установлен карбюратор, то его работа повлияет и на него, и на систему зажигания. В этом случае желательно увидеть полную замену впрыска топлива на форсунку. Двигатель получит новые технические характеристики, что приведет к необходимости переделывать подвеску — родные пружины и амортизаторы будут неадекватно работать с более сладким мотором. Не мешает и установка дополнительных подкосов, повышающих жесткость кузовной части.Без этих изменений увеличение мощности двигателя не будет иметь достаточно выраженного эффекта. К тому же управлять такой машиной станет опаснее, чем до вмешательства в сердце ВАЗ 2106.

Тюнинг двигателя: установка кованых поршней

При работе на увеличении мощности двигателя часто заменяют родные литые поршни на кованые.

Это сделано с одной целью — снизить нагрузку. Кованый поршень легче литого. Кроме того, при больших нагрузках (чем больше скорость — тем выше нагрузка на детали двигателя) отливка ведет себя на порядок хуже, чем кованый металл.Вместе с заменой поршня имеет смысл поменять или облегчить шатуны. Этот процесс более сложный — точность удаления лишнего металла должна быть не менее 0,1 грамма. Но эта процедура менее выгодна, чем полная замена на Н-образные кованые шатуны, имеющие большую длину, чем у родственников.

Такая деталь намного проще и прочнее, а последний фактор повысит степень сжатия в камере сгорания.При длинном шатуне рекомендуется использовать поршни с уменьшенной высотой сжатия. Результатом таких работ является форсирование двигателя.

Балансировка коленчатого вала

Исключив группу коврик-поршень, необходимо провести балансировку с маховиком, шкивами и желательно с корзиной сцепления. При этом родной коленчатый вал с полной противовесом лучше заменить — он тяжелее, но для этой детали более важным параметром является прочность. Отсутствие балансировки этой системы не позволит полноценно эксплуатировать обновленный мотор ВАЗ 2106.Тюнинг двигателя необходимо проводить с полным согласованием новых деталей между собой, иначе замена не приведет к желаемому результату, а вызовет только разочарование.

Многое можно сделать самостоятельно — это снизит стоимость переоборудования и даст вам право сказать, что вы все сделали сами. Но такой тюнинг двигателя ВАЗ 2106 под силу произвести лишь ограниченному кругу автомобилистов, поэтому не стесняйтесь обращаться к ним за работами, где важна точность.

Расширение топливных каналов

Оснащая нижнюю часть двигателя, нельзя оставлять без внимания распредвал и клапан. От качественной работы этого узла зависит мощность мотора. Для более производительной подачи топливных смесей необходимо расширить и отполировать каналы, по которым она поступает. Сначала проведите расточку впускного коллектора, предварительно сняв подающие каналы в головке самого блока цилиндров. Поскольку они разветвляются глубоко в головку, необходимо будет обрезать направляющие штифты и отполировать канал.После этой процедуры со всеми каналами необходимо отполировать линию подачи от седла клапана. В этом случае необходимо проявить осторожность, чтобы не повредить боковину.

Именно такую ​​процедуру нужно проводить для выпускных коллекторов. Это более трудоемко, так как изделие изготовлено из чугуна. Вместо родного коллектора можно установить специальный «паук», имеющий необходимый диаметр магистрали.

Замена распредвала

Делая на своем автомобиле ВАЗ 2106 тюнинг двигателя, нельзя обойти газораспределительный вал, регулирующий работу впускных и выпускных клапанов.Настроенные распредвалы отличаются друг от друга и в основном бывают двух видов.

Высокие валы

Вал Hindal позволяют двигателю максимизировать свои характеристики на высоких оборотах. Установка такого элемента позволит сместить «красную» зону оборотов, тем самым позволив двигателю выдавать наибольший крутящий момент в этом диапазоне. Это достигается за счет более широких и мощных кулачков на валу. Они намного лучше толкают клапана и открывают их больше и дольше, чем кулачки на классическом валу.При этом на холостом ходу двигатель будет работать нестабильно. Проблема решается перепрограммированием электронного контроллера зажигания. В случае установки «спортивного» распредвала система зажигания в обязательном порядке также будет заменена на более современное оборудование.

Низкие валы

Низкие валы рекомендуются для установки тем автомобилистам, которые предпочитают эксплуатировать машину преимущественно на малых и средних оборотах. Это увеличит крутящий момент на низких оборотах, что дает значительное преимущество при движении по бездорожью или буксировке прицепа.К тому же такой распредвал обеспечит экономию топлива.

Система подачи топлива

Делая глубокий тюнинг двигателя ВАЗ 2106, карбюратор желательно поменять систему подачи топлива. Можно установить более производительный карбюратор солекс, подобрать куртки и т. Д. Но дело в том, что этот автомобильный агрегат очень капризен.

На качество бензина также влияет качество бензина, и атмосферный воздух подается в систему, и даже расположение автомобиля относительно горизонтальной поверхности.Установив форсунку, вы заметите в своем автомобиле массу новых положительных качеств, а именно:

• Смешивание топлива и воздуха происходит непосредственно в камере сгорания, что позволяет не терять до 10% мощности мотора.
• Повышенная динамика автомобиля за счет контроля датчиков — при изменении нагрузки происходит мгновенное управление впрыском.
• Зимой не нужно прогревать, более легкий запуск по сравнению с карбюраторными машинами.
• Высокая надежность и длительный срок службы.
• Высокая экологичность.
• Через 1,5–2 года вы полностью окупите стоимость форсунки за счет экономии топлива.

Установить данную систему можно своими руками. Главное — не забудьте проложить для обратки еще одну топливную магистраль.

И не забудьте тут ни о чем другом о тюнинге двигателя ВАЗ 2106: дроссельные заслонки необходимо заменить дроссельным узлом, в который установлены соответствующие демпферы и регулятор холостого хода.

Переоборудование шасси автомобиля

На что следует обратить внимание при переоборудовании ВАЗ 2106? Тюнинг двигателя и ходовая часть должны дополнять друг друга. Невозможно оставить ходовые качества автомобиля неизменными, установив более совершенный и мощный мотор. Изменениям следует подвергнуть трансмиссии и редукторы. задний мост. Передаточное число ведущих пар агрегатов должно соответствовать возможностям нового двигателя, иначе они быстро выйдут из строя.

Сначала необходимо улучшить тормозную систему.В таких случаях на передние колеса устанавливаются вентилируемые диски, а задние барабаны меняются на дисковые тормоза.

Они намного надежнее и производительнее барабанов. Суппорт устанавливается от ВАЗ 2108, диски тормозные Тип АТЕ 412125. Самая сложная часть установки — подгонка полуоси под диаметр борта диска. Крепление суппорта производится по аналогии с передними тормозами. При установке полуоси подшипник следует заменить на SKF.Подключите новую систему к старой трассе. Кроме того, главный тормозной цилиндр требуется для замены изделия иностранного производства.

Вспоминая всю тормозную систему, обратите внимание на подвеску. Новые возможности машины требуют более жестких амортизаторов и усиленных рессор. Для повышения жесткости кузова желательно установить специальные подкосы. Один устанавливается в столярке автомобиля, усиливая жесткость между лонжеронами автомобиля и посадочными местами передних стоек.Второй крепится в багажном отделении и фиксирует геометрию расположения задних амортизаторов и пружин.

Отдельно отметим рулевую систему автомобиля. Усиление руля поможет повысить поперечную устойчивость стабилизатора.

Это достигается за счет немного укороченного все того же стабилизатора, который с помощью индивидуально изготовленных креплений многократно увеличивает жесткость стандарта. Да, повозиться придется, но поведение вашей машины на дороге вас приятно удивит.

Достижение

Вот и подошел к концу наш разговор на тему: «Тюнинг двигателя ВАЗ 2106». Представленное на странице фото поможет сориентироваться новичкам в вопросе, на какие детали и узлы нужно обратить особое внимание в воплощении желаемого. В результате автовладелец получает совершенно новый автомобиль, абсолютно не сопоставимый по техническим параметрам с вашим прародителем. Мощный мотор, Sensitive Box, Hardwriting Machines позволяют активно маневрировать на скоростях, доступных этому автомобилю только при движении по прямой трассе.На трассе, благодаря такой процедуре, как тюнинг двигателя, ВАЗ 2106 сможет оставить далеко позади не только аналогичные автомобили, но и некоторые иномарки.

Двигатель ВАЗ 2106 хорошо известен любителям отечественного автопрома по системе, в большинстве своем работает четко и без сбоев. Однако, как и любой другой механизм, мотор автомобиля требует своевременного ухода и, возможно, даже доработки в соответствии с условиями эксплуатации. Тюнинг способен творить настоящие чудеса даже с минимальными затратами.

Какой двигатель ВАЗ

По сути, двигатель ВАЗ 2106 — это модернизированный 4-х цилиндровый двигатель «Тройка», получивший большую мощность. Отныне автомобиль может похвастаться 75 лошадиными силами, которые развивают крутящий момент в 116 Нм. Однако разработчики не остановились только на одной вариации, представив на суд автомобилистов сразу несколько следующих модификаций:

• классический автомобиль с внутренним контуром объемом 1,6 л;
• изделие с двигателем 1,3 л, а также доработанным карбюратором, длина ходового поршня меньше 1.4 см;
• Двигатель объемом 1,5 л с измененными параметрами шатунно-поршневых элементов и блока.

Все вариации пользуются популярностью, но модели по-прежнему пользуются спросом, объем двигателя рассчитан на 1,5 литра. Этот ВАЗ 21061 довольно неприхотлив в эксплуатации и реже выходят из строя другие модификации.
Всего, независимо от вариантов исполнения, двигатель ВАЗ 21061 — 21063 включает в себя:

цилиндр
• и картер, на дне которого обычно устанавливается специальный поддон;
• поршень и прилегающие к нему компрессионные кольца расположены непосредственно внутри цилиндра;
• коленчатый вал, движущийся внутри картерных подшипников.

Для тех, кто привык ремонтировать машину своими силами, никаких сложностей не возникает и при эксплуатации «шестерки». Другое дело, если водитель задумывается, как увеличить мощность двигателя ВАЗа. Тогда процесс потребует на порядок больше знаний и, возможно, консультации специалиста. Конечно, если хозяин очень хочет улучшить свою машину, а не нанести ему непоправимый вред.

Правила тюнинга

Основная цель, которая преследует качественный тюнинг, — это улучшение технических характеристик двигателя.А желаемого результата можно добиться следующими методами:

• машинное нагнетание;
• чип-тюнинг;
• замена системы зажигания на более мощную.

Самая сложная и одна из самых экономичных процедур — увеличение диаметра цилиндров и хода поршня. Вес автомобиля ВАЗ не меняется, но мощность на выходе увеличивается в разы. Лучшее решение в этом случае — заменить баллоны, установить которые будет проще и дешевле.Габаритные размеры компонентов вообще изменятся и никак не повлияют на качество езды. Размеры дают о себе знать только тогда, когда автомобиль заправлен или неисправен.

Еще один действенный способ настройки — улучшение. Динамические показатели двигателя достигаются следующим образом:

• масса коленчатого вала и шатунно-поршневой системы уменьшается;
• регулировка передаточных чисел шестерни;
• установочные электронные комплексы.

Крутящий момент автомобиля от таких действий сильно не изменится, мощность увеличится, но немного.

На помощь могут прийти радикальные методы, позволяющие тем, кто хочет провести глубокую настройку.

Заключается в выборе специального коленвала вместо заводского агрегата. Это позволит изменить автомобиль, практически уменьшить клиренс, увеличить мощность. После замены всех необходимых элементов проводится ремонт и доводка автомобиля в целом.

Чип-тюнинг — это относительно новый метод обновления, который позволяет изменять параметры без механического вмешательства с помощью специального программного обеспечения. Сколько весит двигатель и когда он был выпущен, значений нет. Система справится с любыми, даже самыми сложными обстоятельствами.

Замена системы зажигания относится к разряду приемов прогрессивной настройки. Лучшее решение — блок, который называется бесконтактным и позволяющий существенно выиграть по мощности.

Эксперименты S. Собственный автомобиль «Это определенно хорошо, однако, принимая решение о следующих модификациях, вы должны подумать, не будут ли они последним, что заметит машина. Ширина экспериментального спектра велика, поэтому нет необходимости спешить.Лучше хорошенько подумать и подобрать кстати действительно нужное.

Эксплуатационные характеристики ВАЗ 2106 Шесть

Максимальная скорость: 150 км / ч
Время разгона до 100 км / ч: 17.5 кл.
Расход топлива на 100км по городу: 10,1 л.
Объем бензобака: 39 л.
Снаряженная масса автомобиля: 1035 кг
Допустимая полная масса:
1435 кг
Размер шин: 175/70 SR13.

Характеристики двигателя

Расположение: Спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Число оборотов: 5400
Крутящий момент: 116/3000 Н * м
Система питания: Карбюратор
Turbocharddv: не
Газораспределительный механизм: Ohc.
Расположение цилиндра: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8,5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92.

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель рулевого управления: не

Трансмиссия

Привод: Задний
Кол-во передач: Коробка механическая — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина станка: 4166 мм
Ширина станка: 1611 мм
Высота станка: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Шаг назад: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л.

Производство

Год выпуска: С 1976 по 2005 год

ВАЗ 2106 модификации

ВАЗ-21061 — Двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначить спецверсию для Канады, которая предусматривала оснащение специальными бамперами — алюминиевыми, без клыков, с накладками и черными пластиковыми лентами.

ВАЗ-21062. — экспортная модификация ВАЗ-2106 с правым колесом.

ВАЗ-21063. — двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо свадебного ремня (в варианте привод был разрешен).

ВАЗ-21064. — Экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 — модернизированная модификация с улучшенной компоновкой, выпускалась в 1990 — 2001 годах. Базовая модель отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор «Солекс» (21053-1107010), галогенные фары, обивка салона и подголовники, а также штатное наличие заднего противотуманного фонаря и электрообогрева заднего стекла. Оборудование 21065-01 оснащалось двигателем от модели 2103.

ВАЗ-21066. — Экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067 — Сборка «Ижавто». Двигатель ВАЗ-21067 отличался от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало выполнение норм токсичности Евро-2.

ВАЗ-21068. — выпускался как носитель агрегатов наладки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. — Машины изготовлены для спецслужб. Внешне полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД. для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — Пикап с тентом вмонтированным в кузов, созданный по заказу технической дирекции.Проект был отклонен главным директором завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутриводная инженерия.

ВАЗ-2106 «Милиция» — Единственный экземпляр, сделанный по особому заказу, полученный от Л.И. Брежневой или кого-то из его окружения после демонстрации высшему руководству СССР опытных ВАЗ-2107 в 1979 году, помимо экспортных бамперов. , отличался сиденьями и решеткой радиатора от 2107, а также улучшенной установкой под капот.

Двигатель карбюраторный ВАЗ 2106 с четырьмя цилиндрами — рядная силовая установка с вертикальным перемещением поршневой группы. Распространение вывиха Вала. — наверху GBC.

Двигатели ВАЗ 2106

Линейка двигателей ВАЗ шестого поколения представлена ​​3 типами моторов:

1. Изделие с объемом двигателя 1,6 л. Это самый востребованный агрегат в семействе классических автомобилей данной модели.
2. Изделие с двигателем, объем которого приближается к 1.3 литра. Отличие от основной силовой установки в том, что в этом агрегате длина поршневых элементов меньше 1,4 см. Соответственно, изменения коснулись таких элементов мотора, как блок, коленчатый вал и элементы цепной передачи MRM. Также в топливной системе использовался другой карбюратор.
3. Изделие с мотором объемом почти 1,5 л. Отличие от штатного карбюраторного агрегата состоит в диаметре поршневой группы, который составляет менее 0,03 см от стандартного диаметра цилиндров.Это привело к изменению параметров блока и поршневых элементов шатуна.

Стандартный двигатель ВАЗ 2106 — результат модернизации мотора Тройка. Благодаря этому усовершенствованию мощность двигателя увеличена до 75 л.с. При достижении крутящего момента 116 нм. В этом случае диаметр цилиндра составляет 7,9 см.

Тюнинг двигателя ВАЗ 2106

Качественный тюнинг двигателя предназначен для увеличения динамических параметров силовой установки. Методы настройки:

• форсаж двигателя «Шестерка»;

Чип-тюнинг двигателя

• ;
• установка на автомобиль более прогрессивной системы зажигания.

Серьезным прорывом в тюнинге двигателя можно считать увеличение хода поршня и диаметра цилиндров. Если в первом случае необходимо заменить коленчатый вал, что очень дорого, то во втором проще применить цилиндры ремонтных (увеличенных) размеров. Также практикуются поршневые изделия других модификаций, которые потребуют обработки отверстий втулки. Для увеличения степени сжатия требуется провести обработку прокладки прокладкой.

Одним из действенных способов тюнинга двигателя можно назвать т.н. Продвинутая силовая установка, представляющая собой перечень мероприятий по агрегату, ведущих к улучшению динамических показателей мотора. Основные действия при выполнении доработки:

1. Уменьшение весовых характеристик коленчатого вала и шатунно-поршневой группы.
2. Шлифовальные работы и срабатывание сопряженных поверхностей коллекторов.
3. Калибровка и регулировка электронных комплексов, отвечающих за работу моторного агрегата.
4. Увеличьте или уменьшите передаточное число передаточного числа.

Углубленный тюнинг двигателя ВАЗ 2106 в первую очередь связан с выбором и установкой коленвала особого типа взамен штатной детали. Такая деталь монтируется с помощью рукоятки большего размера. Под полужирным блоком под поршневую группу увеличенного диаметра выделены цилиндры, оснащенные кольцами Т-образной конфигурации компрессионного типа.

Далее проводится технологическая наладка настройки всех узлов элементов двигателя с основной задачей по увеличению степени сжатия в цилиндре мотора.Этот показатель напрямую связан с угловой величиной фаз газораспределения и положениями дроссельной заслонки.

Позиционное изменение газораспределительного вала осуществляется приводной шестерней регулируемого типа, что дает возможность заливать топливо с повышенной концентрацией воздуха камеры сгорания. Самый эффективный вариант тюнинга двигателя — установка турбины на силовую установку и оборудование. автомобиль т.н. «Директок», т. н.е. Система вывода прямоточного газа. Выбор такого вспомогательного оборудования целесообразно проводить специалисту по двигателям. Если автомобиль усовершенствовать турбиной, то это повысит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя, позволяет оптимизировать функционал автомобиля. Изменение динамических параметров происходит без использования механической отделки. Такое обслуживание осуществляется исключительно в автомобиле, где есть система ЭБУ.Наличие в ЭБУ соответствующего ПО позволяет контролировать и изменять параметры настройки зажигания, подачи топлива, расходомера и т. Д.

Один из путей постепенной настройки двигателя считается регулировкой системы зажигания автомобиля. Для этих целей практикуется установка зажигания с электронным переключением, которое в среде автомобилистов называется бесконтактным, т.е.без участия механических коммутационных компонентов (контактов прерывателя).Дополнительно необходимо изменить элементы сцены системы на более качественные продукты.

Особенности ремонта

Перед тем, как натянуть цепь на ВАЗ-2106, необходимо тщательно проверить механизм ГРМ. Если возможности регулировки нет, потребуется установить новый привод. По мере износа цепи цепь растягивается, увеличивается ее длина, следовательно, происходит нарушение фаз газораспределения. Не совпадают сроки впрыска и выпуска — это сказывается на работе двигателя в целом.Цепь также может порваться при плохом качестве и чрезмерном износе.

Подготовка к замене цепи привода

Перед тем, как натянуть цепь на ВАЗ-2106, ее необходимо заменить. Для проведения работ вам понадобится такой инструмент:

1. Ключи карабины и накидные на «10», «13», «17».
2. Ключ храповика на «38». С его помощью проворачивается коленчатый вал.
3. Отвертки крестовые и плоские.
4. Лопата монтажная.
5. Молоток.
6. Трещотка и набор головок.

Обязательно приобретите новую цепь и прокладку, закрывающую головку агрегата. Но, как показывает практика, повторное использование прокладки возможно, герметичность нарушается только после того, как она полностью прорвется.

Замена цепи

Для самостоятельной замены цепи ГРМ потребуется выполнить ряд таких действий:

1. Снимите крышку с головки агрегата. Для этого откручиваем все гайки, с помощью которых крепится. Не теряйте шайбы и снимайте любые мешающие насадки.
2. Ключ для храповика должен провернуть коленчатый вал так, чтобы метка на звездочке распределительного вала совпадала с меткой.
3. Удерживающую пластину с помощью тонкого долота и молотка необходимо выпрямить.
4. Выверните болт крепления звездочки распределительного вала. Чтобы облегчить скручивание, нужно включить пятую скорость (или четвертую), выжать ручник. Полностью откручивать болт не нужно.
5. Снимите натяжитель и башмак натяжителя, а затем отвинтите ограничительный штифт.
6. Не допускайте падения звездочки и цепи. Осторожно снимите звездочку с распредвала, затем с коленчатого вала и осторожно вытащите.
7. Новую цепь необходимо смазать свежим маслом, затем надеть на звездочку коленчатого вала, а затем на привод вспомогательных шестерен.
8. Из стальной проволоки сделайте небольшой крючок и, пододевая его цепочкой, поднимите вверх.

После проведенных манипуляций можно установить звездочку на распредвал, затянуть болт и закрепить его пластиной.Перед тем, как натянуть цепь на ВАЗ-2106, нужно убедиться, что метки ГРМ совпадают. Для этого проверните коленчатый вал (при выключенной шестерне) и убедитесь, что все метки совпадают.

Замена натяжителя

Этот элемент необходим для натяжения цепи ВАЗ-2106. Заменить его очень легко, достаточно проделать следующее:

1. Для демонтажа старого натяжителя, для этого нужно открутить две гайки, которыми он крепится.
2. Откручиваем накидную гайку — это удобно с помощью тисков.
3. Зажмите натяжитель в тисках и поверните гайку. Осмотрите зажим цанги, расположенный внутри гайки.
4. В случае, если этот зажим не имеет дефектов, можно собрать механизм и произвести его «зарядку». Для этого нужно утопить поршень внутрь корпуса, после чего завернуть гайку.

Привод натяжения цепи

При установке натяжителя нужно немного ослабить гайку и повернуть коленчатый вал по часовой стрелке — это потянет цепь. Затем гайка затягивается.При наличии дефектов внутри зажима необходимо установить новый механизм. Перед тем как натянуть цепь на ВАЗ-2106, убедитесь, что все механизмы в системе газораспределения исправны.

После ослабления гайки нужно аккуратно повернуть коленчатый вал. При этом башмак должен двигаться на натяжителе. Если этого не произошло, нужно нанести легкий удар прямо по натяжителю — плунжер должен сдвинуться с места. Коленчатый вал следует проворачивать до тех пор, пока не почувствуете сопротивление. Но нельзя допускать появления отдачи.

.
