Пробой прокладки ГБЦ — что делать после ремонта?

Серьезная неисправность с определенно неприятными последствиями – это пробой прокладки ГБЦ, поэтому мы сегодня расскажем, что делать после ее замены.

Пробой прокладки ГБЦ – это достаточно серьёзная неприятность, от которой не застрахован никакой двигатель. Агрегаты с алюминиевой головой чаще сталкиваются с такой проблемой по причине перегрева, так как воздействие высоких температур приводит к разгерметизации крышки – она попросту теряет свое рабочее положение. Помимо перегрева, крышка может быть неправильно закреплена – болты недостаточно затянуты. К еще одной причине можно отнести простой износ прокладки ГБЦ, так как она имеет определенный срок службы. При возникновении любой из этих причин – результат всегда один – заменить прокладку, почистить цилиндропоршневую группу, промыть систему охлаждения и смазать мотор. Все ранее перечисленное обязательно к исполнению, так как после пробоя прокладки ГБЦ антифриз просочился в цилиндропоршневую группу и в моторное масло, а все загрязнения в таком случае попадают непосредственно в охлаждающие патрубки. Таким образом, если не провести качественную очистку, вы рискуете в скором времени столкнуться с еще одним серьезным ремонтом – давайте разберемся во всем более детально.

Предназначение прокладки ГБЦ

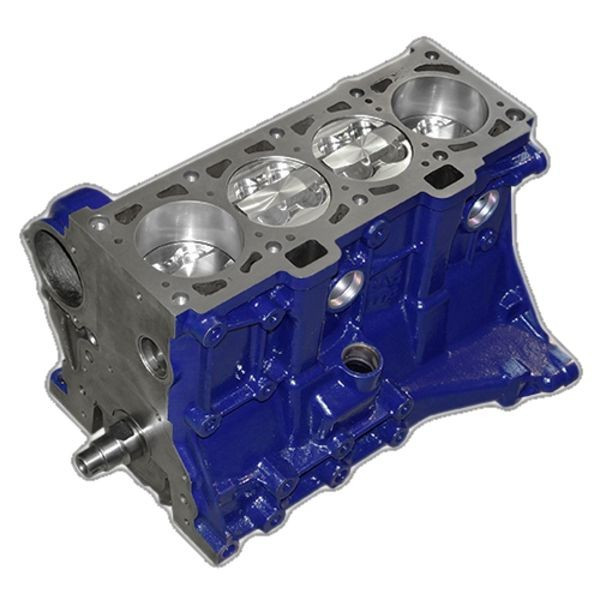

Эта прокладка расположена между головкой блока цилиндров и самим этим блоком. Головку также принято называть крышкой. Значение данной детали трудно недооценивать:

1. Прокладка ГБЦ сохраняет герметичность блока.
2. Организует поступление смеси из газа и воздуха в одном направлении – в камеру сгорания.
3. Разделяет между собой циркулирующие жидкости – охлаждающую, масло и топливо.

Выполнение всех этих функций необходимо для работоспособности любого двигателя внутреннего сгорания.

Пробой прокладки ГБЦ – признаки

Главными симптомами, по которым можно диагностировать пробой прокладки ГБЦ является появление из выхлопной трубы белого дыма, а также перегрев двигателя или перебои в работе салонного радиатора. Понять, что проблема именно в прокладке не сложно:

• Откройте капот, заведите двигатель и проверьте не выходят ли из него выхлопные газы – вы сразу увидите это. Помимо этого, выход выхлопных газов из двигателя обычно идет в паре с хлопками. Недостатком такого способа проверки является то, что он позволяет заметить повреждения прокладки ГБЦ лишь по внешнему контуру, если их размер явно выражен.
• Вторым неоднозначным признаком пробоя прокладки ГБЦ является утечка масла из-под головки блока цилиндров – не всегда проблема будет связана с прокладкой, но при возникновении любых протечек в данной области следует незамедлительно обратиться в сервисный центр.
• Заметить небольшие дефекты можно, если прислушаться к прострелам – при любом пробое смесь топлива и воздуха из одного цилиндра будет попадать к выхлопным газам из другого. По внешним признакам это будет похоже на нестабильную работу ДВС – проблемы при запуске и различная компрессия.

• Четвертый признак проблемы – это эмульгирование охлаждающей жидкости, так как пробитая прокладка ГБЦ между камерой сгорания и каналом рубашки охлаждения приводит к попаданию выхлопных газов внутрь системы охлаждения. При таком смешении антифриз превращается в эмульсию и напоминает собой взбитую пену. Откройте радиатор или расширительный бачок, тогда вы точно заметите проблему – при такой неприятности ДВС будет быстро греться и закипать, а на его поверхности может образовываться конденсат.

• Если вы видите то, что описано выше, на щупе уровня масла, это свидетельствует о том, что оно смешалось с антифризом в моторном отсеке. Это является самым неприятным вариантом развития событий – масло теряет эффективность, а все детали двигателя начинают быстро изнашиваться. Если в расширительном бачке появились пятна масла – это тоже признак появления данной проблемы.
• Последний признак связан с содержимым системы охлаждения – да, не только в нее попадают газы, но и антифриз из нее может попасть в один из цилиндров. После его проникновения как раз и появляется белый дым из выхлопной трубы. Если вы заметили утечку охлаждайки из расширительного бачка, либо заметили нагар в одном из горшков – это явные диагнозы. К неявному при такой проблеме можно отнести возможность образования влажного нагара на свечах зажигания.

Меняем прокладку ГБЦ

Конечно, при возникновении проблем с прокладкой ГБЦ автомобиль может ехать дальше, но желательно, чтобы «дальше» было сервисным центром. Эта маленькая деталь приводит к нарушению работы всего двигателя, а также важных систем автомобиля, поэтому даже короткий период эксплуатации автомобиля с пробоем приводит к серьезным последствиям. Стоимость прокладки из любого материала невысока – будь то металл или паронит, но стоимость услуг по ее замене рассчитать не так просто. В данном случае сопутствующими проблемами может быть что угодно – от деформации болтов крепления самого блока до появления трещин в ГБЦ. Поэтому понадобится комплекс работ по восстановлению, которые достаточно дорого стоят по причине своей сложности.

Что делать после замены прокладки ГБЦ?

Как только новая деталь установлена, и вы счастливо поехали по своим делам, помните, что теперь нужно соблюдать некоторые правила эксплуатации:

1. Не ездите в красной зоне, так как предельные нагрузки затрудняют притирку новой детали.
2. Тщательно промойте камеру сгорания, масляную систему и систему охлаждения, так как в них побывала смесь из антифриза и масла. Промывка поможет избежать закоксовки цилиндропоршневой группы, снизит риск перегрева и ускоренного износа деталей за счет повышения свойств смазки.

Чтобы провести промывку максимально успешно, стоит воспользоваться рекомендациями профессионалов и провести процесс в три этапа:

1. Раскоксовка ДВС

Двигатель уже вынес одно из самых тяжелых для него испытаний – попадание антифриза внутрь цилиндропоршневой группы, так как такая жидкость не сгорает при вспышке топливовоздушной смеси – она образует лишь плотный слой нагара на цилиндре, поршне и кольцах. Такой нагар постоянно разрастается, твердеет и в итоге приводит к залеганию поршневых колец, появлению задиров на хоне и вовсе к поломке цилиндра. При любой, даже минимальной протечке, рекомендуется проводить раскоксовку самыми мощными препаратами – например, в линейке LAVR это средство 203 Novator. Наш препарат гарантированно удалит любые следы от антифриза внутри ЦПГ.

2. Промывка масляной системы

После попадания антифриза в масляную систему, в ней также происходят неприятные процессы, последствия которых не уйдут даже после полной замены масла. Дело в том, что смешение масла и антифриза ведет к образованию в первом твердых нерастворимых веществ – они становятся абразивом, который оседает в любых уголках системы смазки. Помимо этого, стенки каналов покрываются отложениями и теряют проходимость. Проведение качественной промывки масляной системы способно удалить любые загрязнения, а также очистить гидрокомпенсатор с гидроприводами. После промывки вы сможете полностью слить старое масло, а также любые отложения и осадки вместе с ним. Ассортимент компании LAVR содержит множество промывок, поэтому вы сможете подобрать именно ту, которая будет полностью соответствовать вашему автомобилю по характеристикам и эксплуатации. Мы предлагаем классические пятиминутные или семиминутные промывки для двигателей с турбиной. 10-ти минутные средства High Traffic и Power Safe также зарекомендовали себя для двигателей с определенными параметрами эксплуатации. Сама по себе процедура промывки достаточно проста – она отнимет у вас не так много времени, плюс гарантированно порадует своей эффективностью.

3. Промывка системы охлаждения

Помимо масляной системы и двигателя в целом, необходимо также удалить следы присутствия масла и выхлопных газов из СО – там осталась эмульсия и пена, которые при сливе старой жидкости никуда не уйдут. Любые элементы системы чувствительны к загрязнениям – начиная от контуров охлаждения до помпы, поэтому без промывки вы можете перегреть двигатель и вернуться к проблемам с прокладкой или даже хуже. После устранения пробоя прокладки ГБЦ, воспользуйтесь средством от LAVR «Полная очистка системы охлаждения», а также несколько раз промойте все дистиллированной водой – это гарантированно обезопасит систему от поломок и сохранит ее работоспособность. Наша промывка удалит не только масло, но и любые неорганические составляющие – хоть накипь, хоть ржавчину.

Таким образом, вы можете видеть, что пробой прокладки ГБЦ – это сложная ситуация, с которой может столкнуться любой автолюбитель. Однако, если вы знаете правильный алгоритм действий, то сможете значительно обезопасить себя от рисков дорогостоящего ремонта.

Замена прокладки ГБЦ автомобиля в Одинцово

Прокладка ГБЦ (головка блока цилиндров) – это геометрически сложный элемент двигателя, повторяющий на плоскости контуры технологических отверстий ДВС. Устанавливается он между головкой и блоком цилиндров с целью герметизации систем охлаждения, газо- и маслораспределения в местах их соединения.

В торговой сети можно встретить несколько видов прокладок ГБЦ, наиболее популярные среди автомобилистов:

• асбестовые;
• безасбестовые;
• металлические.

По мнению автопроизводителей, металлические являются наиболее высокоэффективными уплотнительными элементами, обеспечивающим равномерное распределение удельного поверхностного давления в местах соединения ГБЦ с блоком цилиндров.

Но и асбестовые, как и безасбестовые, имеют ряд достоинств, включая отличные электроизоляционные свойства, устойчивость к перепадам температур, пластичность и эко безопасность. Кроме того, стоимость их значительно ниже металлических.

Какие проблемы могут возникнуть с прокладкой головки блока цилиндров?

Как и любой другой элемент ДВС, прокладка ГБЦ, по сути, является расходным материалом. Она подлежит замене, как при любом ремонте двигателя со снятием головки цилиндра, так и при появлении на ней различных дефектов. К их ряду относятся:

• трещины;
• разрывы, прорывы;
• выгорание;
• деформация.

Причинами появления этих дефектов может стать как банально плохое качество прокладки, так и следующие факторы:

• перегрев ДВС. Он способствует образованию разрывов около технологических отверстий, что приводит к неправильному функционированию системы охлаждения;
• термоудары отработанными газами, что зачастую возникает вследствие плохой болтовой затяжки ГБЦ. Образуются разрывы, деформации и трещины на поверхности прокладки, а сама она становится черного цвета;
• просачивание антифриза и масла также в результате плохой затяжки болтов. Эти жидкости губительно воздействуют на герметичный слой прокладки, постепенно ее разъедая;
• неотрегулированные система зажигания и качество топливной смеси. Из-за неравномерного сгорания топлива двигатель детонирует, что приводит к перегрузке некоторых узлов, прокладка ГБЦ в том числе (она постепенно разрушается, металлические части расплавляются и деформируются).

Обнаружить визуально возникшие дефекты в большинстве случаев невозможно, но о их появлении говорит несколько признаков.

Симптомы необходимости замены прокладки ГБЦ:

• Наблюдается частый перегрев двигателя.
• Белый дым из выхлопной трубы при заведенном двигателе.
• Исчезает из системы охлаждающая жидкость без признаков течи.
• Масло в картере превращается в эмульсию, при проверке на щупе видны белесые следы.
• Уровень масла в картере выше привычной нормы.
• В расширительном бачке, при заведенном ДВС, появляются небольшие пузырьки.
• Из-под головки цилиндров «секут» газы, зачастую в сопровождении с хлопками и другими громкими звуками.

Каждый из этих признаков является симптомом других неисправностей, но совокупность даже двух-трех из них говорит нарушении целостности прокладки ГБЦ и необходимости ее замены. Данная операция не представляет особого труда для опытного автомобилиста, но простая замена прокладки не всегда решает возникшие проблемы, так как могут быть сопутствующие неисправности.

Неисправности лучше всего диагностировать в условиях автотехцентра Авто Сервис h3O AUTO в Одинцово. Здесь быстро и недорого вы сможете заменить прокладку ГБЦ, но и устранить другие неполадки.

Мойка и опрессовка ГБЦ — Услуги Автомобильной Компании Поволжья

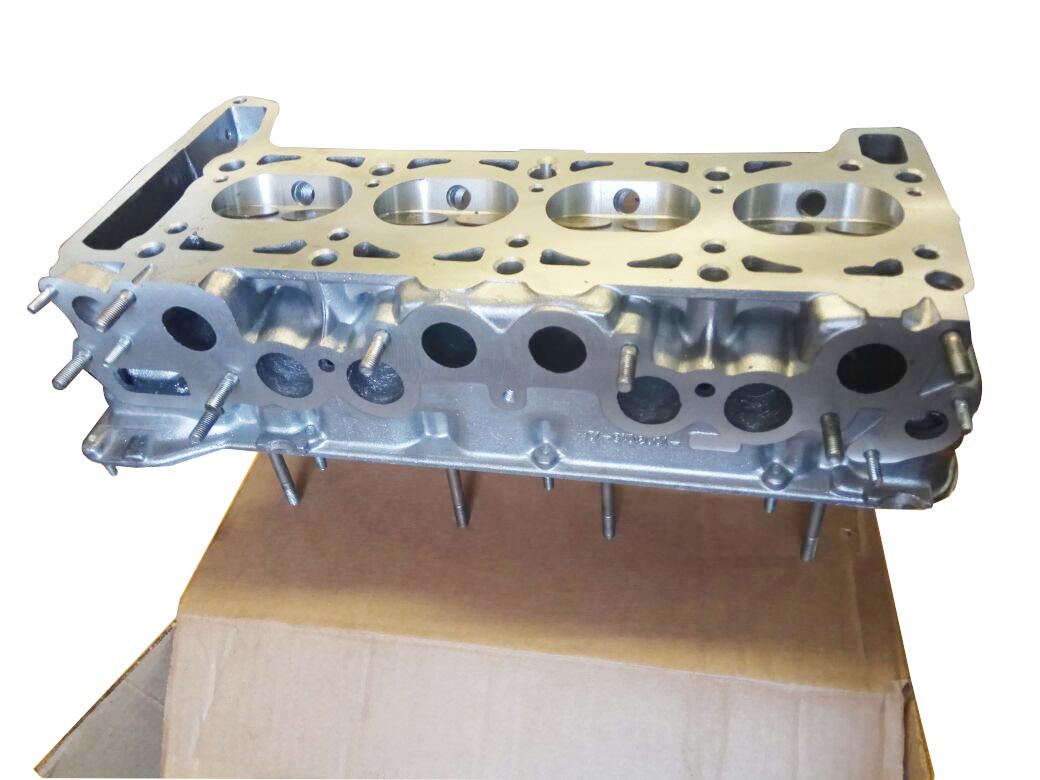

Перед ремонтом двигателя необходимо проверить герметичность головки блока цилиндра (ГБЦ), так как присутствует риск образования трещин.

При любом капитальном ремонте двигателя желательно выполнять опрессовку ГБЦ.

Особенно если возникли ситуации:

• Возникновение признаков, указывающих на нарушение внутренних каналов.
• Если произошел перегрев двигателя.
• Если производится ремонт дизельного двигателя с чугунной ГБЦ.
• Для проверки качества заварки дефектов в ГБЦ из лёгких сплавов.
• При покупке б/у головки.

Процесс опрессовки ГБЦ в нашем сервисе заключается в следующих этапах:

• Производится мойка на оборудовании АМ 900 деталей и агрегатов несложной формы. В процессе мойки удаляются ГСМ, копоть, нагар и другие загрязнения.
• Осуществляют процесс разборки ГБЦ.
• Дефектовка. Сотрудники нашего сервиса проводят визуальный осмотр, проверяют плоскости привалочных поверхностей, определяют износ седла, проверяют геометрию клапанов и измеряют износ направляющих втулок, оценивают состояние пружин, проводят осмотр свечных и резьбовых отверстий.
• Опрессовывают ГБЦ на оборудовании УГ 1500

Принцип основывается на подаче во внутренние полости головки воздуха под высоким давлением. Перед выполнением работы исследуемая деталь герметизируется. Для этого плоскость детали герметизируют при помощи резиновой прокладки и плиты, сделанной из толстого оргстекла. На отверстия контура охлаждения, на боковые поверхности головки тоже ставятся заглушки. Через снабжённую штуцером заглушку внутрь полости подают воздух под давлением 4-6 бар.

Головку погружают в воду, которой наполняют термоизолированную ванну.

В воде, температуру которой поддерживают на уровне 70°С, деталь прогревается до своей рабочей температуры. Из-за расширения металла от воздействия на него температуры, вскрываются все дефекты, даже те, которые были незаметны при обычной температуре окружающей среды. Место нахождения дефектов определяют визуально, по выходу воздуха из головки, который сопровождается образованием пузырьков.

Габариты размеров ванны позволяют опрессовывать не только головки, но и блоки. На нашем оборудовании проверяют: герметичность контуров охлаждения и смазки. На установке можно контролировать герметичность поверхностей втулок клапанов. Часто масло проникает в камеры сгорания этим путём, а не по стержням клапанов через повреждённые колпачки и втулки. В любом случае пузырьки воздуха покажут место и наличие дефекта.

Замена прокладки головки блока цилиндров в Ростове-на-Дону

Автосервис «АвтоВЭЛ» осуществляет замену прокладки головки блока цилиндров на зарубежных и отечественных автомобилях от всех известных производителей. Если данная деталь вашего двигателя вышла из строя — напишите или позвоните нам. Грамотные мастера квалифицированно устранят неполадку в ближайшее время.

Преимущества автосервиса «АвтоВЭЛ»

•
  У нас всегда есть в наличии оригинальные запасные прокладки ГБЦ для автомобилей любых марок. Комплектующие закупаются у надежных поставщиков.

•
  Высокоточное профессиональное оборудование для диагностики и ремонта позволяет нам качественно чинить автомобили.

•
  Штат компании укомплектован первоклассными специалистами, имеющими богатый опыт работы.

•
  Мы ценим время своих клиентов и производим работы в минимально допустимые сроки.

•
  В нашем автосервисе всегда адекватные цены.

•
  На любые виды ремонта предоставляется гарантия.

В городе Ростове-на-Дону представлен автосервис «АвтоВЭЛ»:

Для того чтобы проконсультироваться с мастером или записаться на диагностику, оставьте заявку или позвоните по телефонам, указанным выше.

Как определить, что вам нужна замена прокладки ГБЦ

•
  Из выхлопной трубы постоянно вылетает пар белого цвета, даже если автомобиль уже хорошо прогрет.

•
  В месте соединения блока цилиндров с головкой наблюдаются следы протекания антифриза или масла.

•
  На крышке маслозаливной горловины и//или на щупе виднеется эмульсия белого цвета.

•
  На поверхности охлаждающей жидкости появляются следы масла.

Профессиональная замена прокладок ГБЦ

Несмотря на то, что прокладки головки блока цилиндров относятся к числу надежных деталей и выполнены из металла, они, как и другие элементы автомобиля, подвержены естественному износу. Механические повреждения и неблагоприятные факторы внешней среды тоже приводят к их поломке.

Если прокладка ГБЦ перестала справляться со своими функциями — обращайтесь в автосервис «АвтоВЭЛ». Наши сотрудники оперативно заменят неисправные комплектующие на новые. Это не только снизит расход масла и антифриза, но и убережет вас от более серьезных поломок двигателя.

Заменить прокладку ГБЦ — проще и дешевле, чем делать капитальный ремонт мотора. Напишите или позвоните нам, и мы решим проблему за адекватные деньги!
