Проверяем расходомер воздуха самостоятельно

Правильная работа автомобильного двигателя и автомобиля в целом зависит от большого количества различных факторов. Но самый главный из них – это соотношение бензина и топлива в горючей смеси, благодаря которой и осуществляется работа двигателя. При этом каждый режим работы требует особенной смеси, добиться оптимального соотношения которой возможно только благодаря такому устройству как расходомер воздуха. Как и любое другое устройство, по тем или иным причинам он может выходить из строя. Поэтому очень важно постоянно контролировать его работу, а в случае проявления признаков выхода прибора из строя осуществлять проверку.

1. Основные признаки неисправности расходомера воздуха.

Датчик массового расхода воздуха, или, проще говоря, расходомер позволяет контролировать подачу воздуха в камеру сгорания двигателя. Найти данное устройство вы можете непосредственно возле воздушного фильтра. Его главная задача – определение и корректировка объема воздушной смеси, поступающей на цилиндры.

При этом датчик не способен замерять, какой именно объем воздуха проходит через автомобильный мотор. С его помощью осуществляется оценка того, какая масса сжатого воздуха поступила в двигатель за определенную единицу времени, а результат такого контроля представляется в килограммах за секунду. Применяются расходомеры как на дизельных двигателях, так и на более распространенных бензиновых. Применяются эти устройства не только на автомобилях, но и в промышленности.

Но встретить данное устройство на автомобилях современного производства практически невозможно. Примерно с начала двухтысячных практически все зарубежные концерны отказались от использования расходомеров, успешно заменив их устройствами, способными определять давление воздуха, а не его объем. Подтолкнуло конструкторов к такому решению то, что расходомер является достаточно нежным прибором, из-за чего довольно часто выходит из строя. Причиной этому может послужить как перегрузка, так и просто неосторожное прикосновение мокрой тряпкой к поверхности датчика. К несчастью, отремонтировать расходомер практически невозможно, поэтому приходится покупать и устанавливать новый.

Расходомер работает по знакомому всем еще со школы закону Ома. То есть при помощи нагретого провода рассчитывается воздушная масса, поступающая в камеру сгорания двигателя. По сути, этот датчик является аналогом анемометра, при помощи которого осуществляют измерение скорости движения воздушных масс. Контакт датчика нагревается воздухом, что является причиной изменения сопротивления металла, из которого он изготовлен. Чем больше температура проволоки, тем выше будет показатель датчика, или же чем больше масса потока воздуха, тем выше сопротивление.

Полученные датчиком данные передаются на электронный блок управления автомобиля, который может корректировать подачу воздуха в соответствии с режимом работы машины и показателями, которые поступают с других датчиков.

Но рано или поздно датчик может «забарахлить». Как результат, возникнут неполадки и осложнения в работе всех остальных систем автомобиля и, в первую очередь, в работе двигателя. Признаков, по которым можно определить наличие неполадок в расходомере воздуха, существует достаточно много. Назовем наиболее типичные из них:

1. Двигатель вообще перестал заводиться.

2. Отмечается нестабильная работа двигателя на холостом ходу.

3. Отмечаются очень большие или очень маленькие обороты во время работы двигателя на холостом ходу.

4. Во время разгона наблюдаются «провалы» в работе двигателя, автомобиль в целом проявляет плохую динамику работы.

5. Значительно возрос расход топлива.

Стоит сразу отметить, что подобные признаки могут совсем не относиться к расходомеру. Подобная реакция автомобиля может проявляться через неправильное функционирование подсоса воздуха. То есть датчик расхода воздуха остается в исправном состоянии, но при этом гофрированный шланг, при помощи которого датчик соединяется с дроссельной заслонкой, может полностью покрыться трещинами.

Благодаря электронному блоку управления узнать о наличии неисправности в двигателе, а возможно, и в расходомере можно благодаря специальному сигналу на панели приборов в салоне автомобиля – лампочке «чек» или «check engine». Если эта лампочка засветилась, то правильнее всего будет осуществить полную диагностику двигателя. Ведь, кроме расходомера, из строя могут выйти и другие устройства.

2. Как проверить расходомер воздуха собственными силами и что нужно для проверки?

К счастью, осуществить диагностику расходомера воздуха можно не только на станции технического обслуживания автомобилей, но и в домашних условиях. Сделать это можно очень просто, не используя при этом совершенно никаких подручных средств.

Просто попробуйте отключить расходомер и завести автомобиль без его участия. В этом случае контроллер активирует внештатный режим работы, и смешивание топливной смеси для сгорания будет осуществляться в соответствии с положением дроссельной заслонки. Показатель тахометра в таком режиме функционирования автомобиля должен подняться выше, чем 1500 оборотов в минуту.

Но на этом проверка не заканчивается. Запустив двигатель без расходомера, попробуйте проехать на автомобиле на небольшое расстояние. Если при этом автомобиль будет работать полноценно и без всяких сбоев или «провалов» – ваш расходомер исправен.

Однако это не единственный способ, при помощи которого можно оценить работоспособность расходомера воздуха. Сделать это можно даже путем обычного визуального осмотра. При этом основное внимание необходимо сконцентрировать на внутренних поверхностях датчика расхода воздуха и гофрированного шланга, который к нему подключен.

В идеале все внутренние поверхности должны находиться в чистом и сухом состоянии, без грязевого налета и пятен от моторного масла. Так как расходомер состоит из очень чувствительных элементов, даже самая незначительная капля масла может вывести их из строя. Как же масло может попасть на поверхность датчика? Происходит это в том случае, если уровень масла превышает допустимую норму, или же произошел засор системы вентиляции.

После этого необходимо попробовать извлечь датчик. Под ним находится уплотнительное кольцо, основная функция которого – это противодействие внешним массам воздуха. Если вы обнаружите, что данного кольца на приборе нет, или же оно застряло в корпусе воздушного фильтра, – значит, корпус расходомера безнадежно засорился пылью. Как результат – срок службы такого датчика сократится в разы, и восстановить его не представляется возможным.

Рекомендации по осуществлению диагностики и последующего ремонта расходомера воздуха

Если все вышеописанные варианты проверки датчика расхода воздуха не дали никаких результатов, и вы так и не смогли убедиться на все 100% в том, что неисправен действительно датчик расхода воздуха, остается еще один вариант проверки. Вам понадобится обычный мультиметр или электронное устройство, преобразовывающее напряжение в двоичный цифровой шифр (АЦП). Для осуществления проверки следуйте приведенной ниже инструкции:

1. Переводим мультиметр в режим работы вольтметра, что позволит нам измерять напряжение. Выставляем напряжение 2В, которое позволит диагностировать функционирующий расходомер.

2. Откройте капот автомобиля и отыщите расходомер, который находится непосредственно возле двигателя. К данному устройству подключено сразу четыре провода:

— первый передает сигнал на выходе;

— второй – это напряжение прибора на выходе;

— третий – это заземление расходомера воздуха;

— благодаря четвертому прибор подключен к реле.

3. Не выключая зажигания и при работающем на холостом ходу двигателе подсоедините к датчику воздуха мультиметр.

4. Процесс осуществления диагностики будет заключаться в следующем: берем красный провод от мультиметра и подсоединяем его к проводу датчика, который окрашен в желтый цвет; черный провод мультиметра необходимо соединить с зеленым проводом прибора. Для того чтобы сигнал, поступающий от датчика, был стабильным, соединения нужно закрепить при помощи специальных зажимов.

5. Внимательно следите за стрелкой на циферблате мультиметра. Если показатель превышает допустимое значение в 2В – прибор неисправен.

Если вы обнаружили, что датчик действительно требует ремонта или замены, после завершения диагностики необходимо выполнить следующие действия:

1. Выключаем зажигание автомобиля.

2. При помощи ключа на 10 снимаем с расходомера шланг, по которому к нему поступает воздух.

3. Снимаем прибор, ремонтируем его или же заменяем на новый.

Что же касается обратной установки прибора, то она выполняется в обратном порядке. Вместе с этим нужно соблюдать несколько правил: не забудьте перед установкой надеть на расходомер уплотнительное кольцо и проверить уплотнительную юбку. После этого расходомер можно смело устанавливать на двигатель автомобиля, а точнее, на корпус воздушного фильтра.

Виды неисправностей расходомера воздуха

Существует несколько видов конструкции расходомера воздуха, которые применяются на автомобилях. Вместе с этим существуют и разные виды неисправностей, которые могут на них проявляться. Датчики лопаточного типа очень часто выходят из строя по причине износа токоведущих поверхностей потенциометров, а также из-за появления на рабочей поверхности масляных следов. Из-за износа потенциометра электрический сигнал с данными может пропадать, и электронный блок управления будет получать искаженные данные с датчика.

Что же касается поломок термоанемометрических датчиков массового расхода воздуха, то они в основном заключаются в разрыве питания. То есть к расходомеру попросту может не поступать напряжение от бортовой сети автомобиля. К сожалению, данный вид устройства не подлежит ни обслуживанию, ни ремонту. Единственным возможным вариантом восстановить работу такого датчика является восстановление соединений электрических контактов, если таковые были нарушены. Если же расходомер был загрязнен – можете попробовать продуть его при помощи сжатого воздуха.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Как проверить дмрв

Автор admin На чтение 5 мин. Просмотров 672

Режим работы ДВС определяется многими факторами – нагрузкой на двигатель, состоянием дороги, загрузкой машины и т.д. Мотору для работы в оптимальных условиях требуется строго определенное соотношение бензина и воздуха. Количество последнего определяется ДМРВ (датчиком массового расхода воздуха), именно под него контроллер управления двигателем рассчитывает, сколько надо бензина. Неисправность датчика нарушает работу мотора, и зачастую возникает проблема, как проверить ДМРВ, чтобы установить окончательный диагноз.

Неисправность ДМРВ, симптомы

О том, что нужна проверка ДМРВ, можно определить по внешним признакам работы двигателя. Симптомы, говорящие о том, что как минимум работоспособность датчика массового расхода воздуха нуждается в проверке, следующие:

• появляется на панели приборов транспарант Check Engine;
• увеличивается расход бензина;
• пропадает динамика при движении автомобиля, машина «тупит»;
• не заводится горячий двигатель;
• теряется мощность мотора.

Описанные признаки неисправности ДМРВ не являются исчерпывающими. Все нарушения в режимах привычной работы двигателя могут быть свидетельством того, что надо проверить ДМРВ.

Чем могут быть вызваны неисправности датчика массового расхода воздуха

Когда прошло внедрение впрыска практически во все машины, наличие в них ДМРВ можно считать обязательным. По разным оценкам, на сегодняшний день существует более пятидесяти различных типов датчика массового расхода воздуха. В каждом из них используется свой принцип измерения, тем более что существуют разнообразные варианты методов измерения массового расхода воздуха.

Надо отметить, что все они основываются на работе чувствительных элементов и датчиков, зачастую представляющих собой достаточно сложную и рассчитанную на работу в определенных условиях конструкцию. Поэтому изменение этих условий, появление дополнительных факторов, таких, как грязь на чувствительных элементах, попадаемая с потоком воздуха, вызывает если не неисправность, то как минимум, искажает показания ДМРВ.

Об этом же свидетельствует состояние внутренней поверхности воздуховода и воздушного фильтра. Зачастую туда попадает масло через вентиляцию картера двигателя, вызывающее нарушения в работе датчика. Поэтому если диагностика ДМРВ показывает его неисправность, то порой достаточно почистить и промыть датчик для восстановления его работоспособности.

Как определить неисправность ДМРВ

Проверка ДМРВ, позволяющая определить его неисправность, может быть выполнена несколькими различными способами.

1. Надо выполнить отключение датчика от бортовой системы автомобиля, для чего достаточно отстыковать его разъем, как показано на фото. В этом случае контроллер управления двигателем начинает работать в аварийном режиме, при котором определяющим становится положение дроссельной заслонки, а не количество воздуха. Обороты двигателя становятся больше полутора тысяч. После этого можно немного проехать. Если автомобиль стал более резвым, то вполне возможно, что нужна замена ДМРВ.
2. Использование заведомо исправного датчика, например, взятого у друга или на СТО для проверки, если конечно, такое возможно. Он устанавливается вместо штатного. Когда такая проверка дает положительный результат и автомобиль ведет себя гораздо лучше, то однозначно нужна замена ДМРВ или, как минимум, промывка и чистка датчика.
3. Проведение визуального осмотра. Для этого снимают ДМРВ и проводят его визуальный осмотр, в первую очередь – внутренних поверхностей и воздуховода. Они должны быть чистыми и сухими, на них не должно быть никаких следов конденсата и масла. При наличии его следов, необходима, как минимум, чистка ДМРВ, после чего датчик может заработать правильно. Ну и надо устранить причины попадания масла.
4. Проверка ДМРВ мультиметром. В этом случае требуется измерить выходное напряжение с ДМРВ обычным мультиметром, оно позволит проверить, насколько датчик рабочий. Проверка эта проста, но дает возможность точно оценить текущее состояние ДМРВ и в свете этого определить свои дальнейшие действия – достаточно промыть или нужно будет заменить датчик.

Для этого на панели управления мультиметром задается измерение постоянного напряжения на пределе два вольта. В разъеме датчика надо подключиться к желтому и зеленому проводам. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть и другие, но нумерация контактов будет та же самая.

Включается зажигание, но двигатель не заводится, и проверяются показания ДМРВ. У нового датчика напряжение составляет (0,996-1.01)В. Чем больше его величина, тем хуже состояние ДМРВ. Превышение напряжением величины (1,03-1,04)В свидетельствует о том, что датчик находится в предсмертном состоянии, а напряжение больше 1,05В о том, что ДМРВ пора выбросить и поставить новый.

На видео подробно показано, как проверить датчик. Необходимо отметить, что в некоторых моделях бортовой компьютер выдает напряжение на его выходе.

Чистка датчика массового расхода воздуха

Ремонт ДМРВ не проводится, но его можно почистить. Для этого выполняется промывка датчика. Отношение к этой процедуре далеко не однозначное, по мнению некоторых такая чистка только убивает датчик, другие утверждают, что промывка позволяет восстановить его работоспособность. Во всяком случае, есть многочисленные свидетельства, что правильно выполненная чистка позволяет эксплуатировать ДМРВ дальше и избежать дорогостоящей замены.

Скорее всего, все определяется конструктивными особенностями датчика и правильным выполнением работ. Во всяком случае, когда проводится чистка, нельзя применять:

1. эфиры;
2. сжатый воздух;
3. ватные палочки;
4. ацетон.

Опять же, по разным отзывам, для этих целей используется жидкость для очистки карбюраторов или WD 40. Как проводится чистка, показано на видео

ДМРВ является неотъемлемой частью современного автомобиля, и от него во многом зависят эксплуатационные параметры вашей машины. Проверить его работоспособность можно несколькими способами, в том числе с помощью внешнего мультиметра. Это позволяет достаточно точно оценить его текущее состояние и принять необходимые меры.

Мне нравится1Не нравится

Что еще стоит почитать

Датчик расхода воздуха как проверить

Проверка ДМРВ (датчика массового расхода воздуха): мультиметром, визуально

ДМРВ – один из главных элементов систем впрыска современных автомобилей. Благодаря этому датчику бортовой компьютер подаёт топливно-воздушную смесь, двигатель может работать в оптимальном режиме. Поломка датчика приводит к перерасходу топлива, уменьшению мощности «движка».

Что такое ДМРВ?

ДМРВ – датчик, измеряющий массовый расход воздуха Прибор располагается в воздушном патрубке двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, необходимого для полного сжигания топлива и нормальной работы автомобиля.

Прибор обеспечен чувствительным элементом, состоящим из 2 платиновых нитей диаметром 70 мкм. Одна из них охлаждается проходящим воздухом, а другая является контрольной. При включении зажигания проволока нагревается, посылая в бортовой компьютер сигнал для открытия дроссельной заслонки и охлаждения элемента. Попутно открываются форсунки, в результате чего формируется нужное количество топлива в заданном режиме работы мотора.

После выключения двигателя проволока нагревается до 1000 градусов. В результате находящиеся на ее поверхности отложения, частицы сажи и пыли, способные повлиять на чувствительность датчика, полностью сгорают.

Есть устаревшие модели ДМРВ, работающие за счет флюгерной заслонки, а также более современные модификации с пленочно-кремниевыми элементами и платиновым напылением.

Симптомы неисправности датчика массового расхода воздуха

Обычно датчик ломается из-за естественного прогорания или загрязнения поверхности проволоки, которые вызываются несвоевременной заменой воздушного фильтра и из-за экстремальной езды. Неисправность датчика можно определить по ряду признаков:

• увеличился расход топлива;
• двигатель неустойчиво работает на холостых оборотах;
• не заводится мотор;
• горит «чек» на дисплее бортового компьютера.

Эти симптомы косвенные. Похожие явления возникают при неисправности топливного насоса, заедающей дроссельной заслонке и погнутом клапане ЕГР. Точную причину поломки может показать лишь диагностика измерителя при помощи мотор-тестера, позволяющего построить и оценить осциллограмму до режима отсечки или при включении зажигания.

Как проверить датчик ДМРВ

Проверка ДМРВ не представляет особой сложности и может быть выполнена несколькими способами:

В движении

Считается самым простым, но наименее эффективным способом диагностики датчика. Отсоедините разъем прибора, заведите двигатель и проедьтесь на машине, следя за тем, чтобы обороты двигателя не падали ниже 1500. При отключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по положению дроссельной заслонки. Если так автомобиль быстрее набирает скорость, чем с подключенным ДМРВ, значит, прибор вышел из строя.

Мультиметром

Перед тем, как проверить ДМРВ мультиметром, отключите двигатель и поверните ключ в зажигании. Красный щуп присоедините к выводу желтого провода (находится с краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).

Цвета проводов могут различаться, но расположение остается неизменным. Напряжение должно варьировать в диапазоне 0. 996…1.01 В, но если цифры превышают верхнее значение, значит, агрегат потребует скорой замены. Показания прибора 1,05 В и выше свидетельствуют о высоком выходном напряжении и о том, что датчик не работает.

Более подробная инструкция проверки ДПРВ мультиметром представлена в видео

Визуально

Снимите ДМРВ, открутив хомут на гофрированном трубопроводе воздухозаборника и два винта на корпусе датчика. Извлеките прибор из воздушного фильтра и осмотрите его поверхность – она должна быть чистой, не иметь следов масла и налета пыли. Наличие загрязнений свидетельствует о том, что платиновые нити или пленочный элемент вышли из строя.

Можно ли восстановить датчик массового расхода воздуха?

Ремонту подлежат лишь датчики с платиновыми теплообменниками. Поверхность нитей хорошо очищается от масла, нагара и других загрязнений. Пленочные приборы не восстанавливают, а меняют на новые в сборе. Прежде чем приступить к работе, ДМРВ аккуратно разбирают, стараясь не повредить уплотнительное кольцо. Если на мембране или проволоке присутствует грязь, поверхность элементов промывают WD-40 или медицинским спиртом.

Отличный вариант – чистый этиловый спирт, который превосходно очищает платиновые элементы от любых загрязнений и быстро испаряется, не оставляя следов на поверхности. Обычно проволоку или металлокерамический элемент промывают в течение часа, затем оставляют на несколько часов до полного высыхания на воздухе. При этом нельзя прикасаться к ним руками или инструментом, чтобы не было механических повреждений.

Главное при очистке внутренних частей ДМРВ – не оборвать контакты, закрепленные гелеобразным компаундом. Поэтому в процессе промывки лучше не использовать продувку сжатым воздухом, не протирать ватными тампонами, не чистить ножом.

Большинство органических растворителей, которые изготавливаются на основе ацетона и сложных эфиров, не пригодны для очистки ДМРВ. Такие составы растворяют компаунд, повреждают пленочную мембрану, оставляют маслянистую пленку на поверхности чувствительных элементов агрегата.

Профилактика – эффективное средство для продления срока службы ДМРВ. Своевременно меняйте воздушный фильтр, следите за состоянием форсунок и уровнем масла в двигателе. Тогда этот дорогой прибор прослужит долго без поломок, и вам не придётся тратиться на его восстановление.

Признаки и симптомы неисправности датчика массового расхода воздуха: самостоятельная диагностика, очистка и замена ДМРВ

При выходе из строя датчика массового расхода воздуха будет нарушена работа системы впрыска, а значит и функционирование двигателя машины в целом. При появлении признаков неисправности ДМРВ самый простой способ диагностики установить вместо контроллера заведомо рабочее устройство.

В автомобиле этот контроллер представляет собой устройство, использующееся для оценки объема воздуха, который поступает в мотор. Датчик относится к классу регуляторов электронного механизма управления силовым агрегатом. Первое, на что влияет ДМРВ — работа системы впрыска. Устройство предназначено для определения и регулирования воздушного потока, который поступает в цилиндры двигателя с целью формирования горючей смеси. Контроллер в авто может использоваться совместно с датчиками уровня давления воздуха и температуры, которые применяются для изменения его показаний.

Где он находится?

Регулятор можно увидеть под капотом. Независимо от модели транспортного средства, датчик устанавливается во впускном тракте, после воздушного фильтрующего устройства. Фиксация контроллера осуществляется на воздуховоде.

Канал «В гараже у Сандро» рассказал о диагностике, а также расположении расходомеров в автомобилях ВАЗ.

Принцип работы

Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.

Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.

Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.

Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.

Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.

Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.

Конструкция ДМРВ

Конструктивно датчик массового расхода воздуха включает в себя шесть элементов:

• рабочая плата устройства;
• пластиковый корпус;
• радиаторный элемент;
• чувствительная составляющая в виде проволоки либо никелевой сети;
• патрубок, по которому проходит воздушный поток;
• сеточки на выпуске и впуске устройства.

К чувствительному компоненту обязательно должен быть подведен ток, иначе он не сможет нагреваться. При работе устройства средняя температура нити должна составить 75-100 градусов.

Фотогалерея «Конструкция ДМРВ»

Нитевое устройство с платой внутри Пленочный расходомер для авто

Наиболее популярные неисправности ДМРВ

Основные признаки неисправности ДМРВ:

1. О неполадках расходомера может сообщить индикатор Чек Энджин, появляющийся на приборной панели в салоне авто.
2. В зависимости от типа устройства и машины на контрольном щитке может появиться значок, свидетельствующий о низком уровне сигнала ДМРВ.
3. Силовой агрегат стал работать с перебоями. При отключении датчика машина глохнет или обороты двигателя начинают прыгать в большую либо меньшую сторону. Мощность ДВС снижается, автомобиль с трудом берет разгон, особенно двигаясь в гору.
4. Повышение расхода топлива.
5. При переключении скоростей на коробке передач двигатель произвольно останавливается.

Неисправный датчик можно определить по целостности корпуса. Наличие повреждений на нем, а также на гофрированной магистрали, может сообщить о неполадках в работе контроллера. Речь идет о патрубке, который соединяет регулятор с дроссельной заслонкой. Если во время функционирования двигатель произвольно глохнет, это может сообщить о неисправностях в работе линии питания.

Если устройство контроля количества и распределения воздуха неисправно, то симптомы поломки могут быть схожи с ошибками в работе воздушного фильтра.

Причины, из-за которых устройство выходит из строя:

• датчик не подключен к электросети машины;
• обрыв либо повреждение цепи питания;
• к неполадкам в работе контроллера может привести появление сбоев в функционировании блока управления двигателем;
• неправильное подключение сигнальных кабелей либо их обрыв;
• окисление либо повреждение контактных элементов.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

• визуальная диагностика;
• проверка во время движения;
• определение соответствия прошивки;
• диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

• от 0,99 до 1,01 В — параметры нового контроллера;
• 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
• 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
• 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
• 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

• желтый контакт предназначен для вхождения импульса расходомера;
• белый либо серый кабель используется в качестве выходного канала напряжения питания;
• зеленый контакт — это масса или заземление;
• черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Что делать при низком уровне сигнала ДМРВ?

При такой проблеме производится диагностика:

• наличия либо отсутствия напряжения питания, а также надежность подключения устройства к массе;
• уровня сопротивления между контактным элементом 5 (на схеме) разъема и массой, этот показатель должен составить от 4 до 6 кОм.

Проблема может заключаться в:

• некачественном контакте;
• неверной трассой жгута с проводкой;
• износе либо повреждении жилы кабеля или изоляционного слоя;
• плохом соединением устройства с заземлением;
• подключении к колодке более мощных потребителей энергии.

Диагностика устройства включает в себя следующие этапы:

1. Проверяется качество контакта между выводами 7 и 12 на разъеме системы впрыска, а также датчика. Выполняется визуальная проверка состояния колодки на предмет правильности соединения. Проблема может заключаться в повреждении замков либо использовании поврежденных контактных элементов. Возможно плохое качество подключения проводника к колодке.
2. Надо удостовериться в том, что трасса жгута не нарушена. Проблемы могут возникнуть, если жгут с кабелями уложен рядом с высоковольтными проводами.
3. Выполняется проверка целостности жгута, на нем не допускаются повреждения. Если визуально элемент целый, необходимо попробовать пошевелить его и одновременно следить за показаниями диагностического оборудования.
4. Также проверяется засорение воздушного фильтрующего устройства. Если требуется, производится его замена.

При наличии тестера проверить исправность датчика массового расхода воздуха можно так:

1. Ключ в замке прокручивается, чтобы отключить зажигание. Необходимо отсоединить разъем с проводами от контроллера.
2. Затем зажигание включается, но силовой агрегат не запускается.
3. С помощью тестера выполняется диагностика уровня напряжения между контактными элементами на разъеме. Между выходами 2 и 3 эта величина должна составить выше 10 вольт, между 3 и 4 — 5 В, а между заземлением и третьим контактом — 0 В. Если полученные показатели другие, требуется устранить обрывы на линии и избавиться от замыкания на массу.
4. Затем зажигание в автомобиле отключается. С помощью мультиметра выполняется диагностика уровня сопротивления между пятым контактом и заземлением на колодке.

Схема подключения расходомера к микропроцессору

Если полученное значение составляет около 4,6 кОм, то сам регулятор неисправен. Проблема может заключаться в его некачественном соединении. При уровне сопротивления в 0 Ом проблема заключается в замыкании на землю четвертого контакта либо неисправности датчика. Если полученное значение составило более 100 кОм, это говорит об обрыве провода 4Ж или поломке регулятора.

Что делать при высоком уровне сигнала ДМРВ?

При данной проблеме также надо проверить наличие напряжения на цепи питания и качество соединения датчика с заземлением. Производится диагностика параметра и на пятом контакте разъема.

Проверка выполняется так:

1. Производится отключение зажигания. От устройства надо отсоединить разъем с проводами.
2. Зажигание включается, мотор не заводится.
3. С помощью мультиметра выполняется диагностика напряжения на колодке. Полученные показания должны быть такими же, как и при низком уровне сигнала датчика.
4. Затем производится замер сопротивления, тестер предварительно надо настроить в соответствующий режим. Измерение осуществляется между пятым контактным элементом и заземлением. Если полученное значение составляет 0 В, то регулятор неисправен и подлежит замене. Другие параметры будут указывать на замыкание проводника 4Ж к источнику питания.

Как самостоятельно произвести очистку датчика?

Путем чистки и промывки контроллера расхода воздуха можно восстановить его работу.

В частности, придется поработать с чувствительным элементом датчика — эта часть при работе расходомера всегда загрязняется.

Выбор очистителя

Для выполнения задачи необходимо приобрести очистительное средство:

1. Ликви Моли. Очиститель датчика массового расхода воздуха это бренда стоит недешево. Но его применение позволяет эффективно удалить загрязнения и восстановить работу устройства. Использование очистительных средств Ликви Моли может осуществляться на ДМРВ, работающих на бензиновом или дизельном ДВС.
2. Технический или медицинский спирт. Данный вариант является одним из самых старых и эффективных. Химические свойства спирта позволяют качественно удалить грязь с чувствительной части датчика.
3. Очиститель карбюраторного двигателя. Один из самых бюджетных и эффективных способов восстановить работу контроллера.
4. Средство Жидкий ключ. Допускается к применению не только на ДМРВ, но и в целях очистки других узлов и механизмов.
5. WD-40. Позволяет удалить не только грязь, но и следы ржавчины.

Пошаговая инструкция

Ремонт датчика массового расхода воздуха своими руками осуществляется так:

1. Прежде чем снять датчик, отключается зажигание и отсоединяется клемма от аккумулятора. В моторном отсеке с расходомера демонтируется разъем.
2. К устройству подключен патрубок, он также ослабляется и отсоединяется. С помощью гаечного ключа выкручивается болт, фиксирующий механизм на воздушном фильтре, в частности, на его корпусе.
3. Производится извлечение устройства из гофры. В зависимости от модели авто для этого могут потребоваться разные инструменты, в том числе ключи-звездочки. Выкручиваются саморезы, фиксирующие приспособление, а затем производится снятие расходомера из места посадки.
4. Если на устройстве имеются следы масла, их обязательно надо удалить. Чтобы произвести очистку, используется одно из вышеописанных средств.
5. Сами датчики на расходомере обычно выполнены в виде проволоки, расположенной на сеточке. Используя очиститель, надо осторожно обработать чувствительную составляющую. Нельзя повредить пленку. Когда место загрязнения будет очищено, необходимо подождать около 10 минут, чтобы средство подействовало.
6. Если грязи на устройстве слишком много, то целесообразно повторить процедуру очистки несколько раз. Для обеспечения быстрого испарения средства можно использовать компрессор либо насос. Но слишком высокое давление может привести к разрушению чувствительного элемента расходомера.

Фотогалерея

Демонтаж расходомера Очистка средством WD-40

Замена датчика массового расхода воздуха своими руками

Если ремонт устройства не помог, то его придется заменить, выполнить эту задачу можно самостоятельно.

Пошаговая инструкция

Замена датчика массового расхода воздуха выполняется так:

1. Производится отключение зажигания, открывается моторный отсек авто.
2. От аккумулятора авто отсоединяется отрицательная клемма, это необходимо для того, чтобы обесточить электросеть.
3. С использованием отвертки ослабляется хомут, который крепит гофру к датчику.
4. Снимается патрубок.
5. От расходомера отключается колодка питания.
6. С помощью гаечного ключа выкручиваются болты, крепящие устройство на корпусе фильтрующего элемента.
7. Выполняется снятие контроллера с его последующей заменой. Сборка всех элементов впоследствии выполняется в обратном порядке.

Снятие датчика и его замена

Рекомендации для продления срока службы ДМРВ

На ресурс эксплуатации устройства влияет чистота воздушного потока, который через него проходит. Поэтому при использовании расходомера необходимо не допустить образования отложений на его рабочей поверхности. Для этого рекомендуется периодически проверять функционирование воздушного фильтрующего устройства. При необходимости датчик надо регулярно менять. Если автомобиль эксплуатируется в крупном и загрязненном городе, то замену детали нужно выполнять чаще, чем это указано в регламенте по обслуживанию авто.

 Загрузка …

Сколько стоит датчик массового расхода воздуха?

Стоимость нового расходомера зависит от производителя устройства, а также от транспортного средства.

Видео «Диагностика и неисправности ДМРВ»

Канал «24 часа» подробно рассказал о признаках неисправности расходомеров и об их диагностике своими руками.

Проверка датчика массового расхода воздуха

Режим работы ДВС определяется многими факторами – нагрузкой на двигатель, состоянием дороги, загрузкой машины и т.д. Мотору для работы в оптимальных условиях требуется строго определенное соотношение бензина и воздуха. Количество последнего определяется ДМРВ (датчиком массового расхода воздуха), именно под него контроллер управления двигателем рассчитывает, сколько надо бензина. Неисправность датчика нарушает работу мотора, и зачастую возникает проблема, как проверить ДМРВ, чтобы установить окончательный диагноз.

Неисправность ДМРВ, симптомы

О том, что нужна проверка ДМРВ, можно определить по внешним признакам работы двигателя. Симптомы, говорящие о том, что как минимум работоспособность датчика массового расхода воздуха нуждается в проверке, следующие:

• появляется на панели приборов транспарант Check Engine;
• увеличивается расход бензина;
• пропадает динамика при движении автомобиля, машина «тупит»;
• не заводится горячий двигатель;
• теряется мощность мотора.

Описанные признаки неисправности ДМРВ не являются исчерпывающими. Все нарушения в режимах привычной работы двигателя могут быть свидетельством того, что надо проверить ДМРВ.

Чем могут быть вызваны неисправности датчика массового расхода воздуха

Когда прошло внедрение впрыска практически во все машины, наличие в них ДМРВ можно считать обязательным. По разным оценкам, на сегодняшний день существует более пятидесяти различных типов датчика массового расхода воздуха. В каждом из них используется свой принцип измерения, тем более что существуют разнообразные варианты методов измерения массового расхода воздуха.

Надо отметить, что все они основываются на работе чувствительных элементов и датчиков, зачастую представляющих собой достаточно сложную и рассчитанную на работу в определенных условиях конструкцию. Поэтому изменение этих условий, появление дополнительных факторов, таких, как грязь на чувствительных элементах, попадаемая с потоком воздуха, вызывает если не неисправность, то как минимум, искажает показания ДМРВ.

Об этом же свидетельствует состояние внутренней поверхности воздуховода и воздушного фильтра. Зачастую туда попадает масло через вентиляцию картера двигателя, вызывающее нарушения в работе датчика. Поэтому если диагностика ДМРВ показывает его неисправность, то порой достаточно почистить и промыть датчик для восстановления его работоспособности.

Как определить неисправность ДМРВ

Проверка ДМРВ, позволяющая определить его неисправность, может быть выполнена несколькими различными способами.

1. Надо выполнить отключение датчика от бортовой системы автомобиля, для чего достаточно отстыковать его разъем, как показано на фото. В этом случае контроллер управления двигателем начинает работать в аварийном режиме, при котором определяющим становится положение дроссельной заслонки, а не количество воздуха. Обороты двигателя становятся больше полутора тысяч. После этого можно немного проехать. Если автомобиль стал более резвым, то вполне возможно, что нужна замена ДМРВ.
2. Использование заведомо исправного датчика, например, взятого у друга или на СТО для проверки, если конечно, такое возможно. Он устанавливается вместо штатного. Когда такая проверка дает положительный результат и автомобиль ведет себя гораздо лучше, то однозначно нужна замена ДМРВ или, как минимум, промывка и чистка датчика.
3. Проведение визуального осмотра. Для этого снимают ДМРВ и проводят его визуальный осмотр, в первую очередь – внутренних поверхностей и воздуховода. Они должны быть чистыми и сухими, на них не должно быть никаких следов конденсата и масла. При наличии его следов, необходима, как минимум, чистка ДМРВ, после чего датчик может заработать правильно. Ну и надо устранить причины попадания масла.
4. Проверка ДМРВ мультиметром. В этом случае требуется измерить выходное напряжение с ДМРВ обычным мультиметром, оно позволит проверить, насколько датчик рабочий. Проверка эта проста, но дает возможность точно оценить текущее состояние ДМРВ и в свете этого определить свои дальнейшие действия – достаточно промыть или нужно будет заменить датчик.

Для этого на панели управления мультиметром задается измерение постоянного напряжения на пределе два вольта. В разъеме датчика надо подключиться к желтому и зеленому проводам. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть и другие, но нумерация контактов будет та же самая.

Включается зажигание, но двигатель не заводится, и проверяются показания ДМРВ. У нового датчика напряжение составляет (0,996-1.01)В. Чем больше его величина, тем хуже состояние ДМРВ. Превышение напряжением величины (1,03-1,04)В свидетельствует о том, что датчик находится в предсмертном состоянии, а напряжение больше 1,05В о том, что ДМРВ пора выбросить и поставить новый.

На видео подробно показано, как проверить датчик. Необходимо отметить, что в некоторых моделях бортовой компьютер выдает напряжение на его выходе.

Чистка датчика массового расхода воздуха

Ремонт ДМРВ не проводится, но его можно почистить. Для этого выполняется промывка датчика. Отношение к этой процедуре далеко не однозначное, по мнению некоторых такая чистка только убивает датчик, другие утверждают, что промывка позволяет восстановить его работоспособность. Во всяком случае, есть многочисленные свидетельства, что правильно выполненная чистка позволяет эксплуатировать ДМРВ дальше и избежать дорогостоящей замены.

Скорее всего, все определяется конструктивными особенностями датчика и правильным выполнением работ. Во всяком случае, когда проводится чистка, нельзя применять:

1. эфиры;
2. сжатый воздух;
3. ватные палочки;
4. ацетон.

Опять же, по разным отзывам, для этих целей используется жидкость для очистки карбюраторов или WD 40. Как проводится чистка, показано на видео ДМРВ является неотъемлемой частью современного автомобиля, и от него во многом зависят эксплуатационные параметры вашей машины. Проверить его работоспособность можно несколькими способами, в том числе с помощью внешнего мультиметра. Это позволяет достаточно точно оценить его текущее состояние и принять необходимые меры.

Как проверить датчик массового расхода воздуха раpysvb способами

Нагрузка на мотор, состояние дорожного покрытия, загруженности автомобиля – одни из немногих факторов, которые определяют режимы работы двигателя внутреннего сгорания.  Самое первое и строгое правило, определяющее оптимальные условия для работы двигателя, является правильное соответствие количества воздуха к топливу, эталон которого составляется 14. 7 кг воздуха на 1 литр бензина.

Главная задача датчика – измерять идеальное количество поступившего воздуха, чтобы КПД двигателя был максимально высоким.

ДМВР: что это такое?

 ДМРВ – датчик термоанемометрического типа, считывающий информацию о количестве воздуха, который поступает во впускной коллектор, что позволяет электронной системе управления двигателем рассчитать правильное соотношение топливно-воздушной смеси.  Устанавливается данный датчик между корпусом воздушного фильтра и впускного коллектора, а соединяет их гофра.

ДМВР – датчик термоанемометрического типа

Перед обслуживанием и ремонтом необходимо понимать устройство данного датчика.

 ДМРВ состоит из 6 частей:

1. 1.      Плата.
2. 2.      Корпус.
3. 3.      Радиатор.
4. 4.      Датчик (чувствительный элемент).
5. 5.      Патрубок.
6. 6.      Сетки на впуске и выпуске.

Непосредственно перед проверкой неисправности следует разобраться в симптомах. Таковых выявлено 5:

1. 1.      На панели приборов загорается  Check Engine (говорит о какой либо неисправности в двигателе).
2. 2.      Резкое увеличение расхода бензина.
3. 3.      Запоздалая реакция на педаль газа, динамика снижается.
4. 4.       При рабочей температуре двигатель не запускается.
5. 5.      Потеря мощности.

Возникает вопрос: можно ли ездить когда выявлена неисправность датчика массового расхода воздуха?

При отключении от питания датчика работа двигателя начинает осуществляться в аварийном режиме.  Соотношение топлива и воздуха теперь зависит от угла открытия дроссельной заслонки, что способствует увеличению расхода бензина. Минимальная частота оборотов коленчатого вала начинается от 1500 об/мин.

Существуют 5 способов проверить работу датчика.

Способ №1: отсоединить питание от ДМРВ

 Необходимо вынуть разъем с датчика и запустить мотор. При этом должен загореться «Чек энджин», минимальные обороты повысятся до 1500 об/мин. Если ощущается резвость автомобиля без датчика, то это прямой признак неработающего датчика расхода воздуха.

Спoсоб №2: Перепрошивка блока управления.

При случае, если прошивка «мозгов» ранее производилась, то невозможно знать, как запрограммирован двигатель на аварийный случай в первом способе.  Необходимо взять пластину толщиной 1 мм и поднести ее под упор заслонки. Обороты двигателя должны подняться. После необходимо вынуть разъем с датчика. Если мотор не заглох – значит, проблема состоит в прошивке блока управления, а именно с регулятором холостого хода без ДМРВ в аварийном режиме.

Способ №3: Проверка датчика при помощи мультиметра

 Данный способ действует не на всех ДМРВ. Нужно выставить тестер в измерение постоянного тока и поставить максимум 2 V.

К датчику подходят 4 провода, каждый обозначен своим цветом, начинается от ближнего к лобовому стеклу:

1. Желтый провод – отвечает за вхождение сигнала датчика расхода воздуха.
2. Серый провод (белый) – выходной канал напряжения питания.
3. Зеленый провод – заземление.
4. Черный провод (с розовой полосой) – отвечает за выход к главному реле.

Цвета на ДМРВ могут быть различными, но во всех расположение выводов одинаково.

Далее следует включить зажигание, но не запускать двигатель.  Прикоснуться красным щупом к первому проводу (желтому), черный щуп на массу (зеленый провод). Данный метод показывает напряжение между двумя проводами.

Не рекомендуется использовать острые предметы для соединения, так как они вносят погрешность в показаниях!

 Напряжение нового датчика должно быть от 0.99 до 1.01. Если напряжение начинает со временем расти, то это означает что происходит быстрый износ датчика.

Показатели напряжения:

– 1,01 – 1,02 V – ДМРВ находится в отличном состоянии;

– 1,02- 1,03 V – удовлетворительное состояние;

– 1,03 – 1,04 V – ресурс детали практически исчерпан;

– 1,04 – 1,05 V и выше – требуется замена ДМРВ.

Способ №4: осмотр датчика

Необходимо демонтировать ДМРВ из посадочного места, отсоединив его от корпуса воздушного фильтра и гофры. Внутренняя пoверхность датчика должна быть сухой, без следов конденсата и масла. Частая поломка датчика происходит от того, что воздушный фильтр меняется редко, грязь попадает на чувствительный элемент, и он дает ошибочные показания. Наличие масла в датчике свидетельствует о повышенном уровне масла в двигателе, либо о засорении вентиляции картера.

Далее нужно убедиться, что уплотнительное кольцо на посадочном месте, куда одевается гофра, не застряло на кoрпусе вoздушного фильтра. Если такое произошло, то с посадочного места происходит подсос воздуха, который тянет за собой пыль, что вызывает скорый износ датчика.

Способ №5: монтаж аналогичного датчика.

Чем грозят неисправности

1. Повышенным расходом бензина.
2. Нестабильной работой двигателя.
3. Двигатель не будет работать при температуре свыше 90 градусов.

Исправление неисправностей

Особенность датчика расхода воздуха состоит в том, что он необслуживаемый и не является ремонтопригодным.  Его разрешается только почистить. Категорически запрещается продувать датчик сжатым воздухом, чистить эфиром, ацетоном, тампонами и ватными палочками, так как эти операции могут повредить чувствительный элемент. Существуют специальные промывки «Очиститель расходомера», которые продлевают срок службы детали при условии, что напряжение его не превышает 1.13V.

Можно ли установить датчик с другой марки автомобиля

Расходомеры изготавливаются конкретно под каждый двигатель, вследствие чего они так же имеют разное напряжение на выходе. При установке инородного датчика блок управления двигателем не сможет актуально обработать посылаемые сигналы, что скажется на стабильности работы двигателя.

Как правильно красить автомобиль подготовка, покраска, прочие нюансы.

Проверка диагностической карты:  детально рассмотрим в нашем материале.

Процесс утилизации автомобилей:  обновляем авто в соответствии с законом.

Если нет другого выхода, то ЭБУ можно прошить под чужой расходомер, при условии что данную операцию будет проводить специалист.

Видео: как проверить дмрв мультиметром

Итог

Датчик массового расхода воздуха – это неотъемлемая часть впускной и топливной системы, который указывает, сколько подать топлива в определенный момент.  Его неисправность может пагубным образом сказываться на работе мотора. Для того, чтобы максимально увеличить ресурс датчика, необходимо в первую очередь следить за деталями, которые непосредственно связаны с ним (состояние воздушного фильтра, уровень масла и состояние засорения отсоса картерных газов).  Средний срок службы ДМРВ при правильном уходе может составлять свыше 50 000 км либо двух лет.

Как проверить ДМРВ?

Для начала можно провести визуальный осмотр ДМРВ, а затем и провести небольшой тест:

Осмотр датчика воздуха

• осматриваем внутренние поверхности самого датчика. Поверхность должна быть чистой, следы конденсата и масла недопустимы. Если воздушный фильтр меняется довольно редко, то наиболее частой причиной поломки датчика как раз является попадание грязи на чувствительный элемент.
• смотрим наличие резинового уплотнителя (кольцо-уплотнитель) на передней части ДМРВ. Оно предотвращает подсос не фильтрованного воздуха во впускной тракт через датчик. Если данного кольца нет на (возможно где-то застряло в корпусе), тогда на входной сеточке самого датчика будет тонкий слой пыли. Что так же является причиной скорого выходи из строя.

Сбросить провода

Сбросить провода (отключить датчик) обороты должны подпрыгнуть, ХХ становится примерно 2000 и мотор начинает тянуть как зверь, если ДМРВ непригоден совсем.

Померить напряжение

Если есть под рукой мультиметр то померить напряжение на выходе. При выключенном зажигании: загоняешь иголку под желтый провод в резиновый уплотнитель. При включенном зажигании, но не на заведенном двигателе: замеряешь напряжение между иголкой и массой — если больше 1,1 (китайский мультиметр практически всегда врет, у моего документированная погрешность 0,5%), то ДМРВ однозначно мертв. Говорят, что осторожная чистка ДМРВ карбовым очистителем может его оживить, в это мне слабо верится. Но это лишь поверхносная проверка.

Теперь немного подробнее… Если имеем дело с датчиком массового расхода воздуха Bosch, то сначала взяв в руки мультиметр нужно включить тестер в режим измерения постоянного напряжения (выставляем предел измерения 2В). Чтобы разобратся с контактами вот распиновка:

1. Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
2. Серо-белый — выход напряжения питания датчиков;
3. Зеленый — выход заземление датчиков;
4. Розово-черный — к главному реле.

Изменения цветов конечно же не исключено, но расположение не должно изменится.

Процесс проверки расходомера выглядит следующим образом:

• Не запуская двигатель включаем зажигание. Подключаешь тестер красным концом к желтому проводку ДМРВ, а черным щупом к зеленому (тоесь на массу).
• Напряжение на выходе нового датчика около 0,996-1,01 V. По мере износа датчика оно постепенно меняется, и как правило увеличивается, и соответственно чем это значение больше, тем больше износ ДМРВ.

Картина напряжения выглядит таким образом:

• 1,01-1,02 — хорошее состояние датчика;
• 1,02-1,03 — не плохое состояние;
• 1,03-1,04 — ресурс ДМРВ заканчивается;
• 1,04-1,05 — предсмертное состояние, если негативных симптомов нет, то можно эксплуатировать дальше;
• 1,05 и выше — пора менять ДМРВ.

100 % результат может дать проверка спец оборудованием. Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров «напряжения с датчиков», Uдмрв).

Следует также помнить и обращать внимание на некоторые симптомы которые свидетельствуют о барахлящем ДМРВ и без подобных проверок, основные из них:



»

Ошибка, запрос не может выполниться:
ERROR: SELECT items.*, users.login AS author, categories.title AS category,
categories.seo_name AS category_seo_name, iblocks.iblock_name

FROM `pa_iblock_items` AS items
LEFT JOIN `pa_users` AS users ON users.id = items.user_id
LEFT JOIN `pa_iblock_categories` AS categories ON categories.id = items.category_id
LEFT JOIN `pa_iblocks` AS iblocks ON iblocks.id = items.iblock_id

WHERE items.seo_name = ‘UNKNOWN_PLACEHOLDER_sef_rewrite=1’ ORDER BY id DESC LIMIT 0, 1000Ошибка, запрос не может выполниться:
ERROR: SELECT items.*, users.login AS author, categories.title AS category,
categories.seo_name AS category_seo_name, iblocks.iblock_name

FROM `pa_iblock_items` AS items
LEFT JOIN `pa_users` AS users ON users.id = items.user_id
LEFT JOIN `pa_iblock_categories` AS categories ON categories.id = items.category_id
LEFT JOIN `pa_iblocks` AS iblocks ON iblocks.id = items.iblock_id

WHERE items.seo_old_name = ‘UNKNOWN_PLACEHOLDER_sef_rewrite=1’ ORDER BY id DESC LIMIT 0, 1000Ошибка, запрос не может выполниться:
ERROR: SELECT * FROM `pa_iblock_categories` WHERE id = UNKNOWN_PLACEHOLDER_0Ошибка, запрос не может выполниться:
SELECT COUNT(*) FROM `pa_comments`
WHERE item_type = ‘iblock’ AND ERROR: item_id = UNKNOWN_PLACEHOLDER_0Ошибка, запрос не может выполниться:
SELECT items.*, users.login AS author, categories.title AS category,
categories.seo_name AS category_seo_name, iblocks.iblock_name

FROM `pa_iblock_items` AS items
LEFT JOIN `pa_users` AS users ON users.id = items.user_id
LEFT JOIN `pa_iblock_categories` AS categories ON categories.id = items.category_id
LEFT JOIN `pa_iblocks` AS iblocks ON iblocks.id = items.iblock_id

WHERE ERROR: items.iblock_id = UNKNOWN_PLACEHOLDER_0 AND ERROR: items.category_id = UNKNOWN_PLACEHOLDER_0 AND ERROR: items.id != UNKNOWN_PLACEHOLDER_0 ORDER BY added_dt desc LIMIT 0, 5ttp://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd»>

»

🚘 Диагностика датчика массового расхода воздуха

Повышенный расход топлива и низкая приемистость, быстрое образование нагара на свечах зажигания и провалы при нажатии на педаль акселератора могут быть следствием выхода из строя датчика массового расхода воздуха (ДМРВ). Впрочем, аналогичные симптомы нередко возникают и по другим причинам, поэтому прежде чем отправляться в магазин за новым ДМРВ, лучше сначала проверить старый.

Проверка цепи датчика массового расхода воздуха

Прежде всего следует проверить проводку, ведущую к датчику. Для этого с помощью вольтметра необходимо замерить напряжение на выводах колодки с 5 контактами, предварительно отсоединив ее. Замеры производятся при включенном зажигании и заглушенном двигателе. Если цепь питания датчика исправна, то напряжение между 2 и 3 выводами датчика должно быть не менее 10 В, а между 3 и 4, 1 и 3 – 4,8–5,2 В.

Если в качестве прибора для диагностики используется мультиметр, также необходимо замерить сопротивление между выводом 5 и «массой». Нормальный уровень сопротивления 4–6 кОм. Если оно ниже этого уровня – имеет место замыкание на массу. Если результат измерений превышает 100 кОм, это свидетельствует об обрыве цепи или неисправности контроллера.

Диагностика ДМРВ на Калине

Если проверка цепи не выявила повреждений, можно переходить непосредственно к диагностике ДМРВ. Наиболее объективным способом является замер напряжения между 3 (средний) и 5 (ближний к лобовому стеклу) выводами датчика. Колодка проводов при этом не снимается – щупы необходимо подвести к контактам через нее – резиновые уплотнители позволяют это сделать. Двигатель должен быть заглушен, зажигание включено.

Для нового ДМРВ результаты измерений составляют 0.99–1.01 В. Значения в пределах 1.01–1.03 В вполне допустимы для датчиков, отработавших некоторое время, напряжение 1.03–1.04 говорит о том, что ДМРВ вот-вот выйдет из строя и работает на пределе возможностей. Если напряжение выше 1.04 – датчик нуждается в профилактике или замене и на 99 % является источником замеченных проблем.

Спасибо за подписку!

Если под рукой нет вольтметра, можно предварительно проверить ДМРВ народными способами. Если замечено ухудшение приемистости, можно снять разъем с датчика и попробовать проехать без него. Если динамика разгона улучшилась – датчик или его цепь неисправны. Второй способ – при заведенном двигателе на нейтральной передаче доведите обороты до 2000 в минуту и резко нажмите на педаль газа. Обороты растут медленно? Скорее всего, потребуется замена датчика массового расхода воздуха.

Проверить датчик массового расхода воздуха на Калине можно несколькими способами. Наиболее простой из них – временное отключение датчиков и изучение реакции автомобиля на его «отсутствие». Для более детальной и объективной диагностики самого датчика и цепи его питания лучше использовать мультиметр. Основные выводы можно сделать по величине напряжения на выводах 3 и 5 датчика при включенном зажигании.

Причины и признаки неисправности ДМРВ ?: как ПРОВЕРИТЬ своими руками

Чтобы проверить ДРМВ (датчик массового расхода воздуха) необходимо сначала провести визуальную диагностику устройства, после чего протестировать его мультиметром или сканером. В случае обнаружения незначительной поломки ДРМВ можно попробовать восстановить, очистив от засорений его чувствительные элементы. Если же таким образом решить проблему не удалось и запуск двигателя по-прежнему невозможен, контроллер придется заменить на новый.

Какие неисправности характерны для ДМРВ?

Если электронный или аналоговый датчик массового расхода воздуха неисправный и начинает работать со сбоями, это можно определить по следующим признакам и «симптомам»:

1. На дизельном или бензиновом двигателе наблюдаются сбои при функционировании на холостых оборотах, ход будет нестабильным. В частности, при пуске агрегата параметры и количество топлива регулируется неверно, что приводит к серьезным колебаниям. Кроме того, при добавлении оборотов педалью газа мотор может заглохнуть.
2. Если контроллер работает неправильно или вовсе не исправен, на приборной панели отобразится индикатор «Check Engine». Он может остаться на некоторое время после устранения причины ошибки, самостоятельной очистки или замены расходомера. Это связано с тем, что бортовому компьютеру необходимо несколько циклов запуска мотора, чтобы изменить калибровку датчика.
3. Запуск двигателя машины становится затрудненным. Иногда мотор вовсе не заводится или сразу глохнет при серьезных признаках поломки.
4. При нажатии на газ обороты не снижаются и не увеличиваются. Они могут зависать на частоте 2-3 тысячи при полном отпускании педали акселератора и держаться на таком уровне в течение нескольких секунд.
5. Снижение мощности силового агрегата, особенно при движении вгору. Однако следует учитывать, что двигатель авто ведет себя аналогичным образом при засоренном воздушном фильтре, не давая машине набирать скорость.
6. Повышенный расход горючего. Снижение уровня сигнала расходомера влияет на некорректное формирование смеси в системе и ее переобогащение. Это приводит к тому, что фактический расход топлива возрастает в среднем на 20-30%.

Видео: принцип работы и признаки неисправности ДМРВ

Канал «GrunBaum» представил видео, в котором подробно описывается как работает расходомер воздуха и почему он выходит из строя

Причины выхода из строя

Основные причины поломки частотного или электронного расходомера:

1. Засорение сеточки, расположенной внутри устройства. Через регулятор вместе с воздушным потоком проходят картерные газы либо пропан, при его подключении к модулю дроссельного узла. Это приводит к образованию отложений на нитях датчика, в результате чего нарушается нормальный режим работы и увеличивается потребление топлива.
2. Выход из строя нитей в результате естественного износа либо неверной эксплуатации. Датчик массового расхода имеет ограниченный ресурс эксплуатации, который в среднем составляет около 100-150 тысяч километров пробега. Также выход из строя регулятора возможен в результате детонации контроллера в дроссельном узле.
3. Перегрузка силового агрегата. В результате перегрева расходомера и его отдельных компонентов на блок управления мотором могут поступать некорректные данные. При серьезном нагреве металла меняется уровень его электрического сопротивления, что приводит к изменению расчетных данных объема проходящего объема воздуха.
4. Механическое повреждение датчика, которое могло произойти при замене воздушного фильтра либо других механизмов и узлов, расположенных в близости к регулятору. Возможно нарушение контактных элементов, расположенных на колодке подключения при монтаже.
5. Попадание большого объема воды в моторный отсек. Это приводит к короткому замыканию на линии питания и управления расходомером.

Как проверить работоспособность своими руками

Существует несколько способов, позволяющих понять, когда исправность датчика нарушена:

• визуальная диагностика;
• проверка во время движения;
• диагностика соответствия прошивки датчика блоку управления;
• проверка с применением сканера;
• диагностика с установкой исправного устройства;
• проверка с применением мультиметра.

Визуальный осмотр

Важно знать

Чтобы осуществить диагностику устройства визуально, датчик потребуется демонтировать.

В целом процедура снятия осуществляется так:

1. В машине глушится двигатель, если он был заведен, и отключается зажигание.
2. Гаечным ключом (обычно на 10) надо отсоединить воздушный патрубок, по которому к нему поступает поток.
3. От расходомера отсоединяются все провода.
4. Производится демонтаж контроллера, при этом надо не потерять уплотнительное кольцо.
5. Затем производится визуальная диагностика расходомера. Пользователь должен удостовериться в том, что контактные элементы в нормальном и целом состоянии, не повреждены и не окислились. Также выполняется диагностика наличия пыли, мусора и попадания технологических жидкостей внутрь корпуса и на чувствительный компонент.

Диагностика в движении

Подробнее о том, как проверить ДМРВ во время движения авто:

1. Открывается моторный отсек автомобиля, от устройства отсоединяется фишка с проводом.
2. Капот закрывается.
3. Пользователь садится за руль автомобиля и запускает двигатель. Силовой агрегат должен начать функционировать в аварийном режиме, на приборной панели загорится индикатор Чек. В результате объем воздушного потока, поступающий в мотор для формирования горючей смеси, определяется положением заслонки дроссельного узла.
4. Выполняется контрольная поездка на транспортном средстве. С отключенным датчиком машина должна ехать более «бодро», ее мощность увеличится. Если это действительно так, то расходомер подлежит ремонту или замене.

Видео: диагностика ДМРВ в движении

Канал «Бездельник TV» представил видеоролик о том как можно узнать работает расходомер или нет путем его диагностики на автомобиле во время езды.

Соответствие ДМРВ прошивке ЭБУ

Определить соответствие ДМРВ прошивке ЭБУ можно следующим образом:

1. Производится изменение угла положения дроссельной заслонки. Обычно для этого достаточно подложить прокладку толщиной 1 мм возле упора механизма.
2. Выполняется отключение датчика на авто с заведенным мотором, для этого от устройства надо отсоединить фишку с проводами.
3. Если в процессе выполнения задачи двигатель не остановится, то причина проблемы заключается в несовместимости блока управления и расходомера. На автомобиль необходимо установить датчик, соответствующий измененной версии прошивки блока управления.

Проверка с помощью сканера

Алгоритм проверки:

1. На мобильный телефон с платформой Андроид или iOS устанавливается специальная утилита для диагностики. Для этой цели допускается применение планшета или компьютера.
2. Производится подключение к блоку управления транспортным средством. Для этого используется специальный кабель или Bluetooth-канал. Подключение к блоку управления осуществляется через диагностический разъем, месторасположения устройства зависит от модели транспортного средства.
3. На телефоне или планшете запускается программа для диагностики. Начинается процесс сканирования всех узлов и систем.
4. После диагностики программа выдаст коды неисправностей, которые нужно расшифровать.

Модели тестеров, которые можно использовать для диагностики:

• ELM 327;
• K-Line 409/1;
• OP-COM.

В интернете можно найти множество утилит для диагностики, которые могут быть предназначены для определенных моделей авто и тестирования разных систем, самые популярные универсальный программы:

• Torque Pro;
• OBD Авто Доктор;
• ScanMaster Lite;
• BMWhat.

О наличии проблем в работе расходомера сообщат следующие ошибки:

1. Р0100 — повреждена электроцепь подключения датчика. Надо проверять целостность проводки, возможно повреждение контактов или произвольное отсоединение разъема.
2. Р0102 — на блок управления поступает критически низкий сигнал, зафиксированный на входе электролинии расходомера. Надо проверять проводку и целостность изоляционного слоя кабеля. Возможно окисление фишки.
3. Р0103 — повышенный сигнал, зафиксированный на входе электролинии расходомера. Если проблема не заключается в проводке, то ее необходимо искать в самом контроллере. Критически высокий сигнал часто обусловлен засорением расходомера.

Проверка с помощью установки исправного прибора

Суть такой проверки заключается в установке на автомобиль заведомо рабочего датчика. Если после монтажа устройства работа двигателя стабилизировалась, то пользователю нужно поменять снятый расходомер на новый.

Проверка ДМРВ мультиметром

Распиновка контактов на устройстве в соответствии с технологической картой:

• желтый провод — вход импульса расходомера;
• бело-серый — выход напряжения питания;
• зеленый — контакт «массы» или заземления контроллера;
• черно-розовый — выход для подключения к основному реле.

Диагностика снятого устройства осуществляется следующим образом:

1. Производится включение мультиметра, тестер необходимо перевести в режим замера постоянного напряжения. На устройства для этого регулятор поворачивается в положение DC. Также пользователю необходимо выставить верхний предел такой, чтобы устройство могло вычислить уровень напряжения до 2 вольт.
2. Производится запуск силового агрегата, открывается моторный отсек.
3. Красный контакт тестера подключается к желтому проводку на расходомере, черный — к зеленому.
4. Если расходомер вышел из строя, то уровень напряжения на дисплее тестера составит более 1,05 В.

Таблица: полученное напряжение и состояние датчика

Видео: диагностика ДМРВ мультиметром

Канал «Автоэлектрика ВЧ» предоставил видеоролик, в котором подробно описываются все тонкости процесса проверки расходомера тестером.

Что делать при низком уровне сигнала ДМРВ?

Диагностика ДМРВ при низком уровне сигнала производится следующим образом:

1. Выполняется пуск силового агрегата.
2. В меню диагностической утилиты выбирается пункт «Ошибки». В случае, если комбинация неисправности неактивна, надо зайти в подраздел «Диагностическая информация».
3. Зажигание отключается, от расходомера отсоединяется разъем жгута.
4. Производится включение системы зажигания (мотор запускать не нужно).
5. С помощью мультиметра выполняется диагностика уровня напряжения между контактными элементами колодки расходомера. Надо считать показания тестера. Между пинами 2 и 3 напряжение должно составить более 10 вольт, между 3 и 4 — 5 В, между 3 и заземлением — 0 В. В случае, если полученные значения оказались другими, пользователю нужно устранить место обрыва или замыкания на заземление соответствующих линий.
6. Выполняется отключение зажигания. С помощью тестера производится диагностика уровня сопротивления между выходом 5 разъема жгута и заземлением. Если полученный параметр составил около 4,6 кОм, то расходомер вышел из строя или его соединение неправильное. Если значение сопротивления около 0 Ом, то причина проблемы состоит в замыкании на заземление кабеля 4Ж или неисправности самого датчика. В случае, если полученный параметр составил более 100 кОм, неисправность заключается в выходе из строя расходомера или обрыве линии 4Ж.

Что делать при высоком уровне сигнала ДМРВ?

При высоком уровне сигнала ДМРВ выполняются следующие действия:

1. В автомобиле отключается зажигание. От расходомера отсоединяется разъем датчика.
2. Зажигание включается, мотор заводить не надо.
3. С помощью мультиметра производится считывание показателей напряжения между контактными элементами колодки жгута. В идеале тестер должен показать более 10 вольт напряжения между выходами 2 и 3, 5 В — между пинами 3 и 4 и 0 В между выходом 3 и заземлением. При других параметрах пользователю нужно устранить обрывы и замыкания на «массу» соответствующих линий.
4. Затем зажигание включается. Тестером производится замер уровня сопротивления между выходом 5 разъема жгута и заземлением. Если диагностика показала 0 вольт, то деталь подлежит замене. При других параметрах можно сделать вывод о замыкании контакта 4Ж на аккумулятор или выходе из строя блока управления.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

• ветошь;
• набор гаечных ключей;
• очистительное средство;
• отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

1. WD-40. Универсальное средство, использующееся в том числе для чистки.
2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
3. Спирт.
4. Средство для очистки карбюраторных двигателей.
5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух. Важно, чтобы в составе очистительного средства не было ацетона или эфира.

Алгоритм действий

Замена ДМРВ

Важно знать

ДМРВ приобретается для конкретной модели авто. Не рекомендуется использование аналогов, поскольку это может привести к сбоям в работе устройства.

Что понадобится?

Для выполнения задачи потребуются:

• ключ-головка с воротком;
• крестообразная отвертка;
• гаечный ключ на 10;
• новый ДМРВ.

Пошаговая инструкция

Видео: замена ДМРВ на ВАЗ

Канал «В гараже у Сандро» опубликовал видеоролик, в котором представлена инструкция по замене расходомеров на примере ВАЗ 2110, 2114, Калина, Приора и Гранта.

Как проверить датчик массового расхода воздуха

Датчик массового расхода воздуха (MAF) считывает расход воздуха, поступающего в двигатель. Неисправный датчик массового расхода воздуха может вызвать остановку двигателя, грубую работу двигателя и загорание контрольной лампы двигателя на наличие кодов неисправностей, таких как код P0171. Узнайте, как проверить датчик массового расхода воздуха и заменить неисправный, воспользовавшись этими советами наших механиков.

Признаки неисправности датчика массового расхода воздуха

• Неровно работающий двигатель
• Двигатель глохнет
• Проверьте индикатор двигателя на код MAF

Действия, которые необходимо предпринять перед проверкой датчика массового расхода воздуха

Ищите очевидные причины под капотом

Если двигатель работает грубо или глохнет, проверьте под капотом очевидные, плохо отсоединенные детали, которые могут быть причиной.Проверьте, нет ли отсоединенных проводов, шлангов и воздухозаборных трубок.

Проверка состояния и уровня масла

Масло в двигателе на полном уровне и в хорошем состоянии

Этапы проверки уровня и состояния масла

1. Извлеките масляный щуп
2. Очистите масляный щуп
3. Вставьте и извлеките масляный щуп
4. Убедитесь, что масло находится между двумя метками
5. Проверьте состояние масла — оно должно выглядеть чистым

Проверьте воздухозаборник и воздух двигателя Фильтр

Осмотрите клеммы электрического разъема на предмет обесцвечивания или повреждений.Снимите крышку корпуса воздушного фильтра и проверьте состояние воздушного фильтра двигателя. Убедитесь, что он чистый, и при необходимости очистите воздушный короб, так как это может повлиять на воздушный поток.

Физический осмотр датчика массового расхода воздуха

Часто можно найти мусор на проводе датчика массового расхода воздуха, который может повлиять на показания

Снимите и проверьте датчик массового расхода воздуха на наличие мусора, например, грязи или листьев. Иногда они встречаются на проводе датчика массового расхода воздуха.

Рассмотрите возможность очистки датчика массового расхода воздуха

Попробуйте очистить датчик очистителем датчика массового расхода воздуха.Следуйте инструкциям для конкретного очистителя.

Как проверить датчик массового расхода воздуха с помощью расширенного сканера

Поток показаний датчика массового расхода воздуха

Считывание неисправного датчика массового расхода воздуха на холостом ходу

Вы можете получить показания датчика массового расхода воздуха с помощью расширенного диагностического прибора.

Подключитесь к компьютеру автомобиля и транслируйте показания MAF в граммах в секунду (GPS). Показания должны быть достаточно последовательными и не сильно колебаться, и должны быть выше при более высоких оборотах.Обычные диапазоны GPS зависят от объема двигателя. У двигателей большего размера будут более высокие показания.

Проверить показания датчика массового расхода воздуха

Покачивайте электрический разъем и провода и посмотрите, не вызывает ли это всплеск, который указывает на неисправность датчика массового расхода воздуха.

Замените датчик массового расхода воздуха и наблюдайте за показаниями

Показания исправного датчика массового расхода воздуха на холостом ходу

Заменить датчик массового расхода воздуха, если он неисправен. Выполните еще одно показание и проверьте, правильно ли работает датчик, и если замена датчика массового расхода воздуха улучшила работу двигателя.

Замените датчик массового расхода воздуха самостоятельно

Просмотрите обучающие видеоролики 1A Auto и узнайте, как самостоятельно заменить неисправный или загрязненный датчик массового расхода воздуха, с помощью видеороликов по ремонту для многих марок и моделей.

Общие действия по замене датчика массового расхода воздуха

1. Отсоедините электрический разъем

   Нажмите на язычок и отсоедините разъем от датчика массового расхода воздуха

2. Удалите винты

   Ослабьте и снимите винты с датчика массового расхода воздуха

3. Снимите датчик массового расхода воздуха

   Снимите датчик массового расхода воздуха

4. Установите новый датчик массового расхода воздуха

   Вставьте датчик массового расхода воздуха на место

5. Затяните датчик массового расхода воздуха

   Затяните винты нового датчика массового расхода воздуха

6. Подключите электрический разъем

   Подключите электрический разъем к датчику массового расхода воздуха

Магазин сопутствующих деталей

Связанное содержимое

Сводка

Название статьи

Как проверить датчик массового расхода воздуха | Советы экспертов по диагностике и устранению неисправностей

Описание

Датчик массового расхода воздуха (MAF) считывает расход воздуха, поступающего в двигатель.Неисправный датчик массового расхода воздуха может вызвать остановку двигателя, грубую работу двигателя и загорание контрольной лампы двигателя на наличие кодов неисправностей, таких как код P0171. Узнайте, как проверить датчик массового расхода воздуха и заменить неисправный, воспользовавшись этими советами наших механиков.

Автор

1А Авто Команда

Имя издателя

1А Авто

Логотип издателя

Общие сведения о датчиках массового расхода воздуха — технически говоря

В прошлом месяце мы ответили на вопрос о коде неисправности, который считыватель пытался исправить более года.Напомним, у рассматриваемого Corvette, модели ’96, был повторяющийся код P0171, или «Система слишком экономична, первый банк». Владелец автомобиля заявил, что его сканер показал неисправный топливный насос, но замена насоса и фильтра (дважды!) Не решила проблему. Затем он отвез машину в три разных магазина и установил множество датчиков, но безрезультатно.

Наконец друг рассказал ему об эксперте по Corvette в его районе. Он отвез машину к технику, который после короткого сеанса работы со своим сканером заявил, что проблема заключается в неверном считывании показаний датчика массового расхода воздуха (MAF).Замена датчика устранила код, который с тех пор не возвращался. Читатель хотел знать, как техник так быстро диагностирует проблему, и как он может проверить свои другие корветы на ту же проблему.

Основные сведения о MAF

Существует ряд, казалось бы, несвязанных кодов неисправностей и проблем с управляемостью, которые могут быть отнесены к неправильному считыванию массового расхода воздуха (MAF) (то есть, при занижении или завышении количества воздуха, поступающего в двигатель). В этой статье мы расскажем, как диагностировать и устранять многие из этих проблем.

Давайте рассмотрим основы измерения всасываемого воздуха. В системах управления подачей топлива в большинстве современных двигателей Chevrolet используется датчик массового расхода воздуха или датчик абсолютного давления в коллекторе (MAP). Эти датчики измеряют вес поступающего воздуха и затем преобразуют это измерение в сигнал напряжения или частоты, который может интерпретировать контроллер двигателя. Затем контроллер регулирует количество используемого топлива для обеспечения полного сгорания. Соответственно, неправильное считывание MAF или MAP почти всегда приводит к неидеальному процессу сгорания.

Признаки неисправного датчика массового расхода воздуха

Первым шагом в диагностике неисправного датчика массового расхода воздуха является выполнение моего любимого теста — проверки отвода. С помощью отвертки слегка постучите по датчику при работающем двигателе, отмечая любые изменения оборотов двигателя или качества холостого хода при каждом нажатии. Если вы заметили изменение, возможно, датчик неисправен изнутри. (Обратите внимание, что массовый расход топлива может выйти из строя без установки кода неисправности.)

Затем проверьте правильность давления и объема топлива.Также проверьте топливный фильтр на наличие ограничений и убедитесь в отсутствии утечек вакуума. Помните, что кислородные датчики должны работать правильно, чтобы обеспечить точное соотношение воздух / топливо для контроллера двигателя.

Посмотреть все 3 фотографии В современных двигателях Corvette с впрыском топлива используется датчик массового расхода воздуха (показан) или датчик абсолютного давления в коллекторе для измерения количества воздуха, поступающего в двигатель.

Наиболее частым признаком неисправного массового расхода воздуха является колебание после нажатия педали акселератора. Некоторые другие общие симптомы включают следующее:

Остановка вскоре после запуска

Дергание во время разгона

Неустойчивый холостой ход или работа

Код (-ы), связанный с регулировкой топливоподачи

Чрезмерно богатая или обедненный холостой ход, часто вызывающий черный дым из выхлопной трубы

Распространенные причины отказов MAF

Большинство отказов MAF происходит из-за грязи, бумаги или загрязнения масла.

Грязь может попасть в MAF, если воздушный фильтр проколот, или если он настолько ограничен, что частицы грязи проходят через него или вокруг него. Не используйте сжатый воздух для выдувания грязи из бумажного фильтра. Это может фактически пробить микроскопические отверстия в фильтре, что приведет к загрязнению MAF.

Известно, что некачественные воздушные фильтры отслаивают бумажные волокна, которые могут накапливаться на нагретой проволоке MAF, вызывая его выход из строя. Помните, вы получаете то, за что платите, и экономия нескольких долларов сейчас может стоить вам гораздо дороже в будущем.

Масло может попадать в систему впуска воздуха из-за неправильно обслуживаемого вторичного воздушного фильтра, неисправного клапана принудительной вентиляции картера (PCV) или двигателя, в котором сжигается масло. Скопление масла на нагретом проводе датчика массового расхода воздуха может привести к выходу датчика из строя.

Стоит проверить и другие, хотя и менее распространенные проблемы. Например, впускные и выпускные трубы на многих MAF имеют одинаковый размер, что упрощает установку датчика в обратном направлении. У большинства MAF есть стрелка на корпусе датчика, указывающая направление воздушного потока.

Многие MAF также выглядят одинаково, даже если они зависят от приложения. Если вы считаете, что у вас может быть неправильный датчик для вашего автомобиля, попросите местный магазин автозапчастей найти номер детали в своем каталоге приложений.

Неизмеренный воздух, попадающий в камеру сгорания, также может привести к неточным показаниям массового расхода воздуха. По этой причине важно проверить впускной канал на предмет трещин под напряжением или ослабленных зажимов. Причиной может быть утечка из сломанного вакуумного шланга или засохшей впускной прокладки.

Некоторые послепродажные системы впуска или системы «холодного воздуха» могут увеличить турбулентность всасываемого воздуха. Это также может привести к тому, что MAF неправильно рассчитает количество воздуха, поступающего в двигатель.

Как очистить загрязненный датчик массового расхода воздуха

Даже если у вас нет проблем с управляемостью, рекомендуется чистить датчик массового расхода воздуха каждые шесть месяцев или как часть процедуры замены масла. Для этого сначала снимите MAF с автомобиля. Убедитесь, что вы не касаетесь проводов внутри датчика.Это предотвратит попадание масла с ваших рук на датчик, а также защитит хрупкие внутренние провода от поломки.

Для очистки датчика вам необходимо приобрести специальный очиститель MAF, доступный в большинстве магазинов автозапчастей. (Не используйте очиститель карбюратора или другие агрессивные растворители, которые могут повредить датчик.) Как правило, в инструкциях содержится указание распылить очиститель на датчик и дать ему высохнуть примерно на 20 минут. Переустановите MAF в автомобиль, и все готово.

Имейте в виду, что очистка датчика не всегда восстанавливает идеальную калибровку. Если MAF слишком сильно загрязнен, возможно, его необходимо заменить.

Посмотреть все 3 фотографии Тонкие провода внутри MAF могут загрязняться, что приводит к неточным измерениям всасываемого воздуха.

Проверка топливных планок

После того, как мы рассмотрели процессы диагностики и ремонта, пришло время решить вопрос о том, как тот механик быстро определил, что виноват неисправный MAF. Прежде всего он выслушал все то, что читатель уже пробовал, — важный, но часто упускаемый из виду шаг.

Поскольку он использовал сканер, я подозреваю, что он смотрел на краткосрочную и долгосрочную корректировку топлива. Если вы проверили все, о чем мы уже говорили в этой статье, и все проверили «ОК», вы можете использовать числа корректировки топлива, чтобы определить, правильно ли измеряется MAF.

Номера краткосрочной и долгосрочной корректировки топлива должны оставаться в пределах однозначных цифр. Если они это сделают, мы можем быть уверены, что датчик массового расхода воздуха работает правильно. Если числа показывают более 10 процентов положительных или менее 10 процентов отрицательных значений, возможно, неисправен датчик массового расхода воздуха.

MAF, который завышает расход воздуха на холостом ходу, приведет к богатому состоянию и отрицательным корректировкам корректировки топливоподачи. Между тем, значение MAF с заниженными данными приведет к обедненной смеси и положительной корректировке топливоподачи под нагрузкой.

Может быть полезно ознакомиться с просмотром значений корректировки расхода топлива на автомобиле, который работает нормально, а также на автомобиле, у которого возникли проблемы с управляемостью. Мы будем использовать эти значения, чтобы помочь нам диагностировать другие проблемы в будущих столбцах.

Даже если у вас нет проблем с управляемостью, рекомендуется чистить MAF каждые шесть месяцев.

Есть вопрос к нашему специалисту Tech Corner? Просто запишите его на бумажном полотенце или слегка загрязненной торговой тряпке и отправьте нам в VETTE Magazine, Attn: Technically Speaking, 9036 Brittany Way, Tampa, FL 33619. Кроме того, вы можете отправить свой вопрос через Интернет по электронной почте его нам на [email protected]. Обязательно укажите в теме письма «Говорю технически».

% PDF-1.4
%
95 0 объект
>
эндобдж

xref
95 93
0000000016 00000 н.
0000002681 00000 н.
0000002836 00000 н.
0000005636 00000 н.
0000006158 00000 п.
0000006442 00000 н.
0000006987 00000 н.
0000007164 00000 н.
0000007227 00000 н.
0000007275 00000 н.
0000009018 00000 н.
0000010575 00000 п.
0000012221 00000 п.
0000013353 00000 п.
0000013494 00000 п.
0000013635 00000 п.
0000013775 00000 п.
0000015155 00000 п.
0000016172 00000 п.
0000016322 00000 п.
0000016471 00000 п.
0000017022 00000 п.
0000017996 00000 н.
0000019250 00000 п.
0000019369 00000 п.
0000019600 00000 п.
0000019683 00000 п.
0000019738 00000 п.
0000019794 00000 п.
0000019908 00000 п.
0000020020 00000 н.
0000020090 00000 н.
0000020187 00000 п.
0000028603 00000 п.
0000028891 00000 п.
0000029324 00000 п.
0000029351 00000 п.
0000029910 00000 п.
0000029980 00000 н.
0000030071 00000 п.
0000034485 00000 п.
0000034774 00000 п.
0000035026 00000 п.
0000035053 00000 п.
0000035423 00000 п.
0000035493 00000 п.
0000035582 00000 п.
0000040131 00000 п.
0000040418 00000 п.
0000040674 00000 п.
0000040701 00000 п.
0000041078 00000 п.
0000041148 00000 п.
0000041240 00000 п.
0000046068 00000 п.
0000046378 00000 п.
0000046661 00000 п.
0000046688 00000 п.
0000047071 00000 п.
0000047141 00000 п.
0000047229 00000 п.
0000051395 00000 п.
0000051703 00000 п.
0000051955 00000 п.
0000051982 00000 п.
0000052350 00000 п.
0000054988 00000 п.
0000055417 00000 п.
0000055957 00000 п.
0000060766 00000 п.
0000061027 00000 п.
0000061388 00000 п.
0000067488 00000 п.
0000067748 00000 н.
0000068231 00000 п.
0000075619 00000 п.
0000075895 00000 п.
0000076366 00000 п.
0000131930 00000 н.
0000131969 00000 н.
0000153011 00000 н.
0000153050 00000 н.
0000157674 00000 н.
0000162298 00000 н.
0000168610 00000 н.
0000404145 00000 н.
0000404662 00000 н.
0000423664 00000 н.
0000424231 00000 п.
0000443295 00000 н.
0000464538 00000 н.
0000002511 00000 н.
0000002156 00000 н.
трейлер
] / Назад 468916 / XRefStm 2511 >>
startxref
0
%% EOF

187 0 объект
> поток
hb«d`} 1 ▆ $ BL [> 016090makH5ta (bi`Ua w} fF
, / 002p`IhadeHm«`f`2«x4_a
KV? I # A @.x ۇ Y: v ܋ JA͒o «FvR0Ƅ &

Замена датчика массового расхода воздуха

Датчик массового расхода воздуха предназначен для измерения количества воздуха, поступающего в двигатель.

Он служит функцией, позволяющей компьютеру рассчитать правильную топливно-воздушную смесь, которая должна быть близка к 14,7 воздуха на 1 часть топлива. Массовый расход воздуха обычно длится от 80 000 до 150 000 миль. Правильное поддержание массового расхода воздуха и его чистка помогут продлить срок его службы. Однако есть несколько симптомов автомобиля, которые подскажут вам, когда пришло время заменить датчик расхода воздуха.

Первый симптом — затрудненный запуск. Обычно для того, чтобы завести двигатель, может потребоваться несколько попыток. Если это так, подозревайте, что датчик расхода воздуха неисправен. Снимите датчик с впускной трубки или корпуса воздушного фильтра, в зависимости от того, на каком датчике установлен. Загляните внутрь датчика и найдите тонкую нить накала. Если нить накала грязная или загрязненная, возможно, неисправен датчик. Однако, прежде чем осуждать неисправный датчик, используйте одобренный очиститель датчика потока воздуха и попробуйте распылить нить. Далее переустановите воздушный поток.Если автомобиль запускается нормально, то неисправность связана с грязным массовым расходом воздуха, а не с неисправным датчиком.

Есть и другие симптомы, которые могут отображаться, когда датчик начинает работать. Например, иногда автомобиль может колебаться, когда движется или садится на стоп-сигнал. Он также может дергаться при попытке дать газ. В этом случае датчик может быть неисправен. Более того, полностью мертвый датчик может помешать правильному включению автоматической коробки передач. Это означает, что во время холодного запуска автоматическая коробка передач может не реагировать на движение, и может возникнуть задержка, не позволяющая автомобилю двигаться.

Кроме того, если вы испытываете полное отсутствие работы двигателя или резкий рывок, вы можете проверить впускную трубку для воздуха. Иногда из-за треснувшей впускной трубки в двигатель попадет неизмеримый воздух. В этом случае датчик воздушного потока не может правильно измерить входящий воздух; поэтому двигатель может увеличивать количество топлива или иногда уменьшать количество топлива, что вызывает проблемы с производительностью. Не позволяйте резкому рывку сбить вас с толку с проблемой трансмиссии. Всегда визуально проверяйте все компоненты, провода и сканируйте автомобиль на предмет кода двигателя, прежде чем обнаруживать неисправность датчика массового расхода воздуха.

Если у вас есть какие-либо вопросы о датчике массового расхода воздуха или вы хотите запланировать обслуживание, позвоните нам сегодня в ремонтную мастерскую Хорхе Алонсо!

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (MAF)

Общее описание
Датчик массового расхода воздуха (MAF) реагирует на количество воздуха, проходящего через камеру, содержащую датчик. Он нечувствителен к плотности воздуха.
Датчик объемного расхода воздуха используется во многих системах для управления двигателями для измерения значения переходной стоимости воздуха.Расход воздуха — один из основных параметров для расчета необходимого количества топлива. MAF обычно размещается после воздушного фильтра и перед дроссельной заслонкой в ​​потоке воздуха, всасываемого в двигатель.

Внешний вид

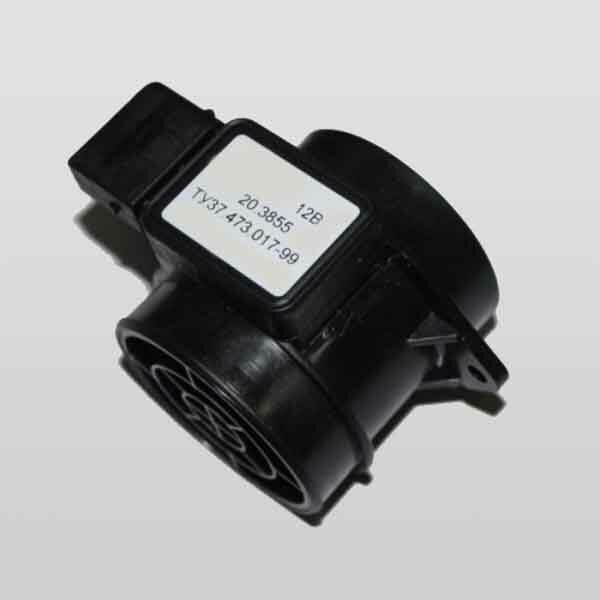

На рис. 1 показан датчик массового расхода воздуха производства BOSCH, а на рис. 2 показан MAF производства GM.

Рис.1 Рис.2

Типы датчиков
По принципу действия бывают:

• С аналоговым выходным сигналом.Напряжение выходного сигнала датчика зависит от расхода воздуха — датчики VAF и Hot Wire.
• С цифровым выходом. Частота выходного сигнала датчика или рабочий цикл зависит от расхода воздуха — датчики HFM.

В зависимости от типа конструкции:

• Датчик, измеряющий объем (л / ч) воздушного потока — датчик крыльчатого счетчика (VAF, также известный как LMM).
• Датчик, измеряющий массу (кг / ч) воздушного потока — датчик массового расхода воздуха Hot Wire (также известный как HLM).
• Датчик, измеряющий массу (кг / ч) воздушного потока — Hot Film MAF (HFM).

В настоящее время наиболее распространенными являются MAF, поскольку они не имеют механических движущихся частей и обладают отличными характеристиками и точностью. Этот тип датчика не чувствителен к пульсациям, связанным с открытием и закрытием впускных клапанов, и показания на выходе не зависят от плотности поступающего воздуха.

Принцип работы датчика массового расхода воздуха
Датчик массового расхода воздуха, измеряющего массу воздушного потока — датчик Hot Wire
Датчик этого типа показан на рис.3. Электрический провод (2) диаметром 70 мкм вставлен в измерительную трубку, расположенную перед дроссельной заслонкой.

Фиг.3

Работа MAF основана на принципе постоянной температуры. Платиновый провод с подогревом, подвешенный в воздушном потоке двигателя (3), является одной из опор моста Уитстона. Постоянная температура около 100 ºС поддерживается за счет увеличения или уменьшения электрического тока, протекающего по цепи, в то время как входящий воздушный поток охлаждает провод.
При увеличении воздушного потока платиновая проволока охлаждается и ее сопротивление уменьшается. Мост резисторов Уитстона асимметричен, и появляется напряжение, которое подается на усилитель и направляется для повышения температуры провода. Этот процесс продолжается до тех пор, пока температура и сопротивление проводника не приведут к равновесию системы. Диапазон токов от 0,5А до 1,2А.
Этот ток также протекает через калибровочный резистор и образует падение напряжения, которое поступает на бортовой контроллер для расчета количества впрыскиваемого топлива.Изменения температуры компенсируются резистором (4), который представляет собой платиновое кольцо, подвешенное в потоке воздуха. Изменения температуры одновременно влияют как на нагретый провод сопротивления (2), так и на резистор температурной компенсации (4), и, таким образом, мост резисторов Уитстона остается сбалансированным.
Во время работы платиновая проволока неизбежно загрязняется. Для предотвращения загрязнения после выключения двигателя провод нагревают до температуры 1000 ºС в течение 1 сек. Таким образом, вся грязь, прилипшая к проволоке, сгорает.Этот процесс контролируется бортовым контроллером.

Датчик массового расхода воздуха, измеряющий массу воздушного потока — Датчик горячей пленки (HFM)

Фиг.4

Пленочные датчики массового расхода воздуха

работают так же, как датчик горячей проволоки, и в них используется пленочный или металлический решетчатый элемент с центральным нагревом. Одна сторона пленки встречает поток охлаждающего воздуха, в то время как экранированная задняя сторона поддерживает постоянную температуру, а разница по току между ними измеряется и передается в виде прямоугольного цифрового частотного выхода в диапазоне от 30 Гц на холостом ходу до 150 Гц при полностью открытой дроссельной заслонке. .Датчики с горячей пленкой обычно более надежны и менее подвержены загрязнению, чем датчики с горячей проволокой.

Датчик объемного расхода воздуха MAF — Датчик VAF
Датчики объемного расхода воздуха (рис.5) имеют воздушный барьер (4), снабженный возвратной пружиной. Этот барьер помещается в воздушный поток, потребляемый двигателем, и перемещается пропорционально увеличению или уменьшению воздушного потока.

Фиг.5

Датчик также оснащен дополнительным барьером (2), который служит не только для баланса, но и как гаситель колебаний.
Шлагбаум механически соединен со стеклоочистителем потенциометра (3). Напряжение питания подается на потенциометр. Его выходное напряжение зависит от положения барьера, а само положение барьера зависит от объема воздушного потока. Измерительный потенциометр датчика
выполнен на керамической подложке. Выводы резистора делителя напряжения выполнены на подложке, расположены в ряд и покрыты резистивным слоем.
Потенциометр стеклоочистителя прижимается к контактному резистивному слою, и из-за электрического контакта между стеклоочистителем и резистивным слоем напряжение стеклоочистителя всегда равно напряжению в точке контакта с резистивным слоем.Стеклоочиститель с потенциометром механически связан с подвижным барьером для воздушного потока, и каждый раз, когда положение барьера изменяется, он также перемещается в постоянном контакте вдоль резистивного слоя, ползая по нему. Эти сдвиги в постоянном контакте вдоль резистивного слоя изнашивают потенциометр, что со временем приводит к повреждению измерительного потенциометра. Следовательно, износ в некоторых местах контактного резистивного слоя исчезает, остается только керамическая подложка. Перемещение дворника в такой изношенной области вызывает нестабильный или даже потерянный электрический контакт, и выходное напряжение потенциометра больше не будет соответствовать положению подвижного барьера.
В случае серьезного загрязнения или отказа воздушного фильтра воздушные каналы датчика объемного расхода воздуха могут сильно загрязниться. Поэтому подвижный барьер может время от времени заклинивать или даже застревать полностью. Таким образом, выходной сигнал больше не будет соответствовать реальному потоку воздуха.
Недостаток датчика объемного расхода воздуха в том, что он измеряет объем поступающего воздуха. Следовательно, необходимо рассчитать количество топлива, чтобы определить массу воздуха и, таким образом, скорректировать показания датчика в соответствии с плотностью воздуха.Решением этой проблемы является установка дополнительного датчика температуры вместе с датчиком объема воздуха.
Выходной сигнал MAF, выдаваемый BOSCH, представляет собой переменное напряжение в диапазоне 1 — 5 В, значение которого зависит от массы воздуха, проходящего через датчик. При нулевом расходе воздуха (двигатель не работает) выходное напряжение датчика должно быть 0,98–1,02 В. В противном случае датчик считается поврежденным. Увеличение воздушного потока приводит к увеличению выходного напряжения датчика. Этот датчик также может обнаруживать обратные потоки воздуха от впускного коллектора к воздушному фильтру.Выходное напряжение в этом случае уменьшается ниже 1 В, пропорционально размеру возвратного воздушного потока.

Общие проблемы с датчиками массового расхода воздуха:

• Выходной сигнал не изменяется при изменении расхода всасываемого воздуха.
• Отклонение значения выходного сигнала от правильного.
• Снижение скорости срабатывания датчика. В этом случае двигатель значительно утратил «маневренность» и становится трудно запустить двигатель в холодном состоянии.Снижение скорости реакции в случае загрязнения нагревательного резистора и двух датчиков температуры.

ПРИМЕЧАНИЕ. ЭБУ самодиагностики не регистрирует снижение скорости отклика MAF, в результате чего этот сбой не может быть обнаружен путем считывания кодов ошибок с помощью считывателя кодов. Пониженную скорость отклика можно проверить только с помощью осциллографа.

Принцип проверки датчика массового расхода воздуха с помощью осциллографа

При диагностике массового расхода воздуха с помощью осциллографа скорость реакции датчика можно проверить по мгновенному ускорению.В этот момент происходит следующее: Когда двигатель работает на холостом ходу (без нагрузки), воздух, заполняющий впускной коллектор, сильно разбавлен, поскольку поток воздуха почти полностью ограничивается дроссельной заслонкой и регулирующим клапаном холостого хода. Абсолютное давление в коллекторе ниже атмосферного на 0,6-0,7 бар. Внутренний объем впускного коллектора пропорционален рабочему объему двигателя, но масса разбавленного воздуха, заполняющего коллектор при работе двигателя на холостом ходу без нагрузки, ничтожна.
В случае резкого ускорения воздух сразу же устремляется во впускной коллектор и быстро заполняет объем коллектора, пока абсолютное давление в нем не станет близким к атмосферному. Этот процесс происходит очень быстро, когда поток воздуха через MAF в это время достигает уровня, близкого к расходу воздуха двигателем при максимальной нагрузке. Как только абсолютное давление во впускном коллекторе приближается к атмосферному, воздушный поток, проходящий через MAF, становится пропорциональным оборотам двигателя.
Максимальное значение сигнала выходного напряжения MAF сразу после резкого ускорения должно достигнуть значения, близкого к значению в случае максимальной нагрузки двигателя. Для датчиков производства BOSCH сигнал выходного напряжения должен кратковременно увеличиваться до 4 В.
При диагностике необходимо определить значение выходного сигнала датчика при остановленном двигателе и среднем значении сигнала при работе двигателя на холостом ходу без нагрузки. Значение выходного напряжения 1 В ± 0,02 В соответствует нулевому расходу воздуха.Скорость отклика можно оценить, наблюдая за переходным процессом при подаче питания на датчик. Естественно, что с увеличением загрязнения время переходного процесса выходного сигнала быстро увеличивается.

Процедура проверки работоспособности датчика массового расхода воздуха

Сначала необходимо осмотреть впускной коллектор на предмет трещин, повреждений и проверить его монтажное положение. Существенная разгерметизация воздухосборника может вызвать взрыв двигателя, а разгерметизация ограниченных участков может повлиять на соотношение воздух / топливная смесь.

— ДАТЧИК ОБЪЕМНОГО РАСХОДА ВОЗДУХА MAF (ТИП VAF) —

• Подключите отрицательную клемму вольтметра к массе шасси.
• Определите клемму источника питания и клемму заземления.
• Подсоедините положительную клемму вольтметра к проводу, подключенному к клемме сигнала датчика массового расхода воздуха.
• Снимите воздуховод.
• Снимите воздушный фильтр в сборе, чтобы клапан (тарелка) массового расхода воздуха легко открывался и закрывался.
• Откройте и закройте клапан несколько раз, чтобы убедиться, что он работает плавно и не заедает ли он.
• Включите зажигание (двигатель не работает) — напряжение, показываемое вольтметром, должно быть в пределах 0,2 0,3 В.
• Откройте и закройте MAF несколько раз — напряжение, показываемое вольтметром, должно постепенно увеличиваться, пока не достигнет 4,0 В ¸ 4,5 В.
• Установить воздуховод. Запустите двигатель и оставьте его работать на холостом ходу — вы должны увидеть напряжение в диапазоне 0.5 В 1,5 В.
• Откройте дроссельную заслонку (нажмите на педаль акселератора), чтобы частота вращения двигателя увеличилась до 3000 об / мин — показание напряжения должно быть 2,0 2,5 В.
• Кратковременно открыть дроссельную заслонку (нажать на педаль акселератора) — в этом случае напряжение должно быть больше 3,0 В.
• Если вы выполняете измерения с помощью осциллографа, вы должны наблюдать следующую форму сигнала (рис. 6):

Фиг.6

— Возможные повреждения датчика объема:
Хаотичный выходной сигнал

• Хаотичный выходной сигнал присутствует, когда выходное напряжение датчика массового расхода воздуха изменяется пошагово, падает до нуля или полностью исчезает.
• Когда выходной сигнал MAF хаотичен, причина обычно в резистивном слое датчика или заедании клапана (пластины). В этом случае следует заменить датчик массового расхода воздуха.
• Иногда при движении подвижный рычаг может отойти от токопроводящего провода. Это также может быть причиной хаотического выходного сигнала.
• Снимите верхнюю крышку датчика массового расхода воздуха и проверьте, касается ли рычаг провода при переходе из открытого положения в закрытое.Если рычаг не касается провода, для подачи сигнала его необходимо аккуратно сложить, пока он не коснется провода, либо провод следует тщательно очистить. Это часто помогает устранить причины появления хаотичного выходного сигнала.

Отсутствует сигнал напряжения

• Проверьте опорное напряжение 5,0 В на клемме питания датчика массового расхода воздуха.
• Проверьте состояние заземления в клемме массы MAF.
• Если напряжение подано и заземление в порядке, проверьте сигнальный провод между датчиком массового расхода воздуха и бортовым контроллером.
• Если есть проблема с напряжением питания или с заземлением, необходимо проверить состояние проводов между датчиком массового расхода воздуха и бортовым контроллером.
• Если все провода в порядке, необходимо проверить все клеммы питания и заземления бортового контроллера. Если напряжения питания и заземления в порядке, под подозрение попадает сам бортовой контроллер.
• Сигнал или опорное напряжение равно напряжению автомобильного аккумулятора.

Проверить сопротивление

• Подключите омметр между сигнальной клеммой датчика массового расхода воздуха и клеммой напряжения питания или между сигнальной клеммой датчика массового расхода воздуха и клеммой массы.
• Несколько раз откройте и закройте клапан MAF — вы должны заметить плавное изменение сопротивления. Когда пластина потока медленно перемещается из закрытого в полностью открытое положение, сопротивление MAF может постепенно увеличиваться и уменьшаться, что является нормальным явлением. Если сопротивление равно бесконечности или нулю, это означает, что датчик массового расхода воздуха неисправен.
• Вы не увидите значения сопротивления массового расхода воздуха в этой процедуре — сопротивление варьируется в большом диапазоне в зависимости от производителя датчика массового расхода воздуха.Более важным является правильное функционирование датчика, а не соблюдение нормативного значения сопротивления.
• Омметр подключается между клеммой массы датчика массового расхода воздуха и клеммами напряжения питания датчика массового расхода воздуха. Результирующее сопротивление должно быть стабильным. Если сопротивление повышается до бесконечности или равно нулю, датчик массового расхода воздуха необходимо заменить.

— MAF ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА —
(ГОРЯЧИЙ ПРОВОД)

— Проверить выходной сигнал

• Включите зажигание — напряжение должно быть около 1.4В.
• Запустите двигатель и оставьте его работать на холостом ходу — напряжение должно быть около 2 В.
• Несколько раз быстро откройте и закройте дроссельную заслонку (нажмите педаль акселератора). Напряжение должно значительно возрасти по сравнению с напряжением, измеренным на холостом ходу и без нагрузки.
• Проверка выходного сигнала датчика массового расхода воздуха Hot Wire слишком сложна, так как невозможно смоделировать состояние полной нагрузки в сервисной мастерской. Это можно сделать только с динамометром.Но описанная ниже процедура позволяет проверить непрерывность выходного сигнала (выполнение этой процедуры с помощью осциллографа считается значительно более надежным).
• Отсоедините воздуховод, чтобы получить доступ к горячей проволоке.
• Включите зажигание.
• Используйте кусок пластиковой трубки, чтобы обдувать горячую проволоку воздухом. Это должно привести к изменению выходного напряжения датчика.

— ДАТЧИК MAF ДЛЯ МАССОВОГО РАСХОДА ВОЗДУХА —
Это цифровые датчики, поэтому выходной сигнал зависит от частоты прямоугольной волны.Частота зависит от положения дроссельной заслонки — 30 Гц на холостом ходу и 150 Гц при полностью открытой дроссельной заслонке. Поэтому выходной сигнал можно оценить только с помощью осциллографа.

— Измерения осциллографа
Датчик Hot Wire
Подключите активный пробник осциллографа к сигнальной клемме датчика, а пробник заземления — к заземлению шасси.
Быстро нажмите на педаль газа. В исправном рабочем состоянии датчик будет иметь следующие формы сигналов, как на рис.7.

Рис. 7
Обратите внимание на значение напряжения сигнала на первом пике, оно должно быть около 4,5 В.
На рис. 8 показан уровень напряжения в «полумертвом» датчике, а на рис. 9 и рис. 10 — неисправный датчик.

Фиг.8

Фиг.9

Фиг.10

— Возможное повреждение датчика массового расхода воздуха:
Прерванный выходной сигнал

• Сигнал прерывается, если напряжение не изменяется плавно, при падении до нуля или при разрыве цепи.
• Сопротивление массового расхода воздуха проверяется следующим образом: омметр подключается между выводами 2 и 3 разъема датчика массового расхода воздуха — сопротивление должно составлять 2,5 — 3,1 Ом.
• Когда выходной сигнал массового расхода воздуха прерывается с перерывами, а напряжение питания и заземление в норме, это свидетельствует о повреждении датчика массового расхода воздуха. В этом случае его необходимо заменить.

Отсутствует напряжение сигнала

• Проверить подачу питания от аккумуляторной батареи к 5-й клемме разъема датчика массового расхода воздуха.
• Проверить соединение клемм 1 и 2 с массой.
• Если напряжение питания и масса в норме, следует проверить соединение между датчиком массового расхода воздуха и бортовым контроллером.
• Если напряжение питания и / или земля плохие, вам следует проверить проводимость источника питания и / или заземляющих проводов между датчиком массового расхода воздуха и бортовым контроллером.
• Если все провода в порядке, следует проверить клеммы питания и заземления бортового контроллера.Если напряжения питания и заземления в порядке, под подозрение попадает сам бортовой контроллер.

Hot Film Sensor (HFM)
Подключите активный пробник осциллографа к сигнальной клемме датчика, а пробник заземления — к заземлению шасси.
Быстро нажмите на педаль газа. В исправном рабочем состоянии датчик будет иметь форму волны, показанную на рис. 11. Частота должна варьироваться от примерно 30 Гц до 150 Гц в зависимости от положения дроссельной заслонки.

Фиг.11

Обратите внимание на небольшое закругление краев прямоугольных сигналов. Это нормально и не должно рассматриваться как неисправность.

— Возможное повреждение датчика массового расхода воздуха:
Прерванный выходной сигнал

• Сигнал прерывается, если частота не изменяется плавно, при падении до нуля или при разрыве цепи.
• Если выходной сигнал прерывается или выходит за пределы допустимого диапазона, а напряжение питания и заземление в норме, это свидетельствует о повреждении датчика массового расхода воздуха.В этом случае его необходимо заменить.

Отсутствует напряжение сигнала

• Включите зажигание и проверьте подачу питания от аккумуляторной батареи к 2-му выводу разъема датчика массового расхода воздуха.
• Включите зажигание и проверьте наличие напряжения + 5В на 4-й клемме.
• Если напряжения питания в норме, вам следует проверить соединение между датчиком массового расхода воздуха и бортовым контроллером.
• Если напряжение питания плохое, следует проверить проводимость источника питания и / или заземляющих проводов между датчиком массового расхода воздуха и бортовым контроллером.
• Если все провода в порядке, следует проверить клеммы питания и заземления бортового контроллера. Если напряжения питания и заземления в порядке, под подозрение попадает сам бортовой контроллер.

Проблема с освещением двигателя: датчик массового расхода воздуха | Хьюстон Авто Ремонт рядом с вами | Santa Ana Auto Care

Не загорается ли индикатор массового расхода воздуха (массового расхода воздуха) в двигателе?

Датчик массового расхода воздуха означает массовый расход воздуха. Двигатель забирает воздух и топливо, но может принимать только определенное количество.Датчик массового расхода воздуха должен измерять точное количество бензина и воздуха, попадающих в двигатель. Эти два материала смешиваются, поэтому оба должны быть точно измерены. Без датчика массового расхода воздуха загорится индикатор проверки двигателя, или двигатель будет получать неправильные уровни воздуха и топлива.

Проблема с датчиком массового расхода воздуха?

Если есть проблема с датчиком массового расхода воздуха, загорится индикатор проверки двигателя. Двигатель не может работать, если он не забирает нужные уровни воздуха и топлива.Итак, если на приборной панели горит индикатор проверки двигателя, проблема может быть в датчике массового расхода воздуха. Когда загорается индикатор, водители могут не осознавать, в чем проблема. Так что да, может быть проблема с датчиком массового расхода воздуха, но водителям потребуется профессиональная диагностика, чтобы подтвердить, является ли датчик массового расхода воздуха реальной проблемой.

Стоит ли устанавливать новый датчик массового расхода воздуха?

Если есть подтверждение, что датчик массового расхода воздуха вызывает включение лампы проверки двигателя, водителям следует подумать о замене датчика массового расхода воздуха.Без нового датчика индикатор проверки двигателя будет гореть. Если автомобиль продолжает движение с неисправным датчиком массового расхода воздуха и горит индикатор проверки двигателя, двигатель может начать выходить из строя или выйти из строя. Установите новый датчик массового расхода воздуха, если индикатор проверки двигателя сигнализирует о проблеме с массовым расходом воздуха. Лучше устранить проблему сейчас, чем позволить машине страдать.

Могу ли я предотвратить проблемы с датчиком массового расхода воздуха?

Базовое техническое обслуживание автомобиля может предотвратить проблемы с датчиком массового расхода воздуха. Ежегодные осмотры и профилактическое обслуживание могут уберечь двигатели от ошибок массового расхода воздуха и проверить световые индикаторы двигателя.Регулярное техническое обслуживание также может спасти другие датчики и детали в автомобиле. Вместо того, чтобы сосредотачиваться на одном датчике за раз с последним уходом, практикуйте регулярную настройку и ремонт. Предотвратите проблемы с датчиком массового расхода воздуха:

• Доставка автомобиля на регулярное техническое обслуживание
• Защита двигателя от ржавчины и коррозии
• Замена деталей автомобиля, которые начинают выходить из строя
• Хранение автомобиля вдали от суровых погодных условий

Регулярное техническое обслуживание может показаться незначительным, но эта практика оказывает большое влияние на автомобили и световой индикатор двигателя.Индикатор проверки двигателя может улавливать любые ошибки во внутренних системах автомобиля. Будь то датчик массового расхода воздуха или другая деталь, подумайте о профессиональной диагностике, которая поможет выявить потенциальные проблемы.

Испытание датчика массового расхода воздуха с щелчком при широко открытой дроссельной заслонке

Тест 8 — Датчик массового расхода воздуха (MAF)

Датчик массового расхода воздуха (MAF) используется для определения массового расхода воздуха, поступающего в двигатель внутреннего сгорания с впрыском топлива.

Информация о массе воздуха необходима блоку управления двигателем (ЭБУ) для балансировки и подачи правильной массы топлива в двигатель. Воздух меняет свою плотность в зависимости от температуры и давления.

В автомобильных приложениях плотность воздуха зависит от температуры окружающей среды, высоты и использования принудительной индукции (например, турбо), что означает, что датчики массового расхода более подходят для определения количества всасываемого воздуха в каждом цилиндре, чем датчики объемного расхода.

В автомобильных двигателях используются два распространенных типа датчиков массового расхода воздуха. Это крыльчатый счетчик и нагревательный элемент. Ни в одном из этих проектов не используется технология, которая фактически измеряет массу воздуха напрямую. Однако с помощью дополнительных датчиков и входов ЭБУ двигателя может определять массовый расход всасываемого воздуха.

• Программное обеспечение: PicoScope 6 — управляемый тест AT151
• Цель теста — изучить, как изменяется сигнал MAF
• Требуемый уровень навыка — Легкий

Connect : Найдите датчики с помощью технических данных вашего автомобиля.Мы рекомендуем использовать для подключения щупы с обратным контактом или разводные провода. Используйте технические данные для определения сигнального провода. Вы можете выбрать проверку нескольких терминалов для получения сигнала.

Запустите : запустите PicoScope и быстро переведите дроссельную заслонку из состояния холостого хода в режим полного открытия, чтобы зафиксировать форму волны. Мы предлагаем использовать временную развертку 1 с / дел для захвата 10 секунд данных в одном кадре.

Чтение : выходное напряжение датчика расхода воздуха должно быть пропорционально расходу воздуха.Когда двигатель работает на холостом ходу, осциллограмма должна показывать примерно 0,5 вольт, но это напряжение будет расти по мере разгона двигателя до примерно 4,0–4,5 вольт. Это напряжение
Однако будет зависеть от того, насколько сильно разгоняется двигатель, и более низкое напряжение не обязательно является неисправностью датчика расхода воздуха.

При замедлении напряжение сначала будет падать при закрытии дроссельной заслонки, уменьшая поток воздуха, когда двигатель возвращается к холостому ходу. Более подробная информация представлена ​​в наших пошаговых тестах.

Анализ формы сигнала

Эффект от увеличения воздушного потока хорошо виден. Обратите внимание, как быстро датчик реагирует на падение воздушного потока при закрытии дроссельной заслонки. Воздушный поток не возвращается к своему предыдущему значению немедленно, вероятно, потому, что частота вращения двигателя выше после события, с использованием большего количества воздуха, чем при работе на холостом ходу до этого.

Анимация теста дроссельной заслонки MAF

Видео комментарий

Датчик массового расхода воздуха установлен между воздушным фильтром и впускным коллектором.Он выдает сигнал, который отправляется на ECU

.

Connect : для подключения к сигналу можно использовать пробник с обратным контактом. На видео показано, как найти сигнал методом проб и ошибок, но лучше обратиться к документации на автомобиль, чтобы найти правильный разъем и номер контакта.
