Предохранители и реле Опель Зафира А с описанием назначения и схемами блоков

R1
R2Реле звукового сигнала
R3Реле дальнего света фар
R4Реле очистителя заднего стекла
R5Реле обогревателя зеркал заднего вида
R6Реле противотуманных фар
R7Реле задних противотуманных фонарей
R8Реле – прерыватель указателей поворота
R9Реле- прерыватель указателей поворота
R10Трансмиттер аудио сигнала телефона
R11Преобразователь сигнала датчика частоты вращения колеса
R12Реле электродвигателя очистителя лобового стекла
R13Реле лампы освещения салона
R14Реле обогревателя заднего стекла
R15Многофункциональный блок управления
1
2(30A) Отопитель/ кондиционер подогреватель сидений
3(40A) Обогреватель заднего стекла
4
5
6(10A) Правая фара — ближний свет, корректор фар
7(10A) Передние /задние габариты (прав. ), лампа подсветки номерного знака
8(10A) Правая фара-дальний свет
9(30A) Насос омывателя фар
10(15A) Звуковой сигнал
11(20A) Центральный замок
12(15A) Противотуманные фары
13(5A) Много функциональный дисплей
14(30A) Электродвигатель очистителя лобового стекла, люк (кабриолет)
15(5A) Электропривод стеклоподъемников, люк, электропривод зеркал заднего вида на дверях, лампа освещения салона, противоугонная система
16(10A) Задний противотуманный фонарь
17(30A) Электропривод стеклоподъемников
18(5A) Корректор фар, лампа подсветки номерного знака
19(10A) Аудиосистема, телефон, многофункциональный дисплей
20(30А) Электропривод стеклоподъемников
21(5А) Э/м клапан блокировки ключа в замке зажигания (АКПП), противоугонная система, аудиосистема, телефон
22(15A) Указатели поворота/ аварийная сигнализация, многофункциональный дисплей, маршрутный компьютер, индикаторы
23(10A) Антиблокировочная система тормозов (ABS), усилитель рулевого управления
24(10A) Левая фара — ближний свет, корректор фар
25(10A) Передний/ задний габарит(лев. ), лампа подсветки номерного знака
26(10A) Левая фара — дальний свет
27(2A) Привод складывающейся крыши
28(5А) Пампа освещения салона
29(10A) Указатель поворота/ аварийная сигнализация, лампа освещения салона, система управления АКПП
30(30A) Люк
31(20A) Система омывания / очистки заднего стекла
32(10A) Система освещения в дневное время, предупреждение об оставленном включенным освещении, противоугонная система, блок управления иммобилайзером
33(20A) Разъем электрооборудования прицепа- вывод 30
34(20A) Аудиосистема, многофункциональный дисплей, телефон
35(10A) Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования
36(15А) Отопитель сидений, предохранитель прикуривателя
37(20А) Подогреватель сидений
38(10A) Стоп-сигналы, система управления АКПП, многофункциональный дисплей, система поддержания скорости
39(5A) Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования
40(5А) Блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования
41(10A) Обогреватель зеркал заднего вида на дверях
42(5А) Датчик наличия пассажира на сиденье, лампа освещения салона
43(20A) Ксеноновая фара-правая 2002^
44(20A) Ксеноновая фара-левая 2002^
45(5А) Подогреватели сидений 2002^
46(15А) Управление двигателем 2002^
47(20A) Дополнительный отопитель — Дизель
48(5A) Привод складывающейся крыши
49
50(40A) Реле электродвигателя вентилятора системы охлаждения — 2,0 дизель/1,7 дизель с кондиционером

Предохранители Опель Зафира А, 1999









Описание предохранителейТок, А
1
2Отопитель/ кондиционер подогреватель сидений30
3Обогреватель заднего стекла40
4
5
6Правая фара — ближний свет, корректор фар10
7Передние /задние габариты (прав. ), лампа подсветки номерного знака10
8Правая фара-дальний свет10
9Насос омывателя фар30
10Гудок15
11Центральный замок20
12Противотуманные фары15
13Много функциональный дисплей5
14Электродвигатель очистителя лобового стекла, люк (кабриолет)30
15Электропривод стеклоподъемников, люк, электропривод зеркал заднего вида на дверях, лампа освещения салона, противоугонная система5
16Задний противотуманный фонарь10
17Электропривод стеклоподъемников30
18Корректор фар, лампа подсветки номерного знака5
19Аудиосистема, телефон, многофункциональный дисплей10
20Электропривод стеклоподъемников30
21Э/м клапан блокировки ключа в замке зажигания (АКПП), противоугонная система, аудиосистема, телефон5
22Указатели поворота/ аварийная сигнализация, многофункциональный дисплей, маршрутный компьютер, индикаторы15
23Система ABS, усилитель руля10
24Левая фара — ближний свет, корректор фар10
25Передний/ задний габарит(лев. ), лампа подсветки номерного знака10
26Левая фара — дальний свет10
27Привод складывающейся крыши20
28Лампа освещения салона5
29Указатель поворота/ аварийная сигнализация, лампа освещения салона, система управления АКПП10
30Люк30
31Электропривод складывающейся крыши (полуавтоматической)20
32Система освещения в дневное время, предупреждение об оставленном включенным освещении, противоугонная система, блок управления иммобилайзером10
33Разъем электрооборудования прицепа- вывод 3020
34Аудиосистема, многофункциональный дисплей, телефон20
35Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования10
36Отопитель сидений, предохранитель прикуривателя зафира15
37Подогреватель сидений20
38 Стоп-сигналы, система управления АКПП, многофункциональный дисплей, система поддержания скорости10
39Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования5
40Блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования5
41 Обогреватель зеркал заднего вида на дверях10
42Датчик наличия пассажира на сиденье, лампа освещения салона5
43Ксеноновая фара-правая 2002^20
44 Ксеноновая фара-левая 2002^20
45Подогреватели сидений 2002^5
46Управление двигателем 2002^15
47Дополнительный отопитель — Дизель20
48Привод складывающейся крыши5
49
50Реле электродвигателя вентилятора системы охлаждения — 2,0 дизель/1,7 дизель с кондиционером40
Назначение реле
R1
R2Гудок
R3Дальний свет фар
R4Очиститель заднего стекла
R5Обогреватель зеркал заднего вида
R6ПТФ
R7Задние противотуманные фонари
R8Реле – прерыватель указателей поворота
R9Реле- прерыватель указателей поворота
R10Трансмиттер аудио сигнала телефона
R11Преобразователь сигнала датчика частоты вращения колеса
R12Реле электродвигателя очистителя лобового стекла
R13Лампы света в салоне
R14Обогреватель заднего стекла
R15Многофункциональный блок управления

Предохранители Опель Зафира А: где находятся, замена

У каждого современного автомобиля имеются блоки, в которых находятся специальные предохранители и реле. Эти элементы отвечают за бесперебойную и безопасную работу электрических цепей, которые регулируют работоспособность определенных систем или устройств.

Именно поэтому очень важно, чтобы предохранители и реле были в порядке в процессе эксплуатации автомобиля. Поломка любого элемента может привести к размыканию цепи, что вызовет не самые приятные последствия. Подробнее о видах блоках в Opel Zafira A, а также о том, как их заменить, будет рассказано в данной статье.

Блоки предохранителей

Всего в автомобиле Опель Зафира встроено два блока предохранителей и реле. Первый можно встретить в салоне автомобиля, второй находится под капотом, в моторном отсеке рядом с аккумулятором. Стоит отметить, что некоторые модели определенного года выпуска содержат также третий блок предохранителей, который производители устроили в багажном отсеке.

  • Монтажный блок

Прежде всего, стоит обратить внимание на схему предохранителей и реле монтажного блока. Он находится в салоне автомобиля, и зачастую его можно найти под приборной панелью. Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже. Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле.

ОбозначениеНазначение
1Работа стеклоподъемников.
4Обогрев сидений, стекол.
5Подушка безопасности.
11Обогрев заднего стекла.
12Включение/выключение стеклоочистителя.
14Кондиционер и отопитель.
27Подача звука противоугонной сигнализации.
30Защита розетки.
39,40Обогрев передних сидений.

Также данный блок представлен предохранителями, отвечающими за работоспособность климат-контроля автомобиля, различных переключателей систем. Имеются в блоке и отдельные разъемы для диагностики работы электрических цепей. Эти компоненты не представлены в таблице, так как они являются резервными, и в некоторых моделях данных элементов нет.

Стоит отметить, что каждый предохранитель пронумерован и окрашен в определенный цвет, что заметно облегчает поиски нужного элемента при необходимости.

  • Основной блок

Найти основной агрегат можно под капотом автомобиля. Он расположен рядом с аккумулятором, поэтому при работе с ним стоит обращать на это внимание. Ниже представлена схема расположения предохранителей в данном блоке, а также таблица с соответствующей расшифровкой элементов.

ОбозначениеНазначение
1,2Работа основной системы.
3,4Обогрев салона с помощью печки, климат-контроль, работа кондиционера.
5Вентилятор.
7Стеклоочистители.
8Подача сигнала.
9Дворники передних фар.
13Работа противотуманных фар.
17Подача и фильтрация топлива.

Также предохранители отвечают за работоспособность системы переключения передач, обеспечивают бесперебойную работу топливного насоса, позволяют без проблем использовать магнитолу и другие компоненты мультимедийной системы. На самом деле, функционал переходников довольно широк, поэтому очень важно следить за их состоянием.

  • Дополнительный блок

Что касается агрегата, расположенного в багажнике, то к предохранителям и реле, которые в нем установлены, можно отнести элементы: обеспечивающие функциональность розетки, работу кондиционера и системы климат-контроля; защищающие от поломки стеклоподъемники, а также устройства обогрева.

Таким образом, данный блок берет часть нагрузки монтажного блока на себя.

Замена предохранителей и реле

Автомобиль Opel Zafira A может прослужить долго, если обеспечивать своевременные осмотры всех его узлов. Однако поломок иногда бывает не избежать, и порой автолюбителям приходится столкнуться с перегоранием предохранителей или реле. В этом случае потребуется осуществить замену элемента.

Но для начала неисправность детали нужно доказать. Определить, что предохранитель вышел из строя, можно невооруженным глазом, и иногда даже нет необходимости откручивать крышку блока. О неисправности элемента можно догадаться, если какая-то система или какое-либо устройство в автомобиле перестало функционировать. Подобное означает разрыв электрической цепи, который возможен в случае перегорания предохранителя. Чтобы его заменить, потребуется выполнить следующие действия:

  • Отключить двигатель и аккумулятор для безопасности проводимых работ.
  • Найти компонент, требующий замены. Он может располагаться в любом из представленных выше блоков. Для этого стоит воспользоваться схемой, где каждый предохранитель подписан.
  • Снять облицовочную часть блока – крышку. Это можно сделать с помощью отвертки.
  • Осмотреть компоненты блока предохранителей на наличие повреждений. Вышедший из строя элемент значительно темнее остальных, так как его корпус подвергся небольшому возгоранию.
  • Демонтировать с помощью небольших щипчиков сломанный предохранитель и на его место установить новый. Многие владельцы автомобилей возят с собой комплект запасных предохранителей. Он занимает немного места, поэтому перевозить его можно без каких-либо проблем.
  • Вернуть крышку на место и завести мотор, чтобы проверить работоспособность системы или устройства.

При выборе щипчиков рекомендуется отказаться от металлических изделий. В противном случае это может привести к поломке электрических систем. Сам процесс замены предохранителя не представляет ничего сложного, и с этим справится каждый автолюбитель. Поэтому нет никакой необходимости отправляться в СТО, если проблема обнаружилась все-таки в блоке предохранителей и реле.

Если же после замены предохранителя система или устройство так и не подали признаков работоспособности, то рекомендуется обратиться за помощью к профессионалам. Они проведут более тщательный осмотр автомобиля и смогут устранить неисправность.

Таким образом, Опель Зафира А – автомобиль, оборудованный двумя или тремя блоками предохранителей и реле. Каждый блок содержит огромное количество основных и резервных элементов, регулирующих бесперебойную работу электрических систем автомобиля.

Блок предохранителей Opel Zafira A (1998+)

НомерНоминальный ток, AНазначение предохранителя

Блок предохранителей расположенных под панелью управления
1
230Вентилятор/Подогрев сидений
340Обогрев заднего стекла
4
5
610Ближний свет — правая фара
Корректор пучка света фар
710

Габаритные огни — правый борт

Освещение номерного знака

810Дальний свет — правая фара
930Омыватель фар
1015Звуковой сигнал
1120Центральный замок
1215Противотуманные фары
137,5Дисплей
1430Стеклоочистители
1510Стеклоподъемники электропривод
1610Противотуманная фара
1730Электропривод стеклоподъемников
1810Подсветка номерного знака/корректор пучка света фар
19
2030Электропривод стеклоподъемников
217,5Замок зажигания
Противоугонная сигнализация
Магнитола
Навигационная система
2215Аварийная сигнализация
2310ABS
Гидроусилитель руля
2410Ближний свет — левая фара
2510Габаритные огни — левый борт
2610Дальний свет — левый фонарь
27
287,5Лампа дверного фонаря
2910Аварийная сигнализация
Дверной фонарь
Коробка автомат (АКПП)
3030Электролюк
31
3220Предупредительная сигнализация состояния фар
Противоугонная сигнализация
3320Вывод 30 — питание прицепа
3420Сидиченжер
Приёмник
Навигация
3510Автоматическая коробка передач
Система охлаждения двигателя
Система кондиционирования
3620Подогрев передних сидений
37
3810Лампы сигналов торможения/автоматическая трансмиссия/дисплей, круиз-контроль
397,5Автоматическая трансмиссия
Устройство системы охлаждения двигателя
Система кондиционирования
407,5Устройство системы охлаждения двигателя и системы кондиционирования
4110Обогрев наружных зеркал

схема расположения прикуривателя и других элементов, расшифровка с фото и видео

Автор:Виктор

Автомобиль Зафира оснащён большим количеством электрических и электронных компонентов. Блок предохранителей Опель Зафира Б содержит в себе различные плавкие вставки и реле, обеспечивающие функционирование систем автомобиля. Однако на разных вариациях этого автомобиля конфигурация блока отличается.

Содержание

Открытьполное содержание

[ Скрыть]

Где находится БП и его электросхемы

В электрической схеме автомобиля Opel Zafira второго поколения применяются два блока для размещения реле и предохранителей. Расположение основной коробки предохранителей Опель Зафира Б — под капотом. В багажнике находится дополнительный второй блок. Этот блок расположен за декоративной облицовкой на левом борту автомобиля.

Также на всех Зафира А блок предохранителей расположен в панели приборов в монтажном блоке в районе левой ноги водителя.

Схема предохранителей Опель Зафира А до 2000 года

Блок предохранителей под капотом

В подкапотном пространстве установлены два блока — основной и дополнительный. Ниже показано расположение подкапотных блоков в Зафире.

Блоки предохранителей под капотом (на фото показан однотипный Vauxhall Zafira 2008 года)
Оба блока под капотом Зафиры

В дополнительном блоке установлены плавкие вставки для защиты самых нагруженных по силе тока цепей автомобиля.

Схема малого подкапотного блока предохранителей

В блоке размещены следующие предохранители.

Номер на схемеНоминал, АмперРасшифровка
F1РезервРезерв
F280Свечи подогрева воздуха при пуске (только на дизеле)
F380Электродвигатель насоса ГУР (гидравлического усилителя руля)
F4100Подогреватель воздуха в салоне от электрической спирали
F580Общая защита второго блока в багажнике
F680Общая защита второго блока в багажнике

В основном блоке предохранителей Опель Зафира Б расположены реле для управления узлами автомобиля. В зависимости от комплектации, расположение реле может быть разным. Назначение реле на примере двух разных Опель Зафира 2006 и 2010 года выпуска.

Номер на схемеНазначение — вариант 1Назначение — вариант 2
1Блок расширенного функционала автомобиляАналогично
2Первая ступень управления вентилятором на радиатореАналогично
3Вторая ступень управления вентилятором на радиатореАналогично
4Включение насоса жидкости омыва фарАктивация нитей обогрева стекла задней двери
5Активация передних противотуманных фарОтключение нагрузки
6Управление скоростью работы электродвигателя щёток лобового стеклаАналогично
7Включение и выключение электродвигателя щёток лобового стеклаАналогично
8Управления скоростью вращения вентилятора печки и кондиционераАналогично
9Дополнительный подогрев топлива (только дизель)Включение компрессора климатической установки
10Пуск стартераАналогично
11Дополнительное управление для вентилятора на радиатореАналогично
12Подключения муфты компрессора климатической установкиПодача напряжения для звукового сигнала
13Включение блоков управления системами двигателяАналогично
14Дополнительный насос для подкачки топлива (только дизель)Аналогично
15Система зажиганияАналогично

Рядом с реле расположены плавкие вставки различного номинала. Существует два различных варианта расположения предохранителей в блоке под капотом.

БП в салоне

В панели приборов Опель Зафира Б предохранителей нет, такое расположение было характерно для Зафиры первого поколения, которое выпускалось до 2004 года. На таких машинах применялись блоки предохранителей, аналогичные Опель Астра G.

В этих блоках размещены следующие элементы.

Расшифовку реле можно увидеть ниже.

Реле до 2000 года
Реле с 2001 года

Блок предохранителей в багажнике

В багажном отсеке может быть два варианта блоков предохранителей — большой и маленький. При установке маленького блока основная масса предохранителей и реле переносится в блок под капотом (рассмотрено выше как «вариант 2»).

Вариант малого блока

Назначение реле и предохранителей на примере машины 2007 года выпуска.

Номер на схемеНоминал, АРасшифровка
1Реле подключения муфты компрессора
2Реле активации очистки заднего стекла
3Реле включения предупредительных ламп передачи заднего хода
F115Розетка в багажнике для дополнительного оборудования
F215Светотехника прицепа
F330Электросистемы привода стёкол на передних дверях
F430Электросистемы привода стёкол на задних дверях
F57,5Обогрев стёкол зеркал
F610Печка и кондиционер

Назначение и расположение реле и предохранителей в большом блоке на примере машины 2011 года выпуска.

Замена предохранителей

При выходе из строя каких-либо узлов электрической цепи автомобиля необходимо проверить блоки предохранителей Опель Зафира. Вышедший из строя предохранитель, например, прикуривателя необходимо вынуть из гнезда. При замене надо ставить предохранитель такого же номинала. Кратковременно можно применить предохранитель большего номинала, но только после проверки работы цепи номинальной плавкой вставкой, временно взятой из другого гнезда. Если новый предохранитель тут же сгорает, то необходимо искать причину короткого замыкания в цепи.

Можно проверить исправность предохранителя тестовой лампой. Такую работу можно проводить на любом автомобиле, например, на Зафира 2012 года выпуска. Видео такой проверки от канала Авто Мир представлено ниже.

Под капотом

Порядок замены следующий:

  1. Выключить зажигание.
  2. Открыть крышку блока. Для этого необходимо утопить шлицевую отвёртку в паз защёлки и отогнуть в сторону.
  3. Щипцы и запасные предохранители находятся в блоке багажника.
  4. Определить вышедший из строя предохранитель по схеме и по не рабочей электрической цепи. Также его можно определить по внешнему виду — он потемнеет и будет видна перегоревшая нить.
  5. Вынуть неисправную плавкую вставку и заменить новой.
  6. Проверить работоспособность цепи.
  7. Если повторного перегорания не произошло, то уложить щипцы на штатное место и установить крышку на место.
Разница между сгоревшим и целым предохранителями
Щипцы для вынимания предохранителя из гнезда

В салоне

На машине 2002, 2003 и других годов выпуска Зафиры первого поколения необходимо:

  1. Выключить зажигание.
  2. Откинуть вещевой ящик и, утопив боковые зажимы, снять его.
  3. Снять корпус, закреплённый на шлицевых винтах (4 шт.).
  4. Взять за выступ в нижней части монтажного блоки и вытащить его наружу. На задней части блока есть табличка с пиктограммами, обозначающими назначение предохранителей и реле.
  5. Вынуть щипцы, определить сгоревшую вставку, например, отвечающую за работу задних фонарей, и заменить её. Запасные предохранители находятся в блоке.
  6. Проверить работу электрики.
  7. Собрать все обратно.

На видео (пользователь Яков Видеркер) хорошо показан блок предохранителей Зафиры 2001 года.

В багажнике

Процесс замены предохранителей в блоке багажника почти не отличается от замены вставок под капотом.

Алгоритм действий:

  1. Выключить зажигание.
  2. Открыть заднюю дверь.
  3. Найти на боковой обшивке с водительской стороны крышку.
  4. Нажать на два фиксатора и снять её.
  5. Определить вышедшую из строя деталь.
  6. Вынуть щипцы, размещённые в блоке, и заменить предохранитель.
  7. Проверить электрическую цепь.
  8. Уложить щипцы на место.
  9. Закрыть крышку.

 Загрузка …

Видео

Ролик автора Mr11vlad11 демонстрирует замену предохранительной вставки привода стеклоочистителя на Опель Астра Н. Процесс замены на Зафире идентичен.

Опель зафира предохранители расшифровка

Главная » Opel » Опель зафира предохранители расшифровка

Таблица расшифровки блока предохранителей Opel Zafira A (1998+)

НомерНоминальный ток, AНазначение предохранителя

Блок предохранителей расположенных под панелью управления
1
230Вентилятор/Подогрев сидений
340Обогрев заднего стекла
4
5
610Ближний свет — правая фара Корректор пучка света фар
710 Габаритные огни — правый борт Освещение номерного знака
810Дальний свет — правая фара
930Омыватель фар
1015Звуковой сигнал
1120Центральный замок
1215Противотуманные фары
137,5Дисплей
1430Стеклоочистители
1510Стеклоподъемники электропривод
1610Противотуманная фара
1730Электропривод стеклоподъемников
1810Подсветка номерного знака/корректор пучка света фар
19
2030Электропривод стеклоподъемников
217,5Замок зажигания Противоугонная сигнализация Магнитола

Навигационная система

2215Аварийная сигнализация
2310ABS Гидроусилитель руля
2410Ближний свет — левая фара
2510Габаритные огни — левый борт
2610Дальний свет — левый фонарь
27
287,5Лампа дверного фонаря
2910Аварийная сигнализация Дверной фонарь


Коробка автомат (АКПП)

3030Электролюк
31
3220Предупредительная сигнализация состояния фар Противоугонная сигнализация
3320Вывод 30 — питание прицепа
3420Сидиченжер Приемник

Навигация

3510Автоматическая коробка передач Система охлаждения двигателя

Система кондиционирования

3620Подогрев передних сидений
37
3810Лампы сигналов торможения/автоматическая трансмиссия/дисплей, круиз-контроль
397,5Автоматическая трансмиссия Устройство системы охлаждения двигателя

Система кондиционирования

407,5Устройство системы охлаждения двигателя и системы кондиционирования
4110Обогрев наружных зеркал
Источник: Автомануал | Теги: диагностика автомобиля, Расшифровка блока предохранителей, Opel Zafira

Действия в чрезвычайных ситуациях Opel Zafira c 2005 г.

Замена предохранителей Opel Zafira c 2005 г.

Глава 1. ДЕЙСТВИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ

Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя. В автомобиле имеется три блока предохранителей:

— в левой передней части моторного отсека;

— в салоне за вещевым отделением или, в автомобилях с правосторонним расположением органов рулевого управления, за перчаточным ящиком;

— под крышкой на левой стенке багажного отделения.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание. Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя следует производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями.

Кроме того, в блоке могут быть установлены дополнительные предохранители.

Приспособление для снятия предохранителей

Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке

Вставьте отвертку в отверстие как можно глубже и наклоните ее в сторону. Поднимите крышку вверх и снимите ее.

Устанавливая крышку на место, сначала прикрепите ее на левую сторону, а затем сложите. Проконтролируйте посадку крышки на место по звуку.

В зависимости от варианта исполнения блока предохранителей багажного отделения, установленные в блоке предохранители имеют два разных расположения.

Расположение предохранителей в блоке предохранителей багажного отделения, вариант А

Электрическая цепь
1. ABS
2. ABS
3. Салонный вентилятор электронного климат-контроля.
4. Отопитель и кондиционер
5. Вентилятор радиатора
6. Вентилятор радиатора
7. Центральный замок
8. Омыватель ветрового стекла, омыватель заднего стекла
9. Обогрев заднего стекла, обогрев наружного зеркала
10. Диагностический разъем
11. Приборы
12. Мобильный телефон, информационно-развлекательная система, дисплей
13. Плафон
14. Очиститель ветрового стекла
15. Очиститель ветрового стекла
16. Звуковой сигнал, ABS, выключатель стоп-сигнала, кондиционер
17. Фильтр дизельного топлива или кондиционер
18. Стартер
19.
20. Звуковой сигнал
21. Электронное оборудование двигателя
22. Электронное оборудование двигателя
23. Регулировка угла наклона фар
24. Топливный насос
25.
26. Электронное оборудование двигателя
27. Обогрев, кондиционер, датчик качества воздуха
28.
29. Сервоусилитель рулевого управления
30. Электронное оборудование двигателя
31. Очиститель заднего стекла
32. Выключатель стоп-сигнала
33. Регулировка угла наклона фар, выключатель света, выключатель сцепления, приборы, модуль двери водителя
34. Модуль управления рулевым валом
35. Информационно-развлекательная система
36. Прикуриватель, передняя розетка

Расположение предохранителей в блоке предохранителей багажного отделения, вариант В

№. Электрическая цепь
1. ABS
2. ABS
3. Салонный вентилятор электронного климат-контроля.
4. Отопитель и кондиционер
5. Вентилятор радиатора
6. Вентилятор радиатора
7. Омыватель ветрового стекла
8. Звуковой сигнал
9. Система омывателя передних фар
10. Аварийное разблокирование центрального замка
11.
12.
13. Противотуманная фара
14. Очиститель ветрового стекла
15. Очиститель ветрового стекла
16. Электронные блоки управления, система Open&Start, ABS, выключатель стоп-сигнала
17. Обогрев фильтра дизельного топлива
18. Стартер
19. Электронное оборудование коробки передач
20. Кондиционер
21. Электронное оборудование двигателя
22. Электронное оборудование двигателя
23. Адаптивные фары, регулировка угла наклона фар
24. Топливный насос
25. Электронное оборудование коробки передач
26. Электронное оборудование двигателя
27. Сервоусилитель рулевого управления
28. Электронное оборудование коробки передач
29. Электронное оборудование коробки передач
30. Электронное оборудование двигателя
31. Адаптивные фары, регулировка угла наклона фар
32. Тормозная система, кондиционер, выключатель сцепления
33. Адаптивные фары, регулировка угла наклона фар, выключатель света
34. Модуль управления рулевым валом
35. Информационно-развлекательная система
36. Мобильный телефон, информационно-развлекательная система, дисплей

Блок предохранителей в багажном отсеке

Блок предохранителей расположен за облицовкой. Нажмите лепестки фиксатора вперед и снимите облицовку.

Не храните под облицовкой никаких посторонних предметов. В зависимости от оборудования, имеются два разных блока предохранителей.

Блок предохранителей, вариант А

Для замены предохранителя снимите соответствующий защитный колпачок.

№. Электрическая цепь
1. Противотуманная фара
2. Задняя розетка
3. Розетка багажного отделения
4. Фонари заднего хода
5. Задние электрические стеклоподъемники
6. Кондиционер
7. Передние электрические стеклоподъемники
8. Обогрев наружных зеркал

Блок предохранителей, вариант В


№. Электрическая цепь
1. Передние электрические стеклоподъемники
2.
3. Приборы
4. Обогрев, кондиционер, электронный климат-контроль
5. Подушки безопасности
№. Электрическая цепь
6.
7.
8.
9.
10.
11. Обогрев заднего стекла
12. Очиститель заднего стекла
13. Система помощи при парковке
14. Отопитель, кондиционер
15.
16. Устройство регистрации занятости сиденья, система Open&Start
17. Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало
18. Приборы, переключатели
19.
20. CDC
21. Обогрев наружных зеркал
22.
23. Задние электрические стеклоподъемники
24. Диагностический разъем
25.
26. Электрические складываемые наружные зеркала
27. Ультразвуковой датчик, противоугонная сигнализация
28.
29. Прикуриватель, передняя розетка
30. Задняя розетка
31.
32.
33. Система Open&Start
34.
35. Задняя розетка
36. Гнездо для тягово-сцепного устройства
37.
38. Центральный замок, клемма 30
39. Обогрев левого сиденья
40. Обогрев правого сиденья
41.
42.
43.
44.

5

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для автомобилей opel zafira b.

Предохранители и реле Opel Zafira B

Рассмотрены автомобили Opel Zafira B 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Блок предохранителей и реле в мотором отсеке.

Расположение блоков под капотом.

Схема расположения предохранителей и реле в блоке.

расшифровка предохранителей и реле в двух вариантах

вариант 1.

1

Многофункциональный блок управления 1

2

Реле 1 электродвигателя вентилятора системы охлаждения

3

Реле 2 электродвигателя вентилятора системы охлаждения

4

Реле насоса омывателя фар

5

Реле противотуманных фар

6

Реле 1 электродвигателя очистителей лобового стекла (низкая/высокая скорость работы очистителей)

7

Реле 2 электродвигателя очистителей лобового стекла (ВКЛ/ВЫКЛ)

8

Реле электродвигателя вентилятора отопителя/кондиционера

9

Реле подогревателя топлива

10

Реле стартера

11

Реле 3 электродвигателя вентилятора системы охлаждения

12

Реле электромагнитной муфты компрессора кондиционера

13

Реле системы управления двигателем

14

Реле подкачивающего топливного насоса-Дизель

15

Реле 1 основных цепей зажигания

F1

(20A) Система ABS

F2

(30A) Система ABS

F3

(40Apтопитель/кондиционер

F4

(40Apтопитель/кондиционер

F5

(30A/40A) Электродвигатель вентилятора системы охлаждения 1

F6

(20A/30A/40A) Электродвигатель вентилятора системы охлаждения 2

F7

(10A) Омыватели лобового стекла

F8

(15A) Звуковой сигнал

F9

(25A) Омыватель фар

F10

(20A) Система разблокировки замков дверей при аварии

F11

F12

F13

(15A) Передние противотуманные фары

F14

(30A) Очиститель лобового стекла

F15

(30A) Очиститель лобового стекла

F16

(5A) Система дистанционного управления центральным замком, система ABS, стоп-сигналы

F17

(25A) Подогреватель топливного фильтра

F18

(25A) Стартер

F19

(30A) Трансмиссия

F20

(10A) отопитель/кондиционер

F21

(20A) Управление двигателем

F22

Управление двигателем

F23

(10A) Корректор фар

F24

(15A) Топливный насос

F25

(15A) Трансмиссия

F26

(10A) Управление двигателем

F27

(5A) Усилитель рулевого управления

F28

(5A) Трансмиссия

F29

(7,5A) Трансмиссия

F30

(10A) Управление двигателем

F31

(10A) Корректор фар

F32

(5A) Система ABS, отопитель/кондиционер, концевой выключатель (датчик положения) педали сцепления

F33

(5A) Корректор фар, выключатель фар

F34

(7,5A) Блок управления электрооборудованием рулевой колонки

F35

(20A) Многофункциональный дисплей

F36

(7,5A) Телефон, аудиосистема, многофункциональный дисплей

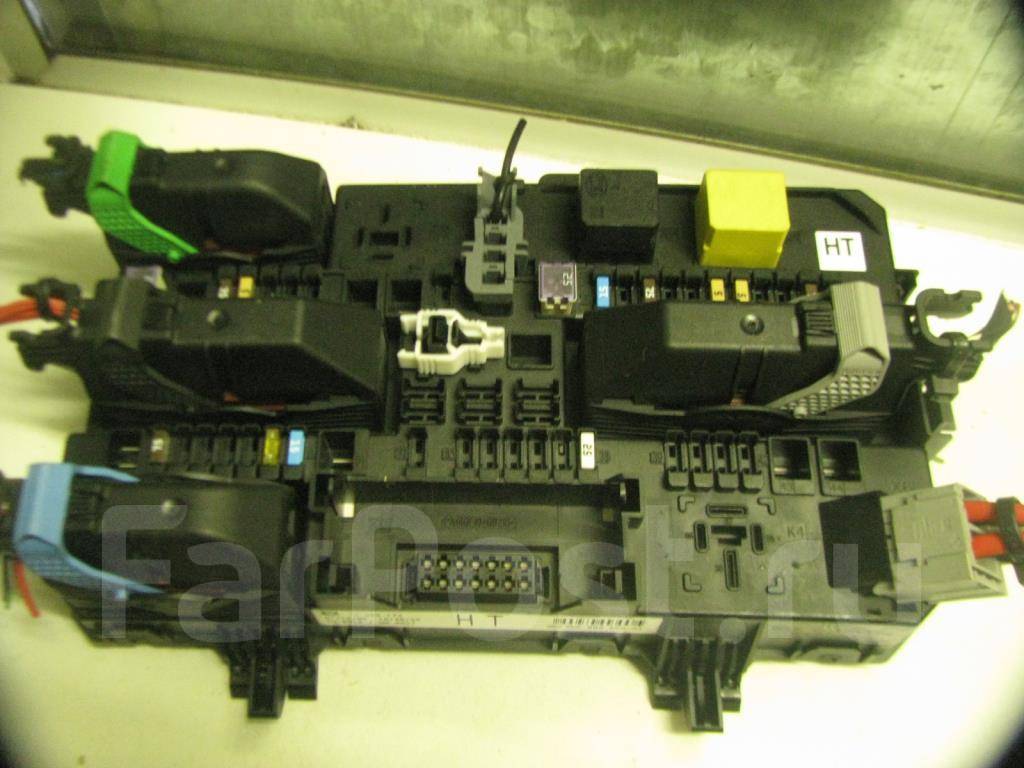

Расшифровка предохранителей и реле в блоке под капотом Opel Zafira B (вариант 2).

1

Многофункциональным блок управления 1

2

Реле 1 электродвигателя вентилятора системы охлаждения

3

Реле 2 электродвигателя вентилятора системы охлаждения

4

Реле обогревателя заднего стекла

5

Реле отключения нагрузки

6

Реле 1 электродвигателя очистителей лобового стекла (низкая/высокая скорость работы очистителей)

7

Реле 2 электродвигателя очистителей лобового стекла (ВКЛ/ВЫКЛ)

8

Реле электродвигателя вентилятора отопителя/кондиционера

9

Реле электромагнитной муфты компрессора кондиционера

10

Реле стартера

11

Реле 3 электродвигателя вентилятора системы охлаждения

12

Реле звукового сигнала

13

Реле системы управления двигателем

14

Реле подкачивающего топливного насоса -Дизель

15

Реле основных цепей зажигания

F1

(20A) Система ABS

F2

(30A) Система ABS

F3

(40A) отопитель/кондиционер

F4

(40A) отопитель/кондиционер

F5

(30A/40A) Электродвигатель вентилятора системы охлаждения 1

F6

(20A/30A/40A) Электродвигатель вентилятора системы охлаждения 2

F7

(20A) Центральный замок

F8

(10A) Омыватели лобового стекла, задняя дверь

F9

(30A) Обогреватель заднего стекла, обогреватель зеркал заднего вида на дверях

F10

(7,5A) Диагностический разъем (DLC)

F11

Комбинация приборов

F12

(7,5A) Телефон, аудиосистема, многофункциональный дисплей

F13

Лампа освещения салона

F14

(30A) Очиститель лобового стекла

F15

(30A) Очиститель лобового стекла

F16

(5A) Звуковой сигнал, система ABS, выключатель стоп-сигналов, отопитель/кондиционер

F17

(20A/25A) Отопитель/кондиционер, подогреватель топливного фильтра

F18

(25А) Стартер

F19

(30А) Трансмиссия

F20

(15A) Звуковой сигнал

F21

(20А) Управление двигателем

F22

(7,5А) Управление двигателем

F23

(5A) Корректор фар

F24

(15А) Топливный насос

F25

(5А) Фонари заднего хода

F26

(10А) Управление двигателем

F27

(7,5А) отопитель/кондиционер

F28

F29

(5А) Усилитель рулевого управления

F30

(10А) Управление двигателем

F31

(15А) Электродвигатель очистителя заднего стекла

F32

(5А) Стоп-сигналы

F33

(5А) Корректор фар, выключатель фар, концевой выключатель (датчик положения) педали сцепления, комбинация приборов, блок управления функциями двери водителя

F34

(7,5А) Блок управления электрооборудованием рулевой колонки

F35

(20А) Многофункциональный дисплей

F36

(15А) Предохранитель прикуривателя Opel Zafira B, разъем питания дополнительного оборудования-передний

Дополнительный блок предохранителей под капотом Opel Zafira B.

F1

F2

(80A) Свечи накаливания

F3

(80А) Электроусилитель рулевого управления

F4

(100A) Дополнительный отопитель (электрический)

F5

(80A) Блок предохранителей/реле в багажном отделении

F6

(80A) Блок предохранителей/реле в багажном отделении

Блок предохранителей и реле в багажном отделении Opel Zafira B.

Расположен с левой стороны багажника за обшивкой.

для доступа отожмите два фиксатора и снимите крышку.

В зависимости от комплектации автомобиля устанавливают два варианта блока предохранителей.

Вариант 1.

описание предохранителей в блоке расположенного в багажнике opel zafira b — вариант 2.

1

Реле электромагнитной муфты компрессора кондиционера

2

Реле очистителя заднего стекла

3

Реле фонарей заднего хода

F1

(15A) Разъем подключения дополнительного оборудования — багажное отделение

F2

(15A) Разъем подключения дополнительного оборудования-задний

F3

(30A) Электропривод стеклоподъемников-передний

F4

(30A) Электропривод стеклоподъемников-задний

F5

(7,5A) Обогреватели зеркал заднего вида на дверях

F6

(10A) Система кондиционирования

Схема,расположения,предохранителей,и,реле,в,монтажных,блоках,,а,также,их,расшифровка,для,автомобилей,opel,zafira,b.

ᐅ Назначение и расположение предохранителей Opel Zafira (2009)

Предохранители
Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.
В автомобиле имеется два блока предохранителей: за крышкой с левой
стороны багажного отделения и в передней левой части моторного отсека.

Запасные предохранители хранятся в блоке предохранителей исполнения В, расположенном в багажном отделении. Откройте
крышку.
Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.
Дефектный предохранитель можно определить по сгоревшей плавкой нити.
Замену предохранителя производить только после устранения причины его
выхода из строя.

Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, могут быть вставлены предохранители, не имеющие конкретного назначения.

Приспособление для снятия предохранителей

Присособление для снятия предохранителей хранится в блоке предохранителей, установленном в багажном отделении.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке



Вставьте отвертку в отверстие как можно глубже и наклоните ее в сторону. Поднимите крышку вверх и снимите ее.
В зависимости от варианта исполнения блока предохранителей багажного
отделения, установленные в блоке предохранители имеют два разных
расположения.
Вариант А.



Вариант В



Блок предохранителей в багажном отделении

Блок предохранителей расположен за облицовкой. Нажмите лепестки фиксатора вперед и снимите облицовку.
Не храните под облицовкой никаких посторонних предметов.
В зависимости от оборудования, имеются два разных блока предохранителей.
Блок предохранителей, вариант А

Для замены предохранителя снимите соответствующий защитный колпачок.

Блок предохранителей, вариант В

Схема блока предохранителей Opel Vauxhall Zafira A Реле с назначением и расположением

9000

с подогревом (заднее окно)

Центральный замок

(10A) Стоп-сигналы, система управления автоматической коробкой передач, многофункциональный дисплей, круиз-контроль

R1
R2 Реле звукового сигнала
R3 Реле дальнего света фар

000 реле
R5 Реле обогреваемых зеркал
R6 Реле противотуманных фар
R7 Реле задних противотуманных фар
R8 реле сигнала поворота

Реле прерывателя сигнала поворота
R10 Передатчик аудиосигнала телефона
R11 Преобразователь сигнала датчика скорости вращения колеса
R12 Реле электродвигателя стеклоочистителя
R14 Реле обогрева заднего стекла
R15 Многофункциональный блок управления
1
2 (30A) Обогреватель сиденья кондиционера / обогревателя
3

4
5
6 (10A) Правая фара — ближний свет, регулировка угла наклона фар
7 (10A), правая сторона / задний фонарь лампа
8 (10A) Правая фара — дальний свет
9 (30A) Насос омывателя фар
10 (15A) Звуковой сигнал 11

12 (15A) Противотуманные фары
13 (5A) Многофункциональный дисплей
14 (30A) Стеклоочиститель мотор, люк (кабриолет)
15 (5A) Электрические стеклоподъемники, люк, электрические зеркала заднего вида, внутреннее освещение, противоугонная система
16 (10A) Задний противотуманный фонарь
17 (30A) Электрические стеклоподъемники
18 (5A) Регулировка фар, лампа освещения номерного знака
19 (10A) Аудиосистема, телефон, многофункциональный дисплей
20 (30A) Электрические стеклоподъемники
21 (5A) Э / м клапан блокировки ключа в замке зажигания (АКПП), противоугонная система, аудиосистема, телефон
22 (15A) Указатели поворота / опасность сигнальные лампы, многофункциональный дисплей, бортовой компьютер, индикаторы
23 (10A) Антиблокировочная тормозная система (ABS), гидроусилитель руля
24 (10A) Левая фара — ближний свет м, регулятор угла наклона фар
25 (10A) Левый боковой / задний фонарь, фонарь номерного знака
26 (10A) Левая фара — дальний свет
27 (2A) Выдвижной привод крыши
28 (5A) Насос освещения салона
29 (10A) Указатель поворота / аварийная сигнальная лампа, внутреннее освещение, система управления автоматической коробкой передач
30 (30A) Люк на крыше
31 (20A) Омыватель / стеклоочиститель заднего стекла
32 (10A) Система дневного освещения, левый предупредительный свет, противоугонная система, модуль управления иммобилайзером
33 (20A) Электрический разъем прицепа — клемма 30
34 (20A) Аудиосистема, многофункциональный дисплей, телефон
35 (10A) Автомат Модуль управления трансмиссией, модуль управления электродвигателем вентилятора охлаждающей жидкости, система кондиционирования воздуха
36 (15A) Обогреватель сиденья, предохранитель прикуривателя
37 (20A) Сиденья с подогревом
38
39 (5A) Модуль управления автоматической коробкой передач, модуль управления электродвигателем вентилятора охлаждающей жидкости, система кондиционирования воздуха
40 (5A) Модуль управления электродвигателем вентилятора системы кондиционирования воздуха
41 (10A) Обогрев зеркал заднего вида
42 (5A) Датчик присутствия на сиденье, лампа освещения салона
43 (20A) Ксеноновая фара -RH 2002 ^
44 (20A) Ксеноновая фара-LH 2002 ^
45 (5A) Нагрев сиденья 2002 ^
46 (15A) Управление двигателем 2002 ^
47 (20A) Дополнительный отопитель — Дизель
48 (5A) Привод складной крыши
50 (40A) Реле электродвигателя вентилятора охлаждения — 2. 0 Дизель / 1,7 Дизель с кондиционером

Схема блока предохранителей Opel / Vauxhall Zafira B (2006-2014)

В данной статье мы рассматриваем Opel Zafira (Воксхолл Зафира) второго поколения, выпускавшегося с 2005 по 2014 год. Здесь вы найдете схемы блока предохранителей Opel Zafira B 2009, 2010, 2011, 2012, 2013 и 2014 , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей).

Схема предохранителей Opel Zafira B / Vauxhall Zafira B 2006-2014


Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Находится в передней левой части моторного отсека.

Вставьте отвертку в отверстие до упора и наклоните ее в сторону. Откройте крышку вверх и снимите ее.

Схема блока предохранителей

Блок предохранителей имеет два разных назначения предохранителей в зависимости от варианта блока предохранителей в грузовом отделении.

Версия A

Распределение предохранителей в сочетании с блоком предохранителей в грузовом отделении версии A

Контур
1 ABS
2 ABS
3 Вентилятор салона электронный климат-контроль
4 Вентиляторная система отопления и кондиционирования салона
5 Вентилятор радиатора
6 Вентилятор радиатора
7 Центральный замок
8 Омыватель ветрового стекла, омыватель заднего стекла
9 Обогрев заднего стекла, обогрев наружного зеркала
10 Диагностический разъем
11 Инструменты
12 Мобильный телефон, информационно-развлекательная система, дисплей
13 Подсветка
14 Стеклоочиститель
15 Стеклоочиститель
16 Звуковой сигнал, АБС, выключатель стоп-сигнала, кондиционер
17 Фильтр дизельного топлива или система кондиционирования воздуха
18 Стартер
19
20 Звуковой сигнал
21 Электроника двигателя
22 Электроника двигателя
23 Регулировка угла наклона фар
24 Топливный насос
25
26 Электроника двигателя
27 Отопление, система кондиционирования, датчик качества воздуха
28
29 Усилитель руля
30 Электроника двигателя
31 Стеклоочиститель заднего стекла
32 Выключатель стоп-сигналов
33 Регулировка угла наклона фар, выключатель света, выключатель сцепления, прибор, модуль двери водителя
34 Блок управления рулевой колонкой
35 Информационно-развлекательная система
36 Прикуриватель, передняя розетка
Версия B

Назначение предохранителей в сочетании с блоком предохранителей в грузовом отделении версии B

Схема
1 ABS
2 ABS
3 Вентилятор салона электронный климат-контроль
4 Вентиляторная система отопления и кондиционирования салона
5 Вентилятор радиатора
6 Вентилятор радиатора
7 Омыватель ветрового стекла
8 Звуковой сигнал
9 Омыватель фар
10 Аварийная разблокировка центрального замка
11
12
13 Противотуманная фара
14 Стеклоочиститель
15 Стеклоочиститель
16 Электроника модуля управления, система Open & Start, ABS, выключатель стоп-сигналов
17 Подогрев дизельного топливного фильтра
18 Стартер
19 Электроника трансмиссии
20 Система кондиционирования
21 Электроника двигателя
22 Электроника двигателя
23 Адаптивное переднее освещение, регулировка угла наклона фар
24 Топливный насос
25 Электроника трансмиссии
26 Электроника двигателя
27 Усилитель руля
28 Электроника трансмиссии
29 Электроника трансмиссии
30 Электроника двигателя
31 Адаптивный бой вперед, регулировка угла наклона фар
32 Тормозная система, кондиционер, выключатель сцепления
33 Адаптивное переднее освещение, регулировка угла наклона фар, выключатель света
34 Блок управления рулевой колонкой
35 Информационно-развлекательная система
36 Мобильный телефон, информационно-развлекательная система, дисплей

Блок предохранителей грузового отделения

Расположение блока предохранителей

Блок предохранителей находится под крышкой с левой стороны грузового отделения.

Нажмите фиксирующие лапки вперед и снимите крышку

Схема блока предохранителей версии A

Назначение предохранителей в грузовом отделении версии A

Схема
1 Противотуманная фара
2 Розетка сзади
3 Розетка в грузовом отсеке
4 Фонари заднего хода
5 Задние электрические стеклоподъемники
6 Система кондиционирования
7 Передние электрические стеклоподъемники
8 Обогрев наружных зеркал заднего вида

Для замены предохранителя снимите соответствующий защитный колпачок.

Схема блока предохранителей версии B

Назначение предохранителей в грузовом отделении версии B

Схема
1 Передние электрические стеклоподъемники
2
3 Инструменты
4 Отопление, кондиционер, электронный климат-контроль
5 Подушки безопасности
6
7
8
9
10
11 Обогрев заднего стекла
12 Стеклоочиститель заднего стекла
13 Ассистент парковки
14 Отопление, кондиционер
15
16 Распознавание занятости сиденья, система Open & Start
17 Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало
18 Приборы, переключатели
19
20 CDC
21 Обогрев наружных зеркал
22
23 Задние электрические стеклоподъемники
24 Диагностический разъем
25
26 Электрические складывающиеся наружные зеркала заднего вида
27 Ультразвуковой датчик охранной сигнализации
28
29 Прикуриватель, передняя розетка
30 Розетка сзади
31
32
33 Система Open & Start
34
35 Розетка сзади
36 Розетка для тягово-сцепного устройства
37
38 Центральный замок, клемма 30
39 Обогрев левого сиденья
40 Обогрев правого сиденья
41
42
43
44

Блок предохранителей Vauxhall Zafira | Сравните цены и сэкономьте на

£$$


Блок предохранителей Vauxhall Zafira

Требуется ли замена блока предохранителей Vauxhall Zafira? В таком случае компания PartsGateway за долгие годы заработала репутацию поставщика бывших в употреблении блоков предохранителей Vauxhall Zafira из нашей сети выключателей Vauxhall. Зачем платить основным дилерским ценам, если наша сеть специализированных демонтажников Vauxhall предлагает вам со скидкой 1000 блоков предохранителей для автомобилей Vauxhall Zafira.

Найдите блок предохранителей Vauxhall Zafira здесь дешевле

Добро пожаловать в PartsGateway. Дом со скидкой на блоки предохранителей Vauxhall Zafira, поставляемые нашей сетью автоматических выключателей Vauxhall. Мы являемся ведущим в Великобритании поисковиком автомобильных запчастей Vauxhall Zafira, где вы можете выбрать из 1000 блоков предохранителей Vauxhall Zafira, все из которых доступны для онлайн-заказа с бесплатной доставкой или доставкой на следующий день.Выбирайте из подержанных оригинальных блоков предохранителей Vauxhall Zafira или из вторичного рынка, на которые предлагаются колоссальные скидки до 70%. Сравните цены на несколько гидромолотов Vauxhall на досуге, чтобы убедиться, что вы получите самое выгодное предложение. PartsGateway является домом для 180 лучших в Великобритании гидромолотов и демонтажников автомобилей Vauxhall Zafira, поэтому купить блоки предохранителей Vauxhall Zafira по самой выгодной цене очень просто.

Сеть запасных частей блоков предохранителей Vauxhall Zafira в Великобритании

Блоки предохранителей Vauxhall Zafira являются обычным компонентом автомобиля, который часто требует замены.Вы можете подумать, что стоимость замены блока предохранителей Vauxhall Zafira серьезно повредит вашим финансам, но, к счастью, с помощью PartsGateway это не так.

Знаете ли вы, что компания PartsGateway поставляет все виды деталей блока предохранителей Vauxhall? Мы также можем найти для вашего Vauxhall Zafira следующее, включая рулевые колеса или рулевые колонки.

Ведущий британский поисковик блоков предохранителей Vauxhall Zafira

Наши современные технологии означают, что времена, когда мы звонили в выключатели Vauxhall, посещали местные свалки Vauxhall или выполняли поиск по объявлениям, ушли в прошлое.С помощью PatsGateway вы можете выполнить один простой поиск блока предохранителей Vauxhall Zafira, сравнить цены на местные и национальные выключатели Vauxhall, заказать через Интернет и получить блок предохранителей, доставленный на следующий день, готовый для установки на ваш Vauxhall Zafira.

13220829 sw0912hw0036 Блок предохранителей Opel Zafira 2010 1.9L 23EUR EIS00759870

Пыльцевый фильтрЗадний выпускной ящик ГлушительЭлектрический топливный насос Топливный бакПневматическая подвеска Компрессор НасосБросовые стержниWebastoИнверторАккумуляторная батареяПередний приводной вал (кардан) Задний ведущий вал (кардан) Задний стабилизатор (стабилизатор поперечной устойчивости) Задний дифференциал в сбореКомплект ручного тормоза (электродвигатель ручного тормоза с электронным управлением — тросы) Мосты — задний правый диск Задний правый тормозной суппорт Датчик ABS (ДАТЧИК ОБОРОТОВ КОЛЕСА ABS) задний правый Поворотный кулак — задний правый Амортизатор — Амортизатор подвески — Задний правый Сторона подвески Верхняя опора стойки амортизатора Передняя задняя правая Пружинная ось Задний тормозной барабан задний правыйРучка управления задний правыйСтяжной стержень задний правый мотор Тормозной суппорт задний сервопривод правыйОсь — задний левый тормозной диск — задний дисковый тормозной суппорт задний левый датчик ABS (датчик скорости вращения колеса ABS) задний левый поворотный кулак — задний левый амортизатор — амортизационная стойка в сборе — задняя левая сторона задний левый тормозной суппорт Servo M otor задний левый Передний стабилизатор (стабилизатор поперечной устойчивости, стабилизатор поперечной устойчивости) Передний дифференциал в сборе Рулевая тяга END передняя правая сторона Рулевая тяга END передняя левая сторона Оси — передняя правая сторона Тормозной диск — передний Диск — Тормозной суппорт передний правый бок Датчик ABS (ABS WHEEL SPEED SENSOR) передний правый Поворотный кулак — передний правая сторона Амортизатор — стойка амортизатора в сборе — передняя правая сторона Подвеска Верхняя опора стойки амортизатора Передняя правая сторона Рычаг управления ВВЕРХ — передний правый Рычаг управления — передний правый Оси — передняя левая сторона Дисковый тормозной суппорт передний левый Сторона Амортизатор — стойка амортизатора — передняя левая сторона Пружина Передняя подвеска Верхняя опора стойки амортизатора Передняя левая сторона Рычаг управления ВВЕРХ — передний левый Рычаг управления — передний левый Расширительный бачок охлаждающей жидкости (БУТЫЛКА РАСШИРИТЕЛЬНОГО БАКА РАДИАТОРА) ЭБУ ЭБУ двигателя (блок управления двигателем) Блок АБС (тормозной насос АБС) ) Усилитель тормозов — усилитель (серво тормоз) Блок предохранителей Замок капота — Защелка капота Очки авто — передний левый es auto — передний правый Диффузор, вентилятор радиатораРадиатор-водяной охладительКонденсатор кондиционера Радиатор интеркулера — охладитель двигателя подходит для зарядного устройства Масляный радиаторПередний бампер Усилитель звукового сигнала Сирена лобового стекла Тяги стеклоочистителя переднийКорпус воздушного фильтраДатчик массы воздухаВысокое давление омывателя лобового стекла Бачок (Омыватель лобового стекла) Блок омывателя лобового стекла Насос компрессора AC AIR Насос в сборе — Насос гидроусилителя рулевого управления Шкив насоса гидроусилителя Датчик магистрали Катушка зажигания Топливный инжектор Маховик (для сцепления) Диск сцепления Нажимной диск сцепленияСцепление АКППКПП Выпускной коллектор Автокатализатор Ремень натяжителя (натяжной ролик Gates) Реле свечей накаливания Крышка двигателя (пластиковая декоративная крышка двигателя) Датчик положения распределительного вала Шланг радиатора (водяной шланг) Замена шланга радиатора (верхний и нижний) Двери — задняя правая сторона Механизм блокировки двери — задняя правая сторона Стекло заднее правое Ручка двери Наружная, задняя правая сторона Механизм стеклоподъемника (стеклоподъемник) задняя правая сторона Мотор стеклоподъемника Заднее правое стекло — заднее правое стекло Отделка стекла Молдинг-уплотнитель заднее правое Отформованная дверь — задняя правая сторона Двери — задняя левая сторона Механизм блокировки двери — задняя левая сторона Задняя левая Ручка двери Наружная сторона, задняя левая сторона Механизм стеклоподъемника двери (стеклоподъемник) задняя левая сторона Мотор стеклоподъемника задняя Левая четверть стекла — задняя левая сторона Стеклянная отделка Молдинг-уплотнитель — задняя левая сторона Отформованная дверь — задняя левая сторона Двери — передняя правая сторона Механизм блокировки двери — передняя правая сторона Стекло переднее правое Ручка двери Наружная передняя правая сторона Механизм подъема двери mec Ганизм (стеклоподъемник) передняя правая сторона Мотор стеклоподъемника Передняя правая Вентиляционное окно — передняя правая сторона Стеклянная отделка Молдинг-уплотнитель — передняя правая сторона Молдинговая дверь — передняя правая сторона Двери — передняя левая сторона Механизм замка двери — передняя левая сторона Механизм стеклоподъемника (стеклоподъемник) передняя левая сторона Мотор стеклоподъемника Переднее левое Вентиляционное окно — передняя левая сторона Стеклянная накладка Молдинг-уплотнитель — передняя левая сторона Отформованная дверь — передняя левая сторона Заднее левое угловое стекло четвертого окна Заднее правое пассажирское угловое стекло четверть окна Задний фонарь внутренний, левый задний фонарь внутренняя, правая сторона Защелка замка крышки багажникаЗадний капот Петли слеваЗадний капот Петли правыйБагажник Амортизатор Подъемный цилиндр, давление газа Пружина заднего фонаря Лампа заднего фонаря, Задний левый Фонарь заднего фонаря Снаружи, Задний правый Усилитель заднего бампера Угол накладки бампера Задний левый Угол накладки накладки бампера Задний правый Задний датчик парковки, парк Assist Противотуманная фара (Противотуманная фара), задний левый усилитель (противотуманный свет), задний правыйПоддержки заднего бампера (КРОНШТЕЙН БАМПЕРА) левыйПоддержка заднего бампера (КРОНШТЕЙН БАМПЕРА) правый Стеклоочиститель Переднее стекло Датчик дождя Передняя фара Левая правая Передняя фара Правая Правая Правая передняя пластиковая внутренняя фара передняя леваяПластиковое внутреннее крыло правого капота Петля левой опоры капота ) Покрытие капота Переднее крыло (арка) Левое переднее крыло (арка) Правый передний датчик парковки, система помощи при парковке Крепления переднего бампера (КРОНШТЕЙН БАМПЕРА) левая Омыватель переднего бампера (КРОНШТЕЙН БАМПЕРА) правая Омыватель фар, распылитель слева лампа (противотуманная фара), передняя левая Противотуманная фара (противотуманная фара), передняя правая Передний бамперДвигательЗадний бамперЗаднее стеклоПередний глушитель посерединеРулевая колонкаЗадний подрамникПередний подрамникКолеса — Tirer R16ABS КомпьютерОбщий модуль Комфортное реле (блок) Другие компьютеры Блок датчиков аварийной подушки безопасности Блок управления иммобилайзером Блок управления двигателем UNCRI Иммобилайзер Блок управления двигателем UNCR (Модуль помощи при парковке) Релейный модуль Аудиоусилитель (стереоусилитель) Авторадио CD-чейнджеры Навигационный модуль (система навигации) Педаль газа акселератора (потенциометр) Блок управления стеклоподъемниками Управление омывателями стеклоочистителей (реле стеклоочистителей) Реле управления дверьми (ЭБУ БЛОКА УПРАВЛЕНИЯ ДВЕРЬЮ) Модуль управления зажиганием Давление воздуха Датчик MAP Коллектор BoostSrs Датчик удара подушки безопасности Нагнетатель в сборе ветрового стекла Электродвигатель переднего стеклоочистителя Электродвигатель заднего стеклоочистителя (двигатель стеклоочистителя заднего стекла) Мотор люка в крыше Комплект ЭБУ системы управления двигателем Наружное зеркало заднего вида (крыловое зеркало) правая сторона Переключатели управления противотуманными фарами) Электродвигатель регулировки угла наклона фар (резистор электродвигателя вентилятора отопителя) Арка правого заднего колеса (крыло) TrimLeft арка заднего колеса (крыло) TrimRight правого переднего колеса (крыло) TrimLeft арки переднего колеса (крыло) TrimEsp Датчик акселератора (ESP) Блок управления) Кузов левыйПороги металлические передние правые — задняя правая сторона — дверь — задняя левая сторона — панель двери — передняя правая панель двери — передняя левая сторона ковровое покрытие салона переднее ковровое покрытие заднего сиденья подлокотник ручной тормоз контрольные переключатели) Спидометры — Кокпит — Спидометры Приборные панели Внутренние панели RemCar Внутренняя панельПассажирская приборная панель Подушка безопасностиБордкомпьютер Дисплей НавигацияКожаная обивка автомобиляСиденье Заднее сиденье — переднее правое Сиденье — переднее левоеБочки зажигания (замок зажигания) Рулевое колесоРулевое колесо Радиатор обогревателя (матрица обогревателя) Ремень безопасности — задний средний Ремень безопасности — задняя правая сторона Ремень безопасности — задний левый Ремень безопасности — передняя правая сторона Ремень безопасности — передняя левая сторона Антенна Клапан регулирования давления топлива (Клапан управления давлением наддува) Электродвигатель центрального замка Вакуумный механизм центрального запирания двери (Клапан управления приводом) Радио-дисплей на приборной панели (часы, информационный монитор, КОМПЬЮТЕР BORD) Электродвигатель стеклоподъемника Привод клапана управления вентиляционной заслонкой Электродвигатель Регулятор вентилятора (модуль реле переключателя управления вентилятором) Датчик положения коленчатого вала Датчик детонации (детонации) зажигания Насос центральной блокировки Выключатель зажигания, стартер Карбюратор (СИСТЕМА ВПРЫСКА, КАРБЮРАДОР) Датчик топливного бака (датчик топлива) Распределитель зажигания Передний индикатор Левый левый передний индикатор Передний индикатор Правая сторона Крышка ремня безопасности двигателя (КРЫШКА ПЕРЕКЛЮЧАТЕЛЯ РЫЧАГА) ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОЙ КОЛОНКЕ Указатель поворота и переключатель стеклоочистителя Cr uise Control Stalk Switch Переключатель радиоуправления (Switch Radio Control) Дверь Боковая передняя подушка безопасности Коленные подушки безопасности Сиденье AIRBAG Рычаг переключения передач — рычаг переключения передач Топливная крышка Крышка бензобака Крышка топливного бака (FUEL FILLER FLAP) Топливный фильтр Переключатель, фара (БЛОК УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ) Двигатель стеклоочистителя (фара) Антенна (Антенна GPS) (Антенна) Громкоговоритель (Сабвуфер) Крышка топливного бака Решетка переднего капота Заднее пластиковое внутреннее крыло ПравоеЗаднее пластиковое внутреннее крыло ЛевоеПодрамник Передняя опора подвескиПод моторным кожухом КПП Слой заливки газаГазовый баллонКрышка багажникаУправление стеклоподъемником (стеклоподъемник-переключатель стеклоподъемника) Комплект колес комплект R13Колеса — Шиномонтажник R15Колеса — Шиномонтажник R14Колеса — Шиномонтажник R13Колеса — Шиномонтаж R17Колеса — Шиномонтажник R18Крыша SRS Блок управления балластом фар (ксеноновая фара) Отражатель крышки бампера Передняя правая сторонаКрышка бампера ОтражательE Передняя левая крышка Отражатель заднего правого бампера Крышка бампера Отражатель заднего правого бампера Стоп-сигнал) Внутренняя ручка двери, правая задняя дверь Ручка двери в салоне, передняя правая Ручка двери в салоне, передняя левая Переключатель, фара заднего хода Переключатель давления, кондиционер Переключатель давления переменного тока Управление переключателем дальности света Контроллер освещения Подсветка Переключатель управления зеркалом заднего вида (Переключатель наружного зеркала) Переключатель инерционного отключения топлива (FUEL CUT OFF SWITCH) Переключатель аварийной сигнализации Зеркала заднего вида Чтение датчика наружной температуры Переключатель обогреваемого стекла (переключатель обогревателя окон) Выключатель противотуманных фар Грязевые щитки Передний правый Грязевой щиток Передний левый Брызговик Задний правый Брызговик Задний левый выключатель (ВЫКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ) Комплект колесных гаек автомобиля Педальный переключатель (переключатель сцепления) Управление переключателем блокировки центрального замка двери (ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ) Панель управления затемнением внутреннего освещения (переключатель затемнения) Блок антенны Задний фонарь номерного знака Датчик температуры воздуха на впуске (температура воздуха в салоне) Кнопка остановки двигателя (пусковой выключатель) Шифтер BootTail Облицовка крышки фонаря Задний правый Облицовка крышки фонаря Задний левый датчик Выключатель аварийной сигнализации (выключатель аварийной сигнализации) Кнопка переключателя обогрева зеркал Пепельница центральной консоли (пепельница) Повторители прозрачной стороны Правая Повторители четкой стороны Левая Крышка клапана Впускной шланг (воздушный шланг) (воздуховод) Вентиляционное отверстие приборной панели (решетка воздуховода) Кнопка рулевого колеса Holden Накладка на задний фонарь Накладка переднего правого хвоста Облицовка переднего левого освещения Фланец охлаждающей жидкости (Крышка корпуса термостата охлаждающей жидкости двигателя) Передний внутренний свет Заднее внутреннее освещениеПриточное вентиляционное отверстие (вентиляционная решетка) справа Приборная панель (вентиляционная решетка) слева Панель управления климатом и жгут проводов смены компакт-дисков AutoradioCD Кнопка переключателя управления тяговым усилием (переключатель ASR Регулировка противоскольжения) Правая фара Брызговик Крышка откидного щитка Фара Левая фара Брызговик Крышка откидного щитка Фара Пылезащитная крышка лампы фар Передняя крышка крюка буксировки (передняя крышка буксирного крюка) Задняя крышка буксирного крюка (передняя буксирная крышка бампера) Крышка точки домкрата Правый порог Крышка точки гнезда Левый порог Рычаг трансмиссионного реле Тяга несущей балки маховика Болт ВинтBOOT FALSE FLOOR НИЖНЯЯ ПОЛКА КОМПЛЕКТ ЗАГЛУШКИКомплект поручнейКруиз Кнопка управления (переключатель) Резистор Нагнетательный насос воздуха (Пневматический насос) Облицовка внутренней подножки слева спереди Облицовка подножки справа спереди Обивка ступеньки правой задней двери Обивка ступеньки слева сзади Комплект обивки ступеньки внутренней двери Винт Открыватель багажника (кнопка выключателя) Передний динамик решетки слева Передний динамик решетки правая сторонаДинамик в решетке радиатора, левая сторона, динамик в решетке радиатора, правая сторона Громкоговоритель (аудиосистема), динамик центральной решетки Трос двери в сборе, задняя левая сторона Трос двери в сборе, передняя правая сторона Трос двери, передняя левая сторона Опора стержня опоры капота Коленчатый вал двигателя (коленчатый вал) Задний фонарь Задний бампер Спойлер Переключатель подогрева сиденьяОблицовка кожуха рулевой колонки снизуОблицовка кожуха рулевой колонки Верхняя часть панели обивки рулевой колонкиПередние накладки на поручни Ручка — передний правый борт Ручка eGrab — задняя левая сторона Рукоятка захвата — задняя правая сторона Комплект ручек Шатун (шатун) Поршень Поршень и шатун (шатун) Газовый переключательВакуумный клапан продувки (электромагнитный клапан) Впускной резонатор (Выхлопная камера воздушной камеры) Угольный фильтр (Дверца) Резина — передняя левая сторона Резина двери — передняя правая Резина двери — задняя левая сторона Резина двери — задняя правая Шестерня распределительного вала (шкив) (распределительный вал шестерни) Крышка болта сиденья — передняя правая сторона Крышка болта сиденья — передняя левая сторона Крышка болта сиденья — задняя правая сторона Крышка болта сиденья — задняя левая сторона Держатель ремня безопасности (пряжка ремня безопасности) передний правый Держатель ремня безопасности (пряжка ремня безопасности) передний левый Держатель ремня безопасности (пряжка ремня безопасности) задний правый Держатель ремня безопасности (пряжка ремня безопасности) задний левый Панель облицовки ВЕРХ Передняя правая Панель облицовки двери ВЕРХ Передняя левая Масляный насос Клапан регулировки холостого хода впрыска топлива Держатель форсунки Топливная трубка (трубчатая форсунка) Корпус (фланец) термостата Термостат В сборе (термостат охлаждающей жидкости) Другой датчик двигателя Крышка сиденья — передняя правая Крышка сиденья — передняя левая крышка сиденья — задний Насос дозатора масла двигателя Другой датчик Жгут проводов заднего капотаЖгут проводов задних фонарей Жгут проводов заднего фонаряКрышка аккумуляторного отсекаБАКУМЕНТ, ОТДЕЛКА ЗАДНЕЙ ОТКРЫТКИ ЗАДНЯЯ КРЫШКА ЗАДНЕЙ КРЫШКИ (BOOT LOCK) Автоматическая крышка освещения багажного отделения СоленоидТормозно-вакуумный насосШкив масляного насоса (Шкив) Шкив дизельного насоса (ШЕСТЕРНЯ НАСОСА ВЫСОКОГО ДАВЛЕНИЯ) Задний спойлерЗадний спойлер задней двериШкив переднего колесаРамки номерного знака спереди Рамки номерного знака сзадиМеталлическая крышка губки багажникаПередний бампер Комплект спойлераБампер переднего бампераБампер переднего бампераПереключатель переднего бампераДополнительный обогреватель Обшивка багажника крышки багажника Коленчатый вал Ременный шкив Кнопка управления сиденьем (переключатель управления сиденьем) Модуль управления ГАЗОМ (газовая система контроллера LPG) Дисплей коробки передач Вискомуфта вентилятора радиатора Задний нижний поддон вокруг моста Главный тормозной цилиндр Насос рулевого управления с электроусилителем (Гидравлический усилитель рулевого управления Pu mp) Задняя левая боковая накладка на торце юбки Задняя правая боковая накладка на край юбки Комплект внутреннего сиденья Датчик качества воздухаЗащита снизуПрофессиональный радиоуправляемый контроллер Крышка автомобильного багажного отсекаКнопка вентилятора (переключатель обогревателя) Облицовка петли багажного отделенияКомпрессорНаправляющая опора Задняя правая поддержка Решетка переднего центрального бампера Решетка переднего левого бампера Решетка переднего правого впускного распредвала (кулачковый вал) Рычаг переключения передач Автоматический (БЛОК ПЕРЕДАЧИ ПЕРЕДАЧ) Задняя эмблема Переднее левое боковое оконное стекло Переднее правое пассажирское стекло в четверть окна Впускной клапан Выпускной клапан Провода зажигания (кабель зажигания) Масло Датчик давления (ДАТЧИК УРОВНЯ МАСЛА) Выключатель электрического ручного тормоза Выключатель датчика аварийной сигнализации в капоте Заглушка ступицы (крышка) 13 Заглушка ступицы (крышка) 14 Заглушка ступицы (крышка) 15 Крышка ступицы (крышка) 16 Крышка ступицы (крышка) 17 Насос гидроусилителя рулевого управления Масляный резервуар Спидометр Окружающая среда Декоративная отделка крыши Антенна Управление ESP UnitMemory Se передний левый переключатель сиденья с памятью переднее правое Крепление двигателя и опора трансмиссии (опора двигателя) Кнопка переключателя ESP Молдинг переднего бампераУкрашение антенны Переключатели управления приводомЛямбда-зонд 4 провода, БЕЛЫЙ БЕЛЫЙ ЧЕРНЫЙ СЕРЫЙ свет — центральный задний Климатическая коробка Нагреватель Кондиционер 5 проводов лямбда-зонд, БЕЛЫЙ ЖЕЛТЫЙ ЧЕРНЫЙ СИНИЙ СЕРЫЙ Лямбда-зонд 5 проводов, БЕЛЫЙ ЧЕРНЫЙ ЖЕЛТЫЙ СЕРЫЙ КРАСНЫЙ Лямбда-зонд 4 провода, Белый Черный Черный Синий Лямбда-зонд 4 провода, Белый Черный Черный Зеленый Лямбда-зонд 4 провода, Белый Коричневый Коричневый Фиолетовый Лямбда-зонд 4 провода, Белый Черный Серый Фиолетовый Лямбда-зонд 3 провода, БЕЛЫЙ ЧЕРНЫЙ СЕРЫЙЛямбда-зонд 4 провода, Коричневый Коричневый Коричневый Фиолетовый Универсальный внешний встроенный топливный насос Заменяет 3-х проводный лямбда-зонд, ЧЕРНЫЙ ЧЕРНЫЙ СИНИЙ Емкость трансмиссионного масла в коробке передач, литр: 1 Масло усилителя руля, литр: 1 Масло для кондиционера , Литр: 20 л — 300 л. Масло для промышленных и циркуляционных Радиатор трансмиссионного масла Теплообменник Насос омывателя фарДатчик температуры охлаждающей жидкости двигателя (датчик температуры) Кабель акселератораВакуумный насос — Сапун (Дыхательный клапан двигателя PCV) Дыхательный бакКлапан регулирования давления в картере Масляные амортизаторы Амортизатор Тормозные колодки — тормозные накладки (диск) Датчик положения дроссельной заслонки (впрыск топлива) Датчик (ДАТЧИК ОБОРОТОВ КОЛЕСА АБС) Газовый амортизатор Демпфер колебаний, ремень привода ГРМПневморессора Амортизатор Рулевое управление Амортизатор двигателяУглеродная щетка генератора переменного токаКрышка педали сцепленияКрышка педали сцепленияРазъем свечи зажиганияКонец рулевой тягиАнтифриз (охлаждающие жидкости) ПереключательЗадний капот Коробка передач Объем трансмиссионного масла, Литр: 5 Масло, Литр: 1 Масло, Литр: 5 Пружина, пластина крышки Верхняя опора амортизатора Верхняя опора Тормозной барабан Задний Воздушный фильтр Масляный фильтр Ремкомплект подшипника колеса Тяга стабилизатора поперечной устойчивости (узел тяги стабилизатора) Трос Воздушный фильтр eCabin Ремень привода ГРМ (Cambelt) Ремень вентилятора и генератора (Cambelt) Прокладка головки блока цилиндров двигателя Ремкомплект Тормозной суппорт Комплект шарнира рычага управленияДизель Свеча зажигания (свечи накаливания) Запасной комплект муфты Втулка рычага управленияДругая прокладка Щетка стеклоочистителяШариковый шарнирКомплект подшипников коленчатого вала Прокладка впускного коллектора Прокладка клинового ремня, датчик выхлопного газа , крышка головки блока цилиндровСуставной пыльникКомплект тормозных колодок, осевой шарнир рулевой тяги, держатель задней фары (держатель лампы), другой клапан, комплект поршневых колец, направляющая клапана, втулка стабилизатора, комплект зубчатого ремня (камбелт) ) Бензиновая свеча зажигания — свеча накаливанияКомплект колодок тормоза, стояночный тормозКабель трансмиссионного маслаАдаптер масляного фильтра (кронштейн — фланец, корпус масляного фильтра) Привод бокового окна ГРМ (распределительный вал) Удерживающий кронштейн, глушитель Цепь привода ГРМ, натяжительРезиновый буфер, подвеска Комплект принадлежностей, тормозные колодки Уплотнение коленчатого вала Цилиндр Болт с головкой Винт Уплотнение, шток клапана Ротор распределителя зажигания Предохранители Лямбда-зонд 4 провода, Белый Желтый Черный Серый Втулка Несущей Ступицы Датчик ТА — Комплект износа тормозных накладок Комплект для ремонта, тормозной суппорт Прокладка турбонагнетателя Ручка дверцыГибкое соединение приводного вала — Диск муфты Автоматическая — Ручная трансмиссия Подъемник трансмиссии Крышка расширительного бачка Опора охлаждающего вала , Крышка радиатора, крышка резервуара, прокладка коллектора, уплотнение вала, коленчатый вал, трос спидометра, вал тахометра, задний правый фонарь внутреннего освещения двери, задний левый фонарь освещения салона, передний правый фонарь освещения салона, передний левый фонарь, передняя маска, регулятор мощности, задняя крышка багажника, переключатель и ручка, датчик угла поворота рулевого колеса, датчик угла поворота заднего стекла. Задний рычаг стеклоочистителя, черный кабель привода обогревателя, датчик уровня регулировки положения фар, двигатель автоматической регулировки фар, воздушный клапан, топливный бак, замок зажигания рулевого колеса, датчик температуры окружающего воздуха, датчик уровня охлаждающей жидкости, удаленный ключ, дверные замки, регулятор генератора или Привод клапана завихрения (устройство завихрения в сборе) Переключатель деактиватора круиз-контроля (клапан круиз-контроля) CD-проигрыватель НАВИГАЦИЯ Датчик спидометра (датчик скорости автомобиля) Фланец, карбюратор (карбюратор Фленса) Уплотнение Масляная пробка сливной пробки (масло сливной пробки) Прокладка, термостат Регулятор зазора кинетического клапана (клапан двигателя Подъемник) переключатель антипробуксовочной системы TCS (регулировка противоскольжения) Масляный щуп двигателя Крышка форсунки омывателя ветрового стекла, маслозаливная горловина (крышка маслозаливной горловины) Охладитель системы рециркуляции отработавших газов (охладитель выхлопных газов) Подвеска, радиатор Комплект втулок рычага управления Рычаг качения, клапанный механизм Уплотнение вала, распределительный вал (Радиальное масло Уплотнение, распределительный вал) Уплотнения штока коробки передач Журнал, карданный шарнир Промежуточная шестерня, стартер Держатель угольных щеток Стартер Втулка пружины Ремкомплект, рычаг переключения передач (рычаг переключения передач) Прокладка Гидравлическое рулевое управление (Комплект для повторного уплотнения рулевой рейки, насос в сборе) Регулировочный диск, зазор клапанов Центральное звено (штанга в сборе) АБС Сенсорное кольцо (сенсорное кольцо, АБС) Муфта свободного хода генератора Трос освобождения капота Регулятор, барабанный тормоз Опора стабилизатора (втулка стабилизатора поперечной устойчивости) Дыхание картера ее вентиляционный шланг Уплотнительное кольцо Крепление топливной форсунки Держатель пружины клапана двигателя Держатель Шланг сцепления Замена масляного сапуна (масляного графина) Ролик, раздвижная дверь Возвратный шланг гидроусилителя рулевого управления Зеркальное стекло Левая сторона (затемняющее зеркало) Зеркальное стекло Правая сторона (затемняющее зеркало) Другая эмблема Петля передней двери Петля задней двери, Другая деталь автомобиля маслоохладитель Тормозная жидкость Датчик колеса, система контроля давления в шинах Крышка, ручка двери Болт соединительной тяги Доза багажного отделения для запасного колеса (пластиковый пакет) Спойлер Heckspoiler (спойлер перед люком) Ящики для аккумуляторов — поддоныСолнечный козырек, со светом и зеркалом и зажимом ) Термоклапан нагревателя (нагреватель клапана, нагреватель охлаждающей жидкости) Бензин — Охладитель топлива Охладитель дизельного топлива Клапан управления нагревателем (вспомогательный нагрев) Масло в гидроусилителе руля Антифриз (охлаждающая жидкость) 1 л Кольцо буксирной проушины крюка буксировки Задняя накладка рычага стеклоочистителя, Накладка рычага стеклоочистителя ABS-переключатель антиблокировочного тормоза Замок сиденья Защелка в сборе Колеса — Tirer R19 Колеса — Tirer R20 Кнопка переключателя люка Выключатель сдвижного люка в крыше) Вилка освобождения подшипника сцепленияКронштейн опоры двигателя и кронштейн крепления коробки передач Переключатель стеклоочистителя Кнопка переключения парктроника ЭБУ рулевого управления (модуль рулевого управления) Провода парктроника (жгут проводов парктроника) Дефлектор бокового окна Левое переднее крыло (арка) Молдинг Правое переднее крыло (арка) Молдинг Левое заднее крыло ( Арка) Молдинг Правое заднее крыло (арка) Молдинг Фиксатор аккумуляторной батареи Проверка задней правой двери (ремень) Проверка задней левой двери (ремень) Проверка передней правой двери (ремень) Проверка передней левой двери (ремень) Крышка резервуара для жидкости омывателя лобового стекла Верхняя крышка Центральная крышка (Cao в сборе -ступица колеса) ТОПЛИВНЫЙ ШЛАНГ ТОПЛИВНОЙ ТРУБКИ Ось прицепа (ROR) Ось прицепа (BPW) Ось прицепа (другая) Прицеп контейнер (изотермический) Прицеп контейнер (рефрижератор) Прицеп контейнер (тент) Транспортная холодильная установка для грузовика и прицепа Рама прицепа Опоры прицепа Колесо прицепа: R22 . 5Колесо прицепа: R19.5Колесо прицепа: R17.5Ручка открывания капотаКнопка для переноски велосипеда Кнопка стеклоочистителя (переключатель стеклоочистителя) Шкив дефазатора распредвалаЗеркало левая сторонаКрышка зеркала праваяЗеркальный указатель поворота, левая сторонаЗеркальный указатель поворота, указатель поворота, правая сторонаРулевой модуль (ЭБУ УПРАВЛЕНИЯ РУЛЕВЫМ КОЛЕСОМ) Масло Корпус фильтра (охладитель масляного фильтра) Наклон двигателя (открытый) Передняя крышка, кожух уплотнения кривошипа (уплотнительный фланец) Рулевая колонка Универсал Окно управления стеклоподъемником (облицовка) Управление регулировкой рулевого колеса Датчик температуры топлива DSC Насос Компрессор (тормозной насос) Защитная пластина тормоза Задний левый тормоз Защита Пластина, задний правый, Защитная пластина тормоза, передний левый, Передний левый, ДАТЧИК ВЫСОКОГО ДАВЛЕНИЯ, ТОПЛИВНЫЙ РЕЛЬС, Вспомогательный водяной насос охлаждающей жидкости (клапан управления сердечником обогревателя) Топливный насос Webasto КРЫШКА) Ротор, распределитель Регулятор фаз газораспределения (регулирующий клапан) Поворотный кулак Муфта шарнира (нижняя муфта рулевой колонки) Трубка рециркуляции выхлопных газов МЕТАЛЛИЧЕСКАЯ ТРУБКА РЕЦИРКУЛЯЦИИ ОГ) Задний выключатель заглушки Ролик натяжения трансмиссионного масла Компьютер стояночного тормоза — модуль Переключатель циркуляции воздуха Индикатор заднего правого колеса Индикатор заднего правого колеса Левая сторона Модуль LHECU Двигатель охлаждающего вентилятора двигателя Гидравлический насос ESP (насос стабилизации ESP) Лямбда-зонд 5 проводов, БЕЛЫЙ ЧЕРНЫЙ ЖЕЛТЫЙ СЕРЫЙ РОЗОВЫЙ Лямбда-зонд 4 провода, Белый Черный Серый Красный Переключатель открывания заднего окна Лямбда 8 проводов, Белый Желтый Черный Серый Синий Оранжевый Красный Зеленый Лямбда-зонд 4 провода, БЕЛЫЙ ЧЕРНЫЙ КРАСНЫЙ ЖЕЛТЫЙ Лямбда-зонд 5 провода, белый Черный Серый Коричневый Фиолетовый ЭБУ системы безопасности двигателя Компьютер клемма аккумуляторной батареи Датчик давления DPF (Датчик перепада давления выхлопных газов DPF) Накладка переднего порога (облицовка) Накладка (облицовка) заднего бокового порога Лямбда-зонд 6 проводов, Белый Черный Желтый Синий Зеленый Лопатка вентилятора БЛОК ДАТЧИКА СИГНАЛИЗАЦИИ Лямбда-зонд 3 провода, Коричневый Коричневый Фиолетовый Электронная система управления дизельным двигателем (EDC) Bumpe r Угол Левый ЗаднийБампер Угловой Правый Задний Контакт дверцы двери слева Контакты двери справа Задняя камера ЭБУ системы впрыска топлива (ЭБУ форсунки) Газовая форсунка Реле поперечин (модуль прицепа) Рычаг реле переключателя передач Внутренняя отделка Кабель (домкрат) USB-AUX-iPod Трубка подачи масла (масляная трубка маслопровода) Колеса — Tirer R12мотоциклетная вилкаМотоциклетный тормозной рычагМотоциклетный суппортМасляный бак для мотоциклаМотоцикл Панели и рамыДругие детали мотоциклаПроводка и жгутыПереключатель управления подвеской (кнопка переключения гидравлической подвески) Передний индикатор лампы Держатель Цилиндр замка двериКронштейн панели рокера передний левыйКронштейн панели рокера передний правыйПодъемный кронштейн опоры передней подвески передний левый опорный кронштейн опоры передней фары Сенсор Аптечка первой помощи Предупредительный треугольник встроен в багажник Держатель номерного знака TACHOGRAF Крепление тормозного суппорта (Carrier Fits) — ПЕРЕДНИЙ ПРАВЫЙ Крепление тормозного суппорта (Carrier Fits) — ПЕРЕДНИЙ ЛЕВЫЙ Крепление тормозного суппорта (Carrier Fits) — ЗАДНИЙ ПРАВЫЙ Крепление тормозного суппорта (Carrier Fitspare) — ЗАДНИЙ ЛЕВЫЙ ire Крепление колеса Рама окна двери — Рама окна задней правой двери — Рама окна задней левой двери — Оконная рама передней правой двери — Левая передняя Остальные держатели АВТОТЕЛЕФОН, КОЛЕСА Осушитель кондиционера Шарнир — передний правыйШариковый шарнир — передний левый топливозаливной патрубок Наружный ШРУССжиженный газ газовый редуктор Модуль сирены аварийной сигнализации (звуковой сигнал) Коромысло Выхлопной валВыхлопная труба для webastoКрышка прикуривателяВнутренний ступичный замок ШРУСа Электронный суппорт стояночного тормоза — Задний левый Электронный суппорт стояночного тормоза — Задний правый — Балка оси правая задняя ось опоры балки — задняя левая гидравлическая подвеска сфера — задняя правая сторона гидравлическая сфера подвески — задняя правая левая сторона поперечный багажник впускной кулачок колпачок распредвала лямбда-зонд 4 провода, БЕЛЫЙ ЖЕЛТЫЙ ЧЕРНЫЙ КРАСНЫЙ Комплект колец для жести R14 Комплект колец для жести R15 Комплект колец для жести R16 Комплект колец для жести R 17Педаль работа, педаль тормоза, кронштейн педали, педаль сцепленияШрус Шрус. Alex Rush Поворотный кулак — ПРАВАЯ ПЕРЕДНИЙ Поворотный кулак — ПЕРЕДНИЙ ЛЕВЫЙ Поворотный кулак — ЗАДНИЙ ПРАВЫЙ Поворотный кулак — ЗАДНИЙ ЛЕВЫЙ Коннектор Держатель подшипника задний левый держатель подшипника задний правыйПодушка безопасности подвески — передняя праваяПодушка безопасности подвески Задняя левая подушка безопасности — передняя леваяПодушка безопасности с электроприводом — левая подушка безопасности с электроприводом Крышка багажника Заднее крыло (арка) Правое переднее крыло (арка) Левое реле топливного насосаЛампочка топливного праймера Ручной насосЗащита выхлопной головкиГидравлические насосы подвески (насос подвески) Сферы гидравлической подвески — передняя правая сфера гидравлической подвески — Передняя левая сторона Лямбда-зонд 4 провода, ЖЕЛТЫЙ ЧЕРНЫЙ ЧЕРНЫЙ ЗЕЛЕНЫЙ Регулятор регулятора впускного коллектора КОРОБКА ПРИВОД МОДУЛЬ УПРАВЛЕНИЯ КОРПУС ДВИГАТЕЛЯ БЛОК Гайка крепления охладителя масла МОДУЛЬ УПРАВЛЕНИЯ ВОЗДУШНОЙ ПОДВЕСКОЙ Пневматическая подвеска Блок управления гидравлической подвеской (Гидравлический распределитель) Ударный гаечный ключ Аккумуляторная дрель Комплект инструментовR Дифференциальный масляный насос (Haldex Pre-Charge) ВТУЛКИ RM WISHBONE, правая задняя, ​​ВТУЛКИ ТЯГОВОГО РЫЧАГА, задний левый, ВТУЛКИ ТЯГОВОГО РЫЧАГА, передний левый, ВТУЛКИ ТЯГОВОГО РЫЧАГА, передний левый, Мотор подъемника задней двери, Трос замка заднего багажника, Крепления заднего бампера, Крепления переднего бампера, фиксатор замка двери, фиксатор переднего бампера, фиксатор переднего бампера. левыйПружина передняя осьРучка прицепаБлок соленоида коробки передачГлушительПодголовник сиденьяТорсионная балка Шкив насоса компрессора AC AIRКорпус вентилятораПЕРЕДНЯЯ ОПОРКА (кронштейн) Бачок DPF (FAP) Багажник на крыше — передняя левая сторона Стойка — задняя правая Гибкая трубка, выхлопная система Maitnikas Держатель топливного бака Держатель подушки безопасностиРасширительный клапан, кондиционерВакуумный бак (резервуар) Стойка колеса (разводной гаечный ключ) Воздухозаборник Охладитель усилителя рулевого управления Преобразователь напряженияКрышка запасного колеса Адаптер электрической розетки Буксировочная штанга Гнездо сопла Защитная пластина C Передняя правая Защитная пластина вала Крышка передняя левая Защитная пластина вала задняя правая Защитная пластина вала задняя левая Бумажник с ручным руководством (руководство по обслуживанию) Стеклоочистители передняя левая Стеклоочистители передняя правая MP3, CD, MD адаптер кассеты Мотор ремня безопасности передний правый Мотор ремня безопасности передний левый Комплект колес R13 Комплект колес R14 Комплект колес R15Комплект колес R16Комплект колес R17Комплект колес R18Комплект колес R19Комплект колес R20 Держатель рессоры стабилизатораКронштейн стабилизатора поперечной устойчивости Выхлопной демпферАвтоматический привод сцепленияРегулятор напряжения Стабилизатор Блок управления стабилизатором напряжения Блок управления стабилизаторомLEPESTOK-200 Лицевая маскаValvetronic Мотор-маска Распредвал-лицевой баллон — Воздушный гидроаккумуляторVector Multi Temp Reefer Trailer Flush Mount ControllerЗадний фонарь Приводной вал (кардан) Радарный датчик ACC Flag Distance distronic Передняя камера Лямбда-зонд, 1 провод, фиолетовый Держатель ремня безопасности (пряжка ремня безопасности) задний средний Угловая шлифовальная машинаCorded Drill Заглушка ступицы (крышка) 18 Внутренний держатель порога правый Внутренний si Кронштейн балки (подрамник) передний правыйКронштейн балки (подрамник) левыйПередний левыйКронштейн балки (подрамник) — задний правый tankAir Controller Запасное колесо

VAUXHALL ZAFIRA A БЛОК ПРЕДОХРАНИТЕЛЯ РЕЛЕ 24412497, 24431677,

753, 24432680

ЕСЛИ У ВАС ЕСТЬ ВОПРОСЫ, ПОЖАЛУЙСТА,

ЦЕНА ПРЕДЛОЖЕНИЯ? СВЯЗАТЬСЯ С НАМИ

OPEL, ZAFIRA, A, ПРЕДОХРАНИТЕЛЬНАЯ КОРОБКА, RELAIS-BOX, 24412497, 24431677,

753, 24432680
OPEL, ZAFIRA A, BEZPIECZNIK, SKRZYNIA, PRZEKAŹNIK, SKRZYNI, VALI, 24632412497, 24632412497 DĖŽUTĖ, RELĖS, DĖŽUTĖ, 24412497, 24431677,

753, 24432680
ОПЕЛЬ, ЗАФИРА А, ПРЕДОХРАНИТЕЛЬ, КОРОБКА, РЕЛЕ, КОРОБКИ, 24412497, 24431677,

753, 24432680, ДИАПАЗОН, ДИАПАЗОН, ДИАПАЗОН, ДИАПАЗОН, ДИАПАЗОН, ДИАПАЗОН, ДИАПАЗОН, ДИАПАЗОН, ДИАПАЗОН, ДИАПАЗОН, ДИАПАЗОН, ДИАПАЗОН, ДИАГРАММА DI 24412497, 24431677,

753, 24432680
VAUXHALL, ZAFIRA, A, FUSIBLE, CAJA, TRANSMISIÓN, CAJA, 24412497, 24431677,

753, 24432680,
VAUXHALL, 24431677, ZAFIRUS412, UM , 24432680
VAUXHALL, ZAFIRA, ПРЕДОХРАНИТЕЛЬ, КОРОБКА, РЕЛЕ, КОРОБКА, 24412497, 24431677,

753, 24432680
VAUXHALL, ZAFIRA A, SULAKE, LAATIKKO, RELE, LAATIKKO, 2441612497, 2441612497, 24416432477, 24431677 SÄKRING, BOX, RELÄ, BOX, 24412497, 24431677,

753, 24432680
VAUXHALL, ZAFIRA, E N, SIKRING, MAX, RELÆ, MAX, 24412497, 24431677,

753, 24432680

Vauxhall Zafira C Tourer (2012-2013)

Джонатан Ярден 11 февраля 2021 г. · 5 мин.читать

В этой статье вы найдете описание предохранителей и реле Vauxhall,
с фотографиями блок-схем и их расположением.
Выделил предохранитель прикуривателя (как наиболее популярную вещь, которую ищут люди).

Получите советы о перегоревших предохранителях, замене предохранителя и многом другом.

Блок предохранителей в моторном отсеке

Блок предохранителей находится в передней левой части моторного отсека.

Отсоедините крышку и откиньте ее вверх до упора. Снимите крышку вертикально вверх.

Номер Схема
1 Блок управления двигателем
2 Лямбда-зонд
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5
6 Обогрев зеркал
7 Управление вентилятором
8 Лямбда-зонд, двигатель
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Выпуск багажника
12 Модуль адаптивного переднего освещения
13
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Модуль управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задний стеклоподъемник
21 АБС
22 Левый дальний свет (галоген)
23 Омыватель фар
24 Правый ближний свет (Ксенон)
25 Левый ближний свет (Ксенон)
26 Противотуманные фары
27 Отопление дизельным топливом
28 Стоп-старт
29 Электрический стояночный тормоз
30 АБС
31 Стоп-старт, адаптивный круиз-контроль, дополнительный отопитель
32 Подушка безопасности
33 Адаптивное переднее освещение
34 Насос охлаждающей жидкости
35 Электрические стеклоподъемники
36 Компрессор кондиционера
37 Соленоид вентиляции адсорбера
38 Вакуумный насос
39 Модуль управления топливной системой
40 Омыватель ветрового стекла, Омыватель заднего стекла
41 Правый дальний свет (галоген)
42 Вентилятор радиатора
43 Стеклоочиститель
44 Стеклоочиститель
45 Стеклоочиститель
46
47 Рог
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка положения фар
51 Воздушная заслонка
52 Дополнительный отопитель, дизельный двигатель
53 Модуль управления коробкой передач, Модуль управления двигателем
54 Контроль проводки

Блок предохранителей на приборной панели

В автомобилях с левым расположением руля блок предохранителей находится за вещевым ящиком на панели приборов.

Откройте отсек и сдвиньте его влево, чтобы разблокировать. Откиньте отсек вниз и снимите его

В автомобилях с правым рулем блок предохранителей расположен за крышкой в ​​перчаточном ящике.

Откройте перчаточный ящик, затем откройте крышку и опустите ее.

Номер Схема
1 Круиз-контроль, ограничитель скорости, адаптивный круиз-контроль, управление на рулевом колесе
2 Блок управления кузовом
3 Блок управления кузовом
4 Радио
5 Информационно-развлекательная система, прибор
6 Прикуриватель
7 Розетка
8 Блок управления кузовом
9 Модуль подушки безопасности
10 Блок управления кузовом
11 Вентилятор салона, кондиционер
12
13
14 Диагностический разъем
15 Блок подушек безопасности
16 Розетка грузового отделения
17 Система кондиционирования
18 Стоп-старт
19 Стоп-сигналы, задние фонари, освещение салона
20 Блок управления кузовом
21 Комбинация приборов
22 Замок зажигания
23 Блок управления кузовом
24 Блок управления кузовом
25
26

Блок предохранителей грузового отделения

Блок предохранителей находится с левой стороны грузового отделения за крышкой.

Если имеется комплект для ремонта шин, снимите всю коробку.

Номер Схема
1 Прицепной модуль
2 Выход для прицепа
3 Ассистент парковки
4
5
6
7 Переднее сиденье
8 Противоугонная сигнализация
9
10
11 Модуль прицепа, розетка прицепа
12
13 Выход для прицепа
14
15 Складывание зеркал, датчик дождя, ассистент дальнего света
16 Внутреннее зеркало
17 Розетка
18
19 Обогрев руля
20 Солнцезащитные шторки
21 Обогрев сиденья
22
23
24
25 Адаптивный круиз-контроль, предупреждение о боковых слепых зонах
26
27
28
29
30
31 Усилитель, сабвуфер
32 Активная система демпфирования, предупреждение о выезде с полосы движения

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Остались вопросы или хотите дополнить статью?
Обсудить
Телеграмма

Opel / Vauxhall Corsa C (2000

)

Посмотрите этот видеоурок, чтобы узнать, где находится блок предохранителей и реле на Opel / Vauxhall Corsa C (2000–2006).

ЗДЕСЬ Вы можете найти набор автомобильных предохранителей стандартного и миниатюрного размера: https: // amzn.к / 32PYYwW

Узнайте больше о классных продуктах для Opel / Vauxhall Corsa C по лучшей цене ЗДЕСЬ: https://bit.ly/3dKiLU2

Блок предохранителей находится в моторном отсеке Opel Corsa C.

См. Здесь схему предохранителей и реле Opel / Vauxhall Corsa C (2000–2006)!
