Замена рулевых тяг на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Рулевые тяги необходимо всегда держать в хорошем состоянии и по возможности проверять их на наличие различного рода повреждений, ведь они являются неотъемлемой частью машины и участвуют в проворачивании колёс. Как заменить тяги на новые в случае, если старые пришли в негодность?

Примечание!
Вам понадобятся следующие инструменты: пассатижи,  гаечный ключ «на 22», отвёртка, молоток и специальный съемник шаровых шарниров (фото съемника приведено ниже).

Местонахождение тяг

Расположены внизу автомобиля, но просто взглянуть на тяги не получится, т.к. их закрывают передние колёса  автомобиля. Поэтому выверните руль и увидите как одна из рулевых подсоединена к поворотному кулаку автомобиля.

Примечание!
Для наглядности выше приведена схема, где красными стрелками указана центральная рулевая тяга, а синей стрелкой обозначены две боковые тяги, которые как раз таки и подсоединены к рычагам поворотного кулака, обозначенного зелёной стрелкой!

Когда нужно менять тяги?
В ситуации деформации машина начинает вести себя на дороге расхлябано, а именно:
при полностью выровненном руле передние колёса начинают уходить в какую-либо сторону, это особенно становится заметно на повороте (вы поворачиваете автомобиль допустим на лево, а тянет в право).

Примечание!
Тяги деформируются от сильного наезда на кочку или другое препятствие, поэтому будьте аккуратны и берегите свой автомобиль, а если неприятность приключилась, то проверьте сами тяги и шаровые на исправность! (Подробно процесс описан в статье: «Проверка рулевых тяг и шаровых шарниров на исправность»)

Замена тяг на ВАЗ 2101-ВАЗ 2107

Примечание!
Совместно тяги называются сокращённо «Трапеция», поэтому в некоторых случаях выгоднее полностью заменить трапецию, чем просто одну деталь. Порой, менять трапецию выходит дешевле, чем детали по отдельности.

В нашей инструкции, показана замена на примере одной боковой тяги, остальные заменяются аналогично.

Снятие

1) Сперва снимите колесо с той стороны, где вы собираетесь производить замену. (Столкнулись с трудностями? – читайте статью: «Замена колеса на ВАЗ»)

2) Далее с помощью пассатижей, расшплинтуйте гайку пальца шарового шарнира.

3) После того как шплинт будет убран, с помощью гаечного ключа «на 22» отверните гайку крепления пальца.

4) Теперь, взяв в руки специальный съемник, установите его как показано на фото ниже, а после установки начните заворачивать гайку, присутствующую на съемнике. Палец должен выйти из рычага кулака.

Примечание!
В случае отсутствия съемника, возьмите молоток и нанесите им несколько резких ударов по рычагу кулака и продолжайте бить до тех пор, пока палец, указанный красной стрелкой, не выйдет из ушка рычага! (Бить по рычагу нужно вдоль его оси).

В случае трудностей с извлечением пальца, попробуйте нанести какую-нибудь проникающую смазку наподобие «WD-40», должно помочь и облегчить выход детали.

5) Затем проделайте точно такую же процедуру по выпрессовыванию пальца, но теперь выпрессуйте палец внутреннего шарнира, обозначенный стрелкой красного цвета.

6) После всех завершенных операций, снимите рулевую тягу с машины.

Установка

Установка новой тяги осуществляется в обратном снятию порядке.

Примечание!
Устанавливать новую деталь необходимо точно такой же длины как прежняя, в противном случае нарушится схождение колёс!

Рекомендуется после установки новых запчастей отрегулировать схождение колёс у автомобиля! (читайте подробности в инструкции: «Регулировка схождения колес»)

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

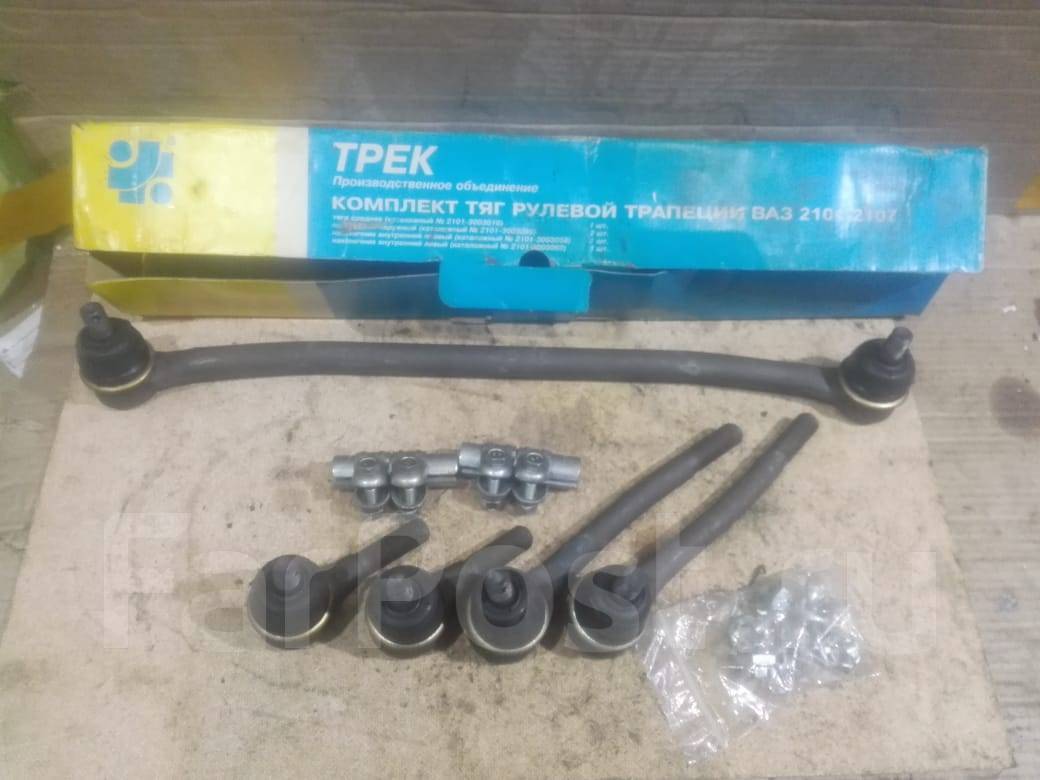

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников – 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

[tip]Примечание: В случае деформации рулевые тяги подлежат обязательной замене. Пытаться их выпрямить и установить назад — недопустимо![/tip]

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

[tip]Примечание: при отсутствии съемника можно выбить палец из поворотного кулака молотком, нанося удары по рычагу вдоль оси. Можно облегчить работу, нанеся на палец средство WD-40. С его помощью палец выйдет из рычага намного легче.[/tip]

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

Неисправности рулевых тяг: как их обнаружить и как с ними бороться?

Рулевые тяги являются важной частью рулевого механизма. Любые неисправности с ними – это не проблемы из серии «машина не едет». Это прямая угроза отказа руля во время движения автомобиля, а значит, прямой путь к ДТП. Поэтому состояние рулевых тяг нужно постоянно контролировать, а при появлении подозрений о наличии неисправностей – ни в коем случае не игнорировать их. Своевременная замена рулевой тяги и наконечников поможет избежать многих неприятных неожиданностей на дороге.

Функции рулевых тяг

Рулевые тяги передают усилие от руля к поворотным рычагам ступиц для поворота колес. Более того, они являются частью рулевой трапеции, определяя угол поворота каждого колеса (при повороте колеса идут по разным радиусам).

Основные проблемы с рулевыми тягами

Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие.

Гораздо чаще возникают неисправности, связанные с:

• Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
• Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает -> гайка ослабляется -> палец теряет плотный контакт  -> рулевая трапеция теряет свою геометрию  -> управлять авто невозможно.
• Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
• Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.

Сигналы о проблемах с рулевыми тягами

Вовремя заметить неисправность позволит простая внимательность к тому, как «ведет» себя автомобиль на дороге. Большой свободный ход руля, а также посторонние звуки (чаще всего стук) при повороте – знак о проблемах с шарнирами. Отклонение от выбранной линии движения, а также от заданного радиуса поворота может свидетельствовать, что шарнир развалился или износились наконечники. Главное – заметить проблему вовремя, чтобы не потерять контроль над автомобилем внезапно, прямо во время движения.

Устранение неисправностей

Абсолютное большинство рулевых тяг и шарниров являются одноразовыми, то есть ремонту они не подлежат. Только замена деталей в случае обнаружения неисправностей даст гарантию, что автомобиль не подведет вас в самый неподходящий момент.

Замена рулевой рейки ВАЗ 2106. Замена рулевой трапеции на ВАЗ 2101 2107

Комментарии к теме Замена рулевой рейки ВАЗ 2106

Чернава

У меня на 2106 с рулевой рейкой пока все без особых проблем 🙂 На сколько шляпка болта (ключ) что бы подтянуть гайку?

Брюс

На Рексе с 50 т пробега сидения от новых не отличишь. Чушь и развод и руль на 100 т., какие там кольца, царапины это ничего, но он затерт, кто там кого ждал…

Кевин

… ты копетан очевидность. Сними видос, как гондон на шляпу натягивать. Периодические трудности с рулевой рейкой это еще что )))

Todd

А сколько литров потребуется??

Спенсер

Какой бензин заливаете АИ-92 или 95? По трассе будет ли ехать 120 км. час? Неплохо, если более обстоятельно показал бы по рулевой рейке…

Рубаненко Андрюша

красавчик бро

Влад Станишнев

Если бы у вас не заработал новый насос — я бы не удивился) Электрик с вас никакой…

Аль

на 2:46 остановите 🙂 О рулевой рейке и так куча инфы в инете!

Билл

Музыку в студию)

Ишхан

Товарищи, а можно ли как-то Гоче ил кому-то из компетентных товарищей задать вопрос относительно впрыска спирта
А то было бы чертовски полезно узнать его соотношение топливо смесь)

Лукас Яишенкин

Здраствуйте у меня водительское кресло на саласке ерзает опель астра джи памогите решить проблему

Сардар

Вот чёткое и короткое ВИДЕО! Без всякой …, и соплей?

Юлай

У моего приятеля на 2106 и без рулевой рейки куча чего поломалось… смазка для рейки нужна фиол 1 от -40 до +120 которая не стикает и не густеет специально для трущихся деталей

Морган

Молодец, все чьотко и понятно.

Роли

Для стоковой трапеции не вредно? Мне друг сказал с рулевой рейкой на vaz до сих пор без проблем )))

Вахид

скажите пожалуйста!как лечится стук в шарнирном соединении?

Модесто

Здравствуйте у меня тойота камри 20 1997. Гур звука нет, некуда не тянет но когда повернёшь на месте он отдачи даёт… Надеюсь вы меня поняли…

Эльшан

Семь реек из десяти которые попадают ко мне на ремонт, результат работы вот таких ‘АВТОРИТЕТОВ’…О сновная причина неправильные хомуты пыльников… Одним словом мастер из колхоза ‘Сорок лет без урожая’.

Богун

Даже у GS300 с пробегом в 600к км имеет более свежий вид, чем ‘это’ ))) Желательно в деталях показал бы по рулевой рейке,

Adisa

штатива со стабилизатором на камеру не хватает, а так все супер, продолжай в том же духе!

Джамби Кубельский

Это цена за комплект на одно колесо или на два задних колеса?

Ketty

такой громкий стук скорее всего механизм внутри рейки, обычно еще крестовины стучат, но они обычно не так громко.

Camara

Хотелось бы, чтобы подробнее порекомендовал бы по рулевой рейке на ВАЗЕ. непонятно, что вы меняли сайленты и тормозные диски, а довели до такого состояния амортизатор

царь

Все понятно кроме шайбачик,жалко что не показал где шайбачки подлаживать

Арам

Что значит ‘подтянуть’это не штаны, которые подтягивают… в р. рейке нужно отрегулировать средний делительный диаметр двух сопрягаемых деталей… реечный вал с вертикальным валом-шестерней, если стучит… меняйте подшипники скольжения или как все их называют втулками… Извините если я влез в Ваш… изумительный диалог, как видите ни одного грубого слова, удачи

Harding

Сдается мне, что автор поменял провода 1 и 2 скорости моторчика местами. Вот и быстрее метут, но ‘почему-то’ третья скорость не работает. Работает, только медленно. У друга и без рулевой рейки на vaz много чем заниматься )))

Чашенкова Сашенька

Это скорее всего защитный кожух скрипит, попробуйте болты ослабить немного, я думаю из за этого

Похожие видео по ремонту

Рулевая тяга и наконечник LADA (ВАЗ 2101,2102,21011,21021)

Сторона установки: внутри, передний мост, справа
Размер конуса [мм]: 14,7 мм
Внешняя резьба [мм]: M16 x 1,00 LHT M мм
Тип резьбы: с левой резьбой

174 грн

Нет на складе

Сторона установки: передний мост, посередине

Сторона установки: передний мост

636 грн

Нет на складе

Сторона установки: внутри, передний мост, справа

186 грн

Нет на складе

Сторона установки: внутри, передний мост, слева

201 грн

Нет на складе

Сторона установки: внутри, слева, снизу
Длина [мм]: 204
Вес [кг]: 0. 66
Размер резьбы: OU M16X1.0 LHT
Размер конуса [мм]: 14.7

106 грн

Нет на складе

Сторона установки: внутри, передний мост слева
Внутренняя резьба 1(мм): M16x1 мм
Тип резьбы: с левой резьбой
Наружная резьба 2 [мм]: M14x1.5 мм
Длина [мм]: 200 мм
Вес [кг]: 0,49 кг

0 грн

Нет на складе

В интернет магазине Dimavto.com любой покупатель-автолюбитель может выбрать и купить Рулевая тяга и наконечник на lada с объемом двигателя на 1.2,1.3,1.5,1.6 литров таких производителей A.B.S., DENCKERMANN, Delphi, Lemforder, MOOG, OPTIMAL, RTS, RUVILLE, SIDEM, TRW. Если у вас имеются вопросы, или они появились в процессе выбора, и это мешает вам определиться с окончательным решением, вам придет на помощь наша служба поддержки. Это поможет вам правильно выбрать именно те запчасти, которые соответствуют модели вашего автомобиля.

Успех поиска необходимой детали в нашем магазине обусловлен наличием широчайшего ассортимента запчастей, поставляемых нам от производителей с разных частей мира. Политика нашего магазина основывается на тщательной проверке качества продаваемых у нас запчастей и их соответствия высшим стандартам. Все продаваемые у нас товары имеют оригинальное происхождение. Каждый покупатель покупая Рулевая тяга и наконечник для ВАЗ 2101,2102,21011,21021 подбирает автозапчасть по той схеме поиска из огромного каталога, которая ему больше подходит.

Параметры поиска запчастей:

• По товарному коду;
• По производителю и модели автомобиля.
• С помощью подсказок специалиста по запчастям.

Выбранный товар можно сразу забрать в корзину на сайте в режиме онлайн, либо позвонить по телефону 096 258 29 80 или 066 663 64 31 или 093 630 27 55 и сделать заказ лично.

Наш магазин широко представляет автозапчасти не только по наименованиям известных производителей, но и по группам агрегатов и узлов. По нашему каталогу можно легко отыскать и купить дефицитные элементы ходовой, редко встречающиеся запчасти двигателя, надежные детали для тормозной и рулевой систем, коробки передач, а также других узлов автомобиля.

С помощью каталога наши покупатели могут не просто отыскать необходимый им товар, но и прочитать его характеристики. У нас можно увидеть детальное изображение товара по фотографиям и видеороликам. Наша ценовая политика всегда прозрачна и доступна.

Для того чтобы вам было проще разобраться в особенностях запчастей Рулевая тяга и наконечник и их совместимости с ВАЗ 2101,2102,21011,21021 по году выпуска, модификации и разновидностям автомобиля, лучше перестраховаться и уточнить нюансы с нашими менеджерами.

Прежде чем приобрести для замены Рулевая тяга и наконечник (левый, правый, внутренний, наружний) , лучше посоветоваться со специалистами. Предупредительная осторожность поможет вам без проблем заменить старую запчасть на новую с первого раза. Для этого наши менеджеры гарантированно помогут вам с выбором и быстро оформят покупку с доставкой.

Всё о рулевых тягах и наконечниках

Рулевые тяги соединяют рулевой механизм и колесо, именно через них водитель передает поворачивающее усилие от рулевого механизма на колеса.

Проблема только в том, что рулевой механизм закреплен на кузове неподвижно, а колеса подвешены упруго и во время движения перемещаются в трех плоскостях. Как соединить подвижные колеса и неподвижно закрепленный рулевой механизм?

Особенности конструкции рулевого наконечника

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции — с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости — иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости — так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник — надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень — тяга погнулась. Собственно, коррозия и деформация — это и все возможные неисправности рулевых тяг.

Большой выбор рулевых тяг

Перейти

Однако погнутые тяги становятся причиной других неприятностей — нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора — водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников — “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка — чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник — враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Предположить, что что-то неладно именно с рулевыми наконечниками можно, если:

• при движении “отдает” в педаль газа;
• негромко и дробно стучит в области колес при повороте руля и когда автомобиль едет по неровной дороге;
• руль крутится слишком легко;
• никак не удается отрегулировать развал-схождение.

Чтобы на 100% убедиться, что наконечники износились, нужно приподнять авто или поставить на яму и покачать тяги вверх-вниз — зазор не должен быть больше 1,5 мм. Можно попросить друга покрутить рулем и понаблюдать за ходом наконечника — он не должен болтаться в посадочном месте.

ВАЖНО! Некоторые водители до сих пор рискуют не менять рулевые наконечники, а реставрировать их. Бесспорно, сейчас это очень технологичный процесс. Однако мы не советуем восстанавливать такую важную деталь. Дело в том, что мастерские меняют втулку — т.е. “набивают” новый антифрикционный материал (втулка рассчитана под новую сферу). А рабочая поверхность сферы пальца, тем временем, уже износилась. Чтобы подогнать полусферу и сферу, новую втулку поджимают. Получается, что на холодной машине руль туговат, а на разогретой наконечник все равно стучит. Одним словом, овчинка выделки не стоит.

Меняем рулевые тяги и наконечники

Итак, мы убедились, что наконечники ушатались. Или тяги погнулись. Или и то, и другое. В общем, менять придется.

Как это сделать:

1. Вначале поддомкрачиваем автомобиль, снимаем передние колеса, блокируем руль.
2. Ослабляем фиксирующую гайку, которой наконечник прикручен к тяге.
3. Если есть шплинт, снимаем его с гайки пальца наконечника (шплинт — это фиксирующий элемент, похожий на женскую заколку-невидимку).
4. Откручиваем гайку, которая крепит наконечник к поворотному кулаку (на пальце).

Наконечник без гайки

5. С помощью съемника для шаровых и выдавливаем рулевой наконечник: разъем съемника максимально плотно загоняем под резинку наконечника и подтягиваем гайку до упора. Если палец сидит очень плотно, можно аккуратно постучать по ушку рычага молотком. Если съемника не оказалось, есть план Б: берем молоток и ломик (или второй молоток) и проделываем все то же самое.
6. Прежде чем снять наконечники с тяги, поставьте на ней метки — когда вы будете ставить новые элементы, метки подскажут, до какого уровня нужно накрутить новый наконечник. Это нужно для того, чтобы вы смогли нормально доехать до СТО и отрегулировать развал-схождение.

Есть и более простой способ отметить положение наконечников — просто посчитайте количество оборотов, когда скручиваете их, и запомните.

7. Дальше снимаем пыльники, откручиваем тяги от рейки.
8. Новые тяги и наконечники устанавливаем в обратном порядке, предварительно смазав резьбу на тягах и пальце.

Большой выбор рулевых тяг

Перейти в магазин

NB! Замена рулевых тяг и наконечников — это только полдела. После этого обязательно нужно отрегулировать развал-схождение. Если не отрегулировать развал, неравномерно изнашиваются шины, некорректно работает ходовая и автомобилем сложно управлять. Запомните: любое вмешательство в рулевое и ходовую требует последующей регулировки развала!

Как видите, заменить тяги и наконечники самостоятельно не так уж и сложно. Но только если:

• у вас есть необходимый специнструмент;
• вы купили качественные наконечники и тяги.

Если нет — лучше не заморачивайтесь и поезжайте на СТО, где вам оперативно установят рулевые тяги “без шуму и пыли” (с).

ᐈ Замена Рулевых Тяг Киев — Цены 2021, Стоимость Услуг

Сервис заказа услуг Kabanchik.ua на канале 1+1

Всеукраинский телеканал в программе “Завтрак с 1+1” в прямом эфире взял интервью у основателя проекта Kabanchik.ua Романа Киригетова о том, как работает сервис и как безопасно заказывать услуги частных специалистов в Украине.

Ходовая часть – доступная диагностика и ремонт в Киеве

Своевременная диагностика ходовой в Киеве позволяет выявить серьезные проблемы заранее и уберечь владельца автомобиля от неприятных и даже опасных ситуаций на дороге. После диагностики и необходимых регулировок транспортное средство вновь станет хорошо управляемым и стабильным, комфортным для водителя. Для проведения работы нужно современное оборудования и профессиональные знания. Сервис Kabanchik поможет вам быстро найти лучшего специалиста для качественной услуги.

Как понять, что нужна диагностика ходовой части?

Профессиональный ремонт ходовой в Киеве – залог хорошей маневренности автомобиля, его устойчивости на дороге. Качество сборки современных моделей авто высокое, однако им приходится сталкиваться с нашими дорогами, которые выводят из строя даже лучшие подвески. Срочно обращаться к мастеру нужно, если:

• при езде по неровной дороге слышны скрежет, стук и шум;
• в пути автомобиль раскачивается и сильно кренится на поворотах;
• авто постоянно «уводит» в сторону, управление сложное;
• срок износа покрышек превышает обычный;
• на неровной дороге сильно вибрирует руль.

Если вовремя не обратиться к мастеру, в дальнейшем будет снижено сцепление колес с дорогой, угол отклонения от траектории будет увеличиваться, тормозной путь возрастет. Не исключены случаи самопроизвольных поворотов, которые могут привести к ДТП.

Особенности диагностики и ремонта ходовой части

Цена диагностики ходовой зависит от необходимого комплекса услуг, вида и модели автомобиля, а также от стоимости услуг исполнителя. Если заказывать работу у частного мастера – стоимость будет ниже при хорошем качестве. Диагностика заключается во внешнем осмотре подвесок, колес, системы рулевого управления, балок мостов и рамы. При необходимости для более точной информации будет использовано компьютерное диагностическое оборудование. Общий список услуг и работ выглядит так:

1. Проверка тормозных колодок, дисков, шланг. По результатам проверки мастер произведет замену вышедших из строя элементов.
2. Контроль люфта. Мастер осмотрит рулевые наконечники и шаровые опоры, убедится в отсутствии люфта.
3. Осмотр амортизаторов. Специалист проверит их на отсутствие протечек и повреждений механического характера.
4. Развал-схождение. Контроль и регулировка повышают устойчивость на дороге.
5. Другие услуги. Проверка сайлентблоков, втулок стабилизатора, промывка и смазка подшипников, настройка трансмиссии, балансировка и шиномонтаж.

Планируя ремонт ходовой части и продумывая, во сколько оценить работу мастера, учитывайте несколько фактов. Это характер и сложность неисправностей, объем восстановительных работ, виды необходимых услуг.

У кого заказать диагностику и ремонт ходовой части?

Специалисты нашего сервиса прошли проверку во время регистрации. Они заинтересованы в качественном выполнении услуг, ведь от этого зависят их рейтинг и отзывы – основные элементы конкурентной борьбы. При этом вы получаете возможность взаимодействовать с выбранным исполнителем напрямую, не оплачивая комиссий и надбавок – только ту цену, которую назовете вы.

Создайте задание, опишите вкратце суть работы, предложите цену и сроки – всего 5 минут понадобится для выбора лучшего специалиста из нескольких кандидатов. Экономьте, получайте качественную услугу и решайте проблемы с трансмиссией без лишних затрат времени.

Как затонировать заднее стекло на «Классике»

«Шестерка» долгое время была народной машиной, ее выпускали несколько десятков лет, и в итоге наши улицы затопили «Жигули» шестой модели, причем они представлены в разных модификациях.

Тюнинг двигателя ВАЗ 2106

Главное отличие модификаций модели ВАЗ 2106 заключается в двигателе и трансмиссии, соответственно тюнинг ВАЗ 2106. Надо начинать с двигателя, то есть либо ставить самую мощную инкарнация (ВАЗ 21063) вместимостью 54.5 кВт, или, если такое уже стоит, приступайте к его доработке.

Во-первых, стоит попробовать поиграть с имеющимся штатным карбюратором (обычно «озоном»), либо установить солекс, пекарь. Вслед за карбюратором стоит приступить к доработке системы зажигания. Собственно она заключается в установке бесконтактной системы зажигания (что дает более уверенное) и, что немало, свечей зажигания.

Также не используйте штатные силиконовые высоковольтные провода, их следует заменить на качественные экранированные.Обязательно установите бесконтактную систему зажигания, прибегните к установке нового, более мощного генератора, ведь в будущем вам придется поставить дополнительных потребителей энергии. Аккумулятор также следует поставить большой емкости, не менее 62 Ач.

От двигателя можно перейти к трансмиссии. Долгое время Lada 2106 комплектовалась четырехступенчатой ​​коробкой передач, но впоследствии завод перешел на «пятиступенчатую». Соответственно, стоит установить пятиступенчатую коробку передач, особенно если машина часто выезжает из города и движется по трассе.

Пятая передача позволит существенно сэкономить на топливе, а также продлить ресурс двигателя, ведь длительная работа на оборотах более 4000 не самым лучшим образом сказывается на его ресурсе.

Тюнинг салона ВАЗ 2106

Тюнинг ВАЗ 2106. Включает и обработку салона салона. Не стоит ставить спортивный руль небольшого диаметра. В машине нет усилителя руля, поэтому рулить получается на месте спортивным рулем, чем штатным.Вместо того, чтобы откачать руль, стоит попробовать разобраться с системой обогрева, так как двух дефлекторов слишком мало и запотевание стекол в дождливую или холодную погоду не редкость.

Самая отчаянная, занимаюсь тюнингом салона ВАЗ 2106 Дополнительные отверстия в панели прорезают и снимают воздуховоды к боковым стеклам, а самые богатые — устанавливают новую торпеду (например от BMW E36). И тот, и другой методы не самые приятные и могут вызвать проблемы с проверками ГАИ при прохождении инструментального осмотра или технического осмотра.

Но теперь штатные часы автомобиля ВАЗ 2106 следует заменить на очень полезный прибор — амперметр. Идеально подойдет амперметр от УАЗ 469 или от «буханки», стоит его выпить из лопаточных проводов освещения.

Благодаря Ижевскому автозаводу у владельцев «шестерки» появилась возможность смены водительских сидений и переднего пассажира, так что пренебрегать этой возможностью не стоит. Также можно установить автокресла от ВАЗ 2107 с соответствующим корпусом (подогрев, вентиляция, массаж, боковая поддержка), что значительно повысит комфорт владельца автомобиля и его пассажира.

Также не лишним будет установка системы подогрева двигателя (Вебасто и т.п.) и автономного отопителя салона. Возможность посидеть в теплой «шестерке» в мороз в -30 ºС, начать и разыграть свои дела (на зависть многих водителей, в том числе иномарок) дорогого стоит.

Последний ход тюнинг ВАЗ 2106. Будет установлена ​​«семерка» стекол в передние двери, зеркала заднего вида с подогревом и противотуманные фары.

Фото Тюнинг ВАЗ 2106

Ниже представлена ​​подборка картинок с тюнингом «Сикстеры», выбранных в Интернете.Если раньше речь шла о технической доработке «классики», то на фото внешний тюнинг ВАЗ 2106 .

Стоит отметить, что воздушные змеи и спойлеры «шестерка» не нужны. Многие владельцы наоборот — разбирают даже штатные бамперы и дверные ручки. В последнее время модным стал делать так называемый ретро-тюнинг ВАЗ 2106 с заниженной подвеской, хромированным молдингом и решеткой радиатора, а также крашеными звездочками покрышек.

Смотрите также — одни из самых популярных отечественных моделей, пользующихся неизменным спросом даже спустя много лет после начала их производства, а также подборка — еще одна распространенная модель Волжского автозавода.

Тюнинг ВАЗ 2106. Авто тюнинг ВАЗ 2106 Фото Тюнинг ВАЗ 2106
Тюнинг салона ВАЗ 2106 — Фото Тюнинг двигателя ВАЗ 2106 Качественная тюнинг шестерка
Необычный тюнинг Жигулей. 2106 Ретро Тюнинг ВАЗ 2106 Фото Фото Тюнинг ВАЗ 2106
Тюнинг ВАЗ 2106 своими руками
Тюнинг салона ВАЗ 2106 Тюнинг машины ВАЗ 2106
Тюнинг подвески ВАЗ 2106 Русский тюнинг ВАЗ 2106 фото Внешний тюнинг ВАЗ 2106.
Тюнинг бороды ВАЗ 2106 Тюнинг кузова ВАЗ 2106
Тюнинг приборов ВАЗ 2106 — Фото
Тюнинг автомобилей ВАЗ 2106 Тюнинг фар на ВАЗ 2103 Тюнинг панели приборов ВАЗ 2106
Тюнинг бамперов на ВАЗ 2106 — Фото Внешний тюнинг шестерки Жигули Тюнинг передней оптики на ВАЗ 2106

Оговорим сразу: те, кто уже не одну собаку съел на Тюнинг Лада, пожалуй, не удивятся.Многие скажут: тюнинг прошел тропической тропой, скучно — деревья — «турбозетки» … Но даже если все это для вас не в новинку, стоит ознакомиться с сюжетом: итоговые цифры явно заслуживают внимания.

от 8 до 16

Но история покупки и продолжения жизни этой «шестерки» и правда была классической, прямолинейной. В 2006 году Коля первым в своей автомобильной жизни начал свою автомобильную жизнь с покупки ВАЗ-2106 — ярко-красного цвета, на 15-ти колесах, со спортивным глушителем и сабвуфером в багажнике.Машина, конечно, была далеко не новая — но новоиспеченный хозяин с друзьями исправили ее техническое состояние: капитальный ремонт двигателя и устранение неисправностей тормозной системы И подвеска «поставила машину на ноги». Ну а потом, конечно, пришла жажда тюнинга.

В это время набирали обороты гонки на наркотиках и другие ночные гонки. Николай не мог остаться в стороне, съездил на пару мероприятий — и его зацепило. Поэтому он решил сделать из советских «Жигулей» действительно быструю машину. «Шестерка» и ее восьмилопастный мотор пережили и увеличение объема, и спортивные распредвалы, и доработанные карбюраторы… Даже азот прёт — и вот они пробовали. На какое-то время этого хватило, но вскоре выяснилось, что если усилить мощность, то серьезно. Возникла следующая логичная идея: собрать серьезный турбомотор на базе 16-клапанного агрегата от ВАЗ-2112.

Много времени много в эфире

Двигатель:

В то время вазы с турбонаддувом хоть и существовали, но все же были явлением довольно редким, и в ближайшее время такого не было.Поэтому много привозили из других стран (Японии, США, Китая, Германии), а иногда и сами придумывали дизайн и изготавливали на заказ. Часто машину приходилось привозить в разные мастерские и оставлять там на несколько дней, а то и недель, чтобы мастера могли произвести замеры на месте и изготовить необходимые детали. И все это, конечно, — время и деньги. Только ресивер задержал проект на весь сезон. Сыграл человеческий фактор — мастер вовремя не сдал заказ.Но были и выхлоп, и система охлаждения, и воздухозаборник на базе дроссельной заслонки от Toyota Levin …

В результате первый самостоятельный выезд автомобиль произведен только спустя три года. Базу силового заряда теперь обеспечивает турбокомпрессор Garrett GTX 3071. Эта турбина обеспечивает достаточно раннее разворачивание, то есть раскрутку, а для небольшого объема в 1500 «кубиков» это очень важно. В то же время он обеспечивает большую мощность на столешницах. Turbine, Westgate и Bloousoff были закуплены новыми в США.Клапаны поставлены от Volkswagen, а клапанные пружины известной компании Schrick заказаны из Европы.

После сборки в ЭБУ залил программу триггера при давлении 0,6 бар. Потом была полная отстройка на стенде по максимальному давлению. Так как Вазик используется на дорогах общего пользования, мощность решено было повышать постепенно: сначала 1 бар — бег и затягивание, затем 1,5 бара — новая настройка и новая обкатка. В настоящее время в машине две программы: 1 бар для города и для первой передачи для устранения лишнего пробуксовки на старте, и 2 бара в гоночном режиме.Переключение осуществляется тумблером на руле.

1
/ 5

2
/ 5

3
/ 5

4
/ 5

5
/ 5

«Шестерка» оказалась мощной. Очень могущественный. На данный момент ребята остановились на 450 л.с., а это примерно 80% от максимально возможной мощности с такой компоновкой двигателя.

Конечно, штатная подвеска и трансмиссия к такой мощности, скорости и вообще нагрузкам были не готовы.Глупо полагать, что, например, коробка передач, рассчитанная на «чуть 60» мощности, безболезненно переваривает свое семикратное увеличение. Испытывать судьбу Коля не стал и сразу установил более надежные агрегаты от BMW. В частности, КПП и задний подрамник вместе со всей подвеской перенесены на автомобиль с «Трешкой» поколения Е30.

Показать ярость

Мощность:

«Злая» начинка и внешний вид должны быть соответствующими. Изначально был соблазн оставить полностью запасы лука, заваривать, но Коле это показалось слишком простым и неинтересным.Да и, стоя на старте, все же хочется внушить оппоненту страх — он должен сразу понимать, что легкий бой не выйдет, да и не самые простые «Жигули». Для такого эффекта нужно было иметь что-то уникальное, но в то же время гармоничное. Поэтому все сделали сами.

Для начала сняли весь хром с кузова. Затем начались эксперименты со стеклопластиком — ребята сделали новые передний бампер, капот и крышку багажника. Все бы хорошо, но низко сидящий бампер постоянно соприкасается с дорогой, поэтому делал регулярный ремонт.В какой-то момент Николаю этот процесс надоел, и он решил попробовать использовать современные алюминиевые композитные панели.

1
/ 3

2
/ 3

3
/ 3

Шины Toyo Proxes 888

Кованые 15-дюймовые диски Tom`s

Это легкий, прочный и хорошо подходящий для резки и сгибания материал. Из композита изготовлены пороги, сплиттер, задний диффузор, а также грозный передний фартук — картина получилась именно такой, какой я хотел видеть.Доработан внешний вид ВАЗ-2106 Томи дисками привезенными с японского аукциона. Внешний вид получился очень необычным — броским, но в то же время стильным.

В жизни, конечно, не все и не всегда складывалось так гладко, как на бумаге. Это неудивительно — знания приходят с опытом. Так, однажды прямо накануне гонки умер мотор: маслосистема не справилась с нагрузками, и произошло масляное голодание. Пришлось срочно перебрать двигатель — к счастью, нужные запчасти были в наличии.

1
/ 5

2
/ 5

3
/ 5

4
/ 5

5
/ 5

Скорость и дружба

Сейчас «шестерка» используется владельцем исключительно как авто день — ходить по выставкам, показам и гонкам, забирать душу, как говорится. По замерам, этот ВАЗ преодолевает 402 метра ровно за 12 секунд, а разгон с 0 до 100 км / ч занимает всего 4 секунды, максимальная скорость составляет 250 км / ч. Так что если вы видите его на светофоре в городе — не рекомендую даже пытаться соревноваться: отличный шанс проиграть.

Как говорит Николай, самым сложным в проекте было определиться со всей доработкой и в отечественном Вазе Большие деньги, веря в эту красную «шестерку» и ее потенциал. Сейчас его машина обслуживается в знаменитой автоспортивной команде HMG. Изначально как консультанты, сейчас инженеры и механики команды занимаются полной технической поддержкой «шестерки». Именно там изготовили кастомный впускной ресивер и установили шестерни GETRAG от BMW. К следующему сезону планируется приготовить новый выпускной коллектор.

Краткие характеристики:

Двигатель: Блок от ВАЗ-2112 1,5 литра Электроника: ЭБУ 5.1-4 Январь Коробка передач: КПП GETRAG 260 от BMW Подвеска: Задняя подвеска от BMW E30 Тормоза: Предложения от ГАЗ-3110 Внешний вид: Пластиковый капот и багажник RMC -ГАРАЖ

Помимо дружного коллектива, за время работы над проектом Коля приобрел большое количество единомышленников в виде клуба «Bunny Brothers Company». Так что ничто, что не предвещало покупки первой машины для студента, превратилось в проект, растянувшийся на несколько лет и вовлекший хозяина в множество интересных людей и событий.Ведь тюнинг — это не только автомобили, а в первую очередь общение и новые друзья.

Список доработок:

ДВИГАТЕЛЬ

• Блок от ВАЗ-2112 1,5 литра
• Коленчатый вал 71 мм
• Шатуны 121 мм H-образные United Motors
• GBC от ВАЗ-2112 пиленый (РМЦ-Гараж)
• Клапаны 32/27 мм
• Шрик-Спрингс
• Пластины титановые
• Толкатели целые
• Распределительные валы ОКБ Динамик
• Шестерни регулируемые распределительных валов ОКБ Динамика
• Поршни от ВАЗ-21213, доработанные под степень сжатия 7.9
• Турбина Garrett GTX 3071
• Внешний вестгейт Tial 44 мм
• Ствольная коробка HMG.
• Впуск 4-х дроссельный от двигателя 4a-ge Toyota Levin
• Фронтальный интеркулер 450/300/76 мм
• Алюминиевая обвязка 63-76 мм MUD-POWER
• Силиконовые трубки
• Хомуты с Т-образным болтом
• Кастовая система градуировки RMC-Garage на трубе 76 мм
• Глушитель Fox Racing.
• BOSCH 340 л / ч BOSCH
• Сопла Siemens Deka 870 CC
• Коллектор из нержавеющей стали ДГТ.
• Thermo-Tec термолент
• Воздушный фильтр пониженного сопротивления AEM
• Перепускной клапан Tial 50 мм
• Чайник Cusco
• TRUST масляный радиатор
• Рукава армированные
• Прокладка под масляный фильтр
• Ойлфорсинки
• Печь с блоком цилиндров
• Система охлаждения: радиатор + два вентилятора от Шевроле Нива.
• Расширительный бачок Лада Ларгус.

Знаменитая «шестерка» — ВАЗ 2106 выпускалась несколько десятилетий подряд и по праву заслужила звание «народной» машины.Даже сегодня улицы по-прежнему наводнены модификациями шестой модели «Жигулей» — эта машина проверена временем, надежна и заслуженно любит своих владельцев. Одна проблема: он устарел. Глянец еще не дошел до по-настоящему ретро-фабрики, но и выглядит не современно. Что делать? Тюнинг!

Тюнинг двигателя ВАЗ 2106

В принципе основные отличия различных модификаций «шестерки» в двигателе и коробке передач — соответственно и в тюнинговом случае нужно отталкивать эти части автомобиля.Среди всех «шестых» жигулей на модели ВАЗ 21063 устанавливался самый мощный двигатель — 54,5 киловатта — ведь если он вам все равно не нужен, его нужно устанавливать первым.

Мощный двигатель уже в наличии? Нет пределов совершенству, давайте сделаем его изысканным! Начать доработку пожарного мотора Ваша «шестерка» подойдет от карбюратора: обычно это «озон», но будет пекарь или солекс.

Трос привода от форсунки классики на карбюратор ВАЗ 2106

А теперь обратите внимание на систему зажигания: ее тоже нужно доработать.В первую очередь необходима установка бесконтактной системы зажигания: зима суровая, и такой вариант обеспечит двигателю вашего ВАЗ 2106 более уверенный запуск на морозе. Не забывайте о свече зажигания! Кроме того, необходимо заменить имеющиеся силиконовые высоковольтные провода на современные надежные экранированные аналоги.

Кстати, не забывайте, что при настройке на ваших Жигулях появятся дополнительные потребители электроэнергии, поэтому вам понадобится генератор более мощный, а емкость аккумулятора должна быть не менее 62 Ач.

Делаем турбомотор для классики своими руками из первичных материалов (видеоструктура):

С двигателем обошлось — теперь о трансмиссии. «Шестеры» выпускались несколько десятков лет подряд, и, соответственно, начинались они с четырехступенчатой ​​коробки, которая впоследствии уступила место более прогрессивной пятиступенчатой ​​трансмиссии. Чего ты стоишь? Если четырехступенчатая — замените ее на более современный пятиступенчатый аналог, особенно если вы планируете впоследствии выезжать на проселочные трассы, на которых пятая передача позволяет хорошо сэкономить, и продлить мотор на двигатель.Ни для кого не секрет, ведь длительная работа на высоких оборотах далеко не лучшим образом сказывается на состоянии мотора!

Тюнинг салона «Классика»

Конечно, говоря о тюнинге, мы имеем в виду не только внешний лоск и более прогрессивную «начинку» автомобилей, но и комфорт водителя и пассажиров. Что можно улучшить в ВАЗ 2106 своими руками? Руки многих автовладельцев, занимающихся тюнингом, сразу тянутся к рулю, в желании заменить его на привлекательный и модный спортивный аналог.При тюнинге ВАЗ 2106 это неуместно: на свободу нет гидроусилителя, а установив спортивный руль небольшого диаметра, вы столкнетесь с еще большим усилием при движении, чем с обычным рулем.

Лучше сделать систему отопления. В шестой модели Жигулей запотевание стекол в холод или дождь не редкость, а двух дефлекторов катастрофически мало. Выходы из этой ситуации могут быть разными. Можно установить еще одну «торпеду» (например, подойдет от BMW E36), а можно нахмуриться и, вырезав несколько дополнительных отверстий в приборной панели, подвести воздуховоды к боковым окнам.Однако сразу предупреждаю: оба эти варианта не идеальны, и могут стать поводом для неприятного общения с ГИБДД при разного рода проверках.

А вот замена штатных часов Лады на амперметр хлопот не доставит, но пригодится. Амемметр можно взять например от 469-го УАЗа, жрет он от проводки освещения бардачка.

Кресло заменить тоже не мешает — сейчас автокресла для «шестерки» производятся в Ижевске, и они очень удобные.Впрочем, кресла подойдут и от «семерки» — при наличии современного корпуса с приятными «пленками» — массаж, подогрев, вентиляция — водителю и переднему пассажиру станет особенно комфортно.

Кстати, с подогревом. Как уже было сказано выше, зима у нас суровая, и возможность посидеть на тридцатилетнем морозе в теплой машине, сразу завести и пойти на зависть другим водителям — бесценно. Так что о нем нужно позаботиться заранее. Для этого предусмотрена система подогрева двигателя (любой, например, подойдет Webasto) и установка автономного отопления салона.

Внешний тюнинг ВАЗ 2106 и последние штрихи

ВАЗ 2106.

Осталось совсем немного — установить зеркала заднего вида с опцией обогрева, противотуманки и стекла в передние двери от более прогрессивной «семерки». Не забываем и о том, что можно сделать самостоятельно в условиях гаража. Однако совершенству нет предела, а для автовладельца, не обделенного творческой и здоровой фантазией, остается широчайшее поле внешнего тюнинга! Правда, внушить на этой великолепной машине много лишнего — спойлеры и воздушные змеи вряд ли украсят ее (хотя кто-то может с этим не согласиться).Многие автовладельцы даже штатные «штампы» — ручки дверей и бамперы — разбирают.

Доработка загонов и замков ВАЗ 2106 на видео:

Однако в последнее время в моду вошел тюнинг ВАЗ 2106 в стиле ретро: заниженная подвеска, блестящие хромированные решетки радиатора и молдингов, белые борта амортизаторов — постепенно к этой модели приходит ретро-лосость.

Любителям творческого тюнинга рекомендуем нашу подборку фото самого необычного тюнинга «Шестерка» из интернета! Вдохновляйтесь идеями и сделайте своего железного коня лучше! Прежде чем приступить к дальнейшей доработке кузова своего автомобиля, попробуйте поэкспериментировать, о чем мы писали ранее.

Тюнинг ВАЗ 2106

— это изменение характеристик автомобиля за счет улучшения заводских узлов и агрегатов, а также изменение внешнего вида самого автомобиля. Как видно из определения тюнинга, есть тюнинг и внешний, и тюнинг так сказать «внутренний», который подразумевает улучшение характеристик двигателя, улучшение трансмиссии и ходовой части автомобиля. Каждому автовладельцу, собирающемуся проводить тюнинг ВАЗ 2106, следует понимать, что это потребует большого количества вложений как материальных, так и технических затрат.Прежде всего, необходимо ответить на два основных вопроса:

1. Каков результат у владельца машины?
2. Как он этого добьется?

Теперь каждый вид тюнинга нужно разбирать отдельно.

Доработка двигателя и трансмиссия автомобиля

Так как двигатель карбюраторный, либо поменяйте его на инжекторный, либо улучшите. При переделке B. инжектор Двигатель Электрический топливный насос установлен в бензобаке, во впускном коллекторе установлены топливные форсунки и топливная рампа.Установлен воздушный фильтр Для форсунок с ресивером и дроссельной заслонкой, ведущей от педали акселератора. Затем под капотом устанавливается электронный блок управления, управляющий всеми системами автомобиля. Гораздо проще и дешевле установить оборудование Евро-3, так как оно не предусматривает наличия катализаторов, их датчиков и электронного управления дроссельной заслонкой.

Тюнинг карбюраторного двигателя подразумевает установку вместо штатного карбюратора двухкамерного карбюратора солекс. Установка в нем поплавковой камеры, увеличения диаметра топливных жиклеров и распылительных трубок экономайзера и эко-статута, а также дроссельной заслонки значительно увеличивает мощность автомобиля.Установке мощности также способствует установка вместо штатной выхлопной системы и глушителя — прямоточная, благодаря чему выхлопные газы будут полностью выпускаться, что не даст двигателю терять мощность при условии заполнения камеры сгорания полноценным горючим. смесь без примесей выхлопных газов. Однако важно не забывать, что такой тюнинг 2106 увеличивает расход топлива.

Также заводскую четырехступенчатую коробку передач можно заменить на пятиступенчатый автомобиль ВАЗ 2107, который идеально подходит для двигателя ВАЗ 2106.Только это касается тюнинга, в котором улучшаются заводские двигатели, а не замены мотора полностью, под который данная коробка передач не сможет подойти. Поэтому с новым двигателем выбирают коробку передач, либо ставят коробку, идущую вместе с двигателем от производителя.

Улучшенная подвеска и ходовая часть

Для мощного двигателя Должен соответствовать подвеске автомобиля. Заводская подвеска не обеспечит необходимой устойчивости, в отличие от жесткой, к тому же заводская задняя подвеска способствует сильному заносу на скорости, особенно в холодное время года.Жесткость подвески достигается за счет накладки под рессоры резиновых подушек, установки рессор от автомобиля ВАЗ 2121 «Нива» и замены штатных масляных амортизаторов на газовые. Также устойчивости поспособствует замена реактивной тяги на А-образный рычаг, обеспечивающий четкое вертикальное движение подвески без смещений в стороны.

Вождение автомобиля на скорости и в поворотах устраняется усовершенствованием задней подвески, а именно:

• заменой тяги поперечной устойчивости (Panar traction) на механизме WATTA;
• установка на задний мост Стабилизатор с креплением его концов к кузову автомобиля;
• полная замена подвески на другую: полузависимую или независимую.

В результате замены подвески придется менять привод, так как штатная задняя ось не обеспечивает передачу крутящего момента при работе подвески. В этом случае задняя ось устанавливается под независимую подвеску задних керс, например, очень частый случай, когда задняя ось Opel Omega A.

Другой вариант предполагает смену привода с заднего на передний. В этом случае нужно либо поменять двигатель и установить мотор любого другого переднеприводного автомобиля, например, с ВАЗ 2109, либо установить коробку передач с кулисами Москвич 2141, поскольку были выпущены первые автомобили этой модели. с главным двигателем от ВАЗ 2106 объемом 1 л.6 литров, только с коробкой передач в сборе с дифференциалом под передний привод. Этот вариант будет самым дешевым в отличие от полной замены Движка.

Для обеспечения безопасной эксплуатации автомобиля необходим мощный двигатель и хорошие тормоза для быстрого снижения скорости или остановки. Абсолютно каждый владелец классической модели Жигулей известно, что тормоза на этой машине — больная тема. Задние барабанные тормозные механизмы не так сильно расстраивают, а передние диски — оставляют желать лучшего. Болезнь двухпозиционного суппорта, это частое заклинивание одного из рабочих поршней, в результате чего помимо неравномерного износа тормозных колодок и диска, торможение самой машины неэффективно и может увезти.

Пока не решив проблему, носится пыльник поршня, и его замена отнимет у владельца неморальное драгоценное время и средства. Если хорошо следить за тормозными механизмами передних колес, то правильная работа двухзвездочных суппортов обеспечивает очень хорошее торможение, но большинство владельцев заменяет их на суппорта автомобиля семейства ВАЗ «Самара». Они просты в уходе и обеспечивают хорошее торможение автомобиля. Также возможна замена суппорта и дисков на спортивные, так как спортивные суппорты позволяют быстро снизить скорость или остановить машину, а вентилируемые диски увеличат срок службы тормозных колодок и тем самым увеличат эффективность торможения.

Тюнинг внешнего вида автомобиля

Помимо мощного двигателя и жесткой подвески, каждый водитель соглашается, что необходимо провести внешний тюнинг ВАЗ 2106, так как его машина должна выглядеть подходящей: Грозный и напористый.

Внешний тюнинг 2106 подразумевает следующее:

• добавление спортивных спойлеров;
• установка автомобильных воздушных змеев;
• замена заводских передних и задних фар;
• переделка салона автомобиля;
• используйте второстепенные аксессуары.

Спойлеры и развалы, отразят спортивный характер автомобиля и характер владельца. Установка дорогих передних и задних фар также не позволит сразу узнать автомобиль и при этом даст хорошее освещение и видимость в темное время суток. Стоит отметить, что при замене фар могут потребоваться кузовные работы по установке посадки под новые фары.

В салоне автомобиля заменить сиденья, затянуть их качественной тканью или кожей, заменить панель приборов.Чаще всего устанавливается панель от автомобиля ВАЗ 2107. Руль тоже заменяется, и протирание руля или установка рулевого корпуса. На порогах закреплены накладки из нержавеющей стали, не позволяющие металлу изнашиваться при погрузке и разгрузке пассажиров.

Небольшие аксессуары включают светодиодные ленты, дополнительные отражатели, стоп-сигналы, другие дверные ручки и тому подобное, которые прикрепляются к кузову автомобиля, что также помогает выделить автомобиль среди прочего.

Заключение

Подводя итоги данной статьи следует сделать вывод, что тюнинг ВАЗ 2106, очень долгий, сложный и экономичный процесс. Однако, поставив конкретную цель, вы можете улучшить свой автомобиль, сделав его мощнее, придать ему спортивный вид и тем самым выделиться на фоне других классических «Жигулей».

Сделать автомобиль уникальным можно не в специализированном ателье. Тюнинг ВАЗ 2106 сделать самому вполне реально, что позволит сэкономить, узнать что-то новое, превратить привычные формы в шедевр.

Направления в работе

Модернизация автомобиля — тюнинг, в зависимости от спецификации делится на 2 раздела или потока:

• Внешний тюнинг ВАЗ 2106 . Это касается как интерьера, так и экстерьера. В меньшей степени придется столкнуться с технологическими узлами.
• Модернизация Технические характеристики — Доработка двигателя, выхлоп, топливная система, подвеска. Технический тюнинг ВАЗ своими руками Будет полезной и простой школой модернизации для новичков.

Тюнинг авто сделать своими руками вполне реально. Для этого вам понадобится желание улучшить свой автомобиль, инструмент и несколько село советов, предположить создание эксклюзивной модели машины.

Тюнинг 2106 своими руками — процесс относительно простой, что обусловлено простотой устройства. отечественные автомобили. У него может быть даже новичок, весьма далекий от модных тюнинговых тенденций и технических мудростей. При этом тюнинг Ваз 2106 Всегда вызывает восторг и восхищение окружающих, а хозяину дарит мощность и повышенный уровень комфорта.С чем это может получиться можно посмотреть на фото Тюнинг ВАЗ 2106.

С чего начать?

Не стоит сразу спешить улучшать двигатель, превращая машину в гоночную. Тюнинг Авто 2106 Начать лучше с простого — совершать простые операции, не требующие особых усилий.

Первым этапом доработки ВАЗ 2106 является замена дисков и резины. Это действенный метод привлечения внимания. Сегодня на рынке представлен огромный выбор моделей легкосплавных дисков.Но если ничего не подходит, можно заказать в ателье по изготовлению эксклюзивный комплект, а это влетит в копейки.
Необходимо придерживаться нескольких рекомендаций, чтобы сделать первый шаг и приступить к тюнингу ВАЗ 2106.

• Не устанавливать на диски ВАЗ диаметром более 14 дюймов, так как больший диаметр снизит управляемость автомобиля и может потребовать доработки колесных арок;
• Стоит помнить, что легкосплавные диски не так практичны, как железные, они легко деформируются при попадании в ямы.Восстановить их форму сложно и дорого. Чтобы работать без проблем, лучше установить кованые диски, но их довольно сложно найти и стоят несколько больше, чем сплав;
• Необходимо правильно подобрать резиновый профиль (высота шины). Это второе обозначение в размерной маркировке шин. Например, 185/65 R14. Где обозначение 65 — это высота шины. ВАЗ лучше всего подходит в диапазоне 55-65. Ширина покрышки подбирается по ширине диска.

Модернизировать силовые агрегаты ВАЗ не очень сложно, с технологической точки зрения, если приобретать оригинальные запчасти для тюнинга ВАЗ 2106. Они просто устанавливаются вместо штатных комплектующих и не требуют доработки различных систем двигателя.

Целью модернизации двигателя является увеличение его мощности, но при этом увеличивается его технический ресурс, уменьшается износ. Для этого вам необходимо:

• Установка облегченной арматуры.Они позволяют увеличить редукцию двигателя, а соответственно и его мощность

.

• Установка бронзовых направляющих клапанов. Это нужно делать одновременно с заменой клапанов
• Картер газомасляный коллектор — средство профилактики, позволяющее избежать попадания на внутреннюю поверхность узлов и агрегатов двигателя, что значительно повысит их технический ресурс. Изготовлен из лекарственных средств
• Установив турбину, она сдвигает ограничение скорости автомобиля. При этом необходимо заменить штатные поршни на модифицированные с обозначением «Турбо»

.

• Замена впускного и выпускного коллектора способствует увеличению производительности двигателя.С помощью выпускного коллектора (паука) можно создать эксклюзивный звук двигателя, он может рычать как спортивный суперкар
• Не чрезмерная установка картера — защита двигателя

Тюнинг ВАЗ 2106 по скорости набора и его верхней границе не уступает иномаркам премиум-класса, а иногда и превосходит их.

Карбюратор — это узел, регулирующий подачу топлива в двигатель. Он относительно простой, с технической точки зрения, поэтому будет эффективным помощником при модернизации автомобиля.

Тюнинг карбюратора 2106 осуществляется несколькими способами:

• Снятие пружины с первичной камеры приводной дроссельной заслонки. Эта процедура занимает не более 10 минут, но дает прибавку мощности. Из побочных эффектов можно отметить увеличение расхода топлива, но незначительное
• Замена диффузора и форсунки. Штатный диффузор с обозначением 3.5 заменяется на аналогичную запчасть с маркировкой 4.5. Аналогичная операция проводится с опрыскивателем.Здесь 30-я меняется на 40-ю
• Повышенные автобусы — этот метод применять не рекомендуется, так как расход топлива резко возрастает

После увеличения мощности двигателя, для улучшения чартера автомобиля и в целях безопасности просто жизненно необходимо произвести тюнинг подвески ВАЗ 2106.
Тюнинг подвески ВАЗ 2106 своими руками произвести вполне реально и для этого потребуется:

• Замена амортизаторов. Желательно установить спортивные, жесткие, двухсекционные модификации

.

• Замена поперечных стабилизаторов.Необходимо улучшить маневрирование на высоких скоростях
• Петли резинометаллические стандартные Заменены на сферические из стали. Повышение надежности соединений, управляемости и комфорта вождения
• Замена тормозных дисков на спорт. Повышает уровень безопасности
• Установка блокировки дифференциала. Это необходимо для повышения проходимости автомобиля.

Для выполнения всех вышеперечисленных операций вам понадобится обычный слесарный инструмент, подъемник, эстакада, смотрящая Яма.Пневматический инструмент значительно ускорит процесс.

Модификация автомобиля будет неполной без обработки внутреннего пространства. Тюнинг салона ВАЗ 2106 состоит из следующих этапов:

• Повышение шумоизоляции. Устанавливается под обшивкой. Вместе с этим можно изменить сам скин. Для этого созданы наборы материалов и инструментов для самостоятельной работы над оформлением внутреннего пространства. Дополнительно салон можно украсить специальными элементами — вставками

.

• Установка стильных подлокотников повышает уровень комфорта
• Замена штатного руля на расширенную модификацию делает управление более комфортным (но не во всех случаях) и дополняет интерьер салона стильным видом
• Замена сиденья.Более дешевый вариант — приобрести чехлы, их изготовление тоже можно заказать
• Неотъемлемый атрибут тюнинга салона — замена ковриков
• Хорошим дополнением нового интерьера станет стильная ручка коробки передач

.

При модернизации салона необходимо помнить о стиле, не нужно делать струю из «балок», все должно гармонично сочетаться и образовывать единую композицию, где один элемент является дополнением другого.Это касается как форм, так и цветов.

Впечатления от модернизации салона будут неполными, если оставить старую приборную панель и сами приборы. В первую очередь необходимо произвести тюнинг торпед ВАЗ 2106. Сделать это можно двумя способами:

• Установка Новый
• Изменение конфигурации стандарта с помощью строительной пены, шлифовальных шкур и полиэфирной смолы

Первый вариант значительно лучше с точки зрения экономии времени, но второй позволяет экономить средства.

Полезный совет

При установке торпеды особое внимание следует уделить уплотнению во избежание скрипа и треска, которые очень раздражают и говорят о низком качестве сборки.

Что касается приборов, то стильный вид можно придать с помощью светодиодных прокладок и глубоких колодцев. Но последнее потребует структурных преобразований торпеды. Тюнинг бытовой техники ВАЗ 2106 — один из самых кропотливых и трудоемких процессов, требующий от мастера выдержки и терпения.

Собственно установка дополнительной шумоизоляции и замена обшивки уже считается тюнингом. Для повышения комфорта можно дополнительно установить автоматические окна.

Внешний вид дверей можно изменить либо путем их полной замены, либо путем установки стильных ручек и козырька. Следует помнить, что установка новых дверей обходится довольно дорого.

Этот момент тоже можно решить двумя способами:

• Замена штатного капота на модифицированный вариант.Трендом является установка карбона, стеклопластика, углепластика. Более дешевый вариант — оклейка капота карбоновой пленкой

.

• Модификация формы капюшона своими силами. Например, сделать жабры наружными, внутренними или создать имитацию воздухозаборника с помощью профильных конструкций (их может быть несколько)

Помощниками здесь будут механический режущий инструмент для сварки (желательно использовать полуавтомат), шлифовальный круг или кожа, автомобильная шпатлевка и краска.Стоит помнить, что автомобильная краска отличается от масляной, как и сама технология нанесения покрытия.

Решетка радиатора — элемент дизайна, который часто используют производители автомобилей для того, чтобы придать моделям новый внешний вид. Его обработка влечет за собой некоторые изменения передней части автомобиля, например, необходимо переделать систему крепления, а также конфигурацию кузова.

Возможна установка решеток от других моделей автомобилей — иномарок. Тюнинг радиатора ВАЗ 2106 не требуется.Есть вариант самостоятельного изготовления, но для этого нужно виртуозно владеть сваркой и соблюдать правило «Семь раз мертвый, снова один». Не помешает запастись терпением.

Тюнинг оптики ВАЗ 2106 — это принципиальный момент в изменении грани автомобиля. Фары при определенных условиях становятся визитной карточкой автомобиля. Яркий пример марки BMW .. Поэтому необходимо уделить повышенное внимание дизайну и функциональным особенностям фар

.

Вы можете изменить внешний вид фар и фонарей, установив специальные накладки, отражатели, галогенные лампы разных цветовых оттенков.Возможна установка продвинутых моделей, но это связано с необходимостью доработки конфигурации кузова и систем крепления. Это требует определенных навыков, поэтому лучше использовать простые способы модификации.

Тюнинг задних фонарей ВАЗ 2106 осуществляется путем замены светодиодных аналогов, помимо стильного внешнего вида повышают уровень безопасности, а также хорошо видны в условиях плохой видимости.

Панель приборов ВАЗ 2106 Описание. Улучшение внешнего вида Торпеда «Шестерка»

5 лет назад

Добро пожаловать!
Панель приборов — она ​​занимает очень важное место в салоне автомобиля, потому что если бы его не было, как бы вы узнали, сколько машина едет, какова температура двигателя I.Т.Д. О том, как заменить приборную панель на автомобиле «ВАЗ 2106», читайте чуть ниже.

Примечание!
Для замены панели вам потребуются следующие инструменты: Во-первых, нам нужно сохранить проход и два отверстия, а также вам может понадобиться основной набор гаечных ключей и маркер!

Вопрос?
А с какой целью вы меняете щиток приборов на своей машине? (Ответ пишите в комментариях)

Резюме:

Как заменить приборную панель на ВАЗ 2103, ВАЗ 2106?

Примечание!
Замена панели в большинстве случаев не заменяется, а снимается только для замены устройств и переключателей, поэтому, если вы хотите заменить только приборы или переключатели, используйте специальную заменяющую статью, озаглавленную: «Замена инструментов панели» !

Снятие:
1) Сначала, опрокинув руки, отверните пять винтов, которые крепят верхнюю и нижнюю часть рулевой колонки.

Примечание!
Буквой «А» на фото обозначен винт, которым кожух крепится к рулевому переключателю, его тоже нужно отвернуть, но только аккуратно!

2) После затяжки всех язычковых винтов снимите нижнюю, а затем верхнюю часть кожуха рулевой колонки.

Примечание!
При снятии кожуха не потеряйте кольцо замка зажигания, которое на фото выше обозначено буквой «А»!

Полезный совет!
Можно снять панель приборов, не снимая кожух, для этого нужно отвернуть гаечным ключом две гайки крепления компенсатора рулевой колонки.

При откручивании обеих гаек рулевая колонка резко опускается вниз, так что при откручивании гаек не получается удержать ее рукой. Когда ваш щиток приборов установлен, то в этом случае, прежде чем начинать закручивать гайки крепления компенсатора обратно, сначала проверьте легкость вращения руля, а затем закрутите гайки!

Примечание!
Вторая гайка, которая выползла компенсатором, расположена точно так же, но только с правой стороны!

3) Далее с помощью сразу двух плоских отверток зачистим низ панели в местах крепления с помощью кронштейна к торпеде.После филиалов потяните панель на себя и в результате снимите ее с автомобиля.

Примечание!
В общем, для снятия панели лучше всего через специальные отверстия вдавить скобы крепления панели. В том случае, если эти отверстия закрыть обшивкой облицовочной пленкой, то эти отверстия легко найти на том месте, куда будет подана пленка, а после тщательного нахождения с помощью шитья можно будет снять пленку до не закрывайте эти дыры.

А если у вас нет отверстий, то как описано в начале этого пункта снимите панель, то есть найдете отверткой внизу и потянув на себя!

4) Когда панель снята, возьмите в руки Passatia и с их помощью с тыльной стороны инструментов, которые установлены на панели (сначала со спидометра), открутите гайку наконечника троса и затем отсоедините наконечник троса от спидометра.

5) Теперь для удобства возьмите панель себе, а потом сделайте метку на каждом разъеме.Когда метки сделаны, разъедините все разъемы между собой и в результате полностью снимите панель приборов с автомобиля.

Установка:
1) Установка нового щитка приборов происходит в обратной последовательности.

Примечание!
Всегда помните, когда дойдете до окончательной установки новой панели! Сначала установите верхнюю часть панели, и только после нажатия на нижнюю часть разрежьте ее.

Подробнее о том, как установить приборную панель, смотрите в видеоролике, который находится ниже!

Дополнительный видеоролик:
Не понимаете, как установить щиток приборов на свое место? Тогда просмотрите это видео, в котором все будет подробно показано:

ВАЗ-2106, несмотря на множество новых современных моделей автомобилей, по-прежнему пользуется значительной популярностью среди отечественной техники.В зависимости от возраста автомобиля владельцам таких машин приходится прибегать к разным видам тюнинга, чтобы улучшить их внешний вид и внутренний комфорт.

Владельцам ВАЗ 2106 всегда хочется иметь красивый и ухоженный салон

К, автовладельцы сталкиваются с проблемой Торпеда Торпеда ВАЗ-2106, так как она не отличается существенным совершенством и является первым элементом, на который обращают внимание салон автомобиля.

ВАЗ-2106 Варианты поворота

Tuning Torpeda Sisters имеет несколько версий.

Возможна замена штатной торпеды, подходящей по размеру изделия, от современной модели автомобиля. Такой способ апгрейда проще всего сделать своими руками, однако стоимость новой торпеды может оказаться не по карману.

Следующий вариант переделки торпеды — покраска жидкой резиной. Не требует значительных финансовых вложений. Минус такой модернизации — братство живописи. Уже примерно через год нужно снова красить изделие.

Самый эффективный способ трансформации торпеды — ее буксировка. Лучше всего для этого использовать специальную автомобильную кожу, которая отличается износостойкостью. Однако можно взять искусственную кожу, которая дешевле и имеет хорошие характеристики. Транспортировка — это очень кропотливый и трудоемкий процесс. Если вы не уверены в своих силах, то лучше. Работа требует ухода художника и навыков кроя и шитья, а при наличии желания и необходимых навыков можно перетащить торпеду своими руками.

Для начала необходимо снять изделие, полностью разобрать его, обезжирить и обработать наждачной бумагой. Следующий этап — нанесение разметки на торпеду. Важно определиться, где делать швы, чтобы они были менее заметны. Далее выполняется торпеда flieshelin, которую и дальше будем использовать как образец. Флизелин — полупрозрачный материал, что позволяет без труда переносить на него заранее сделанную разметку. Удалите флизелин и получите чехол, максимально повторяющий изгибы продукта.Теперь осталось на разметке вырезать ее и с капризным сантиметром перенести выкройку на кожу для вышивания. При шитье очень важно использовать прочные качественные нитки. На готовом изделии с внутренней стороны места швов важно расправить и зашить, чтобы швы были менее заметны.

Теперь осталось только одеть на торпеду пришитый чехол. Для этого нужно специальным клеем обработать невольную сторону крышки и торпеды. Далее аккуратно одевается чехол на торпеду и с помощью ролика катится по поверхности.Изысканные места обработаны феном для более плотной посадки. Модернизированную торпеду в обратном порядке необходимо собрать и поставить на штатное место.

Тюнинг панели приборов ВАЗ-2106

Не последнее место в модернизации «Торпеды» занимает тюнинг устройств автомобиля. Отечественные машины УАЗ отличает незаменимая приборная панель. ВАЗ-2106 может выполняться по нескольким направлениям. Во-первых, тюнингу подвергается щиток приборов, во-вторых, модернизации необходимы и сами приборы приборов.

Для улучшения вида приборки можно использовать специальные накладки, для установки которых необходимо демонтировать часть торпеды, где находится панель приборов. Далее важно обезжирить приборку и обработать наждачной бумагой. Аналогичным образом обрабатывается специальная вагонка. Затем поверхности, которые необходимо загрунтовать, обрабатываются клеем и соединяются. После полного высыхания обновленную панель настройки можно установить на место, если не трансформировать приборы и датчики. Если инструменты также подлежат настройке, то сборку следует отложить до тех пор, пока элементы настройки не будут полностью готовы к работе.

Тюнинг щитка приборов ВАЗ-2106 включает не только эстетическую сторону преображения, но и практическую. ВАЗ-2106 имеет тусклую панель приборов, что может быть небезопасно в темное время суток. Светодиодный тюнинг тюнинга ВАЗ-2106 часто используется для улучшения типа и повышения безопасности. Параллельно с помощью самоклеящейся пленки, маркеров и красок для стрелок обновляется тип техники, добавляется контраст. Если устройства на устройствах уже потеряли свой вид, их также можно заменить, распечатав новые из Интернета.Для улучшения типа устройств и датчиков можно добавить к ним светодиодные элементы, которые улучшат видимость приборов в темное время суток.

Особое внимание при модернизации важно уделить Спидометру ВАЗ-2106. На приборной панели расположены спидометр и тахометр, которые показывают скорость автомобиля и количество оборотов мотора. Демонтаж спидометра немного сложнее других элементов. Для того, чтобы вытащить спидометр, замки панели приборов и приборка незначительно прижимаются к себе.Далее необходимо открутить трос спидометра, прикрепленный к задней части изделия. После разъединения креплений трос механизма суточного километража аккуратно снимается.

Настройку спидометра можно проводить аналогично всем приборам с помощью светодиодов, шкал и стрелок. При необходимости можно заменить трос спидометра и привод на новые изделия. Замена проводится на подъемник или яму. Так же как некоторые автовладельцы выпускают спидометр с электронной опцией, то трос спидометра будет лишним, его придется демонтировать.Для крепления электронного спидометра понадобится дополнительный датчик импульсов с проводами и резьбой М18. Согласно схеме подключения новинки проводится дополнительная пайка. При установке плюс тахометр и спидометр важно соединить вместе, чтобы они показывали синхронные результаты.

После трансформации всех датчиков и приборов, а также обновления приборной панели все элементы устанавливаются на свои места.

Подведем итоги

Тюнинг ВАЗ-2106

— понятие распространенное среди владельцев отечественного сеста.Процесс модернизации панели приборов и торпед автомобиля может быть проведен без привлечения специалистов. Каждый владелец отечественного автомобиля может выбрать свой вариант его трансформации в зависимости от пожеланий и финансовых возможностей.

Для того, чтобы выполнить тюнинг панелей приборных панелей ВАЗ 2106, значительных усилий не потребуется, однако придется уделить определенное время и достаточно серьезное внимание. Процесс начинается с демонтажа торпеды, расположенной под панелью.По окончании этой операции будет произведен необходимый обзор приборов и подключенного к ним проводника. Новые устройства можно приобрести в магазинах соответствующей направленности или изготовить своими руками.

Создание циферблатов циферблатов устройств, имеющих белый цвет, не представляет абсолютно никакой трудности. Для этого нужно посмотреть сайты соответствующей тематики, выбрать понравившийся образец и распечатать его на бумаге, вырезать и в нужных местах проделать дырочки.Надменные указатели, для создания эффектного контраста можно раскрасить в темные цвета, используя лаки и краски нужной тональности.

Чтобы приборная панель имела благородный вид, секции заменителя кожи можно натянуть на корпуса инструментов. Процесс выглядит следующим образом. Поверхность панели следует тщательно очистить, затем нанести на нее слой клея, затем прикрепить кожзаменитель и дать клею возможность высохнуть. После полного высыхания клея лишние края отделки необходимо подрезать.

Отличным решением при проведении тюнинга приборной панели станет использование светодиодных источников света. Для обозначения небольших устройств один светодиод можно использовать для тахометра, а для спидометра — два.

Прежде всего, перед началом работы следует подготовить необходимые инструменты и материалы:

• отвертка обыкновенная, отвертка фигурная и отвертка с загнутым концом;
• ножницы обычные и медицинские;
• треугольный и закругленный напильник;

или

• пассатижи;
• болгарка;

Паяльник электрический

• ;
• принтер;
• маркер черный, по возможности на водной основе;
• лезвие;
• бесцветный лак;
• самоклеящаяся цветная пленка;
• светодиодов в необходимом количестве;
• 1 лист клейкой бумаги
• красный лак для ногтей.

Порядок разборки панели ВАЗ 2106

1. Открутите винты крепления торпеды в двух местах.
2. Защелки распределителя размещены внизу панели, снимаем.
3. Отсоедините инструментальный провод от панели и пометьте их соответствующими бирками.
4. Снимите приборную панель.

Демонтаж приборов и датчиков

1. Снимите приборы на панели и разложите по назначению.
2. Снимите существующие датчики и разложите их по назначению.
3. Снимите стрелки тахометра и спидометра с помощью медицинских ножниц. Для этого необходимо слегка раскрыть ножницы, вставить их на оси стрелки и осторожным движением извлечь.

Подготовительные работы

1. Если старые весы требуют зачистки поверхности, это необходимо выполнить
2. Если старые весы непригодны для дальнейшей эксплуатации или есть желание заменить их, вам следует найти образцы весов на соответствующих сетевых ресурсов, выберите соответствующий вариант, затем распечатайте шкалу на принтере.
3. Выполните ламинирование листа бумаги с изображением шкалы, после чего вырежьте саму шкалу.
4. Сделано, аналогично наклеиваем шкалу поверх старой, предварительно проделав необходимые отверстия в нужных местах.
5. Чтобы создать эффектный контраст между шкалой шкалы и стрелкой инструмента, ее стрелки необходимо покрыть красным лаком.

Основные работы

1. Подсчитайте количество самоклеящейся бумаги из древесной бумаги, вырежьте ее и сохраните панель, чтобы закончить панель.
2. Вырежьте отверстия для приспособлений и их края для обработки лезвия.
3. Вырежьте отверстия для соответствующих кнопок и их краев, также обработайте лезвие или дисковый суппорт.
4. Обработайте черным маркером отверстия на ободах инструментов, затем покройте их бесцветным лаком.
5. Установить все приборы и датчики на приборную панель.
6. Ободья инструментов надежно сжимают плоскогубцы или проходы.

Заключительная часть работы

1. Для создания рассеянного света округлую часть светодиода можно просушить на точильном станке.
2. Чтобы свет от светодиодов был ярким, их вековая поверхность должна быть отполирована войлочным кругом.
3. К светодиодам нужно добавить резисторы.
4. Заменить старые лампы на светодиодные источники освещения.
5. Собрать панель и установить на место

Панель ВАЗ 2106 со временем может потемнеть, потерять блеск или потрескаться. О том, как выйти из этого положения, поговорим в статье.

Если торпеда ВАЗ 2106 не в лучшем состоянии, то у вас есть 4 практических выхода:

1. Заменить панель на новую.Вариант не самый дешевый, но надежный. Вы гарантированно получите отличный результат, только стоимость может вас огорчить, часто за голое панно просят до 90 долларов … а торпеды последних изданий не отличаются блеском и свежестью, присущей старым, заводские панели.
2. Шпокинг и покраска. Это можно рассматривать как вариант, но я знаю, что это не стойкий эффект, панель сильно рано или поздно трескается на месте ремонта.
3. Перетяжка кожаной панели.Вариант зачастую не самый дешевый, и его сложно выполнить своими руками (я имею в виду качественный питер), а если прибегать к услугам мастерских, да и вообще.
4. Применить облицовку панели. Об этой версии поговорим ниже

Установка накладки торпеды на ВАЗ 2106

Торпеду желательно снять с автомобиля, так как это значительно упростит процесс установки накладок и сделает его намного лучше.

Во-первых, необходимо обезжирить поверхность как самой торпеды, так и обшивки, сделать так, чтобы торпеда аккуратно потеряла антисиликон, который используется при покраске авто.Чтобы улучшить сцепление клея с поверхностью, я бы рекомендовал натереть поверхность наждачной бумагой, при этом будет протекать, за что клей легко схватится. Если все в порядке, то нанесите грунт на пластик, я использовала грунт от Mobijel.

Спасибо за подписку!

Спустя полтора года могу сказать, что накладки в цвете не изменились, глянец тоже не пропал, только немного от высокой температуры деформировалась панель приборов…

1975 играет важную роль в истории автомобильной компании ВАЗ. Именно тогда, 40 лет назад, с конвейера завода сошла первая «шестерка». С тех пор автомобиль пользуется большой популярностью, владельцы ВАЗ 2106 создают многочисленные клубы, и многие водители утверждают, что не променяли бы свою «ласточку». Рассмотрим способы выполнения тюнинга приборной панели car legend своими руками.

1

Если внимательно осмотреть салон ВАЗ 2106, то можно найти не так много деталей, которые можно поменять.Внутреннее убранство салона довольно скромное, никаких высокотехнологичных «излишеств». Но если кататься на машине ночью, то это сразу бросится в глаза, так как отсутствие яркой подсветки панели приборов машины. Чтобы исправить этот дефект, подумайте о тюнинге салона, установив световые шкалы и изменив цвет и интенсивность подсветки датчика.

Для начала работы нам потребуются такие детали:

• белые приборные панели;
• 3 диода для больших устройств и один для небольших датчиков;
• патроны для светодиодов;
• специальная самоклеящаяся пленка;
• проводка.

Перед началом работ демонтировать панель щитка приборов шестерен. Получаем доступ к датчикам и убираем все указательные стрелки, начиная с тахометра. После этого откручиваем 2 маленьких болта и снимаем шкалу. Чтобы снять стрелку спидометра, открутите болты и поверните левую шкалу. После этого стрелка прибора немного опускается и начинает колебаться. Как только он окончательно станет депутатом, это положение нужно будет отметить маркером. Все это необходимо для того, чтобы затем спидометр показывал правильную скорость.

После того, как мы убрали все весы, можно переходить к их зарплате. Для этого возьмите новые детали белого цвета и приклейте их поверх обычных. Поскольку цвет шкалы фона будет сливаться со стрелками, последние нужно выделить краской другого оттенка.

Чтобы сделать подсветку панели приборов интенсивной, нам потребуется снять светофильтр. После этого приступаем к установке светодиодов в салон ВАЗ 2106. Для этого используем металлические заглушки, которые нужно нагреть и установить по бокам панели.Если в вашей машине есть устройства с корпусом темного цвета, то их лучше всего зажечь. Для этого используйте самоклеящуюся пленку белого цвета.

На завершающем этапе настройки панели «Шестерка» приступаем к подключению светодиодов. Для этого воспользуйтесь проводами и подключите их к основной проводке автомобиля.

Таким образом удалось изменить цвет шкал и стрелок приборов на панели ВАЗ 2106. Кроме того, освещение салона машины теперь стало намного более интенсивным, что вы обязательно должны делать, когда едете ночью.Кстати, подобным образом можно выступить, что тоже очень популярно у россиян.

2

В салоне каждой машины есть торпеда. В машинах зарубежного производства эти элементы кабины достаточно функциональны и имеют привлекательный внешний вид. К сожалению, этого нельзя сказать о торпеде ВАЗ 2106. Эта часть Six Salon была полностью примитивной, из-за чего многие водители вынуждены прибегать к тюнингу этой составляющей.

Среди наиболее распространенных вариантов модернизации Торпеда ВАЗ 2106 можно выделить замену штатной детали на современную.Установка нового пульта способна сильно изменить автомобиль и сделать его эксплуатацию более комфортной. Основным минусом этого способа можно назвать немалую стоимость новой торпеды. Итак, покупка деталей обойдется владельцу машины в 5-6 тысяч рублей.

В случае нехватки денег на покупку новой панели в салон «Сикстерс», водитель может уйти другой и просто поменять ее цвет. Материалом для покраски часто служат многие из нас, которые красят кузова автомобилей во многих мастерских.Этот вариант достаточно прост в исполнении и не требует значительных финансовых вложений. Минус этого метода — недолгие сроки, так как через полгода придется красить торпеду ВАЗ 2106 на покраску.

Третий способ улучшить детализацию — перетянуть ее поверхность искусственной кожей. Такой вариант сделает салон автомобиля намного лучше. Однако не все драйверы могут выполнить подобную настройку самостоятельно. А в мастерских за такие услуги попросят не менее 3-4 тысяч рублей.

3

Отличным вариантом тюнинга салона ВАЗ 2106 станет установка специальной накладки. Это дополнение служит не только украшением, но и выполняет защитную функцию в салоне автомобиля. Стоимость детали около 2 тысяч рублей. Установка сверкающей накладки на приборную панель ВАЗ 2106 подразумевает демонтаж торпеды. Для снятия потребуется открутить болты крепления, а саму деталь тщательно протереть от пыли и обезжирить.

После того, как вы сняли торпеду, деталь нужно обработать наждачной бумагой, чтобы потом обмануть клеем.Затем поверх панели аккуратно установите вагонку и ждите высыхания клея. Чтобы накладка на торпеде не издавала скрипов при движении, предмет следует дополнительно закрепить самозатяжкой и заново прикрепить всю конструкцию.

После высыхания второго слоя клеевого состава можно продолжить эксплуатацию автомобиля. Однако стоит помнить, что длительное нахождение автомобиля под прямыми солнечными лучами может оказаться фатальным для облицовки.

Панель приборов ваз 2106 описание.

ВАЗ-2106, несмотря на множество современных новых моделей автомобилей, до сих пор пользуется большой популярностью у любителей отечественной техники. В зависимости от возраста автомобиля владельцам таких автомобилей приходится применять разные виды тюнинга, чтобы улучшить их внешний вид и внутренний комфорт.

Владельцы ВАЗ 2106 всегда хотят иметь красивый и ухоженный салон

Так что перед автовладельцами встает вопрос тюнинга торпеды ВАЗ-2106, так как она не отличается значительным совершенством и является первым элементом, на который обращают внимание в салоне автомобиля.

ВАЗ-2106 варианты тюнинга торпеды

Тюнинг шестиступенчатой ​​торпеды имеет несколько вариантов.

Можно заменить стандартную торпеду на изделие подходящего размера от современной модели автомобиля. Этот способ модернизации проще всего сделать своими руками, однако стоимость новой торпеды может оказаться доступной не каждому.

Следующий вариант трансформации торпеды — покраска жидкой резиной. Это не требует значительных финансовых вложений.Минус такой модернизации — хрупкость росписи. Примерно через год придется снова красить изделие.

Самый эффективный способ трансформировать торпеду — это перемонтировать. Лучше всего для этого использовать специальную автомобильную кожу, которая отличается прочностью. Однако можно взять искусственную кожу, которая дешевле и имеет хорошие характеристики. Перетяжка — это очень кропотливый и трудоемкий процесс. Если вы не уверены в своих силах, то лучше.Работа требует от исполнителя внимательности и умения крой и шитью, а при наличии желания и необходимых навыков можно перетащить торпеду своими руками.

Для начала нужно снять изделие, полностью разобрать, обезжирить и обработать наждачной бумагой. Следующим шагом будет разметка торпеды. Здесь важно определиться, где делать швы, чтобы они были менее заметны. Далее торпеда обклеивается флизелином, который мы позже будем использовать в качестве выкройки.Нетканый материал — это полупрозрачный материал, позволяющий без труда переносить на него заранее нанесенную разметку. Снимаем флизелин и получаем чехол, максимально точно повторяющий изгибы изделия. Теперь осталось его вырезать по разметке и перенести выкройку на кожу с нахлестом в один сантиметр для пришивания. Очень важно использовать для шитья прочные нити. На готовом изделии изнутри важно расправить и проклеить швы, чтобы швы были менее заметны.

Теперь осталось только надеть сшитый чехол на торпеду. Для этого нужно обработать изнаночную сторону крышки и торпеду специальным клеем. Затем на торпеду аккуратно надевается чехол и валиком выравнивается по поверхности. Сложные места прорабатываются феном для более плотной посадки. Модернизированную торпеду необходимо собрать в обратной последовательности и поставить на штатное место.

Тюнинг панели приборов ВАЗ-2106

Не последнее место в модернизации торпеды занимает настройка приборов машины.Отечественные автомобили УАЗ отличаются непрезентабельной приборной панелью. ВАЗ-2106 может быть реализован по нескольким направлениям. Во-первых, тюнингу подвергается приборная панель, во-вторых, модернизация необходима и для самих приборов автомобиля.

Для улучшения типа приборки можно использовать специальную накладку, для установки которой нужно демонтировать ту часть торпеды, где находится панель приборов. Далее важно обезжирить приборку и отшлифовать наждачной бумагой.Точно так же обрабатывается и специальная накладка. Затем поверхности, которые необходимо склеить, обрабатываются клеем и соединяются. После полного высыхания обновленную панель настройки можно повторно установить, если вы не меняете датчики и датчики. Если тюнингу будут подвергаться и устройства, то сборку стоит отложить до полной готовности тюнинговых элементов.

Тюнинг панели приборов ВАЗ-2106 включает не только эстетическую сторону преображения, но и практическую.У ВАЗ-2106 тусклая панель приборов, что в темноте может быть небезопасно. Для улучшения внешнего вида и повышения безопасности часто используется светодиодный тюнинг приборки ВАЗ-2106. При этом с помощью самоклеящейся ленты, маркеров и краски для стрелок обновляется внешний вид устройств, добавляется им контраст. Если шкалы на устройствах уже потеряли внешний вид, их также можно заменить, распечатав новые из Интернета. Для улучшения внешнего вида устройств и датчиков в них могут быть добавлены светодиодные элементы, которые улучшат видимость устройств в темноте.

При модернизации важно обратить особое внимание на спидометр ВАЗ-2106. Спидометр и тахометр расположены рядом с приборной панелью, которые показывают скорость автомобиля и количество оборотов двигателя. Разобрать спидометр немного сложнее остальных элементов. Для того, чтобы вытащить спидометр, сначала выдавливаются фиксаторы приборной панели и приборка слегка подтягивается к себе. Далее необходимо открутить трос спидометра, прикрепленный к задней части изделия.После разъединения креплений трос механизма суточного пробега аккуратно снимается.

Настройку спидометра можно проводить так же, как и для всех устройств с помощью светодиодов, обновления шкал и стрелок. При необходимости можно заменить трос спидометра и погонять на новые изделия. Замена производится на подъемник или яму. А также некоторые автовладельцы заменяют спидометр на электронный вариант, тогда трос спидометра будет лишним, его нужно будет разобрать.Для установки электронного спидометра понадобится дополнительный датчик импульсов с проводами и резьбой М18. Дополнительная пайка осуществляется согласно схеме подключения новинки. При установке важно соединить плюс тахометра и спидометра вместе, чтобы они показывали синхронные результаты.

После трансформации всех датчиков и приборов, а также обновления приборной панели все элементы устанавливаются на свои места.

Обобщить

Тюнинг ВАЗ-2106 — понятие распространенное среди владельцев отечественных шестерок.Процесс модернизации панели приборов и торпеды автомобиля можно провести без привлечения специалистов. Каждый владелец отечественного автомобиля может выбрать свой вариант его трансформации в зависимости от пожеланий и финансовых возможностей.

5 лет назад

Добро пожаловать!
Щиток приборов — он занимает очень важное место в салоне автомобиля, потому что если бы его не было, как бы вы узнали, насколько быстро едет машина, какая температура двигателя и т. Д.О том, как заменить приборную панель на автомобиле ВАЗ 2106, читайте чуть ниже.

Примечание!
Для замены панели вам потребуются следующие инструменты: Во-первых, запаситесь плоскогубцами и двумя отвертками, а также вам может понадобиться базовый набор гаечных ключей и маркер!

Вопрос?
А с какой целью вы меняете приборную панель на своей машине? (Ответ напишите в комментариях)

Резюме:

Как заменить приборную панель на ВАЗ 2103, ВАЗ 2106?

Примечание!
Замена панели в большинстве случаев не заменяется, а снимается только для замены устройств и переключателей, поэтому, если вы хотите заменить только устройства или переключатели, используйте специальную статью о замене, озаглавленную: «Замена панельных инструментов»!

Извлечение:
1) Сначала, взяв отвертку, открутите ею пять винтов, которые крепят верх и низ крышки рулевой колонки.

Примечание!
Буквой «А» на фото обозначен винт крепления крышки к подрулевому переключателю, его тоже нужно вывернуть, но только осторожно!

2) После того, как все винты будут удалены, снимите нижнюю, а затем верхнюю часть крышки с рулевой колонки.

Примечание!
При снятии кожуха не потеряйте кольцо замка зажигания, которое на фото выше обозначено буквой «А»!

Полезный совет!
Можно снять панель приборов, не снимая кожух, для этого гаечным ключом откручиваем две гайки крепления компенсатора рулевой колонки.

При откручивании обеих гаек рулевая колонка резко упадет, чтобы этого не произошло, при откручивании гаек удерживайте ее рукой. Когда ваша приборная панель установлена, в этом случае, прежде чем начинать закручивать гайки компенсатора, сначала проверьте легкость вращения руля, и только потом затягивайте гайки!

Примечание!
Вторая гайка крепления компенсатора находится точно так же, но только с правой стороны!

3) Далее при помощи сразу двух плоских отверток подденьте нижнюю часть панели в тех местах, где она крепится скобами к торпеде.Поддев, потяните панель на себя и снимите ее с автомобиля.

Примечание!
Как правило, для снятия панели лучше всего продеть скобы крепления панели через специальные отверстия. В том случае, если эти отверстия прикрыты подкладочной пленкой, то эти отверстия можно легко найти в том месте, где пленка будет гнуться, а осторожно найдя его с помощью шила, можно снять пленку, чтобы не закройте эти отверстия.

А в том случае, если у вас нет никаких отверстий, то, как описано в начале этого параграфа, снимите панель, то есть подденьте ее снизу отверткой и снимите, потянув на себя!

4) Когда панель снята, возьмите в руки плоскогубцы и с их помощью с тыльной стороны инструментов, которые установлены на панели (сначала от спидометра), открутите гайку конца троса и затем отсоедините конец троса от спидометр.

5) Теперь для удобства переместите панель к себе, а затем с помощью маркера отметьте каждый разъем. Когда нанесены отметки, отсоедините все разъемы и, как следствие, полностью снимите панель приборов с автомобиля.

Установка:
1) Установка новой панели приборов производится в порядке, обратном снятию.

Примечание!
Всегда помните, когда дойдете до окончательной установки новой панели! Сначала установите верхнюю часть панели, и только потом нажмите на нижнюю часть, чтобы защелкнуть ее.

Подробнее о том, как установить дашборд, смотрите в видео ниже!

Дополнительный видеоролик:
Не понял, как установить приборную панель на место? Тогда посмотрите это видео, в котором все подробно расскажут:

Интерьер автомобиля ВАЗ 2106 считается простым, без лишних изысков, но в то же время теплым, уютным и довольно симпатичным. Новый автомобиль практически не издает звуков при движении даже по неровным дорогам, на которых видны все «сверчки».Дело в том, что в салоне до 2000-х годов использование пластика было сведено к минимуму, ведь именно он, как известно, вызывает появление посторонних скрипов и шумов.

Если они действительно появились, то единственный способ их устранить — это полностью перегородить кабину. На первый взгляд это может показаться проблематичным и длительным занятием, на которое может потребоваться много времени и навыков. По сути, вся работа здесь сводится исключительно к откручиванию гаек, шурупов и саморезов. Здесь, конечно, нужно проявить немного терпения и усидчивости, но такие качества требуются в любых операциях.

1. Снятие очков

Перво-наперво нужно снять стекла, передние и задние. Для этого вытащите распорный клин.

Затем осторожно, постепенно, равномерно выдавите стакан из гнезда. Задняя часть снимается таким же образом.

Панель приборов ВАЗ 2106 крепится к кузову с помощью 4 гаек, которые спрятаны под ней, и 4 саморезов, находящихся в ее нижней части. Чтобы добраться до первого, нужно вытащить приборную панель и бардачок, а также снять некоторые элементы, такие как руль, центральная консоль и

.

Для этого нужно поддеть его снизу и потянуть.Тогда скобы сожмутся, и вы сможете их вытащить. Нет такой проблемы, как на ВАЗ 2107: «твист» для сброса суточного пробега находится прямо на панели приборов, поэтому отсоединять кабель нет необходимости. Далее отключаем трос привода спидометра и тахометра, а также снимаем контрольные лампы с патронов. Что ж, показания приборов бесплатны.

Б) Вытаскивание бардачка

Коробки как таковой здесь нет.Вместо этого внутри бардачка установлена ​​полка, которая крепится 4-мя саморезами. Сразу вынимаем осветительную лампу. Теперь спустимся немного ниже и откручиваем 5 саморезов, которыми крепится внешняя полка.

B) Снятие руля и консоли

«Баранка» крепится к рулевой колонке одной гайкой «24», но чтобы добраться до нее, необходимо снять сигнальную кнопку. Для разных вариаций руля порядок действий немного отличается, но смысл везде одинаковый: открутить винты с задней части.Необходимо снять с консоли все органы, предварительно отсоединив от них провода. После этого нужно открутить две гайки под панелью, после чего консоль остается в ваших руках.

Помимо всего вышеперечисленного, в центре панели приборов можно увидеть накладку с пепельницей и рычагами управления воздухом в салоне. Вытаскиваем первый, затем разжимаем последние, откручиваем два винта и готово.

Продолжение

Продолжим снятие самой панели.Ключом на 10 откручиваем 4 гайки, фигурной отверткой — саморезы и аккуратно снимаем всю панель. Что ж, один из важнейших шагов сделан, настало время для облицовки дверей.

3. Снятие обшивки дверей ВАЗ 2106

• Затем откручиваем винты крепления ручки с подлокотником и снимаем их уже.
• Теперь нужно по очереди осторожно извлечь фиксаторы из отверстий в корпусе двери.

4.Снятие сиденья ВАЗ 2106

Передние сиденья ВАЗ 2106 крепятся к кузову 4-мя болтами, которые утоплены в полозьях. Для того, чтобы открутить те болты, которые впереди, необходимо максимально отодвинуть сиденье назад, затем вперед открутить задние крепления. Таким же образом снимите второе сиденье. Чтобы снять спинку, необходимо ее приподнять так, чтобы выступы выскользнули из «ушей». Сама подушка просто снимается наверх.Как видите, сиденья легко снимаются, если слайд хорошо скользит. При снятии передних сидений особое внимание следует обратить на сохранность роликов и направляющих, находящихся внутри. Здесь снимаем с задней полки, которая крепится изогнутыми язычками.

5. Снятие крыши ВАЗ 2106

Здесь необходимо сделать небольшое отступление. Дело в том, что существуют реэкспортные версии ВАЗ 2106, где используется неразъемная крыша без удочек. Рассмотрим по очереди и тот, и другой варианты.

А) Вариант для внутреннего рынка

В данном случае крыша представляет собой обивку из мягкой сетки, натянутую на каркас и прикрепленную к кузову скобами. Затем первым делом нужно удалить все кронштейны, которые спрятаны под резиновыми уплотнителями дверей.

После этого откручиваем ручки над дверьми.

За ними снимаем солнцезащитные козырьки, основание для них и зеркало заднего вида.

А потом достаем удочки из креплений.Как правило, в старых автомобилях внутренняя часть крыши содержит много пыли, поэтому стоит учесть это.

B) Возможность реэкспорта

Здесь все намного проще, но есть один существенный недостаток: кроме как через лобовое или заднее стекло, вытащить его просто невозможно.

Здесь козырьки крепятся немного иначе, даже проще. Вам нужно открутить два винта с одной стороны и один с другой.

Теперь очередь зеркал заднего вида.

Выкручиваем ручки над дверьми и плафон в центре по кругу: теперь можно свободно вытаскивать крышу из окна.

6. Удаление ковра

Во многих автомобилях используется ковровое покрытие, которое хорошо выглядит и в то же время в сочетании с коврами практично и удобно. Дело в том, что сборные ковры в точности повторяют рельеф дна, поэтому в принципе самостоятельное изготовление без разрезов невозможно. У нас практически нет органов, которые бы его держали, он закреплен только по периметру и по центру.Начнем с фронта.

Сначала откручиваем все винты, которые вкручиваются непосредственно в корпус. После этого снимаем накладку переднего брызговика.

На нем откручиваем пластиковую накладку в основании, а также ремень безопасности. От самой подставки нужно отсоединить розетку и вытащить крышку, если таковая имеется.

Отогните язычки назад и переместите к центру. Здесь откручиваем крышку рычага стояночного тормоза и фиксаторы ремня безопасности.

Ну все откручено, все откручено.Ковер состоит из двух частей, которые можно снимать независимо друг от друга. Если этого не произошло, то нужно определить «точку соприкосновения» и освободить ковер.

Заключение

Цель достигнута, салон разобран до кузова, теперь видны все недостатки кузова, а впереди торчит пучок проводов. Если это картинка, значит, все сделано правильно. На этом этапе можно под крепежные болты уложить резиновые уплотнители, уложить дополнительный слой звукоизоляции.Для этого отлично подойдет самоклеящийся строительный утеплитель, который можно укладывать даже на шубу изнутри.

К тому же сейчас самое время разобраться с заклиниванием открывателей дверей, электростеклоподъемников. В общем, в таком состоянии все доступно и на виду.

Штатная панель приборов ВАЗ 2106 выполнена в виде фигурного металлического изделия, технологические пустоты в котором заполнены пенополиуретаном из материалов ПВХ, а каркас этого комплекса электрооборудования покрыт специальной влаго- пробная пленка.

Для передвижения и управления приборами в ночное время эта часть оснащена автомобильной подсветкой приборной панели, в т.ч. каждого циферблата и шкалы инструментов, интегрированных в этот электрический комплекс. Полное описание панели можно найти ниже

На нашем интернет-ресурсе вы можете увидеть фото щитка приборов ВАЗ 2106, на котором размещены устройства для систем контроля и управления автомобилем.

Инструкция по разборке приборной шкалы

Иногда у владельца «шестерки» возникает необходимость снять панель, либо для проведения ремонтных работ и замены отдельных устройств, либо для проведения ее настройки и доработки по своему вкусу.При этом автовладельцы часто задаются вопросом, как снять панель ВАЗ 2106, ведь все элементы монтажа изделия устанавливаются незаметно для окружающих. Однако демонтировать элемент своими руками несложно при соблюдении правил разборки.

Для незапланированного снятия панели требуется простой набор сантехнических инструментов, таких как отвертка и гаечные ключи. Демонтаж данного комплекта устройств управления осуществляется при необходимости замены панели или при работе с элементами кузова автомобиля, при демонтаже она может быть повреждена.

1. Откручиваем крепления панели приборов в салонном боксе и под панелью приборов.
2. Сжимаем радиоплату отверткой с определенной степенью точности, чтобы не сломать. В монтажном корпусе аудиосистемы есть несколько болтов, которые необходимо удалить, чтобы монтажная пластина не упала.
3. Снимите радиопанель.
4. Снятие креплений и снятие украшения рулевой колонки.
5. Осторожно сдвигаем автомобильные часы с места.
6. Размечаем питающую проводку, вынимаем из хронометра лампу подсветки и демонтируем часы.
7. Отсоедините контакт освещения салонного ящика и снимите полку под ящиком, освободив ее от креплений.
8. Снимаем тумблер электровентилятора отопителя, размечаем его проводку, отверткой открываем крепеж и снимаем держатели шторок системы отопления.
9. Демонтируем переднюю панель приборов с мест крепления, для этого отжимаем отверткой и толкаем на себя.
10. Отсоедините кабель измерителя скорости.
11. Обязательно пометьте комплект проводки для последующего правильного подключения.
12. Отсоедините проводные разъемы и снимите приборную панель с демонтажем накладных украшений со снятыми креплениями.
13. Демонтируем панель приборов.

На практике встречаются случаи, когда в автомобиле ВАЗ 2106 не загорается панель приборов и причин может быть множество.Но всегда следует начинать с блока предохранителей. Если панель не работает, то следует посмотреть на предохранитель, отвечающий за ее функционирование, а затем продвинуться дальше по электросхеме автомобиля.

Этот автомобиль также оборудован задней панелью, которая установлена ​​в корме и оборудована в районе крыльев и пола багажника. Он оборудован фонарями заднего вида и габаритными огнями. К поперечной штанге задней панели ВАЗ 2106 крепится замок багажника.

Установка колодки торпеды

Установка щитка приборов ВАЗ 2106 на ВАЗ 2101 не требует больших затрат, за исключением необходимых запчастей (электропроводка необходимой модификации «шестерка», датчик учета давления масла, а также тройник для его подключения). Установка накладки на панель предполагает демонтаж панели приборов с автомобиля. Это позволяет сделать его установку намного лучше и в более короткие сроки. Должны быть выполнены следующие требования:

1. Обезжиривание сопряженных плоскостей мы проводим очень осторожно.
2. После этого протираем эти плоскости антисиликоном или его аналогом, которым окрашивают автомобили.
3. Клеевой раствор, специально используемый для этих работ, должен плотно прилегать к стыковочной плоскости панели, для чего необходимо предварительно очистить всю поверхность для приклеивания «наждачной бумагой» с мелкозернистым абразивом. Поверхность, лишенная гладкой текстуры, лучше прилегает к обеим поверхностям.
4. Предварительные этапы процесса упростят нанесение грунта на пластиковую пленку.
5. Грунтованная масса должна быть равномерно распределена по всей поверхности склеиваемого участка.
6. После этого подождите, пока обработанная поверхность высохнет.
7. При слабом контакте ПВХ-накладка на панели может скрипеть, поэтому необходимо дополнительно закрепить на саморезах и дополнительно приклеить поверхность.

Важно: надежность работы крышки панели ВАЗ 2106 заключается в ее характеристиках, таких как цвет и яркость.Но увеличение диапазона рабочих температур для этого аксессуара губительно, он может деформироваться.

На автомобиле ВАЗ 2106 панель приборов предназначена для информирования водителя о техническом состоянии автомобиля. Некоторых водителей не устраивает внешний вид штатной приборки. В статье рассмотрены возможности настройки, приведены инструкции по настройке.

[Скрыть]

Элементы панели ВАЗ 2106 и их назначение

Во время поездки водитель должен не только следить за ситуацией на дороге, но и смотреть на приборы для контроля скорости движения автомобиля, следить температура двигателя, уровень масла и наличие топлива в бензобаке.

Он расположен на торпеде и содержит большое количество элементов, каждый из которых отвечает за работу определенного агрегата машины.

Основными элементами являются:

• спидометр;
• тахометр;
• индикатор заряда аккумулятора;
• датчик температуры двигателя;
• счетчик пробега;
• сбрасываемый счетчик пробега;
• датчик уровня масла;
• устройство давления масла;
• датчик топлива.

Помимо приборов и датчиков, на заслонке находятся органы управления аварийным освещением, светом, указателями поворота, дворниками.Кроме того, на приборке есть и другие рычаги переключения, которые можно увидеть на схеме.

Схема приборной панели

На схеме приборной панели видны все ее элементы.

Типичные неисправности панели приборов

Отклонение стрелки указывает на неисправность прибора и повреждение провода, соединяющего датчик со стрелкой.

Возможны следующие неисправности элементов приборной панели:

• стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в исходном положении, либо в красной зоне;
• стрелка указателя уровня топлива: не выходит из исходного положения даже при полном баке, все время лежит в конце шкалы, движется рывками и часто возвращается в начало шкалы;
• контрольная лампа резерва топлива горит постоянно или не горит;
• индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет на высоких оборотах двигателя;
• неисправен спидометр, тахометр;
• гибкий привод спидометра шумит.

Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

Инструкция по разборке

Снятие шкалы приборов ВАЗ 2106 может потребоваться при ремонте и замене ее элементов, настройке и доводке. Демонтаж несложный и потребует небольшой набор инструментов: гаечные ключи и отвертки.

Процедура снятия состоит из следующих этапов:

1. В первую очередь необходимо снять переднюю коробку с нижней части приборки.
2. Затем нужно открутить все крепления и снять нижние защелки.
3. Снимите пластину магнитолы.
4. Далее снимаем кожух с рулевой колонки.
5. На следующем этапе провода отключаются. Все должны быть помечены, чтобы облегчить сборку.
6. Теперь можно демонтировать щит, отсоединив все разъемы.
7. Сняв датчики, их нужно рассортировать, чтобы правильно собрать.

После апгрейда приборной панели сборка ведется в обратной последовательности (автор видео — Николай).

Общие аспекты тюнинга

Самая простая ВАЗ 2106 — это приобретение готового набора аксессуаров и замена штатных устройств. Установка может производиться самостоятельно по инструкции, идущей в комплекте. Более трудоемкой является настройка отдельных устройств, заключающаяся в замене наклеек и стрелок.

При замене стрелок и наклеек соблюдать осторожность, так как эти детали очень хрупкие.

Тюнинг можно произвести заменой циферблатов счетчиков на белые, установить накладки на панель.Вы можете обтянуть панель экокожей или кожей, если у вас достаточно средств. Перед растяжкой материала поверхность щита необходимо очистить, а затем ровным слоем приклеить. Далее по всей поверхности прижать шкурку или заменитель и дождаться высыхания клея. На последнем этапе нужно обработать края, доведя до эстетичного вида.

Светодиодная панель подсветки

Самыми популярными являются светодиоды ВАЗ 2106. Особенно красиво панно смотрится ночью.Для освещения используются светодиодные лампы различных цветов. На циферблатах спидометра и тахометра установлено не менее 2 лампочек. Для небольших датчиков достаточно одного светодиода.

Более эффектно будет смотреться светодиодная подсветка по периметру. Светодиоды должны соответствовать 12-вольтовому напряжению бортовой сети. При установке светодиодов обязательно соблюдайте полярность. Благодаря тюнингу приборка ВАЗ 2106 приобретает индивидуальный вид, становится удобнее и функциональнее.

С чего начать тюнинг салона ВАЗ 2106?

Несмотря на то, что легендарный автомобиль ВАЗ «Шестерка» был выпущен еще в советское время, его популярность на сегодняшний день по-прежнему велика. ВАЗ 2106 — отличный вариант для любителей простоты и надежности. Многие водители считают эту модель достойным вариантом для тюнинга. И это действительно так. Найти любые «примочки» или детали обшивки можно практически на любом рынке и за небольшие деньги.

Но очарованные убранством внешнего вида автомобиля, многие водители забывают об интерьере.Сегодня мы поговорим о том, на какие детали стоит обратить внимание, производя тюнинг салона ВАЗ 2106 своими руками.

Выбор руля

Первое, с чем сталкивается любой владелец ВАЗовской «шестерки» при проведении тюнинга, это выбор руля направления. На многих тюнингованных автомобилях мы видим небольшой руль, который еще называют спортивным. Но пытаясь улучшить своего железного друга, некоторые водители выбирают самый крохотный, думая, что с его размерами ему больше не придется крутить руль по 100 раз в день.Это возможно и так, но усилия, которые вы будете прилагать при его использовании, можно сравнить с героическими, ведь ни в одной «шестерке» с конвейера не установлен гидроусилитель руля. Так что не стоит зацикливаться на выборе миниатюрного руля.

ВАЗ 2106: тюнинг салона. Выбирая печь

Стоит отметить, что система обогрева в этих машинах достаточно слабая для нашего климата. Зимой при включении иногда все стекла, в том числе лобовые, запотевают.Это большая проблема для водителя, которая также существенно влияет на безопасность движения. В качестве альтернативы серийной печи лучше всего выбрать отопительную систему типа «Вебасто». Конечно, это удовольствие недешевое, но все же его характеристики полностью оправдывают свою цену.

Часы

Этот элемент тоже влияет на общую ситуацию, поэтому, производя тюнинг ВАЗ 2106, позаботьтесь об этой маленькой детали. Можно купить готовый вариант «протюнинга», а можно как вариант смонтировать часы от УАЗ «Буханка» — дешево и сердито.

Тюнинг салона ВАЗ 2106: замена сидений

Ну какой тюнинг обходится без этой процедуры? Дизайн сидений существенно влияет на современность и спортивность автомобиля, поэтому, если вы хотите создать свой неповторимый интерьер, позаботьтесь о смене сидений. Идеальным вариантом будут изделия из старых иномарок 1980–1990-х годов выпуска. Лучше всего рассчитывать на покупку сидений у немецкого производителя «BMW». Но можно пойти и другим путем — просто восстановить первоначальный дизайн, добавив к креслу автоматический подогрев или даже массаж.В любом случае оба варианта будут способствовать максимальному комфорту передвижения.

Тюнинг салона ВАЗ 2106: выбор накладки

И завершается весь процесс замены обшивки салона. За основу можно взять ковролин или велюр. Осуществить этот процесс можно двумя способами: самостоятельно или проконсультировавшись со специалистами. Но в любом случае в итоге вы все равно получите удобный и неповторимый салон, который будет радовать вас каждый день.

что лучше, особенности замены

Рулевая трапеция ВАЗ-2107 — это совмещенные в одной конструкции наконечники и тяги.Это необходимо для того, чтобы повернуть передние колеса — усилие передается от руля на коробку передач, а от последней — на тяги. Если выходит из строя наконечник или тяга, то это приводит не только к неудобствам при движении, но и к аварии — вождение становится небезопасным.

Самостоятельно произвести замену элементов рулевой трапеции можно сравнительно быстро, но лучше отрегулировать развал и схождение на специализированном оборудовании. Да и точность настройки «старомодными» методами оставляет желать лучшего.

Где находится трапеция?

Рулевые наконечники и упоры расположены в нижней части моторного отсека, в непосредственной близости от переборки кабины. Их можно увидеть на подъемнике или эстакаде, или при повороте руля в крайнее положение. Конструкция трапеции состоит из следующих элементов:

1. Две боковые тяги (левая и правая короткие).
2. Одна средняя тяга.
3. Наконечники — всего 6 шт.

В конструкции также есть маятниковый рычаг — он установлен с правой стороны в моторном отсеке.

Как определить поломку трапеции?

Основные симптомы, по которым можно понять, что концы тяг вышли из строя:

1. Увеличение свободного хода (люфта) рулевого колеса.
2. Есть стуки в системе рулевого управления.
3. Слишком быстрый износ резины (или неравномерный).

Резина быстро изнашивается при нарушении углов схождения передних колес. Подобные симптомы появляются и при непосредственной деформации рулевой тяги.Автомобиль сходит с траектории, углы развала и схождения довольно сложно регулировать.

Диагностика элементов трапеции

Но перед заменой рулевой трапеции ВАЗ-2107 необходимо убедиться в ее неисправности. Для этого выполните следующие действия:

1. Установите автомобиль в смотровую яму или эстакаду, чтобы облегчить доступ к рулевым элементам.
2. Осмотрите рулевые наконечники. Обратите внимание на пыльники — на них не должно быть трещин и порезов.Шарнирный люфт не должен превышать 1,5 мм.
3. Подергайте кончиками и прислушайтесь к любым звукам. Если слышны стуки, то наконечник необходимо заменить — ремонтировать его бесполезно, хотя такая услуга есть.
4. Рулевые тяги практически не изнашиваются — гнутся только в результате аварии или столкновения на больших ямах.

Не пытайтесь выпрямить шток — он сделан из очень прочного металла, для этого нужно приложить огромное усилие. К тому же прочность металла после такого «ремонта» нарушается.

Инструмент для ремонта

Для замены элементов рулевой трапеции ВАЗ-2107 необходимо подготовить следующие инструменты:

1. Ключи корончатые и рожковые.
2. Плоскогубцы.
3. Съемник наконечников.

Демонтировать тягу рулевой трапеции ВАЗ-2107 лучше всего с помощью специального приспособления. Обязательно купите съемник — он не очень дорогой, но работа с ним идет хорошо.

Вытащить пальцы кончиков из отверстий очень сложно — они имеют коническую форму, очень часто прилипает металл.Выиграет, если купите универсальный съемник — он вам пригодится при ремонте подвески (для снятия шаровых опор).

Проведение замены: пошаговое руководство

Сразу нужно определиться, сколько штанг и наконечников нужно заменить. Исходя из этого, можно понять, стоит ли менять рулевую трапецию ВАЗ-2107 в сборе или отдельные ее элементы. Иногда оказывается, что замена трапеции целиком намного эффективнее — срок ее службы намного выше, чем у восстановленной.

Для замены потребуется произвести следующие манипуляции:

1. Установить автомобиль в смотровую яму или эстакаду. Обязательно снимите колесо, сбоку которого будет производиться ремонт.
2. Выпрямите и снимите шплинт, после чего можно открутить гайку с пальца наконечника. Сделайте это с помощью ключа на «22».
3. Установите съемник на наконечник и поверните его болт, выдавливая палец из отверстия.

Все резьбовые соединения рекомендуется перед началом работы обработать проникающей смазкой типа WD-40.Цена рулевой трапеции ВАЗ-2107 в сборе составит около 2000 рублей. И демонтировать каждую тягу в отдельности намного проще.

После растяжения первого пальца переходите ко второму — повторите манипуляции, описанные в пунктах 2 и 3. После этого тягу можно полностью убрать. Чтобы свести к минимуму схождение колес, вам нужно будет измерить длину старой тяги и убедиться, что новая имеет такой же размер. Но это не говорит о том, что после ремонта не нужно регулировать развал и схождение — эта процедура обязательна.

Производители рулевой трапеции

А теперь вопрос, который интересует многих автолюбителей, какая рулевая трапеция лучше всего на ВАЗ-2107? На рынке много производителей; выбрать достойный довольно сложно. Вот лишь несколько наиболее популярных производителей:

1. «ВИС» — обладают высокой надежностью, их стоимость относительно небольшая. По мнению автомобилистов, это один из качественных производителей элементов.
2. «TRACK» — элементы высочайшего качества от этого производителя.Пыльники резиновые служат довольно много — равных ресурсов практически нет.
3. «БЕЛМАГ» — продукция хорошего качества при относительно невысокой стоимости.
4. «КЕДР» — низкая стоимость и очень низкое качество.

Это список самых популярных производителей, которые можно найти на рынке.

Автомобилисты хвалят «ГУСЕНИЧКУ» — это очень качественная рулевая трапеция ВАЗ-2107. Цена его примерно 1700-2000 руб. У нее очень высокий ресурс; его нельзя сравнивать с продукцией КЕДР.В большинстве своем они очень плохого качества — доходит до того, что проходят 2000-5000 километров, после чего появляются жуткие удары. Поэтому лучше приобретать качественную продукцию.

Сколько весит легковой автомобиль. Сколько весит легковой автомобиль сколько весит ВАЗ 2106

Курсовая устойчивость автомобиля и управляемость также напрямую связаны с его весом. Пик популярности больших, тяжелых автомобилей за рубежом пришелся на 50-60 годы прошлого века.Тогда автопром производил поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил без малого 3 тонны. Согласитесь, что вес этот нужен соответствующий.

Но со временем выяснилось, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегнуть к уменьшению его общей массы. А если сравнивать середину прошлого века и сегодня, то автомобили потеряли половину, а то и больше собственного веса.Пластмасса, уголь, легкие металлы — все эти нововведения позволили значительно снизить вес легкового автомобиля.

Конечно, автомобили, похожие на пароходы, которые пьют бензиновые ведра, созданы для любителей всего большого и тяжелого, но это скорее исключение из правил.

Вес легковых автомобилей в табличной форме

Представляем вашему вниманию таблицу, в которой указан вес автомобиля по маркам.

Таким образом, получается, что если взять, так сказать, «вообще по больнице», то средний вес легковой машины примерно 1 к 1.5 тонн, а если говорить о внедорожниках, то все уже перешло с 1,7 тонны на 2,5 тонны.

Кузов ВАЗ 2106 Сколько весит и каких размеров часто спрашивают на форумах и автопарках. Действительно, интерес к самому популярному автомобилю постсоветского пространства был и остается невероятно высоким. Узнайте больше, ознакомившись с полезной информацией по кузову этого автомобиля. От того, сколько весит кузов ВАЗ 2106, зависит очень многое, в том числе состояние основных параметров автомобиля.

Масса тела

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. А теперь на бензине экономится 35000 рублей в год!

Скажем так, «шестерка» весит ровно 1045 кг. Его масса в сложенном виде:

• Масса силового агрегата с дополнительным оборудованием 140 кг;
• КПП весит около 26 кг;
• Вал — 10 кг;
• Задний мост — 52 кг;
• Радиатор — 7 кг;
• Кузов — 280 кг.

Оказывается, корпус — самая твердая часть машины. Он ровно в два раза тяжелее двигателя. Остальные части машины имеют примерно такую ​​же массу.

Шесть размеров «Шесть» и их клетка

Есть понятие размера тела. Наряду с этим принято говорить о геометрических размерах, которые подразумевают контрольные нормы и расстояния, геометрию дверных и оконных проемов, расстояние между осями и многое другое.

Проверялась, как правило, машина попадала в аварию со смещением основных элементов кузова. Особое внимание уделяется следующим частям тела:

• Диагонали. Машину пьют на эстакаде, а затем рулеткой проверяется расстояние от одной крайней точки пола до другой по диагонали. Если есть несоответствие расстояния с одной и той же стороны, происходит движение тела;
• Стеллажи. Они обязательно подлежат проверке.В первую очередь, если машина побывала в ДТП, то целая, а не битая сторона, а потом битая.

Примечание. Что касается выбора точек тела, то в этом случае вы можете выбрать любую. Например, можно выбрать от стойки до крайней точки задней двери.

• Крыша. Чтобы убедиться, что крыша не вела, нужно измерить размеры дверных проемов по диагонали. Размеры, конечно же, должны совпадать с обеих сторон;
• Стекло. Проверил соответствие лобового и заднего стекол.Оба измерены по диагонали.

Стандартные линейные / геометрические размеры кузова ВАЗ 2106

Размеры корпуса по длине / ширине / высоте

Основные характеристики «шестерки»

ВАЗ 2106 считается советским и российским автомобилем, выпускавшимся в период 1975-2005 годов.Изготовили и выпустили машину на ВАЗе, но уже в 98-м году некоторые производственные мощности были перенесены в Сызрань и Херсон. В 2002 году Шестёрку собрали на Ижавто, где оставили на конвейере последнюю модель легендарного автомобиля.

Интересно будет узнать: всего за всю историю автомобилестроения на разных заводах было выпущено более 4300 млн ВАЗ 2106.

«Шестерка» также выпускалась в нескольких модификациях. Что касается кузова, то можно отметить следующие примечательные моменты:

• На модификацию ВАЗ 21061, выставленную на продажу в Канаде, ставили совсем другой кузов.Это было со специальными алюминиевыми бамперами и клыками. На бампер также были поставлены накладки и отделка из черного пластика;
• Кузов ВАЗ 21063 оснащался бамперами «пятерка»;
• Кузов 21065 также комплектуется алюминиевыми бамперами, а некоторые машины, которые идут на экспорт, вообще модифицированы;

• ВАЗ 2121 комплектуется кузовом с такими же бамперами, как и на экспортном 21061, только без трафаретов.

По специализированным модификациям:

• «Шестерка» выпускалась в кузове пикап.Это была модификация «турист». Пикап был со встроенным в кузов тентом;

№

• Изготовлен по заказу Леонида Ильича в единственном экземпляре «шестерки» под названием «полу-туз». Публикуется с другим капюшоном, улучшенным этой модификацией.

Примечание. Интересный факт: по норме советского отраслевого хозяйства «шестерка» при сухой массе 1045 кг попадала в группу автомобилей малого класса, а по объему силового агрегата — в третью группу.

Кузов

«Шестерка» и его масса сыграли немаловажное значение и при подготовке технических данных автомобиля.

Технические характеристики автомобиля

914

Зависимость параметров разгона

Классические «шестерки» Жигули

Инженеры и конструкторы знают, что есть несколько классических методов, которые помогают улучшить характеристики автомобиля. И вес, а точнее его соотношение, в этом случае играет едва ли не решающую роль.

Чисто гипотетически: если уменьшить вес «шестерки» на 10 процентов, то время разгона до сотки (насколько я помню, было 16 с) тоже уменьшится на 10 процентов. А это уже 15 секунд, согласитесь, результат неплохой.

Если конкретно, то такое линейное соотношение веса с ускорением действительно только в безвоздушном пространстве, то есть в космосе. Фактически машина не увеличивает свои параметры после 130 км / ч, так как нельзя не учитывать АРТ (аэродинамический удар).И как ни уменьшить вес машины, дело не поможет. Это даст большое преодоление сопротивления. Например, если мощность 80 л.с., то 40 л.с. надо будет противостоять, а вторая половина — разгону.

Получается, что на машинах с большей мощностью уменьшение массы скажется положительно. Силовой агрегат по-прежнему будет иметь много мощности для разгона.

Еще один интересный момент касается следующего. При максимальном разгоне нагружается задний мост «шестерки».Распределение веса с передних поворотов на спину. Для заднеприводной машины это только к лучшему — с дорогой становится экономичнее с дорогой. По этой же причине, если мы говорим о снижении веса на «шестерке», рекомендуется не касаться задней части спины, а локализовать усилия по разгрузке средней и передней зоны.

Примечание. Еще одним плюсом в этом плане можно считать перенос некоторых узлов с капота в багажник.Например, это может быть аккумулятор, бачок омывателя и другое.

Чтобы немного облегчить ВАЗ 2106, рекомендуется сделать следующее:

1. Управляйте автомобилем с неполным топливным баком. Как известно, залитый до краев бак имеет лишние 80 кг веса, что не может не сказаться на разгоне и расходе топлива.
2. Бачок омывателя тоже у некоторых опытных водителей оставляют пустым — лишние 4-15 кг массы.
3. Запасное колесо носите с собой, конечно, правильно.Но без запаски машина сбрасывает около 12-25 кг, а это уже немало.
4. От разнообразия дисков тоже многое зависит. Итак, рекомендуется использовать кованые диски. Они уменьшают не только общую, но и инертную массу на 10-20 кг.
5. Батарею желательно поставить самую легкую. Таким образом, 70-амперный аккумулятор весит на 5 кг больше, чем 55-амперный. Делаем соответствующие выводы.

Дополнительные советы по большему корпусу:

• Звонок в раму не только повысит жесткость кузова, но и снизит вес.Дело в том, что в этом случае из корпуса вырезается ненужный, лишний кусок металла (уже не нужный по жесткости). Кроме того, можно будет поставить светлые двери;
• Поликарбонат можно поставить на замену обычным тяжелым стеклам. Это снизит вес автомобиля на 30-50 кг;
• Можно поставить бампер из легких материалов вместо штатного. Также необходимо будет снять штатные крепления и хомуты, что в итоге снизит вес на 20-70 кг;
• Капот и багажник можно заменить на аналогичные, но из композитных материалов;
• Аудиосистемы в машине, включая динамики и огромный сабвуфер, тоже влияют на вес;
• Вы можете заменить сиденье-сиденье;
• Грамотно проведенная настройка глушителя дает вес до 40 кг;
• Облегчение энергоблока заменой чугунных коллекторов;
• Установка легкого маховика дает уменьшение на 3-8 кг;
• Стандартные элементы подвески можно поменять на тюнинг, поставить алюминиевые рычаги;
• Заменить рулевое колесо и ручку переключения передач.

Световой бампер на «шестерку»

Помните, что вес кузова ВАЗ 2106 влияет не только на разгон автомобиля, но и на другие важные параметры. Уменьшение массы сказывается на хорошей управляемости, торможении и многом другом.

Инструкция по облегчению массы автомобиля, приведенная выше, не единственная в своем роде. Каждый водитель со временем приобретает ценные знания и использует их. В общем, грамотный тюнинг на автомобиле можно провести и своими руками, если знать нюансы и технические данные той или иной модели автомобиля.Видео и фото существенно помогут в этом деле.

Двигатель ВАЗ 2106 применяется на малолитражных автомобилях малого класса. Производится Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально предназначенной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигателю присуща комбинированная система смазки. То есть этот процесс происходит под определенным давлением и в виде разбрызгивания.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. При выходе конструкции из строя необходимо поинтересоваться, сколько нового двигателя на ВАЗ 2106 и заменить.

Технические характеристики

Доступны следующие основные характеристики двигателей ВАЗ 2106:

914

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция двигателя была значительно доработана и усовершенствована инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — довольно удачная доработка предыдущей версии мотора, при которой были применены современные технологии.

Производители ставят перед собой задачу любыми способами улучшить готовое изделие:

1. Мощность удалось увеличить за счет общего рабочего объема двигателя.Особое внимание было уделено усовершенствованию цилиндра.
2. Такие модификации коснулись внешнего вида блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция двигателя больше не имеет отличительных особенностей.
3. В процессе производства специалисты присваивают отдельный баллон своему классу. Сегодня существует около пяти предметов, различающихся на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Посмотреть условный класс мотора можно внизу базы.
4. Без изменений левая основная головка мотоблока с обозначением 21011-1005011-10. Для изменения габаритного диаметра цилиндра производителям пришлось использовать новые прокладки.
5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик между собой. Представленный мотор комплектуется поршнями от мотора 21011, номинальный диаметр которых составляет 79 миллиметров.
6. В новой модели двигателя есть цилиндрические колодцы, а также в несколько раз улучшенные объемы. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Таким образом, можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и снизить всевозможные динамические нагрузки на поршневую часть мотора? Обратите внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Автосервис ВАЗ 2106

Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции.Мастер и специалист смогут установить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо детально определить силу силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода.Более опытные водители смогут купить специальную книгу в виде путеводителя, которая продается в любом автомобильном магазине.

Для выполнения разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

1. Несвоевременная замена масла или использование некачественного приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
2. Повышенный износ распредвала
3. ВАЗ 2106.Самое популярное решение проблемы — регулировка клапанов. Другой причиной может быть детонация, она возникает из-за некачественного топлива, в камере сгорания и неправильной установки зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то стук все же может быть из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
4. Если стук идет снизу двигателя и произошло падение давления масла, это означает, что это компонент собственных подшипников.В этом случае необходимо заглушить мотор и буксиром отправить машину на сотню.
5. Если стук похож на скрип, необходимо проверить звонилку и натяжитель цепи ГРМ, если со стуком перекрещивается — подшипник помпы.
6. Если вдруг ваш мотор загорелся на ходу, сначала проверьте систему питания или зажигание.
7. Если глохнет на холостом ходу и при этом холостые обороты регулируются нормально, попробуйте отрегулировать воздушную заслонку.
8. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапаны или они просто прижились, вышла из строя прокладка GBC (дополнительно они будут указывать на перепады температуры охлаждающей жидкости и дым из выхлопной системы).Также к причинам относится невысокий бензиновый инверно настроенный карбюратор.
9. Вибрация двигателя. Первая причина износа подушки. Прочие — разбаланс коленчатого и карданного валов, разные поршни. Проводим диагностику на СТО и я тоже устраняю проблему.

Особенности ремонта мотоцикла автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо произвести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

1. Крепежные элементы для продольного раскола, расположенные на раме.
2. Ослабление хомута бензонасоса, а также демонтаж изделия.
3. Вытаскивание прокладок возле бензонасоса.
4. Отсоединяющие провода от каждой свечи.
5. Получение прижимной пластины.
6. Демонтажные работы в завале.
7. Откручивание крепежа на генераторе.

Для демонтажа кожуха куба и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Запуск тюнинга двигателя 2106 возможен потому что это классический мотор.

Благодаря этой функции вы можете прокачивать каналы, полировать впускные коллекторы, подбирать карбюратор, распределительный вал, нарезать шестерни, модифицировать впуск, настраивать блоки цилиндров, выбирать оптимальные параметры для поршневой системы, коленчатого вала и шатун.

Лучше всего доверить такую ​​работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к такой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить специфические детали заводского производства на более совершенные. Это может быть клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. При форсировании необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил сделать тюнинг своими руками, то нужно:

1. В обязательном порядке в первую очередь проверяйте проводку, которая сделана из силикона. Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электромонтаже и использовать только качественные экранированные провода.
2. Перед установкой нужно убедиться, что аккумулятор и генератор имеют достаточный заряд энергии и мощности.
3. Для увеличения мощности мотора нужно заменить заводской генератор и перенести систему зажигания.
4. Выполнить тюнинг двигателя ВАЗ 2106 в домашних условиях можно, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного выбора можно найти синтетические и минеральные масла. Между собой они отличаются тем, что последний способен смыть с мотора все лишние и лишние отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который способен растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные запчасти из акрила.Они подойдут для любого синтетического масла.

После замены всех комплектующих на детали можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто салютуют старому минеральному маслу и заливают новое; Или специально предназначенное моющее средство для стирки (в случае сильно загрязненных деталей).

В последнем случае двигатель 2106 будет запущен на десять минут, чтобы залитая жидкость могла смыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

• Такой рабочий процесс необходим для смешивания нового синтетического масла с частицами отработанного минерального масла.
• В противном случае можно столкнуться с закупоркой масляных каналов. Необходимо заняться заменой масла в двигателях ВАЗ 2106. В противном случае такое вмешательство приведет к поломке мотора.
• Если автомобиль уже достаточно долго эксплуатируется, то на гильзах и прокладках остаются налеты от возгорания.В сальниках и прокладках головки блока отверстия могут быть заблокированы.
• Особое внимание следует уделять общему состоянию всех внутренних деталей, особенно проверять сальники и прокладки.
• Находясь внутри системы, при засорении подающей трубки наблюдаются показатели избыточного давления, значит, можно ожидать утечки масла.
• Следовательно, для замены масла нужно покупать его качественную марку, которая проверена не одну десятку лет.

На какие автомобили можно устанавливать двигатель 2106

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?».

На станциях техобслуживания все заказчики получат необходимые рекомендации и советы квалифицированных мастеров. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

ВАЗ-2106 Жигули / Lada 1600 / Lada 1500L / LADA 1300SL — четырехдверный пятиместный автомобиль с кузовом типа «седан» и заднеприводными колесами. Одна из самых популярных моделей Волжского автозавода.

Когда в 1976 году на заводе в Тольятти было освоено производство модели ВАЗ-2106, переработанной для бытовых условий эксплуатации из RAT 124 Speciale образца 1972 года, никто не мог и предположить, что она будет самой популярной. и серийное производство Волжского автозавода.

«Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененной конструкцией кузова и кабины. Так, передние сдвоенные фары получили пластиковые «стаканы», изменена облицовка радиатора, появились другие бамперы с пластиковыми «клыками» и «уголками», задние фонари совмещены с подсветкой номерного знака, пластиковые «прокладки» между радиатором. решетка радиатора и фары. По сравнению с автомобилями Москвич, эти 5-местные седаны, отличающиеся лучшей динамикой и по-настоящему комфортным салоном, были комфортом и престижем для широких слоев автомобилистов СССР.В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но более дорогого и менее «практичного», чем другие «Жигули». Приличное время габаритов (максимум 150 км / ч и от 16 с до 100 км / ч), рельефные сиденья с подголовниками, панель приборов с тахометром и отличная звукоизоляция — это было за что ценить.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 1,5-литровым 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 1.3-х литровый 64-сильный двигатель ВАЗ-21011. Они не пользовались популярностью в народе популярностью «Шахи», но масштабы их производства были увеличены (особенно 21063), и в условиях советского дефицита потребителю пришлось мириться с сочетанием дорогого и утяжеленного. кузов со слабым двигателем, заметно ухудшающим динамику. С 1980 года началась установка озоновых карбюраторов озонового типа. Смена электриков в связи с меняющейся техникой происходила постоянно.В 1977 году автомобили начали оснащать новыми клеммами и соединениями проводки, а с 1986 года устанавливается новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988 году была проведена модернизация системы выпуска: на нее поставили одноразовую прокладку и гайку.

В 1990 году освоен ВАЗ-21065 на вазе со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (21053-1107010-03), галогенными фарами, улучшенным развалом салона и другие подголовники сидений.Данная модификация выпускалась с двигателем 1500, «пятикратными» бамперами, электрообогревом заднего стекла, более мощным генератором, пятиступенчатым КП. Экспортные модификации ВАЗ-21064 оказались внешне отличавшимися от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной электрической схемой. С 1985 года сначала на экспортные модификации, затем иногда на «внутренние» стали ставить 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ-21074, что значительно снижает расход топлива на трассе и шумность. от двигателя.

К концу 1980-х эта модель с модификациями оставалась самой массовой и популярной в вазовой программе. Конечно, это уже не считалось престижным, но хорошая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». Даже не повлияло даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступным по цене, что перешел в разряд непритязательных «рабочих лошадок».У него была постоянная армия поклонников. Однако сейчас ВАЗ-2106 все же постепенно уступает позиции, прежде всего, из-за морального старения дизайна и салона, а также довольно невысоких ездовых качеств, органично присущих классической компоновке. Тем не менее, у «шестерки» есть все шансы встретить на конвейере и свой квартал-юбилей.

Тонкие двери без противоударных перекладин уже не отвечают вполне современным требованиям безопасности, а высокий уровень шума в салоне последних моделей выпуска свидетельствует не о плохой шумоизоляции, а о дефектах двигателя и трансмиссии, что тоже пока не редкость. как разрушение балки переднего моста.Это было качество комплектующих на вазе … К тому же с потерей престижности модели на модификациях с самой дешевой комплектацией перестали ставить молдинги, да и вообще хром был хром в отделке до минимума, что тем не менее сделало машину более современной (тем более что мода на хром в отделке авто снова вернулась). Отсутствие электрообогрева заднего стекла можно отнести к существенному отсутствию таких комплектаций.

Самой неудачной деталью интерьера можно назвать тонкий и скользкий руль.Однако в моделях 21065 встречается и другой, более современный, меньшего размера. Название все той же реликвии — четыре фары в прямоугольных сдвоенных «очках» уже настолько вышло из моды, что, можно сказать, модели, определяемые «шармом», снова появляются. В целом, несмотря на моральную старость, ВАЗ-2106 можно признать оптимальной «первой машиной» в жизни.

ВАЗ-2106 — настоящая классика советского автопрома. Автомобиль выпускался и долгое время после распада союза, что объясняется его невероятной надежностью.Кроме того, он выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого узла, доступностью запчастей, неограниченными возможностями модернизации.

Важным достоинством ВАЗ-2106 является двигатель, используемый в этом автомобиле. Этот четырехтактный агрегат, оснащенный до 2002 года карбюраторной, а затем и инжекторной системой зажигания топлива, может работать на бензине даже низкого качества, редко отказывается от сильных холода, может успешно эксплуатироваться практически в любых условиях.Любые его неисправности устраняются даже без участия специалиста — любой маленький, опытный автомобилист легко справится с текущим ремонтом.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 масса двигателя без коробки передач 121 килограмм. Поэтому категорически не рекомендуется пытаться стрелять или передвигаться в одиночку — это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет продвинуть вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая головку блока цилиндров и систему зажигания, масса двигателя будет еще больше — 140 килограммов.

Наконец, в сборе с коробкой передач и прикрепленными к ней устройствами увеличится еще на 26 килограммов.

Как видите, вес вполне можно назвать существенным недостатком машины перед импортными аналогами. Для ее уменьшения, увеличения мощности, а также для улучшения динамических характеристик многие водители сегодня устанавливают детали из легких металлических сплавов.

В 1984 году на болгарском автопроизводстве была выпущена дизельная версия «шестерки». Замена бензинового двигателя на мотор, работающий на солярке, не повлияла на характеристики автомобиля. Во-первых, болгарам не удалось нарастить мощь силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделок.

Другие характеристики двигателя ВАЗ-2106

Вес мотора хоть и важная, но далеко не основная характеристика.Поэтому мы решили рассказать о других особенностях силового агрегата, устанавливаемого на разные модификации «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор он уменьшился до 75 л. из. Однако этот параметр всегда можно увеличить, проведя ряд обновлений.

Диаметр цилиндра силового агрегата ВАЗ-2106 — 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров.Наконец, степень сжатия двигателя составляет 8,5 атмосферы, а ход поршня — 80 миллиметров.

Слабое место в двигателе ВАЗ-2106

Автомобильный двигатель ВАЗ-2106 — модификация силового агрегата от Тройки. Вполне возможно, что в его конструкции сохранился ряд слабых предшественников. Отечественные мастера научились диагностировать неисправности мотора практически без звука. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могут выйти из строя:

Гидравлическая тормозная система: NTP Centr

На стенде размещена тормозная система ВАЗ-2109, в том числе главный тормозной цилиндр с вакуумным усилителем, регулятор тормозного усилия задних колес, тормозная система передних колес ВАЗ-2106 (с двумя рабочими цилиндрами), тормозная система передних колес ВАЗ. -2109 (с одним рабочим цилиндром), тормозная система задних колес, стояночная тормозная система.

На передней панели стенда установлены манометры, измеряющие давление в рабочих цилиндрах, и динамометр, измеряющий усилие на педали тормоза, создаваемое нагружающим механизмом. В вакуумной камере разрежение создается с помощью вакуумного насоса.

Система обучения снабжена комплектом методической и технической документации для ППС.

Проведено экспериментов

• Исследование принципиальной схемы гидравлической тормозной системы автомобиля.
• Исследование принципа действия главного тормозного цилиндра. Тактико-технические характеристики главного тормозного цилиндра.
• Исследование принципа действия вакуумного усилителя. Тактико-технические характеристики главного тормозного цилиндра с вакуумным усилителем.
• Эскиз дискового тормоза с жестким двухцилиндровым суппортом.
• Эскиз дискового тормоза со свободным суппортом.
• Исследование барабанного тормоза в гидравлической тормозной системе.
• Изучение принципа действия регулятора давления (тормозного усилия) в гидравлической тормозной системе.Тактико-технические характеристики регулятора давления.
• Изучение принципа действия стояночного тормоза.
• Исследование сигнальных элементов гидравлической тормозной системы автомобиля.

Практические работы:

• Замена тормозных колодок дискового тормоза с жестким 2-цилиндровым суппортом.
• Замена тормозных колодок на дисковый тормоз со свободным суппортом.
• Замена тормозных колодок барабанного тормоза.
• Регулировка стояночного тормоза.

.
