АКПП устанавливалась нп Ауди VW, Шкоду и БМВ. 5-ти ступенчатая.

Слабых мест у этой коробки много, одно из основных – это г/т, так как блокировка там сделана постоянно подбуксовывающая. Хотя бывают которые и по 300 тыщ км ходят. Здес многое зависит от охлаждения АКПП и как работает двигатель, расходомер воздуха, датчик дроссельной заслонки и т. д.

Это полноприводная АКПП Ауди.

Заднеприводная отличается отсутствием переднего редуктора и раздатки, у переднеприводной нет раздатки
Разборка начинается с о снятия поддона и мозгов. При снятии мозгов (после 1999 г. в.), отсоедените турбинный датчик, чтобы не оторвать провод. Под мозгами в районе насоса нужно вытащить 5 резиновых уплотнений (трубочек), не БМВ. В середине 3 стопора с пружинками 1218 , под пружинками уплотнения.
В БМВ под мозгами в районе насоса 2 пластиковых бочонка. Один вынимается легко, у второго нажать и повернуть металлическую трубку, она должна легко выйти и пружина. Пластиковый бочонок скорее всего придется сломать, чтобы вытащить. В середине открутить 3 болта суппорта. Отвернуть 3 болта крышки 481 и вынуть ее вместе с валом 1493 (для Ауди).

Все, дальше вынимаем все потроха, если получится 🙂 Потому что 80 % этих машин приезжает с наплавившейся втулкой масляного насоса на г/т. И вытащить его из АКПП не так-то просто.

4962 – Корпус F (2 вида, в зависимости от ступицы 970).

Что меняется в обязательном порядке при ремонте этой АКПП:

Что очень часто ломается в этих АКПП:

Здесь показано на каких передачах что включается:

Фото мозгов после 1999 года выпуска:

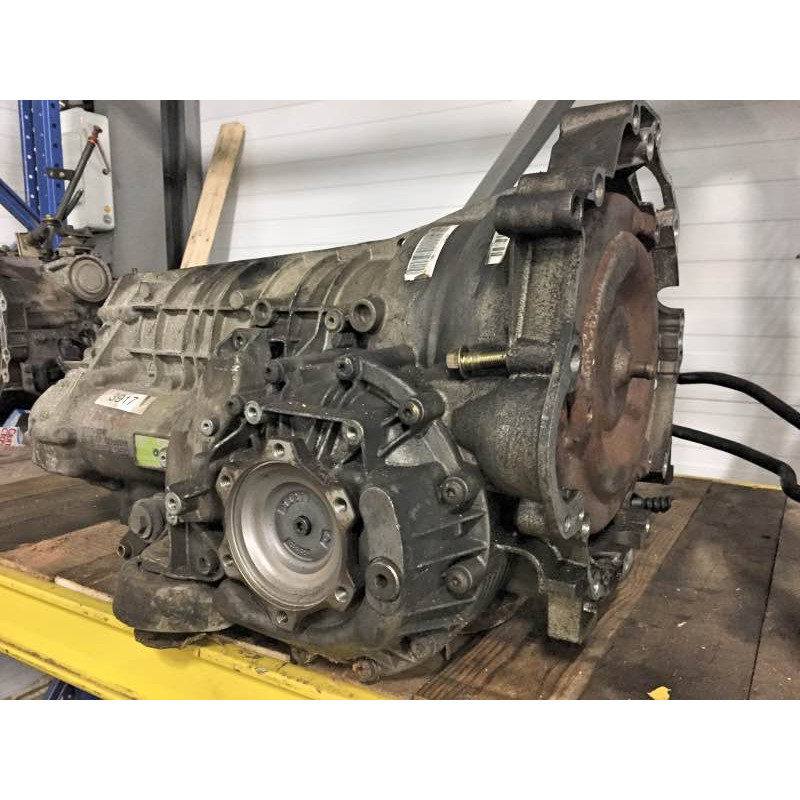

Автоматическая пятиступенчатая коробка передач ZF 5HP19 получила большое распространение среди немецких автопроизводителей. Изначально данная трансмиссия разрабатывалась для автомобилей Volkswagen и Audi. Однако впоследствии данная модель коробок передач устанавливалась на большинство моделей БМВ. Коробка передач используется с задне и полноприводными автомобилями. Максимальное ограничение по объему двигателя составляет 4 литра.

Как и большинство автоматических коробок передач от немецкой компании ZF модель 5HP19 отличается долговечностью и повышенной надёжностью. Трансмиссии с лёгкостью выдерживают по несколько сотен тысяч километров пробега и не требуют при этом проведения сложного капитального ремонта. В тоже время необходимо отметить, что данная модель крайне критична к масляному голоданию. Неисправные соленоиды или же утечка масла из-под прокладки способна существенным образом снизить давление в сети, что в свою очередь приводит к проблемам со смазкой и перегреву коробки передач.

Из-за распространенных поломок у акпп ZF 5HP19 можно выделить проблемы с гидротрансформатором. В процессе эксплуатации вилка гидротрансформатора может по причине недостатка смазки пригорать к другим подвижным деталям. На начальных стадиях этой поломки устранить проблему можно относительно безболезненно. Однако если вовремя не заметить данную проблему из строя выходит подшипники трансформатора, что в свою очередь приводит к проблемам с масляным насосом. В результате насос или же сам гидротрансформатор требует полной замены. Достаточно часто выходят из строя соленоиды, которые рекомендуется заменять спустя 100.000 километров пробега. При проблемах с соленоидами отмечаются повышение давления в системе, что всё очередь приводит к повреждению барабанов. По причине не качественного масла может изнашиваться крышка масляного насоса, что приводит к появлению протечек масла.

Последний раз редактировалось alf_dim 11 07 2012, 00:54, всего редактировалось 1 раз.
