Зажигание Иж регулировка зажигания мотоцикла Иж юпитер регулировка зажигания мотоцикла Иж планета настройка зажигания Иж двигатель

Регулировка зажигания Иж Планета

Регулировку необходимо производить с помощью следующих устройств:
-прибора для установки опережения зажигания с индикаторной головкой, который ввертывается в отверстие головки под свечу, или втулки для установки опережения зажигания и воротка с делениями из инструмента водителя;
-лампы 12 В, 2 Вт с проводами для определения момента размыкания контактов прерывателя, которая подключается одним проводом к «массе», в вторым — к клемме прерывателя.
Предварительно необходимо проверить зазоры между контактами прерывателя, проворачивая коленчатый вал до момента максимального размыкания контактов. При дальнейшем проворачивании коленчатого вала зазор между контактами не должен изменяться. Зазор следует проверять щупом и при необходимости затем отрегулировать. Его величина должна быть от 0,4 до 0,6 мм.

Рис. 1. Прерыватель Г36М1 Сб5:


1,4-винты крепления основания прерывателя
2-эксцентрик
3-винт крепления основания наковаленки
5-основание прерывателя

Зазор следует регулировать эксцентриком 2 (рис. 1), предварительно ослабив затяжку винта 3. После регулировки винт следует затянуть.
После этого необходимо проверить момент начала размыкания контактов, для чего установить поршень в ВМТ. Зафиксировав это положение на шкале индикатора или с помощью втулки и рисок на воротке, заворачивая втулку до совмещения ее торца с риской воротка. Провернуть коленчатый вал по часовой стрелке до момента начала размыкания контактов прерывателя. При замкнутых контактах и включенном зажигании лампа не горит, а в момент размыкания контактов загорается. В момент начала размыкания контактов поршень должен не доходить до ВМТ на 3-3,5 мм или один интервал между рисками на воротке. При необходимости произвести регулировку опережения зажигания, для чего:

-установить поршень таким образом, чтобы он не доходил до ВМТ на 3-3,5 мм;

-ослабить затяжку винтов 1 и 4 крепления основания прерывателя;

-повернуть основание 5 прерывателя до момента начала размыкания контактов;

-закрепить винты 1 и 4 и проверить зазор между контактами прерывателя. При необходимости отрегулировать зазор.

Если вы устали постоянно настраивать зажигание, перейдите на современную систему электронного зажигания Саруман. Она проста в настройке, выдаёт сильную искру и обеспечивает быстрый разгон вашего мотоцикла. Перейти на ФУОЗ Саруман

Регулировка зажигания Иж Юпитер

Регулировку необходимо производить с помощью следующих устройств:
-прибора для установки опережения зажигания с индикаторной головкой, который ввертывается в отверстия головок под свечи или втулки для установки зажигания и воротка с делениями из инструмента;
-лампы 12 В. 2 Вт с проводами для определения момента размыкания контактов прерывателей, которая подключается одним проводом к «массе», а вторым — к клемме прерывателя соответствующего цилиндра, на котором регулируется опережение зажигания.
Предварительно необходимо проверить зазоры между контактами прерывателей, проворачивая коленчатый вал до момента максимального размыкания контактов одного из прерывателей. При дальнейшем проворачивании коленчатого вала зазор между контактами не должен изменяться. Зазор следует проверять щупом и при необходимости отрегулировать. Его величина должна быть от 0,4 до 0,6 мм. Таким же образом необходимо отрегулировать зазор между контактами второго прерывателя. Зазоры следует отрегулировать эксцентриками 4 (рис. 2) и 9, ослабив при этом винты 5 и 10. После регулировки винты следует затянуть.
Завернуть прибор в головку правого цилиндра (по ходу мотоцикла), подключить лампу одним проводом к «массе», другим — к клемме левого прерывателя. При использовании втулки для установки опережения зажигания ее необходимо завернуть на два-три оборота вместо свечи зажигания и установить в нее вороток с делениями.

После этого необходимо проверить момент начала размыкания контактов правого цилиндра, для чего установить поршень правого цилиндра в ВМТ, зафиксировать это положение на шкале индикатора или. вворачивая втулку, совместить ее с одной из нижних рисок воротка.
Провернуть коленчатый вал по часовой стрелке до момента начала размыкания контактов прерывателя правого цилиндра.

При замкнутых контактах и включенном зажигании лампа горит, а в момент размыкания контактов-загорается.

В момент размыкания контактов поршень должен не доходить до ВМТ на 2.3 — 2.6 мм или вороток во втулке должен опуститься на одно деление.
При необходимости произвести регулировку опережения зажигания правого цилиндра, для чего:

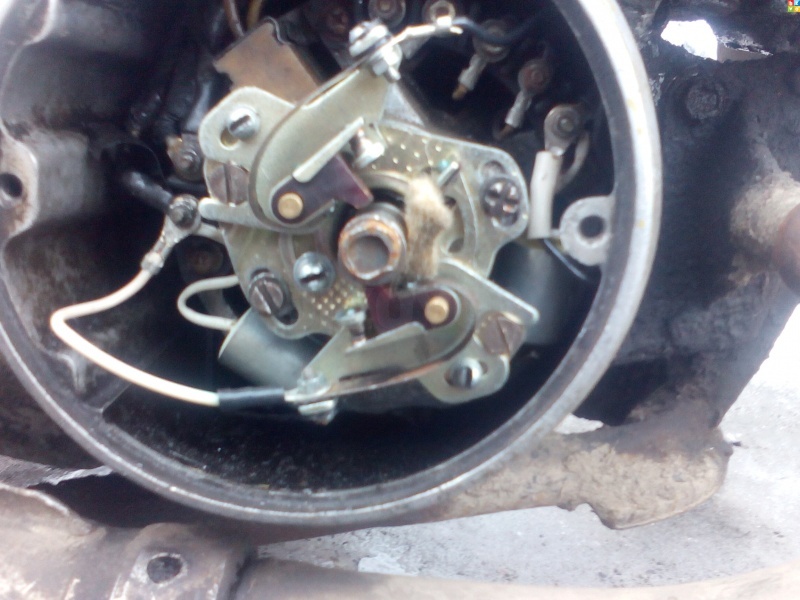

Рис. 2.Прерыватель Г36М2 Сб5:


1-верхнее основание
2,3,5,7,8,10-винты
4,9-эксцентрики
6-нижнее основание
11-контакты

-установить поршень правого цилиндра таким образом, чтобы он не доходил до ВМТ на 2.1-2,6 мм;

-ослабить затяжку винтов 2, 3 и 7;

-повернуть нижнее основание 6 прерывателя до момента начала размыкания контактов;

-закрепить винты 3 и 7.

Ввернуть прибор в головку левого цилиндра, подключить провод лампы к клемме правого прерывателя.
Регулировку опережения зажигания левого шпиндра необходимо производить в том же порядке, что и правого, ослабив затяжку винтов 2 и 8 и поворачивая верхнее основание 1. После регулировки винты 2 и 8 следует закрепить и проверить зазоры между контактами прерывателей. При необходимости их снова отрегулировать.
При регулировке зажигания необходимо, чтобы опережение зажигания было в обоих цилиндрах одинаково или отличалось не более, чем на 0.1 мм. Если вы устали постоянно настраивать зажигание, перейдите на современную систему электронного зажигания Саруман. Она проста в настройке, выдаёт сильную искру и обеспечивает быстрый разгон вашего мотоцикла.

Купить ФУОЗ Саруман…открыть

ФУОЗ Саруман в контакте…открыть

Зажигание мотоцикла ИЖ Планета: устанавливаем и регулируем правильно

На любом транспортном средстве зажигание влияет на работу двигателя в целом. Тем более, что при неправильной настройке момент запуска мотора в целом будет затрудненным. В этой статье мы поговорим о таких легендах отечественного автопрома, как мотоциклы ИЖ. Как правильно выставить электронное зажигание на мотоцикле ИЖ Планета 5 и что для этого понадобится — читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

Схема и обозначение деталей трамблера ИЖ

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону. Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

По мнению специалистов, система зажигания должна настраиваться при демонтированной головке цилиндра. При этом сам поршень должен располагаться в положении, когда он не доходит до мертвой точки, чтобы узнать, какой зазор в данном случае должен быть, нужно воспользоваться книжкой по эксплуатации. К примеру, в версиях 3 этот параметр должен составлять 3.5-4 мм, в Планетах 4 — от 3 до 3.5 мм, а в версиях Спорт — от 3.5 до 3.8 мм. Именно в таком положении будет появляться искра. Процедура регулировки в данном случае выполняется путем поворота прерывательного узла, при этом болты, отмеченные на схеме номером 10, должны быть ослаблены.

Схема узла для ИЖ

Регулировка зажигания, в частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

  1. В первую очередь производится поворот коленвалаа кик-стартером.
  2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
  3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм. После этого коленвал необходимо продолжить проворачивать, это делается до того момента, пока верхняя отметка не попадет в положение, в котором была выставлена первая риска в верхней мертвой точке (автор видео — Гараж в СССР).

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть. Что касается непосредственно определения момента разрыва, то его можно выявить благодаря лампочке, которую заранее необходимо подключить к массе кузова и клемме трамблера.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

Заключение

Как показывает практика, довольно часто проблемы в работе силового агрегата обусловлены именно неправильной настройкой момента. Но бывает и такое, что в невозможности запуска мотора виновата катушка зажигания ИЖ. Поэтому, если регулировка не дала результатов, попробуйте проверить этот узел на работоспособность.

 Загрузка …

Видео «Как правильно отрегулировать зажигание с помощью микрометра?»

Подробнее о процессе настройки системы при помощи устройства микрометр вы можете узнать из этого видео (автор ролика — канал Дмитрий Маймескул).

Бесконтактное зажигание на иж планета 5

Многих наверняка парит штатная контактная система зажигания на отечественных мотоциклах. Постоянная необходимость ее регулировать, то зазоры уплывут, то конденсатор пробъет, то контакты подгорели.

эх, тоска зеленая! а что если. товарищ интернет в помощь и находим опять же интересные всякие статейки, заметки и картинки.

Ну во-первых хочу поблагодарить форум МотоИЖ и его дружелюбных пользователей. Не одни сутки провел я листая ветки форума, читая гневные комменты, интересные посты и всякий флуд. Сейчас я попытаюсь собрать все мысли в голове в порядок и «родить» конспект всего это просвещения. Руководство к действию, так сказать.

Теория.
На мотоцикл ИЖ, а именно юпитер, возможность установить бесконтактное зажигание имеется, и нет ничего сложного.

Общая схема включения выглядит так:

Коммутатор впринципе можно любой, хотя многие ругают коммутаторы фирмы Астра в прозрачном корпусе. не знаю даже что может вывести его из строя, покупаем вот такой:

Катушка зажигания от Оки или от 406 двигателя

Далее комплект силиконовых проводов с наконечником в виде чехла и с распределенным сопротивлением. Чехол уберет извечную проблему пробоя свечи в дождь, а распределенное сопротивление избавит от необходимости подбирать колпачки.

Датчик холла для данной композиции менее всего пригоден, т.к. единственное место его установить — корпус генератора, магнитные поля от него будут периодически перемагничивать встроенный в Холл магнитик, можно конечно изготовить экранирующую пластину… ладно, об этом позже 😉

Ну еще стоит приобрести жгут проводов от Оки или Нивы.

ВСЁ! Гениально, не правда ли? тупо собрать по схеме провода и должно работать, можно ставить на мотоцикл. Но мы пойдем другим путём.

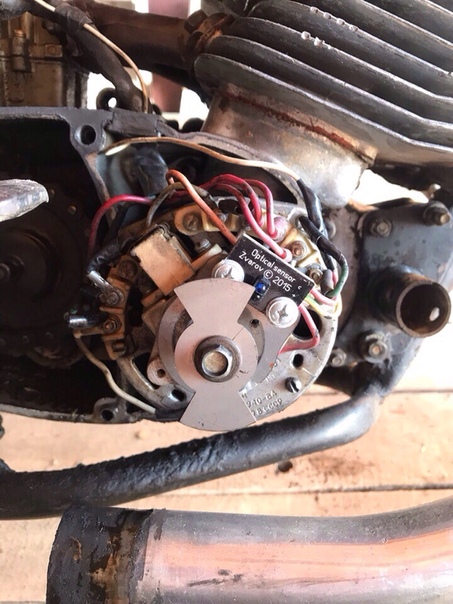

Благодаря пользователю Umka и его статьи было решено улучшить данную систему установкой оптического датчика вместо датчика Холла.

Описание из статьи Umk’и:
Датчик собран на двух микросхемах в корпусе Soic-8. Та что слева, интегральный регулятор напряжения LM317, включенный в режиме стабилизации тока (аналог КРЕН12). Ее можно было и не ставить, но так светодиод практически полностью защищен от перегорания. Да и яркость свечения от величины разряда батареи не будет меняться, а это более надежный запуск и устойчивость к «запылению». Микросхема справа – это логический компаратор. Он сравнивает два напряжения на входах (3 и 2 нога). До тех пор, пока напряжение на ножке 3 ниже чем на 2, выходной транзистор (внутри микросхемы) открыт, поэтому на выводе 7 (выход датчика) низкий уровень напряжения, поскольку большая его (напряжения) часть падает на резисторе R7. Как только напряжение на выв. 3 превысит напряжение на выв. 2, компаратор мгновенно переключится, закрыв выходной транзистор, создавая тем самым высокий уровень на выходе 7. Опорное напряжение на выв. 2 формируется делителем напряжения из резисторов R5, R6 и составляет половину напряжения питания. Напряжение на выводе 3 формируется измерительной цепью из фототранзистора и резистора R4, которые в эквиваленте составляют тот же делитель. Только величина сопротивления фототранзистора зависит от степени его освещенности, освещенность создает инфракрасный светодиод, а модулятор модулирует (прерывает) световой поток. Прошу прощения за каламбур. То есть на выходе мы имеем четкий сигнал практически прямоугольной формы на любых оборотах двигателя. Изменяя соотношение резисторов R5 – R6, или подбирая R4 можно подстроиться под любой фототранзистор и уровень освещенности (читай запыленности) датчика для достижения надежной работы. Собственно для 12В систем зажигания ничего подбирать думаю, не придется, т. к. и фототранзистор и микросхема имеют большой «запас» по уровню срабатывания. Так что забудьте о страшных историях про пыль и масло в зажигании и неработающий из-за этого оптический датчик!

Итак, идем в радиомагазин и покупаем необходимые детальки, делаем пайку на коленке навесным монтажом:

Проверяем работоспособность схемы с помощью пульта от телевизора. В нем стоит обычный ИК диод, передающий команды, эти команды мы должны заметить по мигающему светодиоду в схеме

Далее необходимо изготовить печатную плату. Для этого измеряем площадку крепления штатной системы зажигания что бы определить сколько места у нас есть и делаем бумажные заготовки.

Бесконтактная система зажигания мотоцикла ИЖ Планета и ИЖ Юпитер.

Одним из вариантов тюнинга советского мотоцикла ИЖ Планета без уменьшения ресурса работы двигателя является установка электронного зажигания на смену стандартному кулачковому. Такая переделка даст массу полезных и приятных изменений в роботе двигателя вашего Ижа. Электронное зажигание дает своевременное и более мощное искрообразование от чего двигатель становится более приемистым, уменьшается уровень вибрации, снижается расход топлива. Оборудование БСЗ можно установить не снимая кулачковой системы, таким образам что при отказе электроники можно будет пере подключить один провод, и продолжать ехать на контактной системе. Кроме того двигатель на БЗС можно запустить даже с прилично подсевшим аккумулятором, и особо не напрягаясь. Такую же систнму электронного зажигания с небольшой доработкой можно установить на двухцилиндровый «ИЖ Юпитер» или на другой мотоцикл.

Для того, чтобы сделать систему электронного зажигания на мотоцикл ИЖ, нам понадобится приобрести некоторые комплектующие. Дадее будем рассматривать на примере модели «ИЖ Планета», хотя и на «ИЖ Юпитер» такая система подойдет с небольшими отличиями:

1. Коммутатор для электронного зажигания от автомобиля ВАЗ 2108.
2. Датчик холла совместимый с коммутатором.
3. Катушка зажигания на 2 выхода. (можно оставить и родную)
4.Силиконовые волосковые бронепровода.

Механическая часть установки заключается в том, чтобы сделать крепление для датчика Холла, вырезать модулятор (металлическую пластину), и прикрутить коммутатор к бардачку изнутри.
Модулятору стоит уделить достаточно внимания, т.к. от точности и качества его изготовления будет зависеть работа двигателя. Модулятор вырезается из любого, магнитящегося метала толщиной 0.6 – 1мм (Я вырезал из корпуса компьютера). В идеале круг необходимого диаметра выточить на станке, но это можно сделать и в обычной дрели.
Сначала вырезаем что-то похожее на круг, в центре которого сверлим отверстие диаметром 7мм В отверстие вставляем болт и зажимаем гайкой. Затем с помощью дрели и болгарки получаем ровный круг. Подробнее не описываю – не трудно догадаться.
Полученный ровный круг размечаем маркером таким образом чтоб получить сектор около 120 градусов. Тут большой точности не нужно, важно лишь чтобы линии отреза сектора совпадали точно с радиусом.
Для любителей точности есть чертежи.

Так выглядит модулятор Электронного зажигания на мотоцикле.

Крепление датчика Холла можно сделать из крепления кулачка. Обрезается все лишнее, и на шайбах выставляется датчик на нужной высоте. Важно чтобы модулятор свободно пролетал внутри, и не задевал края датчика.

Я решил не снимать родную контактную систему, но конфликтовали модулятор и ось крепления кулачка. Пришлось подпиливать ось, и поднимать модулятор на шайбе. Толщиной шайбы выставляем положение модулятора в зазоре датчика.
Коммутатор можно установить где угодно. Многие в бардачок прячут. Мне нужно было всё пространство бардачка, и прикрепил я его к нему с наружной стороны, по соседству с блоком регулятором напряжения.

То что на датчик попадает вода и грязь, не страшно. Рзьем почти герметичен, а провода все равно следует хорошо изолировать.

Электропроводка
Коммутатор подключается к датчику Холла и катушке соответственно схеме. Схема автомобильная, и нам из неё нужна только часть с катушкой, коммутатором и датчиком Холла. На вывод катушки зажигания приходит плюс с замка зажигания. На схеме это вывод «Б» сине-красный провод. На вывод катушки «КП» в стандартной контактной системе приходил провод с кулачка, который мы отключаем, изолируем, и оставляем рядом на случай отказа электронной системы зажигания. Датчик Холла подключается тремя проводами, и может возникнуть проблема в том, чтобы сориентироваться, куда же подключать 5 и 3 выводы коммутатора. Реальные цвета проводов на датчике не совпадают со схемой. Если их перепутать между собой, ничего не произойдет, но и искры не будет. При настройке системы, если нет искры это первая из возможных причин ее отсутствия.

Катушка зажигания остается родной в моем случае, но можно использовать газелевскую на два выхода. С такой катушкой можно вкрутить в головку планеты вторую свечу вместо декомпрессора, и за счет поджига топлива сразу в двух местах получаем более качественное сгорание топливной смеси.

Бронепровод лучше использовать силиконовый, хотя я и на обычном, медном ездил. Провод можно просто обрезать ножом у основания родного надсвечника и крепления в катушку. И вкрутить в родную люльку и катушку зажигания как обычный, медный бронепровод.
На электронке езжу уже год, никаких проблем не было, забыл что такое выставлять зажигание. Заводится с пол пинка. По расходу топлива получается чуток экономнее. мотоцикл резвый, хорошо отзывается на ручку газа. Устанавливайте и себе такую систему, и убедитесь в её преимущиствах.

Итак о наболевшем. Не секрет что на дворе 21 век, а мы еще вовсю пользуемся технологиями прошлого века. Контактная система зажигания- это рудимент(https://ru.wiktionary.org/wiki/рудимент) мотоцикла Иж, то есть недоразвитый остаточный орган. Продвинутые юзеры избавляются от контактной системы зажигания заменяя её бесконтактной(микропроцессорной), и забывают о капризах мотоцикла как о страшном сне. Чем же хороша эта микропроцессорная система зажигания. Из отзывов пользователей было установлено что, эта система зажигания неприхотлива, устойчива к перепадам температуры-напряжения, не боится воды, уверенная работа на минимальных оборотах двигателя. Проста в обслуживании, доступность запчастей. Минимальное потребление тока из системы электропитания. Простота монтажа на мотоцикл. Всё можно сделать дома. И это далеко не все плюсы данного девайса. Минусы затрудняюсь назвать.

Что же нужно для установки БСЗ на мотоцикл ИЖ Юпитер взамен контактного зажигания.

1)Коммутатор БСЗ ВАЗ, фирма роли не играет.

2)Коса БСЗ 2101-07 в народе коммутаторный пучок

3)Катушка зажигания с двумя выходами (Газель, Волга, ОКА)

4)Датчик Холла ВАЗ, модель роли не играет.

5)Площадка под датчик Холла

Переходим к замене.

Полностью демонтируем старую абсолютно ненужную контактную систему зажигания. Устанавливаем новую катушку зажигания, коммутатор, прокладываем косу БСЗ, Подсоединяем в бортовую сеть согласно схеме приведенной ниже. Остальная работа будет по токарке, необходимо выточить площадку под датчик холла. Я использовал листовой аллюминий толщиной 1,5 мм. Модулятор он же прерыватель выточил из металла 1мм. согласно чертежу. Принцип работы прост, модулятор проходит в прорези датчика Холла, тем самым прерывая магнитное поле в нем, когда поле возобновляется проходит импульс на коммутатор, это и есть момент искрообразования. Для удобства установки зажигания можно использовать прибор мгновенной диагностики(МД-1) он продается в автомагазинах, подключается в разъем коммутатора. Устанавливается верхняя мертвая точка, с помощью прибора для установки угла опережения зажигания отводим поршень на 2-2,8мм назад(можно использовать обычный штангельциркуль с глубинометром), дальше устанавливаем модулятор на разрыв, если выставлять с МД-1, то момент возгорания светодиода. Если модулятор сделан симметрично, то установка зажигания на втором цилиндре не требуется. Если всё сделано правильно а искры нет поменяйте местами щетки генератора. От себя скажу система заработала выше всяких похвал. В видео ниже показан побочный эффект такого зажигания, мотор так же может работать в противоположную сторону.

Прикрепленные видео:

Настройка и регулировка… — инструкции, обзоры ИЖ Планета 5

Привет друзья!

Мы не пропали, мы катаемся, настраиваемся.

Покатушки выходят только в ночное время, к сожалению… Но ничего страшного)

Ох, и веселое ж это занятие-тонкая настройка двигла…

1. Зажигание

Ведь многие, кто читал мануал по ИЖу, знают, что про 95 бензин там нет ни слова…

В первую ночь поехал кататься. Еду, ровная дорога, я газу-а разгона-то и нету. С горем пополам набрал 80 и уперся как в стену. И это на 18 звезде. Фигня какая-то. Начал копать-а зажигание я выставил как под 92 бенз-3,5-3,8 мм от ВМТ. А все мы знаем, что чем выше октановое число, тем дольше горит топливная смесь и точка воспламенения должна быть раньше. То бишь мои 3,7 мм (выставленные ранее-дико позднее зажигание, приемистость как у трактора, а обороты набирает… накак)))

Опытным путем начали подбирать точку воспламенения. Я из всей настройки электроники знаю одно правило-надо найти точку, в которой мотор будет заводится в обе стороны-то есть резко дергаем лапку-правильный запуск, дергаем медленно-лапка немного отдает назад и мотоцикл заводится в обратную сторону) Вот этой точкой оказались 4,4 мм до ВМТ. А теперь делаем чуть-чуть позже и получаем отличное зажигание) И все-здравствуй приемистость и хороший разгон. Почти)))

2. Карбюратор

Ранее писал, что у меня стоит «пекар»овский к68И с ГТЖ 350. Работа на всех режимах отличная, свеча отличного здорового кирпичного цвета) Но, но… На оборотах выше 4 000 (когда резонатор работает и обратная волна возвращает всю смесь на свое место) Карб богатит. Слышно это по звуку и усиленной вибрации (и заметно все это стало только при правильно выставленном зажигании). На 2-й 60 км/ч, на третьей 80-а дальше вибрация и переобогащение. Иглой играть? На полную ручку, то бишь на полностью открытый дроссель игла уже мало влияет на смесеобразование, влияет только ГТЖ. Ну ладно, снова подбор жиклеров…

Только теперь в обратном порядке-340-330-320… Вот на 320 я и остановился) Самое оно, Сёма поехал) Честные 100 (спилометр оттарирован довольно точно) взял уверенно, и дальше есть разгон без захлёбов) (про максималку рано говорить, позже, друзья. Да это и не цель проекта). Подправили ХХ (около 1000-1150, меньше работает неустойчиво из-за запила окон)

3. Ведущая звезда

Я не говорил про сцепление, но пока и рано) Скажу только, что у Планеты стандартом передаточное число моторной передачи 2,17. А у Юпитера 2,44 (точно не помню, поправьте если что).

Так вот, у нас сейчас передаточное число 2,03. Моторная звезда самодельная (точилась на заказ, из стали 9ХС с последующим цементированием зубчатого венца ТВЧ), венец на корзине точен так же под заказ из той же стали. Корзина сцепления не Ижевская, но точилось все под ИЖевскую стандартную усиленную цепь. Ну вот так, были на то причины. Ну с такой моторной передачей обычная не форсированная планета будет разгонятся крайне тяжко.

Я к чему-ведущая звезда главной передачи (той, что крутит заднее колесо посредством цепи) Изначально установлена на 18 зубов. После настроек зажигания и карбюратора-крейсер по трассе ~70 км/ч. Первой передачи почти нет-вышла настолько короткая, что можно смело трогаться со 2-й, не нагружая ни сцепление, ни поршневую. А хотелки требовали крейсер в 80-90 км/ч… начал перебирать звёзды. 21 ззуб-изначально думал, будет много. Но нет. Хотя я свой выбор остановил на 20-й звезде. Теперь крейсер спокойный и безнапряжный в районе 85 км/ч, мотору легко, вибрации нет, не греется, не тупит, легко на 4-й ускоряемся с крейсерской до 100-110 км/ч свободно, коробкой надо работать уже реже, передачи стали длиннее, первая передача появилась)))

Общий пробег после сборки за 4 ночи-187 км. Пока мы только заново знакомимся и привыкаем друг к другу, изучаем возможности друг друга…

Всем ровных дорог и удачи!

Это ещё не конец проекта!)
