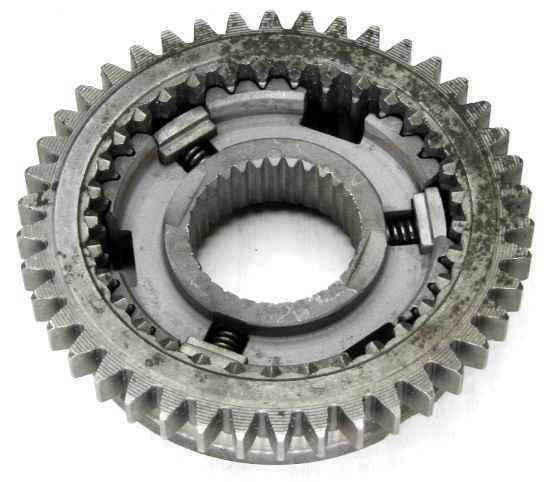

21080170111900 Ступица ВАЗ-2108,21083 синхронизатора 1-2 передачи АвтоВАЗ — 21080-1701119-00 21080170111970 2108-1701119

21080170111900 Ступица ВАЗ-2108,21083 синхронизатора 1-2 передачи АвтоВАЗ — 21080-1701119-00 21080170111970 2108-1701119 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru

Распечатать

10

1

Применяется: ВАЗ

Артикул:
21080-1701119-00еще, артикулы доп.: 21080170111970, 2108-1701119скрыть

Код для заказа: 003293

Есть в наличии

Доступно для заказа — 10 шт.Сейчас в 8 магазинах — >10 шт.Цены в магазинах могут отличатьсяДанные обновлены: 20.07.2021 в 07:30

Доставка на таксиДоставка курьером — 300 ₽

Сможем доставить: Завтра (к 21 Июля)

Доставка курьером ПЭК — EasyWay — 300 ₽

Сможем доставить: Сегодня (к 20 Июля)

Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Отделения Почты РФ Терминалы ТК ПЭК — EasyWay Самовывоз со склада интернет-магазина на Кетчерской — бесплатно

Возможен: сегодня c 10:00

Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в поселке Октябрьский — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Сабурово — бесплатно

Возможен: сегодня c 19:00

Самовывоз со склада интернет-магазина на Братиславской — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Перово — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Кожухово — бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Вешняков — бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина из МКАД 6км (внутр) — бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Подольске — бесплатно

Возможен: завтра c 11:00

Код для заказа
003293

Артикулы
21080-1701119-00, 21080170111970, 2108-1701119

Производитель
LADA

Каталожная группа:

. .Коробка передач
Трансмиссия

Ширина, м:

0.07

Высота, м:

0.03

Длина, м:

0.07

Вес, кг:

0.186

Отзывы о товаре

Где применяется

Обзоры

Наличие товара на складах и в магазинах, а также цена товара указана на 20. 07.2021 07:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

a5ae0b958aca520efeeee5bf62257f5c

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине
на сумму

Закрыть

Оформить заказ

74530541 EURORICAMBI Ступица синхронизатора GR875 Scania (178 8922)

Для бюджетных организаций (государственных заказчиков):

Наша компания «Детали моторов» есть на “Портале Поставщиков”
подробнее. ..

Наша компания участвует в тендерах и работает в соответствии с федеральными законами №44-ФЗ и № 223-ФЗ
подробнее…

Контакты компании:

+7(925)505-38-70

+7(929)931-12-53

e-mail: [email protected]
e-mail: [email protected]

Фильтр

• срок доставки

• Доступное количество

• Сбросить

Если Вас не устроила наша цена или Вы нашли дешевле, позвоните нам по  телефону +7 (499) 165-59-10 и мы постараемся предложить Вам лучшую цену!

*ВНИМАНИЕ! Условия поставки, указанные на сайте, ориентировочные и не являются офертой (значение этого термина дано в статьях 429 и 435 ГК РФ). Конкретные условия поставки, во избежание разногласий, просим уточнять дополнительно у менеджеров компании.

Синхронизатор коробки передач — что это такое?

В современном мире практически все роботизированные коробки передач, а также механические коробки передач являются синхронизированными. В коробках такого типа для того, чтобы произвести включение передачи, необходимым условием является процесс выравнивания частоты вращения шестерни в вала. Уже из названия процесса синхронизации можно узнать, что устройством, посредством которого совершается данное действие является синхронизатор.

Помимо того, что он обеспечивает плавное переключение передач синхронизатор способствует снижению износа механического соединения. Также, данное устройство значительно уменьшает шум при непосредственном переключении передач. Это, в свою очередь, может послужить увеличителем срока службы самой коробки переменных передач.

В современном легковом автомобиле устройствами синхронизаторов оборудуются все передачи коробки переменных передач. К этому же разряду «необремененных» относится и передача заднего хода. Принцип действия устройства синхронизатора является достаточно простым, а его базисную основу составляет сила трения при выравнивании скорости. Чем разница в частотах вращение шестерни и вала выше, тем больше величина силы трения для их синхронизации должна быть. Важно знать, что данное условие выполняется посредством увеличения площади соприкасающихся поверхностей. Так, данная процедура модернизируется с помощью установки дополнительных фрикционных колец.

1. Как устроен синхронизатор коробки передач?

Основными элементами синхронизатора являются: ступицы с сухарями, муфта включения устройства, блокирующее кольцо, а также шестерни, которые имеют фрикционный конус. Важно заметить, что в конструкционной составной коробки переменных передач за две передачи (в данном случае – шестерни) будет отвечать и обслуживать их один синхронизатор.
По своей сути синхронизатор имеет в своем арсенале определенную конструктивную основу – ступицу. Данное устройство имеет как наружные, так и внутренние шлицы. При помощи такого рода внутренних шлицев все устройство ступицы имеет непосредственное соединение с вторичным валом коробки переключения передач. В таком случае данное устройство – ступица – имеет возможность перемещения по оси, то есть, перемещается по вторичному валу в разные стороны. Наружное устройство шлиц отвечает за соединение ступицы с муфтой включения.

Под углом в 120 градусов по периметру всей окружности ступицы выполнены три паза, которые, в свою очередь, включают в себя подпружиненные сухари. В самом устройстве синхронизатора сухари имеют непосредственное нажатие на блокирующие кольца при переключении и включении передач. Так происходит блокировка муфты в процессе синхронизации.

Муфта синхронизатора, или, как называют данное устройство в просторечии, муфта синхронизатора производит обеспечение жестокого соединения шестерни и самого вала. Так, сама муфта насажена на ступицу, при этом, имеет в своем арсенале шлицы внутренние. На шлицах же существует определенная кольцевая проточка, которая служит для расположения выступов сухарей. Снаружи синхронизаторная муфта имеет прямое соединение с вилкой коробки переключения передач. Обеспечение синхронизации происходит посредством обеспечения блокирующего кольца. Помимо этого данное устройство препятствует замыканию муфты непосредственно до момента выравнивания шестерни и скоростей вала. Со стороны внутренней блокирующее кольцо сделано с конической поверхностью. Это связано с тем, что данная деталь имеет прямое взаимодействие с фрикционным конусом шестерни. Извне шлицы присущи и блокирующему кольцу. С помощью такого рода шлицов производится скоропостижная блокировка включения муфты.

На поверхности торцевой у блокирующего кольца, со стороны, где расположена тупица существуют, как уже упоминалось, три паза с сухарями ступицы. Данные детали системы препятствуют тому, чтобы кольцо прокручивалось при соприкосновении с конусом фрикционным. Именно в данные детали упираются сухари. Размер такого рода пазов составляет значение, которое выше размера сухарей в полтора раза. В отдельных конструкционных моделях синхронизаторов происходит наоборот, так как выступы выполнены на самом блокирующем кольце, а уже в ступице находятся пазы.

Для того чтобы производить увеличение соприкасающейся поверхности, а также чтобы снизить усилие при переключении передач следует применять многоконусные синхронизаторы. Так, такие устройства имеют два и три конуса. Например, в синхронизаторе, который имеет три конуса, кроме того, что существует наружное блокирующее кольцо, существуют еще и промежуточные кольца, а также внутренние кольца. Для того, чтобы произвести предотвращение проворачивания непосредственно на самих кольцах сделаны определенные выступы, которые производят фиксацию в пазах шестерни, а также блокирующего кольца.

Исходя из вышеуказанного можно разобраться, что в синхронизаторе, который имеет три конуса существует и три поверхности трения: между внутренним кольцом и конусом шестерни, а также между промежуточным кольцом и внутренним кольцом, и между блокирующим кольцом и промежуточным кольцом. Напрямую в зависимости от конструктивной составной в одной коробке переключения передач могут сосуществовать синхронизаторы, которые имеют разное количество конусов.

2. Принцип работы синхронизатора КПП – что же происходит под капотом?

В том положении, когда рычаг коробки переменных передач нейтрален, сами муфты устройства синхронизатора располагаются в положении среднем, поток мощности не передается вообще, а шестерни, которые находятся на валу ведомом вращаются свободно. При непосредственном переключении и включении передач вилка производите перемещение муфты синхронизатора из положения среднего в положение за направлением шестерни.

Помимо того, что сдвигается муфта, происходит сдвиг сухарей, который имеют прямое воздействие на блокирующее кольцо. Само кольцо прижимается к конусу шестерни. На самой же поверхности возникает сила трения, вследствие которой происходит проворачивание кольца аж до упора сухарей в пазах кольца. Важно знать, что в таком случае происходит ступор кольца именно от проворачивания. В данном положении блокирующее кольцо выполняет свою основную функцию – оно препятствует дальнейшему продвижению по оси вала муфты синхронизатора. Вследствие этого все торцы шлицев, которые располагаются на блокирующем кольце напрямую становятся против всех торцов шлицев муфты.

После всего этого, под определенным воздействием сил трения, собственно говоря, и происходит синхронизация скоростей ведомого вала и шестерни. После того как все скорости были уровнены, из-за нажима шлицев муфты происходит проворачивание блокирующего кольца в противоположную сторону. Посредством данной процедуры происходит снятие блокировки муфты, вследствие чего все шлицы муфты производят свободный проход для зацепление с шестерным венцом. После чего и происходит очень жесткое соединение вала вторичного коробки переменных передач и самой шестерни.

Несмотря на то, что процесс включения и переключения передачи, процесс синхронизации включает в себя огромное количество небольших процедур, проходят доли секунды, после чего устройство приводится в действие (включается скорость).

3. Синхронизатор КПП – поломки и замена.

Важно заметить, что большинство неполадок, которые возникают в коробке переключения передач, вызваны проблемами с устройством сцепления. Основными отличительными характеристиками являются: работа системы с неточностью, запозданием, упрямством. Конечно же, само устройство синхронизатора не имеет и доли вины в этом. Так, первым делом необходимо обратиться в проверенную мастерскую. Помимо этого, можно произвести самостоятельную регулировку сцепления.

Но что же предпринять, если устройство сцепления находится в полном порядке? Нужно попробовать заострить внимание на следующих составных. При хрусте или непонятном для автомобилиста шуме происходит деформация блокирующего кольца. При тех же особенностях может произойти износ конической поверхности. Если выключение передач производится самопроизвольно, то скорее всего причина неисправности заключается в износе устройства шестерни. Помимо этого проблемы могут касаться муфты выключения. Если же происходит затрудненное переключение передач, значит произошел износ устройства синхронизатора.

Замена устройства синхронизатора в коробках переключения передач может выполнятся в несколько этапов. Первым делом следует снять саму коробку передач, после чего произвести ее полную очистку от грязевых волокон. После этого нужно снять кронштейн троса сцепления. Это производится в два хода: сначала нужно открутить 4 гайки, посредством которого закреплена крышка, и произвести снятие крышки. После этого необходимым действием будет снятие болта крепления вилки у пятой передачи. Необходимо включить ее, то есть муфту синхронизатора переместить вместе с вилкой вниз.

Важно делать это так, чтобы у муфты шлицы были в сцепке с шестерней. Вследствие проделанной процедуры возникает необходимость во включении третьей или четвертой передачи. После этого нужно снять гайку, которая крепит вал первичный. Чтобы произвести хотя бы минимальный сдвиг с места данной детали, нужно будет приложить огромное количество усилий, так как сама гайка была затянута с огромным моментом. Такую же процедуру нужно произвести с той гайкой, на которой крепится вторичный вал.

В заключение всего необходимо приподнять шестерню ведомую у пятой передачи, вместе с вилкой вала вторичного и синхронизатором снять ее. Важно отметить, что процедуру нужно проводить под определенным контролем муфты, чтобы она не сошла со ступицы. Новый синхронизатор устанавливается в полностью обратном порядке, хотя может потребовать определенной внимательности и точной последовательности всех вышеуказанных рекомендованных действий.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

устройство, назначение и принцип работы

Как МКПП (механические коробки), так и РКПП (АМТ, роботизированные коробки) представляют собой синхронизированные КПП. Если просто, чтобы добиться максимально плавного и «мягкого» включения передачи, происходит выравнивание частоты вращения вала и соответствующей шестерни в коробке передач.

Такое выравнивание становится возможным благодаря наличию синхронизатора. Синхронизатор также уменьшает общий износ механического соединения, снижается уровень шума при переключении, увеличивается срок службы КПП.

Содержание статьи

 Как устроен синхронизатор коробки передач

Начнем с того, что синхронизаторы зачастую устанавливаются  на все передачи на современных легковых авто. Также синхронизированной выполняется и передача заднего хода.

Исключением можно считать только бюджетные машины, в которых первая передача может быть без синхронизатора, а также некоторые грузовики, старые модели легковых автомобилей и т.д.

Сам синхронизатор КПП работает за счет использования силы трения в момент выравнивания скоростей. В зависимости от разницы в частоте вращения вала и шестерни, изменяется сила трения для синхронизации.

Другими словами, эффективная синхронизация достигается за счет увеличения площади поверхности соприкосновения. Для решения задачи в конструкцию КПП интегрируются специальные фрикционные кольца.

Устройство синхронизатора предполагает наличие таких элементов:

• ступица и «сухари»
• муфты включения
• блокировочные кольца
• шестерни, которые имеют фрикционный конус

Как правило, один синхронизатор в КПП синхронизирует 2 передачи, то есть работает с двумя шестернями. Основой синхронизатора является ступица, которая имеет шлицы (внутренние и наружные).

Посредством внутренних шлицев реализовано соединение с вторичным валом коробки, а также имеется возможность осевого перемещения по валу. Наружные шлицы отвечают за то, чтобы добиться соединения ступицы с муфтой включения.

Также по окружности ступицы сделаны пазы (три паза). В эти пазы ставятся «сухари», которые дополнительно подпружинены. Указанные сухари синхронизатора осуществляют нажатие на блокирующее кольцо при включении передачи и блокируют муфту во время синхронизации.

Муфта синхронизатора (муфта включения) позволяет добиться жесткого соединения шестерни и вала. Данная муфта закреплена на ступице и имеет внутренние шлицы, при этом шлицы получают кольцевую проточку. В этой проточке находятся выступы сухарей. Также к муфте синхронизатора присоединена вилка КПП.

Блокировочное кольцо (блокирующее кольцо синхронизатора)  отвечает за синхронизацию, предотвращая замыкание муфты до  того момента, пока не произойдет выравнивание скорости вала и шестерни.

Такое кольцо имеет коническую поверхность с внутренней стороны. Данная поверхность контактирует с фрикционным конусом шестерни. Наружная сторона кольца также имеет шлицы, которые блокируют муфту включения.

Торцевая поверхность кольца (со стороны ступицы) имеет 3 паза. В эти пазы заходят сухари ступицы. Сами пазы не позволяют кольцу прокручиваться в результате контакта с  фрикционным конусом, так как пазы фактически являются упором для сухарей.

Также некоторые КПП могут иметь синхронизаторы, когда выступы сделаны на блокирующем кольце, а пазы выполнены в самой ступице. Чтобы увеличить поверхность соприкосновения, используются синхронизаторы с несколькими конусами: 2 или 3 конуса (двухконусный и трехконусный синхронизатор).

В качестве примера, 3-х конусный синхронизатор кроме наружного блокировочного кольца еще имеет внутреннее, а также промежуточное кольцо. Чтобы эти кольца не проворачивались, на самих кольцах есть выступы. Такие выступы позволяют зафиксировать кольцо в соответствующих пазах шестерни и блокировочного кольца.

Получается, 3-х конусный синхронизатор имеет целых три поверхности трения. Первая поверхность между конусом шестерни и внутренним кольцом, вторая — между внутренним и промежуточным кольцом, тогда как третья между промежуточным и блокирующим кольцом. Еще добавим, что в КПП могут одновременно устанавливаться как двухконусные, так и трехконусные синхронизаторы.

Принцип работы синхронизатора КПП

Если рычаг коробки передач находится в положении «нейтраль», мощность от ДВС на КПП не передается. При этом муфты синхронизаторов занимают среднее положение, а шестерни, закрепленные на ведомом валу, свободно вращаются.

Однако при включении передачи вилка осуществляет перемещение муфты синхронизатора, смещая муфту из среднего положения по направлению к шестерне. Параллельно вместе с самой муфтой сдвигаются и сухари, которые воздействуют на кольцо блокировки.

Указанное блокирующее кольцо прижимается к конусу шестерни, в результате возникает сила трения. Под воздействием этой силы кольцо проворачивается до упора сухарей в пазах кольца. Происходит стопорение кольца, то есть дальше оно не проворачивается.

Также блокирующее кольцо не позволяет муфте синхронизатора сдвигаться по оси вала. Это становится возможным благодаря тому, что торцы шлицев блокирующего кольца находятся как раз напротив торцов шлицев самой муфты.

Затем под действием силы трения осуществляется синхронизация скоростей шестерни и ведомого вала. После того, как скорости выравниваются, от нажима шлицев муфты кольцо блокировки  осуществляет поворот в противоположную сторону.

Это значит, что муфта перестает блокироваться, а ее шлицы без ограничений зацепляются с венцом шестерни. В результате обеспечивается жесткое соединение вторичного вала КПП и шестерни.

Как видно, синхронизация передач в КПП предполагает несколько процессов, хотя на практике механизм работает достаточно быстро. В результате водитель получает возможность практически моментально включить нужную передач.

При этом включение происходит плавно, нет необходимости выполнять двойной выжим сцепления на МКПП, что значительно облегчает вождение автомобиля с синхронизированной коробкой передач и увеличивает ресурс КПП.

Читайте также

Устройство синхронизатора кпп

Ремонт синхронизатора

Ремонт коробки переключения передач — задача не из лёгких и требует профессиональных знаний и навыков. Сегодня мы поговорим про ремонт синхронизатора, — ведь эта небольшая деталь очень часто выходит из строя и требует замены.

Синхронизатор — устройство, входящее в состав коробки передач многих автомобилей (ВАЗ 2110 в том числе), и являющийся её деталью, позволяющее сделать процесс переключения скоростей плавным, а происходит это посредством выравнивания скоростей вращения шестерни и муфты сцепления, тем самым исключая удары в момент переключения и уберегая от быстрого износа зубцов шестерни коробки передач.

Синхронизатор состоит из ступицы, которая неподвижно закреплена на валу, перемещаемой относительно ступицы подвижной муфты, шестеренок, блокировочных колец и обоймы сухарей. Смотрите видео про принцип работы механической коробки передач:

Возможные неисправности:

При длительном, а самое главное очень частом использовании коробки передач (такое бывает при езде по трудным дорогам, когда часто приходится переключать скорость), даже если ею правильно пользоваться может появиться шум в момент переключения скоростей, явно указывающий на неисправность синхронизатора. Чаще всего эта поломка говорит об износе резьбы канонических поверхностей блокировочных колец, на исчезновение зазора между торцом и венцом шестерни или на отсутствие трения между конусами муфты.

Ремонт синхронизатора представляет собой полную разборку с последующей заменой всех поврежденных деталей.

Для ремонта вам может понадобиться отвертка с прочной ручкой и плоским лезвием и пассатижи с тонкими губами.

Ремонт синхронизатора КПП ВАЗ 2110:

1. Прежде чем приступить к разборке, необходимо предварительно снять синхронизатор с вторичного вала.

2. Очень важно в самом начале отметить местоположение муфты (3) относительно ступицы (1) при помощи маркера или мела. Затем аккуратно снять муфту со ступицы. Снимайте предельно осторожно, чтобы под воздействием пружин не разлетелись в стороны сухари (2) вместе с шариками. Все извлечённые детали тщательно промойте в керосине и разложите на чистой и не замусоренной поверхности.3. Проведите внимательный и скрупулезный визуальный осмотр всех деталей: шлицов, ступицы, муфты (акцентируя свое внимание на торцах её зубьев) на наличие сколов и забоин. Кроме того так же внимательно осмотрите каждый сухарь, шарик и каждую пружину — их физическое состояние должно быть идеальным и на них не должно быть никаких видимых следов повреждений и грубых следов выработки, пружины не должны быть вытянутыми или слишком сжатыми. Не лишним будет проверить зазор между торцами кольца и венцом шестерни. При обнаружении дефектов на каких-либо деталях, замените их на новые, если же дефектов на столько много, что проще заменить синхронизатор целиком, то лучше всего сделать это.

4. После проделанных ремонтно-восстановительных мероприятий, перед заменой дефектных деталей, смажьте их моторным маслом. Установите муфту обратно на ступицу, ориентируясь по ранее установленной метке.

5. Если метки совпадут, то само собой получится, что проточки (их там три) на муфте совпадут с пазами ступицы.

6. Затем необходимо пружину фиксатора смазать литолом 24 и вставить её в отверстие паза ступицы.

7. В отверстие предварительно смазанного литолом сухаря положите шарик.

8. В паз ступицы вставьте, при помощи отвертки, сухарь с шариком, предварительно сжав пружину, при этом проточки (a) на сухаре должны оказаться снаружи, а сферическая (b) поверхность повёрнута к муфте.

9. При установке сухаря, постарайтесь, чтобы вставленный в него шарик попал в проточки на шлицах муфты, для этого протолкните его глубже.

10. При помощи отвертки направьте пружину в отверстие сухаря. Остальные фиксаторы должны быть установлены так же.

Видео про разборку и сборку устройства:

Профилактика:

Как правило, поломки и быстрый износ деталей синхронизатора связаны с грубой работой с рычагом переключений. Чтобы этого не допустить и продлить жизнь синхронизатора, переключение передачи скоростей необходимо делать плавно, без рывков.ВАЗ

Синхронизатор коробки передач – строение, принцип работы + видео » АвтоНоватор

Синхронизатор коробки передач – это механизм, который выравнивает частоту вращения валов и шестерен, для того чтобы переключить передачу. Благодаря синхронизатору уменьшается механический износ деталей при смене передачи, а также шум. Срок службы у КПП тем самым увеличивается. Рассмотрим подробнее принцип работы этого механизма.

Как устроен синхронизатор коробки передач?

Синхронизаторы ставятся в легковых автомобилях на все коробки переключения передач, даже на передачи заднего хода. Они работают по определенному принципу: выравнивание скорости при помощи силы трения. Если разница между частотой вращения вала и шестерен большая, тогда и сила трения между ними должна достигаться чуть большего уровня, чтобы синхронизировать их действие. Такое явление ожидается при переключении на самые высокие передачи.

Требуемое условие выполняется при увеличении площади соприкосновения поверхностей, и для этого устанавливаются дополнительные фрикционные кольца.

Основным элементом у синхронизатора является ступица, у которой предусмотрены внешние и внутренние шлицы. Для соединения с вторичным валом используются внутренние шлицы, при этом есть возможность осевого перемещения вала в разные стороны. Нижние шлицы, в свою очередь, соединяются с муфтой включения, которая должна обеспечивать жесткое соединение вала и шестерен коробки передач. Снаружи муфта включения соединяется с вилкой для переключения передачи.

Также в синхронизатор КПП входит блокирующее кольцо. Оно нужно для того, чтобы обеспечить хорошую синхронизацию, и чтобы муфту не замыкало в тот момент, когда выравниваются скорости. Внутри на кольце имеется коническая поверхность, предназначена она для обмена действием с фрикционным конусом имеющихся шестерен. А вот для того, чтобы создать условия блокировки муфты включения, с внешней стороны этого стопорного кольца установлены шлицы.

Принцип работы синхронизатора КПП – что же происходит под капотом?

Принцип работы синхронизатора КПП сложен, но, несмотря на это, все действия происходят всего за доли секунды. Если рычаг КПП находится в нейтральном положении, то муфты – в среднем, и шестерни свободно вращаются, не передавая поток мощности. Когда мы, увеличивая скорость, переключаем КПП, тогда рычаг переносит муфту в положение к направлению шестерни. Что при этом происходит в системе?

Когда мы включаем нужную передачу (скорость) в нашем автомобиле, за долю секунды система успевает сделать примерно следующее. Сдвигаются сухари на муфте (маленькие затворы), которые действуют на блокирующее кольцо, и оно сходится с конусом шестерни. Из-за этого активируется сила трения, которая в свою очередь поворачивает кольцо до того момента, пока оно не застопорится. После этого и происходит синхронизация скорости вала и шестерни. Мотор настраивается на новые обороты, а мы можем без особых усилий увеличивать скорость.

Синхронизатор КПП – поломки и замена

Основные неполадки в КПП могут быть из-за сцепления. При этом эта система работает с запозданием, неточностью, упрямством. Естественно, синхронизатор тут ни при чем, первично следует обратиться в мастерскую или же сделать регулировку сцепления самостоятельно. А что предпринять, если сцепление в порядке? Тогда попробуйте заострить внимание на следующем.

• Если вам слышится хруст или непонятной природы шум, то, возможно, у вас деформировалось блокирующее кольцо, или же износилась коническая поверхность.
• Если у вас самопроизвольно выключаются передачи, то, возможно, неисправность кроется в износе шестерни или же в муфте выключения.
• А если у вас затрудненное переключение передач, то это износился сам синхронизатор.

Замена синхронизатора в КПП проходит в несколько этапов, и для начала нам необходимо снять саму коробку передач и очистить ее от грязи. Затем следует снять кронштейн троса сцепления. Открутить 4 гайки, которые закрепляют заднюю крышку, и убрать ее. Следом вам придется открутить болт крепления вилки у пятой передачи, включить ее, то есть переместить муфту синхронизатора вниз вместе с вилкой, но так чтобы шлицы у муфты были в сцепке с шестерней, после это надо включить третью или четвертую передачу.

Далее снимите гайку, которая крепит первичный вал. Для того чтобы ее сдвинуть с места, необходимо приложить много усилий, так как она затянута с большим моментом. То же самое следует проделать и с гайкой, которая крепит вторичный вал. В заключении надо будет приподнять ведомую шестерню пятой передачи, снять ее вместе с синхронизатором и вилкой вторичного вала, при этом надо проконтролировать, чтобы муфта не сходила со ступицы. Установка нового синхронизатора проводится в уже известном обратном порядке, хотя и потребует внимательности.

Оцените статью:

Поделитесь с друзьями!

Gear synchro — x-engineer.org

Транспортным средствам, оснащенным механическими коробками передач (MT), автоматизированными механическими коробками передач (AMT) и коробками передач с двойным сцеплением (DCT), требуется синхронизатор передач для переключения передач (переключение на повышенную или пониженную передачу). Назначение синхронизатора передач — синхронизировать скорости входного и выходного валов коробки передач. во время переключения передач перед включением восходящей передачи.

В коробке передач синхронизаторы расположены между двумя соседними шестернями.Например, для передач 1-2 используется один и тот же механизм синхронизации, для 3-4 — другой, а для 5-6 — одинаковый. Устанавливать синхронизатор передач для передачи заднего хода (R) не обязательно, потому что для включения R автомобиль должен быть остановлен (если он движется), а скорость выходного вала будет равна нулю. Тем не менее, есть механические трансмиссии, которые имеют синхронизаторы передач и для задней передачи.

Изображение: Синхронизаторы в механической коробке передач (коробке передач)
Кредит: Getrag

Чтобы лучше понять основные компоненты трансмиссии и принцип их работы, прочтите статью Как работает механическая коробка передач.

Зачем нужны синхронизаторы передач?

Для данной механической коробки передач представим, что мы хотим переключиться с 1 ^{-й передачи} на 2-ю ^{-ю передачу} . Параметры передачи следующие:

\ [\ begin {split}
n_ {IN} = 3500 \ text {rpm} \\
i_ {1} = 3,4 \
i_ {2} = 2,5 \
i_ {0} = 3,1 \\
n_ {OUT} = \ text {?}
\ end {split} \]

где:

n _IN [об / мин] — частота вращения первичного вала
n _OUT [об / мин ] — частота вращения выходного вала
i ₁ [-] — передаточное число, 1 ^st шестерня
i ₂ [-] — передаточное число 2 ^nd шестерня
i ₀ [-] — передаточное число , главная передача (дифференциал)

Стартовая шестерня — 1 ^{-я передача} .Когда водитель хочет включить передачу 2 ^nd , сначала ему нужно отключить двигатель от трансмиссии, используя педаль сцепления. Это необходимо, потому что переключение передачи в трансмиссии с простыми зубчатыми передачами, которые постоянно находятся в зацеплении (зацеплении), не может быть выполнено, пока крутящий момент двигателя передается через шестерни, поэтому муфта должна быть разомкнута.

Для перехода с передачи 1 ^-й на передачу 2 ^-й трансмиссия должна на короткое время перейти в нейтральное положение.

На изображении ниже мы можем визуализировать поток мощности двигателя через шестерни 1 и 2 . Для каждой передачи мы рассчитаем частоту вращения входного и выходного валов.

Изображение: процесс переключения передач (1-2)

Когда включена передача 1 , скорость выходного вала составляет:

\ [n_ {OUT} = \ frac {n_ {IN}} {i_ { 1} \ cdot i_ {0}} = 332 \ text {rpm} \]

Если мы хотим включить передачу 2 ^nd , скорость входного вала должна быть:

\ [n_ {IN} = n_ { OUT} \ cdot i_ {2} \ cdot i_ {0} = 2573 \ text {rpm} \]

Это означает, что входной вал должен быть на замедлен с 3500 об / мин до 2573 об / мин.Если необходимо было выполнить переключение на пониженную передачу 2-1, входной вал должен был быть ускорен с 2573 об / мин до 3500 об / мин. Вот тут-то и вступают в игру синхронизаторы.

Синхронизатор действует как фрикционная муфта и замедляет (переключение на повышенную передачу) или ускоряет (переключение на пониженную передачу) первичный вал, чтобы соответствовать скорости для следующей передачи.

Изображение: Схема коробки передач с названиями компонентов

Как работает синхронизатор передач?

Синхронизаторы необходимы для переключения передач в механических коробках передач.Их цель — согласовать (отрегулировать) скорость входного вала (шестерни и вторичную массу сцепления) с выходным валом (колесом).

Есть несколько типов синхронизаторов, используемых для механических коробок передач. Самый распространенный способ классификации — это функция количества фрикционных элементов (фрикционных конусов). Таким образом, мы имеем:

• Одноконусный синхронизатор
• Двухконусный синхронизатор
• Трехконусный синхронизатор

Изображение: Простой конусный синхронизатор
Кредит: VW

1. зубчатое колесо
2. Кольцо синхронизатора
3. кольцевая пружина
4. стопорный элемент (стойка)
5. ступица (корпус) синхронизатора
6. скользящая втулка

Изображение: Узел синхронизатора шестерен
Кредит: VW

Шестерня (1) установлена ​​на выходном валу коробки передач.Он может вращаться относительно вала (радиальное движение), но не может совершать осевое движение вдоль вала. Между зубчатым колесом и валом обычно находятся игольчатые роликоподшипники, облегчающие вращение.

Шестерня имеет встроенную «шестерню сцепления» с фрикционным конусом. Зубчатая передача сцепления состоит из стопорных зубьев и фрикционного конуса. Она называется муфтой , потому что она играет роль сцепления, плавно включающего следующую шестерню.

Шестерня муфты согласовывает скорость шестерни со скоростью ступицы синхронизатора.Монтаж на шестерню осуществляется прессованием или лазерной сваркой. Когда шестерня включена, внешние зубья (с фаской с обеих сторон зубьев) будут сцепляться с фаской на внутренних зубьях переключающей муфты.

Изображение: Зубчатое колесо

Кольцо синхронизатора (2), также называемое стопорным кольцом, стопорным кольцом или фрикционным кольцом, имеет коническую поверхность, которая соприкасается с фрикционным конусом зубчатого колеса. Кольцо синхронизатора предназначено для создания момента трения для замедления / ускорения входного вала во время переключения передач.

Кольцо синхронизатора вместе с фрикционным конусом зубчатого колеса образуют «коническую муфту», которая может включаться и выключаться посредством скольжения.

Внутренняя поверхность кольца синхронизатора имеет резьбу или рисунок канавок для предотвращения образования гидродинамической масляной пленки. Если между кольцом синхронизатора и фрикционным конусом зубчатого колеса образуется масляная пленка, для синхронизации скоростей валов потребуются более высокие толкающие силы и больше времени.

Изображение: Кольцо синхронизатора

Блокирующие элементы (4), также называемые ключами синхронизатора, центральный механизм, распорные ключи или крылатые распорки, расположены по окружности корпуса синхронизатора в определенных пазах между муфтой синхронизатора и синхронизатором. центр.

Блокирующие элементы вращаются вместе со ступицей синхронизатора (5) и могут перемещаться в осевом направлении относительно скользящей муфты (6). Стойки используются для предварительной синхронизации, что означает, что они создают нагрузку на кольцо синхронизатора для выполнения процесса синхронизации.

В нейтральном положении (передача не включена) фиксирующие элементы удерживают скользящую муфту в центральном положении на ступице синхронизатора между обоими шестернями. Обычно узел синхронизатора имеет 3 фиксирующих элемента, распределенных под углом 120 °. В случае больших синхронизаторов может быть 4 фиксирующих элемента, распределенных под углом 90 °.

Изображение: Ступица синхронизатора

Ступица синхронизатора (5) установлена ​​на выходном валу и жестко соединена шлицевым соединением.Он может двигаться в осевом направлении, но не вращаться относительно вала. Он содержит специальные канавки, в которых будут находиться фиксирующие элементы.

Кольцевые пружины (3) расположены с каждой стороны ступицы синхронизатора и предназначены для удержания шпонок стойки в предназначенных для этого пазах.

Скользящая муфта (6), также называемая муфтой переключения передач, синхронизирующей муфтой или муфтой, имеет радиальную канавку на внешней стороне для вилки переключения передач. Внутри имеются шлицы, которые находятся в постоянном зацеплении с внешними шлицами ступицы синхронизатора.Скользящая муфта может перемещаться только в осевом направлении (влево-вправо) из нейтрального положения в положение зацепления.

Изображение: Скользящая муфта

Фазы синхронизации передач

Процесс синхронизации , когда скользящая муфта начинается из нейтрального положения (в центре) и заканчивается полным включением передачи, можно описать в пять шагов, как показано на рисунок ниже.

Процесс синхронизации будет описан с помощью параметров:

F [Н] — усилие переключения передач
Δω [рад / с] — разница скоростей между шестерней и ступицей синхронизатора
T _f [Нм] — момент трения между кольцом синхронизатора и фрикционным конусом
T _i [Нм] — момент инерции первичного вала, шестерен и вторичной массы сцепления

Изображение: процесс синхронизации переключения передач

Фаза 1: Асинхронизация

Перед началом процесса переключения передач скользящая втулка удерживается фиксирующими элементами в среднем положении.Усилие переключения передач вызывает осевое движение скользящей муфты, которая толкает вперед кольцо синхронизатора к зубчатому колесу с фрикционным конусом. Разница скоростей между шестерней и кольцом синхронизатора вызывает вращение кольца синхронизатора.

Фаза 2: синхронизация (блокировка)

Это основная фаза синхронизации скорости. Скользящая муфта продвигается дальше, в результате чего внутренние шлицы (зубья) скользящей муфты и зубья кольца синхронизатора соприкасаются.На этом этапе момент трения начинает противодействовать моменту инерции, и разница скоростей начинает уменьшаться.

Фаза 3: Разблокировка (повернуть назад кольцо синхронизатора)

Усилие переключения передач сохраняется на кольце синхронизатора посредством стопорных элементов и скользящей муфты. Когда синхронизация скорости достигнута, сила трения снижается до нуля и кольцо синхронизатора немного поворачивается назад.

Этап 4: зацепление (поворот ступицы синхронизатора)

Скользящая втулка проходит через зубья кольца синхронизатора и входит в контакт с фиксирующими зубьями шестерни.

Фаза 5: Зацепление (блокировка шестерни)

Скользящая муфта полностью вошла в стопорное зубчатое зацепление шестерни. Обратные конусы на зубьях скользящей втулки и стопорные зубья шестерни предотвращают расцепление под нагрузкой.

Контроль положения включения передачи

В автоматизированных механических коробках передач (AMT) и коробках передач с двойным сцеплением (DCT) положение вилки переключения (скользящей муфты) контролируется с помощью датчиков положения.

На изображении ниже мы видим, как положение скользящей муфты изменяется в процессе переключения передач.Положение делится на пять фаз:

1. 1. Подход синхронизатора
   2. Синхронизация
   3. Включение передачи
   4. Удержание шестерни
   5. Ослабление шестерни

Изображение: Управление положением переключения передач

В подходе синхронизатора (A ), вилка переключения (скользящая втулка) начинается из центрального положения и начинает двигаться к кольцу синхронизатора. Если положение вилки переключения передач остается постоянным (P ₁ ) после перемещения, это означает, что кольцо синхронизатора ударилось о фрикционный конус шестерни.

На этом этапе контролируется положение (скорость) вилки переключения, а не сила переключения передач (сила толкания). Усилие переключения обычно составляет около 60 — 120 Н.

После обнаружения контакта между кольцом синхронизатора и фрикционным конусом начинается фаза Synchrnozation (B). На этом этапе положение вилки переключения передач постоянно, а сила толкания постепенно увеличивается. Из-за момента трения первичный вал начинает замедляться. Конец этой фазы — когда частота вращения входного и выходного валов синхронизируется (P ₂ ).

Фаза включения передачи (C) начинается, когда вилка переключения передач снова начинает двигаться. На этом этапе скользящая втулка прошла через кольцо синхронизатора и вступает в зацепление с фиксирующими зубьями шестерни. Фаза заканчивается, когда скользящая муфта достигает конечного положения и больше не может двигаться вперед.

На этом этапе критически важно иметь точное управление положением (скоростью) вилки переключения передач. Если он движется слишком быстро, в конце хода он врезается в шестерню, вызывая шум включения шестерни и возможное механическое повреждение.

После того, как вилка переключения передач достигнет конечного положения, начинается фаза удержания передачи (D). На этом этапе на вилке переключения передач в течение определенного времени сохраняется высокое толкающее усилие, чтобы гарантировать полное включение передачи.

В фазе Gear Relax (E) больше не действует сила на вилке переключения, и шестерня остается на месте благодаря механической блокировке скользящей муфты с зубчатым колесом.

Общая длина хода вилки переключения передач может составлять около 8–12 мм, при этом точка синхронизации начинается с 3–6 мм.

Усилие переключения передач (предоставлено Hoerbiger)

Размер и расчет механизма синхронизатора должны учитывать различные параметры, такие как:

• монтажное пространство
• механическая инерция, которую необходимо синхронизировать
• Разница скоростей вала, которую необходимо синхронизировать
• передаваемый крутящий момент
• Свойства трансмиссионного масла
• Параметры качества переключения передач
  • Время синхронизации
  • Длина хода вилки переключения
  • максимальное усилие переключения
  • тормозной момент
  • циклов нагрузки
• интерфейсов
  • данные шлицев
  • зазор шестерни
  • размер паза втулки

Мощность синхронизатора ограничена

• крутящий момент скользящей втулки, ступицы шестерни и зубчатого зацепления шестерни
• вместимость фрикционного материала (скорость скольжения, поверхностное давление, трение мощность, работа трения) 9 0099
• Отвод тепла через масло, синхронизирующее кольцо и фрикционный конус
• трансмиссионное масло (вязкость и термическая стабильность)

Усилие переключения на скользящей муфте F _a [Н] рассчитывается по формуле ( источник: Hoerbiger):

\ [F_ {a} = \ frac {2 \ cdot \ sin {\ alpha} \ cdot J \ cdot \ Delta \ omega} {n_ {c} \ cdot \ mu \ cdot d_ {m} \ cdot T_ {F}} \]

где:

α [рад] — угол конуса трения
Дж [кг · м ² ] — инерция массы первичного вала, шестерен и вторичной муфты
Δω [рад / с] — разность скоростей синхронизации
n _c [-] — количество конусов
μ [-] — коэффициент трения фрикционного конуса
d _м [м] — средний диаметр фрикционного конуса
T _F [Nm] — момент трения

Уменьшение усилия переключения на втулке может быть выполнено следующим образом:

• увеличивая диаметр среднего конуса трения
• увеличивая количество fr Конусы iction (с использованием двухконусных или трехконусных синхронизаторов)
• увеличение коэффициента трения
• уменьшение угла фрикционного конуса

Время переключения передач

Процесс переключения передач одинаков для повышающей и понижающей передачи, но время переключения отличается .При переключении на более высокую передачу скорость первичного вала должна быть уменьшена. Поскольку между движущимися частями возникают потери на трение, замедление вала будет быстрее.

С другой стороны, при переключении на пониженную передачу необходимо ускорить входной вал. Те же потери на трение будут действовать таким же образом, который пытается замедлить вал. Следовательно, для синхронизации валов при переключении на пониженную передачу требуется более высокий момент трения и более длительное время синхронизации.

Общее время переключения для механической коробки передач в основном зависит от водителя и может быть где-то около 0.5 — 2,0 с. В некоторых высокопроизводительных коробках передач с двойным сцеплением (DCT) время переключения передач может составлять около 10 мс.

Двухконусный синхронизатор

Двухконусный синхронизатор обычно используется для передач 1 ^st и 2 ^nd . Механизм синхронизатора с двойным конусом представляет собой компактное устройство, способное создавать зацепления в тяжелых условиях. Механизм синхронизатора сокращает время зацепления (переключения передач) и улучшает работу (требуется меньшее усилие для включения передачи). Механизм синхронизации с двойным конусом включает кольцо синхронизатора, двойной конус и внутренний конус.

Изображение: Двухконусный синхронизатор (полный комплект)

1. шестерня
2. стопорное зубчатое зацепление
3. игольчатый роликоподшипник
4. внутренний конус
5. двойной конус
6. кольцо синхронизатора
7. ступица шестерни
8. скользящая втулка
9. стопорные элементы

Пример механической коробки передач с разными механизмами синхронизации

Коробка передач Getrag Manualshift 6MTI550.

Изображение: Механическая коробка передач Getrag 6MTI550

Основные преимущества :

• Модульная система для приложений со средним и высоким крутящим моментом, опция 7 ^th , возможна скорость
• Допустимый высокий крутящий момент при малом весе
• Готовность к системе старт-стоп (обнаружение передачи)
• Гибкое передаточное отношение

Основные характеристики :

Максимальный входной крутящий момент [Нм]

Источник: Getrag

Видео — процесс синхронизации переключения передач

На видео ниже вы можете четко см. фазы синхронизации и положения вилки переключения.

Не забывайте ставить лайки, делиться и подписываться!

Автомобильная коробка передач Синхронизатор Конструкция ступицы из спеченного материала

Основные характеристики

•

Изучение явлений износа боковой поверхности зубьев ступицы из агломерата и поверхности ступицы.

•

Исследование агломерации и спекания с индукционным упрочнением поверхности материала.

•

Исследование пути распространения трещины на трещину зубьев и трещину паза подкоса.

•

Методология FEA предварительной загрузки для выявления сбоев на этапе проектирования.

Abstract

Спеченные ступицы обычно используются в синхронизаторах коробки передач автомобильных трансмиссий из-за его почти чистой формы. Спеченные ступицы имеют сложную конструкцию из-за их функциональных требований и требований к упаковке. Требуемые твердость и плотность достигаются при использовании различных марок спеченных порошков, температуры спекания и грузоподъемности пресса.Многие материалы для спекания с хорошими механическими свойствами доступны с вторичной термообработкой или без нее. Однако существуют опасения по поводу выхода из строя спеченной ступицы при валидации транспортного средства или во время предполагаемого обслуживания транспортного средства. В этой статье описывается конструкция спеченной ступицы синхронизатора автомобильной коробки передач для обеспечения долговечности коробки передач. Износ спеченной ступицы на торце ступицы синхронизатора и боковой поверхности зуба экспериментально исследован при испытании на уровне редуктора. Это исследование проводится для таких материалов, как сплав ПМ со среднеуглеродистым сплавом, сплав ПМ с диффузионным легированием с высоким содержанием углерода и сплав ПМ с диффузионным легированием с высоким содержанием углерода, а также процесс индукционной закалки.Различные условия нагружения редуктора вызывают износ ступиц синхронизатора до 70 мкм. На основе результатов испытаний изучаются контактные давления и износ между ступицей и зубчатым колесом, а также контактными давлениями и износом между зубьями ступицы и втулками. Степень копания ступицы пропорциональна приложенной нагрузке и продолжительности испытания. Среднеуглеродистый материал, упрочненный спеканием, может выдерживать меньшее давление и меньше времени по сравнению с материалом, легированным диффузией высокоуглерода с индукционной закалкой. Проанализированы конструктивные соображения, позволяющие избежать копания ступицы и / или изменений материала в связи с изменениями технологического процесса.В этой статье также описана методология прогнозирования в FEA для режимов отказа трещины шлицевого зуба ступицы синхронизатора и трещины паза стопора стойки. Физическая проверка показывает хорошую корреляцию соответствия тенденций с подходом высокой точности в CAE.

Ключевые слова

Ступица синхронизатора

Спекание

Спекание

Спекание с индукционной закалкой

Износостойкость

Фреттинг

FEA

Аббревиатуры 0557 FEA

статьи

Анализ конечных элементов 9000 полный текст

© 2019 Elsevier Ltd.Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Как работают синхронизирующие передачи?

С момента своего создания автомобиль подвергался постоянному и неуклонному совершенствованию до такой степени, что средний автомобиль теперь обладает чрезвычайно умной и сложной инженерией.

Одним из наиболее впечатляющих компонентов любого автомобиля является его трансмиссия или «коробка передач», и, хотя большинство автомобилей не пользуются преимуществами этой технологии, синхронизированная коробка передач — это то, чем стремится быть механическая трансмиссия с одним сцеплением.По крайней мере, пока.

СЕТКА РАЗДВИЖНАЯ

Проблема, которую пытается решить каждая трансмиссия, состоит в том, как соединить две движущиеся части, вращающиеся с разной скоростью, без их повреждения. Без помощи современной трансмиссии водителю пришлось бы попытаться вручную согласовать частоту вращения двигателя транспортного средства (об / мин) со скоростью трансмиссии (скорость колеса) после выключения предыдущей передачи и перед включением следующей — замедление переключения передач. , снижение скорости автомобиля и расход топлива.

Этот тип трансмиссии называется «скользящей зацепкой», поскольку вы должны задвигать шестерни в контакт друг с другом и выходить из него, при этом рычаг переключения передач непосредственно перемещает шестерни и контролирует контакт.

Из-за пределов погрешности, присущей попыткам согласования скоростей двигателя и колес, трансмиссия со скользящей сеткой подвержена повреждениям, вызванным трением шестерен друг о друга, когда скорости несовместимы.

Поскольку трансмиссии сконструированы точно с очень малыми допусками, небольшие фрагменты металла, которые могут отколоть шестерни, могут вызвать значительные повреждения, что приведет к дорогостоящему ремонту.По крайней мере, поскольку это самая простая передача, она также является самой надежной и может требовать большего наказания, чем другие типы передачи.

ПОСТОЯННАЯ СЕТКА

Система скользящей зацепления была впоследствии улучшена, чтобы создать теперь повсеместную трансмиссию «постоянного зацепления», которая, как вы можете догадаться, разработала метод переключения передач без прерывания соединения. Это стандартная система для большинства автомобилей.

Трансмиссия с постоянным зацеплением сместила проблему соединения двух движущихся частей с того места, где шестерни контактируют друг с другом, в место контакта шестерен с приводным валом, приводящим в движение колеса.Каждая шестерня была слабо связана с приводным валом, что позволяло шестерне вращаться с разной скоростью относительно вала и облегчало переключение передач.

Это было достигнуто с помощью устройства, называемого собачьей муфтой. Некоторые из них были расположены на приводном валу между шестернями и прикреплены к ведущему валу. При «переключении передач» именно эти муфты вместо шестерен приводились в движение рукояткой, подталкивая их к контакту с шестернями. Свободно установленные шестерни уже будут двигаться с некоторой скоростью из-за их контакта с приводным валом, а движущаяся на полной скорости кулачковая муфта займет им остаток пути, поскольку они зацепятся вместе, что приведет к более плавному переходу.

СИНХРОМАТ

Коробка передач

Synchromesh — это усовершенствованная версия системы постоянного зацепления, хотя и менее распространенная. Он улучшает систему, добавляя еще один этап к процессу соединения шестерен с приводным валом через кулачковую муфту.

Он разделяет кулачковую муфту на две части — шестерню, прикрепленную к ведущему валу, называемую ступицей синхронизатора, и кольцо вокруг него, которое может скользить вперед и назад, называемое муфтой переключения.

К самим зубчатым колесам был добавлен новый компонент — конус синхронизатора — и была введена дополнительная подвижная часть, называемая кольцом синхронизатора, которая окружала конус.

Здесь все немного усложняется.

Втулки, или втулки переключения передач, теперь являются компонентами, управляемыми рычагом переключения передач, и они могут скользить наполовину в любом направлении на кольца синхронизатора. Это прижимает кольца к конусам синхронизатора, прикрепленным к шестерням, и за счет повышенного трения, вызванного расширяющимся конусом, он может либо ускорять, либо замедлять шестерню, чтобы соответствовать скорости втулки переключения и ступицы синхронизатора.

После того, как скорости будут достаточно точно согласованы, втулка может продолжать скользить по стопорному кольцу и напрямую сцепляться с конусом и шестерней, соединяя все вместе и передавая мощность на приводной вал.

Невероятно, но все это происходит за доли секунды, необходимые для переключения передачи, что обеспечивает еще более плавное переключение передач.

Итак, в следующий раз, когда вы будете плавно перемещаться по соотношениям, найдите время, чтобы оценить всю мысль и работу, которые были вложены в создание сложной системы зубцов, помогающих вам на вашем пути.

MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ. ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

СТУПИЦА СИНХРОНИЗАТОРА 3/4 | Euroricambi Group

р.

р.

р.

Состояние рынка концентраторов автомобильных синхронизаторов и перспективы на 2021 год: темпы роста отрасли, размер, доля, текущие и будущие планы по прогнозу до 2027 года

Отдел новостей MarketWatch не участвовал в создании этого контента.

13 июля 2021 г. (Expresswire) —
Глобальный отчет «Рынок концентраторов автомобильных синхронизаторов» представляет собой подробное описание размера отрасли, доли рынка, различной динамики отрасли, основных производителей, регионального анализа внутренних рынков, анализа цепочки создания стоимости, потребления, спроса, ключевых областей применения и т. Д. . Отчет об исследовании поможет вам с новыми бизнес-стратегиями и вычислительным анализом, который полезен для последних бизнес-возможностей.

Анализ и аналитика рынка: глобальный рынок автомобильных ступиц синхронизаторов

Ступица синхронизатора закреплена на выходном валу с помощью шлицев трансмиссии, а втулка переключения передач закреплена на ступице с помощью шлицев.
Автомобильный синхронизатор — это часть механической коробки передач с синхронизатором, обеспечивающая плавное включение передач.

По прогнозам, объем мирового рынка концентраторов автомобильных синхронизаторов достигнет миллионов долларов США к 2027 году по сравнению с миллионами долларов США в 2021 году, что является самым высоким среднегодовым темпом роста в прогнозируемый период 2021-2027 годов.

Чтобы понять, как влияние Covid-19 освещается в этом отчете — https://www.absolutereports.com/enquiry/request-covid19/18548340

В этом отчете основное внимание уделяется объему и стоимости концентратора автомобильного синхронизатора на глобальном уровне. , региональный уровень и уровень компании. С глобальной точки зрения, в этом отчете представлен общий размер рынка концентраторов автомобильных синхронизаторов путем анализа исторических данных и будущих перспектив. В региональном плане этот отчет сосредоточен на нескольких ключевых регионах: Северная Америка, Европа, Япония, Китай, Юго-Восточная Азия, Индия и т. Д.

Основные производители, включенные в отчет о рынке автомобильных ступиц синхронизаторов:

• ЯВЛЯЮСЬ. МЕХАНИЗМЫ (Италия)

• Daido Steel (Япония)

• Диаметр (Япония)

• GKN (Великобритания)

• Fine Sinter (Япония)

• Завод Fujino (Япония)

• Чжэцзян Ванлиян (Китай)

Получите образец отчета о рынке концентраторов автомобильных синхронизаторов за 2021 г.

Глобальный рынок концентраторов автомобильных синхронизаторов: сегментный анализ

Сегменты рынка концентраторов автомобильных синхронизаторов во всем мире различаются в зависимости от отраслей промышленности, этот рынок концентраторов автомобильных синхронизаторов сегментирован по типам продуктов, сферам применения продуктов и регионам.Также в отчете приводится информация о рынке автомобильных синхронизаторов с указанием роста рынка в региональном масштабе во всем мире. Отчет объясняет потребление в разных странах и размер рынка концентраторов автомобильных синхронизаторов.

Рынок автомобильных ступиц синхронизатора сегментирован по типам:

Рынок автомобильных ступиц синхронизаторов сегментирован по приложениям:

• Легковые автомобили

• Коммерческие автомобили

Поинтересуйтесь или поделитесь своими вопросами, если таковые имеются, перед покупкой этого отчета https: // www.absolutereports.com/enquiry/pre-order-enquiry/18548340

Географическая сегментация:

Географически этот отчет сегментирован по нескольким ключевым регионам с показателями продаж, выручки, доли рынка и темпов роста рынка концентраторов автомобильных синхронизаторов в в этих регионах с 2015 по 2026 год, охватывая

• Северная Америка (США, Канада и Мексика)

• Европа (Германия, Великобритания, Франция, Италия, Россия, Турция и др.)

• Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Австралия, Индонезия, Таиланд, Филиппины, Малайзия и Вьетнам)

• Южная Америка (Бразилия и др.)

• Ближний Восток и Африка (Египет и страны Персидского залива)

Цели исследования данного отчета:

• Анализировать глобальный статус Automotive Synchronizer Hub, прогноз на будущее, возможности роста, ключевые рынки и ключевых игроков.

• Представить разработку концентратора автомобильного синхронизатора в Северной Америке, Европе, Китае, Японии, Юго-Восточной Азии, Индии, а также в Центральной и Южной Америке.

• Стратегическое определение ключевых игроков и всесторонний анализ их планов и стратегий развития.
• Для определения, описания и прогноза рынка по типу, рынку и ключевым регионам.

Ключевые вопросы, на которые даны ответы в этом отчете:

• Каков размер рынка и прогноз мирового рынка концентраторов автомобильных синхронизаторов?

• Каковы сдерживающие факторы и влияние COVID-19 на глобальный рынок концентраторов автомобильных синхронизаторов в течение прогнозируемого периода?

• Каково конкурентное стратегическое окно возможностей глобальной индустрии?

• В какие продукты / сегменты / приложения / области следует инвестировать в течение прогнозируемого периода на глобальном рынке концентраторов автомобильных синхронизаторов?

• Каковы технологические тенденции и нормативно-правовая база на рынке?

• Какова рыночная доля ведущих поставщиков, указанных в отчете?

Приобрести этот отчет (цена 3350 долларов США за однопользовательскую лицензию) — https: // www.absolutereports.com/purchase/18548340

Подробное содержание глобального отчета по рынку концентраторов автомобильных синхронизаторов, история и прогноз 2016-2027 гг., данные о разбивке по производителям, ключевым регионам, типам и приложениям

1 Обзор рынка концентраторов автомобильных синхронизаторов

1.1 Обзор продукта и сфера применения концентратора автомобильного синхронизатора

1.2 Сегмент концентратора автомобильного синхронизатора по типу

1.2.1 Глобальный анализ темпов роста размера рынка концентратора автомобильного синхронизатора по типу 2021 VS 2027

1.3 Сегмент концентратора автомобильного синхронизатора по приложениям

1.3.1 Сравнение потребления концентраторов автомобильных синхронизаторов по приложениям: 2016 VS 2021 VS 2027

1.4 Перспективы роста мирового рынка

1.4.1 Оценка и прогнозы доходов от концентраторов автомобильных синхронизаторов в мире (2016-2027 гг. )

1.4.2 Оценки и прогнозы мирового производства концентраторов автомобильных синхронизаторов (2016-2027 гг.)

1.5 Размер мирового рынка по регионам

1.5.1 Оценки и прогнозы размера мирового рынка концентраторов автомобильных синхронизаторов по регионам: 2016 VS 2021 VS 2027

1.5.2 Оценки и прогнозы для концентратора автомобильных синхронизаторов в Северной Америке (2016-2027)

1.5.3 Оценки и прогнозы для концентраторов автомобильных синхронизаторов в Японии (2016-2027)

2 Конкуренция на рынке производителей

2.1 Доля мирового рынка производства концентраторов автомобильных синхронизаторов по производителям (2016-2021)

2.2 Доля мирового рынка автомобильного концентратора синхронизатора по производителям (2016-2021)

2.3 Доля рынка автомобильного концентратора синхронизатора по типу компании (уровень 1, уровень 2 и уровень 3)

2.4 Средняя цена концентратора автомобильного синхронизатора по производителям (2016-2021 гг.)

2.5 Производители Производственные площадки, обслуживаемая территория, типы продукции

2.6 Конкуренция на рынке концентратора автомобильного синхронизатора и тенденции

2.6.1 Концентрация рынка концентратора автомобильного синхронизатора Рейтинг

2.6.2 Доля рынка 5 и 10 крупнейших игроков рынка автомобильных синхронизаторов по выручке

2.6.3 Слияния и поглощения, расширение

3 Производство и мощность по регионам

3.1 Доля мирового рынка концентраторов автомобильных синхронизаторов по регионам (2016-2021 гг.)

3.2 Доля мирового рынка концентраторов автомобильных синхронизаторов по регионам (2016-2021 гг.)

3.3 Мировое производство, выручка, цена и валовая маржа в мире автомобильных концентраторов синхронизаторов (2016 г.) -2021)

3.4 Производство автомобильных ступиц синхронизаторов в Северной Америке

3.4.1 Темпы роста производства автомобильных ступиц синхронизаторов в Северной Америке (2016-2021)

3.4.2 Производство автомобильных ступиц синхронизаторов в Северной Америке, выручка, цена и валовая прибыль (2016 г. -2021)

3.5 Производство ступицы автомобильного синхронизатора в Японии

3.5.1 Темпы роста производства ступицы автомобильного синхронизатора в Японии (2016-2021)

3.5.2 Производство ступицы автомобильного синхронизатора в Японии, выручка, цена и валовая прибыль (2016-2021)

……… ………

Просмотрите полное содержание здесь: https://www.absolutereports.com/TOC/18548340#TOC

Свяжитесь с нами:

Имя: Ajay More

Телефон: США + 14242530807 / Великобритания +44 20 3239 8187

Электронная почта: sales @ absolutereports.com

Другие наши отчеты:

Рост рынка встраиваемых дисплеев в 2021 году: мировой размер отрасли, доля, влияние COVID-19, производители, конкурентная среда, состояние и перспективы 2027

Последний отчет рынка оборудования для дозирования клея за 2021 год: доля в мировой отрасли, размер , CAGR, конкурентная среда, производство, уровень спроса и прогноз на 2027 год

Аналитический прогноз рынка электронных скинов на 2021 год: глобальный анализ будущего роста, ведущие игроки, обновления отрасли и прогнозирование Регионального роста к 2027 году

Аналитический прогноз рынка стеллажей на 2021 год: глобальный рост Аналитические данные, ведущие игроки, отраслевые обновления и прогнозирование роста в регионах к 2027 году

Объем рынка линейных цифровых сервопечатных машин, состояние выручки на 2021 год с указанием ведущих компаний, развивающихся технологий, регионального анализа и прогнозов до 2027 года посмотреть оригинальную версию на The Express Wire посетить Automo Активный статус рынка Synchronizer Hub и перспективы на 2021 год: темпы роста отрасли, размер, доля, текущие и будущие планы по прогнозу до 2027 года

COMTEX_389719888 / 2598 / 2021-07-13T03: 13: 18

Есть ли проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу editorial @ comtex.com. Вы также можете связаться со службой поддержки клиентов MarketWatch через наш Центр поддержки клиентов.

Отдел новостей MarketWatch не участвовал в создании этого контента.

Ambient Master Lockit Synchronizer Концентратор временного кода | Системы временного кода | Аудио | Купить

Ambient Master Lockit является мастером временного кода, как следует из названия, и используется на установке в качестве сервера метаданных. Master Lockit с его двухпроцессорной архитектурой является самым мощным устройством для создания тайм-кода, созданным Ambient.

Master Lockit включает в себя известный генератор временного кода Lockit, который представляет собой высокоточный генератор с температурной компенсацией. Master Lockit также включает сложную систему временного кода Ambient ACN с такими функциями, как приемопередача временного кода с буферизацией генератора. Кроме того, дрейф 0,0 ppm между связанными блоками благодаря уникальной непрерывной блокировке с контролем и мониторингом, анализируемым через интегрированный веб-интерфейс.

Центр управления

Master Lockit добавляет контроль, гибкость и комфорт существующей настройке Lockit.Предназначенный для работы в качестве центрального концентратора в вашей системе, блок Master Lockit отображает и управляет всеми другими устройствами ACN на съемочной площадке.

Вы можете получить доступ к системе управления ACN с помощью браузера любого компьютера или мобильного устройства через Wi-Fi. Это позволяет вам присвоить вашим локитам имена и назначить их конкретной камере или аудиорекордеру, к которому они подключены.

Кроме того, вы можете удаленно синхронизировать ВСЕ устройства на установке, просматривать состояние батареи, устанавливать время, использовать время дня, видеть время последнего хлопка ACN-LS.Это означает, что (1) ACN-ML на вашей звуковой тележке или в сумке может повысить эффективность, позволяя управлять и контролировать возможности из одного места. Просто включите свои локиты утром, установите для них правильный канал ACN и установите их на свое устройство. Остальное можно сделать удаленно, и вы всегда будете в курсе состояния своих объектов.

Сеть метаданных

Производства, подобные вашей, уже используют Lockits, подключенные к их камерам, 3D-установкам, диктофонам и т. Д.Блоки Lockit, оснащенные ACN, могут считывать метаданные устройства для передачи на сервер Master Lockit. В то время как во внутренней памяти централизованно хранятся все метаданные, собранные через устройства, подключенные к ACN, ваш iPad (с запущенным LockitSCRIPT) автоматически синхронизирует данные с помощью функции маршрутизатора Master Lockit.

Основываясь на непревзойденной точности системы Lockit, ACN использует глобальный временной код в качестве ссылки для создания исчерпывающего списка кадров. Ваш список кадров будет содержать важную информацию о клипах, такую ​​как имя, номер ролика, время начала / остановки каждой записи и машины в вашей сети производственного оборудования.

Браузер и доступ к Wi-Fi

Панель управления Master Lockit доступна с любого устройства с браузером и Wi-Fi. Ambient решил запрограммировать этот элемент таким образом, чтобы Master Lockit не был привязан к определенной платформе, такой как iOS или Android. Кроме того, интерфейс управления автоматически подстраивается под размер вашего экрана. Теперь вы можете использовать свой смартфон в ситуациях, когда вы бегаете и стреляете.

Рабочий процесс с другими устройствами

Master Lockit взаимодействует с несколькими дополнительными устройствами, чтобы улучшить рабочий процесс производства как на съемочной площадке, так и на этапе пост-обработки.Ambient также предоставляет обновления прошивки для Master Lockit.

С обновлением прошивки 4.1, Ambient интегрировал удаленные функции с несколькими микшерами и записывающими устройствами Sound Devices, в том числе:

• Звуковые устройства 633 Портативный производственный микшер / записывающее устройство на 10 дорожек на 6 входов
• Звуковые устройства 664 Микшер / записывающее устройство на 12 дорожек и 16 дорожек с временным кодом
• Звуковые устройства 688 Микшер на 12 дорожек и 16 дорожек с временным кодом
• Sound Devices 788T 8-входной 12-дорожечный портативный аудиорекордер с временным кодом

Вкладка Remote Control в веб-интерфейсе Master Lockit обеспечивает беспроводной доступ к наиболее важным функциям записывающего устройства в устройствах, например:

• Начало / остановка записи
• Название трека
• Постановка трека
• Запись метаданных (для текущего и предстоящего клипа)
• Circle & Waste Clip
• Track Metering (с 788T)
• Доступ к метаданным последнего клипы
• и многое другое

Рабочий процесс с БЕСПЛАТНЫМ приложением LockitScript

Когда вы зарегистрируете Master Lockit после покупки, вы получите БЕСПЛАТНУЮ лицензию на приложение Ambient LockitScript.Одним из преимуществ приложения LockitScript является то, как руководитель сценария может получать информацию о метаданных клипа с камер ARRI ALEXA или RED DSMC, а также создавать отчеты, журналы и заметки, чтобы ускорить процесс постпроизводства.

Вы можете узнать больше о приложении LockitScript. Помните, что вы получаете бесплатную лицензию при покупке MasterLockit.

Двойной тайм-код и ввод / вывод питания

В дополнение к интерфейсу двойного временного кода и порту антенны ACN, ACN-ML предоставляет два соединения ввода-вывода постоянного тока для сквозного подключения питания.Встроенный литий-ионный резервный аккумулятор автоматически заряжается от внешнего источника постоянного тока и поддерживает работу устройства, включая Wi-Fi, более 3 часов.

Двойной порт USB используется для прилагаемого Wi-Fi-накопителя и, конечно же, доступен для улучшения продукта. Порт Ethernet можно использовать для сбора метаданных с камеры ARRI ALEXA. Порт временного кода ACN также работает как последовательный интерфейс для считывания данных с камер RED и для взаимодействия с дополнительными аудиорекордерами Sound Devices.

Переносной блок Master Lockit

Портативный Master Lockit размером с руку оснащен OLED-дисплеем, который виден при солнечном свете.Корпус ACN-ML имеет ярко-синюю поверхность с сокращениями или значками рядом с портами по бокам для быстрой справки в полевых условиях. Порты включают:

• WiFi-адаптер (подключен к порту USB A)
• (2) DC IN (4-контактный Hirose)
• Ethernet (для передачи метаданных, RJ45)
• ИК-приемопередатчик (порт связи для контроллера ACC501)
• Антенна ACN ( Тип SMA, прикрепленный к устройству)
• Разъем LEMO ACN
• Разъем LEMO TC

Устройство также включает трехфункциональный переключатель конфигурации, позволяющий нажимать или переключаться влево или вправо в ответ на сигналы на OLED-дисплее.Светодиодные индикаторы состояния помогают как в определении статуса, так и в поиске и устранении неисправностей.

Пользовательский интерфейс

Master Lockit предлагает меню на OLED-дисплее, с которыми вы взаимодействуете с помощью трехфункционального переключателя конфигурации и полезного руководства пользователя Ambient. Вы настроите меню для функций Lockit, чтобы установить требуемые параметры. Меню включает:

GEN Меню — Генератор временного кода, в том числе: как генератор может быть заблокирован извне, редактировать значения временного кода, редактировать пользовательские биты и компенсировать задержки обработки из-за камер, спаренных с Master Lockit

Меню SYNC — позволяет установить формат, тип и скорость сигнала синхронизации

Меню TC — регулировка частоты кадров временного кода и вывода

Меню SYS — регулировка яркости OLED, отображение информации об устройстве и возврат к заводским настройкам по умолчанию

Меню ACN — доступ к конфигурации сети Lockit

Кроме того, в Master Lockit вы будете использовать режим C-JAM.Это усовершенствованный алгоритм заклинивания для максимального комфорта и безопасности работы. Одно устройство часто отправляет широковещательные сообщения, с которыми другие подключенные устройства разумно выравниваются и регулируют свою тактовую частоту.

Мощность

Вы можете запитать Master Lockit ACN-ML от любого из его 4-контактных портов Hirose.

ПРИМЕЧАНИЕ. В зависимости от температуры окружающей среды две розетки питания подключены параллельно для сквозного прохождения напряжения. Одна розетка должна быть под напряжением в любой момент времени.

Неисправность синхронизатора в механических коробках передач — обзор

Неисправность синхронизатора в механических коробках передач — обзор

International Journal of Scientific & Engineering Research, Volume 4, Issue 1Ř, mber-2013

ISSN 2229-5518

Неисправность синхронизатора в механических коробках передач

— обзор

UMESH WAZIR

Машиностроение ADE

Университет нефти и энергетики, Бидхоли

Дехрадун, 248007, Уттаракханд, Индия

52 1455

90 Изменения скорости механические трансмиссии изготавливаются путем переключения зубчатых конических муфт, а не отдельных шестерен, поскольку шестерни всегда находятся в зацеплении.Сегодня синхронизаторы используются во всех механических трансмиссиях, включая грузовые и коммерческие автомобили. Большинство систем синхронизации запатентованы или защищены законом об авторском праве. В открытом доступе мало технической информации. Этот документ предлагается в качестве руководства, чтобы познакомить инженера с различными механизмами синхронизации зубчатых колес, используемыми в современных автомобилях. Представлен обзор с описанием применения, возможностей и ограничений текущего уровня технологии.

Подробно рассматриваются характеристики синхронизатора, неисправности и причины их отключения.И, наконец, читатель знакомится с будущими тенденциями в этой области. Понимание этого и связанных с ним проблем может привести проектировщика к практическому проектированию коробки передач.

Ключевые слова: ручной синхронизатор, производительность, неисправность, переключение передач, синхронизация, коробка передач

—————————— — I ——— J ————— — S — ER

1.0 ВВЕДЕНИЕ

Коробка передач используется для изменения скорости вращения и крутящего момента, которые двигатель передает на ведущие колеса транспортного средства.Для этого используются разные передаточные числа.
Задача синхронизатора — довести следующее передаточное число (переключение вверх или вниз) до такой скорости, чтобы выходной вал и шестерни находились на одной скорости, чтобы обеспечить плавное переключение передач.
Раньше, когда «синхронизаторы» не использовались, приходилось использовать двойное сцепление для переключения передач на ходу. При каждом переключении передач приходилось дважды нажимать и отпускать сцепление, отсюда и название «двойное сцепление». Избегать столкновения шестерен было искусством

В современных автомобилях используются синхронизаторы с блокирующим кольцом, чтобы избежать двойного сцепления.[14]

2.0 Функция синхронизатора

2.1

Объектив синхронизатора

Синхронизатор является механической частью коробки передач. Его цель — обеспечить, чтобы скорость входящей передачи была такой же, как и у синхронизирующей ступицы (прикрепленной к выходному валу). Для синхронизации шестерни и ступицы используются конусы трения.
Пока скорости синхронизируются, зацепление кулачков шестерни не происходит. Пока синхронизация (баланс моментов) не достигается, стопорное кольцо предотвращает любое зацепление втулки и собачьих зубцов.Это принцип кольца блокировки / блокировки. Рис. 1.

Синхронизаторы каждого производителя немного отличаются от других, но основная идея одна и та же.

IJSER © 2013

http: //www.ijser.or

4

Рис. 1.

1 Шестерня; 2 собачьих зуба; 3 синхронизирующее кольцо; 4 синхронизирующий хаб;

5. Пружина фиксатора; 6 фиксирующий шарик; 7. Переключающая втулка Рис. Источник [6]

2 3 7

a) b) c)

Рис.

a) Гильза (7) перемещается из нейтрального в фиксирующее (синхронизирующее) положение, начинает наращивать фиксирующую (синхронизирующую) нагрузку

b) Синхронизирующее кольцо (3) Указатели , втулка входит в фаску кольцо, Cone Torque нарастает, начинается синхронизация. Блокировка с собачьими зубьями (2) предотвращена

c) Шестерня (1) Скорость относительно кольца (3) и втулки (7) падает до нуля, синхронизация завершена, указатель фаски и втулка запирается с собачьими зубами (2)

International Journal of Scientific & Engineering Research Volume 4, Issue 1Řǰȱ – ‹Ž› ȬŘŖŗřȱ

ISSN 2229-5518

1456

Основные операции синхронизатора из нейтраль к зацеплению выглядит следующим образом: Рис. 2 .
 Втулка перемещается из нейтрального в фиксированное (синхронизирующее) положение, начинает создавать фиксирующую (синхронизирующую) нагрузку
 Указатели стопорного кольца, втулка входит в фаску кольца, нарастает крутящий момент конуса, начинается синхронизация
 Скорость передачи относительно кольца и втулка опускается до нуля, синхронизация завершена, индекс скошен и втулка блокируется

2.2

Основные уравнения

Простые законы инерции, динамического трения, изменения скорости и времени включения помогают оптимизировать синхронизацию [1], [ 4].
Отраженная инерция — Отраженная инерция — это полная инерция, которую синхронизатор должен синхронизировать, и она является функцией массы, радиального расстояния и передаточного числа.
Конический крутящий момент — крутящий момент конуса, также называемый синхронизирующим крутящим моментом, является результатом силы трения между коническими поверхностями синхронизатора и шестерни, создаваемой в результате внешнего усилия зацепления.
Индексный крутящий момент — индексный крутящий момент возникает из-за переключающей муфты. зубья с фаской, прикладывающие осевую силу к зубам с фаской(Как следствие усилия водителя переключения передач). Создаваемый индекс крутящего момента противоположен крутящему моменту конуса . Цель — Моментальный баланс

IJSER

International Journal of Scientific & Engineering Research Volume 4, Issue 1Řǰȱ ŽŒŽ– ‹Ž› ȬŘŖŗřȱ

ISSN 2229-5518

1457

3.0 Общие типы синхронизирующих механизмов

в настоящее время наиболее широко используемым типом синхронизатора является синхронизатор с блокирующим кольцом, который имеет механизм, предотвращающий зацепление зубьев муфты до завершения синхронизации; явный недостаток его предшественника — синхронизаторов с постоянной нагрузкой.
Блокирующие кольцевые синхронизаторы делятся на два типа —
Стойка и тип штифта
Для увеличения синхронизирующего крутящего момента в некоторых синхронизаторах используются два или более синхронизирующих конуса, например Синхронизаторы с двумя или несколькими конусами

3,1

Синхронизатор с постоянной нагрузкой

Самая ранняя форма синхронизатора Рис. 4, , обычно используемая в автомобильных коробках передач, известна как тип постоянной нагрузки [5] конусов прикладывается внешней ступицей, инициируемой движением втулки водителем.Пружина / шарик обеспечивают фиксирующую нагрузку. Основным недостатком синхронизатора постоянной нагрузки является то, что относительно легко преодолеть фиксатор и попытаться зацепить зубья муфты перед синхронизацией
 Хорошая история обслуживания
 Очень низкий уровень шума
 Малая производительность при ограниченном пространстве

 Требуется замена соседних шестерен для замены синхронизатора.

3 5,6 3

1 2 4 7 1

Рис. 4 Постоянная нагрузка

Синхронизатор.

Обратите внимание на отсутствие синхронизирующего кольца ref Fig1

Наиболее широко используемый тип синхронизатора в автомобильной промышленности называется синхронизатором с блокирующим кольцом. Это похоже на тип постоянной нагрузки, но с добавлением механизма, который механически предотвращает зацепление зубцов муфты до завершения синхронизации.
Части синхронизатора блочного типа показаны на Рис. 5 . Во время синхронизации муфта перемещается к выбранной передаче, толкая стопорное кольцо влево.Кольцо контактирует с буртиком ведомой шестерни и начинает синхронизировать скорости деталей.
Для завершения переключения зубья втулки проходят через зубья стопорного кольца и входят в зацепление с зубьями муфты / кулачками ведомой шестерни.
Наиболее широко используется в легковых и легких грузовиках. Обычно не используется в больших транспортных средствах из-за чрезмерной инерции системы. Многие компании используют этот тип в своих легковых автомобилях и малотоннажных грузовиках. Его основные характеристики:
 Очень резкое зацепление (что хорошо и предпочтительно)
 Меньшая чувствительность к суммированию допусков

Fig5 Синхронизатор типа стойки Fig Источник [6]

Синхронизатор типа стойки 1 Gear; 2 собачьих зуба; 3 синхронизирующее кольцо; 4 синхронизирующий концентратор; 5 пружин фиксации; 6 фиксирующий шарик; 7 Втулка переключения

 Втулка (7) Стойка (6) Нажимается пружиной (5) и входит в фиксатор втулки.Разница в скорости между шестерней (1) и ступицей синхронизатора (4) и момент сопротивления трения между конусами заставляют синхронизирующее кольцо 3 индексировать, а фаски втулки 7 и синхронизирующего кольца 3 входят в зацепление. Синхронизация начинается.

 Пока скорости разные, крутящий момент конуса будет больше, чем индексный крутящий момент Без переключения.

 При продолжающемся действии осевой силы скорости выравниваются и крутящий момент конуса уменьшается до нуля. Синхронизирующее кольцо позволяет втулке индексировать зуб по отношению к промежутку между зубьями.Шлицы втулки входят в зацепление с закрытыми концами собачьих зубьев и фиксаторами

. Синхронизация концов

IJSER © 2013

http://www.ijser.org

International Journal of Scientific & Engineering Research Volume 4, Issue 1Řǰȱ ŽŒŽ– ‹Ž› ȬŘŖŗřȱ

ISSN 2229-5518

1458

3,3

Блокирующий синхронизатор штифтового типа

На рис. 6 показан синхронизатор штифтового типа. Приводная ступица насажена на вал и вращается вместе с ним.Наружное кольцо нарезано на торцы шестерен.

Узел стопорного кольца и штифта свободно прикреплен к приводной ступице. Когда приводная ступица перемещается вправо или влево, узлы стопорного кольца и штифта удерживают свободный установочный штифт напротив стороны отверстий в приводной ступице [4]
Приводная ступица не может зацепить шестерню из-за скошенной кромки упор на стопорном кольце и штифте в сборе. Когда все части вращаются одинаково, сила между штифтом и приводной ступицей уменьшается.
Ступица может перемещаться по большому основанию штифтов, а внутренние шлицы ступицы могут входить в зацепление со шлицами шестерни.
Незначительные фаски на штифте и приводной ступице, а также закругленные концы шлицев на ступице и шестерне позволяют этим деталям легко совмещаться и зацепляться. Применение грузовых автомобилей средней грузоподъемности. Его основные характеристики:
 Низкая стоимость

IJSER

 Высочайшая потенциальная тормозная способность для заданного пространства
 Низкая стоимость обслуживания (может не потребоваться замена смежной шестерни)
 Менее позитивное ощущение сцепления и некоторое сцепление
» щелчок ‘шум
 Может потребоваться установка регулировочных шайб в сборе

3.4

Синхронизатор дискового и пластинчатого типа

В этом синхронизаторе используются фрикционные диски и пластины, чтобы приводить в зацепление обе шестерни с одинаковой скоростью. блокиратор (2) едет дальше и приводится в действие шестерней синхронизатора (1). Барабан синхронизатора (4) приводится в движение выходной шестерней (6). Диски синхронизатора (3) удерживаются
барабаном, а разделительные пластины (7) удерживаются блокираторами. 1
Когда вилка переключения передач перемещает барабан вперед, диски синхронизатора и разделительные пластины соприкасаются, как показано.Блокиратор переходит в заблокированное положение на шестерне синхронизатора.
Дополнительное поступательное движение рычага переключения передач имеет тенденцию сжимать диски и пластины, чтобы соответствовать скорости синхронизатора, блокиратора и выходной шестерни. Как только скорость синхронизируется, сила тяги, блокирующая блокиратор в шестерне синхронизатора, снимается, и блокиратор отступает, позволяя барабану двигаться вперед и включать обе передачи. Его основные характеристики:
• Действие синхронизатора почти мгновенное.
• Требуется более широкий корпус для приспособления. диск, пластина и барабан в сборе
 Повышенная инерционная способность системы

Рис. 6 Синхронизатор штифтового типа

2 3,7

4

5

6

Рис. 7 Синхронизатор дискового типа

IJSER © 2013

http: // www.ijser.org

International Journal of Scientific & Engineering Research Volume 4, Issue 1Řǰȱ ŽŒŽ– ‹Ž› ȬŘŖŗřȱ

ISSN 2229-5518

1459

3.5

Другое

Синхронизаторы, такие как Porsche type, Рис. 9, , , используют фрикционный элемент с разъемным кольцом, который расширяется под действием синхронизирующего крутящего момента, увеличивая давление на границе раздела, что дополнительно увеличивает синхронизирующий крутящий момент. Синхронизатор типа Porsche, хотя и мощный, все же страдает проблемами, связанными с изменением материала и целостностью размеров.
В других синхронизаторах используется несколько конусов Рис. 8 для увеличения синхронизирующего крутящего момента, но они, по сути, такие же, как синхронизатор
типа Strut вне периода синхронизации.
— Синхронизирующая сила применяется мгновенно в начале периода синхронизации и остается постоянной на протяжении всего периода.
— Моменты сопротивления не зависят от скорости во всем задействованном диапазоне скоростей и поэтому остаются постоянными в течение всего периода синхронизации.
Эти допущения влияют на точность расчета по-разному, в зависимости от типа сдвига, то есть сдвига вверх или вниз. предположение о том, что синхронизирующая сила применяется мгновенно в начале периода синхронизации, игнорирует эффект сопротивления масла в период между отключением текущей шестерни и соединением конусов. для сдвига вверх сопротивление имеет тенденцию синхронизировать элементы конуса, тогда как при сдвиге вниз сопротивление увеличивает дифференциальную скорость элементов конуса.поэтому теория предсказывает более короткое время синхронизации для переключений на повышенную передачу для заданного усилия рычага переключения передач.

Другое важное предположение, что динамический коэффициент трения остается постоянным в течение всего периода синхронизации, имеет наибольший эффект в начале синхронизации, когда протекторы
и канавки стеклоочистителя очищают поверхность от масла,

IJSER

Рис. 8 Многоконусная система.

Синхронизирующие крутящие моменты на отдельных конусах складываются для получения более мощного крутящего момента при заданной нагрузке на рычаг переключения передач Рис. Источник [5]

Рис. 9 Тип Porsche.

Шестерня раздельного синхронизатора обладает эффектом самообвинчивания и очень мощна. синхронизатор действует на внутренний диаметр. При автоматической синхронизации кольца освобождаются — Рис. Источник [5]

4.0 Характеристики синхронизатора

Традиционная теория переключения передач была хорошо задокументирована в нескольких технических документах, и читателю предлагается ознакомиться с ссылками [1], [2 ], [14] и [5].
Тем не менее, влияние на сбой в работе упрощающего предположения, использованного при выводе традиционной теории, суммируется.
Упрощающие предположения, сделанные при выводе теории, следующие:
— Динамический коэффициент трения остается постоянным. через
динамический коэффициент трения остается практически постоянным в рабочем диапазоне
скоростей и температур, обычно встречающихся при работе синхронизатора.Эффект этого предположения состоит в том, чтобы заставить теорию предсказывать более низкие уровни силы синхронизатора как для понижающей передачи, так и для повышающей передачи.
Более низкие температуры смазочного материала усиливают описанные выше эффекты, поскольку более низкие температуры приводят к высокой вязкости масла, что, в свою очередь, увеличивает сопротивление коробки передач и время, необходимое резьбам и канавкам грязесъемника для очистки масла от конуса. поверхность.
Хотя нельзя ожидать, что теория даст точное предсказание абсолютной силы синхронизатора, необходимой для достижения заданного времени синхронизации, после того, как нефть будет удалена с поверхности, ее можно использовать для прогнозирования эффекта изменений геометрии. или коэффициент трения.

4,1

Что такое сбой производительности

Столкновение: происходит, когда конусы синхронизатора все еще имеют относительную скорость после того, как блокирующий механизм переместился в сторону, чтобы позволить шлицу муфты пройти

Жесткое переключение: происходит, когда расчетный крутящий момент синхронизатора не достигается во время синхронизация .. Либо существенная неисправность, либо это неправильная конструкция.

4.1.1 Столкновение
Столкновение происходит, когда конусы синхронизатора все еще имеют относительную скорость после того, как механизм блокировки сдвинулся в сторону, чтобы позволить

IJSER © 2013

http: // www.ijser.org

Международный журнал научных и инженерных исследований Том 4, выпуск 1Řǰȱ ŽŒŽ– ‹Ž› ȬŘŖŗřȱ

ISSN 2229-5518

1460

шлиц муфты для прохода. Симптомы столкновения — это скрежет коробки передач во время переключения передач, вызванный столкновением зубцов муфты друг с другом. Различают полное столкновение, когда относительная скорость конусов высока, и частичное столкновение, когда относительная скорость конусов существенно снижается в результате их работы.
Общие причины столкновения:
 Низкий момент трения между чашкой и конусом.
 Высокий крутящий момент для перемещения муфты относительно синхронизирующих колец (индексирование).
 Эксцентриковая нагрузка конусов.
 Чрезмерное сопротивление после синхронизации.
 Неблагоприятное увеличение допусков на компонентах или чрезмерный износ конуса, препятствующий зацеплению конусов.
4.1.2 Жесткое переключение
Высокое усилие при переключении во время синхронизации происходит либо из-за значительного сбоя в работе, т.е.е. Расчетный крутящий момент синхронизатора не достигается, или его конструкция неверна.
Высокое усилие переключения после синхронизации может отличаться от незначительного
крутящего момента для данного коэффициента трения, но имеет большую тенденцию к заклиниванию, особенно если другие факторы поверхности не контролируются жестко, то есть чистота поверхности, допуски на обработку. Чем больше угол конуса, тем меньше крутящий момент, но меньше вероятность заклинивания и более терпимо к изменению поверхностных факторов.
Производственные допуски для металлических конусов обычно составляют + / (-) 4 минуты; это может быть ослаблено, если один из элементов покрыт органическим или пластичным материалом, который имеет более низкий модуль упругости, чем металл.
Несоответствие угла конуса иногда вводится намеренно и может варьироваться от 2 минут для металлических конусов до 15 минут для конусов с органическим или пластиковым покрытием. Несовпадение углов обычно считается методом быстрого прилегания конусов, но мнения относительно его достоинств в предотвращении заклинивания конусов неоднозначны.
4..2 .2 Рисунок резьбы
Синхронизирующее кольцо обычно имеет резьбу. Назначение резьбы — обеспечить очищающие кромки, которые быстро сотрут масло с сопрягаемой поверхности.Этому очищающему действию способствует спиральная природа резьбы, которая обеспечивает выход масла. Чем быстрее масло выводится из поверхности раздела трения, у
быстрее увеличивается синхронизирующий крутящий момент и тем короче более высокая нагрузка, вызванная чрезмерным трением муфты и ступицы, до тяжелого состояния, когда полное зацепление может быть полученным. Это последнее состояние может возникать либо на фасках штифтов или зубьев срезки, либо на фасоках целостных (индексирующих) зубцов муфты.Если неисправность возникает на скошенных кромках, возможные причины:
 Чрезмерное сопротивление в коробке передач из-за работы в холодном состоянии.
 Повреждение фаски или столкновение, которое снижает момент индексации.
 Неблагоприятное увеличение допуска, ухудшающее индексацию.
 Несовпадение углов фаски сруба.
Если проблема возникает на фаске зубьев муфты, возможными причинами являются:
 Чрезмерное сопротивление в коробке передач из-за работы в холодном состоянии (высокая вязкость), столкновение компонентов или сопротивление сцепления.
 Повреждение фаски.
 Заклинивание конуса.
Заклинивание конусов, когда конусы заедают или скручиваются после синхронизации. Это может произойти при микроскопической сварке или переносе металла на границе раздела конусов, отклонении кольца или неправильных углах конуса.

4,2

Влияние геометрии на работу синхронизатора:

4.2.1 Угол конуса
В общем, угол конуса синхронизаторов
составляет от 12 до 14 градусов. Более низкий угол конуса увеличивает время скольжения
.
Резьба различается по шагу и поперечному сечению, но обычно составляет 40 резьбы на дюйм для бронзы и 20 резьбы на дюйм для конусов, покрытых молибденом, пластиком или органическим фрикционным материалом.
Форма поперечного сечения резьбы не имеет решающего значения, но она должна иметь чистую острую кромку, чтобы прорезать масляную пленку и соскребать ее с поверхности раздела, а также иметь достаточную глубину, чтобы обеспечить выход масла. Резьба с острыми гребнями быстро прорежет масляную пленку, но вызовет высокие нагрузки на поверхность и, как следствие, высокую степень износа, поэтому резьбу следует чистить и обрабатывать после нарезания, чтобы получить плоский гребень.
4.2.3 Осевые канавки
Осевые канавки обычно, но не всегда, нарезаются на резьбовые конусы и имеют важное влияние на характеристики синхронизатора. Канавки способствуют диспергированию масла во время начального периода контакта и после этого способствуют разрушению гидродинамической масляной пленки.
Создание крутящего момента для конуса без осевых канавок будет длиннее и плавнее, чем для конуса с большим количеством канавок. Конусы с большим количеством канавок имеют повышенную склонность к заклиниванию.
Важно, чтобы при формировании этих канавок на концах резьбы не оставалось заусенцев, которые могли бы привариваться к сопрягаемой поверхности или препятствовать выходу масла из резьбы.
Обычно рекомендуется формировать осевые канавки перед обработкой резьбы, чтобы края были расположены под углом, чтобы уменьшить вибрацию инструмента при нарезании резьбы, и чтобы они были нарезаны.

IJSER © 2013

http: // www. ijser.org

Международный журнал научных и инженерных исследований Том 4, выпуск 1Řǰȱ ŽŒŽ– ‹Ž› ȬŘŖŗřȱ

ISSN 2229-5518

1461

глубже, чем корень нитей.
4.2.4 Геометрия поверхности
Обработка поверхности конусов оказывает значительное влияние на динамический коэффициент трения, особенно в период приработки. Конусы с шероховатой поверхностью имеют более высокий динамический коэффициент трения, чем конусы с гладкой поверхностью, как во время, так и после наплавки. Статический коэффициент трения менее чувствителен к изменению качества поверхности конусов.
Термин «чистовая обработка поверхности» применительно к конусам синхронизатора относится к форме и амплитуде шероховатости профиля в заданном направлении.профиль шероховатости в окружном направлении важен, потому что профиль с острыми выступами прорвет масляную пленку, что приведет к контакту металла с металлом конусов. Если материал сопрягаемого конуса мягкий, шипы будут стирать поверхность, а если сопрягаемый материал твердый, шипы отламываются, и произойдет абразивный износ.
Изготовленная отделка конуса должна быть как можно ближе к стабилизированной (т.е. полностью уложенной) отделке; чистота поверхности от 0.Обычно требуется 05-0.03 микрометр Ra.
Хороший контакт конических поверхностей важен для бесперебойной работы, поэтому важно строго контролировать такие специальные присадки производителя
, как:
 Противозадирные присадки
 Противоизносные присадки
 Модификаторы трения
 Коррозия ингибиторы
 Ингибиторы окисления и т. д.
Включение присадок, особенно первых трех, указанных выше, может значительно повлиять на коэффициент трения, как статического, так и динамического.
Противозадирные и противоизносные присадки могут предотвратить или уменьшить склонность конусов к заклиниванию. Модификаторы трения влияют как на статический, так и на динамический коэффициент трения.

4,4

Влияние материалов на работу синхронизатора

На комбинацию материалов для данного применения в основном влияют:
 Достаточно высокое и постоянное значение динамического коэффициента трения
 Устойчивость к заклиниванию конуса.

IJSER

допуски факторизации по овальности, соосности и прямоугольности.В частности, плохой контакт приводит к неполному разрушению масляной пленки, высокому локальному контактному давлению, снижению производительности и повышенной склонности к заклиниванию.
4.2.5 Углы фаски срубов
Крутящий момент, необходимый для индексации втулки относительно срезного кольца или штифта, согласовывается с крутящим моментом конуса путем изменения угла фаски. низкие углы фаски приводят к пробою до того, как произойдет синхронизация.
Сопряжение скошенной кромки и втулки может существенно повлиять на согласованность переключения передач.Плохо совмещенные фаски могут привести к повреждению и усложнению переключения передач.

4,3

Влияние смазки на работу синхронизатора:

Вязкость смазки влияет на скорость, с которой масло стирается с поверхностей конуса в начальный период синхронизации. . если резьба на синхронизирующем кольце не прорезает масло, требуемый момент трения может быть достигнут недостаточно быстро, чтобы предотвратить столкновение. Известно, что столкновения чаще возникают в холодных коробках передач, чем в горячих.
Вязкость смазки также влияет на момент сопротивления, который возникает в результате взбивания смазки. чем выше вязкость, тем больше крутящий момент сопротивления, который при низких температурах может стать значительным и вызвать резкое переключение передач или, в крайних случаях, предотвратить переключение.
4.3.2 Присадки:
Смазочные материалы для редукторов обычно состоят из базового минерального масла и

Комбинации материалов: Для наружного / внутреннего конуса почти всегда используется цементированная сталь с твердостью поверхности 60 по Роквеллу. , хотя конусы с молибденовым покрытием использовались с кольцами синхронизатора из спеченного железа или стали.Кольца синхронизатора, изготовленные из спеченного железа или стали, также использовались в приложениях, где коробка передач работает со смазкой SAE 20W / 50

(моторное масло). Кольца синхронизатора
обычно делятся на две категории; те, которые сделаны из высокопрочного материала, покрытого фрикционным материалом, и те, которые полностью сделаны из одного материала. Большинство колец синхронизатора производятся из одного из следующих сплавов на основе меди:

5.0 Текущие тенденции

Во всех областях применения транспортных средств, от легковых до больших грузовиков, наблюдается тенденция к повышению способности переключения передач и снижению производственных затрат. Меньшее усилие на рычаге переключения передач, уменьшенный ход рычага переключения передач и более плавная работа рычага переключения передач способствуют повышению качества переключения передач.
Влияние переменного коэффициента трения на температурную зависимость сопротивления активно исследуется. Так же шум. Пристальное внимание уделяется детальной конструкции элементов синхронизатора и рычагов переключения передач, чтобы уменьшить зазоры, инерцию и трение.
Множественные конусные синхронизаторы внедряются, в частности, на

IJSER © 2013

http://www.ijser.org

International Journal of Scientific & Engineering Research Volume 4, Issue 1Řǰȱ ŽŒŽ– ‹Ž› ȬŘŖŗř000

ISSN 2229-5518

1462

исследуются более низкие коэффициенты трения и материалы с высокими коэффициентами трения, например спеченная бронза и органика.
ZF, ссылки [7], [11] и [12], представили пружинный механизм с превышением центра, геометрия которого такова, что он способствует зацеплению с минимальным сопротивлением расцеплению.
Кольца синхронизатора все чаще изготавливаются путем спекания или литья под давлением и покрытия тонким слоем фрикционного материала, который может быть выбран из-за его фрикционных, а не прочностных характеристик.
Наиболее распространенными фрикционными материалами являются молибден, наполненные фторуглероды и композиты на органической основе [10]. Молибден обеспечивает твердое, но хрупкое покрытие с хорошими фрикционными свойствами. Заполненные фторуглероды и композиты на органической основе обладают хорошими фрикционными свойствами и хорошей устойчивостью к заклиниванию.
Новые материалы и производственные процессы используются для снижения затрат и повышения производительности:
• Поковка из порошкового металла для производства компонентов почти чистой формы и минимизации механической обработки.
 Лазерная и электронно-лучевая сварка для изготовления более дешевых нижних

SAE 680009.

[2] Профессор Ивен М. Эвен, Proc Theory of Gear Changing ,. ИМЕХЕ (AD, 1949-50)

[3] Newton & Steeds, The Motor Vehicle, Illffe

[4] Судья A W, Automotive Transmissions

[5] Mitchell, G Wilding A.W., Synchromesh Mechanisms, Automotive

Design Engineering, февраль 1966 г., стр. 64-69, 71-73 [6] ZF Sperrsynchronisierung (немецкий)

[7] Looman, Dr — Ing J, Механические коробки передач в автомобилях ., Конференция по проектированию приводных линий. 1970

[8] Розен, Крук, Экер, Меллгрен Синхронные механизмы: опыт работы с коробками передач для тяжелых грузовиков, Конференция по проектированию приводных линий. 1970

[9] Остен Дж. Синхронизирующие механизмы, Drive Line Engineering Conf.

1970

[10] Oster, P.и Pflaum, H, Трение и износ синхронизаторов в трансмиссиях с ручным переключением передач,., статья D19, Второй Конгресс IAVD Конструкция и компоненты автомобилей, 1985

компонентов повышенной прочности для снижения затрат на дорогостоящие высокопрочные компоненты для снижения общей стоимости компонентов.
 Использование пластиков, армированных волокном, для таких компонентов, как вилки переключения.
Базовая конструкция Borg Warner на протяжении многих лет была оптимизирована за счет новаторского использования / применения материалов и производственных процессов.Но основная проблема «противоположных критериев — или / или» малого угла конуса и самозажимания полностью не устранена. Разработка «Двухслойного углеродного покрытия» (Sulzer
®) заявляет о фрикционных характеристиках, которые помогают в достижении меньших углов конуса.
Электрически синхронизированное переключение передач — это новый способ решения проблемы с коробкой передач и новый способ создания легкого гибридного автомобиля. Электрическая машина используется для синхронизации скорости выходного и входного валов во время переключения передач.

Но, безусловно, наиболее важной тенденцией является обращение с синхронизаторами не изолированно, а как часть системы.

Благодарность

Автор благодарит профессора Г.
