бывает ли погрешность, когда показывает скорость, фото и видео об устройстве

Показатели спидометра автомобиля необходимы, чтоб определять и контролировать скорость транспортного средства соответственно ограничениям, действующим на территории той или иной страны. Он входит в список обязательной комплектации автомашин.

Содержание

[ Раскрыть]

[ Скрыть]

Для чего нужен спидометр?

Автомобильный спидометр (АС) — прибор, который определяет модуль мгновенной скорости движения транспортного средства.

Ориентируясь на показатели «девайса» водитель может:

• узнать интенсивность движения автомобиля в реальном времени;
• вычислить расход топлива при каждой конкретной скорости.

Скомплектованный со спидометром автомобиля одометр — прибор для измерения пройденного пробега. Иногда эти «девайсы» не разделяют и говорят про спидометр-одометр.

С помощью одометра можно определить, когда необходимо менять:

• автомобильные масла;
• фильтры;
• ремни (генератора и ГРМ).

Виды спидометров

Есть большое разнообразие АС, всех их классифицируют на виды по:

• методу измерения;
• типу индикатора.

По способу измерения

Классификация спидометров автомобилей по принципу работы:

Вид АС	Принцип работы
Хронометрический	Гибрид одометра и часов – пройденное расстояние разделяется на затраченное время. В результате получается скорость движения транспортного средства.
Центробежный	Плечо регулятора, удерживаемое пружиной, вращается вместе со шпинделем и отбрасывается в стороны центробежной силой. При этом расстояние смещения пропорционально скорости.
Вибрационный	Прибор данного типа используется для транспортных средств, которые быстро вращаются. Механический резонанс колебаний рамы или подшипников машины приводит к вибрации градуированных язычков с частотой, соответствующей числу оборотов транспортного средства.
Индукционный	Состоит из системы постоянных магнитов, вовлечённых во вращательное движение вместе с приводным шпинделем. Он производит вихревые токи в установленном в магнитном поле диске. Происходит привлечение во вращательное движение диска, которое ограничивается специальной пружиной. Скорость указывает стрелка, соединённая с ним.
Электромагнитный	Датчик быстроты движения подаёт электросигналы, а сам привод «девайса» перемещается в соответствии с количеством сигналов.
Электронный	Датчик вырабатывает импульс тока за каждый оборот шпинделя. Сигналы поступают на счетчик, который подсчитывает их за фиксированный промежуток времени. Далее информацию обрабатывает микропроцессор, где происходит ее конвертирование в показания скорости, которая визуализируется на панели управления автомобиля.

По типу индикатора

По способу визуализации данных спидометры делятся на:

• аналоговые, или механические;
• цифровые.

Аналоговый

Схема работы универсального аналогового АС:

• стрелка спидометра связана с валом редуктора;
• последний в свою очередь получает привод от вращающихся колёс.

Интенсивность движения вала редуктора пропорциональна быстроте вращения колес. Поэтому именно этот узел наиболее достоверно отображает скорость автомобиля.

В таблице представлены разные аналоговые спидометры:

Из всех типов аналоговых спидометров в современных автомобилях используется только стрелочный.

Цифровой

Особенности цифрового АС:

• имеет наивысшие показатели точности;
• индикатор – дисплей, отображающий скорость в цифровом эквиваленте;
• на экране водитель может посмотреть суточный и суммарный пробег;
• имеет сигнализацию, которая срабатывает при превышении установленного предела скорости движения транспортного средства.

Основным недостатком цифрового автомобильного спидометра является задержка показаний. В результате некорректно отображаются данные при смене скорости.

Наглядно, как работает цифровой автомобильный спидометр с использованием IPHONE 4 можно посмотреть на видео, снятым каналом videoSPBLIFE.

Фотогалерея

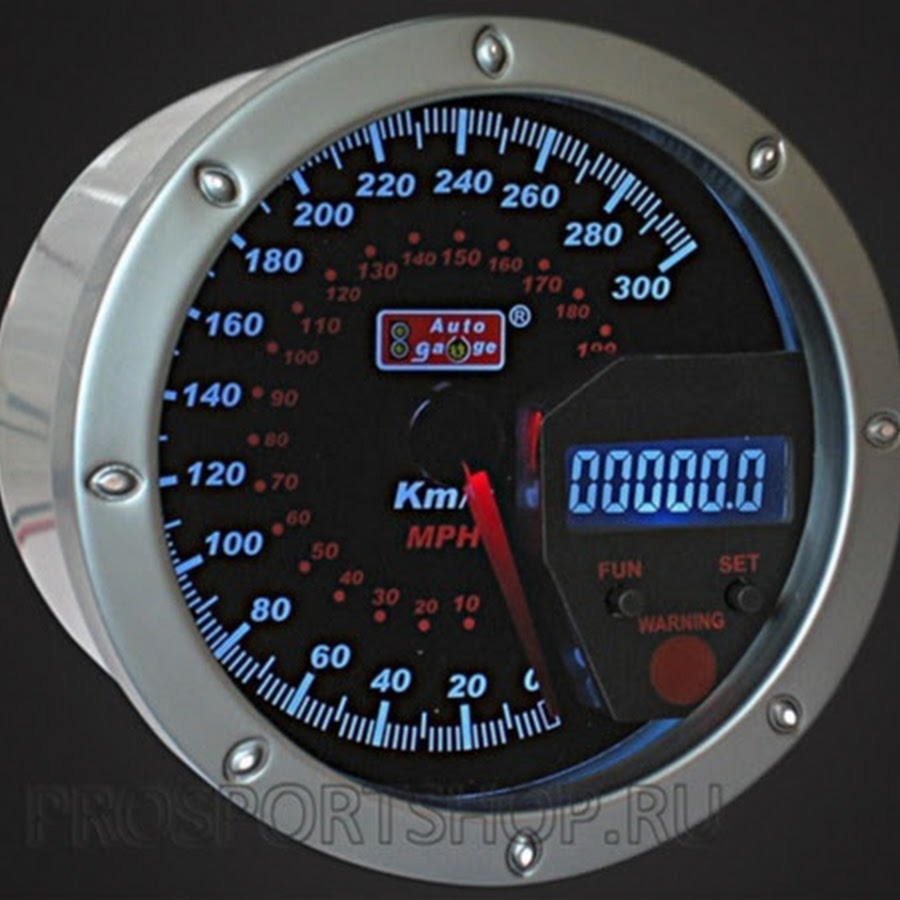

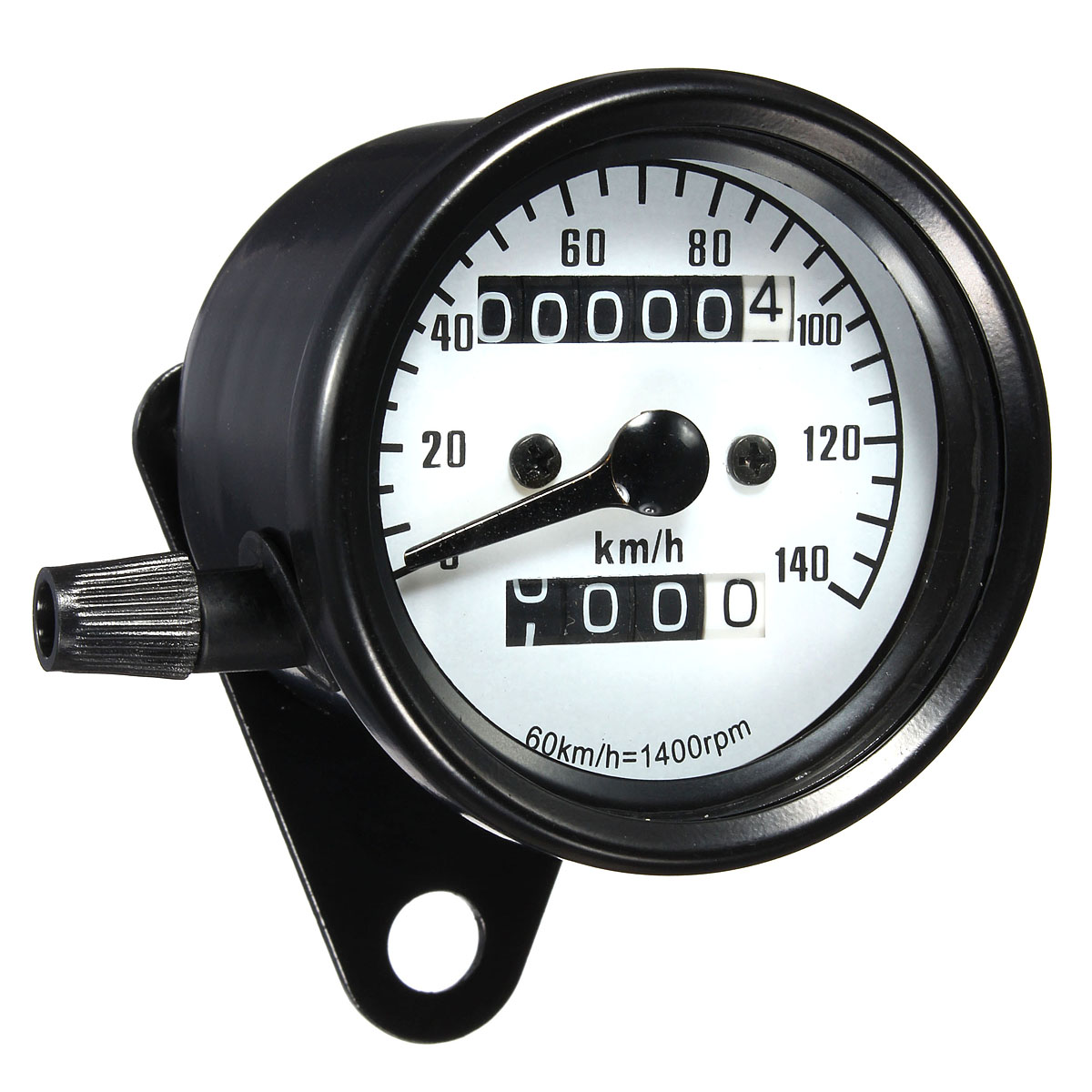

На фото представлены разные виды АС:

Принцип работы спидометра на переднеприводных и заднеприводных авто

Есть особенности в принципах работы АС на передне- и заднеприводных автомобилях. На авто, приводящихся в движение задними колёсами, спидометр контролирует вращение вторичного вала коробки передач и по нему рассчитывается скорость.

На переднеприводных машинах оборудование измеряет интенсивность движения автомобиля с помощью привода левого колеса. Погрешность АС в этом случае большая, поскольку передние шины поворачивают авто и прибавляется эффект от закругления дороги. При поворотах влево «фиксированная скорость» чуть меньше, чем при прямолинейном движении, а вправо – немного больше.

Погрешность спидометра

Всем АС, как и любым другим техническим устройствам свойственна неточность показаний.

Причины неточного измерения:

• заводская калибровка приборов, которую точно на 100% невозможно выполнить;
• высота и диаметр шин – влияют на расстояние, которое пройдёт машина за 1 оборот приводного вала;
• «эффект поворота» на спидометрах переднеприводных автомобилей.

Правило автопроизводителей – погрешность АС конструктивно должна быть в сторону увеличения показаний, против фактической скорости движения.

Видео

На видео от пользователя Виктора Хабибулина сравниваются цифровые спидометры с GPS и аналоговые.

Для чего метки на спидометре: две теории — журнал За рулем

Яркие цветные риски на спидометре автомобиля появились очень давно, но автолюбители до сих пор спорят об их предназначении. «За рулем» вносит ясность.

Материалы по теме

Если мы посмотрим на комбинацию приборов первых Жигулей, то обнаружим три цветные риски на шкале спидометра. Первая немного не доходит до 40 км/ч, вторая — сразу за 60 км/ч, а третья стоит примерно на 95 км/ч. Эти риски показывают, до какой скорости можно разогнаться на первой, второй и третьей передачах соответственно.

Подобные обозначения встречались на многих автомобилях того времени (в том числе с автоматическими коробками передач). Ведь шумоизоляция становилась лучше, а значит, звук двигателя доносился до водителя менее отчетливо. При этом ограничителей оборотов у трамблерно-карбюраторных систем зажигания и питания не было.

А что же за метки стоят на спидометре совсем новых машин? Да еще и на спидометрах автомобилей с вариаторами, у которых передаточных отношений бесконечно много? В отличие от старых спидометров, где метки встречались на разных скоростях, в наше время все риски показывают одно и то же — 30 и 50 км/ч. Это удобное напоминание для водителей о двух самых распространенных ограничениях скорости в Евросоюзе.

Слева красные метки на 30 и 50 км/ч (распространенные ограничения скорости в Европе). Справа: метки, которые обозначают максимально допустимую скорость движения на 1-й, 2-й и 3-й передачах.

Слева красные метки на 30 и 50 км/ч (распространенные ограничения скорости в Европе). Справа: метки, которые обозначают максимально допустимую скорость движения на 1-й, 2-й и 3-й передачах.

30 км/ч — скорость ограничивают вблизи учебных заведений и в других потенциально опасных местах.

50 км/ч — это общегородское ограничение скорости во всей Европе. Конечно, на отдельных магистралях и эстакадах, проходящих через город, бывает и 80 км/ч, и больше, но на обычных улочках по умолчанию — 50 км/ч.

• Ремонт автоматической коробки передач — занятие не из дешевых, а потому старайтесь продлить срок ее работы. В нашем магазине есть эффективные средства профилактики — марок VALENA и SUPROTEC.

что это, разница со спидометром, для чего нужен

 Каждый владелец автомобиля уверенно ответит вам, что уж своего «железного друга» он изучил и знает его вдоль и поперек. Но если спросить их, а что такое одометр, ответит не каждый. А, между прочим, это устройство играет важную роль в жизни любого автомобиля. Так что давайте разберемся, одометр что это, зачем нужен, как расшифровать показатели и все, что касается этого загадочного устройства.

Содержание статьи

Такое «нужное» устройство

Одометр — это прибор для фиксации количества километров, пройденные транспортом за определенное время.

Прежде всего, давайте обозначим, какая между приборами одометр и спидометр разница, поскольку многие путают их между собой. Связано это с тем, что спидометр и одометр расположены недалеко друг от друга на панели приборов. Кроме того, конструкцией любого автомобиля заложено, что эти два устройства имеют один привод. Так как же правильно спидометр или одометр? Спидометр – устройство, главная функция которого показывать скорость передвижения автомобильного средства. В отличии от него, одометр – это прибор для фиксации количества километров, пройденные транспортом за определенное время. Проще говоря, принцип работы одометра заключается в подсчете количества оборотов колеса машины.
Следует отметить, что на приборной панели автомобиля высвечиваются два показателя данного устройства. Один – это общее число километров, проеденных данным транспортом, второе, так названный суточный одометр. Каждый из них имеет свое предназначение.

Функциональные свойства прибора

Современный электронный одометр


У многих начинающих водителей возникает вопрос, а зачем вообще иметь представление, какой километраж у вашей машины, неужели эти цифры так важны? Чрезвычайно важны.
Показатели одометра, показывающие общий километраж, снимают в таких случаях:

Можно сбросить показания одометра исключительно для суточного варианта, показатели общего километража не сбрасываются.

• покупка автомобиля. Числовые показатели пройденных километров служат идентификатором технического состояния ходовой части и автомобиля в целом;
• расход топлива. Обнулив показания суточного прибора и заправив бак машины, вы можете определить расход топлива на 100 км пробега;
• точное расстояние между двумя населенными пунктами.

Что касается результатов суточного одометра, то его показатели будут полезны для водителей, заработная плата которых зависит от пробега транспорта.
Обращаем внимание, что у вас есть возможность провести сброс одометра исключительно для суточного варианта, показатели общего километража не сбрасываются.

Разбираемся в многообразии

Существует несколько типов приборов, которые отличаются не только конструктивными частями, но и точностью измерений:

• механические. Первые, самые простые устройства, результаты которых имеют наибольшую погрешность измерений – 3-5%, изношенные устройства могут давать погрешность до 10%;
• смешанные (электронно – механические). Гибридный вариант одометров, в котором значения получаются еще механическим путем, но преобразовываются и выводятся уже на электронный дисплей. Процент погрешность у таких одометров составляет порядка 5%;
• электронные. Полностью электронные устройства с наименьшим процентом искажения результатов. Даже при длительной эксплуатации, погрешность одометра автомобиля составляет не более 2%.

Искажение реальных показателей

Отмотка показаний одометра с помощью дрели

Приборы для изменения результатов пробега в народе называют «крутилками»

Как было сказано выше, показания одометра – показатель состояния автомобиля. Бывают жизненные ситуации, когда необходимо проводить корректировку результатов устройства, после замены крупных узлов автомобиля. К сожалению, часто скруткой прибора пользуются недобросовестные продавцы, проводя изменение показаний одометра для уменьшения реального пробега авто. Правда, существует и такое понятие, как «подмотка одометра», когда результаты накручивают в большую сторону.
Легче всего изменять результаты у механического одометра, тут достаточно извлечь тросик прибора с коробки передач, подсоединить к нему электродрель или электрический моторчик, а потом «отмотать» показатели до нужного результата. Такой способ скрутить одометр подойдет также к гибридному варианту устройства.
Электронный одометр так легко изменить не получиться, поскольку он является частью машинного бортового компьютера и показания передаются не только на дисплей, но и иные системы управления автомобиля.
Так как обнулить одометр электронный? Для этого существуют как специальные программы, так и приборы для скрутки.

«Крутилки» для корректировки результатов пробега

Приборы для изменения результатов пробега в народе еще называют «крутилками». Бывают они нескольких видов, и могут использоваться не только для одометров, но и для спидометров:

• для механических устройств зачастую используют приборы с эффектом Холла. Подсоединяются они через прикуриватель и стоят относительно не дорого;
• оборудование для корректировки одометра через обд 2 или CAN – шину, корректирует не только показатели самого одометра, но и память всех устройств вашего борта, связанных с датчиком скорости. Принцип работы прост – подключаете прибор к нужному разъему и включаете зажигание.

Следует отметить, что корректировка одометра своими руками даст результат, если внимательно прочитать и следовать инструкции к прибору.

Программируем устройство

Корректор одометров Digimaster


Кроме оборудования, существуют также ряд программ, позволяющих проводить коррекцию. Наиболее распространенным вариантом считается калькулятор одометров, который позволяет вычислять скорость, в зависимости от размера колеса, оборотов коленчатого вала и передачи КПП. Для автомобилей марок «Хундай», «Форд», ВАЗ, «Мазда», «Тойота», «Киа», используют программа Stool для коррекции одометров. Также возможна корректировка одометра с помощью автосканера Elm327 – это адаптер (универсальный), необходимый для работы с программами скрутки. Обратите также внимание на программатор одометров Amprog и корректор одометров Digimaster II.

Существует множество способов изменения показаний электронного одометра от специальных программ до корректоров-программаторов.

Для тех, кто предпочитает покупать комплексные варианты, оптимальный выход – покупка ПО 5 PRO программатор одометров. В его комплект входят:

• программатор;
• адаптеры USB-ПО5, BDM-ПО5, EEPROM-ПО5;
• схема для восстановления комбинаций приборов МС-1.

Выбор программы и адаптеров зависит от марки вашего автомобильного транспорта, вида прибора, финансовых возможностей.

Поломка одометра

Не работающий одометр, дело не приятное и очень хлопотное. Если вы купили автомобиль с уже не работающим устройством, проведите полную диагностику транспорта. Таким образом, вы убережете себя от непредвиденных ситуаций на дороге в будущем и, конечно же, сделайте ремонт одометра. Провести данное действие можно, как самостоятельно, так и воспользовавшись услугами профессионалов.
Самостоятельный ремонт необходимо проводить очень тщательно, поскольку малейшая ошибка приведет к неправильному функционированию устройства. Даже ошибка в неправильном монтаже (если поменять шурупы крепления местами) может привести к искажению результатов. Правда, в большинстве случаев это относится к механическим вариантам данного устройства. Не уверенны в своих силах – обращайтесь в службу технического обслуживания.
Что такое одометр автомобиля вы узнали, изучили понятие «показания одометра», что это и как их расшифровывать, ознакомились с программами, а также устройствами для корректировки результатов. Надеемся, что наша информация была вам полезна.


разница этих приборов в машине

Спидометр… Об этом приборе, безусловно, знает всякий автомобилист. Однако что такое одометр в автомобиле – сможет ответить далеко не каждый, и это вполне закономерно, ведь этот прибор далеко не так прост и примитивен, как кажется на первый взгляд.

При этом далеко не все видят разницу между одометром и спидометром – совершенно иным прибором, совмещенном с ним. Что ж, мы попытаемся доходчиво рассказать о различиях, а также о том, что это такое — одометр автомобиля.

Принцип действия одометра

Выражаясь научным языком, одометр представляет собой механическое либо электронное устройство, определяющее количество оборотов, совершаемых колесом, то есть, счетчиком. Благодаря этой информации владелец автомобиля может определить путь, который пройден автомобилем в течение всего срока его эксплуатации либо за определенный промежуток времени. То есть, информация, получаемая прибором, доводится до водителя в числовой форме, а конкретно – километрах пройденного пути.

Принцип действия прибора таков – за один пройденный автомобилем километр колесо совершает одинаковое число оборотов. Зная, сколько оборотов оно совершило в общем за тот или иной путь, легко высчитать пройденный километрах, и именно он отображается на счетчике пробега.

Кроме того, обнулив данные одометра перед поездкой, вы легко можете установить расстояние из точки А в точку Б либо высчитать, сколько автомобиль проехал на одной заправке топливом. Обо всех этих функциях одометра знает, вероятно, любой водитель.

Их типы

Несмотря на то, что автомобиль – изобретение относительно недавнего прошлого, такой прибор как одометр был известен очень давно – его изобретателем стал Герон Александрийский. Вполне логично, что первый такого рода механизм был механическим.

Собственно, в автомобильной промышленности также все используемые первоначально одометры имели чисто механическую конструкцию, а сам счетчик, находящийся на приборной панели, представлял собой набор барабанов с нанесенными цифрами, которые менялись по мере прохождения автомобилем определенного расстояния (одного километра или мили).

Такие одометры отличались простотой конструкции и надежностью, однако имели и несколько существенных недостатков. Главным из них стало ограничение механического счетчика – при достижении определенного пробега он обнулялся.

Кроме того, точность работы такого одометра достигалась лишь при использовании на транспортном средстве колес строго определенной размерности, и отклонение от нее вызывало серьезную погрешность в измерениях.

В середине ХХ века автопроизводители стали использовать электромеханические счетчики, которые, получая информацию от механического датчика, выводили информацию не с помощью архаичных барабанов с цифрами, а на жидкокристаллическом дисплее.

Позднее были созданы и полностью электронные одометры, получавшие информацию об оборотах колеса от так называемого датчика Холла. При этом поступающая с него информация обрабатывалась бортовым компьютером автомобиля и хранилась в его памяти, что позволяла сохранять информацию не только об общем пробеге, но и отдельных поездках.

Это было очень удобно, к примеру, для замеров расхода топлива или пройденной дистанции в нескольких поездках.

Одометр и спидометр: в чем разница?

Как мы уже говорили, далеко не все знают о разнице между двумя совершенно разными приборами – одометром и спидометром. Многих вводит в заблуждение тот факт, что шкала одометра практически на всех автомобилях интегрирована в шкалу показаний спидометра.

Логично, что некоторые вполне обоснованно предполагают, что это один и тот же прибор. На самом деле разница между приборами очень значительна.

Спидометр служит для измерения скорости движения транспортного средства и никак не связан с функциями одометра – счетчика пройденного транспортным средством километража.

Совмещение шкал этих приборов обусловлено лишь удобством восприятия информации человеком, а также традицией. Впрочем, сегодня показания одометра выводятся на дисплей бортового компьютера среди основной информации, и дисплей этот опять таки располагается в районе шкалы спидометра. Тем не менее, путать данные приборы никак нельзя.

Использование одометра в определении пробега подержанного автомобиля

Общеизвестно, что одометр является основным средством, посредством которого можно установить пробег того или иного транспортного средства. Этот критерий – один из важнейших при выборе и приобретении подержанного авто, поскольку пройденный километраж позволяет оценить общее техническое состояние автомобиля, степень износа узлов и агрегатов, а также остаточный ресурс двигателя.

Само собой, что у многих автолюбителей, расстающихся с собственным транспортным средством, часто возникает желание изменить показания одометра с целью увеличить начальную стоимость продаваемого автомобиля.

Мы оставим в стороне морально-этическую сторону данного вопроса и посмотрим, насколько реально в техническом плане «скрутить» счетчик одометра.

Здесь нам следует вновь углубиться в историю данного прибора. Первые, механические, одометры имели серьезный недостаток – изменить их показания было весьма просто. По сути, эта причина и вынудила автопроизводителей искать различные способы защиты данных, что, в итоге, и привело к созданию электронных приборов.

В них, как мы уже писали, информация об общем пробеге «зашита» в бортовом компьютере автомобиля, и скорректировать ее гораздо сложнее. На практике, отправить электронный одометр в минус все же возможно, однако делается это уже не вмешательством в работу механических узлов, а путем переписывания в памяти бортового компьютера заложенной в него информации.

Видео — про скрученные пробеги у автомобилей:

Сегодня в сети интернет имеется множество предложений в этой сфере, чего стоит хотя бы известный сайт одометр.рф, отзывы в котором говорят об относительной простоте такой процедуры.

Но не стоит забывать, что в большинстве современных авто информация о пробеге хранится сразу в нескольких независимых друг от друга электронных блоках, и грамотная диагностика электронных систем автомобиля вполне способна выявить факт «скручивания» показаний одометра со стороны автолюбителя.

Выводы

Как мы видим, получить ответ на вопрос о том, что такое одометр, не так и сложно. Зная принципы работы данного помощника автомобилиста, можно с легкостью получать информацию о пройденном пути, узнать общий пробег авто, контролировать расход топлива. Безусловно, это один из самых значимых приборов любого транспортного средства.

Не все водители знают про гидроудар двигателя что это такое и почему он происходит.

Прочитайте о том, какая разница между тосолом и антифризом.

Система доступа https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/sistema-dostupa/v-avtomobil-bez-klyucha.html в машину без ключа.

Видео — можно ли узнать скручен ли пробег (показания одометра) — советы перекупа:

что это такое в машине, устройство и принцип работы

Каждый автовладелец видел одометр на панели приборов своего автомобиля. Но не каждый задумывался о том, как работает это устройство и для чего оно создано. Тем более, когда авто включает в себя массу различных датчиков, сенсоров, электронных и механических систем – знать о них все просто невозможно.

Содержание статьи:

Зачем нужен одометр в машине

Основная задача одометра – показывать общий пробег автомобиля. Эта цифра важна при покупках или продажах транспортного средства.

На приборной панели можно видеть не один, а целых два одометра – один считает общий пробег, а второй – суточный. Общий обнулить нельзя, а вот суточный обнуляется очень легко.

Многие начинающие автомобилисты задают массу вопросов о том, зачем вообще считать количество пройденных автомобилем километров. Неужели это значение так важно?

Читайте также: Как правильно буксировать автомобиль с АКПП (вариатором) и МКПП (механикой)

Показатели одометра используются в следующих случаях:

• При покупке или продаже автомобиля. Цифры на панели приборов расскажут о техническом состоянии ходовой части авто и двигателя;
• Расход горючего. Если обнулить показания на суточном одометре и заправить полный бак бензина или полный баллон газа, водитель может точно определить аппетиты машины на 100 км пробега;
• Расстояние между населенными пунктами или любыми другими точками.

Показания суточного одометра полезны тем, кто ездит на газе второго поколения – именно так и только так можно определить количество газа в баллоне. Также цифры будут важны тем, кто зарабатывает от пробега авто.

Устройство и принцип работы

Принято думать, что одометр умеет считать километры пути. На самом деле устройство замеряет количество оборотов колес авто при его движения. Наверное, каждый мог наблюдать разный пробег при одном и том же расстоянии, но при разных диаметрах колес.

Одометр устроен следующим образом:

• Механический счетчик либо электронный дисплей – элементы позволяют считать данные с панели приборов;
• Счетчик или датчик, который считает обороты колес;
• Контроллер, внутри которого по специальным алгоритмам обороты колес превращаются в километры.

Само по себе устройство может быть механическим либо электронным. Колесо на каждый километр способно осуществить точное количество оборотов. При этом данный показатель в разных условиях будет одинаковым. Если прибор точно знает количество оборотов на один километр, то вполне способен просчитать пройденное расстояние.

Статья по теме: Как продать битую машину быстро и выгодно

Механический одометр приводится в действие с помощью гибкого кабеля – он изготовлен из туго свернутой пружины. Зачастую, кабель находится внутри трубки из металла, которая, в свою очередь, находится в резиновом корпусе.

Для функционирования механизма кабель одной стороной подключен к выходному валу коробки передач, а обратной стороной к приборной панели. Там кабель соединен с входным валом на одометре.

Внутри механического устройства применено несколько червячных передач. В общем и целом передаточное отношение равно – 1690:1.

Входной кабель заставляет вращаться первую червячную передачу – один оборот способен провернуть шестерню лишь на один зуб. Этот же механизм заставляет вращаться и следующую передачу, которая приводит в движение следующую.

В каждом индикаторе механического типа имеется ряд шпилек, которые торчат с одной стороны. Также имеется набор из двух шпилек, которые точат уже с дугой стороны.

Когда две шпильки соединяются с шестеренкой, одни зубец попадает между шпилек и может вращаться совместно с индикатором, пока шпильки не переместятся дальше. В данном механизме работает и одна из шпилек, имеются большее число и совершает 1/10 часть приворота.

Теперь, наверное, ясно и понятно, почему когда одометр показывает между 19 999 и 20 000 цифра «2» находится где-то посередине, а не на общем уровне с остальными цифрами. Дело в том,  что в устройстве используются небольшие шпильки, предотвращающие одинаковое положение всего цифрового ряда. Зачастую, для того. чтобы все цифры стали в ровный ряд, прибор должен показать 21 000.

Что касается электронных одометров современных автомобилей, то здесь все гораздо сложнее. У каждого был или есть велосипед с компьютером. Так вот на колесе такого велосипеда закреплен магнит, на неподвижной части, например, на вилке, закреплен геркон. Когда магнит проходит рядом с герконом, компьютер считает оборот колеса, а затем обновляется информация на дисплее.

В автомобиле используется система, подобная велосипедной. Конечно, магнитного датчика автовладелец на колесе не обнаружит – вместо него можно наблюдать зубчатую шестерню на выходном вале КПП. Специальный датчик считает импульсы, когда мимо него проходит зубец шестеренки.

Это интересно: Для чего нужен стабилизатор поперечной устойчивости

В некоторых моделях авто можно видеть щелевое колесо и оптические датчики – такая реализация есть в компьютерной мышке. Компьютер автомобиля знает, сколько машина проедет между импульсами и на базе этих цифр обновляет показания одометра.

Одна из интересных вещей касательно современного одометра связан с тем, как данные о пробеге попадают на панель приборов. Кабеля, который был в механическом датчике, здесь совсем нет. Приборная панель получает информацию от ЭБУ через электронные цепи.

В данном случае автомобиль можно сравнить с локальной сетью. В большинстве машин применяют стандартные коммуникационные протоколы – например, SAE J1850. Благодаря им все электронные системы и устройства в автомобиле могут общаться и обмениваться данными между сбой.

ЭБУ автомобиля учитывает каждый импульс и следит за общим расстоянием, которое автомобиль прошел за время совей жизни.

Среди специалистов есть мнение, что с электронным одометром сложнее продать машину – его трудно скрутить назад. Цифры на приборной панели поменять легко, но ЭБУ, блок КПП или другие системы обмануть очень трудно.

Погрешность показаний

Одометр – не точный измерительный прибор. Он имеет погрешности, как и спидометр. Сегодня существует целые стандарты этих самых погрешностей. Считается, что механический счетчик пробега имеет погрешность от 5% до 15%.

Если автомобиль эксплуатируется по большей части в жестких условиях, то погрешности могут составить и больше.

Необходимо учитывать, что датчик считает обороты колес, а значит, погрешность увеличивается за счет износа узлов и механизмов, износа шин и других систем. Также на погрешность влияет пробуксовка – машина не едет, но одометр считает.

На показания могут влиять зазоры, расслабившиеся пружины, плохое сцепление. Электромеханическая система считывает сигналы, которые ЭБУ подает в одну единицу времени.

К сведению: Для чего нужен катализатор в автомобиле: признаки неисправности и способы промывки устройства

В этом случае процент погрешности будет ничтожно мал. Но в среднем, погрешность электромеханического прибора составляет больше 5%, а погрешность электронного одометра меньше, чем 5%.

Корректировка одометра

Корректировку одометра в России очень любят. Есть мнение, что она помогает подороже продать любую машину. Обычно автомобиль нещадно эксплуатируется в режиме такси, в перевозках или других коммерческих целях, нередко машина используется просто в обычном режиме, но пробег – это магическая цифра.

Если пробег большой, то цена снижается. Вот одометр и крутят назад, чтобы увеличить стоимость автомобиля. Этим часто занимаются санитары автомобильного рынка – перекупщики. Хотя, по правде говоря, корректировка счетчика пробега уже давно превратилась в один из этапов предпродажной подготовки.

Корректировку можно проводить и своими силами – для этого покупается или изготавливается специальное устройство. Но при должном опыте выявить откорректированный пробег легко – проводят диагностику крепления привода. Если место, где привод фиксируется, чистое, то туда не вмешивались. Если все вокруг покрыто грязью, то гайку выкручивали и пробегу доверять не стоит.

Корректор электромеханического одометра также легко позволяет получить любой пробег. Но для работ необходимо вскрывать корпус и рассоединять шестеренки. Если целостность корпуса нарушена, а элементы крепежа имеют следы, которых на них быть не должно, то пробег не настоящий.

Электронные счетчики корректируют при помощи электронных систем и ПО – так называемые калькуляторы одометров. Нужно искать следы работ по нарушенной целостности корпуса.

По теме: Для чего нужна балансировка колес автомобиля

В самых современных автомобилях пробег считается и фиксируется одновременно в разных блоках и смотав счетчик километража только на приборной панели при должных навыках и серьезном оборудовании можно увидеть реальных пробег, например, в блоке климат-контроля.

Чем одометр отличается от спидометра

Счетчик пробега авто вмонтирован в спидометр и может показаться, что это один и тот же прибор. Но на самом деле разница между ними довольно существенна.

Спидометр нужен для фиксации текущей скорости авто и никоим образом не связан с счетчиком пройденного пути.

Шкалы приборов совмещается только потому, что человек таким образом лучше воспринимает информацию. Ну и потому, что это уже классика.

Зачем отматывают показания пробега в автомобиле

На самом деле есть только одна причина, чтобы выгодно продать старый авто-хлам. Ведь в большинстве случаев при выборе автомобиля обращают внимание на его пробег.

Формула простая – больше пробег, меньше цена и наоборот. Начинающие автовладельцы могут легко поверить в показания откорректированного одометра и купят за большие деньги такую машину.

механический, электронный, как его установить

Время чтения: ~9 минут
Автор: Михаил Скворцов

2456

Частенько каждый из катающихся на велосипеде интересуется ─ до какой скорости он может разогнать свою машину. Для обычного водителя велосипеда нужно знать скорость движения ради любопытства. А спортсмену необходимо замечать пройденное расстояние, среднюю скорость, количество потраченных калорий, чтобы узнать об изменениях, происходящих в своем организме. По записанным с велосипедного спидометра результатам наблюдения можно судить об улучшении своих физических возможностей. Далее, можно более планомерно увеличивать нагрузку на мышцы. Таким образом, человек запомнив свои предыдущие показатели, стремиться их улучшить в дальнейшем. Велосипедный спидометр в профессиональных руках, так сказать, стимулирует велогонщика стать ещё сильнее и быстрее.

Но большинство любителей помотаться, поставив спидометр на велосипед, через какое-то время просто забывают о нём. Такая игрушка становиться не интересной для людей, которые не стремятся устанавливать для себя новые рекорды скорости или расстояния. Обычно, люди ради любопытства покупают самый дешёвый велоспидометр. И часто бывает так, что установив простенький прибор кое-как, да и забыв настроить его, нерадивый велосипедист при эксплуатации замечает, что показания скорости на дисплее запаздывают или вовсе не соответствуют действительности. Любой велоспидометр в неумелых руках зачастую через год использования выходит из строя и зависает на руле мертвым грузом.

Спидометров для велосипеда производится много, поэтому в продаже имеется большой выбор по внешнему виду, размерам и функциональным возможностям. Естественно, цена на непохожие друг на друга устройства значительно различается.

Механический спидометр

Объективности ради следует отметить, что существуют механические спидометры для велосипеда. Конструктивно этот прибор состоит из приводного колёсика, троса и показывающего устройства.

Колёсико должно иметь чистый контакт с покрышкой колеса для правильности снятия данных о скорости. Но и сильно придавливать его к резине не стоит, так как при этом велосипед будет подтормаживаться в движении.

Чтобы трос не порвался от перетирания, он должен быть натянут, а не закручен в петли.
Принцип работы показывающего устройства состоит в том, что оно преобразовывает передаваемое от привода вращение колеса в отклонение стрелки. Внутри устройства имеется магнитный диск, который при вращении намагничивающим притяжением бесконтактно толкает цилиндр вместе со стрелкой.

Механический спидометр для велосипеда Veglia Classic французского производства

Плюсы:

• Не нужны батарейки;
• Не страшны электромагнитные помехи;
• Плавная работа.

Минусы:

• Необходимо периодически смазывать;
• Грязь на покрышке мешает их правильной работе;
• Немного подтормаживают вращение колеса;
• Нет возможности сохранения данных;
• Не работают, если колеса изогнуты восьмеркой.

Механический спидометр можно поставить на шоссейник, поскольку на велосипедах этого типа чаще всего ездят по асфальтированным дорогам, где нет грязи.

Электронный велокомпьютер

Спидометр на велосипеде, прежде всего, нужен для измерения скорости движения. Однако современные электронные модели имеют такой большой набор функций, что их принято называть велокомпьютерами. Даже самые дешевые из них имеют множество функций ─ текущая скорость, средняя скорость, дистанция, общий пробег, время в пути, часы. Более дорогие велокомпьютеры имеют ещё большее количество информационных функций, а также настроек. Наиболее известные производители качественных спидометров для велосипеда ─ BBB, Cateye, Sigma, VDO.

Качественный электронный спидометр от голландского производителя ВВВ

Принцип работы электронного спидометра заключается в подсчитывании количества сигналов от датчика за фиксированный промежуток времени.

В качестве датчика чаще всего применяется герметичный контакт в корпусе. Этот геркон фиксируют на одном из перьев передней вилки, ну а если позволяет длина проводов, то и возле заднего колеса. Срабатывать датчик заставляет постоянный магнит, закрепляемый на одной из спиц колеса.

Микроконтроллер устройства запоминает время между двумя включениями датчика, поскольку для вычисления скорости движения необходимо выполнить расчёт по формуле S=C*(F*0. 036)/T, в которой: S ─ искомая скорость; С ─ длина окружности колеса; F ─ тактовая частота работы процессора; T ─ время между срабатываниями датчика.

Для индикации значений применяются семисегментные жидкокристаллические индикаторы, так как у них малый ток потребления. А для подсветки используется отдельно установленный светодиод.

Длину окружности колеса (C) задаёт сам хозяин велосипеда, так как она нестандартна. Чтобы правильно настроить велокомпьютер, необходимо как можно точнее указать её значение. Поэтому рекомендуется лично замерять периметр покрышки, обмотав колесо гибкой линейкой по кругу. Также можно нанести краской поперечную риску на покрышку колеса и прокатить велосипед вперёд по прямой, а затем измерить расстояние между двумя следами, оставленными на чистой ровной поверхности.

Зная ранее приведённый принцип работы велокомпьютера, многие электромастера собирают своими руками устройства, которые к тому же успешно работают. В самоделках используются различные микроконтроллеры, например, такие как PIC16F830, ATTiny2313A, ATMEGA8, но для каждого из них нужно собрать ещё дополнительно программатор.

Конечно же, сделать самостоятельно что-то сложное всегда приятно и похвально, но позволительно только действительно разбирающимся людям. В интернете выложено слишком много или простых схем с ошибками, либо сложных — на базе дорогостоящих дисплеев и микроконтроллеров с кучей бесполезных функций.
А если подсчитать во сколько обойдётся создание самоделки, да ещё с учетом сборки программатора, постройки корпуса, плюс потраченное время, то оказывается, что в любом случае дешевле было бы купить готовый велокомпьютер стоимостью всего лишь в 9 долларов.

Недорогой велокомпьютер в полной комплектации

В основном у большинства велокомпьютеров максимально отображаемая скорость ограничена до 99,9 км/ч, но есть модели, которые покажут скорость свыше 100 км/ч. Возможно, подобный экземпляр с тремя числами на дисплее пригодится рискованным велогонщикам, которые отважатся разогнаться до столь высокой скорости, пристроившись сзади за фурой, в так называемый воздушный мешок.

Велокомпьютер Sigma 506, отображающий скорость свыше 100 км/ч

Уже давно собираются электронные спидометры размером с наручные часы. А некоторые из них одеваются прямо на руку и имеют встроенный датчик измерения пульса, то есть работают как тонометр. Но размер велокомпьютера ничего не говорит о его надёжности и функционале.

Первое на что следует обращать внимание при покупке, это корпус электронного прибора, ведь спидометр на велосипеде находится под открытым небом. Вода, дорожная пыль и прямой солнечный свет негативно сказываются на работе плохо защищенной электроники. Зачастую от дождя защищены даже самые дешевые велокомпьютеры, но в остальном они уступают более дорогим аналогам.

Типы велокомпьютеров по месту установки:

1. Наручные.
2. На руль.
3. На вынос руля.
4. С универсальным креплением.

Закрепляемый на выносе руля спидометр, позволяет сохранить место на руле для других аксессуаров.

Основные требования к велосипедным спидометрам:

1. Большой дисплей, желательно с подсветкой.
2. Устойчивость к погодным условиям (прямой солнечный свет, дождь, снег, низкие температуры).
3. Устойчивость к вибрации, и ударам.
4. Надежность всех устанавливаемых компонентов (крепежная площадка велокомпьютера, геркон, магнит, подкладки, стяжки).

Беспроводной велокомпьютер

Беспроводные устройства имеют такие же функции, как и спидометры с проводами, но сигнал от их датчика передается через радиоканал. Для беспроводного датчика необходима отдельная батарейка, ведь он должен работать как радиопередатчик. Обычно двух элементов питания в датчике и в самом устройстве хватает до полугода. На велокомпьютерах с проводами одна батарейка в любом случае прослужит дольше одного года.

Чаще всего беспроводной велокомпьютер устанавливают на свой велосипед путешественники или экстремалы. Это можно объяснить тем, что в условиях, в которых они катаются, провод может быть случайно поврежден. Беспроводное устройство стоит в два раза выше, чем спидометр с проводами.

Плюсы всех электронных спидометров:

• Отображают значения с точностью до десятых долей;
• Сохраняют данные в памяти;
• Не нуждаются в смазке.

Минусы:

• Необходимо время от времени менять батарейки;
• Подвержены электромагнитным помехам, таким как от работы катушки зажигания, сотового телефона, линии электропередач;
• Показания на экране обновляются с небольшим запаздыванием.

Закрепление велокомпьютера

1. Закрепить датчик на пере вилки или на раме с помощью электромонтажной стяжки.
2. Плотно намотать провод вокруг пера вилки и тормозного троса.
3. Установить крепёжную площадку на руль или вынос.
4. Зафиксировать магнит на спице, но не стоит затягивать сильно винт, поскольку можно легко сломать корпус магнитика. Зазор между магнитом и датчиком в зоне срабатывания не должен превышать 2–3 мм.
5. Вставить велокомпьютер в контактную площадку и проверить его работу.

Более подробно ознакомиться с установкой велоспидометра можно, просмотрев следующее видео, где в качестве примера приведено устройство марки Sigma.

загрузка…

Что такое спидометр и одометр? Разница между приборами. Как работает спидометр автомобиля и для чего он нужен? Спидометр нужен для измерения

Аналоговый спидометр

1.
Первый спидометр, установленный на автомобиль в 1899 году, работал по принципу центробежного регулятора. После этого принцип действия и конструкция спидометра много раз менялась, в результате чего на многие годы вплоть до наших дней классической стала конструкция спидометра с индукционной передающей муфтой (см. Рис. 2.11
).

Ведущая часть муфты представляет собой цилиндр, выштампованный из легкого алюминиевого сплава. Цилиндр вращается в поле постоянного магнита, в результате чего в цилиндре индуцируется ток, образующий вокруг цилиндра электромагнитное поле. Взаимодействие двух магнитных полей приводит к тому, что внутренний постоянный магнит увлекается вслед за цилиндром.

2.
Ведущий вал спидометра приводит также в действие счетчик дневного и полного пробеге, который устроен подобно велосипедному счетчику.

Спидометр этого типа имеет один недостаток — необходимость тянуть трос от коробки передач к приборной панели, поэтому конструкторы ищут новые технические решения.

Цифровой спидометр

3.
Датчик такого спидометра расположен в трансмиссии. Принцип действия датчика может быть различным: индукционный, генератор Холла
, фотоэлектрический и пр. (см. Рис. 2.12
). Выходным сигналом датчика являются импульсы напряжения, частота которых пропорциональна скорости автомобиля. После прохождения через блок формирования (триггер Шмидта
) прямоугольные импульсы попадают в мультиплексор.

После мультиплексора импульсы попадают во временные ворота, открывающиеся на определенный промежуток времени. Число импульсов, прошедших через ворота, и подсчитанных счетчиком, пропорционально скорости автомобиля. Со счетчика число передается на микропроцессор, где пересчитывается в скорость, и далее — через демультиплексор и декодер поступает на цифровой дисплей. После считывания и обработки очередного измерения счетчик сбрасывается на нуль и готов к принятию очередного пакета импульсов.

Читайте также:

• Подобное оборудование используется для того, чтобы обеспечить остановку транспортного средства по первому желанию водителя. Для…
• Популярность с каждым годом автомобилей стремительно набирает оборотов. Владельцы автомобилей по максимуму хотят выжать возможностей…
• Новый автомобиль, или автомобиль после капитального ремонта двигателя должен пройти обкатку, в течение которой пробег…
• Все любители автотранспорта, которые решили приобрести или заменить машину, должны помнить про обязательную регистрацию авто.…
• В среднем срок эксплуатации аккумуляторной батареи составляет пять лет. Длительность периода эксплуатации зависит от правильного…

Механический измерительный прибор расстояния, который мы взяли за основу для этой статьи, имеет редуктор 1690:1! Это значит, что входной вал его должен провернуться 1690 раз, прежде чем на табло появится 1 километр. Одометры как этот в настоящее время заменены на цифровые спидометры, которые предоставляют больше возможностей и стоят меньше, но они не идут ни в какое сравнение с настоящими одометрами. В этой статье мы рассмотрим каждую мелочь данного сложнейшего механизма, а затем поговорим о том, как работают цифровые спидометры.

Механические одометры, внутреннее устройство

Механические одометры вращаются гибким кабелем, который сделан из туго скрученной пружины. Обычно кабель вращается внутри металлической трубки в резиновом корпусе. На велосипеде, маленькое колесико вращается в противоположную от колеса сторону, тем самым приводя в движение кабель, а передаточное число на таком приборе должно быть откалибровано в соответствии с размером маленького колесика.

В автомобиле кабель вращается выходным валом коробки передач. Кабель подключен к приборной панели, где он соединяется с входным валом одометра.

Зубчатая передача

Сам одометр использует серию из трех червячных передач (червячная передача — механическая передача, осуществляющаяся зацеплением «червяка» и сопряженного с ним червячного колеса) для достижения редуктора показателя 1690:1. Входной клапан приводит в движение первого «червя», который приводит в движение передачу. Каждый полный оборот «червя» проворачивает только один зубец. Этот же механизм приводит в движение следующего «червя», который проворачивает другую передачу, которая, в свою очередь, приводит в движение последнего «червя», который подключен к индикатору одометра и переворачивает цифру с десятыми мили.

Каждый индикатор имеет ряд шпилек, торчащих с одной стороны, и один набор из двух шпилек, торчащих с другой стороны. Когда набор из двух шпилек подходит к белой пластиковой шестерне, один из зубцов попадает между этих шпилек и проворачивается вместе с индикатором, пока шпильки не пройдут дальше. В этом механизме также участвует одна из шпилек индикатора с большим числом и совершает 1/10 его поворота.

Возможно теперь, вы можете понять почему, когда ваш спидометр «зашкаливает» (например, показывая цифру от 19 999 километров до 20 000 километров), цифра «два» в левой части дисплея может находиться не на одном уровне с остальным цифрами. Все дело в небольшом количестве маленьких шпилек, которые предотвращают идеальное выравнивание всех цифр. Как правило, прежде чем цифры выстроятся в правильный ряд, на спидометре должно быть как минимум 21 000 км.

Вы могли слышать о том, что механические спидометры можно перемотать назад. Это так, ведь сами по себе — это зубчатые передачи и при движении автомобиля назад он тоже будет вращаться в обратном направлении. Но вам не обязательно ехать сотни миль задом наперед, можно лишь подключить кабель к дрели и отмотать столько километров, сколько вам нужно. Если вы служили в армии на должности водителя, то данный способ скрутки пробега машины, кустовым способом, должен быть вам известен. Если же армейские сапоги пришлись вам не к лицу, то учится никогда не поздно. Если приспичит, конечно.

Все, что работает с механическим измерителем расстояния не пройдет с цифровым и вы в этом убедитесь, прочитав следующую часть нашей статьи.

Цифровые или компьютеризированные одометры.

Внутренне устройство и как работает?

Если вы совершите прогулку по магазинам велосипедов, вероятнее всего, что вы не найдете ни одного велосипеда оснащенного одометром (или спидометром) с кабельным управлением. Вместо этого вы найдете велосипедные компьютеры. У таких велосипедов к одному из колес прикреплен магнит, а к раме прикреплен датчик. Каждый раз, когда колесо делает один полный оборот, магнит проходит мимо датчика, создавая в нем напряжение. Компьютер подсчитывает эти всплески напряжения, или импульсы, и использует их для подсчета расстояния.

Если у вас есть или был велосипед с подобным компьютером, вы должны знать, что его необходимо запрограммировать на окружность колеса. Окружность — это расстояние, пройденное колесом за один полный оборот. Каждый раз, когда компьютер чувствует импульс, он добавляет окружность колеса к общему расстоянию и обновляет цифровой дисплей.

Многие современные автомобили используют подобную систему. Кстати, статью про пару таких современных новинок от Volkswagen вы можете почитать . Вместо магнитного датчика на колесе, эта система использует зубчатое колесо, установленное на входном валу коробки передач, и магнитный датчик, который подсчитывает импульсы каждый раз, когда мимо проходит один из зубцов колеса. В некоторых автомобилях используются щелевые колеса и оптический датчик, точно такой же, как и в компьютерной мыши. Точно так же, как и в велосипеде, компьютер знает какое расстояние автомобиль проходит между каждым импульсом, и использует его для обновления показаний одометра.

Одной из самых интересных вещей в автомобильном одометре является то, как информация поступает на приборную панель. Вместо кабеля, который передает сигнал в механическом датчике, в цифровом информация о пройденном расстоянии (вместе с другими данными) поступает на приборную панель через провод связи от блока управления двигателем. Автомобиль является локальной сетью, к которой подключены различные устройства. Ниже мы приводим список некоторых из устройств, которые подключены к компьютеру автомобиля:

• Блок управления двигателем
• Система климат-контроля
• Приборная панель
• Контроль гидроусилителя руля
• Радио
• Антиблокировочная тормозная система
• Блок управления надувной подушки безопасности
• Блок управления (работает с освещением салона и т. п.)
• Блок управления коробкой передач

Во многих автомобилях используется стандартизированный коммуникационный протокол, SAE J1850, чтобы дать возможность всем электронным модулям общаться между собой.

Считает все импульсы и отслеживает общее расстояние, пройденное автомобилем. Именно поэтому невозможно «открутить» цифровой одометр назад, т.к. значение, которое хранится в блоке управления двигателем, не будет совпадать с желаемым, а это невозможно. Это значение можно проверить с помощью компьютерной диагностики, которая есть в каждом сервисном центре официального дилера. Так что, если вы, к примеру, стоите на пороге покупки б/у автомобиля и терзаетесь сомнениями по поводу слишком маленького пробега на его панели приборов, знайте, что обращение к одному из более менее приличных СТО сможет помочь вам с проверкой «белого» пробега авто. Но вернемся к нашим «баранам». Несколько раз в секунду блок управления двигателем посылает пакет информации, состоящий из заголовка и данных. Заголовок — это просто номер, который идентифицирует пакет, как чтение расстояния, а данные — это цифра, соответствующая пройденному расстоянию. В панели инструментов расположен другой компьютер, который знает, что ему нужно искать эти пакеты с информацией и, как только он видит один из них, он тут же обновляет одометр новыми значениями. В автомобилях с цифровым одометром, приборная панель просто отображает новое значение. Автомобили с аналоговыми одометрами оборудованы небольшими шаговыми моторами, которые переворачивают цифры на одометре.

Если ваш спидометр или тахометр на ВАЗ, Газель, Тойоту, Ниссан, Mitsubishi или другую марку авто, вышел из строя, не отчаивайтесь. всегда будет рад помочь вам. У нас вы сможете найти и купить такой товар как цифровой спидометр, трос спидометра, стрелки спидометра, тахометр и многое, многое другое. Для этого требуется лишь оставить заявку на сайте, после чего десятки автомагазинов выйдут на вас со своими предложениями.

Без спидометра нам не обойтись. Скорости велики, а их влияние на безопасность неоспоримо.

Спидометр не только украшает приборную панель, но сохраняет нервы, деньги, а иногда и жизнь. Не по мельканию же кустов за обочиной определять скорость! Глаз даже опытного водителя в долгой поездке «замыливается» – и немалые 100 км/ч кажутся черепашьим шагом.

Скорость, о которой мы говорим, «мгновенная». Это она важна при экстренном торможении или энергичном маневре. Но спидометр включает и одометр с точностью измерения до километра, иногда – до 100 метров. Хотите точней – обзаводитесь навигационной системой вроде GPS.

Наиболее просты механические спидометры. Приводятся от трансмиссии «гибким валом» – особым тросиком, хорошо передающим вращение. Так как одинаковые спидометры бывают на разных авто, в их приводе применяют простейший редуктор, передаточное число которого подобрано к автомобилю. На заднеприводном спидометр обычно контролирует вращение вторичного вала КП. Значит, показания зависят от размера шин, передаточного числа редуктора заднего моста и собственной погрешности прибора. Пример: на «жигулях» замена пары 4,44 на 3,9 изменит показания на 14%. В этих случаях обязательна замена и редуктора спидометра. Однако зубчатки редуктора не резиновые – поэтому идеального соответствия спидометра размеру шин не бывает, а они ведь еще изнашиваются… Суммарная ошибка показаний до 10% и даже больше – дело обычное. Часто этим объясняются рекорды дворовых гонщиков.

Спидометры переднеприводных автомобилей с поперечным расположением двигателя обычно «обслуживают» привод левого колеса после главной пары. Значит, к погрешности спидометра и влиянию размера шины прибавляется эффект от закругления дороги: на поворотах влево «приборная скорость» чуть меньше, чем посередине машины, а вправо – чуть больше.

Как сказываются шины нештатного размера? Замена шины 175/70R13 на шину 165/70R13 или наоборот меняет показания спидометра на 2,5%. Немного? Но вопрос еще в том, как эта ошибка сложится с погрешностью самого спидометра и его редуктора, как скажется износ шин, давление в них. Низкое давление уменьшает радиус качения. Деформация «хитрая», а плата за нее – и рост расхода топлива, и падение максимальной скорости, хотя при этом сами показания спидометра… завышены!

Механический спидометр устроен просто:
поверх магнитного диска 1
, приводимого тросом, расположен с небольшим зазором вращающийся на оси алюминиевый колпак (картушка) 2
со стрелкой и возвратной пружиной 3
(см. рис.). Когда диск вращается, его магнитные силовые линии возбуждают в картушке токи, создающие свое магнитное поле. При взаимодействии двух полей картушка увлекается за диском, но пружина ограничивает ее поворот углом, зависящим от скорости вращения диска. Циферблат отградуирован в соответствии с тарировкой прибора, зависящей от жесткости возвратной пружины. Любое изменение ее жесткости недопустимо – показания спидометра окажутся искажены.

Одометр – набор барабанчиков с цифрами
(еще их называют «декадами»). Каждый связан с соседним зубчатой передачей с отношением 1:10. С началом движения крайний – километровый отсчитывает единицы километров, когда он сделает один оборот, соседний 10-километровый покажет в своем окошке единицу. Через 100 км первый оборот завершит 10-километровый барабанчик. И так далее. Отечественные одометры ведут счет до 99 999 км, затем обнуляются. Нынче многие одометры шестизначные. Отдельные модели включают в себя удобную опцию – счетчик короткого (обычно не больше 1000 км) пробега с точностью до сотни метров. Водитель может его обнулить нажатием кнопки.

К сожалению, работоспособность механического спидометра сильно зависит от износа его собственных деталей, а также привода. Важно проложить гибкий вал без резких перегибов (иначе трос изнашивается, стрелка колеблется, механизм шумит) – не на каждом автомобиле это удается. Тросовый привод затрудняет сборку и разборку приборного щитка. В конце концов, от троса отказались – спидометр стал электронным, он работает по сигналу датчика скорости. Показанный датчик совмещен с редуктором, который, кстати, можно установить и на старую машину с тросовым приводом: отвинти колпачок с накаткой – и прикручивай трос. У нас электронные спидометры впервые появились на ГАЗ-3110, ВАЗ-2110, ими комплектовали последние варианты «ИЖ-Ода».

По внешнему виду первые электронные спидометры трудно отличить от механических. Стрелка на своем месте, барабанчики с цифрами тоже. Но отныне стрелка – деталь электронного измерителя числа импульсов от датчика скорости. Угол ее поворота пропорционален числу импульсов в единицу времени – подробности технологии пересчета оставим специалистам. Одометр похож на механический, но «декады» подчиняются управляемому электроникой микроэлектродвигателю.

Эти приборы несколько точней механических, но все же погрешность 5–7% у них случается, ведь они избавились лишь от слабых мест самой механики (люфтов, капризов троса, картушки, возвратной пружинки т.п.).

Полностью электронные приборы совершенней. Но и здесь привычные стрелки на своих местах: оказывается, большинство людей понимают их «язык» лучше, чем любые цифры на дисплее. Такой приборный щиток можно встретить на «самарах» ВАЗ-2113…2115 и части машин «десятого» семейства. С обратной стороны этот комплекс – произведение искусства. Всеми стрелками командует электроника через исполнительные электродвигатели. Дисплеи (одометра и температуры воздуха) жидкокристаллические.

При всех возможностях электроники основа измерений, то есть контроль вращения ведущего колеса с шиной, остается. Значит, связанные с этим ошибки измерений неизбежны, а разработчики «продвинутых» спидометров, похоже, не интересуются возможностью их тонкой подстройки. Почему – вопрос открытый. Вряд ли это неразрешимая проблема – предусмотрена же эта функция у маршрутных компьютеров! На фото один из них. В числе задач МК – учет расхода топлива. Тут не обойтись без измерений пройденного расстояния. Как учесть ошибки измерения? Компьютер позволяет вводить поправку. Порядок действий описан в инструкции к нему. «Базой» является путь, измеренный по километровым столбам – они вкопаны с точностью, какая многим спидометрам и не снилась. В наше время положение реперных точек легко проверить современными навигационными средствами. Строители-дорожники с ними тоже знакомы.

Как работает механический спидометр?

Принцип работы механических спидометров заключается в том, что они измеряют скорость автомобиля путём достаточно простого способа — механической связи стрелки спидометра с выходным валом редуктора (который в свою очередь получает привод от вращающихся колёс). Так как этот вал лежит «ниже по течению» от коробки передач — то есть ближе к колёсам, то скорость, с которой он вращается, продиктована уже конечной скоростью после коробки переключения передач. Для сравнения, скорость вращения коленвала на 1 и на 5 передаче может быть одинакова, а конечная скорость авто отличаться в десятки раз. И поэтому именно вал редуктора даёт истинную меру скорости движения (точнее дадут только колёса машины).

Внутри коробки передач выходной вал содержит шестерню, которая вращается вместе с этим выходным валом. Связанная с этим валом напрямую и вращаемая им, эта небольшая шестерня связана с тросиком со спидометром. Тросик этот представляет собой вращающийся прочный кабель внутри защитной рубашки. Один конец этого тросика вставлен в квадратное отверстие и закреплён в нём в ведущей шестерне (после главной пары коробки передач). В то время как шестерня вращается, она приводит в такое же вращение этот тросик спидометра.

Другой конец тросика подходит непосредственно к спидометру. На этом конце тросика находится магнит в форме диска, расположенный близко к (но не касаясь) металлическому барабану (также в форме диска), который, в свою очередь, уже прикреплён к игле, давая показания на циферблате. Небольшая спиральная пружина держит иглу на нулевом уровне, когда машина стоит на месте.

Слишком сложно? Давайте представим принцип работы спидометра на рисунке:

Как видно на рисунке, от вращающегося с определённой скоростью выходного вала КПП отходит специальный тросик, также вращаемый им, далее на другом конце к этому тросику прикреплён магнит, который в зависимости от скорости вращения тросика с силой притягивает металлическую пластину, совсем немного поворачивая её, которая, в свою очередь, соответственно своему повороту поднимает стрелку спидометра, оказывая на неё силу бóльшую, чем спиральная пружинка, задача которой — держать стрелку на нуле. В общем, спидометр работает почти как механические наручные часы, не правда ли?!

Принцип работы спидометра на переднеприводных и заднеприводных авто

Между тем, есть небольшая разница между работой спидометра на задне- и переднеприводных автомобилях и, особенно, в точности показаний.

Так, на заднеприводных машинах тросик спидометра начинается от главной пары коробки передач и потому точность показаний спидометра зависит только уже от того, что находится дальше к колёсам этого тросика в плане вращающихся деталей. У большинства заднеприводных автомобилей это только колёса, собственно, от размера которых и зависит то, насколько спидометр будет врать в своих показаниях.

А вот у переднеприводных машин начало тросика спидометра расположено у переднего колеса после главной пары, а, так как переднее колесо служит ещё для поворота машины, то к погрешности добавляется ещё и поворот этого левого колеса, ведь если мы поворачиваем, к примеру, налево, то колесо будет вращаться медленнее, а направо — быстрее. Соответственно, и обман спидометра будет в меньшую сторону от реальной скорости, когда мы поворачиваем налево, и в бóльшую — когда направо.

Устаревшие принципы работы спидометра

Два других распространённых типа механических спидометра дают показания за счёт прокручивающегося барабана (вместо стрелки) или передвигающейся по линейному циферблату ленты. Оба этих типа уже устарели, и Вы сможете увидеть их работу на практике только в очень старых машинах.

Как работает электронный спидометр?

Вместе с тенденцией к электронификации всего и вся, в том числе к электронным приборам приборной панели , электронные спидометры теперь становятся всё более популярными, хотя механические всё ещё занимают лидирующую позицию по распространённости даже в новых выпускаемых моделях автомобилей.

Между тем, принцип работы электронного спидометра даже ещё проще, чем механического (хотя, проще только с механической точки зрения).

Наиболее распространенный электронного спидометра имеет магнит, прикрепленный к выходному валу коробки передач, который вращается вместе с валом, а также электронный блок, расположенным рядом таким образом, что магнит, вращаясь по окружности, проходит мимо очень близко к блоку, передавая ему сигнал, действуя таким образом в качестве датчика. Каждый раз, когда магнит проходит мимо блока считывающего устройства, устройство посылает импульс электрического тока к спидометру. Электронный «чёрный ящик» внутри спидометра очень умён и использует частоту этих импульсов для расчёта скорости автомобиля. Всё очень просто: часто передающиеся импульсы означают, что выходной вал КПП вращается очень быстро, и всё это рассчитывается до мельчайших цифр и практически нулевых погрешностей.

«Да не нужно мне ничего объяснять, у меня на спидометре 100 тысяч км пробега», — зачастую можно услышать такую фразу среди спорящих об автомобилях. А ведь формулировка мысли совершенно неверная. Если проанализировать спидометр и одометр, разница приборов очевидна. Именно одометр показывает пробег машины, спидометр же определяет скорость движения.

Глубоко в историю

Самый древний одометр упоминается еще в первом веке. Греческий математик Герон стал родителем этого изобретения. Прибор был в виде обычной тележки, колеса в которой подобраны со специальным диаметром. Колеса поворачивались ровно 400 раз за 1598 метров (миллиатрий). приводила простейший механизм в движение. Индикатором пробега служили мелкие камни, которые выпадали в лоток. Для подсчета пройденного расстояния нужно было сосчитать количество выпавших камней. С той поры люди шагнули далеко вперед в своих изобретениях, но сама задумка являлась идеальной.

Спидометр и одометр, разница между которыми не только в показаниях, имеют и разные даты изобретения. Спидометр изобрели чуть более сотни лет назад. Впервые такой прибор был установлен на автомобиль Oldsmobile в 1901 году. В течение десяти лет спидометр устанавливали только как дополнительную опцию и считали его диковинкой. Уже позже на заводах стали устанавливать его как обязательный прибор. В 1916 году спидометр претерпел усовершенствования, которые внес Никола Тесла. До наших дней он дошел почти в таком же состоянии, не считая некоторых современных добавлений.

Что такое одометр? Устройство и назначение

Итак, каждый автомобилист должен знать, для чего нужны спидометр и одометр. Разница между этими приборами, конечно же, существует. Рассмотрим сначала одометр. Какую роль он играет на панели инструментов? Одометр — это механизм, который предназначен для того, чтобы замерять количество оборотов колеса во время движения транспортного средства. Другими словами, это узел, который дает нам возможность узнать путь, пройденный автомобилем в километрах. Показания одометра можно считать со специального устройства на панели машины. Одометр показывает как суточный, так и общий пробег. Две эти шкалы зачастую располагаются на самом спидометре.

Конструкция одометра несложная, включает в себя следующие компоненты:

• Сам счетчик, показывающий количество оборотов колеса вашего транспортного средства.
• Контроллер, который фиксирует обороты и непосредственно связан с самим счетчиком.
• Индикатор, выведенный на спидометр. Демонстрирует пройденный автомобилем путь в километрах.

Принцип действия одометра

Многие новички-автолюбители часто слышат термины «спидометр» и «одометр». Разница между этими приборами известна не всем. Что такое одометр, мы разобрались, а теперь о принципе действия прибора, как он функционирует. Одометр — это электронное или механическое устройство, которое позволяет в точности определить то количество оборотов, которое совершено колесом. Такие данные дают возможность водителю точно определить, сколько километров прошел его автомобиль за весь срок эксплуатации и не только. Можно также узнать, сколько машина проехала за тот или иной временной промежуток. Данные выводятся в числовом значении на индикаторе одометра в километрах.

В этом и есть суть работы одометра — колесо транспортного средства за каждый километр пройденного пути совершает строго определенное количество километров. Показатель этот всегда одинаков. Зная, сколько оборотов совершено колесом, счетчик высчитывает путь в километрах.

Если у водителя есть необходимость определить пройденное расстояние от пункта А в пункт В, то он всегда может обнулить счетчик. Благодаря такому действию также легко подметить расход топлива за определенный путь. Естественно, что при нерабочем одометре такую операцию проделать просто невозможно.

Типы одометров

Рассматривая одометр и спидометр (разница между ними есть и в строении), определимся с типами одометров. Существует три основных вида:

• Механический.
  Самый старый тип, прародитель его был изобретен еще древним Героном. Если нужно смотать такой одометр, сделать это можно любой крутилкой. С помощью цифрового счетчика происходит учет вращения колеса механической составляющей. Под воздействием механических сил счетчик считывает обороты и конвертирует их в километраж. Минус таких счетчиков заключается в том, что при достижении определенной цифры происходит автоматическое обнуление показаний.

• Электронно-механический прибор
  . Более усовершенствованная модель одометра. Чтобы провести коррекцию такого счетчика, требуется уже применение CAN-крутилок. В данном случае обороты колеса считываются счетчиком при помощи механической связи, впоследствии информация конвертируется в сигналы. Данные в цифровом виде выводятся на приборную панель.

• Цифровые одометры
  . Действуют на основе микроконтроллера. Самый современный прибор. Все необходимые показатели в данном случае считываются в цифровом формате. Чтобы произвести коррекцию такого одометра, потребуется применение специального оборудования. Цифровой одометр — часть бортового компьютера транспортного средства.

Погрешность одометра

Всем известно, что любые современные приборы в своей работе имеют какие-либо неточности. Существуют некоторые стандарты, допускающие погрешности. У механических девайсов, к примеру, допускается этот показатель в 5%. Если транспортное средство эксплуатируется в каких-либо жестких условиях, то цифра эта может увеличиваться до 15%. В таких случаях идет скидка на износ различных деталей, узлов транспортного средства (например, пробуксовку). Формально в этом случае происходит вращение колес (якобы происходит движение), но ведь путь в километрах не увеличивается.

Определенную погрешность в работе может показывать и одометр, и спидометр (разница между этими приборами теперь понятна). Также на показания прибора влияют различные зазоры, ослабление троса, плохое сцепление, слабые пружины. Электромеханические девайсы считывают сигналы, которые указывает контроллер скорости за определенный промежуток времени. В этих случаях погрешность более низкая, точность выше. Автомобили с электромеханическими приборами, даже очень старые, редко выдают погрешность более 5%. Цифровые приборы самые точные, здесь не задействованы механические связи. Если такие девайсы имеют погрешность, то это напрямую связано с износом колес.

Что такое спидометр

Спидометр — прибор, который измеряет движения транспортного средства. Показания счетчика выводятся в км/ч (километры в час) или — в Америке — милях в час. Спидометры бывают двух типов: механические (аналоговые), цифровые. Как действует и что показывает спидометр? У заднеприводного автомобиля спидометр ведет контроль вращения вторичного вала у коробки передач, в этом случае скорость рассчитывается по нему. Соответственно, показания скорости будут зависеть от размера шины, с заднего моста, а также от собственной погрешности прибора. У переднеприводных автомобилей скорость измеряется при помощи привода левого колеса. К погрешности спидометра добавляется закругление дороги. Мы рассмотрели выше одометр и спидометр (разница, для чего служат, принципы действия). Узнаем теперь причины погрешностей спидометра.

Почему врет спидометр

Если рассматривать спидометр автомобиля, догадаться нетрудно, почему же он врет. Почему показывает скорость превышенную? Во-первых, водитель имеет меньше шансов нарушить скоростной режим, получить штраф. Во-вторых, если бы спидометр указывал меньшую скорость от реальной, то, скорее всего, водители бы не переставали судиться с автопроизводителями, доказывая свою невиновность в превышении скорости. Обязательно ли спидометр должен врать? Дело в том, что этому прибору сложнее всех указывать суперточные показания, ведь скорость зависит от вращения колеса, от его диаметра, а это весьма нестабильный параметр.

Погрешность спидометра при скорости в 60 км/ч очень минимальна, ее практически нет. При скорости в 110 км/ч погрешность может составлять 5-10 км/ч. Если автомобиль развивает скорость до 200 км/ч, то среднее значение погрешности может составлять до 10%. Мы ответили на ваш вопрос «что такое одометр и спидометр». Разница теперь понятна. Подведем итоги. Все вышеперечисленное дает возможность сделать следующие выводы.

Одометр и спидометр: разница приборов

Как уже говорилось, не все автолюбители понимают разницу между двумя разными приборами — одометром и спидометром. Некоторых вводит в заблуждение то, что счетчик показаний пробега непосредственно вмонтирован в сам спидометр. Именно поэтому многие относят эту конструкцию к одному прибору. Что это такое — одометр и спидометр? Разница между функционалом очевидна. Путать эти приборы просто недопустимо. Если быть кратким, то:

• Спидометр показывает скорость движения транспортного средства.
• Одометр указывает пройденный путь в километрах.

Их функционал никак не взаимосвязан. Совмещение этих двух шкал на обуславливается всего лишь удобством для восприятия водителем. Впрочем, современные выводят эту информацию на дисплей среди основной информации.

Зачем скручивают пробег

«Скрутил спидометр, чтобы уменьшить пробег», — тоже неверное выражение среди автомобилистов. Мы рассказали, для чего служит и одометр, и спидометр. Разница и фото этих приборов указывают на то, что для уменьшения километража скручивают показания не спидометра, а именно одометра. Для чего это делают? Все оправдывают эти желания по-разному. Неисправность прибора, замена всей панели, езда на нестандартной резине. Если быть честным, то причина практически одна — все хотят «омолодить» свое транспортное средство. Часто это происходит при продаже автомобиля. Есть и те, кто хочет, наоборот, увеличить пробег. Зачастую это водители коммерческого транспорта, которые используют авто в служебных целях. Ведь очень часто расход топлива превышает допустимые бухгалтерией нормы, которые не учитывают амортизацию, износ транспортного средства. Для компенсации этих затрат водители и идут на такую хитрость, как увеличение пробега.

Как работают спидометры? — Объясните, что Stuff

Как работают спидометры? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 23 мая 2021 г.

Простите, сэр, вы хоть представляете, как быстро вы двигались? Это вопрос, которого боится каждый автомобилист, когда его задаст полицейский в
обочина дороги. Если бы вы смотрели прямо перед собой, не глядя
на приборной панели вы можете иметь лишь смутное представление, что сказать.Если
вы смотрели на спидометр, с другой стороны, вы будете знать
ответ точно, возможно, с точностью до одного-двух километров или миль
в час. Вы когда-нибудь задумывались, как на самом деле спидометр
работает? Это действительно гениальное использование электромагнетизма!

Фото: Спидометры могут выглядеть как измерители с подвижной катушкой.
(вольтметры, амперметры и т. д.), но работают они совершенно по-другому.

Как измерить скорость

Если вы читали нашу статью о движении, то знаете, что
скорость определяется очень просто: это расстояние, которое вы путешествуете, разделенное
к тому времени, когда вы возьмете.Итак, если вы проехали 200 километров, и вы
четыре часа на это, ваша средняя скорость — 50 километров в час.
Измерение средней скорости после поездки на самом деле не так.
такая большая помощь, особенно если вас спрашивает полицейский
вопросов. Как быстро вы двигались, сэр? Э-э, потяни меня снова в
пару часов, когда я доберусь до места назначения … и я разделю
расстояние, которое я прошел за то время, которое потребовалось … и тогда я смогу
чтобы дать вам какой-то ответ. Хорошо?

Изображение: чтобы найти свою среднюю скорость от точки A до B, вы можете разделить расстояние между ними на время, которое вам потребовалось.Но это ничего не говорит вам о вашей скорости в пути, потому что вы могли путешествовать по другим маршрутам или приостановить свое путешествие. Только спидометр может сказать вам вашу фактическую скорость в любой момент.

Здесь мы говорим о средней скорости; что тебе нужно
как автомобилист знает вашу мгновенную скорость: скорость
вы собираетесь в любой момент. Понять это намного сложнее
чем вы думаете. Если вы видели гаишников (или камеры контроля скорости) у
стороне дороги, вы, вероятно, знаете, что они используют радар
лучи для проверки скорости.Радар (переносной или установленный внутри скоростного
камера) направляет невидимый электромагнитный луч на вашу машину на
скорость света. Ваша машина снова отражает луч, изменяя
это совсем чуть-чуть. Пистолет выясняет, как луч был
влияет и, исходя из этого, вычисляет вашу скорость. Теперь теоретически мы
в наших машинах могут быть установлены радары, стреляющие лучами в
фонарные столбы и здания и ждут, когда придут отражения
назад — но это ужасно беспокоит! Нет более простого способа
узнать, как быстро мы идем?

Фото: Измерение скорости с помощью радара.Некоторые скоростные пушки используют ЛИДАР (отраженный лазерный свет) вместо радара (который использует отраженные радиоволны).
Фото Лека Матео любезно предоставлено ВВС США.

Что нам действительно нужно, так это узнать, насколько быстро машина
колеса вращаются. Если мы знаем, насколько велики колеса, мы можем
вычислить скорость довольно легко. Но как измерить колесо?
скорость вращения? Даже эта проблема не из простых. Представляете, сколько
должно было казаться труднее в первые дни автомобилестроения, в
1902 г., когда немецкий инженер Отто Шульце изобрел первый
Практическое решение: вихретоковый спидометр.

Рекламные ссылки

Спидометры механические (вихретоковые)

Вот что мы хотим от спидометра. У нас есть машина
колеса вращаются с определенной скоростью, и мы хотим знать, с помощью простого
указатель и циферблат, что это за скорость. Итак, нам нужно подключить
каким-то умным способом прялка к указателю. Даже это
довольно сложно: колеса крутятся вокруг, но указатель, некоторые
на расстоянии, просто щелкает вперед и назад. Как мы конвертируем
непрерывное, вращающееся движение в прерывистое, мерцающее, указатель
движение? Ответ — использовать электромагнетизм!

Вал, поворачивающий колеса автомобиля, соединен с
спидометр длинным гибким тросом из скрученных проводов.В
кабель немного похож на мини карданный вал: если один конец кабеля
вращается, как и другой — даже несмотря на то, что кабель длинный и изогнутый.
На верхнем конце трос входит в заднюю часть спидометра.
Когда он вращается, он поворачивает магнит внутри корпуса спидометра на
такая же скорость. Магнит вращается внутри полой металлической чашки, известной как
скоростной стакан, который также может вращаться, хотя и ограничен
тонкая катушка проволоки, известная как спираль. Однако магнит и
чашки скорости не связаны друг с другом: они разделены воздухом.Чашка скорости прикреплена к стрелке, которая перемещается вверх и вниз по шкале спидометра.

Изображение: Примерно до 1960-х годов практически все спидометры использовали комбинацию механической силы и электромагнетизма. Маленькое колесо (красное), приводимое в движение диском (оранжевый), прикрепленным к одному из передних колес автомобиля (серое), закручивало трос (зеленый), который тянулся к спидометру (синий). В этом очень раннем примере, датируемом 1904 годом, для перемещения иглы использовался «центробежный» механизм; более поздние конструкции переключились на электромагнетизм.Иллюстрация из патента США 765 841: спидометр, Джозеф У. Джонс, 26 июля 1904 г., любезно предоставлено Управлением по патентам и товарным знакам США (с добавленными цветами для ясности).

Как все это работает? Когда трос спидометра вращается, он поворачивается
магнит с той же скоростью. Вращающийся магнит создает
колеблющееся магнитное поле внутри скоростной чашки и по законам
электромагнетизм, что означает, что электрические токи протекают внутри чашки как
хорошо. По сути, скоростной стакан превращается в своего рода электричество.
генератор.Но, в отличие от обычного генератора
(такой, который производит электричество для вашего дома в
электростанции), токи в
скоростному кубку деваться некуда: нечего нести их мощь
далеко. Так что течения бесполезно плавают в клубах
водовороты — именно по этой причине мы называем их вихревыми токами. С
они электрические токи, и они движутся в электрическом
проводник внутри магнитного поля, другой закон электромагнетизма гласит, что они будут создавать движение.
Как? Токи на самом деле заставляют чашку скорости вращаться таким образом, что она пытается
догнать вращающийся магнит.Но пружина не дает чаше
вращается очень далеко, поэтому вместо этого он просто немного поворачивается, вытягивая
при этом наведите указатель мыши на циферблат. Чем быстрее едет машина, тем
чем быстрее вращается кабель, чем быстрее вращается магнит, тем больше
вихревые токи, которые он создает, тем больше сила на чашке скорости,
и тем более он способен подтянуть указатель вверх по циферблату. Если вы не можете представить все это ясно,
взгляните на небольшую анимацию ниже.

Как работают спидометры — подробнее

1. Когда двигатель проворачивается, карданный вал вращается, заставляя колеса вращаться.
2. Трос спидометра, питаемый от карданного вала, также поворачивается.
3. Кабель вращает магнит с той же скоростью внутри скоростной чашки. Магнит постоянно вращается в одном и том же направлении.
   (в данном случае против часовой стрелки).
4. Вращающийся магнит создает в чашке скорости вихревые токи.
5. Вихревые токи заставляют чашку скорости вращаться против часовой стрелки, пытаясь догнать магнит. Помни это
   магнит и чашка скорости никоим образом не соединены друг с другом — между ними есть воздух.
6. Волосная пружина сжимается, удерживая скоростной стакан, так что он может поворачиваться лишь немного.
7. По мере того, как кружка поворачивается, она поворачивает указатель вверх по шкале, показывая скорость автомобиля.

Другие механические спидометры

Фото: Центробежный регулятор, используемый в некоторых устаревших механических спидометрах и оборудовании для регулирования скорости.

Помимо вихревых токов и прядения кабелей, изобретатели конца 19-го и начала 20-го века попробовали еще несколько способов измерения скорости, используя гениальные механические методы.Например, были регуляторы спидометра, которые работали немного как
центробежные регуляторы (ограничители скорости) в паровых двигателях, с весом, который поднимается выше по мере того, как ось проходит быстрее. Гири были связаны с рычагом, который толкал иглу вверх и вниз по шкале, чтобы указать скорость. В 1916 году компания Waltham
запатентовал механизм воздушной чашки, аналогичный вихретоковой конструкции, но с парой наполненных воздухом чашек, обращенных друг к другу. Когда одна чашка вращалась, вращающийся воздух внутри нее тянул воздух во второй соседней чашке, соединенной с указателем и волосяной пружиной, как в вихретоковом спидометре.Эта идея была изобретена не кем иным, как великим пионером в области электричества и плодовитым изобретателем Николя Тесла.

Электронные спидометры

Фото: существует довольно много приложений для спидометров для смартфонов, которые рассчитывают вашу скорость с помощью сигналов GPS (спутниковое позиционирование) (или другого местоположения телефона) (сколько вы проехали) и времени. Это спидометр в комплекте для iPhone, автор: Даниэль Перес.
Приложения для Android включают GPS-спидометр, одометр и SpeedView.

Практически все спидометры, выпущенные до 1980-х годов, работали с использованием вихретокового и тросового механизма — во многом аналогично оригинальной запатентованной конструкции Шульце. Но есть недостатки. Во-первых, необходимо изнашивать множество механических деталей (что делает их неточными).
или внезапно потерпят неудачу. Если трос спидометра обрывается, вся хитрость мгновенно становится бесполезной — и требуется
слесарь сделать ремонт. Длинные тросы спидометра особенно
непрактично, что всегда было проблемой для больших коммерческих автомобилей, таких как грузовики и автобусы.Вихретоковые спидометры также далеко не идеальны для велосипедов, не в последнюю очередь потому, что там
на самом деле не место для установки большого спидометра на руле!
И проблема возникает не только из-за кабеля: на обычном циферблате спидометра могут быть затруднены считывание показаний.
мчаться по автостраде, особенно ночью: вы действительно хотите оторвать взгляд от дороги, чтобы понять
где игла на циферблате? Некоторые люди предпочитают видеть свои
скорость в виде простого числа на хорошо освещенном цифровом дисплее.

Иллюстрация: Как работает электронный спидометр: 1) Магнит, соединенный с одним из колес (или, что более вероятно, с карданным валом, прикрепленным к одному из колес), вращается с высокой скоростью. 2) Каждый раз, когда он делает один полный оборот, он проходит через датчик Холла (или другой магнитный), и поле магнита запускает датчик. 3) Схема усиливает сигналы от датчика и преобразует их в вашу мгновенную скорость и пройденное расстояние. 4) Цифровой дисплей на приборной панели действует как спидометр и одометр, одновременно отображая скорость и расстояние.

Электронные спидометры работают совершенно по-другому. Небольшой
магниты, прикрепленные к вращающемуся приводному валу автомобиля, проносятся мимо крошечных
магнитные датчики (герконы или
Датчики Холла)
расположен рядом. Каждый раз, когда магниты проходят через датчики, они
генерировать короткий импульс электрического тока. Электронная схема
подсчитывает, как быстро приходят импульсы, и преобразует это в скорость,
отображается в электронном виде на ЖК-дисплее.
Поскольку схема измеряет количество оборотов колеса, она
может также вести подсчет того, как далеко вы прошли, удваивая
как одометр (дальномер).Электронные спидометры также могут отображать скорость с помощью аналоговых указателей и циферблатов, как и
традиционные вихретоковые спидометры: в этом случае электронные
схема управляет управляемым электродвигателем
(называемый шаговым двигателем), который поворачивает указатель на соответствующий угол.
Электронные спидометры надежнее и компактнее механических, а
датчики движения могут быть на любом расстоянии от дисплея, который показывает вашу скорость, делая
они подходят для любого вида транспорта от велосипеда до 40-тонного грузовика!

«Есть идеи, как быстро вы двигались, сэр?»
«Не пугайтесь, офицер, но я довольно хорошо представляю, как моя машина это понимает.Это считается? «.

Рекламные ссылки

Узнать больше

На этом сайте

На других сайтах

Исторический интерес

• Как работает спидометр: Popular Science, август 1959 года. Вот альтернативное объяснение из неизменно превосходного журнала Popular Science, с более совершенным рисунком механизма спидометра, чем тот, что я сделал. Он также объясняет, как работают спидометры с подвижной полосой.
• Что вы должны знать о своем спидометре от Schuyler Van Duyne.Popular Science, сентябрь 1941 года. Еще одна классическая статья с большим вырезом спидометра. Также несколько исторических фотографий того, как спидометры собирали на заводах. Наверное, сейчас все сделано роботами!

Патенты

• Патент США 3477022: Электронный спидометр и схема управления одометром, автор Пол Д. Ле Мастерс и др., General Motors Corporation. Выпущено 4 ноября 1969 года. Описывает современный спидометр и одометр с эффектом Холла.
• Патент США 1209359: Индикатор скорости от Николы Теслы, Waltham Watch, Co., 29 мая 1914 г. Вихретоковый или аэродинамический спидометр, запатентованный одним из пионеров электромагнетизма.
• Патент США 1 038 016: Магнитный спидометр Джона К. Стюарта, 10 сентября 1912 г. Типичный вихретоковый спидометр.
• Патент США 765 841: Спидометр Джозефа У. Джонса, 26 июля 1904 г. Простой механический спидометр начала 20 века.
• Патент США 765 841: Электрический одометр и индикатор скорости от W.A. Phillips. 19 апреля 1892 г. Одометр и спидометр на основе центробежного регулятора.

Статьи

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис. (2009/2020) Спидометры. Получено с https://www.explainthatstuff.com/how-speedometer-works.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работает спидометр | Как работает автомобиль

Внутри механического спидометра

Гибкий приводной трос внутри гибкой трубки связывает небольшой магнит внутри спидометра с выходным валом коробки передач.Магнит вращается вместе с валом, и его магнитное поле притягивает металлический барабан, чтобы повернуть стрелку спидометра против силы волосковой пружины. Стрелка перемещается по шкале до тех пор, пока сдерживающая сила волосковой пружины не останавливает ее, чтобы определить скорость движения.

Из всех инструментов, которые можно найти на современном автомобиле
панель приборов
, только одно требование закона —
спидометр
и его встроенный миллиметр (также называемый
одометр
).

Как и другие разработки в области автомобильной техники, сейчас наблюдается тенденция к использованию электроники в спидометрах.Но большинство автомобилей — даже те, которые строятся сегодня — имеют механический спидометр, обычно с иглой и калиброванным циферблатом, чтобы показывать скорость. Конструкция спидометра этого типа практически не изменилась за последние 50 лет.

Операция

Механические спидометры измеряют скорость автомобиля путем механического соединения с коробкой передач
выходной вал
. Поскольку этот вал находится «ниже по потоку» от
механизм
коробки передач, скорость, с которой он вращается, не зависит от переключения передач и, таким образом, дает точную оценку скорости движения.

Выходной вал коробки передач.

Внутри коробки передач на выходном валу находится зубчатое колесо, которое вращается вместе с валом. С этой шестерней связана и приводится в движение ею небольшая
шестерня
, зубчатая шестерня спидометра, которая, в свою очередь, соединяется с тросом спидометра, идущим к самому спидометру.

Трос спидометра состоит из внутреннего троса, проложенного внутри защитной внешней оболочки. Концы внутреннего троса спидометра скруглены, и
соответствовать
в квадратные отверстия в ведущей шестерне коробки передач и приводе в задней части спидометра.Когда шестерня вращается, приводимая в движение выходным валом коробки передач, она заставляет внутренний трос вращаться вместе с ней.

Другой конец кабеля подходит к
приводной вал
ведущий в спидометр. На конце этого вала находится магнит. Рядом с магнитом (но не прикасаясь к нему) находится металлический барабан в форме чашки, который прикреплен к игле и дает показания на циферблате. Маленькая спиральная пружина из волос удерживает иглу на нуле.

Игла

Магнит заставляет иглу двигаться по круговому циферблату.

Барабан притягивается магнитом, поэтому, когда магнит вращается, барабан также вращается. Чем быстрее едет машина, тем сильнее магнит на металлический барабан и тем дальше стрелка перемещается по шкале. Но сдерживающий
сила
волосяной пружины также увеличивается по мере того, как игла перемещается по циферблату. В определенный момент силы пружины и магнита уравновешиваются, и стрелка стабилизируется, давая показания.

Вариации

Два других распространенных типа механических спидометров дают показания в виде шкалы или отметки, движущейся по прямой калиброванной
масштаб
.

Оба примерно аналогичны по работе спидометру с круглым циферблатом — трос, приводимый в действие выходным валом коробки передач, вращает магнит, который заставляет своего рода индикатор двигаться против силы сдерживающей волосяной пружины.

Лента

Магнит заставляет ленту наматывать одну катушку на другую. Отметка на ленте измеряет скорость по прямой шкале.

В одном из типов индикатор состоит из движущейся ленты, прикрепленной на каждом конце к катушке.Магнит заставляет ленту наматывать одну катушку на другую против силы волосковой пружины. По мере движения ленты отметка на ней совпадает с калиброванной шкалой, чтобы дать показание.

Барабан

Магнит заставляет барабан вращаться. При этом отметка на барабане совпадает с прямой шкалой, обозначающей скорость движения.

Другой тип индикатора, использующий прямую шкалу, а не циферблат, имеет цилиндр, отмеченный линией.Магнит заставляет ствол вращаться, пока его не остановит волосяная пружина. Опять же, когда ствол движется, отметка на нем совпадает со шкалой, чтобы указать скорость.

На обоих этих типах спидометров лента или цилиндр обычно разного цвета с каждой стороны линии маркера, чтобы водителю было легче считывать скорость.

Как работает милометр

Принцип работы милометра

Поскольку спидометр измеряет вращение выходного вала коробки передач, это относительно просто
вопрос
использовать эту информацию, чтобы определить, как далеко проехал автомобиль.Вот почему милометр (часто называемый одометром) встроен в спидометр.
Милометр приводится в действие маленькой шестеренкой, соединенной с внутренним тросом, где он выходит на спидометр. Эта шестерня приводит в действие серию шестерен, которые вращают отдельные цилиндры с номерами от 0 до 9. Зубчатая передача устроена так, что каждое число щелкает после правильного расстояния и, когда оно достигает числа 9, перемещает своего соседа на 1.
В некоторых машинах есть два мили
метр
с. Один из них (так называемый счетчик пройденного пути) водитель может сбросить с помощью панели управления, установленной на приборной панели, для измерения расстояния.Другой миллиметр нельзя сбросить, чтобы гарантировать, что он измеряет пробег, пройденный автомобилем в течение его срока службы, или, по крайней мере, до тех пор, пока он не будет «работать круглосуточно» (обычно 100 000 миль). Все автомобили имеют второй тип милометра; только у некоторых есть и первые.

Электронные спидометры

Наряду с тенденцией к созданию электронных приборов на приборной панели, электронные спидометры в настоящее время становятся все более популярными, хотя механические в целом надежны.

Самый распространенный тип имеет магнит, прикрепленный к выходному валу коробки передач, и расположенный рядом электронный блок, который действует как приемник. Каждый раз, когда вращающийся магнит проходит над приемным устройством, он посылает импульс электрического тока.
Текущий
вниз провод к спидометру. Электронный «черный ящик» внутри спидометра использует эти импульсы для расчета скорости автомобиля.

Насколько точен спидометр?

Никакой спидометр не может быть абсолютно точным. Например, измеренная скорость обязательно немного изменится от истинной скорости дороги, если
шины
не на своей шине
давление
а также по мере износа шин.Таким образом, из соображений безопасности закон требует, чтобы спидометры были точными в пределах диапазона скоростей: он не должен показывать медленнее, чем фактическая скорость автомобиля на дороге, и разрешено указывать скорость на 10 процентов выше плюс 2,5 мили в час (4 км в час). в час).

2,5 мили в час включены, потому что 10-процентная ошибка на очень малых скоростях будет означать, что спидометр должен иметь точность, скажем, 0,5 мили в час, что практически невозможно.

Определение спидометра Merriam-Webster

скорость · om · e · ter

| \ spi-ˈdä-mə-tər

\

2

: прибор для индикации пройденного расстояния, а также скорости движения.

также

: одометр

Спидометр — обзор | Темы ScienceDirect

Переключатели времени сборки

Предположим, что различия между вышеупомянутыми спидометрами не так просты, как несколько констант и функций, и что программный код, необходимый для доступа к ним, совершенно другой.Для обработки различий необходимы отдельные подпрограммы. Подпрограммы могут быть большими, и не рекомендуется использовать # ifdef / # endif для их включения и выключения. Вместо этого создадим три файла, по одному для каждого спидометра:

•

speedometer_abc.c

•

speedometer_vrm.c

•

файл speedometer_xls.c

46

2. по крайней мере, эти две функции:

•

DisplaySpeed ​​(int speed)

•

DisplayTachometer (int rpm).

Основной код, когда автомобиль движется со скоростью 55 миль в час, вызывает DisplaySpeed ​​(55). Или, если он находится в метрическом режиме и, таким образом, движется со скоростью 88 км / ч, он вызовет DisplaySpeed ​​(88). Тогда какая бы функция ни была встроена в код, ABC, VRM или XLS, она сделает все необходимое, чтобы переместить стрелку в желаемое положение.

Для отображения 2700 об / мин (оборотов в минуту) на тахометре основной код вызовет DisplayTachometer (2700). Для VRM и XLS они ответят соответствующим образом и отобразят это.Для ABC, который не поддерживает тахометр, он просто возвращается к основному коду, говоря «Готово», даже если на самом деле ничего не делал.

Основной код не нужно беспокоиться о том, какой спидометр прикреплен. Он просто выполняет вызов, и ответ на какой бы код ни был связан.

Для обработки функции топливного компьютера, если это необходимо, отдельный файл исходного кода, fuel_computer.c, будет связан с кодом.

В листинге 6.5 показано, как можно построить код для четырех автомобилей.

Листинг 6.5. Части make-файла для автомобильного кода.

Обратите внимание, что соответствующий спидометр указан в списке и что поддержка топливного компьютера предоставляется только при необходимости.

Конечно, есть и другие способы выполнить это переключение во время сборки, в зависимости от вашей среды сборки. Но дело в том, что код, который нужен только иногда, содержится в отдельных файлах, которые включаются в сборку только при необходимости.

История датчика спидометра

Регулировать скорость автомобиля с помощью спидометра автомобиля естественно для любого водителя.Фактически, без спидометра было бы невозможно ездить по дорогам Великобритании, не нарушив скоростной режим. Так откуда же возник этот важный элемент измерения?

Истоки спидометра

Спидометр — это прибор, который измеряет и отображает мгновенную скорость автомобиля. Впервые он был запатентован немецким инженером Отто Шульце в 1902 году и стал стандартным для большинства автомобилей примерно с 1910 года. В оригинальных механических спидометрах использовались принципы магнетизма с помощью кабеля, который вращал магнит, который имел сбалансированную медную или алюминиевую чашку (называемую speedcup ), установленную выше, прикрепленную к стрелке.Когда магнит вращался около чашки, изменяющееся магнитное поле создавало вихревые токи в крышке из цветного металла, которые сами по себе создают другое магнитное поле. Эффект заключается в том, что магнит оказывает крутящий момент на чашку, перетаскивая ее и, следовательно, стрелку спидометра в направлении ее вращения без механической связи между ними. Счетчики приводились в действие зубчатой ​​передачей, связанной с выходом трансмиссии автомобиля.

Современные спидометры в основном электронные с датчиком вращения, установленным в трансмиссии, подающим серию электронных импульсов, частота которых соответствует скорости вращения приводного вала и, следовательно, скорости транспортного средства.Импульсы преобразуются в скорость с помощью компьютера, и скорость отображается на электронно управляемой стрелке аналогового типа или цифровом дисплее.

Smith & Sons выпустила первый британский одометр и спидометр в начале 1900-х годов, когда на дорогах появились автомобили. S Smith & Son была основана в Лондоне в 1871 году. занималась производством часовых хронометров и инструментов.

Остальное — история, популярность автомобилей выросла до такой степени, что 75% британских семей теперь владеют автомобилем.

Мы разработали и поставили спидометры для специализированных производителей автомобилей. Caterham, Hi-Tech Automotive, Morgan Motor Company, Ginetta Cars Ltd, Noble Automotive и Great British Sports Cars. Спидометры должны быть стильными и соответствовать уникальному внешнему виду каждого автомобиля. Для нас спидометр — это гораздо больше, чем просто прибор для измерения скорости.

Для получения дополнительной информации о спидометрах или манометрах в целом, пожалуйста, свяжитесь с нами по:

Телефон: 01639 732200

Электронная почта: info @ caigauge.com

Через наш сайт

Автор: Пол Феерс в
15 апреля 2016 г., 12:00

Теги:
Автомобильная ИсторияСпидометр

Категории:
Истории болезни

Похожие блоги

История тахометра

Спидометр | Энциклопедия.com

Общие сведения

Спидометр — это устройство, используемое для измерения скорости движения транспортного средства, обычно с целью поддержания разумного темпа. Его развитие и, в конечном итоге, статус стандартной функции в автомобилях привели к введению в действие законодательных ограничений скорости — понятие, которое применялось на практике с момента появления безлошадных экипажей, но в значительной степени игнорировалось широкой публикой. Сегодня ни один автомобиль не оборудован без исправного спидометра; он прикреплен к кабине транспортного средства и обычно находится в одном корпусе с одометром, который представляет собой механизм, используемый для регистрации общего пройденного расстояния.В настоящее время производятся два основных типа автомобильных спидометров: механический и электронный.

История

Концепция записи данных о поездках почти так же стара, как концепция транспортных средств. Ранние римляне отмечали колеса своих колесниц и подсчитывали количество оборотов, оценивая пройденное расстояние и среднюю дневную скорость. В одиннадцатом веке китайские изобретатели изобрели механизм, включающий зубчатую передачу и движущийся рычаг, который ударял по барабану через определенное расстояние.Данные о морской скорости были записаны в 1500-х годах с помощью изобретения, называемого чип-логом, линией, завязанной через равные промежутки времени и взвешенной для волочения в воде. Количество узлов, выпущенных за установленный промежуток времени, будет определять скорость корабля, поэтому морской термин «узлы» все еще применяется сегодня.

Первый патент на индикатор скорости вращающегося вала был выдан в 1916 году изобретателю Николе Тесла. Однако на тот момент спидометры выпускались уже несколько лет. Разработку первого спидометра для автомобилей часто приписывают А.П. Уорнер, основатель компании Warner Electric. На рубеже веков он изобрел механизм, называемый измерителем резания, который использовался для измерения скорости промышленных режущих инструментов. Понимая, что измеритель для резки может быть адаптирован к автомобилю, он модифицировал устройство и начал большую рекламную кампанию, чтобы представить свой спидометр широкой публике. В то время конкурирующие источники представили несколько концепций индикаторов скорости, но дизайн Warner пользовался значительным успехом. К концу Первой мировой войны компания Warner Instrument Company производила девять из каждых 10 спидометров, используемых в автомобилях.

Oldsmobile Curved Dash Runabout, выпущенный в 1901 году, был первой линейкой автомобилей, оснащенной механическим спидометром. Вскоре последовали Cadillac и Overland, и спидометры стали регулярно появляться в качестве заводской опции в новых автомобилях. Спидометры в то время было трудно читать при дневном свете, а без лампы в корпусе они были практически неразборчивы ночью. В ранних моделях приводной трос крепился либо к передним колесам, либо к задней части трансмиссии, но интеграции приводного троса в корпус трансмиссии не произойдет в ближайшие 20 лет.После того, как это улучшение было сделано, основная техническая конструкция спидометра останется нетронутой до появления электронного спидометра в начале 1980-х годов.

Сырье

Материалы, используемые при производстве спидометров, различаются в зависимости от типа манометра и предполагаемого применения. Старые механические модели полностью состояли из стали и
другие металлические сплавы, но в более поздние годы около 40% деталей механического спидометра были отлиты из различных пластмассовых полимеров.Новые электронные модели почти полностью сделаны из пластика, и инженеры-конструкторы постоянно модернизируют используемые полимеры. Например, корпус основного узла спидометра обычно изготавливается из нейлона, но некоторые производители теперь используют более водостойкий полиэстер полибутилентерефталата (PBT). Червячный привод и вал магнита также изготовлены из нейлона, как и зубчатая передача и шпиндели спидометра. Стеклянные линзы дисплея недавнего прошлого теперь изготавливаются из прозрачного поликарбоната, прочного, гибкого пластика, устойчивого к нагреванию, влаге и ударам.

Конструкция

В механическом спидометре вращающийся трос присоединен к набору шестерен в трансмиссии автомобиля. Этот кабель непосредственно прикреплен к постоянному магниту в узле спидометра, который вращается со скоростью, пропорциональной скорости автомобиля. Во время вращения магнит манипулирует алюминиевым кольцом, притягивая его в том же направлении, что и вращающееся магнитное поле; движению кольца, однако, противодействует спиральная пружина. К алюминиевому кольцу прикреплен указатель, который показывает скорость автомобиля, отмечая баланс между этими двумя силами.Когда автомобиль замедляется, магнитная сила на алюминиевом кольце уменьшается, и пружина переводит стрелку спидометра обратно на ноль.

Электронные спидометры почти повсеместно используются в автомобилях последних моделей. В манометрах этого типа установленный в трансмиссии генератор импульсов (или тахогенератор) измеряет скорость автомобиля. Он передает это с помощью электрических или магнитных импульсных сигналов, которые либо преобразуются в электронные показания, либо используются для управления традиционным узлом магнитного датчика.

Производство

Процесс

Стальные компоненты

• 1 Для образования жидкой стали железная руда плавится с коксом, богатым углеродом веществом, образующимся при нагревании угля в вакууме. В зависимости от сплава также могут быть введены другие металлы, такие как алюминий, марганец, титан и цирконий. После охлаждения сталь формуют в листы между роликами высокого давления и распределяют по производственному предприятию. Здесь отдельные детали могут быть отлиты в формы или прессованы и сформированы из прутков на больших прокатных станках.

Пластиковые компоненты

• 2 Различные пластмассы, которые поступают на станцию ​​производства приборов, были сначала созданы из органических химических соединений, полученных из нефти. Эти полимеры распространяются в форме гранул для использования в процессе литья под давлением. Для изготовления мелких деталей для сборки спидометра эти гранулы загружаются в бункер формовочной машины и расплавляются. Гидравлический винт проталкивает пластик через сопло в сборную форму, где пластику дают остыть и затвердеть.Затем детали собираются и отправляются на сборочные станции.

Сборка

• 3 От качества спидометра зависит способ сборки и степень взаимодействия с человеком. Некоторые недорогие системы спидометров сделаны «одноразовыми», что означает, что приборы не предназначены для легкой разборки или ремонта. В этом случае крепеж крепится с помощью процесса, называемого клепкой, при котором стержень с головкой вставляется и затупляется на другом конце, образуя постоянное крепление.Системы спидометров верхнего уровня состоят из двух основных узлов, прикрепленных винтами; Преимущество состоит в том, что внутреннее оборудование датчика доступно для ремонта и повторной калибровки.
• 4 Затем внутренний вал и спидометр в сборе соединяются с помощью заклепок или винтов. Постоянные магниты, используемые в механических спидометрах, сжимаются и формуются перед доставкой на завод, поэтому их необходимо установить только на червячный привод. В случае электронных спидометров, схемы из стекловолокна и меди также производятся поставщиками и требуют программирования перед тем, как ввинтить их в более крупную систему.Эти более крупные компоненты транспортируются на отдельную станцию ​​сборки, где они устанавливаются в корпус с помощью пластмассовых разъемов с резьбовыми или плоскими клеммами. Помимо своей основной
  В качестве защитного футляра корпус также служит платформой для крепления внешних элементов, таких как циферблат, стрелка и окошко дисплея. Опять же, эти процессы требуют автоматизации из-за большого объема производства, но на каждом этапе необходимы человеческие усилия для проверки и обеспечения согласованности продукта.

Калибровка

• 5 Калибровка — это процесс определения истинной стоимости пробелов в любом градуированном приборе.Это особенно важный процесс при производстве спидометров, потому что безопасность водителя зависит от точных показаний. В механическом манометре магнитные силы создают крутящий момент, который отклоняет стрелку индикатора. При калибровке манометра этого типа электромагнит используется для регулировки силы постоянного магнита, установленного в спидометре, до тех пор, пока стрелка не будет соответствовать входному сигналу вращающегося троса. При калибровке электронного манометра настройки выполняются, когда калибровочные коэффициенты записываются в память измерителя.Затем система может изменить баланс между входом от передачи и выходом иглы. Теперь доступны новые автоматизированные системы для калибровки как механических, так и электронных спидометров, что позволяет сэкономить огромное количество человеко-часов, обычно требуемых для этого процесса.

Контроль качества

Вероятно, самый прямой метод контроля качества — это процесс калибровки. Производители автозапчастей работают в соответствии со стандартами измерений, разработанными Международной организацией по стандартизации (ISO), что гарантирует использование универсальных рекомендаций для производителей приборов.Собственные группы по обеспечению качества разрабатывают спецификации для каждого нового продукта перед тем, как он поступает на сборочную линию, и те же команды позже сообщают, соблюдаются ли эти рекомендации на заводе. Постепенная сборка также включает осмотр заводским персоналом, чтобы убедиться, что автоматика работает без сбоев.

Побочные продукты / Отходы

При производстве манометров побочные продукты не образуются. Отходы включают металлолом и пластмассы, некоторые из которых могут быть повторно использованы в более поздних производственных циклах.Поскольку используемое сырье готовится вне фабрики, при производстве не возникает значительного количества опасных промышленных отходов. Выбросы от заводской автоматизации регулируются государством и исследуются группами по охране окружающей среды.

Будущее

Дизайнерские фирмы в настоящее время экспериментируют с улучшением показаний спидометра, стремясь устранить момент отвлечения внимания, необходимый водителю, чтобы посмотреть вниз и измерить свою скорость. Цифровые индикаторы, проецируемые на лобовое стекло, по-видимому, являются следующим шагом в развитии.Некоторые прототипы
поскольку эти спидометры фактически заставляют показания казаться плавающими над капотом двигателя. Поскольку этот тип дисплея выглядит так, как будто он находится на расстоянии нескольких футов от рулевого колеса, водители смогут постоянно контролировать скорость, не отрывая глаз от дороги. Зеркала и проекционные устройства, используемые в этой системе, также можно отрегулировать в соответствии с положением водителя, почти так же, как это делает зеркало заднего вида. Кроме того, проекционные системы спидометров в конечном итоге будут интегрированы с навигационными инструментами, что позволит отображать информацию о направлении вместе с показаниями датчиков.

Где узнать больше

Другое

Деварадж, Ганеш и др. «Автоматическая калибровка спидометра». Веб-страница Evaluation Engineering. , декабрь 2001 г. .

«Как работает тахометр / спидометр с использованием магнитного датчика». Руководство по эксплуатации. Стюарт-Уорнер Ко., Апрель 2001 г.

«Как собирается электрический манометр». Руководство по эксплуатации. Stewart-Warner Co., апрель 2001 г.

«Как работают одометры.» Marshall Brain’s How Stuff Works. декабрь 2001 г. .

» Ускорение времени «. Электронная газета» Транспортные темы «. Ноябрь 1998 г. Декабрь 2001 г. .

«Спидометр». Полная веб-страница компьютерного программного обеспечения. декабрь 2001 г. .

«Плавающий спидометр». Веб-страница Siemens.com., декабрь 2001 г. .

Кейт Кречманн

Калибровка спидометра в Арлингтоне | VA Reckless Driving

Калибровка спидометра — это тест, который проводится на спидометре автомобиля, который используется для измерения вашей скорости. Спидометр — это то, что есть в каждой машине, и он должен быть точным, чтобы полиция использовала его для правильного измерения скорости.

Полиция калибрует спидометр каждые 6 месяцев.Это означает, что механик или другой человек, ожидающий от спидометра, входит, запускает колеса и проверяет, чтобы колеса были выровнены по показаниям на спидометре. Например, если колеса разгоняются до 65 миль в час, спидометр должен показывать 65 миль в час.

Если это число не указано после того, как они запустят этот тест, они откалибруют его так, чтобы скорость, показанная на спидометре, была такой же, как у автомобиля. После того, как они откалибровали его, чтобы убедиться, что эти два числа совпадают, они подтвердят, что он откалиброван.Они выдадут сертификат калибровки, и этот сертификат допустим в суде, чтобы помочь государству доказать чью-то скорость в суде.

Дорогая ли калибровка спидометра?

Это не так уж и дорого. Есть много механик, которые сделают это за вас. Они возьмут вашу машину и раскрутят колеса на определенной скорости. Затем они проверит, соответствует ли скорость ваших вращающихся шин той, которая отображается на вашем спидометре.

Если ваш спидометр был выключен (например, колеса вращаются со скоростью 65 миль в час, но спидометр показывает «63»), механик предоставит вам сертификат, подтверждающий, что ваш спидометр был выключен.

Это свидетельство может служить основанием для смягчения вашего правонарушения до суда или в качестве частичной защиты в случае вашего обращения в суд. Эти показания допустимы в испытании и могут использоваться для снижения платы за превышение скорости на несколько миль в час.

Преимущества калибровки спидометра в случаях Арлингтона

Это может помочь, потому что в суде допустимо показать, что скорость, с которой двигалась ваша машина, отличалась от той, которая была показана на спидометре, и это потому, что спидометр не был откалиброван правильно.

Например, вы могли подумать, что едете со скоростью 62 миль в час, в то время как ваша машина на самом деле двигалась со скоростью 65 миль в час. Ну, это сбило бы предельную скорость на 3 мили в час, о которой вы думали.

Это допустимо. Это актуально. Это показывает, что вы не намеренно совершили преступление на скорости 65 миль в час, а, возможно, на 62. Это чтение может уменьшить количество обвинений. Его можно использовать как рычаг для того, чтобы на вас смотрели более благосклонно в глазах прокуратуры. Калибровка спидометра может вам только помочь.Если он выше, то есть вы думали, что двигаетесь быстрее, чем на самом деле, ваш адвокат не будет использовать это значение.

Это не нужно раскрывать, и это не повредит вам. Так что это может принести вам только пользу. Калибровку спидометра можно использовать в качестве рычага при досудебных переговорах или в качестве доказательства в суде. Это допустимо в суде, и это может вам чем-то помочь.

Ответственность за неточные показания спидометров

Хотя отключение спидометра не является вашей ошибкой, в этом случае ошибка не распространяется на закон.Если он выключен, это будет свидетельством того, что, возможно, вы думали, что путешествуете с меньшей скоростью, чем на самом деле. Вам не будут предъявлены претензии за то, что спидометр не откалиброван надлежащим образом до того, как вас остановили. Нет обязанности содержать правильно откалиброванный спидометр. Вы даже не узнаете, что он не откалиброван должным образом, пока не отнесете его к механику. Так что в этом нет никакой вины, и нет опасений, что суд вынесет это против вас, если вы придете в суд.

Неточные показания спидометров как фактор снижения

Это фактор уменьшения. Наличие спидометра, показывающего скорость, отличную от фактической, может быть смягчающим фактором для судьи или в досудебных переговорах с прокурором. Это может быть разница между определенными уровнями превышения скорости или разница между неосторожным вождением и нарушением правил дорожного движения.

Что еще нужно знать о калибровке спидометра

Вы должны знать, что калибровка спидометра может быть использована только в ваших интересах.Тебе нужно откалибровать свой спидометр. Если это действительно сработает против вас, вашему адвокату не придется использовать его в суде. Так что это может только помочь вам. И если он вам поможет и нет риска откалибровать ваш спидометр, то, конечно, вам стоит это сделать.
