Устройство стартера автомобиля, принцип работы

Для того чтобы двигатель внутреннего сгорания начал работать, нужно заставить его коленвал вращаться. В зависимости от вида энергии используемой для пуска ДВС, устройство стартера будет сильно отличаться. Запустить мотор можно несколькими способами:

1. Силой мышц человека.
2. Электродвигателем.
3. Пневматическим пусковым агрегатом.

Так как для пуска двигателя автомобиля чаще всего использует электрическую энергию, остальные виды пусковых устройств мы рассматривать не станем. Рассмотрим только принцип работы стартера использующего энергию аккумулятора.

Виды стартеров и их составляющие

Редуктор

Все стартеры можно разделить на две группы:

1. Без редуктора.
2. С редуктором.

Устройство и работа стартера принадлежащего к первой и ко второй группе, как понятно из названия, отличается только наличием или отсутствием редуктора.

Итак, из чего состоит электрический стартер автомобиля. Как любой двигатель постоянного тока он состоит из ротора, статора, и коллекторно-щеточного узла. Помимо этого, для передачи вращения якоря маховику в его состав входит обгонная муфта с шестерней (бендикс), а для включения вращения и введения бендикса в зацепление с венцом маховика втягивающие реле. Вилка в стартере передает усилие от втягивающего реле к бендиксу.

Безредукторный

Устройство стартера автомобиля с редуктором, как правило, отличается тем, что на статор устанавливаются вместо катушек электромагнитов постоянные магниты. Стартер с постоянными магнитами в статоре отличается от укомплектованных электромагнитами тем, что потребляет меньший ток и развивает меньшую мощность. Редуктор такому стартеру обязательно нужен для увеличения крутящего момента. Такое устройство имеет как свои преимущества, так и недостатки. Преимущество состоит в малом токе, необходимом для пуска мотора. Недостаток в более сложной, чем у пускателя без редуктора, конструкции.

Электрическая схема любого автомобильного стартера аналогична схеме электродвигателя постоянного тока с добавлением схемы втягивающего реле.

Схема включения стартера с постоянными магнитами в статоре такая же, как для пускового агрегата с электромагнитами. Поэтому изготовленные для одной модели автомобиля они взаимозаменяемы.

Принцип работы стартера автомобиля: при включении замка зажигания в положение start реле стартера подает управляющие напряжение на втягивающие реле, которое вводит шестерню бендикса в зацепление с венцом маховика и включает вращение стартера, подавая на него питание. При повороте ключа зажигания из положения start в любое другое реле стартера отключает питание от втягивающего. Возвратная пружина сердечника выбрасывает его из корпуса катушек. А он выводит бендикс из зацепления с венцом маховика и отключает питание.

Втягивающие

Втягивающие реле для уменьшения потребляемого тока, как правило, имеет две катушки. Одна катушка, из более толстого провода потребляющая больший ток, срабатывает только в момент включения стартера для того, чтобы уверенно втянуть сердечник. Вторая из более тонкого провода потребляет меньший ток. Она предназначена для удержания сердечника, в то время пока ключ зажигания находится в положении start. Схема их включения такова:

• один вывод каждой катушки присоединяется к управляющей клемме реле;
• второй вывод удерживающей катушки присоединяется к массе.

Так как второй вывод, удерживающей катушки, подключен к массе, ток через нее идет всегда, когда ключ зажигания находится в положении start. Второй вывод втягивающий катушки подключен к плюсовому выводу стартера, то есть в момент подачи питания на втягивающие реле он через катушки статора и ротора тоже подключен к массе. После того как втягивающие сработает, оно подаст на стартер питание. И на обоих выводах втягивающей катушки будет положительный потенциал, а значит, ток через втягивающую катушку прекратится. Далее будет работать только удерживающая катушка. Применением двух катушек достигается значительное усилие втягивания сердечника при небольшом токе его удержания.

Подшипники

Ось ротора вращается в двух меднографитовых втулках, являющихся подшипниками скольжения. От их состояния зависит не только звук, который будет издавать узел при работе. При их чрезмерном износе пластины сердечника ротора при работе будут касаться магнитов статора. Когда между пластинами ротора и магнитами статора нет воздушного зазора говорят что стартер «башмачит». Потери энергии при этом столь велики, что его ротор с трудом вращается и не в состоянии провернуть коленчатый вал двигателя.

Потери складываются из потерь механической энергии, возникающих за счет сильного затормаживания ротора статором, и потерь на коллекторно-щеточном узле, возрастающих из-за поперечных колебаний якоря и ухудшения контакта щеток с ламелями коллектора. Еще сильнее описанных возрастают потери в стали ротора, они становятся больше за счет замыкания якорных пластин, из-за чего сильно увеличиваются вихревые токи в пластинах сердечника ротора. Эти процессы приводят к тому, что ток, проходящий через обмотки, по большей части нагревает их, не преобразуясь в механическую энергию.

Устраняют эту неисправность заменой втулок. С удалением изношенных втулок трудностей обычно не бывает. Ставить вместо них лучше неразвернутые втулки. Забивать их следует через деревяшку, так как они очень хрупкие. После установки их внутреннюю поверхность следует обработать разверткой соответствующего диаметра. Диаметр большинства валов роторов стартеров легковых авто бывает около 12 мм. Точнее узнаете, померив вал после разборки штангенциркулем. После развертки немного смажьте втулки изнутри литолом и можете собирать агрегат. Перед установкой узла не забудьте почистить клеммы на втягивающем реле и поменять гайку и шайбу крепления провода питания, так как в процессе работы они сильно греются и окисляются.

Стартер: устройство и неисправности

Знакомая многим автолюбителям ситуация, когда при попытке завести мотор из-под капота слышен лишь треск тягового реле стартера, либо вообще ничего не происходит, что «говорит» о том, что в пусковой системе появились неисправности.

На фото: автомобильный стартер

Так как на любом автомобиле стартер служит для запуска двигателя, то при его отказе, запустить мотор становится проблематичным, либо совсем не возможным. В подобном случае завести силовой агрегат можно с помощью буксировки, однако этот вариант подходит далеко не для всех машин, так как есть возможность вывести электронику автомобиля из строя. Помимо электроники возможен и перескок ремня ГРМ, и как следствие встреча клапанов с днищами поршней, и сложный дорогостоящий ремонт двигателя, либо его замена.

Поэтому при обнаружении неисправности стартера рекомендуется сразу найти и устранить неполадки самостоятельно, либо обратить к профессионалам ближайшего автосервиса.

Для того, чтобы лучше понять, какие неисправности могут произойти в работе стартера, вкратце рассмотрим его устройство. Это будет не лишним для любого автовладельца, так как стартер является одним из наиболее уязвимых элементов системы пуска двигателя.

Напомним

Стартер представляет собой 4-х полюсный электродвигатель постоянного тока, работающий от аккумулятора автомобиля.

Как устроен стартер

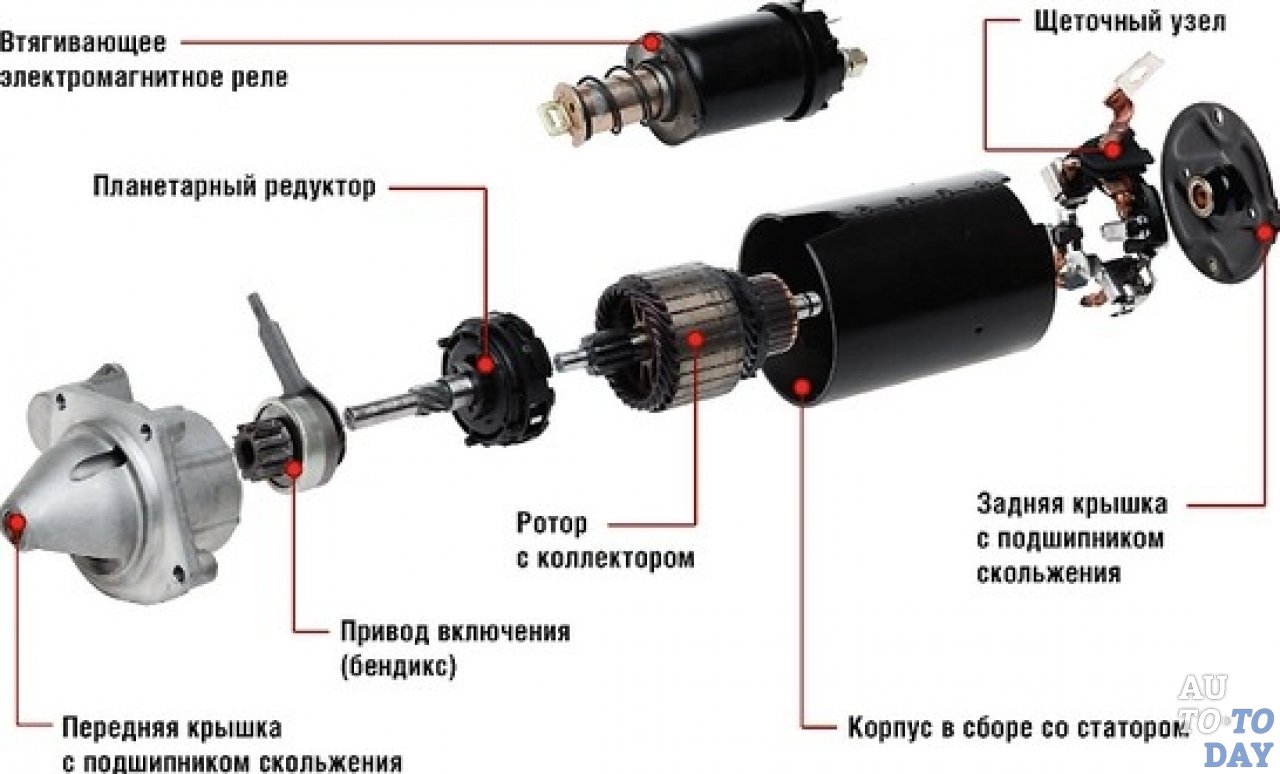

Устройство автомобильного стартера

Как любой двигатель постоянного тока стартер состоит из статора, якоря и щеточного узла. Для вращения маховика в его состав входит обгонная муфта (бендикс). Включение вращения и подачу бендикса с зацеплением маховика выполняет втягивающее реле.

• Корпус. Выполнен в виде цилиндрической стальной детали, в которой находится статорная обмотка;

• Якорь. Сделан в виде оси, на которой расположены сердечник и пластины коллектора. Якорь вращается посредством двух втулок из металлокерамики;

• Втягивающее реле. Служит для передачи питания на электродвигатель стартера при включении замка зажигания в положении «пуск». Помимо этого, оно выводит обгонную муфту для соединения с маховиком двигателя;

• Обгонная муфта (бендикс) и шестерня привода. Установлены на передней крышке корпуса и служат для передачи крутящего момента на зубья маховика через имеющуюся шестерню зацепления;

• Щетки. Расположены на задней крышке корпуса и необходимы для передачи питания на коллекторные пластины якоря и запуска электродвигателя стартера.

Типы стартеров

Конструктивно они могут быть выполнены:

• Без редуктора;

• С редуктором.

Стартер с редуктором отличается тем, что статор имеет не электромагнитные катушки, а постоянные магниты. С постоянными магнитами в отличии от электромагнитов стартер потребляет меньшую величину тока, но при этом развивает меньшую мощность. Поэтому для увеличения крутящего момента ему необходимо иметь в своем составе редуктор.

Стартер с редуктором

Изделие с редуктором имеет как плюсы, так и минусы. Так плюсом его служит то, что он потребляет малый ток при запуске двигателя, имеет меньшие размеры и продолжает работать при разрежении батареи.

Минусом же служит более сложная конструкция, чем его аналог без редуктора. Шестерни редуктора в большинстве моделей изготовлены из полимеров и нередко трескаются (особенно внешняя шестерня) или изнашиваются зубья. Однако, это в основном происходит из-за длительной работы стартера при попытке запустить неисправный двигатель. При исправном же моторе на долю стартера приходит буквально 2-3 секунды и его износ минимальный.

Изделия без редуктора отличаются высокой ремонтопригодностью и стойкостью к повышенным нагрузкам.

Стартер с редуктором и без

В зависимости от модификации и объема двигателя, на разных моделях могут быть установлены изделия различной мощности. Схема соединений стартеров с редуктором или без аналогичны и если изделия выпускаются для одной и той же модели, то они взаимозаменяемые.

Неисправности стартера:

• Не отвечает на замок зажигания при повороте ключа в положение «пуск»;

• Частые щелчки (стрекот) втягивающего реле, электродвигатель не отвечает;

• Одиночный щелчок реле, стартер не вращается;

• Малые пусковые обороты якоря;

• Большой шум при работе;

• Сильный нагрев корпуса статора;

• Запах горелого бакелита от обмоток.

Причины отказов

Электродвигатель не отвечает на замок зажигания:

* нет массы двигателя;

* неисправен замок зажигания;

* изношены или загрязнены силовые контакты втягивающего реле;

Обгорели контакты втягивающего реле

* слетела фишка управляющего питания на реле.

Частые щелчки реле:

• Разряжен или неисправен аккумулятор, или ослабла одна из клемм батареи, либо проблемы с «массой» мотора.

Одиночный щелчок реле и малые пусковые обороты:

• Изношены щетки якоря;

Щетки стартера

• Витковое замыкание в обмотках;

• Сильный износ втулок якоря.

Изношенный якорь (коллектор) стартера

Большой шум при работе:

• Изношены втулки якоря;

• Витковое замыкание обмоток;

Сильный нагрев статора и запах бакелита;

• Замыкание одной из обмоток.

В заключение

Для того, чтобы не встать на трассе вдалеке от населенных пунктов по причине отказа стартера, рекомендуем периодически проверять его состояние. А именно:

• Надежность крепления клемм аккумулятора и его зарядку;

• Соединения на клеммах тягового реле;

• Крепление стартера к кожуху сцепления

• Ревизию на предмет состояния щеток и втулок якоря.

Материал по теме: Проверка стартера своими руками

что это такое, для чего нужен в автомобиле, как устроен и почему ломается, схема устройства и видео

Рабочее состояние стартерного устройства обеспечивает правильную активацию силового агрегата автомобиля. Чтобы устранить проблемы с запуском двигателя, нужно знать принцип работы стартера.

Автомобильный стартер и его функции

Устройство представляет собой четырехполосный электродвигатель, выполненный в небольшом по габаритам корпусе. Стартер используется для проворачивания коленчатого вала мотора, что обеспечивает запуск силового агрегата. Для пуска большинства машинных моторов используются механизмы, позволяющие вырабатывать около 3 кВт энергии.

Пусковой ток вырабатывается механизмом и способствует вращению коленвала. Величина тока важна для механизма, поскольку она значительно определяет эффективность функционирования узла. Питание осуществляется от аккумуляторной батареи, расположенной под капотом. Когда на узел поступает напряжение, стартер автоматически увеличивает мощность, чему способствуют щетки устройства.

Устройство стартера

Ниже рассмотрим устройство и разновидности механизмов.

Схема и основные компоненты

Схема системы зажигания

Как устроен узел:

1. Корпус, в котором собрана вся конструкция. В зависимости от типа устройства он может иметь разную форму, но обычно механизмы изготовляются в виде цилиндров. Корпус может включать в себя сердечник, оснащенный обмотками.
2. Якорь. Этот компонент выполнен в виде специального вала и оснащен посадочными поверхностями для установки подшипниковых деталей. Эти составляющие элементы обычно изготовляются из стали. В центре якорного устройства находится сердечник, оснащенный коллекторными пластинами.
3. Передняя крышка. Она используется для того, чтобы закрывать все элементы конструкции от внешнего воздействия.
4. Реле, именуемое втягивающим. Этот компонент используется для подачи напряжения на обмотку механизма. Посредством воздействия реле происходит выталкивание обгонной муфты из посадочного места. Элемент должен быть оборудован контактными компонентами и перемычкой.
5. Бендикс. Считается одним из основных составляющих компонентов. Используется для подачи крутящего момента на маховик силового агрегата. В результате происходит выдвижение шестерен из зацепления после того, как будет выполнен запуск двигателя.
6. Держатель щеток. Щеточные элементы используются для передачи напряжения на якорное устройство, в частности, на его пластины. Благодаря щеткодержателю можно повысить мощность электрического двигателя в целом. Особенно это актуально в момент запуска мотора.
7. Роторный компонент. Ось ротора проворачивается на подшипниковых устройствах скольжения. Эти элементы со временем изнашиваются, поэтому они подлежат периодической замене. Из-за износа напряжение, проходящее по обмоткам, не преобразуется в механическую энергию. При выходе из строя подшипников водитель может услышать посторонние звуки, нехарактерные для правильного функционирования узла.
8. Кнопка для активации и деактивации зажигания. Этот элемент входит в устройство, если машина оснащена кнопкой для запуска силового агрегата без ключа.

Виды

Вкратце разберем разновидности узлов.

С редуктором

Стартерам с редукторами отдают предпочтение многие автолюбители. Наличие редуктора обеспечивает меньшее потребление тока стартерным устройством при запуске мотора машины. Примечательно, что редукторные механизмы обеспечивают эффективное вращение коленчатого вала даже при севшем аккумуляторе. Конструкция таких узлов включает в себя постоянные магниты, что позволяет свести к минимуму возможные неисправности, связанные с работой обмотки. В редукторных механизмах быстрее всего изнашивается вращающая шестерня.

Пользователь evgenij ignatov рассказал о техобслуживании редукторного стартера.

Без редуктора

Безредукторные устройства характеризуются упрощенной конструкцией и напрямую влияют на вращение шестерни. По устройству они более простые, поэтому в случае поломки произвести ремонт механизма сможет даже неопытный автовладелец. В процессе поступления тока на выключательный элемент сцепление шестерни с маховиком происходит сразу же. Благодаря этому процедура зажигания осуществляется быстрее. По сравнению с редукторными данные механизмы обладают более высоким сроком службы. Это связано с тем, что неполадки в электрической составляющей минимальны.

Безредукторные автомобильные стартеры могут работать со сбоями при низких отрицательных температурах.

Принцип работы стартера

Работу механизма можно разделить на несколько этапов. Сначала приводная шестеренка соединяется с венцом маховика мотора, затем производится запуск механизма, после чего описанные выше элементы разъединяются.

Как работает стартер автомобиля:

1. Водитель вставляет ключ в замок и проворачивает его. Это приводит к замыканию контактных элементов. Ток подается на обмотку и проходит через реле.
2. В работу вступает якорный элемент. Устройство передвигается внутрь корпуса, а затем выдвигает бендикс. Это приводит к зацеплению шестерни с венцом.
3. Когда якорный элемент попадает в нужную точку, контактные компоненты замыкаются. Ток начинает подаваться на удерживающую обмотку, а оттуда – на электрический мотор механизма.
4. Из-за вращения вала устройства происходит пуск мотора авто. Муфта покидает зацепление и возвращается в первоначальное положение после того, как скорость вращения маховика превысит скорость прокручивания коленчатого вала.
5. Ключ в замке возвращается в изначальное положение. Когда он вернется, ток больше не будет подаваться на стартерный механизм.

Схема работы устройства показана в ролике Михаила Нестерова.

Поломка стартера

Теперь разберем, почему ломается стартер и каковы могут быть причины неполадок.

Причины

Основные причины неполадок в работе стартеров:

1. Замыкание в проводке автомобиля, речь идет об электроцепи, так или иначе связанной с механизмом. В результате замыкания могут перегорать обмотки, это приводит к задымлению устройства. При такой проблеме в салоне машины может появиться запах гари.
2. Поломка реле. Если втягивающий элемент выходит из строя, это может привести к поломке бендикса. В результате устройство не сможет контактировать с коленчатым валом мотора машины.
3. Зубчики бендикса стерлись. Отсутствие контактов приведет к невозможности пуска мотора.
4. Неисправность в функционировании электросхемы механизма. Речь идет о перегорании или повреждении электроцепей либо контактов.

Устранение неисправностей

Процесс устранения неисправностей стартерного устройства заключается в демонтаже механизма и его разборе для поиска и замены неисправных компонентов.

Как отремонтировать устройство:

1. Отключите зажигание в машине, откройте капот и отсоедините клеммы от батареи.
2. Найдите место монтажа стартерного механизма. Отключите электроцепи от контактов втягивающего реле и клемм.
3. Выполните демонтаж защитной обшивки силового агрегата.
4. Сверху и снизу выкрутите гайки, фиксирующие узел к моторному отсеку машины. Демонтируйте механизм.
5. Когда узел будет у вас в руках, гаечным ключом выкрутите гайки на его крышке. Выполните ее демонтаж со шпилек, как показано на фото.
6. Теперь можно демонтировать обмотку, она снимается с корпусом. Если этот элемент перегорел или вышел из строя, его надо поменять. Для этого вам потребуется отвертка, которой будут выкручиваться винты, расположенные по бокам корпуса. Затем обмотка извлекается из посадочного места и меняется на новую, если в этом есть необходимость.
7. Для демонтажа якорного элемента с помощью отвертки надо отогнуть пластмассовую скобу, фиксирующую его в зацеплении. Якорь извлекается из посадочного места. При необходимости производится его замена.
8. Для демонтажа приводной муфты надо с помощью тонкой отвертки удалить стопорный элемент. Для снятия кольца придется приложить усилия. Демонтированная муфта убирается в сторону или меняется.
9. После замены поврежденных элементов выполняется сборка механизма, все действия осуществляются в обратной последовательности.

 Загрузка …

Видео «Нюансы ремонта стартерного механизма»

Канал VMazute рассказал о нюансах, которые следует учитывать при ремонте устройства своими силами.

Стартер — как он работает

Как известно, машина – штука, устроенная очень сложно и запутанно. Это целый комплекс сложных механизмов, которые взаимодействуют между собой, в результате чего Вы можете передвигаться по городу с комфортом и удобством. В современных автомобилях есть много новых наворочек, без которых передвигаться в машину можно, но, возможно, будет не так удобно.

Но вот есть детали, без которых эта груда железа и с места не сдвинется. К таким необходимым механизмам относится стартер.

Стартер – это электрическая машина, вернее, ее разновидность. Стартер потребляет постоянный ток и нужен для того, чтобы запустить двигатель внутреннего сгорания. Этот механизм у всех машин практически одинаков, отличия минимальные.

Основные составляющие стартера

Любой стартер является объединением 40 – 60 отдельных деталей, из которых состоят главные части этого сложного механизма. Стартер является композицией 5 элементов:

Корпус

Корпус имеет цилиндрическую форму, изготовлен обычно из стали. Внутри на стенку крепят 4 обмотки возбуждения вместе с сердечниками. Крепление винтовое. Винт, который накручивают на полюс, прижимает обмотку к стенке. В корпусе сделаны специальные отверстия с резьбой, через которые крепится передняя часть, где двигается обгонная муфта.

Якорь стартера

Эта деталь состоит из оси, которая выполнена из легированной стали, к которой плотно прилегает сердечник якоря и коллекторные пластины. В сердечнике выполнены пазы, куда укладываются обмотки якоря. Концы обмоток крепятся к пластинам. Эти самые пластины крепятся по кругу на диэлектрической основе. Диаметральный размер сердечника зависит от внутреннего диаметра корпуса, измеряемый вместе с обмотками.

Якорь закрепляется спереди и сади стартера с помощью втулок, которые делаю или из латуни, или из меди. Втулки одновременно с этим выполняю роль подшипников.

Втягивающее реле

Крепится к корпусу стартера. Другое название – тяговое реле. Сзади тягового реле установлены, так называемые, «пятаки» — силовые контакты, вместе с подвижным контактом-перемычкой. Эти контакты делаются из мягкого металла.

Внешне эти «пятаки» являются обычными болтами, которые спрессовали в эбонитовую крышку реле. Гайками к ним прикрепляются силовые провода аккумулятора и плюсовые щетки стартера. Сердечник реле подключен к обгонной муфте через подвижное «коромысло».

Обгонная муфта (бендикс)

Бендикс – это роликовый механизм, подвижно прикрепленный к валу якоря и связанный с шестерней зацепления с венцом маховика. Данный механизм сконструирован так, что, когда на бендикс с одной стороны подается крутящий момент, ролики, которые расположены в сепараторе, покидают пазы сепаратора и жестко скрепляют шестерню с наружной обоймой.

Когда вращение выполняется в противоположном направлении, ролики западают в сепаратор, а шестерня вращается самостоятельно, вне зависимости от обоймы снаружи.

Щеткодержатель

Через щеткодержатель идет рабочее напряжение, которое идет и щетки из меди и графита. После этого напряжение идет на якорные пластины. Щеткодержатель представляет собой диэлектрическую обойму, в которой есть металлические вставки, внутри которых установлены щетки. Контакты щеток, которые имеют вид мягких многожильных проводков, крепятся к полюсным пластинам точечной сваркой. В роли полюсных пластин выступают «хвосты» обмоток возбуждения.

Функции стартера

Этот маленький электрический двигатель с 4мя полосами отвечает за приведение в действие коленвала двигателя. Коленчатый вал нужно привести в движение для того, чтобы потом можно было увеличить частоту его вращения до такой отметки, чтобы потом мог запуститься двигатель внутреннего сгорания.

Чтобы двигатель со средним объемом цилиндров запустился, нужно, чтобы мощность стартера была, как минимум, 3 кВт. Стартер получает энергию от батареи аккумулятора, а свою мощность увеличивает посредством использования четырех щеток, которые установлены в любом автомобильном стартере.

Виды стартеров

С редуктором

Именно этот вид стартера рекомендуют использовать специалисты, так как ему нужно не так много тока для того, чтобы работать эффективно. При использовании такого стартера коленвал будет двигаться даже тогда, когда заряд аккумулятора минимален. Еще один плюс стартера с редуктором – это наличие постоянных магнитов, благодаря которым проблемы с обмоткой минимальны. Но если очень долго использовать подобный стартер, то очень вероятна поломка вращающей шестерни. Но эта вероятность обусловлена или заводским браком, или некачественным производством.

Без редуктора

Подобный стартер действует на вращение шестерни непосредственно, то есть прямо. Превосходство стартера без редуктора перед аналогичным механизмом, но с редуктором, заключается в более простых конструкторских решениях, а также в более простом доступе в случае необходимости ремонта.

Плюс ко всему, в случае использования такого стартера шестерня с маховиком моментально сойдутся после того, как подастся ток. таким образом зажигание будет более быстрым. Такие стартеры очень выносливы, не сломаются под воздействием электричества. Но устройство без редуктора могут плохо работать при пониженных температурах, что очень плохо.

Принципы работы стартера с редуктором

Когда происходит замыкание зажигания, ток от батареи аккумулятора передается на стартер, после чего заряд идет через редуктор на якорь, благодаря чему в несколько раз увеличивается мощность проходящего напряжения. Потом крутящий момент передается от якоря к шестерне.

Происходит все благодаря наличию редуктора, в котором установлены магниты, которые постоянно работают. Также в стартере есть специальные щетки, которые вырабатывают сопротивление с большим показателем, нежели аналогичный показатель на обычном стартере. Благодаря этому стартер работает постоянно и эффективно.

Стартер с инерционным приводом

Такой стартер будет связан с кольцевым венцом маховика через маленькую шестеренку. Связь зубчатой шестеренки и спирального паза на валу якоря осуществляется через резьбовое соединение. В этом случае винт вращается в шестеренке посредством воздействия якоря в то время, когда стартер начинает работать.

Из-за инерционных явлений шестеренка не двигается, а за счет винта, который вращается внутри шестеренки, эта самая шестеренка смещается и сцепляется с зубчатым венцом маховика.

После того, как двигатель запущен, и по истечении определенного времени работы на своей мощности, шестеренка станет быстрее вращаться, что заставит вал якоря вращаться. Из-за этого шестеренка будет скручиваться назад по спиральному позу, а через время она вообще отсоединиться от махового колеса. Буфером будет главная пружина во время движения шестерни.

Главным минусом подобного устройства является чрезмерно агрессивная манера вхождения в зацепление, поэтому время эксплуатации кольцевого венца и механизма зацепления сильно сокращалось.

Стартер – штука очень важная, поэтому за состоянием этого механизма нужно следить постоянно и тщательно.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Обычные и компактные стартеры автомобиля

Valeo является новатором, обладающим более чем вековым опытом работы с вращающимися машинами, от традиционных стартеров до компактных усиленных стартеров нового поколения. Новая линейка стартеров Valeo — это высокие стандарты производительности и качества для обеспечения удовлетворенности клиентов высшего класса. Надежность, безопасность и высочайшее качество новых продуктов обеспечиваются постоянными инновациями и высококачественными критериями испытаний.

Благодаря значительной составляющей оригинального оборудования компания Valeo может предложить стартеры для новейших моделей автомобилей через небольшое время после их выхода на рынок, это такие модели как Peugeot 208, Renault Clio IV и Volkswagen Golf VII. Измерение скорости, температуры и электрические измерения выполняются до 40 000 циклов, чтобы гарантировать производительность и надежность новых стартеров Valeo. Кроме того, машины подвергаются испытаниям в экстремальных условиях, таких как солевой туман, температурные удары и вибрации до разрушения, чтобы соответствовать высочайшим требованиям автопроизводителей.

Valeo удовлетворяет всем потребностям рынка благодаря широкому ассортименту технологических новшеств: постоянные магниты или двухобмоточные индукционные катушки, редукторы, амортизаторы, стартеры вне зубчатого колеса для дизельных автомобилей — вот лишь некоторые примеры технических решений, разработанных в соответствии с особыми требованиями к эксплуатационным характеристикам. Новейшее поколение стартеров, таких как TS и TSC, обладает высокой мощностью и эффективностью при более компактном дизайне по сравнению со стартерами предыдущего поколения. Это обеспечивает упрощенную интеграцию в среду двигателя без снижения производительности. Данная технология применима для Ford, PSA, Volkswagen или Renault-Nissan. Предложение Valeo Standard Exchange высшего класса насчитывает более 800 наименований, подходящих для всех моделей автомобилей, как европейских, так и азиатских. Благодаря значительной составляющей оригинального оборудования и чувствительности к срокам вывода продукции на рынок компания Valeo может предложить на вторичном рынке решение Standard Exchange для всех стартеров, установленных на самых последних моделях автомобилей, таких как Volkswagen Golf VII, Audi A3 или Renault Clio IV. 30-летний опыт компании Valeo в области восстановления, а также опыт в области производства оригинального оборудования гарантируют профессионализм процесса восстановления стартеров.

Особый процесс восстановления стартеров позволяет Valeo создавать продукцию, соответствующую высочайшим стандартам качества. После сбора стартеры отправляются в специальное производственное подразделение, где проходят через различные этапы процесса восстановления:

1. После разборки все компоненты промываются и подвергаются пескоструйной очистке.

2. Каждый шестеренчатый привод проверяется и, возможно, заменяется новым со 100%-но оригинальной смазкой. Изношенные компоненты заменяются автоматически. Возможно восстановление подвески, если данный компонент не соответствует установленным допускам. Благодаря техническим чертежам оригинального оборудования Valeo может обеспечить соответствие дизайну и установке.

3. Для проверки электромагнитного клапана используются специальные испытательные стенды, моделирующие фазу зажигания.

4. Контактные устройства заменяются при необходимости восстановления электрических характеристик оригинального оборудования.

5. Valeo может заменять или повторно намагничивать магниты с помощью специальных процессов, увеличивая долговечность продукта.

Перед окончательной окраской все обновленные компоненты собираются, и каждый готовый продукт проходит проверку на механическом испытательном стенде (измерение скорости и температуры, условия перенапряжения и испытание до разрушения). В течение всего процесса неукоснительно соблюдаются стандарты оригинального оборудования. Для проверки продукции в более чем 40 контрольных точках используются испытательные стенды и измерительные приборы, предназначенные для оригинального оборудования. После сборки 100% деталей проходят повторную проверку при тех же условиях, после чего маркируются и упаковываются. Все произведенные компанией Valeo стартеры не содержат асбест.

Стартер Лада Гранта

Что делать, если автомобиль не заводиться

Основное устройство пусковой системы двигателя – стартер. Он раскручивает вал двигателя до такой частоты вращения, которой будет достаточно для запуска. Основные составляющие стартера: устройства сцепления/расцепления  с пусковым устройством  и валом основного двигателя; двигатель, редуктор. Бензиновый и турбокомпрессорный двигатели не запускаются самостоятельно, именно в них используется пусковое устройство.

Изучив, приведенные нами советы, вы в поймете в чем проблема и что делать если автомобиль не заводиться, каковы причины неисправностей стартера.

Неисправности:

1) Тяговое реле и стартер не включаются:

• АКБ полностью разряжена.
• Клеммы и наконечники АКБ окислились.
• Неисправен выключатель зажигания и стартера.
• Дополнительное реле вышло из строя.
• Оборвался провод между дополнительным и тяговым реле.
• Произошел обрыв или контакт с «массой» ненадежен, из-за чего удерживается обмотка тягового реле.

2) Во время работы тягового реле не включается якорь:

• АКБ полностью разряжена.
• Клеммы и наконечники АКБ окислились.
• В выключателе стартера на тяговом реле перегорели контакты.
• Щетки стартера зависли, и вдобавок к этому они основательно изношены — требуется замена щеток стартера на новые.

• Из-за «разноса» обмотки заклинило якорь стартера.

3) Происходит включение, а затем быстрое выключение тягового реле, слышен стук:

• АКБ полностью разряжена.
• Клеммы и наконечники АКБ окислились.
• Произошел обрыв или контакт с «массой» ненадежен, из-за чего удерживается обмотка тягового реле.
• Дополнительное реле неверно отрегулировано.

4) При работе стартера не вращается вал двигателя:

• Удерживающие стартер болты раскрутились.
• Остановилась шестерня стартера.
• Зубцы венца маховика, либо шестерни стартера изношены или сломаны.
• Муфта свободного хода бендикса «буксует».
• Выскакивает ось рычага включения муфты по причине его поломки.
• Поломано подводковое кольцо муфты или буферная пружина.

5) При включение стартера, шестерня не входит в сцепление:

• Зубья венца и шестерни привода забиты.

• Буферная пружина на приводе стартера ослабла.
• Неверная регулировка.

 6) Стартер достаточно медленно вращает коленвал, можно услышать громкий шум:

• Якорь цепляет полюса, а подшипники изношены.
• Стартер не выключается после запуска двигателя.
• Привод на шлицевой части бала заедает.
• Контакты выключателя на тяговом реле или контакты дополнительного реле перегорели.
• Якорь тягового реле неисправен.

7) Слышен громкий шум от стартера во время вращения якоря:

• Втулки подшипников вала якоря или шейки значительно износились.
• Сломана крышка стартера или его крепление недостаточно крепкое.
• Стартер неверно закреплен в результате перекоса.
• Якорь цепляет полюс в результате слабого крепления полюса стартера.
• Зубья венца маховика и шестерни привода сломаны.

Если Вы разобравшись со стартером определили, что проблема не в нем, а автомобиль не заводиться — следует искать неисправности генератора или АКБ.

• < Назад
• Вперёд >

Как работают стартеры

Стартер — принцип работы

Когда вы поворачиваете ключ в замке зажигания вашего автомобиля, двигатель заводится, а затем заводится.
Однако заставить его заводиться на самом деле гораздо сложнее, чем вы думаете.
Для этого требуется приток воздуха в двигатель, чего можно добиться только путем создания всасывания (двигатель делает это при переворачивании).
Если ваш двигатель не вращается, значит, нет воздуха. Отсутствие воздуха означает, что топливо не может гореть.Стартер отвечает за то, чтобы двигатель переворачивался во время зажигания, а также за все остальное.
Когда вы включаете зажигание, стартер включается и вращает двигатель, позволяя ему всасывать воздух.
На двигателе на конце коленчатого вала установлен маховик с зубчатым венцом, прикрепленным по краю.
На стартере шестерня рассчитана на то, чтобы она входила в пазы зубчатого венца. Когда вы поворачиваете ключ зажигания,
электромагнит внутри корпуса зацепляется и выталкивает шток, к которому прикреплена шестерня.Шестерня встречается с маховиком, и стартер вращается. Это раскручивает двигатель, всасывая воздух (а также топливо).
Когда двигатель проворачивается, стартер выключается, и электромагнит останавливается.
Шток снова втягивается в стартер, выводя шестерню из контакта с маховиком и предотвращая возможное повреждение.

Компоненты стартера и их функции:

Арматура

Якорь представляет собой электромагнит, установленный на приводном валу и подшипниках для опоры.Это ламинированный сердечник из мягкого железа, на который намотаны многочисленные витки или витки проводников.

Коммутатор

Коммутатор — это часть вала в задней части корпуса, по которой движутся щетки для проведения электричества. Коммутатор состоит из двух пластин, прикрепленных к оси якоря.
Эти пластины обеспечивают два соединения для катушки электромагнита.

Кисти

Щетки проходят через секцию коммутатора в задней части корпуса, контактируя с контактами коммутатора и проводя электричество.

Соленоид

Соленоид состоит из двух катушек проволоки, намотанных вокруг подвижного сердечника. Соленоид действует как переключатель, замыкающий электрическое соединение и соединяющий стартер с аккумуляторной батареей автомобиля.

Плунжер

Плунжер работает, используя подключенный аккумулятор транспортного средства и соленоид, чтобы толкать поршень вперед, который входит в зацепление с шестерней.

Рычаг вилки

Вилка рычага соединена с плунжером, поэтому, когда плунжер продвигается вперед, вилка рычага соединяется с ней.Затем этот процесс активирует шестерню.

Шестерня

Шестерня представляет собой уникальное сочетание шестерни и пружины. После включения стартера шестерня выдвигается в картер коробки передач и входит в зацепление с маховиком.
Это раскручивает двигатель, чтобы начать процесс сгорания.

Катушки возбуждения

Корпус удерживает поля стартера в корпусе винтами. Он может состоять из двух-четырех катушек возбуждения, соединенных последовательно. Питание от батареи преобразует катушки в
электромагнит, который затем поворачивает якорь.Когда катушки якоря запитаны, вокруг якоря создается магнитное поле.

См. Наши новые ссылки на ассортимент

Промышленные пускатели с управлением двигателями | Магнитный пускатель двигателя

Введение

Пускатели двигателя — одно из главных изобретений в области управления двигателями. Как следует из названия, стартер — это электрическое устройство, которое регулирует электрическую мощность для запуска двигателя. Эти электрические устройства также используются для остановки, реверсирования и защиты электродвигателей.Ниже приведены два основных компонента пускателя:

1. Контактор: Основная функция контактора — управлять электрическим током, подаваемым на двигатель. Контактор может включить или отключить питание цепи.
2. Реле перегрузки: Перегрев и потребление слишком большого тока могут привести к перегоранию двигателя и его практически бесполезному использованию. Реле перегрузки предотвращают это и защищают двигатель от любой потенциальной опасности.

Пускатель — это сборка этих двух компонентов, которая позволяет ему включать и выключать электродвигатель или электрическое оборудование, управляемое электродвигателем.Пускатель также обеспечивает необходимую защиту цепи от перегрузки.

Типы пускателей двигателей

Существует несколько типов пускателей двигателей. Однако есть два основных типа этих электрических устройств:

Ручные пускатели

Ручные пускатели — это устройства, которые управляются вручную. Эти пускатели чрезвычайно просты в эксплуатации и не требуют вмешательства специалиста. Стартер включает в себя кнопку (или поворотную ручку), которая позволяет пользователю включать или выключать подключенное оборудование.Кнопки оснащены механическими связями, которые размыкают или замыкают контакты, запуская или останавливая двигатель. Следующие особенности ручного стартера делают его предпочтительным выбором по сравнению с другими типами:

• Эти стартеры обеспечивают безопасную и экономичную работу.
• Компактные размеры этих устройств делают их пригодными для широкого спектра применений.
• Они обеспечивают защиту двигателя от перегрузки, защищая его от любого потенциального повреждения.
• Эти устройства поставляются с широким выбором корпусов.
• Начальная стоимость ручного стартера невысока.

Магнитный пускатель двигателя

Это другой основной тип пускателя двигателя. Он работает от электромагнита. Это означает, что нагрузка двигателя, подключенная к пускателю двигателя, обычно запускается и останавливается с использованием более низкого и безопасного напряжения, чем напряжение двигателя. Как и другие пускатели двигателей, магнитный пускатель также имеет электрический контактор и реле перегрузки для защиты устройства от слишком большого тока или перегрева.

Схема и работа пускателя двигателя

В пускателе двигателя есть две цепи, а именно:

1. Цепь питания: Цепь питания соединяет линию с двигателем. Он обеспечивает передачу электроэнергии через контакты стартера, реле перегрузки, а затем на двигатель. Ток двигателя передается по силовым (главным) контактам контактора.
2. Цепь управления: Это другая цепь пускателя двигателя, которая включает или выключает контактор.Главные контакты контактора отвечают за разрешение или прерывание прохождения тока к двигателю. Для этого контакты в цепи управления либо разомкнуты, либо замкнуты. Схема управления питает катушку контактора, которая создает электромагнитное поле. Силовые контакты притягиваются этим электромагнитным полем в закрытое положение. Это замыкает цепь между двигателем и линией. Таким образом, дистанционное управление становится возможным с помощью схемы управления. Схема управления может быть подключена двумя способами:
   1. Метод 1: Один из наиболее широко используемых методов подключения схемы управления называется «Двухпроводным методом».При двухпроводном способе подключения схемы управления используется пилотное устройство с поддерживаемым контактом, такое как датчик присутствия, термостат или поплавковый выключатель.
   2. Метод 2: В отличие от двухпроводного метода, «трехпроводный метод» подключения цепи управления использует контакт удерживающей цепи и управляющие устройства с мгновенным контактом.

Цепь управления может получать мощность одним из следующих трех способов:

• Общее управление: Этот тип управления возникает, когда источник питания схемы управления такой же, как у двигателя.
• Раздельное управление: Это самый популярный тип управления. Как следует из названия, в этой схеме схема управления получает питание от отдельного источника. Как правило, получаемая мощность имеет меньшее напряжение по сравнению с источником питания двигателя.
• Управление трансформатором: Как следует из названия, цепь управления получает питание от трансформатора цепи управления. Обычно получаемая мощность имеет меньшее напряжение по сравнению с источником питания двигателя.

Типы магнитных пускателей двигателя

В зависимости от того, как они подключены в цепь, существует множество типов магнитных пускателей, например:

1. Пускатель прямого включения

Прямой пускатель -Онлайн-пускатель — это простейшая форма пускателя двигателя, кроме ручного пускателя. Контроллер этого стартера обычно представляет собой простую кнопку (но может быть селекторным переключателем, концевым выключателем, поплавковым выключателем и т. Д.). Нажатие кнопки пуска замыкает контактор (путем подачи питания на катушку контактора), подключенный к основному источнику питания и двигателю.Это обеспечивает ток питания двигателя. Для выключения мотора предусмотрена кнопка останова. Чтобы защитить его от перегрузки по току, цепь управления подключена через нормально замкнутый вспомогательный контакт реле перегрузки. Когда реле перегрузки срабатывает, нормально замкнутый вспомогательный контакт размыкается и обесточивает катушку контактора, а главные контакты контактора размыкаются.

Преимущества использования пускателей двигателя с прямым включением:

• Они имеют компактную конструкцию.
• Они рентабельны.
• Они имеют простую конструкцию.

2. Стартер сопротивления ротора

В пускателе сопротивления ротора три сопротивления соединены таким образом, что они включены последовательно с обмотками ротора. Это помогает значительно снизить ток ротора, а также увеличивает крутящий момент двигателя.

Преимущества использования пускателей электродвигателей с сопротивлением ротора:

• Они экономичны.
• У них простой метод регулирования скорости.
• Они обеспечивают низкий пусковой ток, большой пусковой момент и большой момент отрыва.

3. Пускатель сопротивления статора

Пускатель сопротивления статора состоит из трех резисторов, которые последовательно соединены с каждой фазой обмоток статора. На каждом резисторе возникает падение напряжения, поэтому возникает необходимость подавать низкое напряжение на каждую фазу. Эти сопротивления устанавливаются в начальное или максимальное положение на этапе запуска двигателя. Пусковой ток в пускателях этого типа поддерживается на минимальном уровне.Кроме того, необходимо поддерживать пусковой момент двигателя.

Преимущества использования пускателей электродвигателей с сопротивлением статора:

• Они подходят для использования в системах регулирования скорости.
• Они обладают чрезвычайно гибкими пусковыми характеристиками.
• Обеспечивают плавный разгон.

4. Пускатель автотрансформатора

С пускателем автотрансформатора трансформатор подает определенный процент первичного напряжения на вторичную обмотку трансформатора.Автотрансформатор подключен по схеме звезды. В пускателе этого типа три вторичных обмотки трансформатора с ответвлениями подключены к трем фазам двигателя. Это помогает снизить напряжение, подаваемое на клеммы двигателя.

Преимущества использования пускателей двигателей с автотрансформатором:

• Их можно использовать для ручного управления скоростью, но с ограниченными возможностями.
• Они обладают чрезвычайно гибкими пусковыми характеристиками.
• Имеют высокий выходной крутящий момент.

5. Пускатель звезда-треугольник

По сравнению с другими типами пускателей, пускатель звезда-треугольник широко используется. Как следует из названия, в пускателях звезда-треугольник три обмотки соединены звездой. Определенное время устанавливается таймером или любой другой схемой контроллера. По истечении этого времени обмотки подключаются по схеме треугольник. Фазное напряжение при соединении звездой снижается до 58%, а общий потребляемый ток составляет 58% от нормального тока.Это приводит к уменьшению крутящего момента.

Преимущества использования пускателей электродвигателей звезда-треугольник:

• Они идеально подходят для длительного разгона.
• У них меньший импульсный ток на входе по сравнению с другими пускателями.
• Они имеют более простую конструкцию по сравнению с другими пускателями.

Характеристики пускателей двигателей

Сегодня пускатели двигателей широко используются из-за их перечня полезных свойств.Ниже приведены некоторые особенности этих очень полезных электрических устройств:

1. Они облегчают запуск и остановку двигателя.
2. Пускатели рассчитаны на мощность (в лошадиных силах, киловатт) и ток (в амперах).
3. Они обеспечивают необходимую защиту двигателя от перегрузки.
4. Электрическое устройство обеспечивает функцию дистанционного включения / выключения.
5. Эти устройства позволяют быстро включать и отключать ток (включение и выключение).

Основные функции пускателей двигателей

Ниже перечислены наиболее важные функции, которые должен выполнять пускатель:

1. Управление: Функция управления в основном выполняется контактором пускателя.Он контролирует размыкание и замыкание силовой электрической цепи. Коммутация осуществляется главными контактами (полюсами) контактора. Электромагнитная катушка находится под напряжением, которая размыкает или замыкает контакты. Эта электромагнитная катушка имеет номинальное управляющее напряжение и может быть переменным или постоянным напряжением.
2. Защита от короткого замыкания: В промышленных приложениях нормальный ток нагрузки может достигать тысяч ампер. В случае короткого замыкания ток короткого замыкания может превысить 100 000 ампер.Это может вызвать серьезное повреждение оборудования. Защита от короткого замыкания отключает питание и безопасным образом предотвращает потенциальное повреждение. Защита от короткого замыкания обеспечивается предохранителями или автоматическими выключателями в комбинированном контроллере двигателя.
3. Защита от перегрузки: Когда двигатель потребляет больше тока, чем он рассчитан, возникает состояние перегрузки. Основная задача реле перегрузки — обнаружение избыточных токов. При обнаружении перегрузки вспомогательный контакт реле перегрузки размыкает цепь и предотвращает перегрев или перегрев двигателя.Электронные или электромеханические реле перегрузки используются в сочетании с контактором для обеспечения необходимой защиты от перегрузки.
4. Отключение и отключение: Чтобы предотвратить непреднамеренный перезапуск, необходимо отключить двигатель от основной цепи питания. Чтобы безопасно выполнять техническое обслуживание двигателя или стартера, двигатель должен отключаться и быть изолированным от источника питания. Эту функцию выполняет размыкающий выключатель цепи. Отключение и отключение обеспечивается размыкающим выключателем или автоматическим выключателем в комбинированном контроллере двигателя (или может быть установлен удаленно от стартера).

Стандарты и рейтинги

Номинальные параметры пускателя двигателя зависят от многих факторов, таких как тепловой ток, длительный ток, напряжение двигателя и мощность.

Тепловой ток зависит от теплопроводности (k), которая является свойством, указывающим теплопроводность материала. Это означает, что тепловой ток прямо пропорционален теплопроводности.

Постоянный ток, который также обычно называют номинальным постоянным током, является мерой способности пускателя, управляющего двигателем, выдерживать ток в течение непрерывного времени.

Номинальная мощность пускателя двигателя зависит от типа используемого двигателя. Пускатели двигателей постоянного тока рассчитаны на мощность постоянного тока. С другой стороны, пускатели двигателей переменного тока имеют номинальную мощность однофазной и трехфазной мощности.

Параметры пускателя двигателя основаны на размере и типе нагрузки, на которую он рассчитан. Стартеры соответствуют стандартам и рейтингам Underwriters Laboratories (UL), Канадской ассоциации стандартов (CSA), Международной электротехнической комиссии (IEC) и Национальной ассоциации производителей электрооборудования (NEMA).

Рейтинг NEMA

Рейтинг NEMA стартера в значительной степени зависит от максимальной номинальной мощности, указанной в стандарте ISCS2 Национальной ассоциации производителей электрооборудования. Выбор стартеров NEMA осуществляется на основе их размера NEMA, который варьируется от размера 00 до размера 9.

Стартер NEMA с его заявленной мощностью может использоваться в широком диапазоне приложений, от простых до и от приложений до приложений для подключения к сети и бега трусцой, которые более требовательны.При выборе подходящего пускателя двигателя NEMA необходимо знать напряжение и мощность двигателя. В случае значительного количества закупорок и толчков, потребуется снижение номинальных характеристик устройства, соответствующего требованиям NEMA.

Рейтинг МЭК

Международная электротехническая комиссия (МЭК) определила рабочие и рабочие характеристики устройств МЭК в публикации МЭК 60947. Стандартные размеры не указаны МЭК.Типичный рабочий цикл устройств IEC определяется категориями использования. Что касается общих применений для запуска двигателей, наиболее распространенными категориями применения являются AC3 и AC4.

В отличие от типоразмеров NEMA, они обычно рассчитываются по максимальному рабочему току, тепловому току, номинальной мощности и / или кВт.

Есть и другие параметры, которые важно учитывать при выборе пускателей двигателя, такие как ускорение с ограничением по времени, ускорение линии тока, управляющее напряжение, количество полюсов и рабочая температура.Мы рассмотрим их в будущем официальном документе.

Мы надеемся, что этот краткий технический документ дал вам хорошее базовое представление о пускателях двигателей. Другие статьи c3controls ищите на c3controls.com/blog.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг.Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты. Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям.Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

Четыре компонента, которые запускают ваш автомобиль

24 марта 2020 г.

Вы когда-нибудь задумывались, что нужно для запуска двигателя вашего автомобиля при повороте ключа? Мы познакомим вас с каждым компонентом этого процесса ниже! Если ваш автомобиль просто не заводится, вероятно, неисправен один из этих компонентов. Мы поможем вам узнать больше об этой системе, но если вам нужна помощь от прошедших заводскую подготовку специалистов по Subaru, привезите свой автомобиль в Hanson Subaru.Позвоните нам, если у вас возникнут вопросы по уходу за вашим Subaru.

4. Аккумулятор

Аккумулятор накапливает заряд, который дает стартеру достаточно мощности, чтобы запустить двигатель и заставить его работать от собственной мощности. Затем, когда вы едете, генератор использует мощность двигателя для подзарядки аккумулятора. Итак, если аккумулятор не подзаряжается во время движения, в аккумуляторе не будет достаточно заряда для запуска автомобиля в следующий раз. Вот почему может быть трудно завести автомобиль, который простаивал много лет или который использовался только для очень коротких поездок по окрестностям.

Батарея не только обеспечивает энергией стартер, но также обеспечивает электроэнергией свечи зажигания в цилиндрах двигателя. Без искры цикл сгорания не начнется, и двигатель не запустится.

3. Стартер

Стартер — это крошечный, но мощный электродвигатель, который вращает небольшую шестерню стартера. Когда вы поворачиваете ключ, мощность передается на стартер, который соединяет свою стартерную шестерню с двигателем. Затем стартер «проворачивается», создавая безошибочный звук запуска двигателя автомобиля.Он потребляет довольно много электроэнергии за короткий промежуток времени, так что маленький стартер может вращаться на гораздо более крупном двигателе. Как только двигатель начинает вращаться, может начаться процесс сгорания, и двигатель начнет работать самостоятельно.

2. Маховик

Внутри двигателя коленчатый вал вращается поршнями и передает мощность на трансмиссию, через трансмиссию и, в конечном итоге, на колеса. К другому концу коленчатого вала прикреплен маховик. Маховик — это тяжелая передача, которая помогает поддерживать энергию вращения и обеспечивает плавную реакцию двигателя.Это также компонент, с которым будет сцепляться шестерня стартера и вращаться, чтобы запустить двигатель.

1. Топливный насос

Помимо искры, вырабатываемой аккумулятором, и кислорода, обеспечиваемого окружающим нас воздухом, двигателю необходимо топливо для его работы. Топливный насос современного автомобиля направляет поток топлива под давлением к топливным форсункам. Когда вы повернете ключ, двигатель начнет вращаться, и топливные форсунки начнут распылять туман идеального количества бензина в каждый цилиндр.Когда эта топливно-воздушная смесь воспламеняется от искры, она толкает поршень вниз, вращает коленчатый вал, и двигатель начинает работать самостоятельно.

Если у вас возникли проблемы с запуском автомобиля, это может быть связано с проблемой с одним из этих четырех компонентов. Чтобы узнать больше, проведите техосмотр вашего автомобиля в Hanson Subaru.

Terry Components, хромированный стартер, 1,4 кВт 771090: Automotive

• Убедитесь, что это подходит
  введя номер вашей модели.
• Стартеры Nipondenso собираются в США из прочных компонентов и тестируются на современном оборудовании.

• Плунжер соленоида, возвратный демпфер и пружины заменены на более прочные компоненты.

• Вал и ролики сцепления заменены на прецизионные и закаленные детали для увеличения срока службы.

• Все компоненты собраны со специальной смазкой, разработанной для применения в роликовых сцеплениях стартера.

• Установочные носики заготовок, обработанные на станках с ЧПУ, скрепляются с помощью аэрокосмических креплений.

Компоненты цепи управления стартером — Магниты HSMAG

Компоненты цепи управления стартером

Магнитные переключатели стартера

⚡ стартеру ⚡ требуется большой ток (до 300 ампер) для создания крутящего момента, необходимого для вращения двигателя.Проводники, используемые для переноса этого количества тока (кабели батареи), должны быть достаточно большими, чтобы выдерживать ток с очень небольшим падением напряжения. Было бы нецелесообразно помещать провод такого размера в жгут проводов к замку зажигания. Чтобы обеспечить контроль за сильным током, все пусковые системы содержат какой-либо тип магнитного переключателя. Используются два основных типа магнитных переключателей: соленоид и реле.

Стартерные соленоиды . Соленоид — это электромагнитное устройство, которое использует движение плунжера для создания тянущего или удерживающего усилия.В системе стартера с электромагнитным приводом соленоид устанавливается непосредственно на ⚡ стартер. Электромагнитный переключатель стартера выполняет две функции: замыкает цепь между аккумулятором и стартером. Затем он переводит ведущую шестерню стартера в зацепление с зубчатым венцом. Это достигается за счет соединения между плунжером соленоида и рычагом переключения передач на стартере. Раньше наиболее распространенным методом подачи питания на соленоид был непосредственно от аккумулятора через переключатель зажигания.Однако в большинстве современных автомобилей используется реле стартера в сочетании с соленоидом. Реле используется для уменьшения силы тока, протекающего через переключатель зажигания, и обычно управляется модулем управления трансмиссией (PCM). Эта система будет рассмотрена позже в этой главе.

Когда цепь замкнута и ток течет к соленоиду, ток от батареи направляется на втягивающую и удерживающую обмотки. Поскольку для создания магнитной силы, достаточной для втягивания плунжера, может потребоваться до 50 ампер, на обе обмотки подается питание, чтобы создать комбинированное магнитное поле, которое притягивает плунжер.Как только плунжер перемещается, ток, необходимый для удержания плунжера, уменьшается. Это позволяет использовать ток, который использовался для втягивания плунжера, для вращения стартера.

Когда ключ зажигания находится в положении START, напряжение подается на клемму S соленоида. Удерживающая обмотка имеет собственное заземление на корпус соленоида. Земля втягивающей обмотки проходит через стартер. Ток будет течь через обе обмотки, создавая сильное магнитное поле.Когда плунжер приводится в контакт с клеммами основного аккумулятора и двигателя, втягивающая обмотка обесточивается. Втягивающая обмотка не находится под напряжением, потому что контакт подает напряжение батареи на обе стороны катушки. Ток, который был направлен через втягивающую обмотку, теперь подается на двигатель.

Поскольку контактный диск не замыкает цепь от аккумулятора к стартеру до тех пор, пока плунжер не переместит рычаг переключения передач, ведущая шестерня находится в полном зацеплении с маховиком, прежде чем якорь начнет вращаться.

После запуска двигателя отпускание ключа в положение РАБОТА размыкает цепь управления. Напряжение больше не подается на удерживающие обмотки, и возвратная пружина заставляет плунжер возвращаться в нейтральное положение.

На рисунках показан вывод R. Эта клемма подает ток в цепь байпаса зажигания, которая используется для подачи полного напряжения аккумуляторной батареи на катушку зажигания при запуске двигателя. Эта схема шунтирует балластный резистор.Байпасная цепь сегодня не используется в большинстве систем зажигания.

Распространенная проблема со схемой управления заключается в том, что низкое напряжение в системе или обрыв удерживающих обмоток вызывают колебательное действие. Комбинации втягивающей обмотки и удерживающей обмотки достаточно для перемещения плунжера. Однако, как только контакты замыкаются, магнитной силы недостаточно, чтобы удерживать плунжер на месте. Это состояние можно определить по серии щелчков, когда ключ зажигания повернут в положение START.Перед заменой соленоида проверьте состояние аккумулятора; низкий заряд батареи вызывает тот же симптом.

Выносные соленоиды . Некоторые производители используют соленоид стартера, который устанавливается рядом с аккумулятором на крыле или опоре радиатора. В отличие от соленоида, установленного на стартере, удаленный соленоид не перемещает ведущую шестерню в зацепление с зубчатым венцом маховика.

Когда ключ зажигания переводится в положение START, ток через выключатель подается на обмотки соленоида.Обмотки создают магнитное поле, которое приводит подвижный сердечник в контакт с внутренними контактами аккумулятора и клемм стартера. При замкнутых контактах на стартер подается полный ток аккумуляторной батареи.

Вторичной функцией реле стартера является обеспечение альтернативного пути прохождения тока к катушке зажигания во время проворачивания коленчатого вала. Это осуществляется внутренним соединением, которое возбуждается сердечником реле, когда он замыкает цепь между аккумулятором и стартером.

Управление реле стартера

В большинстве современных автомобилей для управления работой стартера используется реле стартера в сочетании с соленоидом, установленным на стартерном двигателе. Реле можно управлять с помощью переключателя зажигания или модуля управления трансмиссией (PCM).

В системе, которая использует переключатель зажигания для управления реле, переключатель обычно устанавливается на изолированной стороне цепи управления реле. Когда ключ зажигания переводится в положение START, напряжение аккумулятора подается на катушку реле.Поскольку катушка реле заземлена, катушка находится под напряжением и замыкает контакты. При замкнутых контактах напряжение аккумулятора подается на управляющую сторону соленоида стартера. Соленоид работает так же, как обсуждалось ранее.

В системах этого типа очень маленький провод можно провести через рулевую колонку к замку зажигания. Это уменьшает размер жгута проводов.

В системе, управляемой PCM, PCM будет контролировать положение переключателя зажигания, чтобы определить, нужно ли включить стартер.Система работает по-разному у разных производителей. Однако в большинстве систем PCM будет управлять цепью заземления катушки реле стартера. Управление с помощью PCM позволяет производителю устанавливать программные команды, такие как блокировка двойного пуска, которая предотвращает включение стартера, если двигатель уже работает, и ключ охранника в PCM.

Замок зажигания

Выключатель зажигания — это точка распределения энергии для большинства основных электрических систем автомобиля.Большинство переключателей зажигания имеют пять положений:

ПРИНАДЛЕЖНОСТИ: Обеспечивает подачу тока на электрические цепи вспомогательного оборудования автомобиля. Он не будет подавать ток на цепи управления двигателем, цепь управления стартером или систему зажигания.
БЛОКИРОВКА: Механическая блокировка рулевого колеса и селектора коробки передач. Все электрические контакты в замке зажигания разомкнуты. Большинство выключателей зажигания должны находиться в этом положении, чтобы вставить или вынуть ключ из цилиндра.
ВЫКЛ: Все цепи, управляемые ключом зажигания, разомкнуты.Рулевое колесо и селектор коробки передач разблокированы.
ВКЛ или РАБОТА: переключатель подает ток на зажигание, органы управления двигателем и все другие цепи, управляемые переключателем. Некоторые системы включают звуковой сигнал или свет с помощью ключа в замке зажигания. Другие системы приводят в действие противоугонную систему, когда ключ вынут, и выключают ее, когда ключ вставлен.
ПУСК: Переключатель подает ток на цепь управления стартером, систему зажигания и цепи управления двигателем.

Выключатель зажигания подпружинен в положении START.Этот моментальный контакт автоматически переводит контакты в положение РАБОТА, когда водитель отпускает ключ. Все остальные положения переключателя зажигания являются фиксированными.

Многие производители отказались от использования групповых переключателей зажигания с их многочисленными проводами в пользу мультиплексного переключателя. Мультиплексный переключатель сокращает количество проводов, необходимых для определения положения переключателя, до двух. Затем модуль управления использует драйвер высокого напряжения, чтобы подавать другим модулям коммутируемое напряжение батареи в цепи ПУСК / ПУСК.Поскольку выключатель зажигания используется только в качестве входа, через выключатель не протекает сильный ток, и размер провода можно уменьшить.

В некоторых случаях выключатель зажигания является узлом в шинной сети. В этом случае модуль переключателя зажигания сообщает положения переключателя всем другим модулям, которым требуется эта информация.

Пусковой предохранительный выключатель

Защитный выключатель нейтрали используется на автомобилях с автоматической коробкой передач. Он размыкает цепь управления стартером, когда селектор переключения передач находится в любом положении, кроме ПАРКОВОГО или НЕЙТРАЛЬНОГО.Фактическое расположение переключателя безопасности нейтрали зависит от типа трансмиссии и расположения рычага переключения передач. Некоторые производители помещают переключатель в трансмиссию.

Транспортным средствам, оснащенным автоматической коробкой передач, требуются средства предотвращения запуска двигателя при включенной передаче. Без этой функции автомобиль после запуска будет качаться вперед или назад, что приведет к травмам или повреждению имущества. Нормально разомкнутый нейтральный предохранительный выключатель включен последовательно в цепь управления системой запуска и обычно приводится в действие рычагом переключения передач.В положении ПАРКОВКА или НЕЙТРАЛЬ переключатель замкнут, позволяя току течь в цепь стартера. Если коробка передач находится в положении передачи, переключатель размыкается, и ток не может течь в цепь стартера.

На многих автомобилях с механической коробкой передач используется предохранительный выключатель аналогичного типа. Выключатель блокировки стартового сцепления обычно приводится в действие перемещением педали сцепления. Когда педаль сцепления нажимается вниз, переключатель замыкается, и ток может течь через цепь стартера.Если педаль сцепления находится в верхнем положении, переключатель разомкнут и ток не течет. В некоторых автомобилях используется механическое соединение, которое блокирует движение цилиндра замка зажигания, если трансмиссия не находится в ПАРКЕНОМ или НЕЙТРАЛЬНОМ режиме.

Осевые дисковые магниты D8x2,5 мм N35H для датчика линейного положения, дисковые магниты из спеченного NdFeB, магнит для датчика из редкоземельного неодима N35H, магниты для магнитных дисков поворотного энкодера N35H Номер детали: HSND-0082.5-35H Степень намагничивания: N35H Материал: спеченный неодим -Железо-бор (редкоземельный NdFeB) Покрытие / покрытие: никель (Ni-Cu-Ni) Форма магнита: диск, диск, круглый размер магнита: D8 x 2.Направление намагничивания 5 мм: Остаточная осевая […] Компоненты цепи управления стартером

D6x2,5 мм N35H Осевые дисковые магниты для датчика линейного положения, дисковые магниты из спеченного NdFeB, магнит датчика из редкоземельного неодима, магниты датчика линейного положения Аксиальные дисковые магниты Номер детали: HSND-0062.5-35H Класс намагничивания: N35H Материал: спеченное железо-неодим -Бор (редкоземельный NdFeB) Покрытие: Никель (Ni-Cu-Ni) Форма магнита: Диск, Диск, Круглый Магнит Размер: D6 x 2,5 мм Направление намагничивания: Осевое остаточное магнитное […] Компоненты цепи управления стартером

D4x2.5-миллиметровый осевой дисковый магнит N35H для датчика линейного положения, спеченный дисковый магнит NdFeB, датчик Редкоземельный неодимовый магнит N35H Дисковый магнит Номер детали: HSND-0042.5-35H Степень намагничивания: N35H Материал: Спеченное покрытие из спеченного неодима, железа и бора (редкоземельный NdFeB) / Покрытие: Никель (Ni-Cu-Ni) Форма магнита: Диск, Диск, Круглый магнит Размер: D4 x 2,5 мм Направление намагничивания: Осевая плотность остаточного магнитного потока (Br): […] Компоненты цепи управления стартером

D2x0,8 мм Осевой дисковый магнит N35H для датчика положения, магнит поворотного датчика положения, неодимовый дисковый магнит N35H Осевой осевой дисковый магнит Номер детали: HSND-02008-35H Класс намагничивания: N35H Материал: спеченный неодим-железо-бор (редкоземельный NdFeB) Покрытие / покрытие: никель (Ni-Cu-Ni) Форма магнита: диск, диск, круглый размер магнита: D2 x 0,8 мм Направление намагничивания: Осевая плотность остаточного магнитного потока (Br): 1170-1220 мТл (11,7-12,2 […] Компоненты цепи управления стартером

Связанные

Компоненты пневматического стартера Пневматические стартеры

Компоненты пневматического стартера

Пневматические стартеры подходят для любого двигателя

Компоненты пневматического стартера Air Starters предлагает обширную линейку турбинных и лопастных стартеров.Пневматический и газовый стартеры подходят для большинства двигателей.

Компоненты воздушного стартера Воздушные стартеры предлагают на выбор 6 серий стартеров с многочисленными конфигурациями, подходящими для любого двигателя.

Лопастные стартеры Air Starter Components спроектированы так, чтобы предоставить клиентам знакомую конструкцию, которой механики двигателей и промышленные техники во всем мире уже более пятидесяти лет доверяют. В лопастных стартерах Air Starter Components используется проверенная технология лопастей и ротора, которая проста, надежна, экономична и проста в обслуживании.

Характеристики

Продукты и услуги

Компоненты пневматического стартера Номера моделей пневматического стартера

Посетите нас в Strumco Hydraulic Starters — Гидравлические пусковые системы

Запчасти для стартера, ремонтные комплекты, аксессуары, программы обмена и ремонта

PH: 780 пневматических стартеров Strumco.468.0050 Эл. Почта: [email protected]

ionic-team / stencil-component-starter: минимальный стартовый проект для создания совместно используемых веб-компонентов с помощью Stencil https://github.com/ionic-team/stencil

Это начальный проект для создания автономного веб-компонента с использованием Stencil.

Stencil также отлично подходит для создания целых приложений. Для этого используйте вместо этого stencil-app-starter.

Stencil — это компилятор для создания быстрых веб-приложений с использованием веб-компонентов.

Stencil объединяет лучшие концепции самых популярных фреймворков внешнего интерфейса в инструмент времени компиляции, а не времени выполнения. Stencil принимает TypeScript, JSX, крошечный виртуальный слой DOM, эффективную одностороннюю привязку данных, асинхронный конвейер рендеринга (аналогичный React Fiber) и ленивую загрузку из коробки и генерирует 100% основанные на стандартах веб-компоненты, которые запускаются. в любом браузере, поддерживающем спецификацию Custom Elements v1.

Компоненты

Stencil — это просто веб-компоненты, поэтому они работают в любой основной структуре или вообще без нее.

Начало работы

Чтобы начать создание нового веб-компонента с помощью Stencil, клонируйте это репо в новый каталог:

 git clone https://github.com/ionic-team/stencil-component-starter.git мой-компонент
cd my-component
git удаленное происхождение rm

и запустить:

Чтобы собрать компонент для производства, запустите:

Чтобы запустить модульные тесты для компонентов, запустите:

Нужна помощь? Ознакомьтесь с нашей документацией здесь.

Именование компонентов

При создании новых тегов компонентов мы рекомендуем , а не , используя шаблон в имени компонента (например: ).Это потому, что сгенерированный компонент практически не имеет ничего общего с Stencil; это просто веб-компонент!

Вместо этого используйте префикс, соответствующий вашей компании, или любое название для группы связанных компонентов. Например, все веб-компоненты, сгенерированные Ionic, используют префикс ion .

Использование этого компонента

Мы рекомендуем три стратегии использования веб-компонентов, созданных с помощью Stencil.

Первым шагом для всех трех этих стратегий является публикация в NPM.

Тег сценария

• Поместите тег скрипта, похожий на этот в голове вашего index.html
• Затем вы можете использовать элемент в любом месте вашего шаблона, JSX, html и т. Д.

Узловые модули

• Запустить npm install my-component --save
• Поместите тег сценария, подобный этому в заголовке вашего index.html
• Затем вы можете использовать элемент в любом месте вашего шаблона, JSX, html и т.
