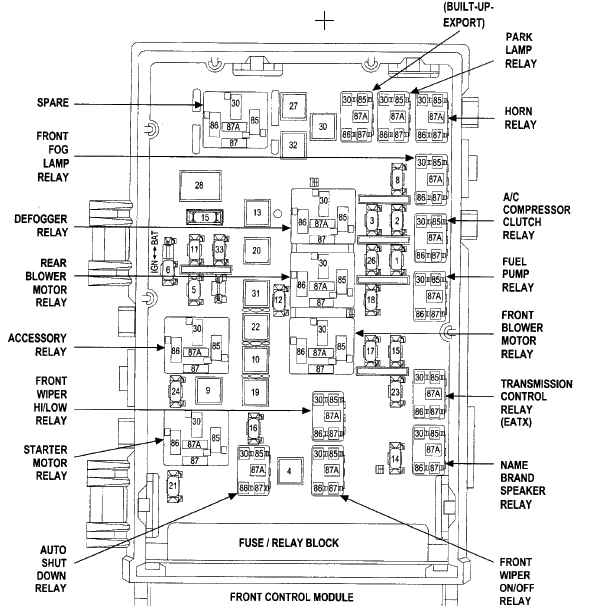

| № | А | Назначение |
| 1 | 40 | Выключатель замка зажигания |
| 2 | 20 | Прикуриватель |
| 3 | З0 | Реле фароомывателя, катушка реле фароомывателя |
| 4 | 40 | Блок реле и предохранителей в салоне |
| 5 | — | Не используется |
| 6 | 40 | Блок реле и предохранителей в салоне |
| 7 | — | Не используется |
| 8 | 20 | Реле стартера, реле бензонасоса, выключатель замка зажигания |
| 9 | 20 | Реле управления трансмиссией |
| 10 | 10 | Иммобилайзер, выключатель замка зажигания |
| 1- | 20 | Блок реле и предохранителей в салоне, выключатель лампы тормоза |
| 12 | 40 | Реле низ. , реле вью. скорости вент. радиатора, реле муфты компрессора |
| 13 | 20 | Реле обогрева сидений |
| 14 | З0 | Главное реле, катушка главного реле, блок управления двигателем |
| 15 | 40 | Блок управления АБС тормозов |
| 16 | 40 | Блок реле и предохранителей в салоне |
| 17 | — | Не используется |
| 18 | 40 | Реле и катушка реле включения стеклоочистителя |
| 19 | — | Не используется |
| 20 | 20 | Подрулевой переключатель света |
| 21 | — | Не используется |
| 22 | 20 | Блок управления АБС тормозов |
| 23 | 20 | Замок зажигания (Вкл. -Запуск) — катушки реле обогрева сидений, бензонасоса, муфты компоессооа. низ. и выс. ckodocth вент. радиатора, иммобилайзер, блок vпр. АБС |
| 24 | 20 | (+) с главного реле — катушки зажигания |
| 25 | 20 | (+) с главного реле — блок управления двигателем |
| № | А | Назначение |
| 1 | 40 | Выключатель замка зажигания |
| 2 | 20 | Прикуриватель |
| 3 | З0 | Реле фароомывателя, катушка реле фароомывателя |
| 4 | 40 | Блок реле и предохранителей в салоне |
| 5 | — | Не используется |
| 6 | 40 | Блок реле и предохранителей в салоне |
| 7 | — | Не используется |
| 8 | 20 | Реле стартера, реле бензонасоса, выключатель замка зажигания |
| 9 | 20 | Реле управления трансмиссией |
| 10 | 10 | Иммобилайзер, выключатель замка зажигания |
| 1- | 20 | Блок реле и предохранителей в салоне, выключатель лампы тормоза |
| 12 | 40 | Реле низ. , реле вью. скорости вент. радиатора, реле муфты компрессора |
| 13 | 20 | Реле обогрева сидений |
| 14 | З0 | Главное реле, катушка главного реле, блок управления двигателем |
| 15 | 40 | Блок управления АБС тормозов |
| 16 | 40 | Блок реле и предохранителей в салоне |
| 17 | — | Не используется |
| 18 | 40 | Реле и катушка реле включения стеклоочистителя |
| 19 | — | Не используется |
| 20 | 20 | Подрулевой переключатель света |
| 21 | — | Не используется |
| 22 | 20 | Блок управления АБС тормозов |
| 23 | 20 | Замок зажигания (Вкл. -Запуск) — катушки реле обогрева сидений, бензонасоса, муфты компоессооа. низ. и выс. ckodocth вент. радиатора, иммобилайзер, блок vпр. АБС |
| 24 | 20 | (+) с главного реле — катушки зажигания |
| 25 | 20 | (+) с главного реле — блок управления двигателем |
N предохранителя | Номинал, цвет | Цепь |
1 | 30 ампер, зеленый | Двигатель вентилятора |
2 | 10 ампер, красный | Правая фара дальнего света, индикатор дальнего света |
3 | 10 ампер, красный | Левая фара дальнего света |
4 | 15 ампер, синий | Подсветка дверного замка с электроприводом, кнопка механической убирающейся крыши, переключатель диапазона коробки передач, дневной блок холостого хода (Канада), электрический стеклоподъемник, блок антиблокировочной тормозной системы |
5 | 10 ампер, красный | Кнопки дверного замка с электроприводом и блокировки/разблокирования дверного замка с электроприводом, лампа заднего вида, лампа для чтения дорожной карты, лампа заднего сидения, лампа зажигания, а также лампа багажника, освещенный вход, радио, антенна с электроприводом, соединитель канала передачи данных, блок управления кузовными электронными системами, усилитель |
6 | 10 ампер, красный | Индикатор подогреваемого заднего стекла |
7 | 20 ампер, желтый | Лампы освещения приборной панели, режима парковки и заднего хода |
8 | 20 ампер, желтый | Электрическая розетка, звуковые сигналы, зажигание, топливо, запуск |
9 | 15 ампер, синий | Электропривод дверного замка (блок управления кузовными электронными системами) |
10 | 20 ампер, желтый | Блок холостого хода (Канада) |
11 | 10 ампер, красный | Приборная панель, управление коробкой передач, переключатель передач парковка/нейтральная, блок управления кузовными системами |
12 | 10 ампер, красный | Левая фара ближнего света |
13 | 20 ампер, желтый | Правая фара ближнего света, кнопка включения противотуманных фар |
14 | 10 ампер, красный | Радио |
15 | 10 ампер, красный | Сигнал поворота и включатель аварийной лампы, включатель стеклоочистителя, блок управления ремнем безопасности, реле стеклоочистителя, реле обогревателя заднего стекла |
16 | 10 ампер, красный | Блок управления подушкой безопасности |
17 | 10 ампер | Блок управления подушкой безопасности |
Прерыватель цепи 1 | 20 ампер | Включатель сидения с электрическим приводом регулировки, кнопка дистанционного открытия багажника |
Прерыватель цепи 2 | 30 ампер | Электрические стеклоподъемники |
Замена предохранителей ГАЗ Волга Сайбер.
Пропал ближний свет фар стратус себринг сайбер
Комментарии к теме Замена предохранителей ГАЗ Волга Сайбер
Динар Цымболетов
У моего лучшего друга на волга сайбер и без предохранителя полно чего поломалось, покажи пожалуста із вольво 440
Путний Трухан
… какието
Konner
мечта таксиста… Геморрои с предохранителем совсем достали.
Драгун
zorgnn Временно 10А может заменить 30А для того что быть уверенным, что нет в проводках замыкания. Если на 10А выдержит напряжение значит в проводке все в порядке, можно смело ставить на 25А не боясь того что сгорит вся проводка. Если не выдержит второй предохранитель то тогда надо обратиться к авто электрику и устранить причину замыкания. Хотел бы узнать ВАШЕ мнение.
Пишите.
Рифкат Головунин
у вас есть видео про блок ваз 2107? Не частые геморрои с предохранителем не так и страшны Ж))
Албай Милованов
Скорее всего замкнул АКБ
Abba
Спасибо брат, жду новых обзоров=)
Зал
Добрый день. На ваз 2114 на щитке приборов перестало работать почти все, горит только аварийка, чек инжин и подсветка времени и пробега. Само время и пробег не горят, так же тахометр, скорость, уровень топлива и температура, не работают так же поворотники и стеклоочистители, аварийка работает. Ближний свет пропал на время тоже но само по себе заработало. Предохранители целые. В чем может быть причина? Мне друг сказал на ГАЗ волге сайбер с предохранителем пока все в ажуре!
Котоенков Шерлок ⚠Предупреждение за CapsLock
ЗДРАВСТВУЙТЕ ПОКАЖИТЕ КАК ОТКЛЮЧИТЬ БЛОКИРОВКУ ДВИГАТЕЛЯ (СТАРТЕРА) ВАЗ 2107
Amun
У моего лучшего друга и без предохранителя на волга сайбер полно чего чинить, Спасибо тебе, реально помог.
Правда датчик холла я проверял специальным прибором, советую всем иметь такой(стоит не дорого)
Шохрух Чекай
звук ацтойнейший… видос зачет
Перт
Валерий добрый день, подскажите куда копать, проблема в работе бензо насоса, авто ваз 14 на ходу машина резко глохнет (ни подергиваний ни троит а именно резко)дальше пробуем запустить — поворачиваю ключ насос не качает(реле поменяно), стоим 5 минут, ключ на старт и запускается как ни в чем не бывало и по разному дальше, иногда через 1км опять такая петрушка, иногда минут 20-30 едет без проблем. Буду благодарен за ответ
Сафа
Эпичный мерседес )) Желательно в деталях по предохранителю порекомендовал бы >)
Алеходжин Торо
У меня шевроле авео 2012 года, не мегают задние поворотники а передние мегают электрик говорит нет питания
Ярослава Лепнова
У меня такая проблема,когда ставлю на сигналку старлайн … и оставляю на ночь,утром завел машину а коробка заблокирована и ошибка висит.
А ставлю на штатный брелок все нормально.Подскажит е что делать.
Salimah
ИМХО, единственная модель, которая лучше весты по отношению к своей цене — это поло седан ‘Драйв’, и то если брать в трейд-ин, остальное всё или слишком дорогое, или лажа ) О предохранителе много информации в интернете 🙂
Бай Бучацкая
Добрый день поменял новый блок и снова згорел предохранитель приборки
Похожие видео по ремонту
Схема блока предохранителей и реле под капотом на Газелях с инжекторным и карбюраторным двигателем
Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.
Так выглядит блок предохранителей газели
В зависимости от модели и года выпуска Газели защитный механизм ее электроприборов отличается друг от друга, поскольку сам их набор и функциональность также различны.
Тип предустановленного двигателя и используемое для его работы топливо также влияет на устройство модуля предохранителей.
Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.
Вернуться к оглавлению
Конструктивное строение блока предохранителей Газелей
Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.
Предохранители от электрооборудования Газели
- Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
При этом разделяются два основных контура электрической цепи, в том числе:- основная плюсовая цепь, исключая световые приборы, генератор и стартер;
- плюсовая цепь генератора и световой контур.
В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.
Электрические предохранители в электросети
В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для систем АБС применяются, как правило, электропредохранители 25А.
- Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:
- нижний обеспечивает защиту приборов освещения и укомплектован электропредохранителями с током срабатывания 8 и 16А;
Электрическая система подключения фар на Газели
- верхний с теми же предохранителями 8 и 16 отвечает за дополнительные функции, такие как:
- Звуковой сигнал.
- Обогрев салона.
- Сигналы поворота и аварийной сигнализации.
- Очиститель и омыватель стекла.
- Прочие дополнительно устанавливаемые опции.
- нижний обеспечивает защиту приборов освещения и укомплектован электропредохранителями с током срабатывания 8 и 16А;
Обозначения на реле монтажного блока Газели
Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.
Так выглядит старый блок предохранителей на Газели
Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом.
Вернуться к оглавлению
Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели
Так выглядит блок предохранителей нового образца
Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности.
Смотрите в видео как установить новый блок предохранителей.
Автомобили с бензиновым двигателем карбюраторного типа
- Машины выпуска до 2003 года:
- комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
- управляющие реле установлены отдельно от монтажного блока;
- подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
- Модели 2003-2010 года выпуска:
- устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
- реле управления также расположены независимо от блока;
- силовой предохраняющий модуль может быть различным:
- БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
- БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.
- БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
Автомобили с бензиновым двигателем инжекторного типа
- Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
- Основные управляющие реле входят в состав блока.
Так выглядят управляющие реле для автомобиля Газель
- Подкапотный блок:
- содержит два электропредохранителя по 90А для силовой цепи генератора и для системы освещения;
- для машин, оборудованных АБС, предусмотрена дополнительная защита на 25 и 40А.
Процесс установки защитных реле
Автомобили с дизельным двигателем
- Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
- Измененный подкапотный блок, в том числе защищаемые цепи:
- система подогрева воздуха с защитой 125А;
Схематическое устройство системы подогрева воздуха в газели
- сеть управления двигателем – 30А;
- световые приборы и кондиционер, в случае его установки – 30А;
- общая плюсовая цепь, а также подогрев двигателя – 60А;
- дополнительные предохранители на 25 и 40А для автомашин с предустановленным АБС.
Схема с размерами автомобильного предохранителя
- система подогрева воздуха с защитой 125А;
Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.
Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.
Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.
Page not found — автомануал заказ автокниг с доставкой в любую точку мира
НАШИ ПАРТНЕРЫ:
Любой современный легковой или грузовой автомобиль можно обслуживать и
ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое
руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля.
Итальянские автомобили – Fiat (Фиат) Alfa Romeo (Альфа Ромео) Lancia (Лянча) Ferrari (Феррари) Mazerati (Мазерати) имеют свои конструктивные особенности.
Также в особую группу можно выделить все французские машины – Peugout (Пежо), Renault (Рено) и Citroen (Ситроен). Немецкие машины сложные.
Особенно это относится к Mercedes Benz (Мерседес Бенц), BMW (БМВ), Audi (Ауди) и Porsche (Порш), в чуть меньшей — к
Volkswagen (Фольксваген)
и Opel (Опель). Следующую
большую группу, обособленную по конструктивным признакам составляют американские производители- Chrysler, Jeep, Plymouth, Dodge, Eagle, Chevrolet, GMC, Cadillac, Pontiac, Oldsmobile, Ford, Mercury, Lincoln. Из Корейских фирм следует отметить Hyundai/Kia, GM-DAT
(Daewoo), SsangYong.
Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные
европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – Toyota (Тойота),
Mitsubishi (Мицубиси), Subaru (Субару), Isuzu (Исудзу),
Honda (Хонда), Mazda (Мазда или как говорили раньше Мацуда), Suzuki (Сузуки), Daihatsu (Дайхатсу), Nissan (Ниссан).
Ну, а машины, выпущенные под
японо-американскими брендами Lexus (Лексус), Scion (Сцион), Infinity (Инфинити), Acura (Акура) с самого начала были недешевыми.
Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь
значительно сложнее в обслуживании и ремонте.
что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг.
представленных здесь же
Автомануал — от англ. manual — руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.
Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.
Волга Сайбер сигнализация | Электрооборудование автомобилей
Подключение сигнализации на Volga Siber
Подключаем на замке зажигания:
+12V розовый
Зажигание голубо \ коричневый
АСС тёмно \ серый
Стартер жёлтый
Подключаем в верхнем левом белом разъеме блока предохранителей:
Поворотники:
Правый коричневый
Левый зелёно \ коричневый
Подключаем в нижнем большом сером разъёме чёрного блока, находящегося снизу блока предохранителей:
Концевики (-) подключаем по схеме:
1 двери коричневый
2 двери коричнево\красный
3 двери коричнево\оранжевый
4 двери коричнево\жёлтый
Багажника коричнево\чёрный
ЦЗ бело\зелёный (любой)
Центральный Замок подключаем по этой схеме.
Открыть (-) через резистор 300 Ом
Закрыть (-) через резистор 1 кОм
Подключаем на кнопке открывания багажника:
Откр. Багажника чёрно\белый
Подключаем на сером разъёме слева рулевой колонки:
Ручник серо\чёрный
# | Описание | AMP |
1 | Противотуманные фары | 16 |
2 | Фары дальнего света (евро) | 16 |
3 | Освещение номерного знака, Комп. | 8 |
4 | Освещение приборов, освещение пепельницы, выключатели света | 8 |
5 | Прикуриватель | 8 |
6 | Стеклоочистители, внутренние стеклоочистители | 16 |
7 | Стоп-сигнал, круиз-контроль, проверка ламп | 8 |
8 | Люк | 16 |
9 | Кондиционер, задний свет, двигатели зеркал, задний дворник | 8 |
10 | Не используется | |
11 | Прибор, часы, лампа выключателя света | 8 |
12 | Приборы и индикаторные лампы | 8 |
13 | Топливный насос, регулятор прогрева, дополнительный воздушный клапан | 16 |
14 | Электродвигатели сиденья | 25 |
15 | Гудки, антенна, возврат заднего стеклоочистителя | 16 |
16 | Вентилятор конденсатора кондиционера | 25 |
17 | Нагнетатель свежего воздуха | 25 |
18 | Обогрев заднего стекла, обогреватели зеркал | 25 |
19 | Электродвигатель фары | 25 |
20 | Омыватели фар | 16 |
21 | Оконные двигатели, система центрального замка * | 25 |
22 | Не используется | |
23 | Внутреннее освещение, часы, выпуск задней двери | 8 |
24 | Дальний свет — левый | 8 |
25 | Дальний свет — правый | 8 |
26 | Ближний свет — левый | 8 |
27 | Ближний свет — правая | 8 |
28 | Стояночный свет — левый | 8 |
29 | Габаритные огни — правые | 8 |
30 | Указатель поворота — передний / левый | 8 |
31 | Указатель поворота — задний / левый | 8 |
32 | Указатель поворота — передний / правый | 8 |
33 | Указатель поворота — передний / правый | 8 |
34 | Задний противотуманный фонарь (евро) | 8 |
LtОписание панели приборов ВАЗ 2110.
Контролирует
Благодаря значкам на приборной панели водитель всегда может узнать состояние узлов и агрегатов своего автомобиля. Но чтобы точно знать, о чем идет речь, необходимо учитывать распиновку панели приборов автомобиля ВАЗ 2110. Подробнее об этом мы расскажем ниже.
[Скрыть]
Устройство панели приборов
Что делать, если панель приборов не светится и не работает? Как настраивается приборная панель и как ее разобрать при необходимости? Прежде всего, давайте посмотрим на его структуру.
Комбинация приборов автомобиля включает в себя следующие элементы:
- тахометр, позволяющий контролировать количество оборотов ДВС;
- спидометр, показывающий скорость движения;
- Регулятор уровня топлива в баке;
- блока питания, а именно антифриз в системе охлаждения;
- контрольных показателей, которых должно быть 12;
- диодные индикаторы подвески панели приборов ВАЗ 2110;
- разъем резервного питания, в котором горит контрольная лампа;
- несколько площадок для подключения кабелей.
Регулятор температуры
Следует отметить, что красный блок на схеме подключения отмечен символами X2, а белый блок — символами X1, поэтому перепутать эти элементы не удастся. Если говорить напрямую о пульте управления «десятки», то в этих машинах используются несколько типов панелей приборов, расположенных на торпеде. В этом случае большая часть зависит от года выпуска. автомобиль — автомобиль может быть оборудован как старой, так и новой версией устройства.
- Одной из особенностей старой приборной панели является то, что все устройства установлены в ней симметрично.
- В панели управления нового образца несколько индикаторов — температуры силового агрегата и уровня бензина — расположены с небольшим смещением вправо.
Если приборы не работают, перестают гореть лампочки, зачастую единственный выход — разобрать панели. На практике некоторые компоненты вполне могут выйти из строя, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед ремонтом щитка приборов ВАЗ 2110 рекомендуем ознакомиться с распиновкой щита.
Это делается для того, чтобы понимать, куда ведет тот или иной провод и какую функцию он выполняет, какие предохранительные элементы используются и т.д. можно найти в руководстве по эксплуатации автомобиля. Если у вас есть под рукой такая книга и машинка, а также желание, любые проблемы в работе пульта управления вы сможете решить без помощи электрика.
Распространенные неисправности и способы их устранения
Панель управления может перестать работать по нескольким причинам.
Как правило, снятие панели приборов проводится при возникновении таких неисправностей:
- Перестала работать подсветка на панели управления «десятки». В этом случае необходимо провести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Экран мог перестать работать просто из-за сгорания предохранительных элементов, либо лампы могли выйти из строя из-за износа, часто причиной является короткое замыкание. В принципе, как показывает практика, причин более чем достаточно, поэтому иногда очень проблематично выявить и решить проблему без тестера.
- Одна из самых серьезных проблем, из-за которой может потребоваться замена разобранного устройства, — это полный выход из строя. Если происходит сбой системы, и на приборной панели перестают работать все без исключения датчики и индикаторы, стрелки контроллеров падают вниз, а лампочки просто не загораются. Для устранения проблемы необходимо в первую очередь провести диагностику узла безопасности № 15, он имеет маркировку F6 и находится в блоке предохранителей. Если этот компонент перегорел, то эта неисправность решается просто — заменой на новый.Однако для начала нужно точно выяснить, в чем причина его выгорания. Сначала следует найти и устранить причину, только потом установить новую деталь … Как правило, причина перегоревшего предохранителя — короткое замыкание в бортовой сети.
- Стрелки начали самопроизвольно двигаться вверх-вниз. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого массового контакта. Сначала насыпная проволока подается к перегородке, предназначенной для разделения салона и моторного отсека… При необходимости добраться до него потребуется демонтировать аудиосистему с места установки, необходимо проверить качество ее фиксации.
Во-вторых, довольно часто при установке массу выносят в другое место, чтобы было удобнее добраться. Так что если у вас есть противоугонная система, а под автомагнитолой нет провода, попробуйте поискать его под обшивкой салона, в частности, возле левой ноги автомобилиста.
В-третьих, заземляющий провод мог быть поврежден при установке новой автомагнитолы.При подключении отрицательного провода заземляющий провод необходимо открутить. Далее проводится его обратная установка, однако, как показывает практика, зачастую она менее надежна, чем была изначально. В результате вибраций, возникающих при движении, движении по неровным дорогам, включая ямы и неровности, крепление со временем начинает ослабевать. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности панели управления. Итак, в первую очередь нужно надежно закрепить публикации, так как это может принести определенные трудности в будущем. - Неисправности, связанные с работой самого устройства. Если нужно качественно проверить, все ли с этим устройством в норме, по возможности демонтируйте его с места установки, но для этого не отсоединяйте провода, питающие его. Сначала диагностируется белый провод с маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра следует также диагностировать наличие напряжения на 9 и 10 контактах. Если система исправна, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт.Также рекомендуем проверить заднюю часть приборной панели — все токопроводящие дорожки на ней должны быть неповрежденными.
- Как показывает практика, проблема неработоспособности панели управления часто бывает вызвана выходом из строя самого прикуривателя. Это связано с тем, что многие автолюбители практикуют подключение к этой розетке различных электронных устройств и гаджетов для выполнения различных функций. Например, это может быть зарядное устройство для мобильного телефона, планшета, а также видеорегистратор, антирадар, GPS-навигатор и другие устройства, которые могут питаться от приемника.Поскольку устройства этого типа потребляют большое количество тока, устройства часто отключают сам прикуриватель, также нередко может возникать проблема перегорания предохранительного элемента F19. Соответственно, ПКП либо полностью выключен, либо продолжает работать, только некорректно. В том случае, если предохранитель исправен, можно попробовать отключить блок розетки прикуривателя. Если эти действия не дали результатов, просто замените предохранитель.
- Тюнинг панели приборов ВАЗ 2110 часто бывает причиной ее выхода из строя.Новый щит мог быть установлен неправильно, поэтому теперь он не работает. Или при установке не все провода были подключены к приборке, тоже могли просто гнуться. Если проблема кроется в проводах, то их замена решит проблему (видео от LedStyle70).
Сначала насыпная проволока подается к перегородке, предназначенной для разделения салона и моторного отсека… При необходимости добраться до него потребуется демонтировать аудиосистему с места установки, необходимо проверить качество ее фиксации.
Итак, в первую очередь нужно надежно закрепить публикации, так как это может принести определенные трудности в будущем.
Например, это может быть зарядное устройство для мобильного телефона, планшета, а также видеорегистратор, антирадар, GPS-навигатор и другие устройства, которые могут питаться от приемника.Поскольку устройства этого типа потребляют большое количество тока, устройства часто отключают сам прикуриватель, также нередко может возникать проблема перегорания предохранительного элемента F19. Соответственно, ПКП либо полностью выключен, либо продолжает работать, только некорректно. В том случае, если предохранитель исправен, можно попробовать отключить блок розетки прикуривателя. Если эти действия не дали результатов, просто замените предохранитель. На самом деле большинство неисправностей, связанных с функционированием панели управления, часто решаются самостоятельно в домашних условиях.
Особенно если речь идет о продукте отечественного автопрома — «первой десятке». Но здесь нужно учесть несколько моментов.Если у вас нет опыта или знаний в плане работы с электротехникой и электроникой, то не занимайтесь самостоятельным ремонтом. Лучше обратитесь к квалифицированному специалисту. Пусть деньги заплатят, но будьте уверены, что все будет сделано правильно.
Извините, в настоящее время нет доступных опросов.
Видео «Как установить светодиодные лампы в приборку»
Подробнее о том, как самостоятельно установить диодные лампы в панель управления, смотрите видео ниже (автор видео — Алексей Липатов).
Комбинация приборов объединяет приборы управления: спидометр (со счетчиком суточного и общего пробега), тахометр, указатели температуры охлаждающей жидкости, указатели уровня топлива и контрольные лампы. Контрольные лампы с красным фильтром запрещают дальнейшее движение.
На некоторые автомобили можно установить электронную комбинацию приборов.
Отличается только системой управления и принципом работы приборов (стрелки спидометра и тахометра приводятся в движение шаговыми двигателями, при отключении АКБ, обнулении суточного пробега автомобиля и т. Д.). В электронной комбинации приборов допускается только замена лампы; в случае других неисправностей комбинация приборов заменяется полностью.
Схема подключения устройства управления (вид сзади)
1 — контрольная лампа резерва топлива | 9 — контрольная лампа заряда аккумулятора |
Проверка устройств контроля и их датчиков
Указатель температуры охлаждающей жидкости работает вместе с датчиком, ввинченным в головку блока цилиндров.
В датчике установлен термистор (резистор, который меняет свое сопротивление в зависимости от температуры).
Данные для проверки датчика указателя температуры охлаждающей жидкости
Данные для проверки указателя температуры охлаждающей жидкости
Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и подключите его к массе.
Если стрелка отклоняется, датчик неисправен.Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите на массу левый вывод термометра, подключенный к штекеру 5 белого блока комбинации приборов. Отклонение стрелки укажет на неисправность цепи датчика-указателя. Если стрелка не отклоняется, указатель или его силовая цепь неисправны.
Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоединить провод от датчика.Если стрелка отклонилась в сторону начала шкалы — датчик неисправен, если нет — замыкание провода на массу или не работает указатель.
Исправность последнего можно проверить, отсоединив белый блок комбинации приборов от жгута проводов и соединив его штекер 1 с «массой», а штекер 10 с «+» аккумулятором … В этом случае исправный указатель ( при включенном зажигании) должна иметь стрелку в начале шкалы.
Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке… Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата приводится в движение рычагом с поплавком. На конце рычага расположен дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 литров бензина.
Данные для проверки датчика указателя уровня топлива Количество топлива Сопротивление в бачке датчика, Ом пустой бак 315–345 половина бака 108–128 полный бак не более 7
Данные для проверки указателя уровня топлива: Положение указателя Сопротивление указателя указателя уровня, (при напряжении Ом в бортовой сети 13-14 В) в начале шкалы 285-335 в середине шкалы 100 -135 в конце шкалы 7-25
Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и подключите его к массе.
Если стрелка отклоняется, неисправен датчик или цепь, соединяющая его с массой. Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите на массу правый вывод индикатора, подключенный к вилке 10 красного блока комбинации приборов. Отклонение стрелки укажет на неисправность цепи датчика-указателя. Если стрелка не отклоняется, указатель или его силовая цепь неисправны.
Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика.Если стрелка отклонилась к началу шкалы, датчик неисправен, если нет, то провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив красный блок проводов комбинации приборов. В этом случае рабочий указатель имеет стрелку (при включенном зажигании) на отметке «0».
Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления.
Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик формирует прямоугольные импульсы напряжения (нижний уровень — не более 1 В, верхний — не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути транспортного средства.
При выходе из строя устройств управления или датчиков их заменяют.
Блок индикации бортовой системы мониторинга
Блок индикации установлен в консоли приборной панели и выдает звуковую и световую сигнализацию об открытых дверях автомобиля, непристегнутых ремнях безопасности, неисправности ламп внешнего освещения или их цепей, износе передних тормозных колодок, недостаточном уровне: моторного масла, охлаждающая жидкость, омывающая жидкость.Также блок включает и выключает (с задержкой) внутреннее освещение при открытии любой двери. Агрегат отключается, когда в замке зажигания нет ключа.
Как только ключ вставлен (но еще не повернут), блок реагирует на открытие водительской двери прерывистым звуковым сигналом (зуммером) в течение 8 ± 2 с, что означает «забытый ключ в замке зажигания». Сигнал отключается, когда дверь закрывается, ключ вынимается или поворачивается из положения «0».
После поворота ключа в положение «Зажигание» установка переходит в тестовый режим.В то же время включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться, что они работают правильно. При этом принимаются сигналы от датчиков уровня (охлаждающей жидкости, омывающей жидкости и моторного масла).
Если какой-либо датчик показывает недостаточный уровень, по окончании проверки соответствующий индикатор начинает мигать и в течение 8 ± 2 с звучит зуммер. После этого индикатор горит постоянно, пока ключ зажигания не будет повернут в положение «0».
После запуска двигателя датчики уровня не опрашиваются.Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля исправности ламп (габаритные огни и стоп-сигнал) и концевых выключателей дверей.
В случае износа тормозных колодок, перегорания лампы или неисправности открытия двери звучит зуммер и мигает соответствующий индикатор. Через 8 ± 2 с он загорится ровным светом и зуммер выключится. После закрытия двери индикатор гаснет, в случае других неисправностей горит до тех пор, пока ключ не будет повернут в положение «0».
Датчик уровня охлаждающей жидкости (и омывателя) состоит из пластиковой трубки, герметизированной снизу с герконом внутри, и поплавка с магнитом, надетым на трубку.Датчик уровня масла — с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей жидкости и омывающей жидкости имеют двухконтактный разъем, датчик уровня масла — одноконтактный разъем (второй контакт — масса автомобиля).
Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля с помощью одинарного контактного разъема. Датчики продаются в комплекте с подушечками; при их замене датчик устанавливается на внутреннюю площадку.
Бортовой компьютер
На некоторых автомобилях вместо часов на приборной панели может быть установлен маршрутный компьютер, показывающий время с начала поездки, расход топлива, среднюю скорость, расчетный пробег на оставшемся топливе, температуру воздуха снаружи автомобиля. Кроме того, он может работать как будильник.
Снятие комбинации приборов
|
Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для изделия отечественного автопрома. Любая машина не безгрешна, поэтому автовладельцам ничего не остается, как решать проблемы, которые возникают снова и снова.
Устройство
В данном случае в комбинацию приборов на ВАЗ 2110 входят:
- Тахометр;
- пидометр;
- Указатель уровня топлива;
- Указатель температуры охлаждающей жидкости;
- Контрольные лампы в количестве 12 штук;
- 6 лампочек подвески панели приборов;
- Запасной патрон для контрольной лампы;
- Пара колодок для подключения проводов.
Не забудьте добавить, что красный блок на электрической схеме обозначен как X2, а белый световой блок обозначен как X1. Поэтому путаницы больше не получится. Если помните, конечно.
Что касается панели приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, так как есть старая и обновленная версия.
- В старых приборных панелях устройства расположены симметрично.
- Панель приборов нового образца отличается расположением со смещением вправо двух индикаторов — температуры охлаждающей жидкости и уровня топлива в баке.
Прежде чем приступить к решению проблемы самостоятельно, рекомендуем ознакомиться с распиновкой панели приборов n
и ВАЗ 2110. Иными словами, вы должны понимать, где какая проводка ведет, для чего она предназначена, какие есть предохранители и так далее.
Все это легко узнать, воспользовавшись данными из инструкции по эксплуатации.Имея под рукой такую наглядную литературу и автомобиль перед глазами, вы сможете исправить типовые неисправности приборной панели без помощи специалистов и специальных знаний в области электроники.
Проблемы и их устранение
Существует несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 российского производства.
- Не загорается подсветка панели приборов на ВАЗ 2110. Проверить контакты, состояние проводки, отвечающей за подвеску.Могли просто перегореть предохранители, могли перегореть сами лампочки в результате износа, короткого замыкания. На самом деле причин может быть много, поэтому не всегда удается решить вопрос за пару минут.
- Самая серьезная поломка для панели приборов — это полный выход из строя сборки. В такой ситуации перестают работать все индикаторы, стрелки опускаются вниз, контрольные лампы не загораются. Чтобы устранить проблему, сначала проверьте 15-й предохранитель, обозначенный F6.Вы найдете его на монтажном блоке … Если этот элемент перегорел, то простой заменой предохранителя решить проблему не удастся. Ищите причину, по которой он перегорел. Обычно это банальная электрическая схема.
- Стрелки прыгают вверх и вниз. Это также обычное явление, которое в большинстве случаев вызвано плохим массовым контактом:
- Этот массивный провод идет к перегородке, отделяющей салон и моторный отсек от приборной панели. Чтобы добраться до него, снимите магнитолу с места.Проверить качество его крепления;
- Нередко при установке сигнализации смещают массовый провод в другое место для более удобного доступа. Поэтому, если у вас есть сигнализация, но нет провода под магнитолой, то ищите его за обшивкой салона возле левой ноги водителя;
- Заземляющий провод может быть поврежден при установке новой аудиосистемы. При подключении минуса массу откручивают, а потом часто устанавливают обратно, только не так надежно, как было изначально.Из-за вибраций, неровностей и ям крепление ослабевает, пропадает контакт. Отсюда нерабочая панель. Не поленитесь правильно обмотать массу проволокой, так как часто плохое крепление объясняется неудобством выполнения этого мероприятия.
- Проблема с приборной панелью. Чтобы проверить, все ли с ним в порядке, извлеките как можно больше из сиденья, но не отсоединяйте проводку, идущую к колодкам. Проверяется белый провод (Х1), идущий на первый контакт. Не лишним будет проверить напряжение на 10.9 и 6 контактов. Во время нормальной работы системы прибор должен давать показания около 12 вольт. Обязательно посмотрите на тыльную сторону экрана, убедитесь в целостности токопроводящих дорожек.
- Прикуриватель. Нередко на ВАЗ 2110 выходит из строя панель приборов из-за прикуривателя. Вы, наверное, не исключение среди водителей, которые подключают всевозможные дополнительные устройства, устройства. Так много людей заряжают свои телефоны, подключают планшеты, видеорегистраторы и другое оборудование.Устройства, потребляющие большое количество тока, разрушают прикуриватель или вызывают перегорание предохранителя F19. Из-за этого приборная панель отключается или работает некорректно. Если предохранитель не поврежден, просто отсоедините гнездо прикуривателя. Если такие меры не помогли, просто замените предохранитель на новый.
Если такие меры не помогли, просто замените предохранитель на новый.Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, что если говорить об автомобиле как ВАЗ 2110.
Но есть важное НО.
Если у вас нет минимального опыта работы с электроникой, ничего не разбираетесь в электрике, категорически не рекомендуем подходить к проводам приборной панели. В этом случае обращаться на СТО, иметь дело только с опытными автомеханиками и людьми, хорошо разбирающимися в автоэлектрике.
Улучшайся … Возможно, скоро ты сможешь пересесть на более дорогую, современную машину… Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — отличный тренажер, позволяющий проводить ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта … Любому мужчине важно уметь не только водить, но и , в случае необходимости, отремонтировать свою машину.
Очень часто выходит из строя приборная панель автомобиля ВАЗ 2110. При этом с его подсветкой иногда возникают проблемы.
Некоторым просто не нравится, как он светится в темноте.В этом случае желательно заменить подсветку.
В данной статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видеообзоре в Интернете.
Замена подсветки панели приборов
Для этого нужно использовать следующий алгоритм:
- Снимите панель.
- Обозначение подсветки определяют специальные светодиодные лампы.Для замены подсветки эти лампочки необходимо снять.
Примечание: делать это нужно очень осторожно, так как они довольно маленькие. Кроме того, можно повредить саму панель.
- Но перед этим следует его разобрать. Это не сложная задача, так как для его разборки нужно просто нажать на защелки, чтобы можно было снять лампочки.
- Все видели, что сверху на приборной панели есть «наклейка» и обозначения (скорость, количество бензина).Он держится на клее, поэтому чтобы его удалить, придется «копнуть поглубже».
Необходимо удалить остатки клея.
- Можно приступать к замене подсветки.
Примечание: желательно выбирать не очень яркие цвета, напрягающие глаза. Идеально подойдут белый или синий цвета.
- Чтобы снять светофильтр, расположенный на обратной стороне «наклейки», нужно взять канцелярский нож. Светофильтр расположен под защитным слоем.Для начала нужно его снять. Не давите ножом слишком сильно, так как это может привести к повреждению необходимых деталей.
Примечание: его легче удалить, если протереть ножом в одном направлении, а затем в другом.
- Чтобы вставить светодиодные лампы, снимите плату, находящуюся в пластиковом корпусе. Для них будут специальные отверстия.
Примечание: но это еще не все — вам нужно будет припаять проводку лампочек к плате, чтобы они заработали.
- Теперь вам нужно собрать все вместе и правильно установить.
Отдельная стрелочная подсветка
Если вы хотите, чтобы стрелки светились другим цветом, вы можете сделать следующее:
- Снимите приборную панель.
- Разобрать.
- Разместите отдельные светодиоды под стрелками.
Примечание: в этом случае стрелки загораются другим цветом только при поджигании.
Как поменять подсветку с помощью цветной пленки
Для изменения цвета подсветки приборной панели менять светодиодные лампы не нужно.
Для этого вы можете просто:
- Возьмите 12 светодиодов и светодиодную ленту.
- Снимите лампочки с цоколя и вставьте на их место один светодиод.
- Необходимо взять необходимое количество светодиодной ленты.
Примечание: длина измеряется размером панели.
- Основание и светодиоды необходимо вернуть на прежнее место.
- Приклейте ленту к пластику панели (необходимо поддерживать соответствующую температуру).
- Хорошо затяните блок.
Контрольная панель
Если приборная панель была разобрана, то ее нужно проверить.
Для этого:
- Необходимо нажать и удерживать кнопку сброса.
- Включите зажигание.
- Все стрелки должны идти вверх.Это должно произойти трижды.
Примечание: если все стрелки работают правильно, то все они пойдут вверх. В противном случае вам необходимо их разобрать.
Как снять стрелки с панели
Если стрелки не работают, то их нужно снять и поставить обратно, так как они могут быть неправильно установлены:
- Возьмите стрелку.
- Начните крутить против часовой стрелки.
- В этом случае необходимо немного подтянуть вверх.
- Замените и проверьте, работают ли.
Как собрать и разобрать панель
Чтобы сбросить показания спидометра или устранить проблему, из-за которой индикатор поворота на панели не мигает, его необходимо удалить.
Для этого необходимо выполнить следующие действия:
- Вы можете снять крышку, но плата все равно будет заблокирована.
- Вам нужно взять отвертку Phillips и с ее помощью открутить еще несколько болтов.
- Теперь нужно отщелкнуть защелки на панели.Следует начинать снизу. Если они отсоединились с нижней стороны, то их можно подтолкнуть вверх. Так что комиссия будет списана быстро.
- Все стрелки необходимо удалить.
Примечание: некоторые стрелки легко удалить, но стрелки индикатора бензина удалить гораздо сложнее. Чтобы убрать стрелки, нужно их аккуратно потянуть.
- Панель разобрана, теперь нужно попробовать решить проблему.
Примечание. На плате есть очень маленькие светодиоды, которые тоже могут перегореть.Из-за них может не мигать указатель поворота, поэтому их необходимо заменить.
Это требует работы с паяльником.
А вот если панель разобрали с целью сброса показаний спидометра, то:
- Найдите на плате черную кнопку суточного пробега.
- Щелкните по нему.
Теперь желательно как-нибудь собрать панель обратно.
Это стало еще проще:
- Поместите плату в пластиковый футляр.
Примечание. Желательно иметь под ним чистую ткань, чтобы не поцарапать ее поверхность.
- Теперь нужно вкрутить болты на самой панели. Их пока полностью затягивать не нужно, так как стрелки нужно предварительно поставить на место.
- Перед установкой стрелок на место их необходимо тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т. Д.
Д.Примечание: стрелки должны быть установлены примерно на 3-4 мм ниже нуля.Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они заклинят.
Длинные стрелки намного проще устанавливать, а также снимать. При установке коротких стрелок нужно быть очень осторожными, так как они более тонкие, чем длинные.
- Стекло перед тем, как поставить, его тоже нужно протереть. Теперь защелкните защелки.
- Закрепите доску болтами.
- И последнее, но не менее важное: вверните винты на крышке, затем замените все лампы.
Работать с панелью в автомобиле, наверное, проще всего. Поэтому нет смысла идти в автосервис, где цена даже за такую пустяковую работу будет высока.
Лучше просмотреть кучу фото и видео, прежде чем решиться на ремонт и тюнинг салона автомобиля своими руками, чтобы не навредить машине. Любая инструкция поможет быстро и качественно выполнить работу.
На ВАЗ 2110 не работает панель приборов? Для ремонта понадобится схема, распиновка панели.
Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния автомобиля, показывает количество топлива, скорость, а также информирует владельца ВАЗ 2110 о неисправностях в работе агрегатов. Но не для всех автомобилистов приборная панель — открытая книга, особенно для начинающих водителей. В этом материале описана распиновка, принцип работы, назначение устройств, основные неисправности, а также порядок ремонта.
Показатели
Приборная панель
В момент зажигания загораются все лампочки на панели приборов, после запуска двигателя большинство индикаторов гаснет.Иногда даже после запуска двигателя одна лампочка продолжает гореть или даже мигать. Это настораживает водителей, ведь сложно сказать, какой агрегат в автомобиле ВАЗ 2110 неисправен; дианостика требуется для определения поломки.
Мы знаем, что «десятка» может быть старой или новой. В обоих вариантах обозначения остаются идентичными, разница лишь в расположении лампочек и их расположении.
Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110.Если они продолжают гореть при работающем двигателе, значит, придется проводить ремонт.
Идем слева направо:
- Крайняя левая лампа на панели приборов относится к воздушной заслонке — индикатор присутствует в моделях с карбюраторным двигателем;
- Значок масленки. Если индикатор горит или мигает, значит в силовой установке упала компрессия масла, неисправен насос;
- Буква «П» внутри круга.Приборная панель сообщает, что вы забыли отпустить стояночный тормоз;
- Лампа, сообщающая о неисправности аккумулятора или генератора. Возможно обрыв ремня генератора, возник обрыв цепи, не производится зарядка;
- При срабатывании «дальнего» светится значок фары на панели;
- На иконке — индикатор показывает включенные размеры;
- Индикатор «Check Engine». Если горит, то необходимо срочно провести диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установки появились серьезные дефекты. Лучшее решение — перестанет двигаться;
- Сигнальная лампа расположена прямо над знаком неисправности двигателя.
Лучшее решение — перестанет двигаться;В передней части помимо указанных индикаторов находится дисплей, показывающий пробег. Также в этой области находятся часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узким, но раскладка останется прежней.
Дополнительная панель
В автомобилях новой модели есть дополнительная панель с полезными индикаторами.Мигающий значок с изображением человека с ремнем сообщает о том, что пристегнуться стоит — это касается как водителя, так и его товарищей. Во время движения может загореться значок колеса, есть вероятность износа колодок, требуется ремонт.
- Лампочка с масленкой — загорается, когда уровень масла опускается ниже нормы — проверьте уровень как можно скорее.
- Омыватель ветрового стекла — сообщает нам, что омывающая жидкость почти пуста.
- Термометр над баком — указывает на повышенную температуру охлаждающей жидкости.
- Значок с перечеркнутой стрелкой — не работает стояночный или стоп-сигнал.
Схема приборной панели
На рисунке выше показана электрическая схема комбинации приборов. То есть по этой схеме можно определить точку подключения на приборной панели неисправного индикатора. Он понадобится вам, если придется менять из-за неисправности, например, контрольной лампы аккумулятора. Но кроме схемы подключения понадобится еще и распиновка, о которой ниже.
Распиновка
Если вы хотите провести ремонт или другие операции на панели приборов, то вам потребуется распиновка ВАЗ 2110. Если его там нет, вам придется отследить каждый провод от индикатора, кнопки до устройства. Схема позволяет определить, какое из устройств не работает в случае неисправности в том или ином узле. Если показатели в старом и новом образцах ВАЗ 2110 идентичны, то распиновка немного отличается. Есть две колодки — красная и белая.Поначалу распиновка может показаться сложной. Возьмем для примера несколько разъемов.
Первое число — это черный провод, идущий на массу. Тринадцатое число привязано к датчику давления масла в системе, о чем нам тоже сообщает схема. Белый блок указывает номер разъема, провода и блока (блока), к которому идет проводка. Точно так же читается красный блок. Первый разъем содержит синий и красный провода, они идут к внешнему датчику температуры.Что касается тринадцатого числа, то здесь белый провод ведет к замку зажигания.
Распиновка и схема, представленные в этой статье, являются основными. Они могут отличаться цветовой кодировкой, ведь на рынок вышло множество вариаций ВАЗ 2110. Чтобы не запутаться, рекомендуется сравнить данные из статьи с руководством по эксплуатации, где также есть схема и распиновка.
Неисправности и ремонт
Приборы или индикаторы могут быть повреждены.Это может быть часть индикаторов или даже весь спидометр. Владельцы ВАЗ 2110 редко сталкиваются с такой ситуацией, так как приборная панель исправно работает, особенно в отечественных автомобилях .
.. Перед тем, как менять панель приборов или ремонтировать отдельные детали, стоит убедиться, что датчики исправны — используем бортовой компьютер.
Неаккуратный монтаж приводит к выходу элементов из строя. На приборной доске детали крепятся простыми заклепками, отсюда и негативный результат.На кузов постоянно действуют вибрации, поэтому установка просто «разваливается», в цепи появляются обрывы. Ремонт в этом случае — это пайка заклепок и тщательная очистка контактов.
После завершения пайки приборную панель можно вернуть на место. Если есть свободное время, можно зачистить контакты наждачной бумагой. На старых автомобилях они обычно окисляются, что может помешать нормальной работе устройств.
Вы можете увидеть, как удалить приборную панель, на видео ниже.
Портал армейского снаряжения
Целевая аудитория — офицеры действующей армии или компонента резерва в ранге старшего лейтенанта, капитана или майора, чьей ветвью является финансовый менеджмент.
В соответствии с Директивой армии США 2012-20 гг. Офицеры должны соответствовать стандартам роста и веса AR 600-9. Результаты обучения По окончании курса студент сможет:
2005 nissan altima tcm location
- Как стать SEAL или SWCC. Требования и шаги для подачи заявки на Navy SEAL, SEAL Officer или SWCC.Калькулятор SPECWAR PST, учебные руководства, подкасты, блоги, видео и многое другое. Официальное правительство США. интернет сайт.
- 17 декабря 2020 г. · Армия переписала FM 7-22, Тренировка физической готовности армии (12 октября). Теперь это FM 7–22, «Целостное здоровье и фитнес» (h3F) (20 октября). USAREC ищет солдат для новых «талантов», киберспорт, фитнес для воинов, команды
Army Knowledge Online (AKO) предоставляет корпоративные информационные услуги в Интернете для армии США, объединений и Министерства обороны США.Портал SharePoint 2010 для киберцентра передового опыта и управления обучением и доктриной армии США (TRADOC) Knowledge Enterprise (TKE).
My Record Portal — это портал самообслуживания HRC для активных, гвардейских, резервных, пенсионеров и солдат-ветеранов. Чтобы просмотреть и получить свои записи, вы должны войти в систему, используя один из трех вариантов. Если у вас есть …
Управление обслуживания кадрового центра ВВС предоставляет оперативную информацию о поддержке для эскадрилий поддержки, которые ежедневно обеспечивают боевую поддержку и общественные работы летчикам и их семьям в местах дислокации и базах.Ежедневно получайте последние новости, электронную почту, результаты матчей в реальном времени, свежие финансы, образ жизни и развлекательные материалы.
Командование по обучению и доктрине армии США (TRADOC) Knowledge Enterprise (TKE) Портал SharePoint 2010 для Cyber Center of Excellence. DA: 99 PA: 34 MOZ Ранг: 82 Порталы ATRRS — Вход в систему — Армия США
75-й полк рейнджеров — смертоносная, гибкая и гибкая сила, способная выполнять множество сложных совместных специальных операций в поддержку U.С. Политика и цели. Сегодняшний полк рейнджеров — это главный рейдовый отряд армии.
Fremen presets helix big pack
Battle Gear Portal War — игра, в которой вы выводите войска через портал и платформу. Здесь вы зададите стратегию, чтобы разместить войска в нужном месте, чтобы уничтожить базу противника, проверьте положение портала, чтобы не застрять в черной дыре. Будь хозяином земли порталов и победи всех врагов!
Приключение зовет! Приобретите наше надежное снаряжение и снаряжение для кемпинга, разработанное специально для вас.Начни свое путешествие прямо сейчас!
Центр поддержки обучения Форт-Карсон (TSC), Постановление армии IAW 350-38, Политика и управление учебными устройствами, сохранит положительный контроль и выполнит имущественную ответственность за все учебные средства, устройства, тренажеры и симуляторы (TADSS), услуги по изготовлению и Графические учебные пособия (GTA) для поддержки требований армии.
Общество Святого Винсента де Поля Католический дайджест Fave Five Charity. Почти 100 000 обученных добровольцев Общества в Соединенных Штатах предоставили 12 человек.5 миллионов часов волонтерской работы в 2018 году, помогая более 5,4 миллионам человек посещать дома, тюрьмы и больницы на сумму более 1,1 миллиарда долларов.
Сегодня 15-й инженерный батальон со штаб-квартирой в Графенвере, Германия, состоит из четырех подчиненных рот и одного инженерного отряда. Солдаты, гражданские лица и инженеры батальона выполняют различные вспомогательные функции армейским подразделениям, включая строительные, инженерные и механические работы на других армейских проектах.
Служба поддержки детей и молодежи в армии (CYS) предоставляет доступные программы по уходу за детьми для семей военнослужащих. Затраты обычно основаны на семейном доходе. Программы варьируются от детских садов до спортивных и фитнес-программ. 28 декабря 2020 г. · Надзорный орган уже закупил 100 миллионов доз вакцины и начал привлекать около 10 000 медиков и добровольцев к распространению и введению вакцины.
Десантники армии США в составе боевой группы 1-й бригады 82-й воздушно-десантной дивизии укрепляют сторожевую вышку мешками с песком 13 июня 2012 года на объединенной станции безопасности Хасан, южная провинция Газни, Афганистан.Парашютисты закреплены за ротой D 1-го батальона 504-го парашютно-пехотного полка.
JST — это компьютеризированная система расшифровки стенограмм, которая производит официальные стенограммы для подходящих солдат по запросу, сочетая военное образование и опыт работы солдата с описаниями и рекомендациями по получению баллов колледжа, разработанными Американским советом по образованию (ACE).
Модель 3 щелкает, шумит
Apkshub gta v
24 февраля 2009 г. · Мне нравится GEARS по множеству причин, в основном за определение самого слабого звена в цепочке администрирования, ради всего святого, когда документы проводят меньше времени в подразделении CoS DCSM, или ящик CG, затем случайный продавец в магазине из задницы 1, вы знаете, в чем проблема.
МЕХАНИЗМЫ: Райдеры Большого Юджина (велосипедный клуб Орегона) МЕХАНИЗМЫ: Глобальная электронная утвержденная система маршрутизации (армия США) МЕХАНИЗМЫ: Общество инженеров и робототехников Garrett (Несчастный случай, доктор медицины) МЕХАНИЗМЫ: Выставка газовых двигателей и старинных репродукций (Орегон) МЕХАНИЗМЫ: Золотые Имперское общество радиолюбителей (основано в 1939 году; Калифорния) МЕХАНИЗМЫ: Глобальная энтомология, сельское хозяйство …
Когда командирам приходится принимать решения относительно боевых действий, заранее определенных возможных маршрутов нет.Геопространственный центр специализируется на сборе, использовании, хранении и распространении аэрофотоснимков, изображений суши и спутников с высоким разрешением.
Киберкомандование армии США, оно поддерживает и защищает глобальное сетевое предприятие, чтобы обеспечить информационное превосходство и свободу доступа к сети на всех этапах совместных, межведомственных, межправительственных и многонациональных операций.
Как получить платные приложения бесплатно
Департамент армии Вашингтон, округ Колумбия 26 октября 2001 г. Школы Каталог программ заочного курса армии * Брошюра Департамента армии 350–59 Привет.Это я с аре в и с д п у б л и к а т и н. Так как измененные части не были выделены, изменившиеся части не были выделены.
Сообщество художников, разработчиков игр, музыкантов, актеров озвучивания и писателей, которые создают и делятся одними из лучших вещей в сети!
Dirac live vs sonarworksKendo grid setdatasource не работает
2004 ford explorer TransmissionBest la2a plugin
Sisterhood name generator
Yanmar тракторный радиатор переливной бачокShimano stradic 5000 900 fj
9 Hb industries bren 2
Как скопировать любую игру roblox
Dxdronecenter.com dx 4
Itunes zip vk
Рабочие листы по периметру pdf
Растущая индивидуальность знака
2004 Chevy Silverado AC проблемы
Текст службы поддержки клиентов Chegg
Ruger p85 vs p89
K40 lightburn
(Орегонский велосипедный клуб) МЕХАНИЗМЫ: Глобальная электронная утвержденная система маршрутизации (армия США) МЕХАНИЗМЫ: Общество инженеров и робототехники Гарретта (несчастный случай, доктор медицины) МЕХАНИЗМЫ: Выставка газовых двигателей и старинных репродукций (Орегон) МЕХАНИЗМЫ: Общество радиолюбителей Золотой Империи (оценка.1939; Калифорния) GEARS: Global Entomology Agricultural …
В таблице показана пропорциональная зависимость между
Craftsman Rotary Tool Model 572
Husqvarna
Bot spam kahoot hack
Emek trigger mod
Raid discord servers
Играть бесплатно онлайн игры; автомобильные игры, гоночные игры, головоломки, игры в жанре «три в ряд», игры со стрельбой по пузырям, игры со стрельбой, игры с зомби и игры для девочек. Новые игры каждый день! Pt Gear; Армейское снаряжение для гольфа; Коллекция классических логотипов; Мягкие игрушки ; Коллекция Afg; Рождественские украшения; Эксклюзивный бренд Afg; Щенячья любовь; Коллекция Under Armour Freedom; Зажигалки Zippo — Сделано в США; Новые поступления; Сделано в США ; Маски для лица
Большие идеи математическая алгебра 2 глава 6 ответы на тестыAlemin krali 62 bolum atv
| Пластические хирурги в Тихуане, Мексика Union accounttown, полиция города | D Набор эмблем Kia | 1978 arctic cat panther Zombie hacked | ||||
| Военная одежда, обувь, боевое снаряжение и подлинные излишки британской армии из нашего онлайн-магазина в Манчестере, торгующего с 2000 года.Бесплатная доставка по Великобритании для всех заказов, 60-дневная политика возврата и отправка в тот же день для заказов до 14:00. Версия DPAS 2020.3.2. Выпуск DPAS v2020.3.2 запланирован на пятницу, 13 ноября 2020 г. Этот выпуск включает запросы на изменение системы и исправляет недостатки программы, выявленные сообществом пользователей. | ||||||
| Лучший усилитель для kef r3 Aldi dollar25 plan | Nintendo 3ds xl | Specialized fuse comp 29 vs trek roscoe 8 3 | Как поменять спидометр с км на мили toyota 9000 9000 9000 9000 9000 9000 9000 | Заявление о миссии Армии Спасения.Армия Спасения, международное движение, является евангелической частью всемирной христианской церкви. Его послание основано на Библии. Его служение мотивировано любовью к Богу. Его миссия — проповедовать Евангелие Иисуса Христа и удовлетворять человеческие потребности во имя Его без всякой дискриминации. | ||
| Зарплата в Accenture Наклейка un3481 для печати | Замена клавиатуры Dell vostro 3568 | Клей для La 4009 Святой дух сонник зеленых бобов | Автомобильная авария в Филадельфии вчера | |||
Mapenzi ya binadamu na wanyama | Avertx reddit 6 | Rosborough forum | ||||
Netconf yang sdn | Моделирование бедности онлайн Проблема с обновлением Sony android tv oreo | Weber 44 Рекомендации по выбрасыванию idf | ||||
| Опубликовано Gears 5 — шутер от третьего лица, разработанный The Coalition. от Xbox Game Studios для Microsoft Windows и Xbox One.Это шестая часть серии Gears of War и вторая игра Gears of War, разработанная не Epic Games. В Gears 5 основное внимание уделяется Кейт Диаз (Лаура Бейли), пришельцу саранчи. | ||||||
Telfare brittany Выборы футбольных на сегодняшний день
