Пежо партнер — блоки предохранителей и реле

Peugeot Partner — компактный фургон, спроектированный на базе легкового автомобиля, выпускается с 1996 года. Перовое поколение поставлялось на рынок в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. За это время получило 2 рестайлинга. После полного обновления 2-е поколение производилось в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и по настоящее время в различных модификациях (tepee, с удлиненной и стандартной базой и т.д.) . Мы предлагаем к ознакомлению информацию о схемах всех блоков предохранителей и реле пежо партнер с подробным описанием элементов для всех поколений, покажем предохранитель отвечающий за прикуриватель и руководство по эксплуатации.

В данной модели существую 2 основных места с расположением блоков предохранителей:

1. слева под приборной панелью (под крышкой)
2. в моторном отсеке (возле аккумуляторной батареи под защитной крышкой).

Описание для 1-ого поколения

Блок с предохранителями под капотом

Расположение блока

Реальное фото блока

Общая схема

Таблица с описанием

№		Цепь защиты
1	10 A	Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления
2	15 A	Бензонасос
3	10 A	Электронный блок управления (ЭБУ) системы ABS
4	10 A	ЭБУ двигателя
5	10 A	Резервный
6	15 A	Передние противотуманные фары
7	20 A	Фараомыватель
8	20 A	ЭБУ двигателя, реле электровентилятора
9	15 A	Левая лампа ближнего света
10	15 A	Правая лампа ближнего света
11	10 A	Левая лампа дальнего света
12	10 A	Правая лампа дальнего света
13	15 A	Звуковой сигнал
14	10 A	Стеклоомыватель ветрового стекла
15	30 A	Датчики двигателя
16	30 A	Воздушный насос
17	30 A	Стеклоочиститель ветрового стекла
18	40 A	Электро вентилятор системы климат-контроля

Блок с предохранителями в салоне партнер

Схема

Таблица с расшифровкой

№	Цепь защиты
F1	15А Стекло очиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop)
F4	20А Автомагнитола комбинация приборов, дисплей, СОМ2000
F5	15А Сирена охранной сигнализации
F6	10А Диагностический разъем Citroen Berlingo
F7	15А Охранная сигнализация
F9	30А Система подогрева сидений, электровентилятор Modutop
F10	40А Электро обогревательный элемент заднего стекла, наружные зеркала заднего вида с электрообогревом
F11	15А Стекло очиститель заднего стекла
F12	30А Люк с электроприводом, электро — стеклоподъемники Citroen Berlingo
F14	10А Сеть VAN COM2000
F15	15А Сеть VAN комбинации приборов, автомагнитола, дисплей
F16	30А Замки дверей с электроприводом
F20	10А Задний правый стоп-сигнал
F21	15А Задний левый стоп-сигнал
F22	20А Предохранитель прикуривателя Citroen Berlingo, розетка на 12 В, наружные зеркала заднего вида с электроприводом, плафоны освещения салона, лампа направлен­ного света для чтения карт и документов



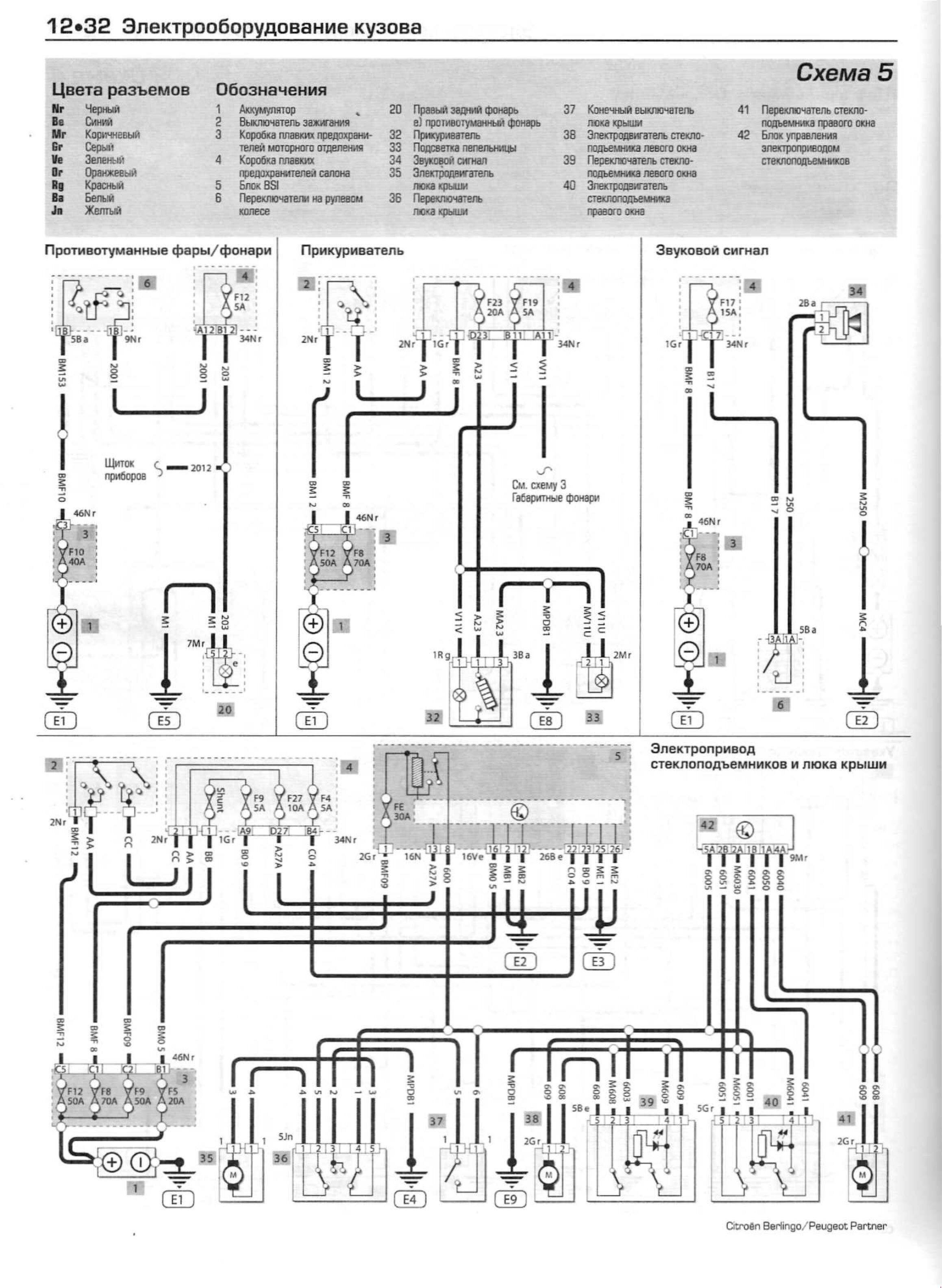

За прикуриватель отвечают предохранители № 1 и 22.

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения — концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске
  F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки — 5А
2. Диагностический разъем — 15А
3. Сопротивление выключатели педали тормоза — 15А
4. —
5. Питание группы электронасоса усилителя рулевого управления — 80А
6. Модуль управления предварительным пост-обогревом — 70А
7. Модуль блокировки защиты 3 реле — 100А
8. —
9. —
10. Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А — Очиститель заднего стекла
2. —
3. 5А — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А —  Стеклоподъемники
6. 30А — Замки
7. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А — Розетки 12 В передняя и задняя
10. 15А — Верхняя часть рулевой колонки
11. 15А — Цепь малого тока замка зажигания
12. 15А — Датчик дождя и освещенности, подушка безопасности
13. 5А — Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А — Питание системы блокировки замов
16. —
17. 40А — Подогрев заднего стекла и зеркал

За прикуриватель отвечает предохранитель номер — 9.

Описание реле

• R1 — Реле переднего импульсно стеклоподъемника
• R2 — Реле очистителя заднего стекла
• R3 — Реле аксессуаров + АСС
• R4 — Реле блокировки дверей
• R5 — Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 — Реле пробуждения компьютера
• R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складных зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А — реле замка зажигания, опционный генератор
• 15А — Питание прицепа 12В
• 15А — Цепь постоянного питания трансформаторов
• 40А — Аварийные огни
