Реле и предохранители VW Golf 3
Информация применима для автомобилей:
Volkswagen Golf 3 / Фольксваген Гольф 3 (1h2, 1H5) 1992 — 1998
Volkswagen Vento / Фольксваген Венто (1h3) 1992 — 1998
Схема расположения предохранителей и реле в БРП Golf 3, Vento и их назначение.
Схема расположения предохранителей и реле в БРП:
Расположение предохранителей
01 — 10А — Ближний свет левой фары
02 — 10А — Ближний свет правой фары
03 — 10А — Лампы освещения номерного знака
04 — 15А — Стеклоочиститель и омыватель заднего стекла
05 — 15А — Стеклоочиститель и омыватель лобового стекла
06 — 20А — Нагреватель отопителя
07 — 10А — Правые габаритные огни и задний фонарь
08 — 10А — Левые габаритные огни и задний фонарь
09 — 20А — Подогрев заднего стекла
10 — 15А — Противотуманные фары
11 — 10А — Дальний свет левой фары
12 — 10А — Дальний свет правой фары
13 — 10А — Бибикалка
14 — 10А — Фонраи света заднего хода, подогрев форсунок омывателя
15 — 10А — Клапан отсечки топлива, датчик привода спидометра
16 — 15А — Приборная панель
17 — 10А — Указатели поворотов и аварийка
18 — 20А — Топливный насос и обогрев лямбда-зонда
19 — 20А — Вентилятор радиатора и кондиционера
20 — 10А — Стоп-сигналы
21 — 15А — Освещение салона, электронные часы, МФА, подсвтека багажника
22 — 10А — Магнитолла, прикуриватель
От себя: Мне кажется, что предохранитель прикруивателя объединен с освещением салона и МФА.
Реле
Номер в БРП — Номер на корпусе — Назначение
01 — 13 — Реле компрессора кондиционера
02 — 72 — реле заднего дворника и омывателя
03 — 30, 32 — Реле системы впрыска и зажигания
04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания
05 — не используется
06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
07 — 33 — Реле электромотора омывателя фар
08 — 19 и 99 — Реле ворников и омывателя лобового стекла
09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности
10 — 15 — Проволочная перемычка дял ПТФ
11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
14 — 79 — реле ABS
15 — 79 — реле гидравлического насоса ABS
16 — 79 — реле ABS
17 — Предохранители клапанов и насоса ABS
18 — Предохранители электрорегулировки сидений и кондиционера
19 — Не используется
20 — Реле стартера и фонраей заднего хода
21 — Реле спирали обогрева лямбда-зонда
22 — Не используется
23 — Не используется
24 — Не используется
Схема и распиновка тыльной стороны блока реле и предохранителей
Продолжение и все обсуждения отчета здесь
Спасибо: d.
lus
Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.
Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
Фольксваген гольф 4 — предохранители и реле
Volkswagen Golf 4 поколения относится к автомобилям компактного класса. Производился в 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году с кузовами хэтчбек, универсал, кабриолет. В данной публикации мы представим описание схем блоков предохранителей и реле Фольксваген Гольф 4 с фото — примером, а так же предложим для скачивания полные электросхемы. Отдельно отметим предохранитель прикуривателя.
Возможны отличия в представленном материале и Вашем расположении.
Сверяйте актуальное назначение в с описанием на защитной крышке. Если владеете другим поколением автомобиля, изучите описание для 3 и 5 поколения соответственно.
Сверяйте актуальное назначение в с описанием на защитной крышке. Если владеете другим поколением автомобиля, изучите описание для 3 и 5 поколения соответственно.Блоки в салоне
Блок предохранителей
Он находится в торце приборной панели слева и закрыт защитной крышкой.

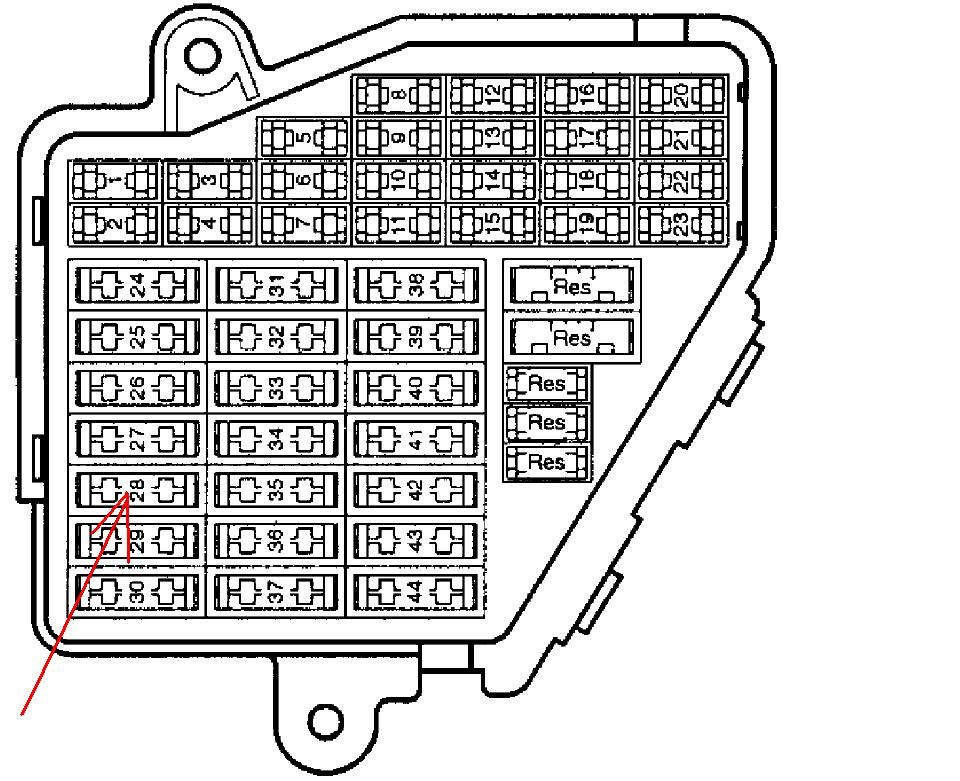

Схема блока
Обозначение
| F1 | 10А Лампа освещения вещевого ящика, электрообогрев зеркал |
| F2 | 10А Указатели поворота, аварийная сигнализация, электрокорректор света Фар |
| F3 | 5А Реле противотуманных фар, регулятор освещения |
| F4 | 5А Лампы фонарей освещения номерного знака |
| f5 | 7,5А Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений |
| F6 | 5А Центральная блокировка замков и электрические стеклоподъемники |
| f7 | 10А Лампы света заднего хода |
| F9 | 5А АБС, система стабилизации движения, система управления тяговой силой |
| F10 | 15А Электронный блок управления (ЭБУ) |
| F11 | 5А Щиток приборов |
| F12 | 7,5А Питание диагностического прибора |
| F13 | 10А Лампы сигналов торможения |
| F14 | 10А Лампы освещения салона |
| F15 | 5А Щиток приборов, система стабилизации движения |
| F18 | 10А Правая фара (дальний свет) |
| F19 | 10А Левая фара (дальний свет) |
| F20 | 15А Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами |
| F21 | 15А Левая фара (ближний свет), левая фара (газоразрядная лампа) |
| F22 | 5А Лампа габаритною света (правая фара) |
| F23 | 5А Лампа габаритного света (левая фара) |
| F24 | 20А Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя |
| F25 | 25А Электровентилятор отопителя, кондиционер |
| F26 | 25А Электрообогрев заднего стекла |
| F27 | 15А Электродвигатель очистителя стекла двери багажного отделения |
| F28 | 15А Топливный насос |
| F29 | 15А Электронный блок управления, зажигание |
| F31 | 20А Автоматическая коробка передач |
| f32 | 10А Форсунки |
| f34 | 10А Система управления двигателем |
| F35 | 30А Гнездо 12 В |
| F36 | 15А Противотуманные фары |
| F37 | 10А Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники |
| F38 | 15А Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака |
| F39 | 15А Аварийная сигнализация |
| F40 | 20А Звуковой сигнал |
| F41 | 15А Предохранитель прикуривателя |
| F42 | 15А Автомагнитола |
| f43 | 10А Система управления двигателем |
| F44 | 15А Обогрев сидений |
За прикуриватель отвечает предохранитель номер 41 на 30А.
Блок реле
Основной блок с реле находится под самой панелью, со стороны водителя.
Фото пример
Схема
Описание
Блок R
- I Реле звукового сигнала — Реле 53
- II Промежуточное реле контакта Х — Реле 100
- III Свободное
- IV Реле топливного насоса. Реле свечей накаливания — Реле 409/167/103
- V Реле стеклоочистителей — Реле 603, 377, 389, 192
- VI Свободное
- А Предохранитель для электрической регулировки сидения
- В Свободное
- С Предохранитель для электрических стеклоподъемников, центрального замка и обогреваемых наружных зеркал заднего вида
Блок Z13
- Реле противотуманных фар — Реле 53
- Реле дистанционного разблокирования задней двери
- Реле блокировки стартера
- Свободное
- Свободное
- Распределительное реле для радио/телефона — Реле 147
- Реле электронного контроля частоты вращения (EPS)
- Реле внешнего освещения
- Реле топливного насоса (Syncro-дизель) и блок управления сигнализации – ТАКСИ
- Блок управления сигнализации – ТАКСИ
- Реле блокировки стартера и заднего хода — Реле 175
- Реле подачи напряжения на клемму 30
- Реле вентилятора радиатора (кондиционер)
Плавкие предохранители на блоке Z13
- D Свободное
- Е Задний стеклоподъемник
- F Мигающее светосигнальное устройство для предупредительной сигнализации кражи
- G Рупор для предупредительной сигнализации кражи
Общее назначение реле
Реле (000 953 227 A) — Реле для комфортных указателей поворотов
Реле 53 (141 951 253 B) — Реле звукового сигнала, Реле противотуманных фар, Реле для топливного насоса (дизель, 4Motion),
Реле 79 (191 927 841) — Реле крышки багажного отсека
Реле 87 (191 957 917 A) — Блок управления блокировки муфты свободного хода
Реле 100 (7M0 951 253 A) — Pеле с замыкающим контактом
Реле 103 (357 911 253) — Реле свечей накаливания (дизель)
Реле 109 (1J0 906 381 A) — Реле топливного насоса
Реле 147 (1H0 959 142) — Реле для радио/ телефона
Реле 167 (191 906 383 C) — Pеле с замыкающим контактом для топливного насоса
Реле 175 (3A0 927 181) — Pеле включения стартера для АКП
Реле 181 (1J0 959 485) — Реле задержки отключения вентилятора радиатора
Реле 185 (3B0 911 251) — Pеле с замыкающим контактом (Выключатель блокировки стартера)
Реле 192 (1J0 955 531 A) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя для а/м с датчиком дождя
Реле 206, 444 (1J0 927 841) — Pеле с замыкающим контактом для а/м с электронной системой поддерж.
курс. устойчив. ESP
Реле 393 (4B0 919 471 A) — Реле контроля перегоревших ламп
Реле 377 (4B0 955 531 A) — Блок управления прерывистого режима работы стеклоочистителя
Реле 389 (4B0 955 531 C) — Блок управления прерывистого режима работы стеклоочистителя
Реле 404 (7M0 951 253 C) — Реле универсальное (APF)
Реле 407 (1J0 947 221 A) — Блок управления крышки багажного отсека для автомобилей без центрального замка
Реле 409 (191 906 383 C) — Реле топливного насоса
Реле 450, 452 (1J0 907 487 B) — Блок управления многофункционального рулевого колеса
Реле 456 (3U0 941 597 A) — Блок управления света (Skoda Superb)
Реле 603 (4B0 955 531 E) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя
Блоки под капотом
Блок с реле
Дополнительный блок реле располагается под капотом на перегородке.
Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации.
А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.
Блок на крышке АКБ
Он находится на самой крышке аккумуляторной батареи.
Состоит из отдела предохранителей и плавких вставок высокой мощности.
Схема
Обозначение
| S131 | 50А Насос вторичного воздуха |
| S132 | 50А Система управления двигателя |
| S133 | 40/50А Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110А Электрооборудование |
| S138 | 110/150А Вывод «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Электродвигатель вентилятора системы охлаждения двигателя |
Электросхемы Фольксваген Гольф 4
Полную информацию про электрические схемы Volkswagen Golf 4 поколения можете узнать в данном руководстве: «скачать«.
Все предохранители Фольксваген Гольф 6 и реле с описанием назначения и схемами
Компактный автомобиль Volkswagen Golf 6 поколения производился с кузовами хетчбэк, универсал и кабриолет в 2008, 2009, 2010, 2011, 2012 и 2013 годах. В нашем матерале будет представлено описание блоков предохранителей и реле Фольксваген Гольф 6 со схемами и фото примерами. Отдельно выделим предохранитель отвечающий за прикуриватель. А в заключении предложим для скачивания полное руководство по ремонту и обслуживанию Golf 6.
Если не подходит поколение модели, тогда ознакомитесь с описанием для 5 и 7 соответственно.
Блок под капотом
Находится с левой стороны подноготного пространства и закрыт защитной крышкой. Состоит из двух частей: 1 — блок реле и предохранителей и 2 — блок плавких вставок высокой мощности.
Блок предохранителей и реле
Схема
Описание
| R1 | Реле системы ЭБУ / Реле вентилятора |
| R2 | Реле насоса системы подачи воздуха навыпуск / Реле управления АКП |
| 1 | (30А) Электродвигатель стеклоочистителя |
| 2 | (30А) Блок Mechatronik КП |
| 3 | (20А) Блок управления бортовой сети |
| 4 | (20А) Электронный блок управления ABS |
| 5 | (15А) Электронный блок управления КПП |
| 6 | (5А) Комбинация приборов, Блок управления рулевой колонки |
| 7 | (40A) Реле питания кл. 15 |
| 8 | (15А) Аудиосистема, Головное устройство (25A) Стабилизатор напряжения |
| 9 | (5А) Блок управления телефоном |
| 10 | (5А/10А) Электронный блок управления двигателем, Реле питания Motronic |
| 11 | (20А) Блок управления дополнительным отопителем, Реле автономного отопителя |
| 12 | (5А) Шина данных CAN, блок управления шлюзом |
| 13 | (15А/30А) Электронный блок управления двигателем |
| 14 | (20А) Подкачивающий топливный насос, Зажигание |
| 15 | (5А/10А) Реле свечей накаливания, Реле топливного насоса, Лямбда-зонд |
| 16 | (30А) Лампы и фары — правая сторона |
| 17 | (15А) Звуковой сигнал |
| 18 | (30А) Аудиосистема, Усилитель |
| 19 | (30А) Очиститель /омыватель лобового стекла |
| 20 | (10А) Циркуляционный насос ОЖ (20А) Регулирующий клапан давления топлива |
| 21 | (10A/15А) Нагревательный элемент лямбда-зонда, Электродвигатель центрального замка в двери переднего пассажира (20А) Вакуумный насос тормозной системы |
| 22 | (5А) Концевой выключатель (датчик положения) педали сцепления |
| 23 | (5А/10А/15А) Система управления двигателем |
| 24 | (10А) Система управления двигателем (Реле насоса, форсунки и т. д.) |
| 25 | (40А) Блок управления ABS |
| 26 | (30А) Лампы и фары — левая сторона, Блок управления бортовой сети |
| 27 | (40/50А) Блок управления свечами накаливания, Электродвигатель насоса вторичного воздуха |
| 28 | (30А) Реле 2 электропитания клеммы 15 |
| 29 | (50А) Термопредохранитель 1 регулировки положения сиденья водителя |
| 30 | (50А) Реле разгрузки контакта X |
Блок плавких вставок
Вариант 1
Схема
Обозначение
- 150А/200А — Генератор
- 80А — Блок управления усилителя рулевого управления
- 50А — Вентилятор радиатора и его блок управления
- 80А — Реле нагрева либо Дополнительное оборудование
- 80А — Клемма 30, блок предохранителей в салоне
- 40А — Реле малой мощности нагрева
- 30/40/50А — Резерв
Вариант 2
Схема
Расшифровка
- 150А/200А — Генератор
- 80А — Блок рулевого усилителя
- 50А — Вентилятор радиатора и его блок управления
- 80А — Резерв
- 80А — Клемма 30, блок предохранителей в салоне
- Резерв
- Резерв
Предохранители и реле в салоне
Блок предохранителей
Расположен в торце панели приборов со стороны водителя, за защитной крышкой.
Фото — схема
Назначение
| F1 | (10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя, Регулятор яркости подсветки выключателей и комбинации приборов, Регулятор корректора фар, Блок управления адаптивного круиз-контроля, Выключатель стоп-сигналов |
| F2 | (5А) АВS, ESP, Блок управления комбинации приборов, Блок управления двигателя, Реле стартера, Блок управления усилителя рулевого управления, Блок управления распознавания прицепа |
| F3 | (5A) Блок управления подушек безопасности |
| F4 | (5А) Датчик уровня и температуры масла, Датчик высокого давления, Датчик уровня и температуры моторного масла, Клавиша отключения ASR и ESP, Клавиша указателя давления в шинах, Блок управления подушек безопасности |
| F5 | (10А) Блок управления левой фары |
| F6 | (10А) Блок управления правой фары |
| F7 | Резерв |
| F8 | Резерв |
| F9 | Резерв |
| F10 | Резерв |
| F11 | Резерв |
| F12 | (10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок |
| F13 | (10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности, Выключатель противотуманных фар |
| F14 | (10А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, Блок управления Climatronic |
| F15 | (20А) Клавиша отпирания в ручке двери/крышки багажного отсека, Блок управления бортовой сети, Центральны замок |
| F16 | (10А) Камера заднего вида |
| F17 | (5/10А) Аудиосистема, датчик наклона, сирена сигнализации, реле сигнала |
| F18 | Резерв |
| F19 | (5А) Аварийный регистратор данных, Блок управления системы ограничения оборотов двигателя |
| F20 | (20А) Блок управления системы санкционирования доступа и пуска двигателя, Стабилизатор напряжения |
| F21 | (10А) Блок управления электронной системы блокировки рулевой колонки |
| F22 | (40А) Приточный вентилятор |
| F23 | (30А) Электропривод стеклоподъемников, блок управления двери |
| F24 | (20А) Блок управления бортовой сети |
| F25 | (25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы) |
| F26 | (30А) Блок управления задними дверьми и стекло подъемниками |
| F27 | (15А) Управление двигателем (топливный насос) |
| F28 | (15А) Стабилизатор напряжения, Головное устройство |
| F29 | Резерв |
| F30 | (20А) Блок управления автоматической коробки передач |
| F31 | (20А) Вакуумный насос тормозной системы |
| F32 | (30А) Инвертор с розеткой, 12 В — 230 В |
| F33 | (25А) Люк |
| F34 | (15А) Электропривод сидений |
| F35 | (10А) Блок управления системы электронного регулирования демпфирования |
| F36 | (20А) Омыватели фар |
| F37 | (30А) Подогреватель сидений |
| F38 | (20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта |
| F39 | — |
| F40 | (40А) Отопитель /кондиционер |
| F41 | (15А) Электродвигатель очистителя стекла |
| F42 | (20А) Прикуриватель, Розетка 12 В |
| F43 | (15А) Блок управления электрооборудованием прицепа |
| F44 | (20А) Блок управления электрооборудованием прицепа |
| F45 | (15А) Блок управления электрооборудованием прицепа |
| F46 | Резерв |
| F47 | (5А) Блок управления комбинации приборов |
| F48 | (5А) Блок управления электроники управления мобильного телефона, Стабилизатор напряжения, Датчик магнитного поля для компаса |
| F49 | Резерв |
За прикуриватель отвечает предохранитель номер 42 на 20А.
Блок реле
Он находится под самой панелью приборов, за обшивкой.
Общая схема
Схема верхнего блока реле
- Реле клеммы + замка зажигания
- Реле звукового сигнала
- Реле омывателя фар
- Реле разгрузки силовой цепи
- Реле электро обогрева окна
- либо А — 30А Термопредохранитель 1 регулировки положения сиденья водителя
Общее описание выполняемых функции блока управления бортовой сети: Управление релейными цепями, Управление световыми приборами, Распределение электроэнергии между потребителями, Управление стеклоочистителями (через LIN), Управление датчиками дождя и освещённости, Включение звукового сигнала, Управление обогревом стекол, ветрового и заднего, Сохранение персональных настроек , Управление системой охраны салона, датчиками наклона и охранной сигнализацией, Комфортное запирание/ отпирание, Дистанционное управление (встроенная антенна), Центральный замок (управление замками, дверями, лючками и крышками), Система контроля давления в шинах (отдельный логический модуль с диагностическим адресом), Управление блоками управления дверей, Освещение для движения в светлое время суток, Система статического адаптивного освещения.
Руководство Фольксваген Гольф 6
Больше информации про ремонт и обслуживание Volkswagen Golf 6, можете узнать изучив данное руководство по эксплуатации: «скачать«. А если Вам есть чем дополнить данный материал, пишите в комментария.
1 | Реле кондиционера |
2 | Реле очистителя/омывателя заднего стекла |
3 | Реле электронного блока управления двигателем |
4 | Реле основных цепей зажигания |
5 | — |
6 | Реле — прерыватель указателей поворота |
7 | Блок управления омывателями фар |
8 | Реле прерывистого режима работы очистителя/омывателя лобового стекла |
9 | Реле индикатора не пристегнутых ремней безопасностями 1995 г. |
10 | Реле противотуманных фар |
11 | Реле звукового сигнала |
12 | Реле топливного насоса |
13 | Реле подогревателя впускного коллектора |
14 | — |
15 | Реле насоса АВS |
16 | Реле фонарей заднего хода (Ecomatic) |
17 | Реле дальнего света фар (Ecomatic) |
18 | Реле ближнего света фар (Ecomatic) |
19 | Предохранитель (30А — кондиционер, Climatronic 2,0/2,8(1993) |
20 | Реле выключателя запрещения запуска |
21 | Реле кислородного датчика |
22 | Реле индикатора не пристегнутых ремней безопасности (1995) |
23 | Реле вакуумного насоса (Ecomatic) |
24 | Термопредохранитель (20А) – Электропривод стеклоподъемников |
F1 | (10А) Левая фара — ближний свет, электродвигатели корректора фар |
F2 | (10А) Ближний свет — правая фара |
F3 | (10А) Лампы подсветки номерного знака |
F4 | (15А) Очиститель и омыватель стекла задней двери |
F5 | (15А) Очистители, омыватели, омыватели фар |
F6 | (20А) Вентилятор отопителя |
F7 | (10А) Передние и задние габариты — правые |
F8 | (10А) Передние и задние габариты — левые |
F9 | (20А) Обогреватель заднего стекла |
F10 | (15А) Противотуманные фары |
F11 | (10А) Дальний свет- левая фара |
F12 | (10А) Дальний свет — правая фара |
F13 | (10А) Звуковые сигналы |
F14 | (10А) Фонари заднего хода, подогреватели форсунок омывателя, центральный замок, электропривод зеркала заднего вида на двери ,подогреватель сидений, система поддержания скорости, электропривод стеклоподъемников |
F15 | (10А)Спидометр, подогреватель впускного коллектора |
F16 | (15А) Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк, система отопителя Thermotronic |
F17 | (10А) Лампы аварийной сигнализации, указатели поворота |
F18 | (20А) Топливный насос, подогреваемый кислородный датчик |
F19 | (30А) Вентилятор радиатора, реле кондиционера |
F20 | (10А) Стоп-сигналы |
F21 | (15А) Дампы освещения салона, лампа освещения багажника, центральный замок, люк |
F22 | (10А) Радио, предохранитель прикуривателя гольф 3 |
|
| ||
| № | Ток, А | Описание |
| 1 | 10 | Блок регуляторов электрокорректора света фар и яркости подсветки комбинации приборов, система помощи при парковке |
| 2 | 10 | Выключатель стоп-сигнала, переключатель наружного освещения, система ABS, комбинация приборов, электроусилитель руля, топливный модуль |
| 3 | 5 | Блок управления системой пассивной безопасности |
| 4 | 5 | Датчик аварийного падения уровня масла, блок управления системой отопления, кондиционирования вентиляции, выключатель ASR, выключатель света заднего хода, внутреннее зеркало заднего вида с автоматическим затемнением, система автоматической парковки |
| 5 | Резерв | |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | ||
| 12 | 10 | Блок управления стеклоподъемниками |
| 13 | 10 | Переключатель наружного освещения, диагностический разъем, камера заднего вида, датчики дождя и освещенности |
| 14 | 10 | Блок управления системой отопления, кондиционирования и вентиляции |
| 15 | 20 | Блок управления оборудованием кузова |
| 16 | Резерв | |
| 17 | 5 | Зуммер аварийной сигнализации |
| 18 | Резерв | |
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | 20 | Воздухонагнетатель |
| 23 | 30 | Клавиши управления стеклоподъемниками передних дверей |
| 24 | 20 | Клавиши управления стеклоподъемниками задних дверей |
| 25 | 25 | Электрообогрев окна двери задка |
| 26 | 30 | Клавиши управления стеклоподъемниками задних дверей |
| 27 | 15 | Бензонасос |
| 28 | Резерв | |
| 29 | ||
| 30 | 20 | Блок Mechatronik роботизированной коробки передач |
| 31 | 20 | Вакуумный насос тормозной системы |
| 32 | 30 | Розетка для подключения дополнительного оборудования |
| 33 | 25 | Электролюк |
| 34 | 15 | Переключатель регулировки положений поясничного подпора передних сидений |
| 35 | 10 | Блок управления системой электронного регулирования демпфирования |
| 36 | 20 | Насос омывателя фар |
| 37 | 30 | Блок управления обогревом передних сидений |
| 38 | Резерв | |
| 39 | ||
| 40 | ||
| 41 | 15 | Моторчик стеклоочистителя окна двери задка |
| 42 | 20 | Прикуриватель Гольф 6 |
| 43 | 15 | Блок управления системой стабилизации прицепа |
| 44 | 20 | |
| 45 | 15 | |
| 46 | Резерв | |
| 47 | ||
| 48 | ||
| 49 | ||
Предохранители автомобиля Volkswagen Golf 7
8.
Предохранители
В связи с постоянным совершенствованием конструкции автомобиля и его отдельных систем, а также с тем, что установка многих предохранителей, в том числе и в совместных цепях питания нескольких разных потребителей, может сложным образом зависеть от наличия или отсутствия того или иного дополнительного оборудования, исчерпывающе указать все места установки и номиналы отдельных предохранителей на момент выхода данного руководства невозможно. О расположении предохранителей можно узнать на сервисной станции Volkswagen.
Один предохранитель может защищать цепи нескольких электрических потребителей. И, наоборот: у одного потребителя может быть несколько предохранителей.
Заменяйте предохранители только после устранения причины их перегорания. Если новый предохранитель снова быстро перегорел, проверьте соответствующее электрооборудование на сервисной станции.
ВНИМАНИЕ
В электрической системе автомобиля используется высокое напряжение, которое может стать причиной ударов тока, тяжелых ожогов и смерти!
— Ни в коем случае не прикасайтесь к проводам системы зажигания.
— Не допускайте возникновения коротких замыканий в электрооборудовании.
Использование неподходящих предохранителей, отремонтированных перегоревших предохранителей или замыкание контактов электрической цепи без предохранителей может вызвать пожар и тяжелые травмы.
— Никогда не устанавливайте предохранители, рассчитанные на больший ток, чем требуется. Заменяйте перегоревшие предохранители только предохранителями такого же номинала (цвет и маркировка должны быть идентичными) и размера.
— Отремонтированными предохранителями (так называемыми жучками) не пользоваться!
— Заменять предохранители кусочками проволоки, канцелярскими скрепками и другими подручными средствами запрещено!
Примечание
Во избежание повреждения электрооборудования автомобиля перед заменой предохранителя выключите зажигание, освещение и все электрические потребители и выньте ключ из замка зажигания.
— Использование предохранителей, рассчитанных на большую силу тока, может стать причиной повреждения в другом месте электрической цепи.
— Оберегайте открытые блоки предохранителей от грязи и влаги. Грязь и влага в блоке предохранителей могут привести к повреждению электрооборудования.
Предохранители в автомобиле
Заменяйте перегоревшие предохранители только предохранителями такого же номинала (цвет и маркировка должны быть идентичными) и размера.
Типы предохранителей
— Стандартные плоские предохранители (АТO®).
— Малые плоские предохранители (MINI®).
— Предохранители JCASE®.
|
Цвет |
Сила тока, А | |
|
(ATO®/MINI®) |
(JCASE®) | |
|
Черный |
1 |
— |
|
Бежевый |
5 |
— |
|
Коричневый |
7,5 |
— |
|
Красный |
10 |
50 |
|
Синий |
15 |
20 |
|
Желтый |
20 |
60 |
|
Белый или прозрачный |
25 |
— |
|
Зеленый |
30 |
40 |
|
Оранжевый |
40 |
— |
|
Розовый |
30 |
30 |
Блок предохранителей в передней панели
Открывание блока предохранителей в передней панели
Крышка блока предохранителей в передней панели: слева, рядом с рулевым колесом
Откройте вещевой отсек со стороны водителя и с усилием потяните за левую сторону по направлению стрелки.
Для этого может понадобиться некоторое усилие.
Для установки вставьте вещевой отсек в проем передней панели и прижмите до отчетливой фиксации.
Таблица предохранителей в блоке предохранителей в передней панели
В таблице указаны места установки предохранителей, которые могут представлять интерес для клиента. В левом столбце указывается гнездо предохранителя, затем тип предохранителя, номинал силы тока, а в последнем столбце — потребитель(-и), который получает напряжение питания через этот предохранитель.
Расположение предохранителей в передней панели
|
Гнездо |
Тип предохранителя |
Сила тока в амперах |
Потребители |
|
F4 |
MINI® |
7,5 |
Панель управления информационно-командной системы (Infotainment) |
|
F7 |
MINI® |
10 |
Панель управления климатической установки или отопителя, реле обогрева заднего стекла, кулиса селектора автоматической коробки передач |
|
F8 |
MINI® |
10 |
Переключатель освещения, датчик дождя, электромеханический стояночный тормоз |
|
F10 |
MINI® |
10 |
Дисплей |
|
F12 |
ATO® |
20 |
Компоненты системы Infotainment |
|
F14 |
ATO® |
30 |
Регулятор вентилятора |
|
F16 |
MINI® |
7,5 |
Телефон |
|
F20 |
MINI® |
15 |
Регулировка положения сиденья |
|
F23 |
JCASE® |
40 |
Фары и наружное освещение |
|
F24 |
ATO® |
30 |
Панорамный подъемно-сдвижной люк с электрическим приводом |
|
F26 |
ATO® |
30 |
Подогрев сидений |
|
F28 |
ATO® |
20 |
Блок управления прицепа (слева) |
|
F31 |
JCASE® |
40 |
Фары и наружное освещение |
|
F38 |
ATO® |
20 |
Блок управления прицепа (справа) |
|
F40 |
ATO® |
20 |
Прикуриватель, розетки |
|
F42 |
ATO® |
40 |
Стеклоомыватель, омыватель фар |
|
F43 |
JCASE® |
30 |
Освещение салона |
|
F44 |
ATO® |
15 |
Блок управления прицепа |
|
F47 |
ATO® |
15 |
Очиститель заднего стекла |
|
F53 |
ATO® |
30 |
Обогрев заднего стекла |
Примечание
В зависимости от исполнения и комплектации конкретного автомобиля возможны некоторые отличия от указанных в таблице номеров предохранителей и их гнезд.
В случае необходимости точное расположение предохранителей можно выяснить на сервисной станции Volkswagen.
В цепях питания стеклоподъемников и электроприводов сидений могут использоваться автоматические предохранители, которые после устранения причины перегрузки (например, обмерзания стекол) автоматически включаются опять.
Блок предохранителей в моторном отсеке
Открывание блока предохранителей в моторном отсеке
Моторный отсек: крышка (1) блока предохранителей с пластмассовым пинцетом (2)
1. Откройте капот (см. главу 3, «Инструкция по эксплуатации автомобиля», раздел «Техническое обслуживание автомобиля»),
2. Нажмите на фиксаторы по направлению стрелки, чтобы разблокировать крышку блока предохранителей.
3. Снимите крышку движением вверх.
4. Для установки положите крышку на блок предохранителей и прижмите вниз до отчетливой фиксации с обеих сторон.
Примечание
— На внутренней стороне крышки может находиться пластмассовый пинцет(2) для извлечения предохранителей.
— Снимайте и устанавливайте крышку блока предохранителей, соблюдая осторожность, чтобы исключить повреждение систем автомобиля.
— Оберегайте открытые блоки предохранителей от грязи и влаги. Грязь и влага в блоке предохранителей могут привести к повреждению электрооборудования.
— В автомобиле есть и другие предохранители, не упомянутые в данной главе. Их замена производится только на сервисной станции.
Таблица предохранителей в моторном отсеке
В таблице указаны места установки предохранителей, которые могут представлять интерес для клиента. В левом столбце указывается гнездо предохранителя, затем тип предохранителя, номинал силы тока, а в последнем столбце — потребитель(-и), который получает напряжение питания через этот предохранитель.
| № | Назначение | А |
| F1 | Освещение вещевого ящике, зеркала с электроприводом, обогрев зеркал | 10 |
| F2 | Указатели повороте, аварийная сигнализация, корректор света фар | 10 |
| F3 | Реле противотуманных фар, регулятор освещения | 5 |
| F4 | Лампы освещения номерного знака | 5 |
| F5 | Кондиционер, круиз-контроль, зеркала с электроприводом, обогрев сидений | 7,5 |
| F6 | Центральная блокировка замков и электрические стеклоподъемники | 5 |
| F7 | Лампы света заднего хода | 10 |
| F8 | ||
| F9 | АБС, система стабилизации движения, система управления тяговой силой | 5 |
| F10 | Электронный блок управления бензиновым двигателем (ЭБУ) | 15 |
| F10 | Электронный блок управления дизельным двигателем (ЭБУ) | 5 |
| F11 | Щиток приборов | 5 |
| F12 | Диагностический разъем | 7,5 |
| F13 | Лампы сигналов торможения (Стоп-сигналы) | 10 |
| F14 | Лампы освещения салона | 10 |
| F15 | Щиток приборов, система стабилизации движения | 5 |
| F16 | Вентилятор системы охлаждения | 10 |
| F17 | ||
| F18 | Правая фара (дальний свет) | 10 |
| F19 | Левая фара (дальний свет) | 10 |
| F20 | Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами | 15 |
| F21 | Левая фара (ближний свет), левая фара (газоразрядная лампа) | 15 |
| F22 | Лампа габаритного света (правая фара) | 5 |
| F23 | Лампа габаритного света (левая фара) | 5 |
| F24 | Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя | 20 |
| F25 | Электровентилятор отопителя, кондиционер | 25 |
| F26 | Обогрев заднего стекла | 25 |
| F27 | Электродвигатель очистителя стекла двери багажного отделения | 15 |
| F28 | Топливный насос | 15 |
| F29 | Электронный блок управления, зажигание (бензиновые двигатели) | 15 |
| F29 | Электронный блок управления, зажигание (дизельные двигатели) | 10 |
| F30 | Верхний люк | 20 |
| F31 | Автоматическая коробка передач | 20 |
| F32 | Форсунки (бензиновые двигатели) | 10 |
| F32 | Система управления дизельным двигателем | 30 |
| F33 | Омыватель фар | 20 |
| F34 | Система управления двигателем | 10 |
| F35 | Гнездо 12 В | 30 |
| F36 | Противотуманные фары | 15 |
| F37 | Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники | 10 |
| F38 | Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака | 15 |
| F39 | Аварийная сигнализация | 15 |
| F40 | Звуковой сигнал | 20 |
| F41 | Прикуриватель | 15 |
| F42 | Автомагнитола | 15 |
| F43 | Система управления двигателем | 10 |
| F44 | Обогрев сидений | 15 |
| 1 | Блок управления понижающим отопителем |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Блок управления бортовой сети, противоугонная сигнализация |
| 5 | Бортовой диагностический интерфейс шины данных |
| 6 | Рычаг селектора, датчик охранной сигнализации |
| 7 | Органы управления HVAC, реле обогрева заднего стекла |
| 8 | Поворотный переключатель света, датчик дождя / света, диагностический разъем, датчик сигнализации |
| 9 | Блок управления электроникой рулевой колонки |
| 10 | Информационно-развлекательный экран (передний) |
| 11 | Блок управления натяжителем ремня безопасности переднего левого, блок управления приводом колес |
| 12 | Модуль управления информационной электроникой |
| 13 | Электронный модуль управления демпфированием |
| 14 | Блок управления вентилятором приточного воздуха |
| 15 | Блок управления электронной блокировки рулевой колонки |
| 16 | USB-порты, телефон |
| 17 | Комбинация приборов, модуль управления экстренным вызовом |
| 18 | Камера заднего вида, кнопка разблокировки задней крышки |
| 19 | Системный интерфейс Access Start |
| 20 | Реле системы дозирования восстановителя |
| 21 | Блок управления приводом колес |
| 22 | Не используется |
| 23 | Блок управления бортовой сети, правая передняя фара MX2 |
| 24 | Люк с электроприводом |
| 25 | Модуль двери водителя / пассажира, регулятор заднего стекла |
| 26 | Блок управления бортовой сети, переднее сиденье с подогревом |
| 27 | Звуковая система |
| 28 | Сцепное устройство |
| 29 | Не используется |
| 30 | Блок управления натяжителем ремня безопасности переднего левого |
| 31 | Блок управления бортовой сети автомобиля, передняя левая фара MX1 |
| 32 | Передняя камера, регулировка расстояния, помощь при парковке, обнаружение слепых зон |
| 33 | Модуль управления подушками безопасности, световой сигнал отключения подушки безопасности пассажира, датчик присутствия пассажира |
| 34 | Поворотный переключатель света, внутреннее зеркало заднего вида, реле розеток, выключатель фонарей заднего хода, датчик давления хладагента, датчик качества воздуха, переключатель на центральной консоли, кнопка стояночного тормоза |
| 35 | Диагностический разъем, регулятор угла наклона фар и регулятор освещения панели приборов, внутреннее зеркало заднего вида с автоматическим затемнением, блок управления поворотным светом и корректором угла наклона фар, регулировка света правой / левой фары. двигатель |
| 36 | Блок управления правым дневным и стояночным огнем |
| 37 | Блок управления левым дневным и стояночным огнем |
| 38 | Сцепное устройство |
| 39 | Модуль управления передними дверьми, электродвигатель регулятора левого / правого заднего стекла |
| 40 | Прикуриватель, розетки на 12 В |
| 41 | Блок управления электроникой рулевой колонки, блок управления натяжителем правого переднего ремня безопасности |
| 42 | Блок управления бортовой сети, центральный замок |
| 43 | Блок управления бортовой сети, Освещение салона |
| 44 | Сцепное устройство |
| 45 | Регулировка передних сидений |
| 46 | Преобразователь переменного тока в постоянный (розетка 230 В) |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Не используется |
| 49 | Датчик положения педали сцепления, реле стартера 1, реле стартера 2 |
| 50 | Не используется |
| 51 | Блок управления натяжителем ремня безопасности переднего правого |
| 52 | Не используется |
| 53 | Обогрев заднего стекла |
| 1 | 10 | T16 — Диагностический разъем (T16 / 1) J623 — Блок управления двигателем J757 — Реле питания компонентов двигателя ( 167) (с мая 2005 г.  ) J538 — Блок управления топливным насосом (с мая 2005 г.) J485 — Реле включения автономного отопителя (с 2006 г.) N79 — Нагревательный элемент сапуна картера (с 2006 г.) G70 — Расходомер воздуха ( с 2006) J431 — Блок управления корректора фар (с 2006) |
| 2 | 5 | J104 — Блок управления ABS E132 — Выключатель антипробуксовочной системы E256 — Кнопка TCS и ESP E492 — Кнопка отображения давления в шинах F — Выключатель стоп-сигнала (низкий; с ноября 2005 г.) |
| 2 | 10 | J623 — Блок управления двигателем (с 2006 г.) V49 — Электродвигатель корректора корректора правой фары (с 2006 г.) V48 — Электродвигатель корректора коррекции левой фары (с 2006 г.) с 2006 г.) J538 — Блок управления топливным насосом (с 2006 г.) J345 — Блок управления датчика прицепа (с 2006 г.) J587 — Блок управления датчиков селектора (с 2006 г.) J533 — Диагностический интерфейс шин данных (с 2006 г.  ) J285 — Блок управления в комбинации приборов (с 2006 г.) J500 — Блок управления гидроусилителя (с 2006 г.) J104 — АБС с блоком управления EDL (с 2006 г.) E132 — Выключатель антипробуксовочной системы (с 2006 г.) E256 — TCS и Кнопка ESP (с 2006 г.) G476 — Датчик положения педали тормоза (с 2006 г.) E1 — Выключатель света (с 2006 г.) F47 — Выключатель педали тормоза (с ноября 2005 г.) |
| 3 | 10 | J500 — Блок управления усилителем рулевого управления (до мая 2005 г.) |
| 3 | 5 | J234 — Блок управления подушек безопасности (с мая 2005 года) |
| 4 | 5 | E16 — Переключатель обогревателя / выхода тепла G65 — Датчик высокого давления J131 — Блок управления подогрева сиденья водителя J132 — Блок управления подогрева переднего пассажирского сиденья J255 — Блок управления Climatronic K216 — Стабилизация контрольная лампа программы 2 (с мая 2005 г.  ) M17 — Лампа заднего хода (с мая 2005 г.) E422 — Кнопка индикации давления в шинах (с мая 2005 г.) G266 — Датчик уровня и температуры масла (высокий; с мая 2005 г.) J530 — блок управления гаражными воротами (с мая 2006 г.) G128 — датчик занятости сиденья переднего пассажира (с мая 2006 г.) Y7 — внутреннее зеркало с автоматическим затемнением (с мая 2006 г.) Z20 — нагревательный элемент левой форсунки омывателя ( с мая 2006 г.) Z21 — Нагревательный элемент жиклера омывателя правый (с мая 2006 г.) |
| 4 | 10 | G266 — Датчик уровня и температуры масла (высокий; с ноября 2005 г.) M17 — Фонарь заднего хода (высокий; с ноября 2005 г.) J255 — Блок управления Climatronic (высокий; с ноября 2005 г.) G65 — Датчик высокого давления (высокий; с ноября 2005 г.) E16 — Выключатель обогревателя и мощности обогревателя (высокий; с ноября 2005 г.) J530 — Блок управления работой гаражных ворот (высокий; с ноября 2005 г.  ) N253 — Пиропатрон отключения аккумуляторной батареи (высокий; с ноября 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (высокое; с ноября 2005 г.) E422 — Кнопка индикации давления в шинах (высокий; с ноября 2005 г.) K216 — Контрольная лампа программы стабилизации 2 (высокая; с Ноябрь 2005 г.) Z20 — Нагревательный элемент левой форсунки омывателя (высокий; с ноября 2005 г.) Z21 — Нагревательный элемент правой форсунки омывателя (высокий; с ноября 2005 г.) L71 — Подсветка переключателя системы контроля тяги (высокая; с ноября 2005 г.) J30 1 — Блок управления системой кондиционирования (высокий; с мая 2007 г.) |
| 5 | 5 | F47 — Датчик педали тормоза системы круиз-контроля (до мая 2005 г.) G476 — Датчик положения сцепления J431 — Блок управления корректором угла наклона фар (с мая 2005 г.) J500 — Блок управления усилителя рулевого управления ( с мая 2005 г.) J745 — Блок управления поворотным светом и корректором фар, в правой фаре, (дальний; декабрь 2006 г.  ) |
| 5 | 10 | J745 — Блок управления поворотным светом и корректором фар, на правой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.) |
| 6 | 5 | J285 — Блок управления комбинации приборов (до мая 2006 г.) J538 — Блок управления топливным насосом (до мая 2006 г.) J533 — Диагностический интерфейс шины данных (до мая 2006 г.) F125 — Многофункциональный переключатель (до мая 2006 г.) J587 — Блок управления датчиков селектора (до мая 2006 г.) F189 — Переключатель Tiptronic (до мая 2006 г.) J745 — Блок управления поворотным светом и корректором угла наклона фар, слева от фары (высокий; декабрь 2006 г.) |
| 6 | 10 | J745 — Блок управления поворотным светом и корректором фар, на левой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.) |
| 7 | 5 | J431 — Блок управления корректором угла наклона фар (до мая 2005 г. ) Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2005 г.) Не назначено (с мая 2006 г.) |
| 8 | 5 | Y7 — Внутреннее зеркало с автоматическим затемнением (до мая 2005 г.) |
| 8 | 10 | J345 — Блок управления детектора прицепа (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 9 | 5 | Не назначено (до мая 2005 г.) J503 — Блок управления с дисплеем для радионавигационной системы (только блок коммерческой навигационной системы) (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 10 | 5 | J412 — Блок управления электроники мобильного телефона (до мая 2005 г.) J530 — Блок управления гаражными воротами (с мая 2005 г.) J706 — Блок управления распознавания занятости сиденья (с мая 2005 г.) Нет присвоено (с мая 2006 г.) |
| 11 | 5 | J345 — Блок управления детектора прицепа (до мая 2005 г. ) Не назначен (с мая 2005 г.) |
| 11 | 10 | J745 — Блок управления поворотным светом и корректором фар, на правой фаре, (с мая 2007 г.) |
| 12 | 10 | J386 — Блок управления двери водителя J 387 — Блок управления двери переднего пассажира |
| 13 | 10 | E1 — Выключатель света T16 — Диагностический разъем (T16 / 16) F47 — Выключатель педали тормоза (с мая 2005 г.) G397 — Датчик обнаружения дождя и света (с 2006 г.) G197 — Датчик магнитного поля для компаса (с 2006 г.) |
| 14 | 5 | F — Выключатель стоп-сигналов (низкий; с мая 2005 г.) J217 — Блок управления АКП |
| 14 | 10 | J587 — Блок управления датчиками селектора (с 2006 г.) R149 — Приемник дистанционного управления дополнительным отопителем (с 2006 г.) J301 — Блок управления климатической установкой (с 2006 г.  ) J255 — Climatronic Блок управления (с 2006 г.) E16 — Переключатель обогревателя / теплопроизводительности (с 2006 г.) J446 — Блок управления парковочного ассистента (с 2006 г.) J104 — АБС с блоком управления EDL (с 2006 г.) E94 — Регулятор обогрева сиденья водителя (с 2006 г.) 2006) E95 — Регулятор обогрева сиденья переднего пассажира (с мая 2006 г.) J217 — Блок управления АКПП (с ноября 2005 г.) |
| 15 | 7.5 | J519 — Блок управления бортовой сети (освещение салона) |
| 16 | 10 | E16 — Переключатель отопителя / теплопроизводительности J301 — Блок управления климатической установкой J255 — Блок управления Climatronic R149 — Приемник дистанционного управления дополнительным отопителем Не назначен (с мая 2006 г.) |
| 16 | 5 | J515 — Блок управления выбором антенны (высокий; с ноября 2005 г.) |
| 17 | 5 | G397 — Датчик дождя и света (до мая 2006 г. ) J515 — Блок управления выбором антенны (до мая 2006 г.) G273 — Датчик контроля салона (с 2006 г.) G384 — Наклон автомобиля отправитель (с 2006 г.) h22 — Сигнал тревоги (с 2006 г.) |
| 18 | 5 | J446 — Блок управления парковочного ассистента J587 — Блок управления датчиками селектора Не используется (с 2006) |
| 19 | 5 | J754 — Память данных об авариях |
| 20 | 5 | J104 — АБС с блоком управления EDL Не используется (с 2006) |
| 21 | 5 | J503 — Блок управления с дисплеем для радионавигационной системы (только коммерческий блок навигационной системы) (до мая 2005 г.) Не назначен (с мая 2005 г.) J542 — Блок управления регулятора оборотов двигателя , в пространстве для ног переднего левого (спецтехника) (высокий; с мая 2007 г.) J378 — Блок управления КПК (спецтехника) (с мая 2007 г.) |
| 22 | 40 | V2 — Вентилятор приточного воздуха (Climatronic) N253 — Пиропатрон отключения аккумуляторной батареи (задний аккумулятор) (высокий; с мая 2005 г.  ) |
| 23 | 30 | J386 — Блок управления двери водителя (стеклоподъемник) J387 — Блок управления двери переднего пассажира (стеклоподъемник) |
| 24 | 25 | Ul — прикуриватель (до мая 2006 г.) U9 — задний прикуриватель (до мая 2006 г.) U5 -12 В розетка (отдел уголовного розыска) |
| 24 | 20 | J388 — Блок управления задней левой дверью (центральный замок) (с 2006 г.) J389 — Блок управления задней правой дверью (центральный замок) (с 2006 г.) J393 — Центральный блок управления систем комфорта (с 2006) |
| 24 | 25 | J388 — Блок управления левой задней двери (центральный замок) (высокий; с мая 2007 г.) J389 — Блок управления задней правой двери (центральный замок) (высокий; с мая 2007 г.) J393 — Комфорт центральный блок управления системой (высокий; с мая 2007 г.) |
| 25 | 25 | Z1 — Заднее стекло с обогревом J301 — Блок управления системой кондиционирования воздуха (только с дополнительным нагревателем охлаждающей жидкости) E16 — Переключатель нагревателя / выходной мощности (только с дополнительным нагревателем охлаждающей жидкости) N24 — Вентилятор приточного воздуха Последовательный резистор (только с автономным отопителем) |
| 26 | 20 | U5 Розетка -12 В (багажное отделение) (до мая 2006 г. ) |
| 26 | 30 | J388 — Блок управления левой задней двери (стеклоподъемник) (с мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (с мая 2006 г.) |
| 27 | 15 | J538 — Блок управления топливным насосом G6 — Подкачивающий насос топливной системы 317 — Блок управления топливным насосом J643 — Реле подачи топлива (с мая 2006 г.) |
| 28 | 10 | Точка зарядки для электрофонала Mag-Lite (специальный автомобильный интерфейс) (до мая 2005 г.) |
| 28 | 30 | U13 — Трансформатор с розеткой, 12В-230В (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 28 | 25 | Розетка для специальных автомобилей (не для США / Канады) (высокая; с ноября 2005 г.) |
| 29 | 10 | J220 / J623 — Блок управления Motronic J248 / J623 — Блок управления дизельной системой прямого впрыска G70 — Расходомер воздуха (AXX) N79 — Нагревательный элемент сапуна картера (BUB, BMJ) Не присвоен (с 2006 г.  ) |
| 30 | 5 | J234 — Блок управления подушек безопасности (до мая 2005 г.) K145 — Контрольная лампа отключения боковой подушки безопасности переднего пассажира (до мая 2005 г.) |
| 30 | 10 | N30 — Форсунка, цилиндр 1 (с мая 2005 г.) N31 — Форсунка, цилиндр 2 (с мая 2005 г.) N32 — Форсунка, цилиндр 3 (с мая 2005 г.) N33 — Форсунка, цилиндр 4 (с мая 2005 г.) |
| 30 | 20 | N30 — Форсунка, цилиндр 1 N31 — Форсунка, цилиндр 2 N32 — Форсунка, цилиндр 3 N33 — Форсунка, цилиндр 4 N83 — Форсунка, цилиндр 5 N84 — Форсунка, цилиндр 6 J217 — Блок управления АКП (с 2006 г.) J743 — Мехатроник КПП прямого переключения (с 2006 г.) |
| 31 | 5 | F4 — Выключатель фонарей заднего хода (до мая 2005 г.) 1743 — Мехатроник коробки передач с прямым переключением (до мая 2005 г.) |
| 31 | 20 | V192 — Вакуумный насос для тормозов (с мая 2005 г. ) |
| 32 | 30 | J388 — Блок управления задней левой дверью (стеклоподъемник) (до мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (до мая 2006 г.) U13 — Трансформатор с розеткой , 12В-230 В (с мая 2006 г.) U27 — Трансформатор с розеткой, 12В-15 В, (США / Канада) (с мая 2006 г.) |
| 33 | 25 | J245 — Блок управления сдвижного люка |
| 34 | 15 | V125 — Электродвигатель продольной регулировки поясничной опоры сиденья водителя V126 — Электродвигатель продольной регулировки поясничной опоры переднего пассажира V129 — Электродвигатель регулировки высоты поясничной опоры сиденья водителя V130 — Электродвигатель регулировки высоты поясничной опоры переднего пассажира |
| 35 | 5 | G273 — Датчик охраны салона G384 — Датчик наклона автомобиля HP112 — Звуковой сигнал тревоги Не назначен (с 2006) |
| 36 | 20 | VI1 — Насос омывателя фар J39 — Реле омывателя фар |
| 37 | 30 | J131 — Блок управления сиденья водителя Fleated J132 — Блок управления сиденья переднего пассажира |
| 38 | 10 | J23 — Блок управления поворотным светом и сиреной (до мая 2005 г. ) Не используется (с мая 2005 г.) J745 — Блок управления поворотным светом и корректором угла поворота левой фары (с мая 2007) |
| 38 | 20 | J388 — Блок управления задней левой дверью (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) J389 — Блок управления задней правой дверью (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) J393 — Центральный блок управления систем комфорта (только VR6) (с мая 2006 г.) |
| 39 | 20 | Не назначено (до мая 2005 г.) J217 — Блок управления АКП (с мая 2005 г.) Не назначено (с мая 2006 г.) |
| 40 | 40 | E16 — Переключатель отопителя / теплопроизводительности (вентилятор приточного воздуха) J301 — Блок управления системы кондиционирования (вентилятор приточного воздуха) |
| 40 | 5 | E16 — Переключатель мощности нагревателя / тепла (вентилятор приточного воздуха) (высокий; с ноября 2005 г. ) J301 — Блок управления системой кондиционирования (вентилятор приточного воздуха) (высокий; с ноября 2005 г.) |
| 41 | 15 | V12 — Электродвигатель очистителя заднего стекла (до мая 2006 г.) |
| 41 | 20 | V12 — Электродвигатель очистителя заднего стекла (с мая 2006 г.) J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG Jl) (с мая 2006 г.) |
| 42 | 15 | J729 — Реле 1 двойного насоса омывателя (до мая 2005 г.) J730 — Реле 2 двойного насоса омывателя (до мая 2005 г.) J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG Jl) (с мая 2005 г.) |
| 42 | 20 | U1 — прикуриватель (с мая 2006 г.) U9 — задний прикуриватель (с мая 2006 г.) U5 -12 В розетка (отдел уголовного розыска) (с мая 2006 г.) |
| 43 | 15 | J345 — Блок управления детектора прицепа |
| 44 | 20 | J345 — Блок управления детектора прицепа |
| 45 | 15 | J345 — Блок управления детектора прицепа |
| 46 | 5 | Z20 — Нагревательный элемент левой форсунки омывателя Z21 — Нагревательный элемент правой форсунки омывателя E94 — Регулятор подогрева сиденья водителя E95 — Регулятор подогрева переднего пассажирского сиденья Не назначен (с мая 2006 г.  ) |
| 47 | 5 | J485 — Реле включения дополнительного отопителя Не назначено (с мая 2006 г.) |
| 48 | 10 | Не используется (до мая 2005 г.) Зарядное устройство для Mag-Lite и портативной двусторонней радиостанции (с мая 2005 г.) |
| 49 | 5 | E1 — Выключатель освещения Не назначен (с мая 2006 г.) |
Volkswagen Golf Руководство по эксплуатации — Таблица предохранителей
Фиг.230 В панели приборов: расположение предохранителей
Сначала прочтите и примите к сведению вводную информацию.
и предупреждения о безопасности
В таблице показано расположение предохранителей для элементов электрооборудования.
оборудование, наиболее актуальное для заказчика. Левый столбец содержит
расположение, в других столбцах указаны конструкции предохранителей, номинал усилителя и потребителя.
| Расположение предохранителя | Конструкция предохранителя | Рейтинг усилителя | Потребители электроэнергии |
|---|---|---|---|
| F4 | МИНИ ® | 7. 5 | Операционная система информационно-развлекательной системы |
| F7 | МИНИ ® | 10 | Система кондиционирования или отопления и подачи свежего воздуха блок управления, реле обогрева заднего стекла, механизм переключения АКПП коробка передач |
| F8 | МИНИ ® | 10 | Выключатель света шпинделя, датчик дождя, электронная парковка тормоз |
| F10 | МИНИ ® | 10 | Дисплей |
| F12 | ATO ® | 20 | Информационно-развлекательные услуги |
| F14 | ATO ® | 30 | Регулятор вентилятора |
| F16 | МИНИ ® | 7. 5 | Телефон |
| F20 | МИНИ ® | 15 | Регулятор сиденья |
| F23 | JCASE ® | 40 | Наружное освещение |
| F24 | ATO ® | 30 | Сдвижная / откидная крыша с электроприводом |
| F26 | ATO ® | 30 | Обогрев сиденья |
| F28 | ATO ® | 20 | Блок управления левым прицепом |
| F31 | JCASE ® | 40 | Наружное освещение |
| F38 | ATO ® | 20 | Блок управления прицепом правый |
| F40 | ATO ® | 20 | Прикуриватель, розетка |
| F42 | ATO ® | 40 | Омыватель лобового стекла, омыватель фар |
| F43 | JCASE ® | 30 | Освещение салона |
| F44 | ATO ® | 15 | Блок управления прицепом |
| F47 | ATO ® | 15 | Задний дворник |
| F53 | ATO ® | 30 | Обогрев заднего стекла |
В зависимости от версии и спецификации вашего автомобиля номера предохранителей
и позиции могут отличаться от указанных в таблице.
При необходимости спросите у своего Volkswagen.
дилерский центр для точного расположения предохранителей.
Электрические стеклоподъемники и электрически регулируемые сиденья могут быть зафиксированы с помощью
автоматические выключатели . Они автоматически включаются через несколько секунд после
штамм, например замороженные окна были освобождены.
Предохранители в автомобиле
Рис. 228 Крышка блока предохранителей в передней панели:
A: автомобиль с левым рулем, с левой стороны от рулевого колеса B: с правым рулем
водить машину, со стороны водителя
Инжир.229 В моторном отсеке …
Таблицы предохранителей в моторном отсеке
Рис.231 Моторный отсек: расположение предохранителей
Сначала прочтите и примите к сведению вводную информацию
и предупреждения о безопасности В таблице показано расположение предохранителей для элементов электрооборудования.
оборудование, которое …
© 2016-2021 Авторские права www.vwgolf.org
| № | Обозначение на схеме подключения | А | Компонент | Терминал |
|---|---|---|---|---|
| F1 | – | – | – | – |
| F2 | – | – | – | – |
| F3 | – | – | – | – |
| F4 | Предохранитель 4 на панели предохранителей C -SC4- | 10 | Блок управления бортовой сети автомобиля -J519-, Противоугонная сигнализация | 30 |
| F5 | Предохранитель 5 на панели предохранителей C -SC5- | 5 | Шина данных бортового диагностического интерфейса -J533- | 30 |
| F6 | Предохранитель 6 на панели предохранителей C -SC6- | 5 | Датчик охранной сигнализации -G578- | 30 |
| F7 | Предохранитель 7 на панели предохранителей C -SC7- | 10 | Блок управления отопителем и кондиционером -EX21- Блок управления отопителем -J65- Блок управления климатической установкой -J255- Блок управления кондиционером -J301- Рычаг селектора -E313- Радиоприемник дополнительного подогревателя охлаждающей жидкости двигателя Приемник частоты -R149 — Реле обогревателя заднего стекла -J9- | 30 |
| F8 | Предохранитель 8 на панели предохранителей C -SC8- | 10 | Поворотный переключатель света -EX1- 30 Кнопка электромеханического стояночного тормоза -E538- Датчик влажности, дождя и освещенности -G823- Диагностический разъем -U31- | 30 |
| F9 | – | – | – | – |
| F10 | Предохранитель 10 на панели предохранителей C -SC10- | 10 | Панель управления передним информационным дисплеем -J685- | 30 |
| F11 | Предохранитель 11 на панели предохранителей B -SB11- | 15 | Блок управления полным приводом -J492- | 30 |
| F12 | Предохранитель 12 на панели предохранителей C -SC12- | 20 | Блок управления электронной информационной системы 1 -J794- | 30 |
| F13 | Предохранитель 13 на панели предохранителей C -SC13- | 15 | Электронный блок управления демпфированием -J250- | 30 |
| F14 | Предохранитель 14 на панели предохранителей C -SC14- | 30 | Блок управления вентилятором приточного воздуха -J126- | 30 |
| F15 | Предохранитель 15 на панели предохранителей C -SC15- | 10 | Блок управления электронной блокировки рулевой колонки -J764- | 30 |
| F16 | Предохранитель 16 на панели предохранителей C -SC16- | 7,5 | Усилитель двустороннего сигнала мобильной связи -J984- Антенный усилитель 3 -R112- Преобразователь напряжения для зарядного модуля USB -A5- | 30 |
| F17 | Предохранитель 17 на панели предохранителей C -SC17- | 5 | Блок управления комбинацией приборов -J285- Комбинация приборов -KX2- | 30 |
| F18 | Предохранитель 18 на панели предохранителей C -SC18- | 7,5 | Камера заднего вида -R189- Выключатель разблокировки крышки багажника -E165- | 30 |
| F19 | Предохранитель 19 на панели предохранителей C -SC19- | 7,5 | Интерфейс системы доступа / запуска -J965- | 30 |
| F20 | – | – | – | – |
| F21 | – | – | – | – |
| F22 | – | – | – | – |
| F23 | Предохранитель 23 на панели предохранителей C -SC23- | 40 | Блок управления бортовой сети автомобиля -J519- Фара передняя правая -MX2- | 30 |
| F24 | Предохранитель 24 на панели предохранителей C -SC24- | 30 | Блок управления люка с электроприводом -J245- | 30 |
| F25 | Предохранитель 25 на панели предохранителей C -SC25- | 30 | Блок управления двери водителя -J386- 1) Электродвигатель стеклоподъемника левой задней двери -V26- 1) Блок управления двери переднего пассажира -J387- 2) Электродвигатель стеклоподъемника правой задней двери -V27- 2) | 30 |
| F26 | Предохранитель 26 на панели предохранителей C -SC26- | 20 | Блок управления бортовой сети -J519- Обогрев переднего сиденья | 30 |
| F27 | Предохранитель 27 на панели предохранителей C -SC27- | 30 | Блок управления цифровой аудиосистемой -J525- | 30 |
| F28 | Предохранитель 28 на панели предохранителей C -SC28- | 20 | Блок управления распознавания буксировки -J345- | 30 |
| F29 | – | – | – | – |
| F30 | Предохранитель 30 на панели предохранителей C -SC30- | 25 | Блок управления натяжителем ремня безопасности переднего левого -J854- | 30 |
| F31 | Предохранитель 31 на панели предохранителей C -SC31- | 40 | Блок управления бортовой сети автомобиля -J519- Фара передняя левая -MX1- | 30 |
| F32 | Предохранитель 32 на панели предохранителей C -SC32- | 7,5 | Передняя камера вспомогательных систем водителя -R242- Блок управления системой регулирования расстояния -J428- Блок управления системой помощи при парковке -J446- Блок управления параллельной системой помощи при парковке — J791- | 15 |
| F33 | Предохранитель 33 на панели предохранителей C -SC33- | 5 | Блок управления подушек безопасности -J234- | 15 |
| Индикатор отключения подушки безопасности переднего пассажира Лампа -K145- | ||||
| F34 | Предохранитель 34 на панели предохранителей C -SC34- | 7,5 | Поворотный переключатель света -EX1- Внутреннее зеркало заднего вида -EX5- Кнопка индикации контроля давления в шинах -E492- Гнездовое реле -J807- Выключатель фонаря заднего хода -F4- Датчик давления контура хладагента -G805- Датчик качества воздуха -G238- Кнопка электромеханического стояночного тормоза — E538- | 15 |
| F15 | Предохранитель 35 на панели предохранителей C -SC35- | 10 | Диагностический разъем -U31- Регулятор корректора фар и прибор Регулятор освещенности -EX14- Внутреннее зеркало заднего вида с автоматическим затемнением -Y7 — Блок управления поворотом и корректором угла поворота Модуль -J745- Электродвигатель корректора левой фары -V48- Электродвигатель корректора правой фары -V49- | 15 |
| F36 | Предохранитель 36 на панели предохранителей C -SC36- | 10 | Правая дневная фара и стояночный фонарь Блок управления -J861- | 15 |
| F37 | Предохранитель 37 на панели предохранителей C -SC37- | 10 | Левая дневная фара и стояночный фонарь Блок управления -J860- | 15 |
| F38 | Предохранитель 38 на панели предохранителей C -SC38- | 20 | Блок управления распознавания буксировки -J345- | 30 |
| F39 | Предохранитель 39 на панели предохранителей C -SC39- | 30 | Блок управления двери переднего пассажира -J387- Электродвигатель стеклоподъемника правой задней двери -V27- 1) Блок управления двери водителя -J386- 2) Электродвигатель стеклоподъемника левой задней двери -V26- 2) | 30 |
| F40 | Предохранитель 40 на панели предохранителей C -SC40- | 20 | Прикуриватель -U1-3) Розетка 12 В -U5- Розетка 12 В 2 -U18- Розетка 12 В 3 -U19- | 15/30 4) |
| F41 | Предохранитель 41 на панели предохранителей C -SC41- | 10 | Блок управления электроникой рулевой колонки -J527- | 30 |
| F42 | Предохранитель 42 на панели предохранителей C -SC42- | 40 | Блок управления бортовой сети -J519- Центральный замок | 30 |
| F43 | Предохранитель 43 на панели предохранителей C -SC43- | 30 | Блок управления бортовой сети -J519- | 30 |
| F44 | Предохранитель 44 на панели предохранителей C -SC44- | 15 | Блок управления распознавания буксировки -J345- | 30 |
| F45 | Предохранитель 45 на панели предохранителей C -SC45- | 15 | Переключатель регулировки поясничной опоры сиденья водителя -E176- Головка регулировки сиденья водителя -E470- Головка регулировки сиденья переднего пассажира -E471- Переключатель регулировки поясничной опоры переднего пассажира -E177- | 30 |
| F46 | – | – | – | – |
| F47 | Предохранитель 47 на панели предохранителей C -SC47- | 15 | Электродвигатель очистителя заднего стекла -V12- | 15 |
| F48 | – | – | – | – |
| F49 | Предохранитель 49 на панели предохранителей C -SC49- | 5 | Датчик положения педали сцепления -G162- Реле 1 стартера -J906- Реле 2 стартера -J907- | 15 |
| F50 | – | – | – | – |
| F51 | Предохранитель 51 на панели предохранителей C -SC51- | 25 | Блок управления натяжителем ремня безопасности переднего правого -J855- | 15 |
| F52 | – | – | – | – |
| F53 | – | – | – | – |
| 1) Только для автомобилей с левым рулем 2) Только для автомобилей с правым рулем 3) Пакет для курения 4) В зависимости от комплектации | ||||
| 1 | 10 | T16 — Диагностический разъем (T16 / 1) | ||
| J623 — Блок управления двигателем | ||||
| J757 — Реле питания компонентов двигателя (167) (с мая 2005 г.) | ||||
| J538 — Блок управления топливным насосом (с мая 2005 г.) | ||||
| J485 — Реле включения автономного отопителя (с 2006 г.) | ||||
| N79 — Нагревательный элемент сапуна картера (с 2006 г.) | ||||
| G70 — Масса воздуха счетчик (с 2006 г.) | ||||
| J431 — Блок управления корректором угла наклона фар (с 2006 г.) | ||||
| 2 | 5 | J104 — Блок управления ABS | ||
| E132 — Выключатель системы регулирования тягового усилия | ||||
| E492 — Кнопка дисплея монитора давления в шинах | ||||
F — Выключатель стоп-сигнала (низкий; с ноября 2005 г. ) | ||||
| 10 | J623 — Блок управления двигателем (с 2006 г.) | |||
| V49 — Электродвигатель корректора угла наклона правой фары (с 006) | ||||
| V48 — Электродвигатель корректора угла левой фары (с 2006 г.) | ||||
| E102 — Регулировка угла наклона фар регулятор (с 2006 г.) | ||||
| J538 — Блок управления топливным насосом (с 2006 г.) | ||||
| J345 — Блок управления детектора прицепа (с 2006 г.) | ||||
| J587 — Блок управления датчиками селектора (с 2006 г.) | ||||
| J533 — Диагностический интерфейс шины данных (с 2006 г.) | ||||
| J285 — Блок управления в комбинации приборов (с 2006 г.) | ||||
| J500 — Блок управления гидроусилителя (с 2006 г.) | ||||
| J104 — АБС с Блок управления EDL (с 2006 г.) | ||||
| E132 — Переключатель антипробуксовочной системы (с 2006 г.) | ||||
E256 — Кнопка TCS и ESP (с 2006 г. ) | ||||
| G476 — Br Датчик положения педали акселератора (с 2006 г.) | ||||
| E1 — Выключатель света (с 2006 г.) | ||||
| F47 — Выключатель педали тормоза (с ноября 2005 г.) | ||||
| 3 | 10 | J500 — Регулятор усилителя руля блок (до мая 2005 г.) | ||
| 5 | J234 — Блок управления подушек безопасности (с мая 2005 г.) | |||
| 4 | 5 | E16 — Переключатель нагревателя / теплопроизводительности | ||
| G65 — Высокое давление датчик | ||||
| J131 — Блок управления подогревом сиденья водителя | ||||
| J132 — Блок управления обогревом переднего пассажирского сиденья | ||||
| J255 — Блок управления Climatronic | ||||
| K216 — Контрольная лампа программы стабилизации | ||||
| M17 — Лампа заднего хода (с мая 2005 г.) | ||||
E422 — Кнопка дисплея монитора давления в шинах (с мая 2005 г. ) | ||||
| G266 — Уровень масла и o датчик температуры il (высокий; с мая 2005 г.) | ||||
| J530 — Блок управления гаражными воротами (с мая 2006 г.) | ||||
| G128 — Датчик занятости сиденья переднего пассажира (с мая 2006 г.) | ||||
| Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2006 г.) | ||||
| Z20 — Нагревательный элемент левой форсунки (с мая 2006 г.) | ||||
| Z21 — Нагревательный элемент правой форсунки омывателя (с мая 2006 г.) | ||||
| 10 | G266 — Уровень масла и масло датчик температуры (высокий; с ноября 2005 г.) | |||
| M17 — Фонарь заднего хода (высокий; с ноября 2005 г.) | ||||
| J255 — Блок управления Climatronic (высокий; с ноября 2005 г.) | ||||
| G65 — Датчик высокого давления (высокий; с ноября 2005 г.) | ||||
| E16 — Выключатель обогревателя и его мощность (высокая; с ноября 2005 г.) | ||||
J530 — Блок управления работой гаражных ворот (высокая; с ноября 2005 г. ) | ||||
| N253 — Пиропатрон отключения аккумуляторной батареи (высокий; с ноября 2005 г.) | ||||
| Y7 — Внутреннее зеркало с автоматическим затемнением (высокое; с ноября 2005 г.) | ||||
| E422 — Кнопка индикации давления в шинах (высокое; с ноября 2005 г.) | ||||
| K216 — Предупреждение программы стабилизации лампа 2 (высокая; с ноября 2005 г.) | ||||
| Z20 — Нагревательный элемент левой форсунки омывателя (высокий; с ноября 2005 г.) | ||||
| Z21 — Нагревательный элемент правой форсунки омывателя (высокий; с ноября 2005 г.) | ||||
| L71 — Подсветка переключателя антипробуксовочной системы (высокая; с ноября 2005 г.) | ||||
| J301 — Блок управления системой кондиционирования (высокая; с мая 2007 г.) | ||||
| 5 | 5 | F47 — Выключатель педали тормоза системы круиз-контроля (до мая 2005 г.) | ||
| G476 — Датчик положения сцепления | ||||
J431 — Блок управления корректором угла наклона фар (с мая 2005 г. ) | ||||
| J500 — P Блок управления поворотным рулевым колесом (с мая 2005 г.) | ||||
| J745 — Блок управления поворотным светом и корректором фар, на правой фаре, (дальний; Декабрь 2006 г.) | ||||
| 10 | J745 — Блок управления поворотным светом и корректором фар, на правой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.) | |||
| 6 | 5 | J285 — Блок управления комбинации приборов (до мая 2006 г.) | ||
| J538 — Блок управления топливным насосом (до мая 2006 г.) | ||||
| J533 — Диагностический интерфейс шины данных (до мая 2006 г.) | ||||
| F125 — Многофункциональный переключатель (до мая 2006 г.) | ||||
| J587 — Блок управления датчиками селектора (до мая 2006 г.) | ||||
| F189 — Переключатель Tiptronic (до мая 2006 г.) | ||||
J745 — Освещение поворотов и дальность света Блок управления левой фары (ближний свет; с мая 2006 г. ) | ||||
| 10 | J745 — Блок управления поворотным светом и корректором угла поворота левой фары (ближний; с мая 2006 г.), (высокий; с мая 2007 г.) | |||
| 7 | 5 | J431 — Блок управления корректором угла наклона фар (до мая 2005 г.) | ||
| Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2005 г.) | ||||
| Не используется (с мая 2006 г.) | ||||
| 8 | 5 | Y7 — Внутреннее зеркало с автоматическим затемнением (до мая 2005 г.) | ||
| 10 | J345 — Блок управления детектора прицепа (с мая 2005 г.) | |||
| Не назначено (с мая 2006 г.) | ||||
| 9 | 5 | Не назначено (до мая 2005 г.) | ||
| J503 — Блок управления с дисплеем для радионавигационной системы (только коммерческий блок навигационной системы) (с мая 2005 г.) | ||||
| Не назначен (с мая 2006) | ||||
| 10 | 5 | J412 — Блок управления оперативной электроникой мобильного телефона (до мая 2005 г. ) | ||
| J530 — Блок управления гаражными воротами (с мая 2005 г.) 9000 5 | ||||
| J706 — Блок управления распознавания занятости сиденья (с мая 2005 г.) | ||||
| Не назначен (с мая 2006 г.) | ||||
| 11 | 5 | J345 — Блок управления детектора прицепа (до мая 2005 г.) | ||
| Не назначено (с мая 2005 г.) | ||||
| 10 | J745 — Блок управления поворотным светом и корректором фар, на правой фаре (с мая 2007 г.) | |||
| 12 | 10 | J386 — Блок управления дверью водителя блок | ||
| J387 — блок управления двери переднего пассажира | ||||
| 13 | 10 | E1 — выключатель света | ||
| T16 — диагностический разъем (T16 / 16) | ||||
| F47 (от — выключатель педали тормоза May 2005) | ||||
G397 — Датчик дождя и света (с 2006 г. ) | ||||
| G197 — Датчик магнитного поля для компаса (с 2006 г.) | ||||
| 1 4 | 5 | F — Выключатель стоп-сигнала (низкий; с мая 2005 г.) | ||
| J217 — Блок управления АКПП | ||||
| 10 | J587 — Блок управления датчиками селектора (с 2006 г.) | |||
| R149 — Приемник дистанционного управления дополнительным отопителем (с 2006 г.) | ||||
| J301 — Блок управления системой кондиционирования (с 2006 г.) | ||||
| J255 — Блок управления Climatronic (с 2006 г.) | ||||
| E16 — Переключатель обогревателя / тепловой мощности (с 2006 г.) | ||||
| J446 — Система помощи при парковке блок управления (с 2006 г.) | ||||
| J104 — ABS с блоком управления EDL (с 2006 г.) | ||||
| E94 — регулятор подогрева сиденья водителя (с 2006 г.) | ||||
E95 — регулятор сиденья переднего пассажира с подогревом (с мая 2006 г. ) | ||||
| J217 — Блок управления АКПП (с ноября 2005 г.) | ||||
| 15 | 7.5 | J519 — Блок управления бортовой сети (освещение салона) | ||
| 16 | 10 | E16 — Переключатель отопителя / теплопроизводительности | ||
| J301 — Блок управления климатической установкой | ||||
| J255 — Блок управления Climatronic | ||||
| R149 — Приемник дистанционного управления дополнительным отопителем | ||||
| Не используется (с мая 2006 г.) | ||||
| 5 | J515 — Блок управления выбором антенны (высокий; с ноября 2005 г.) | |||
| 17 | 5 | G397 — Датчик дождя и света (до мая 2006 г.) | ||
| J515 — Блок управления выбором антенны (до мая 2006 г.) | ||||
| G273 — Датчик контроля салона (с 2006 г.) | ||||
G384 — Датчик наклона автомобиля (с 2006 г. ) | ||||
| h22 — Звуковой сигнал (с 2006 г.) | ||||
| 18 | 5 | J4 46 — Блок управления парковочного ассистента | ||
| J587 — Блок управления датчиками рычага селектора | ||||
| Не используется (с 2006 г.) | ||||
| 19 | 5 | J754 — Память данных о ДТП | ||
| 20 5000 | J104 — АБС с блоком управления EDL | |||
| Не используется (с 2006 г.) | ||||
| 21 | 5 | J503 — Блок управления с дисплеем радионавигационной системы (только коммерческий блок навигационной системы) (до Май 2005 г.) | ||
| Не назначен (с мая 2005 г.) | ||||
| J542 — Блок управления регулятора оборотов двигателя в пространстве для ног спереди слева (специальные автомобили) (высокий; с мая 2007 г.) | ||||
J378 — Блок управления КПК (спецавтомобили) (с мая 2007 г. ) | ||||
| 22 | 40 | V2 — Нагнетатель свежего воздуха (Climatronic) | ||
| N253 — Пиропатрон изолятора аккумуляторной батареи ( задний аккумулятор) (высокий; с мая 2005 г.) | ||||
| 23 | 30 | J386 — Блок управления двери водителя (стеклоподъемник) | ||
| J387 — Блок управления двери переднего пассажира (стеклоподъемник) | ||||
| 24 | 25 | U1 — прикуриватель (до мая 2006 г.) | ||
| U9 — задний прикуриватель (до мая 2006 г.) | ||||
| U5 — розетка 12 В (отдел уголовного розыска) | ||||
| 20 | J388 — Блок управления задней левой двери (центральный замок) (с 2006 г.) | |||
| J389 — Блок управления задней правой дверью (центральный замок) (с 2006 г.) | ||||
J393 — Центр систем комфорта блок управления al (с 2006 г. ) | ||||
| 25 | J388 — Блок управления задней левой двери (центральный замок) (высокий; с мая 2007 г.) | |||
| J389 — Блок управления задней правой двери (центральный замок) (высокий; с мая 2007 г.) | ||||
| J393 — Центральный блок управления систем комфорта (высокий; с мая 2007 г.) | ||||
| 25 | 25 | Z1 — Заднее стекло с обогревом | ||
| J301 — Блок управления климатической установкой (только с дополнительным нагревателем охлаждающей жидкости) | ||||
| E16 — Переключатель нагревателя / мощности нагрева (только с дополнительным нагревателем охлаждающей жидкости) | ||||
| N24 — Последовательный резистор вентилятора приточного воздуха (только с дополнительным нагревателем охлаждающей жидкости) | ||||
| 26 | 20 | U5 — Розетка 12 В (багажное отделение) (до мая 2006 г.) | ||
| 30 | J388 — Задняя левая дверь Блок управления (стеклоподъемник) (с мая 2006 г. ) | |||
| J389 — Блок управления задней правой дверью (стеклоподъемник) (с мая 2006 г.) | ||||
| 27 | 15 | J538 — Топливо Блок управления насосом | ||
| G6 — Насос наддува топливной системы | ||||
| J17 — Блок управления топливным насосом | ||||
| J643 — Реле подачи топлива (с мая 2006 г.) | ||||
| 28 | 10 | Точка зарядки для Электро-фонарь Mag-Lite (интерфейс для спецавтомобилей) (до мая 2005 г.) | ||
| 30 | U13 — Трансформатор с розеткой, 12В-230В (с мая 2005 г.) | |||
| Не назначен (с мая 2006 г.) | ||||
| 25 | Розетка для специальных автомобилей (не для США / Канады) (высокая; с ноября 2005 г.) | |||
| 29 | 10 | J220 / J623 — Блок управления Motronic | ||
| J248 / J623 — Блок управления системой непосредственного впрыска дизельного двигателя | ||||
| G70 — Расходомер воздуха ( | N79 — Нагревательный элемент сапуна картера (BUB, BMJ) | |||
Не используется (с 2006 г. ) | ||||
| 30 | 5 | J234 — Блок управления подушек безопасности (до мая 2005 г.) | ||
| K145 — Передний Контрольная лампа отключения боковой подушки безопасности пассажира (до мая 2005 г.) | ||||
| 10 | N30 — Форсунка цилиндра 1 (с мая 2005 г.) | |||
| N31 — Форсунка цилиндра 2 (с мая 2005 г.) | ||||
| N32 — Форсунка, цилиндр 3 (с мая 2005 г.) | ||||
| N33 — Форсунка, цилиндр 4 (с мая 2005 г.) | ||||
| 20 | N30 — Форсунка, цилиндр 1 | |||
| N31 — Форсунка, цилиндр r 2 | ||||
| N32 — Форсунка цилиндра 3 | ||||
| N33 — Форсунка цилиндра 4 | ||||
| N83 — Форсунка цилиндра 5 | ||||
| N84 — Форсунка цилиндра 6 | Коробка передач J2 Блок управления (с 2006 г.) | |||
J743 — Мехатроник коробки передач с прямым переключением (с 2006 г. ) | ||||
| 31 | 5 | F4 — Выключатель фонарей заднего хода (до мая 2005 г.) | ||
| J743 — Мехатроник для Коробка передач прямого переключения (до мая 2005 г.) | ||||
| 20 | V192 — Вакуумный насос тормозов (с мая 2005 г.) | |||
| 32 | 30 | J388 — Блок управления задней левой дверью (стеклоподъемник) (вверх до мая 2006 г.) | ||
| J389 — Блок управления задней правой дверью (стеклоподъемник) (до мая 2006 г.) | ||||
| U13 — Трансформатор с розеткой, 12В-230 В (с мая 2006 г.) | ||||
| 33 | 25 | J245 — Блок управления сдвижного люка | ||
| 34 | 15 | V125 — Электродвигатель продольной регулировки поясничной опоры сиденья водителя | ||
| V126 — Электродвигатель продольной регулировки поясничной опоры переднего пассажира | ||||
| V129 — Электродвигатель регулировки высоты поясничной опоры сиденья водителя | ||||
| V130 — Электродвигатель регулировки высоты поясничной опоры переднего пассажира | ||||
| 35 | 5 | G273 — Датчик охраны салона | ||
| G384 — Датчик наклона автомобиля | ||||
| h22 — Звуковой сигнал | ||||
Не назначен (с 2006 г. ) | ||||
| V11 — Насос омывателя фар | ||||
| J39 — Реле омывателя фар | ||||
| 37 | 30 | J131 — Блок управления подогревом сиденья водителя | ||
| J132 — Блок управления обогревом переднего пассажирского сиденья | ||||
| 38 | 10 | J23 — Блок управления поворотным светом и сиреной (до мая 2005) | ||
| Не используется (с мая 2005 года) | ||||
| J745 — Блок управления поворотным светом и корректором фар, на левой фаре, (с мая 2007 года) | ||||
| 20 | J388 — Блок управления левой задней двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) | |||
| J389 — Блок управления задней правой дверью (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) | ||||
J393 — Центральный блок управления систем комфорта (только VR6) (с мая 2006 г. ) | ||||
| 39 | 20 | Не назначен (до мая 2005 г.) | ||
| J217 — Блок управления АКП (с Май 2005 г.) | ||||
| Не назначено (с мая 2006 г.) | ||||
| 40 | 40 | E16 — Переключатель мощности нагревателя / тепла (вентилятор приточного воздуха) | ||
| J301 — Блок управления системы кондиционирования (свежий воздух вентилятор) | ||||
| 5 | E16 — Переключатель нагревателя / тепловой мощности (вентилятор приточного воздуха) (высокий; с ноября 2005 г.) | |||
| J301 — Блок управления системой кондиционирования (вентилятор приточного воздуха) (высокий; с ноября 2005 г.) | ||||
| 41 | 15 | V12 — Электродвигатель очистителя заднего стекла (до мая 2006 г.) | ||
| 20 | V12 — Электродвигатель очистителя заднего стекла (с мая 2006 г. ) | |||
| J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG J1) (с мая 2006 г.) | ||||
| 42 | 15 | J729 — Реле 1 двойного насоса омывателя (до мая 2005 г.) | ||
| J730 — Реле 2 двойного насоса омывателя (до мая 2005 г.) | ||||
| J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG J1) (с Май 2005 г.) | ||||
| 20 | U1 — прикуриватель (с мая 2006 г.) | |||
| U9 — прикуриватель задний (с мая 2006 г.) | ||||
| U5 — розетка 12 В (уголовный розыск) (с мая 2006) | ||||
| 43 | 15 | J345 — Блок управления детектора прицепа | ||
| 44 | 20 | J345 — Блок управления детектора прицепа | ||
| 45 | 15 | J345 9000 00 Блок управления детектора прицепа | 5 | Z20 — Нагревательный элемент левой форсунки |
| Z21 — Нагреватель правой форсунки | ||||
| E94 — Регулятор подогрева сиденья водителя | ||||
| E95 — Регулятор обогрева сиденья переднего пассажира | ||||
| 47 | 5 | J485 — Реле включения дополнительного отопителя | ||
| Не назначено (с мая 2006 г.) | ||||
| 48 | 10 | Не назначено (до мая 2005 г.) | ||
| Зарядное устройство для Mag-Lite и портативной двусторонней радиостанции (с мая 2005 г.) | ||||
| 49 | 5 | E1 — Выключатель освещения | ||
| Не используется (с мая 2006 г.) |
com
)Компоновка Vw Golf Mk6 Схема блока предохранителей
Вы можете узнать больше Схема ниже
F30 Схема панели предохранителей 2011 Библиотека проводов Vw Jetta Схема блока предохранителей Vw Caddy Diagram 2005 Mk1 2004 Провод Блок предохранителей Volkswagen Golf Mk5 Схема предохранителей 2012 Gti Схема подключения 1999 2006 Volkswagen Golf Iv Bora Схема блока предохранителей Предохранитель Схема блока предохранителей Volkswagen Golf Vi Gti Mk6 2009 2013 2013 2014 Vw Beetle Расположение блока предохранителей для схемы данных 2011 Volkswagen Golf Схема блока предохранителей Онлайн 2002 Golf Fuse Box Расположение Vw Схема Citi Volkswagen Схема блока предохранителей Vw Passat Fundacaoaristidesdesousamendes Com Vw Golf Mk6 Внутренний блок предохранителей Расположение моделей с 2008 по 2013 год 2012 Vw Golf Схема предохранителей Cc Надеюсь, это работает для вас Электропроводка Golf 5 Схема блока предохранителей Wahabih Com Volkswagen Jetta 2011 Golf Tdi Изображение блока предохранителей Пожалуйста, Tdiclub Схема расположения форумов Схема предохранителей Vw Golf Mk3 Расположение Схема электрических соединений Широкая
Схема предохранителей Volkswagen Jetta
Используйте эту схему, чтобы определить, какой предохранитель следует заменить, если у вас перегорят стоп-сигналы или топливный насос в автомобиле Volkswagen Jetta или Golf 1999 года выпуска или новее.
Предохранитель — это предохранительное устройство; он защищает электрическую цепь от чрезмерного тока. Внутри находится металлическая полоса, которая плавится при прохождении слишком большого тока, размыкая цепь и блокируя ток.
Схема предохранителей
В приведенных ниже списках указано, какое устройство защищает каждый предохранитель, необходимая сила тока и цвет, соответствующий каждому номинальному току:
- Нагреватели форсунок омывателя: 10A
- Указатели поворота: 10A
- Реле противотуманных фар: 5A
- Фонарь освещения номерного знака: 5A
- Система комфорта, круиз-контроль, климатроник, кондиционер, модули управления подогревом сиденья: 7.5А
- Центральный замок: 5A
- Резервные огни, датчик скорости спидометра: (VSS) 10A
- Открыть
- Антиблокировочная тормозная система (ABS): 5A
- Блок управления двигателем (ЕСМ), бензиновый двигатель: 10A
- Комбинация приборов, электромагнит блокировки переключения передач: 5A
- Разъем канала передачи данных (DLC) Источник питания: 7,5 А
- Тормозные и задние фонари: 10A
- Внутреннее освещение, центральный замок: 10A
- Комбинация приборов, модуль управления коробкой передач (TCM): 5A
- Муфта кондиционера, насос охлаждающей жидкости на выходе: 10A
- Открыть
- Дальний свет фар, правый: 10A
- Дальний свет фар, левый: 10A
- Фара ближнего света правая: 15A
- Фара ближнего света левая: 15A
- Габаритные огни (правые), боковой габаритный огонь (правый): 5A
- Габаритные огни (слева), боковой габаритный огонь (слева): 5A
- Насос омывателя лобового и заднего окон, электродвигатель стеклоочистителя: 20A
- Вентилятор приточного воздуха, Climatronic, кондиционер: 25A
- Обогреватель заднего стекла: 25A
- Электродвигатель заднего стеклоочистителя: 15A
- Топливный насос (FP): 15A
- Блок управления двигателем (ЕСМ), бензиновый двигатель: 15A
- Блок управления двигателем (ЕСМ), дизельный двигатель: 10A
- Блок управления люком с электроприводом: 20A
- Модуль управления трансмиссией (TCM): 20A
- Форсунки (бензиновый двигатель): 10А
- Блок управления двигателем (ЕСМ), дизельный двигатель: 15A
- Омыватель фар: 20A
- Элементы управления двигателем: 10A
- Открыть
- Противотуманные фары: 15A
- Терминал (86S) на радио: 10A
- Центральный замок (с электрическими стеклоподъемниками), освещение багажного отделения, пульт дистанционного управления / дверца топливного бака, мотор для отпирания задней крышки: 15A
- Аварийная сигнализация: 15A
- Двухтональный рупор: 20A
- Прикуриватель: 10A
- Радио: 25A
- Элементы управления двигателем: 10A
- Сиденья с подогревом: 15A
Цвета предохранителей
Вот номинальная сила тока предохранителей и соответствующие цвета предохранителей:
- 3A: фиолетовый
- 5A: бежевый
- 7.
