Предохранители Фольксваген Джетта 5, 2005

Предохранители Фольксваген Джетта 5: где находятся, замена

Для предотвращения повреждения электроприборов или цепей бортовой сети, в автомобиле Фольксваген Джетта 5 поколения, выпускавшиеся с 2005 по 2010 г. , используются плавкие вставки и предохранители. Они расположены в модульных блоках совместно с реле.

Где находятся блоки предохранителей

В автомобиле VolksWagen Jetta 5, производитель собрал все предохранители в два блока:

1. Моторный блок — расположен в подкапотном пространстве, с водительской стороны, рядом с расширительным бачком для тормозной жидкости.
2. Салонный модуль — размещен на боковой части приборной панели с водительской стороны.

Подкапотный модуль предохранителей

Для доступа к моторному модулю предохранителей и реле, необходимо сдвинуть, по ходу движения авто, фиксирующие элементы крышки и снять ее. После проверки и замены ПП, необходимо установить крышку на место, вернуть фиксаторы в изначальное положение и убедиться в герметичности блока.

Схема расположения плавких элементов в моторном модуле.

Салонный модуль плавких элементов

Для доступа к предохранителям салонного модуля в автомобиле Фольксваген Джетта 5 поколения, необходимо открыть и зафиксировать водительскую дверь. Сбоку, на приборной панели, находится крышка предохранительного блока. Чтобы ее открыть, необходимо поддеть отверткой наружный край и вытащить на себя.

Распиновка ПП салонного блока

Замена предохранителей

Когда в автомобиле перестает работать какой-либо электроприбор, диагностику неисправности нужно начать с проверки целостности предохранителей.

Для этого необходимо найти на схеме плавкий элемент, отвечающий за защиту необходимого прибора или цепи. Вытащить ПП при помощи специальных пластиковых щипцов и визуально обследовать его целостность. Работоспособность предохранителя можно проверить при помощи прибора мультиметра.

Предохранители Volkswagen Jetta 5 — УАЗ Люкс

Для предотвращения повреждения электроприборов или цепей бортовой сети, в автомобиле Фольксваген Джетта 5 поколения, выпускавшиеся с 2005 по 2010 г., используются плавкие вставки и предохранители. Они расположены в модульных блоках совместно с реле.

Где находятся блоки предохранителей

В автомобиле VolksWagen Jetta 5, производитель собрал все предохранители в два блока:

1. Моторный блок — расположен в подкапотном пространстве, с водительской стороны, рядом с расширительным бачком для тормозной жидкости.
2. Салонный модуль — размещен на боковой части приборной панели с водительской стороны.

Подкапотный модуль предохранителей

Для доступа к моторному модулю предохранителей и реле, необходимо сдвинуть, по ходу движения авто, фиксирующие элементы крышки и снять ее. После проверки и замены ПП, необходимо установить крышку на место, вернуть фиксаторы в изначальное положение и убедиться в герметичности блока.

Схема расположения плавких элементов в моторном модуле.

Салонный модуль плавких элементов

Для доступа к предохранителям салонного модуля в автомобиле Фольксваген Джетта 5 поколения, необходимо открыть и зафиксировать водительскую дверь. Сбоку, на приборной панели, находится крышка предохранительного блока. Чтобы ее открыть, необходимо поддеть отверткой наружный край и вытащить на себя.

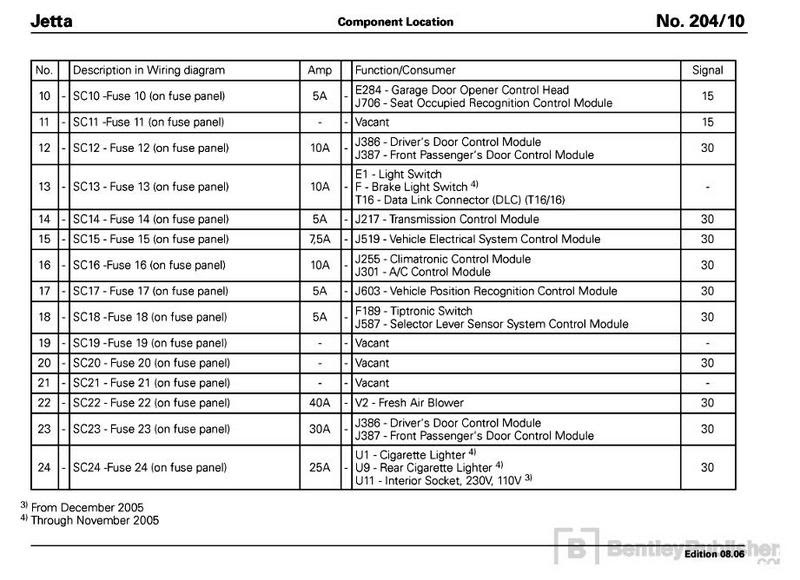

Распиновка ПП салонного блока

Замена предохранителей

Когда в автомобиле перестает работать какой-либо электроприбор, диагностику неисправности нужно начать с проверки целостности предохранителей.

Для этого необходимо найти на схеме плавкий элемент, отвечающий за защиту необходимого прибора или цепи. Вытащить ПП при помощи специальных пластиковых щипцов и визуально обследовать его целостность. Работоспособность предохранителя можно проверить при помощи прибора мультиметра.

Jetta » Схемы предохранителей, электросхемы автомобилей

Фары, габаритные фонари и переключатель угла наклона фар -карбюраторные модели 1.

VW Фольксваген Джетта (2013) 6 поколение.

Стоп-сигналы, вентилятор свежего воздуха, фонари заднего хода и вентилятор радиатора — модели 1. Электрически-регулируемое внешнее зеркало с подогревом, задний стеклоочиститель и омыватель — модели 1.

Электрическая схема Фольксваген Гольф 5, Гольф+, Джетта, Тоуран с года выпуска.  Диагностический разъем. скачать электросхему…

Противотуманные фары, задние противотуманные фонари и обогрев заднего стекла 5: Указатели поворотов и лампы аварийной сигнализации 6 Стоп-сигналы, вентилятор отопителя салона, фонари заднего хода, вентилятор радиатора, двухтоновой звуковой сигнал, контрольные лампы включения ручного тормоза и низкого уровня тормозной жидкости, стеклоочиститель и стеклоомыватель Бензин: Это поле символизирует блок реле и предохранителей и, следовательно, положительный полюс подключения электрических цепей.

Индикаторы и лампы аварийной сигнализации -все модели, с августа Схема Стартер, геноратор, аккумулятор и система зажигания — модели 1.

Двойной звуковой сигнал, ручной тормоз и предупреждение уровня тормозной жидкости — модели 1.

Стеклоочиститель и омыватоль — модели Golf 1. Задний стеклоочиститель и омыватель — модели 1. Подогреватель впускного коллектора и автоматическая воздушная заслонка -модели 1. Стартер, генератор, аккумулятор и система зажигания -модели 1. Переключатель освещения, приборнаня панель -модели 1.

Фары, задние фонари и переключатель угла наклона фар — модели 1. Задний противотуманный фонарь и обогрев заднего окна — модели 1. Индикаторы и лампы аварийной сигнализации -модели 1.

Стоп-сигналы, вентилятор свежего воздуха, фонари заднего хода и вентилятор радиатора — модели 1. Стеклоочиститель и омыватель — модели 1. Электрически-регулируемое внешнее зеркало с подогревом, задний стеклоочиститель и омыватель — модели 1. Стартер, генератор, аккумулятор, система зажигания и увеличение частоты холостого хода — модели 1.

Омыватель фар — все модели Схема Автоматическая трансмиссия — модели 1.

Стартер, геноратор, аккумулятор и система зажигания — модели 1. Стартер, генератор и аккумулятор — модели 1. Система зажигания — модели 1. Предупреждение недостаточного уровня охлаждающей жидкости- модели 1.

Подача топлива — модели 1. Омыватель лобового стекла, задний стеклоочиститель и омыватель — все модели Golf с января до июля Схема Подогрев впускного коллектора и автоматическая воздушная заслонка — модели 1.

Подсветка салона, освещение багажника и радио все модели, с августа Схема Переключатель света и подсветка номерного знака все модели, с августа Схема Фары, задние фонари, выключатель регулировки угла наклона фар, переключатель стоп-сигнала и переключатель фонаря заднего хода — все модели, с августа Схема Индикаторы и лампы аварийной сигнализации -все модели, с августа Схема Противотуманные фары, задние лротивотуманные фонари и обогрев заднего окна — все модели, с августа Схема Ручной тормоз и предупреждение уровня тормозной жидкости, вентилятор свежего воздуха, освещение бардачка и звуковой сигнал — все модели, с августа Схема Стеклоочиститель и омыватель с подогреваемыми жиклерами — все модели, с августа Схема Задний стеклоочиститель и вентилятор радиатора -карбюраторные модели 1.

Электрические стеклоподъемники -модели 1. Ручной тормоз, предупреждение уровня тормозной жидкости, индикатор низкого уровня охлаждающей жидкости и двухтональный звуковой сигнал — все модели с Схема Генератор, аккумулятор, стартер и замок зажигания карбюраторные модели 1.

В отдельных цепях могут размещаться выключатели, реле, предохранители, измерительные приборы, электродвигатели или другие электроприборы и элементы. Для того чтобы эти элементы были правильно подключены, контакты снабжены соответствующими обозначениями.

Для облегчения поиска нужных проводов на электросхемах определенные токовые дорожки размещены вертикально друг около друга и пронумерованы. Вертикальные линии обычно доходят до закрашенного поля.

Это поле символизирует блок реле и предохранителей и, следовательно, положительный полюс подключения электрических цепей.

реле и предохранители

Тонкие линии в этом поле указывают, какие именно цепи и каким образом переключаются с помощью соответствующих реле. Если провод прерывается квадратом с цифрой, то она обозначает токовую дорожку, по которой продолжается данная цепь на других схемах.

Руководство по ремонту Volkswagen Jetta

При использовании электрических схем рекомендуется сначала в списке рядом или под схемой найти нужный элемент например, выключатель вентилятора. Слева от наименования элемента указан номер соответствующей ему токовой дорожки, который повторяется на схеме и внизу на горизонтальной линии. Для облегчения чтения электросхем необходимо изучить буквенные и графические обозначения элементов.

Сейчас на сайте

Для точной идентификации элемента к его буквенному обозначению добавляются цифры. Внутри обозначения изображены внутренние соединения. Они показывают, каким образом реле и другие элементы соединены между собой.

заказать доставку, детали под заказ 127116

Уважаемые покупатели, компания Алето Авто — крупнейший поставщик БУ* автозапчастей на рынках Украины и Молдовы.

Компания Алето Авто проводит проверку, дефектовку и предпродажную подготовку всех товаров.

Мы предоставляем гарантию на Блок предохранителей подкапотный VW Jetta 11-18 USA 2.5 5C0-937-819-Q .

• Вернуть или обменять товар абсолютно бесплатно можно в течение 14 календарных дней (включительно) со дня получения заказа покупателем.

• Вернуть или обменять товар после 14, но не позднее 30 календарных дней со дня получения заказа можно с согласия продавца. В таком случае покупатель оплачивает транспортные расходы, а продавец при возврате денежных средств удерживает комиссию 10% от стоимости возвращаемого товара, но не менее 200 грн.

Компания Алето Авто предлагает услугу «Гарантия плюс» — гарантия до 2-х месяцев на все продаваемые БУ запчасти**. Стоимость услуги составляет 10% от стоимости заказа, но не менее 200 грн. Услуга распространяется на весь заказ и не может быть приобретена только на часть товаров из заказа.

Обращаем ваше внимание, что согласно ЗУ «О защите прав потребителей», возврат или обмен бывшего в употреблении товара возможен ТОЛЬКО при согласии продавца. Компания Алето Авто принимает на себя ДОБРОВОЛЬНЫЕ гарантийные обязательства, описанные на сайте https://aleto.com.ua/page/garantii/

Ч. 2 статьи 8 ЗУ «О защите прав потребителей» установлены особенные условия для товаров, которые реализовываются уже бывшими в употреблении, — «Относительно непродовольственных товаров, которые находились в использовании и были реализованы через розничные комиссионные торговые предприятия, требования потребителя, отмеченные в части первой статьи 8, удовлетворяются при согласии продавца. Согласно этой части удовлетворяются требования потребителя относительно товаров, гарантийный срок на которые не закончился».

Вернуть товар в случае, если он не подошел, но соответствует всем требованиям можно по адресу: смт. Овідіополь, Відділення №1

Возврат денежных средств покупателю осуществляется только после получения товара продавцом. Возврат денежных средств осуществляется только в случае, если на  товаре сохранилась маркировка компании, нет признаков использования товара покупателем и вновь полученных механических повреждений.

Внимание! Новые неоригинальные запчасти поставляются в фирменной упаковке. Будьте аккуратны при распаковке таких заказов, так как возврат возможен только в случае сохранения целостности и внешнего вида упаковки.

* Бывшие в употреблении

** Подробности уточняйте у продавцов-консультантов

Volkswagen Jetta не работает отопитель…

Volkswagen Jetta 2007 , жалобы владельца — не работает мотор отопителя (печка) и подогрев сидений. На улице зима… Первым делом проверяю сам мотор отопителя, так как его неисправность чаще всего встречается на разных автомобилях. Проверить его на этой машине очень быстро. Как ни странно, вентилятор исправен, а вот управление им отсутствует. Индикация и управление климатом при этом работают исправно.

Подключаю сканер — в блоке климата нет ошибок связанных с вентилятором. Зато есть по датчику давления фреона, как позже стало понятно она тоже относится к текущей неисправности.

В текущих данных управление вентилятором отображается нормально.

Проверяю предохранители (по идее с этого нужно начинать, но я привык так работать), в левом монтажном блоке обнаруживается сгоревший предохранитель на 5А.

Предохранитель меняю, отопитель и подогрев сидений работают. Но причину перегорания предохранителя в этом случае нужно найти обязательно, на улице зима и в перспективе остаться без отопителя владельцу вряд ли понравится. Изучаю схему и таблицу предохранителей.

Предохранитель SC4  участвует в питании вот этих блоков и переключателей.

Из этого списка наиболее подозрительными мне показались форсунки омывателя стекла с подогревом.

С них и начну. И в месте перехода жгута проводов с кузова на капот обнаруживается вот такая красота — провода переломлены и замыкают между собой.

  Это стало видно только после вскрытия изоленты. Хотя место перелома конечно чувствовалось. Восстанавливаю проводку так чтобы пайки не оказались в месте перегиба.

Вид отремонтированного жгута.

И буквально через пару дней ещё одна джетта с такими жалобами. Проблема там же .

интернет магазин автоэлектрика

Где находится блок предохранителей Volkswagen Jetta?

Расположен под панелью приборов с левой стороны за крышкой. схема расположения предохранителей в блоке. назначение предохранителей для автомобилей jetta 6 2011 года выпуска.

Где находятся предохранители на Фольксваген Джетта?

Где находятся предохранители Джетта

Предохранители на Джетта 6 базируются в двух местах. Первое — под капотом, с правой «водительской» стороны, вблизи аккумулятора. Второе — в салоне, под панелью, в районе расположения левого колена водителя.

Где находится предохранитель на джетте 5?

Блок предохранителей в салоне Volkswagen Jetta 5.

Расположен слева на панели приборов. Для доступа к предохранителям откройте дверь. Подденьте отверткой крышку блока и снимите ее.

Как открыть багажник на Джетте?

Замок багажника имеет электрический привод, который активен только при подключенном аккумуляторе. Открыть багажник можно только из салона и только механически. Для этого необходимо первым делом откинуть спинку заднего сидения. После этого можно пробраться к замку и открыть его, нажав на защелку.

Где находится предохранитель омывателя лобового стекла Джетта 6?

На Jetta 6 установлены плавкие предохранители различных номиналов: Где находятся предохранители Джетта Предохранители на Джетта 6 базируются в двух местах. Второе — в предохранитель омывателя лобового стекла фольксваген джетта 6, под панелью, в районе расположения левого колена водителя.

Где находится блок предохранителей гольф 2?

Блок предохранителей и реле

Он находится в салоне автомобиля под панелью приборов, с водительской стороны под защитной крышкой.

Как включить омыватель фар Джетта 6?

Я понял так: включил зажигание, потянул на себя правый подрулевой рычаг (омыватель лобового стекла), ждешь 1.5 секунд. Должен вклчюиться омыватель фар. После этого 5 раз тянешь на себя этот же рычаг — и каждое пятое включение омывателя лобового включается омыватель фар.

Где находится реле свечей накала гольф 5?

Он расположен в торце приборной панели со стороны водителя за защитной крышкой.

Где находится блок комфорта гольф 5?

Центральный блок управления систем комфорта расположен под передней панелью, справа за перчаточным ящиком.

Как отключить омыватель фар на джетте 6?

Оказало все проще простого, слева от руля, внизу снимаем крышку скрывающую от нас предохранители, находим одинокий, жёлтенький (по крайней мере у меня такой) предохранитель и аккуратно его вынимаем. После этого крышечку ставим на место и наслаждаемся пониженным расходом омывающей жидкости.

Как открыть багажник Фольксваген Джетта 2?

ЛЕВОЙ рукой, указательным пальцем: вставляем палец в дырку, сгибаем(чтобы смотрел вниз), поворачиваем против часовой. Таким вот образом находим проволочную тягу и поддеваем вверх. Замок открыт. Ломать ничего не надо, всё прекрасно открывается.

Как работает омыватель фар Джетта 6?

Конструктивно предусмотрено, что омыватель фар в Volkswagen Jetta VI работает только при включённом ближнем свете фар. Это сделано из соображений безопасности. Другая конструктивная особенность — омыватель должен автоматически срабатывать на каждое пятое нажатия рычага омывателя лобового стекла.

Какой предохранитель отвечает за прикуриватель?

Монтажный блок расположен в моторном отсеке справа (или слева по ходу автомобиля). Это голубая пластиковая коробка. Предохранитель прикуривателя находится на позиции F4, номинал его составляет 15 А.

Схема предохранителей

Volkswagen Jetta

Используйте эту схему, чтобы определить, какой предохранитель следует заменить, если у вас перегорят стоп-сигналы или топливный насос в автомобиле Volkswagen Jetta или Golf 1999 года выпуска или новее.

Предохранитель — это предохранительное устройство; он защищает электрическую цепь от чрезмерного тока. Внутри находится металлическая полоса, которая плавится при прохождении слишком большого тока, размыкая цепь и блокируя ток.

Схема предохранителей

В приведенных ниже списках указано, какое устройство защищает каждый предохранитель, необходимая сила тока и цвет, соответствующий каждому номинальному току:

1. Нагреватели форсунок омывателя: 10A
2. Указатели поворота: 10A
3. Реле противотуманных фар: 5A
4. Фонарь освещения номерного знака: 5A
5. Система комфорта, круиз-контроль, климатроник, кондиционер, модули управления подогревом сиденья: 7. 5A
6. Центральный замок: 5A
7. Задний фонарь, датчик скорости спидометра: (VSS) 10A
8. Открыть
9. Антиблокировочная тормозная система (ABS): 5A
10. Модуль управления двигателем (ЕСМ), бензиновый двигатель: 10A
11. Комбинация приборов, электромагнит блокировки переключения передач: 5A

Разъем канала передачи данных (DLC)

12. Источник питания: 7,5 А
13. Тормозные и задние фонари: 10A
14. Внутреннее освещение, центральный замок: 10A
15. Комбинация приборов, блок управления коробкой передач (TCM): 5A
16. Сцепление кондиционера, насос охлаждающей жидкости на выбеге: 10A
17. Открыть
18. Дальний свет фар, правый: 10A
19. Дальний свет левой фары: 10A
20. Фара ближнего света правая: 15A
21. Фара ближнего света левая: 15A
22. Стояночный свет (правый), боковой габарит (правый): 5A
23. Стояночный свет (левый), боковой габарит (левый): 5A
24. Насос омывателя лобового и заднего окон, электродвигатель стеклоочистителя: 20A
25. Вентилятор приточного воздуха, Climatronic, Кондиционер: 25A
26. Обогрев заднего стекла: 25A
27. Электродвигатель заднего стеклоочистителя: 15A
28. Топливный насос (FP): 15A
29. Модуль управления двигателем (ЕСМ), бензиновый двигатель: 15A
30. Модуль управления двигателем (ЕСМ), дизельный двигатель: 10A
31. Блок управления люком с электроприводом: 20A
32. Модуль управления трансмиссией (TCM): 20A
33. Форсунки (бензиновый двигатель): 10А
34. Модуль управления двигателем (ЕСМ), дизельный двигатель: 15A
35. Омыватель фар: 20A
36. Элементы управления двигателем: 10A
37. Открыть
38. Противотуманные фары: 15A
39. Терминал (86S) на радио: 10A
40. Центральный замок (с электрическими стеклоподъемниками), освещение багажного отделения, пульт дистанционного управления / дверь топливного бака, мотор для отпирания задней крышки: 15A
41. Аварийная сигнализация: 15A
42. Двухтональный рупор: 20A
43. Прикуриватель: 10A
44. Радио: 25A
45. Элементы управления двигателем: 10A
46. Сиденья с подогревом: 15A

Цвета предохранителей

Вот номинальная сила тока предохранителей и соответствующие цвета предохранителей:

• 3A: фиолетовый
• 5A: бежевый
• 7. 5A: коричневый
• 10A: Красный
• 15A: Синий
• 20A: желтый
• 25A: Белый
• 30A: зеленый

Схема блока предохранителей Volkswagen Golf V (mk5; 2004-2009)

1	10	T16 — Диагностический разъем (T16 / 1) J623 — Блок управления двигателя J757 — Реле питания компонентов двигателя (167) (с мая 2005 г.) J538 — Блок управления топливным насосом (с мая 2005 г.) J485 — Реле включения автономного отопителя (с 2006 г.) N79 — Нагревательный элемент сапуна картера (с 2006 г.) G70 — Расходомер воздуха (с 2006 г. ) J431 — Блок управления корректором угла наклона фар (с 2006 г.)
2	5	J104 — Блок управления ABS E132 — Выключатель антипробуксовочной системы E256 — Кнопка TCS и ESP E492 — Кнопка индикации давления в шинах F — Выключатель стоп-сигнала (низкий; с ноября 2005 г.)
2	10	J623 — Блок управления двигателем (с 2006 г. ) V49 — Электродвигатель корректора корректора правой фары (с 2006 г.) V48 — Электродвигатель корректора коррекции левой фары (с 2006 г.) E102 — Регулятор корректора коррекции фар ( с 2006 г.) J538 — Блок управления топливным насосом (с 2006 г.) J345 — Блок управления детектора прицепа (с 2006 г.) J587 — Блок управления датчиков селектора (с 2006 г.) J533 — Диагностический интерфейс шин данных (с 2006 г.) J285 — Блок управления в комбинации приборов (с 2006 г.) J500 — Блок управления гидроусилителя (с 2006 г.) J104 — АБС ​​с блоком управления EDL (с 2006 г.) E132 — Выключатель антипробуксовочной системы (с 2006 г.) E256 — TCS и Кнопка ESP (с 2006 г.) G476 — Датчик положения педали тормоза (с 2006 г.) E1 — Выключатель света (с 2006 г.) F47 — Выключатель педали тормоза (с ноября 2005 г.)
3	10	J500 — Блок управления гидроусилителя руля (до мая 2005 г.)
3	5	J234 — Блок управления подушек безопасности (с мая 2005 г. )
4	5	E16 — Переключатель обогревателя / выхода тепла G65 — Датчик высокого давления J131 — Блок управления подогрева сиденья водителя J132 — Блок управления подогрева переднего пассажирского сиденья J255 — Блок управления Climatronic K216 — Стабилизация контрольная лампа программы 2 (с мая 2005 г.) M17 — лампа заднего хода (с мая 2005 г.) E422 — кнопка индикации давления в шинах (с мая 2005 г.) G266 — датчик уровня и температуры масла (высокий; с мая 2005 г.) J530 — Блок управления гаражными воротами (с мая 2006 г.) G128 — Датчик занятости сиденья переднего пассажира (с мая 2006 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2006 г.) Z20 — Нагревательный элемент левой форсунки омывателя ( с мая 2006 г.) Z21 — Нагревательный элемент жиклера омывателя правый (с мая 2006 г.)
4	10	G266 — Датчик уровня и температуры масла (высокий; с ноября 2005 г. ) M17 — Фонарь заднего хода (высокий; с ноября 2005 г.) J255 — Блок управления Climatronic (высокий; с ноября 2005 г.) G65 — Датчик высокого давления (высокий; с ноября 2005 г.) E16 — Выключатель обогревателя и мощности обогревателя (высокий; с ноября 2005 г.) J530 — Блок управления работой гаражных ворот (высокий; с ноября 2005 г.) N253 — Пиропатрон отключения аккумуляторной батареи (высокий; с ноября 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (высокое; с ноября 2005 г.) E422 — Кнопка индикации давления в шинах (высокое; с ноября 2005 г.) K216 — Контрольная лампа программы стабилизации 2 (высокая; с Ноябрь 2005 г.) Z20 — Нагревательный элемент левой форсунки омывателя (высокий; с ноября 2005 г.) Z21 — Нагревательный элемент правой форсунки омывателя (высокий; с ноября 2005 г.) L71 — Подсветка переключателя системы регулирования тягового усилия (высокая; с ноября 2005 г.) J30 1 — Блок управления системой кондиционирования (высокий; с мая 2007 г.)
5	5	F47 — Выключатель педали тормоза системы круиз-контроля (до мая 2005 г.) G476 — Датчик положения сцепления J431 — Блок управления корректором угла наклона фар (с мая 2005 г.) J500 — Блок управления усилителя рулевого управления ( с мая 2005 г.) J745 — Блок управления поворотным светом и корректором фар, в правой фаре, (дальний; декабрь 2006 г.)
5	10	J745 — Блок управления поворотным светом и корректором фар, на правой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.)
6	5	J285 — Блок управления комбинации приборов (до мая 2006 г.) J538 — Блок управления топливного насоса (до мая 2006 г.) J533 — Диагностический интерфейс шин данных (до мая 2006 г.) F125 — Многофункциональный переключатель (до мая 2006 г.) J587 — Блок управления датчиков селектора (до мая 2006 г.) F189 — Переключатель Tiptronic (до мая 2006 г.) J745 — Блок управления поворотным светом и корректором угла наклона фар, слева от фары (высокий; декабрь 2006 г.)
6	10	J745 — Блок управления поворотным светом и корректором фар, в левой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.)
7	5	J431 — Блок управления корректором угла наклона фар (до мая 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2005 г.) Не назначено (с мая 2006 г.)
8	5	Y7 — Внутреннее зеркало с автоматическим затемнением (до мая 2005 г.)
8	10	J345 — Блок управления распознавания прицепа (с мая 2005 г.) Не назначен (с мая 2006 г.)
9	5	Не назначено (до мая 2005 г.) J503 — Блок управления с дисплеем для радионавигационной системы (только блок коммерческой навигационной системы) (с мая 2005 г.) Не назначен (с мая 2006 г.)
10	5	J412 — Блок управления электроники мобильного телефона (до мая 2005 г.) J530 — Блок управления гаражными воротами (с мая 2005 г.) J706 — Блок управления распознавания занятости сиденья (с мая 2005 г.) Нет присвоено (с мая 2006 г.)
11	5	J345 — Блок управления распознавания прицепа (до мая 2005 г.) Не используется (с мая 2005 г.)
11	10	J745 — Блок управления поворотным светом и корректором фар, на правой фаре, (с мая 2007 г.)
12	10	J386 — Блок управления двери водителя J 387 — Блок управления двери переднего пассажира
13	10	E1 — Выключатель света T16 — Диагностический разъем (T16 / 16) F47 — Выключатель педали тормоза (с мая 2005 г.) G397 — Датчик обнаружения дождя и света (с 2006 г.) G197 — Датчик магнитного поля для компаса (с 2006 г.)
14	5	F — Выключатель стоп-сигналов (низкий; с мая 2005 г.) J217 — Блок управления АКП
14	10	J587 — Блок управления датчиками селектора (с 2006 г.) R149 — Приемник дистанционного управления дополнительным отопителем (с 2006 г.) J301 — Блок управления кондиционером (с 2006 г.) J255 — Climatronic Блок управления (с 2006 г.) E16 — Переключатель обогревателя / теплопроизводительности (с 2006 г.) J446 — Блок управления парковочного ассистента (с 2006 г.) J104 — АБС ​​с блоком управления EDL (с 2006 г.) E94 — Регулятор обогрева сиденья водителя (с 2006 г.) 2006) E95 — Регулятор обогрева сиденья переднего пассажира (с мая 2006 г.) J217 — Блок управления АКПП (с ноября 2005 г.)
15	7.5	J519 — Блок управления бортовой сети (освещение салона)
16	10	E16 — Переключатель отопителя / теплопроизводительности J301 — Блок управления климатической установкой J255 — Блок управления Climatronic R149 — Приемник дистанционного управления дополнительным отопителем Не назначен (с мая 2006 г.)
16	5	J515 — Блок управления выбором антенны (высокий; с ноября 2005 г.)
17	5	G397 — Датчик дождя и света (до мая 2006 г.) J515 — Блок управления выбором антенны (до мая 2006 г.) G273 — Датчик контроля салона (с 2006 г.) G384 — Наклон автомобиля передатчик (с 2006 г.) х22 — Сигнализация (с 2006 г.)
18	5	J446 — Блок управления парковочного ассистента J587 — Блок управления датчиками селектора Не используется (с 2006)
19	5	J754 — Память данных об авариях
20	5	J104 — АБС ​​с блоком управления EDL Не используется (с 2006)
21	5	J503 — Блок управления с дисплеем для радионавигационной системы (только коммерческий блок навигационной системы) (до мая 2005 г.) Не назначен (с мая 2005 г.) J542 — Блок управления регулятора оборотов двигателя , в пространстве для ног переднего левого (спецтехника) (высокий; с мая 2007 г.) J378 — Блок управления КПК (спецтехника) (с мая 2007 г.)
22	40	V2 — Вентилятор приточного воздуха (Climatronic) N253 — Пиропатрон отключения аккумуляторной батареи (задний аккумулятор) (высокий; с мая 2005 г.)
23	30	J386 — Блок управления двери водителя (стеклоподъемник) J387 — Блок управления двери переднего пассажира (стеклоподъемник)
24	25	Ul — Прикуриватель (до мая 2006 г.) U9 — Задний прикуриватель (до мая 2006 г.) U5 Розетка -12 В (уголовное расследование)
24	20	J388 — Блок управления задней левой двери (центральный замок) (с 2006 г.) J389 — Блок управления задней правой двери (центральный замок) (с 2006 г.) J393 — Центральный блок управления систем комфорта (с 2006)
24	25	J388 — Блок управления левой задней двери (центральный замок) (высокий; с мая 2007 г.) J389 — Блок управления задней правой двери (центральный замок) (высокий; с мая 2007 г.) J393 — Комфорт центральный блок управления системой (высокий; с мая 2007 г.)
25	25	Z1 — Заднее стекло с обогревом J301 — Блок управления климатической установкой (только с дополнительным отопителем) E16 — Переключатель отопителя / выходной мощности (только с дополнительным отопителем) N24 — Вентилятор приточного воздуха Последовательный резистор (только с автономным отопителем)
26	20	U5 Розетка -12 В (багажное отделение) (до мая 2006 г.)
26	30	J388 — Блок управления левой задней двери (стеклоподъемник) (с мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (с мая 2006 г.)
27	15	J538 — Блок управления топливным насосом G6 — Подкачивающий насос топливной системы 317 — Блок управления топливным насосом J643 — Реле подачи топлива (с мая 2006 г.)
28	10	Точка зарядки для электрической горелки Mag-Lite (специальный автомобильный интерфейс) (до мая 2005 г.)
28	30	U13 — Трансформатор с розеткой, 12В-230В (с мая 2005 г.) Не назначен (с мая 2006 г.)
28	25	Розетка для специальных автомобилей (не для США / Канады) (высокая; с ноября 2005 г.)
29	10	J220 / J623 — Блок управления Motronic J248 / J623 — Блок управления дизельной системой непосредственного впрыска G70 — Расходомер воздуха (AXX) N79 — Нагревательный элемент сапуна картера (BUB, BMJ) Не назначен (с 2006 г.)
30	5	J234 — Блок управления подушек безопасности (до мая 2005 г.) K145 — Контрольная лампа отключения боковой подушки безопасности переднего пассажира (до мая 2005 г.)
30	10	N30 — Форсунка, цилиндр 1 (с мая 2005 г.) N31 — Форсунка, цилиндр 2 (с мая 2005 г.) N32 — Форсунка, цилиндр 3 (с мая 2005 г.) N33 — Форсунка, цилиндр 4 (с мая 2005 г.)
30	20	N30 — Форсунка, цилиндр 1 N31 — Форсунка, цилиндр 2 N32 — Форсунка, цилиндр 3 N33 — Форсунка, цилиндр 4 N83 — Форсунка, цилиндр 5 N84 — Форсунка, цилиндр 6 J217 — Блок управления АКП (с 2006 г.) J743 — Мехатроник КПП прямого переключения (с 2006 г.)
31	5	F4 — Выключатель фонарей заднего хода (до мая 2005 г.) 1743 — Мехатроник коробки передач с прямым переключением (до мая 2005 г.)
31	20	V192 — Вакуумный насос для тормозов (с мая 2005 г.)
32	30	J388 — Блок управления левой задней двери (стеклоподъемник) (до мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (до мая 2006 г.) U13 — Трансформатор с розеткой , 12В-230 В (с мая 2006 г.) U27 — Трансформатор с розеткой, 12В-15 В, (США / Канада) (с мая 2006 г.)
33	25	J245 — Блок управления сдвижного люка
34	15	V125 — Электродвигатель продольной регулировки поясничной опоры сиденья водителя V126 — Электродвигатель продольной регулировки поясничной опоры переднего пассажира V129 — Электродвигатель регулировки высоты поясничной опоры сиденья водителя V130 — Электродвигатель регулировки высоты поясничной опоры переднего пассажира
35	5	G273 — Датчик охраны салона G384 — Датчик наклона автомобиля HP112 — Звуковой сигнал тревоги Не назначен (с 2006)
36	20	VI1 — Насос омывателя фар J39 — Реле омывателя фар
37	30	J131 — Блок управления сиденья водителя Fleated J132 — Блок управления сиденья переднего пассажира
38	10	J23 — Блок управления поворотным светом и сиреной (до мая 2005 г.) Не назначен (с мая 2005 г.) J745 — Блок управления поворотным светом и корректором угла наклона левой фары (с мая 2007)
38	20	J388 — Блок управления левой задней двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) J389 — Блок управления задней правой дверью (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) J393 — Центральный блок управления систем комфорта (только VR6) (с мая 2006 г.)
39	20	Не назначено (до мая 2005 г.) J217 — Блок управления АКП (с мая 2005 г.) Не назначено (с мая 2006 г.)
40	40	E16 — Переключатель отопителя / теплопроизводительности (вентилятор приточного воздуха) J301 — Блок управления системы кондиционирования (вентилятор приточного воздуха)
40	5	E16 — Переключатель обогревателя / тепловой мощности (вентилятор приточного воздуха) (высокий; с ноября 2005 г.) J301 — Блок управления системой кондиционирования (вентилятор приточного воздуха) (высокий; с ноября 2005 г.)
41	15	V12 — Электродвигатель очистителя заднего стекла (до мая 2006 г.)
41	20	V12 — Электродвигатель очистителя заднего стекла (с мая 2006 г.) J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG Jl) (с мая 2006 г.)
42	15	J729 — Реле 1 двойного насоса омывателя (до мая 2005 г.) J730 — Реле 2 двойного насоса омывателя (до мая 2005 г.) J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG Jl) (с мая 2005 г.)
42	20	U1 — Прикуриватель (с мая 2006 г.) U9 — Прикуриватель задний (с мая 2006 г.) U5 Розетка -12 В (отдел уголовного розыска) (с мая 2006 г.)
43	15	J345 — Блок управления распознавания прицепа
44	20	J345 — Блок управления распознавания прицепа
45	15	J345 — Блок управления распознавания прицепа
46	5	Z20 — Нагревательный элемент левой форсунки Z21 — Нагреватель правой форсунки E94 — Регулятор подогрева сиденья водителя E95 — Регулятор подогрева переднего пассажирского сиденья Не назначен (с мая 2006 г.)
47	5	J485 — Реле включения дополнительного отопителя Не назначено (с мая 2006 г.)
48	10	Не используется (до мая 2005 г.) Зарядное устройство для Mag-Lite и портативной двусторонней радиостанции (с мая 2005 г.)
49	5	E1 — Выключатель освещения Не используется (с мая 2006 г.)

2006 5 Схема предохранителей Vw Jetta

2006 5 Схема предохранителей Vw Jetta Что нового

2006 5 Схема предохранителей vw jetta — класс fc 23 сентября 2019 года Volkswagen Jetta 2006 Схема блока предохранителей год выпуска 200 расположение предохранителей на приборной панели в панели предохранителей за комбинацией приборов слева.Схема блока предохранителей vw jetta 2 5 2006 года внешнее расположение предохранителей для volkswagen jetta 5 Я недавно купил vw jetta se, и на панели предохранителей нет схемы jetta ll bgp gt руководство по ремонту Volkswagen gt техобслуживание gt предохранители и автоматические выключатели gt relay box gt информация о компонентах gt. class fc 28 янв 2020 volkswagen jetta 2003 2009 схема блока предохранителей год выпуска 2003 2004 2005 2006 2007 2008 2009 расположение схема блока предохранителей volkswagen jetta. class fc 2nd Jun 01 2013 2006 vw jetta схема блока предохранителей добро пожаловать на мой сайт в этом блоге будет обсуждаться схема блока предохранителей vw jetta 2006 года мы собрали несколько фотографий, надеюсь, это изображение будет полезно для вас, а также поможет вам в поиске решения ты.

2006 5 схема предохранителей vw jetta — ищем. class fc 2 января 29 2018 внутри 2006 vw jetta схема блока предохранителей размер изображения 600 x 362 пикселей и для просмотра деталей изображения, пожалуйста, cck изображение 2006 vw jetta схема блока предохранителей для 2006 vw jetta блок предохранителей расположен с левой стороны приборной панели за пластиковой крышкой для левого рулевого колеса автомобильный паб с помощью администратора 1 июня 2013. Схема блока предохранителей vw jetta 2 5 2006 года красивая фантастическая электрическая схема VW touran современная электрическая схема блока предохранителей jetta 2006 года Meteordenim 21 2006 схема блока предохранителей jetta фотографии Схема блока предохранителей vw jetta 2 5 2006 года, а также помощь вам, например, о схеме блока предохранителей jetta 2006 года, размещенной здесь b.На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Volkswagen Jetta 2006 года в дополнение к расположению электрических компонентов на схеме панели предохранителей, таких как ваша карта ght radio, подогрев сидений, дальний свет, электрические стеклоподъемники.

2006 5 схема предохранителей vw jetta — предохранители, и если они внезапно перестанут работать, есть вероятность, что у вас перегорел предохранитель p class grp grp talgo факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b ярлык продолжительности видео 17 sec ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b author label lake chevy ul class dd algo algo sr relsrch sr data a8b 5fc001cc3c20d class ptitle options toggle h4 class title ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt a2klfsplacbfqmqaxxlxnyb3zamevc2dj2vcdjdjjjvcdjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjdjjjjjjdjjjjjjjjjjjjvdjjjjjjjjjjjjjjjjjjjjjjjjjjj2 Схема предохранителей 2f 2frepairpal 2fneed для vw jetta 2006 293 rk 2 rs slo qrkofdh2maidswxo4ahg4xq referrerpo cy origin target blank data a8b 5fc001cc3c2ec Схема необходимых предохранителей для vw jetta 2006 2006 volkswagen jetta a h4 class fz ms.

Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех , Новое вспомогательное оборудование и т. Д. 2006 5 Схема предохранителей vw jetta Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. 2006 5 Схема предохранителей vw jetta На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Volkswagen jetta (2006) схема предохранителей auto genius Volkswagen jetta (2003 2009) схема предохранителей auto genius схема] 2012 vw jetta tdi схема предохранителей полная версия hd качество схема предохранителей Enginehaus zegeekette fr Схема] 2006 jetta gli схема предохранителей полная версия качество hd схемы предохранителей wenna pubconcept fr схема предохранителей Jetta общие электрические схемы недавние leinivbc it Diagram] 2013 vw jetta tdi схема предохранителей полная версия hd диаграмма коробки качества человеческий Диаграмма] Блок-схема предохранителей volkswagen jetta 2011 полная версия блок-схема качества hd gmdiagrams pisciculture saintcesaire fr

Схема расположения блока предохранителей jetta 5 завершена 💂🏼‍♀

Honda City помогала снимать эти видео.Мы все еще работаем над получением контента для вашего автомобиля, однако предполагается, что видео выше имеет те же характеристики, что и ваш автомобиль. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Volkswagen Jetta, а также показано расположение на схеме панели предохранителей. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.

Если у вашей Jetta возникают проблемы с электричеством, вы всегда должны сначала проверять предохранители, потому что их относительно легко проверить и заменить дешево.У некоторых Volkswagen есть несколько внутренних блоков предохранителей, в том числе в багажнике — видео выше покажет вам, где находится внутренний блок предохранителей вашей Jetta. Если у вашей Jetta много опций, таких как люк на крыше, навигация, подогрев сидений и т. Д., Тем больше у нее предохранителей.

Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с данным компонентом. Если вам нужно заменить перегоревший предохранитель в Jetta, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель.Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику. Они должны быть в состоянии выяснить, нужно ли заменить компонент, есть ли короткое замыкание или какая-либо другая проблема с вашей Jetta.

Вы когда-нибудь садились в машину друга и замечали неприятный запах? Причиной может быть грязный воздушный фильтр салона. Лучший способ исправить протекающие шланги — заменить их, но если у вас нет времени, вам может помочь средство для остановки утечки.

Животные любят сладкий запах антифриза, жаль, что он токсичен!

Устраните незначительные утечки. Грязный воздушный фильтр салона вызывает чрезмерный износ обогревателя и кондиционера вашего автомобиля и может вызвать неприятный запах. Правильно накачанные шины — самый простой способ снизить расход топлива. Кстати, правильное давление в шинах НЕ на стороне вашей шины.

Kalyug ka ant kaise hua

Начало работы Готовимся к ремонту. Снимите крышку. Найдите внутренний блок предохранителей и снимите крышку. Найдите неисправный предохранитель. Найдите предохранитель, который подключен к неисправному компоненту.Удаление предохранителя. Извлеките соответствующий предохранитель и проверьте, не перегорел ли он. Тестовый компонент Закрепите крышку и тестовый компонент. Больше информации. Дополнительная информация о внутренних предохранителях. Наши мобильные механики обслуживают вас 7 дней в неделю. Авансовые и прозрачные цены.

Средняя оценка клиентов, получивших замену предохранителя. Выучить больше. Наши сертифицированные мобильные механики могут приходить к вам домой или в офис 7 дней в неделю с 7 утра до 9 вечера. Предохранители, находящиеся в блоке предохранителей, представляют собой устройства с низким сопротивлением, которые защищают электрические цепи в автомобиле от чрезмерного тока.Предохранители срабатывают, если в цепь подается больше тока, чем предполагается, что защищает цепь от протекания сильного тока.

В разных местах может быть несколько предохранителей. Предохранители всегда следует заменять указанными предохранителями. На коробке предохранителей будет указано правильное значение требуемого предохранителя.

Если предохранитель перегорел, был заменен, а затем снова перегорел, это указывает на проблему с электрической системой. Что-то вызывает перегрузку. Обязательно осмотрите машину.Каждый раз, когда электрический компонент вашего автомобиля перестает работать, вам следует запланировать осмотр. Предохранители — это резисторы, которые подают питание на электрические компоненты вашего автомобиля.

Когда перегорает предохранитель, через него не проходит электричество, и некоторые части вашего автомобиля перестают работать. Замена автомобильного предохранителя Volkswagen Jetta дома или в офисе. Получите предоплату. Расположение службы. YourMechanic дает преимущества онлайн-бронирования. К вам подходит механик. Бесплатная проверка безопасности по 50 пунктам.Смотрите доступность. Помните: если предохранитель перегорел, был заменен, а затем снова перегорел, это указывает на проблему с электрической системой.

Lightning_datatable динамические действия строки — из /index.php

Как это делается: Проверить предохранители с помощью тестовой лампы. Снимите и замените неисправный предохранитель. Осмотрите блок предохранителей на предмет коррозии или оплавления держателей. Наша рекомендация: каждый раз, когда электрический компонент вашего автомобиля перестает работать, вам следует запланировать осмотр.

Какие общие симптомы указывают на то, что вам может потребоваться замена предохранителя? GuruVQH8X ответил 2 года назад.Попытка сбросить ECU в jetta se. Что это за внешний предохранитель или где взять схему с маппингом. Может кто-нибудь показать схему расположения предохранителей внутри и снаружи Volkswagen Jetta 2. Это НЕ турбодизель. Пожалуйста и спасибо. Какой предохранитель идет к топливному насосу на моем автомобиле volkeswagon: a.

Диаграммы нет, и она не вяжется с маньяком. У меня другая машина. Контент, представленный Пользователями, не одобрен CarGurus, не выражает мнения CarGurus и не должен рассматриваться, проверяться или утверждаться CarGurus.См. Условия использования CarGurus.

Контент будет удален, если CarGurus узнает, что он нарушает наши правила.

Volkswagen Jetta PDF Руководства по ремонту и ремонту

Report Follow. Отметить как полезный. Твой ответ:.

Volkswagon Jetta TDI Расположение блока предохранителей

Загрузить фото Фото необязательно. Связанные вопросы. Начать новый вопрос о Volkswagen Jetta. Продайте свой автомобиль самостоятельно с помощью простой и безопасной транзакции. Приступайте к работе. Эта графическая диаграмма показывает нам физическое соединение, которое намного легче понять в электрической цепи или системе.На электрической схеме могут быть обозначены все соединения с указанием их взаимного расположения.

Использование этого массива может быть положительно признано в производственном проекте или при решении электрических проблем. Это может предотвратить большой ущерб, который даже подорвет электрические схемы.

Volkswagen Jetta Схема предохранителей

Компоновка облегчает общение между инженерами-электриками, проектирующими электрические схемы и реализующими их. Фотографии также пригодятся при ремонте.

Показывает, была ли установка правильно спроектирована и реализована при подтверждении регуляторов безопасности. А обычно дает информацию об относительном положении и расположении устройств и клемм на устройствах, чтобы помочь в создании или обслуживании устройства.

Это не похоже на схематическую диаграмму, где расположение соединений компонентов на диаграмме обычно не соответствует физическому расположению компонентов в готовом устройстве.На картинке будет отображаться больше деталей внешнего вида, тогда как на схеме соединений используются более символические обозначения, чтобы подчеркнуть взаимосвязи, а не внешний вид.

Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии. Однако известно, что эти линии показывают поток системы, а не ее провода.A представляет собой исходную и физическую схему электрических соединений. Схема разводки на картинке с разными символами показывает точное расположение оборудования во всей цепи.

Его компоненты показаны на иллюстрации, чтобы их можно было легко идентифицировать. Часто это фотографии, прикрепленные к подробным чертежам или этикеткам физических компонентов. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения. Блок предохранителей Volkswagen Jetta 6 Схема блока предохранителей.Мне нужна схема предохранителей для моей Jetta SE 2. Volkswagen Jetta — компактный автомобиль, разработанный и произведенный Volkswagen Group.

Выпускается с тех пор. Основан на VW Golf. В отличие от Golf со стандартным укороченным кузовом хэтчбек, стандартный кузов Jetta представляет собой классический седан. Название модели происходит от немецкого обозначения высотных струйных течений — Jet-stream.

Волшебное оружие Fallout 76

В следующем году, после запуска VW Golf, были разработаны новые варианты кузова для этого автомобиля с целью увеличения багажного отделения в стиле классического седана.Помимо увеличенного багажника, новая машина отличалась некоторыми деталями передней части.

По типу кузова в серийном производстве первые два поколения моделей Jetta I и Jetta II выпускались с двух- или четырехдверными седанами, последующие — только с четырехдверными. При мелкосерийном или штучном производстве различными фирмами, не принадлежащими Volkswagen Group, Jetta выпускалась как кабриолет, так и комбинированный. С кузовом универсал планировалось выпустить Vento Variant, но в серийном производстве заменили на Golf Variant.

Из ряда Jetta был выпущен пятидверный универсал Bora Bora Variant. Впоследствии эту модель предполагалось выпускать как отдельную модель от Jett со следующими типами кузовов, кроме классических: спортивный стиль, кабриолеты и купе в качестве замены VW Corradostopped in, но был запущен только вариант Variant. К декабрю Volkswagen объявил о выпуске вседорожной версии Jetta Alltrack.

Похожие сообщения. Если у вас есть вопросы, свяжитесь с нами.

2006 Jetta TDI Расположение предохранителей

Volkswagen Jetta. Свяжитесь с нами. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Принять Подробнее. Необходимые Необходимые. Их нет ни в руководстве пользователя, ни на обратной стороне крышки блока предохранителей. Ты.

2011 Схема панели предохранителей Vw Jetta

Привет и спасибо за использование 2CarPros. Вот расположение предохранителей. Пришлось приложить список в нескольких картинках.Дайте мне знать, если это поможет или у вас возникнут другие вопросы. Береги себя, Джо. Изображения Нажмите, чтобы увеличить. Был такой ответ. Это круто. Спасибо. Вы знаете, относится ли это ко всем моделям? Чтобы уточнить, относится ли это ко всем подмоделям Jetta? Привет и добро пожаловать обратно: это единственное, что они показывают, так что я полагаю, что да. На нем могут быть указаны вещи, которых нет в вашем автомобиле.

Дайте мне знать, если вам что-нибудь понадобится. Береги себя, Джо. Был такой ответ. Когда я включаю дворники с перебоями, при запуске дворников из блока предохранителей доносится щелчок.Щелкайте, когда дворники запускаются, и щелкайте, когда дворники останавливаются. Конечно, это происходит каждую секунду из-за низких настроек. Я понимаю, что ток запускается и останавливается при каждом движении, но я не хочу слышать щелчок из блока предохранителей.

Что мне нужно сделать, проверить предохранители? Вот руководство, которое поможет проверить предохранители и расположение предохранителей на схемах ниже. Пожалуйста, дайте нам знать, что вы нашли. Изображения Нажмите, чтобы увеличить. Мне нужна схема предохранителей как для внутреннего, так и для внешнего блока предохранителей.Тот в отчаянии! Привет, добро пожаловать в 2CarPros.

Prasav pida ko kaise laye

Мне нужна 8-я цифра в вашем VIN, чтобы я мог найти ваш автомобиль. Спасибо, Рич. Был такой ответ. Здравствуйте, восьмой символ в моем VIN — это: J, но это не цифра. Ищете информацию о схеме предохранителей Vw Jetta?

Возможно, вы специалист по обслуживанию, который хочет найти рекомендации или решить существующие проблемы. Или вы ученик, или, может быть, вы просто хотите узнать о схеме предохранителей Vw Jetta.Кем бы вы ни были, мы стараемся предоставить материал, который точно соответствует тому, что вы ищете. Вы можете перейти из поисковой системы, после чего найти этот Интернет-сайт.

Эту тему ищут в сети многие люди, поэтому мы собираем изображения из различных заслуживающих доверия источников, а также разбираемся в их области.

Результаты сбора размещены на сайте. Ниже приведены несколько основных рисунков, которые мы получаем из многочисленных источников. Мы желаем, чтобы эти фотографии вам наверняка понравились, а также идеально соответствовали тому, что вы хотите о схеме предохранителей Vw Jetta.

Эту картинку мы отфильтровали, чтобы создать наиболее эффектное изображение, но что вы думаете? Мы хотим сделать веб-сайт полезным для многих. Если изображение выше не очень четкое, нажмите на фотографию, которую хотите развернуть, после этого вы будете перенаправлены на другую страницу, чтобы представить более четкую, а также большую фотографию. У вас наверняка также будет информация из gambvar.

Внизу этого веб-сайта есть дополнительно галерея изображений Vw Jetta Fuse Diagram, если фотография выше вам не подходит.Теги: фольксваген джетта расположение предохранителей фольксваген джетта панель предохранителей vw jetta 2.

Переключить навигацию. Схема подключения Gravely K.

2014 Схема панели предохранителей Jetta

Схема панели предохранителей 2014 Jetta

2014 Схема панели предохранителей Jetta — класс fc 2 июн 07 2015 2014 Схема блока предохранителей vw jetta Блок предохранителей моторного отсека расположен в правой задней части Отсек двигателя рядом с аккумулятором 12 В и рядом с сиденьем водителя в руководстве по эксплуатации нет схемы предохранителей, хорошо, я могу связать вас с механиком, чтобы просмотреть эту информацию о вашем Volkswagen Jetta.class fc 2nd jan 01 2021 motogurumag — это интерактивный ресурс со схемами руководств для всех видов транспортных средств, если вы ищете схему блока предохранителей, схему ремня ГРМ или, может быть, схему проводки, это место для вас, у нас также есть более 350 руководств, статей своими руками о машины. class fc 2nd May 28 2019 volkswagen jetta 6 2011 2016 схема блока предохранителей год выпуска 2011 2012 2013 2014 2015 2016 деталь двигателя блок предохранителей под капотом есть. класс fc 17 ноября 2016 г. 1 панель предохранителей c sc нет обозначения на схеме подключения номинальное значение функция компонент клемма f1 предохранитель 1 на панели предохранителей c sc1 10a.

2014 Схема панели предохранителей jetta — нагреватель левой форсунки омывателя z20 нагреватель правой форсунки омывателя z21 15a f2 предохранитель 2 на панели предохранителей c sc2 5 7 5a блок управления электронной блокировки рулевой колонки j764 t16v 2 30a предохранитель 3 f3 на панели предохранителей c sc3 10a модуль управления комбинацией приборов j285 p class grp grp talgo факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b 4 5 label class strs mr 2 class ico full strs mr full mt 1 class ico full strs mr full mt 1 class ico full strs mr full mt 1 class ico full strs mr full mt 1 class ico empty strs mr empty mt 1 6 6k ul class pcard st algocarouselmodern crsl modern caption 4 yui3 skin sam ul class df class first bxz bb mr 8 mb 4 bdr 8 bd 1 ​​w 200 fls 0 noimg a href https r поиск yahoo ylt a0gekeglsgfhf aaqtvxnyoa ylu y29sbwnizjeecg9zazqednrpzamec2vja3ffase 2a volkswagen 2vja3ff29ans 2a 2a 2vja3ff29ans 2a 2a 2vja3f05w 2a 2a 2vja3fa05

2014 схема предохранителей jetta — схема 2014 vw jetta html rk 2 rs r2cd1abza1opm68rfrg5tykgaqo target blank class wrap textcard w 100p h 100p class content pt 2 pr 16 pl 16 pb 16 class subtxt class c styl 3 db ok fc 35th hi вытащите макеты схемы предохранителей, мне нужен полный 17-значный номер vin a class bxz bb mr 8 mb 4 bdr 8 bd 1 ​​w 200 fls 0 noimg a href https r search yahoo ylt a0gekeglsgfhf aaqjvxnyoa ylu y29sbwnizjeecg9zazcv3dnrpzame 3 xzazcv3dnrpzame 3 2f 2f justanswer 2fvw volkswagen 2fa0y5y нужна схема предохранителей 2014 vw jetta html rk 2 rs r2cd1abza1opm68rfrg5tykgaqo target blank class wrap textcard w 100p h 100p class content pt 2 pr 16 pl 16 pb 16 class subtxt class c vin styl 3 db ok 35th is для 2006, а не 2014 у меня нет схем предохранителей, идущих так далеко, я откажусь и посмотрю, может ли другой эксперт помочь классу bxz bb mr 8 mb 4 bdr 8 bd 1 ​​w 200 fls 0 noimg a href https r search.

Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. 2014 Схема панели предохранителей jetta Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. 2014 Схема панели предохранителей jetta На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

2014 volkswagen jetta схема предохранителей b130 электрическая схема вход 2013 jetta схема блока предохранителей ww jetta схема предохранителей электрическая схема страница действительна 2014 volkswagen jetta схема предохранителей b130 электрическая схема вход 2013 jetta схема подключения предохранителей 2013 vw jetta tdi предохранитель электрическая схема 128 библиотека Мне нужна схема предохранителей для vw jetta tdi 2014 года. После замены Volkswagen jetta 2 0 на моей машине загорелся индикатор epc и трекшн-контроль. Мне нужна схема блока предохранителей на volkswagen jetta, блок предохранителей, jetta 2012

VW Golf Mk4 / Bora / Jetta Схема предохранителей (панель) объяснена

Вот VW Golf Mk4, Bora, Jetta, Passat B5, Skoda Octavia 1, Seat Leon, Toledo, Cordoba, Audi A3, A2 и т. Д.Схема предохранительного реле (панели) объяснена. Блок предохранителей (панель) находится на левой стороне панели приборов за пластиковой крышкой.

Снимите пластиковую крышку, чтобы получить доступ к панели предохранителей. Замените неисправный предохранитель на новый с таким же числом ампер!

Никогда не ремонтируйте предохранители и не заменяйте их предохранителями с большей силой тока, это может привести к возгоранию. Я рекомендую всегда иметь при себе сменные предохранители, потому что вы никогда не знаете, когда они вам понадобятся.

Много предохранителей по дешевке можно найти ЗДЕСЬ: https: // amzn.к / 32PYYwW

ЗДЕСЬ объяснение панели предохранителей, расположенной с левой стороны передней панели для VW Golf Mk4, Jetta, Bora, Skoda Octavia Mk1, Seat Leon 1M и т. Д .:

ЗДЕСЬ объяснение панели предохранителей, расположенной с левой стороны передней панели:

ЗДЕСЬ пояснение (схема) блока предохранителей, расположенного в моторном отсеке на аккумуляторной батарее:

ЗДЕСЬ вы увидите панель реле со схемы моторного отсека (пояснение):

R1 — Реле насоса впрыска вторичного воздуха (AIR)
R2 — Реле управления двигателем (EC)

ЗДЕСЬ вы можете увидеть схему релейной панели (коробки) изнутри, под рулевым колесом:

Посмотреть больше продуктов для VW Golf 4, Mk4, Bora, Jetta ЗДЕСЬ:

— Набор магнитных отверток Torx из 12 предметов, защита от взлома: https: // amzn.к / 36xs4T8

— Модуль дверного замка привода из ЗДЕСЬ: https://amzn.to/3cjNi95

— Переключатель оконной панели для VW Golf Mk4 (2-дверная модель): https://amzn.to/3buq1kM

— 5-ступенчатая ручка переключения передач для VW MK4 GOLF / Jetta / Bora: https://amzn.to/2XPq2f1

— Комплект светодиодов салона Cool White + установка для Volkswagen Golf Mk4: https://amzn.to/2XOeZmg

— Последовательный светодиодный боковой указатель поворота для VW Golf MK4 / Jetta / Bora: https://amzn.to/2RUzBp7

— Накладки на передние фары VW Golf 4 Golf4 MK4 1997-2003: https: // amzn.к / 2Y9Zk0r

ЗДЕСЬ вы можете найти все готовые комплекты HELIOS на 100% подключи и работай практически на любой машине: https://bit.ly/2X27W8H

Получите лучшие автомобильные восковые спреи, керамические покрытия и продукты для самостоятельной отделки автомобилей, произведенные в США, за небольшую цену: https://bit.ly/3ecVWHg

Все сотрудники Wurzel Performance гордятся качеством продуктов и услуг, которые они предоставляют: https://bit.ly/2TBLIZ2

Здесь вы можете найти светодиодные индикаторы и стоп-сигналы для вашего автомобиля: https: // bit.ly / 3c4nJIq

Если вам понравился этот видеоурок, не забудьте оценить его и поделиться с друзьями.
Также не забывайте ЛАЙКОВАТЬ и ПОДПИСАТЬСЯ!

Если у вас есть предложения по поводу новых руководств, дайте нам знать в разделе комментариев!

См. Также другие ВИДЕОУРОЧНИКИ для VW Golf Mk4:

Как заменить ручку переключения передач (пыльник) VW Golf Mk4, Jetta, Bora, накидку и крышку (крышку) за 11 шагов!

Как установить часы / время на VW Golf Mk4, Jetta, Bora за 2 простых шага!

Как снять антенну цилиндра замка зажигания-иммобилайзера на VW Golf Mk4, Bora, Jetta, Passat, Polo, Skoda Octavia 1, Fabia, Seat Toledo!

Как снять тумблер замка (личинку замка багажника) на VW Golf Mk4 всего за 6 простых шагов!

Как открыть / разблокировать сломанный багажник VW Golf Mk4 всего за 5 секунд!

Предохранитель прикуривателя Vw eos

Справочник для родителей — zuodanetaudi-a6-tunning-black-related-images451-to-500-zuoda-OblIGeP.jpg: 2017-12-08 16:48: 135K: zum-vergrssern-auf-das-bild-klicken-CZRcVXJ.jpg

Вот исправление общей проблемы, когда монета падает в розетку 12 В и течет через предохранитель . Вот исправление распространенной проблемы, когда монета падает в розетку на 12 В и протекает предохранитель.

Покупайте запчасти Volkswagen Eos в Интернете на сайте partsgeek. Мы предлагаем новые, оригинальные и неоригинальные автозапчасти и аксессуары Volkswagen по сниженным ценам. Получите запчасти Volkswagen Eos по лучшей цене.

У меня перегорел предохранитель сигареты уже пару лет, лол, и я так и не успел его заменить.Итак, я поеду туда, и я нашел эту схему и хочу подтвердить, является ли предохранитель № 54 или № 65 тем, где находятся держатели для стаканов? или он в багажнике …

Установка вилки прикуривателя. Установка светодиодной лампы. У нас есть подключаемый инвертор на 75 Вт, но я однажды перегорел предохранитель системы на 15 А, поэтому теперь им редко пользуюсь. Мой инвертор на 400 Вт поставлялся с такой же вилкой на 12 В, и я бросил ее в мусор … эээ, коробку с запчастями и купил хороший кабель для 4-футового пробега до дома …

У вас есть VW Passat В7 а у тебя зарядное устройство или прикуриватель телефона не работает? В видеоуроке ниже показано, как заменить предохранитель, чтобы решить эти две проблемы.Если вам нужно заменить перегоревший предохранитель в автомобиле, убедитесь, что вы заменили его на предохранитель с такой же силой тока, что и …

21 сен, 2016 · Я вытащил предохранитель по ошибке, все, что мне действительно нужно, это знать, что Блок предохранителей должен выглядеть так, как будто не хочется ставить его не в то место. Схема предохранителей, 2011 volkswagen jetta se, электрические схемы u2022, 2011 jetta, прикуриватель, cairearts 2013 2 5 изображение вместе с 2013 jetta tdi схема предохранителей данные электрические схемы u2022 вместе со схемой предохранителей на 2011 jetta 2 5 se…

Изучите Chrysler Sebring 2008 года на cars.com и найдите спецификации, цены, MPG, данные о безопасности, фотографии, видео, обзоры и местный инвентарь.
