Предохранители рено флюенс 2021: Схема блока предохранителей Рено Флюенс: расположение реле, расшифровка

no Comments

Содержание

Предохранители и реле рено флюенс

Компактный автомобиль Renault Fluence представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. За этот период модель Fluence прошла рестайлинг два раза. Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.

Возможны отклонения в представленном материале и Ваших блока. Производитель может вносить изменения зависящие от электро оснащенности, двигателя и года выпуска автомобиля.

Предохранители и реле под капотом

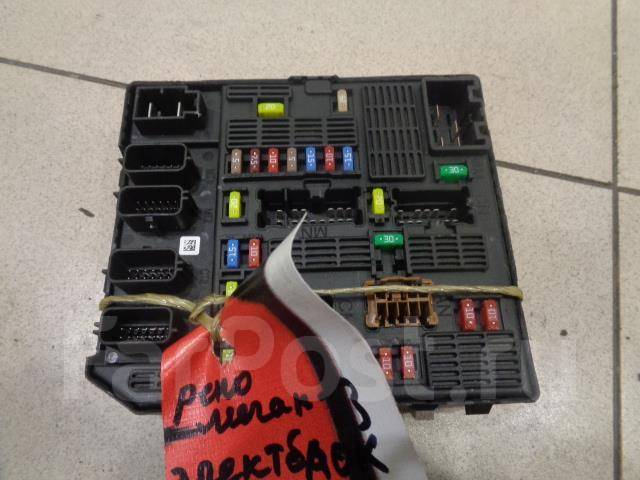

Монтажный блок

Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.

Фотография

Схема

Описание

  1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключате­лей на панели приборов
  2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
  3. 15А — Насос омывателя фар
  4. 20А — Противотуманные фары
  5. 10А — Дальний свет (левая блок-фара)
  6. 10А — Дальний свет (правая блок-фара)
  7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
  8. 30А — Блоку правления ABS, ESP
  9. 30А — Передний стеклоочиститель
  10. 10А — Блок управления подушками безопасности
  11. 20А — Не используется
  12. 7,5А — Блок управления АКП
  13. 25А — Система управления двигателем
  14. 15А — Датчики концентрации кислорода — нагрев
  15. 20А — Блок управления АКП
  16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
  17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
  18. 15А — Блок управления электрооборудованием
  19. 30А — Стартер
  20. — Не используется
  21. 20А — Топливный модуль, катушки зажигания
  22. 10А — Электромагнитная муфта компрессора кондиционера
  23. 5А — ЭБУ системы впрыска
  24. 20А — Ближний свет (левая фара), электрокорректор
  25. 20А — Ближний свет (правая фара), электрокорректор

Дополнительный блок

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Схема

Обозначение

  • A — Не используется
  • B — Реле подогревателя топлива (450)
  • C — Реле света заднего хода (602)
  • D — Не используется
  • F1 — 80A блок интерфейса отопителя (1550)
  • F2 — 70A блока предпускового подогрева (257)
  • F3 — 50A ЭБУ коробки передач (119)
  • F4 — 80A блок интерфейса отопителя (1550)
  • F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
  • F6 — 20А Подогревателя топлива (449)
  • F7 — Не используется
  • F8 — 30А — Управления реле электровентилятора (234)
  • F9 — Не используется

Блоки возле аккумулятора

Блок отключения аккумуляторной батареи (1)

Схема

Расшифровка

  • F1 — 190A Стартер
  • F2 — 50A блок предохранителей и реле в салоне
  • F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  • F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
  • F5 — 80A электроусилитель рулевого управления
  • F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
  • F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

Фотография

Схема

Назначение

  1. 70А — дополнительный отопитель салона
  2. 80А — блок предохранителей и реле в салоне
  3. 80А — блок предохранителей и реле в салоне
  4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  5. 30А — дополнительный отопитель
  6. 50А —  ЭБУ АБС с ESP

Отдельно может быть расположено реле электровентилятора системы охлаждения двигателя, рядом с самим электро вентилятором.

Блок предохранителей в салоне Renault Fluence

Он находится с левой стороны от руля, за крышкой.

Доступ

Фото-схема

Описание

F1резерв
F2резерв
F310А прикуриватель
F410А задняя розетка
F510А розетка в багажном отделении
F610А аудиосистема
F75А электрообогрев наружных зеркал
F810А стеклоомыватель, сигнализатор незакрытых дверей
F930А автоматический стояночный тормоз
F1010А щиток приборов
F1125А электропривод сиденья, подрулевые переключатели
F1220А электроподогрев сиденья пассажира
F13резерв
F1425А электро стеклоподъемник двери переднего пассажира
F155А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
F1625А электро стеклоподъемник правой задней двери
F1725А электро стеклоподъемник левой задней двери
F1810А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
F1910А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы
F205А блок управления климатической установкой
F213А лампы подсветки зеркал в солнцезащитных козырьках
F223А плафоны освещения салона, датчик дождя и освещенности
F2320А разъем прицепа
F2415А задний стеклоочиститель
F253А внутреннее зеркало заднего вида
F2630А 10А система навигации, CD-чейнджер, аудиосистема
F2720А аудиосистема, блок управления стояночным тормозом
F28резерв
F29резерв
F3015А указатели поворота
F3110А щиток приборов
F3230А электро стеклоподъёмник двери водителя
F3325А центральный замок
F34резерв
F3515А часы, указатель температуры наружного воздуха, дисплей телефона
F3615А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
F3710А сигналы торможения, блок управления электрооборудованием
F3830А автоматический стояночный тормоз
F39резерв
F4040А электровентилятор климатической установки
F4125А электропривод люка
F4240А обогрев заднего стекла
  • RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
  • RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
  • RC 40C — реле обогрева заднего стекла
  • RD 20A — реле звукового сигнала

Предохранитель прикуривателя

За передний прикуриватель отвечает предохранитель номер 3, а заднюю розетку — 4 номиналам на 10А.

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Дополнительные элементы

Блок 1

Расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.

Схема

Обозначение

  • F1 — 40A  редохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
  • F2 —
  • F3 —
  • F4 —
  • A — 40A Реле электро — стеклоподъемника
  • B — 40A  Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
  • C —  70A 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона

Реле обогрева передних сидений

Данный блок реле расположен под сиденьем пассажира: 40А реле «+» при работающем двигателе для питания элементов обогрева сидений водителя и пассажира.

Полное описание схем в формате pdf

Нашли отличия в схемах? Сверьте с полным описанием (скачать) и поделитесь ими в комментариях.

Предохранители Рено Флуенс (L30), 2009




№ОписаниеТок, А
F1Запасной—
F2запасной—
F3предохранитель прикуривателя флуенс10
F4задняя розетка10
F5розетка в багажном отделении10
F6аудиосистема10
F7электрообогрев наружных зеркал5
F8стеклоомыватель, сигнализатор незакрытых дверей10
F9автоматический стояночный тормоз30
F10щиток приборов10
F11электропривод сиденья, подрулевые переключатели25
F12электроподогрев передних сидений (до 07/2012)20
подогрев сиденья пассажира (с 07/2012)
F13Запасной—
F14электростеклоподъемник двери переднего пассажира25
F15выключатель сигналов торможения/датчик положения педали тормоза, блок управления ABS/ESP5
F16электростеклоподъемник правой задней двери25
F17электростеклоподъемник левой задней двери25
F18плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя10
F19часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы10
F20блок управления климатической установкой5
F21лампы подсветки зеркал в солнцезащитных козырьках3
F22плафоны освещения салона, датчик дождя и освещенности3
F23разъем прицепа20
F24задний стеклоочиститель15
F25внутреннее зеркало заднего вида3
F26система навигации, CD-чейнджер, аудиосистема10
F27аудиосистема, блок управления стояночным тормозом20
F28Запасной—
F29Запасной—
F30указатели поворота15
F31щиток приборов10
F32электростеклоподъемник двери водителя30
F33центральный замок25
F34Запасной—
F35часы, указатель температуры наружного воздуха, дисплей телефона15
F36диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена15
F37сигналы торможения, блок управления электрооборудованием10
F38автоматический стояночный тормоз30
F39Запасной—
F40электровентилятор климатической установки40
F41электропривод люка25
F42обогрев заднего стекла40
RAреле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)70
RBреле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)70
RCреле обогрева заднего стекла40
RDреле гудка20

Предохранители Рено Флюенс: где находятся, замена

Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.

Но это никак не отразилось на расположении предохранителей и реле автомобиля.

Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.

Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.

Совет. Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась

Где находятся предохранители и за что отвечают

В автомобиле Рено Флюенс спереди под капотом установлены два монтажных блока:

  • с плавкими элементами;
  • для отключения АКБ.

Первое устройство выполняет защиту цепи отопительного оборудования, ABS/ESP, реле вентилятора системы охлаждения. Найти его можно возле стойки. Блок представляет собой коробку с устройствами внутри, которые надежно прикрываются крышкой.

№ п/пЗа что отвечает
F1Габаритные огни на правой стороне авто
F2Левое габаритное освещение
F3Моторчик насоса омывателя передних фар
F4Противотуманки
F5Включение дальнего света левой фары
F6Дальнее освещение правой фары авто
F7Диагностический разъем
F8Управление ABS и ESP
F9Стеклоочистители лобового стекла
F10Работа подушек безопасности
F11Резерв
F12Управление коробкой передач (автоматической)
F13Системное управление силовым агрегатом
F14Датчик нагрева и количества кислорода в системе
F15Управление АКП (20А)
F16Стоп-сигналы, электроусилитель руля
F17Режимы переключения коробки передач, корректор фар, включение фонаря заднего хода
F18ЭБУ
F19Работа стартера
F20Резерв
F21Катушка зажигания и насос подачи горючего
F22Работа кондиционера салона авто
F23Корректный впрыск топлива
F24Ближний свет левой передней фары
F25Ближнее освещение фары на правой стороне

Блок отключения АКБ следит за работой стартера и его реле, генератора, гидроусилителя рулевой колонки и ЭБУ.

№ п/пРасшифровкаСила тока, А
F1Стартер190
F2Блок предохранителей и реле салона50
F3БП в моторном отсеке80
F4Монтажный блок в подкапотном пространстве / генератор300 / 190
F5Электроусилитель руля80
F6ЭБУ двигателя35
F7БП и реле моторного отсека5

Возле аккумуляторной батареи находится еще один блок, который отвечает за дополнительный отопитель, блок предохранителей в салоне и подкапотном пространстве, управление ABS и ESP.

Принципиальная схема.

В салоне авто находится еще один МБ, элементы которого предохраняют от воздействия повышенной силы тока значительную часть электрооборудования.

№ п/пЗа что отвечает
F1Резерв
F2Резерв
F3Работа прикуривателя
F4Розетка в салоне машины
F5Электророзетка багажного отделения
F6Аудиосистема
F7Обогрев боковых зеркал с наружи авто
F8Моторчик стеклоомывателей, подача звукового сигнала при неплотно закрытых дверях
F9Работа стояночного тормоза в автоматическом режиме
F10Подсветка панели приборов
F11Включение электрического привода корректировки положения передних сидений
F12Электрический подогрев сидений для пассажиров
F13Резерв
F14Моторчик стеклоподъемника на двери пассажира, сидящего впереди
F15Работа педали тормоза, управление АВС и подача звукового сигнала торможения авто
F16, 17Электростеклоподъемники правой (левой) задней двери
F18Подсветка ящичка для вещей, освещение багажника, работа датчика дождя
F19Показания на приборной доске (часы, температура окрыжающего воздуха снаружи автомобиля), звуковая сигнализация непристегнутого водителя и пассажира.
F20Работа климат контроля
F21Включение лампочек в козырьках передних сидений
F22Освещенность салона машины, подсветка прицепа
F23Очиститель заднего стекла
F24Подсветка зеркала заднего вида внутри салона
F25Аудиосистема автомобиля, навигатор
F26Работа стояночного тормоза авто
F27Резерв
F28Резерв
F29Поворотники автомобиля
F30Панель управления
F31Подъемник стекла водительской двери
F32Срабатывание центрального замка дверей
F33резерв
F34Включение дисплея телевона
F35Разъем для диагностики электрооборудования, подача звукового сигнала и сирены.
F36Подача сигнала при торможении
F37Звуковое сопровождение при включении стояночного тормоза в атоматическом режиме
F38резерв
F39Мотор кондиционера
F40Открытие (закрытие) люка
F41Включение электрообогрева заднего стекла

Замена предохранителей

Перед началом работ по снятию негодной детали какого-либо электрооборудования, соответствующую электрическую цепь разъединяют. Ключ в замке зажигания должен быть в выключенном положении. Чтобы высвободить предохранитель на блоке внутри салона, нужно отодвинуть два маленьких фиксатора в стороны. Делать это необходимо очень осторожно, поскольку они довольно хрупкие и могут сломаться от чрезмерного усилия.

Далее защитные устройства вынимают при помощи пинцета. После снятия предохранитель следует внимательно осмотреть, чтобы убедиться в его поломке. И только после этого устанавливают на его место новое устройство.

Если снятый предохранитель оказался исправным, значит, нужно проверить электрооборудование автомобиля. Для этого необходимо обладать необходимыми знаниями и умением. В противном случае во избежание возникновения новых проблем с автомобилем, лучше всего его отогнать в специализированный сервисный центр, где квалифицированный персонал поможет быстро определить и устранить поломку.

Важно! При выполнении замены неисправного предохранителя на новый, следует пользоваться только инструментом, который не проводит электрический ток.

Запрещается при проведении работ:

  • применять самодельные защитные устройства;
  • ставить предохранители, не предусмотренные конструкцией данного автомобиля;
  • устанавливать изделия с другими значениями тока.

Полное руководство по замене предохранителей на автомобиле Renault Fluence

Современные автомобили отличаются высочайшей надежностью, но в процессе эксплуатации и в них случаются поломки и неполадки. С одними могут справиться только на станции технического обслуживания, а другие можно решить самостоятельно и при этом, не затратив много время.

К проблемам, которые можно решить самостоятельно относится замена предохранителей. Выходят из строя они нечасто, но все-таки такое случается. К примеру, чаще других перегорают предохраняющие элементы прикуривателя и освещения. Возможно, это связано с высоким напряжением, проходящим через них. Если у вас по какой-то причине перестал работать один из потребителей, то не стоит сразу же направляться на СТО, можно попытаться решить проблему самостоятельно. Для этого достаточно знать расположение блоков с предохранителями и уметь ориентироваться в схеме. Это несложно и по силам даже начинающему автомобилисту.

Содержание

[ Раскрыть]

[ Скрыть]

Где находятся блоки предохранителей?

В автомобиле Рено Флюенс предохранители находятся в двух блоках, один из которых расположен под капотом, а второй в салоне в левой части торпедо. В зависимости от модификации салонный блок может быть немного смещен. Нужно отметить, что конструктора постарались предельно облегчить работу, тем, кто будет их менять и расположили очень удобно. Для замены реле или электропредохранителя нет необходимости в снятии каких-то дополнительных узлов и систем достаточно просто снять крышку и произвести смену.

Набор электропредохранителей

Инструкция по снятию и замене

Прочтите эту инструкции и ознакомьтесь со схемами и тогда вы без всяких осложнений сможете произвести замену любого электропредохранителя.

Подготовка

Если у вас отказало, что-то из оборудования, то вам нужно по схеме определить, где расположен отвечающий за него элемент. Это несложно. Также важно под рукой всегда иметь комплект электропредохранителей различного номинала. Как правило, элементы, рассчитанные на разную силу тока, имеют разный цвет и при смене ошибиться очень сложно. Ставьте только аналогичный по номиналу.

На видео замена перегоревшего электропредохранителя на автомобиле Рено.

Шаги

Как правило, замена на всех автомобилях происходит одинаково, но имеются некоторые нюансы.

В салонном
  1. В случае, если вам нужно заменить предохранитель или реле в салонном блоке, то вам нужно потянуть за крышку.
  2. Далее в схеме находим проблемный элемент, затем находим его в блоке.
  3. При помощи специального пинцета извлекаем отвечающий за него элемент и рассматриваем. В случае если он перегорел, то это можно определить по оборванной спирали.
  4. Достаем из комплекта аналогичный новый.
  5. Вставляем. Пробуем включить оборудование.
  6. Если все работает и он не перегорает снова, значит все нормально и на этом работу можно считать завершенной. Если прибор не включился и предохраняющий элемент снова перегорел, то возможно проблема в проводке или в самом потребителе. Здесь уже нужно решать проблему по-другому.
  7. А именно проверить проводку и сам потребитель.
В подкапотном
  1. В подкапотном отсеке находятся несколько блоков — в черном пластиковом ящике.
  2. Чтобы получить доступ к находящимся в них предохранителях нужно сдвинуть фиксаторы.
  3. Затем снимаем крышку и определяем расположение перегоревшего.
  4. Производим его смену и проверяем работу потребителя.

Так выглядит перегоревший элемент

Во втором блоке находятся всего лишь два предохранителя и одно реле.

Блоки аккумуляторной батареи

Рядом с аккумуляторной батареей находятся еще два вспомогательный небольших отсека: блок отключения АКБ и плавких вставок.

Замена предохранителей и вставок происходит, так же как и в основных.

Рекомендации по эксплуатации

Основное правило, которое нужно соблюдать, меняя электропредохранитель, это то, что категорически запрещено ставить какие-либо перемычки, металлические вставки или жучки. Если пренебречь этим правилом, то можно не только полностью вывести из строя соответствующий потребитель, но и инициировать пожар. В случае установки элемента рассчитанного на больший ток, нет никакой гарантии в надежной защите оборудования. В случае скачка напряжения оно может быть выведено из строя. Если вы поставите элемент низкого номинала, то вполне возможно, что он перегорит даже после первого включения потребителя.

 Загрузка …

Видео «Как поменять электропредохраняющий элемент в автомобиле Рено»

В этом видео показано, как правильно происходит смена защитного элемента в моторном отсеке Рено.

Предохранители и реле Renault Fluence (2010-2018)




Renault




Автор redactor3 На чтение 1 мин. Просмотров 1.7k. Опубликовано



Среднеразмерный седан Renault Fluence доступен с 2009 года по настоящее время. В этой статье вы найдете схемы блока предохранителей Renault Fluence 2012 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).

Расположение блока предохранителей

Моторного отсека



Некоторые аксессуары защищены плавкими предохранителями, расположенными в моторном отсеке в блоке предохранителей C. Однако из-за их ограниченной доступности мы рекомендуем заменить предохранители у официального дилера.

Пассажирский салон

Снимите крышку A или B (в зависимости от автомобиля).

Автомобили с левосторонним управлением



Автомобили с правосторонним управлением



Схема блока предохранителей (пассажирский салон)



Назначение предохранителей в салоне
№схема
1Стоп-сигналы
2Автоматическая блокировка дверей
3Электрическое окно водителя
4Пассажирский салон
5Указатели поворота
6Система навигации
7Стеклоочиститель заднего стекла
8Правое заднее стекло
9Управление левым задним стеклом
10ABS / ESC
11Управление окном со стороны пассажира
12Омыватель ветрового стекла
13Обогрев зеркал заднего вида
14Радио
15Гнездо аксессуаров для задних сидений
16Зажигалка


Предохранители Рено Флюенс: где находятся, замена

Автор khabrat_avto На чтение 5 мин Просмотров 20 Опубликовано

Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.

Но это никак не отразилось на расположении предохранителей и реле автомобиля.

Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.

Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.

Совет. Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась

Где находятся предохранители и за что отвечают

В автомобиле Рено Флюенс спереди под капотом установлены два монтажных блока:

  • с плавкими элементами,
  • для отключения АКБ.

Первое устройство выполняет защиту цепи отопительного оборудования, ABS/ESP, реле вентилятора системы охлаждения. Найти его можно возле стойки. Блок представляет собой коробку с устройствами внутри, которые надежно прикрываются крышкой.

№ п/пЗа что отвечает
F1Габаритные огни на правой стороне авто
F2Левое габаритное освещение
F3Моторчик насоса омывателя передних фар
F4Противотуманки
F5Включение дальнего света левой фары
F6Дальнее освещение правой фары авто
F7Диагностический разъем
F8Управление ABS и ESP
F9Стеклоочистители лобового стекла
F10Работа подушек безопасности
F11Резерв
F12Управление коробкой передач (автоматической)
F13Системное управление силовым агрегатом
F14Датчик нагрева и количества кислорода в системе
F15Управление АКП (20А)
F16Стоп-сигналы, электроусилитель руля
F17Режимы переключения коробки передач, корректор фар, включение фонаря заднего хода
F18ЭБУ
F19Работа стартера
F20Резерв
F21Катушка зажигания и насос подачи горючего
F22Работа кондиционера салона авто
F23Корректный впрыск топлива
F24Ближний свет левой передней фары
F25Ближнее освещение фары на правой стороне

Блок отключения АКБ следит за работой стартера и его реле, генератора, гидроусилителя рулевой колонки и ЭБУ.

№ п/пРасшифровкаСила тока, А
F1Стартер190
F2Блок предохранителей и реле салона50
F3БП в моторном отсеке80
F4Монтажный блок в подкапотном пространстве / генератор300 / 190
F5Электроусилитель руля80
F6ЭБУ двигателя35
F7БП и реле моторного отсека5

Возле аккумуляторной батареи находится еще один блок, который отвечает за дополнительный отопитель, блок предохранителей в салоне и подкапотном пространстве, управление ABS и ESP.

Принципиальная схема

В салоне авто находится еще один МБ, элементы которого предохраняют от воздействия повышенной силы тока значительную часть электрооборудования.

№ п/пЗа что отвечает
F1Резерв
F2Резерв
F3Работа прикуривателя
F4Розетка в салоне машины
F5Электророзетка багажного отделения
F6Аудиосистема
F7Обогрев боковых зеркал с наружи авто
F8Моторчик стеклоомывателей, подача звукового сигнала при неплотно закрытых дверях
F9Работа стояночного тормоза в автоматическом режиме
F10Подсветка панели приборов
F11Включение электрического привода корректировки положения передних сидений
F12Электрический подогрев сидений для пассажиров
F13Резерв
F14Моторчик стеклоподъемника на двери пассажира, сидящего впереди
F15Работа педали тормоза, управление АВС и подача звукового сигнала торможения авто
F16, 17Электростеклоподъемники правой (левой) задней двери
F18Подсветка ящичка для вещей, освещение багажника, работа датчика дождя
F19Показания на приборной доске (часы, температура окружающего воздуха снаружи автомобиля), звуковая сигнализация не пристегнутого водителя и пассажира.
F20Работа климат контроля
F21Включение лампочек в козырьках передних сидений
F22Освещенность салона машины, подсветка прицепа
F23Очиститель заднего стекла
F24Подсветка зеркала заднего вида внутри салона
F25Аудиосистема автомобиля, навигатор
F26Работа стояночного тормоза авто
F27Резерв
F28Резерв
F29Поворотники автомобиля
F30Панель управления
F31Подъемник стекла водительской двери
F32Срабатывание центрального замка дверей
F33резерв
F34Включение дисплея телевона
F35Разъем для диагностики электрооборудования, подача звукового сигнала и сирены.
F36Подача сигнала при торможении
F37Звуковое сопровождение при включении стояночного тормоза в атематическом режиме
F38резерв
F39Мотор кондиционера
F40Открытие (закрытие) люка
F41Включение электрообогрева заднего стекла

Замена предохранителей

Перед началом работ по снятию негодной детали какого-либо электрооборудования, соответствующую электрическую цепь разъединяют. Ключ в замке зажигания должен быть в выключенном положении. Чтобы высвободить предохранитель на блоке внутри салона, нужно отодвинуть два маленьких фиксатора в стороны. Делать это необходимо очень осторожно, поскольку они довольно хрупкие и могут сломаться от чрезмерного усилия.

Далее защитные устройства вынимают при помощи пинцета. После снятия предохранитель следует внимательно осмотреть, чтобы убедиться в его поломке. И только после этого устанавливают на его место новое устройство.

Если снятый предохранитель оказался исправным, значит, нужно проверить электрооборудование автомобиля. Для этого необходимо обладать необходимыми знаниями и умением. В противном случае во избежание возникновения новых проблем с автомобилем, лучше всего его отогнать в специализированный сервисный центр, где квалифицированный персонал поможет быстро определить и устранить поломку.

Важно! При выполнении замены неисправного предохранителя на новый, следует пользоваться только инструментом, который не проводит электрический ток.

Запрещается при проведении работ:

  • применять самодельные защитные устройства,
  • ставить предохранители, не предусмотренные конструкцией данного автомобиля,
  • устанавливать изделия с другими значениями тока.

Предохранители рено флюенс: схема, блок, предохранитель ближнего света | Ремонт авто

Рубрика: Renault

Опубликовано 27. 08.2018   ·
Комментарии: Комментарии к записи Предохранители рено флюенс: схема, блок, предохранитель ближнего света отключены  ·
На чтение: 4 мин

РЕЛЕ И ПРЕДОХРАНИТЕЛИ ПОД КАПОТОМ ЛАДА ЛАРГУС


Особое внимание было уделено комфорту пассажиров второго ряда. В автомобиле Рено Флюенс предохранители находятся в двух блоках, один из которых расположен под капотом, а второй в салоне в левой части торпедо. В году модель Fluence обновилась.

Один из блоков с предохранителями в автомобиле Рено Меган 3, расположен в моторном отсеке —…

В случае если он перегорел, то это можно определить по оборванной спирали. На картинке они в нижнем правом углу, обозначены как Ef24 левая фара и Ef25 правая фара.

Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника. Также важно под рукой всегда иметь комплект электропредохранителей различного номинала. Как правило, элементы, рассчитанные на разную силу тока, имеют разный цвет и при смене ошибиться очень сложно.

Чаще всего они расположены в специальных блоках предохранителей БП , находящихся под капотом либо в салоне автомобиля. Если по какой-либо причине произошло короткое замыкание, элемент перегорает и подлежит замене. Некоторые автолюбители временно заменяют его проволокой, однако, в этом случае создается риск перегорания всего БП.

Поэтому следует держать под рукой запасной комплект элементов. Не следует заменять вышедший из строя элемент тем, который рассчитан на иную силу тока, это приводит к выходу электроники из строя. Частный случай Рассмотрим ситуацию замены на примере автомобиля Рено Флюенс. Для начала разберемся, где у него находятся БП описание актуально для этой модели, а также Рено Меган 3 — годов выпуска. Имеется еще один БП в салоне. В первом БЗК, который имеет больший размер, расположены части защиты цепей прикуривателя, большей части освещения, управления АКП, стартера, топливного модуля, системы управления двигателем , катушек зажигания, управления электрооборудованием, компрессора кондиционера, усилителя руля , переднего стеклоочистителя, стеклоподъемников, аудиосистемы, системы навигации, стояночного тормоза, системы парковки, корректоров фар, управления подушками безопасности, ограничителя скорости.

Содержание

Во втором монтажном БЗК находится предохранительный элемент вентилятора системы охлаждения и его реле. Элементы БП салона включены в цепь прикуривателя, розеток, аудиосистемы, подогрева зеркал, стеклоомывателя, щитка приборов, обогрева заднего стекла, стояночного тормоза, привода люка, часов, сигналов торможения, центрального замка, привода сиденья, электроподогрева сиденья, стеклоподъемников дверей, вещевого ящика и дверей, разъема прицепа, указателя температуры, системы навигации, сигнализатора закрытия дверей, датчика дождя, освещения багажника, сигнализации.

Процесс замены Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено.

Он находится в первом монтажном блоке защиты и коммутации между фарой и аккумулятором, имеет форму квадрата со стороной около 15 см. Renault Fluence г.

ремонт ходовых огней противотуманок Renault megan 2

Утонченный дизайн Fluence отличается элегантностью линий и завершенностью силуэта. Фары вытянутой формы плавно переходят в линию кузова, гармонично опоясывающую его и охватывающую багажник. А хром на радиаторной решетке придает всей передней части спортивный вид. Расположенные горизонтально задние фонари дополняют современный стиль автомобиля.

Один из самых просторных салонов — главный козырь машины. Дизайн радует плавными линиями, а хорошо подобранные материалы отделки салона придают ощущение люкса.

Эргономика также на очень высоком уровне: Они сгруппированы вокруг рулевого колеса, чтобы высвободить Приборная панель Renault Fluence г. Управление системами осуществляется практически интуитивно.

Нет претензий к качеству материалов и величине стыков она минимальна. Водитель любого роста и комплекции может занять удобное положение для управления автомобилем. А все благодаря множеству настроек как сиденья, так и рулевого колеса.

Есть возможность корректировать наклон спинки сиденья и подголовника, изменять регулировку поясничного подпора, регулировать рулевое колесо по высоте и вылету, подгонять положение сиденья, которое может перемещаться по высоте на 70 мм подниматься и опускаться на 35 мм и на мм в продольном направлении.

Особое внимание было уделено комфорту пассажиров второго ряда.

Пассажиры на задних сиденьях располагают самым большим запасом пространства в области колен мм , если сравнить эту модель с автомобилями того же класса. Нeмaлoвaжный показатель — объем багажного отделения.

Оплаченные ссылки

В этом отношении модель тоже радует: Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника. Есть редкое для задних сидений седанов свойство: Коробка передач либо механическая пяти- или шестиступенчатая , либо вариатор.

На Renault Fluence впереди установлена подвеска типа McPherson. Задняя же подвеска — простое и надежное решение — скручивающаяся балка.

Схема предохранителей

Renault Fluence (2010-2018)

Среднеразмерный седан Renault Fluence выпускается с 2009 года по настоящее время. В этой статье вы найдете схемы блока предохранителей Renault Fluence 2012 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).

Схема предохранителей Renault Fluence 2010-2018

Использована информация из руководства пользователя 2012 года.Расположение предохранителей в автомобилях, выпущенных в другое время, может отличаться.

Предохранители прикуривателя (розетка) в Renault Fluence — это предохранители №15 (розетка для аксессуаров заднего сиденья) и №16 (прикуриватель) в блоке предохранителей на панели приборов.

Моторный отсек

Некоторые аксессуары защищены предохранителями, расположенными в моторном отсеке в блоке предохранителей C. Однако из-за их ограниченной доступности мы советуем вам заменить предохранители у авторизованного дилера.

Салон пассажира

Отсоедините крышку A или B (в зависимости от автомобиля).

Автомобили с левым рулем

Автомобили с правым рулем

Схема блока предохранителей (пассажирский отсек)

Назначение предохранителей в салоне автомобиля

№ Схема
1 Стоп-сигналы
2 Автоматический дверной замок
3 Электростеклоподъемник водителя
4 Блок в салоне
5 Указатели поворота
6 Навигационная система
7 Стеклоочиститель задний
8 Регулятор заднего стекла правый
9 Регулятор заднего левого стекла
10 АБС / ESC
11 Стеклоподъемник со стороны пассажира
12 Омыватель ветрового стекла
13 Зеркала с подогревом
14 Радио
15 Розетка для аксессуаров заднего сиденья
16 Прикуриватель

Схема блока предохранителей и реле Renault Midlum с элементами назначения и расположением

ЭБУ центрального замка дверей 9 0057 Реле питания обогреваемых и поворотных зеркал

9 0053

Главный информационный дисплей F03 7,5А
Реле безопасности и включение наклона кабины
Реле мощности мотора наклона кабины
Главный информационный дисплей F04 5A
Насос двигателя омывателя фар F05 30А
Главный информационный дисплей F06 5A
Тахограф
Блок управления автомобилем F07 5А
Главный информационный дисплей F08 5A
ЭБУ иммобилайзера двигателя
ЭБУ сигнализации
ЭБУ системы управления производством воздуха
Изготовитель кузова по предварительной договоренности ЭБУ управления F09 5А
Кондиционер Ионер ЭБУ F10 30A
Блок управления гидравлического замедлителя F11 10А
ЭБУ электрического замедлителя
ЭБУ селектора передач F12 15А
ЭБУ АКПП
Управление освещением и Сигнализация ЭБУ F13 20А
Реле времени задержки электродвигателя стеклоочистителя
Электродвигатель насоса омывателя
Электродвигатель привода дворников
Прикуриватель F14 15A
Диагностика автомобиля F15 5A
Разъем для сбора данных об автомобиле
Регулятор выбора F16 10A
Контрольная лампа блокировки межколесного дифференциала
Электромагнитный клапан блокировки заднего колеса
Электромагнитный клапан отбора мощности Нет. 1
Электромагнитный клапан включения ВОМ № 2
Электромагнитный клапан включения ВОМ № 3
Блокировка электромагнитного клапана межосевого дифференциала
Фара дальнего света F17 10A
Электрический звуковой сигнал F18 10A
Звуковой сигнал
ЭБУ кондиционера F19 5A
Радио F20 10А
ЭБУ сигнализации
ЭБУ центрального замка дверей
Концевой разъем АБС / EBS F21 20A
Один верхний свет со стороны водителя F22 10А
Одиночный верхний светильник со стороны переднего пассажира
Правое верхнее освещение (дверь)
Прожектор для чтения водителя
Фара для чтения переднего пассажира
O Верхнее освещение нижней полки
Верхнее левое освещение (дверь)
Верхнее левое освещение (атмосфера)
Верхнее правое освещение (атмосфера)
Верхнее освещение верхней полки
Сторона водителя освещение
Освещение сцены переднего пассажира
Датчик угла блокировки рулевого моста F23 5А
Датчик угла блокировки рулевого моста
ЭБУ пневмоподвески
ЭБУ рулевой оси
Топливо резистор нагревателя No. 2 F24 20A
Доступный источник питания (оборудование в значке предупреждения на обочине дороги) F25 10А
Доступный источник питания (освещение)
Сигнальная лампа разблокированного положения
Световая индикация оборудования сигнальная лампа
15-контактный разъем прицепа
Доступный источник питания (после зажигания) F26 15A
Электродвигатель стеклоподъемника водительской двери F27 20А
Электродвигатель стеклоподъемника передней пассажирской двери
Система управления торможением EBS F28 20A
Селектор АКПП F29 10A
Бортовой интерфейс управления ЭБУ
Управление освещением и сигнализация ЭБУ F30 30А
Температура в кабине ЭБУ управления F31 20A
ЭБУ сигнализации
Дополнительный нагреватель воздух / вода
Дополнительный нагреватель воздух / воздух
ЭБУ кондиционера
Доступный источник питания (после главного выключателя) F32 10А
Кабина электродвигатель наклона F33 30А
Интерфейс управления бортовым ЭБУ F34 3А
Управление освещением и сигнализация ЭБУ F36 10А
Преобразователь напряжения (24В / 12В — 15А) для системы аудиосвязи F37 10A
Радио
Дополнительная сигнальная лампа сигнальная лампа F38 10А
Рабочий прожектор
ЭБУ управления автомобилем F39 15A
Левый резистор размораживания зеркала заднего вида
Сопротивление оттаивания правого зеркала заднего вида
Реле управления размораживанием ветрового стекла
ЭБУ управления двигателем F40 30A
Стартер
Пусковое реле
Реле воздушного отопителя
Тормоз двигателя Нет. 1 электромагнитный клапан
Электромагнитный клапан выхлопного тормоза
Изменение диапазона электроклапана
Электроклапан управления сплиттером
Электромагнитный клапан регулировки скорости вентилятора охлаждения двигателя
Стартер F41 15A
Пусковое реле
Электромагнитный клапан тормоза двигателя № 1
Электромагнитный клапан тормоза двигателя № 2
Электромагнитный клапан выхлопного тормоза
Изменение диапазона электроклапана
Электроклапан управления сплиттером
Реле воздушного отопителя F42 10А
Электромагнитный клапан регулировки оборотов вентилятора охлаждения двигателя
Розетка 24 В F43 15А
Диагностический разъем АКПП
Вращающийся маяк номер ber 1 F46 15A
Номер проблескового маячка 2
Реле мощности радиомаяка
ЭБУ управления производством воздуха F47 7. 5A
Управление удержанием тормозов F48 3А
Система управления торможением EBS
ЭБУ пневматической подвески F49 5A
ЭБУ системы управления мощностью автомобиля (ADR)
ЭБУ рулевой оси F51 5A
Селектор АКПП F52 10А
Блок управления иммобилайзером двигателя
Блок управления аварийным остановом
Блок управления автомобилем
После включения зажигания реле мощности No.1
После включения зажигания силовое реле № 2
После включения зажигания силовое реле № 3
Дополнительное силовое реле № 1
Вспомогательное силовое реле № 2
Реле массы генератора (ADR)
Сопротивление натяжению цепи генератора
Гнездо диагностики автомобиля
ЭБУ бортовой системы F54 10А
ЭБУ гидравлического ретардера F57 10А
Управление аварийной остановкой F58 3А
Реле массы генератора (ADR)
Предварительная подготовка к бортовому управлению (ЭБУ) F59 10А
Управление удержанием тормозов
Реле фонарей заднего хода
Преобразователь напряжения (24 В / 12 В) для пакета информационных технологий F61 15A
Розетка 24 В F63 15A
15-контактный разъем прицепа F64 10А
Подсветка приборов F66 10А
Решетка переднего освещения
Крыша мотор вентиляции
ЭБУ селектора F67 10А
ЭБУ АКПП
Преобразователь напряжения (24В / 12В — 10А) для системы аудиосвязи F68 20A
Преобразователь напряжения (24В / 12В — 15А) для аудиосистемы
Преобразователь напряжения (24В / 12В) -12 и 24В встроенные розетки
Холодильная камера
Холодильник
Дополнительная розетка 24 В
Концевой соединитель ABS / EBS F70 10A
В наличии источник питания (после зажигания) F71 15A
Дальний свет фар Дальний свет F72 10А
Фара ближнего света
Доступный источник питания (информация о генераторе, двигатель работает) F75 15A
Сиденье с подогревом, правое
Сиденье с подогревом слева
Автосервис F76 10A
Дополнительный обогреватель воздух / воздух
Реле заземления генератора (ADR)
Дополнительный воздух / вода электромагнитный клапан отопителя
Доступное электропитание (после главного выключателя) F77 15А
Управление освещением и сигнализацией F90 3A
Реле питания задних противотуманных фар
Реле дальнего света фар
Реле мощности противотуманных фар
Реле ночного освещения
Реле выключения противотуманных фар при включении дальнего света
Стеклянный фонарь No. 1 F91 10А
Фонарь номер дорожного просвета 2
Левый передний габаритный фонарь / габаритные огни
Правый габаритный фонарь №3
Габаритный фонарь правый №4
Правый задние боковые / габаритные фонари
Поршневые потолочные / габаритные огни
Противобликовый верхний левый габаритный фонарь
ЭБУ системы управления питанием автомобиля (ADR)
Правый передний габаритный свет / габаритные огни F92 10А
Фонарь габаритный левый No.1
Габаритные огни LG № 2
Габаритные огни LG 3
Габаритные огни LG 4
Левый задний габаритный фонарь / габаритные огни
Левый потолочный свет / габаритные огни
Глянцевые габаритные огни, правые, с антибликовым покрытием
Доступный источник питания (правый задний фонарь) F93 10A
15-контактный разъем для прицепа
Доступный источник питания ( левый задний фонарь (и)) F94 10A
15-контактный разъем прицепа
Приборы и органы управления ночного освещения F96 3А
Доступный источник питания (ночное освещение) F97 5А
Дальний свет фар дальний свет F100 15A
Противотуманные фары
Дальний свет фар
Низкий свет фар dlamp
Левая противотуманная фара
Правая противотуманная фара
Противотуманные фары F101 10A
Задний противотуманный фонарь
Задний противотуманный фонарь
15-контактный разъем для прицепа
Главный информационный дисплей F102 10А
Дальний свет правый
Дальний свет левый
Доступный блок питания (обратная информация) F103 10А
Управление тормозом заднего хода
Фонари заднего хода
Фонари заднего хода
Гудок наружный
15-контактный разъем для прицепа
Левый стоп-сигнал F104 10А
Правый стоп-сигнал
15-контактный разъем для прицепа
Концентрация газообразного оксида азота датчик подачи F107 10A
Модуль насоса подачи AdBlue
Электромагнитный клапан перепуска воды двигателя
Воздух / дополнительный нагреватель F108 20A

Renault Megane AC не работает

Кондиционер — это благо, особенно при высоких температурах. Вы все еще потеете за рулем своего Renault Megane? Ваша система кондиционирования больше не охлаждает должным образом? Это может иметь разные причины. Что это такое и что с этим можно сделать, мы расскажем в этой статье.

Renault Megane — (фото Renault)

Наиболее частыми причинами, которые мешают нормальной работе системы кондиционирования на вашем Renault Megane, являются грязный воздушный фильтр салона, утечка хладагента, грязный или забитый конденсатор, грязный или забитый испаритель, неисправный двигатель вентилятора и т. Д. неисправный компрессор, неисправный привод дверцы смесителя или любая неисправность в электрической системе.

1. Фильтр грязный салонный

Фильтр пыльцы, также известный как салонный фильтр или микрофильтр, является центральным элементом системы вентиляции вашего Renault Megane. Грязный фильтр ухудшает общую вентиляцию салона, что приводит к снижению охлаждения, обогрева и воздушного потока. Это также создает ненужную нагрузку на всю систему кондиционирования, что отрицательно сказывается на расходе топлива вашим Megane.

Нет предписанного времени для замены воздушного фильтра салона, но большинство производителей рекомендуют замену после 10 000-20 000 миль.Если вы ведете свой автомобиль в пыльной или загрязненной среде, фильтр может испачкаться гораздо раньше, чем рекомендовано производителем.

Начните с проверки состояния воздушного фильтра салона вашего Megane. Вместо того, чтобы менять его напрямую, часто рекомендуется сначала очистить пыльцевый фильтр. Это можно сделать, например, с помощью пылесоса или системы сжатого воздуха, удалив, по меньшей мере, большую часть видимых частиц грязи. К сожалению, эта процедура не позволяет проникнуть в более глубокие слои фильтра.Таким образом, эффективность фильтра существенно не улучшится даже после очистки. Как правило, изменения не избежать.

Видео: Замена салонного воздушного фильтра в Рено Меган

Вам не обязательно посещать мастерскую, чтобы почистить или заменить пыльцевый фильтр на вашем Megane. Вы можете получить доступ к фильтру, выполнив несколько простых шагов, как показано в видео.

Примечание: Грязный воздушный фильтр салона в большинстве случаев приводит только к ухудшению охлаждения.Если из вентиляционных отверстий вашего Megane выходит только горячий воздух, возможно, проблема в другом.

2. Грязный или забитый конденсатор

Как и радиатор, конденсатор кондиционера на Renault Megane расположен в передней части автомобиля и отвечает за отвод тепла от хладагента в окружающий воздух. Со временем грязь, насекомые и другие мелкие частицы могут накапливаться на его поверхности и в зазорах сетки. Это препятствует способности конденсатора отдавать тепло, поскольку через сетку проходит меньше воздуха, что приводит к плохому охлаждению внутри.

Если конденсатор вашего Megane загрязнен, самое простое решение — его очистить. Для этого обычно необходимо снять передний бампер, чтобы получить доступ к конденсатору. Вы можете использовать мойку с усилителем для очистки, но убедитесь, что установлено низкое давление, так как высокое давление может легко повредить хрупкие ребра на конденсаторе.

Забитый или негерметичный конденсатор также может быть причиной того, что кондиционер на вашем Megane не работает должным образом. Негерметичный конденсатор может привести к потере хладагента и снижению охлаждающей способности системы.Чтобы найти утечки в системе кондиционирования, в мастерской проводится поиск утечек с использованием формовочного газа — даже самые маленькие утечки могут быть обнаружены. Таким образом можно определить, вызвана ли потеря хладагента неисправным конденсатором. В этом случае единственный вариант — заменить сломанную деталь.

3. Утечка хладагента

Недостаточное количество хладагента по-прежнему является основной причиной неработающей системы кондиционирования. Потеря до 15% хладагента в год является нормальным явлением из-за конструкции.Если система Megane не обслуживается регулярно, уровень хладагента в конечном итоге станет настолько низким, что система потеряет охлаждающую способность. Просто заправьте его, и вы снова сможете ездить при приятной температуре. Если уровень хладагента снова быстро понижается, это означает, что, вероятно, есть утечка.

Помимо обычных потерь, дефекты компонентов обычно являются причиной утечки газообразного хладагента в Renault Megane. Наиболее частыми причинами являются дефектное уплотнительное кольцо, изношенная линия или конденсатор, поврежденный каменной крошкой.

Часто бывает нелегко найти эти, в основном, очень небольшие утечки. Система заполняется формовочным газом (азот с небольшим количеством водорода) в цехе. Более крупные утечки могут быть уже слышны, или вы можете найти их с помощью спрея для обнаружения утечек. Более мелкие отверстия необходимо локализовать путем поиска всех компонентов с помощью газоанализатора. После обнаружения утечки ее необходимо снова закрыть, заменив соответствующий компонент.

4. Грязный испаритель

Грязный испаритель также может быть причиной проблем с кондиционером в вашем Renault Megane.Воздушный фильтр салона улавливает большую часть грязи или других частиц, находящихся в воздухе, но некоторые из них выходят и падают на испаритель. Со временем эти частицы пыли могут накапливаться на ребрах и блокировать воздушный поток через испаритель, что приводит к плохому охлаждению.

Два наиболее заметных симптома засорения испарителя на вашем Megane:

  • Воздушный поток из вентиляционных отверстий неравномерный и неровный.
  • Внутри автомобиля появляется неприятный запах плесени.

Очистка испарителя на Megane — задача не из простых. В большинстве случаев перед тем, как получить доступ к испарителю, необходимо снять всю приборную панель. Поэтому рекомендуется делать это в мастерской.

Также может быть утечка хладагента в испарителе, в этом случае испаритель необходимо заменить.

5. Неисправность компрессора

Компрессор — это сердце всей системы кондиционирования Renault Megane. Он состоит из движущихся частей, которые преобразуют газообразную охлаждающую жидкость в жидкость — так охлаждается ваш автомобиль.

Сломанный компрессор обычно не подлежит ремонту. Если кондиционер включается регулярно, детали также остаются подвижными. Однако, если вы не включаете кондиционер на Megane в течение длительного времени, детали будут прилипать. В результате получается неисправный компрессор, который больше не подлежит ремонту. Единственное, что помогает — это замена на новую.

Однако самым серьезным повреждением является отказ компрессора кондиционера, когда он «съедает» себя из-за недостаточной смазки или производственной ошибки, образуется металлическая стружка, которая распространяется по всей системе кондиционирования Megane.Если установить здесь только новый компрессор, неизбежен еще один сбой, так как чипы сразу же разрушают новый компонент. В таком случае необходимо заменить почти всю систему кондиционирования воздуха. Здесь можно промыть максимум металлических труб. Поскольку два теплообменника (конденсатор и испаритель) имеют конструкцию с поперечным потоком, моющее средство находит путь с наименьшим сопротивлением и оставляет после себя стружку. Однако хладагент под высоким давлением вытягивает эти стружки вместе с собой во время работы, и следующее повреждение неизбежно.

6. Неисправный электродвигатель вентилятора

Если нет воздушного потока или ограниченный поток воздуха из вентиляционных отверстий на вашем Renault Megane, причиной может быть неисправный электродвигатель вентилятора. Изношенный или ослабленный электродвигатель вентилятора также может издавать ненормальные звуки во время работы.

Отремонтировать сломанный мотор нагнетателя нельзя, деталь необходимо заменить на новую.

Примечание: Если двигатель вентилятора внезапно выходит из строя от одной секунды до следующей, вы должны сначала проверить, не является ли перегоревший предохранитель причиной отказа.

7. Неисправен привод дверцы смесителя

Привод двери

Blend играет важную роль в управлении потоком воздуха и температурой внутри вашего Megane. Каждый раз, когда возникает проблема с температурой системы кондиционирования воздуха, это может быть проблема с приводом дверцы смесителя.

Наиболее частым признаком неисправности привода смесительной двери на Рено Меган является повторяющийся легкий щелчок из-под приборной панели. Звук будет наиболее заметным в течение нескольких секунд, когда вы включите кондиционер или отрегулируете температуру.Иногда изменение температуры может временно остановить звук.

Стук может быть еще одним признаком неисправного дверного привода на вашем Megane, хотя он встречается довольно редко. Звук похож на легкое постукивание в дверь и происходит при включении системы кондиционирования или выключении двигателя.

Заключение

Существует множество причин, по которым кондиционер в вашем Renault Megane может не работать должным образом. При поиске причины всегда следует начинать с наиболее очевидной причины — низкого уровня хладагента в системе.

В любом случае непрофессионалам рекомендуется посетить мастерскую. В случае неисправности механик может напрямую инициировать ремонт.

Поиск и устранение неисправностей круиз-контроля вашего автомобиля

Механизм круиз-контроля, используемый в современных автомобилях, разработан, чтобы помочь водителю поддерживать стабильную крейсерскую скорость. Вождение может быть утомительным, особенно во время длительных поездок; поэтому важно поддерживать целостность механизма круиз-контроля вашего автомобиля.Круиз-контроль работает через исполнительный механизм, модуль управления и датчик скорости. Когда вы активируете круиз-контроль своего автомобиля, датчик скорости отправит сигнал на модуль управления и на вакуумный привод, который управляет акселератором. Это означает, что пока активна система круиз-контроля, вы можете расслабиться и убрать ногу с педали акселератора. Чтобы отключить круиз-контроль в автомобиле, достаточно просто нажать на тормоза. Ниже приведены материалы и инструкции, которые вам понадобятся для устранения проблем с круиз-контролем вашего автомобиля.

Шаг 1. Проверка датчика скорости
