Не работает втягивающее на горячую

Запуск двигателя автомобиля с помощью стартера и проблемы, связанные с этим, одни из самых обсуждаемых тем среди автолюбителей. Возникающие неудобства в такой ситуации очень раздражают, особенно когда нужно срочно ехать, а мотор не запускается.

Еще неприятнее ситуация, когда машина только-что ездила, а тут силовой агрегат не подает признаков жизни и не запускается даже при разогретом моторе. Сразу появляется закономерный вопрос, почему стартер не крутит на горячую, и тут же множество вариантов ответов на него.

Первое что сразу приходит в голову – это скорее всего, неисправен аккумулятор. Его тут же следует проверить и частенько оказывается, что он рабочий. В таком случае, проблема может быть как в неисправности стартера, так и в неполадках его цепи включения или проводке. Что ж давайте по порядку, сначала о причинах!

Основные причины плохой работы стартера

В случае, когда плохо крутит стартер на горячую, проблемой может быть:

  1. Разрядка аккумулятора. Часто бывают моменты, когда водитель вышел из машины, забыв выключить какой-то из электроприборов (обычно фары). В этом случае, батарея может разрядиться, особенно если она не первой свежести. Ещё следует проверить клеммы подключения массы на мотор и на кузов;
  2. Слишком ранее зажигание. Проверить можно так: вытащить провод из катушки и покрутить двигатель на горячую без искры. Если крутит легко, значит зажигание требует корректировки.
  3. Износ щеток стартера или втулок (подшипников скольжения). Когда щетки изнашиваются больше нормы, то они не достают до коллектора и это может быть причиной плохой работы стартера на горячую. При сильном износе опорных втулок, якорь от нагревания начинает иногда прикасаться к статору и получается кратковременное замыкание, которое уменьшает обороты стартера. Также, необходимо прозвонить якорь, возможно межвитковое замыкание;
  4. Неправильно подобраны втулки при ремонте стартера. При нагреве они начинают клинить, в таком случае их надо пройти разверткой или наждачку свернуть трубочкой и таким способом обработать;
  5. Замок зажигания может тоже быть одним из первоисточников плохого пуска стартера на горячую. Необходимо проверить контактную группу замка зажигания. Некоторые автовладельцы устанавливают второе реле для уменьшения потерь в замке и его цепи ;
  6. Не работает втягивающее реле стартера (отсутствует щелчок при повороте ключа зажигания). Реле можно заменить. Также, нужно проверить целостность провода клеммы втягивающего реле и осмотреть провод между стартером и аккумулятором;
  7. Проблемы с двигателем. Бывает, что затирается один из вкладышей на коленвале — на холодную стартер хорошо крутит, а вот на горячую, тяжело (вкладыш зажимается коленвалом при нагреве). Возможно также осевое смещение коленвала (изношены вкладыши осевого смещения). Бывает, что подклинивает поршневую. Во всех этих случаях поможет только ремонт двигателя.

Неполадки в устройстве системы пуска. Если стартер крутит медленно

Если по простому, то к стартеру подходят два провода – один берёт начало от замка зажигания, а другой от аккумулятора.

Схема включения стартера

Важно: не забывайте про массу от аккумулятора на кузов. Это первое, что требует тщательной проверки.

При эксплуатации автомобиля, все эти контакты (металлические соединения), имеют свойство поддаваться коррозии или окислению. Это может привести к перебоям подачи электротока на стартер и стать причиной, почему стартер медленно крутит на горячую.

Ещё другая причина слабого тока кроется в поврежденных проводах, которые могут быть перебиты, сплавиться на коллекторе или даже сгнить.

Чтобы устранить перебои электротока, нужно зачистить на совесть все соединения и клеммы контактов. Как правильно это сделать:

  • с аккумулятора и других приборов цепи, по очереди, снять соединения и клеммы;
  • поверхности, которые непосредственно соединяются на контакт, зачистить мелкой наждачной бумагой;
  • все контакты (болты и гайки) можно обработать спиртом, бензином или растворителем;
  • после очистительных и крепежных процедур все соединения рекомендуется смазать литолом, графиткой (кто чем привык).

Неисправности самого стартера:

Плохая работа стартерного двигателя. Требуется — разборка и переборка его для замены дефектных деталей (щёток, втулок).

Причиной, почему стартер крутит медленно, может стать даже банальная засоренность коллектора. Чтобы удостовериться в этом ли причина медленной работы, необходимо разобрать стартер.

Как самостоятельно осуществить диагностику и ремонт стартера

Стартер – это электрический мотор автомобиля, который запускается при помощи аккумулятора. Он потребляет большой ток в момент пуска, что происходит только несколько секунд и поэтому, батарея не успевает разрядиться полностью.

Если стартер еле крутит на горячую, а все узлы включения цепи исправны, значит пришло время для его ремонта. Это непростое занятие, требующее терпения и знаний.

Электродвигатель установлен в самом неудобном месте, снизу двигателя. Необходимо приготовить инструменты: комплекты рожковых и накидных ключей, удлиненный торцевой ключ.

Когда стартер снят, его нужно разобрать для диагностики. Чтобы обратно собрать стартер без проблем, можно перед разборкой на корпусе нацарапать отметки (отверткой или напильником).

В ходе разборки необходимо обратить внимание на:

  • состояние всех контактов и узлов;
  • состояние бендикса, можно ли его еще эксплуатировать, не стерты ли шлицы;
  • состояние якоря. У якоря может выгореть коллектор, из-за сильного износа щёток. Также на коллекторе не должно быть подгорание или посинение пластин. Проверка целостности изоляции и обмоток.

На якоре выгорела изоляция и поврежден коллектор

Раз уж стартер разобран, необходимо провести профилактику всех составляющих его частей. Все детали нужно избавить от загрязнений, которые тоже могут служить помехами в работе электродвигателя.

Если же причиной неполадки стартера являются всевозможные перегорания контактов, залипание или износ щеток, выход из строя втягивающего реле, то нужно осуществить их ремонт или замену. Для этого надо приобрести ремкомплект. Если же, стартер не подлежит ремонту, тогда нужно его заменить на другой.

Видео: что делать, если стартер крутит медленно.

Видео: проверка якоря стартера на межвитковое замыкание.

По моему, много чего рассказал в статье, если что-то упустил — не стесняйтесь, добавляйте в комментариях свои истории. Всем удачи!

Зарегистрирован: 23.10.2009
Сообщения: 136
Благодарности: 2/11

Зарегистрирован: 21.07.2011
Сообщения: 172
Благодарности: 7/55

Зарегистрирован: 19. 06.2011
Сообщения: 34
Благодарности: 1/1

Откуда: г Домодедово М. О и Москва ЮЗАО

галерея

подсоедени плюс на втягивающее напрямую с АКБ ,с правой стороны по крылу красный + толстый провод идёт с разьёмом , уменя окислился этот кусок и была в нем проблема

Зарегистрирован: 01. 02.2010
Сообщения: 336
Благодарности: 38/31

Зарегистрирован: 14.01.2011
Сообщения: 351
Благодарности: 3/4

Зарегистрирован: 18.04.2010
Сообщения: 155
Благодарности: 5/3

Откуда: карелия. медвежьегорск

галерея

Зарегистрирован: 23.10.2009
Сообщения: 136
Благодарности: 2/11

Зарегистрирован: 23.10.2009
Сообщения: 136
Благодарности: 2/11

Зарегистрирован: 21. 11.2009
Сообщения: 1297
Благодарности: 13/17

Зарегистрирован: 23.10.2009
Сообщения: 136
Благодарности: 2/11

Контакты смотрел вроде все целые, смазал их смазкой специальной для контактов. Не заводится только когда температура далеко за 90 градусов.

Добавлено: Пн Авг 13, 2012 11:46 am Скачать пост Заголовок сообщения: Стартер не крутит на горячую
Доброго времени суток уважаемые форумчане. Появилась такая проблемка со стартером: на горячем двигателе, если заглушить машину, то она уже не заводится. Стартер просто молчит. Если немного подождать , когда температура упадет, то стартер срабатывает с задержкой в 1-2 секунды. Если двигатель холодный, то заводится без проблем.
Кто нибудь сталкивался с подобным? Можете что либо подсказать?
Вернуться к началу
Анатольич
Посетитель
Добавлено: Пн Авг 13, 2012 1:59 pm Скачать пост Заголовок сообщения:
На “копейке” ещё такое было несколько лет назад. Вылечилось тогда заменой втягивающего рэле на стартёре – со временем окислилось и загадилось, шток заедал на горячем. Ну и в обмотке видимо контакт нарушен где-то был. Для начала проверить массу надо и контакт который на втягивающем – всё разбалтывается и окисляется со временем.
Вернуться к началу
CHUMA
Новичок
Добавлено: Пн Авг 13, 2012 6:19 pm Скачать пост Заголовок сообщения:
Была такая проблемка . Где-то на горячую коротила обмотка . Решилось заменой стартера . Поставил редукторный -доволен как слон
Вернуться к началу
Joe
Местный житель
Добавлено: Пн Авг 13, 2012 6:20 pm Скачать пост Заголовок сообщения:
Снимать стартер нужно и ревизировать (чистить, мазать, подтягивать) его “в хвост и в гриву”. Если межвиткового замыкания во втягивающей катушке нет (скорее всего нет), то поживет еще. Если ненапряжно так может и поменять на редукторный сразу.
Вернуться к началу
Алексей S
Местный житель
Добавлено: Пн Авг 13, 2012 7:23 pm Скачать пост Заголовок сообщения: Re: Стартер не крутит на горячую
Evgeniy писал(а):
Доброго времени суток уважаемые форумчане. Появилась такая проблемка со стартером: на горячем двигателе, если заглушить машину, то она уже не заводится. Стартер просто молчит. Если немного подождать , когда температура упадет, то стартер срабатывает с задержкой в 1-2 секунды. Если двигатель холодный, то заводится без проблем.
Кто нибудь сталкивался с подобным? Можете что либо подсказать?
Вернуться к началу
ROleg
Частый гость
Добавлено: Пн Авг 13, 2012 10:40 pm Скачать пост Заголовок сообщения:
Когда то работал автоэлектриком,так вот перечисленные симптомы говорят об износе втулок.Если почистить и смазать-ещё какое то время поработает.Лечение-замена.Или втулок,или стартера.
PS:Я так думаю.
Вернуться к началу
ASPeeDHeaD
Частый гость
Добавлено: Вт Авг 14, 2012 9:31 am Скачать пост Заголовок сообщения:
Могут залипать пятаки. Была такая хрень на Тойоте
Вернуться к началу
М. А.Н
Посетитель
Добавлено: Вт Авг 14, 2012 11:59 am Скачать пост Заголовок сообщения:
было такое менял втягивающие реле
Вернуться к началу
Evgeniy
Посетитель
Добавлено: Пт Авг 17, 2012 2:17 pm Скачать пост Заголовок сообщения:
Всем спасибо за участие! Я вот тут почитал ответы , да и соседнюю тему про стартер и подумал , что сначала надо попробовать поменять провода, а потом делать выводы. Подскажите пожалуйста какие провода покупать ? Смогу ли заменить сам?
Вернуться к началу
Joe
Местный житель
Добавлено: Сб Авг 18, 2012 10:04 pm Скачать пост Заголовок сообщения:
Сечением не меньше чем существующие.
Вернуться к началу
Evgeniy
Посетитель
Добавлено: Пн Авг 20, 2012 7:25 pm Скачать пост Заголовок сообщения:
Заменил отрезок провода с клемами, который сразу около стартера, он больше всего был поврежден. Завел, прогрел, заглушил, потом опять завел – завелась! Но погода на улице уже прохладная и прогреть машину выше 90 сложно. Включал дальняк, музыку на всю, печку на холодную . В итоге прогрел до 100 и она не завелась. . Остыла минуты 3 и опять заводится.
Вот такие дела . Видимо придется дальше копать.
Вернуться к началу
andreinich
Местный житель
Добавлено: Ср Авг 22, 2012 11:40 am Скачать пост Заголовок сообщения:
А может, тебе всё таки контакты проверить, на концах проводов, это как надо провод повредить что бы из-за него не заводилась?
Вернуться к началу
Evgeniy
Посетитель
Добавлено: Ср Авг 22, 2012 11:43 am Скачать пост Заголовок сообщения:
andreinich писал(а):
А может, тебе всё таки контакты проверить, на концах проводов, это как надо провод повредить что бы из-за него не заводилась?
Вернуться к началу
Joe
Местный житель
Добавлено: Ср Авг 22, 2012 9:38 pm Скачать пост Заголовок сообщения:
А тепловая защита на стартере присутствует? В смысле металлический щиток, разделяющий стартер и приемную трубу выпускной системы (штаны). Еще можно предположить непорядок с контактами в замке зажигания или реле стартера, если оно есть (исключить этот вариант можно проверив напряжение на разъёме провода втягивающего реле (красного) во время проявления неисправности) Если 12В есть там то тогда дело ясное – стартер сымать и ревизировать. Дело несложное, часа на два с пывом .
Вернуться к началу
Александр К
Наш человек
Добавлено: Пт Авг 24, 2012 8:01 pm Скачать пост Заголовок сообщения:
Такое, вроде, уже было
два варианта:
1. Зачистить и подтянуть силовой массовый провод
2. Поставить доп. реле, как в классике: штатный провод на втягивающее, как управляющий, от АКБ через предохранитель на реле и на втягивающее (где-то от замка зажигания доп. сопротивление появляется при нагреве)
Вернуться к началу
Часовой пояс: GMT + 3
На страницу 1, 2 След.
скачать топик
Страница 1 из 2
Похожие темы
ТемаАвторФорумОтветовПоследнее сообщение
На горячую плохо крутит стартер40inDДВС4Чт Сен 15, 2011 5:28 pm
40inD
стартер не крутит на караване 2. 4 01 годbekkeЭлектрика и электроника12Вт Май 22, 2018 2:39 pm
Edward-1973
Стартер крутит постоянно =РЕШЕНО=РусикЭлектрика и электроника7Сб Фев 11, 2012 6:41 pm
Русик
Стартер не крутит , бензонасос не раб.Serhio444Общие вопросы по ремонту, обслуживанию и эксплуатации16Чт Окт 05, 2017 6:39 pm
arnoldnarn
Не крутитБорикТребуется помощь!3Пт Авг 17, 2018 9:34 pm
Denikin
Глохнет на горячуюСаберДВС6Вт Мар 24, 2015 11:39 am
Сабер
Про горячую воду расскажу.SensejДела домашние.31Чт Июл 12, 2012 12:37 am
алекса
Стал плохо заводится на горячую.RubbeДВС12Сб Июн 18, 2016 9:54 pm
CTAJIKEP
Carnival плохой запуск на горячую.vodoley962Hyundai, KIA2Пт Июн 20, 2014 10:18 am
vodoley962
На горячую на холостых оборотах загор.crossmarkДВС25Вт Янв 26, 2016 4:25 pm
Сабер
мотор 3л глохнет на ходу на горячую .borisman2000ДВС5Вт Окт 13, 2009 10:10 am
медvwедев
На долго отрубили дома горячую воду (.zazu177Курилочка24Ср Авг 24, 2011 9:39 am
zazu177
Стартер для 3.3LEON na DODGEЗапчасти и разноеСб Сен 15, 2018 1:56 pm
LEON na DODGE
стартер на птс 2.3dmitriyСhevrolet, Pontiac, Oldsmobile4Чт Фев 24, 2011 2:37 pm
shkiperr
СТАРТЕРАлександр КЭлектрика и электроника172Ср Окт 15, 2014 6:46 pm
Дмитрий944
Случайные фотографии из галереи

Powered by phpBB © phpBB Group

Процесс запуска двигателя автомобиля при помощи стартера и разнообразные проблемы запуска – это одна из самых популярных тем, которые обсуждают автовладельцы на профильных форумах. Проблемы и неполадки, связанные с запуском мотора, очень раздражают (в особенности тогда, когда автомобиль нужен «прямо сейчас»). Но еще больше раздражает, когда двигатель буквально только что работал нормально, а уже через несколько минут завести его проблематично даже на горячую. Ситуация, когда стартер на крутит на горячую, знакома каждому автовладельцу. Давайте рассмотрим, какие причины приводят к такому поведению и как устранить эти неполадки.

Первое, что приходит в голову в подобной ситуации, – это разряженная или неисправная аккумуляторная батарея. Но в большинстве случаев АКБ полностью исправна, и проблему следует искать в другом. Часто неполадки связаны с самим стартером или с электрическими неисправностями в цепи его включения.

Стартер: устройство и функции

Прежде чем говорить о причинах поломок, а также о способах диагностики и ремонте, необходимо узнать, как устроен стартер и какие задачи он выполняет. Далеко не все современные автовладельцы знают и понимают назначение и устройство стартера. Итак, стартером принято называть устройство, которое преобразует электричество от аккумуляторной батареи в механическую энергию, без которой нельзя осуществить запуск двигателя. Элемент представляет собой электрический мотор постоянного тока со специальным механическим приводом.

Кроме электрического мотора, стартер состоит из втягивающего реле и бендикса. Реле представляет собой две катушки:

Чтобы втянуть сердечник, необходимо приложить достаточное усилие. Тогда две катушки могут выполнять одну и ту же функцию.

Бендикс

Он нужен для осуществления зацепления с маховиком. Шестерня бендикса и маховик не могут находиться в зацеплении постоянно, так как обороты коленчатого вала двигателя значительно выше тех, что способен развивать электромотор. Если шестеренка бендикса будет постоянно вращаться на высоких оборотах, стартер быстро выйдет из строя.

Бендиксы по конструкции можно разделить на три группы:

  • Роликовая муфта – это система, которая встречается чаще всего. Принцип работы этой системы основывается на заклинивании зубчатого колеса относительно ее обоймы в момент вращения в одну сторону и на свободном ходу, когда вращение идет в обратную сторону.
  • Вторая группа – это трещотки. Данная система работает за счет храпового механизма. Наиболее часто такие бендиксы можно встретить на устройствах от Delco Remy USA. Такая конструкция оправдана, так как эти стартеры имеют большую мощность.
  • Третья группа оборудования – это приводы, в которых зацепление осуществляется за счет пакета фрикционных пластин. Это решение активно используется в стартерах «Бош» серий 0001410 и других, предназначенных для грузовых авто.

Разные конструкции

Стартеры различаются между собой по способу передачи крутящего момента с вала электромотора к бендиксу. Здесь можно выделить классический прямоточный стартер, фото которого представлено в статье. Тут бендикс находится прямо на валу якоря. Существуют еще и редукторные стартеры. Особенность их в том, что между бендиксом и мотором находится зубчатая передача. Эти устройства лучше прямоточных тем, что при той же массе и габаритах они способны развить больший крутящий момент. Чаще можно встретить модели с планетарными редукторами. Это дает возможность производителям не увеличивать габаритные размеры. Планетарный редуктор в маломощных стартерах состоит из пластиковых деталей. Это немного снижает ресурс. Однако конструкции с планетарными редукторами относительно недорогие.

Как работает стартер?

Когда владелец автомобиля поворачивает ключ в замке зажигания или же нажимает на кнопку, питание от АКБ начинает поступать к втягивающему реле. Далее замыкается втягивающая, а также удерживающая катушка этого реле, которая через специальный рычаг толкает бендикс. Затем последний входит в зацепление с маховиком на коленчатом вале двигателя.

Когда бендикс дойдет до конца, сердечник замкнет втягивающую обмотку. Замкнутся контакты электродвигателя, и он начнет вращаться. Через привод вращение передастся на шестерню бендикса, и тот будет раскручивать маховик силового агрегата.

Основные причины неисправностей стартера

Итак, водитель сел за руль после недолгой стоянки, повернул ключ, но стартер на крутит на горячую. Теперь, когда мы знаем, зачем нужен стартер и как он устроен, то можем поговорить о причинах неисправностей.

Аккумулятор

Первым делом стоит проверить АКБ. Очень часто причина заключатся в разряженном или неработающем аккумуляторе. Нередко бывает так, что автовладелец, выходя ненадолго из автомобиля, забывает выключить что-то. Это могут быть фары, навигация и мультимедиа и другое электрооборудование. В этом случае батарея быстро разрядится (особенно если она не новая). Также вместе с АКБ рекомендуется проверить состояние клемм.

Раннее зажигание, щетки, втулки

Еще одна причина – это раннее зажигание. Проверяют это следующим образом: из катушки зажигания вытаскивают провод, а затем пытаются завести прогретый двигатель без искры. Если коленчатый вал вращается легко, тогда необходимо подкорректировать работу системы зажигания. Если стартер на крутит на горячую, то возможен сильный износ щеток либо втулок. Внутри стартера содержатся механические детали – подшипники скольжения. Что касается щеток, то при чрезмерном износе они могут не доставать до коллектора. Когда сильно изношены опорные втулки, якорь электромотора в процессе нагрева касается статора. В результате получается замыкание, которое снижает обороты электромотора стартера.

В этом случае специалисты рекомендуют проверить якорь мультиметром на предмет межвитковых замыканий. Как выглядит внутри стартер? Фото внутренностей устройства смотрите в нашей статье. Это будет полезно для начинающих автовладельцев. Также возможно, что неверно подбирались втулки в процессе ремонта устройства. В момент нагрева неподходящие втулки могут заклинивать.

Замок зажигания, втягивающее реле

Часто такие проблемы со стартером могут быть вызваны неполадками в замке зажигания. В этом случае проверяют контактную группу в замке. Также владельцы автомобилей иногда добавляют еще одно реле, чтобы снизить потери в замке и в его цепи. Если на горячую не крутит стартер ВАЗа, то можно подозревать втягивающее реле. Электронная часть современных автомобилей может чутко реагировать на температуру (и чаще всего на высокую). Проверить это можно просто: в момент поворота ключа в замке не будет слышно щелчка. Решается данная ситуация быстро – достаточно заменить реле. Также не лишним будет удостовериться в целостности шнуров и клемм втягивающего реле. Еще проверяют провод, соединяющий реле и стартер.

И наконец, проблемы могут быть связаны с самим двигателем. Посадка коленчатого вала может быть слишком жесткой. Тогда вал может заклинить со стороны поршней. Это очень неприятные причины. Но чтобы выявить их, понадобится полная диагностика автомобиля.

Датчик коленчатого вала

Это еще одна нечастая причина. Виной всему снова стартер. При работе элемента возникают электромагнитные наводки, которые воздействуют на датчик положения коленчатого вала. В результате он выдает неверные показания в ЭБУ двигателя. Из-за этого компьютер не может правильно отрегулировать подачу горючего и смесь. В результате мотор не хочет заводиться.

Стартер вращается, но слишком медленно или совсем не крутится

К стартеру подключены два провода. Один из них проходит от замка зажигания, другой – от АКБ. В процессе эксплуатации авто эти контакты могут окисляться. Когда температура повышается, контакты и клеммы расходятся. В результате соединение нарушается и пропадает. Это еще одна популярная причина, почему не крутит стартер на горячем двигателе.

Чтобы устранить эту неисправность, достаточно зачистить данные соединения и очистить провода и контакты от окислов. Так, с АКБ и других устройств снимают клеммы. Все поверхности, которые учувствуют в передаче тока, зачищают наждачной бумагой. Болты, гайки и другие контакты также дополнительно обрабатывают спиртом. После этих процедур специалисты рекомендуют нанести на клеммы густую смазку. Часто стартер на крутит на горячую именно по причине плохого контакта. Можно перебрать половину автомобиля, но в большинстве случаев достаточно очистить контакты.

Диагностика и ремонт стартера

Данное устройство представляет собой электрический мотор. Ток потребления его очень большой, но подается он на несколько секунд, поэтому АКБ не успевает разряжаться. Если на горячем моторе стартер отказывается работать, и при этом полная диагностика автомобиля показала, что все узлы исправны, это говорит о том, что необходимо демонтировать и проверить стартер. Устройство чаще всего расположено в нижней части силового агрегата. Для демонтажа понадобятся рожковые и накидные ключи, а также длинный торцевой ключ.

Диагностика автомобиля

Многие попадают в ситуацию, когда стартер не крутит, не заводится. Что делать в таком случае? Провести автомобилю диагностику. Первым делом проверяют свечи. Они генерируют искру, за счет которой в камерах сгорания поджигается топливная смесь. Свечи должны находиться в хорошем состоянии, не иметь нагара. Как ни странно, но именно они могут влиять на то, как заводится автомобиль.

Заключение

Есть множество причин, которые могут привести к данной поломке. Но не нужно отчаиваться. Все эти неисправности можно устранить. С ними справятся даже начинающие водители. Если стартер на холодную крутит, а на горячую – нет, это повод получше узнать свою машину и провести ее диагностику.

“>

Не работает втягивающее

На чтение 2 мин. Просмотров 305 Обновлено

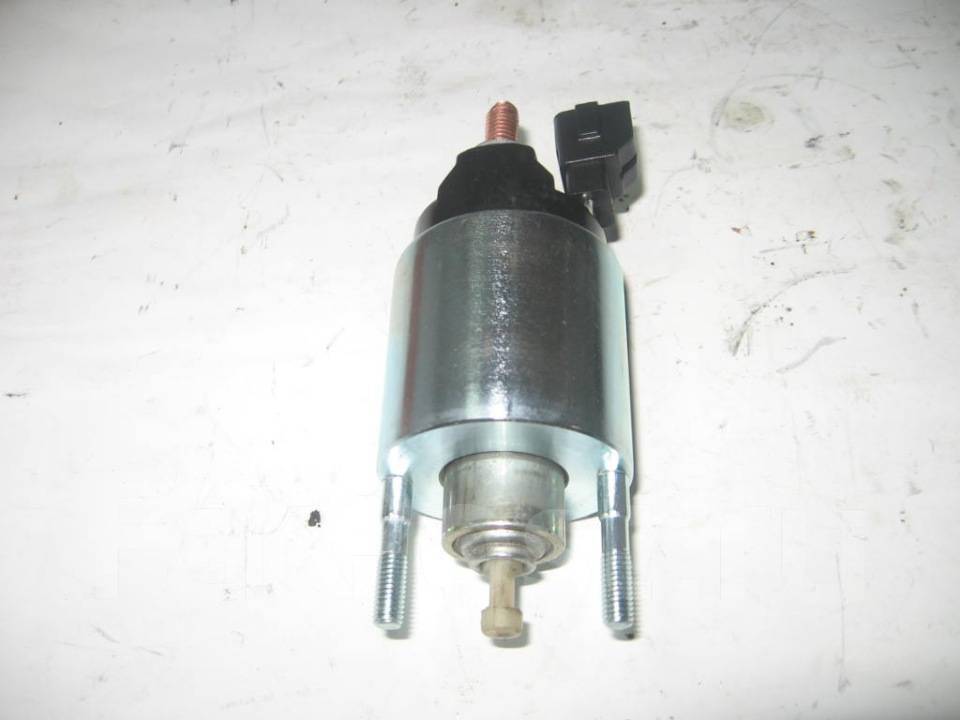

Втягивающее реле – это устройство, которое подключает электродвигатель стартера по «команде» от замка зажигания. Как и любая другая деталь в автомобиле, оно может сломаться.

Поломки втягивающего реле приводят к тому, что стартер или не включается или, наоборот, продолжает работать даже после того, как отпустишь ключ в замке. Последняя ситуация опасна тем, что при уже работающем двигателе может заклинить обгонную муфту внутри стартера и тогда потребуется гораздо более сложный ремонт. По традиции, разберем все неисправности втягивающего реле по пунктам.

Обрыв втягивающей обмотки

Втягивающее реле работает по принципу обычного электромеханического реле. Однако внутри него, в отличие, от обычной «релюшки», не одна обмотка, а две: втягивающая и удерживающая. Когда неисправна втягивающая обмотка, реле вообще не будет работать. То есть при повороте ключа зажигания в положение «Стартер» под капотом ничего не произойдет. Диагностировать обрыв втягивающей обмотки очень легко: достаточно убедиться в наличии напряжения, приходящего с замка зажигания.

Обрыв удерживающей обмотки

Когда неисправна удерживающая обмотка, то якорь втягивающего реле будет втягиваться, но не будет удерживаться. При этом он будет возвращаться назад и тут же втягиваться вновь. В такой ситуации втягивающее реле издает треск, создаваемый ходящим туда-сюда якорем. Электродвигатель стартера при этом не включится, поскольку напряжение на него подается на долю секунды и тут же исчезает.

Как правило, при возникновении неисправностей обмоток, втягивающее реле заменяют.

Обгорели контактные пятаки

Контактные пятаки – это широкие контакты, которые замыкают силовую электрическую цепь двигателя стартера. Замыкание происходит во время втягивания якоря реле. Со временем контактные пятаки могут обгорать и, в конце концов, перестанут пропускать ток.

Обгоревшие пятаки в некоторых случаях можно зачистить, но это временная мера. Большинство втягивающих реле «официально» не разбираются, поэтому для ремонта нужно будет кустарно развальцовывать половинки его корпуса. Такие действия, как правило, на любителя и используются в безвыходных ситуациях. Тем более большинство автомобилей с неисправным втягивающим реле вполне можно завести традиционным способом.

Обгорание контактных пятаков может привести и к обратному эффекту – их залипанию в замкнутом состоянии. В этом случае стартер продолжит работать после отпускания ключа в замке зажигания. Если двигатель завелся, а стартер продолжает работать, нужно выключить зажигание и как можно быстрее снять минусовую клемму аккумулятора. Стартер отключится и можно будет приступить к замене втягивающего реле.

Почему не срабатывает втягивающее реле стартера

Всех приветствую на странице новой записи черной 210Девять.

Начну я пожалуй с самого начала. а именно с Августа 2014 года.
записи тут нет. потому как просто текст писать? а его кто то читает просто текст? я тогда думал что это не интересно.
Тогда Втягивающее реле работало нормально, но бендекс был сильно уставшим. Сняли тогда стартер. поменяли все втулочки из ремкомплекта. Бендекс менял хороший человек, Д.Сережа. после замены бендекса, поручили закручивать стартер и всю обвязку МНЕ (тогда еще мало соображающему что и как!) и знаете что случилось когда я провод питания на втягивающее прикручивал? Я крутил что чумачечий, не зная меры как везде говорят: тот самый момент когда нашел середину между не затянул и сорвал.
Я тянул гайку всем телом до тех пор пока задняя часть втягивающего с болтами-пятаками и пружинками не оказались у меня в руках 😀 😀

Стартер сняли, Втягивающее открутили, Д.Сережа посмотрел, взял и ушел. а так как к нему приезжают машины на ремонт он нашел 9 штук втягивающих разных типов. (я помню что именно 9, потому как смеялись что девяток теперь будет :D) нашли похожее по корпусу, развальцевали, катушку с поломанного перекинули, а пятаки с найденного похожего. там они идеал были, там катушка оборвана ну и заднюю часть тоже с найденного. Все было запаяно завальцовано, проверили. и пошли ставить. только теперь же мне опять доверили все ставить. во второй раз я затянул не совсей дури, отец дотянул немного, и так мы начали двигаться тогда.

Перед самым уходом в армию 5 или 6 декабря на площади привокзальной в Ессентуках, был сильный ветер. и холод. на окнах в миг узоры рисовались. я даже фоткать их пытался

Тогда при повороте ключа я обнаружил что ничего не происходит. просадка напруги была, и все. благо стояли мы на небольшом уклоне и через толкач с горки на подсосе я завелся и поехал домой. Приехав домой машина заводится в пол тыка и втягивающее работает. Отец тогда сказал что возможно втягивающее примерзло. резкий перепад температуры с 90 до -10 обдуваемый ветром. машина через 5 минут была 50 град. а простояли мы там без малого 2 часа. ну и ладно, не придал этому значению.

НАКОНЕЦ-ТО 😀 ближе к делу.
примерно в начале месяца Июня, как я выехал после ремонта начал выделываться Втягивающий. после 3 — 5 попыток повернуть ключ машина заводилась. тогда я плюнул и снял Втягивающее и увидел что припой треснут и сама клемма шатается во всех плоскостях. Это клемма приходящего с реле на перегородке моторного (или как некоторые говорят — тонкий проводок стартера). я ее пропаял и проблема исчезла.

НОО на днях я приехал в гараж, ополоснул машину от пыли, сажусь, поворачиваю ключ ИИИИИИИИИИИИ. просадка напряжения и ВСЁ! с помощью альтернативного ключа зажигания завел машину и заехал в гараж. 😀 (альтернативный ключ зажигания это отвертка на два болта стартера)

На следующий день снял стартер и начал проверять. Ну не втягивает и все!
Совместно со стартером, бендекс даже не двигался и намека на его движение не было. поэтому снял видео без стартера на самом втягивающем. Про втулку там говорю, там просто один край был раздолбаный какой-то вот и перевернул. одна обмотка только фурычит. сразу скажу, что болт уходящий на стартер замкнут на массу был для работоспособности двух обмоток.

Стартерный узел является одним из основных в автомобиле, поскольку именно его правильная работа обеспечивает возможность пуска ДВС. Если стартер не крутит, втягивающее не щелкает, то завести двигатель не получится.

Основные причины, почему при запуске авто не срабатывает стартер

Перед поиском неисправности в срабатывании основного узла системы зажигания надо разобраться в причинах поломки. В соответствии с причиной будет определяться алгоритм действий по ремонту устройства.

Низкий заряд аккумулятора

Самая частая ситуация, с которой сталкиваются автовладельцы, состоит в сниженном заряде АКБ. При разряде источника напряжения либо его поломке стартер не крутит, втягивающее не щелкает, что не позволяет заводиться мотору.

При низком заряде стартер не работает и проявляются следующие признаки:

  1. Поворот ключа не приводит к запуску мотора. Стартерный узел не издает щелчков и других звуков, устройство не раскручивается. Для диагностики аккумуляторной батареи можно попробовать активировать другой потребитель энергии. Речь идет об оптике, автомагнитоле, печке либо внутреннем освещении салона.
  2. Световые индикаторы на контрольном щитке после включения зажигания гаснут. Также раздаются щелчки, свидетельствующие об активации реле стартера.
  3. Стартерный узел издает несколько щелчков, световые индикаторы на контрольном щитке гаснут или их яркость падает.

Диагностика работы АКБ может осуществляться с использованием тестера либо нагрузочной вилки, пример проверки мультиметром:

  1. Отключается зажигание и открывается капот машины. Клеммные зажимы подлежат очистке, поскольку плохая передача тока может быть обусловлена окислением контактов. Для очистки лучше использовать зубную щетку или мелкозернистую наждачную бумагу. Действовать надо аккуратно, чтобы не повредить верхний слой на зажимах.
  2. Выполняется отключение зажимов. Для ослабления гаек на контактах используются гаечные ключи.
  3. Производится визуальная проверка корпуса АКБ. Неисправности в работе батареи часто обусловлены повреждением корпуса и вытеканием из аккумулятора электролитического раствора.
  4. Если повреждения отсутствуют, выкручиваются крышки на банках АКБ. Проверяется наличие жидкости внутри устройства. Если электролит не полностью покрывает банки, надо добавить в батарею дистиллированной воды.
  5. Следующим этапом является непосредственно диагностика напряжения АКБ. Щупы мультиметра соединяются с клеммами батареи. При незапущенном двигателе рабочий параметр напряжения должен составить от 12,5 до 13 вольт. Можно произвести диагностику АКБ при заведенном силовом агрегате — она должна составить от 13,5 до 14 вольт.

Аккумуляторщик подробно рассказал о диагностике автомобильной батареи с использованием мультиметра.

Если напряжение АКБ составляет более 14,2 вольта, то батарея разряжена и генераторному устройству приходится функционировать в усиленном режиме.

Для восстановления заряда батарею надо зарядить, при этом важно соблюсти силу тока нагрузки на прибор. Процедура заряда производится помощью пуско-зарядного оборудования, на выполнение задачи обычно требуется не менее восьми часов.

Неисправен замок зажигания

Если выключатель зажигания не работает, это можно определить по следующим признакам:

  1. Не функционирует стартерный узел. Устройство не издает щелчков, а реле не срабатывает. Такая проблема обусловлена отсутствием питания, которое должно проходить через выключательное устройство.
  2. Не функционирует электрическое оборудование, установленное в машине. Электроприборы могут быть не связаны друг с другом, к примеру, печка и освещение в салоне. Но активация оборудования происходит в результате функционирующей контактной составляющей замка зажигания.
  3. Если водитель пошевелит ключ в замке, часть электрооборудования и устройств может включиться при определенном положении ключа. Это говорит о смыкании контактных элементов и восстановлении подачи питания на оборудование.

Все причины неполадок в работе выключательного устройства зажигания можно разделить на две группы — механическую и электрическую. Неисправности в работе замка всегда проявляются в результате его неправильной установки либо быстром износе составляющих компонентов.

Неисправность электрических элементов

Электрические неполадки обычно возникают из-за перегрузки устройств и оборудования, установленного в машине, ломается контактная составляющая. При дополнительном монтаже световых устройств и других потребителей выключатель зажигания может не выдерживать увеличения нагрузки. Из-за роста нагрузки на контактной составляющей образуется нагар, он появляется на металлической части.

Чтобы не допустить перегрузки выключательного устройства, дополнительное электрооборудование надо подключать к электрической цепи посредством реле. Наличие этого элемента обеспечит снятие части нагрузки. Проблемы в электрической составляющей замка могут быть обусловлены появлением короткого замыкания в электроцепи. Такая неисправность характерна для всех автомобилей отечественного производства, это считается их «болезнью».

О диагностике выключателя зажигания, проверке электрических неисправностей и прозвоне устройства рассказал канал Автоэлектрика ВЧ.

Неисправность механических элементов

К механическим неисправностям выключателя зажигания относится изнашивание контактных дорожек либо самих контактных элементов. Проблема может заключаться в физическом повреждении одного из составляющих компонентов устройства. Также причиной часто считается перегрев контактных элементов и пластмассового корпуса, оплавление приводит к неработоспособности механизма. Для определения механических неполадок в работе замка зажигания потребуется демонтаж устройства.

Диагностика выключательного устройства осуществляется с использованием мультиметра либо вольтметра:

  1. От аккумулятора отключается отрицательный кабель, для отсоединения провода от зажима используется ключ.
  2. Производится демонтаж пластмассовой обивки вокруг рулевой колонки автомобиля. В зависимости от модели авто процедура демонтажа будет разной. Обычно для снятия облицовки достаточно выкрутить болты, соединяющие две части обивки друг с другом.
  3. Производится отключение штекера, который подведен к устройству, от электросети машины. Жгут с проводкой извлекается из-под контрольного щитка.
  4. Производится установка ключа в выключатель. Надо провернуть элемент управления во все имеющиеся положения. В каждом из них нужно остановиться, чтобы с помощью тестера произвести диагностику сопротивления между контактными элементами проводки. Для проверки мультиметр переводится в режим омметра.
  5. Если проверка показала, что величина сопротивления 0, это говорит об исправности контактных элементов замка. Когда рабочий параметр сопротивления будет соответствовать бесконечности, то контактные компоненты нерабочие и подлежат замене. Если величина сопротивления будет измеряться в цифрах, это говорит о подгорании контактных элементов.
  6. Чтобы выполнить диагностику работоспособности подсветки, надо подать постоянный ток с напряжением 12 вольт на контакты. Пример рассмотрен на автомобиле Лада, поэтому ток подается на компоненты под номерами 2 и 6, расположенные на разъеме. Если в результате действий световой индикатор не загорелся, это говорит о неисправности в проводке либо повреждении кабеля.
  7. Если диагностика показала, что часть контактных элементов неисправна, необходимо произвести полную замену контактной составляющей.

Неисправно втягивающее реле

Признаки, по которым можно определить неполадки в работе втягивающего реле:

  1. Двигатель автомобиля заводится, но после запуска силового агрегата стартерный узел не выключается. Слышно, как вращается механизм, об этом свидетельствует неприятный и громкий звук жужжания.
  2. После прокручивания ключа в выключательном устройстве зажигания раздается щелчок. Это говорит об активации стартерного узла, но его запуск не происходит.
  3. При проворачивании ключа в выключателе слышно, как узел начинает раскручиваться. Но коленчатый вал силового агрегата не вращается.

Чтобы убедиться в неисправности втягивающего реле, его надо проверить, процедура диагностики рассмотрена на примере ВАЗ 2110:

  1. На первом этапе проверки выполняется диагностика электрической цепи, которая идет к реле. Производится диагностика целостности проводки. При наличии обрыва цепь на поврежденном участке надо заново соединить и заизолировать.
  2. Если электролиния целая, то выполняется диагностика срабатывания реле. Понадобится помощь другого человека. Помощник должен покрутить ключ в замке зажигания, а владелец авто слушает, раздается ли при этом щелчок. При отсутствии щелчка можно сделать вывод о поломке реле, поэтому устройство подлежит замене.
  3. При наличии щелчка и отсутствии прокручивания стартерного механизма проверяется реле. Вероятно, компонент не срабатывает в результате перегорания пластин на контактной составляющей.
  4. Для диагностики потребуется отвертка с плоским лезвием. От реле отключается клеммная часть, которая идет на замок, а посредством отвертки выполняется замыкание клемм. Речь идет об элементе, который идет от аккумулятора к стартерному узлу. Это действие позволит обеспечить прямую подачу энергии на электрический моторчик стартерного механизма без реле. Если узел стал прокручиваться, это говорит о неисправностях в работе реле.
  5. Затем выполняется диагностика напряжения, которое подается от стартерного узла, для проверки используется тестер. Такой шаг позволит точно узнать, в чем заключается неполадка — в работе стартерного узла либо электроцепи и батарее. Для диагностики контакт тестера соединяется с положительным контактом реле, на него подается напряжение от аккумулятора. Отрицательный щуп тестера надо подключить к массе автомобиля, то есть кузову или любому болту, вкрученному в корпус.
  6. После подключения помощнику надо прокрутить ключ в выключателе, элемент устанавливается в режим запуска. При повороте ключа параметр напряжения на экране тестера должен составить 12 вольт. Если полученное значение ниже, это может сообщить о частичном либо полном разряде АКБ. Энергии, которую вырабатывает батарея, может быть недостаточно для пуска силового агрегата, но ее достаточно для активации реле. При нехватке электроэнергии вращения ротора стартерного устройства не происходит.

Александр Мовчан подробно рассказал о процедуре диагностики и ремонта втягивающего реле.

Неисправен стартер

Признаки неполадки в работе стартерного механизма:

  1. При попытке пуска мотора якорный элемент стартерного узла не прокручивается либо проворачивается с трудом. Причина может заключаться в разряде АКБ, окислении поверхности зажимов либо их ослаблении на клеммных элементах.
  2. При активации системы зажигания стартерный механизм не реагирует на действия водителя или проворачивает якорный элемент с большим усилием. АКБ полностью заряжена. Проблема может заключаться в подгорании коллекторного устройства, естественном износе втулок якорного механизма. Также причина может состоять в межвитковом замыкании обмотки либо износе поверхности на щетках. Для диагностики потребуется разбор механизма и визуальная проверка его составляющих.
  3. При пуске стартерного устройства якорный элемент вращается, но коленвал силового агрегата не прокручивается. Возможно, проблему стоит искать в выходе из строя буферного кольца муфты. Иногда причина заключается в неработоспособности поводкового кольца.
  4. Если мотор заведен, стартерный механизм не выключается. Проблема может заключаться в заедании рычага приводного устройства механизма либо заливании тягового реле. Иногда причина кроется в поломке возвратного пружинного элемента выключателя.
  5. При прокручивании стартерного узла проявляются шумы, скрежет, скрипы либо другие нехарактерные и неприятные звуки. Проблему следует искать в выходе из строя зубчатого приводного устройства. Часто причина кроется в повреждении венца маховика либо изнашивании втулок подшипниковых устройств.

Проверять стартер, который не позволяет запускаться двигателю, надо следующим образом:

  1. Сначала производится проверка прокручивания механизма. Для этого узел надежно фиксируется, отрицательная цепь соединяется с корпусом, а положительный контакт идет на верхнюю клемму реле и контакта активации. Если узел рабочий, бендикс должен выйти и начать проворачивание шестеренки электродвигателем.
  2. Затем выполняется диагностика каждого узла механизма отдельно. Для проверки щеток можно воспользоваться двенадцативольтной лампой с подключенными проводами. Один из контактов источника освещения соединяется с щеткодержателем, а второй — с корпусом устройства. Если лампочка загорелась, это говорит о необходимости замены щеток в результате пробоев, которые появились в их защите.
  3. Выполнить диагностику щеток можно посредством мультиметра, но для этого узел придется разобрать. Проверка выполняется с применением омметра, который замеряет величину сопротивления между щеточным узлом и главной пластиной. При рабочих щетках параметр сопротивления должен соответствовать бесконечности. Выполняя снятие щеток, надо их визуально продиагностировать, а также втулки, обмотки якорного устройства и коллекторного узла. Если втулки выработаны, происходит просадка напряжения при старте двигателя, поэтому электромотор функционирует нестабильно.
  4. Если коллекторное устройство вышло из строя либо повреждено, то щеточный узел будет «съедаться». При разбитых втулках якорный узел будет перекошен, а щетки будут изнашиваться неравномерно. Появляется вероятность возникновения межвиткового замыкания в обмотке устройства.
  5. Для диагностики бендикса корпус муфты зажимается в тиски, а сам узел проворачивается физическим воздействием. Если он прокручивается, это говорит о неполадках в работе обгонной муфты. Бендикс может не заходить в зацепление, а сам узел начнет проворачиваться. Для проверки шестеренки используется визуальная диагностика, а ее залипание определяется посредством полного разбора. При демонтаже и разборе редукторный узел очищается от загрязнений и остатков смазки внутри устройства.
  6. Обмотка стартерного узла диагностируется посредством источника освещения, рассчитанного на 220 вольт и мощностью до 100 ватт. Принцип диагностики схож с процедурой проверки щеточного узла. Источник освещения соединяется последовательным образом между корпусом статорного устройства и обмоткой механизма. Один контакт электроцепи соединяется с корпусом, а второй идет на вывод обмотки, по очереди проверяется каждый из них. Если источник освещения загорается, это говорит о наличии пробоя.
  7. При отсутствии лампы можно воспользоваться омметром и произвести измерение величины сопротивления. Этот параметр должен составить примерно 10 кОм. Обмотка роторного элемента диагностируется аналогично. Для проверки используется 220-вольтная лампа и один ее контакт соединяется с пластиной коллекторного устройства, а второй с сердечником. Если источник освещения горит, то необходима перемотка обмотки либо замена роторного устройства.
  8. Диагностика якоря выполняется путем подачи 12-вольтного напряжения напрямую от батареи на стартерный узел. Если якорный элемент прокручивается, то он рабочий. При отсутствии проворачивания проблему надо искать в самом устройстве либо щетках.

Глубина между проточками коллекторного устройства якорного элемента должна составить не меньше 0,5 мм.

Канал VMazute подробно показал процедуру разбора стартерного узла с описанием процесса ремонта механизма.

Как завести двигатель при наличии проблемы со стартером и втягивающим реле?

При неработающем стартерном механизме у автовладельца есть возможность запуска силового агрегата. Существует несколько способов завести мотор.

Замкнуть стартер напрямую

Пример запуска рассмотрен на автомобиле ВАЗ 2110:

  1. Рычаг трансмиссии в салоне устанавливается в положение нейтральной скорости. Поднимается рычаг стояночного тормоза.
  2. Выполняется активация системы зажигания посредством проворачивания ключа в выключателе. Открывается моторный отсек автомобиля, следующие действия выполняются под капотом.
  3. Производится демонтаж воздушного фильтрующего устройства. Он убирается в сторону, чтобы водитель смог получить доступ к контактным элементам стартерного узла.
  4. Отключается фишка, которая идет к контактной составляющей.
  5. С помощью любого металлического изделия, к примеру, отвертки производится замыкание контактных компонентов клемм стартерного узла. Можно воспользоваться куском кабеля.
  6. После замыкания контактов стартерный механизм должен начать прокручиваться, что приведет к запуску двигателя. При выполнении этой задачи важно, чтобы аккумуляторная батарея была заряжена.

После выполнения действия фишка ставится на место, обратно монтируется и фильтрующее устройство. Такие шаги позволят в дальнейшем завести силовой агрегат. Но поскольку проблема осталась, ее все равно придется решать.

Сергей Цапюк подробно рассказал о процедуре запуска силового агрегата посредством прямого замыкания стартерного узла.

Раскрутка колес

Реализация этого метода возможна только на переднеприводных машинах, оборудованных механической трансмиссией:

  1. Автомобиль устанавливается на домкрат, одно из передних колес должно быть вывешено.
  2. Подвешенное колесо выворачивается наружу до упора. Если это левое колесо, то оно проворачивается влево, правое, соответственно, вправо.
  3. На поверхность покрышки наматывается трос, использующийся для буксировки. При его отсутствии допускается применение крепкой веревки. Надо намотать 3-4 слоя, при этом не менее одного метра веревки или троса должны остаться свободными.
  4. Производится перевод рычага КПП в положение третьей скорости.
  5. Ключ в выключателе зажигания прокручивается.
  6. Затем надо сильно дернуть за конец веревки либо троса, это делается с целью раскручивания колеса. Не рекомендуется выполнять эту задачу, стоя на одном месте, следует сделать небольшой разбег.
  7. Если силовой агрегат автомобиля запустился, то производится активация нейтральной скорости. Для этого необязательно выжимать педаль сцепления. Надо подождать, пока колесо автомобиля остановится.
  8. Затем домкрат ослабляется и колесо спускается на поверхность земли.

С «толкача»

Реализация «дедовского» метода с «толкача» выполняется так:

  1. Для выполнения задачи понадобится помощник. Можно действовать самому, если автомобиль находится на спуске.
  2. Опускается ручка стояночного тормоза.
  3. Ключ проворачивается в режим зажигания, селектор трансмиссии устанавливается в положение третьей передачи.
  4. Затем автомобиль надо толкать. Если есть помощник, то водитель сидит в салоне и ждет, пока скорость движения не составит хотя бы 10-30 км/ч. Педаль сцепления на авто должна быть выжатой.
  5. После увеличения скорости педаль аккуратно опускается, одновременно водитель жмет на газ. Когда двигатель запустится можно включить нейтральную передачу и остановиться, чтобы подождать его прогрева.

Видео «Руководство по запуску двигателя при неработающем стартере»

Михаил Автоинструктор подробно рассказал обо всех нюансах выполнения процедуры запуска мотора авто методом с «толкача».

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле. В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

  1. При повреждении корпуса.
  2. При повреждении магнита с обмотками.
  3. При нарушении контактов.
  4. При ослаблении возвратной пружины.
  5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

  1. Осуществить проверку идущей к реле проводки на наличие обрыва.
  2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
  3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
  4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.
Разборка и ремонт реле осуществляется в следующем порядке:

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

Срабатывает втягивающее реле стартера, но он не крутит

Срабатывает втягивающее (тяговое) реле стартера, но он не крутит — часто встречающаяся неисправность. Разберем причины, диагностику, методы устранения этой неисправности.

На примере стартера автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Диагностика неисправности «срабатывает втягивающее (тяговое) реле стартера, но он не крутит»

При повороте ключа в замке зажигания в положение «стартер» происходит срабатывание втягивающего реле стартера, но стартер не крутит двигатель. Срабатывания могут быть частыми или, наоборот не частыми.

Причины неисправности «срабатывает втягивающее (тяговое) реле стартера, но он не крутит»

— Села аккумуляторная батарея, либо окислились ее выводы

— Плохая «масса» между кузовом и двигателем

— Неисправно втягивающее (тяговое) реле

Не замыкаются контакты внутри реле («пятаки»).

— Неисправен токоведущий провод к реле («обрыв», окислился наконечник)

— Неисправны щетки стартера (стерлись, зависли)

— Заклинил стартер

Методы устранения неисправности

В первую очередь проверяем провода идущие к тяговому реле (от АКБ и от монтажного блока). Можно использовать схему подключения стартера.

Схема подключения стартера 5712.3708 автомобилей ВАЗ 21083, 21093, 21099

Проверяем аккумуляторную батарею (степень заряда, окисление выводов).

Проверяем, что вышло из строя реле или стартер. Замыкаем отрезком провода или отверткой два контактных болта втягивающего реле и включаем стартер ключом зажигания. Если стартер сработал — неисправно втягивающее, если не сработал, неисправен сам стартер. Полностью установить причину можно после снятия стартера с двигателя.

Примечания и дополнения

— Помимо перечисленных выше проблем с электрикой по причине которых реле срабатывает, а стартер не крутит, возможно еще заклинивание помпы двигателя или самого двигателя. Нужно попытаться провернуть коленчатый вал (на ВАЗ 2108, 2109, 21099 отверткой за зубцы маховика в лючке картера сцепления).

Еще статьи по автомобильному стартеру

— «Башмачит» стартер

— Стартер не выключается после пуска двигателя

— Принцип действия автомобильного стартера

— Неисправность: стартер крутит, но коленчатый вал не вращается

— Реле включения стартера ВАЗ 2108, 2109, 21099

— Проверка обмоток стартера на короткое замыкание и обрыв

— Признаки (симптомы) подгорания коллектора якоря стартера

Срабатывает втягивающее а стартер не крутит

Стартер щелкает, но не крутит, машина не заводится

Любой двигатель автомобиля запускается при помощи стартера. Использование этого электрического узла позволяет без каких-либо усилий со стороны водителя завести силовую установку – достаточно просто повернуть ключ зажигания в нужное положение.

Несмотря на то, что выпускается множество марок автомобилей разных классов, устройство и принцип работы стартера– идентичны (отличие только в размерах и некоторых конструктивных особенностях). А это в свою очередь сказывается на неисправностях – все они одинаковы для любых моделей.

Одной из самых распространенных проблем, с которой сталкивается много автолюбителей — это не срабатывание стартера. То есть, водитель поворачивает ключ, а в ответ слышит лишь один или несколько щелчков, но сам механизм не включается в работу.

Такие проблемы могут возникнуть по нескольким причинам, одни из которых можно легко отстранить, другие же требуют серьезного ремонта или замены узла или его составных частей.

Как все работает?

data-full-width-responsive=»true»>

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.

Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле. Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты. К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.

Устройство стартера

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки). В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Видео: Принцип работы стартера

Где искать причину?

Зная принцип работы всей схемы можно легко выделить те элементы цепи, проблемы с которыми могут возникнуть проблемы. К ним можно отнести:

  • аккумулятор;
  • провода и места их соединения;
  • замок зажигания;
  • втягивающее реле;
  • силовой электродвигатель;

Именно в таком порядке и следует проверять цепь при поиске причины.

Аккумулятор

Начнем с АКБ. Одной из причин не включающегося стартера является разрядка батареи. В результате её энергии просто не хватает, чтобы электродвигатель заработал, хотя на срабатывание реле его достаточно (отсюда и слышно щелчки). Косвенным признаком разряженного аккумулятора является сильное потускнение контрольных ламп приборной доски при попытках включить стартер.

Вторая проблема с аккумуляторной батареей – ненадежная фиксация клемм или сильное их окисление. Из-за этого контакт недостаточен из-за чего возникает сильное сопротивление, поэтому на стартер не поступает требуемого количества энергии.

Если с АКБ все в порядке – переходим к проводам. В первую очередь следует проверить надежность крепления и целостность «плюсового» провода к АКБ и выводу реле, а также «массы» двигателя. Примечательно, что многие автолюбители почему-то игнорируют проверку крепления «массы», поэтому долго и не могут найти причину.

Видео: Щелкает, не крутит стартер Максус LDV Maxus

Проводка, замок зажигания

Переходим к проводам питания втягивающего реле, идущим на замок. Здесь, кстати можно поступить проще, проверив сразу всю цепь одной несложной операцией:

  1. Ставим машину на «нейтральную» передачу и затягиваем ручник.
  2. Открываем капот и обеспечиваем доступ к выводам втягивающего реле.
  3. Берем отвертку или небольшой ключ и при помощи их замыкаем между собой выводы питания электродвигателя.

Если в результате замыкания выводов стартер начнет крутить, вероятнее всего есть потери напряжения в цепи питания или в самом реле. В этом случае сначала проверяем замок зажигания. Кстати, проверять проводку этой цепи нет особого смысла, поскольку если реле срабатывает, то напряжение все же подается.

Основной причиной в замке является подгорание контактов. Из-за этого напряжения, достаточного для удержания якоря – недостаточно, хотя для втягивания его хватает. Обычно подгорание проявляется в виде многократных щелчков без включения электродвигателя.

Втягивающее реле

Проблема может крыться и в самом реле. И здесь тоже зачастую виной становиться подгорание, но уже пятаков (клемм силовых выводов). В результате при замыкании из-за налета возникает большое сопротивление, поэтому напряжения для включения электродвигателя недостаточно.

Иногда неисправность возникает по причине подклинивания якоря в каком-то положении. Из-за этого он не доходит до упора, поэтому контакты не замыкаются.

Устранение проблемы по большей части проводится заменой неисправного элемента. Особенно это касается замка, поскольку после разборки и зачистки контактов, собрать все правильно достаточно проблематично. Что касается реле, то можно попробовать его восстановить, но обычно после ремонта узел служит не долго.

Бывают и сугубо механические причины – завальцовывание краев зубьев шестерни бендикса, заклинивание в положении, при котором она доходит до маховика. По этой причине она не заходит в зацепления, при этом шестеренка не дает дойти якорю до упора и замкнуть контакты. «Лечится» все заменой шестеренки и прочисткой вала, по которому она перемещается.

Если все перечисленные элементы в исправном состоянии и каких-либо дефектов не замечено, остается только проверить силовой электродвигатель. И для этого придется его разобрать, предварительно сняв стартер с авто.

Ещё кое-что полезное для Вас:

Электродвигатель

В этом узле неисправности могут возникнуть как механические, так и электрические. В первом варианте поломок не так уж и много, а именно – износ опорных втулок якоря (ротора), из-за чего трение повышается настолько, что электромагнитному полю не удается его раскрутить, а также повреждения бендикса и его вилки включения. Устраняется эти проблемы заменой неисправных элементов.

Значительно хуже, если стартер не срабатывает по причине электрической поломки, среди которых можно выделить:

  1. Отгорание питающей шины.
  2. Износ щеток и выгорание ламелей коллектора.
  3. Замыкание или обрыв обмотки.

Первые две неисправности еще вполне устранимы. Путем замены поврежденных элементов удается восстановить работоспособность стартера.

А вот с обмоткой все значительно сложнее. При таких поломках ремонт зачастую не проводится (хотя обмотки все же можно перемотать), а стартер просто заменяется на новый.

Почему не крутит стартер и что с этим делать

Как понять, что стартер не крутит

Проблема довольно очевидна: при повороте ключа в замке зажигания ничего не происходит. В этот момент из-под капота могут раздаваться щелчки, жужжание, металлический скрежет и звон, либо, наоборот, не будет вообще никаких звуков.

Всё это указывает на неисправность самого стартера или одного из элементов системы его управления.

Как устроен автомобильный стартер

Это электродвигатель со втягивающим реле, включающим и отключающим стартер, и бендиксом, вращающим маховик двигателя.

Устройство современного стартера / autopulsar.ru

В типичную конструкцию стартера входят ротор с коллектором, который размещён внутри корпуса со статором или постоянными магнитами. В задней части установлен щёточный узел и крышка с подшипником. В передней — редуктор, которого в старых моделях может не быть, бендикс и вторая крышка с подшипником. В верхней части располагается втягивающее реле, соединённое с приводом включения вилкой.

YouTube-канал serzh86

Стартер работает в три этапа.

  1. При повороте ключа зажигания ток проходит через управляющее реле стартера и подаётся на втягивающее реле. Последнее сдвигает по валу бендикс и сцепляет привод с венцом маховика.
  2. В это же время замыкаются силовые контакты втягивающего реле. Ток подаётся на щёточный узел стартера, и устройство начинает крутиться.
  3. После запуска двигателя скорость вращения маховика превышает обороты ротора. Срабатывает обгонная муфта бендикса, и он разъединяется с валом стартера. С возвратом ключа зажигания в исходное положение отключается втягивающее реле. Привод стартера отцепляется от маховика.

Почему не крутит стартер

1. Недостаточный заряд аккумулятора

Что происходит: стартер не крутит или крутит очень вяло, слышны щелчки, индикаторы на приборной панели гаснут.

При разряженном аккумуляторе энергии ещё хватает для включения втягивающего реле — те самые щелчки из-под капота, но уже недостаточно для вращения коленвала и запуска двигателя.

Что делать: проверить заряд аккумулятора и, если уровень менее 12 В, полностью зарядить его. Также устраните причину разрядки, чтобы проблема не повторилась.

2. Окисление контактов

Контакты втягивающего реле в плачевном состоянии / drive2.ru

Что происходит: стартер крутит плохо, а потом и вовсе перестаёт.

Со временем окисляются соединения на клеммах аккумулятора, втягивающего реле или проводе массы на двигателе. Плёнка окислов или даже налёт нарушают контакт и увеличивают сопротивление в этих местах. Подача тока уменьшается, и его не хватает для запуска двигателя. Со временем контакт и вовсе пропадает.

Что делать: проверьте все соединения. При необходимости зачистите их мелкой шлифовальной шкуркой или обработайте специальным спреем. Надёжно затяните.

3. Неисправности в цепи управления

Красным обозначена клемма управляющего провода, на которой должно быть 12 В при запуске / drive2.ru

Что происходит: стартер не крутит, никаких звуков не слышно.

Проблема редкая, но её необходимо исключить, чтобы упростить дальнейшую диагностику. Из-за поломки замка зажигания, выхода из строя реле управления или обрыва провода ток на втягивающее реле не идёт. Соответственно, оно не включает стартер.

Что делать: мультиметром или пробником с лампочкой проверьте, есть ли напряжение на тонком проводе втягивающего реле в момент поворота ключа зажигания. Если есть, значит, всё в порядке. Если нет, смотрите провод, проверяйте реле управления и замок зажигания.

Также можно подать на эту клемму питание напрямую от аккумулятора. Если стартер заработает, значит, неполадка в цепи управления. Если нет, нужно искать дальше.

4. Поломка втягивающего реле

Подгорание контактов внутри втягивающего реле / mashintop.ru

Что происходит: стартер не крутит, никаких звуков не слышно.

Если при повороте ключа зажигания на управляющем (тонком) проводе втягивающего реле появляется напряжение, но само устройство не включается и даже не щёлкает, значит, оно неисправно. Причина в том, что нет контакта внутри катушек реле или подгорели так называемые пятаки.

Что делать: замените втягивающее реле. Если у него съёмная крышка, можно попытаться разобрать корпус и зачистить контактные площадки или сменить их.

5. Износ щёточного узла

Слева новые щётки, справа — почти полностью изношенные / vaz2109.net

Что происходит: стартер не крутит, но слышны щелчки при повороте ключа зажигания.

Если на всех соединениях надёжный контакт, втягивающее реле исправно включается, а стартер всё равно не крутит, то проблема, скорее всего, в износе графитовых щёток. Со временем они стираются, неплотно прилегают к коллектору ротора и не передают на него ток.

Подайте на стартер напряжение в обход управляющего реле или замкните отвёрткой две большие клеммы на втягивающем. Если он не крутится, необходимо проверять щёточный узел, обмотки якоря и статора на пробой или обрыв.

Что делать: снимите стартер, разберите его и замените щётки на новые.

В качестве временного решения постучите по корпусу стартера отвёрткой или гаечным ключом. Это может вернуть перекосившиеся щётки на место и восстановит прилегание к коллектору.

6. Пробой обмоток статора или ротора

Что происходит: стартер не крутит, но слышен отчётливый щелчок при повороте ключа зажигания.

В отличие от износа щёток эта неисправность встречается редко. Её суть в нарушении целостности обмоток статора, из-за чего они замыкаются между собой или на корпус. Попадание стружки между ламелями ротора приводит к аналогичному эффекту.

Что делать: обратитесь к автоэлектрику для ремонта или замены стартера. Самостоятельно дефектовать и устранить подобные неисправности довольно сложно.

7. Отклеивание магнитов

Один из магнитов статора отвалился / 24techno-guide.ru

Что происходит: стартер не крутит, но слышен отчётливый щелчок при повороте ключа зажигания.

Другая редкая неисправность, которая встречается в стартерах на постоянных магнитах. Последние заменяют обмотки возбуждения статора и со временем могут отклеиться из-за сильного бокового воздействия магнитного поля. Стартер перестаёт работать.

Что делать: обратитесь к автоэлектрику для ремонта. Можно попытаться присоединить магниты самостоятельно, но для этого понадобится специальный клей.

8. Заклинивание обгонной муфты

Разобранный бендикс изнутри: хорошо видны забитые смазкой пружинки роликов муфты / automotolife.com

Что происходит: стартер вращается вхолостую с жужжащим звуком, не прокручивая двигатель.

Для нормальной работы бендикса ролики внутри обгонной муфты должны свободно перемещаться в своих пазах. Из-за попадания смазки они залипают, и тогда бендикс не переходит в рабочее положение.

Что делать: снять стартер. Заменить бендикс на новый или разобрать и очистить муфту.

В экстренных случаях можно попытаться покрутить стартером 5–10 секунд, чтобы прогреть смазку внутри муфты и вернуть работоспособность. При последующем провороте двигатель запустится.

9. Износ втулок или подшипников ротора

Что происходит: стартер не крутит на прогретом двигателе или крутит с усилием и шумом.

Из-за выработки опорных втулок или подшипников вала появляются осевые люфты. После нагрева ротор расширяется и задевает статор. Это приводит к замыканиям и препятствует вращению. При очень сильном износе и многократных попытках запуска стартер может заклинить полностью.

Что делать: снять и разобрать стартер. Проверить и при необходимости заменить втулки или подшипники.

10. Поломка зубьев бендикса или венца маховика

Повреждённые зубья бендикса. В запущенных случаях такая же картина наблюдается на венце маховика / drom.ru

Что происходит: стартер вращается со скрежетом и звоном.

Когда бендикс длительно эксплуатируется или не полностью сцепляется с маховиком, зубья венца и приводной шестерни съедаются. Это ухудшает зацеп, а в некоторых случая зубья шестерён даже не попадают друг на друга.

Что делать: снимите стартер, осмотрите бендикс и венец маховика. Замените изношенные детали. Снять и установить новый бендикс довольно просто, а вот венец — сложно и дорого.

Читайте также 🚗🔧🚙

При запуске стартер щелкает, но не крутит (причины и ремонт)

Автор Степан Кагнер На чтение 6 мин. Просмотров 232

Ничто так не приблизило ранние автомобили к массовости, как изобретение электростартера: пусковая рукоять была и неудобна, и небезопасна. За более чем сто лет использования конструкцию автомобильных стартеров успели «вылизать» практически идеально, но и сейчас она доставляет проблемы. Из них самая характерная – щелчки под капотом при запуске мотора, но двигатель стартер не крутит.

Конструкция стартера

Независимо от конкретного исполнения (редукторный/безредукторный, со статорной обмоткой или без нее), электростартер имеет в составе втягивающее реле. Этот электромеханический узел выполняет одновременно две функции:

  1. Он выталкивает вперед бендикс и приводную шестерню, позволяя ей сцепиться с зубчатым венцом маховика.
  2. Он разгружает контакты замка зажигания: ток, потребляемый стартером, велик, а втягивающее реле позволяет управлять стартером с помощью сравнительно малого тока.

Конструкция втягивающего реле проста: в его корпусе размещаются две обмотки разной мощности, втягивающие (откуда и название) в себя сердечник. На сердечнике установлена вилка, через рычаг перемещающая бендикс, а в конце хода сердечник замыкает силовые контакты («пятаки»), подающие питание на стартер напрямую от аккумулятора.
Две обмотки используются для снижения потребления тока: чтобы втянуть сердечник, необходимо большее усилие, чем для его удержания на месте. Как только сердечник втягивающего реле замыкает «пятаки», втягивающая обмотка оказывается зашунтированной, и работает только удерживающая обмотка.

Причины щелчков при запуске двигателя, проверка и  решения проблемы

Неисправности втягивающего реле

Таким образом, нетрудно додуматься до причин, по которым щелчок втягивающего реле может не сопровождаться срабатыванием стартера.
Простейшая из них – это проблемы с питанием: севший аккумулятор, окислившиеся клеммы. В момент, когда втягивающее реле включает обмотку стартера, происходит резкое падение напряжения, а с ним в строгом соответствии с законом Ома и тока в удерживающей обмотке. Энергии магнитного поля уже не хватает на то, чтобы противодействовать возвратной пружине втягивающего, и сердечник отходит наружу, разрывая цепь стартера. В зависимости от состояния автомобиля и аккумулятора это выливается как в одиночный щелчок стартера, так и в «пулеметную очередь» щелчков из-под капота.

Поэтому первое, что стоит проверить – это заряд аккумулятора, осмотреть клеммы на АКБ и при необходимости зачистить их. Уже гарантировав себе поступление электроэнергии «по назначению», приступаем к дальнейшей проверке.

Сердечник стартера

Сердечник стартера может и банально подклинивать внутри обмотки из-за грязи или ржавчины, что также вызовет щелканье стартера. Необязательно для этого иметь приличный пробег. Например, на RenaultFluence и Latitude автору доводилось неоднократно видеть это на новом автомобиле. «Ремонт» тут прост: достаточно упереть в корпус втягивающего реле твердый предмет (например, удлинитель из набора инструмента) и нанести по нему резкий, но несильный удар. После этого практически всегда втягивающее реле восстанавливает работоспособность без серьезных проблем в дальнейшем и щелчки исчезают.

Контактам втягивающего реле приходится коммутировать очень большой ток – так, обычный киловаттный электростартер потребляет более 400 ампер в момент включения, пусковой ток электродвигателей в разы превосходит номинальный. При выключении стартера в размыкающихся контактах возникает искра, приводящая к эрозии – в результате в один момент реле оказывается неспособно подать питание на обмотки стартера.

Ещё кое-что полезное для Вас:

Рецепт лечения здесь известен с советских времен – о чистке «пятаков» автомобилистам было известно не понаслышке. Однако сейчас часто на автомобилях применяются неразборные втягивающие реле: в таком случае придется менять втягивающее в сборе.

При обрыве или перегорании удерживающей обмотки мотор не удастся запустить: как только «пятаки» замкнутся, возвратная пружина, упругости которой не противодействует удерживающая обмотка, разорвет цепь. При этом заново сработает удерживающая обмотка, и из-под капота раздастся характерный высокочастотный треск. Проверить состояние обмотки можно даже без омметра, вытащив стартер и подключив напрямую к аккумулятору (корпус на «массу», плюсовую силовую клемму – на обе клеммы втягивающего, питание и управление). Если плоской отверткой «помочь» бендиксу оставаться в выдвинутом состоянии, то стартер с неисправной удерживающей обмоткой будет спокойно крутиться.

Может быть неисправен и сам стартер – втягивающее реле нормально подает питание, но толку от этого нет. Большинство стартеров имеют статор в виде постоянных магнитов, и обмотка у них есть только на роторе. Износ щеток или ламелей коллектора приведет к тому, что при нормальном питании стартер не сможет вращаться. Частые длительные попытки запуска мотора тоже способны вызвать проблемы: перегрев статорной и/или роторной обмотки вызовут повреждение межвитковой изоляции, далее – короткое замыкание и перегорание обмотки.

«Дедовский» способ проверки очень прост, и при достаточной доступности стартера из-под капота даже не потребует снятия стартера. Аккуратно замкните силовые контакты на корпусе втягивающего реле отверткой или гаечным ключом (внимание – не касайтесь при этом «массы»!). При этом питание на обмотку стартера пойдет напрямую без участия втягивающего реле. К тому же этот способ безопасен, так как без срабатывания втягивающего реле стартер не войдет в зацепление с маховиком, и не будет риска случайно завести машину, стоящую на передаче.

Если включенный напрямую стартер крутится без проблем – то виновато втягивающее. Второй «дедовский способ» окончательной проверки груб, но не менее эффективен в гаражных условиях: нужно попытаться затормозить бендикс работающего стартера прочным предметом (обычно к шестерне прижимают плоскую сторону молотка). Если стартер при этом останавливается – явен недостаток мощности, указывающий либо на межвитковое замыкание, либо на отказ одной из обмоток, если в конкретном стартере их несколько включено параллельно.

Использование широко распространенных мультиметров для проверки стартера малоэффективно: даже сопротивление измерительных щупов у них часто само по себе сопоставимо с сопротивлением отдельной обмотки. Единственное, на что можно рассчитывать – это на возможность прозвонки ротора на «массу» в поисках коротких замыканий. Для этого один щуп закрепляется на сердечнике ротора, вторым по очереди нужно прикасаться к каждой отдельной ламели (контактной пластине) ротора. Замыканий на корпус здесь быть не должно.

Механические проблемы

Редко на автомобилях с большим пробегом возможно простое утыкание бендикса в зуб венца. Изначально и зубчатый венец маховика, и зубья бендикса имеют заходные фаски, позволяющие шестерням сцепиться даже при неточном попадании зуба бендикса на пропуск между зубьями маховика. Износ со временем приводит к затуплению заходных фасок, при этом возможна ситуация, когда зуб бендикса упрется в зуб маховика, не дав сердечнику втягивающего реле дойти до конца хода и замкнуть силовые контакты.

«Оживить» машину можно просто: либо замкнуть между собой клеммы на втягивающем реле, чтобы ротор провернулся в другое положение, либо, если нет удобного доступа к стартеру, провернуть сам коленвал за шкив генератора или гидроусилителя с помощью торцевой головки и трещотки. Но это метод «аварийный» — не стоит откладывать ремонт, поскольку подобные проблемы продолжатся в дальнейшем.

Видео: Как проверить стартер, Щёлкает, но не крутит

Втягивающее реле не щелкает, стартер не крутит

Ни один водитель не хотел бы оказаться в такой незавидной ситуации, когда втягивающее реле стартера щелкает, а стартер не крутит. Это одна из самых распространенных причин, почему машина может внезапно не завестись в самый неподходящий момент.

Ключ находится в замке зажигания, вы поворачиваете его, готовые поехать по своим делам, но двигатель отказывает запускаться.

Недоумение и беспомощность перед лицом проблемы ставит любого водителя в неловкое положение. Оказаться в такой ситуации на месте автовладельца — малоприятная перспектива, но от этого не застрахован никто.

Стопроцентно исключить заранее подобный вариант развития событий невозможно, нет никакой гарантии, что с вами не случится неприятность с отказом автомобиля заводиться, поэтому, чтобы знать, что делать в таком случае, рассмотрим основные причины данной неисправности и механизмы ее устранения.

Не крутит стартер: причины

Автомобильный стартер — всего лишь обычный электрический мотор, который задействует аккумуляторную батарею в качестве источника своего питания.

Расход электроэнергии на работу стартера является довольно существенным, но, благодаря короткому времени, необходимому для работы стартера (лишь пара секунд), аккумулятор не успевает разрядиться.

Можно выделить три основных причины, из-за которых стартер не крутит и отказывается работать:

  • аккумулятор;
  • стартер;
  • электрика автомобиля.

Втягивающее реле стартера щелкает, стартер не крутит

Если вы услышали, что под капотом вашего автомобиля происходит что-то неладное, и судя по описаниям, это втягивающая щелкает, а стартер не крутит, то, прежде всего, нужно разобраться с внутренним устройством стартера.

Одной из составляющих стартера является тяговое, или, по-другому, втягивающее реле, сделанное в форме небольшого цилиндра, закрепленного у основания стартера.

Обмотка стартера, находящаяся на реле, тоже делится на втягивающую и удерживающую, и, при отсутствии необходимого напряжения на удерживающей обмотке, происходит поломка стартера.

Обмотка втягивает сердечник, но, при возвращении его на исходную позицию из-за дефицита напряжения, раздаются характерные щелчки. Именно про эту ситуацию водители говорят, что втягивающее реле стартера щелкает, а стартер не крутит.

Причин этого явления может быть несколько:

  • Аккумулятор.
    Разрядка, или недостаточный уровень заряда аккумулятора, или же слабый контакт между клеммами и проводами, могут привести к подобному положению дел. Зарядите аккумулятор и попробуйте завести машину после этого.
  • Плохая масса двигателя и кузова.
    Попробуйте задействовать другой массовый провод.
  • Один явный щелчок.
    Проверьте массу двигателя и то, как закреплено на корпусе стартера тяговое реле. Обследуйте контакты на реле, может в них кроется проблема.
    Кроме того, причиной поломки может быть неисправность собственно стартера. В таком случае, необходима его разборка с последующей заменой.

Втягивающая щелкает, стартер не крутит

В том случае, когда проблема кроется в самом стартере, есть несколько причин, из-за чего это происходит.

  • Силовой провод, соединяющий обмотку стартера и тяговое реле, может перегореть и придти в негодность.
  • Обмотка якоря оборвалась или произошло ее замыкание.
  • Проблемы с вилкой в приводе бендикса.

Еще одна распространенная разновидность поломок — неисправность втулок стартера. Они выполнены в виде подшипников и расположены в передней и задней части стартера. Подшипники обеспечивают плавное вращение вала стартера.

При износе подшипников реле может щелкать, но сам стартер при этом не крутится и не заводиться двигатель. Это происходит из-за смещения вала со своей оси. Сопутствующими проблемами будут, в таком случае, замыкание обмоток, и плавка силовых проводов.

Нередки случаи замыкания электроцепи и возгорания двигателя. Не пытайтесь завести машину, удерживая ключ подолгу в положении старта. Лучше сделать несколько коротких движений ключом, при этом есть вероятность, что вал встанет обратно на свое место.

В случае обнаружения подобных проблем, имеющих уже довольно серьезный характер, следует обратиться к помощи специалиста для масштабного и трудоемкого ремонта.

Втягивающее реле не щелкает, стартер не крутит

Главным элементом, задействованным при работе стартера, является реле. Соответственно, при возникновении такого явления, когда втягивающее реле не щелкает, стартер не крутит, причины нужно искать именно в реле. Именно оно является источником щелчков, столь отчетливо слышимых при запуске двигателя.

Это возможно, в том числе, при крайнем износе щеток стартера. Тогда электричество не подается в нужном напряжении на втягивающее реле. Повернув ключ зажигания, вы не услышите никакой реакции от стартера, звуков электромотора или щелчков тягового реле.

Чтобы устранить эту неполадку, придется разобрать стартер, сделать осмотр щеток и, в случае необходимости, заменить их. Внутри стартера износу подвергаются также обмотки. Характерный признак — запах гари при запуске мотора.

Необходимо демонтировать стартер, и взглянуть на состояние обмоток. Если их цвет темный, а лак выгорел — верный признак необходимости срочной замены. Это может случиться также во время долгого зажигания при неполадках запуска двигателя.

Как сохранить стартер в рабочем состоянии

Чтобы не довести стартер до кондиции, когда могут случиться вышеописанные ситуации, при которых невозможно завести автомобиль, необходимо соблюдать ряд несложных правил его эксплуатации.

Крутим стартер не более пяти-десяти секунд, после нужно сделать обязательную паузу на пару минут. Если вы проигнорируете данный совет, то рискуете моментально посадить аккумуляторную батарею и сжечь работающий исправный стартер при излишне рьяной попытке завести мотор.

Тогда уже ничто не избавит вас от необходимости покупать новый стартер, поскольку при подгорании обмоток их ремонт вряд ли обойдется дешевле. Причем, зачастую, качественно отремонтировать стартер в таком случае невозможно.

Не забывайте, первым делом, обратить внимание на аккумулятор, может быть, достаточно просто зарядить его. Оставьте автомобиль на пару часов, и возможно, после зарядки батареи, проблемы будут решены и вы сможете спокойно завести автомобиль и отправиться на нем по своим нуждам.

Проверьте контакты и зачистите места соприкосновения кабелей. Особый акцент сделайте на провод минусовой массы, идущей к корпусу автомобиля.

Как бы то ни было, диагностика стартера и ремонт отдельных его элементов, обойдется автолюбителю значительно дешевле, чем его замена на новый, весьма дорогой при покупке, агрегат.

Обращайте внимание на подозрительные звуки при запуске двигателя, и, возможно, это поможет сэкономить вам немалую сумму денег.

Читайте также:

в чем причина и что делать, если запуск двигателя не срабатывает и машина не заводится

Стартерный узел является одним из основных в автомобиле, поскольку именно его правильная работа обеспечивает возможность пуска ДВС. Если стартер не крутит, втягивающее не щелкает, то завести двигатель не получится.

Содержание

[ Раскрыть]

[ Скрыть]

Основные причины, почему при запуске авто не срабатывает стартер

Перед поиском неисправности в срабатывании основного узла системы зажигания надо разобраться в причинах поломки. В соответствии с причиной будет определяться алгоритм действий по ремонту устройства.

Низкий заряд аккумулятора

Самая частая ситуация, с которой сталкиваются автовладельцы, состоит в сниженном заряде АКБ. При разряде источника напряжения либо его поломке стартер не крутит, втягивающее не щелкает, что не позволяет заводиться мотору.

При низком заряде стартер не работает и проявляются следующие признаки:

  1. Поворот ключа не приводит к запуску мотора. Стартерный узел не издает щелчков и других звуков, устройство не раскручивается. Для диагностики аккумуляторной батареи можно попробовать активировать другой потребитель энергии. Речь идет об оптике, автомагнитоле, печке либо внутреннем освещении салона.
  2. Световые индикаторы на контрольном щитке после включения зажигания гаснут. Также раздаются щелчки, свидетельствующие об активации реле стартера.
  3. Стартерный узел издает несколько щелчков, световые индикаторы на контрольном щитке гаснут или их яркость падает.

Диагностика работы АКБ может осуществляться с использованием тестера либо нагрузочной вилки, пример проверки мультиметром:

  1. Отключается зажигание и открывается капот машины. Клеммные зажимы подлежат очистке, поскольку плохая передача тока может быть обусловлена окислением контактов. Для очистки лучше использовать зубную щетку или мелкозернистую наждачную бумагу. Действовать надо аккуратно, чтобы не повредить верхний слой на зажимах.
  2. Выполняется отключение зажимов. Для ослабления гаек на контактах используются гаечные ключи.
  3. Производится визуальная проверка корпуса АКБ. Неисправности в работе батареи часто обусловлены повреждением корпуса и вытеканием из аккумулятора электролитического раствора.
  4. Если повреждения отсутствуют, выкручиваются крышки на банках АКБ. Проверяется наличие жидкости внутри устройства. Если электролит не полностью покрывает банки, надо добавить в батарею дистиллированной воды.
  5. Следующим этапом является непосредственно диагностика напряжения АКБ. Щупы мультиметра соединяются с клеммами батареи. При незапущенном двигателе рабочий параметр напряжения должен составить от 12,5 до 13 вольт. Можно произвести диагностику АКБ при заведенном силовом агрегате — она должна составить от 13,5 до 14 вольт.

Аккумуляторщик подробно рассказал о диагностике автомобильной батареи с использованием мультиметра.

Если напряжение АКБ составляет более 14,2 вольта, то батарея разряжена и генераторному устройству приходится функционировать в усиленном режиме.

Для восстановления заряда батарею надо зарядить, при этом важно соблюсти силу тока нагрузки на прибор. Процедура заряда производится помощью пуско-зарядного оборудования, на выполнение задачи обычно требуется не менее восьми часов.

Неисправен замок зажигания

Если выключатель зажигания не работает, это можно определить по следующим признакам:

  1. Не функционирует стартерный узел. Устройство не издает щелчков, а реле не срабатывает. Такая проблема обусловлена отсутствием питания, которое должно проходить через выключательное устройство.
  2. Не функционирует электрическое оборудование, установленное в машине. Электроприборы могут быть не связаны друг с другом, к примеру, печка и освещение в салоне. Но активация оборудования происходит в результате функционирующей контактной составляющей замка зажигания.
  3. Если водитель пошевелит ключ в замке, часть электрооборудования и устройств может включиться при определенном положении ключа. Это говорит о смыкании контактных элементов и восстановлении подачи питания на оборудование.

Все причины неполадок в работе выключательного устройства зажигания можно разделить на две группы — механическую и электрическую. Неисправности в работе замка всегда проявляются в результате его неправильной установки либо быстром износе составляющих компонентов.

Неисправность электрических элементов

Электрические неполадки обычно возникают из-за перегрузки устройств и оборудования, установленного в машине, ломается контактная составляющая. При дополнительном монтаже световых устройств и других потребителей выключатель зажигания может не выдерживать увеличения нагрузки. Из-за роста нагрузки на контактной составляющей образуется нагар, он появляется на металлической части.

Чтобы не допустить перегрузки выключательного устройства, дополнительное электрооборудование надо подключать к электрической цепи посредством реле. Наличие этого элемента обеспечит снятие части нагрузки. Проблемы в электрической составляющей замка могут быть обусловлены появлением короткого замыкания в электроцепи. Такая неисправность характерна для всех автомобилей отечественного производства, это считается их «болезнью».

О диагностике выключателя зажигания, проверке электрических неисправностей и прозвоне устройства рассказал канал Автоэлектрика ВЧ.

Неисправность механических элементов

К механическим неисправностям выключателя зажигания относится изнашивание контактных дорожек либо самих контактных элементов. Проблема может заключаться в физическом повреждении одного из составляющих компонентов устройства. Также причиной часто считается перегрев контактных элементов и пластмассового корпуса, оплавление приводит к неработоспособности механизма. Для определения механических неполадок в работе замка зажигания потребуется демонтаж устройства.

Диагностика выключательного устройства осуществляется с использованием мультиметра либо вольтметра:

  1. От аккумулятора отключается отрицательный кабель, для отсоединения провода от зажима используется ключ.
  2. Производится демонтаж пластмассовой обивки вокруг рулевой колонки автомобиля. В зависимости от модели авто процедура демонтажа будет разной. Обычно для снятия облицовки достаточно выкрутить болты, соединяющие две части обивки друг с другом.
  3. Производится отключение штекера, который подведен к устройству, от электросети машины. Жгут с проводкой извлекается из-под контрольного щитка.
  4. Производится установка ключа в выключатель. Надо провернуть элемент управления во все имеющиеся положения. В каждом из них нужно остановиться, чтобы с помощью тестера произвести диагностику сопротивления между контактными элементами проводки. Для проверки мультиметр переводится в режим омметра.
  5. Если проверка показала, что величина сопротивления 0, это говорит об исправности контактных элементов замка. Когда рабочий параметр сопротивления будет соответствовать бесконечности, то контактные компоненты нерабочие и подлежат замене. Если величина сопротивления будет измеряться в цифрах, это говорит о подгорании контактных элементов.
  6. Чтобы выполнить диагностику работоспособности подсветки, надо подать постоянный ток с напряжением 12 вольт на контакты. Пример рассмотрен на автомобиле Лада, поэтому ток подается на компоненты под номерами 2 и 6, расположенные на разъеме. Если в результате действий световой индикатор не загорелся, это говорит о неисправности в проводке либо повреждении кабеля.
  7. Если диагностика показала, что часть контактных элементов неисправна, необходимо произвести полную замену контактной составляющей.
Неисправно втягивающее реле

Признаки, по которым можно определить неполадки в работе втягивающего реле:

  1. Двигатель автомобиля заводится, но после запуска силового агрегата стартерный узел не выключается. Слышно, как вращается механизм, об этом свидетельствует неприятный и громкий звук жужжания.
  2. После прокручивания ключа в выключательном устройстве зажигания раздается щелчок. Это говорит об активации стартерного узла, но его запуск не происходит.
  3. При проворачивании ключа в выключателе слышно, как узел начинает раскручиваться. Но коленчатый вал силового агрегата не вращается.

Чтобы убедиться в неисправности втягивающего реле, его надо проверить, процедура диагностики рассмотрена на примере ВАЗ 2110:

  1. На первом этапе проверки выполняется диагностика электрической цепи, которая идет к реле. Производится диагностика целостности проводки. При наличии обрыва цепь на поврежденном участке надо заново соединить и заизолировать.
  2. Если электролиния целая, то выполняется диагностика срабатывания реле. Понадобится помощь другого человека. Помощник должен покрутить ключ в замке зажигания, а владелец авто слушает, раздается ли при этом щелчок. При отсутствии щелчка можно сделать вывод о поломке реле, поэтому устройство подлежит замене.
  3. При наличии щелчка и отсутствии прокручивания стартерного механизма проверяется реле. Вероятно, компонент не срабатывает в результате перегорания пластин на контактной составляющей.
  4. Для диагностики потребуется отвертка с плоским лезвием. От реле отключается клеммная часть, которая идет на замок, а посредством отвертки выполняется замыкание клемм. Речь идет об элементе, который идет от аккумулятора к стартерному узлу. Это действие позволит обеспечить прямую подачу энергии на электрический моторчик стартерного механизма без реле. Если узел стал прокручиваться, это говорит о неисправностях в работе реле.
  5. Затем выполняется диагностика напряжения, которое подается от стартерного узла, для проверки используется тестер. Такой шаг позволит точно узнать, в чем заключается неполадка — в работе стартерного узла либо электроцепи и батарее. Для диагностики контакт тестера соединяется с положительным контактом реле, на него подается напряжение от аккумулятора. Отрицательный щуп тестера надо подключить к массе автомобиля, то есть кузову или любому болту, вкрученному в корпус.
  6. После подключения помощнику надо прокрутить ключ в выключателе, элемент устанавливается в режим запуска. При повороте ключа параметр напряжения на экране тестера должен составить 12 вольт. Если полученное значение ниже, это может сообщить о частичном либо полном разряде АКБ. Энергии, которую вырабатывает батарея, может быть недостаточно для пуска силового агрегата, но ее достаточно для активации реле. При нехватке электроэнергии вращения ротора стартерного устройства не происходит.

Александр Мовчан подробно рассказал о процедуре диагностики и ремонта втягивающего реле.

Неисправен стартер

Признаки неполадки в работе стартерного механизма:

  1. При попытке пуска мотора якорный элемент стартерного узла не прокручивается либо проворачивается с трудом. Причина может заключаться в разряде АКБ, окислении поверхности зажимов либо их ослаблении на клеммных элементах.
  2. При активации системы зажигания стартерный механизм не реагирует на действия водителя или проворачивает якорный элемент с большим усилием. АКБ полностью заряжена. Проблема может заключаться в подгорании коллекторного устройства, естественном износе втулок якорного механизма. Также причина может состоять в межвитковом замыкании обмотки либо износе поверхности на щетках. Для диагностики потребуется разбор механизма и визуальная проверка его составляющих.
  3. При пуске стартерного устройства якорный элемент вращается, но коленвал силового агрегата не прокручивается. Возможно, проблему стоит искать в выходе из строя буферного кольца муфты. Иногда причина заключается в неработоспособности поводкового кольца.
  4. Если мотор заведен, стартерный механизм не выключается. Проблема может заключаться в заедании рычага приводного устройства механизма либо заливании тягового реле. Иногда причина кроется в поломке возвратного пружинного элемента выключателя.
  5. При прокручивании стартерного узла проявляются шумы, скрежет, скрипы либо другие нехарактерные и неприятные звуки. Проблему следует искать в выходе из строя зубчатого приводного устройства. Часто причина кроется в повреждении венца маховика либо изнашивании втулок подшипниковых устройств.

Проверять стартер, который не позволяет запускаться двигателю, надо следующим образом:

  1. Сначала производится проверка прокручивания механизма. Для этого узел надежно фиксируется, отрицательная цепь соединяется с корпусом, а положительный контакт идет на верхнюю клемму реле и контакта активации. Если узел рабочий, бендикс должен выйти и начать проворачивание шестеренки электродвигателем.
  2. Затем выполняется диагностика каждого узла механизма отдельно. Для проверки щеток можно воспользоваться двенадцативольтной лампой с подключенными проводами. Один из контактов источника освещения соединяется с щеткодержателем, а второй — с корпусом устройства. Если лампочка загорелась, это говорит о необходимости замены щеток в результате пробоев, которые появились в их защите.
  3. Выполнить диагностику щеток можно посредством мультиметра, но для этого узел придется разобрать. Проверка выполняется с применением омметра, который замеряет величину сопротивления между щеточным узлом и главной пластиной. При рабочих щетках параметр сопротивления должен соответствовать бесконечности. Выполняя снятие щеток, надо их визуально продиагностировать, а также втулки, обмотки якорного устройства и коллекторного узла. Если втулки выработаны, происходит просадка напряжения при старте двигателя, поэтому электромотор функционирует нестабильно.
  4. Если коллекторное устройство вышло из строя либо повреждено, то щеточный узел будет «съедаться». При разбитых втулках якорный узел будет перекошен, а щетки будут изнашиваться неравномерно. Появляется вероятность возникновения межвиткового замыкания в обмотке устройства.
  5. Для диагностики бендикса корпус муфты зажимается в тиски, а сам узел проворачивается физическим воздействием. Если он прокручивается, это говорит о неполадках в работе обгонной муфты. Бендикс может не заходить в зацепление, а сам узел начнет проворачиваться. Для проверки шестеренки используется визуальная диагностика, а ее залипание определяется посредством полного разбора. При демонтаже и разборе редукторный узел очищается от загрязнений и остатков смазки внутри устройства.
  6. Обмотка стартерного узла диагностируется посредством источника освещения, рассчитанного на 220 вольт и мощностью до 100 ватт. Принцип диагностики схож с процедурой проверки щеточного узла. Источник освещения соединяется последовательным образом между корпусом статорного устройства и обмоткой механизма. Один контакт электроцепи соединяется с корпусом, а второй идет на вывод обмотки, по очереди проверяется каждый из них. Если источник освещения загорается, это говорит о наличии пробоя.
  7. При отсутствии лампы можно воспользоваться омметром и произвести измерение величины сопротивления. Этот параметр должен составить примерно 10 кОм. Обмотка роторного элемента диагностируется аналогично. Для проверки используется 220-вольтная лампа и один ее контакт соединяется с пластиной коллекторного устройства, а второй с сердечником. Если источник освещения горит, то необходима перемотка обмотки либо замена роторного устройства.
  8. Диагностика якоря выполняется путем подачи 12-вольтного напряжения напрямую от батареи на стартерный узел. Если якорный элемент прокручивается, то он рабочий. При отсутствии проворачивания проблему надо искать в самом устройстве либо щетках.

Глубина между проточками коллекторного устройства якорного элемента должна составить не меньше 0,5 мм.

Канал VMazute подробно показал процедуру разбора стартерного узла с описанием процесса ремонта механизма.

Как завести двигатель при наличии проблемы со стартером и втягивающим реле?

При неработающем стартерном механизме у автовладельца есть возможность запуска силового агрегата. Существует несколько способов завести мотор.

Замкнуть стартер напрямую

Пример запуска рассмотрен на автомобиле ВАЗ 2110:

  1. Рычаг трансмиссии в салоне устанавливается в положение нейтральной скорости. Поднимается рычаг стояночного тормоза.
  2. Выполняется активация системы зажигания посредством проворачивания ключа в выключателе. Открывается моторный отсек автомобиля, следующие действия выполняются под капотом.
  3. Производится демонтаж воздушного фильтрующего устройства. Он убирается в сторону, чтобы водитель смог получить доступ к контактным элементам стартерного узла.
  4. Отключается фишка, которая идет к контактной составляющей.
  5. С помощью любого металлического изделия, к примеру, отвертки производится замыкание контактных компонентов клемм стартерного узла. Можно воспользоваться куском кабеля.
  6. После замыкания контактов стартерный механизм должен начать прокручиваться, что приведет к запуску двигателя. При выполнении этой задачи важно, чтобы аккумуляторная батарея была заряжена.

После выполнения действия фишка ставится на место, обратно монтируется и фильтрующее устройство. Такие шаги позволят в дальнейшем завести силовой агрегат. Но поскольку проблема осталась, ее все равно придется решать.

Сергей Цапюк подробно рассказал о процедуре запуска силового агрегата посредством прямого замыкания стартерного узла.

Раскрутка колес

Реализация этого метода возможна только на переднеприводных машинах, оборудованных механической трансмиссией:

  1. Автомобиль устанавливается на домкрат, одно из передних колес должно быть вывешено.
  2. Подвешенное колесо выворачивается наружу до упора. Если это левое колесо, то оно проворачивается влево, правое, соответственно, вправо.
  3. На поверхность покрышки наматывается трос, использующийся для буксировки. При его отсутствии допускается применение крепкой веревки. Надо намотать 3-4 слоя, при этом не менее одного метра веревки или троса должны остаться свободными.
  4. Производится перевод рычага КПП в положение третьей скорости.
  5. Ключ в выключателе зажигания прокручивается.
  6. Затем надо сильно дернуть за конец веревки либо троса, это делается с целью раскручивания колеса. Не рекомендуется выполнять эту задачу, стоя на одном месте, следует сделать небольшой разбег.
  7. Если силовой агрегат автомобиля запустился, то производится активация нейтральной скорости. Для этого необязательно выжимать педаль сцепления. Надо подождать, пока колесо автомобиля остановится.
  8. Затем домкрат ослабляется и колесо спускается на поверхность земли.
С «толкача»

Реализация «дедовского» метода с «толкача» выполняется так:

  1. Для выполнения задачи понадобится помощник. Можно действовать самому, если автомобиль находится на спуске.
  2. Опускается ручка стояночного тормоза.
  3. Ключ проворачивается в режим зажигания, селектор трансмиссии устанавливается в положение третьей передачи.
  4. Затем автомобиль надо толкать. Если есть помощник, то водитель сидит в салоне и ждет, пока скорость движения не составит хотя бы 10-30 км/ч. Педаль сцепления на авто должна быть выжатой.
  5. После увеличения скорости педаль аккуратно опускается, одновременно водитель жмет на газ. Когда двигатель запустится можно включить нейтральную передачу и остановиться, чтобы подождать его прогрева.

Видео «Руководство по запуску двигателя при неработающем стартере»

Михаил Автоинструктор подробно рассказал обо всех нюансах выполнения процедуры запуска мотора авто методом с «толкача».

причины и их устранение. Способы устранения проблем со стартером

Устройство стартера и принцип его действия

Конструктивно стартерный узел на авто включает в себя следующие элементы:

  1. Корпус устройства или сам электромотор. Выполнен в виде цилиндрического механизма. Внутри электродвигателя устанавливаются обмотки возбуждения, а также сердечники.
  2. Якорное устройство. Этот элемент выполняется в виде оси, изготовленной из легированной стали. На якорном устройстве устанавливается сердечник, а также коллекторные пластины.
  3. Тяговое реле. Используется для подачи напряжения на электрический моторчик стартерного узла от выключателя зажигания. Тяговое реле также предназначено для выталкивания обгонной муфты. Этот элемент оборудуется силовыми контактами, а также подвижной перемычкой.
  4. Бендикс или обгонная муфта с приводной шестеренкой. Выполнен в виде роликового устройства, который осуществляет передачу крутящего момента к венцу маховика посредством шестеренки зацепления. Когда выполняется старт двигателя, бендикс отсоединяет приводную шестеренку, а также венец, что способствует сохранности стартерного узла.
  5. Щеточное устройство. Используется для подачи тока к коллекторным пластинчатым элементам якорного механизма. Щетки используются для увеличения мощности электрического моторчика, когда стартерный узел выполняет основной рабочий цикл.

На большинстве стартерных устройств конструкция аналогична, все без исключения узлы оснащаются вышеописанными элементами. Различия обычно незначительные и касаются механизма для автоматического отсоединения шестерен. Кроме того, на транспортных средствах с АКПП стартерный узел оснащается дополнительными обмотками. Они используются для предотвращения запуска силового агрегата, когда рычаг трансмиссии расположен в любом режиме, кроме нейтрали или паркинга.

Составляющие компоненты стартерного узла

Весь процесс работы устройства условно проходит несколько этапов:

  1. Подключение приводной шестеренки к венцу.
  2. Запуск стартерного механизма.
  3. Отключение маховика и приводной шестеренки.

Весь цикл работы стартерного устройства авто кратковременный, этот узел не используется при езде автомобиля, а применяется только для пуска ДВС.

Принцип действия стартерного механизма более подробно выглядит так:

  1. Водитель проворачивает ключ в выключателе зажигания в положение пуска. Начинается передача тока от аккумуляторной батареи к замку, а затем на втягивающее реле.
  2. Приводная шестеренка бендикса входит в зацепление с маховиком.
  3. Шестеренка зацепляется, что приводит к замыканию электроцепи и подаче напряжения на электрический моторчик.
  4. Производится пуск силового агрегата. В момент, когда обороты последнего будут выше оборотов стартерного узла, обгонная муфта отсоединит приводную шестеренку с валом электрического мотора.

Схема соединения стартерного механизма на примере ВАЗ 2101

Признаки неисправности стартера

Поломку этого узла можно выявить по нескольким признакам:

  1. Стартер при попытке запуска не срабатывает.
  2. Слышны щелчки, но вращения коленвала нет.
  3. При запуске коленчатый вал крутится с небольшой скоростью, мотор не запускается.
  4. Слышны стуки и скрежет шестерен.

Теперь выясним причины неисправностей в разных случаях.

Почему не крутит стартер

Вращение вала мотора происходит от стартера, который является электродвигателем постоянного тока. Если он не работает, то нужно выяснить причину поломки системы запуска.

Низкий заряд аккумулятора

Самая частая ситуация, с которой сталкиваются автовладельцы, состоит в сниженном заряде АКБ. При разряде источника напряжения либо его поломке стартер не крутит, втягивающее не щелкает, что не позволяет заводиться мотору.

При низком заряде стартер не работает и проявляются следующие признаки:

  1. Поворот ключа не приводит к запуску мотора. Стартерный узел не издает щелчков и других звуков, устройство не раскручивается. Для диагностики аккумуляторной батареи можно попробовать активировать другой потребитель энергии. Речь идет об оптике, автомагнитоле, печке либо внутреннем освещении салона.
  2. Световые индикаторы на контрольном щитке после включения зажигания гаснут. Также раздаются щелчки, свидетельствующие об активации реле стартера.
  3. Стартерный узел издает несколько щелчков, световые индикаторы на контрольном щитке гаснут или их яркость падает.

Диагностика работы АКБ может осуществляться с использованием тестера либо нагрузочной вилки, пример проверки мультиметром:

  1. Отключается зажигание и открывается капот машины. Клеммные зажимы подлежат очистке, поскольку плохая передача тока может быть обусловлена окислением контактов. Для очистки лучше использовать зубную щетку или мелкозернистую наждачную бумагу. Действовать надо аккуратно, чтобы не повредить верхний слой на зажимах.
  2. Выполняется отключение зажимов. Для ослабления гаек на контактах используются гаечные ключи.
  3. Производится визуальная проверка корпуса АКБ. Неисправности в работе батареи часто обусловлены повреждением корпуса и вытеканием из аккумулятора электролитического раствора.
  4. Если повреждения отсутствуют, выкручиваются крышки на банках АКБ. Проверяется наличие жидкости внутри устройства. Если электролит не полностью покрывает банки, надо добавить в батарею дистиллированной воды.
  5. Следующим этапом является непосредственно диагностика напряжения АКБ. Щупы мультиметра соединяются с клеммами батареи. При незапущенном двигателе рабочий параметр напряжения должен составить от 12,5 до 13 вольт. Можно произвести диагностику АКБ при заведенном силовом агрегате — она должна составить от 13,5 до 14 вольт.

Аккумуляторщик подробно рассказал о диагностике автомобильной батареи с использованием мультиметра.

Если напряжение АКБ составляет более 14,2 вольта, то батарея разряжена и генераторному устройству приходится функционировать в усиленном режиме.

Для восстановления заряда батарею надо зарядить, при этом важно соблюсти силу тока нагрузки на прибор. Процедура заряда производится помощью пуско-зарядного оборудования, на выполнение задачи обычно требуется не менее восьми часов.

Проблемы с сигнализацией

Иногда невозможно завести автомобиль, стартер не включается, батарея заряжена, электрическая цепь в порядке. Есть вероятность сбоя в действии иммобилайзера и сигнализации. Характер поломки не зависит от марки машины и года ее выпуска. В этом случае нужно выяснить, какая модель противоугонной системы установлена на автомобиле.

Характерный признак проблемы в иммобилайзере – стартер не вращается, двигатель не заводится, щелчков реле нет. Иногда бывает так – автомобиль завелся, но сразу заглох. Мотор может не реагировать на запуск от брелока или ключа. Если хотя бы один из этих признаков присутствует, то система запуска заблокирована сигнализацией.

Поломка стартера

Нечасто бывает проблема с пуском мотора автомобиля из-за неисправности самого стартера. Увидеть поломку снаружи невозможно и без полной проверки не обойтись. На выявление проблемы и ее устранение обычно уходит много времени, денег и сил.

Приведем перечень основных поломок, которые появляются в устройстве стартера, который эксплуатируется более 15 лет:

  1. Выявление короткого замыкания, которое послужило выходу из строя катушек. Признак проблемы – дым из корпуса, запах горелых проводов.
  2. Износ деталей втягивающего реле, нарушение действия бендикса. Стартер не вступает в соединение с маховиком мотора и не заводит его.
  3. Полный износ или поломка зубьев бендикса. Устройство не способно запустить двигатель.
  4. Выгорание электрических соединений в корпусе стартера.

Во многих случаях отремонтировать стартер своими руками не получается. Для этого придется обращаться к мастерам. Но ремонт в мастерской выполнят, если неисправен бендикс или втягивающее реле. Если сгорела обмотка, то вам порекомендуют приобрести новый стартер.

Но часто поломки стартера можно решить самому. Например, водители иногда принимают поломку замка зажигания за неисправность стартера и покупают новый. Поэтому перед ремонтом нужно все тщательно проверить и найти точную причину.

В современных автомобилях применяются специальные системы контроля, то самому проверить и найти неисправности трудно. Работа стартера контролируется электронным блоком, поэтому при его поломке рекомендуется обращаться в специализированный сервис.

Заклинил якорь стартера.

Автор статьи сталкивался с такой неисправностью несколько раз, но, как правило, щетки сразу приходят в негодность и, без разбора, вы не отличите заклинивание якоря от износа щеток.

Если, каким-то чудом, щетки выдержат, то при повороте ключа в положение старт, вы услышите очень громкий щелчок, а потом, на время, погаснут все приборы(возможно вы почувствуете специфический запах)! Точно так же проявляется отгорание массы!

В любом случае машина сама никуда не поедет. Необходимо делать диагностику и на эвакуаторе/буксире следовать к месту ремонта или стоянки.

Износились щетки стартера.

Неисправность проявляется точно также как и подгорание контактных пятаков (громкие щелчки при повороте ключа зажигания),  отличие только в том, что при износе щеток стартер никогда не будет вращаться.

Проверяется точно также при перемыкании отверткой контактов втягивающего реле.

Неисправен замок зажигания

Если выключатель зажигания не работает, это можно определить по следующим признакам:

  1. Не функционирует стартерный узел. Устройство не издает щелчков, а реле не срабатывает. Такая проблема обусловлена отсутствием питания, которое должно проходить через выключательное устройство.
  2. Не функционирует электрическое оборудование, установленное в машине. Электроприборы могут быть не связаны друг с другом, к примеру, печка и освещение в салоне. Но активация оборудования происходит в результате функционирующей контактной составляющей замка зажигания.
  3. Если водитель пошевелит ключ в замке, часть электрооборудования и устройств может включиться при определенном положении ключа. Это говорит о смыкании контактных элементов и восстановлении подачи питания на оборудование.

Все причины неполадок в работе выключательного устройства зажигания можно разделить на две группы — механическую и электрическую. Неисправности в работе замка всегда проявляются в результате его неправильной установки либо быстром износе составляющих компонентов.

Неисправность электрических элементов

Электрические неполадки обычно возникают из-за перегрузки устройств и оборудования, установленного в машине, ломается контактная составляющая. При дополнительном монтаже световых устройств и других потребителей выключатель зажигания может не выдерживать увеличения нагрузки. Из-за роста нагрузки на контактной составляющей образуется нагар, он появляется на металлической части.

Чтобы не допустить перегрузки выключательного устройства, дополнительное электрооборудование надо подключать к электрической цепи посредством реле. Наличие этого элемента обеспечит снятие части нагрузки. Проблемы в электрической составляющей замка могут быть обусловлены появлением короткого замыкания в электроцепи. Такая неисправность характерна для всех автомобилей отечественного производства, это считается их «болезнью».

О диагностике выключателя зажигания, проверке электрических неисправностей и прозвоне устройства рассказал канал Автоэлектрика ВЧ.

Неисправность механических элементов

К механическим неисправностям выключателя зажигания относится изнашивание контактных дорожек либо самих контактных элементов. Проблема может заключаться в физическом повреждении одного из составляющих компонентов устройства. Также причиной часто считается перегрев контактных элементов и пластмассового корпуса, оплавление приводит к неработоспособности механизма. Для определения механических неполадок в работе замка зажигания потребуется демонтаж устройства.

Диагностика выключательного устройства осуществляется с использованием мультиметра либо вольтметра:

  1. От аккумулятора отключается отрицательный кабель, для отсоединения провода от зажима используется ключ.
  2. Производится демонтаж пластмассовой обивки вокруг рулевой колонки автомобиля. В зависимости от модели авто процедура демонтажа будет разной. Обычно для снятия облицовки достаточно выкрутить болты, соединяющие две части обивки друг с другом.
  3. Производится отключение штекера, который подведен к устройству, от электросети машины. Жгут с проводкой извлекается из-под контрольного щитка.
  4. Производится установка ключа в выключатель. Надо провернуть элемент управления во все имеющиеся положения. В каждом из них нужно остановиться, чтобы с помощью тестера произвести диагностику сопротивления между контактными элементами проводки. Для проверки мультиметр переводится в режим омметра.
  5. Если проверка показала, что величина сопротивления 0, это говорит об исправности контактных элементов замка. Когда рабочий параметр сопротивления будет соответствовать бесконечности, то контактные компоненты нерабочие и подлежат замене. Если величина сопротивления будет измеряться в цифрах, это говорит о подгорании контактных элементов.
  6. Чтобы выполнить диагностику работоспособности подсветки, надо подать постоянный ток с напряжением 12 вольт на контакты. Пример рассмотрен на автомобиле Лада, поэтому ток подается на компоненты под номерами 2 и 6, расположенные на разъеме. Если в результате действий световой индикатор не загорелся, это говорит о неисправности в проводке либо повреждении кабеля.
  7. Если диагностика показала, что часть контактных элементов неисправна, необходимо произвести полную замену контактной составляющей.
Неисправность втягивающего реле

Когда аккумулятор достаточно заряжен, а сигнализация отключена, но мотор не запускается – неисправен стартер. Если при попытке запуска слышны металлические щелчки, то это работа втягивающего реле. Оно неисправно, так как издается стук, маховик и бендикс не входят в зацепление между собой, и не запускают мотор. Проверить эту поломку втягивающего реле и завести двигатель можно путем замыкания отверткой или гаечным ключом два контакта реле.

Внимание! Перед процедурой нужно поставить рычаг КПП в нейтральное положение.

Если двигатель завелся, значит необходимо ремонтировать или заменять втягивающее реле. В нем могут пригореть контакты, которые сделаны в виде пятаков. Водители часто считают, что они не подлежат ремонту, и их можно только менять. Но временно пятаки можно восстановить. Для этого их зачищают шлифшкуркой и устанавливают на место. Однако они имеют защитное покрытие, которое удаляется при шлифовке. Поэтому через некоторое время процедуру потребуется повторить.

Другие причины

Существуют другие причины поломки стартера, приведем некоторые из наиболее встречающихся.

  1. Износ щеток. Из-за них запуск мотора невозможен, или срабатывание будет происходить не всегда.
  2. Короткое замыкание обмоток.
  3. Заклинил вал ротора из-за износа подшипников.
  4. Износ зубьев бендикса.
  5. Буксование муфты свободного хода. Требуется замена привода устройства.
  6. Привод с большим усилием перемещается по резьбе вала. Чтобы устранить поломку, нужно разобрать стартер, промыть и смазать резьбу моторным маслом.
  7. На статоре установлены постоянные магниты, которые могут отклеиться. Для решения вопроса потребуется разборка и приклеивание магнитов на свои места.
  8. На втягивающем реле соскочила возвратная пружина.
  9. Поломка или деформация вилки на бендиксе. Ремонт заключается в замене вилки или бендикса в сборе.

Медленное вращение коленвала может происходить по причинам:

  1. Масло в двигателе слишком густое. Это случается на сильном морозе. Нужно заменить смазку, чтобы она соответствовала температуре.
  2. Аккумулятор разряжен. Энергии недостаточно для вращения с нужной скоростью. Чаще это происходит зимой, и требуется зарядить аккумулятор, либо заменить новым.

Иногда бывает неисправность в том, что при горячем двигателе стартер не действует, а когда мотор остывает, то все исправно. Это объясняется установкой втулок неправильного размера. Их диаметр выбран меньше положенного. При нагревании отверстия втулок уменьшаются, и вал стартера заклинивает.

Как завести машину – стартер не крутит

Если неисправен стартер из-за втягивающего реле, то двигатель автомобиля можно завести, если замкнуть контакты принудительно. Это экстренная мера, но при срочности ей иногда пользуются.

Разберем пример, как завести двигатель автомобиля ВАЗ-2110.

  1. Поставьте рычаг КПП в нейтральное положение.
  2. Вытяните рукоятку ручного тормоза.
  3. Поверните ключ зажигания и откройте капот.
  4. Снимите с посадочного места воздухоочиститель, отодвиньте в сторону, чтобы открыть доступ к стартеру.
  5. Отсоедините штекер от контактов.
  6. Соедините между собой два контакта втягивающего реле металлическим предметом или толстым проводом.
  7. Если при этом остальные узлы исправны, то двигатель должен запуститься.

Установите воздушный фильтр и подключите провода. Во многих случаях мотор после этого запускается без проблем от ключа зажигания. Но неисправность не исчезла, поэтому в ближайшее время нужно обратиться в мастерскую.

Есть другой способ, который подойдет для срочного экстренного пуска. Его можно использовать только для машин с передним приводом и механической КПП.

Порядок действий:

  1. Поднимите машину домкратом, чтобы одно из передних колес оказалось в подвешенном состоянии.
  2. Поверните поднятое колесо нарушу до конца.
  3. На шину намотайте веревку или трос на 3 оборота, чтобы остался конец длиной 2 метра.
  4. Включите третью скорость.
  5. Включите зажигание, повернув ключ.
  6. Резко потяните за трос, вращая колесо и отбегая.
  7. После запуска двигателя поставьте рычаг коробки в нейтральное положение. Для этого не обязательно нажимать педаль сцепления. Дождитесь, чтобы колесо остановилось.
  8. Домкратом опустите автомобиль на землю.

Внимание!Описанный способ требует осторожности и мер безопасности. В противном случае можно повредить автомобиль и получить травму самому.

Такой способ похож на запуск с помощью рукоятки на старых автомобилях, например, на Москвиче-412, или ВАЗ-2101. Поднятое колесо приводит в действие коробку передач, а затем двигатель.

Замкнуть стартер напрямую

Пример запуска рассмотрен на автомобиле ВАЗ 2110:

  1. Рычаг трансмиссии в салоне устанавливается в положение нейтральной скорости. Поднимается рычаг стояночного тормоза.
  2. Выполняется активация системы зажигания посредством проворачивания ключа в выключателе. Открывается моторный отсек автомобиля, следующие действия выполняются под капотом.
  3. Производится демонтаж воздушного фильтрующего устройства. Он убирается в сторону, чтобы водитель смог получить доступ к контактным элементам стартерного узла.
  4. Отключается фишка, которая идет к контактной составляющей.
  5. С помощью любого металлического изделия, к примеру, отвертки производится замыкание контактных компонентов клемм стартерного узла. Можно воспользоваться куском кабеля.
  6. После замыкания контактов стартерный механизм должен начать прокручиваться, что приведет к запуску двигателя. При выполнении этой задачи важно, чтобы аккумуляторная батарея была заряжена.

После выполнения действия фишка ставится на место, обратно монтируется и фильтрующее устройство. Такие шаги позволят в дальнейшем завести силовой агрегат. Но поскольку проблема осталась, ее все равно придется решать.

Раскрутка колес

Реализация этого метода возможна только на переднеприводных машинах, оборудованных механической трансмиссией:

  1. Автомобиль устанавливается на домкрат, одно из передних колес должно быть вывешено.
  2. Подвешенное колесо выворачивается наружу до упора. Если это левое колесо, то оно проворачивается влево, правое, соответственно, вправо.
  3. На поверхность покрышки наматывается трос, использующийся для буксировки. При его отсутствии допускается применение крепкой веревки. Надо намотать 3-4 слоя, при этом не менее одного метра веревки или троса должны остаться свободными.
  4. Производится перевод рычага КПП в положение третьей скорости.
  5. Ключ в выключателе зажигания прокручивается.
  6. Затем надо сильно дернуть за конец веревки либо троса, это делается с целью раскручивания колеса. Не рекомендуется выполнять эту задачу, стоя на одном месте, следует сделать небольшой разбег.
  7. Если силовой агрегат автомобиля запустился, то производится активация нейтральной скорости. Для этого необязательно выжимать педаль сцепления. Надо подождать, пока колесо автомобиля остановится.
  8. Затем домкрат ослабляется и колесо спускается на поверхность земли.
С «толкача»

Реализация «дедовского» метода с «толкача» выполняется так:

  1. Для выполнения задачи понадобится помощник. Можно действовать самому, если автомобиль находится на спуске.
  2. Опускается ручка стояночного тормоза.
  3. Ключ проворачивается в режим зажигания, селектор трансмиссии устанавливается в положение третьей передачи.
  4. Затем автомобиль надо толкать. Если есть помощник, то водитель сидит в салоне и ждет, пока скорость движения не составит хотя бы 10-30 км/ч. Педаль сцепления на авто должна быть выжатой.
  5. После увеличения скорости педаль аккуратно опускается, одновременно водитель жмет на газ. Когда двигатель запустится можно включить нейтральную передачу и остановиться, чтобы подождать его прогрева.

Что делать, если стартер крутит, но машина не заводится

Теперь разберемся, какие существуют причины, и что делать, если стартер функционирует, но автомобиль не запускается.

  1. Неисправен бензонасос. Если не слышно работы бензонасоса при включении зажигания, значит он неисправен. В салоне водителю всегда слышен его звук при включении. Нужно проверить предохранитель, если он исправен, значит сгорел моторчик.
  2. Засорился и забит воздушный фильтр двигателя. Нужно вытащить фильтрующий элемент и осмотреть его на предмет загрязнения, при необходимости заменить.
  3. Не работает карбюратор. Он образует некачественную топливную смесь. При этом карбюратор необходимо чистить, регулировать положение жиклеров.
  4. На свечах зажигания нет искры. Проверьте работу зажигания, есть ли на свечах искра. Если нет, нужно проверить высоковольтные провода, распределитель зажигания или заменить свечи.
  5. Засорился топливный фильтр. Если он длительное время не менялся, а вы заливали подозрительное топливо, то лучше заменить фильтр.
  6. Неправильно установлены метки ГРМ. Иногда при замене ремня ГРМ неверно выставляют метки. Нужно проверить их установку, при необходимости откорректировать, осмотреть состояние ремня.
  7. Вышел из строя датчик коленчатого вала. Его разъем проводов может давать плохой контакт, который не позволяет запуститься двигателю. Прочистите или продуйте контакты в колодке или замените ее.

Стартер – простое, но важное устройство, поэтому его выход из строя приводит к критической ситуации, и не дает завести мотор. Часто проблемы появляются в проводах или контактах. Поэтому вначале нужно проверять замок зажигания, провод «массы», контакты.

Проверка и ремонт

Как сказано выше, сломаться механизм может по разным причинам. Поэтому ремонт стартера автомобиля должен производиться в соответствии с итогами диагностики. Перед тем, как отремонтировать стартер, необходимо запастись всеми нужными инструментами и комплектом для ремонта. Ремкомплект стартера можно приобрести в любом автомобильном магазине. Если вы не знаете, как разобрать стартер, попробуйте воспользоваться сервисным мануалом к авто, но обычно в этом нет ничего сложного.

Реле

В первую очередь, ремонт стартера автомобиля включает в себя диагностику реле. При подаче напряжения на плюсовой вывод обмотки должен раздаться щелчок — тот звук будет свидетельством работоспособности реле, при этом бендикс узла должен переместиться. На подключенном экране омметра при этом будет показано замыкание контактов. Если этого не произошло, то ремонт стартера автомобиля сводится к откручиванию болтов и замене реле.

Новое втягивающее реле для авто

Щетки

Ремонт грузовых стартеров или для легковых машин может свестись к замене щеток. Замена щеток стартера осуществляется путем демонтажа задней крышки, при этом, даже если щеточный узел не износился, специалисты все равно советуют его менять. Разборка стартера покажет, что щетки расположены в задней части моторчика, при этом если одна из них ломается, это приведет к неработоспособности узла в целом. Для демонтажа необходимо выкрутить клеммы и извлечь пружинки.

Статор

Переборка стартера включает в себя проверку статора, при помощи омметра необходимо произвести его диагностику на пробой, при этом полученные показатели должны составлять не меньше 10 кОм. Если полученные показания другие, то ремонт стартеров иномарок или отечественных авто заключается в замене статора. В некоторых случаях, если на авто используется редукторный механизм, может потребоваться замена стартера в сборе, поскольку конструктивные особенности такого устройства не позволяют выполнить его ремонт.

Ротор

Починить стартер можно путем замены ротора, чтобы добраться до него, потребуется открутить шпильки, фиксирующие две части электромотора. Сделав это, можно произвести демонтаж узла полностью, заранее демонтировав стопорное кольцо с шайбой. Прежде чем заменить ротор, нужно уделить время проверку обмоток, при наличии следов копоти на них нужно осуществить замена якоря. Также проверьте коллектор — на нем может быть небольшой налет, но иногда его большой слой является причиной невозможности запуска механизма. Ремонт стартера своими руками в данном случае будет заключаться в очистке коллектора с использованием наждачки.

Далее, производится проверка механической составляющей. Если вы пропустите какую-то поломке, впоследствии это может стать причиной более серьезной проблемы, так что если вы не уверены в своих силах, то единственное, что вам может помочь, это замена стартера. В некоторых случаях локализовать неисправность поможет замена втулок стартера. Такая необходимость возникает редко, но иногда замена втулки стартера действительно помогает решить проблему.

Источники

  • https://seite1.ru/remontiruem-sami/osnovnye-prichiny-neispravnosti-startera/.html
  • https://nahybride.ru/dvigatel/ne-zavoditsya-mashina-starter-ne-krutit
  • https://avtozam.com/elektronika/pusk/starter-ne-krutit-vtyagivayushhee/
  • https://russia-avto.ru/remont/pochemu-ne-rabotaet/pochemu-ne-rabotaet-starter
  • https://life-with-cars.ru/ekspluatatsiya-avtomobilya/sovety-voditelej/starter-shhelkaet-no-ne-krutit-v-chem-prichina/

[свернуть]

Quartz Trigger Builder start now не запускает триггер во время запуска

Переполнение стека

  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы

.

Расширение и втягивание — как работают ремни безопасности

В типичной системе ремня безопасности ремень соединен с механизмом втягивания . Центральным элементом втягивающего устройства является катушка, которая прикрепляется к одному концу ремня. Внутри втягивающего механизма пружина прикладывает к золотнику вращающее усилие или крутящий момент . Это работает, чтобы вращать катушку, чтобы наматывать любые свободные ремни.

Когда вы вытягиваете лямку, катушка вращается против часовой стрелки, что поворачивает прикрепленную пружину в том же направлении.Фактически, вращающаяся шпуля работает, чтобы раскрутить пружину. Пружина хочет вернуться к своей первоначальной форме, поэтому она сопротивляется этому скручивающему движению. Если вы отпустите лямку, пружина затянется, вращая катушку по часовой стрелке до тех пор, пока ремень не перестанет провисать.

Объявление

Втягивающее устройство оснащено стопорным механизмом , который предотвращает вращение катушки при столкновении автомобиля. Сегодня широко используются два типа запорных систем:

  • системы запускаются движением автомобиля
  • системы запускаются движением ремня

Первый тип системы блокирует катушку, когда автомобиль быстро замедляет (например, когда он что-то ударяется).На схеме ниже показан самый простой вариант этой конструкции.

Центральным элементом управления в этом механизме является маятник с утяжелением . Когда автомобиль внезапно останавливается, инерция заставляет маятник качаться вперед. Собачка на другом конце маятника захватывает зубчатый храповой механизм , прикрепленный к катушке. Когда собачка захватывает один из ее зубцов, шестерня не может вращаться против часовой стрелки, как и подсоединенная шпулька.Когда после столкновения лямка снова ослабнет, шестерня повернется по часовой стрелке, и собачка расцепится.

Второй тип системы блокирует катушку, когда что-то j

.

как это работает, проблемы, тестирование

Обновлено: 6 мая 2020 г.

Стартер — это электродвигатель, который вращает или «проворачивает» двигатель для запуска. Он состоит из мощного электродвигателя постоянного тока (постоянного тока) и соленоида стартера, прикрепленного к двигателю (см. Рисунок).

В большинстве автомобилей стартер прикручен к двигателю или трансмиссии, проверьте эти фотографии: фото 1, фото 2. Посмотрите, как стартер работает внутри ниже.

Питание стартера осуществляется от основной 12-вольтовой аккумуляторной батареи автомобиля. Для запуска двигателя стартеру требуется очень высокий электрический ток, а это означает, что аккумулятор должен иметь достаточную мощность. Если аккумулятор разряжен, в автомобиле могут загореться огни, но мощности (тока) недостаточно для включения стартера.

Каковы симптомы неисправного стартера: при запуске автомобиля с полностью заряженным аккумулятором происходит один щелчок или вообще ничего не происходит.Стартер не запускается, хотя на клемме управления стартером подано напряжение 12 В.

Другой симптом — когда стартер работает, но не проверяет двигатель. Часто это может вызвать громкий визг при запуске автомобиля. Конечно, это также может быть вызвано повреждением зубьев коронной шестерни гибкого диска или маховика.

Соленоид стартера

Соленоид стартера.

Типичный соленоид стартера имеет один маленький разъем для провода управления стартером (белый разъем на фотографии) и две большие клеммы: один для плюсового кабеля аккумуляторной батареи, а другой для толстого провода, который питает сам стартер (см. диаграмму ниже).

Соленоид стартера работает как мощное электрическое реле. При активации через клемму управления соленоид замыкает сильноточную электрическую цепь и передает питание от аккумулятора на стартер. В то же время соленоид стартера толкает шестерню стартера вперед для зацепления с зубчатым венцом гибкого диска двигателя или маховика.

Реклама — Продолжить чтение ниже

Аккумуляторные кабели

Упрощенная схема системы пуска.

Как мы уже упоминали, стартеру требуется очень высокий электрический ток, чтобы включить двигатель, поэтому он подключается к батарее толстыми (большого сечения) кабелями (см. Схему). Отрицательный (заземляющий) кабель соединяет отрицательную клемму аккумулятора «» с блоком цилиндров двигателя или трансмиссией рядом со стартером. Положительный кабель соединяет положительный вывод аккумуляторной батареи « + » с соленоидом стартера.Часто плохое соединение на одном из кабелей аккумуляторной батареи может привести к тому, что стартер не запустится.

Как работает система запуска:

Когда вы поворачиваете ключ зажигания в положение START или нажимаете кнопку START, если коробка передач находится в положении Park или Neutral, напряжение аккумуляторной батареи проходит через цепь управления стартером и активирует соленоид стартера. Электромагнит стартера приводит в действие стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепить ее с маховиком двигателя (гибкая пластина в автоматической коробке передач).К коленчатому валу двигателя крепится маховик. Стартер вращается, проворачивая коленчатый вал двигателя, позволяя двигателю запуститься. В автомобилях с кнопочным запуском система отключает стартер, как только двигатель запускается.

Защитный выключатель нейтрали

Переключатель диапазонов АКПП.

По соображениям безопасности стартер может работать только тогда, когда автоматическая коробка передач находится в парковочном или нейтральном положении; или если у автомобиля механическая коробка передач, когда педаль сцепления нажата.В автомобилях с механической коробкой передач переключатель педали сцепления замыкает цепь стартера при нажатии. В автомобилях с автоматической коробкой передач переключатель диапазонов трансмиссии позволяет стартеру работать только тогда, когда трансмиссия находится в положении «Парковка» или «Нейтраль».

Задача переключателя диапазонов трансмиссии — сообщить бортовому компьютеру (PCM), на какой передаче работает трансмиссия. Если у вашего автомобиля есть индикатор передачи на приборной панели, вы можете увидеть, когда индикатор диапазона трансмиссии не работает. .

Самая распространенная проблема — когда вы переключаете коробку передач в положение «Парк», а буква «P» не отображается на приборной панели. Это означает, что бортовой компьютер (PCM) не знает, что трансмиссия находится в состоянии «Парковка», и не позволяет стартеру работать. Симптомом этой проблемы является то, что автомобиль запускается в нейтральном режиме, но не заводится в режиме «Парковка».

Эта проблема часто возникает из-за корродированного или заклинившего кабеля или тросового рычага (см. Фото). Ржавчина ограничивает движение кабеля и мешает правильной работе переключателя.Решение — смазать место подключения кабеля и, при необходимости, заменить заржавевшие детали. Положение переключателя диапазонов трансмиссии также может потребовать перенастройки.

Проблемы с системой запуска

Проблемы с системой запуска являются обычными, и не все они вызваны неисправным стартером. Чтобы найти причину проблемы, необходимо правильно протестировать систему запуска. Если при попытке завести машину вы слышите, что стартер заводится как обычно, но машина не заводится, то проблема, скорее всего, в не с системой запуска — ознакомьтесь с нашим руководством по устранению неполадок при запрете запуска автомобиля, чтобы узнать, как найти проблему.Вот несколько распространенных проблем с системой запуска:

Коррозионная клемма аккумулятора Хорошее соединение

Батарея очень часто выходит из строя. Иногда один из электрических компонентов, который остался включенным или имеет дефект, вызывающий паразитное потребление тока, разряжает аккумулятор. Иногда старая батарея может просто разрядиться в один прекрасный день без предупреждения. В любом случае, если аккумулятор разряжен, у стартера не хватит мощности, чтобы запустить двигатель.

Если аккумулятор разряжен, при попытке запустить двигатель вы можете услышать одиночный щелчок или повторяющийся щелчок, либо стартер может медленно перевернуться и остановиться.

Плохое соединение на клеммах кабеля может привести к тому, что стартер не будет работать или работать очень медленно. Часто клеммы аккумулятора или соединение заземляющего кабеля корродируют, вызывая проблемы со стартером (см. Фото выше).

Клемма управления соленоидом стартера, корродированная

Иногда клемма управления стартером корродирует (на фото), или провод управления стартером отсоединяется от клеммы, в результате чего стартер не работает.Например, эта корродированная клемма управления стартером была причиной отсутствия запуска и запуска двигателя в Mazda 3. Мы заметили это только после отсоединения разъема провода управления. Очистка терминала и замена разъема решили проблему.

Другая деталь, которая часто выходит из строя, — это сам стартер. Иногда угольные щетки или некоторые другие детали внутри стартера изнашиваются, и стартер перестает работать.

Например, отказавший стартер был обычным явлением в некоторых моделях Toyota Corolla и Matrix.Даже с хорошей батареей стартер щелкал, но не переворачивался.

Если стартер неисправен, его необходимо заменить, что может стоить от 250 до 650 долларов. Восстановление стартера обычно дешевле, но занимает больше времени.

Иногда шестерня стартера по какой-то причине не сцепляется должным образом с маховиком двигателя. Это может вызвать очень громкий скрежет металла или визг при попытке завести автомобиль. В этом случае коронную шестерню маховика необходимо проверить на предмет повреждений зубьев.

Замок зажигания тоже часто выходит из строя. Контактные точки внутри переключателя зажигания изнашиваются, поэтому, когда вы поворачиваете переключатель зажигания в положение «Пуск», через цепь управления стартером не проходит электрический ток, чтобы активировать соленоид стартера. Если покачивание ключа в замке зажигания помогает завести автомобиль, возможно, выключатель зажигания неисправен.

Защитный выключатель нейтрали также может выйти из строя или выйти из строя. Например, если автомобиль заводится на «Нейтральном» режиме, но не заводится на «Парковке», сначала следует проверить нейтральный предохранительный выключатель.

Как тестируется пусковая система

Техник проверяет состояние заряда аккумулятора
с помощью тестера аккумулятора

Если стартер не работает, сначала необходимо проверить состояние заряда аккумулятора, клеммы аккумулятора и кабели аккумулятора. Одним из симптомов разряда батареи является тусклое освещение приборной панели при повороте ключа в положение START.

Следующим шагом обычно является проверка цепи управления стартером.Ваш механик может начать с измерения напряжения аккумуляторной батареи на клемме управления соленоидом стартера, когда ключ находится в положении START. При отсутствии напряжения проблема, скорее всего, в цепи управления стартером (выключатель зажигания, реле стартера, выключатель нейтрали, провод управления). Если на клемме управления соленоидом стартера есть напряжение аккумулятора, когда ключ находится в положении START, сам стартер может быть неисправен. Клемма управления электромагнитным клапаном стартера также должна быть проверена на правильность подключения.

Как внутри работает стартер?

Стартер внутри

Стартер обычно имеет четыре обмотки возбуждения (катушки возбуждения), прикрепленные к корпусу стартера изнутри. Якорь (вращающаяся часть) через угольные щетки соединен последовательно с катушками возбуждения. На переднем конце якоря есть небольшая шестерня, которая прикреплена к якорю через обгонную муфту.

Как работает стартер? Когда водитель поворачивает ключ или нажимает кнопку Start, обмотка соленоида находится под напряжением. Плунжер соленоида перемещается в направлении стрелки и замыкает контакты соленоида. Это подключает питание от батареи к стартеру (катушки возбуждения и якорь). В то же время плунжер толкает шестерню стартера вперед через рычаг. Затем шестерня входит в зацепление с зубчатым венцом гибкого диска и переворачивает его. Гибкая пластина прикреплена к коленчатому валу двигателя.

Большинство проблем стартера вызвано изношенными или сгоревшими контактами соленоидов, изношенными щетками и коммутатором, а также изношенными втулками якоря. Признак изношенных контактов соленоида — это когда соленоид щелкает, но стартер не запускается. Когда щетки стартера изношены, стартер не издает шума. Когда втулки переднего и заднего якоря изнашиваются, якорь трется о полевые башмаки, в результате чего стартер работает медленно и шумно. Многие современные стартеры имеют небольшие шарикоподшипники вместо втулок.Если вы хотите отремонтировать стартер, комплекты для восстановления стартера, в которые входят часто изнашиваемые детали, продаются через Интернет.

.

c # — Почему не запускается OnCollisionEnter?

Переполнение стека

  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся

.

Ошибка CUDA 59: Активировано утверждение на стороне устройства | by Perez Ogayo

Причина 2: неверный ввод для функции потерь

Функции потерь имеют разные диапазоны для возможных вводов, которые они могут принять. Если вы выберете несовместимую функцию активации для выходного слоя, эта ошибка будет вызвана. Например, BCELoss требует, чтобы его вход был между 0 и 1. Если вход (выход вашей модели) выходит за допустимый диапазон для этой конкретной функции потерь, возникает ошибка.

Краткое описание функций потерь при активации

Функции активации — это математические уравнения, которые определяют выходные данные вашей нейронной сети. Назначение функции активации — ввести нелинейность в выходные данные модели, что сделает модель способной к обучению и выполнению более сложных задач. Они, в свою очередь, определяют, насколько точной будет ваша сеть.

Функции потерь — это уравнения, которые вычисляют ошибку, которая используется для обучения посредством обратного распространения .

Для подробного объяснения функций потерь и того, как они работают, ознакомьтесь с этой статьей и документацией Pytorch. Информацию о функции активации можно найти здесь.

Несоответствие между вводом и целью

Как это исправить?

Убедитесь, что выходной слой возвращает значения в диапазоне выбранной вами функции потерь (критерия). Это подразумевает использование соответствующей функции активации (Sigmoid, Softmax, LogSoftmax) в конечном слое вывода.

Пример проблемного кода

 model = nn.Linear ()
input = torch.randn (128, 2)
output = model (input) criterion = nn.BCELoss ()
torch.empty (128) .random_ (2) loss = criterion (output, target)

Приведенный выше код вызовет ошибку времени выполнения 59, если мы используем графический процессор. Вы можете исправить это, передав свой вывод через сигмоидальную функцию или используя BCEWithLogitsLoss ().

Исправление 1: передача результатов через сигмовидную функцию

 model = nn.Linear () # Здесь также можно применить функцию сигмоида как model = nn.Sigmoid (nn.Linear ()) input = torch.randn (128, 2)
output = model (input) criterion = nn.BCELoss ()
target = torch.empty (128) .random_ (2) loss = criterion (nn.Sigmoid (output), target)

Исправление 2: использование BCEWithLogitsLoss () вместо

 model = nn.Linear ()
input = torch. .

Почему не срабатывает втягивающий на стартере

Всех приветствую на странице новой записи черной 210Девять.

Начну я пожалуй с самого начала. а именно с Августа 2014 года.
записи тут нет. потому как просто текст писать? а его кто то читает просто текст? я тогда думал что это не интересно.
Тогда Втягивающее реле работало нормально, но бендекс был сильно уставшим. Сняли тогда стартер. поменяли все втулочки из ремкомплекта. Бендекс менял хороший человек, Д.Сережа. после замены бендекса, поручили закручивать стартер и всю обвязку МНЕ (тогда еще мало соображающему что и как!) и знаете что случилось когда я провод питания на втягивающее прикручивал? Я крутил что чумачечий, не зная меры как везде говорят: тот самый момент когда нашел середину между не затянул и сорвал.
Я тянул гайку всем телом до тех пор пока задняя часть втягивающего с болтами-пятаками и пружинками не оказались у меня в руках 😀 😀

Стартер сняли, Втягивающее открутили, Д.Сережа посмотрел, взял и ушел. а так как к нему приезжают машины на ремонт он нашел 9 штук втягивающих разных типов. (я помню что именно 9, потому как смеялись что девяток теперь будет :D) нашли похожее по корпусу, развальцевали, катушку с поломанного перекинули, а пятаки с найденного похожего. там они идеал были, там катушка оборвана ну и заднюю часть тоже с найденного. Все было запаяно завальцовано, проверили. и пошли ставить. только теперь же мне опять доверили все ставить. во второй раз я затянул не совсей дури, отец дотянул немного, и так мы начали двигаться тогда.

Перед самым уходом в армию 5 или 6 декабря на площади привокзальной в Ессентуках, был сильный ветер. и холод. на окнах в миг узоры рисовались. я даже фоткать их пытался

Тогда при повороте ключа я обнаружил что ничего не происходит. просадка напруги была, и все. благо стояли мы на небольшом уклоне и через толкач с горки на подсосе я завелся и поехал домой. Приехав домой машина заводится в пол тыка и втягивающее работает. Отец тогда сказал что возможно втягивающее примерзло. резкий перепад температуры с 90 до -10 обдуваемый ветром. машина через 5 минут была 50 град. а простояли мы там без малого 2 часа. ну и ладно, не придал этому значению.

НАКОНЕЦ-ТО 😀 ближе к делу.
примерно в начале месяца Июня, как я выехал после ремонта начал выделываться Втягивающий. после 3 — 5 попыток повернуть ключ машина заводилась. тогда я плюнул и снял Втягивающее и увидел что припой треснут и сама клемма шатается во всех плоскостях. Это клемма приходящего с реле на перегородке моторного (или как некоторые говорят — тонкий проводок стартера). я ее пропаял и проблема исчезла.

НОО на днях я приехал в гараж, ополоснул машину от пыли, сажусь, поворачиваю ключ ИИИИИИИИИИИИ. просадка напряжения и ВСЁ! с помощью альтернативного ключа зажигания завел машину и заехал в гараж. 😀 (альтернативный ключ зажигания это отвертка на два болта стартера)

На следующий день снял стартер и начал проверять. Ну не втягивает и все!
Совместно со стартером, бендекс даже не двигался и намека на его движение не было. поэтому снял видео без стартера на самом втягивающем. Про втулку там говорю, там просто один край был раздолбаный какой-то вот и перевернул. одна обмотка только фурычит. сразу скажу, что болт уходящий на стартер замкнут на массу был для работоспособности двух обмоток.

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле. В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

  1. При повреждении корпуса.
  2. При повреждении магнита с обмотками.
  3. При нарушении контактов.
  4. При ослаблении возвратной пружины.
  5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

  1. Осуществить проверку идущей к реле проводки на наличие обрыва.
  2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
  3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
  4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.
Разборка и ремонт реле осуществляется в следующем порядке:

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.
  • Втягивающее реле стартера не втягивает — что делать?
  • 1. Как проверить втягивающее реле стартера?
  • 2. Ремонт втягивающего реле стартера.

Порой транспортное средство не хочет заводиться. И, что самое ужасное, очень часто случается это в самый неподходящий и неудобный момент. Такая ситуация знакома очень многим автомобилистам. Конечно, приходиться что-то с этим делать. И, если автомобильная электросеть в полном порядке, а аккумулятор заряжен, значит проблема может крыться в стартере, а именно в его периферийных устройствах. Вполне вероятно, что неисправно тяговое (втягивающее) реле стартера. Здесь не обойтись без ремонта, так что придётся к нему подготовиться. Ведь подготовленному человеку будет намного легче преодолеть любые трудности, в том числе и отремонтировать втягивающее реле стартера.

1. Как проверить втягивающее реле стартера?

Стартер, по своей сути, очень прост в своём устройстве. И, если есть инструкция к этому автомобильному компоненту, то разобраться с его ремонтом способен даже самый неопытный автомобилист. Важно помнить, что самое сложное – это демонтировать стартер, а потом смонтировать его обратно. Другие работы выполняются на раз-два. Но перед тем как приступать к ремонту стартера, необходимо разобраться, в чём же кроется поломка и какое место потребуется отремонтировать. Первое, что нужно сделать – это проверить заряд аккумуляторной батареи, так как проблемы могут возникнуть и из-за неё. Если же вы поменяли аккумулятор и это не дало никаких результатов, то придётся провести ремонт стартера.

Итак, стартер, как и его втягивающее реле, работает, опираясь на принципы электромагнетизма. Когда на обмотки поступает напряжение, втягивающее реле притягивает к себе якорь. Этот якорь двигает шестерню бендикса до того момента, пока она не зацепиться со шлицами на венце от маховика. Параллельно с этим происходит замыкание контактов, сквозь которые передаётся напряжения на обмотку стартера. После того, как все контакты замкнулись, обмотка втягивающего реле перестаёт получать питание, хотя якорь продолжит удерживаться внутри благодаря созданному магнитному полю. Когда двигатель запускается, якорь втягивается на место при помощи возвратной пружины, а бендикс расцепляется.

Все описанные процессы полностью взаимозависимы и происходят почти одновременно. Если нарушиться хотя бы одно соединение, то автомобиль завести не получиться. А значит – придётся искать поломку и пытаться всеми силами её устранить. Часто поломки стартера обусловлены поломками его втягивающего реле.

Самые распространённые причины поломок втягивающего реле автомобильного стартера:

1. Обгорание обмотки стартера или реле.

2. Сгорание внутри реле контактных пластин (именуемых в народе, пятаками).

3. Постепенные разрушения материалов, из которых изготовлен прибор (в том числе и от старости).

Перед тем, как приступать к проверке работоспособности втягивающего реле стартера, следует проверить сам стартер. Для это просто следует повернуть ключ зажигания и прислушаться. Если стартер не сработал, но слышны какие-то щелчки, это значит, что стартер не работает, но его втягивающее реле в порядке и причина поломки кроется в чём-то другом.

Признаки неисправностей втягивающего реле автомобильного стартера:

1. Стартер после пуска двигателя не отключается и продолжает вращаться с очень большой скоростью, о чём свидетельствует звук жужжания.

2. После поворота ключа в замке вы слышите щелчок, который означает включение устройства, но вот стартер не запускается.

3. Во время поворота ключа в замке, вы слышите, что стартер вращается вхолостую, но вот сам двигатель не начинает работать.

Как же наверняка узнать, что причина неисправности кроется именно во втягивающем реле?

На самом деле, точно проверить исправность втягивающего реле можно ещё до момента снятия стартера из автомобиля. Это очень удобно, так как экономит уйму времени и ресурсов.

Для проверки втягивающего реле необходимо произвести такие действия:

1. При помощи металлического предмета или куска провода замкнуть контактные болты, расположены на тыльной части стартера. Так напряжение будет переходить непосредственно на обмотки стартера, не проходя через обмотки втягивающего реле.

2. Если после поворачивания ключа зажигания стартер начинает вращаться, значит он исправен, а поломка действительно кроется во втягивающем реле.

3. Если после поворачивания ключа зажигания вы слышите щёлканье втягивающего реле, но сам стартер не работает, значит реле исправно, а причины неисправностей нужно будет искать в другом месте.

Если у вас не получилось добраться до контактов втягивающего реле, то нужно будет его демонтировать. Когда вы проверяете собственноручно или ремонтируете любые детали стартера, будьте предельно осторожны и внимательны, так как любые неверные движения могут привести не только к поломкам автомобильных узлов, но и травмам. Особенную осторожность стоит соблюдать во время проверки демонтированного реле (вращение механизмов очень сильное и они попросту могут вырваться и нанести травмы автомобилисту)

2. Ремонт втягивающего реле стартера.

Если вы определили, что причины неисправностей стартера кроются в его втягивающем реле, значит придётся провести ремонт втягивающего реле стартера. Как показывает практика, подобный ремонт зачастую заканчивается полной заменой втягивающего реле. С чем же это связано? Дело в том, что некоторые производители автомобильных комплектующих производят втягивающие реле полностью неразборными, пытаясь таким образом достичь большей надёжности этого элемента. И, если у вас в стартере установлено неразборное втягивающее реле, то другого выхода, кроме замены, нет.

Но бывает и так, что втягивающее реле разбирается. В таком случае, можно попытаться восстановить его работоспособность. Как уже отмечалось, причинами неисправности втягивающего реле состоят в сгорании его контактов, коротких замыканиях в его обмотке или в элементарном износе его составляющих компонентов. После разборки втягивающего реле, проблем с диагностикой причин выхода из строя не должно возникнуть, так как любая поломка будет заметна невооружённым глазом. Но для проверки исправности обмотки, потребуется омметр, который подключается к реле стартера.

Если значение сопротивление составляет не менее, чем 10 Ом, значит с обмоткой всё в порядке. А, если данный показатель ниже, это свидетельствует о замыкании в обмотках и вам придётся покупать и устанавливать полностью новое реле, так как заменить обмотку крайне сложно. Но для ремонта втягивающего реле стартера, его необходимо сначала полностью демонтировать с автомобиля.

Процесс демонтажа втягивающего реле стартера состоит из следующих этапов:

1. Полностью отключить аккумуляторную батарею от сети электропитания (иначе, это чревато замыканием и возгоранием всей проводки транспортного средства).

2. Снять стартер с автомобиля.

3. Очистить стартер от грязи и пыли. Проделать это необходимо тщательно, чтобы не допустить попадания грязи внутрь агрегата.

4. Открутить соответствующие гайки от щёточного узла и снять контакт с болта втягивающего реле.

5. Открутить винты, которые крепят реле к массе.

6. Изъять втягивающее реле из стартера.

После того, как реле было демонтировано, его или заменяют на новое, или ремонтируют. Если у вас разборный механизм, и вы решили его отремонтировать, значит следует произвести такие действия:

1. Открутить гайки на торцах втягивающего реле и разделить его на части.

2. Изъять старый сердечник и заменить его на новый.

3. Произвести сборку всех элементов в обратном порядке.

Обратно в стартер втягивающее реле устанавливается в порядке, противоположном к снятию этого компонента. Чтобы не запутаться, рекомендуем во время снятия реле пометить клеммы. Так вопросов при обратном монтаже не возникнет. Также важно помнить, что перед обратной установкой, все контакты следует зачистить и тщательно обезжирить. После установки обязательно проверьте все детали на работоспособность и удостоверьтесь в правильности проделанных работ.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Рено дастер окисление стартера — Втягивающее реле щелкает, а стартер не срабатывает

Стартер является одним из механизмов системы зажигания двигателя, без которого его запуск будет невозможным. Как и любое другое устройство, этот узел имеет характерные неисправности, с которыми сталкиваются многие автомобилисты. Что делать, если стартер не крутит, при этом втягивающая катушка щелкает, мы расскажем в этой статье.

Почему щелкает реле стартера и втягивающее реле?

Стартер представляет собой электрическое устройство, которое, по сути, представляет собой электромотор, предназначенный для кратковременных нагрузок. В целом работа множества различных приборов сопровождается характерными звуками. Что касается стартерного узла, то в данном случае это — щелчок, который является первым признаком работоспособности механизма. Но иногда щелчок может сработать, но стартер не может при этом нормально запустить мотор — такая проблема известна многим нашим соотечественникам.

Более опытные автолюбители смогут без проблем понять по этому щелчку, может ли реле механизма втягиваться и, соответственно, работать в нормальном режиме или нет. Чтобы обеспечить бесперебойную работе силового агрегата и его пуск в любое время года, важно, чтобы все компоненты системы зажигания были работоспособными.

  • аккумуляторная батарея;
  • замок зажигания;
  • реле механизма;
  • непосредственно сам стартер.

В том случае, если с запуском силового агрегата возникли неполадки, не нужно сразу же винить в этом стартер. Проблема может заключаться и в разряженной аккумуляторной батарее, поэтому обычно столкнувшись с подобной проблемой, автомобилисты в первую очередь проверяют уровень заряда АКБ. В некоторых случаях причина неисправности может заключаться в разрыве провода массы между силовым агрегатом и кузовом транспортного средства. Для проверки необходимо диагностировать соединение кабеля массы с кузовом и, при необходимости, более надежно его зафиксировать. Гораздо реже это может быть окисление провода, в данном случае контакт нужно просто зачистить.

Все гораздо проще, если при попытке запуска силового агрегата система выдает признаки жизни.

  • плохом контакте либо повреждении электроцепи;
  • выходе из строя замка зажигания или неполадках в работе контактной группы;
  • выход из строя стартерного устройства;
  • выход из строя втягивающего реле.

Если проблема заключается в стартерном узле, то его нужно будет демонтировать и разобрать для поиска неисправности. Быстро сделать это не получится, потребуется какое-то время. Разумеется, всегда можно поменять механизм, но не каждый автолюбитель готов заплатить за такое удовольствие, не разобравшись в проблеме. Чтобы понимать, как работает устройство, ознакомьтесь с этим .

  1. Для начала необходимо демонтировать механизм со своего авто, для этого воспользуйтесь сервисной книжкой. Процедура демонтажа зависит от модели машины, поэтому описывать ее мы не будем. После того, как устройство будет демонтировать, можно приступить к его проверке.
  2. Для диагностики вам потребуется аккумуляторная батарея, только необходимо быть точно уверенным в том, что она рабочая.
  3. Масса от аккумулятора подключается к корпусу стартера, а плюс необходимо подсоединить на втулку после реле.
  4. Если после выполнения этих действий механизм стал работать, то это говорит о том, что втягивающее реле вышло из строя. Если же узел никак не реагирует на ваши действия, то вероятнее всего, придется дальше его разбирать и искать причину.
  5. Само втягивающее реле — это элемент конструкции, такой же как и щетки, который постоянно функционирует. Поэтому в том, что периодически эти компоненты выходят из строя, нет ничего удивительного.

Если в домашних условиях обнаружить неисправность не удалось, возможно, есть смысл отдать стартер на диагностику специалистам. Если же вы уверены в том, что проблема кроется именно в нем, но искать причину и ремонтировать агрегат у вас нет времени, механизм всегда можно поменять. Сделать это не сложно — достаточно просто демонтировать старый механизм и поставить вместо него работоспособный.

Как исправить втягивающее устройство ремня безопасности и застрявший ремень безопасности

Вы знаете, как исправить втягивающее устройство ремня безопасности и забитый ремень безопасности?

Ремень безопасности — это первая линия защиты, которая обезопасит вас в случае аварии. Убедитесь, что ваш ремень безопасности и все части системы SRS всегда исправны. Если по какой-то причине ваш ремень безопасности не работает, вы можете воспользоваться моментом, чтобы посмотреть на него. Прежде чем начать, убедитесь, что под рукой есть нож для ремня безопасности, чтобы на всякий случай быстро убежать от опасности.Вот как исправить втягивающее устройство ремня безопасности или застрявший ремень безопасности.

Ремень безопасности может застрять в результате многих причин. Однако есть две более распространенные причины: (1) грязь и сажа находятся на лямках ремня безопасности, из-за чего ремень втягивается медленнее, чем обычно, и (2) втягивающее устройство заблокировано.

Для первого сценария решением было бы очистить ткань от грязи и сажи. Для этого вам сначала нужно втянуть ремень безопасности, пока он не перестанет провисать.После этого возьмите тиски или какой-нибудь зажим и поместите его рядом с втягивающим устройством (там, где он выходит из лямки). Это помогает предотвратить втягивание ремня безопасности обратно в механизм во время чистки. Затем распылите чистящее средство. Обычно здесь наиболее эффективно средство для чистки ковров или тканей, но вы также можете использовать горячую воду и стиральный порошок. Втирайте щетку в очиститель, пока на ремнях не останется грязи или сажи. Если грязь трудно очистить только с помощью чистящего средства, попробуйте намочить тесьму в ведре с мыльной водой и повторите попытку.Как только вы закончите, убедитесь, что вы дали ему достаточно времени, чтобы высохнуть, прежде чем втягивать ремень безопасности обратно в механизм.

Вот как отремонтировать втягивающее устройство ремня безопасности, когда оно заблокировано. Сначала полностью вытяните тесьму из ремня безопасности, а затем дерните ее, чтобы расстегнуть заблокированный ремень. Если это не сработает, выньте втягивающее устройство из автомобиля. Затем с помощью отвертки можно вручную крутить катушку. Это заставит ремень безопасности медленно втянуться обратно в механизм.Если все остальное не поможет, вам понадобится профессиональная служба ремонта ремней безопасности, например, Safety Restore.

Не могу вытянуть ремень безопасности?

Не можете вытянуть ремень безопасности?

Если у вас возникли проблемы с ремнем безопасности, и вы не можете его правильно вытянуть, не волнуйтесь. К счастью, есть несколько способов расстегнуть пряжку ремня безопасности.

Начнем с того, что ремень безопасности может застрять по двум причинам: а) проблема может заключаться в заблокированном втягивающем устройстве; б) на ремне безопасности могла скопиться грязь или сажа, из-за чего он втягивался медленнее, чем обычно, и не до конца.

В последнем случае простая очистка, надеюсь, решит проблему. Перед нанесением мыла или аэрозольного очистителя обязательно полностью втяните ремень безопасности и прикрепите зажим или какую-нибудь ручку. Таким образом, ремень безопасности не будет втягиваться во время чистки. Когда вы зажали его, вы можете начать чистку ленты материала. Если хотите, оставьте столько же ремня безопасности в ведре с мыльной водой на несколько часов, а затем дайте ему высохнуть. Просто убедитесь, что вы тщательно смыли смесь со своих ремней, чтобы она не оставалась липкой и не выцветала на солнце.

Если проблема связана с втягивающим устройством, есть решение. Во-первых, как можно сильнее потяните за лямку и сильно дерните, чтобы расстегнуть заблокированный ремень. Если эта попытка не сработает, вам придется снять втягивающее устройство с вашего автомобиля и вручную повернуть катушку с помощью отвертки. Это позволит материалу лямки медленно втянуться обратно в узел ремня безопасности.

Если вы не доверяете себе в процессе разборки или слишком ленивы, чтобы попытаться сделать это самостоятельно, у вас есть возможность отправить весь ремень безопасности в профессиональную мастерскую по ремонту ремней безопасности.Компания Safety Restore была бы идеальной компанией, к которой можно было бы обратиться. Safety Restore обеспечивает качественный ремонт втягивающего устройства ремня безопасности по разумной цене, в короткие сроки и с прилагаемой пожизненной гарантией! Вам нужно будет заплатить всего 64,99 доллара за услугу, а компании потребуется всего 24 часа, чтобы завершить ремонт!

КАК ЗАКРЕПИТЬ ВЕТРАКТОР РЕМНЯ БЕЗОПАСНОСТИ? 5 ЛЕГКИХ ШАГОВ —

Если вы очистили лямку и петлю ремня безопасности, но она по-прежнему не втягивается должным образом, следующим шагом будет узнать, как отремонтировать втягивающее устройство ремня безопасности.

Очень важная деталь с точки зрения безопасности, поэтому ее правильное функционирование необходимо. Имея это в виду, ремонт следует произвести как можно скорее.

Это определенно работа, сделанная своими руками, и ее стоит попробовать, даже если вы плохо разбираетесь в машинах. Это требует некоторого демонтажа отделки, но с некоторым терпением и доброй волей это может быть успешно выполнено.

В конце статьи вы можете найти видеоурок, если у вас нет настроения читать.

Еще раз убедитесь, что лямка ремня и петля в порядке, прежде чем начать. Если нет, вы можете увидеть, как это исправить, в другой нашей статье «Как исправить медленно втягивающийся ремень безопасности в автомобиле» или посмотрите видео на нашем канале YouTube.


1. СНИМИТЕ ПАНЕЛЬ ОТДЕЛКИ


Перед тем, как приступить к ремонту, меры предосторожности:

Снимите минусовую клемму аккумулятора на автомобиле.Это необходимо для предотвращения случайного срабатывания заряда взрывчатого вещества на втягивающем устройстве ремня безопасности!

Во время работы вы можете случайно отсоединить или повредить электрический разъем, так что лучше перестраховаться.

Если вы не знаете, как снять клемму аккумулятора, нажмите здесь, чтобы прочитать статью по этой теме.


Вернемся к процедуре снятия обшивки:

Это самая сложная часть для снятия на большинстве автомобилей.Для этого вам понадобится:

Подойдут базовые. Если у вас нет набора, лучше пойти и купить его. Использование отвертки или любого другого металлического инструмента наверняка повредит панель обивки или оставит неприятные царапины и изгибы.

Кроме этого, вам может понадобиться храповик и соответствующие гнезда для дополнительного демонтажа (например, снятия частей ремня безопасности, различных держателей и т. Д.).

Если вы никогда раньше не снимали эту обшивку, узнайте в Google, как это сделать именно для вашего автомобиля.Спросить кого-нибудь или заглянуть в руководство — тоже хороший вариант. В противном случае вы, вероятно, сломаете пластиковый зажим или что-то еще, что позже приведет к шатанию или дребезжанию панели после того, как вы вернете ее. Он может даже со временем отвалиться.

Кроме того, многие обрезки имеют точную схему демонтажа, поэтому применение силы приведет только к повреждению и возможным расходам.

Если вы хотите научиться ремонтировать медленное втягивание ремня безопасности, терпение является ключевым фактором. Если вы будете нервничать или нервничать при снятии панелей отделки, это обязательно приведет к повреждению.

Применение силы, отрыв панелей, поломка зажимов и держателей или даже поломка всей панели приведет к тому, что вам придется покупать новую или возвращать старую, насколько это возможно.

Не знаю, что хуже. Для некоторых автомобилей декоративные панели дороги и недоступны. С другой стороны, когда вы вернете его сломанным, это будет ужасное зрелище и недолговечное.

Итак, первое, что вам нужно сделать:

a) Снимите резиновое уплотнение двери. Медленно снимите его с кузова автомобиля, чтобы не повредить его.На большинстве автомобилей это открывает щель между пластиком и металлом для вставки инструментов для обрезки.


б) Осторожно снимите панель. Это может оказать некоторое сопротивление держателям и зажимам, но не торопитесь.


2. УБЕДИТЕСЬ, ЧТО РЕМНЯ БЕЗОПАСНОСТИ ЯВЛЯЕТСЯ АКТУАЛЬНОЙ ПРОБЛЕМОЙ

Когда вы снимете панель, вы увидите механизм втягивания ремня безопасности.Он находится в нижней части стойки B.

Это хорошее время, чтобы проверить и убедиться, что проблема в ретракторе. В конце концов, если вы хотите узнать, как отремонтировать втягивающее устройство ремня безопасности, вы должны знать, что проблема заключается не в чем-то другом.

Я говорю об этом, потому что у некоторых автомобилей есть дополнительные пластиковые или металлические направляющие ремня, спрятанные под другими частями обивки. Они могут вызывать те же симптомы, что и медленный ретрактор.

Итак, еще раз проверьте, что ремень свободно проходит через петлю.Затем вытяните ремень безопасности и отпустите. Если ретрактор наматывается медленно и других препятствий нет, значит, проблема в этом.


3. ВТЯНИТЕ РЕМЕНЬ БЕЗОПАСНОСТИ КАК МОЖНО ВТЯНУТЬ

Вытяните ремень безопасности до упора.

В конце вы увидите точку, в которой ткань прикреплена к металлической катушке.

На этом этапе он может втягиваться лучше. В этом случае удерживайте ремень зажимом для белья рядом с петлей ремня безопасности.


4. ОЧИСТИТЕ ПЛОЩАДЬ ВРАЩАЮЩЕЙ СРЕДИ ВЕТРАКТОРА РЕМНЯ БЕЗОПАСНОСТИ

На втягивающем устройстве или рядом с ним может быть много пыли и шерстяных загрязнений.

Удалите его, лучше всего с помощью пылесоса или сжатого воздуха.

Не удивляйтесь, если после очистки втягивающее устройство ремня безопасности начнет работать лучше. Во многих случаях грязь является причиной блокировки механизма, поэтому ее удаление иногда решает проблему.


5.Нанесите WD-40 или аэрозоль на основе силикона на ретрактор ремня безопасности

После того, как все станет чистым, вам следует смазать втягивающий механизм.

Лучше всего использовать спрей WD-40 (по крайней мере, из моего собственного опыта). Следующее лучшее — спрей на основе силикона.

Нанесите спрей между вращающейся металлической катушкой и пластиковой частью втягивающего устройства. Сделайте пару коротких очередей, не засыпайте их.

Если это было причиной проблемы, вы должны немедленно заметить улучшение.Втягивающее устройство должно начать натягивать ремень на место с гораздо большим натяжением.

Для получения еще лучших результатов втяните и отпустите ремень пару раз, добавив еще немного спрея WD-40. Это поможет спрею проникнуть внутрь и лучше смазывать.

Делайте это до тех пор, пока ремень безопасности не начнет втягиваться должным образом и с полной силой.

Перед возвратом панели обивки убедитесь, что все работает.


ЗАКЛЮЧЕНИЕ

После этого верните обшивку и резиновое уплотнение двери на место.Убедитесь, что все сидит правильно.

Итак, как вы, наверное, сделали вывод, простая работа по смазке. Самое сложное — добраться до втягивающего устройства ремня безопасности. Если обрезка снимается легко, всю работу можно будет выполнить за полчаса.

Однако, если вы узнали, как отремонтировать втягивающее устройство ремня безопасности, но оно по-прежнему не работает, то велика вероятность, что сам втягивающий механизм неисправен. Это не так часто, но бывает.

В этом случае у вас есть два варианта: открыть и отремонтировать механизм или заменить весь узел вместе с петлей, пряжкой и ремнем.

Второй вариант замены кажется лучше. Даже если он подержанный (конечно, тот, который еще не попал в аварию).

Я видел, как люди открывают и ремонтируют ретракторы (очень успешно), но ничто не сравнится с новым или хорошо использованным.

В любом случае делайте все возможное для вашей безопасности и следите за тем, чтобы весь механизм ремня безопасности постоянно работал исправно.


Автор: Сибин Спасоевич

Бывший автомобильный техник, пожизненный автомобильный энтузиаст и любитель DIY, автор книги Despairrepair.com


КАК УСТАНОВИТЬ РЕТРАКТОР РЕМНЯ БЕЗОПАСНОСТИ — ВИДЕО НА YOUTUBE

Сопутствующие товары

Проблема с автоматической блокировкой ретрактора | Автокресло.Org

У моей мамочки такая же проблема с уходом за ней. Я говорю ей, что это небезопасно, и я не хочу, чтобы мой ребенок ехал с ней. Она совсем не понимает. Она родом из тех времен, когда о автомобильных креслах никто не слышал.Она думает, что если я держу ребенка на руках, это безопасно.
Так можно ли устранить эту проблему? Ни одна из ее работ не работает. Я пробовал дергать их очень быстро, похоже, это не останавливается.

Ну, это зависит от типа ремня безопасности — ремни безопасности вашей мамы могут действительно работать правильно. Не все ремни безопасности можно заблокировать, полностью вытянув их.

Во-первых, ремни безопасности ELR (Emergency Locking Retractor) могут блокироваться двумя разными способами — некоторые из них блокируются при рывке ремня, а другие блокируются при нажатии на тормоза (как я недавно обнаружил!) Итак, если вы беспокоитесь о ремнях безопасности вашей мамы, потому что они не блокируются, когда вы их дергаете, возможно, просто у ее автомобиля есть такие ремни, которые блокируются при нажатии на тормоза.

Во-вторых, оригинальный плакат говорит о переключаемых ремнях безопасности — их можно переключить из режима ELR (они блокируются только в аварийной ситуации) в режим ALR (они блокируются в точке, где вы перестаете их вытягивать). Если вы беспокоитесь о ремнях безопасности вашей мамы, потому что они не переключаются в режим ALR, есть и другие способы заблокировать ремень безопасности, которые могут быть у ее автомобиля. У большинства автомобилей есть переключаемые втягивающие устройства или фиксирующие защелки, и все новые автомобили (я забыл, в каком году это стало требоваться) должны иметь какой-либо способ блокировки ремня безопасности.Набедренные / плечевые ремни с фиксирующими защелками фиксируются на защелке (часть, которую вы застегиваете, или «охватываемый» конец), так что поясная часть ремня заблокирована, но плечевая часть ремня по-прежнему будет ремнем ELR.

Даже если в машине вашей мамы нет переключаемых ретракторов или фиксирующих защелок, вы все равно можете установить автокресло с этими типами ремней безопасности с помощью фиксирующего зажима.

(Также обратите внимание, что все вышесказанное относится к поясным / плечевым ремням безопасности. Ремни безопасности, предназначенные только для поясных ремней, обычно имеют фиксирующие защелки, хотя некоторые из них имеют втягивающие устройства, в том числе те же варианты втягивающих устройств, которые возможны с поясными / плечевыми ремнями безопасности.Если в машине вашей мамы есть ремни безопасности с коленями и втягивающими механизмами, это другой зверь с другими правилами!)

Ремонт втягивающего устройства ремня безопасности — Ремонт ремня безопасности

Ремень безопасности является важным элементом дополнительной удерживающей системы вашего автомобиля. Он работает вместе с подушками безопасности, датчиками, модулями и другими частями, чтобы помочь вам в безопасности. Однако иногда с ремнем безопасности или его частями, такими как втягивающее устройство, могут возникать проблемы, которые необходимо решать немедленно.Есть возможность найти профессионала, но некоторые предпочитают попытаться решить эту проблему самостоятельно, чтобы сэкономить деньги.

Когда дело доходит до втягивания ремня безопасности, есть пара общих проблем, на которые следует обратить внимание. Первый — это когда грязь и сажа попадают на лямки ремня безопасности. Если лямка грязная, ремень безопасности может в конечном итоге втягиваться намного медленнее, чем следовало бы. Если проблема в грязи и сажи, вам необходимо очистить лямку. Для этого вы начинаете с полного вытягивания ремня из механизма и зажимаете конец ремня, чтобы он не втягивался обратно.Затем с помощью очистителя удалите грязь или копоть. Если грязь слишком стойкая, вы можете смочить лямку в воде, чтобы ослабить ее, прежде чем пытаться снова. Перед тем, как снова вставить стропу в механизм. Убедитесь, что он полностью высох.

Вторая проблема, с которой вы можете столкнуться, — это когда втягивающее устройство ремня безопасности заблокировано. Вы пытаетесь исправить это, начав с того, что полностью вытащите лямку из ремня безопасности, а затем дерните ее, чтобы расстегнуть заблокированный ремень. Если это не сработает, возможно, вам придется снять втягивающее устройство с автомобиля.Затем с помощью отвертки можно вручную крутить катушку. При этом ремень безопасности медленно втягивается обратно в механизм.

Если вам неудобно брать на себя эту задачу самостоятельно или вы не можете решить проблему, вам понадобится профессиональная служба ремонта ремней безопасности, которая поможет вам отремонтировать или заменить втягивающее устройство ремня безопасности, например, Safety Restore. Будьте уверены, что это будет сделано не только правильно, но и по доступной цене.

Safety Restore — это компания, занимающаяся восстановлением после аварий.Они могут помочь вам с ремонтом втягивающего устройства ремня безопасности и многим другим. Их опытные техники используют 100% запчасти OEM и предлагают пожизненную гарантию на эти и другие услуги. Посетите SafetyRestore.com для получения дополнительной информации. Езди осторожно!

Проблемы со втягивающим устройством переднего ремня безопасности

Проблема с механизмом втягивания ремня безопасности переднего сиденья — распространенная проблема автомобилей, которая встречается с большинством марок и моделей автомобилей.
Ниже приведен примерный список проблем с механизмом втягивания ремня безопасности переднего сиденья, обнаруженных в большинстве популярных автомобилей.

Проблема ретрактора переднего ремня безопасности Chrysler Town & Country

Это был город Крайслер 2001 года выпуска. Идентификационный номер (VIN) автомобиля — 2C8GP44G71_. Втягивающее устройство ремня безопасности смещено и не работает. Дилерский центр не исследовал автомобиль для установления причины. Ремень безопасности находился по центру со стороны пассажира. Проблема с втягивающим устройством переднего ремня безопасности произошла 8 октября 2001 года.

См.
все проблемы Chrysler Town & Country и
все проблемы с устройством втягивания ремня безопасности переднего сиденья компании Chrysler Town & Country.

Проблема ретрактора переднего ремня безопасности Dodge Stratus

Речь идет о Dodge Stratus 2004 года выпуска. С этой проблемой произошел сбой. VIN автомобиля — 4C3AG52h41_. Водитель заснул за рулем и врезался головой в школьный автобус. При ударе боковая подушка безопасности водителя сработала, но скоба втягивающего устройства ремня безопасности водителя сломалась. Ремень безопасности не удерживал водителя, что привело к травмам глаз и спины, и водитель был доставлен на вертолете в больницу.Автомобиль был отбуксирован страховой компанией. Эта проблема произошла 8 декабря 2004 г.

См.
все проблемы Dodge Stratus и
все проблемы с устройством втягивания ремня безопасности переднего сиденья Dodge Stratus.

Проблема ретрактора переднего ремня безопасности Dodge Stratus

Речь идет о Dodge Stratus 2002 года выпуска. Потребитель позвонил и пожаловался на проблемы с ремнями безопасности заднего пассажира. Ремни не втягиваются после расстегивания пряжек из-за поломки механизма блокировки.Дилер был уведомлен. Пожалуйста, предоставьте любую дополнительную информацию.

См.
все проблемы Dodge Stratus и
все проблемы с устройством втягивания ремня безопасности переднего сиденья Dodge Stratus.

Проблема втягивающего устройства переднего ремня безопасности Ford Mustang

VIN этого Mustang — 1ZVHT89S38_. Ford Mustang 2008 года выпуска. Потребитель пишет о пробуксовке сцепления и требует возмещения затрат на ремонт. Потребитель также заявил, что втягивающее устройство было заменено из-за того, что ремень безопасности не втягивается должным образом.Дата отказа — 11 декабря 2012 года.

См.
все проблемы Ford Mustang и
все проблемы с втягивающим устройством переднего ремня безопасности Ford Mustang.

Проблема втягивающего механизма переднего ремня безопасности GMC Yukon

Машина была GMC Yukon denali 2003 года выпуска. Идентификационный номер автомобиля (VIN) этого GMC Yukon denali — 1GKEK63UX3_. — машина была Юкон денали 2003 года выпуска. Контактное лицо пожаловалось на проблему с ремнем безопасности переднего пассажира. В контакте говорилось, что ремень безопасности периодически заклинивал, и приходилось его расстегивать и пытаться снова.Этот сбой происходит как минимум год. Авария произошла 50 раз. Как пробег неисправности, так и текущий пробег составили 10,0000. Эта проблема произошла 22 января 2007 г.

См.
все проблемы GMC Yukon и
все проблемы со втягивающим устройством переднего ремня безопасности GMC Yukon.

Проблема втягивающего механизма переднего ремня безопасности GMC Yukon

Автомобиль с этой проблемой был GMC Yukon 2002 года выпуска. Идентификационный номер автомобиля (VIN) GMC Yukon — 1GKFK16Z32_.Ремень безопасности среднего пассажира третьего ряда не выдергивается, автомобиль не осматривался дилером. Ц. Проблема с механизмом втягивания ремня безопасности переднего сиденья произошла 10 июля 2002 года.

См.
все проблемы GMC Yukon и
все проблемы со втягивающим устройством переднего ремня безопасности GMC Yukon.

Проблема ретрактора переднего ремня безопасности Acura TL

Автомобиль — Акура 1999 года выпуска 3. 2тл. Идентификационный номер (VIN) автомобиля — 19UUA5647X_. Ремень безопасности водителя не втягивался, что делало его бесполезным.Он был заменен. Проблема с втягивающим устройством переднего ремня безопасности произошла 4 июня 2003 года.

См.
все проблемы Acura TL и
все проблемы со втягивающим устройством переднего ремня безопасности Acura TL.

Проблема ретрактора переднего ремня безопасности Acura TL

Автомобиль был Acura Tl 1999 года выпуска. С этой Acura Tl произошла авария. VIN этого автомобиля — 19UUA5654X_. При аварии ремень безопасности водителя не втягивался, в результате чего водитель ударился о лобовое стекло и получил травмы.Однако ремень безопасности пассажира сработал соответствующим образом. Пожалуйста, предоставьте дополнительную информацию. Эта проблема произошла в субботу, 31 июля 1999 г.

См.
все проблемы Acura TL и
все проблемы со втягивающим устройством переднего ремня безопасности Acura TL.

Проблема ретрактора переднего ремня безопасности Honda Pilot

Автомобиль с этой проблемой был Honda Pilot 2006 года выпуска. Автомобиль потерпел крушение. : контакт заявил, что при движении со скоростью 65 миль в час автомобиль попал в аварию.Автомобиль несколько раз перевернулся и приземлился на вершину из-за удара о заднюю часть водителя. Оба пассажира в автомобиле были пристегнуты ремнями безопасности; однако ремни безопасности не удерживали пассажиров на сиденьях, и передние подушки безопасности не срабатывали. Ремень безопасности не отстегивался; однако ремень был слишком провисшим и не втягивался обратно в боковую стойку. В результате обе головы пассажира ударились о лобовое стекло, получив травмы головы, шеи и ребер. В полицию поступило заявление на место происшествия.Страховая компания посчитала автомобиль полностью утраченным. Эта проблема возникла вс, 19 февраля 2006 г.

См.
все проблемы Honda Pilot и
все проблемы с втягивающим устройством переднего ремня безопасности Honda Pilot.

Проблема втягивающего устройства переднего ремня безопасности Hyundai XG300

Речь идет о Hyundai Xg300 2001 года выпуска. Идентификационный номер автомобиля (VIN) этого Hyundai Xg300 — KMHFU45D41_. Ремень безопасности спереди со стороны водителя и пассажира не фиксируется должным образом, и создается ощущение, что ремень безопасности пристегнут хорошо и плотно.Заказчик заявил, что пульт открывает магистраль, но магистраль не поднимается.

См.
все проблемы Hyundai XG300 и
все проблемы со втягивающим устройством переднего ремня безопасности Hyundai XG300.

Проблема втягивающего устройства переднего ремня безопасности Hyundai Tucson

Речь идет о Hyundai Tucson 2005 года выпуска. С этой проблемой произошел сбой. Путешествуя в снежных условиях по прямой ровной дороге со скоростью примерно 35 миль в час, мы с женой спустились с горки на нашем Hyundai Tucson 2005 года выпуска.После съезда с дороги автомобиль ударился деревом о боковую дверь пассажира, в результате чего был нанесен ущерб не только снаружи, но и внутри автомобиля на сумму более 11000 долларов. Боковая дверь пассажира была вдавлена ​​в автомобиль примерно на 1 фут, в результате чего крыша и приборная панель застегивались, а передняя часть изгибалась наружу в сторону пассажира. Кроме того, разбилось лобовое стекло и окно переднего пассажира. В этом автомобиле есть несколько подушек безопасности, в том числе боковые и шторные, ни одна из которых не сработала.После осмотра моим страховым агентом он решил, что по крайней мере боковые сумки должны быть развернуты. Он также сообщил мне, что мои натяжители ремня безопасности, похоже, тоже не работают. Я позвонил, чтобы подать жалобу в Hyundai, ожидая, что они предложат отправить кого-нибудь осмотреть автомобиль, прежде чем его нужно будет починить, вместо этого они присылают мне дополнительные документы, которые мне нужно заполнить и отправить им по обычной почте. Почта. Что еще хуже, так это то, что человек из Hyundai, с которым я разговаривал, постоянно напоминал мне на протяжении всего нашего разговора, что это будет длительный процесс, и никто не гарантирует, что автомобиль будет осматривать.На данный момент машину собираются отремонтировать, потому что страховая компания не может ждать месяцами, как и мы, и я до сих пор не получил первоначальные документы. Эта проблема возникла 03.09.06.

См.
все проблемы Hyundai Tucson и
все проблемы с втягивающим устройством переднего ремня безопасности Hyundai Tucson.

Проблема втягивающего устройства переднего ремня безопасности Infiniti QX4

Автомобиль — Infiniti Qx4 1997 года выпуска. С этой проблемой произошел сбой.Идентификационный номер автомобиля (VIN) НЕ ДОСТУПЕН_. Ремень безопасности водителя не удержался при боковом ударе. Пожалуйста, предоставьте дополнительную информацию. Проблема с втягивающим устройством переднего ремня безопасности произошла 11 августа 2002 года.

См.
все проблемы Infiniti QX4 и
все проблемы со втягивающим устройством переднего ремня безопасности Infiniti QX4.

Проблема ретрактора переднего ремня безопасности Jeep Wrangler

VIN этого Wrangler — 1J4GA39137_.Jeep Wrangler 2007 года: проблемы с остановкой двигателя. Потребитель заявляет, что для перезапуска автомобиля он должен находиться в нейтральном положении перед поворотом ключа зажигания. Потребитель заявляет, что она хотела бы заменить автомобиль. Втягивающее устройство ремня безопасности со стороны водителя вышло из строя в течение нескольких недель после владения автомобилем, постоянно доносился дребезжащий звук, исходящий из области стойки, дверь водителя не закрывалась должным образом. Техник использовал киянку или молоток, чтобы выровнять дверной фиксатор. Потребитель должен был хлопнуть дверью, чтобы она закрылась должным образом, даже если не было уверенности, что дверь действительно закрыта.Существовала вероятность того, что упор на двери мог обрушиться во время движения автомобиля, в результате чего дверь открылась. Автомобиль также издавал дребезжащий звук при ускорении. Эта проблема возникла в понедельник, 3 марта 2008 г.

См.
все проблемы Jeep Wrangler и
все проблемы со втягивающим устройством переднего ремня безопасности Jeep Wrangler.

Проблема ретрактора переднего ремня безопасности Jeep Wrangler

Речь идет о Jeep Wrangler 2004 года выпуска.VIN автомобиля — 1J4FA39S24_. Отказ ремня безопасности из-за неисправности втягивающего механизма. Втягивающее устройство не возвращает ремни, что позволяет им цепляться за дверную защелку, изнашиваться и рваться. Когда они были отправлены в проклятый Chrysler, в ответ было сказано, что у них недостаточно информации для правильной диагностики. Проблема с втягивающим устройством переднего ремня безопасности произошла 8 октября 2004 года.

См.
все проблемы Jeep Wrangler и
все проблемы со втягивающим устройством переднего ремня безопасности Jeep Wrangler.

Проблема втягивающего устройства переднего ремня безопасности Lexus Rx400h

Речь идет о Lexus Rx400h 2006 года выпуска.VIN этого Rx400h — JTJHW31U26_. Ремни безопасности водителя и пассажира не втягиваются должным образом после отпускания. Вместо этого ремни безопасности выпадают из боковой части автомобиля, когда водитель и пассажир выходят из автомобиля. Это создает потенциальную угрозу безопасности, так как люди могут запутать ноги из-за свисающих с двери ремней безопасности. Это может привести к травмам. Кроме того, не втянутые ремни безопасности могут привести к тому, что дверь не закроется должным образом, что тоже приведет к поломке. Металлическая часть ремня безопасности также может поцарапать внешнюю часть автомобиля, вызывая повреждение краски и отделки.Проблема с втягивающим устройством переднего ремня безопасности произошла 31 января 2007 года.

См.
все проблемы Lexus Rx400h и
все проблемы со втягивающим устройством переднего ремня безопасности Lexus Rx400h.

Проблема втягивающего устройства переднего ремня безопасности Lexus RX300

Автомобиль был Lexus Rx300 2002 года выпуска. С этой проблемой произошел сбой. VIN этого автомобиля — JTJHF10U12_. Потребитель попал в аварию сзади на скорости 25 миль в час, и подушки безопасности не сработали.Верхний ремень безопасности не удерживал потребителя на месте. Грудь потребителя ударилась о рулевое колесо. Потребителя доставила в местную больницу скорая помощь. Дилер и производитель в это время не были уведомлены. Дата отказа — понедельник, 14 февраля 2005 г.

См.
все проблемы Lexus RX300 и
все проблемы с механизмом втягивания ремня безопасности переднего сиденья Lexus RX300.

Проблема втягивающего устройства переднего ремня безопасности Lincoln Town Car

Речь шла о Lincoln Town Car 1997 года выпуска.От кондиционера исходит очень сильный запах плесени, от которого пассажиры заболевают. Дилер заявляет, что запах возникает из-за того, что змеевик слишком плотно прилегает к кондиционеру, что препятствует утечке воды и вызывает запах плесени. Были заменены аварийные тормозные колодки. Тормоза визжат, дилер заменил передние тормозные колодки, заменил роторы, смазал салазки суппортов, заменил задние тормозные колодки, обработал задние роторы, однако тормоза все еще визжат. Оба задних колеса были покрыты зубчатой ​​смазкой. Плечевой ремень водителя иногда не втягивался, дилер заменил ремень безопасности.При поворотах ощущается шум и стук в рулевом управлении, упоры смазываются дилером. Не работает левое переднее стекло, дилер заменил стеклоподъемник. Передний рант крыши ослаблен и сломан, заменен дилером. Отсутствует натяжная обшивка передней двери. Дверцы смесителя неработоспособны, не пропускает воздух через отверстие оттаивания. Пепельница не закрывается. Кондиционер / обогреватель издает затхлый / заплесневелый запах, запах не только пропитывает пассажира, но также находится в багажнике, кондиционер не выделяет конденсата, многие вещи, включая модуль очистки от влаги, были заменены, и проблема все еще сохраняется , система несколько раз продезинфицирована, кнопка ac max не работает.Двигатель включается через 45 минут после выключения автомобиля, он проходит через передний обогреватель и вызывает запотевание переднего лобового стекла. Дверная ручка вышла из строя. Виниловая отделка в верхней части консоли незакреплена. Двигатель глохнет при остановках на холоде, дилер заменил маф и бензонасос. Эта проблема с втягивающим устройством переднего ремня безопасности произошла в пятницу, май. 28, 1999.

См.
все проблемы Lincoln Town Car и
все проблемы с втягивающим устройством переднего ремня безопасности Lincoln Town Car.

Проблема втягивающего устройства переднего ремня безопасности Lincoln Town Car

Автомобиль был Lincoln Town Car 1997 года выпуска.Водитель заметил, что оба передних ремня безопасности не убираются назад. Во время движения водитель заметил утечку жидкости из-под автомобиля. Водитель отвез автомобиль к дилеру для осмотра, и механик определил, что необходимо заменить впускной коллектор. Обновлено 12.12.2017. Потребитель констатировал, что во время движения произошла утечка охлаждающей жидкости из автомобиля. Потребителю сообщили, что в автомобиле неисправен впускной коллектор. Шаровые опоры были неисправны, одна из них уже вышла из строя. Обновлено. Эта проблема возникла 10.03.2002.

См.
все проблемы Lincoln Town Car и
все проблемы с втягивающим устройством переднего ремня безопасности Lincoln Town Car.

Проблема втягивающего устройства переднего ремня безопасности Mazda Protege

Автомобиль — Mazda Protege 2001 года выпуска. Автомобиль потерпел крушение. Проблемы с этим автомобилем возникли 11.01.2001 в автокатастрофе. Я пассажир, который ехал на машине в южном направлении по межгосударственной автомагистрали, когда внезапно я не смог остановить машину из-за тормозов, поэтому я попытался сменить полосу движения, и машина свернула с дороги, приземлившись в канаве после столкновения с ней. 4 или 5 деревьев.Подушки безопасности не сработали, и мой ремень безопасности оторвался в какой-то момент во время удара. В результате автомобиль был полностью разбит, а дверь со стороны водителя была выбита. Сиденье пассажира прямо за водителем было вдавлено в середину автомобиля, а грузовик сел на заднее сиденье. Из-за всего удара меня, вероятно, выбросило бы из моего сиденья, потому что мое сиденье стало незакрепленным, что привело к сильному повреждению моей груди и оставило меня со сломанными ребрами, которых можно было бы избежать, если бы подушки безопасности просто развернулись.* Кроме того, всего этого можно было бы избежать, если бы я мог своевременно останавливать автомобиль. Эта проблема произошла 1 ноября 2001 года.

См.
все проблемы Mazda Protege и
все проблемы со втягивающим устройством ремня безопасности переднего сиденья Mazda Protege.

Проблема втягивающего устройства переднего ремня безопасности Mercedes Benz S Class

Автомобиль был Mercedes Benz S Class 2003 года выпуска. Идентификационный номер автомобиля (VIN) — WDBNG70J63_. Ремень безопасности со стороны пассажира не работает должным образом.В жаркую погоду ремень не растягивается. Пассажир не может вытянуть ремень настолько, чтобы застегнуть его в защелке. Механизм захвата, который обычно фиксируется во время аварии или быстрой остановки, кажется, все время застревает в захвате. Эта проблема произошла 01.06.2007.

См.
все проблемы Mercedes Benz S Class и
все проблемы с механизмом втягивания ремня безопасности Mercedes Benz S Class.

Проблема втягивающего механизма переднего ремня безопасности Mitsubishi Outlander

Автомобиль разбился.Потребитель имеет Mitsubishi Outlander 2007 года выпуска. При движении со скоростью 45 миль в час человек попытался задействовать тормоза, но не смог вовремя остановить автомобиль. В результате сзади остановился другой автомобиль. Контактное лицо заявило, что его ремень безопасности не удерживал его, и он ударился о рулевое колесо и солнцезащитный козырек. Подушки безопасности не раскрылись. Была повреждена передняя часть машины. Был составлен рапорт в полицию. Он смог отвезти машину к себе домой. Текущие пробеги и пробеги отказов составили 2300 км. Дата отказа — пн., 29 октября 2007 г.

См.
все проблемы Mitsubishi Outlander и
все проблемы с механизмом втягивания ремня безопасности переднего сиденья Mitsubishi Outlander.

Проблема втягивающего механизма переднего ремня безопасности Mitsubishi Outlander

Автомобиль с этой проблемой был Mitsubishi Outlander 2003 года выпуска. Потребитель не может отпереть переднюю и заднюю двери изнутри или снаружи автомобиля. Вода ушла под пол и разъела электрическую систему. Эта проблема была похожа на отзыв от NHTSA 03v194000: на некоторых внедорожниках вода могла попасть в переднюю половицу из отверстий в боковом пороге или в верхней части приборной панели.Эта вода может скапливаться под сиденьем и вызывать электрическую коррозию в разъемах ремня безопасности, которые содержат проводку для ретактора ремня безопасности, датчика удара боковой подушки безопасности и стоп-сигналов. Проблема с втягивающим устройством переднего ремня безопасности произошла в среду, 21 января 2004 года.

См.
все проблемы Mitsubishi Outlander и
все проблемы с механизмом втягивания ремня безопасности переднего сиденья Mitsubishi Outlander.

Проблема втягивающего устройства переднего ремня безопасности Nissan Armada

Речь идет о Nissan Armada 2004 года выпуска.Ремни безопасности не втягиваются должным образом, застревают в двери и натягиваются при любом движении, даже если смотреть слева направо на встречный транспорт. Часто необходимо отстегнуть ремень безопасности и отрегулировать, что может привести к опасному событию. Nissan отказывается заменять ремни безопасности, когда они обращают внимание на эту проблему безопасности. Ремни безопасности были отозваны только для определенных номеров VIN — поскольку мой не включен, они не будут исправлены. Эта проблема с втягивающим устройством переднего ремня безопасности произошла 09.01.2010.

См.
все проблемы Nissan Armada и
все проблемы с втягивающим устройством переднего ремня безопасности Nissan Armada.

Проблема втягивающего устройства переднего ремня безопасности Nissan Xterra

Речь идет о Nissan Xterra 2000 года выпуска. Автомобиль разбился. VIN этого автомобиля — 5N1ED28Y7Y_. Было довольно страшно, если в аварии пристегнут ремень безопасности. Кроме того, выясняется причина аварии. Внезапно я начал ловить рыбу — мы не знаем, лопнула ли шина, амортизатор или что случилось.Все, что я знаю, это то, что ремень безопасности не застегнулся — он отлетел при аварии. Датой отказа был четверг, 13 сентября 2001 года.

См.
все проблемы Nissan Xterra и
все проблемы с механизмом втягивания ремня безопасности переднего сиденья Nissan Xterra.

Проблема втягивающего механизма переднего ремня безопасности SAAB 9-3

Автомобиль — SAAB 9-3 2004 года выпуска. Идентификационный номер автомобиля (VIN) — YS3FH76Y64_. Потребитель владеет сабб 9-3 2004 года выпуска. В контакте заявили, что ремень безопасности на стороне водителя не втягивается.Контактное лицо поговорило с производителем относительно идентификационного номера кампании NHTSA: 10v043000 (ремни безопасности: передние: втягивающие), но им сказали, что автомобиль не был включен в отзыв. Автомобиль не был починен. Текущий пробег — 112000. Обновлено 30.03.12. Проблема с втягивающим устройством переднего ремня безопасности произошла 21 июня 2011 года.

См.
все проблемы SAAB 9-3 и
все проблемы с устройством втягивания ремня безопасности переднего сиденья SAAB 9-3.

Проблема втягивающего механизма переднего ремня безопасности SAAB 9-3

Речь идет о SAAB 9-3 2004 года выпуска.Контактное лицо получило уведомление об отзыве кампании NHTSA с идентификационным номером 04v226000 (ремни безопасности: передние: втягивающие) и немедленно назначило встречу для ремонта автомобиля. Во время ремонта дилер сломал пластиковые восьмиколонные кабины, в которых так и не отремонтировали. Год спустя он заметил, что ремни безопасности не втягиваются должным образом. Контактные лица вернулись к дилеру, но, согласно отзыву, они не стали снова ремонтировать автомобиль. Производитель не был уведомлен. VIN был неизвестен.Пробег до отказа составил 45000, текущий — 86000. Проблема с втягивающим устройством переднего ремня безопасности произошла в пятницу, 17 марта 2006 года.

См.
все проблемы SAAB 9-3 и
все проблемы с устройством втягивания ремня безопасности переднего сиденья SAAB 9-3.

Проблема ретрактора переднего ремня безопасности Saturn VUE

Автомобиль с этой проблемой был Saturn Vue 2002 года выпуска. Идентификационный номер автомобиля (VIN): ПОЖАЛУЙСТА, FIL_. Ремень безопасности автомобиля оборван, он не фиксируется и не убирается.Дилер уведомлен. Пожалуйста, предоставьте дополнительную информацию. Ц. Проблема с втягивающим устройством переднего ремня безопасности произошла в четверг, 30 января 2003 года.

См.
все проблемы Saturn VUE и
все проблемы с механизмом втягивания ремня безопасности переднего сиденья Saturn VUE.

Проблема втягивающего механизма переднего ремня безопасности Saturn SW2

Речь идет о Saturn Sw2 1999 года выпуска. VIN проблемы Sw2 — 1G8ZK8278X_. При проверке безопасности ремней безопасности было обнаружено, что 3 механизма втягивания ремня безопасности не работают.Работает только втягивающее устройство ремня безопасности переднего пассажира. Эта проблема с механизмом втягивания ремня безопасности переднего сиденья произошла в пятницу, 10 мая 2002 года.

См.
все проблемы Saturn SW2 и
все проблемы с механизмом втягивания ремня безопасности переднего сиденья Saturn SW2.

Проблема втягивающего устройства переднего ремня безопасности Subaru Outback

Автомобиль представляет собой Subaru Outback 2000 года выпуска. При отстегивании ремня безопасности или при движении вперед, а затем назад втягивающее устройство ремня безопасности должно компенсировать провисание. Когда ремень втягивается, он имеет тенденцию скручиваться и застревать в направляющей петле над моим плечом.Я отвлекаюсь от вождения, потому что пытаюсь расстегнуть ремень. Я сообщил об этой проблеме Subaru и дилеру, и они ответили, что устранить проблему невозможно. Некоторые из них говорят, что у них та же проблема. Эта проблема возникает в 80% случаев. Я также видел заклинивавшие ремни на других субарусах. Проблема с втягивающим устройством переднего ремня безопасности произошла 29 июля 2000 года.

См.
все проблемы Subaru Outback и
все проблемы со втягивающим устройством переднего ремня безопасности Subaru Outback.

Проблема втягивающего устройства переднего ремня безопасности Subaru Outback

Автомобиль был Subaru Outback 2000 года выпуска. Идентификационный номер автомобиля (VIN) этого Subaru Outback — 4S3BH6657Y_. Заднее сиденье используется редко. В августе 2000 года моя пассажирка попыталась пристегнуть ремень безопасности, но не смогла обернуть его вокруг своего тела. Я обнаружил, что ремень застрял на направляющей крыши и потрепан примерно на один дюйм. Я снял его с направляющей, но он все равно не распространялся по ее телу.Что бы я ни делал, пояс не растягивался настолько, чтобы обойти женщину весом 125 фунтов. Два вопроса 1: как потрепался пояс? 2: почему бы ему не расширяться ?. Проблема с втягивающим устройством переднего ремня безопасности произошла в среду, 1 августа 2001 года.

См.
все проблемы Subaru Outback и
все проблемы со втягивающим устройством переднего ремня безопасности Subaru Outback.

Проблема втягивающего механизма переднего ремня безопасности Suzuki X90

Речь идет о Suzuki X90 2001 года выпуска.С этой проблемой произошел сбой. При движении со скоростью около 55 миль в час врезался в другой автомобиль. Ремень безопасности не удерживал потребителя при ударе и ударился о рулевое колесо без какой-либо защиты. Пожалуйста, предоставьте дополнительную информацию. Проблема с втягивающим устройством переднего ремня безопасности произошла в среду, 29 августа 2001 года.

См.
все проблемы Suzuki X90 и
все проблемы со втягивающим устройством переднего ремня безопасности Suzuki X90.

Проблема втягивающего устройства переднего ремня безопасности Toyota Tundra

Автомобиль с этой проблемой был Toyota Tundra 2002 года выпуска.Идентификационный номер автомобиля (VIN) этой Toyota Tundra — 5TBBT44182_. У меня было несколько проблем с моей 2002 Tundra trd 4wd. У меня было это более 4 раз из-за вибрации / пульсации тормозов, и, похоже, я буду принимать это снова, поскольку они снова начинают вибрировать !! Reno Toyota всегда выполняла все работы по техническому обслуживанию и постоянно пыталась сказать, что это моя вина, что тормоза плохие, а роторы деформируются. Пару месяцев назад заменили задние оси, но мне пришлось заплатить франшизу 50 долларов.Также на кроссовер пришлось установить прокладку охлаждающей жидкости двигателя, так как завод так и не установил ее. Кондиционер не становится достаточно холодным, чтобы охладить салон. Свистящий шум, но не знаю, откуда он. . . Звучит как из боковых зеркал ??? Недавно я заменил колеса из-за вибрации, потому что колеса покоробились. На передних колесах всегда должно быть слишком много тормозной пыли. Передача ощущается и звучит так, как будто она все время скользит. Неровный холостой ход после прогрева. Я купил его новым в июле 2002 года, и сейчас на нем 69400 миль.Большинство из них проходят по шоссе без буксировки. . . Никаких тяжелых перетяжек. Слишком боюсь ездить на нем по бездорожью из-за всех проблем с тормозами. . . Невада = горы = скалы = смерть. . . Я не готов рисковать своей жизнью или внуками, поэтому даже не позволю никуда поехать со мной. Датой отказа было 1 июля 2002 года.

См.
все проблемы Toyota Tundra и
все проблемы с механизмом втягивания ремня безопасности переднего сиденья Toyota Tundra.

Проблема втягивающего устройства переднего ремня безопасности Volkswagen Passat

У меня 2001 год.5 Фольксваген Пассат. Когда автомобиль находился на гарантии (около 15 000 миль), механизм ремня безопасности втягивался очень медленно, поэтому я отнес его в ремонт, который они сделали бесплатно. Гарантия на машину уже истекла, и у меня снова та же проблема. Я позвонил дилеру, и они сказали, что его можно отремонтировать за мой счет. Считается ли это проблемой безопасности и следует ли ремонтировать ее бесплатно? Эта проблема произошла в воскресенье, 1 декабря 2002 г.

См.
все проблемы Volkswagen Passat и
все проблемы с механизмом втягивания ремня безопасности переднего сиденья Volkswagen Passat.

Проблема втягивающего устройства переднего ремня безопасности Volvo XC70

Автомобиль с этой проблемой был Volvo Xc70 2007 года выпуска. Удерживающая система пассажира не позволила вытянуть ремень из втягивающего устройства достаточно далеко, чтобы зажим зафиксировался в защелке. Периодическая проблема началась с удерживающего устройства переднего пассажира после 1 месяца использования, «запирающегося» на разную длину с каждой попыткой. Попытки всегда предпринимаются с полной остановкой автомобиля. С течением времени проблема становилась все более частой и серьезной.После 2 месяцев использования проблема остается постоянной, часто требуется более 15 попыток полностью растянуть ремень. В одном случае ремню вообще не разрешалось выходить из втягивающего устройства на какое-либо расстояние. Втягивающие устройства водителя и заднего пассажира начали показывать одни и те же проблемы. Дата отказа — 12.09.07.

См.
все проблемы Volvo XC70 и
все проблемы с механизмом втягивания ремня безопасности переднего сиденья Volvo XC70.

Проблема втягивающего устройства переднего ремня безопасности Audi A6

Идентификационный номер (VIN) автомобиля был WAUDT74F45_.У меня была бывшая в употреблении сертифицированная Audi A6 2005 года, и ремни безопасности водителя и пассажира с втягивающим устройством никогда не работали, они застревали в закрытом положении, и их было трудно вытащить. Датой отказа было 7 июля 2007 года.

См.
все проблемы Audi A6 и
все проблемы с устройством втягивания ремня безопасности переднего сиденья Audi A6.

Проблема втягивающего устройства переднего ремня безопасности BMW Z3

Автомобиль с этой проблемой был родстером BMW Z3 2000 года выпуска. BMW не смогла отремонтировать дефекты ремня безопасности на этом автомобиле.Втягивающие устройства ремней безопасности замерзли и не могут использоваться во время вождения автомобиля. Похоже, у них был ряд проблем с втягивающими механизмами ремней безопасности на родстере Z3, но они пытаются отмахнуться от нас. Нам нужна ваша помощь, чтобы убедиться, что мы можем пристегнуться ремнями безопасности при вождении этого автомобиля. Вдобавок вся система сидений в этом автомобиле хреновая и требовала от нас замены кронштейна спинки водительского сиденья в двух отдельных случаях. Эта проблема с втягивающим устройством переднего ремня безопасности произошла 23 апреля 2002 года.

См.
все проблемы BMW Z3 и
все проблемы с механизмом втягивания ремня безопасности переднего сиденья BMW Z3.

Проблема втягивающего устройства переднего ремня безопасности Buick Riviera

Речь идет о Buick Riviera 1996 года выпуска. Втягивающее устройство заднего ремня безопасности; Втягивающая пружина на ремнях, которая удерживается вместе с помощью эластичной заглушки над пружиной, становится мягкой, и заглушка выскакивает, в результате чего пружина выскакивает из своего корпуса из-за тепла, возникающего на задней полке упаковки летом.

См.
все проблемы Buick Riviera и
все проблемы со втягивающим устройством переднего ремня безопасности Buick Riviera.

Проблема ретрактора переднего ремня безопасности Cadillac Escalade

Автомобиль — Кадиллак Эскалейд 2002 года выпуска. Идентификационный номер (VIN) автомобиля был 1GYEK63N32_. Ремень безопасности переднего пассажира блокируется за счет фиксатора детского кресла или ребенка. Малейшее движение или неровность дороги приводит к тому, что ремень затягивается до такой степени, что возникает дискомфорт. Возможно, это было разработано для обеспечения безопасности, но это стало угрозой безопасности, поскольку моя жена не будет пользоваться ремнем. Я безрезультатно жаловался на Кадиллак.Они утверждают, что он работает в соответствии со спецификациями, но никогда не пытались с ним ездить. Дата отказа — 18 апреля 2002 г.

См.
все проблемы Cadillac Escalade и
все проблемы со втягивающим устройством переднего ремня безопасности Cadillac Escalade.

Проблема ретрактора переднего ремня безопасности Jaguar X-type

Автомобиль представляет собой Jaguar X-type 2002 года выпуска. С этим Jaguar X-type произошла авария. Идентификационный номер автомобиля (VIN) был SAJEA51DX2_.Плечевой ремень водителя фиксируется и не выдвигается, поэтому его можно надеть. Нам сказали, что это нормально для английских автомобилей и для езды без плечевых ремней. Втягивающее устройство блокируется, когда ремень находится в сложенном состоянии, и его нельзя освободить. Ретрактор заменен один раз, и проблема сохраняется. Также при аварии втягивающее устройство плечевого ремня не блокировалось и не удерживалось. Заменена вся сборка без доработок. Cw. Эта проблема произошла 27 апреля 2003 г.

См.
все проблемы Jaguar X-type и
все проблемы со втягивающим устройством переднего ремня безопасности Jaguar X-type.

Запри! Как заблокировать ремень безопасности для установки автокресла

(последнее обновление: 26 сентября 2019 г.)

Перед установкой автокресла наиболее важным шагом является чтение руководств как для автомобиля, так и для автокресла. В руководстве по эксплуатации автомобиля указано, какие ремни безопасности установлены в вашем автомобиле. В руководстве по эксплуатации автокресла вы узнаете, с какими типами ремней безопасности можно использовать автокресло и есть ли у автокресла какие-либо собственные дополнительные функции блокировки.

Ниже приводится базовое руководство; всегда сначала читайте руководство и посещайте специалиста по безопасности детей-пассажиров, если таковой имеется.

Чтобы правильно установить автокресло с помощью ремня безопасности, автокресло должно быть плотно установлено с перемещением менее одного дюйма. Для достижения этой цели ремень безопасности должен быть заблокирован. Это можно сделать четырьмя способами:

  • С помощью защелки ремня безопасности.
  • Использование втягивающего устройства ремня безопасности.
  • Использование стопорного зажима или зажима для укорачивания ремня.
  • Использование встроенной блокировки автокресла.

Начиная с 1996 года, все ремни безопасности легковых автомобилей должны блокироваться перед столкновением.Это означает, что ремни безопасности имеют фиксирующий механизм в втягивающем устройстве или в защелке. Если автомобиль старше 1996 года, он может иметь только аварийную блокировку, для которой потребуется либо фиксирующий зажим, зажим для укорачивания ремня, либо блокировка автомобильного сиденья для создания блокировки перед столкновением.

Запутались? Мы здесь, чтобы помочь! Ниже мы расскажем о каждом виде ремня.

Защелки

Сначала мы рассмотрим все различные типы защелок, которые сегодня можно встретить в автомобилях.

Сдвижная пластина с защелкой

Сдвижная пластина с защелкой

Сдвижная пластина с защелкой является наиболее распространенным типом; они свободно скользят по поясному / плечевому ремню. Если автомобиль 1996 года выпуска или новее, чаще всего поясной / плечевой ремень с защелкой этого типа фиксируется на втягивающем устройстве (подробнее об этом через минуту!). Если автомобиль старше 1996 года, с защелкой этого типа можно использовать фиксатор или фиксатор автомобильного сиденья.

Запирающая пластина с защелкой (также называемая пластиной с защелкой)

Существует два основных типа пластин с защелкой.Один тип встречается только на поясных ремнях, другой — на поясных / плечевых ремнях.

Фиксирующие защелки могут отличаться от представленных на фотографиях. Набедренный / плечевой ремень с фиксирующей защелкой довольно легко скользит, прежде чем он застегнется, однако после пряжки и затяжки поясная часть ремня останется заблокированной.

Фиксирующая пластина с защелкой на поясном ремне заблокируется, когда хвост будет потянут, чтобы его затянуть.

Переключаемая пластина с защелкой

Переключаемая пластина с защелкой

Переключаемые пластины с защелкой не распространены и чаще всего встречаются в старых европейских автомобилях.У них есть кнопка на спине, которую необходимо задействовать, чтобы переключиться с обычного пассажирского на использование автомобильного кресла, чтобы правильно заблокировать ремень для установки автомобильного кресла.

Пришивается на пластине защелки

Пришивается пластине защелки

Этот тип пластины защелки пришивается к ремню безопасности и может иметь поясной ремень или поясной и плечевой ремень, как показано на рисунке. Пришивные пластины с защелками в основном встречаются в автомобилях, выпущенных до 1996 года.

Если на пришивные пластины с защелками нет фиксирующего втягивающего устройства, необходимо использовать зажим для укорачивания ремня.Процедура использования зажима для укорачивания ремня может быть сложной, и мы рекомендуем обратиться за помощью в CPST, если вам нужно его использовать.

Теперь мы рассмотрим различные типы ретракторов.

Втягивающее устройство с аварийной блокировкой (ELR)

Эти типы втягивающих устройств блокируются в аварийной ситуации или при аварии. Иногда вы почувствуете срабатывание втягивающего механизма, если нажмете на тормоз или достаточно сильно натянете ремень безопасности. Если вы не можете повторить это, не паникуйте; иногда может быть сложно включить аварийную блокировку вне аварии.Информацию об этой функции ремней безопасности см. В руководстве по эксплуатации вашего автомобиля. Одного втягивающего устройства с аварийной блокировкой недостаточно для установки автокресла: ремень безопасности ДОЛЖЕН быть заблокирован до столкновения при установке автокресла.

Автоматический ретрактор с блокировкой (ALR)

Этот ретрактор работает так же, как и звучит: автоматически. Вытяните ремень на любую длину, и он будет всегда оставаться заблокированным до аварии.

Переключаемый ретрактор

Переключаемый ретрактор — это наиболее распространенный тип ретрактора.Он имеет аварийную блокировку, а также может быть переключен на автоматический замок.

Для переключения режимов медленно и равномерно потяните ремень безопасности до конца. Начните затягивать ремень безопасности, и вы услышите щелчок, и вы не сможете ослабить дополнительное провисание. Это сигнализирует о том, что ремень безопасности переведен в режим автоматической блокировки для установки автокресла. Вот видео для иллюстрации:

Особые обстоятельства

Если ваши ремни безопасности не фиксируются одним из описанных выше способов, у вас есть три варианта: фиксирующий зажим, зажим для укорачивания ремня или автокресло со встроенной блокировкой отключения.Здесь установка автокресла может быть немного сложной. Мы объясним некоторые варианты этого сценария.

Блокирующий зажим

Блокирующий зажим можно использовать на поясном / плечевом ремне, который имеет скользящую защелку и втягивающее устройство с аварийной блокировкой. Нельзя использовать фиксатор только на поясном ремне или с пришитой защелкой.

Блокирующий зажим обычно находится где-нибудь на самом автокресле. Обычно они закрепляются где-нибудь в каркасе сиденья на спинке (точное расположение зависит от производителя).

После того, как вы найдете фиксирующий зажим, вы готовы к установке автокресла. Сначала пристегните ремень безопасности и устраните его слабину. Затем осторожно расстегните ремень безопасности, но держитесь за него, чтобы отметить, насколько он должен быть плотным. Присоедините фиксирующий зажим к ремню на расстоянии не более дюйма от защелки и снова пристегните сиденье.

Зажим для укорачивания ремня

Зажим для укорачивания ремня похож на стопорный, но значительно тяжелее.Зажим для укорачивания ремня можно использовать при наличии поясного ремня с пришитой защелкой, имеющей втягивающее устройство с аварийной блокировкой. Зажим для укорачивания ремня необходимо приобретать у производителя транспортного средства, он не входит в комплект поставки автокресла, и фиксирующий зажим ЗАПРЕЩАЕТСЯ использовать в качестве замены. Это нечасто, и может быть сложно выполнить должным образом, поэтому мы рекомендуем обратиться в CPST, если вы считаете, что вашему автомобилю может потребоваться зажим для укорачивания ремня.

Блокировка

Некоторые автомобильные сиденья имеют блокировку, встроенную в само сиденье, чтобы обеспечить блокировку перед столкновением.Обычно их можно использовать на автомобилях с поясным / плечевым ремнем безопасности с втягивающим устройством с аварийной блокировкой. Всегда обращайтесь к руководству по эксплуатации автокресла, чтобы получить инструкции по правильному использованию; они бывают разных форм и размеров, и у каждого есть свои особые правила.

Добавить комментарий

Ваш адрес email не будет опубликован.
