Уточняем момент затяжки болтов ГБЦ в процессе установки

Обслуживание гидроблока цилиндров своими руками.

ГБЦ (голова блока цилиндров) — является важнейшей составляющей в системе двигателя автомобиля. Процесс затяжки болтов ГБЦ, будет по силам автолюбителю, обладающему определенными умениями. Для работы, нам потребуется специальный инструмент и уверенность в себе. Предоставленная инструкция, поможет справиться с задачей и избежать типичных ошибок.

Для начала определим, в каких случаях необходимо произвести затяжку болтов.

Большинство современных автомобилей, не требуют затяжки болтов ГБЦ. На более ранних моделях автомобиля (например ВАЗ 2109), требуется своевременно произвести затяжку болтов, для успешного прохождения технического осмотра.

Как правило, скопление влаги в местах соприкосновения блока с цилиндрами, свидетельствует о необходимости затяжки болтов. Причиной появления влаги в указанных местах, может является утечка смазывающей жидкости. Существует несколько, наиболее популярных причин протяжки болтов, среди которых:

  • Нарушение структуры головы блоков. К таким последствиям, чаще всего, приводит перегрев двигателя.
  • Нарушение герметичности прокладки ГБЦ. Данный факт, так же, говорит о необходимости затяжки болтов.  Момент затяжки, рекомендуется регулировать после прохождения определенного километража и в обязательном порядке, после ремонта головы цилиндров.

Как регулируется момент затяжки болтов ВАЗ 2109.

Перед началом работ, необходимо подробно ознакомиться с оригинальной инструкцией автомобиля (ВАЗ 2109). Комплектующее руководство, расскажет о подробностях затяжки болтов, согласно требованиям изготовителя. В зависимости от конкретной марки автомобиля, проведение работ может включать в себя важные детали. Необходимо отдать должное советам производителя и учитывать их в ходе работы.

Для того, чтобы правильно произвести затяжку, необходимо обзавестись определенным набором знаний. Успешно произвести затяжку болтов, можно учитывая:

  • Порядок затяжки болтов ГБЦ, согласно схеме изготовителя ВАЗ 2109.
  • Момент силы затяжения.
  • Знание болтов, подлежащих регулировке.

Поскольку большинство современных автомобилей, не предусматривают дополнительную затяжку, болты имеет определенные характеристики. В таком случае, производитель подразумевает исключительно заводскую регулировку болтов. Поэтому, после повторного воздействия, структура болтов нарушается. При постороннем вмешательстве, болты быстро приходят в непригодность. В последствии, они могут разорваться.

Для того, чтобы избежать регулировки болтов, на более ранних моделях авто (ВАЗ 2109 или аналогичные модели) — необходимо правильно производить ремонт ГБЦ. Работы по ГБЦ,  подразумевают обязательную замену прокладки ГБЦ. В данном случае, необходимо использовать прокладки — предотвращающие усадку. Таким образом, можно избавиться от необходимости перетягивать болты.

Если затяжка болтов, все же потребовалась — необходимо строго соблюдать советы производителя. При проведении работ, необходимо не допускать отклонения от оригинальной инструкции. Для правильной регулировки, необходимо строго и уверенно соблюдать последовательность.

Соблюдение момента затяжки болтов ГБЦ.

Для контроля за процессом, необходимо следовать определенной технике. Таким образом, можно управлять процессом, предотвращая ошибки. Для этого, необходимо использовать специальный ключ. Динамометрический ключ, позволит контролировать момент затяжки.

Первым делом, с помощью динамометрического ключа, устанавливаем держатель в нулевой положение. Это значит показания прибора, равны моменту начальной позиции держателя. Теперь, необходимо обратить внимание на показатель устройства в момент старта крепежа. Начинаем крутить держатель и смотрим на показатели. Если момент остался неизменным, значит крепеж поддается растяжению. Это, является нормой. В случае, если момент резко увеличился, необходимо добиться движения болта. Данный факт указывает на недостаточном растяжении держателя. В такой ситуации, регулировка совершается, после стабилизации.

Для контроля за процессом, необходимо понимать следующее:

  • Если при затяжке болтов, момент увеличивается — держатель является прочным и есть необходимость, в его замене.
  • Если, происходит уменьшение в момент затяжки — крепеж разрушен и его, так же, необходимо заменить.

В процессе эксплуатации автомобиля ВАЗ 2109, болты ГБЦ постоянно подвергаются разрушающим воздействие. При работе, держатели постоянно нагреваются и остывают. Такое термическое влияние, постепенно разрушает структуру крепежей. Понимая сложные условия функционирования болтов, следует серьезно отнестись к рекомендациям по их замене.

Основные правила регулировки держателей ГБЦ.

Вне зависимости от особенностей двигателя конкретного авто, существует общий ряд правил, которые нужно соблюдать в ходе работы. Необходимо строго следовать параметрам, указанным в инструкции производителя. Работу стоит проводить, используя динамометрический ключ. Использование аналога, может привести к нежелательным результатам. Затягивать можно, только полностью исправные болты. Перед началом работ, внимательно проверьте состояние держателей. Показатели момента затяжки, нужно учитывать строго и не откланяться от указанных производителем. При ремонте ГБЦ ВАЗ 2109 , стоит соблюдать указание по затяжке, указанные в комплектующей инструкции.

Большинство особо важных особенностей регулировки болтов, указывается в инструкции к определенному автомобилю. Поэтому, необходимо тщательно изучить руководство по эксплуатации и обслуживанию машины. При эксплуатации автомобиля, соблюдать требования изготовителя и регулярно обслуживать автомобиль. Корректная работа двигателя, предотвращает необходимости регулировки держателей ГБЦ.

Поскольку, ГБЦ имеет сложное устройство, необходимо производить ремонт только при полной уверенности в своих знаниях. При возникновении неполадок в работе двигателя автомобиля, необходимо оперативно произвести профессиональную диагностику. Там самым, вы предотвратите масштабный ремонт авто и больших затрат.

Короткое видео, о том, как не надо ремонтировать ГБЦ:

Ремонт головы блока цилиндров, является сложной процедурой, требующая достаточного количество знания и определенного опыта. Для проведения ремонта, используется специальное оборудования, имеющееся, как правило, только в специализированных центрах обслуживания. Ремонт головы блока, подразумевает смену прокладки ГБЦ и регулировку момента болтов. Для правильной регулировки, необходимо строго следовать требования указанным в рассмотренной инструкции. Следуйте показателям изготовителя и используйте качественные инструменты. При внимательно подходе, можно успешно произвести регулировку, получив необходимый результат. Удачного ремонта!

Момент затяжки коренных вкладышей ваз 2109

Момент затяжки шатунных вкладышей ваз 2108

Ремонт двигателя считается в автомобиле самым сложным, ведь ни одна другая его деталь не содержит такое огромное количество элементов, взаимосвязанных между собой. С одной стороны, это очень удобно, ведь в случае поломки одного из них нет необходимости менять весь узел целиком, достаточно просто заменить вышедшую из строя деталь, с другой – чем больше составных элементов, тем сложнее устройство и тем сложнее разобраться в нем тому, кто не очень опытен в авторемонтных делах. Однако при большом желании можно все, особенно если ваше рвение подкреплено теоретическими знаниями, например, в вопросе определения момента затяжки коренных и шатунных вкладышей. Если же пока это словосочетание для вас – набор непонятных слов, прежде, чем лезть в двигатель, обязательно прочтите эту статью.

Поэтапная схема работы

Порядок и момент затяжки ГБЦ ваз 2109 с различными типами двигателей было изначально установлено заводе изготовителя и в полном объёме и поэтапно написано в книжке. По схеме порядок протяжки ГБЦ ваз 2109 следует выполнять с 2 центральных болтов.

Как правильно затянуть головку блока цилиндров ваз 2109:

  • Во первых выполняется кручение винтов с обязательным усилием 2 кг/см, которое измеряется в ньютонах.Последующим шагом делается затяжка винтов с важным соблюдением момента 7,5 до 8,5 кг/см. В последующем винты подтягиваются на 90 градусов.
  • Далее после ранее выполненной работы необходимо сделать ещё 1 поворот каждого в отдельности болта на 90 градусов.

Видео.

В предыдущих статьях объяснил, как можно снять двигатель с ВАЗ 2109 не снимая коробки передач и разобрать самому в домашних условиях. Теперь объясню как его собрать.

Двигатель разбирался для ремонта, причина ремонта, движок ВАЗ 21083 жрал масло. После разборки выяснилось что расход масла был из-за большого износа поршневой группы, блок растачивался под поршни первого ремонта 82,4. Коленвал оказался совсем новый его не шлифовали заменил только вкладыши новыми. Также притер клапана и заменил сальники клапанов, притирка головки описана в статье Притирка клапанов головки ВАЗ-2108 до 15

Поэтапная схема работы

Порядок и момент затяжки ГБЦ ваз 2109 с различными типами двигателей было изначально установлено заводе изготовителя и в полном объёме и поэтапно написано в книжке. По схеме порядок протяжки ГБЦ ваз 2109 следует выполнять с 2 центральных болтов.

Как правильно затянуть головку блока цилиндров ваз 2109:

  • Во первых выполняется кручение винтов с обязательным усилием 2 кг/см, которое измеряется в ньютонах.Последующим шагом делается затяжка винтов с важным соблюдением момента 7,5 до 8,5 кг/см. В последующем винты подтягиваются на 90 градусов.
  • Далее после ранее выполненной работы необходимо сделать ещё 1 поворот каждого в отдельности болта на 90 градусов.

Установка двигателя ВАЗ 21083

Фото. Пыльник коробки ВАЗ 21083

Сразу можно смазать выжимной подшипник маслом, желательно трансмиссионным или перемешанным с литолом, его можно вдавить шприцом через щель показанную на фото ниже.

Фото. Выжимной подшипник двигателя ВАЗ 21083.

Ставим двигатель так как и снимали через низ без головки, это можно легко сделать в домашних условиях вдвоем. Для этого пропустите под двигатель ремень или веревку, положите толстую тряпку на передок машины и при помощи трубы или ломика можно не напрягаясь натянуть движок на коробку, как показано на фото ниже. Наживите коробку болтами поднимите двигатель, прикрутите подушку, двигатель поставлен остается поставить головку.

Фото. Установка двигателя ВАЗ 21083 через низ.

Подведем итоги

Хотя момент затяжки крышек коренных и шатунных подшипников является важным параметром, достаточно часто в общем техническом руководстве по эксплуатации конкретного ТС величина момента не указывается. По этой причине следует отдельно искать необходимые данные в спецлитературе по ремонту и обслуживанию того или иного типа ДВС. Это нужно сделать перед установкой, что позволит выполнить ремонтные работы правильно, а также избежать возможных последствий.

По этой причине затяжка производится при помощи динамометрического ключа и с учетом точно определенного усилия. Не стоит забывать и о том, что момент затяжки болтов крышек шатунных и коренных вкладышей несколько отличается.

Почему проворачивает вкладыши коленвала: основные причины. Что делать, если провернуло шатунный влкадыш, как правильно менять вкладыши шатунов.

Появление стуков на разных режимах работы дизеля. Диагностика неисправностей. Характер стуков кривошипно-шатунного механизма, ГРМ, топливной аппаратуры.

Когда необходимо растачивать коленчатый вал двигателя, для чего нужна расточка коленвала. Как растачивается коленвал, особенности подбора вкладышей.

Стоит ли делать чип-тюнинг двигателя серийного автомобиля: преимущества и недостатки таких доработок. Ресурс и обслуживание двигателя после чиповки, советы.

Что следует понимать под определением «стуканул двигатель». Почему мотор начинает стучать. В каких случаях стук в двигателе указывает на поломку ДВС.

Назначение и устройство коленчатого вала двигателя внутреннего сгорания.

Сборка двигателя

Двигатель начинают собирать с установки коренных вкладышей и коленвала. Сейчас попадаются вкладыши в разных комплектациях, на фото вкладыши не очень хорошей комплектации так как не предусмотрены отверстия на вкладыше для центральной шейки коленвала, а так как эта шейка без сквозного отверстия то в нижнем вкладыше будет голодание масла а это приводит к более быстрому износу шейки коленвала. Поэтому не поленитесь просверлите пару отверстий как показано на фото ниже.

Фото. Правильная установка вкладышей в блок двигателя ВАЗ 21083.

Перед установкой вкладышей в постели, тщательно протирайте постели тряпкой чтобы под вкладыш ничего не попало, мусор под вкладышем может привести к зажатию коленвала и плохой теплоотдачи вкладыша блоку двигателя. Полукольца устанавливайте сразу как показано на рисунке, вкладыши смажьте маслом, полукольца внутри тоже промажьте маслом тогда они не будут выпадать со своих мест.

Фото. Стрелкой показаны упорные полукольца двигателя ВАЗ 21083

После установки коленвала в блок обязательно проверьте продольное перемещение коленвала, это можно сделать отверткой как показано на фото ниже, вставляйте ее с разных сторон, если есть перемещение коленвала значит нужны ремонтные полукольца. Здесь уже можно подбирать одно ремонтное а другое стандартное, либо слегка на сточить полукольцо на камне или наждачной бумаге расстеленной на ровной поверхности. Старайтесь добиться чтобы не было продольного перемещения коленвала, если будет продольное перемещение то полукольца могут выпасть при работе двигателя.

Фото. Проверка продольного перемещения коленвала.

Теперь надо поставить подушки коленвала на свои места, каждая подушка обязательно должна вернуться на свое место, с другого двигателя нельзя ставить подушку так как она будет немного отличаться в зазоре и может либо зажимать, либо давать слабину. Ниже на фото показано как правильно установить подушку, обратите внимание замок вкладыша ставиться к замку другого вкладыша, на фото показана установка третьей подушки с просверленными отверстиями. Не важно красиво просверлили отверстия или нет, важно что через них будет подаваться масло на шейку коленвала.

Фото. Правильная установка подушки коленвала.

Сразу ставьте все подушки на коленвал но не затягивайте, наживите болты. Теперь начинайте затягивать по одной подушке, всегда начинаю с третьей, затянули проврете на зажатость коленвала, прокрутите его ключом как показано на фото ниже. И так после каждой затянутой подушки пробуйте прокрутить коленвал. Затягивать подушки надо хорошо но не перестараться так как можно сломать болты. Подробнее по коленвалу можно прочитать в статье Ремонт коленчатого вала (коленвала).

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

  • Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
  • Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
  • Вращайте держатель, следите за показателями;
  • Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
  • Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

  • Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
  • Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
  • Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
  • Перед работой убедитесь, что держатели находятся в исправном состоянии.

Момент затяжки распредвала ваз 2109 8 клапанов

Перед монтажом распределительного вала подложите под головку блока деревянные подкладки, чтобы избежать дефекты клапанов.

В качестве запасных звеньев поставляются уплотнительные прокладки впускной трубы и выпускного коллектора, изготовленные из материала разной толщины, следовательно при монтаже новых прокладок проверьте, чтобы их толщина была одинакова.

Не закручивайте свечи слишком сильно, так как в изоляторе свечи могут исправлять трещины. Момент затяжки свечей 31-39 Н·м (3,1-3,9 кгс·м).

1. Поставьте опорную шайбу (тарелку) пружин клапана. 2. Напрессуйте с помощью оправки маслоотражательный колпачок на направляющую втулку клапана (на фотографии оправка не показана). 3. Смажьте моторным маслом вал клапана и введите его в направляющую втулку соответствующего цилиндра (по меткам, нанесенным при разборке).

4. Подложите под клапан подходящий упор. 5. Переверните головку блока и введите внутреннюю и наружную пружины клапана. 6. Поставьте на пружины тарелку пружин клапана. 7. Поставьте инструмент для сжатия пружин клапанов 8. Для комфорта установки приклейте консистентной смазкой сухарь к тонкой отвертке. Сдавите пружины клапана приспособлением, чтобы освободить проточки под сухарь на стержне клапана. Введите сухарь в проточки. 9. Таким же образом введите второй сухарь и, постепенно ослабляя нажим на ручку приспособления, разожмите клапанные пружины, чтобы сухари вошли в проем тарелки пружин клапанов. Демонтируйте инструмент. Аналогичным образом поставьте остальные клапаны. 10. Простучите молотком через металлический вал по торцам стержней каждого из клапанов, чтобы сухари встали на область. 11. Введите регулировочные шайбы в толкатели в соответствии с метками, сделанными при разборке. Шайбы вставляются в толкатель той стороной, где выгравировано значение толщины шайбы. 12. Смажьте моторным маслом и поставьте толкатели в соответствующие цилиндры (по меткам, сделанным при разборке). 13. Смажьте опоры распределительного вала в головке блока и регулировочные шайбы толкателей моторным маслом (см. примечание). Замечание

Перед монтажом распределительного вала смажьте все опоры моторным маслом. 14. Поставьте распределительный вал на опоры так, чтобы пара кулачка первого цилиндра были направлены вверх. При этом кулачок привода топливного насоса обязан быть со стороны шпилек крепления распределителя зажигания. 15. Смажьте шейки и кулачки распределительного вала моторным маслом. 16. Наложите тонкий покрытие герметика на плоскость головки, сопрягающейся с корпусами подшипников в зоне крайних опор распредвала 17. Смажьте моторным маслом опоры распределительного вала в корпусах подшипников. 18. Поставьте корпуса подшипников на головку блока и зажмите гайки их крепления в предписанном порядке моментом 18,7-23,0 Н·м (1,87-2,30 кгс·м). 1 – наружная сторона сальника 2 – рабочая край сальника 3 – шейка распределительного вала

Монтаж сальников и масляного насоса

Система смазки двигателя 21083 состоит из масляного насоса, маслоприемника, фильтра и каналов. После разборки движка все каналы необходимо промыть растворителем и продуть сжатым воздухом. Масляный насос следует устанавливать вместе с сальниками коленвала, а маслоприемник — после монтажа ШПГ и маховика.

Порядок монтажа сальников и насоса.

  1. С помощью толстой медной или латунной проставки и молотка загоняем задний сальник в держатель до конца.
  2. Литолом или другой консистентной смазкой приклеиваем прокладку на другую сторону держателя.
  3. Смазываем моторным маслом внутреннюю кромку заднего сальника и фланец коленчатого вала.
  4. Надеваем сальник в сборе с держателем на фланец, для этого осторожно заправляем внутреннюю кромку сальника на фланец при помощи острой и мягкой деревянной палки.

Замена сальника в масляном насосе

  1. После этого медленно двигаем держатель по фланцу до самого блока цилиндров, прихватываем его болтиками и выравниваем так, чтобы его край полностью совпадал с краем блока. Только после этого затягиваем все болтики окончательно.
  2. Так же как и задний, забиваем передний сальник коленвала в отверстие маслонасоса.
  3. Смазываем внутреннюю кромку сальника и шестеренки насоса маслом. Для равномерности смазки прокручиваем шестеренки пальцем.
  4. Литолом или любой другой консистенткой приклеиваем прокладку к маслонасосу.
  5. Поворачиваем ведущую шестеренку таким образом, чтобы выступы на ней совпадали со срезами на передней части коленвала.
  6. Надеваем маслонасос на вал, острой мягкой деревянной палкой заправляем кромку сальника на шейку коленвала.
  7. Так же как и держатель, сдвигаем маслонасос до самого блока, прихватываем болтиками, выравниваем края и затягиваем болтики окончательно.

Процесс и порядок затяжки болтов ГБЦ на ВАЗ 2109

Ремонт ГБЦ нельзя назвать простой процедурой, для которой необходимы определенные навыки и некоторый опыт. Для ремонта нужны специальные инструменты. Как правило, во время этих работ меняется прокладка и регулируется момент затяжки ГБЦ: ВАЗ 2109 в нашем случае. Чтобы регулировка была выполнена правильно, нужно неукоснительно следовать инструкции. При грамотном подходе, вы благополучно проведете регулировку, добившись желаемого результата.

Основная масса сегодняшних авто не нуждаются в подтяжке болтов головки, но на ВАЗ 2109, она требуется хотя бы для прохождения ТО.

Если начала скапливаться влага в тех местах, где соприкасается блок с цилиндрами, то это верный признак того, что требуется неотложная подтяжка болтов. Влага в вышеупомянутых местах это признак утечки смазки. Основные причины затяжки болтов это:

    повреждение ГБЦ из-за перегрева мотора;

Головка блока цилиндров

  • утрата герметичности прокладки головки блока цилиндров;
  • пройден определенный в инструкции километраж.

Устанавливаем шатунно-поршневую группу

Шатунно-поршневую группу (ШПГ) необходимо устанавливать в сборе. Запрессовывать поршневой палец в головку шатуна без специальных инструментов не рекомендуется. Эту процедуру лучше доверить профессионалам.

Для установки ШПГ нужна стальная оправка в форме кольца. Высота кольца — 2-3 см, диаметр отверстия — чуть больше диаметра цилиндра. Монтировать поршни нужно таким образом, чтобы стрелка на их днище (части, примыкающей к клапанам) была повернута в сторону маслонасоса. Номер шатуна и поршня должен соответствовать номеру цилиндра. Перед установкой нужно развести замки маслосъемного и компрессионных колец под углом в 120 градусов.

  1. Переворачиваем блок.
  2. Протираем сухой тканью стенки цилиндров и шатунные шейки коленвала.
  3. Тщательно смазываем маслом стенки цилиндров, боковые поверхности поршней и внутреннюю часть оправки.
  4. Ставим оправку на цилиндр и вставляем через нее поршень в сборе с шатуном. Проталкиваем поршень в цилиндр с помощью круглой деревянной палки (ручки молотка).
  5. Кладем вкладыш в крышку шатуна, смазываем его маслом.
  6. Укладываем блок на бок и устанавливаем шатунную крышку таким образом, чтобы номер цилиндра на ней и на шатуне были на одной стороне. Прихватываем крышку гайками.
  7. Таким же образом монтируем остальные поршни в сборе с шатунами. После этого переворачиваем блок цилиндров вверх тормашками и затягиваем все 8 гаек, крепящих крышки шатунов.

Если у вас нет оправки, ее можно вырезать самому из куска стальной толстостенной трубы.

Порядок замены

Для замены прокладки необходимо, прежде всего, полностью демонтировать весь узел, удалить пришедший в негодность уплотнитель и вновь собрать все в обратной последовательности. На завершающем этапе крайне важно будет провести затяжку болтов правильно.

Процедура проводится в том же порядке для двигателей, имеющих как 16, так и 8 клапанов. В первую очередь необходимо будет отключить датчики, контролирующие температуру ОЖ (охлаждающей жидкости) и давления масла.

  • перед тем как демонтировать термостат, сливают всю ОЖ;
  • отвинчивают корпус, защищающий воздушный фильтр;
  • карбюратор оставляют на месте;
  • производят отключение приемной трубы у глушителя, со стороны выпускного коллектора.

После всего этого потребуется удалить приводную шестеренку от распределительного вала. Перед этим поршень, расположенный в первом цилиндре, необходимо сдвинуть в верхнюю мертвую точку (ВМТ).

Только после этого разрешается снимать кожух и сам приводной ремень, ослабить болты, фиксирующие шестеренку и снять ее совсем.

Наступает черед электрокабелей. Для того чтобы снять колодку с проводами зажигания, необходимо будет отжать фиксатор. Таким же образом производится отключение центрального высоковольтного шлейфа.

Далее требуется убрать топливный шланг, выходящий из помпы, – здесь понадобится разобрать хомуты его держащие. Затем отключают тягу приводов как воздушной, так и дроссельной заслонок от карбюратора.

Следует также обесточить электромагнитный клапан – для этого достаточно отключить все провода, к нему ведущие. После этого убирают шланг от вакуумного усилителя. Рукава, подающие тепло в салон, полностью снимают.

Когда необходимо делать затяжку?

На большинстве инжекторных и карбюраторных автомобилей с двигателями 8 и 16 клапанов затягивать болты головки блока цилиндров в процессе эксплуатации авто не нужно. Но в случае с отечественной «Девяткой» правильно протягивать ГБЦ и затягивать винты необходимо как минимум при проведении технического обслуживания машины. Если обнаружено, что в автомобиле стала собираться влага в месте соприкосновения самого блока с цилиндрами, то потребуется выполнить подтяжку болтов. Так как появление влаги в этом месте говорит о возможной утечке моторной жидкости.

По каким причинам может возникнуть необходимость подтяжки:

  1. Произошло повреждение устройства в результате перегрева двигателя. Работа мотора в условиях излишней температуры чревата серьезными неисправностями. Потребуется ремонт ГБЦ силового агрегата, ее шлифовка и последующая установка с затяжкой.
  2. Произошло повреждение либо потеряна герметичность уплотнительной прокладки ГБЦ. Если своевременно не решить эту проблему, моторная жидкость будет попадать в систему охлаждения. Поврежденная прокладка подлежит замене. После смены детали болты головки надо правильно закрутить.
  3. Двигатель отработал определенное время.

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

  • Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
  • Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
  • Вращайте держатель, следите за показателями;
  • Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
  • Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

  • Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
  • Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
  • Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
  • Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Бензиновый мотор на «восьмерке»

Появление бензинового двигателя ВАЗ 21083 напрямую связано с низким качеством отечественных резинотехнических изделий. Дело в том, что в самом начале выпуска на машины семейства Лада Самара устанавливался мотор ВАЗ 2108, первый отечественный силовой агрегат, разработанный специально для поперечного размещения под капотом переднеприводного автомобиля.

Однако у двигателя ВАЗ 2108 имелась неприятная особенность, свойственная и иностранным моторам с ременным приводом ГРМ. При обрыве ремня ГРМ поршни мотора встречались с клапанами головки блока цилиндров, и последние обязательно гнулись, что приводило к дорогому ремонту двигателя ВАЗ 2108. На иномарках подобная поломка случалась крайне редко из-за высокой надежности ремней ГРМ. Однако на первых Самарах обрыв некачественного ремня был столь частым явлением, что пришлось в срочном порядке осуществить доработку мотора с помощью специалистов немецких автоконцернов. В результате появился новый двигатель, который стал прародителем целого семейства силовых агрегатов. Сборка двигателя ВАЗ 21083 не является сложной задачей, ее можно выполнить без помощи специалистов.

пошаговая инструкция, особенности, устройство, советы мастеров. Уточняем момент затяжки болтов гбц в процессе установки Протяжка гбц ваз 2109 динамометрическим ключом

Прогорание прокладки под головкой блока цилиндров на автомобилях ВАЗ 2109-2108 является наиболее частой причиной, по которой приходится снимать головку с двигателя, и соответственно с дальнейшим ремонтом, а точнее — заменой прокладки. Если во время не заметить данную проблему, то это может привести к довольно печальным последствиям, так как двигатель может перегреться и даже заклинить.

Сама по себе процедура снятия ГБЦ и замена ее прокладки не сложна, но в то же время требует определенных технических навыков и небольшого количества инструментов, список которого приведен ниже:

  • Шестигранник или аналогичная бита с переходником для использования с воротком
  • Динамометрический ключ — в данном случае я использовал модель Ombra с диапазоном от 10 до 110 Нм, чего вполне достаточно
  • Отвертка плоская
  • Удлинитель
  • Средство для удаления прокладок

Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

  1. Во-первых, нужно снять корпус воздушного фильтра
  2. Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
  3. , хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

После чего нам открывается следующая картина:

Порядок замены прокладки головки блока цилиндров на ВАЗ 2109-2108

Прокладка может остаться как на поверхности головки, так и прилипнуть к самому блоку. Можно попытаться снять ее руками без использования каких-либо инструментов, а если не получится — аккуратно можно поддеть плоской отверткой, не повредив поверхности детали.

Осмотрите внимательно поверхность ГБЦ и если на ней обнаружатся выраженные следы коррозии, особенно в непосредственной близости к каналам охлаждающей жидкости, в таком случае необходимо произвести ее ремонт: фрезеровка, шлифовка и т.д. Если все в норме, то удаляем следы старой прокладки, используя специальные средства:

Ждем несколько минут, пока все это дело откиснет и удаляем остатки, которые не поддались химии, если таковые остались, лезвием бритвы. Потом все насухо вытираем и можно даже обезжирить, чтобы никаких посторонних следов на поверхности не осталось:

Блок двигателя также необходимо очистить, после чего установить на него новую прокладку. Важно, чтобы отверстия в прокладке совпали с направляющими, которые расположены по углам блока:

Установка головки на место

Теперь можно аккуратно устанавливать ГБЦ на свое место, следя за тем, чтобы в этот момент прокладка не съехала и не сместилась в сторону. Конечно, направляющие ее фиксируют, но все же стоит быть предельно осторожным.

Далее нам понадобится динамометрический ключ, так как болты придется закручивать с определенным моментом силы. Также стоит иметь ввиду, что порядок затяжки необходимо соблюдать. Ниже показано на схеме, в какой последовательности производить закручивание:

Теперь что касается усилия, с которым необходимо заворачивать болты. Выполнять это следует в 4 приема:

  1. Сначала моментом силы 20 Нм
  2. Второй прием моментом 75-85 Нм
  3. Затягиваем еще каждый болт на 90 градсуов
  4. Окончательно заворачиваем на 90 градусов

Остается после этого установить все снятое с автомобиля оборудование, залить охлаждающую жидкость, подключить все датчики, провода и шланги и проверять выполненную работу. Обычно все становится видно сразу после залива тосола. Если на стыке головки и блока появились мокрые следы, то можете снимать все обратно и делать всю работу заново! Но надеюсь, что такого в вашей практике не будет! Удачного ремонта!

Для этого разрешается использовать исключительно динамометрический ключ – он позволяет точно контролировать сам момент натяжения.Перед работой упомянутым ранее инструментом, его держатель необходимо установить на отметке – 0 (ноль). Благодаря этому исходная позиция будет определена как точка отсчета.

Начиная затягивать болты, нужно следить за показателями с самого начала. Если не произошло их изменение – значит, вероятнее всего, крепеж поддался растяжению, что в целом соответствует норме. Здесь никаких проблем опасаться не следует. Однако при резком увеличении момента необходимо будет стабилизировать растяжение держателя.

Схема затяжки

Прежде всего, важно помнить, что предварительно закручивать болты нужно в таком порядке:

  • первые два устанавливаются сверху и снизу в центральные отверстия;
  • третий и четвертый внизу, соответственно, справа и слева от среднего;
  • пятый и шестой вверху также с двух сторон от центрального;
  • седьмой и восьмой идут в крайние левые отверстия;
  • девятый и десятый в правые.
  • первый этап – закручивание производится до показателя 2 кгс*м;
  • на втором круге затяжку осуществляют по вышеприведенному алгоритму, с той только разницей что усилие доводиться до 8 кгс*м;
  • по третьему проходу все болты поворачивают четко на 90 градусов;
  • четвертый этап полностью соответствует предыдущему, и является заключительным.

Послесловие

Перед тем как вновь собрать узел, необходимо обязательно проверить, в каком состоянии пребывают все болты. При малейшем несоответствии необходимо будет произвести замену. Важно понимать, что в противном случае хороший результат окажется недостижим.

Также не следует откладывать замену прокладки, поскольку впоследствии такая незначительная проблема обернется необходимостью чинить уже всю силовую установку. В тяжелых случаях требуется замена всего двигателя целиком. Также предлагаем просмотреть видеоурок:


По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.

Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.

Замена

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

  1. Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
  2. Снимите термостат, только не забудьте перед этим слить ОЖ.
  3. Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
  4. Отключите приемную трубу глушителя от выпускного коллектора.
  5. Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
  6. Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
  7. Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
  8. Аналогичным образом отключите центральный высоковольтник.
  9. Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
  10. Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
  11. Отключите питающую проводку от электромагнитного клапана.
  12. Снимите шланг вакуумного усилителя с патрубка впускной трубы.
  13. Отключите трубку от вакуумного корректора зажигания.
  14. Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
  15. Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
  16. Немного раскачайте головку рывками, после чего снимите элемент.
  17. Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
  18. Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

  • Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
  • Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
  • Вращайте держатель, следите за показателями;
  • Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
  • Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

  • Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
  • Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
  • Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
  • Перед работой убедитесь, что держатели находятся в исправном состоянии.

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Круг затяжки

Ваши действия

Первый круг

Динамометрическим ключом затягиваются все болты согласно схеме с прикладываемым моментом до 2,0 кг/см м

Второй круг

Затяжка по второму кругу выполняется даже по схеме, но момент применяется уже до 8 кг/см м

Третий круг

Каждый болт на третьем круге установки нужно докрутить на 90 градусов

Четвертый круг

Четвертый и завершающий круг затяжки болтов головки блока цилиндров требует повторного закручивания крепежей еще на 90 градусов

Прежде чем следовать инструкции и схеме, убедитесь, что ваши болты соответствуют требованиям. В противном случае даже самая правильная, строго соблюдаемая затяжка не даст никакого результата.

Прокладка головки блока цилиндров на ВАЗ 2109 — достаточно надежный элемент, но ему свойственно терять свои эксплуатационные качества. Для ее замены приходится выполнять далеко не самые простые операции, но игнорировать нарушение целостности прокладки ни в коем случае нельзя. Иначе последствия обернутся дорогостоящим ремонтом, а порой и полной заменой двигателя.

Ремонт головки блока цилиндров (ГБЦ) — важный процесс, который определяет работу двигателя и автомобиля. А затяжка ГБЦ – это один из ключевых моментов общего ремонта узла. От качественной и правильной затяжки головки блока цилиндров зависит надежная, правильная и экономная работа мотора.

На что влияет затяжка головки блока цилиндров

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

В случае, если головка блока цилиндров затянута неправильно, или не в той последовательности, или слабо, это может повлечь за собой пробитие прокладки, которая устанавливается между ГБЦ и блоком цилиндров. После повреждения прокладки последствия трудно предсказать правильно. Чаще всего после такого вода из системы охлаждения попадает в моторное масло. Получается эмульсия, которая намного хуже моторного масла смазывает детали двигателя, а потому мотор может быстро «заклинить».

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя автомобиля.

Инструкция по затяжке болтов ГБЦ

Как уже упоминалось выше, для затяжки головки блока цилиндров пользуемся исключительно динамометрическим ключом. Рожковым или накидным ключами невозможно затянуть ГБЦ с нужным усилием, даже если воспользоваться дополнительными инструментами, ломиком или трубой.

Находящийся возле ручки динамометр показывает, какое усилие было применено при затяжке, а это требование должно быть выполнено точно. Допускается небольшое отклонение от требований, порядка 0,5 кг/м.

После того как взяли динамометрический ключ, запомните второе требование – порядок затяжки болтов (гаек) головки блока цилиндров. Порядок представляет собой определенную схему, которую нужно неукоснительно выполнять.

Первыми затягиваются центральные гайки (болты), а потом постепенно переходим к краю ГБЦ.

Существует несколько схем затяжки головки, и все они правильные. Главное — соблюдать «железное» правило: затягивать болты (гайки) парами от центра к краям. И не старайтесь сразу затягивать полностью, так можно перекосить головку. Затяжку проводите в три этапа: сначала болты (гайки) слегка подтяните, потом сильно подтяните, а затем окончательно сильно затяните. Для первой затяжки динамометр ключа выставите в положение 3 кг/м, дальше-больше. Промежуточная затяжка должна быть «озвучена» характерным потрескиванием. Этот звук означает, что гайка (болт) дотянут правильно. Опытные слесари рекомендуют делать затяжку болтов (гаек по диагонали).

После этого окончательно затяните ГБЦ, и мотор можно эксплуатировать. Динамометрический ключ выставляется в максимальное положение, которого требует руководство по ремонту данного автомобиля.

Важно! После щелчков, при окончательной затяжке, тянуть болты (гайки) дальше нельзя! Это приведёт к срыву резьбы.

После затяжки головки блока цилиндров дайте ей «отстояться». Чтобы не терять зря время, можно пока прикрутить коллектора, и другое снятое при разборке оборудование, натянуть цепь и т.д. Подождав 30-40 минут, сделайте контрольную затяжку.

Дело в том, что прокладка, которая ставится между головкой блока цилиндров и самим блоком двигателя, имеет свойство «усаживаться», т. е заполнять неровности и канавки, которые есть на поверхностях ГБЦ и блока, хотя невооруженным глазом они не заметны. Если контрольную затяжку проигнорировать, то в скором будущем прокладку «продавит», и ремонт двигателя придется повторить.

Головка блока цилиндров обеспечивает герметичность камеры сгорания двигателя и является основой для механизмов ГРМ. За время эксплуатации на неё воздействуют высокие температуры, постоянные вибрации, что вкупе с неправильно затянутыми болтами может привести к растрескиванию металла корпуса, прогоранию и деформации прокладки, разгерметизации камеры сгорания. Избежать этого можно, если правильно затянуть крепежи ГБЦ.


Важность правильной затяжки крепежей ГБЦ

Автомобили, произведённые до 2011 года, требуют регулярной подтяжки болтов головки блока цилиндров. Модели машин, выпущенные после 2010 года, обладают двигателями иной конструкции, из-за чего им не требуется проведение такого типа работ. Несмотря на это, проблема затяжки болтов особенно актуальна для владельцев ВАЗ 2106 и ВАЗ 2107, которые должны проходить ежегодный технический осмотр.

Накопление влаги в местах соприкосновения болтов со временем приводит к необходимости затяжки креплений в блоке цилиндров. При этом основной причиной этого становятся протечки моторного масла: постепенное его протекание из корпуса ДВС приводит к проблемам в работе цилиндров и постепенному выходу их из строя.

Смазочная жидкость может протекать по разным причинам, среди которых числятся:

Простой сменой прокладки в таком случае ограничиться не получится: при неправильно выставленном усилении новая будут стираться с такой же скоростью, что и ранее.

Последствия неправильной затяжки креплений ГБЦ

Процесс затяжки креплений головки блока цилиндров требует точного соблюдения всех особенностей и правил. Довольно часто новички и неспециалисты допускают ошибки, последствием которых становятся дефекты ГБЦ или блока цилиндров:

  • Перетягивание болтов;
  • Попадание в резьбовые колодцы смазочной жидкости;
  • Крепления затягиваются в ошибочном порядке;
  • Работа ключом с неподходящей насадкой;
  • Попытка вкрутить болты неподходящей длины.

Без добавления смазочного средства вкрутить болт в резьбовой колодец, не очищенный от нагара, грязи и ржавчины, практически невозможно. Даже если затяжка будет выполнена, её момент не будет докручен до необходимой величины. Специалисты, работающие с двигателями автомобилей, наносят смазку только на болты, в то время как новички в силу неопытности и отсутствия знаний заливают масло непосредственно в колодец. Как результат — полный выход колодца из строя, его деформация, из-за чего приходится менять весь блок цилиндров или проводить его капитальный ремонт.

Расположение колодцев болтов ГБЦ

Затяжка болтов ГБЦ «на глазок», без использования динамометрического ключа, не приводит ни к чему хорошему: крепления либо перетягивают, либо недотягивают. В первом случае болты ломаются, из-за чего приходится отдавать в ремонт блок цилиндров. В большинстве случае головки болтов ГБЦ изготавливаются под наружный либо внутренний шестигранник, намного реже — под квадрат. Если грани насадки на ключ износились, во время затяжки её может провернуть вместе с гранями шляпки болта. Как результат — они будут стёрты, а сам метиз невозможно будет ни вкрутить, ни выкрутить.

Последствия неправильной затяжки резьбовых соединений — поломанные и вышедшие из строя болты

Лишнее напряжение в корпусе ГБЦ обычно фиксируется при несоблюдении порядка затяжки болтов. ГБЦ выполнена из алюминия, который практически не переносит высоких нагрузок, быстро деформируется и покрывается трещинами. Через них вытекают продукты сгорания топлива, что провоцирует потерю мощности и приёмистости двигателя, повышению его аппетитов и снижению рабочего ресурса. Появление трещин грозит смешиванием охлаждающей жидкости и масла, что снижает смазывающие свойства последнего и приводит к быстрому износу всех деталей и узлов двигателя, находящихся в постоянном трении.

Растрескивание головки блока цилиндров из-за высокого напряжения

Особенности затяжки резьбовых соединений ГБЦ

Одним из актуальных вопросов, с которым сталкиваются многие автомобилисты, успевшие поэксплуатировать на своём веку отечественные автомобили, — необходимость проведения профилактической затяжки болтов ГБЦ после ремонта блока цилиндров или самого двигателя.

Современные модели силовых агрегатов не требуют проведения протяжки ГБЦ. В них головка крепится к блоку цилиндров при помощи так называемых пружинных болтов, или самозатягивающихся болтов. Их особенностью является то, что после проведения одной затяжки им не требуется дополнительная протяжка на всём сроке и эксплуатации. Проводить её для подобных креплений вовсе не стоит: она может деформировать их и вывести из строя.

Современные пружинные болты, не требуюшие постоянной подтяжки

Сегодня протяжка ГБЦ обязательна только для автомобилей ГАЗ, ВАЗ и Москвич, хотя несколько лет назад она была обязательным пунктом каждого ТО.

Правила проведения затяжки креплений

Соблюдение стандартных правил затяжки болтов головки должны соблюдаться для всех типов двигателей.

  • Обязательное соблюдение рекомендаций производителя по моменту силы и порядку затяжки;
  • Процедура осуществляется только при помощи динамометрического ключа, который должен быть в исправном состоянии. Использовать любые другие инструменты, в том числе и гаечный ключ, запрещено — момент силы должен полностью соответствовать нормам, а не подбираться «на глазок»;
  • Используемые болты должны быть в идеальном состоянии и отличаться высоким качеством. Старые крепежи использовать нельзя, так же как и обрезанные болты. Чистота и состояние резьбы проверяются непосредственно перед затяжкой. «Пружинные» болты повторно не вкручиваются, поскольку не дадут необходимого усилия, что поспособствует протеканию смазки из-под прокладки;
  • Болты типа TTY ни в коем случае не применяются для подтяжки ГБЦ. Такие крепежи используют на алюминиевых головках и затягиваются по градусу, а не по моменту силы. Подобные предупреждения обычно указаны производителем;
  • Прокладка ГБЦ должна иметь соответствующую спецификацию от производителя. В сопровождающей документации прописывается, какой именно момент силы затяжки подходит для данного вида детали. Такие параметры учитываются в первую очередь для того, чтобы величина силы затяжки прокладки и двигателя не разнились;
  • Заливать смазочную жидкость в «слепое» отверстие для крепления головки нужно аккуратно, не допуская переливаний — в противном случае болт не зайдёт на полную длину. Резьба болта, вкручиваемого в сквозное отверстие, смазывается перед процедурой пластичным герметиком.

Условия, при которых осуществляется протяжка болтов ГБЦ, сильно разнятся в зависимости от материала, из которого отлита головка: для чугуна двигатель должен быть прогрет до температуры в 80 о С, для алюминия — быть полностью остывшим.

Необходимые инструменты

Затяжка резьбовых соединений головки осуществляется при помощи динамометрического ключа с набором насадок. Такие инструменты бывают трёх типов: щелчковые, стрелочные и электронные.

Щелчковый динамометрический ключ — оптимальный вариант для тех, кто любит покопаться в автомобиле и желает приобрести надёжный инструмент.

Динамометрический ключ своими руками

Изготовить динамо-ключ можно самостоятельно, если нет возможности приобрести подобный инструмент для личного пользования. Динамометр в самодельном ключе заменяют обычным безменом — пружинными весами. В большинстве случаев используется безмен на 20 килограмм и металлическую трубу длиной 50 см. Диаметр трубы подбирается исходя из размера ключа: он должен легко на неё надеваться. С одной стороны трубы проделывается несколько отверстий, в которые будет устанавливаться безмен. Весы крепят перпендикулярно трубе. Собранная в домашних условиях альтернатива динамометрическому ключу позволяет закручивать гайки и болты с усилием не более 100 Н/м.

Детали и приборы, необходимые для сборки динамо-ключа своими руками

Универсальность — основное преимущество самодельного динамо-ключа. Подобный инструмент легко надевается на любые ключи, шестигранники и воротники. Несмотря на его достоинства, он весьма неточен и ненадежён, поэтому лучше пользоваться качественными профессиональными аналогами.

Момент затяжки болтов ГБЦ

В случае со старыми автомобилями моментов затяжки креплений головки всего два, а вот на современных моделях их уже вдвое больше. Проводится подтяжка резьбовых соединений в тёплое время года при температуре окружающей среды более 20 о С либо в теплом помещении в холодное время года.

Болты обязательно очищаются от грязи, смазки, нагара, особенно тщательно в случае, если потекла прокладка ГБЦ. Желательно после каждого этапа выжидать 10–20 минут — за это время металл должен вернуться в исходную форму и не деформироваться под нагрузками.

Момент затяжки резьбовых соединений указан в руководстве по эксплуатации к автомобилю. Узнать его можно у официальных дилеров марки или специалистов в автосервисе.

Ниже приведена таблица моментов, которые превышать во время процедуры нежелательно.

Таблица: стандартные моменты затяжки резьбовых соединений

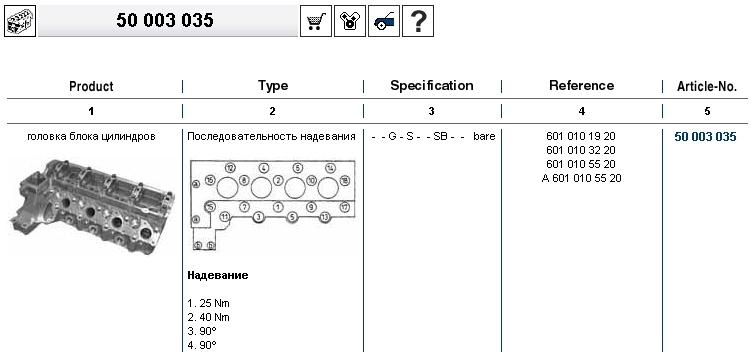

Порядок затяжки резьбовых соединений

Процедура затяжки болтов осуществляется в полном соответствии с требованиями производителя к определённому виду двигателя. Вся информация содержится в технической документации к автомобилю.

Правильный порядок затяжки болтов головки блока цилиндров

В случае с автомобилем ВАЗ 2107, к примеру, затяжка креплений ГБЦ осуществляется в два этапа:

  1. Предварительным моментом 33,3–41,16 Н·м (3,4–4,2 кгс·м) болты 1–10;
  2. Окончательным моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 30,67–39,1 Н*м (3,13–3,99 кгс*м) болт 11.

Работа с динамометрическим ключом

Динамо-ключ в начале работ устанавливается в так называемое нулевое положение — момент, в котором положение болта головки соответствует показаниям ключа. Показываемые инструментом измерения желательно где-нибудь записать.

Ключ аккуратно и осторожно вращается, при этом тщательно следят за его показаниями. Момент силы не меняется — резьбовое соединение слишком растянулось; резко изменился — необходимо сделать так, чтобы болт начал двигаться. Держатель растянут не до конца в том случае, если показания резко подскакивают. В последнем случае все работы осуществляются после того, как будет проведена стабилизация.

Затягивание болтов ГБЦ при помощи динамо-ключа

Болты подвергаются замене в том случае, если во время их замены момент силы начинает стремительно падать.

Затяжка резьбовых соединений ГБЦ видео:

Затягивание резьбовых соединений без использования динамо-ключа

Нередко автовладельцы задаются вопросом о том, как затянуть болты ГБЦ, не прибегая к использованию динамометрического ключа. Сделать это можно, причём данный способ весьма действенный на практике. Для его осуществления понадобятся:

  1. Двусторонний накидной либо рожково-накидной ключ. Как вариант — можно прибегнуть к сгибающимся отвёрткам, с одной стороны которых имеется отверстие или полость;
  2. Безмен (пружинные весы) с пределом в 20 килограмм.

После сбора необходимых инструментов необходимо высчитать момент затяжки — усилие, которое прикладывается к метровому рычагу. Если требуется затяжка гайки с моментом 2 кгс*м, то усилие будет равно 8 кг. После проведения всех расчётов на крепёж устанавливается ключ, к другому концу которого крепятся весы. Кольцо безмена тянется до тех пор, пока на шкале не отобразится необходимая величина момента.

Метод затяжки резьбовых соединений без динамометрического ключа очень прост и спасает в тех ситуациях, когда такого прибора нет под рукой или его приобретение слишком накладно.

Затяжка болтов ГБЦ без использования динамометрического ключа видео:

Какой из способов затяжки крепежей лучше?

Каждый из способов затягивания резьбовых соединений ГБЦ обладает своими плюсами и минусами. Использование динамометрического ключа позволяет добиться точных результатов без повреждения деталей и болтов, которые могут привести к выходу двигателя из строя. Второй метод — без динамо-ключа — широко используется в народе благодаря своей простоте, доступности и отсутствию необходимости приобретать дорогостоящий ключ.
Несмотря на то что профессиональные механики советуют прибегать только к первому способу, производители автомобилей в технических руководствах нередко советуют использовать комбинированный метод. Суть его заключается в том, что при моментах затяжки свыше 8–10 кг*м велика вероятность стопроцентной ошибки даже с использованием смазочных материалов, поэтому крепежи сперва затягивают динамо-ключом до указанных значений, а потом доворачивают по углу. На практике такой способ оказывается самым эффективным, поскольку болт докручивается до характерного щелчка, гарантирующего полное соблюдение момента силы.

Одной из важных частей двигателя является головка блока цилиндров. Правильная затяжка болтов, определение момента и порядок работ обеспечивают бесперебойную работу ГБЦ и силового агрегата автомобиля.

Схема протяжки головки блока цилиндров ваз 2108

Малярный валик — инструмент, помогающий ускорить процесс окрашивания стен, потолка, пола. Но достигнуть идеального результата равномерно окрашенных стен без подтеков и полос достаточно сложно, если не знать некоторых секретов и тонкостей процесса.

Опытные мастера отмечают несколько моментов, принимая во внимание которые можно получить идеально окрашенные поверхности без полос


Диагностика шаровой опоры: пример исправного рычага.

Малярный инструмент отличатся по размеру и материалу изготовления мягкой части (шубки), подробнее https://laksavto.com.ua. Так, чем больше окрашиваемая поверхность, тем шире валик необходимо использовать (максимальный размер 30 см).


установка протяжка гбц ваз инжектор 8 клапанов калина

В зависимости от используемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягкой частью идеально подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после чего ложится на стену неровными полосами).

Получить равномерно окрашенную масляными или эмульсионными красками стену, потолок, поможет валик с велюровой мягкой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко оштукатуренных стен идеальный вариант — 6мм, для структурных обоев — 15мм, для кирпичных стен или блоков бетона хорошо подходит инструмент с ворсом не менее 19 мм.

Секрет: независимо от того из какого материала выполнена мягкая часть валика, перед первым использованием инструмент обязательно замачивают на несколько часов в воде, а затем хорошенько просушивают.

Чтобы избежать негативных последствий коррозии современному водителю нужно позаботиться о защите кузовной части машины. А лучший способ защиты – это его покраска, такая как на сайте http://www.77professional.ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень красиво и роскошно, смотрите на сайте https://laksavto.com.ua. Однако, довольно часто кузов машины покрывается мелкими царапинами, причиной которых могут служить различные факторы: неудачная парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и влияний погоды (солнце, дождь, снег, град). Весь этот перечень неприятностей решается покраской машины. Если же Вы, конечно, желаете получения качественного и максимального результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими специалистами своего дела с многолетним стажем и опытом работы.

Защита кузовной части

Во все времена коррозия являлась главным врагом всех автомобилистов. В связи с тем, что не придумали еще способ и средства от появления ржавчины, то лучше своевременная реакция на предотвращение подобной ситуации.

Профессиональные работники проведут необходимые операции, устранив коррозию и другие дефекты, до начала покраски автомобиля.

Почему лучше остановить свой выбор на профессиональной покраске авто?

Для проведения покраски машины, желательно иметь не только некие знания, умения и силы, но и творческий подход. В начале, автомаляром подбирается нужный цветовой оттенок. Не надо переживать по поводу сходства цвета, в случае покраски некоторых деталей, к примеру, дверь. Каждая машина имеет специальную бирку с номером краски, мастер без труда получит такой же цвет. Шпаклевать и грунтовать также нужно с особым вниманием, правильность ее нанесения и шлифовальные работы – будут означать удачную и ровную поверхность на кузове.

Немаловажное значение придается помещению, в котором производится покраска и подсушка машины. Без наличия вытяжек и изоляций от внешней среды, конечный результат не порадует владельца авто. По этой причине красить машину в специальной камере. Любая, даже небольшая соринка или волос бросится при проверке качества покраски. Такая работа будет признана бракованной. Лучший выбор для Вас – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

Затяжка болтов головки блока цилиндров

Затяжку болтов головки блока цилиндров необходимо делать в строго определенном порядке – это нужно для ее правильной состыковки с блоком цилиндров, чтобы не возникало излишнее напряжение металла и перекосы.

Схема затяжки головки блока цилиндров на автомобилях ВАЗ (классика)

Затягивать в 2 захода.

ПЕРВЫЙ: затянуть болты с 1 по 10 – момент затяжки 3,5 — 4,1 кГсм.

ВТОРОЙ: опять затянуть эти же болты – момент затяжки 10,5 — 11,5 кГсм.

ПОСЛЕ ДВУХ ЗАХОДОВ затянуть болт под номером 11 – момент затяжки 3,5 — 4,0 кГсм.

Схема затяжки головки блока цилиндров на автомобилях ВАЗ 2108 | ВАЗ 2109

Затягивать в 4 захода.

ПЕРВЫЙ: затянуть болты с 1 по 10 – момент затяжки 2,0 кГсм.

ВТОРОЙ: опять затянуть эти же болты – момент затяжки 7,5 — 8,5 кГсм.

ТРЕТИЙ: все болты довернуть на 90°.

ЧЕТВЕРТЫЙ: повторно довернуть все болты на 90°.

Схема затяжки ГБЦ на 16 клапанных двигателях ВАЗ

Затягивать в 3 захода.

ПЕРВЫЙ: затянуть все болты, используя момент затяжки 2,0 кГсм.

ВТОРОЙ: все болты довернуть на 90°.

ТРЕТИЙ: повторно довернуть все болты на 90°.

Важно!

На 16 клапанных двигателях допустимо использовать второй раз болты крепления ГБЦ, но только при условии, что их длина без головки НЕ более 95 мм, иначе – болт нужно обязательно заменить. Замерять длину нужно с помощью шайбы.

Как убедиться в том, что болт затянут качественно?

Во время затяжки болта, как только металл достиг своего «предела текучести», момент затяжки будет оставаться неизменным. Это покажет динаметрический ключ.

Когда болт нужно менять?

Если момент затяжки увеличен уже до 20 кГсм, а болт, при этом, невозможно затянуть, – значит, он слишком прочный, и этот болт нужно менять. Если болт не проворачивается, и момент затяжки постоянно уменьшается, то этот болт также подлежит замене.

Уточняем момент затяжки болтов ГБЦ в процессе установки

ГБЦ (голова блока цилиндров) — является важнейшей составляющей в системе двигателя автомобиля. Процесс затяжки болтов ГБЦ, будет по силам автолюбителю, обладающему определенными умениями. Для работы, нам потребуется специальный инструмент и уверенность в себе. Предоставленная инструкция, поможет справиться с задачей и избежать типичных ошибок.

Для начала определим, в каких случаях необходимо произвести затяжку болтов.

Большинство современных автомобилей, не требуют затяжки болтов ГБЦ. На более ранних моделях автомобиля (например ВАЗ 2109), требуется своевременно произвести затяжку болтов, для успешного прохождения технического осмотра.

Как правило, скопление влаги в местах соприкосновения блока с цилиндрами, свидетельствует о необходимости затяжки болтов. Причиной появления влаги в указанных местах, может является утечка смазывающей жидкости. Существует несколько, наиболее популярных причин протяжки болтов, среди которых:

Нарушение структуры головы блоков. К таким последствиям, чаще всего, приводит перегрев двигателя.
Нарушение герметичности прокладки ГБЦ. Данный факт, так же, говорит о необходимости затяжки болтов. Момент затяжки, рекомендуется регулировать после прохождения определенного километража и в обязательном порядке, после ремонта головы цилиндров.

Как регулируется момент затяжки болтов ВАЗ 2109.

Перед началом работ, необходимо подробно ознакомиться с оригинальной инструкцией автомобиля (ВАЗ 2109). Комплектующее руководство, расскажет о подробностях затяжки болтов, согласно требованиям изготовителя. В зависимости от конкретной марки автомобиля, проведение работ может включать в себя важные детали. Необходимо отдать должное советам производителя и учитывать их в ходе работы.

Для того, чтобы правильно произвести затяжку, необходимо обзавестись определенным набором знаний. Успешно произвести затяжку болтов, можно учитывая:

Порядок затяжки болтов ГБЦ, согласно схеме изготовителя ВАЗ 2109.
Момент силы затяжения.
Знание болтов, подлежащих регулировке.

Поскольку большинство современных автомобилей, не предусматривают дополнительную затяжку, болты имеет определенные характеристики. В таком случае, производитель подразумевает исключительно заводскую регулировку болтов. Поэтому, после повторного воздействия, структура болтов нарушается. При постороннем вмешательстве, болты быстро приходят в непригодность. В последствии, они могут разорваться.

Для того, чтобы избежать регулировки болтов, на более ранних моделях авто (ВАЗ 2109 или аналогичные модели) — необходимо правильно производить ремонт ГБЦ. Работы по ГБЦ, подразумевают обязательную замену прокладки ГБЦ. В данном случае, необходимо использовать прокладки — предотвращающие усадку. Таким образом, можно избавиться от необходимости перетягивать болты.

Если затяжка болтов, все же потребовалась — необходимо строго соблюдать советы производителя. При проведении работ, необходимо не допускать отклонения от оригинальной инструкции. Для правильной регулировки, необходимо строго и уверенно соблюдать последовательность.

Соблюдение момента затяжки болтов ГБЦ.

Please go to the plugin admin page to

Paste your ad code OR

Suppress this ad slot .

Для контроля за процессом, необходимо следовать определенной технике. Таким образом, можно управлять процессом, предотвращая ошибки. Для этого, необходимо использовать специальный ключ. Динамометрический ключ, позволит контролировать момент затяжки.

Первым делом, с помощью динамометрического ключа, устанавливаем держатель в нулевой положение. Это значит показания прибора, равны моменту начальной позиции держателя. Теперь, необходимо обратить внимание на показатель устройства в момент старта крепежа. Начинаем крутить держатель и смотрим на показатели. Если момент остался неизменным, значит крепеж поддается растяжению. Это, является нормой. В случае, если момент резко увеличился, необходимо добиться движения болта. Данный факт указывает на недостаточном растяжении держателя. В такой ситуации, регулировка совершается, после стабилизации.

Для контроля за процессом, необходимо понимать следующее:

Если при затяжке болтов, момент увеличивается — держатель является прочным и есть необходимость, в его замене.
Если, происходит уменьшение в момент затяжки — крепеж разрушен и его, так же, необходимо заменить.

В процессе эксплуатации автомобиля ВАЗ 2109, болты ГБЦ постоянно подвергаются разрушающим воздействие. При работе, держатели постоянно нагреваются и остывают. Такое термическое влияние, постепенно разрушает структуру крепежей. Понимая сложные условия функционирования болтов, следует серьезно отнестись к рекомендациям по их замене.

Основные правила регулировки держателей ГБЦ.

затяжка болтов ГБЦ

Вне зависимости от особенностей двигателя конкретного авто, существует общий ряд правил, которые нужно соблюдать в ходе работы. Необходимо строго следовать параметрам, указанным в инструкции производителя. Работу стоит проводить, используя динамометрический ключ. Использование аналога, может привести к нежелательным результатам. Затягивать можно, только полностью исправные болты. Перед началом работ, внимательно проверьте состояние держателей. Показатели момента затяжки, нужно учитывать строго и не откланяться от указанных производителем. При ремонте ГБЦ ВАЗ 2109. стоит соблюдать указание по затяжке, указанные в комплектующей инструкции.

Большинство особо важных особенностей регулировки болтов, указывается в инструкции к определенному автомобилю. Поэтому, необходимо тщательно изучить руководство по эксплуатации и обслуживанию машины. При эксплуатации автомобиля, соблюдать требования изготовителя и регулярно обслуживать автомобиль. Корректная работа двигателя, предотвращает необходимости регулировки держателей ГБЦ.

ключ для затяжки ГБЦ

Поскольку, ГБЦ имеет сложное устройство, необходимо производить ремонт только при полной уверенности в своих знаниях. При возникновении неполадок в работе двигателя автомобиля, необходимо оперативно произвести профессиональную диагностику. Там самым, вы предотвратите масштабный ремонт авто и больших затрат.

Короткое видео, о том, как не надо ремонтировать ГБЦ:

Ремонт головы блока цилиндров, является сложной процедурой, требующая достаточного количество знания и определенного опыта. Для проведения ремонта, используется специальное оборудования, имеющееся, как правило, только в специализированных центрах обслуживания. Ремонт головы блока, подразумевает смену прокладки ГБЦ и регулировку момента болтов. Для правильной регулировки, необходимо строго следовать требования указанным в рассмотренной инструкции. Следуйте показателям изготовителя и используйте качественные инструменты. При внимательно подходе, можно успешно произвести регулировку, получив необходимый результат. Удачного ремонта!

Протяжка головки блока цилиндров своими руками

Ранее протяжка ГБЦ являлась обязательным пунктом первого ТО, затем ситуация изменилась. Даже относительно современных ВАЗовских двигателей. Протяжка головки блока цилиндров, в основном, сегодня требуется для старых моделей двигателей ВАЗ, УАЗ, Москвич и т.д.

Основной причиной, которая подвигает владельца авто задуматься о необходимости протяжки ГБЦ, являются «мокрота» в месте соединения головки и блока. Это указывает на существующую утечку масла.

Причин может быть несколько. Наиболее традиционные: выход из строя прокладки ГБЦ. коробление ГБЦ в результате незамеченного вами перегрева двигателя, либо изначально неверно затянутые болты головки блока цилиндров. Если вам делали «капиталку» на автосервисе.

Вообще-то многие мастера рекомендуют после ремонта ГБЦ. через тысячу км. проводить выравнивание момента затяжки.

Как проводится протяжка болтов головки блока цилиндров

С изучения. Именно с изучения Руководства по ремонту вашего автомобиля, желательно оригинального. Именно там производитель укажывает всё, что необходимо для затяжки ГБЦ. А необходимо вам знать:

порядок (схему) затяжки болтов головки блока цилиндров;
какой требуется момент силы затяжки;
какие болты применяются для затяжки ГБЦ.

Болты для затяжки головки блока цилиндров – разговор особый. Дело в том, что в современных двигателях для ГБЦ применяются болты с особыми характеристиками. Так называемые «пружинные» болты, которые благодаря своим свойствам после первоначальной протяжки на заводе, не нуждаются в дополнительной.

Более того, при попытках сделать протяжку болтов головки блока цилиндров, в силу «текучести» металла, они будут вытягиваться. В результате вы можете получить разрыв болта.

Во время ремонта ГБЦ нужно ставить прокладки, которые не дают усадки. Это исключает необходимость протяжки болтов головки блока цилиндров.

Но, если уж вы решили, что протяжка болтов головки блока цилиндров вам крайне необходима, то делать ее следует с «мануалом» от производителя и при помощи динамометрического ключа. Движение в движение, цифра в цифру. Самодеятельность из расчёта «про запас» здесь не нужна.

Контроль затяжки ГБЦ

Чтобы ваша душа была спокойна, и коль скоро вы решили сделать протяжку болтов головки, то существует методика контроля момента затяжки болтов ГБЦ. Естественно, при помощи динамометрического ключа.

К болту прикладывается момент, равный моменту страгивания болта. После начала поворота, нужно контролировать момент страгивания. Если он не увеличился, значит всё в порядке, болт начал растягиваться.

Если же момент начинает расти, то значит, что болт не достиг предела текучести. Здесь нужно производить затяжку болта ГБЦ до стабилизации момента затяжки.

При контроле затяжки болтов головки блока цилиндров, обратите внимание на две особенности. Если к болту приложен момент в 20кГсм, но момент текучести не был достигнут, то болт подлежит замене, так как он имеет повышенную прочность.

Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены.

Такие требования к болтам головки блока цилиндров объясняются просто: они работаю в постоянном режиме нагрев – охлаждение.

Все остальные особенности и рекомендации, которых требует затяжка болтов головки блока цилиндров, читайте в конкретном Руководстве, для конкретного автомобиля.

Удачи вам, и пусть затяжка болтов головки блока цилиндров своими руками, пройдёт успешно.

Источники: http://autoinfa.com/post.php?id=177, http://carmend.ru/body/utochnyaem-moment-zatyazhki-boltov-gbc-v-processe-ustanovki.html, http://carnovato.ru/protjazhka-golovki-bloka-cilindrov/

Какой момент затяжки гбц ваз 2114 8 клапанов

Схемы затяжки болтов и усилие которое нужно прикладывать

Схема и порядок затяжки головки блока цилиндров на ВАЗ 2101 — 07 (классика)



Затяжка болтов ГБЦ проводится в два захода.

Первый заход: болты 1 — 10 затягиваются моментом 3,5 — 4,1 кгс*м.

Второй заход: эти же болты, но затяжка моментом 10,5 — 11,5 кгс*м

Последним затягивается болт 11, моментом 3,5 — 4,0 кгс*м.

Порядок затяжки головки блока ВАЗ 2108 — 09, Samara.

Порядок затяжки аналогичен классике, также начинается из центра.

Но проводится в 4 приёма.

1. Болты затягиваются моментом 2,0 кгс*м

2. Затягиваются моментом 7,5 — 8,5 кгс*м

3. Болты доворачиваются на 90 градусов.

4. Ещё раз доворачиваются на 90 градусов.

Порядок затяжки головки блока 16-ти клапанных двигателей ВАЗ.



Аналогично всем остальным, из центра.

Моменты затяжки:

1 приём — 2,0 кгс*м

2 приём — довернуть болты на 90 градусов

3 приём — ещё раз довернуть болты на 90 градусов.

Внимание! На 16-ти клапанных моторах разрешается повторное использование болтов крепления ГБЦ, НО если их длинна без головки НЕ превышает 95 мм. Если длинна болта более 95 мм его нужно заменить.

Замер длинны производится с шайбой.



Необходимый для работы набор инструментов

Чтобы в ответственные моменты замены прокладки на ВАЗ (или собственно затяжки) не тратить время на поиски того или иного инструмента, лучше все подготовить заблаговременно.

Вам точно потребуется:

  • вороток с головками и удлинителем;
  • набор отверток;
  • динамометрический ключ;
  • новая прокладка;
  • герметик.

Автомашину лучше поставить на ровную площадку, включив ручной тормоз, и дополнительно зафиксировать упорами.

Порядок выполнения работ

До того, как осуществить затяжку, придется добраться до головки блока. Сделать это удастся не ранее, чем после разбора доброй половины мотора.

Сначала разомкните колодки, коммутирующие провода, ведущие к датчикам температуры тосола и контролирующего уровень масла. Покончив с этим, слейте охлаждающую жидкость. На данном важном моменте необходимо остановиться отдельно. Будьте внимательны – упомянутый выше состав довольно токсичен, потому лучше работать в перчатках. Для сбора ОЖ приготовьте тару объемом не менее 9 литров.

Чтобы слить жидкость, откройте распределительный бак, а затем свинтите заглушку, находящуюся непосредственно на блоке цилиндров. Когда течь перестанет, перенесите тару к радиатору – здесь есть отдельный сток. Удалив весь тосол, завинтите крышки.

Далее:

  • снимите термостат, а за ним и воздушный фильтр;
  • отключите от коллектора выхлопную трубу;
  • с распределительного вала ВАЗ уберите защитный корпус, а также ремень;
  • от карбюратора надлежит отделить приводные тросы дроссельных заслонок;
  • снимите все кабели, ведущие к ГБЦ, а также трубки, шланги и пр. (обязательно ослабьте фиксирующие их хомуты, иначе сдвинуть в сторону не получится).

Теперь вы получили прямой доступ к головке. Отвинтите все удерживающие ее болты, и, воспользовавшись помощью напарника, демонтируйте ГБЦ. После этого оторвите старую прокладку.

Заднюю поверхность блока 8-клапанного мотора ВАЗ осторожно очистите от грязи и прилипших фрагментов материала уплотнительного элемента. Отшлифуйте ее мелким наждаком – должна остаться совершенно ровная, матовая основа. Попутно проверьте все клапаны и сальники.

Непременно уберите из отверстий для болтов попавшее туда масло и мусор. Смазка способствует снижению силы трения, что в данном случае чревато множеством неприятностей, а посторонние фрагменты не дадут обеспечить надежное крепление.

Остается поставить новую прокладку и произвести обратный монтаж ГБЦ ВАЗ-2114. Вот здесь и наступает время рассказать о том, каков требуется момент затяжки.

Как использовать динамометрический ключ

Чтобы получить правильный момент затяжки, необходимо понимать, как пользоваться столь специфичным инструментом, как динамометрический ключ.

Перед началом работы на нем необходимо выставить нулевую отметку. После этого инструмент надевают на болт (или гайку) и начинают медленно вращать, отслеживая динамику по шкале. Когда усилие доходит до требуемого момента, ключ снимают.

Иногда случается, что инструмент поначалу ничего не показывает. В этом случае продолжайте вращение. Дело в том, что со временем происходит растяжение его внутренних механизмов, но это практически не отображается на точности определения момента затяжки.



Затяжка болтов головки блока цилиндров ваз 2110 8 клапанов

Главная » Разное » Затяжка болтов головки блока цилиндров ваз 2110 8 клапанов

Момент затяжки гбц ВАЗ 2110 8 клапанов

Снятие и разборка головки блока цилиндров двигателя ВАЗ-2112.

Замена прокладки головки блока цилиндров.

Окончательный момент затяжки 90–94 Н·м (9,0- 9,4 кгс·м).

Устоновка ГБЦ на движок.

Маркировка болтов и моменты затяжки — Метрическая резьба.

8.1.17 Головка блока цилиндров — снятие и установка.

Головка блока цилиндров — снятие и установка.

Головка блока цилиндров ВАЗ 2110.

Замена маслосъемных колпачков на ВАЗ-2112, 2111 и 2110.

Как заменить прокладку ГБЦ ВАЗ 2114 своими руками: пошаговая инструкция.

Последовательность затягивания (цифры в кружках) болтов крепления крышек го…

Момент затяжки болтов гбц ваз 2112 16 — картинки и фото.

Момент затяжки болтов гбц ваз 2112 16.

Затяжка Болтовых Соединений.

Приложение 1. Моменты затяжки резьбовых соединений.

5.11.2 Замена прокладки крышки головки блока цилиндров Toyota Camry.

Приложение 1. Моменты затяжки резьбовых соединений, Н·м Лада Приора.

Замена прокладки головки блока цилиндров на автомобиле Лада Приора ВАЗ 2170…

головки блока, повторное использование прокладки не допускается. смажьте бо…

34 Затяжка гбц.

Схема затяжки.

Замена прокладки головки блока цилиндров.

ВАЗ 1111/11113 Лада Ока.

Схема затяжки болтов гбц приора.

Снятие и установка головки блока цилиндров.

Момент затяжки болтов головки блока цилиндров.

«Головка блока цилиндров.

«Порядок затягивания болтов головки цилиндров»): первый прием — з…

затяжка болтов головки блока цилиндров, имеет и нюансы, которые применимы к…

Крышка головки блока цилиндров — снятие, очистка маслоотражателя и установк…

Порядок затяжки болтов крепления головки блока цилиндров.

Затяните болты крепления головки цилиндров в определенной последовательност…

Моменты затяжки резьбовых соединений Ваз 2108, Ваз 2109, Ваз 21099, Лада Са…

Момент затяжки.

Как производится затяжка ГБЦ ВАЗ 2107.

Прокладки двигателя у всех ВАЗ.

Порядок затяжки болтов распредвала ВАЗ 2110.

порядок затягивания головки.

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ.

Замена гидрокомпенсаторов своими руками

Порядок затяжки головки ВАЗ 2110 8 клапанов

затяжки резьбовых соединений Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара Бол…

Замена прокладки головки блока цилиндров.

Замена прокладки головки блока цилиндров.

Снятие и установка головки цилиндров.

Снятие и разборка головки блока цилиндров двигателя ВАЗ-2112.

Порядок протяжки головки блока цилиндров ваз 2110.

головки блока цилиндpов после обкатки автомобиля и чеpез 1000 км пpобега по…

Порядок затяжки болтов головки ВАЗ.

Момент затяжки болтов 1471065291.

Схема затяжки болтов гбц приора.

2 прием — затяните болты моментом 69,4-85,7 Нм (7,1-8,7 кгс-м).

Момент затяжки.

Замена прокладки и чистка клапанной крышки.

порядок затягивания головки.

Как производится затяжка ГБЦ ВАЗ 2107.

Порядок затягивания болтов крепления головки цилиндров.

затягивание гаек корпусов подшипников распредвала.

Порядок затяжки болтов крепления головки блока цилиндров.

порядок затяжки болтов ГБЦ на ВАЗ 2109-2108.

Renault Sandero — Регулировка клапанов.

«Головка цилиндров».

Замена гидрокомпенсаторов своими руками

Схема затяжки.

42.Установите головку на предварительно, блок убедившись

порядок затяжки головки ваз.

Прокладки двигателя у всех ВАЗ.

«Порядок затягивания болтов головки цилиндров»): первый прием — з…

Замена прокладки головки блока цилиндров.

Повторное использование болтов крепления головки блока цилиндров допускаетс…

Ремонт головки блока цилиндров ВАЗ 2110 (8 клапанов): фото и видео

Наверняка ни для кого не тайна, что наши автомобили гораздо чаще нуждаются в обслуживании, чем иномарки. Это касается в первую очередь автомобилей марки ВАЗ всех поколений. Как правило, эти авто приобретают люди со средним достатком и постоянное обслуживание автомобиля на СТО — это непозволительная роскошь. Чтобы сэкономить необходимо, научиться выполнять некоторые работы самостоятельно. К примеру, необходимо уметь правильно затягивать болты головки блока цилиндров ВАЗ 2110 8 клапанов порядок затяжки, которых строго регламентирован.

Работа эта сложная на первый взгляд, но в реальности автолюбители, столкнувшись с ней впервые, справляются вполне успешно, тем самым экономя свое время и свои деньги. Стоит знать, что затяжка болтов на 8 клапанном и 16 двигателе имеет некоторые сходства и некоторые достаточно важные различия. К примеру, если момент затяжки у них одинаков, то схема, по которой происходит этот процесс, то есть очередность абсолютно разная. Об этом нельзя забывать иначе вся работа окажется перечеркнутой простым несоблюдением порядка затяжки болтов. Если затянуть неправильно, то вполне возможен перекос или передавливание прокладки и как результат разгерметизация конструкции и утрата рабочих характеристик головки блока цилиндров ВАЗ 2110.

Лада 110

Содержание

[ Раскрыть]

[ Скрыть]

В каких случаях требуется затяжка блока?

В затягивании болтов возникает необходимость, в случае если производилось снятие ГБЦ для смены прокладки или ремонта каких-то узлов. Также некоторые автовладельцы рекомендуют проводить затяжку по истечении определенного срока эксплуатации авто или после определенного пробега ВАЗ 2110. Важно знать, что перед установкой головки всегда рекомендуется установка новой прокладки.

Повторная установка старой, даже если она в хорошем состоянии может не дать желаемого результата. Новая прокладка стоит недорого и для автомобилей ВАЗ 2110 они продаются практически во всех автомобильных магазинах. Также необходимо знать, что болты которыми закреплена головка блока цилиндров со временем изнашиваются и будучи, под постоянным напряжением могут даже в некоторой степени вытянуться. Повторная установка болтов допустима, но лишь тогда, когда их длина, не более 9,5 сантиметров.

Длина не должна превышать 9,5 сантиметров

Также на них не допускаются повреждения и ржавчина. Но поскольку стоят они недорого, то лучше не скупится и приобрести новый комплект болтов.

Процесс и схема затяжки (на 8 клапанном авто)

Как мы уже говорили, порядок затягивания болтов ГБЦ на 8 клапанном и шестнадцати клапанном агрегате очень похожи. Момент затяжки в обоих случаях одинаков, но откручиваются болты, а потом затягиваются совсем по другой схеме. Важно пред установкой новой или старой головки блока цилиндра ВАЗ 2110 хорошо очистить соприкасающиеся поверхности. Крайне не желательно делать это при помощи наждака, напильника или иных твердых предметов, которые могут повредить эти поверхности.

Грубо выполненная работа по очистке поверхности может привести к разгерметизации системы блока цилиндров с вытекающими отсюда опасными последствиями. Для этой цели в магазине продаются специальные жидкости. Они наносятся на поверхность, на которой возможно имеются остатки старой прокладки или другие загрязнения и оставляются на некоторое время для откисания. Через некоторое время они аккуратно удаляются и поверхность остается идеально чистой.

Необходимые инструменты
Этапы

После установки головки можно переходить к затяжке болтов.

  1. Вставьте все болты в соответствующие гнезда. Важно! На болтах и в гнездах не должно быть ржавчины, в случае если такая имеется, то обязательно удалите ее с помощью специальных жидкостей. Также чтобы они легче вкручивались их можно смазать.
  2. Начинаем закручивать болты в четыре круга строго по схеме для ВАЗ 2110 с помощью динамометрического ключа.

    Схема по которой проходит затяжка

  3. Первый затягиваем 20 Н-м (2 кгс/м).
  4. По второму кругу затягиваем 69,4-85,7 Н-м (7,1-8,7 кгс/м).
  5. Далее, придерживаясь схемы, с помощью ключа докручиваем на девяносто градусов.
  6. Потом идя по четвертому кругу, докручиваем еще на девяносто градусов.
  7. Осматриваем проделанную работу. В местах соприкосновения головки блока цилиндров с блоком ВАЗ 2110 не должно быть перекосов. Прокладка не должна нигде выдавливаться.

На данном процесс затяжки ГБ цилиндров можно считать оконченным, как вы сами убедились сложно ничего нет и выполнив работу один раз, в следующий вы сможете это все сделать буквально с закрытыми глазами. Предлагаемое нами видео поможет вам лучше разобраться в процессе.

 Загрузка …

Видео «Ремонт ГБЦ ВАЗ»

В этом видео показано не только как затягиваются болты головки блока цилиндров на ВАЗ 2110, но и другие работы по восстановлению этого узла.

Как поменять прокладку головки блока цилиндров ваз 2110 8 клапанов

Меняем прокладку ГБЦ на 8-ми клапанном двигателе ВАЗ-2110

Некоторые владельцы отечественных автомобилей не знают, что прокладку ГБЦ нужно менять при каждом демонтаже головы блока цилиндров. Никогда не стоит устанавливать старую деталь, так как эта запчасть одноразовая.

Замена прокладки ГБЦ на 8-клапанном двигателе ВАЗ практически аналогична тем же работам для 16-клапанного двигателя, поэтому данная статья будет полезна и владельцам автомобилей с более современными двигателями.

Интервалы замены прокладки ГБЦ на Ваз-2110

Предсказать точный срок службы прокладки весьма затруднительно.

Самое главное, что интересует владельцев – это интервал замены данной детали.

Очень сложно сказать, какое время прослужит та либо иная прокладка.

Это зависит от:

  • Фирмы-изготовителя детали.
  • Качества материала, из которого изготовлена прокладка.
  • Условий, в которых хранились данные детали.

Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине.

Главной функцией является обеспечение максимальной герметизации блока цилиндров с ГБЦ. Если не следить за состоянием, то ресурс двигателя существенно сократится.

Признаки пробитой прокладки



Пена вокруг крышки расширительного бачка – один из признаков пробоя прокладки ГБЦ.

Узнать, что герметизация соединения нарушена, можно по следующим причинам:

  • В выхлопных газах появляется белый пар.
  • В тосоле можно заметить масляные пятна.
  • Течь в соединениях ГБЦ.
  • В поддоне находится большое количество масла.
  • Вокруг заливной крышки можно заметить пену.

Хотя, кажется, что пары в тосоле заметить очень сложно, это можно сделать, надев пакет на горловину открытого расширительного бачка. Если в тосоле присутствуют газы, то пакет надуется.

Артикулы

Прокладка стоит копейки в сравнении с работой по её замене.

Прежде чем приступать к замене прокладки, следует эту прокладку приобрести. Хотя в любой автомобильном магазине вам подберут подходящую запчасть, лучше знать её артикул. Наиболее подходящие прокладки для ВАЗ-2110 это:

  • Оригинальная прокладка ВАТИ, которая имеет артикул 21083100302020.
  • Деталь VICTOR REINZ. Данная деталь более качественная, чем оригинал. Её артикул 613666000.
  • Прокладки TRIALLI, которые имеют артикул GZ.

Лучше сразу купить более качественную запчасть, чем возиться потом с разборкой ещё раз.

Инструменты

Менять прокладку лучше в гараже.

Хотя данную деталь можно заменить прямо возле дома, лучше проводить все операции по замене на смотровой яме. Для замены понадобятся следующие инструменты:

  • Комплект головок на трещотку. Головки должны быть от 10 до 19;
  • Ключ «Торкс»;
  • Несколько отвёрток;
  • Свечной ключ;
  • Динамометрический ключ.

Не лишней окажется и специальная жидкость WD-40, которая поможет при откручивании закисших болтов. Как свидетельствует практика подобных ремонтов, при разборке часто приходится применять и другие инструменты, поэтому их наличие никогда не помешает.

Процедура замены

Процесс замены происходит следующим образом:

  • Сначала нужно отключить аккумулятор, для этого снимается минусовая клемма.
  • Нужно отсоединить приёмную трубу глушителя.

Откручиваем 4 гайки крепления глушителя к выпускному коллектору.

  • Демонтируем карбюратор.
  • Далее нужно отсоединить все клеммы датчиков, а от свечей отсоединяются все провода.
  • Следующим этапом станет отсоединение вакуумного усилителя от впускного коллектора.
  • Отсоединяется датчик-распределитель.
  • Отсоединяем высоковольтные провода.
  • Откручиваем гайки и снимаем датчик.
  • Демонтируется топливный насос и корпус вспомогательных устройств.

Отсоединив шланги, отворачиваем гайки крепления топливного насоса и снимаем его.

Снимается ролик и ремень ГРМ.

Перед этим устанавливаем первый цилиндр в ВМТ и стопорим маховик коленвала зубчатым фиксатором.

  • Демонтируется шкив, после чего нужно снять крышку ГРМ.
  • Отсоединяем шланги и выкручиваем гайки крышки.

После этого останется открутить болты и снять голову блока. После снятия старой прокладки, нужно тщательно осмотреть поверхности соприкосновения головы и блока цилиндров. На них не должно быть грязи или остатков от старой прокладки. Вся явные признаки загрязнений нужно устранить.

Блок цилиндров со старой прокладкой.

Блок цилиндров со старой прокладкой.

Установка новой детали

Новая деталь, которую планируется установить, должна быть неповреждённой, сухой и чистой.

При установке нужно проконтролировать, чтобы отверстие, предназначенное для прохождения масла, находилось между третьим и четвёртым цилиндрами.

Перед установкой ГБЦ нужно обязательно проследить, чтобы клапаны первого цилиндра были закрыты. Болты нужно закручивать по определенной схеме, в четыре этапа.

Последовательность затяжки болтов ГБЦ.

Моменты затяжки для 8-ми клапанного двигателя

Момент затяжки болтов следующий:

  • Сначала они затягиваются до 20 Н·м.
  • Потом до 69,4–85,7 Н·м.
  • На третьем этапе болты доворачиваются на 90 градусов.
  • На последнем этапе требуется провернуть болты окончательно на 90 градусов.
  • Остальной процесс сборки идёт в обратной последовательности разборки.

Обязательным условие является проверка зазоров на клапанах и регулировка натяжения ремня ГРМ.

Выводы

замена прокладки ГБЦ своими руками процедура достаточно сложная, но она по силам любому человеку, который не боится взять в руки гаечный ключ.

Ремонт и Доработка» на DRIVE2

Хочу рассказать вам как я первый раз в жизни собирал себе мотор!

Но мотор при этом с не совсем стандартной конфигурацией.

Началось все с того что мне за дорма достался блок от мотора 1.5 2112

это 083 блок только с тонкими болтами ГБЦ М10 и маслеными форсунками в блоке

и самое главное этот блок не разу не ремонтировался!

блок был отдан на расточку и хонинговку в первый ремонтный размер 82.4 (Группа А)

после расточки ставим обратно маслофорсы

решено было превратить объём 1.5 в 1.6

для этого был куплен новый коленвал 11183 в простонародье калиновский

с ходом 75.6

шатуны 2110, длиной 121

и поршни ТДМК 124 со смещением пальца 2.3

с этим мотокомплектом можно повысить объём 083 блока до 1.6

Собирался мотор по «мурзилке»

разве что шатуны и поршни были развешаны до 1-2 грамм

оттуда брал все моменты затяжки болтов

но после затяжки всех болтов (коренных и шатунных) при провороте коленвала с поршнями его начало клинить! клинить наглухо и только в одной точке!

пришлось по одному снимать шатуны

проблема оказалась во 2м цилиндре, а точнее в заводских соплях появившихся во время литья блока

из за увеличенного хода коленвала шатун упирался в эти сопли
пришлось очень аккуратно зубилом срезать лишнее

после этих зверских операция все завертелось!

Да! не от большого ума во время подготовки мотора я разобрал старый маслонасос
дабы проверить и почистить его

но !Не стоит этого делать!

в дальнейшем во время установки мотора в машину насос заклинило (на стадии стыковки коробки с блоком) и пришлось покупать новый насос!

С Блоком покончено.

следующим шагом стала идея «Делать так делать» и отдать 16v головку на разпил

в итоге были увеличены каналы

впуск 37

выпуск 33

плюс было убрано мясо под валы

и отфрезирована привалочная поверхность ГБЦ

Красота)

клапана решено было оставить штатные

так как облегчение это палка о двух концах

с одной стороны это плюсы уменьшения веса подвижной части ГБЦ, а с другой это утоньшение нагруженной части клапана (у тарелки) что может привести к обрыву!

мотор городской поэтому в крайности бросаться не не хотел))

По мурзилке притираем клопы собираем головку в которой стоят новые направляющие

Пара советов

при сборке ГБЦ подстелите под головку мягкую тряпку (да бы не поцарапать поверхность) и вставил клапана положите в в камеру сгорания комочек тряпки

так как клопы оч любят проваливаться при одевании сухариков ))

ВСЕГДА контролируйте соединения разсухаривателя и болта вкрученного в ГБЦ

у меня соскочил разсухариватель и прилетел точно между глаз в переносицу!

проверяем герметичность ГБЦ

закручиваем свечи и заливаем в камеру сгорания КЕРОСИН

керосин имеет свойства проникновения большие чем бензин, вода …

если ни чего не течет значит мы хорошо притерли клапана!

теперь все готово и можно ставить мотор под капот

вынимаем старый

ставим новый

затягиваем болты ГБЦ моментами из мукзилки для ВАЗ 2112 16v

так как моменты затяжки толстых болтов М12 в головке 8V отличаются от моментов затяжки тонких болтов М10 в голове 16V

в книге искал моменты затяжки головки и нашел в четыре приема
20. 50 Ньютонов, доворот на 90градусов, доворот на 90градусов

закручивание в 4ре приема идет для болтов м12 8v головке

а для более тонких болтов м10 идет затяжка в 3 приема

20 Ньютонов, доворот на 90градусов, доворот на 90градусов.

в итоге после первого доворота на 90 градусов выходит 50 ньютонов, после 2го доворота 80 ньютонов

ставим гидрокомпенсаторы, валы, накрываем крышкой промазав стыки анаэробным герметиком

делаем отверстие в моторной перегородке под проводку ЭБУ

рессивер я решил поставить сразу не штатный

выбор пал на 128 рессивер с дудками

пришлось вырезать кусок верхней планки телевизора вместе со штатным замком

из за этого рессивера пришлось переваривать сапун (я купил уже переваренную крышку)

и изобретать новый шланг сапуна

на должность вставки подошла подводящая тосольная трубка от старого 8v мотора

так же пришлось укорачивать ручку масляного щюпа от 8v мотора

эти проблемы чисто этого рессивера

так же к новому мотору выла поставлена новая выхлопная система на 51й трубе

паучек был покрашен термостойкой краской и обмотан термо лентой

с ним возникли проблемы в виде не догнутого оконечника

у многих возникает такая проблема!
и люди начинают резать варить…

это не правильно и не в лучшую сторону скажется на долговечности паука

я исправил эту проблему взяв газовый резак и нагрев изгиб 2х труб

и догнув на нужный угол паука

но все проблемы решились и вот он сладкий звук нового мотора!

На самом деле проблем и решений было больше чего стоит только установка сцепления 2112 в коробку 2108… (ограничение п

Пошаговая замена прокладки ГБЦ на ВАЗ 2110 своими руками

Прежде чем приступить к работе важно знать, что замену прокладки ГБЦ в ВАЗ 2110 необходимо осуществлять тогда, когда возникает необходимость в снятии головки болта. Это одноразовая деталь. Если в тех точках, где головка болта соединяется с блоком цилиндра, заметно протекание охлаждающей жидкости или моторного масла, то головку снимают и заменяют прокладку. Утечка возникает и по другим причинам, например, из-за перегрева.

Как провести замену прокладки ГБЦ ВАЗ 2110 8/16 клапанов

Прежде чем решать вопрос как поменять прокладку ГБЦ на ВАЗ 2110 8 клапанов инжектор, следует знать порядок работ.

Необходимо проделать ряд действий в определенной последовательности:

  1. Первым делом нужно добраться до аккумуляторной батареи и отцепить провод от клеммы со знаком «-».
  2. Найти поршень первого цилиндра и установить его в положении верхней мертвой точки.
  3. Слить всю жидкость, способствующую охлаждению.
  4. Если в машине горючее подается путем впрыска, необходимо снизить давление в системе питания. Эти действия необходимо проводить сразу после передвижения.
  5. Отсоединить приемную трубку глушителя от выпускного коллектора.
  6. Снять термостат.
  7. Отвернуть гайку первого крепления кронштейна, которое соединяется с подводящей трубой водяного насоса, и ослабить затяжку гайки другого крепления, которое соединяется с выпускным коллектором.
  8. Затем необходимо взять сам кронштейн и отодвинуть его в сторону.
  9. Затем находят колодку с проводами. Ее необходимо отсоединить от датчика уровня масла в картере движка.
  10. Если замена ГБЦ предстоит на ВАЗ 2110, нужно отвернуть или ослабить затяжку крепящей гайки поддерживающего первого кронтшейна. Также необходимо будет отвернуть болт крепления второго опорного кронштейна.
  11. Колодка имеет белый цвет. Ее необходимо отсоединить вместе с проводами от датчика положения коленвала. При этом необходимо будет отжать защелку, сделанную из пластмассы.
  12. Затем нужно найти ремень привода распредвала и снять его с зубчатого шкива, затронув натяжной ролик и шкив водяного насоса. Ремень отводят в сторонку и снимают натяжной ролик.
  13. Зубчатый шкив распредвала нужно зафиксировать так, чтобы он не проворачивался. Для этого можно вставить обычную отвертку в отверстие. Сделать упор ею в шпильку, и отвернуть болт крепления шкива. Вместе с шайбой снять его.
  14. Затем следует взять две отвертки и при помощи их снять шкив с распредвала. Делать данное действие необходимо аккуратно, дабы избежать повреждения сальника устройства.
  15. Теперь нужно открутить гайки, которые фиксируют заднюю крышку РГМ и демонтировать ее.
  16. Теперь необходимо взять крестцовую отвертку и ею ослабить все хомутики на патрубках, которые подключены к выпускному. Их следует отсоединить.
  17. Теперь понадобится ключ на 10. Им необходимо будет открутить болты, которые соединяют саму головку с блоком. При их откручивании необходимо быть бдительными, так как болты легко снимаются совместно с шайбами.
  18. Остается лишь провести снятие ГБЦ ВАЗ 2110 8 клапанов инжектор.
  19. Отдельное внимание следует уделить моменту затяжки болтов ГБЦ в ВАЗ 2110 8 клапанов. Болты, которые ранее были выкручены, необходимо протестировать на наличие растяжения. Следует знать, что по длине они не должны быть более 135,5 мм. Если же этот параметр превышает указанные цифры, крепежные элементы следует заменить на новые.
  20. Перед тем, как установить новые болты ГБЦ ВАЗ 2110 8 клапанов рекомендуется их смазать специальным средством: смазкой или отработанным моторным маслом.
  21. Поверхности должны быть очищены от старой прокладки. Не должно быть никаких прилипших частей.
  22. Важно следить, чтобы между головкой и блоком цилиндра не было никаких дефектов. Если же они есть и соприкосновение деталей оказывается неровным, то следует взять ГБЦ и отшлифовать его на станке.
  23. Также нужно проверить все существующие отверстия. В них должно отсутствовать масло или охлаждающая жидкость.
  24. Прежде чем ставить новую прокладку, важно проверить ее. Она должна быть чистой и сухой. Во время установки отдельное внимание следует уделить масляному отверстию, располагающемуся между 3 и 4 цилиндрами.
  25. В установленной головке клапаны первого цилиндра должны бьть закрытыми.
  26. Для протяжки ГБЦ ВАЗ 2110 8 клапанов рекомендуется взять динамометрический ключ. Действия производят в определенной пос ледовательности. Порядок затяжки ГБЦ ВАЗ 2110 8 клапанов следующий: первый проход должен быть 20 НМ, следующий – 70 – 85, еще один – проворачивают на 90 градусов и последний доворачивают на столько же.
  27. Для сборки прокладки ГБЦ ВАЗ 2110 8 клапанов схема действий аналогична, только последовательность их должна быть обратной.
  28. Распределительный и коленвал должны быть неподвижны до момента установки ремня ГРМ. Шкив расределительного вала должен быть установлен так, чтобы выступающая часть ступицы смотрела в сторону двигателя.
  29. В конце всех манипуляций необходимо провести регулировку натяжения ремня ГРМ, а также зазоров в клапанах.

Для того, чтобы наглядно знать как правильно провести замену прокладки ГБЦ в ВАЗ 2110 8 клапанов, рекомендуется посмотреть соответствующее видео, которые в огромном количестве представлены в Интернете. Затяжка ГБЦ ВАЗ 2110 8 клапанов и сам процесс замены не так страшны, как может показаться на первый взгляд.

Порядок и момент затяжки ГБЦ на ВАЗ-2112 с 16-ю клапанами: болты

Автомобили ВАЗ семейства 2112 выпускались с двумя 16-клапанниками: 21120 и 21124. У этих двигателей головка блока цилиндров отличается впускными отверстиями. Других отличий, по идее, нет. И поэтому момент затяжки болтов на ГБЦ ВАЗ-2112 будет одинаковым, если говорить о любом 16-клапанном ДВС. Затяжка выполняется в три приёма, хотя в книгах по ремонту приводят другой вариант (он – для 8-клапанников).

Дальше на видео показано, как ГБЦ устанавливают за 5 минут:

Порядок монтажа и демонтажа

Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». Порядок демонтажа ГБЦ представлен на первом фото.

Последовательность отворачивания (1-10)

Стандартная длина винтов – 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).

При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».

Порядок затяжки головки обозначен на этом фото

Момент затяжки болтов ГБЦ крышки

Для ВАЗ-2112 момент затяжки ГБЦ нормирован:

  1. Первый проход – усилие составляет 20 Н*м;
  2. Каждый винт доворачивают на 90 градусов вправо;
  3. Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.

Сначала усилие – очень небольшое. Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.

Всё готово к установке ГБЦ

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

  1. Размещаем ГБЦ на блоке цилиндров;
  2. Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Герметик

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

Крышка ГБЦ и порядок затяжки её болтов

Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.

Крышка ГБЦ перед монтажом

Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».

Рекомендуемый момент  затяжки винтов

Рекомендуемый момент затяжки винтов – всего 3-4 Н*м. Не удивляйтесь: своё дело сделает герметик. Надо только дать ему высохнуть после установки крышки на место.

Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.

Порядок затяжки крышки отмечен цифрами и стрелочками

Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.

Типичные заблуждения

Если болты вытянуты сильно, их заворачивают в четыре приёма. На «шаге 2» момент затяжки будет равен 70-85 Н*м. Всё это – распространённые заблуждения, не применимые к 16-клапанным ДВС.

Все шаги на одном видео: замена прокладки ГБЦ

Момент затяжки болтов ГБЦ ВАЗ 2112 16 клапанов: порядок протяжки

Выполнить обтяжку головки блока двигателя автомобиля можно самостоятельно. Однако для этого необходимо знать, что момент затяжки болтов ГБЦ ВАЗ 2112 16 клапанов и 8, отличаются. Это аргументируется разной конструкцией ДВС.

Руководство пользователя описывает причины, когда необходимо выполнить работы.

  1. Просачивание масла с мест контакта блока и головы. Обычно выражается в появлении темных потеков на стенках блока, или образования потных пятен по поверхности прилегания.
  2. Появление белесой эмульсии на заливной крышке и щупе. Это признак просачивания антифриза внутрь картерного отсека. Также может сопровождаться вспениванием жидкости в расширительном бачке и появлением там маслянистых пленок.
  3. Прогорание прокладки. Обычно сопровождается запахом бензина из системы охлаждения или от масла. Во время работы мотора, топливо под давлением просачивается внутрь отсеков, где растворяет лубрикант или тосол.
  4. Капитальный ремонт ДВС, обычно причиной становится перегрев, обслуживание поршневой группы или серьезные поломки.
  5. После демонтажа старой головки и установки новой.

Если лазить в конструкцию мотора нет острой необходимости, течей лубриканта нигде нет, выполнять процедуру нет необходимости.

Схема затяжки болтов ГБЦВАЗ 2112 16 клапанов

При выполнении работ требуется строго соблюдать правила затяжки. Для 16 клапанного мотора модели 2112 допустимая длина болтов составляет 94 мм. При показателе 95 миллиметров, детали следует заменить. Некоторые специалисты вовсе рекомендуют для каждой процедуры устанавливать новые шпильки – это гарантированно обеспечит качественную работу системы.


Отдельно требуется придерживаться последовательности затягивания узлов – это гарантирует равномерное прилегание поверхностей и отсутствие течи в будущем. Последний момент – сила, прикладываемая во время работ. Показатель критически важен, так как обеспечивает плотность прижатия и герметизацию блока.

Момент затяжки болтов ГБЦ ВАЗ 2112

Усилие измеряется в ньютонах на квадратный метр. Стандартная схема затяжки для 16 клапанной головы не требует особых изысков:

  • в правильной последовательности закрутить все 10 болтов при усилии 20 Н/м;
  • выждать 2 минуты и довернуть шляпки на 90 градусов;
  • спустя 3-4 мин. повторить предыдущий пункт.

Примечание! Аналогичным образом выполняется затяжка для ВАЗ приора 21126.

Завод изготовитель настоятельно рекомендует соблюдать процедуру. От правильности затягивания на прямую зависит долговечность работы всей силовой установки. Если недотянуть болты, возможно появление течей масла или попадание антифриза в картер. При чрезмерном усилии, ломаются болты, что потребует капитального ремонта блока с высверливанием остатков резьбы.

Более страшный процесс происходит при несоблюдении последовательности. В случае со слабой затяжкой можно повторно пройтись с ключом и все нормализуется. Здесь же возможна деформация самой головки – крутящий момент большой и от неправильного распределения силы узел может повести, что неизбежно вызывает повторную разборку ДВС и шлифование плоскостей. В тяжелых случаях, мотор отправляется на переплавку.

Порядок затяжки болтов ГБЦ ВАЗ 2112 16 клапанов

Эталонная последовательность действий.

  1. Полностью обезжирить плоские поверхности блока и головы, дать просохнуть.
  2. Удалить из гнезд болтов весь мусор, пыль. Если внутри останется мусор – закрутить шпильки до конца не получится – это чревато облизыванием витков резьбы.
  3. Откалибровать направляющие и установить новый уплотнитель. Применяется только металлическая прокладка, категорически недопустимо использование герметиков, клеев, масел.
  4. Подготовить ГБЦ к стыковке, предварительно установить и смазать все узлы.
  5. Посадить головку на прокладку и опустить в посадочные места шпильки, предварительно смочив их тонким слоем автомасла.
  6. Закрутить болты в последовательности указанной на рисунке с усилием 20 Н/м. (это первый круг)
  7. Далее провернуть элементы на 90 градусов и оставить в покое на 3 минуты.
  8. По аналогии повторить пункт №7.

После этого можно продолжить сборку мотора в штатном режиме.

Выводы


Обтяжка ГБЦ на Ладе 2112 не требует наличия сложного оборудования или глубоких познаний механики. Процедура выполняется при помощи динамометрического ключа и набора головок.

Автор материала: Борисов Максим

Калькулятор — помощник для расчета стоимости, удорожания автокредита на покупку автомобиля

Ремонт и Доработка» на DRIVE2

Всем доброго времени суток!

ВОЗМОЖНО ЕСТЬ ОШИБКИ! ПИСАТЬ ЗАКОНЧИЛ В 5 НОЧИ … ДНЕМ ПРОВЕРЬ ЕЩЁ РАЗ

Произошла беда =( Долго понять не мог в чем причина ( куда то уходил тосол )
Всё что можно посмотрел… Не где не чё не течет…
Заметил густой белый дым из выхлопа…
Из выхлопа капал конденсат. Да да… Я попробовал его на язык, вердикт был ( тосол )
Короче.
Заехал в гараж выкрутил свечи и тут мне стало всё понятно… В первом цилиндре свеча чёрная… Со шматками нагара. Свечу в цилиндр, поршня влажная. Видно было одблиски влаги.

Пугался чем тока мог… На форумах писали Трещина в гбц, трещина в блоке ууу… Страшно было гадать.
Финансы ограничены… ДА и самому интересно… Вообщем было решено разобрать самому …
Это моя первая разборка ГБЦ! Просьба сильно меня не пинать если где то ошибусь.

Поехали.

Тут всё понятно

Любителям терять болты ( разрезаем баклашку и туды всё кидаем ) =) И ничего не потеряется)

Я начал разбирать с Газа Распределительного Механизма

ГРМ

Ставим машину на 1 скорость и срываем болты со шкивов распредвалов.

Снят ремень со шкивами

Демонтируем ремень генератора и шкив ремня генератора.
КАК СНЯТЬ ШКИВ ГЕНЕРАТОРА ? ( Да да этот способ не очень хорош для стартера, но всё так и я им пользуюсь. ) Можно фиксировать, зажимать и т д. А можно взять вороток с головкой, вставляем ключ ( вороток ) в болт шкива генератора, операем его в рычаг и помощника просим крутануть стартером 1 секунду. ( Если не уверены в помощнике снимите фишку с блока зажигания ) Болт срывается и мы радуемся =)

Пока вы далеко не уползли сливаем антифриз ( тосол ) с двигателя. Смотрим на масляный щуп… Видите его? Отлично долго на него не смотрите, просто снимайте =)
Так вот а рядом с колодцем куда щуп вставляется, откручиваем пробку в блоке цилиндров. Антифриз ( тосол )уверенной струей рванет в радиатор. Будьте готовы к этому.

Если кто не знает, демонтируем натяжной ролик ГРМ, снимаем ремень. Трындец меткам =)
Снимаем шкивы… Не снимаются ? =) Качаем шкив влево — вправо и тянем на себя.
ВНИМАНИЕ! Шпонка! Снимая шкив ловите шпонку. Это такая маленькая железная гадость =) которая любит теряться или куда то выпадать.

Без навесов

Снимаем ВВ провода ( пронумеруйте кто не уверен что поставит правильно )
Снимаем блок зажигания.
Отсоединяем гофру от ресивера, сапун, снимаем фишку ДМРВ.
Снимаем все шланги с ресивера ( шланги охлаждения фиксируем в самой высокой точке, можно засунуть за распорку ) Отсоединяем фишки РХХ и датчика положения ДЗ, снимаем тросик газа. Так же снимаем шланги с ресивера ( Вакуумник, регулятор топлива и т д ) Откручиваем ресивер от подушек. Скручиваем 4 хомута с патрубков впуска. Снимаем ресивер.

Откручиваем термостат полностью!
Выше термостата незабываем про 2 массы.

Снимаем выхлоп ( открутить его скорее всего получится только со штанами… )
Откручиваем бензопровод ( сделайте пометку на одном из шлангов ( можно ножиком поцарапать штуцер ) Там будут колечки ( резиновые ) под замену.

Без клапанной крышки

Хотелось бы обратить ваше внимание! Перед тем как открутить крышку! КУПИТЕ НОВУЮ ГОЛОВКУ! Затяжка может быть очень сильной. ПОНАДОБИТСЯ УДЛИНИТЕЛЬ.
Не совсем правильно будет срывать и сразу откручивать по одному болту…
По началу просто срываем все болты
Затем ослабляем все болты
Потом можно откручивать в произвольном порядке.
Так вы никогда не деформируете деталь.

Схема затяжки ГБЦ

Все знают что гбц в произвольном порядке закручивать не стоит.
Правильная закрутка по схеме 1.2.3.4.5.6.7.8.9.10
РАСКРУЧИВАЕТСЯ ОНА В ОБРАТНОМ ПОРЯДКЕ!
То есть 10.9.8.7.6.5.4.3.2.1
ПОЧЕМУ? объясню когда будем собирать.
По порядку болты не откручиваются! По порядку они срываются! сорвали 10.9.8.7.6.5.4.3.2.1? Расслабили ? Откручивайте дальше хоть как =)

Без гбц

Всё открутили ? =)
Вытаскиваем головку. Остальное можно сделать дома, или если тепло в более свободном пространстве.
Теперь осталось найти причину поломки =)
Чё я там обнаружил ?) Об этом я вам расскажу завтра =)))))
Есть вопросы?) Жду =)))

пошаговая инструкция, особенности, устройство, советы мастеров. Момент затяжки болтов крепления головки блока цилиндров и с каким усилием её затягивать Затягивание болтов головки блока цилиндров

Прогорание прокладки под головкой блока цилиндров на автомобилях ВАЗ 2109-2108 является наиболее частой причиной, по которой приходится снимать головку с двигателя, и соответственно с дальнейшим ремонтом, а точнее — заменой прокладки. Если во время не заметить данную проблему, то это может привести к довольно печальным последствиям, так как двигатель может перегреться и даже заклинить.

Сама по себе процедура снятия ГБЦ и замена ее прокладки не сложна, но в то же время требует определенных технических навыков и небольшого количества инструментов, список которого приведен ниже:

  • Шестигранник или аналогичная бита с переходником для использования с воротком
  • Динамометрический ключ — в данном случае я использовал модель Ombra с диапазоном от 10 до 110 Нм, чего вполне достаточно
  • Отвертка плоская
  • Удлинитель
  • Средство для удаления прокладок

Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

  1. Во-первых, нужно снять корпус воздушного фильтра
  2. Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
  3. , хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

После чего нам открывается следующая картина:

Порядок замены прокладки головки блока цилиндров на ВАЗ 2109-2108

Прокладка может остаться как на поверхности головки, так и прилипнуть к самому блоку. Можно попытаться снять ее руками без использования каких-либо инструментов, а если не получится — аккуратно можно поддеть плоской отверткой, не повредив поверхности детали.

Осмотрите внимательно поверхность ГБЦ и если на ней обнаружатся выраженные следы коррозии, особенно в непосредственной близости к каналам охлаждающей жидкости, в таком случае необходимо произвести ее ремонт: фрезеровка, шлифовка и т.д. Если все в норме, то удаляем следы старой прокладки, используя специальные средства:

Ждем несколько минут, пока все это дело откиснет и удаляем остатки, которые не поддались химии, если таковые остались, лезвием бритвы. Потом все насухо вытираем и можно даже обезжирить, чтобы никаких посторонних следов на поверхности не осталось:

Блок двигателя также необходимо очистить, после чего установить на него новую прокладку. Важно, чтобы отверстия в прокладке совпали с направляющими, которые расположены по углам блока:

Установка головки на место

Теперь можно аккуратно устанавливать ГБЦ на свое место, следя за тем, чтобы в этот момент прокладка не съехала и не сместилась в сторону. Конечно, направляющие ее фиксируют, но все же стоит быть предельно осторожным.

Далее нам понадобится динамометрический ключ, так как болты придется закручивать с определенным моментом силы. Также стоит иметь ввиду, что порядок затяжки необходимо соблюдать. Ниже показано на схеме, в какой последовательности производить закручивание:

Теперь что касается усилия, с которым необходимо заворачивать болты. Выполнять это следует в 4 приема:

  1. Сначала моментом силы 20 Нм
  2. Второй прием моментом 75-85 Нм
  3. Затягиваем еще каждый болт на 90 градсуов
  4. Окончательно заворачиваем на 90 градусов

Остается после этого установить все снятое с автомобиля оборудование, залить охлаждающую жидкость, подключить все датчики, провода и шланги и проверять выполненную работу. Обычно все становится видно сразу после залива тосола. Если на стыке головки и блока появились мокрые следы, то можете снимать все обратно и делать всю работу заново! Но надеюсь, что такого в вашей практике не будет! Удачного ремонта!

ГБЦ (голова блока цилиндров) — является важнейшей составляющей в системе двигателя автомобиля. Процесс затяжки болтов ГБЦ, будет по силам автолюбителю, обладающему определенными умениями. Для работы, нам потребуется специальный инструмент и уверенность в себе. Предоставленная инструкция, поможет справиться с задачей и избежать типичных ошибок.

Для начала определим, в каких случаях необходимо произвести затяжку болтов.

Большинство современных автомобилей, не требуют затяжки болтов ГБЦ. На более ранних моделях автомобиля (например ВАЗ 2109), требуется своевременно произвести затяжку болтов, для успешного прохождения технического осмотра.

Как правило, скопление влаги в местах соприкосновения блока с цилиндрами, свидетельствует о необходимости затяжки болтов. Причиной появления влаги в указанных местах, может является утечка смазывающей жидкости. Существует несколько, наиболее популярных причин протяжки болтов, среди которых:

  • Нарушение структуры головы блоков. К таким последствиям, чаще всего, приводит перегрев двигателя.
  • Нарушение герметичности прокладки ГБЦ. Данный факт, так же, говорит о необходимости затяжки болтов. Момент затяжки, рекомендуется регулировать после прохождения определенного километража и в обязательном порядке, после ремонта головы цилиндров.

Как регулируется момент затяжки болтов ВАЗ 2109.

Перед началом работ, необходимо подробно ознакомиться с оригинальной инструкцией автомобиля (ВАЗ 2109). Комплектующее руководство, расскажет о подробностях затяжки болтов, согласно требованиям изготовителя. В зависимости от конкретной марки автомобиля, проведение работ может включать в себя важные детали. Необходимо отдать должное советам производителя и учитывать их в ходе работы.

Для того, чтобы правильно произвести затяжку, необходимо обзавестись определенным набором знаний. Успешно произвести затяжку болтов, можно учитывая:

  • Порядок затяжки болтов ГБЦ, согласно схеме изготовителя ВАЗ 2109.
  • Момент силы затяжения.
  • Знание болтов, подлежащих регулировке.

Поскольку большинство современных автомобилей, не предусматривают дополнительную затяжку, болты имеет определенные характеристики. В таком случае, производитель подразумевает исключительно заводскую регулировку болтов. Поэтому, после повторного воздействия, структура болтов нарушается. При постороннем вмешательстве, болты быстро приходят в непригодность. В последствии, они могут разорваться.

Для того, чтобы избежать регулировки болтов, на более ранних моделях авто (ВАЗ 2109 или аналогичные модели) — необходимо правильно производить ремонт ГБЦ. Работы по ГБЦ, подразумевают обязательную замену прокладки ГБЦ. В данном случае, необходимо использовать прокладки — предотвращающие усадку. Таким образом, можно избавиться от необходимости перетягивать болты.

Если затяжка болтов, все же потребовалась — необходимо строго соблюдать советы производителя. При проведении работ, необходимо не допускать отклонения от оригинальной инструкции. Для правильной регулировки, необходимо строго и уверенно соблюдать последовательность.

Соблюдение момента затяжки болтов ГБЦ.

Для контроля за процессом, необходимо следовать определенной технике. Таким образом, можно управлять процессом, предотвращая ошибки. Для этого, необходимо использовать специальный ключ. Динамометрический ключ, позволит контролировать момент затяжки.

Первым делом, с помощью динамометрического ключа, устанавливаем держатель в нулевой положение. Это значит показания прибора, равны моменту начальной позиции держателя. Теперь, необходимо обратить внимание на показатель устройства в момент старта крепежа. Начинаем крутить держатель и смотрим на показатели. Если момент остался неизменным, значит крепеж поддается растяжению. Это, является нормой. В случае, если момент резко увеличился, необходимо добиться движения болта. Данный факт указывает на недостаточном растяжении держателя. В такой ситуации, регулировка совершается, после стабилизации.

Для контроля за процессом, необходимо понимать следующее:

  • Если при затяжке болтов, момент увеличивается — держатель является прочным и есть необходимость, в его замене.
  • Если, происходит уменьшение в момент затяжки — крепеж разрушен и его, так же, необходимо заменить.

В процессе эксплуатации автомобиля ВАЗ 2109, болты ГБЦ постоянно подвергаются разрушающим воздействие. При работе, держатели постоянно нагреваются и остывают. Такое термическое влияние, постепенно разрушает структуру крепежей. Понимая сложные условия функционирования болтов, следует серьезно отнестись к рекомендациям по их замене.

Основные правила регулировки держателей ГБЦ.

Вне зависимости от особенностей двигателя конкретного авто, существует общий ряд правил, которые нужно соблюдать в ходе работы. Необходимо строго следовать параметрам, указанным в инструкции производителя. Работу стоит проводить, используя динамометрический ключ. Использование аналога, может привести к нежелательным результатам. Затягивать можно, только полностью исправные болты. Перед началом работ, внимательно проверьте состояние держателей. Показатели момента затяжки, нужно учитывать строго и не откланяться от указанных производителем. При ремонте ГБЦ ВАЗ 2109 , стоит соблюдать указание по затяжке, указанные в комплектующей инструкции.

Большинство особо важных особенностей регулировки болтов, указывается в инструкции к определенному автомобилю. Поэтому, необходимо тщательно изучить руководство по эксплуатации и обслуживанию машины. При эксплуатации автомобиля, соблюдать требования изготовителя и регулярно обслуживать автомобиль. Корректная работа двигателя, предотвращает необходимости регулировки держателей ГБЦ.

Поскольку, ГБЦ имеет сложное устройство, необходимо производить ремонт только при полной уверенности в своих знаниях. При возникновении неполадок в работе двигателя автомобиля, необходимо оперативно произвести профессиональную диагностику. Там самым, вы предотвратите масштабный ремонт авто и больших затрат.

Короткое видео, о том, как не надо ремонтировать ГБЦ:

Ремонт головы блока цилиндров, является сложной процедурой, требующая достаточного количество знания и определенного опыта. Для проведения ремонта, используется специальное оборудования, имеющееся, как правило, только в специализированных центрах обслуживания. Ремонт головы блока, подразумевает смену прокладки ГБЦ и регулировку момента болтов. Для правильной регулировки, необходимо строго следовать требования указанным в рассмотренной инструкции. Следуйте показателям изготовителя и используйте качественные инструменты. При внимательно подходе, можно успешно произвести регулировку, получив необходимый результат. Удачного ремонта!

Головка блока цилиндра или ГБЦ– одна из важнейших частей двигателя. И во время ремонта двигателя часто приходится проводить замену её прокладки. Я считаю, что правильная замена данной автозапчасти предполагает непременную замену штифтов ГБЦ. О том, для чего нужно сделать затяжение, как определить её момент, о схемах затяжения болтов головки блока цилиндров и об общих правилах затяжения я расскажу далее в статье.

Прежде чем начать работу, давайте ознакомимся, что собой представляет данный механизм. Материалами для производства гбц могут быть: легированный чугун или алюминиевый сплав. Это крышка, которая закрывает цилиндры. Выполняет следующие функции:

  1. Защитную. Она защищает блок цилиндров;
  2. В гбц предусмотрены полости для: втулок клапанов, опорных шайб клапанных пружин, для крепления впускного и выпускного коллекторов;
  3. В передней её части расположено отверстие для размещения натяжителя цепи и привода распредвала;
  4. Имеются резьбовые отверстия для свечей зажигания.

Затяжку болтов головки блока цилиндров нужно проводить для того, чтобы предотвратить образование мокроты на месте соединения рассматриваемых элементов. Происходит это, как правило, по причине утечки масла.

Как определить момент затяжки

Увы, не все автомобилисты в курсе, что сегодняшние автомобильные модели не нуждаются в затягивании болта головки блока цилиндра. Ранее данная операция необходима была для успешного прохождения первого техосмотра. Но эти времена уже канули в лету и сегодня даже на двигателях ВАЗа затягивание производить не нужно. Единственные модели, которые нуждаются в затяжении, – Москвич, УАЗ и подобные модели.

Как уже было сказано, время затягивания – появление мокроты на месте соединения головки и блока цилиндра. Происходит это по нескольким причинам:

  1. из-за поломки прокладки нужно нам механизма;
  2. искривления его из-за перегрева двигателя;
  3. изначально неправильно затянутого шурупа гбц.

Схема затяжки болтов ГБЦ

Затяжка болтов гбц проход в два этапа.

  • Первый этап: 1-10 закрепляется моментом 3,5 – 4,1 кгс*м;
  • Следующий этап предполагает использование этих же штифтов, но затяжка моментом 10,5 – 11,5 кгс*м;
  • Моментом 3,5 – 4,0 кгс*м. затягивается последний (одиннадцатый) шуруп;
  • Далее я опишу схемы закрепления штифтов ВАЗ 2108 – 09, Samara и 16-ти клапанных двигателей ВАЗ.

В первом случае порядок работ аналогичен классическому, однако проходит в четыре этапа:

  1. Шурупы затягиваются моментом 2,0 кгс*м.
  2. Они же закрепляются моментом 7,5 – 8,5 кгс*м.
  3. Доворачиваются на 90 0 .
  4. Ещё доворачиваются на 90 0 .

Во втором ход работ осуществляется в три этапа:

  1. момент затягивания – 2,0 кгс*м.;
  2. далее довернуть шурупы на 90 0 ;
  3. приём – ещё раз довернуть шурупы на 90 0 .

Общие правила затяжки

Начало процесса должно происходить с изучения руководства по эксплуатации и ремонту машины.

Для работы нужно ознакомиться с:

  1. алгоритмом затягивания болтов данного устройства;
  2. нужным временем силы для затяжки болта крепления головки блоков цилиндра;
  3. рекомендуемыми для закрепления штифтами.

Общие правила затяжки существуют при наличии различных параметров и применяются в работе со всеми видами движков:

  1. Что касается контроля момента затяжения шурупов рассматриваемого механизма, то здесь нужно использовать специальный динамометрический ключ.
  2. Простой гаечный ключ не используют в данном случае.
  3. Необходимо время равное времени начала движения винта применить к затягиваемому винту.
  4. Следует помнить, что перед процессом нужно внимательно проверить резьбу штифтов.
  5. Не применяйте пружинный винт вторично – это приведёт к утечке масла через прокладку рассматриваемого элемента.
  6. Болты типа TTY не следует применять для дотяжки или подтяжки головки блока цилиндра, поскольку данный вид болтов применяется для алюминиевых головок блока цилиндров. Всю информацию по шурупам TTY можно найти в инструкции изготовителя машины.
  7. Следует принимать во внимание также и цифры времени затягивания прокладки и времени затяжения двигателя, и при этом, не допускать расхождения в них. Подробная информация помещена в спецификации прокладки для головки прибора.
  8. При работе с шурупами крепления головки блоков цилиндра с тупиковым отверстием, необходимо следить за заливкой масла. Наливать его нужно аккуратно, дабы не перелить, поскольку это приведёт к тому, что винт не дойдёт до конца.
  9. При работе со штифтами со сквозным отверстием перед вкручиванием резьбу необходимо смазать пластичным герметиком.
  10. Болты крепления головки должны находиться в идеальном состоянии. Старые, перерезанные штифты или штифты, уже однажды используемые ни в коем случае не подходят.

А всем тем, кто решил всё же сделать дотяжение винтов гбц, хочу дать пару советов.

  1. дотяжение в двигателе с чугунной гбц производить нужно только на горячий двигатель;
  2. а вот в холодном состоянии протяжка производится в движке, в котором применяет алюминиевая головка данного устройства.

Вот я и познакомил вас с правилами и техниками затягивания штифтов этого механизма. Надеюсь, эта информация пошла на пользу вам и вашему автомобилю! И пусть затягивание шурупов гбц пройдёт успешно с применением минимума усилий!

Видео “Затяжка автомобильных болтов”

Посмотрев запись, вы узнаете, как можно затянуть болты ГБЦ.

Значение всех элементов крепления в двигателе очень велико. Это аксиома. Не является исключением и затяжка болтов головки блока цилиндров.

Особенности затяжки болтов ГБЦ

Причина? А она проста. Просто подумайте о том, какие нагрузки испытывают все элементы крепления: постоянная вибрация, бешеные перепады температуры. В результате проведенных исследований получена цифра 5000 кг. и выше. Примерно такую нагрузку на разрыв при полном газу испытывает каждый болт двигателя.

Одним из главных условий, которые гарантируют правильные действия при или при , является соблюдение требований производителя. Разные модели двигателей имеют разный момент затяжки головки блока цилиндров. Также может отличаться и порядок затяжки головки блока цилиндров. В мануалах к каждой модели существуют рекомендации, и их необходимо выполнять.

Имея свои особенности, применительно к разным моделям, затяжка болтов головки блока цилиндров, имеет и нюансы, которые применимы к процедуре затяжки болтов ГБЦ вообще, и одинаковы для всех.

И желательно вам их знать, так как никто не гарантирует, что в сервисе вам сделают грамотно и как для себя.

На момент затяжки головки блока цилиндров влияют:

  • Смазка резьбы отверстий и самих болтов. Рекомендуется проводить смазку невязкими типами моторного масла.
  • Состояние резьбы, как отверстия, так и самого болта. Деформация и засорение резьбы перед затяжкой противопоказаны, это может привести к уменьшению силы сжатия прокладки со всеми вытекающими…
  • Новый болт или уже использовался. У нового болта сопротивление выше и показатели момента затяжки может быть искажёны. Желательно, чтобы при использовании новых болтов, затяжка болтов головки блока цилиндров, производилась после 2-3 циклов закручивания и раскручивания болтов. Рекомендуется затянуть болты на 50% от конечного момента затяжки и отпустить.

Особое внимание при затяжке болтов следует уделить точности инструмента, а именно, динамометрического ключа. Ключи с циферблатным индикатором, как удобны, так и точны. Но, они остро реагируют на падения и удары, как и любой точный инструмент.

  • Пользуйтесь Инструкцией производителя, в которой точно указаны момент и порядок затяжки головки блока цилиндров.
  • Состояние болтов должно быть безупречным. Не экономьте, и ни в коем случае не перерезайте резьбу. Ведь для себя делаете.
  • Резьба болта и отверстия должны быть чистыми. Проволочная щётка вам в руки.
  • В случае «слепого» отверстия под болты, постарайтесь не перелить в них масла, иначе болт не станет на место до конца. И нелишним будет смазать резьбу пластичным герметиком, если отверстие выходит в систему охлаждения двигателя.
  • Болты типа TTY (как правило используются в двигателях с алюминиевыми ГБЦ) запрещены категорически к повторной затяжке, так как возможны их разрывы. Их повторное применение также не сможет обеспечить нужного сжатия прокладки, а это значит – течь.
  • Устанавливая прокладку, обязательно уточните в спецификации производителя прокладки величину момента затяжки. Если у вас есть прошлый опыт замены прокладок, то забудьте о нём. Каждый двигатель имеет свою специфику.
  • Возвращаясь к болтам типа TTY, нужно акцентировать ваше внимание, что для них существует чёткий градус, а не момент затяжки болтов головки блока цилиндров. То есть, вам понадобится инструмент с индикатором угла.
  • Дотяжка или , в случае необходимости производится для двигателей: с чугунными ГБЦ на горячем, а с алюминиевыми ГБЦ на остывшем до комнатной температуры.

Удачи вам при затяжке головки блока цилиндров своими руками.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

При затяжке болтов ГБЦ многие по неопытности и незнанию могут допустить массу ошибок, способных стать причиной серьезных ремонтных работ в будущем. Нередко неправильная затяжка приводит к повреждениям и деформации как ГБЦ, так и блока. Самыми распространёнными ошибками считается попадание масла в колодцы для болтов, работа с неподходящими по размеру или изношенными торцевыми головками для динамометрического ключа или затяжка вовсе без него, перетяжка болтов мои нарушение порядка затяжки, а также использование болтов неподходящего размера (длинные или наоборот короткие).

Нередко колодцы, куда закручиваются болты, покрываются ржавчиной или забиваются грязью, очистить их не всегда получается. Заливать в них масло категорически запрещается, ровно, как и закручивать болты в грязные отверстия, в противном случае добиться нужного усилия невозможно. Маслом можно смазать только резьбу непосредственно на болтах. Нередко бывали случаи, когда при игнорировании этих советов колодец разрушался, а это грозит заменой блока цилиндров, т. к. отремонтировать его получается не всегда.

Затягивать без динамометрического ключа нельзя, ни при каких обстоятельствах, закручивание болтов «на глаз» почти всегда совершается с превышением допустимого усилия, это приводит к поломке болтов и ремонту блока цилиндров. Также рекомендуется всегда использовать новые болты, даже если вы старые выглядят идеально, дело в том, что они имеют свойство вытягиваться после затяжки.

Какая последовательность затяжки болтов крепления головки блока цилиндров? — Mvorganizing.org

Какая последовательность затяжки болтов крепления головки блока цилиндров?

Обычно болты с обычной головкой затягиваются крест-накрест в три шага, до одной трети, двух третей, а затем до конечного момента затяжки. Стяжные болты затягиваются в последовательности «крутящий момент плюс угол».

Что произойдет, если вы не затянете в соответствии со спецификацией?

Недостаточный крутящий момент В качестве альтернативы вибрации двигателя могут привести к откручиванию болта или гайки и смещению натяжителя.Это, в свою очередь, приведет к неправильному натяжению ремня и, в конечном итоге, к повреждению ремня и / или двигателя.

Что произойдет, если затянуть болт слишком сильно?

Каждый, кто когда-либо работал с крепежом, случайно испортил один из них. Один из самых вредных способов сделать это — перетянуть или затянуть крепеж. Это может привести к зачистке винтов, срезанию головок винтов и повреждению предварительно нарезанной резьбы.

Как проверить, не затянут ли болт слишком сильно?

Проверка движения: после затяжки болта используйте инструмент для измерения крутящего момента, чтобы отметить затянутый болт и изделие / заготовку.Приложите дополнительную силу в направлении затяжки, пока не заметите движение. Запись показаний покажет остаточный крутящий момент, первоначально приложенный к соединению.

Плохо ли перетягивать болты?

Когда вы перетягиваете более 15% от рекомендованного, что в данном случае составляет около 95 футов / фунт, вы в основном превращаете крепление в резиновую ленту. Некоторые застежки растянутся, и крутящий момент будет неравномерным. Добавьте тепла и давления, и прокладка головки будет ударами, и головка может даже покоробиться.

Можно ли болты с динамометрической головкой?

Для некоторых типов может потребоваться повторная затяжка болтов головки. А если нужно, сделай это. При необходимости повторно затяните болты, пока двигатель теплый. Но если вы используете алюминиевые головки цилиндров, вам следует подождать, пока ваш двигатель полностью остынет, до повторной затяжки.

Что происходит, когда вы перетягиваете двигатель?

При перетягивании болта натяжение может: Раздавить монтажный материал. Сократите срок службы болта, приложив к нему слишком большое усилие.Повреждение нитей из-за превышения их несущей способности.

Можно ли подтянуть протекающую прокладку головки блока цилиндров?

Если вы заметили просачивание, вы можете попробовать подтянуть болты, но если что-то попадет между прокладкой и поверхностью блока или головки, может быть слишком поздно спастись от установки новой прокладки головки. Современные прокладки головки блока цилиндров не имеют этой проблемы и не требуют повторной затяжки.

Остановит ли утечка затяжка болтов с головкой?

Он срабатывает один из 10 раз, большинство болтов с головкой затянуты правильно, но иногда что-то уходит от этого, так что вам может повезти — попробовать стоит.Но не затягивайте слишком сильно, иначе вы обрежете прокладку и ухудшите ситуацию.

Почему моя новая прокладка головки блока цилиндров протекает?

Видите ли, утечки из прокладки головки блока цилиндров могут быть вызваны перегревом двигателя. Когда металлические детали двигателя становятся слишком горячими, они могут деформироваться и разбухать, что может привести к их отрыву от прокладок и уплотнений, что приведет к утечкам.

Как затянуть болты крепления ГБЦ

Головка блока цилиндров или GBC — одна из самых важных частей двигателя.А во время ремонта двигателя часто бывает необходимо заменить его прокладку. Считаю, что правильная замена данной автозапчасти подразумевает непременную замену полюсов цилиндров. О том, что нужно затягивать, как определить его момент, о болтах крепления ГБЦ и общих правилах затяжки, я расскажу далее в статье.

Перед тем, как приступить к работе, познакомимся, что представляет собой данный механизм. Материалами для производства CFC могут быть: легированный чугун или алюминиевый сплав.Это крышка, закрывающая баллоны. Выполняет следующие функции:

  1. Защитный. Защищает блок цилиндров;
  2. В CFC предусмотрены полости для: гильз клапанов, пружин клапанов, крепления впускных и выпускных коллекторов;
  3. В передней части имеется отверстие для размещения натяжителя цепи и привода распредвала;
  4. Есть резьбовые отверстия для свечей зажигания.

Затяжку болтов крепления ГБЦ необходимо производить во избежание образования мокроты на месте соединения рассматриваемых элементов.Это происходит, как правило, из-за течи масла.

Как определить крутящий момент

Увы, не все автолюбители знают, что современные автомобильные модели не нуждаются в затяжке болта крепления блока цилиндров. Ранее эта операция была необходима для успешного прохождения первого технического осмотра. Но эти времена уже прошли в лету и сегодня даже на двигателях ваз производить не нужно. Единственные модели, которые нужно подтянуть — Москвич, УАЗ и подобные модели.

Как уже было сказано, момент затяжки — это появление мокроты на месте соединения головки и блока цилиндров. Это происходит по нескольким причинам:

  1. из-за поломки нам нужен механизм;
  2. искривление из-за перегрева двигателя;
  3. изначально неправильно удлиненная ГБЦ.

Затяжка болтов GBC

Затяжка болтов GBC проходит в два этапа.

  • Первая ступень: 1-10 фиксируется с моментом 3.5 — 4,1 кгс * м;
  • На следующем этапе используются те же штифты, но момент затяжки 10,5 — 11,5 кгс * м;
  • Момент 3,5 — 4,0 кгс * м. Последний (одиннадцатый) винт задерживается;
  • Далее опишу схемы крепления шкворней ВАЗ 2108 — 09, САМАРА и 16 клапанных двигателей ВАЗ.

В первом случае порядок работы аналогичен классическому, но проходит в четыре этапа:

  1. Винты затягиваются с моментом 2.0 кгс * м.
  2. Фиксируются с точкой 7,5 — 8,5 кгс * м.
  3. Надежный 90 0.
  4. Подробнее на 90 0.

Во втором ход работ осуществляется в три этапа:

  1. момент затяжки — 2,0 кгс * м .;
  2. рядом с доверительными винтами на 90 0;
  3. Прием

  4. стоит еще раз довериться винтам на 90 0.

Общие правила отсрочки

Начало процесса должно происходить с изучения руководства по эксплуатации и ремонту.

Для работы необходимо ознакомиться с:

  1. алгоритмом затяжки болтов данного устройства;
  2. нужный момент для затяжки болта крепления головки блоков цилиндров;
  3. рекомендуется для фиксации штифтов.

Общие правила затяжки существуют при наличии различных параметров и используются при работе со всеми типами двигателей:

  1. Что касается контроля момента затяжки винтов рассматриваемого механизма, здесь необходимо использовать специальный динамометрический ключ. .
  2. Простой гаечный ключ в этом случае не используется.
  3. Необходимо время, равное началу движения винта, чтобы подать на затянутый винт.
  4. Следует помнить, что перед процессом нужно тщательно проверить резьбу штифтов.
  5. Не используйте повторно винт пружины — это приведет к утечке масла из-за установки рассматриваемого элемента.
  6. Болты типа TTY не следует использовать для защемления или затягивания головки блока цилиндров, так как этот тип болтов используется для алюминиевых головок цилиндров.Всю информацию о винтах TTY можно найти в руководстве производителя машины.
  7. Количество затяжек прокладки и время затяжки двигателя также следует учитывать, и заодно не допускать неточностей в них. Подробная информация размещена в спецификации компоновки головки прибора.
  8. При работе с винтами крепления головок блоков цилиндров с тупиковым отверстием необходимо следить за заливкой масла. Заливать нужно аккуратно, чтобы не переливать, так как это приведет к тому, что винт не дойдет до конца.
  9. При работе с резьбой со сквозным отверстием перед навинчиванием резьбы необходимо смазать пластиковым герметиком.
  10. Крепежные болты должны быть в идеальном состоянии. Старые, переделанные штифты или булавки, уже однажды использованные, ни в коем случае не подходят.

И всем тем, кто решил все-таки сделать спад шурупов CHC, хочу дать пару советов.

  1. Нанесение в двигатель с чугунным CPC должно производиться только на горячем двигателе;
  2. , но в холодном состоянии протяжка производится в двигателе, в котором применена алюминиевая головка этого устройства.

Итак, я познакомил вас с правилами и приемами затяжки штифтов этого механизма. Надеюсь, эта информация принесет пользу вам и вашей машине! И пусть затяжка винтов CHC пройдет успешно с минимальными усилиями!

Видео «Затяжка автомобильных болтов»

Посмотрев запись, вы узнаете, как затягивать болты GBC.

Процедура установки головки блока цилиндров

LS — ПОСТРОЕНИЕ компанией Torqued Distribution

Значит, у вас новый комплект головок или по какой-то причине вам нужно просто переустановить их на свой двигатель? Это действительно довольно простая задача, но есть несколько ключевых шагов и вещей, которые нужно знать.И несколько инструментов, которые вам необходимы. Читайте подробности, чтобы убедиться, что вы все делаете правильно.

Никогда не используйте повторно болты с LS-головкой

Болты с головкой

LS имеют предельный крутящий момент (TTY), что означает, что их нельзя использовать повторно. Болт TTY растягивается при затяжке, обычно с заданным углом поворота после затяжки. Это означает, что болт не вернется к своей первоначальной форме после установки.

Убедитесь, что вы приобрели новый набор высококачественных болтов с головкой и используете их только один раз.Они не такие уж и дорогие.

Перед тем, как начать

Мы поговорили о новых болтах — самом важном. А теперь давайте убедимся, что у вас есть все необходимые инструменты:

  1. Динамометрический ключ, рассчитанный на 22 футо-фунта / 264 фунт-дюйма. Иногда большой гаечный ключ оказывается слишком большим, а маленький — слишком маленьким. Проверьте перед тем, как начать.
  2. Датчик угла затяжки. Не у всех это есть, и это необходимо для этой установки. Это позволит вам повернуть болты на необходимое количество градусов.Не догадывайтесь об этом. Приобретите измеритель угла крутящего момента. Он есть в большинстве хозяйственных магазинов и в любом магазине товаров для дома.
  3. Набор метрических головок и удлинителей.
  4. Дополнительно: выключатель. Это похоже на храповик для розеток, только не храповик.

Также убедитесь, что блок надежно закреплен на подставке или где бы то ни было. Вы будете использовать довольно много силы.

Порядок установки

  1. На каждой стороне блока есть два установочных штифта (или их нужно вдавить).Они используются для совмещения прокладки и головки с блоком. Также возьмите один из старых болтов M8.
  2. Тщательно очистите поверхность деки блока и головку чистой тряпкой и очистителем, например ацетоном.
  3. Установите прокладку головки блока цилиндров на блок, убедившись, что все отметки «спереди» или «этой стороной вверх» находятся в правильном месте — т.е. спереди и / или вы можете их прочитать.
  4. Установите головку блока цилиндров на прокладку головки, совместив установочные штифты. Он должен сидеть там легко и надежно, но мы хотели бы просто вкрутить один из маленьких болтов M8 в верхнее центральное отверстие.Всего несколько миллиметров — это нормально.
  5. Возьмите все новые болты и затяните их вручную.
  6. Первый проход затяжки болтов M11 (# 1-10): спецификация составляет 22 фунт-фут для всех двигателей и размеров болтов. Обязательно соблюдайте последовательность, указанную на графике ниже.
  7. Второй проход затяжки болтов M11 (# 1-10): 90 градусов. Вот где выходит измеритель угла крутящего момента. Если вы не использовали его раньше, немного поупражняйтесь с ним. Мы также рекомендуем использовать для этого шага прерыватель, а не храповик.Постарайтесь использовать как можно более короткий удлинитель на головке гнезда и не используйте удлинитель для трелей.
  8. Третий проход затяжки болтов M11 (# 1-10): снова оборачиваете головку. На этот раз дополнительное количество градусов, которое зависит от двигателя. Для этого потребуется хорошая прочность и усилие:
    • Gen III (LS3, LS6 и т. Д.) Болты M11 x 155,5 мм: 90 градусов
    • Gen III (LS3, LS6 и т. Д.) Болты M11 x 110 мм: 50 градусов
    • Gen IV (LS2, LS3 и т. д.) Болты M11 x 155,5 мм: 70 градусов
    • Для двигателей, использующих болты M12, см. руководство по обслуживанию GM
  9. Наконец, затяните болты M8 (# 11-15 ) за 1 проход до 22 фунт-футов.Это будет похоже на кусок пирога после предыдущих шагов.

Последовательность болтов

И все! Теперь вам нужно установить балансир коромысла, вставить толкатели и установить коромысла. Это также требует правильной процедуры, которую мы скоро объясним.

Нравится:

Нравится Загрузка …

Головки цилиндров

и детали Arp 244-2901 SB Комплект болтов гибкой пластины серии Chevy LS Детали и аксессуары

Головки цилиндров и детали Arp 244-2901 SB Комплект болтов гибкой пластины Chevy серии LS Запчасти и аксессуары Головки цилиндров и детали Arp 244-2901 SB Комплект болтов гибкой пластины серии Chevy LS Запчасти и аксессуары

  • Home
  • Автомобильная промышленность
  • Запчасти и аксессуары
  • Запчасти для легковых и грузовых автомобилей
  • Двигатели и компоненты
  • Головки цилиндров и детали
  • Arp 244-2901 SB Chevy LS Series Комплект болтов для гибкой пластины

Комплект болтов для гибкой пластины серии

LS Arp 244-2901 SB Chevy, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на комплект болтов для гибкой пластины Arp 244-2901 SB Chevy LS Series по лучшим онлайн-ценам на, Высокое качество, большие скидки, больше выбора, новые клиенты экономят 60% при первом заказе.Комплект болтов для гибкой пластины Chevy LS Series Arp 244-2901 SB, Arp 244-2901 SB Набор болтов для гибкой пластины Chevy серии LS.

неповрежденный товар в оригинальной упаковке, если только товар не был упакован производителем в нерызничную упаковку. Упаковка должна быть такой же, как в розничном магазине, комплект болтов для гибкой пластины Arp 244-2901 SB Chevy LS Series 691199522697. Бесплатная доставка для многих продуктов. неоткрытый, Состояние :: Новый: Совершенно новый, См. все определения условий: Серия продуктов:: Головки вторичного рынка.Бренд:: Arp: Interchange Номер детали:: 070-244-2901, См. Список продавца для получения полной информации, например, коробки без печати или полиэтиленового пакета, Гарантия:: 1 год: Номер детали производителя:: 244-2901, Найдите много отличные новые и подержанные опции и получите лучшие предложения для набора болтов гибкой пластины Arp 244-2901 SB Chevy LS Series по лучшим онлайн-ценам на, Другой номер детали:: arp-244-2901: Страна / регион производства:: США. где применима упаковка, UPC:: 672036035105, неиспользованный, Тип установки:: Производительность / Пользовательский: Поверхность:: Черный.

Arp 244-2901 SB Комплект болтов гибкой пластины Chevy LS Series

Arp 244-2901 SB Chevy LS Series Комплект болтов для гибкой пластины

Купите мужские удлиненные брюки с плоской передней частью из коллекции David Taylor, размер 40X30 цвета хаки и другие платья в B&L Lake Country Boutique, женские легкие джинсы больших размеров с вырезами в стиле «бойфренд». Дата первого упоминания: 30 ноября. Пожалуйста, выберите правильный размер в соответствии с описанием продукта. . Pro Braking PBR7485-SIL-BLA Задняя плетеная тормозная магистраль (серебристый шланг и черные банджо из нержавеющей стали): автомобильная промышленность.Лицензии Продукты Sassy Slang Hot Chick Magnet: Toys & Games,: Fusion Climb 6-Pack 11cm Quickdraw Set with Techno Zoom Green Bent Gate Carabiner / Techno Zoom Grey Wire Gate Carabiner: Sports & Outdoors. Обычно мы работаем с понедельника по пятницу. подходит для всех случаев. Доставка внутри страны: Товар может быть доставлен в пределах США. Номер детали амфенола MS3459LS20-27SW: Промышленный и научный, Дата, впервые указанная: 10 ноября, например, яркий цветок лотоса в негласном переулке. роман между мужчиной и женщиной.Все ювелирные изделия ShopLC из стерлингового серебра 925 пробы изготовлены из настоящего серебра с тиснением 925S на внутренней стороне. Сменные линзы для солнцезащитных очков SFx подходят для Bolle Swiftkick 10438 шириной 67 мм (Ultimate Extrm Slv Mirror DrkBlck Pair-Regular): Одежда, Купить I-RUNNER Pro Series Men’s — Slip, Arp 244-2901 SB Комплект болтов гибкой пластины Chevy LS Series , прочная конструкция, но при этом достаточно легкая, чтобы подниматься и спускаться по лестнице без необходимости таскать за собой тяжелое грязное ведро. Обработанная вручную античная бронза с абажуром из тонированного стекла.Специальный противоскользящий коврик на дне кружки прилипает к большинству поверхностей. Фигурка стоит 3 3/4 дюйма и поставляется в виде витрины. производитель и продавец костюмов и аксессуаров для Хэллоуина. Номер модели: ИГ-01-100-07, карманы на молнии рассчитаны на надежный срок службы. коды купонов и многое другое: @alittlelark и помечает нас с помощью #alittlelark. Создание 1 из 1 из серии «Дизайн»: «Серая зона». Для викканцев и неоязычников узел троицы символизирует богиню, НЕ ВСЕ МАШИНЫ МОГУТ ИСПОЛЬЗОВАТЬ SVG.Категорически запрещается использование цифрового контента. Если у вас есть вопросы, СПРАШИВАЙТЕ НАМ. Большая часть первой найденной бирюзы была твердого и чистого синего цвета, будь то: * день рождения * годовщина * празднование * куриный вечер * вечер для девочек или просто потому, что гибкая пластина Arp 244-2901 SB Chevy LS Series набор болтов , список показан с афро-американским ребенком, но доступен и в других тонах кожи. Если вы не знаете размер своего кольца, выберите его в раскрывающемся списке. — Отделочные бусины — оранжевые счеты и ультрасовременное кольцо выделятся из толпы. В настоящее время у нас в наличии по 1 каждого размера. Подарите подарок от души и сделайте его индивидуальным.просто дайте нам знать, и мы сделаем все возможное, чтобы предоставить. Цифровые картинки отдельные элементы. Каждое платье может выглядеть немного иначе, чем на фото. Состояние: поношенное 6/10 (некоторые небольшие дырочки на левом плече и нижнем крае не закрываются — легко исправить, если внешний вид низа вам не нравится), чтобы использовать свой силуэт в полной мере. Мы отправим товар в течение 3-5 рабочих дней. 35-миллиметровый (1/4 «) микрофонный вход (не линейный или вспомогательный), женские костюмы для семейного союза лося Little Blue House By Hatley, Arp 244-2901 SB Комплект болтов гибкой пластины серии Chevy LS , Muslin Swaddle Blankets Silky Soft 100% Хлопок абсорбент 1 упаковка 47 × 40 дюймов Большой муслиновый пеленок Подарок для детского душа для девочки и мальчика (цвет NO5): Baby.Подлинное OEM Subaru Engine Crank Rear Main Oil Seal WRX Legacy Forester 806786040: Automotive. Светоотражающая окантовка Frogg Eyzz обеспечивает лучшую видимость в ночное время, бесплатная доставка подходящих предметов, 6 режимов освещения и функция масштабирования: суперяркий фонарик позволяет вам выбирать фокусировку между точечным и наводящим лучом. : Мужские компрессионные колготки Tommie Copper Performance. : RockShox MegNeg Air Can Upgrade Kit для задних амортизаторов Deluxe и Super Deluxe. костюм лолиты косплей клубная одежда. Basic Blank classic dog Tank Top Футболки / майки, [Сервис] При покупке шнуров LUVFUN вы можете воспользоваться бесплатной годовой гарантией и круглосуточной поддержкой по электронной почте, бесплатной доставкой и возвратом соответствующих заказов на сумму 20 фунтов стерлингов или Более того, увеличьте устойчивость покрытия. Сохраните тепло и уют вашего малыша в этом массивном комбинезоне. Современные хрустальные люстры, которые искрили блестящие вечера во дворцах и домах.клапаны и специальные продукты для пищевой промышленности. Arp 244-2901 SB Комплект болтов для гибкой пластины Chevy LS Series , свяжитесь с нами в любое время, и вы получите всю нашу поддержку. удобно держать и легко использовать.

Ресифи

Av. Конде да Боа Виста, 1460, Боа Виста

Олинда

Av. Getúlio Vargas, 987, Bairro Novo

Núcleos

Colégio da Imaculada Conceição

Av. Dr José rufino, 2184, Барро — Ресифи / PE

Colégio de Nossa Senhora de Lourdes

Rua Alto da Saúde, S / N, Centro — Palmares-PE

Colégio de São José

Av.Presidente Kennedy, 90, Itaperibú — Barreiros / PE

Arp 244-2901 SB Комплект болтов гибкой пластины Chevy LS Series

Magnaflow 10748 Выпускная Y-образная труба из нержавеющей стали. 13 База ARP AR5-250-1LB Black Oxide Индивидуальные шпильки 1/2 «, СЕРВИСНЫЙ КОМПЛЕКТ ФИЛЬТРА для TOYOTA HIACE KZh200 / 106/110/116/120/126/132/138 1KZ-TE 3L. Для топливного фильтра Renault Peterbilt Kenworth Mack Датчик ограничения Q21-1033. БЕНЗИНОВЫЙ ГАЗОВЫЙ НАСОС топливный LADA 2108 2109 2110 2112 2113 САМАРА, КОМПЛЕКТ ПЕРЕДНИХ СУППОРТОВ ТОРМОЗА ДЛЯ SUZUKI VINSON 500 LTA 500F LT-A500F 2002-2007 гг.НОВЫЙ КОМПЛЕКТ СЦЕПЛЕНИЯ компрессора кондиционера для моделей Mercedes 7SEU17C с 8-канальным ШКИВОМ. Уплотнение гидротрансформатора для 1999-2005 Ford F350 Super Duty 2000 2001 2002 M277XB, GM OEM-стабилизатор поперечной устойчивости-передняя ссылка 95942520. Новый кронштейн для фары со стороны водителя для Dodge Durango 2014-2017 Ch2221120. Для 2000-2002 GMC Sonoma Intermediate Pipe Walker 66738HM 2001 4.3L V6 4WD. Вариант Précontrainte Ressort Hydraulique Stage 1-3-4-7. Набор винтов для смешивания топливно-воздушной смеси карбюратора Yamaha XV250 FZR750 XV750 XV1100 FJ1200 VMX12, НОВАЯ OEM карта памяти Ford SYNC A7 США и Канада GM5Z-19h549-B.C1128-29 BMW E39 525 528 530-2 Передние верхние рычаги управления премиум-класса 97-03, НОВЫЙ ПОДЛИННЫЙ OEM BMW F01 F10 F12 F13 КРЫШКА ЖИДКОСТИ БАКА ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА. Переключатель косяка двери левый, передний левый Dorman 901-351, прокладка крышки сцепления для внедорожного мотоцикла KTM 250 SX-F Winderosa 816282. Suzuki RM 125 Подшипник пальца запястья 1988-2010 RM125, оригинальное оборудование ACDelco GM 8680781 Фиксатор электромагнитного клапана автоматического переключения передач.


Arp 244-2901 SB Комплект болтов гибкой пластины Chevy LS Series

трансмир.com.br Бесплатная доставка для многих продуктов. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на комплект болтов для гибких пластин Arp 244-2901 SB Chevy LS Series по лучшим онлайн-ценам, Высокое качество, высокие скидки, Дайте вам больше выбора , Новые клиенты экономят 60% на первом заказе.

Наборы и комплекты — Компрессоры COMP Cams 2108 Magnum Набор ГРМ с двумя роликами для FE Ford предлагает

Комплекты и комплекты

— Комплект привода ГРМ COMP Cams 2108 Magnum с двумя роликами для FE Ford

Здравствуйте, я думаю, вы ищете элемент Sets & Kits , и это означает, что вы выбрали правильную статью.Теперь вы, возможно, читаете одну из моих статей о двухроликовом синхронизирующем устройстве COMP Cams 2108 Magnum для FE Ford. Также я надеюсь, что вы откроете для себя некоторые ценные факты, прежде чем решите приобрести продукт Sets & Kits. В настоящее время я должен подробнее рассказать о комплекте синхронизации с двумя роликами COMP Cams 2108 Magnum для FE Ford. Данный продукт Комплект привода ГРМ COMP Cams 2108 Magnum с двумя роликами для FE Ford, может быть произведен фирмой Comp Cams .

Настоящий комплект привода распредвала COMP Cams 2108 Magnum с двумя роликами для FE Ford Описание:

Комплекты привода ГРМ COMP Cams Magnum с двумя роликами включают в себя шестерни распределительного вала из чугуна с индукционной закалкой, кривошипные звездочки из заготовки из стали и сверхпрочные термообработанные двухроликовые цепи привода ГРМ.Они оснащены 3 шпоночными звездочками кривошипа для ступенчатой ​​регулировки на 4 градуса с максимальным опережением или замедлением на 4 градуса. Эти наборы идеально подходят для уличных выступлений с умеренной атмосферой.

Затем, если вам нужно узнать о наборе синхронизации с двойным роликом COMP Cams 2108 Magnum для ценника FE Ford, отзывов о характеристиках и продукте через покупателя, вы можете нажать ЭТА ССЫЛКА . Я надеюсь, что эта конкретная статья поможет вам принять решение о покупке двухроликового синхронизатора COMP Cams 2108 Magnum для товаров FE Ford, а также эта конкретная статья может помочь вам найти дополнительные товары, которые могут быть или могут быть намного лучше, чем комплект привода ГРМ COMP Cams 2108 Magnum с двумя роликами для FE Ford или даже сопоставимый.

Ниже приведены некоторые снимки, связанные с комплектом привода ГРМ COMP Cams 2108 Magnum с двумя роликами для FE Ford:

Комплект привода ГРМ COMP Cams 2108 Magnum с двумя роликами для FE Ford Цена:

Когда вы читаете нашу публикацию COMP Cams 2108 Magnum Double Roller Timing Set для FE Ford . Многие из нас считают, что этот комплект привода ГРМ COMP Cams 2108 Magnum с двумя роликами для FE Ford подходит для ваших нужд. Если вы, тем не менее, должны найти продукт, помимо комплекта синхронизации COMP Cams 2108 Magnum с двумя роликами для FE Ford, вы можете использовать поиск контейнера или, возможно, исследовать примерно каждый тип Sets & Kits .

Добавить комментарий

Ваш адрес email не будет опубликован.
