настройка, распиновка разъема проводов по цветам, как выключить в машине, инструкция по эксплуатации на русском языке, чтобы играла хорошо, снять, магнитофон, акустика, автомобильный, правильно отключить время

При покупке автомагнитолы у многих пользователей возникают вопросы по поводу самостоятельной установки прибора и его правильной настройки. Справиться с такой задачей можно даже без знаний и опыта — достаточно детально изучить инструкцию и четко следовать схеме подключения магнитолы Пионер.

Как отключить

Если в машине присутствует старое устройство, его нужно извлечь.

Сделать это можно по следующей схеме:

  1. В первую очередь необходимо отключить аккумулятор. Делается это для обеспечения безопасности.
  2. Декоративную накладку прибора снимают. Проще всего сделать это движением справа налево.
  3. С помощью отвертки откручивают винты, на которых крепятся крышка воздуховода и магнитола. Крышку можно не снимать, однако ее отсутствие облегчит дальнейшие действия.
  4. После извлечения прибора экран бортового компьютера отключают и снимают его с кронштейна. Сразу после этого можно переходить к установке новой магнитолы.

Популярные модели производителя

Выбирая автомагнитолу Пионер, покупателю следует обратить внимание на модельный ряд и технические характеристики каждого устройства. В первую очередь предстоит выбрать стандарт. От этого показателя зависит размер, набор функций и стоимость прибора. Существует 2 варианта:

  • 1 din (одноблочные) — такие модели обладают меньшими габаритами и ограниченным набором функций, однако стоимость их ниже:
  • 2 din (двухблочные) — узнать такие магнитофоны в машинах можно по широкому экрану и расширенным возможностям.

Второй вариант пользуется большим спросом, так как обеспечивает автолюбителю высокий уровень комфорта.

Кроме того, существуют штатные и нештатные магнитолы. Под штатным изделием следует понимать модель, предназначенную строго для той или иной марки автомобиля. В таких приборах имеется оригинальный корпус и штекер. Эта особенность не позволяет устанавливать штатные магнитолы в авто других марок.

Как установить

Установка магнитолы состоит из нескольких последовательных шагов:

  1. Подключение проводов.
  2. Помещение устройства в гнездо.
  3. Настройка.

Каждый из этих пунктов следует проводить в точном соответствии с инструкцией магнитолы Pioneer. Неправильная установка или настройка могут стать причиной сбоев в работе прибора.

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

  • Через штатный ISO-разъем.
  • Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

  1. Декоративная панель снимается с посадочного места при помощи отвертки.
  2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
  3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
  4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

  1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
  2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
  3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

Широкий провод желтого цвета предназначен для подключения к АКБ.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

  • Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
  • Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
  • Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
  • Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
  • Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
  • Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
  • Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

Какую акустику подобрать

Главным прибором автоакустики автомобиля является магнитола. Подбор остальных элементов следует выполнять на основе технических характеристик головного устройства.

Колонки — второй по значимости элемент системы. Они отвечают за воспроизведение звука и устанавливаются в передней и задней частях салона. При этом следует обратить внимание на то, что производители предлагают передние и задние колонки.

Усилитель — необязательный компонент, однако он желателен в том случае, если к качеству и мощности звука предъявляются повышенные требования.

Выбирать прибор можно из ассортимента в средней ценовой категории. Эти модели обладают хорошими показателями и при этом не требуют лишних трат.

Сабвуфер. Таким устройством следует дополнить автомобильную акустику для любителей басов. Делать бас более выразительным — это единственное умение саба, поэтому многие меломаны смогут обойтись без него.

Как включить и выключить

Чтобы включить устройство, следует удерживать кнопку Sourse или SCR до тех пор, пока не активируется дисплей.

Чтобы магнитолу Pioneer выключить, следует также некоторое время удерживать клавишу Sourse или SCR. Кроме того, на отключение может быть запрограммирована какая-либо другая кнопка, например, Func. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели.

Как перезагрузить

Чтобы перезагрузить устройство, инструкция Pioneer рекомендует использовать кнопку Reset, которая находится на корпусе.

Как выключить подсветку

Если устройство не отключается самостоятельно после вынимания ключа зажигания, то нужно действовать согласно инструкции автомагнитолы:

  1. В основном меню находят вкладку System.
  2. В открывшемся списке находят надпись PW Save. Перейдя в нее, нужно выбрать Off.
  3. После того как манипуляции выполнены, магнитолу отключают. При этом подсветка кнопок и часов присутствует.
  4. Для отключения дисплея необходимо нажать кнопку Display.

Для настройки яркости подсветки можно использовать диммер.

Как правильно настроить

Согласно инструкции к автомагнитоле Pioneer, перед настройкой необходимо отключить демо-режим (он имеется в большинстве моделей устройств). Если это действие не будет выполнено, все настройки будут активны только до момента отключения прибора. При следующем включении настраивать придется с самого начала.

Отключение режима демо можно осуществить за несколько шагов:

  1. Устройство надо отключить (зажимают кнопку SRC до отключения дисплея).
  2. Ту же клавишу нажимают еще раз для вызова стартового меню.
  3. Из меню выбирают вкладку “Система” (с помощью регулятора громкости). После этого переходят во вкладку Demo. Рядом с этой надписью будет указано положение On.
  4. Положение нужно изменить на Off (при помощи стрелок по бокам ручки).
  5. Чтобы изменения сохранились, нажимают Band. Сразу после этого можно перейти к управлению магнитолой и настройкам.

Язык

Чтобы перевести на русский язык управление прибором, следует обратиться к стартовому меню.

Для этого выполняют следующие действия:

  1. Чтобы настроить магнитолу Pioneer, заходят в настройки системы (System). Сделать это можно длительным нажатием кнопки Sourse или SCR.
  2. Находят в списке надпись Language.
  3. Выбирают русский (или любой другой нужный язык).
  4. Изменения на магнитоле сохраняют.

Часы

Для настройки в магнитоле часов следует повторить первый пункт из предыдущего описания.

После этого:

  • вращением ручки выбирают вкладку настройки часов;
  • переходят в настройки с помощью стрелки вправо;
  • регулировка времени происходит при вращении “Громкости”;
  • подтвердить настройки надо однократным нажатием;
  • выйти из настроек можно посредством стрелки влево.

Звук

После полного подключения устройства можно перейти к настройке магнитолы и колонок. Для этого рекомендуется установить громкость на отметку не выше 30 единиц:

  1. Переходят в основное меню настроек, находят вкладку “Аудио”.
  2. При нажатии рукоятки происходит переход в новый список функций, где нужно отыскать вкладку Fader и выбрать ее.
  3. В заводских настройках этот показатель равен 0, при настройке нужно указать 15 единиц.
  4. Когда этот параметр настроен, возвращаются в меню “Аудио” (качание ручки влево).
  5. Следующий шаг — настройка высоких частот HPF (High pass Filter).
  6. Этот показатель в большинстве случаев также равен 0. Его нужно выставить на 50.
  7. После настройки необходимо качнуть рукоятку влево и выйти из меню.

Следует обязательно проверить насколько хорошо играет акустика. Возможно потребуется дополнительная настройка.

Радио

Настроить магнитолу в машине на прием радиосигналов можно несколькими способами. Самый простой подходит для автоматического поиска.

При включенном приемнике переключиться на него можно при однократном нажатии Band:

  1. В режиме приемника нажимают кнопку вправо. Ее надо удерживать около 1 секунды.
  2. После этого устройство начнет автоматический поиск радиостанции.
  3. Сразу после нахождения первой радиоволны начинает воспроизведение сигнала.
  4. Если пользователя устраивает радиоволна, он может сохранить ее при нажатии кнопок, расположенных ниже дисплея.
  5. Для поиска следующих станций необходимо повторить шаги с 1 по 4.

Как сбросить настройки

Чтобы сбросить параметры настроек, инструкция к автомагнитоле Pioneer рекомендует полностью отключить питание прибора.

Как снять магнитолу

Снимать прибор рекомендуется с применением набора ключей.

После удаления рамки и передней панели штатные ключи вставляют в отверстия по бокам до щелчка. После этого нужно потянуть на себя, и прибор будет легко извлечен.

Как снять панель

У магнитолы снимается панель при выполнении следующих действий.

Сначала нужно удерживать клавишу Open. После этого панель сдвигается и движением по направлению к себе снимается.

Неисправности и их устранение

В списке наиболее частых неполадок можно назвать следующие.

Не включается автомагнитола Pioneer. Если не работает головное устройство, причин может быть несколько (сгорел предохранитель, вышла из строя проводка, произошла поломка акустического оборудования). В любом из этих вариантов лучше обратиться в специализированный центр. Там проведут диагностику и установят точную причину, почему гаснет кнопка питания на автомагнитоле.

Магнитола не до конца выключается. Причиной этому может стать плохое заземление. Сложности с отключением также бывают при неплотном прилегании устройства к гнезду. В этом случае достаточно надежно закрепить прибор, как проблема устранится.

Распиновка магнитолы пионер 2 дин – АвтоТоп

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

  • Выключается магнитола при увеличении громкости.
  • При выключении зажигания сбиваются настройки магнитолы.
  • Магнитола садит аккумулятор в выключенном состоянии.
  • Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см. ) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т. е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

  1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
  2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
  3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND.
2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT.
3. Плюс замка зажигания обозначается АCC и имеет красный цвет.
4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу.
5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.
7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2. 5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.
Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Подключение автомобильных магнитол PIONEER KEH-P8810


PIONEER KEH-P8950 – подключение


Автомагнитолы PIONEER KEH-5110


PIONEER DEH-M6017ZH


PIONEER TS-LX80ii


PIONEER SKT4


Магнитола PIONEER KEH-M9800


Магнитола автомобильная PIONEER DEQ-9200


PIONEER KA-858


PIONEER KEH 8020


Гнездо магнитолы PIONEER KEX-8250


Распиновка на PIONEER KEH-M7400RDS


Модель PIONEER KEH-P7850


PIONEER KEH-P6950 – разъём


PIONEER KEH-M7005W


PIONEER DEH-M980RDS


Автомагнитола PIONEER KEH-P6600R


Автомагнитола PIONEER KEH-P5950


Разъём от PIONEER KEH-8080 SDK


PIONEER KEH-P8200


PIONEER DEH-2030R


Подключение PIONEER DEH-790SDK


PIONEER DEH-624R


Контакты соединительные PIONEER DEH-P443R


PIONEER KEH-P4510 с предохранителем на 10 ампер


PIONEER KEH-3800


PIONEER KEH-3600


Схема разъёма PIONEER KEH-2500R


PIONEER KEH-1950 – распиновка


PIONEER KE-1700SDK


PIONEER KE-2910 – схема гнезда


PIONEER KEH-1450


Автомагнитола PIONEER KEH-1050QR


Автомагнитола PIONEER KEH-1010QR

Всем привет!
Последнее время моя штатная магнитола начала плохо читать диски, даже свежезаписанные на низкой скорости компакты, естественно, без царапин «скакали», «цыкали», прерывались и т. д. Слушал в основном либо радио, либо AUX через телефон. Но телефон использовать не всегда удобно, а те две местных радиостанции зачастую гоняют сплошную хрень, не в обиду поклонникам баскова и киркорова)), да и качество звука у радио никакое. Терпение мое лопнуло и заказал я Pioneer AVH-X1600DVD. Читал много отзывов, практически все положительные, из нужных мне функций — USB, 3 пары RCA, поддержка iPhone. Хотел заказать Х1700, но их в наличии не было(( Также у django1994 задешево была куплена 2-din рамка.

Установка заняла часов 6, с перерывами на пиво)) Готовый ISO-переходник для Лансера я не нашел, поэтому, купил обычные ISO с обрезанными концами. Дабы не отрезать провода и сохранить все штатные разъемы, ISO-переходник припаивал и изолировал, скрутки-ЗЛО!

Нужны провода: (21) Желтый ACC): плюс при влюченном зажигании к красному в ISO, (30) Красно-белый к желтому в ISO, (40) черный к черному, (29) зелено-белый к оранжевому в ISO.
Чтобы работали кнопки мультируля: (22) синий к крайнему, а (32) черный к внутреннему (общему) контакту разъема Джек. Средний контакт должен быть пустым, провод обрезал.

Чтобы видео воспроизводилось на ходу провод ручника прикрутил на массу

Самое сложное — это подогнать магнитолу к рамке, отверстия в штатном креплении конечно же не совпали с отверстиями магнитолы.
Делал так: штатные крепления прикрутил на место, вставил между ними корзину магнитолы, надел рамку и отрегулировал корзину руками, штатные крепления обвел карандашом по корзине.
Далее все снял и уже вне машины разметил отверстия в корзине относительно креплений, просверлил.
Крепил обычными саморезами, предварительно максимально возможно сточив шляпку, чтобы магнитола заезжала в корзину без помех. Саморезы ввинчивал в специальные штуки из набора по установке динамиков, (не знаю как они называются) и лишнее тоже сточил на наждаке.

Примерил, все отлично, никаких зазоров, все ровно!
Перекинул шторки дефлекторов на новую рамку и собрал все на свои места.

По мануалу с лансер-клуба перепаял плату кнопок мультируля.

Различные схемы соединений штеккеров и гнёзд для подключения автомобильных магнитол «PIONEER». Наверное ни один производитель не выпускает столько различных модификаций, поэтому представленно много популярных моделей автомагнитол Пионер и их распиновок у штекеров автомобиля. Довольно частая ситуация, когда не совпадает разъём разводки автомобиля с гнездом магнитолы. Дело в том что каждый производитель оборудует свои аудиоустройства индивидуальными разъёмами для подключения. И даже различные модели одного и того же производителя имеют разные разъёмы. Но в комплекте с автомагнитолами часто поставляется отдельный переходник, под так называемый ISO стандарт. Если его нет – купите на радиобазаре.

Pioneer deh 1500ub схема подключения

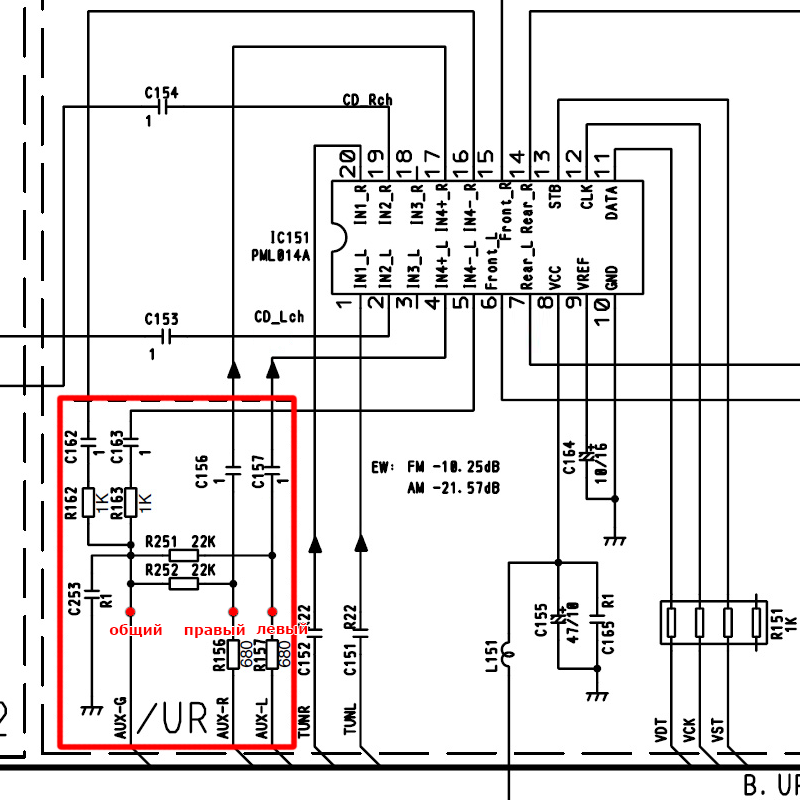

Померла mystery mmd-980, на замену купил Pioneer Deh-1500ub, открыл инструкцию установки и пока читал чуть мозг не сломал.
Толи лыжи не едут, толи я…
Порыскав по простору рунета нашел только «там все легко, процесс установки описывать не буду…». В инструкции есть пункт о подключении тех или иных проводов в разные комбинации в зависимости от параметров, название которых я не догоняю сколько бы не бежал (страницу из инструкцию привожу далее).
Суть вопроса: как все-таки ее правильно подключить? (провода с 5 по 11, где собственно начинается комбинаторика) Если можно фото-мануал или еще как-то разжевать сей момент.

Подключить к голове требуется: пискуны, фронт, тыл.

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

  1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
  2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
  3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
  4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

  • использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
  • подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

  • Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
  • Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
  • Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
  • Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
  • Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
  • Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
  • Белый — это клемма «+» переднего левого звукового элемента.
  • Белый с чёрным — тот же динамик, «отрицательная» клемма.
  • Зелёный надо подключить к клемме «+» заднего динамика.
  • Зелёный с чёрным — туда же, но на «минус».
  • Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

Схема: куда подключать провода разных цветов

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

  1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
  2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
  3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
  4. Для повышения надёжности рекомендуется соединить провода хомутами.
  5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

  • Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм 2 . Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
  • Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
  • Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

  • отключите АКБ от бортовой сети авто;
  • демонтируйте штатную магнитолу и карманы, если они имеются;
  • найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
  • подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
  • настройте кнопки руля;
  • снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора. И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

Магнитола Пионер

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

Предназначение и соединение проводков

  1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
  2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
  3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
  4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
  5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
  6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
  7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
  8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Подключение магнитолы pioneer — ptbnn.ru

Схема подключения автомагнитолы pioneer – в помощь автолюбителю

Установка магнитолы в автомобиле

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.
Осуществить подключение автомагнитолы пионер не сложно. Но при этом нужно учесть несколько элементарных правил.
Основное, чтобы при длительной стоянке магнитола, подключенная своими руками, не разряжала АКБ и была возможность ею пользоваться при выключенном зажигании.

Варианты подключения автомагнитолы

Основными элементами, помимо самого устройства, являются разъемы.
Они бывают:

  • Международного стандарта — ISO разъемы.

Совет: Нельзя использовать, не для целевого назначения, штекера по стандарту ISO. Это может привести к выходу оборудования из строя.

  • Индивидуальные.
    В этом случае под разъем ISO можно купить переходник или обрезать провода от штекеров магнитолы и проводки автомобиля, затем подключить автомагнитолу согласно цветовой разводки проводов устройства. Для смотки можно брать изоленту.
    Но помимо того, что этот метод установки автомагнитолы не эстетичный, он не всегда надежный. Соединение проводов не гарантирует плотное облегание и приклеивание на провода изоленты, особенно зимой, что может привести к короткому замыканию.

Совет: Такой метод можно делать, в крайнем случае, с соблюдением мер предосторожностей и используя термоусадочные кембрики.

Достаточно один раз установить разъемы стандарта ISO и больше не нужно задумываться, каким образом выполнить подключение pioneer автомагнитолы. Нужно будет по салазкам вытащить старое устройство и переключить штекеры из прежнего изделия в новое, которое затем ставится на место.
На фото показаны штекеры по стандарту ISO.

Штекеры стандарта ISO

Стандарты ISO подключения автомагнитолы

Существуют некоторые функции и разные цвета штекеров, которые нужно использовать, чтобы правильно выполнить подключение автомагнитолы pioneer.
По стандарту имеются два штекера:

  • Черный. Через него производится питание устройства и дополнительные его функции.
  • Коричневый. Обеспечивает выход на акустику машины звукового сигнала.

При подключении магнитолы необходимо правильно подсоединить плюсовой провод.

Совет: При подключении устройства лучше плюсовой провод брать через предохранитель непосредственно от АКБ. Диаметр проводки не должен быть меньше диаметра на разъеме автомагнитолы. Иногда можно подключиться от прикуривателя.

Для уменьшения утечки может быть использована такая схема подключения автомагнитолы пионер:

Схема подключения автомагнитолы для уменьшения утечки

  • Черный цвет – земля.
  • Желтый – питание силовое от АКБ (+12 вольт).
  • Красный – сигнал от замка зажигания на включение магнитолы, (+12 вольт).
  • Синий – включение антенны, (+12 вольт при включении устройства).
  • Диоды – разные, можно слаботочные типа КД522Б.

После установки автомагнитолы pioneer, подключение ее производится подачей плюса на два провода: желтый и красный:

  • Желтый провод, осуществляет настройки, отвечает за питание памяти изделия.
  • Красный является силовым, отключает работу магнитолы.

Инструкция указывает, что красный провод должен подключаться через замок зажигания, что обеспечит выключение устройства после отключения зажигания.

Способы подключения автомагнитолы

Для авто ВАЗ 2110, чтобы уменьшилась цена, подключения можно производить не к замку зажигания, а к пятому контакту на колодке БСК по схеме приведенной ниже.

Подключение автомагнитолы в авто ВАЗ 2110

Но, при этой схеме, существуют и некоторые недостатки. Например, увеличивается электропотребление при включенном зажигании, а для пассажира, если он хочет слушать музыку, ключ нужно оставлять в замке зажигания.
Уйти от этого можно скрутив желтый и красный провода вместе и подключить их к постоянному плюсу. Тогда от зажигания работа автомагнитолы пионер зависеть не будет, но при этом будет постоянное потребление тока, что может привести, при длительной стоянке авто, к разрядке аккумулятора.

Более правильно будет подключение магнитолы другими способами

  • В разрез красного провода вставляется кнопка вкл/выкл и через нее производится подключение изделия. Магнитола в этом случае может работать всегда, а при необходимости достаточно просто кнопкой выкл. подачу на устройство тока.
  • Кнопка переключения вставляется после зажигания между постоянным плюсом. Используется кнопка аварийки для того, чтобы можно было переключить режим питания автомагнитолы:
  1. При нажатии кнопки питание магнитолы осуществляется через постоянный плюс.
  2. Кнопка отпущена – питание от зажигания через плюс.

Пример такой схемы подключения:

  • Провод подсветки автомагнитолы к проводу для подсветки прикуривателя.
  • После зажигания ставится «плюс» с колодки часов, это оранжевый провод.
  • Плюс постоянный с прикуривателя или АБК.
  • С прикуривателя минус массы.

Третий вариант:
Это простая схема, по которой плюс будет подаваться и автоматически отключаться от сигнализации.
При наличии в автомобиле двухпроводного соленоида, со срабатыванием на открывание и закрывание, изменением полярности для каждой операции, он работает таким образом:

  • с соленоида на реле Р1 положительный импульс подается при открывании дверей, реле срабатывает и фактически переходит в режим самоподхватывания, питание от аккумулятора обеспечивается через реле Р2 и выводы своих контактов, а магнитола подключается к питанию;
  • во время закрытия при положительном импульсе сработает реле Р2, цепь питания магнитолы и реле Р1 оборвется, автомагнитола отключится, реле будет обесточено.

Недостатком схемы является увеличенное потребление электроэнергии, за счет питания дополнительного реле Р1, оно всегда остается включенным с работающей магнитолой. Как учесть все тонкости и правильно подключить автомагнитолу, можно увидеть на видео.

Подключение и установка магнитолы Pioneer без проблем: полезно знать

В современном автомобиле должна быть акустическая система. Качественный звук считается одним из основных показателей комфорта при езде автомобиля. Из статьи вы узнаете особенности установки магнитолы Pioneer и схему подключения, а также что означает маркировка проводов и какие неисправности характерны для таких систем.

Инструкция

Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов.

Что нужно знать о маркировке проводов?

Изучив маркировку, вы предотвратите ошибки, которые могут возникнуть в ходе подключения. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными, поэтому они идут в комплекте автомагнитолы. На каждом из этих разъемов находится группа контактов, состоящая из восьми элементов. Один из этих разъемов предназначен для подключения электрической проводки, а ко второму разъему автомагнитолы с пультом и усилителем подключаются динамики.

Проводную автомагнитолу можно подключить самому — существует два метода. Чтобы подключение прошло без ошибок, можно приобрести переходник для монтажа. При подключении устройства автолюбители поступают проще — от проводов разъем отсоединяется, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подсоединяются в соответствии с распиновкой и со схемой, которая идет в комплекте. Отметим, что любая автомагнитола оснащается проводкой, элементы которой могут иметь разные цвета.

Универсальная схема подключения АКБ

Предлагаем ознакомиться с тем, какие функции имеют проводки и как осуществляется их подключение. Желтый проводок необходимо подключить напрямую к АКБ, для правильного подсоединения цепь нужно дополнить предохранителем. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Между собой эти два провода ни в коем случае не должны соединяться, так как в результате этого схема распиновки будет способствовать ускоренному разряду АКБ.

Черный провод является минусовым, он обычно более толще остальных, его следует подсоединить к кузову транспортного средства. Каждый из кабелей, который идет в комплекте к автомагнитоле машины с усилителем или без него, выполняет те или иные задачи. К примеру, если проводок белый и на нем имеется синяя полоса, то при подключении к разъему он будет отвечать за функционирование антенны, усилителя, а также сабвуфера, если он имеется.

Что касается серого провода, то его нужно подсоединить плюсовому разъему колонки, расположенной впереди справа. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке (автор видео — Антон Еремин).

Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, к задней левой колонке необходимо подсоединить зеленый проводок (к плюсу), а зеленый элемент с черной полоской подсоединяется к минусовому штекеру колонки машины. Следуя схеме и распиновке, фиолетовый элемент подсоединяется к правой колонке, в частности — к плюсу, а аналогичный проводок с черной полоской подводится своими руками к минусу. При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны.

Как подключить?

После того, как вы подключили все переходники и штекеры магнитолы с пультом согласно схеме, перейдем к вопросу подключения системы. Необходимо учитывать, что все штекеры, а также распиновка кабелей — стандартна, так что допустить ошибку будет трудно. Просто вставить штекер в гнездо — не проблема, но иногда автолюбители выбирают более сложный процесс монтажа, если речь идет о ручном подсоединении. Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала.

Подсоединив элементы их нужно максимально заизолировать, чтобы предотвратить выход системы из строя в результате замыкания. Чтобы компоненты не отключились от переходников, их желательно дополнительно зафиксировать при помощи специальных пластиковых хомутов. На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить. Для этого можно использовать отвертку.

Схема подключения проводов к разъему

Открыв декоративную панель или демонтировав старую магнитолу, увидите все провода, которые потребуются для подключения переходников и выходов магнитолы в соответствии со схемой. Основываясь на схеме, подключаются все кабеля и переходники, после чего мультимедиа система устанавливается на место монтажа.

Отметим, что в коробке с магнитофоном должна идти инструкция по использования, и специальные металлические пластины. Эти элементы называются ключами и они потребуются, если вы решите отсоединить стему при необходимости. Металлические ключи монтируются по бокам мультимедийной системы, их концы загибаются и закрываются декоративной накладкой. Пластины можно и не ставить, но их лучше всегда держать в автомобиле, чтобы не возникло проблем с демонтажем магнитолы.

Если для монтажа потребуются переходники, то нужно учитывать, что в комплекте они не идут. Переходники придется покупать отдельно. Процедура подключения системы нетрудная, с ней справится любой автолюбитель.

Как настроить?

Как настроить магнитолу Pioneer? Вопрос актуален для многих автолюбителей. Для начала, когда магнитола включается, сразу нужно отключить все функции для улучшения звука. Речь идет об эквалайзерах, бассбустах и прочих компонентах. С помощью пульта и кнопок заходите в настройки.

Все из них рассматривать не будет, но уделим время основным, которые потребуются, чтобы при включении системы звук был качественным:

  1. SW SETTING 1. Выбирая команду на пульте, можно включить или отключить сабвуфер. Также с помощью пульта в этом окне настроек можно выбрать режим функционирования усилителя. Что выбрать — следует определить по факту, настраивая опцию на слух.
  2. Важной функцией является SW SETTING 2 — определяет верхнюю границу канала усилителя. Цифра, которую покажет дисплей после нажатия кнопки на пульте — это уровень частоты, выше него усилитель играть не сможет. Если частота звучания составляет больше 100 герц, то звук можно ощутить телом. Поэтому при выставлении настроек пультом следует учитывать характеристики динамиков. Если размер колонок 16 см, то достаточно выставить пультом частоты 80 герц.
  3. Еще одна функция — HPF, для регулировки частоты динамика, если этот показатель будет выше, то колонка играть не сможет. Принцип настройки аналогичен. Ставить слишком низкую границу бессмысленно, поскольку в результате слишком низкие частоты будут играть на динамиках, а если у вас есть усилитель, то он должен их воспроизводить.

Касаемо настроек громкости с помощью пульта. При включении магнитолы, звук на ней уже должен быть настроен, по мнению автомобилистов, специалисты должны настраивать громкость. Тогда учитываются все индивидуальные особенности модели аудио-системы, для правильной конфигурации специалисты по автозвуку используют проверочные программы, микрофоны и т. д. Но если нет возможности, то после того, как система включается, установите на ней около 60-70% громкости, после чего начинайте настройку усилителя. Если после того, как аудио-система включается, слышны искажения звука и хрипы, то уровень громкости усилителя нужно снизить.

Все индивидуально не только от автомобильной магнитолы, но и предпочтений водителя. Иногда достаточно выбрать определенный режим звучания (POP, RAP, JAZZ, ROCK или другой) для того, чтобы в итоге получить качественный звук.

Видео «Как правильно подключить автомагнитолу Pioneer»

Как подключить магнитолу Пионер своими руками

Поскольку вопрос возможности подключения магнитолы Пионер своими руками достаточно актуален, в данной статье об этом процессе будет рассказано подробно. Если человек хотя бы немного разбирается в электронике, то подключение магнитолы фирмы Пионер у него не займет слишком много времени и сил.

С чего начинать подключение

Для того чтобы подключить магнитолу Пионер, следует разобраться в маркировке проводов. В базовую комплектацию магнитолы входит два стандартных соединительных разъема, соответствующих типу ISO. Состоят они из группы контактов, по 8 штук в каждом. Один из таких разъемов служит для проведения подключения именно силовой цепи, а другой – непосредственно для акустики.

Сам же процесс подключения магнитолы Пионер можно осуществить сразу двумя способами. При подключении первым способом необходимо будет приобрести специальный переходник. Но случается и так, что автомобилисты просто отсоединяют разъем от проводов, после чего соединяют последние с ответной частью благодаря обычной скрутке.

Для того чтобы подключить магнитолу Пионер, как, собственно, и любую другую автомобильную магнитолу, следует использовать самую стандартную схему. Магнитола содержит в себе целый ряд проводов, отличающихся друг от друга по цвету.

Каждый из этих проводов отвечает за определенные функции. Например, белый провод, на который нанесены синие полосы, несет ответственность за антенну, усилитель и сабвуфер, а вернее, за их корректную работу. Серый провод, который подключается к плюсовой клемме, обеспечивает работу переднего правого динамика. А провод того же цвета, но с черной полоской, в свою очередь, соединяется с минусовой клеммой того же динамика. Таким образом, белый провод направлен на плюсовую клемму, принадлежащую переднему динамику, а такой же, но с черной полосой – к минусовой клемме.
Далее следует перейти к этапу подключения задних динамиков. Слева к плюсовой клемме подключается зеленый провод, а такой же, но с черной полоской – к минусовой. Фиолетовый провод нужно подключить к плюсовой клемме заднего правого динамика, а фиолетовый с черной полоской, соответственно, к минусовой.

Отдельно следует отметить, что как все, без исключения, разъемы типа ISO, а также распиновка проводов относительно их цветов, всегда стандартны. В связи с этим допустить какую-либо ошибку или же перепутать провода практически невозможно. Если подключение прошло неправильно, то на панели магнитолы после ее включения будет показана соответствующая ошибка.

Не составляет никакого труда соединить разъем с его собственной ответной частью. Тем не менее, как уже говорилось ранее в этой статье, автолюбители, решившие самостоятельно провести подключение магнитолы, часто соединяют проводку вручную. Для этого им необходимо отсоединить провода от самого штекера разъема и подключить их в соответствии с функционалом. Сразу после того, как провода будут соединены, необходимо их тщательно заизолировать. Это предохранит провода от возможного последующего замыкания. Ну а для того чтобы провода со временем не рассоединились от езды, рекомендуется скрепить их при помощи пластиковых хомутов.

Во всех без исключения автомобилях непосредственно на центральной консоли либо на приборной панели предусмотрены специальные, так называемые посадочные места, на которые и устанавливается магнитола. Достаточно часто это место прикрыто декоративной панелью, которая легко снимается. Далее пред взором установщика магнитолы предстанет ответная часть проводов, которые необходимы для завершения ее подключения. Проведя этот этап, процесс подключения магнитолы можно считать завершенным.

Кстати, в комплекте с магнитолой обязательно идет инструкция по ее правильной установке и последующей эксплуатации, а также несколько пластин из стали с проушинами. Данные пластины необходимы для того, чтобы в случае возникновения потребности, магнитолу можно было легко вынуть из слота. Устанавливаются они по бокам самой магнитолы, после чего либо загибаются отверткой, либо закрываются специальной панелью.

Теперь понятно, что подключение магнитолы данной фирмы на самом деле не является сложным процессом. А в зависимости от модели устройства, к нему также возможно провести подключение камеры заднего вида. Но для этого потребуется приобрести саму камеру, а также произвести дополнительные манипуляции с ее подключением. Тем не менее даже это под силу простому автолюбителю без специального образования.

Подключение магнитолы pioneer

Подключение автомобильных магнитол PIONEER KEH-P8810


PIONEER KEH-P8950 — подключение


Автомагнитолы PIONEER KEH-5110


PIONEER DEH-M6017ZH


PIONEER TS-LX80ii


PIONEER SKT4


Магнитола PIONEER KEH-M9800


Магнитола автомобильная PIONEER DEQ-9200


PIONEER KA-858


PIONEER KEH 8020


Гнездо магнитолы PIONEER KEX-8250


Распиновка на PIONEER KEH-M7400RDS


Модель PIONEER KEH-P7850


PIONEER KEH-P6950 — разъём


PIONEER KEH-M7005W


PIONEER DEH-M980RDS


Автомагнитола PIONEER KEH-P6600R


Автомагнитола PIONEER KEH-P5950


Разъём от PIONEER KEH-8080 SDK


PIONEER KEH-P8200


PIONEER DEH-2030R


Подключение PIONEER DEH-790SDK


PIONEER DEH-624R


Контакты соединительные PIONEER DEH-P443R


PIONEER KEH-P4510 с предохранителем на 10 ампер


PIONEER KEH-3800


PIONEER KEH-3600


Схема разъёма PIONEER KEH-2500R


PIONEER KEH-1950 — распиновка


PIONEER KE-1700SDK


PIONEER KE-2910 — схема гнезда


PIONEER KEH-1450


Автомагнитола PIONEER KEH-1050QR


Автомагнитола PIONEER KEH-1010QR

Схема подсоединения магнитолы пионер

Автомобильные магнитолы Pioneer хорошо известны в нашей стране и пользуются достаточно высоким спросом. Эти современные электронные устройства отличаются простотой эксплуатации и вполне приличным звучанием. Однако у некоторых автовладельцев подключение магнитолы Пионер вызывает определенные затруднения. Совет обратиться к профессионалам для многих соотечественников – особенно тех, кто хочет все делать своими руками – неактуален.

Почему лучше использовать стандартные разъемы?

То, что именно их используют специалисты, конечно, имеет значение, но существуют и более весомые доводы. Если самостоятельно решая проблему, как подключить автомагнитолу Пионер, действовать по старинке, игнорируя наличие стандартных разъемов ISO (то есть просто обрезая их), то гарантия на это изделие окажется недействующей. К тому же велика вероятность запутаться в проводах и допустить ошибку, что в лучшем случае закончится ремонтом. Однако в некоторых случаях такое подключение автомагнитолы Пионер вполне оправданно, например, если штатный разъем не предусмотрен.
Несмотря на высокую оценку качеств соединителей ISO, специалисты считают, что предварительная проверка адекватности распайки клемм разъемов автомобиля будет нелишней.

Для правильного подключения нужно разобраться в проводах

Схема подключения магнитолы Пионер отличается продуманностью и простотой. Чтобы подсоединить головное устройство используются следующие провода:
Желтый с довольно большим сечением. Он подключается к аккумулятору (+12В), при этом обязательно используется предохранитель.
Красный. Его тоже подключают к плюсу источника, но уже через замок зажигания. Такая схема подключения автомагнитолы Пионер подразумевает, что устройство будет работать исключительно при включенном зажигании
Черный провод большого сечения. Его можно подсоединить к минусу аккумуляторной батареи либо к определенному месту на корпусе авто.
Синевато — белый. Именно с его помощью можно управлять усилителем, антенной и другими подобными устройствами.

Для подключения вещателей используется другая группа:
Монотонно-серый провод предназначен для присоединения к плюсу на переднем правом динамике, а провод того же цвета, но имеющий черную полосу — к его минусу;
На передний динамик, расположенный слева, на плюс подходит провод белого цвета, на минус подсоединяют белый с черной полосой;
У задних динамиков все по аналогии, только другие цвета: для правого – фиолетовые, для левого — зеленые, а черная полоса обозначает, что это «-».
Зная эти особенности и приложив немного старания и терпения, проблема, как подключить магнитолу Пионер, будет успешно решена.

Магнитолы Pioneer на сегодняшний день являются одними из самых распространенных и популярных среди наших соотечественников аудиосистем. Продукция этого бренда на протяжении долгих лет пользуется спросом у потребителей, благодаря чему в продаже постоянно появляются новые модели магнитол. В этой статье мы расскажем, как осуществляется подключение автомагнитолы Pioneer своими руками, и какие неисправности характерны для таких систем.

Инструкция по эксплуатации

Фотогалерея «Что нужно знать о подключении»

Видео «Что делать, если магнитола фонит?»

Комментарии и Отзывы

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

  1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
  2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
  3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
  4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
  5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Инструкция по эксплуатации

Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой — для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

Подробная распиновка разъема:

  1. Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
  2. Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
  3. Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
  4. Бело-синий контакт — контакт соединения антенного адаптера, усилителя и саба.
  5. Серый. Соединяется с положительным контактом динамика — переднего правого.
  6. Черно-серый — минусовой контакт правого переднего динамика.
  7. Белый — плюс переднего левого динамика.
  8. Черно-белый — минусовой контакт этой же колонки.
  9. Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
  10. Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

Фотогалерея «Что нужно знать о подключении»

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

  1. Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.
  2. Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
  3. Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
  4. Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание — для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы — загнуть, после чего прикрыть их декоративной накладкой (автор — канал DenRemRus).

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

  1. SW SETTING 1 — используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
  2. SW SETTING 2 — с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
  3. HPF — используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор — канал Сейхо Моторс).

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора. И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

Магнитола Пионер

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

Предназначение и соединение проводков

  1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
  2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
  3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
  4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
  5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
  6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
  7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
  8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Правильное подключение магнитолы

Подключить магнитолу своими руками не сложно, но сделать эту нужно правильно. Например, чтобы магнитола не разряжала АКБ при длительной стоянке и была возможность пользоваться магнитолой при выключенном зажигании. Рассмотрим несколько вариантов подключения автомагнитолы..

Начнем с разъемов, которые используются в магнитолах.

Разъемы автомагнитол бывают:

  1. Индивидуальные разъемы
  2. ISO разъем (международный стандарт)

Конечно удобнее, когда магнитола с разъемом ISO. Если придется менять магнитолу, то просто перетыкаете штекер и все готово.

В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности).

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

Пример: схема штатного подключения магнитолы для уменьшения утечки:


Чёрный — земля
Желтый — силовое питание +12 вольт, от АКБ
Красный — сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»).
Синий — включение Антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы)
Диоды — любые, достаточно слаботочных типа КД522Б

Для подключения магнитолы нужно подать плюс на два провода (красный и желтый):

  1. Желтый — отвечает за питание памяти магнитолы (настройки)
  2. Красный — (силовой) отключает работу магнитолы.


По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:

Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.


 Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.

Подключение магнитолы через дополнительную кнопку

Чтобы исключить утечку тока в разрез красного провода ставят кнопку:

  1. Кнопка в разрез красного провода магнитолы;
  2. Кнопку переключает между постоянным «плюсом» и после зажигания;
  3. Через сигнализацию.

С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл. Таким образом магнитола у вас работает всегда, но если Вы решили оставить машину на длительное время на стоянке, то просто выкл. кнопкой подачу тока на магнитолу.

Второй вариант, когда вместо обычной кнопки используется кнопка аварийки. Вторую кнопку аварийки Вы будете использовать именно для того, чтобы переключать режим питания магнитолы:

  1. Кнопка нажата — питание на магнитолу через постоянный плюс
  2. Кнопка не нажата — питание на магнитолу через плюс от зажигания

Пример подключения автомагнитолы:

  • Провод подсветки магнитолы к проводу подсветки прикуривателя.
  • Плюс после зажигания  с колодки часов (оранжевый провод)
  • Постоянный плюс с АКБ или прикуривателя.
  • Массу «-» с прикуривателя

Третий вариант: можно смонтировать простую схему которая будет подавать плюс и отключать его автоматически от сигнализации.
Если в автомобиле есть двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций, то работать он должен так:
При открытии дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию.

При положительном импульсе во время закрытия произойдет срабатывание реле Р2, при этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет в обесточенное состояние. Но у этой схемы тоже есть минус — это повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой.


Заключение

Теперь учитывая все тонкости подключения магнитолы Вы можете попробовать самостоятельно подключить ее по одной из предложенных схем. Провода хорошо изолируйте во избежание короткого замыкания в дальнейшем. Смотрите также схемы подключения магнитол всех автомобилей (пароль на архив: lada2111.rf).
Определить ток утечки АКБ после подключения магнитолы вы можете по этому примеру.




Как подключена магнитола на Вашем автомобиле?



Источник фото:
Ключевые слова:

Подключение магнитолы с установкой своими руками в машину (распиновка ISO и mini ISO разъема аудиосистемы)

  Наш автомобиль может поменять за свою жизнь не одну стерео систему, в следствии того, что она может морально устареть или у хозяина появятся более высокие требования к звуку в автомобиле. Возможно в Вашем автомобиле даже и нет магнитолы… В общем, случаев и вариаций может быть великое множество! Именно в этих случаях Вам и будет полезна и необходима информация по установке и подключению магнитолы на автомобиль. Особенно если вы решите сделать все своими руками. Кроме того, это статья и для тех случаев, когда  магнитола была установлена ранее, (например, прежним хозяином), но в последствии история и пути установки так запутались, что из окошка под магнитолу торчит только связка разноцветных проводов, с которой трудно совладать не обладая определенными знаниями. Итак, в нашей статье приведены типовые решения по установке и подключению магнитолы. Также вы можете найти информацию и по переходным штекерам, для подключения магнитол в машинах различных марок автомобилей.

Какой размерности бывают магнитолы используемые для установки, подключения

  Сами по себе магнитолы бывают, если выражаться русским языком, формата одноблочные и двухблочные (однодиновые и двухдиновые). Первоначально наибольшее распространение получили автомагнитолы стандарта 1DIN (одноблочные). Однако всем надо комфорта и большой экран. В итоге 2 DIN потихоньку выдавливают из нашей жизни 1DIN магнитолы.
 Многие европейские производители автомобилей до сих пор предлагают нишу именно размеров 1DIN. Это Renault, Citroen… А вот американские и японские, а вместе с ними и корейские автомобили имеют с завода большую по высоте нишу для установки. То есть 2DIN.

 Также и с ростом доступности и востребованности продуктов мультимедиа, формат 2DIN магнитол явно более перспективный. Сами взгляните, что вам кажется лучше?

 При вопросе о том, какую из этих магнитол выбрать для установки, необходимо исходить из условий возможности механического монтажа такой магнитолы в панели приборов машины, а также из ваших предпочтений. Мы лишь дадим свои рекомендации, в другой нашей статье «Какую выбрать магнитолу в машину».
 Также встречаются и штатные устройства применяемые для конкретной модели автомобиля. Они часто имеют уникальную форму корпуса, что не позволяет установит их на другую машину. Как пример установки магнитолы с уникальным корпусом можно посмотреть в статье «Снятие установка магнитолы в автомобиле Toyota Corolla 150». Такие магнитолы имеют и свой оригинальный штекер для подключения.
 Однако есть и ходовые магнитолы. То есть, с которыми не возникает трудностей. Скажем такая магнитола «Установка магнитолы в Ладу Гранта своими руками».

Вы конечно спросите, так чем особенным отличается магнитола для конкретной модели машины и магнитола «универсальная»!? Все просто! Большинство магнитол «универсального» исполнения имеют стандартное подключение по ISO. То есть штекеры ISO и mini ISO.

Вот именно о них далее.

Разъемы ISO как основа для подключения большинства магнитолы

 Итак, мы поняли, что магнитола может отличаться не только по внешнему виду, но и по применяемым для ее подключения разъемам. В случае если это уникальные штатные магнитолы, то наверняка к ним потребуется свой штекер и своя распиновка. Если же это магнитола купленная для неопределенной модели машины, то в ней почти наверняка есть подключение через штекеры ISO.

Так что это за такие «всемогущие» разъемы  ISO? Выглядят они таким вот образом, если смотреть на заднюю панель магнитолы.



К таким разъемам идут само-собой ответные разъемы. При этом, в некоторых случаях могут применяться переходники. То есть когда в корпусе магнитолы имеются свои уникальные по форме контакты-разъемы, но на другом конце все равно установлены штекеры под ISO. Именно поэтому мы акцентировали внимание на том, что стандарт ISO для магнитол существует как одна из догм!
 Часто можно даже встретить переходники для конкретной модели магнитолы, будь то Pioneer, Kenwood, Alpine, Sony, да даже китайская Mistery, но в комплекте у них будет переходник на ISO. Собственно это общепринятое и вполне сформировавшееся на сегодняшний момент решение. Ведь с разъемов стандарта ISO всегда можно будет перейти на нужные вам разъёмы, вот в чем вся фишка!

Распиновка, обозначение контактов на разъемах ISO для подключения магнитолы

Так вот, после того как мы познакомились со стандартом разъемов ISO, не плохо было бы теперь знать какие контакты и за что в них отвечают. Ведь самое приятное в этой ситуации, что существуют четко предусмотренные под каждую электрическую цепь контакты. То есть можно легко узнать куда и что будет подключаться, что нам собственно и надо! Достаточно просто воспользоваться картинкой, где есть номера контактов и обратиться к таблице, где есть расшифровка этих самых контактов.










































Разъем С (желтая секция, выходы низкого сигнала на усилитель и управление им)
1Выход задний левый низкий сигнал
2Выход правый левый низкий сигнал
3Выход земля низкий сигнал (гарнитура)
4Выход передний левый низкий сигнал (гарнитура)
5Выход правый левый низкий сигнал (гарнитура)
6Выходной сигнал для включения усилителя
Разъем С (зеленая секция, CAN, шина LIN BUS, подрулевой джойстик)
7Линейный вход (телефон аудиосигнал вход)
8Линейный вход земля,
(может быть сигнал на внешний дополнительный штатный дисплей в машине — vehicle display interface)
9Lin BUS управление по 1 проводу с подрулевого джойстика
10шина CAN H, (может быть активирование для штатного дисплея)
11Масса (-) (телефон аудиосигнал земля)
12шина CAN L, (может быть телефон земля)
Разъем С (синяя секция, работа с видеосигналом)
13-,(может быть CD данные с чейнджера вход)
14-,(может быть CD данные с чейнджера выход)
15-,(может быть CD для управления)
16Видео вход (земля), (может быть CD питание с чейнджера)
17-,(питание на CD чейнджер)
18-,(может быть CD аудио вход земля)
19Видео вход сигнал, работает при подаче напряжения на секцию А,
 контакт 1 (может быть CD аудио левый)
20-,(может быть CD аудио правый)
Разъем B (коричневый штекер, выход на динамики)
1Динамик задний правый + (сиреневый)
2Динамик задний правый — (сиренево-черный)
3Динамик передний правый + (серый)
4Динамик передний правый — (серо-черный)
5Динамик передний левый + (белый)
6Динамик передний левый  — (бело-черный)
7Динамик задний левый + (зеленый)
8Динамик задний левый — (зелено-черный)
Разъем А (черный штекер, питание магнитолы)
1с лампы заднего хода +12 в для активации видеовхода,
(может быть Speed-Sensitive Volume Control -с увеличением скорости, громкость растет,
может быть сигнал MUTE)
2может быть сигнал MUTE
3резерв
4+12 питание силовой и память (желтый)
5+12 в питание антенны или управляющий для усилителя (синий или сине-белый)
6Подсветка + 12 в для приглушения, либо для подсветки магнитолы
7+12 вольт управляющий с замка зажигания (красный)
8Земля «-» (черный)

Какие еще обозначения могут встретиться на магнитоле?

Собственно на магнитоле могут встретиться другие обозначение, каждое из которых отвечает за что-то свое.

-DATA IN — вход данных
-DATA OUT — выход данных
-Line Out — линейный выход
-REM или REMOTE CONTROL или Amp — управляющее напряжение (Усилитель)
-ACP+, ACP- — Линии шины (Ford)
-CAN-L — Линия шины CAN
-CAN-H — Линия шины CAN
-K-BUS — Двунаправленная последовательная шина (К-line)
-SHIELD — Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM — Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- — Симметричные линейные входы аудио сигнала с ченжера
-SW+B — Переключение питания +B батареи.
-SEC IN — Второй вход
-DIMMER — Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ — Шины обмена с штатным дисплеем автомобиля. Если такая функция поддерживается, то обычно пишут на магнитоле — vehicle display interface. Или есть такой значок —
-LINE OUT, LINE IN — Линейный выход и вход, соответственно.
-D2B+, D2B- — Оптическая линия связи аудиосистемы

 В общем вы поняли, что все подключение будет сводиться к тому, чтобы знать какой контакт к чему подключить Для тех кто все же хочет увидеть схему, а не довольствоваться обозначением штекеров, мы предоставим и такую возможность тоже…

Схема (электрическая принципиальная) для подключения магнитолы

 Из всего вышеизложенного следует, что подключение магнитолы будет осуществляться по вот такой схеме. Само собой все соединения выполняем согласно таблицы.

 Данное подключение контактов по цветам соответствует большинству магнитол, но не всем. Бывают крайне редкие исключения. Кажется на этом и все, но «все» в таком деле никогда не бывает… Ведь есть множество нюансов, на которые в обязательном порядке стоит обратить внимание.

Что важно учесть при установке и подключении магнитолы

Питание магнитолы

  Если у вас до этого не было аудиоподготовки, то есть как раз тех самых разъемов ISO под «торпедой», то питание лучше протянуть прямо с аккумулятора. Если же такие разъемы есть, то не стоит изобретать велосипед. Тем более если вы не собираетесь участвовать в каких-либо соревнованиях по звуку. Итак, если вы внимательно читали и смотрели статью, то уже поняли, что для питания магнитолы задействованы два провода. Это красный и желтый!
 Красный отключаемый через замок зажигания, маркируется как ACC, это управляющий провод. Он служит только для управления питания магнитолы и не более. А вот желтый — постоянно подключен. Желтый отвечает за питание памяти магнитолы, за настройки. Чтобы каждый раз не приходилось выставлять тембр, баланс динамиков, искать станции… Кроме того желтый является и силовым, через него подается повышенный ток, когда есть питание на красном проводе.

Теперь давайте подумаем… Что будет с аккумулятором если не обеспечить отключение управляющего провода магнитолы во время стоянки?

 Ничего хорошего не будет. В один прекрасный день, а может не такой прекрасный как потом выяснится, у вас просто сядет аккумулятор. И это значит, что все-таки красный провод надо отключать. Но отключать провод от замка зажигания совсем не комильфо. А как тогда слушать магнитолу на пикнике, когда зажигание выключено? Так и оставлять машину с включенным зажиганием? Не вариант! И тут придется подумать над тем, чтобы питание на красный провод было всегда до тех пор, пока машина не поставлена на охрану от сигнализации.

 Можно смонтировать простую электрическую схему, которая будет подключать и отключать магнитолу автоматически от сигнализации.



   Данная схема подключения и отключения магнитолы работает следующим образом. Находим замок отвечающий за открывание и закрывание дверей. И подключаем все согласно схеме. В итоге, при открывании дверей, положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания. Также будет обеспечено питание от аккумулятора через реле Р2 для питания магнитолы. Так все и будет работать до поры до времени.
 При закрывании берем уже положительный импульс на реле Р2. При этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет Р1 в обесточенное состояние. Вот и все! Силовое питание магнитолы будет включаться при снятии с охраны и выключаться при постановке на нее.

 У этой схемы есть один минус, повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой. Но собственно ток 60-80 мА, не такой уж критичный.

Питание активной антенны магнитолы (усилителя)

 Подключение питания антенны синий провод, иногда бело-синий. Питание не должно превышать ток в 300 мА.  Это управляющий провод, но не силовой. Питание подается автоматически, после включения магнитолы. Выключается сразу после выключения магнитолы. Однако если скажем синий провод распараллелить с красным при включении, то магнитола будет самподхватываться на включение, как в схеме выше. На этом принципе можно реализовать еще несколько схем по аналогии с той, что мы уже привели. Тема это объемная, и мы ее выделим в отдельную статью «Питание магнитолы при выключенном зажигании».

 Дополнительно хотелось сказать о заблуждениях, когда магнитола на значительной громкости или при воспроизведении низких частот выключается или у нее мерцает экран. Многие думают, что это зависит от питающих проводов и от их сечения, но эта зависимость проявляется от источника питания (аккумулятор, генератор) и его невозможности выдать необходимый ток для питания магнитолы. Наилучшим вариантом при установке магнитолы и решением этой проблемы будет подключение конденсатора обеспечивающего стабильное питание магнитолы. Более подробно о подключении конденсатора можно посмотреть в разделе Подключение конденсатора (емкости) к автомагнитоле, сабвуферу, усилителю в автомобиле. Рекомендации о необходимом сечении провода, обеспечивающем работоспособность и безопасность подключаемой магнитолы можно посмотреть в статье «Выбор сечения провода для подключения нагрузки».

Провода для динамиков магнитолы

 В случае если у вас не было автомагнитолы, то кроме ее установки и присоединения придется тянуть и акустический провод для динамиков. Настоятельно рекомендуем в данном случае задуматься о том, чтобы применить специализированные акустические провода сечением порядка 1,5-2 мм2.

 Провода по стоимости по сравнению с магнитолой  дешевые, но от  их применения вы однозначно почувствуете «качественный скачок». Сопротивление акустики как правило 4 ома, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Что в свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и что еще хуже уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода skin* (*от англ. кожа, наружная поверхностная оболочка) эффект, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ. Кроме того, хотелось бы дополнительно сказать о выборе, установке и подключения динамиков в автомобиле, об этом можно прочитать в статье «Выбор акустики и динамиков для установки и подключения в автомобиле».

Дополнительная информация о установке магнитолы в автомобиле (для тех кто слаб в электрике)

 Данные рекомендации по подключению и установке магнитолы будут полезны для людей которые слабо представляют принцип работы электрических контуров: источник питания — нагрузка. Установка и подключение автомагнитол сегодня стала профессиональной услугой, поэтому обязательно нужно вспомнить про установочные сервисные центры. Именно здесь работают профессиональные специалисты, которые занимаются монтажом, установкой дополнительного оборудования (магнитолы, усилители, сабвферы). Они знают все тонкости той или иной модели магнитолы, что позволяет выполнять установку в кратчайшие сроки без потери качества, с гарантией на работу. Это один из самых важных факторов, который может стать решающим при выборе.

На данном этапе хотелось бы остановиться, так как для большинства установка и подключения дополнительного оборудования к магнитоле как-то усилитель, сабвуфер, камера заднего вида и так далее не является насущной необходимостью. А загромождать статью всевозможной информацией о установке и подключении данного оборудования было бы не правильно, так как лучше разобрать частные случаи в каждой отдельной последующей статье, тем более что данных случаев довольно много. Как по пословице — хотелось бы отделить мух от котлет. В случае если  все же у вас будет возможность и желание установить что то более чем магнитола, читайте статьи в рубрике Автозвук данного сайта.
 Дополнительно к данной статье, также можете ознакомиться:

— особенности подключению камеры заднего вида к магнитоле у автомобилей с АКПП

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле!!! Все работы по установке магнитолы в автомобиле проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения. Потом перекреститься и включить!

Pioneer KEH-P2800 — Поддержка и руководства для магнитолы / кассетного плеера

Руководство по обслуживанию — страница 1

… 32
7. ЭЛЕКТРИЧЕСКИЕ ДЕТАЛИ ПЕРЕЧЕНЬ 26 6. PIONEER ELECTRONIC [ЕВРОПА] NV Кассетный механизм в сборе, используемый в Японии. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ 2 2. ОБЩАЯ ИНФОРМАЦИЯ 34 7.1 ДЕТАЛИ 34 7.1.1 IC 34 7.1.2 ДИСПЛЕЙ 38 7.2 РАЗБОРКА 39 7.3 БЛОК ДИАГРАММА 40
8. Сервис KEH P2800 / X1M / UC
Руководство
№ ЗАКАЗА.CRT2268
MULTI CD КОНТРОЛЬНЫЙ КАССЕТНЫЙ ПЛЕЕР ВЫСОКОЙ МОЩНОСТИ С FM / AM ТЮНЕРОМ
KEH P2800
KEH -P3850 X1M / ES …

Руководство по обслуживанию — страница 2

… Ремонт может отрицательно повлиять на безопасность и надежность Калифорнии для выполнения ремонта настоящего руководства . Вы известны квалифицированному специалисту службы . Если вы не должны рисковать, пытаясь это сделать — это предназначено для случайного использования, сделайте это и отнесите repair к состоянию продукта, и это может привести к аннулированию гарантии. KEH P2800

Руководство по обслуживанию — стр. 3


CEG-162 CHG3599 CHL3599 CHP1622 CHP1623
16 Руководство владельца 17 Руководство владельца 18 Установка Руководство * 19 Карточка 20 Корпус в сборе
CRD2804 Не используется CRD2805 ARY1048 CXB3520
CRD2801 CRD2802 CRD2803 Не используется для разборки.
Владелец Руководство , Установка Руководство
Модель
Деталь No.Винты, расположенные рядом со знаком ∇ на изделии, не входят в наш Список запасных частей Master Spare . — KEH P2800 , P3850
ПРИМЕЧАНИЕ: —

Руководство по обслуживанию — страница 8

СХЕМА СХЕМА
3.1 ОБЩЕЕ СОЕДИНЕНИЕ СХЕМА ( РУКОВОДСТВО СТРАНИЦА)
A Примечание: заказывая service частей , обязательно обратитесь к «РАЗБОРНЫЙ ВИД И СПИСОК ЧАСТЕЙ » или «СПИСОК ЭЛЕКТРИЧЕСКИХ ЧАСТЕЙ «.
А-а
Большой размер
А-а
А-Б
Схема СЧ
B ТЮНЕР FM / AM CWE1467 (/ UC) CWE1486 (/ ES)
A-a A-b Справочник стр.
B
А-а
A-b Подробная страница
220
C
D
КАССЕТА
24 дБ
Печатная плата
D
8 г. н.э.
1
2
3
4 1
2
3
4
KEH P2800 , P3850
3. Руководство по обслуживанию — страница 18


Коннектор Конденсатор
СТОРОНА А
B
Чип печатной платы Деталь
СТОРОНА B
БЛОК УСИЛИТЕЛЯ ТЮНЕРА
3
4
ШНУР В СБОРЕ
C
D
А 18
C CN901
1
2
3
4 1
2
KEH P2800 , P3850
4. Для получения дополнительной информации по нескольким направлениям. частей , установленных на этой печатной плате
Включите все необходимые части для соответствующих пунктов назначения, обязательно сверьтесь со схемой и схемой . 2. ПОДКЛЮЧЕНИЕ ПЕЧАТНОЙ ПЛАТЫ СХЕМА
А 4.1 ТЮНЕРНЫЙ УСИЛИТЕЛЬ
ПРИМЕЧАНИЕ ДЛЯ …

Руководство по обслуживанию — страница 32

… Антенна
50 Ом (37,5 Ом)
FM SSG
50 Ом (75 Ом)
Стерео модулятор
FM / AM-ТЮНЕР (ВИД Сверху)
L2
Шпилька26
Антенна
L4 T31
Штырь 19
DC V Pin14 метр (1)
L5
Шпилька13
FM / AM ТЮНЕР
VR154 T51
Pin1
FM / AM ТЮНЕР (ВИД СНИЗУ)
T51
Центральный метр
C63
32 KEH P2800 , P3850
6. РЕГУЛИРОВКА

Руководство по обслуживанию — страница 33

KEH P2800 , P3850
НАСТРОЙКА FM
Модуляция M: МОНО РЕЖИМ., 400 Гц 30% (отклонение 22,5 кГц) или 400 Гц 100% (отклонение 75 кГц) S: STEREO MOD., 1 кГц, L или R = 30% (отклонение 20,25 кГц + 7,5 кГц)
ПРИМЕЧАНИЕ: Перед тем, как перейти в положение …) Измеритель постоянного напряжения (1): 6 В Центральный измеритель: 0 мВ Измеритель (1): Максимальный измеритель мВ (1): Максимальный измеритель мВ (1): Максимум ( STEREO MODE) мВ Измеритель (1): разделение 5 дБ ( STEREO MODE)
НАСТРОЙКА FM (МОДЕЛЬ ES )
№ FM РЕГУЛИРОВКА (UC …

Руководство по обслуживанию — страница 35

… Не используется Выход данных для электронного объема Часы выход для электронного объема Стробоскопический импульс… Часы вход Вход измерения мощности ACC Вход резервного питания SD вход FM стерео вход Источник питания Выход генератора Вход генератора GND Не используется Вход режима тестовой программы Аналогово-цифровой преобразователь аналогового источника питания (VDD) (A / Вход стандартного напряжения D-преобразователя) Вход уровня сигнала Вход выбора модели Не используется
35 KEH P2800

Руководство по обслуживанию — страница 39

… указывается стрелкой до прямой. Удаление винта. KEH P2800 , P3850
Рисунок 1
Тюнер Усилитель
Рис.2.
39 Удалите четыре винта. 2. отсоедините разъем, затем снимите
Кассетный механизм в сборе. — Удаление трех винтов.
Удаление блока тюнерного усилителя (Рис. 2) Удаление двух винтов. 7.2 РАЗБОРКА
Снятие корпуса (не показано) 1. Снятие кассетного механизма в сборе
(нет…

Руководство по обслуживанию — страница 41

… та же функция. красный желтый
С системой с 2 ​​динамиками подключитесь к прилагаемому Installation manuals положения переключателя зажигания. Используйте это устройство и те для подключений, когда вы … спереди или сзади.
8.
ОПЕРАЦИИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Подключение Схема
Этот блок
Задний выход Антенный разъем
Multi Плеер CD (продается отдельно)
KEH P2800 , P3850
ОСТОРОЖНОСТЬ
• Шнуры для этого для другого …

Руководство по обслуживанию — страница 42


Кнопка AUDIO
Функциональная кнопка
2. Удалите кассетную ленту.
Увеличьте или уменьшите громкость.
4. Примечание: • Функция ленты может быть включена / выключена, когда кассета остается в этом месте.
товар. Вставьте кассету.
+/- KEH P2800 , P3850
42
Key Finder
Кнопка SOURCE
Кассетная дверца
Программируемая кнопка
! / ⁄ кнопки
Кнопка ЧАСЫ
Кнопка извлечения
ГРОМКО…

Руководство по обслуживанию — страница 43

…. (Индикатор « STEREO » загорается при автоматическом отключении станции стерео .Тюнер этого продукта позволяет выбрать настройку, нажав кнопку BAND. • После выбора функционального меню, если вы не выполните никаких действий в течение 30 секунд, будет выбрано функциональное меню.)
2. Каждое нажатие изменяет Источник … KEH P2800 , P3850
43 …

Руководство по обслуживанию — страница 44

… или уменьшите громкость.
4. На дисплее отображается «ГОТОВ». • Если проигрыватель multi CD не может работать должным образом, выводится сообщение об ошибке , такое как проверка
наличие Multi CD Плееры
1.Выберите желаемый диск.
3.
Выберите источник проигрывателя CD .
Каждое нажатие изменяет Источник …
KEH P2800 , P3850
44 год
Использование проигрывателя CD (только один диск)
Этот продукт может управлять только одним диском …

Руководство по обслуживанию — страница 45

… Bass = Treble = Loudness Когда используются аудио режимы, нажмите кнопку BAND, чтобы вернуться вправо. KEH P2800 , P3850
45
Регулировка звука
Выбор режима
• Выберите режим, который вы хотите поставить.После настройки используйте …. 3. «BAL R9» отображается, когда он перемещается спереди, чтобы выбрать настройку
Fader / Balance , которая обеспечивает идеальные условия прослушивания в диапазоне низких и высоких частот при низкой громкости. • …

Руководство по обслуживанию — Страница 46

KEH P2800 , P3850
Технические характеристики ( KEH P2800 / X1M / UC)
Технические характеристики ( KEH -P3850 / X1M / ES)
Общий
Источник питания ………. 14,4 В постоянного тока (10,8 — 15.1 В допустимо) … 50 на доработки. для C-60 Wow & flutter 0,13% (WRMS) Частотная характеристика 40-14 000 Гц (± 3 дБ) Стерео разделение 45 дБ Отношение сигнал / шум 52 дБ (сеть IHF-A)
FM тюнер
Диапазон частот 87,9 — 107,9 МГц Полезная чувствительность

Мы еще не получали ни одного отзыва о Pioneer.

Как починить автомобильную стереосистему, в которой нет звука!

Радио не работает? Задумывались, как починить автомобильную стереосистему, в которой нет звука? Сегодня мы покажем вам, как это исправить!

Обычно отсутствие звука в автомобильной стереосистеме обычно вызвано коротким замыканием или заземлением провода, неисправными динамиками, неисправным головным устройством / предохранителями или неполной настройкой радиоблока.

Мы покажем вам, как правильно разбить каждую ступеньку, чтобы вы снова могли начать забиваться на дороге!

Управление проводом!

У радиоприемников есть все виды проводов, которые входят и выходят. Каждый провод служит определенной цели для правильной работы автомобильной стереосистемы. Если у вас есть автомобильная стереосистема, в которой нет звука, мы должны начать с проверки того, что все провода подключены.

В автомобильной стереосистеме всегда будет 3 разных провода питания, идущих к секции деки.Черный (обычно заземленный) Красный (обычно аккумулятор) и желтый (обычно постоянное питание). Убедитесь, что эти 3 провода правильно подключены к автомобильному радиоприемнику.

Это должно позволить радиоустройству включиться и нормально работать.

После того, как вы убедились, что автомобильная стереосистема получает нужное количество энергии, пора проверить провода вашей акустической системы.

Большинство жгутов проводов послепродажного обслуживания будут помечены сбоку на проводе мелким шрифтом, чтобы вы знали, к чему они принадлежат.Многие из стандартных будут иметь цветовую маркировку, хотя на некоторых также могут быть этикетки.

Убедитесь, что каждый провод настроен правильно и обеспечивает хорошее соединение.

Цвета проводов будут отличаться в зависимости от года выпуска и модели. Всегда проверяйте, что делает каждый провод, прежде чем использовать их.

Основные провода, о которых следует позаботиться, — это провода динамиков. Это набор положительных и отрицательных проводов, которые подключаются к каждому динамику. Это говорит автомобильной стереосистеме, чтобы она включилась и воспроизвела звук / подала питание на каждый из ваших дверных динамиков.

После того, как вы разобрали приборные панели, проверьте каждый провод и переходите к следующему шагу.

И последнее примечание: если вы используете послепродажный усилитель для дверных динамиков, убедитесь, что он получает питание.

Если да, не забудьте проверить каждый терминал, чтобы убедиться, что у него хорошее соединение.

Обслуживание динамика!

Ваши динамики обеспечивают звук через головное устройство по всему автомобилю. Если вы следовали инструкциям, вам следует проверить свою проводку.

Когда вы проверяли свои провода, вы могли заметить, что только 1 динамик не воспроизводит звук.

Вы проверили правильность подключения к нему, но он по-прежнему не воспроизводит звук.

Это говорит о том, что с динамиком что-то происходит. Здесь помогает наш небольшой тест батареи. Для получения дополнительной информации о том, как проверить дверные динамики, ознакомьтесь с нашей публикацией о ремонте автомобильных динамиков.

Если ваш динамик прошел тест батареи, пора двигаться дальше. Если ваш динамик не прошел тест батареи, возможно, пришло время заменить его.

Оставив динамик открытым, давайте проверим парочку других виновников …

Проверки предохранителей / радио!

Автомобильные стереосистемы могут выйти из строя и в какой-то момент выйдут из строя. Если вы знаете, как установить автомобильное радио, то, вероятно, знаете о предохранителях, стоящих за ним. Для тех из вас, кто не знал, у большинства радиостанций есть предохранители на задней панели, которые могут перегореть.

Обычно, когда это происходит, радио теряет вся мощность, и у вас вообще не будет звука. Проверьте предохранители за радио, а также в панелях предохранителей автомобиля.

Замените все перегоревшие предохранители и посмотрите, включается ли радио и издает ли звук.

Если у вас официально есть питание радио, но у вас все еще нет звука, продолжайте.

Если это то, что помогло, то поздравляю! Заведи машину и наслаждайся музыкой!

Это не всегда гарантия, но это произойдет там, где у вас еще не будет электричества. Это может быть связано с перегревом или коротким замыканием автомобильной стереосистемы. Это означает, что ваше радио сгорело и больше не будет работать.

Поскольку он больше не получает энергии, он не может передавать сигналы в динамики, поэтому у вас есть звук. Если вам все еще интересно, почему и как починить автомобильную стереосистему, в которой нет звука, мы переходим к последнему этапу!

Убедитесь, что это настройка.

Установить автомобильную стереосистему не так уж и сложно. Многие новички начинают именно с этого ремонта. Если вы все проверили и по-прежнему не слышите звук, возможно, ваша автомобильная стереосистема требует дополнительных настроек.

Автомобильные радиоприемники имеют множество различных настроек, одна из которых — фейдер, громкость, положение прослушивания и частоты.

Я знаю, это звучит безумно, но на самом деле можно полностью отключить весь звук из динамиков.

Убедитесь, что воспроизводятся все ваши частоты, и еще раз убедитесь, что у вас нет настройки фейдера. Вы можете отрегулировать настройки фейдера для воспроизведения только через передние или задние динамики. Иногда бывает, что передняя панель включена только по умолчанию.

После того, как вы убедились, что все ваши настройки включены, громкость увеличена и радио не отключено, у вас должен быть звук. Если нет, возможно, ваше головное устройство вышло из строя и сгорело.

Если к вам подключены какие-либо усилители на вторичном рынке, обязательно проверьте / протестируйте их на предмет неисправности. Многие места, такие как Best Buy и ABC Warehouse, могут протестировать ваши компоненты, чтобы убедиться, что они работают правильно!

с 1980 по 1989 год | История корпорации «Пионер» | История

Корпоративная информация
Информация

Автоэлектроника Car
Электроника

Оптический диск
и относящийся к ПК Оптический диск
и относящийся к ПК

Телевизоры с большим экраном
и мониторы Телевизоры с большим экраном
и мониторы

Домашняя аудиосистема Домашняя аудиосистема

Прочие предприятия Прочие
предприятия

Прочие предприятия

Корпоративная информация

Автоэлектроника

1980

янв.
Создание корпорации Yamanashi Pioneer.
апр.

г.

Pioneer Electronics Benelux B.V. создана в качестве регионального головного офиса для управления дочерними предприятиями в Европе.
май

год

Pioneer Electronics (Italia) S.p.A. учреждена в качестве торгового филиала в Италии и начинает свою деятельность в августе.
Начало производства полупроводников в лаборатории полупроводников в Кофу, которые изначально используются в автомобильных стереотюнерах.
окт.
Pioneer Precision Technology приобретает Pioneer Denki, чтобы укрепить технологию точной обработки и собственное производство ключевых компонентов.
дек.
Завершено строительство пристройки к головному офису Meguro, в которой открыт выставочный зал для публики.

Прочие предприятия

Корпоративная информация

Автоэлектроника

1981

янв.
Pioneer Electronics (Holland) B.V. учреждена как торговая дочерняя компания в Нидерландах, которая начинает свою деятельность в апреле.
март
Yamanashi Pioneer меняет свое торговое название на Laser Disc и начинает планирование, редактирование и производство наименований программного обеспечения LD.
Pioneer Speaker Components, Inc., учрежденная в качестве дочернего предприятия по сбыту динамиков, производимых Monetec Electronic на Тайване, которое вступает в строй в мае.
апр.
Tohoku Pioneer строит завод Ёнэдзава в Ёнэдзава, префектура Ямагата, который начинает производить автомобильные динамики.
США Pioneer Electronics Corporation выделяет свой бизнес по производству видеопродукции в недавно учрежденную компанию Pioneer Video, Inc.
окт.
Pioneer Ansafone строит завод в Хаяси, Токородзава, префектура Сайтама, и перемещает туда свой головной офис.
ноя.
Hiwada Electronic строит завод в Адачи-гун, префектура Фукусима, и перемещает туда свой головной офис.

Прочие предприятия

Корпоративная информация

Автоэлектроника

1982

апр.
Сейя Мацумото, бывший исполнительный вице-президент, назначен новым президентом Pioneer.
Universal Pioneer становится полностью дочерней компанией Pioneer и меняет свое торговое название на Pioneer Video Corporation.
июл
Pioneer Electronic Europe NV переезжает в Беверен, Бельгия.
окт.
Отремонтирует выставочный зал в пристройке к головному офису Meguro и вновь откроет его как аудиовизуальный центр.

Сейя Мацумото

Прочие предприятия

Корпоративная информация

Автоэлектроника

1983

окт.
Изменяет корпоративный слоган с «Stereo for the World» на «Future of Sound & Vision»
дек.
Pioneer и ее французский дистрибьютор Music Diffusion Francaise совместно создают Pioneer Electronics France S.A. как производственная дочерняя компания, которая начинает работу в июне 1985 года.

Прочие предприятия

Корпоративная информация

Автоэлектроника

1984

июн
Pioneer Melchers GmbH основана в Западной Германии.

Прочие предприятия

Корпоративная информация

Автоэлектроника

1985

август
Pioneer Electronics of Canada, Inc.учреждена как торговая дочерняя компания в Канаде, которая начинает свою деятельность в январе 1986 года.
окт.
Добавляет четвертый объект (инженерный комплекс) на территории завода в Кавагоэ.
Pioneer Electronics (USA) Inc. передает свой бизнес послепродажного обслуживания недавно созданной Pioneer Electronics Service, Inc.
дек.
Строит новый объект на территории распределительного центра Сидзуока.

Pioneer Electronics of Canada, Inc.

Завод Кавагоэ

Прочие предприятия

Корпоративная информация

Автоэлектроника

1986

янв.
Pioneer Artists, Inc. меняет свое торговое название на LaserDisc Corporation of America, чтобы участвовать в планировании и производстве наименований программного обеспечения LD в Соединенных Штатах.
март
Pioneer и Pieta Audio Electronica совместно учредили Pioneer Electronics Espana S.A. как производственно-сбытовая дочерняя компания, которая начинает работу в июле.
сен.
Pioneer Industrial Components, Inc. строит завод автомобильной стереосистемы в Огайо, США.

Pioneer Elecronics Espana S.A.

Pioneer Industrial Components, Inc.

Прочие предприятия

Корпоративная информация

Автоэлектроника

1987

янв.
Pioneer Communications of America, Inc.перемещает свой головной офис в Нью-Джерси, США, и запускает промышленный бизнес дальней связи в дополнение к существующему бизнесу кабельного телевидения.
фев.
Pioneer Electronics Technology, Inc. переносит свои операции на недавно открытый завод в Помоне, Калифорния, США.

Pioneer Electronics Technology, Inc.

Прочие предприятия

Корпоративная информация

Автоэлектроника

1988

янв.
Становится титульным спонсором ралли Париж-Дакар.
окт.
Открывается новое приложение к главному офису Meguro.
Pioneer International Latin America S.A. учреждена как торговая дочерняя компания, отвечающая за латиноамериканский рынок.

Главный офис Meguro

Прочие предприятия

Корпоративная информация

Автоэлектроника

1989

фев.
Tohoku Pioneer основывает компанию Pioneer Speakers, S.A. de C.V. как производственное предприятие в Тихуане, Мексика.
март
Pioneer High Fidelity Taiwan Co., Ltd. была основана в качестве торгового филиала на Тайване.
авг.
Pioneer Electronics Eurocentre N.V., региональная штаб-квартира операций в Европе, начинает работать.
окт.
Pioneer и американская компания Trimble совместно создают Pioneer Trimble Corporation, чтобы заниматься GPS-бизнесом.
Ноябрь
Приобретает U.Discovision Associates, базирующаяся в С., компания, которая управляет и лицензирует множество патентов, связанных с оптическими технологиями.

Прочие предприятия

Корпоративная информация

Автоэлектроника

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

1980

Май
Представляем TS-1600 — первый в мире громкоговоритель для скрытого монтажа кросс-осевого типа.
Выпускает кассетную автомобильную стереосистему KP-350, многоканальные динамики TS-S7, TS-T4 и TS-W203, а также кроссоверную сеть CD-636.
июл
Toyo Kogyo (в настоящее время MAZDA) разрешает использование графического эквалайзера CD-5 в качестве рекомендуемой опции для FAMILIA.
Освобождает динамик TS-Z80 для поверхностного монтажа.
окт.
Выпуск динамиков TS-X11 и TS-X5 для поверхностного монтажа.
дек.
Выпуск кассетной кассетной деки с тюнером AM / FM KEX-20, ультратонкого высокомощного 25-мм усилителя GM-4.

ТС-1600

TS-S7 TS-T4 TS-W203

ТС-Z80

TS-X11

KEX-20

ГМ-4

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

1981

фев.
Освобождает коаксиальный динамик TS-108.
Май

г.

Выпуск кассетных магнитофонов KP-404G и KP-202G, тюнеров GEX-90 и GEX-60, усилителя GM-D8, громкоговорителей для скрытого монтажа TS-2000 и TS-W163, мелодии TS-M6 верхний динамик, а также бодизвуковые автомобильные аудиосистемы BC-50, BC-30B и BC-301.
июн
Освобождает кассетную деку KP-909G и динамик TS-205 для скрытого монтажа.
сен.
Совместно с Toyota Motor разрабатывает компонентную автомобильную аудиосистему для моноблочного автомобиля и оснащает лимитированную версию LITEACE FXV.
окт.
Освобождает динамик TS-1650 для скрытого монтажа.

КП-404Г

GM-D8

ТС-2000

ТС-M6

КП-909Г

ТС-1650

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

1982

Май
Выпуск кассетных магнитофонов KP-818G и KP-717G, графического эквалайзера CD-9 и динамиков для скрытого монтажа TS-1622, TS-1222 и TS-1211.
июн
Выпуск электронных тюнеров GEX-91 и GEX-61.
июл
Выпуск кассетной деки KP-919G, громкоговорителей TS-X10 и TS-X8 для поверхностного монтажа.
окт.
Autorama разрешает использование автомобильной стереосистемы Pioneer в качестве рекомендуемой опции для автомобилей Ford, продаваемых в Японии.
Honda Motor разрешает использование бодизоника в качестве рекомендуемой опции для CITY.
дек.
Выпуск кассетных магнитофонов KP-313G и KP-212G.
Освобождает динамик TS-X15 для поверхностного монтажа со встроенным сверхвысокочастотным динамиком с ленточной диафрагмой.

КП-818Г

CD-9

ТС-1622

GEX-91

КП-919Г

TS-X15

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

1983

Март
Выпуск линейки компонентных автомобильных стереосистем CENTRATE, включающей кассетную деку с центральным управлением FX-K9, скрытый тюнер FX-T8 AM / FM, KP-007 и KP-005 Lonesome Car-boyII с автоматическим управлением с электронным управлением. — кассетные магнитофоны с обратной кассетой, синхронизирующий тюнер GEX-006 AM / FM PLL, в дополнение к графическому эквалайзеру EQ-005 с микрофонным микшированием, графический эквалайзер EQ-001 с двухканальным балансиром, GTS-X80 MFB super- вуфер и усилитель GM-004.
Выпускает динамики TS-1690, TS-1660 и TS-1640 для скрытого монтажа, а также динамик с наклонно-осевым типом TS-1200.
апр.
Выпуск линейки компонентной автомобильной стереосистемы CENTRATE, состоящей из кассетной деки с центральным управлением FX-K7, деки MP-008 с электронным управлением и автореверса и усилителя GM-008.
Выпуск мощной кассетной автомобильной стереосистемы KA-500 с одним шасси.
Май

г.

Освободите коаксиальные динамики TS-1608 и TS-1607 для скрытого монтажа, а также динамик с фазоинвертором для поверхностного монтажа TS-X7.
июл
Выпуск анализатора спектра RD-170, настраиваемого вуфера TS-L5 и графического эквалайзера EQ-003.
сен.
Daihatsu разрешает использовать бодизоник LC-II в качестве рекомендуемой опции для CHARADE
ноя.
Заключает договор с GM в качестве поставщика стандартной автомобильной акустики.
Освобождает динамик TS-1007 для скрытого монтажа.
дек.
Освобождает динамик TS-1307 для скрытого монтажа.

FX-K9

КП-007

EQ-005

ТС-1690

GM-008

ТС-L5

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

1984

апр.
Выпуск кассетной деки KX-E40 Esize (150㎜), оснащенной автореверсивным поиском музыки, синтезатора GEX-E06 AM / FM PLL, усилителя GM-E04 и графического процессора EQ-E01. эквалайзер.
Выпускает мощную кассетную автомобильную стереосистему KA-500 (BK) черного цвета и динамик для поверхностного монтажа TS-X7 (BK).
Освобождает четырехполосный динамик TS-X60 с подъемно-осевым креплением на поверхность.
Май

г.

Выпуск кассетной деки KP-E05 с электронным управлением и автореверсом, динамика TS-1300 для скрытого монтажа с двойным осевым наклоном и динамик TS-1000 с двойным осевым наклоном.
июн
Разработка автомобильного проигрывателя компакт-дисков и выставка на выставке CES в Чикаго в США.
июл
Toyota Motor разрешает автомобильную стереосистему Pioneer в качестве стандарта для нескольких автомобилей, включая жесткую крышу MARK-II.
авг.
Выпуск усилителя GM-012.
октябрь
Представляет CDX-1 (размер D), первый в мире автомобильный проигрыватель компакт-дисков, и CDX-E1 (BK) (размер E).
Выпускает кассетную деку черного цвета KP-E05 (BK), кассетную деку KX-E40 (BK) с усилителем, тюнер синтезатора GEX-E06 (BK) AM / FM PLL, GM-E04 (BK). ), графический эквалайзер EQ-E01 (BK) и полностью алюминиевый динамик TS-X15II в литом корпусе для поверхностного монтажа.
дек.
Выпуск кассетных магнитофонов FX-EK6 (BK) и FX-K5 с центральным управлением, скрытого тюнера AM / FM FX-T6, кассетной магнитофонной деки KP-E07 (BK) и KX- Кассетная дека E60 (BK) с усилителем.

KX-E40

GEX-E06

EQ-E01

TS-X60

KP-E05

CDX-1

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

1985

янв.
Выпуск автомобильных CD-плееров CDX-1 и CDX-P1 в США.
Mazda разрешает автомобильную стереосистему Pioneer в качестве стандарта для FAMILIA, в то же время разрешает использование автомобильного CD-плеера в качестве рекомендованной опции, первой среди автомобильной промышленности.
фев
Выпуск автомобильного проигрывателя компакт-дисков CDX-P1 со встроенным предусилителем.
Toyota разрешает использование автомобильной стереосистемы Pioneer в качестве рекомендуемой опции.
Май

г.

Выпуск мощной автомобильной стереосистемы на кассетах KA-E454 (BK).
июн
Выпуск дека с центральным управлением графическим эквалайзером KPX-999 и KPX-777, графического эквалайзера EQ-E303 (BK), усилителя GM-41, автомобильной стереосистемы с кассетой KA-E353 (BK), TS- Активный низкочастотный динамик MFB для поверхностного монтажа VX700, встроенный в TS-X90 динамик EBD с осевым подъемом на поверхность, динамик TS-X66 в алюминиевом корпусе для поверхностного монтажа в литом корпусе, динамик TS-X1 для поверхностного монтажа (красный и белый), TS -V69, TS-V16 и TS-V10, коаксиальные динамики для скрытого монтажа, а также индивидуальные динамики TS-1008 и TS-1006 для автомобилей Toyota.
июл
Выпуск графического эквалайзера EQ-505.
авг.
Toyota разрешает использование автомобильного CD-плеера Pioneer в качестве рекомендуемого варианта.
окт.
Выпуск динамиков TS-X33 и TS-X22 для поверхностного монтажа.
ноябрь
Выпуск динамика TS-X44 для поверхностного монтажа и динамиков TS-1630, TS-1080 и TS-1060 для скрытого монтажа.

CDX-P1

KPX-999

ГМ-41

TS-VX700

ТС-V16

EQ-505

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

1986

апр.
Выпуск кассетной автомобильной стереосистемы KA-858 с графическим эквалайзером.
май
Запуск бренда Carrozzeria для автомобильной аудиотехники в Японии.
Выпускает CD-плееры DEX-77 и CDX-2, кассетные магнитофоны KPX-660 и KPX-440, синтезаторные тюнеры GEX-550 и GEX-T5 AM / FM PLL, EQ-505 (MB), EQ -220 и EQ-100, динамик TS-X44 (WT) для поверхностного монтажа и усилители GM-201 и GM-121.
июн
Выпуск кассетной деки KPX-888 с графическим эквалайзером, кассетной деки KA-757G, усилителя GM-301 и динамика TS-F606 для скрытого монтажа.
июл
Выпуск кассетной деки KEX-900 с графическим эквалайзером, кассетной деки KEX-500, кассетного приемника KEH-8020, громкоговорителей для скрытого монтажа TS-R800 и TS-R200, а также TS-R600 и TS -R500 наклонно-осевые динамики для скрытого монтажа.
Suzuki разрешает использование автомобильной стереосистемы Pioneer в качестве рекомендованной опции для ALTO и FRONTE.
окт.
BMW разрешает использование автомобильной аудиосистемы Pioneer в качестве рекомендованной опции в Европе и США.
ноябрь
Выпуск скрытого AM / FM / ТВ-тюнера GEX-T9TV.

логотип carrozzeria

каррозцерия CDX-2

каррозцерия KPX-888

каррозцерия KEX-900

каррозцерия TS-R800

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

1987

фев
Представляем первые в отрасли акустические системы TS-TRX5 и TS-TRX3 для поверхностного монтажа, специально предназначенные для RV / 4WD.
Выпуск автомобильной стереосистемы с кассетой KE-3050 с автореверсом и FM / AM-тюнером.
Май

г.

Выпуск графического эквалайзера EQ-400, динамика TS-X45 для поверхностного монтажа с двухцветной переключаемой задней подсветкой, а также динамиков TS-X25 и TS-X3 для поверхностного монтажа.
Выпуск сверхмощной автомобильной стереосистемы KZH-8282TR в США.
Освобождает систему AE (акустическая среда), которая обеспечивает максимальную акустику в салоне.
июн
Выпуск сверхмощной автомобильной стереосистемы KZH-6262TR в США.
июл
Выпуск кассетного автомобильного стереофонического усилителя KA-555.
авг.

г.

Выпуск кассетных приемников KEH-8050 и KEH-5050 позволяет подключать проигрыватель компакт-дисков и графический эквалайзер.
Освободите динамик TS-X75 для поверхностного монтажа, оснащенный двухцветной задней подсветкой.
октябрь
Представляет KEX-M700, первый в мире кассетный приемник размера DIN, способный управлять мульти-CD-плеером в Японии, а затем в США, Европе и других странах.
Выпускает проигрыватель компакт-дисков CDX-M100, совместимый с домашним проигрывателем компакт-дисков на шесть дисков в Японии, а затем в США, Европе и других странах.
Освобождает динамики для поверхностного монтажа TS-X35 и TS-X17.

каррозцерия TS-TRX5

каррозцерия EQ-400

каррозцерия TS-X45

каррозцерия KEH-8050

каррозцерия KEX-M700

каррозцерия CDX-M100

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

1988

фев
Выпуск коаксиальных динамиков TS-1609 для скрытого монтажа.
март
Выпуск одиночного проигрывателя компакт-дисков CDX-3, CD-ресивера DEH-K70 и контроллера компакт-дисков DPX-M200.
Май

г.

Представляет DEH-66, первый в мире CD-ресивер с моноблочным шасси, а также усилители GM-2000 и GM-1000.
июн
Выпуск эквалайзера KPX-990, кассетного приемника KEH-770, графического эквалайзера EQ-600, шестидюймового цветного монитора TVM-C6 и ТВ / AM / FM-тюнера GEX-M900TV.
Выпуск кассетных автомобильных стереосистем KE-3070 и KA-363.
Выпуск кассетного приемника KEH-5070 и одиночного проигрывателя компакт-дисков CDX-3G.
Выпуск усилителя GM-4000 и сабвуферов TS-W400-S, TS-W300-S и TS-W200-S.
июл
Выпуск кассетного ресивера KEH-7050 со встроенным эквалайзером и усилителя GM-3000.
авг.

г.

Выпуск аудиокассеты KA-868 со встроенным автомобильным стереофоническим эквалайзером, динамик для скрытого монтажа TS-V1700, суперкросс-осевой динамик TS-R900, 16-сантиметровый четырехполосный динамик TS-R700 и 3-полосный динамик TS-R400 16 см.

carrozzeria DEH-66

каррозцерия KPX-990

каррозцерия KEH-770

каррозцерия EQ-600

каррозцерия GEX-M900TV

каррозцерия GM-3000

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

1989

март
Представлены первые в отрасли морские громкоговорители TS-MR165 и TS-MR163, а также лицевая крышка AD-MR90 в США.
апр.
Выпуск CD-ресивера DEH-K50, мульти-CD-плеера CDX-M70 и кассетных приемников KEH-8010, KEH-7010 и KEH-5010.
Представляет TS-UX7 — первую в мире * тандемно-камерную трехканальную акустическую систему для поверхностного монтажа с воспроизведением низких частот.

  • * По состоянию на 13 марта 1989 г., Источник: Pioneer.
Освобождает громкоговорители TS-1670, TS-1090 и TS-1070 для скрытого монтажа для установки на передней двери.
Май

г.

Выпуск динамиков TS-X600, TS-X500, TS-X400, TS-X200 и TS-X100 для поверхностного монтажа.
июн
Выпуск кассетных тюнеров KEX-M5000 и KEX-M800 и графического эквалайзера EQ-6600.
авг.

г.

Выпуск одиночного проигрывателя компакт-дисков CDX-4.
окт.
Выпуск сабвуфера коробчатого типа TS-WX250 и настраиваемого вуфера TS-LX40.
Toyota Motor утверждает высококачественную автомобильную аудиосистему Pioneer в качестве стандарта для CELSIOR.
ноябрь

год

Выпуск CD-ресивера DEH-K40 2-DIN, кассетного приемника KEH-7150 со встроенным эквалайзером, кассетного приемника KEH-5100 и кассетных приемников с полным логическим управлением KEH-8150 и KEH-8100.
Выпуск комплектной автомобильной стереосистемы KE-S2500.

каррозцерия TS-X500

каррозцерия KEH-M5000

каррозцерия KEX-M800

каррозцерия EQ-6600

каррозцерия CDX-4

каррозцерия TS-LX40

Корпоративная информация

Автоэлектроника

Оптический диск и связанные с ПК

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

1980

янв.
Впервые демонстрирует проигрыватель оптических видеодисков для домашнего использования на выставке Consumer Electronics Show в Лас-Вегасе, США.Также в нем есть непереключаемый усилитель и цифровой кварцевый приемник.
июн
Выпуск оптического проигрывателя видеодисков VP-1000 LaserDisc для домашнего использования и пульта дистанционного управления RU-100 в США.
окт.
Успешно разработал оптический компактный цифровой проигрыватель аудиодисков (DAD).
Поставляет первую в Японии систему LD промышленного применения в городской музей Сакаи.

ВП-1000

Система LD промышленного применения

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

1981

апр.
Пятнадцать промышленных LD-плееров используются в качестве визуальной выставочной системы в трех павильонах на выставке PORTOPIA ’81 в Кобе.
октябрь
Выпуск домашнего LD-плеера LD-1000 и 70 наименований LD.
ноябрь
Представляет проигрыватель LD-200 LD для обучения и учебы.

ЛД-1000

ЛД-200

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

1982

июн
Разрабатывает устройство записи и воспроизведения магнитооптических дисков E-DRAW, которое может свободно записывать и воспроизводить изображения, и доставляет его в NHK.
сен.
Выпуск проигрывателя LD-600 LD.
Поставляет систему LD промышленного использования Центру развития досуга.
окт.

г.

Выпуск караоке-системы LC-V10 для коммерческого использования.
ноя.
Выпускает интерфейс IF-1000, который соединяет LD и ПК.
дек.
Выпуск домашнего LD-плеера в Великобритании.
Предоставляет лазерное караоке для пользователей, которые могут насладиться на автобусах для осмотра достопримечательностей, в Нихон Коцу, первом в отрасли *.

ЛД-600

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

1983

март
SEGA ENTERPRISES использует LD-проигрыватель промышленного назначения в аркадной игре Astron Belt.
Май

г.

Выпуск проигрывателя LD-1100 LD в Западной Германии.
окт.

г.

Выпуск проигрывателя LD-1100 LD в Австралии.
ноя.
Выпуск компактного LD-плеера LD-7000, оснащенного полупроводниковым лазерным датчиком.

ЛД-7000

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

1984

янв.
Представляет проигрыватель LD-V500 LD для обучения и учебы.
фев
Представлен контроллер клавиш KC-V10 для коммерческого использования в лазерном караоке, который может регулировать тональность песни без изменения темпа.
апр.
Выпуск LD-7000 (BK), LD-плеера черного дизайна.
Май

г.

Представлен персональный компьютер PX-V7 palcom MSX, который облегчает эффективное обучение за счет комбинации с LD.
июн
Выпуск LD-5000 LD-плеера.
Представляет коммерческие системы лазерного караоке на базе проигрывателя LD-V11 LD для караоке. Одновременно принимает характер попугая в качестве логотипа для Laser Karaoke.
Представляет коммерческий LD-проигрыватель LD-V600 со встроенным программным дампом.
сен.
Представлен проигрыватель, совместимый с CLD-9000, первый в мире проигрыватель, позволяющий воспроизводить как компакт-диски, так и LD.
окт.
Представлены коммерческие системы лазерного караоке с авточейнджером LC-V12 (для дисков диаметром 20 см).
ноя.
Выпускает процессор расширения ER-101 MSX, который можно подключить к проигрывателю LD для игр на LaserDisc.

LD-V500 LD-V500-R

KC-V10

ЛД-5000

LD-V600

CLD-9000

Система LC-V12

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

1985

янв.
Выпуск CLD-900 LD / CD-совместимого плеера в США.
Май
Представляет LD-V15, первое в отрасли лазерное караоке для коммерческого использования, совместимое с цифровым звуком.
июл
Выпуск LD-7100 (BK) проигрывателя LD, совместимого с цифровым звуком, и цифрового звукового процессора DA-1 (BK).
августа
Выпуск LD-5100 (BK) LD-плеера, совместимого с цифровым звуком.
сен.
Выпуск LD-8100 (BK) LD-плеера со встроенной функцией караоке.
Выпускает лазерную караоке-систему LK-55 для домашнего использования.
Представляет проигрыватель LD-V510 LD для образовательного рынка.
окт.
Совместно с Ricoh разрабатывает и реализует первое в мире восьмидюймовое перезаписываемое оборудование для оптических дисков с использованием органических красителей в записывающем материале оптических дисков (дисковод оптических дисков DD-8001 и оптический диск DC-801).
Выпуск компактного LD-плеера LD-X710 (BK) шириной 360 мм.
Представляет коммерческое портативное лазерное караоке системы LK-V20 для дисков диаметром 20 см.
ноябрь
Представляет компьютерную систему PX-7K Karaoke Jockey для аранжировки интервалов между песнями Laser Karaoke.

LD-7100

LK-55

LD-V510

Система LK-V20

DD-8001 DC-801

LD-X710

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

1986

янв.
Выпуск CLD-7 (BK) LD / CD-совместимого проигрывателя.
апр.
представляет Laser Juke, первый в отрасли музыкальный автомат, отображающий изображения.
Май

г.

Выпуск LD-9200D (BK) LD-плеера со встроенным цифровым звуковым процессором.
июн
Представлены коммерческие системы лазерного караоке, система LD-V16 для дисков диаметром 30 см и система LK-V21, предназначенная для дисков диаметром 20 см.
авг.
Разработка привода оптических дисков для компьютера IBM Series / 1 (S / 1).Начало дополнительных продаж универсальной системы памяти на оптических дисках LaserMemory System1000 в сочетании с Series / 1.
окт.

г.

Выпуск LD-7200 проигрывателя LD.
ноя.
Выпуск эталонного LD-плеера LD-S1.
Освобождает проигрыватель LD-8200D LD.
Представляет лазерное караоке-караоке для коммерческого использования системы с автоматическим чейнджером LC-V30 для 30-сантиметровых дисков и моноблочную коммерческую систему лазерного караоке-караоке LK-V31.
Представляет интерактивные системы System A и System B, основанные на коммерческом проигрывателе LD-V530.
Представляет проигрыватель LD-E100 LD для образовательного рынка.

CLD-7

LD-9200D

Система LD-V16

Система LK-V21

LD-S1

LD-E100

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

1987

фев.
Выпуск CLD-70 LD / CD-совместимого плеера.
апр.
Выпуск лазерного караоке-плеера LD-K7 для домашнего использования.
Представляет интерфейс для оптических дисков, который позволяет пользователям легко подключать оборудование для оптических дисков и ПК (серия IBM Japan 5550 и серия NEC PC-9800).
Май

г.

Выпуск CD / CDV / LD-совместимого проигрывателя CLD-1010 в США.
Разработка цифрового процессора неподвижных изображений и звука DF-1, который может записывать, редактировать и отправлять реалистичные изображения и аудиоданные на оптические диски с помощью простых операций, выполняемых пользователем.
июн
Представляет CLD-70, первый в отрасли проигрыватель, совместимый с CD / CDV / LD и совместимый с компакт-дисками, отображающими изображения (CDV).
сен.
Выпуск лазерной караоке-системы LK-77 для домашнего использования.
окт.
Выпуск CD / CDV / LD-совместимого проигрывателя CLD-99S, оснащенного восьмибитной цифровой памятью высокого качества.
Разработка 5,25-дюймового перезаписываемого оптического диска DC-502, соответствующего стандартам ISO, и дисковода оптических дисков DD-S5001.
ноябрь
Выпуск CLD-77 CD / CDV / LD-совместимого плеера и LD-7700S LD-плеера, оснащенного восьмибитной цифровой памятью высокого качества.
Представляет 30-сантиметровый авточейнджер для коммерческого использования Laser Karaoke системы LC-V30II и моноблочную систему LK-V32.

CLD-70

ЛД-К7

ДФ-1

ЛК-77

CLD-99S

DD-S5001 DC-502

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

1988

апр.
Представляет LD-W1, первый в мире * LD-проигрыватель, способный непрерывно воспроизводить обе стороны двух дисков до четырех часов.

  • * По состоянию на 15 марта 1988 г., Источник: Pioneer.
сен.
Выпущена интегрированная лазерная караоке-система LK-88 для домашнего использования, объединяющая LD-проигрыватель, кассетный проигрыватель, усилитель и динамики.
октябрь
Выпуск полностью совместимого проигрывателя CD / CDV / LD с CLD-970, способного воспроизводить пять типов оптических дисков (отдельные диски 30 см LD и 20 см LD, CDV, компакт-диски и отдельные диски CD 8 см) без адаптера.
Выпуск полностью совместимого проигрывателя CLD-1200, способного воспроизводить по отдельности компакт-диски, CDV и LD в пяти странах Европы (Великобритания, Западная Германия, Нидерланды, Франция и Швейцария).

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

1989

Май
Выпуск полностью совместимого проигрывателя CD / CDV / LD CLD-100.
июн
Выпуск полностью совместимого проигрывателя CD / CDV / LD CLD-1070 в США.
окт.
Разработка первого в мире * записывающего устройства для перезаписываемых видеодисков с использованием формата LD и KDD.

  • * По состоянию на 5 октября 1989 г., Источник: Pioneer.
Выпускает полностью совместимые (для одновременного использования) проигрыватели CD / CDV / LD CLD-909 и CLD-500, оснащенные 8-битной цифровой памятью высокого качества и поворотным переключателем.
Выпускает домашнюю интегрированную лазерную караоке-систему LK-66 со встроенным совместимым проигрывателем, усилителем, динамиком и другими компонентами.
ноябрь
Предоставляет бесплатное использование товарного знака LaserDisc во всем мире.
декабрь
Выпуск высококлассного LD-плеера LD-X1

CLD-100

CLD-909

CLD-500

LK-66

LD-X1

Автоэлектроника

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

1980

окт.
Выпуск 20-дюймового цветного монитора TVM-202.

ТВМ-202

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

1981

История о широкоэкранных телевизорах и мониторах 1981 г. не публикуется.

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

1982

История о широкоэкранных телевизорах и мониторах 1982 г. не публикуется.

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

1983

ноя.
Выпущены 26-дюймовый компонентный дисплей SEED SD-26, комплект ТВ-тюнера SD-X5, комплект караоке SD-K5, комплект SD-R5 RGB и комплект игр SD-G5.
Выпуск профессионального цветного 26-дюймового монитора TVM-260.

СД-26

ТВМ-260

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

1984

Май
Выпуск высокочувствительной антенны SH-A751 для приема спутникового вещания и универсального тюнера спутникового вещания SH-F101.
июл
Выпущен 21-дюймовый компонентный hi-fi компонентный телевизор SEED SD-21.

СД-21

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

1985

июн
Выпуск 26-дюймового компонентного hi-fi дисплея SEED SD-26Hi-Fi (BK).
дек.
Выпуск новаторского 40-дюймового проекционного монитора TVM-400PJ, обеспечивающего яркое и резкое изображение.

SD-26 Hi-Fi (BK)

TVM-400PJ

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

1986

янв.
Выпуск 40-дюймового экрана обратной проекции SD-P40 в США.
март
Поставляет двухэкранную видеосистему для информационного центра Odakyu, включая промышленный LD-проигрыватель и 40-дюймовые дисплеи обратной проекции.
Май

г.

Выпуск 40-дюймового экрана обратной проекции SEED SD-P4000, обеспечивающего яркие и четкие изображения.
сен.
Выпуск 29-дюймового высококачественного AV-дисплея SEED SD-29PRO, обеспечивающего высочайший уровень горизонтального разрешения в отрасли.
Выпуск многопроекционной системы Pioneer, большой 4-экранной видеосистемы, обеспечивающей яркие и четкие изображения.

SD-P40

SD-P4000

СД-29ПРО

Многопроекционная система

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

1987

янв.
Выпуск 28-дюймового высококачественного AV-дисплея SEED SD-28Hi-Fi.
окт.

г.

Выпуск 29-дюймового высококачественного AV-дисплея SEED SD-29PRO X, оснащенного запатентованными микросхемами управления изображением.
ноябрь
Выпуск 50-дюймовых SD-P5010 и 40-дюймовых SD-P4010 SEED Hi-Fi дисплеев обратной проекции с улучшенным качеством изображения.
Выпуск тюнера спутникового вещания SH-F303, обеспечивающего высококачественное аудио и видео.
дек.
Выпуск 29-дюймового высококачественного AV-монитора SEED SD-29M и Hi-Fi ТВ-тюнера F-T1.

SD-28 Привет-Fi

SD-29PROX

SD-P5010

SD-P4010

СД-29М

Ф-Т1

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

1988

март
Выпуск профессиональной многоэкранной видеосистемы Cube.
октябрь
Выпуск 40-дюймового высококачественного экрана обратной проекции SEED SD-P40BS1.
Выпуск 29-дюймового высококачественного AV-дисплея SEED SD-29PROZ.
ноя.
Выпускает 50-дюймовые SD-P50BS1 и 40-дюймовые SD-P4020 SEED hi-fi дисплеи обратной проекции.

СД-29ПРОЗ

SD-P4020

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

1989

окт.
Выпуск 50-дюймового высококачественного заднего проекционного телевизора SEED SD-P5030.
Ноябрь
Выпуск 40-дюймового высококачественного телевизора с обратной проекцией Seed SD-P4030.
дек.
Выпущены 50-дюймовые SD-P50BS2 и 45-дюймовые SD-P45BS2 SEED Hi-Fi телевизоры с обратной проекцией и встроенным тюнером спутникового вещания.
Выпускает тюнер спутникового вещания SH-F223, оборудованный входами с автоматической регулировкой частоты для программ высокой четкости.

SD-P5030

SD-P4030

SD-P45BS2

SH-F223

Оптический диск и связанные с ПК

Телевизоры и мониторы с большим экраном

Домашнее аудио

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

1980

фев.
Выпуск акустической системы S-180A; поворотный стол ПЛ-50Л; портативные стереомагнитофоны и кассетные магнитолы Runaway SK-80TV, SK-70, SK-60, SK-50, SK-7II и SK-6II.
Март
Выпуск кассетной деки T-3050M с металлической лентой для серии Mini, а также портативного стереомагнитофона и кассетного магнитофона Runaway SK-95.
Май

г.

Выпущены интегрированные усилители A-570 и A-470, тюнер F-570 AM / FM и акустическая система S-570 — все из серии All Day Compo.
июл
Выпущена кассетная дека CT-570 All Day Compo Series, оснащенная системой Dolby HX.
авг.
Представляем S-922, первую в мире напольную акустическую систему с диафрагмами из угольного графита.
сен.
Выпуск стоечных стереосистем PROJECT A77, PROJECT A66 и PROJECT A33, кассетных магнитофонов CT-970 и CT-770, полностью автоматических проигрывателей винила PL-570 и PL-470, а также акустической системы S-110. .
окт.
Представляет S-F1, первую в мире коаксиальную 4-полосную плоскую колонку.
Выпускает стоечные стереосистемы PROJECT A99, PROJECT A44, PROJECT AV88 и PROJECT AV55, полностью автоматические проигрыватели пластинок PL-260A и PL-240A, наушники MASTER-1G, микрофон CM-S7 и Runaway SK-200 портативное стерео радио и кассетный магнитофон.
Ноябрь
Выпуск персональных компактных стереосистем Private R7 и R5.
Выпуск портативного стереоприемника и кассетного магнитофона Runaway Midi SK-400 и кассетной магнитофонной деки CT-470.
дек.
Выпуск портативного стереоприемника и кассетного магнитофона Runaway Midi SK-600.

A-570

Ф-570

CT-970

ПРОЕКТ AV88

МАСТЕР-1Г

R7

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

1981

янв.
Выпуск персональных компактных стереосистем Private S-9, S7 и S5 со встроенным усилителем.
фев
Выпущены интегрированные усилители серии All Day Compo A-980 и A-780, AM / FM-тюнер цифрового синтезатора F-780 и стерео ТВ-тюнер TVX-300.
Выпускает персональные компактные стереосистемы M8 и M6; стоечные стереосистемы PROJECT AV99, AV77, AV66, AV44, AV33, A22 и A11; и портативное стерео радио и кассетный магнитофон Runaway SK-650.
Март
Выпуск портативного стерео и кассетного магнитофона Runaway SK-900.
апр.
Выпуск акустической системы S-F1 Custom, оснащенной плоскими квадрадиальными диафрагмами и корпусом с отделкой под дерево, а также портативного стереомагнитофона и кассетного магнитофона Runaway SK-800.
Май

г.

Выпуск проигрывателя пластинок PL-X50 глубиной 21 см для персональных компактных стереосистем Private Series.
авг.
Выпуск фонокорректора PC-50MC MC с малой массой и высокой отслеживаемостью.
сен.
Выпуск стоечных стереосистем PROJECT G9, G7, G5 и G3 с компьютерным управлением нажатием одной кнопки, а также ручных проигрывателей виниловых пластинок PL-70LII, PL-50LII и PL-30LII с кварцевой ФАПЧ со сменным тонармом.
Выпускает легкие стереонаушники SE-L15 под открытым небом, динамический микрофон DM-5, микрофон DM-R5 с реверберацией, беспроводной микрофон DM-W5 и системные микрофоны SM-55 и SM-54.
окт.

г.

Выпущены компоненты серии All-Day Compo, включающие интегрированные усилители A-580 и A-380; тюнер F-580 AM / FM; кассетные кассетные деки с автореверсом CT-980, CT-880, CT-780 и CT-580; кассетная дека CT-480; акустическая система S-170; и проигрыватель винила PL-780.Освобождает системы All-Day Compo типа J, типа I, типа II и типа III.
Выпускает аудио / видео компонентные системы FORESIGHT 70 и FORESIGHT 50, персональную компактную стереосистему Private S11 со встроенным усилителем, полностью автоматический проигрыватель винила с прямым приводом PL-6100A и полностью автоматический проигрыватель винила PL-5100A.
ноябрь

год

Выпуск портативных стереомагнитофонов и кассетных магнитофонов «Взлетно-посадочная полоса» SK-750 и SK-700.

G9

ПЛ-70ЛИ

SE-L15

CT-980

FORESIGHT 70

S11

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

1982

фев
Выпуск 3-полосной акустической системы S-X6 с НЧ-динамиком 22 см и ленточным ВЧ-динамиком; твитер с бериллиевой лентой PT-R7III; стоечная стереосистема Studio Boy PROJECT S101; 12-полосный графический эквалайзер СГ-9; поворотные столы с фронтальной загрузкой ПЛ-88Ф, ПЛ-66Ф, ПЛ-44Ф; и портативное стерео радио и кассетный магнитофон Runaway SK-350.
Май

г.

выпускает серию компонентов Visual System-Up, включающую стерео ТВ-тюнер TVX-300RV, видеоконтроллер VC-A300 со встроенным усилителем, видеоселектор VS-1 и компактную магнитоэкранированную акустическую систему CS-V10. ; и акустическая система S-180III, оснащенная твитером с бериллиевой лентой.
июн
Выпуск стерео предусилителя C-Z1a с супер линейной схемой без NFB и монофонического усилителя мощности M-Z1a без NFB.
Выпуск стоечных стереосистем Studio Boy PROJECT SC20 и SC10.
июл
Выпуск эксклюзивного монофонического усилителя мощности M5 класса A без NFB с выходной мощностью 300 Вт.
Освобождает акустическую систему S-955III.
авг.

г.

Выпуск акустической системы S-922II и портативного стереоприемника и кассетного магнитофона Runaway SK-550.
сен.
Выпущены мини-компонентные стереосистемы Private S110, S90, S70 и S50, домашняя караоке-система KS-505 Shinuchi, портативная стереосистема и кассетный магнитофон Runaway SK-Q10, а также вокальный микрофон DM-66G.
октябрь
Выпуск интегрированных усилителей A-200 и A-120 с динамической схемой без переключения, тюнера F-120 AM / FM с декодером Digital Direct, домашней караоке-системы KS-808 Shinuchi и SE-L90. стерео наушники.
ноя.
Выпуск CD-плеера P-D1, который является кульминацией лазерных и цифровых технологий Pioneer.

S-X6

ЭКСКЛЮЗИВ M5

S110

А-200

Ф-120

P-D1

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

1983

фев.
Выпущены кассетные кассетные деки CT-90R и CT-70R 3DD с автореверсом; интегральный усилитель А-100 с динамической схемой без переключения; AM / FM-тюнер цифрового синтезатора F-100; полностью автоматические проигрыватели пластинок PL-707 и PL-505 с тонармом, оборудованным DRA; поворотные столы с фронтальной загрузкой ПЛ-88ФС, ПЛ-55ФС, ПЛ-44ФС; и SE-DJ1 Mr.DJ-наушники с микрофоном.
Выпускает частные компонентные стереосистемы S30, S100W и S60W; стоечные стереосистемы New PROJECT SC9, SC7, SC5 Sound Create, стоечные стереосистемы SP7 и SP5 Sound Play и стоечные стереосистемы SL8, SL6 и SL4 Sound Listening; и двусторонние портативные компонентные системы Vibration C800, C700, C600, C500 и C300 для внутреннего и наружного использования.
март
Выпуск интегрального усилителя A-150 с динамической схемой без переключения и домашней караоке-системы KS-616 Shinuchi.
апр.

г.

Выпуск всепогодных портативных стереокассетных плееров PK-R7AW и PK-5AW, портативных стереокассетных проигрывателей PK-3, переносных стереосистем SWS-5 и усилителя мощности SW-A5.
июн
Выпуск графического эквалайзера SG-77.
июл
Выпуск стильных панельных акустических систем S-5PC и S-5PG Pin Up, блочных акустических систем S-7MS и S-7MR Layout, а также портативного кассетного стереоплеера PK-F9 с AM / FM-тюнером.
авг.

г.

Выпуск стереонаушников SE-L10, доступных в черном, красном, белом и желтом цветах.
сен.
Выпуск высокопроизводительных кассетных магнитофонов CT-A9 и CT-A7 с 3 головками, оснащенных ленточным приводом Z, кассетной деки с автореверсом CT-50R, тюнера AM / FM F-50T с программируемый таймер и аналоговые / цифровые часы, полочная акустическая система S-170II с ленточным твитером, высококачественная полочная акустическая система S-9500 и акустическая система S-T5 Turbo Pro.
окт.

г.

Выпуск эксклюзивной модели 2401 Twin для профессиональной мониторной акустической системы.
Выпускает проигрыватель компакт-дисков P-D70 и мини-компонентные стереосистемы Private S80W, S40W и S30P.
ноябрь
Выпуск эксклюзивной профессиональной мониторной акустической системы модели 2402 и проигрывателя виниловых пластинок P3a с тонармом из глиноземной керамики.
дек.
Выпуск эксклюзивного предусилителя C5 с двойной монофонической конструкцией.

S100W

SP7

С-7МС

CT-A9

P-D70

ЭКСКЛЮЗИВ C5

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

1984

янв.
Выпуск двухканальных портативных компонентных систем Vibration C800W и C600W с двухкассетной магнитофонной декой и C200W, доступного в серебристом и красном цветах.
фев.
Выпущена мини-компонентная стереосистема Private Apple Age S2000, доступная в красном и белом цветах.
март
Выпуск двусторонней портативной компонентной системы Vibration C700R с кассетной декой с автореверсом и 200R, доступной в серебристом и красном цветах.
Освобождает кассетные кассетные деки CT-A9 (BK) и CT-A7 (BK) с 3 головками.
июн
Выпуск синтезатора объемного звука SP-101R (BK).
Выпускает акустические системы S-180D и S-L5, тюнеры AM / FM F-120D (BK) и F-100D (BK), интегрированные усилители A-150D (BK) и A-120D (BK), селектор видео VS-100, однонаправленные вокальные микрофоны DM-700G и DM-700S, легкие стереонаушники SE-L66 и SE-L44 и легкие стереонаушники SE-L22, доступные в синем, красном и белом цветах.
Выпуск высококачественного проигрывателя компакт-дисков P-D90 (BK).
авг.

г.

Выпущены мини-компонентные стереосистемы CD9W (BK), CD7W (BK), CD5W (BK), CD5S (BK) и CD3W (BK), а также проигрыватель компакт-дисков P-DX-700 (BK).
сен.
Выпуск полностью автоматического проигрывателя виниловых пластинок PL-L77A с возможностью программирования до 15 паттернов, до 8 вариантов выбора в каждом.
Выпуск новых стоечных стереосистем PROJECT SC77, SC55, SL66, SL44 и SL2200.
ноя.
Выпуск аудио / видеосистемы ZONE VS7.

C800W

Ф-120Д

А-150Д

P-D90

CD9W

SC77

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

1985

фев.
Выпускает мини-компонентную стереосистему Private S360TV, доступную в черном, розовом и красном цветах; интегрированный усилитель объемного звука аудио / видео VSA-30 (BK); полностью автоматический проигрыватель винила PL-3F с кварцевой системой ФАПЧ; кассетная дека с двумя автореверсами записи / воспроизведения T-9090WR; аудио / видеосистема ZONE VS7F; и видеокамера VX-M70 8 мм.
март
Выпуск CD-плееров PD-7010 (BK) и PD-5010 (BK), Hi-Fi видеомагнитофона HiVista VX-9 и динамиков с магнитным экраном S-1800DV (BK) и S-1300DV (BK). системы.
июн
Выпуск кассетной деки с автореверсом записи / воспроизведения T-7050R (BK) и легких закрытых наушников SE-90D (BK) и SE-50D (BK), предназначенных для цифровых аудиоисточников.
авг.
Выпуск кассетных магнитофонов CT-A9D (BK) и CT-A7D (BK).
сен.
Выпуск цифровых аудио / видео компонентных систем WAVE 88 (BK) и WAVE 77 (BK), интегрированного аудио / видео усилителя A-V1200 (BK), акустической системы с магнитным экраном S-9500DV и PD- X707L (BK) CD-проигрыватель среднего размера шириной 360 мм.
окт.
представляет Private CD500AV (BK) и S500AV (BK), первые в отрасли мини-компонентные стереосистемы со встроенным автоответчиком.
Выпуск цифровой аудио / видео компонентной системы WAVE 66 (BK), CD-плеера среднего размера PD-X505 (BK) и 8-мм видеокамеры VX-M80AF.
ноябрь
Представляет PD-M6, первый в мире 6-дисковый проигрыватель компакт-дисков с журналом.
дек.
Выпуск 6-дискового журнального проигрывателя компакт-дисков PD-M6 (BK) в США.

S360TV

Т-9090WR

ПД-7010

ВОЛНА 88

S500AV

ПД-М6

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

1986

янв.
Выпуск 6-дискового журнального CD-плеера PD-M6 (BK) в Европе.
фев
Выпуск частных мини-компонентных стереосистем CD400WR (BK) и S400WR (BK), CD-плеера PD-6010 (BK), CD-плеера с 6 дисками среднего размера PD-X909M (BK) и Процессор объемного звука SP-X707 со встроенным усилителем мощности.
Март
Выпуск частной мини-компонентной стереосистемы CDM400WR (BK).
апр.
Pioneer и Mitsubishi Pencil совместно разрабатывают первые в мире диафрагмы динамиков, изготовленные из 99.9% углерода и продавать их под названием «керамический углерод».
Май

г.

Выпуск CD-плееров PD-8030 (BK), PD-7030 (BK) и PD-6030 (BK), сдвоенного кассетного магнитофона с автореверсом записи / воспроизведения T-9090WRII (BK) и Наушники SE-50DII (BK) и SE-30D (BK) предназначены для цифровых аудиоисточников.
июн
Выпуск акустических систем S-701 и S-101 с керамико-углеродным низкочастотным динамиком, предназначенных для цифровых аудиоисточников, усилителя управления аудио / видео C-90 (BK) и усилителя мощности M-90 (BK).
сен.
Выпущены мини-компонентные стереосистемы Private PRO-1 и PRO-1M. Выпуск аудио / видео ресивера VSX-5000 (BK) в США.
окт.
представляет SE-90DII, первые в отрасли наушники с диафрагмами из титановой керамики, предназначенные для цифровых аудиоисточников.
Выпускает частные компонентные мини-стереосистемы CD700AV и CD600AV и цифровую компонентную аудио / видео систему WAVE 99 (BK).
Выпуск CD-плеера ограниченной серии PD-7030LTD.
ноя.
Выпуск акустической системы S-601, все три динамика которой изготовлены из материала на основе углерода.

ПД-7030

С-701

С-90

М-90

ПРО-1М

CD700AV

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

1987

фев
Выпускает мини-компонентную стереосистему Private PRO-3, CD3000 и CD1000, проигрыватель компакт-дисков PD-7050, проигрыватель компакт-дисков с 6 дисками PD-M70, проигрыватель компакт-дисков среднего размера PD-X737, Интегрированный усилитель A-505, AM / FM-тюнер цифрового синтезатора F505, компактная акустическая система S-X11 и AM-радио STR-100 на солнечной батарее.
Май

г.

Выпуск цифровой аудиокассеты (DAT) D-1000.
Освобождает CD-проигрыватель с магазином на 6 дисков PD-M50.
июн
Выпуск акустической системы S-3000, все три блока которой установлены на миделе, и основания динамика CP-3000 для S-3000.
июл
Выпуск интегрального усилителя A-717 с конструкцией прямой конструкции.
сен.
Выпуск вертикального сдвоенного динамика S-55Twin с линейным коаксиальным расположением, акустической системы S-707 с керамической углеродной диафрагмой и системой крепления в середине корабля.
Выпускает частные компонентные стереосистемы PRO-X3, PRO-X1 и PRO-X1M, оснащенные оптическим цифровым соединением между компонентами; высококачественный интегральный усилитель A-90D с двумя цифро-аналоговыми преобразователями и схемой прямого построения; интегрированный аудио / видео усилитель VSA-700 со встроенным процессором объемного звука Dolby; CD-плееры PD-8070, PD-7070 и PD-6060; и акустическая система S-707 с установкой на миделе и керамико-углеродными диафрагмами.
октябрь
Выпуск наушников SE-M90, предназначенных для цифровых источников звука, вокального микрофона DM-90, высокопроизводительного оптического кабеля JLL-A20T, аудиокабеля RCA серии линейных кабелей JLP-A20P и JLP-A50SS star -квадрупольный акустический кабель.
Выпуск частной мини-компонентной стереосистемы CD770D со встроенным ЖК-телевизором и CD550 со встроенным электронным графическим эквалайзером / анализатором спектра; аудио / видео системы WAVE 700TV и WAVE 700 с комбинированным проигрывателем CD / CDV / LD; CD-проигрыватель PD-3000 с 18-битным цифро-аналоговым преобразователем и цифровым фильтром; и сдвоенная кассетная дека с автореверсом записи / воспроизведения T-7070WR с функцией Dolby HX-Pro.
ноябрь
Выпуск аудио / видеосистемы WAVE 1000TV INTERIOR с комбинированным проигрывателем CD / CDV / LD и проигрывателем CD / CDV PD-707V.

D-1000

С-3000

S-55 TWIN

CD770D

ВОЛНА 700TV

ПД-707В

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

1988

янв.
Выпуск частной мини-компонентной стереосистемы CD330 и полностью автоматического проигрывателя виниловых пластинок PL-Z91.
фев
Выпуск высокопроизводительных компактных акустических систем S-101C-K-LR (черная отделка) и S-101C-W-LR (отделка под дерево).
мар.
Выпуск наушников SE-A4 с керамико-титановыми диафрагмами, предназначенных для цифровых аудиоисточников.
Май

г.

Выпуск 6-дисковых журнальных проигрывателей компакт-дисков PD-M700 и PD-M500, а также проигрывателя компакт-дисков PD-515 с функциональной загрузкой.
июн
Выпуск эксклюзивного топового монофонического усилителя мощности M5A с схемной схемой класса A и без NFB.
Освобождает акустическую систему S-99 Twin, в которой два одинаковых низкочастотных динамика установлены вертикально с обеих сторон высокочастотного динамика.
авг.

г.

выпускает частную компонентную стереосистему A5, аудио / видеосистему WAVE S70, 10-полосный электронный графический эквалайзер / анализатор спектра SG-X70, Hi-Fi BS-тюнер SH-X70, PL-X640 полностью автоматический проигрыватель винила, микрофонный микшерный усилитель MA-70, дека D-900 DAT и отдельные усилители эталонного качества C-90a и M-90a.
сен.
Выпущены мини-компонентные стереосистемы Private PROD8 и A7, CD-плееры PD-717 и PD-313, интегрированный стереоусилитель A-717V, акустические системы S-77 Twin и S-55 Twin SD с вертикально установленными двойные вуферы и наушники SE-517D.
октябрь
Выпуск CD-плееров PD-2000 и PD-333, двухкассетных магнитофонов T-700WR и T-500WR, кассетной деки с 3 головками T-616, тюнера F-515 AM / FM, Интегрированный стереоусилитель A-515V и интегрированный стереоусилитель аудио / видео VSA-500.
ноябрь
Выпуск интегрированного аудио / видео стереоусилителя VSA-900 со встроенным процессором Dolby Surround Pro Logic, акустической системы центрального канала S-XC1 и акустической системы S-700T.
Выпуск высокопроизводительных наушников SE-515D и SE-513D, предназначенных для цифровых аудиоисточников.
Выпускает полнофункциональную мини-компонентную стереосистему Private A1 и полностью автоматический проигрыватель винила PL-Z92 для частных систем.
дек.
Выпуск акустической системы Exclusive S5.

ПД-M700

S-99TWIN

ВОЛНА S70

М-90А

A7

VSA-900

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

1989

янв.
Выпуск компактной акустической системы S-33 Twin с двумя низкочастотными динамиками, установленными вертикально на наклонной перегородке.
Выпуск частной мини-компонентной стереосистемы A3.
фев.
Разработка первой в мире * диафрагмы динамика, сделанной из 100% алмазных частиц.

  • * По состоянию на 15 февраля 1989 г., Источник: Pioneer.
апр.
Выпуск высокопроизводительных стереонаушников SE-919D и SE-917D, предназначенных для цифровых источников звука.
Май

г.

Выпуск CD-плеера PD-M720 с магазином на 6 дисков с функцией программирования большой емкости, CD-плеера PD-434T с двумя лотками и CD-плеера среднего размера PD-X232T с двумя лотками.
июн
Выпуск высококачественной акустической системы S-1000 Twin с вертикально установленными двойными низкочастотными динамиками и высокопроизводительной компактной 2-полосной акустической системы S-303.
авг.

г.

Выпущены мини-компонентные стереосистемы Private B9 и B7 с функциональной загрузкой, а также полностью автоматический проигрыватель виниловых дисков PL-X750 для частных систем.
сен.
Выпуск CD-плеера PD-535, сдвоенной кассетной магнитофонной деки T-535WR для записи / воспроизведения, кассетных магнитофонов с 3 головками T-636 и T-838, интегрированного стереоусилителя A-535, F- 535 AM / FM-тюнер, акустическая система S-77 Twin SD Tower с вертикально установленными двумя низкочастотными динамиками и высокопроизводительные цифровые процессоры звукового поля SP-91D и SP-700D.
Выпускает комбинированный компакт-диск и тюнер FD-J7, кассетную деку с двойным автореверсом T-J7, интегрированный усилитель A-J7 и акустические системы S-J7-Q-LR и S-J7-W-LR. — все для стереосистемы Impresso.
Освобождает центральную секцию CL-X919 и CL-X717 для аудио / видеосистем WAVE 919 и WAVE 717 с комбинированным проигрывателем CD / CDV / LD и дополнительной кассетной декой CT-X717WR, 10-полосной электронной магнитолой GR-X717. графический эквалайзер / анализатор спектра, высококачественный видеомагнитофон VH-X9 и акустические системы S-X919T-LR и S-X717T-LR.
октябрь
Выпуск CD-плееров PD-737 и PD-335, кассетной деки с быстрым автореверсом T-333R, интегрированных аудио / видео стереоусилителей VSA-930 и VSA-530, A-838 и A -636 интегрированный стереоусилитель и коаксиальная 2-полосная акустическая система S-X33C.
ноябрь
Выпуск частных компонентных стереосистем B5 и B3.
Выпуск CD-плеера эталонного качества PD-5000, интегрированного стереоусилителя аудио / видео VSA-730 и закрытых стереонаушников SE-526D.

SE-919D

B9

Т-838

IMPRESSO

A-838

ПД-5000

Телевизоры и мониторы с большим экраном

Домашнее аудио

Прочие предприятия

Домашнее аудио

Прочие предприятия

Корпоративная информация

1980

Май
Открытие первой в мире системы двустороннего кабельного телевидения (VIP) для использования в отелях в отеле New Otani в Киойчо, Токио.
Ноябрь
Выпуск систем BSS-8 и BSS-5 BODYSONIC.

Система двустороннего кабельного телевидения

БСС-8

Домашнее аудио

Прочие предприятия

Корпоративная информация

1981

янв.
Выпуск моделей AF-1800 и AF-1700 Ansafone.
авг.
Выпуск динамиков TD-4001 и TD-2001 и низкочастотного динамика TL-1601 для профессионального использования. Технические.

AF-1800

AF-1700

ТД-4001

ТД-2001

Домашнее аудио

Прочие предприятия

Корпоративная информация

1982

авг.
Выпуск стереосистемы для кресла BSS-100 BODYSONIC и оттоманской системы BSO-100 BODYSONIC.
октябрь
Выпуск AF-3800S Ansafone.
ноябрь
Выпуск 40-сантиметрового низкочастотного динамика TL-1601a для профессиональных динамиков TAD.

БСС-100

AF-3800S

TL-1601a

Домашнее аудио

Прочие предприятия

Корпоративная информация

1983

март
Выпуск персонального беспроводного трансивера JX-1 FlyingParty.
июл
Выпуск многофункционального устройства автоматического набора номера PA-D128 и AF-M21 Ansafone.
ноя.
Выпуск рупора со стабилизированной дисперсией TH-4001, разделительных сетей TN-1 и TN-2 и интерфейсной сети с двухканальным усилением TN-3 для профессиональных акустических систем TAD.
дек.
Разработка устройства связи, способного обрабатывать передачу цифровых данных между абонентами в системе двустороннего кабельного телевидения.

PA-D128

AF-M21

Домашнее аудио

Прочие предприятия

Корпоративная информация

1984

янв.
Выпускает системы BODYSONIC 88, 77 и BSS-50.
апр.
Выпуск многофункционального компактного персонального приемопередатчика JX-E2 размера E.
Май

г.

Выпуск системы переадресации телефонных вызовов CF-100.
окт.

г.

Выпуск приемопередатчика для персональной связи JX-E2 (BK) с черным дизайном.
ноябрь
Получено одобрение первой категории Японии от Nippon Telegraph & Telephone Public Corporation на систему переадресации вызовов CF-100A.

BODYSONIC 88

БОДИЗОНИК 77

БСС-50

CF-100

Домашнее аудио

Прочие предприятия

Корпоративная информация

1985

янв.
Выпуск автоответчика AF-X1 Ansafone высокого класса.
фев
Выпуск персонального беспроводного трансивера JX-3 FLYINGPARTY.
апр.
Выпуск декоративных телефонов TF-01, TF-51, TF-05 и TF-55, а также многофункциональных телефонов TM-300 и TM-350.
сен.
Выпускает домашнюю электронную коммутационную систему TFX-105, которая может управлять пятью телефонными аппаратами.
дек.
Выпуск телефона TA-710 и автоответчика TF-71.

AF-X1

TF-01

TF-05

ТМ-350

TFX-105

TA-710

Домашнее аудио

Прочие предприятия

Корпоративная информация

1986

Май

г.

Выпуск персонального беспроводного приемопередатчика JX-F1 «бесплатная станция», позволяющего использовать его в автомобиле и на открытом воздухе.
июл
Открытие бизнеса в сфере видеонаблюдения.
Получил заказ на первую партию из 1000 стандартных преобразователей для городского кабельного телевидения от Minakuchi Television в префектуре Сига. Также принимает заказы от OTKTV в префектуре Сидзуока и Lake City Cablevision в префектуре Нагано.
ноя.
Выпуск компактной легкой системы объемного звучания BODYSONIC BSS-AV7.
Освобождает телефон TF-A6 с подключенным автоответчиком и автоответчик TA-910.
дек.
Выпуск автоответчика TA-310 и домашней электронной коммутационной системы TFX-104.

BSS-AV7

TF-A6

TA-910

ТА-310

TFX-104

Домашнее аудио

Прочие предприятия

Корпоративная информация

1987

янв.
объявляет о телефоне TF-A4 с подключенным автоответчиком, а также о телефонах TF-02, TF-06 и TF-56.
окт.
Выпуск многофункционального телефона TF-A5 со встроенным записывающим устройством IC и декоративного телефона TF-03 с функцией JOY.
Представляет преобразователь BC-V100 для кабельного телевидения, способный обрабатывать до 61 канала.
ноя.
Выпуск системы объемного звучания BODYSONIC типа «напольная жизнь» BSS-AV70.
Принимает заказы на преобразователи BC-V100 от основных компаний кабельного телевидения, включая Nippon Network Service (Кофу, префектура Яманаси), Lake City Cablevision (Сува, префектура Нагано) и TV Matsumoto Cablevision (Мацумото, префектура Нагано).
дек.
получает заказы на системы кабельного телевидения типа OWA от кабельного телевидения Уэда (Уэда, префектура Нагано), телекомпании Симода Юсен (Симода, префектура Сидзуока), кабельного телевидения Минакучи (Кога-гун, префектура Сига).

TF-A4

TF-06

TF-A5

TF-03

BC-V100

BSS-AV70

Домашнее аудио

Прочие предприятия

Корпоративная информация

1988

фев
Выпуск низкочастотного динамика TL1601b для студийных мониторов с профессиональными динамиками TAD.
Mar
Поставляет новейшие комплекты аудио / визуального оборудования, включая проекционный куб CUBE, систему LIS BGV и системы оптических дисков для A-POINT для южного выхода Yaesu со станции Tokyo JR Tokai.
Выпуск домашнего гидропонного набора GM-01 для выращивания растений с использованием магнитов динамика.
Поставляет аудио / визуальное оборудование, состоящее из семи проигрывателей LD для коммерческого использования, а также 120-дюймовых проекторов, 50-дюймовых проекционных телевизоров, телевизионных мониторов, усилителей и динамиков в пять мест в Музее бейсбола и спорта, перемещенных и вновь открытых в Токио. Купол.
апр.
Выпуск акустической системы IS-K50 со встроенным усилителем.
Освобождает автоответчик TF-A7 ALL TIME 7, который может назвать имя вызывающего абонента, и пакет RAM TF-R128, который может записывать сообщения.
Май

г.

Выпуск многофункционального декоративного телефона PAMCO TF-57.
окт.

г.

Выпущен декоративный телефон TF-04 SERIA L с новыми удобными функциями и автоответчик TF-A50 ALL TIME 50.

TL-1601b

IS-K50

TF-A7

ТФ-57

TF-04

TF-A50

Домашнее аудио

Прочие предприятия

Корпоративная информация

1989

фев
Первым в отрасли представил автоответчик (TF-A30 ALL TIME 30) с функцией подсветки, которая направляет пользователя с помощью светящихся кнопок.

  • * По состоянию на 2 февраля 1989 г., Источник: Pioneer.
март
Разработка новой двусторонней системы видеонаблюдения A3 для курортов и туристических отелей.
Выпуск домашнего гидропонного культиватора GM-02.
Выпуск беспроводного телефона с низким энергопотреблением TF-R5.
Разработка двусторонней системы видеонаблюдения A3.
июн
Выпуск амортизирующей системы объемного звучания BODYSONIC BSS-V88.
июл
Выпуск AF-M3 Ansafone с многострочным блоком отклика (для трех строк), со встроенным недельным таймером и цифровым диктофоном / плеером.
сен.
Выпуск телефона с декором TF-S5 SERIA ART, оснащенного встроенной интегральной схемой синтеза голоса, позволяющей сообщать вызывающему абоненту время возвращения вызываемого абонента.
окт.
Первым в отрасли представил автоответчик (TF-A55 ALL TIME 55), оснащенный функцией исходящего вызова и проверки.

  • * По состоянию на 23 августа 1989 г., Источник: Pioneer.
ноя.
Выпуск складной системы объемного звучания BODYSONIC BSS-V8 BODYSONIC, обеспечивающей возможность конфигурации кресла двух типов («AV с высокой спинкой» и шезлонг).

TF-A30

TF-R5

BSS-V88

AF-M3

TF-A55

BSS-V8

Домашнее аудио

Прочие предприятия

Корпоративная информация

Android, Android Auto являются товарными знаками Google Inc., зарегистрированный в США и других странах.
Apple, Apple CarPlay, AirPlay, iPad, iPod, Macintosh и Mac являются товарными знаками Apple Inc., зарегистрированными в США и других странах.
Торговая марка iPhone используется на основании лицензии Aiphone Co., Ltd.
.
Bluetooth® является зарегистрированным товарным знаком Bluetooth SIG, Inc. в США
Blu-ray, Blu-ray Disc, Blu-ray 3D, BDXL и логотипы являются товарными знаками Blu-ray Disc Association.
Docomo DriveNet является товарным знаком NTT DoCoMo, Inc.
Dolby — зарегистрированная торговая марка Dolby Laboratories.
DivX® является товарным знаком Rovi Corporation или ее дочерних компаний и используется по лицензии.
DTS является зарегистрированным товарным знаком DTS, Inc.
Термины HDMI и логотип являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.
Serato DJ является зарегистрированным товарным знаком Serato Audio Research Ltd.
.
THX — зарегистрированная торговая марка THX Ltd.
Windows является зарегистрированным товарным знаком Microsoft Corporation в США и Японии.
Xbox ™ является товарным знаком корпорации Microsoft в США и других странах.
XM является зарегистрированным товарным знаком XM Satellite Radio Inc.
Другие товарные знаки и торговые наименования являются собственностью соответствующих владельцев.
Названия других продуктов, технологий, компаний и т. Д., Упомянутые здесь, являются торговыми наименованиями или зарегистрированными торговыми марками их соответствующих владельцев.

Pioneer gm1200 руководство пользователя

  • Руководства пользователя: руководства пользователя и руководства по обслуживанию

    PIONEER GM1200 руководство пользователя PIONEER GM1200 руководство по обслуживанию PIONEER GM121 руководство по обслуживанию PIONEER GM123 руководство по обслуживанию PIONEER GM2000 руководство по обслуживанию PIONEER GM201202 руководство пользователя PIONEER GM2000 PIONEER GM201202 руководство по обслуживанию PIONEER GM202202 PIONEER GM202 Руководство по обслуживанию PIONEER GM201202 PIONEER GM202 Руководство по обслуживанию PIONEER GM201 Руководство по обслуживанию PIONEER GM20202X1HEW (GM20202 X1H / EW) Руководство по обслуживанию PIONEER GM20202X1REW (GM20202 X1R / EW) Руководство по обслуживанию

  • Pioneer Audio: Просмотрите руководства по обслуживанию и схемы

    Electronics> Automobile> Audio> Pioneer> Pioneer данной категории) Автомобильные аудиосистемы и стереооборудование, усилители, колонки, сабвуферы, cd-чейнджер, mp3-плеер — Pioneer, Alpine, Sony, Kenwood, Clarion, JVC — сервис-мануалы и руководства по ремонту

  • Руководства по ремонту и электрические схемы

    Pioneer SP510V S-P760V SP760V TX5500IIS S FXMG8727ZT03 LDV4100H KEH-P2830R KEHP283 0R KEH-1906ZZ2 KEh2906ZZ2 KEH540 VDPV1100 VSXD602 CXJ410WB DV-C302D DVC302D GM1200 Руководство по обслуживанию, руководство по ремонту, принципиальная схема, руководство пользователя, руководство пользователя, руководство пользователя, руководство пользователя, руководство пользователя, руководство пользователя, руководство пользователя, руководство пользователя
    , руководство пользователя 9120

  • Форумы по электронике в eserviceinfo — архивы

    10 мая 2004 г. · Проекционный монитор Pioneer SD-P4571 Unfoucs image Правая сторона: у меня есть проекционный монитор Pioneer SD-P4571, у которого проблемы с правой стороной экрана.Изображение размыто и не сфокусировано. Сложно настроить цвета для всего экрана, некоторые каналы темные, некоторые — яркие. не удалось установить, как другие T: 29-09-2004

  • НОВАЯ серия Pioneer GM Digital GM-D8601 1600 Вт RMS

    Подробная информация о НОВОЙ серии Pioneer GM Digital GM-D8601 Автомобильный моноблочный усилитель мощностью 1600 Вт RMS УПОЛНОМОЧЕННЫЙ ДИЛЕР БЕСПЛАТНЫЙ ВОЗВРАТ 30 ДНЕЙ ГАРАНТИЯ 1 ГОД в среднем 2,5 на основе

  • Схемы и сервис-мануалы PIONEER

    Принципиальные схемы и сервис-мануалы Pioneer Принципиальные схемы, сервис-мануалы и инструкции для телевизоров, автомагнитол, автомобильных магнитол пульт, аудиоаппаратура, CD и DVD.Схема автомобильного усилителя Pioneer GM-1200 Service Manual автомобильный усилитель Pioneer GM-222 Service Manual, Схема автомобильного усилителя Gm-2416ZSA

  • Pioneer gm-d9500f инструкция по эксплуатации — Tshirtresort

    Manuals365 собирает 590 руководств по эксплуатации Pioneer, руководства по эксплуатации Pioneer. GM-D9500F Инструкция по эксплуатации 44 страницы; Просмотрите, прочтите и загрузите руководство пользователя PIONEER GM-1200, узнайте, как его исправить, исправить сбои или решить другие проблемы.

  • Руководства пользователя — Honda

    Pioneer 1000-5 Special Edition.Базовая рекомендованная производителем розничная цена: 23 999 долларов США. Пионер 1000-5. Базовая рекомендованная производителем розничная цена: 17 299 долларов США. Вы покидаете Honda

  • DEH-S1200UB Руководство по эксплуатации Русский язык — Pioneer Electronics

    — 7-7 — — Русский 3 Поверните M.C. поверните диск, чтобы выбрать [ДЕМО ВЫКЛ], затем нажмите для подтверждения. 4 Поверните M.C. поверните диск для выбора [ДА], затем нажмите для подтверждения. 1 Нажмите и удерживайте SRC / OFF, пока устройство не выключится. 2 Нажмите M.C. диск для отображения главного меню. 3 Поверните M.C. поверните диск, чтобы выбрать [НАЧАЛЬНЫЙ], затем нажмите для подтверждения.4 Поверните M.C. наберите, чтобы выбрать параметр, затем нажмите для подтверждения.

  • Winegard TV Antenna RT8035S User Guides ManualsOnline

    TV и телевизионные руководства и бесплатные инструкции в формате pdf. Найдите необходимое руководство пользователя для своего телевизора и многое другое на ManualsOnline. Телевизионная антенна Winegard RT8035S Руководство пользователя Инструкции Онлайн

  • Автомобильный усилитель Pioneer GM1200, GM2200 — Руководство по обслуживанию Бесплатно

    2 января 2010 г. · Скачать автомобильный усилитель Pioneer GM1200, GM2200 Автомобильные аудиосистемы и стереооборудование, усилители, динамики, сабвуферы, CD-чейнджер , mp3-плеер — Pioneer, Alpine, Sony, Kenwood, Clarion, JVC — руководства по обслуживанию и ремонту

  • PIONEER Загрузить Руководства по обслуживанию, Руководства пользователя, ремонт

    Мы предоставляем загружаемые руководства для вашего устройства.Предлагаем руководства пользователя, инструкции по эксплуатации, руководство по ремонту, а также списки запчастей.

  • Pioneer audio service manuals, manuals manuals и

    Добро пожаловать в мой магазин руководств для электроники. Самая большая коллекция руководств по обслуживанию в сети, проверьте все мои другие аукционы в интернет-магазине .. Здесь вы видите аудиомодели и руководства по ремонту и / или использованию марки Pioneer. На 8 DVD: более 6800 руководств. ЕСЛИ ВАМ НУЖЕН 1 РУКОВОДСТВО, Дайте мне знать, и я сделаю его доступным по цене 5 долларов США — КАЖДЫЙ

  • Руководство пользователя Pioneer Gm 1000 — чат.evolutto.br

    PDF Pioneer Gm 1000 Руководство пользователя Руководства — Часы работы центра обслуживания и поддержки Pioneer. Понедельник Пятница (кроме праздников) с 7:30 до 11:30 и с 12:30 до 16:00 по тихоокеанскому стандартному времени. Автомобильные, морские и компьютерные продукты Звоните 1-800-421-1404 Pioneer Electronics USA Руководство пользователя Тип Языки Дата выпуска RMX-1000 manual EN FR DE (12360 kB) Страница 8/22

  • Руководства по обслуживанию, руководства пользователя и схемы PIONEER on

    Сервис-мануалы, инструкции по эксплуатации и схемы PIONEER на 6 DVD, все в pdf.: 50 долларов. Добро пожаловать в магазин инструкций AMFY. Аудио-руководства для вас, вот что это означает. Схема GM-1200 на английском языке Схема GM-2000 на английском языке Руководство по обслуживанию GM-2027 на английском языке Руководство по обслуживанию GM-2037-ZF

  • Руководство по обслуживанию и электрическая схема автомобильного аудиоплеера

    Сборник электронных схем, руководства по обслуживанию автомобильных аудиосистем и автоэлектроники : магнитолы, автомобильный CD, DVD проигрыватель, CD ресивер, автомобильный усилитель, CD чейнджер. Существует более 600 электрических схем аудиоэлектроники для автомобилей от разных производителей: KENWOOD, LG, MITSUBISHI, NAKAMICHI, PANASONIC, PHILIPS, PIONEER

  • Pioneer Car Stereo System Manuals and User Guides PDF

    641 Pioneer Car Stereo System Manuals и Руководства пользователя (1056 моделей) были найдены в базе данных All-Guides.Автомобильная стереосистема Pioneer: список устройств № Модель Тип документа; 1: Pioneer KEH-P8010R: Pioneer Car Stereo System KEH-P8010R Руководство по эксплуатации (132 страницы, 2.39)

  • Источники для PIONEER GM-D7400M — Скачать все

    Источники для GM-D7400E . Lastmanuals предлагает обслуживание, архивирование и создание руководств коллегиального оборудования и программного обеспечения: руководство по эксплуатации, руководство, быстрое руководство, техническая схема

  • PIONEER GM-1200 VINTAGE

    ampifier eB

    Pioneer GM-2200/1200 инструкция по эксплуатации vintage KEH, KE, KP, KPX, KEX.29,00 евро + 3,70 евро за spedizione. Вендиторе 98,5% положительно. Compralo Subito — винтажный усилитель PIONEER GM-1200 Aggiungi agli Oggetti che osservi. Другие: Авторадио и фронтальные панели для авто Pioneer, усилители для авто Pioneer

  • Руководства по ремонту и сервисные инструкции, схемы

    Pioneer TX888ZZ GM-X742 GMX742 CSV230 FHM6286ZH TX3 TXR7 GMX742 CSV230 FHM6286ZH TX380Z SP50 Pioneer RX9 CD3 Pioneer RX7 X922 GMX922 Руководство по обслуживанию, Руководство по ремонту, Принципиальная схема, Руководство пользователя, Руководство пользователя, Руководство пользователя, Руководство пользователя, Руководство пользователя, Руководство пользователя, Руководство пользователя, Руководство пользователя, Руководство пользователя, Сервисный бюллетень

  • Motorola GM 900 / MC 900 / GM1200, MCX1200 / Установка

    Для GM 900, MC 900, GM 1200, MCX 1200.GM 200, MCS 2000, MC 21000. Оригинальное руководство MOTOROLA. Номер 1 в Индиане по продажам и обслуживанию 2-сторонней радиосвязи. Инструкции по установке.

  • PIONEER GM1200 — Руководство по обслуживанию Немедленная загрузка

    Руководство по обслуживанию PIONEER GM1200 Это руководство по обслуживанию содержит полную информацию, включенную в оригинальное руководство по заводскому ремонту. Мы гарантируем, что наше руководство содержит принципиальные схемы. Руководства по обслуживанию обычно включают печатные платы, блок-схемы, покомпонентные изображения, инструкции по сборке и каталог запчастей.

  • Руководство пользователя Pioneer Gm 1000 — api.airdrips

    PIONEER GM-1200 — Руководство пользователя Немедленная загрузка Страница 4/9. Прочтите книгу Pioneer Gm 1000 Руководство пользователя Гибкие возможности подключения. Для домашних мастеров GM — Аналогичные руководства: PIONEER XR-P340 640 740 SCH PIONEER XR-P340 P640 P740 PIONEER XR-P340 P640 P740 M RRV1023 SM NO-SCH Страница 6/9. Прочтите книгу Pioneer Gm 1000

  • Batwing Laboratories — BatLabs

    Если вы хотите максимально использовать возможности оборудования Motorola, перейдите по ссылке, которая вам нравится больше всего !! ПРИМЕЧАНИЕ. Большая часть информации здесь взята из руководств по обслуживанию, которые вы можете заказать непосредственно в Motorola (1-800-422-4210) по разумной цене (обычно).Мы устали от людей в «сети», которые пытаются обмануть других, взимая возмутительные цены (включая Motorola) за то, что вы можете собрать.

  • pioneer kex 900 eBay

    Vintage Electronics Manuals. Автомобильные аудиосистемы, встроенные в приборную панель. Автомобильные динамики. Журналы. Компонент pioneer Centrate kex 900 vintage. Компонент Pioneer KEX-900SDK + GM-1200 + GM2200 Centrate Kex Keh Fx Dex Cdx Kp Fex. С ремонтом. 1 570,08 канадских долларов. Из Германии. 1 оценка продукта — Спутниковый цифровой тюнер Pioneer GEX-P900XM XM IP — BUS IN / OUT, 2 канала 24

  • PIONEER GM-1200 — Руководство пользователя Немедленная загрузка

    PIONEER GM-1200 Руководство пользователя Из этого руководства вы узнаете, как для настройки и использования вашего PIONEER GM-1200.В руководстве описаны функции GM-1200, рассказывается, как им правильно пользоваться, а также приведены инструкции по обслуживанию.

  • GM-D8604 — Pioneer Electronics USA

    Pioneer представляет новые сверхэффективные цифровые усилители класса D, значительно улучшающие выходную мощность, но при этом они на 50% меньше, чем нынешние усилители серии GM класса AB. Это делает их более универсальными как с точки зрения установки, так и с точки зрения производительности.

  • Сервис-мануалы и схемы автомобильные аудиосистемы

    Сборник сервис-мануалов, инструкции по установке и ремонту автомобильной аудиосистемы: автомагнитолы, автомобильные CD / DVD-плееры, магнитолы, CD-ресиверы, автомобильные усилители, CD-чейнджеры.В мануалах представлены их электрические схемы, способы разборки и замены компонентов, устранение неисправностей, электрические схемы и разъемы питания автомобильной аудиосистемы Pioneer

  • Сервис-мануалы и схемы для автомагнитолы, автомобильного оборудования

    На этом сайте хранятся принципиальные электрические схемы и схемы. сервис-мануалы автомагнитол, автомобильного оборудования и автомобильной навигации Pioneer GM-, советы по ремонту, полезная справочная информация, советы по ремонту и многое другое. Схемы GM-1200 Купи! (5 $) GM-2000 Японский язык Руководство по обслуживанию Купи! (10 $) GM-202 Руководство по обслуживанию Купи!

  • [Pioneer Gm-1200] Канальный мостовой усилитель

    27 июля 2018 г. · M790-cx-770s Pioneer Beautiful Vintage 4-канальный (35.1% аналогично) Проверяйте мои отзывы и делайте ставки с уверенностью. Они проверены и работают как надо. Вот еще один хорошо ухоженный электронный элемент, полностью проверен и протестирован моим женихом. В комплект входят аксессуары: 20 футов провода динамика, две части по 10 футов — 2 кабеля управления для подключения к совместимому (24 октября 2017 г.)

  • 336673488-Service-Manul- Schematics.pdf Sound Production

    H: \ Service Manuals \ — oldal 1/252. Accuphase A680-pwr sch.pdf Accuphase E202 sm.pdf Accuphase E203 sch.pdf Accuphase E210 sch.pdf Accuphase M60-pwr sch.pdf Accuphase P-300 sch.pdf Accuphase T-100-tun sm.pdf Accuphase T-101 sch.pdf AceTone FM-1 sch.gif Acoustic 134 sch.zip Acoustic 140 sch.pdf Acoustic 150 sch.zip Acoustic 150 134 135 sm.pdf Acoustic 160-260 sch.jpg

  • Руководство пользователя для PIONEER GM-1200 — Загрузить

    PIONEER GM-1200 Руководство пользователя Руководство пользователя для PIONEER GM-1200, загружаемый в виде файла PDF. Также у нас есть сервис-мануал к этой модели.

  • Загрузите бесплатно руководства Pioneer GM-1200 — Руководства Hifi

    Загрузите бесплатно руководства Pioneer GM-1200 из самого большого собрания руководств и схем Pioneer в Интернете. Hifi-Manuals Более 65000 руководств. Авторизоваться; Пионер ГМ-1200. Ниже вы найдете Pioneer GM-1200. Схема — это технический чертеж или схема вашей системы, прекрасное дополнение к Руководству по обслуживанию.

  • Pioneer Gm 1000 User Manual

    похожие руководства: pioneer xr-p340 640 740 sch pioneer xr-p340 p640 p740 pioneer xr-p340 p640 p740 m rrv1023 sm no-sch Схема сервисного обслуживания PIONEER GM-2000 скачать, схема Содержание для Pioneer GM-3000T Страница 1 (905) 479-4411 подключение блока питания и динамиков.1-877-283-5901 НЕ устанавливайте или НЕ УСТАНАВЛИВАЙТЕ

  • Руководства — Pioneer

    © 2021 Pioneer Electronics Australia Pty Ltd, Все права защищены. Условия использования Политика конфиденциальности. Машина. Мультимедийные ресиверы; Аудиоприемники; Динамики; Усилители

  • PIONEER GM-1200 GM-2200 SCH Service Manual скачать

    Скачать PIONEER GM-1200 GM-2200 SCH сервисное руководство и информация по ремонту для специалистов по электронике. Сервис-мануалы, схемы, эпрома для электротехников.Этот сайт поможет вам спасти Землю от электронных отходов! ПИОНЕР ГМ-1200 ГМ-2200 СЧ. Тип: (PDF) Размер 557,0 КБ. Страница 2. Категория

  • Ford Crown Victoria Лакомые факты об установке стерео и радио

    Ford Crown Victoria Лакомые сведения об установке стерео и радио
    Справочная информация:

    Заводское AM / FM-радио Ford было приемлемо в течение первых двух недель.
    владеть своим полицейским перехватчиком, но позже мне потребовались такие функции, как
    магнитофон или cd-плеер, подсветка дисплея в ночное время и предусилитель
    выходы.

    Штатная радиостанция в моем перехватчике 98, обратите внимание на отсутствие магнитофона или
    CD-проигрыватель.

    Вид на верхнюю часть радиоприемника, обратите внимание, насколько мала глубина
    радио
    это

    Сзади радио, здесь ничего особенного. В радио используется стандартный
    антенный разъем, хотя в автомобиле нет внешней антенны, но
    вместо
    радиоантенна встроена в решетку обогревателя заднего ветрового стекла.

    Я установил послепродажное головное устройство Clarion single DIN с компакт-диском.
    Игрок
    в мой 98-футовый перехватчик.В новом головном блоке отличное радио
    прием
    используя встроенную антенну в заднем стекле, возможно, даже немного
    лучше чем штатная магнитола сделала.

    1995 и более поздние версии технически имеют радио 1,5 DIN, но это
    обычно называется двойным DIN. Многие японские автомобили имеют настоящий 2.0 DIN
    радиоприемники, они выше и не поместятся в жертву без
    модификация.

    The Scosche
    FD1280 Грузовик / Внедорожник
    монтажный комплект позволяет использовать радиоприемник с одним DIN и обеспечивает дополнительную
    место хранения
    карман. В комплекте Schosche был специально указан кронвик 98 дюймов на
    список приложений, но мне все равно пришлось использовать шлифовальный круг, чтобы сделать это
    вписывается в проем приборной панели.Может быть, в таком месте, как Кратчфилд, есть запасы попроще.
    комплект для установки.

    Динамики на передней двери 5×7, Infinity Kappa 572.3cf 5×7
    Динамики вставлены прямо и звучат превосходно.

    Руководства по применению автомобильной акустической системы содержат противоречивую информацию о
    размер задних динамиков в 1998 году корона виктория. Некоторые перечисляют 98 жертв
    как имеющие 5×7, в то время как другие перечисляют 98-дюймовые коронвики как имеющие 6×9. Это
    похоже, что все короны 1998 и более ранние модели будут иметь 6×9
    вырезы в задней части, а более поздние модели 1999+ будут иметь вырезы 5×7 в
    тыл.Но если вы покупаете динамики у продавца, который
    имеет строгую политику возврата, вероятно, стоит
    физически измерить проемы в вашей полке для посылок заранее, чтобы
    будьте уверены в размере.

    Монтажная глубина не большая
    беспокойства по поводу небольшой временной запасной части, которую многие из 97 ‘&
    более ранние жертвы приходят с. Но если у вас есть жертва 98 или более поздней версии, вам нужно
    а
    Запасной полноразмерный 16-дюймовый тормоз, который физически помещается поверх передних тормозных механизмов.
    и
    некоторые из более глубоких динамиков попадут в запасное колесо.Также обратите внимание
    плотно прилегают к пружинам защелки крышки багажника, идущим с одной стороны
    ствол к другому. Infinity Kappa 693.3 не работает сзади
    колода моей 98-футовой жертвы, потому что они используют заднюю раму в форме корзины, которая ударяет
    защелка торсионов.

    Форд использует несколько различных радиоприемников в зависимости от звука.
    варианты, некоторые из аудиосистем более высокого класса поставляются с внешними
    усилители
    и заводской саб. Разъемы жгута магнитолы изменены в виксе
    начало
    с 98-дюймовым модельным годом, поэтому обязательно внимательно изучите
    руководство по применению любых адаптеров ремня безопасности, которые вы можете приобрести.Для моего 98 ‘,
    Разъем жгута проводов Scosche FD16 отработал хорошо.

    98′-02 ‘радиоразъемы:

    Радиовозбудитель, используемый на Crown Vics 98′-02 ‘.

    На полицейских перехватчиках это будет единственный радиоразъем в приборной панели.
    обуздать. На гражданских автомобилях могут быть дополнительные радиоразъемы для
    такие функции, как CD-чейнджер, заводской усилитель, радио на рулевом колесе
    органы управления и др.

    Распиновка штекера на фото выше.

    Слишком много часов? Перейдите с PIN-кода 4 «Отключить ввод радиочасов» на
    PIN 11 «Земля», чтобы отключить часы на вашем радио.

    Если у вас есть магнитола deluxe с заводским сабвуфером и
    усилитель мощности
    в багажнике у вас также будет этот разъем, подключенный к магнитоле.

    Если ваша машина пришла с завода с магнитолой с
    компакт диск
    чейнджера, вы также подключите этот разъем к
    радио.

    C258 от городского автомобиля 98 футов, обратите внимание на дополнительные провода для
    радиоуправление сотовым телефоном и рулевым колесом.Также обратите внимание, что
    Радиоприемник городского автомобиля подключен к мультиплексной сети SCP для обеспечения функций
    например, чувствительный к скорости регулятор громкости и отложенное отключение аксессуаров.

    Кроме того, некоторые городские автомобили Lincoln 1998 года выпуска и более поздние получают данные о
    как ярко
    включить ночную подсветку радиостанции от LCM через шину данных SCP. Итак, если городской автомобиль верхнего уровня
    радиоприемник установлен в коронную жертву, возможно, ты не будешь
    умеет читать кнопки на передней панели в темное время суток
    без использования фонарика.

    1997 и ранее Crown Vic и Grand Marquis
    радиоразъемы:

    1997 и более ранние версии используют вышеуказанные радиоразъемы. Одинаковый
    разъемы используются с середины 1980-х годов.

    Распиновка черного разъема на фото выше.

    Ford использует радиостанции в различных транспортных средствах, хотя
    У видеокамер 1995 года и более поздних версий нет силовых антенн, PIN 2 все еще горячий, когда
    радио включено.Это может быть полезно, если кто-то хочет сохранить
    штатное головное устройство, но подключите усилители вторичного рынка и нужен усилитель
    включите свинец.

    Распиновка серого разъема на фото выше

    2003-2010 радиоразъемы crown vic:

    Начиная с 2003 модельного года, верхний уровень ford crown victoria
    lx’s
    и mercury grand marquis ls получили новый 24-контактный радиоприемник sanyo.
    разъем для
    замените старый 16-контактный.

    Однако, 2003+ полицейских крейсеров и базовых гражданских коронованных жертв
    по-прежнему использовать тот же разъем, который используется с 1998 года.

    Примечание: эта схема радио-разъема
    от Короны Виктория 2004 года, и схема цветовой кодировки проводки будет
    варьироваться на некоторых из более поздних автомобилей.

    Верхний уровень 03+ crown vics также имеет недавно пересмотренный компакт-диск
    разъемы для чейнджера:

    И на некоторых радиоприемниках вы также можете найти разъем для сабвуфера

    Удаление радио:

    Самый простой способ удалить радиоприемник — использовать имеющиеся в наличии «DIN Tools»
    примерно за 5 долларов в магазине автозапчастей.Удаление радио очень просто,
    вставьте инструменты din в отверстия на передней панели радио, нажмите
    их на место и выдвиньте радио из приборной панели.

    Если вы не можете найти инструменты DIN, вы можете удалить радио,
    открутите черную пластиковую накладку, которая закрывает спидометр и
    радио
    с приборной панели. Обратите внимание, что этот метод занимает очень много времени по сравнению с
    использовать соответствующие инструменты.

    Некоторые владельцы коронных жертв также сообщили об успешном снятии
    заводское радио с помощью пары погнутых плечиков.Но этот метод
    не рекомендуется, если вы думаете, что когда-нибудь захотите переустановить
    старое радио позже. Поскольку вешалки для одежды обычно не являются
    правильный диаметр и вероятно
    чтобы в результате повредить пластиковые отверстия на лицевой стороне магнитолы. И
    вешалка
    также может повредить пружинные зажимы, удерживающие радио на месте.

    Набор инструментов DIN

    DIN Инструменты, вставленные в магнитолу.

    Другие мысли и проблемы

    В сабвуферах Crownvic достаточно места для сабвуферов и
    усилители.Но убедитесь, что при установке усилителей и заземляющих винтов
    Чтобы не просверлить бензобак вашего автомобиля, он ниже большого горба в
    багажник в
    между ямой багажника и салоном.

    Интерактивное руководство по установке оборудования в багажник вашего
    Корона
    Vic доступен здесь:

    https://www.fleet.ford.com/showroom/CVPI/TrunkLoading.asp

    Прокладка 4-го провода для измерения мощности от моторного отсека до
    в
    багажник довольно легкий в короне викс.Есть большие неиспользованные электрические
    каналы на стороне пассажиров и водителя над коромыслом
    панели для полицейского оборудования и силовой провод 4 калибра будут проходить через
    их без особых усилий. Если ваш перехватчик когда-либо был на вооружении,
    у тебя есть хороший шанс
    некоторые отверстия также просверлены в брандмауэре. Убедитесь, когда
    Бег
    кабели RCA низкого уровня, чтобы не прокладывать их слишком близко к проводу питания для
    в
    ампер, потому что большие токи, потребляемые в проводах питания, создают магнитные поля
    тот
    может вызвать шум в кабелях RCA.

    Заводская магнитола Ford, вид сбоку. Обратите внимание, как радиоприемник сужается в размерах
    спереди назад. Передняя часть радио имеет размер 1,5 DIN, задняя часть
    Радиоприемник имеет единый размер DIN. Форма радиоприемника уникальна, но
    требуется для очистки воздуховода дефростера в задней части приборной панели.
    Вики 2003 года имеют переработанную приборную панель и радио может быть 1.5DIN
    как спереди, так и сзади.

    Если по какой-то причине вам абсолютно необходимо иметь возможность установить полный
    1.5
    din радио в вашем кронвике 1995-2002 гг., часть № для 2003 г.
    дефростер
    Воздуховод составляет:

    3W7Z-18D453-AA Сопло и воздуховод Asy., Нагреватель
    & Демистер кондиционера
    $ 99,23

    Деталь № для работы воздуховода дефростера 1999-2002 гг., Которая ограничивает вас.
    к
    Магнитола 1.0 DIN на задней панели магнитолы:

    XW7Z-18D453-AA Сопло и воздуховод, нагреватель
    & A / C Демистер
    $ 95,88

    Имейте в виду, что замена воздуховода дефростера требует много времени.
    задача и требует снятия приборной панели с автомобиля.Более
    документацию по удалению панели управления можно получить, нажав здесь или нажав здесь

    Некоторые люди также пытались взломать существующий обогреватель лобового стекла.
    Воздуховоды в коронвиках 1995-2002 гг. работают с дремелем или термофеном.
    Хотя вам, возможно, удастся изменить форму воздуховода дефростера
    некоторые с помощью этого метода также можно:

    • Повредить жгуты проводов
    • Сделайте так, чтобы ваша машина пахла расплавленным пластиком
    • Зажгите машину
    • Сделайте отверстия достаточно большими, чтобы в них не попал горячий воздух.
      лобовое стекло больше
    • Создает засоры в работе воздуховода дефростера, препятствующие проникновению воздуха
      дует в лобовое стекло

    Некоторые владельцы жертв предпочитают сохранять заводской вид стереосистемы.
    установить.Некоторые из них заменили радиоприемники от других автомобилей Ford, таких как
    форд
    исследователи, фургоны Econoline и городские автомобили Lincoln. Этот вариант очень
    сокращает время установки и планирования, просто вытащите старое радио, отключите
    вставьте новое радио и подсоедините электрические вилки. Источники
    для бывших в употреблении радиоприемников — местные гаражи и аукционные площадки.
    как
    http://www.ebay.com. Другой
    альтернатива — получить радио напрямую от Visteon (http://www.visteon.com), компании
    тот
    делает много радиоприемников для форда.

    CD-плеер, оборудованный радиоприемником Ford, установлен в автомобиле vic. Множество радиоприемников форд
    как и вышеупомянутый, оснащены RDS (поток радиоданных), который
    позволяет, помимо прочего, отображать на радио «рок», «классику»,
    «страна» и т. д. в зависимости от того, какая радиостанция транслируется.
    слушал. Обратите внимание, что не все радиостанции транслируются с RDS.
    оборудованы, в некоторых областях
    нет.

    Также обратите внимание, что радиостанция, указанная выше, имеет встроенную функцию самотестирования, которая
    повернуть
    по каждому динамику индивидуально, а также выполнить другую диагностику.Более
    документацию по этой теме можно получить, щелкнув здесь.

    Задняя часть 98-дюймового радиоприемника. Если вы меняете это радио в машину
    без
    CD-чейнджер или сабвуфер, только один из трех разъемов на
    назад
    радио будет использоваться.

    Крупный план радиосвязи.

    Задняя часть 96-дюймового радиоприемника. Обратите внимание, что разъемы сильно отличаются по сравнению с
    к 98+.

    Адаптер для использования радио 98+ Vic в Crown Vic 1997 года выпуска и ранее,
    готовый
    те, которые доступны от поставщиков, таких как www.radiosandmore.com

    Если вы умеете паять, вы можете сделать свой собственный адаптер
    отрезать мужской радиоприемник от жертвы на свалке и купить кое-что
    соединительные штекеры для радиосвязи в таких магазинах, как walmart или radioshack.

    Установка динамика:

    Чтобы установить передние динамики, сначала необходимо
    удаленный. В коронвиках 1995 года и позже используется комбинация винтов и
    С-образные формованные пластиковые зажимы для удержания панели внутренней двери на
    дверь.В нижней части дверной панели есть винт в направлении
    центральная стойка. Другой недоступен до тех пор, пока не за дверным окном и
    Замок переключателя панели управления снят. У более поздних жертв тоже будет винтик
    рядом с защелкой на одной линии с подлокотником и той, которая доступна только
    после снятия чашки, закрывающей дверную ручку. После всего
    крепеж снимается, поднимаем дверь
    панель вверх, отодвигая от двери.

    НЕ ИСПОЛЬЗУЙТЕ монтировку или инструмент для снятия фрикционного зажима, чтобы попытаться удалить
    дверную панель, так как вы ее повредите.Дверная панель 1995 г. и позже
    Корона викс не крепится к двери с помощью «фрикционных зажимов», как в
    старые автомобили. Более подробную информацию по этой теме можно получить, щелкнув здесь.

    Задние динамики выходят из салона, не снимаются
    через багажник. Чтобы снять динамики, сначала закройте крышку полки.
    должен быть удален. Чтобы снять крышку полки, заднее сиденье и
    Крышка третьего стоп-сигнала должна быть снята.

    Два c-образных зажима приварены к металлическому днищу в задней части
    машина.Чтобы снять нижнюю часть сиденья с С-образных зажимов, нажмите на одну
    угол сиденья назад при подъеме вверх, и вы должны почувствовать
    шток выйдет из зацепления, когда дело доходит до отверстия в зажиме, повторите
    другой угол сиденья. Теперь потребуется храповой механизм 1/2 дюйма.
    чтобы снять гайку в каждом углу спинки сиденья, которая удерживает
    ремень безопасности и спинка сиденья на месте. После того, как две гайки будут отпущены,
    Спинка сиденья поднимется вверх и может быть снята с автомобиля.

    Крышка полки удерживается двумя накладками,
    некоторое трение
    зажимы, крышка третьего стоп-сигнала и на некоторых более поздних моделях ребенок
    сиденье
    тросовая система.

    Выше несколько фотографий разбитой короны виктория полицейский крейсер сзади
    полки для посылок. Синий крейсер — 00 ‘, белый — 99’, а
    серебро и 01 ‘. Металлическая серебристая коробочка наверху посылки.
    полка — изолятор антенны, который позволяет радио использовать
    сетка дефростера в качестве антенны. Электропроводка и возвышение
    листовой металл в центре задней части полки предназначен для третьего
    стоп-сигнал. Три крючка, видимые на полке 00 ‘
    & 01 ‘Cruisers — это фиксаторы ремня безопасности для детского кресла (LATCH).Они есть
    стандартное оборудование на всех версиях Crown Vics 2000 и более поздних версий, но недоступно для
    1999 г. и предыдущие модели.

    Круглое отверстие с плоской линией на дне в направлении
    Отверстие для динамика со стороны драйверов предназначено для установленного на заводе сабвуфера. Но
    С 1998 года компания Crown Vics так и не получила сабвуфер, установленный на заводе.
    Однако все грабители ртути в 2003 и 2004 годах сделали то же самое.
    ограниченное количество хорошо оборудованных кузовов Crown Vic LX 1992-1997 годов. И
    сборка представляет собой апгрейд по принципу «включай и работай» для некоторых 1998+ crown vic lx
    собственники.Если вы наблюдательны, когда смотрите на радио и питание
    распределительный раздел диагностики неисправностей электрики и вакуума форд
    В руководстве (EVTM) вы заметите различные ссылки на сабвуфер. И
    некоторые владельцы уровня отделки салона LX верхнего уровня с премиальным звуком найдут
    таинственный четырехконтактный разъем, не подключенный сзади
    сиденье. В таких случаях просто подключите сабвуфер, прикрутите его к
    полка для посылок и установить картье или подпись Lincoln Town Car
    радио. Тогда у вас будет аудиосистема, которая звучит намного лучше, чем
    заводская корона vic one и требует минимального количества дополнительных
    багажник.Нажмите здесь, чтобы просмотреть фотографии
    рассматриваемый сабвуфер.

    Дополнительно отметим, что вам нужен ford crown victoria, mercury grand
    Корпус сабвуфера Marquis или Mercury Marauder устанавливается на заводе
    вырезано отверстие в задней полке. У городских автомобилей Lincoln другой
    заднюю полку, чем их собратья короны Вик и Гранд Маркиз.
    И корпус сабвуфера тоже очень отличается по дизайну от
    корона жертвы один. Однако усилитель сабвуфера в городском автомобиле не работает.
    почти идентичен его коллеге короны жертвы.И усилитель тоже
    поразительно похож на тот, что использовался в Lincoln LS.

    И имейте в виду, что не все таункары Lincoln 1998-2004 гг.
    сабвуферы. У 98+ городских автомобилей (M81) нет завода.
    установлены сабвуферы, но больше всего подпись 98+ (M82) и
    Картье (M83)
    уровень отделки салона делать городские автомобили. Щелкните здесь, чтобы просмотреть
    несколько фоток заводского сабвуфера городского автомобиля в сборе.

    Радио, которое НЕ будет работать в вашем vic:

    На фото ниже двухканальный радиоприемник от грузовика Ford.
    компакт-диск
    плеер и кассетная дека.Проблема в том, что магнитола 1.5DIN на
    фронт
    и 1.5DIN сзади магнитолы. Некоторым грузовикам Ford нравится корона
    Vic
    используйте радиоприемник 1.5DIN спереди и 1.0DIN сзади. А
    радио
    открытие в грузовике Ford, который составляет 1,5 дюйма спереди и 1,5 дюйма на
    задний
    будет включать радио, которое имеет 1.5DIN на передней панели и 1.0DIN на передней панели.
    задний.
    Но отверстие для тире Crown Victoria, которое составляет 1,5 дюйма спереди и
    1.0DIN в
    задняя часть не вмещает магнитолу 1.5DIN на передней панели
    и
    назад.

    Вкратце: радиостанция Crown Vic 1995-2002 годов всегда подойдет физически
    в
    рывок открытия другого 1995-2002 годов корона Вик или великий маркиз, корона
    Vic
    Радио также поместится в большинстве грузовиков Ford. Но радиоприемник Ford Truck может или
    май
    не влезает в корону жертвы. Вам физически придется смотреть на
    радио
    перед покупкой, чтобы определить, подойдет ли он к вашему автомобилю или
    нет.

    А вот фотография 6-ти дискового CD-чейнджера, установленного на приборной панели.Но
    он физически не помещается на приборной панели модели 02 ‘или более ранней модели Crown Vic
    либо из-за того, что сзади находится профиль 1.5DIN, как у двойного носителя
    радио упоминалось ранее.

    Также обратите внимание на систему крепления, которая удерживает радио в
    приборная панель. Некоторые радиоприемники Ford до сих пор удерживаются винтами.
    которые проходят через выступающие металлические выступы на радио, а затем в
    панель приборов. На таких радиостанциях два отверстия, в которые вставляются инструменты din
    с каждой стороны обычно не присутствует.Возможно, вы могли бы изменить
    ваше стремление принять такое радио, но это усложняет установку.

    На первый взгляд может показаться, что радиоприемник, изображенный ниже,
    работать в короне 1998 года или позже. Но это не так, поскольку это
    это задняя часть радиоприемника с «премиальным звуком». Разъем слева
    для питания тот, что справа, предназначен для сигнальных проводов низкого уровня, которые
    соединять
    к багажнику вмонтированы усилители. Радиоприемник, изображенный ниже, не имеет
    любые микросхемы усилителя, встроенные в него, и любой звук, который вы можете получить
    вне
    громче шепота не будет.

    Также имейте в виду, что некоторые радиосистемы верхнего уровня, используемые в
    автомобили Ford имеют установленные на заводе сабвуферы. В таких автомобилях
    средние и высокие звуки направляются на обычные динамики. В
    низкие звуки низких частот направляются на заводской сабвуфер. Эта система
    обычно звучит очень хорошо, если говорить о звуковых системах, установленных на заводе
    а также более компактный по пространству, чем сопоставимый по звучанию
    послепродажная установка стерео будет. Но если вы попытаетесь использовать
    Радио с сабвуфером без сабвуфера, ваша музыка будет звучать
    очень «металлический», потому что вам будет не хватать всех низких басовых нот.

    Ниже приведены фотографии радиоприемников Ford Focus и Mercury Cougar.
    Мало того, что радиоприемники от этих автомобилей имеют совершенно разные
    электрические разъемы, чем у Crown Vic, но они имеют лицевую панель
    это не плоский, и многие из этих радиостанций также 1,5 din сзади
    слишком.

    Некоторые владельцы crown victoria спрашивали, выбирают ли
    разные oem-радио для их коронвика действительно так же сложно, как
    упомянутое выше.Если вы пойдете в местное представительство Ford, единственное
    выбор радиоприемников в вашем автомобиле будет таким, какой был установлен на заводе в
    ваш автомобиль в том году. Если вы любите повозиться и не возражаете
    метод проб и ошибок, затем замена штатной магнитолы с другого автомобиля Ford
    может работать. Для справки нажмите
    здесь, чтобы просмотреть список радиомоделей, которые были доступны в
    разные автомобили Ford за последние несколько лет.

    И если вам нужно обслужить радиостанцию ​​OEM, щелкните здесь, чтобы просмотреть список
    авторизованные сервисные центры форд.

    Схема цветового кодирования EIA:

    Многие радиоприемники и жгуты радиоадаптеров соответствуют требованиям
    Схема цветового кодирования стандартов EIA (Ассоциация электронной промышленности)
    из:

    12 В к аккумулятору Желтый
    12 Вольт до зажигания Красный
    Земля Черный
    Динамик (передний правый) серый (+), серый с черной полосой
    (-)
    Динамик (передний левый) Белый (+), белый с черным
    Полоса (-)
    Динамик (задний правый) Фиолетовый (+), Фиолетовый с Черным
    Полоса (-)
    Динамик (задний левый) зеленый (+), зеленый с черным
    Полоса (-)
    Антенный выход Темно-синий
    Amp Remote (Включить) Темно-синий с белой полосой
    Подсветка / диммер Оранжевый
    RCA / Литой: красный Правый
    RCA / Литой: белый Левый

    Прочие достопримечательности:

    Если ваша корона виктория имеет заводское радио с управлением CD-чейнджером
    и позже установлен CD-чейнджер марки Ford (XU3F-18C829-AB),
    номер детали кабеля, соединяющего заднюю часть радиостанции с
    багажник — XU3F-14588-DA.Если CD-чейнджер устанавливается в
    автомобиль с ковшеобразными сиденьями и центральной консолью, например ртутный
    мародер или полицейский перехватчик, есть более короткий кабель
    (XU3F-14588-AB), предназначенный для установки на консоли.
    cdchanger приложения. На Crown Vics с CD-чейнджером, установленным на
    заводской, сам сменщик физически расположен в багажнике напротив
    панель задней четверти со стороны водителя за колесной аркой.

    Музыкальные компакт-диски вмещают только около часа музыки, у некоторых
    значительно меньше на диск.Чтобы послушать несколько часов музыки без
    постоянно меняя диски, многие люди предпочитают устанавливать CD-чейнджер, чтобы
    автоматизировать
    процесс. Если у вас уже есть подвеска в машине и радио
    с
    управления чейнджером компакт-дисков, добавление чейнджера должно быть легким, просто откройте
    багажник и подключите его.

    CD-чейнджер

    стоит дорого, если его покупать у Ford. OEM-производители не склонны
    к
    производят аудиокомпоненты самостоятельно, вместо этого они заключают контракты с крупными
    такие производители как сони, пионер, кларйон и др. под задачу.Это
    хорошие новости, если вы хотите сэкономить, потому что есть хорошие
    вероятность того, что вы сможете использовать сменщик не марки Ford на вашем складе
    радио. Попробуйте связаться с людьми на www.crutchfield.com для
    Информация
    по этому варианту.

    Если вы собираетесь использовать подержанные автомобили, имейте в виду, что CD-чейнджеры имеют
    ограниченный срок службы и со временем «изнашиваются» и потребуют дорогостоящего ремонта.

    Другой вариант — записать ваши мелодии в формат MP3. На
    разумный
    Частота дискретизации 128 кбит / с, можно уместить около 10 часов музыки на
    стандарт
    cd записываемый диск.

    У этого варианта есть несколько преимуществ, в том числе:

    • Громоздкое устройство смены не занимает места в багажнике
    • Нет бумажников с музыкальными компакт-дисками на 500 долларов, которые можно украсть из автомобиля
    • Дека

    • MP3 также может воспроизводить обычные аудио компакт-диски

    Недостатки:

    • Требуется компьютер с записывающим приводом компакт-дисков и достаточно свободного места
      место на жестком диске для записи MP3-дисков
    • Необходимо приобрести и научиться пользоваться программами для копирования.
      конвертировать аудио компакт-диски в формат MP3
    • Необходимо потратить время на преобразование и размещение файлов mp3 на записываемых носителях

    Можно скачать уникальные MP3-файлы с таких сайтов, как www.mp3.com и / или один
    может конвертировать выбранные компакт-диски из домашней музыкальной библиотеки в mp3
    формат.

    автомобильные деки с поддержкой MP3 неуклонно дешевеют, некоторые
    колоды начального уровня можно купить всего за 200 долларов. Самый независимый
    автомагазины теперь продают аудиоплееры с поддержкой MP3, как и крупные сети, такие как
    BestBuy и CircuitCity. Кроме того, появляются некоторые новые автомобили Ford.
    с заводской mp3-колодой
    это подойдет
    в короне жертвы. Visteon
    также продает такие радиоприемники на вторичном рынке. А для электронного
    энтузиаст, www.mp3car.com
    есть подробности о создании индивидуального mp3-плеера для вашего автомобиля.

    В качестве другого варианта, адаптер, который вставляется в магнитофон
    заводская магнитола и содержит кабель с разъемом для наушников на другом
    закончить это
    подключается к отдельному внешнему портативному mp3-плееру.
    При воспроизведении компакт-дисков MP3 через адаптер этого типа обычно
    урожай
    лучшее качество звука, чем прослушивание кассеты, общий звук
    качество
    это плохо по сравнению с установкой настоящего головного устройства MP3.Аналогично переходники
    существуют, которые подключаются к каналу радиоантенны и транслируют сигнал
    внешний проигрыватель компакт-дисков через предварительно настроенный FM-канал. Эти устройства делают
    обычно
    обеспечивают лучшее качество звука, чем их аналоги-адаптеры для магнитофонов,
    но
    все же не так хорошо, как головное устройство со встроенной функцией mp3.
    Так что, если вы несколько дней управляете арендованной короной, находясь на
    бизнес
    поездке, один из рассмотренных выше адаптеров будет очень подходящим.
    Но
    если у вас есть корона, и вы не планируете ее продавать
    время
    Вскоре вы должны выполнить работу правильно и заменить заводское головное устройство на
    ан
    MP3-совместимый аналог.Мало того, что это даст вам лучший звук
    качество,
    но это также исключит возможность внешнего устройства CDROM
    скольжение
    вокруг автомобиля и, возможно, затрудняя доступ к тормозам и
    ускоритель
    педали. Это также исключит возможность внешнего CDROM.
    устройство
    стать летящим в воздух снарядом и нанести травму
    несчастный
    если ваш короновик столкнется с другим
    транспортное средство
    или объект.

    Бюллетень технической службы радиоприемника (TSB)

    В TSB 09-19-2 компания Ford Motor решает проблемы, которые
    иногда встречается радиоантенна, встроенная в заднюю часть
    стекло.Официально это TSB применимо только к 2008-2010 гг.
    корона виктории. Но неофициально он также охватывает период с 1995 по 2007 гг.
    Crownvics, использующие ту же настройку радиоантенны. Вы можете просмотреть копию
    это tsb, нажав здесь.

    В TSB 04-24-5 компания Ford Motor обращается к ремонту поврежденной задней части.
    обогреватель окон и антенные решетки. Вы можете просмотреть копию
    это tsb, нажав здесь.

    TSB 04-1-7 для Lincoln ls 2003-2004 гг. Также содержит некоторую информацию
    это может быть полезно для владельцев кронвичей.Это TSB предполагает перемещение
    Заземление стеклоочистителя электродвигателя лобового стекла для устранения щелчка / хлопка
    тот
    происходит на радиостанциях am. Хотя у короны победителей нет
    дворник заднего ветрового стекла, коронвики в активном использовании полиции могли иметь
    площадки для вторичного полицейского оборудования, расположенные в задней части
    рама лобового стекла, которая может вызвать ту же проблему.

    Также в TSB 04-1-7 есть примечание об установке вторичного рынка сотовой связи.
    телефонные антенны на заднем лобовом стекле, применимые к
    коронвики тоже.«ОСНОВАНИЯ АНТЕННЫ СОТОВОГО ТЕЛЕФОНА, УСТАНОВЛЕННЫЕ НАД АНТЕННОЙ.
    СЕТКА НА ЗАДНЕМ СТЕКЛЕ МОЖЕТ ВЛИЯТЬ НА ПРИЕМ / РАБОТУ AM РАДИО. ДЕЛАТЬ
    НЕ ВЫПОЛНЯЙТЕ ЭТО TSB, ЕСЛИ ЕСТЬ БАЗА АНТЕННЫ СОТОВОГО ТЕЛЕФОНА
    УСТАНАВЛИВАЕТСЯ НАД АНТЕННОЙ СЕТКОЙ. »Внешняя сотовая связь с окном.
    телефонные антенны были популярны в моем районе страны еще в
    1990-х и начале 2000-х из-за плохого приема со стороны
    ограниченное количество радиовышек сотового телефона. Внешний сотовый
    телефонные антенны вышли из употребления за последние несколько лет вокруг
    здесь, потому что операторы сотовой связи потратили много денег
    неправильный прием большого количества базовых станций сотовой связи
    в большинстве случаев это не проблема.Но если вы живете в малонаселенной
    сельской местности страны, иногда все еще можно встретить автомобили
    с внешними антеннами сотовой связи на стекле заднего стекла.

    Радиоприемное специальное служебное сообщение (SSM)

    Большинство техников по обслуживанию автомобилей уже знакомы с
    Бюллетени технического обслуживания (TSB), которые компания Ford Motor использует для
    общаться с обслуживающим персоналом своего дилерского центра. Но есть еще
    предшественники TSB, называемые «сообщениями специальной службы» (SSM), которые многие
    Техники послепродажного обслуживания ничего не слышали.Эти черновые заметки о
    различные вопросы обслуживания распространяются через оазис компании Ford Motor
    сеть и может когда-нибудь в конечном итоге превратиться в полноценное TSB. Обратите внимание, что
    не все SSM развиваются в TSB. И SSM также удаляются после
    пострадавшему автомобилю исполнилось 10 лет.

    В любом случае, вот несколько связанных с радио SSM, влияющих на корону Викторию:

    17442 2000-2004 CROWN VICTORIA POLICE INTERCEPTOR —
    ПОТЕРЯ ПРИЕМА FM-РАДИОПРИЕМНИКА
    НЕКОТОРЫЕ В 2000-2004 ГГ. КОРОНА ВИКТОРИЯ ПОЛИЦЕЙСКИЕ ПЕРЕХВАТИТЕЛИ МОГУТ ВЫЯВИТЬ ПОТЕРЮ
    ПРИЕМ FM-РАДИО ПОСЛЕ ИСПОЛЬЗОВАНИЯ ДВУСТОРОННЕГО РАДИОПРИЕМНИКА ПОЛИЦИИ.ЭТО МОЖЕТ БЫТЬ
    ВЫЗВАНА ОТСУТСТВИЕМ СООТВЕТСТВУЮЩЕЙ ФИЛЬТРАЦИИ (ОТКАЗ ДИОДА) В РАДИОПРИЕМНИКЕ.
    ДЛЯ ОБСЛУЖИВАНИЯ СВЯЖИТЕСЬ С БЛИЖАЙШИМ УПОЛНОМОЧЕННЫМ ЦЕНТРОМ РАДИОСЛУЖБЫ ИЛИ ПОЗВОНИТЕ
    1-800-367-3333. ИНФОРМИРОВАТЬ В СЕРВИСНЫЙ ЦЕНТР, ЧТО РАДИОПРИЕМНИК ОТ A
    ПОЛИЦЕЙСКИЙ ПЕРЕХВАТНИК С НЕДОСТАТОЧНЫМ ИЛИ ОТСУТСТВИЕМ ПРИЕМА FM.
    ДАТА ДЕЙСТВИЯ: 17.12.2003

    18426 2001-2005 TOWN CAR / LINCOLN LS, 2001-2004 CROWN
    ВИКТОРИЯ / ГРАНД МАРКИС И КОНТИНЕНТАЛЬ 2001-2002 — AM / FM И СОТ.
    ПОМЕХА В ПРИЕМ ТЕЛЕФОНА — СОВЕТ
    НЕКОТОРЫЕ 2001-2005 ГОДЫ TOWN CAR / LINCOLN LS, 2001-2004 CROWN VICTORIA / GRAND
    MARQUIS И КОНТИНЕНТАЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА 2001-2002 ГОДА МОГУТ ВЫСТАВЛЯТЬ БЕДНЫЕ AM / FM
    ПРИЕМ.ЭТО МОЖЕТ ВЫЗЫВАТЬСЯ ПОСЛЕПРОДАЖНОЙ ОКРАСКОЙ ЗАДНЕГО СТЕКЛА.
    МНОГИЕ ПОСЛЕПРОДАЖНЫЕ КОЛЕРЫ ЯВЛЯЮТСЯ МЕТАЛЛИЧЕСКИМ КОМПОЗИЦИОННЫМ МАТЕРИАЛОМ.
    ПРИВЕДЕНИЕ ЗАКРЫТИЯ АНТЕННЫ НА РЕШЕТКУ ДЕФРОСТЕРА. ОБСЛУЖИВАТЬ,
    ДАННУЮ ОКРАСКУ НЕОБХОДИМО УДАЛИТЬ, ТРЕБУЕТСЯ ОСТОРОЖНОСТЬ, ЧТОБЫ НЕ ПОВРЕДИТЬ
    СЕТКА РАЗМОРАЖИВАНИЯ. КРОМЕ ТОГО, ПРИ УСТАНОВКЕ АНТЕННЫ СОТОВОГО ТЕЛЕФОНА,
    НЕ УСТАНАВЛИВАЙТЕ ОСНОВАНИЕ ТЕЛЕФОННОЙ АНТЕННЫ НА СЕТКУ РАДИОАНТЕННЫ В
    ЗАДНЕЕ СТЕКЛО. ЭТО МОЖЕТ ВЫЗВАТЬ ПРОБЛЕМЫ ПРИЕМА АУДИОСИСТЕМЫ.
    И / ИЛИ СОТОВЫЙ ТЕЛЕФОН.
    ДАТА ДЕЙСТВИЯ: 17.02.2005

    19583 2007 CROWN VICTORIA / GRAND MARQUIS — СТАТИЧЕСКОЕ ВКЛЮЧЕНО
    РАДИО ПРИ ВКЛЮЧЕНИИ ЗАДНЕГО ОКОННОГО ДЕФРОСТЕРА
    НЕКОТОРЫЕ АВТОМОБИЛИ CROWN VICTORIA И GRAND MARQUIS 2007 ГОДА МОГУТ БЫТЬ СТАТИЧНЫ
    НА РАДИОПРИЕМНИКЕ, КОГДА АКТИВИРУЕТСЯ ОБОГРЕВАЕМЫЙ ОБОГРЕВАТЕЛЬ ЗАДНЕГО ОКНА. ЭТО
    МОЖЕТ ВЫЗВАТЬ ПОВРЕЖДЕНИЕ ОДНОЙ ИЛИ НЕСКОЛЬКИХ ИЗ ОБОГРЕВАЮЩЕЙ СЕТКИ ЗАДНЕГО ОКНА.
    ЛИНИИ. ПРОВЕРЬТЕ ПЛОЩАДЬ ПРИМЕРНО 30 СМ (11,75 «) ОТ ВОДИТЕЛЯ.
    СТОРОНА СТЕКЛА, 4-Я ЛИНИЯ СЕТКИ СНИЗУ, ПЕРВАЯ, И ЕСЛИ НИЧЕГО
    НАШЛИ ПРОВЕРКУ ВСЕХ ЛИНИЙ СЕТИ.ОТРЕМОНТИРУЙТЕ ЛЮБОЙ ДЕФЕКТ
    С ИСПОЛЬЗОВАНИЕМ PM-11, РЕМОНТ МОЛОТОЧКА ЗАДНЕГО ОКНА АВТОМОБИЛЯ. ОБРАТИТЬСЯ К МАСТЕРСКОЙ
    РАЗДЕЛ 501-11 РУКОВОДСТВА.
    ДАТА ДЕЙСТВИЯ: 23.01.2007

    Все короны виктории 1995-2010 гг.
    очень похожая установка радиоантенны. Так что даже если ssm официально не
    применимо к вашему автомобилю, информация в сообщении все еще может быть
    полезно, потому что в вашей машине есть такая же радиоантенна.
    Исключением из этого обобщения является заводная головка 2005 модельного года.
    victorias, у которых есть резиновая уточка на заднем сиденье пассажира
    четверть панели вместо радиоантенны, встроенной в
    стекло заднего стекла.

    Советы по устранению неисправностей радиоантенны

    Стекло корона Виктория заднее с антенной am / fm радио
    интегрированный в него действительно хорошо работает в большинстве коронвиков с приемом
    сравнимо с внешней антенной мачты. Однако небольшое количество
    Crownvics имеют проблемы с этим расположением антенн и становятся бедными
    прием. Ниже приведены несколько возможных идей по устранению неполадок:

    • Некоторые тонировочные пленки для заднего стекла могут отрицательно повлиять на прием радиосигналов.
      Это
      действительно сложно снять тонировочную пленку заднего стекла без разрушения
      линии сетки антиобледенителя и радиоантенны в отличие от форда
      бюллетени технического обслуживания предлагают.Установка нового заднего стекла
      сборка очень эффективна при удалении тонировочных пленок с окон, но это
      тоже дорогой вариант. Обратите внимание, что не все послепродажные тонировки окон
      фильмы убивают радиоприем. Некоторые коронвики с тонированными стеклами получают
      отличный прием.
    • Плохой прием может быть вызван самим радио. Схемотехника внутри
      в
      радио может изнашиваться и давать плохой прием даже с самой лучшей антенной.
      Некоторые радиоприемники, такие как сверхнизкозатратный am / fm-блок, используемый в полиции.
      перехватчики часто плохо принимали, даже когда они были новыми.Установка качественной неоригинальной магнитолы или форда верхнего уровня
      радио может значительно улучшить качество приема.
    • Корона Виктория 2005 года оснащена внешней резиновой мачтой.
      антенна
      расположен на задней боковой панели со стороны пассажира. Если вы не можете получить
      антенна на заднем стекле для правильной работы, возможно, вы сможете дооснастить
      эта установка
      в свой коронвик и полностью удалите антенну на заднем стекле.
      Ford прекратил выпуск этой антенны после 2005 модельного года, потому что
      это привлекательная цель для вандалов, а также хрупкая установка, которая
      может случайно сломаться в таких местах, как автомойки.Были также
      разрозненные сообщения о нападениях на сотрудников полиции с их собственными
      радиоантенна автомобиля во время задержаний. Настройка внешней мачтовой антенны
      должен нормально работать в большинстве гражданских приложений, пока вы
      хотя осторожно.
    • У Crownvics 1992-1994 годов антенна была установлена ​​на передней панели.
      пассажир
      боковое крыло. Эта установка радиоантенны была бы более сложным проектом
      установить, чем задняя четверть 2005 года. Но есть моторизованный
      доступна версия антенны 92′-94 ‘, которая убирается, когда
      радио выключено, поэтому ваша антенна не является привлекательной целью для
      вандалов, когда ваш автомобиль припаркован.
    • Вы можете перестать слушать радио AM / FM все вместе и
      послушай хм или сириус
      спутниковое радио. Вам все равно понадобится внешняя антенна, но
      Доступны низкопрофильные блоки, которые устанавливаются на крышу или крышку багажника.
      Если ваш полицейский перехватчик когда-либо находился на действительной службе в полиции, он, вероятно,
      уже есть несколько дополнительных отверстий, просверленных в различных панелях кузова, которые
      Вы также можете повторно использовать его для провода антенны спутникового радио.

    Вернуться на главную страницу

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
