Снятие КПП с ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Как снять КПП с ВАЗ 2113, ВАЗ 2114, ВАЗ 2115? Этот вопрос может подниматься в ряде случаев будь то – замена диска сцепления, корзины сцепления, выжимного подшипника или же для замены венца маховика. Да и много других оснований для необходимости снятия КПП тоже имеются. В этой связи данная процедура вынесена в отдельную статью. Снятие коробки передач процесс основательный и подготовиться к нему надо как следует. Будут необходимы: подъемник или яма, набор гаечных торцевых ключей (размеры: на 30, 19, 17, 13, 10) плоская отвертка, монтировка…………..

После подготовки всего перечисленного можно приступать непосредственно к снятию КПП. Первым делом, откинем клемму с аккумулятора. Воздушный фильтр нам помешает, поэтому ключом на 10 откручиваем крепление воздушного фильтра. Отсоединяем ДМРВ и отодвигаем фильтр в сторону, вместе с патрубком.

Этого будет достаточно. Ключами на 13 и 17, отсоединяем питание стартера и откручиваем один болт (указан верхней правой стрелкой)(остальные будет удобнее крутить снизу) крепления самого стартера.

Откручиваем две гайки крепления коробки передач к двигателю. Ключом на 17 отсоединяем тросик сцепления.

Далее, вывешиваем машину, скидываем передние колеса. Ключом на 30 следует открутить ступичную гайку, предварительно раскотрив ее.

Вместе с тем, необходимо удерживать педаль тормоза зажатой. Причем не слабо, потому что как правило ступичные гайки закручены добротно. Дальнейшие действия будут проходить под машиной. Следующим шагом надо снять всю защиту, имеющуюся под моторным отсеком.

В случае, если потребуется снимать привода, что бы преодостерчься от возможных протечек, надо слить масло, для чего ключом на 17 откручиваем болт-пробку. Здесь рассмотрим вариант без извлечения приводов из КПП. После того как защита двигателя снята, надо ключом на 17 открутить три болта крепления крабов.

Ключом опять же на 17, откручиваем крепления стабилизатора.

Тем же самым ключом откручиваем два болта крепления шаровых опор.

И снимаем рычаг в сборе с растяжкой.

После проведения указанных процедур можно выдергивать привода. Для этого необходимо с каждой стороны извлечь привода из ступиц просто сдвинув ступицу в сторону.

Отсоединяем выключатель заднего хода. Отключаем клемму спидометра.

Теперь снимаем стартер открутив оставшиеся два болта (напомню один болт сверху уже откручен) крепления.

Сзади, со стороны салона, к коробке передач подходит тяга (тяга идет с рычага переключения передач). Данная тяга соединятся со штоком коробки передач через хомут затянутый болтом и гайкой на 13. Этот хомут ослабляем и стягиваем тягу со шлицов штока.

Так, ключом на 10 откручиваем три болта крепления защиты маховика, так называющийся полумесяц.

Откручиваем крепление боковой подушки. И крепление задней подушки на двух шпильках. И наконец откручиваем оставшиеся два болта (первые болта, напомню – мы открутили сверху) крепления КПП к двигателю. После проделанных работ, коробку передач можно снимать, для начала подцепив ее монтировкой.

Снимать коробку надо осторожно, главным образом не повредив первичным валом лепестки на корзине сцепления. Коробка снята. Ее установка производится в порядке обратном снятию. Когда процесс в целом понятен, последовательность некоторых шагов возможно менять, это уже как кому удобно. Кроме того, следует отметить, что после установки коробки на место, будет необходимо отрегулировать ход педали сцепления, путем выставления тросика сцепления в определенное положение посредствам соответствующих гаек.

Как снять коробку передач на ВАЗ-2114: видео демонтажа КПП

Любой автомобилист сталкивался с тем, что приходилось демонтировать коробку переключения передач. Так, на ВАЗ-2114 это делается идентично первому поколения «Самара-1». В основном это связано с проведением ремонтно-восстановительных операций. Итак, статья расскажет, как снять КПП с автомобиля, а также поведает о некоторых нюансах и тонкостях процесса.

Видео о снятии КПП на ВАЗ-2114

Видеоматериал расскажет, как демонтировать коробку передач с автомобиля, а также поведает о некоторых нюансах процесса.

Устройство КПП

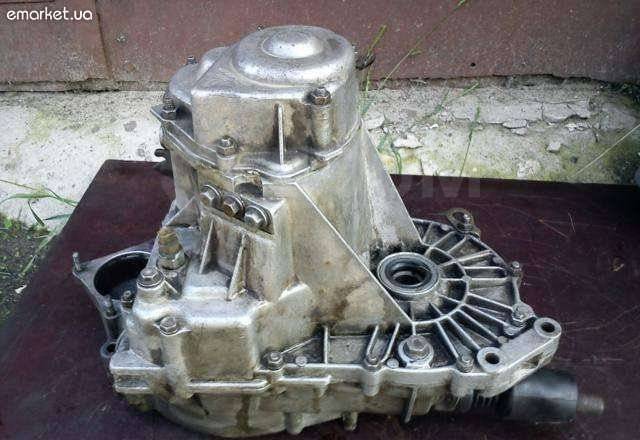

Коробка передач в снятом и немного разобранном виде

Перед тем, как преступить к процессу, необходимо изучить структуру коробки передач, а также ее устройство. Это необходимо для того, чтобы определить причины, по которым нужен демонтаж узла, а также определить посадочные крепления.

Схема устройства КПП

Коробка передач:

[spoiler show=»Показать расшифровку»]1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала[/spoiler]

Процесс снятия коробки передач

Когда стала понятной конструкция элемента, то можно перейти непосредственно к процессу снятия КПП. Стоит отметить, что данная процедура может быть связана с ремонтом узла или вспомогательными операциями, такими как, например, замена сцепления. Итак, рассмотрим, последовательность действий:

Сначала, необходимо установить автомобиль на смотровую яму, поскольку КПП снимаемся вниз.
Вид автомобиля со смотровой ямы
Снимаем «клемму-минус», чтобы обесточить автомобиль.
Проводим демонтаж клеммы АКБ
Демонтируем защиту ДВС снизу, если она присутствует.
Снимаем защиту картера
Снимаем передние колеса.
Демонтируем передние колеса
Отключаем трос спидометра и привода сцепления.
Проводим демонтаж троса спидометра
Отключаем трос сцепления
Далее, необходимо отключить привод кулисы.
Снимаем карданчик штока
Со стороны коробки передач необходимо снять подушку двигателя.
Снимаем опору двигателя ВАЗ-2114
Теперь, когда подготовительные операции пройдены, перейдем к снятию необходимого узла. Сливаем масло с КПП.
Сливаем масло с КПП
Вынимаем с посадочных мест внутренние ШРУСы.
Вынимаем шрусы с КПП
Демонтировав крепления, отсоединяем коробку переключения передач от двигателя.
Снимаем коробку передач
Проводим демонтаж узла полностью.
При необходимости, сборку проводим в обратном порядке.

Причины демонтажа

Механизм выбора передач снятый с КПП

Как было сказано ранее, коробка передач демонтируется для проведения ремонтно-восстановительных операций. Пожалуй, это основная причина, но стоит рассмотреть вопрос снятия узла более детально:

Первой причиной и основной, при которой потребуется снятие коробки передач – это ремонт непосредственно этого узла.
Замена сцепления становиться второй основной причиной демонтажа КПП.
Наравне с предыдущими причинами, снятие узла потребуется при полном демонтаже главного силового агрегата.
Другие причины, по которым может потребоваться демонтаж коробки передач, такие как: ремонт передней части кузова после ДТП, стапельные работы, ремонт ходовой части и подвести, а также прочие.

Выводы

Демонтировать коробку переключения передач на ВАЗ-2114 под силу большинству автомобилистов, поскольку конструкция не сложная, а сам процесс займет максимум 5-6 часов с подготовительными операциями. Конечно, если процесс показался достаточно сложным, всегда можно обратиться в автосервис, где за большие деньги все сделают быстро и качественно, но настоящий автомобилист дойдет до всего сам.

Снятие коробки передач ВАЗ 2114: проблемы и решения

У многих автовладельцев возникает вопрос о том, как произвести снятие коробки передач ВАЗ 2114, для того чтобы выполнить ремонт или тюнинг трансмиссии своими руками. Устройство этого агрегата является общим для всех автомобилей семейства Лада Самара: коробка передач механическая, 5-ступенчатая, объединена с дифференциалом и главной передачей.

Шестерни первичного вала находятся в сцеплении со вторичными шестернями передних передач. На вторичном валу установлены ведомые шестерни. Синхронизатор имеет каждая из тех, которая включает передние передачи. Но на шестерне заднего хода синхронизатор отсутствует. Привод КПП включает в себя шток выбора и рычаг переключения передачи, шаровую опору и механизмы передач.

Ремонт коробки передач ВАЗ может потребоваться в том случае, если при переключении скоростей возникает хруст или скрежет в КПП, она гудит, передвижение рычага вызывает затруднения, некоторые передачи самопроизвольно выключаются (поврежден синхронизатор или неправильно отрегулирован привод). Снятие КПП производят в том случае, если ремонту подлежит сцепление автомобиля.

Вернуться к оглавлению

Поломки, не требующие снятия КПП

Если не включается задняя передача, то снимать коробку необязательно: на ней не установлен синхронизатор, проблема может быть решена проще. Перед принятием решения нужно проверить кардан и кулису, так как проблема может быть вызвана ослаблением хомута. Другой причиной может быть блокировка механизма.

Для проверки снимаем рычаг между сидениями и визуально оцениваем наличие проблемы. Эту же операцию необходимо производить при хрусте во время включения 2-й передачи, так как наиболее вероятной причиной возникновения неисправности может быть изношенный синхронизатор, который в авто семейства Лада Самара не отличается высокой прочностью.

Нужно ли снимать коробку, если дребезжит рычаг переключения скоростей? Этот вопрос волнует многих, но чаще всего для устранения проблемы снятие коробки передач не потребуется. Неприятный звук происходит при касании втулки, которая соединяет шток и тягу, крыльев последней. Металлическая втулка дребезжит из-за частых ударов о металл крыльев. Недочет производителя ВАЗ 2114 легко устранить своими руками.

Снять кожух с рычага КПП. Ключом на 13 открутить крепление, болт убрать и вынуть рычаг. Достать втулку и снять пластиковые детали.
Металлическую втулку очистить, отмерить 2-3 мм от края, поставить метку или обмотать на этом уровне втулку изолентой.
Сточить лишние миллиметры напильником, смазать ШРУС, втулки и собрать их. Установить втулку и рычаг на штатное место.

По отзывам автовладельцев, это простое мероприятие избавляет от дребезжания рычага переключения скоростей. Исчезает вибрация рукоятки. Он будет передвигаться туго, но постепенно расходится и будет работать легче.

Вернуться к оглавлению

Подготовительные работы

Перед началом работ автомобиль следует установить на смотровую канаву или загнать на эстакаду и позаботиться о том, чтобы поднятый капот был зафиксирован, а машина стояла на ручнике. Во время работ потребуется, чтобы двигатель находился в вывешенном состоянии.

Поэтому следует предусмотреть возможность для установки тали или использовать подручные средства, специальное приспособление (поперечину для поддержания двигателя). Чтобы произвести ремонт КПП ВАЗ 2114, нужны следующие инструменты:

ключи в комплекте;
отвертки;
подвесное приспособление;
емкость около 5 л;
аэрозоль WD-40 или подобное средство (для облегчения демонтажа покрытых ржавчиной гаек).

Устройство трансмиссии: 1 — первичный вал; 2 — вторичный вал; 3 — шток вилки переключения третьей и четвертой передач; 4 — вилка переключения третьей и четвертой передач; 5 — дифференциал; 6 — вилка переключения первой и второй передач; 7 — шток вилки переключения первой и второй передач; 8 — шток переключения передач; 9 — шток вилки переключения пятой передачи; 10 — механизм переключения передач; 11 — промежуточная шестерня заднего хода; 12 — картер сцепления

Работы по снятию коробки передач ВАЗ 2114 удобнее проводить вдвоем с помощником. Сначала нужно отсоединить аккумулятор и убрать в сторону. Слить масло из КПП, предварительно разогрев его, для чего проехать перед ремонтом около 5 км.

На установленном на эстакаду авто открутить 3 болта крепления защиты картера и убрать ее, снять щуп для проверки уровня масла (в моделях, выпущенных ранее 2003 г.) или открутить пробку отверстия залива масла. Подставить емкость под отверстие слива масла, ключом на 17 открутить пробку и дождаться полного удаления масла из КПП.

Снять стартер двигателя, последовательно отсоединив колонку проводов, отвернув гайку крепления и сняв провод на контактном болте реле стартера под капотом авто. Спуститься под днище и снять крепления агрегата, после чего снова под капотом открутить последнее крепление. Снять стартер снизу.

Отсоединить провода датчика скорости под капотом, сжимая пружину, удерживающую колодку. Снизу отсоединить провода датчика заднего хода. Под капотом открутить болты 1-3, соединяющие корпус КПП и кронштейн модуля зажигания. Отсоединить кронштейн реактивной тяги, ослабить хомут тяги переключения передач и вынуть тягу шарнира штока выбора скоростей.

Для этого ее нужно немного отодвинуть назад. Привод левого переднего колеса снять и установить на его место заглушку. Привод правого колеса достаточно отсоединить от коробки и отвести в сторону, закрепив в таком положении. Отвернуть болты левой шаровой опоры, которые крепят ее на поворотном кулаке.

Вернуться к оглавлению

Как снять коробку передач?

Переходим к снятию КПП:

Отсоединить нижнее крепление (1) коробки к двигателю справа. Кронштейн (2) снять со шпильки, ослабив затяжку его крепления, или открутить его.
Отвернуть снизу шлицевой отверткой болты крепления крышки картера сцепления.
Отсоединить левое нижнее крепление КПП, откручивая болт.
Вывесить двигатель при помощи тали или другого приспособления.
Открутить гайки крепления опор силового агрегата к кузову: сначала освободить левую опору (1 гайка), затем — заднюю (2 гайки). Заднюю опору отсоединить от коробки передач (2 болта), придержав ключом гайки, чтобы не проворачивались. Снять опору.
Вставить жало отвертки между картером сцепления и блоком цилиндров, снять КПП со втулок. Обязательно следует придерживать тяжелый агрегат во время этой операции.
Снятую КПП отвести назад на максимально возможное расстояние над растяжкой подвески так, чтобы первичный вал КПП вышел из сцепления. Возможно, придется отвести в сторону двигатель, чтобы выполнить это действие. Передний конец КПП опустить и изъять ее из-под автомобиля.

После снятия нужно разобрать корпус коробки и определить изношенные детали, требующие замены (синхронизатор, шестерни и пр.). Поставить новые комплектующие, а затем собрать КПП. Процесс установки коробки передач выполняется в обратном порядке.

Коробка передач ВАЗ 2114 — схема

Автомобиль «ВАЗ 2114», впрочем, как и другие модели Волжского семейства «Самара», комплектуются коробками переключения передач, или КПП, пятиступенчатого типа, отличительной особенностью которых является объединение агрегата с другими устройствами: главной передачей и дифференциалом. Коробка передач «ВАЗ 2114», схема которой представлена ниже.

Демонтаж коробки передач – процесс довольно сложный и трудоемкий. Тем не менее, некоторые нарушения работоспособности, например, такие, когда гудит коробка передач ваз 2114, требуют ее снятия. Не избежать данного процесса и при выполнении таких ремонтных работ, как: замена шестерен, подшипников, элементов сцепления и т.д.

Самостоятельный снятие КПП ВАЗ 2114

Организационные мероприятия данного процесса заключаются в следующем:

Подготовка необходимого инструмента (комплекта ключей и отверток) и оборудования (подвесное оборудование, которое при его отсутствии можно заменить доской).
Приобретение специального средства «WD 40».
Отсоединение и демонтаж аккумуляторной батареи.
Снятие стартера.

Непосредственный демонтаж КПП осуществляем в соответствии с инструкцией, приведенной ниже:

Автомобиль устанавливаем на эстакаду (смотровую яму) и демонтируем защиту картера, зафиксированную в трех точках крепления.
Отсоединяем трос сцепления от вилки, выключающей сцепление, и вынимаем его из кронштейна.
Сжимаем фиксирующую пружину и отсоединяем клемную колодку датчика скорости.
Выкручиваем болт крепления кронштейна к модулю зажигания.
На днище автомобиля находим колодку с конактами датчика заднего хода и отключаем ее.
Отворачиваем болты крепления коробки передач к реактивной тяге, ослабляем хомут и вытаскиваем тягу штока выбора передач.
Демонтируем приводы колес и вместо одного из них ставим заглушку, а затем надежно фиксируем ее, что позволит предотвратить ее выпадение.

Освобождаем болты крепления шаровой опоры к поворотному кулаку, расположенному по левой стороне – это значительно облегчит демонтаж коробки. Кроме того, снимаем подушку крепления КПП к силовому агрегату.
Снимаем крышку поддона сцепления, после чего выворачиваем болты крепления коробки (снизу слева). При помощи подвесного оборудования (доски) вывешиваем силовой агрегат.
Откручиваем болты, фиксирующие опоры КПП (заднюю и левую). В процессе снятия задней опоры гайку необходимо придерживать вторым ключом.

Посредством отвертки, воткнутой в промежуток между картером сцепления и блоком цилиндров, отодвигаем КПП до ее полного снятия с втулок направляющих.
Сдвигая КПП в крайнее заднее положение, пропускаем заднюю крышку коробки над передней подвеской. Это поможет вывести первичный вал из сцепления.

Опуская переднюю часть, снимаем КПП и вынимаем ее из-под автомобиля.
Коробка передач «ВАЗ 2114», схема, вернее, инструкция демонтажа которой описана выше, снята с автомобиля.

В заключение нашего повествования еще раз акцентируем внимание автолюбителя на том, что если гудит коробка передач «ВАЗ 2114», следует немедленно предпринимать исчерпывающие меры к устранению причин его (шума) возникновения, поскольку ими могут стать дефекты выжимного подшипника, подшипника первичного вала или повышенный износ шестерен.

Как снять кпп на ваз 2115

Снятие КПП с ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Откручиваем две гайки крепления коробки передач к двигателю. Ключом на 17 отсоединяем тросик сцепления.

Ключом опять же на 17, откручиваем крепления стабилизатора.

Тем же самым ключом откручиваем два болта крепления шаровых опор.

И снимаем рычаг в сборе с растяжкой.

Отсоединяем выключатель заднего хода. Отключаем клемму спидометра.

Теперь снимаем стартер открутив оставшиеся два болта (напомню один болт сверху уже откручен) крепления.

Так, ключом на 10 откручиваем три болта крепления защиты маховика, так называющийся полумесяц.

kardannyval.ru

Снятие КПП — Лада 2115, 1.

5 л., 2004 года на DRIVE2

Здравствуйте, уважаемые читатели. Вот и настала суббота, и, как я говорил ранее, сегодня я снял коробку. Напомню, что у меня текло масло.
Весь процесс происходил без ямы и подъемника, а просто на домкрате и пеньках)). Так как есть опыт в различном ремонте без ямы, то при разборке сложностей практически не возникло, кроме некоторых болтов, которые не удалось выкрутить с помощью ключа. А чтобы было более понятно о чем идет речь, как я и обещал, сделал немного фотографий)

Всё, что на фото будет фиолетовым, это масло и грязь, почему-то из-за вспышки такой цвет.

Только открыл капот.

По стартеру уже видно, что ничего хорошего ожидать не стоит.

А вот и сама виновница

Корзина с диском тоже не внушала доверия, и, было решено заменить полностью всё сцепление.

Просто маховик)

А вот это болты крепления корзины сцепления, которые не удалось выкрутить по человечески. 3 болта выкрутились нормально, остальные 3 совсем не пошли, и, в итоге слизались головки. Чтоб не заниматься излишними танцами с бубном, отпилил головки болтов болгаркой, а так как там ржавчины нет, и болты не закисают, после снятия корзины, они легко выкрутились руками.

Завтра буду мыть всю эту грязь, и приводить в порядок. Заменю сальники, и прокладку поддона, так как она тоже протекает немного. Естественно постараюсь всё это сфотографировать, и выложить сюда.

www.drive2.ru

Снятие и установка коробки передач ВАЗ-2108

Руководство по ремонту и эксплуатации — Трансмиссия — Снятие и установка коробки передач
Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте капот в этом положении. Перед снятием коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи, а также слейте масло из коробки передач (Проверка уровня и доливка масла в коробку передач).

ПОЛЕЗНЫЙ СОВЕТ
Снимать коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее вдвоем с помощником.

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод «массы» от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.

4. Снимите наконечник троса с рычага привода выключения сцепления.

5. Отсоедините колодку с проводом от вывода тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову автомобиля и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

17. Выдавите монтировкой из коробки передач хвостовик одного из внутренних ШРУСов привода передних колес и отведите его в сторону. Для этой операции можно изготовить нехитрое приспособление для вывода ШРУСа из коробки передач.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя.

ПРЕДУПРЕЖДЕНИЕ
Брус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой.

23. Отверните две гайки крепления задней опоры двигателя к кузову автомобиля.

24. Отверните гайку и выньте болт левой опоры двигателя.

25. Отверните три гайки крепления левой опоры двигателя к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099, сначала отведите коробку передач от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

ПОЛЕЗНЫЕ СОВЕТЫ
Перед установкой коробки передач на автомобили ваз 2108, ваз 2109, ваз 21099 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки выжимного подшипника выключения сцепления тонким слоем консистентной смазки.
Отцентрируйте ведомый диск сцепления специальной оправкой (Замена сцепления).

Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 коробку передач в обратном порядке с учетом следующего.

1. Моменты затяжки резьбовых соединений см. в приложении 1 (Моменты затяжки резьбовых соединений).

2. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

3. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль ваз 2108, ваз 2109, ваз 21099 стоит на земле.

Коробка передач ваз 2108, ваз 2109, ваз 21099 (вид снизу):

1 — коробка передач; 2 — задняя опора двигателя; 3 — пробка маслосливного отверстия; 4 — тяга привода переключения передач; 5 — двигатель; 6 — внутренние ШРУСы; 7 — выключатель света заднего хода; 8 — левая опора двигателя; 9 — растяжка.

Цитата

dricar.ru

Лада 2115 Млечный путь › Бортжурнал › Краткое описание разборки КПП Ваз 2115 и установки самблокирующего дифференциала.

Вот и добрались руки до КПП.Снять коробку передач крайне тяжело, поэтому надо найти для помощи второго человека учитывая что я её впервые разберал у меня на снятие разборку и установку ушло два с половиной дня но второй раз когда забыл поставить шестерню привода скорости ушел один день ровно.

Пошаговую процедуру по снятию коробки передач с автомобиля вы найдёте в интернете там такого добра хватает и поэтому рассказывать я не буду.

Выжимной не свистел но всё же был заменён.

Корзина стояла мощная сцепление тугое не знаю чьё производство но скажу сразу что Крафт намного мягче и приятней откликаться на езду.

А также были заменены подушки крепления КПП И тросик сцепления.

Карданчик родовой был заменен на калиновский скоростя стали включатца быстрей и комфортней отпиливал где то 1см но можно не отпиливать кому как удобней находилась ручка кпп

Бывшее и Крафт.

Сальники от десятки.

Комплект подшипников КПП — VPZ

Купил резонато но что то мне в нём не понравилось флянец не тот что у нас был приварен у нас литой, а там с углублением да и круглый какойта цена 950р

Поехал поменял на заводской какой и стоял 1400р совсем другой вид да и потяжелей он оказался поспрашивав у продавцов сказали что этот лучше говарю а зачем тогда тот мне продали а они говорят ну тыже не сказал заводской вот и впихнули из под лавки ну да ладно чек был претензий нет.

Не забываем менять стопорные кольца на новые.

IQ Racing преднатяг 6кг

Остальное найдете в видео рассказывать это дюже долго и картинок не хватить да руль в поворотах стал тяжелее это единственный минус но машина стала лучше реагировать и как то более мощно проходит повороты но это решается установкой электроусилителя руля в будущем.Всем спасибо за внимани и хочу поблагодарить всех моих ПОДПИСЧИКОВ ЧТО СЛЕДЯТ ЗА МОИМ БЖ СЕГОДНЯ ВАС СТАЛО РОВНО 500 ЕЩЁ РАЗ ВСЕМ СПАСИБО!

www.drive2.ru

Снятие КПП — Лада 2115, 1.6 л., 2012 года на DRIVE2

Всем привет.

Полный размер

В предыдущей записи писал что появился странный стук (биение) в районе кпп. Постукивало только при движении на передаче и накатом (без нагрузки) от 40 до 80 кмч. Сначала заехал на балансировку (70% биения от колес), балансировка норм. Проверил гранаты внешние и внутренние, вроде все норм, ничего не хрустит, не люфтит, пыльники уже с трещинами (надо за ними следить). Решился на снятие кпп, проверить сцепление и перебрать кпп, грешил на развалившиеся подшипники. Дождался выходных, первые за 3 недели). Загнал в гараж, в гараже яма есть, но там только лестница 3-метровая. Гайки ступица думал не смогу скрутить, а на деле законтренные гайки маленьким воротком без трубы спокойно сорвал. Поднял, подставил блоки под лонжероны, далее по мануалу: снял привода, АКБ, стартер, часть подвески под кпп, трос сцепления, 2 фишки (концевик задней передачи и датчик скорости), кулису, подвесил двиг, открутил кпп и снял вместе с подушками.

Полный размер

Сцепление можно было не трогать еще тысяч 50, но зимой бывало при морозе более 25 подвывал подшипник и на корзине была выработка(сколько она бы еще протянула не известно), пружины в ведомом диске все свободно крутились и звенели как погремушка.

Полный размер

Описывать подробно не буду, все по книжке.

Полный размер

Ни каких дефектов не нашел, расстроился и ушел домой. По времени за 3 часа не спехом и кпп вся до винтика. На следующий день купил комплект сцепления (ВИС), прокладки кпп и герметик.

Полный размер

Помыл коробку, все собрал и поставил назад.

Полный размер

Намучился с установкой коробки, ужас. Брал с собой сестру, помогала, подавала ключи, подкладывала кирпичи пока я кпп поднимал. Один бы не справился. Потратил целый день.
Косяк с маслом, с деньгами напряг а в гараже валялась канистра GL-5, оно более жидкое, в ней больше присадок, оно рассчитано больше под нагрузку, для дифференциалов редукторов мотов и говорят что оно разъедает латунь (синхронизаторы). Но не заливать же старое (как из под трактора).
Пока не понятно, пропал ли стук или нет. С гаража пулей домой и отдыхать оставшееся время, в понедельник на работу еще на 2 недели). С более жидким маслом двиг крутится моментально, крутяк.
Осталось провести полевые испытания и подрегулировать кулису(включаешь 3 а рычаг по положению на нейтрале)

www.drive2.ru

Снятие и установка коробки передач (часть I)

1. Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении.

2. Отсоедините провод от клеммы «–» аккумуляторной батареи, слейте масло из коробки передач, вывернув пробку и выверните болт крепления модуля зажигания к картеру сцепления.

3. Выверните болты крепления и снимите защиту картера (см. «Снятие и установка двигателя»).

4. Выверните болт и отсоедините провод «массы» от картера сцепления.

5. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

6. Снимите наконечник троса с рычага привода сцепления.

7. Отсоедините колодку с проводом от клеммы тягового реле стартера.

8. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

9. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

10. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

11. Отсоедините колодку жгута проводов от датчика скорости, установленного в верхней части картера коробки передач.

12. Отсоедините колодку жгута проводов от выключателя света заднего хода.

13. Ослабьте затяжку гаек крепления растяжек к рычагам подвески.

14. Отверните гайки крепления растяжек к кронштейнам или выверните по три болта крепления кронштейнов к кузову и разведите левую и правую растяжки в стороны.

15. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

16. Отверните гайку крепления шарового шарнира рулевой тяги.

17. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки. Аналогично отсоедините вторую рулевую тягу.

18. Отверните по два болта и отсоедините шаровые шарниры рычагов подвески от поворотных кулаков.

19. Выдавите монтировкой хвостовик одного из внутренних шарниров привода переднего колеса из коробки передач и отведите привод в сторону.

vaz-2115i.ru

Инструкция — Снятие коробки передач. Замена сцепления ВАЗ. Семейство «Самара»

Перед заменой сцепления на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 семейства Самара, сначала необходимо снять коробку передач.

Рассмотрим устройство и расположение элементов КПП:

1 — коробка передач;
2 — задняя опора двигателя;
3 — пробка маслосливного отверстия;
4 — тяга привода переключения передач;
5 — двигатель;
6 — внутренние ШРУСы;
7 — выключатель света заднего хода;
8 — левая опора двигателя;
9 — растяжка.

Для снятия КПП надо проделать ряд процедур:

1. Открутите болты крепления защиты поддона картера и снимите защиту.

2. Отсоедините провод массы от картера.

3. Ослабьте крепления троса привода сцепления и снимите его.

4. Отключите питание стартера и снимите с него все провода.

5. Отверните три гайки крепления стартера и снимите его.

6. Расслабьте хомут и снимите тягу привода переключения передач, отсоединив ее от наконечника шарнира.

7. Снимите трос спидометра, открутив гайку его крепления.

8. Отключите выключатель света заднего хода.

9. Ослабьте затяжку гайки крепления рычага подвески.

10. Отверните три болта крепления кронштейна, гайку крепления растяжки, и выведите растяжки в стороны.

11. Расшплинтуйте рулевой наконечник и отключите рулевую тягу от поворотной стойки.

12. Отверните два болта крепления шарового шарнира и снимите его с поворотного кулака.

13. При помощи монтировки выдавите хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отведите его в сторону.

14. На место снятого ШРУСа необходимо установить какую-нибудь заглушку. Вполне подойдет старый негодный ШРУС.

15. Отверните болты крепления щитка кожуха сцепления и снимите щиток.

16. Ослабьте крепление картера сцепления к блоку цилиндров двигателя, отвернув три болта и гайку.

17. Теперь надо вывесить двигатель. Для этого в район опор передних стоек необходимо положить деревянный брус, которые должны опираться исключительно на фланцы крыльев.

18. Двигатель закрепить к установленному брусу.

19. Теперь, когда двигатель подвешен, можно открутить две гайки крепления задней опоры двигателя к кузову автомобиля.

20. Отсоедините левую опору двигателя, открутив болт и три гайки крепления опоры.

21. Для завершения процедуры, отверните три болта и гайку с противоположной стороны коробки передач.

Для снятия КПП, сначала отведите коробку передач от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Остерегайтесь перекоса, дабы не повредить лепестки диафрагменной пружины сцепления.

Установка коробки передач производится в обратном порядке. При этом, следует учесть, что окончательную затяжку гайки крепления растяжек следует проводить на полностью спущенном с подъемника автомобиле, предварительно покачав его для выбора люфтов и зазоров.

avtoved.guru

Замена сцепления ВАЗ 2115 без ямы и подъёмника. — DRIVE2

Всем доброго времени суток!
Расскажу о том как менял сцепу на своей 15хе.Езжу значит с дохлым сцепление около полу года.Порядком поднадоело что на 3 скорости если идти на обгон машина не слушается.Тапку давишь, обороты растут до 4.500, затем падают до 3000 и плавно а/м начинает разгон.Однако если плавно разгонять 130 идёт легко.
Ближе к делу:
Ремонтировал в деревне, 2000р. жаба задовила в сервисе ребятам отдавать.
Менял всё сразу, так спокойнее! )) Про выжимной у меня есть статья, а сцепление брал КрафтТэч за 3000 деревянных.Выжимной был в комплекте, но доверия не внушал.По этому ставил другой.
Поставил машину на ровное место, на ручник.Кирпичами под задние колеса зафиксировал.
ИНСТРУКЦИЯ:
Спросите у знакомых центровку или первичный вал КПП, можно даже от «классики»им будете центровать диск сцепления.
Работу лучше выполнять в 2м особенно после того как скинете коробку.У кого то я видел уже такой сюжет.Откручиваем ступичную гайку(головка 30, вороток и труба). Там есть шайба, не потеряйте!Домкратим.
Откручиваем левое колесо, снимает.Откручиваем шаровую(к-ч 13).С правой стороны откручиваем только ступичную гайку, но не до конца.
Снимаем защиту двигателя, если есть и левую часть пыльника двигателя(к-ч8).Снимаем воздушный фильтр, аккумулятор.Домкратим машину выше, ложим под лонжероны или пороги пеньки, кирпичи или блоки скц, кому что дано.У меня это были блоки.По 2 С каждой стороны.Такой высоты хватит полность перемещаться под авто.На блок, кирпич положите брус или деревяшку чтобы не помять короб.
Берем домкрат и брус, домкратим двигатель.(так надо!) Стелим старое покрывало, лезем под авто.Откручиваем хомут кулисы (ключ на 13), подушку КПП (17). Там же есть растяжка от двигателя, её тоже Откручиваем.Ключ на 19.У нас на это ушло дохрена сил, т.к. она была затянута видимо С большим усилием и без правого привода, а он будет мешать.Там же есть пыльник коробки, с торца поддона.болтики 3 штуки на 10.Нашли?Сняли? Продолжим.
Отсоединяем датчик скорости сверху коробки и ещё один слева.
Откручиваем трос сцепления ключ на 17.Снимаем его с вилки.Отводим в сторону.Откручиваем кронштейн передней подушки коробки, слева.Там 3 гайки.
Снимаем стартер, провод + и красный (3 гайки к-ч13).
Левый привод вытаскивает из ступицы.
Откручиваем(к-ч13) крепление катушки зажигания от коробки.Я катушку снимал, для удобства.И поочерёдно скручиваем оставшиеся болты самой коробки их всего 4, головкой на 19.
Далее с помощником, один со стороны арки на себя, один сверху монтажкой или мощной плоской отверткой от двигателя отсоединяете коробку.Она должна повиснуть на приводах.Можно совсем снять КПП т.к. диск сцепления еще центровать нужно будет.Если работаете на асфальте, подложите доски и тряку, дабы не повредить КПП.
Отделяемого коробку, она повисла на приводах и левой растяжке от краба.
Для доступа к корзине оттяните коробку и зафиксируйте помощником) или чем то.
Видим корзину(там разные бывают болты).У меня были на 8.крутил накидным и слизал головы у 3х.С помощью молотка, мата и зубила открутил.Далее заменял на болт м8 13х15.
Вынимаем сцепление.на корзине не должны быть провисшие лепестки, и сильная потертость по центру от выжимного подшипника.Прижимная часть не должна иметь сколов, царапин, канавок и следов перегрева в виде фиолетово-темно-синего цвета.Если есть один из этих признаков, корзину лучше под замену.
Смотрим на сам диск.Он сильно изношен если клёпки уже стали блестеть на поверхности, как было у меня, или отсутствуют пружины.
Далее проверяем выжимной пошипник.Он установлен на первичном валу и держится пружиной.Усы нужно отогнуть на себя и снять его.Проверьте на кручение и люфт.Допустим не большой люфт подшипника на корпусе. Люфт обоймы подшипника недопустим!Если нет возможности заменить его на новый, заложите в него смазку типа литол, но не переборщите.Излишки лучше удалить.
Ставим выжимной обратно.Проверьте пыльник вилки сцепления!
Далее ставим диск с корзиной, прислоняем все к маховику, насаживаем на направляющие и вставляем центрирующее приспособление.Наживляем корзину.Затягивать её желательно крест накрест, но не критично. Прикручиваем к маховику с усилием.Далее с помощником поднимаем коробку и направляем, будте осторожней, КПП довольно весомая.
Если вал сразу не встал в шлицы, немного проверните коробку.Когда вал вошёл, вставляете коробку до упора и наживляете верхний болт.

Далее в порядке обратном снятию.
Учтите!
коробка может мешать установке сцепления и её всё же придётся снять полностью, для этого открутите левый краб и вытащите болт передней подвески, чтобы растяжка опустилась и не мешала.Открутите правую ступичную гайку полностью, затем вынимайте КПП.

У нас ушло около 9 часов с перекурами, обедом.Ещё пивка между делом пили)) Ничего сложного нет, кроме если сорвали болты корзины.Там будьте по внимательный, крутите головкой.А чтобы коленвал не крутился, вкрутите болт от коробки в отверстие рядом с крепление модуля зажигания.И используйте отвертку или монтажку для стопора маховика.

Всем спасибо и удачи в дороге!

www.drive2.ru

Замена рукоятки переключения КПП на Самаре — Лада 2115, 1.6 л., 2012 года на DRIVE2

Доброго времени суток, и снова доработки. Точнее полезная статья про замену ручки переключения КПП…

Как гласит мудрость:

Нельзя взять и просто ездить на Жигулях Самаре ни чего на них не меняя…

Я фанат доработок, но иногда некоторые хочется не вспоминать…

Давным, давно Я подумывал, о замене ручки переключения КПП, ибо обыкновенная очень маленькая и не удобная…

Искал, Я ручки долгое время, но всё в итоге было ни то что мне нужно…

В итоге, нашёл. опять же в магазине Русь. Только в магазине Солнцево, а не на Лобочевском где Я периодически раз в неделю обитаю…

Ручку заприметил сразу и решил купить, о чём ни жалею…

Приехал в гараж и первым делом начал ломать готову, над тем, как снять стандартную рукоятку, чехол снял, а ручку…

Такое чувство, что её будто молотком или дубиной прибивали, как не тяни, не снимается. Что делать ?

И тут идёт, на моё счастье сосед, знатный НиваВод.

-Ну, что как дела Толян? Всё переделываешь ?
-Да как обычно !
-Правильно ! А что мучаешься то ?
-Рукоятка КПП, не снимается.Даже в интернете, нету ни какой статейке, о том как правильно её снять. Написано, тяните, как репку в сказке.
-Пфф, ну конечно не снимешь. Короче слушай и запоминай совет:

Для снятия рукоятки переключения передач, включи вторую передачу, естественно на заглушённой машине. И потяни на себя…

Получилось, сразу. Сосед был прав, он уже сколько уже этих ручек поменял, а как мы знаем хороший совет, дороже золота !

И Я установил новую рукоятку переключения КПП, которая очень хорошо вписалась в интерьер автомобиля…

Уже даже успел съездить на дачу, и при движении, переключать КПП, было на удивление легко и приятно на ощупь.

Дача находиться в Шатуре

Вот, только мой совет. Как можно сильнее прижимайте ручку КПП или скажем одеваете на сам рычаг. Потому-что она может гулять и издавать неприятные звуки от КПП, типа треска. Или лучше обмотайте сам рычаг изолентой и всё будет замечательно !

Кстати, установив новую Ручку КПП, на даче, Я полностью вычистил салон…

И приклеил на двух сторонний скотч, коврик для мелочевки, особенно для телефона.

А то раньше при поворотах, всё моё добро летело в меня или в пассажира. Теперь проблема решена!

На сегодня всё, Всем удачи добра и счастья во всех начинаниях и не только ! На дороге будьте аккуратнее !

www.drive2.ru

Как снять коробку на ваз 2115

Коробка передач ВАЗ 2115 — как снять и установить

Для того, чтобы отремонтировать вазовскую коробку передач, просто необходимо её снимать. Это нужно делать правильно и аккуратно, иначе можно её доломать до конца. О том, как нужно ремонтировать КПП и поговорим.

Снимаем КПП ВАЗ 2115

1. Заезжаем на подъёмник или яму.
2. Поднимаем капот.
3. Отсоединяем аккумуляторные провода от стартера.
4. Снимаем массу со сцепления.
5. Отсоединяем нижнюю часть троса привода сцепления.
6. Болты крепления картера сцепления откручиваем к блоку двигателя.
7. Тоже делаем и с гайками крепления стартера.
8. Закручиваем скобу на шпильку крепления выпускного коллектора.
9. На водосточные желоба ставим поперечину, удерживающую двигатель.
10. Зацепляем её за скобу.
11. Вывешиваем агрегат.

12. Снимаем брызговик и крышку картера сцепления.
13. Сливаем масло с КПП.
14. Снимаем провода света заднего хода.

15. Ослабляем хомуты и отсоединяем раму от шарнира штока смены передач.
16. Отворачиваем гайку, отвечающую за крепление КПП к мотору.
17. От поворотных кулаков отсоединяем шаровые шарниры.
18. Выбиваем шарнир из шестерни.
19. Фиксируем шестерню оправкой.
20. Выбиваем второй шарнир.
21. Отводим валы приводов колёс в стороны.
22. Откручиваем болты задней опоры подвески силового агрегата.
23. Снимаем стартер, открутив гайку.
24. Ставим подставку под КПП.
25. Немного отпускаем мотор и откручиваем нижний болт крепления картера к блоку двигателя.
26. Смещаем КПП вместе с картером сцепления от мотора.
27. Снимаем КПП.

Теперь ничего не мешает проводить нам ремонт коробки передач на ВАЗ 2115. После ремонта, установите КПП на место. Напомним, что в предыдущей статье мы рассказывали про шумоизоляцию ваз 2115 своими руками.

Все шаги, указанные в предыдущем пункте нужно выполнить в обратном порядке, руководствуясь такими рекомендациями:

1. Заменяем стопорные кольца на внутренних шарнирах перед тем, как соединять валы приводов колёс и полуосевые шестерни.
2. Нанесите смазку на ШРУС-4 перед установкой КПП.
3. Отрегулируйте полный ход педали.

Разборка КПП ВАЗ 2115

Новая коробка передач установлена. Не забывайте периодически осматривать авто на предмет неисправностей.

Как снять коробку передач?

На ВАЗ 2114 и на других моделях семейного ряда LADA SAMARA устанавливается пяти ступенчатая коробка передач, объединенная с дифференциалом и главной передачей. В принципе коробка от ваз 2114 ни чем не отличается от ваз 2108. Единственное, на ваз 2108 нет щупа, и разгон на ней будет по резвее.

Снимать коробку понадобится для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам потребуется:

комплект ключей;
отвёртки;
помощник;
wd-40;
доска или иное подвесное оборудование.

Первым делом снимаем клеммы с аккумулятора и вынимаем его. Сливаем масло из коробки передач (Как слить масло с кпп? ) и снимаем стартер (Как снять стартер на ВАЗ 2114? ). По ходу работы, если не получается отвернуть какое либо крепление, болт, то не забываем пользоваться wd-40.

1. Ставим автомобиль на эстакаду (яму) и снимаем защиту картера, отвернув 3 крепления.

2. Далее нам нужно снять тросик сцепления от вилки выключения сцепления. Затем вытаскиваем его из кронштейна на коробке.

С целью полного понимания для читателя, слайды относятся к пунктам 3-19 по порядку кроме 14 пункта, где нужно вывесить двигатель.

3. Далее нужно снять колодку проводов от датчика скорости (ДС ). Колодка закреплена пружиной, поэтому, для его снятия, сожмите пружинку.

4. Откручиваем болт 1 крепления кронштейна модуля зажигания к нашей коробке передач. И болт под номером 2 и 3, показанные на рисунке.

5. Залезаем под авто и находим колодку проводов датчика заднего хода. Отсоединяем её.

6. Затем отворачиваем 2 болта крепления кронштейна реактивной тяги к коробке.

7. Ослабляем хомут тяги переключения скоростей коробки передач. Вынимаем тягу от шарнира штока выбора передач, отодвинув её назад.

8. Снимаем приводы колёс. Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Отсоединяем его от коробки и подвешиваем в кузову, предварительно отведя в сторону.

9. Чтобы коробку можно было снять без дополнительных трудностей, отворачиваем два болта левой шаровой опоры от поворотного кулака.

10. Откручиваем нижнее правое крепление коробки передач к двигателю ( на рисунке под номером 1). Поддерживающий кронштейн (под цифрой2 на рисунке) нужно со шпильки.

11. При необходимости достаточно всего лишь ослабить затяжку крепления кронштейна.

12. Отворачиваем 3 болта крепления, снимаем крышку (под номером 1) картера (под номером 2) сцепления.

13. Откручиваем болт левого нижнего крепления коробки передач

14. Вывешиваем двигатель при помощи доски или иного приспособления

15. Откручиваем гайку крепления левой опоры силового агрегата ( снизу автомобиля)

16. Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.

17. Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

18. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

19. Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Как установить коробку передач?

Устанавливать коробку передач нужно строго в обратном порядке. После установки нужно отрегулировать привод сцепления (Как отрегулировать привод сцепления? ) и рычаг кпп, залить трансмиссионное масло.

Снятие коробки передач на ВАЗ 2115.

Такую работу лучше делать на смотровой канаве или на подъемнике.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕДЕНИЯ РАБОТ.

В первую очередь нужно слить масло из коробки передач.
Затем снимите брызговик двигателя и отсоедините от коробки передач тягу привода.
Отсоединяем от коробки передач трос сцепления.
Отсоедините клемму «минусового» провода от аккумуляторной батареи и снимите стартер.
Отсоединяем колодку проводов от выключателя света заднего хода.
Отсоедините провод «массы» от силового агрегата.
На автомобилях с панелью приборов модели 21083 отсоедините от коробки передач трос привода спидометра.
На автомобилях с двигателем ВАЗ-2111 также необходимо снять датчик скорости и открутить ключом «на 13» болт крепления кронштейна модуля зажигания к картеру сцепления.
Подымаем переднюю часть автомобиля и снимаем шаровые опоры с поворотных кулаков.
Вынимаем из коробки передач внутренний шарнир одного из приводов передних колес.
Чтобы зафиксировать полуосевые шестерни от падения в картер коробки, вставляем в отверстие шестерни технологическую заглушку, отрезок шланга или деревянную оправку, имитирующую вал внутреннего шарнира.
Затем вынимаем из коробки передач внутренний шарнир второго привода.
И после этого отводим в стороны валы приводов колес.

Ключом «на 10» откручиваем три болта крепления нижней крышки картера сцепления…

…и снимаем крышку.
Ставим упор под двигатель и отсоединяем левую и заднюю опоры силового агрегата.

Затем ключом «на 19» откручиваем три болта…

и одну гайку крепления картера сцепления к блоку цилиндров.

Отводим коробку передач в сторону от двигателя и снимаем ее (эту работу лучше выполнять вдвоем с помощником).

Будьте внимательны и помните.

При снятии или установке коробки передач, нельзя опирать первичный вал коробки на лепестки нажимной пружины сцепления, чтобы их не повредить.

Перед установкой КПП нанесите тонкий слой смазки ШРУС-4 на шлицевой конец первичного вала.

Установку коробки передач делайте в обратной последовательности операций по снятию.

После установки коробки передач отрегулируйте ход педали сцепления.

Опубликовал alex1950 15 Января 2013, 15:32:46

Источники: http://qqcar.ru/remont/vaz/2115/193-korobka-peredach-vaz-2115-kak-snyat-i-ustanovit.html, http://vaz-2114-lada.ru/2013/01/kak-snyat-korobku-peredach/, http://auto-librare.com/readarticle.php?article_id=148

ladafakt.ru

Сцепление «VaLeO» плюс снятие и установка КПП — Лада 2113, 1.6 л., 2008 года на DRIVE2

Cцепление VALEO

Сцепление VALEO по своим характеристикам является более мягким и комфортным по сравнению со своими конкурентами. Тем не менее, в надёжности им совершенно не уступает, а в чём-то даже превосходит. Отзывы потребителей о сцеплении Валео преимущественно положительные. Зачастую нового комплекта хватает на очень большой срок эксплуатации автомобиля ваз, а это около 150 тыс.км. Единственным недостатком сцепления Валео остаётся его высокая цена.

Снятие и установка коробки передач, замена сцепления ВАЗ .

ОБЩИЕ СВЕДЕНИЯ
(Рекомендация)
— Снимайте коробку передач с помощником.

ПОРЯДОК ВЫПОЛНЕНИЯ
— Снимите аккумуляторную батарею ;
— слейте масло из коробки передач ;
— снимите стартер.

Отсоедините колодку с проводами от датчика скорости, сжав пружинные зажимы.

Отверните болт 1 крепления кронштейна модуля зажигания к коробке передач и два болта верхнего крепления коробки передач к двигателю. Болт 2 (передний по ходу автомобиля) – короткий, болт 3 – длинный.

Снизу автомобиля отсоедините колодку с проводами от выключателя света заднего хода.

Отверните два болта крепления кронштейна реактивной тяги к коробке передач.

Ослабьте затяжку болта хомута крепления тяги переключения передач и отсоедините тягу от шарнира штока выбора передач, сдвинув ее назад.

Снимите приводы колес . Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.

Для удобства снятия коробки отверните два болта крепления и отсоедините левую шаровую опору от поворотного кулака

Отверните гайку нижнего правого крепления коробки передач 1 к двигателю (со стороны двигателя). Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.

При необходимости ослабьте затяжку верхней гайки крепления этого кронштейна.

Отверните три болта крепления и снимите нижнюю крышку 1 картера 2 сцепления

Отверните болт левого нижнего крепления коробки передач к двигателю. Вывесите двигатель с помощью тали или доски.

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

Отверните две гайки крепления задней опоры силового агрегата к кузову.

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее

Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Установите коробку передач в порядке, обратном снятию. После установки залейте масло, отрегулируйте привод выключения сцепления и рычаг переключения передач .

www.drive2.ru

Коробка передач 2110, как правильно снять и как установить коробку передач. Как самостоятельно снять и установить КПП 2110. Снятие и установка КПП 2110.

Современное транспортное средство включает в себя массу сложных узлов, механизмов и устройств. В процессе эксплуатации автомобиля они изнашиваются и время от времени требуют ремонта или замены. Коробка передач не является исключением, в особенности это касается отечественных автомобилей. Несомненно, процедура снятия КПП является довольно трудоемкой и занимает немало времени. Поэтому большинство автовладельцев прибегают к помощи специалистов. Однако данное мероприятие вполне выполнимо и в домашних условиях, что позволит вам сэкономить свои денежные средства. Об этом и пойдет речь в статье.

Инструменты помощники, приспособления и расходные материалы

Для снятия и последующей установки КПП вам потребуются следующие расходные материалы и инструменты:

Чистая ветошь.
Домкрат.
Пассатижи.
Монтировка.
Плоская отвертка.
Набор головок с удлинителями.
Набор рожковых, торцевых или гаечных ключей.
Емкость для слива отработанной жидкости.

Также вам понадобится помощник, поскольку достаточно сложно выполнить данную операцию самостоятельно.

Подготовительные работы, что нужно снять сначала, чтобы добраться до коробки передач, пошагово

Чтобы добраться до КПП, вначале следует предоставить доступ к днищу транспортного средства, поэтому его необходимо поднять. Для этого вы можете загнать автомобиль на смотровую канавку, эстакаду или поднять его при помощи подъемника. Затем делаем следующее:

Сначала необходимо демонтировать защиту мотора (брызговик), для чего при помощи торцевого ключа откручиваем болты крепления брызговика. Далее снимаем защиту.
Затем снимаем с правой стороны щиток двигательного отсека.
После этого следует слить из КПП масло. Чтобы масло было слито качественно, рекомендовано прогреть мотор перед сливом, дав ему несколько минут поработать. Затем ставим под сливное отверстие заранее подготовленную емкость и откручиваем пробку.
Когда отработанная жидкость стечет полностью, нужно очистить отверстие и пробку от загрязнений, после чего закручиваем ее обратно.
На следующем этапе отключаем питание автомобиля, отсоединив от аккумуляторной батареи отрицательную клемму.
Далее демонтируем воздушный фильтр. Для этого необходимо отсоединить шланги подвода воздуха, вентиляции картера, а также датчик расхода воздуха. Не забудьте снять корпус воздухофильтра, который демонтируется вместо со шлангом, датчиком и дроссельной заслонкой.
На данном этапе с автомобиля следует демонтировать стартер. Вначале нужно отвернуть гайку, которая крепит наконечник провода сцепления, что соединяет стартер и плюсовой вывод аккумуляторной батареи. Затем снимаем с контактного болта наконечник. Теперь отсоединяем провод управления тяговым реле, откручиваем тяговые гайки крепления, после чего снимаем стартер.

Коробка передач 2110, как правильно снять, пошаговая инструкция

От кронштейна необходимо отсоединить коробку передач и вилки выключения скоростей тросика привода включения сцепления, для чего вытаскиваем вилки тросика сцепления из рычага в моторном отсеке. Далее нужно ослабить гайку крепления оболочки троса на коробке передач. Удерживаем оболочку и вытаскиваем из кронштейна наконечник троса.
Теперь отсоединяем от датчика заднего хода и датчика скоростей разъем проводов.
После этого нужно отсоединить реактивную тягу, которая крепится на буфере при помощи двух гаек. Когда гайки откручены, необходимо удалить скобу и демонтировать тягу.
Далее от шарнира отсоединяем тягу привода переключения скоростей.
Затем на крышке картера сцепления откручиваем крепежные болты и снимаем крышку.
Теперь можно снять приводы колес. Чтобы при монтаже не возникло проблем, следует поставить деревянную заглушку. Отводим в сторону либо снимаем правый привод.
Далее ослабляем крепежные болты шаровой опоры.
Снимаем нижнюю крышку картера.
Откручиваем нижний болт крепления коробки передач к мотору.
Затем вывешиваем силовой агрегат с помощью приготовленного упора. Демонтируем левую опору мотора, открутив гайку крепления.
Отвернув болты крепления КПП и гайки, которые крепят заднюю опору двигателя к кузову, снимаем заднюю опору.
Вставляем отвертку между картером сцепления и блоком цилиндров, сдвигаем с направляющих втулок коробку.
Сдвигаем КПП максимально назад, покачивая ее, после чего демонтируем.

Коробка передач 2110, как установить коробку передач после ремонта

Установку КПП следует производить в обратном к снятию порядке. Как вы сами видите, работа непростая и трудоемкая, однако выполнить ее самостоятельно вполне возможно, в точности следуя вышеописанной инструкции.

Советы профи, действия водителя после ремонта коробки передач

Чтобы КПП прослужила длительное время, необходимо правильно ее эксплуатировать, в частности:

Не стартуйте с пробуксовки.
При переключении скоростей выжимайте до упора сцепление.
Переключайте передачи последовательно.
Меняйте своевременно масло, используя лишь одну определенную марку.

Стоит отметить, что при обнаружении первых признаков неисправности коробки передач следует как можно быстрее диагностировать поломку с последующим ее ремонтом или заменой. Не рекомендовано эксплуатировать транспортное средство, если КПП вышла из строя.

Как снять КПП на ВАЗ 2114

Как снять КПП на ВАЗ 2114?

Во время эксплуатации автомобиля перед некоторыми автолюбителями встает один и тот же немаловажный вопрос, а именно: как снять коробку на ВАЗ 2114 или на ином автомобиле этой линейки АвтоВАЗа. КПП ВАЗ 2114 — такая же, как и на вазовской «восьмерке». Одно лишь отличие — это то, что на ВАЗ 2108 не предусмотрен щуп, и разгоняется она быстрее.

КПП может понадобиться снять в самых разных случаях, к примеру, для того, чтобы заменить сцепления или что-то в его системе, а также для ремонта самой коробки.

Как поменять коробку на ВАЗ 2110

Автомобиль ВАЗ 2110 оснащён механической, двухвальной, с пятью передачами переднего хода и одной – заднего коробкой переключения передач (КПП). Она конструктивно объединена с дифференциалом и главной передачей. Срок службы КПП ВАЗ 2110 и её работоспособность напрямую зависит от манеры езды и своевременным обслуживанием механической коробки передач.

Частые интенсивные разгоны, неправильные переключения рычага селектора, несвоевременная замена трансмиссионного масла, а менять масло в КПП нужно каждые 75 000 км пробега, понижение его уровня, могут сильно сократить ресурс КПП. Снятие коробки передач ВАЗ 2110 и последующий ремонт или замена проводится в случае выявления неисправностей в самом агрегате.

Признаки неисправности КПП ВАЗ 2110

Характерными признаками, при которых требуется замена коробки ВАЗ 2110, являются следующие:

появление шумов. Причиной этого дефекта могут быть изношенные детали шестерен. Также при повреждении подшипников появляется стук и скрежет.
самопроизвольное выключение передач или не включается до конца передача. Виной тому является износ вилок и механизма выбора.

В некоторых случаях, когда этот узел трансмиссии не подлежит ремонту в силу объективных причин, замена КПП ВАЗ 2110, является необходимой. Стоит упомянуть что цена новой коробки составит 16500 р., а вот её ремонт на станции техобслуживания обойдётся в 7500 р.(детали и сам ремонт) без снятия и установки. Так же вы можете произвести «обмен» КПП, цена составит 5000 р. без установки или 6000 р. с установкой (цены указаны на весну 2017-го по Москве и области).

Так, что решать вам. Далее приведена технология снятия коробки передач ВАЗ 2110 с последующей её заменой.

Как снять коробку передач ВАЗ 2110/2112 (инструкция)

Для того, чтобы снять коробку передач ВАЗ 2110, необходимо:

Правильно выбрать рабочее место. Такие работы следует проводить на подъемнике или глубокой, не менее полутора метров, смотровой яме.

Для выполнения работ по снятию коробки передач вам потребуются:

две монтажные лопатки;
набор ключей на 8, 10, 13, 15, 17, 24, 30 мм;
динамометрический ключ, торцовая головка на 8 мм;
домкрат;
ёмкость для слива масла;
смотровая яма или подъёмник;
отвёртка плоская, молоток;
герметик.

Вывешиваем переднюю часть автомобиля.

Отсоединяем трос от вилки выключения сцепления, отвернув для этого гайки с нижнего наконечника.

Отсоединяем разъемы проводов от выключателя света заднего хода …

… и датчика скорости автомобиля.

Снимаем защитный кожух сцепления.

Снимаем пластиковую защиту со стороны КПП.

Торцовым ключом на 30 мм откручиваем ступичную гайку.

Торцовым ключом на 17 мм отворачиваем два болта крепления шаровой опоры к поворотному кулаку.

Ключам на 17 мм отворачиваем гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу.

Ключом на 19 мм отворачиваем гайку болта крепления рычага к кузову. Вынимаем (или выбиваем) болт и выводим рычаг из кронштейна.

Для снятия растяжки с поперечины передней подвески ключам на 24 мм откручиваем гайку, снимаем шайбу и вынимаем растяжку из сайлентблока.

Как снять коробку передач?

Снимать коробку понадобится для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам потребуется:

комплект ключей;
отвёртки;
помощник;
wd-40;
доска или иное подвесное оборудование.
