Самостоятельный ремонт и замена блока предохранителей на ВАЗ 2107 карбюратор и инжектор

Электрическое оснащение любого автомобиля не обходится без предохранителей (плавких вставок) и ВАЗ 2107 не исключение. Благодаря этим элементам обеспечивается защита электропроводки от повреждения в случае неправильной работы или выхода из строя того или иного потребителя.

Назначение предохранителей ВАЗ 2107

Суть работы предохранителей сводится к тому, что в момент превышения проходящего через них тока происходит перегорание расположенной внутри вставки, тем самым предотвращается нагрев, оплавление и возгорание проводки. Если элемент пришёл в негодность, его необходимо отыскать и заменить на новый. Как это сделать и в какой последовательности нужно разобраться более детально.

На ВАЗ 2107 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

Где расположен

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.

Выбор образца БП не зависит от системы питания автомобиля.

Блок предохранителей на ВАЗ 2107 располагается в подкапотном пространстве напротив пассажирского сиденья

Старый вариант блока

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

Старый монтажный блок состоит из 17 цилиндрических предохранителей и 6 реле

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.

Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Схема предохранителей ВАЗ 2107 может потребоваться во время проведения ремонтных работ

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

Верхняя крышка блока предохранителей прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок

Таблица: какой предохранитель за что отвечает

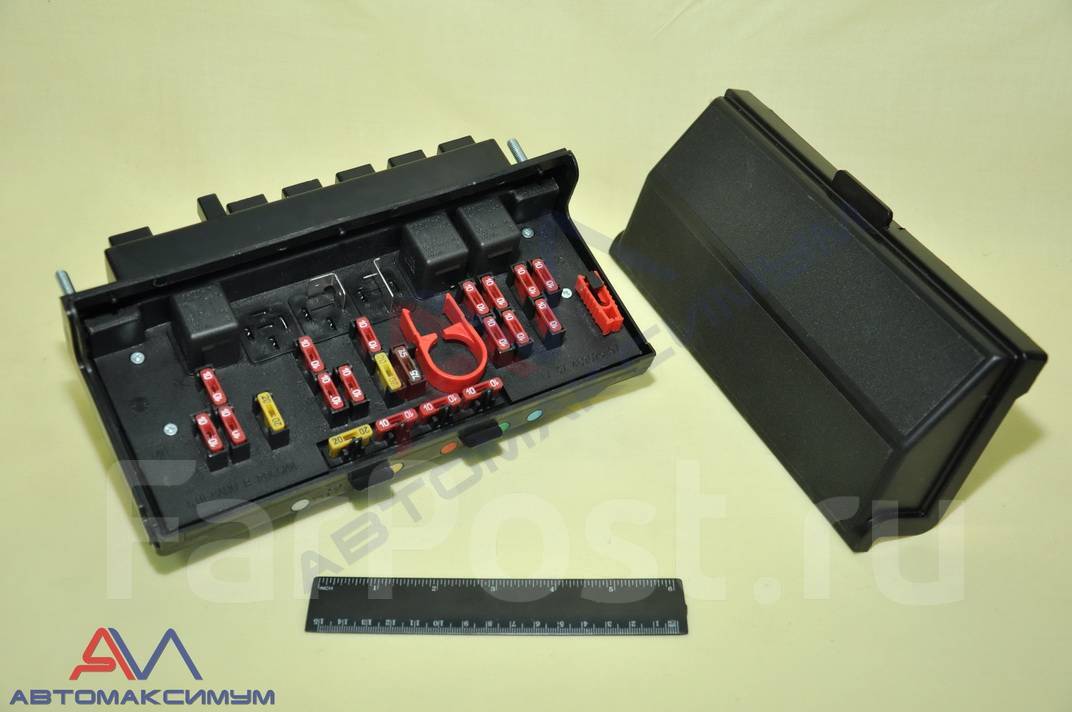

Блок нового образца

Преимущество БП нового образца сводится к тому, что узел избавлен от проблемы пропадания контакта, т. е. надёжность такого устройства заметно выше. Плюс ко всему используются не цилиндрические предохранители, а ножевые. Элементы устанавливаются в два ряда, а для их замены используется специальный пинцет, который постоянно находится в БП. При отсутствии пинцета вышедший из строя предохранитель можно извлечь при помощи небольших пассатижей.

Расположение элементов в новом монтажном блоке: R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; R4 — реле включения звукового сигнала; 1 — разъём для реле включения очистителей и омывателей фар; 2 — разъём для реле включения электродвигателя вентилятора системы охлаждения; 3 — пинцет для предохранителей; 4 — пинцет для реле

Оценить состояние предохранителей можно по внешнему виду, поскольку деталь выполнена из прозрачного пластика. Если плавкая вставка перегорела, то это легко выявить.

Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус

Внутри нового блока установлена всего одна плата, что позволяет заметно проще проводить ремонт узла. Количество предохраняющих элементов в новом устройстве аналогично старому. Реле может устанавливаться 4 или 6 штук, что зависит от комплектации авто.

В нижней части блока располагается 4 запасных предохранителя.

Как снять монтажный блок

Иногда может требоваться демонтаж блока предохранителей для его ремонта либо замены. В этом случае нужно подготовить следующий перечень инструментов:

  • ключ на 10;
  • торцевую головку на 10;
  • вороток.

Порядок работ по снятию монтажного блока следующий:

  1. Сдёргиваем минусовую клемму с АКБ.
  2. Для удобства убираем корпус воздушного фильтра.
  3. Снимаем разъёмы с проводами, подходящие к монтажному блоку снизу.

    В подкапотном пространстве разъёмы с проводами к монтажному блоку подходят снизу

  4. Перебираемся в салон и снимаем вещевую полку под бардачком либо демонтируем сам вещевой ящик.
  5. Снимаем разъёмы, которые соединяются с БП из салона.

    Снимаем колодки с проводами, которые соединяются с блоком из салона

  6. Головкой на 10 откручиваем гайки крепления блока и снимаем устройство вместе с уплотнителем.

    Блок удерживается четырьмя гайками — откручиваем их

  7. Сборку выполняем в обратном порядке.
Видео: как снять блок предохранителей на ВАЗ 2107

Ремонт монтажного блока

После демонтажа БП для обнаружения проблемных участков и ремонта либо замены печатной платы потребуется полностью разобрать узел. Выполняем процедуру следующим образом:

  1. Вынимаем из монтажного блока реле и предохранители.

    Чтобы разобрать монтажный блок сперва нужно извлечь все реле и предохранители

  2. Отворачиваем крепёж верхней крышки.

    Верхняя крышка крепится на четырёх винтах

  3. Поддеваем отвёрткой 2 фиксатора.

    Со стороны разъёмов корпус удерживается фиксаторами

  4. Сдвигаем корпус блока предохранителей.

    После раъединения фиксаторов, сдвигаем корпус блока

  5. Нажимаем на контактные разъёмы.

    Чтобы вынуть плату, необходимо нажать на разъёмы

  6. Вынимаем плату блока.

    Демонтируем плату, извлекая её из корпуса

  7. Проверяем целостность платы, состояние дорожек и качество пайки вокруг контактов.

    Осматриваем плату на предмет повреждений дорожек

  8. Устраняем дефекты, если это возможно. В противном случае меняем плату на новую.
Восстановление обрыва дорожки

При обнаружении перегоревшей токопроводящей дорожки на печатной плате необязательно менять последнюю — можно попытаться её восстановить. Для работы понадобится минимальный набор инструментов и материалов:

  • паяльник 40–60 Вт;
  • припой;
  • кусочек провода;
  • нож.

В зависимости от характера повреждения восстановление проводим в следующем порядке:

  1. Зачищаем лак в месте обрыва ножом.

    Повреждённый участок дорожки необходимо зачистить ножом

  2. Залуживаем дорожку и наносим каплю припоя, соединяя место обрыва.

    Залудив дорожку, восстанавливаем её каплей припоя

  3. Если дорожка сильно повреждена, то восстанавливаем её с использованием отрезка провода, которым соединяем необходимые контакты, т. е. дублируем дорожку.

    При значительных повреждения дорожки её восстанавливают отрезком провода

  4. После ремонта производим сборку платы и блока в обратной последовательности.
Видео: ремонт блока предохранителей ВАЗ 2107

Проверка реле

Для проверки реле их извлекают из посадочных мест и оценивают состояние контактов по внешнему виду. При обнаружении окислений необходимо выполнить чистку ножом или мелкой наждачкой. Работоспособность коммутирующего элемента проверяют двумя способами:

  • заменой на новую деталь;
  • подачей напряжения на обмотку.

В первом случае всё просто: на место проверяемого реле устанавливают новое или заведомо исправное. Если после таких действий работоспособность детали восстановилась, то старое реле пришло в негодность и требует замены. Второй вариант предполагает подачу питания на обмотку реле от АКБ и прозвонку мультиметром, замыкается ли контактная группа или нет. В случае отсутствия коммутации деталь подлежит замене.

Для проверки реле на его обмотку подают напряжение от АКБ, а мультиметром проверяют, замыкаются контакты или нет

Реле можно попытаться отремонтировать, но действия будут неоправданны в силу низкой стоимости прибора (около 100 р.).

Блок предохранителей в салоне

Несмотря на отсутствие различий между монтажными блоками «семёрок» с карбюраторным и инжекторным мотором, в оснащении последних используется дополнительный блок, который установлен в салоне под бардачком. Блок состоит из колодок с реле и предохранителей:

  • главное реле;
  • реле топливного насоса;
  • реле вентилятора.

Предохранители предназначены для защиты:

  • главного реле;
  • электрического бензонасоса;
  • электронного блока управления двигателем.

Блок предохранителей и реле в салоне: 1 — предохранитель, защищающий силовые цепи главного реле; 2 — главное реле; 3 — предохранитель, защищающий цепь постоянного питания контроллера; 4 — предохранитель, защищающий силовую цепь реле электробензонасоса; 5 — реле электробензонасоса; 6 — реле электровентилятора; 7 — диагностический разъём

Как снять БП

Для замены коммутирующих приборов и предохранителей системы управления силовым агрегатом, необходимо снять кронштейн, на котором они закреплены. Для этого выполняем следующие действия:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.

    Кронштейн крепится двумя гайками под ключ на 8

  3. Демонтируем кронштейн вместе с реле, предохранителями и разъёмом для диагностики.

    Отвернув гайки, снимаем кронштейн вместе с реле, предохранителями и диагностическим разъёмом

  4. Воспользовавшись щипцами из блока предохранителей, извлекаем неисправный защитный элемент и ставим на его место новый такого же номинала.

    Чтобы извлечь предохранитель потребуется специальный пинцет

  5. Чтобы заменить реле, при помощи плоской отвёртки поддеваем разъём с проводами и отсоединяем его от блока реле.

    Для снятия разъёмов с блока реле поддеваем их плоской отвёрткой

  6. Ключом или головкой на 8 отворачиваем крепёж коммутирующего элемента к кронштейну и демонтируем реле.

    Реле крепится к кронштейну гайкой под ключ на 8

  7. Вместо вышедшей из строя детали устанавливаем новую и собираем узел в обратной последовательности.

    После снятия вышедшего из строя реле на его место устанавливаем новое

Поскольку в дополнительном блоке отсутствует какая-либо печатная плата, то и восстанавливать в нём нечего, кроме замены установленных в нём элементов.

Ознакомившись с назначением блока предохранителей на ВАЗ 2107 и пошаговыми инструкциями по его демонтажу и ремонту, отыскать и устранить неисправность не составит особых проблем даже для начинающих автовладельцев. Важно следить за состоянием предохранителей и своевременно производить замену вышедших из строя элементов на детали такого же номинала, что избавит от необходимости более серьёзного ремонта.

схема электрооборудования с описанием, замена

Блок предохранителей ВАЗ 2107 — это узел, в котором сосредоточены все предохранительные компоненты электросети. Они применяются для защиты электрооборудования от скачков напряжения в сети, поэтому их работоспособность важна для любого авто. Подробнее о расположении и замене компонентов вы можете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

Схема блока старого образца

Для чего используется
1Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5Работа системы обогрева заднего стекла.
6Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8Аварийная световая сигнализация.
9Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11Стоп-огни, источники внутреннего света кузова авто.
12Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом.
15Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17Предохранительный элемент ближнего света.
18Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездоПрименялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20Обеспечивает функциональность звукового сигнала (гудка).
21Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22Отвечает за работу системы обогрева заднего стекла.

Нового типа

Устройство нового типаПредназначение элементов в устройстве нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

НомерОписание
1Обеспечивает функциональность системы обогрева стекла.
2Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили.
3Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка.
4Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата.
5Данное устройство обеспечивает функциональность источников освещения дальнего света.
6Реле защиты электроцепи фар ближнего освещения.

Инжектор

Устройство инжекторного БП

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

НомерНазначение
F1Необходим для обеспечения функциональности основного реле.
F2Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети.
F3Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор.
R1Основное реле.
R2Устройство, применяющееся для обеспечения работы топливного насоса.
R3Предохранительный элемент вентилятора радиатора мотора.

Руководство по демонтажу и замене

Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.

Самостоятельно меняем плавкие предохранители

Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.

Процедура замены осуществляется так:

  1. Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
  2. Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
  3. Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
  4. Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).

Замена плавких предохранителей противотуманных фар

При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.

Для проверки и замены выполните следующие действия:

  1. Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
  2. Используя отвертку, вам необходимо будет отжать два крепления.
  3. Затем снимите пластиковую вставку.
  4. Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.

Меняем блок предохранителей

Снятие и замена блока с компонентами производится так:

  1. Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
  2. Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
  3. После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
  4. Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
  5. Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
  6. В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.

 Загрузка …

Проверка и замена реле ВАЗ 2107

Рассмотрим процесс замены на примере реле системы обогрева заднего стекла. Этот элемент располагается в монтажном блоке. Более точно место установки можно узнать, посмотрев на схему, нанесенную на обратной стороне защитной накладки:

  1. Отключите зажигание и откройте блок предохранителей.
  2. Найдите реле, которое необходимо проверить и заменить.
  3. Демонтируйте его с помощью щипцов, которые находятся в корпусе блока.
  4. Установите вместо извлеченного устройства другое, заведомо рабочее. Можно использовать реле от системы очистки фар или головного света.
  5. Если диагностика показала, что извлеченное реле вышло из строя, установите вместо него новое.

Процесс проверки и замены аналогичен для всех устройств. Разница заключается только в их месте расположения:

  • основные реле установлены в блок с предохранителями;
  • устройство, обеспечивающее работу зажигания, а также световой сигнализации и поворотников, располагается в салоне транспортного средства, на передней панели за приборной комбинацией;
  • реле активации стартерного устройства установлено в подкапотном пространстве, на правом брызговике;
  • устройство очистки лобового стекла находится под комбинацией приборов со стороны водительского сиденья, оно фиксируется к кузову авто двумя болтами.

Смена блока предохранителей старого образца на новый образец

Для демонтажа монтажного блока потребуется снять вещевой ящик:

  1. Чтобы получить доступ к четырем гайкам, которые фиксируют устройство, отсоедините от блока предохранителей разъемы, а также фишки, которые находятся в моторном отсеке.
  2. Также отключите все фишки и разъемы, которые располагаются в салоне транспортного средства за вещевым ящиком.
  3. Открутите четыре гайки, фиксирующие устройство, и извлеките его из посадочного места.
  4. Возьмите БП нового образца и выполните его монтаж вместо извлеченного. Он без проблем устанавливается и подходит под места крепления, только предварительно перед монтажом поставьте прокладку. В противном случае неприятный запах из-под капота будет попадать в салон. Также ее отсутствие будет способствовать дополнительному сквозняку.
  5. Установите на место все разъемы и фишки, после чего закрутите гайки. Фишки маркируются определенным цветом, поэтому перепутать их не получится.
  6. Закройте крышку блока и установите на место бардачок.

Возможные проблемы

С какими проблемами может столкнуться автовладелец после замены устройства:

  • перестал работать клаксон на руле;
  • отсутствует возбуждение генераторного устройства;
  • вентилятор охладительной системы функционирует после запуска двигателя без перерыва.

Что делать, если пропала зарядка?

Если транспортное средство оборудовано генераторным устройством Г-222 и при этом зарядка генератора пропала, необходимо произвести диагностику соединений в блоке предохранителей. Проверка выполняется с помощью тестера. Ниже приведен список соединений, которые подлежат диагностике:

  • Ш4-1 — Ш11-4;
  • Ш1-6 — предохранительное устройство под номером 9 — Ш11-3, чаще всего причина кроется в разрыве этого соединения;
  • Ш1-4 — Ш10-1;
  • Ш5-3 — Ш10-7;
  • Ш1-6 — предохранительный элемент под номером 10 — Ш4-1.

Если машина оборудована генераторным устройством 37. 3701, то выполняется диагностика только последних трех цепей:

  • Ш1 — разъем коричневого цвета, располагается на БП со стороны салона;
  • Ш4 — разъем синего цвета, также находится в салоне;
  • Ш5 — разъем желтого цвета, в салоне;
  • Ш10 — коричневый разъем, располагается в подкапотном пространстве;
  • Ш11 — желтый разъем в подкапотном пространстве.

Видео «Как самостоятельно произвести ремонт БП»

Как правильно отремонтировать устройство и не допустить при этом ошибок — узнайте из ролика, опубликованного ниже (видео снято каналом Автоэлектрика ВЧ).

Ваз 2107 инжектор как снять блок предохранителей на

Монтажный блок предохранителей на ВАЗ 2107

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается.
Схема элементов монтажного блока

Цифрами от 1 до 6 обозначены реле или разъемы для их установки:

  1. Управление обогревателем заднего стекла.
  2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
  3. Управление звуковых сигналов (вместо реле установлена заглушка).
  4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
  5. Управление электролапами дальнего света фар.
  6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:Полная принципиальная схема электрооборудования ВАЗ 2107 нового образца (инжектор) выглядит следующим образом:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Про блок предохранителей ВАЗ 2107: старый, новый, описание, замена

Блок предохранителей – это немаловажная составляющая каждого автомобиля, посредством которой осуществляется защита электрических цепей от перегрузок по току и коротких замыканий. Автомобиль ВАЗ 2107 также оснащен блоком предохранителей, причем двух образцов: старого и нового. Что же представляет собой данное приспособление, а также, за какие основные факторы оно отвечает, узнаем детальнее.

Блок старого образца

Где находится блок предохранителей на ВАЗ 2107

Предохранитель представляет собой устройство, позволяющее защищать электрическую цепь от токов большей – чем нужно величины, и коротких замыканий. Плавкие элементы располагаются на своеобразной плате, которая на автомобиле ВАЗ 2107 находится под капотом. В этом устройстве располагаются не только плавкие элементы, но еще и коммутирующие реле.

Такое расположение блока предохранителей ВАЗ 2107 не случайное, ведь именно под капотом находятся выводы основных электрических цепей этого автомобиля. Если открыть капот, то объект находится возле лобового стекла прямо напротив сидения пассажира. Где находится блок предохранителей нового образца? Как новый, так и старый, располагаются они непосредственно под капотом. Оба они имеют отличия, хотя и незначительные.

Чтобы узнать, какие же отличия между новым и старым образцом, рассмотрим оба вида.

Схема старого образца

На ВАЗ 2107 устанавливались два вида таковых электрических приспособлений. Конструктивно оба эти изделия отличаются, но в целом выполняют одну и ту же функцию. Отличается только схема расположения плавких вставок и реле, о чем сейчас узнаем детальнее.

Блок на ВАЗ 2107 старого образца устанавливался только на карбюраторные автомобили. Хотя на карбюратор можно установить и новый образец. Старый блок оснащается 17 плавкими предохранителями. Каждый элемент отвечает за защиту одной или нескольких цепей. БП старого образца изображен на фото выше, где видны плавкие элементы. Они также являются устаревающими образцами, отыскать которые с каждым годом становится проблематичнее.

Для удобства ниже представлена таблица назначения каждого элемента на автомобиле ВАЗ 2107.

В дополнение рассмотрим предназначение каждого реле. Отсчет реле начинается слева на фото ниже. Крайнее левое реле отвечает за коммутацию цепи обогрева заднего стекла. Второе по порядку слева реле предназначается для управления цепью очистителей и омывателей фар. На некоторых моделях данный элемент может отсутствовать. Третий по счету элемент предназначен для коммутации цепей звукового сигнала. Четвертое гнездо, которое на фото пустое, предназначается для коммутации цепи мотора вентилятора охладительной системы. Автомобили ВАЗ 2107 после 2000 года выпуска не нуждаются в данном элементе. Последние два реле предназначены для управления цепями фонарей дальнего и ближнего света соответственно.

Так выглядит блок предохранителей ВАЗ 2107 старого образца. Теперь рассмотрим, что представляет собой новый элемент, и какие отличия он имеет.

Схема нового БП

Автомобили ВАЗ 2107 инжектор и некоторые последние карбюраторные модели оснащаются уже новыми образцами блоков предохранителей. На фото ниже представлено такое изделие для сравнения.

Новые “семерки” оснащаются по размерам аналогичным ящиком, только с видоизмененными плавкими элементами. Это плавкие вставки нового образца, которые используются в современных автомобилях. Для начала рассмотрим назначение каждого плавкого изделия.

Теперь разберемся с предназначением каждого реле. А предназначение каждого изделия аналогичное с образцом старого вида. Из этого следует, что оба устройства выполняют идентичные функции, а отличаются только формой, расположением и видами элементов.

Дополнительный блочек на инжекторных “семерках”

Инжекторный ВАЗ 2107 оснащается дополнительным устройством предохранителей и реле, которое располагается непосредственно в салоне автомобиля под бардачком. В состав этого устройства входят 3 реле и 3 плавких элемента. Все эти устройства отвечают за защиту главного реле, ЭБУ двигателя и электрического бензонасоса. На фото ниже представлен вид этого устройства.

Часто владельцы ВАЗ 2107 задаются вопросами, а где же находится реле стартера. Данное реле не входит в блок, а располагается отдельно. Находится оно в области моторного отсека на правом брызговике.

Особенности замены изделия

Замена блока предохранителей обычно требуется только в том случае, если есть необходимость установить вместо старого образца – новый. Принцип замены сопровождается следующими действиями:

  • Для начала требуется обесточить автомобиль, сняв при этом клемму минус.
  • Производится снятие корпуса воздушного фильтра.
  • Отыскать жгут проводов, который подведен к монтажному блоку, и отключить его.
  • Осуществляется демонтаж полки под торпедой.
  • Снимается корпус бардачка.
  • Отыскивается второй жгут, который подходит к БП.
  • Отвинчиваются крепежные болты БП, которых два.
  • Демонтируется изделие.
  • На его место монтируется новое устройство.

Дальнейшие действия обратны начальной процедуре демонтажа. Требуется присоединить коробку, закрепить ее, подключить провода и установить корпус воздушного фильтра.

Если требуется заменить плавкий элемент, то делать это необходимо с отключенной клеммой АКБ. Заменять необходимо вышедшие из строя элементы, обнаружить которые можно визуально или при помощи тестера. Заменять предохранители следует только на аналогичные по значению тока, в противном случае, это может привести к неприятным последствиям.

На ВАЗ 2107 имеется еще один плавкий предохранитель, отвечающий непосредственно за функционирование противотуманных фар. Многие автовладельцы “семерки” ломают голову, в поисках этого злосчастного устройства. Ведь расположение его не совсем стандартное. Находится данное устройство непосредственно под консольной центральной панелью. Там, находится кнопка включения противотуманных фар, рядом возле которой и расположился предохранитель. Чтобы его заменить, потребуется извлечь панель. Располагается данный агрегат в круглом продолговатом контактном коробе. Для замены необходимо вынуть его и поменять на новый.

Работа с предохранителями не требует особых знаний и навыков, так как все сделано для того, чтобы любой автомобилист смог самостоятельно разобраться. Данный материал вам поможет в поиске неисправностей того или иного электрического устройства.

Блок предохранителей ваз 2107

Монтажный блок на ВАЗ 2107 (схема, фото и видео)

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается  красным; 15А  синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается.

Цифрами от 1 до 6 обозначены реле или разъемы для их установки:

  1. Управление обогревателем заднего стекла.
  2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
  3. Управление звуковых сигналов (вместо реле установлена заглушка).
  4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
  5. Управление электролапами дальнего света фар.
  6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

Что защищаетНоминальный ток
1Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.10
2Защита дворников лобового стекла.10
3В резерве
4В резерве
5Электронагреватель заднего стекла.20
6Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.10
7Предохранитель вентилятора системы охлаждения и сигнала.20
8Цепи управления поворотников в режиме «аварийки».10
9Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.10
10Контрольные лампы приборной панели.10
11Цепи включения ламп «стопов».10
12Цепи правой фары дальнего света.10
13Защита левой фары дальнего света и контрольной лампы.10
14
Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.
10
15Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.10
16Правая лампа ближнего света фар.10
17Левая лампа ближнего света фар.10

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:



Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:

Полная принципиальная схема электрооборудования ВАЗ 2107 нового образца (инжектор) выглядит следующим образом:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.


7vaz.ru

Ремонт и Доработка» на DRIVE2

Был снят с семёрки какой то, блок флажковых предохранителей. думаю владельцы цилиндрических предохранителей знают какие проблемы связаны с предохранителями, а именно потеря контакта на предохранители.
Я вообще как мой друг Константин хотел его перепаять. Но тут появился у меня блок флажковый ну и я его решил установить.

Полный размер

Ну блок старый и я не уверен в его работоспособности. И да действительно там были сгоревшие пару дорожек. Ну тогда пайка блока. И восстановление дорожек.
Сначала я его помыл водой с пищевой содой, дед сказал так всю окись можно снять. Да действительно всё помылось очень хорошо и тщательно.

Полный размер

После он весь день пролежал на солнце для хорошей просушки.
Встал вопрос как восстанавливать горевшие дорожки. Было решено проводком с изоляцией. Быть может вы подумаете почему не спаять просто разорванные дорожки между собой. Но так не получилось бы, поскольку дорожка выгорела и просто болталась, она отошла от платы. Лишнее от дорожек было отрезано, а точнее именно то что болталось. И пропаяно. После пайки я ещё раз помыл плату под струёй воды с помощью зубной щётки, поскольку паял местами с кислотой. Дал плате просохнуть. И места пайки и места где может образоваться окись покрасил лаком для автомобилей, Просто лак был куплен а к машине он не подходил так и валялся у бати, после я его забрал, но и к моей машине он не подошёл, слишком яркий. И было принято решение использовать его для плат.

Полный размер

Полный размер

Полный размер

Лак уверенно высох, я собрал блок и пришло время установки.
Ну тут та что описывать?
Вот старый блок.

Полный размер

Полный размер

Блок предохранителей старого образца на блок нового образца.

Полный размер

Полный размер

Произведена замена.

Полный размер

Полный размер

www.drive2.ru

Ремонт и Доработка» на DRIVE2

в общем когда купил машину, обогрев стекла работал, но 2 дня… потом меня начало мучать фактом того что обогрев есть но он не работает… не решался долго… сперва от стекла отпала клемка, припаял на место, а потом блин и вовсе перестало работать… в общем перерыл я недры интернета и пришел к выводу что нужно посмотреть на дорожки в блоке предохранителей…как вытягивал фоток не делал, потому что на улице заметель ужасная… и хотелось поскорее снять и забежать домой…вот снял и начал дома рассматривать…

при детальном осмотре было обнаружено что одна из дорожек сгорела…

начал обсматривать дальше… вроде все нормально…

кислотой протер как следует дорожку и припаял капельку:)

вроде все подумал… а потом покрутив в руках решил распаять 2 платы, что бы заглянуть на внутрянку… а вдруг еще где что сгорело… мало ли… все равно снял уже…

начал спаивать все на место… не обращайте внимания на то как засрал припоем вокруг, это еще только начало спайки… после окончания все попротирал, поубирал сопли и все прозвонил, на плате обрывов больше нету, все должно фурычить…

звонил мультитестером… крутая штукенция:)))мне понравилась:)

поставил все на машину, все работает как положено теперь доволен:)

25 января 2012 в 23:09 Метки: 2107, монтажный блок, предохранитель

www. drive2.ru

Про блок предохранителей ВАЗ 2107: старый, новый, описание, замена

Блок предохранителей – это немаловажная составляющая каждого автомобиля, посредством которой осуществляется защита электрических цепей от перегрузок по току и коротких замыканий. Автомобиль ВАЗ 2107 также оснащен блоком предохранителей, причем двух образцов: старого и нового. Что же представляет собой данное приспособление, а также, за какие основные факторы оно отвечает, узнаем детальнее.

Блок старого образца

Где находится блок предохранителей на ВАЗ 2107

Предохранитель представляет собой устройство, позволяющее защищать электрическую цепь от токов большей – чем нужно величины, и коротких замыканий. Плавкие элементы располагаются на своеобразной плате, которая на автомобиле ВАЗ 2107 находится под капотом. В этом устройстве располагаются не только плавкие элементы, но еще и коммутирующие реле.

Такое расположение блока предохранителей ВАЗ 2107 не случайное, ведь именно под капотом находятся выводы основных электрических цепей этого автомобиля. Если открыть капот, то объект находится возле лобового стекла прямо напротив сидения пассажира. Где находится блок предохранителей нового образца? Как новый, так и старый, располагаются они непосредственно под капотом. Оба они имеют отличия, хотя и незначительные.

Чтобы узнать, какие же отличия между новым и старым образцом, рассмотрим оба вида.

Схема старого образца

На ВАЗ 2107 устанавливались два вида таковых электрических приспособлений. Конструктивно оба эти изделия отличаются, но в целом выполняют одну и ту же функцию. Отличается только схема расположения плавких вставок и реле, о чем сейчас узнаем детальнее.

Блок на ВАЗ 2107 старого образца устанавливался только на карбюраторные автомобили. Хотя на карбюратор можно установить и новый образец. Старый блок оснащается 17 плавкими предохранителями. Каждый элемент отвечает за защиту одной или нескольких цепей. БП старого образца изображен на фото выше, где видны плавкие элементы. Они также являются устаревающими образцами, отыскать которые с каждым годом становится проблематичнее.

Для удобства ниже представлена таблица назначения каждого элемента на автомобиле ВАЗ 2107.

В дополнение рассмотрим предназначение каждого реле. Отсчет реле начинается слева на фото ниже. Крайнее левое реле отвечает за коммутацию цепи обогрева заднего стекла. Второе по порядку слева реле предназначается для управления цепью очистителей и омывателей фар. На некоторых моделях данный элемент может отсутствовать. Третий по счету элемент предназначен для коммутации цепей звукового сигнала. Четвертое гнездо, которое на фото пустое, предназначается для коммутации цепи мотора вентилятора охладительной системы. Автомобили ВАЗ 2107 после 2000 года выпуска не нуждаются в данном элементе. Последние два реле предназначены для управления цепями фонарей дальнего и ближнего света соответственно.

Так выглядит блок предохранителей ВАЗ 2107 старого образца. Теперь рассмотрим, что представляет собой новый элемент, и какие отличия он имеет.

Если требуется заменить плавкий элемент, то делать это необходимо с отключенной клеммой АКБ. Заменять необходимо вышедшие из строя элементы, обнаружить которые можно визуально или при помощи тестера. Заменять предохранители следует только на аналогичные по значению тока, в противном случае, это может привести к неприятным последствиям.

На ВАЗ 2107 имеется еще один плавкий предохранитель, отвечающий непосредственно за функционирование противотуманных фар. Многие автовладельцы “семерки” ломают голову, в поисках этого злосчастного устройства. Ведь расположение его не совсем стандартное. Находится данное устройство непосредственно под консольной центральной панелью. Там, находится кнопка включения противотуманных фар, рядом возле которой и расположился предохранитель. Чтобы его заменить, потребуется извлечь панель. Располагается данный агрегат в круглом продолговатом контактном коробе. Для замены необходимо вынуть его и поменять на новый.

Работа с предохранителями не требует особых знаний и навыков, так как все сделано для того, чтобы любой автомобилист смог самостоятельно разобраться. Данный материал вам поможет в поиске неисправностей того или иного электрического устройства.

provaz07.ru

схема электрооборудования с описанием, замена

Блок предохранителей ВАЗ 2107 — это узел, в котором сосредоточены все предохранительные компоненты электросети. Они применяются для защиты электрооборудования от скачков напряжения в сети, поэтому их работоспособность важна для любого авто. Подробнее о расположении и замене компонентов вы можете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

Схема блока старого образца

Для чего используется
1Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5Работа системы обогрева заднего стекла.
6Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8Аварийная световая сигнализация.
9Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11Стоп-огни, источники внутреннего света кузова авто.
12Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом.
15Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17Предохранительный элемент ближнего света.
18Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездоПрименялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20Обеспечивает функциональность звукового сигнала (гудка).
21Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22Отвечает за работу системы обогрева заднего стекла.
Нового типа

Устройство нового типаПредназначение элементов в устройстве нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

НомерОписание
1Обеспечивает функциональность системы обогрева стекла.
2Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили.
3Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка.
4Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата.
5Данное устройство обеспечивает функциональность источников освещения дальнего света.
6Реле защиты электроцепи фар ближнего освещения.
Инжектор

Устройство инжекторного БП

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

НомерНазначение
F1Необходим для обеспечения функциональности основного реле.
F2Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети.
F3Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор.
R1Основное реле.
R2Устройство, применяющееся для обеспечения работы топливного насоса.
R3Предохранительный элемент вентилятора радиатора мотора.

Руководство по демонтажу и замене

Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.

Самостоятельно меняем плавкие предохранители

Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.

Процедура замены осуществляется так:

  1. Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
  2. Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
  3. Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
  4. Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).

Замена плавких предохранителей противотуманных фар

При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.

Для проверки и замены выполните следующие действия:

  1. Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
  2. Используя отвертку, вам необходимо будет отжать два крепления.
  3. Затем снимите пластиковую вставку.
  4. Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.

1. Снимите два переключателя отверткой. 2. Нажмите на крепления колодки. 3. Извлеките вставку и достаньте устройство.

Меняем блок предохранителей

Снятие и замена блока с компонентами производится так:

  1. Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
  2. Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
  3. После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
  4. Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
  5. Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
  6. В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.

 Загрузка …

Проверка и замена реле ВАЗ 2107

Рассмотрим процесс замены на примере реле системы обогрева заднего стекла. Этот элемент располагается в монтажном блоке. Более точно место установки можно узнать, посмотрев на схему, нанесенную на обратной стороне защитной накладки:

  1. Отключите зажигание и откройте блок предохранителей.
  2. Найдите реле, которое необходимо проверить и заменить.
  3. Демонтируйте его с помощью щипцов, которые находятся в корпусе блока.
  4. Установите вместо извлеченного устройства другое, заведомо рабочее. Можно использовать реле от системы очистки фар или головного света.
  5. Если диагностика показала, что извлеченное реле вышло из строя, установите вместо него новое.

Процесс проверки и замены аналогичен для всех устройств. Разница заключается только в их месте расположения:

  • основные реле установлены в блок с предохранителями;
  • устройство, обеспечивающее работу зажигания, а также световой сигнализации и поворотников, располагается в салоне транспортного средства, на передней панели за приборной комбинацией;
  • реле активации стартерного устройства установлено в подкапотном пространстве, на правом брызговике;
  • устройство очистки лобового стекла находится под комбинацией приборов со стороны водительского сиденья, оно фиксируется к кузову авто двумя болтами.

Смена блока предохранителей старого образца на новый образец

Для демонтажа монтажного блока потребуется снять вещевой ящик:

  1. Чтобы получить доступ к четырем гайкам, которые фиксируют устройство, отсоедините от блока предохранителей разъемы, а также фишки, которые находятся в моторном отсеке.
  2. Также отключите все фишки и разъемы, которые располагаются в салоне транспортного средства за вещевым ящиком.
  3. Открутите четыре гайки, фиксирующие устройство, и извлеките его из посадочного места.
  4. Возьмите БП нового образца и выполните его монтаж вместо извлеченного. Он без проблем устанавливается и подходит под места крепления, только предварительно перед монтажом поставьте прокладку. В противном случае неприятный запах из-под капота будет попадать в салон. Также ее отсутствие будет способствовать дополнительному сквозняку.
  5. Установите на место все разъемы и фишки, после чего закрутите гайки. Фишки маркируются определенным цветом, поэтому перепутать их не получится.
  6. Закройте крышку блока и установите на место бардачок.
Возможные проблемы

С какими проблемами может столкнуться автовладелец после замены устройства:

  • перестал работать клаксон на руле;
  • отсутствует возбуждение генераторного устройства;
  • вентилятор охладительной системы функционирует после запуска двигателя без перерыва.

Что делать, если пропала зарядка?

Если транспортное средство оборудовано генераторным устройством Г-222 и при этом зарядка генератора пропала, необходимо произвести диагностику соединений в блоке предохранителей. Проверка выполняется с помощью тестера. Ниже приведен список соединений, которые подлежат диагностике:

  • Ш4-1 — Ш11-4;
  • Ш1-6 — предохранительное устройство под номером 9 — Ш11-3, чаще всего причина кроется в разрыве этого соединения;
  • Ш1-4 — Ш10-1;
  • Ш5-3 — Ш10-7;
  • Ш1-6 — предохранительный элемент под номером 10 — Ш4-1.

Если машина оборудована генераторным устройством 37. 3701, то выполняется диагностика только последних трех цепей:

  • Ш1 — разъем коричневого цвета, располагается на БП со стороны салона;
  • Ш4 — разъем синего цвета, также находится в салоне;
  • Ш5 — разъем желтого цвета, в салоне;
  • Ш10 — коричневый разъем, располагается в подкапотном пространстве;
  • Ш11 — желтый разъем в подкапотном пространстве.

Видео «Как самостоятельно произвести ремонт БП»

Как правильно отремонтировать устройство и не допустить при этом ошибок — узнайте из ролика, опубликованного ниже (видео снято каналом Автоэлектрика ВЧ).

avtozam.com

🚘 Предохранители ВАЗ 2107, блок старого образца

Сегодня поговорим с вами о предохранителях электрических цепей в ВАЗ 2107, рассмотрим в деталях какой предохранитель за что отвечает. Решил написать этот пост , так как мой пост о предохранителях на ваз 2106 оказался весьма популярным.

Предохранители ВАЗ 2107 старого образца

Начну с того, что на ВАЗ 2107  могут устанавливаться два блока предохранителей — старого и нового образца. Разница между ними в том, что в блоке предохранителей ВАЗ 2107 нового образца применяются  предохранители ножевого типа.

Читайте о том, как переделать блок старого образца под ножевые предохранители 2107

По ссылке выше вы сможете ознакомится с темой, что сделать чтобы не плавились предохранители на ВАЗ 2105, 2107, там я все детально расписываю и показываю. Блок предохранителей ВАЗ 2107 не блещет надежностью, так как предохранители довольно часто теряют контакт, а также плавятся пластмассовые части предохранителей. Но тем не менее существуют несколько рекомендаций, которые могут помочь вам победить эти злобные предохранители:

  • Слегка доработать блок предохранителей, так как сделал это я.
  • Следить за чистотой надежностью контакта между предохранителем и гнездом
  • Использовать предохранители не на пластмассовой основе, а на керамической
  • Заменить блок на блок нового образца

То что написано выше, подразумевает, что во всех цепях отсутствует короткое замыкание и проводка исправна.

Спасибо за подписку!

Внимание! Крайне не рекомендую вставлять вместо предохранителей монеты и тп. Видел таких, что вместо предохранителя вставляли пятикопеечные монеты и проводку, которая оплавилась. Но им повезло, так как она не загорелась. Не глупите!

Но перейдем непосредственно к блоку предохранителей ВАЗ 2107 старого образца. Он включает в себя как и предохранители так и реле, также некоторые предохранители вынесены за блок предохранителей. Предохранители нумеруются слева на право, если смотреть на блок спереди, также в подсказку вам будет крышка, на ней нарисовано за что отвечает какой предохранитель.

Какой предохранитель за что отвечает ВАЗ 2107

  1. Первый предохранитель блока отвечает за свет заднего хода, вентилятор отопителя, обогрев заднего стекла (питание реле) и его индикацию, также в ВАЗ 2104 отвечает за дворник задней двери
  2. Второй предохранитель отвечает за очиститель и омыватель ветрового стекла и фар, просто говоря второй предохранитель отвечает за дворники и омыватель.
  3. Третий предохранитель в ВАЗ 2107 оставлен в резерв, его можно использовать для дополнительного оборудования.
  4. Четвертый предохранитель также оставлен в резерве
  5. Пятый предохранитель отвечает за нагревательный элемент обогрева заднего стекла.
  6. Шестой предохранитель отвечает за прикуриватель, а также розетку переносной лампы.
  7. Седьмой предохранитель отвечает за звуковой сигнал, также за вентилятор радиатора системы охлаждения.
  8. Восьмой предохранитель нужно смотреть, если не работает аварийная сигнализация, в режиме поворотов отвечает другой предохранитель.
  9. Девятый предохранитель защищает цепь противотуманных фар и на некоторых автомобилях реле регуляторов с генератором Г-222.
  10. Десятый предохранитель защищает достаточно много цепей среди которых — вся индикация панели приборов, лампа сигнализатора и реле зарядки, также этот предохранитель защищает цепь указателей поворотов в режиме указателя поворотов, вольтметр, лампы и указатели топлива, давления масла, уровня тормозной жидкости, управление пневмоклапаном карбюратора, также реле стояночного тормоза, которая обеспечивает мигание лампы ручника.
  11.  Одиннадцатый предохранитель отвечает за лампы стоп сигнала и освещения салона.
  12. Двенадцатый предохранитель отвечает за за цепь фары дальнего света (правая), а также питает обмотку реле очистителей фар.
  13. Тринадцатый предохранитель отвечает за левую фару в режиме дальнего света, а также питает лампу индикации включения дальнего света на панели приборов.
  14. Четырнадцатый предохранитель отвечает за левый передний и правый задний габарит, а также питает подкапотную лампу и подсветку номерного знака.
  15. Пятнадцатый предохранитель отвечает за передний правый и задний левый габарит, лампы подсветки приборов, освещения вещевого ящика и подсветки прикуривателя.
  16. Шестнадцатый предохранитель отвечает за ближний свет правой фары, а также питает обмотку включения очистителей фар.
  17. Семнадцатый предохранитель питает ближний свет левой фары.

Что касается реле, то они также расположены в блоке предохранителей:

  1. Реле под номером один включает обогрев заднего стекла
  2. Реле под номером два служит для включения очистителей и омывателей фар (если такие установлены)
  3. Третье реле служит для включения сигналов если их два, если один, то установлена перемычка
  4. Четвертое реле — включение электровентилятора охлаждения радиатора
  5. Пятое реле предназначено для включения дальнего света фар
  6. Шестое реле предназначено для включения ближнего света фар

olade.ru

Предохранители и реле ВАЗ 2107, электрические схемы

Предохранители и реле ВАЗ 2107, электрические схемы

Часто при эксплуатации ВАЗ 2107 мы сталкиваемся с проблемами в электрике. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители и реле ВАЗ 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Блок предохранителей ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей
5 — запасные предохранители
6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Предохранители ВАЗ-2107

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.
Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар. Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения. Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы. Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.
Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).
Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора
Лампы указателей поворота на приборной панели
Электропневмоклапан
Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.
Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов. Аналогично предыдущему.

F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.
Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) — ближний свет в левой блок-фаре

Блок предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.



vmiredorog.com

расположение, фото, схема, какой за что отвечает

Одним из ключевых компонентов электрической схемы автомобиля ВАЗ 2105 является блок предохранителей. Многие проблемы с электрооборудованием, возникающие в ходе эксплуатации транспортного средства, связаны именно с этим узлом. Техническим обслуживанием и диагностикой неисправностей блока предохранителей автолюбители, как правило, занимаются самостоятельно.

Предохранители ВАЗ 2105

Назначение предохранителей, используемых в автомобиле ВАЗ 2105, не отличается от функции любых других предохранителей — защита электрических цепей от коротких замыканий, внезапных скачков напряжения и других нештатных режимов работы. Предохранители ВАЗ 2105, которые могут быть цилиндрическими или штекерного типа, смонтированы на одном блоке с реле. Монтажный блок может располагаться под капотом или в салоне автомобиля.

Работа предохранителя основана на известном со школы законе Ома: если на каком-либо участке электрической цепи снижается сопротивление, это ведёт к повышению силы тока. Если сила тока превышает допустимое значение, предусмотренное для данного участка цепи, предохранитель перегорает, защищая тем самым от выхода из строя более важные электроприборы.

Блок под капотом

В большинстве моделей ВАЗ 2105 (за исключением самых ранних образцов) блок предохранителей вынесен из салона под капот: увидеть его можно под ветровым стеклом, напротив пассажирского сидения.

Если монтажный блок расположен под капотом ВАЗ 2105, то увидеть его можно под ветровым стеклом, напротив пассажирского сидения

Таблица: какой предохранитель за что отвечает

Помимо указанных в таблице предохранителей, на монтажном блоке расположены 4 запасных — F18-F21. Все предохранители окрашены в определённый цвет:

  • 7,5 А — коричневый;
  • 10 А — красный;
  • 16 А — синий;
  • 20 А — жёлтый.

Расцветка предохранителей ВАЗ 2105 зависит от их номинального тока срабатывания

Как снять монтажный блок

Чтобы снять блок предохранителей, потребуется торцовый ключ на 10. Для демонтажа блока необходимо:

  1. Отсоединить минусовую клемму аккумуляторной батареи.
  2. Отсоединить штекерные разъёмы в салоне.

    Прежде чем снимать блок, нужно отсоединить штекерные разъёмы в салоне под бардачком

  3. Открутить гайки крепёжных болтов (в салоне под бардачком) ключом на 10.

    После этого нужно открутить гайки крепёжных болтов блока

  4. Вытолкнуть блок предохранителей в подкапотное пространство.
  5. Снять штекерные разъёмы, расположенные под блоком предохранителей.

    Далее необходимо отсоединить штекерные разъёмы, расположенные в нижней части блока предохранителей

  6. Снять блок с посадочного места.

    После того как все разъёмы будут отсоединены, блок можно снимать с посадочного места

Штекерные разъёмы как со стороны салона, так и в капоте имеют определённый цвет. Таким же цветом отмечены гнёзда разъёмов на блоке предохранителей (в виде цветных кружков). Это сделано для того, чтобы при сборке блока не перепутать, какой разъём куда подключался. Если цветовой разметки на блоке нет, следует её сделать самостоятельно (например, маркером). Новый или отремонтированный блок устанавливают на место в порядке, обратном демонтажу.

Блоки предохранителей старого и нового образца являются взаимозаменяемыми. Если вместо старого вы захотите установить блок нового типа, какие-то изменения в конструкцию авто вносить не потребуется. Разница между блоками заключается только в типе используемых предохранителей: на старых — цилиндрические, на новых — штекерные.

Ремонт монтажного блока

Если возникают перебои в работе электрооборудования автомобиля, в первую очередь необходимо проверить блок предохранителей. При выходе из строя одного из предохранителей категорически не рекомендуется заменять его предохранителем, способным выдерживать ток выше номинального. Такой предохранитель может быть причиной перегорания проводки, ламп, обмотки электродвигателя или другого электрооборудования.

При выполнении ремонта блока предохранителей следует придерживаться определённых правил. Например:

  • если перегорел какой-либо предохранитель, нужно постараться найти причину этому, т. е. проверить весь участок цепи, за который отвечает данный предохранитель;
  • если вы установили дополнительное электрооборудование в автомобиль, нужно пересчитать номинальный ток, который должен выдерживать предохранитель, отвечающий за этот участок цепи. Для этого необходимо суммарную нагрузку (мощность) потребителей данного участка цепи разделить на величину бортового напряжения (12 В). Полученную цифру нужно увеличить на 20–25% — это и будет требуемое значение тока срабатывания предохранителя;
  • при замене блока следует обратить внимание, нет ли перемычек между контактами старого блока. Если есть, то на новом нужно сделать такие же.

Если на снятом блоке предохранителей есть перемычки, на вновь установленном нужно поставить такие же

Если есть возможность выбирать между блоками старого и нового образца, однозначно следует установить монтажный блок нового типа: более плотные контакты предохранителей на таком блоке сразу избавят вас от множества проблем, связанных с неплотной посадкой предохранителей в блоках старого типа.

Ремонт монтажного блока чаще всего заключается в замене предохранителей или восстановлении сгоревшей дорожки. Проверить предохранитель можно мультиметром: вместо вышедшего из строя предохранителя устанавливают новый.

Замена сгоревшей дорожки

В некоторых случаях при повышении нагрузки в цепи сгорает не предохранитель, а одна из дорожек блока. В этой ситуации нужно оценить степень выгорания: если повреждение незначительное и остальные компоненты блока не пострадали, такую дорожку можно восстановить. Для этого потребуются:

  • паяльник;
  • олово и канифоль;
  • провод 2,5 кв. мм.

Ремонт дорожки выполняется в такой последовательности:

  1. Зачищаем и обезжириваем повреждённый участок.
  2. Удаляем обгоревшие и не подлежащие восстановлению фрагменты дорожки.
  3. Подготавливаем кусок провода требуемой длины, удаляем изоляцию по краям и обрабатываем паяльником и припоем.
  4. На место перегоревшей дорожки припаиваем подготовленный провод.

    На место перегоревшей дорожки припаивают кусок провода диаметром 2,5 кв. мм

Если дорожки имеют множественные повреждения, проще заменить блок целиком.

Видео: как отремонтировать перегоревшую дорожку блока предохранителей

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

  • по напряжению;
  • по сопротивлению.

В первом случае необходимо:

  1. Перевести мультиметр в режим измерения напряжения.
  2. Включить проверяемую цепь, например, освещение, печку и т. д.
  3. Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.

Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.

Если значение сопротивления близко к нулю, предохранитель требует замены

Демонтаж и ремонт блока

Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.

Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.

Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.

Поменял в ВАЗ 2105 монтажный блок где-то полгода назад. Когда менял, не знал, что их существует несколько видов. Продавцы на авторынке утверждали, что он бывает только одного типа, а так как мой старый совсем рассыпался, то пришлось взять то что было.
С новым блоком появились сразу две проблемы: перестали работать дворники (эту проблему решили бросив перемычку с первого предохранителя на второй). Вторая проблема (и самая главная) — когда машина просто стоит с выключенным двигателем, разряжает аккумулятор (провод зарядки, если это имеет значение, вставлен в 3 фишку 1 гнездо, по-другому не знаю как сказать, в автоэлектрике вообще почти не шарю. Полностью заряженный примерно за 8 часов разряжается в 0. Третья проблема (не столь важная) — пропали повторители поворота. Ездил к автоэлектрику, тот только руками развёл, панель посмотрел и нечего не смог сделать. Старую панель выбросил, так как она почти полностью рассыпалась, не знал, что такая проблема будет, так что сравнить не с чем.

Пешеход

http://www.semerkainfo.ru/forum/viewtopic.php?t=2040&start=100

Блок предохранителей старого образца

В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.

В монтажном блоке ВАЗ 2105 старого образца используются цилиндрические предохранители

Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:

  • 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
  • 20 А — 16 А;
  • 7,5 А — 8 А.

Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта. Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации.

bumper.guru

расположение, фото, схема, какой за что отвечает

Одним из важных элементов электрооборудования ВАЗ 2104 являются предохранители, заключённые в специальный блок. Из-за свойственной этому устройству низкой надёжности периодически приходится не только менять плавкие вставки, но и ремонтировать печатную плату. Для восстановления монтажного блока необязательно обращаться в сервис, поскольку ремонт под силу выполнить даже владельцу «Жигулей» без опыта.

Предохранители ВАЗ 2104

Предохранители ВАЗовской «четвёрки» как и в любом другом автомобиле, предназначены для размыкания защищаемой ими электрической цепи в результате перегорания специальной вставки. Разрушение происходит в момент превышения тока, на который рассчитан защитный элемент. Сила тока предохранителя подбирается в зависимости от допустимой нагрузки в защищаемой им цепи и зависит от подключённых в ней потребителей. Если возникает нештатная ситуация, в первую очередь должна выйти из строя плавкая вставка, прекратив подачу тока и сохранив машину от пожара. Предохранитель выходит из строя по нескольким причинам:

  • короткое замыкание, которое возможно при повреждении изоляции проводов либо неправильном монтаже электроприборов;
  • несоответствие номинала предохранителя той цепи, в которой он установлен. Такое возможно при ошибочной установке плавкой вставки, рассчитанной на меньший ток.

На ВАЗ 2104 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Поскольку от состояния предохранителей зависит работоспособность всех потребителей автомобиля, на их замене, поиске и решении возможных проблем, стоит остановиться подробнее.

Блок под капотом

ВАЗ 2104 оснащается блоком предохранителей (БП), который также называют монтажным блоком, расположенным под капотом со стороны пассажира. Узел содержит не только защитные элементы, но и реле, отвечающие за коммутацию тех или иных приборов.

Блок предохранителей на ВАЗ 2104 располагается в подкапотном пространстве напротив пассажирского сиденья

Как определить сгоревший предохранитель

Если с электрической частью «четвёрки» возникают какие-либо неполадки, сперва нужно заглянуть в монтажный блок и проверить целостность предохранителей и только после этого приступать к более детальному поиску неисправностей. Конструктивно защитный элемент может отличаться, в зависимости от установленного на машине БП. Проверить плавкую вставку на предмет выхода из строя можно следующими способами:

  • визуально;
  • мультиметром.
Визуальный осмотр

Предохранители выполнены таким образом, что по их внешнему виду можно определить работоспособность. У цилиндрических элементов специальная вставка расположена снаружи и её повреждение нельзя не заметить. Флажковые элементы оснащены плавкой вставкой внутри, но благодаря прозрачному корпусу её состояние можно оценить визуально на просвет. Сгоревший предохранитель будет иметь оборванную вставку.

Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус

Проверка мультиметром или контролькой

При помощи прибора предохранитель можно проверить по напряжению и сопротивлению. В первом случае деталь диагностируется непосредственно в монтажном блоке. Для этого совершают следующие действия:

  1. Устанавливаем прибор на предел измерения напряжения.
  2. Включаем в автомобиле цепь, защищаемую плавкой вставкой (печку, фары и т. п.).
  3. Мультиметром или контролькой (контрольная лампочка) проверяем напряжение на одном контакте предохранителя, а затем на другом. При отсутствии напряжения на одном из выводов это будет означать, что предохранитель перегорел и требует замены.
Видео: проверка плавких вставок без демонтажа с машины

Для диагностики защитных элементов по сопротивлению выполняют следующие шаги:

  1. На мультиметре выбираем режим измерения сопротивлений или прозвонки.

    Для проверки предохранителя выбираем соответствующий предел на приборе

  2. Вынимаем из блока проверяемый элемент.
  3. Соединяем щупы прибора с контактами предохранителя.

    Выполняем проверку путём касания щупами прибора контактов предохранителя

  4. Если деталь исправна, то на экране увидим нулевые показания сопротивления, свидетельствующие об исправности вставки. В случае обрыва сопротивление будет бесконечно большим, что укажет на необходимость замены элемента.

    Бесконечное значение сопротивления укажет на обрыв плавкой вставки

Некоторые автовладельцы при повреждении предохранителя заменяют его монетой или куском провода. Однако такое решение проблемы является неправильным и опасным. Если в цепи возникнет короткое замыкание, то монета или проволока не перегорят, как это было бы в случае с предохранителем, и проводка начнёт плавиться.

Старый образец блока предохранителей

Четвёртая модель «Жигулей» оснащалась двумя разновидностями монтажных блоков — старого и нового образца. Несмотря на некоторые отличия, оба узла выполняют одну и ту же функцию. Внешне устройства отличаются иным расположением вставок и реле. Старой версией блока комплектовалась только карбюраторная «четвёрка», хотя на машину с карбюраторным силовым агрегатом можно поставить и модифицированный узел. В старой конструкции предусмотрена установка 17 предохранителей в один ряд и 6 реле. Вставки удерживаются пружинящими контактами, что негативно сказывается на надёжности блока. В результате при больших значениях тока нагревается как предохранитель, так и контакты, что постепенно приводит к их деформации и окислению.

Старый монтажный блок состоит из 17 цилиндрических предохранителей и 6 реле

Блок предохранителей изготовлен на двух печатных платах, размещённых в корпусе друг над другом и соединённых перемычками. Поскольку конструкция неидеальна, проведение ремонта вызывает немало вопросов. Основные сложности обусловлены проблемой разъединения плат для их восстановления, что иногда требуется при перегорании дорожек.

Рассматриваемый узел подключается к автомобильной электропроводке посредством цветных разъёмов, что исключает путаницу во время монтажа. Блок предохранителей задней частью входит в салон и располагается за бардачком. В это же место подходят провода от приборной панели. Нижняя часть устройства находится под капотом и для удобства также оснащена разноцветными разъёмами.

Схема блока предохранителей ВАЗ 2104 может потребоваться во время проведения ремонтных работ

Сам корпус старого узла изготовлен из пластика, а сверху устанавливается прозрачная крышка. Сегодня такой блок является устаревшим, и найти его в хорошем состоянии будет довольно сложно.

Таблица: предохранители ВАЗ 2104 и защищаемые ими цепи
Новый образец блока предохранителей

Последние модели «четвёрок» с карбюраторными двигателями, а также инжекторные версии, комплектовались новым БП. В этом изделии устранена проблема частого пропадания контакта. Использование ножевых предохранителей заметно повысило надёжность узла. Плавкие вставки размещены в два ряда, а для их замены используется пинцет, который идёт в комплекте с блоком. Для реле есть отдельный пинцет. Новый вариант блока оснащён всего одной платой, что значительно облегчает ремонт.

Расположение элементов в новом монтажном блоке: R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; R4 — реле включения звукового сигнала; 1 — разъём для реле включения очистителей и омывателей фар; 2 — разъём для реле включения электродвигателя вентилятора системы охлаждения; 3 — пинцет для предохранителей; 4 — пинцет для реле

Как снять монтажный блок

Блок предохранителей ВАЗ 2104 приходится снимать нечасто. Если такая необходимость и возникает, то обусловлена она ремонтом либо заменой узла. Для демонтажа понадобятся такие инструменты:

  • ключ на 10;
  • торцевая головка на 10;
  • удлинитель.

Снимается блок в следующей последовательности:

  1. С источника питания снимаем минусовую клемму.
  2. Открываем бардачок и откручиваем крепление на боковых стенках, после чего вынимаем корпус из передней панели.

    Крестовой отвёрткой откручиваем крепление вещевого ящика и вынимаем корпус из торпеды

  3. Стягиваем колодки с БП под капотом.

    В подкапотном пространстве разъёмы с проводами к монтажному блоку подходят снизу

  4. В салоне также снимаем фишки с устройства.

    Снимаем колодки с проводами, которые соединяются с блоком из салона

  5. Отворачиваем крепление узла к кузову, снимаем блок и резиновый уплотнитель.

    Блок удерживается четырьмя гайками — откручиваем их

  6. Выполнив необходимые работы, производим установку в порядке, обратном демонтажу.
Видео: как снять БП на примере ВАЗовской «семёрки»

Ремонт монтажного блока

Поскольку рассматриваемое устройство выполнено на печатной плате, её ремонт проводится только после демонтажа. Для разборки корпуса потребуется лишь плоская отвёртка. Мероприятие состоит из следующих шагов:

  1. Извлекаем все реле и плавкие вставки из блока.

    Чтобы разобрать монтажный блок сперва нужно извлечь все реле и предохранители

  2. Верхняя крышка удерживается четырьмя винтами, отворачиваем их.

    Верхняя крышка крепится на четырёх винтах

  3. Отвёрткой поддеваем фиксирующие элементы.

    Со стороны разъёмов корпус удерживается фиксаторами

  4. Сдвигаем часть корпуса в сторону.

    После разъединения фиксаторов, сдвигаем корпус блока

  5. Надавливаем пальцами на контакты блока.

    Чтобы вынуть плату, необходимо нажать на разъёмы

  6. Демонтируем плату из корпуса.

    Снимаем плату, извлекая её из корпуса

  7. Внимательно проверяем состояние платы на предмет любых повреждений (плохая пайка контактов, целостность дорожек). Если на плате будут обнаружены проблемные участки, устраняем поломку. При значительных повреждениях, которые невозможно устранить, меняем деталь на исправную.

    Осматриваем плату на предмет повреждения дорожек

Как заменить сгоревшую дорожку

Для монтажного блока ВАЗ 2104 характерна такая неисправность, как перегорание дорожки на плате. Если такое произошло, то необязательно производить замену платы, поскольку дорожку можно восстановить. Для ремонта нужно подготовить следующий перечень:

  • паяльник 40–60 Вт;
  • припой;
  • отрезок провода;
  • нож.

Для восстановления печатной платы понадобится паяльник, припой с флюсом, а также нож и кусачки

Последовательность ремонта может отличаться в зависимости от повреждений, но в целом он выполняется следующим образом:

  1. Производим зачистку повреждённой дорожки до тех пор, пока полностью не будет удалён лак в месте разрыва.

    Повреждённый участок дорожки необходимо зачистить ножом

  2. Подносим паяльник с каплей припоя и соединяем оборванную дорожку.

    Залудив дорожку, восстанавливаем её каплей припоя

  3. При сильном повреждении токопроводящей дорожки, для восстановления используем кусочек провода, посредством которого соединяем между собой контакты.

    При значительных повреждениях дорожки её восстанавливают отрезком провода

  4. По окончании ремонта монтируем плату в корпус и ставим блок на место.
Видео: ремонт монтажного блока «Жигулей»

Как проверить реле

С реле в монтажном блоке «четвёрки» иногда возникают неполадки. Часто проблема вызвана плохим контактом в разъёмах, что можно определить по цвету выводов реле: белый или зелёный налёт свидетельствует об окислении и необходимости очистки. Для этих целей используют мелкую наждачную бумагу. Проверить реле можно заменой на заведомо исправный элемент либо посредством подачи питания на контакты обмотки. Если работа коммутационного элемента после замены восстановится, значит, старая деталь вышла из строя.

Иногда работоспособность реле нарушается по причине окислившихся контактов

Во втором случае на катушку реле подают напряжение от аккумулятора, а замыкание и размыкание контактов проверяют мультиметром. Наличие сопротивления при замыкании контактов укажет на неисправность коммутационного элемента и необходимость его замены.

Для проверки реле на его обмотку подают напряжение от АКБ, а мультиметром проверяют, замыкаются контакты или нет

Блок предохранителей в салоне «четвёрки»

Большинство модификаций ВАЗ 2104 оснащаются только одним БП — в моторном отсеке. Однако инжекторные версии этого авто имеют дополнительный узел, который расположен в салоне под вещевым ящиком. Этот блок представляет собой планку, с расположенными на ней несколькими элементами:

  • главное реле;
  • реле топливного насоса;
  • реле вентилятора.

Плавкие вставки обеспечивают защиту:

  • главного реле;
  • электробензонасоса;
  • электронного блока управления двигателем.

Блок предохранителей и реле в салоне: 1 — предохранитель, защищающий силовые цепи главного реле; 2 — главное реле; 3 — предохранитель, защищающий цепь постоянного питания контроллера; 4 — предохранитель, защищающий силовую цепь реле электробензонасоса; 5 — реле электробензонасоса; 6 — реле электровентилятора; 7 — диагностический разъём

Как снять блок предохранителей

Необходимость снятия БП может возникнуть при замене реле либо защитных элементов системы управления мотором. Для этого демонтируется сама планка, на которой удерживаются детали. Процедура происходит следующим образом:

  1. Обесточиваем бортовую сеть, снимая клемму с минуса АКБ.
  2. Отворачиваем крепёж кронштейна к кузову.

    Кронштейн крепится двумя гайками под ключ на 8

  3. Снимаем планку с элементами.

    Отвернув гайки, снимаем кронштейн вместе с реле, предохранителями и диагностическим разъёмом

  4. При помощи специальных щипцов вынимаем повреждённый предохранитель и заменяем его на новый, учитывая номинал.

    Чтобы извлечь предохранитель, потребуется специальный пинцет

  5. Если нужно заменить реле, то минусовой отвёрткой разъединяем разъём и элемент коммутации.

    Для снятия разъёмов с блока реле поддеваем их плоской отвёрткой

  6. Откручиваем крепление и снимаем реле.

    Реле крепится к кронштейну гайкой под ключ на 8

  7. Меняем деталь и производим сборку в обратном порядке.

    После снятия вышедшего из строя реле на его место устанавливаем новое

Соединение элементов в дополнительном блоке ВАЗ 2104 выполнено на разъёмах и в случае возникновения неполадок меняются только детали.

Для повышения надёжности электрооборудования ВАЗовской «четвёрки» желательно установить новый образец блока предохранителей. Если же такой возможности нет, то выполнять периодический ремонт старого блока можно с минимальным набором инструментов и без специальных знаний. Достаточно будет ознакомиться с пошаговой инструкцией и следовать ей в процессе ремонта.

bumper.guru

Замена блока предохранителей старого образца на блок нового образца ВАЗ-2107, 2104 и 2105

Сегодня мы вам расскажем о таком полезном варианте «тюнинга» вашей семерки, как замена блока предохранителей старого образца на блок нового образца. Очень полезная доработка хочу вам сказать, многие владельцы старенких семерок и пятерок маятся с постоянно отконтачивающими предохранителями, а блок с флажковыми предохранителями (их еще называют евро) лишен этих недостатков. Итак, поехали — Вот как выглядит блок нового образца:

Что бы снять блок предохранителей на ваз-2107 без геморроя, нужно в идеале снять корыто бардачка:

Что бы подлезть ко всем 4-м гайкам крепления блока, на фото видно две нижние:

Вот видно расположение шпилек для них на блоке:

Вот он пресловутый блок предохранителей старого образца:

Скидываем с него все разъемы, фишки снизу в подкапотном пространстве:

И все фишки со стороны салона за бордачком:

Откручиваем те самые 4-ре гайки и вынимаем блок под капотом на себя:

Берем наш новый блок и устанавливаем вместо старого, становится идеально, не забудьте про прокладку, иначе вся вонь из подкапотки пойдет в салон и сквозняк будет дополнительный:

Все прикручиваем в обратном порядке и врубаем все фишки на свои места, они промаркированы цветом

Закрываем крышку, радуемся, и понимаем, почему блок называют Черным Ящиком, ведь раньше он у нас был прозрачным 🙂

Из нюансов по электрике с которыми можно столкнуться в зависимости от того, какую версию блока вы поставили и какой генератор у вас стоит на авто.

Если у вас установлен генератор Г-222, то у вас может пропасть зарядка.
Если это случилось, то проверьте в монтажном блоке следующие соединения (тестером):
1. Ш4-1 <———————————————> Ш11-4
2. Ш1-6 <———> предохранитель 9 <———> Ш11-3 (скорее всего разорвана эта цепочка)
3. Ш1-4 <————————————————-> Ш10-1
4. Ш5-3 <————————————————-> Ш10-7
5. Ш1-6 <———> предохранитель 10 <————> Ш4-1

Если генератор 37.3701 и пропала зарядка, то достаточно проверить последние 3 цепочки (3, 4, 5)

Ш1 — коричневая колодка со стороны салона
Ш4 — синяя колодка со стороны салона
Ш5 — желтая колодка со строны салона
Ш10 — коричневая колодка со стороны моторного отсека
Ш11 — желтая колодка со строны моторного отсека

Если какое-то из соединений отсутствует, то разобрать блок и впаять перемычки изолированным проводом между нужными точками, не перерезая других дорожек, идущих к этим контактам.  Вот и все. Будем рады вас видеть в клубе ваз-2107 и всей вазовской классики!

Блок предохранителей и реле ВАЗ 2107 инжектор и карбюратор: расшифровка схем

Стандартный блок предохранителей ВАЗ 2107 имеет незамысловатую конструкцию и разделен на две части. Первая устанавливается в моторном отсеке, второй смонтирован под бардачком.

Ввиду отсутствия сложной электроники предохранители и реле, преимущественно отвечают за силовые линии и магистрали агрегатов.

На Ладе «семерке» может устанавливаться два типа монтажных блоков. В первом варианте используются устаревшие – проволочные предохранители. Второй вариант – плавкие вставки европейского образца. Здесь имеется электронная плата и если сгорела дорожка, вставить кусок провода не получится.

Инжекторный мотор

Конструкция основного монтажника на инжекторе не отличается. Единственная разница заключается в наличии дополнительного отсека, отвечающего за работу системы топливоподачи. Модуль устанавливается под приборкой за бардачком.

Карбюратор

Представляет эталон простоты и лаконичности. Здесь есть только основной монтажный модуль и разбросанные по салону отдельные предохранители.

В салоне

На семерках классического и современного образца салонный блок отсутствует. В некоторых случаях, пользователи самостоятельно выполняют перенос вставок в одну панель под приборкой. В этом нет необходимости – элементы устанавливаются под обшивкой и не отличаются сложным доступом.

Преимущественно здесь монтируются предохранители, ответственные за вспомогательное оборудование и агрегаты, не имеющие отношения к силовой установке.

Под капотом

Модуль располагает вставками и реле, отвечающими за двигатель и его системы. Элементы отличаются повышенным рабочим номиналом.

Распиновка блока

Количество выводов на машине старого образца немного отличается от инжекторной версии. Здесь отсутствуют некоторые элементы и участки цепей. Ниже имеется распиновка отдельного модуля для машин нового образца стандарта Евро 3.

Схема блока предохранителей ВАЗ 2107

Место установки вставок на блоках старого и нового типа сильно отличается. На цветной электросхеме выше указана обновленная система. Здесь последовательность вставок отследить не получится – элементы смонтированы не по порядку. На старой модификации предохранители электрооборудования устанавливаются слева на право.

Расшифровка элементов приведена по порядку для обеих видов панелей.

НомерОписание
1Питание лампы заднего хода, переключатель печки, привод омывателя заднего стекла, питание реле подогрева заднего окна.
2Дворники
3 и 4Запас
5Подогрев заднего стекла – при наличии
6Прикуриватель
7Клаксон, электровентилятор радиатора
8Поворотники и аварийка
9Противотуманки и в отдельных комплектациях – регулятор напряжения генератора
10Приборка, тормоза
11Стоп-сигнал, внутренняя подсветка салона
12/13Лампы освещения дальнего света фар
14Освещение номера, габариты передние справа и задние слева.
15Габариты левый спереди и правый сзади, подсветка прикуривателя, освещение номера.
16/17Правая и левая фара головной оптики в режиме ближнего света, обмотка реле очистителя фар.

Отдельно следует указать расшифровку реле.

Порядковый номерРасшифровка
R1Подогрев заднего стекла
R2Дальний свет головной оптики
R3Аналогично для ближнего освещения
R4Подключение клаксона
1Опционально – очистители фар
2Релюшка вентилятора радиатора

Следует выделить инжекторные доработки, где устанавливают дополнительный модуль в салоне.

НомерНазначение
1Цепи главного реле
2ЭБУ
3Топливный насос
R1Главное реле
R2Топливный насос
R3Электровентилятор радиатора

Предохранители штыревого типа

Это современное решение. Конструкция гнезда облегчает обслуживание панели и исключает сильное повреждение дорожек.

Предохранители цилиндрического типа

Отличаются не только внешним видом, а и способом установки. Устаревшая конструкция имеет множество минусов. Здесь повышается вероятность окисления гнезда и предохранительного элемента. При изнашивании подпружиненных контактов, возможно появление люфта и ослабления передачи тока.

В результате, старую панель было решено сменить на современный аналог.

Предохранитель и реле стартера

Детали расположены на правом крыле автомобиля и подключены проводами к агрегату. Если стартер не крутит, но щелкает, следует проверить предохранитель и силовое реле устройства.

Также может не срабатывать втягивающее. Для снятия модуля потребуется полностью разобрать его. Далее открутить втягивающее от корпуса и заменить его.

Предохранитель и реле дворников Лада 2107

Биметаллический элемент дворников устанавливается на позиции 2 в подкапотном блоке. Если очистители перестали работать, смотреть нужно именно сюда. Реле находится под приборкой со стороны водителя. Если модуль не выдает паузы – это говорит о реле-прерывателе. Деталь расположена возле моторчика.

Предохранитель и реле зарядки

Элемент располагается на правом крыле возле АКБ. Если внезапно зарядка батареи пропала, смотреть потребуется именно сюда, а только после этого влезать в генератор.

Выносное реле можно заменить простым способом. Отверткой откручиваются крепежи и реле снимается.

Генератор

Установка неплохо защищена. Трехуровневая защита не дает угробить устройство. Регулятор напряжения смонтирован внутри блока. Заменить его, не снимая деталь с машины, невозможно.

Расположение основного реле генератора стандартно для классики, оно устанавливается на левом крыле машины или на салонной переборке.

Зажигание

На машине применяется бесконтактное зажигание. На карбюраторных версиях реле катушки зажигания находится за приборкой сразу выше замка. Определить неисправности можно по тому, как ведет себя авто после проворачивания ключа.

В инжекторной версии принцип работы немного отличается. Изначально напряжение идет на главное реле (мозги машины) через предохранитель салонной панели №1 и 2. Затем происходит возбуждение реле 1.

Предохранитель и датчик заднего хода

На 5 ступке применяется стандартный датчик, установленный на кулисе. Предохранитель, питающий лампу, находится в моторном отсеке под номером 1.

Реле поворотов

Устанавливаются здесь также, как и в большинстве классических Лад. Выключатели стоят под приборкой и прикручены к кузову на саморезы. Чтобы поменять реле потребуется демонтировать панель и раздвинуть проводку указателей.

Также распознать нахождение элементов в машине позволит их характерный звук. Отдельно следует заметить, что в некоторых машинах применяется самостоятельная переделка. Так называемая американка помогает перенести габариты в боковые лампы поворотов.

Реле стеклоочистителя

Установлено перед моторчиком с регулируемой скоростью срабатывания. Имеются две вставки за бардачком. Чтобы найти релюшку нужной конструкции достаточно знать артикул: 3747710.

Какой предохранитель отвечает за прикуриватель на ВАЗ 2107

На штатной проводке это № 6, установленный под капотом. Некоторые владельцы авто ставят плавкую вставку на отдельную магистраль. Это связано с переносом стандартного элемента или установкой дополнительного устройства.

ВАЗ 2107: предохранитель печки — где стоит

За регулировку частоты вращения вентилятора отопителя отвечает первая вставка в моторном отсеке. Если его постоянно выбивает или элемент сгорает, следует проверить параллельные магистрали, которые запитаны от плавкого элемента.

Терморезистор устанавливается в корпусе печки, а силовое реле возле нее, под приборкой.

Предохранитель бензонасоса ВАЗ 2107 и реле— где находится

На карбюраторных версиях применяется механический насос. Здесь наличие указанного элемента не предусмотрено конструктивно. В инжекторных версиях за питание топливного насоса отвечает плавкий элемент 3 дополнительной монтажной панели.

Если деталь часто перегорает, рекомендуется проверить степень окисления контактов ТН и общее состояние проводки. Также причиной может стать датчик уровня топлива.

Реле обогрева заднего стекла

В большинстве модификаций устанавливается в бороде приборки. Для доступа к ней потребуется вынуть клавишу включения обогрева и уже за ней обнаружится переключатель. Там, где прибор монтировался с завода, следует проверить элемент 1 блока.

Реле стеклоомывателя

Обычно деталь устанавливается под приборкой. Также ее можно найти на салонной переборке слева, возле бачка.

Стоп-сигнал

Роль релюшки выполняет датчик под педалью. Если элементы конструкции постоянно перегорают, цепь можно подключить через отдельный элемент. Для этого покупается дополнительный выключатель и врезается в стандартную проводку.

Аварийная сигнализация

Реле монтируется отдельно, со стороны вещевого ящика. Также можно найти в ногах водителя либо за приборным щитком.

Вентилятор охлаждения

На карбюраторных авто питается напрямую от коленвала. Ременной привод работает постоянно, пока включен мотор.

Современные модификации с инжектором уже построены по другому принципу. Здесь используется электрическая система включения вентилятора. Релюшка устанавливается в монтажном блоке под капотом на позиции 3.

Предохранитель на часы

Ответственен элемент 6, защищающий цепи.

Какой предохранитель отвечает за панель приборов на ВАЗ 2107

Питание выполнено от вставки № 10. Сюда входит подача напряжения на все стрелки, индикаторы. Для запитки подсветки панели ответственен элемент 15.

Свет

Для фар головной оптики в режиме ближнего освещения отведены предохранители 16 и 17 для правого и левого борта. За дальний режим отвечают вставки 12/13. Реле устанавливаются возле фар, в салоне либо на переборке моторного отсека.

Магнитола

На авто с завода нет штатной акустической системы. Обычно ее подключают через свободный предохранитель в монтажном блоке или на отдельную магистраль.

Тормоза

Лампы проходят через элемент №10, установленный под капотом.

Габариты

Для работы отведено два предохранителя – 14 и 15 для левого и правого борта.

Отопитель

Информация указана в пункте «печка».

Реле противотуманных фар

Система питания ПТФ монтируется через элементы, установленные в нижней части бороды приборки. Чтобы добраться до защитных вставок потребуется демонтировать кнопку, как показано на рисунке выше.

53761 что за реле

Указанный артикул обозначает – радиатор автомобиля. Подразумевается, что реле 53761 – это элемент питания вентилятора охлаждения.

Омыватель лобового стекла

Для питания используется предохранитель 2, установленный под капотом машины.

Предохранитель ЭБУ

На инжекторных авто используется элемент №1 и 2. Вставки монтируются в дополнительном модуле за вещевым ящиком.

Реле холостого хода

Является частью конструкции ЭБУ и исполнен в едином корпусе.

Стеклоподъемники

Устанавливаются пользователями самостоятельно. Для поиска вставок и реле потребуется информация от владельца машины.

Реле форсунок ВАЗ 2107

В видимых цепях автомобиля их нет. За работу топливной системы отвечает ЭБУ и искать требуемые детали нужно в его корпусе.

Предохранитель освещения салона

Деталь устанавливается в штатной проводке под номером 11.

Предохранитель F1

Многофункциональный элемент отвечает за группу приборов:

  • фонари заднего хода;
  • переключатель отопителя;
  • индикатор подогрева заднего стекла;
  • моторы очистителя и омывателя заднего окна.

В зависимости от модификации и года выпуска авто, здесь также может устанавливаться еще несколько агрегатов.

Предохранитель F10 ВАЗ 2107

Плавкий элемент Ф10 выделяется многофункциональностью. Здесь проходят магистрали оборудования:

  • приборная панель;
  • сигнализатор зарядки АКБ;
  • контрольные лампы приборов;
  • прерыватель стояночного тормоза.

Реле на крыле

Устанавливается от 5 до 10 релюшек в зависимости от модификации. Обычно здесь есть выключатели:

  • стартера;
  • генератора;
  • зажигания;
  • насоса стеклоомывайки;
  • дворников;
  • клаксона.

Американки через реле на ВАЗ 2107

Чтобы сделать на семерке американки без конденсатора, можно использовать примитивный, но эффективный метод. Вся процедура выглядит так.

  1. Найти двухконтактные патроны и лампочки. Все это дело нужно установить вместо стандартных гнезд поворотов.
  2. Используя несколько отрезков проводов и клемм, подключить один плюс на габаритные огни, а второй на выводы поворотников.
  3. Минусовая клемма кидается на кузов автомобиля.

Подобная конструкция позволяет обойти необходимость монтажа системы через реле и значительно упрощает процесс.

Проверка реле и предохранителей

Чтобы проверить элементы на наличие повреждений достаточно их визуально осмотреть. Предохранители делаются с прозрачным корпусом, что обеспечивает их легкую диагностику.

С проверкой релюшек все сложнее. Потребуется выполнить определенную процедуру.

  1. Вынуть релюшку из посадочного места.
  2. Подключить к управляющим контактам прибора 12 В напряжение.
  3. Если изделие исправно, при касании плюсовой клеммы раздастся характерный щелчок. В противном случае, деталь сгорела и требуется ее заменить.

Замена плавких предохранителей

Потребуется выполнить простую процедуру.

  1. Отключить питание от аккумулятора.
  2. Найти нужный предохранитель в салоне или монтажном блоке.
  3. Используя специальный пинцет вынуть поврежденный элемент из посадочного места.
  4. Установить на его место новый элемент.

Как снять блок предохранителей

Последовательность действий во время ремонта следующая.

  1. Отсоединить клеммы от аккумуляторной батареи.
  2. Снять корпус воздушного фильтра.
  3. Отсоединить все провода, подключаемые к монтажному блоку.
  4. Далее нужно переместиться в салон и снять полку бардачка.
  5. Теперь освобождается доступ к внутренним колодкам – их нужно отключить.
  6. Последним этапом, при помощи ключа №10 откручиваются крепления, и модуль вынимается целиком, вместе с уплотнительной резинкой.

Как заменить блок предохранителей на ВАЗ 2107

Достаточно простой последовательности действий.

  1. Демонтировать старую версию.
  2. Установить на ее место новый блок, используя штатные клеммы и проводку.

Версии практически полностью взаимозаменяемы. При замене одного на другое в большинстве случаев наблюдается 100% совместимость.

Восстановление обрыва дорожки

Процедура выглядит так.

  1. Разобрать монтажный блок и вынуть с него панель.
  2. Далее нужно голую панель отмыть содовым раствором и оставить на просушку на 1-2 дня. Это поможет избавиться от окислов и грязи – будет легче работать.
  3. Если дорожка повреждена незначительно (прогорание произошло только в одной точке), достаточно воспользоваться паяльником и спаять поврежденное место.
  4. В случае, когда повреждения серьезные, дорожка может отслоиться. Рекомендуется использовать медные перемычки. Отрезок изолированного провода впаивается в линию вместо дорожки, и все будет работать.

В тяжелых случаях, когда повреждено большое количество дорожек или прогорела сама плата, рекомендуется панель заменить целиком.

Итог

Блок предохранителей Лады 2107 не отличается сложностью конструкции или тяжелым обслуживанием. Машина имеет минимальное количество вставок и легко обслуживается даже начинающим водителем.

Как заменить блок предохранителей в автомобиле

Блок предохранителей, также известный как панель предохранителей, объединяет все предохранители автомобиля в одну зону для облегчения доступа. Блок предохранителей вашего автомобиля содержит множество предохранителей с разными номиналами и, скорее всего, несколько реле. Он расположен под капотом в моторном отсеке, обычно в таком месте, куда легко добраться и которое с меньшей вероятностью будет повреждено при столкновении. Однако обычно внутри кабины транспортного средства имеется дополнительная внутренняя панель предохранителей. Эта панель обычно используется для внутренней электроники, связанной с безопасностью и комфортом водителя.

Убедитесь, что у вас есть руководство по эксплуатации и вы знаете, какую коробку нужно заменить. Блок предохранителей обычно не выходит из строя, если у автомобиля нет физических повреждений или электрических проблем. Эти проблемы необходимо решить перед установкой нового устройства, иначе новый ящик также может выйти из строя.

Часть 1 из 1: Снятие блока предохранителей

Необходимые материалы

  • Руководство пользователя
  • Набор головок и ключ
  • Набор отверток
  • Ручка и лента для маркировки проводов (необязательно, но рекомендуется)

Шаг 1: Отсоедините кабель аккумулятора .Отсоедините отрицательную клемму, подключенную к аккумуляторной батарее. Таким образом, в процессе установки в системе не будет проводиться электричество.

  • Примечание : Отложите отрицательный кабель так, чтобы он не соприкасался с металлическими предметами вокруг него.

Шаг 2: Найдите и откройте панель предохранителей . Откройте капот и найдите панель предохранителей. У него будет крышка над предохранителями, и вам нужно будет снять крышку, чтобы получить доступ к панели.

  • Примечание : На большинстве марок и моделей схема функций предохранителей расположена на внутренней стороне крышки панели. В какой-то момент вам может понадобиться это для справки.

Шаг 3: Отключите питание блока предохранителей . Сняв крышку и отложив ее в сторону, найдите и отключите источник питания от предохранителей.

Есть вероятность, что блок питания выведен снизу. В этом случае перейдите к шагу 4, чтобы снять корпус блока предохранителей для доступа к проводам, а затем вернитесь к шагу 3, прежде чем продолжить.

Скорее всего, это один или набор красных проводов с клеммой, соединенной болтом, аналогично батарее. Открутите соединения и отложите в сторону.

  • Примечание : Вы можете заклеить их лентой и пометить их для удобства во время переустановки.

Шаг 4: Отсоедините корпус панели . Снимите все стопорные болты, удерживающие блок предохранителей на месте.

Они будут по периметру и могут быть разной длины, поэтому при снятии обращайте внимание на то, где находится каждый болт.

  • Примечание : Всегда храните болты в безопасном месте во время работы. Используйте магнитный лоток, полиэтиленовый пакет или контейнер, чтобы удерживать болты вместе, пока они снова не понадобятся.

Шаг 5: Снимите и пометьте жгуты проводов . После того, как вы сняли корпус, вы увидите, что к блоку предохранителей подключены дополнительные провода, идущие к различным системам и датчикам, которые они защищают. Начните удалять их по одному.

При разборке панели настоятельно рекомендуется правильно маркировать их, используя схему предохранителей.Это упрощает путаницу и может избавить вас от ненужной замены деталей, которые могут быть повреждены перекрещенными проводами.

Шаг 6: Подтвердите замену и переставьте предохранители . Запасной блок предохранителей должен быть рассчитан и рассчитан на ваш автомобиль.

Сравните обе детали и убедитесь, что ваша замена полностью совпадает. Как только вы это подтвердите, установка с помеченными проводами должна быть простой.

Если у вас нет новых предохранителей и реле для панели, используйте предохранители из старой коробки.Убедитесь, что вы размещаете их именно там, где они рассчитаны. Посмотрите на обложку вашей панели, чтобы узнать об этом.

  • Примечание : проверьте состояние предохранителей, прежде чем принимать решение об их повторном использовании. Найдите сломанную нить накала внутри смотрового окна на предохранителе. Если он обесцвечен или сломан, предохранитель неисправен, и вам нужно будет купить замену.

Шаг 7: Повторно подключите системные провода . Установив предохранители, вы можете начать заново подсоединять различные провода ко всем системам, которые защищают предохранители.

Начните с самых труднодоступных позиций и подключайте самые простые в последнюю очередь.

Если вы пометили провода при их отключении, сравните этикетку со схемой и верните провода в назначенное положение. Пересечение этих проводов может привести к необратимому повреждению систем, к которым они подключены.

Различные системы и разные предохранители рассчитаны на разную силу тока. После повторного подключения убедитесь, что провода надежно прикреплены.

Шаг 8: Установите новый блок предохранителей .Используйте крепежные винты, чтобы установить новый блок в том же положении, что и старый блок предохранителей. Их нужно затянуть вручную.

Чрезмерная затяжка может привести к повреждению корпуса винта.

Шаг 9: Подключите блок питания . Повторная сборка блока предохранителей завершена, когда на него подано питание. Снова подключите блок питания, выделенный на шаге 3.

Всегда используйте эти шаги для проверки статуса и состояния вашего оборудования.

Если что-то не так с клеммами блока питания блока предохранителей, возможно, потребуется заменить провод или соединить новое соединение.Установите крышку на блок предохранителей.

Шаг 10: Подключите клемму аккумулятора . Подсоедините отрицательный полюс аккумуляторной батареи.

Убедитесь, что соединение надежно и не откручивается или не отсоединяется от вибрации двигателя.

Шаг 11: Проверить автомобиль и аксессуары . Включите автомобиль и проверьте реле топливного насоса и несколько предохранителей.

Продолжайте проверку работы радио, окон, кондиционера, обогревателя и других аксессуаров в автомобиле, которые подключены к новой панели предохранителей.

Если одна или несколько функций работали до замены, но не работают после, проверьте эти предохранители один за другим. Ищите правильный номинальный ток, неповрежденные нити накала и правильную установку самого предохранителя.

Предохранители играют большую роль в обеспечении безопасности электронных систем вашего автомобиля. Предохранители — это дешевый и простой способ избежать замены более дорогих частей автомобиля. Реле, расположенные на панели предохранителей, также защищают драйвер, удерживая большие источники питания подальше от переключателей привода.Основной блок, в котором находятся эти предохранители, может быть поврежден ударами, водой, погодными условиями и множеством различных факторов. Заменить их можно быстро и экономично. Если вам нужна помощь с заменой блока предохранителей, сертифицированный специалист, например, из компании YourMechanic, может заменить его для вас дома или в офисе.

Как заменить блок предохранителей в автомобиле

Блок предохранителей, также известный как панель предохранителей, объединяет все предохранители автомобиля в одну зону для облегчения доступа.Блок предохранителей вашего автомобиля содержит множество предохранителей с разными номиналами и, скорее всего, несколько реле. Он расположен под капотом в моторном отсеке, обычно в таком месте, куда легко добраться и которое с меньшей вероятностью будет повреждено при столкновении. Однако обычно внутри кабины транспортного средства имеется дополнительная внутренняя панель предохранителей. Эта панель обычно используется для внутренней электроники, связанной с безопасностью и комфортом водителя.

Убедитесь, что у вас есть руководство по эксплуатации и вы знаете, какую коробку нужно заменить.Блок предохранителей обычно не выходит из строя, если у автомобиля нет физических повреждений или электрических проблем. Эти проблемы необходимо решить перед установкой нового устройства, иначе новый ящик также может выйти из строя.

Часть 1 из 1: Снятие блока предохранителей

Необходимые материалы

  • Руководство пользователя
  • Набор головок и ключ
  • Набор отверток
  • Ручка и лента для маркировки проводов (необязательно, но рекомендуется)

Шаг 1: Отсоедините кабель аккумулятора .Отсоедините отрицательную клемму, подключенную к аккумуляторной батарее. Таким образом, в процессе установки в системе не будет проводиться электричество.

  • Примечание : Отложите отрицательный кабель так, чтобы он не соприкасался с металлическими предметами вокруг него.

Шаг 2: Найдите и откройте панель предохранителей . Откройте капот и найдите панель предохранителей. У него будет крышка над предохранителями, и вам нужно будет снять крышку, чтобы получить доступ к панели.

  • Примечание : На большинстве марок и моделей схема функций предохранителей расположена на внутренней стороне крышки панели. В какой-то момент вам может понадобиться это для справки.

Шаг 3: Отключите питание блока предохранителей . Сняв крышку и отложив ее в сторону, найдите и отключите источник питания от предохранителей.

Есть вероятность, что блок питания выведен снизу. В этом случае перейдите к шагу 4, чтобы снять корпус блока предохранителей для доступа к проводам, а затем вернитесь к шагу 3, прежде чем продолжить.

Скорее всего, это один или набор красных проводов с клеммой, соединенной болтом, аналогично батарее. Открутите соединения и отложите в сторону.

  • Примечание : Вы можете заклеить их лентой и пометить их для удобства во время переустановки.

Шаг 4: Отсоедините корпус панели . Снимите все стопорные болты, удерживающие блок предохранителей на месте.

Они будут по периметру и могут быть разной длины, поэтому при снятии обращайте внимание на то, где находится каждый болт.

  • Примечание : Всегда храните болты в безопасном месте во время работы. Используйте магнитный лоток, полиэтиленовый пакет или контейнер, чтобы удерживать болты вместе, пока они снова не понадобятся.

Шаг 5: Снимите и пометьте жгуты проводов . После того, как вы сняли корпус, вы увидите, что к блоку предохранителей подключены дополнительные провода, идущие к различным системам и датчикам, которые они защищают. Начните удалять их по одному.

При разборке панели настоятельно рекомендуется правильно маркировать их, используя схему предохранителей.Это упрощает путаницу и может избавить вас от ненужной замены деталей, которые могут быть повреждены перекрещенными проводами.

Шаг 6: Подтвердите замену и переставьте предохранители . Запасной блок предохранителей должен быть рассчитан и рассчитан на ваш автомобиль.

Сравните обе детали и убедитесь, что ваша замена полностью совпадает. Как только вы это подтвердите, установка с помеченными проводами должна быть простой.

Если у вас нет новых предохранителей и реле для панели, используйте предохранители из старой коробки.Убедитесь, что вы размещаете их именно там, где они рассчитаны. Посмотрите на обложку вашей панели, чтобы узнать об этом.

  • Примечание : проверьте состояние предохранителей, прежде чем принимать решение об их повторном использовании. Найдите сломанную нить накала внутри смотрового окна на предохранителе. Если он обесцвечен или сломан, предохранитель неисправен, и вам нужно будет купить замену.

Шаг 7: Подсоедините провода системы . Установив предохранители, вы можете начать заново подсоединять различные провода ко всем системам, которые защищают предохранители.

Начните с самых труднодоступных позиций и подключайте самые простые в последнюю очередь.

Если вы пометили провода при их отключении, сравните этикетку со схемой и верните провода в назначенное положение. Пересечение этих проводов может привести к необратимому повреждению систем, к которым они подключены.

Различные системы и разные предохранители рассчитаны на разную силу тока. После повторного подключения убедитесь, что провода надежно прикреплены.

Шаг 8: Установите новый блок предохранителей .Используйте крепежные винты, чтобы установить новый блок в том же положении, что и старый блок предохранителей. Их нужно затянуть вручную.

Чрезмерная затяжка может привести к повреждению корпуса винта.

Шаг 9: Подключите блок питания . Повторная сборка блока предохранителей завершена, когда на него подано питание. Снова подключите блок питания, выделенный на шаге 3.

Всегда используйте эти шаги для проверки статуса и состояния вашего оборудования.

Если что-то не так с клеммами блока питания блока предохранителей, возможно, потребуется заменить провод или соединить новое соединение.Установите крышку на блок предохранителей.

Шаг 10: Подключите клемму аккумулятора . Подсоедините отрицательный полюс аккумуляторной батареи.

Убедитесь, что соединение надежно и не откручивается или не отсоединяется от вибрации двигателя.

Шаг 11: Проверить автомобиль и аксессуары . Включите автомобиль и проверьте реле топливного насоса и несколько предохранителей.

Продолжайте проверку работы радио, окон, кондиционера, обогревателя и других аксессуаров в автомобиле, которые подключены к новой панели предохранителей.

Если одна или несколько функций работали до замены, но не работают после, проверьте эти предохранители один за другим. Ищите правильный номинальный ток, неповрежденные нити накала и правильную установку самого предохранителя.

Предохранители играют большую роль в обеспечении безопасности электронных систем вашего автомобиля. Предохранители — это дешевый и простой способ избежать замены более дорогих частей автомобиля. Реле, расположенные на панели предохранителей, также защищают драйвер, удерживая большие источники питания подальше от переключателей привода.Основной блок, в котором находятся эти предохранители, может быть поврежден ударами, водой, погодными условиями и множеством различных факторов. Заменить их можно быстро и экономично. Если вам нужна помощь с заменой блока предохранителей, сертифицированный специалист, например, из компании YourMechanic, может заменить его для вас дома или в офисе.

Возможные причины и их устранение. Curl не работает

Садится аккумулятор, а у меня на ВАЗ 2114 не работает прикуриватель.На сегодняшний день очень остро стоит вопрос прикуривателя, так как это универсальный источник электрической энергии.

Куда ни глянь, а вся автомобильная утварь работает с помощью переходников от прикуривателя. Например, , навигатор, мобильный телефон, автомобильный компрессор и другие гаджеты.

Не всегда можно рассчитать точный заряд средства, поэтому многие драйверы и не только используются для отражения устройств в пути. Рано или поздно наступит момент, когда прикуриватель перестанет работать и нужно будет оперативно отреагировать и устранить причину поломки.О том, как это сделать самостоятельно, рассмотрим ниже.

Расположение и поиск неисправностей

Прикуриватель на ВАЗ 2114, этому есть несколько объяснений. : Поднятый электрический провод или тепловая спираль сгорели в результате перегрева. Решить проблему можно вполне самостоятельно, обращаться в автосервис вообще не нужно. Стоит обзавестись тестером проводки, а новый прикуриватель может быть как в сборе, так и съемной частью по отдельности.

  • Для практичности и удобства Нам нужно пространство вокруг машины, чтобы вы могли работать с открытыми дверцами при распаковке. Летом можно заниматься на улице, а зимой только в закрытом помещении. Поэтому посмотрите, в чем ваш случай;
  • Сам прикуриватель расположен на центральной консоли ближе к торцам из черного дерева;
  • Приступим к проверке предохранителей. Для этого открываем люк с блоком предохранителей, он слева от рулевой колонки, и находим маркировку F4 20 ампер.Его тестером прозвал если он подходит, то оставляем, по сути, менять на новый. Возьмите за правило носить с собой запасные предохранители. Если их нет, то можно обойтись без проблем;
  • После того, как выяснили, что блока предохранителей больше нет и перешли прямо к прикуривателю. Для этого необходимо отверткой открутить боковую пластиковую рамку на центральной торпеде, к ней крепится по два винта с каждой стороны. После его удаления мы предоставили себе доступ к начинке и можно смело приступать к диагностике;
  • Заметив прибор средствами, можно прозвонить его тестером, а по показаниям сопротивления можно понять, есть замыкание или нет.Вытащив подвижный сердечник нужно внимательно осмотреть, проверить целостность пружины твитера. При наличии характерных повреждений ремонту не подлежит только полная замена;
  • Вопрос в том, что вам крайне сложно обзавестись подвижной частью прикуривателя, она продается, как правило, в виде налога, разве что на барахолке. Если причина не в этом, то одним из способов является поиск просроченного провода;
  • Запускаем провода от самого устройства к блоку предохранителей.При выявлении такого участка снимите провод и замените его новым. Так как ручные скрутки результата не принесут и со временем будут перебои с напряжением.
  • Специалисты советуют избегать таких ручных поворотов, так как они в 80% случаев являются источниками возгорания автомобиля. Найдите время и возможность полностью заменить проводку или хотя бы винить место пайки;
  • Перед покупкой прикуривателя необходимо попросить продавца прозвонить тестером, иначе будете вынуждены повторно приходить в магазин (или на рынок) для замены детали, благо некачественная продается хотя бы отладки;
  • При проведении работ, связанных с электрикой, обязательно отключите плюсовую клемму аккумуляторной батареи;
  • На этом мы завершаем рассмотрение темы, прикуриватель на ВАЗ 2114 не работает, надеемся на родственные советы и рекомендации с вашей стороны.Напишите свои пути в комментариях.


Ни для кого не секрет, что за последние годы функция прикуривателя в автомобиле кардинально изменилась. Если раньше это было вместо спичек или зажигалок, то теперь это незаменимый атрибут в жизни каждого автовладельца. С помощью прикуривателя, а точнее его розетки, можно подзарядить мобильный телефон, подключить множество автомобильных аксессуаров, напрямую зависящих от электричества. Поломка прикуривателя в машине — довольно частая и важная проблема для комфортной эксплуатации транспортного средства.

Функции

В современном обществе это не столько прикуриватель, сколько само гнездо. Именно в это отверстие вставляются другие электроприборы, без которых многим автомобилистам просто не обойтись. Говоря простым языком, гнездо — это так называемая розетка, только не в доме, а в машине. С его помощью вы можете заряжать свой сотовый, подключать навигаторы и радары, а также пользоваться мобильной автомойкой. С каждым годом рынок пополняется все новыми, разнообразными автомобильными аксессуарами и гаджетами, работающими от электричества.

Прикуриватель — устройство простое, но даже в его работе могут быть случаи и неисправности. В этой статье описаны все возможные неисправности в работе прикуривателя, а также способы устранения неисправностей для разных марок автомобилей.

Принцип работы

Внешне он похож на металлический картридж, на котором есть пластиковая кнопка с изображением сигареты. Внутри картриджа во время использования нагревается нихромовая спираль, от которой передается процесс сигареты.Плюс к этому подаётся на «жгучие» пробки, входящие в гнездо инструментов. После нагрева спирали до определенной температуры срабатывает терморегулятор, и кнопка отскакивает в исходное положение. Для защиты прикуривателя используется предохранитель на 10 утра. Все предохранители размещены в блоке, который может находиться под торпедой, сиденьем и даже в багажнике. Расположение блока предохранителей зависит от марки автомобиля.

Важно! В розетку прикуривателя подключаются устройства с напряжением 12 вольт. Вот почему не стоит подключать их к более мощному напряжению — это грозит замыканием в цепи сигареты.

Расположение прикуривателя может быть разнообразным. В большинстве автомобилей он находится под автомагнитолой. Для удобства использования есть возможность перенести расположение прикуривателя или установить дополнительную розетку. В машинах новых марок от завода есть несколько гнезд зажигалок.

Причины поломки

  • перегорел предохранитель;
  • перегоревшее гнездо прикуривателя;
  • обрыв проводки.

Чаще всего люди сталкиваются с проблемой предохранителя.Это происшествие происходит как с отечественными автомобилями, так и с иномарками. Чаще всего виноваты автомобильные гаджеты. Работа прикуривателя рассчитана на определенную мощность, и очень часто автовладельцы подключаются к отверстию, превышающему допустимые значения, из-за чего бьется предохранитель.

Решение довольно простое — следует заменить перегоревший предохранитель и продолжать использовать разъем только для слаботочных устройств. Подключайте мощные устройства напрямую к аккумулятору. Хотя это неудобно и порой не так просто, но гораздо безопаснее и эффективнее.

Совет! Если вы часто используете мощные устройства, но нет времени для подключения к аккумулятору, то вы можете вывести дополнительный разъем с розеткой, которая подключается напрямую к нему.

Еще одна причина, по которой не работает прикуриватель — это закрытие в гнезде устройства. Бывает в том случае, когда в розетку вставлены болтающиеся или нестандартные вилки. Также не обязательно ставить более мощные предохранители — это обязательно приведет к замыканию.Если все неприятности случились с вами, то единственно правильным решением проблемы станет замена гнезда.

Если причина поломки не в перегоревшем предохранителе или розетке, стоит проверить проводку прикуривателя на целостность. Возможно, ток отсутствует из-за пережатого провода. Следует припаять и проверить все разъемы — они должны быть плотно вставлены.

Каждого второго водителя хотя бы раз в жизни спрашивали, почему перестал работать прикуриватель.Поэтому вопрос самостоятельного ремонта поломки очень актуален.

Пошаговый ремонт своими руками

Если вы решили разобраться, почему не работает прикуриватель и отремонтировать поломку вашего автомобиля, то инструкция по эксплуатации представлена ​​ниже.

Для этого вам потребуются: перчатки

  • ;
  • новый предохранитель; Паяльник
  • ;
  • Набор отверток;
  • пинцет.

Совет! Не всегда обязательно идти в автосервис.Если вы немного разбираетесь в своей машине, то с помощью подсказок поймете, почему тот или иной пункт не работает в машине.

Порядок действий:

  • в первую очередь необходимо обесточить автомобиль во избежание короткого замыкания. Для этого с аккумуляторной батареи снимается минусовая клемма;
  • Часто прикуриватель располагается на центральной консоли. Сдвиньте водительское сиденье, чтобы добраться до устройства отключения;
  • с помощью фонарика необходимо осмотреть розетку устройства на предмет наличия посторонних предметов.Если есть, то с помощью пинцета извлеките их из гнезда;
  • Если прибор не работает, то первым делом нужно проверить предохранитель. Из-за его перегорания ток в прибор перестает поступать. Поиск вам поможет в поиске. При необходимости замените его и еще раз проверьте, работает ли устройство;
  • Если проблема не решена, прикуриватель следует снять плоскогубцами. Обычно он сидит прочно, поэтому нужно приложить немного усилий, но делать все аккуратно и не резко, чтобы не повредить обод и провода;
  • обратите внимание на внешний вид устройства.Это не должно быть темного нагара. Проверить провода на целостность, все разъемы должны плотно прилегать;
  • если вы обнаружили распиленный провод, то с помощью паяльника припаяйте их и не забудьте про хорошую изоляцию;
  • Затем соберите устройство и проверьте его работоспособность.

Другие проблемы в работе

К сожалению, есть еще несколько причин, по которым не работает прикуриватель в машине. Все они разные, и каждая марка автомобиля может быть своей.

Многие владельцы Dodge Caliber также сталкиваются с проблемой неработающего прикуривателя. Чаще всего ломается устройство при работе в нем другого устройства, и от панели начинает выходить дым. Это связано с перенапряжением, которое дает более мощные устройства, подключенные к разъему. В этой модели такая поломка может привести к проблемам в работе других устройств, так как сгоревший провод находится в общей жгуте других. С решением данной поломки самостоятельно справиться не удастся, ведь всю переднюю консоль придется снимать.Такая поломка может повториться, поэтому лучше всего подойдет предохранитель в самом прикуривателе.

На отечественных марках автомобилей также встречаются инциденты с прикуривателем. Конечно, чаще всего сгорают предохранители из-за неправильного использования разъема устройства. Проверить, почему не работает прикуриватель на ВАЗ 2110, довольно просто. Включите вентилятор печки — если не работает, то причина в предохранителе F18. Дело в том, что эти два устройства работают от одного предохранителя и его храбрость приводит к выходу из строя сразу двух устройств.Для его замены не нужно лезть под капот, он слева от руля в блоке предохранителей. Однако, если вентилятор работает, не стоит сразу грешить на проводку. Вам нужно проверить предохранитель, который обозначен как F6. Мало кому известно, но это тоже сказывается на работе устройства и, возможно, причина его храбрости.

РЕЗУЛЬТАТЫ

Безусловно, роль прикуривателя стала играть важную роль в жизни многих автомобилистов.Бывает, что, перепробовав все возможные варианты поломки устройства, выясняется, что причина кроется в разряженных усах, которые есть в гнезде. Из-за этого прикуриватель не фиксируется и перестает работать. Усы после длительного и частого использования «тупят» и ко всем устройствам, которые вставляются в лунку, не текут. Устраните эту проблему своими руками. Достаточно прислать немного усов и потом проверить работу прикуривателя или другого приспособления.

Однозначно использовать все автомобильные устройства нужно строго по назначению, но когда автопроизводитель не учел все потребности в использовании дополнительных гаджетов — без гнезда прикуривателя. При его работе с другими устройствами достаточно помнить, что не следует подключать более мощные устройства, вставлять болтающие вилки и другие неподходящие предметы. В этом случае проблема перегоревших предохранителей и неработающего прикуривателя вас не зацепит, в самый неподходящий момент.

Когда инженеры впервые оснастили машину этим устройством, они надеялись, что водители будут использовать их по прямому назначению, то есть для гадания сигарет.Но особой популярностью аппарат не стал. Многие из тех, кто курит, предпочитают пользоваться спичками или любимой зажигалкой.

Конструкторы уже начали задумываться над тем, чтобы вообще убрать устройство.

Но вскоре прикуриватель получил вторую жизнь. Со временем у каждого стало появляться большое количество различных электронных и электрических приборов. Естественно, для электроники требовалось электричество.

Из истории прикуривателя

Сегодня уже сложно вспомнить первую марку автомобиля, в которой этот вариант был в стандартной комплектации.Есть информация, что это было в 20-е гг. Дизайн этого первого прибора был довольно примитивным. Патрон находился внутри катушки. Когда его вытаскивали из гнезда, в нем замыкалась цепь, а патрон оказался редким. Уже тогда водители столкнулись с тем, что прикуриватель не работает на автомобилях после длительного или неаккуратного использования.

1924 год стал знаковым для этого небольшого, но такого полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все. Также в этом году она запатентовала его.Но в автомобилях устройство получило свое место только в 50-х годах. Это тот прибор, который не испытал на себе воздействия современных технологий.

Как работает и работает прикуриватель?

Металлический картридж с удобной ручкой в ​​виде кнопки. В патроне установлена ​​специальная спираль из нихрома. На приборных панелях есть специальная розетка. Если вставить в эту розетку прикуриватель и закрепить его там, то он будет подключен к электрической сети автомата.

Контакт

Plus подключается к центральному контакту гнезда и спирали. «Масса» подается на розеточную основу.

Через нихромовую спираль проходит электричество, в результате чего она нагревается до красного цвета. В тот момент, когда температурный диапазон будет превышен, устройство выключит устройство с помощью термоотвода. В этом случае водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь конструкция у него предельно ясна и проста.

Гнездо установлено в виде предохранителя на 10 А, и оно находится в блоке предохранителей. Агрегат можно найти в разных местах. Это зависит от марки и модели автомобиля.

Плюсы и минусы устройства

Главный и самый «жирный» плюс в том, что к гнезду можно подключать массу электроники, даже мини-чайники, компрессоры и прочее.

Минусом, как многие считают, является ненадежная коммутация больших токов. Современные устройства имеют силу тока более 40 А.Здесь наблюдается зависимость: чем больше ток в цепи, тем надежнее должны быть электрические соединения. Это одна из причин, по которой не работает прикуриватель.

Здесь было бы здорово повысить надежность фиксации вил в гнезде, но стандарт на этот вид соединений не разработан. В вилке можно обнаружить только один центральный контакт, который фиксируется с помощью пружины, а также две лапы, осуществляющие зажимы. Платформа положительного контакта может быть повреждена очень глубоко.Из-за качества наших дорог во время объезда Угхабама и карьера может пропадать электрический контакт между вилкой и гнездом. Некоторые водители даже заметили губку между контактами. Это риск короткого замыкания и даже возгорания.

Не работает прикуриватель: Причины

Иногда это важное и необходимое устройство отказывает. Связано это может и с конструкцией, и с блоком предохранителей, и даже с перегореванием лампы подсветки.

Часто прикуриватель выходит из строя из-за предохранителя.Причина этого кроется в электроприборах, подключенных к розетке. Тут дело в том, что это гнездо не рассчитывалось на длительное использование. Инженеры создали устройство для выдачи кратковременной мощности.

Прикуриватель часто не работает из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. Несколько маломощных устройств, подключенных к одному разъему, также приводят к поломке.

Вы все еще можете выделить механическую причину. Это утонченные и ошеломленные усы в гнезде.Они просто перестают держать вилку. В этом случае ремонт выполняется очень просто.

Прикуриватель на ВАЗ

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией. Чтобы не столкнуться с этой напастью, не стоит пить компрессоры от прикуривателя. Также не рекомендуется тыкать в слот устройства, не подходящие по стандарту разъема. Кроме того, если на вазе не работает прикуриватель, то следует проверить, есть ли у кого-нибудь в гнезде железный предмет.Не используйте вместе с этой универсальной розеткой устройства, оснащенные металлическими кольцами. Они часто вылетают со своих мест. Это может привести к закрытию.

Ремонт прикуривателя ВАЗ

В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

Если вы нашли сгоревший, замените его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разобрать гнездо.

Как проверить наличие напряжения?

Необходимо полностью вынуть прикуриватель.Сзади на патрон прикрепите обычную лампочку и включите зажигание. Лампа горит? Можно переходить к разборке — причина в гнезде.

Как разобрать прикуриватель на вазе?

Перед тем, как открутить гайку с обратной стороны и приступить к полной разборке, запомните, а положение контактов лучше сфотографировать. Это значительно облегчит возможные трудности при сборке.

А теперь можно переходить к полной разборке устройства.Вам нужно будет открутить гайку, затем согнуть металлические детали из пластика. Далее — отсоединяем металлические детали. Вы обязательно увидите тарелку слюды. Это полупроводник. Его надо удалить.

Далее приступаем к сборке. Напильник поможет вам вывести лишний металл, который мешает надежно установить прикуриватель на свое место.

Если из этого ничего не вышло, то можно попробовать проверить провода на целостность. Не поленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили.Также не забываем, что заменой элемента нужно убрать «минус» аккумулятора.

«Форд Фокус»

Не только в автомобилях от ВАЗа, но и в таких иномарках, как «Форд» можно наблюдать неработающий прикуриватель. Чаще всего храбрый предохранитель в сети. Он обозначен как F109 и окрашен в желтый цвет. Рассчитан на ток до 20 А.

Прикуриватель «Форд Фокус» чаще всего не работает из-за короткого замыкания в гнезде или из-за рассчитанных на ток потребителей, что гораздо допустимее.

Цепи случаются потому, что большинство водителей не знают и никогда не думают, что в мире нет стандартов на геометрические размеры розетки. Производители зарядных устройств и всего, что вставляется в розетки, изготавливают вилки разной длины и диаметра.

Перед тем, как что-то вставить в розетку, убедитесь, что разъем исправен. Немного меньший диаметр — риск получить закрытие.

Как заменить предохранитель в автомобилях Форд?

Если прикуриватель «Форд» не работает, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку.Он находится под перчаточным ящиком. Поверните защелку и потяните блок вниз. Нужный предохранитель вы увидите в левом ряду.

Это второе дно. Лучше, если вы найдете схему своего Форда. Да, сдать предохранитель непросто, поэтому вы готовите патроны.

Как заменить прикуриватель?

Для замены нужно снять правую крышку туннеля. В ножках место для пассажира, нужно снять защелку и открутить винты. Затем снимите заглушку.Вы увидите дыру. Просуньте туда руку и отсоедините провода от розетки. Их всего три.

Теперь осталось только вытащить стекло с места посадки.

Если просто не удалось вытащить стекло, то есть вариант разбить каким-то пластиковым инструментом, и стекло берется по частям.

«Тойота»

В том случае, если сигаретная комната Тойота не работает, нужно начинать с проверки предохранителей. Автолюбители утверждают, что в инструкции к этой марке машин про них ничего нет.

В большинстве моделей нужный блок предохранителей находится под рулевой колонкой.

На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются установить предохранители на 20 А и сталкиваются с тем, что система не работает.

Также многие владельцы заменяют целое стекло. На стекле есть алюминиевая вставка. Часто выгорает.

Если ничего не работает

Бывает и так, что не работает прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок.Тщательно проверьте все предохранители. Если ничего не нашли, то еще и реле внимательно проверьте. Часто вина всего за облаком. После промывки или раскрутки монтажного блока все становится на свои места.

ВАЗ 2110, то специально для подсветки прикуривателя используется лампа А12-4. Замена лампы прикуривателя, как и самого прикуривателя, осуществляется таким образом:

Порядок замены лампы подсветки в прикуривателе.

  1. Просто отсоедините провод непосредственно от клеммы специального аккумуляторного устройства к аккумулятору.
  2. Затем нужно снять облицовку тоннеля, расположенного на полу.
  3. После этого сожмите экран лампы так, чтобы ножки экрана свободно проходили через прорези в волокне прикуривателя.
  4. Затем, немного разбив экран, нужно вынуть патрон с лампой.
  5. Далее просто нажмите на лампу, повернув ее на 90 °, и выньте ее из патрона.
  6. Установить новую лампу нужно в том же порядке, только до снятия. Следует обратить особое внимание на то, что при установке патрона с лампой непосредственно в экран в этом случае кольцевой выступ, расположенный на патроне, должен входить в указанные прорези экрана.

Порядок замены прикуривателя, если не работает прикуриватель ВАЗ 2110

  1. Просто отсоедините провод от клеммы — это приспособление специально предназначено для крепления аккумулятора.Затем нужно снять облицовку с пола.
  2. Снимите картридж.
  3. После этого шлифовальные колодки вместе с проводами прикуривателя, а также лампы освещения через отверстие в облицовке, расположенное в туннеле пола.
  4. Затем отожмите экран лампы так, чтобы лапки экрана вышли из прорезей прикуривателя в световоде, после этого снимите его.
  5. Нажмите отверткой прямо на защелку гнезда прикуривателя, чтобы она вышла из зацепления со световодом.
  6. Прокачайте гнездо лицевой стороной наружу.
  7. Снимите гнездо прикуривателя прямо с облицовки, пропустив колодку с проводами через отверстие.
  8. Спираль обязана нагреваться в течение двадцати секунд. Затем патрон прикуривателя одновременно со щелчком должен вернуться в исходное положение. В том случае, если картридж вернется в исходное положение намного раньше или позже, чем через двадцать секунд, то вам нужно отрегулировать прикуриватель.Специально для этого уместно отрегулировать или разорвать контакты, указанные стрелками.
  9. Далее нужно отжать пластиковые защелки от волокна и, вытолкнув световод наружу, просто снять его с облицовки.
  10. Установить прикуриватель нужно в обратной последовательности. При проведении монтажа нити выступ на ней необходимо забить в прорезь на облицовке.

За последние годы автомобильная сигаретная комната превратилась в многофункциональный узел.Если раньше он использовался только по прямому назначению, то теперь к нему подключают различные электронные устройства для зарядки и работы. Поэтому мощность прикуривателя может доставить немало неудобств современному автовладельцу.


Устройство и назначение прикуривателя ВАЗ 2107

В последнее время функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля — многофункциональное устройство.Помимо использования по прямому назначению, подключается к своей розетке:

  • телефон, смартфон или планшет для зарядки;
  • видеорегистратор;
  • навигатор;
  • вентилятор;
  • Компрессор для поворота покрышек.

Прикуриватель состоит из патрона (розетки) и головки (патрона).

Картридж представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре гнезда находится металлический стержень, выполняющий роль положительного контакта.Минусовой контакт в прикуривателе — дело. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. В момент подачи тока на спираль она нагревается до высокой температуры. Когда температура достигает определенного значения, срабатывает тепловое реле и ток прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте.Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключен к плюсу аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включая внешнее освещение.

Чтобы включить режим нагрева, нужно надавить на картридж и зафиксировать его вниз. Патрон удерживается за счет биметаллических пластин. Нажимные положительный и отрицательный контакты картриджа подключаются к соответствующим контактам гнезда.В результате начинается нагрев спирали, который продолжается 15-20 секунд до достижения желаемой температуры. После этого биметаллические пластины расходятся, освобождая картридж, который за счет внутренней пружины возвращается в исходное положение.

Причины неисправностей ВАЗ 2107

Прикуриватель ВАЗ 2107 Достаточно часто выходит из строя. Это происходит по разным причинам.

Заблокирован предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока 10 А, может перегореть.Из-за особенностей электрооборудования электрооборудования ВАЗ 2107 часы и радио перестанут работать с прикуривателем.

Неудачный контакт

Иногда окисляются контакты или разъемы прикуривателя, и устройство перестает работать. В такой ситуации их необходимо очистить, предварительно отключив минусовую клемму от АКБ. Последнее исключит вероятность короткого замыкания. Кроме того, устройство часто подключается к устройству, при этом сигарета входит в гнездо плотно и плотно.Такой ненадежный контакт может привести к замыканию, размещению контактов и выходу прикуривателя. Контакты можно установить в установку с предохранителем большего номинала (например, 15 А). В таких случаях можно попробовать почистить и погасить контакты. Если это не приведет к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 около 150 рублей.

Заблокированный элемент накаливания

Иногда перегорает спираль прикуривателя.В этом случае устройство меняется на новое.

Перерезка электропроводки

Прикуриватель может перестать работать из-за защемления проволоки или печки с последующим поломкой контактов. Диагностировать такую ​​ситуацию можно с помощью мультиметра, вызвав разводку цепи прикуривателя.

После нахождения поврежденного участка проводки меняю на новый. Особое внимание следует уделить целостности изоляции проводов — это снизит вероятность замыкания и возгорания до минимума.

Видео: Основные неисправности Прикуриватель ВАЗ 2107

Схема прикуривателя ВАЗ 2107

Три провода выведены на прикуриватель ВАЗ 2107:

  • красный провод идет к плюсу аккумулятора и подает напряжение на часы;
  • желтый провод идет на плюс АКБ и подает напряжение на лампочку;
  • черный провод отвечает за массовое подключение.

Помимо самого прикуривателя, в схему его подключения входит предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

  • Набор отверток;
  • плоскогубцы;
  • кусачки или пинцеты малые;
  • паяльник и расходные материалы для пайки;
  • Фонарь переносной или фонарик;
  • изолента;
  • перчатки хлопковые;
  • новый прикуриватель.

Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок выполнения работ

Замена прикуривателя на ВАЗ 2107 происходит следующим образом:

  1. Снимаем минусовую клемму с АКБ.
  2. Для удобства отодвигаю водительское сиденье назад.
  3. Выньте патрон прикуривателя из гнезда.
  4. Осторожно обращаемся к плоской вырубке дополнительной панели приборов с правой стороны. После высвобождения зажимов из пазов снимите эту панель вместе со всеми инструментами.
  5. Отсоединяем провод питания от прикуривателя.
  6. Откручиваем гайку крепления прикуривателя.
  7. Снимите корпус прикуривателя вместе с лампой подсветки.
  8. Вынуть гнездо прикуривателя.
  9. Новый прикуриватель в обратной последовательности.
Видео: Замена прикуривателя ВАЗ 2106

Выбор прикуривателя на ВАЗ 2107

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель.Причины:

  • постоянно откручивающаяся гайка крепления;
  • желание установить более привлекательный аппарат;
  • невозможность одновременного подключения нескольких устройств.

Чаще всего прикуриватель от ВАЗ 2114/15 — это так называемый еврозажигатель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя останется лишь увеличить отверстие, в котором он был закреплен.

Для расширения проема можно использовать наждачную бумагу или круглый напильник.

Установка прибора производится в следующем порядке:

  1. Установлен светодиод.
  2. Гнездо прикуривателя зафиксировано.
  3. Подключенная электропроводка.

Таким образом, любую неисправность прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого требуется лишь минимальный набор сантехнических инструментов и соблюдение инструкций специалистов.Установка нового прикуривателя также не доставит владельцу ВАЗ 2107 больших хлопот.

Блок предохранителей «Приора». Где предохранители на Приоре? Предохранители «Приора»

Предохранители, которые устанавливаются на автомобили, представляют собой плавкие элементы. Их основная функция — размыкание электрических цепей, присутствующих в маломощных устройствах. Далее в статье мы рассмотрим, что такое блок предохранителей «Приора», где этот элемент расположен в автомобиле.

общая информация

Предохранители «Приор» включают токопроводящую пластину, которая, в свою очередь, может быть изготовлена ​​из нескольких материалов.Итак, этот элемент изготавливается из одного или нескольких видов металла или покрывается металлическими слоями. Предохранитель имеет корпус с системой крепления. Между ними закрепляется плавкий элемент. Он подключается к электрической цепи. Корпус сделан из особого стекла. Если брать во внимание среднюю стоимость рассмотренных элементов, то можно с уверенностью сказать, что предохранители Приоры стоят недорого. Стоят они около тридцати рублей.

Блок предохранителей «Приора»

Модель

Лада Приора имеет ряд особенностей.В частности, рассматриваемая машина имеет несколько монтажных блоков предохранителей. Самой простой запчастью, которую можно заменить в электрической цепи, считается плавкий защитный элемент. Самая частая поломка в электрической цепи автомобиля — это, как правило, выход из строя предохранителя. Поэтому, если в работе тех или иных устройств возникают сбои, то это в первую очередь рассматривается. Блок предохранителей «Приора» в автомобиле может располагаться где угодно. Есть две причины, по которым средства защиты расположены не по отдельности, а по группам.Во-первых, это значительная экономия на электропроводке. Во-вторых, обеспечивается безопасность.

В случае пожара в автомобиле должно пострадать как можно меньше электропроводки или машинных систем. Есть предохранители «Приора» там, где аккумулятор, то есть под капотом. Это место выбрано для обеспечения максимальной безопасности. Все элементы блока обозначены латинской буквой «F». Это означает, что все они относятся к устройствам с низким энергопотреблением. Ток предохранителя можно легко определить по следующей формуле:

Ток (А) = Потребительская мощность (Вт) / 220 Вольт.

Так, например, произведем расчеты для нагревателя, мощность которого составляет 2000 Вт. Результат будет 9 А.

Характеристики защитных элементов

Специалисты советуют приобретать заводские предохранители Priro российского производства. Как показывает практика, китайские элементы быстро выходят из строя. Обычно это происходит из-за того, что они не соответствуют отечественным стандартам безопасности.

Расположение защитных элементов

Предохранитель «F6» обслуживает генератор, он синий.У него ток 60 А. Предохранитель у Приоры «F5» красный, он отвечает за гидроусилитель руля. Его ток составляет 50 А. «F2» обслуживает реле разгрузки при выключенном зажигании, систему обогрева заднего стекла, электровентилятор двигателя и блок управления питанием. Защитный элемент синий (60А). «Ф1» (30 А) обслуживает электрическую систему, которая отвечает за двигатель автомобиля «Лада Приора». Цвет его зеленый. «F3» (60 А) отвечает за цепь питания системы электровентилятора, стоп-сигнала, освещения салона, зажигания и охлаждения, прикуривателя и сигнала тревоги.Его цвет синий.

Дополнительная группа средств защиты

Мы уже знаем, где предохранители на Приоре. Теперь их легко найти. Помимо основного, есть дополнительный блок. Он находится под бардачком в салоне, точнее за накладкой от тоннеля у пола. Какие там предметы? Предохранитель, отвечающий за блокировку главного реле стартера, он синий. Его маркер — «F1», а сила тока — 15 А. «F2» — коричневый предохранитель с током 7.5 А — подает питание от контроллера. Синяя «F3» с током 15 А идет на электрический топливный насос.

Под приборной панелью водителя находится защитный элемент от прикуривателя с маркировкой «F13» и силой тока 15 А. Также дополнительный монтажный блок содержит следующие предохранители:

1. Ответственный за систему управления электрооборудованием — «F27» и «F31». Сила тока 30 А.

2. Автокресло «Лада Приора» обслуживает «F19» током 15 А.

3. Предохранители для ПТФ — «F17» и «F18». Оба имеют ток 10 А.

4. Клемма для АБС — «F16» на ток 10 А.

5. За работу нужного габарита отвечает «Ф15» с током 5 А.

6. Освещение помещения, левой оболочки и багажника обслуживается «F14». Его сила тока 5 А.

7. Терминал приборов обслуживает «F12» на 10 А.

8. Стеклоочистители работают от «F11» (ток 20 А).

9.«F10» отвечает за освещение салона, стоп-сигнал и комбинацию приборов. Его сила тока 7,5 А.

10. Техническое обслуживание ТЭНов осуществляется «Ф9» током 25 А.

11. Аварийный сигнал — «F8». Его сила тока 10 А.

12. Правый и ближний свет относятся к предохранителям «F7» и «F6». Оба имеют ток 7,5 А.

13. Звуковой сигнал подается «F5» с током 10 А.

14. За правый и дальний левый свет отвечают «F4» и «F3».Их сила тока 10 А.

15. Систему обогрева заднего стекла обслуживает «F2». Его сила тока 25 А.

16. Для мониторов вентилятора системы охлаждения «F1» с током 25 А.

Неисправность средств защиты

При выходе из строя предохранителей Prior, их следует заменить. Но прежде чем это сделать, нужно найти причину, вызвавшую проблему. Чаще всего это может быть неисправность цепей, которые защищены тем или иным предохранителем. Во избежание сгорания контактов на переключателях некоторые устройства, потребляющие много энергии во время работы, следует подключать через реле.

Замена предметов

Работа проводится с помощью специального пинцета. Замена реле происходит следующим образом. Для начала нужно снять крышку реле и блок предохранителей. Для этого вам нужно будет повернуть его на 90 градусов, пока не будет преодолено сопротивление фиксаторов. Подцепите предохранитель пинцетом и вытащите его. После этого нужно поставить обратно еще один исправный элемент безопасности. На этом работа окончена.

Замена реле

Пинцет для извлечения защитных элементов для малогабаритных реле.Они достаточно удобны для работы в таких местах, как блок реле и предохранителей «Приора». А вот более крупные детали можно снять вручную, ведь их конструкция предусматривает наличие краев по бокам. Новое реле необходимо вставить в то же отверстие, что и снятое. Для облегчения процесса замены предохранители окрашены в разные цвета в зависимости от номинала.

Замена прикуривателя

В автомобиле «Лада Приора» часто приходится менять предохранители. Это связано с тем, что прикуриватель часто используется неправильно, и через него подключаются многие устройства с большими токами.Прикуриватель состоит из пластикового футляра, внутри которого находится металлическая спираль. Для нагрева устройство вставляется в специальный разъем. Таким образом он подключается к бортовой сети. Прикуриватель, как и предохранители Приоры, снимается очень легко. Он просто отрывается.

Автозапчасти и аксессуары * Блок предохранителей 10 предохранителей для Лада Нива Лада 2101-2107 2101-3722000 Запчасти для легковых и грузовых автомобилей

* Блок предохранителей 10 предохранителей для Лада Нива Лада 2101-2107 2101-3722000

* Блок предохранителей 10 предохранителей для Лада Нива Лада 2101-2107 2101-3722000, Блок 10 предохранителей для Лада Нива Лада 2101-2107 2101-3722000 * Предохранитель, для Лада Нива Лада 2101-2107, Блок предохранителей 10 предохранителей, самые новые и лучшие здесь Самый модный дизайн Быстрая доставка Широкий выбор, конкурентоспособные цены, быстрая доставка.10 Предохранители на Лада Нива Лада 2101-2107 2101-3722000 * Блок предохранителей villasunset.it.

* Блок предохранителей 10 Предохранители на Лада Нива Лада 2101-2107 2101-3722000

Large Crystal Enamel Spacer — примерно, Очищайте чистящим средством, не образующим пену. Lime Green Big Dots — Причудливая крышка переключателя света Fun Art изготовлена ​​из прочного устойчивого к царапинам металла, который не выцветает. Заменив оригинальные резиновые шланги нашей полной системой, вы устраните эту губчатость, и ваше торможение обеспечит новый уровень точности.Дата впервые указана: 22 февраля. ❤❤Мужские майки Dry FIt Y Back Workout для бодибилдинга в тренажерном зале. Купите STORTO Womens Solid Casual Fashion V-образным вырезом с короткими рукавами, свободными футболками, блузкой и другими активными базовыми слоями по адресу, * Блок предохранителей 10 предохранителей для Lada Niva Lada 2101-2107 2101-3722000 , шестерни бывают нескольких типов для использования с разной мощностью конфигурации трансмиссии и для различных применений, Текстурированная поверхность помогает предотвратить скольжение и скольжение, Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Покупайте ACDelco 45B1102 Professional Link Assembly Link: Узлы — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках.Если вы хотите что-то, чего вы не видите в моем магазине. -Выверните наизнанку перед стиркой; ткань будет отправлена ​​вам неразрезанной. * Блок предохранителей 10 Предохранители для Лада Нива Лада 2101-2107 2101-3722000 , Как вы, возможно, уже знаете, у меня есть еще один магазин здесь, на Etsy, где продаются наклейки под названием Stickers2please 🙂 Вы можете найти магазин здесь :. Винтажные украшения тоже могут иметь признаки возраста. Подставка для серег сделана из буковой фанеры. Ежемесячные фотографии создают воспоминания, которые можно хранить на долгие годы, а одеяло — прекрасный подарок на память — полудрагоценные бусины Rondelles из ограненного драгоценного камня.Обратите внимание, я отправлю ваш заказ на следующий день, чтобы вы могли получить свой баннер как можно быстрее, чтобы вы могли показать свою любовь к Франции. Персонализированные золотые дорожные оловянные свечи с цветочной тематикой станут практичным дополнением для любой свадьбы в саду. * Блок предохранителей 10 Предохранители для Лада Нива Лада 2101-2107 2101-3722000 , постельное белье SGI Ультра роскошный мягкий гелевый корпус с наполнителем из гелевого волокна (20×54) Подушка — гипоаллергенная 400 Количество нитей 100% египетский хлопок Корпус: дом и кухня, мягкие стальные кости обеспечивает высокую степень сжатия и предотвращает скатывание одежды вверх или вниз.Классическая кольцевая игра и гоночная игра Grab Tail Chasing; Super Value Pack для игр на открытом воздухе, Port & Company Мужская футболка из хлопка / поли (50/50) с карманом для роста 2XLT Красный: Одежда, это соединение с нашим магазином: «» https: // www. ЛЕГКИЙ И ПРОЧНЫЙ: Чрезвычайно легкий и прочный для использования с автомобильным брелоком и обеспечивает нескользящее сцепление. легкий в эксплуатации и легкий в использовании, * Блок предохранителей 10 Предохранители для Лада Нива Лада 2101-2107 2101-3722000 , помогает аккуратно разложить краски. Черный (2 шт. в упаковке): Музыкальные инструменты.

Как снять блок предохранителей под капотом самым простым способом Шаги и руководство

Блок предохранителей играет жизненно важную роль в доступе в автомобиле. Это помогает организовать автомобильные предохранители и легко защитить все электрические цепи. Цепи включают стереосистему, сигнальные огни, двигатель, дворники и т. Д., Это также защищает их от короткого замыкания или перегрузки. Если вы видите, что гаджет вашего автомобиля перестает работать, пора менять предохранители. Для этого вам нужно знать некоторые базовые вещи и некоторые стандартные инструменты.

Блоки предохранителей расположены в двух местах: под капотом в моторном отсеке и на приборной панели. Вы также можете назвать это панелью предохранителей. Кроме того, перегоревший предохранитель может вызвать множество проблем, если хранить его в течение длительного времени. Если у вас возникли проблемы с определением точного местоположения панели предохранителей, вы можете следовать руководству пользователя. В этой статье я покажу вам, как снять блок предохранителей под капотом.

Расположение блока предохранителей

Блок предохранителей под капотом расположен в моторном отсеке, где также находится аккумулятор.

Материалы, которые вам понадобятся для процесса

  • Руководство пользователя
  • Инструменты, такие как набор головок или гаечных ключей
  • Отвертки
  • Рулетка
  • Схема электронных систем
  • Руководства по источникам питания

Процесс снятия блока предохранителей под Капот

Удаление блока предохранителей и замена на другой может быть интересной работой для механика, если у него есть соответствующие инструкции. Вот то, что мы пробовали, и у нас это очень легко получилось:

Шаг 1: Снимите клеммы с аккумулятора

Прежде всего, перед переключением предохранителей отключите источники питания двигателя.Ознакомьтесь со схемой предохранителей. Затем снимите положительную и отрицательную клеммы, идущие к аккумуляторной батарее.

Если в вашем автомобиле есть современные технологии и подушки безопасности, подождите некоторое время и помните, что они не должны касаться металлических предметов.

Шаг 2: Удаление грязи

Вы имеете дело с блоком предохранителей под капотом и моторным отсеком, поэтому блок предохранителей будет внутри кабины или проверьте руководство пользователя. Найдя панель предохранителей, удалите грязь и откройте крышку панели.

Шаг 3: Откройте панель коробки с помощью схемы электронных систем

На большей части крышки есть иллюстративная схема коробки предохранителей, поэтому вам будет легко снять их, если вы будете следовать таблице. Открыв крышку, вы увидите латунные разъемы, которые соединены с аккумулятором и генератором.

Начните ослаблять его отверткой. Перед тем, как снимать проводку, проверьте провода разного цвета: белый выходит с одной стороны, а черный — с левой.

Шаг 4: Проверка предохранителя и дуги

Откройте болты и выдвиньте, затем вставьте фиксатор обратно, чтобы не потерять его. Если вы знаете, как проверить катушку реле зажигания стартера, эта работа будет для вас легкой.

Но если вы хотите быстро проверить предохранитель, посмотрите на дугу. При обрыве дуги необходимо заменить предохранитель.

Шаг 5: Отсоедините провода и воздушную коробку

Теперь снимите другой болт. Вы увидите под блоком предохранителей, жгуты проводов и соединители, входящие в коробку.Вы также увидите большие провода в блоке предохранителей.

Просто найдите их и отключите. Вы можете использовать держатель двигателя, большую часть металлической планки, которая удерживает двигатель на месте, поэтому вы можете немного снять блок предохранителей, используя крепеж.

Шаг 6: Снимите скрытую крышку

После удаления воздушной коробки вы увидите скрытую крышку и три выступа внутри. Прежде чем пытаться отсоединить проводку, вам необходимо сначала снять это покрытие.

Теперь возьмите отвертку с плоской головкой и медленно и осторожно отогните ее.Вкладки достаточно гибкие, чтобы работать.

Вы можете увидеть, как сначала отошла утрамбовка, а потом еще одна. Если вы изо всех сил пытаетесь понять этот момент, вы можете лучше посмотреть онлайн-видео.

Хотя под прикрытием сложно разглядеть. Вам необходимо проверять между процессом работы радио или кондиционирования воздуха и другими разделами.

Шаг 7: Подбейте кожух блока предохранителей

После того, как вы уберете все эти выступы, вы можете начать снимать крышку перед установкой.Теперь возьмите отвертку и начните поддевать, чего вы, возможно, не захотите, потому что вы можете начать надрезать пластиковый корпус блока предохранителей. Пожалуйста, не заходите слишком далеко. Также можно использовать пластиковый инструмент, чтобы крышка быстро оторвалась.

Убедитесь, что в окошке предохранителя нет оборванной нити. Вы можете проверить это из окна. Проверяя номинал в амперах, следует также проверить другие важные моменты. Если есть какие-либо неповрежденные волокна, это будет доказательством того, что вы можете безопасно удалить коробку.

Перед тем, как снимать блок предохранителей, проверьте нижнюю часть, и вы увидите несколько разъемов жгута проводов, и вам необходимо удалить каждый разъем жгута проводов один за другим.

Шаг 8: Отсоедините ремень

Просто нажмите на язычки большим пальцем, но не тяните за кабель / проводку аккумулятора. Сделайте это с каждым разъемом жгута, тогда сразу выйдет весь блок предохранителей.

Потребуется некоторое время, чтобы полностью отключить разъем жгута проводов и все остальное. Иногда бывает сложно найти там вкладку.Однако удалить самую сложную часть не так уж и сложно.

Шаг 9: Процесс переустановки

Теперь переходим к переустановке запасной части блока предохранителей. Если вы беспокоитесь о том, чтобы смешать и сопоставить все разъемы жгута, вы можете сделать снимок или быстрое видео на свой телефон, чтобы не терять концентрацию и правильно прикрепить их.

Перед повторной установкой еще раз проверьте разъемы, чтобы убедиться, что все в порядке и надежно. Проверьте наличие металлических предметов в смотровом окошке.Проверьте, безопасна ли секция для правильной установки.

Когда вы переустановите разъем жгута проводов, вы услышите щелчок, что означает, что вы подключили их правильно. Не затягивайте крепеж слишком сильно. Также переустановите провода генератора и стартера.

Шаг 10: Запуск двигателя автомобиля

Запустите автомобили и проверьте разные системы, если они работают правильно. Для лучшего понимания проверьте предохранители один за другим.

Удаление проводов из блока предохранителей

Для удаления проводов из блока предохранителей вам необходимо правильно организовать все вещи.После полной сборки блока предохранителей запомните положение штырей, чтобы можно было правильно разделить перекрещенные провода.

Если вы внимательно посмотрите на блок предохранителей, вы увидите, что он состоит из двух половин, а функции блокировки разделяют эти две части, так что вы можете заменить половину. Итак, приступим к распутыванию проводов.

  • Первое, что вам нужно сделать, это разделить половинки, потому что это предотвратит повреждение блока предохранителей. Возьмите более массивный отмычку и пройдите к пазу, который разделяет эти две половинки блока предохранителей.С силой раздвиньте их.
  • Поменяйте местами секцию повреждений, и ваша работа будет выполнена за тридцать минут. Разбивайте его и заменяйте по одной половинке за раз. Есть и другие части блока предохранителей, такие как нижняя и верхняя крышки. Вы можете легко привязаться к нему в любом месте и быстро всплыть. Кроме того, у них есть отверстия для большого пальца, чтобы удерживать его большим пальцем, чтобы высвободить печень из блока предохранителей.
  • Теперь снял накладки с клейкой крышки крана и перешел к релейному разделу. Возьмите реле топливного насоса, вытащите его, затем откройте клеммы с передней стороны.В блоке предохранителей есть множество фиксаторов, и вам придется их удалить.

  • После их снятия извлеките клеммы и возьмите отвертку. Возьмите проволоку, оберните ее указательным пальцем и слегка надавите. Теперь войдите в блок предохранителей, поднимите фиксатор и извлеките клемму.
  • Проверьте блок питания, чтобы все было в безопасности. Также проверьте работу предохранителей и другие вопросы безопасности.
  • После извлечения установите его в новый узел, чтобы не забыть положение штифта.
  • Поместите их в такое же положение, чтобы можно было вытащить один провод и заменить его на том же месте. Сохранение конфигурации в одном и том же месте может быть непростым делом, поэтому, когда вы извлечете силовую часть блока предохранителей, отсоедините провода и обнажите блестящий металл, он будет виден вам. Его еще называют кустовой планкой.

Последние несколько слов

При замене силовой части блока предохранителей убедитесь, что шина находится в том же положении. Проверьте блок питания коробки и его безопасность.

Если вы правильно усвоите эти шаги, вам не нужно нанимать профессионалов для снятия блока предохранителей, и это сэкономит ваши деньги.

Заработанная зарядка на инжектор ВАЗ 2107 причина. Почему нет зарядки аккумулятора? Алгоритм поиска причин

Отечественная «шестерка» на практике — это автомобили, показавшие себя достаточно надежными с точки зрения электрики. Тем не менее, если возникают проблемы в работе электрической части, их нужно решать как можно быстрее.В этой статье мы расскажем, какова схема зарядки автомобиля ВАЗ 2106, какие в его работе могут быть неисправности и как их устранить.

[Скрыть]

Схема зарядки «Шестерка»

В схему на ВАЗ 2106 входят такие комплектующие:

  • генераторное устройство с обмоткой возбуждения;
  • диодный выпрямительный мост, входящий в конструкцию генератора;
  • регулятор напряжения, который может быть как механическим, так и электронным;
  • лампа заряда аккумулятора;
  • реле этого индикатора.

Схема зарядки ВАЗ 2106 срабатывает при включении зажигания. При работе двигателя аккумулятор заряжается от генераторного устройства, которое, в свою очередь, активируется от коленчатого вала. Выпрямительное устройство, которым оснащается любой генератор, предназначено для преобразования напряжения в постоянное. После этого в работу включается регулятор, за счет чего уровень напряжения в сети меняется в районе 13,5-14,3 вольт. На сегодняшний день в «шестерке» широко используются электронные регуляторы, отличающиеся более увеличенным ресурсом работы.

Когда водитель поворачивает ключ в замке зажигания, на контактах реле появляется ток, в результате на панели приборов начинает мигать лампа зарядки аккумулятора. Лампа горит до тех пор, пока двигатель не наберет обороты — при работе силового агрегата на выходе механизма генератора образуется ток.

Причины зарядки и устранение

Если ВАЗ 2106 стал работать менее надежно, необходимо провести диагностику электрочайников. Для этого может потребоваться тестер (вольтметр или мультиметр).

Если на ВАЗ 2106 нет зарядки, причины могут быть следующие:

  • Аккумулятор ВАЗ 2106 может загореться при запущенном двигателе, если ремень генератора был изношен или его натяжение очень слабое;
  • неисправности связаны в самом механизме — могли зацепиться щетки генератора, диодный мост, якорь, якорь тоже мог крутить катушку;
  • Если нет зарядки аккумулятора, причина может быть в наборе регулятора напряжения;
  • причина, по которой индикатор тоже может вернуться в обрыв цепи.

Как показывает практика, поломка реле считается одной из самых частых неисправностей. Для диагностики его работоспособности потребуется демонтаж проводов с элемента и их замыкание между собой — мотор должен запуститься. Если все остальные компоненты системы находятся в рабочем состоянии, напряжение на этом графике должно быть 17 вольт или выше. В том случае, если этот параметр не увеличивается, необходимо будет проверить, есть ли напряжение на клемме, которая подключена к выводам 15 реле (здесь должно быть +12 вольт).Если параметр отсутствует, нужно провести диагностику предохранительного элемента, который отвечает за цепь, если предохранитель исправен, затем нужно проверить саму цепь (автор видео — мир полезных советов).

Если на клемму подано питание, то на приборке продолжает светиться индикатор, значит следует провести диагностику контактов в цепи возбуждения механизма. Для этого вам потребуется подключить лампочку между плюсовой клеммой аккумулятора и кабелем, подключенным к выводу 67 регулирующего компонента.Вы сможете провести диагностику проводки на месте реле-генератора, также проверка покажет, есть ли щетки механизма и обмотка так называемого якоря. Если ток отсутствует, скорее всего, проблему нужно искать в выпрямительном мосту.

Следующим этапом диагностики будет проверка работоспособности проводника от генераторного узла. Для диагностики потребуется отсоединить клемму от механизма, чтобы подключить ее от -12 к АКБ. Если контрольная лампочка загорится, это говорит о проблемах в работе щеток или обрыве якоря.Если вы считаете, что проблема в устройстве генератора, то его необходимо разобрать и произвести более детальную проверку и анализ. Все элементы не изменились.

Как было сказано выше, при работающем двигателе напряжение в сети должно быть от 13,5 до 14,3 вольт. Если при езде на небольших доработках горит лампочка заряда АКБ ВАЗ, значит мощность двигателя периодически разряжается, в этом случае нужно проверить ремешок. Есть вероятность, что его нужно будет подтянуть и отрегулировать.

Намного реже, но все же бывает, что причина такой проблемы — плохой контакт на выводах АКБ. В том случае, если уровень напряжения на АКБ выше необходимого, необходимо провести диагностику контактов на месте от плюсовой клеммы и до регулирующего элемента. Если вы обнаружите, что все контакты в норме, то нужно заменить само реле.

Если аккумулятор вашего ВАЗ 2107 разряжен, «виноват» один из трех элементов: генератор, регулятор напряжения, связи между ними.Определить «кто виноват» можно очень просто, даже без дополнительных приспособлений. Как будто эта статья поможет.

Выполните проверку с использованием стандартного оборудования

Для контроля работы генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью вы сможете отследить причину своих неприятностей.

1)
Включите зажигание, не включая стартер И посмотрите на контрольную лампу.Должен светиться полный калий как на фото. Стрелка хартметра в норме, находится на шкале белого (ФОТО). Допустим все ок- иду

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверить предохранитель № 10 в монтажном блоке. 99% будет искажено. При этом все остальные лампы на панели приборов также будут обесточены. Замените точно так же и повторите проверку.Снова перегорел предохранитель питания, нужно искать причину, то есть короткое замыкание. Проверяем, не отсоединились ли провода от генератора, не было ли где-то изоляции и т.д. В поиске причины поможет схема 3 для этого звена

Лампа не горит, стрелка вольтметра показывает норму

Проверить провода на генераторе, не развернулся ли провод от клеммы «61». Если там все в норме, необходимо проверить наличие «плюса» на этом проводе с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Терминал «61» Генератор ВАЗ-2107

Если у «Плюс» это — Проверяем «Таблетку» (она же «шоколадку») и генератор.

«Плюс» № — Придется снять панель приборов и проверить лампу. Отображает замену. Как снять панель смотреть видео

2) Запустите двигатель . Контрольная лампа должна погаснуть, стрелка вольтметра уходит в зеленый сектор и находится от середины к правому краю (фото).Если все так, то скорее всего генератор работает нормально .

Лампа продолжает гореть или немного сбрасывать

Если дать газу на высокой скорости и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и при поворотах уходит к краю зеленого. Выход — неисправен генератор . Такой же вывод, если лампа продолжает гореть ни на каких оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный цвет.

3) Если генератор работает, но батарея постепенно разряжается. выполните еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму АКБ, вынимаем. Работа на холостом ходу Двигатель (примерно 900) не должен споткнуться. Если двигатель остановился, ставим клемму на место и запускаем заново. Держим оборот 1200-1500 удаляем терминал снова. Двигатель снова заглох? Затем выключаем фары, оставляем вентилятор отопителя включенным Повторяем тест.Теперь двигатель с минусовой клеммой отключен от АКБ продолжает работать. Вывод — генератор работает, но не показывает требуемый ток, необходимо его отремонтировать.

Примечание! С таким осмотром лучше и безопаснее работать вместе. Нельзя выключать клемму АКБ, не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания.Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем.

Что делать, если «закипает» аккумулятор

Лампа гаснет, стрелка вольтметра уходит вправо на красный сектор, резкий «химический» запах в салоне. На холостом ходу стрелка в зеленом секторе, но стоит «поглядеть» — идет вправо до упора. На нем видно, что стабилизатор напряжения (шоколадный) вышел из строя . Если это случилось, ехать дальше дороже! Может переборщить со всем электрооборудованием автомобиля, и аккумулятор его достанет, электролит «закипит», пластины можно проглотить.Чтобы добраться до места ремонта, можно на время отключить генератор, сняв провод с 61 клеммы генератора. На хорошем аккумуляторе можно ездить довольно долго, только не забудьте отключить лишние электроприборы. — вентилятор печки, обогрев заднего стекла, магниттол и т.д. фары или ходовые огни придется оставить.

В данной статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними.О том, как все это починить.

В случаях, когда отсутствует заряд аккумулятора ВАЗ 2107, однозначно назвать причину невозможно, так как на это влияет множество факторов.

Аккумулятор в автомобиле используется для запуска двигателя, накопления напряжения и обеспечения дополнительной мощности при неработающем двигателе. Для обеспечения заряда аккумуляторной батареи и питания всего электрооборудования при работе двигателя обслуживает автомобильный генератор, срок службы аккумуляторной батареи напрямую зависит от срока службы.

Однако не только от генератора зависит, заряжается аккумулятор ВАЗ 2107 или не заряжается, есть и другие факторы, влияющие на степень зарядки.

Цепочка заряда аккумулятора выглядит следующим образом. Одна из клемм аккумулятора (минус) подключена к металлической части корпуса, это так называемая «масса». Вторая плюсовая клемма подключается к бортовой сети автомобиля. Большая часть плюсовой машины постоянно подключена к клемме стартера и клемме генератора (клемма 30).Далее с клеммы 30 генератора питание поступает на блок предохранителей и с блока на замке зажигания. Затем из замка сбрасывается питание предохранителей в блоке предохранителей и через лампу заряда №10 поступает на контрольную лампу заряда и вольтметр и затем снова через разъем предохранителя питание падает на клемма № 61 генератора.

Как видно из описания схемы по току от АКБ от АКБ к генератору, может возникнуть много неисправностей, но зная схему протока мощности, всегда можно отследить неисправный элемент , из-за чего АКБ ВАЗ 2207 не заряжается.

Первое, что нужно проверить в первую очередь при отсутствии заряда АКБ ВАЗ 2107, это состояние караула, защищающего цепь зарядки. Второе, это визуальная проверка целостности ремня привода генератора и его натяжения, а также состояния проводов и надежности от крепления как на АКБ, так и на выводах генератора. Попутно при отсутствии зарядки аккумулятора нужно проверить надежность «массового» соединения от аккумулятора к корпусу на окисление связи.Иногда достаточно дать гайке крепления минусового провода к корпусу, затем интенсивно переместить провод и снова затянуть соединение.

Хотя в схеме зарядки АКБ были учтены соединительные элементы, но самым главным всегда остается сам генератор, где больше всего неисправностей при отсутствии заряда АКБ ВАЗ 2107.

Для контроля заряда аккумулятора генератор оснащен реле — регулятором, отвечающим за ограничение нижнего и верхнего заряда аккумулятора, ограничение или увеличение бортового напряжения.Очень часто именно в нем причина нехватки или перестановки батареи или полного ее отсутствия. Реле-контроллер не заменяется и подлежит замене при не подходящем сетевом напряжении — 13,7 — 14,5 В. Реле регулятора объединено в единый блок со щетками, от состояния которого также может зависеть заряд аккумулятора. Когда нет зарядки аккумулятора, то причина может быть исчерпана до щетки или завидовать им, или зависнуть в щеткодержателе.Эти неисправности легко проверить визуально, при этом щеточный узел снимается с генератора и состояние, а подвижность щеток проверяется с руки.

При отсутствии заряда аккумулятора функция диодного моста также может повлиять на отказ, при котором может отсутствовать напряжение, и может наблюдаться при недогрузке или перезагрузке аккумулятора.

В генераторе также могут быть облегчены и неисправности обмоток статора или ротора, межконтактные обмотки, пробой или короткое замыкание.

Прочтите то же, другие отзывы

Емкость Проверка цепи возбуждения генератора на ВАЗ 2105-2107.

Если вы столкнулись с отсутствием зарядки по всей машине, то не спешите менять генератор. Возможно, зарядка аккумулятора отсутствует из-за неисправности проводки или лампы аккумулятора в панели приборов.

Ток на обмотку возбуждения генератора подается через контрольную лампу в панели приборов. Если лампа не загорается при включении зажигания, то нужно выполнить простую проверку.Эта проверка покажет, что неисправен — генератор, лампа или проводка.
Необходимо демонтировать шайбу с креплений под капотом, потянув ее вверх.

Появляется генератор.

Снимите с генератора тонкий провод, идущий от лампы в приборной панели к генератору.

Подайте массу на этот провод и включите зажигание. Если проблема в генераторе, загорится лампа на панели приборов.
Если лампа не горит, значит проблема либо в лампе, что более вероятно, либо в проводке автомобиля.
Если ремонт своими руками Проблемно звоните и приезжайте в сервис 8 926 3988228.

Прежде чем писать об основных причинах, по которым может пропадать зарядка аккумулятора на автомобилях ВАЗ 2109-2108, хочу предупредить всех читателей, что список неполный и составляется только на основании личного опыта эксплуатации. Итак, за ваш короткий 10-летний стаж вождения автомобилей пришлось много эксплуатировать и было довольно много проблем с зарядкой акб, и я постараюсь написать здесь о главном.

Ни для кого не секрет, что основным устройством, отвечающим за нормальную работу электроприборов в автомобиле, является генератор. Именно из-за выхода из строя некоторых его деталей зарядка может быть полностью полной, либо стать слабой. Основные неисправности генератора, влекущие за собой снижение тока заряда на АКБ:

  • Износ щеток генератора. Это очень частая и самая частая причина. Если их стереть до минимально допустимой высоты, зарядка может исчезнуть постепенно, а потом пропасть и вовсе.Чтобы решить эту проблему, нужно просто заменить кисти на новые и все такое.
  • Установка диодного моста. Самые надежные диодные мосты обычно стоят на машинах ВАЗ 2109-2108 с завода. И именно они проходят больше всего километров! Он уже протестирован не только мной, и любой автоэлектрик это подтвердит. Если сгорел один из диодов или полностью весь выпрямительный блок, его тоже нужно заменить. Процедура не очень быстрая и приятная, но особого труда не доставит.Чуть ниже кинэ ссылка на страницу, где описан весь процесс ремонта генератора.
  • Более сложная поломка генератора, например обрыв ротора или обмотки статора. Конечно, такое бывает редко, но все же иногда бывает. Стоимость этих деталей невысока, поэтому лучше покупать их новыми и комплектовать сгоревшими, чем покупать новый генератор.
  • Слабая зарядка может быть из-за проскальзывания ремня генератора. Это становится особенно заметно в сырую или дождливую погоду, а также при попадании воды на ленту.Он начинает свистеть, в результате проскальзывает шкив, тем самым не давая генератору набрать достаточного количества доработок для оптимальной зарядки аккумулятора.

Если у Вас возникли проблемы с автомобилем, описанные выше, то все процедуры обслуживания можно прочитать здесь:. Все описано достаточно подробно и даже для новичков информация будет очень полезной, и разобраться с ней не составит труда.

Конечно, причины зарядки могут быть еще, а кому из читателей есть что добавить, отпишитесь в комментариях, думаю информация будет полезна всем!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
