Гидроусилитель руля для ВАЗ-2110. Тест драйвы и обзоры на Autolenta.ru

Гидроусилитель руля для ВАЗ 2110 появился на свет давно. Автомобиль еще не встал на конвейер, а для него уже готовился новый рулевой механизм. Немецкая фирма ZFLS (ZF Lenksysteme GmbH) по техническому заданию ВАЗа явила на свет «двойню» – механический и гидравлический рулевые механизмы. Многие их элементы – картер механизма, чехол рейки, крепеж – были общими, не говоря о тягах рулевой трапеции, а вот начинка, конечно, различалась.

Механический вариант сегодня хорошо известен владельцам «десяток». Его отличительные особенности – четыре оборота от упора до упора и рейка с переменным передаточным отношением. В середине оно примерно 1/43 оборота вала руля на миллиметр хода рейки, а «по краям» увеличивается до 1/32 – с тем чтобы при больших углах поворота колес снизить усилие, требуемое для поворота баранки.

Гидравлический механизм – более «короткий»: всего 2,8 оборота. Максимальное соотношение теперь в центре, но оно близко к механическому варианту – 1/45 об/мм, чтобы руль не был слишком острым. А при больших углах поворота его можно «укоротить», чтобы делать меньше перехватов, ведь усилие все равно останется небольшим. Поэтому на краях соотношение уменьшено до 1/54.

Предполагалось, что механику и основную часть гидравлики будут производить на ВАЗе, а самые сложные и ответственные узлы (гидронасос, распределитель и т. п.) – закупать у ZFLS. Собирать узел должны были на ВАЗе. Стендовые и дорожные испытания ГУРа дали положительные результаты, но тогда гидроусилитель заводчане отложили в сторонку, доведя до конвейера лишь «механику».

В 2001 году работу над узлом возобновили совместно с ООО «Рулевые системы», у которого уже был опыт общего с ZF производства гидроусилителя для «Нивы». А к концу 2003 года «десятки» с ГУР прошли сертификацию. Тогда же появились первые 3,5 тысячи «десятых» усилителей, собранных на ZFLS. С ними усилие на рулевом колесе при повороте колес на месте составляло 30–35 Н.

Автомобиль с восьмиклапанным мотором может быть укомплектован гидроусилителем или кондиционером, на выбор. Более мощный мотор ВАЗ-2112 допускает их симбиоз. Первые товарные «десятки» с гидрорулями изготовили в апреле этого года, а с мая объем их выпуска поддерживается на уровне 300 машин в месяц. Устанавливают ГУР не где-то на стороне, а непосредственно на сборочном конвейере АвтоВАЗа. Правда, пока себе в убыток: комплект обходится производителю в 500 евро, а отпускная цена автомобиля возрастает на 300. Впрочем, покуда машина дойдет до покупателя, «цена вопроса» наверняка поднимется до тех же пятисот.

Вскоре планируется сборка усилителей в Тольятти (естественно, совместно с «Рулевыми системами») – 5–10 тысяч штук в год. Впоследствии годовой объем производства составит 50–200 тысяч комплектов. Но это возможно лишь при тесном сотрудничестве АвтоВАЗа, ZFLS и «Рулевых систем». Например, рейку (весьма сложное изделие) дешевле делать на ВАЗе. РС отвечает за изготовление бачка, шлангов, установочного комплекта и сборку гидроусилителя. А производство прецизионных узлов (насос и распределитель) останется за «Цанрад фабрик». В этом случае стоимость одного комплекта упадет примерно до 300 евро.

ГУР для ВАЗ 2110 устанавливается на те же места, что и «механика». Единственное внешнее отличие – с правой стороны к механизму пристыкован рабочий цилиндр с упрятанным внутрь распределителем. Насос унифицирован с тем, что обслуживает ГУР «Шевроле-Нивы» и ВАЗ-2120. Бачок – тоже от «Нивы», оригинальные лишь шланги и трубопроводы. Правда, есть одна тонкость, отличающая «десятый» механизм от «нивовского». В первом нет «отключения» (отсечки или сброса) давления масла при крайних положениях баранки. Потому, когда она повернута до упора в любую сторону, жидкость продолжает «работать», из-за чего усилитель слегка шумит. На «десятке» баранка довольно тяжела, особенно при парковке.

А вот с «гидравликой» – совсем другое дело. Крутануть руль от упора до упора одной рукой – легко! И все-таки кажется, что усилие на «десятом» гидроруле совсем не намного, но больше, чем на «Шеви». Впрочем, быть может, такое ощущение – из-за иной посадки. Как и было обещано, в крайних положениях баранки гидроусилитель сопит, несколько пугая непривычного водителя. В остальном же работает безупречно. Разве что самовозврат руля в положение «прямо» после поворота не так активен, как на «механике», но управляемость от этого не страдает.

Электроусилитель руля на ВАЗ 2110 и гидроусилитель: плюсы и минусы

С каждым годом автомобиль становится все более мощной, совершенной конструкцией, удивляющей уже не только своей выносливостью, проходимостью, привлекательным внешним видом, но и современным электронным оборудованием, сложным, многофункциональным, приравнивающим транспортное средство к компьютеру. Одним из таких достижений автоиндустрии стало рулевое усиление. Руль — это основа основ автомобиля, и очень часто водители отмечают не самое лучшее его управление, которое нуждается в корректировке, модернизации.

Так, в первой половине ХХ века родилась идея усиления руля. Она совершенствовалась, дополнялась новыми продуктивными мыслями, и в результате сегодня мы можем наслаждаться идеальным вождением и пользоваться таким полезным приспособлением, как усилитель рулевой рейки. Но что такое электроусилитель руля на ВАЗ 2110, или, как его еще называют, ЭУР, для чего он нужен, в чем его функциональные свойства, плюсы и минусы? Что есть гидроусилитель руля на ВАЗ, ГУР, чем он отличается от ЭУР, в чем заключаются его плюсы и минусы? Рассмотрим и ряд других, не менее важных, вопросов.

Вернуться к оглавлению

История создания усилителя руля

Усилитель рулевого управления — это приспособление, позволяющее в значительной степени улучшить качество управления. Усилители руля бывают двух типов: ЭУР и ГУР. Еще когда были созданы первые автомобили, конструкторы задумались над вопросом усовершенствования рулевого управления. Эта беспокойная конструкторская мысль сформулировалась в готовую схему только в начале тридцатых годов ХХ века, когда на смену довольно странным рулевым механизмам, которые за свою оригинальную форму получили забавное название «коровий хвост», пришли стандартные круглые баранки.

Тогда конструкторы генерировали всевозможные нестандартные решения. Так, например, для гоночных автомобилей были созданы быстросъемные «баранки», которые крепились специальными защелками. Дальше — больше, европейцы стали задумываться о повышении комфорта вождения. В сороковые уже многие автомобили оснащались гидроусилителями, даже на миниатюрных, легких малолитражках ставились ГУР. Электроусилитель, его чаще называют ЭМУР или ЭУР, появился спустя десятилетие и показал лучшие параметры.

Сегодня ЭУР и ГУР ставятся даже на автомобили ВАЗ, не на все, конечно. Усиление можно встретить на ВАЗ 2110, Лада Калина, Лада Гранта, причем с таким оборудованием даже простенькая ВАЗ 2110 по качеству рулевого управления встает на одну ступень с неплохими иномарками.

Вернуться к оглавлению

Плюсы и минусы ЭУР

ЭУР — это сложное устройство, состоящее из немалого числа деталей. Он начинает срабатывать в тот момент, когда водитель поворачивает рулем: начинается процесс передачи сигнала с датчика скорости вращения и контроллера положения на систему рулевого управления. Из данного определения можно сделать вывод, что на работу ЭУР влияют две величины: скорость и рулевая тяга, выраженная в повороте рулевой рейки.

Когда все данные поданы на модуль управления, тот подает питание на силовой агрегат. Мотор начинает работать, одновременно способствуя более легкому вращению руля. От положения руля сила вспомогательного воздействия меняется. На настоящий момент ЭУР считается наиболее популярным благодаря более простой эксплуатации и возможности контроля за рабочим состоянием руля, нежели с ГУР. Чаще всего ЭУР можно встретить на отечественных моделях ВАЗ 2110, Калина. Еще одним преимуществом электроусиления является то, что оно экономично.

При желании его можно и вовсе отключить, тогда как ГУР отключить нельзя. Также профессионалы отмечают, что электроусиление более практично, так как не содержит такие хрупкие элементы, как насос, шланги, золотники и прочее оборудование, которые выходят из строя гораздо чаще, чем электрика.Что еще можно отметить здесь? Отсутствие шума. Этот фактор для многих водителей является чуть ли не определяющим.

Самым главным достоинством этого вида усиления являются лучшие параметры управления, которые прослеживаются в четкости, точности поворота руля. Еще ЭУР может проработать какое-то время даже тогда, когда двигатель безнадежно заглох, что позволяет водителю чувствовать себя на дороге более защищенно и уверенно. Но, конечно, не бывает механизмов без каких-то изъянов. Недостатком электроусиления является весомое энергопотребление, от 40 до 50 А.

В рабочем режиме ЭУР мотор теряет до 10 л. с. своей мощности. Наиболее частые причины неисправности усилителя заключаются в обгорании проводков на монтажной плате и дефект предохранителей. Второй наиболее распространенной поломкой, особенно часто встречающейся на ВАЗ 2110, является стук в руле, когда машина движется по ухабистой дороге. Такое может произойти от того, что потеряна обратная связь усилителя. Для того чтобы определить причину неисправности, необходимо демонтировать предохранитель питания агрегата из ниши монтажного блока.

Только не забудьте сначала отключить его. Теперь нужно совершить тест-драйв, не теряя бдительности и осторожности, так как усиление будет весомым, что заметно затруднит движение. Теперь нужно подключить все свое внимание: если стуков в руле не будет, значит, причина крылась в модуле. Если же руль как стучал, так и стучит, то чинить нужно саму рулевую колонку.

Преимуществом отечественных автомобилей является тот факт, что их вполне можно ремонтировать самостоятельно. Так, установка ЭУР на ВАЗ 2110 не займет более часа-двух, при этом траты будут минимальны. В отношении с иномарками этот вопрос уже будет решить не так просто. Стоимость замены электроусилителя на ВАЗ 2110 составит от 2 000 до 3 000 руб, стоимость замены этого же агрегата на иномарке составит от 600 до 800 $.

Вернуться к оглавлению

Характеристика ГУР

ГУР — это усилительный механизм рулевой рейки, принцип действия которого основан на взаимодействии с масляной жидкостью. Плюсом ГУР является улучшенная работа при низких скоростях. Таким образом значительно облегчается парковка. Если приходится ехать по плохой дороге, усилитель помогает ослабить отдачу ударов на рулевую рейку, и тут особенно актуален гидроусилитель руля ВАЗ, так как эти машины не могут порадовать идеальной подвеской, хорошо фильтрующей неровности пути.

К минусам системы можно отнести довольно сложный ремонт, причем не только у иномарок, но и у простого автомобиля ВАЗ 2110. Во избежание протечки масла необходимо каждые два года полностью менять его. Масло очень чувствительно к резким скачкам температуры, что тоже плохо. При сильных морозах или, наоборот, при жаре масло опять же может потечь. Все эти нюансы делают ГУР не таким привлекательным, как ЭУР. Чтобы избежать неприятных моментов со срочным ремонтом оборудования, необходимо знать несколько простых правил:

важно постоянно контролировать уровень масла;
необходимо проверять герметичность;
следует время от времени корректировать натяжение ремня;
ни в коем случае нельзя оставлять автомобиль с вывернутыми колесами.

Ремонт ГУР рулевой рейки ВАЗ 2110 может обойтись от 2 000 до 4 000 руб, в зависимости от сложности работ. Мы живем в прогрессивный век, когда былые технические несовершенства и недоработки уходят в прошлое. То, что считалось нереальным еще какие-то десять, даже пять лет назад, становится обыденностью сегодня. Одним из наиболее значимых достижений ХХ века, которое становится все более актуальным в веке XXI, стал усилительный механизм руля.

Ранее ГУР ставился почти на все грузовые автомобили и значительно улучшал маневренность рулевого управления этих гигантов на колесах. Сегодня он ставится не только на грузовые, но и на легковые автомобили. Гидравлический и электрический усилитель имеют свои конструктивные особенности, позволяющие сделать выбор в пользу той или иной системы.

Электроусилитель руля на ВАЗ 2114: достоинства и недостатки перед гидроусилителем

Содержание:

Виды и достоинства усилителей руля
Недостатки ГУР и ЭУР
Возможные проблемы

2001 год стал годом появления нового проекта от отечественного автопроизводителя АвтоВАЗ. Модель имела два названия — Самара-2 или ВАЗ 2114. По сути, это была усовершенствованная версия всем известной девятки.

Комплект ЭУР

Модернизация оказалась очень серьезной, коснулась буквально всех узлов автомобиля. Не исключением стала рулевая система. В отличие от множества других моделей, выпускаемых АвтоВАЗом, на 2114 предлагали на выбор сразу два усилителя рулевого управления — гидроусилитель и электроусилитель.

Виды и достоинства усилителей руля

Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.

Установочный комплект

Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

Электроусилитель

Электроусилитель руля работает на основе импульсов электрического тока. Это достаточно сложная система, в которой каждой отдельной детали отведена своя важная роль. Из-за этого, когда выходит из строя хотя бы один агрегат, нарушается работа всего устройства, оно может полностью прекратить свою работу.

Схема электромеханического усилителя

Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

ЭУР выполняет несколько задач.

Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

Гидроусилитель

В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

Принцип функционирования ГУР основан на взаимодействии рулевого управления с масляной жидкостью, которая содержится в специальной емкости. От этого и название типа усилителя, поскольку работа основывается на силе рабочей жидкости.

Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

Увы, гидроусилитель не лишен недостатков. Главный из них — это частые поломки. Возникают они преимущественно из-за утечки рабочей жидкости.

Функции у ГУР следующие:

Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

Недостатки ГУР и ЭУР

Многие автовладельцы отдают предпочтение установке электроусилителя руля на ВАЗ 2114 в качестве замены стандартного ГУР. Однако оправдано ли такое решение с практической точки зрения?

Подключение

Чтобы ответить на этот вопрос, необходимо рассмотреть не только положительные стороны того или иного усилителя, что мы уже сделали, но также указать на их главные недостатки.

Что же лучше для ВАЗ 2114? Попробуем в этом разобраться.

Гидроусилитель не позволяет дополнительно экономить топливо, однако эффективность электроусилителя порой оказывается слишком низкой.
У гидроусилителя есть слабый элемент — это насос. Его приходится регулярно проверять, следить за его состоянием. Так сложилось, что на ВАЗ 2114 этот компонент не отличается надежностью.

Этим коротким списком перечень недостатков можно закончить. Но стоит обратить внимание на некоторые нюансы.

Возможные проблемы

Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

Довольно распространенная проблема, вызванная тем, что гидроусилитель работает непосредственно от силового агрегата. Дабы исправить ситуацию, гидрач подключают не прямо к двигателю, а с помощью регулятора коэффициента усиления. Другой вариант — задействовать усилитель с функцией электропривода. Сегодня подобный девайс отыскать не сложно, да и стоит он сравнительно мало.

Проводка

Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

Выбирайте специализированные автосервисы, специализирующиеся на технических доработках и тюнинге автомобиля. Автомобили компании АвтоВАЗ, в число которых входит и ВАЗ 2114, прекрасны тем, что буквально созданы для тюнинга. Многие молодые водители выбирают в качестве первого автомобиля именно «четырнадцатую» модель. Это обусловлено широкими возможностями по доработке с минимальными вложениями. Эта машина прекрасно поддается внешнему тюнингу, а нынешний рынок запчастей позволяет усовершенствовать внутреннюю начинку. В том числе заменить гидроусилитель на электроусилитель рулевого управления.

Загрузка …

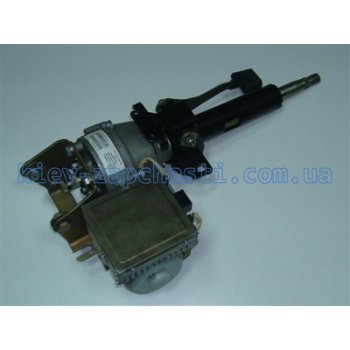

Усилитель рулевого управления электромеханический в сборе ВАЗ 2110-2112, рейка нового образца (установочный комплект)

Усилитель рулевого управления электромеханический в сборе ВАЗ 2110 (установочный комплект)

Сегодня основное внимание при производстве автомобилей уделяется вопросам безопасности движения и управления автомобилем. Бурная электронизация современного автомобиля позволила внедрить новые узлы и системы для реализации вышеуказанной задачи. Ярким примером тому служит электроусилитель руля.

Основной сложностью при производстве усилителей руля является создание и освоение в серийном производстве механического редуктора.

Учитывая возрастающие требования потребителей и конъюнктуру рынка, электромеханический усилитель рулевого управления представляет собой принципиально новую конструкцию без использования механического редуктора.

Это возможно благодаря применению максимально высокомоментного двигателя. Такой двигатель в габаритах современных ЭМУРУ способен создать вращающий момент такой же величины, что и быстроходный двигатель с механическим редуктором. Все это значительно упрощает конструкцию ЭМУРУ и повышает его надежность.

Предлагаемый электромеханический усилитель рулевого управления работает следующим образом. При повороте рулевого колеса водителем возникает момент на входном валу, происходит рассогласование между входным и выходным валами. Расположенный между ними упругий элемент торсион скручивается на угол, пропорциональный величине момента. Величина этого угла определяется датчиком момента. Этот угол является заданием на систему управления двигателем. При превышении момента на входном валу заданного минимального момента блок управления электродвигателем вырабатывает силовой управляющий сигнал, приложенный к обмоткам электродвигателя, для создания на рулевом механизме требуемого компенсирующего момента. При этом величина сигнала на обмотке формируется с учетом сигналов датчика положения ротора и датчика момента на руле. В блок управления поступают сигналы от датчика скорости и датчика числа оборотов коленчатого вала. При увеличении скорости компенсирующий момент падает.

Можно выделить следующие преимущества электромеханического усилителя:

— снижение затрат энергии, экономия топлива (по сравнению с гидравлическим усилителем).,

— технологичность установки в единый узел, встраиваемый в рулевую колонку.,

— надежное и комфортабельное управление автомобилем в экстремальных условиях.,

— хорошая обратная связь (чувство дороги у водителя). ,

— экологичность.,

— простота конструкции и повышенная надежность.

Технические характеристики ЭМУРУ:

Максимальная масса — 9 кг.,

Габаритные размеры:

— ширина — 193,5 мм.,

— длина — 409,5 мм.,

— высота — 134 мм.

Напряжение — 12 В.,

Максимальное потребление тока — не более 50 А.,

Максимально полезный момент — не менее 21 Нм.

По-иномарочному: как и когда на Ладах массово появились опции комфорта и безопасности

Мы уже рассказывали о том, что кондиционер в заводском исполнении бывал предусмотрен даже… на ВАЗ-2108! Действительно, на некоторые экспортные модификации «восьмерок» в Тольятти устанавливали комплекты производства японской фирмы SANDEN. Однако они долгое время оставались «вещью в себе», практически не известной отечественному потребителю, да и за рубежом Самара с кондиционером была скорее экзотикой.

Подушка безопасности на Ладах впервые появилась тоже на «зубиле» — но не на трёхдверной модели, а на пятидверной Lada Baltic, которую в середине девяностых производили для европейского рынка в Финляндии — на заводе Valmet в городе Уусикаупунки. «Балтика» оснащалась рулём с «эйрбегом» производства Volkswagen AG — такие же «баранки», но с другим логотипом встречались на VW Golf MKIII, VW Passat B4 и Skoda Felicia. Кроме того, в качестве опции на Lada Baltic также предлагался кондиционер, но большая часть машин им всё же не оснащалась.

Заводской руль «Балтики» с подушкой безопасности

Lada Baltic оснащалась модулем airbag производства TRW

ВАЗ-2110: свой тернистый путь

Тем не менее, эти приятные «допы» всё же не являлись внутривазовскими разработками, хотя усилителем рулевого управления и системой микроклимата в Тольятти серьезно начали заниматься еще в восьмидесятые годы.

Во время работ над «десяткой» ВАЗ заключил лицензионное соглашение с фирмой ZF, которое предполагало создание двух типов рулевого механизма — обычного реечного с переменным передаточным числом и варианта с гидроусилителем.

Регулировка рулевой колонки по высоте – еще одно «иномарочное» новшество ВАЗ-2110

Увы, внедрить ГУР одновременно с обычной «рейкой» помешало отсутствие финансирования и «усечённая лицензия», которая была заключена лишь на сам механизм, в то время как насос, бачок и остальную «обвязку» нужно было закупать за рубежом.

«Десятке» изначально полагался гидроусилитель руля, разработанный фирмой ZF. Но эта модель получила его уже «под занавес» своей конвейерной жизни

Именно поэтому с автомобилями десятого семейства «гидравликой» поделилась уже Chevrolet Niva — а точнее, созданное совместно с ZF тольяттинское предприятие «Рулевые системы» помимо механизма для «шнивы» освоило выпуск и «десяточных» ГУРов, которые поставлялись на конвейер ВАЗа.

На «десятке» конструкторы решили отказаться от крана отопителя, применив заодно систему автоматического управления вентиляцией и отоплением — так называемую САУО, которая могла самостоятельно изменять температуру в салоне в зависимости от положения регуляторов. Конечно, для работы системы в качестве полноценной климатической установки для этого потребовался бы кондиционер. К сожалению, во время работ над ВАЗ-2110 он так и остался не до конца доработанным, да и по финансовым причинам установка с дорогими импортными комплектующими (компрессор и радиатор) повысила бы цену машины как минимум на 1 000 долларов, что на тот момент было не по карману ни заводу, ни массовому российскому потребителю. Именно поэтому кондиционер на серийных автомобилях этого семейства массово так и не появился, хотя в опытно-промышленном производстве ВАЗа на нестандартные модификации на базе «десятки» под заказ его монтировали.

Буква «А» на регуляторе отопителя ВАЗ-2110 обозначала автоматический режим работы системы вентиляции и отопления! Правда, без кондиционера это был, скорее, автоматизированный обогрев…

В рамках работ по «десятке» были проведены испытания АБС, но внедрить их, как и остальные «навороты», в полном объеме удалось уже лишь на следующих моделях – Калине и Приоре.

Потенциально на «десятке» могли с завода появиться не только гидроусилитель, но и кондиционер с АБС. Не получилось

Тем не менее, именно ВАЗ-2110 стал первой Ладой, для которой все эти системы предусматривались уже на стадии разработки. Увы, рождалась «антилопа» трудно, долго и тяжело – время было такое…

Калина: ЭМУР на конвейере!

Исходя из общемировых тенденций, Калина сразу задумывалась в исполнении с усилителем рулевого управления, который давно стал обычным явлением даже на малолитражках. Выбирая между гидравлическим или электрическим приводом, конструкторы склонились в пользу электромеханического усилителя рулевого управления (ЭМУР) по нескольким причинам. Во-первых, его модуль заметно компактнее и не требует «обвязки» с шлангами, насосом и прочими особенностями гидравлики. Во-вторых, коэффициент усиления на «электрическом» руле можно задавать на уровне прошивки — то есть, это обеспечивало более широкие возможности по настройке информативности рулевого управления. В-третьих, ЭМУР просто дешевле в массовом производстве, проще в монтаже и лучше подходит для относительно слабого двигателя, поскольку практически не нагружает его на малых скоростях. Наконец, электроусилитель «помогает» водителю лишь тогда, когда это требуется, в то время как традиционный ГУР действует всё время, пока работает двигатель.

Калина «сразу» получила ЭМУР, а вот подушки безопасности, кондиционер и АБС этой модели пришлось подождать несколько лет

Электроусилитель автомобилей ВАЗ заметно компактнее «гидравлики»

К сожалению, несмотря на перечисленные преимущества «электрики», именно на Калине отечественные автомобилисты поначалу столкнулись с очень неприятным эффектом — в случае неисправности ЭМУР редукторного типа махачкалинского завода «Авиаагрегат» рулевое управление обретало некую «самостоятельность»! Во время поездки это было чревато потерей управляемости и даже аварией. Поэтому куда более предпочтительным оказался электроусилитель центрального типа калужского или димитровградского производства, который впоследствии начали устанавливать не только на Калину, но и на Приору. Интересно, что усилитель для Калины производили не только перечисленные отечественные поставщики, но и корейская фирма MANDO.

На Калину в Тольятти устанавливали несколько разных усилителей, которые отличались не только «географией производства», но и надежностью

В 2008 году произошло знаменательное событие: Lada Kalina в качестве серийного оборудования получила климатическую установку японской фирмы Panasonic! Кроме того, наряду с Приорой Калину начали оснащать подушками безопасности и ABS. Таким образом, по комплектации автомобили Волжского автозавода не просто догнали «старозаветные» бюджетные иномарки вроде Нексии, но и перегнали их! Ведь гидроусилитель и заветная кнопочка «A/C», являвшаяся предметом длительной зависти вазоводов — это хорошо, но ни АБС, ни подушек безопасности даже в топовых версиях узбекских Daewoo Nexia не было.

Изначально система вентиляции и отопления ВАЗ-1118 имела только систему рециркуляции

Проще всего выявить наличие кондиционера в Калине первого поколения по наличию пиктограммы «снежинка» на клавише возле водителя

Со временем Калина первого поколения получила две фронтальные подушки безопасности

Приора: «полный фарш» с завода

При модернизации «десятки» до Приоры наличие заводского кондиционера уже даже не обсуждалось — по крайней мере, в качестве опции для дорогих комплектаций. При этом еще во время работ над ВАЗ-2110 конструкторы столкнулись с проблемой — штатного радиатора системы охлаждения не хватало, а еще непосредственно перед ним находился теплообменник кондиционера, который также ухудшал обдув основного радиатора. Именно поэтому дизайн передней оптики на Приоре изменили, отказавшись от вытянутых по горизонтали светоблоков в пользу «каплевидных» фар, расположенных по краям передка.

Во времена вывода Приоры на рынок в Тольятти хорошо понимали, что для конкуренции с иномарками версия с кондиционером просто необходима

Еще на стадии ранних прототипов в комбинации приборов Приоры появились символы, указывающие на наличие «на борту» ABS и подушек безопасности

В мае 2008 года, то есть, спустя год после начала серийного производства Приоры, в продажу поступила первая партия автомобилей, оснащенных кондиционером. Интересно, что для Приоры отличающиеся по конструкции «климаты» сразу начали выпускать аж две фирмы – российско-корейская Halla и японский Panasonic.

Поскольку Приору запустили в серийное производство после Калины, многие наработки, по тем или иным причинам когда-то «не пошедшие» на «десятку», достались Приоре по аналогии с Калиной. В частности, это электроусилитель руля — но в отличие от пресловутого махачкалинского изделия, на «семидесятку» сразу начали ставить ЭМУР безредукторного типа, который заметно стабильнее по характеристикам и надёжнее в эксплуатации. Но именно на Приоре калужские ЭМУР (2172-3450008-02) все же как-то «отличились»: известны единичные случаи отказа изделий АО «Автоэлектроника» из-за использования электронных компонентов ненадлежащего качества. Интересно, что на части автомобилей семейства Приора, как и на ВАЗ-2110 последних лет выпуска, в Тольятти продолжали установку гидроусилителя руля, причем им оснащали только модификации без кондиционера, поскольку вместе и «гидравлика», и «кондишен» в подкапотном пространстве этой модели не уживались. Впрочем, впоследствии энтузиасты в незаводских условиях таки совместили ГУР и кондиционер на Приоре, что потребовало переноса насоса гидроусилителя и других доработок.

На Приоре покупатель мог выбирать даже тип усилителя рулевого управления! Правда, лишь в том случае, если ему не важен был кондиционер

Впервые на автомобилях ВАЗ подушка безопасности водителя даже в базовой комплектации появилась на Приоре.

Также Приора в комплектации «Люкс» наряду с кондиционером получила подушку безопасности не только водителя, но и пассажира. Во время заводского краш-теста Приоры с парой подушек выяснилось, что она в такой комплектации «по баллам» даже превосходит Volkswagen Golf четвертого поколения! Конечно, при этом Приора уступала «гольфам» следующей генерации, но… не будем забывать, что в основе своей «семидесятка» всё равно оставалась модернизированным ВАЗ-2110. Впрочем, с 2013 года в «люксе» к фронтальным подушкам безопасности добавились еще и боковые – ну чем не «иномарка»?

Две подушки Приоры – это норма в современном автомобильном мире

В октябре 2007-го произошло еще одно важное историческое событие: спустя много лет после начала работ над АБС в качестве серийного оборудования автомобилей Калина и Приора наконец-то внедрили антиблокировочную систему ABS 8. 1 фирмы Bosch.

Нивоподобные: с наворотами, но почти без подушек

Вспоминая о постепенном внедрении «иномарочных наворотов» на автомобилях ВАЗ, нельзя не затронуть тему старушки-Нивы, которая в наше время именуется Lada 4×4. Эта модель, несмотря на активные экспортные поставки в советский и даже постсоветский периоды, долго оставалась настоящим «аскетом» — ни центрального замка, ни электроприводов стёкол, ни уж тем более «излишеств» вроде усилителя руля, кондиционера и стеклоподъемников.

Однако с 2006 года наряду с ВАЗ-2110 и Надеждой заводским гидроусилителем руля оснащается и Нива – сначала ГУРом обзавелась так называемая «длинная» пятидверная модификация ВАЗ-2131, а затем он достался и трёхдверной версии (ВАЗ-21214М).

Усилителем рулевого управления ZF оснащался и малоизвестный семиместный полноприводный минивэн ВАЗ-2120 Надежда, который в небольших количествах выпускали в ОПП с 1998 по 2005 годы.

Мелкосерийная Надежда в числе первых автомобилей ВАЗ комплектовалась ГУРом

На этом «прибавка комфорта» в заслуженный полноприводник не закончилась: в июне 2011-го на ВАЗе провели успешные испытания обычной Нивы с ABS, EBD и BAS, после чего в конце этого же года началось серийное производство модификации 21214-40-021, оснащенной антиблокировочной системой тормозов.

Кондиционер и ABS на автомобиле, который выпускается с конца семидесятых годов? Такое возможно не только на Mercedes Gelandewagen!

И, наконец, в 2014-м Lada 4×4 в качестве заводской опции даже получила кондиционер! А вот с подушками в массовом тираже, увы, не срослось – уж слишком несовместим кузов 40-летней давности с современными средствами пассивной безопасности. Хотя в 1998 году АвтоВАЗ объявил о том, что на отдельные партии ВАЗ-21213 будет устанавливаться руль с подушкой безопасности, на что указывала загадочная надпись SRS-40 на накладке. Описание «надувной подушки безопасности» даже появилось на страницах руководства по эксплуатации, а вот вживую это эксклюзивное изделие на серийных автомобилях, выпущенных для внутреннего рынка после 1999 года, практически не встречалось. По имеющимся сведениям, «эйрбеги» фирмы Breed с инерционным механическим датчиком удара и оригинальным кронштейном рулевой колонки ставили на крайне небольшое количество Нив примерно до 2002 года.

Таким образом, к концу «нулевых» годов Калина и Приора получили весь минимально необходимый комплект «опций комфорта и безопасности» — подушки, кондиционер, АБС и усилитель руля, что позволило этим машинам отнять немало потенциальных покупателей у многочисленных бюджетников вроде Renault Logan. В 2011 эстафету битвы за ценителей «иномарочных» опций продолжила Гранта, которая в топовых комплектациях также получила электроусилитель руля, кондиционер, две подушки и антиблокировочную систему тормозов.

Ну а последующие модели АвтоВАЗа получили и другие «иномарочные» опции вроде климат-контроля, круиз-контроля, автоматизированной механической трансмиссии АМТ и электронных ассистентов. Но это – уже совсем другая история…

Опрос

Какая из опций Калины и Приоры для вас важнее?

Всего голосов:

Сбой в электроусилителе: усилитель страха — журнал За рулем

Вечером 10 октября 2011 года я отпраздновал свой второй день рождения: руль редакционного универсала «Лада-Приора» на скорости 40 км/ч самопроизвольно дернулся влево. Я ехал в крайней левой полосе и едва успел затормозить, остановившись в считаных сантиметрах от ограждения. А если бы скорость была выше?..

Редакционная «Лада-Приора»

Редакционная «Лада-Приора»

За рулем всевозможных моделей ВАЗа я провел немало времени. Случалось, поругивал родной автопром за мелкие огрехи и поломки, но чтобы так подло и неожиданно взбрыкнул электроусилитель руля, бесцеремонно взяв управление на себя, — такого в моей практике еще не было. Хотя грешками ЭУРа редакционные «лады» расстраивали нас и раньше, до экстраординарных ситуаций не доходило. «Кстати» вспомнилось, что прошлой зимой подобная проблема возникла на калужском «Фольксвагене-Поло». Его склонность ни с того ни с сего повернуть вправо вылечили перепрошивкой программы блока управления.

Автовазовский дилер, не вдаваясь в детали, без звука заменил дефектный блок электроусилителя «Приоры» по гарантии. Собственно, отказ ЭУРа, сломайся он на ровном месте, остался бы хоть и неприятным, но лишь эксплуатационным эпизодом, не более того. Но он же на ходу самовольно направил машину в сторону, а это уже совсем другая история! Нам потребовались объяснения производителя. Узнав о случившемся, на АВТО-ВАЗе тут же захотели изучить проблемный узел.

К дилеру машину везли на эвакуаторе: уж слишком самостоятельный усилитель руля попался.

К дилеру машину везли на эвакуаторе: уж слишком самостоятельный усилитель руля попался.

Истинная причина отказа превзошла самые смелые и даже нелепые предположения. При вскрытии узла выяснилось, что рационализаторы калужского завода «Автоэлектроника» самостоятельно заменили дорогую немецкую микросхему в электронном блоке управления усилителем самодельной (!) платой с впаянными кустарным способом элементами неизвестного происхождения.

«Контрафакт!» — так охарактеризовал этот набор начальник управления специальных испытаний АВТОВАЗа Юрий Земсков. Дирекция завода по качеству потребовала от «Автоэлектроники» объяснений: откуда взялось столь творческое решение проблемы? Рационализаторы из Калуги скромно пояснили: такая версия блока выдавала якобы точно такие же параметры, как и утвержденная производителем. А если нет никакой разницы, то зачем платить дороже? Тем более что история эта древняя (наша машина была собрана в 2010 году) и данный узел уже заменен на конвейере более совершенным ЭУРом модели 702 — такой теперь стоит под капотом нашей «Приоры». Согласовывать с АВТОВАЗОМ свое рацпредложение по удешевлению прежнего усилителя калужане не стали. Входной контроль качества на автозаводе отклонений от оригинала не выявлял, а обнаружить залитую компаундом начинку блока, не вскрыв его, невозможно!

Слева — дефектный усилитель, 2172-3450008-02. Справа — его новая модификация, индекс 702.

Слева — дефектный усилитель, 2172-3450008-02. Справа — его новая модификация, индекс 702.

Серебристый прямоугольник с шестью микросхемами — тот самый контрафакт. Выше мы положили настоящую немецкую микросхему, на которой сэкономили в Калуге.

Серебристый прямоугольник с шестью микросхемами — тот самый контрафакт. Выше мы положили настоящую немецкую микросхему, на которой сэкономили в Калуге.

Сейчас главная задача АВТОВАЗа — выяснить, на какое количество автомобилей был установлен контрафактный блок управления ЭУРом. В любом случае мы обязательно проинформируем вас о том, как усмирили «восстание машин». И надеемся, что при необходимости заводу хватит мужества объявить отзывную кампанию. На момент сдачи номера на АВТОВАЗе как раз обсуждали такую возможность.

Сбой в электроусилителе: усилитель страха

Вечером 10 октября 2011 года я отпраздновал свой второй день рождения: руль редакционного универсала «Лада-Приора» на скорости 40 км/ч самопроизвольно дернулся влево. Я ехал в крайней левой полосе и едва успел затормозить, остановившись в считаных сантиметрах от ограждения. А если бы скорость была выше?..

Сбой в электроусилителе: усилитель страха

Электроусилитель руля: принцип работы

Приветствую вас друзья на сайте ремонт авто своими руками. Со дня появления первого авто было разработано несколько систем рулевого управления.

Электроусилитель руля

Основной задачей разработчиков всегда было создание надежной системы, способной упростить вращение рулевого колеса, что бы поездки были максимально комфортными. Одним из таких узлов стал электроусилитель руля.

Назначение, преимущества и недостатки электроусилителя

ЭУР появился недавно, намного позже хорошо известного и проверенного временем гидроусилителя рулевого колеса. Его задача аналогична – облегчить вращение руля, но принцип действия уже другой.

Если в первом случае основную функцию несла специальная жидкость ГУР, то в здесь роль «помощника» берет на себя электрический привод.

С момента появления система все время совершенствовалась. При этом год за годом электроусилитель берет «бразды правления» в свои руки и постепенно вытесняет ГУР.

В чем же преимущества электроусилителя руля? Их несколько:

Выставлять параметры рулевого управления намного проще;

руль стал лучше реагировать на движения водителя;

повысился уровень надежности. Это связано с тем, что работоспособность системы уже не зависит от объема и качества специальной жидкости;

снизился расход топлива.

Казалось бы, какая может быть закономерность. Все просто. С появлением электрического привода энергии стало расходоваться меньше, соответственно «прожорливость» авто снизилась в среднем на 0,5 литра (из расчета на «сотню»).

Но, несмотря на свои качества, ЭУР имеет и ряд минусов:

электрогенератор имеет ограниченную мощность, что отражается на работе всей системы. Как следствие, установка электопривода возможна только на легковых авто. Для грузовых машин или внедорожников такой тип усилителя не подойдет – он будет малоэффективен;

низкая информативность рулевого колеса (объяснить это можно недостаточным обратным усилием). Справедливости ради, аналогичный недостаток имеет и «старший брат» — гидроусилитель руля.

С появлением электроусилителя у разработчиков появилась масса возможностей при разработке более современных систем, к примеру, автоматической парковки, системы курсовой устойчивости и так далее.

Электроусилитель руля-принцип работы и устройство

Сегодня есть два варианта работы электроусилителя:

в первом случае электромотор воздействует на вал системы рулевого управления;

во втором случае электромотор передает усилие на рулевую рейку.

Благодаря своей эффективности, вариант с передачей усилия на рулевую рейку обрел большую популярность и применяется чаще всего.

Так же в обиходе можно встретить другое название такой системы – электромеханический усилитель. Конструктивно он представляет собой усилитель руля, привод и две шестеренки.

Устройство электроусилителя руля, собирается из нескольких основных узлов в них входят – системы управления, передачи механического типа и электромотора.

Вся система находится в одном кожухе, что упрощает эксплуатацию и ремонт если вдруг возникнут какие либо нарушения в системе. В качестве основного механизма применяется электродвигатель асинхронного типа.

Задача механической передачи – передать крутящий момент от асинхронного мотора к рулевой рейке. При этом особенность электроусилителя, который имеет пару шестерен в том, что одна шестеренка передает вращение на рулевую рейку от руля, а вторая – от электрического привода.

Благодаря этому, поворот колес возможен, как от рулевого колеса, так и от приводного механизма. Друг другу они совершенно не мешают.

Конструктивно это возможно, благодаря наличию двух участков зубцов, один из которых играет роль приводного устройства.

Принцип работы электроусилителя руля, имеющего параллельный привод, немного отличается.

Здесь основную задачу берет на себя электромотор, который посредством ременной передачи и специального механизма на основе шариковой системы передает усилие на рулевую рейку.

Так же в эту систему входит несколько основных узлов – ЭБУ, датчики и исполнительный узел.

Управляющую роль берет на себя два устройства: первый датчик контролирует крутящий момент, а второй – угол поворота руля.

Одновременно с этим ЭУР обрабатывает информацию от системы ABS (точнее, от ее датчика) и устройства, фиксирующего число вращений коленвала.

Задача «мозга» автомобиля (ЭБУ) – собрать всю текущую информацию, обработать ее и дать соответствующую команду на управляющий орган системы (электродвигатель).

Основные режимы электроусилителя руля

Не секрет, что в процессе движения авто может быть несколько режимов. Каждый из них учитывается системой, и производится точная подстройка для более надежного и четкого управления. Выделим основные этапы:

1) Допустим руль поворачивается в самой обычной ситуации. Происходит следующее. Момент вращения передается от рулевого колеса машины к торсиону, расположенному на рулевой системе.

Все основные параметры измеряются своими датчиками. К примеру, поворот руля контролирует датчик угла поворота, закрутку торсиона – датчик момента вращения коленвала.

Полученные данные собираются и вместе с информацией по оборотам коленвала и скорости движения поступают к электронному блоку управления транспортного средства.

Задача «мозгового центра» — просчитать необходимый угол поворота, который должен совершить элеткродвигатель. Как только работа выполнена, посредством изменения силы тока подается команда и на сам мотор.

После чего вращающий момент предается на рулевую рейку, тяги и колеса авто. Получается, что для поворота машины объединяется два основных усилия – электрическое и механическое.

2) Поворот колес при минимальной скорости движения производится, как правило, во время парковки. Особенность таких действий – широкий диапазон поворота руля.

В этом случае электроника гарантирует максимальный момент вращения электродвигателя, что обеспечивает ощущение еще большей легкости. Благодаря этому вращение руля даже при движении накатом становится максимально простым.

3) Поворот авто при движении на больших скоростях требует большей жесткости руля. В противном случае эффективность управления может снизиться.

Это обеспечивается за счет минимального вращающего момента, то есть электропривод лишь слегка помогает, а основное усилие прикладывает уже водитель. Такое состояние часто носит название «тяжелого руля».

4) Возврат в среднее положение. Вполне логично, что после поворота система должна помочь вернуть колеса в прежнее положение.

Это достигается, благодаря особому реактивному усилию. При этом руль как бы сам собой возвращается в исходное положение.

Большой плюс системы – удерживание колес в среднем положении, что очень актуально в случае проезда серьезных препятствий или разной накачки шин. Задача системы заключается в следующем – скорректировать среднее положение и удерживать его в течение какого-то времени.

Программно в ЭУР забита компенсация «увода» в сторону авто с передним приводом при разной длине валов.

Особого внимания заслуживают современные системы, построенные на базе электроусилителя.

К примеру, система курсовой устойчивости способна сама рулить, без участия водителя, а парковочный автопилот делает всю работу по парковке машины (снова-таки, водитель за рулем может отдыхать). Но это уже другая история.

Описанные выше преимущества ЭУР перед ГУР и особенности работы системы, делают ее более перспективной. Возможно, уже через 10-20 лет легковых машин с гидроусилителем уже и не останется.

Что касается электроусилителя для тяжелых авто, то здесь разработчикам еще есть, над чем поработать. Удачной дороги и конечно же без поломок.

ВАЗ 2110

: замена рулевых наконечников. Особенности работы

Часто на автомобиле ВАЗ 2110 производится замена рулевых наконечников, а не ламелей. И эта процедура по своей сути не представляет больших трудностей, только в процессе могут возникнуть непредвиденные обстоятельства. Часто они связаны с тем, что регулировочные гайки ржавеют и их просто невозможно открутить. Но изобретательность и знание основных законов физики должны прийти вам на помощь в этом деле. Однако для начала нужно понять, когда нужно заменить наконечники.

Диагностика состояния рулевого механизма

Первый звоночек к тому, что необходима замена рулевой тяги ВАЗ 2110 — это появление люфта. Гораздо хуже начинает крутить руль, увеличивается его свободный ход, страдает комфорт езды. Также возможно, что при повороте руля начнут появляться другие звуки. Конечно, грешить на наконечники сразу не нужно, потому что хруст может появиться даже при износе шара и опорного подшипника.

Чтобы убедиться, что в рулевом механизме действительно проблемы, нужно закатать гильзы и провести диагностику. Для этого иногда достаточно повернуть кончик стержня. Если перемещается свободно, то стоит задуматься о ремонте. Из-за этого легкого хода возникает люфт руля, из-за чего страдает комфорт вождения. Приклеивание пальца также говорит о том, что ВАЗ 2110 нуждается в замене рулевых наконечников.

Подготовка к ремонту

Заранее можно даже за несколько дней до планируемого начала ремонта тщательно обработать все резьбовые соединения проникающей смазкой.Чем обильнее, тем лучше, ведь нужно избавиться от грязи и ржавчины. Первое действие — поход в магазин. На самом деле замена рулевых наконечников ВАЗ 2110, цена которых составляет 400-450 рублей, обойдется вам недорого. Но если инструмента нет, то на его покупку придется потратиться.

Итак, в вашем арсенале должен быть хотя бы самый простой съемник, с помощью которого будет намного проще демонтировать рулевые наконечники с поворотного кулака рейки.Кроме ключей на 27 и 24. С их помощью происходит откручивание гаек с упором. Однако это все, что требуется. В редких случаях может понадобиться газовый баллончик. О том, как его использовать на этом непростом занятии, мы поговорим чуть ниже.

Разборка рулевых наконечников

Изначально нужно просто сломать все гайки на тягах. Поставив на охрану ключи на 24 и 27, залезть под капот. Найдите регулировочные гайки. Обратите внимание, что внешние гайки имеют обратную резьбу, справа.Это связано с особой конструкцией рулевого управления. Чтобы обеспечить безопасность использования, необходимо использовать такие нити. Если бы резьбы были заранее обработаны проникающей смазкой, то на ВАЗ 2110 замена рулевых наконечников не заставила себя долго ждать.

Но если вы не можете избавиться от орехов, вам придется сделать больше. Возьмите отвертку и расстегните болты, которыми болты крепятся к рейке. Снимите оба болта, после чего нужно подвесить передние колеса и снять их.Вытащите штифты из проушин и открутите гайки. Используя съемник, выдавите палец из поворотного кулака.

Как открутить гайки?

Теперь, чтобы как можно быстрее заменить рулевые наконечники ВАЗ 2110 своими руками, нужно использовать два метода откручивания гаек. В первую очередь, конечно, зажим в тисках. Сначала установите в них среднюю часть, прижмите их, затем открутите гайку гаечным ключом на 27. Медленно, но верно она должна откручиваться.Конечно, не всегда все так красиво заканчивается. Будет не очень хорошо, если гайка не поддастся даже при условии, что она долгое время находилась под действием проникающей смазки. В этом случае спасет только второй способ.

Ранее было упоминание о газовом баллончике. Здесь необходимо реализовать второй способ. С его помощью вся нить нагревается до высокой температуры. Если патрона нет, то поставьте деталь на газовую плиту на несколько минут.Когда металл достаточно нагреется, готовую «посуду» можно снять с огня и приложить к наковальне. Несколько ударов молотком, только не очень сильных, главное, чтобы они были острыми, помогут избавиться от ржавчины и грязи, скопившейся на резьбе. На этом все, теперь можно попробовать аккуратно открутить гайки. Только посмотрите, в вашем ВАЗ 2110 замена рулевых наконечников не заканчивается ожогами. Работайте с горячим металлом в защите.

Заключение

Соберите в обратном порядке.Затем устанавливают их сначала на рейку, но предварительно тщательно промазывают стык литолом. Прикрепите болты, но не торопитесь их затягивать. Когда упор будет установлен, нужно вставить кончики наконечников в поворотные кулаки. Если колеса не поворачиваются, то вы обеспечите максимально точную установку схождения. Но все же после замены наконечников посетить мастерскую с целью пройти процедуру регулировки развала и схождения передних колес. Эта процедура носит не рекомендательный, а обязательный характер. Стоит отметить, что при замене шкива без регулировки схождения износ резины будет неравномерным, и управляемость автомобиля сильно пострадает. Его потянет в сторону, а это создаст опасность для вашей жизни.

Какое масло заливать в гур ваз. Какое масло заливать в гур

На автомобиле ВАЗ

Перед тем как приступить к самостоятельному изучению замена жидкости в гидроусилителе руля (ГУР) вашего ВАЗ , проверьте информацию производителя о типах и марках воды, используемой в автомобиле.В большинстве моделей используется гидравлическая жидкость Pentosin CHF 11S VW52137.

Хотелось бы посмотреть, что процедура замены жидкости в ГУР не сложная и займет у вас не более часа.
Итак, приступим.
Вешаем переднюю часть машины на домкрат и подставляем упор под передние пороги.

Затем с помощью шприца с насадкой в виде пластиковой трубки откачиваем ее из бачка
ГУР. После того, как жидкость будет в , бак вытечет на Поверните руль до упора влево. Масло снова появится в баке. Выкачиваем и поворачиваем руль до упора вправо. Выкачиваем вновь появившуюся жидкость.

ЗАМЕНА ЖИДКОСТИ ГУР ВАЗ-2110, 2111,

2112
ПРИОРА, КАЛИНА, ГРАНТА

Полная замена жидкости ГУР СЕМЕЙСТВО ВАЗ .

Как заменить

масло в гидроусилителе руля (гур) ВАЗ

Подпишитесь на группу в ВК Инстаграм

Теперь приступим к заливке гидросистемы новым маслом.В данном случае возьмем масло для гидроусилителя Castrol ATF Dex II Multivehicle. Нам нужно около 800 грамм.

Залейте жидкость в бачок до максимального уровня и начните вращать руль до упора сначала влево, а затем вправо.

Теперь заводим двигатель на время и выключаем. Затем снова крутим колесо. При вводе этих операций жидкость в емкости уменьшится, не забудьте долить.

В конце делаем прокачку и удаление воздуха из ГУР . .. Для этого на заглушенной машине поверните руль по 10 раз в каждую сторону. Потом столько же при работающем двигателе.

После замены жидкости в гидроусилителе руля вы должны почувствовать, что рулевое колесо поворачивается намного легче.
_
Есть другой способ замены жидкости в гидроусилителе руля … Его суть заключается в замене старого масла на новое. Этот способ более качественный, так как от старого масла можно полностью избавиться, но нового потребуется вдвое больше.

Для этой процедуры вам понадобится помощник.
1. Выкачиваем жидкость из бачка ГУР;
2. Снимите возвратный шланг с бака и заглушите его, например, другим шлангом с защемленным концом;
3. На обратку надеваем еще один шланг и подводим под машину в заранее подготовленную емкость;
4. Заполните бачок жидкостью до максимального уровня, помощник запустит двигатель;
5. Как только жидкость уйдет, помощник по вашему сигналу выключит двигатель;
6.Снова залейте жидкость до отметки «MAX» и повторяйте процедуру до тех пор, пока чистая жидкость не потечет в подготовленную емкость;
7. Наденьте возвратный шланг обратно и долейте жидкость гидроусилителя руля до желаемого уровня.

И в заключение предлагаем ознакомиться с порядком замены шлангов гидроусилителя руля на автомобиле ВАЗ

Многие сегодня пользуются автомобилем ВАЗ 2110. Не все знают, какое масло выбрать для гидроусилителя руля.
Правильная работа ГРУ способствует тому, что эксплуатация станка является комфортным и безопасным процессом.Однако для нормальной работы гидроусилителя его необходимо вовремя обслуживать.
Чаще всего производитель дает совет, какое масло нужно использовать для нормальной работы этой системы. Марка масла гидроусилителя ВАЗ 2110 имеет большое значение.
Однако большинство водителей вспоминают о необходимости замены масла только после выхода из строя ГРУ.

Знаки поломки

Чаще всего на то, что гидроусилитель работает некорректно, указывают следующие признаки:

При вращении издаются непонятные звуки, которых раньше не было;
Руль вращается медленнее, чем раньше. К тому же водителю при повороте приходится прилагать больше усилий, чем раньше.

Примечание. Эти проблемы также могут возникать в результате других проблем. Поэтому перед тем, как приступить к ремонту ГРУ, нужно разобраться, действительно ли проблема с ним.

Сервис гидроусилителя

Для того, чтобы машина всегда работала нормально и не было сбоев в ее эксплуатации, необходимо, чтобы водитель ее своевременно обслуживал.
Причем эта услуга должна быть правильной. работает за счет масла, поэтому очень чувствителен к состоянию такой жидкости.
Есть несколько советов по уходу:

Масло следует менять не реже одного раза в год. Особенно часто нужно менять масло тем, кто слишком много пользуется своим автомобилем.

Примечание: в противном случае гидроусилитель перестанет работать, поэтому его необходимо будет отремонтировать или даже заменить, что будет стоить намного дороже, чем покупка нового масла.

Кроме того, помимо полной замены масла, иногда необходимо его долить. Очень часто уровень масла опускается ниже необходимого.
Следовательно, его необходимо долить до максимальной отметки. Чернеет при частом доливе. Это указывает на необходимость его замены.

Правила эксплуатации

Чтобы гидроусилитель прослужил долго, при его эксплуатации необходимо соблюдать следующие правила:

Зимой его нужно утеплить, иначе под воздействием сильного мороза он может потрескаться.Легко прогревается.
Для этого достаточно несколько раз покрутить сначала вправо, а затем влево. При этом амплитуда вращения не должна быть слишком большой.
При неисправности гидроусилителя руля запрещается водить машину.

Примечание: это приведет к аварийной ситуации на дороге, так как водитель может не успеть выключиться.

Если уровень ниже нормы или его нет совсем, то использование машины в этом случае запрещено.
Не следует слишком долго держать рулевое колесо в крайнем положении. Это приводит к перегрузке насоса.

Примечание. Не нужно удерживать руль в крайних положениях, чтобы нагрузка не была такой большой. Достаточно отвести назад всего на несколько сантиметров.

Как выбрать масло для гидроусилителя руля

Обычно для любой модели производитель дает рекомендации, какую именно заливать. Ни в коем случае нельзя заливать дешевые масла в десятку лучших, так как это приведет к своевременному выходу машины из строя.
Это связано с тем, что они не обладают достаточным количеством тех защитных свойств, которые необходимы ГРУ.

Примечание: в некоторых случаях необходимо заливать обычное моторное масло … Но делать это нужно только в экстренных ситуациях.

Как понять, что гидроусилитель требует замены

Приступать к замене системы ГРУ необходимо только если:

В системе утечка масла;
Рулевое колесо поворачивается намного тяжелее, чем раньше;
У масла появился запах гари;
На более высоких оборотах рулевое колесо поворачивается легче, чем на холостом ходу;
В системе есть посторонние звуки.

Примечание: любая деталь может изнашиваться из-за того, что масло не меняется во времени.

Какие масла выбрать: минеральные или синтетические

Существуют разные виды масел. Естественно, минеральные масла намного дороже синтетических. Однако у них есть еще много полезных свойств.
В системе гидроусилителя много резиновых деталей. Синтетические масла плохо влияют на резину, так как они довольно агрессивны (чего нельзя сказать о минеральных маслах).
Заливать такие масла в эту систему можно только в том случае, если ее части предназначены для этого.

Замена масла в системе

Решив самостоятельно заменить масло в системе, необходимо выполнить в точной последовательности следующие действия:

Отвинтите крышку бака в том месте, где находится масло.
Слейте всю жидкость, которая здесь присутствует. Для этого можно использовать шприц с тонкой трубкой.
Залейте новую жидкость до максимально возможного уровня.
Запустите двигатель и несколько раз поверните рулевое колесо влево и вправо.
Остановите двигатель

Однако есть еще один способ, который позволит полностью откачать всю жидкость из системы.
Для этого:

Откачать жидкость из резервуара.
Ослабьте зажимы на шлангах, идущих к резервуару.
Снимите шланги и резервуар. Его нужно промыть.
Шланг от рулевой рейки следует поместить в пластиковую бутылку с одного конца.
Включите двигатель. Поверните руль влево и вправо. Это позволит излишкам жидкости вытекать из системы, которая вытечет через шланг.

Примечание: Перед началом работы вы можете развесить переднюю часть машины, чтобы упростить поворот рулевого колеса.

Второй шланг нужно вставить в воронку. Залить через него новую жидкость.
Собирать нужно все наоборот.

Так же можно поменять масло в ГУР своими руками. Перед тем, как приступить к этой процедуре, следует просмотреть фото и видео по данной теме, которых в Интернете очень много.
Кроме того, наши инструкции могут помочь. Примечательно, что цена нового масла намного ниже стоимости ремонта всей системы ГРУ, которая может выйти из строя из-за того, что масло давно не меняли.

Какое масло заливать в ГУР? Этот вопрос интересует автовладельцев в разных случаях (при смене жидкости, при покупке автомобиля, перед холодом и так далее).Японские производители разрешают заливать жидкости для автоматических трансмиссий (ATF) в систему гидроусилителя руля. А европейские указывают, что нужно заливать специальные жидкости (PSF). Внешне они различаются по цвету. По этим основным и дополнительным характеристикам, которые мы рассмотрим ниже, точно можно решить, какое масло заливать в гидроусилитель руля .

Типы жидкостей для гидроусилителя руля

Прежде чем ответить на вопрос, какое масло в гидроусилителе, необходимо определиться с существующими видами этих жидкостей. Исторически сложилось так, что автомобилисты различают их только по цвету, хотя это не совсем правильно. В конце концов, технически грамотнее обратить внимание на допуски, которые имеют жидкости для гидроусилителя руля. В частности: вязкость

;
механические свойства;
гидравлические свойства;
химический состав;
температурные характеристики.

Поэтому при выборе в первую очередь необходимо обращать внимание на перечисленные характеристики, а затем уже на цвет.Кроме того, в настоящее время в гидроусилителе руля используются следующие масла:

Mineral … Их использование связано с наличием в системе гидроусилителя большого количества резиновых деталей — уплотнительных колец, сальников и др. . В сильные морозы и сильную жару резина может потрескаться и потерять эксплуатационные свойства. Чтобы этого не произошло, используют минеральные масла, которые лучше всего защищают резиновые изделия от перечисленных вредных факторов.
Синтетика … Проблема с их использованием состоит в том, что они содержат резиновые волокна, которые вредны для резиновых уплотнителей в системе.Однако современные автопроизводители начали добавлять в резину силикон, который нейтрализует действие синтетических жидкостей. Соответственно, область их использования постоянно растет. Покупая машину, обязательно читайте в сервисной книжке, какое масло заливать в ГУР. Если нет сервисной книжки, звоните официальному дилеру … В любом случае нужно знать четкие допуски на использование синтетического масла.

Перечислим достоинства и недостатки каждого из перечисленных типов масел.Итак, к преимуществам минеральных масел относится:

щадящее воздействие на резиновые изделия системы;
низкая цена.

Недостатки минеральных масел:

значительная кинематическая вязкость;
высокая склонность к пенообразованию;
короткий срок службы.

Преимущества полностью синтетические масла :

Различия в цвете разных масел

длительный срок службы;
стабильная работа в любых температурных условиях;
низкая вязкость;
наивысшие смазывающие, антикоррозионные, антиоксидантные и пеноизоляционные свойства.

Недостатки синтетических масел:

агрессивное воздействие на резиновые детали системы гидроусилителя руля;
допуск к использованию в ограниченном количестве транспортных средств;
высокая цена.

Что касается общей цветовой градации, автопроизводители предлагают следующие жидкости для гидроусилителя руля:

красного цвета … Считается наиболее совершенным, поскольку изготовлен на основе синтетических материалов. Относится к Dexron, которые представляют класс ATF — трансмиссионных жидкостей для «автоматов» (Automatic Transmission Fluid).Такие масла часто используются в коробках передач автоматических коробок передач. Однако они подходят не для всех автомобилей.
Желтый цвет … Такие жидкости можно использовать для автоматических трансмиссий и для гидроусилителя руля. Обычно их делают на основе минеральных компонентов. Их производитель — немецкий концерн Daimler. Соответственно, эти масла используются в машинах, выпускаемых этим концерном.
Зеленый цвет … Этот состав тоже универсален. Однако его можно использовать только с механической трансмиссией и в качестве жидкости для гидроусилителя руля.Масло может быть изготовлено на основе минеральных или синтетических компонентов. Обычно более вязкие.

Многие автопроизводители используют одно и то же масло для автоматических трансмиссий и гидроусилителя руля. В частности, это компании из Японии. А европейские производители требуют использования специальной жидкости в гидроусилителе руля. Многие считают это простым маркетинговым ходом. Независимо от типа, все жидкости для гидроусилителя руля выполняют одни и те же задачи. Рассмотрим их подробнее.

Функции жидкостей для гидроусилителя руля

К функциям масел для гидроусилителя руля относятся:

передача давлений и усилий между рабочими органами системы;
смазка узлов и механизмов гидроусилителя руля;
антикоррозионная функция;
передача тепловой энергии для охлаждения системы.

Гидравлические масла для гидроусилителя руля содержат следующие присадки:

PSF жидкость для гидроусилителя руля

уменьшающая трение;
стабилизаторы вязкости;
вещества антикоррозионные;
стабилизаторы кислотности;
красящих составов;
присадки противопенные;
Состав для защиты резиновых деталей механизма рулевого управления с гидроусилителем.

Масла

ATF выполняют те же функции, но их отличия заключаются в следующем:

содержат присадки, обеспечивающие увеличение трения в состоянии покоя сцеплений, а также снижение их износа;
разные составы жидкостей обусловлены тем, что муфты изготавливаются из разных материалов.

Любая жидкость для гидроусилителя руля создается на основе базового масла и определенного количества присадок. Из-за их различий часто возникает вопрос, можно ли смешивать разные типы масел.

Ответ на этот вопрос прост — жидкость, рекомендованная производителем вашего автомобиля. И здесь недопустимо проводить эксперименты. Дело в том, что если вы постоянно используете масло, не подходящее по составу для вашего гидроусилителя руля, то со временем высока вероятность полного выхода из строя гидроусилителя руля.

Следовательно, при выборе жидкости для заливки в гидроусилитель руля необходимо учитывать следующие факторы:

GM ATF Dexron III

Рекомендации производителя автомобиля. Не нужно заниматься самодеятельностью и что-либо заливать в ГУР.
Смешивание допустимо только с аналогичными составами. Однако использовать такие смеси длительное время нежелательно. При первой же возможности замените жидкость на жидкость, рекомендованную производителем.
Масло должно выдерживать значительные температуры. Ведь летом они могут прогреваться до + 100 ° С и выше.
Жидкость должна быть достаточно текучей. Ведь в противном случае на насос будет чрезмерная нагрузка, что приведет к его преждевременному выходу из строя.
Масло должно иметь значительный ресурс использования. Обычно замену проводят через 70 … 80 тысяч километров пробега или каждые 2-3 года, что наступит раньше.

Также многих автовладельцев интересуют вопросы, можно ли заливать трансмиссионное масло гур? Или моторное масло? По поводу второго стоит сразу сказать — нет.Но за счет первого — тогда их можно будет использовать, правда, с некоторыми оговорками.

Двумя наиболее распространенными жидкостями являются Dexron и топливо для гидроусилителя руля (PSF). И первое встречается чаще. В настоящее время в основном используются жидкости, соответствующие стандартам Dexron II и Dexron III. Оба состава были первоначально разработаны General Motors. в настоящее время производится многочисленными производителями по лицензии. Между собой они различаются температурным диапазоном использования. Немецкий концерн Daimler, в который входит всемирно известный Mercedes-Benz, разработал собственную жидкость для гидроусилителя руля, имеющую желтый цвет. Однако в мире есть много компаний, которые производят такие составы по лицензии.

Соответствие машин и жидкости для гидроусилителя руля

Вот небольшая таблица соответствия жидкостей для гидроусилителя руля и прямых марок автомобилей.

модель автомобиля	Жидкость гидроусилителя руля
FORD FOCUS 2 («Ford Focus 2»)	Зеленый — WSS-M2C204-A2, Красный — WSA-M2C195-A
RENAULT LOGAN («Рено Логан»)	Elf Renaultmatic D3 или Elf Matic G3
Chevrolet CRUZE («Шевроле Круз»)	Зеленый — Pentosin CHF202, CHF11S и CHF7.1, красный — Dexron 6 GM
MAZDA 3 («Mazda 3»)	Оригинальная ATF M-III или D-II
ВАЗ ПРИОРА	Рекомендуемый тип — Pentosin Hydraulik Fluid CHF 11S-TL (VW52137)
OPEL («Опель»)	Dexron разных типов
TOYOTA («Тойота»)	Dexron разных типов
KIA («Киа»)	DEXRON II или DEXRON III
HYUNDAI («Hyundai»)	RAVENOL PSF
AUDI («Ауди»)	VAG G 004000 М2
HONDA («Honda»)	Оригинальный PSF, PSF II
Saab («Saab»)	Pentosin CHF 11S
Mercedes («Мерседес»)	Особые составы желтого цвета для Daimler
BMW («БМВ»)	Pentosin chf 11s (оригинал), Febi S6161 (аналог)
Volkswagen («Фольксваген»)	VAG G 004000 М2
Geely («Джили»)	DEXRON II или DEXRON III

Если вы не нашли марку вашего автомобиля в таблице, рекомендуем вам взглянуть. Вы обязательно найдете для себя много интересного и подберете жидкость, оптимальную для гидроусилителя руля вашего автомобиля.

Можно ли смешивать жидкости для гидроусилителя руля

Что делать, если у вас нет той же марки жидкости, что и в системе гидроусилителя вашего автомобиля? Можно смешивать похожие составы, при условии, что они одного типа ( «Синтетика» и «минеральная вода» не должны мешать никаким образом ). В частности, совместимы с желтым и красным маслами … Состав их схож, и они не повредят гидроусилителю руля. Однако долго кататься на такой смеси не рекомендуется. Как можно скорее замените жидкость для гидроусилителя рулевого управления на жидкость, рекомендованную производителем автомобиля.

А вот зеленое масло нельзя добавлять в красное или желтое ни в коем случае. Это связано с тем, что синтетические и минеральные масла нельзя смешивать друг с другом.

Жидкости условно можно разделить на три группы , внутри которых допустимо смешивать их между собой. К первой такой группе относятся минеральные масла «условно смешивающиеся» светлых цветов (красный, желтый). На рисунке ниже показаны образцы масел, которые можно смешивать между собой, если напротив них стоит знак равенства. Однако, как показывает практика, смешивание масел, между которыми нет знака равенства, тоже допустимо, хотя и нежелательно.

Вторая группа включает темных минеральных масел (зеленых), которые можно только смешивать друг с другом. Соответственно, их нельзя смешивать с жидкостями других групп.

В третью группу также входят синтетических масел , которые можно только смешивать друг с другом. Однако следует отметить, что такие масла необходимо использовать в системе гидроусилителя рулевого управления только в том случае, если в данном четко указано в руководстве к вашему автомобилю.

Чаще всего необходимо смешивать жидкости при добавлении масла в систему. И делать это нужно при падении его уровня, в том числе из-за протечки. Об этом вам расскажут описанные ниже приметы.

Признаки утечки жидкости рулевого управления с гидроусилителем

Есть несколько простых признаков утечки жидкости рулевого управления с гидроусилителем. По их внешнему виду можно судить, что пора его поменять или пополнить. И это действие связано с выбором. Итак, к признакам течи относятся:

понижение уровня жидкости в расширительном бачке системы гидроусилителя руля;
появление полос на рулевой рейке, под резиновыми уплотнителями или на сальниках;
появление стука в рулевой рейке при движении:
большее усилие требуется для поворота руля;
насос гидроусилителя руля стал издавать посторонние шумы;
имеется значительный люфт руля.

При появлении хотя бы одного из перечисленных симптомов необходимо проверить уровень жидкости в бачке. А при необходимости заменить или долить. Однако перед этим стоит определиться, какую жидкость для этого использовать.

Невозможно эксплуатировать автомобиль без жидкости для гидроусилителя руля, так как она не только вредна для него, но и опасна для вас, людей и техники вокруг вас.

Итог

Таким образом, ответом на вопрос, какое масло в ГУР лучше использовать, будет информация от автопроизводителя вашего автомобиля.Не забывайте, что красную и желтую жидкости можно смешивать, но они должны быть одного типа (только синтетическая или только «минеральная вода»). Также вовремя доливайте или полностью меняйте масло в гидроусилителе руля. Для него очень вредна ситуация, когда в системе не хватает жидкости. И периодически проверяйте состояние масла. Не позволяйте ему сильно почернеть.

ГУР Ваз

Многие сегодня пользуются автомобилем ВАЗ 2110. Не все знают, какое масло выбрать для гидроусилителя руля.Правильная работа ГРУ способствует тому, что эксплуатация станка — это комфортный и безопасный процесс. Однако для нормальной работы гидроусилителя его необходимо вовремя обслуживать. Чаще всего производитель дает совет, какое масло нужно использовать для нормальной работы этой системы. Марка масла гидроусилителя ВАЗ 2110 имеет большое значение. Однако большинство водителей вспоминают о необходимости замены масла только после выхода из строя ГРУ.
