ЭСУД, применяемые на автомобилях ВАЗ

За основу взята статья многоуважаемого Д.Б.Дударя «История в лицах».

Впервые на российских авто появились ЭСУД (Электронные Системы Управления Двигателем) разработки General Motors (GM). Они были двух типов: центрального (для полноприводных автомобилей ВАЗ 21214 и «классики» – 21073, 21044) и распределенного (переднеприводные ВАЗ) впрыска топлива.

Обе системы имеют в комплектации датчик кислорода и катализатор.  Первоначально системы были спроектированы и откалиброваны производителем (GM) для норм токсичности США-83, которые впоследствии были перестроены для удовлетворения требований токсичности Евро‑2. Позднее появилась версия для норм России (только для 16-ти клапанного двигателя ВАЗ-2112).

В качестве ПЗУ в данных блоках используются микросхемы с УФ стиранием, емкостью 32 Кб, «упакованные» в специальный фирменный переходник GM. Доступ к ПЗУ производится без полной разборки блока, через специальное окошко, закрытое крышкой. Двигатель в аварийном режиме может быть заведен без ПЗУ.

Вторым серийным семейством ЭСУД на отечественных авто стали системы «Январь‑4», которые разрабатывалось как функциональный аналог блоков управления GM (с возможностью использовать при производстве тот же состав датчиков и исполнительных механизмов) и предназначались для их замены. Поэтому при разработке были сохранены габаритные и присоединительные размеры, а также цоколевка разъемов. Естественно, блоки ISFI-2S и «Январь‑4» являются взаимозаменяемыми, но полностью отличаются схемотехникой и алгоритмами работы. «Январь‑4» предназначен для норм России, из состава были исключены датчик кислорода, катализатор и адсорбер, и введен потенциометр регулировки СО. Семейство включает в себя блоки управления «Январь‑4» (была выпущена очень небольшая партия) и «Январь‑4.1»  для 8‑ми (2111) и 16-ти (2112) клапанных двигателей.

Версии «Квант» скорее всего отладочная серия с прошивкой J4V13N12 аппаратно и, соответственно, программно несовместимы с последующими серийными контроллерами. То есть прошивка J4V13N12 не будет работать в «неквантовских» ЭБУ и наоборот. Фото плат ЭБУ КВАНТ и обычного серийного контроллера Январь 4.

Схема ЭБУ Январь 4

Схема ЭБУ Январь 4.1

Следующим шагом была разработка совместно с «Bosch» ЭСУД на базе системы «Motronic» M1.5.4, которая могла бы производиться в России. Были применены другие датчики расхода воздуха (ДМРВ) и резонансный детонации (разработки и производства «Bosch»).  ПО и калибровки для этих ЭСУД было впервые полностью разработаны на АвтоВАЗ.  В ПО этих ЭБУ существует серьезный недостаток – данные АЦП не отображаются в диагностическом протоколе из-за неверно указанного порта.

Для норм токсичности Евро‑2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс «N», для создания искусственного отличия) 2111 – 1411020-60 и 2112 – 1411020-40, удовлетворяющие этим нормам и имеющие  в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.

Так же, для норм России был разработан ЭСУД для 8‑кл. двигателя (2111 – 1411020-70), являющийся модификацией самого первого ЭСУД 2111 – 1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью «MOTRONIC» (в народе «жестянка»). Впоследствии и ЭБУ 2112 – 1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, «жестянки» больше «звенят» на одинаковом ПО.

Фото платы Bosch M1.5.4 1411020

Параллельно с системой M1.5.4, АвтоВАЗ совместно с  «ЭЛКАР» спроектировал функциональный аналог блока M1.5.4, который получил название Январь‑5. Первоначально были выпущены варианты под нормы Евро‑2 (2112 – 1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления «Январь‑5.1.2» для 16-ти (2112 – 1411020-71)  и  Январь‑5.1.1 для 8‑ми (2111 – 1411020-71) клапанных двигателей под нормы России. Все эти блоки имеют ПО и калибровки разработки ОАО «АвтоВАЗ». Это первый из серии блоков, считывание/запись которых производится без разборки блока. В данных модификациях используется процессор Siemens Infineon C509, тактовая частота 16 Мгц. ПО и калибровки записаны в Flash ёмкостью 128 кб, что позволяет записывать в них, после соответствующей доработки, 2 разные программы, например, эконом + динамик и оперативно переключаться между ними во время движения. Схемотехнически ЭБУ Январь – 2112 – 41 (2112 – 71)  могут несколько отличаться друг от друга, в первую очередь применением других сильноточных драйверов. В новых реализациях блоков микросхемы – драйверов фирмы Motorola MC33385, вместо привычных TLE5216. Эти микросхемы  различаются протоколом считывания драйверной диагностики. Поэтому ПО поддерживающее драйверную диагностику, написанное под  TLE5216 будет некорректно диагностироваться на блоках, где управление форсунками реализовано на м/сх Motorola и, соответственно, наоборот.

Фото платы Январь 5.1 2112 – 1411020-41

Фото платы Январь 5.1 2112 – 1411020-41 (высокое разрешение)
Фото платы Январь 5.1.1 2111 – 1411020-71
Схема ЭБУ Январь 5.1 2112 – 1411020-41

Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104 – 1411020-01 в комплектации Евро‑2, без датчика детонации. От версии 5.1 отличается только незапаяными элементами канала детонации.

В декабре 2005 г. НПП «Автэл» выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось!!!) ЭБУ «Январь 5.1.х» с измененной аппаратной частью. Изменения коснулись микросхемы обработчика сигнала канала детонации. Вместо снятой с производства HIP9010 стали устанавливать HIP9011 отличающаяся протоколом программирования по SPI, с небольшим изменением топологии печатной платы и модифицированном для работы с этой микросхемой ПО. Как это водится, в России первая партия этих контроллеров накрывалась «старыми» крышками с шильдиком J5xxxxxx. Позднее шильдик заменили на соответствующий программному обеспечению А5ххххх.
Для этой реализации Автел выпустил серию прошивок начинающихся на литеру «A», например, A5V05N35, A5V13L05. При использовании прошивок серии J5 в новом ЭБУ канал детонации неработоспособен, что приводит к появлению ошибок «Обрыв датчика детонации», «Низкий уровень шума двигателя» и невозможности работы алгоритма определения детонации. В диагностике АЦП ДД = 0.

Впрочем, этой беде оказалось достаточно легко помочь – для адаптации «старых» прошивок к «новым» ЭБУ достаточно модифицировать их специальной утилитой от SMS-Software – Patch-J5-HIP9011

Следующим шагом в борьбе за экологичность выхлопа была разработка по заказу ОАО АвтоВАЗ фирмой «Bosch» более современного блока, который мог бы удовлетворить более жестким нормам токсичности и диагностики Евро‑2 и Евро‑3, получившая название MP7. 0. В данной модификации и аппаратная часть и программная разработаны фирмой «Bosch», окончательную калибровку и доводку систем выполнял ОАО «АвтоВАЗ». Это семейство также расширяется и уже дополнилось системами под нормы Евро‑3 для 8‑ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро‑2 и Евро‑3).

В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает программатор Combiloader от SMS – Software. Возможно так же программировать flash внешним программатором через переходник, подключаемый к шине ЭБУ.

В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 – разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована flash – память 29F200.

ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (1411020 – 50) имеет дополнительный драйвер для подогревателя 2‑го датчика кислорода. Так же возможны различия по каналу ДТВ.

Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые «Нивы» и «Надежды», перешитые на ОПП из обычных «нивских».

Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.

Фото платы Bosch MP7.0 (Евро‑3)
Фото платы Bosch MP7.0 (Евро‑3) – обратная сторона.

НПО «Итэлма» (г. Москва) разработало для применения в автомобилях ВАЗ новый ЭБУ, получивший название VS 5.1. Это полнофункциональный аналог ЭСУД Январь 5. 1, то есть использует тот же жгут, датчики и исполнительные механизмы. В VS5.1 применен тот же процессор Siemens Infenion C509, 16МГц, но выполнен на более современной элементной базе. Модификации 2112 – 1411020-42 и 2111 – 1411020-62 предназначены для норм Евро‑2 имеющие  в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер, в данном семействе не предусмотрены норм Р‑83 для двигателей 2112. Для 2111 и норм Россия-83 выпускается только версия ЭСУД VS 5.1 1411020 – 72 с одновременным впрыском.

С сентября 2003 г. на ВАЗ устанавливается новая АППАРАТНАЯ модификация VS5.1, несовместимая по ПО и аппаратно со «старой».

— 2111 – 1411020-72 с прошивкой V5V13K03 (V5V13L05). Данное ПО несовместимо с ПО и ЭБУ ранних версий (V5V13I02, V5V13J02).
— 2111 – 1411020-62 с прошивкой V5V03L25. Данное ПО несовместимо с ПО и ЭБУ ранних версий (V5V03K22).
— 2112 – 1411020-42 c прошивкой V5V05M30. Данное ПО несовместимо с ПО и ЭБУ ранних версий (V5V05K17, V5V05L19).

По проводке блоки взаимозаменяемы, но только со своим, соответствующим блоку, ПО.

Почти все автомобили 2110 – 2112 выпуска позднее июня 2003 года выпущены с этим блоком, а модификация 2111 – 1411020-72 частый гость на новых 2109 – 2111.

В этом семействе применен процессор Infenion SAF C509, тактовая частота 16 Мгц. Отличительной особенностью является «более правильный» канал синхронизации по датчику коленвала и применение в качестве ПЗУ микросхему флэш – памяти 29F200, емкостью 2 мбит, из которых используется только половина – 128 К, а так же наличием системной шины и предусмотрена возможность установки в блок элементов МЗ (данная функция так и не была реализована), позволяющая исключить из системы МЗ.

В «новой» аппаратной реализации однозначно отсутствуют элементы необходимые для переключения двухрежимных прошивок и для реализации переключения двух прошивок, их необходимо установить.

Для «классики» объемом 1,45 л. выпускается модификация VS5.1 2104 – 1411020-02, с ДК (Евро-II) и без канала детонации. Является функциональным аналогом блока Январь 5. 1.3 и взаимозаменяем с ним по проводке, естественно со своим ПО.

Эти ЭСУД сняты с производства в начале 2005 г.

Фото платы «старого» VS5.1  1411020 – 42 (с прошивками V5V05K17 и V5V05L19)

Фото платы «нового» VS5.1  1411020 – 42 (с прошивками V5V05M30 и V5V05N35)

Схема ЭБУ старой аппаратной реализации

Схема ЭБУ новой аппаратной реализации

BOSCH M7.9.7 выпускается под нормы токсичности Евро‑2 и Евро‑3. Устанавливается на автомобили с сентября 2003 г. ЭБУ конструктивно похож на «консервную» модификацию Bosch M1.5.4, но меньшего размера, разъем другой, 81-контактная колодка. Процессор Siemens Infenion B59 759, ПЗУ Flash Am29F400BB, практически все микросхемы с внутренней маркировкой Bosch. Внутри блока собрано управление катушками зажигания, МЗ не используется.  ПО этих ЭБУ построено на основе разработанной Bosch «моментной» модели двигателя (Torque-Based) и содержит более тысячи калибровок. Маска ошибок и комплектация хоть и присутствует, но ввиду сложности алгоритмов системы пока не поддерживается программами редактирования калибровок, что накладывает некоторые трудности чип-тюнингу. Но и тех калибровок, что доступны для редактирования на данный момент, вполне достаточно для эффективной настройки ДВС.

Двигатель с ЭСУД 2111 – 1411020-80 комплектуется новым ДМРВ (116), новым ДФ, встроенным в ЭБУ управлением катушками зажигания (часть функций МЗ) с применением внешних катушек зажигания Bosch; форсунки – тонкие, черного цвета, Bosch; нет «обратки», РДТ находится в баке, в сборе со стаканом бензонасоса. (это касается двигателей 1,6. На 1,5 будет собираться «гибрид» – с обычным БН и рампой форсунок нового образца с РДТ).

Внутри этого семейства имеются аппаратные различия. Как видно на рисунке внизу, ЭБУ для 8 кл. модификаций (2111 – 1411020-80 и 21114 – 1411020-30) содержат два ключа управления зажиганием. Блоки для 16-клапанных двигателей 1,6 (21124 – 1411020-30) имеют 4 встроенных ключа управлением зажигания.

Контроллеры с ПО для 16-кл. двигателей под нормы Евро‑3 поддерживают функцию программного переключения пусковых калибровок Европа/Россия с диагностического оборудования. Данная функция, по мнению разработчиков, должна облегчить пуск на бензинах низкого качества. По умолчанию на заводе установлено «Европа». C помощью, например, тестера ДСТ‑2 можно поменять пусковые характеристики.

Подробнее о двигателях ВАЗ 21114 и 21124 читайте здесь.

Следующий ЭБУ не заставил себя ждать. Как всегда «без объявления войны», ВАЗ выпустил на конвейер ЭСУД с Bosch M7.9.7 другой модификации. Он содержит другой процессор (Thompson) и ПО прошито внутри процессора, то есть flash – памяти в них нет, применена так же и другая eeprom.

Первые прошивки в новом блоке – B103EQ12 для двигателя 2111 (1,5 л) и B120EQ16 (Нива). Впоследствии появились так же прошивки новой реализации и на все остальные системы впрыска.  Все они с фазированным впрыском, как 8, так и 16-клапанные. Прошивки «старой» реализации не подходят для «новой» и наоборот. Совместимости нет. На «новый» тип контроллеров уже (по стостоянию на январь 2006) вышло обновленное ПО. Серия EQ заменена на конвеере на ER. С чем это связано, какие изменения и улучшения внесены, как повелось на ВАЗ, не сообщается.

Чтение/программирование flash и eeprom данного блока поддерживается обновленной версией ПАК‑2 «Загрузчик» Combiloader. (Сведений о других типах загрузчиков с поддержкой 797+ пока нет). Для обеспечения возможности перепрограммирования так же, как и на старой реализации, необходимо поработать паяльником.

Данное направление активно развивается и пополняется. Уже появились версии на «классику» – B120ES01, правда, «сделанные» из блоков 2111.

Некоторые блоки имеют непривычную идентификацию: 22XC052S, 33XC0305. 22XC052S это копия B122HR01, 33XC0305 – B120ER17. На самом деле это название одной и той же прошивки, но в первом случае по классификации Bosch, а во втором случае по классификации ВАЗ.

22XC052S – System Supplier ECU SoftwareNumber
B122HR01 – Vehicle Manufacturer ECU SoftwareNumber

Прошивка 22YB072S (последняя версия ПО для НИВА-Шевроле) не имеет «привычного» аналога. Данная «неразбериха» с большой долей вероятности связана с тем, что торговый бренд «Нива» уже не имеет никакого отношения к АвтоВАЗу, и полностью принадлежит марке Chevrolet.

ЭБУ производятся в разных местах, страна – производитель указана на шильдике. До недавнего времени их было два – Германия и Россия, несколько позже появились «французы» а в конце 2007 г. стали появляться ЭБУ родом из поднебесной, made in China.

Первая партия автомобилей «Лада Приора» начала сходить с конвейера ВАЗа в начале 2007 года. И тоже с ЭБУ Bosch M7.9.7+ (прошивка B173DR01, шильдик «самодельный», наклеен поверх фирменного).

Вообще на ВАЗе постоянно происходят какие-то видоизменения – последнее «поступление» – а/м Калина, выпуска 2008 г., на самодельном шильдике поверх фирменного – B104 (Переднеприводной идентификатор 8V) СR02 (вполне «калиновский» идентификатор) и 21114 – 1411020-40.

Фото плат Bosch M7.9.7 (высокое разрешение)

Январь 7.2 – функциональный аналог блока Bosch M7.9.7, «параллельная» (или альтернативная, кому как нравится) с М7.9.7 отечественная разработка фирмы «Итэлма». Январь 7.2 внешне похож на M7.9.7 – собран в аналогичном корпусе и с таким же разъемом, его можно без всяких переделок использовать на проводке Bosch M7.9.7 с использованием того же набора датчиков и исполнительных механизмов.

В ЭБУ используется процесcор Siemens Infenion C‑509 (такой же, как в ЭБУ Январь 5, VS). ПО блока является дальнейшим развитием ПО Январь 5, с улучшениями и дополнениями (хотя это вопрос спорный) – например, реализован алгоритм «anti-jerk», дословно «противотолчковая» функция, призванная обеспечить плавность при трогании и переключениях передач.

ЭБУ выпускается фирмами «Итэлма» (хххх-1411020 – 82 (32), прошивка начинается на букву «I», например, I203EK34) и «Автэл» (хххх-1411020 – 81 (31), прошивка начинается на букву «А», например, A203EK34). И блоки и прошивки этих блоков полностью взаимозаменяемые.

ЭБУ серий 31(32) и 81(82) совместимы аппаратно сверху вниз, то есть прошивки для 8‑кл. будут работать в ЭБУ 16-кл., а наоборот – нет, т.к в 8‑кл блоке «не хватает» ключей зажигания. Добавив 2 ключа и 2 резистора можно «превратить» 8‑кл. блок в 16 кл. Рекомендуемые транзисторы: BTS2140-1B Infineon / IRGS14C40L IRF / ISL9V3040S3S Fairchild Semiconductor / STGB10NB37LZ STM / NGB8202NT4 ON Semiconductor.

Для «классики» разработан ЭБУ 21067 – 1411020-11(12) под комплектацию без датчика детонации, с ДМРВ «Сименс-VDO». Такая модификация устанавливается на двигатели объемом 1,6 литра. И, как водится, в блоке не установлены элементы канала детонации. На фото, представленном ниже видны «недостающие» элементы. Таким образом, применить такой ЭБУ на переднем приводе нельзя (хотя вообще, конечно, можно, но без канала ДД, с тщательно настроенным зажиганием), а наоборот, естественно, можно.

Первое ПО на 1,5 литровые двигатели – 203EK34 и 203EL35 попило много крови у владельцев авто с таким ПО. На этих модификациях постоянно возникал «протрой» при переключении передач. ВАЗ выпустил версию 203EL36 без этого дефекта и распорядился, не привлекая внимания, перешивать ЭБУ на сервисных станциях технического обслуживания во время прохождения ТО.

Для данного типа ЭБУ реализовано полное программное отключение ДК и регулировка содержания СО в отработанных газах, то есть, перевод на нормы токсичности Россия-83.

ЭБУ «Январь 7.2» производимый для установки на а/м «Калина» являются аппаратной «мутацией» и несовместимы с «переднеприводными». Отличия незначительны – в канале управления клапаном адсорбера и бензонасоса, но они не дают использовать ПО от модификаций 2111/21114, то есть «калиновские» ЭБУ можно использовать только с соответствующим «родным» ПО или ПО на его основе.

Фото платы Январь 7.2 8V

Фото платы Январь 7.2 16V

Фото платы Январь 7.2 21067

Фото платы Январь 7.2 (высокое разрешение)

		Вот такое чудо встречается в стране бывших советов. На фото – ЭБУ с идентификатором прошивки 1205DM52, не «I» или «А», как принято, а именно «1». Внутри этого блока – I203EK34, элементы, необходимые для 16V не запаяны. Код двигателя 2111, ID (205) от 21124. Короче – полный фарш недоразумений.
		Внимание! В марте 2007 г. появилась еще одна «рукотворная» модификация ПО для «длинной» Нивы, скорее всего от ОПП. Под знакомой по Bosch M7.9.7 «самопальной» наклейкой – обычный Январь 7.2 21114 – 1411020-32 с идентификатором I204DO57. Прошивка внутри названа не без юмора – I233LOL1.

В августе 2007 г. на новых автомобилях и в продаже появились новые блоки управления Январь 7. 2 собранные на принципиально новой элементной базе. Используется процессор SGS Tomphson с внутренним flash. Непонятно высокое предназначение этого блока, т.к буквально через несколько месяцев, в декабре 2007 г. он был сменен на М73 для норм Евро‑3.

Вычислительные возможности процессора ST10F273, который используется в данном ЭБУ позволяют реализовать сложные алгоритмы управления с применением матмодели двигателя для выполнения норм токсичности Евро‑3 и Евро‑4. Несмотря на это, АвтоВАЗ пошел по несколько иному пути: ПО для данного ЭБУ алгоритмически практически полностью повторяет ПО Января‑7.2 последних версий (прошивки CO/DO). Скорее всего, этот тип ЭБУ изначально планировался как «переходный» вариант к принципиально новым алгоритмам управления двигателем, реализованным в ЭБУ M73.

Производитель ЭБУ (в данном случае НПО «Итэлма») и тут не смог обойтись без сюрпризов. Была выпущена небольшая партия ЭБУ, с аппаратными различиями в канале обработчика датчика скорости без изменения шильдиков и идентификации прошивок. Т.е прошивки таких блоков имеют те же наименования, что и «обычные», но запись в блок прошивок от «старой» аппаратной реализации  приводит к отсутствию сигнала ДС и ошибок, связанных с датчиком скорости. Для того, что бы адаптировать прошивки к данному ЭБУ, необходима небольшое изменение кода программы, которое можно произвести специальной утилитой.

Работа с блоком Январь‑7.2+ в полном объеме поддерживается в нашем загрузчике CombiLoader и в редакторе калибровок ChipTuningPRO. Учитывая тот факт, что алгоритмы управления идентичны предыдущему поколению «Январей», не возникает никаких сложностей по калиброванию этого ПО.

С точки зрения диагностики, эти ЭБУ имеют точно такой же диагностический протокол, как обычные Январи‑7.2, полностью поддерживаемый в новой версии SMS-Diagnostics 2.

Фото платы Январь 7.2+ 16V (высокое разрешение)

2008‑й год поставил вне закона установку на новые автомобили ЭСУД, удовлетворяющих нормы токсичности хуже ЕВРО‑3. В связи с этим на новых автомобилях появились новые ЭБУ – М73. Схемотехнически это – «родственник» Микас-11 и Январь 7.2+.

Фото платы

Новые контроллеры М73  производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ.
Аппаратно контроллеры идентичны, но софт там принципиально разный.

Автэловские проекты (софт АВТЭЛ):

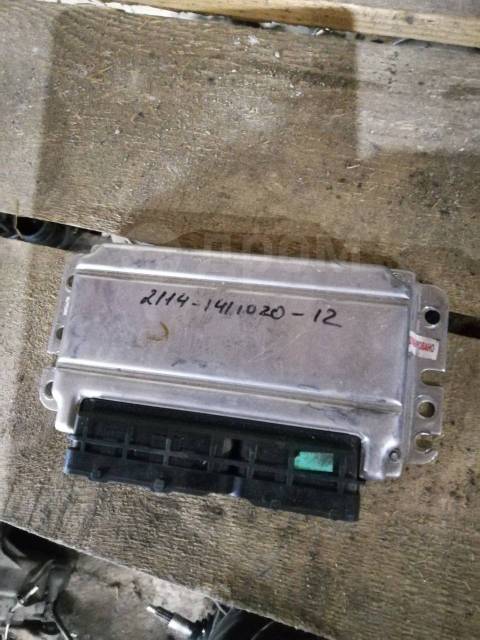

21124 – 1411020-12 854.3763.000 – 02 45 7311 XXXX М73 Е3
21114 – 1411020-12 855.3763.000 – 02 45 7311 XXXX М73 Е3
21114 – 1411020-12 855.3763.000 – 02 45 7311 XXXX М73 Е3

Итэлмовские проекты (софт ВАЗ):

21067 – 1411020-22 851.3763.000 – 01 45 7311 XXXX М73 Е3
21114 – 1411020-42 «Калина»

(обратите внимание, что эти контроллеры может выпускать и АВТЭЛ, то есть, прошивка будет начинаться с A)

Проекты АВТЭЛ имеют ПО, родственное Микас-11. Принципиальное отличие только в алгоритме работы канала детонации (в Микас-11 реализована модель АВТЭЛ, которую в упрощенном виде мы знаем еще со времен Микас‑7. 1, а в ПО M73 реализована модель ВАЗ, похожая на модель ЭБУ Январь‑5/7). Теоретически, данное ПО может работать и с ДАД, режим работы ДМРВ/ДАД переключается флагом комплектации).

Проект ВАЗ (для «классики») имеет собственное ПО, которое является дальнейшим развитием ПО Январь‑7.2. Многие калибровки в данном ПО похожи на аналогичные калибровки ЭБУ Январь‑7.2 как по названию, так и по алгоритмическому назначению.

Фото платы.

Фото платы М73 8V (высокое разрешение)

Фото платы М73 16V (высокое разрешение)

Аппаратно блок практически идентичен Январь 7.2+, отличие только в резисторах, отвечающих за конфигурацию процессора. Это позволяет, с некоторыми ограничениями, произвести переделку М7.3 в Январь 7.2+

Редактирование прошивок и программирование этих блоков поддерживается продукцией SMS-Software: Combiloader и ChipTuningPro c соответствующими модулями.

Производитель предпринимает попытки защитить свою продукцию от несанкционированного доступа – с середины 2009 года часть контроллеров пр-ва «Автэл» защищены от чтения и записи (аналогично контроллерам Микас-11ЕТ). В 2010 должна быть внедрена защита и в контроллерах «Итэлма». Будьте внимательны, программировать без риска «завалить» блок их можно только программатором «Combiloader» со специальным модулем для защищенных блоков (Микас-11/М73А).

Аппаратно блоки постоянно модифицируются. В начале 2010 г. появились разновидности ЭБУ с заводской наклейкой-стикером «ДПКВ» (Смотрите на фото) справа от основного стикера. При этом  идентификатор прошивки (в данном случае, A317DB04) остался прежним, при том, что конфигурация процессора изменена и некоторые элементы. В таких ЭБУ изменена полярность подключения датчика положения коленчатого вала на обратную (это связано с изменениями в проводке автомобиля).

Блоки для «классики» не работают, если пытаться переделать их в Январь 7. 2+ или запрограммировать в них предыдущее ПО. С передним приводом такого не происходит.

Фото платы (со стикером «ДПКВ»)

Фото конфигурации процессора

Начиная с конца 2009 года все новые версии ЭБУ M73 и Микас-11 являются «закрытыми», то есть защищенными от чтения и записи прошивки обычными способами. При попытке чтения такого ЭБУ через BootLoader процессора, считанный дамп будет содержать «мусор» в виде последовательности байт: 9B 00 9B 00 9B 00… При попытке чтения диагностическим методом (без вскрытия ЭБУ) загрузчик выдаст сообщение «Ошибка запуска бутлоадера». Обратите внимание, что в этом случае нельзя производить попытку записи прошивки в блок обычными способами, это может привести к полной неработоспособности ЭБУ!

В 2010 г. появились новые версии аппаратной реализации ЭБУ M73. С целью удешевления из схемы была исключена микросхема TDA3664, которая обеспечивала питание процессора и ОЗУ во время отключения зажигания. Разумеется, при этом все накопленные данные адаптаций терялись бы, но в новых прошивках I(А)303CF06 и I(А)327RD08 перед отключением питания процессора данные адаптаций записываются в EEPROM. При включении зажигания содержимое из EEPROM записывается в ОЗУ, таким образом, ЭБУ ведет себя точно также, как если бы питание не отключалось. Для того, чтобы реализовать этот алгоритм, в блоке должна быть установлена микросхема EEPROM 95160 (или Atmel 25160), вместо ранее устанавливаемой 95080. Таким образом, получается, что для работы старых версий прошивок в ЭБУ должна быть установлена TDA3664 и EEPROM любого размера, а для новых прошивок — TDA3664 не нужна (но если установлена, то не помешает работе), а EEPROM должна быть удвоенной емкости (95160 или 25160). Учитывайте данные особенности при чип-тюнинге этих ЭБУ, в противном случае, система не сможет нормально работать. Следует заметить, что последние блоки M73 старой аппаратной реализации уже имели EEPROM удвоенной емкости, поэтому, они наиболее универсальны, в них можно «лить» любую прошивку. И, разумеется, на новых модификациях «не прокатит» народный метод обнуления данных самообучения и ошибок методом «снятия клеммы АКБ».

В конце 2016 г. появились новые аппаратные версии ЭБУ (например, T21126-1411020 – 32 с прошивкой I373DB03), в которых канал ДПКВ выполнен не на специализированной микросхеме TA8025L, а на сдвоенном компараторе общего назначения LM2903. В старых аппаратных версиях ЭБУ применялся процессор ST10F273-CEG, который по факту являлся процессором ST10F276 с 832 кБ Flash и 68 кБ RAM. В новых версиях применили процессор ST10F273M-ABG3. Вот этот процессор уже является «истинным 273‑м», у него 512 кБ Flash и 36 кБ RAM. Других аппаратных отличий пока не выявлено.

На этом, собственно, можно поставить точку в истории ЭСУД с механическим дроссельным узлом.

ЭБУ с поддержкой электронного дроссельного узла (с конца 2010 г.)

На исходе 2010 года на а/м семейства ВАЗ начали устанавливать серийно электронную дроссельную заслонку, электронную педаль и  поддерживающие данные устройства контроллеры Bosch M17. 9.7 (а/м «Приора») и М74 (производство «Итэлма», а/м «Калина»). Контроллеры имеют оригинальную проводку и разъемы, не совместимы с предыдущими ЭСУД и несовместимые между собой.

Этот ЭБУ, с процессором семейства TriCore, впервые появился в 2009‑м году на автомобилях УАЗ, а в ноябре 2010-го «поехали» первые серийные (на несерийных образцах данный блок впервые был обнаружен на авто 2007 года) автомобили «Приора», оснащенные данным контроллером. На автомобилях УАЗ существуют две модификации М17.9.7 (механическая педаль газа) и ME17.9.7 (с электронным дросселем EGAS).

На а/м ВАЗ устанавливается только МЕ17.9.7.  Программирование данного блока возможно с помощью программатора Combiloader в режиме BSL (J2434, чтение/запись flash/eeprom) с помощью адаптеров J2534 Dialink (или OpenPort 2.0) или диагностическим методом (К‑Line или CAN). ЭБУ МЕ17. 9.7 для ВАЗ и УАЗ аппаратно практически идентичны, отличие только в одном резисторе. Программное обеспечение (ПО) для данных ЭБУ может иметь различие и быть несовместимо. Например, прошивка а/м «Приора» B574DD02, созданная для работы с определенным типом приборной панели и имеющая функции управления панелью по CAN, несовместима с более ранними версиями. При записи более старой прошивки в такой ЭБУ перестает работать индикация на приборной панели.

Bosch ME17.9.7 заставил старушку «Ниву» с новым именем «Lada 4×4» выполнять нормы Евро‑6! Смотрите шильдик B516HK05 с автомобиля, поставляемого на экспорт. В идентификаторе 4‑й символ – нормы токсичности.

Крупное фото платы (монтажа) Bosch ME17.9.7

В конце 2015 г., вслед за автомобилями УАЗ, на Нива-Шевроле появилась очередная модификация: Bosch M(E)17.9.71, 21230 – 1411020-50. Блок аппаратно отличается от 17.9.7, программируется модулем Combiloader Tricore TC17xx (BSL) или Bosch ME17. 9.7 OBD, но, только после снятия защиты (разблокировки) ЭБУ с помощью модуля BSL Tricore TC17xx.

Крупное фото платы (монтажа) Bosch ME17.9.71

Впервые данные ЭБУ появились в ноябре 2010 года на автомобилях семейства «Калина», оснащенных электронным дросселем и  электронным приводом дроссельной заслонки.

С 2011 года все новые автомобили, сходящие с конвейера, включая автомобили классической компоновки, должны соответствовать нормам Евро‑4. Блоки М74 и М74К несовместимые и разные по схемотехнике. М74К, по сути, не является М74, это «глобальная» модификация блока М73, т.е используется процессор ST10F273 (такой же, как в Январь 7.2+ и М73), чтение/запись программатором Combiloader возможны в режиме М73.

ЭБУ М74 не совместим по проводке/разъему ни с одним ранее применявшимся ЭБУ.

Программирование М74 возможно программатором Combiloader c соответствующим модулем (XC27x5) в BSL режиме. Т.к производитель вывел вход разрешения программирования на колодку (есть мнение, что это временно), то возможен перевод в BSL режим без разборки ЭБУ.

Следует иметь ввиду, что данные блоки постоянно дорабатываются производителем и уже имеют различие в аппаратном и программном обеспечении. Например, прошивки для Калины I444CB02 и I444CC03 построены на одном аппаратном уровне и программно взаимозаменяемы, а I444CD04 уже имеет различия и несовместима с предыдущими сериями.

На автомобилях «Лада Гранта» устанавливаются контроллеры М74 11186 – 1411020-12, чтение/запись которых осуществляется только по CAN шине. Для чтения/записи этих контроллеров необходим модуль Combiloader M74_CAN, адаптер Dialink (или OpenPort 2.0) и соответствующий кабель.

В связи с появлением данного типа контроллера кабель М74 для Combiloader дополнен доп. разъемом OBD, старый кабель снят с производства.

Аппаратные различия, внутри одного семейства, на этом не заканчиваются, М74, берущие сигнал скорости с ДС на КПП и, отличаются аппаратно от М74, сигнал на которые идет с АBS. Различия наглядно представлены на фото.

Начиная с ПО версии xxxxxIxx (например I444CI07) вместо внешней микросхемы EEPROM в ЭБУ используется внутренняя FLASH процессора для хранения данных. При работе с EEPROM ЭБУ всегда выбирайте соответствующее расположение области хранения данных. Программатор «Combiloader» при работе с FLASH контроллера область (0xC0000-0xD0000), отведённая для использования в качестве внутренней EEPROM, не считывается и не записывается независимо от выбора типа EEPROM. Используйте вкладку EEPROM с выбором «Внутр.EEPROM» для получения доступа к данной области. В серийных версиях ПО, предназначенных для ЭБУ с внешней EEPROM, указанная область не используется.

По состоянию на конец 2015 года АвтоВАЗ просто поражает многообразием модификаций М74, установленных на автомобили. В настоящее время существует несколько аппаратных вариантов блоков: 4.12, 4.15, 6.36, 6.37, 6. 38.  Причем самая неразбериха происходит с блоком 11186 – 1411020-22 (а/м «Гранта»). С одинаковым номером может быть версия 4.12 (условно – «старая») и 6.36 («новая»). Никаких внешних отличий нет, ориентироваться можно только по идентификатору ПО.  Всего существует (на 12.2015) 16 вариантов по PN. Только для а/м «Гранта» существует 9 модификаций (11183 – 62, 11186 – 22, 11186 – 23, 11186 – 90, 11186 – 49, 21126 – 67, 211126 – 77, 21127 – 62, 21127 – 63).

Поздние версии M74 могут иметь двойную маркировку (например, 21127 – 1411020-54 и 8450104480, прошивка I475MD02). Осуществляется переход на новую маркировку, взамен привычной «ВАЗовской».

Фото платы М74 8V [v7.37] (среднее разрешение, номиналы видно)

ЭБУ M75, выпущенный НПП «Итэлма» в 2012 году, предполагается как альтернатива Bosch ME17.9.7, предназначенная для замены ЭБУ без переделки проводки – блок имеет аналогичную 17. 9.7 колодку с совпадающей распиновкой. Предполагается, что блок сможет заставить выполнять ВАЗовский двигатель нормы Евро‑5. Впервые блок применен на а/м «Приора» 1,6 л, 16V, 2012 г. выпуска.

Фото платы М75 (высокое разрешение).

ЭБУ M74.5. Эта ЭСУД устанавливается с середины 2013 года на автомобили с двигателем 21127, оснащенным системой регулируемой геометрии впускного тракта и датчиком абсолютного давления вместо привычного ДМРВ. Несмотря на наименование «M74» и использование разъемов, аналогичных М74, программное обеспечение этой системы является дальнейшим усовершенствованием ЭСУД M75, а не M74, как можно было бы предположить. В алгоритмическую модель, по сравнению с M75, были внесены некоторые существенные изменения: алгоритм управления клапаном переключения геометрии впуска, новый алгоритм расчета циклового наполнения на основе абсолютного давления, новый алгоритм расчета ЦН в режиме работы «по дросселю», индивидуальные коррекции ЦН по цилиндрам и др.

Фото платы М74.5 (среднее разрешение).

ЭБУ M86. Эта ЭСУД устанавливается с конца 2015 года на автомобили Лада Веста и XRAY. Проект M86 является дальнейшим развитием систем управления двигателями M74/M75. Производитель ЭБУ — НПП «ИТЭЛМА». По аналогии с системами прошлого поколения M74 и M75, в новом проекте будет применяться два различных типа программного обеспечения: ПО производства ВАЗ и ПО производства «ИТЭЛМА». M86 построен на высокопроизводительном 16-разрядном микроконтроллере Infineon SAK-XC2768, имеющим, по сравнению с микроконтроллером ЭБУ M74, больший объём FLASH и RAM. Для управления периферийными устройствами применена современная комбинированная IC Infineon TLE8888QK, которая содержит в себе полный набор компонентов для построения системы управления 4‑цилиндровым двигателем. Эта интегральная микросхема включает в себя 5‑вольтовые источники питания, интерфейсы CAN и LIN, интеллектуальные драйверы управления форсунками и ключами зажигания, интеллектуальные ключи и другие компоненты.

Начиная с этого блока начинается постепенный уход от привычной «Вазовской» маркировки блоков управления, вида 21127 – 1411020-22 и переходит на «Бошевскую» маркировку.

Блоки M86, помимо автомобилей ВАЗ, устанавливаются, с оригинальным программным обеспечением, так же на автомобили УАЗ.

ЭБУ M74M впервые «засветился» на автомобилях во второй половине 2019 г.  Данный блок, по сути является очередным (после М74.5) «гибридом» и практически представляет собой аналог М86  интегрированный в корпус (включая разъемы) контроллера М74.  Данный блок управления, соответственно, считывается и записывается как обычный М86.

M74M – рабочее заводское название и, возможно, в дальнейшем ВАЗ идентифицирует его как-нибудь по другому.

Фото платы М74М (среднее разрешение)

Внимание! Фото высокого разрешения предоставлены А. Михеенковым (aka ALMI). На них полностью просматривается топология плат и номиналы применяемых элементов. Фото находятся в архивах размером 3 – 25 Mb. Автором запрещено размещение данных фотографий на сторонних интернет – ресурсах без согласования и разрешения.

как работает и где находится ЭБУ ВАЗ

После активного внедрения инжекторной системы питания на разные модели ВАЗ произошло усложнение общей конструкции автомобиля. Как известно, инжектор, в отличие от карбюратора, сам дозировать топливо не умеет. Для решения задачи управление топливными форсунками  было переложено на электронный блок управления двигателем (ЭБУ) или котроллер, более известный как компьютер или «мозги».

С одной стороны, установив мозги на ВАЗ, производитель сделал двигатель более экономичным и менее токсичным. Однако с другой стороны, система управления стала более сложной, появилось большое количество дополнительных решений и устройств. Далее мы рассмотрим,  какие особенности имеет электронный блок ВАЗ, где он расположен на разных моделях, какие функции выполняет ЭБУ и т. д.

Содержание статьи

Инжекторные модели ВАЗ: ЭБУ, назначение контроллера и особенности

Итак, инжектор, который фактически представлен электронно-механическими форсунками, дозировать топливо самостоятельно не может. За корректную работу форсунок отвечает блок управления двигателем. В свою очередь, этот блок фактически и является электронной системой управления двигателем ЭСУД.

Указанная система основана на группе датчиков, которые посылают свои сигналы в ЭБУ, далее блок обрабатывает информацию, после чего формирует управляющие сигналы на исполнительные устройства. Основная задача — заставить двигатель работать в оптимальном режиме и одерживать оптимальные параметры работы ДВС с учетом постоянно изменяющихся условий.

Так вот, на ЭБУ приходят сигналы с большого количества датчиков, после чего по «зашитым» в память блока алгоритмам осуществляется расчет количества топлива, необходимого для работы двигателя в оптимальном режиме. Также ЭБУ управляет моментом искрообразования в цилиндрах,  заменив систему зажигания на авто с карбюратором.

Еще ЭБУ проводит самодиагностику и проверяет состояние двигателя, фиксируя сбои, отклонения и нарушения в работе. Если исправить ситуацию контроллер не может, тогда в памяти прописывается ошибка, а водитель получает уведомление в виде значка «чек» на панели приборов.

• Что касается датчиков, благодаря их наличию ЭБУ определяет режим работы двигателя, обороты, нагрузку на ДВС. Например, ДМРВ (датчик массового расхода воздуха) позволяет получить данные для расчета количества топлива с учетом количества воздуха, поступающего в цилиндры.

ДТ (датчик температуры определяет температуру ДВС, тем самым указывая, как будет сгорать топливо в холодном и прогретом двигателе). ДПДЗ (датчик положения дроссельной заслонки) показывает,  как сильно нажата педаль газа.

Также датчик коленвала (ДПКВ) и датчик распредвала (ДПРВ) позволяют ЭБУ определить время впрыска топлива в цилиндры, время создания искры на свечах зажигания в каждом отдельном цилиндре и т.д.  На деле получается, что более поздние версии ЭБУ способны рассчитывать количество топлива для каждого отдельного цилиндра, чтобы получить стабильную и эффективную работу мотора, а также управлять зажиганием.

Если сгорание топлива приобретает взрывной характер, взрыв фиксирует датчик детонации двигателя (ДД). Блок управления корректирует смесь и меняет угол зажигания, чтобы избежать детонации. Если же ЭБУ не может решить проблему, загорается «чек», ошибка прописывается в память ЭБУ.

Еще на более поздних моделях ВАЗ изменились сами контроллеры и прошивки ВАЗ, так как в конструкции были применены датчики кислорода в паре с катализатором. Эти датчики определяют эффективность сгорания топлива, фиксируя количество кислорода в выхлопе. Так вот, по этой причине нужно учитывать, что ЭБУ различных поколений отличаются.

Например, старые версии не имели поддержки датчика фаз (ДПРВ), впрыск происходил во впускной коллектор, а не в каждый цилиндр по отдельности. Такие ЭБУ являются блоком управления центрального впрыска. Позже появились блоки, готовящие смесь для каждого отдельного цилиндра (ЭБУ распределенного впрыска).

В дальнейшем была реализована поддержка датчика кислорода, затем двух датчиков кислорода (с учетом ужесточения норм токсичности) для более эффективного использования каталитического нейтрализатора.

В любом случае, при подборе ЭБУ для автомобиля необходимо точно знать ряд особенностей: версия блока и прошивки,  распиновка ЭБУ и т.д. Если просто, мозги ВАЗ 2114 могут отличаться от ЭБУ ВАЗ 2115, а блок управления ВАЗ 2110 не будет работать на ВАЗ 2108 инжектор.

Это означает, что мозги Калина не получится использовать в качестве замены ЭБУ Приора, хотя один и другой блок будут ЭБУ ВАЗ. Получается, важно знать, какой именно блок стоит на том или ином автомобиле. Чтобы это определить, нужно понять, где стоит ЭБУ ВАЗ, после чего изучить маркировки на устройстве. Давайте разбираться.

Где находится ЭБУ ВАЗ и взаимозаменяемость блоков управления

Прежде всего, для определения типа блока управления нужно найти его место установки в автомобиле. Для этого следует изучить мануал. В качестве примера остановимся на ВАЗ 2108 — 2115. На этих авто ЭБУ стоит в салоне, спереди справа, немного ниже бардачка.

Кстати, для проведения компьютерной диагностики данная информация также полезна, так как нужно знать, в каком месте можно подключиться к диагностическому разъему, установленному в различных местах на той или иной модели.

Диагностические разъемы ВАЗ 2108 – 21099 с низкой панелью находятся возле ЭБУ, под бардачком. Модели  ВАЗ 2108 – 21099 с высокой панелью, а также 2113 – 2115 имеют разъем внутри центральной консоли. Версия ВАЗ 2108 – 2115 с так называемой европанелью имеет разъем на панели, причем расположен он ближе к пассажирской двери.

• Что касается самих блоков, ВАЗ 2108 – 2115 разных лет выпуска имеют различные модели ЭБУ. Например, самый популярный ЭБУ Январь 4 ставился на ранние модели инжекторных двигателей с центральным впрыском во впускной коллектор.

Версия Январь 5 – 6  представляют собой ЭБУ с распределенным впрыском, но без поддержки кислородного датчика. Блок управления Январь 7 появился на машинах с 2007 г., поддерживает все датчики, эффективно управляет двигателем.

Еще добавим, что кроме Января, на ВАЗ активно использовались разные поколения блоков GM, являясь аналогией Январь 4 – 7. То же самое можно сказать об ЭБУ Bosch или Ителма. Учитывая все особенности, взаимозаменяемость возможна, однако нужно подбирать аналоги, подходящие по классу, версии, количеству поддерживаемых датчиков и т.д.

Дело в том, что каждая модель подходит только для определенной комбинации двигателя и датчиков, а также проводки и прошивки. Это значит, что различные модели даже в рамках одного семейства  можно ставить только с учетом полной совместимости.

Еще раз отметим, виды ЭБУ на ВАЗ отличаются. Получается, нельзя поставить вместо Январь — 4 или GM-09 SAMARA  Январь 5.1, однако для Январь 5.1 есть взаимозаменяемость с VS (Ителма) 5.1 или Bosch M1.5.4.  В свою очередь, ЭБУ Bosch M7.9.7 не совместим с предыдущими блоками, но может быть заменен на Январь 7.2 Ителма или Автэл.

Чтобы точно определить ЭБУ, достаточно снять каркас панели приборов сбоку, выписать номер ЭБУ. Также при наличии БК можно опционально посмотреть версию и тип ЭБУ, а также номер прошивки блока

Частые неисправности электронного блока управления ВАЗ

С учетом того, что контроллер является сложным электронным устройством, нельзя исключать выход ЭБУ из строя. Как правило, причины неисправности ЭБУ могут быть разными, начиная с механических повреждений  и заканчивая программными сбоями.

Например, частой причиной поломок является перегрев или попадание жидкости. Как показывает практика, на Лада Самара ЭБУ стоит возле радиатора печки. Не трудно догадаться, что течь радиатора и попадание ОЖ на контроллер часто выводит данное устройство из строя.

Также скачки напряжения в бортовой сети приводят к тому, что отдельные детали в устройстве блока управления перегорают, страдает банк памяти с прошивкой. Например, такое происходит, если клеммы АКБ отходят. Также нарушение контакта со свечами зажигания или высокое сопротивление ВВ — проводов формируют электродвижущую силу в первичной обмотке катушки зажигания. Результат- пробой выходных транзисторов блока управления.

При этом не всегда на панели загорается check engine, однако двигатель работает со сбоями. В подобной ситуации, когда других причин не выявлено, нужна  не диагностика двигателя и систем, а  профессиональная диагностика ЭБУ автомобиля, которую может выполнить только опытный специалист. Нередко после проверки блок может нуждаться в замене, так как ремонт ЭБУ зачастую не рекомендован.

Подведем итоги

Как видно, по аналогии с различными иномарками, инжекторные двигатели ВАЗ разных поколений также оснащаются контроллерами различных типов. Ранние версии имеют простые решения, которые отвечают за простое смесеобразование и работают с небольшим количеством датчиков.

Рекомендуем также прочитать статью о том, как работает ЭБУ АКПП. Из этой статьи вы узнаете об особенностях, принципах работы, назначении и поломках электронного блока управления коробки автомат.

При этом более современные блоки управления отличаются поддержкой распределенного впрыска, более гибким управлением системой зажигания, а также способностью взаимодействовать с датчиками кислорода и т.д.

По этой причине при необходимости замены ЭБУ ВАЗ необходимо с повышенным вниканием подходить к выбору блока управления для замены.  Более того, даже если блоки поясностью совместимы по версии, типу и разъемам, необходимо учитывать и версию прошивки.

Только после того, как все нюансы будут учтены, можно рассчитывать, что двигатель под управлением ЭБУ будет работать корректно и без сбоев, а сам владелец получит стабильную работу силового агрегата и систем, экологичность и максимальную отдачу от мотора на разных режимах работы двигателя автомобиля.

Распиновка разъемов эбу ВАЗ 2110

Назначение контактов выводов (» распиновка «) ЭБУ Январь 5, Bosch…

Схема электронного блока управления ваз.

Разводка контактов электрических разъемов.

Схема электрической проводки автомобиля ВАЗ-2114.

распиновка разъема эбу бош 2111. эбу распиновка 2111 бош разъема.

Сцепление вис на ваз 2110.

В связи с тем, что разъём от жигулёвского ДПДЗ не подходит к ГАЗовскому, мы…

Сращивание жгутов ваз 2115 и 21103.

Программирование ЭБУ Январь 7.2.

Эбу bosch на ВАЗ.

Апгрейд ВАЗ 2110 своими силами фото.

РАспиновка ЭБУ.

ваз 2112 распайка монтажного блока.

Отсоединяем разъем жгута проводов от контроллера.

Выходной разъём 9 pin «mama»для подключения к выходу адаптера мож…

Распиновка контактов 55-контактных ЭБУ ВАЗ.

Вопрос по колодке для БК на ваз 2110.

хема системы управления двигателем (ЭСУД) Евро-3 Bosch 7.9.7+, М73 ВАЗ-2113…

схема подключения диагностического разъема к системе управления двигателем …

Ваз 2110 карбюратор переделка на инжектор.

Распиновки ЭБУ!

Один из вариантов — кинуть прямой провод от ЭБУ до колодки.

Сращивание жгутов ваз 2115 и 21103 часть 2. Lada 2109 шеснарь для души.

Распиновка контактов разъемов блоков ЭБУ двигателей авто

Прошивка ВАЗ 2114: основные плюсы и минусы

Первым сигналом того, что потребуется новая прошивка ВАЗ 2114 своими усилиями, служит увеличенный расход горючего при достаточно плохой динамике. Причем при проведении компьютерного исследования двигателя обнаруживаются такие неисправности.

1. Функционирование силового агрегата показывает давление горючего выше 3 атм.
2. Полностью сломан ДМРВ.
3. Некачественная отделка машины специальным чипом.
4. Сканер отказывается отображать цифровые показатели RCO.
5. Отсутствует возможность отрегулировать CO-CH.

Вернуться к оглавлению

Для чего нужна прошивка

Неисправное состояние регулятора давления топлива подтверждается сильным жировым налетом на свечах. Если замена положительного результата не даст, выполните проверку загрязненности сливной магистрали различным мусором, ржавчиной, остатками уплотнительных резинок. Извлеките бензонасос и продуйте его, используя сжатый воздух.

Поставьте новую сеточку бензонасоса и соберите конструкцию обратно. Чтобы сделать новую прошивку, замените ДМРВ, выполните промывку инжектора и поставьте новые свечи. Запуск двигателя должен активировать показатели 2,4 атм, следовательно, система функционирует нормально. Можете начинать запуск новых «мозгов» на ВАЗ 2114.

Двигатель может запускаться тяжело, постоянно останавливаясь. Нужно обязательно проверить правильность подключения проводов. Если функционирование нормальное, проблема может заключаться в установленной противоугонной системе. Для выяснения проверьте осциллограмму электрической части машины, фазы, расположенные в ГРМ.

Если искра появляется не перед ВМТ, а сразу после него, значит на машине стоит противоугонная система, направленная на отказ в доступе незаконной смены стандартного ЭБУ. Следовательно, процесс угона, при котором будет сделана замена ЭБУ или прошивка авто ВАЗ 2114 своими руками, нарушит порядок стабильного функционирования цилиндров, и двигатель полностью прекратит работать.

Вернуться к оглавлению

Почему лучше обратиться к профессионалам

Сегодня открыто большое количество автомобильных сервисов, где при необходимости могут произвести ремонтные работы на ВАЗ 2114. Конечно, если вы хорошо разбираетесь в конструкции, вам не составит труда выполнить самостоятельный ремонт автомобиля. Однако без ТО в некоторых случаях обойтись будет совершенно невозможно.

Как правило, специалисты полностью разбираются в вопросах неисправностей, которые могли произойти в процессе эксплуатации машины. Они могут дать вам совет, как лучше будет произвести ремонтные работы. Благодаря большому количеству установленной электроники, диагностика проблем с ВАЗ 2114 станет намного проще и функциональнее.

Так же, как и в предшествующих моделях, выпущенных компанией АвтоВАЗ, у вашего автомобиля могут появиться определенные трудности, которые связаны с синхронизацией настроек в коробке передач. Конечно, опытный владелец быстро устранит эту проблему. Однако неоднократно возникают случаи, когда МКПП требует серьезного ремонта, который можно провести только в автосервисе.

Благодаря тому, что количество автосервисов все время увеличивается и, следовательно, конкуренция постоянно растет, крупным компаниям удается собрать в своем штате опытных профессионалов, которые быстро и качественно выполнят диагностику и поставят новую прошивку «мозгов» на ВАЗ 2114.

В некоторых частях автомобиля детали прикреплены таким способом, что снять их, не испортив никакие соседние комплектующие, может только специалист, полностью разбирающийся в этом вопросе. То же самое касается и выполнения новой прошивки автомобиля при помощи специального чипа. Сбив его настройки, вы потратите гораздо большее количество сил и денег, чем если бы сразу обратились к мастеру.

Вернуться к оглавлению

Недостатки новой прошивки

Новая прошивка «мозгов» на ВАЗ 2114 позволяет без длительного ремонтного процесса увеличить мощность двигателя. Однако такой способ невозможно осуществить, если у вас нет специального оборудования, роль которого играет компьютерное программное обеспечение. В основном необходимо переделать электронный блок управления, установленный в заводских условиях на новый, тем самым выполнив замену «мозгов» автомобиля.

Большинство владельцев старается настроить ЭБУ таким образом, чтобы он работал на максимально допустимой мощности, благодаря чему машина начинает разгоняться намного быстрее. Однако не стоит забывать о том, что при проведении такой прошивки «мозгов» на ВАЗ 2114 автомобиль начнет функционировать с повышенными показателями токсичности выхлопа переработанных газов. Кроме того, расход топлива увеличится более чем на 8%.

К большому сожалению, невозможно сразу переделать машину при помощи компьютерной программы таким образом, чтобы она не только более качественно функционировала, но и потребляла меньшее количество топлива. Следовательно, решаясь на новую прошивку, вы должны учитывать, что чем-то одним придется пожертвовать.

Вернуться к оглавлению

Основные преимущества новых «мозгов»

Каждая прошивка позволяет добиться от автомобиля повышенных характеристик в определенном типе работы. Следовательно, если вы не можете качественно выполнить подобный процесс, лучше не приступать к самостоятельной установке специального чипа и оборудования. Если же за работу берутся опытные люди, от прошивки своего ВАЗ 2114 вы получите исключительно положительные свойства.

Расход топлива в таком случае будет увеличен совсем незначительно. При этом динамика работы станет намного стабильнее, работа двигателя будет проходить ровнее, а потеря мощности в кондиционере практически не будет ощущаться. Перед тем как выбрать компанию, где будет производиться прошивка «мозгов» на ВАЗ 2114, соберите о ней максимальное количество информации и почитайте отзывы в интернете.

Если они отсутствуют, вы рискуете наткнуться на мошенников, основавших фирму-однодневку. Вам действительно поставят новую прошивку, однако работа автомобиля может быть полностью испорчена. По этой причине вам в дальнейшем придется отдать гораздо большее количество средств для выявления причин поломки и проведения новой прошивки на автомобиль.

Конечно, не стоит забывать и о том, что качественная работа по выполнению новой прошивки будет иметь смысл при комплексной доработке двигателя и трансмиссии. Это связано с тем, что изначально ВАЗ 2114 полностью подгонялся под стандартную прошивку и будет барахлить при установке новой.

Вернуться к оглавлению

Особенности диагностики двигателя

Если вы не можете выполнить полную диагностику двигателя в сервисе ТО, сделайте ее самостоятельно. Для работы вам потребуются определенные инструменты, которые можно приобрести в любом магазине. Среди них главным является специальный измерительный прибор, которым вы выполните тестирование, и игла от медицинского шприца.

В начале работы нужно определить, какой контроллер электронного блока управления установлен на двигателе вашего автомобиля. Для этого обратите внимание на его маркировку и, воспользовавшись интернетом, определите тип и найдите инструкцию по эксплуатации. Помните, что в каждом контроллере заложены индивидуальные параметры работы. При наличии бортового компьютера в ВАЗ 2114 их легко можно отследить и сразу выявить неполадку.

Чтобы произвести диагностику того, как функционирует система впрыска топлива, вы должны будете тщательно изучить принцип ее работы. Если дроссельная заслонка находится в закрытом положении, воздух будет идти в обход, сквозь регулятор, отвечающий за холостой ход автомобиля. Он, в свою очередь, получает данные от датчика, наблюдающего за массовым расходом воздуха в системе, и регулирует его подачу, когда машина функционирует на холостом ходу.

Далее происходит смешивание топлива с воздухом и переход его в камеру сгорания. Впрыск топлива производится за счет работы электрических форсунок, причем непосредственное время включения отслеживается блоком управления автомобилем, тоже работающим благодаря электричеству.

Уровень CO регулируется датчиком, отвечающим за функционирование кислорода в системе. Он располагается непосредственно на том месте, где отработанные газы, выходя из ВАЗ 2114, попадают в воздух. Давление необходимо отслеживать для того, чтобы увеличивать давление топлива при оказываемой нагрузке, разрежая для этого созданный вакуум.

Вернуться к оглавлению

Основные виды программ

Выбирая чип для перепрограммирования своего автомобиля, учитывайте, что программа «Спорт» была изначально написана для получения более динамичной работы автомобиля, позволяющей существенно повысить скорость разгона. Однако при подобной настройке у вас существенно возрастет расход топлива. А программа «Экономия» предназначена, наоборот, для того, чтобы снизить расход топлива, урезав при этом работоспособность быстрого разгона.

Если же вы отдадите предпочтение прошивке с несколькими режимами, то сможете воспользоваться сразу несколькими разными настройками для одного софта. Раньше, для того чтобы сделать подобную прошивку, требовалось разрезать дорожки и выводить из ЭБУ требуемые провода.

Однако вследствие модернизации теперь в электронный блок управления встраивается несколько прошивок, которые дополнительно обрабатываются специальной программой. Она отвечает за добавление кода, требуемого системой для того, чтобы контролировать состояние автомобиля. Получая данные о работе, он автоматически подключает наиболее подходящую для этого момента прошивку, благодаря чему у ВАЗ 2114 появляется возможность более качественного функционирования.

Чип-тюнинг Hyundai, Kia, Сhevrolet, Ford, Renault, Daewoo, ВАЗ

Являясь официальными тюнерами клубов, марок автомобилей заявленных на нашем сайте, мы решили собрать всю информацию о нашей работе здесь

Итак: обладая уникальными технологиями и инженерным оборудованием мы предлагаем вам
сделать репрограммирование ЭБУ (Электронного Блока Управления) вашего автомобиля в обиходе называемое ЧИП-ТЮНИНГ.

Что это даёт: Прирост крутящего момента низового и среднего диапазона (2000-5500 оборотов). 7-10% в среднем.То есть положительные изменения динамики разгона. В самом пике мощности (6000-6500) запас скромнее, тем не менее измерения на стендах показали прирост л.с в среднем от 7 до 10%(в особых случаях и больше). Плюс более «понятная реакция» на приращения дросселя. Снижение расхода в крейсерских режимах.

Исправление ситуации с холостым ходом. Повышенные паразитные вибрации (да ещё и при этом логично масляное голодание двигателя на ХХ) связаны с «экологичностью» холостого хода в количественном выражении. Опционно- то есть мы рекомендуем.

Альтернативные системы выпуска без катализатора: для полной «спортивной» реализации потенциала двигателя существуют специальные системы выпуска без катализатора. Пламегасители, «пауки» и т.д. Мы можем сопроводить подобный тюнинг специальной прошивкой -корректно работающей на подобной конфигурации без ошибок и не требующей покупки «обманок» лямбда зондов, которые всё равно не работают. Такие прошивки в просторечье именуем «евро 2». Прошить такую можно и сразу если есть в планах доводка выпуска. Если нет-то НЕ надо этого делать просто так.

Газобалонное оборудование: для машин с ГБО есть уникальное предложение -двурежимная прошивка (аналогов в мире не существует). То есть полноценная газовая версия плюс полноценная бензиновая. переключение автоматическое по клапану подачи газа. Проводок делаете сами)) мы только программируем и консультируем куда подсоединить.

И что теперь делать с гарантией: авторизованными производителем методами это не обнаруживается. Все контрольные индикаторы сохраняются.

А на ГТО в части газоанализа: те режимы что меряют на ГТО не являются рабочими и не содержат модификаций целевого состава. То есть всё соответствует нормам. Ознакомится что там меряют можно в виде «ГОСТ для трёхкомпанентных систем нейтрализации».

За счёт чего: замена почти всех рабочих таблиц топливоподачи, базовых, моделирующих УОЗ и корректоров к ним, интегрирование альтернативных моделей крутящего момента с перестройкой логики системы, там где эконормы явно не на пользу мотору в соответствии с теорией управления бензинового двигателя.

Это кто такой умный! На заводе инженера типо лучше свои моторы знают: наверное знают всё таки. Если появляются бюллетени производителя по ЗАМЕНЕ калибровки, признанной дефектной. Жаль с первого раза не всегда получается. Плюс жёсткий евростандарт-заставляет искать компромиссы между производительностью ДВС и эконормами. Увы-решения не на пользу конечного потребителя в разрезе тяговитости мотора.

Умники это:
Дизасемблирование и разбор математики системы: Дмитрий Котов (Dik) (Тольятти)
Настройка режимов,логика топливоподачи и общий инжиниринг:Иванов Павел (Paulus) Москва

Как это происходит: по предварительной записи по телефону+7 926 401 57 97 Павел.

Где находится и как заменить? Как выглядит EBU

Электронный блок управления двигателем (сокращенное название ECM, двигатель ЭБУ) — по простому можно назвать «мозгом» четырнадцатого. Это устройство, которое объединяет все оборудование и коммуникации в одну систему и заставляет их работать как единое целое.

В этой статье мы разберемся, что такое ЭБУ, где он находится, какие устройства можно устанавливать на четырнадцатом, а также ремонтом электронных блоков управления двигателем и каковы особенности их диагностики.

Принцип действия и расположение прибора

Электронный блок управления двигателем начинает работать при включении зажигания, он непрерывно функционирует во время езды, собирая информацию с разных датчиков к четырнадцатому. Полученная информация анализируется процессором и по результатам анализа полученных данных устройство управляет функциональными системами ВАЗ-2114.

Блок управления двигателем ВАЗ четырнадцатый:

• (датчик) скорости движения;
• Кислород;
• Детонация;
• Фазы впрыска топлива;
• Положения дроссельной заслонки;
• Мгновенный воздушный поток;
• Температура жидкости в системе охлаждения.

На основании полученной информации ЭБУ на ВАЗ 2114 управляет такими системами и узлами автомобиля:

• Адсорбер;
• Система зажигания;
• Форсунки и топливный насос;
• Вентиляция;
• Автоматические диагностические программы;
• Узел регулировки форсунки.

Мозги на ВАЗ 2114 состоят из 3-х отдельных устройств, каждое из которых имеет индивидуальный режим памяти:

1. Устройство оперативной памяти — блок ОЗУ — это система с кратковременной памятью.ОЗУ содержит информацию о последних ошибках, обнаруженных ЭБУ в системах четырнадцатого, и различных текущих параметрах автомобиля. Оперативная память полностью обновляется при выключении зажигания.
2. Программируемое устройство запоминания констант является основным блоком памяти, в нем хранится прошивка ЭБУ. В ППЗ содержится информация о результатах калибровок систем к четырнадцатой, а также алгоритм управления силовым агрегатом. Память PPZ — постоянная, сохраняется при.При определенных навыках можно перепрограммировать блок ППЗ, что даст улучшение мощности и динамики ВАЗ 2114.
3. Memoric электрически перепрограммируемое устройство — основное функциональное назначение устройства — защита машины. ERPU содержит данные четырнадцатой системы защиты от взлома — пароли и их шифрование. Запустить двигатель можно будет только после того, как ERPU и иммобилайзер сравнят данные между собой.

ЭБУ ВАЗ 2114 спрятан внутри торпеды, прямо под.Чтобы добраться до мозгов, необходимо крестообразной отверткой открутить стопорные винты и снять боковую панель торпеды с пассажирского сиденья. Там вы увидите продольное пластиковое тело мозга, которое вставлено внутрь фиксатора из нержавеющей стали.

Для снятия блока управления необходимо открутить стопорный болт и натянуть фиксатор на себя, после чего устройство можно будет свободно снимать (нужно полностью обесточить автомобиль, сняв с АКБ все клеммы).

Снимаем панель, а за ней «мозги» — все просто!

Типы блоков управления ВАЗ 2114

Четырнадцатый — автомобиль, производство которого велось в течение 12 лет. На протяжении всего производственного цикла машиностроители занимались постоянным улучшением основных характеристик ВАЗ 2114. Изменения коснулись мозгов машины. На ВАЗ 2114 может быть установлено 8 поколений электронных блоков разных производителей.

Разберемся, как узнать, какой компьютер стоит на ВАЗ 2114.Для этого необходимо посмотреть на само устройство — номера моделей нанесены на его упаковку, перемотать эти номера и сравнить с маркировкой, приведенной в таблицах этой статьи.

GM-09 и Январь-4

Первое поколение четырнадцатого мозга было представлено блоками ГМ-09 и Январь-4. Такие устройства устанавливались с самого начала выпуска ВАЗ 2114 по 2003 год.

У первых блоков рядом широкая модель, электронный контроллер ВАЗ 2114 отличался наличием датчика детонации, работающего по резонансному принципу и соответствующего стандарту Евро-2.

На сегодняшний день стоимость такого устройства колеблется от 5 до 5,5 тысяч рублей.

Январь 5.1.x, Itelma 5.1, Bosch M1.5.4

Следующее поколение мозгов представлено аппаратами Январь 5.1.х. (Такой же аппарат ставился и на ВАЗ 2113 и ВАЗ 2115).

На ВАЗ 2114, выпущенных после 2013 года, может быть установлено 3 варианта блока. Январь 5.1.х, отличия которой заключаются в способе впрыска бензина: есть устройства с поэтапным, одновременным и параллельным впрыском.

Стоит отметить, что данная модельная линейка января полностью идентична аппаратам «ITELM 5.1» и «Bosch M1.5.4».

Список моделей Январь 5.1.x и Itelma 5.1 (в Рис. Таблице):

Список моделей Bosch M1.5.4 (на рис. Таблице):

Самая распространенная модель на ВАЗ 2114 2003-2007 года выпуска — Январь 5.1.1, которая сейчас доступна по цене 7-8 тысяч рублей, на экспортные машины чаще всего поднимает Bosch 2111 1411020, которая стоит таких же денег.

Январь 7.2 и и Bosch M7.9.7

Какая модификация Январь 7.2 ставится четырнадцатой, зависит от помета силового агрегата. Контроллеры Bosch были, как правило, только на экспортных моделях машин, требующих соблюдения экологического стандарта Евро-3.

На 8 клапанной ВАЗ 2114 объемом 1,5 л. Были установлены следующие контроллеры (рис. Таблица):

На ВАЗ 2114 с двигателем объемом 1,6 л (на рис.Стол):

Стоимость нового Января 7.2 варьируется в пределах 7-8 тысяч, кайф — примерно вдвое меньше, тот же ЭКЮ 2111 1411020 81 можно взять за 3-3,5 тысячи рублей ..

Январь 7.3.

Данный контроллер является последней модификацией агрегатов отечественного производства, устанавливаемой на ВАЗ 2114. Именно им комплектуются все 8-ми клапанные автомобили с двигателем 1,6 л, выпущенные после 2007 года.

ЭБУ выпускался на заводах ИТЭЛМ и Автоал, в зависимости от модификации мог соответствовать экологическому стандарту ЕВРО-3 или Евро-4.

Новый ITELM 11183 1411020 02 стандарта Евро-3 сейчас стоит около 8 тысяч рублей.

Диагностика и ремонт блока управления ВАЗ-2114

Как и любая техника, контроллер ВАЗ 2114 не застрахован от поломок. В случае появления первых новостей о его неисправности (нет сигнала на включение зажигания, остановился, форсунки столкнулись или возникли проблемы с холостым ходом диагностика ЭБУ, который считывает ошибку, хранящуюся в памяти устройства и помогает понять, что именно не удалось.

Диагностика блока проводится в сервисном центре, где используется сканер, настроенный на соответствующую модель блока ВАЗ 2114. Также диагностику можно провести самостоятельно, для этого вам понадобится ноутбук, кабель (кабель для подключения к ЭБУ) и специальная программа.

Если блок не отвечает на диагностику (довольно частая проблема, не ожидающая ничего хорошего), необходимо проверить работоспособность устройства. Для этого требуется:

1. Проверить механическую целостность блока, возможно, он поврежден или подвержен коррозии;
2. Проверить прибор на перегрев;
3. Проверить мощность блока.

Выполнить качественный ремонт ЭБУ своими руками невозможно, он необходим только в сертифицированных СБ ВАЗ 2114. Ремонт ЭБУ в ближайшей сотне — тоже не лучший выбор, единственное что можно доверить специалистам-самоучкам — заменить блок на новый.

Помните, что контроллер — это «мозги» машины!

Ни один современный автомобиль не может функционировать без компьютера. Электронный блок управления двигателем — это, по сути, «мозг» транспортного средства, позволяющий наиболее оптимальным образом реализовать процедуру управления двигателем.В этой статье мы подробно разберем вопрос устройства, принцип работы ЭБУ, покажем фото и видео.

[Скрыть]

Описание ЭБУ

Для начала разберемся, что такое компьютер, где он может стоять в машине и что нужно этому устройству. Ниже представлены фотографии устройства. В первую очередь рассмотрим основные функции, которые выполняет это устройство.

Функции

Электронный блок управления двигателем предназначен для приема поступающих импульсов и их обработки, а также дальнейшего перенаправления сигналов на всевозможные регуляторы и датчики.Информация о том, что электронная система управления двигателем обрабатывается по определенному алгоритму. Впоследствии ЭБУ двигателя формирует необходимые команды для компонентов компонентов исполнительного типа.

Благодаря тому, что в автомобиле установлен электронный блок управления двигателем, система позволяет оптимизировать основные параметры работы двигателя, а именно:

• управлять индикатором крутящего момента;
• оптимизировать мощность двигателя для оптимальной работы;
• осуществлять контроль состава выхлопных газов;
• оптимизируют расход топлива.

Эти функции являются одними из самых основных, но в зависимости от модели блок может быть дополнен другими функциями. Кроме того, именно блок управления двигателем позволяет проводить диагностику большинства систем автомобиля при обнаружении поломки. Если вы заметили, что на приборной панели загорелась лампочка Check, это говорит о том, что ЭБУ зафиксировал ошибку в работе различных систем. Чтобы получить точную информацию о неисправностях, вы должны провести диагностику блока и прочитать коды неисправных неисправностей.Контрольная лампа системы управления двигателем позволяет вовремя устранить поломку и устранить проблему.

Где блок управления двигателем? Девайс стоит посмотреть по фото, в машине торпеда. На большинстве автомобилей его расположение таково, в частности, блок управления двигателем находится посередине внутри центральной консоли. Следует отметить, что вопреки распространенному мнению, электронное управление двигателем не позволяет защитить машину от угона и угона. Чтобы обезопасить машину от угона, необходимо применить дополнительные меры безопасности, о которых мы расскажем позже.

Компоненты

Из каких элементов состоит электронное устройство управления двигателем автомобиля:

Само ПО состоит из нескольких вычислительных модулей:

1. Control. Этот компонент изначально настроен на диагностику, проверку и проверку исходящих импульсов. Кроме того, модуль управления позволяет при необходимости регулировать сигнал. Стоит отметить, что управляющая составляющая программы может даже заглушить двигатель при необходимости.
2. Функциональный.Основное назначение функционального модуля — прием импульсов, поступающих от различных регуляторов и датчиков. После получения сигнала функциональный модуль выполняет его обработку, в дальнейшем формируя необходимые команды для оборудования и исполнительных устройств.

Что касается аппаратной части, то она состоит из различных электронных компонентов — микропроцессоров, плат и т. Д. Аналого-цифровой преобразователь, установленный в ЭБУ, позволяет улавливать аналоговые импульсы, поступающие в устройство от различных регуляторов.В будущем этот преобразователь переводит сигналы в цифровой формат, на который, собственно, и ориентирован основной микропроцессор.

В случае необходимости преобразования сигналов, исходящих от процессора, элемент их преобразует. Кроме того, на блоке есть другие сигналы импульсного типа, которые сначала проходят через преобразователь, который переводит их формат в цифровой.

Защита ЭБУ в автомобиле от хаба заключается в установке специального бака или сейфа, который не позволит злоумышленнику подключиться к двигателю.Взаимозаменяемость ЭБУ — это, конечно, хорошо, ведь в случае поломки устройства автовладелец всегда сможет заменить его на новый. Однако благодаря этому у преступника есть возможность отключить автомобильный блок и установить собственный, что позволит обойти систему от кражи автомобиля.

Принцип работы

Что касается принципа действия, то схема ЭБУ позволяет принимать импульсы от регуляторов, которых всего может быть один десяток:

• — это сигналы прохождения сигналов;
• параметры поступающие от кислородного датчика;
• данные о положении и частоте вращения коленчатого вала;
• импульсов о неровностях дорожки и т. Д.

Кроме того, блок выполняет обработку импульсов, он также отправляет их на различные приборы:

1. О зажигании автомобиля. В зависимости от типа мотора он может быть как один, так и несколько катушек. Как известно, цель зажигания состоит в своевременной подаче искры от свечи к цилиндрам ДВС.
2. Диодный индикатор на панели приборов — этот пункт предназначен для выдачи сообщений водителю и наличия ошибок.Ошибки могут касаться не только мотора, но и ЭБУ.
3. На форсунках мотора, допускающих впрыск горючей смеси в цилиндры агрегата. В этом случае частота изменения объема смеси может быть разной, так как она зависит от разных условий. Основную роль в этом случае играют характеристики форсунок, в частности, как они реагируют на изменение команд от блока, а также скорость их работы.
4. Тестеры. Благодаря тестерам автовладелец может подключиться к блоку управления и произвести диагностику узлов мотора (автор видео — видеомикс).

Плюсы и минусы Электронный блок управления двигателем

Начнем с плюсов:

1. Блок позволяет оптимизировать динамические параметры автомобиля.
2. Уменьшение расхода воздуха.
3. Двигатель легко заводится.
4. При использовании блока в драйвере отпадает необходимость настраивать параметры OBS вручную.
5. Теоретически за счет использования ЭБУ можно добиться повышения показателей чистоты окружающей среды.

По поводу недостатков:

1. Сами блоки довольно дорогие по своей стоимости. Если устройство сломалось, отремонтировать его, скорее всего, не получится, останется только заменить.
2. Для диагностики состояния мотора и других систем авто необходимо специальное оборудование, стоимость которого достаточно высока. Кроме того, для этого нужно иметь определенные навыки.
3. Для правильной работы схема питания должна быть максимально надежной.
4. В машине всегда нужно заправлять только качественное топливо.

Видео «Что такое ЭБУ и как его заменить»

Подробная инструкция по замене устройства дана на видео (автор видео — Авто-Блоггер).

Извините, в настоящее время нет доступных опросов.

Внедрение электроники в машинную конструкцию автомобиля привело к тому, что работой двигателя управляет электронный блок управления двигателем ECU (). Модули этого типа еще называют контроллерами. Бензиновый или дизельный двигатель, а также другие автомобильные системы контролируются специальными блоками управления.Их несколько типов, и все они имеют собственную схему встроенной электроники.

Электронный блок управления двигателем осуществляет постоянный и непрерывный обмен данными с другими модулями управления системой. Потоки данных передаются по специальной CAN-шине. В указанной шине реализована эффективная комбинация всех электронных цифровых систем автомобиля, что является результатом единой бортовой сети. Далее мы даем справочник по всем наиболее распространенным ЭБУ.

Распиновка разъема ЭБУ ВАЗ Январь

Схема

Январь 5.1.

Схема

Январь 7.2.

Пикап 7 Января, Bosch M7.9.7, m 73

Подключение к линейному адаптеру

Разъемы ЭБУ Пикапа ВАЗ Бош

Bosch 7.9.7 Январь 7.2

Модификации электронных блоков управления ВАЗ

Модификация седьмого января зависит от объема двигателя.Блоки управления производством Bosch устанавливались только на те автомобили, которые шли на экспорт (соответствовали экостандарту ЕВРО-3). 1,5л 8 кл. Моторы оснащались таким ЭБУ:

Для двигателей 1,6 л:

Арктация ЭБУ автомобилей ВАЗ

Ford ECU Plutcher Схема

Схемы других разъемов электронных блоков управления

ЭБУ RENIX.

ЭБУ 2LT-E, KZN165, KZJ90

Блок управления Passat.

Электронный блок управления Прогресс

Блок управления Mitsubishi

ЭБУ Nissan.

Процесс настройки микросхемы заключается в изменении программы управления двигателем в электронном блоке управления (ЭБУ). А что такое ЭБУ, как он работает и за что отвечает — мы рассмотрим в этой статье.

С 80-х для повышения экологичности и экономичности (да и вообще ни для чего) вместо карбюратора была установлена ​​система впрыска и на форсунки навешены «мозги» — электронный блок управления (ECU), или Electronic Control Unit (ECU) . Он управлял впрыском, углом зажигания и подачей воздуха.С тех пор прошло много времени, и сегодня в автомобиле легко может быть порядка 80 блоков управления самыми разными узлами — от подогрева сидений до системы автоматической парковки.

Электронный блок управления представляет собой герметично закрытый металлический (в редких случаях — пластиковой крышкой) коробку в паре толстых кабелей. В самом блоке важнейшими элементами являются микроконтроллер и EPROM (Erasable Programmable Read Only Memory — энергонезависимая память с возможностью перепрограммирования)

Микроконтроллер отвечает за обработку сигналов от датчиков в программе, содержащейся в EPROM.В памяти блока есть так называемые калибровки — таблицы со значениями для конкретного узла «который показывает датчик» -> «Что нужно пройти (открыть / закрыть / увеличить / уменьшить)». Как пример — «Если датчик детонации показывает такое значение — измените угол опережения зажигания на такое значение».

Программа в EPROM отвечает за использование калибровок и их обновление. Многие значения не могут быть заложены в память и всегда выдают эталонный результат — один и тот же ВАЦ будет другим при другом зазоне электрода на свече, поэтому значения постоянно обновляются.Это называется самообучением блока.

В зависимости от назначения блоки управления имеют разделение по типам.

ECM. Engine Control Module) — модуль, отвечающий за работу двигателя. Ранее он назывался ECU — Engine Control Unit и EMS (ENGINE MANAGEMENT SYSTEM).

Формирование топливной смеси, время впрыска, зажигание, регулировка частоты вращения валов — его зона ответственности.И да, на это влияет чип-тюнинг двигателя. Внесены изменения в калибровочные значения и в управляющей программе EPROM, которая, оказывается, исправляет некоторые ошибки и недостатки производителя, увеличивает мощность и крутящий момент (в основном за счет более точной регулировки топлива за счет исключения рабочих с октановым числом 92), отключите некоторые экологические функции. Основными датчиками, работающими на этом блоке, являются датчик массового расхода (ДМРВ), датчик положения дроссельной заслонки (ДПДЗ) и датчик положения коленчатого вала (ДПКВ) и несколько десятков датчиков прямо или косвенно влияют на работу двигателя.Например, датчик неровности дороги помогает отличить детонацию электронного мозга двигателя от вибрации при движении по Coldinam.

EBCM. ELECTRONIC BRAKE CONTROL MODULE — электронный блок управления тормозами. Им управляет система ABS — Anti-Block System. На входе в этот блок подаются значения педали тормоза, скорости автомобиля, скорости вращения каждого колеса и положения ключа зажигания. Кстати, на большинстве автомобилей эта система используется для анализа полюсов колес.По скорости вращения колеса можно определить его радиус, сравнить с эталонным и в случае значительного отклонения от нормы — зажечь лампочку на приборке.

ПКМ. (PowerTrain Control Module) — это модуль управления мощностью или передача крутящего момента на колеса. Отвечает за коробку передач, круиз-контроль, режим overdrive (переключение на повышенную передачу для повышения эффективности при движении по трассе) и выполняет другие функции, обеспечивающие корректную работу этого узла.

ВЦМ. VEHICLE CONTROL MODULE) — модуль управления автомобилем. За безопасность отвечают — EPS, ACC, ESC и подушки безопасности. Располагается, как правило, посередине кабины, вдали от источников опасности.

BCM. (Body Control Module) — управление сиденьями, дворниками, окнами, люками в крыше и самими крышами (в кабриолете)

Самый интересный блок для чип-тюнинга — управление двигателем. Хотя блок управления коробкой (PCM) тоже вызывает много вопросов и пожеланий… Хотя на самом деле только одно — можно ли сделать остановку автомата «подушечкой» и не в ущерб надежности? В большинстве случаев это невозможно. В редких случаях — можно.

Электронный мозг имеет собственные восприятия — сенсоры. Ориентируясь на их показания, он принимает решения. Некоторые используют эту возможность, чтобы обмануть электродвигатель в своих целях — например, включив цепочку между ЭБУ и датчиком «Хитрый», черт может добиться от компьютера нужной реакции.Такой подход был очень оправдан на ранней стадии использования ЭБУ, когда программы были простыми. Подача неверного сигнала, например, от второй лямбды о том, что «катализатор еще на месте и даже не удален» было простым и дешевым решением. Но теперь блоки стали намного умнее, программы для многих заказов усложнились и теперь одновременно считывается несколько десятков показаний датчиков, строятся тренды и проверяются отклонения. Обмануть мозг, вводя фиксированные данные в один единственный датчик, больше невозможно.

Всевозможных датчиков, передающих информацию в электромобиль автомобиля, очень и очень много. Рассказывать всем долго и в рамках нашей общеобразовательной статьи не стоит. Но о самом главном — мы расскажем.

Датчик мат. ( Температура воздуха в коллекторе) — датчик температуры воздуха во впускном коллекторе.

CTS Sensor (COOLANT TEMPERATURE SENSOR) — датчик температуры охлаждающей жидкости

Датчик CPS (ПОЛОЖЕНИЕ РАСПРЕДВАЛА / КОЛЕНВАЛА) датчик положения распредвала или коленчатого вала.

KS (Knock Sensor) — датчик детонации

TPS (Датчик положения дроссельной заслонки) — DPDZ — датчик положения дроссельной заслонки

VSS (Vehicle Speed ​​Sensor) — датчик скорости.

Датчик карты (абсолютное давление в коллекторе) — Папа — датчик абсолютного давления.

MAF SENSOR (Mass Air Flow) — DMRV — датчик массового расхода.

Начнем с того, что современный автомобиль представляет собой совокупность механических узлов, которые работают под управлением электронных компонентов.Другими словами, многие процессы при работе OI и других агрегатов управляются комплексно.

Указанная электронная система имеет электронный блок управления (ЭБУ), датчики, а также электронно-механические приводы. В то же время блоки управления двигателем — это так называемый «мозг» автомобиля.

Неисправности электронного блока управления двигателем и диагностики

Хотя производители выполняют ЭБУ в виде защищенного бокса, помещая аппаратную начинку в прочный металлический корпус, это устройство тоже может выйти из строя.Проблемы с блоком управления могут сопровождаться нестабильной работой двигателя или невозможностью его запуска, отклонениями в процессе образования смешения, нарушениями в работе трансмиссии (обычно АКПП) и т. Д.

Для проверки ЭБУ следует начать с визуального осмотра, который позволяет выявить явные дефекты (например, трещины в корпусе). Однако если таковой не обнаружен, это все равно не позволяет исключить возможное повреждение микропроцессора, так как причин выхода из строя этого устройства довольно много.

Среди простейших специалистов выделяют:

• перегрев;
• сильная коррозия и попадание влаги;
• повреждения от ударных нагрузок;
• короткое замыкание;

Также виновником проблем может быть не сам ЭБУ, а плохой контакт с датчиками, окисление в месте соединения проводов. Отметим, что банальная безответственность самого австралийца приводит к проблемам с блоком управления.

Добавим, что бывают случаи полной неработоспособности ЭБУ после попыток непрофессионального или самостоятельного ремонта данного типа устройств, а также чип-тюнинга.Важно понимать, на некоторых моделях блок неактуален, то есть предполагается полная замена блока.

При этом после диагностики ПАВ владелец снимает ЭБУ и пытается его разобрать / отремонтировать. Тогда часто выясняется, что причиной проблем все же является какой-либо датчик, но после попыток ремонта агрегат уже не пригоден для дальнейшей эксплуатации.

По этой причине важно понимать, что в первую очередь следует проводить комплексный профессиональный подход.Только после этого можно будет принять решение, что делать, менять или выполнять ремонт блока управления двигателем.

Если говорить о доступной проверке, которую автолюбитель может выполнить самостоятельно, то это банальная замена существующей колодки на точно такую ​​же заведомо рабочую. Например, можно сдать на разборку ЭБУ от этой же машины, установить такой блок и проверить работу двигателя. Если машина нормально работает с новым блоком, то проблема очевидна.

Также отметим, что не всегда можно устранить поломку только заменой контроллера. Как уже было сказано выше, зачастую первопричина поломки ЭБУ не сам блок. Простыми словами, если, например, произойдет замыкание в проводке, новый блок управления быстро выйдет из строя так же, как и предыдущий.

Ремонт блока управления двигателем и подбора блока для замены

Важно понимать, что ремонт электронного блока управления — сложная и ответственная процедура, требующая определенных навыков, оборудования, знаний и понимания принципов работы устройства.

При этом блоки управления рекомендуются только в тех случаях, когда контроллер не может заменить контроллер. Как правило, невозможно заменить ЭБУ на старых и раритетных автомобилях (сложности с подбором как нового, так и б / у контроллера), и то при очень высоком значении блока.

Что касается попыток спасти и отремонтировать ЭБУ своими силами, то в этом случае велик риск повреждения электронного устройства. Также результатом попыток установить такую ​​блокировку после ремонта автомобиля является выход из строя других бортовых систем автомобиля.

Простыми словами, на обычной сотне блок просто меняется на новый или явный воркер. В остальных случаях попытки ремонта могут не только принести желаемый результат, но и усугубить ситуацию. По этой причине ремонтировать блок необходимо только в специализированных центрах, которые сами определяют, целесообразно или нет проводить ремонтные процедуры с тем или иным типом устройств.

• А теперь переходим к выбору устройства в рамках замены.Как упоминалось выше, вам сначала нужно найти возможную причину, которая привела к выходу блока. Это позволит избежать аварийной замены только что установленного.

Итак, необходимо учитывать, что восстановленные блоки часто встречаются в продаже, а ремонт проводит сам производитель. Это нормальная практика, ведь вернуть на завод старый блок выгоднее, чем производить новый. Естественно, завод не отремонтируют, полностью залитый водой, сломанный или сгоревший. При этом на восстановленный товар должна быть гарантия, как на новое устройство.

• При выборе необходимо понимать, что электронные блоки управления могут быть одинаковыми как визуально, так и по разъемам и маркировке, но программное обеспечение в таких устройствах разное. Дело в том, что для каждого типа ДВС на конкретной модели двигателя, а также в зависимости от года выпуска программное обеспечение может быть самым разным.

Оказывается, вполне возможно, что машина будет работать с абсолютной машиной, не подходящей для конкретной машины, но об устойчивости такого мотора и других агрегатов и узлов говорить не приходится.

Совершенно очевидно, что новый электронный блок должен быть точно таким же, как и старый. Для выбора необходимо учитывать не только марку и модель автомобиля, но и объем / тип двигателя, год выпуска автомобиля, VIN-код, а также все отметки, которые производитель ставил на сам блок.

• После того, как нужный блок был выбран, остается только осуществить подключение устройства к соответствующим разъемам.На практике ЭБУ не всегда ловится в удобном и легкодоступном месте, так на конкретной машине. Перед подключением терминала его следует снять.

Также необходимо помнить, что многие электронные блоки управления нуждаются в дополнительной настройке. В одном случае это просто автоматическая настройка ЭБУ под параметры и особенности конкретного автомобиля (самоадаптация). Для такой регулировки нужно просто ездить в разных режимах.

Более сложным случаем является необходимость перепрограммирования, более известного чип-тюнинга.Такие доработки нужны, когда требуется внести коррективы в работу двигателя, а также отдельных систем автомобиля.

Результат достигается изменением стандартного ПО и заводскими стандартными настройками, которые «вшиты» в память ЭБУ. Только квалифицированные специалисты, имеющие подходящее программное обеспечение и оборудование, могут выполнить качественную процедуру.

Читайте также

Назначение электронного блока управления ЭБУ, принцип работы устройства.Входной и выходной сигнал ЭБУ, преобразование аналогового и цифрового сигнала.

Тюнинг двигателя ВАЗ-2114 — форсирование и перепрошивка ЭБУ

Ни для кого не секрет, что отечественные автомобили, в том числе 14-я «Лада», оснащаются не очень мощными двигателями. В связи с этим автомобилисты всячески стараются увеличить мощность своего железного друга.Чтобы полностью раскрыть возможности бензинового двигателя, необходимо увеличить объем цилиндров, то есть поставить двигатель на охрану. Но вы можете добавить «лошадей» и другими способами. О том, как произвести тюнинг двигателя ВАЗ-2114, читайте далее в нашей статье.

Увеличение рабочего объема цилиндров

Это наиболее проверенный и надежный способ улучшить характеристики динамики разгона любого автомобиля. Суть работы по нагнетанию мотора очень проста — нужно только хорошенько выкопать поршень, доработать впускной коллектор и поменять коленвал.Однако, к сожалению, без специального станка, инструментов и даже большего количества навыков это сделать невозможно. Прокачка поршня осуществляется на высокотехнологичном оборудовании с учетом точных расчетов и соблюдения габаритов. Если деталь будет больше хотя бы на несколько миллиметров, эффективности такого принуждения ожидать не приходится. Подобные машины есть только в профессиональных мастерских, поэтому тюнинг двигателя ВАЗ-2114 своими руками не сделать.

На специализированном СТО мастера быстро подберут вам наиболее подходящий коленвал (высокий или легкий), заменит его и хорошенько продует поршни двигателя.По времени процесс разгона мотора занимает около суток. С финансовой точки зрения вы должны потратить не менее 500 долларов, чтобы «довести двигатель до ума». За счет уменьшенных размеров поршней и доработанного впускного коллектора мощность двигателя увеличится почти в 1,5 раза. То есть вместо старых 90 лошадиных сил получаем сразу 135. Но расход топлива будет не экономичным — в среднем увеличится на 2-3 литра.

Альтернативные способы доработки мотора

Некоторые водители делают ремонт (тюнинг) двигателя ВАЗ-2114 самостоятельно.При этом все поршни и коленчатый вал остаются нетронутыми. Как можно увеличить мощность мотора, не растачивая цилиндры? Самый простой способ — заменить штатный воздушный фильтр. В результате мощность двигателя увеличивается примерно на 5-8 процентов. При этом расход топлива почти не увеличивается. Вместе с фильтром автомобилисты рекомендуют менять штатные провода свечей на высоковольтные.

Для увеличения максимального числа оборотов коленчатого вала (и соответственно мощности) цилиндры снимают шерковатость.Вместе с ними полируются впускные каналы.

Еще одним способом доработки двигателя ВАЗ может стать стальная модернизация системы распределения зажигания. В этом случае ДВС устанавливает облегченные клапаны и новые толкатели.

Турбокомпрессор

Это также очень эффективный способ улучшить характеристики двигателя. Как показывает практика, после установки турбонагнетателя автомобиль становится мощнее минимум на 25-30 процентов (то есть почти как при расточке цилиндров).

Однако наряду с этим следует иметь в виду, что такая настройка двигателя ВАЗ-2114 влечет за собой дополнительную нагрузку на трансмиссию.Помните, что крутящий момент двигателя не должен быть больше крутящего момента коробки передач.

Альтернативный вариант — чип-тюнинг

Как и в случае форсирования, этим методом невозможно увеличить мощность двигателя без специального оборудования. Однако здесь используются не станки, а компьютерное программное обеспечение. Собственно, главный объект переделки здесь — электронный блок управления, которому в результате работы «промывают мозги».

На техническом языке чип-тюнинг двигателя ВАЗ-2114 — это перепрограммирование компьютеризированной системы управления ДВС.Стоит отметить, что вариантов «перепрошивки» очень много. Например, одна программа настраивает агрегат на умеренный расход топлива (в ущерб динамике разгона), а вторая, наоборот, увеличивает мощность силовой установки (при этом машина расходует бензина на 5-10 процентов больше, чем раньше). Еще один интересный вариант прошивки — замена угла опережения зажигания на ВАЗе. Автонастройка 2114-й «Жигулей» в данном случае позволяет перейти на безболезненное всасывание бензина с низким октановым числом.

Но все же большинство автомобилистов перенастраивают компьютер на более высокую мощность. В результате автомобиль становится динамичным на разгоне, быстрым и быстрым.

Минусы перепрошивки

Но не стоит забывать и о недостатках этого чип-тюнинга. Это повышенная токсичность выхлопных газов и увеличение расхода топлива на 5-10 процентов. К сожалению, современные технологии не позволяют одновременно перенастроить аппарат на низкое потребление и высокую динамику разгона.Придется чем-то пожертвовать ради одного — это законы физики.

Эбу: cos’è e dove si trova?

In questo articolo imparerai a conoscere un dispositivo come una centralina. Che cos’è e per quale scopo ha bisogno di una macchina? Adesso e prova a capirlo. Negli ultimi anni, le automotive in cui il carburante è stato iniettato usando un carburatore sono uscite dalla produzione. Все автоматические системы созданы для всех систем. Il Principio del loro lavoro è molto più semplice, ma la probabilità di rottura è maggiore.В частности, se un sensore esce, il motore inizia a funzionare in modo errato.

Come funziona la scatola di controllo?

Это устройство является одним из лучших «сервелло». Ma la verità — это то, что scatola nera «pensa» является доверенным движением в различных модалитах. Ogni Secondo Controlla Decine di Parameter del Motore, Sceglie la centuale ottimale di aria miscelata alla benzina. Apre e chiude gli ugelli tempestivi che forniscono carburante all Camere di горения.Quasi nessuno può pensare veloce come l’unità di controllo. Non solo i sensori, ma anche gli attuatori sono collegati ad esso. Ad esempio, gli stessi ugelli, oltre al regolatore del minimo e altri. Для скрытой информации о принципах функционирования, необходимо учитывать схему данного устройства. Ma il diagram schematico della centralina è indicato nell’articolo.

ECU внутри

на микроконтроллере. Отобразите входной и выходной порты и получайте удовольствие от коллег по всем механизму и сенсорам.Tra questi è quello che misura il flusso dell’aria. Sul suo esempio, sarà considerato come i segnali vengono inviati alla centralina elettronica. Все сенсорные коллеги по входящим портам используют специальные делители напряжения или усилители в организационных единицах. Это такие усилители на микрочипе или транзисторе и их эффективность. Con il loro aiuto, il livello del segnale proviente dai sensori aumenta. Ma le porte di uscita sono needarie per la gestione. Обратите внимание на распиновку компьютера в различных автомобильных и диверсо.Пертанто, невероятно, что приложение «Сервелло делла» Шевроле «с» Ладой «имеет важное значение. Ad esempio, gli ugelli sono collegati a loro. Ma non tutto è così semplice, la porta di uscita del microcontrollore può gestire solo un carico leggero. In altre parole, l’avvolgimento dell’ugello non può essere collegato direttamente ad esso. Эта группа должна быть установлена ​​специально на транзисторы и их эффективность. Это позволяет усилить любой контроллер с большим напряжением.Sono chiamati assemblye di Darlington.

Алгоритм лаворо

Может быть компонент микроконтроллера, не связанный с функциональностью, основан на алгоритме. Visivamente, può essere rappresentato come un albero con molti parameters. Содержит все «доминанты», которые представляют собой рисованные фигурки из сервелло-электроники. Ad esempio, это скорость вращения мотора альберов 2000 гири / мин и концентрация оссигена и троппо басса, портата дельтария.Cosa dovrebbe fare il motore in questo caso? Микроконтроллер отвечает за все, что вам нужно, делает все возможное, чтобы решить проблему. E quindi производит impulsi all porte di uscita, portando il motore a uno stato normale. Это не прошивка ECU.

Dove установлен на компьютер?

installato su all veicoli ad iniezione. Aiuta ad analizzare e raccogliere Вся информация о проверке сенсорной ситуации на двигателе в сети.Sortunatamente, l’unità elettronica a volte fallisce. Pertanto, deve essere sostituito con uno nuovo. Prima di iniziare le riparazioni Associate alla rimozione dell’unità elettronica, необходимо для того, чтобы подобрать напряжение dall’impianto elettrico dell’intero veicolo. За тариф ciò, disconnettersi dal terminale negativo della batteria. Ciò eviterà cortocircuiti случайно nel circuito elettrico. Si noti che anche un cortocircuito a breve termine provoca facilmente l’uscita dallo stato di funzionamento di alcuni elementi, в частности i semiconduttori nell’unità di controllo, nonché i fusibili.Подготовьте внимание к голубю на своем компьютере. Sulle prime auto «Lada Kalina», per esempio, si trova direttamente sotto il radiatore della stufa. E se si verifica una perdita, l’unità di controllo brucia istantaneamente.

Римозионе делла централина электроника

Принял ВАЗ 2107 как esempio, allora c’è una centralina (si sa già di cosa si tratta), sotto il cruscotto, nella zona del piede del Passeggero. Для облегчения работы с устройством, необходимо использовать рипьяно, чтобы он был направлен в одно и то же место.В соответствии с тарифом, это необходимо для svitare le viti che lo fissano allo scudo vapore. Для гарантии доступа ко всем центральным электронным устройствам, это необходимо для того, чтобы настроить персонал, который будет работать, если вы хотите, чтобы он работал с этим устройством. Вы можете отключить все электронные устройства во всех отношениях. Alloggiamento fisso con due dadi sul corpo della vettura. Usando la chiave в «10», svitare questi dadi e rimuovere completetamente l’unità di controllo. Это все, ECU del motore и полностью смонтировано, быстро для принятия решений или создания.L’installazione del nuovo dispositivo avviene nell’ordine Inverso.

Сенсорная диагностика

В частности, DFID является важным элементом, учитывающим все характеристики автомобиля, который важен для создания карбюратора. Come già sai, все и данные, которые проверены на этом dispositivo influenzano il funzionamento dell’intero motore. ЭБУ ЭБУ имеет важное значение встроенного ПО, оно является наиболее точным, твердым и содержит важные числовые параметры.В частности, la Quantità di aria e benzina fornita alla rampa per la miscelazione, la velocità dell’albero motore e il carico del motore. Prima di sostituire questo dispositivo, это необходимо для диагностики. Это первый тест, который используется в обычном мультиметре. Con esso, это необходимо, чтобы контролировать силу натяжения, которая присутствует на терминалах сенсора.

За тариф questo, scollegare la spina da esso. Установите мультиметр в положение с напряжением.Cavo negativo collegato alla massa del motore. Quando l’accensione è attivata, la voltagee viene misurata al quinto pin nella spina del sensore. Контрольный показатель, достаточный для работы с напряжением около 12 вольт. Se c’è una forte deviazione, allora c’è un malfunzionamento della centralina del motore o il cablaggio del sensore è rotto. Il Quarto pin dovrebbe essere di около 5 вольт. Se c’è una deviazione importanta da questo valore, la causa di ciò è anche una violazione del cablaggio, oppure si trova nella centralina stessa.

Sostituzione del sensore del flusso d’aria — стабильные функции двигателя и ECU

Только компьютер. Che cos’è, per quali scopi hai bisogno, lo sai. Ora di parlare un po ‘dei dispositivi di misurazione, che influenzano il suo corretto funzionamento. Sostituire il sensore легкая аббастаньца. В соответствии с заданием на тариф, используйте все, что нужно для этого, чтобы сделать его воротником. Quindi, rimuovere la manica, che ha effettuato l’aria. Dopodiché, la chiave per «10» deve svitare le due viti che fissano il sensore di flusso d’aria di massa direttamente al filter dell’aria.Successivamente, il sensore può essere completetamente rimosso. Установите или инвертированное устройство. Se si rimuove il sensore per la pulizia, non cercare di risciacquare l’elica, toccarlo con le mani o altri oggetti durante il lavoro. Спрей-спрей — это лучшее, что есть в платно.

заключение

Hai imparato qualcosa sull’ECU. Quello che è, вероятно, капито. Per quale scopo ha bisogno di una macchina — anche. Проведите мониторинг не только одного электронного устройства, но и его сенсорных и аттрибутов.Devono essere in perfette condizioni per evitare problemi.

.
