3 способа как проверить датчик включения вентилятора охлаждения двигателя

Вопрос как проверить датчик вентилятора, автовладельцев может интересовать когда вентилятор охлаждения радиатора двигателя не включается или, наоборот, работает постоянно. А все потому, что часто именно этот элемент и является причиной такой проблемы. Чтобы проверить датчик включения вентилятора охлаждения необходимо знать принцип его работы, а также стоит воспользоваться мультиметром для проведения некоторых измерений.

Содержание:

Перед тем, как перейти к описанию процедуры проверки датчик включения вентилятора радиатора, имеет смысл разобраться с тем как он работает и его основных видах неисправностей.

Как работает датчик вентилятора

Сам датчик включения вентилятора представляют собой температурное реле. В основе его конструкции лежит биметаллическая пластина, соединенная с подвижным штоком. При нагревании чувствительного элемента датчика биметаллическая пластина изгибается, и прикрепленный к ней шток замыкает электрическую цепь привода вентилятора охлаждения.

На датчик включения вентилятора от предохранителя постоянно подается стандартное автомобильное напряжение 12 Вольт (постоянный «плюс»). А «минус» подается при замыкании штоком электрической цепи.

Чувствительный элемент соприкасается с антифризом, как правило, непосредственно в радиаторе (в нижней его части, сбоку, зависит от модели машины), но есть модели двигателей где датчик вентилятора ставят в блок цилиндров, как например, у популярного автомобиля ВАЗ-2110 (на инжекторных двигателях). А иногда конструкция некоторых двигателей предусматривает целых два датчика включения вентилятора, в частности, на входном и выходном патрубках радиатора. Это позволяет как включать, так и отключать вентилятор принудительно при понижении температуры антифриза.

Также стоит знать, что существуют два типа датчика температуры вентилятора — двухконтактные и трехконтактные. Двухконтактные рассчитаны на работу вентилятора при одной скорости, а трехконтактные — на две скорости работы вентилятора. Первая скорость включается при меньшей температуре (например, при +92°С…+95°С), а вторая — при большей (например, при +102°С…105С°).

Температура включения первой и второй скорости обычно указывается непосредственно на корпусе датчика (на шестиграннике под гаечный ключ).

Неисправности датчика включения вентилятора

Датчик включения вентилятора охлаждения — устройство достаточно простое, поэтому причин поломок у него немного. Не работать он может в таких случаях:

Разъемы на фишке трехконтактного ДВВ

  • Залипание контактов. При этом вентилятор будет работать постоянно, независимо от температуры антифриза.
  • Окисление контактов. В этом случае вентилятор не будет включаться вообще.
  • Поломка реле (штока).
  • Износ биметаллической пластины.
  • Отсутствие питания от предохранителя.

Учтите что датчик включения вентилятора является неразборным и не подлежит ремонту, поэтому при обнаружении отказа в работе его меняют. В современном автомобиле сигнализировать о проблеме будет лампочка чека двигателя, так как в памяти электронного блока управления (ЭБУ) будет фиксироваться одна или несколько из следующих ошибок — p0526, p0527, p0528, p0529. Коды этих ошибок будут сообщать об обрыве цепи, как сигнальной, так и питания, но случилось это из-за отказа датчика либо проблем с проводкой или подключением — можно узнать лишь после проверки.

Как проверить датчик вентилятора

Чтобы проверить работоспособность датчика включения вентилятора его необходимо демонтировать с его посадочного места. Как указывалось выше, расположен он обычно либо на радиаторе, либо в блоке цилиндров. Однако перед тем как демонтировать и проверять датчик, необходимо убедиться, что к нему подается питание.

Проверка питания

Проверка питания ДВВ

На мультиметре включаем режим измерения постоянного напряжения в пределах около 20 Вольт (зависит от конкретной модели мультиметра). В отсоединенной фишке датчика нужно проверить наличие напряжение. Если датчик двухконтактный, то вы сразу увидите есть ли там 12 Вольт. В трех контактном датчике следует попарно проверить напряжение между выводами в фишке с тем, чтобы найти, где один «плюс», и где два «минуса». Между «плюсом» и каждым «минусом» тоже должно быть напряжение 12В.

Если питания на фишке нет — в первую очередь нужно проверить цел ли предохранитель (он может быть как в блоке под капотом так и в салоне авто). Его расположение зачастую указано на крышке блока с предохранителями. Если предохранитель целый — нужно «прозвонить» проводку и проверить фишку. Потом стоит приступать к проверке непосредственно самого датчика вентилятора.

Однако прежде чем сливать антифриз и выкручивать датчик вентилятора охлаждения радиатора стоит провести еще один небольшой тест который позволит убедится в исправном срабатывании вентилятора.

Проверка срабатывания вентилятора

При помощи какой-либо перемычки (кусочка тонкого провода) замкнуть попарно «плюс» и сначала один, а потом второй «минус». Если проводка цела, а вентилятор исправный, то в момент замыкания включится сначала одна, а потом вторая скорость вентилятора. На двухконтактном датчике скорость будет одна.

Также стоит проверить, отключается ли вентилятор при отключении датчика, не залипли ли в нем контакты. Если же при отключении датчика вентилятор продолжает работать, то это означает, что с датчиком что-то не так, и необходима его проверка. Для ее выполнения датчик нужно демонтировать с машины.

Проверка датчика включения вентилятора

Проверять ДВВ можно двумя методами — подогревая его в теплой воде либо можно даже нагреть паяльником. Оба они подразумевают проверки на обрыв. Только в последнем случае понадобится мультиметр с термопарой, а в первом — термометр, способный измерять температуру выше 100 градусов по Цельсию. Если проверяться будет трехконтактный датчик включения вентилятора, с двумя скоростями включения (ставится на многих иномарках), то желательно одновременно использовать сразу два мультиметра. Один — для проверки одной цепи, а второй чтобы одновременно проверить вторую цепь. Суть проверки в том, чтобы узнать, срабатывает ли реле при нагреве до той температуры которая указана на датчике.

Проверяют датчик включения вентилятора охлаждения радиатора по следующему алгоритму (на примере трехконтактного датчика и одного мультиметра, а также мультиметра с термопарой):

Проверка ДВВ в теплой воде с помощью мультиметра

  1. Установить электронный мультиметр в режим «прозвонки».
  2. Подсоединить красный щуп мультиметра к «плюсовому» контакту датчика, а черный — к «минусу», отвечающему за меньшую скорость вращения вентилятора.
  3. Щуп, измеряющий температуру подсоединить к поверхности чувствительного элемента датчика.
  4. Включить паяльник и приложить его жало к чувствительному элементу датчика.
  5. Когда температура биметаллической пластины достигнет критического значения (указанного на датчике), то исправный датчик замкнет цепь, и мультиметр будет сигнализировать об этом (в режиме прозвонки мультиметр пищит).
  6. Переместить черный щуп на «минус», отвечающий за вторую скорость вращения вентилятора.
  7. По мере продолжения нагрева через несколько секунд на исправном датчике должна замкнуться и вторая цепь при достижении пороговой температуры, мультиметр опять запищит.
  8. Соответственно, если при прогреве датчик не замыкает свою цепь — он неисправен.

Проверка двухконтактного датчика выполняется аналогично, только сопротивление нужно измерять лишь между одной парой контактов.

Если нагрев датчика производит не паяльником, а в емкости с водой, то следите чтобы покрывала не весь датчик целиком, а лишь его чувствительный элемент! По мере нагрева (контроль осуществляется термометром) будет происходить такое же срабатывание как и описывалось уже выше.

После покупки нового датчика включения вентилятора его также имеет смысл проверить на работоспособность. В настоящее время в продаже много подделок и изделий низкого качества, поэтому проверка не помешает.

Заключение

Датчик включения вентилятора охлаждения — надежное устройство, но если есть подозрения что он отказал то для его проверки нужен мультиметр, термометр и источник тепла который будет греть чувствительный элемент.

Спрашивайте в комментариях. Ответим обязательно!

как проверить самостоятельно на температуру срабатывания

Вентилятор охлаждения радиатора является одним из ключевых элементов, спасающих мотор от возможного перегрева. Он должен включаться, когда охлаждающая жидкость имеет слишком высокую температуру и недостаточно охлаждается при прохождении через радиатор. Например, такая ситуация возникает при работе двигателя на холостом ходу или движении автомобиля на низкой скорости, особенно при высокой температуре окружающей среды.

За включение/отключение вентилятора охлаждения отвечает датчик. Он должен срабатывать при высоких температурах, активируя вентилятор. Если этого не происходит, потребуется замена датчика. В рамках данной статьи мы рассмотрим, как определить, что вышел из строя датчик вентилятора охлаждения радиатора.


Оглавление:
1. Как работает датчик вентилятора охлаждения радиатора
2. Где расположен датчик вентилятора охлаждения радиатора
3. Как проверить датчик вентилятора охлаждения радиатора

Как работает датчик вентилятора охлаждения радиатора

Чтобы понять способы проверки датчика, необходимо сперва разобраться в его принципе работы. Устроен датчик вентилятора охлаждения радиатора очень просто, но он несколько отличается на карбюраторных и инжекторных двигателях.

В карбюраторе в нем имеется два контакта и биметаллическая пластинка. При нагреве биметаллической пластины до определенной при производстве датчика температуры, контакты замыкаются, и через них начинает протекать ток к вентилятору, включая его в работу. На инжекторе система активации датчика практически такая же, за исключением того, что команду на включение отсылает блок управления двигателем, анализируя необходимость активации вентилятора на основе информации, поступающей с нескольких других датчиков.

Датчики на карбюраторных двигателях срабатывают при достижении определенной температуры, и водитель может посмотреть маркировку на корпусе устройства, чтобы определить, в каком температурном диапазоне сработает датчик. Обычно, подобные датчики активируются при температуре от 92 до 97 градусов по Цельсию. Если водитель беспокоится о возможном перегреве двигателя, он может найти в продаже датчик, срабатывающий при более низкой температуре, и установить его. На инжекторных двигателях температура срабатывания датчика прошивается в «мозги» блока управления автомобилем.

Где расположен датчик вентилятора охлаждения радиатора

Производители определяют место для установки датчика срабатывания вентилятора, в зависимости от конструктивных особенностей двигателя. Чаще всего его размещают в нижней части радиатора, но порой целесообразнее поместить датчик недалеко от термостата и блока цилиндров.

Как проверить датчик вентилятора охлаждения радиатора

Рекомендуем прочитать:
Вентилятор охлаждения радиатора не работает или не выключается: что делать

Способы диагностики рассматриваемых датчиков будут отличаться, в зависимости от того, на каком моторе они установлены и как происходит их включение:

  • На карбюраторе. Чтобы проверить датчик вентилятора охлаждения радиатора на карбюраторном двигателе, необходимо заглушить автомобиль. Далее находите датчик в подкапотном пространстве и снимаете с него провода, подходящие к разъему. После этого запускаем двигатель и перемыкаем разъемы, с которых были сняты провода. Если вентилятор включился, можно диагностировать поломку датчика.
    Обратите внимание: В ситуации, когда датчик выходит из строя в дороге, чтобы избежать перегрева двигателя, можно подобным образом перемкнуть контакты датчика. При этом важно их изолировать, чтобы они не коснулись корпуса и не вызвали замыкание.
  • На инжекторе. В инжекторном двигателе можно провести компьютерную диагностику датчика. В ряде современных автомобилей предусмотрена отдельная диагностическая ошибка, сигнализирующая, что неисправен датчик вентилятора охлаждения. Если такая ошибка была определена, можно следующим образом провести диагностику датчика на автомобиле. Нужно отсоединить разъем с датчика и подождать несколько секунд. Блок управление обнаружит, что датчик более не подключен и запустит вентилятор.

Выше рассмотрены варианты с полным выходом датчика из строя. При этом возможны ситуации, когда он отказывает частично, например, срабатывает на неправильной температуре. Это также можно проверить следующим способом:

  1. Возьмите тестер, термометр для измерения температуры воды, емкость для нагрева воды, воду и сам датчик;
  2. Далее налейте в емкость воду и поставьте ее разогреваться;
  3. Опустите диагностируемый датчик в воду, чтобы его контакты находились сверху;
  4. Следите по термометру за температурой воды, при этом удерживайте щупы тестера (включенного в режим замера сопротивления – Ом) на контактах датчика;
  5. Пока вода не разогрета, сопротивление датчика будет стремиться к бесконечности. При определенной температуре нагрева датчик должен сработать и сопротивление значительно снизится. Необходимо определить при какой температуре воды это происходит.

В зависимости от полученных результатов, можно принять решение об исправности или неисправности датчика. Если он сработал при температуре ниже заявленной, то такой датчик имеет некоторые проблемы, но он сможет предотвратить перегрев двигателя, включив вентилятор заранее. Гораздо опаснее, если датчик срабатывает при температуре выше заявленной, в таком случае его потребуется заменить.

Загрузка…

ᐉ Блок Mepart » статьи про запчасти, замену запчастей и ремонт автомобилей


Работа датчика вентилятора охлаждения состоит в регулярном включении и выключении вращающегося вентилятора для охлаждения циркулирующей в двигателе жидкости. Это устройство должно быть исправным, потому что перебои в его работе могут сопровождаться перегревом силового агрегата.

Устройство узла


В состав датчика вентилятора входят следующий в детали:


1. Корпус с резьбой. Он вкручивается в радиатор.


2. Уплотнительное кольцо.


3. Реагирующий элемент внутри корпуса.


Изменяющаяся температура циркулирующей по двигателю жидкости приводит к срабатыванию датчика. Это происходит во время набора тосолом температуры в интервале 85-110 градусов. После замыкания контактов включается вентилятор. Начинается обдув двигателя. В некоторых системах изменяется скорость вращения лопастей вентилятора. Это позволяет регулировать активность процесса охлаждения жидкости.

Существующие виды датчиков


На разные марки автомобилей устанавливаются определённые виды датчиков:


— Восковые. В корпусе таких устройств содержится воск или церезит. Расширяясь в объёме с повышением температуры, вещество воздействует на мембрану, которая двигаясь, соединяет контакты. Охлаждение приводит к сжатию воска. Как результат, контакты размыкаются.


— Биометрические. Здесь вместо воска установлена металлическая пластина. Когда температура жидкости невысокая, контакты разъединены. Нагреваясь, пластина деформируется, что приводит к соединению контактов. Затем сигнал поступает на реле. В этот момент происходит включение крыльчатки. В некоторых случаях наличия реле не требуется. Сигнал подаётся сразу на электродвигатель. При охлаждении пластина занимает своё исходное положение, и крыльчатка останавливается.


— Бесконтактные. В таких датчиках контакты не замыкаются, а идёт подача сигнала на ЭБУ. И только потом поступает команда на работу или отключение клетчатки.


Контактные датчики подразделяются на односкоростные и двухскоростные модели. Второй вариант позволяет изменять величину скорости вентилятора.

Проверка исправности и замена датчика


Плохая работа датчика выражается в несвоевременном включении и отключении вентилятора. Это часто приводит к перегреву силового агрегата. Однако сначала нужно убедиться в исправности реле. Для этого все провода отключаются от датчика и подключаются напрямую к вентилятору. Если крыльчатка заработала, значит, поломку нужно искать в датчике. Порядок проверки и замены этого элемента состоит из шагов:


1. С двигателя сливается охлаждающая жидкость.


2. От датчика отключаются провода, а корпус откручивается.


3. Прибор снимается и помещается в любую ёмкость с водой. Затем жидкость с помещенным в неё датчиком подогревается


4. Идущие от датчика провода подключаются к мультиметру.


5. В зависимости от изменения температуры подогреваемой жидкости прибор будет давать показания качества работы устройства.


Меняется датчик просто. На место поломанного устройства вкручивается новый прибор. Заводом изготовителем допускается вместо оригинала устанавливать его аналоги. Основным условием является наличие у нового прибора точно таких же параметров.

Вентилятор охлаждения радиатора – что делать, если он не включается?

В пути вы заметили, что стрелка указателя температуры жидкости перевалила за красную отметку и неуклонно движется дальше. Срочно останавливаемся, поднимаем капот: так и есть – лопасти вентилятора неподвижны. Как устранить поломку и доехать домой? Об этом читайте дальше.

Вентиляторы радиатора – назначение и устройство

Вентилятор охлаждения радиатора применяется для воздушного охлаждения, которое вместе с жидкостным обеспечивает оптимальный температурный режим работы мотора. Для повышения эффективности жидкостного охлаждения применяется радиатор: встречный воздух проходит через его соты и охлаждает жидкость. Но при малой скорости движения или в городских пробках воздушный поток недостаточный. Чтобы избежать перегрева, включается вентилятор, который направляет воздух на радиатор, охлаждая его.

На старых моделях и современных внедорожниках с продольно размещенным двигателем применяется механический привод вентилятора охлаждения. У старых автомобилей он работает постоянно, позже начали устанавливать вискомуфту, которая его отключает при необходимости. Применяется на крупных грузовиках и внедорожниках. Достоинства в том, что не боится попадания воды, в отличие от элекровентиляторов.

Большинство вентиляторов охлаждения на современных легковых автомобилях имеют электропривод. Система устроена просто – всего три ключевых элемента: 12-вольтовый электродвигатель, крыльчатка на его валу и электрическая проводка. Работа вентилятора нужна только тогда, когда температура охлаждающей жидкости приближается к критической и возникает угроза перегрева.

Для автоматического включения вентилятора охлаждения предусмотрено использование датчика температуры. Он измеряет температуру охлаждающей жидкости. Когда она допустима для нормальной работы мотора, вентилятор отключен. Если возникает угроза перегрева, термовыключателем подается команда на включение вентилятора. При снижении температуры вентилятор охлаждения отключается датчиком.

Более совершенная, но и более сложная система управления вентилятором – с электронным блоком управления. Кроме ЭБУ в нее входит контролирующий датчик – на современных машинах чаще два. Один установлен в трубе выхода из радиатора, другой – на выходе силового узла. Модуль блока управления, отвечающий за систему охлаждения, реагирует на разницу в показаниях двух датчиков. На некоторых новых моделях возможно участие в управлении вентилятором охлаждения и других датчиков, контролирующих частоту вращения коленвала, расход топлива. Все сигналы подаются на ЭБУ, который их анализирует и подает нужную команду.


Не работает вентилятор – диагностика неисправностей

Неисправности вентиляторов охлаждения встречаются независимо от способа их подключения и управления. На автомобилях с механическим приводом вентилятора диагностика проводится визуально. Системы с электроприводом, использующие только термовыключатель, диагностируются легко. В самых современных системах требутся определить среди цепи устройств неисправный элемент. Проблема с неработающим вентилятором может скрываться в блоке предохранителей, любом из датчиков, ЭБУ, самом моторе.

Если вентилятор не запускается, начинаем с проверки термостата. Делается это рукой: пробуем нижнюю трубу радиатора на ощупь. Если она холодная – термостат не рабочий, его заклинило. Жидкость все время движется по малому кругу, в радиаторе она холодная, а в двигателе перегревается. Термодатчик, расположенный на радиаторе, фиксирует низкую температуру жидкости и не подает команды на включение вентилятора, требуется замена термостата. Действуйте при проверке осторожно: можно обжечься.

Особенно часты поломки термостата на авто Лада Калина. Многие ее владельцы знают об этом и возят с собой запасной или прибегают к радикальным мерам: заменяют штатный на надежный 6-отверстный.

Убеждаемся в работоспособности электродвигателя вентилятора. Отключаем от него штатные провода, чтобы не задействовать различные датчики, ЭБУ, и подключаем напрямую к аккумулятору. Вращающийся вентилятор подсказывает, что проблема в другом месте. Диагностировать электрическую проводку следует методом исключения отдельных элементов. Не мешает также осмотреть проводку, контакты. Иногда достаточно заизолировать поврежденные места или почистить контакты.

Проверяем предохранитель, который на большинстве автомобилей одновременно защищает цепь звукового сигнала. Нажимаем клаксон: если сигнал не работает – меняем предохранитель. Если плавкая вставка не виновата, осматриваем реле вентилятора: целостность проводов, состояние изоляции, контакты. Отключаем его и замыкаем проводку, чтобы включить вентилятор напрямую. Если он заработал, неисправна отключенная деталь, ее следует заменить.

Пришла очередь заняться проверкой термодатчика. Отсоединяем разъем и отверткой замыкаем контакты термовыключателя. Если вентилятор заработал, неисправен термодатчик, если нет – поломка двигателя или на других участках цепи. Некоторые модели оборудованы двойным термодатчиком. Принцип проверки тот же: замыкаем одну пару, затем другую. При работающем вентиляторе будет меняться скорость его вращения. На инжекторных двигателях просто снимаем разъем, ЭБУ должен включить аварийный режим вентилятора. Если так произошло – термодатчик нерабочий.

Если автомобиль оборудован бортовым компьютером, который, кроме многих других функций, отвечает за работу вентилятора охлаждения, следует обратиться в автосервис. Проверить и отремонтировать ЭБУ могут только профессионалы с применением соответствующего оборудования.


Устранение поломки – мелкий и капитальный ремонт

Поломки отдельных деталей системы воздушного охлаждения устраняются заменой на новые. Если вентилятор не включается и вы убедились, что причина в нем, следует его демонтировать, чтобы узнать конкретную поломку. В зависимости от сложности она или устраняется, или двигатель меняем на новый. Приведем в качестве примера демонтаж вентилятора на ВАЗ-21099: семейство "Самара" часто страдает летом из-за перегрева.

Снимаем вентилятор:

  • отключаем проводку, отсоединив колодку от жгута;
  • откручиваем левую гайку, чтобы отключить двигатель;
  • выкручиваем винты крепления вентилятора;
  • достаем кожух;
  • снимаем оставшиеся болты и воздухозаборную решетку;
  • поднимаем опору вентилятора и тянем на себя;
  • поворачиваем вентилятор на 90° и вынимаем.

Проверяем работоспособность ротора, состояние обмоток. Сначала очищаем их щеткой и тряпкой с растворителем. Прозваниваем обмотки тестером:

  • включаем мультиметр на 50–100 Ом;
  • проверяем парные выводы на коллекторе: сопротивления всех обмоток должно быть равными;
  • сопротивление между ламелями коллектора и корпусом в норме бесконечное;
  • прозваниваем обмотки статора;
  • проверяем цепь корпус–вывод обмоток на наличие пробоя.

Если обнаружена неисправность обмотки, лучше купить новый мотор вентилятора, а не сдавать в ремонт старый.

Оцениваем состояние коллекторного узла. Пластины должны быть чистыми, в промежутках не должно ничего находиться. На неухоженном двигателе пластины коллектора грязные, со следами графита в пазах. Изношенные щетки вызывают искрение из-за уменьшенной силы прижатия к ламелям. Это вызывает повышенный износ щеток и коллектора, отчего двигатель перестает работать. Убираем загрязнения тряпочкой с растворителем, между пластинами – кусочками твердого не смолистого дерева. Притираем щетки наждачкой-нулевкой. Коллектор с выбоинами, подгоревшими участками протачивается и полируется.

Неисправность в пути – как доехать домой

Неисправный вентилятор лучше отремонтировать дома, но если поломка произошла в пути и устранить ее не удается, домой можно все-таки добраться своим ходом. Когда обнаружили по приборам перегрев из-за неработающего вентилятора, съезжаем на обочину и останавливаемся. Глушим двигатель, поднимаем капот, чтобы скорее охладить. Проверяем работоспособность вентилятора, как было описано выше, или сразу подключаем вентилятор напрямую.

Если и при прямом подключении он не заработал, продолжаем движение без вентилятора. Скорость движения выбираем не меньше 60 км/час, чтобы охлаждение радиатора происходило встречным воздухом без вентилятора. При не очень жаркой погоде или зимой удастся доехать домой без проблем. Если стоит жара, открываем окна и включаем отопление: часть тепла уйдет в салон и станет возможным проехать большее расстояние. Постоянно посматриваем на температуру охлаждающей жидкости. Если охлаждающая жидкость начинает перегреваться, останавливаемся и ждем, пока охладится. Лучше приехать позже, чем перегреть двигатель.

Следует сказать, что многие владельцы ВАЗов, особенно классики, заблаговременно делают вывод выключения вентилятора в салон. Видно им не хочется разбираться с причиной поломки или покупать детали, делать ремонт. Делается очень просто: на кнопку через штатный предохранитель подается плюс, от него – на двигатель вентилятора. К массе вентилятор уже подключен.

Источник : tuningkod.ru

где находится и как проверить

Подавляющее большинство современных авто оснащается электрическим вентилятором радиатора, который пришел на смену менее эффективным вентиляторам с вискомуфтой. За включение вентилятора, а также изменение скорости работы  отвечает датчик вентилятора (датчик температуры включения вентилятора).

В целом, датчики включения вентилятора охлаждения:

  • достаточно надежны;
  • эффективно управляют вентилятором;
  • датчики вентилятора не сложно заменить;

При этом важно фиксировать малейшие сбои в работе данного управляющего устройства, так как нарушения в работе вентилятора охлаждения могут стать причиной перегрева двигателя. Также необходимо знать, как проверить и заменить датчик включения вентилятора. Подробнее читайте в нашей статье.

Содержание статьи

Где стоит датчик вентилятора

Датчик включения и выключения вентилятора  представляет собой электронно-механическое устройство для включения и управления работой электрического вентилятора охлаждения. Срабатывание датчика происходит на основании замеров  температуры охлаждающей жидкости. Такая особенность работы определяет участок, где стоит датчик включения вентилятора

Стоит датчик включения вентилятора на радиаторе сбоку радиатора или в верхней его части (в середине или сбоку). По этой причине часто указанный датчик называют датчик радиатора. Чтобы точно понять, где находится датчик включения вентилятора, необходимо отдельно изучить техническое руководство для конкретного автомобиля.

Датчик на радиаторе срабатывает за счет температуры ОЖ. Если жидкость нагревается до 85-110 градусов Цельсия, происходит «замыкание» контактов и осуществляется включение электровентилятора для обдува двигателя.

В результате происходит эффективный отвод тепла. Также датчики не просто включают и выключают вентилятор охлаждения, но и способны менять скорость его вращения.  Если нагрев не высокий, скорость будет низкой. При больших нагревах вентилятор работает на максимальных оборотах.

Виды датчиков радиатора

Сегодня на разных автомобилях можно встретить следующие основные виды датчиков:

  1. Восковый датчик;
  2. Биметаллический;
  3. Бесконтактный электронный.

Первый тип основан на герметичном объеме, который заполнен воском или другим телом с похожими свойствами (высокий коэффициент расширения). Биметаллические решения работают на основе биметаллической пластины, тогда как бесконтактные имеют терморезистор.

Восковые и биметаллические датчики контактные, они замыкают и размыкают цепь вентилятора в зависимости от температуры ОЖ.  В свою очередь, электронный датчик не замыкает цепь и только измеряет температуру, после чего передает сигнал на ЭБУ. Дальше блок управления включает и отключает вентилятор.

Контактные датчики также могут быть односкоростными (одна контактная группа) и двухскоростными (две контактных группы), когда скорость вращения вентилятора меняется в зависимости от температуры.

Например, датчик включения вентилятора ВАЗ срабатывает в трех температурных интервалах: 82 -87 градусов, 87 — 92 градуса и 92- 99 градусов. При этом иномарки имеют 4 диапазона, верхний порог составляет 104 — 110 градусов.

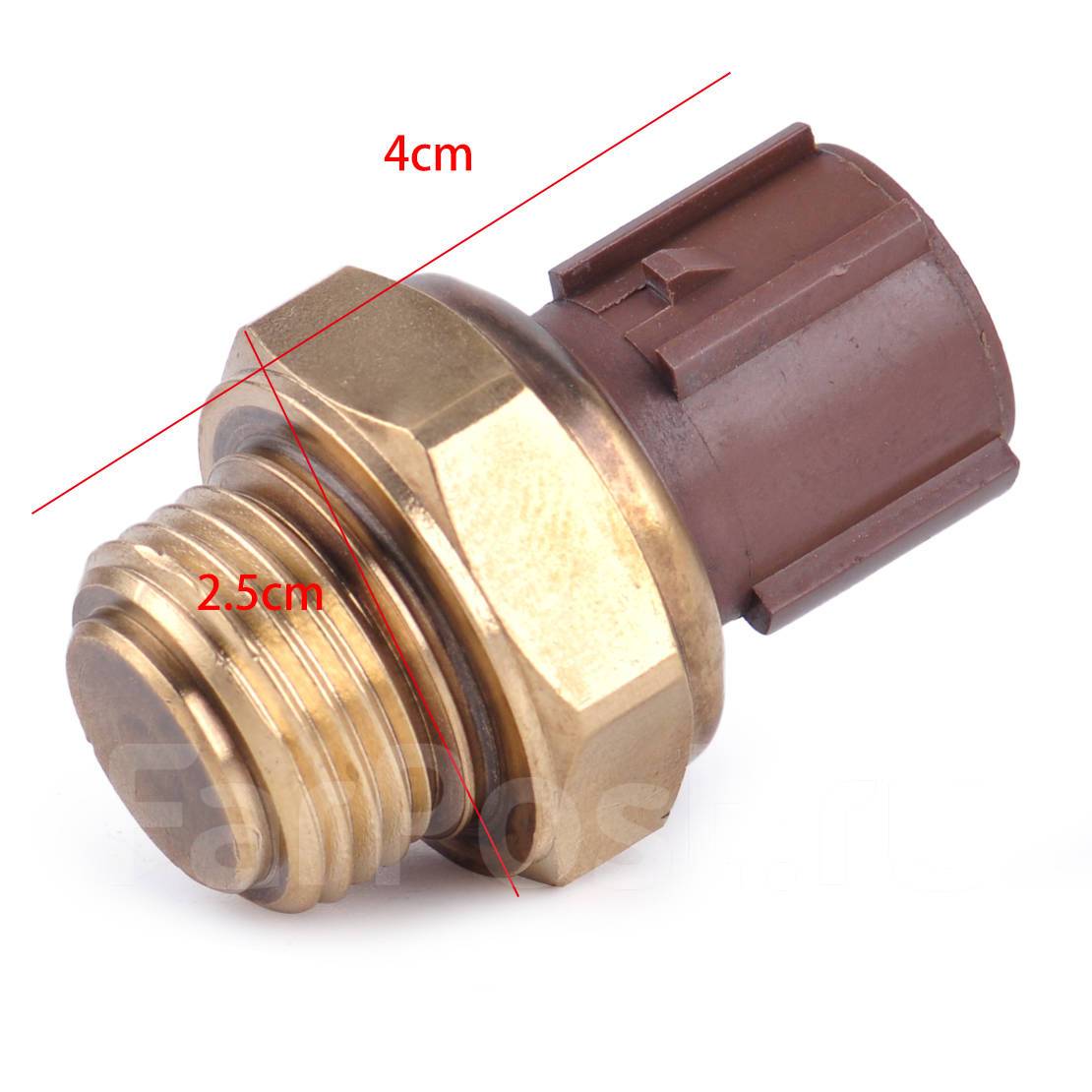

Устройство датчика радиатора

Что касается устройства, конструктивно это закрытый латунный или бронзовый корпус с чувствительным элементом внутри. Снаружи имеется резьба, а также электрический разъем. Корпус вкручивается в радиатор через уплотнительное кольцо в том месте, куда поступает горячая жидкость (в области патрубка от блока силового агрегата).

Датчик находится в прямом контакте с охлаждающей жидкостью. Некоторые системы имеют сразу два датчика (вход и выход радиатора) для более точного и гибкого управления охлаждением.

Датчики имеют резьбу М22х1.5, а также шестигранник под ключ 29 мм. При этом есть и другие варианты, где резьба меньше, М14 или М16. Что касается электроразъема, такой разъем стоит сзади датчика, при этом также есть датчики, где разъем вынесен отдельно на кабель.

Как проверить датчик вентилятора и выполнить замену

Если включение вентилятора происходит несвоевременно или мотор постоянно перегревается, возникает необходимость проверки датчика радиатора. Контактные датчики можно проверить своими руками в условиях обычного гаража.

Обратите внимание, первым нужно проверять не сам датчик, а реле вентилятора охлаждения и проводку. Чтобы это сделать, потребуется отсоединить провода на датчик и замкнуть их. Если проводов 3 штуки, поочередно замыкают средний и крайний. В норме вентилятор должен включаться на низкой, а также на высокой скорости. Если произошло включение, провода и реле в норме и нужно проверять датчик.

Для проверки берется емкость для ОЖ, ключ для снятия датчика и термометр, а также понадобится мультиметр, кастрюля с водой и печка.

  1. Далее с АКБ снимается клемма, выкручивается сливная пробка на радиаторе и сливается жидкость;
  2. Слив жидкость, пробку закручивают обратно, снимаются провода с датчика, после чего ключом нужно выкрутить датчик;
  3. Теперь в кастрюлю наливается вода, чтобы покрыть датчик, после чего кастрюлю ставят на печку и греют воду;
  4. Температуру воды контролируют при помощи термометра;
  5. Параллельно нужно соединить контакты мультиметра и датчика и проверить «замыкание» на разных температурах;
  6. Если контакты не замыкаются или заметны сбои, датчик неисправен и требует замены.

Что касается замены датчика вентилятора, вся процедур сводится к тому, что необходимо выкрутить старый датчик и вкрутить новый. При этом важно также заменить прокладку (уплотнительное кольцо).

Дальше необходимо проверить уровень антифриза, долить жидкость при необходимости и проверить работоспособность системы (прогреть мотор и дождаться включения вентилятора).

Рекомендации

  1. Важно понимать, что датчик вентилятора является небольшой, но очень важно деталью системы охлаждения. При этом указанный датчик отличается от обычного датчика температуры ОЖ. Если датчик радиатора выходит из строя, результатом может стать критический перегрева мотора или серьезные повреждения системы охлаждения. По этой причине важно следить за точностью срабатывания вентилятора и эффективностью его работы.

    Что касается замены датчика радиатора, можно устанавливать как оригинал для замены, так и аналоги. Главное, при подборе учитывать то, что новый датчик должен иметь точно такие же температурные интервалы включения и отключения вентилятора, подходить по напряжению и типу разъема.

  2. Также отметим, что далеко не всегда перегрев двигателя связан с датчиком вентилятора. Система охлаждения в случае перегревов требует детальной диагностики (проверка уровня и качества антифриза, оценка герметичности, исключение вероятности завоздушивания и т. д.).
  3. Еще бывает так, что сам двигатель вентилятора выходит из строя или ломаются лопасти вентилятора. В этом случае все неисправные элементы нужно заменить, при этом менять сам датчик на радиаторе нет необходимости.  Так или иначе, в каждом конкретном случае требуется профессиональная оценка, после чего проблемы с системой охлаждения двигателя устраняют путем комплексного подхода.

Почему не срабатывает вентилятор охлаждения двигателя

При работе двигателя температура в камерах сгорания достигает порядка 1500-2000 градусов Цельсия. Если не отбирать тепло от стенок цилиндров, то неизбежен перегрев мотора и, как следствие, дорогостоящий ремонт или замена.

Вентилятор охлаждения

Для поддержания рабочего теплового режима двигателя (+90 градусов) в любых условиях эксплуатации предусмотрена система охлаждения. Она включает в себя следующие элементы:

• Радиатор;
• Расширительный бачок;
• Помпу;
• Термостат;
• Вентилятор;
• Датчики температуры и включения вентилятора;
• Набор соединительных патрубков;
• Радиатор печки;
• Антифриз.

Устройство системы охлаждения

Пока термостат закрыт рабочая жидкость с помощью помпы циркулирует по так называемому малому кругу, охлаждая блок цилиндров и головку блока, отводя часть тепловой энергии. При открытии термостата поток жидкости начинает двигаться по большому кругу, попадая в радиатор охлаждения.

Система охлаждения

Во время движения поверхность радиатора продувается потоком встречного воздуха, снижая температуру рабочей жидкости. Однако предотвратить перегрев жидкости сам радиатор не в состоянии, например, когда авто стоит в пробках или движется длительное время с небольшой скоростью.

В помощь радиатору в систему охлаждения силовой установки и встроен вентилятор, являясь одним из ее главных исполнительных элементов, и при его отказе может возникнуть ряд нежелательных проблем.

Как работает вентилятор

На машинах старшего поколения вентилятор работал принудительно, то есть работал всегда, пока запущен двигатель, путем приводного ремня. Обычно сам вентилятор крепился на шкив помпы, связанной ремнем со шкивом генератора.

В большинстве же современных автомобилей применяется электровентилятор, либо привод с вискомуфтой (вязкостная муфта), где его срабатывание происходит автоматически от датчика включения (тарирован отдельно для каждого двигателя).

Вентилятор радиатора

Вентилятор, это простой электродвигатель на 12В, работающий от сети авто. На его валу установлена крыльчатка, для создания потока воздуха направленного на соты радиатора. Сам вентилятор имеет крепежную рамку для соединения с радиатором.

За его срабатывание, в свою очередь, отвечает датчик включения, расположенный в одном из бачков радиатора. Он устанавливается в разрыв проводов питания электродвигателя вентилятора.

Включение вентилятора

Карбюраторные модели

Датчик включения вентилятора запрограммирован на определённый предел температуры, при которой происходит срабатывание его контактов, посылая питания на реле, замыкающее цепь питания вентилятора, и он начинает работать.

Инжекторные двигатели

Вентилятор на этих машинах включается через блок управления. Контроллер получает данные с датчика, далее передавая ее на реле включения электродвигателя.

Возможные причины отказа вентилятора

В случаях, когда температура антифриза резко пошла вверх, а вентилятор на радиаторе не сработал, то, следовательно, где появилась проблема. Автомобиль необходимо остановить и устранить неисправность, чтобы не допустить перегрева и сохранить двигатель от дорогостоящего ремонта.

Неисправности

• Перегорание предохранителя;

• Отказ датчика включения;

• Разрыв или короткое замыкание в цепи питания электродвигателя;

• Неисправность электродвигателя;

• Плохой контакт в соединении или окисление контактов в цепи вентилятора;

• Отказ реле включения;

• Неисправность предохранительного клапана в расширительном бачке.

Проверка

— предохранитель перегорает от какой-либо неисправности в защищаемой им цепи и перед заменой, необходимо найти причину его срабатывания;

— при отказе датчика включения, питающие провода соединяют между собой и если вентилятор сработал, то датчик неисправен и требует замены. Добраться до СТО или гаража, можно оставив провода соединенными, при этом вентилятор будет постоянно в работе, но зато двигатель будет защищен от перегрева;

Схема

На моторах с инжектором отключается датчик, путем снятия с него разъема, мотор запускается и если вентилятор заработал (ЭБУ «поймет», что в системе неисправность и включит вентилятор в аварийном режиме), то датчик неисправен и необходима его замена.

— цепь питания проверяется тестером на предмет целостности и отсутствия короткого замыкания;

Проверка тестером

— при отказе двигателя вентилятора, для проверки разъединяется фишка питания и с помощью двух проводом подается питания с батареи. Если вентилятор не запустился, следовательно, он неисправен (износ щеток, коллектора или проблемы с обмотками якоря и статора) и требует замены;

— при подозрении на ненадежный контакт в разъеме вентилятора, фишка снимается, контакты зачищаются от пыли и грязи и возможных окислений;

— неисправное реле можно временно заменить соседним, при совпадении его параметров;

Реле вентилятора ВАЗ 2114

— когда при полностью исправных элементах в цепи вентилятора, он не срабатывает при наборе температуры выше нормы, то рекомендуется проверить клапан в крышке расширительного бачка.

Клапан удерживает давления в системы свыше атмосферного, не допуская закипания воды, имеющейся в составе рабочей жидкости, при достижении 100 градусов. Если же клапан неисправен, то давление уравнивается с атмосферным и жидкость закипит уже при 100 градусах.

Сам же датчик срабатывает при температуре 105-107 градусов Цельсия. Получится, что жидкость уже кипит, а вентилятор еще не срабатывает. Крышку с клапаном необходимо заменить.

Несколько советов

• Периодически отслеживайте температуру ОЖ и проверяйте срабатывание вентилятора при входе в опасную зону на указателе прибора;

• Проверяйте уровень жидкости в бачке и восполняйте при необходимости;

• Контролируйте систему на предмет возможной утечки жидкости;

• При превышении рабочей температуры, остановитесь, найдите и устраните причину;

• Сезонно возьмите за правило промывать под давлением воды крышку расширительного бачка, что поможет содержать предохранительный клапан в чистоте;

• На моторах, где вентилятор работает принудительно, периодически проверяйте натяжение его приводного ремня.

Как проверить датчик включения вентилятора

Всем любителям ремонта автомобиля своими руками привет.
Сегодня расскажу вам о том, как работает, как устроен и конечно, как проверить датчик включения вентилятора охлаждения радиатора автомобиля.

Как вы наверно догадались, этот датчик предназначен для того, что бы включать вентилятор охлаждения радиатора, когда температура охлаждающей жидкости в двигателе превышает максимально допустимую.

Принцип работы датчика радиатора

Датчик включает вентилятор, когда автомобиль находится в пробке или просто стоит долгое время с работающим двигателем, или когда двигатель просто начинает перегреваться в силу тех или иных причин.

Охлаждающая жидкость не успевает охладиться, проходя через двигатель и радиатор охлаждения.

Но когда автомобиль начинает двигаться, то сквозь радиатор проходит большой поток воздуха, который помогает радиатору охладить нагретую охлаждающую жидкость.

Иными словами если этого датчик будет неисправен или его не будет вообще (отверстие в радиаторе заглушено) то двигатель может просто перегреться, что приведет к серьезной поломке.

Можно сделать так, что бы вентилятор работал постоянно, и жидкость не нагревалась ни когда, но это приведет к тому, что будет увеличенный расход топлива и в салоне автомобиля ни когда не будет тепло.

Любой двигатель внутреннего сгорания имеет свою рабочую температуру, при которой он работает на оптимальных для него параметрах.

Это все рассчитывают инженеры, которые проектируют двигатели внутреннего сгорания.
На современных автомобилях может использоваться два датчика, оба они следят за температурой охлаждающей жидкости (ОЖ), но работают немного по-разному.

Первый датчик температуры охлаждающей жидкости (ДТОЖ) работает на электронный блок управления двигателем (ЭБУ), который в свою очередь решает, когда включить вентилятор.

Второй датчик включения вентилятора (ДВВ) может использоваться, как аварийный, на тот случай если первый датчик вышел из строя, и дает неправильные показания в ЭБУ, и как результат ЭБУ не включает вентилятор.

В этом случаи второй датчик включения вентилятора напрямую включает вентилятор, тем самым обеспечивает необходимое охлаждение двигателя.

Что бы найти, где находится датчик включения вентилятора, необходимо в первую очередь поднять капот автомобиля и посмотреть внимательно на радиатор охлаждения, в котором будет вкручен один или два датчика.

Устройство датчика охлаждения радиатора

Датчик охлаждающей жидкости находится, как правило, в нижней части радиатора и измеряет температуру охлаждающей жидкости после того, как она прошла радиатор охлаждения.

Это касается и второго датчика если он используется в автомобиле.

Если охлаждающая жидкость превышает допустимую температуру, внутри датчика биметаллическая пластина начинает изгибаться надавливая тем самым на толкатель, который замыкает между собой две контакты расположенные внутри датчика.

Далее сигнал поступает либо в ЭБУ, либо если используется один датчик то на электромеханическое реле, которое включит вентилятор.

Совет на будущее!
Если вдруг в дороге у вас отказал датчик, а автомобиль начинает кипеть, ехать конечно не следует, иначе двигатель можно серьезно повредить.

Для того, что бы продолжить движение вам не обязательно знать как проверить датчик включения вентилятора, просто снимите с датчика клемму.

На клемме с проводами (не путайте с клеммой на самом датчике) будет два контакта, которые надо замкнуть между собой любым кусочком проволоки.

Но только необходимо сделать так, что бы ваша конструкция, не касалась металлических частей автомобиля во время движения.

При такой схеме включения вентилятор будет работать постоянно и двигаться (ехать) можно продолжать сколько угодно, или доехать до ближайшей СТО, и заменить датчик.

Проверка датчика

Для того, что бы проверить датчик его необходимо выкрутить из радиатора.

Затем берем емкость с водой и погружаем туда датчик рабочей частью, так, что бы дна он не касался.

К контактам датчика подсоединяем мультиметр, который ставим в режим прозвонки.

Опускаем в емкость с водой обычный термометр, что бы контролировать визуально температуру.

После этих процедур начинаем медленно нагревать воду (на газу, на костре, зажигалкой) как вам будет удобнее.

Быстро воду нагревать не следует, иначе датчик может не успеть прогреться и вполне себе рабочий датчик ошибочно окажется в мусорном ведре.

В зависимости от используемого двигателя на автомобиле (бензин, дизель) температура включения может варьироваться от 80С до 95С.

В дизельных моторах температура включения ниже, а в бензиновых выше.

Когда температура дойдет до необходимого значения например 90С биметаллическая пластина внутри датчика должна выгнуться и замкнуть два внутренних контакта датчика.

Мультиметр в свою очередь должен запищать и показать замкнутую цепь.

Если все было, как описано выше, значит ваш датчик исправен.

В любом другом случае датчик можно считать не исправным (включился до или после заданной температуры).

Теперь вы тоже знаете, как проверить датчик включения вентилятора, а в статье «Как заменить датчик включения вентилятора» описаны способы замены датчика вентилятора автомобиля.

На последок для вас видео о том, как проверить датчик включения вентилятора.

На этом у меня все, всем удачи на дороге.

C уважением автор блога: Doctor Shmi

Переключатели, датчики и реле системы охлаждения — CARiD.com

Работа многих систем в вашем автомобиле зависит от температуры охлаждающей жидкости двигателя, что делает переключатели и датчики системы охлаждения очень важными частями. Эти компоненты обеспечивают входной сигнал для модуля управления двигателем (ECM), который, в свою очередь, регулирует подачу топлива, зажигание и другие функции автомобиля в зависимости от температуры и данных от других датчиков. Датчики и переключатели охлаждающей жидкости ввинчиваются в каналы охлаждающей жидкости, где они напрямую подвергаются воздействию охлаждающей жидкости для наиболее точного измерения температуры, чтобы предоставить модулю управления двигателем данные в режиме реального времени.

Переключатели охлаждающей жидкости используются, когда необходим простой сигнал включения / выключения, например, в системе раннего испарения топлива (EFE), которая используется на некоторых карбюраторных транспортных средствах для нагрева топливной смеси при холодном двигателе для улучшения парообразования. В этой системе пластина с решеткой подогревателя под одним или обоими цилиндрами карбюратора устанавливается между карбюратором и впускным коллектором. Температурный выключатель заземляет цепь EFE, когда автомобиль холодный, а реле подает питание на сеть обогревателя.Когда двигатель достигает заданной рабочей температуры, переключатель размыкается, отключая реле и отключая сеть обогревателя.

Когда требуется диапазон данных о температуре охлаждающей жидкости, необходим датчик температуры охлаждающей жидкости. Обычно эти данные используются для измерения температуры. Большинство датчиков температуры охлаждающей жидкости представляют собой термисторы, сопротивление которых изменяется в зависимости от температуры. Большинство из них представляют собой термисторы с отрицательным температурным коэффициентом (NTC), сопротивление которых уменьшается при повышении температуры.Контроллер ЭСУД подает на датчик опорное напряжение 5 В, и сопротивление датчика снижает напряжение, отправляемое обратно на компьютер. Контроллер ЭСУД рассчитывает температуру на основе обратного напряжения.

Контроллер ЭСУД использует данные о температуре от датчика температуры охлаждающей жидкости для: изменения ширины импульса форсунки, увеличения времени включения для более богатой смеси при холодном двигателе и уменьшения времени включения по мере прогрева двигателя; увеличивайте обороты холостого хода при холодном двигателе, чтобы предотвратить его остановку; и включите и выключите электрический вентилятор охлаждения.Кроме того, критически важна информация о температуре охлаждающей жидкости, поскольку определенные функции компонентов должны быть активированы только при прогретом двигателе. К ним относятся система рециркуляции выхлопных газов (EGR), которая может вызвать резкую работу двигателя и заглохнуть, если выхлопные газы попадут во впускное отверстие при холодном двигателе; клапан продувки системы контроля выбросов парниковых газов; и муфту гидротрансформатора трансмиссии.

Некоторые компоненты системы охлаждения двигателя, например вентилятор радиатора, потребляют большой ток от источника питания.Если вы подключите их напрямую или с помощью переключателя к генератору или батарее, это может вызвать короткое замыкание, которое может привести к возгоранию или повреждению батареи. Чтобы избежать такого поворота событий, практически все компоненты системы охлаждения электродвигателя подключаются к цепи через реле. Это небольшой электромагнитный переключатель, работающий от относительно небольшого электрического тока, который может включать или выключать гораздо больший электрический ток. Это позволяет запитать любые энергоемкие устройства, не рискуя повредить аккумулятор или другие компоненты автомобиля.Реле различаются по размеру и конструкции, принцип действия остается прежним.

Устранение неисправностей электрического вентилятора охлаждения

Электрический вентилятор охлаждения, который не включается, когда должен, может вызвать перегрев двигателя и плохую охлаждающую способность кондиционера.

РАБОТА С ЭЛЕКТРИЧЕСКИМ ВЕНТИЛЯТОРОМ

Электрический вентилятор охлаждения обычно устанавливается за радиатором. На некоторых автомобилях с большими и широкими радиаторами может быть два вентилятора охлаждения или отдельный вентилятор для конденсатора кондиционера.

Вентилятор работает только тогда, когда это необходимо для охлаждения двигателя. Датчик охлаждающей жидкости двигателя или отдельный датчик температуры двигателя используется для контроля температуры двигателя. Дополнительное охлаждение не требуется при первом запуске холодного двигателя, поэтому вентилятор не включается, пока двигатель не достигнет нормальной рабочей температуры (от 195 до 215 градусов). Затем вентилятор будет включаться и выключаться по мере необходимости для поддержания температуры охлаждающей жидкости. Таким образом, вентилятор работает в основном на холостом ходу или на низких оборотах, когда двигатель имеет нормальную температуру.

На некоторых моделях автомобилей более поздних версий вентилятор охлаждения может изменять скорость, чтобы увеличивать или уменьшать охлаждение по мере необходимости. Некоторые вентиляторы могут иметь диапазон низких, средних и высоких скоростей, в то время как другие имеют дополнительные настройки скорости.

ВНИМАНИЕ: Цепи вентилятора на многих транспортных средствах имеют проводку, поэтому вентилятор может включиться в любое время, независимо от того, работает двигатель или нет. Помните об этом, если вы работаете в моторном отсеке и двигатель горячий. Держите пальцы и инструменты подальше от лопастей вентилятора.

Вы можете услышать, как работает вентилятор, когда выключаете двигатель после поездки. Это нормально. Но вентилятор должен выключиться через несколько минут, пока двигатель остынет.

Вентилятор также включается при включении кондиционера, чтобы обеспечить дополнительный поток воздуха через конденсатор для обеспечения хорошего охлаждения. Это может произойти независимо от температуры двигателя или скорости автомобиля.

Вентилятор обычно не нужен, когда транспортное средство движется достаточно быстро, чтобы поток воздуха через решетку охлаждался (обычно на скорости выше 30 миль в час).

ПОЧЕМУ ИСПОЛЬЗУЮТСЯ ВЕНТИЛЯТОРЫ С ЭЛЕКТРИЧЕСКИМ ОХЛАЖДЕНИЕМ

Одна из причин, по которой на многих транспортных средствах используются электрические вентиляторы охлаждения вместо механических вентиляторов с ременным приводом, заключается в улучшении экономии топлива и снижении шума вентилятора, особенно на скоростях шоссе. Вентилятор с ременным приводом может потреблять до 12 или более лошадиных сил в зависимости от частоты вращения двигателя и охлаждающей нагрузки.

ЦЕПЬ ЭЛЕКТРИЧЕСКОГО ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА

Цепь питания вентилятора, чувствительная к температуре, включает вентилятор только тогда, когда требуется дополнительное охлаждение. В старых приложениях работа вентилятора обычно контролируется температурным переключателем, расположенным в радиаторе или на двигателе.Когда температура охлаждающей жидкости превышает номинальное значение переключателя (обычно от 195 до 215 градусов по Фаренгейту), переключатель замыкается и активирует реле в моторном отсеке, которое подает напряжение на вентилятор. Затем вентилятор продолжает работать, пока температура охлаждающей жидкости не упадет ниже точки размыкания переключателя. Отдельный контур включает вентилятор при включении муфты компрессора кондиционера.

В новых автомобилях с компьютеризированным управлением двигателем работа вентилятора часто регулируется модулем управления трансмиссией (PCM) или модулем управления вентилятором.PCM может использовать входные данные датчика охлаждающей жидкости двигателя, температуры окружающего воздуха, датчика скорости автомобиля и других датчиков, чтобы определить, когда необходимо включить вентилятор. В приложениях с переменной скоростью вращения вентилятора PCM генерирует сигнал включения-выключения для двигателя вентилятора («широтно-импульсная модуляция»), который заставляет вентилятор работать быстрее или медленнее.

ПРОБЛЕМЫ ЭЛЕКТРИЧЕСКОГО ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА

Отказ вентилятора, отказ реле вентилятора или цепи управления — плохая новость, поскольку это может привести к перегреву двигателя. В приложениях с регулируемой скоростью вращения вентилятора двигатель может также перегреться, если скорость вращения вентилятора не увеличивается, когда требуется дополнительное охлаждение. Вентилятор может работать, но он работает только на низкой скорости, которая может быть недостаточно быстрой, чтобы предотвратить перегрев.

Шесть факторов могут помешать включению электрического вентилятора системы охлаждения:

  • Неисправность переключателя температуры, датчика охлаждающей жидкости или другого датчика
  • Термостат двигателя заедает в ОТКРЫТОМ состоянии (двигатель никогда не нагревается настолько, чтобы включить вентилятор)
  • Неисправное реле вентилятора
  • Проблема с проводкой (перегоревший предохранитель, ослабленный или корродированный разъем, короткое замыкание, обрыв и т. Д.)
  • Неисправный двигатель вентилятора
  • Неисправный модуль управления вентилятором

БЫСТРАЯ ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

Один из способов быстрой проверки цепи вентилятора — запустить двигатель и включить кондиционер на макс. Если вентилятор работает, двигатель вентилятора, реле, предохранитель и проводка в порядке. Но этот тест не говорит вам, включают ли переключатель температуры или датчик температуры и PCM питание вентилятора при высоких температурах охлаждающей жидкости.

В приложениях с переменной скоростью вращения вентилятора стратегия работы PCM, вероятно, учитывает входные данные от различных датчиков, чтобы определить, насколько быстро вентилятор должен вращаться.Если какие-либо из этих входов неисправны из-за неисправного датчика или неисправности проводки, PCM может не запускать вентилятор достаточно быстро, чтобы двигатель оставался холодным.
Если горит индикатор Check Engine и имеется один или несколько кодов неисправности датчика (особенно код датчика охлаждающей жидкости, код датчика температуры воздуха или код датчика скорости автомобиля), ошибочный входной сигнал от датчика может влиять на нормальную работу охлаждающего вентилятора. Диагностика и устранение неисправности датчика должны восстановить нормальную работу вентилятора.

Чтобы проверить температуру, при которой включается вентилятор, выключите кондиционер и оставьте двигатель работать, пока он не достигнет нормальной рабочей температуры.Большинство вентиляторов должны включаться, когда температура охлаждающей жидкости достигает примерно 200–230 градусов. Если вентилятор не включается, что-то в цепи управления неисправно. Затем следует проверить сопротивление на датчике температуры или переключателе, а также проверить напряжение на обеих сторонах реле (вам, вероятно, понадобится электрическая схема контура охлаждения вентилятора на вашем автомобиле, чтобы определить клеммы реле и электрические соединения).

Сам двигатель вентилятора можно проверить с помощью перемычек. Отсоедините соединительный разъем на вентиляторе и используйте перемычки от аккумулятора, чтобы направить питание непосредственно на вентилятор.Если двигатель вентилятора исправен, вентилятор должен вращаться с нормальной скоростью при напряжении 12 вольт. Шум в подшипниках или более медленная, чем обычно, скорость указывают на изношенный двигатель.



Другие статьи по системе охлаждения:

Проблемы реле электрического вентилятора охлаждения

Перегрев: причины и способы устранения

Устранение неполадок муфты охлаждающего вентилятора

Обслуживание системы охлаждения

Горит сигнальная лампа температуры. Что вы должны сделать?

Ремонт ремней и шлангов

Проверки и изменения охлаждающей жидкости в наши дни стали более сложными

Универсальная охлаждающая жидкость: один антифриз для всех?

Heater Service

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация из руководства по заводскому обслуживанию для вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

Engine Cooling Fan — Is Yours Working

Вентилятор охлаждения двигателя — ваш рабочий — как его проверить

Вентилятор охлаждения двигателя работает только тогда, когда это необходимо для охлаждения двигателя.

Значит, неисправность вентилятора охлаждения двигателя, реле или цепи управления — плохая новость. Потому что это может привести к перегреву двигателя.

Датчик охлаждающей жидкости двигателя или отдельный переключатель температуры двигателя используется для контроля температуры двигателя.

Таким образом, дополнительное охлаждение не требуется при первом запуске холодного двигателя. В результате вентилятор охлаждения двигателя не включается, пока двигатель не достигнет нормальной рабочей температуры.

Вентилятор охлаждения одного двигателя

Затем вентилятор будет включаться и выключаться по мере необходимости для поддержания надлежащей температуры охлаждающей жидкости.Таким образом, вентилятор работает в основном на холостом ходу или на малых оборотах, когда двигатель имеет нормальную температуру. Большинство вентиляторов должны включиться, когда температура охлаждающей жидкости достигает примерно 200–230 градусов.

Итак, давайте начнем с простых вопросов:

  • Ваш двигатель перегревается
  • Работает ли вентилятор охлаждения вашего двигателя?

Если нет, давайте проверим и попробуем исправить самостоятельно:


Первый шаг — проверка предохранителя.

Проверка предохранителя

Вентилятор охлаждения двигателя не будет работать, если у вас перегоревший предохранитель.Как правило, у большинства транспортных средств есть два типа предохранителей. Старые автомобили имеют стеклянные предохранители цилиндрической формы с нержавеющей сталью на концах и стеклом посередине. В большинстве новых автомобилей используются предохранители другого типа, в которых используется пластиковый корпус; с плавкой вставкой, заключенной в корпус. Итак, самый простой способ проверить это визуально. Проверить на наличие сплошного провода без разрывов. Другой хороший способ — использовать мультиметр.

Итак, если вы обнаружили перегоревший предохранитель, замените его. Это может быть все, что вам нужно, чтобы снова отправиться в путь.

Но, если предохранитель в порядке, переходите к следующему шагу.


Вентиляторы охлаждения двигателя могут изнашиваться и изнашиваются. Вот почему вам нужно будет его протестировать.

Двойной вентилятор охлаждения двигателя

Отсоедините разъем вентилятора, ближайший к нему. Сделайте несколько соединительных кабелей. Затем подключите их напрямую, от аккумулятора к двигателю вентилятора, чтобы проверить, вращается ли он.

Следовательно, если он не вращается, его выдувают. Замени его, и ты снова в пути.

Но, если он работает, переходите к следующему шагу.


Проблемы с вентилятором охлаждения двигателя

Итак, отказ вентилятора или выход из строя реле вентилятора или цепи управления — плохая новость. Потому что это может привести к перегреву двигателя. В приложениях с переменной скоростью вращения вентилятора; двигатель также может перегреться, если скорость вращения вентилятора не увеличится при необходимости дополнительного охлаждения. Вентилятор может работать, но работает только на низкой скорости. Что может быть недостаточно быстрым, чтобы предотвратить перегрев.

В целом электрическому охлаждающему вентилятору может помешать шесть вещей:

  1. Неисправность реле температуры, датчика охлаждающей жидкости или другого датчика
  2. Термостат двигателя застрял в ОТКРЫТОМ состоянии (двигатель никогда не нагревается до температуры, достаточной для включения вентилятора)
  3. Неисправность реле вентилятора
  4. Проблема с проводкой (перегоревший предохранитель, ослабленный или корродированный разъем, короткое замыкание, обрыв и т. Д.)
  5. Неисправный мотор вентилятора
  6. Неисправен модуль управления вентилятором

Следующее, что нужно проверить, — это переключатель или датчик охлаждающей жидкости

В большинстве систем; есть переключатель температуры охлаждающей жидкости, который включает и выключает вентиляторы.

Итак, найдите переключатель температуры охлаждающей жидкости и отсоедините его. Но убедитесь, что у вас правильный. Потому что на некоторых автомобилях их целых три:

  • Один для сигнальной лампы приборной панели
  • Или потолочная консоль
  • Один для (PCM)

Выключатель или датчик охлаждающей жидкости

Итак, при работающем двигателе и отключенном реле температуры охлаждающей жидкости вентилятор должен включиться. (PCM) теперь обнаружит неисправный переключатель, сохранит диагностический код неисправности (DTC) и включит вентилятор (ы).

Если нет, и у вас отечественный автомобиль; Реле температуры охлаждающей жидкости — это нормально разомкнутый тип, который остается разомкнутым до тех пор, пока охлаждающая жидкость не достигнет заданной температуры. Когда он достигнет этой температуры; выключатель замыкается и включает вентилятор (ы).

Чтобы проверить это, отсоедините однопроводной соединитель и с помощью перемычки заземлите его. В этот момент вентилятор должен включиться. Большинство японских автомобилей имеют нормально замкнутый переключатель. Эти переключатели размыкаются при достижении заданной температуры, включая вентилятор (ы).


Заключение

Итак, двигатели вентилятора охлаждения являются важным компонентом любого узла вентилятора охлаждения двигателя. И играют ключевую роль в поддержании безопасных температур в автомобиле на холостом ходу и на низких скоростях.

Наконец, если вы подозреваете, что у двигателей охлаждающих вентиляторов есть проблемы; проведите небольшое тестирование, чтобы увидеть, сможете ли вы исправить это самостоятельно.

Поделитесь новостями Danny’s Engineportal.com

Описание переключателей и датчиков охлаждения

-Майкл Хардинг, июль 2017 г.

Когда автомобили начали покидать выставочный зал с впрыском топлива, мы стали видеть больше датчиков и переключателей, чем когда-либо прежде.Это начало усложняться, потому что для электронного впрыска топлива требуется специальный датчик температуры для компьютера, отдельный от датчика, используемого для датчика.

А затем был еще один отправитель, который использовался для электрических охлаждающих вентиляторов, и эти три датчика температуры обычно не используются совместно компонентами, поскольку они используются для разных целей. В конце концов, вентиляторы могут запускаться компьютером EFI, а датчики могут питаться от компьютера, который хранит все данные благодаря бортовой диагностике (OBD).

В классических автомобилях для управления датчиком датчиком является переменный резистор, который медленно пропускает большее количество тока к датчику по мере того, как двигатель нагревается. Если вы снимете провод с этого датчика и заземлите его, вы, по сути, отправляете полный ток на свой датчик, и он должен зафиксироваться на самом высоком показании температуры на самом датчике.

Компьютер EFI использует аналогичный отправитель, который компьютер интерпретирует по сопротивлению отправителя. Холодный двигатель дает статическую температуру около комнатной, и по мере того, как двигатель работает на холостом ходу / работает, сопротивление уменьшается и отправляет эту информацию на компьютер, так же, как это происходит с датчиком температуры.

Так как это двухпроводной отправитель напрямую от производителя, герметик резьбы приемлем и не будет мешать работе отправителя. Однопроводной датчик необходимо устанавливать без герметика для резьбы или ленты, поскольку он основан на заземлении впускного коллектора.

Однако для охлаждающего вентилятора требуется датчик температуры другого типа, очень похожий на тот, что используется в наших наборах реле вентилятора. Этот отправитель содержит переключатель, а не переменный резистор, и он либо включен, либо выключен.Холодный двигатель обеспечивает разрыв цепи, и ток не может течь от датчика к реле вентилятора. Как только температура поднимется до установленного уровня, в данном случае около 185 градусов, переключатель замыкается. Это замыкает цепь заземления, и, если все подключено правильно, реле вентилятора замыкается, и вентиляторы включаются. Вы бы получили тот же результат, если бы заземлили провод от реле напрямую; он замыкает цепь.

Совместное использование передатчика реле вентилятора с датчиком: плохая идея

Поскольку датчик реле вентилятора является просто переключателем, он не определяет переменные температуры, как это делает типичный датчик датчика.Если у вас температура охлаждающей жидкости 125 градусов, это то же самое, что и 0 для отправителя, и он выключен. Если у вас температура охлаждающей жидкости 210 градусов, это то же самое, что увидеть 185 градусов, и он включен. Этот отправитель определяет 185 градусов и включается, а когда температура падает примерно до 175 градусов, он отключается; Окно около 10 градусов — это разница между включением и выключением.

По этой причине реле-отправитель нельзя использовать совместно или использовать для датчика температуры внутри автомобиля. Нам позвонил клиент, и после нескольких месяцев, когда все работало нормально, у него внезапно возникли проблемы с системой охлаждения.После некоторого разговора выяснилось, что изменилось единственное, что он добавил датчик температуры под приборную панель. Он хотел сохранить заводской датчик, который читал только от C до H, но хотел дополнительный датчик, который бы сообщал ему, какова фактическая температура. Однако у него не было дополнительного порта во впускном коллекторе для нового отправителя, поэтому он использовал отправитель реле вентилятора и прикрепил к нему свой новый провод. Это вызвало несколько проблем и несколько ложных показаний.

Наш датчик охлаждающего вентилятора — это переключатель включения / выключения.При подключении измерительного провода, для которого требуется датчик с переменным сопротивлением, сигнал с реле похищается. В результате вентиляторы вообще не включаются.

При подключении его провода передачи датчика к датчику реле вентилятора произошли две вещи: он украл сигнал, предназначенный для реле, и когда температура достигла 185 градусов, он по существу заземлил датчик, отправив его на максимальное значение. Поскольку электричество будет идти по пути наименьшего сопротивления (а короткое — это наиболее прямой путь), реле никогда не получало сигнал, и вентиляторы больше не включались.Хотя он видел, как на его новом датчике температуры быстро поднимаются 240-250 градусов, а вентиляторы не нажимают, он немедленно все выключил — что на самом деле хорошо.

Если бы он продолжал ездить по городу, его температура, вероятно, достигла бы более 220, и его поклонники, вероятно, никогда бы не включились, потому что датчик украл этот сигнал. Он отключился там, где он это сделал, он, вероятно, был всего около 185 градусов — точка, в которой включается отправитель, — а не более высокая температура, видимая на датчике.Он также отметил, что его заводская шкала еще не закончилась в зоне «Н».

Извлеченный урок состоит в том, что нельзя использовать один датчик температуры для двух компонентов, если для обоих этих компонентов просто не требуется сигнал включения или выключения. Производители манометров будут включать отправителя вместе со своим манометром и рекомендовать не использовать отправителя от другой компании или манометр из-за различий в показаниях. Всегда лучше использовать только отправителя, который поставляется с вашим компонентом, будь то датчик или комплект реле.

Если вы подключите провод датчика к датчику реле вентилятора, вы не увидите показания, пока температура не достигнет 185 градусов, когда датчик включится, а затем датчик зафиксируется, давая ложное показание.

Итак, что вы можете сделать, если у вас нет дополнительных портов для нового отправителя? Мы ответим на этот вопрос ниже, потому что есть несколько сложных вариантов, которые дадут вам еще один или два порта, и иногда вам просто нужно проявить немного творчества. Мы покажем вам два простых и доступных метода.

Заканчиваются порты для отправителей

Одна из распространенных проблем, которые мы видим со старыми впускными коллекторами, заключается в том, что у людей, как правило, заканчиваются порты, когда они модернизируют свой автомобиль современными удобствами, такими как впрыск топлива и электрические вентиляторы охлаждения.Для большинства комплектов преобразования EFI (предназначенных для замены карбюратора на фланцевом коллекторе 4150) потребуется специальный датчик температуры, поэтому тот, который используется для датчика температуры, не может использоваться совместно. Добавьте электрический охлаждающий вентилятор, и есть еще один порт, необходимый коммутатору для включения реле. Одним из преимуществ комплектов преобразования EFI является то, что имеется специальный выход для использования реле электрических вентиляторов, а контроллер EFI может использоваться для включения вентиляторов при заданной температуре и повторного выключения, когда температура падает ниже определенной точки.Однако отправителем EFI по-прежнему является второй порт, которого нет на некоторых старых впускных коллекторах.

Вы можете проявить изобретательность, но важно помнить, что вы хотите, чтобы отправитель получал доступ к показаниям охлаждающей жидкости снизу термостата, а не сверху. Таким образом вы сможете получить правильные показания температуры.

Даже если ваш впускной коллектор имеет только одно отверстие для датчика температуры, еще не все потеряно. Есть способы обойти это, используя прокладку термостата или латунный тройник.Тем не менее, вы должны быть уверены, что эти методы по-прежнему обеспечивают доступ к потоку охлаждающей жидкости из-под термостата — во впускном отверстии, где температура охлаждающей жидкости двигателя повышается в первую очередь. Если ваш отправитель считывает температуру после открытия термостата, возможно, он не работает должным образом.

Чтобы использовать порт от шланга обогревателя, можно использовать простой латунный тройник, как на рисунке выше. Это позволяет по-прежнему подсоединять шланг, а также использовать дополнительный порт для нового отправителя. Эти латунные фитинги можно найти во многих магазинах автозапчастей, таких как NAPA, или в магазинах товаров для дома.Эта опция предоставляет один дополнительный порт для тех, кто все еще использует нагреватель. Если вы не используете обогреватель, вы можете легко закрыть один порт (обычно в корпусе водяного насоса) и использовать другой порт на входе для отправителя комплекта реле.

Другой вариант, который доступен на Summit и Jegs, — это купить прокладку корпуса термостата. Эта полудюймовая прокладка вставляется между впускным коллектором и корпусом термостата и обеспечивает два дополнительных порта для дополнительных датчиков и переключателей.Если нужен только один, второй можно подключить. Лучше всего убедиться, где у вас больше всего места / доступа для отправителя, прежде чем заклеивать все, поэтому сделайте несколько пробных примерок и убедитесь, что вы можете установить отправителя после того, как прокладка будет на месте. Также важно убедиться, что для однопроводных передатчиков вы не должны использовать герметик для резьбы или ленту на любой из фитингов.

Даже если вы используете прокладку корпуса термостата, убедитесь, что термостат находится над прокладкой, если это возможно, а не под ней, чтобы датчик считывал температуру до того, как термостат откроется.



Датчик / переключатель

Признаки неисправного или неисправного реле охлаждающего вентилятора

В большинстве современных автомобилей используются электрические вентиляторы охлаждения, которые помогают протягивать воздух через радиатор, чтобы двигатель оставался холодным. В большинстве охлаждающих вентиляторов используются электродвигатели с потребляемым током от умеренного до высокого, поэтому управление ими обычно осуществляется с помощью реле. Реле вентилятора охлаждения — это реле, которое управляет вентиляторами охлаждения двигателя.При соблюдении правильных параметров температурный выключатель или компьютер активируют реле, которое подает питание на вентиляторы. Реле обычно срабатывает, когда обнаруживается, что температура автомобиля приближается к чрезмерно высокой. Обычно неисправное реле вентилятора охлаждения вызывает несколько симптомов, которые могут предупредить водителя о том, что может потребоваться обслуживание.

1. Двигатель работает горячий

Один из первых симптомов, обычно связанных с неисправным или неисправным реле вентилятора охлаждения, — это перегрев или перегрев двигателя.Если вы заметили, что ваш двигатель работает при более высоких температурах, чем обычно, это может быть признаком того, что реле не работает должным образом. Если реле закорачивает или выходит из строя, оно не сможет подавать питание на вентиляторы и поддерживать работу двигателя при нормальных температурах. Аномально высокие температуры также могут быть вызваны множеством других проблем, поэтому рекомендуется провести надлежащую диагностику автомобиля, чтобы быть уверенным в проблеме.

2. Не работают охлаждающие вентиляторы

Неработающие вентиляторы охлаждения — еще один частый признак потенциальной проблемы с реле вентилятора охлаждения.Если реле выйдет из строя, оно не сможет подавать питание на вентиляторы, и в результате они не будут работать. Это может привести к перегреву, особенно когда автомобиль находится на остановке, когда автомобиль не движется вперед, чтобы пропустить воздух через радиатор.

3. Вентиляторы охлаждения остаются включенными постоянно

Если охлаждающие вентиляторы работают постоянно, это еще один (менее распространенный) признак возможной проблемы с реле охлаждающего вентилятора. Если реле закорочено внутри, это может привести к постоянному включению питания, что приведет к постоянной работе вентиляторов.В зависимости от схемы проводки автомобиля это может привести к тому, что они останутся включенными, даже когда автомобиль выключен, что приведет к разрядке аккумулятора.

Реле вентилятора системы охлаждения по существу выполняет функцию переключателя вентиляторов системы охлаждения двигателя и, следовательно, является важным электрическим компонентом системы охлаждения автомобиля. По этой причине, если вы подозреваете, что у вашего охлаждающего вентилятора или реле могут быть проблемы, обратитесь к профессиональному специалисту для диагностики автомобиля, например, из YourMechanic.Они смогут осмотреть ваш автомобиль и при необходимости заменить реле вентилятора охлаждения.

5 причин, по которым вентилятор радиатора не работает [Исправления]

Список основных причин, по которым вентилятор радиатора не запускается

Вы, наверное, уже знаете назначение радиатора и системы охлаждения в вашем автомобиле.

Когда вы едете быстро, ветер проходит через радиатор, чтобы охладить охлаждающую жидкость без проблем, но когда вы едете медленно, ветер не проходит через радиатор.Вот почему мы используем вентилятор радиатора.

К сожалению, вентилятор радиатора может выйти из строя, что приведет к перегреву вашего автомобиля. Но что может вызвать это?

7 Причины вентилятора радиатора не работает

  1. Сломан предохранитель
  2. Неисправен датчик температуры охлаждающей жидкости
  3. Обрыв проводки или плохое соединение
  4. Недостаточно охлаждающей жидкости
  5. Сломан вентилятор радиатора
  6. Неисправное реле вентилятора радиатора
  7. Неисправный модуль контроллера вентилятора

Вот более подробный список наиболее распространенные причины, по которым вентилятор радиатора не включается.

Сломанный предохранитель

Предохранитель

А поддерживает почти все электрическое оборудование в автомобиле. Если в электронном оборудовании происходит скачок напряжения, предохранитель прерывает подачу электроэнергии к этому конкретному оборудованию, спасая его от разрушения. Это то, что мы называем перегоревшим предохранителем.

Перегоревший предохранитель — не проблема, и его замена не требует больших денег. Если вентилятор радиатора вашего автомобиля не работает, обратитесь к руководству пользователя автомобиля и найдите предохранитель для контроллера вентилятора радиатора или вентилятора.

В самом вентиляторе часто используется большой предохранитель примерно на 50 А, хотя может быть также отдельный небольшой предохранитель для модуля управления вентилятором. Помните, что если перегорел предохранитель вентилятора — это может быть проблема с проводкой или вентилятором радиатора.

Неисправен датчик температуры охлаждающей жидкости

В разных моделях автомобилей часто используются две разные системы. Либо управление вашим вентилятором интегрировано в блок управления двигателем, либо у вас есть отдельный модуль управления вентилятором. В обоих случаях блоки управления используют датчик температуры, чтобы знать, когда запускать вентилятор радиатора.

Если этот датчик температуры сломан, блок управления не будет знать, когда запустить вентилятор радиатора.

В некоторых автомобилях используются отдельные датчики температуры охлаждающей жидкости для вентилятора радиатора и блока управления двигателем.

Вам необходимо проверить в руководстве по ремонту, какой датчик температуры управляет вентилятором радиатора, а затем измерить сопротивление датчика с помощью мультиметра, чтобы убедиться в его работоспособности.

Обрыв проводки или плохое соединение

Если вентилятор не работает даже при перегреве автомобиля, возможно, проблема связана с проводкой или плохим соединением.

Проверить проводку, идущую к вентилятору радиатора от блока управления или реле. Проверьте штекеры разъема на наличие следов коррозии. Также проверьте штекеры разъема на блоке реле и управления.

Измерение проводов с помощью мультиметра часто не очень эффективно, так как вам нужно приложить нагрузку на провода, чтобы проверить их работоспособность. Однако в качестве быстрого теста вы можете проверить мультиметром, поступает ли питание на вентилятор радиатора.

Недостаточно охлаждающей жидкости

Если уровень охлаждающей жидкости низкий, существует вероятность попадания воздуха в систему, и датчик температуры охлаждающей жидкости не будет правильно определять температуру охлаждающей жидкости.Если уровень охлаждающей жидкости низкий, необходимо долить охлаждающую жидкость до оптимального уровня.

Невыполнение этого требования может привести к перегреву и заклиниванию двигателя. Если вы не готовы потратить много денег, от изъятого двигателя нет возврата.

Сломанный вентилятор радиатора

Если вентиляторы радиатора не включаются, это также может быть вызвано неисправными вентиляторами радиатора. Внутри вентиляторов радиатора установлены электродвигатели, которые через несколько лет изнашиваются.

Вы можете проверить электрические вентиляторы радиатора, отсоединив провод от автомобильного аккумулятора, отсоединив разъем вентилятора радиатора и вставив в разъем 12 В + и заземление.Это самый быстрый и простой способ проверить вентиляторы радиатора.

Неисправность реле вентилятора

Поскольку вентилятор радиатора часто потребляет слишком много энергии, часто имеется реле, которое питает вентилятор охлаждающей жидкости. Конечно, это реле может выйти из строя, из-за чего вентилятор радиатора не включится.

Реле вентилятора часто находится в блоке предохранителей в моторном отсеке, но лучше всего посмотреть в руководстве по ремонту, чтобы узнать, где оно находится.

Проверить 4-контактное реле часто очень просто.Снимите реле и подайте 12 вольт на контакты 30 и 85. Заземлите контакт 86 и проверьте, поступает ли напряжение с контакта 87. Еще лучше подключить контакт 87 к чему-то, что потребляет много энергии, например к вентилятору, для пример.

Неисправный модуль контроллера вентилятора

Как я уже говорил, в некоторых автомобилях есть отдельный модуль управления только вентилятором радиатора. Этот модуль управления часто устанавливается в моторном отсеке, подверженном воздействию тепла и пыли. Это может привести к выходу модуля управления из строя через некоторое время из-за коррозии.

Найдите реле и проверьте, нет ли снаружи видимых повреждений. Часто вы также можете открыть реле и проверить наличие плохой пайки или коррозии. Замените его, если заметите какие-либо проблемы.

Tech Q&A: Правильное расположение переключателя вентилятора

При мониторинге системы охлаждения снимайте показания температуры в точке, где охлаждающая жидкость наиболее горячая; на большинстве американских двигателей V8 он находится на корпусе термостата или рядом с ним. Большой блок в нашем C10 устойчиво работает при температуре 195 градусов благодаря радиатору PRC и двум 16-дюймовым вентиляторам от GC Cooling.

Загадка охлаждающей жидкости

Рик Миллер, по электронной почте: Я недавно где-то читал о владельце автомобиля, который подключил датчик вентилятора к своему водяному насосу с переключателем вентилятора, установленным на включение при 230 градусах. Разве водяной насос не был бы неправильным местом для его установки? Я думаю, что когда вода, идущая из радиатора, достигнет 230 градусов, двигатель будет очень горячим.

Джон МакГанн: Рик, вы абсолютно правы, и этот двигатель, вероятно, недолго просуществовал в этом мире с фанатами, настроенными таким образом.Теоретически выходное отверстие радиатора и водяной насос должны быть самой «холодной» частью системы охлаждения автомобиля, когда двигатель прогрет до рабочей температуры и термостат открыт. В большинстве автомобилей, с которыми мы имеем дело, водяной насос всасывает охлаждающую жидкость с выпускной стороны радиатора и проталкивает ее в блок двигателя. Охлаждающая жидкость проходит через блок вверх к головкам цилиндров и выходит из двигателя в корпусе термостата. Оттуда он возвращается в радиатор для охлаждения. Температурный зонд следует подключать к системе, в которой охлаждающая жидкость наиболее горячая, — как правило, к корпусу термостата, в прилегающих к нему каналах охлаждающей жидкости или в водяной рубашке головок цилиндров.

Вы упомянули переключатель контроллера вентилятора, установленный на 230 градусов, и хотя некоторые контроллеры вторичного рынка имеют диапазон температур от 150 до 240 градусов, я бы никогда не хотел видеть такую ​​высокую температуру охлаждающей жидкости. Да, большинство новых автомобилей работают при температуре охлаждающей жидкости от 200 до 220 градусов, но они делают это благодаря преимуществам большого радиатора и современных электронных средств управления, которые регулируют такие параметры, как время зажигания, для компенсации. Одним из преимуществ высоких температур охлаждающей жидкости является то, что конденсат и загрязнение моторного масла, по существу, легче выкипает, что приводит к более длительным интервалам между заменами масла и снижению вероятности образования шлама и отложений в двигателе.

Хотя вы не упомянули, о какой машине говорите, раз уж вы спрашиваете нас по телефону Car Craft , мы предполагаем, что это более старая машина — и, вероятно, карбюраторная (что-то вроде моего 1978 года Малибу). В этой машине у меня есть термостат на 170 градусов, вентилятор с семилопастным сцеплением и стандартный двухрядный радиатор. Это Gen I 350 с алюминиевыми головками Trick Flow, степенью сжатия 10,0: 1 и стандартным распределителем HEI с общей синхронизацией 32 градуса опережения зажигания. У меня есть механический датчик температуры Auto Meter, вставленный в канал охлаждающей жидкости рядом с корпусом термостата.В городе двигатель обычно нагревается до 175 градусов. Под нагрузкой и при более высоких оборотах двигателя, например при подъеме на уклон на автостраде, температура в системе охлаждения может достигать 190 градусов. Даже в самые жаркие дни я ни разу не видел, чтобы температура охлаждающей жидкости превышала 200 градусов.

Исключение составляют двигатели семейства Chevy LT1 / LT4 1990-х годов с системой охлаждения с обратным потоком. Однако в этих двигателях водяной насос прикреплен к блоку цилиндров и выталкивает охлаждающую жидкость из радиатора в каналы, которые направляют ее вверх и в головки цилиндров, заливая их самой холодной охлаждающей жидкостью.Оттуда охлаждающая жидкость стекает в блок, где через отдельные каналы снова поступает в насос к радиатору. Эти водяные насосы имеют датчик температуры охлаждающей жидкости, подключенный к «горячему» каналу, который измеряет температуру охлаждающей жидкости непосредственно перед тем, как она выходит из насоса на пути к радиатору. Фактически термостат находится на впускной стороне водяного насоса.

Если речь идет о двигателе LT1, то установка триггера вентилятора здесь будет правильным, потому что он отбирает самую горячую охлаждающую жидкость в системе охлаждения.Однако я лично установил температуру срабатывания чуть ниже 230 градусов. Если вам интересно, почему Chevrolet переключился на систему охлаждения с обратным потоком для этой версии small-block, это было сделано как для снижения выбросов, так и для улучшения характеристик двигателя. Поскольку головки цилиндров являются самой горячей частью двигателя, эта система была разработана для поддержания равномерного и последовательного охлаждения головок цилиндров, чтобы двигатель мог безопасно работать с более высокими степенями сжатия (по сравнению с его предшественниками) и большим опережением зажигания. увеличивают мощность и расход топлива немного лучше, чем двигатели TPI, которые они заменили.

Посмотреть все 6 фотографий В автомобиле Malibu 1978 года выпуска Car Craft используется вентилятор с семилопастным сцеплением от двигателя Cadillac 500ci. Со стандартным радиатором редко можно увидеть температуру охлаждающей жидкости выше 190 градусов. См. Все 6 фотографий. Хороший способ контролировать эффективность радиатора — использовать эту Thermo Cap от Mr. Gasket. Он измеряет температуру охлаждающей жидкости на выпускной стороне радиатора. По показаниям температуры охлаждающей жидкости на термостате вы можете определить, достаточно ли велики радиатор и вентиляторы (см.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
