Как это работает? | Датчик дождя

Автомобильный датчик дождя — это оптико-электронное устройство, которое устанавливается на ветровое стекло автомобиля и реагирует на его увлажнение. Он необходим для того, чтобы при определении влаги автоматически включать дворники. Первые эксперименты по созданию датчика дождя проводились в 50-е годы прошлого века автоконцерном General Motors для Сadillac Eldorado. Однако несовершенство технологий того времени не позволили воплотить идею в жизнь. Одним из первых серийных автомобилей с датчиком дождя стал Nissan Silvia 94 года выпуска. В начале нулевых датчики стали устанавливать на автомобили Volkswagen, BMW, Cadillac и другие. Сегодня автопроизводители начинают использовать датчики дождя в стандартной комплектации автомобилей среднего и гольф-класса. Как же работают датчики дождя — об этом в сегодняшнем выпуске!

Датчик дождя представляет собой инфракрасный излучатель и небольшой фотоприёмник, который на самом деле реагирует не на влагу, а на свет. Между датчиком и ветровым стеклом располагается оптический элемент. Его задачей является фокусирование и выравнивание исходящего и входящего света. Сам датчик прикреплен к ветровому стеклу при помощи клеящей фольги. Принцип работы датчика дождя заключается в следующем: исходящие инфракрасные лучи частично отражаются на поверхности стекла, затем фокусируются оптическим элементом и попадают на фотодиод. Система рассчитана таким образом, что если на стекле сухо, весь свет отражается обратно и попа­дает на фотоприемник. Так как луч моду­лируется импульсами, на посторонний свет датчик не реагирует.

А капли дождя или грязь, расположенные на лобовом стекле, вызывают изменение пути преломления лучей. И таким образом количество света, которое попадает на фотодиод, изменяется. Чем сильнее увлажнение ветрового стекла, тем меньше отражение преломленного света. На этой информации и основывается датчик. Количество отраженного света фиксиру­ется сенсором, и контроллер рассчитывает подходящий режим работы стеклоочи­стителя. Чувствительность светоприёмников очень высока. Они учитывают тысячные доли миллилитра воды на лобовом стекле и срабатывают в течение нескольких миллисекунд.

У некоторых датчиков дождя имеется регулятор чувствительности. С его помощью можно установить режим срабатывания дворников: они начнут работать или при попадании первых капель, или когда дождь совсем разыграется. Существуют и модели датчиков, которые способны управлять омывателем лобового стекла.

Стоит отметить, что так как работа датчика дождя основана на принципе отражения инфракрасных лучей, он способен функционировать в любое время суток, в том числе ночью. Зимой работа датчика несколько осложнена, но при включении обогрева стекла и таянии снега, он функционирует так же, как и в теплое время года в условиях дождя.

Как работает датчик дождя в автомобиле?


Автоликбез4 апреля 2019


Дождь и прочие осадки сильно понижают безопасность дорожного движения. Причина не только в том, что между резиной и дорогой ухудшается сцепление, или в том, что машину может банально занести, а тормозной путь становится заметно длиннее. Сами осадки также несут значительный вред автомобилю. Так что наличие датчика дождя на лобовом стекле – не прихоть, а необходимость, которую многие, впрочем, игнорируют.

Что такое датчик дождя?

Датчик дождя – оптико-электронный прибор, который фиксируется на ветровом стекле автомобиля и реагирует на повышение влажности. Датчик способен управлять «дворниками» и механизмами, которые отвечают за открытие и закрытие люка и стекол на дверцах.

Устройство призвано значительно облегчить жизнь водителям. Не секрет, что снег, дождь и грязь существенно затрудняют процесс управления машиной, а необходимость включать и выключать «дворники», регулировать интенсивность их работы отвлекает от дороги.

Из чего состоит датчик?

Строение антидождевого устройства основано на датчике света. В конструкцию входят:

  • инфракрасный излучатель;
  • фотоприемник;
  • блок управления;
  • корпус;
  • блок реле.

Все части содержатся на плате в корпусе датчика. В блок управления вмонтирована информация, жизненно важная для работы прибора.

Принцип работы

В основе работы датчика дождя лежит принцип преломления света. Сенсор постоянно исследует поверхность лобового стекла на предмет влажности, анализируя имеющиеся в памяти данные. Если датчик не замечает перемен во влажности стекла (по сравнению с исходными параметрами), то продолжает функционировать в привычном графике. Однако если прибор фиксирует преломление света (что и случается, когда стекло становится мокрым), то система замыкает блок реле, в результате чего авто получает информацию о начинающемся дожде. В этом случае в автоматическом режиме срабатывают стеклоочистители, закрываются окна и люк.

На заметку! Датчик дождя очень часто совмещен с датчиком света. Последний нужен для корректировки яркости фар.

Некоторые модели могут даже определять, насколько сильный дождь идет за окном. На основе полученных сведений приборы корректируют работу «дворников». Интервал может составлять сначала 2 секунды, затем 4, потом 1. Кроме того, в некоторых моделях имеются дополнительные «фишки» вроде датчика, определяющего степень загрязнения стекол.

Дополнительная регулировка прибора после приобретения и установки не требуется. В этом заключается еще один его большой плюс.

При использовании датчика дождя в машине настоятельно рекомендуется почаще промывать стекло стеклоочистителем. Благодаря этому датчик будет работать четко и позволит определить время и место начала дождя предельно точно.

Как правильно установить прибор?

Датчик дождя на автомобиль нужно устанавливать в несколько этапов. Ничего сложного в процессе нет, однако важно уделить внимание деталям. Это позволит избежать проблем в работе устройства.

Правильная схема установки прибора выглядит таким образом:

  1. Подключение держателя.
  2. Нанесение специального геля.
  3. Закрепление самого датчика.
  4. Подключение прибора к машине.
  5. Проверка установки.

Первый этап – самый легкий. Нужно просто установить деталь, которая будет фиксировать устройство на стекле. Делается это с применением клея.

На второй стадии специальный гель наносится на две поверхности по бокам прибора. Таким образом, вы обеспечите сверхточную светопередачу сенсорам от внешней части стекла. Когда гель будет нанесен, непосредственно датчик крепится к держателю при помощи самореза или специальных креплений.

Обратите внимание! Перед подключением прибора к машине нужно проверить его на отсутствие пузырьков, сора и прочих элементов, которые наверняка затруднят функционирование сенсора.

На следующем этапе прибор можно подсоединять к электронике машины. Чаще всего датчики дождя имеют 4 контакта. Красный – это питание, он подсоединяется к системе управления «дворниками». Синий – заземление, его необходимо подсоединить к корпусу вашего «железного коня». Другие контакты могут быть разного цвета, от них зависит работа «дворников».

На последнем этапе проверяем правильность повторения вышеуказанного алгоритма.

Нюансы эксплуатации

При использовании данного прибора важно знать о некоторых особенностях. Помните, что ни один механизм не может быть идеальным.

Датчик дождя должен располагаться только вертикально. Его размещают в той части стекла, куда достают «дворники». На месте установки должно быть идеальное стекло – никаких сколов или деформаций.

Если на стекло установлен инфракрасный фильтр, он может стать серьезной преградой для работы антидождевого прибора.

Большая часть моделей функционирует только в первом положении «дворников». Тогда они успешно координируют интенсивность работы стеклоочистителей. В других положениях прибор не может повлиять на их работу.

Датчик не способен полностью контролировать стеклоочистители. Иногда происходит локальное загрязнение лобового стекла из-за брызг от лужи или птичьего помета. Если датчик этого не видит, то стеклоочистители не включатся. Это значит, что водителю стоит «помогать» прибору и не перекладывать все обязанности на сенсор. При сухой погоде устройство стоит отключать, дабы «дворники» не царапали стекло без жидкости. Вот от чего может внезапно сработать устройство:

  • брызги;
  • насекомые;
  • листья;
  • пух;
  • тень от деревьев.

Справка. Датчики дождя используются не только в частных автомобилях, но и при проведении полевых работ. Они управляют системами полива, регулируя объемы подачи воды.

Как сделать датчик своими руками?

Специалисты сходятся во мнении, что сконструировать такой прибор собственноручно будет крайне непросто. Да, принцип его действия незамысловат, но на создание уйдет много времени и сил, при этом не факт, что конечный результат будет качественным. Вам понадобится овладеть умениями пайки и приобрести некоторые детали, цена которых может равняться готовому прибору.

Если вы все же готовы рискнуть, то рекомендуем следующий порядок действий. За основу конструкции берем проводимость тока и две контактные пластины. Чаще всего пластины бывают из фольги или печатаются на текстолитовых платах в виде дорожек.

Фольгу нужно разрезать в виде двух пластин со змеевидной дорожкой по центру. Далее одна часть подключается к батарейке, другая – к реле. Когда пойдет дождь, вода зальет пластины и замкнет их, что приведет к началу работы реле.

Для создания такого прибора потребуется использовать:

  • алюминиевую фольгу;
  • диэлектрическую подложку;
  • клей или другой фиксатор;
  • провода;
  • реле;
  • источник питания.

Заключение

Современные датчики дождя – незаменимые помощники водителей в дороги. Они самостоятельно включают «дворники» на лобовом стекле, закрывают окна в случае непогоды. Все это позволяет шоферу сконцентрироваться исключительно на дороге, что значительно снижает вероятность ДТП.

Принцип работы датчика дождя и света

Вот что хотите говорите, но я реально не знал как работает датчик дождя в машине. Если про свет было сразу понятно — «какой то фотоэлемент», то про дождь сложнее. Когда я недавно пересел со старенькой ДЭУ Нексии на новую машину, я конечно офигел от наличия всяческих датчиков и удобств. Свет вообще не трогаю — включается в любое время суток такой какой нужен по датчику света. Щетки «дворники» тоже не трогаю — работает датчик дождя очень четко. Но как ? Я между делом предполагал, может быть где то стоит датчик стекающей воды со стекла, однако щетки срабатывают даже при мелких капельках. Как то еще измеряется влажность на стекле ? В каком месте стекла интересно ?

А оказалось все намного проще …

1 – датчики дождя и освещенности; 2 – зеркала заднего вида; 3 – зона перекрытия действия стеклоочистителей; 4 – ветровое стекло

Датчик дождя и освещенности предназначен для того, чтобы при опознании влаги на стекле включать стеклоочиститель в зависимости от количества осадков с нулевого положения до максимального цикла очищения, или включать фары в зависимости от условий освещения. Включение датчика осуществляется определенными рычагами или выключателями.

Датчик дождя и освещенности состоит из комбинации светочувствительных элементов и светодиода. Все части смонтированы на плате в корпусе датчика. Оптический элемент перекрывает корпус датчика и ветровое стекло. Задачей оптического элемента является фокусирование и выравнивание исходящего и входящего света. Весь датчик прикреплен к ветровому стеклу при помощи клеящей фольги. Для распознавания дождя используются светодиод 6 и фотодиод 8.

Принцип работы датчика дождя состоит в том, что свет, исходящий от светодиода, частично отражается на поверхности стекла и, сфокусировавшись через оптический элемент, попадает на фотодиод. Если на улице сухо, весь свет отражается обратно и попа­дает на фотоприемник (так рассчитана оптическая система). Поскольку луч моду­лирован импульсами, то на посторонний свет датчик не среагирует, как телеви­зор, «не видящий» чужой пульт. Степень отражения света от диода и таким образом количество света, который попадает на фотодиод, изменяется, если стекло покрыто каплями воды или имеет водяную пленку. Чем сильнее увлажнение, тем меньше отражение преломленного света. На основании этого для определения количества осадков используется выходной сигнал фотодиода. Это фиксиру­ется сенсором, и контроллер рассчитывает подходящий режим работы стеклоочи­стителя. Время реагирования на распознавание дождя, т.е. время, затраченное между распознаванием осадков и подачей выходного сигнала на стеклоочиститель, составляет менее 20 мс.

1 – ветровое стекло; 2 – свет удаленного источника; 3 – проникающий внешний свет; 4 – капли дождя; 5 – оптический элемент; 6 – светодиод; 7 – дистанционный фотодиод-датчик; 8 – фотодиод; 9 – фотодиод-датчик внешнего освещения

Для распознавания света применяются дистанционный фотодиод 7 и датчик внешнего освещения 9. Датчик 9 охватывает световые условия непосредственного пространственно вокруг автомобиля и служит для авто­матического включения фар, а дистанционный датчик 7 – световые условия на расстоянии до трех длин автомобиля по направлению движения.

Система распознает в целом уменьшение или увеличение освещенности и включает или выключает свет фар. Из разности сигналов обоих датчиков система, например, может определить, что автомобиль въезжает в туннель и, таким образом, свет фар включается не позднее въезда в туннель. Логика системы действует таким образом, что свет отключается лишь тогда, когда датчик света определит достаточное значение освещенности. Если наряду с распознаванием света активно также распознавание дождя, то система включает фары и при сильных осадках.

1 – анализ внешней освещенности; 2 – анализ разности освещенности; 3 – анализ дистанционной освещенности; а – разница освещенности меньше, чем значение порога включения, свет выключен; б – разница освещенности больше, чем значение порога включения, свет включен

Вот еще 5 мифов о работе датчика дождя

Миф №1 мы уже развеяли: датчик дождя НЕ активируется от удара капель по стеклу, а также вибрации и иных механических воздействий. Работа датчика дождя основана на действии фотоэлементов. Если бы датчик реагировал на удары, щетки бы усердно стирали со стекла мух, комаров и мелкие камушки.

Миф №2: «Датчик дождя не работает ночью». Как мы уже выяснили, работа датчика дождя построена на принципе отражения инфракрасных лучей. Их свойства не зависят от освещенности. Иначе бы, например, пульты дистанционного управления не работали в темноте.

Миф №3: «При замене стекла с датчиком дождя придется попрощаться». Не придется: многие производители предлагают автостекла с местом под датчик дождя. Например, в компании Олимпия можно приобрести стекла под датчик дождя для большинства иномарок: Тойоты Камри, VW Passat,Audi A4 и других автомобилей.

Миф №4: «На лобовое стекло с датчиком дождя нельзя клеить полосу тонировки». Можно: в этом случае в тонировочной пленке вырезается отверстие под датчик. Главное, чтобы тонировка стеколбыла сделана по ГОСТу.

Миф №5: «Датчик дождя бесполезен зимой». Так как работает датчик дождя, реагируя на капли воды, а не снег, зимой он функционирует хуже. Однако если в автомобиле есть обогрев стекла, падающий снег сразу тает, превращаясь в воду, и работа датчика дождя будет в норме.

Интересные факты про датчики дождя

— Концерн General Motors проводил первые эксперименты по созданию датчиков дождя еще в 1950е годы. Датчик создавался для культовой модели — Кадиллак Эльдорадо. Но технологии были далеки от совершенства: между тем, как работает датчик дождя на современном автомобиле, и первыми опытами инженеров GM стоят десятилетия конструкторских разработок.
— Одним из первых серийных автомобилей с датчиком дождя стал Nissan Silvia – спортивное купе. В 2000х годах датчики дождя появились на автомобилях марок Volkswagen, Cadillac и других ведущих производителей.
— Работа датчика дождя используется не только в автомобильной промышленности, но и в сельском хозяйстве, для управления системой полива. — «Полевые» датчики имеют иной принцип работы, нежели автомобильные: в них имеются гигроскопичные диски, которые во влажном состоянии увеличиваются в размерах, а при высыхании – сжимаются. Тем самым регулируется подача воды. Интересно, что некоторые датчики имеют встроенный индикатор температур, который останавливает подачу воды, если температура опускается ниже нуля.

[источники]источники
http://www.olimpiaautoglass.ru/rain-sensor/
https://ru.wikipedia.org/wiki/%D0%94%D0%B0%D1%82%D1%87%D0%B8%D0%BA_%D0%B4%D0%BE%D0%B6%D0%B4%D1%8F
http://www.olimpiaautoglass.ru/rain-sensor/
http://www.info-autoglass.ru/articles/?id=62

А помните, мы еще спорили, может ли от ПЕЧКИ треснуть лобовое стекло в автомобиле?

Как работает датчик дождя? устройство, принцип работы и 3 распространённых заблуждения о работе датчика

Современный транспорт буквально нашпигован разной электроникой. Одни устройства призваны развлекать автовладельца, другие предназначены для повышения комфорта, а третьи являются дополнительными мерами повышения безопасности.

Однако так ли они нужны автолюбителям в повседневной жизни? Либо же их истинная цель вытянуть из потенциального автовладельца побольше денег? В данной статье мы поговорим о датчике дождя.

Множество водителей считают его обязательной функцией для любого автомобиля, а другие спокойно обходятся без него, самостоятельно управляя механизмом стеклоочистителей.

Устройство и принцип работы датчика дождя

Датчик дождя являет собой оптико-электронное устройство, которое устанавливается на внутреннюю поверхность переднего стекла, возле зеркала заднего вида. Состоит оно из фотодиода и светодиода.

Принцип работы достаточно прост: светодиод излучает невидимый для человеческого глаза свет, сигнал частично отражается от переднего стекла, после чего возвращается на фотодиод, который, в свою очередь, распознает степень увлажненности лобового стекла.

В устройство встроены параметры преломления света для влажных и сухих поверхностей, с помощью которых датчик определяет, когда необходимо включать дворники.

Дело в том, что когда стекло сухое, на приемник возвращается больше света. Если же стекло грязное либо мокрое — света возвращается меньше, из-за чего датчик и отдает команду очистки стекла. В комплект датчика дождя входит блок управления системой и блок реле.

Именно устройство первого и являет собой связку фотодиода и светодиода. Что касается блока реле, то он играет роль исполнителя в системе и непосредственно управляет механизмами щеток. Кроме того, он защищает систему от помех и перепадов напряжения.

Он устанавливается туда, куда удобно будет подвести питание.

Недостатки датчиков дождя

Некоторые модели датчиков не только управляют механизмом стеклоочистителей, а и автоматически закрывают люк и окна, что таит в себе скрытые опасности. Многие люди любят во время езды держаться за верхнюю раму двери. И в условиях наличия датчика дождя им необходимо быть осторожными, потому что поднимающееся стекло может зажать пальцы или руку.

Важно учитывать и то, что монтаж девайса предъявляет особенные требования к переднему стеклу автомобиля. Если на стекле есть сколы, царапины и другие повреждения, это может некорректно повлиять на работу датчика, поскольку свет, который проходит через стекло, может преломляться и искажаться, вводя в заблуждение систему.

Также к недостаткам относится ложное срабатывание стеклоочистителей в сухую погоду. Такое возможно, если на стекле есть отпечатки пальцев либо иные несущественные загрязнения. Кроме того, вам придется приобрести хорошие щетки для обеспечения нормальной работы всей системы.

Также необходимо очень аккуратно использовать средства для очистки стекол, поскольку попадание влаги в блок управления крайне нежелательно. Тогда может понадобится замена датчика.

Помимо этого, вам потребуется попрощаться с тонировкой на лобовом стекле, так как она мешает работе системы и не позволяет проходить инфракрасным лучам.

Проблему можно решить проделав небольшое отверстие в пленке напротив диодов.

Распространенные мифы

Миф №1: «В ночное время датчик не работает».

Инфракрасные лучи никак не реагируют на освещенность. Они одинаково себя чувствуют как ночью, так и днем.

Миф №2: «В зимнее время устройство не работает».

Частично да, поскольку оно настроено не на снег, а на воду, и уровень преломления света у них разный. Однако если ваше транспортное средство оборудовано обогревом переднего стекла, никаких проблем не возникнет.

  • Миф №3: «Можно попрощаться с датчиком, если стекло разбилось».
  • Нет, достаточно просто заменить стекло на другое, на котором есть место для крепления датчика.
  • Миф №4: «Если система перестала работать, необходимо менять лобовое стекло».

Неверно. Если система не работает, скорее всего, проблема в конденсате и пыли на диодах. Необходимо демонтировать и почистить датчик. Однако здесь есть проблема. И заключается она в том, на что датчик приклеить.

Для этого понадобится специальный прозрачный двухсторонний скотч, да и сама процедура весьма сложная. Поэтому не рекомендуется устанавливать датчик самостоятельно.

Самое верное решение – обращение в специализированный сервис, в котором вам качественно отремонтируют девайс.

Советы профи, нужен ли датчик дождя на автомобиле

Здесь уже скорее дело вкуса, чем неоценимая польза. Интернет просто переполнен статьями, насколько незаменимы и полезны данные устройства. Неужели сегодняшним автомобилистам надоело самостоятельно включать стеклоочистители? Ведь это секундное действие.

Безусловно, на дороге бывают ситуации, когда электроника может реально помочь. К примеру, если вы едете по узкой дороге и встречная машина окатывает вас грязью.

Либо если вы едете по трассе в дождливый день и обгоняете большую фуру, из-под колес которой на ваше переднее стекло летит масса воды. В такой момент датчик дождя действительно бывает полезен.

Однако в конечном итоге только вам решать, довериться электронике либо самому контролировать процесс очистки переднего стекла.

  • Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
  • Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
  • Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
  • Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
  • Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
  • Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
  • Спидометр машины, почему не работает спидометр, ремонт спидометра
  • Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа
  • Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
  • Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
  • Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
  • Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
  • Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
  • Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
  • Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
  • Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
  • Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
  • Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
  • Лучшая тормозная жидкость, принцип выбора
  • Машина не заводится в мороз, причины, как устранить, полезные советы
  • Медкомиссия на водительское удостоверение 2019
  • Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
  • Потеет фара изнутри, что делать
  • Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
  • Незамерзайка, что это такое и как правильно её выбрать
  • Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
  • Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
  • Как заменить лампочку в автомобиле
  • Масло в коробке передач, почему пенится масло
  • Как правильно произвести полировку кузова автомобиля своими руками
  • Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
  • Как поменять фильтр на автомобиле своими руками
  • Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
  • Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы
  • Жесты и световые сигналы водителями
  • Тюнинг Ваз 2114: доработка ваз 2114, обо всем понемногу
  • Если машина застряла в снегу что делать, как выехать, советы профессионала
  • Застряла машина в снегу как вытащить, как выехать если застрял в снегу, полезные советы
  • Дроссельная заслонка, чистка дроссельной заслонки своими руками

Датчик дождя в автомобиле, что это такое?

В данной статье рассмотрим основную задачу и принцип работы датчика дождя. Исходя из названия, становится понятным что это за прибор и его основное предназначение. Датчик дождя призван распознавать наличие осадков и автоматически включать стеклоочистители. Ведь грязь и дождь на стекле вызывает серьезные затруднения при управлении автомобилем, а постоянное включение и выключение дворников лишний раз отвлекает водителя от дороги.

Он, как и любое нововведение в первую очередь предназначен для повышения комфорта при управлении автомобилем. В последнее время датчик дождя получил широкое распространение, его вполне можно увидеть в базовой комплектации машин среднего и гольф-класса.

Принцип работы

Датчик располагается с внутренней стороны лобового стекла. Как он тогда работает? Как распознает дождь? Вся хитрость состоит в том, что он реагирует не на воду, а на свет. Конструкция устройства несложная и состоит из следующих элементов:

  • фотодиод;
  • два светодиода;
  • датчик освещения;
  • фольга;
  • электронный блок управления (ЭБУ).

Функционирует прибор за счет разного угла отражения инфракрасных лучей на мокром и чистом стекле. Один диод излучает инфракрасный луч, который, отражаясь от гладкой поверхности стекла, попадает на фотодиод, распознающий количество вернувшегося света.

Сигналы, отраженные от чистого и мокрого (грязного) стекла, имеют различное преломление лучей. Мокрое стекло гораздо легче пропускает свет. ЭБУ распознает данные отличия и в случае необходимости дает сигнал для автоматического включения стеклоочистителей.

Часть датчиков умеют с предельной точностью распознавать количество капель или наличие снега на стекле и регулировать режимы работы стеклоочистителей.

При сильном загрязнении идет сигнал о необходимости подачи омывающей жидкости. Блок управления связан проводом с управляющим дворниками реле.

Датчик должен располагаться таким образом, чтобы попадать в зону работы стеклоочистителей. В состав прибора, как правило, включают и датчик автоматического света.

Установка датчика

Если автомобиль не укомплектован датчиком дождя на заводе, его можно купить и установить своими руками, для этого нет никакой необходимости отправляться в автосервис. В комплекте к прибору идет пошаговая инструкция по установке и настройке датчика.

Рассмотрим пример установки на российском автомобиле «Лада Гранта». Для начала необходимо открыть блок предохранителей, который расположен чуть ниже руля слева. На место штатного реле, которое расположено в крайнем левом углу вверху блока предохранителей, устанавливается реле датчика дождя.

Блок управления приклеивается на лобовое стекло с помощью прилагаемого в комплекте двухстороннего скотча. Перед приклеиванием блока стекло необходимо протереть специальной салфеткой (прилагается в комплекте).

Проводка от блока управления прокладывается под потолком, затем по левой стойке опускается вниз к блоку реле, через отверстие с внутренней стороны заводится в сам блок.

Также, встречаются универсальные датчики дождя, которые можно приклеить на специальный гель, от этого принцип работы прибора не меняется и схема установки аналогична описанной здесь.

Необходимо учитывать, что штатное реле очень крепко сидит в гнезде. Нужно постараться действовать предельно осторожно и не повредить крепление реле.

Можно воспользоваться ножом и подцепить реле, чтобы ускорить работу и уменьшить шанс повреждения. Затем устанавливается реле датчика дождя и соединяется проводом с блоком управления.

Закрываем крышку блока предохранителей и приступаем к тестированию работы прибора.

Видео-инструкция самостоятельной установки:

Настройка работы датчика

Чтобы проверить работу датчика, нужно перевести лепесток переключения стеклоочистителя в прерывистый режим. Затем небольшим количеством воды обрызгать стекло из пульверизатора или бутылки с водой.

Через секунду должны сработать стеклоочистители. В зависимости от модели датчика у него есть различные режимы, которые легко настроить с помощью инструкции.

Режим выбирается в соответствии со временем года и погодными условиями.

Реальные и мифические недостатки

Как и любое устройство, датчик обладает достоинствами и недостатками. К недостаткам можно отнести несвоевременное включение дворников (достаточно нескольких капель для срабатывания, тем не менее, они должны обязательно попасть в зону действия датчика).

При срабатывании дворников не всегда включается омыватель стекла, и грязь только размазывается, снижая видимость. Еще одним недостатком является запоздалое срабатывание, хотя этот эффект можно устранить с помощью настройки. К заблуждениям относится мнение, что датчик бесполезен в зимнее время года.

Изучив принцип его работы, становится понятно, что его функции актуальны не только при дожде, но и при снеге.

Изучив принципы работы и пример установки, можно сказать, что датчики дождя заслуженно получили широкое распространение в автомобильной индустрии и являются важными составляющими безопасного вождения.

Как работает датчик дождя: топ-10 мифов

Компьютерное оснащение современного автомобиля позволяет упростить работу водителя и максимально сконцентрироваться на процессе управления. Многие уже знакомы с АКПП, системой GPSнавигации, но все ли знают, как работает датчик дождя в автомобиле?

Под датчиком дождя подразумевают систему оценки степени увлажнения лобового стекла и автоматического запуска дворников. Иногда автомобили оснащаются схожими устройствами, отвечающими за подъем окон во время осадков и закрытия люка. Регулятор датчика срабатывает не только на осадки, но и на снег.

Как устроен датчик дождя?

Главная задача оборудования такого типа – помощь водителю в концентрации внимания на дороге. Теперь ему не придется отвлекаться на то, что происходит вне автомобиля, датчик дождя сделает все необходимое сам:

  • приведет в действие или отключит стеклоочистители;
  • проанализирует их работу и, основываясь на этом, выберет необходимый уровень интенсивности.

Принцип работы датчика дождя на автомобиле

Внутри этого «умного» прибора находятся два функциональных элемента, отвечающих за работу системы: светодиод и фотодиод. При работе датчика происходит реакция прибора на «раздражитель», которым в этом случае выступает снег или дождь.

Чтобы понять, для чего нужен датчик дождя в автомобиле, необходимо разобраться в схеме функционирования устройства. Принцип работы современных устройств, реагирующих на осадки, заключается в отражении посылаемых на поверхность стекла лучей, которые служат проводниками для оценки отражения поверхности.

Оценка информации происходит путем сравнения получаемого светового сигнала с записанными в памяти устройства образцами. Таким образом, процесс сравнения данных упрощается, и прибор знает, когда отправить необходимую команду для поднятия стекол или включения дворников.

Благодаря такому механизму система работы дворников регулируется автоматически с оптимальным выбором режима работы.

Некоторые автомобилисты утверждают, что регулятор активируется в момент, когда стекло мокрое. Это мнение ошибочно. Посылая инфракрасный луч и получая ответный сигнал, прибор считывает со стекла отражение. Фиксируемый фотодиодом уровень света со стекла служит сигналом запуска дворников и подачи жидкости для очистки лобового стекла.

Мифы о датчике дождя

В нашем списке ТОП 5 рейтинговых мифов, по мнению интернет-изданий для автолюбителей.

Миф 1. Механическое воздействие на ветровое стекло и возможные вибрации не приводят систему в работу. Принцип действия построен исключительно на световом отражении, записанном с поверхности. Иначе, если бы прибор реагировал на механические воздействия, он бы активировался каждый раз, когда о стекло бились мушки или комары.

Миф 2. Датчик не активируется в ночное время суток. Принцип работы регулятора основан на инфракрасном излучении, а, как известно, уровень света на их свойства не влияет.

Миф 3. Датчик необходимо менять вместе со стеклом. Крупные мировые автоконцерны предлагают своим потребителям запасные части для авто в виде ветрового стекла с местом, где находится датчик дождя.

Миф 4. Обязательное условие для установки датчика дождя – отсутствие тонировки на лобовом стекле. Такое требование не оправдано. В случае тонировки необходимо просто вырезать в пленке отверстие для датчика. Единственное условие – высокое качество тонировки и полное соответствие ГОСТу.

Миф 5. Работа датчика дождя в зимнее время характеризуется пониженной функциональностью. Это миф легко опровергнуть, если в машине есть обогрев стекла. Сразу таящий снег, превращаясь в воду, пропускает достаточный уровень света, приводя работу регулятора в норму даже зимой.

Немного истории об автомобильном датчике дождя

  1. Знаете ли вы, что первые экспериментальные разработки датчиков дождя проводились еще в 1950 годы на базе концерна General Motors.
  2. Массовое производство автомобилей, ветровое стекло которых было укомплектовано датчиками дождя, приходится на 2000-е годы.

    Одни из первых опробовал устройство производитель Nissan, установив его в спорткаре-купе Silvia.

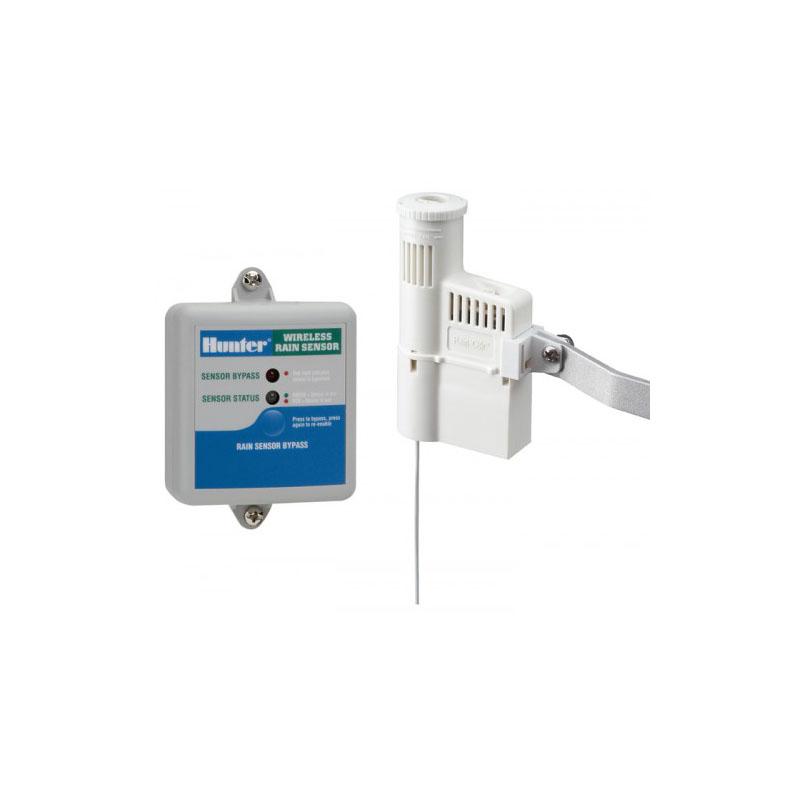

  3. Датчики дождя кроме автомобильной промышленности активно используются и в сельском хозяйстве. Ни одна современная система полива не обходится без такого функционального дополнения.

    Единственное отличие «полевых» датчиков от автомобильных – принцип их работы, который основывается на степени влажности гигроскопических дисков, регулирующих подачу воды на участок.

Имея понятие о том, как работает датчик дождя, и каковы его особенности, можно подобрать стекло, тонировку и установить сам регулятор.

Надеемся, что материал был полезным для вас, и вы нашли в нем ответы на все интересующие вопросы.

  • Зарница – это природное явление перед грозой?
  • Самые дорогие десятирублевые монеты России

Датчик дождя: устройство и принцип работы, а также мифы о датчике дождя

Все уже привыкли к тому, что в современном автомобиле много всего непонятного и сложного с точки зрения понимания простого обывателя. Автомобилисты разделились на два лагеря: на тех, кто пытается вникнуть в устройство “всего этого” и на тех, кому все это безразлично, поскольку есть специалисты, которые “знают, что к чему”…

Я, скорее, принадлежу к первому типу людей и пытаюсь хотя бы поверхностно вникать в устройство и принцип работы того или иного узла, чтобы в случае непредвиденной ситуации иметь представление о том, что происходит с моим авто или хотя бы понимать, когда на СТО меня пытаются надуть, “впаривая мне какую-то дичь” завуалированную под умные слова и термины… ????

В своей сегодняшней статье хочу поговорить о датчике дождя, который также иногда называют сенсором дождя, о том, как он устроен, что из себя представляет, как работает, и о мифах, которыми окружено данное устройство. Интересно? Тогда поехали!

Как уже понятно из названия датчик дождя имеет какое-то отношение к осадкам, а именно к дождю.

Так и есть, этот датчик в отличие от остальных датчиков, которыми напичкан современный автомобиль, отвечает за своевременное автоматическое включение дворников.

То есть, как только этот датчик обнаруживает, что на лобовом стекле есть капли, тут же включаются щетки стеклоочистителя и происходит очистка стекла.

Но как происходит сия магия, спросите вы? Я, да и вы, наверное, не раз ломали голову над этим и пытались объяснить принцип работы датчика дождя наличием каких-то сенсоров, которые срабатывают при взаимодействии с влагой или что-то типа того… Но на самом деле все не так и работает сенсор дождя абсолютно по другому принципу.

Устройство датчика дождя

Как правило такой датчик состоит из нескольких светочувствительных элементов (фотодиодов) и светодиодов, которые работают в тандеме.

Сам датчик представляет собой небольшую плату, заключенную в пластиковый корпус. Все это хозяйство крепится в районе салонного зеркала заднего вида, а точнее перед ним.

Датчик расположен в салоне и крепится к лобовому стеклу при помощи герметика или альтернативного клеящего вещества.

Как работает датчик дождя?

Принцип работы этого датчика построен на законе преломления света. Встроенные светодиоды излучают инфракрасный свет, который проходит через лобовое стекло и отражается от внешней его стороны. После этого отраженный сигнал улавливается светочувствительным элементом или фотодиодом, который анализирует качество полученного сигнала.

Если сигнал, поступивший на фотоприемник, четки и сильный, дворники не включаются, так как специальный контроллер “понимает”, что стекло чистое и “в уборке” нет необходимости. Если же стекло покрыто каплями дождя, отправленный светодиодами сигнал начнет преломляться и возвращаться с задержками и совершенно другого содержания.

В таком случае контроллер делает вывод о том, что стекло покрыто каплями дождя и руководствуясь определенными алгоритмами включает дворники с определенной частотой. Чем сильнее будет дождь, тем больше будет рассеиваться сигнал и тем меньшее количество сигнала сможет принять фотоприемник, следовательно, тем интенсивнее будут работать щетки стеклоочистителя.

Таким образом, при любой интенсивности дождя стекло будет очищаться эффективно.

Вот по такому не хитрому принципу работает сенсор дождя. Более продвинутые датчики способны анализировать не только осадки, но и степень освещенности, и при необходимости включать фары.

А теперь, как и обещал о мифах, которыми окутан сенсор дождя он же датчик дождя.

Миф первый: «Датчик дождя ночью не работает!». Это не правда, так как для работы инфракрасных сенсоров свет не нужен, и они никак не зависят от степени освещения окружающей среды. Для примера возьмем любой пульт управления, который работает по той же технологии. Как ми знаем, ему “по барабану” когда переключать каналы, днем или ночью он работает исправно!

Миф второй: “В случае замены лобового стекла придется попрощаться с датчиком дождя!” Как правило, большинство автопроизводителей если не все, выпуская стекла учитывают вероятность того, что вы захотите установить датчик дождя или он у вас уже установлен. Поэтому на стеклах предусмотрены специальные “окна” для подобного рода устройств.

Миф третий: «Зимой датчик дождя бесполезен!». Возможно от части это и так, датчик действительно не реагирует на снег. Но как мы все знаем, снег, ложась на теплое стекло прогретого автомобиля, непременно растает и превратится в воду, которую датчик с легкостью обнаружит и примет меры по ее устранению.

Если лобовое стекло холодное, то скорее всего в салоне никого нет, а значит и в дворниках нет никакой необходимости.

Во всех остальных случаях температура в салоне во время снега будет выше, чем снаружи и лобовое так или иначе будет теплее окружающей среды, а значит снег будет таять и датчик дождя будет работать, а вместе с ним и дворники.

На этом буду заканчивать. Всем спасибо кто дочитал до конца! Жду ваших отзывов о данном изобретении, а также комментариев на тему: «Что для вас датчик дождя: модная фишка или полезная и необходимая вещь?». Всем добра и до встреч на Вопрос Авто.

Датчик дождя – принцип работы

С каждым годом те автомобильные опции, которые ранее считались характерными только для дорогих автомобилей, перекочевывают постепенно на бюджетные модели. Это вызвано мировой тенденцией по увеличению  автономной работы автомобиля, что якобы влечет за собой повышение уровня комфорта. Именно поэтому можно объяснить появление датчика дождя на многих недорогих авто.

Автомобильный датчик дождя получил спорную оценку среди автолюбителей.

Одни даже после многих лет эксплуатации автомобиля не поняли для чего он нужен, как он работает и работает ли вообще, другие высказываются за крайне противоположные впечатления.

Несомненно, доля правды присутствует и с одной и с другой стороны, поэтому мы, решив разобраться в этом феномене, также погрузимся в принцип работы датчика дождя и выясним, есть ли от него польза.

Как работает датчик дождя?

По названию прибора совершенно понятно, что этот датчик создан для работы в условиях дождя, но как именно осуществляется его работа? Датчик устанавливается за салонным зеркалом заднего вида, то есть в непосредственной близости к лобовому стеклу.

Блок его управления интегрирован с управлением дворников. Датчик сканирует на предмет прозрачности лобовое стекло и при необходимости подключает дворники.

Помимо этого, датчик контролирует скорость работы дворников, что дает возможность водителю полностью сосредоточиться на управлении автомобилем, а не отвлекаться на переключение работы дворников.

Универсальный датчик дождя, сканируя лобовое стекло инфракрасными светодиодами на предмет загрязнения, сам активирует дворники при необходимости. Разумеется, чувствительность электроники можно отрегулировать таким же образом, как регулируется чувствительность сигнализации.

Примерно таков принцип работы обещают производители и нечто подобное можно найти в описаниях к разным моделям датчиков. Но какова реальная картина использования этой системы?

Мнение людей о данной опции

Большинство высказывается за то, что установка датчика дождя не имеет никакого смысла, кроме как, конечно же, выкачать определенную сумму денег с покупателя авто. Опустим вариант, когда для человека остается загадкой, как включается датчик, хотя есть и такие ситуации, предположим, с этим моментом он разобрался. Но алгоритм работы системы и вправду является большой загадкой.

К примеру, одни жалуются на то, что датчик включается несвоевременно. Когда стекло уже полностью потеряло свою прозрачность, когда видимости уже никакой, датчик вдруг подключается и начинает усиленно работать дворниками, вместо того, чтобы в момент дождя постепенно и не спеша смахивать лишнюю воду со стекла. Приходится перенастраивать датчик.

Другой вариант, когда датчик срабатывает в момент, когда этого абсолютно не нужно. Погода ясная, дождем и не пахнет, но датчик решает, что видимость стала ухудшенной и начинает снова-таки работать дворниками. Та же ситуация при поворотах авто, когда ни с того ни с сего подключаются дворники.

Многие устают бороться с этим действом и просто отключают работу датчика дождя, управляя дворниками вручную. Единственный алгоритм, который понятен большинству – это постоянная работа дворников при езде и прерывистая при остановке автомобиля, к примеру, на светофоре.

Как видите, электроника имеет свой характер и сама решает, работать ей или подождать еще немного. В целом, датчик дождя не представляет, прям уж острой необходимости. Но если вы видите в его наличии свое спасение, то не забудьте приобрести гель для датчика дождя, который позволит вам установить устройство на лобовое стекло.

Не работает датчик дождя – Как работает датчик дождя? 3 распространённых заблуждения

Содержание статьи

Сам по себе ДД не является изобретением японских автомобилестроителей: подобные системы тестировались на легковых машинах американцами с середины ХХ века, однако широкого распространения так и не получили. Изобретение пытались внедрить компании концерна «Джи-Эм».

Инженеры хотели установить датчик на флагманский «Кадиллак Эльдорадо», но не смогли довести технологию до ума, поэтому был освоен только лимитированный выпуск таких машин. Сейчас наличие датчика дождя позиционируется как преимущество для машин гольф-класса и «бюджеток»: бизнес- и премиум сегмент оснащаются технологией по умолчанию.

Разработка ушла далеко за пределы автомобилестроения: датчики дождя используются в сельскохозяйственных комплексах, охранных системах, технологических цепочках на промышленных предприятиях, в системах «Умный дом».

Назначение устройства

Полное название функционального элемента — «датчик дождя и освещённости». Его задача — автоматически активировать стеклоочистители в режиме достаточном для полного удаления влаги с ветрового стекла.

Целью внедрения компонента можно назвать повышение безопасности движения в плохую погоду: водитель не тратит время на активацию и выбор режима работы дворников; он полностью сконцентрирован на управлении автомобилем.

Также устройство будет не только активировать дворники: оно самостоятельно включает фары при смене освещённости.

Одна из типовых претензий к датчикам дождя — нестабильная работа описываемой электронной системы на автомобилях производства начала/середины 2000-х.

Даже на премиальных марках вроде BMW или Audi измеритель работал некорректно и не запускал дворники.

На сегодняшний день работа устройства выведена на эталонный уровень: ДД стабильно работает даже на бюджетных машинах отечественного производства.

Из чего состоит датчик?

Конструкция датчика дождя довольно проста. Система автоматической очистки стёкол работает за счёт наличия:

  • группы фотоэлементов: в состав системы входят фотодиод внешнего освещения и дистанционный фотоэлемент;
  • светодиодов;
  • блока реле;
  • управляющего блока;
  • инфракрасного излучателя.

Компоненты датчика заключены в защищённый пластиковый корпус, который помещён внутрь салонного зеркала заднего вида.

Как работает?

Механика завязана на перманентном анализе электроникой входящих/исходящих световых лучей. В память блока управления занесены сведения о параметрах световых лучей в ясную погоду при нормальном освещении.

Постоянно падающие дождевые капли преломляют световую волну, что распознаётся блоком управления как отклонение от нормы. Также задействована технология обратного импульса: устройство генерирует световые потоки и принимает их. Допустим у нас есть энное количество света, излучаемого датчиком.

В сухую и ясную погоду количество входящих волн будет примерно равно количеству исходящих потоков.

Если расхождение существенно, то измеритель активирует либо стеклоочистители, либо головную оптику.

Выходной светодиод призван реагировать на изменение интенсивности атмосферных осадков. Предназначение датчика наружного освещения, думаем, понятно из названия. Реле, в свою очередь, управляет автоматическим включением дворников и при необходимости активирует омыватель.

Нюансы эксплуатации

Если автомобиль оснащён описываемым устройством, то автовладельцу придётся привыкнуть к такому явлению, как несанкционированное срабатывание. Оно может возникнуть из-за загрязнения «лобаша» (особенно, когда таковое располагается в зоне хода стеклоочистителя).

Спровоцировать датчик могут разводы, налипшие насекомые, продукты жизнедеятельности пернатых, потожировые следы.

Поэтому рекомендуем для комфортной езды блюсти чистоту ветрового стекла. Ресурс устройства не имеет регламентированных ограничений.

Мифы о датчике дождя

Массовое внедрение рассматриваемой технологии в автомобильную промышленность породило неимоверное количество феерических заблуждений относительно того, как работает датчик дождя в автомобиле. Разберём самые бредовые. Первое место вне конкуренции.

Доподлинно не установлено, кто разработал теорию о том, что ДД измеряет не входящие/исходящие потоки света, а (внимание!) интенсивность ударов капель дождя по поверхности лобового стекла.

В этой ситуации достаточно просто представить сколько бы стоило такое «умное» стекло и сколько бы мороки было с его установкой и подключением.

Миф № 2: ДД нефункционален в период заморозков и сезонных холодов. Действительно, в этот период замечаются определённые отклонения функционального состояния. Но это не означает, что датчик замёрз.

Просто прибор по-иному считывает показания, когда на лобовом лежит снег и образуется наледь. Параметры преломления лучей коренным образом изменяются.

Однако, если в стекло встроены нити накаливания, то измеритель работает штатно.

Последнее ложное утверждение касается следующего момента: если возникает потребность заменить «лобаш», то ДД перестанет быть работоспособным.

Это не является правдой — главное подобрать совместимое стекло, которое адаптировано под работу оптико-измерительного модуля. Также неверен и обратный тезис: сломанный датчик потребует замены стекла.

Всё совершенно не так: сломанный датчик потребует только его замены и больше ничего.

  • Пожалуйста, оцените этот материал!

Что такое датчик дождя и как он работает

В современном мире машины для удобства оснащены электронными устройствами. Некоторые выполняют функцию комфорта и удобства, другие предназначены для безопасности — все они важны нам.

Датчик дождя включает стеклоочистители при влажном стекле

Давайте зададимся вопросом: действительно ли так необходимы нам такие вещи? Если посмотреть на это с экономической стороны, то, безусловно, формируется мнение, что чем больше новшеств в машине, тем она лучше и дороже. Одним из нововведений является датчик дождя.

Существует два типа водителей: одни считают нахождение этой опции в машине обязательным, другие нормально обходятся без неё, им хватает самой конструкции стеклоочистителей. Нужно взвесить все за и против и понять, как же работает устройство, реагирующее на появление дождя.

Прежде чем поднимать вопрос об установке девайса своими руками, давайте узнаем, как работает датчик дождя.

Из чего же состоит датчик?

Сам механизм — это оптико-электронное устройство, состоящее из светодиода и фотодиода. Анализируя, можно предположить, что этот прибор предназначен для определения плохой погоды на улице. Тем не менее это является не единственной функцией прибора, хоть и главной. Помимо этого, датчик дождя в автомобиле выполняет такие функции:

  • сообщает о начале падения снега;
  • определяет процент загрязнения.

Тем не менее устройство для определения дождя помогает водителю, когда нужно включить «дворники» и омыватель, что особенно важно в пасмурную погоду. Теперь перейдём к самому принципу работы.

Как же всё это происходит?

Кажется, что это трудная схема, но в действительности принцип работы весьма прост. Светодиод испускает свет, который недоступен для человека, он отображается на лобовом стекле и возвращается к фотодиоду, а тот уже определяет степень увлажнённости.

В программе выработаны определения разного типа увлажнения поверхности стекла, для которых нужна работа «дворников». Главный смысл состоит в том, что, если стекло сухое, на приёмник возвращается больше света, а если нет, то срабатывает команда очистки.

Также блок реле, который входит в состав этого гаджета, возводит некоторую защиту от перепадов напряжения в электрической цепи авто.

Можно собрать прибор также своими руками

Для этого вам понадобятся:

  • провода в изоляции;
  • клей;
  • фольга;
  • диэлектрический материал для основы механизма;
  • винты.

Для начала при помощи клея покрываем основу фольгой. При этом фольгу следует «змейкой» разделить на две части на середине основного блока. В каждые два первые паза «змейки» следует установить по винту.

К винтам прикрепляем провода, слегка оголённые с концов. Когда пойдёт дождь, он замкнёт контакты.

Как же пользоваться механизмом?

Основная трудность заключается в том, чтобы разобраться, на что приклеить датчик дождя. Для этого будет нужен бесцветный прозрачный скотч для датчика дождя. Установка датчика дождя — занятие достаточно сложное и лучше устанавливать его не самостоятельно.

Самым лучшим выходом из ситуации будет обращение в сервисный центр, где специалисты всё сделают правильно. Но если же всё-таки вы решите сами устанавливать датчик, то стоит изучить этот вопрос подробнее. Само крепление осуществляется на специальный скотч для датчика дождя и специальный гель для датчика дождя. Структуру скотча мы разбирали ранее, теперь поговорим немного о структуре геля.

Наилучшее решение при креплении датчиков дождя на автостёкла заключается в использовании геля на силиконовой основе, получившего название Sensor Tack. Состоит он из особой однородной массы, которая закачивается в шприц и застывает через 6 минут после нанесения.

Конечно, многим водителям не совсем удобно постоянно включать «дворники», но это уже можно назвать делом вкуса. На дороге случаются разные ситуации, и, безусловно, удобно, когда срабатывает этот датчик в проблематичной ситуации. Если правильно настроить прибор, то, конечно, будет удобно и практично его использование.

Но существуют и минусы. Например, при неправильной установке необходим ремонт датчика дождя. Лучше в таких случаях обратиться к профессионалам, так как при самостоятельном ремонте могут возникнуть проблемы и потребуется замена датчика дождя.

Увеличиваем чувствительность

Но бывают случаи, когда прибор уже установлен, однако его работа оказывается не той опцией, которая вас радует в авто. Возможно, девайс работает не в том режиме, в котором вам хотелось бы.

Чаще всего причиной недовольства водителей работой гаджета является то, что они желают устранения первых же капель дождя, а не работы щёток при нулевой видимости.

Что же делать? Увеличивать восприимчивость механизма. Находим регулятор на рычаге «дворников». Проворачиваем его, увеличивая чувствительность. Тогда датчик будет реагировать на капли.

Если вы не хотите, чтобы дворники работали без ваших команд, необязательно удалять прибор. Достаточно найти на его панели кнопку «Выкл» и нажать её. Это позволит вновь включить прибор, когда он понадобится, а не переустанавливать его.

Подводя итог, хотелось бы сказать, что существуют и плюсы, и минусы у любого прибора, но выбор остаётся за вами. Удачи на дороге!

Датчик дождя


Автор admin На чтение 4 мин. Просмотров 2.1k.

Одна из опций, которая устанавливалась раньше только на дорогих машинах – датчик дождя, стала вполне доступна и для авто бюджетного уровня. Однако порой по нему возникает множество вопросов, так что вполне резонно спросить – а как он работает?

Зачем нужен подобный прибор

Прежде чем разбираться с работой подобного устройства, давайте попытаемся понять, зачем нужен, и по сути дела, что это такое? Самим названием предопределено назначение такого изделия – установить факт дождя. Хотя задачи, которые выполняет автомобильный датчик дождя и света, гораздо шире описанных.

Среди них стоит отметить:

  • установление факта начала дождя, а также снега;
  • определение степени загрязнения лобового стекла;
  • автоматическое включение дворников при осадках и задание режимов их работы в зависимости от интенсивности непогоды;
  • включение световых приборов при низком уровне освещенности (касается датчика света).

Его установка производится за зеркалом заднего вида, например так, как показано на фото:

Разобравшись с тем, что делает датчик дождя и света, необходимо ответить на вопрос – а зачем все это нужно? Ответ вполне очевиден – для повышения безопасности движения. Подобное устройство, по замыслам разработчиков, должно избавить водителя от лишних операций (включение/выключение дворников), отвлекающих его от управления автомобилем, а также автоматически обеспечить отличную видимость на дороге при любых условиях.

Как устроен датчик дождя?

Принцип работы датчика дождя основан на сравнении оптических свойств лобового стекла при разных атмосферных условиях, точнее – на различиях в отражении инфракрасного луча чистой и увлажненной или загрязненной поверхностью стекла.

Все достаточно просто – в его состав входят излучающий и принимающий инфракрасные светодиоды. Устройство и работу подобного изделия поможет понять фото:

Это изделие находится на лобовом стекле с внутренней его стороны. От излучающего светодиода инфракрасное излучение попадает на наружную поверхность, отражается от нее и улавливается фотодиодом. Уровень отраженного сигнала зависит от состояния наружной поверхности стекла, от чистого стекла сигнал будет один, от грязного – другой, от мокрого – третий. По величине этого сигнала блок управления определяет необходимость включения дворников.

Как видно из приведенного описания, устроен подобный прибор достаточно просто, что предопределяет достаточно широкие возможности по его применению.

Как выглядит такое устройство, показано, например на фото:

Как видно из рисунка, в отдельном корпусе находится блок управления, связанный жгутом с реле, управляющим работой стеклоочистителя. Блок управления необходимо приклеить в зоне перекрытия щеток дворника.

Как выполняется подобная работа, позволит понять видео. Приведенные данные подтверждают, что приклеить такое устройство просто, и эту работу вполне можно сделать самому.

Недостатки

При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:

  1. Несвоевременное срабатывание. Бывает, попадание единственной капли в зону действия датчика заставляет его включать дворники, хотя остальное стекло чистое и сухое. Возможна и обратная ситуация, когда вода или грязь от встречной машины заливает стекло со стороны водителя, но не достигает датчика, и стеклоочистители не включаются.
  2. Включение дворников без включения омывателя стекла. Работа стеклоочистителей при попадании грязи на стекло приводит к тому, что грязь просто размазывается.
  3. Чувствительность к качеству стекла. Малейшие неровности, трещины и сколы приводят к тому, что он перестает работать.
  4. Запаздывание срабатывания. Оно может составлять в некоторых случаях до двух секунд, отчего создается впечатление, что не работает датчик дождя. Поэтому порой мало просто приклеить, необходимо привыкнуть к его наличию, преодолевая желание вручную включить дворники.

Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.


Автоматическое управление стеклоочистителями автомобиля возможно благодаря использованию описанного устройства. Он позволяет избавить водителя от необходимости вручную управлять работой дворников, и служит для повышения комфорта управления машиной и безопасности авто. Насколько будет это устройство вам необходимо и полезно – это уже дело личного выбора.

Мне нравится3Не нравится

Что еще стоит почитать

Что такое датчик дождя и как он работает

Уровень автоматизации современных автомобилей поражает воображение. Многие функции, которые ранее приходилось делать водителю вручную, теперь выполняет автоматика и электроника. Все эти задачи возлагаются на компьютер, которые отвечает за тормозную систему, впрыск топлива, работу подушек безопасности и многое другое. Не обошли стороной разработчики электронных помощников даже обычные дворники. Чтобы водитель не отвлекался на включение/выключение стеклоочистителей и выбор подходящего режима работы были созданы специальные датчики дождя. Именно они позволяют стеклоочистителям автоматически включаться и работать на нужной скорости, когда за окном идёт дождь или снег. Крайне удобное приспособление, которое получило широкое распространение.

Использование датчика дождя.

Зачем его устанавливают

Не все достоверно знают о датчике дождя в автомобиле и что это за прибор. Он отличается от множества иных датчиков, которые предусмотрены в конструкции современных автомобилей. Здесь речь идёт не просто об электронном устройстве, оснащённом чувствительной мембраной. Дополнительно присутствует оптический компонент. Он позволяет датчику реагировать, если на стекле машины присутствует влага. Датчик необходим для передачи информации на электронный блок управления. Тот уже, в свою очередь, автоматически управляет стеклоочистителями. Учитывая тот факт, что датчику необходимо считывать информацию о текущей влажности в атмосфере, оптимальным местом для его размещения стало лобовое стекло. Не все водители понимают, зачем доверять автоматике, если при виде капель дождя автомобилист легко может сам включить стеклоочиститель и закрыть все окна, чтобы вода не попала внутрь автомобиля. Инженеры утверждают, что такая мера направлена не просто на повышение комфорта, а на увеличение уровня безопасности при движении транспортного средства. Автоматика не даёт водителю отвлекаться на разные кнопки, переключатели и стеклоподъёмники.

Современные датчики дождя способны быстро реагировать на изменения погоды. Многие системы не только включают стеклоочистители, но также автоматически закрывают окна и люки. Сам водитель тем временем смотрит на дорогу, поскольку прекрасно знает, что электроника выполнит все необходимые действия и без его участия. Подобные сенсоры на автомобилях появились совсем недавно. Поэтому далеко не все знают, как выглядит датчик дождя. Это крайне компактное устройство, которое легко помещается в области лобового стекла. Обычно его устанавливают около крыши по центру ветрового стекла. Впервые датчики дождя начали использовать на дорогих и представительских моделях. Уже потом устройства перешли и к более бюджетным транспортным средствам. Сейчас подобного электронного помощника можно встретить практически на любой машине. Есть даже возможность установить себе датчик, если с завода он не был предусмотрен на автомобиле.

Как он работает

Не лишним будет ознакомиться с принципом работы датчика дождя. В его конструкцию входит два основных элемента:

  • излучатель;
  • фотоприёмник.

Чтобы сенсор мог правильно считывать информацию о текущих погодных условиях за бортом, излучатель и фотоприёмник имеют определённые характеристики влажности и сухости. Если на лобовое стекло попадает большое количество капель либо же на поверхности оказывается грязь, сенсор воспринимает это как изменения в траектории преломления солнечных лучей. Из-за повышения влажности и появления капель на стекле возникает определённая реакция в системе, которая отвечает за работу сенсора дождя. В результате электронный блок управления формирует сигнал, включающий стеклоочистители. Автоматика способна самостоятельно регулировать скорость работы щёток. Когда идёт сильный ливень, система заставляет дворники работать быстрее и без перерывов. Если же это небольшой дождь, тогда щётки срабатывают периодически, смывая накопившуюся воду со стекла.

Современные датчики дождя характеризуются повышенной чувствительностью. Поэтому часто можно наблюдать картину, как при попадании буквально нескольких капель на ветровое стекло тут же автоматически начинают работать дворники. Причём включение происходит очень быстро. Так даже водитель среагировать и включить стеклоочистители вручную не способен. Это примерная схема того, как работает датчик дождя на авто. Ничего сложного здесь нет, но эффект от подобного сенсора крайне внушительный. Многие специально приобретают автомобили с обязательным условием присутствия на нём такого сенсора.

Важно понимать не только принцип работы датчика дождя, установленного на автомобиле, но и требования, которые предъявляются для его установки. Здесь есть два ключевых момента.

  1. Сенсоры всегда должны размещаться так, чтобы не перекрывать обзорность водителю. В противном случае устройство, задачей которого является повышение уровня безопасности, превращается в настоящую угрозу. Водителю придётся постоянно выглядывать из-за датчика, что точно не скажется положительно на его комфорте и безопасности всех участников дорожного движения.
  2. Датчики нужно устанавливать в области лобового стекла, где действуют стеклоочистители. То есть сенсор обязан следить за состоянием той зоны, которую покрывают щётки. Ведь дворники не способны очистить всю поверхность практически прямоугольного лобового стекла.

Поскольку в большинстве случаев датчики дождя устанавливаются ещё на заводе автопроизводителя, проблем с правильным размещением устройства не возникает. Сложности могут появиться, если автомобилист решит своими силами поставить сенсор на машину.

Рекомендации по самостоятельной установке

Отсутствие датчика дождя на автомобиле не является катастрофой. Но наличие такого устройства в машине действительно повышает уровень комфорта и позволяет не отвлекаться на разные мелочи при вождении. В связи с этим многие автовладельцы, у которых на машине с завода отсутствует датчик, решают поставить сенсор самостоятельно. Прежде чем покупать устройство, важно учесть, что в комплектацию входит реле и блок управления. Непосредственно от блока управления напрямую зависит то, сумеет ли стеклоочиститель включаться автоматически в необходимый момент. Этот компонент отвечает за считывание информации с лобового стекла. Когда блок получает данные, он передаёт команду исполнительным устройствам, которые активируют работу дворников.

На первое попавшееся ветровое стекло установить датчик дождя вряд ли получится. Тут важно учитывать его состояние и факт отсутствия механических повреждений. Если на лобовом стекле присутствуют деформации в виде трещин, пусть даже и небольших, сенсор может не срабатывать правильно. Объясняется это тем, что трещины датчик может воспринимать как образовавшееся на стекле загрязнение, от которого следует обязательно избавиться. В итоге в любую погоду автоматика начнёт постоянно включать щётки стеклоочистителей.

Не забывайте о значимости самих щёток. Водителю нужно следить за тем, чтобы стеклоочистители всегда находились в хорошем рабочем состоянии, а их степень износа не превышала допустимые нормы. Когда щётки новые, им достаточно совершить несколько движений, чтобы полностью избавиться от грязи или воды на лобовом стекле. Изношенные щётки будут двигаться туда и обратно намного дольше, пока датчик не сочтёт, что стекло достаточно чистое. Это спровоцирует ещё более быстрый износ, поскольку щёткам придётся работать длительное время всякий раз, когда электронный блок будет давать команду включения стеклоочистителей.

Блок реле, который входит в комплектацию сенсора дождя, позиционируется как исполнительное устройство. Как раз реле осуществляет управление щётками и омывателем вашего автомобиля. Но на этом функции реле не заканчиваются. Оно также не позволит датчику сгореть, если вдруг в автомобильной электросети будет наблюдаться перепад электроэнергии. Реле устанавливается в любом удобном месте, которое водитель сочтёт приемлемым для размещения этого элемента. Хотя чаще всего реле монтируют так, чтобы подключение блока к аккумуляторной батарее было максимально удобным. Тут уже думайте сами, если решите поставить на лобовое стекло специальный датчик дождя.

Преимущества и недостатки

Когда сенсор располагается правильно на лобовом стекле, исправны все щётки стеклоочистителя, и сам электронный блок управления находится в хорошем состоянии, никаких проблем с работой датчика обычно не возникает. Поэтому, в основном, это устройство воспринимают с положительной стороны. Но всегда найдётся скептик, который отыщет множество минусов и назовёт датчик дождя бесполезным или лишним приспособлением в автомобиле. Да, когда девайс расположен прямо перед глазами водителя, что закрывает ему обзорность, либо щётки находятся в изношенном состоянии, ничего полезного устройство действительно не даст. Поэтому, делая выводы, нужно опираться на то, где датчик дождя находится. И тут важно разобраться, кто на самом деле прав, а кому стоит изменить своё мнение относительно сенсора осадков. Когда всё выполнено и установлено верно, водитель получает большое количество преимуществ от использования сенсора дождя. К ним можно отнести:

  • автоматическое срабатывание;
  • защита даже от нескольких капель на стекле;
  • быстрая работа;
  • автоматический контроль интенсивности щёток;
  • высокая чувствительность;
  • постоянно чистое стекло;
  • отсутствие необходимости в нажатии кнопок и рычагов.

Для большинства водителей этих аргументов будет вполне достаточно. Но следует быть объективными до конца. У датчиков дождя действительно есть определённые недостатки. Проявляться они могут в следующем:

  • Дворники могут срабатывать произвольно, когда это не требуется;
  • Вращение щёток может отвлекать водителя от дороги;
  • Многие датчики обладают слишком высокой чувствительностью;
  • Устройство может сработать даже при образовании воздушных пузырей на лобовом стекле или отпечатков пальцев;
  • Для избавления от ложного срабатывания нужно тщательно вымывать стекло;
  • Не все сенсоры позволяют регулировать уровень чувствительности.

Но не всё так плохо. Если на вашей машине установлен хороший сенсор, который относится к проверенным и хорошо зарекомендовавшим себя производителям, проблем с работой и регулировкой возникать не должно. Порой достаточно немного поменять настройки, чтобы датчик не срабатывал от малейшего изменения влажности. Сделать это не так сложно, хотя лучше обратиться за помощью к квалифицированным специалистам.

Распространённые мифы

Также в обществе автомобилистов сформировалось несколько мифов, в которые многие продолжают упорно верить. Они несколько портят репутацию датчиков дождя. Потому эту несправедливость лучше исправить.

  1. Датчик не работает в темноте. Очень распространённое заблуждение, которое не имеет ничего общего с действительностью. Информация о наличии загрязнений поступает на электронный блок за счёт работы инфракрасных лучей. Поэтому не важно, какое на улице освещение. Даже в полной темноте, если на лобовое стекло налить воду, автоматика запустит в работу стеклоочистители. Это не сложно проверить в домашних условиях.
  2. Сенсоры не могут функционировать, если стекло затонировано. Ещё один популярный миф, который следует развеять. Хотя некоторая доля правды тут есть. Чтобы на тонированном стекле сенсор дождя работал в обычном режиме, для датчика нужно сделать небольшое отверстие в тонировке. Внешне вы его совершенно не заметите, зато тонировка не будет никак мешать работе датчика.
  3. Зимой датчик следует обязательно отключить. Это утверждение не соответствует действительности. Да, в зимний период работа сенсора несколько меняется в худшую сторону, поскольку он предназначен для борьбы с каплями дождя, а не со снегом. Но если на машине дополнительно присутствует устройство обогрева ветрового стекла, тогда даже в условиях сильного снегопада датчик будет работать не менее эффективно, чем при проливном дожде.
  4. При замене лобового стекла нужно покупать и новый сенсор, подключать его и соединять с дворниками. Не совсем правда. Если стекло нужно поменять, но сам сенсор остался целым, его можно установить на новое стекло. Важно лишь, чтобы на новом стекле присутствовало специальное окошко, предусмотренное для монтажа сенсора. Когда происходит наоборот, то есть ломается датчик при целом ветровом стекле, менять последнее не придётся.
  5. Сенсор постоянно ломается, и его нужно менять регулярно. Это миф, хотя определённая доля правды тут есть. Если сенсор будет постоянно под воздействием загрязнений, нормально функционировать он не сможет. Но тут проблема не в поломке самого датчика, а в том, что водитель забывает ухаживать за лобовым стеклом. Если удалить всю грязь и избавиться от конденсата, который за долгое время эксплуатации может накапливаться на поверхности датчика, тогда он продолжит качественно выполнять возложенные на него функции.

Отсюда можно сделать вывод, что при правильной установке и в условиях грамотного ухода датчик дождя даёт целый ряд объективных преимуществ. Он повышает уровень безопасности при управлении транспортным средством, снимает с водителя обязанности по включению и выключению стеклоочистителей. Тем самым он не отвлекается от дороги.

Рекомендуется выбирать автомобили, на которых стоят современные многофункциональные датчики. Такие устройства отвечают не только за своевременное включение и выключение щёток стеклоочистителя, но также могут автоматически закрывать люк на крыше и окна на дверях машины. Когда внезапно во время поездки обрушивается сильный ливень, водителю приходится отвлекаться, нажимать разные кнопки, чтобы вода перестала проникать в салон. Автоматика работает быстро и эффективно. Нужно лишь немного подождать, пока электродоводчики получат команду от электронного блока управления и закроют все окна. На это уходит куда меньше времени, чем закрытие окон и люка вручную.

Пользоваться датчиком дождя или нет, каждый автомобилист решает сам. Если вас не устраивает слишком высокая чувствительность этого сенсора, в большинстве случаев её можно настроить. Это позволит полноценно наслаждаться автоматической работой стеклоочистителей, концентрировать всё внимание на дороге и не отвлекаться на регулировку работы щёток.

Как работает датчик дождя — устройство и принцип работы

В наше время, с растущим потоком автомобилей на дорогах, для то чтобы обеспечить безопасность передвижения, водителя с каждым разом нужно быть все более внимательным при управлении автомобилем. Ведь на скорости 120-130 киллометров даже если отвлечься на долю секунды, то последствия могут быть самыми плачевными.

Но тем не менее, бывают ситуации на дорогах в пути, что приходится и отвлекаться. Ведь разные части автомобиля, такие как фары, кондиционеры, стеклоочистители и т.д. требуют своевременного внимания. Поэтому разработчики стали разрабатывать разные системы и устройства для того, чтобы автоматизировать процесс включения и отключения. Одним из таких устройств и является — датчик дождя. Он позволяет определить погодные условия и по необходимости включить автоматически стеклоочистители. Как выглядит такое устройство, показано на фото ниже.

Вот так выглядит датчик дождя и света на лобовом стекле автомобиля

Плюсы датчика дождя в автомобиле

Бывает такая ситуация когда сложно выбрать подходящий режим работы стеклоочистителей, чтобы они обеспечивали хорошую видимость и при этом небыло такого характерного скрежета их по сухому стеклу. Ведь в зависимости от погодных условий, вода на стекло падает в различных объемах. А когда найдется подходящий режим стеклоочистителей, то при увеличении скорости они уже не будут выдавать нужное качество по отчистке стекла. Вот как раз именно поэтому водители постоянно и отвлекают свое внимание на переключение рычагов стеклоочистителей.

Благодаря разработке такого устройства как датчик дождя удалось оградить водителей от этой постоянной процедуры переключения рычага стеклоочистителей. Работа его проста — он определяет какое колличество воды находится на стекле и отправляет полученную информацию на так называемый бортовой компьютер, который в свою очередь уже и решает включать стеклоочистители или нет.

Самые первые разработанные датчики дождя осуществляли измерение за счет видимого света. Но их работа затруднялась из-за тонировки на стеклах. Датчики разработанные по новой схеме, производят измерение за счет инфракрасного излучения и проблемы с тонированными стеклами нет.

Принцип работы и устройство датчика дождя

Принцип работы и устройство датчика дождя

Принцип работы довольно прост, в датчике встроен специальный LED светодиод, который направляет инфракрасный луч под определенным углом на лобовое стекло. Далее по закону физики этот луч отражается на специальный, так называемый фотодиод. Но закон этот работает только когда стекло сухое. Если оно мокрое, то отражающийся луч рассеивается в воде и слабее попадает на принимающий фотодиод. И если воды на стекле становится все больше и больше, то и меньше света возвращается на принимающий диод. Таким образом датчик способен определять количество воды на стекле. Далее он просто отправляет информацию на бортовой компьютер и тот уже определяет — включать стеклоочистители или нет.

Умные датчики дождя

Современные датчики дождя способны закрывать окна и люки, если начинается дождь. Датчик способен даже определить вода которая на стекле, образовалась из-за дождя или наезда на лужу.

В завершении можно сказать что, датчики дождя будут постепенно и большими темпами улучшаться и их область применения будет расширяться, тем самым помогая и дав возможность водителю при управлении автомобилем сконцентрировать все свое внимание на управлении им.

Как работают датчики дождя — профессиональные системы полива

Вы когда-нибудь выглядывали в окно и мысленно пинали себя за то, что не думали проверить погоду перед тем, как уйти из дома? А сейчас идет дождь, и ваши разбрызгиватели должны включиться примерно… сейчас?

Датчик дождя избавит вас от душевных страданий и денег, если вы не включите разбрызгиватели во время грозы. Вы сэкономите воду, сохранив при этом состояние газона, если позволите датчику дождя управлять дождевателями.

Если вы один из тех, кому нужно знать, как что-то работает, прежде чем устанавливать его, этот пост для вас, потому что мы обсуждаем, как работают датчики дождя.

Во-первых, что такое датчик дождя?

Как вы уже догадались, он чувствует дождь.

Это устройство, которое сообщает таймеру дождевателя уровень дождя. Если выпало достаточно дождя, датчики дают таймеру знать, что следующий цикл пропущен и не запускается.

Это удобная технология.Если вы находитесь за городом или просто не знаете прогноза погоды, датчик дождя будет следить за тем, чтобы лужайка не была переувлажнена.

Типы датчиков дождя и принцип их работы

Когда вы живете на Среднем Западе, вы привыкаете к быстрым изменениям погоды. Вы знаете поговорку: «Если тебе не нравится погода, подожди пять минут».

Это нормально, если вы просто снимаете верхний слой одежды, потому что вам слишком тепло, или храните запасной зонт в машине. Но когда вы используете спринклерную систему, вам нужна дополнительная помощь, чтобы узнать, когда погода не подходит для включения.

В зависимости от типа вашего двора, места вашего проживания и частоты дождя вы можете выбрать другой тип датчика дождя.

Колпачок для сбора дождя
Этот датчик дождя предотвращает включение спринклера, когда колпак для дождя наполняется до определенного уровня. Возможная проблема, которая может возникнуть, — это ложный сигнал заполнения. Листья, мусор и даже насекомые могут заполнить сборную чашу, что приведет к отключению спринклеров.

Диск расширения
Датчики дождя с расширительным диском работают через датчик, прикрепленный к спринклерной системе.Диски внутри манометра впитывают воду и расширяются по мере выпадения дождя. Это отправляет сообщение контроллеру спринклерной системы и прерывает сигнал, который включает спринклер. Сигнал блокируется до тех пор, пока диски не вернутся к исходному сухому размеру. Затем контроллер оросителя снова получает сигнал пуска и возобновляет свой обычный график.

Преимущества датчика дождя

Независимо от типа датчика дождя, который вы выберете, все датчики дождя имеют много преимуществ по сравнению с тем, что датчик дождя не подключен к вашей автоматической системе полива.Некоторые из преимуществ, как немедленных, так и долгосрочных, включают:

  • Экономия денег
    Платите ли вы за водоснабжение в городе или тратите электроэнергию на насос, сэкономленные со временем деньги с лихвой окупятся за датчик дождя.
  • Увеличение срока службы спринклерной системы
    Каждая оросительная система состоит из множества движущихся частей. Если детали используются реже, например, в сезон дождей, они прослужат дольше.
  • Экономия воды
    Меньше воды расходуется, когда требуется меньше дополнительной воды для увлажнения лужайки или сада.
Экономия воды с помощью Pro Irrigation

Нигде больше наши частные или коммерческие клиенты не найдут 5-звездочного опыта — предоставление ценности таким, как вы, , надежность, инновации и культуру роста, которые подпитывают наши обязательства по обслуживанию и постоянный успех вашего газона.

Позвольте профессионалам из компании Professional Irrigation Systems показать вам, как установка лучшей спринклерной системы сделает ваш газон красивым в кратчайшие сроки. Свяжитесь с нами сегодня для консультации.

Как работают датчики дождя для дождевателей?

Вы, наверное, видели несчастный случай, который происходит, когда автоматическая спринклерная система работает во время ливня. Вы не поверите, но такое случается довольно часто. Эта распространенная ошибка не только приводит к потере воды, но и стоит вам денег, и ее можно решить с помощью простого исправления. Проблема в том, что люди настолько заняты, что часто забывают выключить свою систему, когда присутствуют естественные осадки. Погода также может быстро меняться в зависимости от вашего региона.Возможно, вас нет дома, чтобы выключить систему, когда надвигается шторм. Установив простой датчик дождя , вам не нужно беспокоиться о том, чтобы вручную отключить систему. Вы можете сэкономить воду, сохранив при этом красивую зеленую траву, поскольку передовые технологии автоматически управляют вашими дождевателями. Прежде чем мы ответим на вопрос , как работают датчики дождя для дождевателей? давайте сначала определим:

Что такое датчик дождя спринклерного типа?

Датчик дождя — это устройство, которое обменивается данными с таймером оросителя об уровнях дождя.Если выпало достаточно дождя, датчик скажет таймеру не пропускать следующий цикл, чтобы ваши выдвижные оросители не работали.

Итак, как работает датчик дождя?

Не все датчики дождя работают с одинаковыми механизмами. Вот краткое изложение различных типов:

Типы датчиков дождя

В зависимости от типа вашего двора, места, где вы живете, и от того, как часто идет дождь, вы захотите определить тип используемого датчика.Вот некоторые из различных датчиков дождя:

  • Колпачок для сбора дождя — Этот датчик предотвращает включение спринклеров, когда колпак для сбора дождя наполняется до определенного уровня. Проблема, о которой следует помнить при использовании такого датчика, — это ложное заполнение. Листья, мусор и даже насекомые или вредители могут заполнить сборную чашу, что приведет к отключению спринклеров. Часто они работают через беспроводную связь.
  • Диск расширения — Этот тип датчика дождя становится все более популярным.В этом конкретном датчике используется пробковый диск, который расширяется во время дождя для измерения уровня осадков. Затем реле давления используется для разрыва электрического соединения, что приводит к включению и выключению спринклеров.

А как насчет датчиков замерзания?

Некоторые устройства представляют собой датчики дождя и мороза «два в одном». Принцип работы матовой технологии зависит от температуры. Он получает показания и указывает таймеру, что слишком холодно, чтобы вода могла попасть в трубы, и есть риск повреждения от замерзания и растрескивания.

Экономьте деньги и экономьте воду

Если на вашем участке установлена ​​спринклерная система, рекомендуется установить датчик дождя. Это не только сэкономит вам деньги, но и сэкономит воду. Датчик дождя идеально подходит для людей, которые много уезжают за город, или для забывчивых людей, которые не могут забыть включить и выключить свои разбрызгиватели. Датчики дождя для дождевателей — один из лучших способов поддерживать безупречную работу вашей системы орошения.Теперь вы можете поделиться этой статьей в социальных сетях, чтобы ваши друзья могли узнать, как работают датчики дождя для полива!

Если вы хотите изменить свою дождевальную систему, обратите внимание на WiFi-модуль Rain Bird LNK .

Помните, что вы можете купить все свои датчики дождя, таймеры для дома , и многое другое для своей спринклерной системы у известных производителей, таких как Rain Bird , Toro , Orbit , Weathermatic и других.

Связанные ресурсы:
Планирование установки спринклерной системы
Как подготовить дождеватели к зиме
Советы по уходу за лужайкой в ​​конце лета
Контрольный список технического обслуживания спринклера
Когда поливать газон

Как работают системы датчиков дождя в автомобиле

Как работают системы автомобильных датчиков дождя

Меня зовут Эд Смит, юрист в Модесто по автомобильным авариям. Вы когда-нибудь задумывались, как ваш автомобиль распознает неблагоприятные условия и включает дворники за вас? Ваш автомобиль может быть интегрирован с системой датчиков дождя, которая, как было установлено, повышает безопасность при движении в сильный дождь и в других дорожных условиях.Если вы не знаете, как работает эта система, прочтите нашу подробную статью ниже.

Что такое датчик дождя?

Система датчиков дождя, также известная как «дворники с датчиком дождя», обнаруживает влагу или мусор на лобовом стекле автомобиля и автоматически включает дворники без вмешательства водителя. Эта система запрограммирована на управление скоростью и скоростью движения щеток стеклоочистителя для обеспечения постоянной видимости для автомобилиста.

Как работает система датчика дождя?

Система работает с помощью датчика, установленного внутри лобового стекла.Обычно он находится возле зеркала заднего вида автомобиля. Инфракрасный свет проецируется датчиком на лобовое стекло под углом 45 градусов и определяет количество отраженного назад света. Датчик обнаруживает влагу и мусор, когда свет отражается под разными углами; таким образом, автоматически активируются дворники для водителя.

Как узнать, есть ли эта функция в моем автомобиле?

Ваш автомобиль может быть оборудован системой датчика дождя, если рядом с зеркалом заднего вида есть полоса пленки или линзы, обращенная наружу от переднего лобового стекла.

Посмотреть видео на YouTube — Автор LincolnOwner — Передние дворники с датчиком дождя

В следующем видео рассказывается, как использовать в автомобиле стеклоочистители с датчиком дождя, если они оснащены этой функцией безопасности.

Преимущества систем датчиков дождя

Хороший процент автомобильных аварий вызван вождением, когда отвлекается, когда внимание автомобилиста отвлекается от проезжей части впереди его автомобиля.Фактически, Национальное управление безопасности дорожного движения (НАБДД) заявило, что в 2015 году в результате несчастных случаев, связанных с вождением отвлеченных людей, скончались 3 477 человек. Системы датчиков дождя полезны для автотранспортных средств, поскольку они повышают безопасность водителя и снижают уровень отвлечения внимания при вождении. Эти системы обычно предлагаются некоторыми автопроизводителями в качестве стандартного оборудования или в качестве недорогой дополнительной функции на новых автомобилях.

Управление автомобилем в условиях заключения

Вероятность автомобильной аварии может значительно возрасти в неблагоприятных условиях.Эти условия могут ухудшить видимость, контроль скорости, эффективность торможения и тягу. Автомобилисты должны регулировать скорость и проявлять должную осторожность при вождении в плохих погодных условиях. Невыполнение этого требования может рассматриваться как халатность, в результате чего ответственность за автокатастрофу возлагается на сторону. Если вы или ваш любимый человек получили серьезные травмы из-за халатности другой стороны или организации, вам не нужно в одиночку пережить этот стрессовый опыт. Обсуждение деталей вашего дела с опытным адвокатом Modesto по травмам жизненно важно для получения справедливой компенсации за понесенный ущерб.

Больше от Эда Смита, юриста по автомобильным авариям в Модесто ~

Адвокаты в Модесто по автомобильным авариям

Меня зовут Эд Смит, юрист в Модесто по автомобильным авариям. Серьезные автомобильные аварии могут привести к травмам или смерти, которые изменит жизнь. Если вы или кто-то, кого вы любите, пострадали в результате несчастного случая, позвоните мне по телефону (209) 227-1931, чтобы получить бесплатный дружеский совет. Вы также можете связаться со мной по бесплатному телефону (800) 404-5400.

Пожалуйста, не стесняйтесь просматривать отзывы и оценки моих клиентов по адресу:

Форум адвокатов за миллион долларов признает адвокатов, которые ранее выиграли миллион долларов для своих клиентов в результате урегулирования дел и / или вынесения приговоров.Я внесен в список участников этого форума из Калифорнии.

Чтобы узнать, как я разрешал дела своих бывших клиентов, посетите мою страницу «Прошлые вердикты и урегулирования».

Мой веб-сайт AutoAccident.com предлагает полезную информацию об автомобильных авариях в Калифорнии.

Кредит изображения: Эзра Джеффри через Unsplash

: DS [CS 678] CV

Дворники с датчиком дождя — Как работают дворники

В прошлом автопроизводители пытались либо отказаться от дворников, либо автоматически регулировать их скорость.Некоторые схемы включали обнаружение вибраций, вызванных попаданием отдельных капель дождя на лобовое стекло, нанесение специальных покрытий, которые не позволяли каплям образовываться, или даже ультразвуковую вибрацию лобового стекла, чтобы разбить капли, чтобы их вообще не нужно было протирать. Но у этих систем были проблемы, и они либо никогда не попадали в производство, либо были быстро прекращены, потому что раздражали больше водителей, чем им хотелось.

Тем не менее, на автомобилях начинает появляться новый тип стеклоочистителя, который действительно хорошо определяет количество воды на лобовом стекле и контролирует работу дворников.Одна такая система сделана TRW Inc., вот PDF-файл с описанием их системы датчиков дождя. TRW Inc. использует оптические датчики для определения влажности. Датчик устанавливается в контакте с внутренней стороной лобового стекла, рядом с зеркалом заднего вида.

Датчик проецирует инфракрасный свет на лобовое стекло под углом 45 градусов. Если стекло сухое, большая часть этого света отражается обратно в датчик перед лобовым стеклом. Если на стекле есть капли воды, они отражают свет в разных направлениях — чем влажнее стекло, тем меньше света возвращается в датчик.

Электроника и программное обеспечение датчика включают дворники, когда количество света, отраженного на датчике, уменьшается до заданного уровня. Программное обеспечение устанавливает скорость протирки в зависимости от того, насколько быстро влага накапливается между протирками. Он может управлять дворниками на любой скорости. Система регулирует скорость так часто, как это необходимо, в соответствии со скоростью накопления влаги.

Система TRW, которая есть на многих автомобилях General Motors, включая все модели Cadillac, также может быть отключена или отключена, чтобы автомобиль можно было мыть.

Для получения дополнительной информации о дворниках и связанных темах перейдите по ссылкам ниже!

Часто задаваемые вопросы о дворниках

Как узнать размер дворников?

Размер стеклоочистителя можно узнать несколькими способами. Вы можете ознакомиться с руководством по эксплуатации вашего автомобиля или посетить магазин автозапчастей и использовать его, чтобы найти то, что подходит вашему автомобилю. Вы также можете измерить ваши текущие дворники.

Можно ли самостоятельно заменить щетку стеклоочистителя?

Самостоятельную замену щеток стеклоочистителей несложно; Практически любой автовладелец может самостоятельно сменить щетку стеклоочистителя.

Сколько стоит замена дворников?

Замена щеток стеклоочистителя обычно стоит от 60 до 85 долларов. Однако одни дворники — без труда — могут стоить от 36 до 51 доллара.

Имеет ли значение, какую жидкость для стеклоочистителя я использую?

Если вы не используете только воду, любая жидкость для стеклоочистителя подойдет. Если вы живете в холодном климате, вам стоит выбрать тот, который не замерзает зимой.

Стеклоочистители разного размера?

Да, дворники разные по размеру.Они предназначены для разных автомобилей с ветровыми стеклами разного размера, а это значит, что вам нужно будет найти то, что подходит для вашего конкретного лобового стекла.

Первоначально опубликовано: 23 марта 2001 г.

Статьи по теме

Другие полезные ссылки

Датчики дождя экономят ваши деньги?

Вы когда-нибудь шли на работу дождливым утром и видели, как работает одна из спринклерных систем ваших соседей? У большинства из нас это есть, и это всегда остается в вашей голове как такая трата.Там, где мы живем, в Бирмингеме, штат Алабама, есть огромная коммерческая недвижимость на шоссе 280, где, кажется, всегда орошается под дождем. Моя жена называет это датчиком против дождя . Она говорит, что в их системе должны быть датчики дождя, которые обнаруживают дождь и включают их! Я уверен, что он действительно не запускается каждый раз, когда идет дождь, но вы можете видеть, как восприятие может легко разрушиться, потому что люди просто ненавидят, когда вода тратится впустую. Но действительно ли каждой спринклерной системе нужен датчик дождя?

Во-первых, давайте поближе познакомимся с датчиками дождя.

Профиль Hunter Wireless Rainclik

в разрезе

Два ведущих производителя продукции для орошения, Rain Bird и Hunter, производят датчики дождя и обнаруживают дождь одним и тем же методом. У них есть серия пористых пробковых дисков, которые при намокании от дождя расширяются и заставляют датчик предотвращать полив контроллера. После того, как пробковые диски высохнут, датчик сообщит контроллеру, что они высохли, и контроллер может продолжить работу с запрограммированным графиком полива.Это касается как проводных, так и беспроводных датчиков дождя.

Если вы обнаружите, что ваш датчик дождя не отключает ваш контроллер в течение достаточно длительного периода времени или если он снова включает ваш контроллер слишком скоро после дождя, датчик дождя можно легко настроить. На датчике есть простая регулировка, которая позволяет датчику высыхать быстрее или медленнее или где-то посередине. Это так же просто, как повернуть регулировочный механизм на датчике, чтобы на диски попало больше воздуха по бокам или меньше воздуха.Чем больше воздуха подвергается воздействию, тем быстрее высыхает датчик, что позволяет контроллеру вернуться к своей обычной программе полива. И, конечно же, верно и обратное, поэтому, если регулировка полностью закрыта, по бокам не будет попадания воздуха, и будет видна только верхняя часть, так что такое же количество дождя будет препятствовать работе контроллера. на более длительный период времени. Конечно, чем дольше прерывается график полива, тем меньше воды вы используете, но если ваши гортензии висят, вы можете предпочесть настройку, при которой контроллер снова включится раньше.В типичный летний день в Бирмингеме, штат Алабама, датчик дождя может препятствовать поливу системы в течение одного-трех дней после дождя, в зависимости от настроек датчика, количества осадков и того, насколько ветрено и жарко в период после дождя. осадки.

Какова окупаемость инвестиций в датчики дождя?

Расходы на воду и канализацию в Бирмингеме, штат Алабама, постоянно растут, поэтому важно изучить все возможные возможности экономии воды. Простым дополнением к любой спринклерной системе является Hunter Wireless Rain Click, который может сэкономить вам сотни или даже более 1000 долларов в год.Некоторые муниципалитеты берут за воду больше, чем другие, поэтому, если вода в вашем доме или на работе стоит дорого, датчик дождя практически необходим, если у вас есть спринклерная система.

Итак, сколько воды может сэкономить датчик дождя в обычной спринклерной системе? Давайте посмотрим на пример дома, в котором есть вода от Бирмингемского водопровода. Небольшая спринклерная система с 6 зонами для полива травы и поливом в каждой зоне в течение 30 минут при каждом запуске спринклерной системы.Это составит в общей сложности 3 часа работы или 180 минут при прохождении через систему примерно 20 галлонов в минуту, что в сумме дает 3600 галлонов воды. При цене 5,36 доллара за 1000 галлонов воды один цикл будет стоить 19,29 доллара. Таким образом, каждый раз, когда датчик дождя не позволял этой системе работать во время дождя, владелец недвижимости экономил 19,29 доллара на счетах за воду. После того, как он десять раз предотвратил полив во время дождя, он с лихвой окупился. Теперь это то, чем стоит заняться!

В чем недостаток датчиков дождя?

Менее чем за 200 долларов вы не получите метеостанцию ​​или что-то еще, что будет управлять вашей спринклерной системой в соответствии с местным прогнозом погоды.Разница в том, что ваша спринклерная система пропустит цикл полива, если в то время, когда запланировано его начало, идет дождь, но не пропустит цикл, если в прогнозе указано время начала до дождя. Когда облака начинают посылать влажный материал, датчики дождя заставляют контроллер полива пропускать цикл. Если запланирована работа на 4А и прогнозируется дождь на 2Р, спринклерная система все равно будет работать в то утро. Однако он не будет работать во время дождя, и это делает его на вес золота.

Чтобы убедиться, что вы не посмешище на улице, по крайней мере, из-за того, что делает ваша спринклерная система, установите датчик дождя.

Датчики дождя ломаются?

Каждый раз, когда я покупаю свой личный дом, я думаю об общей стоимости владения. Сколько мне будет стоить обслуживание этого нового гаджета и как скоро его потребуется заменить? Я установил сотни датчиков дождя в Бирмингеме, штат Алабама, и считаю их очень надежными и совсем не доставляющими головной боли.Я встречал очень старые, которые требовали замены, но большинство из них служат много лет и делают именно то, что должны делать. Это действительно маленькая жемчужина гаджета, и из-за этого я люблю предлагать их своим клиентам.

Могу ли я жить без датчика дождя?

В большинстве случаев датчик дождя необходим для экономии воды, но в некоторых случаях вы можете обойтись без датчика, это действительно зависит от того, как вы лично используете свою спринклерную систему. Например, если ваша система всегда находится в выключенном положении и вы просто запускаете ручной цикл на контроллере, когда хотите полить ландшафт, то датчик дождя не будет иметь никаких дополнительных преимуществ для системы.Однако, управляя вашей спринклерной системой таким образом, вы, скорее всего, не сможете использовать оптимальное время дня для полива, а именно раннее утро, чтобы ограничить количество воды, теряемой на испарение и ветер. Утром обычно прохладнее и менее ветрено, поэтому большая часть воды, поступающей из вашей системы, попадает на ваш ландшафт, а не испаряется или уносится по воздуху. Но для большинства из нас, чтобы запустить вашу спринклерную систему около 4-5 утра, необходимо запрограммировать наши контроллеры так, чтобы нам не приходилось вставать раньше, чем хотелось бы, просто чтобы включить спринклерную систему и, следовательно, Датчик дождя необходим на этом этапе на случай, если ночью или утром пойдет дождь, прежде чем вы сможете добраться до своего контроллера, чтобы выключить его.

Короче, можно жить без датчика дождя, но зачем вам это нужно?

Вы живете в районе Большого Бирмингема, штат Алабама? Тебе повезло, нам тоже! Щелкните здесь, чтобы увидеть отличный сервис.

Лаборатория автомобильной электроники Clemson: датчики дождя

Датчики дождя

Базовое описание

Автомобильные датчики дождя обнаруживают дождь, падающий на лобовое стекло автомобиля. Хотя датчики дождя впервые появились на автомобилях 50 лет назад [1], они начали широко применяться только недавно.В большинстве датчиков дождя используется инфракрасный свет, который направляется под углом 45 градусов на лобовое стекло изнутри автомобиля. Если стекло мокрое, к датчику возвращается меньше света. Программное обеспечение в системе обнаружения дождя включает дворники, когда количество света, отраженного на датчике, уменьшается до заданного уровня. Программное обеспечение устанавливает скорость протирки в зависимости от того, насколько быстро влага накапливается между протирками. Он может управлять дворниками на любой скорости. Система регулирует скорость так часто, как это необходимо, в соответствии со скоростью накопления влаги.

Другие датчики дождя измеряют емкость между двумя металлическими пластинами. Наличие капель воды возле пластин вызывает изменение емкости. В датчиках дождя другого типа используется пьезоэлектрический вибрирующий элемент, который реагирует на частоты, создаваемые каплями дождя, падающими на лобовое стекло.

Производители
Бош, Каско, Хелла,
Гидреон,
TRW,
Xenso
Для получения дополнительной информации
[1] Датчик дождя, Википедия.
[2] Дворники с датчиком дождя, Карим Найс, HowStuffWorks, 23 марта 2001 г.
[3] 2008 Silverado RainSense Wipers, YouTube, 16 января 2008 г.
[4] Автоматические дворники Saab лобового стекла, YouTube, 12 июля 2009 г.
[5] Rain Tracker RT-50A (датчик дождя с автоматическим управлением стеклоочистителями), YouTube, 12 марта 2010 г.
[6] Автоматический дождь, закрывающий окна на Volkswagen, YouTube, 24 сентября 2011 г.
[7] Датчик дождя BMW E39, YouTube, 3 июня 2012 г.
[8] Дворники с датчиком дождя, YouTube, 5 мая 2014 г.
[9] Как работает датчик дождя для автоматических дворников, YouTube, 23 апреля 2015 г.

Что такое датчик дождя для орошения? — Магазин спринклерных систем

Как установить датчик дождя в спринклерной системе

Иногда бывает сложно выбрать отличный датчик дождя для системы орошения. Датчик дождя по существу определяет, выпало ли количество дождя, достаточное для пропуска цикла полива.Будь то для любого двора или бизнеса; крайне важно установить датчики, которые ограничивают ненужную работу спринклерной системы под дождем.

Типы датчиков дождя

Расположение установленного датчика дождя также зависит от его подключения к контроллеру. На выбор есть два типа датчиков: проводные и беспроводные.

Проводной датчик дождя

Требуется меньше обслуживания. Проводной датчик дождя требует, чтобы вы проложили провод между датчиком и контроллером спринклерной системы.Это означает, что вам необходимо установить проводной датчик в месте, которое позволит вам проложить провод в презентабельном виде и не подвергать его порезке газонокосилкой или другими устройствами. Разведите провода между датчиком и контроллером, чтобы убедиться, что их длина достаточна для правильного соединения.

Беспроводной датчик дождя

Беспроводные системы используют различные методы радиосвязи для передачи сигналов между датчиком и контроллером. Беспроводные датчики могут быть установлены на расстоянии до 500 футов от системы орошения.Это позволяет вам устанавливать его в большем количестве мест, делает установку красивее и упрощает установку, поскольку нет необходимости беспокоиться о прокладке провода от датчика к настраиваемому контроллеру спринклера. Эти системы также обеспечивают регулируемую чувствительность к дождю, что позволяет владельцам адаптировать датчик к экстремальным климатическим условиям и конкретным потребностям в воде.

Какие бренды доступны?

Есть замечательная сумма денег, которую можно сэкономить, установив датчики дождя.Чем меньше эти части работают в сезон дождей, тем больше шансов, что система прослужит. Датчики дождя очень важны для увеличения срока службы ирригационной системы. Вот список самых выдающихся и надежных брендов, доступных на рынке:

Как они работают?

Когда на датчик поступает значительное количество дождевой воды, электрическая связь между датчиком и системным контроллером приостанавливается, что указывает на активность.Датчик прерывает электрическое соединение только для предотвращения подачи электричества либо на клапаны спринклера, либо на запуск насоса.

Преимущества

Hunter Mini-Clik, Rain-Clik и беспроводной Rain-Clik совместимы со всеми марками контроллеров полива и могут быть установлены профессиональным подрядчиком по поливу. Закон требует датчики дождя в некоторых областях, поэтому рекомендуется проконсультироваться с подрядчиком или любым местным органом водоснабжения, прежде чем рассматривать возможность установки системы орошения.

Даже если датчик не нужен, очень полезно иметь его в вашей системе. Это помогает экономить воду, прерывая любые автоматические циклы, запланированные после достаточного количества дождя. Это не только экономит деньги, но и помогает предотвратить чрезмерный полив растений, а также убережет вас от ошибки, связанной с опрыскиванием во время дождя.

Характеристики системы быстрого реагирования:

Большинство датчиков дождя работают, накапливая заданное количество осадков (дюйма, до дюйма) перед тем, как сработает переключатель, который прерывает цепь от контроллера и отключает систему.В это «время накопления» система будет без необходимости продолжать полив. Это может выглядеть особенно плохо для муниципалитетов, предприятий и жилых домов, заботящихся о сохранении окружающей среды. Благодаря встроенной технологии быстрого реагирования Hunter Rain-Clik и беспроводной Rain-Clik могут дать команду контроллеру отключиться сразу после начала дождя.

Технология задержки щелчка

Hunter Industries имеет уникальное устройство, которое можно установить в сочетании с датчиками дождя любой марки или добавить в систему после установки.При установке с датчиком дождя Hunter Clik-Delay предназначен для задержки срабатывания контроллера на 48 часов после прекращения дождя.

Почему вы должны использовать один?

Датчики дождя

просты в эксплуатации и не требуют сложной проводки. Он просто связывается с существующей системой, уже действующей на любой коммерческой недвижимости. Зачем он тебе нужен? Датчики дождя очень удобны и являются одним из самых лучших способов поддерживать бесперебойную и эффективную работу оросительной системы.Большинство датчиков дождя совместимы со всеми марками контроллеров полива и могут быть легко установлены вами или профессиональным подрядчиком по поливу.

Датчик дождя не только сэкономит вам деньги, но и поможет предотвратить чрезмерный полив растений и избавит вас от неудобств, связанных с поливом во время дождя.

Сохранение водных ресурсов — Статут Флориды

Флорида — единственный штат в стране, в котором установлен статут о датчиках дождя. Начиная с 1991 года, этот закон применяется ко всем новым автоматическим спринклерным системам: «Любое лицо, которое покупает и устанавливает автоматическую оросительную систему газона после 1 мая 1991 года, должно установить, обслуживать и эксплуатировать датчик дождя или переключатель, который будет иметь приоритетное значение». ирригационный цикл спринклерной системы при достаточном количестве осадков »(Закон Флориды 373.662). Некоторые округа и сообщества Флориды приняли законы, согласно которым для всех автоматических систем орошения ландшафтов требуются датчики дождя, независимо от возраста. В некоторых городах, включая Кэри, Северная Каролина, есть постановления, требующие датчиков дождя.

Экономия воды

Вероятная экономия воды и затрат

Конкретное количество потенциально сэкономленной воды при использовании запорных устройств для защиты от дождя варьируется, однако экономия обычно значительна в течение года при среднем количестве осадков.Существует множество факторов, влияющих на определение значения датчика для снижения расхода воды: как часто идет дождь, был ли контроллер специально включен для автоматической работы, а также объем воды, подаваемой системой за цикл. Если затраты на воду и количество воды, применяемой за цикл полива всей системой, различаются, то просто рассчитать стоимость сэкономленных денег каждый раз, когда датчик вмешивается в цикл полива из-за дождя.

В качестве примера, если система орошает 1 акр (4046 квадратных метров) дерна и настроена на обработку каждой зоны так, чтобы 1 дюйм (2.6 см) воды используется за цикл, можно подсчитать, что 27 152 галлона (102,8 м3) наносятся на 1 акр (4046 квадратных метров) дерна за цикл. Учитывая, что вода стоит 2,00 доллара за тысячу галлонов, сэкономленные деньги будут стоить 54,30 доллара всякий раз, когда датчик устраняет событие полива. Что еще более важно, будет сохранено 27 152 галлона (102,8 м3), которые будут потеряны из-за глубокой фильтрации или стока. Если это количество умножить на количество значительных осадков, выпадающих в этом районе за один вегетационный период, можно сэкономить значительную сумму денег и воды.

Насколько сложно установить датчик дождя?

Если вы не знаете, где разместить и установить датчики дождя на территории вашего дома, лучше всего обратиться за профессиональной помощью.

Прежде всего, вы должны выбрать, где разместить датчики. Рекомендуется на открытой местности, которая точно не заблокирована деревьями, крышей или чем-либо еще, что может предотвратить попадание дождевой воды на датчик.

Для проводных датчиков устройство необходимо установить рядом с контроллером спринклера и убедиться, что провода надежно соединены внутри монтажной панели клапана контроллера.

Современные типы обычно идут с двумя сенсорными проводами. Подключите эти провода к клеммам датчика дождя контроллера дождевателя. Затем соедините один провод с общим проводом с помощью гайки, а другой провод необходимо подключить к общей клемме. Тщательно и внимательно следуйте инструкции, прежде чем выполнять всю процедуру.

Техническое обслуживание

Нет необходимого обслуживания для устройства. Mini-Clik не нужно переносить или накрывать для «подготовки к зиме».

Устранение неисправностей

Сначала выполните эти простые тесты, прежде чем предположить, что устройство неисправно, и заменить его. Если система вообще не включается:

  1. Сначала убедитесь, что диски Hunter Rain-Clik высохли, а переключатель свободно «щелкает» и выключается при нажатии на верхнюю часть шпинделя.
  2. Затем найдите обрыв провода, ведущего к Rain-Clik, и проверьте все соединения проводов.
  3. Убедитесь, что температура выше 37 ° F (3 ° C) (для модели Rain / Freeze-Clik).

Если система не отключается даже после сильного дождя:

  1. Проверьте правильность подключения (см. «Проверка работоспособности для проверки правильности подключения»).
  2. Действительно ли дождь попадает в Rain-Clik? Проверьте, нет ли препятствий для дождя (например, выступов, деревьев или стен).

Какие инструменты вам нужны?

Установить датчик дождя очень просто. Требуется всего несколько инструментов, а инструкции прилагаются к каждому датчику.

  • Отвертка (или дрель)
  • Кусачки для проволоки
  • Крепление для желоба при установке на водосточный желоб
  • Гаечный ключ
  • Плоскогубцы

Крепление

С помощью винтов, входящих в комплект поставки, закрепите датчик на любой поверхности, подверженной воздействию дождя, но вне зоны действия спринклерного распылителя. Корпус переключателя должен быть вертикальным, но поворотный кронштейн можно перемещать для установки на наклонной поверхности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
