Секвентальная коробка передач и принцип работы


Автор admin На чтение 4 мин. Просмотров 586

Такое мудреное и труднопроизносимое слово для простого русского человека, как секвентальный, образовано от английского sequence, что в переводе значит: последовательность. И английское название sequential manual gearbox по-русски звучит как секвентальная коробка передач. Это устройство на автомобилях определенного класса, допускающее только последовательные переключения скоростей с первой на повышенную и наоборот, без перескакиваний.

Традиционная коробка

На традиционных КПП, устанавливаемых на большинстве отечественных автомобилей, нейтральное положение рычага включения скоростей установлено посредине. Для того чтобы тронуться с места, мы выжимаем сцепление и включаем первую передачу. В дальнейшем с набором скорости рекомендуется их последовательное переключение.

Однако ничто не мешает нам начать движение сразу на второй скорости, если состояние дороги нормальное и двигатель рассчитан на такое действие. Пытаясь запустить двигатель с севшим аккумулятором, мы, толкая автомобиль, для облегчения можем включить сразу и третью, и даже четвертую. Ничто этому не препятствует. Снижая скорость для совершения маневра, мы, притормозив, с четвертой передачи переходим сразу на вторую или на первую. Перепутав, можно и на ходу включить не ту скорость, что для авто далеко не безобидно.

Коробка-автомат

Чтобы упростить управление автомобилем, была изобретена автоматическая коробка передач, которая освободила водителя от необходимости выбирать режим движения на том или ином участке пути. Автомат сам переключается, водитель же, работая одной ногой, или прибавляет скорость, или притормаживает. Управление автомобилем с АКПП требует меньшей квалификации, и не зря разрешение на эксплуатацию подобного транспортного средства выделено теперь в отдельную категорию.

Но и работа над совершенствованием механической трансмиссии не останавливалась. В результате появилась секвентальная трансмиссия, которая также не предусматривает наличие педали сцепления, но работающая на иных принципах. И главная её особенность – строго последовательное переключение скоростей.

Принцип секвентальности

Последовательное переключение передач можно отметить, например, на мотоциклах, где они включаются ногой. Нейтральное положение там располагается чаще всего между первой и второй передачей. Та же механика применяется на тракторах, на больших грузовиках. Наибольшее же распространение последовательное включение получило в коробках спортивных автомобилей, где дорога каждая миллисекунда и недопустимо снижение скорости при переключении. Использование гидравлики позволяет ещё больше ускорить этот процесс и сократить его до минимума.

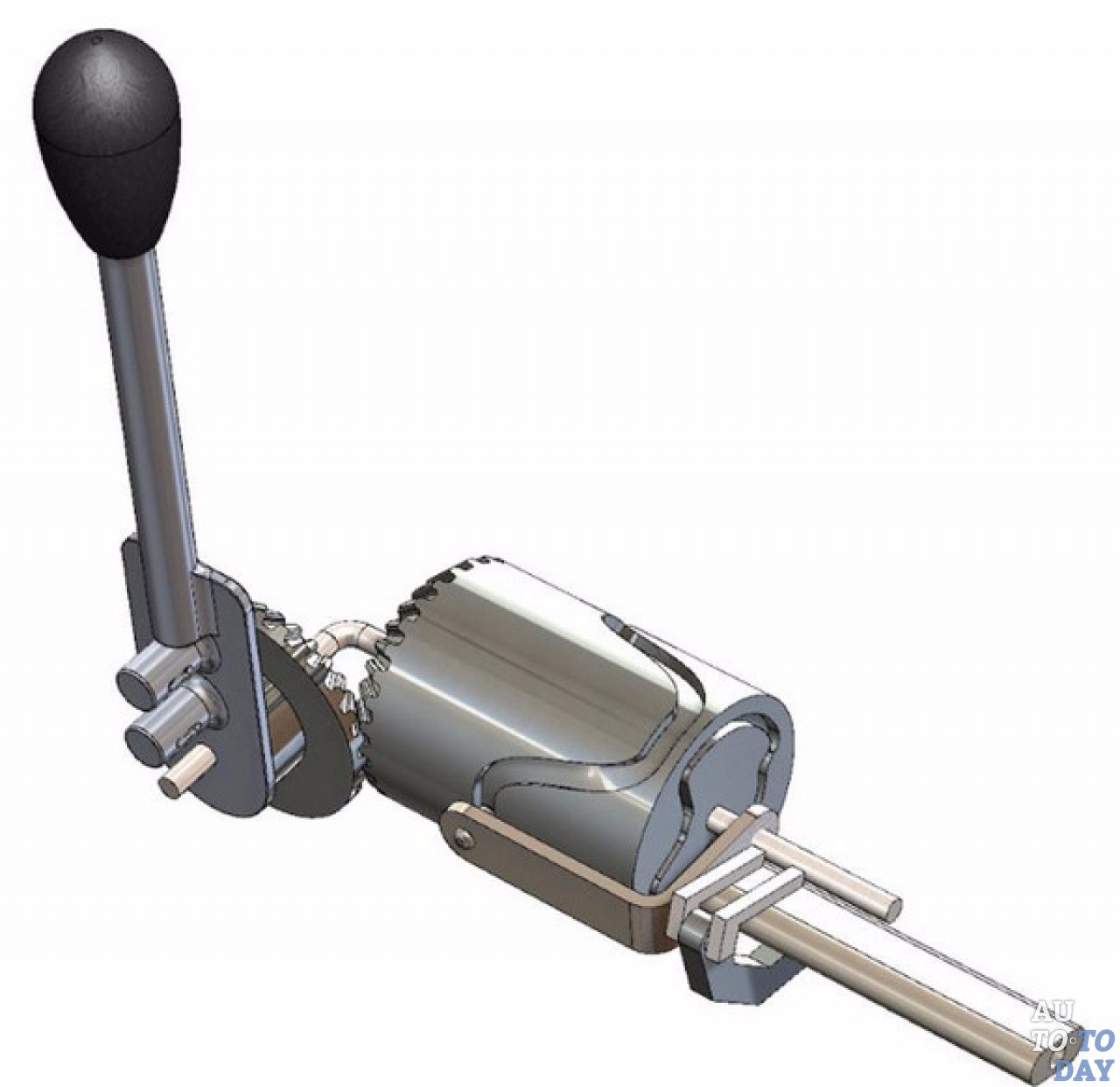

В основе секвентального механизма лежит обычная механическая коробка передач, несколько усложненная в процессе модернизации. Главной особенностью является то, что с её помощью можно осуществлять переключение с пониженной на повышенную передачу без снижения скорости движения автомобиля, что неизменно происходит при работе традиционной КПП.

Кулачковая или секвентальная

Надо сказать, что на ряде гоночных автомобилей установлена кулачковая коробка передач. Хотя если кулачковую трансмиссию сделать ещё и секвентальной, уже и так очень большая скорость переключения режимов будет ещё выше. И это применяется уже на болидах «Формулы 1».

В отличие от косозубых шестерен на традиционной коробке обычного автомобиля, в кулачковой шестерни прямозубые и длинные. Это роднит её с трансмиссией секвентальной коробки. И именно эта особенность позволяет и той, и другой системе переключаться, не снижая скорости. При этом устройство самой коробки проще – здесь нет синхронизаторов, а вместо множества мелких зубьев на шестерне и муфте торцевые выступы. Те самые кулачки, которые и входят напрямую в зацепление с зазором.

Особенности

На автомобилях с секвентальной коробкой рычаг переключения располагается на руле. Как вариант, на рулевом колесе могут устанавливаться кнопки. Нужная кнопка маркирована литерой «S». Предусмотрено как автоматическое, так и ручное переключение. При этом коробка может работать в трех режимах:

  • Стандартном механическом.
  • Механическом спортивном.
  • С автоматическим переключением без участия водителя.

Достоинствами этого автомобиля будущего являются следующие моменты:

  1. У авто с секвентальной КПП, как и с АКПП, нет педали сцепления – это хорошо для начинающих водителей.
  2. Эта коробка предусматривает выбор между автоматическим и ручным переключением.
  3. Высокая скорость переключения передач, что отражается на экономичности двигателя.

Недостатком пока является низкая устойчивость к износу механизма коробки.

Мне нравится2Не нравится1

Что еще стоит почитать

Секвентальная коробка передач: устройство, мифы и преимущества


История


Как мы знаем, эволюция «коробок» переключения передач в автомобилях привела мир к изобретению автоматической трансмиссии, однако инженерный ум не стоял на месте, и механическую трансмиссию тоже не «убрали в шкаф» – инженеры модернизировали механизм переключения передач, и создали вариант секвентальной коробки. В ней передачи переключались только последовательно вверх или вниз.

Sequence — последовательность


Принцип работы данной КП прост как и в обычной механике, однако отличается она от обыкновенной, привычной нам трансмиссии, прямозубыми шестернями, которые установлены вместо косозубых, а роль педали сцепления выполняет гидравлический механизм. Этот механизм позволяет сокращать время переключения передач, что так важно в автомобильном спорте. Кроме скорости переключения такая коробка позволяет чётко переключать передачи в момент, когда автомобиль подвержен вибрациям и использование привычной коробки передач затруднено. Также одной из особенностей устройства секвентальной коробки передач служит то, что первичный и вторичный вал в такой трансмиссии наборный, то есть состоит из нескольких промежуточных взаимосвязанных между собой элементов. Такая особенность позволяет механикам оперативно менять шестеренки на спортивных автомобилях прямо во время гонок, чтобы подобрать оптимальные передаточные числовые соотношения зубчатых колес под текущие условия состязаний. Однако не только спортивные болиды могут похвастаться подобной «коробкой» – и на вашем «автомате» можно сдвинуть положение селектора в бок и получить секвентальную коробку передач. Её вы обычно называете «ручным» режимом.



У такой трансмиссии есть 3 возможных варианта работы в автомобиле:

  • обычный механический

  • механический спортивный

  • полностью автоматический



А рычаг селектора может находиться на рулевом колесе, в виде кнопки со специальной маркировкой.


И как с этим жить?


Как мы знаем, любая коробка передач может вызывать множество споров, иметь союзников и противников. Не обошло это стороной и секвентальную трансмиссию. Но давайте по порядку: если вы решились на автомобиль с подобной трансмиссией — вас обрадует отсутствие педали сцепления и скорость работы «коробки», помимо этого, как и любая «механика» секвентальная трансмиссия будет экономить вам топливо в сравнении с АКП. Второй несомненный плюс заключается в возможности ездить в нескольких режимах, про которые мы рассказали выше. Дополняет наш ряд плюсов переключение передач непосредственно на руле, при наличии лепестков.

Однако как мы все понимаем, не бывает идеальных механизмов, поэтому даже у такой, с виду идеальной коробки, бывают проблемы. Поскольку сцепление, как таковое, отсутствует — страдает гидравлический механизм переключения, ведь он изнашивается больше обычного из-за повышенных нагрузок. Посмотрите на соревнования в автоспорте, к примеру по дрифту, где практически после пары-тройки заездов механики уже готовы ремонтировать коробку передач. Серийные автомобили, конечно, позволяют вам наслаждаться ездой чуть дольше, ведь если вы не играете в спортивного водителя на дороге, ваша коробка передач будет жить долго и счастливо, но если вы решите поиграть в гонщика – готовьтесь к тому, что ремонтировать такие коробки передач очень и очень накладно, а заменить на новую ещё дороже.

Мифы и легенды


Вроде с технической и финансовой частями попытались разобраться, а теперь давайте пройдёмся по стереотипам, связанным с такими коробками:

  • «Секвенталка это робот.» А вот и нет! Пусть принципы работы у таких трансмиссий схожи, однако у роботизированной трансмисии сервоприводы электрические, против гидравлических у секвентальной.

  • «Секвенталка и автомат неразлучны.» — снова не угадали. Если бы не широкое распространение спортивных режимов на современных автоматических трансмиссиях, вы бы и не узнали о секвентальной коробке. Поэтому в гражданских версиях возможна смесь вариантов, а спортивных автомобилей с автоматический трансмиссией я не встречал.

  • «Только для спорткаров, только для болидов, только вместе с кулачковой КП.» – нет, безусловно если их использовать в паре, ваше преимущество будет космическим, но и на серийных автомобилях такие трансмиссии превосходно существуют не одно десятилетие.

Не отпугнуло?


Если перечисление всех плюсов и минусов не отпугнуло в желании завладеть таким типом трансмиссии – могу сказать только одно. Это наиболее перспективный вид «механики», который актуален для мощных автомобилей, а если такой коробкой ещё и заниматься, дорабатывать ее и совершенствовать – мы сможем вернуться в тот идеальный мир, в котором автомобилям на механической трансмиссии есть место в повседневном использовании, и в большинстве моделей у производителей.


Секвентальная коробка передач — что это такое

Автомобильная инженерная мысль за прошедшие десятилетия продвинулась далеко вперед, о чем свидетельствуют новые разработки в области конструирования трансмиссий. На данный момент на разных моделях как гражданских, так и спортивных автомобилей можно встретить различные по своему типу КПП, которые предназначены для передачи больших по величине крутящих моментов. Современные механические коробки отличаются друг от друга по конструкции, и примером этому служат секвентальные КПП, которые получили широкое распространение. Стоит отметить, что полноценные коробки секвентального типа остались в неизменном виде только на мотоциклах. Однако в последнее время очень популярными стали автоматические коробки, в которых реализована опция ручного выбора передач. Такая функция получила название типтроник или стептроник.

Содержание статьи

Типы коробок передач автомобиля

Коробка передач автомобиля в разрезе

Основная задача любой трансмиссии заключается в плавной передаче мощности от силовой установки на ведущие колеса. По своей конструкции КПП разделяются на следующие виды:

  1. Механические КПП. Классифицируются по количеству ведущих, ведомых и промежуточных валов, по числу передач вперед и назад.
  2. Автоматические КПП. Основное отличие сводится к конструкции коробки.
  3. Гидротрансформатор. В основу конструкции положен планетарный ряд Фурье (планетарная передача).
  4. Вариатор. В конструкцию входит два шкива, которые изменяют свой диаметр под действием центробежной силы, что влечет изменение передаточных чисел. Между шкивами располагается цепная или ременная передача. Связь между двигателем и коробкой осуществляется посредством гидротрансформатора.
  5. Роботизированные. Механическая КПП с электронным управлением процесса смены передач.

Что лучше вариатор или автомат прочитать можно здесь

Выше представлены одни из наиболее распространенных видов трансмиссий, которые широко популяризованы на современных транспортных средствах.
Современные механические трансмиссии состоят из двух или трех валов (в зависимости от типа привода: 2 — для переднего или заднего, 3 — для заднего и полного), на которых установлены косозубые шестеренки. Именно через косозубое зацепление происходит передача крутящего момента. Между шестернями установлены сепараторы, в которые входят вилки включения передач. На внутренней стороне сепараторов и косозубых шестеренок нарезано больше число зубцов, посредством которых обеспечивается их зацепление друг с другом. В механических коробках валы изготавливаются из цельной металлической заготовки и они не разбираются. В такой трансмиссии можно включить первую передачу, а затем, например, третью и автомобиль будет продолжаться двигаться. Если же трогаться на скользком покрытии без каких-либо межосевых и межколесных блокировок, то можно стартовать с четвертой и двигатель не заглохнет.

Секвентальная коробка передач

Секвентальная коробка передач автомобиля

Отличие секвентальной КПП от стандартной механической заключается в том, что такие коробки бывают только двухвальными, все шестеренки в них только прямозубые и нет никаких синхронизаторов. Их роль выполняют подвижные муфты, которые и включают передачи. Помимо конструктивных различий существуют еще и эксплуатационные: в механической КПП передача включается после выключения сцепления (опытные водители переключают передачи подбирая необходимые обороты и без сцепления), а в секвентальной же коробке при езде по прямой или в гору передачи переключать можно без выключения сцепления, что позволяет делать их конструкция. Также к преимуществам секвентальной КПП можно отнести:

  • меньшие габаритные размеры корпуса коробки;
  • возможность передавать больший крутящий момент;
  • выдерживает переменные нагрузки;
  • скорость переключения составляет 0,1-0,2 сек;
  • при смене передач не падают обороты двигателя;
  • не теряется мощность в трансмиссии, которая вызвана нагревом деталей;
  • меньшая нагрузка на подшипники валов;
  • простота обслуживания.

В секвентальной коробке при езде по прямой или в гору передачи переключать можно без выключения сцепления.

Стоит отметить, что принцип работы секвентальной КПП основывается только на последовательной смене передач как в обратном, так и в прямом порядке. Таким образом повышение передач осуществляется ступенчато, т.е. нельзя перескочить, например со второй на четвертую, потому что этому будет препятствовать конструкция коробки. Также одной из особенностей устройства секвентальной коробки передач служит то, что первичный и вторичный вал в такой трансмиссии наборный, т. е. состоит из нескольких промежуточных взаимосвязанных между собой элементов. Такая особенность позволяет механикам оперативно менять шестеренки на спортивных автомобилях прямо во время гонок, чтобы подобрать оптимальные передаточные числовые соотношения зубчатых колес под текущие условия состязаний.

Коробка передач типтроник

Для реализации гоночного потенциала своих автомобилей, компания Porsche совместно с концерном Volkswagen и производителем автомобильных комплектующих компанией ZF Friedrichshafen спроектировали автоматические КПП с возможностью ручного переключения, но это не классическая секвентальная коробка передач. Такой принцип управления получил собственный товарный знак и стал называться Tiptronic. Стоит отметить, что данную технологию взяли на вооружение большое число автоконцернов, однако каждый представитель мирового авторитейла адаптировал типтроник под свои конструкции КПП. В автомобилестроении такой принцип получил название стептроник. Стоит отметить, что имитация передач в автоматической трансмиссии осуществляется блоком управления КПП, т. е. в конструкции «автомата» нет никакого секвентального механизма, потому что и так немаленькая по своим размерам коробка достигала бы размеров, сопоставимых с габаритами двигателя. Именно поэтому некорректно называть такие коробки секвентальными!

В чем разница между типтроником и автоматом

Рычаг переключения Типтроника


В первую очередь разница заключается в режиме эксплуатации автомобиля. Когда водитель передвигается в режиме «автомат», то он переводит селектор выбора передач в режим D и движется, нажимая на педаль газа. В этот момент блок управления двигателем принимает сигнал от датчика положения акселератора и подает больше топлива в цилиндры двигателя, потому что дроссельной заслонкой, которая предназначена для подачи воздуха в те же цилиндры, управляет сам водитель. Такие действия приводят к повышению оборотов коленчатого вала и как следствие растут обороты турбинного и роторного колеса гидротрансформатора, что вызывает переход от низшей на последующие передачи. С уменьшением числа оборотов двигателя и скорости автомобиля коробка понижает передачу.

Разница типтроника и автомата заключается в режиме эксплуатации автомобиля.

При переводе селектора в режим S или M (типтроник или стептроник) водитель самостоятельно подбирает передачу, которая будет отвечать его режиму движения. Для этого он ориентируется на скорость автомобиля и на обороты коленчатого вала. Однако в каждой коробке реализована защитная функция, которая заключается в том, что стрелка тахометра никогда не дойдет до красной зоны или так называемой отсечки, потому что это повысит нагрузку на коробку. Если одной фразой описать разницу, то можно уверенно сказать, что эксплуатация в режиме типтроника и автомата идентична, только отличается число оборотов, на которых переключаются передачи. Теперь вы поняли, как пользоваться типтроником на своем авто. Стоит отметить, что при переключении на пониженную передачу может ощущаться небольшой удар по кузову. Это не свидетельствует о какой-либо поломке, а лишь говорит о том, что водитель выбрал для такой задачи неправильный скоростной режим.

Коробка типтроник: плюсы и минусы



К преимуществам коробки можно отнести:

  • адаптация под любые условия вождения;
  • возможность самостоятельного выбора передач;
  • полноценная реализация тягово-динамического потенциала мотора;
  • пониженная или повышенная передача стептроника выбирается автоматически.

К недостаткам можно отнести:

  • более сложные прошивки блока коробки;
  • сложная конструкция рычага управления трансмиссией;
  • увеличенный расход топлива;
  • сложность управления.

Любой технически сложный механизма имеет как свои достоинства, так и недостатки.

И как показывает практика эксплуатации коробок передач, режимом типтроник водитель пользуется только 5-10 % времени. Такая тенденция начинает прослеживаться уже при покупке автомобиля. В этот момент менеджер по продажам объясняется покупателю как ездить на типтронике, но зачастую слышит ответ, что водителю это не нужно.
На некоторых европейских моделях автомобилей встречаются автоматические адаптивные секвентальные коробки передач. Основное их отличие от классических в том, что адаптивный «автомат» подстраиваются под манеру управления водителем и под ритм передвижения. Если вы ездите на автомобиле в городе на невысокой скорости, то такая КПП будет быстро переходить на повышающую передачу, чтобы достигалась топливная экономичность. Если же вы передвигаетесь по трассе, то переключаться передачи будут немного с запозданием, чтобы автомобиль эффективно набирал скорость и быстро выходил на режим движения на повышенной передаче.

Что такое коробка изитроник



Изитроник это модификация роботизированных коробок передач, которые устанавливаются на автомобили марки Опель. Такая КПП состоит из механической части и гидравлического блока управления. В салоне авто нет педали сцепления, но в отличие от других роботов, такая коробка работает исключительно по секвентальному принципу, потому что в ее конструкции отсутствует режим D и нет фиксированного режима P. Водитель самостоятельно подает управляющий сигнал в блок управления ДВС путем перемещения кулисы выбора передач вперед или назад.

Изитроник это модификация роботизированных коробок передач.

К другим примерам аналогичных коробок относятся:

  • SeleSpeed – устанавливается на Fiat, Lancia, Alfa-Romeo;
  • DSG – Volkswagen, Skoda;
  • S-tronic (аналог DSG) – Audi;
  • PowerShift – Volvo;
  • DCT – Kia.

Так что же лучше: типтроник или автомат? Однозначно ответить на этот вопрос нельзя, поскольку все ответы будут исключительно субъективными. С уверенностью можно сказать, что каждый водитель самостоятельно выбирает для себя наиболее оптимальный режим управления автомобилем.

Cеквентальная коробка передач что это такое принцип работы

Большинство людей, интересующихся автомобильной промышленностью, привыкли к тому, что автомобиль может передвигаться либо с помощью механической трансмиссии, где все переключения осуществляются напрямую водителем из салона авто, либо при помощи её более комфортабельного аналога – автоматической коробки передач, которая самостоятельно отвечает за переключение скоростей. Однако на автомобильном рынке существует предложение и для тех, кто хочет при управлении машиной совмещать динамичность механической КПП и удобство автомата – такое решение называется секвентальная коробка передач.

Секвентальная коробка передач

ПОНЯТИЕ И ИСТОРИЯ РАЗВИТИЯ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

Понять, что такое секвентальная коробка передач, несложно, разобрав значение первого слова. Прилагательное «секвентальная» берёт свои корни из английского языка и в дословном переводе звучит как «очерёдность» либо «последовательность». Соответственно, наличие у автомобиля такого типа коробки передач подразумевает, что скорости можно будет переключать только в строгой последовательности. Выбор передачи осуществляется за счёт перемещения селектора только в одном направлении, в чём и заключается отличие от механики, где передачу можно выбрать в произвольном порядке. Секвентальные коробки передач стали использоваться автопроизводителями ещё в середине 90-х годов. Например, знаменитое подразделение «motorsport» компании «BMW» устанавливало первое поколение таких коробок в свои спортивные автомобили 3-й серии (М3 в кузове Е36). Предпродажные испытания показали, что секвентальная коробка передач помогает водителю подстраивать авто под свой стиль вождения лучше, чем с использованием АКПП, сохраняя при этом возможность самостоятельно влиять на переключения передач с той же эффективностью, что и механика, если необходимо последовательное изменение скорости движения.

Продажи экземпляров, снабжённых секвентальной коробкой, показали, что многим водителям такая альтернатива более привычным аналогам пришлась по вкусу, однако от некоторых покупателей можно было услышать отзывы об относительно большом интервале переключения скоростей. Ситуацию исправил выход второго поколения секвентальной коробки передач и интеграция в новую спортивную модель компании с индексом М3 Е46.

КПП с двойным сцеплением

На этом инженеры «BMW» не остановились, и уже третье поколение секвентальных коробок стало отличительной особенностью их легендарной М5 Е60. С каждым новым этапом развития секвентальная КПП всё больше подстраивалась конструкторами под нужды потребителя: время, затрачиваемое на переключение передачи, значительно сокращалось, в то время как динамика автомобиля при каждом переключении заметно росла.

ПРИНЦИП РАБОТЫ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

Главная задача секвентальной коробки передач, принцип её работы при разгоне автомобиля – уменьшение интервала между переключением скоростей. Использование секвентальной коробки передач в качестве трансмиссии позволяет достичь этого не только с помощью максимального упрощения процесса переключения, но и благодаря отсутствию необходимости для водителя управлять сцеплением самостоятельно. Отсутствие сцепления в качестве дополнительной педали даёт преимущество как начинающим водителям, для которых привыкание ко всем тонкостям процесса вождения представляет некоторые сложности, так и профи, которые эксплуатируют автомобиль на пределе его возможностей и каждая доля секунда для которых – это уйма потерянного при разгоне времени. На самом деле сцепление у секвентальной КПП также присутствует, но управление им осуществляется с помощью отдельного электронного блока, который самостоятельно рассчитывает, исходя из текущей скорости автомобиля и силы воздействия водителя на педаль акселератора, какая передача является в текущий момент самой оптимальной.

коробки передач, принципа её работы

От этого блока подаётся сигнал на трансмиссию, в место расположения датчиков определения скоростей. Следующим и конечным пунктом отправки сигнала после обработки датчиками выступает прогрессивный блок – агрегат, отвечающий за коррекцию данных о работе ДВС. Кроме данных о скорости автомобиля, прогрессивный блок обрабатывает также информацию о работе всех элементов блока комфорта и на основе совокупности получаемых данных производит вычисления по оптимизации движения.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

От своих конкурентов секвентальная коробка передач отличается следующими уникальными особенностями:

    • в основе строения секвентальной КПП лежат шестерни с прямыми зубцами, и это является её главным отличительным признаком от механической коробки, где за основу берутся косозубые шестерёнки. В этом отличии кроется преимущество секвентальной коробки передач, поскольку прямозубые шестерни, в отличие от аналогов, во время функционирования коробки почти не создают трения;
    • также диаметр каждого шестерня несколько увеличен в сравнении с теми, что используются для МКПП, что позволяет передавать большее количество крутящего момента на колёса;

Преимуществами секвентальной коробки передач

  • ещё одна характерная особенность секвентальной коробки передач – это использование гидравлического сервопривода. Неосведомлённые водители иногда путают сервоприводы на гидравлической основе с автоматическими КПП, тем самым допуская ошибку, поскольку конструкция, рабочий принцип и коэффициент полезного действия в результате у них существенно различаются.

ПРЕИМУЩЕСТВА СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

Несомненно, трансмиссия, используемая в спортивных автомобилях самых именитых мировых производителей, не может не обладать рядом сильных сторон, выгодно выделяющих её на фоне других предложений. Преимуществами секвентальной коробки передач являются:

    • высокая скорость переключения скоростей – главный плюс КПП на секвентальной основе. Смена передачи действительно происходит мгновенно – всего за 150 м/с. Причиной такого высокого показателя стали уже перечисленные ранее конструктивные особенности трансмиссии: прямозубые шестерёнки с увеличенным диаметром и сервопривод на основе гидравлики;
    • полное отсутствие потери скорости при переключениях – передачи не просто переключаются с молниеносной скоростью, их смена друг другом никак не влияет на динамику движения автомобиля;
    • быстрое достижение максимального количества оборотов – секвентальная коробка передач лучше взаимодействует с двигателем автомобиля, за счёт чего переключение скоростей происходит в оптимальном для быстроты разгона диапазоне оборотов ДВС;

секвентальная коробка передач – это не другое название роботизированной коробки.

  • быстрое достижение максимального количества оборотов – секвентальная коробка передач лучше взаимодействует с двигателем автомобиля, за счёт чего переключение скоростей происходит в оптимальном для быстроты разгона диапазоне оборотов ДВС;
  • отсутствие отдачи в руку водителя в виде колебаний и вибраций – опять же благодаря налаженному механизму КПП на секвентальной основе подобного рода дискомфорт не побеспокоит хозяина авто с такой коробкой передач;
  • пониженный расход топлива, обусловленный конструктивными особенностями КПП.

ВАЖНО: в автомобилях с секвентальной коробкой передач даже переключения с помощью подрулевых лепестков происходит значительно быстрее, нежели у моделей с конкурирующими трансмиссиями. Это преимущество может стать решающим, к примеру, при соревнованиях на лучший результат по прямой линии.

НЕДОСТАТКИ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

Как и у других типов трансмиссий, у секвентальной КПП имеются и негативные моменты в эксплуатации:

    • относительно быстрый износ – поскольку на автомобилях с установленными секвентальными коробками ездят, как правило, очень быстро, причём такой режим езды и агрессивный стиль вождения сохраняются постоянно, это приводит к частым поломкам и последующим обращениям на станции сервисного обслуживания. Электронный блок распределения нагрузки в секвентальной коробке передач выступает преимуществом при разгоне, но может послужить и причиной неисправности, поскольку любое несвоевременное переключение скорости полностью нарушает необходимый алгоритм и приводит к дестабилизации всей системы;

стереотипы секвентальных КПП

  • стоимость расходных материалов и работ по их замене/установке – так же, как и в случае с электронным блоком, составные элементы секвентальной коробки являются преимуществом, когда речь идёт о скоростных характеристиках, но вот стоимость ремонта этих механизмов к плюсам данного типа трансмиссии отнести никак нельзя. Починить в ней что-либо самостоятельно также является сомнительной перспективой для владельца авто с коробкой на секвентальной основе.

ВАЖНО: при ремонте коробки передач на секвентальной основе необходимо использовать только оригинальные запасные части. Поскольку по конструкции такая коробка существенно отличается от механики и автомата, заменить большинство расходных материалов на подобные, используемые в других коробках, не получится.

ЗАБЛУЖДЕНИЯ ПО ПОВОДУ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

секвентальная коробка передач – это уже тем более не автомат

Для обывателей наиболее распространёнными являются два неверных стереотипа о секвентальных КПП. Поясняем:

  • секвентальная коробка передач – это не другое название роботизированной коробки. В своей основе первая использует гидравлический сервопривод, а вторая – электрический;
  • секвентальная коробка передач – это уже тем более не автомат. Не следует путать автоматическую КПП с возможностью перехода в ручной режим с секвентальным аналогом.

ВЫВОДЫ О СЕКВЕНТАЛЬНОЙ КОРОБКЕ ПЕРЕДАЧ
Трансмиссия на секвентальной основе станет отличным решением для любителей динамичной езды и быстрого разгона, которые не хотят полностью отдавать управление автомобилем на поруки современных электронных помощников, но при этом желают получить не только максимум драйва и адреналина, но и сочетать это с комфортной эксплуатацией, без необходимости лишних движений и операций.

Что такое секвентальная коробка передач. Секвентальная коробка передач: классификация и принцип работы. Секвентальная коробка передач: принцип работы

Создавая секвентальную КПП, разработчики ставили цель снизить интервал между сменами скоростей. Благодаря конструктивным особенностям такой трансмиссии это достигается путем упрощения переключения и отсутствию операций с педалью сцепления

Особенно важно это для новичков и неопытных водителей, у которых возникают сложности с правильным выполнением процедур переключения. Но и профессионалы оценят КПП по достоинству, благодаря ее удобству и возможности тонко чувствовать и контролировать поведения автомобиля, используя максимум его возможностей

Принцип работы КПП, как уже упоминалось ранее – последовательное переключение, то есть водитель не может «перепрыгнуть» с 5 на 2 передачи, ему нужно пройти каждую по очереди. Конструктивносеквентальная коробка передач представляет собой несколько модернизированную «механику», снабженную электронным блоком и гидравлическим механизмом (или электрическими сервоприводами).

Секвентальная КПП в разрезе:

Следует упомянуть, что инженерами разработана и так называемая кулачковая КПП, конструктивно схожая с механической. Отличия от обычной «механики» – в устройстве муфты КПП: вместо венца с небольшими зубцами на ней расположено несколько больших кулачков (до 7 штук), зацепляющихся с аналогичными кулачками на шестерне. Такие коробки оснащаются двумя механизмами переключения:

  • поисковый – обычный вариант, когда можно произвольно включить любую передачу;
  • секвентальная система управления.

Коробку кулачкового типа используют по большей части в спорткарах и подготавливаемых для гонок машинах, благодаря высокой скорости и точности переключения. Для повседневной езды ее преимущества нивелируются высокой стоимостью, требовательностью к расходникам и быстрым износом. Кроме того, отсутствие синхронизаторов требует от водителя весьма точных действий, и для «городской» езды на такой КПП нужен хороший навык.

Что такое- Секвентальная коробка

Секвентальная КПП на автомобиле подразумевает, что водитель выбирает передачи не произвольно, а в четкой последовательности, перемещая селектор КПП в одном из направлений. В этом отличие данной коробки от «механики», где после выжимания сцепления рычаг допускается перевести в любое из положений.

Такая КПП – изобретение относительно новое, появившееся в начале 90-х годов XX века. Изначально этими агрегатами оснащались гоночные автомобили: например, спорткары BMW 3 серии от подразделения «motorsport» автоконцерна. Выбор секвентальной коробки для оснащения спортивных автомобилей продиктован результатами испытаний: исследования показали, что водитель с помощью такой коробки может лучше контролировать машину, в сравнении с классической АКПП, при этом у него остается возможность влиять на процесс смены передач столь же эффективно, как и на «механике». Особенно это преимущество секвентального агрегата проявляется там, где нужно менять скорость езды последовательно.

Новая коробка обрела любовь автовладельцев, хотя некоторые и жаловались на некоторую «медлительность» переключения ступеней КПП. Но второе поколение секвентальных коробок решило и эту проблему.

Внешний вид рычага переключения:

Смещение «вверх» повышает передачу, «вниз» – понижает. Некоторые автомобили могут также оснащаться переключателями на руле, для удобства водителя. Роль педали сцепления выполняет гидравлический механизм под контролем, последний также берет на себя переключение, если коробка работает в режиме «полной» АКПП.

Как это работает

Все мы знаем, что такое автоматическая или адаптивная и механическая коробка. В первом случае система все делает сама, опираясь на текущие нагрузки и скорость движения машины. То есть адаптируется под машину. В случае с механикой нужно самостоятельно переключать передачи.

В случае с секвентальной КПП важно заметить, что она отличается способностью переключать скорости последовательно. Грубо говоря, если на механике можно «перепрыгнуть» с 5 на 3 скорость, то секвенталка этого сделать не позволит

Есть последовательность переключений, нарушать которую СКПП не может.

Изначально СКПП создавались для гоночных авто, болидов Формулы 1 и машин, которые принимают участие в профессиональных гонках. Но идея понравилась автопроизводителям, из-за чего многие внедряют такие коробки в гражданские машины. И это радует.

Ошибка многих в том, что они считают СКПП аналогом АКПП. На деле источником вдохновения для создания секвенталки служила механика. Строили ее на базе МКПП.

Рассмотрим принцип работы этого устройства и ключевые особенности СКПП. Так вы поймете, что это и как работает вся система секвенталки.

  1. У СКПП нет педали сцепления. Это приятно радует тех, кто не имеет большого опыта вождения. Управление упрощается, не нужно постоянно выжимать сцепление. За него отвечает электроника, получающая сигналы от сенсоров при считывании нажатий на педаль газа и включении передачи. Коробка, получив от блока управления команду, датчиками передает сигнал о скорости, на которой движется сейчас машина. Прогрессивный блок — это последний этап, где происходит корректировка параметров движения. Он изучает буквально все, от оборотов мотора до включенного или выключенного кондиционера.
  2. В конструкции секвенталки используют шестерни прямозубного типа. Их КПД выше по сравнению с косозубыми конструкциями, стоящими на механике. Последние обладают внушительными потерями при трении. Хотя прямозубки передают меньший крутящий момент. Чтобы компенсировать это, шестерни ставят большого размера.
  3. Сервопривод гидравлического типа. Последняя отличительная черта. Такое устройство осуществляет переключение между скоростями. Сейчас многие уверены, что гидросервопривод — это достояние роботизированных коробок. Распространенная ошибка, ведь там используют электрические девайсы.

Работает секвенталка предельно просто. Вы можете использовать непосредственно рычаг КПП или подрулевые лепестки. Это заимствованная из гоночных болидов технология, которая очень хорошо прижилась в народе. Особенно в компании БМВ и Тойота.

Если взглянуть на коробку, на ней вы увидите рычаг, который перемещается вверх и вниз. Плюс есть дополнительные режимы, в зависимости от автопроизводителя.

Нажатие вверх (там где стоит +) поднимает на одну передачу вверх, а движение в сторону с «минусом» позволяет опустить коробку на 1 передачу.

Вот что значит комфортно и удобно. Не удивительно, что многие стремятся поставить СКПП себе на машину. Некоторые умельцы умудряются впихнуть коробку на ВАЗ 2108 и 2107. Есть и заводские модели, идущие в паре с секвентальной.

Но скажу честно. Это актуально для спортивных машин, от которых ждешь скорости и минимальных потерь при разгоне. Для автомобиля, под капотом которого менее 150-200 лошадиных сил, и которые служат для семейных поездок, в СКПП нет никакой потребности.

Традиционная коробка

На традиционных КПП, устанавливаемых на большинстве отечественных автомобилей, нейтральное положение рычага включения скоростей установлено посредине. Для того чтобы тронуться с места, мы выжимаем сцепление и включаем первую передачу. В дальнейшем с набором скорости рекомендуется их последовательное переключение.

Эти редукторы гораздо реже отказываются в неожиданных ситуациях перегрузки. При использовании смазки для смазки вместо смазки масла уменьшается вероятность потери смазки через уплотнения вала. Уменьшенная вероятность потери смазки особенно важна для вертикально смонтированных редукторов, как и для мешалок.

На рисунке выше центральный серый цветный вал — входной вал. Тот же самый вал показан на рисунке ниже. Он выполнен с эксцентриковым кулачком на конце вала. Кулачок находится внутри центра циклоидного диска. Когда он вращается, кулачок перемещает циклоидный диск по круговой орбите. Внешние фиксированные штифты и ролики удерживают диск и заставляют его катиться внутри кольца фиксированных штифтов. Когда дисковые рулоны перемещают внутренний набор штифтов и роликов, прикрепленных к выходному валу.

Однако ничто не мешает нам начать движение сразу на второй скорости, если состояние дороги нормальное и двигатель рассчитан на такое действие. Пытаясь запустить двигатель с севшим аккумулятором, мы, толкая автомобиль, для облегчения можем включить сразу и третью, и даже четвертую. Ничто этому не препятствует. Снижая скорость для совершения маневра, мы, притормозив, с четвертой передачи переходим сразу на вторую или на первую. Перепутав, можно и на ходу включить не ту скорость, что для авто далеко не безобидно.

Один поворот кулачка перемещает циклоидный диск поверх одного внешнего штифта. Когда диск вращается, внутренние штифты вынуждаются вместе с ним со скоростью диска. Это означает, что происходит снижение передачи, а выход вращается при более низких оборотах, чем входной вал.

Характер конструкции делает их размер намного меньшим, чем обычный зубчатый редуктор для такого же коэффициента передачи. Это означает, что вам нужно меньше места для их монтирования. Они весят меньше и легче укомплектованы персоналом по монтажу и ремонту. Меньшие внутренние элементы и скользящее действие вращающихся компонентов делают редуктор более тихим, чем обычные редукторы.

Секвентальная коробка передач

Секвентальная коробка передач

Эволюция механической коробки передач привела к изобретению целого ряда типов трансмиссий, которые в той или иной мере упрощали водителю управление автомобилем. Важным шагом в этом плане стало изобретение автоматической коробки передач, которая впоследствии трансформировалась и совершенствовалась, позволяя водителю вообще не задумываться о том, когда и как нужно переключиться на нужную передачу. Но и механическая трансмиссия не осталась без внимания инженеров – ее тоже постоянно модернизировали и модифицировали, изобретая все новые и новые механизмы переключения передач. Одним из результатов таких изысканий стала секвентальная коробка передач – трансмиссия, отличающаяся тем, что ее передачи можно включать только в строгой последовательности: вверх для повышения передачи, вниз – для понижения.

Принцип работы секвентальной трансмиссии

Этот тип КПП построен на базе обычной механической трансмиссии. Ее основное отличие заключается в том, что вместо косозубых здесь стоят прямозубые шестерни, отсутствует педаль сцепления (эту роль выполняет электронный блок управления), а передачи в этой коробке переключаются при помощи гидравлического механизма

Это в значительной мере (до 150 миллисекунд) сокращает скорость переключения, что наиболее важно для спортивных автомобилей, на которых, кстати, секвентальная КПП устанавливается наиболее часто. Так, именно коробка передач с секвентальным механизмом монтируется на гоночные болиды, участвующие в Формуле 1 и прочих соревнованиях подобного толка

Конструкторы поняли, что коробка передач с таким механизмом будет наиболее удобной для гонщика, ведь при езде на высокой скорости, когда автомобиль подвержен вибрации, достаточно сложно попасть в нужную передачу. А секвентальная коробка передач справляется с этой задачей на пять с плюсом.

Впрочем, уже не один десяток лет секвентальный механизм переключения передач используют и на «гражданских» машинах. В обиходе его называют «ручным» режимом и характерен он для автоматических трансмиссий.

Плюсы и минусы секвентальной коробки передач

Как и у всякого механизма, который работает под нагрузкой, у секвентальной трансмиссии есть свои особенности

К положительным сторонам этого агрегата относится отсутствие педали сцепления, что важно для водителей-новичков (если мы говорим об использовании этого типа трансмиссии на серийных автомобилях). Вторым положительным фактором селективной КПП считается скорость переключения передач, которая выше чем у классических автоматической и механической трансмиссий

Третьим плюсом этой коробки передач является экономичность – благодаря сокращенному времени переключения передач. Четвертый аспект – выбор из двух режимов переключения передач (автоматический либо механический). Для такой коробки характерно наличие подрулевых «лепестков», посредством которых водитель переключает передачи, не отрывая рук от рулевого колеса.

Есть у этой коробки и свои минусы, и кроются они в конструкции самого агрегата. Дело в том, что гидравлический механизм секвентальной КПП неустойчив к износу и при езде под большой нагрузкой склонен к частому выходу из строя. На спортивных автомобилях, где нагрузки весьма высоки, такую коробку зачастую перебирают после каждой второй гонки. Для секвентальных коробок, использующихся на серийных автомобилях (BMW M3, M5, Mercedes-Benz C-Class) характерен более высокий ресурс мощности вследствие того, что они не испытывают перегрузок, подобно гоночным автомобилям

И все же, если эксплуатировать секвентальную коробку неправильно (в ручном режиме важно чувствовать момент и вовремя переключать передачи), то и на серийном автомобиле она долго не прослужит – может выйти из строя гидравлический привод сцепления и прочие узлы и агрегаты этой трансмиссии. А ремонт секвентальной КПП – удовольствие не из дешевых

Коробка-автомат

Чтобы упростить управление автомобилем, была изобретена автоматическая коробка передач, которая освободила водителя от необходимости выбирать режим движения на том или ином участке пути. Автомат сам переключается, водитель же, работая одной ногой, или прибавляет скорость, или притормаживает. Управление автомобилем с АКПП требует меньшей квалификации, и не зря разрешение на эксплуатацию подобного транспортного средства выделено теперь в отдельную категорию.

Они идеальны там, где ожидаются ударные нагрузки, потому что все детали находятся в сжатии, а не в растяжении, как в случае с традиционными зубьями редуктора. Их надежность и долговечность являются выдающимися! Отказ от ответственности: поскольку авторы, издатели и реселлеры не знают контекста, в котором должна использоваться информация, представленная в этой статье, они не несут ответственности за последствия использования информации, содержащейся или подразумеваемой в каких-либо статьях.

Если у вас есть рекомендации по техническому обслуживанию по техническому обслуживанию оборудования, в частности устранение дефектов и предотвращение отказа оборудования и оборудования, или были сделаны успешные улучшения надежности оборудования, пожалуйста, не стесняйтесь присылать мне свои статьи для публикации на этом веб-сайте.

Но и работа над совершенствованием механической трансмиссии не останавливалась. В результате появилась секвентальная трансмиссия, которая также не предусматривает наличие педали сцепления, но работающая на иных принципах. И главная её особенность – строго последовательное переключение скоростей.

Получите максимальную надежность своей компании на мировом уровне

Вы можете связаться со мной по электронной почте. Теперь дайте вашей компании надежную систему для обеспечения надежности эксплуатационных активов мирового класса, минимальных затрат на обслуживание и максимальной операционной прибыли. Большинство этих блоков могут быть легко заменены с учетом правильных интерфейсных частей. Основные вариации в заднем корпусе, задней муфте и третьем валу управления соответствуют друг другу, а также некоторые изменения внешней конфигурации колокольчика.

Принцип секвентальности

Последовательное переключение передач можно отметить, например, на мотоциклах, где они включаются ногой. Нейтральное положение там располагается чаще всего между первой и второй передачей. Та же механика применяется на тракторах, на больших грузовиках. Наибольшее же распространение последовательное включение получило в коробках спортивных автомобилей, где дорога каждая миллисекунда и недопустимо снижение скорости при переключении. Использование гидравлики позволяет ещё больше ускорить этот процесс и сократить его до минимума.

Низкое начальное положение, 1-дюймовый 10-шлицевый входной вал, 1-дюймовый 10-шлицевый выходной вал, внешнее заднее уплотнение. На правой стороне основного корпуса на нижней стороне расположены два резьбовых отверстия, которые закрыты резьбовыми заглушками. В других применениях в этих отверстиях могут храниться жирные колпачки, которые несут поперечные валы для механизма боковой перемотки.

Также обратите внимание на небольшое усиливающее ребро, добавленное на нижней части заднего корпуса в задней точке крепления. Внутренне главный вал немного больше в корме основного корпуса, используя другую «прокладку», приводное устройство спидометра и стопорную гайку

Это незначительное изменение не часто отражается в текущих каталогах деталей. Для взаимозаменяемости задний корпус может быть заменен только с соответствующим изменением главного вала.

В основе секвентального механизма лежит обычная механическая коробка передач, несколько усложненная в процессе модернизации.
Главной особенностью является то, что с её помощью можно осуществлять переключение с пониженной на повышенную передачу без снижения скорости движения автомобиля, что неизменно происходит при работе традиционной КПП.

Чтобы использовать положение старшего стартера в более ранних автомобилях, вам необходимо установить более позднюю секцию переднего туннеля и панель перегородки каркаса. Здесь есть дополнительные укрепляющие ребра на внешней стороне колокольчика, чтобы уменьшить вибрацию и шум, а также более толстый передний фланец на колошнике для крепежных болтов. Также имеется уплотнение резинового вала на крышке корпуса коробки передач, которое является взаимозаменяемым и часто модифицируется с более ранними блоками.

В отличие от косозубых шестерен на традиционной коробке обычного автомобиля, в кулачковой шестерни прямозубые и длинные. Это роднит её с трансмиссией секвентальной коробки. И именно эта особенность позволяет и той, и другой системе переключаться, не снижая скорости. При этом устройство самой коробки проще – здесь нет синхронизаторов, а вместо множества мелких зубьев на шестерне и муфте торцевые выступы. Те самые кулачки, которые и входят напрямую в зацепление с зазором.

Также некоторые признаки того, что крышка переднего уплотнения могла быть выпущена на заводе раньше. Низкое положение положило стартер очень близко к нижнему фланцу на блоке двигателя. Высокое положение положило стартер очень близко к корпусу распределителя.

Пожалуйста, обратитесь к техническому оборудованию карданного вала для вариаций трех различных карданных валов, используемых для размещения этих различных редукторов. Сочетая способ движения между более удобной ручной системой и более управляемым автоматическим, просто поднимая или опуская рычаг, или, в более современных моделях, нажмите кулачки.

Особенности конструкции

Секвентальная трансмиссия по своей сути является средним звеном между механическими и автоматическими коробками. Это действительно так, ведь, по сути, с одной стороны, водитель не думает о том, какая передача сейчас включена. С другой, момент переключения все же выбирается вручную, поэтому назвать такой механизм полностью автоматическим все же нельзя.

Валы имеют на себе набор шестерен разного размера, и эти шестерни можно соединять друг с другом в различных комбинациях, меняя передаточное число. Пружинный механизм коробки при переключении передачи срабатывает, и валы перескакивают на следующее положение и наоборот. Таким образом и функционирует секвентальный механизм, который, по сути, не включает в себя никакой автоматики и электроники.

Преимущества и недостатки секвентальной коробки

Особенности секвентальной коробки и ее конструкция приводят к очевидным преимуществам:

Удобство переключения и высокая скорость смены передач.

ЭБУ и гидравлика позволяют снизить время переключения до 150 мс, что критически важно для профессиональных гонщиков. Такого результата не может добиться ни одна, даже самая продвинутая, классическая МКПП или АКПП

Помимо скорости, секвентальная коробка исключает «промах» мимо нужной передачи, ведь переход между ними осуществляется строго последовательно.

Не теряется скорость машины при переключении.

При работе с «механикой» при смене передач скорость несколько снижается. Актуально это для турбированных моторов, успевающих за то время, пока водитель производит манипуляции с трансмиссией, свалиться в турбояму.

  • Экономичность авто.
  • Удобство управления благодаря возможности использования подрулевых лепестков.
  • Возможность выбора режима – ручное и полностью автоматическое переключение.

Это актуально для секвентальных коробок, умеющих работать в режиме АКПП. Но такой вариант конструкции используется не везде, секвентальная трансмиссия не обязательно комбинируется с автоматической.

Есть и недостатки секвентальной КПП:

  • Повышенная подверженность износу и нагрузкам.
  • Агрегаты весьма чувствительны к условиям эксплуатации.
  • Дороговизна коробки и ее обслуживания.
  • Детали КПП довольно дороги, и ремонт ее также обойдется во внушительную сумму.

Сильные и слабые стороны кулачковых КПП

На ряде скоростных автомобилей присутствует кулачковая КПП. Преимущество данного типа коробки в том, что она позволяет машине достичь высоких скоростных показателей. Составляющие части данной КПП позволяют выдержать высокие нагрузки. Благодаря тому, что здесь имеются прямозубые шестерни, отмечается повышенный КПД, в меньшей степени создаются осевые нагрузки на валы кулачковой коробки передач. Механизм переключения у данной КПП бывает последовательный (секвентальный). Смена скоростей происходит в результате осуществления сдвига рычага вперед или назад. Как правило, у кулачковых КПП нет синхронизаторов, что увеличило скорость работы коробки.

Во время передвижения переключение передач осуществляется без выжима сцепления, достаточно немного отпустить педаль акселератора. При смене передач обороты силовой установки не падают, в результате, разгон быстрее происходит.

Однако кулачковая коробка имеет ряд недостатков:

  • относительно малый рабочий ресурс;
  • высокая цена;
  • с экономической точки зрения непосредственная установка коробки на авто на место имеющейся (АКПП или МКПП) не является выгодным решением.

Таким образом, секвентальные автоматические КПП можно встретить на гоночных машинах, мотоциклах. Данная КПП характерна не только для легковых, но и большегрузных авто. Скорости возможно переключать посредством подрулевых лепестков, что является преимуществом КПП. Простота в управлении – это дополнительный аспект, почему можно сделать выбор в пользу автомобиля с данной коробкой.

Плюсы и минусы

Теперь вы знаете, что такое СКПП и что значит секвентальность. Нет? Да это же последовательность в переводе. Тут вообще все становится на свои места.

Посмотрев видео и изучив особенности такой коробки, возникает вопрос — стоит ли брать машину с этой КПП. Немного вам помогу, рассказав про сильные и слабые стороны секвенталок.

Начнем с преимуществ.

Высокая скорость переключения. Автомат живет своей жизнью, потому иногда он откровенно тупит и не делает то, чего ждешь. Механику переключать сложнее. Оптимальную скорость выдает СКПП. Электронный блок и гидравлика обеспечивают минимальные затраты по времени на переход с передачи на передачу

Для профессионального автоспорта это крайне важно.
Удобство. Выжимать педаль сцепления, попадать в передачу, да еще и на скорости при плохой дороге — удовольствие сомнительное

СКПП гарантирует точность и комфорт при переключениях. Это бесспорный факт.

  • Отсутствие потери скорости. Да, секвентальная коробка переключает быстро, провалов между переходами нет, отсюда и размеренная езда, быстрый набор скорости.
  • Расход топлива. Все предыдущие пункты влияют на появление этого преимущества. СКПП бережно расходует топливо и помогает экономить.
  • Подрулевые лепестки. Дополнительная опция, позволяющая почувствовать себя гонщиком. Удобно и необычно.
  • Два режима. Но тут внесу поправку. Это у АКПП есть функция перехода на ручной режим с помощью секвентальной системы. Так что это скорее плюс автоматов.

Но не все так идеально. У СКПП есть два существенных недостатка.

  • Низкая устойчивость к нагрузкам и износам. Система сложная, состоит из множества элементов и требует аккуратного обращения. Нельзя просто наобум щелкать лепестками или рычагом. Следует правильно выбирать момент для переключения. Если этого не делать, механизмы быстро выйдут из строя. Не зря СКПП стоят на машинах профессиональных гонщиков.
  • Цена. Она высока на саму машину с СКПП и на обслуживание такой коробки. Хотя если у вас есть деньги на авто с секвенталкой, стоимость ее ремонта не должна быть проблемой.

Минусы

Но данная коробка имеет и свои минусы. Гидравлический механизм подвержен значительному износу из-за большой нагрузки во время работы. На автомобилях, участвующих в гонках, механики производят ремонт коробки уже после второй гонки. В серийных автомобилях заложен гораздо больший ресурс прочности.

При использовании они не испытывают такой нагрузки, как спортивные автомобили. Поэтому при правильной эксплуатации срок службы секвентальной коробки не меньше чем механической или автоматической коробки. Но если эксплуатировать такую коробку не задумываясь о последствиях, то преждевременный выход из строя вам гарантирован

Будет это гидравлический привод сцепления, другой узел или агрегат, это не столь важно. Главное, помнить, что ремонт секвентальной коробки стоит очень дорого

В настоящее время секвентальная коробка передач привлекает все больше и больше автовладельцев. Она устанавливается на многие новые модели автомобилей и даже мотоциклов. Технологии данной трансмиссии усовершенствуются и доводятся до идеалов. Не за горами то время, когда не только спортивные машины, которые оснащены секвентальной КПП, да еще и кулачковой, будут пользоваться удобной трансмиссией, но и многие автовладельцы смогут оценить преимущество последовательного переключения передач.

Коробка переключения передач автомобиля является одним из самых прогрессирующих узлов транспортного средства.

За время производства автомобилей были разработаны принципиально новые системы переключения передач с отличающимися механизмами. Одним из таких устройств является секвентальная КПП.

Секвентальная коробка передач: что это такое

Понятие «секвентальная» произошло от английского слова sequence
, что означает «последовательность». Передачи в такой коробке переключаются последовательно, от низшей к высшей, и наоборот. Такой принцип переключения применяется в мотоциклах, где управление происходит ногой. Действительно, управляя переключением передач ногой, трудно совершать сложные манипуляции. Поэтому выбрали простой алгоритм: перемещение рычага вверх соответствует повышению передачи, вниз – переходу на низшую передачу.

Видео — наглядно показано как быстро происходит переключение передач на секвентальной КПП:

Есть еще некоторые транспортные средства, где традиционно применяется секвентальная КПП, военная техника (самоходные артиллерийские машины, танки). В них есть своя специфика. Во-первых, ими управляют неквалифицированные водители. Во-вторых, осуществляется быстрый переход на повышенную передачу с минимальными «провалами» по мощности во время переключения. Второе качество (практическое отсутствие провалов по мощности и скорости) обуславливает применение секвентальной передачи в скоростных спортивных болидах.

Видео — что значит секвентальная коробка передач на гоночном автомобиле Пежо 208:

Принцип работы секвентальной коробки передач

Конструкция секвентальной КПП по внешнему виду мало отличается от традиционной механической коробки передач.

Если рассмотреть поближе шестеренчатый механизм, можно сразу заметить, что зубья расположены строго перпендикулярны боковой поверхности шестерни.

Это необходимо, чтобы обеспечить их прямолинейное перемещение во время переключения.

С одной стороны, прямозубые шестерни имеют меньшее трение, чем косогубые за счет полного соответствия поверхностей. С другой стороны, косогубые шестерни в механической коробке предназначены для увеличения крутящего момента, который выдерживает шестеренчатая передача. Поэтому во многие секвентальные коробки устанавливают шестерни увеличенных размеров по ширине. Тем самым усиливается конструкция зубьев и их прочность.

Конструкция секвентальной коробки переключения передач позволяет довольно просто организовать автоматическое переключение режимов. Различают следующие секвентальные КПП:

  • с обычной механической системой переключения передач;
  • со спортивной системой переключения;
  • с автоматизированной системой переключения.

Для увеличения скорости переключения применяются гидравлика. С помощью гидравлических сервоприводов время на переключение минимальное. Во время активации перехода на другую передачу наполняется гидроаккумулятор, что способствует созданию давления в гидравлической системе. Время переключения передачи составляет десятую долю секунды. Этот решающий факт определяет применение секвентальной КПП в спортивных автомобилях. Часто органы управления КПП выносят в область рулевой колонки, что еще больше упрощает управление режимами.

Чем она отличается от роботизированной

Многие автолюбители ошибочно считают, что секвентальная КПП является близкой родственницей роботизированной. Их принципиальное отличие состоит в применении в секвентальной коробке гидравлической системы при переключении передач. Роботизированная коробка использует для этого электропривод. Также в роботизированных коробках применен другой режим переключения шестеренчатых передач.

Видео — переключение передач на секвентальной КПП гоночного автомобиля:

Их преимущества и недостатки

Основные преимущества таких коробок:

  • минимальное время на переключение скорости;
  • минимальные потери по мощности прямозубых шестерен;
  • экономия топлива;
  • возможность перехода с ручного на автоматический режим;
  • возможность управления переключением с рулевой колонки;
  • применение системы без использования педали сцепления.

Недостатки секвентальной КПП:

  • последовательное переключение передач иногда стесняет водителя в плане применения экстремальных стилей вождения, необходимых включений передачи, например, во время запуска двигателя «с толкача»;
  • относительно высокий вес КПП при аналогичной мощности;
  • уменьшенный срок эксплуатации, связанный с технической сложностью механизмов;
  • большая стоимость обслуживания и ремонта.

В каких легковых автомобилях можно встретить секвентальную КПП

Из наиболее распространенных легковых машин можно привести пример BMW 1996 года выпуска с коробкой SMG. Системы SMG1 и SMG2 устанавливались на BMW третьей серии с индексом S. С 2004 года такая трансмиссия устанавливалась на BMW E60 M5. Также секвентальная КПП устанавливались на отдельные модели автомобилей Тойота Королла, Мерседес С-класс, БМВ Х5.

Схема расположения секвентальной коробки передач и ее элементов показана на рисунке:

На рисунке: 1 – блок управления секвентальной КПП, 4 и 5 – индикатор и переключатель режимов, 7 – 6-ти ступенчатая КПП, 12 – блок гидравлический, 10 – гидропривод, 11 – сцепление.

Особенности установки секвентальной КПП на автомобили ВАЗ

Многие автолюбители в качестве апгрейта своего ВАЗа приобретают секвентальные коробки переключения передач с кулачковым механизмом. Их внешний вид приблизительно такой.

Что касается значительного эффекта, то рассчитывать на это не приходится, так как динамика автомобиля при этом, судя по отзывам владельцев, увеличивается незначительно, хотя эти коробки именуются «спортивные». Помимо этого вес таких коробок обычно выше, чем традиционных. Там применены широкие массивные шестерни с перпендикулярным расположением зубьев, чтобы компенсировать их невысокую нагрузочную способность.

Кроме этого, прямозубые зубья увеличивают шумность КПП. Реальный срок службы секвентальной КПП кустарного производства небольшой. Такую коробку передач можно устанавливать, если предполагается участие автомобиля в спортивных соревнованиях, но не для каждодневной езды по городу.

Выводы

Подводя итог, можно отметить, что разработка и внедрение в серийное производство секвентальных коробок переключения передач внесла определенный технический прогресс в развитие автомобилестроения. Широкое распространение такие КПП не получили вследствие наличия многочисленных недостатков.

Читайте про и на что он влияет.

Толщиномеры лакокрасочного покрытия кузова автомобиля и имеют различные принципы работы.


Автомобильная инженерия за время своего существования шагнула далеко вперед. Инновационные разработки в области трансмиссии – прямое тому доказательство. На автомобилях, существующих сегодня, можно встретить различные по типу КПП. Пример такого механизма – это секвентальная коробка передач.

Что такое секвентальная коробка передач

Широкое распространение новая технология в области трансмиссии получила в 1990-х годах. Такая КПП представляет из себя коробку передач, допускающую переключать скорости только последовательным способом. От известного всем обычного варианта отличается механизмом работы. Последовательное переключение было предусмотрено для тех случаев, когда действие на управленческую систему осуществляется с помощью ноги, как, например, на мотоциклах. Актуальна секвентальная коробка и в случаях со спортивными машинами, когда требуется быстрое переключение скоростей. Применение нашлось и в случае наличия у транспортного средства большого количества передач. При таком раскладе традиционное перемещение вызывает неудобство. Это характерно для грузовых автомобилей и тракторов.

Зачастую такие коробки имеют механический тип работы. Но с течением времени и развитием технологий все чаще встречается автоматическая секвентальная коробка передач. Отличие от обычного варианта заключается в том, что есть возможность для выбора между ручным и автоматическим режимом переключения передачи. Какой бы тип работы не использовался, главная особенность – строгая последовательность в переключении. Только вниз или вверх. Водитель либо повышает скорость, либо понижает. Такой подход в системе работы механизма облегчает процесс езды для водителя и увеличивает быстроту переходу от одной скорости к другой. Именно по этой причине автоматическая адаптивная секвентальная система приобрела популярность среди многих автолюбителей. Простота и удобство – две главные составляющие, взаимодополняющие друг друга.

Как устроена секвентальная коробка передач

Основанием для секвентальной коробки передач служит все та же привычная механическая трансмиссия. Только в данном случае она была усовершенствована: в конструкции используются прямые зубья шестеренок, вместо распространенных косозубых. Также в основу заложен сервопривод, строящийся на гидравлической системе. Именно благодаря этому скорости переключаются быстро. Схематически изобразить коробку такого типа можно следующим образом:

Внимание!
Секвентальная коробка передач не дает возможность водителю осуществлять выбор передач независимо, то есть перескакивать с одной передачи на другую сразу через несколько.

У некоторых автолюбителей возникает отдельный вопрос по поводу секвентальной АКПП, а именно, что это такое. Ответ находится на поверхности: это автоматическая коробка передач, оснащенная только последовательным переключением скоростей (то есть секвентальным). Существенным отличием такого вида является отсутствия педали сцепления у автомобиля и способ переключения скорости (только вниз и вверх).

Разбираясь с вопросом устройства данных конструкций, стоит упомянуть и про кулачковую секвентальную коробку передач. В моментах конструирования оба варианта имеют сходные характеристики. Например, в обоих вариантах есть как прямозубые, так и длинные шестеренки. Они влияют на скорость переключения с одной передачи на другую. Определить, какая из этих КПП лучше, очень тяжело. Поэтому специалисты по этой области объединили два данных механизма в один.

Принцип работы секвентальной коробки передач

Как уже упоминалось ранее, для секвентальной коробки передач характерно отсутствие третьей педали – сцепления. Особенно актуальна такая особенность для тех водителей, которые имеют небольшой опыт в обращении с транспортом на дороге. Ведь постоянное отвлечение левой ноги на педаль сцепления для многих является проблемой. Но это далеко не означает, что данный механизм в коробке передач отсутствует. Он есть, только работает иначе. Следовательно, и сама работа секвентальной КПП отличается. Управление сцеплением осуществляется за счет специального электронного блока, который, в свою очередь, получает необходимые сигналы от сенсоров. Они определяют силу давления на педаль газа со стороны водителя и контролируют включение конкретной скорости. Коробка передач же получает сигнал от электронного блока, а та в свою очередь с помощью датчиков передает всю необходимую информацию об используемой скорости в прогрессивный блок. Именно тут протекает последний процесс – корректировка скоростного режима на основе следующих показателей:

  • количество оборотов двигателя;
  • работа кондиционера;
  • сила нажатия на педаль, а также ряд других.

Следующий принцип работы секвентального переключения передач заключается в используемых прямозубых шестеренках. Если сравнивать их с косозубыми, которые применяются в МКПП, они выдают более высокий коэффициент полезного действия. Это связано с тем, что первые из них оставляют большие потери во время трения.

И третья особенность работы устройства секвентальной коробки передач характеризуется наличием гидравлического сервопривода. Благодаря ему, происходит быстрое переключение с одной передачи на другую.

Важно! Гидравлические сервоприводы и роботизированные КПП – это не одно и то же. Различия заключаются в устройстве прибора: в последнем используется электрический сервопривод.

Более подробную и наглядную информацию о том, как работает секвентальная коробка передач, можно получить из следующего видео:

На каких машинах установлена секвентальная коробка передач

Наибольшее распространение секвентальная коробка передач получила для спортивных машин, участвующих в гонках. Например, такая система работы используется в автомобилях «Формулы-1». Среди моделей транспорта, на которых изначально используется такой вид КПП, выделяются следующие:

  • BMW M3;
  • BMW M5;
  • Mercedes Benz C-Class.

Но секвентальная коробка гораздо распространеннее, чем кажется на первый взгляд. Как упоминалось ранее, встретить устройство такого вида можно на сельскохозяйственном транспорте и на большегрузных автомобилях. При конструировании машин с секвентальной коробкой передач в данном случае получило даже большее распространение.

Каждый водитель хочет обеспечить свой автомобиль всем необходимым для комфортной и безопасной езды. Так что некоторые автолюбители устанавливают КПП с последовательным переключением скоростей на свои машины, специально произведя замену старой трансмиссии на новую. Поэтому встретить устройство можно совершенно у разного транспорта. Очень часто секвентальная КПП устанавливается на ВАЗ. Это обеспечивает водителю более облегченное вождение автомобилем. При этом отдается предпочтение именно кулачковой системе. Таким образом, установить данную трансмиссию можно на любой автомобиль, главное, подобрать нужную модель, подходящую по всем параметрам. Вариантов секвентальной коробки передач на ВАЗ существует большое количество. Поэтому проблем в выборе или поиске нужного устройства не возникнет. Тем более, что некоторые предлагают индивидуальную сборку для автомобиля специалистами высокого уровня.

Плюсы и минусы секвентальной трансмиссии

Для того чтобы разобраться, что ожидать от трансмиссии, нужно рассмотреть ее положительные и отрицательные стороны. Среди плюсов следует отметить следующие моменты:

  • Высокая скорость и удобство в вопросе переключения передач. Благодаря электронному блоку и гидравлическому механизму, скорость перехода с одной скорости на другую сводится к минимуму. Похвастаться такими показателями не может ни одна другая КПП: ни механическая, ни автоматическая. Ну а главное то, что с использованием секвентальной трансмиссии водителю не придется судорожно стараться найти нужную в данный момент передачу. Особенно это актуально при прохождении крутых поворотов или движению по кольцу, когда трудно удержать автомобиль на правильной траектории.
  • При переключении отсутствует потеря скорости. Такая особенность полюбилась в кругах гонщиков, ну и, конечно, обычные водители тоже высоко оценили наличие такой возможности в трансмиссии.
  • За счет хорошо продуманного устройства секвентальной коробки передач топливо расходуется экономично.
  • Переключение скоростей подрулевыми лепестками. Такая технология еще больше упрощает управление автомобилем во время движения.
  • Возможность выбора между автоматическим режимом переключения скоростей и ручным. Конечно, секвентальная трансмиссия может существовать и отдельно от данной функции. Но если все-таки она используется, то это однозначно относится к плюсам.
  • Отсутствует педаль сцепления. Особенно актуально это для начинающих водителей, которым в силу малого опыта сложно справиться с механической КПП.
  • Во время переключения рычага не приходится задумываться о том, какую именно передачу выбрать. Водитель просто либо понижает, либо повышает скорость.

Минусы секвентальной трансмиссии:

  • Чувствительность к высоким нагрузкам и износу. Речь идет не только о спортивных автомобилях, но и простых гражданских машинах.

    Внимание!
    Каким бы простым не было переключение скоростей на КПП, важно делать это своевременно. Если пренебрегать этим пунктом, то система быстро придет в негодность.

  • Высокая стоимость обслуживания. Принцип работы секвентальной коробки заключается в сложном механизме. Чем сложнее механизм, тем дороже его обслуживание.
  • Добиться увеличения мощности машины путем установки секвентальной коробки можно только в том случае, если вовремя переключаться с высших передач на низшие и наоборот. Так что водитель должен хорошо чувствовать свой автомобиль, что является не всегда простой задачей.

Заключение

Секвентальная коробка передач подарила автолюбителям новые возможности. Устройство и принцип работы заслуживают внимание со стороны водителей, а удобство использования приобретает все большее количество потребителей. Благодаря всему перечисленному, КПП такого типа с каждым годом получает все большое распространение. И, учитывая все положительные стороны коробки передач, это не спроста.

Но нетривиальный механизм переключения, присущий данному типу трансмиссии, заставил конструкторов заняться поисками альтернативных способов переключения передач.

И их усилия оказались не напрасными – семейство КПП пополнилось сначала коробками-автоматами, а затем и другими разновидностями – роботизированными, вариативными, секвентальными.

Но так уж получилось, что рядовой автолюбитель с уверенностью может говорить только о механике и автомате. Гораздо меньшее количество автомобилистов в курсе, что такое вариатор или роботизированная трансмиссия. И совсем мало тех, кто знает, как устроена и работает секвентальная коробка. Мы решили восполнить этот пробел автомобильного образования.

Что такое КПП секвентального типа

Классическая механическая коробка, несмотря на некоторые недостатки, по-прежнему занимает доминирующие позиции в сегменте автомобильных трансмиссий. Этому есть объективное объяснение – овладеть навыками переключения достаточно просто, нужна лишь небольшая практика. Но главное – такая КПП предоставляет водителю свободу действий: двигаясь с нужной скоростью, он может переключаться на любую передачу без ограничений. Например, разогнавшись, переключиться с третьей сразу на пятую, тронуться с места со второй и даже третьей, если есть достаточный уклон, резко затормозить и включить вторую передачу после четвёртой.

Разумеется, полной свободой это назвать нельзя – выбранная передача должна соответствовать нагрузке на авто и скорости движения.

Секвентальная КПП этого не позволяет. Её основное отличие от механики – необходимость последовательного включения всех передач, независимо от направления.

Вы спросите, а какой смысл в такой трансмиссии? Ответ будет очень простым: в упрощении управления автомобилем. В этом нет никаких противоречий – машины с секвентальной коробкой не имеют сцепления, поэтому водителю вообще не нужно задумываться о том, какая передача в настоящее время задействована, и какую нужно включать при наборе скорости или, наоборот, при торможении. В результате процесс переключения передач заметно ускоряется, что можно назвать основным достоинством СКПП.

Строго говоря, коробки передач данного типа – неотъемлемая часть мототехники, особенно старых поколений, где переключение осуществляется ножной педалью. Но и сегодня, к примеру, мотоциклы BMW оснащаются именно этим типом трансмиссии, которая со временем тоже эволюционирует, становясь более совершенной, безотказной и удобной. Так, в настоящее время выпускаются семиступенчатые секвентальные коробки передач модели SMG. Первое поколение таких КПП устанавливалось на автомобили BMW Е36 М3 с 1996 года, с 2001 года SMG 2 стала основной трансмиссией Е46 М3, а третье поколение вошло в комплектацию Е60 М5.

Если при использовании МКПП у опытного и умелого водителя на переключение передач тратится порядка 0.6 секунды (среднестатистический показатель заметно выше), то использование современных секвентальных коробок позволяет уменьшить этот временной промежуток примерно втрое, до 0.2 секунд.

Безусловно, для рядового автомобилиста это некритично, а вот для спортсменов такой выигрыш во времени очень даже существенен, учитывая, что во время гонки переключаться приходится очень часто.

Следует считать заблуждением мнение о том, что СКПП устроена сложнее механики. Коробка-автомат – да, это действительно очень сложное устройство, а вот конструкция трансмиссии типа SMG проще, чем у МКПП. Хотя бы потому, что здесь отсутствуют синхронизатора, но об устройстве секвентальных коробок мы поговорим чуть позже.

Таким образом, правильный ответ на вопрос, что значит секвентальная КПП, заключается в следующем: это тип трансмиссии, в котором передачи переключаются исключительно последовательно (1-2-3-4 и т.д.), как вверх, так и вниз, но зато намного быстрее, при этом педаль сцепления отсутствует, а её роль выполняет электроника. По крайней мере, в легковых автомобилях.

Устройство, особенности, принцип работы СКПП

О главной особенности секвентальной трансмиссии вы уже знаете – это невозможность переключения передач в произвольном порядке (вернее, отсутствие возможности свободного выбора). Но в чём смысл такой коробки? Дело в том, что у водителя далеко не всегда имеется возможность включения нужной передачи посредством торможения (при переходе с высшей на низшую передачу) автомобиля. Особенно в случаях, когда количество передач большое (от шести и выше), что характерно для сельскохозяйственной техники, тракторов, большегрузных автомобилей.

Поскольку педаль сцепления (но не само сцепление) отсутствует, это теоретически упрощает управление транспортным средством – необходимость в синхронизации движений левой и правой ноги при переключении скоростей отсутствует. Управление сцеплением осуществляется , получающим все необходимые для этого сведения от сенсоров и датчиков, отслеживающих степень нажатия педали акселератора и попытки включения определённой передачи. ЭБУ, анализируя эти данные, посылает соответствующий сигнал на исполнительное устройство – прогрессивный блок СКПП, который и осуществляет корректировку скорости движения автомобиля.

Чтобы иметь представление, как работает секвентальная коробка передач, нужно также знать, что, в отличие от механического аналога, здесь вместо конусных шестерён используются прямозубые. Такой механизм имеет более высокий КПД за счёт снижения потерь на трении, однако при этом снижается крутящий момент. Этот недостаток компенсируют установкой шестерён большего диаметра. Отметим, что уровень шума при работе трансмиссии с прямозубыми шестернями намного выше.

Наконец, ещё одной особенностью секвентальной коробки является использование гидравлических сервоприводов, функция которых – облегчить и ускорить переключение между скоростями. Правда, сервоприводы используются и в роботизированных коробках, но там вместо гидравлики используется электрический привод.

Если на мотоциклах переключение передач осуществляется педалью, то в автомобилях – привычным рычагом или кнопками (которые даже более удобны в использовании, хотя это дело привычки). Место расположения рычага – либо стандартное, на центральной консоли, либо на руле, что характерно для «американцев» и «японцев». Обозначается такая коробка буквой «S» (от слова

Sequence, что с английского переводится как «последовательность», «последовательный»).

В некоторых вариациях секвентальной коробки переключение скоростей может происходить в автоматическом режиме. Обычно такие СКПП могут работать в трёх режимах:

  • стандартном механическом, с ручным переключением передач;
  • спортивном механическом, позволяющим ускорить процесс переключения;
  • автоматическом, избавляющим водителю от потребности переключать передачи (да, здесь присутствуют аналогии с коробкой-автоматом, но есть и множество отличий).

Принцип работы секвентальной коробки передач основан на использовании , которую модернизировали, оснастив шестернями с прямыми зубьями. Благодаря наличию гидравлического механизма сервоприводов от водителя не требуется высокой точности при изменении режима движения транспортного средства, что ещё больше упрощает управление автомобилем. Всё, о чём ему нужно заботиться – следить за нагрузкой на силовой агрегат, производя последовательное переключение при ускорении и торможении без участия педали сцепления.

Как же достигается заметное снижение времени, затрачиваемого на переключение скоростей? Дело в том. что на механической КПП при переводе рычага из одного положения в другое тяга приводного механизма вначале подтягивается, затем происходит её поворот, и только после этого она нажимается. В секвентальной коробке используется совершенно иной принцип – здесь в работу включаются одновременно две тяги, одна из которых подтягивается, другая – сразу же нажимается. Другими словами, при переходе с третьей скорости на вторую в момент переключения тяга третьей передачи подтягивается, а второй – нажимается. В результате общее время переключения снижается с одной секунды (усреднённый показатель) до 0.12 миллисекунд.

Многие автомобилисты путают секвентальные коробки с кулачковыми. Между ними действительно есть немало общего (прямозубые шестерни увеличенного диаметра и длины, а также наличие торцевых выступов, служащих основой для зацепления с кулачками), благодаря которым и удаётся существенно сократить время переключения. Автомобили с кулачковой трансмиссией более динамичны, но в этом случае от водителя требуется немалый опыт, чтобы осуществлять переключение в нужный момент. У секвентальных трансмиссий такой недостаток отсутствует. Именно по этой причине коробки передач кулачкового типа ставятся исключительно на спортивные авто, хотя никто не запрещает вам выполнить и на обычном серийном автомобиле. Конструкторы болидов некоторых команд «Формулы 1» совместили достоинства обеих типов трансмиссий в одном устройстве, но, разумеется, сравнивать мастерство вождения гонщиков этой суперсерии с обычными водителями по крайней мере неуместно.

Мы уже рассмотрели на концептуальном уровне основные достоинства секвентальных коробок. Пришло время обсудить преимущества трансмиссии этого типа более детально. Итак, основные плюсы использования такой КПП заключаются в следующем:

  • отсутствие педали сцепления. Оказывается, это хорошо не только для новичков, которые могут испытывать трудности с работой двумя ногами при переключении скоростей (ситуации, когда вместо сцепления нажимается тормоз – обыденные, а это практически гарантированная остановка двигателя). Участники гоночных соревнований на автомобилях, оснащённых секвентальной трансмиссией, получают возможность сконцентрироваться на трассе, не отвлекаясь на необходимость координировать движения рук и ног при изменении ;
  • переключение скоростей происходит как минимум втрое быстрее. Если учесть, что коробка-автомат, у которой тоже отсутствует педаль сцепления, гораздо более задумчива, чем МКПП, то у секвентальных трансмиссий в этом отношении нет конкурентов. Само переключение здесь требует от водителя перемещения рычага вверх при разгоне и вниз при уменьшении скорости движения. Крайне просто: дёргаем рукоятку вверх, пока не разгонимся до 4-5 передачи, или вниз до полной остановки. Не нужно задумываться о том, какая передача включена сейчас, и на какую следует переключиться;
  • отсутствие временной задержки при переключении скоростей в некоторой мере способствует экономии топлива. И хотя этот эффект незначительный, но он имеет аккумулятивное действие – это всегда нужно учитывать;
  • современные трансмиссии секвентального типа и так упростили управление транспортным средством практически до минимума, перенеся клавиши управления на руль. Но оказывается, они предлагают ещё более эффективный вариант – автоматический режим работы, когда водитель и вовсе не должен задумываться о переключении передач – всю работу сделает за него электроника и набор датчиков.

У искушённого читателя наверняка возникнет вполне резонный вопрос: если секвентальные коробки столь хороши, почему они до сих пор не получили массового распространения?

Ответ тривиален: наряду с несомненными достоинствами у этого типа трансмиссии присутствуют и столь же очевидные недостатки, в большинстве случаев перевешивающие преимущества. Опишем их:

  • низкая устойчивость к высоким нагрузкам, без которых представить себе работу трансмиссии невозможно. Как бы просто не происходило переключение, даже при наличии СКПП делать это нужно, учитывая подходящий скоростной режим – если переключаться на третью со скорости 60-70 км/час, это будет явным издевательством над коробкой. Независимо от типа. Особенности конструкции секвентального механизма переключения передач (в частности, наличие гидравлического сервопривода) существенно снижают способность деталей КПП противостоять износу. Достаточно сказать, что на гоночных болидах такие трансмиссии приходят в негодность буквально после каждого этапа. А это – дорогое удовольствие: стоимость СКПП намного выше, чем у механики. Но ради выигрыша в скорости команды, участвующие в гонках, вынуждены идти на подобные траты. Для серийного автомобиля это недопустимо. И хотя здесь речь идёт не только о прощении управления автомобилем, но и об увеличении мощности и снижении расхода горючего, даётся всё это не даром. Водитель, как уже упоминалось выше, доложен переключаться правильно, чувствовать свой автомобиль, выбирать нужную скорость для переходя с низшей передачи на высшую и наоборот. Если у вас опыт небольшой – ошибки в использовании секвентальной трансмиссии неизбежно приведут к её преждевременной поломке, а ремонт такой коробки обойдётся вам в значительную сумму. Так что не стоит приобретать автомобиль, оснащённый СКПП, если у вас отсутствует многолетний опыт управления транспортным средством с коробкой-автоматом и МКПП. Стоит учесть и тот фактор, что отечественным автомобилистам будет непросто перестроиться на работу по переключению передач, рычаг коробки которой расположен не на центральном тоннеле, а на подрулевых лепестках. Но это – мелочи по сравнению с тем, что даже при аккуратном использовании срок службы секвентальных коробок в разы меньше, чем механических и даже автоматических;
  • такая трансмиссия отличается и дороговизной в обслуживании, что тоже обусловлено конструктивными особенностями. Если говорить о стоимости запчастей/расходных материалов, то здесь ситуация обстоит совсем не радужно. И если вы думаете, что сможете самостоятельно её отремонтировать, то и здесь глубоко заблуждаетесь. Более того, если вы живёте не в мегаполисе, то вам еще придётся поискать автосервис, на котором возьмутся за восстановление СКПП.

Расскажем также об основных заблуждениях, связанных с упоминанием коробки передач секвентального типа:

  • многие полагают, что роботизированная и секвентальная трансмиссии – это синонимические понятия. На самом деле это, конечно же, далеко от действительности. Хотя принцип работы коробок обеих типов действительно схож, отличий тоже более чем достаточно. В качестве примера можно привести тип сервопривода: у роботизированной КПП он электрический, а не основанный на использовании гидравлики. Коробка-робот оснащается двойным сцеплением для исключения рывков при переключении скоростей, секвентальный аналог в этом не нуждается;
  • существует мнение, что АКПП и СКПП всегда работают в связке. Оно тоже неверно, хотя объяснить такой стереотип можно ростом популярности коробок-автоматов, оснащённых спортивным режимом. В действительности далеко не всегда секвентальная коробка имеет автоматический режим работы и уж тем более ошибочно утверждать о тождественности этих типов трансмиссии. Наиболее яркий пример – гоночные автомобили;
  • бытует также мнение, что СКПП является атрибутом только гоночных болидов, причём непременно в сочетании с кулачковым механизмом. Да, такая связка характерна для автоспорта, но уже достаточно давно выпускаются серийные авто, на которых успешно эксплуатируется коробка секвентального типа. И без кулачкового механизма – он действительно является прерогативой гоночных автомобилей.

Сфера применения секвентальной АКПП

Изначально такие коробки и в самом деле устанавливались только на автомобили, используемые в разных дисциплинах автоспорта. Впрочем, и сегодня этот тип трансмиссии в автогонках не имеет конкурентов, позволяя осуществлять переключение передач максимально быстро и без промежуточного падения оборотов. Несколько десятых долей секунды (строго говоря – минимум полсекунды) – это очень много там, где победителя от призёра зачастую отделяют сотые доли секунды. Добавьте к этому гидравлический механизм переключения – и получите действительно высокоскоростную трансмиссию, пускай и достаточно дорогую.

Но уже более двух десятилетий СКПП устанавливаются и на серийные авто. Пионером здесь оказался автоконцерн BMW, в настоящее время такой коробкой оснащаются, к примеру, модели M3/M5 от BMW или Mercedes-Benz С-класс. Некоторые путают такую трансмиссию с автоматом, именуя её «ручным» вариантом АКПП, что в принципе неверно, и мы об этом уже говорили. Обладатели авто, оснащённых секвентальной КПП, утверждают, что управление транспортным средством стало намного проще, а точного попадания в передачу в зависимости от режима движения не требуется.

На многие мотоциклы устанавливаются коробки, работающие по принципу последовательного переключения передач, причём такой технологии уже более 50 лет. Обычно это рычаг, переключаемый ногой, имеющий два положения: вперёд и назад. Нейтраль расположена между ними.

Секвентальная коробка передач устанавливается и на машины сельскохозяйственного назначения (трактора, гусеничная техника). Здесь рычаг переключения располагается также под ногами, как у мотоциклов, но может устанавливаться и на руль.

Наконец, СКПП оснащаются многие модели большегрузных грузовиков и другой тяжёлой спецтехники, у которых количество передач может превышать десяток – управлять такой механической коробкой было бы очень сложно.

Представленный в конце июня 2015 года в Гудвуде, вы могли обратить внимание на наличие секвентальной коробки переключения передач, которая уже давно стала неотъемлемым атрибутом спорт- и суперкаров. Поскольку некоторые каракумники заинтересовались устройством и особенностями данного типа КПП, я расскажу вам о ней. Секвентальная КПП
отличается возможностью только последовательного переключения между передачами. Иными словами, водитель может перейти только на одну передачу выше либо ниже используемой, не перескакивая через остальные, как это можно сделать в классической механической КПП с поисковым принципом переключения. Предлагаю более подробно ознакомится с этим типом коробок переключения и развеять пару заблуждений, связанных с секвентальными КПП.

Принцип работы секвентальной КПП

Как мы уже выяснили, передачи этого типа трансмиссии переключаются только поочерёдно, в строго заданной последовательности. И поскольку секвентальная КПП построена на базе механической, мы будем делать отсылки по принципу работы именно к МКПП.

Во-первых
, для секвентальной КПП характерно отсутствие педали сцепления, что в первую очередь обрадует не умудренных опытом водителей. Это сильно облегчает управление автомобилем, ведь постоянные танцы левой ногой на педали сцепления, прямо скажем — дело на любителя. Сцеплением управляет не водитель, а электронный блок, который получает сигнал от сенсоров, считывающих нажатие на педаль газа и непосредственно включение конкретной передачи. Как говорится, дело техники. Когда коробка получает команду от электронного блока, с помощью специальных датчиков в прогрессивный блок передаётся новый сигнал об используемой скорости автомобиля. Прогрессивный блок является последней инстанцией, где корректируется скоростной режим на основе различных показателей: начиная от оборотов двигателя и заканчивая работой кондиционера.
Видео, демонстрирующее работу секвентальной коробки передач. Как стремительно переключаются скорости!

Во-вторых
, в секвентальной КПП используются прямозубые шестерни. Они выдают больший коэффициент полезного действия, если сравнивать с косозубыми из МКПП. Это вызвано тем, что косозубые шестерни имеют больше потерь на трение. Но и крутящий момент прямозубые шестерни способны передавать меньший, поэтому в секвентальных КПП часто используют шестерни бОльшего размера для компенсации этого недостатка.

И наконец, третьей отличительной чертой
секвентальной трансмиссии является наличие гидравлических сервоприводов, с помощью которых происходит переключение между передачами. В настоящее время гидравлические сервоприводы часто ассоциируют с роботизированной КПП, но это не так. В последней используются электрические.
Об одном из вариантов исполнения секвентальной коробки рассказывает в своём видео Евгений Травников:

Преимущества и недостатки секвентальной КПП

Теперь, когда мы имеем представление о принципе работы упомянутой трансмиссии, давайте разберёмся, чего же стоит от неё ожидать.

Преимущества:

1. Высокая скорость и удобство переключения

между передачами. Благодаря наличию электронного блока управления и гидравлического механизма, временные затраты на переключение сокращаются до 150 миллисекунд, что играет весомую роль в профессиональном автоспорте. Более шустрым переключением передач не могут похвастаться ни одна из классических трансмиссий, причём как механических, так и автоматических. Кроме того, с секвентальной КПП вы не будете судорожно пытаться попасть в нужную скорость, мчась из всех лошадиных сил по кольцу, когда удержать автомобиль на правильной траектории мешает высокая нагрузка и тряска с вибрацией.

2. Нет потери скорости при переключении.

3. Экономичный расход топлива.


Последние два пункта являются скорее последствием первого, однако мы не можем не учесть этого, отдавая должное секвентальной КПП.

4. Возможность переключения подрулевыми лепестками.

Да, эта технология, так полюбившаяся настоящим гонщикам, открылась благодаря секвентальному механизму переключения.
Кстати, геймерам этот механизм тоже полюбился. Некоторые даже сами берутся разрабатывать такие коробки =)

Пятым преимуществом можно было бы назвать выбор между двумя режимами –автоматическим и ручным переключением передач (так называемый спорт-режим). Но эта особенность характерна для автоматических КПП. А так как секвентальная трансмиссия может существовать самостоятельно, оставим это преимущество отдельным видам автоматических КПП.

Недостатки:


Здесь речь идёт не только о тех нагрузках, которые испытывает коробка болидов Формулы 1 на гоночной трассе, но и о нагрузках, которые может испытывать гидравлический механизм при неправильном переключении на гражданских автомобилях. Как бы ни было просто переключать передачи на секвентальной КПП, делать это нужно своевременно. Агрегаты этой трансмиссии довольно чувствительны и быстро изнашиваются из-за особенностей конструкции. Ведь чем сложнее механизм, тем больше вероятность его поломки.

2. Дороговизна в обслуживании.

Собственно, здесь тоже можно сослаться на конструктивные особенности секвентальной КПП, и без лишних комментариев.

Заблуждения и мифы, связанные с секвентальной КПП

1. Секвентальная КПП и роботизированная КПП – одно и то же.


Отнюдь, это не так. Несмотря на схожий принцип работы, в роботизированной КПП как минимум используются электрические сервоприводы для переключения между передачами. А в секвентальной КПП – гидравлические.

2. Секвентальная и автоматическая КПП неразлучны.


Ещё одно заблуждение, вызванное широким распространением автоматических КПП в паре со «спорт-режимом». Однако стоит вспомнить о КПП, используемых в автоспорте, и всё встаёт на свои места. Секвентальная КПП может существовать отдельно от автоматической трансмиссии.

3. Секвентальный механизм устанавливается только на болиды и другие спорткары, вместе с кулачковой коробкой.

Несомненно, дуэт этих двух технологий даёт огромное преимущество на трассе, но уже не один десяток лет секвентальная КПП используется на серийных авто, предназначенных для общественных дорог.

Применение секвентальной КПП

В настоящее время секвентальный механизм широко используется и даже успел стать классикой для некоторых мотоциклов и автомобилей. Например, этот тип трансмиссии характерен для старенького мотоцикла . Но более популярным применением этой технологии прославились модели КПП SMG, устанавливаемые на автомобили BMW с 1996 года.

SMG 1 и SMG 2 длительное время устанавливались на BMW 3 серии.
Минутка ностальгии или как это было:

1-Световой индикатор переключения на повышенную передачу
; 2-Индикатор включения передачи и программы
;

3-Рычаг управления
; 4-; 5-Переключатель программ движения (в центральной консоли)
.

Основные компоненты первого поколения SMG
изображены на рисунке:

1 ЭБУ системы SMG
; 2 ЭБУ системы ABS
; 3 Индикатор включенной передачи и программы (в тахометре)
; 4 ЭБУ индикатора включенной передачи и программы

5 Переключатель программы движения (в центральной консоли)
; 6 Индикатор положения рычага управления (в центральной консоли)
; 7 Шестиступенчатая коробка передач SMG с исполнительным узлом
; 8 Кронштейн механизма переключения передач SMG
; 9 Приводной насос
; 10 Исполнительный цилиндр гидропривода сцепления
; 11 Сцепление
; 12 Гидравлический блок
; 13 Бачок главного цилиндра
; 14 ЭБУ системы DME
*
Сейчас SMG выпускается уже в третьем поколении и с 2005 года устанавливается на BMW E60 M5.

что это такое, принцип работы



Если необходим автомобиль, который будет быстро разгоняться до 100 км/ч, иметь высокие динамические и скоростные показатели, следует обратить внимание на транспорт, где будет установлен секвентальный тип КПП.

Что такое секвентальная коробка передач?

Секвентальная КПП в разобранном виде

Секвентальная КПП обеспечивает динамичность хода, а также удобство управления машиной. Скорости переключаются в строгой последовательности. Данный вид КПП получил свое распространение в середине 1990-х годов.

Принцип работы секвентальной коробки передач. С помощью селектора осуществляется смена скоростных режимов. Коробка составляет достойную конкуренцию известным типам КПП. Несмотря на то, что присутствует сцепление, управление им осуществляется благодаря электронному блоку.

Схематическое изображение КПП

Следует отметить, что вес секвентальной коробки передач является небольшим. Несмотря на это, вырабатывается большой момент силы. В ее основе лежат шестерни, которые имеют прямые зубья, сервопривод, базирующийся на гидравлической основе. Это является причиной того, почему быстро переключаются скорости. Имеющиеся муфты активизации передач представляют собой ряд кулачков. Секвентальная коробка не дает возможность автомобилисту осуществлять свободный выбор передач, т.е. перепрыгивать сразу через несколько.

Таким образом, машины, где установлен данный вид коробки, отличаются высокой скоростью переключения скоростей. Так как коробка базируется на гидравлической системе, отмечается отзывчивость транспорта.

Машины с секвентальной коробкой

BMW M3 с секвентальной КПП

Встречаться данная коробка может на автомобилях марки БМВ, где имеются индивидуальные тяги привода, обеспечивающие смену передач. В частности, на иномарке BMW М5 Е60 данный агрегат способствует увеличению динамичности вождения. Машина оснащена на двух осях дисковыми вентилируемыми тормозами, контролем курсовой устойчивости. Следует отметить наличие двухдискового сцепления, двух ведущих и ведомых дисков, промежуточного диска. Помимо данной версии авто, указанный тип коробки может встречаться на BMW M3, Mercedes Benz C-Class. Перечисленные машины относятся к категории спортивные.


Среди отечественных автомобилей, данная коробка встречается на ВАЗ-2108. Агрегат представляет собой упрощенный вариант стандартной механики. Работа данного устройства позволяет эффективно маневрировать, быстро переходить с одной передачи на другую.

Сильные и слабые стороны кулачковых КПП

На ряде скоростных автомобилей присутствует кулачковая КПП. Преимущество данного типа коробки в том, что она позволяет машине достичь высоких скоростных показателей. Составляющие части данной КПП позволяют выдержать высокие нагрузки. Благодаря тому, что здесь имеются прямозубые шестерни, отмечается повышенный КПД, в меньшей степени создаются осевые нагрузки на валы кулачковой коробки передач. Механизм переключения у данной КПП бывает последовательный (секвентальный). Смена скоростей происходит в результате осуществления сдвига рычага вперед или назад. Как правило, у кулачковых КПП нет синхронизаторов, что увеличило скорость работы коробки.

Во время передвижения переключение передач осуществляется без выжима сцепления, достаточно немного отпустить педаль акселератора. При смене передач обороты силовой установки не падают, в результате, разгон быстрее происходит.

Однако кулачковая коробка имеет ряд недостатков:

  • относительно малый рабочий ресурс;
  • высокая цена;
  • с экономической точки зрения непосредственная установка коробки на авто на место имеющейся (АКПП или МКПП) не является выгодным решением.

Чтобы продлить ресурс данной КПП, ее следует вместе со всей автомобильной системой периодически диагностировать. В дополнении к этому осуществлять замену масла. В противном случае при продолжительной эксплуатации в горючем будет появляться большое количество металлических частиц. Это способствует уменьшению ресурса КПП.

Таким образом, секвентальные автоматические КПП можно встретить на гоночных машинах, мотоциклах. Данная КПП характерна не только для легковых, но и большегрузных авто. Скорости возможно переключать посредством подрулевых лепестков, что является преимуществом КПП. Простота в управлении – это дополнительный аспект, почему можно сделать выбор в пользу автомобиля с данной коробкой.


устройство, мифы и преимущества. На каких машинах установлена секвентальная коробка передач

На чтение
5 мин.

Здесь получается так, что одна тяга в момент переключения подтягивается, а другая – нажимается. То есть, в момент подтягивания тяги переключения первой передачи тяга второй передачи нажимается. Это дало возможность значительно сократить временной интервал переключения в сравнении с обычной коробкой передач.

В переводе с английского языка секвентальная переводится как последовательность. Стало быть, секвентальная коробка передач означает только последовательное переключение скоростей. Этот принцип работы заключается в воздействии на управление ногой (примером может служить мотоцикл), для быстрого переключения — спортивный автомобиль; в случае большого количества передач, выбор которых с помощью переключения рычага не очень удобен — это трактор, грузовые автомобили. Чаще всего происходит переключение за счет смещения органа управления от нейтрального положения. В то время как принцип работы классической КПП заключается в самостоятельном выборе передачи.


Развитие секвентальной коробки

Каких только коробок трансмиссии не было создано за всю историю автомобилестроения. Вот и создание секвентальной трансмиссии не прошло мимо. Чаще всего мы слышим, механическая коробка передач или автоматическая, но стоит понять, что этим дело не ограничивается, так как существует еще много вариантов для переключения скоростей.

Между этими КПП есть разница, которую стоит понять. Взять, к примеру, обычную машину с механической коробкой. В этом случае водитель самостоятельно делает выбор передачи скорости. То есть, разогнавшись, у него есть возможность переключиться с третьей скорости на пятую или же, наоборот — при торможении, перейти с пятой на третью. Этот механизм еще можно назвать поисковым, так как включение передачи скоростей полностью зависит от водителя. Еще раз хочется отметить, что передача может быть любой, самое главное, чтобы было соответствие режиму движения и нагрузкам на автомобиль.

Но то, что касается обладателей секвентальной коробки передач — они такой возможности свободного переключения лишены. Это действие может осуществляться только на одно значение либо вверх, либо вниз. То есть, переключение будет выглядеть следующим образом: два-три-четыре или семь-шесть-пять, что характерно для мотоциклов BMW и для мотоциклов М1-М. Другого переключения на такой коробке добиться невозможно.

Спортивный тип М

Сравнительно недавно была разработана семиступенчатая секвентальная коробка передач. Это первая модель 7-ступенчатой КПП SMG в мировом автомобилестроении. За счет своего сверхмалого времени для переключения скоростей в сочетании с мощностью силового агрегата она позволяет своему владельцу делать собственный выбор спортивного или комфортного стиля езды.

Исторические сведения

Такая коробка уже сумела стать традиционной для автомобилей BMW. Уже в 1996 году SMG 1 начала устанавливаться на модели Е36 М3. В 2001 году оснащение моделей Е46 М3 осуществлялось SMG 2. А уже в 2005 на модели Е60 М5 прошла установка коробки передач SMG 3. Что стало отличать эту коробку передач от предыдущих моделей, так это заметное сокращение временной затраты на переключение передачи.

Эта модель трансмиссии третьего поколения оборудована индивидуальными тягами привода переключения, что позволило добиться ощутимого ослабления тяги в момент переключения. Как это могло получиться?

Как происходит процесс переключения

Сравнивая обычную коробку передач с секвентальной SMG 3, обращаешь внимание, что в обычной КПП в момент переключения тяга привода переключения передач подтягивается, после чего поворачивается и нажимается. В сравниваемом устройстве все происходит по-другому. Здесь получается так, что одна тяга в момент переключения подтягивается, а другая — нажимается. То есть, в момент подтягивания тяги переключения первой передачи тяга второй передачи нажимается. Это дало возможность значительно сократить временной интервал переключения в сравнении с обычной коробкой передач.

Работа секвентальной коробки передач

Итак, знакомая всем механическая коробка передач эволюционировала и позволила прийти к новому типу трансмиссии, которые должны упрощать управление водителем автомобилем. И таким важным изобретением стала автоматическая коробка передач, которая модернизировалась и совершенствовалась. И сегодня, она дает возможность водителю, вообще не задумываться о том какую и когда переключать скорость. Но и механическое оборудование никто не отбросил в сторону. Она также продолжала развиваться и вот результатом этих изысканий стала секвентальная коробка передач. Результатом такой трансмиссии стало включение скорости в строгой последовательности.

Принцип работы

Этот тип КПП разрабатывался на базе механики. Основное отличие этой трансмиссии заключается в том, что вместо косозубых здесь установлены шестерни с прямыми зубами, а также отсутствует педаль сцепления (эту роль на себя принял электронный блок управления). Переключение передач в коробке осуществляется с помощью гидравлического механизма, что и приводит к значительному сокращению переключения скоростей.

Особое распространение установка коробки передач с секвентальным механизмом нашла в гоночных болидах. Поняв, что такая секвентальная коробка передач будет особенно удобна водителям-гонщикам, значит, необходимо было выполнить такую установку на гоночные автокары. Это объясняется тем, что высокая скорость способствует сильной вибрации авто и в этом случае водителю сложно попасть в требуемую передачу, в то время как секвентальная КПП в состоянии справиться с такой задачей.

Достоинства и недостатки

Такая секвентальная трансмиссия имеет свои характерные особенности. Достоинствами этого агрегата можно выделить отсутствие педали сцепления, что особенно удобно для начинающих водителей. Следующее положительное качество, характеризующее эту модель устройства — скорость переключения скоростей, которая превышает классические автоматические и механические трансмиссии. Другое достоинство — экономичность, которая происходит за счет сокращенного переключения скоростей. Также предлагается возможность выбора режима — механика или автомат.

Недостатком этого устройства можно назвать его конструкцию. То есть, этот механизм не является устойчивым к износу и при большой нагрузке быстро выходит из строя. В качестве примера можно привести гоночные автокары. После каждого заезда, секвентальная коробка передач чаще всего подвергается обязательной переборке. В принципе если не соблюдать эксплуатационные правила, то и на серийных авто секветнальная КПП может выйти из строя, а это значит, повлечет за собой дорогостоящий ремонт.

Механическая коробка передач сегодня эволюционировала. Были изобретены различные трансмиссии. Они существенно упростили управление машиной. Важный шаг в этом направлении – создание автоматической коробки передач. Позднее она изменялась и улучшалась. Теперь водителю нет необходимости думать, в какой момент нужно переходить на определенную передачу.

Но инженеры не оставили без внимания и механическую трансмиссию. Ее улучшили и изменили. Появлялись новые механизмы. Результат таких активных поисков лучшего варианта – секвентальная коробка передач. В этом случае передачи могут включаться только в определенной последовательности. Для того, чтобы повысить передачу, вверх, чтобы понизить – вниз.

В переводе с английского секвентальный означает «последовательный». В такой коробке можно переключать передачи только от высшей к низшей или от низшей к высшей. Данный принцип предусмотрен в мотоциклах с ножным управлением. При переключении передач ногой совершать сложные манипуляции проблематично. Вот почему в этом случае используется простой алгоритм: если рычаг перемещается вверх, передача повышается, если вниз – понижается. Такой вариант очень удобен.

Секвентальная КПП отличается от стандартной тем, что она бывает только двухвальной. При этом синхронизаторы отсутствуют, а шестеренки всегда только прямозубые. Нужны они для того, чтобы продвигать муфты, которые непосредственно включают передачи. Отличия заключаются не только в плане конструкции, но и эксплуатации. Для того, чтобы включить передачу в КПП, нужно выключить сцепление. В секвентальной при подъеме в гору или движении по прямой есть возможность переключения передач, не выключая сцепление.

Достоинства секвентальной коробки

Секвентальная коробка обладает массой достоинств:

  • Корпус коробки намного меньше.
  • Можно передавать существенно больший крутящий момент.
  • Конструкция способна легко выдерживать переменные нагрузки.
  • Переключение происходит с большой скоростью.
  • Смена передач не влияет на обороты двигателя.
  • В трансмиссии сохраняется мощность, вызванная нагревом элементов.
  • На подшипники валов оказывается достаточно небольшая нагрузка.
  • Обслуживание максимально простое.

Передачи меняются только последовательно в прямом или же в обратном направлении. Повышать передачу можно лишь ступенчато. Перескакивать с первой на третью, например, нельзя. Это не позволит сделать конструкция данной коробки. Еще одно значимое отличие секвентальной коробки – вторичный и первичный вал трансмиссии наборные. Состоят они из взаимосвязанных элементов промежуточного характера.

Всем привет! Представьте себе ситуацию. Вы накопили деньги и думаете о покупке автомобиля. Не последним вопросом будет выбор коробки передач. И тут возникает мысль — купить себе автомат или остановить выбор на старой доброй механике. Ведь, казалось бы, что может быть еще. Но нет. Существует также секвентальная коробка передач.

Я ее не придумывал и устройство действительно есть. Хотя практика и общение даже со своими знакомыми доказывает, что далеко не всем известно подобное название. И уж тем более не все с ходу могут сказать, что это такое и как оно работает.

Дабы вы не упали в грязь лицом и были настоящим экспертом в области коробок передач, предлагаю разобраться в этой теме подробнее. Может кто-то после этого захочет себе взять авто с секвентальной КПП.

Как это работает

Все мы знаем, что такое автоматическая или адаптивная и механическая коробка. В первом случае система все делает сама, опираясь на текущие нагрузки и скорость движения машины. То есть адаптируется под машину. В случае с механикой нужно самостоятельно переключать передачи.

В случае с секвентальной КПП важно заметить, что она отличается способностью переключать скорости последовательно. Грубо говоря, если на механике можно «перепрыгнуть» с 5 на 3 скорость, то секвенталка этого сделать не позволит. Есть последовательность переключений, нарушать которую СКПП не может.

Изначально СКПП создавались для гоночных авто, болидов Формулы 1 и машин, которые принимают участие в профессиональных гонках. Но идея понравилась автопроизводителям, из-за чего многие внедряют такие коробки в гражданские машины. И это радует.

Ошибка многих в том, что они считают СКПП аналогом АКПП. На деле источником вдохновения для создания секвенталки служила механика. Строили ее на базе МКПП.

Рассмотрим принцип работы этого устройства и ключевые особенности СКПП. Так вы поймете, что это и как работает вся система секвенталки.

  1. У СКПП нет педали сцепления. Это приятно радует тех, кто не имеет большого опыта вождения. Управление упрощается, не нужно постоянно выжимать сцепление. За него отвечает электроника, получающая сигналы от сенсоров при считывании нажатий на педаль газа и включении передачи. Коробка, получив от блока управления команду, датчиками передает сигнал о скорости, на которой движется сейчас машина. Прогрессивный блок — это последний этап, где происходит корректировка параметров движения. Он изучает буквально все, от оборотов мотора до включенного или выключенного кондиционера.
  2. В конструкции секвенталки используют шестерни прямозубного типа. Их КПД выше по сравнению с косозубыми конструкциями, стоящими на механике. Последние обладают внушительными потерями при трении. Хотя прямозубки передают меньший крутящий момент. Чтобы компенсировать это, шестерни ставят большого размера.
  3. Сервопривод гидравлического типа. Последняя отличительная черта. Такое устройство осуществляет переключение между скоростями. Сейчас многие уверены, что гидросервопривод — это достояние роботизированных коробок. Распространенная ошибка, ведь там используют электрические девайсы.

Работает секвенталка предельно просто. Вы можете использовать непосредственно рычаг КПП или подрулевые лепестки. Это заимствованная из гоночных болидов технология, которая очень хорошо прижилась в народе. Особенно в компании БМВ и Тойота.

Если взглянуть на коробку, на ней вы увидите рычаг, который перемещается вверх и вниз. Плюс есть дополнительные режимы, в зависимости от автопроизводителя.

Нажатие вверх (там где стоит +) поднимает на одну передачу вверх, а движение в сторону с «минусом» позволяет опустить коробку на 1 передачу.

Вот что значит комфортно и удобно. Не удивительно, что многие стремятся поставить СКПП себе на машину. Некоторые умельцы умудряются впихнуть коробку на ВАЗ 2108 и 2107. Есть и заводские модели, идущие в паре с секвентальной.

Но скажу честно. Это актуально для спортивных машин, от которых ждешь скорости и минимальных потерь при разгоне. Для автомобиля, под капотом которого менее 150-200 лошадиных сил, и которые служат для семейных поездок, в СКПП нет никакой потребности.

Плюсы и минусы

Теперь вы знаете, что такое СКПП и что значит секвентальность. Нет? Да это же последовательность в переводе. Тут вообще все становится на свои места.

Посмотрев видео и изучив особенности такой коробки, возникает вопрос — стоит ли брать машину с этой КПП. Немного вам помогу, рассказав про сильные и слабые стороны секвенталок.

Начнем с преимуществ.

  • Высокая скорость переключения. Автомат живет своей жизнью, потому иногда он откровенно тупит и не делает то, чего ждешь. Механику переключать сложнее. Оптимальную скорость выдает СКПП. Электронный блок и гидравлика обеспечивают минимальные затраты по времени на переход с передачи на передачу. Для профессионального автоспорта это крайне важно.
  • Удобство. Выжимать педаль сцепления, попадать в передачу, да еще и на скорости при плохой дороге — удовольствие сомнительное. СКПП гарантирует точность и комфорт при переключениях. Это бесспорный факт.

  • Отсутствие потери скорости. Да, секвентальная коробка переключает быстро, провалов между переходами нет, отсюда и размеренная езда, быстрый набор скорости.
  • Расход топлива. Все предыдущие пункты влияют на появление этого преимущества. СКПП бережно расходует топливо и помогает экономить.
  • Подрулевые лепестки. Дополнительная опция, позволяющая почувствовать себя гонщиком. Удобно и необычно.
  • Два режима. Но тут внесу поправку. Это у АКПП есть функция перехода на ручной режим с помощью секвентальной системы. Так что это скорее плюс автоматов.

Но не все так идеально. У СКПП есть два существенных недостатка.

  • Низкая устойчивость к нагрузкам и износам. Система сложная, состоит из множества элементов и требует аккуратного обращения. Нельзя просто наобум щелкать лепестками или рычагом. Следует правильно выбирать момент для переключения. Если этого не делать, механизмы быстро выйдут из строя. Не зря СКПП стоят на машинах профессиональных гонщиков.
  • Цена. Она высока на саму машину с СКПП и на обслуживание такой коробки. Хотя если у вас есть деньги на авто с секвенталкой, стоимость ее ремонта не должна быть проблемой.

Вот и все, что я хотел вам рассказать. Спасибо за внимание! Надеюсь, вам понравилось.

Но нетривиальный механизм переключения, присущий данному типу трансмиссии, заставил конструкторов заняться поисками альтернативных способов переключения передач.

И их усилия оказались не напрасными – семейство КПП пополнилось сначала коробками-автоматами, а затем и другими разновидностями – роботизированными, вариативными, секвентальными.

Но так уж получилось, что рядовой автолюбитель с уверенностью может говорить только о механике и автомате. Гораздо меньшее количество автомобилистов в курсе, что такое вариатор или роботизированная трансмиссия. И совсем мало тех, кто знает, как устроена и работает секвентальная коробка. Мы решили восполнить этот пробел автомобильного образования.

Что такое КПП секвентального типа

Классическая механическая коробка, несмотря на некоторые недостатки, по-прежнему занимает доминирующие позиции в сегменте автомобильных трансмиссий. Этому есть объективное объяснение – овладеть навыками переключения достаточно просто, нужна лишь небольшая практика. Но главное – такая КПП предоставляет водителю свободу действий: двигаясь с нужной скоростью, он может переключаться на любую передачу без ограничений. Например, разогнавшись, переключиться с третьей сразу на пятую, тронуться с места со второй и даже третьей, если есть достаточный уклон, резко затормозить и включить вторую передачу после четвёртой.

Разумеется, полной свободой это назвать нельзя – выбранная передача должна соответствовать нагрузке на авто и скорости движения.

Секвентальная КПП этого не позволяет. Её основное отличие от механики – необходимость последовательного включения всех передач, независимо от направления.

Вы спросите, а какой смысл в такой трансмиссии? Ответ будет очень простым: в упрощении управления автомобилем. В этом нет никаких противоречий – машины с секвентальной коробкой не имеют сцепления, поэтому водителю вообще не нужно задумываться о том, какая передача в настоящее время задействована, и какую нужно включать при наборе скорости или, наоборот, при торможении. В результате процесс переключения передач заметно ускоряется, что можно назвать основным достоинством СКПП.

Строго говоря, коробки передач данного типа – неотъемлемая часть мототехники, особенно старых поколений, где переключение осуществляется ножной педалью. Но и сегодня, к примеру, мотоциклы BMW оснащаются именно этим типом трансмиссии, которая со временем тоже эволюционирует, становясь более совершенной, безотказной и удобной. Так, в настоящее время выпускаются семиступенчатые секвентальные коробки передач модели SMG. Первое поколение таких КПП устанавливалось на автомобили BMW Е36 М3 с 1996 года, с 2001 года SMG 2 стала основной трансмиссией Е46 М3, а третье поколение вошло в комплектацию Е60 М5.

Если при использовании МКПП у опытного и умелого водителя на переключение передач тратится порядка 0.6 секунды (среднестатистический показатель заметно выше), то использование современных секвентальных коробок позволяет уменьшить этот временной промежуток примерно втрое, до 0.2 секунд.

Безусловно, для рядового автомобилиста это некритично, а вот для спортсменов такой выигрыш во времени очень даже существенен, учитывая, что во время гонки переключаться приходится очень часто.

Следует считать заблуждением мнение о том, что СКПП устроена сложнее механики. Коробка-автомат – да, это действительно очень сложное устройство, а вот конструкция трансмиссии типа SMG проще, чем у МКПП. Хотя бы потому, что здесь отсутствуют синхронизатора, но об устройстве секвентальных коробок мы поговорим чуть позже.

Таким образом, правильный ответ на вопрос, что значит секвентальная КПП, заключается в следующем: это тип трансмиссии, в котором передачи переключаются исключительно последовательно (1-2-3-4 и т.д.), как вверх, так и вниз, но зато намного быстрее, при этом педаль сцепления отсутствует, а её роль выполняет электроника. По крайней мере, в легковых автомобилях.

Устройство, особенности, принцип работы СКПП

О главной особенности секвентальной трансмиссии вы уже знаете – это невозможность переключения передач в произвольном порядке (вернее, отсутствие возможности свободного выбора). Но в чём смысл такой коробки? Дело в том, что у водителя далеко не всегда имеется возможность включения нужной передачи посредством торможения (при переходе с высшей на низшую передачу) автомобиля. Особенно в случаях, когда количество передач большое (от шести и выше), что характерно для сельскохозяйственной техники, тракторов, большегрузных автомобилей.

Поскольку педаль сцепления (но не само сцепление) отсутствует, это теоретически упрощает управление транспортным средством – необходимость в синхронизации движений левой и правой ноги при переключении скоростей отсутствует. Управление сцеплением осуществляется , получающим все необходимые для этого сведения от сенсоров и датчиков, отслеживающих степень нажатия педали акселератора и попытки включения определённой передачи. ЭБУ, анализируя эти данные, посылает соответствующий сигнал на исполнительное устройство – прогрессивный блок СКПП, который и осуществляет корректировку скорости движения автомобиля.

Чтобы иметь представление, как работает секвентальная коробка передач, нужно также знать, что, в отличие от механического аналога, здесь вместо конусных шестерён используются прямозубые. Такой механизм имеет более высокий КПД за счёт снижения потерь на трении, однако при этом снижается крутящий момент. Этот недостаток компенсируют установкой шестерён большего диаметра. Отметим, что уровень шума при работе трансмиссии с прямозубыми шестернями намного выше.

Наконец, ещё одной особенностью секвентальной коробки является использование гидравлических сервоприводов, функция которых – облегчить и ускорить переключение между скоростями. Правда, сервоприводы используются и в роботизированных коробках, но там вместо гидравлики используется электрический привод.

Если на мотоциклах переключение передач осуществляется педалью, то в автомобилях – привычным рычагом или кнопками (которые даже более удобны в использовании, хотя это дело привычки). Место расположения рычага – либо стандартное, на центральной консоли, либо на руле, что характерно для «американцев» и «японцев». Обозначается такая коробка буквой «S» (от слова

Sequence, что с английского переводится как «последовательность», «последовательный»).

В некоторых вариациях секвентальной коробки переключение скоростей может происходить в автоматическом режиме. Обычно такие СКПП могут работать в трёх режимах:

  • стандартном механическом, с ручным переключением передач;
  • спортивном механическом, позволяющим ускорить процесс переключения;
  • автоматическом, избавляющим водителю от потребности переключать передачи (да, здесь присутствуют аналогии с коробкой-автоматом, но есть и множество отличий).

Принцип работы секвентальной коробки передач основан на использовании , которую модернизировали, оснастив шестернями с прямыми зубьями. Благодаря наличию гидравлического механизма сервоприводов от водителя не требуется высокой точности при изменении режима движения транспортного средства, что ещё больше упрощает управление автомобилем. Всё, о чём ему нужно заботиться – следить за нагрузкой на силовой агрегат, производя последовательное переключение при ускорении и торможении без участия педали сцепления.

Как же достигается заметное снижение времени, затрачиваемого на переключение скоростей? Дело в том. что на механической КПП при переводе рычага из одного положения в другое тяга приводного механизма вначале подтягивается, затем происходит её поворот, и только после этого она нажимается. В секвентальной коробке используется совершенно иной принцип – здесь в работу включаются одновременно две тяги, одна из которых подтягивается, другая – сразу же нажимается. Другими словами, при переходе с третьей скорости на вторую в момент переключения тяга третьей передачи подтягивается, а второй – нажимается. В результате общее время переключения снижается с одной секунды (усреднённый показатель) до 0.12 миллисекунд.

Многие автомобилисты путают секвентальные коробки с кулачковыми. Между ними действительно есть немало общего (прямозубые шестерни увеличенного диаметра и длины, а также наличие торцевых выступов, служащих основой для зацепления с кулачками), благодаря которым и удаётся существенно сократить время переключения. Автомобили с кулачковой трансмиссией более динамичны, но в этом случае от водителя требуется немалый опыт, чтобы осуществлять переключение в нужный момент. У секвентальных трансмиссий такой недостаток отсутствует. Именно по этой причине коробки передач кулачкового типа ставятся исключительно на спортивные авто, хотя никто не запрещает вам выполнить и на обычном серийном автомобиле. Конструкторы болидов некоторых команд «Формулы 1» совместили достоинства обеих типов трансмиссий в одном устройстве, но, разумеется, сравнивать мастерство вождения гонщиков этой суперсерии с обычными водителями по крайней мере неуместно.

Мы уже рассмотрели на концептуальном уровне основные достоинства секвентальных коробок. Пришло время обсудить преимущества трансмиссии этого типа более детально. Итак, основные плюсы использования такой КПП заключаются в следующем:

  • отсутствие педали сцепления. Оказывается, это хорошо не только для новичков, которые могут испытывать трудности с работой двумя ногами при переключении скоростей (ситуации, когда вместо сцепления нажимается тормоз – обыденные, а это практически гарантированная остановка двигателя). Участники гоночных соревнований на автомобилях, оснащённых секвентальной трансмиссией, получают возможность сконцентрироваться на трассе, не отвлекаясь на необходимость координировать движения рук и ног при изменении ;
  • переключение скоростей происходит как минимум втрое быстрее. Если учесть, что коробка-автомат, у которой тоже отсутствует педаль сцепления, гораздо более задумчива, чем МКПП, то у секвентальных трансмиссий в этом отношении нет конкурентов. Само переключение здесь требует от водителя перемещения рычага вверх при разгоне и вниз при уменьшении скорости движения. Крайне просто: дёргаем рукоятку вверх, пока не разгонимся до 4-5 передачи, или вниз до полной остановки. Не нужно задумываться о том, какая передача включена сейчас, и на какую следует переключиться;
  • отсутствие временной задержки при переключении скоростей в некоторой мере способствует экономии топлива. И хотя этот эффект незначительный, но он имеет аккумулятивное действие – это всегда нужно учитывать;
  • современные трансмиссии секвентального типа и так упростили управление транспортным средством практически до минимума, перенеся клавиши управления на руль. Но оказывается, они предлагают ещё более эффективный вариант – автоматический режим работы, когда водитель и вовсе не должен задумываться о переключении передач – всю работу сделает за него электроника и набор датчиков.

У искушённого читателя наверняка возникнет вполне резонный вопрос: если секвентальные коробки столь хороши, почему они до сих пор не получили массового распространения?

Ответ тривиален: наряду с несомненными достоинствами у этого типа трансмиссии присутствуют и столь же очевидные недостатки, в большинстве случаев перевешивающие преимущества. Опишем их:

  • низкая устойчивость к высоким нагрузкам, без которых представить себе работу трансмиссии невозможно. Как бы просто не происходило переключение, даже при наличии СКПП делать это нужно, учитывая подходящий скоростной режим – если переключаться на третью со скорости 60-70 км/час, это будет явным издевательством над коробкой. Независимо от типа. Особенности конструкции секвентального механизма переключения передач (в частности, наличие гидравлического сервопривода) существенно снижают способность деталей КПП противостоять износу. Достаточно сказать, что на гоночных болидах такие трансмиссии приходят в негодность буквально после каждого этапа. А это – дорогое удовольствие: стоимость СКПП намного выше, чем у механики. Но ради выигрыша в скорости команды, участвующие в гонках, вынуждены идти на подобные траты. Для серийного автомобиля это недопустимо. И хотя здесь речь идёт не только о прощении управления автомобилем, но и об увеличении мощности и снижении расхода горючего, даётся всё это не даром. Водитель, как уже упоминалось выше, доложен переключаться правильно, чувствовать свой автомобиль, выбирать нужную скорость для переходя с низшей передачи на высшую и наоборот. Если у вас опыт небольшой – ошибки в использовании секвентальной трансмиссии неизбежно приведут к её преждевременной поломке, а ремонт такой коробки обойдётся вам в значительную сумму. Так что не стоит приобретать автомобиль, оснащённый СКПП, если у вас отсутствует многолетний опыт управления транспортным средством с коробкой-автоматом и МКПП. Стоит учесть и тот фактор, что отечественным автомобилистам будет непросто перестроиться на работу по переключению передач, рычаг коробки которой расположен не на центральном тоннеле, а на подрулевых лепестках. Но это – мелочи по сравнению с тем, что даже при аккуратном использовании срок службы секвентальных коробок в разы меньше, чем механических и даже автоматических;
  • такая трансмиссия отличается и дороговизной в обслуживании, что тоже обусловлено конструктивными особенностями. Если говорить о стоимости запчастей/расходных материалов, то здесь ситуация обстоит совсем не радужно. И если вы думаете, что сможете самостоятельно её отремонтировать, то и здесь глубоко заблуждаетесь. Более того, если вы живёте не в мегаполисе, то вам еще придётся поискать автосервис, на котором возьмутся за восстановление СКПП.

Расскажем также об основных заблуждениях, связанных с упоминанием коробки передач секвентального типа:

  • многие полагают, что роботизированная и секвентальная трансмиссии – это синонимические понятия. На самом деле это, конечно же, далеко от действительности. Хотя принцип работы коробок обеих типов действительно схож, отличий тоже более чем достаточно. В качестве примера можно привести тип сервопривода: у роботизированной КПП он электрический, а не основанный на использовании гидравлики. Коробка-робот оснащается двойным сцеплением для исключения рывков при переключении скоростей, секвентальный аналог в этом не нуждается;
  • существует мнение, что АКПП и СКПП всегда работают в связке. Оно тоже неверно, хотя объяснить такой стереотип можно ростом популярности коробок-автоматов, оснащённых спортивным режимом. В действительности далеко не всегда секвентальная коробка имеет автоматический режим работы и уж тем более ошибочно утверждать о тождественности этих типов трансмиссии. Наиболее яркий пример – гоночные автомобили;
  • бытует также мнение, что СКПП является атрибутом только гоночных болидов, причём непременно в сочетании с кулачковым механизмом. Да, такая связка характерна для автоспорта, но уже достаточно давно выпускаются серийные авто, на которых успешно эксплуатируется коробка секвентального типа. И без кулачкового механизма – он действительно является прерогативой гоночных автомобилей.

Сфера применения секвентальной АКПП

Изначально такие коробки и в самом деле устанавливались только на автомобили, используемые в разных дисциплинах автоспорта. Впрочем, и сегодня этот тип трансмиссии в автогонках не имеет конкурентов, позволяя осуществлять переключение передач максимально быстро и без промежуточного падения оборотов. Несколько десятых долей секунды (строго говоря – минимум полсекунды) – это очень много там, где победителя от призёра зачастую отделяют сотые доли секунды. Добавьте к этому гидравлический механизм переключения – и получите действительно высокоскоростную трансмиссию, пускай и достаточно дорогую.

Но уже более двух десятилетий СКПП устанавливаются и на серийные авто. Пионером здесь оказался автоконцерн BMW, в настоящее время такой коробкой оснащаются, к примеру, модели M3/M5 от BMW или Mercedes-Benz С-класс. Некоторые путают такую трансмиссию с автоматом, именуя её «ручным» вариантом АКПП, что в принципе неверно, и мы об этом уже говорили. Обладатели авто, оснащённых секвентальной КПП, утверждают, что управление транспортным средством стало намного проще, а точного попадания в передачу в зависимости от режима движения не требуется.

На многие мотоциклы устанавливаются коробки, работающие по принципу последовательного переключения передач, причём такой технологии уже более 50 лет. Обычно это рычаг, переключаемый ногой, имеющий два положения: вперёд и назад. Нейтраль расположена между ними.

Секвентальная коробка передач устанавливается и на машины сельскохозяйственного назначения (трактора, гусеничная техника). Здесь рычаг переключения располагается также под ногами, как у мотоциклов, но может устанавливаться и на руль.

Наконец, СКПП оснащаются многие модели большегрузных грузовиков и другой тяжёлой спецтехники, у которых количество передач может превышать десяток – управлять такой механической коробкой было бы очень сложно.

В переводе с английского «sequence» означает «последовательность». В отличие от классической «механики», где водитель вправе переключиться, например, с 4 передачи на 2, минуя промежуточную, или тронуться со 2,КПП секвентальная такого не допускает: в обе стороны переключать передачи можно только последовательно. В чем преимущества и отличия секвентальной коробки, и для чего она изобретена?

Что такое- Секвентальная коробка

Секвентальная КПП на автомобиле подразумевает, что водитель выбирает передачи не произвольно, а в четкой последовательности, перемещая селектор КПП в одном из направлений. В этом отличие данной коробки от «механики», где после выжимания сцепления рычаг допускается перевести в любое из положений.

Такая КПП – изобретение относительно новое, появившееся в начале 90-х годов XX века. Изначально этими агрегатами оснащались гоночные автомобили: например, спорткары BMW 3 серии от подразделения «motorsport» автоконцерна. Выбор секвентальной коробки для оснащения спортивных автомобилей продиктован результатами испытаний: исследования показали, что водитель с помощью такой коробки может лучше контролировать машину, в сравнении с классической АКПП, при этом у него остается возможность влиять на процесс смены передач столь же эффективно, как и на «механике». Особенно это преимущество секвентального агрегата проявляется там, где нужно менять скорость езды последовательно.

Новая коробка обрела любовь автовладельцев, хотя некоторые и жаловались на некоторую «медлительность» переключения ступеней КПП. Но второе поколение секвентальных коробок решило и эту проблему.

Важно: у секвентальной коробки, как и у АКПП, педаль сцепления отсутствует.

Внешний вид рычага переключения:

Смещение «вверх» повышает передачу, «вниз» — понижает. Некоторые автомобили могут также оснащаться переключателями на руле, для удобства водителя. Роль педали сцепления выполняет гидравлический механизм под контролем , последний также берет на себя переключение, если коробка работает в режиме «полной» АКПП.

Интересно: широкое распространение такой тип переключения передач получил в гоночном спорте, конструировании сельскохозяйственной техники, большегрузных автомобилей и мотоциклов с небольшим числом ступеней трансмиссии.

Кулачковая или секвентальная

Создавая секвентальную КПП, разработчики ставили цель снизить интервал между сменами скоростей. Благодаря конструктивным особенностям такой трансмиссии это достигается путем упрощения переключения и отсутствию операций с педалью сцепления. Особенно важно это для новичков и неопытных водителей, у которых возникают сложности с правильным выполнением процедур переключения. Но и профессионалы оценят КПП по достоинству, благодаря ее удобству и возможности тонко чувствовать и контролировать поведения автомобиля, используя максимум его возможностей.

Принцип работы КПП, как уже упоминалось ранее – последовательное переключение, то есть водитель не может «перепрыгнуть» с 5 на 2 передачи, ему нужно пройти каждую по очереди. Конструктивносеквентальная коробка передач представляет собой несколько модернизированную «механику», снабженную электронным блоком и гидравлическим механизмом (или электрическими сервоприводами).

Секвентальная КПП в разрезе:

Следует упомянуть, что инженерами разработана и так называемая кулачковая КПП, конструктивно схожая с механической. Отличия от обычной «механики» — в устройстве муфты КПП: вместо венца с небольшими зубцами на ней расположено несколько больших кулачков (до 7 штук), зацепляющихся с аналогичными кулачками на шестерне. Такие коробки оснащаются двумя механизмами переключения:

  • поисковый – обычный вариант, когда можно произвольно включить любую передачу;
  • секвентальная система управления.

Коробку кулачкового типа используют по большей части в спорткарах и подготавливаемых для гонок машинах, благодаря высокой скорости и точности переключения. Для повседневной езды ее преимущества нивелируются высокой стоимостью, требовательностью к расходникам и быстрым износом. Кроме того, отсутствие синхронизаторов требует от водителя весьма точных действий, и для «городской» езды на такой КПП нужен хороший навык.

Преимущества и недостатки секвентальной коробки

Особенности секвентальной коробки и ее конструкция приводят к очевидным преимуществам:

  • Удобство переключения и высокая скорость смены передач.

ЭБУ и гидравлика позволяют снизить время переключения до 150 мс, что критически важно для профессиональных гонщиков. Такого результата не может добиться ни одна, даже самая продвинутая, классическая МКПП или АКПП. Помимо скорости, секвентальная коробка исключает «промах» мимо нужной передачи, ведь переход между ними осуществляется строго последовательно.

  • Не теряется скорость машины при переключении.

При работе с «механикой» при смене передач скорость несколько снижается. Актуально это для турбированных моторов, успевающих за то время, пока водитель производит манипуляции с трансмиссией, свалиться в турбояму.

  • Экономичность авто.
  • Удобство управления благодаря возможности использования подрулевых лепестков.
  • Возможность выбора режима – ручное и полностью автоматическое переключение.

Это актуально для секвентальных коробок, умеющих работать в режиме АКПП. Но такой вариант конструкции используется не везде, секвентальная трансмиссия не обязательно комбинируется с автоматической.

Есть и недостатки секвентальной КПП:

  • Повышенная подверженность износу и нагрузкам.
  • Агрегаты весьма чувствительны к условиям эксплуатации.
  • Дороговизна коробки и ее обслуживания.
  • Детали КПП довольно дороги, и ремонт ее также обойдется во внушительную сумму.

Особенности

У секвентальной коробки есть четыре основных особенности:

  • Последовательные переключения скоростей.

Водитель не «промахнется» мимо нужной передачи и всегда может выставить именно ту ступень КПП, что нужна в данный момент, пройдя последовательно через другие.

  • Отсутствие третьей педали – сцепления.

Ее роль выполняет электронный блок, управляемый сигналами от многочисленных датчиков.

  • Использование в конструкции прямозубых шестерней.

Эти элементы обладают большим КПД, в сравнении с обычными косозубыми из классической МКПП, хотя и передают меньший (для компенсации этого устанавливают увеличенные шестерни).

  • Переключение передач осуществляют гидравлические сервоприводы.

Для сравнения: в роботизированной КПП используются приводы электрические. Поэтому называть секвентальную коробку «роботом» технически некорректно.

Как работают последовательные редукторы | HowStuffWorks

Как работают механические трансмиссии, предлагает базовое понимание механизмов внутри механической трансмиссии. Пятиступенчатая механическая коробка передач сегодня довольно стандартна для автомобилей. Внутри это выглядит примерно так:

Есть три вилки, управляемые тремя стержнями, которые включены рычагом переключения передач. Если смотреть на рычаги переключения передач сверху, они выглядят следующим образом на нейтральной передаче, передаче заднего хода, первой и второй передаче:

Н-образная схема позволяет перемещать тягу переключения передач между рычагами управления трех вилок и перемещать рычаг переключения передач. стержни вперед и назад.

Последовательная механическая коробка передач работает так же. Еще существует набор вилок переключения передач , которые перемещают муфты, которые включают передачи. Единственная разница заключается в способе манипулирования управляющими стержнями. Образец «H» удаляется и заменяется другим движением.

В гоночном автомобиле рычаг переключения передач перемещается либо «толкать вперед» для переключения на повышенную передачу, либо «тянуть назад» для переключения на более низкую передачу. Если вы находитесь на передаче и хотите перейти на более высокую передачу (например, со 2-й на 3-ю), вы нажимаете рычаг переключения передач вперед.Чтобы перейти с 3-го на 4-е, вы снова толкаете рычаг вперед. Чтобы перейти с 4-го на 5-е, нажмите еще раз вперед. Каждый раз одно и то же движение. Чтобы переключиться на пониженную передачу, скажем, с 5-й на 4-ю, вы потяните рычаг назад. В европейских автомобилях массового производства рычаг переключения передач перемещается вперед и назад для переключения на более высокую и низкую передачи соответственно. В автомобилях Формулы-1 на самом деле есть два подрулевых переключателя по бокам руля вместо рычага переключения передач. Левый подрулевой лепесток переключается на более высокую передачу, а правый — на пониженную.На мотоцикле вы делаете то же самое, но вместо того, чтобы перемещать рычаг вперед и назад рукой, вы перемещаете рычаг вверх и вниз ногой.

Эти движения производят вращение храпового барабана . Барабан выглядит так:

Видно, что в барабане есть проточки. Эти канавки могут выполнять одно из двух действий:

  • Если барабан расположен вдали от шестерен трансмиссии, канавки контролируют стандартные тяги управления.
  • Если барабан расположен рядом с шестернями, канавки непосредственно перемещают вилку переключателя передач, и тяги управления не требуются.Этот метод кажется более распространенным, поскольку он состоит из меньшего количества деталей и более компактен.

Итак, когда вы перемещаете рычаг, он поворачивает барабан на один шаг (например, на 50 градусов). Это вращение заставляет стержни или вилки перемещаться в соответствии с канавками в барабане, меняя шестерни.

Из-за барабана надо сдвигать в последовательности . Нет перехода, например, с первой передачи на третью. Чтобы перейти на третью, вы всегда должны переключаться на вторую передачу.То же самое и при переключении на пониженную передачу. Преимущество этой системы в том, что ошибки переключения невозможны. Вы всегда переходите на следующую передачу.

Вот разница между секвентальной коробкой передач и коробкой передач с двойным сцеплением

Секвентальная коробка передач и коробка с двойным сцеплением позволяют вручную выбирать передачи без педали сцепления, но это не значит, что они одинаковы. Это видео от поставщика запчастей FCP Euro объясняет различия между этими двумя типами трансмиссии.

Помимо продажи запчастей, у FCP Euro есть гоночная команда, которая в течение двух сезонов управляла Volkswagen GTI TCR.Это предоставило хорошую возможность для сравнения коробок передач, поскольку гоночные автомобили TCR начинались с модифицированной версии коробки передач с двойным сцеплением VW Direct Shift Gearbox (DSG), используемой в дорожных автомобилях GTI, но позже были модернизированы последовательными трансмиссиями Sadev.

Внутренняя компоновка двух трансмиссий очень отличается. DSG со спецификацией TCR имеет два первичных вала, каждый с тремя шестернями. Они расположены по обе стороны от выходного вала, который передает мощность на оси (одна из которых короче другой) и зацепляет вал с помощью синхронизаторов, как и другие современные трансмиссии для дорожных автомобилей.

Volkswagen Golf GTI TCR 2018 (Фото FCP Euro)

В секвентальной коробке передач все шестерни установлены на одном входном валу, и они входят в зацепление с выходным валом с помощью упоров. Это позволяет переключаться без подъема, но также требует использования вращающегося цилиндра вместо заслонок переключения. Эта трансмиссия также позволяет использовать оси равной длины, помогая контролировать крутящий момент на переднеприводном гоночном автомобиле GTI TCR. FCP Euro также считает, что он примерно на 100 фунтов легче, чем DSG.

Сами шестерни тоже разные.Трансмиссия DSG (и все трансмиссии, разработанные для дорожных автомобилей) использует косозубые шестерни, в то время как секвентальная коробка передач использует прямозубые шестерни. Винтовые шестерни имеют угловые зубья, что позволяет им более плавно зацепляться. Прямолинейные шестерни издают пронзительный вой, но они также более эффективно передают мощность от двигателя на колеса.

В целом, основное различие между секвентальной трансмиссией и трансмиссией с двойным сцеплением состоит в том, что одна предназначена для гонок, а другая — нет. Коробка передач DSG от VW переключается быстро, но при этом она должна быть плавной и тихой.Секвентальные коробки передач работают громко и требуют значительного усилия для включения передач. Легкий маховик коробки передач Sadev и крошечное сцепление также делают ее бесполезной для езды на низких скоростях. Но все это не имеет значения для гоночного автомобиля, где все дело в том, чтобы как можно быстрее и эффективнее довести мощность до земли. Для этой работы лучше всего подойдет секвентальная коробка передач.

Инженерное дело: как работают последовательные передачи

Прежде чем понимать, как работает эта передача, необходимо ознакомиться с небольшой терминологией (см. Рисунок ниже).Обратите внимание, что у многих из этих терминов могут быть альтернативные названия; Я просто выбрал термины, которые, как мне кажется, просты для понимания.

Последовательная передача

Тип трансмиссии, позволяющий выбирать передачи вручную, хотя передачи должны выбираться по порядку, поскольку это не позволяет пропускать передачи, как в традиционной механической коробке передач. Метод переключения передач уникален для этого типа трансмиссии, где вал переключения передач используется для переключения на повышенную или пониженную передачу.

Вилка переключения передач

Это селектор, используемый для включения кулачковой муфты, вращающейся вместе с выходным валом, с шестерней, вращающейся с (силовым) входным валом. (Это толкает трансмиссию на различные передачи).

Селекторный штифт

Он расположен на вилке переключения и используется для направления переключателя через канавки на валу переключения.

Вал переключения передач

К этому валу подсоединяются все вилки переключения, и на нем есть канавки, по которым будет двигаться штифт переключения.

Селектор последовательного переключения передач

Это используется для вращения вала переключения, и это то, что водитель будет изменять, когда он выбирает передачу. Обратите внимание, что есть много способов механического вращения вала, помимо изображения ниже (могут быть пневматические, гидравлические, электронные и т. Д.).

Многодисковое сцепление

Многодисковая муфта используется для подключения / отключения крутящего момента двигателя от входного вала трансмиссии.Как следует из названия, внутри есть несколько дисков сцепления.

Собачья муфта

Форма зацепления муфты, при которой для вращения двух валов с одинаковой скоростью используются натяжные, а не фрикционные диски (как в традиционной муфте). Переключение с кулачковыми муфтами требует лишь короткого момента без передачи крутящего момента, поэтому часто бывает, что в использовании муфты нет необходимости (просто ослабьте дроссель).

Теперь, когда у нас есть терминология, давайте рассмотрим последовательность событий того, как эта трансмиссия выбирает передачи:

1. При трогании с места на нейтральной передаче, при этом ни один из собачьих сцеплений не задействован, водитель выбирает первую передачу. При этом селектор передач будет вращать вал переключения.

2. При вращении вала переключателя штифты переключателя перемещаются вместе с канавками на валу переключателя, таким образом перемещая вилки переключения.

3. Вилка переключения, отвечающая за первую передачу, будет двигаться, чтобы включить кулачковую муфту, которая имеет шлицы на выходном валу трансмиссии, на первую передачу, которая соединена с входным валом трансмиссии.

4. После включения кулачковой муфты первой передачи крутящий момент передается через этот набор шестерен на выходной вал, который приводит в действие ведомые колеса.

5. Когда водитель выбирает вторую передачу, вал переключения передач снова вращается. На этот раз вилка переключения первой передачи отключает кулачковую муфту, а вилка переключения второй передачи включает кулачковую муфту. Этот процесс продолжается, когда водитель выбирает различные передачи.

6. Когда трансмиссия находится на выбранной передаче, конструкция вала переключения требует, чтобы передачи выбирались последовательно (1-2-3-4 и т. Д.) И не могли пропускаться. Это сильно отличается от механической коробки передач, где, например, можно переключаться со 2-й передачи на 5-ю или понижать передачу с 6-й передачи на 3-ю, не выбирая передачи между ними.

Вот видео, объясняющее, как они работают:

Вот как работает Dog Box и последовательная трансмиссия

Гоночные автомобили могут получить всевозможные сумасшедшие вкусности, которых нет у уличных автомобилей, особенно когда речь идет о коробках передач, потому что тратя драгоценные секунды на переключение с передачи на передачу в базовой коробке передач просто не годится для гонок.Введите: будки для собак.

Названные так в честь собачьих «ушей», которые выступают из шестерен, трансмиссии с коробкой для собак имеют прямой разрез (как на фото выше), а не спиральный (спиральный), как в уличных трансмиссиях. Это позволяет водителю глушить машину от передачи к передаче, а они больше и мощнее. Посмотрите, какие у этих собак большие и мускулистые уши.

Обратной стороной является больший износ самих шестерен, о чем гоночные команды не заботятся, поскольку это всего лишь затраты на ведение бизнеса.

Но давайте будем честными, у будки для собак нет недостатков, и они предназначены не только для гоночных автомобилей. Возьмем, к примеру, модель Fiat 500 695 Biposto. Забавная будка для собак состоит в том, что оптимальный способ ее использования полностью противоположен тому, чему вас всю жизнь учили переключать передачи в уличных трансмиссиях. Забудьте о медленном отпускании сцепления и ослаблении дроссельной заслонки, чтобы включить передачу. Коробка передач для собак — это насилие, с быстрым переключением передач на высоких оборотах без сцепления, чем быстрее, тем лучше.Зубья шестерни обрезаются длиннее, чтобы приспособиться к таким смещениям. У уличных автомобилей есть кольца синхронизатора, которые мягкие и помогают переключать передачу от передачи к передаче, что удобно. Что касается несинхронизированных будок для собак, то с точки зрения пассажиров в этом нет ничего удобного. Однако с интуитивной точки зрения это сложно превзойти. (У производителей автомобилей Formula Drift, как обычно, есть правильная идея.)

Donut Media объясняет все это и многое другое в своем последнем видео, которое также попадает в последовательные передачи.

При желании вы можете заклинивать свою винтообразную уличную трансмиссию, но, как правило, это плохая идея, если только вы не хотите заменять коробку передач, как настоящий гонщик, каждые 10 минут или около того. Уличные трансмиссии разработаны так, чтобы они были тихими и плавными, а не ради производительности. Что нормально! Медленное вождение недооценивается.

Коробки передач Quaife Motorsport — последовательные, с захватом собаки, синхронизаторы

Разработанные с использованием новейшего программного обеспечения FEA 3D, прецизионные спроектированные с использованием современного оборудования с ЧПУ, собранные квалифицированными и опытными специалистами, испытанные, усовершенствованные и усовершенствованные с использованием всего значительного опыта компании в области трансмиссии, редукторы Quaife для мотоспорта предлагают непревзойденную надежность, производительность и ценность за деньги за гонки, ралли, дрэг, трек-день и использование быстрой дороги.

Ассортимент коробок передач

Quaife для автоспорта включает в себя полную замену рядных, трансмиссионных и полноприводных трансмиссий, предлагая пяти, шести и семи ступенчатые коробки передач в зависимости от применения, с возможностью выбора синхронизатора или кулачкового зацепления, а также косозубых или прямозубых (прямозубых) передач. Зацепление с кулисой обеспечивает быстрый выбор передаточного числа без снижения производительности или износа синхронизирующего механизма и в значительной степени предназначено для использования в автоспорте, тогда как винтовые варианты коробок передач Quaife одинаково хорошо подходят для дорожных условий.

Независимо от метода выбора, редукторы Quaife с близким передаточным числом уменьшают падение оборотов между переключениями передач, позволяя даже тщательно настроенным двигателям постоянно работать в оптимальном диапазоне мощности, в то время как выбор передаточных чисел и бортовых передач (при их наличии) позволяет пользователям для точной настройки зубчатой ​​передачи в соответствии с их конкретными требованиями.

На складе доступны многочисленные колпаки для популярных двигателей, которые позволяют легко установить линейную трансмиссию Quaife на различные автомобили, а также ряд аксессуаров, включая выбор рычагов переключения передач в соответствии с индивидуальными требованиями.

Quaife реагирует на внешние требования и постоянно расширяет ассортимент редукторов в соответствии с требованиями рынка. Впервые применив секвентальное переключение передач в конце 1980-х, Quaife активно продолжала развивать и совершенствовать свою технологию секвентальной коробки передач для повышения надежности и внедрения интегрированных электронных систем подрулевого переключения передач. Преимущества, присущие сверхбыстрому последовательному переключению передач, очень востребованы, что объясняет, почему значительная часть линейки коробок передач Quaife для тяжелых условий эксплуатации с самого начала разрабатывалась с учетом этой системы.

Имея тесные связи с сектором автоспорта, Quaife разработала свой диапазон трансмиссий с учетом популярных комплектующих, в том числе заднеприводных автомобилей Ford, а также Porsche 997, Nissan Skyline R32-R34, Land Rover / Range Rover и многих других. Для опытных пользователей Quaife предлагает сменную коробку передач ZF, предназначенную для использования в установках GT40 и De Tomaso Pantera.

Приглашаем вас ознакомиться с ассортиментом коробок передач Quaife, нажав на баннер ниже.За советом по выбору продукта обращайтесь в отдел технических продаж Quaife.

6-скоростная последовательная трансмиссия Dogbox RTS 6XD — Race Tech Services, Inc.

«Самая сильная в мире последовательная передача @ 1800 фут-фунтов»

6XD с последовательной передачей, 5 или 6 скоростей

Любой доступный стек передаточных чисел — Любой вариант понижения положения переключателя 22–24–26 дюймов

Доставим в любую точку США БЕСПЛАТНО! Готова к гонкам на 100%! * Срок поставки всех ручных агрегатов, как правило, составляет 4 недели.

* Международные клиенты отправляют нам электронное письмо для получения актуальной стоимости доставки!

6XD SPECS включает версию 5XD:

  • Поставляется ГОНОК 100% ГОТОВ к установке!
  • Болты для подключения к любому текущему оборудованию Tex, G101, GSR, Andrews ( крепление трансмиссии другое )
  • Использовать текущий приводной вал с проскальзывающей вилкой 4-ступенчатой ​​коробки передач
  • GEN 2 Поворотный рычаг переключения передач с понижением 21 — Рукоятки со смещением 27 дюймов / 2 дюйма, 3 дюйма или 5 дюймов
  • ALL Подача масла изнутри под давлением через A.R.E. насос
  • 250+ комбинаций соотношений на складе здесь, в США
  • Вес — 124 фунта Д — 22,5 дюйма Вт — 9 дюймов В — 10 дюймов
  • 8-минутный (1) стек передаточных чисел переключения передач при переключении передач выше / короче для разных треков и гоночных серий
  • Поставляется в стандартной комплектации с входными валами с 26 или 29 шлицами
  • Специальные двигатели в наличии; SR / RB, VQ35, RX7, 2JZ короткий / длинный, Coyote, 10 x 1,375 Drag

ВСЕ надлежащие гоночные трансмиссии, такие как RTS G101A, GSR, 6XD , имеют двойной плоский роликовый подшипник в хвостовой части, чтобы исключить паразитные потери лобового сопротивления карданного вала, при этом выдерживая гораздо более высокие крутящие нагрузки, чем втулки Cleveite старой школы .Для двойного плоского ролика требуется « закаленная вилка скольжения «, эта вилка требуется для ЛЮБОЙ трансмиссии типа «собачий ящик»!

RTS G101A, GSR, 6XD собачьи боксы имеют выходной вал с шлицем * 32 для максимальной передачи мощности. ВСЕ гоночные боксы требуют « закаленной вилки скольжения » для передней части приводного вала. Вы также можете приобрести эту « Hardened Slip Yoke » напрямую у нас; дополнительная стоимость составит всего 260 долларов.00

6XD Стандартные входные валы:

  • 26 шлицев x 1,125 дюйма в диаметре x 6,660 дюйма в длину
  • 29 шлицев, диаметр 1,250 дюйма, длина 6,660 дюйма

6XD ТАМОЖЕННЫЕ входные валы:

(это дополнительные 490 долларов)

  • 10 шлицев x 1,375 диаметра x 6,660 дюйма длины DRAG RACING
  • 14 шлицев 2JZ x 1.200 дюймов в диаметре x 10.600 EOS и 11.400 EOP
    ( ДЛИННЫЙ вход * Используется с колокольным корпусом Toyota V160 *)
  • 14 шлицев 2JZ x 1.Диаметр 200 дюймов x длина 6,660 дюйма НОВИНКА!
    (Для использования с RTS 2JZ bell Hsg Pkg / Переходные пластины не требуются)
  • 24 шлица диаметром 0,975 дюйма RB / SR
  • 24 шлица диаметром 0,975 дюйма Серия VG35
  • , 26 шлицев, 1,125 дюйма, серия RX7

Специальный корпус колокола ПЛИТЫ адаптера для ЧПУ:

(это дополнительные 490 долларов)

(Предназначен для двигателей, перечисленных в списке 6XD Схема расположения болтов крепления Sequential Dogbox)

  • 2JZ (Используется с корпусом колокола Toyota V160 с использованием LONG 11.Первичный вал 400 «)
  • Серия RB / SR (Используется с кожухами с автоматическим колоколом RB или SR)
  • VG35
  • RX7 (версии толщиной 0,750 дюйма и 1000 дюймов для использования с корпусом Turbo II Bell)

Доставим в любую точку США БЕСПЛАТНО! Готова к гонкам на 100%! * Срок поставки всех ручных агрегатов, как правило, составляет 4 недели.

* Международные клиенты отправляют нам электронное письмо для получения актуальной стоимости доставки!

ВАЖНОЕ ПРИМЕЧАНИЕ:

В поле КОММЕНТАРИИ перед оплатой товара УБЕДИТЕСЬ, ЧТО ВЫ УКАЗЫВАЕТЕ СООТНОШЕНИЕ СТЕК, КОТОРЫЙ ВЫ ХОТИТЕ, и ПЕРЕМЕСТИТЕ НАЗАД, КОТОРЫЙ ВЫ ЖЕЛАЕТЕ! Это сэкономит много времени на обработку ваших заказов.

Спасибо, что посетили нашу страницу, мы ОЧЕНЬ высоко ценим ваш бизнес и доверие в связи с более чем 300 проданными собачьими боксами.

* Также особая благодарность пилоту чемпионата серии FD Алексу Хейлбрунну, который жестко тестировал 6XD и, по его словам, сказал: « Ни единого промаха переключения передач или сбоев за весь день, а переключение передач в середине дрейфа нереально »

Посмотрите тестовое видео ниже: 6XD 6-скоростная последовательная передача Безупречно справляется 1000 + HP

Как работает последовательная коробка передач

Коробка передач с последовательным переключением передач — это тип механической коробки передач, которая позволяет водителю выбирать передачи в определенном порядке или последовательности.В отличие от традиционной механической коробки передач, она не позволяет водителю пропускать передачи. Этот метод переключения передач характерен для этого типа трансмиссии, в которой для переключения передач вверх или вниз требуется вал переключения. Последовательная трансмиссия стала популярной в мотоциклах и высокопроизводительных автомобилях, используемых в автоспорте.

Обзор функции последовательной передачи

Механическая коробка передач с последовательным переключением имеет преимущество, поскольку она позволяет водителю выбирать передачу непосредственно перед или после передачи, которая включена в данный момент.В традиционной трансмиссии или трансмиссии с H-образной схемой поездка должна отвести рычаг переключения передач назад, чтобы переключиться на более высокую передачу, или толкнуть его вперед, чтобы перейти на более низкую передачу. В настоящей последовательной передаче используется храповой механизм для преобразования движения рычага переключения передач до и после движения во вращательное движение. Это движение поворачивает селекторный вал, имеющий три или четыре канавки по окружности. Вилки переключения проходят через эти канавки и выбирают следующую требуемую передачу. Вилки переключателя могут работать напрямую или с помощью стержней или штифтов переключателя.

Эти последовательные коробки передач используются в большинстве современных мотоциклов, потому что слишком неудобно использовать обычный переключатель H-образной формы, который также требует гораздо больше места в раме мотоцикла. Это также дает водителю полный контроль над переключателем передач.

Узнайте обо всех компонентах последовательной коробки передач, посетив автосалон штата Нью-Джерси.

#NJSAA

#NJStateAuto

#NJStateAutoAuction

Государственный автомобильный аукцион в Нью-Джерси

Проспект 406 Сип

Джерси-Сити, Нью-Джерси 07306

Телефон: 201.355.4138

Веб-сайт: www.NJStateAuto.com

.

Добавить комментарий

Ваш адрес email не будет опубликован.
