Как сделать самодельный низкоомный резистор, электрическое сопротивление своими рукам.

Порой возникает необходимость в намотке самодельного резистора на достаточно малое электрическое сопротивление, порядка 0,1-1000 ом. Допустим в моем случае мне нужен был низкоомный резистор аж на 0,1 ом, это мало, и даже очень мало. Он должен стоять на схеме электронной нагрузки в эмиттерной цепи мощных силовых транзисторов, для снятия тока на отрицательную обратную связь, что была на операционном усилителе. Ехать на радиорынок из-за одного резистора как-то было лень. Мне проще было самому намотать нужное сопротивление своими руками поверх обычного резюка, с большим сопротивлением. В этой статье я расскажу о некоторых тонкостях и нюансах, касающиеся процесса этой самой самодельной намотке.

Видео по этой теме:

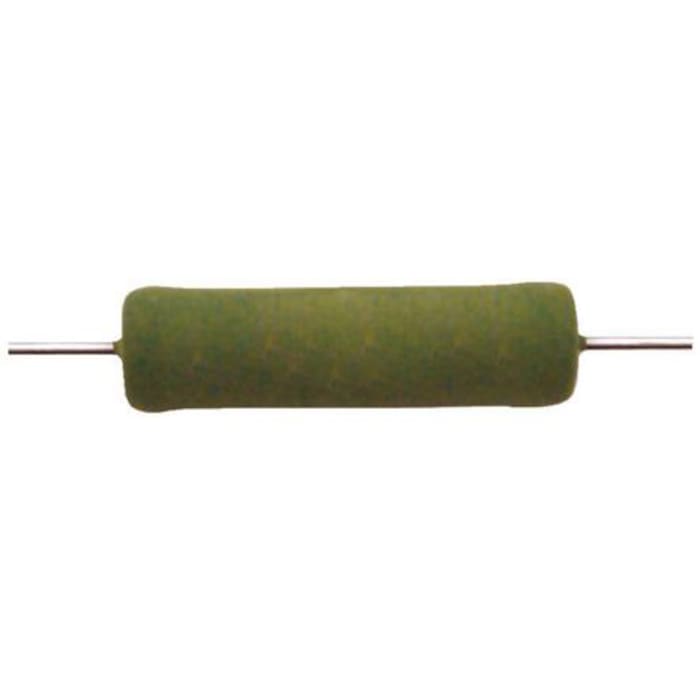

Итак, в роли каркаса мы будем использовать обычный резистор, подходящей мощности и размеров, зависящие от длины и диаметра провода, что будем на нем мотать. Начать нужно именно с определения электрической мощности. Чтобы ее узнать нужно просто напряжение в вольтах (то, что будет оседать на этом резисторе при работе схемы) умножить на ток в амперах (который будет протекать через него). Получим мощность в ваттах. Допустим в моем случае (в моей схеме электронной нагрузки) через резистор будет протекать ток до 10 ампер. Напряжение, которое будет на нем оседать до 0,5 вольт. Значит я 10 умножаю на 0,5 и получаю 5 ватт. Следовательно, я должен взять постоянный резистор с мощностью не менее 5 Вт.

Теперь нужно определиться с длиной и диаметром провода, который буду мотать на этом 5 ваттном резисторе, чтобы получить нужное сопротивление. От диаметра зависит сила тока, которую мой самодельный резистор может через себя пропустить без особого нагрева этого провода. Чтобы узнать зависимость силы тока от диаметра провода можно воспользоваться простой формулой, приведенной ниже:

Длину медного провода, для получения нужного сопротивления, можно вычислить по следующей формуле:

Но, вот когда дело имеешь с очень маленьким сопротивлением (как в моем случае 0,1 ом), то длину пожалуй лучше определить практическим путем. То есть, беру, например, один метр нужного по диаметру провода и обычным мультиметром измеряю его сопротивление. Ну, а далее уже по пропорции можно легко найти нужную длину, зная что 1 метр провода равен определенному значению сопротивления. Или совсем просто, если сопротивление в этом метре больше нужного, постепенно начинаем откусывать от провода лишнии куски. Проводим измерения. Опять откусываем. Опять измеряем. И так до тех пор, пока не останется кусок провода с нужным сопротивлением.

Для тех кто не знает – чем длиннее провод, тем больше будет его сопротивление, а чем толще этот провод, то наоборот, его сопротивление будет меньше. Исходя из этого можно понять, если мы возьмем слишком толстый провод (больше чем нам нужно по максимальному току), то для получения нужного сопротивления нам нужно будет увеличить длину этого провода. Это приведет к использованию излишнего количества провода, который может плохо помещаться на каркасе резистора. Так что не стоит использовать слишком толстый диаметр провода. Подбирайте его ровно столько, сколько необходимо для получения нужного тока, проходящего через него.

Итак, мы имеем нужный постоянный резистор, с определенной мощностью, что будет использоваться в роли намоточного каркаса. И имеем нужный кусок намоточного провода, с подходящим диаметром и длинной. Теперь можно приступить к самой намотки провода на резистор. Но, есть одно значительное НО! Мотать провод обычным образом – провод наматывается в одном направлении, не совсем верно. Как известно, любая катушка (намотанная таким образом) обладает не только активным сопротивлением, но еще и индуктивностью. Индуктивность же, в свою очередь, имеет следующий эффект – после резкого снятия напряжения с катушки на ее концах образуется ЭДС (электродвижущая сила) индукции.

То есть, когда мы намотаем катушку на резистор и поставим его в схему, то при скачках напряжения или его снятия с этого резистора на нем будет образовываться всплески напряжения, которые по своей амплитуде могут превышать напряжение питания, аж в несколько раз. Эти скачки, помимо прочего, будут иметь обратную полярность, относительно источника питания. Такой вот нехороший процесс может крайне негативно влиять на другие элементы электронной схемы, особенно чувствительны к таким скачкам напряжения маломощные полупроводники (диоды, транзисторы, тиристоры, стабилитроны, микросхемы и т.д.). В лучшем случае схема может давать сбои, работать с отклонениями, ну, а в худшем такие всплески напряжения могут вовсе вывести определенные узлы схемы из строя.

Чтобы такого не происходило самодельные резисторы, которые наматываются проводом, нужно мотать иным образом. Мы берем имеющийся провод (изолированный, естественно), его концы припаиваем к выводам резистора (что служит у нас корпусом). Далее слаживаем этот провод вдвое и сразу двумя проводами начинаем намотку на каркас. Что произойдет в таком случае, при такой намотке? Дело все в том, что когда ток течет в одном направлении, по одному из сложенных вместе проводов, его электромагнитные поля имеют одно направления вращения. Когда же ток возвращается по другому проводу, его электромагнитные поля имеют противоположное направления движения. В результате одно направление поля компенсируется другим. В итоге мы имеем только активное сопротивление в самодельном резисторе, индуктивность же в таком случае будет равна нулю. И никаких всплесков напряжения, идущих от катушки резистора, в схеме уже не будет. Вот в принципе и все, что касается темы намотки низкоомного резистора своими руками.

P.S. Порой, действительно, проще и быстрее намотать самодельный резистор, на нужное малое сопротивление, чем ехать за ним куда-то. Причем правильно и хорошо намотанный резистор по качеству ничем не будет уступать покупному. А нужно всего лишь взять практически любой постоянный резистор нужной мощности и размеров, вычислить нужный диаметр и длину провода, после чего аккуратно намотать одно на другое. Так что если у вас есть необходимость в таких вот самодельных компонентах, то берите эту статью себе на заметку.

Как сделать сопротивление своими руками — MOREREMONTA

Для любого радиолюбителя резистор – деталь, которая нужна практически в каждой даже простейшей схеме. В тривиальной ситуации сопротивление – это катушка из провода, который плохо проводит электрический ток, в качестве металла часто используют константан.

Для переменного или постоянного резистора в экспериментальных целях можно использовать графит, стержень из которого находится внутри простого карандаша. Он имеет неплохую электропроводность. Поэтому для самодельного резистора нужен тонкий его слой, который можно нанести на бумагу и комбинировать нужное сопротивление до нескольких сотен килоом.

Базируясь на свойствах графита построим работающую модель резистора на бумажном носителе. При этом будем исходить из простой арифметики: чем длиннее проводник, тем больше его электрическое сопротивление.

На фото ниже индикатор показывает в мегаомах.

На табло видно, что полоса графита, которая в 2 раза длиннее, имеет, соответственно, в 2 раза больший показатель сопротивления. Обратите внимание, что ширина полос одинакова.

Широкий проводник имеет меньшее сопротивление.

Полоску из графита, нанесенную на бумагу, легко превратить в экспериментальный переменный резистор, или, иначе назовем его – реостат.

Тема: как можно самому намотать постоянный резистор на малое сопротивление.

Порой возникает необходимость в намотке самодельного резистора на достаточно малое электрическое сопротивление, порядка 0,1-1000 ом. Допустим в моем случае мне нужен был низкоомный резистор аж на 0,1 ом, это мало, и даже очень мало. Он должен стоять на схеме электронной нагрузки в эмиттерной цепи мощных силовых транзисторов, для снятия тока на отрицательную обратную связь, что была на операционном усилителе. Ехать на радиорынок из-за одного резистора как-то было лень. Мне проще было самому намотать нужное сопротивление своими руками поверх обычного резюка, с большим сопротивлением. В этой статье я расскажу о некоторых тонкостях и нюансах, касающиеся процесса этой самой самодельной намотке.

Итак, в роли каркаса мы будем использовать обычный резистор , подходящей мощности и размеров, зависящие от длины и диаметра провода, что будем на нем мотать. Начать нужно именно с определения электрической мощности. Чтобы ее узнать нужно просто напряжение в вольтах (то, что будет оседать на этом резисторе при работе схемы) умножить на ток в амперах (который будет протекать через него). Получим мощность в ваттах. Допустим в моем случае (в моей схеме электронной нагрузки) через резистор будет протекать ток до 10 ампер. Напряжение, которое будет на нем оседать до 0,5 вольт. Значит я 10 умножаю на 0,5 и получаю 5 ватт. Следовательно, я должен взять постоянный резистор с мощностью не менее 5 Вт.

Теперь нужно определиться с длиной и диаметром провода , который буду мотать на этом 5 ваттном резисторе, чтобы получить нужное сопротивление. От диаметра зависит сила тока, которую мой самодельный резистор может через себя пропустить без особого нагрева этого провода. Чтобы узнать зависимость силы тока от диаметра провода можно воспользоваться простой формулой, приведенной ниже:

Длину медного провода, для получения нужного сопротивления, можно вычислить по следующей формуле:

Но, вот когда дело имеешь с очень маленьким сопротивлением (как в моем случае 0,1 ом), то длину пожалуй лучше определить практическим путем. То есть, беру, например, один метр нужного по диаметру провода и обычным мультиметром измеряю его сопротивление. Ну, а далее уже по пропорции можно легко найти нужную длину, зная что 1 метр провода равен определенному значению сопротивления. Или совсем просто, если сопротивление в этом метре больше нужного, постепенно начинаем откусывать от провода лишнии куски. Проводим измерения. Опять откусываем. Опять измеряем. И так до тех пор, пока не останется кусок провода с нужным сопротивлением.

Для тех кто не знает – чем длиннее провод, тем больше будет его сопротивление, а чем толще этот провод, то наоборот, его сопротивление будет меньше . Исходя из этого можно понять, если мы возьмем слишком толстый провод (больше чем нам нужно по максимальному току), то для получения нужного сопротивления нам нужно будет увеличить длину этого провода. Это приведет к использованию излишнего количества провода, который может плохо помещаться на каркасе резистора. Так что не стоит использовать слишком толстый диаметр провода. Подбирайте его ровно столько, сколько необходимо для получения нужного тока, проходящего через него.

Итак, мы имеем нужный постоянный резистор, с определенной мощностью, что будет использоваться в роли намоточного каркаса. И имеем нужный кусок намоточного провода, с подходящим диаметром и длинной. Теперь можно приступить к самой намотки провода на резистор. Но, есть одно значительное НО! Мотать провод обычным образом – провод наматывается в одном направлении, не совсем верно. Как известно, любая катушка (намотанная таким образом) обладает не только активным сопротивлением, но еще и индуктивностью . Индуктивность же, в свою очередь, имеет следующий эффект – после резкого снятия напряжения с катушки на ее концах образуется ЭДС (электродвижущая сила) индукции.

То есть, когда мы намотаем катушку на резистор и поставим его в схему, то при скачках напряжения или его снятия с этого резистора на нем будет образовываться всплески напряжения, которые по своей амплитуде могут превышать напряжение питания, аж в несколько раз. Эти скачки, помимо прочего, будут иметь обратную полярность, относительно источника питания. Такой вот нехороший процесс может крайне негативно влиять на другие элементы электронной схемы, особенно чувствительны к таким скачкам напряжения маломощные полупроводники (диоды, транзисторы, тиристоры, стабилитроны, микросхемы и т.д.). В лучшем случае схема может давать сбои, работать с отклонениями, ну, а в худшем такие всплески напряжения могут вовсе вывести определенные узлы схемы из строя.

Чтобы такого не происходило самодельные резисторы, которые наматываются проводом, нужно мотать иным образом . Мы берем имеющийся провод (изолированный, естественно), его концы припаиваем к выводам резистора (что служит у нас корпусом). Далее слаживаем этот провод вдвое и сразу двумя проводами начинаем намотку на каркас. Что произойдет в таком случае, при такой намотке? Дело все в том, что когда ток течет в одном направлении, по одному из сложенных вместе проводов, его электромагнитные поля имеют одно направления вращения. Когда же ток возвращается по другому проводу, его электромагнитные поля имеют противоположное направления движения. В результате одно направление поля компенсируется другим. В итоге мы имеем только активное сопротивление в самодельном резисторе, индуктивность же в таком случае будет равна нулю. И никаких всплесков напряжения, идущих от катушки резистора, в схеме уже не будет. Вот в принципе и все, что касается темы намотки низкоомного резистора своими руками.

Видео по этой теме:

Бесплатная техническая библиотека:
▪ Все статьи А-Я
▪ Энциклопедия радиоэлектроники и электротехники
▪ Новости науки и техники
▪ Журналы, книги, сборники
▪ Архив статей и поиск
▪ Схемы, сервис-мануалы
▪ Электронные справочники
▪ Инструкции по эксплуатации
▪ Голосования
▪ Ваши истории из жизни
▪ На досуге
▪ Случайные статьи
▪ Отзывы о сайте

Справочник:
▪ Большая энциклопедия для детей и взрослых
▪ Биографии великих ученых
▪ Важнейшие научные открытия
▪ Детская научная лаборатория
▪ Должностные инструкции
▪ Домашняя мастерская
▪ Жизнь замечательных физиков
▪ Заводские технологии на дому
▪ Загадки, ребусы, вопросы с подвохом
▪ Инструменты и механизмы для сельского хозяйства
▪ Искусство аудио
▪ Искусство видео
▪ История техники, технологии, предметов вокруг нас
▪ И тут появился изобретатель (ТРИЗ)
▪ Конспекты лекций, шпаргалки
▪ Крылатые слова, фразеологизмы
▪ Личный транспорт: наземный, водный, воздушный
▪ Любителям путешествовать — советы туристу
▪ Моделирование
▪ Нормативная документация по охране труда
▪ Опыты по физике
▪ Опыты по химии
▪ Основы безопасной жизнедеятельности (ОБЖД)
▪ Основы первой медицинской помощи (ОПМП)
▪ Охрана труда
▪ Радиоэлектроника и электротехника
▪ Строителю, домашнему мастеру
▪ Типовые инструкции по охране труда (ТОИ)
▪ Чудеса природы
▪ Шпионские штучки
▪ Электрик в доме
▪ Эффектные фокусы и их разгадки

Техническая документация:
▪ Схемы и сервис-мануалы
▪ Книги, журналы, сборники
▪ Справочники
▪ Параметры радиодеталей
▪ Прошивки
▪ Инструкции по эксплуатации
▪ Энциклопедия радиоэлектроники и электротехники

Бесплатный архив статей
(150000 статей в Архиве)

Алфавитный указатель статей в книгах и журналах

Бонусы:
▪ Ваши истории
▪ Загадки для взрослых и детей
▪ Знаете ли Вы, что.
▪ Зрительные иллюзии
▪ Веселые задачки
▪ Каталог Вивасан
▪ Палиндромы
▪ Сборка кубика Рубика
▪ Форумы
▪ Карта сайта

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине

Самодельный низкоомный проволочный резистор

В радиолюбительской практике нередко возникает необходимость изготовить проволочный резистор (или пару резисторов) сопротивлением в доли или единицы ом, причем иногда с довольно высокой точностью. Задача усложняется тем, что для измерения столь малых значений сопротивления неприменимы обычные комбинированные приборы — ампервольтомметры, — выпускаемые нашей промышленностью. Специализированными же измерительными мостами большинство радиолюбителей воспользоваться не может. Известный «метод вольтметра» тоже малопригоден, так как для его реализации необходим набор низкоомных образцовых резисторов, что является не меньшей проблемой.

И все-таки такой резистор изготовить возможно. Для этого подойдет любой провод высокого сопротивления, например, спираль от электроутюга, электроплитки или другого электронагревательного прибора. Чем больше диаметр провода, тем легче сопротивление изготовленного резистора подогнать к заданному значению, однако тем большими будут и габариты резистора. При этом нужно учесть мощность, которую он должен и может рассеивать.

Сначала отделяют отрезок выбранного провода такой длины, чтобы его сопротивление Rотр было заведомо больше требуемого. При слишком большой длине отрезка будет неудобно проводить с ним последующие операции.

Подключают, как показано на рис. 1, этот отрезок провода к мощному низковольтному источнику напряжения и измеряют с возможной точностью напряжение источника Uист имеющимся у радиолюбителя авометром. Желательно, чтобы при напряжении Uист разном 1. 2 В, источник без перегрузки мог обеспечить ток 5. 7 А. Таким источником может служить одна секция автомобильной или другой аккумуляторной батареи. Подходящего качества источник получится, если на катушку трансформатора ТС — 180 или ТС — 200, не разбирая его магнитопровода, намотать 3 — 4 витка любого изолированного провода сечением 1,8. Змм2 для того, чтобы получить напряжение 0,9. 1,2 В.

Если подключенный отрезок быстро разогревается, вплоть до видимого каления, значит, ток через него слишком велик, надо взять отрезок длиннее. Измерения следует проводить максимально оперативно, чтобы минимизировать дополнительную погрешность из-за тепловой зависимости сопротивления металлов.

Разумеется, при пользовании источником переменного тока измерения необходимо проводить приборами переменного тока. Заметим, что на переменном токе погрешность сопротивления изготовленного резистора будет заметно большей.

Далее подключают тот же отрезок провода к тому же источнику так, как показано на рис. 2, и авометром измеряют значение тока I в цепи. Тогда сопротивление отрезка Rотр =Uист /I — RoI, где RoI- внутреннее сопротивление авометра в режиме измерения тока; значение Rol несложно определить по принципиальной схеме и перечню элементов прибора для использованного предела измерения тока. Например, для прибора Ц4315 при положении переключателя «2,5 А» внутреннее сопротивление можно принять равным сопротивлению шунта RoI = R1 = 0,08 Ом, а для прибора Ц434 зто же значение равно 0,045 Ом.

После этого необходимо линейкой измерить длину L исходного отрезка провода. Тогда длину € части этого отрезка с требуемым сопротивлением R можно определить, как l = LR/Rотр. Отрезают часть длиной l с запасом с обоих концов для залуживания и пайки в устройство (или для укладки в зажимы) с таким расчетом, чтобы между точками пайки был участок провода длиной l. Его можно намотать на подходящий высокоомный резистор или, если провод толстый, свить в спираль на жесткой оправке.

Пример. Необходимо изготовить проволочный резистор сопротивлением 0,25 Ом (для усилителя мощности 3Ч). Отрезок провода спирали электроутюга подключают к источнику и авометром Ц4315, например, измеряют напряжение, пусть Uист = 1,5 В. После этого измеряют ток I через отрезок, I = 1,75 А. Тогда сопротивление отрезка Rотр =1,5/1,75 — 0,08 = 0,78 Ом. Положим, длина L отрезка провода, измеренная линейкой, оказалась равной 1,07 м, тогда длина е для сопротивления R=0,25 Ом будет l=1,07×0,25/0,78=0,343 м. Если сопротивление Rотр окажется меньше, чем R, то это означает, что отрезок оказался слишком коротким.

Смотрите другие статьи раздела Технологии радиолюбителя.

Читайте и пишите полезные комментарии к этой статье.

Рекомендуем скачать в нашей Бесплатной технической библиотеке:

Оставьте свой комментарий к этой статье:

⚡️Как изготовить низкоомное сопротивление резистора

На чтение 2 мин Опубликовано
Обновлено

Для изготовления низкоомных резисторов необходимо по данным справочника по электротехнике (или справочника радиолюбителя) определить, какой длины нужно взять медный (в изоляции) провод, чтобы сопротивление этого отрезка провода было равно сопротивлению требуемого резистора.

Затем зачищают и облуживают начало и конец отрезка провода и припаивают их к проволочным выводам стандартного резистора, номиналом от единиц до сотен килоом. Полученную петлю из провода, которая в зависимости от сечения провода и требуемого сопротивления резистора может иметь длину от нескольких сантиметров до нескольких метров, складывают вдвое посередине петли и затем спаренный провод наматывают (это так называемая бифилярная намотка) внавал на корпус использованного стандартного резистора. Намотанный провод закрепляют нитками.

После этого проверяют номинал вновь изготовленного резистора. Обычно отклонение от номинала составляет более 5 что вполне достаточно для большинства схем. Для изготовления резисторов номиналом от 0,05 до 10 Ом достаточно использовать провода диаметром от 0,08 до 0,35 мм. Габариты изготовленных таким образом резисторов в основном определяются размером использованного для намотки стандартного резистора, а мощность рассеяния оказывается достаточной для большинства электрических схем.

Разумеется, что в качестве каркаса для намотки можно использовать не только стандартные резисторы большого номинала, но и другие нетокопроводящие материалы и средства, например, спички, диэлектрические прутки и т.п. Если мощность полученного резистора окажется недостаточной (он будет нагреваться выше 60°), то потребуется взять медный провод большего диаметра вплоть до 1-1,5 мм. В этом случае увеличится требуемая длина провода, а, следовательно, и габаритные размеры изготовленного резистора.

Возможно потребуется использование специального каркаса для размещения в нем всей массы провода. Но в любом случае намотка провода обязательно должна быть бифилярной, так как это сводит к минимуму индуктивность резистора и повышает диапазон частот, на которых возможно его использование.

В качестве примера определения требуемой длины медного провода рассмотрим следующий: требуется резистор номиналом 2 Ом. Имеется провод ПЭЛ диаметром 0,14мм. Из справочника [1] определяем, что сопротивление 1 м провода данного диаметра равно 1,14 Ом. Следовательно, для определения искомой длины требуемого отрезка провода (X) необходимо решить пропорцию 1/1,14 Ом = Х(м)/20 Ом. Отсюда Х(м) = 1 м х 2 Ом/1,14 Ом = 1,75 м.

Фумигатор своими руками


Опыты показали, что для нормального испарения вещества картонки нужно, чтобы на резисторе рассеивалась мощность около 12 Вт при температуре воздуха 20°С. Исходя из этого рассчитывается напряжение, подаваемое на резистор.

Резисторы сопротивлением 3,9 кОм или 4,3 кОм можно включать непосредственно в сеть с напряжением 220 В. Резистор сопротивлением 2 кОм можно включать в сеть через выпрямительный диод. Резистор на 13 Ом подойдет для автомобильного фумигатора.

А как быть, если имеются резисторы других номиналов? Можно, конечно, включать их в сеть через согласующий трансформатор. Однако изготовление трансформатора — дело трудное и хлопотное. Гораздо проще включать резистор в сеть через балластный конденсатор. Резистор R2 нужен для снятия остаточного заряда с конденсатора после выключения питания.

Емкость баластного конденсатора

можно рассчитать по формуле:

где f — частота сети, Гц,

U — напряжение в сети, В

R1 — сопротивление нагревателя, Ом,

Р — мощность, рассеиваемая на нагревателе Вт Любопытно отметить, что функция C(R) имеет экстремум. Значения емкости балластного конденсатора для резисторов разных номиналов, а также значения напряжения на резисторе приведены в таблице. Емкость конденсатора подбирают, измеряя напряжение на резисторе.

В приборе можно испопьзовать неполярные конденсаторы с максимально допустимым напряжением не ниже 350 В. Обозначения, приводимые на корпусах конденсаторов, как правило относятся к постоянному току. Максимально допустимое переменное напряжение обычно вдвое ниже, оно зависит от типа конденсатора частоты и формы напряжения. Опыт показывает, что бумажные конденсаторы рассчитанные на 350 В, хорошо выдерживают синусоидальное сетевое напряжение 220 В.

Конструкция фумигатора должна быть такой, чтобы греющийся резистор не соприкасался с легкоплавкими и горючими материалами.

С. Дубовой
































































R1,Oм

UR1

С1,мкФ

10

11,0

15,9

11

11,5

15,1

12

12,0

14,5

13

12,5

13,9

15

13,4

13,0

16

14,0

12,6

18

14,7

11,8

20

15,5

11,2

22

16,3

10,7

24

17,0

10,3

27

18,0

9. 7

30

19,0

9,2

33

19,9

8,8

36

20,8

8,4

39

21,6

8,1

43

22,7

7,7

47

23,8

7,4

51

24,7

7,1

56

25,9

6,7

62

27,3

6,4

66

28,6

6,1

75

30,0

5,8

82

31,4

5,6

91

33,1

5,3

100

34,6

5,1

110

36,3

4,9

120

38,0

4,6

130

39,5

4,5

150

42,4

4,2

160

43,8

4,0

180

46,5

3,8

200

49,0

3,6

220

51,4

3,5

240

53,7

3,3

270

56,9

3,2

300

60,0

3,0

330

62,9

2,9

360

65,7

2,8

390

68,4

2,7

430

71,8

2,6

470

75,1

2,5

510

78,2

2,4

560

82,0

2,3

620

86,3

2,2

680

90,3

2,1

750

94,9

2,0

820

99,2

2,0

910

104,5

1,9

1000

109,5

1,8

1100

114,9

1,8

1200

120,0

1,7

1300

125,0

1,7

1500

134,2

1,6

1600

138,6

1,6

1800

147,0

1,6

2000

154,9

1,6

2200

162,5

1,6

2400

169,7

1,6

2700

180,0

1,7

3000

189,7

1,8

3300

199,0

2,1

3600

207,9

2,6

Из чего можно сделать паяльник.

Как сделать паяльник в домашних условиях. Типы и схемы

Мини-паяльник можно сделать своими руками из подручных средств — это не займёт много времени и избавит от необходимости покупать дорогой новый аппарат. Самодельное устройство особенно актуально для тех, кто лишь изредка занимается пайкой.

Разумеется, таким мини-паяльником лучше выполнять только простые работы в домашних условиях. Речь может идти о соединении проводков, кабелей, пайке антенны, несложных микросхем.

Популярный вариант самодельного мини-паяльника — с использованием резистора МЛТ (это аббревиатура расшифровывается как «металлический, лакированный, теплоустойчивый»). Это даже не мини, а микро-устройство, но нагревается до 190°, что позволяет плавить припой ПОС-60.

Для его создания, помимо самого резистора, понадобятся:

  • две изолированные одножильные медные проволоки;
  • деревянный брусок.

Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно. Лучше не покупать дешёвые китайские изделия, а отдать предпочтение медным резисторам отечественного производства.

Ещё один важный момент. Мини-паяльник, сделанный из резистора на 51 Ом, необходимо использовать для напряжения в 24 Вольта. Если же нужен инструмент для работы с напряжением 12 Вольт, то потребуется резистор с сопротивлением от 24 до 27 Ом.

Чтобы сделать такой мини-паяльник, сначала резистор каким-нибудь острым предметом очищают от краски, и защищают медную проволоку. Затем из одного освобождённого от изоляции конца проволоки создают петлю и надевают на один из краёв резистора. А к другому краю прикрепляют (в идеале — припаивают) второй конец этой же проволоки.

Теперь из ещё одной медной проволоки необходимо сделать небольшую закрутку для прикрепления к деревянному бруску (он здесь будет играть роль ручки). Жало при этом должно выступать за пределы бруска не более чем на 1 сантиметр, а конец резистора — не более чем на 2,5 сантиметра.

Делают также мини-паяльники из резистора ПЭВ-20 (сопротивление 2 кОм), вставляя в него жало из медной проволоки, приделывая ручку и провода. Такой мини-паяльник может работать от домашней сети. Это очень популярная и простая конструкция. Основное в ней – правильно сделать медный стержень. Для жала берут либо стержень старого паяльника, либо кусок медной шины.

Из шариковой ручки

Сделать мини-паяльник дома своими руками можно, используя и обыкновенную шариковую ручку. Но это, конечно, не единственный материал, который понадобится.

Процесс изготовления такого мини-паяльника тоже предполагает применение резистора МЛТ. От него отрезают ножку, и в появившейся в результате этого чашечке высверливают отверстие диаметром 1 мм.

В резисторе советского производства (точнее говоря, в его керамическом корпусе) уже есть готовое сквозное отверстие приблизительно такого же диаметра, и именно в него нужно вставить медное жало паяльника.

На следующем этапе нужно взять приготовленную заранее проволоку и загнуть в кольцо. Ещё один важный элемент в этой конструкции — маленькая прямоугольная плата из текстолита. К ней нужно припаять провода, а кольцо из проволоки следует припаять к резистору. После этого жало нужно установить в подготовленное отверстие.

Затем мастер должен положить изоляционную прокладку вокруг нагревающихся частей будущего инструмента. Для стабильной работы их изоляция должна быть надежной. А провода в свою очередь должны обладать температурным запасом, чтобы не перегреваться. И только после обеспечения качественной термоизоляции инструмент можно поместить в пластиковый корпус шариковой ручки.

С помощью такого устройства вполне реально паять различные микросхемы с шагом 0,5 мм или меньше. При этом для работы, как и в случае с обыкновенным паяльником, понадобится припой и флюс. Кроме того, периодически жало самодельного мини-паяльника необходимо зачищать или менять.

Использование зажигалки

Этот мини-паяльник можно собрать в кратчайшие сроки. Его основой будет газовая зажигалка с пьезоэлементом, также понадобится малярный скотч и толстая медная проволока (её толщина должна быть от 1 до 3 мм).

Создание мини-паяльника в данном случае начинается с обматывания проволоки вокруг карандаша или другого подобного предмета. Необходимо сделать 5 витков подряд, после чего можно вытащить карандаш.

Далее, с удобной стороны, примерно в двух сантиметрах от витков проволока загибается таким образом, чтобы получился прямой угол. А с другой стороны на том же расстоянии от витков проволока просто отрезается.

Прямой конец получившегося медного элемента нужно обработать, допустим, при помощи наждачной бумаги, чтобы он был острым, как иголка. Именно этот конец будет жалом самодельного мини-паяльника.

Потом надо примерить, как этот провод будет сочетаться с зажигалкой. Конец проволоки в виде прямого угла должен располагаться ниже, а витковая часть вместе с жалом должна находиться непосредственно над отверстием, из которого выходит пламя.

Теперь надо изолировать зажигалку при помощи скотча, то есть обмотать её в месте крепления к проволоке от 5 до 7 раз.

Затем проволоку устанавливают на своё место и снова обматывают всю конструкцию скотчем. Готово! Мини-паяльник из обычной зажигалки хорош тем, что не требует подсоединения к батарейкам или к электросети.

Для пайки подобным мини-паяльником лучше выбирать трубчатый припой с флюсом в сердцевине. И в процессе работы не стоит держать зажигалку в режиме горения больше пяти секунд, иначе внутренний нажимной механизм может расплавиться.

Импульсный мини-паяльник

Импульсный мини-паяльник обычно изготавливают из трансформатора. Для этого необходимо разобрать его корпус и снять с него «родную» вторичную обмотку. Вместо неё надо установить свою, изготовленную самостоятельно медную обмотку.

На практике зачастую хватает двух-трёх витков медной проволоки миллиметровой толщины. К новой обмотке следует подсоединить жало мини-паяльника, в качестве которого тоже может выступать медный провод.

Этот трансформатор с изменённой обмоткой размещается в заранее приготовленном корпусе, например, в форме строительного пистолета. На месте «курка» стоит установить кнопку для включения инструмента. А на месте «ствола» пистолета устанавливается стойка из материала-диэлектрика. К этой стойке аккуратно прикрепляется уже находящееся здесь жало.

Для наглядности в цепь мини-паяльника можно вставить светодиод, который будет зажигаться при нажиме на кнопку.

USB паяльник

USB паяльник, сделанный своими руками, можно подключать к любым устройствам Power Bank — это очень удобно.

Для изготовления паяльника с USB-штекером необходимо в первую очередь взять медную проволоку с миллиметровым диаметром и при помощи плоскогубцев сделать кольцо на одном из концов. Кольцо должно быть такого размера, чтобы в него пролез болт.

Затем нужно взять проволоку из нихрома длиной от 7 см и намотать несколько спиралей на медный прут с той стороны, где нет кольца (ближе к концу, но не в самом конце — это важно!).

Стоит обратить особое внимание, что медный прут и нихромовая проволока должны быть изолированы друг от друга, например, стекловолокном.

Далее проволоку из меди следует прикрепить к подходящему по размеру бруску болтом. На следующем этапе два медных проводка прикручиваются к проволоке из нихрома, выключатель приклеивается к бруску, а проводки припаиваются к выключателю. Затем нужно обмотать изолентой нижнюю часть бруска — так фиксируются провода мини-паяльника.

Наконец берётся USB-штекер с проводом определённой длины и соединяется с медными проводками. Полярность в данном случае не важна. Перед термоусадкой те зоны, где провода соединяются друг с другом, тоже необходимо изолировать.

Вдобавок ко всему изолентой следует примотать и провод от USB к бруску. После этого работоспособность паяльника уже можно проверить на какой-нибудь заготовке.

Ни один процесс монтажа электронных элементов невозможно представить без основного инструмента – паяльника. Однако далеко не у каждого любителя электроники есть возможность купить данный прибор, да и параметры заводских приборов не всегда соответствуют поставленной задаче.

В этой статье мы постараемся объяснить вам как сделать паяльник своими руками, не прибегая к большим затратам.

Молотковый паяльник

Сначала рассмотрим схему изготовления самого простого паяльника – молоткового. Данный тип паяльника применяется для пайки крупных деталей, он нагревается на огне, и, несмотря на устаревшую схему, до сих пор применяется в паяльных работах.

Брусок из меди нужных размеров нужно расплющить для придания требуемой формы и обработать напильником. Из стальной трубки выковываем держатель и присоединяем его к жалу. Затем подбираем удобную ручку – и прибор готов.

Разумеется паять радио детали таким прибором не получится, а вот для ремонта радиатора и пайки крупных элементов вполне сгодится.

Самый низкозатратный способ

Для пайки современной электроники далеко не всегда подходят жала заводского производства, однако вовсе не обязательно мастерить паяльник в домашних условиях своими руками, достаточно обойтись усовершенствованием уже имеющегося прибора промышленного производства – достаточно лишь намотать на жало тонкую медную проволоку.

Прибор с использованием резистора

Если все-таки заводской прибор не отвечает требованиям, то можно соорудить паяльник самостоятельно. Чтобы смастерить паяльник в максимально сжатые сроки нужно воспользоваться уже готовой металлической проволокой с нужным сопротивлением, которую можно найти в резисторах типа ПЭВ.

Кроме сильного источника энергии, например, аккумулятор от автомобиля или даже ноутбука, понадобится кусочки одножильного кабеля и пластинка из огнестойкого полимера для держателя (можно использовать текстолит или древесину).

Чтобы нагреть самодельный прибор нужно провести ток сквозь резистор, один из концов которого и будет выполнять функцию жала.

Обод резистора зачищаем с помощью напильника и обжимаем его медной проволокой с предварительно удаленной изоляцией, это придаст конструкции прочность и улучшит контакт.

Для улучшения эффективности паяльника один вывод резистора должен быть как можно короче, а другой настолько длинным насколько это возможно.

Для изготовления такого простого прибора лучше всего подойдёт российский резистор МЛТ, качество которого значительно выше в сравнении с китайскими моделями.

Сложный метод изготовления

В случае если вы обладание навыками токаря и фрезеровщика, а также соответствующими инструментами, для изготовления самодельного паяльника можно использовать резисторы с большей мощностью.

Жало для прибора нужно будет обработать таким образом, чтобы оно плотно вставилось в отверстие корпуса резистора и чтобы хватило места для резьбы, с помощью которой будем фиксировать стержень.

Нужно отметить что в данном случае жало прибора не будет подвергаться напряжению. Также нужно будет предусмотреть удобную ручку.


Регулятор температуры

Немаловажным элементом для паяльника будет наличие регулятора температуры, который тоже можно изготовить своими руками. Поскольку процесс пайки всегда сопряжен с плавлением припоя, паяльнику просто необходим регулятор. Ниже представлена одна из простейших схем его сборки.

Понадобится лишь резистор СП5-30, помещенный в диэлектрический корпус. Однако мощность паяльника в данном случае будет ограничена, и составит от 10 до 25 ватт.

Подставка

Ещё одним немаловажным аксессуаром является подставка. Подставку для паяльника можно без особых усилий найти в продаже по всей сети, но гораздо выгоднее сделать её своими руками.

Самый распространённый вид – проволочная подставка, которая изготавливается из толстой пружины конусообразной формы, прикрепленной к деревянной платформе. Кроме того, подставку можно смастерить из предохранителей, закрепленных на деревянном или текстолитовом основании.

Если нужна переносная подставка, то для её изготовления подойдёт любая металлическая пластина, например, от ненужного блока питания настольного ПК.

Рассмотренные нами методы позволят вам существенно сэкономить на многих деталях и аксессуарах, а так же сделать процесс изготовления максимально простым и безопасным.

Фото паяльников своими руками

Иногда бывают ситуации, когда хозяину просто не обойтись без простенького паяльника. Например, нужно многожильный кабель для розетки, или из сгоревшего прибора. В такие моменты приходится или одалживать инструмент, или откладывать дело на неопределенный срок. Ведь не каждому захочется покупать дорогостоящий паяльник или паяльную станцию, если он не является ремонтником. Однако из этой ситуации есть простой выход – самостоятельно собрать небольшой паяльник, он как раз подойдет для мелкой работы. Процесс изготовления не отнимет много времени и сил, зато вы сможете сэкономить некоторую сумму денег и получите бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях. Вам будут предложены несколько конструкций, и вы сможете выбрать ту, которая подойдет вам больше всего.


Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

  1. В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.

  2. Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
  3. Все элементы стержня нужно собрать в одно целое, как показано на фото.
  4. Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
  5. Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.

  6. К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
  7. Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится.

Видео инструкция по изготовлению простейшего электроприбора

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится , но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

  • Шариковая ручка простейшей конструкции.
  • Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
  • Двухсторонний текстолит.
  • Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
  • Стальная или медная проволока диаметром не более 0,8 мм.
  • Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

  1. Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
  2. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.
  3. Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.
  4. Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы. Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея. Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться.

  5. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
  6. Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
  7. Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

Идея №3 – Мощная импульсная модель

Этот вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

Преимущество данного инструмента в том, что жало нагревается уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:

Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к первично обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в схеме присутствует опасное для жизни напряжение 220 вольт!

Принцип работы этой конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и понижается до низких значений, при этом ток повышается во много раз. Один виток, который и является, по сути, жалом паяльника выступает в роли резистора, на котором рассеивается тепло. При нажатии на кнопку, ток подается на схему, и происходит быстрый нагрев, после того как кнопка отпущена, жало быстро остывает, что очень удобно, так как не нужно долго ждать нагрева и остывания инструмента.

Идея №4 – Простой проволочный вариант

Есть еще один вариант изготовления миниатюрного паяльника – с использованием нихромовой проволоки. Для этого вам понадобится:

Процесс изготовления:

  1. Просверлите в бруске отверстие под медную проволоку раза в 3 больше, чем ее диаметр.
  2. Поместите в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и закрепите его там с помощью густой замазки из гипса, дайте просохнуть.
  3. Оденьте на медный пруток, являющийся жалом, изоляцию и намотайте нужное количество нихромовой проволоки, оставляя расстояние между витками. На концы также оденьте изоляцию и подведите их ближе к ручке. Затем соедините на скрутки с проводами. Примотайте их к ручке на изоленту.

Вот и все, у вас получилась еще одна простая и надежная конструкция паяльника, сделанная своими руками.

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

Также читают:

Такой полезный инструмент, как паяльник, необходим в каждом хозяйстве. Сегодня в сети можно отыскать довольно много статей и мастер-классов, посвящённых вопросу, как сделать мини паяльник из подручных средств своими руками.

Особенности самодельного паяльника

Своими руками можно сделать инструменты разной мощности. Выбор конкретного варианта зависит от того, что вы планируете паять. Ведь устройство малой мощности не нагреет детали пайки до требуемой температуры, а использование мощного паяльника может привести к их перегреву.

Главное преимущество самодельного мини паяльника – это возможность сэкономить на покупке изделия заводской сборки. Небольшие работы вполне можно проводить устройством, собранным своими руками.

Из чего можно сделать мини паяльник? Это может быть резистор, шариковая ручка, газовая зажигалка и т. п. подручные материалы.

Устройство из резистора

Подготовьте:

  • резистор;
  • медную проволоку – 2 отрезка;
  • деревянный брусок.

Как следует из названия, основа данного вида паяльника – резистор. Оптимально выбрать продукцию отечественного производства. Такое изделие будет качественнее китайского аналога. Брусок требуется для изготовления ручки. Медные провода обязаны быть изолированными.

Как следует из схем и описаний, как правильно сделать мини паяльник, инструментом, смастерённым на основе резистора на 51 Ом, допустимо пользоваться при напряжении в 24 В. Вследствие этого, если вам необходимо устройство для работы с большим напряжением, надо подобрать другой резистор.

Вот порядок действий:

  • Зачистите провода от краски.
  • Сделайте из зачищенного конца провода петлю и наденьте ее на край резистора.
  • Второй конец припаяйте с другой стороны.
  • Сделайте из провода закрутку небольшого размера и прикрутите ее к деревянному бруску. В результате жало должно выступать максимум на 1 см, а конец резистора — на 2,5 см. Паяльник готов!

Импульсный паяльник

В некоторых ситуациях требуется тонкий паяльник. Здесь выручит импульсное устройство, сделанное из трансформатора.

Рассмотрим инструкцию, как сделать паяльник своими руками:

  • Разберите корпус трансформатора и снимите обмотку.
  • Сделайте новую обмотку, используя медную шину.
  • Подсоедините жало из медной проволоки.
  • Приварите концы к обмотке.
  • Проделайте два отверстия в корпусе трансформатора и закрепите жало.
  • Замените выключатель обыкновенной кнопкой.
  • Поместите плату в корпус и завинтите его.
  • Сделайте ручку.

Для изоляции шины используйте стекловолокно.

Устройство из шариковой ручки

Как видно на фото мини паяльников, одним из популярных вариантов является инструмент, сделанный из шариковой ручки.

Вам понадобится: шариковая ручка, резистор, провода, кусок текстолита, проволока (медная и стальная), изоляционный материал.

Последовательность шагов:

  • Очистите резистор, отрежьте ножку и сделайте отверстие в торце.
  • Нарежьте резьбу на корпусе чашечки.
  • Проволоку согните в кольцо.
  • Изготовьте плату из текстолита и припаяйте к ней провода.
  • Кольцо и проволоки припаяйте к резистору.
  • Закрепите жало в подготовленном отверстии.
  • Положите изоляцию;
  • Возьмите ручку и поместите в ее корпус плату. Устройство готово к применению.

Паяльник из зажигалки

Достоинством любого газового оборудования является тот факт, что работать с ним можно в самых разных местах, поскольку оно автономное.

Чтобы смастерить паяльник из газовой зажигалки, вам понадобится зажигалка в металлическом корпусе, медная проволока и всего несколько минут. Из инструментов пригодятся напильник и плоскогубцы. Желательно использовать зажигалку с высокой температурой пламени, для которой ветреная погода не является препятствием.

Обратите внимание!

Загните проволоку и заверните на корпус зажигалки. Второй конец заточите. Тонкой проволокой в пару оборотов зафиксируйте жало. Проверьте работоспособность изделия.

В последующем при необходимости устройство можно легко разобрать.

Газовые и электрические мини паяльники своими руками не раз пригодятся вам в быту. Поэтому не поленитесь сделать такой полезный инструмент собственноручно. Самодельное устройство является неплохим решением, если срочно необходимо произвести пайку.

Фото мини паяльников

Обратите внимание!

Обратите внимание!

Многие пользуются самодельными паяльниками. Вариантов реализации достаточно много, поскольку эти инструменты ваяют из того, что имеется под рукой или легко отыскивается. Наиболее трудоемок процесс изготовления паяльника, подобного заводскому, но малой мощности. Вот пример того, из чего и как сделать миниатюрный в домашних условиях. Предполагается, что питание паяльник будет получать не напрямую от сети, а через трансформатор 220/12 В.

Понадобятся следующие материалы:

  • медная проволока диаметром 1,5 мм – около 40мм длиной
  • медная фольга – небольшой прямоугольник 30х10 мм или немного больше
  • нихромовая проволока 0,2 мм – 350 мм
  • жестяная трубка или кусок жести для того, чтобы сделать кожух для нагревательного элемента
  • силикатный клей (жидкое стекло)
  • тальк для изготовления с добавлением силикатного клея изолирующего слоя
  • рукоятка из термостойкой пластмассы
  • электрический шнур с вилкой

Потребуются и некоторые вспомогательные вещи:

  • источник тепла (печь электрическая или газовая)
  • стандартные инструменты (кусачки, пинцет, плоскогубцы, напильник)
  • нестандартные приспособления (что-то в виде узкого небольшого шпателя – деревянного или пластмассового)
  • много ветоши (удалять с рук и инструмента очень липкую изолирующую смесь)

Последовательность действий для сборки инструмента

Описание процесса приводится схематически, так как выполнение обычно затруднений не вызывает.



Важно! Готовый паяльник можно включать, как уже говорилось, в сеть через трансформатор или в 12-вольтовый блок питания, рассчитанный на ток в 1 А.
Таким паяльником можно работать с микросхемами, но следует позаботиться о защите от статического электричества.

Альтернативный вариант такому паяльнику представляет интерес для тех, кто неприхотлив к внешнему виду прибора, которым придется работать. Фишка такого решения в том, что в качестве нагревательного элемента используется резистор ПЭВ-10 или ПЭВ-7,5. Остается вставить жало, которое фиксируется в медной трубке, плотно всаженной внутрь резистора, и позаботиться о хорошей фиксации контактов резистора, которые не выдерживают определенных механических нагрузок.

Видео о том, как сделать мини паяльник своими руками

Как изготовить самодельный мини паяльник поможет разобраться следующий видеоролик:

Что необходимо знать о резисторах? / Хабр

Резистор: кусочек материала, сопротивляющийся прохождению электрического тока. К обоим концам присоединены клеммы. И всё. Что может быть проще?

Оказывается, что это совсем не просто. Температура, ёмкость, индуктивность и другие параметры играют роль в превращении резистора в довольно сложный компонент. И использовать его в схемах можно по-разному, но мы сконцентрируемся на разных видах резисторов фиксированного номинала, на том, как их делают и как они могут пригодиться в разных случаях.

Начнём с самого простого и старого.

Углеродный композит в проигрывателе

Их часто называют «старыми» резисторами. Они широко применялись в 1960-х, но с появлением других типов резисторов и благодаря достаточно большой себестоимости, их использование сейчас ограничено. Они состоят из смеси керамического порошка с углеродом, связанных при помощи смолы. Углерод хорошо проводит ток, и чем больше его в смеси, тем меньше сопротивление. Провода присоединяются с концов. Они покрываются краской или пластиком, служащими изоляцией, а сопротивление и допуск обозначаются цветными полосками.

Сопротивление таких резисторов можно перманентно изменить, подвергнув их высокой влажности, высокому напряжению или перегреву. Допуск составляет 5% или более. Это просто твёрдый цилиндр с хорошими высокочастотными характеристиками. Также они хорошо переносят перегрев, несмотря на свой малый размер, и всё ещё используются в блоках питания и сварочных контроллерах.

Однако их возраст не остановил меня от использования мешка таких резисторов, купленных мною в комиссионке с целью изготовления различных сопротивлений, которые были нужны мне для моего проекта муз. проигрывателя 555. На фото как раз моя поделка.

Производятся нанесением слоя чистого углерода на керамический цилиндр и последующего удаления углерода с целью формирования спирали. Итог покрывается кремнием. Толщина слоя и ширина оставшегося углерода управляют сопротивлением, а допуск таких резисторов бывает от 2%, лучше, чем у предыдущих. Благодаря чистому углероду сопротивление меньше меняется с температурой.

Температурный коэффициент сопротивления углеродно-плёночных резисторов составляет от 200 до 500 ppm/C – миллионных долей на градус Цельсия. 200 ppm/C значит, что с каждым градусом сопротивление не изменится больше, чем на 200 Ом на каждый МОм общего сопротивления. В процентах это можно выразить как 0,02%/C. Если температура изменится на 80 С, при показателе 200 ppm/C сопротивление резистора поменяется на 1,6%, или на 16 кОм.

Такие резисторы выпускаются номиналом от 1 Ом до 10 кОм, мощностью от 1/16 Вт до 5 Вт и выдерживают напряжения в несколько киловольт. Обычно используются в высоковольтных блоках питания, рентгеновских аппаратах, лазерах и радарах.

Металлическая плёнка делается схожим с углеродной образом, путём размещения металлического слоя (часто это никель хром) на керамике, с последующим вырезанием спирали. Согласно

документации

от производителя Vishay, после присоединения клемм спираль раньше обрабатывали шлифовкой, но сейчас для этого используют лазеры. Результат покрывается лаком и помечается цветовой кодировкой или текстом.

Сопротивление резисторов из металлической плёнки меняется меньше, чем у углеродно-плёночных. ТКС находится в районе 50-100 ppm/C. 50 ppm/C аналогичны 0,005%/C. Использовав аналогичный приведённому выше пример с резистором в 1 МОм, изменение температуры на 80 С приведёт в случае резистора 50 ppm/C к изменению сопротивления на 0,4%, или на 4 кОм.

Допуск у них меньше, порядка 0,1%. Также обладают хорошими шумовыми характеристиками, низкой нелинейностью и хорошей стабильностью по времени, и используются для множества целей.

Случай схож с металлической плёнкой, только обычно используется оксид олова с примесью оксида сурьмы. Ведут себя такие резисторы лучше, чем углеродные или металлические плёнки, если говорить о напряжении, перегрузках, скачках и высоких температурах. Резисторы на углеродной плёнке работают до 200 С, на металлической – до 250-300 С, а резисторы на плёнке из оксида – до 450 С. При этом их стабильность весьма хромает.

Производятся намоткой провода на пластиковый, керамический или стекловолоконный цилиндр. Поскольку провод можно отрезать довольно точно, номинал их сопротивления можно выбрать с большой точностью с допуском не хуже 0,1%. Чтобы получить резистор с высоким сопротивлением, нужно использовать очень тонкий и длинный провод. Провод можно сделать тоньше для меньшей мощности или толще для большей мощности. Его можно изготавливать из большого числа металлов и сплавов, включая никель хром, медь, серебро, хромистой стали и вольфрама.

Разрабатываются с прицелом на возможность работы при высоких температурах: вольфрамовые выдерживают температуры до 1700 С, серебряные – от 0 до 150 С. ТКС у высокоточных проволочных резисторов составляет порядка 5 ppm/C. У резисторов, предназначенных для высоких мощностей, ТКС выше.

Работают на мощностях от 0,5 Вт до 1000 Вт. Резисторы на несколько сотен Вт могут быть покрыты высокотемпературным кремнием или стекловидной эмалью. Для увеличения теплоотвода могут быть оборудованы алюминиевым кожухом с пластинами, работающими как радиатор.

Виды намотки

Поскольку это практически катушки, у них присутствует индуктивность и ёмкость, из-за чего на высоких частотах они ведут себя плохо. Для уменьшения этих эффектов применяются различные хитрые схемы намотки, например, бифилярная, намотка на плоском носителе, и намотка Аэртона-Перри.

У бифилярной намотки отсутствует индукция, но высокая ёмкость. Намотка на плоском и тонком носителе сближает провода и уменьшает индукцию. Намотка Аэртона-Перри, благодаря тому, что провода идут в разных направлениях и находятся близко друг от друга, уменьшает самоиндукцию и ёмкость, поскольку в местах пересечения напряжение одинаково.

Потенциометры делают на основе проволочных резисторов благодаря их надёжности. Также они используются в прерывателях и предохранителях. Их индукцию можно увеличить и использовать их как датчики тока, измеряя индуктивное сопротивление.

Используют фольгу толщиной в несколько микрон, обычно из никель хрома с добавлениями, расположенную на керамической подложке. Они наиболее стабильные и точные из всех, даром что существуют с 1960-х. Необходимое сопротивление достигается фототравлением фольги. Не имеют индуктивности, обладают низкой ёмкостью, хорошей стабильностью и быстрой тепловой стабилизацией. Допуск может быть в пределах 0,001%.

ТКС составляет 1 ppm/C. При изменении температуры на 80 С мегаомный резистор поменяет сопротивление всего на 0.008% или 80 Ом. Интересен способ, которым достигается подобная точность. При увеличении температуры увеличивается и сопротивление. Но резистор делается так, что увеличение температуры приводит к сжатию фольги, из-за чего сопротивление падает. Суммарный эффект приводит к тому, что сопротивление почти не меняется.

Хорошо подходят для аудиопроектов с токами высоких частот. Также подходят для проектов, требующих высокую точность, например, электронных весов. Естественно, используются в областях, где ожидаются большие колебания температуры.

В основном применяются для поверхностного монтажа. Плёнка в толстоплёночных резисторах в 1000 раз толще, чем в тонкоплёночных. Это самые дешёвые резисторы, так как толстая плёнка дешевле.

Тонкооплёночные резисторы изготавливаются ионным напылением никель хрома на изолирующую подложку. Затем применяется фототравление, абразивная или лазерная чистка. Толстоплёночные изготавливаются печатью по трафарету. Плёнка представляет собой смесь связующего вещества, носителя и оксида металла. В конце процесса применяется абразивная или лазерная чистка.

Допуск тонкоплёночных резисторов находится на уровне 0,1%, а ТКС – от 5 до 50 ppm/C. У толстоплёночных допуск бывает 1%, а ТКС — 50 до 200 ppm/C. Тонкоплёночные резисторы меньше шумят.

Тонкоплёночные резисторы применяются там, где требуется высокая точность. Толстоплёночные можно использовать практически везде – в некоторых ПК можно насчитать до 1000 толстоплёночных резисторов поверхностного монтажа.

Существуют и другие виды резисторов постоянного номинала, но в ящичках для резисторов вы, скорее всего, встретите один перечисленных.

КАК СДЕЛАТЬ ПАЯЛЬНИК

   Словосочетание «Паяльник из резистора» вполне адекватно соотносится  со словосочетанием «Деньги из воздуха». Смысл един – получить что-то из ничего. Это не безумная попытка «опрокинуть» огромный ассортимент заводских паяльников, который есть на прилавках магазинов торгующих электротехнической продукцией. Впрочем, есть пока, при этом не везде, а где есть сейчас может не быть потом. Жизнь штука изменчивая, тем более даже самый дорогой может сгореть в такой неподходящий момент — так сказать, на самом интересном месте. А резисторы ПЭВ (проволочные — эмалированные — влагостойкие) были, есть и будут. Так, что зарекаться не стоит.

   Вот они «двое из ларца». Сопротивление левого, в прошлом резистора, а ныне нагревательного элемента 1019 Om, при напряжении 220V он потребляет 210mA и его реальная мощность составляет 46,2W. Сопротивление нагревательного элемента второго паяльника 1553 Om, при 220V токопотребление 140mA и это будет 30,8W. Использовать их весьма удобно и комфортно в тандеме с регулятором мощности. Нагреватели из резисторов ПЭВ выдерживают температуру нагрева несравненно большую, чем температура плавления олова. Подозреваю, что изобретён метод превращения этих резисторов в нагревательные элементы одновременно с началом их производства. Широкого применения, среди радиолюбителей, эта технология изготовления паяльников не получила и виной тому сложность в том чтобы подобрать а тем более сделать подходящие держатели (ручки) для таких паяльников. Трудность и в выборе материала и в самой конструкции.

   Но если удаётся  найти что-то подходящее для корпуса – держателя будущего паяльника, то процесс изготовления сводится к элементарной фиксации подводящих напряжение проводов методом их скрутки с контактами резистора.

   Здесь корпус – держатель это бывшая соединительная вилка — «мама» от трёхпрограммного радио «Электроника».

   А здесь держатель был им всегда, но только в устройстве сварки полиэтиленовой плёнки. Где также в качестве нагревателя использующего мощный резистор ПЭВ, причём изделие это промышленного изготовления.

Расчёт резистора

   Определение необходимого по номиналу резистора вовсе не обязательно вести с самого начала методом подбора, ориентировочно можно и посчитать. «Оттолкнуться» вполне допустимо и от замеров приведённых выше. Так при мощности паяльника 30,8W — сопротивлении резистора 1553 Om. А нужно, к примеру, ровно 30W. Считаем методом вычисления пропорции, только не прямой, а обратной. Ведь в данном случае уменьшение (мощности) достигается путём увеличения (сопротивления).

   Для простоты возможных дальнейших расчётов предлагаю округлить величину в 1594,4 Om до 1600 Om – расчеты-то  всё равно будут не совсем точные, +/-  пару ватт по мощности.

   Ассортимент этих резисторов просто огромен, каждый может выбрать его размер и номинал сопротивления в соответствии со своими запросами. Ещё раз позволю себе обратить ваше внимание на держатели резисторов используемых в качестве нагревательных элементов  и поделиться своеобразным опытом – не торопитесь изготавливать их «с нуля», как говориться, посмотрите вокруг, внимательно посмотрите. Наверняка найдёте что-то из материала со свойствами диэлектрика и низкой теплопроводностью, с очертаниями близкими к искомым. Доработать что-то, даже только более или менее подходящее до готового изделия, всегда легче, а результат получается гораздо эффективней. На габаритные параметры резисторов ПЭВ существует государственный стандарт, поэтому можно задолго до начала процесса изготовления, ещё на стадии подбора комплектующих  знать  необходимые размеры.

  • Р, Вт                      D    L    H    d
  • ПЭВ 3                   14    26    28    5,5
  • ПЭВ 7,5                14    35    28    5,5
  • ПЭВ 10                 14    41    28    5,5
  • ПЭВ 15                 17    45    31    8
  • ПЭВ 20                 17    50    31    8

   Паяльник из резистора ПЭВ не нужно заземлять, его не пробьёт на массу, главное хорошо изолировать его контакты в месте соединения с проводами питания. Больше того — не обязательно для нагрева использовать 220V. Например: если возьмите для паяльника резистор ПЭВ 7,5 сопротивлением 75 Ом и подадите на него 12 вольт постоянного напряжения, то получите миниатюрный паяльник, удобный  для пайки СМД, с токопотреблением 500 мА и мощностью нагревательного элемента чуть более 7 Вт. Ни у каждого возле дома есть магазин электротоваров и не все живут в городах, однако это не причина чтобы не иметь нужного паяльника. Рассуждал о насущном, Babay.

   Форум по паяльному оборудованию

   Форум по обсуждению материала КАК СДЕЛАТЬ ПАЯЛЬНИК

Самодельные резисторы

| Sciencing

Электрические резисторы — это пассивные электрические компоненты, которые ограничивают ток в электрической цепи. Резисторы могут быть изготовлены из разных материалов. Некоторые из наиболее распространенных материалов — металл и углерод. Резисторы на основе углерода предпочтительнее резисторов на основе металла, где возникают индукционные помехи. Для многих аналоговых электрических и электронных схем можно использовать резисторы на металлической основе (например, резисторы с проволочной обмоткой) без вредных последствий.

Как работает проволочный резистор

Поток электрического тока объясняется физическим соотношением, обнаруженным Георгом Симоном Омом, немецким физиком девятнадцатого века. Это объяснение известно как «закон Ома».

Закон Ома объясняет, что разность напряжений в электрической цепи является произведением значения электрического тока (в Амперах) на значение сопротивления цепи (в Ом). Объясняется по-другому: электрическая цепь, у которой есть разница в 2 вольта, с протекающим по ней током в 1 ампер, имеет сопротивление 2 Ом.

Все электропроводящие материалы тоже обладают некоторым сопротивлением. Из-за этого в качестве резистора можно использовать даже хороший электрический провод, например металлическую проволоку. Сопротивление можно регулировать, ограничивая толщину провода, а также увеличивая или уменьшая токопроводящий путь через провод. Сопротивление также можно контролировать с помощью материала проволоки. Некоторые металлы, такие как золото, серебро и медь, являются отличными электрическими проводниками и имеют более низкое значение сопротивления. Другие металлы, такие как железо, олово или платина, не очень хорошо проводят электрический ток из-за их более высоких значений сопротивления.

Создание резистора с проволочной обмоткой

Чтобы создать резистор с проволочной обмоткой, один кусок проволоки должен был бы служить путем для электрического тока, протекающего от одного конца резистора к другому. Чтобы создать резистор с небольшим значением сопротивления (или Ом), используйте более толстый и короткий провод в качестве пути между двумя электрическими выводами. Чтобы создать резистор с большим значением Ом, используйте более тонкий и длинный провод.

Как следует из названия, резистор с проволочной обмоткой обычно каким-либо образом наматывают на электрически изолированный материал (например, пластик или керамику).Чтобы удлинить токопроводящий путь и повысить значение сопротивления, оберните более длинный провод вокруг изолятора несколько раз. Более прямой путь снизит значение сопротивления и пропустит больше тока.

Еще одним фактором при создании резистора с проволочной обмоткой является тип используемой проволоки. Стальная проволока не такой хороший проводник, как медная; поэтому, когда требуется большее значение сопротивления, можно использовать стальную проволоку.

Сделай сам — резистор с проволочной обмоткой | GroupDIY

> 13 мм и длиной 65 мм

Извините, что работаю в единицах мертвой королевской стопы.

13 мм = 0,52 дюйма
65 мм = 2,56 дюйма
1,33 квадратных дюйма с одной стороны
2,66 квадратных дюйма с обеих сторон

A _ROUGH_ приближение: повышение на 100 градусов Цельсия на ватт на квадратный дюйм

2,67 Вт на 2,66 квадратных дюйма составляет 100 градусов Цельсия рост температуры.

На открытом воздухе, в теплом помещении при 30 ° C, температура достигает 130 ° C.

Значительно выше кипящей воды.

Внутри маленькой банки она нагреется сильнее.

Плотно прижатый к стенке банки, он может немного охладиться.

130 градусов по Цельсию — 266 градусов по Фаренгейту.

Существует известная (на английском языке) книга Fahrenheit 451 , в которой предполагается, что точка воспламенения книжной бумаги составляет 451 градус F. (на самом деле может быть от 440 до 470 градусов F.)

Пока книга может не запускаться горение при 450 (или 439) градусах по Фаренгейту приведет к «обугливанию». он станет коричневым, затем черным и станет очень хрупким.

Я бы использовал дешевый картон при температуре ~ 130 ° C ~ ~ 266 ° F в течение нескольких минут на испытательном стенде, готовый к дыму или огню.Я бы не стал вставлять его внутрь микрофона.

Я ожидаю, что твердая древесина прослужит дольше. Тонкий шпон найти несложно. Шпон 3/4 дюйма (19 мм) для края полки — это стандартный продукт для домашнего ремонта. Часто на него наносится термоклей. Обрежьте до 13 мм, оберните банку, нагрейте, затем отрежьте до нужной длины.

Бьюсь об заклад, исходной основой была «электрическая плата». Прочная чистая бумага, смешанная с фенольной смолой. Из того же материала сделаны недорогие клеммные колодки и печатная плата. В тонких листах, также называемых «рыбьей бумагой».CJ знает его как изолятор для трансформаторов и двигателей. Наши немецкие друзья могут знать, что говорят в Лейпциге. Или, если вы отнесете старый в магазин, который восстанавливает трансформаторы или генераторы переменного тока, он может быть у них (вероятно, более современный материал, даже более жесткий, чем оригинал). Однако он будет плоским. Может быть, вы можете взять 2 или 3 более тонких листа, эпоксидный клей и изогнутую форму, закрепите ее клеем, чтобы она держалась изогнутой.

Как вы собираетесь прикрепить этот тонкий никель-хромовый провод к клеммам? Просто заворачивать долго не получится (окисление).Насколько я знаю, он не паяется (свинец / олово), и его очень трудно сваривать (плавить никель). Возможно, вы сможете приварить его к автомобильному аккумулятору, толстым проводом к двум медным болтам.

Силовой резистор »Электроника

Резистор с проволочной обмоткой часто используется в резисторах большой мощности или в некоторых других областях, где необходимы его свойства низкого шума и рассеивания мощности.


Resistor Tutorial:

Обзор резисторов
Углеродный состав
Карбоновая пленка
Металлооксидная пленка
Металлическая пленка
Проволочная обмотка
SMD резистор
MELF резистор
Переменные резисторы
Светозависимый резистор
Термистор
Варистор
Цветовые коды резисторов
Маркировка и коды SMD резисторов
Характеристики резистора
Где и как купить резисторы
Стандартные номиналы резисторов и серия E


Резистор с проволочной обмоткой используется в различных приложениях и, в частности, в качестве силового резистора, где необходимо рассеивать большую мощность.

Как видно из названия, проволочный резистор состоит из резистивного провода, намотанного на каркас из непроводящего материала. Обычно резистивный провод изолирован, чтобы соседние провода не закорачивались.

Резисторы с проволочной обмоткой были одними из первых типов резисторов, которые стали производить на заре развития электротехники, а затем и беспроводной связи. На смену им во многих приложениях пришли углеродные резисторы, а затем металлооксидные и металлопленочные резисторы.Тем не менее, сегодня проволочные резисторы по-прежнему используются в качестве предпочтительного резистора во многих приложениях.

Резистор с проволочной обмоткой

Что такое резистор с проволочной обмоткой?

Резистор с проволочной обмоткой был одним из первых применяемых резисторов. Основная структура резистора с проволочной обмоткой мало изменилась с годами.

Резистор изготовлен из резистивного провода, намотанного на центральный сердечник или каркас, который обычно изготавливается из керамики.

Основная концепция конструкции проволочного резистора

После намотки торцевые крышки прижимаются к сердечнику, и проволока сопротивления приваривается к ним для обеспечения надлежащего контакта.Наконец, сборка инкапсулируется для защиты от влаги и физических повреждений.

Конструкция резисторов с проволочной обмоткой означает, что они могут выдерживать высокие температуры, и, как результат, они используются в качестве резисторов большой мощности во многих случаях, но проверьте номинальные характеристики, чтобы убедиться, что они обладают достаточно высокой мощностью для применения.

Сопротивление проволочных резисторов определяется рядом факторов:

  • Длина провода сопротивления
  • Диаметр провода сопротивления
  • Удельное сопротивление резистивной проволоки

Чтобы дать представление о фигурах, 30-метровый медный провод малого диаметра может иметь сопротивление всего несколько Ом.В отличие от этого, используя проволоку с сопротивлением — популярным типом является хромоникелевый — проволоку можно сделать длиной всего 30 см. Это делает возможным намотку на типичном каркасе, который может использоваться в электронной схеме.

Если требуются резисторы с проволочной обмоткой с жесткими допусками, то выбранный резистивный провод может иметь меньшее сопротивление, что делает его более длинным и позволяет более точно обрезать его длину в пропорции от общей длины. При необходимости сопротивление можно уменьшить в индивидуальном порядке.

Резисторы с проволочной обмоткой выпускаются в различных корпусах, и многие из них особенно подходят для применения в силовых резисторах — некоторые из них находятся в керамических корпусах, а другие доступны в металлических корпусах, которые могут быть прикреплены болтами к металлическому шасси или другим формам радиатора.

Свойства проволочно-обмотанного резистора

Хотя проволочные резисторы не так широко используются, как резисторы других типов, такие как резисторы для поверхностного монтажа и резисторы с металлической пленкой, они являются важным компонентом для некоторых конкретных областей электроники, где другие типы совершенно не подходят или не могут работать так же хорошо.

В результате проволочные резисторы из-за своих свойств используются в ряде ключевых областей:

  • Приложения с высокой мощностью: Резисторы с проволочной обмоткой могут рассеивать значительное количество энергии. Там, где уровень рассеяния превышает ватт или около того, нужны резисторы с проволочной обмоткой. Их технология не только позволяет им выдерживать высокие уровни мощности, но они также могут быть спроектированы для крепления к радиатору, чтобы они могли безопасно рассеивать даже более высокие уровни мощности — некоторые из них рассчитаны на мощность до 2.5кВт.
  • Области применения с очень высокими допусками: Тот факт, что в резисторах будут использоваться резисторы, означает, что они могут быть изготовлены с большой точностью — некоторые из них имеют начальные допуски до 0,005%. Это может быть очень полезно для таких приложений, как использование в измерительных приборах.
  • Требуется высокая температурная стабильность: Резисторы из проволоки можно не только изготавливать очень точно, но они также могут иметь очень высокую температурную стабильность, особенно по сравнению с другими типами резисторов.Используемый провод сопротивления может иметь очень низкий температурный коэффициент сопротивления, что приводит к тому, что конечный резистор имеет низкое TCR. Достижения в области материаловедения позволили создавать устройства со значениями TCR от 5 до 10 ppm / ° C. Это зависит от металла или сплава, используемого для проволоки сопротивления.
  • Долговременная стабильность: Другой ключевой особенностью резисторов с проволочной обмоткой является их долговременная стабильность. Все резисторы меняют свое значение со временем, но резисторы с проволочной обмоткой меняются очень мало.Цифры от 15 до 50 ppm / год часто достигаются, потому что они сделаны из стабильных материалов.
  • Способность поглощать импульсы: В отличие от некоторых видов резисторов, резисторы с проволочной обмоткой способны хорошо выдерживать импульсы высокого напряжения. Их высокая тепловая масса и упругость провода в резисторах означают, что они способны поглощать уровни энергии, значительно превышающие их средние значения, в течение коротких периодов времени без повреждения или изменения сопротивления.
  • Если требуются индивидуальные требования: Способ изготовления проволочных резисторов означает, что относительно легко изготовить индивидуальные устройства с сопротивлением, точно указанным заказчиком для конкретных требований.
  • Применения с низким уровнем шума: В результате того, что используется резистивный провод, а не другие материалы, эти резисторы являются одними из доступных резисторов с самым низким уровнем шума.

«Резистор с проволочной обмоткой в ​​алюминиевом корпусе, подходящий для крепления к радиатору.

Типы резисторов с проволочной обмоткой

.
Резисторы

Wirewould могут использоваться во множестве различных приложений, и обычно они попадают в некоторые основные категории, для которых конструкция резистора может измениться.

  • Прецизионные резисторы: Прецизионные резисторы с проволочной обмоткой используются во многих различных приложениях. Их можно использовать в элементах, включая контрольно-измерительные приборы — даже в мультиметрах, а также в измерительных мостах, калибровочном оборудовании, аттенюаторах НЧ и т.д. .

    Для резисторов также необходим низкий температурный коэффициент сопротивления должен быть низким, возможно 5 ppm / ° C.Долговременная стабильность также должна быть низкой, возможно, менее 40 ppm в год. С такими цифрами могут быть выбраны базовые уровни допуска сопротивления ± 0,01%. Подобные цифры означают, что резистор будет поддерживать необходимое сопротивление в течение длительного периода времени.

  • Силовые резисторы: Одно из основных применений проволочных резисторов — это силовые приложения. Возможная мощность может достигать 1 кВт или 2,5 кВт. Существует несколько типов, которые можно классифицировать по корпусу и конструкции:
    • Корпус из силиконовой смолы: Эти форматы герметизации обычно используются для резисторов меньшей мощности.Они компактны и могут выдерживать высокие температуры: обычно до ~ 300 ° C, но часто разумно не доводить их до предела.
    • Стекловидное эмалевое покрытие: Этот тип покрытия уже много лет широко используется для силовых резисторов с проволочной обмоткой. Эти резисторы часто предназначены для работы при температурах до ~ 400 ° C, но эти температуры не рекомендуются для большинства электронного оборудования! Покрытие хорошо изолирует при более низких температурах, но становится хуже, когда температура повышается к верхнему пределу диапазона.Значения сопротивления для этих резисторов варьируются от ~ 1 Ом до ~ 10 кОм или около того.
    • Алюминиевый корпус: Этот тип конструкции используется для самых высоких уровней мощности. Резисторы имеют керамический сердечник с покрытием из силиконовой смолы, которое затем помещается в алюминиевый профиль, анодированный (часто золотого цвета) для обеспечения хорошей электрической изоляции и пассивирования поверхности. Алюминиевый корпус резистора обычно изготавливается с небольшими ребрами и его можно прикрепить болтами к радиатору.Внутренние элементы также спроектированы так, чтобы отводить как можно больше тепла алюминиевому корпусу. Для этого типа резистора доступен широкий диапазон значений сопротивления.

Проволока обмотка резистора Проволока

Как и следовало ожидать, провод, используемый в проволочных резисторах, определяет многие из его свойств. Использование разных материалов для проволоки обеспечивает разные электрические свойства: удельное сопротивление, температурный коэффициент сопротивления, долговременную стабильность, максимальную рабочую температуру и тому подобное.

Выбор материала важен, так как правильный провод резистора позволит получить оптимальные характеристики резистора в данной роли.

Многие материалы проводов имеют знакомые названия, поскольку они много лет использовались в качестве форм проводов сопротивления и, следовательно, использовались в резисторах с проволочной обмоткой.

В качестве проволоки обычно используются медные сплавы, различные сплавы железа, никель-хромовые сплавы, сплавы серебра и вольфрам.

Резистор с проволочной обмоткой, индуктивность и емкость

Резисторы с проволочной обмоткой очень хороши для работы на низкой частоте и постоянном токе, но по мере увеличения рабочей частоты влияние индуктивности и емкости становится более заметным.

Индуктивность возникает из-за того, что резистор представляет собой катушку из резистивного провода и действует на катушку индуктивности. Емкость возникает между разными витками катушки и т. Д.

Когда рабочая частота поднимается выше 100 кГц или около того, это влияние может стать значительным и изменить работу схемы.

Обычно резистор с проволочной обмоткой наматывается как обычная катушка на керамический каркас, и этого более чем достаточно для большинства типов операций.Однако, если необходимы низкие индуктивность и емкость, есть другие методы, которые можно использовать для уменьшения, но не для устранения индуктивности и емкости.

Существуют методы, которые можно использовать для уменьшения индуктивности:

  • Бифилярная обмотка: Один из методов, который может быть принят, — это использовать бифилярный провод, то есть два отдельных провода проложены вместе. Затем их можно соединить на дальнем конце. Идея состоит в том, что, если таким образом соединить два провода вместе, ток будет течь в противоположных направлениях, и поля исчезнут.Хотя он и не идеален, он значительно снижает индуктивность, но, когда два провода проложены в непосредственной близости, нежелательная емкость увеличивается.
  • Обмотка Ayrton-Perrry: Обмотка необычной формы. Когда провод входит в катушку резистора, он разделяется на две части, одна половина наматывается в одном направлении, а другая половина — в обратном. При намотке таким образом провода располагаются так, что ток течет в противоположных направлениях, тем самым уменьшая индуктивность.Кроме того, провода не проходят рядом друг с другом так же, как в бифилярной обмотке, и поэтому электрическая емкость увеличивается незначительно.

Самостоятельная индуктивность и емкость всегда будут проблемой для резисторов с проволочной обмоткой. В результате они редко используются в приложениях, где они используются на высоких или радиочастотах. Они могут использоваться только тогда, когда они используются в секции цепи, не несущей RF. Специализированные методы намотки обычно используются только в крайнем случае.Гораздо лучше использовать другую технологию резистора, если на резисторе присутствуют высокие частоты.

Резисторы с проволочной обмоткой используются довольно широко. В частности, они используются в качестве резисторов большой мощности, где необходимо рассеивать большие уровни мощности. Они широко используются во многих энергетических приложениях; Они не только физически больше, чем многие другие типы резисторов, но и имеют проволочный проводник и керамический каркас, они больше подходят для использования в качестве резисторов большой мощности, чем другие типы, более широко распространенные.

К сожалению, их конструкция означает, что они намного дороже, чем обычно используемые резисторы гораздо меньшего размера.

Резисторы

с проволочной обмоткой также используются там, где требуются очень жесткие допуски и высокая температурная стабильность. Проволока обычно имеет лучший температурный коэффициент сопротивления, чем многие другие типы резисторов, хотя в наши дни многие из них очень хороши.

Другие электронные компоненты:
Резисторы
Конденсаторы
Индукторы
Кристаллы кварца
Диоды
Транзистор
Фототранзистор
Полевой транзистор
Типы памяти
Тиристор
Разъемы
ВЧ разъемы
Клапаны / трубки
Аккумуляторы
Переключатели
Реле

Вернуться в меню «Компоненты».. .

Проволочный резистор — определение, конструкция и применение

Проволочный резистор
определение

Резистор с проволочной обмоткой — это тип пассивного компонента, в котором металл
провода используются для уменьшения или ограничения прохождения электрического тока
до определенного уровня.

Строительство
проволочного резистора

Проволока намотанная
Резистор изготавливается путем наматывания металлической проволоки на металлический сердечник.В резисторах с проволочной обмоткой в ​​качестве сопротивления используется металлическая проволока.
элемент и металлический сердечник используются в качестве непроводящего материала.

Нихром или
манганин обычно используется в качестве металлической проволоки, потому что они
обеспечивают высокое сопротивление электрическому току и работают при
высокая температура. Наиболее часто используемые материалы сердечника включают
пластик, стекловолокно или керамика.

Раненая проволока
покрытые изоляционным материалом, например, стекловидной эмалью,
который противодействует или блокирует внешнее тепло. Этот шаг делается для
добиться высокой стабильности. Следовательно, даже при высокой температуре тепла
не входит в проволоку намотанного резистора. Таким образом, провод
намотанные резисторы работают при высоких температурах.

Проволока намотанная
резисторы могут варьироваться от небольших компонентов для поверхностного монтажа до
большой трубчатый силовой резистор.Эти резисторы используются в
электронные инструменты и оборудование, где высокая точность и
требуется больше рассеиваемой мощности. Резистор с проволочной обмоткой
более предпочтительны по сравнению с металлооксидными резисторами из-за их
высокая стабильность при более высоких температурах и меньший размер.

Сопротивление
резистор с проволочной обмоткой зависит от трех факторов:
удельное сопротивление металлической проволоки, длина металлической проволоки и
сечение металлической проволоки

Сопротивление
проволочный резистор зависит от удельного сопротивления
металлический провод, длина металлического провода и площадь поперечного сечения
металлической проволоки.

Удельное сопротивление
металлической проволоки

Сопротивление
резистор с проволочной обмоткой прямо пропорционален
удельное сопротивление металлической проволоки.

Металлический провод с
высокое сопротивление препятствует или блокирует большое количество электрического
Текущий. Следовательно, резистор с проволочной обмоткой обеспечивает высокую
сопротивление электрическому току.

С другой стороны,
металлический провод с низким сопротивлением блокирует небольшое количество электрического
Текущий. Следовательно, резистор с проволочной обмоткой обеспечивает низкий
сопротивление электрическому току.

Длина
металлическая проволока

Сопротивление
проволочный резистор прямо пропорционален длине
металлической проволоки.

Длинная длина
металлические провода обладают высоким сопротивлением, потому что свободные электроны
придется преодолевать большие расстояния. Следовательно, возможность
столкновение электронов с атомами велико. Поэтому большой
количество бесплатных
электроны сталкиваются с атомами.
Большое количество свободных электронов, сталкивающихся с атомами
теряет энергию
в виде тепла и оставшееся небольшое количество бесплатно
электроны свободно перемещаются, неся электрический ток.Следовательно, только небольшое количество свободных электронов или небольшое количество
электрического тока протекает через проволочный резистор.

Короткая длина
металлические провода обладают низким сопротивлением, потому что свободные электроны имеют
проехать лишь небольшое расстояние. Следовательно, возможность
столкновение электронов с атомами невелико. Поэтому только
небольшое количество свободных электронов сталкивается с атомами.Маленький
количество свободных электронов, сталкивающихся с атомами, теряет свою
энергия в виде тепла и оставшееся большое количество
свободные электроны свободно перемещаются, неся электрический ток.
Следовательно, через
проволочный резистор.

Крест
сечение металлической проволоки

Сопротивление
проволочный резистор обратно пропорционален поперечному
площадь сечения металлической проволоки.

Проволока металлическая
с небольшой площадью поперечного сечения предоставляет меньше места для свободных
электроны двигаться. Следовательно, возможность столкновения электронов
с атомами высока. Следовательно, только небольшой электрический ток
протекает через проволочный резистор.

Проволока металлическая
с большой площадью поперечного сечения обеспечивают достаточно места для
свободные электроны свободно перемещаться.Следовательно, возможность
столкновение электронов с атомами невелико. Поэтому большие
электрический ток протекает через проволочный резистор.

Виды проволоки
резисторы намотанные

Проволока намотанная
резисторы подразделяются на два типа:

  • Резистор силовой обмотки
  • Прецизионный проволочный резистор
  • Мощность
    проволочный резистор

Обмотка провода питания
резисторы — это неиндуктивные резисторы с проволочной обмоткой, работающие при
высокая температура.Эти резисторы обычно используются для высоких
силовые приложения.

  • точность
    проволочный резистор

Прецизионная проволока
намотанный резистор работает при низких температурах с высокой точностью.
Он используется в качестве прецизионного резистора в измерительных приборах из-за
его высокая точность.

Применения
резисторы проволочные

Проволока намотанная
резисторы широко используются для различных применений, таких как:

  • Телекоммуникации
  • Компьютеры
  • Аудио и видео оборудование
  • Медицинское электронное оборудование
  • Оборона и космос
  • Системы телефонной коммутации
  • Измерительные преобразователи
  • Балансировка тока и напряжения
  • Измерение тока

Преимущества
и недостатки проволочного резистора

Преимущества
проволочный резистор

  • Низкая стоимость
  • Высокая точность
  • Высокая стабильность
  • Широкий диапазон сопротивления

Недостатки
проволочного резистора

Проволока намотанная
резисторы используются только для низких частот, это не подходит
для высоких частот.На высоких частотах он действует как индуктор.
Следовательно, для высокочастотных безиндуктивных резисторов с проволочной обмоткой
используются.

РЧ фиктивная нагрузка с использованием резисторов с проволочной обмоткой

РЧ фиктивная нагрузка с использованием резисторов с проволочной обмоткой

РЧ-фиктивная нагрузка с проволочными резисторами от Chris Molding, G4HYG

Сколько раз вам говорили, что нельзя использовать резисторы с проволочной обмоткой в ​​ВЧ? Наверное, много раз! На этой веб-странице я показываю метод создания резистивной нагрузки или фиктивной нагрузки, в которой используется индуктивность проводных резисторов в фильтре нижних частот с потерями, чтобы расширить частотный диапазон и покрыть весь спектр ВЧ-радиосвязи.

С тех пор, как я разработал перевернутую U-образную антенну с оконечной нагрузкой, у меня было много вопросов, в основном спрашивающих, где взять резистор высокой мощности на 390 или 400 Ом для работы антенны с допустимым пределом мощности для любительской радиопередачи в 400 Вт в Великобритании.

Здесь, в Cross Country Wireless, мы производим резистор номиналом 390 Ом мощностью 50 Вт на основе неиндуктивного толстопленочного резистора. Можно купить толстопленочные резисторы мощностью 100 Вт, но цена растет быстрее, чем номинальная мощность.

Высококачественные панельные резисторы с проволочной обмоткой доступны по более низким ценам по сравнению с толстопленочными резисторами. Можно ли было их использовать в РФ? Принято считать, что нет …

Последовательные испытания четырех резисторов с проволочной обмоткой Arcol HS50 100 Ом 50 Вт на нашем анализаторе цепей HP показали, что индуктивность влияет на требуемое согласование импеданса на более высоких частотах, как и ожидалось. При последовательном подключении резисторов по отдельности согласование импеданса было нормальным до 4 МГц, но выше этого значения стало слишком индуктивным.

Я подсчитал, что если я добавлю к земле емкость резистивных переходов, можно будет включить индуктивность проволочных резисторов в качестве компонентов фильтра нижних частот. Окончательные значения, показанные на схематической диаграмме, были подтверждены после расчетов и испытаний.

Схема использует индуктивность в резисторах и конденсаторах в качестве фильтра нижних частот с частотой среза около 30 МГц. Это позволяет ВЧ-мощности до 30 МГц проходить через резисторы и рассеиваться в виде тепла.

Согласование импеданса резистивного фильтра нижних частот, измеренное анализатором сети HP, в норме до 30 МГц. На фотографии графика показаны возвратные потери от 3 МГц до 50 МГц. Дальнейшие испытания с постоянным включением несущей 100 Вт в схему резистивного фильтра нижних частот в течение десяти минут показали, что резисторы равномерно рассеивают мощность и что повышение температуры указывает на то, что используемый литой корпус будет пригоден для работы на полной номинальной мощности 200 Вт.Это могло бы сделать идеальный оконечный резистор для использования в ВЧ-антенне с оконечной перевернутой U-образной антенной, чтобы работать с установленным законодательством Великобритании пределом 400 Вт даже для более высоких режимов нагрузки, таких как RTTY или FT8.

Прототип на фотографии имел керамические конденсаторы 50 В и тонкий провод с изоляцией из ПВХ, как они были в наличии. В серийных версиях будет использоваться высокотемпературный провод и керамические конденсаторы на 2 кВ. Прототип работал нормально при 100 Вт в течение короткого теста, но конденсаторы на 50 В вскоре вышли из строя на более высоких уровнях мощности.

Новая конструкция резисторного фильтра нижних частот работает настолько хорошо, что мы собираемся изготовить его вместо блока толстопленочного резистора мощностью 50 Вт по той же цене. Нечасто можно получить в 4 раза больше номинальной мощности за ту же цену!

Недавно меня спросили, можно ли сделать резисторную нагрузку для антенны , чтобы она работала при предельной мощности США 1,5 кВт. Для этого потребуется резистор номиналом 750 Вт для поглощения мощности в худшем случае согласования антенны.

Должна быть возможность использовать этот метод для создания резистивного фильтра низких частот высокой мощности, способного работать на пределе мощности США. Если использовались четыре резистора с проволочной обмоткой по 100 Вт и радиатор в сборе установлен в металлической банке, заполненной маслом, как старая классическая кантенна Heathkit, то он должен безопасно рассеивать 750 Вт.

Следующий вопрос, который я задам, это можно ли сделать нагрузку 50 Ом с помощью этой техники? Ответ положительный. Первая попытка протестировать эту идею использовала резисторы с проволочной обмоткой мощностью 5 Вт, которые у нас были, чтобы создать нагрузку 50 Ом.Arcol производит 12-омные версии резистора на 50 Вт, поэтому четыре последовательно соединенных резистора дают 48 Ом при номинальной мощности 200 Вт. Если есть интерес, сделаю прототип и выпущу дизайн.

Примечание … Если вы измените номинал или тип резистора, вам придется изменить номиналы конденсаторов, чтобы они соответствовали сопротивлению и индуктивности резисторов, используемых в фильтре нижних частот. Если используются четыре резистора, соотношение между тремя номиналами конденсаторов должно быть одинаковым.

Назад
на главные веб-страницы Cross Country Wireless

Свяжитесь с Крисом Молдингом, G4HYG по адресу электронной почты, скрытому от спам-ботов, для получения более подробной информации, комментариев или отзывов.

Нажмите, чтобы присоединиться к cross_country_wireless

Назад
индексировать

Выходной резистор для Headamp. Проволочная или углеродная пленка?

Сообщение flacman от

фев 23, 2018 9:16:28 GMT

Эмиттерный резистор выхода BJT и резистор 120 Ом (последовательно с наушниками).

Какие резисторы мне следует использовать в двух указанных выше позициях? Проволочная или углеродная пленка? Что лучше?
Их цена на Mouser составляет около 3 долларов США за 10 штук, что намного дешевле, чем у металлической пленки (> 10 долларов США за 10 штук).(Поэтому я не помещаю металлическую пленку в список сравнения)

Углеродная пленка имеет высокий коэффициент напряжения ~ 100ppm / В
Wirewound имеет 0ppm / V, но имеет индуктивность

припой

Администратор
measureutternutter

Сообщений: 4,803

Сообщение solderdude от

23 февраля 2018 г. 11:40:30 GMT

Большинство усилителей имеют резисторы с проволочной обмоткой на эмиттерном пути.
Обычно состоит из нескольких обмоток.
1 метр кабеля, соединенного последовательно с усилителем, будет иметь более высокую индуктивность.
Вся конструкция (внутренняя обратная связь и т. Д.) Построена вокруг этого.
Таким образом, бессмысленно менять эти резисторы на неиндуктивные типы, поскольку рассматриваемый усилитель не получит большей полосы пропускания.

Давайте возьмем пример очень большой индуктивности, скажем, 1 мкГн.
С резистором 32 Ом (на самом деле индуктивность намного выше) частота среза (-3 дБ) = 5 МГц.
Не о чем беспокоиться.
Металлопленочные резисторы обычно составляют около 0,06 мкГн.
Не о чем беспокоиться.

Резисторы с проволочной обмоткой с так называемой бифилярной обмоткой практически не имеют индуктивности.
от 0,03 мкГн до 56 мкГн (довольно специализированные, несколько обмоток
Существуют даже резисторы с проволочной обмоткой с индуктивностью всего 5 нГн.
Подходит для высокочастотных переключателей и т. Д.

У вас возникнут проблемы в диапазоне ГГц. Ни в диапазоне звука, ни в

В большинстве конструкций усилителей больше проблем с емкостными нагрузками, чем с индуктивными.

Все драйверы наушников индуктивные, и гораздо больше, чем любые катушки до него.
Было бы очень странно, если бы усилители начали колебаться при подключении к нему наушников.

Таким образом, вы можете вставить в эту часть усилителя любой резистор из металлопленочного, проволочного, углеродного, углеродного композитного, пластикового, керамического типа.
Уровень шума настолько низкий, что его невозможно будет услышать (даже в самых чувствительных наушниках), а пропускная способность также не проблема.
Ограничивающим фактором будет активная схема, а не выходной резистор.
Независимо от того, насколько громко некоторые люди кричат, они слышат значительные улучшения … в слышимом диапазоне и далеко за его пределами нет никаких измеримых улучшений.

Сообщение flacman от

23 фев 2018 12:49:01 GMT

Спасибо большое!
Тогда я бы без колебаний использовал резистор с проволочной обмоткой.

Как вы думаете, влияет ли коэффициент напряжения на звуковой сигнал в зависимости от типа пленки? (Я пробовал разные типы мета-пленочных резисторов с одинаковым коэффициентом напряжения, в позиции входа и в эмиттере LTP, но результаты сильно различаются в области высоких частот)

припой

Администратор
measureutternutter

Сообщений: 4,803

Сообщение solderdude от

23 февраля 2018 г. 13:11:02 GMT

С цепями с высоковольтными трубками (цепями электростатического возбуждения и т. Д.) И входными парами LTP, работающими на высоких напряжениях, это может быть небольшой проблемой.
Вовсе нет в низковольтных усилителях для наушников и уж точно не в выходном тракте,

HTR Audiograde «Неиндуктивные» резисторы с проволочной обмоткой

Резистор с проволочной обмоткой — это пассивный электрический компонент, ограничивающий ток. Резистивный элемент представляет собой изолированный металлический провод, намотанный на сердечник из непроводящего материала. Материал проволоки имеет высокое удельное сопротивление и обычно изготавливается из сплава, такого как никель-хром (нихром) или медно-никель-марганцевого сплава, называемого манганином.Общие материалы сердечника включают керамику, пластик и стекло. Резисторы с проволочной обмоткой — самый старый тип резисторов, которые производятся до сих пор.

Что делает резистор с проволочной обмоткой «АУДИОГРАД»
Резисторы с проволочной обмоткой, естественно, имеют некоторую емкость и индуктивность. Из-за этого они влияют на протекание тока в цепи переменного тока. Этот эффект обычно нежелателен. Чтобы свести к минимуму этот эффект, используются различные техники намотки, из которых намотка Айртона-Перри считается лучшей.

Что такое обмотка Айртона-Перри?
Обмотка Айртона-Перри — это тип бифилярной схемы обмотки, используемый в намотке проводов на формах для изготовления электронных компонентов. Его преимущество заключается в том, что полученная катушка из проволоки имеет низкие значения паразитной индуктивности и паразитной емкости. Обмотки из проволочного сопротивления Эйртона-Перри используются для изготовления проволочных ВЧ-резисторов, которые используются на высоких частотах, где индуктивность и емкость нежелательны.

Обмотка состоит из двух отдельных проводов, намотанных в противоположных направлениях вдоль изолирующей формы и соединенных параллельно на концах.Поскольку количество витков провода одинаково в обоих направлениях, магнитные поля двух проводов нейтрализуют друг друга, поэтому катушка имеет небольшую индуктивность; и поскольку соседние витки двух проводов имеют примерно одинаковое напряжение, паразитная емкость между витками мала.

Theaudiocrafts представляет новую линейку прецизионных неиндуктивных аудиоградовых резисторов с проволочной обмоткой для использования в аудиокроссоверах. Они были изготовлены для нас высокотехнологичными резисторами, которые являются ведущим производителем кроссоверных резисторов для некоторых ведущих производителей акустических систем в мире.

Добавить комментарий

Ваш адрес email не будет опубликован.
