Датчик положения коленвала ВАЗ 2110, проверка и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Движки современного поколения характеризуются хорошими показателями мощности и экономии топлива.

Настройками двигателя управляет компьютер. Показатели о его работе снимаются с различных датчиков.

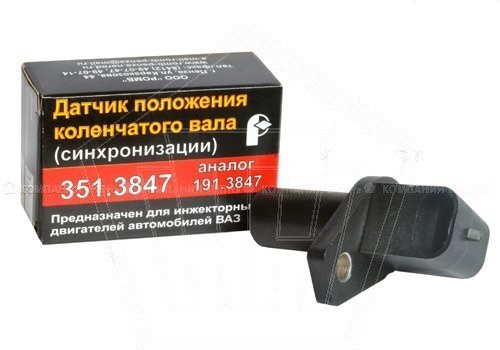

Датчик положения коленвала ВАЗ 2110

Из них только один может остановить двигатель при поломке. Это датчик положения коленвала (ДПКВ). Основной его задаче в автомобиле ВАЗ 2110 является синхронизация систем топливоподачи и зажигания.

При поломке данного узла происходит нарушение этой синхронности, из-за этого сбои всей системы. Пропадает искра, не подается топливо. Силовой агрегат может вести себя не адекватно и в итоге все равно останавливается.

Принцип работы датчика положения коленвала – он снимает показания о частоте вращения КВ и о его положении по магнитным импульсам. Двигатели ВАЗ имеют немного разные датчики ПКВ, поэтому менять нужно только на аналогичный. Так же советуем прочитать, как проверить датчик положения дроссельной заслонки.

При поломке датчика его можно проверить, имея всего одну отвертку и прибор мультиметр. Первый признаком поломки датчика положения коленвала ВАЗ 2110 является большое падение мощности, а так же когда горит лампа “Проверти двигатель”.

Вот перечень других признаков поломки ДПКВ:

• Неустойчивый холостой ход.
• Повышение и понижение оборотов движка.
• Падения тяги.
• Детонации двигателя, прострелы во впускной или выпускной коллектора.
• Мотор не запускается.

Он располагается в не очень удобном месте на двигателе, чтоб добраться к нему нужно потратить некоторое время. Его расположение на крышке масляного насоса, возле шкива генератора.

Как проверить датчик положения коленвала ВАЗ 2110

Как проверить ДПКВ ВАЗ 2110 и убедится, что именно он не исправен? Есть пару вариантов поломки датчика. Но можно рассмотреть только два из них, наиболее распространенных.

В любом из случаев нужно снять его при помощи ключа на десять. Перед снятием, ставим метки на датчике и картере, чтоб зафиксировать его первоначальное положение.

При отсутствии внешних или других повреждений ДПКВ, его проверяют при помощи других приборов. Как проверить датчик холостого хода читайте здесь.

Еще одно замечание при демонтаже – необходимо помереть расстояние между датчиком и синхродиском. Они должно иметь зазор 0.6-1.5 миллиметров.

Первый способ проверки с помощью омметра. Нужно измерить сопротивление обмотки. Заводом-изготовителем указывается число в 550 – 750 Ом.

Но они могут несколько отличатся. При значительных отклонения в показания нужна замена ДПКВ ВАЗ 2110 на аналогичный.

Конструкция ДПКВ очень проста и он редко выходит из строя, основные причины, загрязнение, механические повреждения или просто  попался брак.

Во втором методе необходимо еще раздобыть вольтметр, измеритель индуктивности и трансформатор. Измеряем сопротивление, как описано в предыдущем способе при комнатной температуре.

Дальше измеряем индуктивность, она должна быть 200-4000 миллигенри (мГн). При помощи мегомметра нужно замерить сопротивление с питанием обмотки ДПКВ 500 вольт. Показания не должны быть больше 20 Мом.

При замене датчика своими руками не забывайте о его первоначальном положении. И соблюдайте расстояние между диском синхронизации и новым датчиком положения коленвала.

Момент, с каким нужно затягивать болты 8 – 12 н*м. Замену следует проводить, только если вы убедились, что этот узел не исправен. Новый датчик может привести к неправильной работе двигателя, обычно перед установкой его тоже проверяют.

Проверка датчика положения коленвала (ДПКВ) на ВАЗ 2114: Проверка мультиметром » НаДомкрат

ДПКВ для ВАЗ 2114

Признаки неисправности

Как проверить датчик коленвала? Этот вопрос является актуальным у многих автолюбителей и требует внимания для изучения.

Современный автомобиль невозможно представить без датчика положения коленвала. Именно он говорит компьютеру, где сейчас находится коленвал и какой цилиндр сейчас работает. Существует масса неисправностей, с которыми может быть, так или иначе связан ДПКВ на автомобиле ВАЗ 2114:

• нестабильность оборотов;
• отсутствие показаний на приборной панели при попытке запуска двигателя;
• ухудшение динамики автомобиля;
• несоответствие оборотов.

Учитывая все вышеупомянутые неисправности, можно сделать вывод о том, что ДПКВ ваз 2114 является неотъемлемой частью в работе двигателя. Благодаря его стабильной работе езда на автомобиле становится плавной, мягкой и контролируемой. А ведь именно этого желает каждый автолюбитель, иметь надежного четырехколесного полностью подвластного и исправного коня. Чтобы при легком нажатии на педаль газа он резво выполнял все команды и набирал требуемую скорость.

Бортовой компьютер автомобиля ВАЗ 2114 отображает только одну аварию, связанную с ДПКВ – ошибка датчика положения коленвала «CHENG ENGINE»

На сегодняшний день существует несколько типов датчиков положения коленвала. Но они оба имеют практически одинаковое устройство. Имеется стальной сердечник, на который намотана обмотка. При поднесении и отводе металлического предмета от чувствительной поверхности в обмотках наводится ЭДС. Но при этом на нее подается небольшое по величине постоянное напряжение, то есть получается своего рода постоянный электромагнит. При искажении поля, которого происходит искажение ЭДС, которое и фиксируется бортовым компьютером.

Исходя из принципа работы и устройства датчика положения коленвала, можно перечислить следующие способы его проверки:

• проверка датчика положения коленвала методом измерения сопротивления мультиметром или стрелочным тестером;
• измерить выходное напряжение прибором при работе двигателя в режиме измерения переменного напряжения;
• применение осциллографа.

Прежде, чем приступать к проверке датчик, следует сначала убедиться в правильном зазоре и отсутствии грязи на нем. В особенности металлической пыли и графитовых смазок. Это все может заменить металлический предмет, который станет источником помех. Зазор должен быть не более 1 мм и при этом датчик должен быть чист.

После того как провели визуальный контроль его состояния и положения на месте, необходимо снять его. Это делается еще проще, потому что он закреплен всего одним болтом в специальном кронштейне, который в свою очередь является частью боковой крышки двигателя автомобиля ВАЗ 2114. Достав датчик из крепления, внимательно осмотрите его на объект внешних дефектов, которые и могли привести к выходу его из строя. После того, как убедились в его внешней целостности необходимо приступать к диагностированию с помощью дополнительных устройств.

Измерение входного сопротивление

Мультиметр

Самым простым способом является проверка дпкв мультиметром и заключается в измерении сопротивления его обмотки. Для этого необходимо иметь соответствующий прибор, который способен с этим справиться. Если же такого прибора нет, то придется прибегать к радиолюбительству. Итак, переключив свой мультиметр в режим измерения сопротивления, и установив переключатель пределов на 2кОм, надежно установите щупы прибора на контакты датчика, при этом они должны быть чисты.

Чтобы этого добиться его можно промыть спиртом или бензином. Может это и окажется причиной неисправности. Установив щупы на контакты, наблюдаем показания прибора, которые должны вписываться в диапазон от 550 до 750 Ом. Если это так, то скорее датчик исправен. Но это можно утверждать с вероятностью 50%, потому что при пробоях и замыканиях сопротивления могут изменяться. И если у нового оно было 750 Ом, а при проверке выяснилось, что оно составляет 500 Ом, то это говорит, что он неисправен. И у него произошло межвитковое короткое замыкание.

Это приводит к снижению уровня импульса, который детектируется контроллером. Поэтому чтобы быть уверенным в его 100% исправности необходимо обратиться  к паспортным данным, в которых будет указано его точное сопротивление и индуктивность. Исходя из этого, можно проверить и индуктивность обмотки датчика. Для этого необходимо перевести свой прибор в режим измерения индуктивности, если конечно такой имеется. Показания на исправном датчике должны составлять до 400 мГн при сопротивлении 750 Ом. Если по паспорту датчик имеет сопротивление 500 Ом, то соответственно его индуктивность будет составлять 200 мГн. Если это так, то датчик исправен.

Кроме того следует проверить состояние изоляции датчика. Для этого необходимо иметь мегаомметр. Хоть и в мультиметре имеется режим измерения высокого сопротивления, но оно измеряется с низким напряжением и высоко погрешностью, мегаомметр же выдает напряжение до 500 В и он является отдельным прибором. Итак, установив напряжение измерения на приборе 500 В и точность измерения 10% при нормальных условиях (20-22⁰), становимся одним концом щупа на корпус датчика, а вторым на контакт. Сопротивление не должно быть менее 20 МОм.

Измерение переменного напряжения

Проверка дпкв ваз 2114 методом измерения переменной составляющей выходного сигнала заключается в следующем. Для того, чтобы измерить переменную составляющую напряжения, необходимо обеспечить появление и отсутствие металла у его чувствительной поверхности с частотой не менее 200 Гц. Для этого можно использовать вспомогательный двигатель с диском и прорезью или выступом, в зависимости от типа датчика. А обмотку датчика запитать постоянным напряжением 1 или 2 В. Затем мультиметр перевести в режим измерения напряжения на предел до 2 В переменного типа. Далее необходимо взять конденсатор емкостью не менее 1 мкФ и подключить к оному из выводов датчика положения коленвала, а второй конец к одному щупу. Второй щуп поставить на второй контакт катушки и включить наш получившийся стенд. На показаниях прибора должно появляться напряжение при вращении диска, это говорит о том, что он исправен. Но, к сожалению, этого номинала напряжения в паспортных данных вы не увидите. Потому что зависит от выбранной емкости, чем больше ее увеличивать, тем ближе показания будут к напряжению питания.

Использование осциллографа

Использование осциллографа

Этот способ является самым надежным и с его помощью можно на 100% быть уверенным в текущем состоянии датчика. Для этого необходимо включить осциллограф на предел 10 мс и амплитуда 1 В/дел. И пытаться завести двигатель стартером. При этом на хорошо заряженном аккумуляторе двигатель должен разгоняться стартером до 800 об/мин, это будет соответствовать частоте 200 Гц и соответствующее периоду 5 мс/дел. Вы должны наблюдать импульсы, один период которых занимает две клетки.

Проверка датчика положения коленчатого вала Лада Калина

Датчик положения коленчатого вала предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя

Поэтому часто этот датчик называют датчиком синхронизации

Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока

Частота появления импульсов соответствует частоте вращения коленчатого вала.

Зубья расположены по окружности шкива (через 6°). Два из них отстоят друг от друга на угловом расстоянии 18°.

Сделано это для формирования в цепи датчика опорных сигналов — своеобразных точек отсчета, относительно которых ЭБУ определяет положение коленчатого вала — верхние мертвые точки в первом — четвертом и втором — третьем цилиндрах.

Работа двигателя с неисправным датчиком положения коленчатого вала невозможна. Датчик положения коленчатого вала ремонту не подлежит — в случае неисправности он заменяется в сборе.

Снятие и установка датчика положения коленчатого вала

Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.

Выверните ключом на 10мм  болт крепления датчика

Извлеките датчик из отверстия прилива крышки.

Проверьте сопротивление датчика. У исправного датчика оно должно быть 0,55 – 0,75 кОм.

Устанавливаем датчик положения коленчатого вала в последовательности, обратной снятию.

Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленчатого вала.

Зазор должен быть 1± 0,41 мм, он задан конструкцией датчика и не регулируется.

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала.

Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

При включенном зажигании и неподвижном коленчатом вале, тестер должен зафиксировать напряжение около 2,5 В.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя.

Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера.

При несоответствии значений напряжения и исправных цепях —  неисправен контроллер.

Можно еще проверить следующим образом:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметра с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Более точно датчик можно проверить, если снимать с него показания, когда он установлен на двигателе и вращается шкив коленчатого вала. У исправного датчика напряжение на выводах достигает 0,3 В, неисправный датчик заменяем.

Датчик коленвала на ВАЗ 2110: признаки неисправности, замена своими руками

Содержание:

1. Как он работает
2. Признаки неисправности
3. Проверка
4. Нюансы замены

Не секрет, что управление двигателем на «десятой» модели отечественного автопроизводителя АвтоВАЗ осуществляется за счет работы компьютера. Различные датчики снимают данные, отправляют их главному компьютеру, который распределяет работу систем.

Примечательно, но только данный элемент способен оставить работу двигателя, если регулятор выйдет из строя. Задача данного датчика заключается в синхронизации системы зажигания и системы подачи топлива.

Если прибор ломается, синхронизация нарушается. Следовательно, происходит сбой в работе всей системы. Искры нет, топливо не подается. Двигатель некоторое время может странно себя вести, но затем все равно заглохнет.

Как он работает

Давайте разберемся, как работает данный элемент. Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении по средствам магнитных импульсов.

Расположение

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, применяются и различные датчики ПКВ. Следовательно, при замене обязательно выбирайте аналогичное устройство, поскольку регулятор с другими характеристиками банально не подойдет, потому система все равно работать не будет даже при наличии качественного, исправного датчика.

Признаки неисправности

Если у вас есть в распоряжении мультиметр и обычная отвертка, вы сможете без особых проблем самостоятельно проверить работоспособность устройства.

Выкручиваем гайку

К признакам неисправностей датчика коленвала относят:

• На приборной панели загорается сигнальная лампа, рекомендующая проверить двигатель;
• При холостом ходу двигатель ведет себя неустойчиво;
• Падает тяга;
• Обороты двигателя падают, поднимаются;
• Происходит детонация, то есть выстрелы впускного или выпускного коллектора;
• Двигатель не удается завести.

Проверка

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

Вообще же искомый нами датчик находится на крышке масляного насоса. Искать его нужно непосредственно возле шкива генератора.

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

• Демонтаж датчика осуществляется ключом на 10 миллиметров;
• Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
• Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
• Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

Нюансы замены

Заменить датчик достаточно просто. Он снимается со своего места обитания, а на его место устанавливается новое устройство.

Место установки и элементы крепежа

Однако при этом важно учесть некоторые нюансы.

1. Выбирайте качественные автозапчасти, которые следует приобрести в специализированных магазинах. Их работоспособность желательно проверить на месте.
2. При установке на место нового регулятора, соблюдайте изначальное положение. Чтобы его запомнить, нанесите соответствующие метки маркером или мелом.
3. Не забудьте соблюдать требуемое расстояние между датчиком и диском синхронизации. Нормальный показатель зазора мы вам уже сообщили.
4. Болты затягиваются обязательно с моментом, не превышающим 8-12 нм.
5. Проверьте новый датчик до того, как он окажется задействован в работе топливной системы. Неправильно подобранное устройство может привести к возникновению ряда других неисправностей, отказу работы силового агрегата.

Самостоятельно проверить и поменять датчик положения коленвала на отечественной «десятке» не сложно. Наиболее проблематичным этапом работы является получение доступа к устройству, поскольку спрятано оно достаточно далеко. Тем не менее, если вы справитесь с этим, все последующие мероприятия покажутся вам сущим пустяком.

Только ни в коем случае не расслабляйтесь, действуйте аккуратно, последовательно, соблюдайте все метки и правила замены девайса.

 Загрузка …

Как выявить неполадку датчика положения коленчатого вала

         Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

         Датчик положения коленвала(ДПКВ) – это, пожалуй, единственный датчик во всей электрической системе автомобиля, неисправность которого, неизбежно, приведет к остановке двигателя и прекращению работы всего транспортного средства. Задача датчика положения коленвала состоит в том, чтобы синхронизировать работу системы зажигания и системы подачи топлива. Таким образом, при выходе из строя датчика синхронизации, происходит сбой в работе остальных систем, а следовательно, прекращается подача топлива и не подается искра и т.д.

         Внешние проявления неисправностей цепей датчика

         Неустойчивые обороты холостого хода горячего двигателя. Лампа неисправности бессистемно загорается в комбинации приборов (красная лампочка (Check engine)) при работающем двигателе.

— проверьте монтажный зазор между торцом датчика и синхродиском;

— устраните возможные торцевые биения синхродиска;

— замените датчик на заведомо исправный;

Датчик положения коленчатого вала (индуктивный) Вы можете приобрести у нас !

Датчик положения коленчатого вала (верхней мёртвой точки) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !

— проверьте контакт экранирующей оболочки с массой двигателя;

— проверьте и устраните неисправности высоковольтных проводов системы зажигания.

Если говорить о наиболее часто встречающихся причинах отказа датчика ПКВ, то ими может быть:

— короткие замыкания внутри корпуса;

— обрывы измерительных и соединительных цепей;

— механические повреждения колесика;

— загрязнения датчика и шкива металлической стружкой.

При возникновении неисправности в цепи датчика двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнализатор в комбинации приборов (загорается  красная лампочка (Check engine)). При отказе датчика пуск двигателя невозможен.

В случае подозрения на неисправность ДПКВ.

         В первую очередь, следует удалить все загрязнения и внимательно осмотреть состояние разъема на отсутствие окислений контактов и повреждений проводов в районе соединительной колодки, достаточно часто случается так, что устранить проблему удается методом чистки и восстановления надежного контакта. Выполняя дальнейшую диагностику необходимо помнить о том, что в настоящее время широко используются как индуктивные датчики ПКВ, так и датчики, работа которых основана на использовании эффекта Холла, причем оба варианта датчиков внешне практически неразличимы (совпадает часто и количество контактов в разъеме). В последнем случае, пытаясь проверить целостность внутренних цепей при помощи омметра, существует риск окончательно вывести датчик из строя. Иными словами, прежде чем выполнять какие либо проверки следует уточнить тип датчика по каталогам автозапчастей AvtoAzbuka.net.  Впрочем, если у вашего датчика в разъеме всего два штырька, то это свидетельствует о том, что перед вами индуктивный варианти в данном случае можно смело измерять внутреннее сопротивление сенсора и контролировать отсутствие коротких замыканий на корпус и сигнальный провод. Что касается внутреннего сопротивления сенсора, то оно должно в пределах от 200 до 1000 Ом.

        При проверке отсутствия замыкания на «массу» омметр подсоединяется к ближайшему корпусному контакту кузова автомобиля (сопротивление должно быть близким к бесконечному). В какой-то мере оценить работоспособность датчика можно, если замерить выходной сигнал при поднесении к торцу датчика  какого либо металлического предмета, например, жала отвертки – исправный датчик должен реагировать скачками напряжения.

         Отдельного внимания заслуживает ситуация с намагничиванием диска синхронизации в процессе эксплуатации или в результате неосторожных действий при ремонте. Такую проблему достаточно просто устранить, выполнив размагничивание при помощи сетевого трансформатора.

         Использование омметра при проверке датчика Холла недопустимо и в данном случае контроль работоспособности проводят при помощи осциллографа. При выполнении проверки  сигнальной информации датчика Холла при запущенном двигателе сигнал имеет равномерную «пилообразную» форму с прямоугольными зубьями.

При неисправном датчике информация либо отсутствует вообще или имеет явно выраженные разрывы.

Датчик положения коленчатого вала (индуктивный) Вы можете приобрести у нас !

Датчик положения коленчатого вала (верхней мёртвой точки) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Как самостоятельно заменить датчик положения коленчатого вала (датчик индуктивный) 2112 на автомобиле семейства ВАЗ с инжекторной системой двигателя и их модификации, оборудованные системой впрыска топлива, который может заменять аналогичный импортный датчик DR6123, DR6130 фирм Delco Remy США.

Вам, так же будет полезна информация : Как заменить самостоятельно датчик положения коленчатого вала (датчик верхней мертвой точки) на автомобиле Largus RENAULT, RENAULT Logan, Duster.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Как проверить датчик положения коленчатого вала

Работа инжекторного двигателя, включая системы подачи топлива и зажигания, подчиняется показаниям датчика положения коленчатого вала (ДПКВ). Датчик отслеживает и сообщает контроллеру инжектора данные о положении коленчатого вала, формируя короткие всплески импульсов.

Как работает ДПКВ

Работа датчика основана на эффекте Холла, благодаря которому в катушке индуктивности, при прохождении через магнитное поле формируется импульс электродвижущей силы (ЭДС). Магнитное поле меняется, когда мимо датчика проходит сигнальная шестерня коленчатого вала, на которой нарезаны зубцы. Промежуток, занимающий место двух зубцов подает контроллеру сигнал о приближении к верхней мертвой точке (ВМТ) первого цилиндра и дает команду на начало отсчета, мелкие зубцы сообщают о положении коленчатого вала в реальном времени.

Неисправности ДПКВ

Наиболее частые неисправности датчика коленвала:

• повреждение корпуса;
• обрыв катушки индуктивности;
• межвитковое замыкание;
• окисление контактов.

Неисправности, не связанные с датчиком, но влияющие на его работу:

• повреждение одного или более зубцов шестеренки;
• намагничивание шестеренки;
• изменение расстояния между датчиком и шестеренкой.

При повреждении корпуса ДПКВ возможно попадание в него воды и грязи. Нередко это приводит к обрыву обмотки и межвитковому замыканию. Если обмотка оборвана, то ЭДС в ней не формируется и завести двигатель невозможно. При межвитковом замыкании ЭДС формируется, но его сила и форма не соответствуют расчетным, в результате возникают ошибки, которые меняют режим работы инжектора. Такие ошибки появляются если не постоянно, то достаточно часто, поэтому внезапное изменение работы двигателя должно насторожить водителя. При окислении контактов колодки и клемм проводов, которые подключены к ДПКВ, сигнал пропадает без предупреждения и нередко неожиданно возвращается.

Если ремонт или диагностика ДПКВ выполнены неправильно, возможно намагничивание шестеренки, в результате чего меняется форма и напряжение ЭДС. Ошибки в обслуживании двигателя могут привести к потере шестеренкой одного или нескольких зубцов, в результате чего нарушается весь алгоритм работы инжектора, потому что возникают две «нулевые» точки, от которых необходимо вести отсчет. Неправильная установка ДПКВ после диагностики или ремонта приводит к изменению расстояния между зубцами и датчиком, что сильно влияет на форму и напряжение ЭДС.

Видео — Диагностика датчика Холла

Как проверить ДПКВ

Существуют четыре метода проверки, которые позволяют определить состояние ДПКВ и шестеренки, а также их влияние на работу инжектора. Для каждого из методов необходимо свое оборудование, а также различается точность проверки. На переднеприводных автомобилях с поперечным расположением мотора для проверки ДПКВ потребуется снять колесо со стороны датчика. На переднеприводных с продольным расположением двигателя, а также на заднеприводных проверку выполняют либо сверху, через подкапотное пространство, либо снизу. Во втором случае потребуется поднять перед автомобиля. О том, как это сделать безопасно, читайте в статье (замена и восстановление амортизаторов).

• Визуальный метод

Для него необходимо очистить ДПКВ, место установки и сигнальную шестерню. После чего отметить положение датчика и демонтировать его. После демонтажа датчик отмывают и протирают чистой тряпкой, смоченной спиртом или бензином. Очистив ДПКВ, его осматривают в поисках трещин, царапин, вмятин и других повреждений. При обнаружении любых повреждений датчик необходимо заменить.

• Проверка с помощью тестера

Такая проверка позволяет оценить примерное состояние датчика, но не учитывает влияние шестеренки и других факторов. Для проверки снимите и очистите датчик, как описано выше, после чего тестером измерьте сопротивление. В зависимости от модели ДПКВ сопротивление обмотки исправного датчика от 600 до 900 Ом. Но такая проверка не определяет межвитковое замыкание, разве что замкнутыми оказалось не меньше четверти рядов обмотки. После этого подключите тестер в режиме милливольтметра к выходам датчика и несколько раз проведите стальной отверткой рядом с сердечником. Исправный датчик покажет всплески напряжения до 0,1 – 0,3 вольта (зависит от модели, массы отвертки и скорости ее движения).

• Проверка с помощью измерителя индуктивности

Нередко режим измерения индуктивности встречается на цифровых тестерах (мультиметрах). Если такого тестера нет, необходимо приобрести любой измеритель индуктивности с точностью до 10 миллиГенри (мГн). В зависимости от модели нормальная индуктивность составляет 200 – 400 мГн.

• Проверка с помощью осциллографа

Для проверки вам понадобится цифровой осциллограф с автоматической регулировкой напряжения и частоты и входным сопротивлением не меньше 100 кОм или цифровой сканер для инжекторных автомобилей, с режимом визуальной индикации. Подключите «землю» осциллографа к кузову автомобиля или минусовой клемме аккумулятора, а сигнальный вход к любому выводу ДПКВ. Включите зажигание и заведите двигатель. Наблюдайте за работой датчика с помощью осциллографа. При увеличении оборотов двигателя должно возрастать и напряжение на выходе ДПКВ. На 4 – 5 тысячах оборотов напряжение должно превысить 200 вольт.

Внимательно отслеживайте показания осциллографа, на один оборот коленчатого вала должен быть лишь один провал, соответствующий ВМТ первого цилиндра. При изменении скорости вращения двигателя осциллограф будет приспосабливаться, изменяя режим входного напряжения, но при работе на одинаковых оборотах отклонение в значении напряжения не должно превышать 5 процентов. Более серьезное отклонение говорит о намагниченности сигнальной шестеренки. Два или более провалов на одном такте говорят о том, что шестеренка потеряла один или несколько зубцов. Постоянно меняющиеся в пределах 10 – 15 процентов показания напряжения говорят о том, что датчик плохо закреплен и вибрирует или присутствует биение сигнальной шестерни коленчатого вала.

Методика проверки датчиков фазы и положения коленчатого вала • CHIPTUNER.RU

Методика проверки датчиков фазы и положения коленчатого вала

Источник – информационное письмо ВАЗ № 65 – 2003‑И

Методика проверки работоспособности (диагностика) датчиков фаз (деталь 21110/21120 – 3706040) и датчиков положения коленвала (деталь 21120 – 3847010), применяющихся на автомобилях ВАЗ.

1. Проверка датчика фаз 21110 – 3706040

1.1 Выставить по вольтметру V1 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» датчика должно быть не менее 0,9Uпит.
1.2 Поднести к торцу датчика стальную пластину из магнитомягкого материала, как показано на рисунке. Датчик должен сработать, что определяется по изменению напряжения на контакте «В» датчика. При срабатывании датчика напряжение на контакте «В» должно быть не более 0,4В.
1.3 Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не менее 0,9Uпит.

2. Проверка датчика фаз 21120 – 3706040

2.1 Выставить по вольтметру V2 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» должно быть не более 0,4В.
2.2 Поднести к торцу датчика стальную пластину из магнитомягкого материала шириной не менее 20 мм, длиной не менее80 мм и толщиной 0,5 мм как показано на рисунке, поместив ее в щель корпуса. Напряжение на контакте «В» датчика должно измениться и быть не менее 0,9Uпит.
2.3 Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не более 0,4В

II. Проверка работоспособности ДПКВ (21120 – 3847010)

1.1 Снять датчик. Провести внешний осмотр датчика на отсутствие повреждений корпуса датчика, сердечника, контактной колодки и его контактов. Контакты должны быть чистыми. При наличии загрязнения на контактах удалить их спирто-бензиновой смесью. При наличии загрязнения сердечника очистить его от металлических частиц и грязи.
1.2 Проверить активное сопротивление обмотки датчика между контактами 1 и 2 колодки датчика с помощью цифрового вольтметра В7 – 22А (либо другого, обеспечивающего аналогичную или большую точность измерения). Величина активного сопротивления должна быть в пределах 550 – 750 Ом. Проверка активного сопротивления датчика должна производиться при температуре датчика 22±2°С. При проверке активного сопротивления необходимо учитывать погрешность измерительного прибора.
1.3 Проверить индуктивность обмотки датчика между контактами 1 и 2 колодки с помощью измерителя R, L, C Е7 – 8 на частоте 1кГц. Величина индуктивности должна находиться в пределах 200 – 420 мГн.
1.4 Проверить сопротивление изоляции датчика между сердечником и выводами датчика (контакты 1 и 2 колодки) с помощью мегаомметра Ф4108/1. Сопротивление изоляции должно быть не менее 20 МОм при напряжении 500В.

Датчик коленвала

. Устройство, назначение и принцип работы

Современный автомобиль, будь то иномарка или отечественный ВАЗ, очень сложно представить без обилия различных электронных систем. Все они по своему функционалу разделены на несколько категорий. Это может быть двигатель, коробка передач, шасси и система управления салоном. По отношению к первому моменту одной из составляющих такой системы является датчик коленвала. «ВАЗ-2110» и его последующие модели комплектуются им с конвейера.Что ж, давайте разберемся с особенностями этого электронного устройства.

Характеристика

Следует отметить, что на автомобилях ВАЗ-2110 датчик коленвала может именоваться датчиком ВМТ или ДПКВ. Но какими бы сокращениями он не обозначался, конечно, это единственная деталь, неисправность которой может привести к полной остановке ДВС.

Назначение датчика положения коленчатого вала

Основная функция ДПКВ — синхронизация работы системы зажигания и топливных форсунок.Таким образом, неисправность этого элемента может привести к нестабильной работе системы впрыска автомобиля. Принцип работы заключается в передаче сигнала о положении коленвала электронному блоку управления.

Устройство и классификация

Несмотря на то, что датчик коленвала ВАЗ может иметь различную конструкцию, принцип его действия основан на однократном электромагнитном воздействии. То есть сигнал формируется без прямого контакта с коленчатым валом.

Самый распространенный вид ДПКВ — индукционный.Такая деталь состоит из двух основных элементов — намагниченного стержня и специальной обмотки. Индукционные датчики считывают информацию с зубчатого шкива коленчатого вала. При прохождении металлического зуба рядом с ДПКВ в последнем образуется ЭДС, которая улавливается электроникой. На «ВАЗ-2110» датчик коленвала установлен именно индукционного типа.

ДПКВ также может быть основано на эффекте Холла. Такой датчик устроен примерно так же, как индукционный датчик, однако при прохождении металлического вала рядом с ним изменяется сопротивление обмотки устройства.Конструктивно он состоит из постоянного магнита.

Следует отметить, что датчики как первого, так и второго типа используются для считывания данных со шкива коленчатого вала. Он может быть зубчатым и цельнометаллическим. В последней версии есть специальная выемка, через которую проходит датчик и формируется сигнал, который поступает на электронный блок управления двигателем автомобиля.

Где на ВАЗ-2110 установлен датчик коленвала?

ДПКВ находится на кронштейне возле ведущего шкива генератора.Такое расположение устройства очень неудобно для замены, поэтому к нему дополнительно подключается длинный провод с разъемом. Обычно его длина до 70-80 сантиметров. Как выглядит эта деталь, вы можете увидеть на фото справа.

При замене ДПК выставляется зазор между шкивом и самим датчиком. В идеале расстояние между диском синхронизации и сердечником не более полутора миллиметров. Это значение может меняться в зависимости от расположения прокладок между ДПКВ и седлом.

Датчик коленвала ВАЗ-2110: неисправности и признаки поломок

Может ли сломаться эта деталь? Обычно на ВАЗ-2110 датчик коленвала выходит из строя редко. Однако в случае его неисправности (или неправильной работы шкива генератора) на панели приборов загорается красная лампа CHECK ENGINE, что дословно переводится как «проверьте двигатель». В этом случае в памяти ошибок контроллера появляется код 19 или 35.

Конечно, худший случай выхода из строя датчика коленчатого вала — это невозможность нормально запустить двигатель.В этом случае можно сказать, что ДПКВ вообще не работает. Решением этой проблемы может служить только полная замена.

Очень часто датчик положения коленвала выходит из строя постепенно. При этом водитель ощущает значительное падение мощности двигателя, «провалы» и даже начало детонации на высоких оборотах. Также признаком неисправности такого устройства могут быть плавающие (нестабильные) обороты холостого хода двигателя. На инжекторе «ВАЗ-2110» датчик коленвала иногда вызывает повышенный расход топлива.Хотя возможно, проблема в плохом контакте или обрыве провода, но в любом случае эту деталь необходимо проверить.

Диагностика прибора

Функциональная проверка датчика положения коленчатого вала производится с помощью специального тестера. Вся диагностика заключается в измерении сопротивления обмотки ДПКВ омметром. Нормальные значения должны быть от 800 до 900 Ом. Если полученные данные не соответствуют норме, нужно проверить качество связи контактов.Если это не помогает, покупается новая деталь. Сама замена датчика коленвала настолько проста, что с ней справится даже начинающий автомобилист.

Иногда бывает, что неисправность этого устройства вызвана механическим повреждением обмотки. Часто это происходит при выполнении каких-либо ремонтных работ в подкапотном пространстве автомобиля или между зубьями шкива и ДПКВ образуется какой-то посторонний предмет. В связи с этим многие автолюбители рекомендуют носить в багажнике запасной датчик положения коленвала.Стоимость на него очень небольшая, но для работы двигателя он имеет большое значение.

Как проверить датчик положения коленчатого вала

Существует ряд общих симптомов неисправного датчика положения коленчатого вала (CKP), которые могут помочь вам определить, вышел ли из строя ваш датчик, включая пропуски зажигания в двигателе, грубую работу на холостом ходу, остановку или затрудненный запуск. Если у вас возникли подобные проблемы, возможно, вам потребуется заменить датчик положения коленчатого вала.

Однако эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива.Поэтому, прежде чем заменять датчик положения коленчатого вала, вы можете провести несколько тестов, чтобы определить, действительно ли датчик коленвала является источником проблемы. Вот как проверить датчик положения коленчатого вала с кодом или без него:

Коды неисправностей CKP

Если индикатор проверки двигателя горит, значит, блок управления двигателем (ЭБУ) записал какой-то код неисправности. Вы можете проверить бортовые диагностические коды неисправностей с помощью диагностического сканирующего прибора. Коды между P0335 и P0338 соответствуют проблемам датчика коленчатого вала.

Это, вероятно, наиболее простой и надежный способ проверить и определить проблему датчика коленчатого вала. К сожалению, датчик коленчатого вала обычно изрядно изношен к тому времени, когда горит индикатор проверки двигателя. Возможно, вы уже испытываете проблемы с датчиком коленчатого вала до того, как блок управления двигателем обнаружит какие-либо признаки неисправности. Если вы хотите проявлять инициативу, вы можете провести еще несколько тестов.

Запуск двигателя и считывание оборотов

В следующем методе проверки датчика кривошипа также используется диагностический сканирующий прибор.Одна из настроек сканера позволяет вам считывать частоту вращения двигателя в оборотах в минуту (RPM). Теперь вы можете догадаться, откуда сканер получает эту информацию? Если вы угадали датчик положения коленвала, то вы были правы. Настройте сканер на считывание оборотов двигателя и проверните его. Диагностический прибор должен показывать от 100 до 500 об / мин. Плохие показания указывают на то, что датчик коленчатого вала работает неправильно. Нулевое значение указывает на то, что датчик коленчатого вала полностью вышел из строя.

Методы тестирования мультиметра

Конечно, не у всех есть доступ к сканирующему прибору (хотя его иногда можно взять напрокат в магазинах запчастей), но есть несколько способов проверить неисправный датчик положения коленчатого вала с его помощью. Мультиметр — более распространенный инструмент, который очень полезен для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.

Вы можете снять датчик, а затем проверить сопротивление.Присоедините один конец мультиметра к каждому проводному выводу датчика. Нулевое сопротивление означает, что произошло короткое замыкание. Бесконечное сопротивление означает разрыв цепи. Любое из этих показаний указывает на то, что датчик не работает. Для любого другого показания сверьте его со спецификациями производителя. Если ваши показания не близки к рекомендуемому сопротивлению, вам следует заменить датчик.

Другой способ проверить датчик коленчатого вала мультиметром — это проверить выходное напряжение при проворачивании двигателя.Для этого вам понадобится помощник. При этом будьте очень осторожны с движущимися частями. Проверьте электрические разъемы и измерьте выходное напряжение в милливольтах переменного тока. Обычно это значение составляет около 200 милливольт, но оно может варьироваться от автомобиля к автомобилю. Проверьте спецификации производителя. Если нет выходного напряжения, то, очевидно, ваш датчик не работает.

Эти тесты помогут вам определить источник вашей проблемы. Они либо помешают вам сделать ненужный ремонт, либо подтвердят, что ремонт, который вы собираетесь сделать, действительно нужен.Если тестирование действительно подтвердило, что ваш датчик неисправен, ознакомьтесь с этой статьей о том, как заменить датчик положения коленчатого вала.

Просмотрите другие статьи о датчиках положения коленчатого вала:

Датчик холостого хода ВАЗ 2114: самодиагностика и замена

Что такое датчик холостого хода ВАЗ 2114, для чего он нужен и какие неисправности встречаются чаще всего, должен знать каждый владелец автомобиля данной марки. Современный автомобиль — это совокупность множества датчиков, которые измеряют различные параметры — положение коленчатого вала, скорость, давление на рампе и т. Д.Все сигналы отправляются на блок управления микроконтроллера и обрабатываются. По встроенному алгоритму контроллер решает, что делать: включить или выключить топливный насос, подать питание на форсунки, регулятор холостого хода или отключить подачу питания.

Что делает IAC в системе?

Правильное название этого устройства — не датчик, а регулятор. Действительно, по определению датчик — это измерительное устройство, которое преобразует физическую величину в электрический сигнал.Но при замене датчика холостого хода видно, что он ничего не измеряет. Это обычный шаговый двигатель. Он приводит в движение маленькую иглу, которая перекрывает или открывает подачу воздуха.

Допустим, вы включили зажигание. В этот момент на обмотку ИХ подается напряжение. Шаговый двигатель начинает вращаться, шток достигает крайнего положения и возвращается в исходное состояние. Это начальная предпусковая калибровка, она всегда выполняется при включении зажигания.При запуске двигателя шток регулятора полностью выдвинут, воздушный канал закрыт. Через обводной канал проходит минимально необходимое количество воздуха. При открытии дроссельной заслонки воздуха поступает в гораздо большем количестве, датчик холостого хода ВАЗ 2114 исключен из контура подачи воздуха.

ЭБУ автомобиля

Вы замечали, как зимой работает холодный инжекторный двигатель? Постоянно поддерживается определенная частота вращения коленчатого вала. Это только из-за регулятора холостого хода.Он открывает и закрывает перепускной канал, регулируя тем самым качество топливной смеси. Точно так же рычаг «дросселирования» в карбюраторных двигателях. При эксплуатации автомобиля могут возникать следующие ошибки, виновником которых является МАК:

1. 0507 — завышенная частота вращения коленчатого вала на ХХ.
2. 0506 — чрезмерно низкая частота вращения коленчатого вала на двадцатой.
3. 0505 — поломка МАК.

При этом двигатель может заглохнуть при переключении передач.Частота вращения коленчатого вала снижается при включении дополнительного оборудования — явный признак выхода из строя регулятора.

Замена РХХ своими руками

Для его замены необходимо знать, где находится датчик холостого хода на автомобиле ВАЗ 2114. И вы можете найти его в районе блока дроссельной заслонки: здесь и производится установка. Для замены понадобится один инструмент — отвертка Phillips. Откручиваем два болта, которыми корпус РХХ крепится к дроссельному узлу. Осторожно снимите его и выньте вилку из розетки.Желательно перед установкой нового регулятора убедиться, что старый пришел в негодность. Также будет полезно провести чистку каналов, для этого обзаведитесь специальным спреем. Устанавливает датчик холостого хода ВАЗ 2114 в обратной последовательности.

Диагностика повреждений

Чтобы убедиться, что регулятор холостого хода не подлежит восстановлению, необходимо выполнить несколько процедур. Сначала мультиметром проверьте сопротивление обмоток. Если есть обрыв, сразу станет ясно.Во-вторых, снимаем регулятор и подсоединяем к нему вилку. Осторожно удерживайте стержень пальцем, но не нажимайте. При включении зажигания заработает датчик холостого хода ВАЗ 2114. Штанга переместится и остановится в определенном положении. После выключения зажигания он полностью выдвигается (если бы он находился на автомобиле, байпасный канал был бы полностью закрыт).

Датчик положения коленчатого вала (CKP) — наиболее частые признаки неисправности

Датчик положения коленчатого вала (CKP) — наиболее распространенные симптомы неисправности

Существует ряд симптомов, которые могут указывать на неисправность датчика положения коленчатого вала (CKP).

Но, их также можно спутать с теми же симптомами, вызванными проблемами с системами зажигания или впрыска топлива.

Скорость и положение коленчатого вала — два ключевых параметра, которые компьютер автомобиля использует для расчетов двигателя.

Итак, датчик положения коленчатого вала (CKP) контролирует как многофункциональный датчик, используемый для установки угла опережения зажигания, определения двигателя (RPM) и относительной скорости двигателя.

Этот датчик устраняет необходимость ручного управления распределителем.Поскольку датчик (CKP) используется для определения того, какой цилиндр работает, чтобы синхронизировать последовательность включения топливной форсунки и катушки.

Датчик положения коленчатого вала (CKP)

Если у вас есть проблемы с датчиком коленчатого вала, (ECM) не может синхронизировать впрыск топлива, искровое зажигание или управлять изменяемой фазой газораспределения.

Давайте узнаем о некоторых симптомах неисправности датчика положения коленчатого вала (CKP), чтобы вы могли принять меры при возникновении проблемы.

Общие симптомы неисправности датчика положения коленчатого вала (CKP)

Проблемы с ускорением

• По мере увеличения скорости двигателя необходимо регулировать момент зажигания и впрыск топлива.Без точного ввода от датчика (CKP), (ECU) не может выполнять эти настройки так, как должен. В результате это приводит к плохому ускорению и не позволяет автомобилю поддерживать постоянную скорость.

Сокращенный пробег на бензине

Уменьшение пробега на газе

• Без точной информации о времени впрыск топлива будет иметь неправильные показания датчика (CKP). В результате возникают ошибки синхронизации зажигания и впрыска топлива. Конечный результат повлияет на топливную экономичность вашего двигателя.

Пропуски зажигания двигателя

• Отсутствие правильного момента зажигания может вызвать другую проблему. Один или несколько цилиндров могут пропускать зажигание. То есть горение может быть нарушено. Вы почувствуете и, возможно, услышите это как короткое заикание в двигателе.

Грубый холостой ход

• Вам может показаться, что двигатель работает грубо или вибрирует на холостом ходу, например, когда вы сидите на красный свет. Это похоже на вышеизложенное в том, что это связано с плохой синхронизацией зажигания.

Остановка и обратное зажигание

• Еще одним признаком неисправности датчика (CKP) является постоянная остановка двигателя и обратный огонь. В таком случае двигатель может заглохнуть во время движения. В отличие от неисправности зажигания, автомобиль, вероятно, заведется, даже какое-то время поработает, а затем снова заглохнет. То же самое и с обратным зажиганием двигателя. Если вы продолжите игнорировать предупреждающие знаки, двигатель может разрядиться и заглохнуть.

Трудный запуск или нет запуска

• Может быть трудно запустить двигатель без необходимого топлива или без правильного выбора времени.Если датчик (CKP) вышел из строя полностью, компьютер не подаст топливо в форсунки. Следовательно, вы не сможете завести машину.

Проверьте свет двигателя

Проверьте свет двигателя

A Датчик положения коленчатого вала (CKP) Отказ может привести к включению индикатора проверки двигателя на приборной панели. Диагностический диагностический прибор может показать любой из следующих кодов:

P0335 Датчик положения коленчатого вала Неисправность цепи
• P0336 Датчик положения коленчатого вала Диапазон / рабочие характеристики цепи
• P0337 Низкий входной сигнал цепи датчика положения коленчатого вала
• P0338 Высокий входной сигнал цепи датчика положения коленчатого вала
• P0339 Неисправность цепи датчика положения коленвала

Вольтметр или мультиметр для проверки датчика положения коленчатого вала (CKP)

• Конечно, не у всех есть доступ к сканирующему прибору (хотя иногда их можно взять напрокат в магазинах запчастей).Мультиметр или вольтметр — более распространенный инструмент, который очень полезен для диагностики многих электронных компонентов. Мультиметр или вольтметр могут измерять напряжение, ток и сопротивление. Вы можете снять датчик, а затем проверить сопротивление.

Цифровой мультиметр

• Присоедините один конец мультиметра или вольтметра к каждому проводному выводу датчика. Нулевое сопротивление означает, что произошло короткое замыкание. Бесконечное сопротивление означает разрыв цепи. Любое из этих показаний указывает на то, что датчик не работает.Для любых других значений сверьтесь с данными производителя. Если ваши показания не близки к рекомендуемому сопротивлению, вам следует заменить датчик.

Другой способ проверить датчик положения коленчатого вала (CKP) — использовать мультиметр. Вы делаете это, проверяя выходное напряжение при запуске двигателя.

• Для этого вам понадобится помощник. При этом будьте очень осторожны с движущимися частями. Проверьте электрические разъемы и измерьте выходное напряжение в милливольтах переменного тока.Обычно это значение составляет около 200 милливольт, но оно может варьироваться от автомобиля к автомобилю. Проверьте спецификации производителя. Если нет выходного напряжения, то, очевидно, ваш датчик не работает.

Итак, если результаты вашего теста соответствуют техническим характеристикам, проверьте электрический разъем датчика и жгут проводов. Наконец, часто случается, что ослабленные разъемы или обрыв проводов не позволяют датчику взаимодействовать с компьютером.

Цифровой мультиметр

• Также не забудьте проверить спусковое колесо.Колесо, расположенное на коленчатом валу или демпфере, может иметь отсутствующие или поврежденные зубья. Любая из этих частей или компонентов может вызвать код неисправности датчика (CKP) или цепи. Эти тесты помогут вам определить источник вашей проблемы. Они могут помочь предотвратить ремонт, в котором нет необходимости. Если тестирование действительно подтвердило, что ваш датчик вышел из строя.

Почему у меня больше нет дистрибьютора?

• Преимущество наличия датчика положения коленчатого вала (CKP) в том, что вам не нужен распределитель.В результате меньше движущихся частей, которые могут сломаться.

Датчик положения коленчатого вала (CKP)

Вывод

Если у вас неисправен датчик (CKP), двигатель вашего автомобиля не может работать эффективно и в конечном итоге полностью выйдет из строя. Неисправный двигатель не только дорого ремонтировать, но и опасен. Итак, в ваших интересах быстро распознать эти симптомы, чтобы устранить проблему.

Поделитесь новостями портала Danny’s Engine

как это работает, симптомы, проблемы, тестирование

Обновлено 4 декабря 2018 г.

Датчик положения коленчатого вала измеряет скорость вращения (об / мин) и точное положение коленчатого вала двигателя.Без датчика положения коленчатого вала двигатель не запускался.

В некоторых автомобилях датчик устанавливается рядом с главным шкивом (гармоническим балансиром), как у этого Форда на фото. В других автомобилях датчик мог быть установлен на картере коробки передач или в блоке цилиндров двигателя, как на фото ниже. В технической литературе датчик положения коленчатого вала сокращенно обозначается CKP.

Как работает датчик положения коленчатого вала

Датчик положения коленчатого вала расположен так, что зубцы на кольце реактора, прикрепленном к коленчатому валу, проходят близко к наконечнику датчика.В реакционном кольце отсутствует один или несколько зубцов, чтобы компьютер двигателя (PCM) мог определить точку отсчета для положения коленчатого вала.

При вращении коленчатого вала датчик вырабатывает импульсный сигнал напряжения, каждый из которых соответствует зубцу на кольце реактора. На фото ниже показан реальный сигнал датчика положения коленчатого вала при работе двигателя на холостом ходу. В этом транспортном средстве кольцо реактора выполнено с двумя отсутствующими зубьями, как вы можете заметить на графике.

PCM использует сигнал датчика положения коленчатого вала, чтобы определить, в какое время производить искру и в каком цилиндре.Сигнал положения коленчатого вала также используется для отслеживания пропусков зажигания в каком-либо из цилиндров.

Если сигнал с датчика отсутствует, искры не будет и топливные форсунки не будут работать.

Двумя наиболее распространенными типами являются магнитные датчики со считывающей катушкой, которые вырабатывают напряжение переменного тока, и датчики на эффекте Холла, которые вырабатывают цифровой прямоугольный сигнал, как на фотографии выше.В современных автомобилях используются датчики Холла. Датчик типа измерительной катушки имеет двухконтактный разъем. Датчик Холла имеет трехконтактный разъем (опорное напряжение, масса и сигнал).

Реклама — Продолжите чтение ниже.

Признаки неисправности датчика положения коленчатого вала

Неисправный датчик может вызвать периодические проблемы: автомобиль может случайно остановиться или заглохнуть, но затем без проблем перезапустится. У двигателя могут быть проблемы с запуском в сырую погоду, но после этого двигатель запускается нормально.Иногда вы можете увидеть, как датчик оборотов работает нестабильно. В некоторых случаях неисправный датчик может вызвать длительное время проворачивания перед запуском двигателя.

Если датчик неисправен, двигатель запустится, но не запустится. Подробнее: Почему двигатель заводится, но не заводится: общие проблемы.

Неисправности датчика положения коленчатого вала

Наиболее распространенный код OBDII, связанный с датчиком положения коленчатого вала, — это P0335 — Датчик положения коленчатого вала «A», цепь .В некоторых автомобилях (например, Mercedes-Benz, Nissan, Chevy, Hyundai, Kia) этот код часто вызывается неисправностью самого датчика, хотя могут быть и другие причины, такие как проблемы с проводкой или разъемом, поврежденное кольцо реактора и т. Д.

В некоторых автомобилях периодическая остановка двигателя также может быть вызвана проблемой с
проводку датчика положения коленчатого вала. Например, если провода датчика не закреплены должным образом, они могут задеть какую-нибудь металлическую деталь и закоротить, что может вызвать периодический останов.

В бюллетене Chrysler 09-004-07 описана проблема с некоторыми моделями Jeep и Chrysler 2005-2007 годов, когда отказавший датчик положения коленчатого вала может вызвать проблемы с запуском.
Чтобы устранить проблему, необходимо заменить датчик на новую.

Другой бюллетень Chrysler 18-024-10 для некоторых автомобилей Chrysler, Dodge и Jeep 2008-2010 годов упоминает проблему, при которой код P0339 — Неустойчивый датчик положения коленчатого вала может быть вызван неправильным зазором или плохой гибкой пластиной.

Отказы датчика положения коленчатого вала были обычным явлением в некоторых автомобилях GM 90-х годов. Одним из симптомов было заглохание при горячем двигателе. Замена датчика положения коленвала обычно решала проблему.

Как проверяется датчик положения коленчатого вала

Каждый раз, когда есть подозрение, что проблема может быть вызвана датчиком положения коленчатого вала или если имеется соответствующий код неисправности, датчик необходимо визуально осмотреть на предмет трещин, ослабленных или корродированных контактов разъема или других очевидных повреждений.Правильный зазор между наконечником датчика и кольцом реактора также очень важен.

Правильную процедуру проверки можно найти в руководстве по обслуживанию. Мы разместили несколько ссылок, по которым вы можете получить доступ к руководству по обслуживанию за абонентскую плату, внизу этой статьи.

Для датчиков типа считывающих катушек процедура тестирования включает проверку сопротивления. Например, для Ford Escape 2008 года сопротивление датчика положения коленчатого вала (CKP) должно быть в пределах 250–1000 Ом, согласно Autozone.Мы измерили сопротивление 285,6 Ом (на фото), что соответствует техническим характеристикам. Если сопротивление ниже или выше указанного, датчик необходимо заменить.

Для датчиков Холла необходимо проверить опорное напряжение (обычно + 5 В) и сигнал заземления. Самый точный способ проверить датчик положения коленчатого вала — это проверить сигнал датчика с помощью осциллографа.

Иногда датчик может иметь периодическую неисправность, отсутствующую во время тестирования.В этом случае может помочь проверка бюллетеней технического обслуживания (TSB) и исследование общих проблем. Датчик положения коленчатого вала можно проверить с помощью диагностического прибора. Сканирующие приборы покажут сигнал датчика как «Обороты двигателя» или «Обороты двигателя». Когда это может быть полезно? Если автомобиль периодически глохнет, отслеживание сигнала датчика может дать ответ: если сигнал датчика внезапно падает до нуля, а затем возвращается, это означает, что проблема либо внутри датчика, либо с проводкой или разъемом датчика.

Если датчик работает правильно, сигнал об / мин должен постепенно снижаться или повышаться. как на этом фото. Мы протестировали датчик положения коленчатого вала в этом автомобиле с помощью приложения OBDII «Torque» на мобильном телефоне.

Замена датчика коленвала

Замена датчика положения коленвала стоит не очень дорого. Деталь стоит от 35 до 115 долларов плюс 55-130 долларов за рабочую силу. Лучше всего использовать OEM-деталь. В большинстве автомобилей его довольно легко заменить, хотя иногда датчик бывает трудно снять из-за коррозии.Смотрите эти видео на YouTube для получения дополнительной информации. При замене датчика положения коленчатого вала важно проверить надлежащий зазор между датчиком и зубьями кольца реактора.

ВАЗ 2110 Датчик положения коленвала. Функции датчика коленчатого вала

Приветствую вас друзья на сайте ремонта автомобилей своими руками. Двигатели современного поколения отличаются хорошей мощностью и топливной экономичностью.

В настройках движка управляет ЭБУ.Индикаторы о его работе сняты с различных датчиков.

Из них только один может останавливать двигатель при поломке. Это датчик положения коленчатого вала (ДПКВ). Основная задача в автомобиле ВАЗ 2110 — это синхронизация топливной системы и системы зажигания.

Если этот узел выходит из строя, происходит нарушение этой синхронизации из-за отказа всей системы. Искра пропадает, топливо не подается. Силовой агрегат может вести себя неадекватно и в конце концов все равно останавливается.

Принцип работы датчика положения коленчатого вала — снимает показания частоты вращения РВ и его положения по магнитным импульсам.У двигателей ВАЗ немного другие датчики ПКВ, поэтому нужно только поменять на аналогичный. Также советую прочитать, как проверить датчик положения дроссельной заслонки.

Когда датчик выходит из строя, это можно проверить, имея только одну отвертку и прибор мультиметр. Первым признаком поломки датчика положения коленвала ВАЗ 2110 является большое падение мощности, а также при горит лампе «Проверить двигатель».

Список других признаков поломки ДПКВ:

• Нестабильная работа на холостом ходу.
• Повышенные и пониженные обороты двигателя.
• Падающая тяга.
• Детонация двигателя, резкая во впускном или выпускном коллекторе.
• Двигатель не запускается.

Находится в не очень удобном месте на двигателе, чтобы добраться до него нужно потратить некоторое время. Его расположение на крышке масляного насоса, возле шкива генератора.

Как проверить датчик положения коленчатого вала 2110

Как проверить ДПКВ ВАЗ 2110 и убедиться, что он не работает? Возможна пара вариантов поломки датчика.Но можно считать только два из них наиболее распространенными.

В любом из случаев нужно снимать ключом на десятку. Перед снятием наклеить метки на датчик и картер, чтобы зафиксировать его исходное положение.

При отсутствии внешних или иных повреждений ДПКВ проверяется с другими приборами. Как проверить датчик холостого хода.

Еще замечание при демонтаже — прекратить дистанцию ​​между датчиком и синхронизатором. У них должен быть зазор 0,6-1,5 миллиметра.

Первый способ проверки омметром. Вам нужно измерить сопротивление обмотки. Производитель указывает число от 550 до 750 Ом.

Но они могут несколько отличаться. При существенных отклонениях в показаниях нужна замена ДПКВ ВАЗ 2110 на аналогичный.

Конструкция ДПКВ очень проста и он редко выходит из строя, основные причины — загрязнения, механические повреждения или просто брак.

Во втором способе необходимо также получить вольтметр, измеритель индуктивности и трансформатор.Мы измеряем сопротивление, как описано в предыдущем методе, при комнатной температуре.

При замене датчика не забывайте о его исходном положении. И соблюдайте расстояние между диском синхронизации и новым датчиком положения коленвала.

Момент затяжки болтов 8 — 12 Н * м. Замену следует проводить только в том случае, если вы убедились, что этот узел не работает. Новый датчик может привести к неправильной работе двигателя, обычно перед установкой его также проверяют.

Многим владельцам будет полезно узнать, как появляются признаки датчика коленвала ВАЗ 2110. Некоторые из них, особенно те, кто впервые сталкивается с инжекторными двигателями, даже не подозревают о его существовании. Тем не менее он доступен и выполняет важную функцию в управлении двигателем. Современные моторы Оснащены несколькими разными датчиками, но этот один из них «главный». Его отказ делает невозможным запуск энергоблока.

Признаки неисправности датчика коленвала ВАЗ 2110 должны знать владельцы этого семейства, чтобы уметь ориентироваться в ситуации, когда появляются проблемы с силовым агрегатом автомобиля.Двигатели могут комплектоваться бытовой техникой различной конструкции, поэтому при необходимости их замены нужно искать на своем станке аналог применяемого устройства.

Зачем нужна машина?

Если возникают проблемы с запуском силового агрегата, большинство водителей сразу же начинают искать проблемы в топливной системе или в блоке зажигания автомата. Но далеко не всегда такие поиски приводят к успеху и запуску двигателя. После обращения к специалистам выясняется, что виноват датчик положения коленвала.На первый взгляд такая маленькая деталь, и сколько проблем из-за нее возникло.

Это устройство предназначено для выполнения неконтролирующих функций, а для синхронизации фаз впрыска топлива и подачи сигнала на его зажигание в камере сгорания цилиндра двигателя. Исходя из этого, можно с уверенностью заявить, что отказ от работы этого устройства приведет к отсутствию слаженности этих систем, запуск и работа мотора будет невозможна.

Устройство представляет собой устройство индуктивного типа, которое должно реагировать на прохождение зубьев на указательном диске. Он установлен на шкиве привода генератора, а сам датчик расположен рядом с самим шкивом. На диске 60 зубцов, из них два срезаны так, чтобы получился. Благодаря своему наличию он синхронизирован с ВМТ поршней мотора. Когда калибровка проходит мимо прибора, в блок управления силовым агрегатом выдается импульс сигнала.

Существуют конструкции таких изделий, которые основаны на эффекте Холла, где изделие также реагирует на вращающийся диск, но срабатывание происходит при прохождении постоянного магнита, после чего изменяется сопротивление датчика и выдается управляющий импульс. На модели ВАЗ 2110 устанавливаются изделия индукционного типа. Место его установки нельзя назвать удобным для замены, поэтому к устройству прилагается кабель с разъемом, его длина примерно 80 см.

Немного о признаках неисправностей

При полном отказе в работоспособности данного устройства запустить форсированный агрегат «Десятки» не получится даже при очень сильном желании.Только ему полная замена Разрешите продолжить дальнейшее движение вашего автомобиля. Ситуации, когда этот датчик внезапно выходит из строя, встречаются крайне редко, обычно проблемы начинают накапливаться постепенно. Водители начинают замечать значимое во время вождения.

При резком нажатии на педаль газа появляется такое неприятное явление, как «поломка». В карбюраторных моторах такое бывает при неудовлетворительной работе перфорированного насоса, но в данной модели его нет, не справляется со своими функциями ДПКВ. Также наблюдаются моменты, когда она появляется.Некоторые пускатели грешат на качество залитого топлива и продолжают движение, но это не обязательно должно приводить к серьезной поломке силового агрегата.

Обращать внимание на это устройство необходимо и в том случае, когда без видимых причин стал заметно увеличиваться расход топлива двигателем вашего автомобиля. Проблемы этого устройства также могут вызвать нестабильную работу мотора во всех режимах. Внезапный отказ от этого анализатора в основном связан с заводским браком при изготовлении продукта, а так часто виноват «человеческий» фактор.Наличие различного рода загрязнений в области его установки, плохой электрический контакт в разъеме, полностью нарушают работу всех систем двигателя.

Что делать?

Не нужно сразу торопиться, выбрасывая такой прибор, сначала его нужно проверить. Вы можете выполнить это самостоятельно в своем гараже, имея в своем распоряжении мультиметр. Поводом для проверки двигателя может служить сигнальная лампа проверки двигателя «Check Engine», специалисты переводят эти слова, как проверить двигатель.В блоке управления обнаруживаются ошибки в виде кода 19 или 35. Тест этого прибора заключается в измерении сопротивления его рабочей обмотки. В рабочем датчике значение должно быть в пределах 800-900 Ом.

Как видите, ничего особенного в этой системе не существует. Признаки неисправности датчика коленвала ВАЗ 2110 Мы разобрали, теперь уже можно сказать вам, что вы будете в «все руки», когда возникнет подобная ситуация. «Опытным» владельцам десятка рекомендуется постоянно таскать его в машине.Стоит недорого, и может помочь в самый неподходящий момент.

Благодаря инновационным технологиям в ВАЗ 2110 управление двигателем осуществляется с помощью компьютера. Множественные датчики фиксируют информацию и перенаправляют ее в главный центр, который следит за работой систем.

При выходе из строя ручки ручки коленного вала двигатель. Основная функция этого узла — синхронизировать систему подачи топлива и зажигания. При выходе из строя устройства синхронное функционирование этих систем нарушается.Это приводит к тому, что искра будет отсутствовать, а топливо не подать. Двигатель может проработать некоторое время, но скоро заглохнет.

Датчик — единственное устройство, без которого двигатель не сможет выполнять свои функции.

Датчик работает по принципу электромагнитной индукции. Необходимая информация будет считана с зубчатого шкива привода генератора.

Неисправный датчик имеет два типа неисправностей:

1. Повреждение деталей и обмоток устройства.
2. Нарушение целостности провода и соединений в цепи.

Конструкция датчика положения коленвала не отличается сложностью. Ломается крайне редко. Ошибки или неисправности датчика коленвала в ВАЗ 2110 8 клапанов, как правило, связаны с заводским браком, механическими повреждениями и загрязнениями. Первые два пункта не зависят от самого водителя, но за чистотой под капотом можно следить самостоятельно.

На моторный отсек влияют различные деструктивные факторы.Пыль, летящая с проезжей части, камни, перепады температур доставляют ряд проблем в месте утечки масла. При обнаружении течи моторного масла ее следует обязательно устранить. Своевременное важное событие особенно важно в месте нахождения датчика. Следует соблюдать чистоту контактов и их защищенность. Важно убедиться, что изолированные провода отсутствуют с оголенными центрами или повреждениями. Ремонт датчика проводки коленвала ВАЗ 2110 лучше доверить специалистам.

Признаки, по которым можно определить неисправность

Для проверки работы датчика коленвала достаточно простых инструментов: обычной отвертки, мультиметра.

Если прибор вышел из строя не полностью, то основные признаки датчика коленвала ВАЗ 2110 8 клапанов следующие:

1. На главной панели горит контрольная лампа, рекомендующая двигатель.
2. Пониженная тяга.
3. Обороты двигателя нестабильны.
4. Невозможно запустить двигатель.
5. Слышны выстрелы впускного и выпускного коллектора.
6. Даже на холостом ходу Двигатель нестабилен.

Эти знаки указывают на необходимость замены датчика.

Если этот датчик был полностью сломан, двигатель немедленно остановится, так как он не будет выполнять свою роль:

1. Подать сигнал на модуль зажигания.
2. При вращении коленчатого вала в стартере не будет искры.
3. В рампе не потечет бензин.
4. Блок управления перестанет работать: он перестанет подавать сигналы, необходимые для нормальной работы двигателя.

Поверхность датчика может забиться. Это будет убрано. Однако, если причина кроется в самом инструменте, его необходимо будет заменить.

Для проверки датчика коленвала необходимо его полностью снять. Прежде всего, это должно быть достигнуто. Он находится возле шкива генератора на крышке масляного насоса.Устройство следует удалить. Для этого ключ на 10 мм.

Перед тем, как приступить к снятию устройства, его следует надеть на него и на картер поставить специальные отметки, чтобы устройство можно было легко поставить на место или правильно поставить новое.

Сначала произведите визуальный осмотр. Если на устройстве есть видимые механические повреждения, заметны царапины, вмятины, то рекомендуется полная замена устройства. Если видимых повреждений нет, то используется мультиметр.Между датчиком и синхронизирующим диском должен быть зазор 0,6 — 1,5 мм. Если удастся проверить узел на диагностическом сканере, сразу появится ошибка размещения. Однако это может быть связано с обрывом проводки.

Для первого варианта проверки вам понадобится омметр, с помощью которого измеряется сопротивление на обмотке. Норма 550-750 Ом. Если есть небольшая разница более 10% по сравнению с нормой, то в этом нет ничего страшного.Если есть серьезные отклонения, прибор нужен.

Проверить датчик можно с помощью вольтметра. Для этого варианта вам понадобится измеритель трансформатора и индуктора. Возможно, этот способ окажется слишком сложным и дорогим. Хотя считается достаточно эффективным.

Сначала необходимо рассчитать индуктивность. Если устройство работает, это значение будет находиться в районе 200 — 4000 igne. Напряжение питания будет не менее 500 мВ. Затем следует мегомметр и измерить сопротивление, которое не должно быть ниже 20 МОм.

Поломка датчика коленвала на ВАЗ 2110 довольно редка и связана с скоплением грязи, заводским браком, механическими повреждениями.

Определение проблемы датчика коленвала в ВАЗ 2110 8 клапанов и их устранение взаимосвязано с заменой прибора. Это просто сделано. Надо его удалить, а вместо него поставить новый.

Для замены датчика коленвала на ВАЗ 2110 важно учитывать ряд нюансов:

1. Запчасти необходимо приобретать в специализированных магазинах.
2. При установке нового датчика следует соблюдать исходное положение. Соответствующие теги помогут вам это запомнить. Также необходимо соблюдать датчик коленвала ВАЗ 2110.
3. Между датчиком и диском синхронизации должен оставаться зазор.
4. Болты следует затягивать с моментом не более 8 — 12 нм.

Если датчик положения коленвала ВАЗ 2110 8 клапанов не простил испытания и проверки, можно судить о его поломке.При покупке и установке нового атрибута он должен быть пробным. Нужно хотя бы сопротивление измерить. Если проверка показала, что он исправен, датчик можно ставить на машину. Не забывайте, что между шкивом и зубом датчика должно быть пространство. Этот фактор зависит от того, насколько правильно будет работать система управления.

О поломке датчика коленвала ВАЗ 2110 8 клапанов говорят, когда он не прошел проверку.

С помощью датчика коленвала ВАЗ-2110 подмешивание в рампе топлива.Это устройство выдает сигнал, который поступает в электронный блок управления двигателем внутреннего сгорания. Приспособление применяется только на инжекторных двигателях, на карбюраторе необходимость в них отпадает. Впрыск топлива в камеры сгорания карбюраторных двигателей происходит под действием атмосферного давления. И подача искры на электроды со свечой — резиной (распределитель зажигания).

Характеристики систем впрыска

Система впрыска функционирует благодаря сенсорной системе и блоку управления.Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. Следующие датчики реагируют на правильную работу двигателя:

1. Положение коленвала.
2. Регламент раздачи Вала (не на всех модификациях).
3. Давление во впускном коллекторе.
4. Лямбда-зонд.
5. Скорость.
6. Массовый расход воздуха.
7. Регулятор дроссельной заслонки.

А главную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подачи высокого напряжения на электроды свечей.В конструкции есть датчик температуры, но на работу он практически не влияет. Это необходимо для контроля температуры двигателя и подачи сигнала на стрелку указателя (или на бортовой компьютер). Но без него не обойтись, если необходимо реализовать автоматическое переключение видов топлива (с бензина на газ и обратно).

Алгоритм работы инжекторной системы

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы со всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются.Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут предоставлять движку различные характеристики.

Можно добиться увеличения мощности (потребление бензина при этом) или уменьшения расхода (пострадает мощность). Но большинство автомобилистов отдают предпочтение программам, обеспечивающим работу со средними параметрами. При этом сигнал с датчика положения коленвала ВАЗ-2110 не меняется, корректируется только реакция. исполнительные устройства для изменения входных данных.

Немного о коленчатом валу

Коленчатый вал — важнейший элемент любого двигателя внутреннего сгорания. Он приводится в движение стартером (в момент пуска) и поршнями (в работе). От него передается крутящий момент на коробку переключения передач, газораспределительную систему, вспомогательные механизмы. А чтобы впрыск топлива производился своевременно, чтобы искра образовалась в нужный момент, необходимо датчику коленвала ВАЗ-2110.

Он контролирует положение шкива и передает сигнал на электронный блок управления.На шкиве есть зубья, расстояние между ними такое же. Но в одном месте скип — два зуба. Датчик положения реагирует на приближение металла. При прохождении рядом с датчиком пустой площади формируется сигнал — блок управления замечает, что произошел один оборот коленвала.

Что будет, если датчик сломается?

При выходе из строя датчика коленвала ВАЗ-2110 проявятся симптомы, характерные для его поломки. Если устройство сломалось окончательно, то двигатель сразу остановится, так как такие процессы выполняться не будут:

1. Полное отсутствие сигналов на модуле зажигания.При выдвижении коленчатого вала не возникает искры.
2. Полностью пропадает или замедляется подача бензина в рампу.
3. Вызывает блок управления — он перестает подавать сигналы, необходимые для нормальной работы двигателя.

Иногда просто забивается активная поверхность сенсора. В этом случае достаточно убрать загрязнения. Но если причина поломки кроется в самом приборе, то вам нужно только полностью его поменять.

Основные симптомы поломок

Но если прибор окончательно не вышел из строя, а только выдает признаки поломки, то сразу увидите.На панели приборов загорится лампа, сигнализирующая о наличии неисправности двигателя.

Это будет сопровождать такие знаки:

1. Нестабильная работа на холостом ходу.
2. Снижение тяговых характеристик автомобиля.
3. Самопроизвольное изменение числа оборотов двигателя.
4. Комплексный пуск двигателя.
5. Наличие ваты во впускном коллекторе.

При наличии таких симптомов необходимо заменить датчик положения коленвала ВАЗ-2110.Он находится возле крышки масляного насоса, рядом со шкивом привода генератора.

Методы диагностики сенсора

Независимо от метода проверки прибора, вам придется брать его полностью. Для этого сделайте метки на картере, чтобы в дальнейшем новый датчик правильно установили. Аппарат крутится ключом на «10». Обязательно при установке необходимо соблюдать зазор между активной частью датчика и синхронизатором — он должен быть от 0,6 до 1.5 мм.

Сначала произведите визуальный осмотр устройства — при наличии механических повреждений, царапин, вмятин рекомендуется заменить. Но если внешних признаков поломок нет, придется провести диагностику омметром или вольтметром. Конечно, если в наличии есть диагностический сканер, он покажет вам ошибку датчика положения коленвала. Но проявиться может только ошибка при обрыве проводки.

Как проверить датчик мелометром

Таким образом вы следите за намоткой прибора.Для этого переведите мультиметр в режим измерения сопротивления и проведите диагностику. Производители датчиков устанавливают определенный диапазон значений сопротивления — 550-750 Ом.

Следовательно, при выходе за границы этого диапазона можно говорить о поломке датчика. Но следует отметить, что производители датчиков допускают небольшое отклонение от нижней и верхней границ. Но за небольшое значение — не более 10%.

Проверка датчика вольтметра

Вам все равно понадобится измеритель трансформатора и индуктора.Сразу задумайтесь, не так ли сложно диагностировать неисправности датчика коленвала ВАЗ-2110? На самом деле этот метод несколько эффективнее. Сначала измерьте сопротивление и проверьте индуктивность (в исправном приборе она должна быть в пределах 200-4000 мг). Напряжение питания должно быть 500 мВ. После замера мегомметром сопротивление должно быть меньше 20 мОм.

Заключение

В случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел испытания, можно говорить о его поломке.Новый прибор желательно перед установкой проверить — сделать хотя бы сопротивление. Только убедившись в этом, можно устанавливать на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива — от этого зависит правильная работа системы управления.

4 года назад

Благодаря датчику положения коленчатого вала система зажигания и система подачи топлива в двигатель автомобиля работают одновременно. Проще говоря, контроллер, полностью управляющий инжекторной системой Injection, определяет момент подачи команды на форсунки, чтобы они подавали топливо в цилиндры, и устанавливает момент подачи искры в соответствующий цилиндр — все только за счет только датчик.

Примечание!
Вам понадобится минимальный набор инструментов: ключ «на 10», а лучше ручка и накидка, мультиметр для проверки работоспособности датчика.

Расположение датчика

Сам датчик закреплен на кронштейне, расположенном на крышке масляного насоса, он смотрит на зубья большого шкива коленвала (обозначено синей стрелкой). В задней части датчика расположены выводы, к которым подключается колодка проводов, идущая от контроллера (обозначена красной стрелкой на фото).

Когда менять датчик?

Без времени он забивается, потому что он внизу, и грязь появляется у него на лице. Снимите его с машины и тщательно почистите щеткой. Очистите переднюю часть датчика от грязи. Если не помогло, замените датчик на новый. В противном случае мощность значительно снизится, а детонация ускорится (подробности здесь: «»). Однако не стоит менять датчик, не проверив его, поскольку такие симптомы относятся к другим датчикам (например, сбиты фазы помпы, сабли плохо закреплены на месте, не справляется натяжной ролик).

Замена этого датчика на ВАЗ 2110-ВАЗ 2112

1. Датчик — электронная составляющая двигателя, к нему подключены провода, поэтому перед началом работы обесточьте бортовую сеть В автомобиле: скиньте минусовой вывод с АКБ (порядок действий описан в статья: «Замена АКБ на авто»).

2. Теперь нажмите фиксатор, фиксирующий проводку на датчике, и отсоедините его (фото 1). Действуйте осторожно, на практике случаев выхода из строя поломки из-за чрезмерной выдержки достаточно.Далее ключом отверните болт, благодаря которому датчик крепится на кронштейне (фото 2) и снимите датчик. На приборе включите функцию вольтметра с пределом измерения до 200 мВ и подключите идущие от него провода к выводам датчика (фото 4). Взяв брань с плоским лезвием, очень быстро попытайтесь провести им над передней частью датчика. Аппарат начнет выдавать показания в районе 0,3 В. Ничего не происходит? — Заменить датчик.

Примечание!
Правильнее проверять датчик на исправность, когда он установлен на машине к выводам датчика подключаются спец.Устройство, заводите машину и смотрите прыжки на устройстве. Считать машинку не заводится, аккумулятор сильно не сажаю.

3. Если окажется, что датчик подлежит замене, обязательно берите точно такой же: идентичной формы и длины. После установки проверьте комплект специальным щупом, расстояние между лицевой стороной датчика и зубьями шкива коленчатого вала, это расстояние должно быть в пределах 1 ± 0,41 мм.

Дополнительное видео:
Ниже представлены видеоматериалы по теме сегодняшней статьи, рекомендуем ознакомиться.

Принцип работы датчика положения коленвала ВАЗ 2110. Алгоритм работы системы впрыска

Многим владельцам будет полезно узнать, каковы признаки неисправности датчика коленвала ВАЗ 2110. Некоторые из них, особенно те, кто впервые сталкивается с инжекторными двигателями, даже не подозревают о его существовании. Тем не менее, он доступен и выполняет важную функцию в управлении двигателем. Современные моторы оснащены несколькими разными датчиками, но этот — «главный».Его выход из строя делает невозможным запуск силового агрегата.

Владельцы этого семейства автомобилей должны знать симптомы неисправности датчика коленвала ВАЗ 2110, чтобы иметь возможность ориентироваться в ситуации, когда возникают проблемы с силовым агрегатом автомобиля. Двигатели могут комплектоваться устройствами разной конструкции, поэтому для их замены в случае необходимости нужно искать аналог устройства, используемого на вашей машине.

Зачем он нужен на машине?

При возникновении проблем с запуском силового агрегата большинство водителей сразу же начинают искать проблемы в топливной системе или в блоке зажигания машины.Но такие поиски не всегда приводят к успеху и двигатель заводится. После обращения к специалистам выясняется, что виноват датчик положения коленвала … На первый взгляд такая маленькая деталь, но сколько проблем возникло из-за нее.

Это устройство предназначено не для выполнения функций управления, а для синхронизации фаз впрыска топлива и подачи сигнала на его зажигание в камере сгорания цилиндра двигателя. Исходя из этого, можно с уверенностью утверждать, что сбой в работе этого устройства приведет к несогласованности этих систем, запуск и работа мотора будет невозможна.

Устройство представляет собой устройство индуктивного типа, которое должно реагировать на прохождение зубьев на мастер-диске. Он установлен на шкиве привода генератора, а сам датчик расположен рядом со шкивом. На диске 60 зубцов, два из которых вырезаны, образуя углубление. Благодаря его наличию осуществляется синхронизация с ВМТ поршней двигателя. Когда впадина проходит мимо устройства, на блок управления трансмиссией выдается импульс сигнала.

Существуют конструкции таких изделий, основанные на эффекте Холла, где изделие также реагирует на вращающийся диск, но срабатывание происходит при прохождении постоянного магнита, после чего изменяется сопротивление датчика и выдается управляющий импульс.На модель ВАЗ 2110 устанавливаются изделия индукционного типа. Место его установки нельзя назвать удобным для замены, поэтому к устройству прилагается кабель с разъемом, его длина примерно 80 см.

Немного о симптомах неисправностей

В случае полного сбоя в работоспособности данного устройства, пусковой блок питания «Десятка» не выйдет даже при очень сильном желании. Только его полная замена позволит вам продолжить движение на своем автомобиле.Ситуации, когда этот датчик внезапно выходит из строя, крайне редки, обычно проблемы начинают накапливаться постепенно. Водители начинают замечать самое важное во время вождения.

При резком нажатии на педаль газа возникает такое неприятное явление, как «поломка». В карбюраторных двигателях это происходит при неудовлетворительной работе. ускорительный насос, а в этой модели его нет, не справляется со своими функциями ДПКВ. Бывают и моменты, когда оно появляется. Некоторые начинающие водители грешат на качество залитого топлива и продолжают ездить, но это не так и может привести к серьезным поломкам силового агрегата.

Также необходимо обратить внимание на данное устройство в том случае, когда по непонятным причинам расход топлива двигателем вашего автомобиля стал заметно выше. Проблемы с этим устройством также могут стать причиной нестабильной работы мотора во всех режимах. Внезапный отказ этого анализатора в основном связан с заводским браком при изготовлении продукта, и так часто виноват «человеческий» фактор. Наличие разного рода загрязнений в зоне его установки, плохой электрический контакт в разъеме, полностью нарушают работу всех систем двигателя.

Что делать?

Спешить сразу не надо, выбросьте такой прибор, сначала нужно его проверить. Вы можете сделать это самостоятельно в своем гараже, имея в своем распоряжении мультиметр. Причиной проверки может быть свечение сигнальной лампы «ПРОВЕРИТЬ ДВИГАТЕЛЬ», специалисты переводят эти слова, как проверить двигатель. Ошибки в виде кода 19 или 35 будут обнаружены в блоке управления. Суть проверки этого прибора заключается в измерении сопротивления его рабочей обмотки.В исправном датчике значение должно быть в пределах 800-900 Ом.

Как видите, ничего особенного в этой системе нет. Мы разобрались с признаками неисправности датчика коленвала ВАЗ 2110, теперь твердо можем сказать, что вы будете «во всеоружии», когда возникнет такая ситуация. «Опытные» десятки владельцев рекомендуют постоянно возить его в машине. Стоит недорого, но может выручить в самый неподходящий момент.

С помощью датчика коленвала ВАЗ-2110 в топливной рампе осуществляется смесеобразование… Это устройство формирует сигнал, который поступает на электронный блок управления двигателем внутреннего сгорания … Устройство применяется только на инжекторных двигателях; в них нет необходимости для карбюраторных двигателей. В карбюраторных двигателях топливо впрыскивается в камеры сгорания под действием атмосферного давления. А подача искры на электроды свечей осуществляется распределителем (распределителем зажигания).

Характеристики систем впрыска

Система впрыска функционирует благодаря сенсорной системе и блоку управления.Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. Следующие датчики отвечают за правильную работу двигателя:

1. Положения коленвала.
2. Положения распредвала (не на всех модификациях).
3. Давление во впускном коллекторе.
4. Лямбда-зонд.
5. Скорости.
6. Массовый расход воздуха.
7. Положения дроссельной заслонки.

А главную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подачи высокого напряжения на электроды свечи зажигания.В конструкции есть датчик температуры, но на работу он практически не влияет. Необходимо контролировать температуру двигателя и подавать сигнал на указатель (или на бортовой компьютер). Но он окажется незаменимым в том случае, если необходимо реализовать автоматическое переключение видов топлива (с бензина на газ и наоборот).

Алгоритм системы впрыска

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков.Но сначала эти сигналы преобразуются, при необходимости усиливаются. Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами … Программы (прошивки) могут обеспечивать разные характеристики двигателя.

Можно добиться увеличения мощности (увеличится расход бензина) или уменьшения расхода (пострадает мощность). Но большинство автомобилистов отдают предпочтение программам, работающим со средними параметрами. При этом сигнал с датчика положения коленчатого вала ВАЗ-2110 не меняется, корректируется только реакция исполнительных механизмов на изменение входных данных.

Немного о коленчатом валу

Коленчатый вал — важнейший элемент любого двигателя внутреннего сгорания. Приводится в действие стартером (в момент пуска) и поршнями (в работе). От него крутящий момент передается на коробку передач, газораспределительную систему и вспомогательные механизмы. А чтобы топливо было впрыснуто своевременно, в нужный момент образовалась искра, нужен датчик коленвала ВАЗ-2110.

Он контролирует положение шкива и передает сигнал на электронный блок управления.На шкиве есть зубья, расстояние между ними такое же. Но в одном месте щель — два зуба отсутствуют. Датчик положения реагирует на приближение металла. Когда возле датчика проходит пустое пространство, формируется сигнал — блок управления уведомляется о том, что произошел один оборот коленчатого вала.

Что будет, если датчик сломается?

При выходе из строя датчика коленвала ВАЗ-2110 появятся симптомы, характерные для его поломки. Если устройство выйдет из строя полностью, то двигатель сразу остановится, так как не будут выполняться следующие процессы:

1. Полное отсутствие сигналов на модуль зажигания.Искры не возникают при проворачивании коленчатого вала стартером.
2. Поток бензина в рейку полностью пропадает или замедляется.
3. Блок управления отказывается — он перестает генерировать сигналы, необходимые для нормального функционирования двигателя.

Иногда просто забивается активная поверхность сенсора. В этом случае достаточно очистить его от грязи. Но если причина поломки кроется в самом устройстве, то его нужно просто полностью поменять.

Основные симптомы поломок

Но если устройство не полностью вышло из строя, а только проявляет признаки поломки, вы это сразу увидите. На приборной панели загорится лампа, указывающая на наличие неисправности двигателя.

Это будет сопровождаться следующими знаками:

1. Нестабильный холостой ход.
2. Снижение тяговых характеристик автомобиля.
3. Самопроизвольное изменение числа оборотов двигателя.
4. Затрудненный запуск двигателя.
5. Наличие хлопков во впускном коллекторе.

При таких симптомах необходимо заменить датчик положения коленвала ВАЗ-2110. Он находится рядом с крышкой масляного насоса, рядом со шкивом привода генератора.

Методы диагностики сенсора

Независимо от того, как вы тестируете устройство, вам придется его полностью удалить. Для этого нужно сделать отметки на картере, чтобы впоследствии правильно установить новый датчик. Откручивается устройство ключом на «10».Обязательно соблюдайте зазор между активной частью датчика и синхронизатором при установке — он должен быть от 0,6 до 1,5 мм.

Сначала произведите визуальный осмотр устройства — если на нем есть механические повреждения, царапины, вмятины, то рекомендуется его заменить. Но если внешних признаков поломок нет, придется провести диагностику омметром или вольтметром. Конечно, если имеется диагностический сканер, он покажет вам ошибку датчика положения коленчатого вала.Но проявиться может только ошибка при обрыве проводки.

Как проверить датчик омметром

Таким образом вы измеряете обмотку прибора. Для этого переведите мультиметр в режим измерения сопротивления и проведите диагностику. Производители датчиков устанавливают определенный диапазон значений сопротивления — 550-750 Ом.

Поэтому при выходе за этот диапазон можно говорить о поломке датчика. Но следует отметить, что производители датчиков допускают небольшое отклонение от нижнего и верхнего пределов.Но за небольшую стоимость — не более 10%.

Проверка датчика вольтметром

Также вам понадобятся трансформатор и измеритель индуктивности. Сразу подумайте, не слишком ли сложный способ диагностики неисправности датчика коленвала ВАЗ-2110? На самом деле этот метод несколько эффективнее. Сначала измерьте сопротивление и проверьте индуктивность (для исправного устройства она должна быть в пределах 200-4000 мГн). В этом случае напряжение питания должно быть 500 мВ. Затем измерьте сопротивление мегомметром — оно должно быть меньше 20 МОм.

Заключение

В случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел проверку, можно говорить о его поломке. Перед установкой новый прибор желательно проверить — хотя бы измерить сопротивление. Только убедившись, что он исправен, можно устанавливать его на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива — от этого зависит правильная работа системы управления.

Современное устройство автомобиля, помимо привычного набора узлов и агрегатов, предполагает наличие большого количества электронных устройств, играющих важную роль в работе автомобиля и соблюдение необходимых параметров безопасности.Датчик положения коленвала, что очень важно для работы и технического состояния автомобиля.

Кроме того, следует отметить, что данное электронное устройство не выполняет функций управления. Его задача — творческий план, он принимает непосредственное участие в эксплуатации газораспределительной системы автомобиля.

Назначение датчика положения коленвала

Штатный датчик положения коленчатого вала ВАЗ 2110 предназначен для организации синхронной работы фаз впрыска топлива и передачи импульсного потока для воспламенения воздушно-капельной смеси в камере сгорания.При снятии этого устройства с системы работы газораспределительного механизма запуск двигателя невозможен.

В ВАЗ 2110 датчик коленвала работает по принципу наведения электромагнитного поля, а полученная информация передается от зубчатого приводного шкива генератора, который находится рядом с генератором. Его принимает контроллер, который в дальнейшем формирует полученные показатели на бортовое электронное устройство транспортного средства.

Неисправность датчика коленвала и диагностика

Такая неисправность датчика коленвала ВАЗ 2110, как полный выход прибора из строя, не дает возможности запустить двигатель этого автомобиля. Однако дефекты меньшего плана приводят к ряду других неисправностей.

Виды неисправностей:

• неправильная работа двигателя на малых оборотах;
• потеря динамических характеристик;
• несанкционированное увеличение или уменьшение частоты вращения коленчатого вала;
• появление вибрации или детонации при увеличении сил нагрузки двигателя;
• запуск агрегата с перебоями.

Такие неисправности датчика коленвала ВАЗ 2110 возникают по следующим причинам:

• дефекты внешней и внутренней обмотки прибора;
• ударные воздействия на корпус изделия;
• дефекты проводки, проводов датчика коленвала и соединений в электрической цепи.

Следует напомнить, что силовой отсек автомобиля подвержен влиянию самых разрушительных факторов, к которым относятся различные метеорологические условия, перепады температур, проникновение камней и грязи с дорожного покрытия, утечки моторного масла и другие связанные с этим моменты. к дорожному движению… Электропровод датчика коленчатого вала в идеале всегда должен быть в защитной оболочке, неповрежден и свободен от грязи и утечек масла.

Проверка исправности датчика коленвала

Ошибка датчика коленвала ВАЗ 2110, цена которого относительно приемлема, а также выход из строя по своим характеристикам очень схожи с другими неисправностями. Точная диагностика датчика коленвала может быть проведена только путем демонтажа нужного устройства.

Это делается в следующей последовательности:

• выключить систему зажигания;
• демонтировать клеммный разъем с проводом датчика коленвала;
• откручиваем крепеж изделия на кожухе масляного насоса;
• демонтировать устройство.

При проведении теста и диагностики необходим мегомметр для измерения сопротивления обмоток прибора. Если значения измерений не получены в пределах требуемых 550-570 Ом, делаем вывод о неисправности датчика коленвала ВАЗ 2110, который требует замены.

Обратиться в сервисные центры нет необходимости ремонтировать изделие, такие устройства не подлежат восстановлению. Стоимость такого изделия невысока, поэтому проще приобрести новый прибор и установить его вместо неисправного датчика. При получении показаний прибора путем измерения сопротивления в нормальных значениях следует искать дефект среди других причин.

Замена датчика коленвала

Такого рода ремонт работает как замена датчика коленвала ВАЗ 2110 — это перечень несложных технических работ, для которых достаточно базовых навыков слесаря.На подготовительном этапе необходимо предварительно очистить место работы от грязи и масляных отложений.

После снятия изделия новый элемент вставляется на место неисправного, фиксируется штатными крепежными элементами и подсоединяется к электрическому проводу. Эти действия означают, что замена датчика коленвала ВАЗ 2110 окончена и пора запускать двигатель.

Современный автомобиль, будь то иномарка или отечественный «ВАЗ», очень сложно представить без обилия различных электронных систем… Все они по функциональности разделены на несколько категорий. Это может быть система управления двигателем, коробка передач, ходовая часть и салон. Что касается первого момента, то одним из компонентов такой системы является датчик коленвала. «ВАЗ-2110» и его последующие модели комплектуются им с конвейера. Что ж, давайте разберемся с особенностями этого электронного устройства.

Характеристика

Следует отметить, что на автомобилях ВАЗ-2110 датчик коленвала может именоваться датчиком ВМТ или ДПКВ.Но какими бы сокращениями он не обозначался, конечно, это единственная деталь, неисправность которой может привести к полной остановке ДВС.

Назначение датчика положения коленчатого вала

Основная функция ДПКВ — синхронизация работы системы зажигания и топливных форсунок. Таким образом, неисправность этого элемента может привести к нестабильной работе системы впрыска автомобиля. Принцип работы заключается в отправке сигналов о положении коленчатого вала на электронный блок управления.

Устройство и классификация

Несмотря на то, что датчик коленвала ВАЗ может иметь разную конструкцию, принцип его действия основан на эффекте единственного электромагнита. То есть сигнал генерируется без прямого контакта с коленчатым валом.

Самый распространенный тип ДПКВ — индукционный. Такая деталь состоит из двух основных элементов — намагниченного стержня и специальной обмотки. Индукционные датчики считывают информацию с коленчатого вала. Когда рядом с ДПКВ проходит металлический зуб, в последнем образуется ЭДС, которая улавливается электроникой.На «ВАЗ-2110» датчик коленвала установлен именно индукционного типа.

Также ДПКВ может быть основана на эффекте Холла. Такой датчик устроен примерно так же, как и индукционный датчик, однако при прохождении металлического вала рядом с ним изменяется сопротивление обмотки устройства. Конструктивно он состоит из постоянного магнита.

Следует отметить, что датчики как первого, так и второго типа используются для считывания данных со шкива коленчатого вала. Может быть зубчатым и цельнометаллическим.В последней версии есть специальная выемка, которая проходит мимо датчика и генерирует сигнал, который поступает в электронный блок управления двигателем автомобиля.

Где на ВАЗ-2110 установлен датчик коленвала?

А ДПКВ находится на кронштейне возле ведущего шкива генератора. Такое расположение устройства очень неудобно для замены, поэтому к нему дополнительно подключается длинный провод с разъемом. Обычно его длина до 70-80 сантиметров.Как выглядит эта деталь, вы можете увидеть на фото справа.

При замене ДПКВ устанавливается зазор между шкивом и самим датчиком. В идеале расстояние между диском синхронизации и сердечником не более полутора миллиметров. Это значение может меняться в зависимости от расположения прокладок между ДПКВ и седлом.

Датчик коленвала «ВАЗ-2110»: неисправности и признаки поломок

Может ли сломаться эта деталь? Обычно на «ВАЗ-2110» датчик коленвала выходит из строя редко.Однако в случае его неисправности (или неправильной работы загорается красная лампа CHECK ENGINE, что дословно переводится как «проверьте двигатель». В этом случае в памяти ошибок контроллера появляется код 19 или 35.

Of Конечно, худший случай выхода из строя датчика коленвала — это невозможность нормально запустить двигатель. В этом случае можно сказать, что ДПКВ вообще не работает. Решением этой проблемы может быть только полная замена.

Очень часто , датчик положения коленчатого вала постепенно выходит из строя.При этом водитель ощущает значительное падение мощности двигателя, «провалы» и даже начало детонации при высоких оборотах … Также признаком неисправности такого устройства может быть плавающая (нестабильная) частота вращения двигателя на датчике коленвала. иногда становится причиной повышенного расхода топлива. Хотя возможно, что проблема кроется в слабом контакте или в обрыве провода, в любом случае эту деталь необходимо проверить.

Устройство диагностики

Проверка работоспособности датчика положения коленчатого вала осуществляется с помощью специального тестера.Вся диагностика заключается в измерении сопротивления обмотки ДПКВ омметром. Нормальные значения должны быть от 800 до 900 Ом. Если полученные данные неверны, нужно проверить качество связи контактов. Если это не помогает, покупается новая деталь. Сама же замена датчика коленвала настолько проста, что с ней справится даже начинающий автомобилист.

Иногда бывает, что неисправность этого устройства вызвана механическим повреждением обмотки.Это часто случается при выполнении каких-либо ремонтных работ в моторном отсеке между зубьями шкива и ДПКВ образуется посторонний предмет. В связи с этим многие автомобилисты рекомендуют носить в багажнике запасной датчик положения. Стоимость на него очень небольшая, но колоссальная для работы двигателя.

Автомобиль Lada 2110 относится к автомобилям бюджетного класса, производимым на Волжском автозаводе, где он выпускался с 1995 по 2007 год, и до сих пор продолжает сходить с конвейеров Украины и Египта.Как тогда, так и сейчас качество сборки оставляет желать лучшего, поэтому неисправность ВАЗ 2110 будет преследовать всегда. Что у нового автомобиля, что у бывшего в употреблении, есть свои слабые места, на которые следует обратить внимание, чтобы они вскоре не переросли в конкретные неисправности, требуемые затраты. Такие же частые поломки касаются не только десятков, но и всего семейства, то есть того 2111, что ВАЗ 2112, неисправности часто совпадают. А если еще коснуться украинской сборки под марками Богдан 2110 и 2111, то вообще разговор другой, потому что сборка еще хуже.

Ходовая часть

• Не провисают, а текут Амортизаторы
  (задний) аж 40 тыс.
• Придется поменять шаровые опоры
  через 40 тыс. Км.
• Сразу после бала, скоро надо будет.
• При 55 тысячах велика вероятность выхода из строя.

Электрика

• К расходным материалам можно отнести электростеклоподъемники , очень часто приходится снимать обшивку дверей, чтобы поднять стекло из опущенного положения.
• Через 50 тысяч пробега скорее всего будут проблемы с генератором … Ремень генератора тоже попросят на замену.

Двигатель

• Все основные датчики более-менее надежны, но РХХ также нуждаются в периодической очистке от картерных газов (они подвержены сильному загрязнению).
• В пути до 60 тыс. Пробега в обязательном порядке, иначе вероятность поломки очень высока.

Стоит отметить, что существует ряд дополнительных проблем с двигателем, относящихся к автомобилям 2002-2003 годов выпуска, которые в данном случае не учитываются.

Система охлаждения

• Через год эксплуатации стойкие утечки охлаждающей жидкости и утечки (придется менять патрубки и хомуты).
• Довольно частые случаи появление трещины на расширительном стволе .

Трансмиссия

• Довольно быстро выходит и в результате сначала начинает дергаться стрелка спидометра.
• Придется отклеиваться (стирается пластиковый рукав).

Салон

• Как и на всех ВАЗах скрипы , сверчки и откачки , также предусмотрены с конвейера.
• , соблюдая закон подлости, откажется в самую холодную погоду.

Кузов

• Очень сообразительный появление коррозии и (особенно возле резиновых уплотнителей на дверях и лобовом стекле).

Тормозная система

• Вам, вероятно, придется довольно часто подтягивать трос ручного тормоза.

Естественно, этот перечень неисправностей ВАЗ 2110, 11, 12 далеко не полный, потому что автомобили выпускаются не один год и с не одной модификацией двигателя, а ведь характеристики тоже разные, кроме После получения претензий к тому или иному элементу производитель попытался исправить его недостатки.Но до конца не справился со всеми слабыми местами ВАЗ 2110-12.

И хотя часто можно услышать фразу: «Я недостаточно богат, чтобы покупать ВАЗ», несмотря на то, что это самая бюджетная машина, не стоит отказываться от идеи покупки. Ведь у любой машины есть свои частые неисправности, даже у иномарки, но отечественную машину как минимум легко отремонтировать своими руками, а цены на запчасти намного ниже.
