Видео проверки стартера на работоспособность

Большинство автомобилистов сталкивались с ситуацией, когда при повороте ключа зажигания машина не заводится. Обычно это связано с электропроводкой. Возможно, отсоединилась общая клемма, неисправна контактная группа в замке зажигания, разрядился аккумулятор или неисправен стартер. Есть ли возможность это как-то проверить?

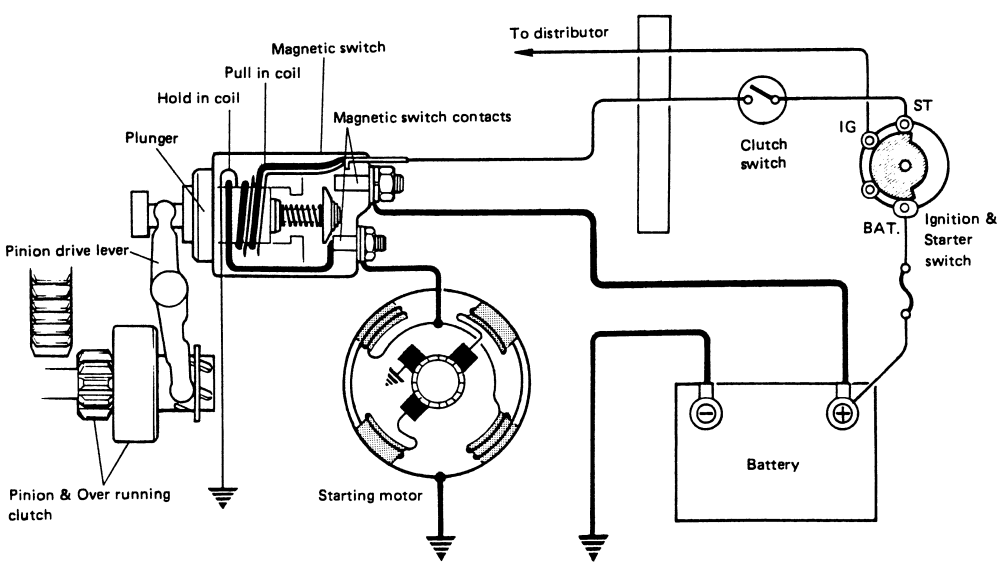

Принцип работы

Автомобильный стартер по сути своей это двигатель постоянного тока. При подаче на него электрического напряжения 12 В он начинает вращаться. Так как через ременную передачу стартер соединен с валом двигателя, он вращает и его. Это происходит каждый раз, когда шофер садится и заводит автомобиль.

Когда включается зажигание, на обмотку тягового реле поступает управляющий ток. Это вызывает перемещение якоря реле и штока, который давит на рычаг, вызывающий зацепление бендикса с маховиком.

В это же время происходит соединение пятаков, с помощью которых подается электрический ток на пуск электродвигателя.

Функционально стартер так отработан, что отличить различные бренды можно только по мощности, конструкции корпуса и используемым материалам.

Если человек разобрался с одним стартером и смог его проверить и отремонтировать, значит, он сможет это сделать с любым другим.

Самые уязвимые элементы стартера – это втягивающее реле, коллектор и втулка якоря, щетки генератора, бендикс, пятаки, демпферная пружина и вилка.
Причина выхода их из строя заключается в предельных нагрузках, испытываемых генератором при запуске двигателя. Через его обмотки протекает ток в сотни ампер.

На сегодняшний день отсутствуют диагностическая аппаратура, способная проверить работоспособность генератора. Поэтому приходится полагаться на опыт и добрый старый мультиметр.

Проверка батареи и шины заземления

Если на стартер подано напряжение, а он не реагирует, надо сделать следующее.

Затем, следует проверить, в каком состоянии находится земляная шина. При наличии в мультиметре чувствительного омметра, измеряют сопротивление между коннекторами «минус» аккумулятора — шасси автомашины, корпус двигателя и генератора. Прибор должен показывать везде 0 Ом.

Можно сделать иначе. Мультиметр переводят в режим вольтметра с минимальной шкалой и, при включенном зажигании, измеряют напряжения между минусом аккумулятора, шасси автомашины, корпусом двигателя и генератора. Показания должны быть с точностью до десятых «ноль». Если больше, то нужно проверить контакты соединений. Если потребуется, зачистить их и плотно затянуть.

Для последующих манипуляций требуется компьютерная диагностика. В автомобилях с компьютерным управлением запуск двигателя может блокировать иммобилайзер. Вмешательство в электрическую часть, иногда, приводит к блокировке пуска автомобиля.

Прозвон реле и соединительных проводов

Для последующей диагностики генератора нужна электрическая схема автомашины и мнемосхема положения реле. Пуск двигателя осуществляется двумя способами. Первый – управляющий ток на втягивающее реле поступает с контактов замка зажигания. Второй вариант, более современный, применяется специальное реле стартера, которое и подает соответствующий ток. Проверить работоспособность реле можно мультимтером, в режиме вольтметра.
Измеряемое напряжение на обмотке должно быть +12 В.

Затем приступают к обследованию самого генератора. Он может располагаться между радиатором и двигателем или около маховика. Требуется прозвонить все проводники, идущие от стартера. Это два провода: один сечением 25 мм2 на щетке генератора и второй, управляющий втягивающим реле.

Возможные неполадки

Потом ко второму проводу нужно присоединить проводник сечением 2-4 мм2, а его уже к плюсовой клемме аккумулятора. Если генератор никак не среагирует, возможно следующее:

перегорела катушка втягивающего реле;
износились щетки генератора;
поломка контактов коллектора;
разрыв обмотки якоря;
нарушено соединение на тонком проводнике;
нарушен контакт корпуса двигателя автомашины с землей.

Обрыв и отсутствие контакта можно проверить мультиметром в режиме прозвона сопротивления. Показание бесконечности свидетельствует об обрыве.

Если реле отработало, но двигатель стартера не вращается, тогда надо тестером проверить напряжение + 12 В на выходе проводника.

Мультиметр перевести в режим омметра и проверить реле на обрыв и на замыкание (сопротивление обмотки). Измерение производится между проводником и корпусом. Показания должны лежать в пределах 3-20 Ом, зависит от типа стартера.

Если ничего не помогло, тогда надо снять стартер и продолжить диагностику в снятом состоянии.

Поиск неисправностей снятого генератора

Демонтаж стартера проводят следующим образом. Выключается зажигание. Отсоединяются провода от клемм аккумулятора. Затем снимается сам стартер.
Когда генератор снят, можно его спокойно проверить. Необходимо замкнуть минус аккумулятора и корпус генератора медным кабелем сечением 6-8 мм2, плюс батареи с коннектором реле. Генератор должен работать.

Если не вращается, значит, износились щетки, их надо поменять. Если непорядок с коллектором, то в этом случае проще заменить генератор. Может присутствовать обрыв обмотки якоря, что определяется замером сопротивления с помощью мультиметра. Если показал бесконечность, значит, есть обрыв.

Дальше надо проверить остальные движущиеся части генератора. С положительной клеммы аккумулятора напряжение подают на коннектор втягивающего реле. При правильной работе слышен щелчок. Вилка должна толкнуть бендикс до самого конца. Вал стартера должен крутиться. Необходимо произвести многократный запуск генератора, убедиться, что все работает нормально.

Затем проверяется вал генератора на биения. Для замены щеток обычно требуется разборка генератора. Заодно проверяются все параметры обмоток на соответствие паспорту изделия.

При должном ремонте стартер поработает без отказов еще несколько лет. Длительность эксплуатации с зависит от соблюдения нескольких правил. Во первых, пуск двигателя не должен превышать 15 секунд. При беспричинных сбоях при пуске или непонятных звуках нужно прекратить эксплуатацию до выяснения и устранения причин. Необходимо контролировать состояние коннекторов на втягивающем реле. Нормально работающий стартер станет залогом спокойствия в пути.

Простые способы, как можно самостоятельно проверить стартер на работоспособность

Исправная работа стартера – одно из условий успешного запуска мотора. Если с ним возникают проблемы, то нужно сразу же их устранять, чтобы машина не подвела в самый ответственный момент. В статье рассматриваются типичные неисправности, способы их устранения, даются рекомендации, как проверить стартер на работоспособность.

Возможные неисправности: признаки и причины

Стартер предназначен запускать силовой агрегат. Это электромеханическое устройство, поэтому поломки можно квалифицировать на электрические и механические.

Электрические неполадки в основном связаны с электропитанием. Причиной может быть разряженный аккумулятор, повреждение проводки, межвитковые замыкания, обгорание и окисление контактов. Для выявления неисправностей электрического характера нужно знать, как прозвонить стартер.
Механические неисправности возникают в основном после длительной эксплуатации, в течение которой детали изнашиваются и приходят в негодность, а также в результате механических повреждений.

Причиной механических повреждений могут стать электрические неполадки. Детали пускового узла испытывают большие нагрузки особенно во время морозов, так как устройству приходится отдавать большую мощность и через него проходит сильный ток.

Наиболее уязвимые компоненты:

щетки;
втулки и корректор якоря;
пятаки;
вилка;
шестерня;
тяговое реле;
демпферная пружина.

О механических поломках свидетельствует посторонний шум, неприятный запах, несвоевременное срабатывание.

Ниже перечислены симптомы и причины неисправности пускателя:

Несвоевременное срабатывание. В этом случае электромотор вращается постоянно, но при старте слышен металлический скрежет. Причиной может быть неисправность демпферной пружины, износ шестерни, втулки. Определить точную причину можно лишь сняв и разобрав узел.
Пускатель постоянно вращается, а коленвал не проворачивается. При этом нет посторонних звуков. Причиной, скорей всего, является сломанная втулка.
При запуске пусковой механизм не работает. Нужно молоточком или другим предметом аккуратно постучать по стартеру сзади, если мотор заведется, то возможно, что сильно износились щетки. Их необходимо заменить.
После запуска мотора слышно металлическое жужжание. В этом случае сразу же нужно заглушить мотор. Возможные причины: заклинила вилка или шестерня, залипло тяговое реле. Точную причину можно установить после снятия и разборки узла.
Втягивающее реле щелкает, но устройство не срабатывает. Причиной может быть недостаточная зарядка аккумуляторной батареи. Поступающего напряжения хватает на срабатывание тягового, но пятаки не замыкаются с помощью контактной пластины, питание не поступает на электромотор узла. Если напряжение на клеммах АКБ отвечает норме, то возможно, что нет напряжения на силовом кабеле или подгорели пятаки.
При полной зарядке аккумуляторной батареи пускатель медленно вращается. Возможно, что износились втулки, в электромоторе имеются загрязнения.
Если во время запуска слышится гарь, то возможно подгорание обмотки тягового реле, более редким является подгорание обмоток якоря. Это влечет за собой перегрев проводов, идущих к устройству.
Не срабатывает тяговое реле, стартер не запускается. Возможны неполадки в электрической сети. Следует проверить целостность проводки, правильность работы блока и других узлов, входящих в электрическую сеть.

Если пусковой узел перестал работать, следует выполнить его диагностику, определить детали, которые пришли в негодность выполнить их замену или ремонт (автор видео — Автоэлектрика ВЧ).

Способы устранения поломок

Если пусковой механизма не запускается при включении зажигания, его следует проверить.

Ниже приведена последовательность действий, как проверить стартер, не снимая с машины:

Проверить зарядку аккумулятора. Напряжение на его клеммах должно быть не ниже 12 В. При меньшем значении его нужно зарядить.
Следующим шагом будет проверка шины «земля». Для этого минусовая клемма аккумулятора соединяется с кузовом машины и корпусом стартера. Выполнять процедуру лучше с включенным зажиганием. Напряжение должно быть равно нулю, иначе есть вероятность нарушения соединительных контактов.
Прежде чем проводить дальнейшие действия желательно выполнить диагностику на компьютере. Работа пускового устройства на современных автомобилях может блокироваться иммобилайзером. В этом случае потребуется привязка ключа. Запуск стартера может быть запрещен при неисправности коробки-автомат.
Для проведения полной диагностики необходимы электрические схемы узлов и подключения компонент. Система зажигания может быть двух типов. В автомобилях ранних версий тяговое реле получало питание с контактной группы замка зажигания. Если она неисправна, на реле не поступает напряжение. В этом случае следует проверить контакты, используя схему подключения. На машинах последних версий для работы стартера используется реле, расположенное в монтажном блоке. Необходимо проверить его исправность.
На следующем этапе следует прозвонить проводку, идущую к пусковому узлу. Она состоит из толстого и тонкого провода. Тонкий проводник необходим для управления тяговым реле, толстый – для запуска электромотора. Для восстановления проводки нужно зачистить провода в удобном месте. Если после выполненных работ, стартер по-прежнему не реагирует.
Возможны следующие неполадки: обрыв обмоток, нет контакта в соединении тонкого провода, сломаны ламели коллектора, отсутствует заземление на корпусе силового агрегата.
Если при срабатывающем реле пусковой узел не крутится, нужно проверить поступление питания на выходе толстого провода, оно должно быть не менее 12В. Если контакты подгорели, их нужно зачистить. Состояние толстого проводника следует проверить на положительной клемме АКБ.

Если приведенные способы не устранили неисправность, нужно снять пускатель и выполнить его диагностику (автор видео — Сделано руками).

Диагностика устройства, запускающего двигатель, своими руками

Для точной диагностики нужен стенд для проверки генераторов и стартеров, которым оснащены станции техобслуживания. Но можно выполнить диагностику стартера своими руками.

Для правильного проведения диагностики, следует знать, основные правила и последовательность выполнения работ:

в первую очередь диагностируется стартовое устройство;
далее проверяется тяговое реле;
затем проверяется якорь и щеточный узел;
на завершающем этапе проводится диагностика бендикса.

Для общей проверки стартера его нужно демонтировать и зажать в тисках. Узел должен надежно быть зафиксирован, но не сильно зажат, чтобы не нанести механически повреждения во время проверки. Затем нужно взять кусок провода и замкнуть контактные болты. Исправный механизм придет в движение. В этом случае есть вероятность того, что неисправно втягивающее реле.

Проверить пусковой узел можно с помощью аккумулятора, присоединив его напрямую. Чтобы разобраться, как подключить стартер напрямую к аккумулятору, нужно изучить схему подключения. Корпус надежно закрепленного пускателя нужно соединить с отрицательной клеммой аккумуляторной батареи, а положительный – к контакту включения устройства и верхней клемме втягивающего реле. Если устройство исправно, двигатель провернет шестеренку и выдвинется бендикс.

Для проверки втягивающего одним проводом нужно соединить реле и плюсовую клемму АКБ, а другим – корпус устройства с минусовой клеммой аккумулятора. При исправном реле якорь выдвинет шестеренку и раздастся характерный звук, напоминающий щелчок.

Следующим проверяется якорь устройства. Для этого нужно подать напряжение 12В непосредственно на пусковой узел, обходя тяговое реле. Таким способом нельзя точно определить, что именно неисправно: щетки или обмотки якоря. Причину неисправности можно определить визуально, разобрав узел. Можно дополнительно сделать проверку мультиметром.

Бендикс – устройство, отвечающее за бесшумность работы пускового узла. Для проверки демонтированный бендикс необходимо зажать в тиски. При этом следует использовать мягкую ветошь, чтобы не повредить устройство. Муфта бендикса должна проворачиваться лишь в одну сторону. Если она вращается в обе стороны, значит причина неисправности в ее поломке. В этом случае деталь нужно заменить.

Фотогалерея

После замены неисправных деталей стартер собирается. Вращающиеся части нужно отцентрировать. Работоспособность устройства проверяется до установки на двигатель.

Видео «Проверка пускового устройства с помощью аккумулятора»

Как проверить стартер на аккумуляторе, ролик, размещенный ниже, подробно демонстрирует этот процесс (автор видео — Утиль Шоу).

Видео проверки стартера на работоспособность

Для того, чтобы проверить стартер на исправность, необходимо знать, какие наиболее частые поломки с ним случаются. Итак, среди таких поломок, выделяют всего четыре неисправности:

При попытке запуска двигателя, стартер его не крутит;
Стартер крутит, однако коленчатый вал не вращается;
Недостаточная скорость оборотов стартера;
Стартер не выключается после запуска двигателя.

Сразу скажем о том, что проверить стартер – процедура несложная, которую могут выполнить даже начинающие автомобилисты (см. видео про проверку стартера ниже) . Общая схема такой проверки выглядит следующим образом:

Диагностируем стартер;
Проверяем работу релейного механизма;
Проверяем работу якоря;
Выполняем проверку щёток и обмотки;
Диагностируем работу бендикса.

Процесс проверки стартера

Для начала, нужно демонтировать и зафиксировать стартер в тисках. Чтобы выполнить проверку, необходимо будет замкнуть болты, которые находятся с внутренней стороны стартера. Делается это, с помощью небольшого куска провода, либо с помощью любого предмета из металла. Важным условием данной диагностики является то, что температура самого механизма должна быть около 20°C.

Если стартер исправен, то он будет крутить, а причину неисправности нужно будет искать в тяговом реле.

Видео: Как проверить стартер

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Проверка реле стартера

Диагностика реле стартера делается, с помощью двух проводов, имеющих малое сопротивление, которые подключаются по следующей схеме:

Первый провод подключаем к реле, расположенному на корпусе стартера и к плюсовому выводу на аккумуляторе;
Второй провод подключаем к корпусу устройства и к отрицательному выводу на аккумуляторе.

После такого подключения, якорь должен щёлкнуть и выдвинуть шестерню. Если этого не произошло, то реле неисправно и нуждается в замене.

Видео: Проверка втягивающего реле и контактов стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Для проверки якоря стартера, потребуется «контролька» на 220В. Из эксплуатационных характеристик якоря известно, что он может быть использован только при сопротивлении, не превышающем 10 кОм, и вибрациях порядка 0.08 мм.
Процесс проверки якоря:

Подключаем якорь к источнику питания;
Лампу подключаем к корпусу устройства.

В том случае, если лампа загорелась или начала искрить, при этом распространяется запах гари, то якорь вышел из строя и нуждается в замене.

Видео: Диагностика статора и якоря стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Видео: Как проверить якорь стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Проверка щеток и обмотки

Диагностика щёток выполняется, с помощью двух проводов и лампочки на 12 Вольт. Проверку делают, подключив эту лампу к щёткодержателю и на массу. В том случае, если лампа загорится, то щётки неисправны, и их следует поменять (замена щеток стартера).

Чтобы проверить обмотку, используют опять ту же лампу, только теперь её подключают к корпусу устройства одним проводом и к выводу обмотки – другим.

Не забывайте о том, что все описанные выше работы, нужно выполнять при подключении всех устройств к аккумуляторной батарее.

Выполняется проверка бендикса в такой последовательности:

Используя мягкую прокладку, в тисках фиксируют звёздочку бендикса;
Муфта бендикса, поочерёдно, аккуратно крутится в обе стороны.

Если муфта исправна, то она будет вращаться в одну сторону, и не будет крутиться в другую. В противном случае, муфту необходимо заменить или заменить бендикс полностью. На этом, проверку стартера можно считать выполненной.

Видео: Замена бендикса стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Проверка стартера на работоспособность на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Стартер — не у всех всегда бывают деньги на покупку совершенно нового стартера на машину, да и даже не в этом дело, многие запчасти как это уже есть на самом деле являются не очень качественными в отличие от тех годов когда ещё выпускался например такой автомобиль как ВАЗ 2106. И поэтому многие люди просто принудительно не покупают новые запчасти, а сразу идут и скупают старые, но как же понять при покупке стартера будет ли он работать на вашем автомобиле или же нет? Это мы сегодня и разберём вместе с вами!

Примечание!
Данная статья была написана о том, что же вообще такое стартер и какие элементы в него входят, а сама проверка стартера на работоспособность была выложена в качестве видео-ролика в котором все нюансы были подробно описаны, поэтому если вам и вовсе не нужно знать что такое стартер, из каких он элементов состоит, тогда смотрите в самом конце видео-ролик в котором сразу показывается наглядно проверка стартера на работоспособность!

Для чего вообще нужен стартер?

Кто то знает, а кто то всё ещё нет, поэтому нужно обязательно раскрыть данный вопрос чтобы при дальнейшем прочтении у вас уже не возникало вопросов, но всё же если они возникнут, тогда задавайте их в комментариях и мы вам на них в ближайшее время ответим. Вернёмся ближе к теме.

Стартер нужен для того, чтобы раскрутить двигатель автомобиля для того чтобы он смог просто завестись и ничего кроме этого стартер больше не делает. В общем если чуть углубиться в эту тему, то стартер во-первых начинает свою работу лишь при повороте ключа в самое окончательно положение когда автомобиль уже начинает заводиться, а во-вторых он работает только некоторое время пока вы удерживаете ключ в крайне правом положении, а после отпускания ключа сам ключ возвращается автоматически в строго вертикальное положение в котором стартер уже прекращает свою работу.

Было ли у вас когда нибудь такое, вы завели автомобиль и по ошибки повернули ключ ещё раз до упора в право и после этого происходит отчётливо слышный скрежет, который кстати происходит из-за стартера который в данном случае при повороте ключа на заведённом автомобиле снова приходит в работу.

Как вообще выглядит стартер и где находятся такие элементы как втягивающее реле стартера и т.д?

На многих автомобилях Вазовского семейства все стартеры идут чем то похожи между собой, но в основном на классиках выглядит данный агрегат следующим образом:

Но чтобы вы понимали из каких же элементов состоит стартер, мы подготовили для вас интересное фото в котором всё подробно расписали, смотрите фото чуть ниже:

Дополнительный видео-ролик:
В данном видео-ролике который размещён чуть ниже, будет показываться наглядная проверка стартера на исправность, которая обязательно должна будет проводиться перед покупкой Б/У стартера.

Примечание!
Если вы решите всё таки купить новый стартер для классике, то его потом необходимо будет заменить, поэтому о том как заменить данный агрегат, см. в статье под названием: «Замена стартера на ВАЗ»!

Как проверить стартер? Диагностика неисправностей разными способами

15.12.2016 1

Автомобильный стартер по своим размерам не может составить конкуренцию мотору или коробке передач, или хотя бы аккумулятору, однако не будь этого миниатюрного устройства в современном авто, все вышеперечисленные узлы были бы не более чем набором бесполезных агрегатов. Именно стартер выполняет пуск, старт двигателя, отсюда и название — стартер. Неисправности стартера ведут к неминуемым сложностям с запуском мотора, а порою и вовсе не позволяют сделать этого. Сегодня в рубрике «Как проверить?» я расскажу о стартере, о его неисправностях, причинах возникновения, а также способах диагностики этих самых неисправностей.

Что такое стартер я уже в двух словах рассказал, думаю, это устройство знакомо всем и нет смысла давать полное «книжное» определение этого узла. Вместо этого предлагаю поговорить о поломках стартера.

Неисправности стартера можно условно разделить на несколько категорий:

Механические. К этой категории следует отнести неисправности, вызванные критическим износом, а также поломки, связанные с повреждениями, нанесенными в результате ударов или других повреждений, причиненных механическим путем.

Электрические. К этой категории можно отнести нарушения в электросети, неполадки в подаче электропитания и т. д.

Признаки неисправности стартера:

Стартер не крутит;
Стартер крутит, но коленвал не вращается;
Стартер щелкает, но не крутит;
Стартер крутит очень слабо и мотор не может запуститься;
Стартер крутит после того как мотор запущен.

Что проверять?

Проверить работу стартера в целом;
Проверить втягивающее реле;
Проверить якорь и щетки стартера;
Выполнить диагностику бендикса стартера.

Проверка стартера в целом

Чтобы проверить стартер в целом необходимо его снять. Затем, используя АКБ, подключаем к стартеру провода, как показано на фото. Если во время проверки стартер заработал и начал вращение, то можно сделать вывод, что причина не в нем и что стартер рабочий. Если же нет, продолжаем диагностику.

Проверка втягивающего реле

Подключаем одну «плюсовую» клемму к реле на корпусе стартера, а «минусовую» клемму цепляем на корпус стартера. После того как вы подадите ток на клеммы, рабочее втягивающее реле тут же выдвинет шестеренку наружу с характерным щелчком.

Проверяем якорь и щетки

Если предыдущие тесты не дали положительных результатов, следует продолжить проверку, следующие на очереди — щетки и якорь. Подаем напряжение 12 Вольт непосредственно на стартер, в обход втягивающего реле. Таким образом можно будет точно диагностировать неисправность обмотки якоря или щеток. Проверить щетки можно также при помощи мультиметра или обычной 12-вольтовой лампочкой. Подключаем провода к щеткодержателю и массе, если лампочка горит – щетки неисправны и подлежат замене.

Проверяем бендикс

Проверка бендикса также не требует особых навыков или инструмента. Берем бендикс и аккуратно закрепляем в тисках, и пробуем повернуть его, если муфта стартера поворачиваться только в одну сторону — бендикс исправен. Если же вращается в обе стороны, скорее всего, муфта неисправна.

Возможны ситуации, когда бендикс имеет серьезный износ, а его зубья слизаны или выкрошены, в таком случае бендикс просто не может войти в зацеп с маховиком. Выход один — замена бендикса стартера.

Стартер щелкает, но не крутит двигатель

Если во время попытки вы слышите отчетливые щелчки втягивающего реле, но мотор при этом не крутится, либо это происходит очень медленно и с трудом, то причина может быть следующая:

Ротор цепляет «плюс» статора;
Клинит втулка или вал двигателя;
Имеется короткое замыкание обмотки (ротора или статора).

Если стартер вообще не крутит убедитесь, что:

Аккумулятор достаточно заряжен;
Отсутствует обрыв или замыкание удерживающей обмотки, для этого используем мультиметр;
Провода питания стартера целые.

При возникновении первых признаков неисправности стартера, тут же принимайте меры, любое промедление в итоге обернется против вас. В один «прекрасный» день, когда вы попытаетесь завести свой автомобиль, у вас просто ничего не получится и по «закону подлости» это произойдет именно тогда, когда вам ну оооочень нужен будет срочно автомобиль. Как только вы заподозрите, что стартер «барахлит» — проверьте его работоспособность и при необходимости замените его либо сами, либо обратитесь за помощью на СТО.

Отличная статья 0

Как проверить снятый стартер от аккумулятора видео – АвтоТоп

Автомобиль может эксплуатироваться на протяжении длительного времени, и в процессе могут возникать различные поломки. Водители автомобилей часто встречаются с поломкой стартера. Нередко могут возникать ситуации, когда система старта работает неправильно, и при этом не удается произвести запуск двигателя.

Важно обратить внимание на состояние стартера, так как это может стать подсказкой причины неисправности. В большинстве случаев устройство отказывается работать не сразу, запускаясь перед этим с перебоями. Если же по его поведению не удается определить неисправность и устранить ее, то приходится проверять устройство мультиметром или с помощью подручных средств.

Классификация неисправностей

Стартер является электромеханическим устройством, поэтому неисправности можно квалифицировать как электрические и механические.

Электрические поломки

Такие неисправности часто возникают из-за недостаточного электропитания. Причинами неработоспособности могут быть:

Севший аккумулятор.
Поврежденная проводка.
Замыкание обмотки.
Окисление и подгорание контактов.

Чтобы определить поломку такого типа, нужно уметь проверять стартер с помощью специальных приборов. Механические проблемы появляются чаще всего в результате длительной эксплуатации и механических повреждений.

Причиной механического повреждения могут быть электрические неполадки. На детали пускового устройства приходятся большие нагрузки, особенно при сильном морозе, так как устройство должно вырабатывать большую мощность и пропускать высокое напряжение.

Наиболее уязвимыми компонентами являются:

Втулка и корректор якоря.
Щетки.
Пятки.
Вилка.
Шестерня.
Втягивающее реле.
Пружина демпфера.

Посторонний шум, неприятный запах и несвоевременное срабатывание стартера могут стать свидетельством механической поломки.

Распространенные механические поломки

Несвоевременное включение. Мотор вращается, но во время старта слышится металлический скрежет. В таком случае, скорее всего, неисправна демпферная пружина, непригодна шестерня или втулки. Точная причина определяется визуально после разборки.
Пусковое устройство работает, но отсутствует вращение коленвала и присутствуют посторонние звуки. Причиной может быть поломка втулки.
Пусковой механизм не работает при попытке запуска. Нужно постучать киянкой по задней части стартера. Если работа при ударе возобновляется, то могут быть изношены щетки.
После запуска двигателя слышится трение и скрежет металла. Необходимо немедленно заглушить мотор. Скорее всего, заклинило реле. Точная причина устанавливается при разборке.
Слышны щелчки втягивающего реле, но механизм не работает. Возможна недостаточная зарядка АКБ. Напряжение, поступающее на механизм слабое, для срабатывания реле тока хватает, но контактной пластиной клемы не замыкаются. Нужно снять АКБ и подключить зарядный блок. Если такие признаки возникли при заряженном АКБ, то возможно подгорание пяток или неисправность силового провода.
При заряженном АКБ стартер вращается медленно. Возможно, изношены втулки, или загрязнен электропривод.
При попытке запуска двигателя от устройства может идти запах гари. Возможно, подгорела обмотка в тяговом реле. А также может подгореть якорь, но такое случается реже. При этом перегреваются провода, подключенные к пускателю.
Не срабатывает втягивающий на стартере. Возникли неисправности в электроцепи. Необходимо проверить целостность проводов и работу всех узлов, входящих в электроцепь.

Проверка стартера

Часто случается такое, что при теплом двигателе машину получается завести, а при холодном стартер слабо крутит, аккумулятор заряжен. Могут возникать подергивания автомобиля при движении. Большинство водителей проверяют только клеммы на аккумуляторе, после чего ситуация может немного улучшиться, но через короткий промежуток времени повторяется, а стартер крутит как будто сел аккумулятор.

Для решения такой проблемы необходимо:

Зачистить все соединения клемм.
Зачистить места креплений клем.
Зачистить контакты на стартере наждачной бумагой.
Проверить провод массы и зачистить клемы.
Заменить высоковольтные провода (если машина на ходу дергается) при необходимости.

Также стартер может плохо крутить в случаях, когда смазывающее масло не подходит по сезону. Тогда коленвал двигателя будет с трудом проворачиваться. Однако это явление встречается только при низкой температуре. Необходимо поменять масло на более подходящее и при необходимости утеплить стоянку автомобиля.

В большинстве случаев такими простыми действиями проблема решается, однако, если это не помогло, нужно обратиться в автосервис.

Применение аккумулятора

Многие водители задаются вопросом, как проверить стартер не снимая с машины. Быстрая проверка устройства может проводиться прямо на месте. Для этого процесса потребуется только рабочий аккумулятор и силовые провода. При этом нужно проверить втягивающее реле и мотор агрегата, а для проверки якоря, щеток или обмотки после разборки понадобится мультиметр.

Манипуляции при помощи аккумулятора помогут разобраться в правильности функционирования стартера, так как при запуске зажигания трудно понять работу прибора из-за щелчков. При замыкании выводных клемм и корпуса стартера определяется неисправность втягивающего реле или самого стартера путем визуального наблюдения за срабатыванием самого реле и вращением мотора пускового устройства.

Проверку способности выхода и вращения шестерни без демонтажа можно, разобравшись как подключить стартер напрямую к аккумулятору. Для этого деталь должна быть зафиксирована, после чего клемма аккумулятора «—» подсоединяется к корпусу, а плюсовая — к верхнему контакту реле его запуска. Работоспособность должна подтверждаться выносом бендикса и вращением шестерни от якоря.

После проверки стартера аккумулятором неисправность может остаться неизвестной. Поэтому агрегат нужно снимать с машины и проводить подробный осмотр всех составляющих.

Проверка реле

Для проверки нужно подключить плюс аккумулятора и минусовую клемму к корпусу. При исправности должен произойти щелчок, после которого шестерня бендикса входит в зацепку.

При некоторых неполадках шестерня может не выдвигаться:

Подгорели контакты реле.
Заклинил якорь.
Перегорела обмотка стартера или самого реле.

Проверка щеток стартера

Щетки проверяются разными способами. Самым простым является способ с лампой мощностью 12 В. При этом нужно соединить один выход щеткодержателя к лампочке и свободный контакт лампы к корпусу держателя. При неисправности щетки лампа не включится, следовательно, щетки нужно менять.

Для проверки вторым способом понадобится мультиметр и разобранный стартер. Процесс заключается в проверке замыкания с массой. Необходимо измерять сопротивление между главной пластиной и щеткодержателем. При этом сопротивление должно быть бесконечным. Разбирая этот узел, необходимо провести визуальный осмотр частей, таких как:

На втулках может быть выработка, которая, в свою очередь, влияет на просадку тока при попытке запуска и на стабильность работы моторчика, а при повреждении или подгорании коллектора щетки будут очень быстро истираться. Кроме того, износ втулок способствует перекашиванию якоря и неравномерному изнашиванию щетки, что может повлечь за собой межвитковое замыкание в обмотке.

Щетки являются очень важным элементом стартера, и если они износились, то пускатель будет плохо вращать коленвал как на прогретом двигателе, так и на холодном. При небольшом износе их следует проверять на утечку тока.

Осмотр бендикса

Бендиксом называют устройство, которое отвечает за снижение шума при работе пускового устройства.

Роботу бендикса проверить несложно. Для этого корпус обгонной муфты зажать тисками, желательно с помощью мягкой прокладки, и сделать попытку прокручивания в две стороны. Если проворачивается, значит, обгонная муфта неисправна.

Стартер может крутиться вхолостую, если шестерня не входит в зацепление из-за износа зубов или заклинивания. С помощью визуального осмотра можно определить износ шестерни, а заклинивание определяется путем разборки и чистки редуктора от мусора или непригодной смазки.

Контроль обмотки

В случае замыкания неисправная обмотка может разряжать аккумулятор. Это можно проверить дефектоскопом или лампой 220 В. Процесс похож на работу по проверке щеток. Лампочка подключается последовательно между корпусом статора и обмоткой. Один провод соединяется с корпусом, а второй с выводом обмотки. Если лампочка светится — обмотка пробита. Проверку также можно провести омметром, показатель сопротивления должен быть около 10 000 Ом.

Обмотку ротора стартера проверяют по такому же принципу. Включается в сеть контрольная лампочка, подключается к выводу пластины коллектора и к сердечнику. В случае включения лампочки придется перематывать обмотку или менять ротор.

Как проверяется якорь стартера

В этом процессе потребуется включить напряжение в 12 В от аккумулятора на стартер без реле. При его срабатывании работоспособность подтверждается, при отсутствии вращения могут быть проблемы со щетками или самим якорем. В таком случае стартер нужно снять с автомобиля, полностью разобрать, провести визуальный осмотр и проверку сопротивления мультиметром.

Основные электрические неисправности якоря

Пробивает обмотка на корпус.
Распайка коллекторных выходов.
Замыкание в обмотке.

В большинстве случаев межвитковое замыкание можно определить при тщательном визуальном осмотре. Признаки следующие:

Наличие стружки и других токопроводящих частиц на ламелях коллектора.
Горелые ламели.

Часто встречается неравномерность износа коллектора, вследствие чего щетки изнашиваются, и стартер не работает. Канавка на коллекторе должна быть глубиной не менее 5 мм.

Проверка мультиметром

Не у каждого обычного автомобилиста есть возможность проверять стартер дефектоскопом или с помощью контрольной лампы. Самым распространенным и доступным способом является проверка аккумулятором и мультиметром. Щетки и обмотки проверяются на замыкание, путем переключения прибора в режим мегомметра или прозвонки, в обмотке реле должно присутствовать небольшое сопротивление.

Неполадки при прогретом двигателе

Причиной неполадок при пуске стартера может быть холодный или горячий двигатель. Тестировать желательно в обоих случаях. При холодной системе могут быть такие причины неисправности:

Густое масло.
Старый и неэффективный аккумулятор.

При холодной системе причин немного, так как температура влияет только на жидкость. А при горячем моторе бывают такие причины:

Заклинивание втулок.
Неисправность коленвала (Трение вкладышей, смещение оси коленвала и другие).
Изношены втулки.

При таких неполадках рекомендовано обратиться на СТО для проверки. Может быть, неисправен коленвал, что чревато большими затратами при ремонте. Если указанные причины не обнаружены, то нужно разбирать стартер и проверять систему питания.

Если стартер находится в очень плохом состоянии, разрушены детали, произошло их массовое окисление, и присутствуют прочие неисправности в комплексе, то рекомендуется заменить стартер полностью. Ведь ремонт обойдется очень дорого, а надежность механизма может быть очень низкой.

Профилактические меры

При отсутствии времени на осмотр стартера рекомендуется регулярно проводить профилактику. В таком случае процент появления поломок значительно уменьшится. Такой процесс предусматривает следующие действия:

Отключение аккумулятора.
Очистка контактов наждачной бумагой.
Обработка контактов растворителями или другой подобной жидкостью.
Надежная фиксация контактов.

Система запуска двигателя

Любой автомобиль имеет два источника энергии — генератор и аккумулятор. Первый используется для подзарядки АКБ и питания всей электрики автомобиля при запущенном двигателе. Аккумулятор же используется для питания систем автомобиля на остановленном моторе. Но самое главное — он подает необходимый для прокручивания коленвала ток на стартер. При этом работают системы подачи топлива и зажигания. Все эти механизмы и устройства функционируют максимально синхронно, благодаря чему двигатель запускается очень быстро.

Для инжекторных моторов нормальное время запуска — 0,8 сек. И если это время больше, то потребуется полностью провести диагностику систем. Нужно обязательно знать, как проверить стартер на работоспособность.

ВАЗ-2110, как и большинство других автомобилей, нуждается в своевременной замене компонентов стартера. Щетки и втулки под действием силы трения и высокого тока изнашиваются, покрываются слоем нагара. Из-за этого увеличивается ток, потребляемый обмотками, в несколько раз.

Особенности конструкции стартеров

Любой стартер, используемый в легковых автомобилях, построен по классической схеме двигателя постоянного тока с параллельным возбуждением. В конструкцию входят следующие узлы и детали:

Алюминиевый корпус.
Передняя и задние крышки.
Статорная обмотка.
Ротор с обмоткой возбуждения.
Медно-графитовые щетки.
Бендикс.
Обгонная муфта.
Шестерня.
Втулки в передней и задней крышках.
Втягивающее реле.

Важные элемент — это втягивающее реле, оно выполняет сразу две функции — производит коммутацию силовых контактов и вводит в зацепление шестерню на обгонной муфте с венцом маховика. Втулками передается минус питания на обмотку ротора. А еще, благодаря этим втулкам, изготовленным из сплава меди, обеспечивается минимальное трение, что увеличивает КПД механизма.

Как снять стартер с автомобиля?

Так как проверить работоспособность снятого стартера намного проще, нежели установленного на автомобиле, потребуется провести демонтаж. Для этого вам потребуется наличие набора ключей, отвертки. В общих чертах процедура снятия выглядит так:

Отключаете от аккумуляторной батареи минусовой провод. Обратите внимание на то, что к стартеру подходит толстый провод питания, на нем нет никакой защиты (плавкой вставки). Поэтому кратковременный контакт провода с кузовом автомобиля может вызвать перегрев аккумулятора и его взрыв. Будьте бдительны и всегда соблюдайте технику безопасности!
На втягивающем реле имеется три вывода — два силовых (толстые провода гайками прикручены) и один тонкий для управления обмоткой. Сначала вытягиваете штекер подключения провода управления.
Ключом «на 13» выкручиваете гайку, которой крепится силовой провод, идущий от аккумулятора к контакту на втягивающем реле.
Следующий шаг — выкрутить все болты крепления стартера. Обычно их 2-3 штуки, не больше. Но есть небольшие нюансы у различных автомобилей. Так, на ВАЗ 2101 – 2107 нижний болт крепления находится в труднодоступном месте, выкрутить его можно только с помощью головки, удлинителя и кардана.

После снятия стартера обязательно проведите его визуальный осмотр, чтобы выявить механические повреждения. На корпусе не должно быть вмятин, трещин, пробоин — это может привести к повреждению обмоток, попаданию внутрь пыли и воды.

Диагностика втягивающего реле

Сразу необходимо проверить работоспособность втягивающего реле:

Для этого снимаете его, выкрутив отверткой болты крепления.
Ключом «на 13» выкручиваете гайку, которой крепится нижний контакт реле к выводу обмотки.
Устанавливаете внутрь тягового реле сердечник с пружиной, придерживаете рукой, чтобы он не выпал.
Нужно подать напряжение на вывод втягивающей обмотки. Если сердечник не втянулся, то реле неисправно, его проще заменить. Но если втянулся, то можно судить о том, что обмотка в исправном состоянии.

Вот как проверить работоспособность стартера ВАЗ-2109 и любого другого автомобиля своими руками. Очень часто поломка кроется в тяговом реле.

Если не запускался стартер, не издавал никаких звуков, то это говорит о том, что может быть поломка в силовых контактах. Для этого нужно воспользоваться простейшим пробником для прозвонки цепей.

Подключите мультиметр к силовым контактам тягового реле, полностью вдавите сердечник внутрь руками или подав на обмотку ток. Если при этом мультиметр показывает, что есть контакт, то тяговое реле полностью исправно, потребуется поломку искать внутри стартера.

Неисправности обмотки ротора

Простейший способ проверить исправность стартера — подать ток от аккумулятора непосредственно на силовой контакт в обход тягового реле. Это позволит узнать, как ведет себя электродвигатель, подает ли он какие-либо признаки жизни.

Но перед тем как проверить работоспособность стартера от аккумулятора, старайтесь использовать только толстые медные многожильные провода в хорошей изоляции.

Если не вращается ротор, то придется проверить и его. У него чаще всего случаются такие неисправности:

Загрязняются ламели — контакты, по которым передается ток на обмотку ротора. Для избавления от такой поломки достаточно очистить тонким лезвием ножа промежутки между контактами.
Появляется короткое замыкание — нарушается изоляция обмотки, в результате чего провод электрически соединяется с металлическим ротором.
Появляется межвитковое замыкание — выявить эту поломку труднее всего, для диагностики необходимо использовать мегомметр. Мультиметром сделать проверку невозможно.

Самый простой способ сделать ремонт — это установить новый ротор. Производить перемотку обмотки проблематично, так как сложно найти подходящий провод.

Неисправности статора

Статор — это неподвижная часть, обмотка которой состоит из четырех частей. Провод применяется толстый, чтобы обеспечить максимальный крутящий момент. Перед тем как проверить снятый стартер на работоспособность, обязательно удостоверьтесь в том, что его обмотки не замкнуты на корпус. Сделать это можно простым мультиметром. Переведите его в режим «прозвонки» и проверьте, есть ли контакт между концами обмоток статора и корпусом.

Если нет контакта, то удостоверьтесь, что в обмотках нет обрыва. Поломки в целом такие же, как у ротора, смысла в перемотке нет, проще заменить статор заведомо исправным. Но если в стартере 90% элементов требует замены, то лучше купите новый в сборе — выйдет немного дороже, зато не придется перебирать все по винтикам.

Неисправности щеток и втулок

При помощи щеток передается ток на роторную обмотку стартера. Все четыре статорных обмотки соединены последовательно-параллельно, как показано на схеме, предложенной ниже.

Если будет повреждена одна обмотка статора, то питание на ротор не будет подаваться в полной мере. А если будут неисправны щетки, то питание на обмотку возбуждения не поступит. Так как проверить стартер на работоспособность от АКБ не получится, снимите заднюю крышку и щеточный узел.

Если имеется сильный износ, установите новые щетки — они продаются отдельно, приобрести их можно в любом магазине. Желательно заменить втулки, так как по мере износа они приобретают форму эллипса. Из-за этого существенно увеличивается трение. Также увеличивается потребляемый ток из-за ухудшившегося контакта. Старая втулка выбивается из задней крышки молотком и оправкой подходящего размера.

Бендикс и обгонная муфта

Обгонная муфта — это устройство, которое позволяет вращаться шестерне привода только в одну сторону. Неисправность этого узла характеризуется тем, что стартер вращается очень быстро, слышен звук, с которым шестерня входит в зацепление с венцом, но вращение коленчатого вала не происходит.

С помощью бендикса производится перемещение муфты и шестерни по оси ротора. На роторе имеются спиральные шлицы. Бендикс приводится в движение втягивающим реле.

Другие поломки системы запуска

Теперь, когда разобраны все поломки и выяснено, как проверить стартер на работоспособность, можно упомянуть про одну особенность. Дело в том, что очень часто венец маховика изнашивается и запуск двигателя становится невозможен — шестерня стартера не цепляет зубья. Можно исправить это бесплатно, достаточно только снять коробку скоростей, сбить венец, прогреть его и установить обратной стороной на маховик.

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
После этого другой провод подключают к минусовой клемме АКБ.
Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

Откручиваются винты крепления крышки корпуса.
Иногда необходимо дополнительно отпаять концы обмотки.
Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:

в первом случае поможет замена контактов,
во втором случае проблему решить удастся с помощью шлифовальной шкурки.

Теперь останется собрать втягивающее реле и проверить его работоспособность.

Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Как завести машину, если не работает втягивающее реле стартера

Как проверить стартер не ставя на машину

С помощью стартера осуществляется пуск двигателя транспортного средства. Срок эксплуатации стартера в два раза ниже, чем у двигателя и составляет около 5–6 лет. К сожалению стартер очень часто ломается в самое неподходящий момент, и вместо звука зажигания слышится полнейшая тишина. Чтобы избежать подобных ситуаций необходимо уметь проверять стартер до того, как он выйдет из строя, и устранять возникающие неполадки в деталях. Своевременная диагностика и профилактика актуальна как для машин с пробегом, так и для новых авто, не бывших в употреблении.

Принцип работы стартера

Работа этого механизма очень простая. После того как владелец авто проворачивает ключ замка зажигания, автоматически втягивающее реле начинает зацепляться за шестерни, расположенные на вале стартера. При этом случается замыкание контактов и возникает искра, благодаря которой коленчатый вал начинает функционировать и включается мотор.

Главные причины неисправной работы стартера

К основным неисправностям стартера относятся:

Во время подключения стартера не действует тяговое реле, вращающее якорь.

При работе механизма тяговое реле функционирует, но бездействует якорь или уровень его вращения недостаточно интенсивный.

В работе стартера якорь совершает обороты, но не прокручивается коленчатый вал.

Стартер не прекращает работать после включения двигателя.

Когда двигатель работает, а сам стартер не отключается нужно быстро отключить зажигание, после открыть капот машины и отключить провод, идущий к реле. Причиной неполадки в данной ситуации является неправильное положение стартера, а это, легко исправить подтянув болты, которые крепят его к корпусу двигателя.

Проверка стартера

Доступ к стартеру несколько ограничен, поэтому для его проверки не снимая с машины понадобится длинную отвертка с прорезиненной ручкой и вольтметр.

Далее необходимо внимательно рассмотреть стартер, как к большому болту присоединен толстый провод в оплетке, идущий от аккумуляторной батареи – это положительно заряженная клемма втягивающего реле. К ней следует прикрепить красный провод вольтметра, а к массе автомобиля – черный провод. Попросите, чтобы кто-либо повернул ключ зажигания, и посмотрите на стрелку шкалы, она должна показывать 12В, а стартер характерно стучать. Если же стрелка не доходит до этого показателя, выходит проблема в АКБ или самом замке зажигания.

Как проверить стартер не снимая с машины

Для выполнения проверки стартера понадобится:

Отсоедините провод, присоединенный к втягивающему реле, который проходит от выключателя зажигания.

Закоротите положительно заряженную клемму реле с болтом, используя при этом металлическую часть отвертки.

От аккумулятора напрямую к реле пройдет ток, и автомобиль заведется.

Если выполнив эти действия, все получилось, значит, у вас неисправный замок и его следует заменить или же изработалось втягивающее реле.

Когда проведенные действия с отверткой не смогли дать никаких результатов либо не получилось дотянуться до необходимых клемм, тогда понадобится снять стартер с автомобиля.

Классификация неисправностей

Электрические поломки

Севший аккумулятор.
Поврежденная проводка.
Замыкание обмотки.
Окисление и подгорание контактов.

Чтобы определить поломку такого типа, нужно уметь проверять стартер с помощью специальных приборов. Механические проблемы появляются чаще всего в результате длительной эксплуатации и механических повреждений.

Наиболее уязвимыми компонентами являются:

Втулка и корректор якоря.
Щетки.
Пятки.
Вилка.
Шестерня.
Втягивающее реле.
Пружина демпфера.

Распространенные механические поломки

Несвоевременное включение. Мотор вращается, но во время старта слышится металлический скрежет. В таком случае, скорее всего, неисправна демпферная пружина, непригодна шестерня или втулки. Точная причина определяется визуально после разборки.
Пусковое устройство работает, но отсутствует вращение коленвала и присутствуют посторонние звуки. Причиной может быть поломка втулки.
Пусковой механизм не работает при попытке запуска. Нужно постучать киянкой по задней части стартера. Если работа при ударе возобновляется, то могут быть изношены щетки.
После запуска двигателя слышится трение и скрежет металла. Необходимо немедленно заглушить мотор. Скорее всего, заклинило реле. Точная причина устанавливается при разборке.
Слышны щелчки втягивающего реле, но механизм не работает. Возможна недостаточная зарядка АКБ. Напряжение, поступающее на механизм слабое, для срабатывания реле тока хватает, но контактной пластиной клемы не замыкаются. Нужно снять АКБ и подключить зарядный блок. Если такие признаки возникли при заряженном АКБ, то возможно подгорание пяток или неисправность силового провода.
При заряженном АКБ стартер вращается медленно. Возможно, изношены втулки, или загрязнен электропривод.
При попытке запуска двигателя от устройства может идти запах гари. Возможно, подгорела обмотка в тяговом реле. А также может подгореть якорь, но такое случается реже. При этом перегреваются провода, подключенные к пускателю.
Не срабатывает втягивающий на стартере. Возникли неисправности в электроцепи. Необходимо проверить целостность проводов и работу всех узлов, входящих в электроцепь.

Проверка стартера

Для решения такой проблемы необходимо:

Зачистить все соединения клемм.
Зачистить места креплений клем.
Зачистить контакты на стартере наждачной бумагой.
Проверить провод массы и зачистить клемы.
Заменить высоковольтные провода (если машина на ходу дергается) при необходимости.

В большинстве случаев такими простыми действиями проблема решается, однако, если это не помогло, нужно обратиться в автосервис.

Применение аккумулятора

Проверка реле

При некоторых неполадках шестерня может не выдвигаться:

Подгорели контакты реле.
Заклинил якорь.
Перегорела обмотка стартера или самого реле.

Проверка щеток стартера

Осмотр бендикса

Бендиксом называют устройство, которое отвечает за снижение шума при работе пускового устройства.

Контроль обмотки

Как проверяется якорь стартера

Основные электрические неисправности якоря

Пробивает обмотка на корпус.
Распайка коллекторных выходов.
Замыкание в обмотке.

Наличие стружки и других токопроводящих частиц на ламелях коллектора.
Горелые ламели.

Проверка мультиметром

Неполадки при прогретом двигателе

Густое масло.
Старый и неэффективный аккумулятор.

Заклинивание втулок.
Неисправность коленвала (Трение вкладышей, смещение оси коленвала и другие).
Изношены втулки.

Профилактические меры

Отключение аккумулятора.
Очистка контактов наждачной бумагой.
Обработка контактов растворителями или другой подобной жидкостью.
Надежная фиксация контактов.

Причины поломки стартера и основные виды неисправностей

Все причины неисправностей можно разделить на две группы:

Механические. К ним относятся поломки, которых причиной стал износ деталей. Они изнашиваются в течение продолжительной эксплуатации или при нарушении правил эксплуатации. Возможны механические повреждения и по причине электрических неполадок.
Электрические. К таким поломкам относятся проблемы с электропитанием. Для обнаружения электрических неполадок нужно проверить всю проводку, провести диагностику контактов, межвитковых замыканий. Также следует проверить подгорания замыкающих пластин и рабочих поверхностей, которые возможны из-за прохождения лишнего тока через контакты.

Диагностика с помощью АКБ

Если говорить в общем, то возможны следующие поломки запускающего двигатель устройства:

При попытке запустить стартер не вращается якорь и не срабатывает реле тяги. Основной причиной является недостаточное электропитание. Это может быть вызвано разряженной аккумуляторной батареей, окислением на плюсовой клемме или плохим контактом, слабой затяжкой наконечников на аккумуляторе, обрывом электрической, межвитковым замыканием и заеданием якоря.
При исправно работающем втягивающем реле во время запуска стартера тяжело вращается якорь. Возможная причина — замыкание между пластинами коллектора или его подгорание, зависание, износ щеток, плохая зарядка АКБ, износ втулок якоря, смещение якорных пластин, обрыв обмотки, межвитковое замыкание стартера и якоря.
При работающем стартере вращается якорь, но нет вращения коленвала. Причина может быть в поломке буферной пружины или поводкового кольца муфты, пробуксовке свободного хода муфты, в плохом перемещении якоря, неисправности рычага, выключающего муфту.
Стартер не отключается после того, как завелся двигатель – заедает втягивающее реле или привод рычага, неисправна возвратная пружина замка зажигания, поломка возвратных пружин реле, муфты. В любом из этих случаев нужно выключить зажигание и отсоединить провод, идущий к реле.
Появление посторонних шумов говорит об ослаблении крепления устройства, износе втулок подшипников, ослабление буферной пружины стартера, повреждении венца маховика или забоины в зубьях привода, неправильной регулировке хода шестерни устройства.

Перед тем, как начинать ремонт, нужна проверка стартера. Ее можно выполнить своими руками либо с помощью стенда для проверки генераторов.

Стенд для диагностики генераторов

С чего следует начать ремонтные работы?

Чтобы начать ремонт и провести диагностику без стенда для проверки генераторов необходимо приготовить:

набор ключей;
отвертки;
специальные съемники;
тестер;
контрольную лампочку;
старую ветошь.

Перед тем, как проверить стартер, его нужно сначала снять и очистить от загрязнений. Для разборки потребуются специальные инструменты. Чтобы сделать тщательную диагностику, устройство нужно полностью разобрать, до самых мелких деталей. Затем каждую деталь нужно вымыть и высушить.

Устройство стартера машины

Диагностика без стенда для генераторов состоит из последовательности действий:

В первую очередь следует проверить правильность функционирования устройства.
Сделать проверку втягивающего реле.
Выполнить диагностику щеток и якоря.
Прозвонить элетросеть.
Сделать диагностику бендикса, благодаря которому бесшумно запускается двигатель.

Выполнив диагностику, следует заменить или отремонтировать неисправные детали.

Руководство по проверке

Устройство можно проверить, не снимая его с машины. Снятие выполняется при серьезных поломках. Для диагностики не потребуется специальных знаний. Проверяется устройство в несколько этапов. С амое главное — проверять толстыми проводами, на тонких работать не будет.

Этапы

Проверка стартера в сборе. Для этого нужно демонтировать устройство с машины и зажать его в тиски, надежно, но не сильно, чтобы не поломать. Затем необходимо замкнуть контактные болты, находящиеся с тыльной стороны, с помощью металлического предмета или куска проволоки. Если стартер рабочий, он начнет крутиться. В этом случае причина неисправности может быть в реле тяги.

Проверка на работоспособность тягового реле. Для этого нужно использовать провода с небольшим сопротивлением. Одним проводом нужно соединить положительную клемму на аккумуляторе и реле на массе, а вторым минусовую клемму на аккумуляторе и корпусом стартера. Если реле исправное, прозвучит характерный щелчок и якорь выдвинет шестеренку (автор видео — altevaa TV)

Тестером следует измерить сопротивление между корпусом ротора и обмотками, оно должно составлять несколько миллионов Ом. Если сопротивление изоляции от 0 до 2 Ом, якорь неисправен и требует замены. Проверка межвиткового замыкания делается с помощью специального стенда для проверки генераторов.

Проверка устройства на стенде

Проверку щеток делают с помощью лампочки на 12 В, которую подключают к щеткодержателю и корпусу устройства. Светящаяся лампочка информирует о неисправности щеток. В этом случае их нужно заменить. Обмотка также проверяется лампочкой, только подключается обмотка и корпус.

Прозвонить электрическую сеть. С помощью контрольки можно прозвонить электрическую цепь, чтобы найти разрывы. Чтобы прозвонить элетросеть, необходимо включить зажигание.

Проверяем бендикс. Для проверки понадобится мягкая прокладка, чтобы защитить деталь от повреждения. Звездочку бендикса нужно зажать в тиски и провернуть муфту в одну и другую сторону. Если деталь исправна, муфта будет поворачиваться лишь в одну сторону. Если она проворачивается в другую сторону, это говорит о ее неисправности и необходимости замены. Могут быть изношены зубья, тогда бендикс нужно просто заменить.

Забоины в зубьях бендикса

При визуальном осмотре можно выявить следующие неисправности:

обрывы обмотки;
нарушение изоляции;
износ пластин коллектора;
дефекты поверхности коллектора и якоря в виде задиров, царапин, канавок и т.д.

Небольшие дефекты устраняются путем зачищения мелкозернистой наждачной бумагой или шлифованием. Если в результате этих действий якорь уменьшился в диаметре, ставятся прокладки. То же касается и коллектора. Если детали сильно изношены, их лучше заменить. Замена требуется, если неисправна межвитковая изоляция, изношены щетки и подшипники.

Научившись проверять устройство, которое запускает двигатель, своими руками, вы сможете сэкономить на посещении станции техобслуживания.

Если вы не знаете, как проверить стартер, не снимая его с машины, диагностику можно сделать на СТО, которые оборудованы специальным стендом для диагностики генераторов.

Извините, в настоящее время нет доступных опросов.

Видео «Диагностика стартера»

В этом видео от дмитрий копач демонстрируется, как проверить стартер своими руками.

Как проверить стартер от аккумулятора, не снимая с машины. Проверка стартера от аккумулятора и поиск неисправностей Как проверить питание на стартер

О роли стартера в автомобиле сказано немало, поэтому нет никакой необходимости повторять прописные истины. Стартер он, как говорится, и в «Африке» стартер, с него начинается работа двигателя. Если он не работает, тогда два варианта: либо пытаться завести авто «с толкача», либо искать причину, по которой стартер не хочет работать.

Сегодня поговорим о том как проверить стартер ВАЗ 2109 в домашних условиях.

Самым простым способом проверки работоспособности стартера является — замыкание. Чтобы проверить работает ли стартер замкните чем-нибудь металлическим (отвертка или ключ) две большие клеммы, расположенные на стартере. На рабочем стартере после замыкания клемм будет заметно искрение, если искры есть, а стартер не работает тогда сделайте следующее:

Первое, что приходит в голову при данных симптомах — окисление клемм аккумулятора (АКБ), убедитесь, что они в нормальном состоянии, если это не так, произведите их очистку при помощи ножа, или отвертки, или наждачной бумаги.
Замените реле стартера, нередко проблема кроется в нем.
Прозвоните тестером провод, который идет с реле стартера, его часто вовсе не видно, т. к. клемма этого провода расположена в нижней части стартера.

Если стартер крутит при замыкании клемм, но очень слабо, то есть несколько предположений:

Это может быть и слабая АКБ, если это так — . После получаса зарядки попробуйте снова запустить мотор.
Еще один способ как проверить стартер — проверка контакта в цепи питания стартера. Проверьте целостность, проводов идущих к стартеру.

Если во время поворота ключа зажигания слышны характерные щелчки, это может означать следующее:

Опять-таки возможно разрядилась .
Плохой контакт проводов, которые идут к стартеру. Проверьте все соединения, в случае необходимости затяните гайки соединений и укрепите слабые контакты.
Если ничего из вышеперечисленного не помогло — вероятнее всего из строя вышло втягивающее реле.

Кроме всего прочего, нельзя исключать , который также может быть причиной того, что мотор не запускается.

Чтобы исключить такую вероятность произведите зачистку контактов идущих к замку. Отсоединяйте по очереди, так вы ничего не перепутаете.

Как правило, данных способов вполне достаточно для того чтобы проверить стартер ВАЗ 2109 и понять в чем проблема. Если все ваши тесты не дали никаких результатов — обратитесь к специалистам или произведите .

Теперь вы знаете как самостоятельно проверить стартер ВАЗ 2109, спасибо за внимание. Возможно потребуется ремонт стартера, как это сделать написано .

Проверка стартера с помощью аккумулятора

При тестировании с помощью аккумулятора проверка стартера происходит так: клемму со знаком минус присоединяют к корпусу, а плюсовую — к верхней клемме реле. Если все исправно, мотор шестерни прокручивается, в бендикс выносится. От аккумулятора проверка самая простая и быстрая.

Как проверить втягивающее реле стартера — это следующий вопрос автомобилистов. Для этого к реле подключают клемму со знаком “+”. а минусовую — к корпусу стартера. В этом случае признаком исправности станет выдвигающаяся шестерня бендикса, которая сопровождается особым щелчком.

А вот проверка втягивающего реле стартера может столкнуться с такими проблемами, как подгоревшие контакты, заклинивание якоря, перегоревшее реле или обмотка стартера. Как проверить реле стартера, всегда подскажут бывалые водители и автомастера.

Проверяем щетки стартера

Как проверить работу щеток стартера? Есть несколько популярных способов. Для этого понадобится лампа в 12 вольт, когда один конец ее вывода набрасывают на щеткодержатель, а второй — на корпус.

Лампочка при этом должна загореться. Если этого не произошло, щетки стоит заменить. так как это признак наличия пробоев в защите.

Еще один способ — сделать это мультиметром, если стартер разобран. Не должно быть замыкания на массу. Стоит с помощью омметра измерить сопротивление между щеткодержателем и основной пластиной. Сопротивление в таком случае должно стремиться к бесконечности.

Не помешает и визуальный осмотр — снятый стартер осматривают на предмет целостности втулок, якоря, обмотки, щеток, коллектора. Если втулки будут излишне сработаны, может при запуске быть недостаточной сила тока, а испорченный коллектор станет причиной износа щеток, что в свою очередь может повлиять на межвитковое замыкание.

Бендикс и его работоспособность

Чтобы проверить стартер, важно быть уверенным в работоспособности бендикса. Это делается достаточно просто — корпус обгонной муфты следует аккуратно зажать в тиски (лучше это сделать через мягкую ткань) и попытаться покрутить его в обе стороны. Если он проворачивается — это признак неисправности. Все попытки его повернуть в другую сторону должны стопориться. Причиной может стать съеденные зубья на шестерне. Проверяться это может с помощью визуального осмотра. Можно полностью разобрать стартер и очистить его от грязи, застаревшей смазки.

Для того чтобы проверить работу стартера, важно оценить состояние его обмотки. Для этого есть специальный прибор — дефектоскоп. Но его можно заменить обычной лампой накаливания в 220 В по принципу проверки щеток. Для этого лампочку мощностью до 100 Вт нужно подключить последовательно в цепь между обмоткой и корпусом статора. При этом один проводок прикрепляется к корпусу, а второй — к выводу обмотки. Если лампочка загорится — это признак пробоя. Таким же способом можно проверить обмотку ротора стартера своими руками — в сеть включается контролька, один вывод которой присоединяется к пластине коллектора, второй — к сердечнику. И в этом случае загоревшаяся лампочка будет поводом заняться, в лучшем случае, перемоткой ротора, или его полной заменой.

Якорь стартера: с какими проблемами можно столкнуться

Проверка якоря стартера проводится при напряжении 12В. Напрямую с аккумулятора — на стартер, обходя реле. Когда стартер прокручивается. это означает, что с ним все хорошо. Если этого не происходит — есть проблемы или со стартером, или со щетками. В случае, когда стартер не крутится, его нужно разобрать и проверить мультиметром.

Как проверить якорь стартера и какие проблемы можно выявить? Это может быть:

пробой в области обмотки на корпус;
нарушение пайки коллекторных выводов;
замыкание обмотки между витками.

Довольно часто диагностика стартера выявляет дефекты якоря, когда из-за выгоревших ламелей нарушаются контакты между шинкой и “петушком”, происходит износ коллектора и, как следствие, щеток.

Обычно поломки случаются в самые неподходящие моменты, когда нет возможности тут же снимать стартер, ротор. Как проверить стартер в походных условиях дороги, когда нет гаража и автосервиса рядом? У каждого опытного автолюбителя имеется свой проверенный способ. Важно проверить стартер на работоспособность перед тем, как отправляться в ответственный путь.

Стартер — это один из основных узлов любого автомобиля. Без него запустить автомобиль достаточно сложно. В целом это надежные устройства, однако нередки ситуации, когда после поворота ключа в замке зажигания стартер никак не реагирует. А ведь вчера двигатель заводился буквально через несколько секунд. Если эта ситуация застала вас в дороге, можно оперативно узнать, как проверить стартер.

Чтобы лучше понимать, что же случилось со стартером, следует разобраться в том, какие неисправности с ним могут случиться. Они могут быть механическими или же электрическими. К механическим поломкам относят те, которые случаются в результате износа или же деформации какого-либо из узлов. Среди причин — ошибки в процессе использования, отсутствие обслуживания, проблемы в электрической части.

Электрические неисправности связаны с проблемами в подаче напряжения к агрегату. В этом случае диагностика сводится к проверке отсутствия межвитковых замыканий, осмотру контактных групп и рабочих поверхностей в поисках возможных подгораний.

Признаки неисправности

Стартер редко ломается внезапно. О том, что есть проблемы с механической частью, сообщат различные посторонние звуки, несвоевременное срабатывание агрегата, посторонние запахи. Можно выделить несколько основных признаков, которые наиболее часто встречаются. Зная эти признаки, а также зная, как проверить стартер на работоспособность, можно быстро решить проблемы с ним.

Стартер крутит не постоянно

Но при этом электрический мотор узла вращается постоянно. В процессе пропусков можно слышать характерный треск и скрежет металла об металл. Среди возможных неисправностей можно выделить износ вилки, поломку демпферной пружины, износ шестеренки.

Что касается более точной диагностики, то агрегат нужно снимать. Зная этот симптом и другие, а также зная, как проверить стартер ВАЗа, можно быстро и легко починить устройство.

Стартер вращается, но двигатель не крутит

При этом не слышно никаких посторонних звуков. Чаще всего эти поломки связаны с вышедшей из строя вилкой. Точно узнать можно только после демонтажа и разборки стартера. Вилка имеет низкую цену, а заменить ее смогут даже начинающие автолюбители.

Двигатель заводится с металлическим скрежетом

В этом случае нужно тут же заглушить мотор.

Скорее всего, эти звуки вызываются залипшим втягивающим реле, заклинившей вилкой или шестеренкой. Более точно определить, что же случилось, можно после демонтажа и дефектовки.

Периодически срабатывает, но может и не работать

В данном случае помогает удар по механизму небольшим металлическим предметом — ударить нужно в заднюю часть корпуса. Если мотор заведется, то нужна замена щеток в стартере.

Стартер щелкает, но не крутит

В большинстве случаев причина в низком заряде аккумулятора. Напряжения батареи хватает только для того, чтобы сработало реле, однако контрактная пластина не замыкает пятаки, напряжение на мотор стартера не подается. Если с аккумулятором все в порядке, то возможно, есть подгорание пятаков или нет напряжения на силовом проводе.

Стартер вращается медленно при заряженном АКБ

Данная неисправность связана с износом втулки, с загрязнениями внутри электромотора стартера. Определить, что именно случилось, можно только после демонтажа и дефектовки.

Способ проверки реле

Если машина не заводится, то причины могут быть также и в поломке стартера. Если устройство исправно, то отверткой замыкают контакты втягивающего реле и стартер сработает. Если на исправном стартере в момент замыкания ничего не произошло, то необходимо проверять реле. Давайте посмотрим, как проверить втягивающее реле стартера.

Первое, что необходимо, — это демонтировать стартер. Далее вывод реле соединяют с плюсом аккумулятора. Корпус подключают к минусу. При исправном реле выдвинется шестеренка и будет слышен щелчок. Если же щелчка нет, то реле неисправно.

Среди причин выхода реле из строя можно выделить подгорание контактов, заклинивший по причине коррозии или грязи якорь, перегоревшие обмотки.

А вот как проверить втягивающее реле стартера без снятия? С помощью любимого всеми автомобилистами способа с отверткой. Ей замыкают контакты на корпусе стартера — должен прозвучать характерный щелчок. Если слышен щелчок и видно, как выдвинулась шестеренка, то стартер исправен.

Якорь стартера

Данный элемент представляет собой вал, сердечник. В его пазах находится коллектор, а также обмотка. Якорь периодически выходит из строя по причине замыканий в обмотке. Данная ситуация возникает при перегревах, когда узел работает от нового аккумулятора. В течение десяти секунд сила тока снижается, а стартер в этот момент перегревается, из-за чего и расплавляется обмотка. Определить, что в неполадках виновен именно якорь, можно только при осмотре.

Диагностика

Вот как проверить стартер, если есть подозрения на неработающий якорь. Подозревать это можно тогда, когда АКБ заряжена, а мотор стартера не крутится или крутится лишь немного. Якорь проверяют только в демонтированном виде.

Проверка заключается в следующем — мультиметром измеряют сопротивление между корпусом и обмотками якоря. Сопротивление должно быть в пределах нескольких мОм. Если сопротивление от 0 до нескольких Ом, то якорь неисправен.

А вот как проверить стартер в домашних условиях с помощью обычной лампочки. Лампу включают в разрыв через обмотку якоря и на массу. Лампа не должна загораться. Если она загорелась, это говорит о пробое щеток.

Вот еще один способ проверки. Нужно подключить ток с АКБ на стартер, но в обход втягивающего реле. Если электромотор работает, то проблем нет. Если нет, то проблемы либо с самим якорем, либо со щетками.

Проверяем якорь мультиметром

Чаще всего автовладелец не имеет в своем распоряжении дефектоскопа и контрольной лампы. Многие знают, как проверить стартер при помощи АКБ и мультиметра. Но этого вполне достаточно. Щетки, а также обмотки проверяются способом, описанным выше. А вот обмотки втягивающего реле проверяют в режиме измерения сопротивления — показатели должны быть небольшие.

Итак, стартер разбирают и меряют сопротивление между щетками и пластиной, корпусом и обмоткой стартера, пластинами коллектора и сердечником якоря, между корпусом и обмоткой на статоре. Также измеряют сопротивление между контактом отключения зажигания и постоянным +12 В — он есть на болте шунта подключения обмоток возбуждения. Если все исправно, то сопротивление будет не более 1-1,5 Ом.

Вот как проверить стартер мультиметром — проверяют сопротивление межу выводом зажигания и корпусом реле. Проверяют удерживающую обмотку втягивающего реле. Сопротивление должно составить 2-2,5 Ом.

Бендикс

Проверить бендикс достаточно просто, но агрегат нужно снять. В тисках аккуратно зажимают корпус обгонной муфты и пробуют крутить его в одну или другую сторону. Бендикс не должен вращаться. Если он все-таки вращается, то неисправна обгонная муфта.

Также бендикс может не сцепляться с маховиком, и стартер будет просто вращаться. Нередко бендикс может залечь или его зубья сточились. Оценить состояние зубьев можно визуально, а если механизм залег, то придется все разбирать и чистить.

Последовательность проверок

Если устройство не подает признаков жизни, то вот как проверить стартер на работоспособность.

Первым делом при помощи мультиметра измеряют напряжение АКБ. Нужно не менее 12 В, чтобы двигатель нормально запустился. Далее проверяют качество “массы”. проверяют массу на кузове авто и на корпусе двигателя, а также на стартере.

Если двигатель не запускается, можно провести еще и компьютерную диагностику — нередко стартер блокирует иммобилайзер. Неисправности АКПП также могут приводить к тому, что стартер будет молчать.

Далее проверяют контакты замка зажигания. Если есть неисправности в контактной группе, то напряжение не будет подаваться на втягивающее реле. Как проверить реле стартера, мы уже рассматривали, поэтому стоит также проверить и замок.

Демонтаж и диагностика

Первым делом нужно отсоединить минусовую клемму АКБ. Далее отсоединяют плюс батареи. Затем выкручивают крепления стартера и снимают его с кронштейнов. Вот как проверить снятый стартер.

Минус АКБ соединяют с корпусом, а плюс с болтом на втягивающем реле. Электромотор должен запуститься. Если не вращается, то неисправны щетки либо коллектор. Затем проверяют реле, пятаки и вилки. Минус АКБ соединяют с болтом реле, а плюс — с управляющим выводом. Должен быть щелчок. Вилка должна привести в движение бендикс. Электромотор должен вращаться.

Далее проверяют вал мотора на биение. Для этого его перемещают поперечно. Даже малейший зазор между валом и втулкой может привести к механическому контакту якоря и статора. Для того чтобы увидеть износ щеток, нужно полностью разобрать механизм. Для большинства моделей это не так трудно. Когда стартер разобран, проверяют износ вилки, износ бендикса, обмотку втягивающего реле.

Заключение

Итак, мы рассмотрели основные методы диагностики данного элемента. Зная, как проверить стартер на ВАЗе, можно исправить любой дефект и неисправность. Качественно выполненный ремонт продлит жизнь этому механизму на долгие годы. Сколько проработает узел в итоге, зависит от качества запасных частей, а также от эксплуатации. Часто стартер выходит из строя по причине нарушения правил использования. Любой пуск двигателя не должен превышать десяти секунд. Если при работе появляется непонятный звук, а также наблюдается беспричинный сбой, лучше сразу выявить и найти корень проблемы. Необходимо постоянно контролировать контакты на втягивающем реле стартера автомобиля.

Как проверить стартер на работоспособность?.

Наша жизнь состоит из будничных мелочей, которые так или иначе влияют на наше самочувствие, настроение и продуктивность. Не выспался — болит голова; выпил кофе, чтобы поправить ситуацию и взбодриться — стал раздражительным. Предусмотреть всё очень хочется, но никак не получается. Да ещё и вокруг все, как заведённые, дают советы: глютен в хлебе — не подходи, убьёт; шоколадка в кармане — прямой путь к выпадению зубов. Мы собираем самые популярные вопросов о здоровье, питании, заболеваниях и даем на них ответы, которые позволят чуть лучше понимать, что полезно для здоровья.

Не стоит лишний раз напоминать, что стартер является одним из важных узлов автомобиля.

Представьте себе, что вы стоите в многочасовой пробке, где приходится каждые 5 – 10 минут заводить автомобиль, чтобы переместиться на 10 – 15 метров, и так в течении 2 – х часов. Знакомая история? Для москвичей точно знакомая.

И вот вообразите, что стартер перестал работать. Однозначно, неприятная ситуация.

Проверить и отремонтировать устройство в дороге сложно, но в некоторых случаях это возможно.

Основные причины неисправности стартера

Основные причины поломки стартера могут находиться в контактах, АКБ, тяговом реле и непосредственно в самом устройстве.

Также может выйти из строя замок зажигания, реле стартера и конечно же предохранитель.

Если тяговое реле срабатывает, но якорь стартера не крутит, то причины этого могут лежать в:

Разрядки АКБ-емкости батареи хватает только на срабатывание реле, а на прокрутку якоря нет.
Наличие окалины на коллекторе якоря или его подгорание.
Недостаточная затяжка проводов болтами на тяговом реле стартера, что в некоторых случаях может привести к искрению контактов.
Обрыв обмотки якоря и статора.
Замыкание в коллекторе между пластинами.
Замыкание плюсовых контактов стартера на массу, к примеру, щеткодержателя, или межвитковое замыкание в якоре и статоре, между собой или на массу.
Наличие окиси на контактах проводов и клеммах АКБ, что не обеспечивает стабильную передачу тока к стартеру.
Износ щеток или их западине в гнездах.
Плавление обмотки в результате перегрева стартера и как следствие, ее замыкание.

Реле не срабатывает и якорь не вращается, причины:

Смотрите п. 1-9 выше;
Обрыв проводов или замыкание втягивающей, или удерживающих обмоток тягового реле между собой и на массу;
Заедание штока тягового реле.
Поломка в контактной части реле.

Если ничего не происходит при запуске двигателя:

Перегорел предохранитель. Смотрите электрическую схему и замените последний.
Неисправен замок зажигания.
Вышло из строя реле стартера.
Смотрите вышеперечисленные неисправности, замыкания могут произойти, как в реле, так и в самом устройстве.

Коротко принцип работы и устройство стартера

Якорь – это сердечник стартера, на котором монтируются обмотка (ротор) и коллектор.

При поступлении тока на контакт 50 (смотрите схему ниже) включается магнит, который тянет шток на себя к задней части тягового реле к контакту 30.

При этом через рычаг вилка с бендексом перемещается вперед для сцепления с маховиком.

В тот момент, когда шток достегает задней стенки реле, контактным диском, который расположен на штоке, замыкается контакт 30 (подключается напрямую от АКБ) с еще одним, который идет непосредственно к стартеру.

Как только контакты замкнулись, на обмотку, через щеточный узел и коллектор, поступает ток и якорь начинает вращаться.

Вращательный момент, от бендекса через маховик, передается на коленчатый вал двигателя в результате происходит запуск последнего.

Как только на электромагнит прекращается подача напряжения (ключ зажигания повернут обратно), шток под действием пружины перемещается в исходное положение, тем самым размыкая контакты 30 и идущий к якорю. Таким образом последний прекращает работу.

Чтобы было понятней, устройство стартера можно посмотреть ниже.

Как проверить стартер при его неисправности

Проверка стартера и выявление причины его поломки в значительной мере сэкономит ваш бюджет, при условии, что эта поломка устранима.

Поиск причины неисправности устройства нужно начинать от простого к сложному.

Проверьте, достаточно ли заряжено АКБ, и способно ли оно крутить стартер. Это лучше всего сделать вольтметром (норма 13,5В, а идеальное 14В), но в дороге такого устройства может и не быть.

Поэтому обратите внимание на фары, какой степени яркости они светятся. Сразу станет все понятно, особенно если включите дальний свет. Панель приборов тоже должна светиться достаточно ярко.

При попытке запуска двигателя, лампочки на табло не должны гаснуть или сильно притухать. Это первые признаки того, что АКБ разряжен.

Очень помогает диодный или цифровой вольтметр напряжения, которые вставляется в прикуриватель.

Проверьте контакты и наличие окиси на них, достаточно ли затянуты все болты на АКБ и на реле.

Проверяем работу тягового реле.

На задней части реле есть болт 30 и контакт 50 – их хорошо видно (условное обозначение на схеме).

Возьмите толстую отвертку или гаечный ключ и замкните их между собой, при этом, конечно же, цепь должна быть запитана током от АКБ на болт 30, который видно на рисунке.

Таким образом, мы подали ток на напрямую к тяговому реле, минуя замок зажигания, реле стартера (п.8, смотрите электрическую схему выше) и другие участки электропроводки.

Если тяговое реле сработало и бендекс начал вращаться, значит проблема в замке зажигания, реле устройства или существует какой-то обрыв в цепе до контакта 50.

Если мы слышим щелчки, бендекс выдвигается, но не вращается, значит тяговое реле исправно, а вся проблема в стартере.

А если в ответ тишина, значит, тяговое реле не рабочее.

Используем контрольку.

Контролька, это лампочка на 12 или 24В, к которой подключены два провода. С помощью этого простого устройства мы можем прозванивать электрическую цепь находя, тем самым разрывы в ней.

Прозванивать цепь можно на всех ее участках от замка зажигания до контакта 50, при этом зажигание должно быть включенным. Без помощника тут не обойтись.

Проверка тягового реле — способ 2.

Проверьте на заряженность АКБ;
Снимите стартер;
Подключите тяговое реле по схеме, «+» (контакт 50) к «+» АКБ, корпус стартера поставьте на «-» АКБ или зажмите его в тисках и подключите к корпусу минусовой провод.
Если вилка с бендексом выдвинулась до щелчка значит реле рабочее. Будет лучше если и сработал якорь, но для этого нужно, чтобы на контакт 30 поступал ток. В другом случае без разборки реле не обойтись.

Проверяем работу якоря.

Проверить работу непосредственно стартера можно следующим способом.

Убедитесь, чтобы аккумуляторная батарея была заряжена полностью;
Снимите стартер;
Подключите все по схеме, «+» (провод на тяговом реле который идет непосредственно к обмотке якоря, не перепутайте с болтом 30 и контактом 50, смотрите рисунок выше) к «+» АКБ, корпус устройства поставьте на «-» АКБ или сделайте как в способе 2 с помощью тисков.
Если стартер заработал, а при вышеописанных проверках молчал, то проблема в реле, а если и сейчас молчит, то нужно смотреть в первую очередь щетки.

Также смотрите метод исключения в подразделе выше.

Контакты 50 и 30.

Обратите внимание на контакты 50 и 30, которые отображены на схеме выше. Их нужно проверить на замыкание при обесточенной цепи.

Возьмите омметр, настройте его и подключите к этим контактам. Также можно проверить сопротивление и в других направлениях, во всех случаях оно должно стремиться к бесконечности.

Если прастина на штоке тягового реле прикипела к пятакам-контактам (обратная сторона двух больших болтов), то сопротивление будет равно нулю.

Проверяя стартер не забудьте про бендекс. Бывают ситуации, когда и тяговое реле работает и якорь вращается, а двигатель не заводится.

Проверьте состояние бендекса, может случиться так, что в результате износа зубьев, он не входи в зацепление с маховиком и будет достаточным его просто заменить.

Для такого случая характерна большая частота вращения бендекса со свойственным для этого звуком, но при этом двигатель не заводиться.

Что делать дальше?

После всех этапов проверки стартера необходимо определиться с ходом дальнейших действий.

В любом случае если причина поломки последнего лежит в тяговом реле или самом стартере, то все придется разбирать. Как правило, в 80% случаев это и происходит.

Разобрав тяговое реле обратите внимание на пятаки контактов, которые замыкаются пластиной.

Они не должны иметь ржавчины и окалины, при необходимости зачистите их.

Проверить, замыкаются ли пятаки контактов пластиной можно с помощью омметра.

Обратите внимание на шток.

Он должен быть всегда смазан и ходить свободно. Наличие грязи на штоке не допускается.

Для новых тяговых реле выпущенных в Китае наличие смазки является проблемой, ее китайцы явно экономят. Из-за этого может застопориться шток и вилка выдвигаться не будет.

Если проблема с тяговым реле не решилась, можно попробовать прозвонить втягивающую и удерживающую обмотки. Но это уже серьезный ремонт, проще купить новое реле и не мучиться.

Проблема поломки может находится и в самом стартере.

После его разборки в первую очередь обратите внимание на щетки.

Изношенные щетки нужно заменить. Их высота не должна быть меньше 1,2 см.

А если они залегли, то выясните причину их залегания, может нужно их смазать графитной смазкой.

Также нелишним будет с помощью омметра проверить на замыкание щеток с корпусом щеткодержателя.

Сопротивление должно приближаться к бесконечности.

Обратите внимание на коллектор якоря. Там не должно быть окалин, следов обгорания, все контакты должны быть целыми.

Незначительные обгорания легко удаляются бензином или просто сухой ветошью.

Если вы вскрыли стартер и почувствовали свойственных для горелой обмотки запах, то значит, случай тяжелый.

Для убедительности проверьте на замкнутость обмотку якоря. Для этого можно использовать омметр.

Сопротивление обмотки должно быть приближенное к бесконечности.

Если цепь замкнута, то отдавайте стартер в ремонт или покупайте новый. Хотя перемотка обмотки обойдется намного дешевле.

Некоторые детали устройства можно заменить, достаточно купить на вторичном рынке бу аналог, помните это.

Важно обратить внимание на состояние стартера, так как это может стать подсказкой причины неисправности. В большинстве случаев устройство отказывается работать не сразу, запускаясь перед этим с перебоями. Если же по его поведению не удается определить неисправность и устранить ее, то приходится или с помощью подручных средств.

Электрические поломки

Севший аккумулятор.
Поврежденная проводка.
Замыкание обмотки.
Окисление и подгорание контактов.

Чтобы определить поломку такого типа, нужно уметь проверять стартер с помощью специальных приборов. Механические проблемы появляются чаще всего в результате длительной эксплуатации и механических повреждений.

Наиболее уязвимыми компонентами являются:

Втулка и корректор якоря.
Щетки.
Пятки.
Вилка.
Шестерня.
Втягивающее реле.
Пружина демпфера.

Распространенные механические поломки

Проверка стартера

Для решения такой проблемы необходимо:

В большинстве случаев такими простыми действиями проблема решается, однако, если это не помогло, нужно обратиться в автосервис.

Применение аккумулятора

Проверка реле

При некоторых неполадках шестерня может не выдвигаться:

Подгорели контакты реле.
Заклинил якорь.
Перегорела обмотка стартера или самого реле.

Проверка щеток стартера

Коллектор.
Втулки.
Обмотка.
Якорь.

На втулках может быть выработка
, которая, в свою очередь, влияет на просадку тока при попытке запуска и на стабильность работы моторчика, а при повреждении или подгорании коллектора щетки будут очень быстро истираться. Кроме того, износ втулок способствует перекашиванию якоря и неравномерному изнашиванию щетки, что может повлечь за собой межвитковое замыкание в обмотке.

Осмотр бендикса

Бендиксом называют устройство, которое отвечает за снижение шума при работе пускового устройства.

Контроль обмотки

В случае замыкания неисправная обмотка может разряжать аккумулятор. Это можно проверить дефектоскопом или лампой 220 В. Процесс похож на работу по проверке щеток
. Лампочка подключается последовательно между корпусом статора и обмоткой. Один провод соединяется с корпусом, а второй с выводом обмотки. Если лампочка светится — обмотка пробита. Проверку также можно провести омметром, показатель сопротивления должен быть около 10 000 Ом.

Как проверяется якорь стартера

Основные электрические неисправности якоря

Пробивает обмотка на корпус.
Распайка коллекторных выходов.
Замыкание в обмотке.

Наличие стружки и других токопроводящих частиц на ламелях коллектора.
Горелые ламели.

Проверка мультиметром

Не у каждого обычного автомобилиста есть возможность проверять стартер дефектоскопом или с помощью контрольной лампы. Самым распространенным и доступным способом является проверка аккумулятором и мультиметром . Щетки и обмотки проверяются на замыкание, путем переключения прибора в режим мегомметра или прозвонки, в обмотке реле должно присутствовать небольшое сопротивление.

Неполадки при прогретом двигателе

Густое масло.
Старый и неэффективный аккумулятор.

Заклинивание втулок.
Неисправность коленвала (Трение вкладышей, смещение оси коленвала и другие).
Изношены втулки.

При отсутствии времени на осмотр стартера рекомендуется регулярно проводить профилактику. В таком случае процент появления поломок значительно уменьшится. Такой процесс предусматривает следующие действия:

Отключение аккумулятора.
Очистка контактов наждачной бумагой.
Обработка контактов растворителями или другой подобной жидкостью.
Надежная фиксация контактов.

Как проверить стартер на работоспособность

Несмотря на большое многообразие моделей автомобилей, используемые в них стартеры имеют практически одинаковую конструкцию и работают по единому принципу.

На рисунке изображена схема включения электростартера, используемая в автомобилях.

Работа стартера осуществляется в следующей последовательности. При повороте ключа зажигания происходит замыкание контактов S и питание с АКБ подается на обмотки втягивающего 3 и удерживающего 4 реле одновременно. Якорь 5 втягивающего реле перемещается внутри сердечника реле и тем самым, посредством штока 6, вызывает поворот рычага 7, толкающего другим своим концом, через поводковую муфту 8, шестерню 10 в зацепление с зубчатым венцом маховика 11. В это время стартерный электродвигатель через обмотку 3 получает питание от аккумулятора автомобиля и начинает вращение с малыми оборотами. Когда якорь прижимает контактную пластину 2 к контактным болтам 1, питание на электродвигатель 12 поступает напрямую через контакты, минуя втягивающую обмотку. Сопротивление цепи питания электродвигателя уменьшается, и он развивает максимальные обороты. При этом шестерня 10 через зубчатый венец маховика передает крутящий момент на коленчатый вал и совершается запуск ДВС. Когда обороты коленвала начинают превышать обороты стартера, в дело вступает муфта свободного хода 9.

Шестерня остается в зацеплении, пока контактные болты замкнуты. Также, как видно из рисунка, втягивающая и удерживающая обмотки, при разомкнутом контакте S, подключаются к АКБ последовательно. А так как они имеют разное направление намотки, но одинаковое количество витков – они создают магнитные потоки, одинаковые по величине, но противоположные по направлению, тем самым нейтрализуя друг друга. Контактная пластина под влиянием пружины перемещается вправо и размыкает цепь, в то же время воздействуя на рычаг 7 и выводя шестерню из зацепления с маховиком.

Как проверить стартер, не снимая с машины

Рассмотрим распространенные признаки неполадки стартера и узнаем, как проверить стартер в домашних условиях.

Включение стартера и последующее самопроизвольное отключение могут сопровождаться щелчками реле включения либо тягового реле стартера. К основным причинам данной проблемы относятся:

Неисправная или разряженная АКБ.
Низкая температура окружающей среды.
Окисление контактов проводов, а также их неплотное крепление на клеммах батареи, тягового реле и корпусе автомобиля.
Неисправность реле включения и/или тягового реле стартера.

Как известно, снижение температуры электролита до –20 °С приводит к снижению емкости АКБ на 20%. Также при низких температурах увеличивается вязкость электролита, что препятствует его контакту с активной массой пластин электродов и тем самым снижает напряжение на выводах батареи. Исходя из описанного, проверить стартер на аккумуляторе в условиях низких температур будет сложно. Если прибавить к этому возможное окисление контактов на клеммах соединительных проводов, то причины самопроизвольного отключения стартера становятся понятными.

Далее оцените степень окисления контактов путем замера напряжения на выводах АКБ и на клемме тягового реле, и корпусе стартера в состоянии покоя, а затем при включении стартера на 3-4 секунды. Разница замеренных показаний не должна превышать 1,5 В (оптимально, чтобы они были одинаковы). Следует помнить, что напряжение на клеммах исправной 12-вольтовой АКБ должно быть больше или равно 10 В. Для 24-вольтного аккумулятора падение напряжения не должно превышать 4 В (т. е. U_АКБ≥20 В). В противном случае требуется зачистить и проверить прочность крепления наконечников силовых проводов.

Тяговое реле

Функции тягового реле следующие:

Ввод в зацепление приводной шестерни стартера с венцом маховика двигателя.
Замыкание цепи питания электродвигателя стартера.

Хотя втягивающие реле разных производителей разнятся количеством обмоток, способом фиксации на стартере, конструкцией контактных клемм, всех их объединяют одинаковые функции и принцип действия, аналогичный работе обычного соленоида.

Если взглянуть на разрез тягового реле на рисунке выше, можно увидеть, что оно содержит две обмотки (удерживающую 13 и втягивающую 14), накрученные на латунную втулку, где передвигается якорь 11, действующий на шток 15 с подвижным контактным диском 4. Два недвижимых контактных болта закреплены в пластиковой крышке 2. Контактный диск может быть различной формы (прямоугольной, круглой либо фасонной) и установлен изолировано от штока. Одной из наиболее частых проблем в данной контактной паре является подгорание контактов либо их сваривание. Это первая причина, по которой не рекомендуется держать стартер включенным более 5-6 сек., вторая же – ускоренный разряд АКБ.

Как проверить реле стартера

Чтобы проверить тяговое реле стартера, следует соединить его клеммы с аккумуляторной батареей, соблюдая полярность. Если устройство исправно, шестерня стартера будет перемещаться, и вы услышите характерные щелчки.

На нашем Ютуб-канале имеется видеоролик, просмотрев который вы узнаете, как проверить стартер мультиметром (используя обычные токовые клещи) при наличии автомобильного аккумулятора, а также локализовать причину неисправности.

Почему стартер берет на себя ток, как это проверить и как перемкнуть стартер?

Когда утром не заводится машина, а ехать необходимо, то следует знать способы, как завести автомобиль, если неисправен стартер. В статье рассматриваются типичные неисправности устройства, например, почему стартер берет на себя ток, а также приводятся три способа, как замкнуть стартер.

Содержание

[ Раскрыть]

[ Скрыть]

Распространенные неисправности стартера

Благодаря стартеру осуществляется запуск двигателя автомобиля. Питание он получает от АКБ. Если стартер не работает или вращается с малыми оборотами, следует проверить АКБ и проводку.

Схема включения стартера

Возможны следующие неисправности:

разряжен аккумулятор;
плохо закреплены клеммы либо окислились контакты на батарее;
плохой контакт на втягивающем реле;
повреждение электросети на участке между стартером и АКБ;
не работает контактная группа системы зажигания.

Если пусковое устройство не включается, то причиной может быть неисправное реле или замыкание обмоток самого устройства. Если при вращении якоря, коленвал не вращается, возможно, что пробуксовывает муфта или у привода винтовой нарезки тугой ход.

Возможна ситуация, когда мотор завелся, а стартер не отключается, в этом случае причин может быть несколько:

износ подшипника;
заедают провода на валу;
заедание в замке зажигания.

Устраняются поломки путем замены неисправных деталей. Если шестерня привода выйдет из зацепления, то во время работы пускового механизма могут появиться посторонние шумы (автор видео — Ирина Кузилова).

Так как стартер при проворачивании вала и запуске поршневой группы силового агрегата испытывает большие нагрузки, следует регулярно выполнять его диагностику для выявления неисправностей.

Самостоятельная диагностика

Для того, чтобы найти причину неисправности механизма, нужно разобраться, как он устроен, знать, как выполняется подключение стартера, как проверить на исправность все его элементы.

Устройство пускового механизма

Устройство состоит из большого количества деталей, но основу его составляют:

электродвигатель;
бендикс;
втягивающее реле.

С помощью электромотора энергия, полученная от аккумулятора при старте, передается через шестерню коленвалу двигателя. Стартер электромеханическое устройство, поэтому может иметь неисправности как механического, так и электрического характера.

3 способа перемкнуть стартер

Известно три способа, как завести двигатель, если неисправен пусковой механизм. Следует разобраться с каждым из них, чтобы применять по ситуации.

C толкача

Это самый простой способ завести автомобиль. Для его осуществления понадобится помощь нескольких человек. Они должны упереться в багажник машины и толкать ее. Водитель должен включить переднюю передачу и быть готовым включить зажигание.

Когда автомобиль достаточно разгонится, нужно успеть завести мотор. Чем активнее будут помощники толкать машину, тем быстрее она заведется. При исправности остальных узлов и деталей машины, запуск двигателя при достаточном разгоне гарантирован. Такой способ в народе получил название «с толкача».

Буксировка автомобиля

Вторым способом является пуск двигателя с помощью буксировки. Для этого понадобится машина достаточной мощности и крепкий буксировочный трос. Буксировать автомобиль нужно будет на небольшое расстояние. Водитель должен выполнить те же действия, как и при первом способе.

Когда двигатель заведется, следует учесть следующие моменты:

автомобиль начнет набирать скорость, когда заведется;
нужно следить за буксирующим транспортом и вовремя затормозить, если он остановится;
нельзя глушить двигатель.

Правильная буксировка авто

С помощью отвертки

Без посторонней помощи можно обойтись, если замкнуть стартер напрямую. Такой способ применяют в случае, когда неисправно втягивающее реле. Определить эту неисправность можно по щелчкам, которые раздаются во время поворота ключа в замке зажигания. При этом включается тяговое реле, но шестерня бендикса не проворачивает коленвал мотора. В этой ситуации необходимо перемкнуть стартер, чтобы на обмотки поступило напряжение.

Для проведения работ понадобится гаечный ключ. Его нужно брать таких размеров, чтобы его длины хватило перемкнуть клеммы на втягивающем реле. Перед тем, как замкнуть стартер отверткой, нужно включить нейтральную передачу и поставить авто на ручник. Ключ в замке нужно повернуть в пол оборота. Должна загореться соответствующая лампочка на щитке приборов.

Ключ, соединяющий клеммы, выполняет функцию втягивающего реле. При использовании этого способа нужно проследить за катушкой, чтобы не она вышла из строя, если установлена контактная система зажигания. При БСЗ за подачей напряжения на обмотку катушки отвечает коммутатор, а на контактных защита отсутствует. Лучше воспользоваться помощью ассистента. Один человек замыкает контакты, а другой ставит ключ.

Запустив машину одним из описанных способов, обязательно нужно найти причину неисправности и устранить ее в ближайшее время.

Видео «Как завести машину с помощью отвертки»

В этом видео демонстрируется, как замкнуть стартер напрямую (автор видео — Сергей Цапюк).

Загрузка …

Как проверить, если плохо крутит стартер при заряженном аккумуляторе?

Не крутится стартер (или крутится медленно, рывками). Ситуация к сожалению, нередкая. С чего начинать поиск неисправности?

Понятное дело, аккумуляторную батарею проверяем в первую очередь. Убедились в нормальном ее заряде, но стартер крутит как будто сел аккумулятор? Не нужно бояться такой неисправности, и сразу отправлять машину в сервис на эвакуаторе. Система запуска двигателя – не самая сложная часть автомобиля.

Проверка стартера от аккумулятора

Проверить стартер, установленный на штатном месте, практически невозможно. Вы не будете уверены в истинной причине неисправности. Поэтому правильнее будет его снять. Тем более, что это совсем несложно сделать, на любом автомобиле.

Перед демонтажем проверяем целостность проводки и чистоту контактов. В ряде случаев помогает банальная очистка и подтяжка клемм. Для полноты эксперимента, проверьте подводящую проводку. Напряжение на контактах соединительных кабелей должно быть таким же, как и на клеммах аккумулятора.

Прежде чем вы снимите весь узел, проверьте: может ли стартер разряжать аккумулятор. Для этого не обязательно подключать амперметр, и фиксировать ток утечки.

Отсоедините силовые кабели от стартера
Подключите мультиметр к аккумулятору, зафиксируйте значение напряжения (по возможности не включайте никакую нагрузку: внешнее освещение, мультимедиа, свет в салоне)
Подключите силовые кабели к стартеру. Если утечек нет – напряжение на аккумуляторе не изменится. Если значение уменьшилось – есть проблема в схеме стартера.

Важно! Перед отключением кабелей от стартера, отсоедините контакты аккумулятора. Это можно делать только при выключенном зажигании, иначе возникнут проблемы с иммобилайзером. Мотор стартера очень мощный, а ротор имеет большую массу. При запуске двигателя, незакрепленный корпус может вырвать из рук. Поэтому для проверки закрепите узел в тисках.

Если вы не знакомы с устройством стартера, внимательно изучите иллюстрацию. Тогда проще будет понять принцип работы узла.

Возможные причины поломок аккумулятора. Подробности в этом видео.

Как правильно проверить стартер на аккумуляторе

Как видно на иллюстрации, узел состоит из двух отдельных составляющих:

Втягивающее реле – работает по принципу сцепления механической коробки передач – соединяет шестерню бендикса с маховиком двигателя, для проворачивания коленвала.После успешного старта бендикс возвращается на «парковочное» место, чтобы вал электродвигателя не вращался вхолостую. Поломка реле приводит к тому, что исправный мотор стартера не может провернуть коленвал, и ДВС не стартует.
Электродвигатель стартера. Поломки классические – перегорела обмотка якоря, стерся коллектор, изношены щетки. Статор не ломается, поскольку он без обмоточный.

Есть и чисто механические поломки – например, если стартер плохо крутит при заряженном аккумуляторе, и нормальном состоянии электрической части, возможно, дело в подшипниках или изношенности шестерен.

И если вы сняли блок с двигателя, проведите профилактическую чистку. Наличие грязи может привести к затруднению вращения якоря.

Рассмотрим проверку электрических компонентов. Для этого надо напрямую подключить стартер к аккумулятору.

Проверка электродвигателя

Надежно закрепив корпус, соединяем минусовую клемму аккумулятора с проушиной крепления стартера (то есть соединяем минус с корпусом, массой). Кабель должен быть сечением не менее 6 квадратов.

Плюсовую клемму соединяем с кабелем питания двигателя (короткий отрезок провода с клеммой, который крепится на контакт втягивающего реле).

Вал должен интенсивно крутиться. Если стартер еле крутит – разбираемся с мотором. Проверяем состояние щеток и коллектора.
Щеточный узел легко демонтируется. Гибкие провода должны быть без следов оплавления, а сами щетки иметь запас по длине. При видимых повреждениях элементы подлежат замене.

Осматриваем коллектор ротора (после снятия щеточного узла он доступен со всех сторон). Сам ротор должен свободно вращаться, медные ламели иметь равномерный износ. Недопустимо замыкание между контактными пластинами (проверяется визуально и мультиметром).

Есть еще один тест – дайте двигателю покрутиться в течение 20-30 секунд. Затем оцените нагрев корпуса и проверьте отсутствие запаха горелой обмотки. Температура не должна быть выше 40-50°С.

Проверка втягивающего реле

Этот элемент одновременно производит замыкание вала стартера с маховиком ДВС (посредством бендикса) и подает питание на обмотку мотора стартера.

Чтобы проверить втягивающее реле стартера от аккумулятора, достаточно подать плюсовой провод на управляющую клемму реле. Ее легко найти – на клемме нет резьбового соединения, в отличие от силовых контактов.

При подаче 12 вольт, должен прозвучать характерный щелчок, и шестерня бендикса займет рабочее положение.

Обратите внимание

Внимание! Не проверяйте бендикс пальцами, при подаче напряжения на реле. Можно получить травму.

Можно проверить замыкание силовых контактов реле, подающих напряжение на мотор стартера. В момент срабатывания, сопротивление между ними должно равняться нулю. Если нет – просто почистите контакты (пятаки).

Если реле не срабатывает – его следует заменить. Этот узел приобретается отдельно от стартера, стоит недорого, и легко меняется. Восстановление перегоревшей обмотки реле нецелесообразно, хотя и возможно.

Получив доступ к «внутренностям» стартера, проверьте механическое состояние вилки бендикса и шестерен. Износ может присутствовать, но без деформации зубьев. Люфт на вилке не должен препятствовать надежному зацеплению шестерни бендикса.

После проверки узел продувается сжатым воздухом, подшипники смазываются. Места соединения контактов обрабатываются специальной смазкой для контактных групп.

Важно! Соединение клемм с аккумулятором производится только после надежного закрепления силовых кабелей на стартере.

Как проверить стартер на аккумуляторе видео рекомендации на примере машины ВАЗ 2110

About sposport

View all posts by sposport

Загрузка…

Соединительные кабели могут помочь вам проверить стартер

Q Я только что закончил установку восстановленного стартера на свою Toyota Tacoma 1999 года выпуска; старый замкнулся и не отключается. Однако новый не будет задействован. Он просто делает мягкий щелчок при повороте ключа. Любые идеи?

A Проверяли ли вы старый стартер, чтобы убедиться, что он отказал? Короткое замыкание реле или соленоида может позволить стартеру оставаться включенным.Предполагая, что новый стартер в порядке, проверьте все электрические соединения между батареей, реле, соленоидом и стартером. Внимательно посмотрите на реле стартера и его гнездо. И убедитесь, что между двигателем / трансмиссией и шасси имеется надежное заземление.

Самый простой способ проверить стартер на автомобиле — использовать соединительные кабели для обхода электрической системы автомобиля.При выключенном зажигании и включенной трансмиссии — и со всей должной осторожностью — подсоедините один конец красного / положительного соединительного кабеля к положительной клемме аккумуляторной батареи. Коснитесь другим концом красного кабеля положительной клеммы стартера. Стартер должен крутить / провернуть двигатель. Если это так, проблема связана с кабелями, соединениями или реле. Если этого не произошло, проверните двигатель, подключите черный / отрицательный соединительный кабель в качестве заземления между трансмиссией и отрицательной клеммой аккумулятора.Поднесите красный провод к плюсовой клемме стартера. Если стартер проворачивает двигатель, проблема в плохом заземлении шасси.

Опять же, будьте осторожны при проведении этих тестов, чтобы защитить себя. Или еще лучше, снимите новый стартер и протестируйте его на своем рабочем месте.

Q У меня есть Nissan Pathfinder V6 1988 года выпуска с пробегом 149000 миль, который я восстанавливаю. Одна проблема, которую я бы очень хотел решить: независимо от температуры, двигатель работает так, как если бы на ней было 30 градусов ниже нуля! Температура может достигать 90 градусов, а двигатель разгоняется от 2000 до 2400 об / мин, пока не прогреется! Это происходит только при первом запуске в день.

A Эта система раннего впрыска топлива использует «устройство управления быстрым холостым ходом» (FICD) и соленоид холостого хода для управления быстрым холостым ходом при запуске. FICD получает входные данные от датчика угла поворота коленчатого вала, датчика температуры охлаждающей жидкости, зажигания и аккумуляторной батареи.Начальная частота вращения на холостом ходу от 2000 до 2400 об / мин является правильной, но она должна упасть до нормального холостого хода раньше. Я бы проверил эти два устройства, установленных на корпусе дроссельной заслонки.

Q У меня Chrysler Sebring 1999 года выпуска с пробегом примерно 112 000 миль.Когда холодно — ноль или ниже — моя машина не будет нормально работать. Он заводится, работает грубо, но когда я сбрасываю газ или включаю передачу, он умирает. Когда он достаточно прогрелся, он работает нормально. Дилер сказал, что проблема может заключаться в топливном насосе, но не был в этом уверен и стоил 900 долларов на ремонт. Что мне делать?

A Симптомы не очень хорошо подходят для проблемы с топливным насосом, хотя низкое давление топлива может быть фактором.Попросите магазин проверить давление топлива, затем подключите диагностический прибор, чтобы проверить коды неисправностей. При полностью холодном двигателе попросите мастерскую также проверить точность сигнала датчика температуры охлаждающей жидкости. Диагностический прибор также может проверить / сбросить исполнительный механизм регулировки холостого хода.

Также обновлен ли автомобиль по текущему техническому обслуживанию, например, по воздушным и топливным фильтрам, свечам зажигания и т.п.? Когда температура окружающей среды опускается ниже нуля, автомобиль приближается к своим эксплуатационным пределам, а это означает, что регулярное техническое обслуживание может иметь значение, запускаться и не запускаться.

Как работает система запуска

Стартер с предварительным включением

Шестерня приводится в движение соленоидом; есть начальный период, когда двигатель вращается медленно, чтобы обеспечить зацепление, поэтому вся операция более щадящая и вызывает меньший износ зубьев.

Сделать
двигатель
начать его надо крутить на какой-то скорости, чтоб хреново
топливо
и воздух в
цилиндры
, и сжимает его.

Мощный
электростартер

мотор
делает поворот. Его вал несет небольшую шестерню (
механизм
колеса), который входит в зацепление с большим зубчатым венцом вокруг обода
двигатель

маховик
.

В варианте с передним расположением двигателя
стартер
установлен низко рядом с задней частью двигателя.

Стартеру нужна тяжелая электрическая
Текущий
, который он протягивает через толстые провода от
аккумулятор
.Нет обычного ручного управления
выключатель
может включить его: для работы с большим током нужен большой переключатель.

Выключатель должен включаться и выключаться очень быстро, чтобы избежать опасного, опасного искрения. Так что
соленоид
используется — устройство, в котором небольшой переключатель включает
электромагнит
завершить
схема
.

Стартер цепи

Все компоненты заземлены на металлический кузов автомобиля. Для передачи тока к каждому компоненту нужен только один провод.

Выключатель стартера обычно срабатывает
зажигание
ключ. Поверните ключ за пределы положения «зажигание включено», чтобы подать ток на соленоид.

выключатель зажигания
имеет
возвратная пружина
, так что как только вы отпускаете ключ, он пружинит и выключает стартер.

Когда переключатель подает ток на соленоид, электромагнит притягивает железный стержень.

Движение штока замыкает два тяжелых контакта, замыкая цепь от
аккумулятор
к стартеру.

Шток также имеет возвратную пружину — когда ключ зажигания перестает подавать ток на соленоид, контакты размыкаются и
пусковой двигатель
останавливается.

Возвратные пружины необходимы, потому что стартер не должен вращаться больше, чем необходимо для запуска двигателя. Частично причина в том, что стартер потребляет много электроэнергии, которая быстро разряжает аккумулятор.

Кроме того, если двигатель запускается, а стартер остается включенным, двигатель будет вращать стартер так быстро, что это может быть серьезно повреждено.

Сам стартер имеет устройство, называемое шестерней Bendix, которое взаимодействует своей шестерней с зубчатым венцом на маховике только тогда, когда стартер вращает двигатель. Он отключается, как только двигатель набирает обороты, и это можно сделать двумя способами:
инерция
система и система с предварительным включением.

Инерционный стартер полагается на инерцию шестерни, то есть ее сопротивление вращению.

Система инерции

Стартер инерционного типа: это «внутренний» стартер, в котором шестерня Bendix отбрасывает шестерню в сторону двигателя; есть и «внешние», в которых он движется в другую сторону.

Шестерня не прикреплена жестко к валу двигателя — она навинчивается на него, как свободно вращающаяся гайка на болте с очень крупной резьбой.

Представьте, что вы внезапно закручиваете болт: инерция гайки не дает ей сразу повернуться, поэтому она смещается по резьбе болта.

При вращении инерционного стартера шестерня движется по резьбе вала двигателя и входит в зацепление с зубчатым венцом маховика.

Затем он достигает остановки в конце резьбы, начинает вращаться вместе с валом и, таким образом, вращает двигатель.

Инерция тяжелого поршневого узла предотвращает его немедленное вращение при вращении вала двигателя, поэтому он скользит по резьбе и входит в зацепление; при запуске двигателя шестерня вращается быстрее, чем вал, поэтому она выходит из зацепления.

При запуске двигателя шестерня вращается быстрее, чем вал собственного стартера. Вращающееся действие закручивает шестерню обратно на резьбу и выходит из зацепления.

Шестерня возвращается в исходное положение с такой силой, что на валу должна быть сильная пружина, чтобы смягчить ее удар.

Резкое включение и выключение инерционного стартера может вызвать сильный износ зубьев шестерни. Чтобы решить эту проблему, был введен стартер с предварительным включением, который имеет соленоид, установленный на двигателе.

Автомобильная стартерная система — это еще не все: соленоид не только включает двигатель, но и перемещает шестерню по валу, чтобы зацепить ее.

Вал прямой
шлицы
вместо резьбы Бендикс, чтобы шестерня всегда вращалась вместе с ней.

Шестерня входит в контакт с зубчатым венцом маховика с помощью скользящей вилки.Вилка приводится в движение соленоидом, который имеет два набора контактов, замыкающихся один за другим.

Первый контакт подает слабый ток на двигатель, поэтому он вращается медленно — ровно настолько, чтобы зубья шестерни зацепились. Затем замыкаются вторые контакты, питая двигатель большим током, который запускает двигатель.

Как заменить реле стартера

Реле стартера, широко известное как соленоид стартера, представляет собой часть транспортного средства, которая переключает большой электрический ток на стартер в свете небольшого управляющего тока и который, в свою очередь, приводит двигатель в движение.Его емкость неотличима от емкости транзистора, за исключением того, что он использует электромагнитный соленоид вместо полупроводника для воспроизведения обмена. Во многих автомобилях соленоид дополнительно соединяется с шестерней стартера с зубчатым венцом двигателя.

Все пусковые реле представляют собой простые электромагниты, состоящие из катушки и подпружиненного железного якоря. Когда через катушку реле проходит ток, якорь перемещается, увеличивая магнитный поток. При отключении тока якорь сжимается.

В реле стартера при повороте ключа зажигания автомобиля движение якоря замыкает пару тяжелых контактов, которые служат мостом между аккумулятором и стартером. Чтобы реле стартера функционировало правильно, оно должно получать достаточное питание от аккумуляторной батареи. Недостаточно заряженные батареи, корродированные соединения и поврежденные кабели аккумуляторной батареи могут помешать реле стартера получить достаточно энергии для правильной работы.

Когда это происходит, обычно слышен щелчок при повороте ключа зажигания.Поскольку оно содержит движущиеся части, само реле стартера также может выйти из строя со временем. В случае отказа зажигание не издает звука при повороте ключа зажигания.

Существует два типа реле стартера: внутренние реле стартера и внешние реле стартера. Внутренние реле стартера встроены в стартер. Реле представляет собой переключатель, установленный на внешней стороне корпуса стартера в собственном корпусе. В большинстве случаев, когда стартер выходит из строя, обычно выходит из строя реле стартера, а не якорь или шестерня.

Внешние реле стартера отделены от стартера. Обычно они устанавливаются над крылом или на брандмауэре автомобиля. Реле стартера этого типа имеет питание непосредственно от аккумулятора и управляет ключом из исходного положения. Внешнее реле стартера работает так же, как внутреннее реле стартера; однако к цепям прилагается большее сопротивление. Есть провода от внешнего реле стартера к стартеру, которые могут создать дополнительный нагрев, если размер провода неправильный.

Кроме того, внешние реле стартера имеют тенденцию иметь легкий доступ, чтобы кто-то мог подключить плавкую перемычку к стереоусилителю. Обычно это нормально; однако, когда усилитель активен и стартер становится активным, реле может выделять слишком много тепла, разрушая контактные точки внутри и делая реле стартера неэффективным.

Симптомы неисправности реле стартера включают проблемы с запуском автомобиля, включение стартера после запуска двигателя и щелчок, исходящий от стартера.Иногда реле стартера остается включенным, заставляя шестерню стартера оставаться в зацеплении с зубчатым венцом двигателя, даже когда двигатель приводится в движение самостоятельно. Кроме того, корродированные контакты могут создавать высокое сопротивление реле, не позволяя реле установить хорошее соединение.

Коды индикаторов двигателя, относящиеся к реле стартера на транспортных средствах с компьютерным управлением:

P0615, P0616

Часть 1 из 4: Проверка состояния реле стартера

Необходимые материалы

Шаг 1: Попытка запустить двигатель .Сделайте это, вставив ключ в замок зажигания и повернув его в положение запуска.

Существует 3 различных звука, которые могут передаваться при выходе из строя реле стартера: щелчок реле стартера, а не включение стартера, громкий скрежет шестерни стартера, остающегося включенным, и медленный звук запуска двигателя

Был слышен один из звуков при выходе из строя реле стартера. Все три звука можно услышать, когда реле стартера расплавило контакты внутри.

Если внутри реле стартера оплавились контакты, то при попытке запустить двигатель вы можете услышать щелчок. Когда вы снова пытаетесь запустить двигатель, он может медленно проворачиваться при запуске. Расплавленные контакты могут удерживать ведущую шестерню стартера в контакте с коронной шестерней после запуска.

Шаг 2: Снимите крышку панели предохранителей, если таковая имеется . Найдите предохранитель цепи реле стартера и убедитесь, что предохранитель в хорошем состоянии.

Если предохранитель перегорел, замените предохранитель, но не пытайтесь запустить автомобиль, не проверив состояние цепей запуска.

Шаг 3: Посмотрите на батарею и проверьте соединения стойки . Плохое соединение аккумулятора вызывает симптомы неисправности реле стартера.

Примечание : Если полюса батареи заржавели, очистите их перед продолжением тестирования. Вы можете использовать пищевую соду и воду, смешанные с водой, чтобы очистить батарею от коррозии.Кроме того, вам нужно будет использовать щетку для очистки клемм, чтобы удалить сильную коррозию. Если да, наденьте защиту для глаз.

Шаг 4. Проверьте концы клемм и соединения кабеля с реле стартера и массой корпуса стартера . Незакрепленный конец клеммы указывает на разрыв соединения внутри реле стартера.

Ослабленные кабели вызывают проблемы со схемой запуска и создают ситуацию, когда запускается не происходит.

Шаг 5: Проверьте перемычку на внутреннем реле стартера .Убедитесь, что он не сгорел, и убедитесь, что небольшой провод от замка зажигания не ослаблен.

Часть 2 из 4: Проверка аккумуляторной батареи и цепи реле стартера

Необходимые материалы

Шаг 1: Наденьте защитные очки . Не работайте с аккумулятором или рядом с ним без каких-либо средств защиты глаз.

Шаг 2: Подключите Sun Vat-40 или Ferret-40 к батарее . Поверните ручку и загрузите аккумулятор до 12,6 вольт.

Батарея должна держать заряд выше 9.6 вольт.

Шаг 3. Еще раз выполните тест батареи с помощью Sun Vat-40 или Ferret-40 . Поверните ручку и загрузите аккумулятор до 12,6 вольт.

Аккумулятор должен держать заряд выше 9,6 вольт.

Если аккумулятор показывает ниже 12,45 В перед нагрузкой, вам необходимо полностью зарядить аккумулятор. Полная зарядка составляет 12,65 вольт, а 75 процентов заряда — 12,45 вольт.

Предупреждение : Не проверяйте аккумулятор более 10 секунд, иначе аккумулятор может выйти из строя или протечь кислоту.Подождите 30 секунд между тестами, чтобы батарея остыла.
Примечание : Если у вас нет Sun Vat-40 или Ferret-40, вы можете использовать любой тестер нагрузки аккумулятора.

Шаг 4: Подключите индуктивный датчик . Подсоедините индуктивный датчик (провод усилителя) от Sun Vat-40 или Ferret-40 к кабелю реле стартера.

Это провод от аккумуляторной батареи к реле стартера.

Шаг 5: Попытка завести автомобиль .Повернув Sun Vat-40 или Ferret-40 к себе, поверните ключ в исходное положение и попытайтесь завести автомобиль.

Следите за тем, до какого значения падает напряжение и до какой величины повышается сила тока. Запишите показания, чтобы сопоставить их с заводскими настройками. Вы можете использовать перемычку стартера для обхода выключателя зажигания и проверки его исправности.

Примечание : Если у вас нет Sun Vat-40 или Ferret-40, вы можете использовать DVOM, цифровой вольт-омметр с индуктивным датчиком (выводом усилителя), чтобы проверить силу тока только на кабеле от батареи к реле стартера.Вы не сможете проверить падение напряжения во время этого теста с помощью DVOM.

Часть 3 из 4: Замена реле стартера

Необходимые материалы

Шаг 1. Припаркуйте автомобиль на ровной твердой поверхности . Убедитесь, что передача
в парке (для автоматов) или на 1 передаче (для МКПП).

Шаг 2: Установите противооткатные упоры вокруг оставшихся на земле шин . В этом случае противооткатные упоры огибают передние колеса, так как задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать задние колеса.

Шаг 3. Установите девятивольтовый аккумулятор в прикуриватель . Благодаря этому ваш компьютер будет работать, а ваши настройки будут актуальными в автомобиле.

Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.

Шаг 4: Отсоедините аккумулятор . Откройте капот автомобиля, если он еще не открыт, чтобы отсоединить
аккумулятор.

Отсоедините провод заземления от отрицательного вывода аккумуляторной батареи, отключив питание переключателей электрического стеклоподъемника.

Шаг 5: Поднимите автомобиль . Используя напольный домкрат, поднимите под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 6: Установите опоры домкрата . Стойки домкрата должны находиться под точками крепления.

Опустите автомобиль на домкратные опоры. В большинстве современных автомобилей точки крепления домкратов находятся на сварном шве прямо под дверями по днищу автомобиля.

На внешнем реле стартера:

Шаг 7: Снимите крепежный винт и кабель от реле к стартеру . Обязательно пометьте кабель.

Шаг 8: Открутите крепежный винт и снимите кабель от реле к батарее . Обязательно пометьте кабель.

Шаг 9: Снимите крепежный винт и снимите провод от реле к выключателю зажигания . Обязательно пометьте провод.

Шаг 10: Снимите монтажные болты, которыми реле крепится к крылу или брандмауэру .Снимите реле с кронштейна, если есть кронштейн.

На внутреннем реле стартера:

Шаг 11: Возьмите ходунку и пройдите под автомобиль . Найдите стартер на двигателе.

Шаг 12: Отсоедините кабель от реле к аккумулятору . Обязательно пометьте кабель.

Шаг 13: Снимите кабель от корпуса стартера к блоку двигателя . Обязательно пометьте кабель.

Примечание : Не выбирайте цветовую координацию, так как большинство кабелей к пускателю все черные и могут быть одинаковой длины.

Шаг 14: Отсоедините небольшой провод от реле к выключателю зажигания . Обязательно пометьте провод.

Шаг 15: Снимите крепежные болты стартера . Головки некоторых болтов имеют страховочную проволоку.

Перед тем, как снимать болты, вам необходимо отрезать контровочную проволоку боковыми кусачками.

Примечание : Снимая стартер, будьте готовы к двигателю. Некоторые стартеры могут весить до 120 фунтов в зависимости от типа транспортного средства, на котором вы работаете.

Шаг 16: Снимите стартер с двигателя . Возьмите стартер и поставьте его на скамейку.

Шаг 17: Снимите крепежные винты с реле на стартере . Снимаем реле.

Проверить состояние контактов реле. Если с контактами все в порядке, вы можете очистить их безворсовой тканью. Если контакты повреждены, вам нужно будет заменить узел стартера.

На внешнем реле стартера:

Шаг 18: Установите реле в кронштейн .Установите монтажные болты, чтобы закрепить реле на крыле или брандмауэре.

Шаг 19: Установите винт крепления провода от реле к выключателю зажигания .

Шаг 20: Установите кабель и крепежный винт от реле к батарее .

Шаг 21: Установите кабель и крепежный винт от реле к стартеру .

На внутреннем реле стартера:

Шаг 22: Установите новое реле на корпус стартера .Установите крепежные винты и прикрепите новое реле стартера к стартеру.

Шаг 23: Протрите стартер и пройдите с ним под автомобиль . Установите стартер на блок цилиндров.

Шаг 24: Установите монтажный болт, чтобы закрепить стартер . Удерживая стартер, другой рукой установите монтажный болт, чтобы прикрепить стартер к двигателю.

После ввинчивания монтажного болта можно отпустить стартер, и он должен оставаться на месте.

Шаг 25: Установите оставшийся набор крепежных болтов . Это полностью закрепит стартер на блоке двигателя.

Примечание : При снятии стартера, если какие-либо прокладки выпали, вставьте их обратно. Не оставляйте их. Кроме того, если вам пришлось снимать страховочную проволоку с головок болтов, обязательно установите новую страховочную проволоку. Не оставляйте страховочный трос, так как болты стартера могут ослабнуть и выпасть.

Шаг 26: Подсоедините кабель от блока двигателя к корпусу стартера .

Шаг 27: Подсоедините кабель от аккумулятора к клемме реле .

Шаг 28: Подсоедините небольшой провод от переключателя зажигания к реле .

Шаг 29: Снова подсоедините заземляющий кабель к отрицательному выводу батареи . Снимите девятивольтовый аккумулятор с прикуривателя.

Шаг 30: Затяните зажим аккумулятора . Убедитесь, что соединение хорошее.

Если у вас не было устройства энергосбережения на девять вольт, вам придется сбросить все настройки в вашем автомобиле, такие как радио, электрические сиденья и электрические зеркала.

Шаг 31: Поднимите автомобиль . Используя напольный домкрат, поднимите под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 32: Снимите опоры домкрата .

Шаг 33: Опустите автомобиль так, чтобы все четыре колеса были на земле . Вытащите домкрат и отложите его в сторону.

Шаг 34: Снимите противооткатные упоры .

Часть 4 из 4: Тест-драйв автомобиля

Шаг 1: Вставьте ключ в замок зажигания и поверните его в начальное положение .Двигатель должен запуститься нормально.

Шаг 2: Объехать на автомобиле вокруг квартала . Во время тест-драйва обязательно проверьте указатели на наличие каких-либо индикаторов аккумулятора или двигателя.

Если лампа двигателя загорается после замены реле стартера, возможно, требуется дальнейшая диагностика системы запуска или возможная электрическая проблема в цепи переключателя зажигания. Если проблема не исчезнет, попросите одного из сертифицированных технических специалистов YourMechanic произвести замену.

Обнаружение неисправного соединения стартерной батареи

К нам позвонил клиент и попросил совета по поводу повторяющейся проблемы с автостартером. На днях стартер только щелкал, хотя свет, гудок и развлечения были в порядке. Батарею вынули и попросили в магазине протестировать. «Нет, — сказал клерк. «Батарея в порядке, возможно, проверьте стартер». На том этапе никому и в голову не приходило искать плохой контакт стартерной аккумуляторной батареи.

Обнаружение плохого соединения стартерной батареи под капотом

«Теперь машина заводится нормально?» — спросили мы.«В таком случае принесите его, и мы быстро рассмотрим». Когда приехал клиент, мы сразу поняли проблему. Поскольку оказалось, что их машина была Toyota Camry Solara 2003 года выпуска, и маловероятно, что батарея была новой.

«Возможно, у вас плохой контакт стартерной батареи», — сказали мы им, когда они подошли к стойке регистрации. «Снимите капюшон и посмотрим, начнет ли она прямо сейчас». Стареющая Toyota Camry Solara отказывалась переворачиваться, не говоря уже о запуске. «Значит, дело в батарее», — спросил клиент.«Я желаю, чтобы вы производили стартерные батареи вместе с другими вашими высококачественными свинцово-кислотными продуктами».

Однако мы смогли заверить его, что батарея в порядке

Мы попросили клиента снова попробовать автоматический стартер, пока мы осторожно покачивали два провода аккумулятора, по одному. Если вы попробуете это сделать самостоятельно, обязательно наденьте изолированные перчатки и держитесь подальше от движущихся частей и другого электрического оборудования.

Toyota Camry Solara отлично перевернулась при втором покачивании плюсового кабеля и ожила.«Смотри», — объяснили мы обрадованному водителю. «У вас плохой контакт стартерной батареи, и мы исправим это прямо сейчас. Мы удалили оба клеммных соединения, начиная с нейтрального, чтобы избежать искры.

Затем мы очистили клеммы аккумуляторной батареи старой зубной щеткой, смоченной в растворе пищевой соды, и протерли их влажной тканью. Все было хорошо после того, как мы снова подключили и затянули кабели. Всегда приятно помочь попутчику по жизненному пути.

Связанные

Автостартерные аккумуляторы: почему нас подводят

Продержится ли свинцовый аккумулятор зимой?

Изображение для предварительного просмотра: снято снизу Видео

Ссылка для обмена видео: https: // youtu.be / Sn7BHBGY5xQ

Поиск и устранение неисправностей в системе стартера мотоцикла

— Cyclepedia

Получите доступ к технической поддержке и нашему руководству по устранению неполадок

Электростартерные системы теперь можно найти почти на всех силовых спортивных автомобилях. Все электрические пусковые системы имеют две отдельные цепи: одну для слабого тока и одну для сильноточного. Обе цепи подключены к батарее.

Когда стартер включен, для его вращения требуется большой ток.Сильноточная цепь передает этот ток на стартер от аккумуляторной батареи. Эту схему легко идентифицировать, так как в ней должен использоваться провод большего сечения, чтобы выдерживать большой ток. Провода калибра от 6 до 8, которые соединяют положительную клемму аккумуляторной батареи с реле стартера и реле стартера с двигателем стартера, образуют сильноточную цепь вместе с сильноточными контактами в реле стартера.

Сильноточная цепь управляется слаботочной цепью.В слаботочной цепи используются провода меньшего диаметра, обычно от 16 до 12 калибра. Центральными компонентами этой цепи являются аккумулятор, главный выключатель зажигания, выключатель запуска двигателя, предохранитель и обмотка катушки внутри реле стартера.

Когда включается переключатель запуска двигателя, замыкается цепь низкого тока, и внутри реле стартера создается электромагнитное поле. Это электромагнитное поле замыкает сильноточные контакты и замыкает сильноточную цепь. Сильный ток протекает через толстый провод, питающий стартер.Когда пусковой переключатель двигателя отпускается, цепь низкого тока размыкается, и в результате размыкаются контакты высокого тока и прекращается подача большого тока на стартер.

Большинство пусковых цепей предназначены для предотвращения вращения стартера в нежелательных условиях. Это может включать в себя выключатели тормоза, сцепления, боковой подножки или нейтрали, которые не позволят замкнуться слаботочной цепи, если не будут созданы оптимальные условия запуска. Если система запуска не работает должным образом, устраните неисправность всей цепи, а не только основных компонентов.

При проверке системы электрического запуска обязательно начинайте с полностью заряженной аккумуляторной батареи. Найдите реле стартера. Попытайтесь завести двигатель и послушайте реле стартера. Реле стартера должно щелкнуть. Если реле щелкает, замыкается слаботочная цепь пусковой системы.

Если реле стартера не щелкает, проверьте слаботочную цепь и компоненты на наличие проблемы. Таким же образом можно проверить почти все реле стартера.

Отсоедините сильноточный провод от положительной клеммы аккумуляторной батареи и отсоедините слаботочный разъем от реле стартера.Подайте напряжение 12 В непосредственно на входные клеммы слабого тока реле стартера. Проверьте целостность цепи между клеммами высокого тока. Когда скачок завершен, между сильноточными клеммами должно быть соединение. Когда перемычка разомкнута, не должно быть непрерывности между сильноточными клеммами. Замените реле стартера, если оно не прошло проверку.

Если реле стартера щелкает, но стартер не вращается, проблема в сильноточной цепи.Проверьте надежность соединения толстых проводов между аккумуляторной батареей и реле стартера, а также реле стартера и стартером. Проблема может заключаться в стартере, если проверить силовые провода и соединения.

Чтобы проверить стартер, подключите к нему 12 В и посмотрите, вращается ли он. Обязательно подготовьте автомобиль к запуску стартера, так как в этом тесте не будут приняты меры по обеспечению безопасности цепи низкого тока. Если стартер не вращается, он либо неисправен, либо заблокирован, это проблема механического двигателя.

Запуск автомобильного аккумулятора от внешнего источника | Инструкции и видео | Autobatteries.com.

Ваша машина не заводится. Что теперь? Может показаться, что ваша батарея разряжена, но если свет и электрические системы все еще работают, вашей батарее может просто потребоваться запуск от внешнего источника. Выполните следующие действия, чтобы зарядить аккумулятор и вернуться в дорогу.

Как запустить автомобильный аккумулятор от внешнего источника

Изучите простые шаги по запуску аккумуляторной батареи автомобиля.

ШАГ 1. Найдите соединительные кабели (отведения)

Прочтите и соблюдайте информацию о безопасности и обращении на этом веб-сайте, а также о соединительных кабелях. Вам понадобится набор соединительных кабелей и другой автомобиль с заряженным аккумулятором. Вы можете найти кабели в магазинах автозапчастей, на заправках или практически везде, где вы покупаете автомобильные запчасти.

ШАГ 2: Припаркуйте автомобиль, который необходимо завести от внешнего источника, рядом с автомобилем с исправным аккумулятором.

Припаркуйте автомобиль с исправным аккумулятором рядом с автомобилем с разряженным аккумулятором.Поднимите автомобиль достаточно близко, чтобы кабели легко доходили от аккумулятора одного автомобиля до аккумулятора другого. Выключите оба двигателя и откройте капоты или багажники, в зависимости от того, где в автомобиле расположены аккумуляторные батареи.

ШАГ 3. Найдите красный (положительный) и черный (отрицательный) выводы батареи

Найдите батареи и их клеммы. Каждая батарея имеет две металлические клеммы. Один отмечен положительным (+), другой отрицательным (-). В наборе перемычек также есть положительный и отрицательный кабели.Красный — положительный (+), черный — отрицательный (-). Никогда не подключайте красный кабель к отрицательной клемме аккумуляторной батареи или к автомобилю с разряженной аккумуляторной батареей.

ШАГ 4. Разряженная батарея: Найдите металлическое заземление

Определите металлическое заземление в автомобиле с разряженным аккумулятором. Можно использовать металлический каркас автомобиля.

ШАГ 5: Разряженная батарея: Подсоедините положительный вывод перемычки к положительной клемме

Подключите положительный зажим кабеля к положительной (+) клемме разряженной аккумуляторной батареи.

ШАГ 6: Аккумулятор исправен: подсоедините другой положительный вывод перемычки к положительной клемме

Подсоедините другой положительный зажим кабеля к положительной (+) клемме заряженной аккумуляторной батареи.

ШАГ 7: Аккумулятор исправен: подключите отрицательный вывод перемычки к отрицательному выводу

Подключите зажим отрицательного кабеля к отрицательной (-) клемме заряженной аккумуляторной батареи.

ШАГ 8: Разряженная батарея: подключите другой отрицательный вывод перемычки к металлическому заземлению

Подключите другой отрицательный зажим к металлической массе автомобиля с разряженной аккумуляторной батареей.Вы можете использовать блок двигателя или другую металлическую поверхность автомобиля вдали от аккумулятора. Это последнее соединение, которое вам нужно установить.

ШАГ 9: Автомобиль с разряженной батареей: Заведите автомобиль

Заведите автомобиль с заряженным аккумулятором. Подождите одну-две минуты и попробуйте завести машину с разряженным аккумулятором.

Если автомобиль заводится:

Снимите черный отрицательный зажим с земли автомобиля, нуждающегося в прыжке.

Снимите черный отрицательный зажим с вспомогательного автомобиля.

Снимите красный положительный зажим с вспомогательной машины.

Снимите красный положительный зажим с ранее остановленного автомобиля.

Если автомобиль не заводится:

Подождите несколько секунд и повторите шаг 9.

Мы рекомендуем полностью зарядить аккумулятор при первой возможности после запуска от внешнего источника.

Двигатель ездовой газонокосилки щелкает, но не переворачивает видео

Двигатель ездовой газонокосилки щелкает, но не переворачивает видео | Советы и рекомендации по работе с ездовой косилкой и трактором

Пожалуйста, включите JavaScript для просмотра веб-сайта..

Персонал Sears PartsDirect

Если двигатель вашей газонокосилки щелкает, когда вы поворачиваете ключ, но не переворачивается, скорее всего, у вашей косилки неисправен соленоид стартера. Другие проблемы, хотя и не такие частые, включают плохой стартер, неисправность проводки, слабую батарею или заблокированный двигатель.

В этом видео показано, как устранить наиболее вероятные причины, чтобы вы могли выяснить, в чем проблема, и вернуться к стрижке.

Для получения дополнительной помощи по ремонту, включая общие симптомы и советы по устранению неполадок, а также пошаговые руководства и статьи по ремонту газонокосилки, посетите наш раздел помощи по ремонту.

Симптомы, общие для всех ездовых косилок и тракторов

Выберите симптом, чтобы просмотреть соответствующие ремонтные работы ездовой косилки и газонного трактора.

Основные причины: изношенный или обрыв приводного ремня ходовой части, неисправный переключатель сиденья, включенный рычаг свободного хода коробки передач, отказ коробки передач, загрязненный карбюратор Основные причины: поврежденный режущий диск, изношенный шкив деки, поврежденный шкив оправки, ослабленные крепления на компонентах деки косилки Основные причины: двигатель переполнен жидкостью масло, протекающая прокладка головки или поддона, поврежденные уплотнения карбюратора, треснувший топливный насос, разрыв топливопровода Основные причины: проколотая шина или внутренняя камера, негерметичный шток клапана, поврежденный обод колеса Основные причины: поврежденные рулевые тяги, погнутый или изношенный шпиндель колеса, изношенный передний мост , поврежденный сектор шестерни в сборе Основные причины: изношенный или сломанный ремень, обрыв натяжного шкива ремня, отказ троса муфты ножа, неисправный переключатель ВОМ, поврежденные шкивы оправки Основные причины: требуется регулировка рычага переключения передач, требуется регулировка управления нейтральным положением грязная свеча зажигания, несвоевременное топливо, неправильный зазор клапанов, двигатель требует настройки Основные причины: неисправный аккумулятор, неисправный генератор

Руководства по ремонту, общие для всех r iding косилки и тракторы

Эти пошаговые инструкции по ремонту помогут вам безопасно исправить то, что сломалось на вашей ездовой косилке или газонном тракторе.

1 марта 2017 г.

Автор: Lyle Weischwill

Если вы слышите щелчок соленоида, но не слышите вращения стартера при повороте ключа, выполните следующие действия, чтобы заменить его.

1 января 2015 г.

Лайл Вайшвилл

Ваша газонокосилка не может работать на поврежденном заднем колесе. Вот как установить новый.

1 января 2015 г.

Автор: Lyle Weischwill

Если лезвие газонокосилки затупилось или погнулось, замените его, следуя инструкциям в этом руководстве по ремонту.

Статьи и видеоролики, общие для всех ездовых косилок и тракторов

Воспользуйтесь советами и советами в этих статьях и видеороликах, чтобы максимально эффективно использовать свою ездовую косилку или газонный трактор.

You Are Here

Проверка стартера от аккумулятора напрямую видео: Как проверить стартер на аккумуляторе видео

Видео проверки стартера на работоспособность

Принцип работы

Проверка батареи и шины заземления

Прозвон реле и соединительных проводов

Возможные неполадки

Поиск неисправностей снятого генератора

Простые способы, как можно самостоятельно проверить стартер на работоспособность

Возможные неисправности: признаки и причины

Способы устранения поломок

Диагностика устройства, запускающего двигатель, своими руками

Фотогалерея

Рекомендации экспертов

Видео «Проверка пускового устройства с помощью аккумулятора»

Видео проверки стартера на работоспособность

Процесс проверки стартера

Проверка стартера на работоспособность на ВАЗ 2101-ВАЗ 2107

Для чего вообще нужен стартер?

Как вообще выглядит стартер и где находятся такие элементы как втягивающее реле стартера и т.д?

Как проверить стартер? Диагностика неисправностей разными способами

Неисправности стартера можно условно разделить на несколько категорий:

Признаки неисправности стартера:

Что проверять?

Проверка стартера в целом

Проверка втягивающего реле

Проверяем якорь и щетки

Проверяем бендикс

Стартер щелкает, но не крутит двигатель

Если стартер вообще не крутит убедитесь, что:

Как проверить снятый стартер от аккумулятора видео – АвтоТоп

Классификация неисправностей

Электрические поломки

Распространенные механические поломки

Проверка стартера

Применение аккумулятора

Проверка реле

Проверка щеток стартера

Осмотр бендикса

Контроль обмотки

Как проверяется якорь стартера

Основные электрические неисправности якоря

Проверка мультиметром

Неполадки при прогретом двигателе

Профилактические меры

Рекомендации по эксплуатации

Система запуска двигателя

Особенности конструкции стартеров

Как снять стартер с автомобиля?

Диагностика втягивающего реле

Неисправности обмотки ротора

Неисправности статора

Неисправности щеток и втулок

Бендикс и обгонная муфта

Другие поломки системы запуска

Назначение втягивающего реле стартера

Проверка втягивающего реле стартера

Порядок демонтажа стартера

Как проверить втягивающее реле стартера

Ремонт втягивающего реле стартера

Как завести машину, если не работает втягивающее реле стартера

Как проверить стартер не ставя на машину

Принцип работы стартера

Главные причины неисправной работы стартера

Проверка стартера

Как проверить стартер не снимая с машины

Классификация неисправностей

Электрические поломки

Распространенные механические поломки

Проверка стартера

Применение аккумулятора

Проверка реле

Проверка щеток стартера

Осмотр бендикса

Контроль обмотки

Как проверяется якорь стартера

Основные электрические неисправности якоря

Проверка мультиметром

Неполадки при прогретом двигателе

Профилактические меры
