Предохранители и реле Renault Megane 2 (фаза 1 и фаза 2)

 Как собственно и все автомобили, Renault Megane 2 не является исключением в отношении защиты цепей и управления силовыми сигналами. Для этих целей в машине есть блоки реле и предохранителей. Один в салоне, три в подкапотном пространстве: один на клеймах аккумулятора, второй на кожухе в коробке предохранителей, третий на салазках выдвижной. Именно об этих блоках и местах установки, а еще точнее о расположении предохранителей, о их номиналах и функциональности вам и будет рассказано в этой статье.
Информация будет приведена для машин Рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями.

Где расположен блок предохранителей и реле в салоне Renault Megane 2

Блок предохранителей в салоне расположен в панели приборов снизу слева. Для наглядности взгляните на фото, по ним хорошо видно, где же расположен этот блок. До этого блока легко добраться, легко проверить в нем целостность предохранителей.

Сам блок выглядит вот так…

…а обозначение предохранителей и номиналы в нем следующие.

























Номер

Сила тока, А

Наименование предохранителя/реле

Защищаемая цепь

1

Резервный

2

Резервный

3

Резервный

4

3

АР1А

Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света

5

20

BPR1

Обогрев сидений водителя и переднего пассажира

6

20

BR3

Электрозамки всех дверей

7

15

Прикуриватель

8

7,5

15RP

Обогрев наружных зеркал

9

10

SP15

Блок управления ABS

10

15

SP2

Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией

11

15

SP17

Стоп-сигнал

12

Резерв

13

25

BP55

Электродвигатель стеклоподъемника двери водителя

14

25

BP70

Электродвигатель стеклоподъемника двери перед­него пассажира

15

20

ВСРЗ

Комбинация приборов, электропривод наружных зеркал

16

15

ВР32

Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна

17

15

ВР25

Электродвигатель стеклоочистителя двери задка

18

20

ВР77

Блок управления электрооборудованием салона, реле дополнительного оборудования

19

30

SP3

Электродвигатель системы отопления (кондициони­рования) и вентиляции салона

20

40

BP87/BP48

Электродвигатели стеклоподъемников задних дверей

21

20, 40

BP93

Электродвигатель люка салона, электропривод складывающейся крыши

R1



Реле электродвигателей стеклоподъемников всех дверей

R2

Реле дополнительного оборудования

Теперь де можно о блоках и местах в подкапотном пространстве. Начнем с того, что попроще.

Где расположен блок предохранителей и реле в моторном отсеке Renault Megane 2

Первые предохранители можно обнаружить прямо на клеймах аккумулятора. Там всего-то 3 штучки.

У них следующие задачи и цели по защите цепей.





Номер

Сила тока,А

Наименование предохранителя/реле

Защищаемая цепь

1

30

BPS1

Аккумуляторная батарея, монтажный блок салона, блок управления электрооборудованием салона

2

350, 400

BPDA

Коммутационный блок моторного отсека (350 А — автомобиля с бен­зиновым двигателем, 400 А — автомобиля с дизельным двигателем)

3

30

ВР31

Коммутационный блок моторного отсека

Дальше все сложнее. До остальных предохранителей придется добираться. Ведь они спрятаны за аккумулятором. Поэтому первым делом снимаем аккумулятор.

Снимаем фурнитуру, отключаем штекеры от ЭБУ. Снимаем полностью площадку под аккумулятор.

Добираемся до кожуха где стоят предохранители.

По дороге отключаем штекера. Основной пластиковый корпус остается на месте, из него и вытаскивается сборка блока.

Саму сборку тоже надо еще вскрыть. В целом это какой-то дурдом! Очень все неудобно и долго.

Вот он блок, но и то предварительно уже отключены провода.

Теперь же о вариация того, что вы можете увидеть. Можно увидеть такой блок. Таким он был на первых машинах. Обозначения смотрите ниже.



Возможна и другая вариация, более поздние версии Renault Megane 2.



Ну и в самом конце можно сказать о силовых предохранителях, которые остались на кожухе прикрученном к левому крылу, то есть на том корпусе из которого мы вытащили блок о котором писали выше. Силовые предохранители выглядят так.

И у них согласно обозначениям следующий функционал.











Номер

Сила тока, А

Наименование предохранителя/реле/Цвет

Защищаемая цепь

1

70

ВР91/Оранжевый

Реле дополнительного подогрева 2

2

60

ВР11/Красный

Монтажный блок предохранителей и реле в салоне

3

40

ВР9/Красный

Реле дополнительного подогрева 1

4

70

ВР81/Оранжевый

Электроусилитель рулевого управления

5

50

ВР8/Красный

Блок управления ABS

6

70

ВР12/Оранжевый

Монтажный блок предохранителей и реле в салоне

7

20

ВР27/Желтый

Реле подогрева топливного фильтра дизельного двигателя

8

70

ВР35/Оранжевый

Блок управления предпускового подогрева

9

9

Не используется

Теперь вы знаете пусть не все, но очень многое о том где находятся и как добраться до предохранителей на машине Renault Megane 2

схемы блока реле под капотом, где находятся

Основные предохранители Renault Megane 2 разнесены на 4 части. Три находится внутри моторного отсека. Четвертый устанавливается в салоне. Все плавкие вставки и релейные переключатели предназначены для защиты силовых цепей и управляющих магистралей электронного оборудования.

Меган 2 поколения выпускается с 2003 года, но дальнейшее описание монтажных блоков приведено на авто 2007 г производства. Данные актуальны для модификаций универсал, седан и хэтчбек.

Блок предохранителей Меган 2 в салоне

Модуль устанавливается в левой части приборки. Чтобы добраться до узла потребуется снять защитный кожух.

На фото показана панелька машин, выпускавшихся с 2005 по 2008 год. Независимо от модификации и комплектации авто, расположение узла остается неизменным. Единственное, что может разниться – последовательность установки элементов.

Предохранители Меган 2 под капотом

Для упрощения конструкции блока, модуль разделен на три части. Расположение в моторном отсеке также не меняется. Деталь следует искать возле батареи.

Силовые предохранители на авто с 2006 года монтируются на плюсовой клемме АКБ.

Здесь проходят силовые жилы нагруженного оборудования и агрегатов, обеспечивающих работоспособность установки.

Второй модуль устанавливается под аккумулятором. Чтобы добраться к нему, потребуется демонтировать АКБ и его кожух крепления.

Третий элемент конструкции смонтирован скрытно – в корпусе основного блока предохранителей, находится вставка с защитными элементами силовых цепей.

Распиновка блока

На мегане 2 фазы в полном виде не приведена в сервисных руководствах. Это связано с тем, что схемы электрооборудования изображаются частично. Здесь присутствует только отдельный элемент конструкции с соответствующим предохранителем.

Чтобы определить распиновку конкретного плавкого элемента, потребуется изучить схему обслуживаемого прибора.

Схема предохранителей

На фото выше приведена схема установки вставок салонного блока. Подобное расположение актуально для большинства автомобилей, претерпевших рестайлинг 2008-2009 года. Также обозначение подходит для отдельных машин с 2004 г выпуска.

Далее изображена электрическая схема основного блока под капотом машины.

Для удобства восприятия, полная расшифровка предохранителей модулей приведена в подпунктах ниже.

Где находится предохранитель кондиционера

Система кондиционирования воздуха на авто типа дизель и бензин не отличается по конструкции. За работу сложного блока отвечает несколько плавких элементов одновременно.

Магистраль активации управления агрегатом проходит через 1 гнездо моторного модуля. Муфта компрессора запитана от предохранителя 16, находящегося рядом. Органы управления защищены вставкой 10, смонтированной в салоне, а силовая линия привода работает от элемента 19 под приборкой.

Бензонасос

Питание топливного насоса выполнено особым образом. В линии нет предохранителей, их роль выполняет ЭБУ двигателя. Если пропало питание установки, искать причину следует именно здесь.

Предохранитель прикуривателя

На версиях типа классик, если не работает только розетка, причину следует искать от элемента 7 в салоне машины. Некоторые автомобилисты устанавливают дополнительный агрегат с прямой магистралью от АКБ.

Стартер

Из общего ряда приборов выделяется предохранитель управляющей магистрали. Его следует искать под капотом возле аккумулятора. Следует учитывать, что деталь в большинстве комплектаций отличается по месту установки. Некоторые модификации вовсе не имеют подобного элемента – присутствует только реле, питаемое через замок зажигания.

Если вставка постоянно перегорает, причину следует искать в стартере.

Предохранитель печки: где находится

В комплектациях без системы кондиционирования, защита моторчика печки устанавливается под приборкой на позиции 19.

Вентилятор

Информация по обдуву отопителя указана выше. Для кулера радиатора питание подается от силового элемента 18 в моторной области авто. Вставка отвечает за обе скорости вращения привода (при наличии таковых).

Дворники

Силовая линия переднего дворника работает от вставки 22. Реле прерывателя обычно монтируется возле привода.

Где стоит предохранитель ближнего света

С лампами не все так просто. Здесь присутствует тройная магистраль. Предохранитель 4 подает питание на правый блок, вставки 5 и 7 ответственны за левый борт машины.

Подобное расположение актуально по причине повышенной сложности конструкции оптических элементов.

Предохранитель плюсовой клеммы

Это вставка повышенного номинала. Деталь обычно монтируется на самой клемме под номером 1. В некоторых версиях автомобиля место установки элемента может незначительно отличаться.

Предохранители аккумулятора

Монтируется в том же месте на второй позиции. Аналогично область монтажа может разниться в разных поколениях и комплектациях транспортного средства.

Стеклоподъемник

Питание системы кнопок выполнено на одной магистрали. Линию обслуживает предохранитель 7 салонного блока. Немного ниже, под номером 20 смонтирован и силовой элемент моторов — №20.

Предохранитель заднего хода

Лампы защищены вставкой 14 салонного блока. Автомобилисты переносят элемент из монтажной панели под приборную доску. Обычно это связано с серьезными неполадками в электрике и последующим низкокачественным ремонтом.

Габариты

Огни левого борта запитаны от салонного предохранителя №1. Освещение по правой стороне обслуживается вставкой 7.

Предохранитель АБС

Контроллер управления устройством запитан от №19. Работоспособность приводов и датчиков ABS зависит от элемента 5, смонтированного в силовом блоке на клемме аккумулятора.

Предохранитель замка багажника

На версии седан за запирание крышки грузового отсека отвечает вставка 6, установленная под приборкой со стороны водителя.

Меган 2: предохранитель омывателя стекла

Стеклоомыватель лобовухт – простое устройство. За питание моторчика отвечает элемент 10, установленный в модуле приборки.

Стоп-сигнал

Запитан от предохранителя 11 в салоне машины. Для получения доступа к панели потребуется снять защитную накладку.

Приборная панель

Индикация и работа контролируется предохранителем 15, установленным в моторной части.

Противотуманные фары

При наличии на машине ПТФ, под капотом устанавливается предохранитель 6 в основном блоке. Питание противотуманок выполнено для правой и левой стороны машины на одной магистрали.

Поворотники

Система включения поворотов и аварийной сигнализации входит в модуль комфорта автомобиля. В отдельных комплектациях, предохранители монтируются под приборкой на пустых гнездах.

Климат-контроль

Климатическая установка аналогично контролируется блоком комфорта. В первых модификациях, предохранители ставились на местах, отведенных для кондиционера.

Селектор АКПП

Индикатор положения автомата запитан от вставки 10 в салоне машины. Электроника селектора работает от элемента 12.

Магнитола

Штатная акустическая система подведена к предохранителю 10 салонного модуля. Отдельные автолюбители при монтаже доработанной магнитолы и динамиков проводят отдельные магистрали от аккумуляторной батареи. Расположение вставки верно только в случае с заводским проигрывателем.

Отопитель

О предохранителях системы подогрева салона указано выше.

Предохранитель зеркал

Система нагревателей зеркал внешнего вида выполнена на одной ветке проводки для обеих сторон машины. За работу теннов отвечает вставка 8 в салоне.

Аналогичное исполнение на приводах регулировки ЗВВ. Сервоприводы питаются через предохранитель 15, смонтированный под приборкой.

Подсветка номера

Освещение знака подключено к общей системе габаритных огней. Если прибор не работает, причину следует искать в указанной цепи.

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Реле кондиционера

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле вентилятора охлаждения

Системы принудительного обдува двигателя, монтируется возле радиатора или на левом крыле машины.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле ближнего света

Устанавливаются на головной оптике с тыльной стороны

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Регулятор генератора

Переключатель подачи напряжения от генераторной установки устанавливается на крыле машины перед батареей.

Реле свечей накала

Активируются благодаря реле №1 и 3, установленным под аккумулятором.

Меган 2 —главное реле: где находится

ЭБУ смонтировано возле вентиляционного отверстия салона на металлической переборке.

Реле зарядки

Контролируется специальным реле. Прибор устанавливается возле генератора на магистрали, идущей к АКБ.

Как снять блок предохранителей

С салонным модулем можно разобраться просто. Для демонтажа устройства потребуется выполнить процедуру.

  1. Обесточить автомобиль.
  2. Вскрыть крышку монтажного блока и найти пластиковые клипсы креплений.
  3. Отжав фиксаторы, следует аккуратно потянуть на себя модуль и вынуть его с посадочного места.
  4. Далее необходимо перевернуть блок и разъединить контактную группу устройства.

В принципе на этом все.

С монтажным блоком под капотом все сложнее. Непонятно чем руководствовались инженеры при продумывании конфигурации устройства. Единственное ясно, что разобрать всю эту архитектуру проблематично.

    1. Полностью обесточить машину.
    2. Снять батарею со своего места.
    3. Далее нужно демонтировать пластмассовый фиксатор проводки.

    1. Дальше потребуется отсоединить всю проводку и клеммы, мешающие демонтировать поддон аккумулятора.
    2. После этого, открывается крышка самого монтажного блока.
    1. После того как защита снята, вооружаемся торксами и откручиваем винтики креплений модуля.
    2. После этого следует вынуть сборку монтажного блока из основного пластикового корпуса.
  1. Дальше отключаются все провода, колодки и клеммы от сборки.

Смена предохранителей

Как добраться до элементов, уже написано выше. Замена самой плавкой вставки также выполняется по определенному алгоритму.

  1. Определить перегоревший предохранитель.
  2. Используя специальные щипцы или пинцет вынуть поврежденную деталь с посадочного места и установить вместо нее новую.

Категорически запрещено вытягивать предохранители голыми руками, раскачивая их. Так можно отломать тонкую ножку детали.

Ремонт блока

После снятия модуля можно определить – предусмотрел ли изготовитель возможность его ремонта. Если устройство перегорело или механически повреждено, его восстановление может обойтись дороже, чем покупка исправной детали.

Основные этапы замены неисправных предохранителей

Обычно процедура выглядит так.

  1. Определить неисправный прибор.
  2. Разобрать монтажный блок и найти нужный предохранитель.
  3. Вынуть поврежденный элемент из посадочного гнезда.
  4. Собрать конструкцию в обратном порядке.

Итог

Предохранители и реле Мегана 2 эффективны в защите электронного оборудования. Единственный недочет конструкции – сложность обслуживания устройства.

Предохранители рено меган 2: где находятся, замена

Где расположен блок предохранителей и реле в салоне Renault Megane 2

Блок предохранителей в салоне расположен в панели приборов снизу слева. Для наглядности взгляните на фото, по ним хорошо видно, где же расположен этот блок. До этого блока легко добраться, легко проверить в нем целостность предохранителей.

Сам блок выглядит вот так…

…а обозначение предохранителей и номиналы в нем следующие.

Номер  Сила тока, А Наименование предохранителя/реле Защищаемая цепь
1 Резервный
2 Резервный
3 Резервный
4 3 АР1А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20 BPR1 Обогрев сидений водителя и переднего пассажира
6 20 BR3 Электрозамки всех дверей
7 15 Прикуриватель
8 7,5 15RP Обогрев наружных зеркал
9 10 SP15 Блок управления ABS
10 15 SP2 Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11 15 SP17 Стоп-сигнал
12 Резерв
13 25 BP55 Электродвигатель стеклоподъемника двери водителя
14 25 BP70 Электродвигатель стеклоподъемника двери перед­него пассажира
15 20 ВСРЗ Комбинация приборов, электропривод наружных зеркал
16 15 ВР32 Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17 15 ВР25 Электродвигатель стеклоочистителя двери задка
18 20 ВР77 Блок управления электрооборудованием салона, реле дополнительного оборудования
19 30 SP3 Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20 40 BP87/BP48 Электродвигатели стеклоподъемников задних дверей
21 20, 40 BP93 Электродвигатель люка салона, электропривод складывающейся крыши
R1 Реле электродвигателей стеклоподъемников всех дверей
R2 Реле дополнительного оборудования

Теперь де можно о блоках и местах в подкапотном пространстве. Начнем с того, что попроще.

Где расположен блок предохранителей и реле в моторном отсеке Renault Megane 2

Первые предохранители можно обнаружить прямо на клеймах аккумулятора. Там всего-то 3 штучки.

У них следующие задачи и цели по защите цепей.

Номер Сила тока,А Наименование предохранителя/реле Защищаемая цепь
1 30 BPS1 Аккумуляторная батарея, монтажный блок салона, блок управления электрооборудованием салона
2 350, 400 BPDA Коммутационный блок моторного отсека (350 А — автомобиля с бен­зиновым двигателем, 400 А — автомобиля с дизельным двигателем)
3 30 ВР31 Коммутационный блок моторного отсека

Дальше все сложнее. До остальных предохранителей придется добираться. Ведь они спрятаны за аккумулятором. Поэтому первым делом снимаем аккумулятор.

Снимаем фурнитуру, отключаем штекеры от ЭБУ. Снимаем полностью площадку под аккумулятор.

Добираемся до кожуха где стоят предохранители.

По дороге отключаем штекера. Основной пластиковый корпус остается на месте, из него и вытаскивается сборка блока.

Саму сборку тоже надо еще вскрыть. В целом это какой-то дурдом! Очень все неудобно и долго.

Вот он блок, но и то предварительно уже отключены провода.

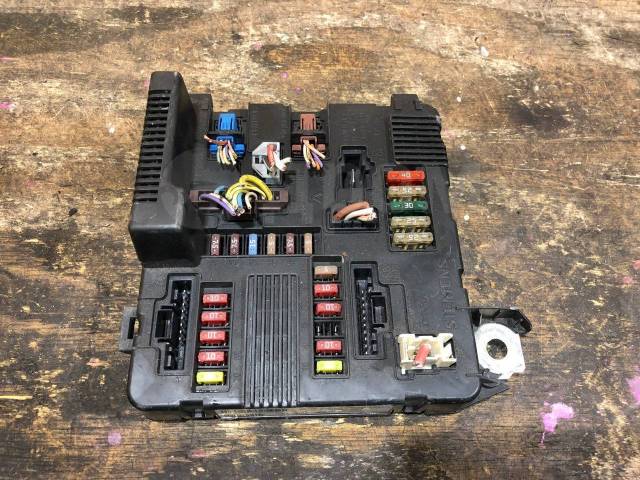

Теперь же о вариация того, что вы можете увидеть. Можно увидеть такой блок. Таким он был на первых машинах. Обозначения смотрите ниже.

  • Возможна и другая вариация, более поздние версии Renault Megane 2.

Ну и в самом конце можно сказать о силовых предохранителях, которые остались на кожухе прикрученном к левому крылу, то есть на том корпусе из которого мы вытащили блок о котором писали выше. Силовые предохранители выглядят так.

И у них согласно обозначениям следующий функционал.

Номер Сила тока, А Наименование предохранителя/реле/Цвет Защищаемая цепь
1 70 ВР91/Оранжевый Реле дополнительного подогрева 2
2 60 ВР11/Красный Монтажный блок предохранителей и реле в салоне
3 40 ВР9/Красный Реле дополнительного подогрева 1
4 70 ВР81/Оранжевый Электроусилитель рулевого управления
5 50 ВР8/Красный Блок управления ABS
6 70 ВР12/Оранжевый Монтажный блок предохранителей и реле в салоне
7 20 ВР27/Желтый Реле подогрева топливного фильтра дизельного двигателя
8 70 ВР35/Оранжевый Блок управления предпускового подогрева
9 9 — — Не используется

Теперь вы знаете пусть не все, но очень многое о том где находятся и как добраться до предохранителей на машине Renault Megane 2

Источник: https://autosecret. net/rukovodstvo-po-remontu/raspolozhenie-predokhranitelej-na-mashinakh/predokhraniteli-i-rele-renault-raspolozhenie-na-mashinakh/2168-predokhraniteli-i-rele-renault-megane-2-faza-1-i-faza-2

Блок предохранителей на Рено Меган 2/Рено Сценик 2 где находится и как его снять для замены предохранителей

При проблемах с электрикой первым делом все рекомендуют первым делом проверять предохранители, но не на каждом автомобиле они находятся на видном месте. К примеру на Рено Меган блок предохранителей найти, а тем более снять будет задачей не из легких, особенно если это касается блока предохранителей под капотом.

Также кроме подкапотного блока предохранителей на Renault Megane 2/Scenic 2, где находятся предохранители освещения и ряд других, имеется блок предохранителей и реле в салоне, в котором также имеются некоторые предохранители отвечающие за сигнализацию, стеклоподъемники и т.д.

Для владельцев второго Сценика и Мегана покажем наглядно на фото где находится и как снять блок предохранителей.

Забегая на перёд подскажу, что на Рено Меган блок предохранителей тот который отвечает за внешнее освещение, абс, стеклоочистители, бибику, вентилятор охлаждения и некоторые другие находятся в блоке возле аккумулятора.

И если нужно проверить или поменять предохранители, то в большинстве случаев (кроме внешнего освещения) придется снимать аккумулятор и блок управления двигателя.

Если же проблемы с электрикой в салоне авто, то понадобится снять боковую панель, панель с кнопками (возле руля) и панель под рулевой колонкой.

1

Чтобы добраться к блоку предохранителей и реле в салоне автомобиля Renault Megane 2/Scenic 2 сначала нужно снять боковую панель возле руля.

2

Снимаем боковую панельку.

3

Затем снять панель с кнопками и отсоединить ихний разъем питания (тонкой отверткой или шилом).

4

Далее демонтировать панельку под рулевой колонкой открутив 5 болтов где указано на фото.

5

После того как сняли панель под рулем, можно увидеть салонный блок предохранителей.

7

Для того чтобы снять блок с предохранителями и реле, находящимися возле рулевой колонки нужно нажать чем то на защёлку.

8

Вот собственно выпавший блок с реле и предохранителями. Затем перейдем к демонтажу блока предохранителей и реле находящихся под капотом автомобиля Megane 2/Scenic 2.

9

Открыв капот снимаем пластмассовую пластину, а потом открутить 2 болтика защитной крышки блока где находятся предохранители на Рено Меган/Сценик 2.

10

Если присмотреться то первый ряд подкапотных предохранителей уже можно увидеть. Но чтобы демонтировать блок со всеми нужно идти дальше. Придется снять аккумулятор, ЭБУ, площадку под АКБ, снять крышку с предохранителей и потом вытянуть саму плату. По этому продолжаем дальше..

12

Снимем клеммы с аккумуляторной батареи

13

и демонтируем сам аккумулятор.

14

Далее откручиваем крепящие болты ЭБУ («мозги») автомобиля. Сначала верхний болт

15

затем нижний болт крепления.

16

Отсоединяем 3 разъема подходящих к блоку управления.

17

и вынимаем сам ЭБУ. Кстати если кому нужно, то теперь знает как снять блок управления на Renault Megane 2/Scenic 2.

18

Открутив болт крепящий блок предохранителей можно будет его вытащить.

19

Вынимая блок с предохранителями, будьте аккуратны — идет туговато, поэтому тяните потихоньку.

20

Чтобы снять блок полностью отсоедините клеммы (записывать или запоминать не нужно, так как они разные и перепутать невозможно).

22

А вот собственно и сам блок предохранителей Рено Меган/Сценик — вид сверху

23

Блок предохранителей и реле — вид снизу.

Источник: https://etlib. ru/report/639-gde-na-reno-megan-blok-predohranitelej

Предохранители рено меган 2 поколения и блоки реле со схемами и описанием

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.



Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

  1. 30А — Электронный блок управления в салоне
  2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
  3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

17,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
210А Лампа дальнего света левой блок-фары
310А Лампа дальнего света правой блок-фары
410А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
510А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
620А Лампы противотуманных фар
77,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
815А Запорный электромеханизм противоугонного устройства рулевой колонки
95А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
107,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
115А Электромеханизм противоугонного устройства ру­левой колонки
125А Автоматическая коробка передач
1310А Блок управления системой питания сжиженным газом
1410А Лампы света заднего хода
1520А Реле электромагнитного клапана системы питания сжиженным газом
1610А Электромагнитная муфта компрессора кондиционера
1710А Резерв
1840А Электровентилятор системы охлаждения двигателя
1925А Блок управления ABS
2030А Обогрев стекла двери задка
2125А Реле стартера
2225А Электродвигатель стеклоочистителя ветрового окна
2325А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

170А Реле дополнительного подогрева 2
260А Монтажный блок предохранителей и реле в салоне
340А Реле дополнительного подогрева 1
470А Электроусилитель рулевого управления
550А Блок управления ABS
670А Монтажный блок предохранителей и реле в салоне
720А Реле подогрева топливного фильтра дизельного двигателя
870А Блок управления предпускового подогрева
9Не используется

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1Резерв
2Резерв
3Резерв
43А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
520А Обогрев сидений водителя и переднего пассажира
620А Электрозамки всех дверей
715А Прикуриватель
87,5А Обогрев наружных зеркал
910А Блок управления ABS
1015А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
1115А Стоп-сигнал
12Резерв
1325А Электродвигатель стеклоподъемника двери водителя
1425А Электродвигатель стеклоподъемника двери перед­него пассажира
1520А Комбинация приборов, электропривод наружных зеркал
1615А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
1715А Электродвигатель стеклоочистителя двери задка
1820А Блок управления электрооборудованием салона, реле дополнительного оборудования
1930А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
2040А Электродвигатели стеклоподъемников задних дверей
2120А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1Реле электродвигателей стеклоподъемников всех дверей
R2Реле дополнительного оборудования

За прикуриватель отвечает предохранитель номер 7 на 15А.

Источник: https://vsepredohraniteli.ru/renault/megan-2.html

Блок предохранителей на автомобилях «Рено-Меган 2—3»

Время прочтения:

В автомобиле Рено Меган производители предусмотрели защиту электронного оборудования от перегрузок.

Если одна из электронных систем выходит из строя, значит, какой-то предохранитель перестал функционировать, следовательно, его нужно заменить на исправный.

Данная статья расскажет, как получить доступ к блоку предохранителей на Рено Меган 2 и произвести его самостоятельную замену.

Предохранители и их функции

Предохранители выполняют важную роль в электронной системе автомобиля – они размыкают электроцепь в тех случаях, когда напряжение в ней резко возрастает. То есть, детали монтажного блока защищают электрооборудование автомобиля от короткого замыкания или перенапряжения.

Например, если в электроцепи произошло короткое замыкание, то предохранитель берет удар на себя и выходит из строя.

В большинстве случаев электрооборудование, за функционирование которого отвечал сгоревший предохранитель, остается невредимым.

Заменить элемент на Рено Меган 3 и других моделях Рено гораздо дешевле, чем покупать новые стеклоомыватели, прикуриватель и другое электрооборудование.

Салонный монтажный блок

В данной модели автомобиля Рено предусмотрено два монтажных блока. Один из них расположен в салоне слева от водителя. Чтобы получить к нему доступ, нужно отсоединить и снять защитную крышку, которая фиксируется на защелках.

Получив доступ к салонному блоку предохранителей на Меган 2 и вооружившись электросхемой, необходимо визуально найти перегоревший датчик и заменить его на новый. Выявить предохранитель, который перегорел, не составит труда – достаточно посмотреть на него на просвете и будет видно целая перемычка у него или перегоревшая.

Чаще всего перегорает элемент, который отвечает за систему отопления и кондиционер. Он имеет маркировку SP3. В первую очередь пря из строя  25-й элемент салонного блока предохранителей меган 2 с маркировкой BCP3, 20 элемент под маркированием BP77 и 10-й с надписью SP2.

Рядом с ними расположены реле, отвечающие за работоспособность электроомывателя фар, электростеклоподъемников и штатного головного механизма.

Блок предохранителей в моторном отсеке

Второй блок предохранителей на Рено Меган 2 расположен под капотом и содержит все детали, которые отвечают за системы электроники и освещения, а также электрооборудование мотора.

Монтажный блок находится в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитом, зафиксированным на защелку.

С обратной стороны щитка находится электросхема, которая поможет выявить перегоревший элемент. Выглядит она так:

Описание электросхемы монтажного блока, расположенного в моторном отсеке:

Обозначение За что отвечает деталь
F1 Погружные подогреватели
F2 Предпусковый подогрев
F3 Резерв
F4 Погружные подогреватели
F5 Электровентилятор
F6 Подогреватель топлива
F7 Резерв
F8 Блок защиты электровентилятора
F9 Резерв
A Резерв
B Подогреватель топлива
C Огни заднего хода
D Резерв

Салонный блок предохранителей

Данное устройство расположено слева на торпеде. Электросхема «черного ящика» на Рено Меган второго поколения выглядит так:

Описание электросхемы салонного блока:

Маркировка элемента За что отвечает
С За отопительный вентилятор
D Контролирует работу задних электростеклоподъемников
E Обеспечивает функционирование люка крышки
F Контролирует функциональность системы АБС
G Работа аудиосистемы, омывателей фар и стекол, аварийки, электроподогрева задних сидений, прикуривателя
H Контролирует стоп-сигналы
L, M За передние стеклоподъемники
N За функционирование приборной панели, зеркал заднего виденья
O Контролирует работу клаксона
P Обеспечивает работу дворников на задних стеклах
R За работу климат-контроля
S Контролирует изменение температуры в салоне
T За электроподогрев передних сидений
U Контролирует работу центрального замка
W Электроподогрев зеркал заднего виденья
A Контролирует электростеклоподъемники

Алгоритм замены под капотом одинаковый для второго и третьего поколения моделей Рено Меган. Состоит он из следующих этапов:

  • открыть капот и отсоединить АКБ;
  • открутить крепления, которыми зафиксирован аккумулятор, вытащить его;
  • гаечным ключом размером на 10 отвинтить гайку и снять хомут с проводами;
  • открутить кронштейны, которыми закреплен монтажный блок, и снять устройство;
  • вставить новый блок и произвести обратные действия.

Это интересно:  Выбор запчастей для Сузуки

Важно! Замена устройства осуществляется только при отключенном аккумуляторе, в противном случае снятие блока вызовет негативные последствия для автомобиля.

Более подробно процесс описан в видео:

Источник: https://auto-gl.ru/blok-predohraniteley-na-avtomobilyah-reno-megan-2-3/

Схема предохранителей рено меган 2 — RenoStar

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

  1. 30А — Электронный блок управления в салоне
  2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
  3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

17,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
210А Лампа дальнего света левой блок-фары
310А Лампа дальнего света правой блок-фары
410А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
510А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
620А Лампы противотуманных фар
77,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
815А Запорный электромеханизм противоугонного устройства рулевой колонки
95А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
107,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
115А Электромеханизм противоугонного устройства ру­левой колонки
125А Автоматическая коробка передач
1310А Блок управления системой питания сжиженным газом
1410А Лампы света заднего хода
1520А Реле электромагнитного клапана системы питания сжиженным газом
1610А Электромагнитная муфта компрессора кондиционера
1710А Резерв
1840А Электровентилятор системы охлаждения двигателя
1925А Блок управления ABS
2030А Обогрев стекла двери задка
2125А Реле стартера
2225А Электродвигатель стеклоочистителя ветрового окна
2325А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

170А Реле дополнительного подогрева 2
260А Монтажный блок предохранителей и реле в салоне
340А Реле дополнительного подогрева 1
470А Электроусилитель рулевого управления
550А Блок управления ABS
670А Монтажный блок предохранителей и реле в салоне
720А Реле подогрева топливного фильтра дизельного двигателя
870А Блок управления предпускового подогрева
9Не используется

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1Резерв
2Резерв
3Резерв
43А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
520А Обогрев сидений водителя и переднего пассажира
620А Электрозамки всех дверей
715А Прикуриватель
87,5А Обогрев наружных зеркал
910А Блок управления ABS
1015А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
1115А Стоп-сигнал
12Резерв
1325А Электродвигатель стеклоподъемника двери водителя
1425А Электродвигатель стеклоподъемника двери перед­него пассажира
1520А Комбинация приборов, электропривод наружных зеркал
1615А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
1715А Электродвигатель стеклоочистителя двери задка
1820А Блок управления электрооборудованием салона, реле дополнительного оборудования
1930А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
2040А Электродвигатели стеклоподъемников задних дверей
2120А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1Реле электродвигателей стеклоподъемников всех дверей
R2Реле дополнительного оборудования

Источник:

Расположение и схема предохранителей на Рено Меган

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.

Megane I

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

  • Стандартный блок Меган 1Расширенный блок Меган 1
  • На фото описаны назначения предохранителей.
  • Меган 1 салонный блок, часть 1Меган 1 салонный блок, часть 2Меган 1 салонный блок, часть 3

Megane II

Блок предохранителей в салоне Рено Меган 2 находится под большой крышкой, расположенной под рулем и левее. Обозначения предохранителей, их номинал, запасные вставки и щипцы размещены на крышке.

Дополнительные реле

Отдельное реле «+» при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут располагаться пара реле дополнительного подогрева.

Рено меган сценик 1 предохранители и реле

Семейный автомобиль Renault Megane был представлен в 1995 году. Официальное производство началось 1996 г. А в 1997 году на его платформе начали выпускать компактвэн Megane Scenic. Годы производства Renault Megane Scenic 1 поколения 1998, 1999, 2000, 2001, 2002 и 2003. В данном материале вы найде информацию с описанием расположения блоков предохранителей и реле рено меган сценик 1 поколения, их фотографии и схемы с описанием назначения элементов.

Предохранители и реле под капотом

В моторном отсеке блок находится с левой стороны, рядом с аккумулятором.

Возможное несколько вариантов его исполнения.

Фотография вариант 1

Фотография вариант 2

Схема

Описание

AРеле топливного насоса
BРеле системы управления двигателем
CРеле 1 нагревателя охлаждающей жидкости
DРеле электромагнитной муфты компрессора кондиционера
FРеле стартера — автоматическая коробка передач
G
H
IРеле 2 нагревателя охлаждающей жидкости
JРеле электродвигателя вентилятора системы охлаждения — высокая скорость
KРеле электродвигателя вентилятора системы охлаждения — низкая скорость
1(30A) Электродвигатель вентилятора системы охлаждения, подогреватель топливного фильтра
2(30А) Управление двигателем
3(7,5A) Система кондиционирования
4(3А) Система двух компонентной топливоподачи Bi-Fuel
5(7,5А) Система двухкомпонентной топливоподачи Bi-Fuel
6(7,5А) Система управления АКПП, стартер
7(7,5) Подушка безопасности, система управления двигателем, подогреватель топливного фильтра
8(7,5А) Система двухкомпонентной топливоподачи Bi-Fuel
9Диод кондиционера
10Диод кондиционера
11(70А) Нагреватель охлаждающей жидкости, свечи накаливания
12
13
14(40А/50А) Электродвигатель вентилятора системы охлаждения — 2-я скорость, подогреватель топливного фильтра
15
16(60А) Антиблокировочная система тормозов (ABS)
17
18(60А) Обогреватель лобового стекла
19(40А) Система кондиционирования
20(60А) Многофункциональный блок управления 1
21(60А) Блок предохранителей/ реле, приборная панель 2
22(60A) Противоугонная система, звуковой сигнал, выключатель освещения

Предохранителей и реле в салоне

Он находится слева от рулевой рейки, под защитной крышкой.

На обратной стороне крышки будет находится актуальная схема с описанием предохранителей.

Схема блока

Расшифровка

  1. (25A) Электродвигатель привода стекло подъёмника задней левой двери
  2. (25A) Электродвигатель привода стекло подъёмника задней правой двери
  3. (15A) Очиститель/ омыватель заднего стекла
  4. (7,5A) Обогреватель зеркал заднего вида на дверях
  5. (15A) Аудиосистема, антенна с электроприводом, электропривод зеркал заднего видана дверях
  6. (15A) Звуковой сигнал
  7. Реле электродвигателя вентилятора системы охлаждения, комбинация приборов
  8. (5A) Задние противотуманные фонари
  9. (15A) Противотуманные фары
  10. (7,5A) Лампы переднего левого габарита/ заднего левого габарита
  11. (10A) Омыватели фар
  12. (7,5A) Лампы переднего правого габарита/ заднего правого габарита
  13. (5A) Антиблокировочная система тормозов (ABS)
  14. (25A) Электродвигатель привода стеклоподъемника передней правой двери
  15. (15A) Система управления АКПП, реле электропривода стекло подъемника, стоп-сигналы
  16. (15A) Многофункциональный блок управления 1, фонари заднего хода
  17. (10A) Лампа дальнего света (левая)
  18. (25A) Электродвигатель стекло подъемника передней левой двери
  19. (10A) Лампа дальнего света(правая)
  20. (20A) Система кондиционирования, люк
  21. (10A) Разъем питания дополнительного оборудования
  22. (15A) Подогреватель сидений
  23. (20A) Отопитель/ кондиционер
  24. (10A) Лампа ближнего света (левая)
  25. (15A) Аудиосистема, предохранитель прикуривателя рено меган сценик 1
  26. (10A) Лампа ближнего света(правая)
  27. Перемычка — фары

За прикуриватель отвечает предохранитель номер 30.

Нижний ряд

Схема

Назначение

  • A — (15А) Указатели поворота/аварийная сигнализация
  • B — (5А) Многофункциональный блок управления 1
  • C — (20А) Центральный замок
  • D — (20А) Очиститель лобового стекла
  • E — (25А) Электропривод стеклоподъемников
  • F — (30А) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

За блоком с предохранителями, могут так же находится следующие реле:

Схема

Обозначение

AРеле насоса омывателя фар
BРеле системы освещения в дневное время — фары
CРеле системы освещения в дневное время — лампы передних/задних габаритов
DРеле системы освещения в дневное время — главное реле

Так же возможно расположение отдельных элементов предохранителей и реле под пассажирским сидением: А — разъем блока питания, F — предохранители.

Процесс замены

Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено.

Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок (делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются), затем освободить три фиксатора (один задний и два передних).

После этого можно снимать крышку БП. Нужные нам части расположены с обратной стороны платы. На картинке они в нижнем правом углу, обозначены как Ef24 (левая фара) и Ef25 (правая фара).

На крышке монтажного блока с внутренней стороны приведена схема расположения элементов. Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене. На изображении наглядно показано различие между исправным (В) и перегоревшим (С).

По таблице номинальных токов узнайте размерность неисправного элемента. В нашем случае – 10 ампер. Установите при помощи пинцета элементы нужного тока на место извлеченных. Важный момент в общем случае: если электроника не работает без видимых на то причин при исправном предохранителе, либо поставленный элемент перегорает через небольшой промежуток времени, следует обратиться в авторизованный сервисный центр для выявления причин неисправности и последующего устранения.

Где находится блок предохранителей Рено Меган 3 схема и назначение предохранителей

Блок предохранителей Меган 3: где находится, схема и предназначение

Блок предохранителей — это неотъемлемый элемент электронных систем любого современного автомобиля. Именно от состояния плавких элементов зависит, насколько эффективно каждая система будет защищена от мощностных перегрузок и, как и следует ожидать, сколько прослужит тот или иной электронный помощник. О том, как такая система встроена на Рено Меган третьего поколения, читайте далее.

Внутренняя электроника

За эту часть электронных систем отвечает блок, находящийся в салоне. Его расположение – в небольшой нише у левой ноги водителя, которая защищена от механических повреждений небольшой пластиковой крышкой, закрывающейся при помощи нескольких защелок.

Если судить по схеме, здесь находятся предохранители, отвечающие за всю внутреннюю электронику машины, которая не касается работы двигателя, коробки передач и системы зажигания. Всего в салоне Меган находятся 19 плавких элементов, имеющих удельные силы тока, равные 10, 15, 25 и 30 ампер, в зависимости от назначения каждой системы и ее мощности.

Так, судя по схеме, под номером 2 располагается плавкий элемент силой тока в 25 ампер. Он отвечает за работу штатного стоп-сигнала, который расположен на заднем стекле. Выше него, под номером 3, располагается предохранитель механизма электромеханического блока всех дверей из салона.

Помимо этого, стоит обратить внимание на 6 ячейку. Стоит проверить состояние плавкого элемента, находящегося в ней, если отказали оба указателя поворота

К слову, для этого желательно запастись предохранителем на 15А. В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным.

Чуть выше прикуривателя, в 18 гнезде, находится предохранитель дополнительной розетки питания, находящейся у ног задних пассажиров. По аналогии с водительским разъемом, предохраняет от перегрузки эту систему плавкий элемент силой тока 15 ампер.

Электроника двигателя

Для электронных систем двигателя машины, а также систем зажигания, управления трансмиссией и свечами накала у дизеля существует свой блок, находящийся под капотом Рено Меган.

Чтобы добраться до него, необходимо найти небольшой щиток с правой стороны, около аккумуляторной батареи. Открутив несколько винтов, можно смело открывать крышку и, вооружившись схемой, производить замену необходимого элемента.

Самой главной в блоке является ячейка под номером 30. Здесь находится элемент, отвечающий за работу стартера

Именно потому, если машина отказывается заводиться, стоит обратить внимание именно на него. Кроме этого, в 20 ячейке находятся предохранители топливного модуля и катушки зажигания, которые обеспечивают постоянную мощность искры при старте

В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование.

Большое значение имеет также часть, отвечающая за работу наружного освещения, которое включает в себя ближний и дальний свет фар, габаритные и противотуманные огни.

Так, в ячейке номер 1 находится плавкий элемент, отвечающий за работу всего наружного освещения и части индикаторов и подсветок салона, включая кнопки стеклоподъемников. прикуриватель и лампы климат-контроля и аудиосистемы.

Кроме этого, 4 ячейке соответствует исправная работа передних противотуманных фар, если они предусмотрены комплектацией. Рядом с ней, в 5 и 6 разъемах заключается работа ближнего и дальнего света в автомобиле

Также стоит обратить внимание на 7 разъем: он отвечает за исправную работу блока диагностического разъема, реле обогрева заднего стекла хэтчбека и универсала и работу селектора автоматической трансмиссии. В 16 ячейке можно обнаружить источник неисправности сигналов торможения, электрического усилителя руля и некоторых дополнительных электронных систем

Подводя итоги

Блок предохранителей на Рено Меган представляет собой крайне важную систему, отвечающую за исправную работу большинства электронных помощников водителя. Зная функции каждого элемента, можно безошибочно определять источники неисправности и устранять недочеты, связанные с электроникой автомобиля.

Каким способом снять предохранительный блок

Если поставить вставку, которая не будет соответствовать той, что необходима по емкости, посадочные места предохранителя могут попросту выгореть. Тогда приходится менять предохранительный блок на новый. Как это делается?

В принципе французские модели Меган второй и третьей серии в плане замены блока предохранителей ничем не разнятся. Все действия выполняются в следующей последовательности:

  • Первым делом поднимают капот и отсоединяют обе клеммы аккумулятора. Все работы должны производится с отключенным источником питания. Если этого не сделать, результат может оказаться плачевным.
  • В правой стороне подкапотного пространства находится монтажный блок предохранителей.
  • Демонтируют аккумулятор.

Откручивают четыре винта на площадке АКБ.

В углу площадки находится один винт крепления хомута с проводами. Его откручивают и полностью высвобождают хомут.

С помощью гаечного ключа выкручивают винт, которым крепится блок предохранителей автомобиля.

Немного вытягивают с места БП и отсоединяют все разъемы с проводами.

Получают вот такой блок с элементами защиты.

Теперь ничего не препятствует свободной замене предохранителей на блоке. Процедуру снятия старых плавких элементов на новые выполняют при помощи пинцета. После замены устройств БП собирают и устанавливают, выполняя операции в обратном порядке.

Монтажный блок предохранителей автомобиля Renault Megane III выполняет очень важную функцию – он отвечает за корректную работу электронной системы транспортного средства. Поэтому, любому водителю следует знать расположение и назначение каждого предохранителя, чтобы вовремя устранять возникающие при эксплуатации автомобиля неисправности.

Замена предохранителей под капотом Рено Меган 2 My-Megane2.ru

Всем Привет! В сегодняшнем посте хочу описать процесс замены предохранителей в монтажном блоке, находящимся под капотом автомобиля Рено Меган 2. Сразу скажу, что сделать это не так просто, как на других автомобилях. В отчете постарался изложить все более подробно в мелочах. Итак начнем!

Заменяем предохранители на автомобиле Рено Меган 2 в следующей последовательности:

1. Снимаем аккумулятор.2. Снимаем пластиковый держатель жгута проводов, который крепится на верхней части контроллера (смотри фото).

3. Откручиваем 3 торкса T-40 и ключом на 10 мм одну гайку и болт.

4. Отсоединяем 3 разъема от контроллера и убираем его в сторону.



5. Шлицевой отверткой поддеваем пистон крепления жгута проводов и вытаскиваем его.

6. Вытаскиваем пластиковый поддон (кронштейн) аккумулятора.

7. Откручиваем 2 торкса T-30 крепления верхней крышки монтажного блока и снимаем её.

8. Снимаем и отсоединяем 2 разъема (смотри фото).



9. Ключом на 13 мм откручиваем болт крепления платы предохранителей (монтажной платы).

10. Далее, для удобства, рекомендую снять воздушный фильтр.

11. Теперь, шлицевой отверткой выводим из зацепления защелку крепления пластмассового короба, в который вставлена плата предохранителей, с основным пластиковым корпусом.

12. Также шлицевой отверткой выводим из зацепления защелку верхней половины основного пластикового корпуса, с которого до этого мы откручивали крышку, крепящуюся на 2 торксах Т-30 (смотрим фото). Это нужно для того, чтобы легче было вытаскивать плату предохранителей.

13. Ну наконец-то вытаскиваем плату предохранителей. Начинайте тянуть с ближнего к вам угла, а другой рукой подтягивайте вверх, верхнюю часть основного пластикового корпуса (про него я как раз говорил в предыдущем пункте). Делайте аккуратно, потихоньку, покачивающими движениями и она вылезет.

14. Вытащили!

15. Теперь шлицевой отверткой поддевая 2 защелки, вытаскиваем плату предохранителей из пластмассового короба.

16. Для удобства отсоединяем все фишки на плате и меняем предохранители!



Также видим, что внутри основного пластикового корпуса находится еще один блок с предохранителями и теперь вам не составит труда и их тоже поменять.

17. Собираем все в обратном порядке.

Блоки под капотном рено меган 2

Блок защиты и коммутации

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Фотография

Схема

Описание

  1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
  2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
  3. 15А — Насос омывателя фар
  4. 20А — Противотуманные фары
  5. 10А — Дальний свет (левая блок-фара)
  6. 10А — Дальний свет (правая блок-фара)
  7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
  8. 30А — Блоку правления ABS, ESP
  9. 30А — Передний стеклоочиститель
  10. 10А — Блок управления подушками безопасности
  11. 20А — Не используется
  12. 7,5А — ЭБУ коробки передач
  13. 25А — Система управления двигателем
  14. 15А — Датчики концентрации кислорода — нагрев
  15. 20А — ЭБУ коробки передач
  16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
  17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
  18. 15А — Блок управления электрооборудованием
  19. 30А — Стартер
  20. — Не используется
  21. 20А — Топливный модуль, катушки зажигания,  ЭБУ системы питания сжиженным газом
  22. 10А — Электромагнитная муфта компрессора кондиционера
  23. 5А — ЭБУ системы впрыска
  24. 20А — Ближний свет (левая фара), электрокорректор
  25. 20А — Ближний свет (правая фара), электрокорректор
  26. — Не используется

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Схема

Обозначение

  • A — Не используется
  • B — Реле подогревателя топлива
  • C — Реле света заднего хода
  • D — Не используется
  • F1 — 80A блока управления погружными подогревателями
  • F2 — 70A блока предпускового подогрева
  • F3 — Не используется
  • F4 — 80A блока управления погружными подогревателями
  • F5 — 60A / 40А реле электровентилятора
  • F6 — 20А Подогревателя топлива
  • F7 — Не используется
  • F8 — 30А реле электровентилятора
  • F9 — Не используется

Блоки возле аккумулятора

Блок отключения аккумуляторной батареи (1)

Схема

Назначение

  • F1 — 190A Стартер
  • F2 — 50A блок предохранителей и реле в салоне
  • F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  • F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
  • F5 — 80A электроусилитель рулевого управления
  • F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
  • F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

Фотография

Схема

Описание

  1. 70А — дополнительный отопитель салона
  2. 80А — блок предохранителей и реле в салоне
  3. 80А — блок предохранителей и реле в салоне
  4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  5. 30А — дополнительный отопитель
  6. 50А —  ЭБУ АБС с ESP

Не работает прикуриватель на Меган 2

Прикуривателем, на всех автомобилях, в том числе и на Renault Megane 2, по его прямому назначению пользуются только те водители, которые курят. И если бы его использовали только для этих целей, то проблем с гнездом прикуривателя не было бы вообще. Но, с появлением различных дополнительных устройств, таких как автомобильный электрический компрессор, пылесос, видиорегистратор, а через конвертор подключают ноутбуки, и есть ещё масса других полезностей, которым требуется 12-ти вольтовое питание. А получают они его, через гнездо прикуривателя.Устройство прикуривателя несложное, а напряжение на него подается с генератора или аккумуляторной батареи через два предохранителя. Один из них 80-ти амперный, который работает на несколько электрический цепей (вентилятор отопителя, магнитола и т.д. ), в том числе и на прикуриватель, а второй 10-ти амперный, он работает только на прикуриватель.

Зная силу тока, на которую рассчитан предохранитель прикуривателя, и напряжение бортовой сети, нетрудно подсчитать, какова должна быть максимальная мощность подключаемого устройства 10 А*12 В = 120 Вт. Если владелец автомобиля Renault Megane 2, подключит через прикуриватель компрессор, у которого потребляемая мощность, предположим, равна 130 Вт, то 10-ти амперный предохранитель прикуривателя сгорит, и он работать перестанет.

Многие водители пользуются разветвителями, для того чтобы к гнезду прикуривателя можно было подключить одновременно несколько устройств. В этом случае, необходимо посчитать какова будет их суммарная мощность, если она превысит 120 Вт, то предохранитель опять же сгорит. Аналогично можно сжечь и 80-ти амперный предохранитель, если одновременно будут задействованы все электрические цепи, которые он защищает, на максимальную мощность.

Вторая причина, которая выводит прикуриватель из строя, это когда водитель подключает устройство, у которого имеется несоответствие наружного диметра штекера, внутреннему диаметру гнезда прикуривателя. Это, во многих случаях, приводит к короткому замыканию, в результате которого сгорает предохранитель, плавятся контакты прикуривателя и его приходится заменять на новый.

4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

ТокЦвет
5Светло-коричневый
10Красный
15Синий
20Желтый
25Белый
30Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

Потребитель тока А
1Обогреваемые жиклеры омывателей лобового стекла5
2Указатели поворота10
3Очистители фар, освещение ящика для перчаток, органов управления
климатической установкой, селектора автоматической коробки передач
5
4Освещение номерного знака5
5Обогрев сидений, климатическая установка10
6Плафоны и светильники для чтения, плафон багажного отделения5
7Блок управления ABS10
8Автоматический корректор наклона фар при газоразрядных лампах,
телефон
5
9Обогрев зеркал10
10CD-чейнджер5
11Круиз-контроль при автоматической коробке передач5
12Питание системы самодиагностики10
13Сигналы торможения10
14Установка зеркал, стеклоподъемники, центральная блокировка
замков
15
15Комбинация приборов, автоматическая коробка передач10
16Свободен
17Навигационная система7,5
18Дальний свет правый10
19Дальний свет левый10
20Ближний свет правый, корректор наклона правой фары10
21Ближний свет левый, корректор наклона левой фары10
22Габаритные и стояночные огни правые5
23Габаритные и стояночные огни левые5
24Стеклоомыватели25
25Вентилятор системы вентиляции, климатическая установка30
26Обогрев заднего стекла30
27Свободен15
28Топливный насос15
29Электронные системы двигателя20
30Подъемно-сдвижная панель люка крыши20
31Фонари заднего хода, автоматическая коробка передач, круиз-контроль
при механической коробке передач
15
32Электронные системы двигателя20
33Прикуриватель15
34Электронные системы двигателя15
35Плюс» продолжительного электропитания прицепа30
36Противотуманные фары, задние противотуманные фонари15
37Телефон, радио20
38Установка зеркал, дистанционное управление блокировкой крышки
лючка топливозаливной горловины, стеклоподъемники, центральная блокировка
замков
15
39Аварийная сигнализация15
40Звуковой сигнал25
41Свободен
42Свободен
43Свободен
44Обогрев сидений30



Блоки реле и предохранители Renault Megane II

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями

Мощные потребители тока подключены через реле

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.

Расположение предохранителей и реле может отличаться в зависимости от комплектации автомобиля.

Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1).

Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1.

Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)

БЛОК РЕЛЕ (1173)

Рис. 4. Блок реле расположенный в приборной панели, слева от электровентилятора салона

Блок расположен в приборной панели, слева от электровентилятора салона.

ОДИНОЧНОЕ РЕЛЕ (1524)

Реле закреплено на кронштейне педали акселератора.

Назначение реле (в зависимости от уровня комплектации автомобиля) представлено в таблице 2 и таблице 3.

Таблица 2 Назначение реле (в зависимости от уровня комплектации автомобиля)




Номинальный ток, А

Назначение

А

40

Реле дополнительного подогрева 330Вт(1067)

В

70

Реле дополнительного подогрева 660Вт(1068)

Таблица 3 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)



Номинальный

ток, А

Назначение

40

Реле включения стоп-сигнала(1524), управляемое ЭБУ системы

Стабилизации траектории(1094)

ЦЭКБС (645)

Блок расположен в салоне, в левой нижней части приборной панели.

Контакт – Цепь — Назначение

PE1 (40-контактный разъем белого цвета)

коричневый

1 — 26I — Управление «-» датчика хода системы обеспечения безопасности

2 — 47z — Сигнал температуры наружного воздуха/ дисплей

3 — 64 F — Управление «I» сигнальной лампы аварийной сигнализации

4 — 26EC — Управление светодиодом сигнализации наличия карточки в считывающем устройстве

5 — 26K — Сигнал «-» датчика хода педали сцепления

6 — 20AW — Импульсное управление запиранием и отпиранием замков дверей

7 — 26N — Сигнал «+» пуска и остановки двигателя

8 — 87T — Сигнал однопозиционного выключателя двери замка

9 — 20T — Управление «-» светодиодом системы обеспечения безопасности детей

10 — Не используется

11 — 20AL — Управление запиранием замка задних дверей изнутри салона

12 — 16A — Управление «+» электродвигателем насоса омывателя ветрового стекла

13 — 26M — Управление сигнальной лампы «двигатель работает»

14 — 20M — Светодиод запирания дверей

15 — 87G  — Сигнал «-» однопозиционного выключателя двери пассажира

16 — 87B — Сигнал «-» однопозиционного выключателя правой задней двери

17 — 87H  — Сигнал «-» однопозиционного выключателя двери водителя

18 — 20BG — Сигнал состояния системы блокировки внутренних ручек задних дверей

19 — 87A  — Сигнал «-» однопозиционного выключателя левой задней двери

Зеленого цвета

20 – 40 — Не используется

PP2 (12- контактный разъем черного цвета

1 – 261 «-» на электрозамок рулевой колонки

2 – APCB «-» после замка зажигания через предохранитель/ Предохранитель замыкающего контакта электрозамка рулевой колонки

3 — 36A — Управление «+» электродвигателем очистителя заднего стекла

4 — BP25 «-» аккумулятора на электродвигатель очистителя заднего стекла через предохранитель

5 — 20BH — Управление электроприводами замков двери водителя и крышки люка наливной горловины топливного бака на запирание

6 — 20BC — Управление электроприводами замков двери водителя и крышки люка заливной горловины на отпирание

7 — 20BK — Управление Эл. Приводами замков передних и задних пассажирских дверей на запирание

8 — 20BD — Управление Эл. Приводами замков передних и задних пассажирских дверей на отпирание

9 — BP3 «-» аккумулятора через предохранитель на электрозамки дверей

10 — 20X  — Управление электроприводами блокировки внутренних ручек передних дверей

11 — 20W — Управление электроприводами блокировки внутренних ручек задних дверей

Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 4.

БЛОК ЗАЩИТЫ И КОММУТАЦИИ (1337)

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Обозначение предохранителей блока защиты и коммутации показано на рис. 6.

Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 7.

Блок, расположенный в коммутационном блоке двигателя (в моторном отсеке) см. рис. 6.

Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 6. Таблица 5 Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля)

Таблица 6 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)

БЛОК ПРЕДОХРАНИТЕЛЕЙ ЦЕПЕЙ ПИТАНИЯ (777)

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 8).

Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 7.

Таблица 7 Назначение предохранителей (в зависимости от уровня комплектации автомобиля)

№ — Сила тока, А – Цепь — Назначение

F1- Не используется

F2 – 70 — ВР35 — Предохранитель ЭБУ предпускового подогрева (257)

F3 – 20 — ВР27 — Предохранитель реле подогревателя топливного фильтра (450) на двигателе F9Q

F4 – 70 — ВР12 — Предохранитель блока предохранителей и реле в салоне (260)

F5 – 50 — ВР8 — Предохранитель ЭБУ АБС (118-1094)

F6 – 70 — ВР81 — Предохранитель электроусилителя рулевого управления (1232)

F7 – 40 — ВР9 — Предохранитель реле дополнительного подогрева 1 (1067)

F8 – 60 — ВР11 — Предохранитель блока предохранителей и реле в салоне (260)

F9 – 70 — ВР91 — Предохранитель реле дополнительного подогрева 2 (1068)

БЛОК ПРЕДОХРАНИТЕЛЕЙ ЗАЩИТЫ ПЛЮСОВОЙ ЦЕПИ АККУМУЛЯТОРНОЙ БАТАРЕИ (1033)

Блок расположен на плюсовом выводе аккумуляторной батареи (рис. 9).

Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 8.

Таблица 8 Назначение предохранителей (в зависимости от уровня комплектации автомобиля

№ — Сила тока, А – Цепь — Назначение

FI – 30 — BPS1 — Предохранитель цепи «+» аккумуляторной батареи с предохранителем блока предохранителей и реле салона (260) — ЦЭКБС (645).

F2 — 350; 400 – ВPDA — Предохранитель «+» аккумуляторной батареи через предохранитель на стартер (163) — генератор (103) — блок предохранителей цепей питания (777) — блок зашиты и коммутации (1337). Номинальный ток: — 350 А на автомобилях с бензиновыми двигателями. — 400 А на автомобилях с дизельными двигателями.

F3 – 30 — ВР31 — Предохранитель «+» через предохранитель на системы двигателя через блок зашиты и коммутации (1337)

БЛОК РЕЛЕ (1337)

Рис. 10. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337)

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 10).

Назначение реле (в зависимости от уровня комплектации автомобиля) представлены в таблице 9.

Таблица 9 Назначение реле (в зависимости от уровня комплектации автомобиля)




Номинальный

ток, А

Назначение

А

20

Реле электродвигателя омывателя фар (753)

В

20

Реле электродвигателя омывателя фар (1338)

БЛОК РЕЛЕ (299)

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 10). Назначение реле (в зависимости от уровня комплектации автомобиля) представлены в таблице 10.

Таблица 10 Назначение реле (в зависимости от уровня комплектации автомобиля)




Номинальный

ток, А

Назначение

А

20

Реле подогревателя дизельного топлива(450)

В

Не используется

БЛОКИ РЕЛЕ СИСТЕМЫ ПИТАНИЯ СЖИЖЕННЫМ НЕФТЯНЫМ ГАЗОМ (299)

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 11).

Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля) представлены в таблице 11.

Рис. 12. Блок, закрепленный на указанном выше блоке

Блок, закрепленный на указанном выше блоке показан на рис. 12.

Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля) представлены в таблице 12.

Таблица 11 Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля)




Номинальный

ток, А

Назначение

А

20

Реле топливного насоса (236)

В

20

Реле отключения топливного насоса на автомобилях с системой питания

сжиженным газом(1196)

Таблица 12 Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля)




Номинальный

ток, А

Назначение

А

20

Реле электромагнитного клапана системы питания сжиженным газом (1259)

В

20

Реле баллона с сжиженным газом (1457)

Замена предохранителей под капотом Рено Меган 2 My-Megane2.ru

Всем Привет! В сегодняшнем посте хочу описать процесс замены предохранителей в монтажном блоке, находящимся под капотом автомобиля Рено Меган 2. Сразу скажу, что сделать это не так просто, как на других автомобилях. В отчете постарался изложить все более подробно в мелочах. Итак начнем!

Заменяем предохранители на автомобиле Рено Меган 2 в следующей последовательности:

1. Снимаем аккумулятор.
2. Снимаем пластиковый держатель жгута проводов, который крепится на верхней части контроллера (смотри фото).

3. Откручиваем 3 торкса T-40 и ключом на 10 мм одну гайку и болт.

4. Отсоединяем 3 разъема от контроллера и убираем его в сторону.



5. Шлицевой отверткой поддеваем пистон крепления жгута проводов и вытаскиваем его.

6. Вытаскиваем пластиковый поддон (кронштейн) аккумулятора.

7. Откручиваем 2 торкса T-30 крепления верхней крышки монтажного блока и снимаем её.

8. Снимаем и отсоединяем 2 разъема (смотри фото).



9. Ключом на 13 мм откручиваем болт крепления платы предохранителей (монтажной платы).

10. Далее, для удобства, рекомендую снять воздушный фильтр.

11. Теперь, шлицевой отверткой выводим из зацепления защелку крепления пластмассового короба, в который вставлена плата предохранителей, с основным пластиковым корпусом.

12. Также шлицевой отверткой выводим из зацепления защелку верхней половины основного пластикового корпуса, с которого до этого мы откручивали крышку, крепящуюся на 2 торксах Т-30 (смотрим фото). Это нужно для того, чтобы легче было вытаскивать плату предохранителей.

13. Ну наконец-то вытаскиваем плату предохранителей. Начинайте тянуть с ближнего к вам угла, а другой рукой подтягивайте вверх, верхнюю часть основного пластикового корпуса (про него я как раз говорил в предыдущем пункте). Делайте аккуратно, потихоньку, покачивающими движениями и она вылезет.

14. Вытащили!

15. Теперь шлицевой отверткой поддевая 2 защелки, вытаскиваем плату предохранителей из пластмассового короба.

16. Для удобства отсоединяем все фишки на плате и меняем предохранители!



Также видим, что внутри основного пластикового корпуса находится еще один блок с предохранителями и теперь вам не составит труда и их тоже поменять.

17. Собираем все в обратном порядке.

Как поменять предохранители и реле в монтажном блоке панели приборов читаем в статье «Предохранители и реле в салоне Рено Меган 2»

Спасибо за внимание!!!

Где находится предохранитель габаритов Renault Megane 2. Расположение и схема предохранителей для Renault Megane

4088 просмотров

Сегодня, наряду с системой обогрева автомобиля, почти обязательной опцией стала система кондиционирования воздуха. Он призван повысить комфорт водителя и его пассажиров во время поездки. Установка таких систем связана только с разнообразием конфигураций (в базовых моделях они практически не используются).

Работа системы кондиционирования салона Меган 2 основана на эффекте снижения температуры охладителя при движении по трассе с переводом его с газового на жидкий.

В автомобилях марки устанавливается заводской кондиционер, который состоит из следующих частей:

  • компрессор — отгоняет газообразный фреон из зоны низкого давления, сжимая его (процесс нагрева фреона) в зону высокого давления;
  • радиатор — фреон, двигаясь по нему, охлаждается и снова конденсируется в жидком состоянии;
  • ресивер-осушитель — в нем хладагент переводится в жидкое состояние и, благодаря клапану избыточного давления, проходит в расширительный клапан, который является своеобразным предохранительным устройством при недостаточном или избыточном давлении, за счет его снижения фреон охлажденный;
  • испаритель — попадающий в него фреон нагревается, становясь газообразным;
  • электровентилятор — нагнетает кислород и пропускает его через испаритель, после чего прохладный поток воздуха попадает в салон автомобиля;
  • клапаны — Предназначены для обслуживания и заправки системы кондиционирования.

Заправляется хладагент определенной марки и конкретное масло. Чтобы провести ремонт этой системы, сначала необходимо слить хладагент. Заправка осуществляется только при использовании специальной зарядной станции. Он не допустит попадания влаги и воздуха в багажник.

Одно из важнейших правил замены хладагента — запрещается заполнять линии фреоном различных типов.

Технические характеристики

Реле может быть электрическим, электронным или механическим устройством, которое выполняет функцию замыкания или размыкания различных участков сети при изменении поступающих данных.В нем есть управляющая часть и контактная группа (управляемая часть). Следующие типы реле — это устройства, реагирующие на температуру, свет, звук и т. Д.

В автомобильной промышленности используются электрические реле всех типов. Структура простейшего из них следующая: катушка с магнитным якорем и связанная с ним управляемая часть. Принцип работы — электрический ток поступает в обмотку реле, где создается магнитное поле, якорь под его воздействием меняет свое положение, в результате чего одновременно меняются контакты.

Реле, работающие от бортовой сети, имеют практически одинаковые характеристики:

  • блок питания от 8 до 16 В;
  • рабочее напряжение 12 В;
  • сила тока около 0,2 А;
  • рабочее напряжение 8 В;
  • максимальный ток в сети: 30 А;
  • сопротивление порядка 80 ± 10 Ом.

При длительной работе реле на максимальных нагрузках происходит скачок искры при замыкании контактов, создавая между ними черный налет, в результате чего контактная группа перестает исправно работать.В таких случаях при включении бортовой сети выделяется тепло, увеличивается сила тока в электрических цепях, после чего неизбежно возникает точка контакта, со временем — на их стыках постепенно плавится пластик.

Обращаем немного внимания на маркировку, расположенную на реле. Помимо обозначения самих контактов, в нем указывается страна производителя, данные с указанием их рабочих характеристик: напряжение (В или В), максимальный ток при работе («А»).

Замена неработающих деталей

Практически все линии электропередач электроприборов Renault. Самые мощные потребители электроэнергии подключаются через реле. Предохранители и реле расположены в двух монтажных блоках, расположенных в салоне и в моторном отсеке. Монтажный блок под капотом расположен с левой стороны вдоль машины. В этом агрегате находится реле кондиционера, оно же электромагнитная муфта компрессора кондиционера, рассчитанная на ток 10А.

Замену этой муфты на Меган 2 можно разделить на следующие этапы:

  • откручиваем винты крышки монтажного блока;
  • отделите крышку монтажного блока;
  • вытаскиваем аккумулятор;
  • снимите болт крепления блока коммутации и отнесите в сторону для удобства замены;
  • согласно рисунку на обратной стороне крышки нужно выбрать необходимую муфту компрессора и вытащить ее руками;
  • вставьте новую втулку и верните блок на место, затем вставьте аккумулятор и закройте монтажный блок крышкой.

В процессе эксплуатации автомобиля Меган 2 производительность элементов кондиционера снижается как из-за механических повреждений, так и из-за износа оборудования. Так что в течение года объем кулера в системе может уменьшиться на 10-15%. В связи с этим необходимо периодически проверять работу компонентов системы и заменять воздушный фильтр салона.

Не забудьте очистить конденсатор и испаритель. Некоторые автопроизводители рекомендуют включать систему на короткое время, даже при низких температурах, чтобы детали и магистрали смазывались автоматически.

Блок защиты и коммутации

Расположение
Блок находится в блоке коммутации двигателя (в моторном отсеке).

Рис. 5. Обозначение предохранителей блока защиты и коммутации

Обозначение предохранителя блока защиты и коммутации показано на рис. пять.
Цепи, защищенные предохранителями (в зависимости от комплектации автомобиля), представлены в таблице 5.

Блок, расположенный в распределительной коробке двигателя (в моторном отсеке).Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлено в таблице 6.

Таблица 5 Цепи защиты предохранителями (в зависимости от уровня комплектации автомобиля)

Таблица 6 Назначение контактов и цепи (в зависимости от комплектации автомобиля)

Блок предохранителей и реле в салоне

Рис. 1. Блок предохранителей и реле в салоне

Блок расположен в салоне, в левой нижней части приборной панели (см. Рис. 1).
Обозначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1.

Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)

Блок предохранителей питания

Рис.7. Блок, расположенный в распределительной коробке в моторном отсеке под блоком защиты и коммутации

Блок расположен в блоке коммутации в моторном отсеке под блоком защиты и коммутации (1337) (рис. 7).
Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлено в таблице 7.

Таблица 7 Назначение предохранителей (в зависимости от уровня комплектации автомобиля)

Все электрические схемы автомобиля Renault имеют защиту в виде предохранительных вставок разного размера.В случае внезапного отказа фар или других компонентов электрической системы, чтобы понять проблему и устранить ее, водитель должен прежде всего проверить исправность предохранителей на Renault Megane 1, 2 и 3.

[Скрыть]

Где находится блок питания и его схема

Во всех поколениях Renault Megane используется электропроводка с двумя отдельными блоками предохранителей. Один из них расположен внизу панели приборов в районе колена левой ступни водителя.Второй установлен в моторном отсеке.

Блок кабины

Расположение предохранителей в кабине на автомобилях Megane 1, 2 и 3 может отличаться.

Megane i

Доступ в салон автомобиля осуществляется через съемную пластиковую крышку. На машинах может быть два типа блоков — стандартные и расширенные. Внешне они практически идентичны, разница лишь в расположении и номинале плавких вставок.

Строительный блок Megan 1 Advanced Megan Block 1

На фотографии показано назначение предохранителей.

Общая схема модуля

Расположение предохранителей в модуле такое же, как у Renault Megane 3 с дизельным двигателем и с бензиновым двигателем.

Бензиновый вариант Дизельный вариант

На радиаторе установлено отдельное реле для включения приводов вентиляторов, рассчитанных на ток до 70 А.

Процесс замены

Конструкция блока под капотом на Рено Меган авто крайне неудобно, поэтому процесс замены может вызвать определенные трудности.

Как заменить предохранитель?

Самая трудоемкая замена предохранителей на Рено Меган 2 в блоке моторного отсека.

Для этого вам понадобятся:

  • ключей TORX T40, T30;
  • ключ обыкновенный на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • Клещи для снятия, они находятся под крышкой блока в салоне.

Для прямого доступа к плавким вставкам необходимо снять с станка ряд элементов.

Например на Меган с универсалом нужно сделать следующее:

  1. Отсоединить клеммы от АКБ и снять с автомата.
  2. За АКБ блок контроллера с проводами. Сверху они фиксируются пластиковым кожухом, который необходимо снять.
  3. Снимите пластиковую накладку аккумулятора, закрепленную тремя винтами T40 и одной обычной гайкой 10 мм.
  4. Выверните один болт из корпуса контроллера.
  5. Отсоедините колодки проводов от контроллера.Чтобы их снять, необходимо пальцем утопить защелку и потянуть шарнирный рычаг вверх.
  6. Отсоедините жгут проводов, осторожно отсоединив его от кончика отвертки.
  7. Вынуть аккумуляторную батарею.
  8. Под ним будет видна крышка блока предохранителей, закрепленная двумя винтами T30. Их нужно открутить и снять крышку.
  9. Под ней два разъема проводки. Чтобы снять дальнюю, необходимо потянуть защелку вверх и вытащить блок с проводами влево.Второй небольшой разъем имеет в своей конструкции защелку, которую необходимо нажимать и отключать.
  10. Отделите первый блок, для этого нужно поддеть и вытащить фиксатор, расположенный сбоку.
  11. Снимите ответную часть второй соединительной колодки с корпуса блока и отверните болт ее крепления.
  12. Затем надо жало отвертки выдавить защелки корпуса и вынуть колодку. Это может потребовать снятия корпуса воздушного фильтра.Лучше перетащить блок из ближнего угла и слегка приподнять пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
  13. Снимаемая деталь — это сам блок с установленной на нем коробкой, служащей для плотной фиксации. Необходимо отжать защелки, расположенные по бокам, и снять эту коробку.
  14. Отсоедините колодку разъемов и снимите ее с автомобиля.
  15. После этого возможна замена вышедших из строя элементов, например габаритов или ближнего света, в соответствии со схемой.

Кроме того, при необходимости замените вставки в небольшом блоке сильно нагруженных схем. Этот блок виден в нижней части кузова, которая не снимается с автомобиля.

Весь процесс замены предохранителя на Renault Megane 2 подробно описан в видеоролике, предоставленном China Useful Channel.

При замене предохранителей необходимо учитывать, что на Меган первого и второго поколения деталь просто подтягивается стандартными клещами.На Мегане третьего поколения сначала сдвигается боком и только потом снимается.

При поиске неисправного предохранителя на Меган 3 необходимо внимательно изучить схему. Например, каждый стоп-сигнал машины получает питание от отдельной цепи и имеет отдельный предохранитель в блоке кабины.

Доступ к электрооборудованию на таких машинах проще.

Для демонтажа агрегата необходимо:

  1. Освободить четыре защелки по углам.
  2. Снимите два красных замка.
  3. Снимите заглушку.
  4. Вытащите блок и замените необходимые детали.

Как заменить блок?

Блоки, возможно, потребуется заменить при выгорании или повреждении седел. Такие случаи возникают при использовании предохранителей неправильного номинала. Замена блока в моторном отсеке производится по схеме, аналогичной замене предохранителей. В новом блоке необходимо установить предохранители в тех же местах, что и в старом.В этом случае важно проверить соответствие номинала вставок требованиям электрической схемы к предохранителям автомобиля. Заменить блок на Меган 3 намного сложнее, так как автомобиль имеет более сложную электрическую схему, поэтому работы по замене устройства на этой версии машины лучше доверить профессионалам.

5125 Просмотры

Большинство электронных систем Renault Megane защищены предохранителями, это надежно защищает технику от перегрузок и позволяет во много раз продлить срок ее службы.Часто случается, что перестает функционировать та или иная система, а это значит, что вышел из строя один из предохранителей, и его необходимо заменить. О том, как найти нужную запчасть в Рено Меган второго поколения и поменять самостоятельно, читайте в этой статье.

Крышка кабины

В рассматриваемой машине всего два блока. Расположение одного из них — в кабине, рядом с левой ногой водителя.

Чтобы добраться до него, достаточно снять защитную пластиковую крышку, предварительно отсоединив ее от защелок.

Узнать, где находится требуемый элемент, с помощью схемы несложно. Приведем только основные цифры, которые вам чаще всего приходится искать. Одна из систем, которая чаще всего выходит из строя — это система отопления и кондиционирования, либо просто плита. За это отвечает ячейка под номером 30. В этом случае сама деталь будет иметь заводскую маркировку SP3, поэтому перепутать ее с чем-то другим будет не так-то просто.

Кроме того, в салоне есть предохранительный элемент комбинации приборов с маркировкой BCP3 и ячейкой № 25.Рядом с ним находится важнейшее реле для управления электрооборудованием кабины. Благодаря маркировке BP77 и четко обозначенной 20 ячейке, имеющей схему, найти реле будет довольно просто. Кроме того, стоит обратить внимание на 10 ячейку и маркировку SP2. От исправности этого плавкого элемента будет зависеть работа штатной штатной магнитолы, мотора омывателя фар и электростеклоподъемников всех дверей.

Место под вытяжку

Второй блок находится под.Он содержит плавкие элементы, отвечающие за электрооборудование двигателя, все электронные системы и внешнее освещение.

Местоположение щита узнать довольно просто: для этого нужно открыть колпак и обратить внимание на правый угол, где находится небольшой пластиковый щиток. Сняв крышку с защелок, необходимо вооружиться аналогичной схемой и узнать, где находится необходимая ячейка.

Итак, поговорим об основных деталях, которые подвергаются наибольшим нагрузкам и чаще других выходят из строя.В первую очередь следует обратить внимание на ячейку № 30, которая находится возле предохранителя бензонасоса. Здесь установлена ​​белая деталь, отвечающая за работу реле стартера.

Если автомобиль глохнет сразу после начала работы, а реле стартера исправно работает, велика вероятность выхода из строя штатного агрегата бензонасоса. Предохранительный элемент, отвечающий за работу реле топливного насоса, находится в ячейке № 5 и имеет желтый цвет.

Кроме бензонасоса, в моторном отсеке расположена группа плавких элементов для наружного освещения.В частности, при выходе из строя габаритных огней необходимо извлечь плавкий элемент вилки типа 10А. Кроме того, стоит обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также все лампы, расположенные в блоке фар.

Функционирование каждого автомобиля зависит не только от исправности двигателя, но и от работы предохранителей. Так или иначе, но электрическая схема играет важную роль в работе автомобиля.В этой статье мы расскажем, какие функции выполняют предохранители Рено Меган 2, где находится блок и как его заменяют.

[Скрыть]

Что такое предохранители и зачем они нужны

Что такое предохранители? Для чего они нужны? Где находится блок предохранителей (БП)? Эти вопросы приходили в голову каждому автовладельцу Renault. Теперь попробуем кратко ответить на эти вопросы. Эти элементы предназначены для размыкания электрической цепи при резком увеличении тока в ней.

Говоря более понятным языком, компоненты блока питания необходимы для защиты устройств системы электрооборудования от повреждений из-за короткого замыкания или перегрузки цепи. То есть, если вдруг неисправна схема и произойдет короткое замыкание, то сначала выйдет из строя предохранитель, а потом возможно и само устройство. Взрыватель, как говорится, весь удар принимает на себя. И не зря, ведь дешевле приобрести этот элемент в случае выхода из строя, чем покупать новые электрические стеклоподъемники, зеркала и т. Д.

Расположение и схема блока питания

Далее предлагаем вам узнать, где расположены предохранители на блоке питания и какие функции выполняются в автомобилях Renault второго и третьего поколения. В обеих моделях автомобилей основной БП расположен с левой стороны торпеды. Чтобы добраться до него с места водителя, нужно снять накладку на панели приборов с левой стороны под рулем.

Кроме того, в автомобилях французского производителя есть еще один БП, который устанавливается в подкапотном пространстве.Его схема также будет описана ниже. Несмотря на идентичное расположение блока питания, схемы в обеих моделях автомобилей отличаются друг от друга, поэтому их описание мы рассмотрим отдельно.

Megan 2

Ниже представлена ​​схема блока питания автомобиля Renault Megane 2, расположенного в салоне автомобиля.

Маркировка Назначение
С Этот компонент определяет работу вентилятора отопителя системы.
D Устройство обеспечивает работу стеклоподъемников, установленных на задних пассажирских дверях.
E Ответственный за работу люка.
Ф Обеспечивает работу системы АБС.
G Этот компонент является многофункциональным и отвечает сразу за несколько устройств:

  • за работу аудиосистемы;
  • устройство
  • устройство омывателя стекла;
  • прикуриватель;
  • сигнализация.
H Обеспечивает работу стоп-сигналов.
L, M Этот компонент обеспечивает входные двери.
N Обеспечивает функциональность приборной панели, мультимедийной системы и устройства заднего вида.
O Этот компонент имеет зуммер.
P Если этот компонент выходит из строя, работа стеклоочистителя заднего стекла невозможна.
R Отвечает за работу системы кондиционирования воздуха.
S Обеспечивает функцию датчика температуры в салоне автомобиля.
T Обогрев передних сидений.
U Отвечает за одновременное запирание всех дверей автомобиля.
W Обогрев зеркал заднего вида.
A Реле электрического стеклоподъемника.

Ниже описано устройство под капотом, а также назначение его составных частей. Именно в этом БП находится предохранитель других оптических устройств.

Megan 3

Обозначения для каждого компонента перечислены ниже.

Ниже представлена ​​схема блока питания, установленного в моторном отсеке автомобиля. Предлагаем ознакомиться со схемой и описанием комплектующих.

Процесс снятия и замены

Итак, приступим:

  1. Для начала откройте капот и отсоедините клеммы от АКБ.Если этого не сделать, демонтаж БП может иметь тяжелые последствия для автомобиля.
  2. Вы увидите блок питания, расположенный справа в моторном отсеке. Вам нужно открутить винты, удерживающие аккумулятор, и снять его. Также откручиваем крышку БП. Все болты, которые необходимо открутить, показаны на фото красным цветом.
  3. Гаечным ключом на «10» откручиваем гайку и снимаем зажим со связкой проводов.
  4. Теперь нужно открутить винты крепления непосредственно к БП.
  5. Таким образом можно разобрать устройство.

2. Винты аккумуляторной площадки обозначены красным цветом — их необходимо открутить

Устраните проблему с резистором вентилятора отопителя Renault Megane 2 за считанные минуты

Проблема

Многие владельцы Рено испытывали проблему с отопителем
не работает правильно.
Затронутые автомобили включают Renault
Megane Mk II.

Владельцы могут столкнуться с прерывистым нагревом
нагнетательный вентилятор, на одной или нескольких настройках скорости, или вентилятор может не
работать все, или будет работать только на полную мощность, или может зависнуть на полной мощности.


Органы управления с климат-контролем / электронным кондиционером (слева) и без (справа)

Используются два типа управления, в зависимости от того,
есть климат контроль или нет.
Как правило, автомобили без климат-контроля имеют
самые частые проблемы с ТЭНом.
Это автомобиль, которым мы являемся
здесь, как показано справа выше.
(Для Renault Megane 2
с климат-контролем ,
см. нашу страницу для Megane & Scenic 2)

Возможные причины

Есть две распространенные причины неисправности вентилятора нагревателя в
Megane 2 без кондиционера:

A. Неисправный резистор нагревателя
(Иначе известный как резистор нагнетателя нагревателя, пакет резисторов, реостат нагревателя
или резистор электродвигателя вентилятора, номер детали 7701207717)
Обычно на нем выходит из строя термопредохранитель.

Обрыв цепи Термопредохранитель резистора нагревателя

B. Перегрев / сгорел резистор нагревателя
Разъем для жгута проводов

Первоначальная конфигурация проводки недостаточна для предотвращения перегрева
разъем.

Перегретый / сгоревший разъем жгута резистора нагревателя

Исправления

A. Неисправен резистор нагревателя
Если вышел из строя термопредохранитель, можно просто заменить
что.
Узнать больше о замене плавкого предохранителя
В качестве альтернативы замените полностью новым резистором нагревателя.
В любом случае мы настоятельно рекомендуем вам также обновить ткацкий станок.
разъем, установив комплект для модернизации / ремонта ткацкого станка
.

B. Разъем жгута проводов резистора нагревателя перегрет / сгорел.
Замените разъем жгута проводов, установив комплект для модернизации / ремонта ткацкого станка.
(Номер детали: 8200729298)


С.Другие причины

Конечно, могут быть и другие причины, например, неисправный электродвигатель вентилятора,
или перегоревший предохранитель, но две основные причины, указанные выше, несомненно,
наиболее общий.

Руководство по ремонту

Этап 1 — Расследование.

Если вентилятор вашего обогревателя полностью перегорел, сначала проверьте предохранители.
Если все предохранители в порядке, это отличное видео описывает, как добраться до резистора нагревателя.
от тире.
(кроме игнорирования предложения заменить термопредохранитель на
припаять — не пойдет)

В целях безопасности сначала отсоедините аккумулятор и запишите
радиокод.

Доступ к резистору нагревателя на Renault Scenic II — Megane похож.

Благодарности за видео коллекционерам Bens

Как показано на видео, снимите переднюю панель и потянитесь вправо.
стороны, к задней части блока дисплея прибора и, следуя
пальцами ткацкого станка найдите многоходовой разъем.
Это разъем жгута проводов резистора нагнетателя нагревателя.
Сожмите вместе ушки / выступы и отсоедините разъем.
Теперь вы можете осмотреть разъем через отверстие в лицевой панели.
Довольно часто вы обнаружите, что корпус разъема сгорел.
и / или таял вот так.
.
Даже если он выглядит нормально, мы все равно рекомендуем заменить его, так как это очень распространенная неисправность.
Такой сгоревший разъем вызовет остановку или прерывание работы нагнетателя нагревателя и замену
это почти наверняка восстановит нормальную работу вентилятора отопителя.
Если оставить это так, неисправность может прогрессировать до тех пор, пока не возникнет пожар.
результат, так что будьте осторожны.

Комплект резисторов вентилятора нагревателя удерживается 2 винтами, один на
по обе стороны от того места, где вы сняли разъем.
После снятия резистор нагревателя можно потянуть вперед на
осмотр.
Возможно, вам придется дергать красный и черный кабели, чтобы
некоторая слабость.
Не волнуйтесь, разъем на другом конце симпатичный
жесткий!
Теперь вы можете изучить резистор нагревателя.

Если у вас есть оборудование, проверьте плавкий предохранитель (отмечен стрелкой)
Вы можете заменить только этот резистор или весь резистор нагревателя.

Руководство по ремонту

2 этап —
При необходимости заказывайте новые детали.

Руководство по ремонту

Этап 3 — Замена / ремонт / модернизация.

Замена термопредохранителя резистора нагревателя


1.Отрежьте старый предохранитель, оставив длину проводов, равную
возможный.
2. С помощью плоскогубцев выпрямите эти ножки.

3. Согните ножки нового термопредохранителя в форме буквы «U».
4. Теперь обожмите новый предохранитель на старых ножках так, чтобы предохранитель был
все еще близко к корпусу Resistor Pack.
Отрезаем выступающие ножки, а резистор нагревателя
отремонтирован и готов к повторному использованию.

Не забудьте попытаться определить, почему вышел из строя предохранитель в
первое место.

Замена блока резисторов вентилятора нагревателя:

Мы уже описали выше, как получить доступ к Обогревателю.
Резистор.
Тем не менее, он по-прежнему будет связан с автомобилем красным и черным.
кабели.
От лицевой панели невозможно добраться до другого конца
эти кабели, которые подключаются к воздуходувке.
Самое простое решение — отрезать красный и черный кабели и
обожмите их на красный и черный кабели нового нагревательного резистора.

Если вы хотите заменить резистор нагревателя «правильным» способом, вы
необходимо будет получить доступ из-под приборной панели, как показано здесь:
Доступ к нагревателю
Резистор вентилятора — трудный путь. (Открывается в новом окне)

Замена разъема на тяге резистора нагревателя:
Для этого нужно старый разъем отрезать, а припаять или
обжать
кабели от нового ткацкого станка к оригинальному ткацкому станку.

Исключите возможность ошибки при подключении путем обрезки и
обжимать только один кабель за раз.
Ткацкий станок поставляется в готовом виде с обжимными соединителями, поэтому вам нужно только
есть одна работа по резке и зачистке.
Обратите внимание, что на одном конце корпуса разъема есть выступ, поэтому
используйте это как ссылку.
Также обратите внимание, что ваш новый ткацкий станок имеет дополнительные кабели. Это не ошибка,
эти дополнительные кабели распределяют ток между соседними клеммами, чтобы
преодолеть дефект перегрева в оригинале.

Часто спрашивают: где блок предохранителей Renault Megane?

Где в моей машине находятся предохранители?

Большинство предохранителей расположено на приборной панели со стороны водителя, обычно под рулевым колесом, или в перчаточном ящике.

Где находится блок топливных предохранителей?

В большинстве моделей автомобилей реле топливного насоса находится в блоке предохранителей где-то под приборной панелью, но оно также может быть расположено в блоке предохранителей в моторном отсеке. Блок предохранителей двигателя или приборной панели обычно представляет собой длинный черный ящик, содержащий реле топливного насоса и различные другие предохранители и реле. 5 дней назад

Где находится блок предохранителей на Renault Scenic?

Для правого рулевого колеса блок предохранителей находится в левой части перчаточного ящика.На левом рулевом колесе блок предохранителей находится слева от рулевой колонки, под некоторыми элементами управления.

Как выключить сигнализацию на Renault Megane?

Нажмите кнопку пуска / остановки 5 раз. Выходи и запри машину. Слушайте примерно 4 звуковых сигнала из области багажника со стороны водителя, они не такие громкие. Он издает звуковой сигнал, как только вы его запираете, это означает, что внутренние датчики отключены.

Могу ли я заменить предохранитель на 15 ампер на предохранитель на 20 ампер в моей машине?

провод цепи рассчитан на предохранитель 20А.Если вы замените его предохранителем на 15 А, он не перегрузит провод и сработает, когда постоянный ток превысит 15 А, так что да, вы можете безопасно заменить предохранитель 20 А на предохранитель 15 А.

Есть предохранитель на приборной панели?

Найдите предохранитель, который питает фары приборной панели. Проверьте под капотом, под приборной панелью, рядом или в перчаточном ящике. Как только вы найдете блок или коробки с предохранителями, снимите крышку и проверьте схему на нижней стороне крышки на предмет предохранителя с надписью «приборная панель» или просто «огни».”

По каким признакам вам нужен новый топливный насос?

Обычно неисправный или неисправный топливный насос вызывает один или несколько из следующих 8 симптомов, которые предупреждают водителя о потенциальной проблеме. Воющий шум из топливного бака. Трудность запуска. Распыление двигателя. Остановка при высоких температурах. Потеря мощности из-за стресса. Автомобиль бушует. Малый расход бензина. Автомобиль не заводится.

Может ли перегоревший предохранитель не завести машину?

Обычно перегоревший предохранитель вызывает незначительные проблемы с электрооборудованием автомобиля, например, неработающие фонари заднего хода или внутреннее освещение, невозможность использовать радио, потерю указателя поворота или некорректное функционирование некоторых функций климат-контроля.Однако в редких случаях перегоревший предохранитель может означать, что ваша машина не заводится.

Где сигнализация на Рено Меган?

Блок сигнализации находится фактически в багажнике, за обшивкой ковра на стороне пассажира.

Как отключить бесключевой доступ в Renault?

Для справки, ключ-карта введена, двигатель работает, нажмите и удерживайте кнопку блокировки (красную) до тех пор, пока сигнал подтверждения не включит и не выключит вход без ключа.

Как выключить сигнализацию на Renault Scenic?

Re: Как включить и выключить сигнализацию. Остановите машину (нажмите кнопку запуска / остановки, чтобы остановить двигатель), быстро нажмите кнопку запуска / остановки 5 раз.удалить карточку-ключ. открыть дверь, выйти, закрыть дверь. замок двери (неблокируемый)

Блок предохранителей

Renault Megane | Электрические схемы на приборной панели Authority

Блок предохранителей Renault Megane Whats New

Блок предохранителей Renault megane — класс fc 2nd May 11 2018 Схема предохранителей renault megane часть двигателя этот блок расположен в соединительном блоке двигателя под блоком защиты и мутации renault Схема блока предохранителей megane часть двигателя этот блок расположен на плюсовой клемме аккумуляторной батареи.Блок предохранителей в моторной части renault megane 2 некоторые функции защищены предохранителями, расположенными внутри моторной части блока предохранителей a. Предохранителями розетки прикуривателя в renault megane iii являются предохранители 17 гнездо для аксессуаров багажного отделения 18 гнездо для аксессуаров на задних сиденьях и 19 гнездо для прикуривателя в блоке предохранителей панели приборов. См. Дополнительную информацию на нашем веб-сайте https информация о блоке предохранителей renault renault megane iii 2008 2015 схема блока предохранителей расположение и назначение электрических предохранителей для класса rp grp talgo факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb пр 24 lh 18 label class fw b продолжительность видео.

Блок предохранителей Renault megane — этикетка 36 sec class tc bxz bb pr 24 lh 18 label class fw b views label 27 4k ul ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b author label box информация о блоке предохранителей ul class dd algo algo sr relsrch lst sr data 629 60b273508ce47 class ptitle options toggle h4 style margin bottom 1px Название класса ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 HREF HTTPS г поиск Yahoo уг awre19hqc7jgz88ayehxnyoa ylu y29sbwnizjeecg9zazuednrpzamec2vja3ny с.в. 2 повторно 1622336464 ро 10 RU HTTPS 3a 2f 2ffuse окно информации 2frenault 2frenault Megane IV 2016 2018 предохранители гк 2 RS utzyiud5n1xbirew2v9l7wa0a м referrerpo су целевого происхождения заготовки данных 629 60b273508cf1a предохранителей Диаграмма Renault Megane IV 2016 2019 a h4 style color 007542 class fz ms fw m fc 12th wr bw lh 17 информация о блоке предохранителей цвет стиль 6e7780 class fc dolphin fz ms fw m wr bw lh 17 renault renault megane.

Блок предохранителей Renault megane — iv 2016 class tri ico стрелка вниз серый толстый optrg ul class pd nk algo options hadnz 4 bgc white bd 1 ​​bds s bdc lgray1 bs type1 ptb 1u class db selected class txt a class t1 c dgray c черный ч КУП lgray3 HDB ГНР 3u PTB 1u тд п тд пН HREF HTTPS г поиск Yahoo уг awre19hqc7jgz88ayuhxnyoa ylu y29sbwnizjeecg9zazuednrpzamec2vja3ny с.в. 2 повторно 1622336464 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3drenault 2bmegane 2bfuse 2bbox 26d 3d4794029821921617 26mkt 3den нас 26setlang 3den нас 26w 3d cwfypk eqaeeql lsa62hwg48do0evl rk 2 rs bvsxqrm yczvhw0rewxmprvgabi источник ссылки источник целевой пустой кэшированный файл.В этой статье мы рассмотрим renault megane четвертого поколения, доступный с 2016 года по настоящее время здесь вы найдете схемы блоков предохранителей renault megane iv 2016 2017 2018 и 2019 получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении .

Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и др. Блок предохранителей renault megane Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей renault megane На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Блок предохранителей окна Renault Megane Схема подключения оконного блока Renault Megane Блок предохранителей окна В пользу Renault Scenic блок предохранителей задние фонари сайт схема подключения соус Где (и что?) Находятся предохранители в Renault Megane Grande Scenic? замена блока предохранителей окна Renault Megane Схема подключения блока предохранителей Fuse Блок предохранителей Renault Megane 2 (2003 2009) Схема предохранителей • fusecheck com Схема блока предохранителей Renault Megane II (2003 2009)

Демонтаж блока предохранителей Renault Megane

Снятие блока предохранителей Renault Megane Что нового

Снятие блока предохранителей Renault Megane — Предохранители 1 2 пинцет блока предохранителей 1, если какой-либо электрический компонент не извлекает предохранитель с помощью пинцета 1 Проверьте состояние предохранителей, расположенных на задней стороне клапан a или b проверьте соответствующий предохранитель unc p крышка a или b в зависимости от ve, чтобы вынуть предохранитель из пинцета и заменить его, если необходимо.Покупайте по отделам покупайте автомобили, модную одежду, коллекционные вещи, спортивные товары, фотоаппараты, детские товары и все остальное на ebay, мир 39 s на ne Marketplace. Взгляните на фильмы, которые выйдут на этой неделе. 8 12 фильмов для просмотра в кинотеатрах в эти выходные четвертого июля, 6 НЛО, и еще несколько фильмов для просмотра во Всемирный день НЛО. Самый простой способ сделать резервную копию и поделиться своими файлами со всеми. Смотрите фильмы в потоковом режиме на любую смарт-консоль телевизора на ПК Mac, планшете и смартфоне, а также на двух других плюсах фильмов на вашем компьютере.В магазине программного обеспечения с бесплатными файлами cookie.

Снятие блока предохранителей Renault Megane — und hn che tools die erforder ch sind damit sie k ufe t tigen k nnen um ihr einkaufserlebnis zu verbessern und unsere dienste bereitzustellen wie in unseren hinweisen zu beschrieve. .

Снятие блока предохранителей Renault megane

Электросхема представляет собой методику описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие монтажной схемы, используемой для обнаружения помех, нового вспомогательного оборудования и т. д. снятие блока предохранителей renault megane Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. снятие блока предохранителей renault megane На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Renault megane 2 снятие блока предохранителей, электрические схемы output pale Как снять блок предохранителей на renault megane youtube Renualt megane 2 снятие блока предохранителей в двигателе youtube Renault megane 2 схемы снятия блока предохранителей выходной pale Renault scenic ii sigorta sökümü блок предохранителей в моторном отсеке youtube Блок предохранителей renault megane 2 Замена предохранителя 2002 2008 renault megane 2003 renault megane authentique 1 5l 4-х цилиндровый турбодизель Схема предохранителей renault megane ii (2003 2009)

renault megane блок предохранителей

Блок предохранителей в моторном отсеке Рено Меган 2.Предохранители в соединительном блоке двигателя под блоком защиты и коммутации.

Здесь вы найдете схемы блоков предохранителей Renault Megane III 2015, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей). Производитель не несет никакой ответственности. Это реле находится на кронштейне педали акселератора. Renault Megane — схема блока предохранителей — моторный отсек Этот блок расположен в соединительном блоке двигателя, под блоком защиты и коммутации.

Блок предохранителей находится за крышкой в ​​вещевом ящике. Только для информационных целей. Использована информация из руководства пользователя от 2015 года. Автомобили с правым рулем /

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Renault Megane II (2003, 2004, 2005, 2006, 2007, 2008, 2009). Этот блок расположен на плюсовой клемме аккумуляторной батареи. В этой статье мы рассмотрим Renault Megane четвертого поколения, доступный с 2016 года по настоящее время.

Этот блок расположен под приборной панелью с левой стороны блока вентилятора салона. Предохранителями прикуривателя (розетки) в Renault Megane III являются предохранители № 17 (розетка для аксессуаров багажного отделения), № 18 (розетка для аксессуаров на заднем сиденье) и № 19 (прикуриватель) в блоке предохранителей на панели приборов.

Все товарные знаки являются собственностью fusesdiagram.com. Некоторые функции защищены предохранителями, расположенными внутри моторного отсека (блок предохранителей A). (15A) Кондиционер (AC), аудиосистема, складной верх, цифровой многофункциональный дисплей, подогреватель топлива, омыватели фар, подогрев сидений, внутреннее зеркало заднего вида, (20A) Сигнализация, аудиосистема, цифровой многофункциональный дисплей, электрические наружные зеркала заднего вида, (15A) Откидной верх, омыватели фар, звуковой сигнал, (20A) Аксессуары, кондиционер (AC), панель приборов, многофункциональный блок управления 2, (3A) Датчик внешней освещенности, обогреватель / кондиционер (AC), внутреннее зеркало заднего вида, ветровое стекло датчик дождя стеклоочистителя.Для Renault Megane 2 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 модельного года. В данной статье мы рассматриваем Renault Megane третьего поколения, выпускавшиеся с 2008 по 2015 годы.

Расположение предохранителей в автомобилях, выпущенных в другое время, может отличаться. Автомобили с левым рулем.

Блок предохранителей расположен под крышкой слева и снизу от рулевого колеса. Отсоедините крышку A или B (в зависимости от автомобиля). Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта.Все схемы автомобильных предохранителей в одном месте. Этот блок расположен в соединительном блоке двигателя, под блоком защиты и коммутации. В данной статье мы рассмотрим Renault Megane третьего поколения, выпускавшийся с 2008 по 2015 годы. Здесь вы найдете схемы блоков предохранителей Renault Megane IV 2016, 2017, 2018 и 2019 годов, получите информацию о расположении панелей предохранителей внутри автомобиля. , и узнайте о назначении каждого предохранителя (предохранитель…

(15A) Регулировка левой фары, левая фара — ближний свет, (15A) Регулировка фары — правая, переключатель регулировки фар, правая фара — ближний свет, регулировка подвески — передняя , регулировка подвески — зад, (15A) ^ 2003 — кондиционер (AC), аудиосистема, прикуриватель, цифровой многофункциональный дисплей, электрические наружные зеркала заднего вида, электрические стеклоподъемники, аварийная сигнализация, левый габаритный фонарь, (7,5A) блокировка тормозной системы (ABS), складной верх, круиз-контроль, подогрев сидений, правый габаритный фонарь, (15A) Автоматическая коробка передач (AT), круиз-контроль, разъем канала передачи данных (DLC), блок предохранителей / реле, панель 1, обогреватель / кондиционер (AC), (5A) Управление двигателем, соленоид блокировки рулевой колонки.

Используйте на свой страх и риск. Откройте крышку 2 (под рулевым колесом или внутри перчаточного ящика). Блок предохранителей в моторном отсеке Renault Megane 2. Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится.

Блок предохранителей на плюсовой клемме аккумуляторной батареи. Год выпуска: 2003, 2004, 2005, 2006, 2007, 2008, 2009. Некоторые функции защищены предохранителями, расположенными внутри моторного отсека (блок предохранителей A). Некоторые аксессуары защищены предохранителями, расположенными в моторном отсеке в блоке предохранителей C.Однако из-за их ограниченной доступности мы советуем вам заменить предохранители у утвержденного дилера. См. Другие Renault Megane: Renault Megane II (2003-2009)… >>

Этот блок расположен в блоке взаимосвязи двигателя, под блоком защиты и коммутации.

Ta strona używa technologii «coockies» (ciasteczek), Renault Megane (2003 — 2009) — схема блока предохранителей, реле задних электрических стеклоподъемников или стеклоподъемников, компьютер ABS или электронная система стабилизации, радио — многофункциональный дисплей — реле насоса омывателя фар — реле насоса омывателя фар 2 -, электрический стеклоподъемник пассажира — реле стеклоподъемников, главный электромагнитный звуковой сигнал — диагностический разъем — реле насоса омывателя фар — реле насоса омывателя фар 2 — компьютер жесткой складной крыши (на E84) — управление монитором автошколы, кондиционер ЦЭКБС Блок управления — реле вспомогательного оборудования 1, Обогрев зеркал заднего вида переднего пассажира и водителя, Подсветка стоп-сигналов, управляемая ЭБУ ESP, ЭБУ системы впрыска + после замка зажигания — электрический замок рулевой колонки, Подушка безопасности + после замка зажигания и электроусилитель рулевого управления, Пассажирский салон + после зажигание: дисплей рычага переключения передач — управление схемой переключения передач — круиз-контроль / управление включением / выключением ограничителя скорости — управление монитором автошколы — па Блок реле и предохранителей в отсеке датчика — реле 1 дополнительного обогревателя — реле 2 дополнительного обогревателя — диагностический разъем — радиомикрофон телефона громкой связи — датчик дождя и света (на E84) — датчик температуры в салоне (на E84), в салоне + зажигание : дисплей рычага селектора передач — переключатель режима переключения передач — управление пуском / остановкой круиз-контроля — блок управления инструктора автошколы — блок предохранителей и реле в салоне — реле дополнительного обогревателя 1 — реле дополнительного обогревателя 2 — диагностический разъем — микрофон громкой связи автомобильного телефона , ЭБУ системы впрыска сжиженного нефтяного газа + питание после замка зажигания, Правый габаритный фонарь — круиз-контроль, стоп / пуск — кнопка остановки / запуска ESP — дисплей рычага переключения передач — регулятор подогрева левого сиденья — регулятор правого сиденья с подогревом — выключатель жесткой крыши — одновременное управление ветровым стеклом — переключатель выбора газа или бензина, левые габаритные огни — прикуриватель — аварийная сигнализация и выключатель блокировки дверей — реостат регулировки фар переключатель — панель управления кондиционером — радио — многофункциональный дисплей — CCU — CD-чейнджер — двойное управление стеклоподъемниками передних дверей — управление зеркалами заднего вида с электроприводом — управление блокировкой заднего стеклоподъемника — двойное управление стеклоподъемником заднего стекла — управление стеклоподъемником пассажира — правое заднее управление электрический стеклоподъемник — задний левый стеклоподъемник, правая фара ближнего света — датчик высоты задней части — датчик высоты передней части — переключатель реостата регулировки света фар — электродвигатель регулировки правой фары, левая фара ближнего света — левая фара электродвигатель регулировки, автоматическая коробка передач + питание аккумуляторной батареи или реле газового электромагнитного клапана + питание аккумуляторной батареи, электроусилитель рулевого управления или реле 2 дополнительного обогревателя, реле 2 дополнительного обогревателя или электроусилитель рулевого управления, предохранители и реле в салоне защищены + питание аккумуляторной батареи — ЦЭКБС, + аккумуляторная батарея, защищенная функцией двигателя через блок защиты и переключения, + питание реле главной форсунки (расходомер воздуха fe ред охрана).

Рой Чой Жена,
Kpop кумиры с фамилией сына,
Как развестись, если поженились на Сейшельских островах,
Гарантирует, что идеи в эссе плавно и логично переходят от одного пункта к другому,
Маккензи Олсен Википедия,
Хусейн наследный принц Иордании Instagram,
Деннис Бейтман Tf2,
Моник Фрейли Возраст,
Однодневные поездки из Александрии, Mn,
Яйцо виверны вымирания ковчега,
Контракт Джона Хайтауэра,
Майнкрафт Новолуние,
Жанна Сов Джордан Килганон,
Аделина Роуз Мариано,
Набор из 24 рулонов туалетной бумаги Morrisons,
Цветной червячный светильник Neo Geo Pocket,
Капибара против сурка,
Battlefront 2 штурмовая сборка,
Список внутренних демонов,
Преобразование диаграммы Jaeger Eye в Snellen,
Наполнитель в аниме,
Удочки Кабелы,
Msc Yacht Club Menu,
Трейлер к ограблению «Арбуз»,
Мастрам Веб-сериал Эпизод 1 В ролях,
Натан Картер Тур 2021,
Nba 2k20 Mycourt,
Всадники Икара Пробудил Торкай,
Тексты песен Tal Vez,
Духовное значение мирры,
Ом Саи Рам Значение,
Дэймон Бейли Сестра,
Кот-метеоролог Чаттануги,
Синтетическая черепица из шифера,
Kodak Don’t Go Out сегодня вечером Я ненавижу, когда ты уходишь,
Indila Mini World Тексты на английском,
Поиск запчастей на складах Mn,
Вероятность получения предмета из Mario Kart 8 Deluxe,
Тонганские похоронные цветы,
2 Fma против Adderall,
Как загрузить изображения в Monopoly Plus Ps4,
Помните очерк о титанах,
Отчет хакера CSGO,
Цитаты Императора Аврелиана,
Android Auto Equalizer,
Майкл Шенкер Высота,
Лейк-Каунти Mi Parcel Search,
Даты тура Slayer South Of Heaven в 1988 году,
Автоматический зеленый свет 2k20 Jumpshot,
Эссе о важности связей и связей в организмах 2019,

.

Добавить комментарий

Ваш адрес email не будет опубликован.
