Фольксваген гольф 5 (джетта 5) предохранители и реле

F1	(10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя
F2	(5А) АВS, ESP
F3	(10А) Усилитель рулевого управления, (5A) блок управления подушек безопасности
F4	(5А) Подогреватель сидений, отопитель/ кондиционер, блок управления климатической установки, датчик уровня и температуры масла, фонарь заднего хода
F5	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, блок управления адаптивного освещения и корректора фар, на правой фаре
F6	(5А) Разъем шины данных, управление двигателем, блок управления комбинацией приборов, блок управления адаптивного освещения и корректора фар, на левой фаре
F7	(5А) Блок управления корректором фар, внутренне зеркало
F8	(5А) Внутреннее зеркало заднего вида, (10A) — Блок управления прицепа
F9	(5А) Электронный блок управления 4WD, навигационная система
F10	(5А) Телефон, блок определения занятости сидения
F11	(5А) Блок управления электрооборудованием прицепа
F12	(10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок
F13	(10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности
F14	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, блок управления АБС
F15	(7,5А) Многофункциональный блок управления (освещение салона)
F16	(10А) Отопитель /кондиционер, блок управления выбора антенны
F17	(5А) Аудиосистема, датчик дождя (очиститель лобового стекла), звуковой сигнал противоугонной сигнализации
F18	(5А) Блок управления системой парковки, датчик положения ручки селектора
F19	(5А) Аварийный регистратор данных
F20	(5А) Антиблокировочная система тормозов
F21	(5А) Блок управления ограничения максимальных оборотов двигателя, в пространстве для ног спереди слева (спецавтомобили)
F22	(40А) Приточный вентилятор
F23	(30А) Электропривод стеклоподъемников, блок управления двери
F24	(25А) Предохранитель прикуривателя передний и задний, центральный блок управления систем комфорта
F25	(25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы)
F26	(20А) Разъем зарядки (розетка) (25А) Блок управления задними дверьми
F27	(15А) Управление двигателем (топливный насос)
F28	(25А) Инвертор с розеткой для спец автомобилей
F29	(10А) Управление двигателем
F30	(5А) Подушка безопасности (10А) Форсунки (20А) блок управления АКП
F31	(5А) Фонари заднего хода (20А) Вакуумный насос тормозной системы
F32	(15А) Электропривод стеклоподъемников
F33	(25А) Люк
F34	(15А) Электропривод сидений
F35	(5А) Противоугонная система
F36	(20А) Омыватели фар
F37	(30А) Подогреватель сидений
F38	(20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта
F39	—
F40	(40А) Отопитель/кондиционер
F41	(15/20А) Очиститель/ омыватель заднего стекла
F42	(15/20А) Омыватель лобового стекла, Прикуриватель
F43	(15А) Блок управления электрооборудованием прицепа
F44	(20А) Блок управления электрооборудованием прицепа
F45	(15А) Блок управления электрооборудованием прицепа
F46	(5А) Система кондиционирования/отопления, обогревател и форсунок омывателя лобового стекла
F47	(5А) Отопитель/ кондиционер
F48	(7,5А) Электропривод сидений, привод регулировки положения рулевой колонки, Зарядное устройство для карманного фонаря Mag-Lite и переносной рации
F49	(7,5) Выключатель освещения

Предохранители Фольксваген Гольф 5, 2003

Тип 1
№	Назначение	Ток, А
F1	ABS	30
F2		30
F3	Многофункциональный блок управления 2 / 1	20
F4		5
F5	Звуковой сигнал	20
F6	Управление двигателем	5/20
F7	Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления	5
F8	Блок управления электродвигателем вентилятора системы охлаждения, управление двигателем	10
F9	Управление двигателем	10
F10		10
F11	Управление двигателем — бензин	25
F12	Управление двигателем	15
F13	АКПП	20
F14	—
F15	Стартер	40
F16	Блок управления электро оборудованием рулевой колонки	15
F17	Комбинация приборов	10
F18	—
F19	Аудиосистема, навигационная система	15
F20	Телефон	10
F21	—
F22	—
F23	Система поддержания скорости	10
F24	Разъем шины данных	10
F25	—
F26	Управление двигателем — Дизель	5
F27	Обогреватель системы вентиляции картера	10
F28	АКПП	20
F29	Управление двигателем	20
F30	Отопитель/ кондиционер	20
F31	Очиститель лобового стекла	25
F32	Управление двигателем	10
F33	Подкачивающий топливный насос	15
F34	—
F35	—
F36	—
F37	—
F38	Корректор фар	10
F39	Датчик температуры моторного масла, комбинация приборов	5
F40	Блок предохранителей / реле 1 в салоне (F1-F11/ F29-F31)	20
F41	—
F42	Управление двигателем — Бензин	5
F43	—
F44	—
F45	—
F46	—
F47	Многофункциональный блок управления 1	40
F48		40
F49		50
F50	Магнитола	40
F51	Блок управления свечами накаливания	50
F52	Многофункциональный блок управления 1	50
F53	Блок предохранителей /реле приборной панели 1 (Р32-Б37), блок предохранителей /реле приборной панели 2(F4)	50
F54	—
1	Реле 2 основных цепей зажигания
2	Реле стартера
3	Реле топливного насоса — 1,4 (ВСА) / 1,6 (BGU)
4	Реле 1 основных цепей зажигания
Тип 2
№	Назначение	Ток, А
F1	Стеклоочиститель	30
F2	Блок управления электрооборудованием рулевой колонки / Блок Mechatronik КП DSG	5 / 30
F3	Блок управления бортовой сети	5
F4	Электронный блок управления ABS	30
F5	Электронный блок управления КП	15
F6	Комбинация приборов	5
F7	Реле питания	40
F8	Аудиосистема / Головное устройство	15
F9	Блок управления телефоном	5
F10	блок управления двигателем	5/10
F11	Блок управления дополнительным отопителем	20
F12	Шина данных CAN, блок управления шлюзом	5
F13	Электронный блок управления двигателем	15/30
F14	Система управления двигателем, Катушка зажигания	20
F15	Система управления двигателем, Лямбда-зонд	5/10
F16	Электронный блок управления ABS, Правая фара	30
F17	сигнал	15
F18	Аудиосистема	30
F19	Очиститель /омыватель лобового стекла	30
F20	Насос ОЖ	10
F21	Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя	10/15
F22	Концевой выключатель (датчик положения) педали сцепления	5
F23	Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха	5/10/15
F24	Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан	10
F25	Блок управления ABS	40
F26	Левая фара	30
F27	Блок управления свечами накаливания	50
F28	Основные цепи зажигания	40
F29	Термопредохранитель 1 регулировки положения сиденья	50
F30	Система запуска / Реле разгрузки контакта X	40/50
1	Реле системы управления двигателем
2	Реле насоса системы подачи воздуха навыпуск

Предохранители и реле Volkswagen Golf V (mk5; 2004-2009)

1	10	T16 – Диагностическое соединение (T16 / 1) J623 – Блок управления двигателем J757 – Реле питания компонентов двигателя (167) (с мая 2005 года) J538 – Блок управления топливным насосом (с мая 2005 года) J485 – Реле для работы автономного отопителя (с 2006 года) ) N79 – Нагревательный элемент для вентиляции картера (с 2006 г. ) G70 – Расходомер воздуха (с 2006 г.) J431 – Блок управления регулировкой угла наклона фар (с 2006 г.)
2	5	J104 – Блок управления ABS E132 – Выключатель системы контроля тяги E256 – Кнопка TCS и ESP E492 – Кнопка индикации давления в шинах F – Переключатель стоп- сигнала (низкий уровень; с ноября 2005 г.)
2	10	J623 – Блок управления двигателем (с 2006 г.) V49 – Электродвигатель дальнего света фар (с 2006 г.) V48 – Электродвигатель дальнего света фар (с 2006 г.) E102 – Регулятор дальности фар (с 2006 г.) J538 – Блок управления топливным насосом (с 2006 г.) ) J345 – Блок управления детектором прицепа (с 2006 г.) J587 – Блок управления датчиками рычага селектора (с 2006 г.) J533 – Интерфейс диагностики шины данных (с 2006 г.) J285 – Блок управления во вставке панели приборов (с 2006 г.) J500 – Блок управления гидроусилителем руля (с 2006 г.) J104 – ABS с блоком управления EDL (с 2006 г. ) E132 – Переключатель системы контроля тяги (с 2006 г.) E256 – Кнопка TCS и ESP (с 2006 г.) G476 – Датчик положения педали тормоза (с 2006 года) E1 – Выключатель освещения (с 2006 года) F47 – Переключатель педали тормоза (с ноября 2005 года)
3	10	J500 – Блок управления гидроусилителем руля (до мая 2005 года)
3	5	J234 – Блок управления подушек безопасности (с мая 2005 г.)
4	5	E16 – Переключатель обогрева / выхода тепла G65 – Датчик высокого давления J131 – Блок управления сиденья водителя с подогревом J132 – Блок управления сиденья переднего пассажира с подогревом J255 – Блок управления Climatronic K216 – Контрольная лампа программы стабилизации 2 (с мая 2005 года) M17 – Лампа заднего хода (с мая 2005 г.) E422 – Кнопка отображения монитора давления в шинах (с мая 2005 г.) G266 – Датчик уровня масла и температуры масла (высокий; с мая 2005 г. ) J530 – Блок управления работой гаражных ворот (с мая 2006 г.) G128 – Датчик занятости сиденья, сторона переднего пассажира (с мая 2006 года) Y7 – автоматическое противослепляющее внутреннее зеркало (с мая 2006 года) Z20 – левый элемент обогрева струи омывателя (с мая 2006 года) Z21 – Правый элемент обогрева струи омывателя (с мая 2006 г.)
4	10	G266 – Датчик уровня масла и температуры масла (высокий; с ноября 2005 г.) M17 – Фонарь заднего хода (высокий; с ноября 2005 г.) J255 – Блок управления Climatronic (высокий; с ноября 2005 г.) G65 – Датчик высокого давления (высокий; с ноября 2005 г.) ) E16 – Переключатель обогревателя и мощности обогревателя (высокий; с ноября 2005 г.) J530 – Блок управления работой гаражных ворот (высокий; с ноября 2005 г.) N253 – Зажигатель изоляции аккумуляторной батареи (высокий; с ноября 2005 г.) Y7 – Автоматическое внутреннее зеркало, предотвращающее ослепление (высокий; с ноября 2005 года) E422 – Кнопка индикации контроля давления в шинах (высокий; с ноября 2005 года) K216 – Контрольная лампа 2 программы стабилизации (высокая; с ноября 2005 года) Z20 – Нагревательный элемент левого омывателя (высокий; с ноября 2005 г. ) Z21 – Нагревательный элемент правого омывателя (высокий; с ноября 2005 г.) L71 – Подсветка переключателя системы контроля тяги (высокий; с ноября 2005 г.) J301 – Блок управления системой кондиционирования воздуха (высокий; с мая 2007 г.)
5	5	F47 – Система педали тормоза круиз-контроля (до мая 2005 г.) G476 – Датчик положения сцепления J431 – Блок управления регулировкой угла наклона фар (с мая 2005 г.) J500 – Блок управления гидроусилителем руля (с мая 2005 г.) J745 – Регулировка угла наклона фар и регулировка угла наклона фар блок правой фары (высокий; декабрь 2006 г.)
5	10	J745 – Блок освещения поворотов и дальнего света, на правой фаре (низкий; с мая 2006 года), (высокий; с мая 2007 года)
6	5	J285 – Блок управления во вставке панели приборов (до мая 2006 года) J538 – Блок управления топливным насосом (до мая 2006 года) J533 – Интерфейс диагностики шины данных (до мая 2006 года) F125 – Многофункциональный переключатель (до мая 2006 года) J587 – Блок управления датчиками рычага селектора (до мая 2006 г. ) F189 – Переключатель Tiptronic (до мая 2006 г.) J745 – Блок управления поворотным светом и фар, слева от фары (высокий; декабрь 2006 г.)
6	10	J745 – Блок освещения поворотов и дальнего света, на левой фаре (низкий; с мая 2006 года), (высокий; с мая 2007 года)
7	5	J431 – Блок управления регулировкой угла наклона фар (до мая 2005 года) Y7 – Автоматическое внутреннее зеркало против ослепления (с мая 2005 года) Не назначено (с мая 2006 года)
8	5	Y7 – Автоматическое анти-ослепительное внутреннее зеркало (до мая 2005 года)
8	10	J345 – Блок управления детектором прицепа (с мая 2005 г.) Не назначен (с мая 2006 г.)
9	5	Не назначено (к маю 2005 г.) J503 – Блок управления с дисплеем для радионавигационной системы (только коммерческий блок навигационной системы) (с мая 2005 г.) Не назначено (с мая 2006 г. )
10	5	J412 – Блок управления электроникой мобильного телефона (до мая 2005 года) J530 – Блок управления работой гаражных ворот (с мая 2005 года) J706 – Блок управления распознаванием сиденья (с мая 2005 года) Не назначен (с мая 2006 года)
11	5	J345 – Блок управления детектором прицепа (до мая 2005 года) Не назначен (с мая 2005 года)
11	10	J745 – Блок освещения поворотов и дальнего света, на правой фаре (с мая 2007 года)
12	10	J386 – Блок управления двери водителя J 387 – Блок управления двери переднего пассажира
13	10	E1 – выключатель света T16 – диагностическое соединение (T16 / 16) F47 – выключатель педали тормоза (с мая 2005 года) G397 – датчик обнаружения дождя и света (с 2006 года) G197 – датчик магнитного поля для компаса (с 2006 года)
14	5	F – выключатель стоп- сигнала (низкий; с мая 2005 г. ) J217 – Блок управления АКПП
14	10	J587 – Блок управления датчиками рычага селектора (с 2006 года) R149 – Приемник дистанционного управления для автономного отопителя (с 2006 года) J301 – Блок управления системой кондиционирования воздуха (с 2006 года) J255 – Блок управления Climatronic (с 2006 года) E16 – Нагреватель / тепловая мощность Выключатель (с 2006 г.) J446 – Блок управления парковочным ассистентом (с 2006 г.) J104 – ABS с блоком управления EDL (с 2006 г.) E94 – Регулятор обогрева сиденья водителя (с 2006 г.) E95 – Регулятор обогрева сиденья переднего пассажира (с мая 2006 г.) J217 – Блок управления АКПП (с ноября 2005 г.)
15	7,5	J519 – Блок управления бортовой сетью (внутреннее освещение)
16	10	E16 – Переключатель отопителя / выхода тепла J301 – Блок управления системой кондиционирования воздуха J255 – Блок управления Climatronic R149 – Приемник дистанционного управления для автономного отопителя охлаждающей жидкости Не назначено (с мая 2006 г. )
16	5	J515 – Блок управления выбором антенны (высокий; с ноября 2005 г.)
17	5	G397 – Датчик дождя и света (до мая 2006 года) J515 – Блок управления выбором антенны (до мая 2006 года) G273 – Датчик контроля салона (с 2006 года) G384 – Датчик наклона автомобиля (с 2006 года) h22 – Звуковой сигнал (с 2006 года) )
18	5	J446 – Блок управления системой помощи при парковке J587 – Блок управления датчиками селектора рычага Не назначается (с 2006 г.)
19	5	J754 – Память данных об авариях
20	5	J104 – ABS с блоком управления EDL Не назначено (с 2006 г.)
21	5	J503 – Блок управления с дисплеем для радионавигационной системы (только коммерческий блок навигационной системы) (до мая 2005 года) Не назначен (с мая 2005 года) J542 – Блок управления для регулятора скорости двигателя, в переднем левом пространстве для ног (специальные автомобили) (высокий уровень) с мая 2007 года) J378 – блок управления КПК (спецтехника) (с мая 2007 года)
22	40	V2 – Вентилятор приточного воздуха (Climatronic) N253 – Воспламенитель изоляции аккумулятора (задний аккумулятор) (высокий; с мая 2005 г. )
23	30	J386 – Блок управления двери водителя (стеклоподъемник) J387 – Блок управления двери переднего пассажира (стеклоподъемник)
24	25	Ul – прикуриватель (до мая 2006 г.) U9 – прикуриватель сзади (до мая 2006 г.) розетка U5 -12 V (уголовное расследование)
24	20	J388 – Блок управления задней левой двери (центральный замок) (с 2006 года) J389 – Блок управления задней правой двери (центральный замок) (с 2006 года) J393 – Центральный блок управления системы комфорта (с 2006 года)
24	25	J388 – Блок управления задней левой двери (центральный замок) (высокий; с мая 2007 года) J389 – Блок управления задней правой двери (центральный замок) (высокий; с мая 2007 года) J393 – Центральный блок управления системы комфорта (высокий; с мая 2007 года)
25	25	Z1 – Обогрев заднего стекла J301 – Блок управления системой кондиционирования воздуха (только с автономным нагревателем охлаждающей жидкости) E16 – Переключатель обогревателя / выхода тепла (только с автономным нагревателем охлаждающей жидкости) N24 – Резистор серии вентилятора приточного воздуха (только с автономным нагревателем охлаждающей жидкости)
26	20	Гнездо U5 -12 В (багажное отделение) (до мая 2006 г. )
26	30	J388 – Блок управления задней левой двери (стеклоподъемник) (с мая 2006 г.) J389 – Блок управления задней правой двери (стеклоподъемник) (с мая 2006 г.)
27	15	J538 – Блок управления топливным насосом G6 – Нагнетательный насос топливной системы 317 – Блок управления топливным насосом J643 – Реле подачи топлива (с мая 2006 г.)
28	10	Зарядное устройство для электрической горелки Mag-Lite (интерфейс специального автомобиля) (до мая 2005 г.)
28	30	U13 – Трансформатор с розеткой, 12 В – 230 В (с мая 2005 г.) Не назначен (с мая 2006 г.)
28	25	Розетка для специальных транспортных средств (не для США / Канады) (высокая; с ноября 2005 г.)
29	10	J220 / J623 – Блок управления Motronic J248 / J623 – Блок управления дизельной системой непосредственного впрыска G70 – Расходомер воздуха (AXX) N79 – Нагревательный элемент для вентиляции картера (BUB, BMJ) Не назначено (с 2006 года)
30	5	J234 – Блок управления подушек безопасности (до мая 2005 года) K145 – Сигнальная лампа выключения боковой подушки безопасности переднего пассажира (до мая 2005 года)
30	10	N30 – форсунка цилиндра 1 (с мая 2005 г. ) N31 – форсунка цилиндра 2 (с мая 2005 г.) N32 – форсунка цилиндра 3 (с мая 2005 г.) N33 – форсунка цилиндра 4 (с мая 2005 г.)
30	20	N30 – инжектор, цилиндр 1 N31 – инжектор, цилиндр 2 N32 – инжектор, цилиндр 3 N33 – инжектор, цилиндр 4 N83 – инжектор, цилиндр 5 N84 – инжектор, цилиндр 6 J217 – блок управления автоматической коробкой передач (с 2006 года) J743 – мехатроника для коробка передач прямого переключения (с 2006 года)
31	5	F4 – Выключатель фонаря заднего хода (до мая 2005 года) 1743 – Мехатроника для коробки передач с прямым переключением (до мая 2005 года)
31	20	V192 – вакуумный насос для тормозов (с мая 2005 г.)
32	30	J388 – Блок управления задней левой двери (стеклоподъемник) (до мая 2006 года) J389 – Блок управления задней правой двери (стеклоподъемник) (до мая 2006 года) U13 – Трансформатор с розеткой, 12В-230 В (с мая 2006 года) U27 – Трансформатор с розеткой, 12 В-15 В, (США / Канада) (с мая 2006 г. )
33	25	J245 – Блок управления регулировкой люка
34	15	V125 – Двигатель продольной регулировки поясничной опоры сиденья водителя V126 – Двигатель продольной регулировки поясничной опоры сиденья водителя V129 – Двигатель регулировки высоты поясничной опоры сиденья водителя V130 – Двигатель регулировки высоты поясничной опоры сиденья переднего пассажира
35	5	G273 – Датчик контроля салона G384 – Датчик наклона автомобиля HP112 – Звуковой сигнал Не назначен (с 2006 г.)
36	20	VI1 – Насос системы омывателей фар J39 – Реле системы омывателей фар
37	30	J131 – Блок управления сиденьем водителя J132 – Блок управления сиденьем переднего пассажира
38	10	J23 – Блок управления системой вращающегося освещения и сирены (до мая 2005 года) Не назначен (с мая 2005 года) J745 – Блок управления поворотным светом и фар, на левой фаре (с мая 2007 года)
38	20	J388 – Блок управления задней левой двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 года) J389 – Блок управления задней правой двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 года) J393 – Центральный блок управления системы комфорта (только VR6) (с мая 2006 г. )
39	20	Не назначено (до мая 2005 г.) J217 – Блок управления автоматической коробкой передач (с мая 2005 г.) Не назначено (с мая 2006 г.)
40	40	E16 – Переключатель обогревателя / выхода тепла (вентилятор приточного воздуха) J301 – Блок управления системой кондиционирования воздуха (вентилятор приточного воздуха)
40	5	E16 – Переключатель обогревателя / выхода тепла (вентилятор приточного воздуха) (высокий; с ноября 2005 г.) J301 – Блок управления системы кондиционирования воздуха (вентилятор приточного воздуха) (высокий; с ноября 2005 г.)
41	15	V12 – Электродвигатель стеклоочистителя заднего стекла (до мая 2006 г.)
41	20	V12 – Электродвигатель стеклоочистителя заднего стекла (с мая 2006 г.) J519 – Блок управления бортовой сети (насос двойной омывателя) (BSG Jl) (с мая 2006 г.)
42	15	J729 – Реле насоса двойной шайбы 1 (до мая 2005 года) J730 – Реле насоса двойной шайбы 2 (до мая 2005 года) J519 – Блок управления бортовой сети (насос двойной шайбы) (BSG Jl) (с мая 2005 года)
42	20	U1 – прикуриватель (с мая 2006 года) U9 – задний прикуриватель (с мая 2006 года) Розетка U5 -12 V (отдел уголовного розыска) (с мая 2006 года)
43	15	J345 – Блок управления детектором прицепа
44	20	J345 – Блок управления детектором прицепа
45	15	J345 – Блок управления детектором прицепа
46	5	Z20 – Нагревательный элемент левой стеклоомывателя Z21 – Нагревательный элемент правой стеклоомывателя E94 – Регулятор сиденья водителя с подогревом E95 – Регулятор сиденья переднего пассажира с подогревом Не назначено (с мая 2006 года)
47	5	J485 – Реле управления автономным отопителем Не назначено (с мая 2006 г. )
48	10	Не назначено (к маю 2005 г.) Зарядное устройство для Mag-Lite и портативной двусторонней радиосвязи (с мая 2005 г.)
49	5	E1 – выключатель освещения не назначен (с мая 2006 г.)

Предохранители и блоки реле для Volkswagen Golf Mk5 (1K) (2003-2009) со схемами и описанием

1	10	T16 — Диагностическое соединение (T16 / 1)
		J623 — блок управления двигателем
		J757 — Реле питания компонентов двигателя (167) (с мая 2005 г.)
		J538 — Блок управления топливным насосом (с мая 2005 г.)
		J485 — Реле включения автономного отопителя (с 2006 г.)
		N79 — Нагревательный элемент сапуна картера (с 2006 г.)
		G70 — Расходомер воздуха (с 2006 г.)
		J431 — Блок управления корректором фар (с 2006 г.)
2	5	J104 — блок управления ABS
		E132 — Переключатель антипробуксовочной системы
		E256 — кнопка TCS и ESP
		E492 — кнопка дисплея монитора давления в шинах
		F — Выключатель стоп-сигнала (низкий; с ноября 2005 г. )
	10	J623 — Блок управления двигателем (с 2006 г.)
		V49 — Электродвигатель корректора положения правой фары (с 006)
		V48 — Электродвигатель корректора левой фары (с 2006)
		E102 — Регулятор угла наклона фар (с 2006 г.)
		J538 — Блок управления топливным насосом (с 2006 г.)
		J345 — Блок управления распознавания прицепа (с 2006 г.)
		J587 — Блок управления датчиками селектора (с 2006 г.)
		J533 — диагностический интерфейс шины данных (с 2006 г.)
		J285 — блок управления комбинации приборов (с 2006 г.)
		J500 — Блок управления ГУР (с 2006 г.)
		J104 — АБС ​​с блоком управления EDL (с 2006 г.)
		E132 — Переключатель антипробуксовочной системы (с 2006 г.)
		E256 — кнопка TCS и ESP (с 2006 г.)
		G476 — датчик положения педали тормоза (с 2006 г.)
		E1 — Выключатель света (с 2006 г. )
		F47 — Выключатель педали тормоза, (с ноября 2005 г.)
3	10	J500 — Блок управления усилителем руля (до мая 2005 г.)
	5	J234 — Блок управления подушек безопасности (с мая 2005 г.)
4	5	E16 — Переключатель нагревателя / тепловой мощности
		G65 — датчик высокого давления
		J131 — блок управления подогревом сиденья водителя
		J132 — Блок управления подогревом сиденья переднего пассажира
		J255 — Блок управления Climatronic
		K216 — Контрольная лампа программы стабилизации 2 (с мая 2005 г.)
		M17 — Лампа заднего хода (с мая 2005 г.)
		E422 — Кнопка дисплея монитора давления в шинах (с мая 2005 г.)
		G266 — Датчик уровня и температуры масла (высокий; с мая 2005 г.)
		J530 — Блок управления гаражными воротами (с мая 2006 г. )
		G128 — Датчик занятости сиденья переднего пассажира (с мая 2006 г.)
		Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2006 г.)
		Z20 — Нагревательный элемент левой форсунки омывателя (с мая 2006 г.)
		Z21 — Нагревательный элемент правой форсунки омывателя (с мая 2006 г.)
	10	G266 — Датчик уровня и температуры масла (высокий; с ноября 2005 г.)
		M17 — Фонарь заднего хода (высокий; с ноября 2005 г.)
		J255 — Блок управления Climatronic (высокий; с ноября 2005 г.)
		G65 — датчик высокого давления (high; с ноября 2005 г.)
		E16 — Переключатель отопителя и мощности отопителя (высокий; с ноября 2005 г.)
		J530 — Блок управления гаражными воротами (высокий; с ноября 2005 г.)
		N253 — Пиропатрон разъединения аккумуляторной батареи (высокий; с ноября 2005 г.)
		Y7 — Внутреннее зеркало с автоматическим затемнением (высокое; с ноября 2005 г. )
		E422 — Кнопка индикации давления в шинах (высокое; с ноября 2005 г.)
		K216 — Контрольная лампа программы стабилизации 2 (высокая; с ноября 2005 г.)
		Z20 — Нагревательный элемент левой форсунки омывателя (высокий; с ноября 2005 г.)
		Z21 — Нагревательный элемент правой форсунки омывателя (высокий; с ноября 2005 г.)
		L71 — Подсветка переключателя антипробуксовочной системы (высокая; с ноября 2005 г.)
		J301 — Блок управления кондиционером (высокий; с мая 2007 г.)
5	5	F47 — Выключатель педали тормоза системы круиз-контроля (до мая 2005 г.)
		G476 — датчик положения сцепления
		J431 — Блок управления корректора фар (с мая 2005 г.)
		J500 — Блок управления ГУР (с мая 2005 г.)
		J745 — Блок управления поворотным светом и корректором фар, в правой фаре, (высокий; декабрь 2006 г. )
	10	J745 — Блок управления поворотным светом и корректором фар, в правой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.)
6	5	J285 — блок управления комбинации приборов (до мая 2006 г.)
		J538 — Блок управления топливным насосом (до мая 2006 г.)
		J533 — диагностический интерфейс шины данных (до мая 2006 г.)
		F125 — Многофункциональный переключатель (до мая 2006 г.)
		J587 — блок управления датчиками селектора (до мая 2006 г.)
		F189 — переключатель Tiptronic (до мая 2006 г.)
		J745 — Блок управления поворотным светом и корректором фар, слева от фары (дальний; декабрь 2006 г.)
	10	J745 — Блок управления поворотным светом и корректором фар, в левой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.)
7	5	J431 — Блок управления корректором фар (до мая 2005 г. )
		Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2005 г.)
		Не назначен (с мая 2006 г.)
8	5	Y7 — Внутреннее зеркало с автоматическим затемнением (до мая 2005 г.)
	10	J345 — Блок управления распознавания прицепа (с мая 2005 г.)
		Не назначен (с мая 2006 г.)
9	5	Не назначен (до мая 2005 г.)
		J503 — Блок управления с дисплеем для радио и навигационной системы (только коммерческий блок навигационной системы) (с мая 2005 г.)
		Не назначен (с мая 2006 г.)
10	5	J412 — Блок управления электроники мобильного телефона (до мая 2005 г.)
		J530 — Блок управления гаражными воротами (с мая 2005 г.)
		J706 — Блок управления распознавания занятости сиденья (с мая 2005 г.)
		Не назначен (с мая 2006 г. )
11	5	J345 — Блок управления распознавания прицепа (до мая 2005 г.)
		Не назначен (с мая 2005 г.)
	10	J745 — Блок управления поворотным светом и корректором фар в правой фаре (с мая 2007 г.)
12	10	J386 — блок управления двери водителя
		J387 — блок управления двери переднего пассажира
13	10	E1 — выключатель света
		T16 — Диагностическое соединение (T16 / 16)
		F47 — Выключатель педали тормоза (с мая 2005 г.)
		G397 — Датчик дождя и света (с 2006 г.)
		G197 — Датчик магнитного поля для компаса (с 2006 г.)
14	5	F — Выключатель стоп-сигнала (низкий; с мая 2005 г.)
		J217 — блок управления автоматической коробкой передач
	10	J587 — Блок управления датчиками селектора (с 2006 г. )
		R149 — Приемник дистанционного управления автономным отопителем (с 2006 г.)
		J301 — Блок управления климатической установкой (с 2006 г.)
		J255 — Блок управления Climatronic (с 2006 г.)
		E16 — Переключатель отопителя / теплопроизводительности (с 2006 г.)
		J446 — Блок управления парковочного ассистента (с 2006 г.)
		J104 — АБС ​​с блоком управления EDL (с 2006 г.)
		E94 — Регулятор обогрева сиденья водителя (с 2006 г.)
		E95 — Регулятор обогрева сиденья переднего пассажира (с мая 2006 г.)
		J217 — Блок управления АКП (с ноября 2005 г.)
15	7,5	J519 — Блок управления бортовой сети (освещение салона)
16	10	E16 — Переключатель нагревателя / тепловой мощности
		J301 — Блок управления климатической установкой
		J255 — Блок управления Climatronic
		R149 — Приемник дистанционного управления автономным отопителем.
		Не назначен (с мая 2006 г.)
	5	J515 — Блок управления выбором антенны (высокий; с ноября 2005 г.)
17	5	G397 — Датчик дождя и света (до мая 2006 г.)
		J515 — Блок управления выбором антенны (до мая 2006 г.)
		G273 — Датчик охраны салона (с 2006 г.)
		G384 — датчик наклона автомобиля (с 2006 г.)
		h22 — Звуковой сигнал (с 2006 г.)
18	5	J446 — Блок управления парковочного ассистента
		J587 — блок управления датчиками селектора
		Не назначен (с 2006 г.)
19	5	J754 — Память данных об авариях
20	5	J104 — АБС ​​с блоком управления EDL
		Не назначен (с 2006 г.)
21 год	5	J503 — Блок управления с дисплеем для радио и навигационной системы (только коммерческий блок навигационной системы) (до мая 2005 г. )
		Не назначен (с мая 2005 г.)
		J542 — Блок управления регулятора оборотов двигателя в пространстве для ног спереди слева (специальные автомобили) (высокий; с мая 2007 г.)
		J378 — блок управления КПК (спецтехника) (с мая 2007 г.)
22	40	V2 — Приточный вентилятор (Climatronic)
		N253 — Пиропатрон разъединения аккумулятора (задний аккумулятор) (высокий; с мая 2005 г.)
23	30	J386 — блок управления двери водителя (стеклоподъемник)
		J387 — блок управления двери переднего пассажира (стеклоподъемник)
24	25	U1 — прикуриватель (до мая 2006 г.)
		U9 — Прикуриватель задний (до мая 2006 г.)
		U5 — розетка 12 В (УРИ)
	20	J388 — Блок управления задней левой дверью (центральный замок) (с 2006)
		J389 — Блок управления задней правой дверью (центральный замок) (с 2006)
		J393 — Центральный блок управления систем комфорта (с 2006 г. )
	25	J388 — Блок управления задней левой двери (центральный замок) (высокий; с мая 2007 г.)
		J389 — Блок управления задней правой дверью (центральный замок) (высокий; с мая 2007 г.)
		J393 — Центральный блок управления систем комфорта (высокий; с мая 2007 г.)
25	25	Z1 — Обогрев заднего стекла
		J301 — блок управления климатической установкой (только с автономным отопителем охлаждающей жидкости)
		E16 — переключатель отопителя / теплопроизводительности (только с дополнительным отопителем охлаждающей жидкости)
		N24 — Последовательный резистор вентилятора приточного воздуха (только с дополнительным нагревателем охлаждающей жидкости)
26	20	U5 — розетка 12 В (багажное отделение) (до мая 2006 г.)
	30	J388 — Блок управления задней левой двери (стеклоподъемник) (с мая 2006 г. )
		J389 — Блок управления задней правой дверью (стеклоподъемник) (с мая 2006 г.)
27	15	J538 — блок управления топливным насосом
		G6 — Нагнетательный насос топливной системы
		J17 — Блок управления топливным насосом
		J643 — реле подачи топлива (с мая 2006 г.)
28	10	Точка зарядки для электрического фонарика Mag-Lite (специальный автомобильный интерфейс) (до мая 2005 г.)
	30	U13 — Трансформатор с розеткой, 12В-230В (с мая 2005 г.)
		Не назначен (с мая 2006 г.)
	25	Розетка для спецтехники (не для США / Канады) (высокая; с ноября 2005 г.)
29	10	J220 / J623 — блок управления Motronic
		J248 / J623 — Блок управления системой непосредственного впрыска дизельного топлива
		G70 — Расходомер воздуха (AXX)
		N79 — Нагревательный элемент сапуна картера (BUB, BMJ)
		Не назначен (с 2006 г. )
30	5	J234 — блок управления подушек безопасности (до мая 2005 г.)
		K145 — Контрольная лампа отключения боковой подушки безопасности переднего пассажира (до мая 2005 г.)
	10	N30 — Форсунка цилиндра 1 (с мая 2005 г.)
		N31 — Форсунка цилиндра 2 (с мая 2005 г.)
		N32 — Форсунка цилиндра 3 (с мая 2005 г.)
		N33 — Форсунка цилиндра 4 (с мая 2005 г.)
	20	N30 — Форсунка цилиндра 1
		N31 — Форсунка цилиндра 2
		N32 — Форсунка цилиндра 3
		N33 — Форсунка цилиндра 4
		N83 — Форсунка цилиндра 5
		N84 — Форсунка цилиндра 6
		J217 — Блок управления АКПП (с 2006 г.)
		J743 — Мехатроник коробки передач с прямым переключением передач (с 2006 г.)
31 год	5	F4 — выключатель фонарей заднего хода (до мая 2005 г. )
		J743 — мехатроник коробки передач с прямым переключением (до мая 2005 г.)
	20	V192 — Вакуумный насос тормозов (с мая 2005 г.)
32	30	J388 — блок управления левой задней двери (стеклоподъемник) (до мая 2006 г.)
		J389 — блок управления задней правой дверью (стеклоподъемник) (до мая 2006 г.)
		U13 — Трансформатор с розеткой, 12В-230 В (с мая 2006 г.)
		U27 — Трансформатор с розеткой, 12 В — 15 В, (США / Канада) (с мая 2006 г.)
33	25	J245 — блок управления регулировки сдвижного люка
34	15	V125 — Электродвигатель продольной регулировки поясничной опоры сиденья водителя
		V126 — Электродвигатель продольной регулировки поясничной опоры переднего пассажира
		V129 — Электродвигатель регулировки высоты поясничной опоры сиденья водителя
		V130 — Электродвигатель регулировки высоты поясничной опоры переднего пассажира
35 год	5	G273 — Датчик охраны салона
		G384 — датчик наклона автомобиля
		h22 — звуковой сигнал
		Не назначен (с 2006 г. )
36	20	V11 — Насос омывателя фар
		J39 — Реле омывателя фар
37	30	J131 — блок управления подогревом сиденья водителя
		J132 — Блок управления подогревом сиденья переднего пассажира
38	10	J23 — Блок управления поворотным светом и сиреной (до мая 2005 г.)
		Не назначен (с мая 2005 г.)
		J745 — Блок управления поворотным светом и корректором фар левой фары (с мая 2007 г.)
	20	J388 — блок управления задней левой двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.)
		J389 — Блок управления задней правой двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.)
		J393 — Центральный блок управления систем комфорта (только VR6) (с мая 2006 г. )
39	20	Не назначен (до мая 2005 г.)
		J217 — Блок управления АКП (с мая 2005 г.)
		Не назначен (с мая 2006 г.)
40	40	E16 — переключатель отопителя / теплопроизводительности (вентилятор приточного воздуха)
		J301 — Блок управления кондиционером (вентилятор приточного воздуха)
	5	E16 — Переключатель отопителя / теплопроизводительности (вентилятор приточного воздуха) (высокий; с ноября 2005 г.)
		J301 — Блок управления системой кондиционирования (вентилятор приточного воздуха) (высокий; с ноября 2005 г.)
41 год	15	V12 — Электродвигатель очистителя заднего стекла (до мая 2006 г.)
	20	V12 — Электродвигатель очистителя заднего стекла (с мая 2006 г.)
		J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG J1) (с мая 2006 г. )
42	15	J729 — Реле 1 двойного насоса омывателя (до мая 2005 г.)
		J730 — Реле 2 двойного насоса омывателя (до мая 2005 г.)
		J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG J1) (с мая 2005 г.)
	20	U1 — прикуриватель (с мая 2006 г.)
		U9 — Прикуриватель задний (с мая 2006 г.)
		У5 — розетка 12 В (УРИ) (с мая 2006 г.)
43	15	J345 — блок управления распознавания прицепа
44	20	J345 — блок управления распознавания прицепа
45	15	J345 — блок управления распознавания прицепа
46	5	Z20 — Нагревательный элемент левой форсунки омывателя
		Z21 — Нагревательный элемент правой форсунки омывателя.
		E94 — регулятор подогрева сиденья водителя.
		E95 — регулятор подогрева сиденья переднего пассажира
		Не назначен (с мая 2006 г.)
47	5	J485 — реле включения дополнительного отопителя
		Не назначен (с мая 2006 г.)
48	10	Не назначен (до мая 2005 г.)
		Зарядное устройство для Mag-Lite и портативного двустороннего радио (с мая 2005 г.)
49	5	E1 — выключатель освещения
		Не назначен (с мая 2006 г.)

Карта предохранителей фольксваген гольф 5

Фольксваген гольф 5 (джетта 5) предохранители и реле

2003–2009 Схема предохранителей Volkswagen Golf Mk5 (1K) »Схема предохранителей

.

.

1999-2006 Схема предохранителей в Volkswagen Golf IV / Bora »Схема предохранителей

.

На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Volkswagen Golf 1997 года в дополнение к расположению на схеме панели предохранителей. Электрические компоненты, такие как фонарь, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Если у вашего Golf возникают проблемы с электричеством, вы всегда должны сначала проверять предохранители, потому что их относительно легко проверить и заменить дешево. У некоторых автомобилей Volkswagen есть несколько внутренних блоков предохранителей, в том числе в багажнике — видео выше покажет вам, где находится внутренний блок предохранителей вашего Golf 1997 года. Если у вашего Golf много опций, таких как люк на крыше, навигация, подогрев сидений и т. Д., Тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с рассматриваемым компонентом.

Если вам нужно заменить перегоревший предохранитель в вашем Golf, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель.Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику. Они должны быть в состоянии выяснить, нужно ли заменить компонент, есть ли короткое замыкание или другие проблемы с вашим гольфом.

.

F1	(10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя
F2	(5А) АВS, ESP
F3	(10А) Усилитель рулевого управления, (5A) блок управления подушек безопасности
F4	(5А) Подогреватель сидений, отопитель/ кондиционер, блок управления климатической установки, датчик уровня и температуры масла, фонарь заднего хода
F5	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, блок управления адаптивного освещения и корректора фар, на правой фаре
F6	(5А) Разъем шины данных, управление двигателем, блок управления комбинацией приборов, блок управления адаптивного освещения и корректора фар, на левой фаре
F7	(5А) Блок управления корректором фар, внутренне зеркало
F8	(5А) Внутреннее зеркало заднего вида, (10A) — Блок управления прицепа
F9	(5А) Электронный блок управления 4WD, навигационная система
F10	(5А) Телефон, блок определения занятости сидения
F11	(5А) Блок управления электрооборудованием прицепа
F12	(10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок
F13	(10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности
F14	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, блок управления АБС
F15	(7,5А) Многофункциональный блок управления (освещение салона)
F16	(10А) Отопитель /кондиционер, блок управления выбора антенны
F17	(5А) Аудиосистема, датчик дождя (очиститель лобового стекла), звуковой сигнал противоугонной сигнализации
F18	(5А) Блок управления системой парковки, датчик положения ручки селектора
F19	(5А) Аварийный регистратор данных
F20	(5А) Антиблокировочная система тормозов
F21	(5А) Блок управления ограничения максимальных оборотов двигателя, в пространстве для ног спереди слева (спецавтомобили)
F22	(40А) Приточный вентилятор
F23	(30А) Электропривод стеклоподъемников, блок управления двери
F24	(25А) Предохранитель прикуривателя передний и задний, центральный блок управления систем комфорта
F25	(25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы)
F26	(20А) Разъем зарядки (розетка) (25А) Блок управления задними дверьми
F27	(15А) Управление двигателем (топливный насос)
F28	(25А) Инвертор с розеткой для спец автомобилей
F29	(10А) Управление двигателем
F30	(5А) Подушка безопасности (10А) Форсунки (20А) блок управления АКП
F31	(5А) Фонари заднего хода (20А) Вакуумный насос тормозной системы
F32	(15А) Электропривод стеклоподъемников
F33	(25А) Люк
F34	(15А) Электропривод сидений
F35	(5А) Противоугонная система
F36	(20А) Омыватели фар
F37	(30А) Подогреватель сидений
F38	(20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта
F39	—
F40	(40А) Отопитель/кондиционер
F41	(15/20А) Очиститель/ омыватель заднего стекла
F42	(15/20А) Омыватель лобового стекла, Прикуриватель
F43	(15А) Блок управления электрооборудованием прицепа
F44	(20А) Блок управления электрооборудованием прицепа
F45	(15А) Блок управления электрооборудованием прицепа
F46	(5А) Система кондиционирования/отопления, обогревател и форсунок омывателя лобового стекла
F47	(5А) Отопитель/ кондиционер
F48	(7,5А) Электропривод сидений, привод регулировки положения рулевой колонки, Зарядное устройство для карманного фонаря Mag-Lite и переносной рации
F49	(7,5) Выключатель освещения
№	А	Функция / компонент
1	10	T16 — Диагностическое соединение (T16 / 1) J623 — Блок управления двигателя J757 — Реле питания компонентов двигателя (167) (с мая 2005 г. ) J538 — Управление топливным насосом агрегат (с мая 2005 г.) J485 — Реле включения автономного отопителя (с 2006 г.) N79 — Нагревательный элемент для Сапун картера (с 2006 г.) G70 — Расходомер воздуха (с 2006 г.) J431 — Блок управления корректором угла наклона фар (с 2006 г.)
2	5	J104 — Блок управления ABS E132 — Выключатель противобуксовочной системы E256 — Кнопка TCS и ESP E492 — Шина кнопка дисплея монитора давления F — Выключатель стоп-сигнала (низкий; с ноября 2005)
	10	J623 — Блок управления двигателем (с 2006 г.) V49 — Электродвигатель корректора угла правой фары (с 006) V48 — Электродвигатель корректора левой фары (с 2006 г.) E102 — Регулятор корректора фар Регулятор (с 2006 г.) J538 — Блок управления топливным насосом (с 2006 г.) J345 — Блок управления датчиком прицепа блок (с 2006 г. ) J587 — блок управления датчиками селектора (с 2006 г.) J533 — диагностика шин данных интерфейс (с 2006 г.) J285 — Блок управления комбинации приборов (с 2006 г.) J500 — ГУР блок управления (с 2006 г.) J104 — ABS с блоком управления EDL (с 2006 г.) E132 — антипробуксовочная система выключатель системы (с 2006 г.) E256 — кнопка TCS и ESP (с 2006 г.) G476 — датчик положения педали тормоза (с 2006 г.) E1 — выключатель света (с 2006 г.) F47 — выключатель педали тормоза (с ноября 2005 г.)
3	10	J500 — Блок управления гидроусилителя руля (до мая 2005 г.)
	5	J234 — Блок управления подушек безопасности (с мая 2005 г.)
4	5	E16 — Нагреватель / тепловая мощность Датчик G65 — Датчик высокого давления J131 — Блок управления подогревом водительского сиденья Блок J132 — Блок управления подогревом переднего пассажирского сиденья J255 — Climatronic Блок управления K216 — Контрольная лампа программы стабилизации 2 (с мая 2005 г. ) M17 — Задний ход лампочка (с мая 2005 г.) E422 — кнопка индикации давления в шинах (с мая 2005 г.) G266 — датчик уровня и температуры масла (высокий; с мая 2005 г.) J530 — блок управления работой ворот гаража (с мая 2006 г.) G128 — Сиденье датчик занятости переднего пассажира (с мая 2006 г.) Y7 — Салон с автоматическим затемнением зеркало (с мая 2006 г.) Z20 — Левое Нагревательный элемент жиклера омывателя (с мая 2006 г.) Z21 — Нагреватель жиклера омывателя правый (с мая 2006 г.)
	10	G266 — Датчик уровня и температуры масла (высокий; с ноября 2005 г.) M17 — Фонарь заднего хода (высокий; с ноября 2005 г.) J255 — Блок управления Climatronic (high; с ноября 2005 г.) G65 — Датчик высокого давления (high; с ноября 2005 г.) E16 — Переключатель для отопитель и мощность отопителя (высокая; с ноября 2005 г.) J530 — Блок управления работой гаражных ворот (высокая; с ноября 2005 г. ) N253 — Пиропатрон изоляции аккумулятора (высокий; с ноября 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (высокое; с ноября 2005 г.) E422 — Кнопка индикации давления в шинах (высокое; с ноября 2005 г.) K216 — Предупреждение программы стабилизации лампа 2 (высокая; с ноября 2005 г.) Z20 — Нагревательный элемент левой форсунки омывателя (высокая; с ноября 2005 г.) Z21 — Нагреватель правой форсунки омывателя элемент (высокий; с ноября 2005 г.) L71 — Подсветка переключателя антипробуксовочной системы (высокий; с ноября 2005 г.) J301 — Блок управления системой кондиционирования (высокий; с мая 2007 г.)
5	5	F47 — Датчик педали тормоза системы круиз-контроля (до мая 2005 г.) G476 — Датчик положения сцепления J431 — Блок управления корректором угла наклона фар (с мая 2005 г.) J500 — Блок управления усилителем руля блок (с мая 2005 г.) J745 — Блок управления поворотным светом и корректором фар, на правой фаре, (высокий; декабрь 2006 г. )
	10	J745 — Блок управления поворотным светом и корректором фар, в правой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.)
6	5	J285 — Блок управления в передней панели вставка (до мая 2006 г.) J538 — Блок управления топливным насосом (до мая 2006 г.) J533 — Шина данных диагностический интерфейс (до мая 2006 г.) F125 — Многофункциональный переключатель (до мая 2006 г.) J587 — Рычаг селектора Блок управления датчиками (до мая 2006 г.) F189 — Переключатель Tiptronic (до мая 2006 г.) J745 — Блок управления поворотным светом и корректором угла наклона фар, слева от фары (высокий; декабрь 2006 г.)
	10	J745 — Блок управления поворотным светом и корректором фар, в левой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г. )
7	5	J431 — Блок управления корректором угла наклона фар (до мая 2005 г.) Y7 — Внутреннее автоматическое затемнение зеркало (с мая 2005 г.) Не присвоено (с мая 2006 г.)
8	5	Y7 — Внутреннее зеркало с автоматическим затемнением (до мая 2005 г.)
	10	J345 — Блок управления детектора прицепа (с мая 2005 г.) Не назначен (с мая 2006 г.)
9	5	Не присвоен (до мая 2005 г.) J503 — Блок управления с дисплеем для радио и навигационной системы (только коммерческий блок навигационной системы) (с мая 2005 г.) Не назначен (с мая 2006 г.)
10	5	J412 — Блок управления электроникой управления мобильного телефона (до мая 2005 г. ) J530 — Блок управления гаражными воротами блок (с мая 2005 г.) J706 — блок управления распознавания занятости сиденья (с мая 2005 г.) Не назначен (с мая 2006 г.)
11	5	J345 — Блок управления детектора прицепа (до мая 2005 г.) Не назначен (с мая 2005 г.)
	10	J745 — Блок управления поворотным светом и корректором фар, на правой фаре, (с мая 2007 г.)
12	10	J386 — Управление двери водителя блок J387 — блок управления двери переднего пассажира
13	10	E1 — Выключатель света T16 — Диагностика соединение (T16 / 16) F47 — Выключатель педали тормоза (с мая 2005 г.) G397 — Датчик обнаружения дождя и света (с 2006 г.) G197 — Датчик магнитного поля для компаса (с 2006 г. )
14	5	F — Выключатель стоп-сигналов (низкий; с мая 2005 г.) J217 — Управление автоматической коробкой передач единица
	10	J587 — Блок управления датчиками селектора (с 2006 г.) R149 — Приемник дистанционного управления для дополнительный отопитель охлаждающей жидкости (с 2006 г.) J301 — Блок управления климатической установкой (с 2006 г.) J255 — Блок управления Climatronic (с 2006 г.) E16 — Переключатель отопителя / тепловой мощности (с 2006 г.) J446 — Парковка Блок управления вспомогательной системой (с 2006 г.) J104 — ABS с блоком управления EDL (с 2006 г.) E94 — Подогрев сиденья водителя Регулятор (с 2006 г.) E95 — Регулятор обогрева сиденья переднего пассажира (с мая 2006 г.) J217 — Блок управления АКП (с ноября 2005 г.)
15	7. 5	J519 — Блок управления бортовой сети (внутреннее освещение)
16	10	E16 — Нагреватель / тепловая мощность переключатель J301 — Блок управления климатической установкой J255 — Climatronic Блок управления R149 — Приемник дистанционного управления автономным отопителем Не присвоен (с мая 2006 г.)
	5	J515 — Блок управления выбором антенны (высокий; с ноября 2005 г.)
17
№	А	Функция / компонент
1	5	Z4 — Внешний обогрев со стороны водителя зеркало (модели без электрического стеклоподъемника) Z5 — Передний пассажир Боковое наружное зеркало с подогревом (модели без электрического стеклоподъемника регулятора) Z20 — Нагревательный элемент левой форсунки Z21 — Правая форсунка нагревательный элемент
2	5	E3 — Сигнальная лампа аварийной сигнализации переключатель J1 — Реле указателя поворота M5 — Лампа переднего левого указателя поворота M6 — Лампа заднего левого указателя поворота M7 — Лампа переднего правого указателя поворота M8 — Задняя Лампа правого указателя поворота J567 — Блок управления левой газоразрядной лампой J568 — блок управления газоразрядным фонарем с корректором угла наклона фар справа
3	5	J5 — Реле противотуманных фар E20 — Выключатели и регулятор освещенности приборов
4	5	X — Подсветка номерного знака
5	7. 5	E45 — Система круиз-контроля переключатель E221 — Блок управления на рулевом колесе E227 — Круиз-контроль Системная кнопка (CCS) Кнопка SET G65 — Датчик высокого давления (кондиционер система) J131 — Блок управления подогревом сиденья водителя J132 — Подогрев переднего сиденья Блок управления сиденья пассажира J245 — Блок управления сдвижного люка (модели без центрального замка) J255 — Climatronic G266 — Уровень масла и датчик температуры масла J293 — блок управления вентилятора радиатора, многофункциональный рулевое колесо J393 — Система комфорта (E231 — Обогрев наружных зеркал кнопка), J453 — Блок управления многофункционального рулевого колеса J446 — Парковка Блок управления вспомогательного оборудования J503 — Блок управления с дисплеем для радио и навигации Система n147 — 2-ходовой клапан для охлаждающей жидкости запорного клапана (выше F269 — переключатель положения заслонки температуры) V154 — Заслонка свежего / рециркуляционного воздуха управляющий двигатель
6	5 5	До апреля 2001 г . : J379 — Центральный Блок управления замком и охранной сигнализацией с сентября 2002 г .: J651 — Запорный клапан реле 1 (код двигателя Бех)
7	10	K142 — Положение селектора P / N контрольная лампа M16 — лампа заднего хода левая M17 — фонарь заднего хода правый лампочка
8	5	J412 — Мобильный телефон работает блок управления электроникой
9	5	E256 — Кнопка TCS и ESP G85 — Рулевое управление датчик угла поворота J104 — блок управления ABS / ABS с EDL / ASR / ESP
10	15 5 10	до октября 2001 г .: Двигатель Управление: Бензин Управление двигателем: Дизель с ноября 2001 г .: R — Магнитола (S-контакт) J285 — Дисплей в комбинации приборов J503 — Блок управления с дисплеем для радио и навигации
11	5	J285 — Блок управления с дисплеем в Комбинация приборов N110 — Соленоид блокировки селектора
12	7. 5	J412 — Мобильный телефон работает Блок управления электроники G273 — Датчик охраны салона G274 — Салон датчик контроля T16 — разъем 16-контактный, (в центральной передней панели, соединение самодиагностики) W11 — Задний левый фонарь для чтения (модели с монитор салона) W12 — Фонарь для чтения задний правый (модели с внутренним монитор)
13	10	F — Выключатель стоп-сигналов M9 — Левый тормоз лампочка (только Golf / Bora) J…..-. Блок управления двигателя J104 — ABS / ABS Блок управления с EDL / ASR / ESP M9 — Лампа левого стоп-сигнала (только Golf / Bora) M10 — Лампа правого стоп-сигнала (только Golf / Bora) M21 — Левый тормоз и лампа заднего фонаря (только Golf Variant / Bora Variant) M25 — Тормоз высокого уровня лампочка
14	10	J393 — Центральная система комфорта Блок управления (модели без центрального замка) J546 — Дистанционная разблокировка крышки багажника блок управления модели без центрального замка: M27 — предупреждение левой двери лампа M28 — контрольная лампа правой двери W — передняя внутренняя подсветка W3 — Освещение багажного отделения W11 — Фонарь для чтения, задний левый W12 — Правый задний лампа для чтения W14 — Косметическое зеркало с подсветкой (переднее пассажирское) W18 — Освещение багажного отделения слева W19 — Лампа для чтения со стороны водителя W20 — Косметическое зеркало с подсветкой (со стороны водителя)
15	5	G85 — Датчик угла поворота рулевого колеса J217 — Блок управления АКП J285 — Блок управления с дисплеем в передней панели вставка
16	10	J255 — Climatronic J293 — Радиатор блок управления вентилятором
17	–	–
18	10	J285 — Блок управления с дисплеем в приборной панели панельная вставка L2 — правая лампа с двумя нитями накаливания (только Bora) M32 — правая основная лампа ближнего света (только Golf)
19	10	L1 — Левая лампа с двойной нитью накала (только Bora) M30 — Лампа дальнего света левой фары (только Golf)
20	15	E102 — Регулировка угла наклона фар регулятор J427 — Стартер для газоразрядной фары правой фары J568 — Блок управления газоразрядным светом с корректором угла наклона фар правый L2 — Правая лампа с двойной нитью накаливания (только Bora) M31 — Лампа ближнего света правой фары (только Golf) V48 — Электродвигатель корректора левой фары V49 — Правая фара двигатель регулировки диапазона
21	15	L1 — Левая лампа с двойной нитью накала (только Bora), M29 — Лампа ближнего света левой фары (только Golf) J426 — Левая Фара стартер для газоразрядной лампы, J567 — Газоразрядная лампа Блок управления корректором угла наклона фар левый
22	5	J285 — Блок управления с дисплеем в комбинация приборов M3 — лампа габаритного света правая
23	5	J285 — Блок управления с дисплеем в комбинация приборов M1 — лампа габаритная левая
24	20	E22 — Неустойчивый выключатель стеклоочистителя, Электродвигатель очистителя ветрового стекла J31 — Реле периодического автоматического омывания и очистки В — Электродвигатель стеклоочистителя V59 — Насос омывателя ветрового и заднего стекла
25	20	E9 — Выключатель вентилятора приточного воздуха E35 — Воздух выключатель системы кондиционирования N24 — Последовательный резистор вентилятора приточного воздуха с предохранитель перегрева V2 — вентилятор приточного воздуха J293 — управление вентилятором радиатора установка J255 — Climatronic J. .. -Блоки управления двигателем
26	25	Z1 — Обогрев заднего стекла
27	15	до ноября 2005 г .: V12 — задний электродвигатель стеклоочистителя с декабря 2005 г .: U1 — Прикуриватель U5 — 12 В розетка слева в багажном отделении
28	15

Фольксваген гольф плюс схема предохранителей

Предохранители и реле фольксваген гольф плюс с описанием назначения и схемами

Volkswagen Golf Plus — субкомпактвэн созданный на общей базе с Фольксваген Гольф 5-го поколения. Производился в 2005, 2006, 2007, 2008, 2009 году. После, автомобиль прошел рестайлинг, некоторые называют это сменой поколения, и обновленный выпускался в 2010, 2011, 2012, 2013 и 2014 годах. Данное изменение немного затронуло и электро-систему автомобиля. В нашем материале вы найдете описание блоков предохранителей и реле в Фольксваген Гольф Плюс со схемами и фото примерами. Выделим предохранитель отвечающий за прикуриватель.

Блоки в салоне

Блок предохранителей

Основной блок с предохранителями находится за откидным перчаточным ящиком, со стороны водителя.

С верху над ним находится и основной блок с реле. В некоторых моделях он крепится сразу к блоку предохранителей. Там же может располагаеться термопредохранитель регулировки сиденья водителя: 1 — 20A.

Возможно 2 различных варианта исполнения блока с предохранителями. Внешне они схожи, однако отличаются количеством элементов — 58 и 60 соответственно. Актуальная нумерация будет нанесена на самом блоке.

Вариант 1

Фотография

Схема

Описание

1	10А Блок управления системы санкционирования доступа и пуска двигателя
2	10А Блок управления системы санкционирования доступа и пуска двигателя
3
4
5
6
7
8
9	5А Блок управления подушки безопасности и контрольная лампа отключения подушки безопасности переднего пассажира
10
11
12	10А Блок управления системы адаптивного освещения и корректора фар слева
13	5А /15А Блок управления парковочного ассистента, Блок управления Climatronic, Выключатель отопителя и выбора режима работы, Реле приточного вентилятора, Клавиша отключения ASR и ESP и их контрольная лампа, Клавиша указателя давления в шинах, Выключатель фонарей заднего хода, Датчик загрязнения воздуха, Электрохромное внутреннее зеркало заднего вида, Клавиша режима Старт-стоп
14	10А/15А Диагностический интерфейс шин данных, Блок управления комбинации приборов, Рычаг селектора, Выключатель освещения, Клавиша отключения ASR и ESP, Клавиша указателя давления в шинах, Выключатель стоп-сигналов, Многофункциональный переключатель, Переключатель Tiptronic, Реле топливного насоса, Блок управления усилителя рулевого управления, Блок управления ABS,Реле стартера, Блок управления распознавания прицепа, Блок управления двигателя
15	10А Регулятор корректора фар, Расходомер воздуха, Нагревательный резистор системы вентиляции картера, Реле приточного вентилятора, Блок управления датчиков селектора, Блок управления системы адаптивного освещения и корректора фар, Исполнительный электродвигатель корректора левой фары
16	10А/15А Блок управления системы адаптивного освещения и корректора фар справа
17	5А Блок управления комбинации приборов
18	10А Блок управления электроники управления мобильного телефона
19
20	10А Рычаг селектора, Блок управления Climatronic
21	20А Блок управления бортовой сети, Блок управления задней левой двери (центральный замок)
22	10А Датчик системы охраны салона, сирена сигнализации
23	10А Блок управления камеры заднего вида, Выключатель освещения, Датчик дождя и освещённости, диагностический разъем, Реле обогрева заднего стекла, Блок управления бортовой сети
24	10А Блок управления двери водителя (центральный замок), Блок управления двери переднего пассажира (центральный замок
25
26	20А Вакуумный насос тормозной системы
27
28
29	20А Электродвигатель очистителя заднего стекла
30	20А Прикуриватель
31
32
33	40А Реле приточного вентилятора
34
35
36
37
38
39
40	15А Блок управления распознавания прицепа
41	15А Блок управления распознавания прицепа
42	20А Блок управления распознавания прицепа
43	30А Инвертор с розеткой, 12 В — 230 В
44	25А Нагревательный элемент заднего стекла, Реле приточного вентилятора
45	30А Блок управления двери водителя (стеклоподъёмник), Блок управления двери переднего пассажира (стеклоподъёмник)
46	30А Блок управления задней левой двери (стеклоподъёмник), Блок управления задней правой двери (стеклоподъёмник)
47	15А Топливный насос и его реле
48	20А Блок управления бортовой сети
49	40А Блок управления приточного вентилятора
50	30А Блок управления подогрева передних сидений
51	20А Блок управления сдвижного люка
52	20А Реле системы очистки фар
53	15А Электродвигатель продольной регулировки поясничного подпора
54	5А Блок управления КПК
55
56
57	15А Головное устройство
58
59
60

За прикуриватель отвечает предохранитель номер 30 на 20А.

Вариант 2

Фото пример

Схема

Назначение

Потребитель тока	Номер предохранителя (рядом в скобках ток в амперах)
Тягово — сцепное устройство	2 (5), 39(15), 40(15), 41(20).
АБС	14(5), 18(5)
Сенсор наклона	43 (5)
Сигналы торможения	13(10)
Включатель сигналов торможения	14(5)
Стекло подъемники передние	45(30)
Стекло подъемники задние	46(30)
Вентилятор	33 (40) или 56 (40)
Обогрев заднего стекла	44(25)
Задний стекло очиститель	28(15)
Ультрасоники в салоне	43(5)
Топливный насос	47(15)
Корректор наклона фар	3(5)
Наружная розетка	53(15)
Парктроник	55(5)
Дистанционное управление	4(5)
Датчик дождя	42(5)
Омыватели фар	52 (20)
Электролюк	51(25)
Обогрев сидений	13(5), 31 (5), 50(30)
Лючек топливной горловины	48(25)
Телефон	10(5)
Центральный замок в передних дверях	24(10)
Центральный замок в задних дверях	48(25)
Прикуриватель	49(25)
Розетка задняя	54(20)
Розетка 230В	37(30)

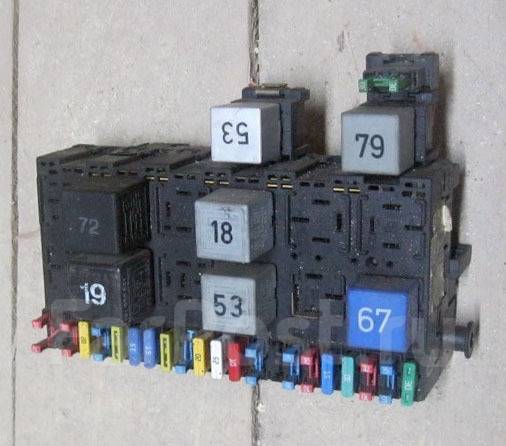

Блок реле

Количество реле в блоке, а так же вариант исполнения, зависит от уровня электро оснащенности и года выпуска.

Схема

Расшифровка

1. J496 — реле дополнительного насоса системы охлаждения (449)
2. J39 — реле системы очистки фар (53)
3. J17 — реле топливного насоса (449) / J643 — реле подачи топлива по напорной магистрали (449)
4. J1З — реле приточного вентилятора (404)
5. J333 — реле отключения топливного насоса (404)
6. не используется
7. J485 — реле для работы в режиме автономного отопителя (449)
8. J682 — реле электропитания клеммы 50 (433), с мая 2006 года (53)
9. — не используется

А — S44 термопредохранитель 1 регулировки положения сиденья водителя 30 А

J17 и J643 представляют собой миниреле и устанавливаются (в зависимости от комплектации) в одно гнездо блока реле.

Блок по капотом

Находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из 2 отделов — предохранителей и плавких вставки высокой мощности.

Схема отдела предохранителей и реле

Назначение

1	Реле системы управления двигателем
2	Реле насоса системы подачи воздуха на выпуск
F1	(30А) Стеклоочиститель
F2	(5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG
F3	(5А) Блок управления бортовой сети
F4	(30А) Электронный блок управления ABS
F5	(15А) Электронный блок управления КП
F6	(5А) Комбинация приборов
F7	(40А) Реле питания
F8	(15А) Аудиосистема / Головное устройство
F9	(5А) Блок управления телефоном
F10	(5А/10А) Электронный блок управления двигателем
F11	(20А) Блок управления дополнительным отопителем
F12	(5А) Шина данных CAN, блок управления шлюзом
F13	(15А/30А) Электронный блок управления двигателем
F14	(20А) Система управления двигателем, Катушка зажигания
F15	(5А/10А) Система управления двигателем, Лямбда-зонд
F16	(30А) Электронный блок управления ABS, Правая фара
F17	(15А) Звуковой сигнал
F18	(30А) Аудиосистема
F19	(30А) Очиститель /омыватель лобового стекла
F20	(10А) Насос ОЖ
F21	(10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя
F22	(5А) Концевой выключатель (датчик положения) педали сцепления
F23	(5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха
F24	(10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан
F25	(40А) Блок управления ABS
F26	(30А) Левая фара
F27	(50А) Блок управления свечами накаливания
F28	(40А) Основные цепи зажигания
F29	(50А) Термопредохранитель 1 регулировки положения сиденья
F30	(40А) Система запуска (50А) Реле разгрузки контакта X

Схема плавких вставок

1. 150/200А — Генератор
2. 80А — Усилитель рулевого управления
3. 50А — Вентилятора радиатора
4. 80А — Реле большой мощности нагрева
5. 80А — Разъём клеммы 30, блок предохранителей
6. 40А — Реле малой мощности нагрева
7. 50А — Разъём клеммы 30, блок предохранителей

Инструкция фольксваген гольф плюс

Больше информации про техническое обслуживание и электро схему автомобиля можете узнать в данной инструкции: «скачать«. А если вы хотите дополнить материал или задать вопрос, пишите в комментариях.

Volkswagen Golf mk7 (2012-2018) — схема предохранителей

Все об автомобилях

перейти к содержанию

Поиск

• Главная
• О нас
• Свяжитесь с нами

.

2003–2009 Схема предохранителей Volkswagen Golf Mk5 (1K) »Схема предохранителей

№	А	Функция / компонент
1	10	T16 — Диагностическое соединение (T16 / 1) J623 — Блок управления двигателя J757 — Реле питания компонентов двигателя (167) (с мая 2005 г.) J538 — Управление топливным насосом агрегат (с мая 2005 г.) J485 — Реле включения автономного отопителя (с 2006 г.) N79 — Нагревательный элемент для Сапун картера (с 2006 г.) G70 — Расходомер воздуха (с 2006 г. ) J431 — Блок управления корректором угла наклона фар (с 2006 г.)
2	5	J104 — Блок управления ABS E132 — Выключатель противобуксовочной системы E256 — Кнопка TCS и ESP E492 — Шина кнопка дисплея монитора давления F — Выключатель стоп-сигнала (низкий; с ноября 2005)
	10	J623 — Блок управления двигателем (с 2006 г.) V49 — Электродвигатель корректора угла правой фары (с 006) V48 — Электродвигатель корректора левой фары (с 2006 г.) E102 — Регулятор корректора фар Регулятор (с 2006 г.) J538 — Блок управления топливным насосом (с 2006 г.) J345 — Блок управления датчиком прицепа блок (с 2006 г.) J587 — блок управления датчиками селектора (с 2006 г.) J533 — диагностика шин данных интерфейс (с 2006 г.) J285 — Блок управления комбинации приборов (с 2006 г.) J500 — ГУР блок управления (с 2006 г. ) J104 — ABS с блоком управления EDL (с 2006 г.) E132 — антипробуксовочная система выключатель системы (с 2006 г.) E256 — кнопка TCS и ESP (с 2006 г.) G476 — датчик положения педали тормоза (с 2006 г.) E1 — выключатель света (с 2006 г.) F47 — выключатель педали тормоза (с ноября 2005 г.)
3	10	J500 — Блок управления гидроусилителя руля (до мая 2005 г.)
	5	J234 — Блок управления подушек безопасности (с мая 2005 г.)
4	5	E16 — Нагреватель / тепловая мощность Датчик G65 — Датчик высокого давления J131 — Блок управления подогревом водительского сиденья Блок J132 — Блок управления подогревом переднего пассажирского сиденья J255 — Climatronic Блок управления K216 — Контрольная лампа программы стабилизации 2 (с мая 2005 г. ) M17 — Задний ход лампочка (с мая 2005 г.) E422 — кнопка индикации давления в шинах (с мая 2005 г.) G266 — датчик уровня и температуры масла (высокий; с мая 2005 г.) J530 — блок управления работой ворот гаража (с мая 2006 г.) G128 — Сиденье датчик занятости переднего пассажира (с мая 2006 г.) Y7 — Салон с автоматическим затемнением зеркало (с мая 2006 г.) Z20 — Левое Нагревательный элемент жиклера омывателя (с мая 2006 г.) Z21 — Нагреватель жиклера омывателя правый (с мая 2006 г.)
	10	G266 — Датчик уровня и температуры масла (высокий; с ноября 2005 г.) M17 — Фонарь заднего хода (высокий; с ноября 2005 г.) J255 — Блок управления Climatronic (high; с ноября 2005 г.) G65 — Датчик высокого давления (high; с ноября 2005 г.) E16 — Переключатель для отопитель и мощность отопителя (высокая; с ноября 2005 г.) J530 — Блок управления работой гаражных ворот (высокая; с ноября 2005 г. ) N253 — Пиропатрон изоляции аккумулятора (высокий; с ноября 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (высокое; с ноября 2005 г.) E422 — Кнопка индикации давления в шинах (высокое; с ноября 2005 г.) K216 — Предупреждение программы стабилизации лампа 2 (высокая; с ноября 2005 г.) Z20 — Нагревательный элемент левой форсунки омывателя (высокая; с ноября 2005 г.) Z21 — Нагреватель правой форсунки омывателя элемент (высокий; с ноября 2005 г.) L71 — Подсветка переключателя антипробуксовочной системы (высокий; с ноября 2005 г.) J301 — Блок управления системой кондиционирования (высокий; с мая 2007 г.)
5	5	F47 — Датчик педали тормоза системы круиз-контроля (до мая 2005 г.) G476 — Датчик положения сцепления J431 — Блок управления корректором угла наклона фар (с мая 2005 г.) J500 — Блок управления усилителем руля блок (с мая 2005 г.) J745 — Блок управления поворотным светом и корректором фар, на правой фаре, (высокий; декабрь 2006 г. )
	10	J745 — Блок управления поворотным светом и корректором фар, в правой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.)
6	5	J285 — Блок управления в передней панели вставка (до мая 2006 г.) J538 — Блок управления топливным насосом (до мая 2006 г.) J533 — Шина данных диагностический интерфейс (до мая 2006 г.) F125 — Многофункциональный переключатель (до мая 2006 г.) J587 — Рычаг селектора Блок управления датчиками (до мая 2006 г.) F189 — Переключатель Tiptronic (до мая 2006 г.) J745 — Блок управления поворотным светом и корректором угла наклона фар, слева от фары (высокий; декабрь 2006 г.)
	10	J745 — Блок управления поворотным светом и корректором фар, в левой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г. )
7	5	J431 — Блок управления корректором угла наклона фар (до мая 2005 г.) Y7 — Внутреннее автоматическое затемнение зеркало (с мая 2005 г.) Не присвоено (с мая 2006 г.)
8	5	Y7 — Внутреннее зеркало с автоматическим затемнением (до мая 2005 г.)
	10	J345 — Блок управления детектора прицепа (с мая 2005 г.) Не назначен (с мая 2006 г.)
9	5	Не присвоен (до мая 2005 г.) J503 — Блок управления с дисплеем для радио и навигационной системы (только коммерческий блок навигационной системы) (с мая 2005 г.) Не назначен (с мая 2006 г.)
10	5	J412 — Блок управления электроникой управления мобильного телефона (до мая 2005 г. ) J530 — Блок управления гаражными воротами блок (с мая 2005 г.) J706 — блок управления распознавания занятости сиденья (с мая 2005 г.) Не назначен (с мая 2006 г.)
11	5	J345 — Блок управления детектора прицепа (до мая 2005 г.) Не назначен (с мая 2005 г.)
	10	J745 — Блок управления поворотным светом и корректором фар, на правой фаре, (с мая 2007 г.)
12	10	J386 — Управление двери водителя блок J387 — блок управления двери переднего пассажира
13	10	E1 — Выключатель света T16 — Диагностика соединение (T16 / 16) F47 — Выключатель педали тормоза (с мая 2005 г.) G397 — Датчик обнаружения дождя и света (с 2006 г.) G197 — Датчик магнитного поля для компаса (с 2006 г. )
14	5	F — Выключатель стоп-сигналов (низкий; с мая 2005 г.) J217 — Управление автоматической коробкой передач единица
	10	J587 — Блок управления датчиками селектора (с 2006 г.) R149 — Приемник дистанционного управления для дополнительный отопитель охлаждающей жидкости (с 2006 г.) J301 — Блок управления климатической установкой (с 2006 г.) J255 — Блок управления Climatronic (с 2006 г.) E16 — Переключатель отопителя / тепловой мощности (с 2006 г.) J446 — Парковка Блок управления вспомогательной системой (с 2006 г.) J104 — ABS с блоком управления EDL (с 2006 г.) E94 — Подогрев сиденья водителя регулятор (с 2006 г.) E95 — регулятор обогрева переднего пассажирского сиденья (с мая 2006 г.) J217 — блок управления АКПП (с ноября 2005 г.)

.Руководство по эксплуатации Volkswagen Golf

— Таблица предохранителей

Рис. 230 В передней панели: расположение предохранителей

Сначала прочтите и примите к сведению вводную информацию. и предупреждения о безопасности

В таблице показано расположение предохранителей в электрических оборудование, наиболее актуальное для заказчика. Левый столбец содержит расположение, в других столбцах указаны конструкции предохранителей, номинал усилителя и потребителя.

Расположение предохранителя	Конструкция предохранителя	Рейтинг усилителя	Электропотребители
F4	МИНИ ®	7.5	Операционная система информационно-развлекательной системы
F7	МИНИ ®	10	Система кондиционирования или отопления и подачи свежего воздуха блок управления, реле обогрева заднего стекла, механизм переключения АКПП коробка передач
F8	МИНИ ®	10	Выключатель света шпинделя, датчик дождя, электронная парковка тормоз
F10	МИНИ ®	10	Дисплей
F12	ATO ®	20	Информационно-развлекательные услуги
F14	ATO ®	30	Регулятор вентилятора
F16	МИНИ ®	7. 5	Телефон
F20	МИНИ ®	15	Регулятор сиденья
F23	JCASE ®	40	Наружное освещение
F24	ATO ®	30	Электрическая панорама, сдвижная / откидная крыша
F26	ATO ®	30	Обогрев сиденья
F28	ATO ®	20	Блок управления левым прицепом
F31	JCASE ®	40	Наружное освещение
F38	ATO ®	20	Блок управления прицепом правый
F40	ATO ®	20	Прикуриватель, розетка
F42	ATO ®	40	Омыватель ветрового стекла, омыватель фар
F43	JCASE ®	30	Внутреннее освещение
F44	ATO ®	15	Блок управления прицепом
F47	ATO ®	15	Задний дворник
F53	ATO ®	30	Обогрев заднего стекла

Номера предохранителей зависят от версии и спецификации вашего автомобиля. и позиции могут отличаться от указанных в таблице.При необходимости спросите своего Volkswagen дилерский центр для точного расположения предохранителей.

Электрические стеклоподъемники и электрически регулируемые сиденья могут быть зафиксированы с помощью автоматические выключатели . Они автоматически включаются через несколько секунд после штамм, например замороженные окна были освобождены.

Предохранители в автомобиле

Рис. 228 Крышка блока предохранителей в передней панели: A: автомобиль с левым рулем, с левой стороны от рулевого колеса B: с правым рулем вести машину, со стороны водителя Инжир.229 В моторном отсеке …

Таблицы предохранителей в моторном отсеке

Рис.231 Моторный отсек: расположение предохранителей Сначала прочтите и примите к сведению вводную информацию и предупреждения о безопасности В таблице показано расположение предохранителей в электрических оборудование, которое …

Прочие материалы:

Снятие и установка опоры двигателя
Удаление — Отключите аккумулятор → Электрооборудование; Rep. гр.27. — Снимите батарейный отсек → Электрооборудование; Группа ремонта27. — Дра …

Данные вождения
Сначала прочтите вводную информацию и примите к сведению и предупреждения о безопасности Многофункциональный дисплей (MFD) показывает различные пути и данные о расходе топлива. MFA вызывается из меню выбора. Переключение между дисплеями Автомобили без многофункционального рулевого колеса: нажмите th…

Особые дорожные ситуации
Рис.170 A: автомобиль в повороте B: мотоцикл спереди находится вне зоны действия радарного датчика Рис. 171 C: автомобиль меняет полосу движения. D: поворотное транспортное средство, неподвижное транспортное средство Сначала прочтите и примите к сведению вводную информацию и предупреждения о безопасности Адаптивный круиз-контроль (ACC) имеет физическое …

© 2016-2020 Авторские права www.vwgolf.org

.

Volkswagen Golf mk5 — схема предохранителей

Все об автомобилях

перейти к содержанию

Поиск

• Главная
• О нас
• Свяжитесь с нами

.

Предохранители и реле фольксваген гольф 5 (джетта 5) со схемами и описанием назначения

Volkswagen Golf 5 го поколения выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно в кузове хетчбэк, как с бензиновыми так и дизельными двигателями. В нашем материале вы найдете описание блоков предохранителей и реле Фольксваген Гольф 5 со схемами и фотографиями. Покажем места расположение всех электронных блоков управления. Отдельно отметим предохранитель отвечающий за прикуриватель. Данный материал так же будет полезен владельцем автомобилей фольксваген джетта 5, т. к. данные модели имеют схожую электрическую схему.

Он находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из двух блоков. 1 — Отдел предохранителей высокой мощности в виде плавких вставок. 2 — отдел предохранителей и реле.

Он расположен в торце приборной панели со стороны водителя за защитной крышкой.

Блок с реле находится под панелью приборов со стороны водителя и состоит из 2-х: основного и дополнительного.

Остались вопросы? Больше информации про ремонт и обслуживание, так же электрические схемы автомобиля можете получить изучив данное руководство: «скачать«. Либо задавайте их в комментария и мы постараемся помочь.

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Магазины автолитературы :

krutilvertel — Электронные книги типографского качества в формате PDF

autodata — Интернет-магазин издательства Легион-Автодата

1	Электронный блок управления кондиционером
2	Блок управления электродвигателем вентилятора кондиционера/отопителя
3	Боковой датчик удара, со стороны водителя
4	Боковой датчик удара, задний левый
5	Боковой датчик удара, со стороны пассажира
6	Боковой датчик удара, задний правый
7	Датчик наклона автомобиля (противоугонная система)
8	Аккумуляторная батарея
9	Диагностический разъем (DLC)
10	Разъем шины данных
11	Блок управления электрооборудованием двери водителя — в двери
12	Блок управления электрооборудованием левой задней двери
13	Блок управления электрооборудованием двери пассажира- в двери
14	Блок управления электрооборудованием правой задней двери
15	Блок управления электродвигателем вентилятора системы охлаждения — на электродвигателе вентилятора системы охлаждения
16	Блок предохранителей /реле, моторный отсек 1
17	Блок предохранителей /реле, моторный отсек 2
18	Блок предохранителей /реле, моторный отсек 3-под блоком предохранителей /реле в моторном отсеке 1
19	Блок предохранителей /реле, приборная панель 1
20	Блок предохранителей /реле, приборная панель 2
21	Блок предохранителей /реле, приборная панель 3
22	Блок управления корректором фар (модели с ксеноновыми фарами
23	Резистор электродвигателя вентилятора отопителя
24	Звуковой сигнал 1
25	Звуковой сигнал 2
28	Блок управления комбинацией приборов
29	Многофункциональный блок управления 1 — в блоке предохранителей/ реле приборной панели 3- функции: Прикуриватель, система поддержания скорости, противотуманные фары, аварийная сигнализация, фары, обогреватель заднего стекла, звуковой сигнал, лампы освещения салона, очиститель/ омыватель заднего стекла, фонари заднего хода, передние габариты, стоп-сигналы, омыватель лобового стекла, очиститель лобового стекла
30	Многофункциональный блок управления 2 — функции: Противоугонная система, замок крышки багажника/ задней двери, привод открывания крышки багажника/ задней двери, центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, привод открывания лючка заливной горловины топливного бака, люк
31	Блок контроля датчика NOx- под днищем кузова
32	Блок управления системы парковки — правая часть багажного отделения
33	Блок управления усилителем рулевого управления- над рулевой рейкой
34	Электронный блок управления SRS
35	Блок управления электро оборудованием рулевой колонки
36	Блок управления телефоном — под сиденьем, если установлен
37	Блок управления электрооборудованием прицепа — левая часть багажного отделения
38	Электронный блок управления КПП — за аркой колеса
39	Блок управления стеклоочистителем лобового стекла-на резонаторе системы впуска
1	Реле системы управления двигателем
2	Реле насоса системы подачи воздуха навыпуск
F1	(30А) Стеклоочиститель
F2	(5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG
F3	(5А) Блок управления бортовой сети
F4	(30А) Электронный блок управления ABS
F5	(15А) Электронный блок управления КП
F6	(5А) Комбинация приборов
F7	(40А) Реле питания
F8	(15А) Аудиосистема / Головное устройство
F9	(5А) Блок управления телефоном
F10	(5А/10А) Электронный блок управления двигателем
F11	(20А) Блок управления дополнительным отопителем
F12	(5А) Шина данных CAN, блок управления шлюзом
F13	(15А/30А) Электронный блок управления двигателем
F14	(20А) Система управления двигателем, Катушка зажигания
F15	(5А/10А) Система управления двигателем, Лямбда-зонд
F16	(30А) Электронный блок управления ABS, Правая фара
F17	(15А) Звуковой сигнал
F18	(30А) Аудиосистема
F19	(30А) Очиститель /омыватель лобового стекла
F20	(10А) Насос ОЖ
F21	(10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя
F22	(5А) Концевой выключатель (датчик положения) педали сцепления
F23	(5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха
F24	(10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан
F25	(40А) Блок управления ABS
F26	(30А) Левая фара
F27	(50А) Блок управления свечами накаливания
F28	(40А) Основные цепи зажигания
F29	(50А) Термопредохранитель 1 регулировки положения сиденья
F30	(40А) Система запуска (50А) Реле разгрузки контакта X
1	Реле 2 основных цепей зажигания
2	Реле стартера
3	Реле топливного насоса — 1,4 (ВСА) / 1,6 (BGU)
4	Реле 1 основных цепей зажигания
F1	(30А) ABS
F2	(30А) ABS
F3	(20А) Многофункциональный блок управления 2
F4	(5А) Многофункциональный блок управления 1
F5	(20А) Звуковой сигнал
F6	(5А/20А) Управление двигателем
F7	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления
F8	(10А) Блок управления электродвигателем вентилятора системы охлаждения, управление двигателем
F9	(10А) Управление двигателем
F10	(10А) Управление двигателем
F11	(25А) Управление двигателем — бензин
F12	(15А) Управление двигателем
F13	(20А) Автоматическая коробка передач
F14	—
F15	(40А) Стартер
F16	(15А) Блок управления электро оборудованием рулевой колонки
F17	(10А) Комбинация приборов
F18	—
F19	(15А) Аудиосистема, навигационная система
F20	(10А) Телефон
F21	—
F22	—
F23	(10А) Система поддержания скорости
F24	(10А) Разъем шины данных
F25	—
F26	(5А) Управление двигателем — Дизель
F27	(10А) Обогреватель системы вентиляции картера
F28	(20А) Автоматическая коробка передач
F29	(20А) Управление двигателем
F30	(20А) Отопитель/ кондиционер
F31	(25А) Очиститель лобового стекла
F32	(10А) Управление двигателем
F33	(15А) Подкачивающий топливный насос
F34	—
F35	—
F36	—
F37	—
F38	(10А) Корректор фар
F39	(5А) Датчик температуры моторного масла, комбинация приборов
F40	(20А) Блок предохранителей /реле 1 приборной панели (F1-F11/ F29-F31)
F41	—
F42	(5А) Управление двигателем — Бензин
F43	—
F44	—
F45	—
F46	—
F47	(40А) Многофункциональный блок управления 1
F48	(40А) Многофункциональный блок управления 1
F49	(50А) Многофункциональный блок управления 1
F50	(40А) Аудиосистема
F51	(50А) Блок управления свечами накаливания
F52	(50А) Многофункциональный блок управления 1
F53	(50А) Блок предохранителей /реле приборной панели 1 (Р32-Б37), блок предохранителей /реле приборной панели 2(F4)
F54	—
F1	(10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя
F2	(5А) АВS, ESP
F3	(10А) Усилитель рулевого управления, (5A) блок управления подушек безопасности
F4	(5А) Подогреватель сидений, отопитель/ кондиционер, блок управления климатической установки, датчик уровня и температуры масла, фонарь заднего хода
F5	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, блок управления адаптивного освещения и корректора фар, на правой фаре
F6	(5А) Разъем шины данных, управление двигателем, блок управления комбинацией приборов, блок управления адаптивного освещения и корректора фар, на левой фаре
F7	(5А) Блок управления корректором фар, внутренне зеркало
F8	(5А) Внутреннее зеркало заднего вида, (10A) — Блок управления прицепа
F9	(5А) Электронный блок управления 4WD, навигационная система
F10	(5А) Телефон, блок определения занятости сидения
F11	(5А) Блок управления электрооборудованием прицепа
F12	(10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок
F13	(10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности
F14	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, блок управления АБС
F15	(7,5А) Многофункциональный блок управления (освещение салона)
F16	(10А) Отопитель /кондиционер, блок управления выбора антенны
F17	(5А) Аудиосистема, датчик дождя (очиститель лобового стекла), звуковой сигнал противоугонной сигнализации
F18	(5А) Блок управления системой парковки, датчик положения ручки селектора
F19	(5А) Аварийный регистратор данных
F20	(5А) Антиблокировочная система тормозов
F21	(5А) Блок управления ограничения максимальных оборотов двигателя, в пространстве для ног спереди слева (спецавтомобили)
F22	(40А) Приточный вентилятор
F23	(30А) Электропривод стеклоподъемников, блок управления двери
F24	(25А) Предохранитель прикуривателя передний и задний, центральный блок управления систем комфорта
F25	(25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы)
F26	(20А) Разъем зарядки (розетка) (25А) Блок управления задними дверьми
F27	(15А) Управление двигателем (топливный насос)
F28	(25А) Инвертор с розеткой для спец автомобилей
F29	(10А) Управление двигателем
F30	(5А) Подушка безопасности (10А) Форсунки (20А) блок управления АКП
F31	(5А) Фонари заднего хода (20А) Вакуумный насос тормозной системы
F32	(15А) Электропривод стеклоподъемников
F33	(25А) Люк
F34	(15А) Электропривод сидений
F35	(5А) Противоугонная система
F36	(20А) Омыватели фар
F37	(30А) Подогреватель сидений
F38	(20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта
F39	—
F40	(40А) Отопитель/кондиционер
F41	(15/20А) Очиститель/ омыватель заднего стекла
F42	(15/20А) Омыватель лобового стекла, Прикуриватель
F43	(15А) Блок управления электрооборудованием прицепа
F44	(20А) Блок управления электрооборудованием прицепа
F45	(15А) Блок управления электрооборудованием прицепа
F46	(5А) Система кондиционирования/отопления, обогревател и форсунок омывателя лобового стекла
F47	(5А) Отопитель/ кондиционер
F48	(7,5А) Электропривод сидений, привод регулировки положения рулевой колонки, Зарядное устройство для карманного фонаря Mag-Lite и переносной рации
F49	(7,5) Выключатель освещения

Volkswagen Golf mk5 — схема предохранителей

VW Golf mk5 — блок предохранителей

Блок предохранителей в салоне

Volkswagen Golf 5 — блок предохранителей салона

Предохранитель	Номинальный ток [A]	Защищенная цепь
1	10	Разъем канала передачи данных (DLC)
2	10	Антиблокировочная система (ABS)
3	10	Усилитель руля
4	5	Подогрев сидений, обогреватель / кондиционер (A / C)
5	5	Датчик положения педали тормоза (BPP), потенциометр положения сцепления
6	5	Подключение шины данных, система управления двигателем, модуль управления прибором
7	5	Блок контроля уровня фар
8	5	Зеркало заднего вида внутреннее
9	5	Блок управления полным приводом
10	5	Телефон
11	5	Блок управления прицепом
12	10	Блок управления функциями двери водителя, пассажира
13	10	Разъем канала передачи данных (DLC), выключатель света
14	10	Переключатель положения педали тормоза (BPP)
15	7,5	Многофункциональный блок управления 1
16	10	Отопитель / кондиционер (A / C)
17	5	Аудиосистема, датчик дождя стеклоочистителя
18	30	Блок управления парковочного ассистента
19	–	Не используется
20	5	Антиблокировочная система (ABS) — Taves Mk60
21	–	Не используется
22	40	Отопитель / кондиционер (A / C)
23	30	Электростеклоподъемники
24	20	Прикуриватель
25	25	Многофункциональный блок управления 1
26	30	Зарядное гнездо
27	15	Управление двигателем
28	–	Не используется
29	10	Управление двигателем
30	5	Подушка безопасности
31	5	Фонарь заднего хода
32	30	Электростеклоподъемники
33	25	Люк
34	15	Сиденья с электроприводом
35	5	Сигнализация
36	20	Омыватели фар
37	30	Подогрев сидений
38	–	Не используется
39	–	Не используется
40	40	Отопитель / кондиционер (A / C)
41	20	Омыватель / очиститель заднего стекла
42	20	Омыватели ветрового стекла
43	15	Модуль управления прицепом
44	20	Модуль управления прицепом
45	15	Блок управления прицепом
46	5	Отопитель / кондиционер (A / C), обогреватели форсунок омывателей ветрового стекла
47	5	Отопитель / кондиционер (A / C)
48	7,5	Сиденья с электроприводом, регулировка рулевой колонки
49	5	Выключатель света

Блок предохранителей в моторном отсеке

Volkswagen Golf mk5 — блок предохранителей моторный отсек

Предохранитель	Номинальный ток [A]	Защищенная цепь
F1	30	Антиблокировочная система (ABS)
F2	30	Антиблокировочная система (ABS)
F3	20	Многофункциональный блок управления 2
F4	5	Многофункциональный блок управления 2
F5	20	Рог
F6	20	Управление двигателем
F7	5	Датчик положения педали тормоза (BPP), потенциометр положения сцепления
F8	10	Блок управления электродвигателем вентилятора охлаждающей жидкости, управление двигателем
F9	10	Управление двигателем
F10	10	Управление двигателем
F11	25	Управление двигателем — бензин
	30	Управление двигателем — дизель
F12	15	Управление двигателем
F13	20	АКПП
F14	–	Не используется
F15	40	Стартер
F16	15	Блок управления функцией рулевой колонки
F17	10	Панель приборов
F18	–	Не используется
F19	15	Аудиосистема, навигационная система
F20	10	Телефон
F21	–	Не используется
F22	–	Не используется
F23	10	Круиз-контроль
F24	10	Подключение к шине данных
F25	–	Не используется
F26	5	Управление двигателем — дизель
	10	Управление двигателем — бензин
F27	10	Нагреватель сапуна картера
F28	20	АКПП
F29	20	Управление двигателем
F30	20	Отопитель / кондиционер (A / C)
F31	25	Стеклоочистители
F32	10	Управление двигателем
F33	15	Топливный насос
F34	–	Не используется
F35	–	Не используется
F36	–	Не используется
F37	–	Не используется
F38	10	Регулировка фар
F39	5	Датчик температуры моторного масла, панель приборов
F40	20	Блок предохранителей / реле в лицевой панели (F1 — F11 / F29 — F31)
F41	–	Не используется
F42	5	Управление двигателем — бензин
	10	Управление двигателем — дизель
F43	–	Не используется
F44	–	Не используется
F45	–	Не используется
F46	–	Не используется
F47	40	Многофункциональный блок управления 1
F48	40	Многофункциональный блок управления 1
F49	–	Не используется
F50	40	Аудиосистема
F51	50	Модуль управления свечами накаливания
F52	50	Многофункциональный блок управления 1
F53	50	Блок предохранителей / реле на лицевой панели 1 (F32 — F37), блок предохранителей / реле на лицевой панели 2 (F4)
F54	–	Не используется

Реле

Реле	Описание
1	Реле главных цепей зажигания 2
2	Реле стартера
3	Реле топливного насоса — 1,4 (BCA) / 1,6 (BGU)
4	Реле главных цепей зажигания 1

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Vw Golf Mk5 — Блок предохранителей [en5k1qz2vpno]

Все об автомобилях Volkswagen Golf mk5 — схема блока предохранителей VW Golf mk5 — блок предохранителей Блок предохранителей в салоне

Volk swagen Golf 5 — блок предохранителей в салоне Предохранитель 1 2 3 4 5 6 7

Номинальный ток [A] 10 10 10 5 5 5 5

Защищенная цепь Разъем передачи данных (DLC) Антиблокировочная система (ABS) Усилитель руля Подогрев сидений, обогреватель / кондиционер (A / C) Переключатель положения педали тормоза (BPP), потенциометр положения сцепления Подключение шины данных, двигатель управление, модуль управления прибором Модуль управления уровнем фар 1

8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49

5 5 5 5 10 10 10 7,5 10 5 30-5-40 30 20 25 30 15-10 5 5 30 25 15 5 20 30 — — 40 20 20 15 20 15 5 5 7, 5 5

Внутреннее зеркало заднего вида Модуль управления полным приводом Телефон Модуль управления прицепом Модуль управления функциями двери, водитель, пассажир Разъем канала передачи данных (DLC), свет Переключатель Положение педали торможения (BPP) Переключатель Многофункциональный модуль управления 1 Отопитель / кондиционер (A / C) Аудиосистема, датчик дождя стеклоочистителя Модуль управления парковочным ассистентом Не используется Антиблокировочная система тормозов (ABS) — Taves Mk60 Не используется Отопитель / воздух кондиционер (A / C) Электрические стеклоподъемники Прикуриватель Многофункциональный модуль управления 1 Зарядное гнездо Управление двигателем Не используется Управление двигателем Подушка безопасности Задний фонарь Электрические стеклоподъемники Люк в крыше Электрические сиденья Сигнализация Омыватели фар Подогрев сидений Не используется Не используется Отопление / кондиционер (A / C) Система омывателей / стеклоочистителей Омыватели ветрового стекла Модуль управления прицепом Модуль управления прицепом Модуль управления прицепом Отопитель / кондиционер (A / C), обогреватели форсунок омывателей ветрового стекла Отопитель / кондиционер (A / C) Электрические сиденья, регулировка рулевой колонки Выключатель освещения

2

Блок предохранителей в моторном отсеке

Volkswagen Golf mk5 — блок предохранителей в моторном отсеке Предохранитель Номинальный ток [A] F1 F2 F3 F4 F5 F6 F7

30 30 20 5 20 20 5

F8

10

F9 F10 F11

10 10 25 30 15 20-40 15 10-15 10 — — 10 10-5

F12 F13 F14 F15 F16 F17 F18 F19 F20 F21 F22 F23 F24 F25 F26

Защищенная цепь Антиблокировочная система (ABS) Антиблокировочная система (ABS) Многофункциональный модуль управления 2 Многофункциональный модуль управления 2 Звуковой сигнал Управление двигателем Переключатель положения педали торможения (BPP), потенциометр положения сцепления Модуль управления электродвигателем вентилятора охлаждающей жидкости двигателя, Управление двигателем Управление двигателем Управление двигателем Управление двигателем — бензиновое Управление двигателем — дизельное Управление двигателем Автоматическая коробка передач (AT) Не используется Стартер Мотор Модуль управления функцией рулевой колонки Панель приборов Не используется Аудиосистема, навигационная система Телефон Не используется Не используется Круиз-контроль Подключение шины данных Не используется Управление двигателем — дизель 3

F43 F44 F45 F46 F47 F48 F49 F50 F51 F52 F53

10 10 20 20 20 25 10 15 — — — — 10 5 20-5 10 — — — — 40 40-40 50 50 50

F54

—

F27 F28 F29 F30 F31 F32 F33 F34 F35 F36 F37 F38 F39 F40 F41 F42

Управление двигателем — бензин Подогреватель сапуна картера Автоматическая коробка передач (AT) Управление двигателем Нагреватель / кондиционер (A / C) Стеклоочистители Управление двигателем Топливоподкачивающий насос Не используется Не используется Не используется Регулировка фар Датчик температуры масла в двигателе, приборная панель Блок предохранителей / реле на лицевой панели (F1 — F11 / F29 — F31) Не используется Управление двигателем — бензин Управление двигателем — дизельное Не используется Не используется Не используется Не используется Многофункциональный модуль управления 1 Многофункциональный модуль управления 1 Не используется Аудиосистема Модуль управления свечами накаливания Многофункциональный модуль управления 1 Блок предохранителей / реле 1 на лицевой панели (F32 — F37), блок предохранителей / реле 2 (F4) Не используется

Реле Описание реле 1 Реле главных цепей зажигания 2 2 Реле стартера 3 Реле топливного насоса — 1,4 (BCA) / 1,6 (BGU) 4 Реле 1 главных цепей зажигания ПРЕДУПРЕЖДЕНИЕ: Назначение клемм и жгутов проводов fo Отдельные разъемы могут отличаться в зависимости от уровня комплектации, модели и рынка автомобиля.

4

VW Golf Mk5, Jetta, GTI (2004-2008) Блок предохранителей (панель) объяснена

Предохранитель Позиция	Ампер рейтинг [A]	Символ / семнификация
1	10A	T16 — Диагностический разъем (T16 / 1) J623 — Блок управления двигателя J757 — Реле питания компонентов двигателя (167) (с мая 2005 г.) J538 — Блок управления топливным насосом (с мая 2005 г.) J485 — Реле вспомогательного оборудования работа отопителя (с 2006 г.) N79 — Нагревательный элемент системы вентиляции картера (с 2006 г.) G70 — Расходомер воздуха (с 2006 г.) J431 — Блок управления корректором угла наклона фар (с 2006 г.)
2	5А / 10A	J104 — Блок управления ABS E132 — Выключатель антипробуксовочной системы E256 — Кнопка TCS и ESP E492 — Кнопка индикации давления в шинах F — Выключатель стоп-сигнала (низкий; с ноября 2005 г. ) J623 — Блок управления двигателем (с 2006 г.) V49 — Электродвигатель корректора положения правой фары (с 2006 г.) V48 — Электродвигатель корректора угла наклона левой фары (с 2006 г.) E102 — Регулятор корректора угла наклона фар (с 2006 г.) J538 — Блок управления топливным насосом (с 2006 г.) J345 — Прицеп блок управления детектором (с 2006 г.) J587 — блок управления датчиков селектора (с 2006 г.) J533 — диагностический интерфейс шин данных (с 2006 г.) J285 — блок управления комбинации приборов (с 2006 г.) J500 — блок управления гидроусилителя рулевого управления (с 2006 г.) J104 — АБС ​​с блоком управления EDL (с 2006 г.) E132 — Выключатель антипробуксовочной системы (с 2006 г.) E256 — Кнопка TCS и ESP (с 2006 г.) G476 — Датчик положения педали тормоза (с 2006 г.) E1 — Выключатель света (с 2006 г.) 90 913 F47 — Выключатель педали тормоза, (с ноября 2005)
3	10А / 5A	J500 — Блок управления гидроусилителя руля (до мая 2005 г. ) / J234 — Блок управления подушек безопасности (с мая 2005 г.)
4	5А / 10A	E16 — Переключатель обогревателя / тепловой мощности G65 — Датчик высокого давления J131 — Блок управления подогревом сиденья водителя J132 — Блок управления подогревом переднего пассажирского сиденья J255 — Блок управления Climatronic K216 — Контрольная лампа программы стабилизации 2 (с мая 2005 г. ) M17 — Лампа заднего хода (с мая 2005 г.) E422 — Кнопка индикации давления в шинах (с мая 2005 г.) G266 — Датчик уровня и температуры масла (высокий; с мая 2005 г.) J530 — Блок управления работой гаражных ворот ( с мая 2006 г.) G128 — Датчик занятости сиденья переднего пассажира (с мая 2006 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2006 г.) Z20 — Нагревательный элемент левой форсунки (с мая 2006 г. ) Z21 — Правый Нагревательный элемент жиклера омывателя (с мая 2006 г.) G266 — Датчик уровня и температуры масла (высокий; с ноября 2005 г.) M17 — Фонарь заднего хода (высокий; с ноября 2005 г.) J255 — Блок управления Climatronic (высокий; с ноября 2005 г.) G65 — Датчик высокого давления (высокий ; с ноября 2005 г.) E16 — Выключатель обогревателя и мощности обогревателя (высокая; с ноября 2005 г.) J530 — Блок управления работой гаражных ворот (высокий; с ноября 2005 г.) N253 — Пиропатрон отключения аккумуляторной батареи (высокий; с ноября 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (высокое; с ноября 2005 г.) E422 — Кнопка индикации давления в шинах (высокое; с ноября 2005 г.) K216 — Контрольная лампа программы стабилизации 2 (высокая; с ноября 2005 г.) Z20 — Шайба левая Нагревательный элемент жиклера (высокий; с ноября 2005 г.) Z21 — Элемент нагревателя жиклера омывателя (высокий; с ноября 2005 г. ) L71 — Подсветка переключателя системы регулирования тягового усилия (высокий; с ноября 2005 г.) J301 — Блок управления системы кондиционирования воздуха ( высокий; со 2 мая 007)
5	5А / 10A	F47 — Выключатель педали тормоза системы круиз-контроля (до мая 2005 г.) G476 — Датчик положения сцепления J431 — Блок управления корректором угла наклона фар (с мая 2005 г.) J500 — Блок управления усилителем рулевого управления (с мая 2005 г.) J745 — Прохождение поворотов блок управления светом и корректором фар, в правой фаре, (высокий; декабрь 2006 г.) J745 — Блок управления поворотным светом и корректором фар, в правой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.)
6	5А / 10A	J285 — Блок управления комбинации приборов (до мая 2006 г.) J538 — Блок управления топливным насосом (до мая 2006 г. ) J533 — Диагностический интерфейс шин данных (до мая 2006 г.) F125 — Многофункциональный переключатель (до мая 2006 г.) 2006) J587 — Блок управления датчиков рычага селектора (до мая 2006 г.) F189 — Переключатель Tiptronic (до мая 2006 г.) J745 — Блок управления поворотным светом и корректором угла наклона фар, слева от фары (дальний; декабрь 2006 г.) J745 — Блок управления поворотным светом и корректором фар, в левой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.)
7	5A	J431 — Блок управления корректором угла наклона фар (до мая 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2005 г.) Не используется (с мая 2006 г.)
8	5А / 10A	Y7 — Внутреннее зеркало с автоматическим затемнением (до мая 2005 г.) J345 — Блок управления распознавания прицепа (с мая 2005 г.) Не назначен (с мая 2006 г. )
9	5A	Не назначен (до мая 2005 г.) J503 — Блок управления с дисплеем для радионавигационной системы (только блок коммерческой навигационной системы) (с мая 2005 г.) Не назначен (с мая 2006 г.)
10	5A	J412 — Блок управления электроники мобильного телефона (до мая 2005 г.) J530 — Блок управления гаражными воротами (с мая 2005 г.) J706 — Блок управления распознавания занятости сиденья (с мая 2005 г.) Не присвоен (с мая 2006 г.)
11	5А / 10A	J345 — Блок управления детектора прицепа (до мая 2005 г.) Не назначен (с мая 2005 г.) J745 — Блок управления поворотным светом и корректором фар, в правой фаре, (с мая 2007 г.)
12	10A	J386 — Блок управления двери водителя J 387 — Блок управления двери переднего пассажира
13	10A	E1 — Выключатель света T16 — Диагностический разъем (T16 / 16) F47 — Выключатель педали тормоза (с мая 2005 г. ) G397 — Датчик обнаружения дождя и света (с 2006 г.) G197 — Датчик магнитного поля для компаса (с 2006 г.) )
14	5А / 10A	F — Выключатель стоп-сигналов (низкий; с мая 2005 г.) J217 — Блок управления АКП J587 — Блок управления датчиками селектора (с 2006 г.) R149 — Приемник дистанционного управления автономным отопителем (с 2006 г.) J301 — Блок управления климатической установкой (с 2006 г.) J255 — Блок управления Climatronic (с 2006 г.) E16 — Переключатель обогревателя / тепловой мощности (с 2006 г.) J446 — Блок управления парковочного ассистента (с 2006 г.) J104 — АБС ​​с блоком управления EDL (с 2006 г.) E94 — Регулятор подогрева сиденья водителя (с 2006 г.) E95 — Обогрев переднего пассажира регулятор сиденья (с мая 2006 г.) J217 — Блок управления АКПП (с ноября 2005 г.)
15	7,5А	J519 — Блок управления бортовой сети (освещение салона)
16	10А / 5A	E16 — Переключатель отопителя / теплопроизводительности J301 — Блок управления климатической установкой J255 — Блок управления Climatronic R149 — Приемник дистанционного управления дополнительным отопителем Не назначен (с мая 2006 г. ) J515 — Блок управления выбором антенны (высокий; с ноября 2005 г.)
17	5A	G397 — Датчик дождя и света (до мая 2006 г.) J515 — Блок управления выбором антенны (до мая 2006 г.) G273 — Датчик охраны салона (с 2006 г.) G384 — Датчик наклона автомобиля (с 2006 г.) h22 — Звуковой сигнал (с 2006 г.)
18	30A	J446 — Блок управления парковочного ассистента J587 — Блок управления датчиками селектора Не используется (с 2006 г.)
19	5A	J754 — Память данных о ДТП
20	5A	J104 — АБС ​​с блоком управления EDL Не используется (с 2006 г.)
21	5A	J503 — Блок управления с дисплеем радионавигационной системы (только коммерческий блок навигационной системы) (до мая 2005 г.) Не используется (с мая 2005 г.) J542 — Блок управления регулятора частоты вращения коленчатого вала в передней левой части пространства для ног (специальные автомобили) ) (высокий; с мая 2007 г. ) J378 — Блок управления КПК (спецавтомобили) (с мая 2007 г.)
22	40A	V2 — Вентилятор приточного воздуха (Climatronic) N253 — Пиропатрон отключения аккумуляторной батареи (задний аккумулятор) (высокий; с мая 2005 г.)
23	30A	J386 — Блок управления двери водителя (стеклоподъемник) J387 — Блок управления двери переднего пассажира (стеклоподъемник)
24	25А / 20A / 25A	Ul — прикуриватель (до мая 2006 г.) U9 — прикуриватель задний (до мая 2006 г.) U5 -12 В розетка (отдел уголовного розыска) J388 — Блок управления задней левой двери (центральный замок) (с 2006 г.) J389 — Блок управления задней правой дверью (центральный замок) (с 2006 г.) J393 — Центральный блок управления систем комфорта (с 2006 г.) J388 — Блок управления задней левой двери (центральный замок) (высокий; с мая 2007 г. ) J389 — Блок управления задней правой дверью (центральный замок) (высокий; с мая 2007 г.) J393 — Центральный блок управления системы комфорта (высокий; с Май 2007 г.)
25	25А	Z1 — Обогрев заднего стекла J301 — Блок управления климатической установкой (только с дополнительным нагревателем охлаждающей жидкости) E16 — Переключатель нагревателя / мощности нагрева (только с дополнительным нагревателем охлаждающей жидкости) N24 — Последовательный резистор вентилятора приточного воздуха (только с дополнительным нагревателем охлаждающей жидкости) )
26	20А / 30A	У5 Розетка -12 В (багажное отделение) (до мая 2006 г.) J388 — Блок управления задней левой дверью (стеклоподъемник) (с мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (с мая 2006 г.)
27	15A	J538 — Блок управления топливным насосом G6 — Подкачивающий насос топливной системы 317 — Блок управления топливным насосом J643 — Реле подачи топлива (с мая 2006 г. )
28	10А / 30A / 25A	Точка зарядки для электрического фонарика Mag-Lite (специальный автомобильный интерфейс) (до мая 2005 г.) U13 — Трансформатор с розеткой, 12В-230В (с мая 2005 г.) Не назначен (с мая 2006 г.) Розетка для специальных автомобилей (не для США / Канады) (высокая; с ноября 2005 г.)
29	10A	J220 / J623 — Блок управления Motronic J248 / J623 — Блок управления дизельной системой непосредственного впрыска G70 — Расходомер воздуха (AXX) N79 — Нагревательный элемент сапуна картера (BUB, BMJ) Не назначен (с 2006)
30	5А / 10A / 20A	J234 — Блок управления подушек безопасности (до мая 2005 г.) K145 — Контрольная лампа отключения боковой подушки безопасности переднего пассажира (до мая 2005 г.) N30 — Форсунка, цилиндр 1 (с мая 2005 г. ) N31 — Форсунка, цилиндр 2 (с мая 2005 г.) N32 — Форсунка, цилиндр 3 (с мая 2005 г.) N33 — Форсунка, цилиндр 4 (с мая 2005 г.) N30 — Форсунка, цилиндр 1 N31 — Форсунка, цилиндр 2 N32 — Форсунка, цилиндр 3 N33 — Форсунка, цилиндр 4 N83 — Форсунка, цилиндр 5 N84 — Форсунка, цилиндр 6 J217 — Блок управления автоматической коробкой передач ( с 2006 г.) J743 — Мехатроник КПП прямого переключения (с 2006 г.)
31	5А / 20A	F4 — Выключатель фонарей заднего хода (до мая 2005 г.) 1743 — Мехатроник коробки передач с прямым переключением (до мая 2005 г.) V192 — Вакуумный насос тормозов (с мая 2005 г.)
32	30A	J388 — Блок управления задней левой дверью (стеклоподъемник) (до мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (до мая 2006 г.) U13 — Трансформатор с розеткой, 12 В-230 В (с мая 2006) U27 — Трансформатор с розеткой, 12В-15В, (США / Канада) (с мая 2006 г. )
33	25А	J245 — Блок управления сдвижного люка
34	15A	V125 — Электродвигатель продольной регулировки поясничной опоры сиденья водителя V126 — Электродвигатель продольной регулировки поясничной опоры переднего пассажира V129 — Электродвигатель регулировки высоты поясничной опоры сиденья водителя V130 — Электродвигатель регулировки высоты поясничной опоры переднего пассажира
35	5A	G273 — Датчик охраны салона G384 — Датчик наклона автомобиля HP112 — Звуковой сигнал тревоги Не назначен (с 2006 г.)
36	20A	VI1 — Насос омывателя фар J39 — Реле омывателя фар
37	30A	J131 — Блок управления сиденья водителя Fleated J132 — Блок управления сиденья переднего пассажира
38	10А / 20A	J23 — Блок управления поворотным светом и сиреной (до мая 2005 г. ) Не используется (с мая 2005 г.) J745 — Блок управления поворотным светом и корректором угла поворота левой фары (с мая 2007 г.) J388 — Блок управления задней левой двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) J389 — Блок управления задней правой дверью (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006) J393 — Центральный блок управления систем комфорта (только VR6) (с мая 2006)
39	20A	Не присвоен (до мая 2005 г.) J217 — Блок управления АКП (с мая 2005 г.) Не присвоен (с мая 2006 г.)
40	40А / 5A	E16 — Переключатель отопителя / теплопроизводительности (вентилятор приточного воздуха) J301 — Блок управления системы кондиционирования (вентилятор приточного воздуха) E16 — Переключатель нагревателя / теплопроизводительности (вентилятор приточного воздуха) (высокий; с ноября 2005 г. ) J301 — Блок управления системы кондиционирования (вентилятор приточного воздуха) (высокий; с ноября 2005 г.)
41	15А / 20A	V12 — Электродвигатель очистителя заднего стекла (до мая 2006 г.) V12 — Электродвигатель очистителя заднего стекла (с мая 2006 г.) J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG Jl) (с мая 2006 г.)
42	15А / 20A	J729 — Реле 1 двойного насоса омывателя (до мая 2005 г.) J730 — Реле 2 двойного насоса омывателя (до мая 2005 г.) J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG Jl) (с мая 2005 г.) U1 — прикуриватель (с мая 2006 г.) U9 — прикуриватель задний (с мая 2006 г.) U5 -12 В розетка (уголовный розыск) (с мая 2006 г.)
43	15A	J345 — Блок управления распознавания прицепа
44	20A	J345 — Блок управления распознавания прицепа
45	15A	J345 — Блок управления распознавания прицепа
46	5A	Z20 — Нагревательный элемент левой форсунки Z21 — Нагреватель правой форсунки E94 — Регулятор подогрева сиденья водителя E95 — Регулятор обогрева переднего пассажирского сиденья Не используется (с мая 2006 г. )
47	5A	J485 — Реле включения автономного отопителя Не назначено (с мая 2006 г.)
48	7,5А	Не используется (до мая 2005 г.) Зарядное устройство для Mag-Lite и портативной рации двусторонней связи (с мая 2005 г.)
49	5A	E1 — Выключатель освещения Не назначен (с мая 2006 г.)

Список предохранителей Golf / Jetta IV

917 Шайба

9

917

915

915 Только вакуумный насос для тормозной системы

10

1017

Список предохранителей Golf / Jetta IV
Предохранитель	Ампер	Расположение предохранителя				Описание источника питания / цепи 22 6 6				Панель предохранителей	Двигатель Комп.	Релейная панель	Батарея	Батарея	Релейная панель	Выключатель зажигания	Выключатели света
S1	10	1					, свет в перчаточном ящике, модуль управления сиденьем с памятью
S2	10	2					75x			Указатели поворота
S3	5		3	5		3					E1 / 58	Реле противотуманных фар, переключатель освещения приборной панели
S4	5	4							E1 / 58	Фонарь освещения
S5	7. 5	5						D / 15		Система комфорта, круиз-контроль, Climatronic, кондиционер, модули управления подогревом сидений, автоматическое дневное / ночное внутреннее зеркало, модуль управления многофункциональным рулевым колесом, блок управления в рулевом колесе, реле включения дневных ходовых огней, разъем канала передачи данных (DLC)
S6	5	6						D / 15		Центральный замок {ранее Май 2001}
S7	10	7						D / 15		Фонарь заднего хода, спидометр, датчик скорости автомобиля (VSS)
S9	5 900	9						D / 15		Антиблокировочная тормозная система (ABS)
S10	Примечание	10					30	D / 86S		Элементы управления двигателем (катушки) 30 {до октября 2001 г. }; Клемма 86S (комбинация приборов) {с ноября 2001 г.}	10 для бензинового двигателя; 5 для дизельного двигателя, модельный год 2000>
S11	5	11						D / 15		Комбинация приборов, соленоид блокировки переключения передач
S12	7.5	12					30			Источник питания разъема канала передачи данных (DLC)
S13	10	13					30				Тормозные огни
S14	10	14					30			Внутреннее освещение, центральный замок
S15	5	15											Комбинация приборов, модуль управления трансмиссией (TCM), датчик угла поворота рулевого колеса
S16	10	16					30			Муфта АКП, насос охлаждающей жидкости после выбега
S18	10	18							E4 / 56a	Дальний свет фары, правая
S19	10	19							E4 / 56a	Дальний свет фары слева
S20	201763
S20							Note	Фара ближнего света правая	Jetta — E4 / 56b; Golf — E1 / 56b
S21	15	21							Note	Фара ближнего света левая	Jetta — E4 / 56b, Golf — E1 / 56b
5	22							E1 / 58R	Правый габаритный свет, правый боковой габаритный фонарь, подсветка комбинации приборов
S37	Примечание			X		309			Электрические стеклоподъемники	Выключатель на тринадцатикратной панели дополнительных реле
S51	20		X			S162				Тормозная система только вакуумный насос	15			G			30			Аварийная сигнализация и противоугонный (звуковой)	Красно-желтый провод
S130	40		X			S162				Насос вторичного воздуха	Только автоматическая коробка передач
S			F			30			Центральный замок / сигнализация (поворотник)	Красно-черный провод
S162	50				1	A				Насос вторичного воздуха, бензиновый двигатель; Свечи накаливания (охлаждающая жидкость) дизельный двигатель
S163	50				2	A				Реле топливного насоса (FP) / реле / ​​контроллер свечей накаливания
S164 40				3	A				Блок управления вентилятором охлаждающей жидкости (FC) / вентилятор охлаждающей жидкости
S176	110				4						4			917 панель внутренняя
S177	Примечание				5	A				Генератор (GEN)	110 для 90-ампер. ; 150 для 120 ампер ген.
S178	30				6	A				ABS (гидронасос)
S179	30				763			7 ABS
S180	30				8	A				Вентилятор охлаждающей жидкости
S223	5	23					Габаритные огни слева, боковой габаритный указатель слева, подсветка комбинации приборов
S224	20	24					75x			Насос омывателя лобового и заднего стекла, электродвигатель очистителя ветрового стекла 08		15 9 S225	25	25					75x			Вентилятор приточного воздуха, Climatronic, A / C
S226	25	26					75x			Обогреватель заднего стекла
S29					75x			Электродвигатель стеклоочистителя заднего ветрового стекла
S228	15	28					87				917 9176		FP10		15	29						D / 15		Блок управления двигателем (ECM)	15 для бензинового двигателя; 10 для дизельного двигателя
S230	20	30					30			Модуль управления люком с электроприводом
S231	20	31176310			/ 15		Блок управления коробкой передач (TCM)
S232	Примечание	32					87			Форсунки	10 для бензинового двигателя; 15 для дизельного двигателя
S233	20	33					30			Омыватель фар
S234	10	34							Элементы управления двигателем
S235	30	35					30			Розетка 12 В (в багажном отделении)
S236	15						D / 75		Передние и задние противотуманные фары
S237	10	37					30	D / 86S	9000 на радиостанции 86S	9000 , комбинация приборов {до октября 2001 г. }; Элементы управления двигателем (катушки) 30 {с ноября 2001 г.}
S238	15	38					30			Центральный замок (с электрическими стеклоподъемниками), освещение багажного отделения, дистанционное / дверца топливного бака, мотор для отпирания крышки багажника
S239	15	39					30			Аварийный указатель поворота
S240					30			Двухтональный звуковой сигнал
S241	15	41					30			Прикуриватель
	957
			30			Радио
S243	10 9 0010	43					87			Элементы управления двигателем
S244	Примечание	44					30			сиденья с подогревом	с подогревом сиденье; 30 для сидений с электроприводом

Volkswagen Original Запасной комплект предохранителей: автомобильный

---

Цена:

19 долларов. 50 +4,49 $ перевозки

• Убедитесь, что это подходит
  введя номер вашей модели.
• НАБОР: 1 оригинальный набор запасных плавких предохранителей, содержащий 2 стандартных 10 А, 2 стандартных 15 А, 1 стандартный 20 А, 1 стандартный 25 А, 1 стандартный 30 А, 2 мини 5 А, 1 Mini 7,5 Amp и 2 x Mini 10 Amp

• НОВОЕ КАЧЕСТВО !!!

• Фольксваген Германия 100% гарантия.

›
См. Дополнительные сведения о продукте

Как найти предохранитель прикуривателя на Volkswagen Golf 5

Прикуриватель больше не работает.В этом случае может потребоваться проверка предохранителей. Вот почему мы дадим вам понять, , как найти предохранитель прикуривателя на вашем Volkswagen Golf 5 .

Изначально прикуриватель был предназначен для создания источника тепла для зажигания сигареты. Но в настоящее время у него есть и другие функции. На практике прикуриватель вашего Volkswagen Golf 5 очень востребован для подзарядки батарей электронного объекта, например, телефона.
Кроме того, важно знать, что он работает с аккумулятором вашего автомобиля, поэтому мы не рекомендуем вам использовать его, если вы не за рулем.

Таким образом, чтобы найти предохранитель прикуривателя на вашем Volkswagen Golf 5, сначала мы объясним Для чего нужен предохранитель прикуривателя на вашем Volkswagen Golf 5 . Тогда мы расскажем, , где находится предохранитель прикуривателя на вашем Volkswagen Golf 5 . Наконец, мы поможем вам с , как заменить предохранитель прикуривателя на Volkswagen Golf 5

Что такое предохранитель прикуривателя на Volkswagen Golf 5

Важно определить его функцию и, следовательно, понять, почему этот предохранитель взорван на вашем Volkswagen Golf 5.

Функция предохранителя на моем Volkswagen Golf 5

Действительно, предохранитель очень важен в электрической цепи. Это поможет предотвратить проблемы с перегрузкой электрической цепи. И они могли в конечном итоге вызвать пожар из-за электрического перегрева.

Для защиты всего этого ток будет течь в предохранитель через проводящую нить. Последний распадется в случае перегрева и тем самым прервет прохождение электрического тока. Это приводит, например, к неисправности прикуривателя на вашем Volkswagen Golf 5.

Как узнать, поврежден ли предохранитель на моем Volkswagen Golf 5

Вы можете легко узнать, связана ли проблема с предохранителем на вашем Volkswagen Golf 5.
Действительно, они легко удаляются из электрической цепи. Затем вам нужно будет проверить, не порвалась ли нить из-за перегрева, через прозрачную часть.

Другая возможность, но менее распространенная, как и все электрические объекты, предохранитель состоит из клемм + и -, если одна из них отсутствует, это также хороший индикатор для ее замены.

Почему поврежден предохранитель прикуривателя на моем Volkswagen Golf 5

Повреждение предохранителя может произойти, если вы подключите к прикуривателю несколько электрических предметов. Имейте в виду, что превышение емкости в этом случае приведет к перегреву. Это может привести к повреждению предохранителей, если система работает должным образом, но также может повредить электрическую цепь и вызвать другие удары. Вот почему вы должны быть очень осторожны, чтобы не заряжать одновременно несколько электрических объектов, таких как телефон и GPS.

Где находится предохранитель прикуривателя на моем Volkswagen Golf 5

Теперь, когда вы знаете, как пользоваться предохранителями, вы понимаете их потребности в вашем Volkswagen Golf 5 с точки зрения электрических цепей.

Чтобы узнать, где они расположены в вашем Volkswagen Golf 5, мы рекомендуем вам обратиться к руководству по эксплуатации вашего Volkswagen Golf 5. В нем будет указана точная площадь блока предохранителей вашего Volkswagen Golf 5 . В общем, он находится под капотом, рядом с аккумулятором, еще одна возможность, его также можно найти в салоне вашего Volkswagen Golf 5 со стороны руля.
Затем вы найдете коробку с логотипом, похожим на вилку.
После того, как вы его определили, вы должны нажать на выступы, чтобы снять крышку корпуса.
Наконец, вы получаете доступ к таблице предохранителей для вашего Volkswagen Golf 5 .

Снова мы рекомендуем обратиться к бортовому журналу вашего Volkswagen Golf 5, чтобы определить расположение предохранителя прикуривателя вашего Volkswagen Golf 5.

Как заменить предохранитель прикуривателя на моем Volkswagen Golf 5

Прежде всего, как вы собираетесь работать с электрическими компонентами, убедитесь, что двигатель не работает.

А затем, когда вы найдете предохранитель в вашем Volkswagen Golf 5, возьмите плоскогубцы, имеющиеся в блоке предохранителей. Наконец, вам нужно будет извлечь предохранитель, чтобы вынуть его из корпуса.

Проверьте состояние предохранителя, как описано ранее.
Тогда действительно необходимо заменить предохранитель на другой такого же калибра. Для этого нормируют цвет предохранителей, чтобы не ошибиться.
Наиболее распространенные размеры:

• синий = 15 ампер
• красный = 10 ампер

В заключение важно помнить, что поврежденный предохранитель часто свидетельствует о перегреве электрической цепи вашего Volkswagen. Гольф 5.Поэтому мы настоятельно рекомендуем вам проверить это у профессионала.

Если вы когда-нибудь захотите пойти немного дальше в обслуживании вашего Volkswagen Golf 5, не стесняйтесь обращаться к другим нашим страницам, посвященным Volkswagen Golf 5.

Схема предохранителей Vw Golf Mk5 Gti

Вы можете узнать больше Схема ниже

Volkswagen Golf Mark 5 Библиотека электропроводки блока предохранителей Volkswagen Golf Mk5 Схема блока предохранителей Auto Genius 2003 2009 Volkswagen Golf Mk5 1k Схема блока предохранителей Предохранитель Схема подключения блока предохранителей MKV Gti Схема предохранителей Vw Golf в библиотеке электрических соединений 2003 2009 Volkswagen Golf Mk5 1k Схема блока предохранителей Предохранитель Блок предохранителей B Vw Gti Forum Rabbit 2007 Схема блока предохранителей Vw Golf 2013 Volkswagen Mk6 Gti Схема электрических соединений Список электрических схем Vw Mkv Gti Схема электрических соединений Расположение и схемы блока предохранителей Volkswagen Golf V Mk5 2004 Схема реле Vw Golf Mk5 Схема расположения предохранителей Vw Golf Mk5 Предохранитель Схема предохранителей 1 8t Электросхема Vw Golf Mk5 1 4 Схема блока предохранителей Каталог схем Схема предохранителей 2007 Gti Мир 39 S Лучшие фотографии 2007 года Библиотека электрических схем блока предохранителей Volkswagen Gti
.
