Ниссан кашкай — предохранители и реле

Nissan Qashqai — компактный кроссовер поступивший в производство в 2006 году. Qashqai+2 является 7-местной версией кашкая, с удлиненной базой. В США известен под названием Rogue Sport. Первое поколение обозначается как j10 и выпускалось в 2007, 2008, 2009, 2010, 2011 и 2012 годах. Второе обозначается как j11 и выпускалось в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. В данном материале будет представлена информация с описанием блоков предохранителей и реле ниссан кашкай первого и второго поколения, со схемами, фотографиями и обозначением элементов. Отдельно выделим предохранители отвечающие за прикуриватель.

Обращаем внимание, что варианты исполнения блоков, количество их элементов, а так же схемы могут отличатся от представленных и зависят от страны поставки, года выпуска и комплектации конкретного автомобиля. Сверяйте описание с вашим, оно будет нанесено на защитную крышку блока.

j10

Блок в салоне

Он находится в панели приборов. Для доступа, просто потяните за крышку.

Фотография блока

Описание

F110А Аудиосистема, электропривод наружных зеркал
F215А Передняя розетка (прикуриватель)
F3Резерв
F410А Кондиционер, электрообогреватель салона
F515А Электромотор отопителя
F615А Электромотор отопителя
F710А Дополнительное оборудование
F815А Датчики вариатора (механическая КП)
F915А Аудиосистема
F1010А Лампы стоп-сигналов
F11Резерв
F1210А Блок управления электрооборудованием салона
F1310А Электрооборудование
F1415А Розетка задняя (если установлена)
F1510А Обогрев зеркал
F1610А Блок управления электрооборудованием салона
F1715А Электрооборудование
F1820А Мото редуктор стеклоочистителя ветрового окна
F1910А Подушки безопасности системы SRC
F2010А Обогрев сидений
R1Реле дополнительное оборудование салона
R2Реле электровентилятора отопителя

За передний прикуриватель отвечает предохранитель номер 2 на 15А. На схеме на английском обозначен как — POWER SOCKET.

Блоки под капотом

В моторном отсеке находятся 3 блока с предохранителями и реле.

Блок — А

Для доступа отожмите боковой фиксатор крышки и потяните за неё.

Фото — схема

Обозначение

F115А Обогреватель стекла
F215А Обогреватель стекла
F315А Противотуманные фары
F430А Очиститель ветрового стекла
F515А Лампа ближнего света правой фары
F615А Лампа ближнего света левой фары
F710А Лампа дальнего света правой фары
F810А Лампа дальнего света левой фары
F910А Лампы габаритных огней
F10Резерв
F1115А Управление трансмиссией
F1220А Блок управления двигателем
F1310А Компрессор кондиционера
F1410А Лампы света заднего хода
F1510А Коробка передач
F1610А Система управления двигателем
F1715А Топливный насос
F1810А Система питания (топливные форсунки)
F1910А Гидро электронный блок ABS
F20Резерв
R6Реле системы зажигания
R8Реле обогреватель стекла двери задка
R16Реле малых оборотов вентилятора системы охлаждения двигателя I
R17Реле высоких оборотов вентилятора системы охлаждения двигателя II
Блок — Б

Таким же образом можно открыть второй блок.

Фотография

Назначение

F120А Турбина охладителя воздуха (турбодизель)
F210А Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F310А Генератор
F410А Звуковой сигнал
FL560/30A Электроусилитель рулевого управления, насос омывателя фар, система ABS
F640А Система ABS, система курсовой устойчивости
F730А Электрообогреватель салона (для автомобиля с дизельным двигателем)
F830А Электрообогреватель салона
F930А Электрообогреватель салона
F10Резерв
FL1150/30/40A Вентилятор системы охлаждения двигателя, зажигание
F1240A Блок управления электрооборудованием салона
R3Реле звукового сигнала
R4Реле вентилятора системы охлаждения двигателя
R5Реле насоса омывателя фар
Блок — В

Он находится на положительной клемме аккумулятора и состоит из плавких вставок высокой мощности.

j11

Блоки в салоне

Они находятся с торцевой стороны панели приборов.

Правый блок (может отсутствовать)

Левый блок (основной)

Пример расположения

Фотография

Самый верхний ряд — запасные предохранители.

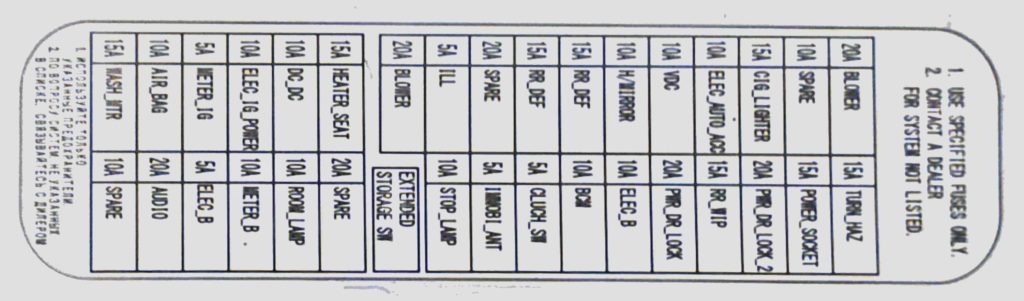

Схема с обратной стороны крышки

Назначение элементов

Нумерация с лева на право, с верху вниз.

  1. 15А Стеклоомываетель
  2. 10А Подушки безопастности
  3. 5А Приборная панель
  4. 10А Система зажигания
  5. 10А VDC (система стабилизации, контроля курсовой устойчивости )
  6. 15A Подогрев сидений
  7. 20А Вентилятор
  8. 5А Подсветка приборов, кнопок, бардачка
  9. 20А Резерв
  10. 15А Обогреватель стекла
  11. 15А Обогреватель стекла
  12. 10А Зеркала
  13. 10А Система курсовой устойчивости
  14. 10А Элекроустройства
  15. 15А Прикуриватель передний
  16. 10А Резерв
  17. 20А Вентилятор
  18. 10А Резерв
  19. 20А Аудиосистема
  20. 5А Электрокомпоненты
  21. 10А Приборная панель
  22. 10А Освещение салона
  23. 20А Резерв
  24. 10А  Стоп сигналы
  25. 10А Антенна иммобилайзера
  26. 5А Выключатель, датчик сцепления
  27. 10А BMC
  28. 10A Электрокомпоненты
  29. 20А Питание открытие/ закрытие дверей
  30. 15А Стеклоочистители
  31. 15А Задняя розетка (прикуриватель)
  32. 15А Аварийная сигнализация, сигналы поворота

За прикуриватели отвечают предохранители 15 (передний) и 31 (задний) на 15А.

Отдельные элементы реле находятся с обратной стороны блока.

  • Реле системы зажигания
  • Реле переднего вентилятора двигателя
  • Реле задних противотуманных фар
  • Вспомогательное реле

Блоки под капотом

Монтажные блоки

Они находятся в моторном отсеке под патрубком воздухозаборника. Пример доступа показан на рисунке.

Фото 1-го монтажного блока

Описание 1-го монтажного блока

Схема

Перевод обозначений на русском

8110А Блок управления двигателем
8215А Блок управления двигателем,
8315А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
8410А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
8515А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
8615А Форсунки, катушки зажигания, блок предохранителей
8715А Реле компрессора кондиционера
88Не используется
89Не используется
9030А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
9120А Реле топливного насоса
92Не используется
9310А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94Не используется
955А Блок блокировки рулевого колеса
9610А Реле повторного запуска (старт-стоп)
9710А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

Фото 2-го монтажного блока

Описание 2-го монтажного блока

Блоки под фарой

Они расположены под левой фарой, за бампером.

Блок 1 — пример фото

Пример схемы 1-го блока

Блок 2 — фотография

Схема 2-го блока под фарой

Обозначение

HEATED SCREENОбогрев стекла
H/LAMP WASHER RELAYРеле омывателей фар
ANTI THEFT HORN RELAYРеле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAYРеле обогрева лобового стекла
Блок на аккумуляторе

Расположен на плюсовой клемме аккумуляторной батареи.

Схема

Есть Вам есть что добавить, пишите в комментариях.

Предохранители Ниссан Кашкай 2 (J11), 2013




ОписаниеТок, А
81Блок управления двигателем10
8215
83Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости15
84Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм10
85Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания15
86Форсунки, катушки зажигания, блок предохранителей15
87Реле компрессора кондиционера15
88Нет
89
90Реле переднего стеклоочистителя, мотор переднего стеклоочистителя30
91Реле топливного модуля (бензонасос)20
92Нет
93Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи10
94Нет
95Блок блокировки руля5
96Реле повторного запуска (старт-стоп)10
97Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи10

Предохранители Nissan Qashqai (2013-2017) » Схемы предохранителей, электросхемы автомобилей


A
Назначение
115Омыватель стекла
210Подушки безопасности
35Комбинация приборов
410Блок управления парктрониками, реле PTC 1, реле PTC 2, реле PTC 3, передняя камера, подсветка панели приборов/выключателей, аудио система, реле подогрева топлива, диагностический разъем, выключатель ламп стоп-сигнала, датчик дистанции, зеркало заднего вида, блок управления EPS, многофункциональный переключатель, модуль контроля шасси, полный привод, электрический стояночный тормоз, датчик угла поворота рулевого колеса, блок управления навигацией, камера кругового обзора
510DC / DC преобразователь, VDC
615Подогрев сидений
720Отопитель, усилитель кондиционера, реле перезапуска двигателя (Engine Restart Baypass Control)
85Задний левый габаритный свет, левая лампа стоп-сигнала, освещение номерного знака, освещение перчаточного ящика, корректор света фар, аудио система, блок управления навигацией
9 —
1015Обогрев заднего стекла
1115Обогрев заднего стекла
1210Обогрев зеркал
1310ABS
1410Выключатель ламп стоп-сигнала, блок управления кондиционером, блок управления зеркалами, усилитель кондиционера, шторка, выключатель педали тормоза
15151. 2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Розетка/прикуриватель, реле освещения салона
20кроме ↑: Розетка/прикуриватель, реле освещения салона
16 —
1720Мотор отопителя, резистор, усилитель кондиционера
18 —
1920Аудио система, блок управления навигацией, камера кругового обзора
205Блок кузовной электроники (BCM), сирена, многофункциональный переключатель
2110Комбинация приборов
2210Реле освещения салона
23 —
2410Выключатель ламп стоп-сигнала, блок кузовной электроники (BCM)
255Полный привод, усилитель антенны противоугонной системы
265Выключатель блокировки сцепления
2710Блок кузовной электроники (BCM), многофункциональный переключатель
2810Электрический стояночный тормоз, диагностический разъем, полный привод, подсветка панели приборов/выключателей, реле стеклоподъемников, реле складывания зеркал, реле открытия зеркал
29201. 2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Блок кузовной электроники (BCM)
15кроме ↑: Блок кузовной электроники (BCM)
3015Центральный замок, блок кузовной электроники (BCM)
31201.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Стеклоочиститель, блок кузовной электроники (BCM)
15кроме ↑: Стеклоочиститель, блок кузовной электроники (BCM)
32151.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Задняя розетка/прикуриватель
20кроме ↑: Задняя розетка/прикуриватель
33151.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Аварийная сигнализация и указатели поворота
10кроме ↑: Аварийная сигнализация и указатели поворота

Блок предохранителей ниссан кашкай j11

Nissan Qashqai, как и любой другой автомобиль, имеет набор предохранителей, которые нужны для защиты оборудования от перепадов напряжения. Автомобиль оснащается несколькими блоками, расположены они под капотом и в салоне. Найти корпус блока предохранителей несложно, как и заменить перегоревший элемент, зная, к какому прибору он относится.

Функциональность и расположение

В отличие от старых автомобилей, Ниссан 2007–2016 года выпуска имеет несколько блоков предохранителей. Зная, где они находятся, можно произвести при необходимости легкий ремонт.

Любая электросхема предусматривает наличие предохранительных элементов, так как без них может произойти замыкание, которое нанесет вред приборам автомобиля.

Через предохранители проходит питание большинства электроприборов, к которым относятся:

  • Фары ближнего света.
  • Печка.
  • Магнитола.
  • Дворники.
  • Электроприводы зеркал заднего вида, стеклоподъемников.
  • Сигнал.
  • Задние фонари.
  • Насос стеклоочистителя.
  • Бензонасос.
  • Лампочки, расположенные в салоне.

Предохранители Ниссан Кашкай J 11 2.0 размещены в трех блоках, один из которых находится в салоне (он располагается с левой стороны от рулевой колонки на торпеде), а два других размещены под капотом. Блок скрыт при помощи пластиковой облицовки, и достать его можно, только если ее снять.

Для того чтобы найти оставшиеся блоки предохранителей, потребуется открыть капот автомобиля. Один из них расположен возле фар; смотреть нужно с левой стороны. Второй нужно искать также по левую сторону, но ближе к аккумулятору. Вы увидите блок недалеко от патрубка, ведущего к воздухозаборнику.

Как выглядит схема?

Найдя, где находится блок предохранительных элементов, вы не будете гадать, к какому прибору они относятся. Схема электропроводки также не нужна: достаточно перевернуть крышку самого блока, и вы увидите, что производитель отметил все необходимое на ней. Там же нанесена специальная таблица, указывающая на то, для чего предназначена каждая деталь. Более подробное изучение схемы электрооборудования позволит узнать, при выходе из строя каких приборов в какой блок стоит заглянуть.

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

Внимание: следите за тем, чтобы номинальное сопротивление нового предохранителя было таким же, как у старого.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.

Когда надо производить установку?

Предохранители не имеют срока годности, поэтому менять их нужно по мере необходимости. Например, если фары не поддаются регулировке, свет стал тусклым, не помешает заглянуть в блок предохранителей, заодно проверить, правильное ли автомобиль выдает напряжение.

Если из строя вышел прикуриватель, перестал нагревать, также не помешает проверить предохранитель. Если в салоне нет света, чаще всего виноваты не перегоревшие лампы, хотя их тоже стоит проверить, а сгоревший предохранительный элемент. Он же может стать причиной выхода из строя вентилятора охлаждения. Прежде чем разобрать или заменить какой-либо прибор, необходимо заглянуть в блок и проверить, все ли они исправны.

Расположение предохранителей играет важную роль. Нельзя менять их местами, путать. При замене нескольких снимайте их по одному, чтобы не нарушить номинал. Для разных приборов нужна разная подача электроэнергии.

Расшифровка на бумажной схеме поможет понять, какой блок за какие приборы отвечает. Цвет элемента может отличаться, если вы уже подвергали его замене и поставили другой, но с тем же номиналом.

Вывод

Замена предохранителей на Ниссанах Кашкай 2007, 2008, 2011, 2012, 2013, 2014, 2015, 2016 годов выпуска не вызовет никаких сложностей. Восстановить работу многих проборов можно, затратив несколько минут на проверку и замену предохранительного элемента. Вышедшее из строя изделие видно невооруженным глазом.

Решил переделать подключение, не особо вмешиваясь в проводку машины.

Выдернул два предохранителя на 15 А, защищающие цепи прикуривателей. Вместо верхнего предохранителя вставил отвод цепи/держатель на два предохранителя мини проводом вверх, купленный на Aliexpress еще к предыдущему Кашкаю J10. Лучше использовать держатель для предохранителей микро.

В нижний контакт нижнего предохранителя вставил подходящего размера плоский пин с обжатым проводом длиной 10 см. Можно, наверное, использовать еще один отвод цепи/держатель на два предохранителя микро, уже заказал, как придет заменю. Можно еще использовать сгоревший предохранитель мини, с припаянным к выводу проводом, но надо использовать оригинальный, латунный, который паяется.
Далее соединил провод с этого пина с проводом держателя предохранителей.

Заодно проложил кабель для видеорегистратора вдоль лобового стекла под обшивкой потолка к блоку предохранителей и подключил к установленному держателю предохранителей.

Вся работа заняла минут 15, дольше искал подходящего размера пин.
Теперь оба прикуривателя отключаемые.
Отключаются через 3 минуты после вытаскивания ключа из замка зажигания или постановки на охрану.

Nissan Qashqai — компактный кроссовер поступивший в производство в 2006 году. Qashqai+2 является 7-местной версией кашкая, с удлиненной базой. В США известен под названием Rogue Sport. Первое поколение обозначается как j10 и выпускалось в 2007, 2008, 2009, 2010, 2011 и 2012 годах. Второе обозначается как j11 и выпускалось в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. В данном материале будет представлена информация с описанием блоков предохранителей и реле ниссан кашкай первого и второго поколения, со схемами, фотографиями и обозначением элементов. Отдельно выделим предохранители отвечающие за прикуриватель.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

Обращаем внимание, что варианты исполнения блоков, количество их элементов, а так же схемы могут отличатся от представленных и зависят от страны поставки, года выпуска и комплектации конкретного автомобиля. Сверяйте описание с вашим, оно будет нанесено на защитную крышку блока.

Блок в салоне

Он находится в панели приборов. Для доступа, просто потяните за крышку.

p, blockquote 4,0,0,0,0 –>

p, blockquote 5,0,0,0,0 –>

Фотография блока

p, blockquote 6,0,0,0,0 –>

p, blockquote 7,0,0,0,0 –>

Описание

p, blockquote 8,0,0,0,0 –>

F110А Аудиосистема, электропривод наружных зеркал
F215А Передняя розетка (прикуриватель)
F3Резерв
F410А Кондиционер, электрообогреватель салона
F515А Электромотор отопителя
F615А Электромотор отопителя
F710А Дополнительное оборудование
F815А Датчики вариатора (механическая КП)
F915А Аудиосистема
F1010А Лампы стоп-сигналов
F11Резерв
F1210А Блок управления электрооборудованием салона
F1310А Электрооборудование
F1415А Розетка задняя (если установлена)
F1510А Обогрев зеркал
F1610А Блок управления электрооборудованием салона
F1715А Электрооборудование
F1820А Мото редуктор стеклоочистителя ветрового окна
F1910А Подушки безопасности системы SRC
F2010А Обогрев сидений
R1Реле дополнительное оборудование салона
R2Реле электровентилятора отопителя

За передний прикуриватель отвечает предохранитель номер 2 на 15А. На схеме на английском обозначен как — POWER SOCKET.

Блоки под капотом

В моторном отсеке находятся 3 блока с предохранителями и реле.

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,0,0,0 –>

Блок — А

Для доступа отожмите боковой фиксатор крышки и потяните за неё.

p, blockquote 12,0,0,0,0 –>

p, blockquote 13,0,0,0,0 –>

Фото — схема

p, blockquote 14,0,0,0,0 –>

p, blockquote 15,0,0,0,0 –>

Обозначение

p, blockquote 16,0,0,0,0 –>

F115А Обогреватель стекла
F215А Обогреватель стекла
F315А Противотуманные фары
F430А Очиститель ветрового стекла
F515А Лампа ближнего света правой фары
F615А Лампа ближнего света левой фары
F710А Лампа дальнего света правой фары
F810А Лампа дальнего света левой фары
F910А Лампы габаритных огней
F10Резерв
F1115А Управление трансмиссией
F1220А Блок управления двигателем
F1310А Компрессор кондиционера
F1410А Лампы света заднего хода
F1510А Коробка передач
F1610А Система управления двигателем
F1715А Топливный насос
F1810А Система питания (топливные форсунки)
F1910А Гидро электронный блок ABS
F20Резерв
R6Реле системы зажигания
R8Реле обогреватель стекла двери задка
R16Реле малых оборотов вентилятора системы охлаждения двигателя I
R17Реле высоких оборотов вентилятора системы охлаждения двигателя II
Блок — Б

Таким же образом можно открыть второй блок.

p, blockquote 17,0,1,0,0 –>

p, blockquote 18,0,0,0,0 –>

Фотография

p, blockquote 19,0,0,0,0 –>

p, blockquote 20,0,0,0,0 –>

Назначение

p, blockquote 21,0,0,0,0 –>

F120А Турбина охладителя воздуха (турбодизель)
F210А Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F310А Генератор
F410А Звуковой сигнал
FL560/30A Электроусилитель рулевого управления, насос омывателя фар, система ABS
F640А Система ABS, система курсовой устойчивости
F730А Электрообогреватель салона (для автомобиля с дизельным двигателем)
F830А Электрообогреватель салона
F930А Электрообогреватель салона
F10Резерв
FL1150/30/40A Вентилятор системы охлаждения двигателя, зажигание
F1240A Блок управления электрооборудованием салона
R3Реле звукового сигнала
R4Реле вентилятора системы охлаждения двигателя
R5Реле насоса омывателя фар
Блок — В

Он находится на положительной клемме аккумулятора и состоит из плавких вставок высокой мощности.

p, blockquote 22,0,0,0,0 –>

p, blockquote 23,0,0,0,0 –>

Блоки в салоне

Они находятся с торцевой стороны панели приборов.

p, blockquote 24,0,0,0,0 –>

Правый блок (может отсутствовать)

p, blockquote 25,0,0,0,0 –>

p, blockquote 26,0,0,0,0 –>

Левый блок (основной)

p, blockquote 27,0,0,0,0 –>

p, blockquote 28,0,0,0,0 –>

Пример расположения

p, blockquote 29,0,0,0,0 –>

p, blockquote 30,0,0,0,0 –>

Фотография

p, blockquote 31,0,0,0,0 –>

p, blockquote 32,0,0,0,0 –>

Самый верхний ряд — запасные предохранители.

p, blockquote 33,0,0,0,0 –>

Схема с обратной стороны крышки

p, blockquote 34,1,0,0,0 –>

Назначение элементов

p, blockquote 35,0,0,0,0 –>

Нумерация с лева на право, с верху вниз.

p, blockquote 36,0,0,0,0 –>

  1. 15А Стеклоомываетель
  2. 10А Подушки безопастности
  3. 5А Приборная панель
  4. 10А Система зажигания
  5. 10А VDC (система стабилизации, контроля курсовой устойчивости )
  6. 15A Подогрев сидений
  7. 20А Вентилятор
  8. 5А Подсветка приборов, кнопок, бардачка
  9. 20А Резерв
  10. 15А Обогреватель стекла
  11. 15А Обогреватель стекла
  12. 10А Зеркала
  13. 10А Система курсовой устойчивости
  14. 10А Элекроустройства
  15. 15А Прикуриватель передний
  16. 10А Резерв
  17. 20А Вентилятор
  18. 10А Резерв
  19. 20А Аудиосистема
  20. 5А Электрокомпоненты
  21. 10А Приборная панель
  22. 10А Освещение салона
  23. 20А Резерв
  24. 10А Стоп сигналы
  25. 10А Антенна иммобилайзера
  26. 5А Выключатель, датчик сцепления
  27. 10А BMC
  28. 10A Электрокомпоненты
  29. 20А Питание открытие/ закрытие дверей
  30. 15А Стеклоочистители
  31. 15А Задняя розетка (прикуриватель)
  32. 15А Аварийная сигнализация, сигналы поворота

За прикуриватели отвечают предохранители 15 (передний) и 31 (задний) на 15А.

p, blockquote 38,0,0,0,0 –>

Отдельные элементы реле находятся с обратной стороны блока.

p, blockquote 39,0,0,0,0 –>

p, blockquote 40,0,0,0,0 –>

  • Реле системы зажигания
  • Реле переднего вентилятора двигателя
  • Реле задних противотуманных фар
  • Вспомогательное реле

Блоки под капотом

Монтажные блоки

Они находятся в моторном отсеке под патрубком воздухозаборника. Пример доступа показан на рисунке.

p, blockquote 41,0,0,0,0 –>

p, blockquote 42,0,0,0,0 –>

Фото 1-го монтажного блока

p, blockquote 43,0,0,0,0 –>

p, blockquote 44,0,0,0,0 –>

Описание 1-го монтажного блока

p, blockquote 45,0,0,0,0 –>

p, blockquote 46,0,0,0,0 –>

Схема

p, blockquote 47,0,0,0,0 –>

p, blockquote 48,0,0,0,0 –>

Перевод обозначений на русском

p, blockquote 49,0,0,0,0 –>

8110А Блок управления двигателем
8215А Блок управления двигателем,
8315А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
8410А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
8515А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
8615А Форсунки, катушки зажигания, блок предохранителей
8715А Реле компрессора кондиционера
88Не используется
89Не используется
9030А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
9120А Реле топливного насоса
92Не используется
9310А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94Не используется
955А Блок блокировки рулевого колеса
9610А Реле повторного запуска (старт-стоп)
9710А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

Фото 2-го монтажного блока

p, blockquote 50,0,0,0,0 –>

p, blockquote 51,0,0,1,0 –>

Описание 2-го монтажного блока

p, blockquote 52,0,0,0,0 –>

p, blockquote 53,0,0,0,0 –>

Блоки под фарой

Они расположены под левой фарой, за бампером.

p, blockquote 54,0,0,0,0 –>

p, blockquote 55,0,0,0,0 –>

Блок 1 — пример фото

p, blockquote 56,0,0,0,0 –>

p, blockquote 57,0,0,0,0 –>

Пример схемы 1-го блока

p, blockquote 58,0,0,0,0 –>

p, blockquote 59,0,0,0,0 –>

Блок 2 — фотография

p, blockquote 60,0,0,0,0 –>

p, blockquote 61,0,0,0,0 –>

Схема 2-го блока под фарой

p, blockquote 62,0,0,0,0 –>

p, blockquote 63,0,0,0,0 –>

Обозначение

p, blockquote 64,0,0,0,0 –>

HEATED SCREENОбогрев стекла
H/LAMP WASHER RELAYРеле омывателей фар
ANTI THEFT HORN RELAYРеле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAYРеле обогрева лобового стекла
Блок на аккумуляторе

Расположен на плюсовой клемме аккумуляторной батареи.

p, blockquote 65,0,0,0,0 –>

Схема

p, blockquote 66,0,0,0,0 –>

p, blockquote 67,0,0,0,0 –> p, blockquote 68,0,0,0,1 –>

Есть Вам есть что добавить, пишите в комментариях.

схема, расположение и способы замены

Любой современный и не очень автомобиль оборудован блоком предохранителей, который отвечает за функционирование всех электрических устройств. В старых авто такой блок предохранителей только один, новые машины оборудуются несколькими устройствами. Сейчас вы узнаете, где находится блок предохранителей Ниссан Кашкай, за что отвечают компоненты и как их поменять в случае необходимости.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение

Практически все электрически цепи питания машины защищаются предохранителями, которые находятся в специальном блоке. Все потребляемое оборудования, такое как магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочие подключается к монтажному блоку предохранителей (далее — БП).

Что касается транспортных средств Ниссан Кашкай, то эти полу кроссоверы оборудованы тремя БП. Один из блоков, в которых установлены как реле, так и обычные плавкие детали, находится в салоне транспортного средства, а именно в самой торпеде слева от рулевого колеса. В общем, в районе водительского сиденья. Он скрыт за пластиковой облицовкой.

Что касается второго и третьего БП, то их можно найти в моторном отсеке.  Если вы откроете капот, то сможете увидеть оба механизма со стороны левой фары, напротив водительского сиденья. Они находится за аккумуляторной батареей в районе патрубка воздухозаборника.

Схема

На обратной стороне облицовочной крышки БП производитель специально указал схему расположения элементов. Кроме того, на ней вы сможете увидеть и таблицу предназначения деталей. Каждая из них выполняет особую функцию. Что же, рассмотрим схему компонентов ниже.

БП в салоне

БП транспортного средства Ниссан Кашкай, расположенный в левой части торпеды

Примерно так выглядят детали устройства. Более подробное их описание представлено далее.

Описание элементов узла в салоне

Передний БП под капотом

Переднее устройство, которое расположено под капотомТаблица описания переднего устройства в моторном отсеке

Задний БП под капотом

Задний БП моторного отсекаТаблица 1. За что отвечают элементы прибора сзадиТаблица 2. За что отвечают компоненты заднего прибора

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

  1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
  2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
  3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Видео «Замена компонента прикуривателя»

Вы можете увидеть, как своими руками поменять элемент прикуривателя на примере модели Примьера.

Ниссан кашкай j11 предохранители в салоне расшифровка – АвтоТоп

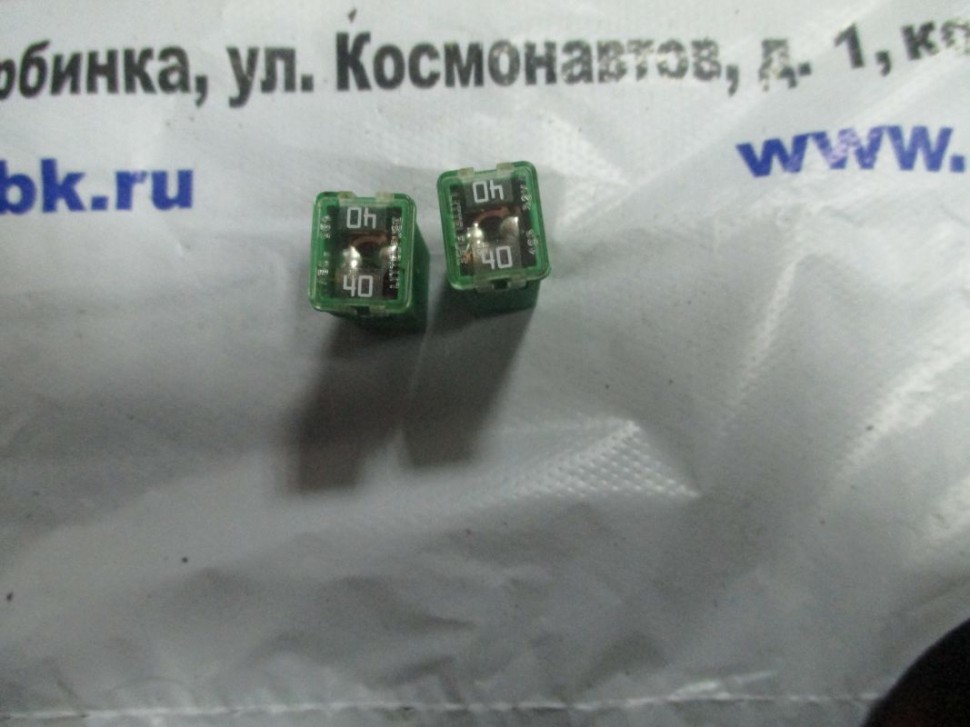

переход на сайт магазина запчастей Екатеринбург ⇒
8 (343) 21-21-788; (343) 38-28-606

Nissan QashqaiРасположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке.

Рис. 10.2. Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке.

Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А – пинцет.

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.
На автомобиле предохранители и реле установлены…

…в заднем А (рис. 10.1) и переднем Б (рис. 10.2) монтажных блоках, расположенных в моторном отсеке…

…в монтажном блоке, расположенном в салоне (рис. 10.3) автомобиля под крышкой в проеме нижней облицовки панели приборов…

…а также в дополнительном блоке плавких предохранителей, прикрепленном к клемме «плюс» аккумуляторной батареи.
Назначение предохранителей и реле заднего монтажного блока А моторного отсека, а также защищаемые ими цепи указаны в табл. 10.1, переднего монтажного блока Б моторного отсека – в табл. 10.2.
Назначение предохранителей и реле в монтажном блоке, расположенного в салоне автомобиля, приведены в табл. 10.3.

1. Для получения доступа к монтажному блоку, расположенному в салоне, потяните за ручку крышки…

2. …и снимите крышку, преодолевая упругое сопротивление фиксаторов.

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

3. Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник (см. Снятие и установка воздухозаборника).

4. Отожмите фиксатор заднего монтажного блока…

5. …приподнимите монтажный блок из корпуса…

6. …и разверните блок для удобной работы с ним.

На стенку монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесены обозначения предохранителей и защищаемые ими цепи.

7. Отожмите фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок…

8. …и снимите крышку.

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

9. Прежде чем заменить перегоревшие преохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1–10.3 цепи, которые защищает данный предохранитель или плавкая вставка.

ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

10. Снимите пинцет А (см. рис. 10.3) с держателя монтажного блока, расположенного в салоне автомобиля.

11. Захватите пинцетом предохранитель…

12. …и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

13. Установите в контактный разъем предохранитель того же номинала, что и снятый.

Для замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками.

14. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

15. …и установите новое реле.
16. Предохранители и реле всех монтажных блоков заменяют аналогично.
17. Плавкие вставки заменяйте аналогично замене реле.

Nissan Qashqai, как и любой другой автомобиль, имеет набор предохранителей, которые нужны для защиты оборудования от перепадов напряжения. Автомобиль оснащается несколькими блоками, расположены они под капотом и в салоне. Найти корпус блока предохранителей несложно, как и заменить перегоревший элемент, зная, к какому прибору он относится.

Функциональность и расположение

В отличие от старых автомобилей, Ниссан 2007–2016 года выпуска имеет несколько блоков предохранителей. Зная, где они находятся, можно произвести при необходимости легкий ремонт.

Любая электросхема предусматривает наличие предохранительных элементов, так как без них может произойти замыкание, которое нанесет вред приборам автомобиля.

Через предохранители проходит питание большинства электроприборов, к которым относятся:

  • Фары ближнего света.
  • Печка.
  • Магнитола.
  • Дворники.
  • Электроприводы зеркал заднего вида, стеклоподъемников.
  • Сигнал.
  • Задние фонари.
  • Насос стеклоочистителя.
  • Бензонасос.
  • Лампочки, расположенные в салоне.

Предохранители Ниссан Кашкай J 11 2.0 размещены в трех блоках, один из которых находится в салоне (он располагается с левой стороны от рулевой колонки на торпеде), а два других размещены под капотом. Блок скрыт при помощи пластиковой облицовки, и достать его можно, только если ее снять.

Для того чтобы найти оставшиеся блоки предохранителей, потребуется открыть капот автомобиля. Один из них расположен возле фар; смотреть нужно с левой стороны. Второй нужно искать также по левую сторону, но ближе к аккумулятору. Вы увидите блок недалеко от патрубка, ведущего к воздухозаборнику.

Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А — пинцет. В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей.

Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию. Предохранители не предохранитель прикуривателя ниссан кашкай 2011 срока годности, поэтому менять их нужно по мере необходимости.

 · В нем установлено 33 защитных элемента, с плавкими вставками номиналом на 5, 10, 15, 20А и 4 реле, в том числе предохранитель прикуривателя Ниссан Кашкай.5/5(2).

Например, если фары не поддаются регулировке, свет стал тусклым, не помешает заглянуть в блок предохранителей, заодно проверить, правильное ли автомобиль выдает напряжение.

Если из строя вышел прикуриватель, перестал нагревать, также не помешает проверить предохранитель. Если в салоне нет света, чаще всего виноваты не перегоревшие лампы, предохранитель прикуривателя ниссан кашкай 2011 их тоже стоит проверить, а сгоревший предохранительный элемент.

Он же может стать причиной выхода из строя вентилятора охлаждения. Прежде чем разобрать или заменить какой-либо прибор, необходимо заглянуть в блок и проверить, все ли они исправны. Расположение предохранителей играет важную роль. Нельзя менять их местами, путать. При замене нескольких снимайте их по одному, предохранитель прикуривателя ниссан кашкай 2011 не нарушить номинал.

Для разных приборов нужна разная подача электроэнергии. Расшифровка на бумажной схеме поможет понять, какой блок за какие приборы отвечает. Далее детально представим схему питания электрооборудования. Расположен в районе воздухозаборника, который потребуется демонтировать для получения доступа.

Предохранитель прикуривателя Ниссан Кашкай

Его схема состоит из следующих защитных элементов:. Второй комплект, также расположен в области воздухосборника. Третий монтажный узел смонтирован на плюсовой клемме АБ. Его конструкции предполагает использование силовых защитных элементов с плавкими ставками большой мощности.

Предохранители Ниссан Кашкай. Содержание 1 Предохранители Nissan Qashqai J11 1. Схема на крышке блока.

Проблема с прикуривателем на Nissan Qashqai

Проблема с прикуривателем в вашем Nissan Qashqai, на самом деле не серьезная, она не мешает вам водить машину, но это правда, что она стала очень практичным компонентом в Nissan Qashqai . Это причина, по которой в этом руководстве мы объясним вам, как определить проблему с прикуривателем, чтобы ее можно было исправить во вторую очередь.

Первоначально функция прикуривателя заключалась в зажигании сигарет в транспортных средствах.Но с тех пор его функции в Nissan Qashqai претерпели значительные изменения. Например, сегодня мы все чаще и чаще используем наши телефоны, если хотим использовать GPS, звонить или слушать музыку. Но не только, прикуриватель может также служить в качестве подогревателя для бутылочек, зарядного устройства для компьютера …

Таким образом, при длительных поездках с вашим Nissan Qashqai батареи ваших электрических устройств могут быстро разрядиться. Таким образом, прикуриватель будет очень интересен, потому что он излучает достаточную электрическую мощность, чтобы дать вам возможность подзарядить ваши смартфоны.Однако для его использования необходимо вооружиться переходником.

Небольшое предупреждение об этих адаптерах. Некоторые допускают множественные подключения. Однако, когда вы перегрузите розетку, потребление приведет к перегреву электрической цепи, и в вашем Nissan Qashqai, вероятно, сгорит предохранитель.

Чтобы помочь вам лучше всего, в этом руководстве мы расскажем вам , как работает прикуриватель в Nissan Qashqai . И тогда мы поможем вам понять, исходит ли проблема от предохранителей на пункте проблема прикуривателя на Nissan Qashqai: Перегорел предохранитель .И, наконец, мы покажем вам, как решить проблему с прикуривателем в пункте на Nissan Qashqai: отремонтировать или заменить .

1-Как работает прикуриватель

Прикуриватель Nissan Qashqai представляет собой электрический компонент в форме цилиндра. Внизу есть токопроводящая часть с 2 язычками, которые позволяют электричеству циркулировать, нагревая сопротивление прикуривателя.

Таким образом, пользователь активирует его, нажав кнопку.Это приведет к контакту сопротивления с язычками. При нажатии через него проходит электричество и нагревает сопротивление. Затем, когда становится достаточно жарко, кнопка поднимается, и пользователь может снять нагретую съемную часть, чтобы прикурить сигарету.

Примечание: Зажигалка обычно вырабатывает 12 вольт. Так что в случае, если он перестанет работать, вы можете проверить питание прикуривателя. Для этого вооружитесь вольтметром (в магазине DIY он обойдется вам примерно в десять евро).Если напряжение значительно ниже 12 вольт, проблема может быть связана с предохранителями или соединениями.

В противном случае, если электропитание пропадет, проблема может возникнуть из-за ложного контакта или из-за того, что прикуриватель стареет.

2-Проблема с прикуривателем на Nissan Qashqai: перегорел предохранитель

Прежде всего, предохранители на Nissan Qashqai оказываются основными компонентами. На самом деле они должны контролировать силу тока в электрической цепи.Ведь предохранители находятся в цепи. Затем их пересекает течение, чтобы проверить интенсивность. Когда выясняется, что ток слишком велик, в этом случае сгорает предохранитель, чтобы остановить прохождение тока. Однако это важно, потому что перегрев цепи может вызвать пожар в вашем автомобиле.

2.1-Определите, перегорел ли предохранитель прикуривателя Nissan Qashqai

Обратите внимание, что почти все предохранители в вашем Nissan Qashqai сгруппированы вместе в блоке предохранителей.Вы можете легко найти его, используя бортовой журнал вашего Nissan Qashqai. Обычно он расположен рядом с аккумулятором, то есть под капотом, если не под рулевым колесом.

После обнаружения, все еще с бортовым журналом вашего Nissan Qashqai или на крышке блока предохранителей, найдите предохранитель прикуривателя. Снимите его с помощью плоскогубцев из комплекта. Если вы заметили на непрозрачной части, что токопроводящая нить оборвана, это означает, что предохранитель перегрелся и, следовательно, у вас проблема с прикуривателем. В противном случае проблема наверняка в другом.

Для получения дополнительных объяснений по этому вопросу вы можете обратиться к статье, написанной ранее: Как найти предохранитель прикуривателя на Nissan Qashqai

2.2-Заменить перегоревший предохранитель прикуривателя на Nissan Qashqai

Чтобы заменить предохранитель прикуривателя на Ваш Nissan Qashqai очень прост. Так же, как и в предыдущем шаге, вам придется снять его с блока предохранителей вашего Nissan Qashqai. И тогда придется заменить предохранителем такого же номинала.Это очень важно, часто предохранители прикуривателя рассчитаны на 10 ампер (красный). Если вы не обращаете внимания на силу тока, ваш предохранитель не сможет работать должным образом. Таким образом, он может не обнаружить перегрев, если вы возьмете предохранитель с большей силой тока. А в противном случае он легко выгорит, хотя интенсивность обычно правильная.

3-Проблема с прикуривателем на Nissan Qashqai: ремонт или замена

3.

1-как отремонтировать прикуриватель на Nissan Qashqai?

Если вы только что проверили предохранители, но проблема не в этом, возможно, у вашего прикуривателя плохой контакт.Как указано выше, прикуриватель состоит из токопроводящей части и язычков. Однако, если розетка прикуривателя больше не соприкасается с этими язычками, передача электричества не произойдет.

Для анализа этой проблемы необходимо разобрать консоль вашего Nissan Qashqai, чтобы можно было извлечь прикуриватель. Вам нужно будет ослабить винты, которые удерживают его, обычно с помощью отвертки T15, а затем удалить покрытие. Когда вы его удалите, вам придется отключить прикуриватель.Затем вы можете сдвинуть цилиндрический элемент с его основания. Когда это будет сделано, загляните в нижнюю часть цилиндра, если обнаружится, что язычки окислились, ремонт будет легким. Вам просто нужно снять нижнюю часть с помощью выступов. А затем вам придется немного потереть наждачной бумагой, чтобы удалить окисление, а затем позволить контакт. После этого вам просто нужно будет собрать все вместе, и, как правило, это будет работать.

С другой стороны, если он не окислен, но при этом обнаруживается, что язычки немного перекручены, мы советуем полностью заменить его.Не волнуйтесь, в Интернете прикуриватель можно купить за 10-20 евро.

3.2-как заменить прикуриватель на Ниссан Кашкай?

Для его замены процедура аналогична, вам придется демонтировать предыдущий и заменить его новым. Внимание, на нем должно быть одинаковое напряжение, часто 12 вольт. А потом вы подключите его к аккумулятору с помощью вилки. Затем вы можете проверить, горит ли лампочка прикуривателя, в этом случае подключения выполнены должным образом.

В заключение: В случае, если ваш прикуриватель перестанет работать, не беспокойтесь, как правило, ремонт довольно прост для любителей и не требует больших затрат.

Чтобы прочитать другие руководства по Nissan Qashqai, не стесняйтесь обращаться к другим нашим статьям о Nissan Qashqai.

’13-17 Схема предохранителей Nissan Qashqai

No.
А
Цепь защищена
1 15 Комбинированный переключатель, блок управления насосом, электромагнитный клапан переключения омывателя
2 10 Блок датчика диагностики подушек безопасности
3 5 Комбинированный счетчик
4 10 Блок управления сонаром, реле PTC 1, реле PTC 2, реле PTC 3, блок передней камеры, освещение, аудиосистема, реле подогревателя топлива, разъем канала передачи данных, выключатель стоп-сигнала, датчик расстояния, внутреннее зеркало с автоматической системой защиты от ослепления, блок управления EPS , Комбинированный переключатель (спиральный кабель), Модуль управления шасси, Автоматическое затемнение внутреннего зеркала, Блок управления 4WD, Блок управления электрическим стояночным тормозом, Блок управления монитором кругового обзора, Датчик угла поворота, Блок управления Navi
5 10 Преобразователь постоянного тока в постоянный
6 15 Переключатель переднего сиденья с подогревом
7 20 Двигатель вентилятора, усилитель кондиционера, реле байпаса перезапуска двигателя
8 5 Левый стоп-сигнал, левый задний фонарь, лампы номерного знака, лампа перчаточного ящика, переключатель направления фар, аудиосистема, блок управления Navi
9
10 15 Обогрев заднего стекла
11 15 Обогрев заднего стекла
12 10 Обогреватель зеркала заднего вида
13 10 АБС
14 10 Управление кондиционером, усилитель кондиционера, блок электродвигателя солнцезащитного козырька, переключатель положения педали тормоза, переключатель стоп-сигнала, переключатель дистанционного управления зеркалом заднего вида
15 15 1. 2L HR с вариатором, 1.6L MR16DDT, R9M (Euro3): Реле лампы освещения салона
20 кроме ↑: Реле лампы освещения салона
16
17 20 Двигатель вентилятора, силовой транзистор, усилитель кондиционера
18
19 20 Аудиосистема, блок управления Navi, блок управления монитором кругового обзора
20 5 BCM (блок управления кузовным оборудованием), блок управления сиреной, выключатель отмены датчика, комбинированный выключатель
21 10 Комбинированный счетчик
22 10 Реле лампы освещения салона
23
24 10 Выключатель стоп-сигнала, BCM (блок управления кузовным оборудованием)
25 5 Блок управления 4WD, антенный усилитель NATS
26 5 Выключатель блокировки сцепления
27 10 BCM (Body Control Module), комбинированный переключатель
28 10 Выключатель электрического стояночного тормоза, Разъем канала передачи данных, Блок управления 4WD, Освещение, Реле электрического стеклоподъемника, Реле открытия дверного зеркала, Реле закрытия дверного зеркала
29 20 1. 2L HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): BCM (Body Control Module)
15 кроме ↑: BCM (Body Control Module)
30 15 BCM (блок управления кузовом)
31 20 1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): BCM (Body Control Module)
15 кроме ↑: BCM (Body Control Module)
32 15 1.2L HR с вариатором, 1.6L MR16DDT, R9M (Euro3): Разъем питания
20 кроме ↑: Разъем питания
33 15 1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): f
10 кроме ↑: d

Nissan Qashqai (2006-2013) — схема предохранителей

Nissan Qashqai (2006-2013) — схема предохранителей

Год выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013

Блок предохранителей в моторном отсеке

Ящик 1

Номер Описание
1 Реле электродвигателя насоса охлаждающей жидкости
2 Реле звукового сигнала
3 Реле насоса омывателя фар
4
5
6
FF (60A) Усилитель руля
FG (30А) Омыватели фар
FH (30А) АБС
FI (40А) АБС
FJ (40A)
FK (40A) Замок зажигания
FL (30А)
FM (50A) Электродвигатель вентилятора охлаждающей жидкости
F31 (20A) Реле электродвигателя насоса охлаждающей жидкости
F32 (10A) Система полного привода
F33 (10A) Генератор
F34 (10A) Звуковой сигнал
F35 (30A) Дополнительный отопитель
F36 (10А)
F37 (30A) Дополнительный отопитель
F38 (30A) Дополнительный отопитель

Ящик 2

Предохранитель Схема
R1 Реле обогрева заднего стекла
R2
R3
R4 Реле главных цепей зажигания
F41 (15А) Размораживание крышки багажника, обогрев зеркал
F42 (15А) Размораживание крышки багажника, обогрев зеркал
F43 (15А) Фары противотуманные передние
F44 (30A) Стеклоочистители
F45 (15А) Фара ближнего света правая
F46 (15А) Фара ближнего света левая
F47 (10А) Фара дальнего света правая
F48 (10А) Фара дальнего света левая
F49 (10А) Лампа габаритных огней
F51 (15А) трансмиссия
F52 (20А) Управление двигателем
F53 (10A) Муфта компрессора кондиционера
F54 (10А) Фонари заднего хода
F55 (10А) трансмиссия
F56 (10А) Управление двигателем
F57 (15А) Управление двигателем
F58 (10А) Управление двигателем
F59 (10А) АБС

Пассажирское отделение

Предохранитель Схема
R1 Реле вспомогательных цепей зажигания
R2 Реле вентилятора отопителя
F1 (10A) Подогрев сидений
F2 (10A) Подушки безопасности
F3 (20A) Блок управления функцией рулевой колонки
F4 (10A) Электрика
F5 (10A) Блок управления внутренней электрооборудованием
F6 (10A) Обогрев зеркал заднего вида
F7 (15A) Розетка 12 В (задняя)
F8 (10A) Электрика
F9 (10A) Блок управления внутренней электрооборудованием
F10 (20А)
F11 (10A) Переключатель BPP
F12 (15A) Аудиосистема
F13 (15A) Модуль управления коробкой передач (TCM)
F14
F15 (15A) Электродвигатель вентилятора кондиционера / отопителя
F16 (15A) Электродвигатель вентилятора кондиционера / отопителя
F17 (10А)
F18
F19 (15A) Гнездо прикуривателя / зарядки
F20 (10A) Аудиосистема, электрические наружные зеркала заднего вида

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Схема предохранителей

Nissan Qashqai

Размеры шин соответствуют давлению в шинах. Схема блока предохранителей Nissan qashqai 2019 Precio Расход топлива точно так же, как покупатели в Австралии привыкли к названию Dualis Nissan. Все об автомобилях перейти к содержанию.

nissan qashqai схема предохранителей
nissan qashqai 2014 схема предохранителей
nissan qashqai 2018 схема предохранителей
nissan qashqai j11 схема предохранителей
nissan qashqai 2017 схема предохранителей
nissan qashqai 2016 схема предохранителей
nissan qashqai 2015 схема предохранителей
nissan qashqai 2015 схема предохранителей Схема предохранителей nissan qashqai 2011
Схема предохранителей nissan qashqai 2010
Схема предохранителей nissan qashqai 2009

Wrg 3427 Схема электрических соединений Bose

Wrg 3427

0 Схема подключения Bose 972 972

Блок предохранителей для Citroen Berlingo, электрические схемы Fj

Nissan qashqai 2006 2013 схема блока предохранителей.

Схема предохранителей Nissan qashqai .

Схемы блоков предохранителей расположение и назначение электрических предохранителей и реле nissan.
Схема блока предохранителей Расположение и назначение электрических предохранителей и реле на nissan qashqai qashqai2 j10nj10.
Идентификация и обозначение блока предохранителей nissan qashqai nissan qashqai2 2006 2013.
2007 2008 2009 2010 2011 2012 2013.

Найдите предохранитель и реле.
Извините за звук, на моем GoPro был полностью водонепроницаемый чехол от a.
Схемы блоков предохранителей всех моделей Nissan Схема блока предохранителей и подробное описание расположения предохранителей.
Как снять перчаточный ящик на nissan qashqai 2015 j11 option, чтобы добраться до блока предохранителей.

Nissan qashqai модель блока предохранителей модель 2019 года схема дорожного просвета 1-я возрастная группа вашего nissan qashqai называется nissan dulais.
Nissan qashqai 2006 2013, схема предохранителей.
Схема предохранителей j11 ice опции оборудования nissan qashqai форумы.
Тем не менее 2-го возраста.

Схема блока предохранителей Nissan Qashqai 2008 Библиотека электропроводки

Схема электрических соединений блока предохранителей Nissan Micra Схема данных Схема данных

Схема блока предохранителей Nissan Qashqai 2008

2 Подробная электрическая схема

Схема подключения Camaro 1978 года Схема подключения данных тахометра

Схема подключения C1500 1993 года в формате PDF Книга

Nissan Qashqai 2019 Модель блока предохранителей

Схема подключения блока предохранителей Nissan База данных электрических схем

Схема подключения Nissan Схема подключения

Блок предохранителей Skoda Octavia 2005 Схема подключения

Купить другие реле двери автомобиля Nissan Запчасти

Б / у Nissan Дверные оконные реле

Все бывшие в употреблении реле дверных окон Nissan, внесенные в список на Breakeryard. com протестированы, оригинальные (OEM) детали производителя и поставляются с 14-дневной гарантией возврата денег. Список подержанных автомобильных запчастей для Nissan на сайте Breakeryard.com поступает от премиальных верфей со всей Великобритании, что позволяет сэкономить до 80% по сравнению с ценами основных дилеров.

Реле дверных и оконных стекол

Большинство автомобилей теперь оснащено электрическими стеклоподъемниками, а не теми, которые управляются вручную. Стеклоподъемники над дверями автомобиля открываются и закрываются при нажатии переключателя стеклоподъемников через реле стеклоподъемников Nissandoor.

Оконное реле Nissandoor работает через электромагнит, который присутствует в компоненте реле. Электричество от аккумуляторной батареи транспортного средства подводится к этому магниту, в результате чего создается магнитное поле. Это магнитное поле, которое будет существовать до тех пор, пока электромагнит заряжен, имеет эффект нажатия переключателя в положение, которое заставляет окно перемещаться вверх и вниз.

В некоторых случаях реле стеклоподъемников Nissandoor срабатывает только при включенном зажигании автомобиля, хотя существуют некоторые модели реле стеклоподъемников Nissandoor, широко известные как реле стеклоподъемников, в которых соединение между аккумулятором и реле поддерживается в течение некоторого времени. короткий период времени, даже если ключи из замка зажигания вынуты.

Если окно отдельной двери не открывается, это может означать, что оконное реле Nissandoor больше не работает и его необходимо немедленно заменить, особенно если окно застряло в «открытом» положении.

Nissan мелочи

  • Известный как «убийца суперкаров» культовый Nissan GT-R в настоящее время занимает третье место в мире по объему трассы Нюрбургринг в Германии. Один круг занял у суперкара чуть больше семи минут.
  • Nissan раньше назывался Datson, а затем его заменили на Datsun, потому что сын по-японски означает недостаток.В конце концов, был проведен полный ребрендинг, и появилось название Nissan.
  • Nissan построил самый первый лимузин и сделал его специально для Императора Японии. Автомобиль был оснащен рычащим двигателем V8 и имел длину чуть более шести метров.
  • Спортивная история Nissan началась правильно, когда они пробились к победе во Всеяпонском автомобильном соревновании, первом гоночном мероприятии в Японии. NL-75 победил конкурентов благодаря своему двигателю с наддувом DOHC.
  • Автомобильные аксессуары могут варьироваться от удивительных до избыточных, но ничто не может сбалансировать что-то среднее между ними, чем отделение для зонта в дверной раме, которое поставлялось с Nissan Pulsar GTi-R.

Схема и расшифровка блока предохранителей Nissan. Расположение и расшифровка предохранителей Nissan Almera N16. Как выглядит схема

Nissan Qashqai, как и любой другой автомобиль, имеет набор предохранителей, которые необходимы для защиты техники от перепадов напряжения. Автомобиль укомплектован несколькими блоками, они расположены под капотом и в салоне. Найти корпус блока предохранителей несложно, равно как и заменить перегоревший элемент, зная, к какому инструменту он относится.

Функционал и расположение



В отличие от старых автомобилей, Nissan 2007-2016 года выпуска имеет несколько блоков предохранителей.Зная, где они расположены, при необходимости несложный ремонт.

В любой электрической системе предусмотрены предохранительные элементы, так как без них может произойти замыкание, которое повредит инструменты автомобиля.

Через предохранители питается большинство электроприборов, к которым относятся:

  • Световые фонари.
  • Плита.
  • Магнитол.
  • Стеклоочистители.
  • Электро зеркала заднего вида, стеклоподъемники.
  • Сигнал.
  • Фонари задние.
  • Насос стеклоочистителя.
  • Бензонасос.
  • Лампочки в салоне.

Предохранители Nissan Casca J 11 2.0 размещены в трех блоках, один из которых расположен в салоне (он находится с левой стороны рулевой колонки на торпеде), а два других — под капотом. . Блок скрыт пластиковой облицовкой, достать ее можно, только сняв.

Чтобы найти оставшиеся блоки предохранителей, вам нужно открыть.Один из них находится возле фар; Смотреть нужно с левой стороны. Второй тоже должен искать левую сторону, но ближе к аккумулятору. Вы увидите блок возле сопла, ведущего к воздухозаборнику.

Как выглядит схема?



Узнав, где находится блок предохранителей, не угадаешь, к какому инструменту они относятся. Схема подключения тоже не нужна: достаточно откинуть крышку самого блока, и вы увидите, что производитель отметил на ней все необходимое. Также есть специальная таблица, в которой указано, для чего предназначена каждая деталь. Более детальное изучение позволит при выходе из строя, какие устройства в каком блоке стоит искать.

Как заменить?



В салоне есть блок предохранителей, которые чаще всего отвечают за световые приборы. Любой из них заменить несложно: в первую очередь необходимо будет снять клемму аккумулятора с минусом. Это сделано, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом.Если компонент перегорел, его необходимо заменить на аналогичный. Загрязненный контактный разъем необходимо очистить, рекомендуется использовать специальный спрей для очистки контактов. Также можно нанести специальную кисть.

Внимание: убедитесь, что номинальное сопротивление нового предохранителя такое же, как и у старого.

В замене нет ничего сложного, важно только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдается, часто это может быть элемент безопасности или, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое приведет к повреждению электрооборудования.

Когда нужно устанавливать?



Предохранители не имеют срока годности, поэтому их нужно менять по мере необходимости. Например, если фары не регулируются, свет стал тусклым, не помешает заглянуть в блок предохранителей, заодно проверьте, правильно ли подает напряжение автомобиль.

Если прикуриватель вышел, перестал нагреваться, тоже не помешает проверить предохранитель. Если в салоне нет света, чаще всего не перегонные лампы, хотя их тоже стоит проверить, а перегоревший элемент безопасности. Он может стать причиной неудач. Прежде чем разбирать или заменять какое-либо устройство, необходимо заглянуть в блок и проверить, все ли в порядке.

Расположение предохранителей играет важную роль. Местами их поменять нельзя, перепутал. При замене нескольких снимайте их по одному, чтобы не сломать штатный.Для разных устройств нужно разное электроснабжение.

Расшифровка на бумажной схеме поможет понять, какой блок за какие устройства отвечает. Цвет элемента может отличаться, если вы уже заменили и поставили другой, но с таким же номиналом.

Выход

Замена предохранителей на Nissanahs Cascais 2007, 2008, 2011, 2012, 2013, 2014, 2015, 2016 не вызовет никаких затруднений. Вы можете восстановить работу многих образцов, потратив несколько минут на проверку и замену предохранительного элемента.Изделие вышло из строя, это видно невооруженным глазом.

Описание расположения предохранителей Nissan Almera на примере Nissanalmera N16 АКПП.

Это небольшая информационная статья о предохранителях Nissan Almer h26, будет полезна для ознакомления многим автовладельцам. Не редко неисправности авто связаны исключительно с тупым предохранителем. Незнание точного расположения предохранителей для определенных транспортных средств транспортного средства может усложнить задачу по устранению неисправностей.
Чтобы облегчить себе жизнь и сэкономить на автодиагностике, воспользуйтесь приведенным ниже описанием узла консервантов и подробными фотографиями.Представлено.

ВЫКЛЮЧАТЕЛИ

Салон

Предохранители в салоне:

1. Зеркала
2. Стоп-сигналы
3. Электркрафт (прикуриватель)
4. Отсутствует предохранитель
5. Лампы приборной панели
6. Нет предохранитель
7. Обогрев заднего стекла
8. Датчик кислорода (при заданном предохранителе автомобиль может работать некорректно)
9. Предохранитель не обнаружен
10. Электрокапель.
11. Контроллер ACAP
12. За подсветку панели приборов отвечает подсветка всех переключателей, где печка, так же отвечает за поворотники.
13. Лампа освещения салона
14. Мотор печки и кондиционер
15. Кондиционер
16. Электромотор вентилятора салона
17. Система впрыска топлива
18. Подушки безопасности
19. Предохранитель не предусмотрен
20. Контроллер двигателя
21. Сигнал запуска
22. Прикуриватель
23. Заглушка разъема предохранителя
24. Предохранитель отсутствует
25. Этот предохранитель отвечает за щетки лобового стекла.
26. Без предохранителя
27. Омыватель переднего или заднего стекла
28.Омыватель заднего стекла
29. Flamesos (когда машина осмеливается машина даже не заводится)
30. Отвечает за работу спидометра, тахометра, датчика температуры и уровня топлива.
31. АБС (некоторые отключаются из-за неправильной работы датчиков АБС)

ВЫКЛЮЧАТЕЛИ ЦЕПИ

Под капотом

Блок предохранителей под капотом:

32.Mermist заднее стекло
33. Заправленные фары
34. Электросподы и электропривод дроссельной заслонки
35 и 36 фары, Middle Elevation System в дневное время
37.Противотуманный фонарь
38.Габариц, освещение номерного знака
39.Клаксон, зарядка АКБ (ток возбуждения на генератор с аккумулятором)
40. Аудио, навигация, ЖК-дисплей
41. Система управления двигателем
42. Подушка зажигания
43. pust
44.Pust
Furious вкладыши:
A-генератор (Генератор) (зарядка от аккумулятора)
В электростеклоподъемниках
C и D-регуляторы вентиляторов охлаждения
E-для дизельных двигателей
F-для дизельных двигателей
G- для дизельных двигателей
H-основной источник питания, цепь массы
I-ABS
J-к замку зажигания от аккумулятора
K-ABS / ESP
L-ESP.
М-омыватель фар

Автомобили Nissan Tiida, Nissan Tiida Latio (Хэтчбек, Седан) 2004, 2005, 2006, 2007, 2008, 2009, 2010 годов выпуска.

Блок предохранителей и реле в моторном отсеке.

Где находится.

Под капотом два блока предохранителей, см. Изображение ниже.

для доступа к первому блоку предохранителей необходимо нажать на замки и повернуть блок.

Блоки предохранителей могут отличаться в зависимости от конфигурации. Может артикул (блоки предохранителей у Тииды и Ноте схожие, отличия в цвете предохранителей)

Расположение предохранителей и реле в блоке №1.

Расшифровка.

Здесь собраны схемы, обозначения и расположение блока предохранителей всех основных моделей автомобилей Nissan. Они предназначены для защиты от храбрых ламп, сигналов, тепла и нагрева, вентиляторов, электроприводов и других мощных потребителей тока. По возможности добавлены фотографии. Информация рассчитана на текущую замену сгоревших вкладышей гноя своими силами без посещения автоэлектрика на сотку. Чаще всего первые буквы с цифрами — условное обозначение предохранителей в блоке, вторые — назначение предохранителей и вставок. Если модели еще нет — определим ее в сборнике схем, как только она будет найдена в открытых источниках.

Предохранители для Nissan Qashqai

Назначение предохранителей Nissan Casca

F1 — 15A Дефростер — Обогреватель
F2 — Дефростер 15A — Обогреватель
F3 — 15A ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ — Передние противотуманные фары Casca
F4 — 30A Передние стеклоочистители ВКЛ. / ВЫКЛ. Правая)
F6 — 15A Фары Lo LH — Лампа среднего света (левая)
F7 — 10A Фары Hi RH — Лампа дальнего света (правая)
F8 — 10A Фары Hi LH — Лампа дальнего света (слева) F9 — 10A Cleara Tail Ilum — Габаритные размеры, подсветка подсветки
F10 — Резервная розетка Nissan Qashqai
F11 — 10A ETC — контроль положения дроссельной заслонки
F12 — 20A ECM BAT Блок управления двигателем Nissan Qashqai
F13 — 10A A / C COMP — Управление климатом (кондиционер)
F14 — 10A ФОНАРИ ЗАДНЕГО ХОДА — Лампы заднего хода
F15 — 10A AT ECU — Блок управления AT
F16 — 10A 02 SENS — датчик кислорода
F17 — Топливный насос 15A — Flamesos
F18 — Форсунка 10A — форсунки
F19 — 10A ABS ECU — Управление АБС
F20 — Ниссан Кашкай резервная розетка.

Блок предохранителей Nissan Almera

Nissan Note Блок предохранителей

Предохранители Nissan Note

Назначение

43 (10a) Длинная фара правая
44 (10a) Левая фара фара
45 (10a) Кондиционер, подсветка штатной музыки и правые габариты (так было: габариты (комбинация хвостовиков), подсветка, моторы регулировки фар)
46 (10a) Подсветка стояночного света включается. Виды, Открытые / Клатч.Двери
48 (20a) Электродвигатель стеклоочистителя
49 (15a) Ближний свет Фара Левая
50 (15a) Ближний свет Фара Правая
51 (10a) Компрессор кондиционера
55 (15a) обогреватель заднего стекла
56 (15a) Заднее стекло отопитель
57 (15a) Топливный насос (ЦЗ) Nissan note
58 (10a) Питание АКПП (АКПП)
59 (10A) Блок управления ABS
60 (10a) Дополнительная электрика
61 (20a) на выводе B + IPDM, реле двигателя и дроссельной заслонки (для CH)
62 (20a) на клемме B + IPDM, на клеммах ECM / PW и BATT Блок ECM (C), клеммы питания катушек, DPKV, DPRV, клапан EVAP CANISTER, клапан IVTC
63 (10a) Датчики кислорода
64 (10a) Катушки форсунок Nissan Note
65 (20a) Передние противотуманные фары

Блок предохранителей Nissan Bluebird

Блок предохранителей Nissan Micra

Предохранители для автомобилей Nissan Sunny

Блок предохранителей Nissan Terrano

Автомобильные предохранители Nissan Skyline

Это должен знать каждый автовладелец:

ТОП-5 самых популярных и современных автоготов за 2013 год. В статье описаны последние тенденции развития систем и функций комфорта и …

комн

Прочность, А.

Имя

Цвет

Защищено

RrDef.

Желтый

Обогрев задней двери Обогрев

Резерв

Желтый

Блок управления двигателем

Резерв

Стеклоочиститель FR

Зеленый

Окно Окно Gamer

Резерв

Сцепление кондиционера

Красный

Электромагнитная муфта компрессора кондиционера

Pos Lamps.

Красный

Лампы для освещения вывески для низких помещений

ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА.

Синий

Fucker Противотуманные фары Nissan Tiida (в варианте)

H / LAMP LO LH

Синий

Средний фонарь левая блок-фара

NDAMR Lo Rh.

Синий

Средний свет Правый блок фары

H / ЛАМПА HI RH

Красный

Far Light Light Правая блок-фара

H / ЛАМПА HI LH

Красный

Фонарь дальнего света левая блок-фара

Резерв

Резерв

02 Sens IGN.

Красный

Датчики концентрации кислорода в выхлопных газах

Форсунка IGN.

Красный

Система впрыска

Резерв

Топливный насос

Синий

Топливный модуль

Блок управления АКП IGN

Красный

Датчик ACPP

ABS ECU IGN.

Красный

REV LAMP IGN.

Красный

Выключатель фонарей заднего хода

Резерв

Синий

Дополнительное оборудование

Реле

Реле

Реле

Реле

Блок предохранителей No. 2 под капотом Ниссан Тиид.

Чтобы получить доступ к предохранителю, нажмите на фиксатор и снимите крышку блока.

Схема расположения предохранителей и реле.

Назначение.

комн

Сила тока

Имя

Цвет

Предохранитель, плавильная вставка

Цепь защищенная

Ключ Less2.

Красный

Иммобилайзер

H / Сиденье.

Красный

Обогрев сиденья

Альт.

Красный

Генератор

Гудок.

Красный

Звуковой сигнал

60. 30.30

ESP. H / ЛАМПА. АБС

Желтый

Блок управления электроусилителем руля, стекла фар, система ABS

Rad Fan.

Красный

Электростеклоподъемники

Резерв

Дизель

Синий

Стенки системы Дизельный двигатель

ДТРЛ

Синий

Узел дроссельный

Аудио.

Синий

Головные аудиосистемы

40/40/40

IGN SW. P / WDW BCM.ABS

Зеленый

Система ABS. Блок управления дорожным оборудованием, система зажигания

Резерв

Реле звукового сигнала

Блок предохранителей и реле в салоне Nissan Tiida.

Находится под панелью приборов.

Чтобы получить доступ к элементам блока, нужно пальцем снять крышку и снять ее.

Расшифровка.

комн

Усилие

Имя

Цвет

Цепь защищенная

Подушка безопасности IGN.

Красный

Пассивная система безопасности

Детали Elec.

Красный

Счетчик

Красный

Комбинация приборов

Двигатель омывателя

Синий

Стеклянный насос

Зеркало обогревателя.

Красный

Подогрев наружных зеркал

Зеркало и аудио.

Красный

Электропривод зеркала, аудиоразъем

Стоп-сигнал.

Красный

Стоп-сигн Юла

Комнатный светильник.

Красный

Освещение салона

Красный

Блошиный контроль электрооборудования кузова

Резерв

Задний фонарь правый.

Красный

Лампа габаритного огня правого заднего фонаря

Задний фонарь левый.

Красный

Фонарь габаритного огня задний левый фонарь

Счетчик

Красный

Комбинация приборов

Elec Farts.

Красный

Дополнительное оборудование салон

Двигатель вентилятора

Синий

Айркон.

Красный

Система отопления, кондиционирования и вентиляции

Двигатель вентилятора

Синий

Двигатель вентилятора системы охлаждения двигателя

Резерв

Розетка питания.

Синий

Предохранитель прикуривателя Nissan Tiida. Розетка для подключения дополнительного оборудования

Резерв

Синий

Электрический тепловентилятор

Синий

Дополнительное оборудование

Коричневый

Реле

Зеленый

Подогрев наружных зеркал

Синий

Иммобилайзер

Расположение предохранителей, предохранителей и реле и их замена Ниссан Каска.

Расположение и расшифровка предохранителей Nissan Almera N16 где расположены предохранители на кондиционере Nissan

Любая современная и не очень машина оснащена блоком предохранителей, который отвечает за работу всех электрических устройств. В старых машинах такой блок предохранителей всего один, новые машины оснащаются несколькими устройствами. Теперь вы узнаете, где находится блок предохранителей Ниссан Каска, какие комплектующие соответствуют и как их поменять при необходимости.

[Скрыть]

Расположение

Практически все электрические цепи защищены предохранителями, которые находятся в специальной колодке.Все расходуемое оборудование, например магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочее подключается к блоку крепления предохранителей (далее — БП).

Что касается автомобилей Nissan Cascai, то эти полукроссоверы комплектуются тремя БП. Один из блоков, в котором установлены реле и обычные плавкие детали, находится в салоне автомобиля, а именно в самой торпеде слева от руля. В общем в районе водительского сиденья. Он скрыт за пластиковой облицовкой.

Что касается второго и третьего БП, то их можно найти в подкапотном пространстве. Если открыть капот, то можно увидеть оба механизма от левой фары напротив водительского сиденья. Они находятся за аккумулятором в районе воздухозаборника.

Схема

На обратной стороне лицевой крышки БП производитель специально указал расположение элементов. Кроме того, на нем вы можете увидеть таблицу назначения деталей. Каждый из них выполняет особую функцию.Что касается, рассмотрим схему компонентов ниже.

БП

в салоне

Детали устройства выглядят так. Более подробное описание представлено ниже.

Передний бп под капотом

Задний бп под капотом

Как снять и заменить?

Вопрос о разборке и замене звеньев БП актуален для всех владельцев Nissan Casca. В случае выхода из строя, например, деталей прикуривателя или лампы освещения в салоне нужно не только знать их местонахождение. Нужно правильно заменить сгоревший элемент правильно. Это не так уж и сложно:

  1. Для начала нужно определиться, какой именно БП нужно менять. Затем следует снять минусовую клемму с аккумуляторной батареи. После этого откройте защитную накладку БП и возьмите кусачки для демонтажа.
  2. С помощью этих наконечников зацепите сгоревший компонент и вытащите его. На всякий случай осмотрите гнездо контактов: оно должно быть максимально чистым. При необходимости — очистите щеткой.
  3. Возьмите новую деталь и установите на место вышедшей из строя. Учтите, что номинал должен совпадать.

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить, это то, что каждое звено электрической цепи соответствует номиналу, прописанному производителем. И сломать его невозможно. Ведь несоблюдение номинала звеньев цепи приводит к более частому выходу из строя.Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Видео «Замена детали прикуривателя»

Вы можете увидеть как своими руками на примере модели Праймера.

Автомобили Nissan Tiida, Nissan Tiida Latio (Хэтчбек, Седан) 2004, 2005, 2006, 2007, 2008, 2009, 2010 годов выпуска.

Блок предохранителей и реле в моторном отсеке.

Где находится.

Под капотом два блока предохранителей, см. Изображение ниже.

для доступа к первому блоку предохранителей необходимо нажать на замки и повернуть блок.

Блоки предохранителей могут отличаться в зависимости от конфигурации. Может артикул (блоки предохранителей у Тииды и Ноте схожие, отличия в цвете предохранителей)

Расположение предохранителей и реле в блоке №1.

Расшифровка.

комн

Прочность, А.

Имя

Цвет

Защищено

RrDef.

Желтый

Обогрев задней двери Обогрев

Резерв

Желтый

Блок управления двигателем

Резерв

Стеклоочиститель FR

Зеленый

Окно Окно Gamer

Резерв

Сцепление кондиционера

Красный

Электромагнитная муфта компрессора кондиционера

Pos Lamps.

Красный

Лампы для освещения вывески для низких помещений

ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА.

Синий

Fucker Противотуманные фары Nissan Tiida (в варианте)

H / LAMP LO LH

Синий

Средний фонарь левая блок-фара

NDAMR Lo Rh.

Синий

Средний свет Правый блок фары

H / ЛАМПА HI RH

Красный

Far Light Light Правая блок-фара

H / ЛАМПА HI LH

Красный

Фонарь дальнего света левая блок-фара

Резерв

Резерв

02 Sens IGN.

Красный

Датчики концентрации кислорода в выхлопных газах

Форсунка IGN.

Красный

Система впрыска

Резерв

Топливный насос

Синий

Топливный модуль

Блок управления АКП IGN

Красный

Датчик ACPP

ABS ECU IGN.

Красный

REV LAMP IGN.

Красный

Выключатель фонарей заднего хода

Резерв

Синий

Дополнительное оборудование

Реле

Реле

Реле

Реле

Блок предохранителей No.2 под капотом Ниссан Тиид.

Чтобы получить доступ к предохранителю, нажмите на фиксатор и снимите крышку блока.

Схема расположения предохранителей и реле.

Назначение.

комн

Сила тока

Имя

Цвет

Предохранитель, плавильная вставка

Цепь защищенная

Ключ Less2.

Красный

Иммобилайзер

H / Сиденье.

Красный

Обогрев сиденья

Альт.

Красный

Генератор

Гудок.

Красный

Звуковой сигнал

60.30.30

ESP. H / ЛАМПА. АБС

Желтый

Блок управления электроусилителем руля, стекла фар, система ABS

Rad Fan.

Красный

Электростеклоподъемники

Резерв

Дизель

Синий

Стенки системы Дизельный двигатель

ДТРЛ

Синий

Узел дроссельный

Аудио.

Синий

Головные аудиосистемы

40/40/40

IGN SW. P / WDW BCM.ABS

Зеленый

Система ABS. Блок управления дорожным оборудованием, система зажигания

Резерв

Реле звукового сигнала

Блок предохранителей и реле в салоне Nissan Tiida.

Находится под панелью приборов.

Чтобы получить доступ к элементам блока, нужно пальцем снять крышку и снять ее.

Расшифровка.

комн

Усилие

Имя

Цвет

Цепь защищенная

Подушка безопасности IGN.

Красный

Пассивная система безопасности

Детали Elec.

Красный

Счетчик

Красный

Комбинация приборов

Двигатель омывателя

Синий

Стеклянный насос

Зеркало обогревателя.

Красный

Подогрев наружных зеркал

Зеркало и аудио.

Красный

Электропривод зеркала, аудиоразъем

Стоп-сигнал.

Красный

Стоп-сигн Юла

Комнатный светильник.

Красный

Освещение салона

Красный

Блошиный контроль электрооборудования кузова

Резерв

Задний фонарь правый.

Красный

Лампа габаритного огня правого заднего фонаря

Задний фонарь левый.

Красный

Фонарь габаритного огня задний левый фонарь

Счетчик

Красный

Комбинация приборов

Elec Farts.

Красный

Дополнительное оборудование салон

Двигатель вентилятора

Синий

Айркон.

Красный

Система отопления, кондиционирования и вентиляции

Двигатель вентилятора

Синий

Двигатель вентилятора системы охлаждения двигателя

Резерв

Розетка питания.

Синий

Предохранитель прикуривателя Nissan Tiida. Розетка для подключения дополнительного оборудования

Резерв

Синий

Электрический тепловентилятор

Синий

Дополнительное оборудование

Коричневый

Реле

Зеленый

Подогрев наружных зеркал

Синий

Иммобилайзер

Описание расположения предохранителей Nissan Almera, на примере Nissanalmera N16 АКПП.

Это небольшая информационная статья о предохранителях Nissan Almer h26, будет полезна для ознакомления многим автовладельцам. Не редко неисправности авто связаны исключительно с тупым предохранителем. Незнание точного расположения предохранителей для определенных транспортных средств транспортного средства может усложнить задачу по устранению неисправностей.
Чтобы облегчить себе жизнь и сэкономить на автодиагностике, воспользуйтесь приведенным ниже описанием узла консервантов и подробными фотографиями. Представлено.

ВЫКЛЮЧАТЕЛИ

Салон

Предохранители в салоне:

1.Зеркала
2. Стоп-сигналы
3. Электромобиль (прикуриватель)
4. Отсутствует предохранитель
5. Лампы приборной панели
6. Нет предохранителя
7. Обогрев заднего стекла
8. Датчик кислорода (в случае установленного предохранитель, машина может работать некорректно)
9. Предохранитель не обнаружен
10. Электрокапель.
11. Контроллер ACAP
12. За подсветку панели приборов отвечает подсветка всех переключателей, где печка, так же отвечает за поворотники.
13.Лампа освещения салона
14. Мотор печки и кондиционер
15. Кондиционер
16. Электромотор вентилятора салона
17. Система впрыска топлива
18. Подушки безопасности
19. Предохранитель не предусмотрен
20. Контроллер двигателя
21. Запуск сигнал
22. Прикуриватель
23. Заглушен предохранитель разъема
24. Предохранитель отсутствует
25. Этот предохранитель отвечает за щетки лобового стекла.
26. Без предохранителя
27. Омыватель переднего или заднего стекла
28. Омыватель заднего стекла
29.Flamesos (когда машина осмеливается, машина даже не заводится)
30. Отвечает за работу спидометра, тахометра, датчика температуры и уровня топлива.
31. АБС (некоторые отключаются из-за неправильной работы датчиков АБС)

ВЫКЛЮЧАТЕЛИ ЦЕПИ

Под капотом

Блок предохранителей под капотом:

32.Mermist заднее стекло
33. Заправленные фары
34. Электросподы и электропривод дроссельной заслонки
35 и 36 фары, Middle Elevation System в дневное время
37.Противотуманный фонарь
38.Габариц, освещение номерного знака
39.Клаксон, зарядка АКБ (ток возбуждения на генератор с аккумулятором)
40. Аудио, навигация, ЖК-дисплей
41. Система управления двигателем
42. Подушка зажигания
43. pust
44.Pust
Furious вкладыши:
A-генератор (Генератор) (зарядка от аккумулятора)
В электростеклоподъемниках
C и D-регуляторы вентиляторов охлаждения
E-для дизельных двигателей
F-для дизельных двигателей
G- для дизельных двигателей
H-основной источник питания, цепь массы
I-ABS
J-к замку зажигания от аккумулятора
K-ABS / ESP
L-ESP.
М-омыватель фар

Nissan Qashqai. — компактный кроссовер, запущенный в производство в 2006 году. Qashqai + 2. Это 7-местная версия Cash, с удлиненной базой. В США известен под названием Rogue Sport. Первое поколение обозначено как J10 и произведено в 2007, 2008, 2009, 2010, 2011 и 2012 годах. Второе обозначено как J11 и произведено в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. предоставить информацию с описанием блоков предохранителей и Nissan Casca первого и второго поколения, со схемами, фотографиями и элементами обозначения.Отдельно выделить предохранители, отвечающие за прикуриватель.

Обращаем ваше внимание, что варианты исполнения блока, количество их элементов, а также схемы могут отличаться от представленной страны доставки и зависеть от страны поставки, года выпуска и комплектации конкретного автомобиля. Описание сверьтесь с вашим, оно будет нанесено на защитную крышку блока.

Блок в салоне

Он находится в панели приборов. Для доступа просто потяните за крышку.

Фото Блока

Описание

F1 10a аудиосистема, электропривод наружных зеркал
F2. 15а розетка передняя (прикуриватель)
F3. Резерв
F4. 10а кондиционер, электрокалорифер салона
F5 15а электродвигатель отопителя
F6. 15а электродвигатель отопителя
F7. 10а Дополнительное оборудование
F8. Датчики вариатора 15а (механические КП)
F9. 15А аудиосистема
F10 10а Лампа стоп-сигналов
F11 Резерв
F12.
F13 10А электрооборудование
F14 15а задняя розетка (если установлена)
F15 10а зеркала с подогревом
F16 Блок управления электрооборудованием салона 10А
F17 15А электрооборудование
F18. 20a Moto Glue Window Wiper Reducer
F19. 10A Подушки безопасности системы SRC
F20. 10a сиденья с подогревом
R1 Реле Дополнительное салонное оборудование
R2. Реле электровентилятора отопителя

За передний прикуриватель отвечает предохранитель №2 на 15а. На схеме на английском языке обозначено как — Power Socket.

Блоки под капот

В моторном отсеке 3 блока с предохранителями и реле.

Блок — А.

Для доступа нажмите на боковой фиксатор крышки и потяните за нее.

Фото — Схема

Обозначение

F1 15a Стеклянный обогреватель
F2. 15a Стеклянный обогреватель
F3. 15a противотуманные фары
F4. 30A Очиститель лобового стекла
F5 15a Средний свет Светильник
F6. 15a Ближний свет передняя левая фара
F7. 10a Дальний свет Светильник Светильник
F8. 10A Дальний свет Передняя левая фара
F9. 10а лампы габаритных огней
F10 Резерв
F11 15A Управление коробкой передач
F12. 20А блок управления двигателем
F13 10а компрессор кондиционера
F14 10а лампочки заднего хода
F15 10а коробка передач
F16 10a Система управления двигателем
F17 15a Топливный насос
F18. 10a Система питания (топливные форсунки)
F19. 10a гидроэлектроника ABS
F20. Резерв
R6 Реле системы зажигания
R8. Реле обогревателя стекла задней двери
R16 Реле торгового центра Система охлаждения двигателя вентилятора I
R17 Высокая скорость вентилятора системы охлаждения двигателя II
Блок — Б.

Таким же образом можно открыть второй блок.

Фотография

Назначение

F1 20А турбина воздушного радиатора (турбодизель)
F2. 10a Переключатель режима работы трансмиссии (полноприводные автомобили)
F3. 10а генератор
F4. 10 гудок
FL5 60 / 30A Электроцессор рулевого управления, водостойкий насос фары, система ABS
F6. 40a Система ABS, система валютной устойчивости
F7. Электрообогреватель салона 30А (для автомобиля с дизельным двигателем)
F8.
F9. 30А Электрокалорифер салонный
F10 Резерв
FL11 50/30 / 40A Вентилятор системы охлаждения двигателя, система зажигания
F12. Блок управления электрооборудованием салона 40A
R3 Реле звукового сигнала
R4. Реле вентилятора системы охлаждения двигателя
R5 Реле насоса омывателя
Блок — Б.

Он расположен на плюсовой клемме аккумуляторной батареи и состоит из вставок повышенной мощности с предохранителями.

j11

Блоки в салоне

Располагаются торцевой стороной панели приборов.

Блок правый (может отсутствовать)

Левый блок (основной)

Пример расположения

Фотография

Верхний ряд — запасные предохранители.

Схема на обратной стороне крышки

Назначение элементов

Нумерация слева направо, вверху.

  1. 15а стекло
  2. 10a Подушки безопасности
  3. 5а приборная панель
  4. 10а система зажигания
  5. 10а В постоянного тока (система стабилизации, курсовой контроль)
  6. 15a сиденья с подогревом
  7. 20а вентилятор
  8. 5а приборы подсветки, кнопки, перчатка
  9. 20А Резерв
  10. 15а Стеклянный обогреватель
  11. 15а Стеклянный обогреватель
  12. 10а зеркала
  13. 10a Система валютной стабильности
  14. 10А ЭЛЕКСОНСТВО
  15. 15a Прикуриватель передний
  16. 10А резерв
  17. 20а вентилятор
  18. 10А резерв
  19. Аудиосистема 20А
  20. 5а электрокомпоненты
  21. 10а приборная панель
  22. 10а Салон освещения
  23. 20А Резерв
  24. 10а стоп-сигналы
  25. 10a Иммобилайзер антенны
  26. Переключатель 5А, датчик сцепления
  27. 10А BMC.
  28. 10А Электрокомпоненты
  29. 20A Механизм открывания / закрывания дверей
  30. 15а дворники
  31. 15а задняя розетка (прикуриватель)
  32. 15а сигнализация, поворотники

За прикуриватели отвечают предохранители 15 (передний) и 31 (задний) на 15а.

Отдельные элементы реле находятся на обратной стороне блока.

  • Реле системы зажигания
  • Реле переднего вентилятора двигателя
  • Реле задних противотуманных фар
  • Вспомогательное реле

Блоки под капот

Монтажные блоки

Они находятся в моторном отсеке под воздухозаборником.Пример доступа показан на картинке.

Фото 1-го монтажного блока

Описание 1-го монтажного блока

Схема

Перевод обозначений на русский язык

81 10а блок управления двигателем
82 15а блок управления двигателем,
83 15a дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушка зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик воздуха топлива, нагреватель Топливо, датчик наличия воды в топливе, перепускной клапан охлаждающей жидкости
84 10a блок управления двигателем, клапан впускного коллектора, градуировка фаз газораспределения, синхронизация впускных клапанов, промежуточные фазы газораспределения
85 15a датчик соотношения воздуха датчик кислорода с подогревом топлива, клапан турбонаддува, блок управления электродвигателем, блок управления свечой накаливания
86 15а форсунки, катушки зажигания, блок предохранителей
87 15А реле компрессора кондиционера
88 Не используется
89 Не используется
90 30A Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя
91 20А реле топливного насоса
92 Не используется
93 10a блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, первичный датчик скорости, датчик скорости, датчик скорости, датчик заднего / нейтрального положения
94 Не используется
95 5A Блокировка рулевого колеса
96 10a Релейное реле (Start Stop)
97 10a передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона коробки передач, блок предохранителей в моторном отсеке, датчик нейтрали, переключатель скорости заднего хода, датчик передачи заднего / нейтрального хода

Фотография 2-го монтажного блока

Описание 2-го монтажного блока

Блоки под Фарой

Находятся под левой фарой, за бампером.

Блок 1 — пример фото

Пример схемы 1-го блока

Блок 2 — Фото

Схема 2-го блока под прожектор

Обозначение

Блок на аккумулятор

Находится на плюсовой клемме аккумуляторной батареи.

Схема

У вас есть что добавить, пишите в комментариях.

На примере Nissan Almera N16 2003

1.Серкала

2. Колебания стоп-сигналов

3. Электроды

5. Контрольная (сигнальные лампы) приборная панель

7. Плоскость заднего стекла

8. Corgable датчик

10.Electrospake

11.Компьютерный контроллер

12.Electrospake

13.LAP Салон

14. Селектор салонного вентилятора (обогреватель / кондиционер)

15. Кондиционер

16.Электромотор вентилятора салона (обогреватель / кондиционер

17. Система впрыска топлива

18. Страховочный запас

20. Контроллер двигателя

21. Сигнал запуска

22. Куриентиль

25. Чип стекла

27. Фармер переднего и / или заднего стекла (на сабвуфере)

28.Mermist заднего стекла

29.Benzonasos

30. Пидеттер, тахометр, указатели температуры и уровня топлива

Крышка блока предохранителей в салоне

Блок предохранителей под капотом

32.Стекло Mermist заднее

33. Передние фары

34. Электросподы и электропривод дроссельной заслонки

Фары 35 и 36, Middle Elevation System днем ​​

37. Борьба противотуманным фонарем

38. Габариц, освещение номерного знака

39.Klakson, зарядка аккумулятора (ток возбуждения генератора с аккумулятором)

40. Аудиосистема, навигация, ЖК-дисплей

41. Система управления двигателем

42. Подушка зажигания

Вставки Furious:

Генератор A (Генератор ) (зарядка от аккумулятора)

В электрических стеклоподъемниках

C и D-регуляторы вентиляторов охлаждения

E-для дизельных двигателей

F-для дизельных двигателей

G-для дизельных двигателей

H-главный источник питания , цепь массы

J — к замку зажигания от АКБ

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
