Прикуриватель автомобильный

Автор admin На чтение 3 мин. Просмотров 3.2k.

Автомобильный прикуриватель – прибор, изначально предназначенный исключительно для поджигания водителем сигареты.

Устройство прикуривателя осталось практически неизмененным с момента создания. Однако его предназначение поменялось кардинальным образом. Сегодня приспособление используется в качестве автомобильной электрической розетки.

С помощью прикуривателя возможно обеспечить электроснабжение таких портативных приборов, как:

• Обогреватель;
• Автомобильный пылесос;
• Зарядное устройство для навигаторов, видеорегистраторов, телефонов;
• Обогрев сидений;
• Элементы освещения салона.

Практически все дополнительное электрооборудование, предназначенное для автономной эксплуатации в автомобиле, оборудуется специальным входом, необходимым для подключения к импровизированной розетке.

Подключение прикуривателя

Устройство получает питание от электросети автомобиля. Его подключение осуществляется через монтажный блок без использования реле, напрямую от аккумуляторной батареи. Защиту сети обеспечивает плавкий предохранитель, рассчитанный на эксплуатацию при силе тока не выше 10 ампер.

Если в сети питания прибора возникает короткое замыкание, сила тока резко повышается, нить предохранителя расплавляется и разрывает электрическую цепь, предотвращая воспламенение электропроводки.

С целью дополнительной защиты цепей питания, а также для ручного управления подачей тока, прикуриватель может быть подключен через реле. Однако в автомобилях отечественного производства подобная схема подключения не используется. К патрону, расположенному в панели, подходит 3 провода:

• Постоянный «минус»;
• Постоянный «плюс», подведенный через предохранитель с аккумулятора автомобиля;
• «Плюс» с габаритных ламп, подходящий к лампочке подсветки устройства и работающий только тогда, когда включено внешнее освещение.

Использовать систему зажигания для подключения прикуривателя электрического автомобильного можно только в случае, если электросхема строится с использованием реле. Без этого цепь включения зажигания не выдержит нагрузки.

Устройство

Традиционный автомобильный прикуриватель состоит их двух частей – патрона и гнезда. В центре патрона расположен металлический стержень, играющий роль положительного контакта.

Контактом «-» служит внешняя металлическая оболочка.

Между положительным и отрицательным контактами расположена прокладка, исключающая их соприкосновение. Соединение «+» и «-» осуществляется через нихромовую спираль, которая выполняет функцию нагревательного элемента.

При подаче электричества ток проходит через спираль, нагревая ее до высоких температур. После достижения патроном определенной температуры подача электрического тока прекращается с помощью теплового реле, расположенного в пластмассовой ручке.

Гнездо представляет собой продолговатое углубление в панели автомобиля, в которое вставлена металлическая трубка и центральный контакт. На центральный контакт подается «+» с аккумулятора. Боковая оболочка гнезда служит постоянным «минусом». Также на корпусе прикуривателя расположена лампа подсветки, включающаяся автоматически при активации ламп внешнего освещения.

Чтобы включить режим нагрева, необходимо утопить его патрон в гнездо. При этом он зафиксируется в нажатом положении, положительный контакт патрона соединиться с «+» гнезда, «-» гнезда будет контактировать с «минусовой» клеммой патрона.

Нагревательный элемент начнет работать. Как правило, для нагрева спирали достаточно 15-20 секунд, после чего патрон возвращается в исходное положение с легким щелчком. При низком напряжении в бортовой сети время нагрева может увеличиваться.

Усовершенствование

Как было сказано выше, прикуриватель автомобиля сегодня используется для работы многих устройств. Поэтому одного гнезда может быть недостаточно. Увеличить их количество можно с помощью специальных устройств, продающихся в автомагазинах – растраиватели и раздваиватели прикуривателя.

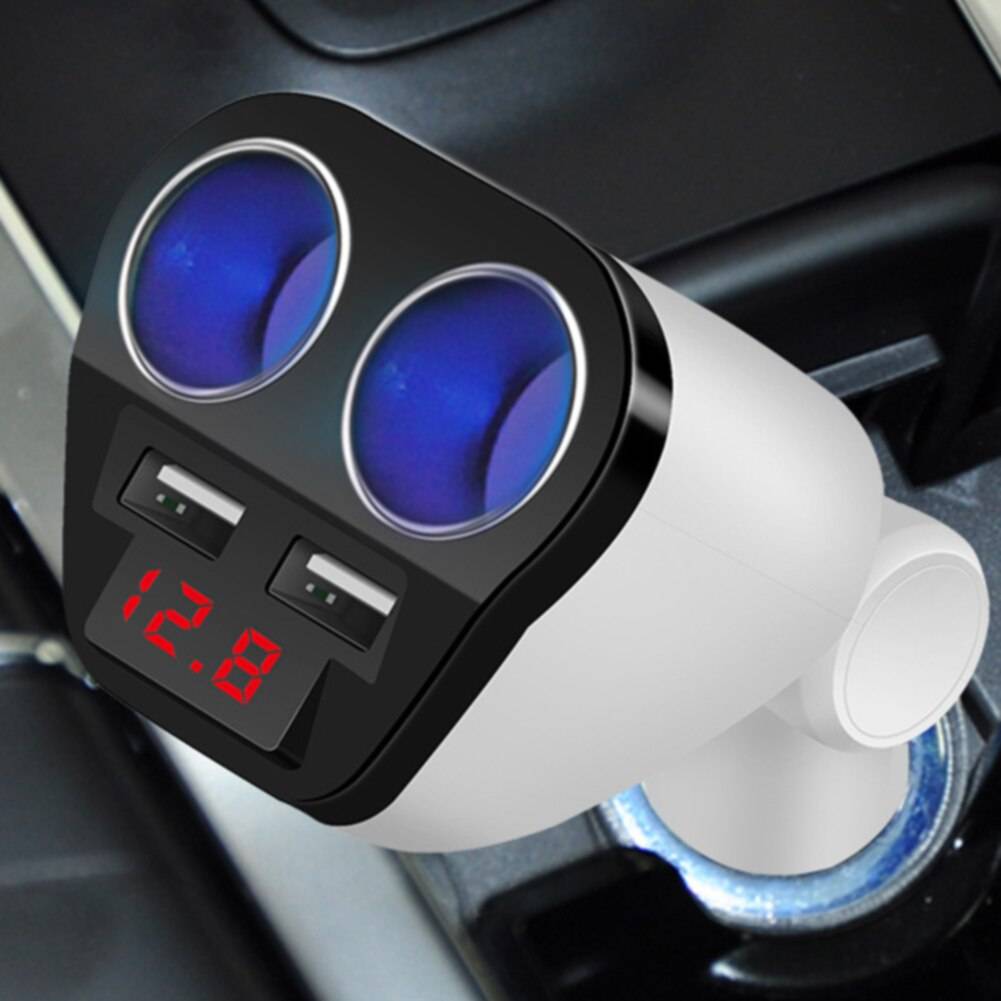

Устройство представляет собой блок, в котором расположено два или три (в зависимости от выбранной модели) гнезда. Блок подключается к стандартному прикуривателю соответствующим разъемом, соединенным через провод с контактами тройника.

Сам блок растраивателя можно закрепить на панели автомобиля с помощью двухстороннего скотча или силиконового герметика. Таким образом, водитель получает возможность одновременно подключать не одно, а несколько устройств, работающих от прикуривателя.

Мне нравится3Не нравится1

Не сгори на работе: как подключить к прикуривателю несколько гаджетов?

Летом к бортовой сети автомобилей их владельцы подключают обычно только зарядки для смартфонов и видеорегистраторы, потребляющие символический ток. А вот осенью и зимой в прикуриватели втыкают накидки-«попогрейки», выносные тепловентиляторы, электрические кружки, термоскребки для стекол и прочие автомобильные нагревательные гаджеты. Все это барахло, как правило, запитывается одновременно через разветвители прикуривателей, имеющие от двух до пяти гнезд, в результате чего многие автовладельцы сталкиваются с проблемами. И ладно бы, где-то отошёл контакт или оплавился штекер, но ведь можно и сжечь свой автомобиль… Как этого не сделать?

Кто виноват?

Физика и электротехника однозначно заявляют: для того, чтобы передавать большие токи по разъемным соединениям, разъемы должны иметь существенную площадь контакта, низкое собственное сопротивление и быть достаточно тугими. Чтобы понять суть процессов, происходящих в гнезде автомобильного прикуривателя и соответствующем штекере 12-вольтового гаджета, разберем штекер и взглянем на его потроха.

Разъем прикуривателя – двухконтактный. Минус – «ушки» на корпусе, плюс – центральный штекер. К минусу никогда вопросов не было – пружинящие боковинки штекера обычно очень туго входят в гнездо, и этот контакт спокойно выдерживает ток, который позволяет пропустить стоящий во «фьюз-боксе» штатный предохранитель, на котором висит цепь прикуривателя. А вот плюсовой контакт – парень ненадежный…

Во-первых, площадь контакта наконечника штекера с ответной частью гнезда недостаточна для токов выше 3-5 ампер. Контактная часть «плюса» в разветвителях прикуривателя встречается в двух вариантах: в форме кольцевой «заклепки», а-ля фурнитурный люверс как на сумках или кроссовках, или в виде простого плоского металлического донышка. При выборе эти две разновидности отчетливо видны, если взять разветвитель в руки. Какой вариант лучше? Как ни странно – никакой.

Дело в том, что плюсовые «носики» штекеров прикуривателей тоже встречаются разной формы. Бывают закругленные, а бывают почти плоские. Очевидно, что качество контакта будет выше, если «заклепка» совпадет с полукруглым «носиком», а плоское дно – с плоским «носиком». Но едва ли кто-то станет подбирать тип штекера на гаджете под тип своего разветвителя – такие “заморочки” переходят за грань разумного.

Во-вторых, внутри штекера прикуривателя плюсовой потенциал проходит на пути к нагрузке как минимум три последовательных не слишком надежных контакта, основанных лишь на усилии пружинки: «наконечник-пружинка», «пружинка-предохранитель», «предохранитель-пластина» (та, к которой уже припаян провод). Контакт, обеспечиваемый лишь прижимом плоскостей друг к другу, малонадежен, и при любых перекосах его площадь уменьшается, вызывая локальный нагрев.

Участие пружинки в передаче тока – и вовсе беда, поскольку она представляет собой с электротехнической точки зрения включенный в цепь отрезок стальной проволоки длиной сантиметров десять. Это участок повышенного сопротивления и падения напряжения в мощной цепи, а значит – источник разогрева и потенциально плохого контакта. Порой пружинки в штекерах разогреваются до потери упругости – прижим ее ослабевает, и начинается нагрев в ухудшившемся контакте в предохранителе. В итоге происходит размягчение пластмассы корпуса штекера, а иногда и самого разветвителя.

Что делать?

Увы, нужно признать, что прикуриватель не предназначен для длительного питания мощных потребителей. Разветвитель, питающий несколько многоамперных нагрузок, работает в тяжелом и потенциально опасном режиме. Можно ли как-то гарантированно обеспечить надежную работу мощных гаджетов в машине через разветвитель? Увы, наибольшую надежность можно получить лишь в случае подключения единственного потребителя в 12-вольтовое гнездо без всяких разветвителей. Если же без использования «тройника» не обойтись, уменьшить риск возникновения проблем можно, но лишь отчасти и с изрядной возней, которая не всякому придется по душе.

Дело в том, что если к разветвителю прикуривателя подключить, скажем, пару мощных «емель», термокружку и планшет, ток через каждый из штекеров будет хотя и высоким, но в целом условно терпимым. А вот суммарный ток, проходящий через собственный штекер разветвителя, может составить ампер пятнадцать. Это уже избыточно большой ток, и редкий штекер «переваривает» его благополучно в течение продолжительного времени. Поэтому если и затеваться с «тюнингом», то немного доработать придётся именно штекер разветвителя.

Идея состоит в том, чтобы исключить из штекера многочисленные ненадежные контакты, основанные лишь на упругости пружины. Также придется удалить предохранитель. Это не скажется на безопасности, поскольку индивидуальные предохранители остаются в штекерах гаджетов, подключаемых к разветвителю, а также цепь прикуривателя защищает штатный общий предохранитель во «фьюз-боксе» автомобиля.

Для доработки штекер нужно разобрать, предохранитель вытащить, а пружинку заменить на более длинную. «Носик» и плоский контакт надо залудить и соединить друг с другом отрезком многожильного провода с помощью паяльника. Именно по такому принципу сделаны графитовые щетки любого электродвигателя — провод проходит через пружинку, становясь «байпасом» для тока, на котором не возникает падения напряжения и нагрева. А пружина выполняет лишь роль поджима контакта, а не проводника.

Метод вполне эффективный, но вот стоит ли так заморачиваться – вопрос спорный. Возможно, проще предупредить перегрузку разветвителя, используя его лишь для питания маломощных гаджетов, а мощные потребители типа обогрева сиденья втыкать в прикуриватель напрямую и поочередно.

Опрос

Сколько гаджетов подключено к вашему прикуривателю?

Всего голосов:
votes_count»/>

схема подключения к сети напрямую

Прикуриватель – неотъемлемый атрибут любой машины. Нередко возникает необходимость в дополнительном прикуривателе, расположенном в багажнике или на панели, рядом с основным. Через разветвитель вы сможете подключить к одному прикуривателю до 3 различных устройств. Дополнительный прикуриватель подключают напрямую к аккумулятору. Прочитав статью, вы узнаете, как подключить прикуриватель в машине правильно, не навредив своему автомобилю.

Как работает прикуриватель

Автомобильный прикуриватель, это два устройства – нагревательный элемент и разъем (штекер) в удобном корпусе. Он может быть напрямую подключен к аккумулятору, поэтому устройство работает, даже если выключен замок зажигания. Помимо основного предназначения штекер часто используют в качестве розетки на 12/24 вольта, к которой подключают разветвитель, обеспечивающий питание ноутбука, телефона или других устройств. К нему также подключают разветвитель, благодаря чему можно одновременно заряжать ноутбук, телефон или использовать видеорегистратор. Разветвитель или блоки питания этих устройств вставляют в штекер, который обеспечивает надежное соединение с контактами розетки прикуривателя.

Что понадобится для врезки прикуривателя

Если вы решили установить дополнительный прикуриватель, то вам потребуются следующие инструменты:

• дрель;
• набор сверл по металлу;
• коронка по металлу, диаметр которой соответствует выбранному прикуривателю;
• круглый и плоский напильники;
• паяльник;
• припой;
• канифоль;
• пассатижи;
• бокорезы;
• набор отверток;
• термоусадочная трубка;
• выключатель;
• предохранитель;
• провод;
• обычный кабельный разветвитель (220 вольт) из хозяйственного магазина

Как вмонтировать прикуриватель

Перед началом работ обязательно отключите минусовую клемму аккумулятора, а также убедитесь, что замок зажигания стоит в положении «выключено».

Не существует единого метода врезки этого устройства, ведь прикуриватели различаются по длине, размеру и форме корпуса, а также способу крепления. Проще всего вставить это устройство в подходящее по размеру штатное отверстие. Если же такого места нет и, вы не смогли подобрать подходящую коронку, разметьте контуры проема, затем по периметру очень густо насверлите отверстий диаметром 2–3 мм. После этого бокорезами осторожно перекусите перемычки между отверстиями, после чего выравнивайте посадочное место напильником. Вставьте прикуриватель, чтобы убедиться, что место подготовлено правильно. Если необходимо, поправьте отверстие.

Не устанавливайте штекер на изогнутых или рифленых поверхностях, потому что не сможете качественно закрепить его. Помните, расстояние от нижней части корпуса прикуривателя до любой кузовной детали должно быть не меньше 2 см.

Подготовив посадочное место, приступайте к выбору провода и предохранителя. Штекер, напрямую подключенный к аккумулятору, без проблем способен передавать ток до 30–40 ампер, поэтому ограничение мощности нагрузки зависит от толщины провода и номинала предохранителя. Каждый миллиметр сечения многожильного провода способен передать на штекер 5–10 ампер тока. Если вы собираетесь подключать нагрузку мощностью 300–500 ватт, то сила тока составит 25–40 ампер. Сечение провода под такой ток составит 4–6 мм. Попытка пропустить такой ток через провод меньшего сечения приведет к его оплавлению или возгоранию. Продумайте путь для провода, который напрямую соединит штекер и аккумулятор. Желательно прокладывать его через технологические отверстия кузова рядом со штатной проводкой.

Снимите обивку пола салона и багажника, затем внимательно осмотрите выбранный путь для провода. Если получится провести его через готовые отверстия, то сделайте это. Если нет, сверлите новые. В ближайшем автомагазине купите резиновые уплотнители, которые защитят провода от острых краев отверстия в кузове. Просверлите отверстия, ориентируясь на диаметр уплотнителя и, обработайте их края сначала напильником, затем антикоррозионными материалами. Прикрепите провод к кузову или шине штатной проводки с помощью пластиковых хомутов.

Подключение прикуривателя

Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле. Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.

Не перепутайте расстановку деталей схемы:

1. Аккумулятор.
2. Предохранитель.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы. Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова. Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.

Сделайте разветвитель – возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.

Проверка монтажа

Внимательно проверьте все соединения. Реле и разветвитель должны быть надежно прикреплены к корпусу. Убедившись, что все в порядке, проверьте, переведен ли замок зажигания в положение выключено и подключайте аккумулятор. Тестером измерьте напряжение на неподключенном аккумуляторе. Наденьте минусовую клемму на соответствующий вывод аккумулятора и снова измерьте напряжение. Если не изменилось, то все хорошо. Если просело хотя бы на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не поднялось, отключайте аккумулятор и ищите замыкание. Если все нормально, включайте выключатель и снова измеряйте напряжение на аккумуляторе. Убедившись, что все правильно, измерьте напряжение на контактах прикуривателя. Если все в порядке – вы успешно выполнили работу.

Прикуриватель ВАЗ 2107 (2105, 2104) схема подключения

На центральной консоли передней панели автомобиля ВАЗ 2107 (2105, 2104) установлен прикуриватель.

Вот схема его подключения с описанием элементов и порядка работы (что происходит при включении и выключении).

Прикуриватель автомобиля ВАЗ 2107 (2105, 2104) схема подключения

Схема подключения прикуривателя на автомобиле ВАЗ 2107 (2105, 2104)

Описание схемы подключения прикуривателя

— Корпус прикуривателя — это его «масса» (к нему присоединен черный «минусовой» провод).

— Металлический стержень на дне корпуса прикуривателя — его положительный контакт.

— В бортовой сети автомобиля ВАЗ 2107 (2105, 2104) напряжение на прикуриватель подается напрямую с плюсовой клеммы аккумулятора через вывод «30» генератора и монтажный блок. Вне зависимости от поворота ключа в замке зажигания.

— Электрическая цепь защищена предохранителем F6 10А (№6 10А) в монтажном блоке.

— Внутри прикуривателя установлен нагревательный элемент спираль из нихромовой нити, обладающей определенным сопротивлением.

— Включается прикуриватель нажатием на его кнопку. В результате он утапливается во внутрь корпуса. При этом через спираль замыкается плюс с минусом его электрической цепи. Через нее начинает протекать электрический ток, вызывая нагрев. Через 15-20 секунд температура спирали достигает нужного значения, удерживающие прикуриватель биметаллические лапки от нагрева разжимаются и возвратная пружина выталкивает его из гнезда. Электрическая цепь разрывается. Все, можно смело прикуривать.

— На одном предохранителе с прикуривателем «висят» часы и магнитола.

Примечания и дополнения

— Положительный контакт прикуривателя постоянно находится под напряжением, вне зависимости от того включено зажигание или нет. Это следует учитывать при проведение ремонтных работ с электрооборудованием автомобиля.

— Довольно часто плюсовой провод прикуривателя используется водителем для подключения дополнительных нужных ему приборов или просто для подачи напряжения в электрическую цепь разных потребителей бортовой сети где свой плюс куда-то пропал. При таких переделках следует учитывать. что предохранитель прикуривателя всего 10 А и может не выдержать большой нагрузки.

Еще статьи по электрооборудованию автомобиля ВАЗ 2107 (2105, 2104)

— Противотуманные фары (ПТФ) ВАЗ 2107 схема подключения

— Электродвигатель печки ВАЗ 2107 схема подключения

— Схема подключения ламп противотуманного света в задних фонарях ВАЗ 2107

— Схема подключения ближнего и дальнего света фар ВАЗ 2107

— Выключатель наружного освещения ВАЗ 2107

— Провода замка зажигания ВАЗ 2107

Не работает, Как подключить, Схема подключения

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель.

Оглавление

Не работает
Как подключить
Схема подключения
Подсветка

Не работает

Вам понадобятся:

отвертки;
паяльник;
пинцет;
хлопчатобумажные перчатки.

Инструкция по ремонту:

Откройте капот, а затем снимите минусовую клемму с аккумулятора. Это обесточит машину и заметно снизит риск возникновения короткого замыкания.

Затем максимально отодвиньте кресло водителя, чтобы получить доступ к прикуривателю, расположенному чаще всего на центральной консоли.

Теперь возьмите яркий фонарик и осмотрите внутреннюю часть вашего прикуривателя. Там не должны находиться какие-либо посторонние осколки и предметы. Если они все же есть, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами либо 2 спичек.

Проверьте предохранитель, ответственный за работу прикуривателя. В случае замыкания по причине подключенного в прикуриватель прибора предохранитель перегорает, а ток не подается. Чтобы возобновить его подачу, необходимо установить новый работающий предохранитель. Здесь должна помочь книга по эксплуатации, в которой будет написано, какой именно предохранитель необходимо заменить. Кроме того, таблицу всех предохранителей можно найти на тыльном боку блока предохранителей.

Если вышеперечисленные способы бесполезны и прикуриватель не работает, демонтируйте его из гнезда. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем под зубья плоскогубцев необходимо подложить тряпочку, чтобы на ободке не оставались следы.

Постарайтесь вытащить прикуриватель из гнезда. Если корпус поддается туго, попробуйте тянуть за каждую его сторону поочередно. Однако не дергайте сильно, чтобы провода не порвались.

Осмотрите вынутый прикуриватель. Стоит обратить внимание на наличие нагара темного цвета. Также проверьте надежность спайки и целостность изоляции проводов. Распаявшийся провод часто бывает причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте данный провод на место.

Поставьте новую головку прикуривателя, если ток есть, а спираль холодная. Из-за частого использования нагревающий элемент достаточно быстро сгорает. Всегда покупайте головку, предназначенную именно для вашего прикуривателя.

Как подключить

Лучше всего сделать независимые от прикуривателя источники 5 v на каждый дополнительный прибор и запитать их от цепи зажигания (после замка зажигания) . Тогда и регистратор, и навигатор будут подключены только при работающем двигателе (для регистратора — это вдвойне благо, у него есть функция автоматического включения-выключения при наличии внешнего питания)

Схема подключения

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Сам прикуриватель;

Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Подсветка

Замену лампочки производите при заглушенном двигателе и отключенном аккумуляторе.

Снимите пластмассовую панель, расположенную под торпедой. Помимо прикуривателя, на ней крепятся кнопка включения аварийной сигнализации и выключатели освещения и вентилятора. Для этого сбоку подденьте консоль отверткой и аккуратно вдавите удерживающий ее фиксатор.

Маркером пометьте провода, подходящие к прикуривателю, или зарисуйте схему их подключения.

Отсоедините провода.

Корпус прикуривателя удерживает большая гайка – отверните ее.

Извлеките из корпуса прикуривателя патрон с гнездом.

На корпусе прикуривателя крепится корпус лампы – отсоедините его, отжав для этого удерживающие его защелки.

Отверткой слегка разожмите корпус лампы.

Достаньте из него патрон вместе со вставленной в него лампой.

Замените лампу и соберите прикуриватель в обратном порядке

Если же замена лампы и предохранителя не помогла, то для того чтобы восстановить нормальную работу прикуривателя, необходимо менять его полностью.

Информация о прикуривателе Шевроле Нивы

Большинство людей не представляют своей жизни без сигарет, а для водителей наличие прикуривателя в автомобиле становится незаменимым предметом. Шевроле Нива также оснащается прикуривателем. Прикуриватель служит не только для прикуривания сигарет, он становится полезным в разных ситуациях, о которых поведает статья. Именно о прикуривателе на Шевроле Нива пойдет речь: рассмотрим, что он собой являет, где стоит, как работает и что представляет собой схема изделия.

Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т. п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

• провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
• провод черного цвета: минус, подключаемый к корпусу автомобиля;
• провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя.  Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

1. Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
2. Вынимается патрон прикуривателя.
3. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
4. Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
5. Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
6. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.

Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение. Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку. Регулировка включает в себя выставление контактов в определенное положение, как показано на фото.

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

Дополнительный прикуриватель в салон Шеви Нивы

Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.

Итак, установка осуществляется в таком порядке:

1. Приобретается изделие в магазине.
2. Определяемся с местом, где гнездо будет монтироваться на панель. Самое распространенное место- в районе пепельницы задних пассажиров.
3. Теперь приступаем к работам, предварительно отсоединив минусовую клемму от аккумулятора.
4. Приступаем к снятию центральной облицовки, чтобы иметь возможность подключения проводов нового прикуривателя. Для этого вывинчиваются саморезы облицовки, после чего ручник выводится в верхнее положение и извлекается первый элемент, крепящийся посредством защелок.
5. Выкрутив еще несколько саморезов, извлекается окантовка, где располагались подстаканники. Необходимо добраться до проводки стандартного прикуривателя.
6. Добравшись до разъема прикуривателя, необходимо зачистить плюсовой провод и подключиться к нему новым устройством.


   Изолирование осуществляется с помощью 8-миллиметровой термоусадки, но, ни в коем случае, не изолентой.

7. Аналогичным образом подключается и массовый провод. Когда проводка подключена, можно перейти к установке самой детали.
8. Просверливается панель диаметром отверстия равным размеру гнезда. Устанавливается гнездо в просверленное место и прячется проводка.

Важно также заметить, что прикуриватели подключены параллельно. Это означает, что каждый из них работает на ограниченной нагрузке, поэтому не стоит подключать в обе розетки два мощных устройства.

Наличие в машине такого элемента не то чтобы необходимо, оно попросту незаменимо для современного мира, который наполнен разнообразием электронных устройств, питающихся от аккумуляторной батареи. Удачных работ!

Не работает прикуриватель на Ваз 2115

Гнездо прикуривателя ВАЗ-2115, в совремённых условиях эксплуатации автомобиля, водители в большинстве случаев используют не по его прямому назначению, а как розетку для подключения к нему, как к источнику питания, дополнительных устройств, которые сейчас в изобилии продаются в российских магазинах автомобильных запасных частей. Но, те водители, которые не задумываются о последствиях таких действий, часто расплачиваются за это ремонтом, связанным с заменой гнезда прикуривателя или даже ремонтом монтажного блока.

Основная причина выхода из строя прикуривателя заключается в том, что штекера дополнительных устройств, особенно импортного производства, через которые они получают питание, хотя и незначительно, но всё же отличаются по диаметру и длине выступания центрального контакта, на который должен податься плюс от источника тока.

Если центральный контакт штекера слегка коротковат, то при его установки в гнездо прикуривателя происходит раздвигание усиков, закреплённых на плюсовом контакте гнезда прикуривателя. Это может привести к касанию этих усиков корпусу гнезда прикуривателя, к которому подсоединяется провод, идущий на «массу» автомобиля. В результате чего происходит короткое замыкание и предохранитель, защищающий эту электрическую цепь, перегорает.

Водитель, после включения света фар, видит, что подсветка гнезда прикуривателя работает и считает, что после его предыдущих действий, с электрической цепью прикуривателя ничего не произошло и пытается вновь подключить к этому гнезду дополнительное устройство, а оно отказывается работать. Первая мысль водителя о том, что это устройство вышло из строя. Но его вводит в заблуждение подсветка гнезда прикуривателя, которая запитана через другой предохранитель F10 (7,5 А), поэтому то, эта лампа и горит, хотя предохранитель прикуривателя уже перегорел.

Для замены перегоревшего предохранителя придётся открывать крышку монтажного блока, на которой есть символы, помогающие водителю быстро найти требующийся ему предохранитель. Но проблемы заключается в том, что символа прикуривателя на ней нет и водителю придётся искать схему расположения предохранителей в монтажном блоке, из которой станет ясно, что эту электрическую цепь защищает предохранитель F7(30А). Если при проверке этого предохранителя окажется, что он цел и невредим, то водителю необходимо будет посмотреть ещё один предохранитель F4 (20А), который, наверняка, окажется перегоревшим. Вот его то и придётся заменить. А вот почему сгорел F4 а не F7, нужно спрашивать у автомобильных электриков.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Лучшее беспроводное автомобильное зарядное устройство и крепление на 2021 год

Подушка для беспроводной зарядки для вашего iPhone или телефона Android может быть основным продуктом в вашем офисе или дома, но также может быть полезным инструментом для установки в автомобиле. Даже лучшее беспроводное автомобильное зарядное устройство не является полностью беспроводным — для зарядной док-станции требуется питание и кабель, который подключается к прикуривателю вашего автомобиля или USB-порту, но автомобильное крепление для беспроводной зарядки удобно, когда вы не хотите Вам нужно подключать кабель к телефону каждый раз, когда вы садитесь в машину. Кроме того, технология беспроводной зарядки постоянно совершенствуется, а скорость беспроводной зарядки выше, чем когда-либо.

Обратите внимание, что каждое беспроводное зарядное устройство в этом руководстве для покупателя совместимо с любым сотовым телефоном с поддержкой беспроводной зарядки, будь то iPhone, Samsung Galaxy, Google Pixel или другие модели (или любое другое устройство с поддержкой Qi).И если вы действительно прикреплены к чехлу для телефона — если он не очень толстый — вы можете оставить его включенным и по-прежнему иметь возможность заряжать свой телефон. Большинство этих зарядных устройств можно использовать даже в качестве держателя для телефона с регулируемым рычагом. Мы периодически обновляем этот список, и на рынок выходит новая технология беспроводной зарядки.

Подробнее: Лучшее зарядное устройство USB-C PD 2021 года

Амазонка

Беспроводное автомобильное зарядное устройство autosense с автоматическим зажимом и креплением для телефона iOttie — одно из лучших на рынке.Хотя это довольно дорого, в последнее время мы видели несколько хороших скидок на него. Автомобильное крепление для телефона Auto Sense с автоматическим зажимом Qi доступно в версии для крепления на приборной панели или версии для компакт-диска и вентиляционного зажима (я пробовал крепление для беспроводной зарядки на приборной панели). Это беспроводное автомобильное зарядное устройство имеет красиво оформленный телескопический рычаг, прочную присоску, а функция беспроводной зарядки телефона совместима с большинством чехлов для телефонов. Вы получаете 7,5-ваттную зарядку для iPhone и 10-ваттную для телефонов Android, что считается быстрой беспроводной зарядкой.

Это беспроводное зарядное устройство Qi поставляется с двойным зарядным USB-адаптером для прикуривателя. Моя единственная проблема — и она небольшая — это то, что прилагаемый кабель Micro-USB, а не USB Type-C. После того, как кабель подключен к беспроводному автомобильному зарядному устройству, вы можете забыть об этом, но если кабель случайно отключается (что действительно происходит), проще подключить кабель USB-C для зарядки телефона, особенно когда вы вождение.

Амазонка

Если вы не возражаете против использования безымянного бренда, такого как ZeeHoo, его беспроводное автомобильное зарядное устройство обладает большинством функций, которые вам нужны для зарядки телефона, включая автокрепление, надежную присоску, USB-C и скорость до 15 Вт. зарядка для телефонов Android, которые его поддерживают (iPhone ограничено 7.5-ваттная зарядка). Эта обновленная версия имеет более изящный дизайн, чем оригинал (см. Ниже), и стоит примерно на 20 долларов меньше, чем iOttie выше. Однако это беспроводное зарядное устройство не поставляется с адаптером для прикуривателя — только с кабелем USB-C.

Это беспроводное автомобильное зарядное устройство является одним из наиболее популярных универсальных беспроводных автомобильных зарядных устройств с телескопическим рычагом с автоматическим распознаванием, и исходная версия, которую я опробовал, в целом работала хорошо, надежно прикрепляясь к вентиляционному отверстию автомобиля и обеспечивая быструю зарядку моего смартфона.Мне понравилось, что беспроводное автомобильное зарядное устройство поставляется с креплением для телефона на приборной панели и креплением для вентиляционных отверстий (если вам нужно только крепление для вентиляционных отверстий, есть версия только с вентиляционными отверстиями, которая стоит 30 долларов).

Обратите внимание, что для быстрой зарядки вам понадобится адаптер питания, который ее поддерживает (не входит в комплект). Aukey продает зарядное устройство на 21 ватт по цене немногим больше 24 долларов (см. Ниже).

Амазонка

Оригинальное беспроводное автомобильное зарядное устройство ZeeHoo

с автозажимом по-прежнему стоит около 25 долларов.Помимо некоторых косметических улучшений в обновленной версии, самое большое отличие состоит в том, что у этого есть быстрая зарядка до 10 Вт для телефонов Android вместо 15-ваттной быстрой зарядки (iPhone ограничен 7,5-ваттной зарядкой для обоих зарядных устройств). Как и модернизированная версия, это беспроводное зарядное устройство не поставляется с адаптером для прикуривателя — только кабель USB-C — и для быстрой зарядки вам понадобится адаптер питания, который его поддерживает (не входит в комплект). Aukey продает зарядное устройство на 21 ватт по цене немногим больше 24 долларов (см. Ниже).

Амазонка

Если вы хотите использовать беспроводное зарядное устройство с более сдержанным видом, зарядное устройство для телефона с магнитным креплением — хороший выбор.IOttie iTap 2 Wireless доступен в версиях с вентиляционным отверстием, слотом для компакт-дисков и автомобильным креплением для приборной панели. Я попробовал версию с вентиляционным отверстием, в которой есть фиксирующий механизм на зажиме для вентиляционного отверстия, который надежно удерживает крепление зарядного устройства к вентиляционному отверстию. Обратите внимание, что это крепление несовместимо с MagSafe.

Чтобы ваш беспроводной телефон мог работать с магнитным автомобильным креплением, вам либо понадобится чехол со встроенным в него металлом (который у меня есть), либо вы можете прикрепить одну из прилагаемых тонких металлических пластин на задней панели телефона. (приклейте его к нижней части, чтобы он не мешал цепи беспроводной зарядки в центре).Вы даже можете накрыть пластину чехлом для телефона, но убедитесь, что он не слишком толстый, иначе ваш телефон не будет прилипать к креплению для зарядного устройства.

Магнитное крепление для беспроводного автомобильного зарядного устройства iOttie iTap 2 включает автомобильное зарядное устройство с двумя USB-портами и дополнительным USB-портом для зарядки второго устройства. Прилагаемый кабель представляет собой кабель Micro-USB, а не USB-C, который не поддерживает ускоренную зарядку. Мой iPhone 11 Pro надежно оставался на зарядном устройстве, но тем, у кого есть более крупные телефоны, такие как iPhone 11 Pro Max и Samsung Galaxy Note 10, вероятно, будет лучше использовать одно из указанных выше вариантов беспроводного зарядного устройства.

Дэвид Карной / CNET

Mophie Snap Plus 15W Wireless Charging Vent Mount — это магнитное крепление, которое поставляется со встроенным кабелем USB-C (зарядная шайба снимается с крепления, но кабель встроен в шайбу). Он также поставляется с адаптером для прикуривателя и магнитным кольцом, которое можно прикрепить к задней части телефонов, не поддерживающих MagSafe, включая модели Android. Я попробовал это с чехлом MagSafe на своем iPhone 12 Pro, и телефон хорошо держался на креплении. Тем не менее, магнит не очень сильный, и я бы не рекомендовал его для более тяжелых телефонов, таких как Samsung Galaxy S21 Ultra. Но в целом это аксессуар привлекательного дизайна.

Он может заряжать модели Android без проводов со скоростью до 15 Вт, но для iPhone максимальная скорость беспроводной зарядки составляет 7.5Вт.

Амазонка

Если у вас уже есть шайба для беспроводной зарядки MagSafe от Apple, этот крепежный аксессуар Spigen — хороший вариант, чтобы взять ее с собой в машину. Как я уже сказал, беспроводное зарядное устройство MagSafe в комплект не входит. Также нет адаптера для прикуривателя USB-C. Но примерно за 14 долларов это довольно доступный аксессуар для магнитного крепления.

Примечание. Просто убедитесь, что в комплект входит подходящий адаптер для прикуривателя, чтобы обеспечить максимальную скорость зарядки 15 Вт. Кроме того, поскольку это зависит от магнитов из шайбы беспроводной зарядки, чтобы ваш телефон прилипал к нему (требуется чехол MagSafe, если вы используете чехол), это не рекомендуется для более крупного iPhone 12 Max Pro, так как он с большей вероятностью соскользнет. крепление — особенно если вы ударились о неровность — из-за его веса.

Амазонка

Док-станция Qi-Certified Car Charge Slim Pad Station от

ZealSound может быть не самым элегантным решением для беспроводной зарядки, но эту беспроводную зарядную площадку можно разместить где угодно, и она имеет захватывающее дно и защитные поручни, чтобы ваш телефон не вылетел из планшета, когда вы резко тормозите, ускоряетесь или делаете крутой поворот. Он предлагает зарядку до 10 Вт для совместимых телефонов Android. Для iPhone он заряжается на 7,5 Вт. В комплект входит адаптер питания от прикуривателя.

Aukey

Хорошо, это не беспроводное зарядное устройство, но многие беспроводные автомобильные зарядные устройства в этом списке не включают в себя адаптер питания для прикуривателя, поэтому я подумал, что добавлю его в список в конце.Изначально у меня в этом списке был адаптер питания Aukey, но его нет в наличии, а это низкопрофильное автомобильное зарядное устройство Ainope mini fast USB обеспечивает еще более быструю зарядку (до 24 Вт) и стоит меньше. У него есть порт USB-C и USB-A, поэтому вы можете заряжать два устройства одновременно, но для получения 15-ваттной беспроводной зарядки вам будет лучше заряжать одно устройство.

Обратите внимание, что для максимально быстрой проводной зарядки iPhone вам потребуется кабель USB-C — Lightning. Этот кабель не входит в комплект.

Садитесь за руль и узнавайте последние новости об автомобилях и обзоры, которые отправляются вам на почту два раза в неделю.

Дополнительные рекомендации по автомобилям и аксессуарам

Как отремонтировать автомобильную прикуриватель

by Kyle McBride

aarrows / iStock / Getty Images

Когда-то прикуриватель был стандартным приспособлением в каждой машине, теперь он является опцией или не предлагается некоторыми производителями автомобилей. Помимо основного использования для зажигания сигарет, розетка для зажигалки фактически стала стандартным источником постоянного тока для мини-газовых компрессоров для накачивания шин, зарядных устройств для телефонов и множества других удобных устройств. Когда у вас есть зажигалка, которая не работает, вы должны смотреть на обе части — блок прикуривателя и розетку.

Шаг 1

Проверить предохранитель прикуривателя. Предохранитель для прикуривателя обычно находится в панели предохранителей в салоне, но может быть найден в панели предохранителей в моторном отсеке.Информацию о предохранителях можно найти на внутренней крышке панели предохранителей или в руководстве пользователя. Замените предохранитель предохранителем того же номинала.

Шаг 2

Проверьте внутреннюю часть прикуривателя и розетку на предмет мусора. Воспользуйтесь зубочисткой, чтобы извлечь кусочки детрита из катушек, а затем продуйте или удалите их с помощью пылесоса. Табак и кусочки бумаги прилипают к раскаленному металлу зажигалки. Если не выбить их из зажигалки, пока элемент горячий, они могут накапливаться и в конечном итоге помешать контакту элемента в зажигалке с элементом в розетке.

Шаг 3

Осмотрите зажигалку и розетку после того, как элементы станут чистыми. Ищите сгоревшие катушки, которые расплавились. Сложенный детрит может вызвать горячую точку на змеевике и, в конечном итоге, привести к расплавлению змеевика в элементе. Как только катушка плавится, цепь разрывается — как в предохранителе — и зажигалка перестает работать. Замените зажигалку или розетку, если вы обнаружите, что катушки расплавлены.

Поверните ключ зажигания в положение «On» или «ACC». Установив шкалу измерителя на измерение 12 В, прикоснитесь положительным проводом измерителя к центральному элементу розетки, а отрицательный провод — к стенке розетки.Счетчик должен показывать 12 В или близкое к нему.

Советы

• Помимо этих основных проверок, используйте электрические схемы, характерные для вашего автомобиля, для устранения неисправности прикуривателя. Зажигалка обычно представляет собой простую цепь — напряжение питания и заземление — при этом блок зажигалки действует как нормально разомкнутый переключатель в цепи.

Вещи, которые вам понадобятся

Еще статьи

Зарядные устройства и аксессуары для автомобильных прикуривателей

Изображение предоставлено Shutterstock

Когда вы покупаете что-либо через наши розничные ссылки, мы можем получать комиссию, а продавец может получать определенные проверяемые данные для целей бухгалтерского учета.

* Полезные гаджеты, чтобы максимально использовать электрическую систему вашего автомобиля
* От светодиодных вывесок до холодных разветвителей
* Плюс, как заряжать ноутбук в машине

Однажды универсальная автомобильная розетка на 12 В для приборной панели может стать такой же устаревшей и причудливой загадкой, как оптический телеграф Наполеона, но до тех пор эти розетки для «прикуривателей» по-прежнему удивительно полезны.

Возможно, действительно, однажды их имя будет забыто, поскольку большинство современных автомобилей больше не поставляются с настоящей «зажигалкой», а имеют только пустой порт для зажигалки с пластиковой крышкой.Тем не менее, давным-давно, когда автомобили были не столько о «подключенной мобильности», сколько о стильном выполнении токсичных вещей, основной целью этих розеток на 12 В было нагревание встроенной ветрозащитной электрической зажигалки. Тогда вы могли бы зажечь дым, даже с опущенным верхом, и поговорить о Лунной Посадке или о том молодом, многообещающем инди-режиссере Стэнли Кубрике.

Даже сегодня, когда вы больше не можете курить и даже писать в машине, оказывается, что с этими рудиментарными штекерами 12 В вы можете сделать больше, чем просто медленно заряжать свой телефон.

1. Адаптер разветвителя

Это удобное устройство модернизирует розетку прикуривателя на 12 В в вашем автомобиле и позволяет заряжать до четырех устройств. Он также включает в себя крутой дисплей напряжения.

Предоставлено Amazon

2. Держатель телефона и зарядное устройство

Это зарядное устройство и держатель «два в одном», усовершенствованное по сравнению с обычным автомобильным зарядным устройством на 12 В, также дает вам удобное место для хранения телефона во время зарядки. Если только вы не водите Nissan Z, на котором 12 розеток спрятали за локтем и в пространстве для ног пассажира.

Предоставлено Amazon

3. Разветвитель на две розетки

Этот разветвитель оснащен светодиодным дисплеем, показывающим выходное напряжение, и позволяет заряжать ваши устройства с фактически нормальной скоростью заряда.

Предоставлено Amazon

4. Зарядное устройство с двумя USB-разъемами заподлицо

Это элегантное зарядное устройство с двумя портами USB 12 В позволяет заменить устаревшую функцию «прикуривателя» парой полезных USB-портов для зарядки.

Предоставлено Amazon

5.Инвертор 150 Вт

Превратите вилку прикуривателя в настоящую розетку на 110 В с помощью этого полезного инвертора. Отлично подходит для поездок, позволяет подключать ноутбуки и многое другое.

Предоставлено Amazon

6. Светодиодная вывеска Uber

Этот простой в использовании и легко убираемый знак «Uber» отлично подходит для экономии времени вас и ваших пассажиров при подборе пассажиров Uber. И в отличие от некоторых более громоздких и / или липких наклеек Uber, их легко убрать, когда они не используются. Потому что никому не нравится, когда случайные люди пытаются сесть в машину, когда они не едут в Uber.Скорее всего, если вы достаточно долго будете водить в Лос-Анджелесе последнюю модель 3-й серии, Jetta, Prius или любой черный седан, это произойдет с вами.

Предоставлено Amazon

Зарядное устройство для автомобильного прикуривателя с двойным USB-портом в форме пули iPhone 6 / 6S Plus / 7/7 Plus

Последние продукты

class = «post-225 product type-product status-publish has-post-thumbnail product_cat-ipad-car-plugs product_cat-iphone-car-plugs product_tag-black-and-green-iphone-6-car-charger product_tag-black -and-green-iphone-6s-car-charger product_tag-black-and-green-iphone-7-car-charger product_tag-black-and-green-iphone-7-car-plug product_tag-black-and-green- usb-car-plug product_tag-black-and-green-usb-car-plugs product_tag-bullet-iphone-car-charger product_tag-bullet-iphone-charger product_tag-bullet-shape-dual-usb-car-прикуривает- зарядное устройство product_tag-bullet-shape-dual-usb-car-прикуриватель-зарядное устройство-5v-1a-5v-2-1a product_tag-bullet-shape-iphone-car-charger product_tag-bullet-shape-usb-charger product_tag- bullet-usb-charger product_tag-ipad-car-charger product_tag-ipad-car-plug product_tag-iphone-6-car-charger product_tag-iphone-6s-car-plug product_tag-iphone-7-5v-car-charger product_tag- iphone-7-5v-charger product_tag-iphone-7-car-plug product_tag-iphone-7-car-plugs product_tag-iphone -7-car-usb product_tag-iphone-7-plus-car-charger product_tag-iphone-7-plus-car-plug product_tag-iphone-7-plus-car-usb product_tag-iphone-7-plus-car-usb -port product_tag-iphone-7-usb-car product_tag-iphone-car-charger product_tag-iphone-car-chargers product_tag-iphone-usb-car-plug product_tag-usb-car-plug product_tag-usb-car-plugs product_shipping_class- usb-автомобильные разъемы на складе распродажа, облагаемая налогом на доставку покупаемый тип продукта простой «>
class = «post-432 product type-product status-publish has-post-thumbnail product_cat-ipad-chargers product_cat-iphone-5-5s-6-6s-6-plus-6s-plus-7-7-plus-8 -8-plus-Chargers product_tag-dual-port-iphone-ipad-wall-lightning-charger product_tag-ipad-lightning-charger product_tag-ipad-lightning-wall-charger product_tag-ipad-wall-charger product_tag-ipad-wall- lightning-charger product_tag-iphone-ipad-wall-lightning-charger product_tag-iphone-5-wall-charger product_tag-iphone-5s-wall-charger product_tag-iphone-6-lightning-charger product_tag-iphone-6-plus-charger product_tag-iphone-6-wall-charger product_tag-iphone-6s-lightning-charger product_tag-iphone-6s-plus-charger product_tag-iphone-6s-wall-charger product_tag-iphone-7-charger product_tag-iphone-7-chargers product_tag-iphone-7-plus-charger product_tag-iphone-7-plus-chargers product_tag-iphone-8-charger product_tag-iphone-8-plus-charger product_tag-iphone-ipad-lightning-charger product_tag-iphone-ipad-wall -зарядное устройство product_tag-iphone-lightnin g-charger product_tag-iphone-lightning-chargers product_tag-iphone-wall-charger product_tag-iphone-wall-lightning-charger прямая распродажа, облагаемая налогом на доставку покупаемый тип-продукт-простой «>

Можно ли подключить светодиоды к прикуривателю?

Можно ли подключить светодиоды к прикуривателю?

Самый простой способ выделить свой автомобиль среди остальных — это установить светодиодные фонари. В связи с этим возникает один из наиболее часто задаваемых вопросов — можно ли подключить светодиоды к прикуривателям? Короче да.Фактически, это рекомендуется, так как вы не хотите излишне нагружать основной аккумулятор вашего автомобиля.

Первое, что вам следует сделать, это проверить руководство по эксплуатации вашего автомобиля, чтобы узнать, сколько энергии выкачивает ваш прикуриватель, чтобы узнать, достаточно ли в нем энергии для питания вашей светодиодной ленты.

Есть два способа установки светодиодных лент.

• Подключение света — Отрежьте провода от вилки сигареты. Разъедините провода и снимите резину примерно на дюйм вниз.Затем подключите к ленте положительный и отрицательный провода. Таким методом вы все еще можете увидеть проводку.
• Держите вилку открытой. Если вы хотите, чтобы по-прежнему можно было пользоваться прикуривателем, вы можете получить доступ к задней части вилки через приборную панель. Вы найдете два провода, которые нужно соединить и подключить к светодиодной ленте.

Дополнительная информация

Phil из Oznium

1) используйте вилку для сигарет из какой-либо имеющейся детали, отрежьте провода, немного потяните два провода, снимите резину с проводов вокруг дюйма и подключите положительный и отрицательный провода к светодиодным лентам.если он не загорается, попробуйте перевернуть провода. при использовании этого метода вам нужно будет вставить его в вилку прикуривателя.

2) снимите все части приборной панели, чтобы можно было добраться до задней стороны вилки прикуривателя, и там будет два провода. соедините их и подсоедините провода светодиодной ленты. то же самое, если он не загорается, попробуйте перевернуть провода. при использовании этого метода проводка будет скрыта, и вы по-прежнему будете использовать вилку от сигареты в качестве зарядного устройства для мобильного телефона и т. д.

Последние сообщения в блоге

2021 Лучшие автомобильные зарядные устройства для iPhone 7 Plus: разветвитель для прикуривателя

Последнее обновление 10. 11.2020

Устройство Apple iOS, включая iPhone, iPad и iPod touch, оснащено 8-контактным портом для подсветки и адаптером для зарядки устройства. В то время как автомобильная промышленность, например, большая часть автомобилей оснащена адаптером для прикуривателя , порт , следовательно, вы определенно не сможете легко зарядить свой Apple iPhone или любой другой аксессуар.Следовательно, вам необходимо приобрести круглый блок в форме луковицы с металлическим штифтом на конце .

мы будем рады помочь вам, отправьте эту форму, если ваше решение не описано в этой статье.

Аксессуар под названием автомобильные зарядные устройства для iPhone. Хотя вы все еще ищете одно, я собираюсь показать вам семь лучших автомобильных зарядных устройств для iPhone 7 Plus из коллекции . Это более легкое автомобильное зарядное устройство питается от мощного автомобильного аккумулятора и дает новую жизнь интеллектуальному устройству.

Выбран хороший обзор Автомобильное зарядное устройство для iPhone , которое можно использовать для двойного назначения, потому что этот аксессуар имеет более одного порта USB, поэтому вы также можете использовать MP3-плеер и любые другие устройства USB. Чтобы зарядить iPhone во время вождения, просто подключите шнур освещения по умолчанию к iPhone и вставьте конец USB в автомобильное зарядное устройство , после этого подключите автомобильное зарядное устройство к порту для автомобильных сигарет (не забудьте повернуть зарядное устройство в порт).

Лучшие автомобильные зарядные устройства для iPhone 7 Plus — iPhone 7, iPhone 6S / 6, iPhone 6S / 6 Plus

№1. Лучшие автомобильные зарядные устройства для iPhone 7 Plus от Belkin: универсальное зарядное устройство 2,4 А

Belkin — американский бренд, он предлагает Автомобильное зарядное устройство на 40% быстрее для Apple iPhone, планшетов, носимых устройств, экшн-камеры и USB-устройств, пока вы в дороге. Вы, как и ваш пассажир автомобиля на заднем сиденье, также можете наслаждаться этим зарядным адаптером, потому что он поставляется с 4-футовым освещением Balkin для USB-кабеля.

Этот низкопрофильный адаптер постоянного тока Автомобильное зарядное устройство легко вписывается в интерьер вашего автомобиля. Вы также можете приобрести единственное зарядное устройство, если у вас есть официальный кабель Apple. Доступные цвета bonny — серый, черный, розовое золото, серебро и т. Д.

В корзину: Сделано в Америке Освещение для сигарет Автомобильное зарядное устройство

№2. Автомобильное зарядное устройство Anker PowerDrive + 2 для iPhone 7 Plus, iPhone 7

Аксессуар для iPhone популярного бренда Anker предлагает стандартную металлическую отделку и сертифицированное Qualcomm двойное автомобильное зарядное устройство для iPhone 7 /, iPhone 7 Plus и других смартфонов Android.он имеет более быструю зарядку с множественной защитой от различных факторов, таких как короткое замыкание, контроль температуры и многие другие.

Эта интеллектуальная автомобильная зарядка имеет два порта USB , поэтому позволяет заряжать два устройства одновременно. Очень стильный дизайн , оснащенный светодиодным кольцом питания , так что вы можете просматривать при слабом освещении . Ограниченная по времени большая скидка, так что не пропустите, добавьте в корзину и получите бесплатную 18-месячную гарантию .Давайте сделаем небольшие инвестиции и получим быстрое автомобильное зарядное устройство для iPhone от VoltageBoost по доступной цене.

В корзину: Price- 19,99 $

№3. Автомобильное зарядное устройство USB с 4 портами AmazonBasics для телефонов Apple и Android

Самое тонкое, блестящее цветное и портативное и лучшее автомобильное зарядное устройство для iPhone 7 Plus. Это недорогая и качественная с двумя USB-разъемами Автомобильное зарядное устройство для смартфона . Так как позволяет двум устройствам питаться одновременно.

Кроме того, он обеспечивает быструю зарядку в дороге устройств GPS, а также ноутбуков.Принципиальная схема защищенной эффективности зарядки, которая предотвращает такие опасные явления, как перегрев, и автоматически прекращает зарядку, пока ваше устройство заряжается.

В корзину: большая скидка на MRP

№4. Vano — автомобильное зарядное устройство с 3 портами USB для iPhone 7/7 Plus

Vano, производитель автомобильных зарядных устройств. Это один из хороших обзоров автомобильного зарядного устройства Vano для iPhone . Он имеет металлическую круглую форму, имеющую форму луковицы, поэтому он всегда будет полезен при вождении автомобиля по дороге и большому шоссе.Комфортное автомобильное зарядное устройство для тех, кому ежедневно требуется зарядка максимум трех USB-гаджетов во время вождения автомобиля.

Умное решение для зарядки музыкального плеера, зарядки iPhone и т. Д. В автомобиле. Давайте продолжим и сделаем ваш автомобиль более индивидуальным. Хорошо, что вы можете купить его с 12-месячной гарантией возврата денег .

Добавить в корзину: Недорогое автомобильное зарядное устройство

№5. Автомобильное зарядное устройство FIMARR для телефонов Apple, Samsung и Microsoft

Это универсальный автомобильный аксессуар уникального дизайна.Основная цель автомобильного зарядного устройства FIMARR состоит в том, чтобы пользователь мог легко заряжать 3 устройства одновременно . С тех пор зарядное устройство имеет 3 слота USB (универсальная последовательная шина), в них два порта похожи, а один встроенный порт USB-C типа , который расширяет аккумулятор Apple MacBook, и любой другой порт USB типа C. устройств тоже.

Отличный инструмент для зарядки iPhone, пока вы ведете машину по дороге. Лучше для вас и для членов вашей семьи получить зарядное устройство в долгой поездке.

3 Порт временно отсутствует на складе.

Добавить в корзину — Цена менее 20 долларов США

№6. Сертифицированное Apple автомобильное зарядное устройство Lightning со шнуром освещения

Хотите подключить зарядные устройства к одному автомобильному зарядному устройству, тогда это хорошо для вас. Он работает со всеми автомобилями класса люкс и ощущается лучше, чем когда-либо прежде. не ждите, пока дом зарядит ваш смартфон. Если у вас есть автомобильное зарядное устройство, вы никогда не выберетесь с мертвым iPhone.

Автомобильное зарядное устройство

получает питание от автомобильного аккумулятора.Пока вы вставляете это автомобильное зарядное устройство в розетку, произойдет подключение. Это хорошее и дешевое автомобильное зарядное устройство для iPhone 7 Plus, iPhone 7, iPhone 8 Plus , iPhone X , iPhone XR , iPhone XS, iPhone XS Max , iPhone 6S Plus, iPhone 6S, iPhone SE, iPhone 5S / 5 / 5C и iPad Air, iPad mini, iPad Pro и т. Д. Кабель также поставляется с адаптером автомобильного зарядного устройства.

Закажите здесь: Бесплатная доставка в США для Amazon Prime Member

№7. JSAUX Быстрая зарядка 3.0 3A Двойные порты USB 36 Вт Быстрый автомобильный адаптер Алюминиевое металлическое автомобильное зарядное устройство для iPhone и Android

JSAUX Quick Charge 3.0 3A Двойные USB-порты Автомобильный адаптер для быстрой зарядки 36 Вт Алюминий Металлическое автомобильное зарядное устройство состоит из высококачественного пластикового топора, а его головка изготовлена ​​из специального алюминия. Блестящий внешний вид, очень компактный размер и двойной порт uSmart с внутренним светодиодом — флагманская спецификация автомобильного зарядного устройства.

Высококачественный металлический блок в форме луковицы, исключающий неплотный контакт.Один раз установите этот мощный и надежный зарядный адаптер в свой автомобиль и подготовьте свой автомобиль, как всегда, зарядка смартфона облегчит автомобиль. У вас есть возможность купить автомобильное зарядное устройство в Интернете с кабелем и без него.

Добавить в корзину — Лучшее автомобильное зарядное устройство Amazon для iPhone 7 Plus

Джайсух Патель

Джайсух Патель — основатель howtoisolve. Джайсух также является профессиональным разработчиком, любителем техно, в основном iPhone, iPad, iPod Touch и iOS, и является одним из ответственных лиц в своей семье.Контактное лицо: [адрес электронной почты защищен] [ИЛИ] [адрес электронной почты защищен]

Лучшее автомобильное зарядное устройство USB 2021

Наш выбор

Автомобильное зарядное устройство Nekteck PD 45 Вт Type-C

Эта модель может заряжать телефоны, планшеты и компьютеры через порт USB-C, и у нее есть второй порт для зарядки USB-A устройств. Он соответствует стандартам быстрой зарядки USB-C и включает в себя качественный кабель.

По сравнению со знакомым портом USB-A, порт USB-C меньшего размера может заряжать большинство современных телефонов быстрее (если вы используете правильный кабель) и даже может заряжать планшеты и ноутбуки. А автомобильное зарядное устройство Nekteck PD 45W Type-C сочетает в себе лучшее из обоих миров. При использовании кабеля USB-C – Lightning порт USB-C зарядного устройства может заряжать iPhone примерно в три раза быстрее (при 18 Вт), чем настенное зарядное устройство USB-A, которое Apple использовала для своих телефонов; ваш телефон может зарядиться с пустого до 54% ​​всего за полчаса, когда вы сидите, скажем, в пробке или выполняете поручения по городу. Выходная мощность 45 Вт этого зарядного устройства Nekteck и прилагаемый кабель USB-C – to – C также поддерживают максимальную скорость зарядки на телефонах Android (таких как Samsung Galaxy S10), iPad Pro 2018 и 2020 годов и даже на многих ноутбуках.И вы можете использовать 12-ваттный порт USB-A одновременно для зарядки второго телефона или другого устройства с помощью любого USB-кабеля, который у вас уже есть.

Первый порт: 45 Вт USB-C
Второй порт: 12 Вт USB-A

Выбор для модернизации

Scosche PowerVolt PD40 (CPDCC40)

Если вы хотите максимально быструю зарядку двух современных устройств — например, iPhone 8 или новее или Samsung Galaxy S8 или новее — это ваш лучший выбор. Но вам нужно принести свои собственные кабели USB-C.

Варианты покупки

* На момент публикации цена составляла 25 долларов.

Scosche PowerVolt PD40 (CPDCC40) с двумя портами USB-C — это зарядное устройство, которое вы должны получить, если хотите быстро заряжать два современных устройства одновременно. Каждый из портов USB-C PowerVolt PD40 поддерживает зарядку мощностью 20 Вт, поэтому вы можете заряжать два современных телефона на максимальной скорости; Это означает, что аккумулятор iPhone будет заряжен с нуля до 54% ​​за полчаса, по сравнению с примерно 45% у стандартного 12-ваттного зарядного устройства USB-A.Вы также можете использовать беспроводные зарядные устройства MagSafe на полной скорости. PowerVolt PD40 — одно из самых доступных зарядных устройств с двойным USB-C, доступное от компании, которой мы доверяем, и во время тестирования оно надежно закрепилось в автомобильном зарядном порту. Вы по-прежнему можете использовать это зарядное устройство со старыми телефонами, такими как iPhone 7 или более ранней версии — они просто не будут заряжаться быстрее, чем от зарядного устройства USB-A.

Первый порт: 20 Вт USB-C
Второй порт: 20 Вт USB-C

Бюджетный выбор

Мы думаем, что получение более быстрого зарядного устройства USB-C стоит потратить немного больше, но если вы просто хотите Хороший и недорогой источник питания в автомобиле — это автомобильное зарядное устройство ZMI PowerCruise C2 с двумя портами USB на 36 Вт и QC 3.0. Любое двухпортовое зарядное устройство USB-A мощностью 24 Вт от уважаемой компании в этом ценовом диапазоне работает так же хорошо, как и любое другое, но в отличие от аналогичных моделей, которые мы тестировали, PowerCruise C2 выделяется тем, что поддерживает Quick Charge 3.0 на обоих устройствах. порты, предлагая немного более высокую скорость устройствам, поддерживающим этот стандарт. Он также сделан из металла, а не из более дешевого пластика, как почти все остальные зарядные устройства.

Первый порт: Quick Charge 3.0 USB-A
Второй порт: Quick Charge 3.
