Как снять шкив коленвала ВАЗ 2107 (инжектор) самому: инструкции с фото

Многие владельцы ВАЗ 2107, чтобы сэкономить на автосервисе осваивают некоторые операции по ремонту и техническому обслуживанию своего авто. Иногда при таких операциях необходимо снять шкив коленвала ВАЗ 2107 9)инжектор. В статье дана подробная инструкция и прилагается видео, в котором рассказывается о замене шкива коленчатого вала при течи масла.

Содержание

[ Раскрыть]

[ Скрыть]

В каких случаях нужно снимать шкив?

Чаще всего демонтировать шкив коленвала необходимо при смене сальников. Роль уплотнительных колец заключается в недопущении попадания масла из картера на комплектующие детали двигателя. С течением времени сальники изнашиваются, трескаются, в результате появляются масляные течи. Чтобы исправить это, необходимо поменять мажеты. Во время этой процедуры приходится снимать шкив коленчатого вала.

Также необходимость в демонтаже диска коленвала возникает при замене ремня ГРМ на ВАЗ 2107 инжектор. Его меняют по регламенту, указанному в инструкции по эксплуатации к ВАЗ 2107 инжектор, по мере износа после визуального осмотра или при обрыве. При техническом осмотре обязательно осматривается шкив на предмет выявления каких-либо дефектов. Если обнаружены сколы царапины, то деталь следует заменить.

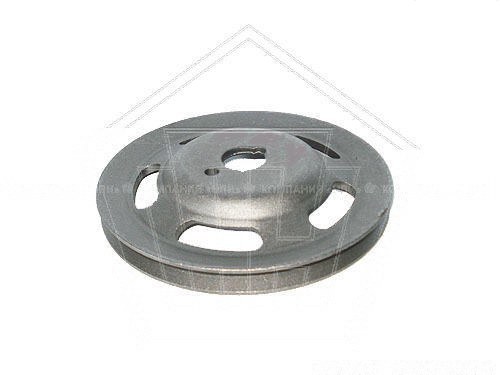

Испорченная деталь с отломанной частью

Сама процедура снятия изделия ничего сложного из себя не представляет, но возникают некоторые проблемы.

Во-первых, с доступом. Интересующий нас шкив находится в нижней части моторного отсека за генератором. К нему трудно добраться, так как мешают другие узлы двигателя. Перед тем как демонтировать шкив, нужно снять ремень генератора и гидроусилителя руля.

Во-вторых, гайку крепления шкива коленвала очень трудно открутить. Когда ее ставят на место, то прикручивают с большим усилием. Это необходимо, чтобы она не открутилась случайно при движении автомобиля, так как это может привести к дорогостоящему ремонту. Во время работы двигателя гайка закручивается еще больше. Кроме того, процесс усугубляется из-за высоких рабочих температур, при которых происходит закоксовывание масла и коррозия металла под воздействием внешней среды.

Инструкция по снятию

При выключенном сцеплении коленчатый вал легко можно провернуть гаечным ключом.

Для проведения процедуры снятия необходимо зафиксировать вал от проворачивания.

Существуют специальные приспособления, которые болтами прикручиваются к шкиву в технологические отверстия, не давая валу проворачиваться. Если такого приспособления нет, то под колеса нужно установить подпорки, а автомобиль установить на четвертую . Можно также зафиксировать маховик коленвала, вставив между его зубьями длинную отвертку или монтировку.

Извлечение и установка

На ВАЗ 2107 инжектор шкив коленчатого удерживается благодаря гайке крепления. Другое ее название храповик. Чтобы снять шкив коленвала, нужно будет открутить эту гайку. Работы лучше проводить на смотровой канаве или эстакаде. Из инструментов нужно приготовить:

Если резьбовое соединение плохо откручивается, есть специальные средства, после нанесения которых можно легко откручивать крепежные элементы. К таким средства относится масло «WD». Можно также воспользоваться уксусной эссенцией или тормозной жидкостью.

Работы по демонтажу и установке шкива коленчатого вала на ВАЗ 2107 инжектор состоят из следующих этапов:

Машину нужно установить на ручной тормоз.
Коленвал следует зафиксировать путем включения 4-й передачи.
Выкрутив стопорный болт и слабив натяжную гайку, нужно снять ремень генератора.
Чтобы добраться до коленвала необходимо снять переднее правое колесо.
В верхней части моторного отсека нужно демонтировать воздушный фильтр и снять грязевой щиток двигателя.
Далее нужно зафиксировать коленвал от проворачивания одним из описанных выше способов.
Перед откручиванием гайку следует обстучать со всех сторон. С помощью накидного ключа следует открутить крепежную гайку шкива коленчатого вала, поворачивая ее против движения часовой стрелки.
Если вручную не удалось открутить, можно воспользоваться другим способом. Для этого автомобиль нужно поставить в нейтральное положение, снять насвечники. Ключ с удлинителем следует установить так, чтобы конец удлинителя уперся в лонжерон или пол по ходу движения вала. В это время нужно повернуть ключ зажигания, чтобы дать кратковременный импульс.
Откручивание гайки с помощью стартера
После того как будет откручена гайка можно приступать к демонтажу диска. Шкив можно снять с помощью отверток или монтировки, поддевая его с разных сторон, пока он не сдвинется с вала. Важно, применять усилие ближе к валу.
Отодвигаем шкив от передней крышки
Можно воспользоваться специальным съемником, который оснащен штырем и 2-3 захватами. Захваты охватывают края диска, а штырь упирается в центр вала. Проворачивая приспособление по часовой стрелке постепенно снимается шкив с вала.
Затем выполняется замена расходников на новые.
Сборка осуществляется в обратном порядке.

После окончания работ на ВАЗ 2107 инжектор нужно завести двигатель и проверить его работоспособность.

Загрузка …

Видео «Замена шкива коленвала на вазовской классике»

В этом видео рассказывается о течи масла по причине износа шкива коленчатого вала.

Гайка коленвала ваз 2107 размеры

Передний сальник двигателя ВАЗ 2101-2107 служит для предотвращения протечек моторного масла в том месте, где к концу кривошипа крепится шкив привода навесных агрегатов. Хоть уплотнительная манжета и изготавливается из высококачественной фторкаучуковой резины, со временем ее рабочая кромка изнашивается и в зазор просачивается смазочная жидкость. Сегодня мы поделимся способом замены переднего сальника коленвала ВАЗовской «классики». Справиться с работой сможет даже начинающий водитель, ведь для этого даже не придётся снимать крышку привода распредвала с двигателя.

Когда и почему меняют передний сальник

Завод-изготовитель рекомендует выполнять замену переднего сальника коленчатого вала двигателей ВАЗ 2101-2107 через каждые 150 000 км пробега. Однако на практике такую замену приходится выполнять и чаще. К ускоренному износу уплотнительного элемента и появлению протечек моторного масла приводят:

перекос сальника при установке;
потеря эластичности вследствие перегрева двигателя;
увеличенное радиальное биение шкива привода навесных агрегатов;
использование некачественного моторного масла;
выработка на ступице шкива коленчатого вала.

Кроме того, не исключаем затвердевание манжеты вследствие естественного старения и возможность производственного брака – к сожалению, качество деталей для заднеприводных моделей ВАЗ оставляет желать лучшего.

Не заметить повреждение уплотнительного элемента невозможно – вращающийся шкив разбрасывает масло в передней части двигателя и по всему моторному отсеку. Однако не думайте, что подобная неисправность приводит лишь к замасливанию агрегатов и снижению уровня смазочной жидкости. Попадая на ремень генератора и другие резиновые детали, моторное масло может быстро привести их в негодность.

Имейте в виду, что появление течи через сальники двигателя провоцирует еще один фактор – повышенное давление картерных газов. По этой причине обязательно проверьте чистоту системы вентиляции двигателя.

Ещё кое-что полезное для Вас:

Пошаговая инструкция

Из-за ограниченного пространства между передней частью двигателя и радиатором, запрессовать новый сальник без перекосов сложно. По этой причине специалисты рекомендуют выполнять замену уплотнительного элемента при снятой передней крышке двигателя. Конечно же, сделать это на слесарном верстаке намного удобнее, однако есть здесь и подводные камни. Как показывает практика, после подобного демонтажа сложно восстановить герметичность по линии примыкания масляного поддона, а кроме того, появляется опасность сорвать внутреннюю резьбу в довольно деликатной дюралевой крышке.

По этой причине рекомендуем воспользоваться более распространённым и менее трудозатратным способом, при котором замену повреждённого сальника проводят прямо на двигателе. Эта работа потребует от вас внимания и аккуратности. Выполнять все манипуляции удобнее на подъёмнике, эстакаде или смотровой яме.

Поставьте автомобиль на ручной тормоз и установите рычаг переключения передач на четвертую скорость.
Отсоедините силовые клеммы и снимите с автомобиля аккумуляторную батарею.
Воспользовавшись торцевой головкой «на 17» и длинным воротком, отпустите самоконтрящуюся гайку крепления генератора к регулировочной планке.
Установив монтировку или тот же вороток между генератором и правым подрамником (лонжероном), используйте его в качестве рычага, чтобы сместить генератор к блоку цилиндров. Это позволит прослабить поликлиновой ремень привода навесных механизмов и снять его с двигателя.
Переместившись под автомобиль, демонтируйте грязезащитный кожух и защиту поддона картера.
Отверните гайку храповика при помощи специального накидного ключа «на 38». В некоторых случаях крепёж прихватывает настолько сильно, что заблокировать колёса не удаётся даже ножным тормозом. В таком случае механики рекомендуют снять стартер и при помощи прочного воротка заблокировать маховик. Чтобы сорвать прикипевшую гайку, ключ удлиняют подходящей трубой.
Обратите внимание – на хвостовике коленчатого вала нарезана правая резьба, поэтому отворачиваем храповик против часовой стрелки.
Снимите шкив коленчатого вала. В этих целях используйте монтажную лопатку, поддевая деталь с разных сторон и применяя инструмент как рычаг. Однако не переусердствуйте, поскольку при чрезмерном нажатии проломите переднюю крышку двигателя.Чтобы не рисковать, позаботьтесь о том, чтобы в вашем арсенале был съёмник. С его помощью вы сможете легко и безопасно демонтировать даже те детали, которые устанавливаются с ощутимым натягом.
Очистите переднюю часть крышки, сальник и его посадочное место, иначе при извлечении уплотнительного элемента внутрь двигателя попадёт грязь.
Опираясь на гнездо сальника, подденьте обойму прочной отверткой с широким лезвием. Постукивая по ручке инструмента, извлеките повреждённую деталь.
Прежде чем приступать к установке нового сальника, протрите до блеска его посадочное место – в дальнейшем это облегчит монтаж. Если повреждённый сальник извлёкся слишком легко, то это свидетельствует об износе гнезда в крышке привода распределительного вала. Чтобы обеспечить герметичность в дальнейшем, на боковую поверхность нового уплотнителя нанесите слой автомобильного герметика.
Аккуратно установите сальник на место. Проследите, чтобы он не перекашивался и входил в гнездо равномерно.
Воспользовавшись подходящей оправкой (можно взять даже ключ для снятия храповика, если он подходит по толщине), аккуратными ударами молотка посадите сальник на место.

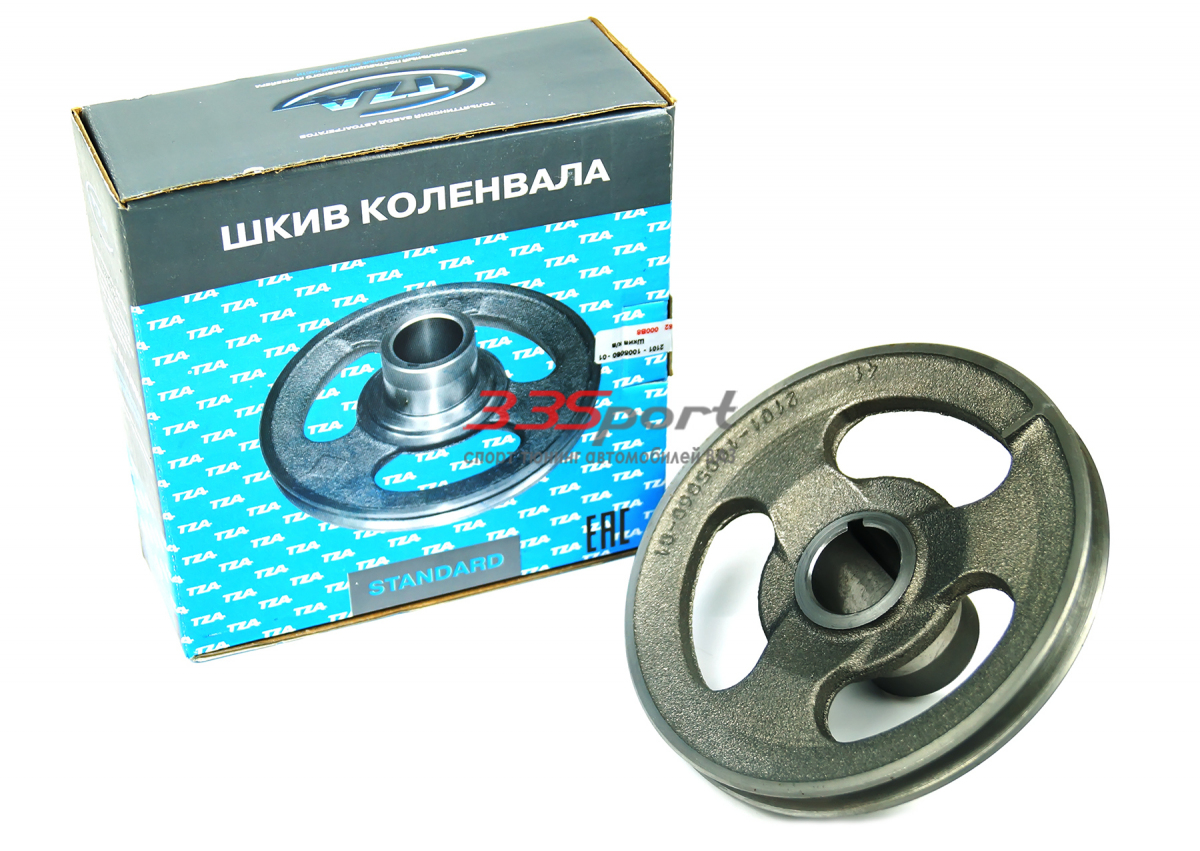

Внимательно осмотрите шкив коленчатого вала. Если на его рабочей части есть существенная выработка, то замена сальника проблему подтекания масла не устранит. В этом случае деталь замените.
Перед установкой шкива смажьте внутреннюю и внешнюю поверхность его ступицы моторным маслом. Смазка облегчит монтаж детали на коленчатый вал, а главное – предотвратит преждевременный износ рабочей кромки сальника в первые минуты работы двигателя.
Прокручивая шкив, совместите канавку со шпонкой, установленной в паз коленчатого вала. Пошатывая и одновременно нажимая на деталь, добейтесь, чтобы ступица вошла внутрь сальника.
Накрутите гайку храповика до упора от руки и затяните при помощи ключа. По рекомендации завода-изготовителя момент затяжки не превышает 101.3-125.64 Н×м (10.34-12.8 кгс×м).
Установите на место и натяните поликлиновой ремень привода навесных агрегатов. Помните, что чрезмерное натяжение приводит к ускоренному износу подшипников генератора и насоса системы охлаждения. Прогиб ремня между помпой и коленвалом при усилии нажима около 10 кгс×м составляет 12 — 17 мм.
Затяните гайку крепления генератора.
Поставьте аккумулятор и подключите к бортовой сети автомобиля. На этом ремонт считается завершенным.

Для замены сальника коленчатого вала не нужны ни специальные знания, ни дорогостоящий инструмент. Работу можно сделать своими руками, потратив на это 1-2 часа времени. Проявив аккуратность в работе вы надолго забудете о течи масла и сможете без труда поддерживать чистоту в моторном отсеке.

Видео: Замена переднего сальника коленвала на ВАЗ 2101 — 2107

В наличии
Код: 18226

Оригинальная гайка крепления шкива коленвала на ВАЗ 2104, 2105, 2107, Шевроле Нива, предназначена для замены вышедшей из строя штатной.

Всем доброй ночи! Поделитесь опытом, как открутить гайку шкива коленчатого вала на классике. молотком долбил по ключу, кувалдой тоже, храповичный ключ просто гнется. даже стартером пытался, стартер просто не крутит. Как открутить шкив коленвала ваз 2107.

Как открутить шкив коленвала своими силами

Однажды каждый автовладелец сталкивается с задачей, которую не удается решить без предварительной подготовки. Одна из них — снятие шкива коленвала.

Как открутить шкив коленвала

Как правило, сложности связаны с демонтажем и установкой новых манжет, которые деформируются и перестают выполнять свои функции. В итоге появляется течь масла, которую приходится устранять. Для опытного автовладельца демонтировать шкив коленвала — не проблема. Другое дело — новички, которые только познают азы ремонта автомобиля.

Что нужно чтобы снять шкив коленвала?

Если открыть мануал по технической эксплуатации машины, процедура ремонта описана кратко, а сам алгоритм прост и легко реализуем. Но это на первый взгляд. На практике работы занимают немало времени. Здесь стоит выделить ряд сложностей.

Шкив находится в подкапотном пространстве, где не к каждому элементу имеется доступ. Как правило, необходимая деталь «спрятана» за генератором и элементами кузовной части. Чтобы получить доступ к узлу, часто требуется послабление натяжных болтов, а также демонтаж ремней ГУР и генератора. Но даже после этого снятие шкива коленвала занимает немало времени.

Фиксация интересующей детали (еще на заводе) производится с применением гайки или болта. При этом протяжка происходит с максимальным моментом (для обеспечения плотной фиксации). В период последующей эксплуатации гайка зажимается еще больше.

Кроме того, действие окружающих факторов и повышенный температурный режим приводят к появлению ржавчины и к коксованию масла. В итоге болт или удерживающая гайка буквально «прикипают» к кожуху шкива. При этом «сорвать» деталь с первого раза не всегда удается.

Перед тем как открутить болт шкива коленвала, стоит разобраться с фиксацией самого шкива на коленчатом валу. В противном случае выкрутить гайку не получится. На сервисе используют специальные устройства, а в условиях гаража достаточно поставить подпорки под колеса, и перевести рычаг КПП в позицию четвертой скорости. Еще один вариант — фиксация маховика путем упора в его отверстия или зубчатую часть монтировки.

Как демонтировать шкив коленвала?

После того как вы разобрались с потенциальными сложностями демонтажа, можно приступать к работе. Как правило, фиксация шкива производится с помощью гайки (на машинах с задним приводом) или болта. Наибольшие проблемы возникают именно с первым вариантом крепежа.

Шкив коленвала крепиться гайкой

В крепежных гайках зачастую предусмотрены подъемы, обеспечивающие возможность зацепиться за «храповик». В условиях сервиса мастера используют торцевые ключи на «тридцать восемь» или «тридцать шесть». Чтобы ускорить процесс скручивания применяется удлиненная ручка и специальное устройство для фиксации, которое надевается на шкив. Но как открутить шкив коленвала, когда доступа к специальному инструменту нет?

В такой ситуации действуйте так:

Загоняйте машину на подходящее место (это может быть эстакада или яма).

Переводите ручку КПП в позицию четвертой скорости (обеспечивает фиксацию коленвала).

Поднимайте ручник в крайнее положение (во избежание случайного перемещения автомобиля).

Берите торцевой ключ (под размер крепежной гайки), устанавливайте дополнительное «колено» (подойдет и металлическая труба), после чего попытайтесь сорвать болт. Многие задают вопрос, в какую сторону откручивать болт шкива коленвала. Здесь ответ однозначен — только против часовой стрелки.

Не удалось сорвать шкив коленвала, что делать?

Если сорвать крепление удалось, открутить гайку до конца не составляет труда. Но так происходит не всегда. При негативном стечении обстоятельств используйте иную методику:

Ставьте авто на нейтралку.

Демонтируйте колпачки (установлены на свечах). Это делается во избежание случайного пуска мотора.

Набрасывайте ключ на гайку шкива, после чего упирайте край рычага в лонжерон (землю). Главная цель в этом случае — исключить прокручивание шкива.

Крутните кратковременно стартером что придаст требуемый импульс. Как правило, одного или двух прокручиваний достаточно для срыва гайки. Дальше можно продолжать работу с помощью ключа.

Как отмечалось выше, на многих машинах с передним приводом фиксация шкива производится с помощью болта.

В этом случае алгоритм должен быть следующим:

1. Поднимайте транспортное средство с правой стороны, после чего ставьте под кузов какую-либо подставку (для надежности). Это может быть кусок бревна.

2. Демонтируйте воздушный фильтр, корпус, а далее послабляйте и убирайте приводной ремень электрического генератора. Убирайте все узлы, которые ограничивают доступ шкива.

3. Для фиксации коленвала, демонтируйте заглушку в картере сцепления и устанавливайте в проем что-нибудь металлическое, например монтажку. Другой стороной упирайте инструмент в зубцы.

4. Наденьте на болт головку ключа, а далее с помощью удлинителя делайте несколько рывков влево. Это необходимо, чтобы хотя бы сорвать болт с первоначальной позиции. В основном попытки оказываются удачными. Если же это не помогло, применяйте методику, которая описана немногим выше (с пуском стартера).

Чтобы помочь себе с выкручиванием гайки (болта) обработайте его с помощью WD-40. В этом случае скрутить болт (гайку) будет проще. После завершения работ остается снять шкив с помощью специального съемника или монтировки.

Смотрите видео, как открутить болт шкива коленвала.

В последнем случае используйте точки для опоры, которые максимально приближены к валу. Выполняя данную процедуру соблюдайте осторожность, чтобы исключить деформацию паза и шпонки. Удачи на дорогах и конечно же без поломок.

Замена сальника коленвала ваз 2107 переднего

Замена переднего и заднего сальника коленвала ВАЗ 2107, инструкции с фото и видео

C проблемой замасленного двигателя сталкиваются многие автомобилисты и в особенности те, кто ездит на «классике». Такая ситуация, как правило, связана с утечкой масла из-под сальников коленвала. В этом случае уплотнительные элементы нуждаются в замене. Если же с ремонтом затянуть, то последствия будут более значимыми.

Назначение сальников коленвала ВАЗ 2107

Коленчатый вал двигателя ВАЗ 2107, а также любого другого автомобиля, постоянно смазывается моторным маслом, которое находится в поддоне картера. Однако при постоянном вращении коленвала смазка может вытекать из блока цилиндров. Владельцев «классики» такими словами, как «подтекание масла», не удивить, также как и последующими проблемами. Хотя это вовсе не означает, что на такие неполадки не следует обращать внимание. Спереди и сзади коленвала установлены специальные элементы — сальники, которые предотвращают произвольное вытекание масла из блока двигателя. Уплотнители отличаются между собой по размерам — задний имеет больший диаметр, что обусловлено конструкцией коленвала.

Поскольку манжеты находятся под воздействием постоянного трения во время работы мотора, а коленчатый вал вращается с высокой скоростью, материал уплотнителя должен быть наделен определённой термостойкостью. Если рассмотреть обычный нитрил, то он не подойдёт, поскольку при эксплуатации будет происходить его прогорание и разрушение. Для рассматриваемых целей отлично подходит резина из фторкаучука или силикон. Помимо материала, при выборе сальника внимание следует уделять наличию маркировки и форме. Качественное изделие должно иметь острую рабочую кромку и легко читаемые надписи с внешней стороны.

Где находится передний сальник коленвала ВАЗ 2107

Уплотнительный элемент на двигателе ВАЗ 2107 расположен в передней крышке блока цилиндров в специальном отверстии. Даже не имея представления, где находится передний сальник коленвала на «семёрке», его местоположение можно определить без особых сложностей. Для этого потребуется открыть капот и посмотреть на переднюю часть двигателя: за шкивом коленчатого вала как раз и располагается рассматриваемая деталь.

Передний сальник коленвала на ВАЗ 2107 установлен за шкивом в передней крышке блока

Размер сальника

Чтобы выполнить качественный ремонт и при этом не возникло неприятных ситуаций, необходимо знать, какой размерности манжета устанавливается в передней части коленвала. На ВАЗ 2107, как и на остальной «классике», уплотнитель имеет размерность 40*56*7 мм, что обозначает следующее:

внешний диаметр 56 мм;
внутренний диаметр 40 мм;
толщина 7 мм.

При выборе производителей предпочтение стоит отдавать Corteco, Elring.

Передний сальник коленвала ВАЗ 2107 имеет размер 40*56*7 мм, что необходимо учитывать при покупке элемента

Признаки повреждения переднего сальника

Как же определить, что передний сальник на ВАЗ 2107 пришёл в негодность и его требуется заменить? Об этом можно судить по характерному признаку — замасленной передней части двигателя и разлетающихся брызгах по всему моторному отсеку. Происходит такое в результате проникания моторной смазки через рабочую кромку сальника на шкив коленвала и дальнейшего разбрасывания по подкапотному пространству. Помимо указанного признака необходимо знать, по каким причинам происходит повреждение уплотнительного элемента:

Большой пробег. Как правило, при пробеге свыше 100 тыс. км. сальник изнашивается и начинает пропускать смазку. В результате воздействия вибраций от коленчатого вала, внутренняя часть манжеты приходит в негодность и не может обеспечить плотное прилегание к рабочей поверхности.
Длительный простой. Если автомобиль длительное время не эксплуатировался, особенно в зимний период, то резиновая прокладка может попросту затвердеть. Это приведёт к тому, что сальник не сможет выполнять свои функции.
Течь из-под нового элемента. Такое явление может быть обусловлено установкой изделия низкого качества. Поэтому следует выбирать продукцию только от проверенных производителей.
Неправильный монтаж. Течь может возникнуть при перекосе сальника, т. е. если деталь прилегает неравномерно.
Неполадки силового агрегата. Подтекание масла может быть связано с проблемами самого двигателя. Если по каким-то причинам повысилось давление картерных газов, то они могут выдавить манжету и появится щель, что приведёт к появлению течи смазки.

Подтекание из-под масляного фильтра. Нередко возникает и такая ситуация, когда масло просачивается из-под фильтрующего элемента и передняя часть двигателя также оказывается вся в смазочном материале.

Одной из причин, по которой передний сальник коленвала начинает подтекать, является большой пробег автомобиля

Замена сальника

Если сальник вышел из строя, его необходимо заменить, поскольку восстановлению такая деталь не подлежит. Связано это с тем, что резина утрачивает свои свойства, изнашивается. Чтобы провести замену переднего уплотнителя на ВАЗ 2107 для начала потребуется подготовить необходимый перечень инструментов:

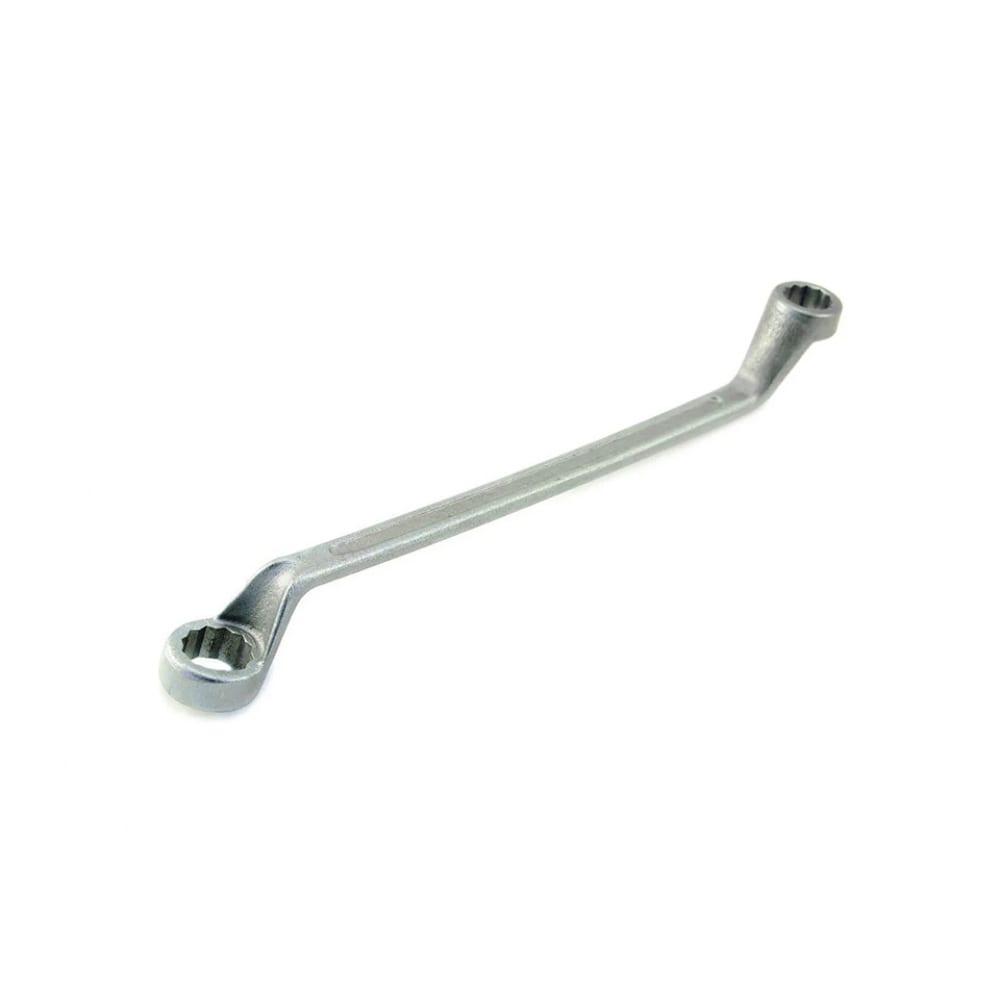

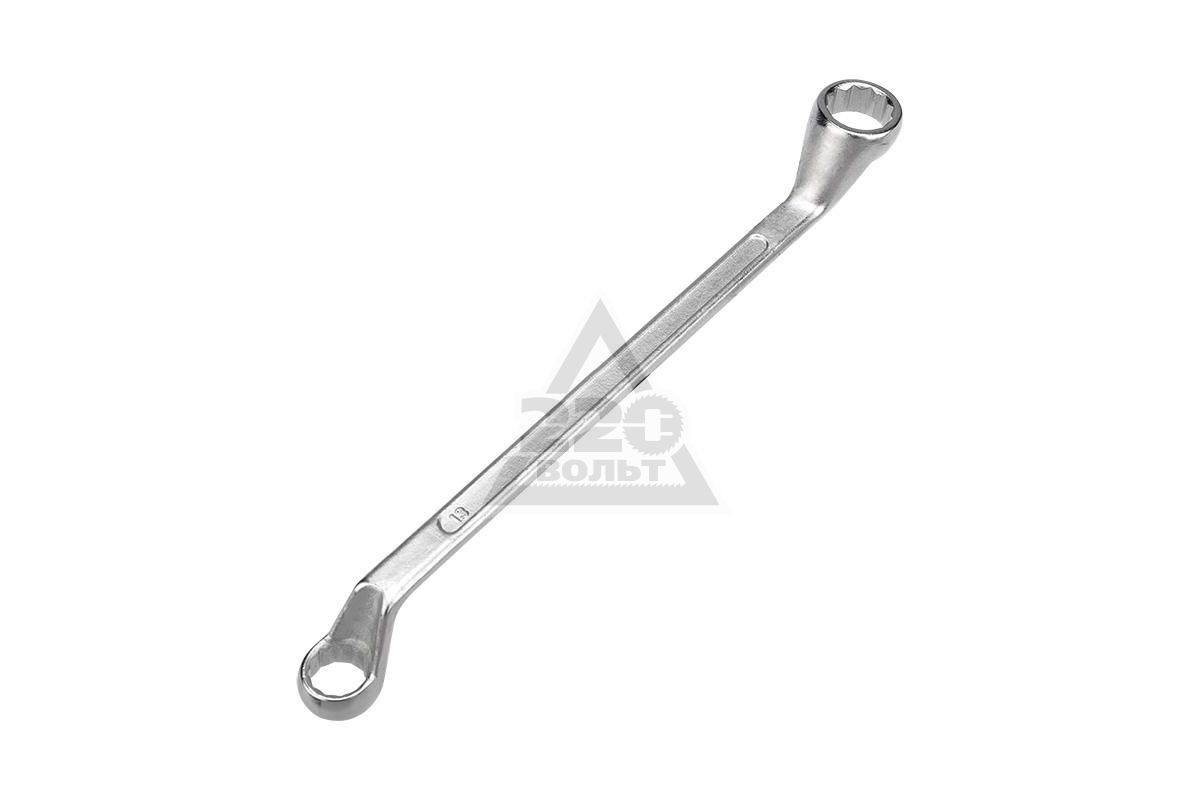

набор ключей;
бородок;
молоток;
отвёртка;
монтажная лопатка.

Когда подготовительные мероприятия закончены, инструмент и новые детали под рукой, можно приступать к процедуре ремонта.

Снятие передней крышки

Для демонтажа передней крышки мотора на ВАЗ 2107 автомобиль устанавливают на яму или эстакаду, включают передачу и ставят на ручник, после чего выполняют следующие действия:

Снимаем защиту картера, откручивая соответствующий крепёж. Для демонтажа защиты картера двигателя потребуется открутить соответствующий крепёж
Ослабляем натяжение ремня генератора и снимаем сам ремень.
Чтобы снять ремень генератора необходимо ослабить крепление, после чего демонтировать гибкий элемент
Демонтируем кожух с системы охлаждения совместно с вентилятором.Демонтаж вентилятора системы охлаждения производим совместно с кожухом
Отворачиваем болт крепления шкива коленвала ключом на 38.Для снятия шкива коленвала потребуется открутить болт ключом на 38
Демонтируем шкив руками, поддевая его при необходимости большой отвёрткой.Если шкив коленвала не поддаётся снятию руками, поддеваем его отверткой или монтажкой
Ослабляем два болта крышки поддона (1), после чего отворачиваем болты крепления самой крышки (2).В нижней части передняя крышка крепится болтами через поддон
Откручиваем болты (1) и верхние гайки (2) крепления крышки к блоку двигателя.Спереди крышка крепится на болтах и гайках. Для её снятия весь крепеж потребуется открутить
Снимаем крышку с двигателя вместе с прокладкой, поддев её отвёрткой. Переднюю крышку двигателя снимаем вместе с прокладкой, аккуратно поддевая её отвёрткой

Некоторые владельцы «семёрок» избегают описанной процедуры и умудряются заменить сальник без демонтажа крышки. Если же вы не имеете достаточного опыта в подобном ремонте, то лучше крышку привода распредвала всё же снять с двигателя.

Извлечение сальника

На снятой передней крышке извлечь уплотнительный элемент будет несложно. Для этого потребуется прибегнуть к помощи молотка и бородка (наставки).

Чтобы выбить старый сальник из крышки, потребуется молоток и подходящая наставка

Путём нанесения несильных ударов, сальник с лёгкостью извлекается из своего посадочного места, причём выполняют эту процедуру с внутренней стороны крышки. В противном случае удалить старый уплотнитель будет проблематично.

Видео: замена переднего сальника коленчатого вала на «классике»

Установка нового сальника

Прежде чем установить новую деталь необходимо обезжирить посадочное место и смазать рабочую кромку моторным маслом. Далее, выполняем следующие шаги:

Новую манжету устанавливаем в крышку рабочей кромкой внутрь.
При помощи молотка и подходящей по размеру наставки запрессовываем деталь на место.

Для установки нового сальника подбирают наставку и легкими ударами молотка запрессовывают уплотнитель

Установка крышки и прокладки

После установки сальника остаётся подготовить крышку и произвести её монтаж:

Если старая прокладка пришла в негодность, заменяем её на новую, при этом для лучшей герметичности с обеих сторон наносим герметик.
Устанавливаем крышку вместе с прокладкой на место, наживляя все крепёжные элементы (болты и гайки).
Крышку центрируем специальной оправкой.
Не до конца заворачиваем крепление крышки, после чего зажимаем болты и гайки крест-накрест.
Закручиваем болты крепления поддона картера в крышке.

По окончании описанных процедур устанавливается шкив коленвала и ремень генератора, после чего производится его натяжение.

Видео: как установить переднюю крышку на двигатель ВАЗ 2101/2107

Где находится задний сальник коленвала на ВАЗ 2107

Если с заменой переднего сальника коленчатого вала на ВАЗ 2107 особых трудностей возникнуть не должно, то в случае с задним уплотнителем потребуется приложить не только усилия, но и затратить немало времени. Обусловлено это тем, что манжета расположена в задней части двигателя за маховиком и для её замены потребуется демонтировать коробку передач, сцепление и маховик. Необходимость в замене уплотнительного элемента возникает всё по той же причине — появление течи масла. Если защитный элемент вышел из строя, но автомобиль при этом эксплуатируется дальше, то события могут развиваться следующим образом:

из-за попадания масла на сцепление, транспортное средство утрачивает мощность;
повышается расход топлива из-за пробуксовки сцепления;
возникает необходимость в периодическом добавлении масла в двигатель.

Задний сальник коленвала на ВАЗ 2107 расположен в задней части блока цилиндров перед маховиком. Необходимость в замене уплотнителя возникает, как правило, при появлении течи масла

Демонтаж КПП на ВАЗ 2107

Общая картина по демонтажу КПП состоит из следующих шагов:

Снимаем карданный вал вместе с подвесным подшипником, открутив соответствующий крепёж.Один из этапов демонтажа КПП — снятие карданного вала
Демонтируем стартер и все элементы, которые будут препятствовать снятию КПП (трос спидометра, провода заднего хода, рабочий цилиндр сцепления).Для беспроблемного снятия КПП потребуется демонтировать стартер, трос спидометра, провода заднего хода, рабочий цилиндр сцепления
В салоне авто снимаем рычаг переключения передач и, убрав обивку, откручиваем крышку, которая закрывает проём в полу.
Подставив под коробку упор, отворачиваем болты крепления к блоку цилиндров.Чтобы демонтировать коробку, под механизм необходимо подставить упор, после чего выкрутить болты крепления
Осторожно сдёргиваем КПП назад, вынимая первичный вал из диска сцепления. Для снятия коробки передач, узел осторожно сдёргивают назад, вынимая первичный вал из диска сцепления

Демонтаж сцепления

Процесс снятия механизма сцепления на «семёрке» менее сложный, по сравнению с коробкой. Чтобы снять маховик потребуется убрать корзину и сам диск сцепления. Для отворачивания крепежа, заворачивают болт в отверстие на блоке двигателя и, уперев плоскую монтировку на болт, вставляют её между зубов маховика, чтобы исключить проворачивание коленвала. Остаётся открутить ключом на 17 болты крепления маховика, снять его, а после и щиток сцепления.

Для получения доступа к заднему сальнику коленвала необходимо снять механизм сцепления и маховик

Извлечение сальника

Уплотнительный элемент можно извлечь двумя способами:

без снятия держателя сальника, что несколько проще;
со снятием держателя, что более правильно и исключает риск повреждения манжеты.

Рассмотрим оба варианта. В первом случае после демонтажа защитного щитка остаётся поддеть уплотнитель отвёрткой и снять его.

Чтобы снять задний сальник коленвала на ВАЗ 2107 потребуется поддеть уплотнитель отвёрткой

При более правильном подходе выполняют следующие действия:

Откручиваем два болта крепления картера к крышке сальника при помощи ключа на 10 и шесть болтов, осуществляющих крепление к блоку силового агрегата.Для демонтажа задней крышки блока потребуется открутить болты её крепления к двигателю и поддона к крышке
Поддеваем крышку отвёрткой и снимаем её вместе с прокладкой.Чтобы снять заднюю крышку вместе с сальником, её поддевают отверткой
Выпрессовываем старую манжету отвёрткой или подходящей наставкой.Для снятия старого сальника достаточно воспользоваться подходящей по размеру наставкой и молотком

Установка нового сальника

При покупке новой детали обязательно обращайте внимание на её размеры. Задний сальник коленчатого вала на ВАЗ 2107 имеет размерность 70*90*10 мм. Перед тем как установить новый элемент, осматривают сам коленвал — возможно, поверхность, к которой прилегает уплотнитель, имеет повреждения, что и привело к выходу из строя манжеты. Кроме этого, проводят аналогичные процедуры по обезжириванию посадочного места и смазыванию рабочей поверхности сальника.

Для установки нового сальника посадочное место очищают от загрязнений и обезжиривают. Рабочую кромку сальника смазывают моторным маслом

Внимание уделяют также прокладке задней крышки. Лучше всего этот элемент заменить, ведь будет обидно, если после сборки из-за плохой герметичности масло всё же будет просачиваться. Для запрессовывания нового сальника можно использовать старый уплотнитель.

Видео: замена заднего сальника коленвала на ВАЗ 2107

Установка сцепления

Сборка сцепления после замены сальника проводится в обратном порядке, но перед монтажом необходимо осмотреть все элементы на предмет сильного износа и повреждения, чтобы через небольшой промежуток времени не возникло каких-либо проблем с этим узлом. Осмотру подвергают маховик, корзину и диск сцепления, выжимной и вилку. При большом износе, трещинах и других характерных изъянах, та или иная деталь требует замены. В обратной сборке вопросов возникнуть не должно. Единственное, чему следует уделить внимание — это центровке диска сцепления. Для этого используют специальную наставку либо первичный вал от КПП.

При обнаружении деффектов в механизме сцепления, повреждённые детали потребуется заменить. Сборку производят в обратной последовательности

Установка КПП

По поводу установки коробки передач на место следует отметить то, что процедуру лучше всего выполнять с помощником. Это относится, в принципе, и к демонтажу, ведь механизм весит всё-таки немало, а безопасность при любых ремонтных работах должна стоять на первом месте. Первичный вал КПП, а именно шлицевое соединение, рекомендуется смазать тонким слоем Литола-24. После этого коробку устанавливают в обратном порядке:

монтируют весь крепёж;
возвращают на место все снятые элементы, которые крепятся к этому узлу;
устанавливают кардан.

Установку КПП удобно производить с помощником либо используют домкрат

Замена сальников коленвала на ВАЗ 2107 является необходимой процедурой, если на двигателе появились признаки этой неполадки. Осуществить ремонт можно в гаражных условиях, для чего потребуется стандартный набор инструментов и понятная пошаговая инструкция, соблюдение которой поможет без каких-либо нюансов заменить вышедшие из строя детали.

Замена сальника коленвала ВАЗ 2107 (фото и видео)

Сальники (манжеты) коленвала выполняют функцию заглушек, которые лежат на концах вала не дают вытекать маслу, а также попадать в двигатель пыли. Признаками изношенности сальников коленвала, как переднего, так и заднего, является разбрызгивание и потёки масла. Стандартный срок службы сальников – не более 150 тысяч км.

Когда требуется замена сальника коленвала?

при возникновении течи масла в области шкива, или в месте соединения двигателя и коробки передач;
когда сальники «выдавило», то есть они смещены наружу со своих мест, что говорит о повышенном давлении масла;

На инжекторной модели существует датчик положения коленвала, он измеряет и синхронизирует частоту его вращения с подачей топлива. Если датчик ограничил обороты двигателя, то причина в том числе и в неисправности сальника. Датчик ставится на крышку масляного насоса.

Какие причины приводят к преждевременному износу сальников?

плохой материал, контрафактные запчасти;
повышение оборотов двигателя, использование некачественного топлива, неправильная установка момента зажигания;
перегрев двигателя;
длительная работа на старом масле и загрязнённом фильтре.

При зимней эксплуатации автомобиля может снегом «забиться» сапун, и повышенное давление газов способно «выдавить» сальники.

Передний сальник меняется гораздо быстрее заднего. Для замены заднего нужно потратить гораздо больше времени.

Независимо от того, какой сальник (или оба, как рекомендуют мастера) будут меняться, требуется:

поставить автомобиль на «яму».
обесточить аккумулятор;
включить первую передачу, чтобы зафиксировать коленвал;
надёжно зафиксировать автомобиль стояночным тормозом.

Самостоятельная замена переднего сальника коленвала

Его внутренний диаметр 40, а наружный 56 мм.

1. Вначале отсоединяем от двигателя защиту. Используем ключ 8 мм. Отворачиваются саморезы спереди, сзади и сбоку. Снимаем защиту. Если ВАЗ 2107 инжектор, будет дополнительный щиток, но его снятие не должно вызвать трудности.

1. Снимаем ремень генератора для облегчения доступа к шкиву вала.

Отворачиваем гайку генератора, он может перемещаться по оси. Берём монтажку и перемещаем генератор до упора, ремень ослабляется и снимается.

1. С помощью рожкового ключа 38 мм, или специального ключа коленвала, или газового ключа отворачиваем гайку крепления шкива коленвала, и аккуратно снимаем шкив.

1. Теперь хорошо виден сальник. На нём может быть выработка, разрывы, метка от пореза. Аккуратно извлекаем его шлицевой широкой отвёрткой, протираем посадочное место бензином. Новый сальник аккуратно и равномерно смазываем маслом, аккуратно размещаем над посадочным местом, и, используя вместо оправки подшипник или старый сальник, лёгкими постукиваниями молотка запрессовываем его в крышку.

Замена окончена. Далее ставим на место шкив, ремень генератора и защиту.

Замена заднего сальника

Теперь меняем задний сальник (манжету) коленвала на ВАЗ 2107. Здесь потребуется больше времени, терпения и силы, так как для доступа к нему нужно отсоединить коробку передач. Все подготовительные работы выполняются в прежнем объёме, но автомобиль находится на нейтральной передаче. Так как нужно вывесить задние колёса, то это делать нужно на яме, а не на эстакаде. Внешний размер этого сальника 90 мм, а внутренний – 70.

Вначале требуется отсоединить кардан от коробки передач:

поддомкрачиваем и вывешиваем задние колёса;
если ВАЗ 2107 инжектор – снимаем теплозащитный экран каталитического нейтрализатора (торцовый ключ на 13 мм), отворачивая 4 гайки со шпилек (см. рис). Если ВАЗ 2107 не инжектор, а карбюратор – пропускаем этот этап.
теперь можно приступать к снятию карданной передачи. Важно! Берётся напильник и делается метка на вилке шарнира кардана и на фланце редуктора (дифференциала). Когда всё ставится обратно на место, закрепить нужно точно в таком взаимном расположении во избежание вибрации и разбалансировки. Для этого и нужна метка.
отворачиваем (рожковый ключ 13 мм) карданный вал от фланца редуктора, при этом монтировкой придерживаем кардан от проскальзывания. Теперь подвесим заднюю часть кардана на проволоке к задней подвеске, куда душе угодно.
отсоединяем переднюю часть карданного вала: разгибаем усики обоймы сальника (4 шт.), сдвигаем её вдоль кардана. Отворачиваем болты крепления промежуточной опоры кардана (2 шт.) от кронштейна, и разъединяем вал с эластичной муфтой, сдвинув вал назад. Поздравляем! Карданный вал отсоединён. Теперь нужно снять коробку передач, чтобы получить доступ к заднему сальнику.Снятие коробки передач и эластичной муфты кардана:

Вначале в салоне снимается центральная панель радиоприёмника. Потребуются ключ 10 мм, пассатижи и отвёртки. Отворачиваем две гайки консоли сверху. Затем отвёрткой с плоским шлицем поддеваем внизу декоративную накладку, снимаем её и выворачиваем нижние саморезы. Отсоединяем тумблеры освещения, обогрева заднего стекла, и выталкиваем разъёмы, разъединяя их. Предварительно нужно запомнить схему подключения. Наконец, поднимаем панель вверх и немного назад, освобождаем «палку» переключения передач и убираем.
далее снимаем декоративные накладки ручки КПП. Затем поднимаем ручку вверх, отвёрткой с плоским шлицем отжимаем фиксатор и снимаем ручку. Вытаскиваем аккуратно из неё демпфер (резиновый), можно пинцетом. Двумя отвёртками разжимаем лепестки на кольце фиксатора и снимаем его самого и две его втулки: резиновую и запорную.
отворачиваем саморезы крепления кожуха ручки КПП (отвёрткой с крестовым шлицем) и снимаем его с поролоновым уплотнителем.
отодвигаем обивку, и отвинчиваем крышку в полу;
открываем капот, отворачиваем болты крепления стартера и сдвигаем его назад. В результате он освободит колокол КПП.
отсоединяем эластичную муфту кардана . Внимание! Чтобы успешно установить её на прежнее место после замены сальника, нужно предварительно стянуть её специальным хомутом.
рожковым ключом (19 мм) отворачиваем гайки на болтах крепления муфты и крестовины вала КПП (3 шт.). После этого снимаем муфту вместе с уплотнителем и кольцом.
теперь с помощью того же ключа выворачиваем гайки крепления фланца переднего кардана и снимаем его. Эти и предыдущие 6 гаек самоконтрящиеся, при обратной сборке потребуются новые!
от КПП нужно отсоединить провода, идущие на белый фонарь заднего хода и привод на вал спидометра.
теперь, не снимая шланга, отсоединяем гидропривод и цилиндр сцепления от картера КПП. После этого убираем саму крышку картера сцепления. Нужно отвернуть 2 болта торцовым ключом 10 мм.
Важно! Теперь нужно установить опору под КПП, чтобы она не упала на голову и не перекосились болты!
берём торцовый ключ 19 мм, с удлинителем. Нужно вывернуть 6 болтов, которыми картер КПП крепится к блоку двигателя. Теперь отвёрткой с плоским шлицем поддеваем картер КПП с края, снимаем его со шпилек, раскачиваем и снимаем коробку с автомашины, вытаскивая первичный вал двигателя из диска сцепления. Важно! Нельзя, чтобы коробку перекосило. Подготовительные работы закончены! Можно приступать к замене заднего сальника.Для этого:
снимаем маховик и щиток сцепления, для этого воспользуемся торцовым ключом 10 мм. Нужно отвернуть 2 гайки на щитке;
перед тем, как менять сальник, нужно снять его держатель, чтобы не повредить фланец коленчатого вала. На рисунке хорошо видны 6 болтов его крепления, и 2 болта задней части поддона картера, А и В. Их тоже нужно отвернуть, так как они вворачиваются в корпус держателя сальника. Внимание! Между держателем сальника и корпусом блока цилиндров есть прокладка. И если вы проделали к сальнику такой большой путь, не поленитесь и поменяйте её независимо от состояния.

освобождаем сальник из оправки держателя, для этого закрепляем его в тисках, и, через специальную прорезь отвёрткой с плоским шлицем извлекаем его. Сальник осматривается на предмет повреждений и особенностей износа.
вновь посадочное место протирается чистым бензином, новый сальник смазывается чистым моторным маслом и запрессовывается в держатель с помощью оправки из подшипника, или старого сальника.
для сборки требуется выполнить все действия в обратном порядке.

Поздравляем! Если удалось самостоятельно добраться до заднего сальника, поменять его и собрать (в обратной последовательности) отсоединённые агрегаты, то вы с честью выдержали экзамен на продвинутого любителя – автомеханика.

comments powered by HyperComments
