Насколько выносливы автомобили марки КамАЗ знают все, также как и то, что за годы службы они нередко сменяют своих владельцев. При этом документация на авто нередко теряется, что существенно усложняет его обслуживание. К примеру, в крупном автохозяйстве схема электропроводки КАМАЗ 5320 может быть и общей, а вот для частника эта документация нужна как воздух.
Грузовое авто с индексом 5320 — первая модель завода в Набережных Челнах, выпускавшаяся под маркой КамАЗ

Потребность в документации

Практическая

Обратите внимание! Владельцам не только нужна сама электрическая схема, но и точные данные о том, где именно проложена электропроводка КАМАЗ 5320, а также заводская инструкция, наглядные схемы и фото, чтобы самостоятельно ее обслуживать.

Ведь область применения этого автомобиля очень широка:

• От городов и поселков европейской части России;
• Районов Крайнего Севера и Заполярья;
• Жаркого климата Средней Азии;
• До тропиков и субтропиков других стран и континентов.

Заводская схема расположения проводки относительно несущей рамы КамАЗ 5320

Соответственно, что условия эксплуатации оказывают прямое воздействие на долговечность изоляции и контактов электрических проводов и соединений, поэтому схема проводки КАМАЗ 5320 и ее расположение относительно кузовных элементов очень важна при обслуживании своими руками.
Расположение внутри салона КамАЗ 5320 электрических проводов

Точно также может понадобиться полезная и нужная схема электропроводки КАМАЗ 5511 – самого массового самосвала, которую вы тоже можете найти в соответствующем разделе, посвященном автомобилям данной марки.

Историческая

Помимо эксплуатационников есть отдельная категория потребителей грузовых автомобилей, которые также нуждаются в заводской документации.

Речь идет о:

1. реставрационных мастерских;
2. выставочных залах;
3. музеях.

Тот самый «первый» КамАЗ 5320 – восстановленный и выставленный в заводском музее

Музеи автопроизводителей

Справочно: грузовик КамАЗ 5320 с номером шасси №0000001 согласно разнарядке прямо с заводского конвейера отправился трудиться в одно из автохозяйств Башкорстостана в далеком 1976 году.

Когда завод в Набережных Челнах нарастил объемы через несколько лет с момента запуска серийного производства, встал вопрос о сохранении памятных экземпляров выпускаемых моделей. В результате такого решения был организован музей, занявшийся поиском и возвращением особо ценных экспонатов.
Отопление и энергоснабжение грузового авто

Обратите внимание: Заводские музеи вместе с реставрационными мастерскими есть у многих автопроизводителей.

В частности, первый КамАЗ:

• Был выкуплен заводом-изготовителем обратно;
• Отремонтирован;
• Получил свой первоначальный облик;
• Остается в строю в роли действующего музейного экспоната.

Через много лет автомобиль вновь вернулся в заводские стены

Частные коллекции

Но и частные музеи нередки в нашей стране – многие предприниматели и бизнесмены увлекаются автомобильной тематикой. Некоторые сориентированы только на модели, представляющие историческую ценность, а другие нередко выкупают и восстанавливают интересные и памятные для себя автомобили и мотоциклы.

Поэтому, в их поле зрения попадают:

Современные коллекционеры нередко интересуются и грузовиками

• Автобусы;
• Спецтехника;
• Мотоциклы своей молодости – УРАЛ, ИЖ или чехословацкая JAWA, где для восстановления также требуется оригинальная проводка ЯВА.

Имиджевая

Уже давно нет СССР, завод-изготовитель с общесоюзной также сменил форму собственности, но по-прежнему заинтересован оставлять в своем распоряжении автомобили, связанные с памятными датами.

https://www.youtube.com/watch?v=OCP9vidQA1s

Например:

1. Первый миллионный экземпляр, который покинул заводской конвейер через 12 лет с начала выпуска семейства КамАЗов, также найден и возвращен в музейную мастерскую для реставрации;
2. Двухмилионный КамАЗ-6522, построенный совместно с немецким производителем ZF, по решению руководства оставлен для музея (не эксплуатировался), соответственно, цена восстановления минимальна.

Оригинальная схема электрических соединений КАМАЗ 5320

Помимо автозавода, многие транспортные предприятия также находят интересные грузовики. Всем им, за исключением авто без пробега, требуются восстановительные работы, которые без документации качественно не осуществить. Особенно вызывает много вопросов проводка КАМАЗ 5320, поскольку она видоизменялась в зависимости от комплектации автомобиля.

Резюме

Надеемся, что наша публикация пробудит ваш интерес к отечественным грузовым автомобилям. А представленное в статье видео поможет получить дополнительную информацию по рассматриваемой тематике.

Схема проводки КамАЗ 5320: Цветная с описанием. Топтехник.ру

Грузовики камского автомобильного завода используются для перевозки различных грузов. Схема проводки КамАЗ 5320 необходима для выполнения ремонта и обслуживания автомобиля. К системе электрооборудования автомобиля относится совокупность устройств, соединенных проводами по определенной схеме.

Общие сведения по схеме

Схема электрооборудования КамАЗ 5320 выполнена по однопроводному принципу. Минусовой контакт – корпус автомобиля. К нему крепится минусовая клемма аккумуляторной батареи и минусовые выводы устройств. Плюс аккумуляторной батареи подключается к потребителям при помощи медных проводов.

ВАЖНО: Во избежание возникновения короткого замыкания в бортовой сети автомобиля, провода оснащены изоляцией, устойчивой к воздействию влаги и перепадам температур.

В электрооборудование входит, одновременно, несколько систем:

• Внешнего освещения;
• Запуска силового агрегата;
• Питания электрооборудования;
• Световой сигнализации;
• Автономного обогревателя;
• Очистки ветрового стекла;
• Приборов и контрольных ламп;
• Салонного освещения.

Внешнее освещение

Наружное освещение КамАЗ 5320 нужно для использования машины в темное время суток. К нему относятся:

1. Фары ближнего и дальнего света;
2. Освещение номерного знака;
3. Лампа освещения моторного отсека;
4. Противотуманные фонари;
5. Фара, которая освещает пространство под кузовом.

Потребители включены в электрическую схему через блок плавких предохранителей. Это защищает проводку от возгорания при возникновении короткого замыкания. Для управления системой используются переключатели, расположенные в кабине водителя.

Запуск силовой установки

Силовой агрегат запускается электрическим стартером с напряжением питания – 24 Вольта. Питание стартера осуществляется от двух аккумуляторных батарей, напряжением 12 В. Аккумуляторы соединены последовательно.

Плюсовой провод от аккумуляторов крепится к стартеру. Электростартер управляется через реле, при помощи выключателя приборов. Так же можете прочитать про ПГУ КамАЗ 6520.

Питание электрооборудования

При заглушенном двигателе питание потребителей осуществляется от аккумуляторов. Они включены в схему при помощи выключателя массы. Выключение массы осуществляется дистанционно. После запуска силового агрегата питание оборудования и заряд аккумуляторов осуществляет генератор постоянного тока.

Генератор включен в цепь параллельно аккумуляторам, и имеет обмотку возбуждения. Для стабилизации напряжения при разных оборотах силового агрегата в систему входит реле регулятор.

Световая сигнализация

Система необходима для безопасного использования автомобиля на дорогах общего назначения. При помощи системы водитель обозначает маневр для других участников дорожного движения.

Световая сигнализация состоит из:

• Задних и передних фонарей;
• Плафонов автопоезда;
• Переключателя указателей поворотов;
• Выключателя аварийной сигнализации;
• Реле и предохранителей;
• Выключателя сигналов торможения.

СПРАВКА: Световая сигнализация оснащена розеткой для подключения проводки прицепа.

Обогреватель и стеклоочиститель

Салон автомобиля КамАЗ 5320 оборудован автономным обогревателем, позволяющим использовать машину при минусовой температуре окружающей среды. Циркуляция теплого воздуха осуществляется электрическим вентилятором. Двигатель вентилятора имеет две скорости вращения.

Ветровое стекло очищается стеклоочистителями с электрическим приводом. Двигатель стеклоочистителей имеет два режима работы. Электродвигатель управляется при помощи переключателя, расположенного на передней панели салона.

Контрольные лампы и приборы

Для контроля над работой узлов и механизмов, в салоне установлена панель приборов и блок контрольных ламп.

Приборы и лампы подключены по однопроводной схеме. Минус подключен к корпусу щитка. Плюсовой провод приборов подключен к датчикам.

Освещение салона

В салоне установлены два плафона, предназначенные для освещения пространства внутри кабины. Приборы оснащены подсветкой, позволяющей следить за работой узлов и механизмов автомобиля в темное время суток.

ВНИМАНИЕ: Схема электропроводки автомобиля КамАЗ 5320 имеет провода, окрашенные в разные цвета. Это облегчает ремонт и обслуживание электрооборудования.

Из вышеперечисленного следует, что схема электропроводки КамАЗ 5320 цветная, предназначенная для ремонта и обслуживания электрооборудования грузового автомобиля. Благодаря цветной схеме, монтаж электрической проводки автомобиля выполняется самостоятельно.

Особенности электросистемы грузовиков Камского автомобильного завода

Схема электрооборудования КАМАЗ-5320 цветная, как правило, используется для ремонта электропроводки и устройств автомобиля. Благодаря электросхеме автовладелец может найти вышедшие из строя или неисправные узлы для их дальнейшего ремонта или замены. Подробнее об особенностях электрооборудования, его неисправностях и диагностике вы сможете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности электрооборудования

Начнем с описания — какие элементы и подсистемы включает в себя съема электропроводки КАМАЗ-5320:

1. Световая сигнализация и поворотные огни.
2. Система отопления, энергоснабжения, а также очистки лобового стекла.
3. Наружное освещение, включающее в себя ближний и дальний свет, габаритные огни, противотуманные фары, если таковые имеются.
4. Внутреннее освещение салона авто.
5. Система запуска мотора.
6. Также схема проводки включает в себя систему контрольно-измерительных устройств, расположенных на приборной панели автомобиля. На приборке находится не только спидометр и тахометр, но и множество индикаторов, а также датчики, предназначенные для обеспечения более удобного управления машиной.
7. Звуковая сигнализация.
8. Аудиосистема, если она имеется.

Нормальная работа электросхемы КАМАЗ 43118 возможна исключительно при правильном функционировании двух основных узлов:

1. Аккумулятора. Этот прибор обеспечивает систему зажигания напряжением во время запуска двигателя, а также позволяет питать основное электрооборудование при выключенном ДВС.
2. Генератора. Этот узел обеспечивает питание всех устройств и оборудования во время езды на авто. Также с помощью генератора обеспечивается восполнение заряда аккумулятора, который тот потратил на запуск мотора.

Как определить неисправность?

Выявление поломок в работе оборудования возможно с привлечением специалиста либо в домашних условиях.

В целом существует два состояния транспортного средства, при которых можно определить неисправность цепи:

1. Мотор не заводится, эксплуатация авто невозможна. Причин поломки в данном случае может быть много. Диагностику оборудования следует начать с проверки замка зажигания, распределительного устройства, свечей, высоковольтных проводов, стартерного узла и, разумеется, аккумулятора. В большинстве случаев причину можно решить путем заряда аккумуляторной батареи, очисткой свечей зажигания от нагара или заменой высоковольтных проводов. Кроме того, причина может заключаться и в вышедшем из строя генераторе. Перед тем, как приступить к демонтажу и разбору узла, следует проверить качество натяжения генераторного ремня. Возможно, ремешок ослаб или его натяжка очень сильная, что также не очень хорошо для авто.
2. Двигатель можно завести, но оборудование не работает или работает частично. Возможно, не работает группа устройств. Например, в вашем авто одновременно перестали работать повороники и щетки стеклоочистителя. Казалось бы, как эти устройства могут быть связаны между собой? Но нужно учитывать, что эти две системы работают от подрулевого переключателя. И если он вышел из строя или на его схеме плохой контакт, то узлы просто не могут быть запущены. Если мотор заводится, то часть узлов не работают, то сначала следует проверить предохранители в блоке, вполне возможно, что один или часть из них просто перегорела. Если предохранительные элементы рабочие, а в работоспособности электрооборудования вы уверены на 100%, то необходимо заняться диагностикой проводки (автор видео — канал CarEnergy).

Возможные неисправности проводки

Все неисправности в работе электропроводки можно разделить на несколько групп:

1. Поломка самого оборудования. Такое случается не так часто, но подобная проблема все же может иметь место.
2. Выход из строя предохранителя. Как известно, в монтажном блоке сосредоточены предохранительные устройства, отвечающие за безопасность проводки КАМАЗ. Если в системе происходят скачки напряжения, то для того, чтобы не допустить поломки оборудования, используются предохранители, которые перегорают в первую очередь. Если в бортовой сети периодически происходят скачки напряжения, то перед тем, как заменить выгоревшие предохранители, необходимо избавиться от причины.
3. Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Как правило, плохой контакт обусловлен обрывом провода где-то на участке цепи. Для диагностики вам потребуется мультиметр, который, собственно, используется всегда для обнаружения неисправностей в проводке. Также причина может заключаться в окислении или подгорании контактов. Если это так, то решить проблему можно путем их зачистки либо замены.
4. Утечка тока. В большинстве случаев такая проблема обусловлена пробоем в проводке. При помощи мультиметра определяется дефектный провод, который в результате нужно будет либо заменить, либо тщательно заизолировать.
5. Износ составных элементов генератора. Потребуется разборка узла для выявления дефектных деталей с последующей их заменой.
6. Сел аккумулятор или в нем недостаточно электролита. В этом случае нужно проверить уровень жидкости в банках АКБ, а также произвести замер параметра его заряда.

Электрическая схема

Общая схема проводки на КАМАЗе

Видео «Подробная инструкция по ремонту подсветки и проводки в КАМАЗе»

Как правильно произвести ремонт подсветки, а также электроцепи в грузовике — смотрите на видео ниже (автор — Никита Вагин).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (33.33%)

Нет (66.67%)

Камаз 5320\5410\5511 электрическая схема. — 8 Мая 2013

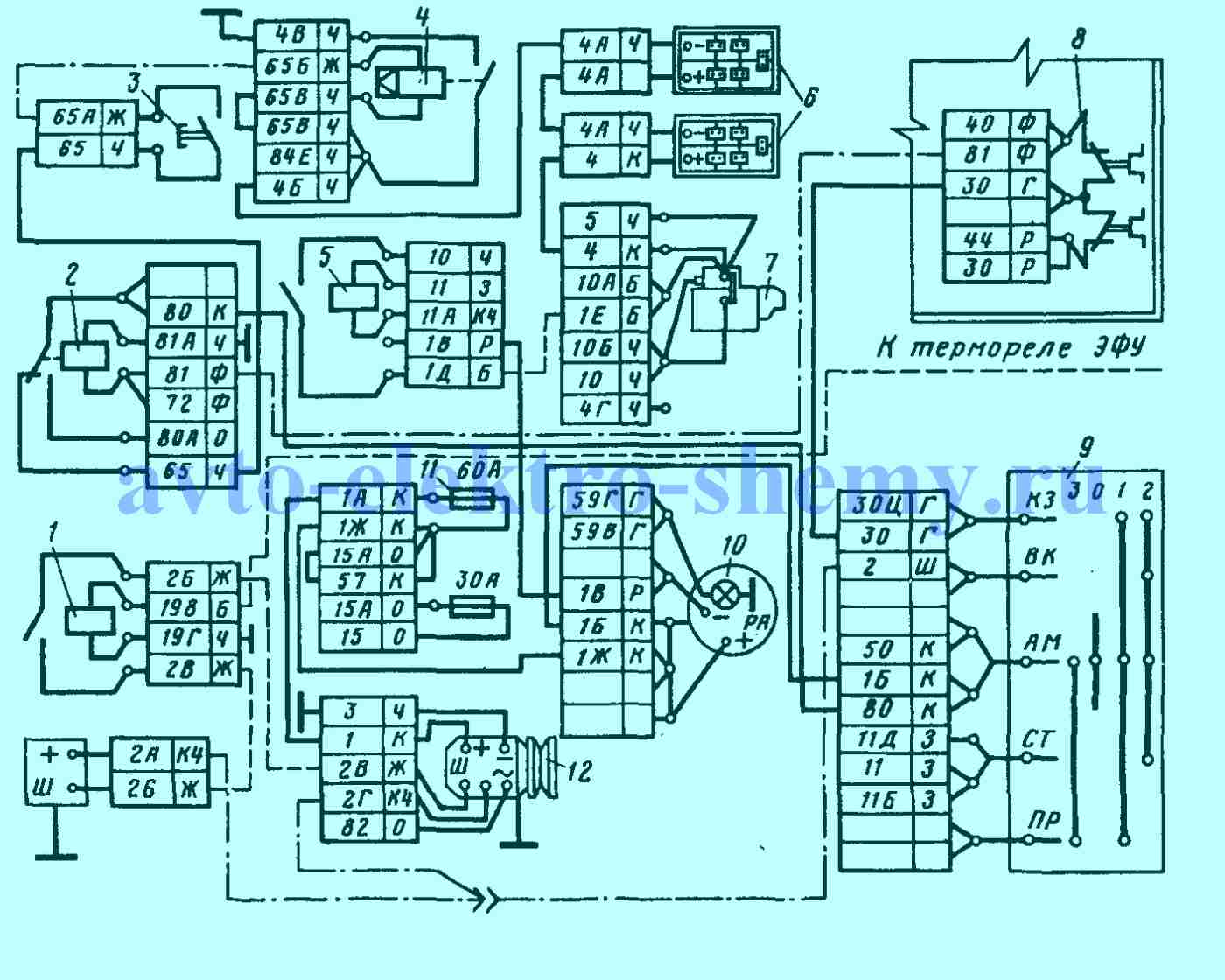

Схема состоит из трех листов- Лист 1 электрической схемы Камаз содержит описание внешнего освещения (повороты),схему аварийной сигнализации, распиновка подключения реле-прерывателя указателей поворотов, соединение термопредохранителей, фонарей заднего хода, стояночного тормоза,электрическую схему стоп сигналов,зумер отсутствия воздуха в контурах,распиновка,розетки прицепа,электросхему соединений задних плафонов,схема блока сигнальных лампочек на приборной панели,систему блокировки дифференциала,выключатель клапана прицепа.

Для увеличения нажмите на изображение

Лист 2 электрической схемы Камаз 5320,5410,5511 содержит описание подключения ближних и дальних фар, схему соединений габаритов, соединения фонарей автопоезда,схему противотуманных фар, электросхему соединений подсветки приборов, распиновку комбинированного переключателя света, датчика уровня топлива, датчика температуры охлаждающей жидкости, датчика перегрева, датчика аварийного давления масла, датчика указателя давления масла, датчика спидометра, схему подключения амперметра, указателей на щитке приборов, подключение термопредохранителей.

Для увеличения нажмите на изображение

Лист 3 электрической схемы Камаз 5320,5410,5511 содержит описание подключения электродвигателя отопителя, генератора, реле отключения генератора, схему звуковых сигналов, реле стартера, схему подключения стартера, аккумуляторов, подсоединение дистанционно управляемого отключателя массы, распиновку стеклоочестителя и стеклоомывателя, обозначение электрических контактов замка зажигания, электрическую схему подсоединения ЭФУ-электрофакельного устройства, соединение предохранителей (плавких вставок), термопредохранителей (бимметалических).

Для увеличения нажмите на изображение

На электрических схемах с условным изображением электрооборудования приведены номера подсоединяемых проводов и их цвет. Б-белый, Г-голубой, Ж- желтый, З-зеленый, К-красный, Кч-коричневый, О-оранжевый, Р-розовый, С-серый, Ф-фиолетовый, Ч-черный.

Питание бортовой сети 24 вольта (две аккумуляторных батареи соединенных последовательно), шасси (рама и кузов) отрицательный потенциал-масса, через понижающий инвертор 24\12 вольт напряжение 12 вольт запитывает прикуриватель (рацию, магнитолу, видеорегистратор и прочие потребители)

Основные разъемы связи кабины с двигателем и рамой находятся с переди под капотом.

Другой вариант электрической схемы Камаз 5320

Остальной материал для ремонта автомобиля КАМАЗ

С форума
Еду груженный, иногда не могу включить передачу, особенно с повышенной на пониженную тай на оборот тоже бывает, вроде-бы что-то мешает, делаю полную остановку автомобиля, потом трогаюсь нормально, (чаще всего такое бывает когда с третей на вторую, и с пятой на четвертую) Делитель работает нормально, может иногда пропадает сцепление или что еще может быть.
Когда идёшь груженный нужно включать повышенные 3,4,5, или только 1 и 2, а остальные пониженные? Как правильно ехать груженным.
Я новичок, только купил машину, нужна ваша помощь!
——
когда идёшь гружёный, трогаешься с 1Н (пониженной) потом 2Н-3Н-4Н-4В (повышенная)-5Н-5В, ну ещё в зависимости сколько тянешь. Когда переключаешься на низшую передачу перегазовку делаешь? Если нет то и на вряд-ли включишь.
——
Признаки кончины синхронизаторов.Как временная мера,езди с двойным выжимом и перегазовкой.Ну и готовся к вскрытию КПП.
——
Если крякнут синхроны,скоростя просто будут трещать,как на газоне…Вполне может быть коробка выбора передач или яблоко(какой у тебя люфт кулисы?)возможно ты просто не поподаешь в передачу..Либо нужна элементарная перегазовка,на камазе пониженную передачу при движении на скорости обязательно нужно включать с перегазовкой,очень редко обороты двигателя совпадают с оборотами трансмисии..Лично я вообще переключаю не используя сцепления,только для переход на повышенную и . т.д.А двойной выжим там не нужен,тем более если двух дисковое сцепление,это-ж Камаз,а не Краз…Коробки на камазах очень живучие!!
——
Я всё же склоняюсь к тому что у него износ синхронизаторов,но без вскрытия не обойтись.Для начала вскрыть верх. крышку коробки.Снять коробку можно и без делителя, много времени не займёт.
——
Ребята всем спасибо за проявленную инициативу.
причина была в том что был не отрегулированный шток на ПГУ, недовыжималось сцепление.
Отьездил еще 10 рейсов, и теперь буду снимать коробку, после регулировки ПГУ все стало работать в 10 раз лучше, но хочу еще проверить синхроны (иногда еще выделяются)

Схема электропроводки камаз 5320

Сборник электросхем для грузовика Камаз. Электрооборудование автомобилей состоит из следующих систем: электроснабжения, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов; системы отопления, стеклоочистки и звуковой сигнализации, пуска двигателя. Ниже приведены электрические схемы этих систем и их описание. Имеется два варианта – для различных модификаций автомобиля Камаз.

Общая электросхема КАМАЗ моделей 5320, 5410, 5511

Электросхема систем световой сигнализации КАМАЗ

Электросхема систем энергоснабжения и очистки КАМАЗ

Электросхема наружного и внутреннего освещения КАМАЗ

Второй вариант, где схемы разделены по узлам

Схема электроснабжения для всех автомобилей Камаз с генератором 800вт

Схема электроснабжения для автомобилей КамАЗ с генератором 2квт

Схема пуска двигателя Камаз

Электросхема контрольно-измерительных приборов

Схема стеклоочистки, отопления и звуковой сигнализации

Схема внутреннего освещения Камаз

Электросхема наружнего освещения

Схема наружней световой сигнализации и блокировки колес

Схема электрооборудования КАМАЗ-5320 цветная, как правило, используется для ремонта электропроводки и устройств автомобиля. Благодаря электросхеме автовладелец может найти вышедшие из строя или неисправные узлы для их дальнейшего ремонта или замены. Подробнее об особенностях электрооборудования, его неисправностях и диагностике вы сможете узнать из этого материала.

Особенности электрооборудования

Начнем с описания — какие элементы и подсистемы включает в себя съема электропроводки КАМАЗ-5320:

1. Световая сигнализация и поворотные огни.
2. Система отопления, энергоснабжения, а также очистки лобового стекла.
3. Наружное освещение, включающее в себя ближний и дальний свет, габаритные огни, противотуманные фары, если таковые имеются.
4. Внутреннее освещение салона авто.
5. Система запуска мотора.
6. Также схема проводки включает в себя систему контрольно-измерительных устройств, расположенных на приборной панели автомобиля. На приборке находится не только спидометр и тахометр, но и множество индикаторов, а также датчики, предназначенные для обеспечения более удобного управления машиной.
7. Звуковая сигнализация.
8. Аудиосистема, если она имеется.

Нормальная работа электросхемы КАМАЗ 43118 возможна исключительно при правильном функционировании двух основных узлов:

1. Аккумулятора. Этот прибор обеспечивает систему зажигания напряжением во время запуска двигателя, а также позволяет питать основное электрооборудование при выключенном ДВС.
2. Генератора. Этот узел обеспечивает питание всех устройств и оборудования во время езды на авто. Также с помощью генератора обеспечивается восполнение заряда аккумулятора, который тот потратил на запуск мотора.

Как определить неисправность?

Выявление поломок в работе оборудования возможно с привлечением специалиста либо в домашних условиях.

В целом существует два состояния транспортного средства, при которых можно определить неисправность цепи:

1. Мотор не заводится, эксплуатация авто невозможна. Причин поломки в данном случае может быть много. Диагностику оборудования следует начать с проверки замка зажигания, распределительного устройства, свечей, высоковольтных проводов, стартерного узла и, разумеется, аккумулятора. В большинстве случаев причину можно решить путем заряда аккумуляторной батареи, очисткой свечей зажигания от нагара или заменой высоковольтных проводов. Кроме того, причина может заключаться и в вышедшем из строя генераторе. Перед тем, как приступить к демонтажу и разбору узла, следует проверить качество натяжения генераторного ремня. Возможно, ремешок ослаб или его натяжка очень сильная, что также не очень хорошо для авто.
2. Двигатель можно завести, но оборудование не работает или работает частично. Возможно, не работает группа устройств. Например, в вашем авто одновременно перестали работать повороники и щетки стеклоочистителя. Казалось бы, как эти устройства могут быть связаны между собой? Но нужно учитывать, что эти две системы работают от подрулевого переключателя. И если он вышел из строя или на его схеме плохой контакт, то узлы просто не могут быть запущены. Если мотор заводится, то часть узлов не работают, то сначала следует проверить предохранители в блоке, вполне возможно, что один или часть из них просто перегорела. Если предохранительные элементы рабочие, а в работоспособности электрооборудования вы уверены на 100%, то необходимо заняться диагностикой проводки (автор видео — канал CarEnergy).

Возможные неисправности проводки

Все неисправности в работе электропроводки можно разделить на несколько групп:

1. Поломка самого оборудования. Такое случается не так часто, но подобная проблема все же может иметь место.
2. Выход из строя предохранителя. Как известно, в монтажном блоке сосредоточены предохранительные устройства, отвечающие за безопасность проводки КАМАЗ. Если в системе происходят скачки напряжения, то для того, чтобы не допустить поломки оборудования, используются предохранители, которые перегорают в первую очередь. Если в бортовой сети периодически происходят скачки напряжения, то перед тем, как заменить выгоревшие предохранители, необходимо избавиться от причины.
3. Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Как правило, плохой контакт обусловлен обрывом провода где-то на участке цепи. Для диагностики вам потребуется мультиметр, который, собственно, используется всегда для обнаружения неисправностей в проводке. Также причина может заключаться в окислении или подгорании контактов. Если это так, то решить проблему можно путем их зачистки либо замены.
4. Утечка тока. В большинстве случаев такая проблема обусловлена пробоем в проводке. При помощи мультиметра определяется дефектный провод, который в результате нужно будет либо заменить, либо тщательно заизолировать.
5. Износ составных элементов генератора. Потребуется разборка узла для выявления дефектных деталей с последующей их заменой.
6. Сел аккумулятор или в нем недостаточно электролита. В этом случае нужно проверить уровень жидкости в банках АКБ, а также произвести замер параметра его заряда.

Электрическая схема

Видео «Подробная инструкция по ремонту подсветки и проводки в КАМАЗе»

Как правильно произвести ремонт подсветки, а также электроцепи в грузовике — смотрите на видео ниже (автор — Никита Вагин).

Грузовики камского автомобильного завода используются для перевозки различных грузов. Схема проводки КамАЗ 5320 необходима для выполнения ремонта и обслуживания автомобиля. К системе электрооборудования автомобиля относится совокупность устройств, соединенных проводами по определенной схеме.

Общие сведения по схеме

Схема электрооборудования КамАЗ 5320 выполнена по однопроводному принципу. Минусовой контакт – корпус автомобиля. К нему крепится минусовая клемма аккумуляторной батареи и минусовые выводы устройств. Плюс аккумуляторной батареи подключается к потребителям при помощи медных проводов.

ВАЖНО: Во избежание возникновения короткого замыкания в бортовой сети автомобиля, провода оснащены изоляцией, устойчивой к воздействию влаги и перепадам температур.

В электрооборудование входит, одновременно, несколько систем:

• Внешнего освещения;
• Запуска силового агрегата;
• Питания электрооборудования;
• Световой сигнализации;
• Автономного обогревателя;
• Очистки ветрового стекла;
• Приборов и контрольных ламп;
• Салонного освещения.

Внешнее освещение

Наружное освещение КамАЗ 5320 нужно для использования машины в темное время суток. К нему относятся:

1. Фары ближнего и дальнего света;
2. Освещение номерного знака;
3. Лампа освещения моторного отсека;
4. Противотуманные фонари;
5. Фара, которая освещает пространство под кузовом.

Потребители включены в электрическую схему через блок плавких предохранителей. Это защищает проводку от возгорания при возникновении короткого замыкания. Для управления системой используются переключатели, расположенные в кабине водителя.

Запуск силовой установки

Силовой агрегат запускается электрическим стартером с напряжением питания – 24 Вольта. Питание стартера осуществляется от двух аккумуляторных батарей, напряжением 12 В. Аккумуляторы соединены последовательно.

Плюсовой провод от аккумуляторов крепится к стартеру. Электростартер управляется через реле, при помощи выключателя приборов. Так же можете прочитать про ПГУ КамАЗ 6520.

Питание электрооборудования

При заглушенном двигателе питание потребителей осуществляется от аккумуляторов. Они включены в схему при помощи выключателя массы. Выключение массы осуществляется дистанционно. После запуска силового агрегата питание оборудования и заряд аккумуляторов осуществляет генератор постоянного тока.

Генератор включен в цепь параллельно аккумуляторам, и имеет обмотку возбуждения. Для стабилизации напряжения при разных оборотах силового агрегата в систему входит реле регулятор.

Световая сигнализация

Система необходима для безопасного использования автомобиля на дорогах общего назначения. При помощи системы водитель обозначает маневр для других участников дорожного движения.

Световая сигнализация состоит из:

• Задних и передних фонарей;
• Плафонов автопоезда;
• Переключателя указателей поворотов;
• Выключателя аварийной сигнализации;
• Реле и предохранителей;
• Выключателя сигналов торможения.

СПРАВКА: Световая сигнализация оснащена розеткой для подключения проводки прицепа.

Обогреватель и стеклоочиститель

Салон автомобиля КамАЗ 5320 оборудован автономным обогревателем, позволяющим использовать машину при минусовой температуре окружающей среды. Циркуляция теплого воздуха осуществляется электрическим вентилятором. Двигатель вентилятора имеет две скорости вращения.

Ветровое стекло очищается стеклоочистителями с электрическим приводом. Двигатель стеклоочистителей имеет два режима работы. Электродвигатель управляется при помощи переключателя, расположенного на передней панели салона.

Контрольные лампы и приборы

Для контроля над работой узлов и механизмов, в салоне установлена панель приборов и блок контрольных ламп.

Приборы и лампы подключены по однопроводной схеме. Минус подключен к корпусу щитка. Плюсовой провод приборов подключен к датчикам.

Освещение салона

В салоне установлены два плафона, предназначенные для освещения пространства внутри кабины. Приборы оснащены подсветкой, позволяющей следить за работой узлов и механизмов автомобиля в темное время суток.

ВНИМАНИЕ: Схема электропроводки автомобиля КамАЗ 5320 имеет провода, окрашенные в разные цвета. Это облегчает ремонт и обслуживание электрооборудования.

Из вышеперечисленного следует, что схема электропроводки КамАЗ 5320 цветная, предназначенная для ремонта и обслуживания электрооборудования грузового автомобиля. Благодаря цветной схеме, монтаж электрической проводки автомобиля выполняется самостоятельно.
