Нельзя сказать, чтобы у двигателей ВАЗ головка цилиндра слишком часто ломалась и требовалась её срочная замена. Но все-таки время от времени это происходит и крайне важно найти такую деталь, которая прослужит долго. Реализуемые нами автокомпоненты ещё на заводе тщательно тестируются и если в ходе проверки в деталях обнаруживаются какие-либо дефекты, то такой товар к продаже не допускается. После установки на двигатель ВАЗ головки цилиндра мотор также желательно испытать. В целом, следует отметить, что данные автокомпоненты зарекомендовали себя на практике исключительно с положительной стороны.

Если Вами так и не была найдена головка блока цилиндров ВАЗ или другие запчасти к авто данной марки, в связи с чем требуется консультация компетентного специалиста, то мы готовы ответить на любые вопросы и оказать всяческое содействие при выборе автомобильных деталей. Достаточно лишь позвонить нам и рассказать о том, какие запчасти интересуют, а мы уже, исходя из этого, поможем найти требуемый товар.

Мы привезем заказанные автозапчасти в любой регион России и сделаем это в те сроки, которые были согласованы с клиентом. Подать заявку на покупку головок блока цилиндров ВАЗ можно через сайт или по телефону. Также для быстрого поиска автомобильных компонентов и ускоренивигая процедуры их заказа нами была разработана программа Автомаг-Онлайн. С её помощью легко подобрать любые детали из каталога и оформить заявку на их приобретение.

Для поиска деталей ВАЗ удобно использовать программу Автодилер.

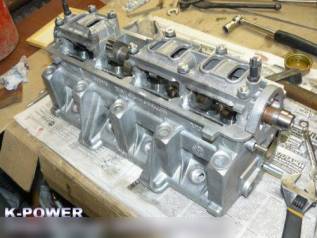

Головка блока цилиндров 1118 Sport 39/34

Доработанная ГБЦ (Спорт):

1. Установлены бронзовые направляющие втулки клапанов.
2. Установлены увеличенные облегчённые клапаны «СТК Мотор Спорт»: впускные — 39 мм, выпускные — 34 мм.
3. Увеличены сёдла под увеличенные клапаны  «СТК Мотор Спорт».
4. Увеличены каналы:  впускные — 32 мм, выпускные — 29 мм.
5.  Осажены пружины на 1,2 мм под тюнинговый распредвал.
6. Произведено завтуливание маслянного канала.

Пружины, тарелки, толкатели клапанов и распредвал в комплект не входят.

Работы, проводимые с головкой блока, направлены на улучшение коэффициента наполнения, уменьшение сопротивления выхлопным газам, повышение степени сжатия и снижение вероятности детонации при высокой степени сжатия. Способами повышения коэффициента наполнения является установка клапанов увеличенного диаметра и (или) продутых на специальном стенде, а также снижение потерь скорости движения горючей смеси в приборах питания, впускных трубах и клапанной щели. Поскольку величины потерь пропорциональны квадрату скорости движения смеси, то у впускного тракта форсированного двигателя для ее снижения увеличивают проходные сечения. Установка увеличенных клапанов (39 мм/34 мм) дает ощутимую прибавку в наполнении цилиндров горючей смесью и очистки их от продуктов сгорания. Для тех же целей, т.е. для улучшения наполнения цилиндров и создания минимального сопротивления выхлопным газам, производится обработка (увеличение ) впускных (32 мм) и выпускных (29 мм) каналов головки блока, а также соответствующих коллекторов. В целях увеличения износостойкости направляющих втулок на высокотемпературных режимах их целесообразно заменить на бронзовые. Доводка чистоты каналов головки делается набором шарошек, а затем наждачной бумагой. Аналогично производятся работы с впускным коллектором. Следует особо отметить, что значительные потери в мощностных показателях двигателя появляются при неточной стыковке каналов головки с соответствующими коллекторами (на двигателях ВАЗ нестыковка составляет до 3 мм). При обработке каналов головки на это сразу обращается внимание, подгоняются по месту все прокладки и ликвидируются уступы за счет подгонки патрубков.

Отвечают специалисты ваза, газа — журнал За рулем

На ВАЗе:

1. У меня VAZ 21101 от января 2006 года. По ПТС и шильдику под капотом — двигатель 21114, 1,6 л. А что означают цифры 11193 на блоке и 21118 — на головке блока? Говорят, что эта головка от мотора 1,8 л…

Очевидно, речь идет не о выбитых цифрах модели и номера двигателя (головка вообще не номерной узел), а о маркировке отливок.

Блок цилиндров двигателя VAZ 21114 объемом 1,6 л отличается по высоте от блока 1,5-литровых двигателей 21083, 2110, 2111, поэтому маркируется в литье цифрами 11193 (у 1,5 л маркировка 21082). Из отливки 11193 делают также блоки двигателей VAZ 21124 (1,6 л, 16 клапанов).

Головка блока 1,6-литрового двигателя VAZ 21114 также отличается от головки двигателей 21083, 2110, 2111, поэтому ее заготовка маркируется отлитыми цифрами 1118 (1,5 л — 21083).

Отливки с маркировкой 21118 не существует. Вероятно, за цифру 2 ошибочно принят след от отверстия выталкивателя в технологической литейной оснастке, расположенного перед цифрами 1118.

2. Чем отличаются комплектации автомобилей VAZ 2115—22-030 и VAZ 2115—22-031?

Первая цифра 2 означает, что автомобиль оборудован системой впрыска топлива. Вторая цифра 2 указывает на исполнение «люкс». Последние цифры 030 и 031 — варианты комплектации. По документам они различаются только наружными зеркалами. Комплектация 031 оборудована зеркалами 2108, а 030 — зеркалами 2114.

Поскольку производство зеркал 2114 не было освоено, комплектация 030 не выпускалась и существует только в заводских документах.

3. На моей «Ниве» VAZ 21213 задняя часть генератора вроде бы защищена резиновым «хоботом». Зачем он нужен, если остальное открыто всем ветрам с грязью, водой и т.д.? У соседа на «Ниве» VAZ 21214 такого устройства уже нет. Так в чем же задача «хобота»?

Генератор 21213 создан на базе генератора 2108. Его охлаждение организовано так, что крыльчатка обдува отсасывает воздух через весь генератор. Для повышения долговечности щеточного узла и подшипников применяется специальная задняя крышка с воздухозаборником, выведенным в верхнюю часть моторного отсека, где воздух чище.

Генератор 21214 значительно отличается от предыдущего — у него иная конструкция подшипниковых и щеточных узлов, по-другому организовано охлаждение. Он надежней работает в запыленной среде и в «хоботе» не нуждается.

4. Говорят, контакты замков зажигания при сборке чем-то смазывают. Верно ли это и к каким замкам применимо?

Для замков зажигания «классики» и «Нивы» применялась специальная смазка КСБ с медными чешуйками, чтобы предотвратить окисление контактов. Для замков переднеприводных автомобилей такая смазка не требуется, поскольку контакты изготовлены из другого материала.

На ГАЗе:

1. Недавно убедился в том, о чем раньше слышал от других водителей: если придется буксировать «Волгой» GAZ 31105/»>GAZ 31105 другую машину, как цеплять к ней трос — за детали снизу кузова? Несерьезно.

Автомобиль GAZ 31105/»>GAZ 31105 не предназначен для использования в качестве буксировщика и поэтому не имеет специальных приспособлений для крепления троса. Крепить трос за стремянку правой рессоры, как делалось на ранее выпущенных автомобилях, не рекомендуем — можете повредить пластмассовый буфер.

2. Где можно получить официальную информацию о том, какие модели автомобилей ГАЗ ныне выпускаются?

Официальный перечень выпускаемых ОАО «ГАЗ» автомобилей вы найдете на сайте ОАО «ГАЗ»: www.gaz.ru.

3. У меня «Волга» GAZ 31105. В свете недавних заявлений о ее дальнейшей судьбе хотел бы уточнить: будет ли завод поставлять запчасти к машинам, снимаемым с производства?

В случае прекращения выпуска транспортного средства производство запасных частей для него будет продолжаться, как того требует Закон «О защите прав потребителей». Что касается «Волги» GAZ 31105/»>GAZ 31105, то ее выпуск решено продолжать до тех пор, пока этот автомобиль остается востребован рынком.

4. Каковы перспективы дизелизации «Газели»? Какие дизели, помимо известного ГАЗ-560, появятся на грузовичках и автобусах?

Дизелизация остается одной из приоритетных задач ОАО «ГАЗ». «Газель» не является исключением. Кроме лицензионных дизелей ГАЗ-560, 5601, уже проработана установка на этот автомобиль других двигателей: ИВЕКО, «Андория», «Тойота». Дизелями «Андория» сейчас оснащают «газели», собираемые в Литве. У нас в стране установкой этих двигателей занимается ряд специализированных фирм.

5. Почему на «Газель» не ставят гидроусилитель руля? Ведь «прописался» же он на более легком «Соболе»!

Завод выпускает автомобили «Газель» в различных комплектациях, в том числе с гидроусилителем руля от «Соболя» — можете приобрести любую. Возможна установка гидроусилителя от «Соболя» и на машину, не имевшую этой системы, но доверить это следует фирме (или сервису), имеющей лицензию на данный вид работ. «Самодеятельность» в этих вопросах запрещена.

Разборка головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Этапы разборки и сборки головки лада 2113, ремонт головки цилиндров. Привод клапанов лада 2114, замена деталей головки цилиндров лада 2115. Устройство головки цилиндров ваз 2113, ваз 2115, ваз 2114.

Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.

При замене одной детали не требуется полная разборка головки цилиндров ваз 2114, ваз 2115, ваз 2113, лада самара 2.

Снимите ресивер, провода форсунок, рампу, коллектор. Снимите шланг системы охлаждения двигателя лада самара 2, датчик давления моторного мала, отверните свечи. Далее раскрутите необходимые болты и гайки после чего снимите заглушку с тыльной стороны головки цилиндров.

Разборка: 1 – головка цилиндров; 2 – распредвал; 3 – задний корпус подшипников распредвала; 4 – прокладка; 5 – крышка клапанов; 6 – передний корпус подшипников распредвала; 7 – сальник

Перед снятием распредвала снимите корпусы подшипников лада самара 2, затем снимите сам распредвал с сальником.

Комплектующие механизма привода клапанов: 1 – клапан; 2 – направляющая втулка; 3 – стопорное кольцо; 4 – маслоотражательный колпачок; 5 – опорная шайба пружин; 6 – внутренняя пружина; 7 – наружная пружина; 8 – тарелка пружин; 9 – сухари; 10 – регулировочная шайба; 11 – толкатель

Сжатие пружин клапанов: 1 – приспособление

Извлеките из отверстий толкатели клапанов с шайбами. После чего отсоедините клапаны от сухарей, при этом сжимая пружины специальным приспособлением. Снимите пружины с тарелками. Клапаны следует снимать с нижней стороны головки цилиндров. Далее снимайте колпачки с втулок и шайбы с пружин.

Сборка головки цилиндров ваз 2114, ваз 2115, ваз 2113, лада самара 2

Сначала следует установить шайбы пружин, смазать маслом клапаны и сальники клапанов. При помощи отправки запрессуйте колпачки на направляющие втулки. В направляющие втулки следует вставить клапаны, установите пружины и их тарелки.

Сухари клапанов устанавливаются специальным приспособлением, сжимая пружины

Толкатели с шайбами следует устанавливать в специальные отверстия в головке цилиндров ваз 2113

Установочные втулки распредвала

Поверхности, на которых происходит контактирование с корпусом подшипников и головки цилиндров необходимо отчистить от моторного масла, грязи и т. д. затем установите втулки подшипников распредвала.

Положение кулачков 1-го цилиндра при установке распредвала в головку цилиндров

Кулачки и шейки распредвала необходимо смазать маслом, при укладке распредвала в опоры, кулачки 1-го цилиндра должны быть направлены вверх.

Нанесение герметика на поверхность головки цилиндров

На головку цилиндров в местах контактирования с корпусами подшипников следует нанести герметик.

ВАЖНО

Герметик должен застыть, поэтому запускать двигатель можно не ранее, чем через час.

Гайки крепления корпусных подшипников ваз 2114 следует затягивать в 2 приема:

Затягивание гаек корпусов подшипников распредвала

1. При затягивании гаек, убедитесь в том, чтобы втулки корпусов беспрепятственно вошли в свои гнезда.

2. Подтягивание гаек необходимо производить в той же последовательности с силой равной 2,2 кгс м.

После того как все гайки были затянуты, необходимо быстро вытереть выдавленный герметик, в случае если герметик не будет удален, в местах выдавленного герметика появятся течи моторного масла.

При помощи отправки сальник распредвала необходимо запрессовать. С тыльной стороны головки установите заглушку. После чего установите патрубок охлаждающей жидкости вместе с датчиком.

Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

Закрепите выпускной коллектор с выпускной трубой и их прокладками, затяните гайки.

С помощью болтов закрепите рампу с форсунками вместе с регулятором подачи топлива. Уплотнительные кольца необходимо предварительно смазать маслом и установить, подключите провода к форсункам.

Ресивер подачи топлива следует прикрепить к выпускной трубе. Подсоедините шланг к ресиверу и регулятору давления бензина.

Трубки подачи и отлива бензина, которые необходимо прикрепить к топливной рампе ваз 2115.

Дроссельный патрубок следует прикрепить к ресиверу. Сапун следует прикрепить к дроссельному патрубку.

Закрутите свечи, датчик тосола, и датчик давления моторного масла.

После того как головка цилиндров установлена на блок цилиндров можно отрегулировать зазоры клапанов.

Замена головки блока цилиндров ВАЗ 2114 8 кл своими руками: фото и видео

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

Содержание

[ Раскрыть]

[ Скрыть]

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Инструменты

• динамометрический ключ;
• набор ключей;
• торцовые головки; Набор торцовых головок Набор Torx
• Torx;
• отвертка.

Процесс

1. Первым делом нужно отсоединить минусовые АКБ.
2. Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
3. Затем нужно слить тосол.
4. Снижаем давление топлива.
5. Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
6. Демонтируем крышку ГБЦ.
7. Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница.

   Снятие корпуса воздушного фильтрующего барьера вместе с патрубком

8. Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
9. Убираем крышку.
10. Снимаем ремень газораспределительного механизма.
11. В обязательном порядке необходимо провести фиксацию валов от прокручивания.
12. Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
13. Убираем шкив с распредвала.
14. Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
15. Выкручиваем оставшиеся болты и снимаем ее.
16. Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке.

    Порядок в котором должно проходить ослабление болтов

17. Потом полностью выкручиваем болты и вынимаем их с шайбами.
18. Полностью снимаем головку.
19. В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
20. Снимаем полностью ГБЦ.
21. Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
22. После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
23. В первую очередь ставим новую прокладку.
24. Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
25. Вставляем болты.
26. Начинаем их затяжку с помощью динамометрического ключа.
27. Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов.

    Порядок затяжки

28. Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
29. После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

 Загрузка …

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Замена прокладки ГБЦ на ВАЗ 2114 своими руками: признаки неисправности, рекомендации бывалых

Содержание:

1. Требование к прокладке
2. Признаки неисправности
3. Полезные рекомендации
4. Процесс замены

Не секрет, что прокладка головки блока цилиндра играет огромную роль в правильной функциональности любого автомобиля. В данном случае ВАЗ 2114 уж точно исключением не является.

За счет наличия данной прокладки обеспечивает герметичность трех основных систем:

• Охлаждение;
• Масляная смазка;
• Газораспределение.

Если возникла какая-то неисправность, связанная с нарушением целостности прокладки, она обязательно подлежит замене. Ремонт в данном случае неприемлем.

Новенькое изделие

Требования к прокладке

Выбирая новую прокладку ГБЦ, необходимо учитывать предъявляемые к данному элементу требования. Как вы уже поняли, она выполняет очень важные задачи, потому от качества выбранной новой детали зависит работоспособность всего вашего автомобиля.

Требования к данному элементу следующие:

• Прокладка должна быть упругой, устойчивой к деформации;
• Элемент обязан обладать водонепроницаемости и маслонепроницаемостью;
• Компонент обязательно должен быть устойчивым к воздействию горячих газов;
• Не бояться химических воздействий;
• Сохранять целостность и представленные выше характеристики в течение длительного периода эксплуатации.

Прогоревшая прокладка больше не способна нести в себе основные защитные функции, потому обязательно выполняется процедура замены.

Признаки неисправности

Опираясь на характерные признаки потери своих характеристик прокладки, можно вовремя предпринять соответствующие меры по недопущению ухудшения ситуации с вашим автомобилем. Как результат, затраты на ремонт будут включать в себя разве что покупку новой прокладки. Своими руками ее поменять можно без особых проблем.

Полезные правила

Прежде чем приступить непосредственно к самой процедуре замены прокладки, советуем ознакомиться с несколькими важными правилами. Они помогут вам выполнить замену прокладки максимально правильно и избежать повторного ремонта в ближайшие несколько сезонов. Там уже все зависит от множества факторов.

1. Участок блока, куда будет помещаться новая прокладка, тщательно обезжиривайте и убирайте все остатки старой резинки.
2. Все резьбовые отверстия зачистите от масла и следов грязи.
3. Воспользуйтесь оселком для удаления имеющихся неровностей на соприкасающихся поверхностях. Если дефекты более серьезные, тогда потребуется отшлифовать поверхности головки блока цилиндров.
4. Внимательно центруйте новую резинку согласно направляющим. В противном случае прокладка не сможет эффективно выполнять поставленные перед ней задачи и в скором времени потребуется повторное вмешательство.
5. При замене прокладки рекомендуется поменять используемые соединительные болты на новые.
6. Под каждый болт в обязательном порядке устанавливает подкладная шайба.

Замена

Теперь, зная все тонкости процедуры замены, можно рассказать непосредственно о том, как своими силами можно демонтировать старую резинку из ГБЦ и установить на ее место новую.

Для работы вам потребуется определенный набор инструментов и материалов:

• Динамометрический ключ;
• Гаечный ключ;
• Торцевая головка;
• Отвертка;
• Прокладка;
• Емкость для слива жидкости охлаждения;
• Чистая сухая ветошь.

Начинаем процедуру замены.

1. Снимите минусовую клемму с аккумуляторной батареи. Процедура стандартная, но без нее дальше работать запрещено.
2. Зафиксируйте поршень первого цилиндра в верхней мертвой точке — ВМТ.
3. Слейте охлаждающую жидкость в подготовленную заранее емкость.
4. Стравите давление в топливной системе, если вы только недавно заехали в гараж после поездки.
5. Далее приемную трубу выхлопа отсоединяем от выпускного коллектора.
6. Снимается крышка головки блока цилиндра, а вместе с ней не лишним будет отсоединить ресивер, дроссельный узел, выпускной и впускной коллектор.
7. Ослабьте хомуты, которые держат патрубок воздухоподвода на дроссельном узле. Снимите его с узла, захватив вместе со шлангом для забора воздуха. Демонтируйте параллельно воздушный фильтр вместе с корпусом.
8. На левой торцевой части ГБЦ располагаются массовые провода, которые отключаются и тем самым снимается топливная рамка.
9. Открутите крепежи, на которых удерживается передняя крышка. Снимите крышку и ремень ГРМ. Зафиксируйте коленчатый вал, чтобы предотвратить возможные прокручивания.

Важный этап очистки

10. Достаньте натяжной ролик и дистанционную шайбу вместе с ним.
11. Демонтируйте крепежные болты, чтобы снять зубчатый шкив от распределительного вала.
12. Теперь нужно снять заднюю крышку. Для этого откручиваются крепежные гайки и болты.
13. С помощью крестовой отвертки демонтируйте винты, ослабьте хватку хомута и постепенно начните отключать все шланги от выпускного патрубка головки.
14. Путем откручивания крепежных гаек, снимаются шланги подачи и слива горючего с топливных трубок.
15. Шестигранником отсоединяются 10 крепежных болтов. Откручивайте каждый болт на пол оборота друг за другом, чтобы снять напряжение, и избежать деформации крышки.
16. Извлеките винты и шайбы.
17. Снимите головку и прокладку.
18. Зачистите все соприкасающиеся поверхности, удалите все следы металлической стружки, зачистите резьбовые соединения и отверстия.
19. Поставьте новую прокладку, принимая во внимание две центрирующие втулки. Отверстия с медной окантовкой должны оказаться между 3 и 4 цилиндрами. Эти отверстия служат для прохождения масла.
20. Убедитесь, что на первом цилиндре закрыты оба клапана, после чего можно возвращать головку на место.

Процесс установки

21. Вставьте крепежные винты в отверстия и закручивайте их. Делается это в четыре этапа согласно представленной ниже схеме:

• На первом этапе затяжка выполняется с моментом 20 Нм;
• На втором этапе применяют момент затяжки в пределах 69,4-85,7 Нм;
• На третьем этапе крепежи проворачиваются на 90 градусов;
• На завершающем цикле происходит финальная затяжка еще на 90 градусов.

Выполнив замену, проведите процедуру обратной сборки, двигаясь в противоположной последовательности. Если грамотно разобрать узел, со сборкой проблем возникнуть не должно.

 Загрузка …

замена прокладки, клапанов ваз 2108, 2109, 2110, 2112, 2114, 2115

Проведение ремонта головки
блока цилиндров (ГБЦ)
вынужденная мера, связанная с неисправностью ДВС.
Симптомы неисправности:

• Дымит
• Жрет масло
• Заводится не с
  первой прокрутки стартером
• Мотор не заводится
• Из-за обрыва клапана

Ремонт
ГБЦ осуществляется после точной установки причины неисправности, которую
можно установить методом диагностики, как на карбюраторном
двигателе, так и на инжекторе.

На автомобиле одна и та же неисправность может быть вызвана разными причинами. Например, двигатель стал работать с перебоями или троит, то это еще не значит, что виновником неисправности является головка блока. Ремонт является дорогостоящей операцией и поэтому в первую очередь необходимо определить:

• правильно ли работают свечи, высоковольтные
  провода и катушка зажигания;
• исправность топливных форсунок;
• наличие коммутационного сигнала на разъемах
  форсунок и катушки зажигания;
• обеспечивает ли бензонасос необходимое давление
  топлива в рампе.

При отсутствии неисправностей в
системе управления инжекторным двигателем можно
приступить к ремонту ГБЦ.

Далее рассмотрим на примере 8 клапанного двигателя автомобилей семейства ВАЗ: 2108, 2109, 2110, 2111, 2113, 2114, 2115, гранта, калина, приора основы ремонта головки блока цилиндров.

Процесс ремонта гбц

Демонтаж

На автомобилях с 8 кл двигателем головки блока однотипные и взаимозаменяемые. Соответственно, вся механика действий проводится независимо от модели автомобиля по единой технологии ремонта. Приступая к демонтажу ГБЦ
проводится общая подготовка автомобиля и инструмента. Первое необходимое
действие – это отключение бортовой электрической сети от аккумуляторной
батареи. Для этого достаточно снять минусовую клемму с АКБ. Второе действие направлено
на производство работ, в части касающихся слива охлаждающей жидкости из блока
цилиндров, вывернув пробку, находящуюся между третьим и четвертым цилиндрами. Необходимость
слива жидкости из радиатора отсутствует.

Снять корпус воздушного фильтра с резиновым патрубком, открутив хомут на дроссельном узле. Отсоединить топливные магистрали от рампы форсунок.

Отсоединить тросик привода управления дроссельной заслонкой от дроссельного узла.

Открутить две гайки клапанной крышки и снять ее.  Прокладку крышки
клапанов при сборке необходимо заменить на новую.

После проведения общих подготовительных работ приступаем непосредственно к разборке деталей и узлов, препятствующих окончательному подъему головки от блока цилиндров.

Открутить три болта защитной
крышки механизма ремня ГРМ и снять крышку.

Установить поршень первого
цилиндра в положение верхней мертвой точки, при этом метка на шестерне
распредвала должна расположиться напротив загнутой скобы корпуса крышки.

Зафиксировать положение
коленчатого вала специальной гребенкой через смотровое отверстие на корпусе
маховика.

Открутить гайку, удерживающую
ролик натяжителя ремня ГРМ и снять его с комплектом шайб.

Снять ремень с шестерни
распределительного вала и помпы, отвести его в сторону.

Удерживая распределительный вал
открутить болт от шестерни снять ее.

Открутить болты, крепящие
отражатель к корпусу ГБЦ и блоку цилиндров и снять его вместе с помпой.

Далее необходимо открутить две
гайки и болт от боковой крышки распредвала и снять ее, а также снять корпус
термостата, крепящегося на шпильках.

Открутить гайки крепления
верхних крышек постели распредвала. Снять крышки и рапредвал.

Открутить все гайки крепления выпускного и впускного коллекторов и отделить их от
головки в сторону лобового стекла.

Болты крепления ГБЦ чаще всего
изготовлены под ключ торкс (Torx External).
Головка такого болта имеет форму шестилучевой звезды и его применение основано
с целью уменьшения ее размеров.

Рассухаривание клапанов

Конструктивно в ГБЦ стержень клапана проходит через направляющую,
запрессованную в тело головки. Работу механизма клапана
обеспечивают последовательно собранные детали: нижнее седло пружины, маслосъемный
колпачок, пружина внешняя, пружина внутренняя, верхнее конусное седло,
сухари-фиксаторы.

Для дальнейшей работы, связанную с заменой клапана или седла, выпрессовки направляющей втулки узел подлежит разборке. Выполнить операцию разборки не сложно, имея в наличии приспособление «рассухариватель», представляющий собой систему рычагов. Конечная точка рычага крепится к опорной поверхности, а средняя часть упирается кольцом на верхнее седло пружины. Оказывая рычагом давление на седло пружины, открывается доступ к конуснообразным сухарям, которые снимаются пинцетом.

В случае выполнения рассухаривания своими руками и не имея в наличии приспособления, такое действие можно выполнить ударом молотка, предварительно подобрав оправку под размер верхнего седла пружины.

Замена направляющих

Направляющие клапанов подлежат замене в случае превышения допустимого биения, составляющая для выпускных клапанов не более 0,6 мм, а для впускных не более 0,4 мм.

Биение проверяется специальной оснасткой, состоящей из массивной плиты, которая крепится на уже подготовленной на фрезерном станке поверхности головки. Штатив позволяет удерживать микрометр в нужном положении, перемещая его вертикально и горизонтально. Отклонив клапан, вставленный в направляющую по направлению движения штока до упора, подводят рабочую головку микрометра до касания с тарелкой клапана. Стрелку на микрометре устанавливают на ноль вращая шкалу и отклоняют клапан навстречу движения штока микрометра. Показания стрелки не должно превышать 40 делений для впускного клапана и 60 делений для выпускного.

В случае превышения допустимых норм, направляющая специальной выколоткой выпрессовывается и так же запрессовывается новая. Затем обрабатывается развертками.

Следует иметь ввиду, что направляющая для выпускного клапана на внутренней поверхности имеет теплоотводящую нарезку по всей ее длине, а впускного только до половины длины.

Зенковка

При установке новой направляющей клапана его осевая линия в большинстве
случаев не будет совпадать с центральной осью седла. Для восстановления соосности
и плотного прилегания тарелки клапана к седлу проводится обработка его кромок
специальными фрезами, имеющими три угла наклона фасок:

• верхний коррекционный угол – 30⁰
• угол седла клапана                      — 45⁰
• нижний коррекционный угол —  60⁰

Комплект фрез для проведения зенковки впускных и выпускных клапанов и оправкой к
ним приобретается в специализированных торговых сетях.

Притирка

Притирка пары седла-клапан
выполняется для получения герметичного уплотнения. Притирку осуществляют,
используя дрель, ручной цанговый рычаг, оснащенный пружиной возврата, или
пневматическим приспособлением с набором присосок разных размеров. В качестве
абразива применяют состав из шлифовального порошка и моторного масла или
используют готовые притирочные пасты.

Перед притиркой нужно смазать стержень клапана маслом и установить клапан в направляющую. Затем подготовить приспособление и приподняв тарелку клапана над седлом уложить по кромке тарелки притирочную пасту.

Совершая вращательные движения
вокруг оси клапана в сочетании с возвратно-поступательными осуществляется
притирка клапана к седлу. Появление на фаске седла матового серого пояска
свидетельствует о качестве притираемых поверхностей.

Проверка герметичности

По завершению притирочной
операции окончательно проверить качество уплотнения керосином при закрытых
клапанах. Если течь керосина, при выдержке продолжительностью 2-3 часа не
обнаруживается, то можно окончательно собирать ГБЦ. При выявлении течи,
операцию по притирке следует повторить.

Замена маслосъемных колпачков

Замена маслосъемных колпачков производится в обязательном порядке при ремонте ГБЦ. В течении эксплуатации двигателя возможны варианты, когда дефектный маслосъемный колпачок (сальник) слетает с верхней части направляющей клапана и свободно перемещается по его стержню. Симптомом неисправности, связанной с маслосъемным колпачком, является появление дыма из глушителя при перегазовке и незначительное падение уровня масла в картере. При появлении неисправности во время эксплуатации двигателя маслосъемные колпачки можно заменить, не снимая ГБЦ с двигателя. Достаточно разобрать клапанную крышку и снять распределительный вал.

Рассухарить клапанный узел,
убрать пружины и специальным инструментом (клещи-съемники,
ударная цанга) снять поврежденные колпачки.

Новые колпачки смазать маслом и
легкими ударами молотка через специальную оправку запрессовать на верхнюю часть
направляющей.

Собрать в обратном порядке
клапанный узел, распределительный вал и отрегулировать тепловые зазоры
клапанов.

Замена прокладки гбц

При ремонте или в случае повреждения прокладки ГБЦ необходимо снять головку с двигателя. Рабочую часть поверхности необходимо выровнять шлифовкой (выполняется эффективнее на фрезерном станке). Очистить от следов старой прокладки сопрягаемую поверхность блока цилиндров, продуть воздухом от частиц и пыли, а также резьбовые колодцы для болтов, крепящих головку.

Уложить на поверхность блока цилиндров новую прокладку и произвести монтаж в обратной последовательности.

Сборка гбц ваз

Сборку головки блока цилиндров
необходимо начинать после тщательной продувки поверхности от сторонних
предметов и частиц. Особенно обратить внимание на чистоту внутренних
поверхностей направляющих клапанов и каналов
подвода масла на постелях рапредвала. Смазать моторным маслом посадочные места и сальник распредвала, стержни клапанов, толкатели и маслосъемные колпачки.

Вставить клапаны в направляющие (каждый клапан после притирки строго
принадлежит соответствующему цилиндру). Ориентировать на столе ГБЦ для сборки
клапанных узлов и уложить нижние шайбы пружин. Специальной ударной оправкой
запрессовать маслосъемные колпачки и продолжить сборку внешней и внутренней
пружин. Уложить верхние конические шайбы на пружины и специальным инструментом
– рассухаривателем установить сухари — фиксаторы.

Следующим этапом сборки является установка толкателей, которые так же, как и клапаны вставляются в строгом соответствии с соответствующим цилиндром. Окончательной операцией сборки ГБЦ является установка распредвала. Распредвал вместе с сальником укладывается на постель и сверху накидываются крышки. Предварительно на крайних точках контакта с поверхностью ГБЦ наносится тонким слоем герметик. Крышки затягиваются гайками и головка готова к монтажу на двигатель.

Нужен ли герметик для сальника распредвала? Такой вопрос задают начинающие мотористы. Резинотехнические детали, при их хорошем качестве исполнения не нуждаются в дополнительном использовании герметика.

Монтаж на блок цилиндров

Перед
проведением монтажа необходимо почистить и
продуть сжатым воздухом поверхность блока цилиндров от инородных частиц, пыли,
капель масла и тосола.

Уложить
прокладку ГБЦ на поверхность блока цилиндров и аккуратно установить головку,
контролируя ее положение по фиксирующим втулкам.

Далее устанавливаются болты крепления
головки и делаются 4 этапа протяжки динамометрическим ключом:

1. 20 Н*м.
2. 85,7 Н*м
3. 90°
4. 90°

Схема протяжки

Следующие этапы монтажа выполняются согласно схемы технологического процесса в обратном порядке разборки, описанные выше.

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в
тело головки («просажены») или подвергались неоднократной зенковке требуется их
замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

Ремонт постели гбц

При наличии люфта распредвала в постели ГБЦ,
превышающим допустимую норму необходимо произвести ремонт постели или напыление
шеек распредвала с последующей механической его обработкой. Данные операции
доступны в механических мастерских со специализированным оборудованием.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной
особенностью ремонта ГБЦ гранты является применение металлокерамических седел.
На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно
обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Нужно ли шлифовать гбц при замене прокладки

Обязательно ли шлифовать поверхность головки при замене прокладки? Если прокладка ГБЦ получила повреждение, то поверхность рабочей поверхности головки необходимо подвернуть шлифовке. Повреждение прокладки не произойдет без причины, следовательно, возможно произошел перегрев головки и ее «повело» из-за локальных температурных перепадов, не соблюдался рекомендуемый порядок затяжки болтов. Шлифовать поверхность головки рекомендуется.

Надо ли протягивать гбц после замены прокладки

Протягивание ГБЦ производится в четыре этапа динамометрическим ключом, с перерывами на 30 минут между этапами. Первая затяжка выполняется усилием в 20 Н*м вторая – 85,7 Н*м, третья – поворот ключа на 90⁰ и четвертая – поворот ключа на 90⁰. Повторно протягивать после определенного пробега, как практикуется на двигателях УМЗ, не требуется.

Обкатка после замены клапанов

После замены клапанов и сглаживания микроскопических неровностей на трущихся деталях (если еще и произведена дополнительно замена направляющих) обкатка проводится на протяжении 500 км пробега. Во время обкатки важно не нагружать двигатель и контролировать его температуру. Резкие увеличения максимальных оборотов, особенно на холостом ходу не допустимы. После проведения обкатки необходимо повторно отрегулировать тепловые зазоры клапанов и проверить натяжение ремня ГРМ и генератора.

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена
прокладки ГБЦ сопряжена с снятием головки и, соответственно,
разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок,
подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя
тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все
электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация
после замены клапанов обычно длится на протяжении 500 км пробега, но
возможны случаи, когда после первого запуска необходимо корректировать тепловые
зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Ремонт головки автомобиля Ока

Двигатель автомобиля Ока – это в буквальном смысле половина двигателя
ВАЗ-2114, имеет всего два цилиндра. Все операции по ремонту ГБЦ мотора этой
машины осуществляются идентично полноценному четырехцилиндровому двигателю. Особенностью ремонта головки является уменьшение норма
— часов почти в два раза.

ВАЗ 2114

, генератор: обзор, неисправности, советы по настройке

На автомобиле ВАЗ 2114 генератор — это электрическая трехфазная машина, вырабатывающая переменный ток. Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (три фазы) в постоянный. Чтобы произвести ремонт самостоятельно, необходимо знать устройство генератора и основные поломки, которые могут возникнуть. Поэтому стоит обдумать все по порядку.

Генеральный проект генераторной установки

• Крышки из алюминиевых сплавов.У них есть специальные гнезда, в которые запрессовываются подшипники. На задней крышке есть клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения. Также на обратной стороне заглушки установлен конденсатор постоянной емкости. С его помощью подавляются радиопомехи. Щеточный узел установлен в одном корпусе с регулятором напряжения ВАЗ 2114. Генератор работает за счет того, что в обмотке статора индуцируется ЭДС, индуцированная вращающимся магнитным полем ротора.
• Статор собран из пластин из специальных марок трансформаторной стали.В нем есть специальные пазы, в которые укладываются силовые обмотки. У каждого есть вывод для подключения к выпрямителю. Крышки прикручены к статору. Обмотка возбуждения находится на роторе. Соедините его с кольцами из меди. Они на валу. Ведущий шкив установлен спереди, а на роторе есть шпоночная канавка.
• Крепление диодного блока производится к задней крышке изнутри. Он состоит из девяти полупроводников — шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используются пластины из алюминиевого сплава.А с лицевой стороны, рядом с ведущим шкивом, крыльчатка.

Технические характеристики

Краткое описание технических характеристик генератора:

• Питание обмотки ротора (возбуждение) создается напряжением, значение которого находится в диапазоне 13,2 — 14,7 Вольт.
• При нагрузке 10 кг провисание ремня (на длинном участке) не превышает 0,8 см.
• Генератор для ВАЗ 2114 (цена в магазинах около 4 000–4 500 руб.) Способен выдавать до 80 А.

Агрегат расположен с левой стороны, привод осуществляется поликлиновым ремнем от шкива на коленчатом валу двигателя автомобиля.

Поломка механики и электрики

Такая неисправность проявляется в повышении уровня шума, издаваемого генераторной установкой. Причина — разрушение одного из подшипников. Как правило, та, что в передней крышке — на нее действуют очень большие нагрузки, особенно когда ремень генератора ВАЗ 2114 слишком натянут.По этой причине всегда следует следить за натяжением приводного ремня генератора.

Что касается электрических пробоев, то они могут проявляться отсутствием зарядного напряжения аккумулятора или его низким (иногда слишком высоким) значением. Чтобы проверить исправность, необязательно снимать генератор с автомобиля. Для этого воспользуйтесь мультиметром. Измерьте напряжение на выводах АКБ ВАЗ 2114. Во время работы генератор должен выдавать около 14 вольт. Если оно 12 вольт и ниже, значит, генератор не выдает требуемого напряжения и требует ремонта.В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

Инструмент для снятия генератора

Кронштейн крепится к блоку двигателя (примерно посередине). Корпус генератора крепится к кронштейну на блоке с помощью специальной планки. Благодаря ему можно регулировать натяжение ремня. Для снятия генератора вам понадобится следующий инструмент:

• Ключи (желательно накидные и рожковые) с размерами «10», «13», «17», «19».
• На некоторых автомобилях может возникнуть необходимость повернуть голову на «15».
• Небольшая опора или короткий отрезок трубы.

Демонтаж генератора с автомобиля

При необходимости замены подшипника генератора ВАЗ 2114 необходимо полностью снять агрегат. Сначала обязательно отключите аккумулятор. Без этого ремонт нельзя начинать — короткое замыкание может вызвать возгорание проводки. Затем с помощью ключа на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку в верхней части и перемещаем корпус к блоку двигателя.Немного поработаем с электричеством — откручиваем гайку от болта (пин «31») и отсоединяем провод идущий к обмотке возбуждения.

Внизу крепления генератора выполнено крепление с помощью длинного болта и гайки. На последнем есть пластиковый резьбовой фиксатор. Вверху штанга прикручена к статору одной гайкой, а к блоку двигателя — двумя болтами. Все резьбовые соединения откручиваем, чтобы снять генератор. Если резьба застряла, используйте проникающую смазку — она ​​избавит от грязи и ржавчины. Снял генератор вверх — так проще оказывается.Но можно снять защиту двигателя и стянуть вниз: на ВАЗ 2114 генератор снимается двумя способами.

Разборка генератора

Инструмент:

• Ключи на «10» и «19».
• Отвертка крестовая.

Прежде чем начать, убедитесь, что все детали генератора приобретены. Порядок демонтажа генератора:

• Отсоедините и снимите пластиковую крышку с корпуса.
• Отметьте положение крышек и статора относительно друг друга — это облегчит сборку в дальнейшем.
• С помощью отвертки Phillips открутите два болта, которыми регулятор напряжения крепится к щеточному узлу.
• Выключите контроллер.
• Ослабьте винты крепления диодного выпрямителя в сборе. Отсоедините от него обмотки статора и снимите узел. Учтите, что конденсатор также демонтируется вместе с ним. С его помощью генератор напряжения ВАЗ 2114 «очистился» от переменной составляющей.
• Откручиваем четыре болта, затем снимаем заднюю крышку.
• Зажмите ротор в тисках и открутите гайку со стороны шкива.
• Снимите переднюю крышку.
• Визуально оценить состояние агрегатов. Если везде сильный износ, необходимо провести капитальный ремонт.

Как определить неисправность?

Признаков повреждения генератора:

• На панели приборов горит (кратковременно или постоянно) лампа, указывающая на отсутствие заряда — красный аккумулятор.
• Заряд аккумулятора недостаточный или чрезмерный.
• Фары светят тускло или заметно мигают, дворники работают нестабильно, постоянно меняют обороты.
• В АКБ закипает электролит, ярко светят лампочки, иногда горят лампы.
• Генератор шумит.

Это краткое описание проблем, но для ремонта генератора в ВАЗ 2114 необходимо рассмотреть их более подробно. Стоимость полного ремонта будет не более 1200 руб.

Поломка щеточного механизма

Неисправности можно разделить на два типа: обрывы щетки или регулятора напряжения.Замена щеток и реле-регулятора производится без демонтажа генератора. Также диагностику можно произвести подручными средствами — парой пальчиковых батареек, батареей, лампочкой или тестером. Стоимость щеточного блока довольно низкая, поэтому можно не проверить, а сразу поставить новый и забыть о проблемах. Но если вы поняли, то диагноз такой:

• Подключите питание к регулятору напряжения.
• Лампа накаливания соединяется с щетками.
• При напряжении 12-14 вольт лампа светится.
• При повышении до 15-16 вольт гаснет.

Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о выходе из строя реле-регулятора. Также стоит отметить признаки износа щеток:

• В бортовой сети наблюдается снижение напряжения.
• На зарядку аккум не доходит.
• Наблюдаются скачки напряжения.

Сняв щетки, визуально оцените их состояние — если длина меньше полсантиметра, то можете смело выбрасывать. Также обратите внимание на то, как движутся щетки генератора ВАЗ 2114 в пазах — если есть заедания, лучше установить новые или капнуть немного чистого масла. Обязательно оцените состояние контактных колец на роторе, иногда их нужно отполировать. После установки новых щеток потребуется несколько минут, чтобы они начали нормально работать.

Диодный выпрямитель

Два признака отказа диодного моста:

• Аккумулятор разряжен.
• Зарядка намного выше чем должна быть.

Эта поломка может иметь весьма негативные последствия. Если вы сомневаетесь в своих силах, лучше доверить ремонт генератора человеку, который на этом специализируется. Чаще всего выходят из строя два диода, но заменить их проблематично, так как эти детали для генераторов отдельно не продаются.Будет намного проще купить новый и установить его. Замена производится в следующей последовательности:

• В блоке осуществляется монтаж контактного болта с втулками и гайками, выполнен зажим.
• Исправьте и переустановите все выводы обмоток статора, затяните гайки их соединения.
• Замените болты, которыми крепится блок выпрямителя. Затяните их.
• Поставить реле-регулятор и затянуть его болтами.
• Установите пластиковую крышку и закрепите зажимами.
• Установите генератор на автомобиль, затяните ремень и проверьте работу.

Чем заменить генератор ВАЗ 2114?

ВАЗ 2114 — это автомобиль, который очень часто подвергается доработкам (тюнингу). В первую очередь, конечно, качественную и мощную музыку. Некоторые позаботились о комфорте, сделали установку ксенона, евры, кондиционера. От этого нагрузка на генератор становится выше, «родной» не справляется. Чаще всего замену штатному ищут среди ВАЗов новых моделей — «Калина», «Приора».Замена генератора ВАЗ 2114 довольно проста. Сделать это сможет любой автомобилист, если он умеет обращаться с гаечными ключами. Помимо нового генератора вам потребуется:

• Ключи рожковые и колпачковые на «10» и «13».
• Гаечные ключи на «17» и «19».
• Отвертки.
• Небольшое крепление.
• Другими словами, все инструменты, которые нужны для удаления установки.

Процедура замены генератора

Независимо от того, какой генератор в ВАЗ 2114 вы ставите («Приоры» или «Калина»), процесс замены будет одинаковым.Для замены выполните следующие действия:

• Отсоединить минусовой провод аккумуляторной батареи.
• Снять защиту двигателя.
• Гаечным ключом на «10» открутите гайку от болта генератора (шпилька «31»).
• Отсоедините провод идущий к щеткам.
• Снимите все гайки и болты, которые используются для крепления корпуса генератора к натяжной планке и блоку двигателя.
• Вынуть генератор.
• Установите новую в обратном порядке.

Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя. На этом работы конец: после качественно сделанного ремонта в генератор нельзя заглядывать минимум три года (или 50 тысяч километров).

Троиц двигатель ВАЗ-2114 инжектор (8 клапанов). Ремонт двигателя

В период развития автомобильной промышленности одними из самых популярных были 4-цилиндровые двигатели. И сегодня они самые распространенные. Бывает так, что по ряду причин один из цилиндров «отключается», а на оставшихся трех агрегат работает.Бывает, что двигатель ВАЗ-2114 троит инжекторный (8 клапанов). В чем причины этого явления и что с этим делать? Попробуем разобраться.

Мощность двигателя

Для автомобилей данной модели разработан 8-клапанный двигатель с индексом 2111. Если сравнивать этот агрегат с другими, есть серьезные отличия. Это электронное управление и распределенный впрыск топлива. ЭБУ полностью учитывает все основные данные, которые требуются для эффективной работы.Мотор достаточно прочный, мощный, экономичный.

Мощность 78 лошадей. Объем — 1,5 литра.

Каждый из четырех цилиндров имеет по два клапана. У них диаметр 81 мм. Конструктивные особенности этого агрегата позволяют увеличить силовые характеристики до 120 л. с участием. Также существует доработанный агрегат объемом 1,6 л и мощностью 80 л. с участием.

Хозяева очень довольны этими моторами. Они полностью себя оправдывают.Однако бывает, что троит двигатель на ходу, как и других неисправностей не наблюдается. В большинстве случаев все это легко ремонтируется.

Как понять, что мотор затроил?

Перепутать с чем-то очень сложно. Отчетливо услышать этот звук смогут даже неопытные автолюбители. Плавная работа двигателя переходит в прерывистые жуткие звуки. Это сложно описать, но из глушителя вместо обычного шипения он будет «бомбардировать».

Эффекты

Если двигатель ВАЗ-2114 инжекторный (8 клапанов), то двигатель сразу потеряет мощность.Ведь три цилиндра разные. Еще один характерный для линейки ВАЗ признак — вибрации, а также тряска из моторного отсека. Еще один симптом «болезни» — повышенный расход топлива и отчетливый насыщенный запах бензина из выхлопной трубы и в газах. И это не так. Важно вовремя реагировать на появляющиеся сигналы, иначе машине потребуется серьезный ремонт.

Когда один цилиндр не работает, топливная смесь в нем не горит, а просто накапливается.

Затем разбавляется маслом и направляется в картер. Чем больше топлива попадет туда, тем более жидким будет масло. Он быстро потеряет смазывающие свойства. В результате происходит повышенный износ цилиндро-поршневой группы, колец и других деталей. Через некоторое время двигателю потребуется капитальный ремонт (ВАЗ-2114 — рассматриваемая модель).

Причины

Их очень много. Есть даже такие нюансы, когда настоящие профессионалы не могут сразу выявить проблему.Однако мы приводим статистику наиболее частых причин.

Строительство может произойти из-за разбитой свечи. Также такое явление наблюдается при обрыве высоковольтного провода, выходе из строя катушки зажигания, неисправности ЭБУ. Еще одна возможная причина — попадание воздуха во впускной коллектор, прогара выпускного клапана. При перфорации прокладки ГБЦ тоже появляется эта проблема. Все-таки этот эффект вызван поломкой компрессионных колец, прогоранием поршня. Естественно, это далеко не все причины, по которым двигатель ВАЗ-2114 инжекторный (8 клапанов).

Диагностируем сами

Теперь, когда вы знаете причины, давайте посмотрим, как выполняется диагностика. Начать нужно с самого простого. Пусть это будет сломанный цилиндр.

Итак, в первую очередь следует запустить двигатель и открыть капот.

Тогда послушайте, как работает двигатель, и запомните этот звук. Теперь поочередно дотянуться до высоковольтных проводов. Свечи не получат напряжения, и цилиндры перестанут работать. Послушай. Звук изменился? В противном случае проблема в неисправном цилиндре.

Проверка свечей

Важно знать, попадает ли искра в цилиндры. Для этого понадобится свечной ключ. Выкрутите свечу из неработающего цилиндра, осмотрите ее электрод. Если вы видите нагар или вздутие, то этот элемент следует заменить. Вы можете очистить свечу, но это не навсегда, а только временно решит проблему.

Теперь проверьте искру на наличие искры. Подсоедините к нему высоковольтный провод и проложите его металлической деталью к корпусу мотора.При этом разместите его так, чтобы электрод не касался корпуса. Затем пригласите помощника. Его задача — вращать стартер, а ваша — наблюдать за свечой. Если при работе стартера есть искры, значит, у вас проблемы с проводами. Также это связано с поломкой катушки, ЭБУ или датчика положения коленвала. Вероятно, есть сдвиг ремня ГРМ, что может быть причиной трофеев на ходу.

Троиц в сырую погоду

Да и это не шутка.Многие владельцы, у которых есть автомобили семейства ВАЗ, отмечают, что недавно «вымытые железные кони» или просто в дождливый день начинают троить.

Частая причина — попадание жидкости в свечные колодцы.

В результате свеча перестает зажигать, а значит, цилиндр не может работать правильно. Но это не все.

Таким образом, различные датчики могут выйти из строя из-за воздействия агрессивных сред. Также при мойке аппаратами высокого давления могут быть повреждены различные уязвимые детали.

Что касается условий окружающей среды, то в сырую погоду троит двигатель после долгого холостого хода. Запуск двигателя происходит не сразу, а с пятого по шестой раз. Работа мотора неравномерная и нестабильная до полного прогрева. Визуальный осмотр часто не дает результатов. Работа мотора нормализуется через некоторое время до полного остывания или до следующего дождя. Причина здесь частично та же, что и после автомойки.

Под корпусом трамблера скапливается сырость, а точнее конденсат.Есть простой способ диагностировать эту проблему. Завести двигатель в темноте. Если вы видите огни под капотом, вам необходимо заменить провода.

Не забываем о свечах. Если двигатель в сырости не хочет заводиться, то, скорее всего, свечи просят заменить. Возможно, перестали давать сильную искру. В сырой дождливый день при свечах может накапливаться влага, что приводит к утечкам тока. Также часто виноваты катушки зажигания. Их оболочки трескаются, и в них скапливается конденсат.

Холодный двигатель работает нестабильно.

Иногда автомобили марки ВАЗ троят пока холодно. Но как только разогреются, начинают стабильнее работать. Вот несколько простых причин. Чаще всего ЭБУ выдает команды на создание слишком богатой топливной смеси. Если высоковольтные провода заглушены, это также приводит к аналогичному эффекту. Изношенные части поршневой группы вызовут нарост.

Троит в прогреве

Бывает по-другому. В холодное время года наблюдается стабильная работа, но стоит прогреть, так как двигатель ВАЗ-2114 впрыскивает сразу (8 клапанов).Часто это связано с сгоревшей прокладкой ГБЦ, неисправным ЭБУ или проблемами в катушке зажигания.

Проблемы при простое

Это очень частая ситуация. И вообще никакой разницы, холодный двигатель либо прогрет. В этом случае причин очень много. Это может быть что-то элементарное — от выхода из строя одной из свечей до серьезных проблем в поршневой группе. Если деталь легко поменять, значит, изношенные цилиндры требуют серьезного ремонта. ВАЗ-2114 — не исключение.

Итак, нестабильная работа силовых агрегатов на холостом ходу может быть связана с зажатыми клапанами, несоответствием меток ремня ГРМ, прогоранием клапанов в двигателе. Они также могут быть повреждены из-за гидроудара. Не исключены различные неисправности в электронике.

Если троит, то и киоски

Многие автомобилисты не раз сталкивались с этой проблемой. Начинается поиск возможных причин и неисправностей. Компьютер проверен, проверено все, что можно, результат нулевой.Все таки двигатель троит и глохнет.

В этом случае вы можете проверить состояние форсунок. Для многих после серьезной диагностики эта проблема была решена очень легко, просто и недорого путем очистки форсунок и топливной рампы.

Если причину трудно найти

Бывает и такое. И это довольно частая ситуация. Может помочь диагностика автомобиля с помощью компьютерных систем. Такая операция позволит проверить все датчики, электронный блок управления двигателем, а в результате даст информацию о том, где именно произошли неисправности в автомобиле ВАЗ-2114.

Если вы столкнулись с этой поломкой, не паникуйте. Все можно починить, и этот эффект не смертельный. Если не удается определить причину, обратитесь к опытному специалисту. Но часто все можно найти и устранить вручную.

выводы

Важно внимательно следить за состоянием автомобиля и отдельных его узлов. При хорошем уходе, своевременной замене расходных материалов и жидкостей эта машина будет работать не хуже швейцарских часов.Ну а если вдруг агрегат окончательно выйдет из строя, всегда можно купить и установить новый — цена 1,6-литрового двигателя около 20 тысяч рублей.

Итак, мы выяснили основные причины, по которым в ВАЗ-2114 может не работать один из цилиндров.

Информация для иностранных клиентов

«ТЮНИНГ СПОРТ» Компания была основана в 1998 году и на сегодняшний день является одним из ведущих поставщиков спортивных аксессуаров для автомобилей LADA (ВАЗ) и NIVA (4×4) .Ассортимент магазина компании насчитывает более 5000 наименований товаров для тюнинга и автоспорта и постоянно расширяется.

«TUNING SPORT» сотрудничает с Европой и на сегодняшний день у нас имеется обширная база постоянных клиентов в таких странах, как Португалия, Испания, Франция, Италия, Германия, Бельгия, Нидерланды, Великобритания, Ирландия, Исландия. , Дания, Норвегия, Швеция, Финляндия, Польша, Литва, Латвия, Эстония, Беларусь, Украина, Словакия, Венгрия, Босния и Герцеговина, Сербия, Чехия, Румыния, Болгария, Греция, Турция, Израиль и т. Д.Наша компания имеет опыт отправки заказов даже в Австралия, Эквадор и США .

Совершать покупки в интернет-магазине «TUNING SPORT» легко и удобно. Мы создали эту страницу специально для наших зарубежных заказчиков. Здесь вы узнаете, как разместить заказ на нашем сайте, а также узнаете подробности о способах оплаты и доставке.

Как сделать заказ

Используя пункты меню, расположенные в нижней части этой страницы, выберите нужный вам раздел.Мы рекомендуем вам использовать веб-браузер Google Chrome, так как он может помочь вам перевести нужную страницу на ваш родной язык.

Добавьте желаемые товары в корзину и нажмите «Разместить заказ» при добавлении последнего товара в корзину.

Для шага «1. Кому» выберите «Новый пользователь» и введите свои данные: имя, адрес электронной почты, номер телефона, дополнительные данные (при необходимости).

Для шага «2. Как доставить» выберите Почта России или EMS Почта России (экспресс-доставка, но дороже) и введите свой полный адрес и почтовый индекс для доставки.

Для шага «3. Как платить» выберите один из двух способов оплаты: онлайн-платеж через Visa / Mastercard или денежный перевод через Western Union.

После этого нажмите «Оформить заказ» .

Если все заказанные вами товары есть в наличии, мы рассчитаем стоимость доставки и вышлем вам счет.

Как оплатить заказ

Мы предлагаем два варианта оплаты:

1. Оплатите счет через Western Union https://www.westernunion.com

2. Совершите онлайн-платеж с помощью карты Visa / Mastercard

Способы доставки

Мы доставляем продукцию по всему миру с московского склада «ТЮНИНГ СПОРТ» двумя способами:

1. Почта России

Доставка по всему миру мелких и средних товаров (максимальная длина — 105 см или 41 дюйм). Не подлежит доставке бамперы (обвесы) и другие крупногабаритные предметы (пороги, крылья, капоты, балки задних мостов, подрамники и т. Д.) Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ. При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX.Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

2. EMS Почта России

Ускоренная доставка по всему миру мелких и средних товаров (максимальная длина — 150 см или 59 дюймов). невозможно доставить бамперы (обвесы) и другие крупногабаритные предметы (пороги, капоты, балки задних мостов и т. Д.) EMS Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ.При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ EMS Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX. Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

Как получить скидку

Для постоянных клиентов нашего интернет-магазина действует прогрессивная система скидок:

• Общая сумма покупки 20.000 руб. — 5% скидка
• Общая сумма покупки 50.000 руб. — 10% скидка
• Общая сумма покупки 250.000 руб. — 15% скидка

Чтобы принять участие в системе прогрессивных скидок, вам нужно просто сделать покупки в нашем интернет-магазине. Ваша персональная прогрессивная скидка предоставляется автоматически, как только сумма ваших оплаченных заказов достигает следующего порога скидки.

Вы всегда можете узнать свою текущую ставку скидки и сумму, необходимую для следующего уровня, в своем аккаунте .

Прогрессивная скидка действует на все товары в «TUNING SPORT» онлайн каталоге . Прогрессивная скидка не суммируется с другими скидками (специальными предложениями). Скидка всегда рассчитывается от базовой цены товара.

• Крыло / Спойлер
  ⁴²

• Воздухозаборники
  ¹⁴

• Двери в стиле Lamborghini
  ⁴

• Обвесы для LADA 4×4 NIVA
  ⁴⁶

• Обвесы для LADA GRANTA
  ²⁰

• Обвесы для LADA KALINA
  ³⁵

• Обвесы для LADA KALINA 2
  ¹¹

• Обвесы для LADA LARGUS
  ¹⁵

• Обвесы для LADA PRIORA
  ³²

• Обвесы для LADA VESTA
  ¹⁸

• Обвесы для LADA X-RAY
  ³

• Обвесы на ВАЗ 2101, 2102, 2103, 2106
  ²²

• Обвесы на ВАЗ 2104, 2105, 2107
  ³⁰

• Обвесы на LADA SAMARA (ВАЗ 2108, 2109, 21099)
  ⁶¹

• Обвесы на LADA 110 (ВАЗ 2110, 2111, 2112), ВАЗ 21123 Купе
  ⁴⁷

• Обвесы на LADA SAMARA-2 (ВАЗ 2113, 2114, 2115)
  ⁶⁶

• Обвесы для HONDA
  ¹¹

• Обвесы для KIA
  ⁴

• Обвесы для MAZDA
  ¹

• Обвесы для MITSUBISHI
  ²

• Обвесы для OPEL
  ⁴

• Обвесы для RENAULT
  ¹⁵

• Сетка
  ⁴⁵

Преподаватели и сотрудники | Компьютерные информационные системы

2114 Течь сальника на распредвале как заменить

Утечка моторного масла — Картина довольно грустная.При этом передняя часть картера двигателя оказалась сильно решетчатой. Сняв защиту ГРМ, смотрим на крышку масляного насоса — довольно труднодоступное место, закрытое шкивом генератора. Видно, что масло плохо вытекает из зоны возле переднего сальника коленвала.

Причина утечки моторного масла установлена, а значит, его можно смело приступать к ремонту.

Замена переднего качающегося коленвала ВАЗ 2114 производится по следующей схеме: либо быстрая, либо правильная.В первом случае просто мажут манжету и устанавливают новую, обходя без снятия масляного насоса. Во втором случае производят полную и последовательную разборку — как прописано в руководстве по ремонту.

Естественно, мы предпочли второй, правильный вариант.

Из запчастей нам понадобится передний сальник коленвала, а также прокладки под масляный картер и масляный насос. Все работы выполняем либо на смотровой яме, либо на эстакаде, либо на подъемнике.В этом случае нам не понадобится специальный инструмент. Вперед нужно выставить переднее правое колесо, а затем снять его. Затем необходимо слить моторное масло из картера.

Ключ №10 выворачивает 4 болта передней защиты таймлайна, затем снимаем.

Ключом №8 откручиваем болты (6шт), которыми крепится правая половина нижней защитной перемычки двигателя. Снимаем кожух, затем ключом № 17 ослабляем гайку, зубчатую передающую к растяжке, и, перекладывая ее, снимаем приводной ремень.

Ставим рычаг переключателя скоростей на первую передачу и выкручиваем ключом № 19 Болт, которым шкив крепится к коленвалу. Шкив с коленчатым валом взлетный.

Теперь нам потребуется снять ремень ГРМ, для чего необходимо сначала переключить рычаг на пятую скорость и совместить задний защитный кожух ремня шестерни и метки крепления распредвала, вращая колесо.

Не помешает убедиться, что видимый в маховике на маховике состав сцепления расположен напротив среднего деления шкалы.

Ключ № 17 ослабил болт крепления натяжного ролика, затем снимаем ремень ГРМ.

Ключом №10 откручиваем болты, которыми крепится нижняя крышка картера сцепления, затем снимаем.

Теперь с головкой на 10 откручиваем 16 болтов крепления масляного картера к блоку цилиндров. Картер снимаем вместе с прокладкой.

Такими же ключевыми болтами, которые нефтяник прикрепляет к корпусу насоса, а также к крышке 2-го коренного подшипника, снимаем маслобоз.

Снимаем с коленвала двумя отвертками зубчатый шкив.

Рукояткой с отверткой вынимаем из паза коленвала. Это нужно делать очень осторожно, так как этот ключ очень маленький, и поэтому он довольно коварный — легко выглядеть легко, но очень сложно выглядеть легко.

Важно! Не забудьте снять с блока цилиндров старую прокладку масляного насоса (как правило, она прилипает к блоку цилиндров).

По окончании работ осмотрели старый сальник и убедились, что причины появления моторного масла были правильно определены — охладитель сальника изношен более чем на 2 миллиметра, что вызвано утечкой масла.

Сборка должна производиться в обратной последовательности разборки.

Новый сальник необходим для смазки моторным маслом до тех пор, пока упор не будет вдавлен в крышку с диаметром, подходящим для коврика. Под маслонасос ставим новую прокладку, предварительно протрубив ее герметиком с двух сторон.

При установке масляного насоса необходимо проследить два направляющих штифта корпуса до отверстий в отверстиях цилиндра, а рабочий край сальника не подходит.

Необходимо установить новую прокладку под масляный картер, а также смазать ее герметиком с обеих сторон. По завершении установки и натяжения ремня ГРМ проверяем, совпадают ли установочные метки. Если все сделано правильно, остается только влить в двигатель моторное масло.

4 года назад

В автомобиле два сальника коленвала, расположенные на разных концах. Передний сальник снять проще, с задним будет чуть больше облицовки — снимаем маховик, затем держатель сальника и только после этого ударяем и заменяем новым. С заменой железы сзади мало кто решается — процесс достаточно трудоемкий, требует определенных навыков. В нашей текущей статье мы поговорим о передке, где особых сложностей нет, главное снять шкив коленвала и достать сальник с крышки масляного насоса.

Примечание!
Вам понадобятся следующие инструменты: отвертки, различные ключи, накидки, ворота, немного моторного масла, залитого в двигатель вашего автомобиля.

Расположение мушки

Он находится за шкивом коленчатого вала, и этот шкив спрятан за шкивом генератора (обозначен красной стрелкой). Оба шкива прикреплены за счет большого и длинного болта, удерживающего их по центру. Открутив этот болт и сняв оба шкива, вы можете легко увидеть сальник.На небольшом фото чуть ниже это указано стрелкой.

Когда нужно менять сальник?

Основная и единственная причина замены — платье-капюшон. Интересно, почему такое происходит:

• сальник просто сломан;
• со временем резина приходит в негодность и начинает трескаться;
• выдавливание сальника с места посадки.

Последнее случается редко, но все же учтите, в этом случае его 100% заменить на новый, т.к. после выдавливания он сильно деформируется около шкивов и переустановке не подлежит.Есть послабление из-за избыточного давления в системе смазки. Внимательно следите за лампой давления масла на приборной панели, не управляйте автомобилем со светящейся лампочкой (обозначенной на нижнем фото), это, вероятно, сигнализирует о чрезмерном или недостаточном давлении в системе смазки.

Примечание!
Выявить протечку чуба непросто, придется осматривать на ощупь, особенно в месте расположения сальника. Берите фонарик, заводите машину и смотрите на расположение сальника, следов стад нет.Как правило, изношенное масло превращается в масло в процессе работы двигателя, главное хорошо выглядеть и замечать проблему.

Замена сальника перед ВАЗ 2113-ВАЗ 2115

Примечание!
Перед заменой сальника убедитесь, что проблема именно в нем, а не в системе вентиляции картерных газов. Просто эта система. Со временем масло загрязняется, и масло начинает выдавливаться через сальники. Подробнее ознакомиться с этой темой мы рекомендуем в статье: «Очистка системы картерных газов на ВАЗ 2114».

Удаление

Для начала необходимо снять ремень ГРМ со шкива (как и в публикации: «Замена ремня ГРМ на автомобилях ВАЗ»). Затем две небольшие леса аккуратно ставят пологий шкив коленчатого вала (фото 1). Сзади вы найдете сальник, его достаточно спрятать отверткой, чтобы снять с места посадки (фото 3). Однако коленвал — металлический шпонка (фото 2, указано стрелкой). Желательно аккуратно слить и снять или посмотреть, чтобы он не упал и не потерялся.Ключ удерживает шкив от проворачивания, деталь важна, поэтому в случае утери идите в автомагазин за новой запчастью.)

Установка

Главное смазать сальник моторным маслом, залитым в двигатель автомобиля в данный момент. Требуется не весь сальник, а только рабочая кромка — это место, куда садится сальник на валу. Затем берут небольшой отрезок трубы или заглушку подходящего диаметра и вдавливают сальник внутрь (фото 4).После установки заполните сальник более тонким, но не слишком острым карандашом. Проверьте, правильно ли был установлен элемент.

Примечание!
При установке не перепутайте с бортиком, иначе сальник даст течь. Сальник имеет переднюю часть с пружиной, обозначенной буквой B, и заднюю. Его следует заправлять внутрь, а задняя часть направлена ​​наружу.

2. После проделанной работы поставить шкивы на места, накладки, ремень ГРМ тоже поставить. Отрегулируйте натяжение ремня с помощью натяжного ролика и заведите автомобиль.В первую очередь обратите внимание на место, куда ставите сальник — протечек быть не должно. Долейте масло B. Двигатель автомобиля до отметки MAX, покатайтесь некоторое время, не оцените, масло ли довольно быстрое. Нет? Значит сальник установлен правильно и через него ничего не происходит.

Примечание!
Если после замены сальника флок не останавливается, то либо он был неправильно установлен, либо проблема в системе смазки, т.к. в ней большее давление.

Дополнительное видео

К сегодняшней публикации прикрепили видео, рекомендуем ознакомиться:

Печальная для нас картина — течь масла из двигателя.В нашем случае картер двигателя спереди был сильно зарешечен. Сняв защитную крышку ГРМ, осмотрели крышку масляного насоса. Место труднодоступное, закрытое шкивом генератора. Однако видно, что масло обильно течет из зоны передних колебаний коленчатого вала. Можно приступать к ремонту. Меняем пломбу как: либо быстро, либо правильно. В первом случае переплавляют манжеты и ставят новые без демонтажа масляного насоса, во втором — с полной разборкой, как это предписано руководством по ремонту.Мы выбрали второе. Из запчастей потребуются передний сальник коленвала, прокладки масляного насоса и масляного картера. Работы на канаве, эстакаде или подъемнике производите без специального инструмента.

Выставляем правое переднее колесо и снимаем его. Сливаем масло из картера двигателя.

Внимание! Не забудьте снять старую прокладку масляного насоса. Обычно он остается прилипшим к блоку цилиндров.

Сборка производится в обратной последовательности.

Не забудьте смазать новый сальник.Сальник вдавливается в крышку до упора, используя фацет подходящего диаметра, например, торцевую головку. Ставим новую прокладку под Маслонасос, к герметику с двух сторон (удобнее приклеивать к блоку цилиндров). Устанавливая масляный насос, убедитесь, что два направляющих штифта его корпуса вошли в соответствующие отверстия блока цилиндров и рабочая кромка сальника не повредилась.

Под масляную завесу также устанавливаем новую прокладку, промазывая ее с двух сторон герметиком.После установки и затяжки зубчатого ремня проверьте соответствие метки совпадения (фото 7). Осталось только залить моторное масло в двигатель.

Сергей Горбоносов. Технический центр СП «Тушино»

Сальник коленвала — далеко не самый надежный в конструкции любого автомобиля. Поэтому на 8-ми клапанной ВАЗ 2114 его заменяют довольно часто.

При этом порядок действий различается в зависимости от того, о каком продавце идет речь — переднем или заднем.О каждом из них расскажем отдельно.

Замена передка

Для выполнения данной процедуры на автомобиле ВАЗ 2114 вам понадобится минимальный набор инструментов, в который входят:

• Головка торцевая на 10 миллиметров;
• Гаечный ключ на 10 миллиметров;
• Оправка;
• Отвертка.

Работы по замене производятся в следующей последовательности.

1. Демонтирован масляный насос от автомобиля. Сделать это несложно, и вполне возможно.
2. Далее снимается сальник с крышки этого самого масляного насоса. Здесь вам понадобится тонкая отвертка, которой устройство приподнимает и таким образом снимает.
3. Новый элемент запрессовывают с помощью оправки, внешний диаметр которой должен составлять около 41 миллиметра. В этом случае рабочая кромка должна быть направлена ​​внутрь.
4. Возвращает на место масляный насос.

Замена задней

Следует отметить, что диски сцепления могут быть решетчатыми из-за возникновения протечек через первичное уплотнение вала коробки передач или из-за заднего уплотнения коленчатого вала.

Запах в масле от двигателя и трансмиссии разный, поэтому многие опытные специалисты могут определить по запаху, с каким элементом возникли проблемы.

Есть метод визуального определения. Для этого возьмите любую емкость, налейте туда немного воды или просто используйте лужу возле вашего гаража. Обрезайте масло, протекающее по дискам сцепления, проследите за его поведением. Если масло уходит и превращается в радужную пленку — это масло из коробки передач. А если масло остается в воде в виде крупинки, речь идет о смазочной жидкости двигателя.

Поменять задний сальник посложнее, нежели передний. Но это не отменяет того факта, что работа все же более чем действительно выполняется своими руками.

Следуя пошаговой инструкции, замена сальника коленвала на ВАЗ 2114 будет достаточно для вас несложным мероприятием, которое пополнит ваш багаж опыт самостоятельного ремонта автомобиля.

1. Отсоедините минусовую клемму с АКБ ВАЗ 2114.
2. Сделайте разметку маховика относительно коленчатого вала, затем демонтируйте его.
3. Далее снимается задняя панель картера сцепления с направляющих втулок.
4. Следующим шагом будет демонтаж восьми болтов, отвечающих за фиксацию сальника.
5. Так вы сможете снять держатель.
6. Сальник выдается из его держателя.
7. Новый элемент устанавливается на место старого до упора. Здесь вам понадобится оправка. Его внешний диаметр составляет 99 миллиметров. Прижмите предмет так, чтобы рабочий край был направлен внутрь.
8. Для облегчения опрессовки фаска делается на посадочной кромке элемента с помощью приспособления. Альтернативные инструменты для снятия фаски — это небольшой кружок небольшого размера.
9. Теперь меняем прокладку, которая наверняка сломалась на держателе. Даже если старая прокладка выглядит нормально, настоятельно рекомендуем заменить ее на новую.
10. Прокладка проклеена специальной смазкой густой консистенции. Это обеспечит прочность его удержания, а также дополнительную герметичность соединения.
11. Рабочая кромка сальника обработана обычным моторным маслом, как и передняя.
12. Аналогичной обработке подвергается фланец коленчатого вала.
13. Крепеж картера моторного масла к блоку цилиндров необходимо немного ослабить. Для этого достаточно сделать по 2-3 оборота на каждом из 14 болтов, на которых держится картер.
14. При установке держателя рабочая кромка нового сальника аккуратно заправляется на фланец коленчатого вала.Вооружитесь заданной целью деревянной палкой, но не используйте металлические предметы.
15. Снова затяните болты держателя.
16. Завернуть обратно крепежные болты картера мотора.
17. Вставить задний щиток картера сцепления обратно в направляющие втулки.
18. В ранее наложенных местах установить маховик, коробку передач и сцепление. Для того, чтобы болты крепления маховика имели качественное сцепление и надежность, нанесите герметик на их резьбовую часть.

Этот элемент сложно назвать самым главным в двигателе автомобиля.Но это может доставить автомобилисту немало хлопот. Речь сейчас идет о сальнике коленвала, который, как показывает практика, забивается намного быстрее, чем другие детали двигателя ВАЗ-2114 с 8 клапанами. Добраться до этой детали не так-то просто. О том, как правильно заменить сальник, мы поговорим в этой статье.

Назначение Колывалла Сална

Сальник раздаточный Vala. Автомобиль ВАЗ 2114.

Он удерживает моторное масло и не позволяет ему вытекать через отверстие для коленчатого вала.Этот сальник находится под защитными кожухами двигателя, и его невозможно увидеть, просто открыв капот автомобиля.

Причины замены

основной Причина замены — течь масла. Но здесь необходимо дать одно пояснение. Если спереди, на картере двигателя, видны масляные перевороты, это не значит, что сальник неисправен. В первую очередь автовладелец должен убедиться в исправности системы вентиляции Картера.Если она (или шланги) забита грязью, то сальник меняют рано. Если вентиляция в порядке, а масло все равно идет — причина точно в сальнике, и нужно срочно.

Необходимые инструменты

1. Новый сальник коленвала автомобиля ВАЗ-2114.
2. Комплект торцевых головок с воротами.
3. Набор ключей для рожков.
4. Ставни с плоским участком средних размеров.
5. Смазка на основе графита.
6. Емкость для моторного масла (лучше всего таз).
7. Герметик.
8. Емкость с новым моторным маслом.
9. Новая прокладка масляного насоса ВАЗ-2114.
10. 2 гнезда.
11. Ботинки Anti-type.
12. Молоток.

Последовательность действий на ВАЗ-2114 с 8 клапанами

1. Автомобиль установлен на смотровой яме. Под задними колесами установлены антиразрядные башмаки. Правое переднее колесо выдвигается и снимается с помощью лыжного ключа. Также снята защита двигателя.
2. Открывается капот автомобиля и снимается крышка ремня ГРМ.Теперь есть доступ к шкивам коленвала, распредвалам и самому ремню.

   Крышка ГРМ снята, шкивы коленчатого и распределительного валов видны.

3. Перед дальнейшими операциями 1 цилиндр двигателя выставляется в верхней мертвой точке. Для этого распределительный и коленчатый валы вращаются до тех пор, пока метки на их шкивах не совпадут с метками на крышке привода ГРМ.

   Установка шкива для выходного цилиндра 1 в VMT

4. Теперь ремень ГРМ снят.Во избежание повреждений ремень предварительно ослабляют. Для этого ключом на 10 снимается правый подкрылок автомобиля. Доступ к ремню генератора и его шкиву. Ремень и шкив снимаются. После этого ослабился натяжной ролик. Ремень ГРМ и ремень снимаются.
5. Далее снимается шкив коленвала, после чего откручивается крышка на сливном отверстии двигателя, и моторное масло сливается в заранее подставленную емкость. После этого снимается поддон двигателя, который крепится на 16 болтов.

   Поддон с двигателем снят, масло переплавлено

6. После этого нефтяника снимают. Его внимательно осматривают на наличие блоков и загрязнений. В случае их обнаружения масляный грузовик продувается сжатым воздухом.
7. Теперь масляный насос снят. Для этого откручивается 6 болтов, которыми он крепится к блоку.

   Болты без знака на масляном насосе, снимаются

8. Как правило, старая прокладка под масляный насос на момент замены сальника тоже изнашивается.Так что куски старой прокладки аккуратно полностью выбросили и выбросили.
9. После снятия масляного насоса открывается доступ к сальнику коленчатого вала. Его вынимают из гнезда пальцами. Если вручную снять старый сальник не получается, используется пара плоских отверток, которыми он достается с противоположных краев.
10. Домкрат сальника аккуратно протираем тряпкой. После этого туда устанавливается новый сальник. Как правило, он сразу не садится. Поэтому для его полной посадки торцевая головка используется как оправка.Устанавливается на сальник, после чего по нему наносится несколько точных ударов.

    Сальник коленвала устанавливается на штатное место.

11. После этого произведена обратная сборка всех узлов, и в двигатель залито новое моторное масло.

Важные моменты

• Пытаясь установить новое уплотнение оправкой и молотком, ни в коем случае нельзя наносить слишком сильные удары, так как оправка просто разрушит сальник.
• Перед установкой масляного насоса на место внешний край нового сальника необходимо обильно смазать маслом.
• Перед тем, как поставить новую прокладку под масляный насос, необходимо нанести тонкий и равномерный слой графитовой смазки с обеих сторон.
• Перед установкой поддона на место его прокладку необходимо тщательно протереть ветошью. После этого необходимо нанести герметик тонким слоем.

Как видно из этой статьи, заменить сальник несложно. Добраться до него намного сложнее. Чрезвычайно важный момент В перечисленных выше операциях это установка 1 цилиндра в верхнюю мертвую точку.Если этого не сделать, вся дальнейшая сборка двигателя будет некорректной, и при запуске вы можете повредить все клапаны. А на их замену уйдет гораздо больше времени и денег.

Тюнинг двигателя ВАЗ 2114 своими руками — AutoNews

Многим недостаточны характеристики стандартных моторов ВАЗ 2114. В связи с этим силовые агрегаты этой модели часто подвергаются техническому тюнингу.

Какой тюнинг двигателя ВАЗ 2114

В основном тюнеры ходят по:

• замена родного блока двигателя от «приоры»;
• замена ГБЦ;
• установить турбокомпрессор;
• чип-тюнинг;
• заменить распредвал;
• увеличить объем цилиндра и ход поршней.

Силовой агрегат ВАЗ 2114 часто подвергается техническому тюнингу

Чип-тюнинг «четырнадцатая» модель форсунки

Суть чип-тюнинга заключается в перепрограммировании системного контроллера, управляющего блоком питания. Это предполагает либо замену микросхемы флэш-памяти, либо флэш-памяти. Изначально комплектации двигателя ВАЗ 2114 с завода были усредненными, т.е. в виде компромисса между топливной экономичностью и динамикой. Внешнее вмешательство в калибровку может сдвинуть шкалы в сторону динамики разгона и максимальной скорости («Спорт») или в пользу уменьшения количества потребляемого бензина («Экономия»).Соответственно, в первом случае увеличивается расход топлива, во втором снижается скорость автомобиля. Изменение базовых настроек только с помощью специального устройства — программатора.

Установка двигателя от «приоры» своими руками

Замена штатного мотора на 1,6-литровый двигатель от Лады Приора очень радикальный, но действенный способ улучшить динамику ВАЗ 2114. Встал без проблем, родное навесное, подключается и к трансмиссии.

Видеоурок по замене двигателя своими руками

Дополнительно нужно снять навесное оборудование, аппарель с форсунками, ресивер и выпускной коллектор.Замена стартера, тоже придется повозиться с установкой сцепления. Чтобы избавиться от проблем с прокладкой топливопровода, рекомендуется покупать рампу старой модели от 2112.

Также для доработки нового двигателя потребуется:

• на переделку системы зажигания;
• добавить пост (около 40 см) для управления форсунками и фазой зонда;
• вентилятор охлаждения на замену 2112.

В довесок можно заменить штатный выпускной коллектор на катализатор так называемого «паука».Пригодится поменять радиатор системы охлаждения на 2112. ЭБУ остаётся прежним, но, конечно, нужно перепрограммировать то, что нужно будет ездить на СТО. Однако машина даже без нее должна запускать собственный доступ к сервису.

Замена ГБЦ на 8 клапанов двигателя на 16 клапанов и прочие хитрости

Если вы имеете дело с базовой 1,5-литровой «8-кланицей», то целесообразно заменить собственную ГБЦ более современным 16-клапанным двигателем ВАЗ 2112.

Специалисты рекомендуют заменить 8-клапанную ГБЦ на 16-клапанную

.

Многие предлагают заменить распредвал, используя вал с измененным профилем кулачка.Это повлияет на фазу, синхронизацию, крутящий момент и мощность двигателя, что повлияет на динамику ускорения и максимальную скорость автомобиля.

Одним из самых экзотических вариантов тюнинга считается установка компрессора на двигатель ВАЗ 2114. Таким образом, стандартные 77 «лошадей» в 100-110 л.с. меньше установки интеркулера и многого другого. Облегчает наличие готовых установочных комплектов — комплектов, в которые входят практически все детали, необходимые для обновления «атмосферника».

Среди традиционных способов форсирования мотора также стоит отметить:

• расточка блока цилиндров;
• использование кованых поршней, другой части коленчатого вала (больший ход), более коротких шатунов;
• удалить неровности внутри ГБЦ и коллектора;
• применение «нулевого» воздушного фильтра, прямоточная система выпуска отработавших газов.

Экспрессия генов и динамика альтернативного сплайсинга нарушаются в транскриптомах женской головы после гетероспецифической копуляции | BMC Genomics

8.

Артикул
PubMed
PubMed Central

Google Scholar
