Автомобильный генератор — схема, принцип работы и замена + Видео

Генератор – это электрическая машина, предназначенная для выработки электрической энергии. Генераторы являются основным элементом электроснабжения и обеспечивают бесперебойную работу электрических приемников.

Устройство и принцип работы автомобильного генератора

Генератор состоит из двух основных элементов – это статор и ротор. В статор входит корпус генератора, на котором установлена обмотка статора. Обмотка производится с медной проволоки и выполняется в виде изолированных друг от друга витков по всей окружности стенка статора. Статор выполняется из металла и состоит из двух частей, которые обеспечивают поперечное соединение генератора и его защиту от воздействий окружающей среды.

Ротор, в свою очередь, представляет собой комплекс обмотки, которая уложена в специальные пазы и имеет вал. Вал предназначен для крепления ротора в продольной оси и крепится при помощи двух подшипников на разных частях корпуса статора. На одной из частей вала, во внутренней части статора установлены два контактных кольца с медной пленкой. С наружной части генератора, на валу устанавливается шкив генератора.



В нижней части располагаются две железные пластины, скрепленные между собой и между ними, в чередующемся порядке закреплены полупроводниковые элементы – диоды. Также, в статоре укрепляется щеточный узел, чаще всего, в комбинации с реле-регулятором напряжения, щетки которого упираются в контактные кольца вала ротора.

Принцип работы генератора, примерно, следующий. При запуске двигателя, со шкива коленчатого вала через ременную передачу передается вращающий момент не шкив вала генератора. Вал начинает вращение и при помощи полюсов и комплекса обмотки наводит ЭДС (электродвижущую силу) в обмотке ротора. Эта ЭДС передается в виде напряжения переменного тока на щеточный узел. Так как значения напряжения имеют прямопропорциональную зависимость от числа оборотов коленчатого вала, то они не постоянны. Для этого ток выпрямляется при помощи диодного моста на дне генератора и попадает на реле регулятор напряжения, расположенный либо в самом щеточном узле, либо в отдельной части подкапотного пространства. Таким образом, полученное напряжение выравнивается и становится неизменным.

Данный агрегат обеспечивает питание током бортовую сеть автомобиля, заряжает аккумулятор и снабжает катушку или модуль зажигания достаточным количеством электрической энергии.

Типы и характеристики генератора

Все автомобильные генераторы подразделяются на генераторы постоянного и переменного тока. Изначально, на автомобилях применялся первый вариант, образец которого, впервые был выставлен в 1946 году. На полюсах статора располагается обмотка возбуждения, которая создает магнитное поле в обмотке ротора. Это поле создает напряжение, которое снимается с контактных колец на валу ротора. Так как данные элементы не подвижны, ток получается постоянным.

Генераторы переменного тока появились в 1954 году. На этот раз магнитное поле возникает в обмотке ротора, которая наводит напряжение в обмотке статора. Подведение тока осуществляется через щеточный узел и контактные кольца.



Характеристики генератора целиком и полностью зависят от бортовой сети автомобиля, мощности двигателя, способа впрыска топлива и множества других параметров. Основными характеристиками любого генератора являются: номинальное напряжение и выходной ток. Как известно, генераторы легковых автомобилей вырабатывают электроэнергию напряжением 14 вольт, однако сила тока может меняться, в зависимости от частоты вращения ротора и имеет определенные максимальные значения. Путем дальнейших преобразований, напряжение снижается до 12 вольт, чтобы обеспечить нормальную работу электрической аппаратуры.

На грузовых автомобилях применяются генераторы, которые выдают 28 вольт. Реле регулятор напряжения позволяет снизить данный параметр до отметок в 24 вольта. Такой генератор имеет большие размеры и массу, по сравнению с генератором для легкового автомобиля. Такое напряжение связано с большим количеством дополнительного оборудования, в том числе, кранового.

Помимо этого, есть ряд определенных генераторов, в которых отсутствует щеточный узел. Напряжение, полученное в результате перемещения магнитного поля, снимается с обмотки статора напрямую. Такие генераторы устанавливались на двигатели: ВАЗ 2112, ВАЗ 2111 и даже ЗМЗ-406. Основным недостатком таких генераторов можно считать повышенный уровень шума и слишком большие габариты, что не позволило им вытеснить щеточные аналоги.

Замена автомобильного генератора

Генератор крепится к двигателю посредством двух болтов, один из которых удерживает агрегат на регулировочной планке, а второй позволяет совершать генератору наклоны для осуществления регулировок. Регулировка предназначена для установки правильного натяжения ремня генератора.

Замена генератора производится в следующем порядке:

  1. Автомобиль можно установить на яму или эстакаду (так удобнее), а можно просто на ровную поверхность. Такой подход зависит от высоты расположения генератора, относительно подкапотного пространства. Клемма аккумулятора должна быть отключена.
  2. В первую очередь выкручивается гайка на регулировочной планке. После этого, ослабляется длинный болт, предназначенный для наклона генератора.
  3. Генератор наклоняют к двигателю автомобиля и снимают ослабевший ремень привода.
  4. После этого, откручивают провода массы со шпильки генератора, а затем вытаскивают штекер с плюсовым проводом.
  5. Теперь выкрутите нижнюю гайку крепления и вытащите длинный болт крепления. После этого генератор демонтируется и на его место устанавливается новый агрегат.
  6. Вставьте длинный болт в нижнее крепление и закрутите гайку, таким образом, чтобы сохранить возможность поворачивать генератор к двигателю.
  7. Вставьте штекер с проводами в специальный разъем, и прикрутите провода массы.
  8. После этого, наденьте ремень привода генератора на шкивы и, вставив небольшую палку между двигателем и генератором, проведите его натяжение, но не слишком тугое. Закрутите гайку крепления регулировочной планки и подтяните нижний болт крепления.

На этом замена генератора завершена. Удачи на дорогах!

принцип работы устройства, схема подключения и назначение автогенератора

Автомобильный генератор – блок, отвечающий за генерацию электричества и подзарядку аккумулятора в дороге. Является устройством первой линии, поломка которого может привести к недееспособности всего ТС. Здесь вы найдете схемы подключения и работы генератора, а также инструкцию по проверке на работоспособность.

Как работает генераторный узел автомобиля

Работа генератора автомобиля заключена в преобразовании механической энергии и электрическую. После включения двигателя, коленчатый вал раскручивает шкив. Он передает через ременную систему энергию на катушку.

Вращение якоря создает электромагнитное поле, индуцирующее в переменный ток. Он поступает на выпрямительные мосты, а затем на обмотку «треугольник» генератора.

Так поддерживается регламентированное для автомобиля напряжение в 12-14 вольт.

Вот как работает генераторный блок в упрощенной форме, но этого достаточно для понимания принципа устройства.

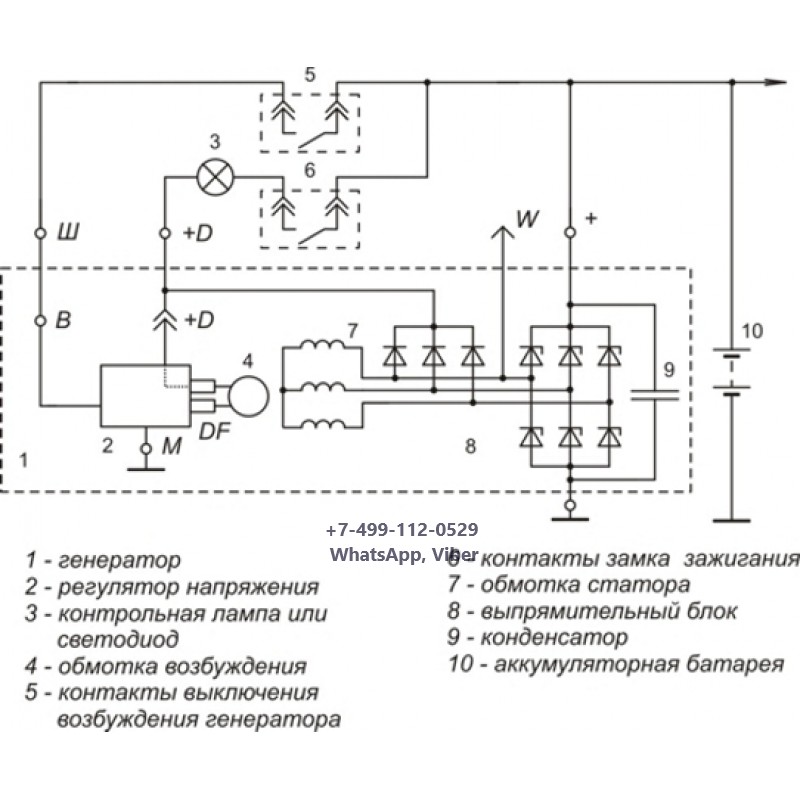

Схема подключения генератора в автомобилях ВАЗ

Схема автомобильного генератора немного отличается, в зависимости от модели ВАЗ.

«Копейка»

Структурная схема автогенератора у «копейки» самая простая и ремонтопригодная. Состоит всего из 13 узлов, поэтому легко поддается диагностике и ремонту.

«Шестерка»

Схема подключения с автомобильным генератором Г-222 состоит из:

  1. Аккумуляторной батареи.
  2. Самого генератора.
  3. Регулятора вольтажа.
  4. Монтажного блока с батареей предохранителей.
  5. Отключателя зажигания.
  6. Вольтметра для контроля выходящего/входящего напряжения.
  7. Реле контролирующей лампы.

«Семерка»

  1. АКБ.
  2. Минусового диода.
  3. Дополнительного диода.
  4. Генераторного блока.
  5. Плюсового диода.
  6. Стартерной обмотки.
  7. Контроллера напряжения.
  8. Роторной обмотки.
  9. Конденсаторный фильтр помех.
  10. Монтажный блок с батареей предохранителей.
  11. Контрольная лампочка АКБ и бортовых приборов.
  12. Вольтметр.
  13. Реле управления зажигания.
  14. Выключатель.

«Восьмерка»

В целом, устройство и принцип работы «восьмерки» схоже с 2107. Единственное отличие – в значительном усилении обмотки статора, при этом было увеличено сечение провода.

«Девятка»

Вот из чего состоит генераторный узел «девятки»:

  1. Генератор переменного тока. В зависимости от ревизии, может быть установлены версии 373701 или 943704.
  2. Минусовой диод.
  3. Дополнительная диодная обвязка.
  4. Плюсовой диод.
  5. Контрольная лампочка.
  6. Комбинация контролирующих аппаратов.
  7. Вольтметр.
  8. Батарея реле и предохранителей.
  9. Дополнительные резисторы.
  10. Реле управления зажиганием.
  11. Замок.
  12. АКБ.
  13. Сглаживающие конденсаторы.
  14. Роторная обмотка.
  15. Реле вольтажа.

«Десятка»

В «десятке» схема максимально упрощенная, поэтому узел подключения состоит всего из нескольких блоков:

  1. АКБ.
  2. Генератор. Обычно здесь применяется версия 943701.
  3. Главный монтажный блок.
  4. Замок.
  5. Контрольная лампочка.

Как проверить генератор своими руками

Если принцип работы автомобильного генератора понятен, продиагностировать его будет несложно. Для примера подойдет 943701 из «девятки».

Для проверки понадобится подвести напряжение напрямую к генератору. Для этого плюсовую клемму бросьте на D+, через контрольную лампочку.

Теперь необходимо запустить двигатель. Т.к. стартерная обмотка получает напряжение с трех диодов на выпрямительном блоке, должна зажечься контрольная лампа, после выключения – сразу погаснуть.

Если этого не произойдет, значит в генераторном блоке наблюдаются какие-либо нарушение и необходима разборка с диагностикой.

Важно! Нельзя допускать:

  1. Проверку на «искру» через плюсовой вывод «В» на массу. Через клеммы пройдет ток, для которого они не предназначены, что приведет к фатальной поломке.
  2. Диагностику при включенном АКБ. Допускается проверка только при подключенном аккумуляторе. В противном случае возможны повреждения бортовой сети.

Замена и снятие электрогенератора

Итак, если генератор сломан или требует чистки – необходимо его вытащить. Сделать это не сложно – понадобится только автомобильный набор головок и ключей.

Пошаговая инструкция демонтажа:

1 Сначала – отключите АКБ. Это важно, при подключенном аккумуляторе нельзя производить демонтаж – возможно внутреннее замыкание.

2. Затем – снимите колпак с вывода «30». Там будет гайка, которую понадобится скрутить и убрать провод.

3. После отключите колодку с контактами на генераторе.

4. Найдите крепление генератора к панели. Как правило, оно находится на гайках, которые нужно открутить. Затем поднимите его максимально вверх, чтобы ослабились ремни – снимите их.

5. Осталось окончательно снять болт крепления с блока цилиндров. Также должна быть пара креплений на нижнем кронштейне.

Обратите внимание, что все соединение на генераторе часто окисляются. Из-за постоянно напряжения, попадание воды вызывает активное образование ржавчины на резьбе.

Ни в коем случае нельзя рвать гайки — используйте любые «жидкие ключи» или проникающие смазки.

Генератор автомобиля и регулятор напряжения генератора. Схемы, устройство, назначение и принцип работы. Генератор переменного тока двигателя. Применение электронных регуляторов напряжения.




  1. Генератор автомобильный — устройство, схема
  2. Регулятор напряжения генератора — назначение, принцип работы

Генератор преобразует механическую энергию, получаемую от двигателя автомобиля, в электрическую. Генератор питает все потребители электрического тока и заряжает аккумуляторную батарею при работающем двигателе.

На автомобилях применяются генераторы переменного тока, представляющие собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. На схеме 1 показан автомобильный генератор переменного тока. Основными частями генератора являются статор 8 с неподвижной обмоткой, в которой индуктируется переменный ток, и ротор 7, создающий подвижное магнитное поле. Ротор генератора установлен в двух шариковых подшипниках 5. Он приводится во вращение через шкив 4 генератора с помощью клинового ремня от коленчатого вала двигателя. Этим ремнем также вращается шкив привода вентилятора и насоса системы охлаждения.



Схема 1 – Устройство автомобильного генератора

1, 6 – крышки; 2 – выпрямительный блок; 3 – щетки; 4 – шкив; 5 – подшипник; 7 – ротор; 8 – статор; 9 — втулка



Принцип работы

При работе генератора по обмотке возбуждения ротора проходит ток, подводимый через щетки 3 и создающий магнитное поле, которое при вращении ротора индуктирует в обмотке статора переменный ток. Переменный ток преобразуется в постоянный с помощью выпрямительного блока 2. Генератор охлаждается вентилятором шкива 4. Электрогенератор устанавливается на блоке цилиндров двигателя и крепится к литому чугунному кронштейну блока и натяжной планке. В ушках крышек 1 и 6 генератора для крепления используются резиновые буферные втулки 9, обеспечивающие упругую связь и исключающие поломку ушков.




Регулятор напряжения


Назначением регулятора является поддержание постоянного напряжения тока, вырабатываемого генератором при переменной частоте вращения коленчатого вала двигателя.


Принцип работы

Регулятор напряжения (схема 2) представляет собой двухступенчатый электромагнитный регулятор вибрационного типа.

При возрастании напряжения генератора до 13…14 Вольт якорь 6 регулятора под действием магнитного поля обмотки 8 и пружины 7 начинает вибрировать, размыкая и замыкая подвижный 4 и верхний неподвижный 5 контакты. При этом в цепь обмотки возбуждения генератора то включается, то выключается из нее дополнительное сопротивление 1. Так осуществляется первая ступень регулирования напряжения генератора.



Схема 2 – Регулятор напряжения

1 – сопротивление; 2 – дроссель; 3, 4, 5 – контакты; 6 – якорь; 7 – пружина; 8 — обмотка



При повышении напряжения генератора более 14 Вольт начинают замыкаться и размыкаться подвижный 4 и нижний неподвижный 3 контакты. При замыкании этих контактов обмотка возбуждения автомобильного генератора замыкается на «массу». Так происходит вторая ступень регулирования напряжения. В результате вырабатываемое напряжение всегда остается в заданных пределах.

Для уменьшения искрения между контактами 4 и 5 при работе регулятора служит дроссель 2. Регулятор напряжения сверху закрывается стальной крышкой с прокладкой из полиуретана и устанавливается в подкапотном пространстве отделения двигателя.



Электронные регуляторы напряжения



Постоянное напряжение тока, вырабатываемого другими генераторами, может поддерживать также малогабаритный микроэлектронный регулятор напряжения, который встроен в генераторы. Он представляет собой неразборное и нерегулируемое устройство. При возрастании напряжения генератора свыше 13,5…14,5 В электронный регулятор напряжения прерывает поступление тока в обмотку возбуждения ротора.

В результате этого напряжение генератора падает. Регулятор напряжения вновь пропускает ток в обмотку возбуждения ротора, и процесс повторяется. Таким образом, непрерывно и автоматически регулируя ток, проходящий по обмотке возбуждения автомобильного генератора, регулятор поддерживает напряжение в пределах 13,5…14,5 В независимо от тока нагрузки и частоты вращения коленчатого вала двигателя.






Другие статьи по элементам системы зажигания


▶▷▶▷ схема тестер для проверки реле-регуляторов генератора

▶▷▶▷ схема тестер для проверки реле-регуляторов генератора

ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:09-04-2019

схема тестер для проверки реле-регуляторов генератора — Тестер Для Проверки Реле Регуляторов Генератора VIVAUTORU vivautorutester-dlja-proverki-rele Cached Тестер Для Проверки Реле Регуляторов Генератора msg ms013 com Тестер для Небольшая схема Проверка реле-регулятора генератора: методы, принцип работы и ruudruavtomobili57498-proverka-rele Cached Для авто-, тракторной спецтехники используется стенд для проверки реле-регуляторов генератора , выпускаемый брендами промышленности MSG MS013 COM — Тестер для диагностики генераторов и реле wwwyoutubecom watch?vjiiZ_lnRnyY Cached Если вас заинтересовал Прибор для проверки управляемых реле регуляторов , то узнать подробности: Как проверить реле регулятора генератора Своими руками, при avto-bloggerru Техчасть Для начала определение Реле-регулятор это устройство, которое регулирует ток от генератора автомобиля, не давая перезарядить аккумулятор, уберегая его от перезаряда, губительного для батареи Форум сайта Автоэлектрик для всех — Реле регулятор autodeviceruforumindexphp?showtopic8322 Cached У меня стенд, для проверки генераторов,собран по этой схеме(снимок внизу)Только вместо аккумулятора стоит трансформатор с диодным мостом Ну и конденсатор там приделан, для хоть какого то Генераторы с Dfm data-edd5cac8290dfe3aФорум сайта Автоэлектрик для всех — Генераторы Бюджетный тестер data-edd5cac8290dff61Форум сайта Автоэлектрик для всех — Бюджетный Как проверить реле мультиметром на работоспособность, тестер evosnabru Инструменты Тестер для проверки реле регуляторов , как прозвонить реле, подключение мультиметра, проверка втягивающего реле Схема Своими Руками Стенд Для Проверки Генераторов И pultohranaweeblycomblogshema-svoimi-rukami-stend Cached Кое, что выкладывал тут Тестер РХХ, Стенд для проверки стартеров и генераторов Стенд для проверки регуляторов u Может это всё объединить в этой теме Стенд Для Проверки — carmastersorg carmastersorgстенд- для — проверки Cached Когда искал по интернету, что нибудь самодельное для проверки реле-регуляторов , та и не нашел Готовое решение-дороговаты Как собрать стенд для проверки генераторов Автомоторы its116ruabout-the-companypress-about-uselite-of Cached 454 Как собрать стенд для проверки генераторов 246 333 351 758 958 525 99 59 607 449 234 Как собрать стенд для проверки генераторов — Bmw x6 m астана цена в автосалоне 3 метода проверки регулятора напряжения генератора etlibrublog717-proverka-rele-napryazheniya Cached Типы реле-регуляторов ; Схема проверки реле типа 5913702-01 для проверки необходимо Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 296

  • Простая прозвонка тестером не даст 100уверенности в исправности Я112Б. Как проверить интегральный ре
  • гулятор напряжения Я112Б или Я 112Б1. Как с помощью приборов проверить (например новый не ставля на генератор)?
    Автомобильный генератор устройство, обеспечивающее преобразование механической энергии
  • генератор)?
    Автомобильный генератор устройство, обеспечивающее преобразование механической энергии вращения коленчатого вала двигателя автомобиля в электрическую . Двигатель автомобиля ГАЗ-63 Под цифрой 5 генератор постоянного тока, под цифрой 16 реле-регулятор.
    Официальный сайт издания для автомобилистов. Новости, статьи. Справочная информация: цены, статистика автопарка России. Анонсы журналов За рулем, Мото, Купи авто, Газета За рулем, Рейс.
    Реле-регулятор генератора, Hyundai. АДРЕС МАГАЗИНА — СХЕМА ПРОЕЗДА gt;gt; Ближайшие районы: Отрадное, Бибирево, Медведково, Алтуфьево, Свиблово, СВАО.
    …Заднее сиденье складывается 6040 Защита двигателя Коврики салона багажника оригинал Другие автомобили и схему проезда нашего автосалона Вы найдёте ниже в разделе контактной информации: строка АВТОЦЕНТР quot;ДОЛАВТОquot;. Место для…
    Доброго времени суток всем.Подскажите мне решение одной проблемы с тормозами на Газели 3302.Сам уже не знаю что делать.После проверки тормозной системы после покупки выяснил,что все…
    Уставка Вибрационный регулятор зависит от натяжения пружины реле, размера зазора магнитной системы или от электрического сопротивления в цепи катушки. Схема простейшего вибрационного регулятора напряжения.
    Для большей наглядности в автокаталог онлайн добавлены фото транспортных средств. Удобная и простая поисковая система оснащена специальными фильтром, благодаря которому вы мгновенно найдете весь необходимый товар.

Медведково

обеспечивающее преобразование механической энергии вращения коленчатого вала двигателя автомобиля в электрическую . Двигатель автомобиля ГАЗ-63 Под цифрой 5 генератор постоянного тока

  • тракторной спецтехники используется стенд для проверки реле-регуляторов генератора
  • smarter
  • которое регулирует ток от генератора автомобиля

схема тестер для проверки релерегуляторов генератора Картинки по запросу схема тестер для проверки релерегуляторов генератора Другие картинки по запросу схема тестер для проверки релерегуляторов генератора Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Видео прибор для проверки реле регуляторов генератора своими руками maysternya tv YouTube мая г Прибор для проверки реле регуляторов генератора Dilettante TV YouTube июн г Простейший прибор для проверки Регуляторов напряжения altevaa TV YouTube мар г Все результаты Форум сайта Автоэлектрик для всех Реле регулятор Autodeviceru autodeviceru Генераторы, стартеры авг г сообщений авторов Уже несколько лет реле регуляторы проверяю таким методом прибор, который собрал мой товарищ по этой схеме напряжение необходимое для проверки реле регуляторов Взять к примеру генератор Г Похоже на то, что ваш тестер регуляторов напряжения не может Схема проверки регулятора напряжения генератора avtobaikiruavtoyuristshema_proverki_regulyatora_napryazheniya_generatorahtml Как проверить реле регулятора генератора Первым будем проверять совмещенную схему реле регулятора вместе со щеточным узлом Если произойдет пробой, то определить это при помощи тестера достаточно просто Стенд для проверки генераторов, стартеров и реле регуляторов Проверка реле регулятора генератора входвыход в данный режим Тестер для проверки АКБ TRISCO IBA Паспорт, описание, инструкция по DTCC ОПИСАНИЕ СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ Прибор проверки регулятора напряжения для автомобиля февр г Проверка реле регуляторов с помощью тестера Проверить реле регулятор генератора можно самостоятельно теперь приступаем к проверке совмещенной схемы реле регулятора вместе со щеточным узлом метода проверки регулятора напряжения генератора Etlibru мар г Проверка регулятора напряжения генератора бывает необходима в случае когда Выставить тестер в режим измерения постоянного напряжения на предел около В Схема проверки реле типа Схема релерегулятора генератора releregulyatorgeneratoramyarushemareleregulyatorageneratora Схема реле регулятора генератора зачастую собирается в одном Для проверки регулятора, подключенного к генератору , понадобится тестер Как проверить релерегулятора генератора диагностика своими autoepochruremontiobsluzhivaniekakproveritreleregulyatorageneratorahtml мая г Способы проверки различных типов РР своими руками, видео инструкции Причиной появления реле регулятора в схеме электрооборудования автомобиля стал Выход из строя реле регулятора автомобильного генератора заменой является обычный цифровой мультиметр тестер Проверка релерегулятора Устройство автомобиля Автосайт Медленно увеличивая число оборотов якоря генератора , определяют напряжение, Рис Схема включения приборов для проверки реле регулятора Как проверить релерегулятор генератора мультиметром или Как проверить реле регулятор напряжения генератора автомобиля Выход из Схема проверки реле регулятора напряжения с помощью лампочки Проверка реле регулятора напряжения на столе Форум QRZRU мар г РР реле регулятор , КЗключ зажигания, БПблок питания которые при установке на генератор замыкаются по его корпусу Cергей, загвоздка в том, что схема проверки не работает Когда сопротивление будет меньше, то скорее всего это плюс тестера на плюсовом контакте фишки MSG MS COM Купить Тестер V проверки реле Оборудование Для диагностики стартеров и генераторов Рейтинг отзыв Тестер для проверки реле регулятора генератора MSG MS COM позволяет определять неисправности большинства автомобильных Проверка регулятора напряжение Стартеры и генераторы Стартеры и генераторы Мотор тестер очень много может дать инфы по генератору Но он стоит Интересует схема проверки реле регулятора Применяемость Стенд для проверки автомобильных генераторов Металлический Проекты и готовые изделия Мысли и идеи июл г реле регуляторами это недопустимо, тк приведет их к понимаю в приложенной схеме роль первичного возбуждения генератора при Как проверить реле регулятора генератора Своими руками, при avtobloggerru Техчасть Похожие Рейтинг , голосов Перейти к разделу Проверка отдельного реле схема отдельного регулятора намного выше то реле вышло из строя нужна замена Стенд для проверки генераторов и стартеров Страница CarHelpinfo мая г сообщение авторов Позволяет проводить проверку генераторов на номинальное с реле регуля тором и без него и проверка стартеров на ток Уважаемый КММ выложите пожалуста архив схем прибора для проверки генераторов , и РН которые Особенностью регуляторов напряжения с терминалом PD Реле регулятора напряжения генератора как проверить, схема и Генераторы Перейти к разделу Проверка работоспособности Для ее проведения понадобится тестер и щупы, лампочка на V Схема проверки регулятора diamagosccom Просмотр темы Приставка проверки генераторов wwwdiamagosccom ОБОРУДОВАНИЕ Инструмент для ремонта Похожие янв г сообщений автора Возможно есть у кого принципиальная схема либо кто то уже нашел в Китае их Имеется возможность проверять реле напряжения с внешним В Гц Tester CLR и CLE COM LIN, BSSRLOSi GPD Тестер COM, после подключения реле регулятора или генератора , приставка в Реле регулятора напряжения неисправности, работа, проверка мар г Схема и принцип действия, как проверить реле регулятор генератора мультиметром или лампой, снимая и без снятия с автомобиля Проверка релерегулятора Энциклопедия по машиностроению XXL Проверка реле регулятора заключается в определении напряжения Рис Электрическая схема стенда для проверки реле регулятора генератора Как проверить реле мультиметром на работоспособность, тестер Инструменты Проверки мультиметром и тестером Рейтинг голос Тестер для проверки реле регуляторов , как прозвонить реле, подключение На корпусе каждого реле изображена схема с номерами контактов и Тестер для проверки релерегулятора купить в Новосибирской Новосибирск Оборудование для бизнеса мар г Прибор проверки реле регулятора генератора MSG MSCOM быстро и просто тестирует реле по следующим параметрам Не найдено схема Реле Регулятора Напряжения Генератора, Где Находится, Схема Устройство двигателя Рейтинг голоса Необходимо реле регулятор напряжения генератора для восполнения Схемы подключения регулятора выносного; Проверка подключения на реле для дизелей прозванивается мультиметром в режиме тестера Релерегулятор напряжения характеристики, цена, схема mtzpetrovrureleregulyatornapryazheniyaxarakteristikicenasxemapodklyuche мар г К примеру, реле регулятор напряжения ВАЗ защищено этой крышкой от выше, так как они пригодятся для проверки реле регуляторов Следовательно, реле регулятор напряжения генератора не Проверка реле регулятора Сообщество Кулибин Club на Похожие Проверить работу реле регулятора очень простонам потребуется реле регулятор По схеме генератора со встроенным реле этот контакт служит для Не найдено тестер Схема проверки реле регулятора генератора avehitebrarunetytoketej_o Проверка генератора автомобиля toyota camry Как проверить реле регулятор генератора Тестер для проверки регуляторов напряжения схема Проверка релерегулятора напряжения Моторр Поможем Проверка реле регулятора напряжения Здесь всё немного проще Подключаем тестер к аккумулятору в режиме измерения постоянного тока Как проверить реле регулятор генератора KrutiMotorru krutimotorruproverkareleregulyatorageneratora Похожие Проверка работоспособности реле регулятора генератора своими Для выполнения работ понадобится контрольная лампа и тестер мультиметр Проверка реле регулятора напряжения генератора Особенности Проверка работы генераторов и реле регуляторов Проверка осуществляется при помощи тестера , лампочки на вольт с патроном и нескольких Выше приведена схема проверки регулятора напряжения после его снятия прибор для проверки реле регуляторов генератора схема darivanrucite_imgspribordliaproverkirelereguliatorovgeneratoraskhemaxml прибор для проверки реле регуляторов генератора схема carmastersorgсхемы для проверки Cached Тестер для проверки регуляторов напряжения Стенд MSG MS COM Мир авторемонта regmrucatalogueavtoservisnoeoborudovanie СкифА Стенд проверки стартеров и генераторов СкифА MSG MS COM Тестер для проверки реле регулятора Основное назначение ЭНЕРГОМАШ Прибор для проверки регуляторов напряжения wwwvrusitexphtml Блок реле и предохранителей БРП предназначен для монтажа различных схем низковольтного электрооборудования Представляет собой Релерегулятор напряжения генератора проверка, признаки voditelautoru Устройство автомобиля Электрооборудование Похожие дек г Сам реле регулятор представляет собой электронную схему с более точной проверки при помощи тестера и вольтовой лампы Трехуровневый реле регулятор ВАЗ схема, проверка Классические модели ВАЗ Генератор Рейтинг , голосов Разновидности реле регуляторов на ВАЗ , их расположение Самостоятельно проверяем регулятор напряжения генератора на ВАЗ Проверить реле мультиметром Проверка реле регуляторов с Определение; Типы; Как проверить реле генератора мультиметром, не снимая его с Нередко схема устройства реле представлена и на самом элементе Кроме тестера для проведения комплекса измерений понадобится Проверка реле регулятора генератора АвтоМотору avtomotoruproverkareleregulyatorageneratorahtml Рейтинг голос июл г Для проверки реле регулятора существует несколько простых способов понимать как проверить реле регулятор генератора и для этого мы написали простую Схема проверки реле регулятора лампочкой Стартер РФ Оборудование стартеррфkompaniyaoborudovaniehtml Прибор для проверки реле регуляторов генераторов VRCB, В отличие от обычного тестера , позволяет проверить напряжение пробоя лавинных Схема проверки и регулировки релерегулятора генератора Вращение генератора происходит от электродвигателя Не следует проверять нагретый реле регулятор , так как показания его могут быть Проверка исправности генератора и релерегулятора tehinforru tehinforrus_moto_html Похожие Для проверки генератора в цепи шунта разрыв должен быть устранен путем показана схема реле регулятора напряжения РР и генератора Как проверить генератор на машине не снимая и если снять его с mytopgearru Интересное Электрика и электроника Рейтинг , голоса Реле регулятор напряжения в современных генераторах компактно Пробой схемы регулятора напряжения может, наоборот, способствовать тому, что напряжения генератора , недостаточно использовать только тестер или Для проверки реле регулятора генератора выглядит примерно так рис Реле регулятор напряжения генератора как проверить лампой Реле регулятор на генераторе проверка , ремонт и замена Именно поломка реле регулятора напряжения генератора является одной из наиболее распространенных Далее потребуется собрать следующую схему Проверка реле напряжения АВТОСТУКРУ окт г как проверить регулятор напряжения генератора при исправно рабочем генераторе и реле, мультиметр вольтметр, тестер должен Схема проверки реле проверка реле регулятора напряжения генератора Релерегулятор напряжения генератора проверка tokarguru Хочу всё знать! их распознать Проверка современных и устаревших реле регуляторов Для проверки регулятора напряжения генератора понадобится мультиметр Схема подключения для проверки слегка отличается от вышеописанной Неисправности генератора с Ford Focus Ffclubru Ford Focus Эксплуатация Ремонт реле регулятора генератора Denso A Made in Italia Подробное Схема прибора для проверки генератора с ШИМ Ремонт Denso A Ремонт генераторов, релерегуляторов, стартеров ЖЕЛЕЗНЫЙ Учебносправочные материалы ТО и ремонт Похожие апр г Схема для проверки исправности транзистора и реле защиты транзисторного реле регулятора с помощью контрольной лампы Проверка генератор Большая Энциклопедия Нефти и Газа Похожие Схема подключения генератора постоянного тока при проверке начальных генератора ; возбуждения Без реле регулятора , напряжения батарей или Состояние генератора проверяют с помощью осциллографа тестера , Проверка напряжения аккумулятора и генератора мультиметром ladanivarunivaproverkanapryazheniyahtml Измерение напряжений цепей аккумулятора, генератора авометром тестером, мультиметром схема проверки реле регулятора генератора схема прибора для проверки автомобильных реле регуляторов prefeiturajunqueirocombrskhemapriboradliaproverkiavtomobilnykhreleregu мар г схема прибора для проверки автомобильных реле регуляторов реле поворотов Реле регулятор напряжения генератора проверка Генераторы и релерегуляторы Вокрачко ЮГ Учебник motorzlibrubooksitemfszstshtml Похожие Схема реле регулятора РРГ I реле обратного тока РОТ; II ограничитель тока ОТ; III Схема включения прибора при проверке генераторов и Вместе с схема тестер для проверки релерегуляторов генератора часто ищут прибор для проверки реле регуляторов генератора купить прибор для проверки регуляторов напряжения приставка для проверки генератора тестер регуляторов напряжения автомобильных генераторов проверка регулятора напряжения генератора valeo Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

Простая прозвонка тестером не даст 100уверенности в исправности Я112Б. Как проверить интегральный регулятор напряжения Я112Б или Я 112Б1. Как с помощью приборов проверить (например новый не ставля на генератор)?
Автомобильный генератор устройство, обеспечивающее преобразование механической энергии вращения коленчатого вала двигателя автомобиля в электрическую . Двигатель автомобиля ГАЗ-63 Под цифрой 5 генератор постоянного тока, под цифрой 16 реле-регулятор.
Официальный сайт издания для автомобилистов. Новости, статьи. Справочная информация: цены, статистика автопарка России. Анонсы журналов За рулем, Мото, Купи авто, Газета За рулем, Рейс.
Реле-регулятор генератора, Hyundai. АДРЕС МАГАЗИНА — СХЕМА ПРОЕЗДА gt;gt; Ближайшие районы: Отрадное, Бибирево, Медведково, Алтуфьево, Свиблово, СВАО.
…Заднее сиденье складывается 6040 Защита двигателя Коврики салона багажника оригинал Другие автомобили и схему проезда нашего автосалона Вы найдёте ниже в разделе контактной информации: строка АВТОЦЕНТР quot;ДОЛАВТОquot;. Место для…
Доброго времени суток всем. Подскажите мне решение одной проблемы с тормозами на Газели 3302.Сам уже не знаю что делать.После проверки тормозной системы после покупки выяснил,что все…
Уставка Вибрационный регулятор зависит от натяжения пружины реле, размера зазора магнитной системы или от электрического сопротивления в цепи катушки. Схема простейшего вибрационного регулятора напряжения.
Для большей наглядности в автокаталог онлайн добавлены фото транспортных средств. Удобная и простая поисковая система оснащена специальными фильтром, благодаря которому вы мгновенно найдете весь необходимый товар.

Электрическая схема автомобильного генератора — Автомобильный портал AutoMotoGid

Любой автомобиль имеет свою электрическую сеть, выполняющую несколько функций: запуск двигателя стартером, обеспечение стабильного образования разряда искр для воспламенения бензиновой смеси, звуковой и световой сигнализации, а также освещения и создания комфортных условий в салоне.

Для обеспечения электрической энергией потребителей автомобильной электрической сети предусмотрены два источника питания: генератор и аккумуляторная батарея, которая питает энергией бортовую сеть до момента запуска двигателя. Ее особенностью является неспособность выработки электрического тока, а только его удержания внутри себя, и отдачи потребителям при необходимости. Поэтому аккумуляторная батарея не сможет одна долго обеспечивать электроэнергией сеть автомобиля, так как быстро разрядится, отдав всю энергию. Чем чаще запускается двигатель, и используются мощные потребители тока, тем быстрее произойдет ее разряд.

Для восстановления заряда батареи и обеспечения электричеством остальных потребителей автомобиля применяется автомобильный генератор, который постоянно вырабатывает электроэнергию во время работы двигателя.

Виды автогенераторов

Существует два вида генераторов, применяемых на автомобилях.

  1. Генератор постоянного тока на современных автомобилях не используется. Для его работы не требуется выпрямление тока. Ранее применялся на автомобилях Победа, ГАЗ-51 и некоторых других марках, выпущенных до 1960 года.
  2. Генератор переменного тока широко применяется на автомобилях в настоящее время. Первые такие генераторы были разработаны в Америке в 1946 году. Это более надежная и современная конструкция. На выходе генератора встроен полупроводниковый выпрямитель.

Устройство и работа

Оба вида генераторов служат для выработки электрического тока, необходимого для эксплуатации автомобиля. Их устройство и принцип работы имеют отличительные особенности, так как они вырабатывают разные виды тока. Рассмотрим конструктивные особенности и принцип действия, которые имеет автомобильный генератор каждого вида.

Автомобильный генератор постоянного тока

Такой автомобильный генератор имеет много недостатков:

  • Малая эффективность работы.
  • Недостаточная мощность.
  • Несовершенная схема подключения.
  • Необходим постоянный контроль.
  • Частое техническое обслуживание.
  • Малый срок службы.

Аналогичные конструкции, включающие в себя коллектор, могут одновременно функционировать в режиме генератора или двигателя. В гибридных автомобилях они нашли широкое применение.

Их отличием от автогенераторов переменного тока является то, что создающие магнитное поле электромагниты абсолютно неподвижны. Электродвижущая сила находится во вращающихся обмотках ротора. Электрический ток снимается с полуколец, изолированных между собой. На каждой щетке имеется напряжение одной полярности.

Автомобильный генератор переменного тока

Это популярная модель современных автогенераторов. Любая конструкция автогенератора включает в себя обмотку, расположенную в неподвижном статоре, который зафиксирован между двумя крышками: задней и передней. Со стороны задней крышки находятся контактные кольца ротора. Со стороны передней крышки находится привод со шкивом. Автомобильный генератор расположен впереди двигателя и крепится с помощью болтового соединения на специальные кронштейны. Натяжная проушина и крепежные лапы расположены на крышках генератора.

Крышки генератора изготовлены литьем из алюминиевых сплавов. Они имеют окна для вентиляции корпуса генератора. В разных конструкциях такие окна могут выполняться как в торцевой части генератора, так и на цилиндрической части над обмотками статора.

На задней крышке закреплен щеточный узел, объединенный с регулятором напряжения, а также блок выпрямителя. Крышки генератора стягиваются длинными винтами, зажимая между собой корпус статора с обмотками.

Статор автогенератора состоит:

Статор изготавливается из листовой стали толщиной 1 мм. Для экономии металла конструкторы создали статор, состоящий из отдельных сегментов в виде подковы. Листы статора скреплены между собой в одну конструкцию с помощью заклепок или сварки. Все основные виды конструкций статора содержат 36 пазов, в которых находится обмотка. Пазы статора изолированы эпоксидным компаундом или специальной пленкой.

Ротор генератора состоит:

Автомобильный генератор имеет особенный вид системы полюсов ротора , состоящей из двух половин, имеющих выступы в виде клюва. На каждой половине имеется шесть полюсов, которые изготавливаются методом штамповки. Полюсные половины напрессовываются на вал. Между ними устанавливается втулка, на которой расположена обмотка возбуждения. Вал ротора обычно изготавливается из автоматной стали низкой твердости. Но при использовании роликового подшипника, который работает на конце вала со стороны задней крышки, вал изготавливают из твердой легированной стали, при этом цапфу вала подвергают закалке. Конец вала имеет резьбу, шпоночный паз для фиксации шкива.

В современных генераторах шпонка не применяется. Шкив фиксируется на валу усилием затяжки гайки. Для облегчения разборки на валу имеется шестигранный выступ для ключа, или углубление.

Щетки автогенератора расположены в щеточном узле и прижимаются к кольцам с помощью пружин.

Автомобильный генератор может оснащаться двумя типами щеток:

  1. Меднографитовые.
  2. Электрографитовые.

Второй тип обладает значительной потерей напряжения при контакте с кольцом. Это отрицательно влияет на выходные параметры генератора. Положительным моментом является длительный срок службы колец и щеток.

Узел выпрямления используется двух типов

  1. Теплоотводящие пластины, в которые запрессованы силовые диоды выпрямителя.
  2. Конструкция с большими ребрами охлаждения, на которые припаиваются таблеточные диоды.

Вспомогательный выпрямитель включает в себя диоды в пластиковом корпусе формой в виде горошины или цилиндра, а также могут изготавливаться отдельным герметичным блоком, подключаемым к схеме специальными шинами.

Большую опасность для автогенератора может вызвать короткое замыкание теплоотводящих пластин положительного и отрицательного полюса. Это может произойти из-за случайного попадания металлического предмета или токопроводящей грязи. При этом в цепи аккумулятора возникает замыкание, которое может привести к пожару. Чтобы этого не произошло, многие токопроводящие элементы выпрямителя покрывают слоем изоляции.

В генераторе используются шариковые радиальные подшипники с заложенной в них разовой смазкой и уплотнением. Роликовые подшипники иногда применяются на импортных генераторах.

Охлаждение автогенератора происходит за счет закрепленных на валу лопастей вентилятора. Воздух засасывается в отверстия задней крышки. Существуют и другие способы охлаждения.

На автомобилях, у которых подкапотное пространство слишком плотное, и имеющее большую температуру, используют генераторы с особым кожухом, по которому отдельно поступает прохладный воздух для охлаждения.

Регулятор напряжения

Служит для поддержания напряжения автогенератора в необходимом диапазоне для нормальной работы электрооборудования автомобиля.

Такие регуляторы работают на основе полупроводниковых элементов. Их конструктивное исполнение может быть различным, но принцип их действия не отличается.

Регуляторы напряжения имеют свойство термокомпенсации. Это способность изменять величину напряжения в зависимости от температуры рабочего пространства для наилучшей зарядки аккумулятора. Чем прохладнее воздух, тем выше должно быть подводимое к аккумулятору напряжение.

Работа генератора

При запуске двигателя автомобиля главным потребителем электричества является стартер. При этом сила тока может достичь нескольких сотен ампер. В таком режиме электрооборудование работает только от аккумулятора, который подвержен сильному разряду. После запуска мотора автомобильный генератор является основным источником питания.

Во время работы двигателя происходит непрерывная дозарядка аккумулятора и обеспечивается работа электрических потребителей, подключенных к бортовой сети автомобиля. Если генератор выйдет из строя, то аккумуляторная батарея быстро разрядится. После зарядки напряжение аккумулятора и генератора отличается незначительно, поэтому зарядный ток уменьшается.

При работе мощных электроприборов автомобиля и низких оборотах двигателя, общий ток потребления становится выше способности генератора, поэтому реле напряжения переключает питание на аккумулятор.

Крепление и привод

Генератор приводится в действие с помощью шкива двигателя через ременную передачу. Обороты вращения генератора зависят от диаметра шкива генератора и шкива коленвала двигателя.

Современные автомобили оснащены поликлиновым ремнем, так как он обладает большей гибкостью и может приводить в действие шкивы небольшого диаметра. Это позволяет получить большие обороты генератора. Ремень может натягиваться разными способами, в зависимости от марки автомобиля и конструкции натяжителя. Чаще всего в качестве натяжителя используют специальные ролики.

Неисправности

Автогенераторы представляют собой надежное устройство, однако у них также случаются некоторые неисправности, которые делятся на два вида:

  1. Механические неисправности чаще всего возникают вследствие износа деталей: шкива, приводного ремня, подшипников качения, меднографитных щеток. Такие неисправности легко обнаруживаются, так как возникают посторонние шумы, стуки со стороны генератора. Эти поломки устраняют путем замены изношенных деталей, так как восстановлению они не подлежат.
  2. Электрические неисправности возникают гораздо чаще. Они могут выражаться в замыкании обмоток статора или ротора, поломке регулятора напряжения, пробое выпрямителя и т.д. До выявления неисправностей такие поломки могут отрицательно повлиять на аккумуляторную батарею. Например, пробитый регулятор напряжения будет постоянно перезаряжать батарею. При этом нет особых внешних признаков. Это выявляется только с помощью замеров напряжения выхода генератора.

Электрические неисправности также устраняются путем замены неисправных деталей новыми. Замыкание в обмотках требует их перемотки, что значительно повышает стоимость ремонта. В торговой сети можно найти запчасти к генераторам, в том числе и корпус статора с обмотками.

Поскольку для работы двигателя необходимо электричество, а запаса аккумулятора хватает лишь на его запуск, его постоянной выработкой занимается генератор автомобиля на холостом ходу и больших оборотах. Кроме подачи напряжения всем потребителям бортовой сети, электроэнергия расходуется на подзарядку АКБ и самовозбуждение якоря генератора.

Назначение автомобильного генератора

Кроме питания бортовой сети генератор автомобиля обеспечивает восполнение запаса электроэнергии, которую потратил аккумулятор при запуске ДВС. Первоначальное возбуждение обмотки так же производится за счет постоянного тока аккумулятора. Затем генератор начинает вырабатывать электричество самостоятельно при передаче вращения ремнем на шкив с коленвала двигателя.

Другими словами – без генератора машина заведется стартером от аккумулятора, но проедет недалеко, и не заведется в следующий раз, так как АКБ не получит подзарядки. На эксплуатационный ресурс генератора влияют факторы:

  • емкость и апмераж аккумулятора;
  • стиль и режим вождения;
  • количество потребителей бортовой сети;
  • сезонность эксплуатации транспортного средства;
  • качество изготовления и сборки узлов генератора.

Простая конструкция позволяет диагностировать и устранить самостоятельно большинство поломок.

Особенности конструкции

Основан принцип работы генератора автомобиля на эффекте индукции электромагнитной, позволяющем получать электроток при наведении, а затем изменении магнитного поля вокруг проводника. Для этого в генераторе имеются необходимые детали:

  • ротор – катушка внутри двух пар разнонаправленных магнитов, получающая вращение через шкив, и постоянный ток на обмотки возбуждения через щетки и коллекторные кольца
  • статор – обмотки внутри магнитопровода, в которых наводится переменный электрический ток
  • диодный мост – выпрямляет переменный ток в постоянный
  • реле напряжения – регулирует эту характеристику в пределах 13,8 – 14,8 В

При неработающем двигателе в момент его запуска ток возбуждения подается на якорь с аккумулятора. Затем генератор начинает выработку электричества самостоятельно, переходит на самовозбуждение, полностью восстанавливает заряд аккумулятора при движении машины.

На холостых оборотах подзарядки не происходит, но бортовая сеть и все ее потребители (фары, музыка, кондиционер) обеспечиваются в полном объеме.

Статор

В генераторе самым сложным является устройство статора:

  • из трансформаторного железа 0,8 – 1 мм толщины вырубаются штампом пластины;
  • из них набирают пакеты (сварка или крепление заклепками), 36 пазов по периметру изолируются эпоксидной смолой или полимерной пленкой;
  • затем в пакеты укладываются 3 обмотки, фиксируемые в пазах специальными клиньями.

Именно в статоре вырабатывается переменное напряжение, которое позже автомобильный генератор выпрямляет в постоянный ток для бортовой сети и АКБ.

Ротор

При использовании подшипников качения цапфа закаливается, а сам вал создается из легированной стали. На вал намотана катушка, залитая специальным диэлектрическим лаком. Сверху на нее надеты и закреплены на валу магнитные полюсные половинки:

  • имеют вид короны;
  • содержат по 6 лепестков;
  • изготавливаются штамповкой или литьем.

Шкив фиксируется на валу шпонкой либо гайкой с головой под шестигранный ключ. Зависит мощность генератора от толщины провода катушки возбуждения и качества изоляции лаком обмоток.

При подаче напряжения на обмотки возбуждения вокруг них возникает магнитное поле, взаимодействующее с аналогичным полем постоянных полюсных половинок магнитов. Именно вращение ротора обеспечивает выработку электротока в обмотках статора.

Токосъемный узел

В щеточном генераторе устройство токосъемного узла следующее:

  • щетки скользят по коллекторным кольцам;
  • по ним передается постоянный ток на обмотку возбуждения.

Электрографитные щетки изнашиваются меньше меднографитных модификаций, но на коллекторных полукольцах наблюдается падение напряжения. Для снижения электрохимического окисления колец их могут изготавливать из нержавейки и латуни.

Поскольку работа токосъемного узла сопровождается интенсивным трением, щетки и кольца коллекторные изнашиваются чаще прочих деталей, считаются расходниками. Поэтому к ним обеспечивается быстрый доступ для периодической замены.

Выпрямитель

Поскольку в статоре электроприбора вырабатывается переменное напряжение, а для бортовой сети нужен постоянный ток, в конструкцию добавлен выпрямитель, к которому и подключаются обмотки статора. В зависимости от характеристики генератора выпрямительный узел имеет различную конструкцию:

  • диодный мостик распаян или впрессован в подковообразные пластины-теплоотводы;
  • выпрямитель собран на плате, теплоотводы с мощным оребрением припаиваются к диодам.

Основной выпрямитель может дублироваться дополнительным диодным мостиком:

  • герметичный компактный блок;
  • диды-горошины или цилиндрической формы;
  • включение в общую схему небольшими шинами.

Выпрямитель является «слабым звеном» генератора, так как любое инородное тело, проводящее ток, попавшее случайно между теплоотводами диодов, автоматически приводит к короткому замыканию.

Регулятор напряжения

После того, как переменная амплитуда преобразована выпрямителем в постоянный ток, электроэнергия генератора подается на реле регулятора напряжения по следующим причинам:

  • коленвал ДВС вращается с разной скоростью в зависимости от типа вождения, дальностью поездки и циклом движения авто;
  • поэтому автомобильный генератор по умолчанию не способен вырабатывать одинаковое напряжение в разные промежутки времени физически;
  • устройство реле регулятора и отвечает за термокомпенсацию – отслеживает значение температуры воздуха, при его снижении повышает напряжение подзарядки и наоборот.

Стандартной величиной термокомпенсации принято значение 0,01 В/1градус. В некоторых генераторах имеются переключатели ручные лето/зима, выносимые в салон или пространство под капотом авто.

Существуют реле регуляторов напряжения, в которых бортовая сеть подключается к обмотке возбуждения генератора «–» проводом или «+» кабелем. Эти конструкции являются не взаимозаменяемыми, путать их нельзя, чаще всего в легковых машинах установлены «минусовые» регуляторы напряжения.

Подшипники

Передним считается подшипник со стороны шкива, его корпус впрессовывается в крышку, а на валу используется скользящая посадка. Задний подшипник расположен возле коллекторных колец, его, наоборот, сажают на вал с натягом, в корпусе использована скользящая посадка.

В последнем случае могут применяться подшипники роликовые, передний подшипник всегда радиальный шариковый с одноразовой смазкой, закладываемой на заводе, которой хватает на весь эксплуатационный ресурс.

Чем выше мощность генератора, тем большие нагрузки испытывает обойма подшипника, чаще требуется замена обоих расходных деталей.

Крыльчатка

Детали трения внутри генератора охлаждаются принудительным воздушным способом. Для этого на вал надевается одна или две крыльчатки, засасывающих воздух через специальные щели/отверстия в корпусе изделия.

Существует три типа воздушного охлаждения автомобильных генераторов:

  • при наличии узла щетки/коллекторные кольца и вынесения выпрямителя, регулятора напряжения из корпуса наружу эти узлы защищаются кожухом, поэтому воздухозаборные отверстия создаются в нем (позиция а) нижней схемы;
  • если компоновка механизмов под капотом плотная, а окружающий их воздух слишком нагрет, чтобы нормально охладить внутреннее пространство генератора, используется защитный кожух специальной конструкции (позиция б) нижнего рисунка;
  • в генераторах малогабаритных щели для забора воздуха создаются в обеих крышках корпуса (позиция в) на нижнем рисунке).

Перегрев обмоток и подшипников резко снижает характеристики генератора, и может привести к заклиниванию, короткому замыканию и, даже пожару.

Корпус

Традиционно для большинства электроприборов корпус генератора имеет защитную функцию для всех расположенных внутри него узлов. В отличие от стартера машины, генератор не имеет натяжного устройства, провисание ремня передачи регулируется за счет смещения корпуса самого генератора. Для этого кроме монтажных лапок на корпусе имеется регулировочная проушина.

Корпус изготавливается из алюминиевого сплава, состоит из двух крышек:

  • внутри передней крышки спрятан статор и якорь;
  • внутри задней крышки размещен выпрямитель и реле регулятора напряжения.

От этой детали зависит корректная работа генератора, так как внутрь одной крышки впрессован подшипник ротора, а ремень натягивается в проушине корпуса.

Режимы работы

При эксплуатации генератора машины существует 2 режима:

  • запуск ДВС – в этот момент стартер авто и катушка ротора генератора являются единственными потребителями, расходуется энергия аккумулятора, пусковые токи значительно выше рабочих, поэтому от качества подзарядки аккумулятора зависит, заведется машина, или нет;
  • рабочий режим – стартер в этот момент отключен, обмотка ротора генератора переходит в режим самовозбуждения, зато появляются прочие потребители (кондиционер, обогреватели стекол, зеркал, фары, автозвук), необходимо восстановить зарядку АКБ.

Внимание: При резком повышении суммарной нагрузки (аудиосистема с усилителем, сабвуфер) ток генератора становится недостаточным для удовлетворения потребностей бортовой системы, начинается расходоваться заряд АКБ.

Поэтому для снижения просадок напряжения владельцы автозвука часто ставят второй аккумулятор, увеличивают мощность генератора или дублируют его еще одним устройством.

Привод генератора

Обороты для выработки электричества генератор переменного тока получает клиноременной передачей от коленчатого вала двигателя. Поэтому натяжение ремня должно контролироваться регулярно, желательно перед каждой поездкой. Основными нюансами привода генератора являются:

  • проверка натяжения производится усилием 3 – 4 кг, прогиб в этом случае не может превышать 12 мм;
  • диагностика осуществляется линейкой, усилие к одному краю которой обеспечивается бытовым безменом;
  • проскальзывать ремень может при попадании на него масла из-за негерметичности прокладок и сальников в соседних узлах под капотом;
  • чересчур жесткий ремень вызывает повышенный износ подшипников;
  • отсутствии соосности шкивов коленвала и генератора приводит к возникновению свиста и неравномерной выработке ремня в поперечном разрезе.

Средний ресурс шкивов 150 – 200 тысяч километров пробега авто. У ремня эта характеристика слишком отличается у разных производителей, модели авто и стиля вождения владельца.

Электрическая схема

Производители учитывают конкретное количество потребителей в модели авто, поэтому в каждом случае применяется индивидуальная электрическая схема генератора. Наиболее востребованы 8 схем «мобильных электроустановок» под капотом машины с одинаковым обозначением элементов:

  1. генераторный блок;
  2. обмотка ротора;
  3. магнитопровод статора;
  4. мост диодный;
  5. переключатель;
  6. реле лампы;
  7. реле регулятора;
  8. лампа;
  9. конденсатор;
  10. блок трансформатора и выпрямителя;
  11. АКБ;
  12. стабилитрон;
  13. сопротивление.

В схемах 1 и 2 возбуждающая обмотка получает напряжение через замок зажигания, чтобы АКБ не разряжалась на стоянке. Недостатком является коммутация 5 А тока, снижающего эксплуатационный срок.

Поэтому на схеме 3 контакты разгружены промежуточным реле, а потребление тока снижено до десятых долей ампера. Минусом в этом варианте является сложный монтаж генератора, понижение надежности конструкции, возрастает частота переключения транзистора. Фары могут моргать, а стрелки приборов подрагивать.

В схеме 5 из трех диодов изготовлен дополнительный выпрямитель на пути к обмотке возбуждения. Однако при длительной парковке рекомендуется снимать «+» с клеммы аккумулятора, так как возможен разряд батареи. Зато при первичном возбуждении обмотки в момент запуска ДВС расход тока АКБ минимальный. Опасное для электроники машины повышение напряжения гаси стабилитрон.

Для дизельных моторов применяются генераторы, использующие 6 схему. Они рассчитаны на напряжение 28 В, возбуждающая обмотка получает вдвое меньший заряд за счет подключения в «нулевую» точку статора.

На схеме 7 ликвидирован разряд АКБ при длительной парковке за счет снижения разницы потенциалов на «Д» и «+» клеммах. Из стабилитронов создано дополнительное крыло диодного мостика выпрямителя для ликвидации всплесков напряжения.

Схема 8 обычно применяется в генераторах производителя Бош. Здесь усложнен регулятор напряжения, зато упрощена схема самого генератора.

Маркировка клемм на корпусе

При самостоятельной диагностике мультиметром для владельца актуальна информация, как маркируются клеммы, выведенные на корпус генератора. Единого обозначения не существует, но общие принципы соблюдаются всеми производителями:

  • с выпрямителя выходит «плюс», маркирующийся «+», 30, В, В+ и ВАТ, «минус», обозначенный «–», 31, D-, B-, E, M или GRD;
  • от возбуждающей обмотки отходит клемма 67, Ш, F, DF, E, EXC, FLD;
  • «плюсовой» провод от дополнительного выпрямителя на контрольную лампу обозначен D+, D, WL, L, 61, IND;
  • фазу можно узнать по волнистой линии, буквам R, W или STA;
  • нулевая точка статорной обмотки обозначена «0» или МР;
  • клемма реле регулятора для подключения к «плюсу» бортовой сети (обычно АКБ) обозначена 15, Б либо S;
  • кабель от замка зажигания должен подключаться к клемме регулятора напряжения, маркированной IG;
  • бортовой компьютер подсоединяется к выводу реле регулятора с обозначением F или FR.

Других обозначений не существует, а вышеуказанные присутствуют на корпусе генератора не в полном объеме, поскольку встречаются на всех существующих модификациях электроприборов.

Основные неисправности

Поломки «бортовой электростанции» вызваны неправильной эксплуатацией транспортного средства, выработкой ресурса деталей трения либо выходом из строя электрики. Вначале производится визуальная диагностика и выявление посторонних звуков, затем проверяется электрическая часть мультиметром (тестером). Основные неисправности сведены в таблицу:

ПоломкаПричинаРемонт
свист, потеря мощности на высоких оборотахнедостаточная натяжка ремня, поломка подшипника/втулкирегулировка натяжения, замена втулки/подшипника
недозаряднеисправно реле регуляторазамена реле
перезарядканеисправно реле регуляторазамена реле
люфт валаотказ подшипника или выработка втулкизамена расходника
утечка тока, снижение напряженияпробой диодазамена диодов выпрямителя
отказ генератораподгорание или износ коллектора, обрыв обмотки возбуждения, зависание щеток, заклинивание ротора в статоре, обрыв ведущего от АКБ проводаустранить указанные поломки

При диагностике тестером измеряется напряжение генератора на разных оборотах двигателя – в режиме холостого хода, под нагрузкой. Проверяется целостность обмоток и соединительных проводов, диодного мостика и регулятора напряжения.

Выбор генератора для легкового авто

За счет разного диаметра шкивов клиноременной передачи генератору придается большая угловая скорость в сравнении с оборотами коленвала. Частота вращения ротора достигает 12 – 14 тысяч оборотов ежеминутно. Поэтому ресурс генератора минимум вдвое меньше, чем у ДВС авто.

Генератором машина комплектуется на заводе, поэтому при замене подбирается модификация с аналогичными характеристиками и крепежными отверстиями. Однако при тюнинге авто мощность генератора может не устроить владельца. Например, после увеличения количества потребителей (подогрев сидений, зеркал, стекол), установки сабвуфера, аудиосистемы с усилителем требуется именно выбор нового, более мощного генератора или монтаж второго электроприбора в комплекте с дополнительным аккумулятором.

В первом случае следует выбрать мощность, достаточную для подзарядки аккумулятора с 15% запасом. При установке второго генератора начальный и эксплуатационный бюджет резко увеличиваются:

  • для дополнительного генератора придется установить дополнительный шкив на коленвал;
  • найти место для крепления корпуса электроприбора таким образом, чтобы его шкив размещался в одной плоскости со шкивом коленвала;
  • обслуживать и менять расходники сразу двух «мобильных электростанций».

С возникновением бесщеточных моделей генератора некоторые владельцы производят замену штатного прибора этим девайсом.

Бесщеточные модификации

Основным достоинством бесщеточного генератора является сверхдолгий эксплуатационный ресурс. Несмотря на сложную конструкцию и цену, ломаться здесь в принципе нечему, а окупаемость, все равно, выше за счет отсутствия расходников щетки/коллекторные кольца.

Компактные размеры и отсутствие коротких замыканий при попадании воды на залитые лаком или композитным составом обмотки позволяет монтировать его практически на любые транспортные средства.

На малых оборотах работа генератора обеспечивает электричеством только бортовую сеть, зарядка АКБ начинается при увеличении оборотов от 3000 ежеминутно.

Генераторы постоянного тока исчезли с легкового транспорта в 70-е годы прошлого столетья, так как имели сложную схему и более крупные размеры.

Таким образом, работа автомобильного генератора обеспечивает электроэнергией всех потребителей, подзаряжает АКБ и создает искру в камерах сгорания. Своевременное обслуживание и диагностика позволяет сократить эксплуатационные расходы и повысить ресурс электрического устройства.

Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.

Поэтому рассмотрим более подробнее схему генератора, как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Изображение схемы генератора.

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы:

, W, R, STА.

  • Вывод нулевой точки обмотки статора: 0, МР.
  • Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  • Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  • Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.
  • Схема генератора ВАЗ-2107 тип 37.3701

    1. Аккумуляторная батарея.
    2. Генератор.
    3. Регулятор напряжения.
    4. Монтажный блок.
    5. Выключатель зажигания.
    6. Вольтметр.
    7. Контрольная лампа заряда аккумуляторной батареи.

    При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

    Схема зарядки ВАЗ с инжекторными двигателями

    Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

    Проверка работы генератора

    Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

    Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

    Элементарная проверка лампочкой и мультиметорм

    Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

    Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

    Схема проверки генератора

    Строго не рекомендуется:

    1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
    2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
    3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
    4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

    схема, принцип работы и основные характеристики

    Работу электрооборудования машины обеспечивает генератор – преобразователь в электричество энергии вращения коленного вала двигателя. В чем заключается работа генератора автомобиля – в обеспечении бесперебойного функционирования всех электросистем машины и восстановлении заряда аккумуляторной батареи.

    Что называют генератором

    Агрегат, преобразующий в электричество энергию вращения вала двигателя, называют электрогенератором. Так как механизм связан с коленчатым валом, его располагают в передней части двигателя.

    Первоначально для машин применяли генераторные узлы постоянного тока, но появление диодных выпрямителей позволило заменить их на источники переменного тока – более надежные, легкие, мощные и стабильные.

    Конструкционно различают два вида современных агрегатов, производящих переменный ток: традиционный и компактный.

    При одинаковых функциях виды генераторов автомобиля различаются:

    • габаритными размерами;
    • компоновкой вентиляторов;
    • устройством приводного шкива;
    • комплектацией выпрямительного узла.

    Интересно! Первые генераторы переменного тока появились в 1946 году в США и предназначались для военных машин.

    Чтобы соответствовать своему назначению, генератор должен отвечать ряду требований.

    Требования к генераторному устройству

    При работающем двигателе агрегат обеспечивает работу электросети машины и восполняет потери аккумуляторного блока, в чем и заключается работа генератора автомобиля, поэтому:

    • независимо от режима эксплуатации машины необходимы такие выходные параметры генераторного устройства, чтобы не допустить прогрессивного разряда аккумулятора;
    • при работающем двигателе нормальное напряжение в электросети машины должно быть стабильным.

    Требование к напряжению связано с чувствительностью к нему аккумулятора:

    • при заниженных значениях напряжения в автомобильной сети батарея не полностью заряжается могут возникнуть сложности с запуском двигателя;
    • при завышенном напряжении аккумулятор перезаряжается, что сокращает срок его службы.

    Интересно! В гибридных бензино-электрических машинах применяется стартер-генератор – агрегат осуществляет функцию стартера.

    Ведущие производители

    В ТОП-5 производителей автомобильных генераторов входят Bosch, Butec, Cav, Delphi и Ford.

    Из бюджетных хорошо зарекомендовали себя СтартВольт, Прамо и АТЭ.

    Схема генераторного устройства автомобиля

    Принципиальная электросхема:

    1. Аккумулятор.
    2. Выход «+».
    3. Зажигание.
    4. Индикатор исправности.
    5. Конденсато, подавляющий всплески напряжения.
    6. Три положительных диода.
    7. Три отрицательных диода.
    8. «Масса».
    9. Диоды ротора.
    10.  Обмотки статора (три фазы).
    11.  Питание ротора.
    12.  Ротор (обмотка возбуждения).
    13.  Регулятор напряжения.

    Интересно! Переменный ток, вырабатываемый синхронным трехфазным генератором, преобразуется шестью диодами выпрямительного щита и как постоянный поступает в электросеть автомобиля.

    Устройство генераторной установки

    Конструктивно устройство генераторного узла автомобиля для всех машин одинаково. Различия могут состоять в габаритах, расположении сочлененных деталей или в качестве изготовления.

    Генераторный узел состоит из нескольких частей:

    1. Шкив, передающий  через приводной ремень вращение двигателя на вал генератора.
    2. Крышки корпуса – передняя (сторона шкива) и задняя (сторона контактных колец).
    3. Ротор представляет собой стальной вал с двумя втулками, между которыми расположена обмотка с выводами и контактными кольцами.
    4. Статор выполняется как труба,  набранная из стальных листов.
    5. По три диода в положительном и отрицательном теплоотводах.
    6. Регулятор напряжения, обеспечивает стабильную работу автомобильной сети при колебаниях электрической нагрузки, изменении частоты вращения ротора и перепадах температуры окружающей среды.
    7. Щеточный узел – пластиковая основа с установленными   подпружиненными щетками.
    8. Защитная крышка –закрывает диодный модуль.

    Интересно! Чем больше величина передаточного отношения (отношение диаметров шкива коленчатого вала к шкиву генератора), тем больше тока генераторный узел отдает в автосеть.

    Принцип работы

    Пусковой ток стартера варьируется от 100 до 500 А и разряжает аккумуляторную батарею. Сразу после запуска двигателя автомобиля электрообеспечение (зарядка аккумулятора и работа автосети) переходит к генератору – вот для чего он нужен.

    После подзарядки аккумуляторной батареи, разность напряжений ее и генератора становится незначительной и зарядовый ток уменьшается.

    Сколько вольт выдает генератор автомобиля:

    • под нагрузкой до 14 В;
    • на аккумулятор 14,5 – 14,8 В.

    Завышение показателей указывает на неисправность реле-регулятора.

    Основные параметры

    Базовые характеристики генератора указываются изготовителем на щитке устройства. К ним относятся:

    • номинальный ток (максимальный ток отдачи генератора автомобиля), А;
    • номинальное напряжение 14 (или 28), В;
    • тип, марка.

    Показательные данные генератора автомобиля

    ХарактеристикаЧто отражает
    Токоскоростная характеристика (ТСХ)Показывает зависимость того, сколько тока выдает генератор автомобиля в сеть, от частоты вращения ротора при постоянном напряжении на выходе.
    Частота самовозбужденияПри работе с аккумулятором генератор должен самовозбуждаться при частоте вращения двигателя меньшей величины холостого хода.
    КПД устройстваМощность, которую генераторный блок способен получить от двигателя.
    Выходное напряжение при изменении частоты вращения, величины нагрузки и температурыВ инструкциях указывают, сколько генератор выдает вольт при частоте вращения 6000 мин-1 и нагрузке в 5 А.

    Возможные неисправности

    Автомобильный генератор относится к устройствам высокой надежности. Возможные причины его неработоспособности делятся, по источнику неполадки, на две группы.

    Механические

    Причина неисправностей, относящихся к этой группе – механический износ в результате эксплуатации. Механические неисправности выявляются быстро, так как сопровождаются стуком или иным шумом.

    Для устранения неисправности изношенные детали заменяют рабочими.

    Детали генератора, износ которых приводит к механическим неисправностям:

    • шкив;
    • подшипник качения;
    • меднографитные щетки;
    • приводной ремень.

    Электрические

    Неполадки, связанные с этой группой, возникают чаще, чем механические и, не имея внешних признаков, негативно влияют на работу всего электрооборудования автомобиля и особенно, аккумулятора.

    Как пример: при отказе регулятора напряжения происходит постоянный перезаряд батареи, что определяется только в результате замеров тока генератора.

    К электрическим неисправностям относятся:

    • замыкание обмотки ротора или статора;
    • пробой выпрямителя;
    • отказ регулятора напряжения и другое.

    Неисправности этой группы устраняются заменой детали на рабочую. При пробое обмотки ее можно перемотать.

    Не рекомендуется:

    • проверять работоспособность устройства путем короткого замыкания, «на искру»;
    • допускать работу без нагрузки;
    • проводить кузовные работы не отключив провода генератора и аккумулятора;
    • использовать устройство с отключенным или неработающим аккумулятором.

    Генератор обеспечивает надежную работу всего электрооборудования автомобиля. Его мощность и исправность влияют на надежность машины и являются одним из факторов безопасности на дороге.

    Назначение автомобильного генератора | AUTO-GL.ru

    Поскольку для работы двигателя необходимо электричество, а запаса аккумулятора хватает лишь на его запуск, его постоянной выработкой занимается генератор автомобиля на холостом ходу и больших оборотах. Кроме подачи напряжения всем потребителям бортовой сети, электроэнергия расходуется на подзарядку АКБ и самовозбуждение якоря генератора.

    Рис. 1 Генератор авто

    Кроме питания бортовой сети генератор автомобиля обеспечивает восполнение запаса электроэнергии, которую потратил аккумулятор при запуске ДВС. Первоначальное возбуждение обмотки так же производится за счет постоянного тока аккумулятора. Затем генератор начинает вырабатывать электричество самостоятельно при передаче вращения ремнем на шкив с коленвала двигателя.

    Другими словами – без генератора машина заведется стартером от аккумулятора, но проедет недалеко, и не заведется в следующий раз, так как АКБ не получит подзарядки. На эксплуатационный ресурс генератора влияют факторы:

    • емкость и апмераж аккумулятора;
    • стиль и режим вождения;
    • количество потребителей бортовой сети;
    • сезонность эксплуатации транспортного средства;
    • качество изготовления и сборки узлов генератора.

    Простая конструкция позволяет диагностировать и устранить самостоятельно большинство поломок.

    Содержание статьи

    Особенности конструкции

    Основан принцип работы генератора автомобиля на эффекте индукции электромагнитной, позволяющем получать электроток при наведении, а затем изменении магнитного поля вокруг проводника. Для этого в генераторе имеются необходимые детали:

    • ротор – катушка внутри двух пар разнонаправленных магнитов, получающая вращение через шкив, и постоянный ток на обмотки возбуждения через щетки и коллекторные кольца
    • статор – обмотки внутри магнитопровода, в которых наводится переменный электрический ток
    • диодный мост – выпрямляет переменный ток в постоянный
    • реле напряжения – регулирует эту характеристику в пределах 13,8 – 14,8 В

    Рис. 2 Конструкция генератора

    При неработающем двигателе в момент его запуска ток возбуждения подается на якорь с аккумулятора. Затем генератор начинает выработку электричества самостоятельно, переходит на самовозбуждение, полностью восстанавливает заряд аккумулятора при движении машины.

    На холостых оборотах подзарядки не происходит, но бортовая сеть и все ее потребители (фары, музыка, кондиционер) обеспечиваются в полном объеме.

    Статор

    В генераторе самым сложным является устройство статора:

    • из трансформаторного железа 0,8 – 1 мм толщины вырубаются штампом пластины;
    • из них набирают пакеты (сварка или крепление заклепками), 36 пазов по периметру изолируются эпоксидной смолой или полимерной пленкой;
    • затем в пакеты укладываются 3 обмотки, фиксируемые в пазах специальными клиньями.

    Рис. 3 Статор генератора

    Именно в статоре вырабатывается переменное напряжение, которое позже автомобильный генератор выпрямляет в постоянный ток для бортовой сети и АКБ.

    Ротор

    При использовании подшипников качения цапфа закаливается, а сам вал создается из легированной стали. На вал намотана катушка, залитая специальным диэлектрическим лаком. Сверху на нее надеты и закреплены на валу магнитные полюсные половинки:

    • имеют вид короны;
    • содержат по 6 лепестков;
    • изготавливаются штамповкой или литьем.

    Рис. 4 Ротор генератора

    Шкив фиксируется на валу шпонкой либо гайкой с головой под шестигранный ключ. Зависит мощность генератора от толщины провода катушки возбуждения и качества изоляции лаком обмоток.

    При подаче напряжения на обмотки возбуждения вокруг них возникает магнитное поле, взаимодействующее с аналогичным полем постоянных полюсных половинок магнитов. Именно вращение ротора обеспечивает выработку электротока в обмотках статора.

    Токосъемный узел

    В щеточном генераторе устройство токосъемного узла следующее:

    • щетки скользят по коллекторным кольцам;
    • по ним передается постоянный ток на обмотку возбуждения.

    Электрографитные щетки изнашиваются меньше меднографитных модификаций, но на коллекторных полукольцах наблюдается падение напряжения. Для снижения электрохимического окисления колец их могут изготавливать из нержавейки и латуни.

    Рис. 5 Токосъемный узел генератора

    Поскольку работа токосъемного узла сопровождается интенсивным трением, щетки и кольца коллекторные изнашиваются чаще прочих деталей, считаются расходниками. Поэтому к ним обеспечивается быстрый доступ для периодической замены.

    Выпрямитель

    Поскольку в статоре электроприбора вырабатывается переменное напряжение, а для бортовой сети нужен постоянный ток, в конструкцию добавлен выпрямитель, к которому и подключаются обмотки статора. В зависимости от характеристики генератора выпрямительный узел имеет различную конструкцию:

    • диодный мостик распаян или впрессован в подковообразные пластины-теплоотводы;
    • выпрямитель собран на плате, теплоотводы с мощным оребрением припаиваются к диодам.

    Рис. 6 Выпрямитель генератораРис. 7 Вариант диодного мостика с независимыми радиаторами

    Основной выпрямитель может дублироваться дополнительным диодным мостиком:

    • герметичный компактный блок;
    • диды-горошины или цилиндрической формы;
    • включение в общую схему небольшими шинами.

    Выпрямитель является «слабым звеном» генератора, так как любое инородное тело, проводящее ток, попавшее случайно между теплоотводами диодов, автоматически приводит к короткому замыканию.

    Регулятор напряжения

    После того, как переменная амплитуда преобразована выпрямителем в постоянный ток, электроэнергия генератора подается на реле регулятора напряжения по следующим причинам:

    • коленвал ДВС вращается с разной скоростью в зависимости от типа вождения, дальностью поездки и циклом движения авто;
    • поэтому автомобильный генератор по умолчанию не способен вырабатывать одинаковое напряжение в разные промежутки времени физически;
    • устройство реле регулятора и отвечает за термокомпенсацию – отслеживает значение температуры воздуха, при его снижении повышает напряжение подзарядки и наоборот.

    Стандартной величиной термокомпенсации принято значение 0,01 В/1градус. В некоторых генераторах имеются переключатели ручные лето/зима, выносимые в салон или пространство под капотом авто.

    Рис. 8 Регулятор напряжения

    Существуют реле регуляторов напряжения, в которых бортовая сеть подключается к обмотке возбуждения генератора «–» проводом или «+» кабелем. Эти конструкции являются не взаимозаменяемыми, путать их нельзя, чаще всего в легковых машинах установлены «минусовые» регуляторы напряжения.

    Подшипники

    Передним считается подшипник со стороны шкива, его корпус впрессовывается в крышку, а на валу используется скользящая посадка. Задний подшипник расположен возле коллекторных колец, его, наоборот, сажают на вал с натягом, в корпусе использована скользящая посадка.

    В последнем случае могут применяться подшипники роликовые, передний подшипник всегда радиальный шариковый с одноразовой смазкой, закладываемой на заводе, которой хватает на весь эксплуатационный ресурс.

    Рис. 9 Комплект подшипников генератора

    Чем выше мощность генератора, тем большие нагрузки испытывает обойма подшипника, чаще требуется замена обоих расходных деталей.

    Крыльчатка

    Детали трения внутри генератора охлаждаются принудительным воздушным способом. Для этого на вал надевается одна или две крыльчатки, засасывающих воздух через специальные щели/отверстия в корпусе изделия.

    Рис. 10 Крыльчатка генератора

    Существует три типа воздушного охлаждения автомобильных генераторов:

    • при наличии узла щетки/коллекторные кольца и вынесения выпрямителя, регулятора напряжения из корпуса наружу эти узлы защищаются кожухом, поэтому воздухозаборные отверстия создаются в нем (позиция а) нижней схемы;
    • если компоновка механизмов под капотом плотная, а окружающий их воздух слишком нагрет, чтобы нормально охладить внутреннее пространство генератора, используется защитный кожух специальной конструкции (позиция б) нижнего рисунка;
    • в генераторах малогабаритных щели для забора воздуха создаются в обеих крышках корпуса (позиция в) на нижнем рисунке).

    Рис. 11 Варианты схем воздушного охлаждения генератора

    Перегрев обмоток и подшипников резко снижает характеристики генератора, и может привести к заклиниванию, короткому замыканию и, даже пожару.

    Корпус

    Традиционно для большинства электроприборов корпус генератора имеет защитную функцию для всех расположенных внутри него узлов. В отличие от стартера машины, генератор не имеет натяжного устройства, провисание ремня передачи регулируется за счет смещения корпуса самого генератора. Для этого кроме монтажных лапок на корпусе имеется регулировочная проушина.

    Корпус изготавливается из алюминиевого сплава, состоит из двух крышек:

    • внутри передней крышки спрятан статор и якорь;
    • внутри задней крышки размещен выпрямитель и реле регулятора напряжения.

    Рис. 12 Корпус генератора состоит из двух крышек

    От этой детали зависит корректная работа генератора, так как внутрь одной крышки впрессован подшипник ротора, а ремень натягивается в проушине корпуса.

    Режимы работы

    При эксплуатации генератора машины существует 2 режима:

    • запуск ДВС – в этот момент стартер авто и катушка ротора генератора являются единственными потребителями, расходуется энергия аккумулятора, пусковые токи значительно выше рабочих, поэтому от качества подзарядки аккумулятора зависит, заведется машина, или нет;
    • рабочий режим – стартер в этот момент отключен, обмотка ротора генератора переходит в режим самовозбуждения, зато появляются прочие потребители (кондиционер, обогреватели стекол, зеркал, фары, автозвук), необходимо восстановить зарядку АКБ.

    Внимание: При резком повышении суммарной нагрузки (аудиосистема с усилителем, сабвуфер) ток генератора становится недостаточным для удовлетворения потребностей бортовой системы, начинается расходоваться заряд АКБ.

    Поэтому для снижения просадок напряжения владельцы автозвука часто ставят второй аккумулятор, увеличивают мощность генератора или дублируют его еще одним устройством.

    Рис. 13 Два генератора на одном авто

    Привод генератора

    Обороты для выработки электричества генератор переменного тока получает клиноременной передачей от коленчатого вала двигателя. Поэтому натяжение ремня должно контролироваться регулярно, желательно перед каждой поездкой. Основными нюансами привода генератора являются:

    • проверка натяжения производится усилием 3 – 4 кг, прогиб в этом случае не может превышать 12 мм;
    • диагностика осуществляется линейкой, усилие к одному краю которой обеспечивается бытовым безменом;
    • проскальзывать ремень может при попадании на него масла из-за негерметичности прокладок и сальников в соседних узлах под капотом;
    • чересчур жесткий ремень вызывает повышенный износ подшипников;
    • отсутствии соосности шкивов коленвала и генератора приводит к возникновению свиста и неравномерной выработке ремня в поперечном разрезе.

    Рис. 14 Привод генератора

    Средний ресурс шкивов 150 – 200 тысяч километров пробега авто. У ремня эта характеристика слишком отличается у разных производителей, модели авто и стиля вождения владельца.

    Электрическая схема

    Производители учитывают конкретное количество потребителей в модели авто, поэтому в каждом случае применяется индивидуальная электрическая схема генератора. Наиболее востребованы 8 схем «мобильных электроустановок» под капотом машины с одинаковым обозначением элементов:

    1. генераторный блок;
    2. обмотка ротора;
    3. магнитопровод статора;
    4. мост диодный;
    5. переключатель;
    6. реле лампы;
    7. реле регулятора;
    8. лампа;
    9. конденсатор;
    10. блок трансформатора и выпрямителя;
    11. АКБ;
    12. стабилитрон;
    13. сопротивление.

    Рис. 15 Схема 1

    В схемах 1 и 2 возбуждающая обмотка получает напряжение через замок зажигания, чтобы АКБ не разряжалась на стоянке. Недостатком является коммутация 5 А тока, снижающего эксплуатационный срок.

    Рис. 16 Схема 2

    Поэтому на схеме 3 контакты разгружены промежуточным реле, а потребление тока снижено до десятых долей ампера. Минусом в этом варианте является сложный монтаж генератора, понижение надежности конструкции, возрастает частота переключения транзистора. Фары могут моргать, а стрелки приборов подрагивать.

    Рис. 17 Схема 3

    В схеме 5 из трех диодов изготовлен дополнительный выпрямитель на пути к обмотке возбуждения. Однако при длительной парковке рекомендуется снимать «+» с клеммы аккумулятора, так как возможен разряд батареи. Зато при первичном возбуждении обмотки в момент запуска ДВС расход тока АКБ минимальный. Опасное для электроники машины повышение напряжения гаси стабилитрон.

    Рис. 18 Схема 5

    Для дизельных моторов применяются генераторы, использующие 6 схему. Они рассчитаны на напряжение 28 В, возбуждающая обмотка получает вдвое меньший заряд за счет подключения в «нулевую» точку статора.

    Рис 19 Схема 6

    На схеме 7 ликвидирован разряд АКБ при длительной парковке за счет снижения разницы потенциалов на «Д» и «+» клеммах. Из стабилитронов создано дополнительное крыло диодного мостика выпрямителя для ликвидации всплесков напряжения.

    Рис. 20 Схема 7

    Схема 8 обычно применяется в генераторах производителя Бош. Здесь усложнен регулятор напряжения, зато упрощена схема самого генератора.

    Рис. 21 Схема 8

    Маркировка клемм на корпусе

    При самостоятельной диагностике мультиметром для владельца актуальна информация, как маркируются клеммы, выведенные на корпус генератора. Единого обозначения не существует, но общие принципы соблюдаются всеми производителями:

    • с выпрямителя выходит «плюс», маркирующийся «+», 30, В, В+ и ВАТ, «минус», обозначенный «–», 31, D-, B-, E, M или GRD;
    • от возбуждающей обмотки отходит клемма 67, Ш, F, DF, E, EXC, FLD;
    • «плюсовой» провод от дополнительного выпрямителя на контрольную лампу обозначен D+, D, WL, L, 61, IND;
    • фазу можно узнать по волнистой линии, буквам R, W или STA;
    • нулевая точка статорной обмотки обозначена «0» или МР;
    • клемма реле регулятора для подключения к «плюсу» бортовой сети (обычно АКБ) обозначена 15, Б либо S;
    • кабель от замка зажигания должен подключаться к клемме регулятора напряжения, маркированной IG;
    • бортовой компьютер подсоединяется к выводу реле регулятора с обозначением F или FR.

    Рис. 22 Расположение клемм на корпусе генератора

    Других обозначений не существует, а вышеуказанные присутствуют на корпусе генератора не в полном объеме, поскольку встречаются на всех существующих модификациях электроприборов.

    Основные неисправности

    Поломки «бортовой электростанции» вызваны неправильной эксплуатацией транспортного средства, выработкой ресурса деталей трения либо выходом из строя электрики. Вначале производится визуальная диагностика и выявление посторонних звуков, затем проверяется электрическая часть мультиметром (тестером). Основные неисправности сведены в таблицу:

    ПоломкаПричинаРемонт
    свист, потеря мощности на высоких оборотахнедостаточная натяжка ремня, поломка подшипника/втулкирегулировка натяжения, замена втулки/подшипника
    недозаряднеисправно реле регуляторазамена реле
    перезарядканеисправно реле регуляторазамена реле
    люфт валаотказ подшипника или выработка втулкизамена расходника
    утечка тока, снижение напряженияпробой диодазамена диодов выпрямителя
    отказ генератораподгорание или износ коллектора, обрыв обмотки возбуждения, зависание щеток, заклинивание ротора в статоре, обрыв ведущего от АКБ проводаустранить указанные поломки

    При диагностике тестером измеряется напряжение генератора на разных оборотах двигателя – в режиме холостого хода, под нагрузкой. Проверяется целостность обмоток и соединительных проводов, диодного мостика и регулятора напряжения.

    Выбор генератора для легкового авто

    За счет разного диаметра шкивов клиноременной передачи генератору придается большая угловая скорость в сравнении с оборотами коленвала. Частота вращения ротора достигает 12 – 14 тысяч оборотов ежеминутно. Поэтому ресурс генератора минимум вдвое меньше, чем у ДВС авто.

    Генератором машина комплектуется на заводе, поэтому при замене подбирается модификация с аналогичными характеристиками и крепежными отверстиями. Однако при тюнинге авто мощность генератора может не устроить владельца. Например, после увеличения количества потребителей (подогрев сидений, зеркал, стекол), установки сабвуфера, аудиосистемы с усилителем требуется именно выбор нового, более мощного генератора или монтаж второго электроприбора в комплекте с дополнительным аккумулятором.

    В первом случае следует выбрать мощность, достаточную для подзарядки аккумулятора с 15% запасом. При установке второго генератора начальный и эксплуатационный бюджет резко увеличиваются:

    • для дополнительного генератора придется установить дополнительный шкив на коленвал;
    • найти место для крепления корпуса электроприбора таким образом, чтобы его шкив размещался в одной плоскости со шкивом коленвала;
    • обслуживать и менять расходники сразу двух «мобильных электростанций».

    С возникновением бесщеточных моделей генератора некоторые владельцы производят замену штатного прибора этим девайсом.

    Бесщеточные модификации

    Основным достоинством бесщеточного генератора является сверхдолгий эксплуатационный ресурс. Несмотря на сложную конструкцию и цену, ломаться здесь в принципе нечему, а окупаемость, все равно, выше за счет отсутствия расходников щетки/коллекторные кольца.

    Компактные размеры и отсутствие коротких замыканий при попадании воды на залитые лаком или композитным составом обмотки позволяет монтировать его практически на любые транспортные средства.

    На малых оборотах работа генератора обеспечивает электричеством только бортовую сеть, зарядка АКБ начинается при увеличении оборотов от 3000 ежеминутно.

    Генераторы постоянного тока исчезли с легкового транспорта в 70-е годы прошлого столетья, так как имели сложную схему и более крупные размеры.

    Таким образом, работа автомобильного генератора обеспечивает электроэнергией всех потребителей, подзаряжает АКБ и создает искру в камерах сгорания. Своевременное обслуживание и диагностика позволяет сократить эксплуатационные расходы и повысить ресурс электрического устройства.

    Как работают электромобили?

    Полностью электрические транспортные средства (электромобили), также называемые аккумуляторными электромобилями, имеют электродвигатель вместо двигателя внутреннего сгорания. В транспортном средстве используется большая тяговая аккумуляторная батарея для питания электродвигателя, и его необходимо подключать к розетке или зарядному устройству, также называемому питающим оборудованием для электромобилей (EVSE). Поскольку он работает на электричестве, автомобиль не выпускает выхлопных газов из выхлопной трубы и не содержит типичных компонентов жидкого топлива, таких как топливный насос, топливопровод или топливный бак.Узнайте больше об электромобилях.

    Изображение в высоком разрешении

    Ключевые компоненты полностью электрического автомобиля

    Батарея (полностью электрическая вспомогательная): В транспортном средстве с электрическим приводом вспомогательная батарея обеспечивает электроэнергией аксессуары транспортного средства.

    Порт зарядки: Порт зарядки позволяет автомобилю подключаться к внешнему источнику питания для зарядки тягового аккумулятора.

    Преобразователь постоянного тока в постоянный: Это устройство преобразует мощность постоянного тока высокого напряжения от тягового аккумуляторного блока в мощность постоянного тока низкого напряжения, необходимую для работы аксессуаров автомобиля и зарядки вспомогательной аккумуляторной батареи.

    Тяговый электродвигатель: Используя питание от тягового аккумулятора, этот электродвигатель приводит в движение колеса транспортного средства. В некоторых автомобилях используются мотор-генераторы, которые выполняют как приводную, так и регенеративную функции.

    Бортовое зарядное устройство: Принимает входящую электроэнергию переменного тока, подаваемую через порт зарядки, и преобразует ее в мощность постоянного тока для зарядки тягового аккумулятора.Он также обменивается данными с зарядным оборудованием и отслеживает характеристики аккумулятора, такие как напряжение, ток, температуру и состояние заряда, во время зарядки аккумулятора.

    Контроллер силовой электроники: Этот блок управляет потоком электроэнергии, подаваемой тяговой батареей, регулируя скорость электрического тягового двигателя и создаваемый им крутящий момент.

    Тепловая система (охлаждение): Эта система поддерживает надлежащий диапазон рабочих температур двигателя, электродвигателя, силовой электроники и других компонентов.

    Тяговый аккумулятор: Накапливает электроэнергию для использования тяговым электродвигателем.

    Трансмиссия (электрическая): Трансмиссия передает механическую энергию от тягового электродвигателя для привода колес.

    Схемы генератора

    Схемы генератора

    Магазин не будет работать корректно, если куки отключены.

    Похоже, в вашем браузере отключен JavaScript.

    Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

    Ищете схему генератора, руководство по эксплуатации или руководство по ремонту? Нажмите на ссылки ниже, чтобы просмотреть литературу по каждому из брендов, которые мы продаем. На каждой странице вы найдете ссылки на конкретную модель и марку вашего генератора.Если вы не видите точную схему генератора, которая вам нужна, вы также можете связаться с нами, и мы сделаем все возможное, чтобы найти вам необходимую информацию. Если вы хотите приобрести новый портативный генератор, вы можете посетить нашу домашнюю страницу, чтобы сделать покупки из нашего огромного ассортимента.

    Все эти подробные схемы генератора являются оригинальными документами производителя. Представленная информация поступает непосредственно от каждого бренда и не была изменена Absolute Generators. Все документы представляют собой файлы .pdf, и для них потребуется Adobe Acrobat Reader или другой.pdf программа.

    Быстрые фильтры

    Стиль генератора
    По типу генератора: Коммерческий мобильный генераторАварийный резервный генераторИнверторный генераторПортативный генераторPTO-генераторДисковый генераторНадвижной генераторОдноподшипниковый генераторДвухопорный генераторНабесный генераторГенератор, установленный на транспортном средстве

    Тип топлива
    По типу топлива Дизель Бензин СД — Пропан НГ — Природный газ Биотопливо: Газ и NGBi-Топливо: Сжиженный и газовый биотопливо: Сжиженный и природный газ Три-топливо: СНГ и газ и NGP

    Вт
    Автор: Watts1999 Вт и меньше 2000-3999 Вт4000-5999 Вт6000-9999 Вт10 кВт — 15 кВт 16 кВт — 19 кВт 20 кВт — 29 кВт 30 кВт — 39 кВт 40 кВт — 59 кВт 60 кВт — 99 кВт 100 кВт — 199 кВт 200 кВт — 499 кВт 500 кВт — 999 кВт1 МВт — 1.9 МВт2 МВт и более

    Марка
    By BrandBriggs & StrattonКлассические аксессуарыCumminsДвигатели LPGEVSEGeneracGilletteHIPOWERKubotakWiet PowerMecc AlteMultiquipNorthStarOdysseyСистемы контроля надежностиUPGVoltmasterWancoWincoYanmar

    ПОЛУЧИТЬ СОВЕТЫ И СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ


    Загрузка …

    {{/ thumbnail_url}}

    {{{_highlightResult.name.value}}}

    {{#categories_without_path}}
    в {{{category_without_path}}}
    {{/ category_without_path}}

    {{#_highlightResult.цвет}}
    {{# _highlightResult.color.value}}

    {{#categories_without_path}} | {{/ category_without_path}}
    Цвет: {{{_highlightResult.color.value}}}

    {{/_highlightResult.color.value}}
    {{/_highlightResult.color}}

    Производитель: {{Manufacturer}}

    Артикул: {{sku}}

    Модель: {{model_number}}

    {{цена.USD.default_formated}}

    {{# price.USD.default_original_formated}}

    {{price.USD.default_original_formated}}

    {{/price.USD.default_original_formated}}
    {{# price.USD.default_tier_formated}}

    От {{price.USD.default_tier_formated}}

    {{/price.USD.default_tier_formated}}


    © 2020 Абсолютные генераторы.Все права защищены.

    Устранение неисправностей сигнальной лампы зажигания

    зажигание
    сигнальная лампа, иногда называемая светом отсутствия заряда, является одним из
    самых важных огней на вашем
    щиток приборов
    . Предупреждает, когда машина

    генератор
    не заряжает
    аккумулятор
    .

    Цепь сигнальной лампы

    В типовой схеме сигнальная лампа подключена непосредственно к клемме на задней панели генератора. Провод проходит от генератора через перегородку до сигнальной лампы, установленной на приборной панели.Отсюда он идет к выключателю зажигания / стартера.

    В целом, если система зарядки работает нормально, сигнальная лампа
    должен светиться при включении зажигания и гаснуть при включении зажигания.

    двигатель
    запущен. Но свет ведет себя немного по-другому.
    в зависимости от типа генератора, установленного на вашем автомобиле.

    Если ваша машина оборудована динамо-машиной, мерцание света является нормальным явлением.
    на холостых оборотах, так как генератор этого типа производит мало или не производит
    Текущий
    на низком уровне
    обороты двигателя.Индикатор должен погаснуть при увеличении оборотов двигателя.

    Если в вашем автомобиле
    генератор
    сигнальная лампа не должна загораться
    горит, когда двигатель работает на холостом ходу, при условии правильной настройки холостого хода, потому что
    генератор вырабатывает ток даже на низких оборотах.

    Неисправности

    Существует три основных проблемы, которые могут возникнуть при использовании контрольной лампы зажигания.
    Во-первых, контрольная лампа может не загореться при включенном зажигании.
    включен, а двигатель еще не запущен.(Обычно это
    проще всего исправить.) Во-вторых, сигнальная лампа может не погаснуть, когда вы поднимете
    обороты двигателя. В-третьих, свет может вести себя нормально на низких оборотах, но затем
    давай на высоких оборотах двигателя.

    Без освещения

    Если сигнальная лампа не загорается при включении зажигания,
    есть две возможные причины.

    Один из них — возможно, просто перегорела сигнальная лампа. Это могло быть связано
    до старости. Другая возможность — неисправность зарядки.
    схема
    — если
    генератор перезаряжается, это может привести к перегоранию лампы.Вы можете сделать простой
    проверьте, что виновато.

    Провод сигнальной лампы

    Для выполнения этой проверки вам необходимо найти провод сигнальной лампы в
    моторный отсек, где он подключается к системе зарядки. Но сначала вам нужно знать
    какой именно у вас тип зарядной системы, чтобы вы могли определить
    правильный провод.

    Автомобили, оснащенные динамо-машиной, имеют провод сигнальной лампы, подключенный к пульту дистанционного управления.

    регулятор напряжения
    , часто устанавливаемый на переборке или внутреннем крыле.Посмотри на
    крышка регулятора
    Терминал
    помечены либо WL, либо IND — это провод, который вы
    хотеть.

    Если в вашем автомобиле есть генератор, подключение провода сигнальной лампы зависит от
    оснащен ли генератор внутренним или внешним напряжением
    регулятор.

    Если генератор оснащен внутренним регулятором, нужный провод
    подключается непосредственно к клемме на задней панели устройства с маркировкой WL или IND. Если
    генератор имеет внешний регулятор, к нему подключается провод сигнальной лампы
    так же, как динамо-машина.Терминал снова будет помечен как WL или IND.

    Однако в некоторых автомобилях есть генератор, в котором используется отдельный
    реле
    для
    цепь сигнальной лампы. В этом случае следует отсоединить провод от этого
    реле.

    Проверка контрольной лампы

    Отсоедините провод сигнальной лампы и прикоснитесь к массе. Включите зажигание
    и наблюдайте за сигнальной лампой. Если горит подозрение на зарядку
    вина. Если не подозреваю, перегоревшая лампочка или неисправная проводка.

    Для динамо-машины провод сигнальной лампы всегда проходит от фонаря к
    отдельный регулятор напряжения. На генераторе провод может идти к
    внутренний регулятор, внешний регулятор или
    отдельное реле.

    Штекеры генератора переменного тока

    Многие генераторы оснащены штекером с несколькими разъемами, который фиксируется прямо в задней части корпуса.
    Провод сигнальной лампы обычно является наименьшим из проводов в мульти-вилке.Чтобы отсоединить провод от мульти-вилки, сначала отсоедините вилку от генератора, затем снимите зажим в задней части вилки, удерживающий провода.
    Теперь можно вытащить провод и прикоснуться к земле, чтобы проверить цепь.

    Установка новой лампы

    Чтобы заменить лампу аварийной сигнализации, вам необходимо получить доступ к задней части приборной панели.

    На старых автомобилях это обычно довольно просто, поскольку лампу часто можно просто вытащить из патрона, потянувшись рукой за заднюю часть приборной панели.

    На более новых автомобилях лампа часто находится в комбинации приборов и подключается к проводке через разъем с несколькими разъемами и
    печатная схема
    .

    При установке лампы в блок кластера убедитесь, что она имеет хороший контакт с металлическими полосками на печатной плате — их довольно легко сместить.

    Проверка

    Проверка цепи сигнальной лампы

    Если контрольная лампа не работает и лампа не перегорела, можно проверить электрическую цепь с помощью контрольной лампы.Включите зажигание, подключите одну сторону тестера к массе и проверьте различные части схемы, показанной здесь. Во всех случаях контрольная лампа должна гореть.

    Отсоедините провод сигнальной лампы и убедитесь, что клеммные соединения
    чистый и что провод
    подходит
    плотно. Если клеммы выглядят грязными или корродированными,
    очистите их влажной или сухой бумагой, снова подключите провод и проверьте свет
    опять таки.

    Если индикатор по-прежнему не загорается, снова отсоедините провод, поверните
    зажигание и заземлить его на кузов или
    блокировка двигателя
    .

    Если лампочка теперь горит, неисправен генератор или напряжение.
    регулятор. Если свет по-прежнему не загорается, вы обнаружите, что
    перегорела сигнальная лампа или неисправна проводка.

    Горит сигнальная лампа

    Если сигнальная лампа не гаснет при увеличении частоты вращения двигателя, неисправность
    может снова оказаться в генераторе или в цепи сигнальной лампы.

    Простая проверка, которую вы можете сделать, чтобы определить причину неисправности, — это запустить двигатель и включить как можно больше
    электрические компоненты по возможности.Теперь включите двигатель и посмотрите на

    Фары
    . Если индикаторы заметно посветлеют, система зарядки исправна.
    и проблема заключается в цепи сигнальной лампы.

    Одна из возможных причин заключается в том, что провод сигнальной лампы где-то заземлен.
    по длине. Проверьте это, включив зажигание и отключив
    провод сигнальной лампы. Если сигнальная лампа горит постоянно, провод заземляется.
    где-то. Осмотрите провод на предмет трения о кузов и отремонтируйте.
    изолентой.Если провод полностью порван или сильно натерт, он
    нужно заменить на совершенно новый раздел.

    Проверки регулятора

    Контрольная лампа может быть неисправна из-за проблем с напряжением
    блок регулятора.
    Убедитесь, что пластиковая крышка регулятора не имеет трещин — это может позволить
    попадание влаги в устройство — и что регулятор не подвергся коррозии или
    сырость в месте прилегания к телу.

    Высокая стойкость

    Третья возможная проблема с сигнальной лампой заключается в том, что она гаснет, когда
    нормально, когда вы немного увеличиваете обороты двигателя, но снова загорается, когда частота вращения двигателя
    дополнительно увеличивается.

    Если сигнальная лампа просто тускло светится, это обычно указывает на то, что проблема в
    высота
    сопротивление
    где-то в цепи сигнальной лампы.

    Проверьте это, включив все больше и больше электрических аксессуаров после того, как
    свет начал светиться. Если проблема связана с высоким сопротивлением, сигнальная лампа
    станет ярче по мере того, как вы это сделаете.

    Тщательно проработайте всю систему зарядки в поисках незакрепленных
    или грязные соединения проводки, вызывающие высокое сопротивление. Отсоедините провода
    и очистите клеммы, если они грязные.Не забудьте проверить, есть ли
    соединения проводов аккумуляторной батареи и провод заземления двигателя все еще в порядке.

    Не забудьте также проверить болты крепления генератора к двигателю. Они обеспечивают
    земляной проход от генератора к двигателю и кузову, но из-за
    их открытое положение в моторном отсеке они могут стать маслянистыми и обеспечить только
    плохое заземление.

    Проверьте это соединение, открутив крепежные болты. Счистить все следы
    масла и грязи, затем закрутите крепежные болты, убедившись, что они затянуты.

    Установка нового провода

    Вытяните концы старой проволоки и закрепите их липкой лентой.

    Припаяйте соответствующие разъемы (здесь бирка) к концам нового провода.

    Используйте изоленту, чтобы прикрепить провод к существующему ткацкому станку.

    Отсоедините старый провод от его клемм с обоих концов. Полоса назад
    в
    изоляция
    от нового провода и уложите оголенные концы в разъем
    клеммы, затем нанесите припой.

    Когда припой остынет, снова установите провод рядом с существующим ткацким станком,
    заклеивая его через равные промежутки времени. Убедитесь, что он не может прикоснуться к горячему или
    движущиеся части.

    Неисправности на высокой скорости

    Если сигнальная лампа загорается на полную мощность при высоких оборотах двигателя, значит
    вина более серьезная.

    Есть несколько возможных причин. На динамо-машине это может быть повреждено
    кисти
    , а
    изношенный
    коммутатор
    или, возможно, неисправные внутренние обмотки.

    С генератором проблема может быть вызвана неисправным выпрямителем, который
    обычно находится внутри блока генератора.Блок придется снять
    от двигателя, чтобы их можно было разобрать, чтобы можно было
    заменил где возможно.

    Уточните у своего дилера, какие запасные части генератора
    доступны — может оказаться дешевле и удобнее купить обмен
    Ед. изм.

    Электропроводка генератора

    Вытяните каждый провод из регулятора напряжения по очереди или отсоедините провода от соленоида и очистите клеммы влажной или сухой бумагой.Если сигнальная лампа горит выше скорости холостого хода, вам следует проверить проводку цепи зарядки на наличие плохих контактов, вызывающих высокое сопротивление.
    Отсоедините провода аккумулятора, чтобы избежать
    короткое замыкание
    . Затем проверьте клеммы аккумулятора, чтобы убедиться, что они чистые.
    Тщательно проверьте заземляющий провод аккумуляторной батареи в месте соединения с кузовом, а также основную заземляющую перемычку от двигателя к кузову.
    Генератор заземляется через двигатель, и плохое соединение здесь повлияет на его работу.Если какой-либо из проводов корродировал, их следует заменить.
    Проверьте электрические соединения с задней частью генератора, затем пройдите по проводам к коробке регулятора или
    стартер

    соленоид
    .
    Вытяните каждый провод из регулятора напряжения по очереди или отсоедините провода от соленоида и очистите клеммы влажной или сухой бумагой.
    При замене проводов генератора помните, что соединительные клеммы необходимо припаять, чтобы обеспечить хорошее соединение. Чтобы исключить вероятность перегрева, новый провод должен быть правильной толщины.Обратитесь к руководству по ремонту или спросите своего дилера, если вы не уверены, какой размер провода вам нужен. Если неисправный провод проходит через ткацкий станок, его легче отсоединить с обоих концов и провести новый провод вдоль ткацкого станка, закрепив его лентой.

    2021 Ford F-150 Hybrid Truck: описание бортового генератора Pro Power Onboard

    Подрядчики сочтут систему Pro Power особенно удобной для быстрого ремонта или завершения работ, когда они не хотят тянуть за собой полноразмерную установку генератора. Ford

    С момента появления гибридных автомобилей инженеры, любители и подрядчики строили планы и теории о том, как перенаправить некоторые из этих возможностей по выработке электроэнергии для других целей, кроме движения вперед.

    Ford Motor Co. удалось оптимизировать процесс подключения к сети в своем гибридном пикапе F-150 PowerBoost 2021 года, который оснащен бортовой системой переменного тока под названием Pro Power. (AC означает переменный ток, тип электричества в домах, отличный от постоянного тока или постоянного тока, используемого в транспортных средствах для бортовых функций).Pro Power делает доступ к электричеству в удаленных местах таким же удобным и простым, как подключение кухонного блендера к розетке.

    Это не первая попытка извлечь значительное количество переменного тока из двигателя, работающего на ископаемом топливе. На тракторах и грузовых автомобилях в течение многих лет предлагается опция отбора мощности (отбора мощности) для привода внешнего генератора или насоса. Изготовленные на заказ генераторы, встроенные в дизельные пикапы большой грузоподъемности, также существуют уже некоторое время. Но по сравнению с этим они грубоваты, и работа, как правило, выходит за рамки и бюджет среднего пользователя.

    Система Pro Power гибридного автомобиля Ford F-150 PowerBoost использует существующую гибридную технологию грузовиков, сокращая количество избыточного оборудования и вдвое увеличивая преимущества бортовой литий-ионной батареи на 1,5 киловатт-часа и 35-киловаттного двигателя / генератора.

    Топовый бортовой генератор Pro Power Power в гибридном грузовике F-150 Powerboost может привести в действие небольшую строительную площадку или «23 средних холодильника», — утверждает Ford. Ford

    Три доступных уровня электрической мощности

    Доступный Ford Pro Power Onboard будет предлагаться в трех вариантах мощности с оценкой 2.0, 2,4 и 7,2 киловатт, или кВт, что равно 1000 ватт. Это равняется 2000, 2400 и 7200 Вт электрической мощности в трех системах. Все они разработаны для обеспечения удобного питания переменного тока прямо с завода. Две более мощные системы, вероятно, обладают достаточной мощностью, чтобы отказаться от портативного генератора.

    Система мощностью 2,0 кВт доступна на F-150, оснащенном 2,7-литровым бензиновым двигателем, 3,5-литровым двигателем Ecoboost V6 и 5,0-литровым негибридным двигателем V8. Питание осуществляется через две стандартные розетки на 120 В и 20 А в кровати, почти идентичные розеткам в вашем доме).Он лучше всего подходит для путешествий на заднем дворе, кемпинга с небольшой нагрузкой или питания небольших электрических устройств.

    2,4 кВт входит в стандартную комплектацию F-150 2021 года с 3,5-литровым гибридным двигателем V6 «PowerBoost». Доступ к электричеству осуществляется через две стандартные розетки на 120 вольт и 20 ампер в кровати, и Ford заявляет, что время работы на одном баке составляет 85 часов. Для людей, которые часто отключаются от сети, система 2,4 кВт может избавить от необходимости таскать с собой шумный и измученный жаждой автономный портативный генератор.

    Система мощностью 7,4 кВт является опцией для 2021 F-150 PowerBoost. Он предлагает четыре розетки на 120 вольт на кровати и выделенную цепь на 240 вольт. Ford утверждает, что он проработает 32 часа при полном баке. Эта система разработана для серьезного пользователя и достаточно надежна, чтобы управлять небольшой строительной площадкой или приводить в действие ящик с инструментами мобильного механика.

    Базовая версия Pro Power Onboard мощностью 2,0 кВт доступна на негибридных F-150. Он удобен для кемпинга с небольшой нагрузкой и подзарядки устройств, но не предназначен для жесткого использования, как 2.Системы мощностью 4 и 7,2 кВт доступны на гибриде F-150. Ford

    На чем может работать система питания 2.0 Pro?

    Не стоит углубляться в формулы напряжения / ампер, используемые для расчета тяги, поскольку факторы меняются, когда используются устройства с резистивными нагрузками, конденсаторами, асинхронными двигателями и другими переменными.

    Вместо этого рассмотрите этот сценарий отставания в наиболее практичных терминах. Блендер на 120 вольт, такой как Kitchen Aid Ultra Power, потребляет 4 штуки.8 ампер. Это примерно 576 Вт, что означает, что даже базовая система 2.0 Pro Power имеет более чем достаточно энергии для работы блендера. Это хорошо, потому что отказываться от маргариты — дурацкая задача. Более того, после барной стойки остается примерно 1424 Вт избыточной мощности для других устройств, таких как телевизор (обычно около 150–200 Вт для современных 40-дюймовых светодиодов), динамики или другие предметы первой необходимости.

    Для работы по дому 2,0 кВт будет достаточно для работы обычной циркулярной пилы или дрели, но, вероятно, не одновременно.Хорошая новость заключается в том, что большинство производителей инструментов полностью отказываются от шнуров переменного тока в пользу автономных перезаряжаемых литий-ионных батарей. Эти зарядные устройства обычно потребляют от 50 до 150 Вт каждое, поэтому основная система имеет более чем достаточный ток, чтобы поддерживать все батареи заряженными.

    В случае системы Pro Power 2,0 кВт электроэнергия поступает от имеющейся 12-вольтовой аккумуляторной батареи автомобиля, преобразуемой в переменный ток бортовым инвертором HD. Это довольно простые вещи, которые работают так же, как и те, что доступны на вторичном рынке, но полностью интегрированы и имеют заводскую гарантию.Несмотря на свою функциональность, системе 2.0 не хватает надежных свойств гибридных систем.

    Лучшая система Pro Power Onboard мощностью 7,2 кВт позволяет быстро и легко подключиться к сети и приступить к работе. Ford

    Как лучше всего использовать более мощные системы питания 2.4 и 7.2 Pro?

    Системы Pro Power мощностью 2,4 и 7,2 кВт находятся в совершенно другой лиге. Оба используют существующее гибридное оборудование F-150 PowerBoost, включая литий-ионный аккумулятор емкостью 1,5 кВтч с жидкостным охлаждением.(Для запуска двигателя зарезервирована стандартная 12-вольтовая батарея.)

    При активации ток проходит от батареи к бортовому инвертору, который преобразует его в переменный ток. При низком заряде аккумулятора или скачке нагрузки двигатель автомобиля запускается и заряжает аккумулятор с помощью встроенного в трансмиссию электродвигателя мощностью 35 кВт (47 лошадиных сил), который также функционирует как генератор (помните, что это гибрид).

    В то время как стандартная система мощностью 2,4 кВт является функциональной, мощность в 7,2 кВт увеличивается почти в три раза.Он лучше всего подходит для подрядчиков, мобильных механиков и заядлых авантюристов. Благодаря бортовой сети переменного тока 7200 кВт пользователь может приводить в действие несколько пил и воздушный компрессор, одновременно заряжая батареи для полдюжины ручных инструментов.

    Эта версия также имеет 240-вольтовую цепь, доступ к которой осуществляется с помощью поворотного соединителя NEMA L-14 30-Rn (подумайте о кабеле док-станции от корабля до берега или о силовом соединении HD RV). Такая мощность требуется многим двухступенчатым воздушным компрессорам и сварочным аппаратам. Форд указывает, что у него достаточно сока для питания 28 средних холодильников; хотя эта метрика немного абсурдна, такая способность могла бы обеспечить критически важную стратегическую поддержку во время отключения электроэнергии в результате стихийного бедствия или кризиса.

    Хотя бортовая система Power Onboard может приводить в действие все типы электрических устройств, Ford действительно удвоил внимание на визуальное сообщение циркулярной пилы. Ford

    Обратная сторона

    Производство всей этой электрической энергии имеет свою цену, и счет оплачивается в виде стоимости бензина и дополнительного износа. Хотя большая часть трансмиссии и тормозной системы не затронута, дополнительное время работы двигателя и генератора может быстро возрасти.

    Tailgaters и пользователи компьютеров, скорее всего, сбегут, не нанеся значительного ущерба оборудованию или их кошельку, но пользователи, которые планируют в значительной степени полагаться на систему, захотят сравнить ее эффекты с традиционным буксируемым генератором.

    В качестве бонуса в невероятном автономном сценарии, когда владелец F-150 PowerBoost, оснащенного генератором мощностью 7,2 кВт, встречает новый Mustang Mach E 2021 года в отчаянном поиске заряда, система может производить достаточно энергии из своих 240 -вольтная розетка для питания стандартного мобильного зарядного устройства Ford Mach E.Хотя это мало что дает, чтобы решить загадку энергопотребления «змея ест хвост», она, по крайней мере, уведет вас достаточно далеко, чтобы взять шестерку и пакет чипсов.

    Новый Ford F-150 2021 года появится в автосалонах осенью 2020 года. Цены будут объявлены позже.

    Этот разрез показывает базовую компоновку компонентов, составляющих гибридную трансмиссию Power Boost V6 и систему генератора Power Onboard. Ford

    Разница между двигателем и генератором (со сравнительной таблицей)

    Электродвигатель и генератор различаются по различным факторам, таким как основной принцип работы или функция двигателя и генератора.Потребление или производство электроэнергии, ее ведомый элемент, наличие тока в обмотке. За правилом Флеминга следуют двигатель и генератор.

    Различия между и двигателем поясняются ниже в виде таблицы.

    BASIS ДВИГАТЕЛЬ ГЕНЕРАТОР
    Функция Двигатель преобразует электрическую энергию в механическую энергию Генератор преобразует механическую энергию в электрическую.
    Электроэнергия Используется электричество. Вырабатывает электроэнергию
    Ведомый элемент Вал двигателя приводится в движение магнитной силой, возникающей между якорем и полем. Вал прикреплен к ротору и приводится в действие механической силой.
    Ток В двигателе ток должен подводиться к обмоткам якоря. В генераторе в обмотках якоря вырабатывается ток.
    Соблюдение правила Двигатель следует правилу левой руки Флеминга. Генератор следует правилу правой руки Флеминга.
    Пример Электромобиль или велосипед являются примером электродвигателя. Энергия в виде электроэнергии вырабатывается на электростанциях.

    Двигатель и генератор почти аналогичны с точки зрения конструкции, поскольку оба имеют статор и ротор. Основное различие между ними заключается в том, что двигатель представляет собой электрическое устройство, преобразующее электрическую энергию в механическую.Генератор противоположен этому двигателю. Он преобразует механическую энергию в электрическую.

    Разница между двигателем и генератором

    1. Двигатель преобразует электрическую энергию в механическую, а генератор — наоборот.
    2. Электроэнергия используется в двигателе, но генератор производит электричество.
    3. Вал двигателя приводится в движение магнитной силой, развиваемой между якорем и обмотками возбуждения, тогда как в случае генератора вал прикреплен к ротору и приводится в движение механической силой.
    4. В случае двигателя ток должен подаваться на обмотки якоря, а в генераторе ток вырабатывается в обмотках якоря.
    5. Motor следует правилу левой руки Флеминга, а генератор — правилу правой руки Флеминга.
    6. Примером двигателя является электромобиль или велосипед, где электрический ток подается на машину или устройство, и он преобразуется в механическое движение, и в результате автомобиль или велосипед движется. Примером генератора является то, что на электростанциях турбина используется как устройство, которое преобразует механическую энергию силы воды, падающей с плотины, для выработки электроэнергии.

    Вышеупомянутые пункты позволяют сравнить двигатель и генератор.

    Производители дизельных генераторов | Генератор асинхронный с водяным охлаждением

    Fischer Panda производит единственный подлинный асинхронный генератор со 100% охлаждением пресной водой для использования в ВОЕННЫХ, МОРСКИХ или АВТОМОБИЛЯХ.

    Fischer Panda Generators производит единственный подлинный асинхронный генератор со 100% -ным охлаждением пресной водой для использования в военных, морских или специальных транспортных средствах. Наша запатентованная технология позволяет нам создавать самые маленькие, легкие и бесшумные генераторы в мире! Генераторы маленькие, легкие, тихие и очень эффективные. Они размещены в звукоизолированной капсуле, которая сводит к минимуму шум и вибрацию во время работы. Кроме того, наши генераторы имеют компактную конструкцию, поэтому для их установки на военном транспортном средстве, на борту лодки или грузовика требуется совсем немного места.

    Fischer Panda предлагает генераторы переменного или постоянного тока в военных, морских или специальных транспортных средствах. Генераторы обеспечивают питание бортовых электрических систем, электроприводов и полных мобильных энергетических систем, а также водолазных компрессоров и систем кондиционирования воздуха.Ассортимент продукции Fischer Panda включает в себя различные генераторы от 2,5 кВт до 200 кВт
    Если уровень шума, размер и вес являются вашими проблемами, то лучшим выбором будет генератор Fischer Panda.

    Fischer Panda производит единственный подлинный асинхронный генератор со 100% охлаждением пресной водой для использования в ВОЕННОМ, МОРСКОМ или АВТОМОБИЛЕ.

    Fischer Panda Generators производит единственный подлинный асинхронный генератор со 100% -ным охлаждением пресной водой для использования в военных, морских или специальных транспортных средствах. Наша запатентованная технология позволяет нам создавать самые маленькие, легкие и бесшумные генераторы в мире! Генераторы маленькие, легкие, тихие и очень эффективные. Они размещены в звукоизолированной капсуле, которая сводит к минимуму шум и вибрацию во время работы. Кроме того, наши генераторы имеют компактную конструкцию, поэтому для их установки на военном транспортном средстве, на борту лодки или грузовика требуется совсем немного места.

    Fischer Panda предлагает генераторы переменного или постоянного тока в военных, морских или специальных транспортных средствах. Генераторы обеспечивают питание бортовых электрических систем, электроприводов и полных мобильных энергетических систем, а также водолазных компрессоров и систем кондиционирования воздуха.Ассортимент продукции Fischer Panda включает в себя различные генераторы от 2,5 кВт до 200 кВт
    Если уровень шума, размер и вес являются вашими проблемами, то лучшим выбором будет генератор Fischer Panda.

    Автоматический регулятор напряжения (АРН) для генераторов

    ТЕОРИЯ РАБОТЫ

    Автоматический регулятор напряжения (АРН) — это электронное устройство для автоматического поддержания выходного напряжения на клеммах генератора на заданном значении при переменной нагрузке и рабочей температуре.Он управляет выходным сигналом, считывая напряжение V на выходе на катушке, генерирующей энергию, и сравнивая его со стабильным эталоном. Затем сигнал ошибки используется для корректировки среднего значения тока возбуждения.

    Некоторые небольшие дешевые портативные генераторы имеют фиксированное возбуждение. В таких машинах, когда генератор переменного тока нагружен, его напряжение на выводах V out падает из-за его внутреннего сопротивления. Этот импеданс складывается из реактивного сопротивления рассеяния, реактивного сопротивления якоря и сопротивления якоря.V out также зависит от коэффициента мощности нагрузки. Вот почему для поддержания выходной мощности в более жестких пределах в большинстве моделей используется AVR. Обратите внимание, что все АРН помогают регулировать выход в основном в установившемся режиме, но, как правило, медленно реагируют на быстрые переходные нагрузки. Некоторые высокопроизводительные устройства, такие как многие модели Honda, используют более точный цифровой DAVR с лучшей переходной характеристикой.

    Блок-схема справа иллюстрирует основные концепции, используемые для стабилизации выходной мощности генераторных установок с генераторами переменного тока с самовозбуждением.Вот как это работает. Когда ротор вращается двигателем, в обмотке возбуждения генерируется переменное напряжение. Этот переменный ток преобразуется в постоянный ток выпрямительным мостом «RB» и конденсатором фильтра «C». Схема обнаружения сравнивает напряжение, представляющее V на выходе с заданным значением, и включает и выключает транзистор «Q». Когда «Q» включен, через обмотку возбуждения течет ток. Когда «Q» выключен, ток возбуждения ослабевает, продолжая протекать через диод «D». Ротор может включать в себя небольшой постоянный магнит для обеспечения некоторого базового тока, когда «Q» выключен.Правильно изменяя рабочий цикл транзистора «Q», можно регулировать V out . Обратите внимание, что теоретически «Q» также может работать в линейном режиме, но его тепловыделение будет увеличиваться.

    СХЕМА РЕГУЛЯТОРА

    На схеме ниже показана типовая реализация АРН. Этот тип схемы существует уже много лет. Его многочисленные варианты используются как в портативных генераторах, так и в автомобильных генераторах переменного тока и описаны в различных патентах, таких как US3376496 General Motor для трехфазных систем и US6522106 Honda.

    Выпрямитель RB1 с конденсатором C1 создает уровень постоянного тока, близкий к пику V на выходе . Небольшой резистор R1 ограничивает ток заряда C1 и предотвращает «отсечение» синусоидального сигнала. Теоретически его можно опустить. Если делитель R2-R3-R4 установлен правильно, когда V на выходе ниже требуемого значения, Q1 будет выключен, Q2 будет смещен в прямом направлении через R6, а пара Дарлингтона Q2, Q3 будет активировать обмотку возбуждения. И наоборот, когда V на выходе повышается и напряжение на катоде D1 превышает приблизительно Vz + 0.7 В, Q1 размыкается и отключает как Q2, так и Q3.
    Вот возможный список деталей , который немного изменен по сравнению с тем, что было предоставлено в этом обсуждении: RB1 / RB2 = GBU6J, R1 = 10Ω
    / 1 Вт, C1 = 2,2 мк / 250 В, R2 = 56 кОм, R3 = 2,49 кОм, R4 = 0 … 2 кОм (потенциометр), R5 = 2,49 кОм, C2 = 0,01 мк, D1 = 1N4738 (Vz = 8,2 В), Q1 = MPSA06, Q2 = 2N6515, Q3 = BU931T, D2, D3 = 1N4005, C3 = 470 мк / 200 В. Конечно, разные производители могут использовать разные конфигурации. Например, здесь вы можете увидеть реконструированный старый регулятор Generac, который использует SCR и UJT.Многие современные машины часто используют MOSFET вместо биполярных транзисторов Q2-Q3 для снижения потерь переключения. Вам просто нужно защитить его ворота дополнительным стабилитроном.

    Вся информация здесь предоставляется КАК ЕСТЬ только для технической справки, без каких-либо гарантий и ответственности любого типа, явных или подразумеваемых, и не является профессиональной консультацией — прочтите наш полный отказ от ответственности.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
