Фольксваген транспортер т5 — предохранители и реле

1Электронный блок управления ABS
2Блок управления кондиционером — в панели управления отопителем
3Блок управления кондиционером (задний) — в панели управления отопителем
4Блок антенны — если есть
5Боковой датчик удара, со стороны водителя
6Боковой датчик удара, задний левый
7Боковой датчик удара, со стороны пассажира
8Боковой датчик удара, задний правый
9Блок управления противоугонной системой
10Звуковой сигнал противоугонной системы — резонатор системы впуска
11Усилитель выходного сигнала аудиосистемы — под передним правым сиденьем — если есть
12Дополнительная аккумуляторная батарея 1 — под передним левым сиденьем — если есть
13Дополнительная аккумуляторная батарея 2 (автофургон) — в кухонном шкафу
14Блок управления дополнительным отопителем (Air Тор 3500) — под днищем кузова, справа- если есть
15Блок управления дополнительным отопителем (Thermo Тор) — под днищем кузова, слева- если есть
16Аккумуляторная батарея
17Блок управления оборудованием кемпинга (автофургон)
18Диагностический разъем (DLC)
19Блок диагностики — приборная панель
20Блок управления электрооборудованием двери водителя
21Блок управления электрооборудованием левой задней двери (со сдвижной дверью с электроприводом) — левая стойка
22Блок управления электрооборудованием двери пассажира
23Блок управления электрооборудованием правой задней двери (со сдвижной дверью с электроприводом) — правая стойка
24Блок управления системой поддержания курсовой устойчивости ESP (включает в себя датчик ускорения, датчик бокового перемещения)
25Блок управления механизмом подъем а крыш и (автофургон)
26Электронный блок управления двигателем — около блока предохранителей / реле в моторном отсеке 1
27Блок  управления электродвигателем вентилятора системы охлаждения 1 — подвеска (впереди слева)
28Блок управления электродвигателем вентилятора системы охлаждения 2 — в электродвигателе вентилятора системы охлаждения 2- если установлен
29Блок предохранителей/ реле, моторный отсек 1
30Блок предохранителей/ реле, моторный отсек 2
31Блок предохранителей/ реле, моторный отсек З
32Блок предохранителей/ реле, приборная панель 1 — центральная часть панели приборов
33Блок предохранителей/ реле 2, приборная панель — под блоком предохранителей /реле 1 приборной панели
34Блок предохранителей/ реле, приборная панель 3 — за блоком предохранителей /реле, приборная панель 1/2
35Блок предохранителей/ реле, приборная панель 4 — за блоком предохранителей /реле, приборная панель 1/2
36Блок предохранителей/ реле, левое сиденье — под сиденьем
37Дополнительный предохранитель 1 (выключатель блокировки дифференциала, задний 10А) — левая передняя стойка
38Дополнительный предохранитель 2 (дополнительный отопитель 30А) — под левым сиденьем
39Дополнительный предохранитель 3 (блок управления электрооборудованием двери, левый задний 40А) — под левым сиденьем (некоторые модели)
40Резистор 1 электродвигателя вентилятора отопителя — около электродвигателя вентилятора заднего отопителя
41Резистор 2 электродвигателя вентилятора отопителя — около электродвигателя вентилятора заднего отопителя — если есть
42Звуковой сигнал 1
43Звуковой сигнал 2 — если есть
44Блок управления иммобилайзером — комбинация приборов
45Кольцевая антенна иммобилайзера — возле замка зажигания
46Блок управления комбинацией приборов — приборная панель
47Блок управления телефоном — за вещевым ящиком
48Многофункциональный блок управления 1 — функции: Автоматическая коробка передач(АКПП), система зарядки(с дополнительной батареей), система поддержания скорости, распознавание контакта концевого выключателя двери/ капота, управление электрической нагрузкой, электропривод стеклоподъемников, топливный насос, омыватели фар, обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла, аварийная сигнализация, обогреватель лобового стекла, звуковой сигнал, указатели поворота, подсветка комбинации приборов, лампы освещения салона, очистители с автоматическим управлением, фонари заднего хода, стартер, люк, выключатель освещения, омыватель лобового стекла, очиститель лобового стекла
49Многофункциональный блок управления 2 — функции: Противоугонная система, центральный замок, электропривод зеркал заднего вида на дверях, сдвижная дверь с электроприводом, электропривод стеклоподъемников, люк
50Блок управления навигационной системы — в дисплее навигационной системы
51Датчик температуры окружающего воздуха
52Блок управления системой парковки
53Блок управления подогревом сиденья водителя
54Блок управления подогревом сиденья пассажира
55Датчик положени я рулевого колеса — если есть
56Блок управления электроприводом люка
57Электронный блок управления SRS
58Блок управления приводом открывания/ закрывания задней двери — левая стойка «D» — если есть
59Блок управления системы информирования о трафике — под панелью приборов
60Блок управления системы информирования о трафике (альтернативная позиция) — под панелью приборов
61Блок управления раздаточной коробкой (c 4WD) — задняя главная передача
62Электронный блок управления КПП (АКПП) — около блока управления двигателем
63Синтезатор голоса — под передним правым сиденьем- если есть
64Датчик скорости автомобиля — КПП (некоторые модели)

Предохранители Фольксваген Транспортер (T5), 2002




НазначениеТок, А
1Отопитель, кондиционер, реле питания клеммы 1525/30
2Датчик положения руля5
3Многофункциональный блок управления 1 (бортовой сети)10
4Корректор фар /  Ассистент смены полосы движения10/5
5Лампа левой фары15
615
7Многофункциональный блок управления 1 (лампа освещения салона либо бортовая сеть)15
8Диагностический разъем (DLC) / блок управления сдвижной крышей и двери, крышки багажного отсека5/15-20
9
  • Выключатель стоп-сигналов (датчик положения педали тормоза)
  • Блок управления бортовой сети
15/30
10Очиститель лобового стекла, очиститель заднего стекла10
11Лампа подсветки номерного знака5
12Предохранитель прикуривателя Транспортер / Переключатель освещения15/5-30
13SRS5/10
14
  • Дополнительный отопитель отопитель, кондиционер
  • Переключатель света фар
30/25
15Кондиционер (переключатель вентилятора и реле)7,5
16Многофункциональный блок управления5
17Задние противотуманные фонари, комбинация приборов5
18Блок управления комбинацией приборов5
19Аудиосистема, блок управления комбинацией приборов, многофункциональный блок управления 1, система навигации, специальное автомобильное оборудование5
20Передний габарит-левый, левый стоп-сигнал, задний габарит-левый либо блокировка дифференциала5
21Передний габарит -правый, правый стоп-сигнал, задний габарит-правый либо реле стартера, блок управления двигателем5
22Индикатор отключения подушки безопасности пассажира, диагностический разъем (DLC), блок управления комбинацией приборов7,5/10
23Реле стартера (некоторые модели с МКПП)5/30
24Датчик положения рулевого колеса5
25Кондиционер (вентиляторы)7,5
26Выключатель фар30
27Лампа правой фары15
28Индикатор включения дальнего света фар, правая фара15
29Реле сигнала двери багажного отделения10
30Обогреватели форсунок омывателя лобового стекла, электродвигатель очистителя заднего стекла10
31Многофункциональный блок управления 1 (звуковой сигнал)30
32Многофункциональный блок управления 1 (электродвигатель очистителя лобового стекла)25/30
33Аудиосистема, навигационная система, блок управления системы информирования о трафике15
34Система управления АКПП, блок предохранителей/ реле, моторный отсек 125
35Подсветка комбинации приборов5
36Многофункциональный блок управления 1 (указатели поворота)25
Нижняя панель (№33 на картинке)



РасшифровкаТок, А
1 Разъем электрооборудования прицепа / 10-ти контактный разъем25/15
2Противоугонная система5
3
  • Вспомогательный вентилятор кондиционера отопителя, левый и правый
  • Дополнительное оборудование
5/10-15
4Блок управления раздаточной коробкой (дифференциал)10
5Разъем подключения дополнительного оборудования либо 6-ти контактный разъем10
6 Датчик состояния моторного масла (уровень, температура)5
7Вентилятор на крыше (30А) Противоугонная сигнализация10
8Система парковки5
9Блок управления электрооборудованием рулевой колонки (круиз контроль)5
10 Аудиосистема / Корректор фар, уровень яркости подсветки приборов30/10
11
  •  Звуковой сигнал противоугонной системы, многофункциональный блок управления 2, сдвижная дверь с электроприводом, блок управления приводом открывания закрывания задней двери
  • Рация, противоугонная система
20/15
12
  • Левая фара
  • Реле отключения стоп-сигналов
  • Управление бортовой сетью
5/10/30
13Главный выключатель системы поддержания скорости, многофункциональное управление на рулевом колесе5
14
  • Телефон,  Правая фара
  • Управление бортовой сетью
5/30
15Автоматическая коробка передач либо Телефон и голосовое управление5
16
  • Аудиосистема система навигации, телефон
  • ТВ тюнер
5/7,5
17Многофункциональный блок управления (лампа освещения салона, зеркало с затемнением)7,5
18Кондиционер (некоторые модели)5
19Внутреннее зеркало заднего вида с авто затемнением5
20Многофункциональный блок управления 1 (обогреватель зеркал заднего вида на дверях)10
21Противоугонная система либо датчик дождя5
22Кондиционер либо датчик давления5
23Дополнительный отопитель и дополнительное оборудование5
24Лампы освещения салона7,5
25Подогреватель сидений15/25
26Тахограф (если есть)10
27Противотуманные фары либо реле электропитания15
28Переключатель регулировки зеркал заднего вида, подогреватели зеркал заднего вида на дверях5
29 Дополнительный отопитель25
305
31
  • Люк
  • Бортовое зарядное устройство
25/5
32Омыватели фар и его реле20
33Тахограф (если есть)5
34
  • Разъем 3 питания дополнительного оборудования (задний)
  • Многофункциональный блок управления рулевого колеса
15/5
35
  •  Многофункциональный блок управления 1 (фонарь(и) заднего хода, с АКПП)
  • Блок управления бортовой сети
10/20
36Блок управления оборудованием кемпинга, специальное автомобильное оборудование5

Предохранители Фольксваген Мультивен / Каравелла (T5)

Схема верхней части



НазначениеТок, А
1Отопитель, кондиционер, реле питания клеммы 1525/30
2Датчик положения рулевого колеса5
3 Многофункциональный блок управления 1 (бортовой сети)10
4Корректор фар (5А) Ассистент смены полосы движения10
5Лампа левой фары15
6Лампа левой фары15
7Многофункциональный блок управления 1 (лампа освещения салона либо бортовая сеть)15
8Диагностический разъем (DLC) / блок управления сдвижной крышей и двери, крышки багажного отсека5
15/20
9Выключатель стоп-сигналов (датчик положения педали тормоза) / Блок управления бортовой сети15/30
10Очиститель лобового стекла, очиститель заднего стекла10
11Лампа подсветки номерного знака5
12Предохранитель прикуривателя Каравелла/Мультивэн / Переключатель освещения15
5-30
13SRS5/10
14
  • Дополнительный отопитель отопитель, кондиционер
  • Переключатель света фар
30
25
15Кондиционер (переключатель вентилятора и реле)7,5
16Многофункциональный блок управления5
17Задние противотуманные фонари, комбинация приборов5
18Блок управления комбинацией приборов5
19Аудиосистема, блок управления комбинацией приборов, многофункциональный блок управления 1, система навигации, специальное автомобильное оборудование5
20Передний габарит-левый, левый стоп-сигнал, задний габарит-левый либо блокировка дифференциала5
21Передний габарит -правый, правый стоп-сигнал, задний габарит-правый либо реле стартера, блок управления двигателем5
22Индикатор отключения подушки безопасности пассажира, диагностический разъем (DLC), блок управления комбинацией приборов7,5/10
23Реле стартера (некоторые модели с МКПП)5/30
24Датчик положения рулевого колеса5
25Кондиционер (вентиляторы)7,5
26Выключатель фар30
27Лампа правой фары15
28Индикатор включения дальнего света фар, правая фара15
29Релее сигнала двери багажного отделения10
30Обогреватели форсунок омывателя лобового стекла, электродвигатель очистителя заднего стекла10
31Многофункциональный блок управления 1 (звуковой сигнал)30
32Многофункциональный блок управления 1 (электродвигатель очистителя лобового стекла)25/30
33Аудиосистема, навигационная система, блок управления системы информирования о трафике15
34Система управления АКПП, блок предохранителей/ реле, моторный отсек 125
35Подсветка комбинации приборов5
36Многофункциональный блок управления 1 (указатели поворота)25
Схема нижней части



ОписаниеТок, А
1
  • Разъем электрооборудования прицепа
  • 10-ти контактный разъем
25
15
2Противоугонная система5
3
  • Вспомогательный вентилятор кондиционера отопителя, левый и правый
  • Дополнительное оборудование
5
10/15
4 Блок управления раздаточной коробкой (дифференциал)10
5Разъем подключения дополнительного оборудования либо 6-ти контактный разъем10
6Датчик состояния моторного масла (уровень, температура)5
7
  • Вентилятор на крыше
  • Противоугонная сигнализация
10
30
8Система парковки5
9Блок управления электрооборудованием рулевой колонки (круиз контроль)5
10
  • Аудиосистема
  • Корректор фар, уровень яркости подсветки приборов
30
10
11
  • Звуковой сигнал противоугонной системы, многофункциональный блок управления 2, сдвижная дверь с электроприводом, блок управления приводом открывания закрывания задней двери
  • Рация, противоугонная система
20
15
12
  • Левая фара
  • Реле отключения стоп-сигналов
  • Управление бортовой сетью
5
10
30
13Главный выключатель системы поддержания скорости, многофункциональное управление на рулевом колесе5
14
  • Телефон,  Правая фара
  • Управление бортовой сетью
5
30
15Автоматическая коробка передач либо Телефон и голосовое управление5
16
  • Аудиосистема система навигации, телефон
  • ТВ тюнер
5
7,5
17Многофункциональный блок управления (лампа освещения салона, зеркало с затемнением)7,5
18Кондиционер (некоторые модели)5
19Внутреннее зеркало заднего вида с авто затемнением5
20Многофункциональный блок управления 1 (обогреватель зеркал заднего вида на дверях)10
21Противоугонная система либо датчик дождя5
22Кондиционер либо датчик давления5
23Дополнительный отопитель и дополнительное оборудование5
24Лампы освещения салона7,5
25Подогреватель сидений15/25
26Тахограф (если есть)10
27Противотуманные фары либо реле электропитания15
28Переключатель регулировки зеркал заднего вида, подогреватели зеркал заднего вида на дверях5
29Дополнительный отопитель25
305
31
  • Люк
  • Бортовое зарядное устройство
25
5
32Омыватели фар и его реле20
33Тахограф (если есть)5
34
  • Разъем 3 питания дополнительного оборудования (задний)
  • Многофункциональный блок управления рулевого колеса
15
5
35
  • Многофункциональный блок управления 1 (фонарь(и) заднего хода, с АКПП)
  • Блок управления бортовой сети
10
20
36Блок управления оборудованием кемпинга, специальное автомобильное оборудование5

Cхема предохранителей Volkswagen Transporter T5 и Т4: месторасположение и способы замены

Читатели нашего сайта знают, что блок предохранителей играет одну из главных функций в работе транспортного средства. Ведь от работоспособности элементов блока зависит очень много. Поэтому в данной статье мы расскажем, как выглядит схема предохранителей Фольксваген Транспортер Т5, за что отвечают компоненты блока и как их заменить.

Содержание

[ Раскрыть]

[ Скрыть]

Где находятся?

Каждый владелец Фольксваген Транспортер сталкивался с этим вопросом. Если этот автомобиль у вас недавно, то мы поможем разобраться в этом вопросе. В автомобилях Фольксваген Транспортер Т4 и Т5 находится несколько блоков предохранителей.

Автомобиль Фольксваген Транспортер Т5

Основной БП с предохранителями и реле в автомобиле Транспортер Т4 находится в салоне транспортного средства. У многих автовладельцев возникает проблема при его первом поиске. Его месторасположения никак не выделяется, поэтому автолюбителям приходится пересматривать сервисный мануал, чтобы выявить его. Но это на так сложно. БП находится слева под рулевым колесом. Он спрятан за пластиковой защитной накладкой, которую следует открыть для доступа к устройству.

Что касается модели Т5, то здесь разработчики внедрили несколько БП. Один из них расположен в салоне транспортного средства, другой — в подкапотном пространстве. Найти эти БП не составит труда: один из них находится в средней части торпеды, а другой — в районе аккумуляторной батареи в моторном отсеке.

Схема

Рассмотрим съему расположения и описание элементов каждой модели отдельно.

Модель Т4

Схема расположения компонентов БП в Фольксваген Т4

Порядковый номер

За что отвечает?

1

Обеспечивает работу ламп ближнего света, а также изменение параметров дальности левой фары.

2

Также отвечает за функционирование лампочек фонарей и предназначен для регулировки параметров дальности, только правой фары.

3

Этот компонент блока предохранителей обеспечивает работу диодных лампочек приборной панели и номера авто.

4

При отсутствии этой детали дворники заднего стекла работать не смогут.

5

Обеспечивает работоспособность дворников ветрового стекла, а также омывательного устройства ветрового и заднего стекол.

6

Отвечает за функциональность мотора отопительной- и климат систем.

7, 8

Гарантирует работу габаритных огней, а также правой и левой ламп стопа.

9

Отвечает за работу устройства, предназначенного для обогрева заднего стекла и боковых зеркал.

10

Отвечает за функционирование противотуманных фонарей.

11, 12

Без этих предохранителей блока лампы дальнего света функционировать не смогут. Кроме того, перестанет работать и контрольная лампа дальнего света.

13

Без этой детали работа рулевого гудка будет невозможной. Кроме того, перестанет функционировать и вентилятор радиатора.

14

Этот элемент выполняет сразу несколько функций:

  • обеспечение функционирования ламп реверсивного хода;
  • обеспечение работы устройства внешнего подогрева зеркал;
  • устройство прогрева сидений.
          15Обеспечивает работоспособность электроники мотора микроавтобуса.

16

Этот номер позволяет работать светодиодным лампочкам приборной панели, а также лампам освещения бардачка.

17

Данный элемент дает возможность функционировать лампочкам указателей поворотов.

18

Деталь под номером 18 обеспечивает:

  • функционирование электронасоса;
  • работоспособность дизельного насоса;
  • а также работу лямбда-зонда.

19

Без этой детали невозможна работа вентилятора радиатора и климат-системы, а именно — кондиционера.

20

При поломке этой детали не будут работать лампочки стоп-сигналов, а также датчика регулировки скорости.

21

Обеспечивает функциональность лампочек света в салоне микроавтобуса, а также в багажнике. Кроме того, данная деталь отвечает за работу салонных часов, центрального замка и магнитолы.

22

Обеспечивает работоспособность прикуривателя.

Автомобиль Фольксваген Транспортер Т4

Это было описание непосредственно предохранителей блока. Они расположены в одну линию в самом низу на схеме. Теперь поговорим о предназначении реле. Те компоненты, которые не используются, в таблице описывать не будут.

НомерОписание
1Это реле гарантирует функционирование компрессора климат-системы.
2Дворник заднего стекла, а также устройства его омывания.
3Впрыск и система зажигания. В случае поломки детали запуск двигателя будет невозможным.
4Это реле позволяет снизить нагрузку Х-контакта выключателя зажигания.
6Устройство прерывания ламп поворотника и световой сигнализации.
7Электрический двигатель механизма для омывания фар.
8Без него не будет функционировать механизм омывания ветрового стекла.
9Отвечает за функциональность механизма, которые предупреждает водителя о непристегнутых ремнях безопасности.
10Обеспечивает работоспособность перемычки для лампочек противотуманных фонарей.
11Без этого компонента не будет работать рулевой гудок.
12Отвечает за работу дизельного насоса и устройства обогрева системы перед запуском мотора.
13Обеспечивает функциональность устройств предпускового прогрева и блокирования стартера.
14,16Данные компоненты позволяют функционировать системе АБС.
15При поломке элемента гидравлический насос системы АБС функционировать не будет.
17Клапаны и насос системы АБС перестанут работать в случае выхода из строя компонента под номером 17.
18Механизм электрического регулирования положения передних сидений.
20Отвечает за работоспособность стартера, а также ламп фонариков реверсивного движения.
21Устройство подогрева лямбда-зонда.


Кроме того, дополнительное реле можно найти в моторном отсеке. В частности, на разделительной стенке над усилителем тормозов расположен элемент обогревательной системы дизельного ДВС.

Модель Т5

Как сказано выше, модель микроавтобуса Т5 оборудована несколькими устройствами контроля электрических приборов. Один из них находится в моторном отсеке. Его схема и предназначение компонентов описана ниже.

Ниже представлена схема блока, находящегося в салоне транспортного средства в центральном районе консоли, а также таблица описания его компонентов.

Также некоторые модификации микроавтобусов Фольксваген Т5 оснащены еще одним устройством. Блок с реле находится на приборной панели непосредственно за БП. Его схема и описание вы найдете ниже.

Схема устройства с реле, находящегося за БП на приборной панелиТаблица предназначения деталей устройства с реле

Процедура демонтажа и замены

Любой автовладелец микроавтобусов Транспортер рано или поздно столкнется с необходимостью замены предохранителей. Собственно, как владелец любого другого авто. От этого никто не застрахован, поэтому в любом случае замена предохранителей в жизни автолюбителя — неизбежна. Чтобы знать, как осуществляется этот процесс, предлагаем вам подробную инструкцию по замене компонентов.

Итак, если в вашем авто вышел из строя какой-либо прибор, питающийся от напряжения, то в первую очередь нужно проверить работу и состояние предохранителя. И правильно, ведь не будете же вы покупать новый топливный насос, если нужно всего лишь заменить предохранитель. Для выполнения этих работ вам максимум, что может потребоваться, это отвертка. И то, не во всех случаях. В некоторых моделях авто БП скрыт за пластиковой заглушкой, которая крепится при помощи шурупов, но обычно она просто держится на защелке.

 Загрузка …

Все работы по смене деталей БП следует выполнять при выключенном аккумуляторе, чтобы избежать короткого замыкания:

  1. Откройте капот и снимите минусовую клемму с АКБ.
  2. Вам необходимо определиться, на каком БП нужно менять компоненты, чтобы ликвидировать неисправность. В любом случае, открывайте нужны блок и, согласно схемам, предоставленным выше или разметке, нанесенной на обратную сторону БП, найдите вышедший из строя элемент.
  3. В корпусе БП вы найдете специальный пинцет. Он предназначен непосредственно для демонтажа предохранителей. Демонтируйте выгоревший компонент и осмотрите его. Если его корпус немного подгоревший или плавкая нить в самой детали уже оборвана, то ее нужно срочно менять.
    С реле будет сложнее — визуально определить его неисправность практически невозможно. Только изредка штыки реле, которые входят в посадочное гнездо, могут быть немного подгоревшими. Но без прозвонки реле и его демонтажа определить состояние вряд ли получиться. Поэтому, если вы грешите на реле, а приборов для его проверки у вас нет, то необходимо действовать методом тыка. То есть демонтировать подозрительное реле и поставить на его место новое, после чего проверить работоспособность устройств.
  4. Заменив деталь, проверьте, все ли правильно теперь работает. Если да, то закрывайте крышку и катайтесь в удовольствие. Если проблема осталась, то мы порекомендуем вам отвезти свой микроавтобус к электрику, чтобы тот прозвонил всю цепь.

Обратите внимание на несколько советов:

Устанавливать новый компонент блока необходимо только того номинала, который ранее использовался в БП. То есть, если на нем написано «10А», то рекомендуется использовать только десяти-амперный предохранитель. Разница может отразиться на функционировании всей цепи. Кроме того, при несоответствии номиналов на практике элементы БП «живут» гораздо меньше.

Не вздумайте устанавливать в автомобиль самодельные предохранители (кусок проволоки, канцелярской скрепки и т.д.).

Использование таких конструкций допускается только в исключительных случаях. К примеру, если вы застряли ночью на трассе, а перегорел элемент, отвечающий за работу фар. Если вы решитесь это сделать, то, добравшись до ближайшего авто-магазина, обязательно купите новый предохранитель и установите его. Постоянная эксплуатация таких самоделок может привести не только к короткому замыканию, которое впоследствии может стать причиной возгорания.

Видео «Как разбирается блок реле и предохранителей»

Более подробно о том, как разобрать блок предохранителей смотрите в видео.

Предохранитель печки фольксваген т5

Фольксваген транспортер т5 — предохранители и реле




.

.

Электроплита с одной горелкой мощностью 1000 Вт с чугунной нагревательной пластиной и тепловым предохранителем для защиты от перегрева

.

2011-2018 гг.

Если ваши удобные фары, указатели поворота, обогреватели сидений, стереосистема, фары или другие электронные компоненты внезапно перестают работать, скорее всего, у вас перегорел предохранитель. На видео выше показано, как проверить и заменить перегоревшие предохранители в моторном отсеке вашего Volkswagen Jetta 2011 года выпуска, а также показано, где находится схема блока предохранителей. Предохранители всегда должны быть первым, что вы проверяете, если ваша Jetta испытывает проблемы с электричеством, потому что их относительно легко и недорого заменить самостоятельно.Чем больше электроники у вашей Jetta, тем больше в ней предохранителей. У некоторых Volkswagen есть несколько блоков предохранителей в моторном отсеке, поэтому обязательно найдите предохранители, о которых идет речь. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с компонентом, который больше не работает должным образом.

Если вам нужно заменить перегоревший предохранитель в Jetta, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель. Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику. Они должны быть в состоянии выяснить, нужно ли заменить компонент, возникло короткое замыкание или другая проблема с вашей Jetta.

.

1Электронный блок управления ABS
2Блок управления кондиционером — в панели управления отопителем
3Блок управления кондиционером (задний) — в панели управления отопителем
4Блок антенны — если есть
5Боковой датчик удара, со стороны водителя
6Боковой датчик удара, задний левый
7Боковой датчик удара, со стороны пассажира
8Боковой датчик удара, задний правый
9Блок управления противоугонной системой
10Звуковой сигнал противоугонной системы — резонатор системы впуска
11Усилитель выходного сигнала аудиосистемы — под передним правым сиденьем — если есть
12Дополнительная аккумуляторная батарея 1 — под передним левым сиденьем — если есть
13Дополнительная аккумуляторная батарея 2 (автофургон) — в кухонном шкафу
14Блок управления дополнительным отопителем (Air Тор 3500) — под днищем кузова, справа- если есть
15Блок управления дополнительным отопителем (Thermo Тор) — под днищем кузова, слева- если есть
16Аккумуляторная батарея
17Блок управления оборудованием кемпинга (автофургон)
18Диагностический разъем (DLC)
19Блок диагностики — приборная панель
20Блок управления электрооборудованием двери водителя
21Блок управления электрооборудованием левой задней двери (со сдвижной дверью с электроприводом) — левая стойка
22Блок управления электрооборудованием двери пассажира
23Блок управления электрооборудованием правой задней двери (со сдвижной дверью с электроприводом) — правая стойка
24Блок управления системой поддержания курсовой устойчивости ESP (включает в себя датчик ускорения, датчик бокового перемещения)
25Блок управления механизмом подъем а крыш и (автофургон)
26Электронный блок управления двигателем — около блока предохранителей / реле в моторном отсеке 1
27Блок  управления электродвигателем вентилятора системы охлаждения 1 — подвеска (впереди слева)
28Блок управления электродвигателем вентилятора системы охлаждения 2 — в электродвигателе вентилятора системы охлаждения 2- если установлен
29Блок предохранителей/ реле, моторный отсек 1
30Блок предохранителей/ реле, моторный отсек 2
31Блок предохранителей/ реле, моторный отсек З
32Блок предохранителей/ реле, приборная панель 1 — центральная часть панели приборов
33Блок предохранителей/ реле 2, приборная панель — под блоком предохранителей /реле 1 приборной панели
34Блок предохранителей/ реле, приборная панель 3 — за блоком предохранителей /реле, приборная панель 1/2
35Блок предохранителей/ реле, приборная панель 4 — за блоком предохранителей /реле, приборная панель 1/2
36Блок предохранителей/ реле, левое сиденье — под сиденьем
37Дополнительный предохранитель 1 (выключатель блокировки дифференциала, задний 10А) — левая передняя стойка
38Дополнительный предохранитель 2 (дополнительный отопитель 30А) — под левым сиденьем
39Дополнительный предохранитель 3 (блок управления электрооборудованием двери, левый задний 40А) — под левым сиденьем (некоторые модели)
40Резистор 1 электродвигателя вентилятора отопителя — около электродвигателя вентилятора заднего отопителя
41Резистор 2 электродвигателя вентилятора отопителя — около электродвигателя вентилятора заднего отопителя — если есть
42Звуковой сигнал 1
43Звуковой сигнал 2 — если есть
44Блок управления иммобилайзером — комбинация приборов
45Кольцевая антенна иммобилайзера — возле замка зажигания
46Блок управления комбинацией приборов — приборная панель
47Блок управления телефоном — за вещевым ящиком
48Многофункциональный блок управления 1 — функции: Автоматическая коробка передач(АКПП), система зарядки(с дополнительной батареей), система поддержания скорости, распознавание контакта концевого выключателя двери/ капота, управление электрической нагрузкой, электропривод стеклоподъемников, топливный насос, омыватели фар, обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла, аварийная сигнализация, обогреватель лобового стекла, звуковой сигнал, указатели поворота, подсветка комбинации приборов, лампы освещения салона, очистители с автоматическим управлением, фонари заднего хода, стартер, люк, выключатель освещения, омыватель лобового стекла, очиститель лобового стекла
49Многофункциональный блок управления 2 — функции: Противоугонная система, центральный замок, электропривод зеркал заднего вида на дверях, сдвижная дверь с электроприводом, электропривод стеклоподъемников, люк
50Блок управления навигационной системы — в дисплее навигационной системы
51Датчик температуры окружающего воздуха
52Блок управления системой парковки
53Блок управления подогревом сиденья водителя
54Блок управления подогревом сиденья пассажира
55Датчик положени я рулевого колеса — если есть
56Блок управления электроприводом люка
57Электронный блок управления SRS
58
Блок управления приводом открывания/ закрывания задней двери — левая стойка «D» — если есть
59Блок управления системы информирования о трафике — под панелью приборов
60Блок управления системы информирования о трафике (альтернативная позиция) — под панелью приборов
61Блок управления раздаточной коробкой (c 4WD) — задняя главная передача
62Электронный блок управления КПП (АКПП) — около блока управления двигателем
63Синтезатор голоса — под передним правым сиденьем- если есть
64Датчик скорости автомобиля — КПП (некоторые модели)

Дополнительную информацию о размещении заказа см. Ниже

1. Запрос — профессиональное предложение или отправьте пункт запроса более подробная информация дизайн, мы начинаем контакт более подробной информации.

2. Подтвердите цену, время выполнения, иллюстрацию, срок оплаты и т. Д.
3.Наши отделы продаж отправляют счет-проформу с нашим подтверждением, или вы заказываете онлайн напрямую нам.
4. Клиент вносит залог и отправляет нам квитанцию.
5. Начальный этап производства: после получения оплаты мы проинформируем клиента, организуем производство и сообщим расчетное время.
6. Среднее производство — отправьте фотографии, чтобы показать производственную линию, на которой вы можете увидеть свою продукцию.Еще раз подтвердите предполагаемое время доставки.
7. Окончательное производство — фотографии и образцы продукции массового производства будут отправлены вам на утверждение. Вы также можете организовать стороннюю инспекцию.
8. Клиенты производят оплату за остаток и отгрузку товаров, сообщают номер отслеживания и проверяют статус для клиентов.
9. Заказ можно сказать «готово», когда вы получаете товар и удовлетворяете его.
10. Отзывы о качестве, обслуживании, отзывах рынка и предложениях. И мы можем добиться большего.
НАЧАЛО ЗАКАЗА

Фольксваген т5 предохранители свечей накаливания двиг ахв. Советы, отзывы, видео

У меня стоит Фордовское.

1.9 TDI VW Passat не работает свечи накала ✅


Выглядит все это так как на первом фото. Собственно, как владелец любого другого авто. Если возникнут вопросы- пишите.

Re: Де знаходиться реле накала свічок в Т5. Повідомлення №7» Додано: 22 березня , Вееталь…

После выключения стартера реле переключат свечи на подогрев с дополнительным сопротивлением клемма R , чтобы они не перегорели от напряжения порядка 14 вольт. После включения зажигания включается реле, загорается штатная контрольная лампочка. Еще один светодиод желтого цвета еще правее, над аварийкой и противотуманками — это контрольный для подогрева топливного фильтра.

Собственно, как владелец любого другого авто. Ну вот как то. Еще один светодиод желтого цвета еще правее, над аварийкой и противотуманками — это контрольный для подогрева топливного фильтра.

Проводок я подключил к свечному прямо на 4 свече. Таким образом я вижу когда на свечах есть напряжение. И когда оно должно быть, и когда не должно.

Еще один светодиод желтого цвета еще правее, над аварийкой и противотуманками — это контрольный для подогрева топливного фильтра. Но это тема для другого опуса. После включения зажигания включается реле, загорается штатная контрольная лампочка.

BAMPER124.RU • Перегляд теми — Т5 Не гаснет лампочка свечи накала, мегает,

Ждем погасания ее и стартуем. Некоторые делают интересную ошибку. При подгулявшем моторе, свечах, аккумуляторе и черт еще знает чем, после погасания контрольки выключают и включают снова зажигание.

После того как лампочка погасла реле НЕ выключается. У меня оно греет свечи 45 секунд. И еще одна хитрость кроется в реле. Если вы отвлеклись после включения зажигания и уже и лампочка погасла, и реле отпустило а вы не заводились. Ну мало ли- жена или дети позвонили. Так вот, при включении стартера реле включается и греет свечи пока включен стартер. А вот при обычном запуске наоборот, при включении стартера реле отпускает.

1.9 TDI VW Passat не работает свечи накала ✅

Провода к свечам накала. Ну вот как то так. Если кому помог- я буду рад.

Информация

Если возникнут вопросы- пишите. По истечении времени которое также зависит от температуры тосола, но не превышает одной минуты свечи выключаются. На реле с клеммой W в момент выключения свечей проверяется наличие импульсов от генератора. Если их нет контрольный светодиод моргает 5 раз, сигнализируя об обрыва провода W.

В реле также реализован контроль накала — клемма GK. ПРовод напрямую подключен к шине питания свечей. Если реле включила подогрев, но на контрольной клемме не появилось напряжение начинает моргать контрольный светодиод, сигнализируя о том,что сгорел предохранитель на силовом реле. В зависимости от прошивки могут быть реализованы и некоторые другие фичи.

Оплаченные ссылки

Модель Т5 Как сказано выше, модель микроавтобуса Т5 оборудована несколькими устройствами контроля электрических приборов. Один из них находится в моторном отсеке.

Его схема и предназначение компонентов описана ниже. Блок предохранителей, находящийся в подкапотном отсеке в районе АКБ Описание деталей блока, находящихся в моторном отсеке Описание деталей блока, находящихся в моторном отсеке Ниже представлена схема блока, находящегося в салоне транспортного средства в центральном районе консоли, а также таблица описания его компонентов.

Блок с элементами, расположенный в центральной части консоли в салоне Таблица описания БП, который находится в салоне микроавтобуса Таблица описания БП, который находится в салоне микроавтобуса Также некоторые модификации микроавтобусов Фольксваген Т5 оснащены еще одним устройством.

Блок с реле находится на приборной панели непосредственно за БП. Схема устройства с реле, находящегося за БП на приборной панели Таблица предназначения деталей устройства с реле Процедура демонтажа и замены Любой автовладелец микроавтобусов Транспортер рано или поздно столкнется с необходимостью замены предохранителей.

Собственно, как владелец любого другого авто. От этого никто не застрахован, поэтому в любом случае замена предохранителей в жизни автолюбителя — неизбежна. Чтобы знать, как осуществляется этот процесс, предлагаем вам подробную инструкцию по замене компонентов.

Предохранители Фольксваген Т4 транспортер и реле: схемы блоков с описанием

Основные предохранители Фольксваген Т4 расположены в салоне автомобиля. Аналогично плавкие вставки монтируются на модификации Т5, что делает их сильно схожими.

Релейные выключатели и предохранители отвечают за защиту электронного оборудования от перепадов напряжения и коротких замыканий.

Расположение блоков

В VW T4 монтажник разделен на четыре основных отсека. Первая и основная часть монтируется под приборной доской слева. Два дополнительных устанавливаются также под приборкой, а четвертый смонтирован в полу салона.

В 1993 году изготовитель стал устанавливать на машину подобие блока комфорта и АКПП.

Блок в салоне

Внутри автомобиля смонтированы практически все вставки и предохранители. Здесь имеется разбивка на 4 части для уменьшения габаритов блока и упрощения его конструкции.

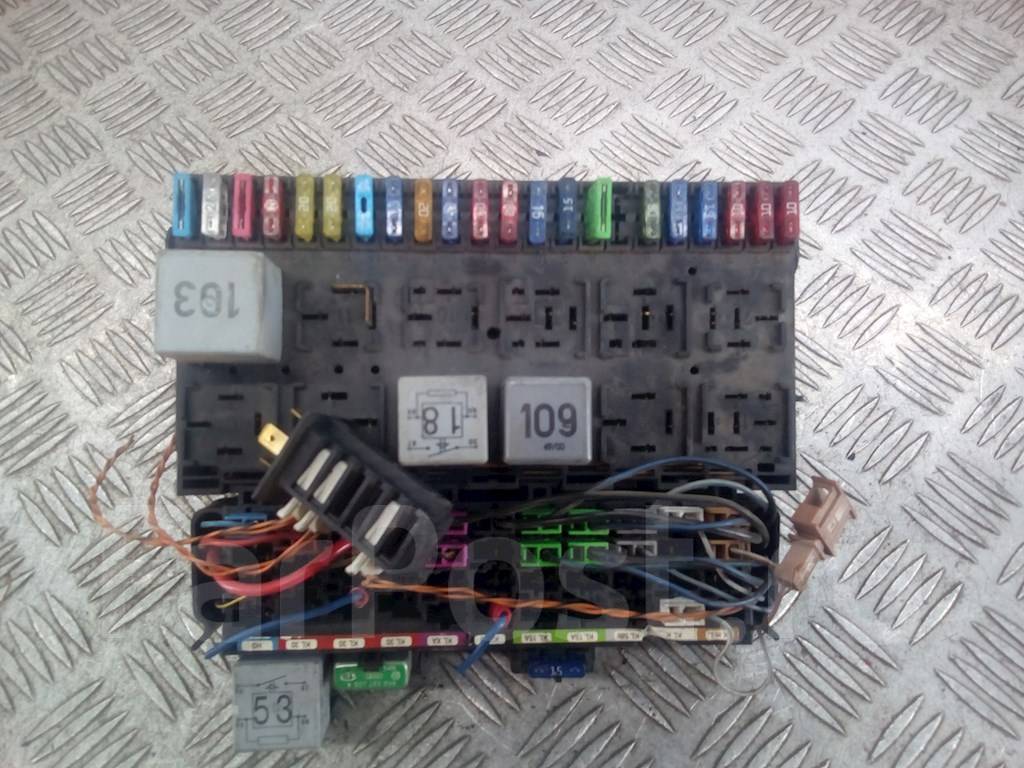

Основной блок

Монтажник смонтирован в ногах водителя для доступу к нему следует вскрыть специальную панель. За ней покажутся сами предохранители и реле. При обслуживании автомобиля возможно придется демонтировать модуль. Некоторые вставки устанавливаются на тыльной стороне устройства.

Дополнительный блок предохранителей

Вспомогательные отсеки устанавливаются сверху и снизу основного модуля. Это позволяет значительно облегчить и ускорить выполнение ремонтных работ. Здесь устанавливаются преимущественно элементы, отвечающие за вспомогательное электрооборудование.

Доп-блок реле 1, 2

Смонтированы в удаленных местах. Реле устанавливаются в приборной доске, строго по центру. Для доступа к устройству следует вскрыть крышку монтажника.

Второй вспомогательный модуль расположен под сидением водителя. Здесь находятся основные защитные элементы силовых цепей и энергоемкого оборудования.

Блок под капотом

На Фольксваген Т4 большинство предохранителей смонтировано в салоне машины.

Внутри моторного отсека монтируются силовые предохранители основного электронного оборудования мотора. Отдельное расположение вставок, ответственных за двигатель позволяет более тщательно контролировать работу всех узлов и агрегатов.

Распиновка

Принципиальная электросхема автомобиля не имеет специально выделенной части для конструкции блока. Для поиска распиновки монтажных модулей следует воспользоваться отдельными фрагментами схем. Для примера, предохранители и реле ЭБУ находятся в нескольких блоках одновременно.

Схема предохранителей и реле

Электросхема панели предохранителей не выполняется в едином исполнении. Слишком сложная система трудно читается и сложна для восприятия читателями. Для удобства пользователей расшифровка и описание всех предохранителей ФВ Т4 1992, 1995 и 1997 годов выпуска приведена раздельно.

Блок ЕММ Т4

Дополнительная область кузовной электроники устанавливается в салоне машины. Устройство отвечает за управление основными механизмами и электроприборами. Отсюда происходит все управление электрикой, переключателями и световыми индикаторами.

Блок АБС

Система антипробуксовочного устройства защищена через плавкий элемент F14. Здесь проходит силовая магистраль устройства. Индикаторная часть на приборке смонтирована через предохранитель F16. Разделенная защита позволяет обеспечить полную безопасность системы.

Стеклоподъемники

Рядом устанавливается и предохранитель стеклоподъемников – F14. Реле приводов в цепи отсутствуют. Релюшки монтируются непосредственно возле привода.

Центральный замок

Вышеуказанный элемент №14 также отвечает за работу системы. Реле в цепи отсутствуют.

Предохранители и реле свечей накала

Дизельные автомобили оборудованы системами контроля. В у конструкции Т4 предусмотрен отдельный модуль управления нагревательными элементами. Реле цепи прибора находится в специальном отсеке, вместе с остальными релюшками.

Свечи для 1, 2, 3 и 4 цилиндров защищены силовым предохранителем F1, установленным под капотом.

Реле и предохранители кондиционера

За работу муфты отвечает элементы F14, установленный в левой нижней части приборной доски. Система забора наружного воздуха активируется через реле R6.

Подобное разделение свойственно для большинства модификаций. В отдельных случаях имеются дополнительные предохраны в салоне машины и специальный термистор на входе свежего воздуха из-за борта.

Сигнал

Система подачи звукового сигнала в машине достаточно проста. Здесь имеется стандартный предохранитель F13 и силовой реле №11.

Предохранитель прикуривателя

Вставка F22 основного блока под торпедой отвечает за элемент и дополнительную розетку в задней части машины (при наличии).

Вентилятор охлаждения

Система охлаждения силовой установки имеет в составе сразу два вентилятора. За питание электронного блока системы управления охладителем ответственен предохран F19 из основного блока.

Насос принудительной циркуляции жидкости включается релейной вставкой R1 из основного модуля, установленного в салоне. Сами вентиляторы защищены вставками F2 и 3. Ремонт цепи включения основных вентиляторов сложен – потребуется проверить несколько отдельных элементов.

Предохранитель и реле генератора

На примере модификации 2001 года отдельно рассматривается система контроля генераторной установки машины. Силовые цепи устройства проходят через реле № 7 и 8 основного блока. Также здесь есть предохранитель регулятора напряжения F5.

Подобное расположение элементов актуально для версий:

В других комплектациях места установки деталей могут отличаться.

Отопитель

На большинстве автомобилей цепь управления вентилятором печки защищается от предохранителя F6. Цепи работы кулера на низких оборотах защищены через реле №4. Для максимальной скорости вращения предусмотрен отдельный переключатель R1. В отдельных комплектациях это может быть реле R2 салонного блока.

Задняя печка

На машине с завода ставится отдельный отопитель. В зависимости от комплектации за включение вентилятора может отвечать предохранитель F14 или 15. Контроль приборов осуществляется плавкой вставкой F4.

Реле находятся на позициях R3/4 для низкой и высокой скорости вращения вентилятора соответственно.

Главное реле Т4

Представляет собой отдельный блок, где сосредоточены основные части электроники моторного отсека. Устройство контролирует все важные процессы в машине и не обслуживается. Изготовитель сделал модуль не ремонтопригодным.

Реле 109: за что отвечает

Гарантирует включение электронной системы управления двигателем. От него идет питание на датчики, установленные в ГБЦ и блоке цилиндров.
Чтобы найти реле в сборе артикул не нужен. Здесь подойдет обычная вставка, продающаяся в каждом магазине.

Номер реле поворотов Т4

Стандартный предохранитель устанавливается под номером F16. Реле и прерыватели работы ламп ставятся отдельно под приборкой. Распознать точное место положение деталей можно по характерному щелканью.

38 реле VW T4

Это прерыватели дополнительной помпы, подающей антифриз на заднюю печку, устанавливается рядом с остальными выключателями внутри блока.

Реле стартера

Пусковая система двигателя оборудована стандартным втягивающим реле. Устройство расположено на корпусе электромотора. Реле блокировки мотора после запуска ДВС находится под номером F36.

Если деталь перегорела, можно воспользоваться аналогом от компании Valeo.

Реле дворников: где стоит

Выключатели системы разделены на два независимых отдела. Задний прибор активируется через R2. Передние дворники работают от релюшки R8.

Реле 174 Т4: за что отвечает

На машинах 2002 года и других модификаций отвечает за включение дворника кормовой части машины.

Ближний свет

Аналогично большинству машин производителя, реле головной оптики находятся возле фар. Соответствующие предохранители F1 и F2 смонтированы в основном блоке салона.

Бензонасос

Независимо от типа потребляемого топлива, цепи управления топливным насосом в баке проходят через предохранитель F18. Силовой реле устанавливается под номером 12 вышеуказанного модуля.

Реле зарядки

Контролирующий прибор находится в подкапотном пространстве возле самого АКБ. Выглядит деталь как пластиковый блок, прикрепленный к крылу машины.

Реле отключения SOR-CT4-T6 240Vac– 250Vdc

Устройство монтируется в подкапотном пространстве или в салоне машины – точное положение зависит от года выпуска и комплектации авто. Девайс не ремонтируется, хотя отдельные пользователи пытаются перепаивать внутренние части.

Климат-контроль

На Т4 за систему отвечает силовой предохранитель F06. Цепи управления прибором запитаны через предохранители 13/14 вспомогательного модуля.
Реле R5/7 отвечают за активацию основных приборов и силовых цепей устройства. В зависимости от года выпуска и модификации автомобиля расположение основных элементов может незначительно отличаться.

Реле Т45 для холодильника

Предохранительная вставка F19 отвечает за активацию. А выключатель устанавливается в непосредственной близости от прибора.

Ошибка 65535: неисправен блок управления Т4

На некоторых модификациях автомобиля периодически возникает указанная ошибка. Суть проблемы скрывается в устаревшей плате управления двигателем. Поломка скрывается в датчике давления турбонаддува. В мозги устройства проходит тонкая трубка от интеркуллера. Неисправность заключается в растрескивании указанного шланга и лечится его заменой.

Как снять и заменить блок предохранителей

В зависимости от типа устройства и номера блока последовательность действий может незначительно отличаться.

  1. Полностью обесточить машину.
  2. Вскрыть крышку модуля.
  3. Используя отвертку, головки №8/10 снять блок с посадочного места.
  4. Вынуть деталь из фиксаторных пазов и отключить контактные группы проводов.
  5. Теперь можно полностью изъять прибор из автомобиля.

Замена поврежденного предохранителя

Чтобы выполнить правильную смену перегоревшего предохранителя Т4 достаточно вскрыть крышку блока, специальным пинцетом вынуть предохранитель из гнезда и установить новый на его место.

Итог

Предохранительные элементы бортовых цепей Т4 преимущественно расположены в салоне автомобиля. Детали легко меняются и достаточно надежны при активной эксплуатации авто.

Volkswagen Transporter T5 (2003-2014) — схема предохранителей

VW Transporter T5 — схема блока предохранителей

Год выпуска: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014

1-й основной базовый

Volkswagen Transporter T5 — блок предохранителей — базовая опция

Предохранитель Номинальный ток [A] Описание
1 25 Обогреватель кондиционера
30
2 5 Датчик положения рулевого управления
3 10 Многофункциональный блок управления1
4 10 Регулировка фар
5 15 Фара
6 15 Фара
7 15 Многофункциональный блок управления1 (лампа освещения салона)
8 5 Разъем канала передачи данных (DLC)
9 15 Положение педали тормоза
10 10 Стеклоочистители (задние)
11 5 Фонарь освещения номерного знака
12 15 Прикуриватель
13 5 Модуль управления SRS
14 30 Вспомогательный вереск, вереск / кондиционер
15 7,5 Кондиционер
16 5 Многофункциональный блок управления 1
17 5 Фары противотуманные задние
18 5 Модуль управления КИП
19 5 Аудиоблок, Блок управления приборами1, навигационная система
20 5 Левый габаритный фонарь, левый стоп-сигнал, левый задний фонарь
21 5 Левый габаритный фонарь, правый стоп-сигнал, правый задний фонарь
22 10 Контрольная лампа отключения подушки безопасности в сборе, (DLC), модуль управления приборной панелью
23 25 Стартер
40 Стартер (некоторые модели с МКПП)
24 5 Датчик положения рулевого управления
25 5 Кондиционер
26 30 Выключатель фар
27 15 Фара правая
28 15 Контрольная лампа дальнего света фары правая
29 10 Реле сигнала двери грузового отделения
30 10 Обогрев форсунок омывателя лобового стекла, электродвигатель очистителя заднего стекла
31 30 Многофункциональный блок управления 1 (звуковой сигнал)
32 25 Многофункциональный блок управления 1 (электродвигатель очистителя ветрового стекла)
33 15 Аудиосистема, Система навигации, Модуль управления дорожной информацией
34 25 Автоматическая коробка передач, блок предохранителей / реле моторный отсек 1 (F3, F12, F14-F17, F19, F20, F24)
35 5 Освещение приборов
36 25 Многофункциональный блок управления1 (Индикаторы)

Второе сырье Опции

Volkswagen Transporter T5 — блок предохранителей — второй вариант

В моторном отсеке рядом с аккумулятором (снимите крышку аккумуляторного отсека)

Volkswagen Transporter T5 — блок предохранителей в моторном отсеке

Под сиденьем пассажира

Предохранитель Номинальный ток [A] Схема
F1 15 Вспомогательная розетка (и) (некоторые модели)
F2 15 Вспомогательная розетка (и) (некоторые модели)
F3 15 Вспомогательная розетка (и) (некоторые модели)
F4 15 Рефрижератор (автофургон) спецтехника
F5 5 Воздушный модуль
F6 25 Дополнительный отопитель
F7 30 Электродвигатель отопителя / вентилятора переменного тока (ATC)
F8
F9
F10
F11 40 Блок управления функцией двери, задняя правая (некоторые модели)
F12 80 Вспомогательная аккумуляторная батарея (некоторые модели)
Реле раздельного заряда (некоторые модели)
Расположение Компонент
1
2 Реле раздельного заряда (с вспомогательной аккумуляторной батареей)
3 Специальное автомобильное оборудование
4 Специальное автомобильное оборудование
5 Специальное автомобильное оборудование

ПРИМЕЧАНИЕ: Предохранители F1-F7 / F11 / F12 — Во время сборки эти предохранители могут быть установлены в альтернативных положениях, в зависимости от спецификации автомобиля.

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Volkswagen Transporter T5 ESSENTIALS (с сентября 2009 — 2014) — схема блока предохранителей

VW Transporter T5 ESSENTIALS (с сентября 2009 — 2014) — схема блока предохранителей

Год выпуска: 2009, 2010, 2011, 2012, 2013, 2014

Расположение блока предохранителей

Volkswagen Transporter T5 ESSENTIALS — расположение блока предохранителей

Блок предохранителей Расположение
1 — Патрон предохранителя D — SD В моторном отсеке справа
2 — Патрон предохранителя B — SB В центральной передней панели
3 — Патрон предохранителя F — SF Ящик под левым сиденьем
4 — Патрон предохранителя C — SC в центральной передней панели
5 — Патрон предохранителя A — SA В моторном отсеке слева

Держатель предохранителя F (слева в подседельном ящике)

Volkswagen Transporter T5 ESSENTIALS — блок предохранителей — держатель F

Предохранитель Номинальный ток [A] Описание
SF1 15
SF2 3
SF3 15
SF4 15
SF5 5
SF6 25
SF7 30

Розетка 12 В

SF8 25

Блок управления отопителем, приемник дистанционного управления автономным отопителем

SF9 25

Реле изоляции приточного вентилятора, блок управления усилителем звука Электродвигатель регулировки заднего вентилятора

SF10 3

Реле дополнительного отопителя

15
SF11 15 Прикуриватель
SF12 15
SF13

Свободно

SF14

Свободно

SF15

Свободно

SF16

Свободно

SF17

Свободно

SF18

Свободно

SF19

Свободно

SF20

Свободно

SF21

Свободно

SF22 15 Розетка 12В 2
SF23 15 Розетка 12 В 3
SF24 10

только модели с дополнительным нагревателем охлаждающей жидкости

15
SF25 10

Блок управления распознавания прицепа -J345-30

SF26 20

Блок управления распознавания прицепа -J345-30

SF27 20

Блок управления распознавания прицепа -J345-30

SF28 7,5

Блок управления камеры заднего вида -J772-30a

SF29 Свободно
SF30 5

Блок управления усиления голоса -J656-30

SF31 Свободно
SF32 Свободно
SF33 15

Переключатель регулировки 30 поясничного подпора сиденья водителя

SF34 40

Блок управления правой сдвижной двери -J731-

SF35 80

Реле отключения аккумуляторной батареи -J7-30

SF36 40

17-контактный разъем

Блок предохранителей D в блоке электроники в моторном отсеке

Volkswagen Transporter T5 ESSENTIALS — блок предохранителей — держатель D

Предохранитель Номинальный ток [A] Описание
1 5

Блок управления вентилятора радиатора -J293-87

2 5

Реле дополнительного насоса охлаждающей жидкости -J496-30

3 5

Нагревательный элемент сапуна картера -N79-15

4 Свободно
5 15

Блок мехатроника коробки передач с двойным сцеплением -30 J743- Электромагнит блокировки рычага селектора -N110- Рычаг селектора

6 30

Блок управления ABS -J104-30

7 Свободно
8 Свободно
9 5

Блок управления двигателем -J623-30

10 5

Реле насоса вторичного воздуха -J299-

15

Электромагнитный клапан регулировки давления наддува -N75- — Электромагнитный клапан системы фильтрации с активированным углем — клапан 1 -N80- -Переключающий клапан охладителя рециркуляции выхлопных газов -N345- Электромагнитный клапан 2 регулировки давления наддува -N274-

11 30

Реле дальнего света фар -J12—

12 10

Клапан дозирования топлива -N290- 15 -Клапан регулировки давления топлива -N276- или 87

13 10

Блок управления левой газоразрядной лампой -J343-15

14 5

Реле топливного насоса -J17- 15- Реле дополнительного топливного насоса -J832- -Педаль сцепления -F36-

15 10

Выключатель фонарей заднего хода -F4-15

16 5

Расходомер воздуха -G70- 15 Выключатель стоп-сигнала -F-17-

17 5

Кнопка TCS и ESP -E256- 15-Блок управления ABS -J104-

18 5

Блок управления гидроусилителя руля -J500—

19 5

Выключатель педали сцепления -F36- 15-Расходомер воздуха -G70-1)

20 5

Блок управления двигателем -J623-15

21 5

Клапан рециркуляции ОГ -N18-87

22 10

Форсунка цилиндра 1 -N30- 87a- Форсунка цилиндра 2 -N31- — Форсунка цилиндра 3 -N32—Форсунка цилиндра 4 -N33-

23 10

Блок управления правой газоразрядной лампой -J344-15

24 5

Блок мехатроника КП с двойным сцеплением -15 J743- Рычаг селектора -E313-

25 30

Блок управления двигателем -J623- 87-Трансформатор зажигания -N152-

26 5

Лампа дневного света левая -L174-87

27 10

Насос циркуляции ОЖ -V51-87

28 15

Высокочастотный рог -h3-4) 30

29 5

Лампа дневного света правая -L175-87

30 20

Нагнетательный насос топливной системы -G6- 30 — Реле топливного насоса -J17- -Реле дополнительного топливного насоса -J832-

31 15

Нагреватель лямбда-зонда -Z19- Нагреватель лямбда-зонда 1 после катализатора -Z29-2)

32 30

3) -Блок управления двигателем -J623- 5 A Реле электрического топливного насоса 2 -J49-2)

33 5

Реле дополнительного насоса охлаждающей жидкости -J496-87

34 5

Блок управления бортовой сети -J519- (T73b / 59) 30

35 Vacant87
36 30

Реле дополнительного насоса охлаждающей жидкости -J496-30

Примечание:
1) только для двигателей с кодами CAAA, CAAB, CAAC, CCHA
2) только для двигателей с кодом AXA
3) только модели с дизельным двигателем
4) только модели с оборудованием такси.

Блок предохранителей B и C — в нижнем блоке предохранителей в центре передней панели

Volkswagen Transporter T5 ESSENTIALS — блок предохранителей — держатель B и C

Держатель предохранителя B

Предохранитель Номинальный ток [A] Описание
1 30

Реле электропитания клеммы 15 -J329-30

2 5

Датчик угла поворота рулевого колеса -G85-30

3 10

Блок управления бортовой сети -J519- 30 (T73b / 39)

4 5

Соединение W8 (15a) в заднем жгуте проводов 15a- Блок управления 2 ассистента смены полосы движения -J770- — Блок управления ассистента смены полосы движения -J769-

5 15

Двойная лампа накаливания левой фары -L1-56b

6 15

Двойная лампа накаливания левой фары -L1-56a-

7 15

Блок управления бортовой сети -J519- (T73a / 66) 1)

8 15

Блок управления крышки багажника -J605-30 -20 A- Звуковой сигнал аварийной сигнализации -h22- 30- Блок управления бортовой сети -J519- (T73 / 16) — Блок управления левой сдвижной двери -J558- — Блок управления крышки багажника -J605- — Блок управления правой сдвижной двери -J731-

9 30

Блок управления бортовой сети -J519-30

10 10

Выключатель прерывистого режима работы стеклоочистителя -E22- 15- Выключатель заднего стеклоочистителя -E34- -Регулятор стеклоочистителя прерывистого режима -E38-

11 5

Фонарь освещения номерного знака -X-58

12 5

Выключатель света -E1-30 30 A

13 7,5

Блок управления подушек безопасности -J234-15

14 25

Блок управления электроники рулевой колонки -30 J527-

15 7,5

Выключатель вентилятора приточного воздуха -E9-75

16 5

Блок управления бортовой сети -J519- 15 (T73a / 44)

17 5

Контрольная лампа задней противотуманной фары -K13- RFL-Лампа задней левой противотуманной фары -L46-

18 5

Блок управления комбинации приборов -J285-30

19 5

Выключатель зажигания / стартера -D-86s

20 5

Диагностический разъем -U31-30

21 10

Реле стартера -J53- 50-Блок управления двигателя -J623-

22 7,5

Блок управления комбинации приборов -J285- 15-Диагностический разъем -U31- (T16 / 1)

23 30

Выключатель зажигания / стартера -D- 50 5 A-Блок управления бортовой сети -J519- (T73b / 50)

24 5

Датчик угла поворота рулевого колеса -G85-15

25 7,5

Выключатель вентилятора приточного воздуха -E9-30

26 30

Выключатель света -E1-75x

27 15

Двойная лампа накаливания правой фары -L2- 56b- B456 Разъем (56b), в жгуте главного жгута проводов

28 15

Двойная лампа накаливания правой фары -L2- 56a- B142 Плюсовой провод 2 (56a), внутри — жгут проводов -Блок управления в комбинации приборов -J285- (T32 / 14)

29 10

Реле двойного сигнала инвертора -J741-30a

30 10

Нагревательный элемент левой форсунки омывателя -Z20- 75- Нагреватель правой форсунки -Z21- — Электродвигатель стеклоочистителя заднего стекла -V12- — Электродвигатель стеклоочистителя правой задней двери -V93- Электродвигатель стеклоочистителя левой задней двери -V92-

31 30

Блок управления бортовой сети -J519- 30 (T73a / 73)

32 30

Блок управления бортовой сети -J519- 30 (T73a / 68)

33 30

Радио -R- 30 Блок управления с дисплеем для радио и навигационной системы -J503-

34 25

Реле разгрузки контакта X -J59- 15- Предохранитель 14 в блоке предохранителей D -SD14- -Предохранитель 20 в блоке предохранителей D -SD20-

35 5

B340 Соединение 1 (58d) в главном жгуте проводов 58d- -B341 Соединение 2 (58d) в главном жгуте проводов B342 Соединение 3 (58d) в главном жгуте проводов

36 25

Блок управления бортовой сети -J519- 30 (T73b / 13)

Примечание:

1) только для моделей с потолочной консолью

Патрон предохранителя C

Предохранитель Номинальный ток [A] Описание
1 15 Блок управления распознавания прицепа -J345- 15a -10-контактный разъем -T10bh / 1-75a
2 5 Модуль 2 приема и передачи системы контроля салона -30-G305- Блок управления системы защиты от кражи и наклона -J529-
3 101 Выключатель света Красного Креста -E10- 30 15 A-Контрольная лампа света Красного Креста -K100-
4 10 Блок управления блокировки дифференциала -J187- 15a- Выключатель блокировки заднего дифференциала -E121- -Блок управления полного привода -J492
5 5 SC5-10A-6-контактный разъем -T6bn / 5-75x
6 5 Датчик уровня и температуры масла -G266-15
7 30 Поворотный выключатель света -E162- 30 10 A
8 5 Блок управления парковочного ассистента -J446-30
9 5 Блок управления рулевой колонки -30 J527- Блок управления адаптивного круиз-контроля -J428-
10 10 Электродвигатель корректора левой фары -V48- 15 5 A-Электродвигатель корректора правой фары -V49- Переключатели и регулятор освещения приборов -E20
11 15 Блок управления левой сдвижной двери -J558-58
12 5 Лампа дневного света левая -L174-30 30
13 5 Реле изоляции CAN-шины трансмиссии -J788-15
14 5 Лампа правого дневного света -L175–30A
15 5 Управляющая электроника мобильного телефона 15-блок управления -J412-
16 7,5 Тюнер навигационной системы для телевизора -J415- 30-Интерфейс для внешнего мультимедийного блока -R215-
17 7,5 Блок управления бортовой сети -J519- (T73 / 66) 30 1) -1) 30G 2) Освещение салона и освещение отсека 2)
18 5 Блок управления климатической установки -J301- 30- Выключатель заднего вентилятора приточного воздуха -E179- — Блок управления и индикации заднего -Climatronic -E265- Датчик регулировки заднего вентилятора -G463-
19 5 Внутреннее зеркало с автоматическим затемнением -Y7- 86s
20 10 Блок управления бортовой сети -J519- 30 (T73a / 64)
21 5 Датчик дождя -G213-RPL
22 5 Реле давления в системе кондиционирования воздуха -15-F129- Датчик качества воздуха -G238-
23 10 Реле остаточного тепла -J708- 30a- Приемник дистанционного управления вспомогательной охлаждающей жидкостью -онагреватель -R149- Блок управления и индикации дополнительного отопителя -E407- Блок управления и индикации для туристического оборудования -E153-
24 7,5 Левая средняя лампа для чтения -W39- 30G- Правая средняя лампа для чтения -W40- — Задняя левая лампа для чтения -W11- — Задняя правая лампа для чтения -W12- — Левая внутренняя лампа -W16– Правая внутренняя лампа -W17- — Задняя левая внутренняя лампа свет -W47- -Задний правый внутренний свет -W48-
25 25 Блок управления обогревом сиденья с регулятором -J396-
26 10 Тахограф -G24-30
27 30 D51 Плюсовой контакт 1 (15) в жгуте проводов моторного отсека 15 — Предохранитель 13 в блоке предохранителей D -SD13- -Предохранитель 23 в блоке предохранителей D -SD23-
28 5

Переключатель регулировки зеркал -E43- 15-Кнопка обогрева наружных зеркал -E231-

29 25

Блок управления отопителем -J162-30

30 5

Блок управления и индикации для кемпинга 75-оборудование -E153- Реле дополнительного отопителя охлаждающей жидкости -J493-

31 25

Блок управления сдвижного люка -30 5 AJ245-

32 20

Реле омывателя фар -J39-15

33 5

Тахограф -G24-15

34 5 Vacant15
35 20

Блок управления бортовой сети -J519- 30 (T73b / 11)

36 5

10-контактный разъем -T10bh / 9-30

Примечание:
1) только для моделей без потолочной консоли
2) только для моделей с потолочной консолью.

Патрон предохранителя A — в моторном отсеке

Volkswagen Transporter T5 ESSENTIALS — блок предохранителей — держатель A

Предохранитель Номинальный ток [A] Описание
1 175

Генератор -C-30 225 A-

2 125

Реле разгрузки контакта X -J59- 30- B298 Плюс 2 (30), вход — главный жгут проводов -B301 Положительный контакт 5 (30) в главном жгуте проводов B302 Положительный контакт 6 (30) в главном жгуте проводов B303 Положительное соединение 7 (30) в главном жгуте проводов B304 Положительное соединение 8 (30) в главном жгуте проводов B305 Положительное соединение 9 (30) в главном жгуте проводов Предохранитель 9 на держателе предохранителей B -SB9- Предохранитель 14 на держателе предохранителей B -SB14-

3 50

Реле отключения аккумуляторной батареи -J7- 30100 A- Реле цепи зарядки второй аккумуляторной батареи -J713- B310 Положительный вывод 14 (30) в главном жгуте проводов B311 Положительный контакт 15 (30) в главном жгуте проводов

4 70

D50 Плюс (30) в жгуте проводов в моторном отсеке

5 50

Предохранитель 1 блока управления ABS -S123- 30-Предохранитель 6 в блоке предохранителей D -SD6-

6 60

Блок управления автоматическим накалом -30 50 A-J179- Реле насоса вторичного воздуха -J299-

7 100

Блок управления вентилятора радиатора -J293-30

8 40

Блок управления вентилятором кулака -J293-30 8 — Предохранитель -40 A — B169 Плюсовой контакт 1 (30), в 30 Внутренний жгут проводов 50 A 100 A- B170 Плюсовой контакт 2 (30), в внутреннем жгуте проводов — Предохранитель 9 включен Патрон предохранителя F -SF9- — Предохранитель 14 на держателе предохранителя F -SF14- — Предохранитель 22 на держателе предохранителя F -SF22- — Предохранитель 23 на держателе предохранителя F -SF23- -Предохранитель 24 на держателе предохранителя F -SF24-

9 100

B272 Положительное соединение (30) в главном жгуте проводов 30 B299 Положительное соединение 3 (30) в главном жгуте проводов

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

% PDF-1.5
%
22 0 объект
>
/ Rect [22,5 635 187,5 648,5]
/ A>
>>
эндобдж
23 0 объект
>
/ Rect [22,5 620,75 176,25 634,25]
/ A>
>>
эндобдж
24 0 объект
>
/ Rect [22,5 606,5 135 620]
/ A>
>>
эндобдж
19 0 объект
>
/ Rect [22,5 677,75 120,75 691,25]
/ A>
>>
эндобдж
18 0 объект
>
/ Rect [22,5 692 173,25 705,5]
/ A>
>>
эндобдж
21 0 объект
>
/ Rect [22,5 649,25 167,25 662.75]
/ A>
>>
эндобдж
20 0 объект
>
/ Rect [22,5 663,5 153,75 677]
/ A>
>>
эндобдж
25 0 объект
>
/ Rect [22,5 592,25 128,25 605,75]
/ A>
>>
эндобдж
26 0 объект
>
/ Rect [22,5 578 126,75 591,5]
/ A>
>>
эндобдж
31 0 объект
>
/ Rect [22,5 506,75 183,75 520,25]
/ A>
>>
эндобдж
32 0 объект
>
/ Rect [22,5 492,5 129 506]
/ A>
>>
эндобдж
33 0 объект
>
/ Rect [22,5 478,25 178,5 491,75]
/ A>
>>
эндобдж
28 0 объект
>
/ Rect [22,5 549,5 151,5 563]
/ A>
>>
эндобдж
27 0 объект
>
/ Rect [22. 5 563,75 208,5 577,25]
/ A>
>>
эндобдж
30 0 объект
>
/ Rect [22,5 521 213,75 534,5]
/ A>
>>
эндобдж
29 0 объект
>
/ Rect [22,5 535,25 186 548,75]
/ A>
>>
эндобдж
7 0 объект
>
эндобдж
8 0 объект
>
эндобдж
9 0 объект
>
/ Rect [72,75 640,25 522,75 819,5]
/ A>
>>
эндобдж
4 0 obj
>
/ XObject>
/ ProcSet [/ PDF / Text / ImageC]
>>
/ Аннотации [9 0 R 10 0 R]
/ Содержание [5 0 R 38 0 R]
>>
эндобдж
1 0 объект
>
эндобдж
2 0 obj
>> Ручной предохранитель Vw Transporter T5)
/ Название (Каталог-П.d.f >>> Vw Transporter T5 Ручной предохранитель)
/ ModDate (D: 20210603182203 + 02’00 ‘)
>>
эндобдж
3 0 obj
>
эндобдж
10 0 obj
>
/ Rect [129,75 536,75 465,75 557]
/ A>
>>
эндобдж
14 0 объект
>
эндобдж
15 0 объект
>
эндобдж
16 0 объект
>
/ XObject>
/ ProcSet [/ PDF / Text / ImageC]
>>
/ Содержание 17 0 руб.
/ Аннотации [18 0 R 19 0 R 20 0 R 21 0 R 22 0 R 23 0 R 24 0 R 25 0 R 26 0 R 27 0 R 28 0 R 29 0 R
30 0 R 31 0 R 32 0 R 33 0 R]
>>
эндобдж
13 0 объект
>
эндобдж
11 0 объект
>
/ XObject>
/ ProcSet [/ PDF / Text / ImageC]
>>
/ Содержание 12 0 руб.
>>
эндобдж
34 0 объект
>
/ DW 250
/ Вт [177 [500] 178 [1000] 135 [350]]
/ FontDescriptor 14 0 R
>>
эндобдж
5 0 obj
>
поток
xU; 0a IHh «` @ -PB

Блок предохранителей VW T25 T4 и T5 J13121 J13121

Общая информация

Беспроцентный кредит доступен для всех покупок на сумму от 350 фунтов стерлингов.Вы можете подать заявку онлайн — это быстро, легко, и вы получите мгновенное решение. Нашим партнером по финансированию розничной торговли через Интернет является компания Divido. Кредит предоставляется в зависимости от статуса.

Пример финансовых вариантов

Цена наличными: 676,00 фунтов стерлингов
Залог: 70,00 фунтов стерлингов
Сумма кредита: 606,00 фунтов стерлингов
12 ежемесячных взносов в размере 50,50 фунтов стерлингов
Типичная годовая процентная ставка: 0%

Как подать заявку

Посетите наш сайт и выберите товары, которые хотите приобрести. На экране оформления заказа выберите «Финансы» в качестве способа оплаты.

Это займет всего пару минут, и вы получите мгновенное решение.

Критерии

Чтобы подать заявку на финансирование, вы должны соответствовать следующим критериям;

  • Вы должны быть старше 18 лет.
  • Вы должны быть резидентом Великобритании и иметь постоянный адрес не менее 3 лет.
  • Вы должны работать полный рабочий день, если только вы не пенсионер или домохозяйство с супругом, работающим полный рабочий день.
  • У вас должен быть банковский счет в Великобритании, способный принимать прямые дебеты.
  • Товар необходимо доставить на ваш домашний адрес.

Преимущества

  • Беспроцентный кредит предоставляется на все покупки на сумму более 350 фунтов стерлингов.
  • Купите то, что вы хотите, + аксессуары, и все это за небольшую ежемесячную плату.
  • Выберите предмет с более высокими характеристиками за несколько фунтов больше в месяц.
  • Вы можете распределить стоимость покупки, чтобы минимизировать ежемесячные платежи.
  • Все в одном месте: не нужно идти в банк, чтобы получить финансирование.
  • Держите наличные для повседневных расходов.
  • Фиксированные платежи — ваши платежи фиксируются на время действия соглашения, что позволяет более эффективно составлять бюджет.

Сколько я могу взять в долг?

При оформлении заказа просто заполните нашу простую онлайн-форму заявки, и вы можете получить одобрение на сумму до 5000 фунтов стерлингов для использования в предметах, которые вы хотите приобрести. Минимальный заказ 350 фунтов стерлингов.

Требуется ли залог?

Требуется минимальный депозит в размере 10%, который оплачивается кредитной или дебетовой картой при приеме.

Как выплачиваются мои ежемесячные платежи?

Все ежемесячные платежи производятся прямым дебетом с вашего личного банковского счета. Обычно первый платеж должен быть произведен через месяц после даты финансового соглашения, а последующие ежемесячные платежи будут производиться каждый месяц в течение вашего срока в этот день месяца.

Какой срок погашения доступен?

В настоящее время вы можете выбрать период погашения кредита на 6 или 12 месяцев под 0% годовых в зависимости от суммы вашего заказа.

Могу ли я погасить договор досрочно?

Вы можете погасить кредитный договор в любой момент. Просто напишите Shawbrook, и они рассчитают и отправят вам сумму вашего поселения. Ваш расчетный показатель и дата рассчитываются в соответствии с Законом о потребительском кредите.

Исключения

0% Финансирование в настоящее время недоступно для двигателей, коробок передач и любых предметов, требующих депозита.
Доступно только для розничных клиентов и исключает любые другие предложения.

Финансовые аннулирования

Вы можете вернуть все товары, заказанные по финансам, после чего полис может быть отменен.Это потребует 10% комиссии за обработку для покрытия стоимости финансового соглашения.

Замены финансовых статей

Мы бесплатно заменим любой неисправный или поврежденный товар, заказанный по финансовым вопросам.

Аннулирование финансовой статьи

Если вы хотите отменить заказанный товар по финансам, но оставить остальную часть заказа, мы возместим стоимость элемента посредством чека, и финансовое соглашение останется в силе между вами и финансовой компанией. Плата за обработку в размере 10% будет взиматься для покрытия стоимости финансового соглашения.

1990–1995 Схема предохранителей Volkswagen Transporter (T4) »Схема предохранителей


А
Описание
1 10 Левая фара ближнего света
2 10 Ближний свет правой фары
3 10 Освещение приборов и номерных знаков
4 15 Стеклоочиститель / омыватель заднего стекла, передние сиденья с подогревом
5 15 Стеклоочиститель / омыватель ветрового стекла, омыватель заднего стекла, обогреваемые форсунки омывателя
6 30 Кондиционер, вентилятор приточного воздуха
7 10 Правый задний фонарь и боковой габаритный фонарь, лампа моторного отсека
8 10 Левый задний фонарь и боковой габаритный фонарь
9 20 Обогрев заднего стекла и зеркал
10 15 Противотуманные фары
11 10 Левая фара Дальний свет и указатель дальнего света
12 10 Дальний свет правой фары
13 10 Звуковой сигнал, вентилятор охлаждения радиатора
14 10 Задний фонарь, электрические зеркала, подогрев передних сидений, форсунки омывателя лобового стекла, круиз-контроль, крыша с электроприводом
15 10 Электронная система двигателя
16 15 Предупреждающие / контрольные лампы, многофункциональный индикатор, подсветка перчаточного ящика, ABS
17 10 Повороты
18 20 Топливный насос
19 30 Кондиционер, вентилятор охлаждения радиатора
20 10 Стоп-сигналы
21 15 Купольные и багажные фонари, часы, радио, центральная система запирания, многофункциональный индикатор, косметическое зеркало, диагностика OBD
22 10 Прикуриватель
Реле
1 Реле модуля управления кондиционером
2 Реле стеклоочистителя / омывателя заднего стекла
3 Реле электропитания контроллера ЭСУД
4 Реле снижения нагрузки
5 Открыть
6 Реле аварийной остановки
7 Реле омывателя фар
8 Реле прерывистого режима работы стеклоочистителя / стеклоочистителя
9 Реле предупреждения о непристегнутом ремне безопасности
10 Реле противотуманных фар / стояночных огней
11 Реле двойного рожка
12 Реле топливного насоса
13 Реле блока управления нагревателем
14 Реле выдержки насоса охлаждающей жидкости
15 Открыть
16 Открыть
17 Открыть
18 Вентилятор кровельного вентилятора (предохранитель)
19 Реле нагнетателя воздуха отопителя
20 Реле блокировки стартера / фонарей заднего хода
21 5 Задний фонарь, круиз-контроль
22 20 A / C (второй испаритель)
23 Реле обогревателя / обогревателя заднего стекла
24 20 Электростеклоподъемники, центральный замок
25 10 Система АБС
26 15 Обогрев заднего стекла, обогрев зеркал
27 Реле муфты компрессора кондиционера

Как найти предохранитель на Volkswagen Transporter 5

Вам не хватает предупреждающих или широко известных сигнальных огней на Volkswagen Transporter 5?

Это может быстро раздражать, если вы хотите сообщить об опасности. Не волнуйтесь, в этом руководстве мы поможем вам узнать , как найти предохранитель на Volkswagen Transporter 5 , чтобы вы знали, связана ли неисправность с электрической системой.

Примечание: , когда аварийные огни не работают должным образом, вы не пройдете ТО. С другой стороны, ненадлежащее использование предупреждений может быть наказано штрафом.

Короче говоря, это важные фонари для безопасного вождения, поэтому вам нужно найти им хорошее применение.

Поэтому, чтобы вы могли найти предохранитель, мы начнем с объяснения вам , какое предупреждение находится на вашем Volkswagen Transporter 5 . Таким же образом мы увидим , что означает предохранитель на вашем Volkswagen Transporter 5 . И, конечно же, , как найти предохранитель на вашем Volkswagen Transporter 5 , и если вас интересует , как заменить предохранитель на Volkswagen Transporter 5

Что такое предупреждение на Volkswagen Transporter 5

Различные типы фар на моем Volkswagen Transporter 5

Ваш Volkswagen Transporter 5 имеет несколько фар, и все они выполняют важные функции.

Есть те, кто разрешит дежурство проезжую часть, например:

  • Дальний свет вашего Volkswagen Transporter 5,
  • Ближний свет вашего Volkswagen Transporter 5,

Другие разрешат vu , например:

  • Дневные ходовые огни вашего Volkswagen Transporter 5,
  • Габаритные огни вашего Volkswagen Transporter 5,
  • Противотуманные фары вашего Volkswagen Transporter 5

И, наконец, другие позволяют событий оповещения например:

  • Индикаторы вашего Volkswagen Transporter 5
  • Аварийные или сигнальные огни вашего Volkswagen Transporter 5

Функция предупреждений на моем Volkswagen Transporter 5

То есть, точнее, функция предупреждения заключается в том, чтобы предупреждать других автомобилистов об опасности на проезжей части.Это может быть замедление движения, объект на дороге или даже авария.

Благодаря им водитель сможет предупредить и, следовательно, предупредить о проблеме.

Использование предупреждений на моем Volkswagen Transporter 5

Еще одна важная вещь, о которой нужно знать. аварийные огни не заменяют использование других огней. Во время движения у вас есть возможность включить сигнальные огни, а также габаритные огни, ближний свет или полный свет фар (вы можете прочитать следующую статью: Как поставить полные фары на Volkswagen Transporter 5).Эти фонари работают так же, как и поворотники.

Сигнальные лампы должны активировать все мигающие огни одновременно и синхронно.

Так как они дают возможность не видеть, а сигнализировать. Преимущество в том, что их не нужно регулировать, как ходовые огни, ближний или дальний свет (вы можете прочитать следующую статью: Как отрегулировать фары моего Volkswagen Transporter 5).

Предупреждение об использовании предупреждений на моем Volkswagen Transporter 5

Небольшое предупреждение, предупреждения работают при выключенном двигателе, но используют аккумулятор. Мы советуем вам не позволять им работать слишком долго, вы можете не завести свой автомобиль из-за разряженного аккумулятора.

Для чего нужен предохранитель Volkswagen Transporter 5?

Вы понимаете, почему предупреждения важны, поэтому теперь полезно узнать, как работает механизм в вашем Volkswagen Transporter 5.

Как и все фары вашего Volkswagen Transporter 5, аварийные огни работают благодаря электрической системе. И любая уважающая себя электрическая система должна иметь предохранители для проверки правильности работы.

Это причина, по которой мы собираемся помочь вам понять функцию предохранителей на вашем Volkswagen Transporter 5.

Функция предохранителя на моем Volkswagen Transporter 5

Основная цель предохранителя — выявить проблемы с электрическая схема.
И без этого существует опасность возгорания электрическим током.

Предохранитель работает следующим образом, он ставится на цепь, тогда электрический ток будет проходить через проводящую нить накала. В случае перегрева нить накала расплавится, и ток прекратится. Таким образом, перегрев быстро определяется, и цепь перестает работать в целях безопасности.

Минус: аварийные огни вашего Volkswagen Transporter 5 больше не работают без электричества.

Как узнать, поврежден ли предохранитель на моем Volkswagen Transporter 5

Чтобы определить, не работает ли предупреждение вашего Volkswagen Transporter 5 из-за электрической проблемы, вам просто нужно проверить предохранитель.

Вы можете легко управлять им, вынув предохранитель из блока предохранителей вашего Volkswagen Transporter 5.

Затем вам нужно будет проверить, не прорезана ли нить через прозрачную часть. Если он наоборот сломан, значит, произошел электрический перегрев.

Где находится предупреждающий предохранитель на моем Volkswagen Transporter 5

Чтобы проверить этот предохранитель, вам теперь нужно знать его расположение на вашем Volkswagen Transporter 5.

Найдите блок предохранителей на моем Volkswagen Transporter 5

В вашем автомобиле есть коробка который включает в себя определенное количество предохранителей, в частности, предохранитель прикуривателя (вы можете прочитать следующую статью: Как найти предохранитель прикуривателя на Volkswagen Transporter 5).
Он должен располагаться рядом с электрическими элементами.

Мы рекомендуем вам обратиться к руководству по эксплуатации Volkswagen Transporter 5. Действительно, он скажет вам точное местоположение. Обычно блок предохранителей находится под капотом рядом с аккумулятором или в салоне автомобиля возле руля.

Наконец, вы легко узнаете корпус по одному значку в виде вилки.

Найдите предохранитель в вашем Volkswagen Transporter 5

Открыв эту коробку, вы получите доступ к панели предохранителей вашего Volkswagen Transporter 5.
Чтобы определить расположение предохранителя на вашем Volkswagen Transporter 5, вы можете обратиться к таблице внутри коробки или обратиться к бортовому журналу вашего Volkswagen Transporter 5.

Как заменить предохранитель на моем Volkswagen Transporter 5

Чтобы Для безопасного обращения вам придется выключить двигатель вашего Volkswagen Transporter 5.

Благодаря предыдущему абзацу вы нашли предохранитель в таблице предохранителей.

Теперь это очень просто. Достаточно вынуть предохранитель из корпуса с помощью прилагаемых к нему клещей.

Когда это будет сделано, проверьте предохранитель на износ. Если, как указывалось ранее, вы не видите проводящую нить через прозрачную часть, значит, произошел перегрев, и поэтому необходимо заменить предохранитель.

Для этого вы должны проявить бдительность и купить предохранитель того же калибра, иначе он может вызвать электрические неисправности, такие как: не обнаружение перегрева или даже повреждение себя, даже если ток работает правильно.

Цвета предохранителей стандартизированы.
Наиболее часто используемые калибры:

  • синий = 15 ампер
  • красный = 10 ампер

Наконец, в этом руководстве мы проиллюстрировали важность предохранителя в вашем Volkswagen Transporter 5, он служит сигналом для проинформируем вас, что в вашем Volkswagen Transporter 5 возникла электрическая неисправность. Поэтому мы рекомендуем вам обратиться к специалисту для проверки вашего автомобиля.

Чтобы найти другие руководства по Volkswagen Transporter 5, мы приглашаем вас ознакомиться с другими нашими страницами, посвященными Volkswagen Transporter 5.

Volkswagen Transporter (T4) (1990-1995) Схема предохранителей • FuseCheck.com

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Volkswagen Transporter (T4) (1990, 1991, 1992, 1993, 1994, 1995).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

  • Выключите фары, зажигание и всех потребителей электроэнергии.
  • Откройте соответствующий блок предохранителей.
  • Подробную информацию о том, какой предохранитель проверять, см. На схемах ниже.
  • Извлеките предохранитель с помощью пластикового пинцета, расположенного на крышке блока предохранителей.
  • Проверьте, не перегорел ли предохранитель — если тонкая металлическая полоска внутри сломана, предохранитель перегорел.
  • Если предохранитель перегорел, замените предохранитель новым предохранителем той же силы тока (того же цвета и отпечатка) и того же габаритного размера.
  • Установите крышку.

Уведомление

  • Никогда не заменяйте предохранитель на предохранитель с более высоким номинальным током. Заменяйте перегоревший предохранитель только предохранителем той же силы тока (того же цвета и такого же отпечатка) и того же габаритного размера.
  • Запрещается ремонтировать предохранители.
  • Никогда не заменяйте предохранители металлической полосой, скрепкой или аналогичным предметом.
  • Если недавно замененный предохранитель снова перегорел через короткое время, электрическую систему следует проверить у официального дилера Volkswagen или в авторизованном сервисном центре Volkswagen.

Блок предохранителей в салоне

Предохранители расположены с правой стороны рулевого колеса за вещевым отсеком.

900 10

A Описание
1 10 Левая фара ближнего света
2 10 Правая фара

3
10 Освещение приборов и номерных знаков
4 15 Стеклоочиститель / омыватель заднего стекла, передние сиденья с подогревом
5 15 Стеклоочиститель / омыватель лобового стекла, омыватель заднего стекла, форсунки омывателя с подогревом
6 30 Кондиционер, вентилятор приточного воздуха
7 10 Правый задний фонарь и боковой габаритный фонарь, лампа отсека двигателя
8 10 Левый задний фонарь и Боковой габаритный фонарь
9 20 Обогреватель заднего стекла и зеркал
10 15 Противотуманные фары
11 10 Дальний свет левой фары и указатель дальнего света
12 10 Дальний свет правой фары
13 10 Звуковой сигнал, радиатор Вентилятор охлаждения
14 10 Задний фонарь, электрические зеркала, подогрев передних сидений, форсунки омывателя лобового стекла, круиз-контроль, усиленная крыша
15 10 Электроника двигателя
16 15 Предупреждающие / сигнальные лампы, многофункциональный индикатор, подсветка перчаточного ящика, ABS
17 10 Указатели поворота
18 20 Топливный насос
19 30 Кондиционер, вентилятор охлаждения радиатора
20 10 Стоп-сигналы
21 15 Купольные и багажные фонари, часы, радио, центральная система запирания, многофункциональный индикатор, косметическое зеркало, диагностика OBD
22 10 Прикуриватель
Блок реле
1 Реле модуля управления кондиционером
2 Реле стеклоочистителя / омывателя заднего стекла
3 Реле электропитания контроллера ЭСУД
4 Реле снижения нагрузки
5 Обрыв
6 Реле аварийного указателя поворота
7 Реле омывателя фар
8 Реле прерывистого действия омывателя / стеклоочистителя
9 Реле предупреждения о ремне безопасности
10 Реле противотуманных фар / стояночных огней
11 Реле двойного звукового сигнала
12 Реле топливного насоса
13 Реле модуля управления нагревателем
14 Реле выбега насоса охлаждающей жидкости
15 Открыто
16 Открыто
17 Открыто
18 Вентилятор вытяжного вентилятора (предохранитель)
19 Реле нагнетателя воздуха обогревателя
20 Реле блокировки стартера / фонарей заднего хода
21 5 Задний фонарь, круиз-контроль
22 20 Кондиционер (второй испаритель)
23 Реле обогревателя заднего стекла / зеркала заднего вида
24 20 Электростеклоподъемники, центральный замок
25 10 Система ABS
26 15 Обогрев заднего стекла, подогрев зеркал
27 Реле муфты компрессора кондиционера
Дополнительные предохранители
Расположены с левой стороны моторного отсека, над аккумулятором.

Добавить комментарий

Ваш адрес email не будет опубликован.
