Корректор фар: принцип действия, устройство, неполадки

Все согласятся с тем, что ночью намного труднее управлять машиной, нежели в светлое время суток. И проблема заключается не только в том, что из-за отсутствия дневного освещения на дороге снижается видимость.

Дополнительно создают проблемы и встречные автомобили, фары которых не настроены должным образом. Хорошо, что подобная проблема свойственна лишь старым машинам, на которых отсутствуют корректоры фар. Впрочем, ладно, что тут кривить душой, современные авто тоже могут создавать проблемы, если у них сломан корректор фар, или если хозяин использует его неправильно либо же вообще не использует (это касается автомобилей, оснащенных ручным корректором).

Устройство автоматической корректировки фар помогает направлять освещение от головных световых приборов таким манером, чтобы гарантировать водителю отличную видимость и при этом не ослеплять автомобилистов, движущихся во встречном автотранспорте. Разумеется, с матричными фарами автомобиля Audi такая технология не сравнится, но она также очень эффективна в применении.

Конструкция и принцип действия корректора фар

Стоит отметить, что принцип работы различных видов корректоров фар примерно одинаков. Вместе с тем, различают автоматическую и ручную настройку. В последнем варианте расположение фар регулируется посредством специального регулятора, установленного внутри салона авто, и с помощью его вращения водитель самостоятельно меняет угон наклона оптики. В первом же случае электроника автоматически сама все настраивает, в зависимости от посадки машины.

Ручной корректор фар

Такой корректор фар устанавливается на многие бюджетные автомобили, поэтому знаком большому числу автолюбителей. Как следует из названия, в действие корректор приводится непосредственно водителем. Для этого, как правило, требуется всего лишь повернуть колесико, или как его еще называют – поворотный переключатель. Чаще всего используется электромеханический привод корректора фар, поэтому рассмотрим именно его.

Регулирующее колесико имеет обычно цифровую разметку или графическую, которая обозначает положение фар. Корректировка производится водителем по мере необходимости, в зависимости от загруженности автомобиля и изменения его наклона в продольном направлении относительно центра тяжести.

Проще говоря, если на заднее сиденье сели три человека, а в багажник пришлось положить четыре мешка картошки для тещи, то очевидно, что зад машины опустится, а передок поднимется, из-за чего фары станут светить слишком высоко и будут слепить водителей встречного транспорта.

Чтобы этого не происходило, необходимо повернуть колесико таким образом, чтобы пучок света опустился вниз.

Поворот регулятора дает соответствующую команду мотор-редуктору, который и нужен для того чтобы повернуть фару на определенный угол. По сути, мотор-редуктор – это не что иное, как червячный редуктор, который необходим для преобразования вращательного движения электродвигателя (находящегося внутри мотор-редуктора) в поступательное движение штока, который непосредственно воздействует на фару, изменяя угол ее наклона.

Конструктивно фара на шарнирах закреплена в верхней части, а шток шаровым наконечником (упирающимся в сферическую защелку) удерживает нижний край фары. И именно движение вперед-назад нижней части фары, при неизменной верхней точке крепления дает необходимое изменение угла наклона.

Ручной корректор фар очень простое, весьма надежное и главное – полезное устройство, но имеющее один очень существенный недостаток: большинство водителей забывают им пользоваться и слепят своих коллег, не смотря на то, что имеют возможность этого не делать.

Автоматическая система корректировки фар

Автоматический корректор фар более совершенная технология, поскольку не требует от водителя никаких действий. Регулировка светотеневой границы происходит автоматически на основании показаний датчиков.

Автокорректор фар может устанавливаться на автомобили, оснащенные либо галогеновыми, либо ксеноновыми фарами. Для ксенона это даже обязательно, поскольку данный тип фар излучает свет очень высокой интенсивности, и в случае отсутствия автокорректора может представлять серьезную угрозу для безопасности движения.

Что касается конструкции автокорректора фар, то здесь можно выделить такие элементы:

блок управления;
датчики, которые измеряют клиренс автомобиля в различных точках;
устройство, выполняющее настройку фар (исполнительный механизм).

Как правило, в системе используется два или три датчика, измеряющих величину дорожного просвета. Спереди может быть установлен либо один датчик, либо пара. И один датчик находится сзади.

В ранних системах использовались потенциометрические датчики, но они отличались недостаточной надежностью, поэтому сейчас их заменили бесконтактные датчики угла поворота.

Принцип действия этих датчиков основан на эффекте Холла. Механизм работы датчика довольно прост.

Конструктивно датчик состоит из ротора (подвижная деталь), со встроенным в него постоянными магнитами и статора (неподвижная деталь), который, по сути, и есть датчик Холла.

Датчик крепится к днищу, а с помощью тяги соединяется с подвеской. Изменение хода подвески через тягу передается к ротору, который при этом поворачивается, что вызывает изменение магнитного потока, которое улавливается датчиком Холла.

Величина изменения магнитного потока в дальнейшем пересчитывается блоком управления в необходимый угол поворота фар, и соответствующий сигнал подается на исполнительный механизм. В своей работе блок управления учитывает не только угол наклона автомобиля, но и скорость, а так же характер движения автомобиля.

Наиболее распространенные неполадки корректора фар

Довольно часто с подобными механизмами появляются разные неприятности и проблемы. Давайте рассмотрим, из-за чего же может не работать автомобильный корректор фар.

Наиболее уязвимым местом любой современной электроники считаются датчики. Это присуще и такому устройству, как корректор фар. Здесь датчик, базируясь на показателях клиренса, производит настройку наклона фар. Часто автолюбители сетуют на то, что на приборной доске автомобиля горит индикатор неполадок корректора фар. Как правило, это происходит из-за поломки кронштейна, который удерживает датчик. В итоге, датчик отправляет неверные сведения, и появляется ошибка в работе самого корректора.

Порой проблема может заключаться в контактном соединении. Из-за частого закисания контактов снижается и их проводимость. В результате, появляются похожие неприятности, когда корректор перестает нормально работать.

Также может возникнуть и другая проблема, напрямую связанная с самим механизмом настройки. Но это не какая-нибудь неисправность, а просто специфика его работы на отдельных автомобилях. Например, корректор фар Калины (минусом которого считается небольшой угол регулировок) работает так, что луч света ближних фар чрезмерно опущен вниз, а это заметно снижает эффективность освещения обычных ламп.

Правильная работа корректора фар положительно отражается и на вашей безопасности, и на безопасности остальных участников дорожного движения. Потому ко всем неполадкам данного устройства относитесь очень серьезно.

Ремонт автокорректора фар

Ремонт датчика положения кузова.

Данный фотоотчёт составлен из материалов, представленных — DIMANE и Шнапс

Первым из членов нашего клуба с проблемой неисправности датчика положения кузова столкнулся jeka_1970: «3 января завожу машину, греюсь (-35 на улице), включаю фары и вижу что корректор начинает их гонять вверх-вниз с небольшими передышками, а на щитке зажглась контр.лампа корректора! Через часок все само пришло в норму- фары встали по норме и погасла лампа. Но теперь уже в течение месяца меня мает эта беда- не знаю с чего начать и как устранить сей глюк. А вчера вообще поднялись и опустились обе вниз. И стоят так. Сначала думал что плохой контакт (морозы), но сейчас тепло вроде- опять то же самое.» DIMANE :Не думал я, что и со мной такая же беда случится, но увы. Когда пара человек присели на край в багажнике и задняя часть авто опустилась, никаких изменений в направлении луча не обнаружилось. Явно не сработал автокорректор. И если не он сделал, то виноват сам датчик? А если так, имеет ли смысл снять датчик и просто почистить его как нибудь.
Шнапс описывает симптомы похожие: Стою на парковке, двигатель работает, фары(габариты) выключены, вдруг, через примерно 50 мин., загорается желтый символ неисправности корректора. Включил ближний свет, пучек света немного приподнялся и тут же опустился вниз.Раньше поднимался и останавливался примерно посредине.При движении вообще непонятки- освещение практически метров 30-40 от бампера (на ближнем).Через 3-5 км лампочка потухла, но свет не поменялся. Потом ещё несколько раз загоралась и тухла.
ШНАПС:В данном случае, скорее всего, причиной неисправности служит датчик положения кузова, который выдает сигнал на блок автокорректора фар в зависимости от степени загрузки задней части салона. Где он находится, понятно из рисунка:
ШНАПС:Демонтаж датчика удобнее призводить со смотровой ямы, эстакады, подъемника. У меня таковых условий не было, поэтому делал со сторон арки заднего левого колеса, предварительно сняв его. Из инструментов понадобиться-«трубочка», накидной или рожковый ключ на 10. Гайку на рычаге открутить легко т.к. она в зоне видимости
ШНАПС: а вот два болтика хорошо видны только из ямы. Мне пришлось откручивать на ощупь трубочкой. Если не получается насадить трубочку на болты, придется ложиться под чрево автомобиля, предварительно установив упор под кузов, дабы эта операция не стала последней в Вашей жизни.
ШНАПС: Отсоединяем разъем (лучше до откручивания болтов). Кстати, иногда причина неисправности может быть и в окислении контактов. У меня всё в норме.
ШНАПС: Для удобства работы можно отсоединить кронштейн с рычагом. Для этого откручиваем гайку ключем на 10, снимаем рычаг, откручиваем крестовой отверткой 3 самореза и снимаем кронштейн крепления к кузову.
DIMANE: Всё самое интересное скрыто под этими шурупами:
DIMANE: ОНО может выглядеть так:
ШНАПС: или так: Налицо коррозия, нарушающая контакт. Попытка вытащить пружинные контакты может привести к их разрушению.
А вытаскивать надо. И чистить контакты посадочных мест. Тщательно чистить.
Что делать, если пружинки всё-таки сломались? Полёт фантазии. Можно сказать только, что по цвету они как бы медные, но к магниту притягиваются. При этом медь не подойдет, ибо не обладает достаточной упругостью. Примечание составителя: Можно попробовать применить пружины из бронзовой проволоки. Можно свить пружинки из стали (шариковая авторучка), а затем обмеднить в растворе старого хлорного железа (радиолюбители в нем платы травят). В конце концов вставить столбик из резины (ластик) с контактами по торцам, соединенными пайкой. Бывает, что от коррозии (или при чистке, как у Шнапса) повреждаются контакты, соединяющиеся с омической дорожкой на крышке. Можно попробовать припаять контакты от плоских батареек, которые устанавливаются на материнских платах, но… любая пайка во влажных условиях сгниет. Хотя, опыт есть.
Итак, отмыли, начинаем собирать. И, собрав, проверяем с помощью омметра работу датчика. Встаем щупами на средний и правый выводы. Вращаем рычаг — сопротивление должно меняться. Теперь повторяем процедуру для среднего и левого вывода. Сопротивление так же должно меняться. Ура? Нет. Задаемся вопросом, а почему он закис? Влага попала. А как? Через сальник вала. И если ничего не делать, «всё опять повторится сначала».
Доработка банальна: обильно смазать место соприкосновения сальника с осью ползунка густой силиконовой смазкой, и на ось надеть шайбочку из толстой плёнки (внутренний диаметр этой шайбочки должен быть равен диаметру оси -10мм, а внешний чуть больше 23 мм). Вот смазку-то и менять через 10-20 тыс.

Схема ЕТКА Audi Датчик корректора фар (Электрооборудование) для Audi Audi Q3 2016 (FAW-VW)

	Номер	Наименование	Примечание
—		Корректор фар
—		Блок управления корректора фар	передн.
1	8X0907357E цена	Блок управления корректора фар
(1)	5M0907357G цена	БУ системы адаптивного освещения и корректора фар
—	5M0907357GZ00 цена	БУ системы адаптивного освещения и корректора фар
2	N90918702 цена	Винт самонарез. с внутр. TORX		4X12
—		Датчик дорожного просвета	передн.
5		Датчик дор. просвета с тягой; см. основн.группу и подгруппу:		4-11
6		Шестигранная гайка с буртиком, самоконтрящаяся; см. основн.группу и подгруппу:		4-11
7		Болт; см. основн.группу и подгруппу:		4-11
—		Датчик ускорения	передн.
8		Болт; см. основн.группу и подгруппу:		4-11
9		Датчик ускорения; см. основн.группу и подгруппу:		4-11
—		Датчик корректора фар	задн.
10	1K0941273M цена	Датчик дор. просвета с тягой		11417
(10)	1K0941273L цена	Датчик дор. просвета с тягой		11444
12	N10430104 цена	Винт с плоской головкой и внутренним TORX		M5X16
—		Датчик дорожного просвета; для а/м с системой электрон. рег. демпф.спос. амортизаторов	задн.
17	3C0941309B цена	Датчик дор. просвета с тягой	слева сзади	11417
(17)	3C0941307A цена	Датчик дор. просвета с тягой	слева сзади	11444
19	N10430103 цена	Винт с плоской головкой и внутренним TORX		M5X16
—		Датчик ускорения; для а/м с системой электрон. рег. демпф.спос. амортизаторов	задн.
21		Датчик ускорения; см. основн.группу и подгруппу:		5-11
23		Винт с плоской головкой и внутренним TORX; см. основн.группу и подгруппу:		5-11

Датчик корректора фар, диагностика и ремонт / Датчики / TorMotors

УЗНАТЬ СТОИМОСТЬ РЕМОНТА

О КОМПАНИИ

Подъемников автомобиля

Парковка на
25 автомобилей в центре города

600 м ²

Площадь ремзоны

Опытных специалисов своего дела

Агрегатный цех полного цикла

ОСНАЩЕНИЕ

5 тонные подъемники

Стенд проверки сход-развал 3D

Диагностические сканеры

Стенд проверки рулевых реек

Спец инструмент по ремонту ДВС

Спец инструмент по ремонту АКПП

Токарный станок 16К20

Аргонная сварка

Большой склад автозапчастей

КОМАНДА

Денис

мастер приемщик

Антон

мастер приемщик

Александр

мастер

Роман

мастер цеха

Денис

мастер

Александр

мастер по ремонту рулевых реек

МЫ РАБОТАЕМ С 42 МАРКАМИ АВТОМОБИЛЕЙ

Команда профессионалов. Загонял к ним на различные работы не один свой автомобиль.Макет дизайна, автовинил, покраска деталей и дисков, установка дополнительного оборудования, шумоизоляция — это все что проверил лично я.Работы выполняются качественно и в требуемые сроки.Реализуют любое ваше видение тюнинга авто.

Евгений П.

Обратилась вечером, рабочий день почти закончился, только они смогли, а главное качественно

Елена Е.

С душой прям относятся к каждому клиенту. Всем советую!!!!!

Александр

Очень быстро и оперативно! Нашла в интернете сайт и следом позвонила, отправила по ватсапу фото Спасибо ребята!

Кристина С.

СТАТЬИ И НОВОСТИ

датчик угла наклона фар | BMW Club

kitsor сказал(а):

↑

всем привет. сегодня решил поменять направляющие в фарах,потому што упали в низ и не подымаются,и решил заодно проверить моторчик который их подымаает,так вот:при заводке моторчик работает,при включении света тоже двигается,а когда двигаю рычажок датчика угла наклона фар,то моторчик не работает.но у меня стоит только один датчик спереди.вопрос:должна фара подыматься если стоит только один датчик спереди?если должен то может ктонибудь знает как проверить фишку на датчике,какие значения должны быть на контактах.у меня два датчика и не один не работает.авто е39.ксенон.
Нажмите, чтобы раскрыть…

Автоматическая регулировка угла наклона фар

С помощью датчиков, установленных по одному на переднем и заднем мосту, определяется степень загрузки автомобиля. Датчики установлены спереди и сзади справа между стабилизатором поперечной устойчивости и балкой моста. В зависимости от степени загрузки ЭБУ автоматической регулировки угла наклона фар подает сигнал к включению электродвигателей регулировки фар по высоте.

Регулировка положения левой и правой фары происходит одновременно.

Данное положение фар поддерживается с минимальными затратами электроэнергии.

Питание к системе автоматической регулировки угла наклона фар подается от блока контроля исправности ламп. Это происходит при включении стояночных огней (контакт 58) или при пуске двигателя (контакт 61 «двигатель работает»).

По шине K-Bus ЭБУ автоматической регулировки угла наклона фар получает информацию о включении света фар.

При недостаточном напряжении бортовой сети регулировка невозможна. Отсутствует возможность включения электродвигателей регулировки фар по высоте, и питание к датчикам крена не подается.

Диагностика автоматической регулировки угла наклона фар возможна только при наличии блока контроля исправности ламп и включенном контакте 58 или 61.

При неисправности регулировка тотчас прекращается, и в ЗУ неисправностей заносится сообщение. При этом устанавливается последнее положение фар.

При включении стояночных огней или запуске двигателя электроника производит пробное включение шаговых электродвигателей, после чего возвращает их в исходное положение.

Вывод такой: с одним датчиком система не работает, на диагностике ошибка.

Реакция на изменение положения рычага датчика не мгновенная, а с задержкой. Датчики почти вечные ибо индуктивные (вроде). Сопротивления между пинами могу дать, но они врят ли что тебе дадут.

Ставь второй датчик и система заработает.

Датчик корректора фар Audi Q5 (AQ5) 2013 год Audi ЕВРОПА 941025

№	код детали	наименование	примечание	количество	данные модели
		Корректор фар
		Блок управления корректора фар
1	4H0 907 357 B	БУ автоматического корректора фар		1	PR-0K0+8Q3
(1)	8K0 907 357 E	Блок управления корректора фар		1	PR-0K1+8Q3
(1)	8H0 907 357 D	Блок управления корректора фар		1	PR-8Q5
2	8K0 907 366	Кронштейн блока управления Корректор фар		1
3	N 01508210	Шестигранная гайка с буртиком	M6	2
		Датчик корректора фар	передн.
6	8R0 941 285 E	Датчик дорожного просвета	лев.	1	PR-1BA,1BV, 1BD,2MF,2MT+ 8Q5
(6)	8R0 941 285 D	Датчик дорожного просвета для автомобилей с пневмати- ческой подвеской	лев.	1	PR-1BL
(6)	8R0 941 286 D	Датчик дорожного просвета для автомобилей с пневмати- ческой подвеской	прав.	1	PR-1BL
7	N 10680801	Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)	M5X10	2
8	N 01118312	Гайка шестигранная самоконтр.	M6	1
9	N 01118312	Гайка шестигранная самоконтр.	M6	1
10	N 90784702	Винт, с двойным шестигранником	M8X18/M6X16	1
		Датчик корректора фар	задн.
13	8R0 941 309 C	Датчик дорожного просвета	лев.	1	PR-1BA,1BV, 1BD,2MF,2MT
(13)	8R0 941 309 B	Датчик дорожного просвета для автомобилей с пневмати- ческой подвеской	лев.	1	PR-1BL
(13)	8R0 941 310 E	Датчик дорожного просвета для автомобилей с пневмати- ческой подвеской	прав.	1	PR-1BL
14	N 10680801	Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)	M5X10	2
15	N 01118312	Гайка шестигранная самоконтр.	M6	1
16	N 01474011	Винт с цилиндрической головкой с внутренним шестигранником	M6X16	1
17		Болт с шестигр. гол. (комби) см. панель иллюстр., поз.:	505-10,5
18		Шестигранная гайка с буртиком, самоконтрящаяся см. панель иллюстр., поз.:	505-10,6

Автокорректор фар своими руками

Hyundai Solaris Hatchback WhiskeyВоз › Бортжурнал › Установка универсального автоматического корректора (автокорректора) угла наклона фар СиличЪ-Зенит. Пока что блок управления, без датчика.

Всем читающим данную запись — отличного времени суток! 🙂

Не так давно в своем БЖ я размещал запись «Установка омывателя фар Hella», и упоминал, что совместил подключение омывателя фар на кнопку в салоне с еще одной полезной установкой.

Омыватель фар я тогда решил установить спонтанно, в совокупности с другими необходимыми работами, требующими снятия бампера. Так получилось, что и решение поставить автокорректор фар все-таки родилось так же — когда просто увидел подходящее для установки место 🙂 Хотя, мысли и желание установить появились еще пару лет назад.
~~Лень было.~~ ~~Руки не доходили.~~ Времени не было))

Углубляясь в вопрос выбора автоматического корректора фар, видим на рынке следующие варианты…

— Автоматический корректор фар Hella
Этот вариант отличается своей ценой (как и у всего зарубежного и именитого, он далеко не всем по карману, мягко говоря). А также сомнения вызывают ультразвуковые датчики. Уже если датчики парктроника нуждаются в постоянном внимании, особенно весной\осенью в связи с постоянной грязью, а зимой — с наледью, то что же будет с подобными датчиками под днищем автомобиля? Думаю, этот вариант для чистых европейских дорог и толстых буржуйских кошельков 🙂

— Китайские варианты
Не знаю точно, продаются ли они до сих пор, припоминается несколько разновидностей — в т.ч. Smart Eye, и подобные. У них одна общая особенность, помимо хваленого и всем известного китайского ~~качества~~ — в роли датчика используется акселерометр. Такие же присутствуют в современных смартфонах, планшетах и прочей подобной технике. Датчик лепится на двусторонний скотч в багажнике. Ох уж и любят китайцы все свои ~~недоделки~~ гаджеты крепить только на него))
Тут дураку понятно, что датчик будет сходить с ума на всех горках, на спусках, задирать-опускать фары в самые неподходящие моменты, и вообще вести себя непредсказуемо. Короче говоря, этот вариант тоже не для нас)

— Автоматический корректор фар СиличЪ-Зенит (Россия)
А вот здесь уже интересней — механический датчик бесконтактного типа, цена на уровне китайского аналога, множество положительных отзывов на просторах интернета, и на д2 в частности. Годовая гарантия.

Универсальность — главное, чтобы был штатный рабочий электрокорректор фар с «крутилкой».
Думать тут нечего, это наш вариант.

Полный размер

Внешний вид автокорректора

Полный размер

Как я уже говорил, мысль об установке автокорректора пришла, когда я выбирал место для кнопки. Выбрав, нашел место и для автокорректора. Так как комплектация у меня самая обычная — Classic, слева от руля у меня только «крутилка» электрокорректора, а никаких регуляторов подсветки, кнопок есп и прочего нет. Вот прямо справа от ручного корректора я и решил ставить кнопку — заодно и взять питание с питания регулятора угла наклона фар.
…А раз я буду врезаться в проводку штатного корректора, почему бы не совместить это с установкой блока управления автокорректора Зенит? Правильно, надо совместить.

Пока что установил только блок управления, датчик также буду устанавливать, как появится возможность помыть днище автомобиля, доехать чистым до ямы и не замерзнуть при установке))

Изначально блок Силича представляет собой плату, размещенную в пластиковый корпус и залитую герметиком. Предполагается, что все необходимые провода будут подключаться к блоку с помощью зажимных контактов, размещенных на плате.
Но так как места для установки у меня не очень много…

Полный размер

Обратная сторона заглушки (справа от ручного корректора)

Было решено внести некоторые изменения во внешний вид устройства, чтобы все влезло и не занимало много места.
Никому не рекомендую разбирать\перепаивать\ломать приобретенное устройство, так как любое самостоятельное вмешательство в целостность устройства повлечет потерю официальной гарантии.
Не буду рассказывать, что и как было сделано, расскажу и покажу лишь то, что получилось.

Полный размер

плата в герметике отдельно от корпуса

Полный размер

плата со впаянными вместо разъемов проводами

Плата была извлечена из корпуса, а разъемы были заменены проводами. Пришлось добавить пару перемычек между контактами разъема, поэтому еще раз повторяюсь — ни в коем случае не советую повторять) может не заработать).
Габариты устройства моментально уменьшились, появилась возможность ~~запихнуть~~ установить плату в подходящее место, выведя провода из платы наружу.

Изучив схему подключения с сайта производителя, видим следующее: для подключения блока нам понадобится четыре провода:
1)Питание +12в
2)Масса
3)Сигнал от ручного корректора
4)Сигнал на электромоторы в фарах

Полный размер

схема подключения автокорректора силичъ-зенит

Для подключения датчика — еще три — масса датчика, сигнал датчика, питание датчика. Эти три провода я так же вывел с платы и заизолировал, так как пока поставил блок управления автокорректором, без датчика. После установки датчика, нужно будет лишь соединить эти три провода с кабелем датчика задней оси (в нем также три провода).
Проведя некоторые манипуляции дремелем, плата отлично поместилась в корпус заглушки кнопки, с уже установленной кнопкой омывателя фар.

Полный размер

Часть 1. Установка автокорректора «Силичъ» — Toyota Corolla, 1.6 л., 2008 года на DRIVE2

Продолжение, начало тут

Собственно вот набор «Силичъ» Автоматический корректор наклона фар «Зенит».

Автокорректор

У форумчанина Heigross есть отчет об установке данного коректора. Этот отчет я и взял как инструкцию, и дополняю своими фотографиями и комментариями.

В моем комплекте шли другие крепления, которые я переделал под свой манер.

датчик автокорректора, он же датчик дроссельной заслонки

Пластину прилагающуюся в комплекте, согнул в уголок, просверлил отверстия для крепления датчика и отверстия крепления к кузову.

Датчик закрепил в штатное место на кузове, возле левого заднего колеса, а тягу к задней балке.

Штатное место родного корректора.

Датчик установлен

По инструкции к корректору, поднял заднюю часть авто на домкратах и вывесил задние колеса, сделал замер тяги и получил длину по осям креплений 19 см. Её сделал сам из подручного металла.

Тяга

Провод крепил по ребру жесткости стяжками и через заглушку вывел в салон под заднее сидение слева.

Салон

Далее провод провел по левой части, где идут все основные провода и подвел к регулятору наклона фар.

Ремень безопасности водителя

Водительское место возле левой ноги

Далее легким движением руки была вынута панель, где располагается регулятор ручного корректора и из него была вынута фишка.
Провода по цветам:
бело черный — минус
зеленый — подсветка
красный — на электрокорректоры
фиолетовый — питание
Провод от датчика корректора подключаем согласно инструкции.

Далее подключаем контроллер корректора к нашей проводке: разрываем цепь красного провода, удлиняем и в контроллер, подключаемся к питанию плюс минус и собственно говоря ВСЕ!
Где было возможно на соединениях проводов использовал термоусадку, в др случаях изоленту.

Подключение

что куда идет

Далее налепил на контроллер двухсторонний скотч, закрепил на вынутой панели и вставил панель обратно.

При включении габаритов, ближнего или дальнего света, контроллер совершает «кивок» фарами… Видео работы будет позже.

Продолжение следует…
Скоро будет отчет об установки контроллера ДХО дальнего света в пол накала.

UPDATE Прошло полтора года, «полет нормальный»! Позже после установки сделал правильную настройку автокорректора. После установки сразу не сделал, и он не реагировал на загрузку задней оси, только делал кивок. После этого убрал ручной регулятор за панель, а вместо него стандартную заглушку, что бы ни у кого лишних вопросов не возникало.

Автокорректор фар своими руками: фото, видео

Начиная с 2010 года машины, оснащенные ксеноновыми фарами должны иметь в обязательном порядке автокорректор, который выравнивает установочный угол фары так, чтобы исходящий свет падал горизонтально дороге и не слепил водителей встречной полосы. Особенностью такого устройства является автоматическая корректировка направления светового луча при изменении положения автомобиля на подъеме, спуске или неравномерной загрузке.

Принцип действия автокорректора

Для правильного использования корректора в задней части транспортного средства устанавливается датчик, определяющий его угол наклона, после чего информация фиксируется в блоке управления и ток дает сигнал на поворот фар в том или ином направлении.

Пример: на заднем сидении автомобиля сидят пассажиры или багажник слишком загружен, при этом часть машины заметно проседает. В этом случае свет фар устремлен вверх, что приводит к плохому освещению в темный период времени и в непогоду. При таком положении машины датчик фиксирует изменения, а корректор выравнивает фары так, чтобы свет шел горизонтально, независимо от просадки кузова. Такие действия автокорректора происходят автоматически и совершенно незаметно.

Корректоры фар производятся по принципу конструктивной особенности и принципу работы, и подразделяются на квазистатические и динамические.

Квазистатический корректор, принцип действия которого основан на изменении установленного угла фар при наклоне кузова, состоит из двух датчиков, фиксирующих положение рамы, исполнительных механизмов, электронного блока управления и клавиш переключения при ручной коррекции.
Динамический корректор является аналогом квазистатического с единственным отличием: присутствие электроники как в блоке управления, так и в исполнительных регуляторах. Такое устройство обеспечивает мгновенное реагирование угла наклона фары при изменении положения кузова и производится такая корректировка даже при минимальных отклонениях.

Установка автокорректора

Цены на приобретение и установку системы коррекции фар в сервисных центрах варьируются, и при этом не всегда по карману. Поэтому есть вариант соорудить и установить конструкцию своими руками. Динамический вариант корректора в домашних условиях изготовить нельзя, но вполне реально сделать электромеханическую конструкцию.

Такой автокорректор работает на моторедукторах, установленных в каждой фаре и блоке управления, которые можно вполне свободно и недорого приобрести на любом авторынке. Дополнительно понадобятся провода и крепежи, колодки и клеммы, кембрик, паяльник и изоляция.

Выбирать комплектующие необходимо соответственно габаритам штатного корректора и устанавливать в предусмотренное для этого место заводом-изготовителем. Для этого нужно провести демонтаж сломанного устройства.

Порядок установки автокорректора фар:

Перекрыть трубки в районе аккумулятора и слить жидкость, находящуюся в них.
Снять главный цилиндр, проворачивая отверткой против часовой стрелки на зажиме, крепящем его.
Демонтировать рычаг управления с блока корректора в салоне машины с помощью свечного ключа.
Вытащить блок, трубопроводы и пробку с моторного щита.
Подготовить электропроводку для соединения блока и моторедукторов.Необходимые элементы:
- Многожильные провода сечения 0,35 м² и длиной 1,65 м – 5 шт.
- Многожильные провода сечения 0,35 м² и длиной 2,55 м – 5 шт.
- Клеммы «мама» — 20 шт.
- Поливинилхлоридные трубки – 2 шт.
- Колодки 5-ти контактные – 1 шт.
- Колодки 11-ти контактные – 2 шт.
- Толстые провода для питания с длиной для конкретного автомобиля – 2 шт.
Нарезать провода нужной длины, предварительно примерив к месту крепления, надеть защиту с помощью талька или пудры. С одной стороны, распаять клеммы и вставить в колодку подключения.
Протянуть проводку через отверстие моторного щита, где ранее были трубопроводы.
Распаять клеммы на другом конце проводки и вставить в гнезда для подключения моторедукторов, предварительно заизолировав колодки.
Подключить питание от 2-х толстых и 4-х клемм «мама», то есть клемма №10 + выключатель №64 + блок питания задней противотуманки.
Массовый провод подключить посредством свободной клеммы, поступающей к реле зажигания.
Установить моторедукторы в штатное гнездо с применением прокладок и жгутов, с помощью которых они крепятся к штатной проводке.
Настроить корректор в нулевом положении.

Если все же автокорректор приобретается отдельно, то, как правило, бывает укомплектован датчиками, электроблоком управления, проводкой и приводными устройствами, что позволяет без особого труда установить корректор на конкретную машину. Автолюбители отмечают в основном 2 фирмы, специализирующиеся на производстве автокорректоров фар – это Hella и SmartEye.

Автокорректоры от немецкой компании Hella можно устанавливать на любую марку машины. Есть вариант использования устройства как в дополнение к ручному корректору, так и как самостоятельный девайс с возможностью использования как ручного, так и автоматического режима. С помощью инструкции установка производится своими руками довольно просто.
Автокорректоры от SmartEye являются дополнительной опцией при переоборудовании штатных электромеханических систем. Принцип действия заключается лишь в определении положения кузова к плоскости дороги, тем самым изменяя угол наклона фар.

Автокорректор фар является неотъемлемой и обязательной составляющей транспортного средства, особенно оснащенного ксеноновыми лампами. За счет этого модуля решается ряд важных задач водителя: безопасность движения в темное время суток и в плохую погоду, правильное освещение при неравномерной загруженности автомобиля, сглаживание негативного влияния ксенона на водителей встречного транспорта, беспрепятственное прохождение ТО. Правильный свет автомобиля – залог комфорта и безопасности на дорогах.

Автокорректор фар — виды и установка корректора своими руками

Правильная регулировка фар не всегда обеспечивает безопасное передвижение. Это связано с тем, что любое изменение высоты подвески автомобиля, которое может быть вызвано загрузкой багажника или наличием пассажиров, приводит к смене траектории светового потока. В свою очередь, это может уменьшить уровень освещения дороги или ослеплять встречных водителей. Чтобы постоянно регулировать положение оси оптики в вертикальной плоскости в зависимости от степени загруженности автомобиля применяются специальные устройства — корректоры фар, не путайте их с датчиками автоматического включения фар.

Сегодня производятся различные типы автокорректоров, которые поддерживают заданное вертикальное положение оси головной оптики относительно угла, образованного между осями рамы (пола, кузова) автомобиля и подвески. В зависимости от конструктивных особенностей и принципа работы корректоры фар могут быть квазистатические или динамические.

Какими бывают корректоры фар авто

Квазистатический автокорректор

Принцип работы данных устройств основан на изменении установочного угла фар в зависимости от наклона кузова. Конструктивно квазистатический корректор состоит из следующих компонентов:

два датчики положения рамы (кузова), которые соединены с осями автомобиля с помощью специальных тяг;
исполнительные механизмы, соединённые с корпусом блок-фар;
электронный блок управления с индикаторами;
клавиша (переключатель) ручной коррекции положения фар.

Информация от датчиков положения кузова и АБС обрабатывается электронным блоком, который через исполнительные механизмы автоматически устанавливает блок-фары в необходимое положение.

Динамический автокорректор

Принцип работы динамического корректора аналогичен квазистатическим устройствам. Основное его отличие в электронной компоновке, которая присутствует не только блоке управления, но и в исполнительных устройствах. Такая конструкция обеспечивает более быстрое реагирование углом наклона оптики на изменение положения кузова. Мгновенная корректировка фар производится при малейших отклонениях.

Для дублирования работы автоматики в конструкции современных автокорректоров предусмотрен электромеханический корректор. При необходимости водитель с салона автомобиля может вручную регулировать угол наклона светового потока фар.

Установка электромеханического автокорректора

Электромеханический автокорректор своими руками устанавливается в места, предусмотренные заводом-производителем для штатного гидрокорректора. Поэтому перед установкой ЭМКФ необходимо провести демонтаж вышедшего из строя устройства. Для этого сначала следует перекусить трубопроводы в районе аккумулятора и слить из них жидкость. Затем снимаем главный рабочий цилиндр. Отвёрткой прижимаем защёлку, которая удерживает корпус цилиндра, поворачиваем его до упора против хода часовой стрелки и вытаскиваем вверх.

После этого в салоне автомобиля демонтируем ручку управления с блока гидрокорректора. Она фиксируется гайкой, которая откручивается с помощью свечного ключа. Вытаскиваем блок управления и трубопроводы. Снимаем резиновую пробку-заглушку, установленную в моторном щите.

Приступаем к подготовке электропроводки, которая будет соединять моторредукторы и блок управления. Нам потребуется:

Десять многожильных проводов сечением 0,35 м². Половина из них должна быть длиной в1,65 м, а вторая – 2,55 м.
Две поливинилхлоридные трубки 1,6 и 2,5 м.
Двадцать клемм типа «мама».
Две 11-ти контактные колодки.
Одна 5-ти контактная колодка.
Два толстых провода для питания. Их длина зависит от конкретной модели автомобиля.

Сначала нарезаем куски провода необходимой длины. Надеваем на них поливинилхлоридную защиту с применением талька. Если его нет, можно использовать пудру. С одной стороны провода распаиваем клеммы, которые затем вставляем в колодку подключения блока управления. Чтобы не ошибиться с длиной проводов, заготовленные жгуты предварительно примеряем по месту крепления. После этого, проводку вставляем через резиновую заглушку в отверстии в моторном щите, в котором ранее были трубопроводы гидрокорректора.

На втором конце проводки распаиваем клеммы и ставим их в гнёзда колодки подключения моторредукторов. Как правило, в готовых комплектах колодки моторредукторов продаются в резиновых защитных чехлах. Если их нет, то можно заизолировать колодки термоусадочными трубками и герметиком.

Питание подключается с помощью двух толстых проводов и четырёх клемм типа «мама» (одна широкая и три узких). Для нормальной работы корректора питание для блока управления должно подаваться при включении ближнего света. Проще всего это можно организовать подключением к клемме №10 выключателя №64 блока питания задней противотуманной фары. Массовый провод можно подключить через свободную клемму провода, который идёт к реле зажигания.

После этого устанавливаем моторредукторы на штатное место с прокладками, которые идут в комплекте. Все жгуты следует прикрепить к штатной проводке нейлоновыми стяжками.

Подключение электрического корректора БУК02-01 на ВАЗ-2110

Монтаж автокорректора БУК02-01 на автомобиль ВАЗ-2110 (2111) производится без переделок в штатные места. При этом предварительно необходимо изменить длину и отрегулировать ход штока в зависимости от конкретной модели:

ВАЗ-2110: ход 2,0 при длине 34,0.
ВАЗ-2111: ход 3,63 при длине 34,0.

Ход штока БУК02-01 составляет 7,0 при вылете 38,8. Поэтому придётся отрезать шток и уменьшить его ход.

Чтобы срезать длину штока следует подключить питание к приводу, что шток выдвинулся на максимальный ход. Сначала отрезаем часть штока, затем стачиваем 9 мм напильником. После этого отпиленную часть обратно приклеиваем суперклеем.

Чтобы уменьшить ход штока необходимо заменить резистор 2,43 кОм аналогом на 4,3 кОм. Резисторы лучше купить бескорпусные. Их следует припаять непосредственно на переключатель. В этом случае будет меньше проводов.

Настройка электрокорректора фар производится в положении «0», что соответствует требованиям техосмотра. Каждое деление переключателя позволяет смещать ось светового потока на 0,06 м, при условии, что регулировочный стенд установлен на расстоянии 1,2 м от фар автомобиля.

Как сделать автокорректор фар своими руками

Если динамический автокорректор своими руками изготовить практически нереально, то электромеханический корректор (ЭМКФ) вполне можно сделать самостоятельно. Такое устройство может заменить гидравлический корректор на всех моделях отечественных автомобилей, для которых это предусмотрено конструкцией головной оптики.

Типовая конструкция электромеханического корректора состоит из моторредукторов, установленных на каждой фаре, и блока управления. Соответствующие компоненты можно приобрести в свободной продаже. Плюс вам понадобится паяльник, провода, крепёжные элементы, клеммы, колодки, кембрик, поливинилхлоридная трубка или другой изолирующий материал.

Выбирать комплектующие для ЭМКФ необходимо с таким расчётом, чтобы их размеры соответствовали габаритам штатного гидрокорректора, который установлен на вашем автомобиле.

На пути к легальному ксенону. Часть 4. Автокорректор. — Лада 2114, 1.5 л., 2004 года на DRIVE2

Приветствую! Выкладываю очередную запоздалую запись, об установке автокорректора. Установил я его уже, как три месяца, но в ходе начальной эксплуатации возникли проблемы и запись пришлось отложить. После модернизации БУКа я сразу же принялся за установку его на машину. Первым делом нужно было решить, куда установить датчик задней оси, так как у меня не совсем заводской клиренс, то пришлось выбирать тщательно, где будет минимальный ход перемещения задней балки. Выбрал место, но пришлось немного переделать крепление.

Получилось вот так. Ход получился достаточный для работы автокорректора и при полностью вывешенных колёсах, у рычага есть ещё ход.

После 3-ёх месячной эксплуатации выглядит вот так.

Затем принялся за прокладку проводов, жгут протянул через отверстие для топливных трубок, а в салоне уже продел через заглушки и по левому борту к панели.

После нужно было протянуть провода для самих моторчиков, я их протянул через отверстие от трубок гидрокорректора.

Вставил сами моторчики в фары.

Так как автокорректор и сам корректор должны работать от ближнего света, то питание взял с кнопки, не очень охота было снимать чя.

Далее принялся искать сигнальный провод скорости, в ходе прозвонки выяснилось, что это серо-коричневый провод красной колодки от приборной панели, к нему то я и врезался. Служить он будет для того, чтобы когда машина начала двигаться, автокорректор отключался.

И в конечном итоге получилось следующее.

А теперь я расскажу, как я всё-таки переделал корпус автокорректора Силича. В инструкции данного изделию написано, что корпус его имеет размеры 45x30x25, а не деле выходит 45x30x15. Возможно раньше так и было или это просто опечатка. На самом корпусе я нашёл маркировку и узнал, откуда Силич заказывает эти корпуса. На этом сайте то я и нашёл нужный мне корпус дык ещё и крышечку для него, в придачу там и операционник заказывал. Вот такой корпус ко мне пришёл. Для сравнения фото старого и нового.

Отремонтировав сам БУК я быстренько перекинул «Зенита» в другой корпус и обратно установил в машину.

Теперь выглядит во так.

Так же для демонстрация работы, снял короткое видео «кивка» фарами, амплитуда небольшая, потому что рукоятка в самом низу, то бишь фары были опущены совсем.

И ещё хочу поделиться приятной новостью, я начал оформлять ксенон. Потому как по началу весны, меня гаишники просто задолбали. Приходилось по 15 минут объяснять, что у меня не колхозный ксенон и со временен будет всё официально. Два раза меня тормозили и в конечном итоге, направили меня в гаи, где рассказали про всю процедуру, чтобы всё узаконить. Получил я справку с НАМИ.

И вот сегодня отправился со всеми бумажками в гаи. Инспектор осмотрел мою машину, кстати пришлось поставить на несколько дней стоковые фары, иначе бы инспектор добро не дал. Подписал мне заявление и теперь осталось совсем чуть-чуть. Завтра поставлю омыватели и потом… Всем спасибо за внимание и удачи на дороге!)

электро корректор фар своими руками. — Honda Civic, 1.7 л., 2005 года на DRIVE2

Речь пойдет о том, как в чистокровного японца с евро фарами внедрить столь удивительный девайс как электро корректор!
И так, у меня было 2 разбитые фары от опель астра ж(ну не у меня конечно, на работе)
распотрошил я их и извлек два корректора. На удивление они встали в мои фары как родные.
Далее выяснил где плюс, минус и управления. Потом в магазине радиодетали преобретён резистор регулятор. На нём так же з выхода : плюс, минус и управление. Собрал проводку, развёл и закрепил. С правой стороны от пульта регулировки зеркал есть две заглушки, в крайней правой я сделал отверстие, в которое установил резистор регулятор. Все работает чётко.
И так, поясню как работает корректор(ну если кто не в курсе), а работа его заключается в разности напряжения, от +12 до 0, но абсолютные эти велечины корректор не видит. То есть при перемещении задающего резистора регулятора в крайнии положения до упора регулятора останавливается. Необходимы сопранивления.
Если будут вопросы. задавайте.

Цена вопроса: 50 ₽ Пробег: 154 000 км

Автоматический корректор фар СилычЪ-Зенит. Часть 2 — Subaru Impreza, 1.5 л., 2010 года на DRIVE2

Всем доброго пятничного дня, с новым годом Лошади!
Сегодня пришла посылка с Корректором фар.
Немного предыстории, я купил ксеноновые фары, и задался вопросом автоматического корректора фар и омывателя фар (о нём чуть позже). Поискав по разборкам штатный корректор фар, понял что дешевле и проще будет купить корректор Зенит.
В базовом исполнении корректор идёт с одним датчиком положения кузова, который ставится на заднюю ось. Так же возможно докупить второй датчик положения кузова на переднюю ось, пока я решил обойтись одним, и проверить на сколько он будет работать корректно, если мне не понравится что то, то я докуплю датчик на переднюю ось.
Производят эти устройства в Екатеринбурге, директор и секретарь, и бухгалтер, я так понял один человек, он их и делает, устройство простейшее, собрано по всей видимости на Атмеге, прочитать что за контроллер используется возможности нет, блок залит гелем.
Продавец весьма адекватный человек, сам делает, сам контролирует, дал мне скидку 7% за то что я уже отписывался о его устройстве в интернете.
Теперь давайте к обзору устройства:

Как вы видите, устройство очень маленькое, довольно не плохо собрано, плата по всей видимости заводская, дороги луженые и с верху покрыты маской, паялось оно по всей видимости в печке или феном, т.к. паяльником красивее получается:)
В целом само контроллер выглядит не плохо, в отличии от датчика положения кузова, он, как и полагается настоящему советско российскому устройству сделан ужасно:), по сравнению с датчиками от ленд ровера — этот просто динозавр. Конечно же пришлось переделать крепеж. Провод обычный 3-ёх жильный в круглой изоляции, чего я сам до этого не додумался когда делал свои провода для датчиков высоты:)? Ездил покупал авто провода, не горючие, потом мотал изолентой 3м-овской, с таким проводом было бы всё проще.
В комплекте лежало так же 2 разъема, советских, страааашных, и крепежные пластины, одна с датчиком, её я уже выкинул — т.к. ось датчика цеплялась за железо, и коромысло застревало немного, взял из набора пластину с отверстиями, чуть поднял датчик, ну и прикрутил как мне надо, в целом наверное теперь поработает, но при возможности я конечно же куплю штатный датчик высоты кузова.
Инструкция к корректору ну ооочень запутанная, читал раза 3 что бы понять что к чему, после установки и корректировки я напишу свою инструкцию для будущих установщиков, а то тут без бутылки не разберешься.

Ну что ещё добавить, пока нечего, установку буду делать после того как поменяю пружины. Всем удачи и хороших выходных.

Hyundai Solaris Солярик › Бортжурнал › Установка универсального автокорректора фар ALS-1 SmartEye часть 4

Всем доброго дня!

Немного я выпал из сети и из жизни яб сказал, из-за большого количества работы…

Этот пост будет заключительный по установке универсального автокорректора фар ALS-1.
Мои прошлые записи:
Установка универсального автокорректора фар ALS-1 SmartEye часть 1
Установка универсального автокорректора фар ALS-1 SmartEye часть 2
Установка универсального автокорректора фар ALS-1 SmartEye часть 3

Так как в прошлых записях я показывал что все коннекторы для подключения я распаял, то в этой записи я расскажу про подключение и настройку.

Все провода я протянул по водительскому порогу и закрепил стяжками к уже имеющемуся жгуту проводов.

Начинаю соединять провода к моторам корректора

Провод «зажигание»

Провод «датчик скорости»

Землю подключаем чуть выше «площадки отдыха ноги» на уже имеющийся штырек. Только покупаем гаечку M6.

Так же подключаю «+» и «-» на аккумулятор

Подключаем пульт управления к датчику автокорректора

Включаем его сбоку подвинув переключатель в положение «ON»

Жмем стрелочку «>» и поднимаем фары на «середину» («ступени» поднятия штатного корректора и автоматического корректора у нас координально различаются, для этого поднимаем фары в среднее положение а затем регулируем фары на стенде)

После поднятия фар в нужное положение жмем кнопку «Ок». Выключаем пульт, отключаем его от датчика и убираем подальше.

Сам видео не снимал так как руки у меня до этого дела не дошли. но нашел видео его работы в интернете

Итог. Для получения заключения в НАМИ этого автокорректора достаточно. А вот для работы на дорогах общего пользования — спорный вопрос!

З.ы. Дареному коню в зубы не смотрят)

Про автокорректор на ксеноне — DRIVE2

Есть тут, на Драйве, пара сообществ, где люди выкладывают как они устанавливают линзы с ксеноном. И почти в каждой такой теме появляются люди, которые считают данную переделку жутким колхозом, т.к. в ней нет автокорректора. Сразу приводятся куча копипастов и законов, что для использования ксенона необходимы два обязательных условия: наличие автокорректора и наличие омывателя фар.
Так вот. Недавно попалась мне в руки фара от Land Rover Discovery, которую можно было безжалостно распотрошить и посмотреть, что там внутри.

Полный размер

Я ее разобрал и что я там увидел? Вернее не увидел? Корректор! Есть диодные ДХО, поворотник, линза Valeo New с лампой D3S и все. В этом автомобиле нет ни то чтобы автокорректора, там нет даже ручного корректора. И он оборудован штатным ксеноном.

Полный размер

А место под корректор есть

Полный размер

Ксенон

Уважаемые теоретики! Я вас очень прошу, прежде чем писать гневные комментарии по поводу отсутствия автокорректора в переделанной оптике, вспомните Land Rover Discovery, а так же Kia Mohave (это только те, что я знаю), в которых нет даже ручного корректора. А еще для вас было бы не лишним узнать, что же все-таки автокорректор фар и его принцип работы, когда он опускает фары, а когда поднимает.
Могу сказать пару слов об этом. Автокорректор опускает фары при загрузке задней оси и на некоторых автомобилях при разгрузке передней оси (например, при разгоне). А вот при переезде через лежачие полицейские или на мостах автокорректор не будет работать, ослепляя всех вокруг.
Но если есть ручной корректор, то ответственный водитель может заранее опустить фары ручным корректором в таких местах, и никто не будет ослеплен.
Получается, что польза автокорректора немного преувеличена? С этим тоже нельзя однозначно согласиться, т.к. ответственных водителей не так много, как хотелось бы, а водителей, понимающих в автомобильном свете, еще меньше. Но те, кто устанавливают себе линзы с ксеноном, как раз и есть та малая часть водителей, которые все это прекрасно понимают и делают все возможное, чтобы повысить освещение перед автомобилем, при этом никого не ослепляя. И очень обидно, когда таких людей приравнивают к гей-ксенонщикам.
Я считаю, что для того, чтобы фары хорошо светили и никого не слепили, необход

Автокорректор фар — что это и для чего? Принцип работы автокорректора фар и важные моменты

Статистика неумолима и согласно ее данным, порядка 30% всех аварий происходит именно ночью. При этом 70% этих аварий происходит по причине проблем с автомобильной оптикой. Ее несовершенство или неисправность нередко приводит к плачевным последствиям, ежегодно унося тысячи и даже миллионы человеческих жизней.В большинстве случаев водитель из-за плохого освещения просто не успевает обнаружить препятствие или поворот, поскольку движется с включенным ближним светом фар. Автовладельцы, думаю, понимают о чем я. Речь о ситуациях, когда с «ближним» ничего не видно, а включить дальний невозможно, т. к. «встречка» интенсивная и дальний в прямом смысле ослепляет водителей движущихся по встречной полосе. Кстати, ослепление — еще одна причина, по которой происходит немало ДТП в темное время.

Ослепление происходит не только по причине непереключения режима света фар с дальнего на ближний, но и по причине неправильной настройки фар головного света. Почти во всех иномарках, которым больше 5-10 лет есть специальный регулятор, которым в ручном режиме можно поднять или опустить фары в зависимости от загруженности автомобиля, величины колес, и прочих факторов, влияющих на изменение положения кузова автомобиля. Более современные автомобили лишены функции ручной регулировки фар, на смену ручному режиму пришла автоматика. Так называемый автокорректор фар выполняет автоматическую корректировку пучка света фар по вертикали, в зависимости от положения кузова и фар относительно проезжей части. Именно об этом «чудо-устройстве» мы сегодня и поговорим, вы узнаете, что такое автокорректор фар, как он работает и какую роль играет в обеспечении безопасности дорожного движения.

Автоматический корректор фар

Автокорректор фар или система автоматической коррекции фар — система включающая в себя ЭБУ, датчики положения кузова, электропривод, а также тяги, при помощи которых происходит автоматическая коррекция границы ближнего света фар. Автокорректор фар обязательно устанавливается на авто, которые еще на конвейере оснащаются ксеноновыми лампочками, помимо этого корректор может использоваться вместе с обычными «галогенками».

Автоматический корректор фар для ксенонового света считается более совершенным, поскольку производит регулировку пучка света в «правильном» положении, при любых обстоятельствах. К примеру, если увеличивается нагрузка на ходовую часть (когда сзади садятся пассажиры или перевозится тяжелый груз), во время разгона или торможения (не секрет, что при резком разгоне/торможении происходит «клевок», при этом и фары без автокорректора следуют за кузовом), а также при езде по неровной дороге. В случае с «галогенками», в принципе ничего страшного не произойдет, если фары будут светить чуть-чуть «в небо» или наоборот «в асфальт», хотя это тоже крайне нежелательно. Однако если подобное произойдет с ксеноном — последствия могут быть очень серьезными, именно потому, что интенсивность ксенона в несколько раз превышает свет, излучаемый галогеновыми фарами. При желании автокорректор фар можно установить практически на любой автомобиль.

Из чего состоит и как работает система автоматической коррекции фар?

В системе автокорректора может быть установлено от одного до трех датчиков дорожного просвета, ставятся они спереди и сзади кузова. Кроме того, в системе используется бесконтактный датчик угла поворота, принцип работы которого заключается на эффекте Холла. Датчики крепятся к кузову и соединяются с подвеской при помощи специальных тяг. Сам датчик представляет собой подвижный ротор с постоянными магнитами и неподвижного статора в виде датчика Холла.

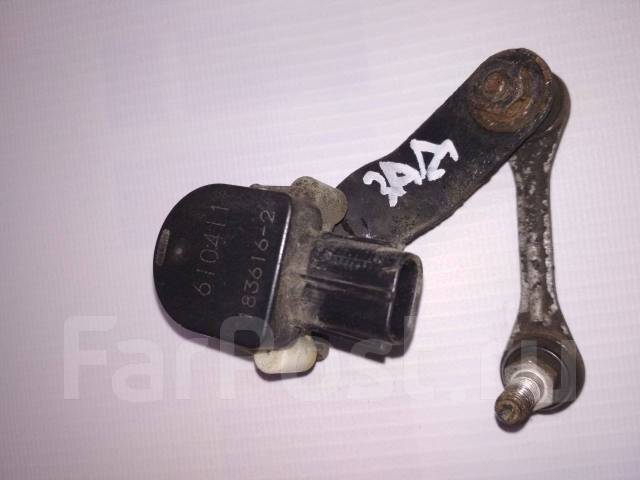

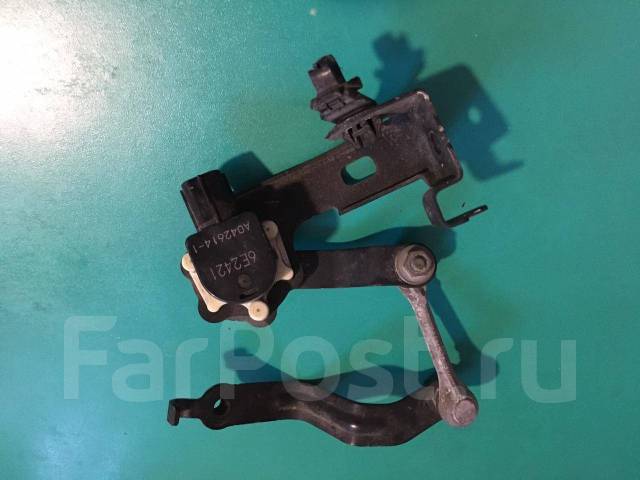

Положение кузова по отношению к подвеске распознается благодаря датчикам и тяге, которая меняет свое положение, поворачивая ротор, который в свою очередь меняет магнитный поток. Этот поток учитывается датчиком Холла, после чего происходит коррекция фар с учетом заданных алгоритмов. В более дешевых системах автоматической коррекции фар используется всего один датчик — ультразвуковой. Единственный датчик крепится в задней части кузова по принципу описанному выше.Сигнал, который поступает от датчиков принимает ЭБУ (электронный блок управления) автокорректора фар. Блок управления руководствуется определенными алгоритмами, которые предполагают учтение информации о текущей скорости автомобиля, а также состоянии датчиков. После этого ЭБУ подает команду относительно угла, на который необходимо поднять или опустить фары.Такая простая и в то же время полезная система позволяет всегда держать фары в правильном положении, исключая возможность ослепления других участников движения. Более совершенным и продвинутым в плане безопасности движения и автоматической коррекции фар является система адаптивного освещения, которая позволяет корректировать пучок света не только в вертикальном, но и в горизонтальном направлении, но это, как говорится, уже совсем другая история…

У меня все, надеюсь, вам все понятно? Спасибо за внимание, и до новых встреч на Фара Инфо.

что такое, как работает, порядок установки своими руками

Зачастую, даже точная настройка угла освещения фар автомобиля подверженная изменениям в процессе езды. Причиной становится загруженность багажника или переполненный салоном. В таком случае в первую очередь страдает безопасность передвижения, так как неправильный угол падения света не дает достаточного освещения, или же наоборот, слепит водителей встречных авто.

Автокорректор призван удерживать световой поток в одном направлении, несмотря на загруженность автомобиля. Наличие автокорректора так же необходимо при установке ксеноновых и биксеноновых линз на фары автомобиля.

Как работает автокорректор фар?

Важно! Датчик, установленный в задней части автомобиля, определяет уровень наклона. Зафиксированная в блоке питания информация при помощи передает указания к повороту фар в том или ином направлении.

Пример: Багажник забит под завязку, от этого задняя часть автомобиля заметно проседает и фары задираются. В первую очередь это опасно ослеплением для встречных водителей, но и обзор дороги перед автомобилем становится намного хуже, особенно это актуально в темное время суток и в плохую погоду. Датчик фиксирует изменение положения подвески и автокорректор опускает фары на нужный уровень. Такие изменения происходят автоматически, не заметно для водителя транспортного.

Виды автокорректоров фар

На данный момент существуют два вида автокорректоров квазистатические и динамические.

Квазистатический автокорректор изменяет угол наклона фар, основываясь на показание двух датчиков, фиксирующих положение рамы, при помощи исполнительного механизма, электронного блока управления, а так же при помощи клавиши управления для ручной коррекции.

Динамический автокорректор отличается лишь наличием электроники как в блоке управления, так и в самих исполнительных регуляторах. Это позволяет практически мгновенно изменять направление светового потока даже при меньших нагрузках на оси.

Автокорректор фар своими руками

По причине различной ценовой политики многих салонов, автолюбители все чаще пытаются устанавливать и изготавливать автокорректор фар собственными силами, не прибегая к помощи специалистов. И если самостоятельное изготовление динамического автокорректора фар не представляется возможным, то вот собрать электромеханическую конструкцию под силу практически каждому автолюбителю.

Работу такого корректора будут обеспечивать установленные на каждой фаре моторедукторы и блок управления. Все это можно приобрести на любом ближайшем авторынка за доступную цену. Так же вам понадобятся провода и крепежи, колодки и клеммы, кембрик, паяльник и изоляция.

Для того, что бы правильно подобрать размеры составляющих для сбора электромеханической конструкции, демонтируйте штатный корректор и ориентируйтесь на его габариты и место расположения, предусмотренное для него заводом изготовителем.

Вам понадобятся:

Многожильные провода сечения 0,35 м2 и длиной 1,65 м 5 шт.
Многожильные провода сечения 0,35 м2 и длиной 2,55 м 5 шт.
Клеммы «мама» 20 шт.
Поливинилхлоридные трубки 2 шт.
Колодки 5-ти контактные 1 шт.
Колодки 11-ти контактные 2 шт.
Толстые провода для питания с длиной для конкретного автомобиля 2 шт
Немного терпения и свободного времени. Навыки работы с паяльником тоже придутся очень кстати.

Порядок действия при установке автокорректора фар

Перекрываем трубки в районе аккумулятора и сливаем находящуюся в них жидкость.
Снимаем главный цилиндр. Для этого необходимо проворачивать отверткой против часовой стрелки на зажиме, крепящем его.
Демонтируем рычаг управления с блока корректора, который расположен в салоне машины. Это можно сделать с помощью свечного ключа.
Вытаскиваем блок, трубопроводы и пробку с моторного щита.
Подготавливаем электропроводку для соединения блока и моторедукторов. Для этого необходимо нарезать провода нужной длины, предварительно примерив их к месту крепления,. Надеваем защиту с помощью талька или пудры. Распаиваем клеммы с одной стороны и вставляем их в колодку подключения.
Протягиваем проводку через отверстие моторного щита, где ранее были трубопроводы.
Распаиваем клеммы на другом конце проводки и вставляем в гнезда для подключения моторедукторов. Необходимо предварительно изолировать колодки.
Подключаем питание от 2-х толстых и 4-х клемм «мама».
При помощи свободной клеммы, которая поступает к реле зажигания, подключаем массовый провод.
В штатное гнездо устанавливаем моторедукторы. Стоит применить прокладки и жгуты, с помощью которых моторедукторы крепятся к проводке автомобиля.
Настраиваем корректор в нулевом положении.

Не забудьте проверить работу автокорректора фар. Для этого достаточно нагрузить багажник и включить фары. Угол падения света должен быть равным как при пустом, так и при наполненном багажнике.

Автокорректор возможно приобрести отдельно. Как правило, в комплекте идут датчики, электроблок управления, проводка, приводные устройства и инструкция. Это упрощает процесс установки их на конкретную машину.

Выбирая автокорректор стоит обратить ваше внимание на следующее:

Подходит ли выбранная вами модель вашему автомобилю.
Устраивает ли вас принцип диагностики изменения давления на оси.
Ознакомьтесь с отзывами

Наиболее популярными на данный момент являются автокорректоры фар от немецкой фирмы Hella. Они подходят для установки на автомобиль любой марки. Эти автокорректоры фар можно использовать как самостоятельное устройство, так и в качестве дополнения к ручному корректору.

Российская фирма «Силичъ» выпускает автокорректоры фар «Зенит». Они предназначены для установки на отечественные автомобили и иномарки эконом-класса. А доступная цена делает их одними из лидеров российского рынка.

Если же вы все-таки не уверенны в своих силах, то вам следует обратиться к специалистам в салон технического обслуживания. Подбирая СТО ориентируйтесь на отзывы тех, кто воспользовался данной услугой.

Правильно подобранный и установленный автокорректор поможет вам избежать массы проблем с представителями дорожно патрульной службы и сделать поездки на вашем автомобиле комфортными, а главное безопасными.

Что означает контрольная лампа регулировки угла наклона фар?

Каждый год производители автомобилей создают новые способы и системы безопасности, чтобы уберечь автомобили и их водителей от опасности. Одно из этих нововведений — автоматическая регулировка угла наклона фар. Датчики в передней части автомобиля, обычно используемые в автомобилях высокого класса, таких как BMW или Audi, отслеживают угол наклона автомобиля и помогают автомобилю соответствующим образом регулировать фары.

Например, вы уезжаете от стоп-сигнала.При ускорении передняя часть автомобиля немного приподнимается. Если ваши фары включены, вероятно, они теперь нацелены немного выше и, скорее всего, сейчас смотрят в чьи-то глаза. Это не идет на пользу другому водителю, поскольку впоследствии у него могут возникнуть проблемы со зрением в темноте. При регулировке угла наклона фар фары при ускорении направляются немного ниже, а после того, как вы набираете скорость, снова регулируются вверх. Это происходит автоматически во время вождения, и на приборной панели есть соответствующий индикатор, который предупреждает вас о любых проблемах, обнаруженных в этой системе.

Что означает сигнальная лампа корректора угла наклона фар

Эта сигнальная лампа загорается только в том случае, если обнаружена проблема с системой регулировки угла наклона фар. Управление диапазоном будет временно отключено до тех пор, пока проблема не будет решена и код не будет очищен с помощью диагностического прибора.

Датчики, измеряющие наклон транспортного средства, очень чувствительны, и удары по камням или небольшим неровностям на высоких скоростях могут временно сбить их с толку. Этот предупреждающий свет может загореться во время движения, но обычно маловероятно, что в этом случае не произошло никаких повреждений, и вы можете продолжить движение в обычном режиме.После перезапуска двигателя лампочка должна погаснуть. Если существует реальная проблема, индикатор должен загореться сразу после запуска двигателя.

При некоторых ремонтах, таких как замена бампера или фары, датчики наклона могут загореться сигнальной лампой. Опять же, в таких ситуациях обычно ничего не повреждается, и все должно вернуться в нормальное состояние после очистки кодов.

Безопасно ли ехать с включенной контрольной лампой корректора угла наклона фар?

В автомобилях в течение многих лет использовались неподвижные фары без особых проблем, поэтому вы можете быть уверены, что сможете нормально пользоваться автомобилем, даже если эта сигнальная лампа загорается во время движения.Подобные системы не являются абсолютно необходимыми, но они всегда помогают удерживать вас в дороге, поэтому не игнорируйте этот предупреждающий сигнал.

Важно правильно диагностировать все проблемы с фарами, иначе вы можете потратить деньги зря. Если регулятор коррекции угла наклона фар не работает должным образом, наши сертифицированные специалисты всегда готовы помочь вам диагностировать любые проблемы.

Что означает контрольная лампа регулировки угла наклона фар?

Каждый год производители автомобилей создают новые способы и системы безопасности, чтобы уберечь автомобили и их водителей от опасности.Одно из этих нововведений — автоматическая регулировка угла наклона фар. Датчики в передней части автомобиля, обычно используемые в автомобилях высокого класса, таких как BMW или Audi, отслеживают угол наклона автомобиля и помогают автомобилю соответствующим образом регулировать фары.

Например, вы уезжаете от стоп-сигнала. При ускорении передняя часть автомобиля немного приподнимается. Если ваши фары включены, вероятно, они теперь нацелены немного выше и, скорее всего, сейчас смотрят в чьи-то глаза.Это не идет на пользу другому водителю, поскольку впоследствии у него могут возникнуть проблемы со зрением в темноте. При регулировке угла наклона фар фары при ускорении направляются немного ниже, а после того, как вы набираете скорость, снова регулируются вверх. Это происходит автоматически во время вождения, и на приборной панели есть соответствующий индикатор, который предупреждает вас о любых проблемах, обнаруженных в этой системе.

Что означает сигнальная лампа корректора угла наклона фар

Эта сигнальная лампа загорается только в том случае, если обнаружена проблема с системой регулировки угла наклона фар.Управление диапазоном будет временно отключено до тех пор, пока проблема не будет решена и код не будет очищен с помощью диагностического прибора.

Датчики, измеряющие наклон транспортного средства, очень чувствительны, и удары по камням или небольшим неровностям на высоких скоростях могут временно сбить их с толку. Этот предупреждающий свет может загореться во время движения, но обычно маловероятно, что в этом случае не произошло никаких повреждений, и вы можете продолжить движение в обычном режиме. После перезапуска двигателя лампочка должна погаснуть. Если существует реальная проблема, индикатор должен загореться сразу после запуска двигателя.

Безопасно ли ехать с включенной контрольной лампой корректора угла наклона фар?

Неисправность регулировки угла наклона фар!

Это сообщение может содержать партнерские ссылки.Пожалуйста, прочтите мое раскрытие для получения дополнительной информации.

Спустя всего три недели владения мне пришлось попрощаться с Монти (моя Audi S5 Sportback).

Утром по дороге на работу на экране системы приборов водителя (DIS) загорелась желтая сигнальная лампа фары. DIS также показал следующий текст предупреждения:

«Неисправность регулятора угла наклона фар!»

Я не уловил изображения дисплея, показывающего предупреждающее сообщение, поскольку оно отображается только в течение нескольких секунд, но вот как выглядит сигнальная лампа неисправности управления диапазоном фар.

А вот макет того, как появляется предупреждающее сообщение.

Как вызвать сообщения об ошибках Audi в комбинации приборов (DIS)

Оказывается, проведя некоторое исследование того, что означают сигнальные огни, я нашел эту цитату в руководстве пользователя;

«Красный или желтый символ, появляющийся на дисплее комбинации приборов, обычно сопровождается соответствующим сообщением. Сообщение исчезнет с дисплея примерно через 5 секунд. При необходимости вы можете снова вызвать это сообщение, кратковременно нажав кнопку SET. «.

Регулятор угла наклона фар неисправен! Предупреждающие симптомы

Поскольку это произошло в марте, во время моей поездки было еще очень темно. К сожалению, это означало, что по большей части я не мог видеть, куда иду. По умолчанию, когда появляется предупреждение о неисправности регулятора дальности света фар, лампы перемещаются в самое нижнее положение (или, по крайней мере, в моей машине), то есть указывают на пол примерно в 10 метрах от машины. Я полагаю, чтобы избежать столкновения с движущимся транспортом.

Не снова…

После боли, связанной с заменой турбин на моем BMW E92 335i с двигателем N54 в первую неделю владения, при личной стоимости чуть менее 3 тысяч фунтов стерлингов я поклялся, что больше никогда не буду покупать частные автомобили. К счастью, этот урок окупился, я позвонил Энди Пейджу (дилеру, у которого купил машину) и договорился, что отвезу машину в MGS Motors в Корби (сюда он отправляет все свои машины на ремонт) для ремонта. на гарантии.

Регулятор угла наклона фар неисправен! Коды неисправностей Audi / VAG

Будучи любопытным человеком и желая дать Мику (владельцу M G S Motors) шанс быстро диагностировать проблему, я позаимствовал у своих товарищей адаптер Carista Bluetooth OBD2 и приложение * (версия 3.5) для запуска кодов неисправностей, если таковые были.

Вот данные, которые выдало приложение Carista:

Направление фары
Номер детали: 8K0
7D
Кодирование: 3 (десятичное)
Компонент: Dynamische LWR
Коды неисправности:
00471 Контроллер абсорбции с электронным регулированием EGD (J250)

Подвеска
Номер детали: 8R0
4B
Кодирование: 050181 (шестнадцатеричное)
Компонент: DAEMPFUNGS-SG
Коды неисправности:
00774 Датчик системы контроля уровня — левый задний (G76)
03262 Ограничение комфорта

Датчики регулировки угла наклона фар

На автомобиле есть несколько датчиков системы контроля уровня, по одному на каждом рычаге подвески.По словам Каристы, моя проблема была с левым тылом.

Какие номера деталей вам нужны, будет зависеть от года выпуска вашего автомобиля и установленной вами системы подвески (например, пневматическая подвеска или электронное управление).

Чтобы найти правильный номер детали, поместите детали вашего автомобиля в реалое.

Для моего 2010 B8 S5 Sportback с дополнительным электронным управлением амортизаторами номер детали датчика регулировки угла наклона задней левой фары: 8K0941309D.

Датчики могут стоить от 80 до 120 фунтов стерлингов.

Стационарный

Я бросил машину и оставил ключи Мику. После дневной диагностики он подтвердил, что неисправен датчик контроля уровня. К сожалению, Audi прислала ему не ту запчасть для замены, из-за чего ремонт был отложен на другой день.

Один, мучительно длинный , через неделю я смог забрать машину. Я запустил его и подтвердил, что ошибка исчезла, и после короткого тест-драйва на несколько миль (сигнальная лампа загорелась в пределах 1 мили раньше) я убедился, что проблема решена, и уехал по дороге домой.

С одной стороны, я был рад, что проблема была решена, но в равной степени разочарован тем, что проблема возникла в первую очередь.

Сообщите мне в комментариях ниже, если у вас была эта проблема и вам приходилось решать ее самостоятельно, какие советы вы могли бы дать другим?

Вам так же не повезло, как мне, с вашими автомобилями, были ли у них неисправности в течение первых нескольких недель владения?

Не забудьте подписаться с помощью виджета Follow by Email в правом верхнем углу, чтобы получить еще больше контента.

Audi Resource — Управление фар

Адаптация динамической регулировки угла наклона фар

Регулировку угла наклона фар можно изменять только согласно заводской настройке.

Заводская установка:

Канал адаптации 1: 4

Канал адаптации 2: 1

Канал адаптации 3: 0

Канал адаптации 4 (при наличии): 0

После выполнения адаптации необходимо выполнить базовую настройку .

Базовая настройка должна быть выполнена после замены

Дж фара,

Дж датчик оси или

Дж блок управления,

или после выполнения адаптации.

Основная процедура настройки:

J Фары переведены в положение выравнивания.

J Затем необходимо выровнять фары.

J Теперь блок управления запоминает это положение как значение по умолчанию.

Блоки измеряемых величин блока управления корректора фар -J431:

Блок измеряемых величин 1:

1. Клемма напряжения 15

2. Освещение (кл. 56b) (вкл. / Выкл.)

3. Скорость автомобиля

4. Ускорение автомобиля

Блок измеряемых величин 2:

1. Значение датчика, переднее

2. Значение датчика, задний

3. Активация управляющего двигателя (положение шагового двигателя)

4.Контроль скорости управления двигателем

Блок измеряемых величин 3:

1. CAN сигнал поворота влево (вкл. / Выкл.) (Частота мигания сигнала не меняется между включением и выключением, но остается постоянно включенным, когда сигнал активирован.)

2. CAN сигнал поворота вправо (вкл. / Выкл.) (Частота мигания сигнала не меняется между включением и выключением, но остается постоянно включенным, когда сигнал активирован.)

3.CAN сигнал тормоза (вкл. / Выкл.)

4. CAN сигнал двигателя (вкл. / Выкл.)

Блок измеряемых величин 4:

1. Правый поворотный свет (вкл. / Выкл.)

2. Левый поворотный свет (вкл. / Выкл.)

3. Поворотный свет повышенной яркости справа (вкл. / Выкл.)

4. Поворотный свет повышенной яркости слева (вкл. / Выкл.)

Блок измеряемых величин 5:

1.CAN сигнал датчика угла поворота рулевого колеса (вкл. / Выкл.)

2. —

3–

4. —

Блок измеряемых величин 125:

1. Связь с блоком управления тормозами

2. Связь со шлюзом

3. Связь с блоком управления гидроусилителем

4. Связь с блоком управления двигателем

Блок измеряемых величин 126:

1.Связь с блоком управления самовыравнивающейся подвеской

2. —

3–

4. —

Блок измеряемых величин 225:

1. Счетчик ошибок ЭМС связи с блоком управления тормозом

2. Счетчик сбоев ЭМС при обмене данными со шлюзом

3. Счетчик неисправностей ЭМС связи с датчиком угла поворота рулевого колеса

4. Счетчик неисправностей ЭМС при обмене данными с блоком управления двигателем

(EMC = E lectro M agnetic C совместимость)

Блок измеряемых величин 226:

1.Счетчик неисправностей ЭМС в связи с блоком управления самовыравнивающейся подвеской

2. —

3–

4. —

Кодировка, Блок управления корректора фар -J431 с AFS

Возможна следующая кодировка:

0000018 = Регулировка угла наклона фар, автоматическая / динамическая с подсветкой поворотов и (функция адаптивного освещения PR (AFS2) (номер комплектации 8Q6)

)

YZ Примечание

J AFS = Расширенная система переднего освещения

J Кодирование защищено ступенью доступа безопасности .

Модуль фары для AFS

-1- Электродвигатель корректора фар

-2- Электродвигатель динамического управления поворотным светом

-3- Датчик динамического освещения поворотов

Примечание

Модуль фары не подлежит замене отдельно.

Кодировка, блок управления корректора фар -J431

Возможные коды:

0000006 = Регулировка угла наклона фар, автоматическая / динамическая (номер комплектации 8Q3)

YZ Примечание

J Во время кодирования выполняется эталонный прогон, ошибки кодирования удаляются из памяти неисправностей, память неисправностей повторно инициализируется, счетчик шагового двигателя очищается и счетчик тайм-аута сбрасывается.После кодирования необходимо выровнять фары.

Блоки измеряемых величин блока управления корректора фар -J431:

Блок измеряемых величин 1:

1. Клемма напряжения 15

2. Фонари (кл. 56b)

3. Скорость автомобиля

4. Ускорение автомобиля

Блок измеряемых величин 2:

1. Значение датчика, переднее

2.Значение датчика, задний

3. Активация управляющего двигателя (положение шагового двигателя)

4. Постоянная времени (регулировка скорости управляющего двигателя)

Блок измеряемых величин 3:

1. Текст двигателя

2. Двигатель CAN сигнала

3. Тормозной текст

4. CAN сигнал тормоза

Блок измеряемых величин 4:

1. Световой сигнал

2.Подача напряжения на датчики

3. Базовая частота датчика спереди

4. Базовая частота датчика сзади

Блок измеряемых величин 5:

1. Сигнал датчика, передний

2. Сигнал датчика, задний

3. Отбойник передний

4. Отбойник задний

Блок измеряемых величин 125:

1. Связь с блоком управления ABS -J104

2.Связь с блоком управления диагностического интерфейса шин данных -J533

3. Связь с блоком управления гидроусилителя руля -J500

4. Связь с блоком управления двигателем

Блок измеряемых величин 126:

1. Связь с комбинацией приборов -J285

2. —

3–

4. —

Блок измеряемых величин 225:

1.Счетчик неисправностей ЭМС в связи с блоком управления ABS -J104

2. Счетчик неисправностей ЭМС в связи с блоком управления диагностического интерфейса шин данных -J533

3. Счетчик неисправностей ЭМС связи с блоком управления гидроусилителя рулевого управления -J500

4. Счетчик неисправностей ЭМС при обмене данными с блоком управления двигателем

(EMC = E lectro M agnetic C совместимость)

Блок измеряемых величин 226:

1.Счетчик неисправностей ЭМС в связи с комбинацией приборов -J285

2. —

3–

4. —

Контрольная диагностика , блок управления корректора фар

J Элементы управления могут быть выборочно активированы при тестировании элементов управления.

J При последовательном тесте элементов управления элементы управления активируются один за другим.

Активируемые элементы управления:

J Электродвигатели корректора фар переведены в минимальное положение

J Электродвигатели корректора фар переведены в максимальное положение

J Электродвигатели корректора фар переведены в исходное положение

Примечание

HRC = H eadlight R ange C ontrol

Датчики, ксеноновые фары — регулировка угла наклона фар

Откройте для себя ассортимент датчиков ксеноновых фар и узнайте больше о функции автоматического регулирования угла наклона фар (LWL).

Различают ручную и автоматическую регулировку угла наклона фар. В ручном LWR управление осуществляется самим водителем. Автоматический LWR делится на динамический и квазистатический. Динамический LWR в основном устанавливается на автомобили, оснащенные ксеноновыми фарами. Это реагирует на различные условия нагрузки в транспортном средстве, а также на изменения наклона, вызванные движением, такие как ускорение и торможение. В квазистатической системе LWR блок управления оценивает данные датчиков передней и задней оси, сравнивает их с сохраненными целевыми данными и, при необходимости, соответственно управляет серводвигателями на фарах.

Преимущества автоматической и квазистатической регулировки угла наклона фар:
• Лучшее освещение дороги
• меньше или совсем нет бликов от встречного транспорта
• независимая автоматическая регулировка угла наклона фар

ПРИЧИНЫ ОТКАЗА

Серводвигатели на фары неисправны
Датчик уровня LWR неисправен
Блок управления заменен и не закодирован
Фары не регулировались (заводская установка)
Неисправен блок управления
Обрыв линии передачи данных
Нет напряжения питания
Механическое повреждение

РЕКОМЕНДУЕТСЯ ЭКСПЕРТАМИ

Ежегодная проверка всех компонентов LWR
В ручном режиме LWR регулярно приводите в действие регулятор при включенном освещении
При замене осветительной арматуры всегда проверяйте, правильно ли она установлена

Датчик, ксеноновая фара (регулировка угла наклона фар)

Audi A3, A4, A6, A8, TT
VW Golf, Passat, Sharan

Датчик, ксеноновая фара (регулировка угла наклона фар)

BMW E46, E39, E60 / 61, E63 / 64, E65 / 66, X5

Датчик, ксеноновая фара (регулировка угла наклона фар)

BMW E46, E39, E60, E65, E83, E53, E85, E86

Датчик, ксеноновая фара (регулировка угла наклона фар)

Mercedes-Benz W / S 211, W / S 202, W / S / CL 203, W220

»к датчикам регулировки положения фар в интернет-магазине

Audi R8 Задний датчик регулировки угла наклона фар 420941273F Новая оригинальная запчасть Audi

Задний датчик регулировки угла наклона фар Audi R8 420941273F Новая оригинальная запчасть Audi | Deutsche Parts

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Мы используем файлы cookie, чтобы вам было удобнее.
Чтобы соответствовать новой директиве электронной конфиденциальности, нам необходимо запросить ваше согласие на установку файлов cookie.Выучить больше.

Разрешить файлы cookie

Безупречное знание продукта
Возврат без придирок
Оригинальные запасные части
Глобальная доставка
Склад в Великобритании

Поделиться страницей

Доставка по Великобритании, если выбрана доставка на следующий рабочий день

Это датчик уровня для регулировки угла наклона фар, но ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: — Это устройство, установленное в задней части автомобиля, и предназначено для следующих автомобилей:

Убедитесь, что ваш автомобиль прошел профессиональную диагностику и проверил, что этот элемент исправен. программное обеспечение, совместимое перед заказом, поскольку это электрическое изделие, специфичное для программного обеспечения, и оно будет доставлено в запечатанном пакете, который после открытия сделает товар освобожденным от возврата .Эта деталь должна быть установлена в профессиональной мастерской.

Audi

R8 2007-2015

Это новая, оригинальная запчасть Audi .

Номер детали	Заменено на	Альтернативные номера деталей
420941273F	—	420941273F

Дооснастить регулировку угла наклона фар в автомобиле!

Время чтения прибл. 6 минут

Ищете полезные советы по теме Регулировка светового диапазона автомобилей? Что делает система? Можно ли его модернизировать? Когда вообще имеет смысл переоснащение? Тогда вы прямо здесь. На дальность действия фары влияют два основных фактора, помимо самой яркости.Это условие загрузки и кивковое движение транспортного средства. Оба могут регулировать диапазон фар изменить . Измененный диапазон фар может привести к Glare другим участникам дорожного движения. Чтобы этого избежать, законодатель установил регулировку угла наклона фар через специальные системы (LWR) , требуемые законом . Поэтому системы важны для безопасного вождения и соблюдения правовых норм. Соответственно, вы, конечно, также должны знать самую важную информацию о системах.В этой статье вы узнаете, как в основном работают системы и как их Функциональность может проверить , что делать в случае неисправности и как можно настроить фары с автоматическим регулированием угла наклона фар .

Законодательные требования

Системы LWR являются обязательными для новых автомобилей. Правила можно найти в директивах 76/756 / EEC и ECE-R48, и они существуют с 1993 года.

автоматически или вручную

Как уже упоминалось в начале, задачей регулировки угла наклона фар является так называемая Светло-темная рамка всегда соответствует Условия загрузки вашего собственного автомобиля.Чтобы предотвратить ослепление встречного транспорта, такие системы не только обязательны, они также устанавливаются на всех современных транспортных средствах. Он находится между ручной системой и автоматической регулировкой угла наклона фар различается.

Название, конечно же, предполагает это. В ручных системах водитель должен использовать переключатель и даже установить угол наклона фар, который регулирует диапазон фар. Ручные системы могут работать с этим пневматическим , а также электрически.Системы обычно работают так, как должны. Проблема, однако, в том, что автомобилисты часто недостаточно осведомлены о системах, и поэтому в любом случае возникает ослепление .

Возможно дооснащение LWR?

Ваш собственный автомобиль, например, не может быть Оснащен ксеноновой фарой, но если необходимо дооснащение, автоматическая регулировка угла наклона фар является обязательной. Поэтому обычно требуется специальный комплект для дооснащения с автоматической регулировкой угла наклона фар .В случае модернизации OEM-компонентами автоматическое регулирование угла наклона фар необходимо приобрести и установить отдельно.

Автомобили с галогенными фарами и без стандартной регулировки угла наклона фар , конечно, также могут иметь соответствующую систему. Для этого на рынке существует множество провайдеров. Если гидравлическая регулировка уже установлена на заводе, можно использовать даже фары. можно использовать повторно .Тогда только двигатели из комплекта дооснащения устанавливались вместо гидравлического регулятора. Получил старые фары без гидравлической регулировки угла наклона фар , а также без приспособления для регулятора , тогда нужны новые фары. Совет: Дополнительную информацию по теме можно найти здесь Дооснащение ксеноновыми фарами.

Технология берет верх — автоматическое регулирование угла наклона фар

Основы автоматического LWR: Большое отличие, а также преимущество автоматических систем LWR состоит в том, что это случай без активности работы водителя.Здесь есть две разные системы. Квазистатический и динамический LWR .

Что такое квазистатическая регулировка угла наклона фар?

Квазистатический LWR регулирует или корректирует изменение наклона в зависимости от состояния нагрузки автомобиля. На передней и задней осях есть датчики, которые в блоке управления сравнивают с целевыми данными автомобиля и, если есть отклонения, соответственно запускают серводвигатели фар.Серводвигатели часто напоминают ручные LWR. Если это компактный автомобиль без длинной колесной базы, система может обойтись без датчика передней оси. Смена наклона здесь происходит часто только на задней оси на. Квазистатическая система срабатывает только в случае длительного наклона тела, поскольку она сопровождается большим демпфированием. У вас должен быть один комплект для преобразования ксенона от известного производителя, а также есть система на основе ультразвука, которая измеряет расстояние до дороги с помощью датчика.Один из провайдеров, например, HELLA.

Вариант второй — динамический LWR

В отличие от квазистатических систем LWR, динамические системы реагируют на изменения наклона из-за движения . Для автомобилей с ксеноновыми фарами сегодня в стандартную комплектацию входит система динамического LWR . Изменения наклона, связанные с движением, которые вызывают реакцию систем, — это, например, Accelerate или тормоза . В динамических системах также есть блок управления, который сравнивает данные датчиков с целевыми данными, принимая во внимание текущие условия движения.Большая разница, помимо фактора для расчета, заключается в том, что Скорость реакции динамических систем. Они регулируют серводвигатели фар за доли секунды, поэтому квазистатические системы реагируют так быстро, как не может быть . Чтобы такое время отклика было возможным, в динамических системах LWR в основном используются шаговые двигатели , используемые в качестве исполнительных механизмов на фарах.

Правые регуляторы угла наклона фар для обоих типов систем — ручного и автоматического

Текущий рынок ясно показывает, что электрические регуляторы угла наклона фар — это лучший выбор.Сейчас они представлены в третьем поколении (версия 3i) и содержат много оптимизаций по сравнению с их предшественниками. Производитель HELLA известен прежде всего своими решениями для систем LWR, ориентированными на конкретные потребности клиентов. Ассортимент простирается от приводов LW для установки в фаре или для наружного монтажа и этого mit oder ohne ручная базовая настройка. Затем есть еще 12 В и 24 В версии .

Практические советы по устранению ошибок в системе LWR

Если во время вождения произошла ошибка, водитель будет проинформирован о сигнальной лампе или одной заметке с текстом , информирующим о возникновении ошибки в кабина.В зависимости от системы фары теперь будут оставаться в текущем положении или в исходном положении Исходное положение возвращено.

Что может быть повреждено в системах LWR

неисправные серводвигатели на фарах
Фары не отрегулированы (базовая настройка)
неисправен блок управления
неисправна линия передачи данных
неисправен датчик LWR уровня автомобиля
Блок управления был обновлен, но не закодирован
Нет напряжения питания
имеются механические повреждения

Проверить работу системы LRW

Для автоматических систем LWR обычно требуется диагностический тестер , вам нужно отрегулировать фары.Это, конечно, также используется для диагностики Возможное состояние системы . Также проверку можно провести с помощью мультиметра и осциллографа. В любом случае у вас должна быть принципиальная схема системы.

Как проверить систему

Автомобиль без груза поставить на ровную поверхность
Выровняйте SEG перед автомобилем
Включите ближний свет
Проверьте правильность светотеневой границы
Загрузите сзади (загрузка багажника), квазистатическое регулирование угла наклона фар управляет фарами через несколько секунд (можно проследить на SEG), динамическое регулирование положения фар за очень короткое время (процесс управления часто можно воспринимать только как кратковременное «подергивание» «на тестовом экране SEG)
В некоторых транспортных средствах управление работает только тогда, когда транспортное средство находится в движении

Измерения при отсутствии процесса управления

Проверьте напряжение питания на серводвигателях, блоке управления, Датчик LWR
Проверить датчик LWR, кабель передачи данных на предмет механических повреждений
проверить правильность установки
проверить сигнал датчика с помощью осциллографа
Проверить параметр rs и фактические значения с помощью диагностического тестера

Конечно, это еще не конец!

tuningblog имеет бесчисленное множество других статей на тему автомобилей и тюнинга автомобилей в наличии.Вы хотите их всех увидеть? Просто нажмите ЗДЕСЬ и осмотритесь. Частично мы хотели бы предоставить вам новости, но также и не тюнинг. В нашей категории Советы, продукты, информация и сотрудничество У нас есть обзоры производителей автомобилей или аксессуаров, новых условий Tuning Wiki или того или другого Leak veröffentlicht . После отрывка из последних статей:

«Tuningblog.eu» — мы держим вас в курсе вопросов тюнинга и стайлинга автомобилей в нашем тюнинговом журнале и представляем вам последние тюнингованные автомобили со всего мира. ежедневно. Лучше всего подписаться на нашу ленту, и мы будем автоматически информированы, как только появится что-то новое об этом сообщении, и, конечно, также обо всех других публикациях.

You Are Here

Датчик корректора фар: Ошибка 404. Страница не найдена — Объявления на сайте Авито

Корректор фар: принцип действия, устройство, неполадки

Конструкция и принцип действия корректора фар

Ручной корректор фар

Автоматическая система корректировки фар

Наиболее распространенные неполадки корректора фар

Ремонт автокорректора фар

Ремонт датчика положения кузова.

Данный фотоотчёт составлен из материалов, представленных — DIMANE и Шнапс

Схема ЕТКА Audi Датчик корректора фар (Электрооборудование) для Audi Audi Q3 2016 (FAW-VW)

Датчик корректора фар, диагностика и ремонт / Датчики / TorMotors

датчик угла наклона фар | BMW Club

Датчик корректора фар Audi Q5 (AQ5) 2013 год Audi ЕВРОПА 941025

Автокорректор фар своими руками

Часть 1. Установка автокорректора «Силичъ» — Toyota Corolla, 1.6 л., 2008 года на DRIVE2

Автокорректор фар своими руками: фото, видео

Принцип действия автокорректора

Установка автокорректора

Автокорректор фар — виды и установка корректора своими руками

Какими бывают корректоры фар авто

Установка электромеханического автокорректора

Подключение электрического корректора БУК02-01 на ВАЗ-2110

Как сделать автокорректор фар своими руками

На пути к легальному ксенону. Часть 4. Автокорректор. — Лада 2114, 1.5 л., 2004 года на DRIVE2

электро корректор фар своими руками. — Honda Civic, 1.7 л., 2005 года на DRIVE2

Автоматический корректор фар СилычЪ-Зенит. Часть 2 — Subaru Impreza, 1.5 л., 2010 года на DRIVE2

Hyundai Solaris Солярик › Бортжурнал › Установка универсального автокорректора фар ALS-1 SmartEye часть 4

Про автокорректор на ксеноне — DRIVE2

Автокорректор фар — что это и для чего? Принцип работы автокорректора фар и важные моменты

Автоматический корректор фар

Из чего состоит и как работает система автоматической коррекции фар?

что такое, как работает, порядок установки своими руками

Как работает автокорректор фар?

Виды автокорректоров фар

Автокорректор фар своими руками

Порядок действия при установке автокорректора фар

Что означает контрольная лампа регулировки угла наклона фар?

Что означает сигнальная лампа корректора угла наклона фар

Безопасно ли ехать с включенной контрольной лампой корректора угла наклона фар?

Что означает контрольная лампа регулировки угла наклона фар?

Что означает сигнальная лампа корректора угла наклона фар

Безопасно ли ехать с включенной контрольной лампой корректора угла наклона фар?

Неисправность регулировки угла наклона фар!

Как вызвать сообщения об ошибках Audi в комбинации приборов (DIS)

Регулятор угла наклона фар неисправен! Предупреждающие симптомы

Не снова…

Регулятор угла наклона фар неисправен! Коды неисправностей Audi / VAG

Датчики регулировки угла наклона фар

Стационарный

Audi Resource — Управление фар

Датчики, ксеноновые фары — регулировка угла наклона фар

Audi R8 Задний датчик регулировки угла наклона фар 420941273F Новая оригинальная запчасть Audi

Дооснастить регулировку угла наклона фар в автомобиле!

Законодательные требования

автоматически или вручную

Возможно дооснащение LWR?

Технология берет верх — автоматическое регулирование угла наклона фар

Правые регуляторы угла наклона фар для обоих типов систем — ручного и автоматического

Практические советы по устранению ошибок в системе LWR

Что может быть повреждено в системах LWR

Проверить работу системы LRW

Как проверить систему

Измерения при отсутствии процесса управления

Добавить комментарий Отменить ответ
