Как проверить и заменить датчик Холла на ВАЗ 2106: советы, фото и видео

Датчик Холла является одним из основных элементов бесконтактной системы зажигания двигателя ВАЗ 2106. И это устройство, как и все остальные в отечественных авто, имеет свойство периодически ломаться. Поэтому мы расскажем вам о том, как понять что сломался датчик Холла ВАЗ 2106, как его проверить и как происходит замена устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Распознаем проблему

Тюнингованный автомобиль ВАЗ 2106

Проблемы в функционировании датчика Холла на автомобиле ВАз 2106 могут проявляться по-разному. Иногда даже опытный специалист не сможет обнаружить поломку. Поэтому мы рассмотрим основные симптомы, которые могут свидетельствовать о неисправности данного элемента:

  • двигатель стал плохо заводиться или вовсе не заводится;
  • машина плохо работает на нейтральной скорости: периодически могут проявляться рывки, автомобиль глохнет;
  • в случае, когда машина набирает обороты, двигатель может подергаться и заглохнуть;
  • мотор периодически глохнет во время езды.

Если один из этих симптомов характерен для вашего авто, то это, разумеется, может свидетельствовать и о других неисправностях. Однако, в первую очередь необходимо проверить именно датчик Холла ВАЗ 2106.

 Загрузка …

Как проверить?

Есть несколько методов, которые помогут определить работоспособность датчика Холла на вашем авто. Рассмотрим эти способы подробнее:

  1. Наиболее простым методом является диагностика работы двигателя ВАЗ 2106 с новым, заведомо рабочим датчиком Холла. Если таковой у вас имеется, то установите его на место старого и попробуйте эксплуатировать авто. В том случае, если проблема исчезла, то ответ очевиден.
  2. Попробуйте проверить наличие искры в двигателе. Это делается при включении зажигания. Для этого необходимо демонтировать колодку, установленную на трамблере, которая называется распределителем. Теперь включите зажигание. После этого вам потребуется взять небольшой кусочек провода и соединить его концы с третьим и шестым выходами коммутатора. В том случае, если во время подключения провода появилась искра, то это означает, что датчик Холла ВАЗ 2106 вышел из строя и необходима его замена.
  3. Также проверку работоспособности можно осуществить при помощи вольтметра. Вам необходимо подключить устройство к выходу датчика. Если механизм Холла рабочий, то вольтметр будет на него реагировать. При этом стрелка устройства будет колебаться от 0.4 В до 3 В.

Новый механизм для ВАЗ 2106

Процесс замены

Итак, если вы столкнулись с неполадками в работе механизма, то вам потребуется осуществить его замену. Это не так сложно. Что же для этого понадобится?

Готовим инструменты

Заранее подготовьте:

  • ключ гаечный на «13»;
  • отвертку;
  • плоскогубцы;
  • молоток.

Поэтапная замена

  1. Для начала заглушите двигатель и откройте капот авто. От вакуумного корректора необходимо отключить подводящий патрубок.
  2. После этого следует отщелкнуть крышечку распределителя зажигания и демонтировать ее.
  3. Затем вам потребуется отсоединить разъем устройства, которое нужно заменить. Используя гаечный ключ на «13» далее нужно открутить гайку, которая крепит пластинку держателя.
  4. Теперь демонтируйте распределитель.
  5. Используя молоток, из распределителя зажигания следует выбить пружинный винт муфты.
  6. Затем при помощи отвертку выкрутите саморезы, которые крепят вакуумный корректор. Корректор нужно вытащить. Так вы получаете доступ к датчику Холла вашего двигателя. Той же отверткой открутите винты, которые его крепят и демонтируйте механизм.
  7. Замените устройство на новое. Всю последующую сборку следует осуществлять в обратном порядке. После замены совершите контрольную поездку чтобы быть уверенным в том, что устройство работает нормально.

В целом процедура не особо сложная, но, как и в любом другом деле, здесь есть свои нюансы. К примеру, выбивать пружинный винт муфты следует с силой, но осторожно. Деформация деталей впоследствии приведет к более печальным результатам.

Видео «Установка устройства своими силами»

Предлагаем вам узнать, как осуществляется замена механизма.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Как заменить датчик холла на ВАЗ 2106 видео

Если вы не смогли завести свою машину и после проверки искры на свече зажигания, оказалось, что ее просто нет, то следует проверить всю систему зажигания ВАЗ и найти неисправность определенного элемента. На личной практике, у меня было несколько случаев, которые сопровождались пропаданием искры и ниже я приведу их и расскажу о каждом более подробно. Опять же оговорюсь, что это не является полным списком всех проблем, которые могут стать причиной, но большинство из них я постараюсь привести.

Для опытных владельцев можно дополнять свои мысли. Если при проверке свечи, искра между электродами не появляется, то первое, что нужно сделать — это проверить саму свечу. Возможно, что именно она стала причиной данной проблемы.

Возьмите исправную свечу лучше всегда с собой возить в запасе и немного прокрутите стартером, посмотрев на работоспособность свечи. Если искра появилась — отлично, если нет, следует искать причину. Если искра отсутствует на каком-либо одном цилиндре, то попробуйте поменять местами высоковольтные провода. Если после этого работа предыдущего цилиндра восстановилась, а другой цилиндр наоборот перестал работать — это говорит о выходе из строя свечного провода. Если искра не поступает ни к одной свече зажигания ВАЗто следует проверить целостность и работоспособность центрального провода, можно аналогичным способом, как в прошлом абзаце.

Откройте крышку трамблера и внимательно осмотрите контакты. Они могли пригореть и из-за этого пропадет искра. Также, проверьте их на целостность.

Авто на заказ

И еще один немаловажный момент: при открытой крышке трамблера покрутите стартером и посмотрите, размыкаются ли контакты? Если нет, от необходимо отрегулировать зазор между контактами.

Если вы убедились, что на этом этапе все нормально, то следует обратить внимание на следующий элемент. Если искры нет даже на контактах, то велика вероятность того, что сгорела именно катушка зажигания.

Проверить ее можно либо с помощью омметра, измерив сопротивление, либо же установив новую и посмотреть, исправит ли это проблему! Этот пункт относится к владельцам ВАЗ с электронным зажиганием. Если нет искры, то именно эти два элемента могут стать причиной данной беды. Необходимо провести диагностику неисправности этих деталей и заменить в случае необходимости на новые. Если у вас на ВАЗ установлено БСЦ, то с собой в запасе можно возить датчик холла, который является наиболее частой причиной неисправности.

Или же на крайний случай сделайте как я, старый комплект контактного зажигания аккуратно сложите и пусть он лежит в багажнике. Места он много не занимает, но где-нибудь в дороге может вас сильно выручить, если один из элементов БСЗ сгорит! Если кто-то из владельцев сталкивался с другими причинами исчезания искры, то прошу делиться в комментариях, думаю, что для многих владельцев эта информация будет очень полезной!

Прекрасный сайт, всё понятно и наглядно! Прихожу в гараж и с полоборота машина завелась. При остановке, когда температура 90, машина не заводится: стартер крутит, бензин в карбюраторе. Что за проблема может быть? Крышку трамблёра заменил была в багажнике — без изменений, завтра замерю сопротивление катушки, потом буду менять провода. Но, чувствую я, дело не в этом Может в самих проводах до катушки, например.

Заводится быстро, работает бодро до того момента как начинает глохнуть по ощущениям буд-то как бензин заканчивается. Свечи новые. У меня ваз 94г. Машина перестала заводится, прибывали с буксира но толку. Покрутили зажигание она завелась с ключа но работал не естественно и искра была через раз по приезду домой машина заглохла и больше не зародилась и искра вообще пропала не в трамблере не в катужке.

Катужку поменял толку. Что делать помогите мужики. Михаил я бы посоветовал вам заменить контактную группу на замке зажигания это в замке зажигания куда провода подходят. У меня проблема на электронном зажигании искра то пропадает то появляется. Что мне делать? И не могу найти где можно сделать диагностику.

Материал по теме: Как проверить работает ли форсунка на ВАЗ 2114

У меня проблема с бсз. На холодную не заводится, нет искры на центральном проводе, точнее пробивает только в первую секунду прокрутки стартером. Заменил катушку зажигания, около десяти датчиков хода при чем была такая хрень на троих заводилась с пол оборота но только пока двигатель не нагреется, потом глохнет, остыл и снова отлично заводится. На остальных ставлю аз-2 прогреваю двигатель и все работает отлично и искра есть и заводится пока машина не постоит сутки.

Свечи нормального красноватого окраса, карбюратор озон, аккумулятор держит при нагрузке 12 вольт, замок зажигания 2, блок предохранителей новый. На контактном зажегании плохо заводитсяно заводится Подскажите что-то пс у меня вазгода. Жигули вроде пустяк какой-то, а голову сломать.

Кинул контактное зажыгание появилась искра. Такой вопрос ездил все нормально работало, заводилось, все было стабильно, приехал как то домой, машина час постояла, начинаю заводить не заводится, стартер все крутится как обычно, просто не заводится, в чем проблема?

Всем привет у меня такая ситуация, бензонасос, фильтр камут и бобину все поменял и свечи и трамблер и зажигания.

Что делать дальше после этого

Заводится скажем так сутречка потом как поездишь глохнет или когда заглушишь не заводится часа два потом все нормально работает и снова такая же хрень. Доброе время суток.

Такая проблема на ВАЗ карб. Электронное зажигание. Машину заводиш все хорошо, но когда снимаешь бронепровод с первого цилиндра искра полностью пропадает. Во всех цилиндрах. Кто знает в чем может быть причина? Всем привет. У меня проблема на ваз Сегодня ставил фару на ближний свет машина заводилась без проблем полазил чуток в предохранителях. Потом запустил двигатель начал регулировать карбюратор после того как отрегулировал секунд через 20 машина заглохла. Пробовал заводить без успешно. Скинул с трамблера броне провода аказывается проплавилась крышка трамблера.

Заменил поставил все как было больше ничего не трогал. Начал заводить а не хочет не в какую.

Замена датчика Холла ВАЗ классика, НИВА

Пропала искра от бабины. Менял бабину брал ее с такой же ваз рабочую так как машина ездиет и все равно нет искры от бабины!!! Затем поменял реле к которой подсоединяются провода от трамблера и от бабины.

ВИДЕО: Как снять датчик Холла не снимая трамблера на Ваз 2108

Все равно нет искры!!! В чем может быть причина скажите пожалуйста!!! Весь день лазию никак не могу запустить недает искру и все…. Всем привет попробуй посмотреть контакт от катушки к трамблеру он может открутиться и искра пропадает у меня так.

Всем привет, у меня вот такая проблема не идет плюс на катушку зажигания, как говорили проверь шоколадку проверил шоколодка исправна, что делать?

Есть контакт!

Здравствуйте подскажите пожалуйста у меня шестёрка ускра пропала с катушки центрального провала. Поменял провода катушку но все равно нет искра сначала думал крышка тумблера и бегунок но проблема не в них так как поменял недели две назад, а сегодня менял саму катушку и весь комплект проводов. Здравствуйте, поделюсь своим опытом, может кому пригодится. У меня ВАЗкак-то вечером собрался ехать, как обычно завёл, прогрел, всё нормально, ни что не предвещало беды, но как только выехал на дорогу начались чудеса.

Замена датчика Холла ВАЗ классика, НИВА

На разгоне машина резко глохла, причём провалы такие как будто резко вдавливаю тормоз, в итоге метров через таких дёрганий я остановился перед пешеходным переходом и тут машина окончательно заглохла и заводиться не собиралась, хотя стартер усердно крутил движок. Начал разбираться, прочистил свечи только недавно поставил и менять не стал -результата нет, проверил катушку зажигания — на ней нет искры, заменил — результата нет, полез в интернет, но ответа так и не нашёл, но в одном из описаний системы зажигания упомянули такой элемент, как реле, благо у меня их два запасных, пошёл поменял и О ЧУДО, машина ожила.

Так что обратите на него внимание при подобных моим симптомах. Привет всем! У меня та же проблема что и у Игоря! Тоже ваз ! Я поменял контакты на трамблёре, а потом обнаружил что не поступает электричество на катушку! Менял 2 катушки и все равно не поступает электричество на катушку. То что она затроила проблема очевидна, прогорели контакты! Я заменил, Я тут читал что вы говорили про контактную группу на замке зажигания.

Материал по теме: Ремонт переднего крыла на ВАЗ 2107 своими руками

Это стоит заменить саму фишку? И за какое реле идётся речь? Помогите разобраться Без машины как без рук. Всем привет у меня поломка как у Александра все вроде проверил искры как не было так и нет до вчерашнего дня были провалы при нажатии на педаль газа поехал в город и км через 10 заглох пол дня лазить причины не нашел что стоит заменить коммутатор или же контактную группу на замке зажигания. ? Такой вопрос — ехали, ехали ВАЗ — вдруг заглох двигатель — запаниковал, жена открыла дверь — тут же завелась и дальше всё в порядке, что это, боюсь повтора, может проверить сигнализацию?

Или ещё что-то. Здравствуйте, у меня такая проблема на электронной нет искры на свечах и на бабини нету искры,ваз,ну и бабину новую поставил и реле новое ну все ровно нет искры? Всём привет, проблема, вазпоменял трамблер, поменял бабину, поменял каммутатор, завелась, проехала метр, может полтара, заглохла, опять пропала искра, проверил поступает ток на каммутатор, то поступает, то нет, поговорил с знакомым, он сказал, что такая проблема у него была, сказал поменяй пятачок на генераторе, который распределяет энергию, вот сегодня пойду менять, если ни чего не изменится, то я уже не знаю в чем проблема, может кто то посоветует.

Добрый день.

2107370680011 Датчик Холла ВАЗ-2106 с разъемом AVTOGRAD AVTOGRAD

Фильтр

  • срок доставки

  • Доступное количество

  • Сбросить

Автокаталог AVTOGAZ. SU – это обширный перечень запчастей, комплектующих и расходных материалов для автомобилей любых марок. В ассортименте – все для ремонта, срочной замены и планового обслуживания машины. Мы предлагаем недорого купить 2107370680011 Датчик Холла ВАЗ-2106 с разъемом AVTOGRAD AVTOGRAD по выгодной цене в Жуковском с гарантией от производителя. Возможен как самовывоз, так и доставка по вашему адресу.



Почему покупают Датчик Холла ВАЗ-2106 с разъемом AVTOGRAD AVTOGRAD 2107370680011 у нас?



AVTOGAZ.SU специализируется на поставке качественных автодеталей и сменных элементов. Мы реализуем оригинальные и неоригинальные запчасти, вроде 2107370680011 Датчик Холла ВАЗ-2106 с разъемом AVTOGRAD AVTOGRAD, изготовленные с учетом требований автопроизводителей. Высокая совместимость и длительный рабочий ресурс – качества, на которые мы делаем ставку при наполнении каталога.



Также в числе своих преимуществ мы предлагаем:



  • доступные расценки на 2107370680011 Датчик Холла ВАЗ-2106 с разъемом AVTOGRAD AVTOGRAD и другие автотовары;
  • помощь менеджера при подборе;
  • удобные способы оплаты;
  • большой каталог запчастей на отечественные авто и иномарки;
  • подбор по ВИН-номеру.

Цена на 2107370680011 AVTOGRAD Датчик Холла ВАЗ-2106 с разъемом AVTOGRAD



Узнать стоимость, технико-эксплуатационные характеристики детали, а также сроки поставки вы всегда можете у наших менеджеров.2107370680011 Датчик Холла ВАЗ-2106 с разъемом AVTOGRAD AVTOGRAD в наличии и под заказ можно купить в интернет-магазине avtogaz.su уже сейчас – оформите заказ через корзину или свяжитесь с нами по телефону/в мессенджерах. Мы гарантируем конкурентные условия, ответственную доставку и компетентную помощь в выборе комплектующих. Работаем с оптовыми покупателями и в розницу. Поставляем запчасти на легковой, коммерческий автотранспорт и спецтехнику.

Как правильно выставить зажигание на примере ВАЗ — журнал За рулем

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Материалы по теме

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

Материалы по теме

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Материалы по теме

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Материалы по теме

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

  • Ослабляем крепление трамблера.
  • Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
  • Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
  • Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
  • Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
  • Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
  • Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
  • Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Если есть вопросы — задавайте!

Зажигательная физика — опережение, трамблер и УОЗ

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Зажигательная физика — опережение, трамблер и УОЗ

Датчик холла ваз 2106 как выглядит

Доброго времени суток читающему!

После установки нового карбюратора любые нестабильности в характере работы двигателя начали сильно раздражать. Незначительные «подергивания» на малых оборотах вызвали сильный зуд в руках и желание устранить это досадное недоразумение.

Ввиду того, что систему питания ДВС я условно принял полностью исправной, сам двигатель недавно «откапитален», поэтому сделал вывод, что дальше надо копать систему зажигания. Система установлена бесконтактная, что значительно упростило задачу. Никаких установок зазоров, чистки контактов и т.д. Момент подачи высокого на свечу зажигания определяет единственный датчик, работа которого основана на эффекте Холла. Теоретически все просто, а дальше начался цирк:

Думаю, что у меня один из очень не многих старых отечественных автомобилей Жигули, диагностика системы зажигания которых проводилась осциллографом ))))

Мне было очень лень снимать трамблер, да и сегодня сыпал первый снежок, который тут же растаял, но погода не располагала к возне с железом на свежем воздухе. В общем, решил я глянуть форму сигнала управления на катушке зажигания. Увидел вот такую картину маслом:

Приняв неравномерность осциллограммы за причину пропусков зажигания решил заменить сначала коммутатор (мерял-то на выходе коммутатора), на благо достался по случаю коммутатор производства фирмы ВТН, который я давно искал. После замены ситуация сильно не поменялась:

Смирился с перспективой замены датчика Холла, снял трамблер и опять удача:

Крепления разъемов были разными )))
Преобразователь 12-220 и паяльник помогли быстро решить и эту проблему. После сборки и запуска двигателя получил следующую картину:

Но на картинки мне было уже наплевать. Я замерз, а двигатель начал работать очень равномерно. Добить никому не мешавшую «неисправность» я решил заменой свечей и высоковольтных проводов.

Но главное, это не сам процесс ремонта, а положительные эмоции. Тестя очень повеселил мой метод диагностики )))

. ПРОБЛЕМЫ И ИХ УСТРАНЕНИЕ.

| Автор темы: Thurstan

Если хотите более подробные видео, а так же видео других работ по ремонту автомобиля, спрашивайте и отправл.

ИЖ 2126 Ода, Фабула | Автор темы: Виктор

пЕРЕДЕЛКА МОСКВИЧЕВСКОГО ТРАМБЛЕРА НА БСЗ ОТ ВАЗ КЛАССИКИ
Датчик холла, комататор, жгут, шторки(я использовал от трамблера Chrysler Plymouth, просто был такой трамблер), можно заказать токарю или приспособить от ВАЗ. (переделал в конце лета 2017г. пока все работает, ни чего не менял 🙂 )
#Иж2126

Александр (Sattwiki) Если заниматса переделкой-то лучше ставить мпсз!

Виктор (Orange) Подскажи стоимость МПЗЗ и бабин? , это первое, куда ставить датчик коленвала? это второе. И в дальнейшем обслуживание где проще? Я отцу на НИССАН тоже переделал, только шторки от ВАЗовского трамблера поставил.

Александр (Sattwiki) На ваз двс- нет проблемм! Шнива с таким зажиганием ездиет!

Александр (Sattwiki) Да и так же закрепить датчик на узаме

Виктор (Orange) вымерить где сверлить?

Виктор (Orange) . отверстие под датчик. А перед этим снять коробку, иначе не подлезишь с дрелью

Александр (Sattwiki) Если штангель в руках держать умееш-нет проблемм! Я на BMW m30 ставил!

Виктор (Orange) Дак сколько стоит МПЗЗ?

Александр (Sattwiki) Ха! На шниве он стоит со стороны шкива ремня!

Виктор (Orange) https://www.drive2.ru/l/288230376152446621/ но тогда нушен и шкив и крепление под датчик? .

Виктор (Orange) Ссылка это на ваз, с ним проще, можно просто трамблер бсз поставить и все.

Виктор (Orange) и какой ремень на шкиву с таким датчиком?

Виктор (Orange) Так что тут тема как избавиться от контактов при наименьших трудовых и финансовых и затратах

игорь (Eurfyl) не проще сонар поставить

Виктор (Orange) проще наверное, не общался. у меня просто эти комплектующие были в наличии, а сонар надо искать-покупать. да и с ркмонтом. запчасти от ваз на каждом углу

Юрий (Abrahem) А скажите ка мне КАКИЕ ПЛЮСЫ электронного зажигания от кулачкового? В кулачковом всё просто и надёжно Раз в тыщу открыл трамблёрную крышку наждачкой между кулачками повозил Да каплю масла на фетр капнул для смазки А вот катат с электроникой ЭТ будь добр возить с собой в запасе комутатор и датчих холла (который кстате без полного разбора трамблёра не поменять ) И так ваши доводы господа

игорь (Eurfyl) а ты спроси у любого кто ездит на электронном зажигание сколько раз он менял из выше перечисленного лично я за 5 лет не чего не трогал проезжаю по 60 т в год

Виктор (Orange) Если у тебя конечно генератор будет неисправен то сожгешь комутатор или без аккомулятора гонять будешь. У меня кстати, в отличии от вазовского трамблера, снял бегунок и открутил датчик. зазор ниикогда не надо выставлять, контакты не чистить, Искра лучше, соответственно заводится лучше, и крути двигу хоть до 10000 об в мин. ни какого зависания контактов, потшибник трамблера разобьет? Да хрен с ним лишь бы за датчик не цеплял, а контакты? Чуть люфт и где зазор искать? Побежал за новым трамблером, а перед этим кучу нервов потратишь и топлива сожгешь. А в остальном конечно лучше контакты

Юрий (Abrahem) А вот в поисковике ЯНДЕКС набрал Неисправность комутатора и датчика холла Прописано что при современном качестве сборки процент выхода из строя этих девайсов ОЧЕНЬ велик И как тогда быть Возить в багажнике И ТРАМБЛЁР И КАКТ ЗАЖИГАНИЯ И КОМУТАТОР уж не многовато ли друзья груза и затрат по деньгам? Я вот уж как восемь лет катаю на КУЛАЧКАХ и не было ни разу чтоб в дороге что нибудь из этого наиПнулось Вот как то так

Как разобрать редуктор Хендай Терракан с lsd

Датчик Холла является одной из главный частей бесконтактной системы зажигания. Именно поэтому он вызывает серьезный интерес большого числа автовладельцев. Оно и понятно, ведь в случае неисправности этого устройства, двигатель попросту не запустится. Рассмотрим для чего он нужен и узнаем как его проверить на ВАЗ.

Назначение датчика

Данный датчик представляет собой устройство, которое монтируется как можно ближе к трамблеру и имеет связь с распределительным валом двигателя. Датчик Холла пришел на замену контактной системе зажигания, который имел примитивную конструкцию, затрудняющую запуск двигателя в плохих погодных условиях, а также в случае обгорания контактов. Современное устройство состоит из вала, на котором установлена пластина в виде небольшой короны. Такая корона имеет определенное число зубьев, которое соответствует количеству цилиндров двигателя. Внутри датчика также устанавливается магнит на постоянной основе.

Теперь происходит следующее. При запуске двигателя начинает вращаться распределительный вал, который заставляет вращаться вал на датчике. При этом, металлические лопасти начинают постоянное пересечение свободного пространства внутри устройства. В результате образуется импульсное напряжение, которое по группе проводов направляется на катушку зажигания. Внутри катушки оно преобразуется в высоковольтное и возвращается уже в трамблер для распределения по цилиндрам.

Как проверить датчик Холла?

Проверка датчика Холла выполняется для выявления его неисправности. Поводом для проверки могут служить следующие признаки неисправности:

  • Неустойчивость работы двигателя. Выражается в частом изменении оборотов, а также вибрации двигателя, которая бывает, обычно, при его попытке заглохнуть. Кроме того, вполне возможно, что во время движения автомобиль дергается и развивает не полную мощность.
  • Проблемы с запуском. Если двигатель заводится на сразу или совсем не заводится, имеет место быть проверка датчика.
  • Любое непредсказуемое поведение ДВС, например, его внезапная останока – тоже может быть из-за неисправного датчика Холла.

Если в вашем случае происходит что-то из этого списка, то необходимо сразу же проверить датчик. Для контроля его работоспособности можно применять следующие способы, которыми уже давно пользуются опытные автолюбители:

  1. Первый способ самый популярный и, пожалуй, самый точный. Для этого можно попросить на время заведомо исправный датчик у своего соседа по гаражу или знакомого, установить на автомобиль и проверить работу двигателя. Если перечисленные проблемы сразу же исчезли, значит, вам необходимо приобрести новый.
  2. Если же вы не имеете возможности найти исправное устройство, можно воспользоваться другим методом, который имитирует работу датчика. Для этого вытащите его штекер со стороны трамблера и включите зажигание. Замкните выходы 3 и 6. Если вы наблюдаете небольшое искрение, значит, датчик нуждается в замене.
  3. Следующий метод используется уже более грамотными мастерами. В этом случае вам понадобится самый обычный вольтметр. С помощью его щупов нужно замерить выходное напряжение датчика, которое должно соответствовать диапазону значений от 0,4 до 11 Вольт.

Последний метод не предусматривает использование вольтметра, но тоже может помочь при диагностике неисправности. Вам необходимо лишь выполнить следующее: вывод трансформатора нужно подключить к самой обычной свече зажигания, а ее резьбовое соединение, которое используется для крепления, подключить к «массе». Каретку с датчиком снимите и включите в разъем проводов. После этого, включите зажигание, а возле контактов проведите металлической отверткой, если устройство рабочее, то должна появиться искра.

Это все способы, с помощью которых можно проверить датчик Холла. Не исключено, что существуют и другие методы. Сразу после проверки, в случае выявления неисправности, датчик необходимо заменить, тогда работа двигателя сразу выйдет на нормальный уровень.

принцип работы, как проверить своими руками, применение

Электромагнитное устройство, именуемое датчиком Холла (далее ДХ), применяется во многих приборах и механизмах. Но наибольшее применение ему нашлось в автомобилестроении. Практически во всех моделях отечественного автопрома (ВАЗ 2106, 2107, 2108 и т.д.) бесконтактная система зажигания для бензинового двигателя управляется этим датчиком. Соответственно, при его выходе из строя возникают серьезные проблемы с работой двигателя. Чтобы не ошибиться при диагностике, необходимо понимать принцип работы датчика, знать его конструкцию и методы тестирования.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

Рис .1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения Uхолла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

  • Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота).
    Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
  • Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

  • униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
  • биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

Внешний вид цифрового датчика Холла

Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

  • А – проводник.
  • В – незамкнутое магнитопроводное кольцо.
  • С – аналоговый датчик Холла.
  • D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение UДТ, которое поступает на усилитель и далее на индикатор.
https://www.youtube.com/watch?v=fmLs9WsKx3I

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

  • А – датчик.
  • B – магнит.
  • С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

  • При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
  • В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
  • В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

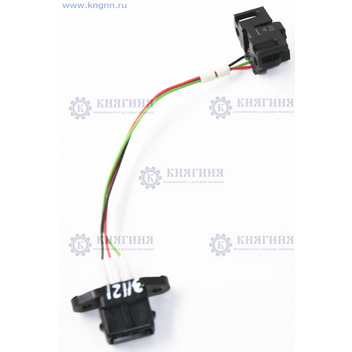

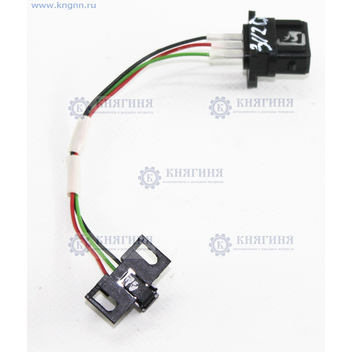

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

  1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:
  • отключаем от трамблера трехпроводной штекер;
  • запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой.

  1. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ

  1. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

  1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
  2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Датчик Холла — назначение и принцип действия

На примере датчика Холла, применяемого в бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099.

Назначение датчика Холла

Датчик Холла предназначен для определения момента искрообразования в бесконтактной системе зажигания (БСЖ) автомобиля.

Принцип действия датчика Холла

Принцип действия датчика основан на эффекте Холла, когда магнитное поле проводника изменяется при прохождении в нем специального экрана с прорезями.

На практике это выглядит так: датчик Холла автомобилей ВАЗ 2108, 2109, 21099 установлен на опорной пластине трамблера и состоит из двух частей – магнита и элемента Холла с усилителем. На датчик Холла подается напряжение с коммутатора (вывод 5) через токовый красный провод. «Масса» так же с коммутатора – бело-черный провод с вывода 3. Магнит создает магнитное поле, элемент Холла принимает его, создает напряжение, которое усиливает усилитель и через зеленый импульсный провод напряжение подается на коммутатор (вывод 6).

Для изменения магнитного поля применяется экран с четырьмя прорезями, который вращается вместе с валом распределителя зажигания (трамблера) проходя между магнитом и принимающей частью датчика Холла. При прохождении в пазу датчика прорези экрана магнитное поле имеет определенную величину и соответственно датчик выдает на коммутатор электрический ток определенного напряжения (9-12 В). При прохождении в пазу датчика зубца экрана магнитное поле экранируется и не поступает на приемник датчика, при этом напряжение, поступающее на коммутатор, падает (0-0,5 В).

Устройство датчика Холла. на примере трамблера системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Соответственно коммутатор прерывает электрический ток, подающийся на катушку зажигания, магнитное поле в ней резко сжимается и, пересекая витки обмотки, производит ЭДС 22-25 кВ (ток высокого напряжения). Ток через бронепровода попадает на распределитель трамблера и далее на свечи зажигания, производя разряд, поджигающий топливную смесь. Прохождение каждого из четырех зубцов экрана в прорези датчика соответствует такту сжатия в одном из четырех цилиндров двигателя.

Примечания и дополнения

— На эффекте Холла основан принцип действия еще нескольких автомобильных датчиков, например, датчика скорости инжекторных ВАЗ 21083, 21093, 21099.

— Подробно о неисправностях датчика Холла — «Признаки неисправности датчика Холла».

— Самостоятельно снимаем Датчик Холла — «Как своими силами снять и заменить датчик Холла?».

Еще статьи по датчикам автомобилей ВАЗ 2108, 2109, 21099

— Проверка датчика Холла

— Датчик указателя температуры охлаждающей жидкости автомобилей ВАЗ 21083, 21093, 21099

— Принцип действия бесконтактной системы зажигания

— Схема «устройство датчика кислорода ЭСУД ВАЗ 21083, инжектор»

— Датчик давления масла ВАЗ 2108, 2109, 21099

— Датчик уровня тормозной жидкости ВАЗ 2108, 2109, 21099

— Датчик уровня топлива ВАЗ 2108, 2109, 21099

Как установить зажигание на ВАЗ-2106: инструкция, порядок работы и фото

Правильно работающая система зажигания — залог надежной работы двигателя и его легкого запуска. Кроме того, расход топлива и динамические характеристики также зависят от момента зажигания. Неправильный момент может вызвать детонацию двигателя, что может привести к очень плохим последствиям. Давайте разберемся, как установить зажигание на ВАЗ-2106, а также поговорим об электронном зажигании и установке замка зажигания на эту модель от АвтоВАЗа.

Бесконтактное зажигание на ВАЗ-2106

Обычно в этой модели устанавливалась система зажигания контактного типа. У многих было с этим много проблем. По этой причине большинство автомобилистов меняют контактное зажигание на бесконтактную или электронную систему. Это ставилось на модели ВАЗ-08 и не только. Бесконтактная система включает в себя следующие элементы. Это катушка зажигания, трамблер или таймер с датчиком холла, переключателем и проводкой.

Вы можете приобрести комплектующие как по отдельности, так и в комплекте.С покупкой комплектов обычно проблем не возникает. Но если комплектующие будут приобретаться отдельно, то стоит обратить внимание на длину вала в трамблере. Дело в том, что двигатель в этой модели может быть разных модификаций. Лучше заранее посмотреть на маркировку на двигателе. Если маркировка 2103 или 2106, то трамблер должен быть с более длинным валом. Перед тем как установить на ВАЗ-2106 бесконтактное зажигание, нужно просто убедиться, что таймер подходит, так как стоит недешево.

В отличие от моторов с маркировкой 2101 и 21011, у 2106 другой ход поршня. Иногда в особых случаях вместо штатного коленвала устанавливают коленвал от моделей Нива. Так можно увеличить ход. Эта настройка не влияет на длину вала распределителя, которая выбирается по маркировке на блоке двигателя.

Выбор и покупка комплекта

Специалисты советуют приобретать отечественные комплекты, произведенные в Старом Осколе. Эти наборы уже не раз подтверждают свое высокое качество.Они надежнее всех остальных аналогов. Что касается датчика Холла, то в будущем не рекомендуется приобретать продукцию «Автоэлектроники» калужского производства.

Инструкции по установке системы зажигания

Давайте разберемся, как установить электронное зажигание на ВАЗ-2106. На самом деле процесс установки прост, но требует определенного времени и внимания.

Коленчатый вал проворачивают ключом или любым удобным приспособлением до тех пор, пока метка на шкиве не совместится с меткой на блоке двигателя.При совпадении отметок первый или четвертый цилиндр двигателя окажется в верхней мертвой точке. Это проверяется откручиванием свечей зажигания и снятием крышки с распределителя зажигания. Ползунок внутри распределителя будет повернут на первый или четвертый цилиндр. Самый простой способ ориентироваться на крышке.

Затем снимите вакуумную трубку с штуцера на регуляторе вакуума POS, вытяните провода из крышки распределителя и открутите гайку, удерживающую распределитель.Затем вентиль снимается, но для начала нужно запомнить или зарисовать, как устроен бегунок. В процессе снятия распределителя важно следить за тем, чтобы не пропала прокладка, которая устанавливается между агрегатом и распределителем — она ​​все равно понадобится.

Далее возьмите новый трамблер из комплекта бесконтактного зажигания и наденьте на него прокладку. Затем вал поворачивают так, чтобы ползунок был установлен в том же положении, что и на старом трамблере. Затем нужно установить таймер на агрегат и немного затянуть гайку крепления.После этого надеваем крышку трамблера, провода подключаем к свечам. Не забываем про вакуумную трубку.

Далее снимаем катушку зажигания, а на ее место устанавливаем новую из комплекта. Здесь главное — не перепутать провода, которые были подключены к этой самой катушке. Иногда к положительной клемме можно подключить не тот провод. Затем установите переключатель. В более свежих машинах последних лет для него есть особое место возле дистрибьютора. В более старых моделях придется проделывать отверстия для креплений переключателей.

Когда вы знаете, как установить электронное зажигание ВАЗ-2106 самостоятельно, остается только научиться регулировать ВЗД.

Настроить POP

Установлено электронное зажигание и теперь посмотрим, как регулируется угол опережения зажигания. Эту операцию можно выполнить тремя способами — с помощью стробоскопа, с помощью лампочки, а также от искры.

Используем стробоскоп

Посмотрим, как установить зажигание на ВАЗ-2106.Кстати, этот способ самый быстрый, но есть нюансы. Для работы подойдет любой стробоскоп для розжига — прибор можно купить в магазине или изготовить самостоятельно. Лучше всего, если устройство будет запитываться от бортовой сети автомобиля, а сигнал будет подключен в виде датчика, который ставится на провод ВВ первого цилиндра.

Когда все будет готово, снимаем трубку с регулятора вакуума, запускаем и прогреваем двигатель. Двигатель должен нормально работать на холостом ходу.Затем ослабьте болт или гайку, фиксирующую корпус распределителя зажигания. Стробоскоп направлен на коленчатый вал, а точнее на его шкив. Сама настройка предназначена для того, чтобы метка на шкиве находилась особым образом по отношению к меткам на крышке ГРМ. Вращая распределитель, вы можете заставить этикетку двигаться. Когда положение найдено, трамблер можно подтягивать.

В целом, это практически единственный точный способ установки КПР на двигатели с бесконтактной системой зажигания. Подробно описано в книгах, где также написано, как правильно установить зажигание на ВАЗ-2106. Таким же образом настраивается зажигание.

CPD на слух

Как установить зажигание на ВАЗ-2106 своими руками? Иногда может случиться так, что рекомендованного заводом угла опережения недостаточно для нормальной работы двигателя. Тогда стробоскоп надо выбросить на помойку — толку от этого не будет. Двигатель имеет определенный пробег, износ и заводские настройки ему уже не подходят.Затем необходимо настроить на слух. Посмотрим, как установить зажигание на ВАЗ-2106, используя только уши.

Двигатель работает на холостом ходу, а вращение распределителя достигает увеличения скорости. Если увеличить угол, скорость увеличится, и двигатель стабилизируется. Из этого положения необходимо слегка повернуть распределитель в сторону уменьшения угла — совсем немного. Затем затягивается трамблер.

Установка выключателя зажигания

Замок зажигания также является частью конструкции системы зажигания двигателя. Иногда изнашивается контактная группа или механическая часть. Не лишним будет рассмотреть, как установить замок зажигания на ВАЗ-2106.

Перед установкой элемента его необходимо удалить. Для этого отключите минусовую клемму АКБ, затем снимите накладку на рулевой колонке. Затем важно набросать или записать, где подключаются провода. После этого крестовой отверткой открутите нижние элементы крепления замка зажигания.Затем вставьте ключ в замок и поверните его в нулевое положение, чтобы отключить механизм блокировки рулевого управления. Тонким шилом надавите на замок, благодаря чему замок можно удерживать на своем месте. Если вы потянете за ключ, замок можно будет снять.

После снятия механизма блокировки аналогичным образом в обратном порядке устанавливается новый замок.

Подключение

Зажигание включается при подключении электрической цепи. Для этого в замке зажигания есть провода с разъемами.В новом замке провода часто будут подключаться с помощью большого круглого разъема.

Синий провод с черной полосой подключается к пину 15 и отвечает за розжиг, печку и другие устройства. Розовый провод подключен к клемме 30, коричневый провод — к клемме 30/1, а черный провод — к INT.

Заключение

Смотрели, как установить зажигание на карбюратор ВАЗ-2106. После установки электронного зажигания эта система больше не будет доставлять проблем владельцу.Автомобиль будет исправно работать в любых условиях, в любую погоду.

Тахометр ВАЗ-2106: правильная схема подключения, устройство и возможные неисправности | общество

Тахометр ВАЗ-2106 установлен для контроля за работой коленчатого вала двигателя. Индикатор i отображается на панели справа от педометра. АвтоВАЗ не выпускал машину ix модели wi

Содержание:

Тахометр ВАЗ-2106 используется для контроля частоты вращения коленчатого вала двигателя.Индикатор установлен в панели приборов, справа от спидометра. АвтоВАЗ не выпускал автомобили шестой модели с инжекторными двигателями, только в последние годы выпуска с конвейера ИЖ-Авто сошла небольшая партия. Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не используют тахометр — он не так важен, как спидометр (который используется для контроля скорости, чтобы не нарушать правила дорожного движения и не заработать штраф).С помощью тахометра измеряется частота вращения двигателя — и это иногда оказывается полезным для новичков, не научившихся «чувствовать» работу двигателя.

Во время тюнинга устанавливаются красивые приспособления, улучшающие внешний вид приборной панели. Шестерки оснащались четырехцилиндровыми моторами. У них одна особенность — на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С его помощью создается импульс, необходимый для образования искры.В бесконтактной системе датчик Холла действует как механический прерыватель.

Схема подключения тахометра

Схема подключения тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения выполняются следующим образом:

  1. Левый выход тахометра (красный) подключается к плюсу выключателя зажигания. Это блок питания устройства — он подается только при включенном зажигании.
  2. Средний провод (белый с черной полосой) подключается к массе (кузову) автомобиля.
  3. Правый выход тахометра — это сигнальный выход, он окрашен в коричневый цвет. Он подключается к выводу «К» катушки зажигания и контактной группе распределителя.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

  1. Красный провод подключается к замку зажигания. Питание подается, как и в предыдущем варианте, только при включенном зажигании.
  2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
  3. Управляющий провод (коричневый) подключается к клемме «K» катушки и контакту «1» электронного переключателя.

В обоих случаях к тахометру подключается провод питания лампы накаливания, который необходим для освещения шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 не вызовет затруднений — у него всего три основных провода, остальные — вспомогательные.Модель устройства ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его можно использовать для измерения скорости любого двигателя, в котором установлено электронное или контактное зажигание.

С помощью тахометра измеряется количество импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных двигателях за один оборот вала распределителя происходит 4 замыкания и размыкания контактной группы. Другими словами, каждый оборот инициирует формирование 4 импульсов. Но на каждый оборот коленчатого вала генерируется всего два импульса.Следовательно, существует прямая зависимость между скоростями вращения ротора распределителя и коленчатого вала.

Провода тахометра

В конструкции прибора есть не только указатель скорости, но и лампа давления масла.

Перед подключением тахометра к ВАЗ-2106 необходимо ознакомиться с назначением всех проводов:

  1. Белый — предназначен для подключения к той части проводки, по которой подается напряжение на подсветку. устройств.
  2. Питание устройства осуществляется через красный провод и предохранитель. Причем напряжение на него подается только при включении зажигания.
  3. Белый с черной полосой — заземление.
  4. Коричневый — это сигнальный провод, по которому проходят импульсы напряжения от катушки.
  5. Черный — предназначен для подключения электромагнитного реле индикатора зарядного тока. Реле установлено в моторном отсеке с правой стороны.
  6. Серый провод с черной полосой подключается к датчику давления масла на блоке двигателя.

При установке обязательно соблюдайте цвета. По привычке можно воспринимать черный провод как минус (ведь в большинстве случаев так и есть). В этом случае тахометр работать не будет.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (при полном выходе из строя):

  1. Проверить цепь подключения к клемме «К» катушки зажигания. Если есть поломка, отремонтируйте.Все работы должны производиться с отключенной клеммой аккумуляторной батареи.
  2. Проверить цепь питания устройства, убедиться, что предохранитель исправен.
  3. На инжекторных двигателях цепь между модулем зажигания и блоком управления может выйти из строя.
  4. При использовании высоковольтных силиконовых проводов иногда возникает необходимость замены резистора, установленного на плате тахометра ВАЗ-2106.

Но это поломки, которые приводят к полному выходу устройства из строя.Чаще всего это работает с перебоями.

Перебои в работе

Часто бывает, что стрелка начинает дергаться. Если машина инжекторная, то для устранения неисправности необходимо подключить диагностический сканер и проверить системы двигателя.

В остальных случаях потребуется произвести следующие манипуляции:

  1. Проверить проводку, уровень питающего напряжения. Обязательно проверьте, нет ли обрывов цепи или следов окисления.
  2. Убедитесь, что заземление хорошего качества.
  3. При плохих контактах в трамблере или пробое конденсатора дергается стрелка тахометра ВАЗ-2106. Если конденсатор вышел из строя, просто замените его.
  4. Провести диагностику системы зажигания, устранить неисправности.
  5. Если неисправности появились после полной (или частичной) разборки, замены, потребуется регулировка. Для этого с помощью микропереключателя на задней панели установите «ноль».
  6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, переключатель необходимо заменить.

Если на ВАЗ-2106 не работает тахометр, нужно внимательно проверить все цепи его подключения. Самая частая причина поломки — перегоревший предохранитель и обрыв силовых проводов.

uzstādīšana, shēma, cena. Elektroniskās aizdedzes pielāgošana VAZ-2106

Kas var lepoties ar elektronisko aizdegšanosuz VAZ-2106, kādi ir tā trūkumi? Lai atbildētu uz šiem jautājumiem, ir jāņem vērā abu sistēmu galvenie mezgli un darbības Princips — kontakts un bezkontakta (elektroniski). Нав pareizi uzskatīt mikroprocesoru, jo tas ir uzstādīts tikai uz automašīnām ar degvielas iesmidzināšanas sistēmu. Diemžēl visās sešās daļās tika uzstādīts tikai karburators. Protams, ir iespēja uzstādīt inžektoru sistēmu, bet tas maksās diezgan penss. Protams, tas ir ievērojams dzinēja uzlabojums, taču to var nedaudz uzlabot, ja tiek mainītas aizdedzes sistēmas.

Aizsardzības sistēmas galvenie elementi

Tagad mums jāņem vērā visi kopējie elementiaizdedzes sistēmas. Viņi visi ir vienādi, neatkarīgi no tā, vai ir iebūvēta vai kontaktējama elektroniskā aizdedzes sistēma ВАЗ-2106.Pirmkārt, sveces ir visur. Tās sastāv no centrāla elektroda, starp to un masu ir neliela atstarpe. Tas ir izolēts no ermeņa ar keramikas elementu. Reti sveces dzīvo 30 tūkstošus km. nobraukums, un daži pat sabrukumu. Iztīriet tā, lai centrālās elektroda daa iekristu cilindrā. Šī iemesla dēļ ir nepieciešams to vietā nomainīt.

Otrkārt, bruņu caurules, kas savienoaugstsprieguma detaļas. Tās sastāv no īpašas šķiedras, kas pārraida impulsu ar augstu spriegumu. Tikai pieci vadi — четри, lai savienotu izplatītāja pārsegu ar svecēm.Un viens — savienot spoli ar izplatītāju. Treškārt, aizdedzes izplatītājs ir visos dizainos, tomēr tiem ir nelielas atšķirības. Ceturtkārt, aizdedzes spole ir transformators, kas desmitiem reižu spēj palielināt spriegumu, kas tiek piemērots primārajai tinumā. Bet elektroniskās aizdedzes sistēma VAZ-2106 ir nedaudz sarežģītāka nekā tā, ko izmanto klasiskajā sistēmā.

Sazināties ar aizdedzes sistēmu

Vecākais, vecākais, morāli novecojiskurai ir daudz trūkumu. Tikai to var aprakstīt, citiem vārdiem sakot, tam nav piemērotas.Neskatoties uz visiem trūkumiem, to plaši izmantoja daudzus gadus, pat ja Eiropas automašīnās bija mikroprocesoru kontrolēta degvielas iesmidzināšanas sistēma, piemēram, M-Jetronic un L-Jetronic. Kontaktu sistēmas priekšrocība tās vienkāršībā. Piemēram, elektroniskās aizdedzes pielāgošana VAZ 2106 nerada īpašas grūtības.

Aizdedzes sadalītājs ir centrālaisass, kas pārvietojas, pieslēdzot pie piedziņas, kas pagriež eļļas sūkni. Ставка задницу и Нелиела кумоде augšējā daļā. Ir nepieciešams izveidot kontaktgrupu.Tas ir centrālais sistēmas elements, ar augstu sprieguma spoli tiek pielikts impulss, tādēļ tiek ģenerēts spriegums aptuveni 30 kV. Bet ir trūkums — lielas strāvas pāreju veic kontaktgrupa. Tāpēc pastāv mūžīgas problēmas.

Kontakttransistors

Protams, nedaudz perfekta, bet ne L-Jetronickontakttransistora sistēma. Tas ir viens liels plus, lai gan daudzas nepilnības paliek no klasiskās aizdedzes sistēmas. Kontaktspraudnis neko nav aizgājis, tas atrodas tā izplatītājā. Tādā pašā veidā tiek ieslēgta kustība, kontakti ir pakāpeniski izplūduši, tie kļūst nevērtīgi.Бет но вена каитига фактора атбриводжас — нотик земас стравас пареджа. Mēs varam teikt, ka tas ir VAZ 2106 gandrīz elektroniska aizdedze, taču nav slēdzis. Tāpat nav kontaktu dedzināšanas, jau nedaudz ir vieglāk strādāt ar sistēmu, tā resursi pieaug. Kontakti kontrolē tranzistoru, kas darbojas īpašā taustiņa režīmā (piemēram, slēdzis). Ar to tiek ieslēgta visa lielā strāva.

Bezkontakta sistēma (elektroniska)

Tātad, šī sistēma ir pusi soli līdz L-Jetronicjo tajā tiek izmantots pat viens sensor.Датчики Холла Tas ir. Maza ierīce, kas pārņēma kontaktbloķētāja funkcijas. Viņam ir daudz priekšrocību. Tas sākas ar faktu, ka nav tieša kontakta. Līdz ar to sistēmas resursi ir tieši atkarīgi no skreperes un vadu kvalitātes. Tāpat nav lieks pieminēt faktu, ka tiek kontrolēta visa vāja strāva. Tas arī atšķir no VAZ 2106 elektroniskās aizdedzes no klasiskās shēmas.

Датчики зала rada vāju signālu, kas navpietiekami, lai satricinātu spoļu primāro tinumu. Bet tas ir pietiekami, lai to varētu izlasīt kā īpašu ierīci — slēdzi.Ar tā palīdzību signāls pastiprina un piegādā to aizdedzes spolē. Sistēmas priekšrocības būs nedaudz zemākas, un tagad ir pienācis laiks runāt par grūtībām, ar kurām var rasties elektroniskās aizdedzes uzstādīšana.

Vai ir grūti veikt nomaiņu?

Īsi sakot, jūs varat tikai vienu vārdusaka nē Faktiski, ja jūs zināt, kā iestatīt aizdedzes laiku uz kontaktu sistēmas, tad ar elektronisko ierīci nebūs problēmu. Vienā veikalā tiek pārdota VAZ-2106 elektroniskā aizdedze, kuras cena svārstās no 700-900 rubļiem.Un piegādes komplektā ir viss nepieciešamais — un vadi, un slēdzis, un sadalītājs, un pat metāla skrūves. Pērciet tikai bumbas bumbu tā, lai ar šīm skrūvēm varētu pieskrūvēt.

Attiecībā uz izplatītāju tā izskatāsuz kontaktu sistēmā izmantoto. Ar vienu atšķirību — nevis kontaktu grupu vērts Датчик холла, un uz pusi savienotāju, ir jāiekļauj uz kuģa tīklā. Piedziņa ir tas pats, arī ir iepriekš leņķa iestatījums procedureūra ir tāda pati, kā eļļas sūknis, vāks tramblera no tā, kuru izmanto, ja klasiskā sistēmas.

Kādas priekšrocības es varu saņemt?

Bet ieguvumi, kas jums daudz, jaelektroniskās aizdedzes uzstādīšana ВАЗ-2106 kontakta vietā. Лабак сакт ар то, ка катрам вадитаджам мил браукт, невис салабот автомашину. Bet bieži nomaiņa kontaktu grupu vai tā tīrīšanu un pielāgošanu, radot šausmīgu aizvainojumu autobraucējiem. Turklāt kontakts jebkurā brīdī var neizdoties, tāpēc jums ir nepieciešams резервирует элементы. Bet elektroniskā sistēma šajā pusē ir daudz uzticamāka un tai nav nepieciešama bieža apkope.

Bet vissvarīgākā lieta notiek dzinējā — ļotijebkuras automašīnas sirds. Viņa darbs normalizējas. Тас сак дарботиес парейзи, неаткариги но клоķварпстас атрума. Lai gan dīkstāvē, pat pie 4000 apgr./min, motors darbojas teicami un vienmērīgi, degvielas un gaisa maisījuma aizdegšanās notiek savlaicīgi. Tas uzlabo jūsu komfortu, palielina motora drošumu, un pats svarīgākais — palielina tā resursus.

Uzstādīšanas noteikumi un shēma

Ir vērts atzīmēt, ka elektroniskā aizdedzes ķēdeVAZ-2106 ir ļoti vienkāršs, cilvēks, kas ir tālu no elektriskajādām, var.Iekļautais ir neliels cevedis, kurā tiek uzzīmēti visi vadi, to krāsu marķējums ir norādīts. Bez tam, vadu galos ir spraudņi un aizbāžņi, kurus nevar ievietot nepareizi. Tikai viens nianses — visas sistēmas jauda ir jāņem no kontakta ar slēdzeni, uz kuras atrodas spriegums, kad ir ieslēgta aizdedze. Pretējā gadījumā slēdzis un visa sistēma pastāvīgi atrodas zem sprieguma, un tas ir nepieņemami, jo pastāv liels ugunsgrēka риски.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
