Залегание поршневых колец. Причины, последствия, ремонт или замена | SUPROTEC

Выражение «залегли кольца», это что?

Для начала разберемся, как устроена цилиндропоршневая группа. Во время работы двигателя поршень совершает возвратно-поступательные движения внутри цилиндра. Между этими деталями обязательно должен быть зазор, чтобы трение не мешало движению.

В то же время контакт деталей поршень/цилиндр должен быть по возможности герметичным, чтобы:

  • максимально использовать энергию расширяющихся газов;
  • не пропускать продукты сгорания в картер;
  • при движении вниз снимать смазку, попавшую на внутреннюю стенку цилиндра.

Чтобы выполнить эти условия, на каждый поршень в большинстве случаев легковых автомобилей установлены три кольца: два компрессионных и одно маслосъемное. Компрессионные кольца обычно «сплошные» в сечении, а маслосъемные имеют прорезь, в которой устанавливается пружина, снаружи у них кромка для съема и разрезы для удаления масла. Благодаря такой конструкции кольца пружинят и плотно прилегают к стенкам цилиндра.

Поршень имеет три канавки, ширина которых на сотые доли миллиметра больше толщины поршневых колец. Поэтому кольца всегда зафиксированы и имеют свободу движения, плотно закрывая зазор.

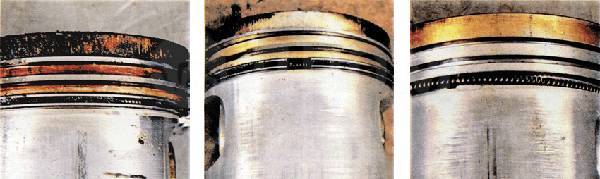

Когда в поршневых канавках скапливается нагар или кокс, он играет роль клея. Кольца просто приклеиваются к канавкам, теряют подвижность и не могут упруго прижиматься к стенкам цилиндра, происходит нарушение плотности сопряжения пары поршень/цилиндр. Это явление называется залеганием или закоксовкой. Почему залегают кольца, разобрались, теперь узнаем, как это все диагностировать.

Признаки залегших колец

Ранее выяснили, что, когда залегли кольца в двигателе, нарушается герметичность прилегания поршня к цилиндру. Из этого следует, что газы из камеры сгорания частично «пролетают» в образовавшийся зазор, не выполняя полезной работы, попадают в картер.

Симптомы, что залегли кольца, обуславливаются главным образом падением компрессии в камере сгорания из-за зазоров между поршневым стаканом и стенкой гильзы. Проблемы начинаются с ухудшения динамических характеристик автомобиля. Двигатель плохо реагирует на работу с педалью газа. Это основной признак.

Если залегли маслосъемные кольца, пленка смазки остается на внутренней поверхности цилиндра (кстати, компрессионные кольца залегают гораздо реже). Во время рабочего хода поршня, когда воспламеняются пары горючего, смазывающая жидкость сгорает. Масло расходуется на угар, а из выхлопной трубы идет дым синеватого цвета. Это второй признак.

Затрудненный запуск двигателя в любую погоду – еще один признак залегших колец. Коленвал с противовесами имеет большую массу, чтобы его провернуть нужно значительное усилие. К тому же масло стекло в поддон картера, на первых оборотах сила трения также препятствует движению поршня. Если один или несколько цилиндров не работают, пуск затруднен.

Увеличенный расход топлива также может быть признаком, что в двигателе залегли кольца. Из-за зазора между поршнем и цилиндром энергия горючего не используется полностью: компрессия недостаточна. Поэтому бортовой компьютер завышает обогащение топливовоздушной смеси, чтобы компенсировать недостаток тяги. Это приводит к перерасходу горючего.

Чем опасна ситуация, когда залегли кольца в двигателе

Главная опасность в том, что когда залегли поршневые кольца, двигатель функционирует в нештатном режиме:

  • неполное сгорание топлива, образование нагара;
  • сбой работы отдельных цилиндров;
  • выхлопные газы проникают в картер, деструкция масла;
  • масло сгорает, образовывая лаки и нагар.

Эти, кажущиеся незначительными, неисправности приводят к серьезным проблемам и дорогому ремонту.

Попадая в поддон картера, агрессивные выхлопные газы вступают в реакцию с маслом. Химический состав смазывающей жидкости изменяется, оно не может выполнять свои функции. В результате ускоряется износ трущихся деталей, ухудшается отвод тепла.

Масло, не убранное залегшим маслосъемным кольцом, сгорает, провоцируя локальный перегрев деталей. При длительной эксплуатации в таком режиме появятся задиры на гильзе и юбке поршня. Сгорая, масло оставляет нагар, из-за которого часто возникает детонация, возможен прогар поршня.

Что делать, если залегли кольца в двигателе

Ответ на данный вопрос банален: если довели двигатель своего «железного скакуна» до такого состояния, что залегли кольца, надо их раскоксовать — скажут на любом форуме. Для этого необходимо удалить нагар из поршневых канавок. Раскоксовку можно делать тремя способами:

  • механическим очищением нагара,
  • химическим растворением кокса,
  • при помощи специальных присадок в топливо.

Рассмотрим каждую процедуру подробнее. «Народные способы», связанные с риском повредить прокладки и сальники современного автомобильного мотора, упоминать не будем.

Механическая раскоксовка

Этот способ подразумевает частичную или полную разборку двигателя, потому что поршни, на которых залегли кольца, необходимо извлечь. Очищать детали нужно вручную, используя мягкие щетки, ветошь и растворитель, керосин или ацетон.

Места, до которых трудно добраться щеткой, необходимо тщательно прочистить с помощью небольших кусочков ваты или ветоши смоченных в растворителе. Мастера часто используют пинцеты и другие приспособления, чтобы удалить весь нагар. Только в этом случае раскоксовка считается качественной.

Данный способ требует хорошего знания устройства авто, и силового агрегата в частности. Нужно ведь не только разобрать, но и потом правильно собрать мотор. Это причина, почему лучше доверить такую работу профессиональным автослесарям, хоть это и немалостоящее удовольствие.

Химическая раскоксовка

Этот способ поможет, если залегли маслосъемные кольца, а что делать не знаете – нет ни навыков, ни инструментов, чтобы разбирать двигатель, и нет возможности обратиться в автосервис. Чтобы раскоксовать мотор с помощью химии, нужно только уметь выкручивать свечи зажигания.

Алгоритм химической раскоксовки залегших колец:

  1. Прогреть двигатель до 80-90 °C.
  2. Отсоединить провода питания, вывернув свечи.
  3. Вывесить ведущий мост.
  4. Рычаг КПП установить на максимальную скорость.
  5. Провернуть коленвал так, чтобы все поршни встали в среднее положение.
  6. Залить в цилиндры по 40 мл средства, завернуть свечи.
  7. Подождать 60 минут, временами поворачивая вперед-назад ведущие колеса.
  8. Убедившись, что вся жидкость просочилась вниз, запустить мотор на час в режиме ХХ.
  9. Заменить масло и масляный фильтр.
  10. Проехать 20-30 км с нагрузкой около 3000 оборотов.

Главные недостатки этого способа:

  1. Нет возможности надежно проконтролировать, насколько хорошо удален кокс.
  2. Агрессивная химия может повредить уплотнители и сальники двигателя.

Раскоксовка с помощью присадок

Это наиболее простой и безопасный вариант чистки двигателя, если залегли кольца, а что делать вы не знаете. Достаточно добавить в топливо или моторное масло специальную присадку – не нужно ничего выкручивать-закручивать, вывешивать и ждать. Просто и удобно. Сегодня на рынке представлены средства импортного и отечественного производства. Бренды из стран ЕС и США традиционно пользуются авторитетом, но относительно дороги. Продукция отечественных производителей дешевле, и часто не уступает западным аналогам.

Например, российская компания «Супротек» разработала линейку триботехнических составов, которые позволяют комплексно очистить мотор автомобиля. Промывки быстро удаляют самые стойкие загрязнения, а присадки в бензин и моторное масло поддерживают эффект «чистого двигателя» на протяжении длительного времени. «Очиститель топливной системы» Suprotec комплексно промывает камеру сгорания и топливную систему бензиновых моторов. Промывка добавляется в топливный бак. Ввиду высокой химической активности рекомендуется для разовой очистки, когда заметили симптомы, что залегли кольца в двигателе. Средство эффективно удаляет все виды нагаров из камеры сгорания, устраняя связанные с ними проблемы.

Чтобы закрепить эффект от «Очистителя топливной системы», рекомендуется использовать «Долговременную промывку двигателя» от «Супротек». Состав заливается в маслозаливную горловину. Это средство работает медленнее, но способно удалить самые стойкие отложения, к тому же оно абсолютно безопасно для резиновых и полимерных деталей. Из-за постепенного характера действия промывку необходимо добавлять в масло приблизительно за 200 километров до плановой замены масла.

Отличные результаты в профилактике такого явления как залегание поршневых колец показал триботехнический состав Suprotec Active. Эта присадка для добавления в моторное масло борется с корнем проблемы – она оптимизирует зазоры в узле кольцо-канавка-гильза. Это улучшает съем смазки со стенок цилиндра, препятствуя образованию нагара.

Конечно, совсем «убитый» двигатель никакая химия не спасет. Но если не запускать состояние автомобиля, в общем, и силового агрегата, в частности – вполне можно обойтись регулярным добавлением присадок в топливный бак или масляную систему. Это дешевле, чем ремонтировать мотор, когда залегли кольца или образовались задиры в ЦПГ.

Советы по профилактике

Основные причины закоксовки двигателя известны, она возможна, если:

  • автомобиль несколько месяцев простоял без движения, а потом его начали эксплуатировать,
  • постоянно совершаются только короткие поездки, когда мотор не успевает полностью прогреться;
  • используется некачественное моторное масло, либо регулярно превышается интервал замены.

Значит, чтобы снизить риск залегания поршневых колец, нужно придерживаться несложных правил:

  1. Если машина долго простояла без движения, замените масло, прежде чем начнете на ней ездить.
  2. Время от времени совершайте длительные поездки, чтобы мотор прогрелся, и отложения полностью выгорели.
  3. Заливайте только рекомендованные производителем автомобиля сорта моторных масел.

Помните, что любую проблему легче предупредить, чем потом с ней бороться.

Признаки, причины и решения, если залегли кольца

Варианты решений расположены в порядке возрастания сложности выполнения. Если не помогает первый вариант, значит, проблема слишком серьезная.

Признаки проблемы

Причина

Решение

Падение компрессии.

Газы «пролетают» в зазор между поршнем и гильзой.

1. Использовать «Очиститель топливной системы» Suprotec, или «Долговременную промывку двигателя».

2. Выполнить химическую или механическую раскоксовку.

Из выхлопной трубы идет сизый дым.

Масло остается на стенках цилиндра и сгорает с топливом.

Затруднен пуск двигателя.

Мотор троит, недостаточная сила, чтобы провернуть коленвал.

Расход горючего увеличился.

Из-за троения ЭБУ повышает обогащение топливовоздушной смеси.

Залегли кольца в двигателе: особенности, процедуры, неисправности

Достойный уход способствует значительному повышению срока безотказной эксплуатации автомобиля. Его же гарантирует регулярное техническое обслуживание, неусыпный контроль над состоянием расходных элементов и своевременная замена изношенных или деформированных деталей, грозящих приближающимся выходом из строя.

Независимо от времени использования силового агрегата, пробег более 150 тыс.км обычно отражается на его работоспособности, вызывая существенные проблемы. В их числе можно отметить неприятную ситуацию с залеганием поршневых колец.

Своевременное обнаружение и незамедлительное устранение подобной неисправности способно уберечь кошелек владельца автомобиля от ощутимых затрат на незапланированный капитальный ремонт мотора.

Как поступать водителю, если залегли кольца в двигателе? Что делать в первую очередь в такой ситуации

Конструкция силового агрегата устроена таким образом, что внутренние стенки цилиндров и поршни разделяет некоторый зазор. Для его компенсации предусмотрены специальные поршневые кольца. Благодаря этим деталям обеспечивается достаточно надежная герметизация камеры сгорания.

Поршневые кольца являются своего рода уплотнителями, устраняющими ненужный промежуток между элементами. Поэтому столь важно не допускать или своевременно устранять их залегание.

Устройство рассматриваемых деталей предполагает наличие специальной прорези-замка. За счет этого поршневые кольца приобретают способность сохранять некоторую подвижность, сжимаясь и разжимаясь при определенных обстоятельствах. Такое полезное качество создает возможность для постоянного надежного прилегания детали к стенке цилиндра.

Предназначение поршневых колец

Среди основных ключевых элементов, составляющих конструкцию силовых агрегатов, далеко не последнее место отводится поршням. Для долговременного сохранения их работоспособного состояния необходимо поддерживать качественную смазку деталей. При этом следует постоянно оберегать камеру сгорания от проникновения внутрь масла.

Попадание смазки в систему приводит к образованию нагара, негативно отражаясь на функциональности моторов. Также отрицательное влияние на работоспособность мотора оказывают газы, поступающие в картер из камеры сгорания.

Надеваемые на поршень незамкнутые кольца имеют две разновидности: компрессионные и маслосъемные. Их различие заключается в выполняемых функциях:

  1. основным предназначением компрессионных колец считается защита картера силовой установки от проникновения газов из камеры сгорания. Сжимаясь и разжимаясь в пределах, предусмотренных конструкторами, они поддерживают требуемое давление в системе. Компрессионные кольца двигателя обычно используют парами. При этом разрывы незамкнутых элементов располагают относительно друг друга на 1800. Такой метод размещения способствует лучшему уплотнению;
  2. в конструкции современных моторов присутствует еще одно кольцо, маслосъемное. В его функции входит защита камеры сгорания от проникновения масла.

Отдельно отметим, что для установки колец на поршнях предусмотрены специальные канавки. Такое приспособление заложено изготовителями в конструкции агрегата, обеспечивая достаточно надежную фиксацию деталей.

Предпосылки залегания колец

При долговременной эксплуатации двигателя на его элементах образуется большой слой нагара. Именно это считается главной причиной, вызывающей залегание колец. А основными предпосылками образования чрезмерного количества нагара являются:

  • непродолжительная езда на недостаточно прогретом двигателе. Особенно опасными считаются небольшие расстояния в 5-10 км;
  • различные повреждения маслосъемных колпачков, вплоть до полного выхода из строя;
  • смазочные вещества недостаточно высокого качества, заливаемые в силовой агрегат. Следует отметить, что масло, обладающее свойствами должного уровня, не выгорает в моторе, сохраняя заданные первоначальные характеристики;
  • последней причиной чрезмерного нагарообразования является несвоевременная замена смазки. Следует тщательно соблюдать рекомендации производителя, ограничивающего срок использования нефтепродукта. Также не стоит забывать регулярно и вовремя менять масляный фильтр.

Каждая из перечисленных предпосылок способна вызвать нежелательное нагарообразование. А это, в свою очередь, приводит к залеганию колец. Коксование канавок отрицательно сказывается на качестве уплотнения, ограничивая требуемую подвижность элементов.

Симптомы залегания поршневых колец

Прежде всего, необходимо отметить, что чаще всего отмечается первоочередное залегание маслосъемных колец, тогда как компрессионные гораздо дольше способны сохранять подвижность, не поддаваясь коксованию. Основными признаками, свидетельствующими о начале нежелательного процесса, считаются:

  1. необоснованное повышение потребления силовой установкой моторного масла. Увеличение расхода объясняется частичным проникновением смазки в камеру сгорания, где происходит ее использование на угар;
  2. эксплуатация двигателя сопровождается выделением из моторного отсека синего дыма. Обоснованием данного процесса является сгорание масла, попавшего в камеру. Замечено, что особенно заметными становятся клубы сизого дыма при увеличении оборотов коленчатого вала под определенной нагрузкой или после прогревания двигателя;
  3. затруднения при запуске силового агрегата на холодную;
  4. появление заметного понижения компрессии в цилиндрах;
  5. уменьшение отдачи мотора. Двигатель оказывается неспособным достичь требуемой мощности.

Заметим, что объяснением трех последних симптомов является понижение в цилиндрах степени сжатия топливно-воздушной смеси из-за недостаточно качественного уплотнения, вызванного залеганием поршневых колец. В особо запущенных случаях в салоне явственно ощущается запах гари. При таких сложных ситуациях не обойтись без замены рассматриваемых элементов.

Появление любого из перечисленных признаков требует незамедлительного вмешательства. Необходимо срочно принимать меры по раскоксованию колец, чтобы не допустить возникновения более значимых неполадок в силовом агрегате.

Раскоксовка колец

Итак, распознав вышеперечисленные симптомы, вы обнаружили, что в двигателе залегли компрессионные или маслосъемные кольца и задумываетесь над вопросом, что надлежит делать в первую очередь. Как можно разрешить ситуацию с наименьшим ущербом для пострадавшего агрегата? Постараемся разобраться совместными усилиями!

Если залегли кольца, вовсе не обязательно мчаться в ближайшую мастерскую или срочно вызывать специалиста, чьи услуги обойдутся недешево. Проблема легко устраняется собственными силами.

Для этого потребуется осуществить так называемую раскоксовку колец, основанную на удалении из внутреннего пространства камеры сгорания разнообразных отложений, наподобие кокса и нагара. Именно образование указанных веществ вызывает залипание поршневых уплотнителей, ограничивая необходимую подвижность.

Рассмотрим наиболее доступный способ, как раскоксовать кольца собственноручно, не снимая двигатель. Он заключается в очистке камеры сгорания специальными составами. Чтобы впоследствии не пришлось ломать голову, как заменить поршневые кольца, рекомендуем воспользоваться данным методом.

На автомобильном рынке в достаточно широком ассортименте представлены такие средства. Среди многообразия продукции, предлагаемой заботливым владельцам личного транспорта химической промышленностью, повышенным спросом пользуется состав под названием Lavr.

Однако отечественные автолюбители не привыкли пользоваться готовыми средствами, предпочитая, в целях экономии, все делать своими руками из подручных материалов.

Рекомендации по самостоятельному устранению проблемы с залеганием поршневых колец

Предприимчивые российские владельцы личного транспорта придумали собственное чистящее средство для удаления отложений из внутреннего пространства цилиндров. Далее предлагается пошаговая инструкция по очистке камеры сгорания смесью ацетона с керосином:

  1. перед тем как освободить от налета и отложений кольца, не разбирая при этом весь силовой агрегат, необходимо предварительно отсоединить все провода и снять свечи зажигания;
  2. следует учитывать, что правильная очистка камеры возможна лишь при полном отсутствии масла в системе. Поэтому прежде чем начинать раскоксование поршневых колец, смазочный нефтепродукт из мотора сливают;
  3. далее одновременно рабочее пространство всех цилиндров заполняют приготовленным заблаговременно составом из керосина пополам с ацетоном;
  4. после этого свечи вкручивают на место и предоставляют чистящему средству выполнять положенные функции. Обычно процесс длится на протяжении 10-12 часов. Рекомендуется разнообразить период ожидания регулярным прокручиванием коленчатого вала на несколько градусов;
  5. затем снова снимаются свечи и чистящая жидкость сливается. Для того, чтобы полностью освободить движок от смеси, мотор прокручивают стартером;
  6. возвращают на место слитую смазку. Это необходимо для проведения предварительной проверки качества очистки двигателя от отложений в камере сгорания. Если после некоторого времени эксплуатации силового агрегата симптомы залегания не проявляются, цель считается достигнутой;
  7. на завершающем этапе остается лишь поменять масло. При этом не следует игнорировать рекомендации производителя и заливать несоответствующую данной модели двигателя смазку. Надлежит также учитывать сезонность нефтепродукта. При обновлении смазки обязательно устанавливают замененные масляные фильтры.

Следует отметить, что вместо упомянутой выше смеси вполне пригодным в качестве очистителя является керосин. Разве что время его воздействия на отложения в камере несколько продлевается.

Заключение

Установлено опытными водителями, что эксплуатационные характеристики силового агрегата зависят от множества факторов. Далеко не последнее место в их числе принадлежит функциональным способностям камеры сгорания. Поэтому после осуществления раскоксовки поршневых колец необходимо стараться не допускать их повторного залегания. Знай только меняй своевременно смазку!

Залегание поршневых колец: признаки, причины и как устранить

Хороший автомобиль может без нареканий пройти сотни тысяч километров, если за ним следить, регулярно меняя расходные элементы и вовремя ремонтируя близкие к выходу из строя детали. У двигателя нет конкретного срока службы, но после 150 000 километров у большинства моторов возникают различные серьезные проблемы. Одной из таких проблем является залегание поршневых колец. Если ее вовремя заметить и устранить, можно спасти двигатель от необходимости капитального ремонта.


Оглавление:
1. Зачем нужны поршневые кольца
2. Почему происходит залегание поршневых колец
3. Признаки залегания поршневых колец
4. Как избавиться от залегания поршневых колец

Зачем нужны поршневые кольца

Поршни являются ключевыми элементами в двигателях внутреннего сгорания. Чтобы они могли работать в нормальном режиме, чрезмерно не перегреваясь и не затираясь, их необходимо держать в смазанном состоянии. При этом масло не должно попадать в камеру сгорания, иначе возникнет нагар, который приведет к ухудшению работы двигателя.

Поршневые кольца являются незамкнутыми. Они надеваются на поршень и бывают двух видов – компрессионные и маслосъемные. На современных поршнях чаще всего распределение колец идет следующим образом: 2 компрессионных и 1 маслосъемное.

Задачей компрессионных колец является создание давления в камере сгорания. Между поршнями и цилиндрами имеется небольшой зазор, из-за которого нет возможности создать в камере сгорания нужное давление. Если бы не было колец, через зазор газы из камеры сгорания уходили бы в картер. Кольца выполняются незамкнутыми, чтобы они могли сжиматься и разжиматься в определенных заранее конструкторами пределах, поддерживая необходимое давление.

При этом само наличие компрессионных колец не позволяет полностью избавиться от проблемы с проникновением отработавших газов в картер. Чтобы этого избежать, конструкторы используют ряд других ухищрений, как минимум, разрывы незамкнутых компрессионных колец располагают таким образом, чтобы они находились на 180 градусов относительно друг друга.

Почему происходит залегание поршневых колец

Главная причина залегания поршневых колец – это образование большого количества нагара на элементах мотора. Можно выделить 4 основные причины, которые к этому приводят:

Чтобы избежать залегания поршневых колец, нужно максимально исключить образование нагара на элементах двигателя.

Признаки залегания поршневых колец

Симптомы залегания компрессионных и маслосъемных колец следующие:

В особо запущенных ситуациях может в салоне чувствовать запах гари при работе двигателя.

Как избавиться от залегания поршневых колец

Рекомендуем прочитать:
Раскоксовка двигателя: инструкция, рекомендации, выбор средства для раскоксовки

Чтобы устранить залегание поршневых колец, нужно выполнить раскоксовку двигателя. Данная процедура способна помочь, если проблема не запущена, и образовавшийся нагар не привел к повреждению поршня или камеры сгорания. По сути, процедура раскоксовки позволяет удалить образовавшийся нагар с элементов двигателя, в том числе с поршневых колец.

Выполняется раскоксовка двигателя следующим образом:

  1. Необходимо снять высоковольтные, низковольтные провода и открутить свечи зажигания;
  2. Далее из двигателя сливается масло;
  3. В цилиндры заливается средство для раскоксовки двигателя. Важно: Проводить процедуру рекомендуется одновременно во всех цилиндрах;
  4. После этого закручиваются свечи и «чистящее средство» остается в цилиндрах на 6-12 часов;
  5. Далее выкручиваются свечи, жидкость сливается;
  6. Следом заливается ранее слитое масло, и автомобиль эксплуатируется в течение 10-15 минут;
  7. Завершающим этапом является полная замена масла и масляного фильтра.

Раскоксовка позволит удалить образовавшийся нагар и устранить залегание поршневых колец. Для раскоксовки можно использовать как специализированные средства, так и «народные» варианты, такие как керосин и смесь керосина с ацетоном.

Стоит отметить, что если имеются малейшие подозрения на залегание поршневых колец, нужно как можно скорее выполнить процедуру раскоксовки, иначе может возникнуть более серьезная проблема с мотором.

Загрузка…

Перегрев двигателя (залегли кольца в двигателе)


Перегрев двигателя — достаточно серьезная проблема, которая может привести двигатель в негодность. Если общую температуру двигателя водитель может без проблем контролировать при помощи датчиков, то локальный перегрев двигателя контролировать очень сложно. Последствия локального перегрева могут быть самые серьезные, вплоть до заклинивания поршня в цилиндре. При перегреве двигателя в маслосистеме активно образовываются загрязнения, которые оказывают негативное влияние на работу двигателя.


Причины перегрева двигателя


Давайте рассмотрим основные причины перегрева двигателя.


Снижение уровня охлаждающей жидкости (антифриза)


Причинами утечек антифриза могут быть: растрескивание соединительных шлангов, повреждение уплотняющих прокладок, трещины или свищи в радиаторе. Обнаружить утечку охлаждающей жидкости достаточно легко: необходимо после длительной стоянки заглянуть под автомобиль, под ним не должно быть никаких подтёков. При обнаружении лужи антифриза необходимо найти источник течи и устранить его. А что делать, если антифриз начал подтекать на загородной трассе, и доливом воды/антифриза проблему решить не получается? В этом случае рекомендуем вам держать при себе на всякий случай и, при необходимости, воспользоваться:


Применение этих препаратов позволяет устранить трещины и повреждения размером до 0,9 мм.


Неисправность водяного насоса.


Обрыв приводного ремня водяного насоса (помпы) — еще одна причина перегрева двигателя. Если при обрыве приводного ремня ГУР или генератора можно эксплуатировать автомобиль, то при неработающей помпе далеко не уедешь. Конечно, если ремень порвался, то восстановить работу системы охлаждения можно только установив новый ремень. Как известно, профилактика заболевания намного дешевле, чем его лечение. Поэтому не стоит пренебрегать техническими осмотрами автомобиля — это позволит вовремя выявить проблему. Слабое натяжение приводного ремня вентилятора или помпы также может быть причиной перегрева двигателя.


Основной причиной выхода из строя помпы системы охлаждения, является износ подшипника и уплотнительной манжеты, из-за чего появляется течь антифриза. Продлить ресурс подшипника можно, используя антифризы XADO: Blue, Green, Red 12+, Red 12++. Антифризы в составе содержат атомарный ревитализант, который защищает подшипник помпы от износа.


Нарушение теплоотдачи радиатора.


Загрязнение радиатора системы охлаждения снижает его теплопроводность. Причем загрязнения могут накапливаться как на внешней поверхности радиатора, так и внутри него. Наружная поверхность радиатора загрязняется пылью, тополиным пухом и т.д., а на внутренней поверхности образуются отложения, которые забивают соты радиатора, нарушая циркуляцию охлаждающей жидкости.


Если загрязнения с внешней стороны радиатора легко выявить и устранить, то выявить отложения внутри радиатора намного сложнее. Но бороться с отложениями можно и нужно. Во-первых, используйте только качественные антифризы и не превышайте интервалы их замены. Во-вторых, при каждой замене антифриза рекомендуем использовать «Промывка системы охлаждения Radiator Flush». И в-третьих, рекомендуем при разбавлении концентрата антифриза использовать дистиллированную воду, это позволит снизить вероятность образования накипи.


Загрязнение двигателя.


Загрязнение внешней поверхности двигателя препятствует отводу тепла и нарушают нормальный тепловой режим работы двигателя. Поверхность двигателя загрязняется намного активнее, если на её поверхности присутствуют следы масла. Для очистки двигателя используйте средство «Verylube Очиститель поверхности двигателя».


Неисправности системы зажигания.


Неправильная регулировка системы зажигания или системы впрыска топлива, могут приводить к повышению температуры двигателя. Недогоревшая топливная смесь попадает в выпускной коллектор, где продолжает гореть, и активно нагревает головку блока цилиндров. Антифриз закипает, и в системе охлаждения образовываются воздушные пузыри и воздушные пробки, которые препятствуют нормальной циркуляции охлаждающей жидкости.


Низкое качество топлива.


Длительная работа бензинового двигателя в условиях детонации, из-за плохого качества топлива и загрязненности форсунок, приводит к увеличению отложений в камере сгорания. Работа двигателя в условиях детонации приводит к резкому росту степени износа двигателя. Как защитить двигатель от влияния некачественного топлива читайте здесь (Заправка некачественным топливом).


Последствия перегрева двигателя





При длительном или значительном перегреве двигателя может произойти тепловая деформация деталей двигателя: поршней, клапанов, головки блока цилиндров. Это приводит к капитальному ремонту двигателя и двигатель даже может стать не пригодным к ремонту.


Незначительный перегрев менее опасен для двигателя, но все равно может доставить немало хлопот автовладельцу. При перегреве двигателя масло, попадая на разогретые детали, сгорает, при этом образуются различного рода отложения: лаки, смолы, шлак. Отложения оседают на поршнях, поршневых кольцах, клапанах, и это приводит к общему загрязнению маслосистемы. Применение моторного масла с высоким значением параметра «температура вспышки» позволяет снизить его расход на угар. Рекомендуем применять моторные масла с температурой вспышки от 205º С.


Залегшие поршневые кольца приводят к ускоренному износу ЦПГ. Бороться с загрязнением маслосистемы и залеганием поршневых колец можно при помощи выполнения регулярной промывки маслосистемы. Подробнее, как и чем выполнять промывку маслосистемы, читайте здесь (Промывка маслосистемы двигателя).


В запущенных случаях, для удаления отложений в бензиновых и дизельных двигателях, рекомендуем использовать специальные препараты «Verylube Раскоксовка», «Verylube Антикокс». Эти высокоэффективные средства позволяют быстро устранить залегание поршневых колец, при этом нет необходимости разбирать двигатель. Состав вносится непосредственно в цилиндры двигателя через отверстия для установки свечей зажигания (топливных форсунок или свечей накаливания в дизельных двигателях).





В случае если из-за специфики конструкции двигателя внести составы в цилиндры затруднительно, то средство Verylube Антикокс может использоваться для промывки маслосистемы двигателя. Для этого средство специально выпускается в тубах 10 мл и вносится непосредственно в маслосистему двигателя. При выполнении промывки маслосистемы средством «Verylube Антикокс» необходимо строго соблюдать дозировку и длительность промывки (предварительно необходимо связаться с техническим специалистом производителя препарата и получить индивидуальные рекомендации по применению в таких случаях). После выполнения раскоксовки необходимо выполнить замену моторного масла и масляного фильтра.


Вследствие перегрева двигателя – на рабочей поверхности цилиндров двигателя могут образоваться задиры и царапины, такому двигателю вскоре понадобиться ремонт. Чтобы устранить последствия кратковременного перегрева рекомендую выполнить обработку двигателя гелями-ревитализантами XADO. Подобнее о методике обработки двигателя и дозировке препарате читайте в нашей статье здесь. (Ремонт деталей цилиндропоршневой группы).

Раскоксовка двигателя как борьба с масложором без замены масла.

 Раскоксовка двигателя — очистка нагара с поршневых колец, чтобы они обрели «подвижность», тем самым устраняя увеличивающийся «масложор». Её следует проводить как только заметите убыль масла на «угар» при эксплуатации авто, причем эта проблема не зависит от пробега двигателя, а больше от манеры езды, и используемых моторного масла и топлива. Эффективнее всего раскоксовка колец именно как профилактика двигателя, проводимая периодически как ТО. Она на 100% устраняет  «жор» масла, если он не более 0,5 л на 1000 км пробега, т.к. маслосъемные и компрессионные кольца еще не стерлись об стенки гильзы цилиндров. При более сильном расходе масла на угар можно не достичь желаемого результата.

Препараты при проведении раскоксовки  могут заливаться в масло, топливо и в камеру сгорания через свечные отверстия для попадания на закоксованные кольца. Все эти способы отличаются по эффективности очистки от нагара и трудоемкости проведения работы и зависят от качества применяемых препаратов.
Эта статья описывает разные способы эффективной борьбы с нагаром в двигателе,  плюсы и минусы вариантов раскоксовки двигателя, а также причины образования нагара в двигателе.

СПОСОБЫ РАСКОКСОВКИ ПОРШНЕВЫХ КОЛЕЦ

 Все способы раскоксовки поршневых колец двигателя можно разделить на 3 вида: «мягкая» раскоксовка, «жесткая» и в движении.

«Мягкая» раскоксовка двигателя

Мягкая раскоксовка поршневых колец — очистка поршневой группы от нагара через масляную систему двигателя. Раскоксователь (обычно это «промывка масляной системы с эффектом раскоксовки колец») заливается в моторное масло за 100-200 км до его замены, и до самой смены масла двигатель нужно эксплуатировать в щадящем режиме, избегая эксплуатации на максимальных оборотах. Состав «мягкой раскоксовки» должен размывать нагар с маслосъемных колец (которые чаще всего подвержены «залеганию» или коксованию) и поршневых канавок.

Главный минус таких «мягких» раскоксовок: с их помощью не получается очистить от нагара ни камеру сгорания, ни клапана двигателя. В основном это — традиционные промывочные жидкости масляной системы двигателя (5 или 7-минутки), с добавлением чистящих компонентов для удаления нагара. Такой метод  можно применять не в клинических случаях загрязнения двигателя, а как профилактику, при каждой замене масла.

Раскоксовка димексидом

В последнее время популярна раскоксовка двигателя димексидом. В основном за счет дешевизны и доступности препарата (в аптеке он стоит 50-70 руб за флакон) и качества растворения нагара в масляной системе двигателя. В масляную горловину заливают димексид из расчета 100 мл на 1 литр масла в двигателе. Минусов у этого способа раскоксовки три: обязательно нужно очистить поддон от краски, чтобы не забило сетку маслозаборника (т.к. краска отслаивается с поверхности поддона и попав на сетку маслозаборника, перекрывает подачу масла в насос).  Требуется хорошо промыть маслосистему (обычно 2 раза промывочным маслом) после слива димескида со старым маслом. Димексид хорошо очищает кольца, но нагар не полностью растворяется в масле, а кусочками отслаивается от стенок деталей двигателя и может забить маслоканалы в коленвале и шатунах.

Может по такому же принципу работает РАСКОКСОЙЛ ВАЛЕРА, т. к. его производитель не рекомендует долгое нахождение в масле этого реактива, опасаясь за отслаивание краски с поддона.

К «мягкой» очистке колец от нагара можно отнести и нашу присадку в масло АКТИВНУЮ ЗАЩИТУ ЭДИАЛ. Ее добавление в масло двигателя позволяет хорошо очистить кольца и канавки поршня от нагара и лаков (не хуже ДИМЕКСИДА), обычно изменения, от применения присадки, становятся заметны через 10-15 минут на холостом ходу и проезде до 50 км. Основное отличие ее от других «мягких» конкурентов: НЕ НАДО МЕНЯТЬ МАСЛО после применения (замена масла в двигателе производится планово). Наша присадка заливается как в «свежее» так и в «старое» масло и на ней катаются до конца срока службы масла. Желательно, чтобы автомобиль еще проехал на этом масле хотя бы 300 км, чтобы присадка сработала в полную силу. Нагар полностью расщепляется на молекулы и не забивает масляные каналы в колевале.
Ее дополнительным плюсом служит последующая защита пар трения от износа и усиление сопротивляемости масла на истирание.

«Жесткая» раскоксовка двигателя

Жесткая раскоксовка колец (старый «дедовский метод») более распространена. Суть этого способа раскоксовки довольно проста: в камеру сгорания через форсуночные или свечные отверстия заливается агрессивная жидкость которая размягчает и растворяет нагар в канавках и на днище поршня.

СПОСОБ ПРИМЕНЕНИЯ: автомобиль ставится горизонтально, двигатель прогревается до рабочей температуры, после чего отключают зажигание и выкручивают свечи или снимают форсунки. Поворачивая коленчатый вал, с помощью проволоки или отвертки выставляют поршни в положение близкое к среднему. В каждый цилиндр заливается антикокс (ЛАВР, МИЦУБИСИ ШУМА, ГРИНОЛ,  ДИМЕКСИД, ХАДО или ВАЛЕРА) и оставляется там на определенное время – от 20 минут до 12 часов для размягчения нагара (в зависимости от производителя таких препаратов). Прогреть двигатель нужно для усиления процедуры, создается эффект «паровой бани»,  так нагар лучше «откисает» и размягчается.

Свечные колодцы при такой раскоксовке закрывают, слегка наживив свечи, чтобы двигатель быстро не остыл, и отключают зажигание. После прохождения определенного времени выкручиваются наживленные свечи зажигания, и путем прокрутки коленвала стартером из камеры сгорания удаляется вся очищающая жидкость, часто применяя для этого шприц с трубочкой. Это та, что не просочилась через поршневые колечки в картер. Свечные отверстия накрывают ветошью, чтобы грязь сильно не разлеталась из отверстий и не заляпала все подкапотное пространство. Затем закручивают свечи, заводят двигатель и дают ему поработать на переменных оборотах или проезжают около 50 км. Далее самое главное: требуется ОБЯЗАТЕЛЬНО сменить масло и свечи.

Данная методика сегодня довольно активно применяется как на СТО, так и автовладельцами самостоятельно.

В последнее время популярна МИЦУБИСИ ШУМА, т.к. она не опускается вниз при впрыскивании в камеру сгорания, а пенясь заполняет весь ее объем и чистит всю камеру сгорания, включая верхнюю ее часть и клапана. По такому же принципу работает ВАЛЕРА от ВМПАВТО и ЛАВР.

Минусы «жесткой» раскоксовки

Эффективность этого способа зависит от качества используемого антикокса (в советское время обычно применялся ацетон или смесь керосина с ацетоном в одинаковых пропорциях), а также от типа обслуживаемого двигателя. Часто удается убрать только нагар на который попала жижа чистящего сольвента (т.е. верх поршня и кольца), а стенки камеры сгорания и клапана почти не очищаются.

Такая химия довольно токсична и применяя ее в гараже можно отравиться ядовитыми парами. В зимнее время, на качество растворения нагара сильно влияет быстрое остывание двигателя, да и на морозе выкручивать свечи или снимать форсунки занятие не из приятных.

Непонятно сколько надо заливать по количеству сольвента в каждый цилиндр для наибольшего достижения результата, т.к. двигатели разные, разные объемы камеры сгорания и диаметры поршней, а инструкция по применению для всех двигателей одинакова (у 2,5л двигателя и у двигателя объемом 1,3л одинаковое количество поршней). Нальешь много, есть вероятность, что в масло просочится большое количество препарата и разрушит резиновые уплотнения, нальешь мало, можно толком ничего не почистить.

Особенности раскоксовки ГРИНОЛ

Особенно разрушительное действие у раскоксовки ГРИНОЛ. Уже через час после заливки в камеру сгорания она просачивается через колечки в картер и начинает отслаивать краску с поддона. Поэтому эту раскоксовку лучше всего применять для очистки деталей от нагара уже разобранного двигателя, опуская детали в ванну с ГРИНОЛОМ, тут ей нет конкуренции. К стати, сами разработчики этой раскоксовки показывают ролики именно с очисткой поршней со снятием с двигателя.

Часто после заливки в камеру сгорания раскоксовка быстро просачивается в картер двигателя (через замки колец) и не выполняет своих функций по очистке поршневых канавок и дренажных отверстий, не говоря уже о стенках камеры сгорания.

Довольно тяжело самостоятельно выставить поршни в среднее положение, для этой операции потребуется как минимум один помощник. Если автомобиль с АКПП (его взад-вперед не по толкаешь), значит для проведения раскоксовки потребуется подъемник или домкрат, чтобы поднять ведущие колеса.

Раскоксовка оппозитного двигателя

Конструкция двигателя сильно влияет на проведение очистки от нагара. Допустим надо раскоксовать автомобиль SUBARU с оппозитным двигателем: подняв капот, непонятно где вообще там находятся свечи зажигания, а надо еще добраться до них, выкрутить и попытаться залить антикокс в камеру сгорания. Оппозитные двигатели располагаются горизонтально и антикокс вытечет из камеры сгорания, пока будете вворачивать свечи на место. Выставить поршни в среднее положение на оппозитном двигателе вовсе проблематично, плюс раскоксовка будет очищать только нижнюю половинку камеры сгорания, и соответственно нижний сегмент колец. Хоть и создается эффект «паровой бани», но лучше все же когда нагар полностью залит реагентом, чем разложение его под паром.

Раскоксовка V-образного двигателя

Тоже самое можно сказать про V-образные двигатели, где доступ к свечам или форсункам затрудняют еще и навесные агрегаты. Плюс поршни под наклоном, раскоксовка будет неравномерно воздействовать на нагар, значит потребуется больше препарата для растворения нагара. Очистка колец таким методом дизелей вообще штука проблематичная. Сначала нужно добраться до форсунок (те же навесные агрегаты), потом снять их, а это зачастую требует специальных съемников или форсуночных ключей. После снятия форсунок следует поменять медные уплотнительные шайбы (для повторного использования они уже не подходят), которые надо предварительно купить, а это поездка в специализированный магазин, где они не всегда есть в наличии.

Еще одна проблема — образование задиров на гильзе. При «жесткой» раскоксовке двигателя от нагара происходит вымывание масла со стенки цилиндра чистящим реагентом и первый запуск двигателя осуществляется «по сухому» т.е. кольца трутся по гильзе без масла, что приводит к дополнительным задирам на гильзе и резкому износу поршневых колец.

Обязательно потребуется замена масла в двигателе, т.к. часть препарата через кольца проникает в картер и смешивается с маслом, что меняет его свойства и будет отрицательно воздействовать на резиновые уплотнения и сальники. Обычно подлежат замене и свечи зажигания.

Раскоксовка колец через топливо

Раскоксовка двигателя через топливо — выжигание нагара в процессе движения. Это самый простой по проведению, но не менее эффективный способ борьбы с нагаром. Суть метода — применение специальных присадок в топливо для борьбы с нагаром в камере сгорания. Тут наш РАСКОКСОВАТЕЛЬ  ЭДИАЛ . Почистить двигатель используя нашу присадку это самый простой, не трудоемкий и бюджетный способ. Для его осуществления НЕ ТРЕБУЮТСЯ специальные навыки, инструмент и куча времени для снятия и установки свеч или форсунок. По времени введения препарата вы потратите не больше минуты.

Раскоксовка ЭДИАЛ заливается в бак автомобиля и вместе с топливом попадает в камеру сгорания. На работающем двигателе частицы присадки (попадая с топливом в камеру сгорания) проникают в толщу нагара и лаковых отложений и полностью выжигают их, а остатки удаляются через выхлопную систему. Существенное отличие нашего метода очистки двигателя от других,  также и в том, что выжигание нагара происходит быстрее при повышенной нагрузке и скоростях. Т.е. эксплуатация автомобиля осуществляется без ограничений по нагрузке, в привычной манере езды, а езда по трассе значительно помогает очистке от нагара.

Раскоксовка маслосъемных колец

Самая проблемная зона в поршневых кольцах — маслосъемные кольца. Единственный эффективный  способ их очистить это увеличение времени воздействия на нагар. Тут эффективнее всего одновременно применить 2 присадки: АКТИВНУЮ ЗАЩИТУ в масло двигателя и РАСКОКСОВКУ ЭДИАЛ в топливо автомобиля. Наши препараты будут мягко очищать поршневые канавки от нагара, освобождая кольца. Если кольца не «оживут»сразу, то на протяжении пробега до 300 км «жор» масла резко упадет или совсем прекратится.

Если расход масла на угар составлял около 1 литра на 1000 км пробега, то 100% достижения результата может не получиться, т.к. (по статистике) маслосъемные кольца могут быть просто стерты. Так же VAG-овские двигатели TSI тяжелее поддаются раскоксовке (плохо очищаются дренажные отверстия для слива масла с канавки поршня в картер. Особенно турбовые Фольсвагены (1,8л) этим страдают. Тут можно посоветовать несколько раз применить комплекс или после нашего комплекса в масло и топливо применить «жесткую» раскоксовку (ШУМУ) и заменить масло в двигателе. Это должно помочь.

Раскоксовка клапанов

Если авто эксплуатируется в основном в городских условиях (низкие обороты и частая работа на холостом ходу), то клапана довольно быстро обрастают нагаром. Наша раскоксовка в топливо ЭДИАЛ хорошо очищает нагар на впускных клапанах, обеспечивая герметичность в паре «клапан-седло». Что устраняет пропуски зажигания и улучшает динамику и экономичность двигателя.

Виды закоксовки поршневых колец

При закоксовке кольца могут находиться в разном состоянии: быть утопленными в поршневые канавки (зацементированы в нагаре) или быть выдавленными из поршневых канавок нагаром попавшим между поршнем и кольцом. Первый вариант закоксовки самый простой и раскоксовка удаляя нагар позволяет кольцам обрести подвижность и они начинают снимать масло со стенок гильзы.
Во втором случае нагар накапливается между кольцом и стенкой поршневой канавки и выдавливает кольца из поршневых канавок, что усиливает их трение об стенки гильзы и кольца быстро стираются. В результате раскоксовки очищаются поршневые канавки от нагара и кольца «садятся»на место. Зазор между кольцом и стенкой гильзы увеличивается в результате чего «масложор» вырастает, а владелец авто «попадает» на «капиталку».

Поэтому-то и необходимо проводить раскоксовку как заметили расход масла на угар, а еще лучше делать раскоксовку периодически как профилактику двигателя. Это как гигиена полости рта у человека. Зубы вы чистите постоянно, убираете «зубной налет». Так и за двигателем необходимо ухаживать, не только менять масла и фильтры, но и убирать нагар. Как только появился «масложор» — делайте раскоксовку, чтобы не стерлись кольца (особенно маслосъемные). Не доводите коксование двигателя до критического состояния, когда «реанимировать» двигатель сможет только замена колец.

По нашему опыту в 95% случаев раскоксовка помогает избежать «капиталки», но иногда она наоборот приводит к ремонту двигателя («жор масла» резко вырастает). Это может быть связано с большим износом деталей ЦПГ (тут уже ничего не изменишь),  или сама раскоксовка была проведена неправильно (тут все в ваших руках). Поэтому будьте внимательны при выборе средства и способа раскоксовки двигателя!!!

Маслосъемные кольца и повышенный расход масла

Одними из наиболее важных и ответственных деталей автомобильного двигателя являются поршневые компрессионные и маслосъемные кольца. От их состояния в значительной степени зависят такие эксплуатационные показатели как разгонная динамика автомобиля, расход топлива и моторного масла, пусковые свойства двигателя, а также токсичность отработавших газов.

Многие автолюбители интересуются, как своевременно определить проблему с поршневыми кольцами и какие основные признаки неисправности этих деталей. Для того чтобы разобраться в этом вопросе необходимо четко понимать назначение компрессионных и маслосъемных колец двигателя, особенности их конструкции и условий работы.

Особенности конструкции и назначение поршневых колец двигателя.

Поршневые кольца автомобильного двигателя выполняют 3 основные задачи:

  1. Предотвращение прорыва газов из камеры сгорания в картер.
  2. Отведение теплоты от нагретого отработавшими газами поршня в стенки цилиндров.
  3. Обеспечение смазки деталей цилиндропоршневой группы и предотвращение (или хотя бы минимизация) попадания масла с картера в камеру сгорания и как следствие повышенного расхода масла.

В большинстве современных двигателей эти функции выполняют три поршневых кольца:

  1. верхнее компрессионное;
  2. среднее компрессионно-маслосъемное;
  3. нижнее маслосъемное кольцо.

Верхнее компрессионное кольцо отвечает за герметизацию камеры сгорания и испытывает очень большие нагрузки, так как воспринимает большую часть давления отработавших газов при сгорании. К тому же кольца работают в условиях повышенных температур, что сказывается на условиях их смазки и износа, что в итоге приводит к повышенному расходу масла. Для обеспечения противостояния большим температурным и силовым нагрузкам верхние кольца изготавливают из высокопрочного чугуна, легированного молибденом, никелем и хромом.

Среднее компрессионно-маслосъемное кольцо кроме функции уплотнения выполняет еще управление смазкой деталей и предотвращает повышенный расход масла. Во время хода поршня от верхней мертвой точки к нижней кольцо снимает масло со стенок цилиндра. Для обеспечения выполнения этой функции средние кольца имеют специальную форму, которая позволяет снимать масло со стенок при ходе поршня вниз и пропускать его при ходе вверх, что предотвращает попадание масла в камеру сгорания. Так как эти кольца менее нагружены чем компрессионные, то их, как правило, изготавливают из менее прочного материала — серого легированного чугуна с пластинчатым графитом.

Как можно догадаться из самого названия, главной задачей нижнего маслосъемного кольца является снятие масла с поверхности цилиндра и через отверстия или пазы в канавке поршня сбрасывание его в картер. Так как функции этого кольца отличаются от тех, что выполняют компрессионные кольца, то и его конструкция существенно отличается.

В настоящее время наибольшее распространение получили 2 типа маслосъемных колец:

  1. коробчатое с эспандерной пружиной;
  2. наборное, которое состоит из двух дисков и двухфункционального расширителя.

Основными требованиями к этим кольцам являются хорошая приработка к стенкам цилиндра и высокое давление на них, что обеспечивает эффективное снятие смазочного материала и предотвращение повышенного расхода масла. В зависимости от типа маслосъемные кольца изготавливают из серого легированного чугуна или из углеродистой стали. Для эффективной работы в паре с чугунной гильзой их поверхность хромируют.

Основные признаки износа поршневых колец

При износе верхних компрессионных колец, как правило, снижается компрессия в двигателе, что проявляется в ухудшении разгонной динамики автомобиля, а в случае если изношены кольца не у всех цилиндрах, то такой двигатель работает неравномерно. Для того чтобы определить в каком цилиндре изношены кольца необходимо замерить компрессию. В исправном бензиновом двигателе она должна составлять 11 – 13 бар, в дизеле – от 23 до 40 бар.

Когда изношены маслосъемные кольца

Износ или неисправность маслосъемных колец проявляется в повышенном расходе масла при нормальных условиях эксплуатации. Также признаком износа колец служит наличие черного дыма из системы выпуска и системы вентиляции картера (сапуна). Причиной этого является выгорание попавшего в камеру сгорания моторного масла.

Одним из возможных признаков, что может свидетельствовать о износе маслосъемных колец, служит загрязнение свечей маслом, но такое бывает и в случае если изношены масляные колпачки клапанов. Для точного определения причины неисправности потребуется разборка двигателя.

В большинстве случаев у современных двигателях внутреннего сгорания срок службы маслосъемных колец составляет 150-200 тысяч километров пробега, а в некоторых моторах даже от 300 до 500 тыс. Однако если автомобиль эксплуатируется в тяжелых условиях или его владелец своевременно не меняет масло, то их замена будет необходима уже через 50 тыс. километров. В связи с этим, принимая решение о замене компрессионных и маслосъемных колец, не стоит ориентироваться только по пробегу автомобиля.

Что делать при износе колец?

Для того чтобы выбрать путь решения проблемы необходимо выяснить, по какой причине она возникла. Возникновение вышеуказанных симптомов может быть вызвано износом или поломкой компрессионных и маслосъемных колец или же в случае если они закоксовались и залегли.

В первом случае нужно будет обязательно разбирать двигатель, и устанавливать новые детали вместо поврежденных. При этом следует тщательно осмотреть все сопряженные детали, так как при поломке колец возможно возникновение задиров, что можно устранить только путем проведения капитального ремонта.

В случае если есть предположение, что поршневые и маслосъемные кольца залегли, то можно добавить в масло специальную присадку. Но такой способ применяется, как правило, в профилактических целях.

Связанные с поршневыми кольцами неисправности возникают в практике довольно часто. Поэтому для того чтобы предотвратить возникновение серьезных последствий и, как результат, больших расходов на ремонт, необходимо вовремя распознавать первые их симптомы и принимать соответствующие меры.

 Евгений Шуба, к.т.н., преподаватель кафедры двигателей и теплотехники Национального транспортного университета

Залегание поршневых колец, признаки и причины


Автор admin На чтение 4 мин. Просмотров 10.6k.

Эксплуатационные характеристики двигателя внутреннего сгорания напрямую зависят от компрессии в цилиндрах. Нередко автовладельцы жалуются, что мотор стал не таким резвым, как раньше, машина хуже разгоняется, неохотно заводится, и при этом расходует больше горючего и масла. В совокупности эти признаки указывают на падение компрессии, причиной которого, в свою очередь, довольно часто оказывается залегание поршневых колец.

Окончательно убедиться в падении компрессии можно при помощи манометра. Необходимо замерить давление в каждом цилиндре и сравнить показания с теми, которые должны быть, согласно технической документации. Кроме того, следует обратить внимание, имеются ли различия в показаниях манометра для каждого цилиндра. Если мотор исправен, расхождения должны оставаться в пределах плюс-минус 0,5 атм.

Признаки залегания колец

Давление в цилиндрах бензиновых двигателей обычно находится в пределах 9,5–13 атм. У дизелей, где воспламенение рабочей смеси происходит за счет ее сжатия, этот показатель в несколько раз выше и может достигать значения 40 атм. Если компрессия немного снижена, это свидетельствует об износе всей цилиндро-поршневой группы. По мере эксплуатации трущиеся детали понемногу истираются, и зазоры между ними увеличиваются. «Лечится» это только капитальным ремонтом.

О том, что залегли поршневые кольца, свидетельствует сильное падение компрессии в нескольких или, чаще всего, во всех цилиндрах. Чтобы подтвердить это предположение, нужно залить немного моторного масла в цилиндры и замерить компрессию еще раз. Если в ее падении виноваты кольца, после добавления масла давление в цилиндрах возрастет. В противном случае причиной могут быть маслосъемные колпачки или клапана.

Почему залегают кольца

Чтобы разобраться с причинами залегания, следует вспомнить, как они работают. Поршневые кольца располагаются в канавках поршня. Сами канавки достаточно широки, чтобы кольца могли достаточно свободно двигаться. Надетые на поршень кольца не прилегают к нему вплотную, а наоборот, разжимаются. Таким образом, разжимающая сила заставляет их плотно прилегать к стенкам цилиндра, обеспечивая высокое давление внутри камеры сгорания в конце такта сжатия.

Залегание вызывается отложениями продуктов сгорания, которые забивают поршневые канавки, препятствуя свободному движению колец. Последние, в свою очередь, застревают в канавках и перестают прилегать к стенкам цилиндров, в результате чего в камере сгорания не создается нужное давление.

Это влечет за собой все обозначенные в начале статьи симптомы: затрудненный запуск двигателя, особенно в мороз и падение мощности из-за залегания компрессионных колец, а также повышенный расход масла и топлива и густой синий дым из выхлопной трубы, в чем виноваты маслосъемные кольца.

Причин появления отложений в канавках несколько:

  • автомобиль очень долгое время не эксплуатируется, в результате чего моторное масло теряет свои свойства, густеет и начинает играть роль клея;
  • на машине часто совершаются короткие поездки, в течение которых двигатель не успевает полностью прогреться. В этом случае в цилиндрах образуется большое количество нагара, который не успевает полностью выгорать по причине слишком малого времени работы мотора;
  • некачественное моторное масло, которое выгорает намного интенсивнее, чем смазка высокого качества.

Предупреждение и борьба с залеганием колец

Если залегли поршневые кольца, вовсе не обязательно ехать в автосервис и платить за ремонт двигателя. Существует довольно действенный способ вернуть им подвижность самостоятельно. Необходимо смешать в равных пропорциях керосин и ацетон, залить полученную смесь в цилиндры и оставить на несколько часов (как вариант – на ночь). Отложения за это время отмокнут. Затем остается только вкрутить свечи, завести двигатель и проехать километров 10-15 на пониженной передаче с высокими оборотами.

Желательно, чтобы стрелка тахометра держалась в районе 5,5–6 тысяч оборотов в минуту. За время поездки цилиндро-поршневая группа должна полностью самоочиститься. Это станет понятно по возросшей тяге силового агрегата. Если же симптомы залегания не исчезли, можно повторить процедуру отмачивания еще раз. Вместо керосино-ацетоновой смеси в автомагазине можно приобрести специальные средства. После того как проблема устранена, нужно сменить моторное масло и масляный фильтр, поскольку и то, и другое непригодно для дальнейшей эксплуатации.

Если, несмотря на все усилия, проблема осталась, значит, кольца не залегли, а износились физически, в этом случае неизбежен капремонт.

Предотвратить проблему проще, чем решать ее, поэтому во избежание залегания колец нужно хотя бы раз в месяц совершать достаточно длительные поездки на автомобиле (минимум километров 50). Во время поездок следует иногда давать мотору поработать на высоких оборотах (порядка 4 тыс. об./мин) в течение одной — двух минут. За это время нагар, если он и был, успеет полностью прогореть.

Мне нравится6Не нравится

Заедание поршневых колец Marvel Mystery Oil

Заедание поршневых колец — проблема, с которой вы, вероятно, столкнетесь в какой-то момент при вождении автомобиля. Когда это происходит, большинство водителей впадают в панику и не знают, что делать.

Иногда, если вы не специалист по двигателям, вы можете подумать, что весь ваш двигатель неисправен и нуждается в замене. Но это не всегда проблема.

Заклинившие поршневые кольца случаются и их легко исправить.

В этой статье мы обсудим с вами, что такое заедание поршневых колец, и простой способ борьбы с ними.

Давайте погрузимся глубже.

Что такое заедание поршневых колец

Поршневые кольца входят в поршень в горизонтальные канавки. Кольцо предназначено для уплотнения камеры сгорания, когда оно расширяется относительно стенки цилиндра. В результате двигатель автомобиля поддерживает постоянный уровень сжатия.

Поршневые кольца застревают, хотя встречаются редко. И когда они застревают, они занимают одно из двух положений. Поршневое кольцо может прилипать к стенке цилиндра или внутри поршневых канавок.

Признаки заедания поршневых колец

Чтобы решить проблему заедания поршневых колец, сначала необходимо убедиться, что они застряли. Ниже приведены общие симптомы, указывающие на заедание поршневых колец.

Заклинивший двигатель

Это первый признак, который вы заметите, когда дело касается заедания поршневых колец. Когда кольца прижаты к стенке цилиндра, вы заметите, что коленчатый вал не вращается.

Это происходит, если ваш двигатель долгое время не работал.В основном кольца ржавеют и прилипают к стенке цилиндра. И это приводит к заклиниванию двигателя.

Чтобы решить эту проблему, вам нужно залить Marvel Mystery Oil и дать ему проникнуть через цилиндры. И менее чем за 24 часа масло освободит застрявшие кольца из цилиндра.

Низкое сжатие

Это еще один симптом, который вы заметите, когда ваше поршневое кольцо застрянет. Если кольцо застрянет внутри кольцевых канавок, камера сгорания не будет герметичной.И это приводит к низкой компрессии.

Чтобы определить это, вам нужно будет использовать тестер компрессии, чтобы проверить, имеют ли каждый цилиндр одинаковую компрессию.

Кольца застревают в канавке для кольца, когда на поршне имеется нагар. И когда вы проезжаете много миль, они ломаются и остаются внутри кольцевой канавки.

Бензин в масле

Когда кольцо застревает в кольцевой канавке, это позволяет несгоревшим газам из камеры сгорания попасть в нижнюю часть двигателя.

В результате моторное масло насыщается газами. Пахнет бензином.

Однако, когда вы едете на машине на небольшое расстояние, у вас могут быть те же симптомы. Это не следует путать с застрявшим кольцом. Это происходит из-за того, что ваш двигатель работает при низкой внутренней температуре.

Читайте также: Лучшие сцепки 5-го колеса 2020 года: топ-5 проверенных

Повышенное давление в картере

Картер позволяет выходить внутреннему давлению.Клапан PCV выполняет вентиляцию. А когда кольца застревают, в картер поступает большее давление, и клапан PCV перегружается. В результате в нем нарастает внутреннее давление.

Со временем вы начинаете замечать, как масло выходит из клапана PCV. А когда давление будет слишком большим, вы увидите, как масляный щуп отодвигается от трубки.

Использование масла Marvel Mystery Oil для устранения заедания поршневых колец

Как только вы заметили вышеуказанный симптом, вам необходимо устранить его. С Marvel Mystery Oil вам будет легко справиться с этой проблемой.

Ниже приведены простые способы решения проблемы и предотвращения заклинивания поршневых колец.

1. Нанесите масло Marvel Mystery Oil для предотвращения коррозии

Если вы сможете предотвратить проблему до ее возникновения, тем лучше. У вас будет меньше проблем.

Ранее мы упоминали, что ваши поршневые кольца застревают, когда поршень корродирует, и он больше не может удерживать кольца на своем месте.

А поскольку детали вашего двигателя движутся, они со временем подвергаются коррозии.

С Marvel Mystery Oil вы решите эти проблемы. Он постоянно смазывает поршень. Особенно зимой, когда вода конденсируется на цилиндре двигателя вокруг картера. Он разъедает различные части вашего двигателя.

Но масло Marvel Mystery Oil предотвращает это. Сохраняет масляный слой прочным при низких температурах.

И если валы и другие детали вашего двигателя не подвержены коррозии, поршневые кольца останутся на своем месте.

2.Удаление ржавчины

Когда вы оставляете машину на длительное время без использования, она начинает ржаветь. В результате кольца застревают на стенках цилиндра.

Чтобы решить эту проблему, необходимо смазать цилиндр и поршневые кольца вокруг них. Вы должны позволить маслу проникнуть через масло в цилиндре.

Ржавчина растворится в масле в течение 24 часов, и проблема будет решена.

Масло Marvel обеспечивает постоянную смазку деталей двигателя вашего автомобиля.Когда вы перестанете ездить на нем на долгое время, вам не придется беспокоиться о том, что какая-либо деталь высохнет, сломается или ржавеет, что приведет к прилипанию поршневых колец к цилиндру.

Что такое масло Marvel Mystery?

Marvel Mystery Oil — смазочное масло, безопасное для кислородных датчиков и каталитических нейтрализаторов. Он в основном используется для смазки и очистки карбюраторов, топливных форсунок, уменьшения и предотвращения образования лака и смол, увеличения расхода бензина и продления срока службы свечей зажигания.

Основные характеристики

  • Сохраняет двигатель в чистоте от нагара
  • Смазывает верхний цилиндр для более плавной работы на холостом ходу
  • Улучшает MPG, мощность и сжатие

Итак, если вы имеете дело с застрявшим поршневым кольцом, это настоящая сделка.Масло Marvel Mystery поможет предотвратить проблему до того, как она случится. А если ваши поршневые кольца уже застряли, это также поможет вам освободить их и придаст вашему автомобилю идеальную работу.

И хорошая новость в том, что масло Marvel Mystery доступно на Amazon. Все, что вам нужно сделать, это заказать, и он будет доставлен вам для использования.

Щелкните здесь, чтобы узнать последнюю цену и купить его на Amazon сегодня.

Parting Shot

Вам не нужно ждать, пока ваши поршневые кольца застрянут.Вы можете использовать масло Marvel Mystery, чтобы предотвратить ситуацию. А если это уже произошло, можно использовать то же масло для решения проблемы.

Самое главное, будьте всегда бдительны. Это поможет вам определить симптомы заедания поршневых колец до того, как они вызовут серьезную проблему.

Что такое поршневые кольца? И что они делают? : Блог AMSOIL

В какой-то момент каждый подающий надежды редуктор или любопытный автомобилист спрашивает: что такое поршневые кольца? А что делают поршневые кольца?

Проще говоря, поршневые кольца образуют уплотнение между поршнем и стенкой цилиндра , которое предотвращает попадание сжатых продуктов сгорания в масляный поддон.Они также регулируют расход масла , предотвращая попадание избыточного масла в камеру сгорания и горение. Правильно функционирующие кольца жизненно важны для максимальной мощности и эффективности двигателя.

Давайте углубимся.

Для чего нужны поршневые кольца?

Большинство стандартных автомобильных поршней имеют три кольца, как показано здесь на этом новом автомобильном поршне.

Верхнее кольцо и второе кольцо обеспечивают плотное прижатие к стенке цилиндра и герметизацию камеры сгорания, удерживая дымовые газы внутрь и масло наружу.

Масло Кольцо соскребает масло со стенок цилиндра на пути вниз по цилиндру, оседая обратно в масляный поддон. Поскольку очень тонкая масляная пленка смазывает поверхность раздела кольцо / стенка цилиндра, некоторое количество масла может гореть во время сгорания — это нормально. Однако то, что составляет «нормальный» расход масла, зависит от двигателя.

Когда хорошие поршневые кольца выходят из строя

Изношенные кольца могут привести к образованию зазора между поверхностью кольца и стенкой цилиндра.Во время сгорания сжатые газы, которые приводят поршень в движение вниз по цилиндру и вращают коленчатый вал, могут продувать поршень и перемещаться по стенке цилиндра в масляный поддон, забирая с собой мощность и эффективность. Прорыв также загрязняет моторное масло, снижая его производительность и срок службы.

Застрявшие кольца могут привести к тому же сценарию. Чрезвычайно горячие газы сгорания могут разрушать масло, образуя нагар в кольцевых канавках. Побочные продукты бензина также могут образовывать отложения.Тяжелые отложения приводят к тому, что кольца застревают в канавках, а не выступают над поршнем, позволяя образоваться зазору между кольцом и стенкой цилиндра, что вызывает прорыв и расход масла.

Синий дым, резкий запуск и потеря мощности

Негативные последствия неисправных поршневых колец часто легко заметить. Чрезмерный расход масла может привести к выходу синего дыма из выхлопной трубы, особенно при запуске, прежде чем двигатель нагреется и кольца в цилиндре расширились.Сжигание масла также означает, что вам нужно будет чаще доливать масло.

Изношенные или застрявшие кольца также могут привести к трудному запуску и снижению мощности .

Когда двигатель вращается, поршень сжимает топливно-воздушную смесь перед сгоранием. Однако плохие кольца позволяют части топлива / воздуха выходить из камеры сгорания, эффективно снижая компрессию двигателя и затрудняя запуск двигателя. Когда он работает, пониженная компрессия лишает двигатель мощности.

На изображении выше верхнее кольцо застряло в канавке, на что указывает тот факт, что оно не выступает над поршнем. Заедание поршневых колец снижает мощность двигателя и позволяет газам сгорания попадать в масляный поддон, загрязняя масло.

Поршневые кольца на изображении выше свободны в своих канавках и работают нормально

Профилактика — лучшая практика

Предотвращение износа и заклинивания колец жизненно важно для максимального увеличения мощности, эффективности и срока службы вашего двигателя.Все начинается с использования высококачественного синтетического масла, такого как AMSOIL Signature Series Synthetic Motor Oil, которое борется с износом и выдерживает экстремальные температуры, сохраняя поршни в чистоте.

Если вы подозреваете, что кольца изношены или застряли, подумайте о том, чтобы использовать масло самой высокой вязкости, рекомендованное производителем оригинального оборудования (OEM). Некоторые производители оригинального оборудования рекомендуют диапазон вязкости в зависимости от вашего климата (например, 5W-20, когда холодно, 10W-30, когда температура выше 0 ° F). Использование наивысшей рекомендованной вязкости может помочь закрыть зазор между кольцами и стенкой цилиндра. .

Вы также можете попробовать освободить застрявшие кольца с помощью качественной промывки двигателя или присадки к топливу, предназначенной для очистки от отложений, например, AMSOIL Engine and Transmission Flush или AMSOIL P.i.® Performance Improver.

Обновлено. Первоначально опубликовано 8 июля 2016 г.

Признаки обжарки поршневых колец

Поршневые кольца в двигателе вашего автомобиля отвечают за контроль давления масла и регулирование расхода моторного масла.Изношенные или поврежденные кольца двигателя обычно приводят к множеству проблем и требуют ремонта двигателя. Вот некоторые из предупреждающих знаков, которые могут означать, что на вашем автомобиле зажарены поршневые кольца.

Общие симптомы поврежденных поршневых колец

Проблемы с поршневыми кольцами двигателя вашего автомобиля часто проявляются симптомами или признаками, похожими на другие проблемы с низкой компрессией в автомобиле. Хотя следующие симптомы не всегда связаны с неисправными поршневыми кольцами, они являются хорошим индикатором того, что вы должны проверить кольца на износ и определить, нужно ли их заменять.Вот список наиболее распространенных симптомов неисправных поршневых колец:

  • Белый или серый дым выхлопных газов
  • Чрезмерный расход масла
  • Малая мощность для разгона
  • Общая потеря мощности или низкая производительность

Если вы считаете, что в вашем автомобиле неисправны поршневые кольца, или если в вашем автомобиле проявляются какие-либо из вышеперечисленных симптомов, вам необходимо выполнить тест на сжатие двигателя вашего автомобиля. Испытание на сжатие включает снятие одной из свечей зажигания с двигателя и попытку запустить двигатель с помощью датчика компрессии, прикрепленного к цилиндру, из которого была удалена свеча.Вы можете приобрести датчик компрессии и провести тест самостоятельно или отвезти автомобиль к сертифицированному механику для диагностики двигателя.

Связанные вопросы и ответы

В чем разница между уплотнением клапана и утечкой из поршневого кольца?

Каждый цилиндр состоит из трех основных частей: уплотнения впускного и выпускного клапана; цилиндр и поршень, который содержит уплотнительные поршневые кольца , и пальцы на запястье; и разъемы к коленвалу.Когда вы заметите снижение производительности, вам необходимо провести испытание двигателя под давлением, чтобы определить, происходит ли утечка на одном из штоков клапана (они постоянно открываются и закрываются и в конечном итоге изнашиваются) или на поршневых кольцах. Тест покажет, где происходит утечка. С утечкой из уплотнительных поршневых колец гораздо сложнее справиться, потому что вам нужно не только снять крышки клапана, но и снять сборку клапана и коллектора. А также открутите верхнюю половину блока, чтобы вы могли обнажить поршни и, используя правильный инструмент.(Это похоже на большой набор клещей с ручкой, увеличивающей крутящий момент.) Вы снимаете поршневое кольцо или кольца (попробуйте использовать Gapless), а затем снова собираете их вместе. Если все выглядит многообещающе, повторно затяните верхний блок цилиндров, сбросьте все клапаны и их зазоры, повторно прокладывайте крышки клапанов, повторно затяните, и все готово.

Менее ли вероятность возникновения проблем с поршневыми кольцами из чугуна?

Если в руководстве к вашему двигателю требуется нержавеющая сталь или другой металл, например, поршневые кольца из чугуна , следует следовать руководству по эксплуатации двигателя, потому что именно они тестировали кольца при различных нагрузках.Поскольку современные двигатели работают при таких высоких температурах, поршневые кольца из чугуна быстрее становятся хрупкими. Это никогда не бывает хорошей идеей, поскольку они могут легко деформироваться, поцарапать стенку цилиндра или полностью сломаться. Кроме того, их скорость передачи тепла отличается от того, что может потребоваться в вашем двигателе. Так что, хотя это может работать какое-то время, в долгосрочной перспективе это не лучшая идея.

Можно ли заменить одно кольцо или всегда нужно заменять полный комплект поршневых колец двигателя?

Если вы заметили, что производительность вашего автомобиля падает, и подозреваете, что у вас есть проблемы, связанные с поршневыми кольцами двигателя , вам придется выполнить испытание давлением на каждом цилиндре, чтобы увидеть, есть ли утечка из клапана или кольца, поскольку оба взаимодействуют.Допустим, ваш автомобиль четырехцилиндровый, и испытание под давлением показывает, что у трех поршней примерно 225 (как пример), а у четвертого цилиндра — 135. Сразу вы знаете, что у вас проблема с двигателем. Если вы хотите попробовать что-то немного смелое, вы можете попробовать заменить поршневые кольца в четвертом клапане. Если вы идете именно так, а затем новое испытание под давлением показывает, что первые три поршня внезапно поднимаются до 275, а четвертый остается на уровне 225, это будет означать, что вам необходимо заменить все поршневые кольца в двигателе; что в любом случае является правильным ответом.

Для чего нужны поршневые кольца без зазора?

Поршневые кольца без зазора , зарегистрированная торговая марка Total Seal, представляют собой поршневые кольца двойного действия. Поршневые кольца уплотняют поршень и стенку цилиндра, так что образуется воздухонепроницаемое соединение, при котором смесь топлива и воздуха запускается и приводит в движение автомобиль без выхода продукта сгорания через уплотнение. Обычные поршни состоят из единственного кольца, которое скользит в галерею возле днища поршня, где на время становится твердой массой. Кольцо на самом деле представляет собой круглый кусок металла с небольшой прорезью, чтобы оно могло поместиться в галерею.Со временем щель открывается. Беззазорные кольца состоят из двух частей; один — нормальное кольцо; второй — запорный механизм с фланцем. Они сохраняют форму независимо от того, сколько вы их носите. Обычно износ составляет около двух процентов, прежде чем производительность начнет падать из-за прорыва газа. Прорыв — это продукт сгорания, который попадает в кольца и загрязняет масло. Фланец на половине кольца помогает поддерживать круглую форму поршневого кольца и препятствует продувке. Он сохраняет округлость и сохраняет производительность.Обычно кольца без зазоров используются в гонках, где важна настройка двигателя. При стандартном использовании это действительно поможет вашему двигателю работать дольше.

Нужно ли использовать подходящие поршневые кольца в комплекте?

Что ж, вполне возможно, что комплект поршневых колец будет работать, если вы используете поршневые кольца одинакового размера, даже если их могут производить два разных производителя. Верно также и то, что вам придется увеличивать не только размер цилиндра, но и кольца, которые обеспечивают цилиндр с уплотнением, необходимым для правильной работы вашего двигателя, когда вы растачиваете двигатель.Однако в целях безопасности, хотя вы можете использовать кольца одного и того же размера, скажем, диаметром 6 дюймов, в двигателе вашего автомобиля, вы можете обнаружить, что кольца, сделанные двумя разными производителями, немного отличаются и могут вызывать проблемы с износом.

Типы поршневых колец и техническое обслуживание поршневых колец

Поршневые кольца производятся и классифицируются на основе функции и удобства использования. Первичное использование поршневого кольца — уплотнение камеры (в которой движется поршень), которая может быть камерой сгорания двухтактного или четырехтактного двигателя.Судовые двигатели имеют три или более типа колец, установленных по окружности поршня.

Поршневое кольцо является важной частью поршня, его количество и функциональность различаются в зависимости от типа и мощности двигателя.

В 2-тактных больших двигателях поршневые кольца компрессионного типа используются для уплотнения камеры сгорания, а грязесъемные кольца устанавливаются под ними для удаления отложений с гильзы и распределения масла по поверхности гильзы.

Прочтите по теме: Причины износа гильзы цилиндра и способы его измерения

Однако в небольших судовых двигателях используются разные типы поршневых колец для специальных целей.Например. Маслосъемное кольцо используется в 4-тактном двигателе, поскольку это двигатель магистрального типа, а масло картера имеет прямой доступ к гильзе цилиндра и поршню. В этой статье мы рассмотрим различные типы поршневых колец, используемых в морских двигателях.

Типы и функции поршневых колец

Компрессионные кольца или кольца давления

Компрессионные кольца обеспечивают уплотнение над поршнем и предотвращают утечку газа со стороны сгорания.Компрессионные кольца расположены в первых канавках поршня.

Однако это может отличаться в зависимости от конструкции двигателя. Основная функция этих колец — герметизировать газообразные продукты сгорания и передавать тепло от поршня к стенкам поршня.

Масло регулируется путем срезания слоя масла, оставленного масляным кольцом, таким образом обеспечивая достаточную смазку верхних компрессионных колец. Кроме того, он также помогает верхнему компрессионному кольцу в уплотнении и теплопередаче.

Стеклоочистительное кольцо

Грязесъемное кольцо, также называемое кольцом Напье или резервным компрессионным кольцом, устанавливается под компрессионным кольцом. Их основная функция — очистить поверхность гильзы от излишков масла и действовать как опорное опорное кольцо при остановке любой утечки газа дальше вниз, выходящей из верхнего компрессионного кольца. Большая часть грязесъемных колец имеет поверхность с углом сужения, которая обращена к нижней части для обеспечения очищающего действия при движении поршня к коленчатому валу.

Связанное чтение: Как внутренние силы в морских двигателях влияют на их работу?

Если грязесъемное кольцо установлено неправильно с углом сужения, ближайшим к компрессионному кольцу, это приводит к чрезмерному расходу масла. Это вызвано тем, что грязесъемное кольцо вытирает излишки масла в сторону камеры сгорания.

Маслосъемные кольца / скребки

Маслосъемные кольца регулируют количество смазочного масла, проходящего вверх или вниз по стенкам цилиндра.Эти кольца также используются для равномерного распределения масла по окружности гильзы.

Масло разбрызгивается на стенки цилиндра. Эти кольца также называются скребковыми кольцами, поскольку они соскабливают масло со стенок цилиндра и отправляют обратно в картер.

Эти кольца не позволяют маслу выходить из пространства между лицевой стороной кольца и цилиндром.

Связанное чтение: Интеллектуальная система смазки цилиндров для современных судовых двигателей

В масляном кольце отверстия или прорези прорезаны в радиальном центре кольца, что позволяет избыточному маслу стекать обратно в резервуар.

Масляные кольца могут быть цельными или двухсекционными. Для увеличения контактного давления между кольцом и поверхностью гильзы кольца могут иметь скошенные края либо на внешних сторонах площадок, либо напротив камеры сгорания, чтобы снизить расход масла за счет улучшенного соскабливания масла из отверстия.

Двухкомпонентные маслосъемные кольца состоят из чугунного или профилированного стального кольца и винтовой пружины, изготовленной из жаропрочной пружинной стали, которая действует по всей окружности кольца для поддержания давления и контакта.

Материал поршневого кольца

Один из самых известных материалов, используемых при производстве поршневых колец, — чугун. Это связано с тем, что он содержит графит в пластинчатой ​​форме, который сам действует как смазка, помогая скользящему движению между кольцами и гильзой.

На поршневые кольца нанесены сплавы и покрытия, и они будут варьироваться в зависимости от типа кольца, поскольку функции этих колец отличаются друг от друга.

Наиболее распространенной формой легирования чугуна является хром, молибден, ванадий, титан, никель и медь.

Материал поршневых колец держится тверже, чем гильза цилиндра, что обеспечивает максимальный срок службы.

Связанное чтение: Как изготавливаются поршневые кольца?

Поршень главного двигателя

Камера сгорания двухтактного морского двигателя — это большое пространство, производящее огромное количество тепла и напряжений.

Верхние кольца поршня непосредственно контактируют с камерой сгорания, поэтому они нуждаются в лучшей защите и покрытии, чтобы справиться с тепловым напряжением и обеспечить надлежащее уплотнение.

Множество новых разработок было разработано специально для больших двухтактных судовых двигателей. Некоторые из представленных важных разработок:

Двигатель MAN

Самое верхнее поршневое кольцо относится к типу контролируемого сброса давления, в котором на поверхности имеется несколько наклонных неглубоких канавок (с твердым хромированием), позволяющих некоторому давлению газа проходить через 2-е кольцо, тем самым уменьшая нагрузку на верхнее кольцо. На концах колец имеется соединение типа «S».

Недавно была представлена ​​новая конструкция, представляющая собой модифицированную версию колец CPR, известную как кольца CPR Port on Plane (CPR POP).

Изменено положение канавок, которые теперь расположены на нижней стороне кольца, поскольку было отмечено, что износ канавок колец CPR на рабочей стороне был быстрее, чем обычно.

Второе или промежуточное кольцо

Остальные кольца имеют косой надрез на концах колец. Все поршневые кольца имеют алюминиевое покрытие на внешней поверхности для облегчения приработки.

Двигатель Wartsila

В 2-тактном двигателе Wartsila канавки для поршневых колец на поверхности поршня закалены для обеспечения превосходной износостойкости. Верхнее поршневое кольцо (также известное как газонепроницаемое кольцо (GT) в Wartsila) имеет перекрывающиеся концы, чтобы избежать утечки газа благодаря асимметричной форме цилиндра. Они имеют хромокерамическое (CC) покрытие вместе с покрытием для приработки (RC).

Количество поршневых колец зависит от размера двигателя. Например. RTflex 35 будет иметь очень короткую юбку и оснащен тремя поршневыми кольцами, но двигатель RTA может иметь 5 поршневых колец.3

Двигатель четырехтактный

Требование к поршневому кольцу в 4-тактном двигателе отличается, поскольку узел гильзы поршня открыт для отстойника. Следовательно, в пакете поршневых колец для 4-тактных поршней дополнительно требуются маслосъемные кольца. Обычно он состоит из 2-5 колец в зависимости от типа и спецификации двигателя. Обычно предусмотрены 2-4 компрессионных кольца для герметизации газов из камеры сгорания и 1-3 маслосъемных кольца для предотвращения попадания масла в камеру сгорания.

Кольца компрессора обычно цилиндрического типа с конической поверхностью для эффективного газового уплотнения. Профили маслорегулирующего кольца содержат две площадки и вставленную цилиндрическую пружину для поддержки предварительного натяжения кольца.

Как работают поршневые кольца?

Как объяснялось, в поршне на разных уровнях предусмотрены кольца разных типов, которые выполняют разные задачи.
Самая верхняя канавка поршня состоит из компрессионного кольца, основная функция которого заключается в герметизации любых утечек внутри камеры сгорания во время процесса сгорания.

При воспламенении топливовоздушной смеси давление газов сгорания прикладывается к головке поршня, заставляя поршень двигаться по направлению к коленчатому валу.

Сжатые газы проходят через зазор между стенкой цилиндра и поршнем в канавку поршневого кольца.

Во время процесса сгорания сила газов под высоким давлением прижимает поршневое кольцо к стенке гильзы цилиндра, что способствует образованию эффективного уплотнения. Это давление, толкающее поршневое кольцо, пропорционально давлению газов сгорания.

Следующий набор колец в поршне, который расположен под компрессионным кольцом и над масляными кольцами, называется грязесъемными кольцами.

Они имеют конструкцию с конической поверхностью и служат для дополнительного уплотнения камеры сгорания. Как следует из названия, они помогают очистить стенку футеровки от излишков масла и загрязнений. Если какой-либо из дымовых газов смог пройти через компрессионное кольцо, эти газы будут заблокированы грязесъемным кольцом в хорошем состоянии.

Последний набор колец представляет собой масляные кольца, которые расположены в нижних канавках поршня, ближайшего к картеру.Основная функция масляного кольца — соскребать излишки масла со стенок гильзы цилиндра во время движения поршня.

Большая часть протертого масла направляется в картер обратно в масляный поддон. Эти масляные кольца поставляются с пружиной, установленной сзади в 4-тактном двигателе, чтобы обеспечить дополнительный толчок для очистки гильзы.

Почему выходят из строя поршневые кольца?

Камера сгорания оказывает огромное давление на поршневые кольца. Если давление сгорания газа, производимого внутри камеры, выше обычного, это может повлиять на работу кольца.

Это может быть из-за детонации и звона топлива из негерметичной форсунки или когда топливо смешано с грязным воздухом.

Загрязненное жидкое топливо или неправильный сорт цилиндрового масла также влияет на работу кольца. Когда кольцо начнет изнашиваться, станет очевидной их способность герметизировать дымовые газы.

Плохое качество топлива или масла в цилиндре, плохой процесс сгорания, неправильная синхронизация подачи топлива, изношенная гильза и т. Д. Являются нормальной причиной износа поршневых колец. Наиболее частым признаком или признаком изношенного кольца является прохождение газа в картер или под поршень, известное как продувка.

Заедание кольца из-за нагара или отложений шлама, а также поломка или трещина на кольце из-за износа.

Что необходимо проверить при осмотре поршневого кольца

Осмотр поршневых колец — важная задача для определения надлежащей работы поршневых колец с последующей очисткой или заменой поршневых колец (если они сломаны или изношены).

В двухтактных двигателях отверстие, содержащее верхнее кольцо, обычно находится в более высоком положении, чем канавка верхнего кольца четырехтактного двигателя.

Во время текущего осмотра

При обычном осмотре продувочного пространства поршневые кольца прижимаются с помощью отвертки. Это делается для проверки действия пружины или натяжения колец. Это также говорит о том, сломано кольцо или нет. Если кольцо сломано, пружина не сработает.

Кольца проверяются на предмет их мягкости в канавках, так как они могут застрять из-за нагара и, наконец, сломаться, что приведет к серьезным повреждениям гильзы.

Также проверяется зазор между кольцом и канавкой и рассчитывается износ. Кольцо проверяется на наличие следов истирания и повреждений, а также оценивается общее состояние.

Связанное чтение: Основное руководство по техническому обслуживанию судовых двигателей для морских инженеров

В процессе капитального ремонта

При капитальном ремонте поршневые кольца полностью заменены на новый комплект. Но для списания колец необходимо учитывать следующие шаги: —

1) Если поршневое кольцо застряло в канавке.
2) Если осевая высота колец уменьшена, а зазор в кольцах и канавке большой.
3) Если слой хрома отслоился или поврежден.

Во время капитального ремонта необходимо тщательно очистить канавки от нагара и проверить на наличие повреждений кольцевые канавки.

Перед тем, как поставить поршневое кольцо, его необходимо предварительно прокатить скруглить в канавках. В этом процессе кольцо полностью перемещается внутри канавок.

С помощью этого теста мы можем проверить, что канавки имеют большую глубину, чем радиальная ширина кольца.

При установке поршня с замененными кольцами во гильзу используйте хорошо смазанный инструмент для сжатия поршневых колец, который гарантирует, что кольца не будут прилипать к поверхности гильзы при входе в камеру сгорания.

Поршневые кольца вставляются внутрь изношенной гильзы, также проверяется стыковой зазор. Для колец небольшого поршня (например, компрессора) концы можно обработать с помощью фильтра для поршневых колец, но для судовых двигателей кольца необходимо отправить в береговую мастерскую для ремонта, если стыковой зазор необычный.При надевании колец их следует проверять на наличие маркировки, указывающей, какая часть находится вверху или внизу, а также проверять различную маркировку для разных положений.

Кольца следует укладывать с помощью автодорожки, т.е. с помощью расширителя колец. Зазор между кольцом и канавкой проверяется с помощью щупа.

Осевой и радиальный зазор старого кольца проверяется и записывается для оценки степени износа за несколько часов эксплуатации.

Как выполняется установка поршневых колец?

Перед установкой поршневого кольца новое или запасное кольцо проверяется на наличие маркировки и сравнивается со старым на тот же уровень или положение.Если старая маркировка поршневого кольца стерта, проверьте руководство по идентификации поршневого кольца, чтобы его можно было поместить в соответствующую канавку.

Канавку необходимо тщательно очистить, чтобы в ней не осталось нагара и шлама. При очистке следует учитывать, что некоторые поршневые канавки покрыты специальной защитной пленкой. Они не должны быть повреждены ножом или шлифовальным инструментом.

После того, как канавка будет должным образом очищена, поршневое кольцо устанавливается с помощью инструмента для поршневых колец, который расширяет кольцо для вставки в канавку, сдвигая его с верхней части головки поршня.Убедитесь, что кольцо вставлено, удерживая отметку на верхней стороне.

Большинство поршневых колец снабжено маркировкой «TOP», или поверхность с нанесенным идентификационным номером считается верхней поверхностью, если нет специальной маркировки.

Чрезвычайно важно правильно использовать расширитель колец, так как неправильное использование может повредить кольцо или нанести вред оператору, поскольку кольцо находится под постоянным натяжением.

В небольших 4-тактных двигателях, если инструмент недоступен, кольцо можно расширить с помощью одежды или тряпок, имеющихся в машинном отделении.

Две ветоши кладут на каждую сторону концов колец, и их тянут так, чтобы кольца можно было растянуть и вставить через верхнюю часть поршня.

После установки всех поршневых колец убедитесь, что отверстие или торец всех поршневых колец не совмещены, чтобы избежать утечки газа из камеры.

Ресурс поршневых колец

Как и все другие детали машинного оборудования, поршневое кольцо также подлежит капитальному ремонту и замене в установленный срок.Срок службы поршневого кольца полностью зависит от типа поршневого кольца, размера двигателя, на котором оно установлено, а также от рабочего состояния кольца и гильзы.

Для большого двухтактного поршневого кольца с внутренним диаметром около 900 мм общий срок службы кольца может составлять до 24 000 часов, а для двигателей меньшего размера с внутренним диаметром 500 мм — до 16 000 часов.

Для вспомогательных судовых 4-тактных двигателей, имеющих высокую скорость, срок службы поршневых колец обычно меньше, чем у 2-тактных двигателей.Средний срок службы морского 4-тактного высокоскоростного двигателя составляет примерно 8000 часов, после чего требуется обновление.

Возможно, вы также прочитаете:

Заявление об отказе от ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом.Автор и компания «Марин Инсайт» не утверждают, что они точны, и не принимают на себя никакой ответственности за них. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Данная статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.

Ищете практичные, но доступные морские ресурсы?

Ознакомьтесь с цифровыми руководствами Marine Insight:

Электронные книги для палубного отдела — Ресурсы по различным темам, связанным с палубным оборудованием и операциями. Электронные книги для машинного отделения — Ресурсы по различным темам, связанным с механизмами и операциями машинного отделения.

Экономьте по-крупному с помощью комбо-пакетов — Пакеты цифровых ресурсов, которые помогут вам сэкономить по-крупному и включают дополнительные бесплатные бонусы.

Электронные книги по судовым электрическим системам — Цифровые ресурсы по проектированию, обслуживанию и поиску и устранению неисправностей морских электрических систем

Теги: машинное отделение поршневые кольца

Симптомы двигателей с заеданием колец

Поршневые кольца входят в горизонтальные канавки поршней.Кольца расширяются к стенке цилиндра и герметизируют камеру сгорания. Это гарантирует, что двигатель поддерживает постоянный уровень сжатия. Заедание поршневых колец случается редко, но все же случается. Кольца могут застрять в двух положениях. Они могут застрять в канавках поршня или приставать к стенке цилиндра.

    Если кольца прижаты к стенке цилиндра, коленчатый вал не будет вращаться. Такое состояние обычно возникает, когда двигатель простаивает долгое время.Кольца ржавеют и прилипают к стенке цилиндра. В случае заклинивания двигателя важно устранить другие причины, такие как вышедшие из строя подшипники коленчатого вала или сломанные компоненты клапанного механизма, поскольку они также могут привести к заклиниванию двигателя. Типичным решением этой проблемы является заливка проникающего масла в цилиндры. В течение нескольких дней масло обычно освобождает застрявшие кольца.

    Если кольца застревают в канавках для колец, они не могут герметизировать камеру сгорания. Тестер сжатия необходимо использовать, чтобы определить, поддерживает ли каждый отдельный цилиндр сжатие, равное другим.Кольца могут застрять в кольцевых канавках из-за скопления нагара на поршне. Они также могут сломаться и оставаться в кольцевых канавках на многие километры.

    Кольцо, застрявшее в кольцевой канавке, позволяет несгоревшим газам, образующимся в процессе сгорания, проникать в нижние части двигателя. Это приводит к насыщению моторного масла этими газами. Если моторное масло имеет запах бензина, это может указывать на заклинивание кольца. Двигатели, которые используются только для коротких поездок, также могут иметь запах бензина для масла.Это вызвано тем, что двигатель всегда работает при низкой внутренней температуре, и его не следует путать с заеданием поршневого кольца.

    Из картера вентилируется воздух, чтобы спустить внутреннее давление. Этот сброс осуществляется с помощью клапана PCV. Когда застрявшее кольцо позволяет давлению попасть в картер, клапан PCV будет перегружен, и внутреннее давление будет расти. Это приводит к выбросу масла из клапана PCV. Еще один признак повышенного давления в картере — это измерительный щуп, который постоянно отталкивают вверх от трубки измерительного щупа.В этом случае давление выходит из трубки масляного щупа.

Как продлить срок службы поршневых колец в море?

Поршневые кольца жизненно важны в любом двигателе, они гарантируют, что поршни должным образом смазаны и могут работать с максимальной эффективностью. Это означает, что, когда они выходят из строя, проблемы могут быть фатальными для вашего двигателя и вообще остановить работу вашего корабля. Эта статья расскажет вам, как именно решать любые проблемы, возникающие в море, и как вообще предотвратить их развитие.

Запустите двигатель на более низкой скорости

Если вы начинаете подозревать, что у ваших судовых поршневых колец могут быть проблемы, в ближайшее время вы можете сделать одну вещь — запустить двигатель на более низких оборотах, чтобы поршням не приходилось срабатывать так часто. . Если ваши поршни работают без остановки в течение многих часов подряд, вы, вероятно, заметите, что проблемы возникают намного быстрее, чем если бы вы облегчили работу двигателя. Как только проблемы начнут возникать, некоторые люди будут пытаться прикончить их в панике, что им это не удастся, но если вы примете это хорошо и спокойно, у ваших поршневых колец будет гораздо больше шансов выжить в поездке.

Выполнение планового технического обслуживания

До и после каждого долгого путешествия вам необходимо принять меры, чтобы убедиться, что ваш двигатель находится в отличном состоянии. Со временем смазочное масло в кольцах может смешиваться с топливными химикатами, что снижает эффективность масла и приводит к тому, что детали начинают тереться и изнашиваться. Это накопление вредных соединений можно предотвратить, периодически проверяя двигатель внутри и удаляя скопившуюся грязь. Поршневые кольца изнашиваются меньше и служат дольше.

Всегда имейте при себе запасные части

Поломки не всегда могут быть такими предсказуемыми, как нам хотелось бы. Часто такие детали, как уплотнительные кольца, ломаются под нагрузкой без каких-либо предварительных признаков неисправности, чего не мог предвидеть даже производитель поршневых колец. Если это произойдет, когда вы находитесь в море, вы можете остаться на долгое время в затруднительном положении. В этом случае запасные части для сборки двигателя могут быть жизненно важны. Для всех ваших поршневых колец, уплотнительных колец и колец для подшипников, клапанов, редукторов и насосов используйте PPUK! Мы предоставляем проверенные и надежные запчасти по доступным ценам.

Mechanicsupport.com: Застрявшие поршневые кольца в Lycoming

Дорогой Джон, у меня есть TIO-540 в Aero Commander, и недавно у меня застряло кольцо. Я приложил фото поршня / гильзы, видно много наростов. Двигателей с мажора около 650 и масло (Aeroshell W100) меняю каждые 25 часов. Они работают относительно прохладно, и я обычно бегаю на наклонной пике с мощностью чуть менее 65%. Я приложил недавний анализ масла, и все в порядке, за исключением того, что растворенные твердые частицы довольно высоки.Мы поменяли цилиндр, но я опасаюсь, что это повторится снова. У меня не было проблем с заеданием клапана. Что я могу сделать, чтобы удалить / уменьшить отложения и очистить кольцевые канавки? Как ты относишься к MMO? Как насчет концентратов для промывки двигателя? Мы будем очень признательны за любые советы, которые не связаны с снятием всех 12 цилиндров!

Темное пятно под кольцом не является нормальным и указывает на прохождение газа мимо ремня поршневого кольца. Маслосъемное кольцо (нижнее кольцо) имеет черные выступы между направляющими.Две верхние грани кольца имеют черные пятна, указывающие на протечку кольца.

У вас есть утечка продуктов сгорания через кольцевой ремень — то есть «низкая компрессия» из-за неисправного поршневого кольца / цилиндра (ов). Все остальное, о чем вы говорите, — всего лишь симптом. Надеюсь, это происходит только в этом цилиндре и будет исправлено заменой цилиндра. Если масло по-прежнему становится черным, проблема не устранена.

Проблема не связана с вашим типом масла, частотой смены, накачкой.Это механическая проблема.

MMO не исправит протекающие поршневые кольца. Вместо этого это попытка замаскировать проблему до тех пор, пока не произойдет более серьезный сбой.

Привет, Джон,

Большое спасибо за ваш совет. У меня действительно очень хорошее сжатие, когда я делаю тест на сжатие diff. Я получаю минимум 73/80, а часто и лучше. Но я думаю, что вы правы, я прохожу мимо колец, отчего масло темнеет. Я сжигаю 1 кварту примерно каждые 4 часа, а при более высоких настройках мощности расход масла меньше.Оба двигателя абсолютно одинаковы и имеют одинаковый характер износа при анализе масла. Если я регулярно использую MMO, как вы думаете, я смогу продлить игру, пока не закончу все самое лучшее? Каков вероятный режим отказа, помимо залипания колец?

Динамика кольцевой утечки во время работы двигателя сильно отличается от того, когда двигатель холодный и выключен. Испытание на сжатие не всегда обнаруживает динамическую кольцевую утечку. Лучше всего использовать испытание на сжатие как один из нескольких инструментов для определения состояния двигателя; Высокий расход масла, темный цвет масла, температура масла выше нормальной и любое ненормальное количество масла из сапуна двигателя, а также масляные свечи зажигания также следует рассматривать как признаки проблем с поршневыми кольцами.




Что может пойти не так при продолжении работы:

Я недостаточно хорош, чтобы делать прогнозы. Я бы проверил летную годность двигателя в соответствии со стандартами Lycoming и FAA и позволил бы чипам упасть там, где это возможно.

Масло за поршневыми кольцами и в камере сгорания снижает октановое число (и, возможно, увеличивает октановое число двигателя), что может привести к детонации. Это было большой проблемой в фиаско с ошибкой Chevron в Калифорнии в 1980-х? когда Chevron пришлось закупить тысячу двигателей.Небольшое количество авиакеросина, смешанное с газом, действительно вызывало большие проблемы. Ниже приведена фотография того, что происходит, когда вы добавляете немного масла в газ.

Вы уверены, что проблема с двигателем связана с широким двигателем? Из-за всего этого горючего газа весь двигатель выглядит плохо, но это может быть из одного источника. Думаю, я бы вытащил нижние свечи зажигания и посмотрел, какие из них в масле. Те, которые сухие и серые и прошли тест на сжатие, вероятно, подойдут. Жирные, кольца протекают, и они тоже нуждаются в уходе.

Я не верю, что MMO может пригодиться в авиастроении. Он не лечит проблему, а в лучшем случае маскирует ее до тех пор, пока небольшая проблема не превратится в большую проблему.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
