Как работает бойлер послойного нагрева

Двухконтурный котел со встроенным бойлером послойного нагрева появился на рынке отопительного оборудования относительно недавно. Что же представляет собой бойлер послойного нагрева и в чем заключается принцип функционирования такого устройства рассмотрим в этой статье.

Настенный стальной водонагреватель послойного нагрева емкостью 72 литра Vaillant actoSTOR VIH QL 75B в комбинации с двухконтурным настенным газовым котлом

Предназначение

Благодаря такому устройству, как бойлер послойного нагрева, появляется возможность получать постоянный поток горячей воды с неизменными показателями температуры.

Газовый напольный конденсационный котел Vaillant ecoCOMPACT VSC 206/4-5 20 кВт со встроенным бойлером послойного нагрева на 200 л

В подобных емкостях нет теплообменника, они предназначены только для горячей воды. Баки покрыты эмалью и в них присутствует магниевый анод, которые предотвращает появление на стенках коррозийных процессов.

Обычно бойлеры послойного нагрева помещаются в один корпус с двухконтурными котлами. Нагретая вода движется из теплообменника котла в бойлер. Вода, которая используется в системе горячего водоснабжения, берется из верхних слоев водонагревателя.

Чаще всего подобные устройства применяются в случае отсутствия возможности установить большой бойлер косвенного нагрева, функционирующий с одноконтурным котлом.

Те бойлеры, которые собраны в одной конструкции с двухконтурным котлом, обычно не могут рециркулировать жидкость, т.к. это приведет к образованию накипи на пластинчатом теплообменнике.

Сравнение с бойлером косвенного нагрева

Более высокие показатели производительности наблюдаются у водонагревателя, который функционирует по принципу послойного нагрева, чем у агрегата с теплообменником (косвенного). Это обусловлено тем, что в котле, функционирующем с бойлером послойного нагрева, нагрев жидкости осуществляется проточным способом в пластинчатом теплообменнике, а сама емкость предназначена исключительно для накопления воды.

Об устройстве и принципе работы бойлера косвенного нагрева можно прочитать здесь.

Когда горячая вода разбирается, ее запас в бойлере все время восполняется водой с температурой 50-65 °С. Даже в случае, когда нагреватель будет пустым, в момент его включения горячая жидкость из проточного бойлера начнет поступать в него.

В то время как в бойлер косвенного нагрева поступает холодная вода, процесс нагревания которой происходит в полном объеме. Источнику тепла одинаковой мощности будет требоваться больше времени для нагрева, например, 150 литров холодной воды, чем для ее потока, движущегося по тонкой трубе.

Более высокая теплоотдача наблюдается у пластинчатого теплообменника, чем у спирального.

Таким образом, горячая вода из бойлера косвенного нагрева начнет поступать значительно позже, чем из водонагревателя послойного нагрева.

Сравнение времени нагрева воды в бойлере косвенного и послойного нагрева

Таким образом, бойлер послойного нагрева обладает рядом преимуществ перед бойлером косвенного нагрева, на которые стоит обращать внимание:

1. Общая производительность намного выше, практически в два раза.
2. Производительность, которая возникает на начальном этапе работы, также выше. Например, бойлер послойного нагрева с объемом в 100 литров за максимально короткий промежуток времени начнет поставлять большое количество горячей воды (до 20 литров).
3. Есть только незначительные потери тепла.

Поэтому бойлер послойного нагрева позволяет наладить эффективную систему снабжения потребителей горячей водой.

Бойлер послойного нагрева, ГВС с двухконтурным котлом

Двухконтурный котел позволяет создать систему горячего водоснабжения в доме практически не прикладывая усилий и не вкладывая в нее средств. Все необходимое, в виде пластинчатого теплообменника, схемы управления и подключений, находится уже в самом котле. Остается подключить котел к холодному и горячему трубопроводам.

При открытии горячего крана, холодная вода пойдет через котел, он автоматически включится и нагреет ее в проточном режиме… Минимум вложений и не занимает места.

Но многие пользователи все же хотят избавиться от этой системы нагрева воды вторым контуром или усовершенствовать ее.

Далее рассмотрим причины, почему ГВС с двухконтурным котлом оказывается с большими недостатками. Поможет ли бойлер послойного нагрева? — и как его использовать.

Недостатки горячего водоснабжения с двухконтурным газовым котлом

Создав дешевую компактную систему горячего водоснабжения с одним лишь двухконтурным котлом можно изрядно сэкономить, по сравнению с одноконтурным котлом и бойлером косвенного нагрева (бак со змеевиком внутри). Но пользователи тут же сталкиваются с недостатками проточного нагрева.

• Температура воды нестабильная, быстро меняется, можно обжечься, трудно настроить расход под нужную температуру. Причинами являются, скачи давления в сети, разный расход воды с крана, а при маленьком расходе котел может работать в режиме «включился-выключился», тактовать.
• При открытии крана поначалу идет холодная вода. Нужно ждать пока котел включится, нагреет воду и она дойдет до крана. Много холодной воды сливается в канализацию. Но далее сложно угадать, какой будет температура…
• Котел включается при каждом открытии крана, шумит, быстро изнашивается.

Что делать в такой ситуации?

Как устраняют недостатки ГВС от второго контура газового котла

Очевидно, что для выравнивания температуры воды нужно применить бойлер-накопитель. Умельцы давно приспособились включать в сеть горячего водоснабжения от двухконтурного котла еще и электрический бойлер. Примерная схема приведена на рисунке.

Схема — как подключить эдлектрический бойлер к двухконтурному котлу

В результате на кранах стабильная температура горячей воды. Но вместе с тем:

• Котел по прежнему включается каждый раз и угрожает поломаться.
• Большой расход электричества, так как в бойлер попадает и холодная вода, а горячая долго хранится.
• Общие затраты на систему и ее громоздкость увеличились без кардинального изменения качества — полумеры.

Другой типичный выход из ситуации – забыть о существовании второго контура, а на первый включить бойлер косвенного нагрева и схему управления к нему – эффективно, но дорого.

Не так давно нашлось  еще одно решение  в виде бойлера послойного нагрева.

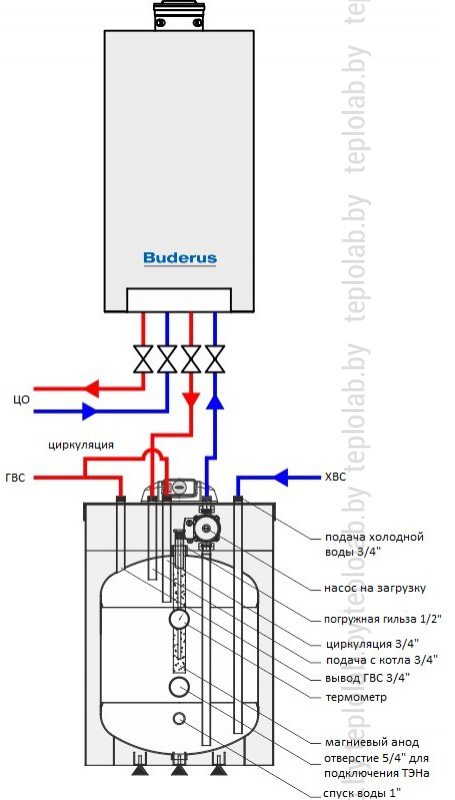

Работа бойлера послойного нагрева

Бойлер послойного нагрева – теплоизолированная емкость, работающая под давлением с обычным анодом внутри, предотвращающим коррозию, и с несколькими трубками для подачи и забора воды, выведенными на разные высоты внутри бака.

Многие послойные бойлеры снабжаются также встроенным циркуляционным насосом. Рассмотрим, как подключается послойный бойлер и как работает.

• Холодная вода подается в нижнюю часть емкости, она вытесняет горячую, которая уходит на кран через водозабор в самом верху бака.
• Циркуляционный насос включается когда вода холодная, забирает ее из нижней части и перегоняет понемногу через котел. Вода нагревается в котле и поступает в верхнюю часть емкости, где сразу может подаваться на кран.
• Включением насоса управляет автоматика, датчик которой следит за температурой, а точнее – за толщиной горячего слоя вверху бака. Как только горячей воды мало – включается насос. Но температура нагрева выставляется лишь приблизительно,  определяется производительностью насоса, которая может регулироваться.

Нужен ли бойлер послойного нагрева? – устранение недостатков

Послойный бойлер обеспечивает необходимый комфорт водопользоавания с двухконтурным котлом.

• На разбор поступает горячая вода стабильной температуры.
• Становится возможным сделать циркуляцию воды между послойным накопителем и кранами, также как и с бойлером косвенного нагрева. В таком случае, при открытии крана, идет сразу горячая вода.
• Котел включается редко, при необходимости разогреть (зарядить) бойлер.

Дополнительное преимущество: когда бойлер холодный, не нужно долго ждать его полный разогрев. Горячая вода в кране появится, как только образуется прослойка горячей воды вверху емкости.

Что лучше, — косвенный бойлер или послойный

Владельцы двухконтурных котлов, которые пострадали от недостатков системы проточного водонагрева, а затем нашли выход в виде послойного накопителя, расхваливают последний на все лады – радуются. Отмечается следующее.

• С холодным бойлером горячую небольшую струйку воды в кране можно получить уже довольно быстро, а не так как с косвенным, — нужно ждать пока разогреется весь бойлер – 10 — 15 минут.
• Температура воды в кране будет постоянно-стабильной горячей при большом расходе воды, пока не сольется весь горячий слой, который котел не будет успевать пополнять. В тоже, время у косвенных при большом расходе, большем, чем может нагревать котел «онлайн», к примеру 20 кВт, температура воды начнет постепенно снижаться….

Но владельцы одноконтурных котлов и косвенных бойлеров отмечают следующее.

• У них температура делается более точная, какая выставляется, такая и будет. При этом можно выставить комфортную и не пользоваться смешиванием в кране, как в послойных – «приблизительно горячая», какую нагреет котел.
• Ассортимент их бойлеров большой, объемы их больше, подобрать бойлер на 120 – 180 литров — нет проблем, который соответственно весьма быстро наполнит большую горячую ванну. В тоже время полного разогрева ждать совсем не долго…

А цены на эти разные системы примерно выровнялись.

Бойлер послойного нагрева своими руками

Накопительный электрический водонагреватель послойного нагрева, ГВС с двухконтурником

Двухступенчатый котел дает возможность создать систему горячего водообеспечения в доме почти не прикладуя усилий и не вкладывая в нее средств. Все что необходимо, в виде пластинчатого теплообменного аппарата, схемы управления и подключений, находится уже в самом котле. Остается присоединить котел к холодному и горячему трубопроводам.

При открывании горячего крана, прохладная вода пойдёт через котел, он автоматично включится и нагреет ее в проточном режиме… Минимум вложений и места не занимает.

Но большинство пользователей все же хотят освободится от этой нагревательной системы воды вторым контуром или улучшить ее.

Дальше рассмотрим причины, почему ГВС с двухконтурником оказывается с весомыми недостатками. Сможет помочь ли накопительный электрический водонагреватель послойного нагрева? — и как его применять.

Минусы горячего водообеспечения с двухступенчатым газовым котлом

Создав недорогую небольшую систему горячего водообеспечения с одним лишь двухконтурником можно основательно сэкономить, если сравнивать с одноконтурником и косвеником (бачок со змеевиком в середине). Но клиенты здесь же встречаются с минусами проточного нагрева.

• Температура воды неустойчивая, быстро меняется, можно обжечься, сложно настроить расход под необходимую температуру. Причинами являются, скачи давления в сети, различный потребление воды с крана, а при маленьком расходе котел будет работать в режиме «включился-выключился», тактовать.
• При открывании крана сначала идет прохладная вода. Необходимо ожидать пока котел включится, нагреет воду и она дойдет до крана. Много холодной воды сливается в канализацию. Но дальше тяжело угадать, какой будет температура…
• Котел включается при каждом открытии крана, шумит, изнашивается очень быстро.

Что сделать в подобной ситуации?

Как ликвидируют минусы ГВС от второго контура котла на газу

Понятно, что для выравнивания температуры воды необходимо применить бойлер-накопитель. Умельцы давно научились включать в сеть горячего водообеспечения от двухступенчатого котла так же и электрокотел. Приблизительная схема приведена на рисунке.

В результате на кранах устойчивая температура горячей воды. Но одновременно с тем:

• Котел как и раньше включается каждый раз и угрожает поломаться.
• Большой электрический расход, так как в накопительный электрический водонагреватель проникает и прохладная вода, а горячая долго хранится.
• Общие расходы на систему и ее массивность повысились без радикального изменения качества — полумеры.

Другой стереотипный выход из ситуации – забыть о существовании второго контура, а на первый включить косвеник и схему управления к нему – прекрасно, но дорого.

Совсем недавно нашлось дополнительное решение в виде водонагревателя электрического накопительного послойного нагрева.

Работа водонагревателя электрического накопительного послойного нагрева

Накопительный электрический водонагреватель послойного нагрева – утепленная емкость, работающая под давлением с традиционным анодом в середине, предотвращающим коррозию, и с несколькими трубками для подачи и водоразбора, выведенными на разнообразные высоты в середине бачка.

Многие послойные водонагреватели косвенного нагрева снабжены также вмонтированным циркулярным насосом. Рассмотрим, как подсоединяется послойный накопительный электрический водонагреватель и как не прекращает работу.

• Прохладная подается вода в нижнюю часть емкости, она вытесняет горячую, которая уходит на кран через комплекс сооружений для забора воды в самом верху бачка.
• Циркулярный насос включается когда холодная вода, забирает ее из части которая находится снизу и перегоняет понемножку через котел. Вода нагревается в котле и поступает в верхнюю часть емкости, где сразу подается на кран.
• Включением насоса управляет автоматика, измеритель которой наблюдает за температурой, а точнее – за толщиной горячего слоя вверху бачка. Как только горячей воды мало – включается насос. Но температура нагрева выставляется лишь примерно, устанавливается работоспособностью насоса, которая может меняться.

Необходим ли накопительный электрический водонагреватель послойного нагрева? – удаление минусов

Послойный накопительный электрический водонагреватель обеспечивает нужный комфорт водопользоавания с двухконтурником.

• На разбор поступает горячая вода стабильной температуры.
• Появляется возможность выполнить движение воды по замкнутому контуру между послойным накопителем и кранами, также как и с косвеником. В данном случае, при открывании крана, идет сразу горячая вода.
• Котел включается нечасто, если понадобится подогреть (зарядить) накопительный электрический водонагреватель.

Еще одно яркое преимущество: когда накопительный электрический водонагреватель холодный, ждать долго не нужно его полный подогрев. Горячая вода в кране возникнет, как только образуется прослойка горячей воды вверху емкости.

Что лучше, — косвенный накопительный электрический водонагреватель или послойный

Хозяева котлов с двумя контурами, которые стали жертвами минусов системы проточного водонагрева, а потом нашли выход в виде послойного накопителя, расхваливают заключительный на все лады – радуются. Отмечается следующее.

• С холодным электрическим водонагревателем горячую маленькую струйку воды в кране можно получить уже очень быстро, а не так как с неявным, — необходимо ожидать пока разогреется весь накопительный электрический водонагреватель – 10 — 15 минут.
• Температура воды в кране будет постоянно-стабильной горячей при большом расходе воды, пока не сольется весь горячий слой, который котел не будет успевать пополнять. В тоже, время у косвенных при большом расходе, большем, чем может обогревать котел «online», например 20 кВт, температура воды начнет поэтапно понижаться….

Но хозяева одноступенчатых котлов и косвенных накопительных водонагревателей отмечают следующее.

• У них температура выполняется более точная, какая выставляется, подобная и будет. При этом можно выставить комфортабельную и не пользоваться смешиванием в кране, как в послойных – «примерно горячая», какую нагреет котел.
• Выбор их накопительных водонагревателей большой, объемы их больше, выбрать накопительный электрический водонагреватель на 120 – 180 литров — проблем нет, который естественно очень быстро наполнит большую горячую ванную. В тоже время полного разогрева ожидать абсолютно не долго…

А расценки на эти разнообразные системы приблизительно выровнялись.

Как выполнить косвеник собственными руками: инструкция и рекомендации по изготовлению

Наличие водомерного узла с горячей водой – это часть обычного комфорта для современного дома. Однако не всегда удаётся решить задачу подвода централизованных коммуникаций к частной недвижимости.

Благодаря этому хозяева приватных домовладений организуют независимое снабжение горячей водой, применяя как источник нагрева контур отопления. Для выполнения задачи понадобится только лишь соорудить косвеник собственными руками.

Устройство косвеника

По существу, аппарат собой представляет традиционный трубный змеевик.

Правда, трубные змеевики классически возводят по принципу «труба в трубе», а в этом случае элементами теплового обмена являются сосуд и трубчатый полотенцесушитель.

Накопительный сосуд выполняет роль наружной «трубы», в середине которой размещается «труба» внутренняя — полотенцесушитель. Через трубчатый полотенцесушитель пропускается тепловой носитель системы для отопления, а внутренняя область сосуда заполняется холодной водичкой. Тепловой носитель нагревает стены трубчатого змеевика, а те, со своей стороны, греют холодную воду в сосуде.

Схема косвеника в большинстве случаев выполняется по технологии противотока 2-ух сред, различных по температурному уровню. Иначе говоря если выход подогреваемой воды имеется снизу ёмкости, а отрезок трубы подпитки холодной водичкой находится выше, в данном случае подача носителя тепла в полотенцесушитель выполняется на верхнем уровне.

Обратная конфигурация делается, если выход и вход холодной воды меняются местами. В практических условиях чаще встречаются схемы с верхним выходом воды которая нагрелась.

Если учесть, что косвеник относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат теплоизоляции. Умно устанавливать систему очень близко от узла-регулятора носителя тепла системы обогрева. Этот подход обеспечит меньше расходов на процесс установки оборудования, а теплопотери на пути от отопительной системы к косвенику будут значительно снижены.

Проект и процесс установки собственными руками

Основная задача на стадии проектирования собственными руками – это выбор накопительной ёмкости, которая бы собственным объёмом покрывала необходимости в горячей воде.

Выбор аккумулирующей ёмкости

Для многих случаев эксплуатации системы расчёт необходимости выполняется на 3-4 человека (средне-статистическая семья). Согласно нормативам, одна личность потребляет около 70 л/сут. Другими словами для семьи со средним достатком в реальности достаточно поставить водонагреватель косвенного нагрева объёмом 200 л. При подобной ёмкости необходимость удовлетворяется полностью.

Бачок для нагревания холодной воды в большинстве случаев подбирают под вертикальную установку, но не исключено также способ монтажа горизонтально. В качестве бойлерного бачка допускается задействовать тару, выполненную из крепких термоустойчивых материалов. Разумеется, материал тары необходимо подбирать с учитыванием его высоких антикоррозийных параметров, возможного теплового расширения, прочих рабочих свойств.

Подходящими материалами можно считать:

• алюминий;
• нержавейку;
• специализированные полимерные материалы.

Необходимо не забывать: водонагреватели косвенного нагрева разного типа относятся к сосудам, работающим под давлением. Стоит еще сказать, что тепловой носитель системы обогрева может разогреваться до большой температуры (90?С и выше). Исходя из таких свойств бойлерных установок, следует проектировать и возводить систему собственными руками.

В практических условиях нередко встречаются по настоящему абсурдные конструкции, тоже выполненные собственными руками, например, на базе обыкновенной молочной фляги или столовой кастрюли. Подобных решений необходимо избегать.

Проект косвеника, исполняемого собственными руками, в себя включает ещё и расчёт трубчатого змеевика. Тут нужно высчитать требуемую теплопроизводительность данного устройства, чтобы по результатам расчёта определить длину трубы змеевика и её диаметр.

Расчет длины змеевика

Обычным материалом для производства змеевиков накопительных водонагревателей считается медь или латунь. Лучше подбирать собственно один из данных материалов, так как оба материала обладают большим коэффициентом передачи тепла.

Для расчёта нужных значений на изготовление бойлерного змеевика подходит формула:

L = Q / D* (Tг – Тх) * 3,14

Буквенные определения тут:

• L – длина трубки,
• Q – теплопроизводительность змеевика,
• D – диаметр трубки,
• Tг – температура горячей воды,
• Tх – температура холодной воды.

Давайте разберем пример, как высчитать длину трубы из меди под спираль мощностью 20 кВт для косвеника.

Есть медная диаметр трубы 10 мм, приобретённая на рынке в бухте. Под накопительный электрический водонагреватель позаимствован сосуд ёмкостью 200 л. Расчётные значения температур горячей и холодной воды: 15?С и 80?С, естественно. Необходимо определить размер длины трубы из меди, достаточный для изготовления теплообменной трубчатой спирали мощностью 20 кВт. По формуле проходит следующий расчёт: 20/0,01*(80-15)*3,14. Результат расчёта: требуемая длина трубы из меди будет составлять 10 метров.

Изготовление и обработка змеевика

Для производства змеевика косвеника ёмкостью 150-200 литров, в основном, берётся медная или латунная трубка диаметром 10 – 20 мм. Трубка закручивается спиралью с учитыванием остаточного зазора в 5-7 мм между виточками.

Просвет необходимо делать в первую очередь (разрешается после намотки раздвигать витки), так как нужна компенсация увеличения металла. Стоит еще сказать, что при подобном выполнении спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

Как правило, медные или латунные змеевики можно отыскать уже готовые для эксплуатирования. К примеру, взять полотенцесушитель от какого-либо тех. оборудования. Но тогда нужно будет взять во внимание размеры имеющейся ёмкости и соответствие спирали по мощности теплопередачи.

Очень часто сделать выбор в точном согласии с параметрами не удаётся. Благодаря этому, дабы не терять дорогого времени, в этом смысле выгодно сделать трубчатый спиральный нагреватель своими силами.

Сделать полотенцесушитель собственными руками без опыта тяжело, но эта задача осуществима. Тут основное — сделать хорошую намотку спирали. Под намотку медной (латунной) трубки лучше всего применять барабан из оптимального материала. Диаметр барабана меньше диаметра внутри бойлерной ёмкости приблизительно на 10-15%. В конце концов, если диаметр внутри бачка 500 мм, значит, значение диаметра змеевика будет составлять: (500 – 500/10) = 450 мм.

На концевых частях трубки, свитой в спираль, понадобится установить контактные фитинги с резьбой. Для решения данной задачи нужно:

1. Получить ровный срез на концах трубы, отделав их труборезом.
2. Одеть на концевые части трубы обжимные гайки.
3. Обработать края трубы развёрткой.
4. Установить фитинги и плотно подтянуть их к трубе гайками.

Совсем не нужно использовать только резьбовые двухсторонние фитинги. Если есть способности пайки труб из меди и подходящий инструмент, можно способом пайки установить односторонние фитинги с резьбой.

Также, в зависимости от материала корпуса сосуда, не исключено вариант пайки конкретно к стенкам ёмкости. Но при самостоятельном изготовлении косвеника данный шаг не рекомендуется из-за причины сложной инновационной операции.

В собранном на фитингах или спаянном виде, теплообменный компонент (полотенцесушитель бойлерный) уже можно считать готовым к установке и дальнейшей эксплуатации. Остается приготовить место для установки конкретно на бойлерной ёмкости и внедрить водяной нагреватель в состав сосуда.

Подготовка бойлерной емкости

Как уместить готовую медную (латунную) спираль в середину бойлерного бачка, если ёмкость целостная? В данном случае нужно будет бережно обрезать верхнюю часть и выполнить крышку, которая будет закрепляться на корпусе сосуда болтами.

Места для посадки крышки и бачка становятся ровными, зашлифовываются, оборудуются прокладкой из резины. Между тем внутренний процесс установки (и обслуживание) видится намного комфортнее, если на ёмкости выполнить две крышки – снизу и сверху.

После того как произошла установка крышки на бойлерной ёмкости проблема с процессом установки змеевика в середине бачка отпадает сама собой. Сейчас достаточно просверлить два отверстия на корпусе сосуда, определяясь под размещение концевых частей трубы спирали. Диаметр отверстий должен подходить диаметру резьбовой части соединителей с запасом на 1-2 мм.

Резьбовые части соединителей пропускают в отверстия, заранее установив прокладки для уплотнения. Потом снаружи стены бачка накручивают встречные фитинги и плотно стягивают соединение.

При подобном креплении нагревательная спираль вполне неуязвима, но добавочные опоры выполнить нужно. Ход носителя тепла под давлением в середине трубы часто сопровождается возникновением вибрации. Добавочные опоры будут возместить изъян.

На корпусе косвеника также необходимо выполнить отверстия для набора и водного слива, запрессовать в них короткие отрезки трубы, а на патрубках установить краны запорного типа. Если появится желание можно дополнить аппарат стрелочным термометром. Завершив процесс установки всех элементов, корпус сосуда закрывают с наружной стороны материалом для утепления. Тут хорошо подходит вата на минеральной основе с верхним фольгированным покрытием.

Инструкция по подключению и запуску системы

В первую очередь рукодельный домашний косвеник необходимо присоединить к магистрали теплоснабжения. Там, где используется независимая система отопления, аппарат включают в сеть котла для дома.

Механическое подключение выполняется при открытой крышке на бойлерной ёмкости. После подсоединения необходимо приоткрыть кран запорный, связывающий с обратной линией носителя тепла, и удостовериться в отсутствии протечек как с наружной стороны устройства, так и в середине.

Если протечек не обнаружено, открывают линию подачи носителя тепла. Нужно выждать какое то время, чтобы полотенцесушитель прогрелся до температуры системы обогрева. В режиме полного нагрева ещё один раз с большим вниманием проверить полотенцесушитель и все точки соединений на предполагаемые утечки.

Если проверка показала цельность системы, закрывают крышку сосуда и подсоединяют линии подачи-разбора нагреваемой воды. Тестируют систему в режиме настоящего теплопередачи.

Выводы и нужное видео по теме

Бывший в использовании баллон с газом часто применяют для изготовления самодельных устройств. Хотим представить видеоролик про то, как из корпус баллона выполнить БКН.

Тут описан только один вариант из всех допустимых, которые есть и хорошо используются. Хотелось бы выделить, что вариантов самостоятельных конструкций косвеников есть много.

Например, заместь цилиндрической накопительной ёмкости применяются с прямыми углами сосуды. Намотку спирали змеевика выполняют не однослойной, а многослойной. Восполняют водяной нагреватель электрическим трубчатым нагревателем. Конструкторские задумки безграничны.

Накопительный электрический водонагреватель послойного нагрева для двухступенчатого газового котла Для чего необходим накопительный электрический водонагреватель ГВС для двухступенчатого газового котла Рабочий принцип водонагревателя электрического накопительного послойного нагрева ГВС Рабочая схема накопительного водонагревателя электрического накопительного послойного нагрева с двухконтурником

Иные публикации на данную тему:

Для чего необходим накопительный электрический водонагреватель ГВС для двухступенчатого газового котла

Для отапливания и горячего водообеспечения (ГВС) квартир и домов хозяева часто устанавливают двухступенчатые газовые котлы. Система ГВС с подобным котлом выходит относительно недорогой и места занимает очень мало.

Однако, через некоторое время владельцев начинают нервировать минусы в работе ГВС с двухконтурником.

Проточный трубный змеевик ГВС двухступенчатого котла начинает подогревать воду в момент начала разбора воды, когда открывают кран горячей воды.

Вся энергия, расходуемая на нагрев, переходит от нагревателя к воде фактически очень быстро, в минимально короткие сроки движения воды через нагреватель. Дабы получить воду нужной температуры за небольшой временной промежуток конструкция водогрея проточного типа учитывает ограничение скорости водного потока. Температура воды на выходе из нагревателя проточного типа особенно сильно зависит от водорасхода — величины струйки горячей воды, текущей из крана.

Для отапливания дома класса эконом в большинстве случаев достаточно котла низкой мощности. Благодаря этому, мощность двухступенчатого котла подбирают если исходить из необходимости в горячей воде.

• При малом расходе горячей воды водогрей проточного типа совсем не включается и не греет воду. Для получения воды нужной температуры нередко приходится тратить больше воды, чем это нужно.
• При каждом открытии водоразборного крана котел перезапускается. Аппаратура котла приходит в движение, регулярно то включается, то отключается, что уменьшает рабочий ресурс котла. Каждый раз горячая вода возникает с задержкой, исключительно после того, как рабочий режим котла стабилизируется. Часть воды бесполезно уходит в канализацию. Частое перезажигание горелки уменьшает Коэффициент полезного действия котла и повышает расход газа.
• В системах ГВС с двухконтурником нереально выполнить движение воды по замкнутому контуру в трубах разводки по дому. Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды. Часть воды в начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остынуть в трубах.

В конечном счете, применение двухступенчатого котла в системе ГВС приводит к не обоснованному росту водопотребление и объема канализационных стоков, к увеличению расхода электрической энергии и газа на нагрев, а еще к недостаточно комфортабельному пользованию горячей водой в доме.

Систему ГВС с двухконтурником применяют, не взирая на её минусы, из-за причины сравнительно сниженной цене и малых размеров оборудования.

Намного экономичной и удобной считается система обогрева и ГВС с одноконтурником и косвеником.

Подробно читайте: «Горячее водообеспечение приватного дома загородного»

Однако что делать, если двухступенчатый котел уже стоит в квартире или доме, а работа системы ГВС владельцев не устраивает, и хочется освободится от её минусов.

Существует вариант приобрести косвеник, с теплообменным аппаратом в середине, и присоединить его к отопительному контуру двухступенчатого котла. Но цена подобного водонагревателя электрического накопительного и добавочного оборудования для его подсоединения и обвязки более высокая.

В систему ГВС с двухконтурником советую поставить водонагреватель послойного нагрева. В таком бойлере отсутствует трубный змеевик, что прекрасно уменьшает его стоимость.

Рабочий принцип водонагревателя электрического накопительного послойного нагрева ГВС

Бойлер косвенного нагрева своими руками недостатки

Навигация по записям

Бойлеры косвенного нагрева FUSION (Galmet, Польша) #6789

Бойлер послойного нагрева для двухконтурных газовых котлов

Описание

FUSION – бак-аккумулятор послойного нагрева для газовых котлов напольного монтажа вертикального расположения.

Баки послойного нагрева FUSION предназначены для работы с двухконтурными газовыми котлами. Горячая вода, подогреваемая в газовом котле, сначала накапливается в верхней части бака, откуда она поступает в установку ГВС, что позволяет получать горячую воду без частой активации газового котла. Это решение гарантирует значительную экономию газа и продлевает срок службы котла. Время нагрева горячей воды значительно меньше по сравнению с использованием самого газового котла.

Высококачественная пенополиуретановая изоляция обеспечивает минимальные потери тепла. Отработанная технология производства эмалированных бойлеров Galmet гарантирует длительный срок службы резервуара.

Керамическая эмаль, нанесенная мокрым способом, полностью заполняет микротрещины и обеспечивает безопасное использование бака. Сменный магниевый анод предотвращает коррозию резервуара и увеличивает его долговечность.

Двухконтурный газовый котел с бойлером настенный

Газовые котлы могут быть одно- или двухконтурными. Одноконтурные работают исключительно на обогрев помещения. Двухконтурные агрегаты обеспечивают не только отопление дома, но и горячее водоснабжение.

С помощью двухконтурного котла можно решить сразу две задачи, однако явное преимущество не всегда бывает поводом для установки оборудования именно такого типа.

Настенные газовые котлы подключенные с бойлером

Например, если частный дом подключен к центральному водоснабжению, но в нем отсутствует отопление, то более целесообразна установка одноконтурного котла.

Двухконтурные котлы проточного типа устанавливают при сравнительно небольшой потребности в горячей воде. Настенные агрегаты нагревают воду в «проточном» режиме.

Водонагреватели косвенного нагрева

Если газовый котел для отопительной системы в доме уже установлен, а монтаж дополнительного газового оборудования невозможен или нежелателен, используют водонагреватели косвенного нагрева (котлы с внешним бойлером). Бойлер в таких котлах устанавливают отдельно, его объем, а также отдаленность от котла зависят от мощности самого агрегата.

Собственного источника энергии у них нет, для работы используется тепло внешних источников (центральная система отопления, отопительный котел). Это мощное оборудование, которое отличается высокой производительностью. Однако емкость бойлера занимает много места, вода в ней греется долго, а стоимость устройства достаточно высока.

Котлы со встроенным бойлером

Оборудование такого типа дает вполне комфортные условия получения горячего водоснабжения. Бойлер объемом 40-80 л размещается внутри котла. Такое решение эффективно и экономично, благодаря близкому расположению к топке.

Если в бойлере заканчивается вода, он сразу начинает функционировать в режиме проточного нагрева воды. Котел со встроенным бойлером может быть настенным или напольным, его первичный теплообменник бывает чугунным или медным.

Так как горячую воду приготавливает встроенный бойлер, то это означает возможность одновременного использования в нескольких точках потребления. Кроме того, накипь агрегатам не страшна, они компактны и просты в монтаже, а единая конструкция обеспечивает отличные технические характеристики, надежность и долговечность.

Чистим канализацию самостоятельно просто и быстро
Что делать, если из смесителя периодически выпадает излив?

Газовый котел с бойлером

Газовый котел — наиболее приемлемый вариант отопления для индивидуальных домов и квартир. Ведь, с его помощью можно не только обогревать жилье, но и обеспечить его постоянным горячим водоснабжением. Данное устройство постоянно готово к работе. При этом, такой котел требует минимального обслуживания, занимает небольшое пространство, и полностью покрывает потребности жителей в горячей воде.

В принципе, газовый котел можно рассматривать как своеобразный теплообменник. Это устройство передает энергию, получаемую в результате сгорания топлива, теплоносителю. В качестве последнего, как правило, используется обычная вода. Газовый котел используется для обогрева индивидуальных домов и коттеджей, квартир и постоянного их снабжения горячей водой.

Среди всего сегодняшнего разнообразия таких устройств, наиболее распространенным является газовый котел с встроенным бойлером. Причины столь высокой востребованности таких котлов у покупателей вполне логичны — у потребителя в любое время, в любых условиях есть определенный запас горячей воды. На сегодняшний день, газовые котлы с бойлером бывают двух основных типов — с одно- и двухконтурной системой.

Одноконтурная система газового котла подразумевает, что в процессе его работы будет нагреваться только та жидкость, которая находится в отопительной системе. Чтобы такой котел можно было применять и для ГВС (горячего водоснабжения), к нему потребуется дополнительно приобрести отдельный бойлер. При этом, размер бойлера определяется требуемым объемом горячей воды. В свою очередь, последний следует определять исходя из количества проживающих в доме людей.

Напольные модели котлов с ГВС

Отопительный газовый котел стальной «ОК» 10-18 кВт

Отопительный газовый котел напольный стальной «Данко» 8-24 кВт

Напольные модели котлов с ГВС повышенной мощности

Котлы с герметичной камерой и возможностью нагрева проточной воды

Парапетный газовый котел с герметичной камерой сгорания «Данко» 7-15 кВт

В чем основные преимущества котлов с бойлером (ГВС)?

Газовый котел со встроенным бойлером, то есть, двухконтурный котел, намного более функционален. Так как это устройство выполняет сразу две функции — обогревает дом и снабжает его горячей водой, оно признано намного более удобным в эксплуатации.

Получаем горячую воду от газового котла — варианты с бойлером и без

Одним из его неоспоримых преимуществ можно назвать относительно небольшой размер. Как правило, большинство производителей предлагают бойлер на 80-100 литров, встроенный прямо в конструкцию котла. При желании и необходимости, можно приобрести и котел, бойлер у которого рассчитан на многие сотни литров. Надо иметь в виду, что бойлер в таком котле используется не только в качестве накопителя горячей воды, он также, за счет хорошей теплоизоляции, длительное время сохраняет ее нагретой.

Правда, такие устройства обладают и рядом недостатков. В основном, это вышеупомянутые небольшие размеры встроенного бойлера. Кроме того, газовый котел — достаточно опасное устройство, для его установки обычно требуется разрешение от специализированных учреждений. Для газового котла любого типа потребуется сделать дымоход, предназначенный для отвода отработанных газов. Газовый котел, при этом, должен быть размещен в отдельном помещении со свободной циркуляцией воздуха, у которого есть свой выход на улицу.

Выбирая котел такого типа надо знать, что бойлер и, собственно, сам котел представляют единую систему. То есть, при выходе из строя одной детали у одного из них, работать не будет вся система — ни отопительная, ни ГВС. Важно также помнить, что наиболее подходящими устройствами такого типа будут те, которые выпущены с учетом российских условий реалий. Это обусловлено тем, что именно отечественные котлы изначально рассчитаны на определенное давление газа в нашей стране и его резкие изменения. Иностранные котлы такого типа, часто, просто не выдерживают таких колебаний.

Бойлер послойного нагрева

Новинкой на рынке являются двухконтурные котлы со встроенными бойлерами послойного нагрева для подготовки горячей воды в системе ГВС. Повышает ли такое решение эффективность приготовления горячей воды?

Текст М. Крупка, М. Тауэр

В бойлерах послойного нагрева отсутствует теплообменник, они являются всего лишь емкостями для горячей воды. Их баки покрыты эмалью и оснащены магниевым анодом для защиты от коррозии. Как правило, они размещены в одном корпусе с двухконтурными котлами. Вода температурой 50-65°С из пластинчатого теплообменника двухконтурного котла подается в верхние слои бойлера послойного нагрева. Вода для использования в системе ГВС также берется из верхних слоев бойлера нагрева.

Зачем нам бойлер?

Бойлер, смонтированный в одном корпусе с двухконтурным котлом, делает возможным получение стабильного — в определенных пределах — потока горячей воды постоянной температуры. Как правило, этого невозможно достичь в случае, если вода подается из двухконтурного котла с водонагревателем проточного типа, особенно при одновременном использовании воды более чем одной точки разбора. Такие водонагреватели рекомендуется использовать там, где нет места для установки большого бойлера косвенного нагрева, который работает с одноконтурным котлом. У бойлеров, смонтированных в одном корпусе с двухконтурными котлами, чаще всего отсутствует возможность осуществить рециркуляцию, или ее осуществление не рекомендуется из-за отложения накипи на пластинчатом теплообменнике.

Котел с бойлером в одном корпусе выглядит привлекательнее, чем два разных прибора, соединенных между собой сплетением труб с клапанами.

Бойлер послойного нагрева объемом 100 л способен выдать потребителю до 150 л горячей воды, — столько же, сколько и бойлер косвенного нагрева объемом 150 л.

Котёл газовый двухконтурный настенный как выбрать

Благодаря тому, что в бойлере послойного нагрева слои не смешиваются, в нем уже через несколько минут работы есть некоторое количество горячей воды, готовой к использованию, т. е. время ее ожидания потребителем гораздо меньше.

Бойлер послойного нагрева и бойлер (с теплообменником) косвенного нагрева

Более высокая производительность у бойлера послойного нагрева по сравнению с бойлером (с теплообменником) косвенного нагрева того же объема происходит из-за разного принципа нагрева и накопления в них горячей воды. В котле, работающем с бойлером послойного нагрева, вода нагревается проточным способом в пластинчатом теплообменнике (таким как в проточных водонагревателях), а бойлер служит только для ее накопления. Во время разбора горячей воды ее запас в бойлере практически постоянно пополняется водой температурой 50-65°С. Даже если бойлер будет пустым, сразу после включения он станет наполняться горячей водой из проточного водонагревателя. В то же время в бойлер (с теплообменником) косвенного нагрева подается холодная вода, нагревание которой происходит одновременно во всем объеме. Естественно, что источник тепла одной и той же мощности будет дольше нагревать, например, сразу 150 л холодной воды, чем ее небольшой поток, протекающий по тонкой трубе. Кроме того, КПД теплопередачи спирального теплообменника ниже, чем пластинчатого. Поэтому время ожидания горячей воды из бойлера косвенного нагрева значительно больше, чем из бойлера послойного нагрева. Уже через пять минут после включения бойлера послойного нагрева можно принять душ — количества нагретой воды в нем для этого достаточно.

Преимущества бойлера послойного нагрева

Кратковременный расход воды ГВС. В бойлере послойного нагрева объемом 100 л, работающего с котлом, на протяжении первых 10 минут работы можно получить около 200 л горячей воды. Чтобы обеспечить такое же количество воды бойлером косвенного нагрева его объем должен быть в полтора раза больше (150 л).

Наиболее существенными преимуществами бойлера послойного нагрева по сравнению с бойлером косвенного нагрева являются:

1. более высокая общая производительность бойлера послойного нагрева: она в полтора раза выше производительности бойлера косвенного нагрева такого же объема;
2. намного более высокая начальная производительность — 100-литровый бойлер послойного нагрева уже через пять минут после включения (то есть в четыре раза быстрее, чем 150-литровый бойлер косвенного нагрева) может выдать достаточное количество (до 20 л) горячей воды;
3. более низкие тепловые потери, связанные с простоем.

Другая перспектива: двухслойный и однослойный стены котла

Практика теплоизоляции котлов в последние годы перешла от однослойного к двойному слою такой же общей толщины. Однако у этой двухслойной тенденции есть обратная сторона: более высокие затраты на установку и возможность для неопытных подрядчиков или самостоятельно установщиков срезать углы при установке изоляции. Пора вернуться к использованию однослойной изоляции на энергетических котлах и привлечению профессиональных подрядчиков по изоляции.

Строительство новых парогенерирующих котлов частично замедлилось из-за сегодняшней экономической ситуации и неопределенности нормативно-правовой базы. Хотя Национальная лаборатория энергетических технологий (NETL) не отслеживает, рост затрат на строительство — сейчас более 1 миллиарда долларов для нового завода среднего размера — может сыграть значительную роль в задержке начала нового проекта.

Центральным строительным блоком любой новой электростанции, работающей на ископаемом топливе, является котельный остров. Следует изучить все возможные средства для снижения стоимости строительства.Одним из конкретных способов снижения стоимости строительства является улучшение изоляции парогенераторных котлов.

Многие представители электроэнергетики считают, что следует изучить более разумную и экономичную конструкцию изоляции стенок парогенерирующих котлов, особенно с учетом роста стоимости и сокращения наличия квалифицированного персонала на местах. Одним из конкретных способов снижения затрат является использование или определение одного слоя изоляции.

Сегодня в энергетике принимают утверждение, что нанесение двойного слоя вместо одинарного слоя изоляции на стенках мембранных котлов создает лучшую систему изоляции.

Однако это не всегда так. Однослойное нанесение на стенки мембранных котлов было обычным делом в электроэнергетике на протяжении многих лет. Фактически, почти каждый котел, построенный между 1968 и серединой 1980-х годов в Соединенных Штатах, независимо от производителя, использовал однослойное покрытие для изоляции стенок котла, если только толщина, требуемая для рабочих температур и температуры поверхности, не превышала 4 дюймов (при условии, что утеплитель типа плиты минеральной ваты).Двухслойное нанесение в то время обычно указывалось только тогда, когда это было особым требованием конечного пользователя или изоляционный материал не был доступен в виде одного слоя у производителей изоляции.

При проектировании котла производитель оригинального оборудования (OEM) должен установить температуру холодной поверхности или допустимые потери тепла на стенках котла. Эта температура обычно колеблется от 120 ° F до 140 ° F, хотя многие сегодня принимают 130 ° F в качестве отраслевого стандарта.Затем тепловые потери на стенках котла при этой температуре и температура кожуха котла (на основе размера котла и поверхности перегревателя, необходимых для обеспечения требуемой температуры на выходе пара и выходящего газа) используются для расчета толщины данной теплоизоляции. материал. Затем устанавливается расстояние между трубами водяной стенки котла и опорными стойками (интегральная конструктивная опора котла) с учетом толщины изоляции.

Гарантия на котел часто зависит от того, насколько точно производитель соблюдает заданную температуру холодной поверхности, температуру пара на выходе и температуру газа на выходе.Таким образом, характеристики изоляции, выбранные производителем оборудования, и надлежащие процедуры установки очень важны для определения конечных характеристик котла. Вот почему каждый аспект выбора изоляции (например, стоимость материала и установки, значение K при средней температуре, усадка, доступность толщины материала и т. Д.) Должен быть тщательно проанализирован.

Все производители котлов указывают и документируют требования к толщине изоляции и материалам для своих парогенераторных котлов.Каждая из них разработала стандарты компании в отношении типа изоляции и приемлемых процедур установки изоляции. Эти стандарты и процедуры применения прилагаются к каждому котлу, который они продают, независимо от того, входила ли изоляция в их объем поставки или нет. Это актуально и сегодня.

Решение об использовании одинарного или двойного слоя изоляции при строительстве котла не связано с гарантией производительности котла. Фактически, при заданной температуре поверхности и температуре стенок котла на производительность котла не влияет количество слоев изоляции, установленных на стенках котла, при условии, что общая толщина была одинаковой.Другими словами, не имеет значения, какой слой изоляции указан — одинарный или двойной — общая толщина определяет характеристики изоляции. Решение о выборе однослойного вместо двухслойного является исключительно экономическим решением, принимаемым производителем оригинального оборудования.

Изоляция одинарной толщины имеет долгую и успешную историю в электроэнергетике. В период с 1964 г. (начиная с конструкции стенок из мембранных труб) по 1990 г. один конкретный производитель котлов построил и продал более 250 радиационных энергетических котлов, 150 универсальных котлов под давлением, 200 промышленных котлов и 100 котлов-утилизаторов.Все эти котлы были спроектированы и изготовлены с однослойным слоем минеральной ваты на стенках котла и температурой холодной поверхности 130 ° F. Примечательно, что ни OEM, ни электростанции не сообщали о каких-либо проблемах с производительностью котла, вызванных использованием только одного слоя изоляции на всех этих блоках.

Дорогостоящие изменения

В середине 1990-х годов несколько производителей оборудования и покупателей изменили свои стандарты изоляции, потребовав двойной слой изоляции той же общей толщины на стенках своих котлов.Причины этого изменения спецификации остаются неясными для многих тех, кто работает в отрасли, проектируя и определяя системы изоляции.

Если это изменение было внесено в целях экономии энергии, то 1 слой будет работать так же, как 2 слоя при той же общей толщине, при условии, что изоляция установлена ​​правильно профессиональным подрядчиком по изоляции.

Некоторые утверждают, что двухслойное нанесение лучше однослойного, поскольку оно устраняет зазоры между отдельными изоляционными элементами и снижает вероятность возникновения горячих точек на внешней обшивке или поверхности корпуса.Это вопрос трудового надзора, а не проектной спецификации. В каждом стандарте установки OEM четко указано, что зазоры 1/16 дюйма или больше между плитами или одеялами недопустимы независимо от того, сколько слоев изоляции устанавливается. Эти стандарты требуют, чтобы вся изоляция была плотно прилегала друг к другу, а любые зазоры между изоляцией должны быть заполнены соответствующим изоляционным цементом перед установкой внешней оболочки или кожуха. Эти стандарты не зависят от того, наносится ли изоляция однослойным или двойным слоем.

Использование двойного слоя изоляции имеет ряд недостатков. Во-первых, стоимость использования двухслойной изоляции по сравнению с однослойной изоляцией на стенках котла увеличивает стоимость материала для дополнительных креплений и рабочей силы. Например, котел с водяной стенкой площадью 100 000 квадратных футов, покрытой двухслойной плитой из минеральной ваты толщиной 4 дюйма, соответствующей стандарту ASTM C-612 типа IVB — вместо одинарной плиты такой же толщины, — увеличивает стоимость строительства. этот котел примерно на 200 000 долларов (это зависит от региона и рынка труда).Для 22 новых угольных энергоблоков, построенных за последние 10 лет, это может составить более 4 миллионов долларов увеличения стоимости строительства.

Кроме того, использование двойного слоя часто увеличивает количество зазоров и может увеличить количество случаев неправильного применения изоляции. Такая ситуация имеет место, когда первый слой изоляции установлен ненадлежащим образом, за которым следует второй слой, который навсегда скрывает плохое мастерство — это одна из причин, почему нанимают опытного, квалифицированного и знающего подрядчика (например, одного из National Insulation Членов ассоциации) так важно.К сожалению, у установщиков, занимающихся самостоятельной установкой, это происходит слишком часто, и только хорошие подрядчики и руководители могут предотвратить превращение этой ситуации в эпидемию на стройплощадке. На рисунках 5–12 показано, как произошла неправильная установка двойного слоя изоляции при строительстве электростанции. Каждая из этих фотографий нарушает спецификацию установки OEM.

Последние мысли

Есть время и место для использования двойных слоев изоляции.Например, двойные слои подходят при заглублении внешних ребер жесткости и каналов или там, где температура горячей поверхности требует более 4 дюймов изоляции для поддержания заданной температуры холодной поверхности. Эти ситуации нетипичны и могут быть легко обработаны в полевых условиях как исключения.

Повышенная стоимость нанесения 2 слоев изоляции плюс учащение случаев плохих изоляционных характеристик, вызванных плохим надзором и неопытностью монтажных работ, не поддерживает текущую отраслевую тенденцию к использованию двойных слоев изоляции.

Заявление об авторских правах

Эта статья была опубликована в июньском выпуске журнала Insulation Outlook за 2017 год. Авторское право © 2017 Национальная ассоциация изоляторов. Все права защищены. Содержание этого веб-сайта и журнала Insulation Outlook не может быть воспроизведено каким-либо образом, полностью или частично, без предварительного письменного разрешения издателя и NIA. Любое несанкционированное копирование строго запрещено и нарушит авторские права NIA и может нарушить другие соглашения об авторских правах, заключенные NIA с авторами и партнерами.Свяжитесь с [email protected], чтобы перепечатать или воспроизвести этот контент.

Сравнение стоимости одно- и двухслойной изоляции стен котла

Национальная лаборатория энергетических технологий (NETL) сообщила в своем отчете «Отслеживание новых угольных электростанций» за январь 2010 г. Еще восемь проектов получили разрешения, но еще не заложили лопату.С одним заводом NETL в категории «близких к строительству», это в общей сложности 31 устройство, что составляет около 17,4 ГВт паспортной мощности, в очереди на строительство нового завода. Хорошие новости: восемь станций мощностью 3,2 ГВт были введены в эксплуатацию в 2009 году. В отчете также отмечается большое количество блоков (12 блоков, 5,3 ГВт), которые «развиваются», хотя и очень медленно, и небольшое количество объявлений о новых станциях (10 блоков, 4,6 ГВт). GW) за последний год. Основными причинами медленного роста новой угольной генерации называются «сегодняшняя экономическая среда» и «неопределенность регулирования.«Несмотря на то, что NETL не отслеживает рост затрат на строительство, которые в настоящее время превышают 1 миллиард долларов для завода среднего размера, он оказывает огромное влияние на отсрочку начала нового проекта.

Центральным строительным блоком любой новой электростанции, работающей на ископаемом топливе, является котельный остров. При написании этой статьи мне было интересно изучить один из способов снизить стоимость производства и установки новых котлов: улучшить изоляцию внутри котельного острова. Я считаю, что электроэнергетика требует более продуманной и экономичной конструкции изоляции стенок парогенерирующих котлов, особенно с учетом роста стоимости и снижения доступности квалифицированного персонала на местах.Да, потенциальная экономия затрат за счет улучшенных методов изоляции невелика по сравнению с общей стоимостью установки, но каждый сэкономленный доллар важен. Перефразируя цитату, приписываемую покойному сенатору Эверетту Дирксену: «Миллион здесь, миллион там, и довольно скоро это станет реальными деньгами».

Действительно ли двухслойная изоляция лучше?
Сегодня электроэнергетика соглашается с утверждением, что двойной слой изоляции на стенках мембранного котла создает лучшую систему изоляции, чем однослойный.Это предположение было не всегда. Однослойное нанесение на стенки мембранных котлов было обычным делом в электроэнергетике на протяжении многих лет. Фактически, почти каждый производитель, производивший котлы в период с 1968 по середину 1980-х годов в США, указывал однослойную изоляцию стенок котла, если только толщина, требуемая для рабочих температур и температуры поверхности, не превышала 4 дюймов. Двухслойное нанесение в то время обычно указывалось только тогда, когда это было особым требованием конечного пользователя или изоляционный материал не был доступен в виде одного слоя от производителя изоляции (рис. 1).

1. Однослойная изоляция, используемая в этом корпусе пентхауса, плотно стыкуется между собой для уменьшения тепловых потерь. Предоставлено: BRIL Inc.

При проектировании котла производитель оригинального оборудования (OEM) должен установить температуру холодной поверхности или допустимые потери тепла на стенках котла. Эта температура обычно колеблется от 120F до 140F, хотя многие сегодня принимают 130F как промышленный стандарт. Затем тепловые потери на стенках котла при этой температуре и температура кожуха котла (на основе размера котла и поверхности перегревателя, необходимых для обеспечения требуемой температуры на выходе пара и выходящего газа) используются для расчета толщины данной теплоизоляции. материал.Гарантия на котел часто зависит от того, насколько точно производитель соблюдает заданную температуру холодной поверхности, температуру пара на выходе и температуру газа на выходе. Таким образом, характеристики изоляции, выбранные производителем оригинального оборудования, и надлежащие процедуры установки очень важны для определения окончательной производительности котла. Вот почему каждый аспект выбора изоляции (например, стоимость материала и установки, значение k при средней температуре, усадка, доступность толщины материала и т. Д.) Должен быть тщательно проанализирован (рисунки 2 и 3).

2. Типовой чертеж установки изоляции стены котла с приставными подпорками. Предоставлено: BRIL Inc.

3. Изоляция, установленная за подпоркой, как показано на рисунке 2. Предоставлено: BRIL Inc.

Все производители котлов указали и задокументировали требования к толщине изоляции и материалам для своих парогенерирующих котлов. Каждая из них разработала стандарты компании в отношении типа изоляции и приемлемых процедур установки изоляции.Эти стандарты и процедуры применения прилагались к каждому проданному котлу, независимо от того, входила ли изоляция в их объем поставки или нет. Эта практика актуальна и сегодня.

Не связано с гарантией производительности котла решение об использовании одинарного или двойного слоя изоляции при строительстве котла. Фактически, при данной температуре поверхности и температуре корпуса котла на производительность котла не влияет количество слоев изоляции, если общая толщина одинакова.Другими словами, не имеет значения, какой утеплитель — одинарный или двойной; общая толщина определяет характеристики изоляции. Решение о выборе однослойного вместо двухслойного является исключительно экономическим решением, принимаемым производителем оригинального оборудования.

Изоляция одинарной толщины имеет долгую и успешную историю в электроэнергетике. В период с 1964 г. (начиная с конструкции стенок из мембранных труб) по 1990 г. одно конкретное предприятие по производству котлов построило и реализовало более 250 котлов излучающих лучей, 150 универсальных котлов под давлением, 200 промышленных котлов и 100 котлов-утилизаторов.Все эти котлы были спроектированы и изготовлены с однослойным слоем минеральной ваты на стенках котла и температурой холодной поверхности 130F. Примечательно, что производитель не сообщал о каких-либо проблемах с производительностью котла, вызванных использованием только одного слоя изоляции на всех этих агрегатах.

Дорогостоящие изменения

В середине 1990-х годов несколько производителей оборудования и покупателей изменили свои стандарты изоляции, потребовав двойной слой изоляции той же общей толщины на стенках своих котлов.Причины этого изменения спецификации остаются неясными для тех из нас, кто проектирует и определяет системы изоляции для жизни. Если это изменение связано с решением по энергосбережению, то один слой будет работать так же, как два слоя при одинаковой общей толщине, при условии, что изоляция установлена ​​правильно.

Некоторые утверждают, что двухслойное нанесение лучше, чем однослойное, поскольку оно устраняет зазоры между отдельными изоляционными элементами и снижает вероятность возникновения горячих точек на внешней обшивке или поверхности корпуса.Однако это вопрос трудового надзора, а не проектной спецификации. В каждом стандарте установки OEM четко указано, что зазоры в 1/16 дюйма или больше между плитами или одеялами недопустимы, независимо от того, сколько слоев изоляции устанавливается. Эти стандарты требуют, чтобы все изоляционные элементы были плотно прилегали друг к другу и чтобы любые зазоры между изоляцией должны быть заполнены соответствующим изоляционным цементом перед установкой внешней оболочки или кожуха. Эти стандарты не зависят от того, наносится ли изоляция однослойным или двойным слоем.

Я считаю, что использование двойного слоя утеплителя имеет ряд недостатков. Во-первых, стоимость использования двухслойной изоляции по сравнению с однослойной изоляцией стенок котла увеличивает стоимость материалов (изоляция и дополнительные крепежные детали) и рабочей силы. Например, котел с водяной стенкой площадью 100000 квадратных футов, покрытой двухслойной плитой из минеральной ваты толщиной 4 дюйма, соответствующей ASTM C-612, тип IVB, вместо одинарной плиты такой же толщины, увеличивает стоимость строительства этого котла на примерно 200000 долларов.Для 22 новых угольных энергоблоков, которые строятся в настоящее время, это может составить более 4 миллионов долларов в виде увеличения стоимости строительства.

Использование двойного слоя также часто увеличивает количество зазоров и может увеличить количество случаев неправильного применения изоляции. Такая ситуация возникает, когда некачественно уложен первый слой утеплителя, за ним следует второй слой, навсегда скрывающий плохое мастерство. К сожалению, это происходит слишком часто, и только хороший надзор не позволит этой ситуации перерасти в эпидемию на рабочем месте.Следующая последовательность фотографий показывает, как произошла неправильная установка двойного слоя изоляции во время строительства недавно построенной электростанции. Каждый из этих примеров нарушает спецификацию установки OEM (рис. 4–11).

4. Уложен двойной слой утеплителя с зазором между досками на внешнем слое. Предоставлено: BRIL Inc.

5. Обратите внимание на зазоры между досками внешнего слоя утеплителя.Эти зазоры обеспечивают путь тепловой энергии в обход изоляции и появление горячих точек на внешней поверхности котла. Предоставлено: BRIL Inc.

6. При осмотре был обнаружен открытый зазор между досками на внутреннем слое изоляции. Предоставлено: BRIL Inc.

7. Изоляционный зажим не использовался для удержания первого слоя изоляции на месте до установки второго слоя. Предоставлено: BRIL Inc.

8. Другой экземпляр второго изоляционного слоя добавлен без изоляционного зажима для удержания первого слоя на месте. Предоставлено: BRIL Inc.

9. На этой стене котла подрядчик не использовал половинную плиту для начала второго слоя изоляции в углу, чтобы гарантировать, что стыки между слоями не совпадают. Когда два стыка совпадают, горячая сторона обеспечивает прямой неизолированный путь к холодной стороне. Предоставлено: BRIL Inc.

10. На этой стене не в ту сторону повернут наружный слой изоляции. Каждый слой должен быть ориентирован в одном направлении. Предоставлено: BRIL Inc.

11. Подрядчик использовал более дешевый изоляционный зажим для удержания первого слоя изоляции на месте, ожидая, что он будет покрыт вторым слоем изоляции. Предоставлено: BRIL Inc.

Плюсы и минусы двухслойной изоляции

Есть время и место для использования двойных слоев изоляции.Например, двойные слои подходят при заглублении внешних ребер жесткости и каналов или там, где температура горячей поверхности требует более 4 дюймов изоляции для поддержания заданной температуры холодной поверхности. Эти ситуации нетипичны и могут быть легко обработаны в полевых условиях как исключения.

Повышенная первоначальная стоимость двух слоев изоляции и учащение случаев плохих изоляционных характеристик, вызванных плохим надзором и неопытным монтажником, не поддерживают текущую отраслевую тенденцию к использованию двойных слоев изоляции.Выбор одного слоя изоляции для вашего следующего проекта котла сэкономит вам деньги и позволит избежать этих неизбежных проблем с установкой, которые будут преследовать ваш проект на долгие годы.

—Гэри Бейсз — президент BRIL Inc., независимой консалтинговой фирмы, специализирующейся на кирпиче, огнеупорах, изоляционных материалах и изоляционных материалах. Он также является автором книги The Bril Book (полное руководство по кирпичным, огнеупорным, изоляционным и утеплительным системам) и The Bril Book II (техническое руководство, которое включает чертежи применения брила для энергетики).

Amazon.com: ступенчатый водонагреватель, изоляционный слой из пеноматериала, защита от высыхания, водогрейный котел для коммерческих нужд, подходит для магазинов молочного чая, кафе, чайных магазинов, ресторанов (2,5 кВт): для дома и кухни

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит
  введя номер вашей модели.
• [Многослойная структура холодной и горячей воды] Нагрейте холодную и горячую воду слой за слоем, экспортируя слой воды для кипячения воды, откажитесь от воды инь и ян, пейте здоровую воду

• [Полностью покрывающий изоляционный слой из пеноматериала] При ударах настоящего слоя пенопласта по оболочке звук будет приглушенным, но если он ложный, звук будет очень четким и пустым.

• [Для первого кипячения требуется всего 15 минут] Для первого кипячения, слой за слоем, нет необходимости ждать непрерывного потока воды, который может удовлетворить большой поток вашего процветающего магазина

• [Мультисенсорная безопасность] Защита от сухого горения, защита от утечек, защита от охлаждения, защита вентилятора от ожогов, что позволяет вам использовать больше с легкостью

• [Электронный интеллектуальный контроль температуры] Точный нагрев, высокочувствительное измерение температуры, интеллектуальное отображение температуры в режиме реального времени с постоянной температурой, что позволяет лучше контролировать температуру

Закономерности теплообмена в газовых слоях пламени топки парового котла.Часть II. Разработанные на основе этих законов законы излучения газового слоя и методика расчета теплопередачи в печах, топках и камерах сгорания

THERMAL ENGINEERING Vol. 61 № 10 2014

ЗАКОНОМЕРНОСТИ ТЕПЛООБМЕНА В ГАЗОВЫХ СЛОЯХ 723

минимальные температуры, полученные из измерений,

, что подтверждает, что разработанная математическая модель

адекватно отражает реальные процессы теплообмена, протекающие в топке

. рабочее пространство [12].

В ХХ веке отсутствовали расчетные данные

по распределению интегральной плотности лучистого теплового потока

по периметру лобовой и боковой

стен топок паровых котлов [2]. По разработанной кедуре

рассчитано распределение интегральной плотности лучистого теплового потока

по высоте передней и боковой стенок

не только вдоль вертикальной оси симметрии

, но и на любом расстоянии от нее. вертикальная ось симметрии стен

для нескольких топок парового котла

[13].Анализ распределения интегральных плотностей лучистого потока от пламени

по высоте и периметру стен

, например, для топки парового котла

ТГМП-204, показал, что это распределение

существенно неравномерно. в природе:

плотности падающих интегральных лучистых тепловых потоков на

поверхностей водяной стены передней и задней стенок, расположенных

на высоте 12–16 м, варьируются в диапазоне от 780 до

180 кВт / м

2

в центре стены и на периферии,

соответственно.Что касается боковых стенок, то интегральные плотности лучистого потока

в их центре и периферии на высоте

12–16 м равны 120 и 95 кВт / м

2

. Неравномерность

интегральных плотностей лучистого теплового потока

от пламени уменьшается по высоте стенки как

почти в 2 раза, а максимальная и минимальная

плотностей интегральных лучистых потоков на стенках ниже

мкм. потолок равны 150 и 75 кВт / м

2

.Результаты расчета

совпадают с данными измерения

интегральных плотностей лучистого теплового потока вдоль вертикальной оси симметрии фронтальной стенки

[13], что свидетельствует

об адекватности разработанной математической модели пламени

соответствует действительности. В следующей части статьи мы рассмотрим примеры расчета теплоотдачи в топках факелов

и топках паровых котлов по методике

, основанной на обнаруженных законах излучения

из газовых пластов.

СПИСОК ЛИТЕРАТУРЫ

1. Макаров А.Н., «Закономерности теплообмена

между слоями факельного газа и водой топки парового котла»

стен. Часть I. Геометрическая и физическая модель факела

как источника теплового излучения

// Тепл. Англ.

61

(9), 642

(2014).

2. Блох А.Г.,

Лучистый теплообмен: Справочник

(М .: Энергоатомиздат, 1991).

3.Макаров А.Н. Распределение тепловых потоков в топке парового котла

ТГМП204 // Электр. Стн., № 1,

20–25 (2003).

4. Макаров А.Н.,

Теплообмен в электрической дуге и факеле

Печи

(ТвГТУ, Тверь, 2003).

5. Макаров А. Н. Определение наклонов излучения

от линейного источника на параллельную и перпендикулярную плоскости

// Теплоэнергетика. Англ.

44

(1), 68 (1997).

6. Макаров А. Н. Определение коэффициентов обзора при излучении от линейного источника

на произвольно расположенные плоскости

// Теплоэнергетика. Англ.

45

(12), 1026 (1998).

7. Макаров А. Н. Определение коэффициентов обзора при излучении от линейного источника и от огненного шара паровых топок

// Теплоэнергетика. Англ.

47

(8), 737 (2000).

8. Блох А.Г.,

Тепловое излучение в котельных

(Энергия,

Ленинград, 1967).

9. А.Н. Макаров,

Регулярная корреляция между параметрами

, характеризующими излучение изотермических

Коаксиальные цилиндрические слои газа, образующиеся при пламени

Сжигание топлива и при горении электрической дуги

в парах металла при атмосферном давлении (Макарова

Закономерности)

: Диплом за научное открытие

№ 417. Выдан Международной Академией авторов научных открытий и изобретений

(корова Mos

, 12 сентября 2011 г.).

10. А.Н. Макаров, «Регулярная корреляция между параметрами

, характеризующими излучение изотермических

коаксиальных цилиндрических слоев газа, образующихся при горении пламени

топлива и при горении электрической дуги

в парах металла при атмосферном давлении ( Макарова

): Диплом № 417, в В.В. Потоцкий,

Наука

Особые открытия: Собрание кратких описаний науки

конкретных открытий, научных идей и научных гипотез

сэс — 2011

(РАЕН, М., 2012), с.33–37.

11. А.Н. Макаров, А.Ю. Дунаев, «Расчет теплоотдачи

в рекуперативном нагревательном колодце» // Пром. Энергетика,

№ 10. С. 49–53 (2004).

12. А.Н. Макаров, А.Ю. Дунаев, «Расчет теплоотдачи

в рекуперативном отопительном колодце» // Пром. Энергетика,

№ 8, 27–31 (2005).

13. Макаров А.Н., Кривнев Е.И. Расчет тепловых потоков

в топке парового котла ТГМП204 // Промышленное и гражданское строительство.

Энерг.2002. № 2. С. 38–42.

14. Макаров А.Н., Кривнев Е.И., Воропаев В.В. Перенос тепла

в топке парового котла ТГМП204 // Пром. Энергетика. 2003. № 12. С. 36–42.

15. Макаров А.Н., Чернышов Д.В., Воропаев В.В.,

«Расчет теплоотдачи в камере сгорания

бэр стационарной газотурбинной установки», Пром. Энергетика,

№ 1, 31–36 (2006).

16. Макаров А.Н., Свенчанский А.Д.,

Оптимальные тепловые режимы работы дуговых сталеплавильных печей

(М., Энергоатомиздат, 1992).

17. Кривандин В.А., Егоров А.В.,

Термические работы и

Проекты печей черной металлургии: Справочник

(Металлургия, М., 1989).

Перевод В. Филатова

Сажа и накипь влияют на производительность котла

Очистка и промывка труб котла для снижения затрат на отопление

Выполнение плановой программы очистки котлов необходимо для снижения затрат и увеличения срока службы оборудования.Будь то дымовая труба или водопроводная труба, грязные трубы котла приводят к увеличению расхода топлива и увеличению расходов на отопление. Неэффективность, вызванная грязными трубами, также приводит к более частому сбою двигателей, нагнетателей и других компонентов системы отопления и может привести к дорогостоящему ремонту и замене.

В топочном котле есть трубы, по которым проходят горячие газы. Трубки окружены водой, которая нагревается. Горячие газы, протекающие по трубам, несут побочные продукты сгорания, в первую очередь сажу и окалину, которые откладываются на внутренних поверхностях труб.Чем больше нагара, тем ниже будет теплоотдача воде и тем тяжелее должен работать котел. Независимо от того, какой вид топлива используется (газ, нефть, уголь), в дымовых трубах быстро накапливается сажа.

Поскольку у сажи изоляционная способность в пять раз выше, чем у асбеста, потери тепла в грязном котле резко возрастают по мере нарастания слоя сажи. Например, 1/8 дюйма (3,2 мм) сажи, которая может образоваться всего за две недели, приводит к потерям тепла в размере 47% — при увеличении расхода топлива на 8 1/2%.Накипь накапливается в течение длительного периода времени, а также снижает эффективность котла. Потери тепла на 8% и повышенный расход топлива на 2% будут результатом всего лишь 0,8 мм накипи в трубах котла.

В водотрубном котле вода течет по трубам, окруженным источником тепла. Поскольку вода в котлах этого типа нагревается до очень высоких температур, твердые частицы в воде имеют тенденцию быстро накапливаться на внутренних поверхностях труб, вызывая ту же проблему теплопередачи и связанное с этим увеличение затрат, что и в котлах с дымогарными трубами.Для очистки пожарных трубок традиционно необходимо надевать щетку на конец стержня, вручную проталкивать щетку через каждую трубку, а затем пылесосить трубки.

В водотрубных котлах для очистки внутренней части труб использовались химические растворы. Альтернативой ручным или химическим методам является автоматизация всей операции очистки. Одно устройство автоматически отправляет чистящий инструмент, которым может быть стальная щетка или подпружиненный скребок для накипи, на все расстояние трубы.Сажа и накипь удаляются с помощью вакуума или потока воды с помощью водотрубных котлов. Для труб со значительным накипью доступно оборудование, которое вращает гибкий вал с чистящим инструментом и насадкой для вакуума (или потока воды) через трубки.

Каждая программа очистки котла должна включать регулярные проверки эффективности. Имеется испытательное оборудование, которое выявляет определенные тенденции, указывающие на то, что пора чистить котел. Например, повышение температуры дымовой трубы часто сигнализирует о скоплении сажи или накипи.Электронный тестер эффективности сгорания следует считать стандартным для программы технического обслуживания. Он анализирует дымовой газ и отображает содержание кислорода, температуру дымовой трубы и эффективность сгорания. Данные сравнения теста с тестом помогут точно определить требования к техническому обслуживанию.

Регулярное обслуживание котла, включающее тщательную очистку труб котла, приведет к снижению эксплуатационных расходов и расхода топлива, повышению эффективности и увеличению срока службы вашей системы отопления.

Пример: Повышенный расход топлива из-за потери КПД котла Завод A Завод B ЭКОНОМИЯ 180 000 галлонов 145 000 галлонов 35 000 галлонов (681 300 литров) в год (548 825 литров) в год (132 475 литров) в год (35 000 x 70 ﾢ = 24 500 долларов США)

ЭКОНОМИЯ

Растения A и B используют No.6 и производят 7000 фунтов (3178 кг) пара в час. Оба работают 260 10-часовых дней в году. Стоимость мазута составляет 70 центов за галлон. Завод А работает с КПД 65%. Он будет использовать 180 000 галлонов (681 000 литров) масла в год. Завод B работает с КПД 80%. Он будет использовать только 145 000 галлонов (548 825 литров) масла в год. Работая более эффективно, завод B экономит 35 000 галлонов (132 475 литров) топлива в год, сокращая эксплуатационные расходы на 24 500 долларов США. (180 000–145 000) x 70 центов = 24 500 долларов США.

Zimtown 3-х слойный паровой котел из нержавеющей стали с ручками с обеих сторон

Транспортные накладные

Если не возникнут особые обстоятельства, заказы будут обработаны и отправлены в течение 24-48 часов после их получения. Выполнение индивидуальных заказов может быть отложено из-за временной недостачи. Все заказы отправляются через UPS, USPS или FedEx.

СОВЕТЫ: ​​

1. Мы предоставляем услуги бесплатной доставки, срок доставки 5-7 рабочих дней.

2.Заказы не могут быть отменены после отправки.

3. Номера для отслеживания будут автоматически отправлены клиенту по электронной почте после отправки заказа.

4. Пожалуйста, убедитесь, что вы указали правильный адрес доставки при размещении заказа, заказы могут быть отправлены только по указанному нам адресу, и никакие изменения не могут быть внесены после того, как заказ будет обработан и отправлен.

5. Доставка действительна только для адресов доставки в США (за исключением Аляски, Гавайев, Пуэрто-Рико и Гуама).

6. Мы не доставляем по адресам FPO, APO и PO Box.

Оплата

Zimtown.com принимает Paypal, Visa, MasterCard, Discover и America Express.

Zimtown.com защищен Godaddy SSL, вся информация, которую мы собираем, защищена.

Если
вы не можете завершить платеж, используйте другую кредитную карту или
попробуйте в другом браузере или измените другое сетевое окружение.

Если проблема не устранена, вы можете связаться с нашим персоналом службы поддержки клиентов ([электронная почта защищена]) для консультации.

Процедура возврата

1.
Свяжитесь со службой поддержки клиентов Zimtown и объясните, почему вы хотите вернуть продукты. (Предоставьте нам похожие видео или фотографии
если вы считаете, что это неудовлетворительный продукт.)

2. Наши специалисты по обслуживанию клиентов отправят RL на вашу электронную почту.

3. Распечатайте этикетку возврата （RL） и отправьте обратно исходную посылку в течение 30 дней. В противном случае RL станет недействительным.

4. Зимтаун обработает возврат в течение 2 дней.Получение возмещения из банка может занять 5-7 рабочих дней.

Политика возврата

Товар должен быть возвращен в течение 30 дней, и возврат будет осуществлен в виде возврата денег.

Все
Возврат по ошибке, не связанный с продавцом, подлежит пополнению запасов на 20%
плата. (включая покупателя, просто не понравилось, заказано по ошибке, найдено
цена лучше, передумал или не подходит и т. д.

Все товары возвращены
должны быть в оригинальных коробках и на 100% укомплектованы, со ВСЕЙ оригинальной упаковкой.
материалы, все руководства и другие аксессуары, в противном случае возврат будет
отказалась.Любые недостачи, ошибки или повреждения груза должны быть
уведомил нашу службу поддержки клиентов перед возвратом.

Возврат информации

Большинство
товары на Zimtown подлежат возврату, если вы вернете все оригинальные
упаковка, документы и детали в новом и неиспользованном состоянии.

Вы можете бесплатно вернуть их только при наличии производственных дефектов или ошибок Zimtown.

Кому
при возврате продукта необходимо запросить предоплаченную обратную доставку
этикетка (RL).Обратите внимание, что существует ограничение по времени: в течение 30 дней с момента получения товара.

Когда мы обработаем возврат

1.
Мы вернем вам деньги в течение 2 дней, если товары не были отправлены;
Если товары уже находятся в пути, мы не начнем возмещать их, пока не получим и не проверим возвращенные товары.

2. Все возмещения будут возвращены на ту же кредитную карту, которая использовалась для оплаты заказа, или на счет Paypal.

Сколько мы вернем

1.Мы полностью вернем деньги, если возникнут проблемы с качеством или ошибки, вызванные нами, такие как отправка не того продукта, повреждение и т. Д.

2.
Мы вернем 80% только в том случае, если вы вернете его по личным причинам, например, вы выбрали не тот продукт, продукт вам больше не нужен, вы обнаружите, что чехол не подходит для ваших продуктов и т. Д.

3. Заказ может может быть отменен бесплатно, если он не был отправлен.

При возврате и повторной отправке в приведенных ниже случаях взимается плата за доставку.

1.Вы отменяете заказ, когда посылка отправлена.

2.
Вы отказываетесь получить посылку, когда она прибывает, кроме причины
что посылка серьезно повреждена во время транспортировки.

Как образуется оксидный слой в различных областях теплопередачи?

Оксид с высокой пористостью (> 50%) откладывается в барабане, а также в прямоточных котлах в условиях химического состава воды как с низким, так и с высоким содержанием кислорода. Скорость наплавки составляет ок.пропорциональна концентрации твердых частиц оксида железа и квадрату теплового потока. Наилучшее приближение к реальной ситуации дает

.

D = k q2 c t

Где
D = количество нанесенного магнетита (кг / м2)
q = тепловой поток (Вт / м2)
c = концентрация железа в воде (кг / м3)
t = время (час)
k = постоянная (прибл. 5 X 10-13 / Вт2 м2 / с

При фитильном кипячении соли, растворенные в котловой воде, могут быть сконцентрированы с коэффициентом> 104, как показано на рисунке ниже.

Как правило, толщина защитной окалины магнетита в трубке с водяными стенками составляет 10-15 микрон. Когда скорость коррозии увеличивается из-за нарушения параметров водно-химического режима в котле (из-за проникновения и концентрации соли), образование отложений также увеличивается из-за коррозии металла и осаждения загрязняющих веществ, растворимость которых в воде снижается при более высокой температуре на поверхности трубы испарителя. . Чтобы поддерживать pH в котловой воде, в случае снижения pH из-за попадания солей, требуется добавление большего количества тринатрийфосфата (TSP).В этом процессе в некоторых местах на внутренней поверхности труб водяной стенки толщина отложений увеличивается, и защитная окалина оксида железа становится незащищенной и пористой по своей природе. Пористые изолирующие отложения позволяют котловой воде диффундировать в отложения, где вода задерживается и закипает.

При кипячении осадка в захваченной воде образуется относительно чистый пар, который имеет тенденцию диффундировать из отложений, оставляя после себя перегретый некипящий равновесный раствор щелочи, который вызывает едкую коррозию, или кислотный раствор, который вызывает водородное повреждение в трубы водяной стены, как описано ниже.

IRC регулярно проводит такие исследования для выяснения причин неисправностей, а также предлагает меры по их предотвращению, при необходимости мы также можем провести химическую очистку котла.
IRC — поставщик услуг, имеющий опыт в области неразрушающего контроля, оценки остаточного ресурса, пригодности к эксплуатации, расширенного обнаружения неисправностей, расследования отказов, химической очистки, сертификации резервуаров для хранения в соответствии с руководящими принципами по взрывчатым веществам, консультирования по химическому составу котловой воды и обучения

.
